1 ΕΡΓΟ : ΔΙΑΜΟΡΦΩΣΗ ΥΠΑΙΘΡΙΩΝ ΧΩΡΩΝ ΕΚΔΗΛΩΣΕΩΝ, ΑΝΑΨΥΧΗΣ ΚΑΙ ΑΘΛΗΣΗΣ ΣΤΗΝ ΠΑΝΕΠΙΣΤΗΜΙΟΥΠΟΛΗ ΠΑΤΡΩΝ ΤΙΜΟΛΟΓΙΟ ΜΕΛΕΤΗΣ Τιμαριθμική : 2012Γ Σελίδα 1 από 42

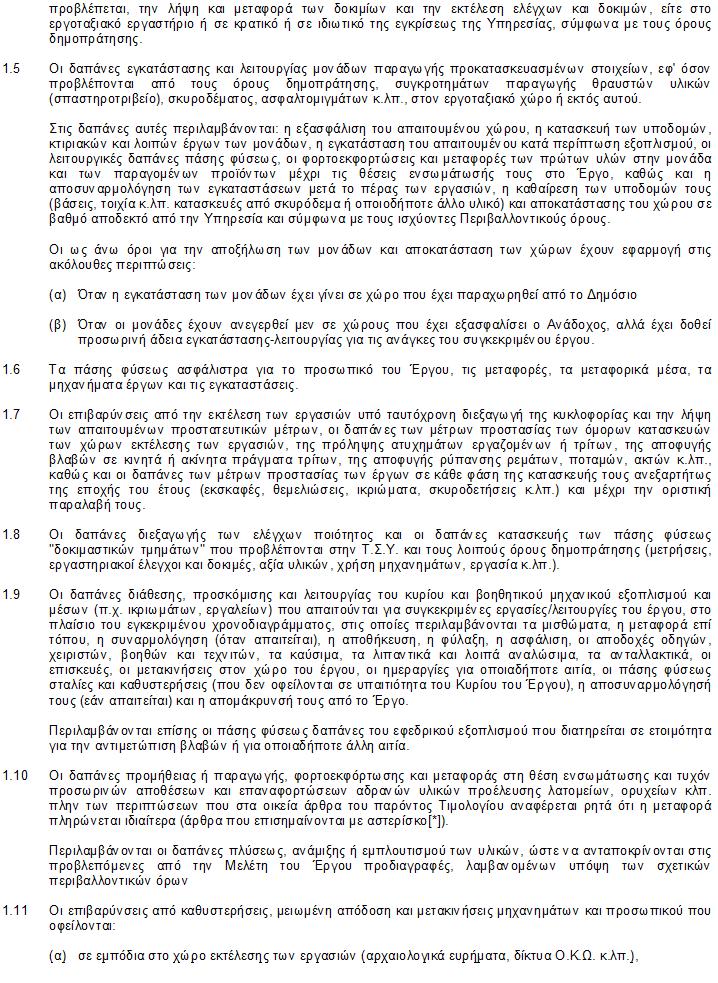

2 Σελίδα 2 από 42

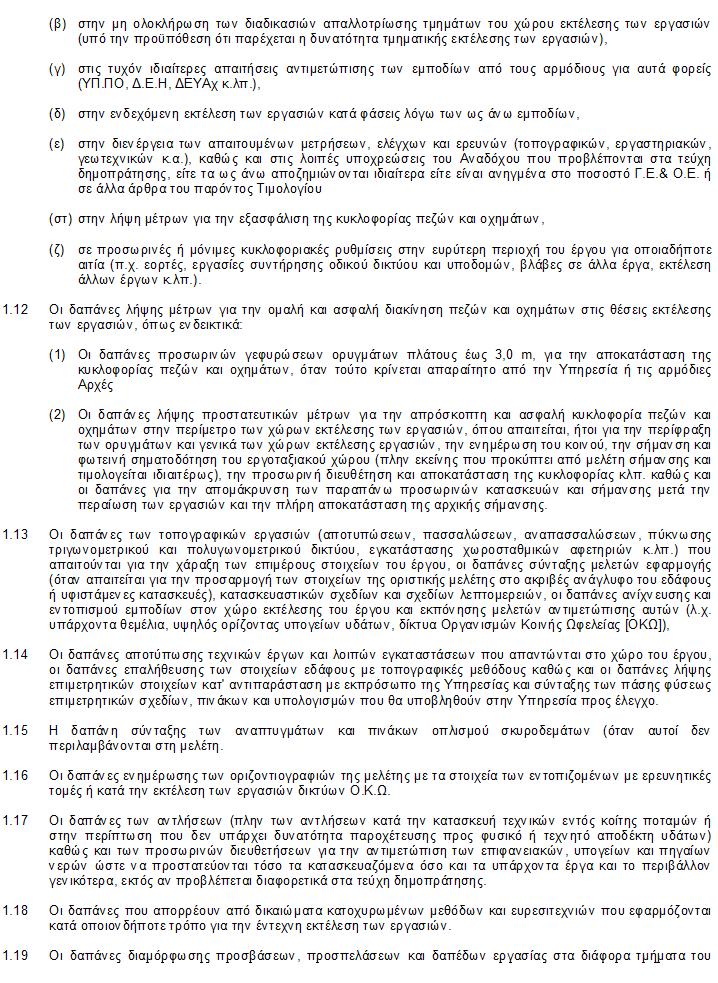

3 Σελίδα 3 από 42

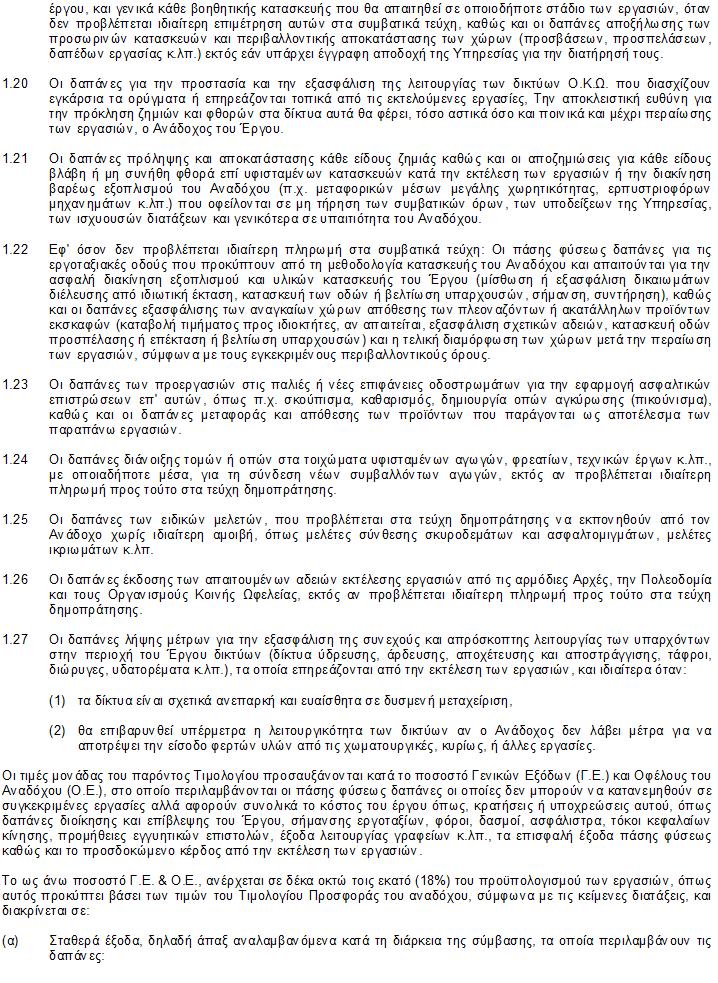

4 Σελίδα 4 από 42

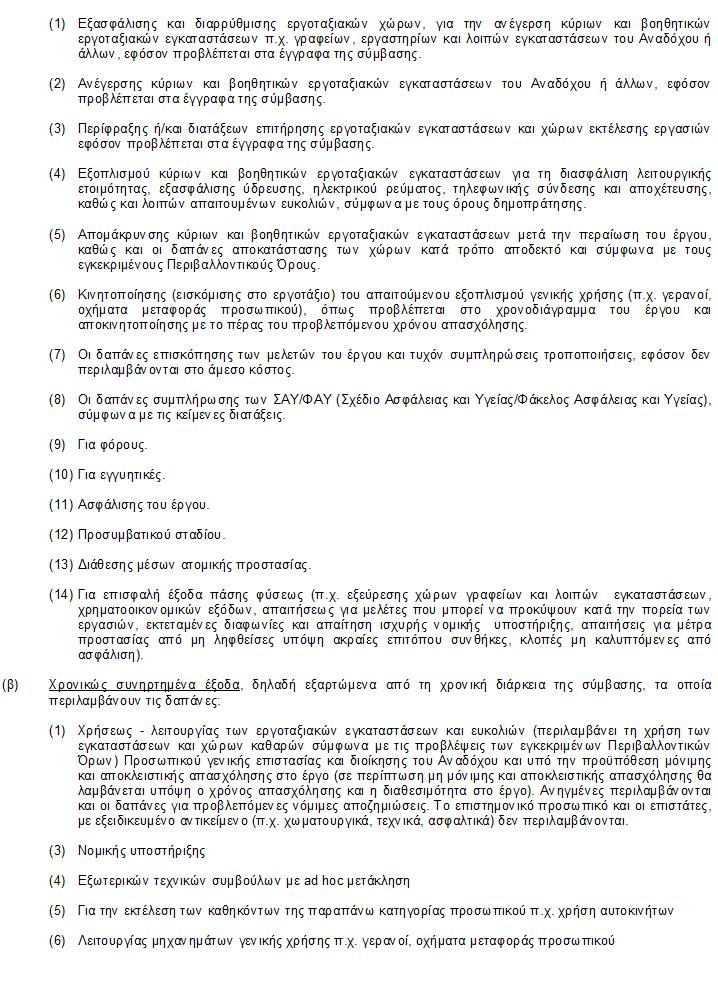

5 Σελίδα 5 από 42

6 Σελίδα 6 από 42

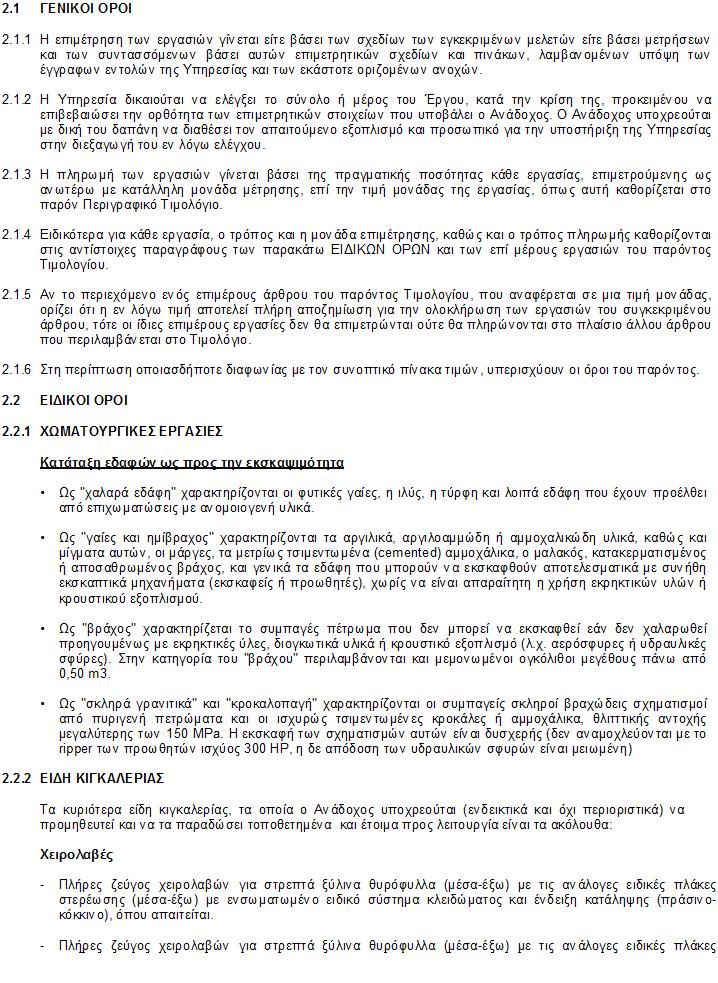

7 Σελίδα 7 από 42

8 Σελίδα 8 από 42

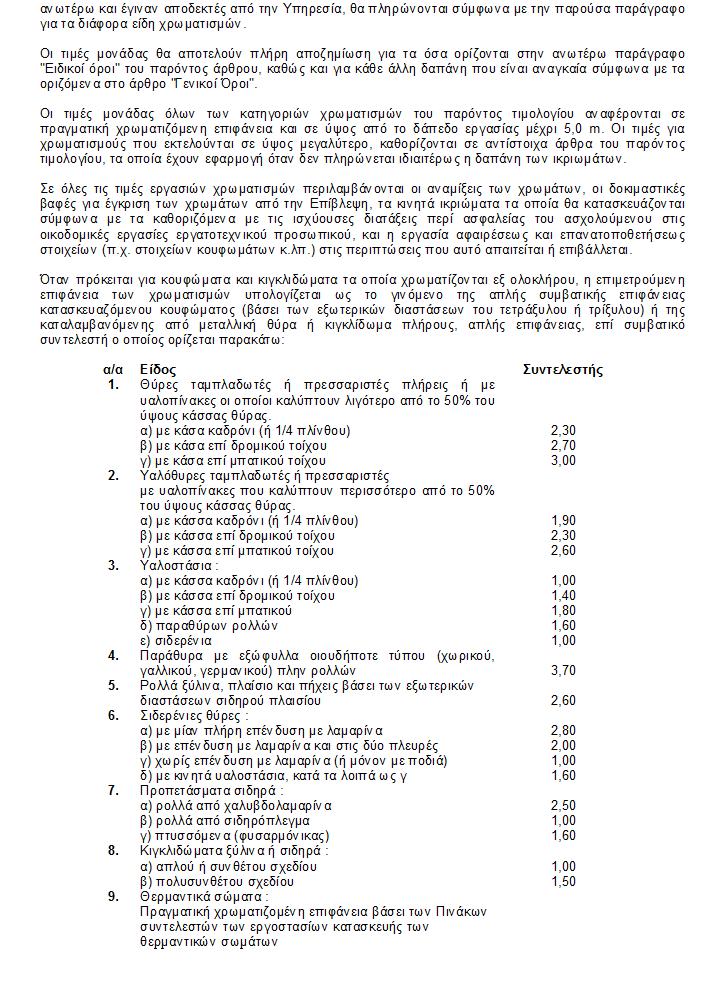

9 Σελίδα 9 από 42

10 Σελίδα 10 από 42

11 Σελίδα 11 από 42

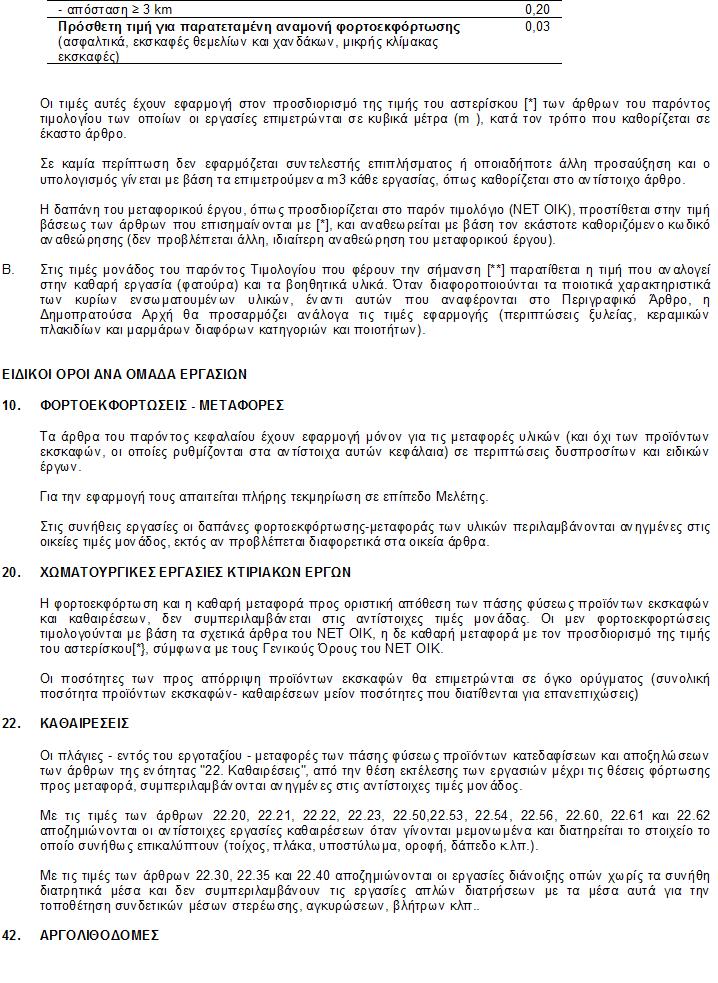

12 Σελίδα 12 από 42

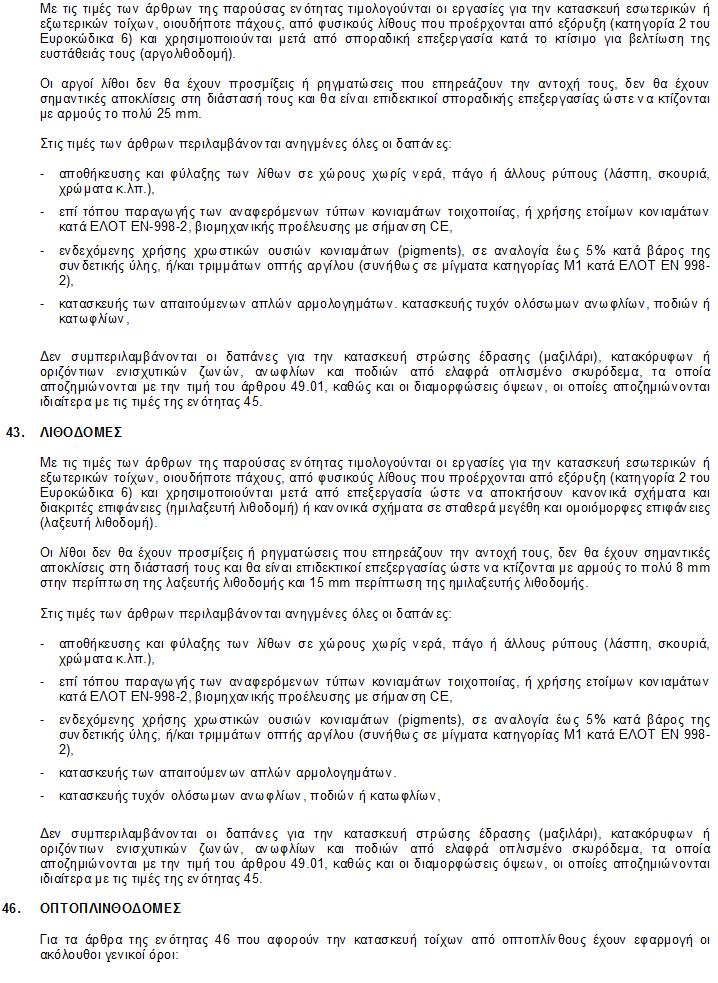

13 Σελίδα 13 από 42

14 Σελίδα 14 από 42

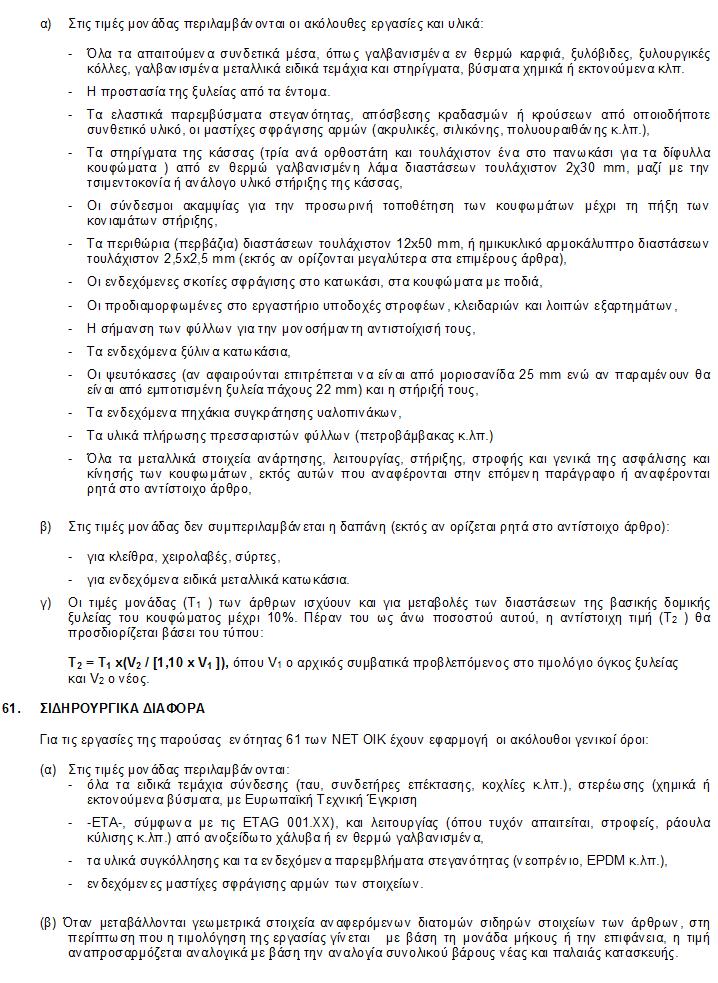

15 Σελίδα 15 από 42

16 Σελίδα 16 από 42

17 Σελίδα 17 από 42

18 Σελίδα 18 από 42

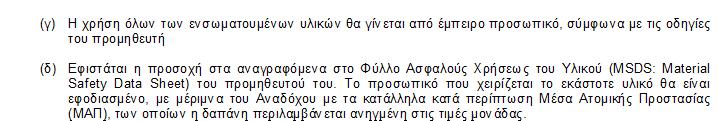

19 ΑΡΘΡΑ A.T. : 1 Άρθρο : ΝΑΟΙΚ Εκθάμνωση εδάφους με δενδρύλια περιμέτρου κορμού μέχρι 0,25 m Κωδικός αναθεώρησης: ΟΙΚ % Εκθάμνωση εδάφους με την αποκόμιση και συσσώρευση των προϊόντων στις θέσεις φόρτωσης, σύμφωνα με την μελέτη και την ΕΤΕΠ "Καθαρισμός, εκχέρσωση και κατεδαφίσεις στη ζώνη εκτέλεσης των εργασιών" με δενδρύλια περιμέτρου κορμού μέχρι 0,25 m Τιμή ανά τετραγωνικό μέτρο εκθάμνωσης (m2) Ευρώ (Αριθμητικά): 4,50 (Ολογράφως) : τέσσερα και πενήντα λεπτά A.T. : 2 Άρθρο : ΝΑΟΙΚ Γενικές εκσκαφές σε έδαφος γαιώδες-ημιβραχώδες για την δημιουργία υπογείων κλπ χώρων Κωδικός αναθεώρησης: ΟΙΚ % Γενικές εκσκαφές σε έδαφος γαιώδες-ημιβραχώδες με χρήση μηχανικών μέσων για την δημιουργία υπογείων κλπ χώρων, σύμφωνα με την μελέτη του έργου και την ΕΤΕΠ "Γενικές εκσκαφές κτιριακών έργων", ελαχίστης πλευράς κάτοψης άνω των 3,00 m και συγχρόνως ολικής επιφανείας κάτοψης μεγαλυτέρας των 12,00 m2, σε βάθος μέχρι 2,00 m από την προσπελάσιμη από τροχοφόρα στάθμη του εκσκαπτομένου χώρου, εν ξηρώ ή εντός ύδατος βάθους έως 0,30 m, του οποίου η στάθμη, είτε ηρεμεί είτε υποβιβάζεται με εφ' άπαξ ή συνεχή άντληση (η οποία πληρώνεται ιδιαίτερα), με την μόρφωση των παρειών ή πρανών και του πυθμένα, τις τυχόν απαιτούμενες σποραδικές αντιστηρίξεις των παρειών και την συσσώρευση των προϊόντων εκσκαφής σε μέση απόσταση έως 30 m. Τιμή ανά κυβικό μέτρο (m3) επί ορύγματος, με την μεταφορά των προϊόντων εκσκαφών σε οποιαδήποτε απόσταση. Επιμέτρηση με λήψη διατομών προ και μετά την εκσκαφή. ΕΥΡΩ : 2,80 + ΜΤΦ Δαπάνη μεταφοράς εκτός πόλεως, οδοί καλής βατότητας, απόσταση L (<5km) (0,20 /m3.km) 0,50 x 0,20 = 0,10 Συνολικό κόστος άρθρου 2,90 Ευρώ (Αριθμητικά) : 2,90 (Ολογράφως) : δύο και ενενήντα λεπτά A.T. : 3 Άρθρο : ΝΑΟΙΚ Επίχωση με προϊόντα εκσκαφών, εκβραχισμών ή κατεδαφίσεων Κωδικός αναθεώρησης: ΟΙΚ % Επίχωση με προϊόντα εκσκαφών, εκβραχισμών ή κατεδαφίσεων διαμορφωμένων χώρων ή τμημάτων αυτών, σε μέση απόσταση από την θέση εξαγωγής των άνω προιόντων έως 10,00 m, με την έκριψη, διάστρωση κατά στρώσεις έως 30 cm, διαβροχή και συμπύκνωση, σύμφωνα με την μελέτη και την ΕΤΕΠ "Επανεπιχώσεις σκαμμάτων θεμελίων τεχνικών έργων". Στην περίπτωση χρησιμοποίησης υλικών προέλευσης δανειοθαλάμου, εφαρμόζεται ο αστερίσκος, ο οποίος σε αντίθετη περίπτωση μηδενίζεται. Σελίδα 19 από 42

20 Τιμή ανά κυβικό μέτρο (m3) συμπυκνωμένου όγκου. ΕΥΡΩ : 4,50 + ΜΤΦ Δαπάνη μεταφοράς εκτός πόλεως, οδοί καλής βατότητας, απόσταση L (<5km) (0,20 /m3.km) 0,50 x 0,20 = 0,10 Συνολικό κόστος άρθρου 4,60 Ευρώ (Αριθμητικά) : 4,60 (Ολογράφως) : τέσσερα και εξήντα λεπτά A.T. : 4 Άρθρο : ΝΑΟΙΚ Εξυγιαντικές στρώσεις με κατάλληλα προϊόντα εκσκαφών Κωδικός αναθεώρησης: ΟΙΚ % Κατασκευή στρώσεων από κατάλληλα προϊόντα εκσκαφών, μη πλαστικά. Περιλαμβάνονται οι πλάγιες μεταφορές εντός της κάτοψης του κτιρίου με ή χωρίς μηχανικά μέσα, η διάστρωση σε πάχη έως 30 cm, η διαβροχή και η συμπύκνωση με οδοστρωτήρες καταλλήλων διαστάσεων ή δονητικές πλάκες, σύμφωνα με την μελέτη και την ΕΤΕΠ "Επανεπιχώσεις σκαμμάτων θεμελίων τεχνικών έργων". Τιμή ανά κυβικό μέτρο (m3) συμπυκνωμένου όγκου. Επιμέτρηση με λήψη διατομών προ και μετά την επίχωση. Ευρώ (Αριθμητικά): 5,00 (Ολογράφως) : πέντε A.T. : 5 Άρθρο : ΝΑΟΔΟ Γ01.1 Υπόβαση οδοστρωσίας μεταβλητού πάχους Κωδικός αναθεώρησης: ΝΟΔΟ 3121Β 100% Κατασκευή υπόβασης οδοστρωσίας μεταβλητού πάχους από θραυστά αδρανή υλικά σταθεροποιουμένου τύπου σύμφωνα με την ΕΤΕΠ "Στρώσεις οδοστρωμάτων από ασύνδετα αδρανή υλικά", με συμπύκνωση κατά στρώσεις μεγίστου συμπυκνωμένου πάχους κάθε στρώσης 0,10 m, ανεξάρτητα από τη μορφή και την έκταση της επιφάνειας κατασκευής, σε υπαίθρια ή υπόγεια έργα. Στην τιμή μονάδας περιλαμβάνονται: - η προμήθεια των αδρανών και του νερού διαβροχής, - η μεταφορά τους επί τόπου του έργου από οποιαδήποτε απόσταση, - η διάστρωση, διαβρoxή και πλήρης συμπύκνωση, ώστε να προκύψει η προβλεπόμενη από την μελέτη γεωμετρική επιφάνεια. Η επιμέτρηση θα γίνεται με γεωμετρική χωροστάθμηση κατά διατομές πριν και μετά την κατασκευή της στρώσεως, σύμφωνα με την μελέτη. Τιμή ανά κυβικό μέτρο συμπυκνωμένης υπόβασης μεταβλητού πάχους. ΕΥΡΩ : 11,50 + ΜΤΦ Δαπάνη μεταφοράς εκτός πόλεως, οδοί καλής βατότητας, απόσταση L (>=5km) (0,19 /m3.km) 20 x 0,19 = 3,80 Συνολικό κόστος άρθρου 15,30 Ευρώ (Αριθμητικά) : 15,30 (Ολογράφως) : δέκα πέντε και τριάντα λεπτά A.T. : 6 Άρθρο : ΝΑΟΙΚ Προμήθεια, μεταφορά επί τόπου, διάστρωση και συμπύκνωση σκυροδέματος με χρήση αντλίας ή πυργογερανού για κατασκευές από σκυρόδεμα κατηγορίας C16/20 Κωδικός αναθεώρησης: ΟΙΚ % Παραγωγή ή προμήθεια και μεταφορά επί τόπου του έργου σκυροδέματος οποιασδήποτε κατηγορίας ή Σελίδα 20 από 42

21 ποιότητος, σύμφωνα με τις διατάξεις του Κανονισμού Τεχνολογίας Σκυροδέματος (ΚΤΣ), με την διάστρωση με χρήση αντλίας σκυροδέματος ή πυργογερανού και την συμπύκνωση αυτού επί των καλουπιών ή/και λοιπών επιφανειών υποδοχής σκυροδέματος, χωρίς την δαπάνη κατασκευής των καλουπιών, σύμφωνα με την μελέτη του έργου,και τις ΕΤΕΠ: "Παραγωγή και μεταφορά σκυροδέματος", "Διάστρωση σκυροδέματος", "Συντήρηση σκυροδέματος", "Εργοταξιακά συγκροτήματα παραγωγής σκυροδέματος", "Δονητική συμπύκνωση σκυροδέματος", "Σκυροδετήσεις ογκωδών κατασκευών". Επισημαίνεται ότι απαγορεύεται αυστηρά η προσθήκη νερού στο σκυρόδεμα επί τόπου του έργου. Επίσης απαγορεύεται η χρήση του σκυροδέματος μετά την παρέλευση 90 λεπτών από την ανάμιξη, εκτός εάν εφαρμοσθούν επιβραδυντικά πρόσθετα με βάση ειδική μελέτη συνθέσεως. Στην τιμή περιλαμβάνονται: α.η προμήθεια, η μεταφορά από οποιαδήποτε απόσταση στη θέση εκτέλεσης του έργου, του σκυροδέματος εφόσον πρόκειται για εργοστασιακό σκυρόδεμα ή η προμήθεια, φορτοεκφόρτωση όλων των απαιτούμενων υλικών (αδρανών, τσιμέντων, νερού) για την παρασκευή του σκυροδέματος, εφόσον το σκυρόδεμα παρασκευάζεται στο εργοτάξιο (εργοταξιακό σκυρόδεμα), οι σταλίες των αυτοκινήτων μεταφοράς αδρανών υλικών και σκυροδέματος, η παρασκευή το μίγματος και η μεταφορά του σκυροδέματος στο εργοτάξιο προς διάστρωση. Επισημαίνεται ότι στην τιμή ανά κατηγορία σκυροδέματος συμπεριλαμβάνεται η δαπάνη της εκάστοτε απαιτούμενης ποσότητας τσιμέντου για την επίτευξη των προβλεπομένων χαρακτηριστικών (αντοχής, εργασίμου κλπ) υπό την εφαρμοζόμενη κοκκομετρική διαβάθμιση των αδρανών κατά περίπτωση. Σε ουδεμία περίπτωση επιμετράται ιδιαίτερα η ενσωματούμενη ποσότητα τσιμέντου στο σκυρόδεμα. Η απαιτούμενη κοκκομετρική διαβάθμιση των αδρανών και η περιεκτικότητα σε τσιμέντο για την επίτευξη της ζητούμενης χαρακτηριστικής αντοχής του σκυροδέματος καθορίζεται εργαστηριακά με δαπάνη του Aναδόχου. β.τα πάσης φύσεως πρόσθετα (πλήν ρευστοποιητικών και επιβραδυντικών πήξεως) που προβλέπονται από την εγκεκριμένη, κατά περίπτωση, μελέτη συνθέσεως, επιμετρώνται και πληρώνονται ιδιαιτέρως. γ.η δαπάνη χρήσεως δονητών μάζας ή/και επιφανείας και η διαμόρφωση της άνω στάθμης των σκυροδοτουμένων στοιχείων (τελικής ή προσωρινής), σύμφωνα με τα καθοριζόμενα στην μελέτη του έργου αναφορικά με την ποιότητα και τις ανοχές του τελειώματος. δ.συμπεριλαμβάνεται επίσης ανηγμένη η δαπάνη σταλίας των οχημάτων μεταφοράς του σκυροδέματος (βαρέλας), η δαπάνη μετάβασης επί τόπου, στησίματος και επιστροφής της πρέσσας σκυροδέματος και η περισυλλογή, φόρτωση και απομάκρυνση τυχόν υπερχειλίσεων σκυροδέματος από την θέση σκυροδέτησης. ε.δεν συμπεριλαμβάνεται η πρόσθετη επεξεργασία διαμόρφωσης δαπέδων ειδικών απαιτήσεων (λ.χ. βιομηχανικό δάπεδο). Οι τιμές έχουν εφαρμογή σε πάσης φύσεως κατασκευές από σκυρόδεμα, εκτός από κελύφη, αψίδες και τρούλους. Επιμέτρηση ανά κυβικό μέτρο κατασκευασθέντος στοιχείου από σκυρόδεμα, σύμφωνα με τις προβλεπόμενες από την μελέτη διαστάσεις. Για κατασκευές από σκυρόδεμα κατηγορίας C16/20. Τιμή ανά κυβικό μέτρο (m3). Ευρώ (Αριθμητικά): 90,00 (Ολογράφως) : ενενήντα A.T. : 7 Άρθρο : ΝΑΟΙΚ Προμήθεια, μεταφορά επί τόπου, διάστρωση και συμπύκνωση σκυροδέματος με χρήση αντλίας ή πυργογερανού για κατασκευές από σκυρόδεμα κατηγορίας C20/25 Κωδικός αναθεώρησης: ΟΙΚ % Παραγωγή ή προμήθεια και μεταφορά επί τόπου του έργου σκυροδέματος οποιασδήποτε κατηγορίας ή Σελίδα 21 από 42

22 ποιότητος, σύμφωνα με τις διατάξεις του Κανονισμού Τεχνολογίας Σκυροδέματος (ΚΤΣ), με την διάστρωση με χρήση αντλίας σκυροδέματος ή πυργογερανού και την συμπύκνωση αυτού επί των καλουπιών ή/και λοιπών επιφανειών υποδοχής σκυροδέματος, χωρίς την δαπάνη κατασκευής των καλουπιών, σύμφωνα με την μελέτη του έργου,και τις ΕΤΕΠ: "Παραγωγή και μεταφορά σκυροδέματος", "Διάστρωση σκυροδέματος", "Συντήρηση σκυροδέματος", "Εργοταξιακά συγκροτήματα παραγωγής σκυροδέματος", "Δονητική συμπύκνωση σκυροδέματος", "Σκυροδετήσεις ογκωδών κατασκευών". Επισημαίνεται ότι απαγορεύεται αυστηρά η προσθήκη νερού στο σκυρόδεμα επί τόπου του έργου. Επίσης απαγορεύεται η χρήση του σκυροδέματος μετά την παρέλευση 90 λεπτών από την ανάμιξη, εκτός εάν εφαρμοσθούν επιβραδυντικά πρόσθετα με βάση ειδική μελέτη συνθέσεως. Στην τιμή περιλαμβάνονται: α.η προμήθεια, η μεταφορά από οποιαδήποτε απόσταση στη θέση εκτέλεσης του έργου, του σκυροδέματος εφόσον πρόκειται για εργοστασιακό σκυρόδεμα ή η προμήθεια, φορτοεκφόρτωση όλων των απαιτούμενων υλικών (αδρανών, τσιμέντων, νερού) για την παρασκευή του σκυροδέματος, εφόσον το σκυρόδεμα παρασκευάζεται στο εργοτάξιο (εργοταξιακό σκυρόδεμα), οι σταλίες των αυτοκινήτων μεταφοράς αδρανών υλικών και σκυροδέματος, η παρασκευή το μίγματος και η μεταφορά του σκυροδέματος στο εργοτάξιο προς διάστρωση. Επισημαίνεται ότι στην τιμή ανά κατηγορία σκυροδέματος συμπεριλαμβάνεται η δαπάνη της εκάστοτε απαιτούμενης ποσότητας τσιμέντου για την επίτευξη των προβλεπομένων χαρακτηριστικών (αντοχής, εργασίμου κλπ) υπό την εφαρμοζόμενη κοκκομετρική διαβάθμιση των αδρανών κατά περίπτωση. Σε ουδεμία περίπτωση επιμετράται ιδιαίτερα η ενσωματούμενη ποσότητα τσιμέντου στο σκυρόδεμα. Η απαιτούμενη κοκκομετρική διαβάθμιση των αδρανών και η περιεκτικότητα σε τσιμέντο για την επίτευξη της ζητούμενης χαρακτηριστικής αντοχής του σκυροδέματος καθορίζεται εργαστηριακά με δαπάνη του Aναδόχου. β.τα πάσης φύσεως πρόσθετα (πλήν ρευστοποιητικών και επιβραδυντικών πήξεως) που προβλέπονται από την εγκεκριμένη, κατά περίπτωση, μελέτη συνθέσεως, επιμετρώνται και πληρώνονται ιδιαιτέρως. γ.η δαπάνη χρήσεως δονητών μάζας ή/και επιφανείας και η διαμόρφωση της άνω στάθμης των σκυροδοτουμένων στοιχείων (τελικής ή προσωρινής), σύμφωνα με τα καθοριζόμενα στην μελέτη του έργου αναφορικά με την ποιότητα και τις ανοχές του τελειώματος. δ.συμπεριλαμβάνεται επίσης ανηγμένη η δαπάνη σταλίας των οχημάτων μεταφοράς του σκυροδέματος (βαρέλας), η δαπάνη μετάβασης επί τόπου, στησίματος και επιστροφής της πρέσσας σκυροδέματος και η περισυλλογή, φόρτωση και απομάκρυνση τυχόν υπερχειλίσεων σκυροδέματος από την θέση σκυροδέτησης. ε.δεν συμπεριλαμβάνεται η πρόσθετη επεξεργασία διαμόρφωσης δαπέδων ειδικών απαιτήσεων (λ.χ. βιομηχανικό δάπεδο). Οι τιμές έχουν εφαρμογή σε πάσης φύσεως κατασκευές από σκυρόδεμα, εκτός από κελύφη, αψίδες και τρούλους. Επιμέτρηση ανά κυβικό μέτρο κατασκευασθέντος στοιχείου από σκυρόδεμα, σύμφωνα με τις προβλεπόμενες από την μελέτη διαστάσεις. Για κατασκευές από σκυρόδεμα κατηγορίας C20/25. Τιμή ανά κυβικό μέτρο (m3). Ευρώ (Αριθμητικά): 95,00 (Ολογράφως) : ενενήντα πέντε A.T. : 8 Άρθρο : ΝΑΟΙΚ Σκυροδέματα μικρών έργων για κατασκευές από σκυρόδεμα κατηγορίας C12/15 Κωδικός αναθεώρησης: ΟΙΚ % Παραγωγή σκυροδέματος μικρών έργων επί τόπου, με φορητούς αναμικτήρες σκυροδέματος ή αυτοκινούμενες μπετονιέρες, ποιότητας έως C16/20, σύμφωνα με τις διατάξεις του κανονισμού Σελίδα 22 από 42

23 τεχνολογίας σκυροδέματος (ΚΤΣ), με την διάστρωση και την συμπύκνωση αυτού επί των καλουπιών ή/και λοιπών επιφανειών υποδοχής σκυροδέματος, σύμφωνα με την μελέτη του έργου, χωρίς την δαπάνη κατασκευής των καλουπιών. Περιλαμβάνεται η προμήθεια των υλικών επί τόπου του έργου, η εργασία ανάμιξης, οι πάσης φύσεως πλάγιες μεταφορές και η εργασία διάστρωσης και συμπύκνωσης, σε οποιαδήποτε στάθμη από το δάπεδο εργασίας. Επιμέτρηση ανά κυβικό μέτρο κατασκευασθέντος στοιχείου από σκυρόδεμα, σύμφωνα με τις προβλεπόμενες από την μελέτη διαστάσεις. Ως μικρά έργα θεωρούνται τα έργα με ημερήσια απαίτηση μέχρι 50 m3 σκυροδέματος. Για μεγαλύτερες ποσότητες, η τιμολόγηση γίνεται με τη τιμή του άρθρου Για κατασκευές από σκυρόδεμα κατηγορίας C12/15. Τιμή ανά κυβικό μέτρο (m3). Ευρώ (Αριθμητικά): 101,00 (Ολογράφως) : εκατόν ένα A.T. : 9 Άρθρο : ΝΑΟΙΚ Ξυλότυποι εμφανών σκυροδεμάτων Κωδικός αναθεώρησης: ΟΙΚ % Ξυλότυποι επιπέδων, καμπύλων ή κεκλιμένων εμφανών επιφανειών σκυροδεμάτων, με κόντρα πλακέ τύπου ΒΕΤΟFORM ή πλανισμένες σανίδες σε αρίστη κατάσταση (καινουργής ξυλεία ή ξυέία με λιγώτερες από πέντε χρήσεις), για την επίτευξη του προβλεπόμενου επιφανειακού τελειώματος, σύμφωνα με την μελέτη και την ΕΤΕΠ "Καλούπια εμφανούς (ανεπένδυτου) έγχυτου σκυροδέματος". Συμπεριλαμβάνεται η επάλειψη των ξυλοτύπων με κατάλληλο αντικολλητικό υλικό, η τοποθέτηση πλαστικών παρεμβλημάτων στα δεσίματα του ξυλότυπου και η υδατο-στεγής σφράγιση των αρμών του ξυλότυπου. Το παρόν άρθρο αποκλείει την ταυτόχρομη εφαρμογή του άρθρου ΟΙΚ "Πρόσθετη τιμή επεξεργασίας σανιδώματος ξυλοτύπων". Τιμή ανά τετραγωνικό μέτρο (m2) ανεπτυγμένης επιφανείας. Ευρώ (Αριθμητικά): 20,25 (Ολογράφως) : είκοσι και είκοσι πέντε λεπτά A.T. : 10 Άρθρο : ΝΑΟΙΚ Χαλύβδινοι οπλισμοί σκυροδέματος, κατηγορίας B500C. Κωδικός αναθεώρησης: ΟΙΚ % Προμήθεια και μεταφορά επί τόπου του έργου χάλυβα οπλισμού σκυροδέματος, μορφής διατομών, κατηγορίας (χάλυβας B500A, B500C και δομικά πλέγματα) και διαμόρφωσης σύμφωνα με την μελέτη, προσέγγιση στην θέση ενσωμάτωσης με οποιοδήποτε μέσον και τοποθέτησή του σύμφωνα με τα σχέδια οπλισμού. Εκτέλεση εργασιών σύμφωνα με την ΕΤΕΠ "Χαλύβδινος οπλισμός σκυροδεμάτων" Η τοποθέτηση του σιδηροπλισμού θα γίνεται μόνον μετά την παραλαβή του ξυλοτύπου ή της επιφανείας έδρασης του σκυροδέματος (π.χ. υπόστρωμα οπλισμένων δαπέδων κλπ). Ο χάλυβας οπλισμού σκυροδεμάτων επιμετράται σε χιλιόγραμμα βάσει αναλυτικών Πινάκων Οπλισμού. Εάν οι πίνακες αυτοί δεν συμπεριλαμβάνονται στην εγκεκριμένη μελέτη του έργου θα συντάσσονται με μέριμνα του Αναδόχου και θα υποβάλλονται στην Υπηρεσία προς έλεγχο και θεώρηση πριν από την έναρξη της τοποθέτησης του οπλισμού. Οι Πίνακες θα συντασσονται βάσει των σχεδίων της μελέτης και θα περιλαμβάνουν λεπτομερώς τις διαστάσεις των ράβδων (αναπτύγματα), τις διαμέτρους, τις θέσεις τοποθέτησης και τα μήκη υπερκάλυψης, τα βάρη ανά τρέχον μέτρο κατά διάμετρο, τα επί μέρους και τα ολικά μήκη των ράβδων, τα μερικά βάρη ανά διάμετρο και το ολικό βάρος. Οι ως άνω Πίνακες Οπλισμού, μετά την παραλαβή των οπλισμών, θα υπογράφονται από τον Ανάδοχο και την Υπηρεσία και θα αποτελούν την επιμέτρηση των οπλισμών. Σελίδα 23 από 42

24 Το ανά τρέχον μέτρο βάρος των ράβδων οπλισμού θα υπολογίζεται με βάση τον πίνακα 3-1 του ΚΤΧ-2008, ο οποίος παρατίθεται στην συνέχεια. Σε καμμία περίπτωση δεν γίνεται αποδεκτός ο προσδιορισμός του μοναδιαίου βάρους των ράβδων βάσει ζυγολογίου. Πεδίο εφαρμογής Ονομ. Κουλούρες και Ηλεκτροσυγκολλημένα Ονομ. Ονομ. διάμετρος Ράβδοι ευθυγραμμισμένα πλέγματα και διατομή μάζα/μέτρο (mm) προϊόντα δικτυώματα (mm2) (Kg/m) B500C B500Α B500C B500Α B500C 5,0 ν v 19,6 0,154 5,5 ν ν 23,8 0,187 6,0 ν ν ν ν ν 28,3 0,222 6,5 ν ν 33,2 0,260 7,0 ν ν 38,5 0,302 7,5 ν ν 44,2 0,347 8,0 ν ν ν ν ν 50,3 0,395 10,0 ν ν ν 78,5 0,617 12,0 ν ν ν 113 0,888 14,0 ν ν ν 154 1,21 16,0 ν ν ν 201 1,58 18,0 ν 254 2,00 20,0 ν 314 2,47 22,0 ν 380 2,98 25,0 ν 491 3,85 28,0 ν 616 4,83 32,0 ν 804 6,31 40,0 ν ,86 Στις επιμετρούμενες ποσότητςσ, πέραν της προμήθειας, μεταφοράς επί τόπου, διαμόρφωσης και τοποθέτησης του οπλισμού, περιλαμβάνονται ανηγμένα τα ακόλουθα: Η σύνδεση των ράβδων κατά τρόπο στερεό με σύρμα, σε όλες ανεξάρτητα τις διασταυρώσεις και όχι εναλλάξ Η προμήθεια του σύρματος πρόσδεσης. Η προμήθεια και τοποθέτηση αρμοκλειδών (κατά ISO ), εκτός αν στα συμβατικά τεύχη του έργου προβλέπετει ιδιαίτερη επιμέτρηση και πληρωμή αυτών. Οι πλάγιες μεταφορές και η διακίνηση του οπλισμού σε οποιοδήποτε ύψος από το δάπεδο εργασίας. Η τοποθέτηση υποστηριγμάτων (καβίλιες, αναβολείς) και ειδικών τεμαχίων ανάρτησης που τυχόν θα απαιτηθούν (εργασία και υλικά). Η απομείωση και φθορά του οπλισμού κατά την κοπή και κατεργασία. Χαλύβδινοι οπλισμοί κατηγορίας B500C. Τιμή ανά χιλιόγραμμο (kg) σιδηρού οπλισμού υδραυλικών έργων τοποθετημένου σύμφωνα με την μελέτη. Ευρώ (Αριθμητικά): 1,07 (Ολογράφως) : ένα και επτά λεπτά A.T. : 11 Άρθρο : ΝΑΟΙΚ Χαλύβδινοι οπλισμοί σκυροδέματος, Δομικά πλέγματα B500C Κωδικός αναθεώρησης: ΟΙΚ % Προμήθεια και μεταφορά επί τόπου του έργου χάλυβα οπλισμού σκυροδέματος, μορφής διατομών, κατηγορίας (χάλυβας B500A, B500C και δομικά πλέγματα) και διαμόρφωσης σύμφωνα με την μελέτη, προσέγγιση στην θέση ενσωμάτωσης με οποιοδήποτε μέσον και τοποθέτησή του σύμφωνα με τα σχέδια οπλισμού. Εκτέλεση εργασιών σύμφωνα με την ΕΤΕΠ "Χαλύβδινος οπλισμός σκυροδεμάτων" Η τοποθέτηση του σιδηροπλισμού θα γίνεται μόνον μετά την παραλαβή του ξυλοτύπου ή της επιφανείας έδρασης του σκυροδέματος (π.χ. υπόστρωμα οπλισμένων δαπέδων κλπ). Ο χάλυβας οπλισμού σκυροδεμάτων επιμετράται σε χιλιόγραμμα βάσει αναλυτικών Σελίδα 24 από 42

25 Πινάκων Οπλισμού. Εάν οι πίνακες αυτοί δεν συμπεριλαμβάνονται στην εγκεκριμένη μελέτη του έργου θα συντάσσονται με μέριμνα του Αναδόχου και θα υποβάλλονται στην Υπηρεσία προς έλεγχο και θεώρηση πριν από την έναρξη της τοποθέτησης του οπλισμού. Οι Πίνακες θα συντασσονται βάσει των σχεδίων της μελέτης και θα περιλαμβάνουν λεπτομερώς τις διαστάσεις των ράβδων (αναπτύγματα), τις διαμέτρους, τις θέσεις τοποθέτησης και τα μήκη υπερκάλυψης, τα βάρη ανά τρέχον μέτρο κατά διάμετρο, τα επί μέρους και τα ολικά μήκη των ράβδων, τα μερικά βάρη ανά διάμετρο και το ολικό βάρος. Οι ως άνω Πίνακες Οπλισμού, μετά την παραλαβή των οπλισμών, θα υπογράφονται από τον Ανάδοχο και την Υπηρεσία και θα αποτελούν την επιμέτρηση των οπλισμών. Το ανά τρέχον μέτρο βάρος των ράβδων οπλισμού θα υπολογίζεται με βάση τον πίνακα 3-1 του ΚΤΧ-2008, ο οποίος παρατίθεται στην συνέχεια. Σε καμμία περίπτωση δεν γίνεται αποδεκτός ο προσδιορισμός του μοναδιαίου βάρους των ράβδων βάσει ζυγολογίου. Πεδίο εφαρμογής Ονομ. Κουλούρες και Ηλεκτροσυγκολλημένα Ονομ. Ονομ. διάμετρος Ράβδοι ευθυγραμμισμένα πλέγματα και διατομή μάζα/μέτρο (mm) προϊόντα δικτυώματα (mm2) (Kg/m) B500C B500Α B500C B500Α B500C 5,0 ν v 19,6 0,154 5,5 ν ν 23,8 0,187 6,0 ν ν ν ν ν 28,3 0,222 6,5 ν ν 33,2 0,260 7,0 ν ν 38,5 0,302 7,5 ν ν 44,2 0,347 8,0 ν ν ν ν ν 50,3 0,395 10,0 ν ν ν 78,5 0,617 12,0 ν ν ν 113 0,888 14,0 ν ν ν 154 1,21 16,0 ν ν ν 201 1,58 18,0 ν 254 2,00 20,0 ν 314 2,47 22,0 ν 380 2,98 25,0 ν 491 3,85 28,0 ν 616 4,83 32,0 ν 804 6,31 40,0 ν ,86 Στις επιμετρούμενες ποσότητςσ, πέραν της προμήθειας, μεταφοράς επί τόπου, διαμόρφωσης και τοποθέτησης του οπλισμού, περιλαμβάνονται ανηγμένα τα ακόλουθα: Η σύνδεση των ράβδων κατά τρόπο στερεό με σύρμα, σε όλες ανεξάρτητα τις διασταυρώσεις και όχι εναλλάξ Η προμήθεια του σύρματος πρόσδεσης. Η προμήθεια και τοποθέτηση αρμοκλειδών (κατά ISO ), εκτός αν στα συμβατικά τεύχη του έργου προβλέπετει ιδιαίτερη επιμέτρηση και πληρωμή αυτών. Οι πλάγιες μεταφορές και η διακίνηση του οπλισμού σε οποιοδήποτε ύψος από το δάπεδο εργασίας. Η τοποθέτηση υποστηριγμάτων (καβίλιες, αναβολείς) και ειδικών τεμαχίων ανάρτησης που τυχόν θα απαιτηθούν (εργασία και υλικά). Η απομείωση και φθορά του οπλισμού κατά την κοπή και κατεργασία. Δομικά πλέγματα B500C. Τιμή ανά χιλιόγραμμο (kg) σιδηρού οπλισμού υδραυλικών έργων τοποθετημένου σύμφωνα με την μελέτη. Ευρώ (Αριθμητικά): 1,01 (Ολογράφως) : ένα και ένα λεπτό A.T. : 12 Άρθρο : ΝΑΟΙΚ Αργολιθοδομές με ασβεστοτσιμεντοκονίαμα των 400 kg τσιμέντου μιάς ορατής όψεως Σελίδα 25 από 42

26 Κωδικός αναθεώρησης: ΟΙΚ % Αργολιθοδομές με τσιμεντοασβεστοκονίαμα των 400 kg τσιμέντου και 0,08 m3 ασβέστου, πάσης φύσεως τοίχων, οποποιωνδήποτε διαστάσεων, σε στάθμη μέχρι +4,00 m από το δάπεδο εργασίας, σύμφωνα με την μελέτη και την ΕΤΕΠ "Λιθόκτιστοι τοίχοι". Αργολιθοδομές με ασβεστοτσιμεντοκονίαμα μιάς ορατής όψεως. Τιμή ανά κυβικό μέτρο (m3). Ευρώ (Αριθμητικά): 70,00 (Ολογράφως) : εβδομήντα A.T. : 13 Άρθρο : ΝΑΟΙΚ Κοινές γωνιολιθοδομές με ασβεστοτσιμεντοκονίαμα των 150 kg τσιμέντου Κωδικός αναθεώρησης: ΟΙΚ % Κοινές γωνιολιθοδομές από φυσικούς γωνιολίθους (τουλάχιστον ημιλαξευτούς) παντός είδους τμημάτων τοίχων από αργολιθοδομή, οποποιωνδήποτε διαστάσεων, σε στάθμη μέχρι +4,00 m από το δάπεδο εργασίας, σύμφωνα με την μελέτη και την ΕΤΕΠ "Λιθόκτιστοι τοίχοι". Κοινές γωνιολιθοδομές με ασβεστοτσιμεντοκονίαμα των 150 kg τσιμέντου. Τιμή ανά κυβικό μέτρο (m3). Ευρώ (Αριθμητικά): 118,00 (Ολογράφως) : εκατόν δέκα οκτώ A.T. : 14 Άρθρο : ΝΑΟΙΚ Επιχρίσματα τριπτά ή πατητά με τσιμεντοκονίαμα Κωδικός αναθεώρησης: ΟΙΚ % Επιχρίσματα τριπτά ή πατητά με τσιμεντοκονίαμα των 600 kg τσιμέντου, πάχους 2,5 cm, εις τρείς στρώσεις, επί τοίχων ή οροφών, σε οποιασδήποτε στάθμη έδαφος, και σε ύψος μέχρι 4,00 m από το δάπεδο εργασίας, σύμφωνα με την μελέτη και την ΕΤΕΠ "Επιχρίσματα με κονιάματα που παρασκευάζονται επί τόπου". Πλήρως περαιωμένη εργασία, με τα υλικά επί τόπου και τον απαιτούμενο μηχανικό εξοπλισμό, ειδικά εργαλεία και ικριώματα εργασίας. Τιμή ανά τετραγωνικό μέτρο (m2). Ευρώ (Αριθμητικά): 14,00 (Ολογράφως) : δέκα τέσσερα A.T. : 15 Άρθρο : ΑΤΗΕ Ν\ Σωλήνας αποχετεύσεως από σκληρό PVC-u διαμέτρου Φ 50 mm Κωδικός αναθεώρησης: ΗΛΜ 8 100% Πλαστικός σωλήνας αποχετεύσεως από σκληρό PVC-u, κατά ΕΛΟΤ-686, ενδεικτικού τύπου Helidur-Ε, κατά DIN 8062 και ΕΛΟΤ 686 και ΕΛΟΤ 9, πιέσεως 4 atm γιά σύνδεση με συγκόλληση με παρεμβολή κατάλληλης κόλλας ή με σύνδεση με διαμορφούμενη μούφα στο ένα άκρο του σωλήνα και ελαστικό δακτύλιο στεγανότητας, πλήρως τοποθετημένος. Συμπεριλαμβάνονται τα ειδικά τεμάχια κάθε σχήματος (πλην σιφώνια), τα υλικά συνδέσεως στερεώσεως κλπ και η εργασία πλήρους εγκαταστάσεως και συνδέσεως. (1 m) Ν\ Διαμέτρου 50 mm Ευρώ (Αριθμητικά): 13,81 (Ολογράφως) : δέκα τρία και ογδόντα ένα λεπτά Σελίδα 26 από 42

27 A.T. : 16 Άρθρο : ΑΤΗΕ Ν\ Τσιμεντένιο φρεάτιο διαστάσεων 100Χ100Χ70cm Κωδικός αναθεώρησης: ΗΛΜ % Τσιμεντένιο φρεάτιο διαστάσεων 100Χ100Χ70cm για τοποθέτηση βανών με τα υλικά εγκιβωτισμού και στεγανοποίησης και την εργασία πλήρους εγκατάστασης, στην οποία περιλαμβάνεται το άνοιγμα του λάκκου, η διαμόρφωση των τομών για το πέρασμα των σωλήνων, η τοποθέτηση άμμου λατομείου στον πυθμένα του λάκκου για την στράγγιση, η προσαρμογή του φρεατίου στην στάθμη του εδάφους, η επίχωση του λάκκου και κάθε άλλη απαραίτητη εργασία. Περιλαμβάνει φρεάτιο από σκυρόδεμα 100Χ100Χ70 cm με χυτοσιδηρό κάλυμμα κλάσης Β125 Στην τιμή περιλαμβάνεται η προμήθεια επί τόπου του έργου με τα εξαρτήματα σύνδεσης και τα μικροϋλικά, εργασία τοποθέτησης, σύνδεσης, ρυθμίσεων και δοκιμών και παράδοση σε πλήρη λειτουργία. Τιμή ανά τεμάχιο (1 τεμ) Φρεάτιο επισκέψεως δικτύων υδρεύσεως Ευρώ (Αριθμητικά): 309,55 (Ολογράφως) : τριακόσια εννέα και πενήντα πέντε λεπτά A.T. : 17 Άρθρο : ΑΤΗΕ Ν\ Σύνδεση υπάρχοντος δικτύου ύδρευσης ή αποχέτευσης με νέο δίκτυο. Κωδικός αναθεώρησης: ΗΛΜ 8 100% Σύνδεση υπάρχοντος δικτύου ύδρευσης ή αποχέτευσης με αντίστοιχο νέο δίκτυο, με σωλήνα οποιασδήποτε διαμέτρου και από οποιόδηποτε υλικό, δηλαδή εργασία διαμόρφωσης του παλαιού δικτύου κατά τέτοιο τρόπο ώστε να εξασφαλιστεί η στεγανότητα της κατασκευής και η ομαλή παροχή του νερού ή των λυμμάτων και παράδοση του νέου δικτύου ύδρευσης ή αποχέτευσης σε κανονική λειτουργία. Στην τιμή συμπεριλαμβάνονται όλα τα υλικά και μικροϋλικά που θα απαιτηθούν για την ολοκλήρωση των εργασιών. (1 τεμ) Ευρώ (Αριθμητικά): 165,20 (Ολογράφως) : εκατόν εξήντα πέντε και είκοσι λεπτά A.T. : 18 Άρθρο : ΑΤΗΕ Ν\ Μικροαυτόματος γιά ασφάλιση ηλεκτρικών γραμμών ενδεικτικού τύπου WL-SIEMENS τριπολικός εντάσεως 63 Α Κωδικός αναθεώρησης: ΗΛΜ % Μικροαυτόματος γιά ασφάλιση ηλεκτρικών γραμμών ενδεικτικού τύπου WL-SIEMENS κατάλληλος γιά τοποθέτηση μέσα σε μεταλλικό πίνακα διανομής με την ανάλογη δαπάνη γιά αγωγούς εσωτερικής συνδεσμολογίας, γιά κάθε φύσεως μονωτικά στηρίγματα και λοιπές εσωτερικές διατάξεις του πίνακα καθώς και βοηθητικά υλικά και μικροϋλικά και την εργασία πλήρους τοποθετήσεως στον πίνακα (1 τεμ) N\ τριπολικός Εντάσεως 63 Α Ευρώ (Αριθμητικά): 56,10 (Ολογράφως) : πενήντα έξι και δέκα λεπτά A.T. : 19 Άρθρο : ΑΤΗΕ Φρεάτιο επισκέψεως από σκυρόδεμα πάχους 10 cm με διπλό χυτοσιδηρούν κάλυμμα διαστάσεων 40Χ40 cm, βάθους 70 cm Κωδικός αναθεώρησης: ΗΛΜ % Φρεάτιο επισκέψεως από σκυρόδεμα πάχους 10 cm με διπλό χυτοσιδηρούν κάλυμμα Σελίδα 27 από 42

28 δηλαδή προμήθεια, μεταφορά όλων των υλικών που χρειάζονται, κατασκευή ξυλοτύπου, ενσωμάτωση των άκρων υπογείων σωλήνων διελεύσεως τροφοδοτικών καλωδίων και γενικά εκτέλεση κάθε εργασίας συμπεριλαμβανομένων και των εκσκαφών γιά την πλήρη και έντεχνη κατασκευή του φρεατίου. Ο πυθμένας του φρεατίου θα επιστρωθεί με σκυρόδεμα Σ 150 σε πάχος 10 cm (1 τεμ) Φρεάτιο επισκέψεως διαστάσεων 40Χ40 cm βάθους 70 cm Ευρώ (Αριθμητικά): 174,28 (Ολογράφως) : εκατόν εβδομήντα τέσσερα και είκοσι οκτώ λεπτά A.T. : 20 Άρθρο : ΑΤΗΕ Ν\ Βάση σιδηροϊστού οπλισμένη διαστάσεων 1,00 X1,00 m, βάθους 1,5 Κωδικός αναθεώρησης: ΗΛΜ % Βάση σιδηροϊστού οπλισμένη δηλαδή κατασκευή μιάς βάσεως από οπλισμένο σκυρόδεμα γιά την έδραση και στερέωση σιδηροϊστού που να φέρει στο κέντρο μία κατακόρυφη οπή και μία πλευρική με πλαστικό σωλήνα PVC Φ 110 γιά την διέλευση του τροφοδοτικού καλωδίου και του χαλκού γειώσεως. Μέσα στη βάση θα ενσωματωθεί κλωβός αγκυρώσεως αποτελούμενος από γωνίες και ήλους όπως περιγράφεται στο σχετικό άρθρο του σιδηροϊστού.στο σκυρόδεμα θα ενσωματωθεί σιδηρούς οπλισμός που θα αποτελείται από 12 ράβδους των Φ 16, μία ράβδος γιά κάθε ακμή της βάσεως, κεκαμμένες κατά τρόπο που να συνδέονται ανά τρείς σε κάθε κορυφή της βάσεως. Στην τιμή δεν περιλαμβάνεται η εργασία της εκσκαφής της βάσεως. (1 τεμ) Ν\ Βάση σιδηροϊστού οπλισμένη διαστάσεων 1,00Χ1,00 m βάθους 1,50 m Ευρώ (Αριθμητικά): 345,63 (Ολογράφως) : τριακόσια σαράντα πέντε και εξήντα τρία λεπτά A.T. : 21 Άρθρο : ΑΤΗΕ Ν\ Πλαστικός σωλήνας PVC100,Φ110,6at,για ηλεκτρικά καλώδια. Κωδικός αναθεώρησης: ΗΛΜ 8 100% Πλαστικός σωλήνας P.V.C. δηλαδή προμήθεια, μεταφορά και εγκατάσταση ενός m πλαστικού σωλήνα από σκληρό PVC με κεφαλή, εξωτερικής διαμέτρου 110 mm, πάχους 2 mm, ανθεκτικού σε εσωτερική πίεση 6 ατμοσφαιρών, ποιότητας τύπου σωλήνος PVC 100 σύμφωνα με τις προδιαγραφές 127/ και 143/Μαρτίου 1971 του Υπουργείου Βιομηχανίας μαζί με τον απαιτούμενο οδηγό από γαλβανισμένο σύρμα 5 mm2 γιά την κατασκευή υπογείου δικτύου διελεύσεως ηλεκτρικών καλωδίων, συγκροτουμένου από επί μέρους τεμάχια (με ειδική κόλλα), όπως μούφες καμπύλες τάφ, τεμάχια έυκαμπτου δακτυλιοειδούς σωλήνα αναλόγου διατομής κλπ, και εγκατά σταση αυτών μέσα σε χάνδακα βάθους cm (1 m) Πλαστικός σωλήνας PVC Φ 110 Ευρώ (Αριθμητικά): 8,40 (Ολογράφως) : οκτώ και σαράντα λεπτά A.T. : 22 Άρθρο : ΑΤΗΕ Καλώδιο JIVV (πρώην ΝΥΥ) Καλώδιο ΝΥΥ τετραπολικό Διατομής 4 Χ 10mm2 Κωδικός αναθεώρησης: ΗΛΜ % Καλώδιο JIVV (πρώην ΝΥΥ), δηλαδή προμήθεια, μεταφορά, τοποθέτηση και σύνδεση ενός τρέχοντος μέτρου καλωδίου JIVV (πρώην ΝΥΥ), 1000 W μέσα σε πλαστικό σωλήνα ή τσιμεντοσωλήνα. (1 m) τετραπολικό Καλώδιο JIVV διατομής: 4 Χ 10mm2 Σελίδα 28 από 42

29 Ευρώ (Αριθμητικά): 13,76 (Ολογράφως) : δέκα τρία και εβδομήντα έξι λεπτά A.T. : 23 Άρθρο : ΑΤΗΕ Αγωγός γυμνός χάλκινος πολύκλωνος Διατομής 16mm2 Κωδικός αναθεώρησης: ΗΛΜ % Αγωγός γυμνός χάλκινος πολύκλωνος, δηλαδή προμήθεια, μεταφορά και εγκατάσταση ενός τρέχοντος μέτρου γυμνού πολύκλωνου χάλκινου αγωγού για την σύνδεση του υπογείου δικτύου γειώσεως με τα ακροκιβώτια που ευρίσκονται μέσα στους ιστούς. (1 m) Διατομής 16mm2 Ευρώ (Αριθμητικά): 5,45 (Ολογράφως) : πέντε και σαράντα πέντε λεπτά A.T. : 24 Άρθρο : ΑΤΗΕ Συγκόλληση αγωγού γειώσεως διατομής 6-16mm2 Κωδικός αναθεώρησης: ΗΛΜ % Συγκόλληση αγωγού γειώσεως, δηλαδη εργασία και μικρουλικά (αλοιφή, κασσίτερος κλπ.) για την εκτέλεση μιας συγκολλήσεως. (1 τεμ) Ευρώ (Αριθμητικά): 7,34 (Ολογράφως) : επτά και τριάντα τέσσερα λεπτά A.T. : 25 Άρθρο : ΑΤΗΕ Ν\ Κιβώτιο ηλεκτρ.διανομής (πίλλαρ) ύψους 0,80 m Κωδικός αναθεώρησης: ΗΛΜ % Κιβώτιο ηλεκτρικής διανομής (πίλλαρ), δηλαδή προμήθεια μεταφορά και τοποθέτηση ενός πίλλαρ κατασκευασμένου από μεταλλικά πλαίσια από προφίλ (σιδηρογωνίες, λάμες κλπ.) συγκολλημένα ή συνδεμένα με κοχλίες και εξωτερικό μεταλλικό, κιβώτιο από χαλυβδοέλασμα ΝΤΕΚΑΠΕ πρεσσαριστό πάχους 2mm. Οι εσωτερικές ωφέλιμες διαστάσεις του θα είναι: πλάτος 1,20m, ύψος 0,80m, και βάθος 0,35m. Το εσωτερικό του πίλλαρ θα είναι χωρισμένο με λαμαρίνα σε δύο ανεξάρτητους χώρους από τους οποίους ο ένας προς τα αριστερά πλάτους 0,40m προορίζεται για το παροχικό καλώδιο και στη ράχη του πίλαρ θα είναι στερεωμένη με κοχλίες και περοκόχλια στρατζαριστή γαλβανισμένη λαμαρίνα, πάχους 1mm για να μπορούν να στερεωθούν επάνω σε αυτή ασφάλειες και διακόπτης. Ο άλλος χώρος θα είναι πλάτους 0,80m, θα φέρει στερεωμένο τον ηλεκτρικό πίνακα διανομής, ο οποίος θα περιλαμβάνει όλα τα αναγκαία ελάσματα και υποδοχές για την στερέωση των οργάνων διακοπής, όπως ροηφόρες ράβδους μονωτικά και λοιπά υλικά και μικροϋλικά πλην διακοπτών, ασφαλειών, ενδεικτικών λυχνιών. Το πίλαρ θα φέρει 2 θύρες, μία για κάθε χώρο οι οποίες: α) θα κλείνουν με την βοήθεια ελαστικού παρεμβύσματος, β) περιμετρικά θα είναι δύο φορές κεκαμένες κατά ορθή γωνία (στρατζαριστές) για να παρουσιάζουν αυξημένη αντοχή στην παραμόρφωση και να εφαρμόζουν καλά στο κλείσιμο, γ) θα αναρτώνται στο σώμα του πίλλαρ με τη βοήθεια μεντεσέδων βαρέως τύπου και δ) θα έχουν ανεξάρτητη χωνευτή κλειδαριά. Κοντά στο πίλλαρ θα τοποθετηθεί πλάκα γείωσης διαστάσεων 500Χ500Χ3 χλστ. με τον αγωγό σύνδεσής της με το πίλλαρ. Μέσα στο πίλλαρ θα τοποθετηθεί ο ηλεκτρικός πίνακας διανομής ο οποίος θα είναι προστασίας ΙΡ55 και ικανών διαστάσεων ώστε να περιλαμβάνει όλα τα απαραίτητα ηλεκτρικά όργανα. Στον πίνακα θα εγκατασταθούν όλα τα απαραίτητα ηλεκτρικά όργανα. δηλαδή: γενικός διακόπτης 3Χ63Α,τρεις γενικές ασφάλειες 35Α, ενδεικτικές λυχνίες, ρελέ διαφυγής, μικροαυτόατες ασφάλειες, ρελέ φορτίου, φωτοκύτταρο ή/και χρονοδιακόπτης, ένα ρευατοδότη ράγας 16Α, ένα φωτιστικό σώμα με το λαμπτήρα και διακόπτη χειρισμού, κλπ. Στην τιμή μονάδας περιλαμβάνονται επίσης η δαπάνη προμήθειας και μεταφοράς στον τόπο ενσωμάτωσης του πίλλαρ και όλων των απαιτούμενων υλικών, καλωδίων και των μικροϋλικών συνδέσεων κλπ., η δαπάνη της εκσκαφής και επανεπίχωσης της βάσης Σελίδα 29 από 42

30 και της γείωσης, η δαπάνη της εργασίας πλήρους κατασκευής και σύνδεσης, με τις εισερχόμενες και εξερχόμενες γραμμές, η δαπάνη σύνδεσης της γείωσης, η δαπάνη ελέγχων, δοκιμών και ρυθμίσεων και κάθε άλλη δαπάνη υλικών και εργασίας που απαιτείται για παράδοση της κατασκευής σε πλήρη και κανονική λειτουργία. (1 τεμ) Ευρώ (Αριθμητικά): 948,42 (Ολογράφως) : εννιακόσια σαράντα οκτώ και σαράντα δύο λεπτά A.T. : 26 Άρθρο : ΑΤΗΕ Ν\9405 Φωτοβολταϊκό φωτιστικό Κωδικός αναθεώρησης: ΗΛΜ % Προμήθεια, μεταφορά τοποθέτηση και σύνδεση σε πλήρη λειτουργία ενός φωτιστικού συστήματος εξωτερικών χώρων και οδών, που περιλαμβάνει σιδηροιστό γαλβανισμένο ύψους 4,5 μέτρων με ένα βραχίονα και μία απλίκα, ένα φωτοβολταικό πάνελ 100Wp, μια μπαταρία κλειστού τύπου, τύπου GEL 150A/h, ένα ρυθμιστή φόρτισης 15Α/h και ένα λαμπτήρα LED 25W/12V. Η μπαταρία θα είναι κλεισμένη σε ειδικό μεταλλικό κυτίο προσαρμοσμένο στον στύλο κάτω από το πάνελ. Το σύστημα θα πρέπει να να διαθέτει 3 ημέρες αυτονομία (με 14 ώρες λειτουργίας καθημερινά). Το σύστημα μέσω του ρυθμιστή φόρτισης θα ενεργοποιείται το βράδυ και απενεργοποιείται το πρωί, χωρίς να χρειάζεται ανθρώπινη παρέμβαση. Επίσης μέσω του χρονοδιακόπτη θα μπορεί να προγραμματιστεί και να ανάβει συγκεκριμένες ώρες. Ο λαμπτήρας LED του συστήματος θα έχει ώρες λειτουργίας περίπου (δηλαδή πάνω από 10 έτη) και με κατανάλωση που δεν θα ξεπερνάει τα 25W. Περιλαμβάνεται το φωτιστικό σώμα με τα LED. Οι λαμπτήρες θα έχουν θερμοκρασία χρώματος warm white ή white. Περιλαμβάνεται το αγκύριο βάσεως του φωτιστικού. Οι διατομές και τα πάχη του ιστού, αγκύρια βάσεως και γενικά όλη η κατασκευή θα πρέπει να συμφωνεί με τις διεθνείς σχετικές προδιαγραφές. (1 τεμ) Ευρώ (Αριθμητικά): 1.499,33 (Ολογράφως) : χίλια τετρακόσια ενενήντα εννέα και τριάντα τρία λεπτά A.T. : 27 Άρθρο : ΥΔΡ Ν\ Πλέγμα σήμανσης δικτύων Κωδικός αναθεώρησης: ΥΔΡ % Προμήθεια, μεταφορά και τοποθέτηση πλέγματος σήμανσης, όπως περιγραφεται στην Τ.Π.της μελέτης, υπόγειων δικτύων (ρεύματος, ύδρευσης, άρδευσης, αποχέτευσης). Εργασία πληρως περαιωμενη με όλα τα υλικά και μικροϋλικά και την εργασία πλήρους εγκαταστάσεως. Τιμή ανά μέτρο τοποθετηθέντος πλέγματος σήμανσης. (1 μ.μηκους) ΥΔΡ Ν\ Πλέγμα σήμανσης υπογείων δικτύων Ευρώ (Αριθμητικά): 1,06 (Ολογράφως) : ένα και έξι λεπτά A.T. : 28 Άρθρο : ΥΔΡ Ν\ Βάνες Ελαστικής έμφραξης με φλάντζες από σώμα και καπέλο από ελατό χυτοσίδηρο (ductile cast iron) GGG 40, βασική σειρά F4, ονομαστικής πιέσεως 16 ατμοσφαιρών ονομαστικής διαμέτρου DN125 mm Κωδικός αναθεώρησης: ΟΙΚ ΗΛΜ84 100% Βάνες Ελαστικής έμφραξης με φλάντζες από σώμα και καπέλο από ελατό χυτοσίδηρο (ductile cast iron) GGG 40, σύμφωνα με το DIN A και 4Β, βασική σειρά F4, ονομαστικής πιέσεως 16 ατμοσφαιρών. Με στέλεχος εσωτερικά στη βάνα κοχλιούμενο από x20 Cr 13 και παξιμάδι στελέχους από Cu Zn 40 Pb. Με συρταρωτή σφήνα ελαστικής έμφραξης πλήρως επενδυμένη (μέσα έξω) με ελαστικό (EPDM). Εσωτερικά και εξωτερικά βαμμένη με εποξειδική βαφή (EP-P), χρώματος μπλε RAL 5005, σύμφωνα με τον κανονισμό GSK και με τα λοιπά υλικά και μικροϋλικά συνδέσεως και στερεώσεως δηλαδή προμήθεια, φορτοεκφόρτωση μεταφορά επί τόπου του έργου ανηγμένες σε εργασία καθώς και η εργασία εγκαταστάσεως και Σελίδα 30 από 42

31 δοκιμών παραδοτέο σε πλήρη και κανονική λειτουργία (1 τεμ) Ονομαστική διάμετρος 125 χλστ. Ευρώ (Αριθμητικά): 189,00 (Ολογράφως) : εκατόν ογδόντα εννέα A.T. : 29 Άρθρο : ΝΑΟΙΚ Eκσκαφή θεμελίων και τάφρων με χρήση μηχανικών μέσων, χωρίς την καθαρή μεταφορά των προϊόντων εκσκαφής, σε εδάφη γαιώδη-ημιβραχώδη Κωδικός αναθεώρησης: ΟΙΚ % Εκσκαφή θεμελίων και τάφρων με χρήση μηχανικών μέσων, πλάτους βάσεως έως 3,00 m ή μεγαλυτέρου των 3,00 m αλλά επιφανείας βάσεως έως 12,00 m2, σε βάθος μέχρι 2,00 m από το χαμηλότερο χείλος της διατομής εκσκαφής, εν ξηρώ ή εντός ύδατος βάθους έως 0,30m, του οποίου η στάθμη, είτε ηρεμεί είτε υποβιβάζεται με εφ' άπαξ ή συνεχή άντληση (η οποία πληρώνεται ιδιαίτερα), με την αναπέταση των προϊόντων, την μόρφωση των παρειών και του πυθμένα και την τυχόν αναγκαία σποραδική αντιστήριξη των παρειών. Σε εδάφη γαιώδη-ημιβραχώδη. Τιμή ανά κυβικό μέτρο (m3) επί ορύγματος. Επιμέτρηση με λήψη διατομών προ και μετά την εκσκαφή. ΕΥΡΩ : 5,00 + ΜΤΦ Δαπάνη μεταφοράς εκτός πόλεως, οδοί καλής βατότητας, απόσταση L (<5km) (0,20 /m3.km) 0,50 x 0,20 = 0,10 Συνολικό κόστος άρθρου 5,10 Ευρώ (Αριθμητικά) : 5,10 (Ολογράφως) : πέντε και δέκα λεπτά A.T. : 30 Άρθρο : ΝΑΥΔΡ 5.07 Στρώσεις έδρασης και εγκιβωτισμός σωλήνων με άμμο προελεύσεως λατομείου Κωδικός αναθεώρησης: ΥΔΡ % Στρώσεις έδρασης και εγκιβωτισμός σηλήνων εντός ορύγματος με άμμο προέλευσης λατομείου, σύμφωνα με τις τυπικές διατομές της μελέτης και την ΕΤΕΠ "Επανεπίχωση ορυγμάτων υπογείων δικτύων" Στην τιμή μονάδας περιλαμβάνονται : α. Η προμήθεια και μεταφορά άμμου λατομείου επί τόπου του έργου. β. Η προσέγγιση, έκριψη και διάστρωση του υλικού στο όρυγμα. γ. Η ισοπέδωση της στρώσης έδρασης και η τύπανση ή ελαφρά συμπύκνωση της στρώσης εγκιβωτισμού έτσι ώστε να περιβάλλει πλήρως τους σωλήνες, με ιδιαίτερη προσοχή για την αποφυγή ζημιών στην σωληνογραμμή. Τιμή για ένα κυβικό μέτρο (m3) επίχωσης ως ανωτέρω, σύμφωνα με τις προβλεπόμενες από την μελέτη γραμμές πληρωμής (τυπικές διατομές αγωγών). ΕΥΡΩ : 11,30 + ΜΤΦ Δαπάνη μεταφοράς εκτός πόλεως, οδοί καλής βατότητας, απόσταση L (>=5km) (0,19 /m3.km) 20 x 0,19 = 3,80 Συνολικό κόστος άρθρου 15,10 Ευρώ (Αριθμητικά) : 15,10 (Ολογράφως) : δέκα πέντε και δέκα λεπτά A.T. : 31 Άρθρο : ΝΑΥΔΡ Σωληνώσεις πιέσεως από σωλήνες πολυαιθυλενίου (PE) με συμπαγές τοίχωμα κατά ΕΛΟΤ ΕΝ Σωληνώσεις πιέσεως από σωλήνες πολυαιθυλενίου ΡE 100 (με ελάχιστη απαιτούμενη αντοχή MRS10 = 10 MPa), με συμπαγές τοίχωμα, κατά ΕΛΟΤ ΕΝ Ονομ. διαμέτρου DN 125 mm / ΡΝ 16 atm Σελίδα 31 από 42

32 Κωδικός αναθεώρησης: ΥΔΡ % Σωληνώσεις υπό πίεση από σωλήνες πολυαιθυλενίου (ΡΕ) συμπαγούς τοιχώματος κατά ΕΝ για την μεταφορά ποσίμου νερού, νερού γενικής χρήσης, αποχέτευση ομβρίων και ακαθάρτων υπό πίεση και δίκτυα αποχέτευσης κενού. Οι σηλήνες (ΡΕ) χαρακτηρίζονται με βάση το υλικό κατασκευής (PE100, PE 80, PE40), την ονομαστική διάμετρο DN (ταυτίζεται με την εξωτερική διάμετρο: σωλήνες DN/OD), τον τυποποιημένο λόγο διαστάσεων SDR (Standard Dimension Ratio: λόγος της εξωτερικής διαμέτρου του σωλήνα προς το ονομαστικό πάχος του τοιχώματος) και τον τρόπο κατασκευής (ενιαίας εξώθησης -extrusion-, πολυστρωματικής εξώθησης, με πρόσθετη αποσπώμενη εξωτερική επίστρωση -peelable layer). O αριθμός που χαρακτηρίζει το υλικό κατασκευής (PE100, PE 80, PE40) σχετίζεται με την ελάχιστη απαιτούμενη αντοχή MRS του ΡΕ (MRS: Minimum Required Strength) ως εξής: PE100 - MRS 10 MPa, PE80 - MRS 8 MPa, PE 40 - MRS 4 MPa. Σύμφωνα με το EN , η ονομαστική πίεση λειτουργίας ΡΝ των σωλήνων ανά κατηγορία υλικού κατασκευής (PE100, PE 80, PE40), συσχετίζεται με μία μέγιστη τιμή SDR Στο παρόν άρθρο οι σωλήνες χαρακτηρίζονται με βάση την ΡΝ και ως εκ τούτου εξυπακούεται ότι πληρούνται οι απαιτήσεις πάχους τοιχώματος (SDR) που καθορίζονται στο Πρότυπο. Οι σωλήνες ΡΕ φέρουν σήμανση στην οποία αναγράφονται τα χαρακτηριστικά τους, μεταξύ των οποίων και η καταλληλότητα προς χρήση: W = για πόσιμο νερό, Ρ = για δίκτυα αποχέτευσης υπό πίεση, W/P = για δίκτυα γενικής χρήσεως. Στο παρόν άρθρο δεν γίνεται διάκριση μεταξύ των χρήσεων των σωλήνων και οι τιμές έχουν εφαρμογή για πάσης φύσεως δίκτυα. Επισημαίνεται ότι οι σωλήνες με αποσπώμενη εξωτερική επίστρωση (peelaable layer) οφείλουν να πληρούν όλες τις απαιτήσεις φυσικών, μηχανικών και χημικών χαρακτηριστικών που ισχύουν για τους λοιπούς σωλήνες ΡΕ. Στις τιμές μονάδος του παρόντος άρθρου περιλαμβάνονται: α. Η προμήθεια, μεταφορά επί τόπου, προσωρινή αποθήκευση, προστασία και πλάγιες μεταφορές των σωλήνων, των απαιτουμένων συνδέσμων, καθώς και των ειδικών τεμαχίων από ΡΕ. β. Η προσκόμιση επί τόπου του έργου των συσκευών συγκόλλησης και ελέγχου των σωλήνων, η χρήση και λειτουργία αυτών και τα πάσης φύσεως απαιτούμενα αναλώσιμα. γ. Η προσέγγιση των σωλήνων στην θέση τοποθέτησης, η σύνδεση των σωλήνων και των ειδικών τεμαχίων τους από ΡΕ με εφαρμογή αυτογενούς συγκολλήσεως (butt welding) ή χρήση ηλεκτρομουφών, καθώς και η δοκιμασία του δικτύου κατά τμήματα σύμφωνα με τις αντίστοιχες Τεχνικές Προδιαγραφές. δ. Η προμήθεια, προσκόμιση επί τόπου και τοποθέτηση ταινίας σήμανσης του δικτύου σύμφωνα με την αντίστοιχη Τεχνική Προδιαγραφή. Διευκρινίζεται ότι η δαπάνη για τη σύνδεση του υπό κατασκευή αγωγού από πολυαιθυλένιο με το υφιστάμενο δίκτυο, δεν περιλαμβάνεται στο παρόν άρθρο αλλά πληρώνεται ιδιαιτέρως με τα αντίστοιχα άρθρα του παρόντος Τιμολογίου. Επίσης δεν περιλαμβάνονται οι συσκευές ελέγχου και ασφαλείας του δικτύου και ο εγκιβωτισμός των σωλήνων με άμμο που πληρώνονται ιδιαιτέρως βάσει των σχετικών άρθρων. Τιμή ανά μέτρο αξονικού μήκους αγωγού από πολυαιθυλένιο, πλήρως εγκατεστημένου, ανά τύπο, ονομαστική διάμετρο και ονομαστική πίεση, ως εξής: Σωληνώσεις πιέσεως από σωλήνες πολυαιθυλενίου ΡE 100(με ελάχιστη απαιτούμενη αντοχή MRS10 = 10 MPa), με συμπαγές τοίχωμα, κατά ΕΛΟΤ ΕΝ Ευρώ (Αριθμητικά): 18,40 (Ολογράφως) : δέκα οκτώ και σαράντα λεπτά Σελίδα 32 από 42

33 A.T. : 32 Άρθρο : ΝΑΥΔΡ Φλάντζες συγκόλλησης χαλύβδινες Κωδικός αναθεώρησης: ΥΔΡ % Φλάντζες συγκόλλησης χαλύβδινες, ανεξαρτήτως διαμέτρου, κατά ΕΛΟΤ ΕΝ , από υλικό κατηγορίας P250GH, με τους γαλβανισμένους κοχλίες στερέωσης και τα παρεμβύσματα στεγάνωσης, πλήρως συνδεδεμένες στην σωληνογραμμή (υλικά επί τόπου του έργου, αναλώσιμα και εργασία). Τιμή ανά χιλιόγραμμο (kg). Ευρώ (Αριθμητικά): 4,80 (Ολογράφως) : τέσσερα και ογδόντα λεπτά A.T. : 33 Άρθρο : ΝΑΟΙΚ Πέργκολες και παρεμφερείς κατασκευές από ξυλεία λαρικοειδή (λαρτζίνη) Κωδικός αναθεώρησης: ΟΙΚ % Πέργκολες και παρεμφερείς κατασκευές από ξυλεία λαρικοειδή (λαρτζίνη), κατηγορίας τουλάχιστον C22-10E κατά ΕΛΟΤ ΕΝ 338, οποιουδήποτε σχεδίου, με ή χωρίς στύλους και σε οιοδήποτε ύψος από το έδαφος, με πλήρη κατεργασία (ροκάνισμα, πλάνισμα, τρίψιμο) των επιφανειών των ξύλων και διαμόρφωση των ακμών και των άκρων τους σύμφωνα με το σχέδιο, με ανοξείδωτα ή γαλβανισμένα ή ορειχάλκινα στηρίγματα των στύλων στο δάπεδο και εξαρτήματα σύνδεσης των ξύλων μεταξύ τους και την στερέωσή τους σε τοίχους ή άλλα δομικά στοιχεία. Συμπεριλαμβάνονται υλικά, μικροϋλικά, ικριώματα και εργασία πλήρους κατασκευής. Πέργκολες και παρεμφερείς κατασκευές από ξυλεία λαρικοειδή (λαρτζίνη). Τιμή ανά κυβικό μέτρο (m3) τοποθετημένης ξυλείας. Ευρώ (Αριθμητικά): 730,00 (Ολογράφως) : επτακόσια τριάντα A.T. : 34 Άρθρο : ΝΑΟΙΚ Κιγκλιδώματα από σιδηροσωλήνες μαύρους, Φ 1 1/2 '' Κωδικός αναθεώρησης: ΟΙΚ % Κατασκευή και τοποθέτηση κιγκλιδώματος απλού από οριζόντια τμήματα και ορθοστάτες από σιδηροσωλήνες μαύρους, με όλα τα ειδικά κοχλιωτά τεμάχια και γενικά σιδηροσωλήνες, ειδικά τεμάχια, αντισκωριακή επίστρωση με βαφή βάσεως ψευδαργύρου σε δύο στρώσεις, καθώς και εργασία πλήρους τοποθέτησης και τελικού χρωματισμού (συμπεριλαμβανομένων των υλικών βαφής). Από σιδηροσωλήνες μαύρους Φ 1 1/2". Tιμή ανά τρέχον μέτρο (μμ). Ευρώ (Αριθμητικά): 13,50 (Ολογράφως) : δέκα τρία και πενήντα λεπτά A.T. : 35 Άρθρο : ΝΑΟΙΚ Επιστρώσεις με χονδρόπλακες ακανόνιστες Κωδικός αναθεώρησης: ΟΙΚ % Επιστρώσεις με χονδρόπλακες ακανόνιστες μέσου πάχους 5 cm και επιφανείας άνω των 0,10 m2, επί υποστρώματος από ασβεστοτσιμεντοκονίαμα 1 : 2 1/2 των 150 kg τσιμέντου πάχους 3 cm, με αρμούς μέσου πάχους 2 cm αρμολογούμενους με τσιμεντοκονίαμα των 450 kg, με τα υλικά, πλάκες, τσιμεντοκονίαμα κλπ επί τόπου και την εργασία πλήρους κατασκευής, σύμφωνα με την μελέτη και την ΕΤΕΠ "Επιστρώσεις με φυσικούς λίθους". Σελίδα 33 από 42

34 Τιμή ανά τετραγωνικό μέτρο (m2). Ευρώ (Αριθμητικά): 22,50 (Ολογράφως) : είκοσι δύο και πενήντα λεπτά A.T. : 36 Άρθρο : ΝΑΟΙΚ Επιστρώσεις με χονδρόπλακες ορθογωνισμένες Κωδικός αναθεώρησης: ΟΙΚ % Επιστρώσεις με χονδρόπλακες ορθογωνισμένες, πλευράς άνω των 30 cm, με αρμούς πάχους το πολύ 1 cm με τα υλικά, πλάκες, τσιμεντοκονίαμα κλπ επί τόπου και την εργασία πλήρους κατασκευής, σύμφωνα με την μελέτη και την ΕΤΕΠ "Επιστρώσεις με φυσικούς λίθους". Τιμή ανά τετραγωνικό μέτρο (m2). Ευρώ (Αριθμητικά): 28,00 (Ολογράφως) : είκοσι οκτώ A.T. : 37 Άρθρο : ΝΑΟΙΚ Ν\ Επιστρώσεις δαπέδων με πλακίδια γρανίτη, διαστάσεων 80x80 cm Κωδικός αναθεώρησης: ΟΙΚ % Επιστρώσεις δαπέδων με πλακίδια γρανίτη ματ, 1ης ποιότητας ανυάλωτα, έγχρωμα, υδατοαπορροφητικοτητας έως 0,5%, αντοχής σε εξωτερικούς χώρους, οποιουδήποτε χρώματος και σχεδίου εφαρμογής, σύμφωνα με την μελέτη και την ΕΤΕΠ "Επενδύσεις με κεραμικά πλακίδια, εσωτερικές και εξωτερικές". Στην τιμή μονάδας περιλαμβάνεται η προμήθεια και τοποθέτηση των πλακιδίων με αρμούς 1 έως 2 mm, σε στρώση τσιμεντοκονιάματος των 450 kg τσιμέντου, ή με κόλλα πλακιδίων κατά ΕΛΟΤ ΕΝ 12004, συμβατή με την υπάρχουσα υποδομή, η πλήρωση των αρμών με τσιμεντοκονίαμα των 600 kg τσιμέντου, μαύρου χρώματος, ή με ειδικο υλικό πληρώσεως συμβατό με τα κεραμικά πλακίδια και ο επιμελής καθαρισμός της τελικής επιφανείας του δαπέδου. Πλήρως περαιωμένη εργασία χάραξης τοποθέτησης, αρμολόγησης και καθαρισμού με τα υλικά πάσης φύσεως επί τόπου. Επιστρώσεις δαπέδων με πλακίδια γρανιτη, διαστάσεων περίπου 80x80 cm. Τιμή ανά τετραγωνικό μέτρο (m2). Ευρώ (Αριθμητικά): 50,00 (Ολογράφως) : πενήντα A.T. : 38 Άρθρο : ΝΑΟΙΚ Επιστρώσεις δαπέδων από πολυμεγέθεις πλάκες μαρμάρου Κωδικός αναθεώρησης: ΟΙΚ % Επιστρώσεις δαπέδων από πολυμεγέθεις πλάκες μαρμάρου σκληρού, πάχους 3 cm, ορθογωνισμένες, σύμφωνα με την μελέτη και την ΕΤΕΠ "Επιστρώσεις με φυσικούς λίθους". Περιλαμβάνεται η προμήθεια και μεταφορά των πλακών σχιστού μαρμάρου επί τόπου, τα υλικά λειότριψης, και καθαρισμού, τα τσιμεντοκονιάματα ή γενικά κονιάματα στρώσεως και η εργασία κοπής των πλακών, λειότριψης, στρώσης, αρμολογήματος και καθαρισμού. Τιμή ανά τετραγωνικό μέτρο (m2). Σελίδα 34 από 42

35 Ευρώ (Αριθμητικά): 95,00 (Ολογράφως) : ενενήντα πέντε A.T. : 39 Άρθρο : ΝΑΟΙΚ Ν\ Επενδύσεις βαθμίδων με οριθογωνισμένη πέτρα, πάχους 3 / 2 cm (βατήρων/μετώπων) Κωδικός αναθεώρησης: ΟΙΚ % Επενδύσεις βαθμίδων ευθειών ή λοξών, ορθογωνισμένη πέτρα μέσου πάχους 5εκ και επιφανείας άνω τον 0.1 τ.μ. επί υπιοστρώματος από ασβεστοτσιμεντοκονίαμα 1:2:1/2 των 150 kg τσιμέντου πάχους 3εκ με αρμούς μέσου πάχους 2εκ, αρμολογμη νεουνς με τσιμεντοκονίαμα των 450kg με τα υλικά επι τόπου και τα τυλικά πλήρους κατασκευής, σύμφωνα με την μελέτη και την ΕΤΕΠ "Επιστρώσεις με φυσικούς λίθους". Περιλαμβάνεται η προμήθεια και μεταφορά των υλικών επί τόπου, τα τσιμεντοκονιάματα ή γενικά κονιάματα στρώσεως και η εργασία κοπής των πλακών, στρώσης, αρμολογήματος και καθαρισμού. Oι τιμές του παρόντος άρθρου αναφέρονται σε πέτρα, εξαιρετικής ποιότητος (extra). Επενδύσεις βαθμίδων με μάρμαρο πάχους 3 / 2 cm. (βατήρων/μετώπων). Τιμή ανά τρέχον μέτρο (μμ) προσθίας ακμής βατήρων. Ευρώ (Αριθμητικά): 12,00 (Ολογράφως) : δώδεκα A.T. : 40 Άρθρο : ΝΑΟΙΚ Διαμόρφωση σταμπωτών δαπέδων εξωτερικών χώρων Κωδικός αναθεώρησης: ΟΙΚ % Σταμπωτό δάπεδο από σκυρόδεμα πάχους 10 cm ποιότητας C16/20, με δομικό πλέγμα Τ131 ποιότητας Β500C και ίνες πολυπροπυλενίου σε αναλογία 0,60 kg/m3, έγχρωμο, με επίπαση σκληρυντικού χρώματος, και χρώματος αρμών, σταμπαρισμένο με ειδικά καλούπια, σε συνδυασμό με κυβολίθους γρανίτη διαστάσεων 10x10x10 cm, οιουδήποτε σχεδίου, με οριοθέτηση της επιφάνειας εφαρμογής με κυβολίθους 10x10x10 cm, στερεωμένους με κονίαμα των 450 kg τσιμέντου στην υπάρχουσα υποδομή, σε γραμμικό σχέδιο. Πλήρης περαιωμένη εργασία και υλικά επί τόπου, σύμφωνα με τους ισχύοντες κανονισμούς παρασκευής και διάστρωσης σκυροδέματος, τις οδηγίες της κατασκευάστριας εταιρείας και την αρχιτεκτονική μελετη. Στην τιμή μονάδας περιλαμβάνονται: - η σκυροδέτηση (αφού πρώτα τακτοποιηθούν τα φρεάτια των Η/Μ εγκαταστάσεων και τυχόν άλλες κατασκευές). - η επίπαση στο νωπό σκυρόδεμα του σκληρυντικού χρώματος (σε σκόνη) σε δύο στρώσεις κάθετες μεταξύ τους (συνολικά 3 kg/m2) και η τελική επεξεργασία της προκύπτουσας επιφάνειας. - η αποτύπωση του επιλεγμένου σχεδίου με την εισπίεση των ειδικων καλουπιών στην επιφάνεια του σκυροδέματος. - η κοπή των αρμών διαστολής σε κάνναβο περίπου 4,0 x 4,0 m, σύμφωνα με την αρχιτεκτονική μελέτη, μετά την πάροδο 12 ωρών - η πλύση με νερό και διάλυμα οξέων για την απομάκρυνση του πλεονάζοντος χρώματος αρμών και την αποκάλυψη της τελικής επιφάνειας. - η προστασία της τελικής επιφάνειας με μία στρώση από ειδικό σφραγιστικό βερνίκι(sealer) με ανάλωση 200 ml/m2. Τιμή ανά τετραγωνικό μέτρο (m2). Ευρώ (Αριθμητικά): 33,70 (Ολογράφως) : τριάντα τρία και εβδομήντα λεπτά Σελίδα 35 από 42

36 A.T. : 41 Άρθρο : ΝΑΟΙΚ Επιστρώσεις δαπέδων με κυβολίθους από γρανίτη Κωδικός αναθεώρησης: ΟΙΚ % Επιστρώσεις δαπέδων με κυβολίθους από γρανίτη, διαστάσεων 10x10x5 cm, οποιουδήποτε σχεδίου, χρώματος και υφής, σύμφωνα με την μελέτη. Περιλαμβάνεται στην μεν περίπτωση έδρασης σε υφιστάμενο σκυρόδεμα, η εφαρμογή στρώσης τσιμεντοκονιάματος των 350 kg τσιμέντου, στην δε περίπτωση τοποθέτησης επί εδάφους η απίσωση και συμπύκνωση αυτού με δονητή καθώς και η αρμολόγηση με ψιλή θραυστή άμμο εν ξηρώ, ή με κονίαμα των 450 kg τσιμέντου. Πλήρως περαιωμένη εργασία τοποθέτησης, με τα απαιτούμενα υλικά και μικροϋλικά επί τόπου. Τιμή ανά τετραγωνικό μέτρο (m2). Ευρώ (Αριθμητικά): 45,00 (Ολογράφως) : σαράντα πέντε A.T. : 42 Άρθρο : ΝΑΟΙΚ Ν\78.95 Διαμόρφωση δαπέδων εξωτερικών χώρων από κεραμμιδόσκονη Κωδικός αναθεώρησης: ΟΙΚ % Δάπεδο από κεραμμιδόσκονη ή κεραμιδόχωμα ή κουρασάνι ελάχιστου πάχους 10 cm, που θα προέρχεται από τη θραύση και κονιοποίηση υλικών ψημένης αργίλου (κεραμίδια, τούβλα) Το υλικό θα πρέπει να είναι κοκκομετρικής διαβάθμισης 0-3mm. Πλήρης περαιωμένη εργασία και υλικά επί τόπου, σύμφωνα με τους ισχύοντες κανονισμούς παρασκευής και διάστρωσης δαπέδου, τις οδηγίες της κατασκευάστριας εταιρείας και την αρχιτεκτονική μελετη. Τιμή ανά τετραγωνικό μέτρο (m2). Ευρώ (Αριθμητικά): 120,00 (Ολογράφως) : εκατόν είκοσι A.T. : 43 Άρθρο : ΝΑΟΔΟ Β51 Πρόχυτα κράσπεδα από σκυρόδεμα Κωδικός αναθεώρησης: ΝΟΔΟ % Τοποθέτηση προκατασκευασμένων κρασπέδων από σκυρόδεμα κατηγορίας C20/25, διατομής πλάτους 0,15 m και ύψους 0,25 έως 0,30 m, σύμφωνα με τα σχέδια λεπτομερειών της μελέτης, με απότμηση, ευθυγράμμων ή καμπύλων, κατά ΕΛΟΤ ΕΝ 1340, προς κατασκευή νησίδων ασφαλείας, πεζοδρομίων, κόμβων κ.λ.π., τα οποία θα παρασκευάζονται σε βιομηχανική εγκατάσταση με δόνηση και συμπίεση, αποκλειομένης της παρασκευής τους επί τόπου του έργου με αυτοσχέδιους ξυλότυπους. Εκτέλεση εργασιών σύμφωνα με την ΕΤΕΠ "Κράσπεδα, ρείθρα και τάφροι ομβρίων καταστρώματος οδών επενδεδυμένες με σκυρόδεμα". Στην τιμή μονάδας περιλαμβάνονται: - η προμήθεια και μεταφορά των κρασπέδων και όλων των απαιτούμενων υλικών πλην του σκυροδέματος της βάσης έδρασης, - η τοποθέτησή τους σε ευθυγραμμία ή καμπύλη στις προβλεπόμενες θέσεις από τα σχέδια οριζοντιογραφικά και υψομετρικά, με χρήση τεμαχίων μήκους όχι μικρότερου των 0,50 m, με λεία επιφάνεια, η στερέωση των κρασπέδων με κατασκευή πίσω από αυτά συνεχούς πρίσματος διατομής 0,10x0,20 m από σκυρόδεμα κατηγορίας C8/10, ο εγκιβωτισμός τους και η αρμολόγησή τους με τσιμεντοκονία αναλογίας 650 kg τσιμέντου ανά m3 άμμου. Τιμή ανά μέτρο μήκους πλήρως τοποθετημένου κρασπέδου χωρίς την βάση έδρασής του, η οποία επιμετράται ιδιαιτέρως. Σελίδα 36 από 42
