Δ Ε Υ Α Ρ ΤΙΤΛΟΣ ΜΕΛΕΤΗΣ : ΠΡΟΜΗΘΕΙΑ ΕΞΑΡΤΗΜΑΤΩΝ ΣΩΛΗΝΩΣΕΩΝ ΚΑΙ ΣΩΛΗΝΩΝ ΠΟΛΥΑΙΘΥΛΕΝΙΟΥ ΥΔΡΕΥΣΗΣ

Transcript

1 Δ Ε Υ Α Ρ ΔΗΜΟΤΙΚΗ ΕΠΙΧΕΙΡΗΣΗ ΥΔΡΕΥΣΗΣ ΑΠΟΧΕΤΕΥΣΗΣ ΔΗΜΟΥ ΡΟΔΟΥ 2ο ΧΛΜ ΕΘΝ. ΟΔΟΥ ΡΟΔΟΥ-ΛΙΝΔΟΥ, ΡΟΔΟΣ - ΝΠΙΔ - ΑΦΜ ΔOY ΡΟΔΟΥ ΤΗΛ: FAX: gm@deyar.gr Δ Ι Ε Υ Θ Υ Ν Σ Η Δ Ι Κ Τ Υ Ω Ν ΤΙΤΛΟΣ ΜΕΛΕΤΗΣ : ΠΡΟΜΗΘΕΙΑ ΕΞΑΡΤΗΜΑΤΩΝ ΣΩΛΗΝΩΣΕΩΝ ΚΑΙ ΣΩΛΗΝΩΝ ΠΟΛΥΑΙΘΥΛΕΝΙΟΥ ΥΔΡΕΥΣΗΣ ΑΡΙΘΜΟΣ ΜΕΛΕΤΗΣ : Π15/2012 ΧΡΗΜΑΤΟΔΟΤΗΣΗ : ΙΔΙΟΙ ΠΟΡΟΙ ΠΡΟΥΠΟΛΟΓΙΣΜΟΣ : ,50 χωρίς τον Φ.Π.Α. ΠΕΡΙΕΧΟΜΕΝΑ Τεχνική Έκθεση Ενδεικτικός Προϋπολογισμός Ειδική Συγγραφή Υποχρεώσεων - Τεχνικές Προδιαγραφές Διακήρυξη Έντυπο Οικονομικής Προσφοράς

2 Δ Ε Υ Α Ρ ΔΗΜΟΤΙΚΗ ΕΠΙΧΕΙΡΗΣΗ ΥΔΡΕΥΣΗΣ ΑΠΟΧΕΤΕΥΣΗΣ ΔΗΜΟΥ ΡΟΔΟΥ 2ο ΧΛΜ ΕΘΝ. ΟΔΟΥ ΡΟΔΟΥ-ΛΙΝΔΟΥ, ΡΟΔΟΣ - ΝΠΙΔ - ΑΦΜ ΔOY ΡΟΔΟΥ ΤΗΛ: FAX: gm@deyar.gr ΤΙΤΛΟΣ ΜΕΛΕΤΗΣ : ΠΡΟΜΗΘΕΙΑ ΠΡΟΜΗΘΕΙΑ ΕΞΑΡΤΗΜΑΤΩΝ ΣΩΛΗΝΩΣΕΩΝ ΚΑΙ ΣΩΛΗΝΩΝ ΠΟΛΥΑΙΘΥΛΕΝΙΟΥ ΥΔΡΕΥΣΗΣ ΑΡΙΘΜΟΣ ΜΕΛΕΤΗΣ : Π15/2012 ΧΡΗΜΑΤΟΔΟΤΗΣΗ : ΙΔΙΟΙ ΠΟΡΟΙ ΠΡΟΥΠΟΛΟΓΙΣΜΟΣ : ,50 χωρίς τον Φ.Π.Α. ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ Η παρούσα μελέτη αφορά την προμήθεια από την ΔΕΥΑΡ ΕΞΑΡΤΗΜΑΤΩΝ ΣΩΛΗΝΩΣΕΩΝ ΚΑΙ ΣΩΛΗΝΩΝ ΠΟΛΥΑΙΘΥΛΕΝΙΟΥ ΥΔΡΕΥΣΗΣ, που πρόκειται να χρησιμοποιηθούν στις κατασκευέςεπισκευές δικτύου ύδρευσης πόσιμου νερού και θα καλύψουν τις ανάγκες της Υπηρεσίας Ύδρευσης Άρδευσης για το υπόλοιπο του 2012 και μέχρι της ολοκλήρωσης των διαδικασιών διαγωνισμού για το Η συνολική δαπάνη για την προμήθεια έχει προϋπολογισθεί στο ποσό των ,50 πλέον ΦΠΑ 16% 9.576,24 σύνολο ,74 και προβλέπεται να χρηματοδοτηθεί από ιδίους πόρους της ΔΕΥΑΡ. Η προμήθεια θα υλοποιηθεί σε βάρος του Κωδικού Εξόδων ΚΑΕ «Υλικά Υδρευσης» και αντιστοιχεί στον γενικό κωδικό : CPV: «Σωληναγωγοί, σωληνώσεις, σωλήνες,περιβλήματα,, σωληνωτά υλικά και συναφή είδη». Η προμήθεια διέπεται από τις διατάξεις του άρθρου 22 του Ν.1069/80 και τις διατάξεις του Κανονισμού Προμηθειών και Παροχής Υπηρεσιών της ΔΕΥΑΡ. Για θέματα που δεν ρυθμίζονται απ αυτές, εφαρμόζονται οι διατάξεις της Υ.Α /1993 (Ε.Κ.Π.Ο.Τ.Α.)., οι σχετικές διατάξεις του Ν 3463/2006 «Νέος Δημοτικός και Κοινοτικός Κώδικας», οι σχετικές διατάξεις του Ν. 2286/1995 «Προμήθειες του δημόσιου τομέα & ρυθμίσεις συναφών θεμάτων». Αναλυτικά, η προμήθεια περιλαμβάνει: A/A ΥΛΙΚΑ - ΟΜΑΔΑ Α CPV-ΟΜΑΔΑ A ΜΟΝ. ΜΕΤΡ. ΠΟΣΟ ΤΗΤΑ 1 Μανσόν από σκληρό PVC 16 atm. Φ ΤΕΜ Μανσόν από σκληρό PVC 16 atm. Φ ΤΕΜ Μανσόν από σκληρό PVC 16 atm. Φ ΤΕΜ Μανσόν από σκληρό PVC 16 atm. Φ ΤΕΜ Μανσόν από σκληρό PVC 16 atm. Φ ΤΕΜ Μανσόν από σκληρό PVC 16 atm. Φ ΤΕΜ Μανσόν από σκληρό PVC 16 atm. Φ ΤΕΜ Μανσόν από σκληρό PVC 16 atm. Φ ΤΕΜ Μανσόν από σκληρό PVC 16 atm. Φ ΤΕΜ Μανσόν από σκληρό PVC 16 atm. Φ ΤΕΜ Μανσόν από σκληρό PVC 16 atm. Φ ΤΕΜ Μονοσωλήνιο πολυαιθυλενίου τρίτης γενιάς PE 16 atm Φ18x2, Μ 500 1

3 13 Μονοσωλήνιο πολυαιθυλενίου τρίτης γενιάς PE 16 atm Φ22χ Μ Μονοσωλήνιο πολυαιθυλενίου τρίτης γενιάς PE 16 atm Φ28χ Μ Μονοσωλήνιο πολυαιθυλενίου τρίτης γενιάς PE 16 atm Φ32χ Μ Σωλήνας πολυαιθυλενίου τρίτης γενιάς (PE 100) 16 atm Φ Μ Σωλήνας πολυαιθυλενίου τρίτης γενιάς (PE 100) 16 atm Φ Μ Σωλήνας πολυαιθυλενίου τρίτης γενιάς (PE 100) 16 atm Φ Μ Σωλήνας πολυαιθυλενίου τρίτης γενιάς (PE 100) 16 atm Φ Μ Ορειχάλκινα Ρακορ Αρσ. Φ18 Χ 2.5 Χ 1/2" ΤΕΜ Ορειχάλκινα Ρακορ Αρσ. Φ22 Χ 3 Χ 3/4" ΤΕΜ Ορειχάλκινα Ρακορ Αρσ. Φ28 Χ 3 Χ 1" ΤΕΜ Ορειχάλκινα Ρακορ Αρσ. Φ32 Χ 3 Χ 1" ΤΕΜ Ορειχάλκινα Ρακορ Αρσ. Φ40 Χ 1 1/2" ΤΕΜ Ορειχάλκινα Ρακορ Αρσ. Φ50 Χ 2" ΤΕΜ Ορειχάλκινα Ρακορ Αρσ. Φ63 Χ 2" ΤΕΜ Ορειχάλκινα Ρακορ Θυλ Φ18 Χ 2.5 Χ 1/2" ΤΕΜ Ορειχάλκινα Ρακορ Θυλ Φ22 Χ 3 Χ 3/4" ΤΕΜ Ορειχάλκινα Ρακορ Θυλ. Φ28 Χ 3 Χ 1" ΤΕΜ Ορειχάλκινα Ρακορ Θυλ. Φ32 Χ 3 Χ 1" ΤΕΜ Ορειχάλκινα Ρακορ Θυλ. Φ40 Χ 1 1/2" ΤΕΜ Ορειχάλκινα Ρακορ Θυλ. Φ50 Χ 2" ΤΕΜ Ορειχάλκινα Ρακορ Θυλ. Φ63 Χ 2" ΤΕΜ Ορειχάλκινα Ρακορ Συνδέσεων Διπλό Φ18 Χ ΤΕΜ Ορειχάλκινα Ρακορ Συνδέσεων Διπλό Φ22 Χ ΤΕΜ Ορειχάλκινα Ρακορ Συνδέσεων Διπλό Φ 28 Χ ΤΕΜ Ορειχάλκινα Ρακορ Συνδέσεων Διπλό Φ32 Χ ΤΕΜ Ορειχάλκινα Ρακορ Συνδέσεων Διπλό Φ ΤΕΜ Ορειχάλκινα Ρακορ Συνδέσεων Διπλό Φ ΤΕΜ Ορειχάλκινα Ρακορ Συνδέσεων Διπλό Φ ΤΕΜ Ορειχάλκινα Ρακορ Συσφίξεως για Σιδηροσωλήνα Αρσ 1/2" Χ Φ ΤΕΜ Ορειχάλκινα Ρακορ Συσφίξεως για Σιδηροσωλήνα Αρσ. 3/4" Χ Φ ΤΕΜ Ορειχάλκινα Ρακορ Συσφίξεως για Σιδηροσωλήνα Αρσ. 1" Χ Φ ΤΕΜ Ορειχάλκινα Ρακορ Συσφίξεως για Σιδηροσωλήνα Θηλ. 1/2" Χ Φ ΤΕΜ Ορειχάλκινα Ρακορ Συσφίξεως για Σιδηροσωλήνα Θηλ. 3/4" Χ Φ ΤΕΜ Ορειχάλκινα Ρακορ Συσφίξεως για Σιδηροσωλήνα θηλ. 1" Χ Φ ΤΕΜ Ορειχάλκινη Γωνία ρακόρ Φ ΤΕΜ Ορειχάλκινη Γωνία ρακόρ Φ ΤΕΜ Ορειχάλκινη Γωνία ρακόρ Αρσ. Φ18 Χ 2.5 Χ 1/2" ΤΕΜ Ορειχάλκινη Γωνία ρακόρ Αρσ. Φ32 Χ 3 Χ 1'' ΤΕΜ Ορειχάλκινη Γωνία ρακόρ Αρσ. Φ50 Χ 2'' ΤΕΜ Ορειχάλκινη Γωνία ρακόρ Θυλ. Φ32 Χ 3 Χ 1" ΤΕΜ Συστολή χαλύβδινη Αρσ. Θηλ. 3/4" Χ 1/2" ΤΕΜ Συστολή Χαλύβδινη Αρσ. Θηλ. 1 1/2" Χ 1/2" ΤΕΜ Τάπες χαλύβδινες Αρσ. 1/2" ΤΕΜ Τάπες χαλύβδινες Αρσ. 3/4" ΤΕΜ Τάπες χαλύβδινες Αρσ. 1" ΤΕΜ Φλάντζες Τόρνου παροχής DN 80-2" (με ελαστική φλάντζα) χαλύβδινες ΤΕΜ. 20 2

4 A/A ΥΛΙΚΑ - ΟΜΑΔΑ Β CPV- ΟΜΑΔΑ Β ΜΟΝ. ΜΕΤΡ. ΠΟΣΟ ΤΗΤΑ 59 Σέλλες ταχείας επισκευής Φ40 εύρος εξωτερικής διαμέτρου 46 mm μέχρι 53 mm, πλάτος 140 mm ΤΕΜ Σέλλες ταχείας επισκευήςφ50 εύρος εξωτερικής διαμέτρου 53 mm μέχρι 60 mm, πλάτος 140 mm ΤΕΜ Σέλλες ταχείας επισκευήςφ50 εύρος εξωτερικής διαμέτρου 57 mm μέχρι 64 mm, πλάτος 140 mm ΤΕΜ Σέλλες ταχείας επισκευήςφ50 εύρος εξωτερικής διαμέτρου 64 mm μέχρι 71 mm, πλάτος 140 mm ΤΕΜ Σέλλες ταχείας επισκευήςφ65 εύρος εξωτερικής διαμέτρου 73 mm μέχρι 80 mm, πλάτος 140 mm ΤΕΜ Σέλλες ταχείας επισκευήςφ65-80 εύρος εξωτερικής διαμέτρου 76 mm μέχρι 83 mm, πλάτος 140 mm ΤΕΜ Σέλλες ταχείας επισκευήςφ80 εύρος εξωτερικής διαμέτρου 88 mm μέχρι 98 mm, πλάτος 210 mm ΤΕΜ Σέλλες ταχείας επισκευήςφ80 εύρος εξωτερικής διαμέτρου 94 mm μέχρι 104 mm, πλάτος 210 mm ΤΕΜ Σέλλες ταχείας επισκευήςφ80 εύρος εξωτερικής διαμέτρου 97 mm μέχρι 107 mm, πλάτος 210 mm ΤΕΜ Σέλλες ταχείας επισκευήςφ100 εύρος εξωτερικής διαμέτρου 100 mm μέχρι 110 mm, πλάτος 210 mm ΤΕΜ Σέλλες ταχείας επισκευήςφ100 εύρος εξωτερικής διαμέτρου 108 mm μέχρι 118 mm, πλάτος 210 mm ΤΕΜ Σέλλες ταχείας επισκευήςφ150 εύρος εξωτερικής διαμέτρου 190 mm μέχρι 200 mm, πλάτος 210 mm ΤΕΜ Σέλλες ταχείας επισκευήςφ200 εύρος εξωτερικής διαμέτρου 192 mm μέχρι 202 mm, πλάτος 210 mm ΤΕΜ Σέλλες ταχείας επισκευήςφ200 εύρος εξωτερικής διαμέτρου 202 mm μέχρι 212 mm, πλάτος 210 mm ΤΕΜ Σέλλες ταχείας επισκευήςφ250 εύρος εξωτερικής διαμέτρου 244 mm μέχρι 254 mm, πλάτος 210 mm ΤΕΜ Σέλλες ταχείας επισκευήςφ250 εύρος εξωτερικής διαμέτρου 254 mm μέχρι 304 mm, πλάτος 210 mm ΤΕΜ Σέλλες ταχείας επισκευήςφ300 εύρος εξωτερικής διαμέτρου 294 mm μέχρι 304 mm, πλάτος 210 mm ΤΕΜ Σέλλες ταχείας επισκευήςφ300 εύρος εξωτερικής διαμέτρου 306mm μέχρι 316 mm, πλάτος 210 mm ΤΕΜ Σέλλες ταχείας επισκευήςφ300 εύρος εξωτερικής διαμέτρου 352mm μέχρι 362 mm, πλάτος 280 mm ΤΕΜ Σέλλες ταχείας επισκευήςφ400 εύρος εξωτερικής διαμέτρου 412 mm μέχρι 422 mm, πλάτος 280 mm ΤΕΜ Σέλλες ταχείας επισκευής για γαλβανιζέ σωλήνα 1/2" ΤΕΜ Σέλλες ταχείας επισκευής για γαλβανιζέ σωλήνα 3/4" ΤΕΜ Σέλλες ταχείας επισκευής για γαλβανιζέ σωλήνα 1" ΤΕΜ Σέλλες ταχείας επισκευής για γαλβανιζέ σωλήνα 1 1/4" ΤΕΜ Σέλλες ταχείας επισκευής για γαλβανιζέ σωλήνα 1 1/2" ΤΕΜ Σέλλες ταχείας επισκευής για γαλβανιζέ σωλήνα 2" ΤΕΜ Σέλλες ταχείας επισκευής για γαλβανιζέ σωλήνα 2 1/2" ΤΕΜ. 20 3

5 Προτείνεται στο Δ.Σ., η προμήθεια να υλοποιηθεί με πρόχειρο διαγωνισμό με σφραγισμένες προσφορές και κριτήριο κατακύρωσης τη χαμηλότερη τιμή ανά ομάδα υλικών, μεταξύ των προσφορών που ικανοποιούν τους όρους και τις τεχνικές προδιαγραφές της μελέτης. Η προμήθεια θα χρηματοδοτηθεί από ίδιους πόρους της ΔΕΥΑΡ. Ρόδος 13/11/2012 ΣΥΝΤΑΧΘΗΚΕ Η ΠΡΟΊΣΤΑΜΕΝΗ ΥΠΗΡΕΣΙΑΣ ΥΔΡΕΥΣΗΣ ΑΡΔΕΥΣΗΣ Ρόδος 13/11/2012 ΕΛΕΓΧΘΗΚΕ & ΘΕΩΡΗΘΗΚΕ Η ΔΙΕΥΘΥΝΤΡΙΑ ΔΙΚΤΥΩΝ ΔΕΥΑΡ ΔΕΣΠΟΙΝΑ ΛΑΟΥΔΙΚΟΥ Πολιτικός Μηχανικός ΠΕ ΜΑΡΘΑ ΠΑΠΑΜΑΝΩΛΗ Πολιτικός Μηχανικός ΠΕ 4

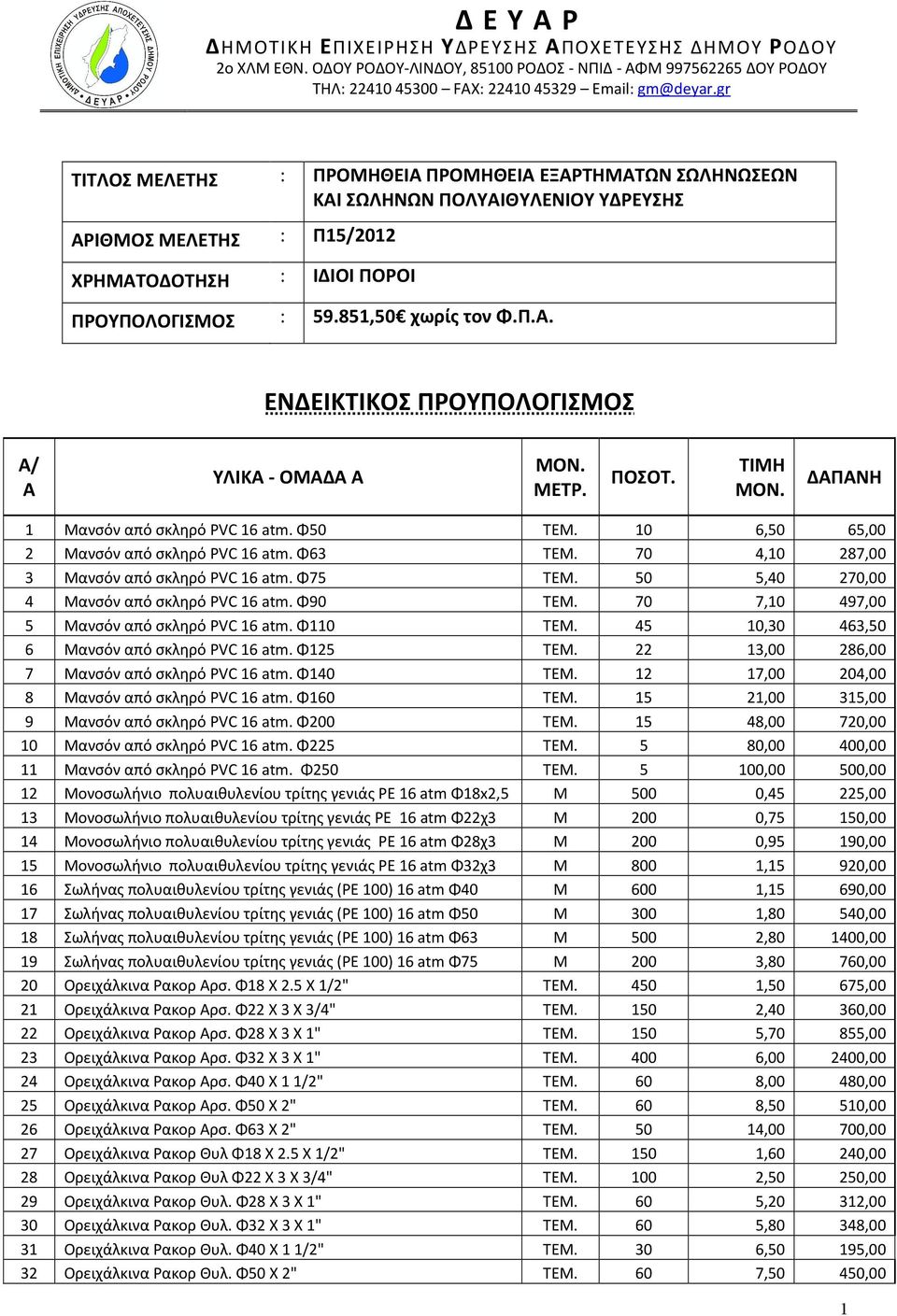

6 Δ Ε Υ Α Ρ ΔΗΜΟΤΙΚΗ ΕΠΙΧΕΙΡΗΣΗ ΥΔΡΕΥΣΗΣ ΑΠΟΧΕΤΕΥΣΗΣ ΔΗΜΟΥ ΡΟΔΟΥ 2ο ΧΛΜ ΕΘΝ. ΟΔΟΥ ΡΟΔΟΥ-ΛΙΝΔΟΥ, ΡΟΔΟΣ - ΝΠΙΔ - ΑΦΜ ΔOY ΡΟΔΟΥ ΤΗΛ: FAX: gm@deyar.gr ΤΙΤΛΟΣ ΜΕΛΕΤΗΣ : ΠΡΟΜΗΘΕΙΑ ΠΡΟΜΗΘΕΙΑ ΕΞΑΡΤΗΜΑΤΩΝ ΣΩΛΗΝΩΣΕΩΝ ΚΑΙ ΣΩΛΗΝΩΝ ΠΟΛΥΑΙΘΥΛΕΝΙΟΥ ΥΔΡΕΥΣΗΣ ΑΡΙΘΜΟΣ ΜΕΛΕΤΗΣ : Π15/2012 ΧΡΗΜΑΤΟΔΟΤΗΣΗ : ΙΔΙΟΙ ΠΟΡΟΙ ΠΡΟΥΠΟΛΟΓΙΣΜΟΣ : ,50 χωρίς τον Φ.Π.Α. ΕΝΔΕΙΚΤΙΚΟΣ ΠΡΟΥΠΟΛΟΓΙΣΜΟΣ A/ A ΥΛΙΚΑ - ΟΜΑΔΑ Α ΜΟΝ. ΜΕΤΡ. ΠΟΣΟΤ. ΤΙΜΗ ΜΟΝ. ΔΑΠΑΝΗ 1 Μανσόν από σκληρό PVC 16 atm. Φ50 ΤΕΜ. 10 6,50 65,00 2 Μανσόν από σκληρό PVC 16 atm. Φ63 ΤΕΜ. 70 4,10 287,00 3 Μανσόν από σκληρό PVC 16 atm. Φ75 ΤΕΜ. 50 5,40 270,00 4 Μανσόν από σκληρό PVC 16 atm. Φ90 ΤΕΜ. 70 7,10 497,00 5 Μανσόν από σκληρό PVC 16 atm. Φ110 ΤΕΜ ,30 463,50 6 Μανσόν από σκληρό PVC 16 atm. Φ125 ΤΕΜ ,00 286,00 7 Μανσόν από σκληρό PVC 16 atm. Φ140 ΤΕΜ ,00 204,00 8 Μανσόν από σκληρό PVC 16 atm. Φ160 ΤΕΜ ,00 315,00 9 Μανσόν από σκληρό PVC 16 atm. Φ200 ΤΕΜ ,00 720,00 10 Μανσόν από σκληρό PVC 16 atm. Φ225 ΤΕΜ. 5 80,00 400,00 11 Μανσόν από σκληρό PVC 16 atm. Φ250 ΤΕΜ ,00 500,00 12 Μονοσωλήνιο πολυαιθυλενίου τρίτης γενιάς PE 16 atm Φ18x2,5 Μ 500 0,45 225,00 13 Μονοσωλήνιο πολυαιθυλενίου τρίτης γενιάς PE 16 atm Φ22χ3 Μ 200 0,75 150,00 14 Μονοσωλήνιο πολυαιθυλενίου τρίτης γενιάς PE 16 atm Φ28χ3 Μ 200 0,95 190,00 15 Μονοσωλήνιο πολυαιθυλενίου τρίτης γενιάς PE 16 atm Φ32χ3 Μ 800 1,15 920,00 16 Σωλήνας πολυαιθυλενίου τρίτης γενιάς (PE 100) 16 atm Φ40 Μ 600 1,15 690,00 17 Σωλήνας πολυαιθυλενίου τρίτης γενιάς (PE 100) 16 atm Φ50 Μ 300 1,80 540,00 18 Σωλήνας πολυαιθυλενίου τρίτης γενιάς (PE 100) 16 atm Φ63 Μ 500 2, ,00 19 Σωλήνας πολυαιθυλενίου τρίτης γενιάς (PE 100) 16 atm Φ75 Μ 200 3,80 760,00 20 Ορειχάλκινα Ρακορ Αρσ. Φ18 Χ 2.5 Χ 1/2" ΤΕΜ ,50 675,00 21 Ορειχάλκινα Ρακορ Αρσ. Φ22 Χ 3 Χ 3/4" ΤΕΜ ,40 360,00 22 Ορειχάλκινα Ρακορ Αρσ. Φ28 Χ 3 Χ 1" ΤΕΜ ,70 855,00 23 Ορειχάλκινα Ρακορ Αρσ. Φ32 Χ 3 Χ 1" ΤΕΜ , ,00 24 Ορειχάλκινα Ρακορ Αρσ. Φ40 Χ 1 1/2" ΤΕΜ. 60 8,00 480,00 25 Ορειχάλκινα Ρακορ Αρσ. Φ50 Χ 2" ΤΕΜ. 60 8,50 510,00 26 Ορειχάλκινα Ρακορ Αρσ. Φ63 Χ 2" ΤΕΜ ,00 700,00 27 Ορειχάλκινα Ρακορ Θυλ Φ18 Χ 2.5 Χ 1/2" ΤΕΜ ,60 240,00 28 Ορειχάλκινα Ρακορ Θυλ Φ22 Χ 3 Χ 3/4" ΤΕΜ ,50 250,00 29 Ορειχάλκινα Ρακορ Θυλ. Φ28 Χ 3 Χ 1" ΤΕΜ. 60 5,20 312,00 30 Ορειχάλκινα Ρακορ Θυλ. Φ32 Χ 3 Χ 1" ΤΕΜ. 60 5,80 348,00 31 Ορειχάλκινα Ρακορ Θυλ. Φ40 Χ 1 1/2" ΤΕΜ. 30 6,50 195,00 32 Ορειχάλκινα Ρακορ Θυλ. Φ50 Χ 2" ΤΕΜ. 60 7,50 450,00 1

7 33 Ορειχάλκινα Ρακορ Θυλ. Φ63 Χ 2" ΤΕΜ ,90 695,00 34 Ορειχάλκινα Ρακορ Συνδέσεων Διπλό Φ18 Χ 2.5 ΤΕΜ ,40 360,00 35 Ορειχάλκινα Ρακορ Συνδέσεων Διπλό Φ22 Χ 3 ΤΕΜ. 60 4,10 246,00 36 Ορειχάλκινα Ρακορ Συνδέσεων Διπλό Φ 28 Χ 3 ΤΕΜ. 60 7,80 468,00 37 Ορειχάλκινα Ρακορ Συνδέσεων Διπλό Φ32 Χ 3 ΤΕΜ , ,00 38 Ορειχάλκινα Ρακορ Συνδέσεων Διπλό Φ40 ΤΕΜ. 60 8,90 534,00 39 Ορειχάλκινα Ρακορ Συνδέσεων Διπλό Φ50 ΤΕΜ ,00 660,00 40 Ορειχάλκινα Ρακορ Συνδέσεων Διπλό Φ63 ΤΕΜ ,00 950,00 41 Ορειχάλκινα Ρακορ Συσφίξεως για Σιδηροσωλήνα Αρσ 1/2" Χ Φ21 ΤΕΜ. 50 2,30 115,00 42 Ορειχάλκινα Ρακορ Συσφίξεως για Σιδηροσωλήνα Αρσ. 3/4" Χ Φ27 ΤΕΜ. 50 5,90 295,00 43 Ορειχάλκινα Ρακορ Συσφίξεως για Σιδηροσωλήνα Αρσ. 1" Χ Φ34 ΤΕΜ. 50 7,70 385,00 44 Ορειχάλκινα Ρακορ Συσφίξεως για Σιδηροσωλήνα Θηλ. 1/2" Χ Φ21 ΤΕΜ. 50 2,40 120,00 45 Ορειχάλκινα Ρακορ Συσφίξεως για Σιδηροσωλήνα Θηλ. 3/4" Χ Φ27 ΤΕΜ. 50 7,20 360,00 46 Ορειχάλκινα Ρακορ Συσφίξεως για Σιδηροσωλήνα θηλ. 1" Χ Φ34 ΤΕΜ. 50 8,10 405,00 47 Ορειχάλκινη Γωνία ρακόρ Φ40 ΤΕΜ ,50 690,00 48 Ορειχάλκινη Γωνία ρακόρ Φ50 ΤΕΜ ,50 990,00 49 Ορειχάλκινη Γωνία ρακόρ Αρσ. Φ18 Χ 2.5 Χ 1/2" ΤΕΜ. 60 2,10 126,00 50 Ορειχάλκινη Γωνία ρακόρ Αρσ. Φ32 Χ 3 Χ 1'' ΤΕΜ. 50 7,70 385,00 51 Ορειχάλκινη Γωνία ρακόρ Αρσ. Φ50 Χ 2'' ΤΕΜ ,70 762,00 52 Ορειχάλκινη Γωνία ρακόρ Θυλ. Φ32 Χ 3 Χ 1" ΤΕΜ. 50 9,60 480,00 53 Συστολή χαλύβδινη Αρσ. Θηλ. 3/4" Χ 1/2" ΤΕΜ ,48 96,00 54 Συστολή Χαλύβδινη Αρσ. Θηλ. 1 1/2" Χ 1/2" ΤΕΜ ,04 260,00 55 Τάπες χαλύβδινες Αρσ. 1/2" ΤΕΜ ,25 50,00 56 Τάπες χαλύβδινες Αρσ. 3/4" ΤΕΜ ,34 68,00 57 Τάπες χαλύβδινες Αρσ. 1" ΤΕΜ ,40 80,00 58 Φλάντζες Τόρνου παροχής DN 80-2" (με ελαστική φλάντζα) χαλύβδινες ΤΕΜ ,00 440,00 ΔΑΠΑΝΗ (χωρίς ΦΠΑ) ,50 ΦΠΑ 16% 4.438,00 ΣΥΝΟΛΙΚΗ ΔΑΠΑΝΗ ΟΜΑΔΑΣ Α ,50 A/A ΥΛΙΚΑ - ΟΜΑΔΑ Β ΜΟΝ. ΜΕΤΡ. ΠΟΣΟΤ. ΤΙΜΗ ΜΟΝ. ΔΑΠΑΝΗ Σέλλες ταχείας επισκευής Φ40 εύρος εξωτερικής διαμέτρου 46 mm μέχρι 53 mm, πλάτος 140 mm ΤΕΜ ,00 975,00 Σέλλες ταχείας επισκευήςφ50 εύρος εξωτερικής διαμέτρου 53 mm μέχρι 60 mm, πλάτος 140 mm ΤΕΜ. 5 67,00 335,00 Σέλλες ταχείας επισκευήςφ50 εύρος εξωτερικής διαμέτρου 57 mm μέχρι 64 mm, πλάτος 140 mm ΤΕΜ , ,00 Σέλλες ταχείας επισκευήςφ50 εύρος εξωτερικής διαμέτρου 64 mm μέχρι 71 mm, πλάτος 140 mm ΤΕΜ ,00 840,00 Σέλλες ταχείας επισκευήςφ65 εύρος εξωτερικής διαμέτρου 73 mm μέχρι 80 mm, πλάτος 140 mm ΤΕΜ ,00 750,00 Σέλλες ταχείας επισκευήςφ65-80 εύρος εξωτερικής διαμέτρου 76 mm μέχρι 83 mm, πλάτος 140 mm ΤΕΜ ,00 850,00 Σέλλες ταχείας επισκευήςφ80 εύρος εξωτερικής διαμέτρου 88 mm μέχρι 98 mm, πλάτος 210 mm ΤΕΜ , ,00 Σέλλες ταχείας επισκευήςφ80 εύρος εξωτερικής διαμέτρου 94 mm μέχρι 104 mm, πλάτος 210 mm ΤΕΜ , ,00 2

8 Σέλλες ταχείας επισκευήςφ80 εύρος εξωτερικής διαμέτρου 97 mm μέχρι 107 mm, πλάτος 210 mm ΤΕΜ , ,00 Σέλλες ταχείας επισκευήςφ100 εύρος εξωτερικής διαμέτρου 100 mm μέχρι 110 mm, πλάτος 210 mm ΤΕΜ , ,00 Σέλλες ταχείας επισκευήςφ100 εύρος εξωτερικής διαμέτρου 108 mm μέχρι 118 mm, πλάτος 210 mm ΤΕΜ , ,00 Σέλλες ταχείας επισκευήςφ150 εύρος εξωτερικής διαμέτρου 190 mm μέχρι 200 mm, πλάτος 210 mm ΤΕΜ , ,00 Σέλλες ταχείας επισκευήςφ200 εύρος εξωτερικής διαμέτρου 192 mm μέχρι 202 mm, πλάτος 210 mm ΤΕΜ , ,00 Σέλλες ταχείας επισκευήςφ200 εύρος εξωτερικής διαμέτρου 202 mm μέχρι 212 mm, πλάτος 210 mm ΤΕΜ , ,00 Σέλλες ταχείας επισκευήςφ250 εύρος εξωτερικής διαμέτρου 244 mm μέχρι 254 mm, πλάτος 210 mm ΤΕΜ , ,00 Σέλλες ταχείας επισκευήςφ250 εύρος εξωτερικής διαμέτρου 254 mm μέχρι 304 mm, πλάτος 210 mm ΤΕΜ , ,00 Σέλλες ταχείας επισκευήςφ300 εύρος εξωτερικής διαμέτρου 294 mm μέχρι 304 mm, πλάτος 210 mm ΤΕΜ , ,00 Σέλλες ταχείας επισκευήςφ300 εύρος εξωτερικής διαμέτρου 306mm μέχρι 316 mm, πλάτος 210 mm ΤΕΜ , ,00 Σέλλες ταχείας επισκευήςφ300 εύρος εξωτερικής διαμέτρου 352mm μέχρι 362 mm, πλάτος 280 mm ΤΕΜ ,00 350,00 78 Σέλλες ταχείας επισκευήςφ400 εύρος εξωτερικής διαμέτρου 412 mm μέχρι 422 mm, πλάτος 280 mm ΤΕΜ , ,00 79 Σέλλες ταχείας επισκευής για γαλβανιζέ σωλήνα 1/2" ΤΕΜ ,60 504,00 80 Σέλλες ταχείας επισκευής για γαλβανιζέ σωλήνα 3/4" ΤΕΜ ,75 550,00 81 Σέλλες ταχείας επισκευής για γαλβανιζέ σωλήνα 1" ΤΕΜ ,50 350,00 82 Σέλλες ταχείας επισκευής για γαλβανιζέ σωλήνα 1 1/4" ΤΕΜ. 5 21,00 105,00 83 Σέλλες ταχείας επισκευής για γαλβανιζέ σωλήνα 1 1/2" ΤΕΜ ,00 725,00 84 Σέλλες ταχείας επισκευής για γαλβανιζέ σωλήνα 2" ΤΕΜ ,00 900,00 85 Σέλλες ταχείας επισκευής για γαλβανιζέ σωλήνα 2 1/2" ΤΕΜ , ,00 ΔΑΠΑΝΗ (χωρίς ΦΠΑ) ,00 ΦΠΑ 16% 5.138,24 ΣΥΝΟΛΙΚΗ ΔΑΠΑΝΗ ΟΜΑΔΑΣ Β ,24 ΑΘΡΟΙΣΜΑ ΟΜΑΔΩΝ Α & Β ,50 ΦΠΑ 16% 9.576,24 ΣΥΝΟΛΙΚΗ ΔΑΠΑΝΗ ΟΜΑΔΩΝ Α & Β ,74 Ρόδος 13/11/2012 ΣΥΝΤΑΧΘΗΚΕ Ρόδος 13/11/2012 ΕΛΕΓΧΘΗΚΕ Η ΠΡΟΊΣΤΑΜΕΝΗ ΥΠΗΡΕΣΙΑΣ ΥΔΡΕΥΣΗΣ ΑΡΔΕΥΣΗΣ Ρόδος 13/11/2012 ΘΕΩΡΗΘΗΚΕ Η ΔΙΕΥΘΥΝΤΡΙΑ ΔΙΚΤΥΩΝ ΔΕΥΑΡ ΕΛΕΥΘ. ΠΑΠΑΣΤΑΜΑΤΑΚΗΣ Τοπογράφος Μηχ/κος ΤΕ ΔΕΣΠΟΙΝΑ ΛΑΟΥΔΙΚΟΥ Πολιτικός Μηχανικός ΠΕ ΜΑΡΘΑ ΠΑΠΑΜΑΝΩΛΗ Πολιτικός Μηχανικός ΠΕ 3

9 Δ Ε Υ Α Ρ ΔΗΜΟΤΙΚΗ ΕΠΙΧΕΙΡΗΣΗ ΥΔΡΕΥΣΗΣ ΑΠΟΧΕΤΕΥΣΗΣ ΔΗΜΟΥ ΡΟΔΟΥ 2ο ΧΛΜ ΕΘΝ. ΟΔΟΥ ΡΟΔΟΥ-ΛΙΝΔΟΥ, ΡΟΔΟΣ - ΝΠΙΔ - ΑΦΜ ΔOY ΡΟΔΟΥ ΤΗΛ: FAX: gm@deyar.gr ΤΙΤΛΟΣ ΜΕΛΕΤΗΣ : ΠΡΟΜΗΘΕΙΑ ΠΡΟΜΗΘΕΙΑ ΕΞΑΡΤΗΜΑΤΩΝ ΣΩΛΗΝΩΣΕΩΝ ΚΑΙ ΣΩΛΗΝΩΝ ΠΟΛΥΑΙΘΥΛΕΝΙΟΥ ΥΔΡΕΥΣΗΣ ΑΡΙΘΜΟΣ ΜΕΛΕΤΗΣ : Π15/2012 ΧΡΗΜΑΤΟΔΟΤΗΣΗ : ΙΔΙΟΙ ΠΟΡΟΙ ΠΡΟΥΠΟΛΟΓΙΣΜΟΣ : ,50 χωρίς τον Φ.Π.Α. ΕΙΔΙΚΗ ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ Άρθρο 1ο - Αντικείμενο της παρούσης Αντικείμενο της παρούσας είναι η προμήθεια ΕΞΑΡΤΗΜΑΤΩΝ ΣΩΛΗΝΩΣΕΩΝ ΚΑΙ ΣΩΛΗΝΩΝ ΠΟΛΥΑΙΘΥΛΕΝΙΟΥ ΥΔΡΕΥΣΗΣ προκειμένου να καλυφθούν οι ανάγκες της Υπηρεσίας Ύδρευσης Άρδευσης για το υπόλοιπο του 2012 και μέχρι της ολοκλήρωσης των διαδικασιών διαγωνισμού για το Η προμήθεια θα υλοποιηθεί σε βάρος του Κωδικού Εξόδων ΚΑΕ «Υλικά Υδρευσης» και αντιστοιχεί στον γενικό κωδικό : CPV: «Σωληναγωγοί, σωληνώσεις, σωλήνες,περιβλήματα,, σωληνωτά υλικά και συναφή είδη». Η προμήθεια διέπεται από τις διατάξεις του άρθρου 22 του Ν.1069/80 και τις διατάξεις του Κανονισμού Προμηθειών και Παροχής Υπηρεσιών της ΔΕΥΑΡ. Για θέματα που δεν ρυθμίζονται απ αυτές, εφαρμόζονται οι διατάξεις της Υ.Α /1993 (Ε.Κ.Π.Ο.Τ.Α.)., οι σχετικές διατάξεις του Ν 3463/2006 «Νέος Δημοτικός και Κοινοτικός Κώδικας», οι σχετικές διατάξεις του Ν. 2286/1995 «Προμήθειες του δημόσιου τομέα & ρυθμίσεις συναφών θεμάτων». Άρθρο 2ο Συμβατικά στοιχεία της Προμήθειας - Σειρά ισχύος αυτών Τα συμβατικά τεύχη και στοιχεία της προμήθειας με βάση τα οποία θα γίνει η ανάθεση και η εκτέλεση της προμήθειας είναι κατά σειρά ισχύος, σε περίπτωση ασυμφωνίας μεταξύ τους τα παρακάτω : 1. Η Σύμβαση της Προμήθειας 2. Η Διακήρυξη του Διαγωνισμού 3. Η Τεχνική Έκθεση 4. Η Ειδική Συγγραφή Υποχρεώσεων- Τεχνικές Προδιαγραφές 5. Ο Ενδεικτικός Προϋπολογισμός 6. Η Προσφορά του Αναδόχου Άρθρο 3ο - Τρόπος εκτέλεσης της προμήθειας Η εκτέλεση της προμήθειας θα γίνει με πρόχειρο δημόσιο διαγωνισμό και κριτήριο κατακύρωσης την χαμηλότερη τιμή ανά ομάδα υλικών, μεταξύ των προσφορών που ικανοποιούν τους όρους και τις τεχνικές προδιαγραφές της μελέτης. Η παραλαβή θα γίνει τμηματικά σύμφωνα με τις ανάγκες της ΔΕΥΑΡ μέσα σε διάστημα έξι (6) μηνών από την υπογραφή της σύμβασης. Ο Ανάδοχος υποχρεούται να παραδώσει τα υλικά με δική του δαπάνη (μεταφορά, φόρτοεκφόρτωση), σε χώρο που θα υποδείξει η Υπηρεσία. 1

10 Άρθρο 4ο Τεχνικές Προδιαγραφές 1/. Μανσόν από σκληρό PVC Τα μανσόν θα είναι κατασκευασμένοι από σκληρό PVC (μη πλαστικοποιημένο πολυβινυλοχλωρίδιο ) κατάλληλοι για πόσιμο νερό, διατομής Φ50-Φ355 και τα άκρα θα είναι ευθεία κατάλληλα για την σύνδεση με την κεφαλή, ή θα φέρουν κεφαλή με ελαστικό δακτύλιο. Η κατασκευή των ειδικών τεμαχίων θα είναι σύνφωνη με τους Γερμανικούς κανονισμούς DIN 8061 και 8062 των οποίων οι τεχνικές προδιαγραφές καθορίζουν για τους σωλήνες: α) Το υλικό κατασκευής, αποτελούμενο από μη πλαστικοποιημένο χλωριούχο πολυβινίλιο με προσθήκη περιορισμένων ποσοτήτων λιπαντικών, και σταθεροποιητικών ως και ουσίες αναγκαίες για να δοθεί το κατάλληλο χρώμα. β) Την εξωτερική εμφάνιση, δηλαδή το χρώμα και την επιφάνεια των σωλήνων η οποία πρέπει να είναι λεία εσωτερικά και εξωτερικά χωρίς ραβδώσεις και σχισμές. Οποιαδήποτε δε τομή του υλικού δεν πρέπει να παρουσιάζει φυσαλίδες ή κοιλώματα. γ) Τις διαστάσεις, δηλαδή την εξωτερική διάμετρο και το πάχος των τοιχωμάτων, ανάλογα με την εξωτερική διάμετρο και την ονομαστική πίεση καθώς επίσης και τις επιτρεπόμενες ανοχές στις διαστάσεις γενικά. δ) Την αντοχή σε εσωτερική υδραυλική πίεση σε 60 0 C για διάστημα 1000 ωρών και με τιμή πίεσης τέτοια ώστε να προκύπτει από τον τύπο του BARLOW περιφερειακή τάση εφελκυσμού ίση με 100 KG/GM2. ε) Την αντοχή σε εσωτερική υδραυλική πίεση σε 20 0 C για διάστημα 100, 1000 και πρώτων λεπτών της ώρας και με τιμή πίεσης η οποία εξαρτάται από την εκάστοτε ονομαστική πίεση. στ) Την αντοχή σε κρούση από έξω. ζ) Την διαστολή και συστολή σε C. η) Την επίδραση στο νερό έτσι ώστε να μην δίνεται σε αυτό οσμή, γεύση, χρώμα ή οιονδήποτε δηλητηριώδες συστατικό σε πυκνότητα επιβλαβή για την υγεία. θ) Την σύνδεση των άκρων με σύνδεσμο στεγανό σε εσωτερική υδραυλική πίεση ίση με 2,5 φορές μεγαλύτερη από την ονομαστική πίεση και για χρονικό διάστημα τουλάχιστον 10 πρώτων λεπτών της ώρας. Η σύνδεση θα γίνεται με κεφαλή η οποία θα φέρει ελαστικό δακτύλιο δηλαδή όπως και για τους σωλήνες. ι) Τη σήμανση κάθε τεμαχίου με το σήμα του κατασκευαστή και την αναγραφή της εξωτερικής διαμέτρου και της ονομαστικής πίεσης. 2/. Μονοσωλήνια ΡΕ Τα μονοσωλήνια θα είναι κατασκευασμένοι από πολυαιθυλένιο ΡΕ 3ης γενιάς (σ 8.0, MRS 10, PE 100) κατά EN και DIN 8074& DIN 8075, κατάλληλοι για πόσημο νερό. όσον αφορά τους ελέγχους και στις δοκιμές. Θα διατίθενται σε ρολά ελάχιστου μήκους 100μ, σε ειδική προστατευτική συσκευασία και συνδέονται με ορειχάλκινα ή πλαστικά εξαρτήματα μηχανικής σύνδεσης.ο ι σωλήνες θα παρέχουν μόνωση από ακτινοβολία UV. 3/. Σωλήνες ΡΕ Οι Σωλήνες ύδρευσης θα είναι κατασκευασμένοι από πολυαιθυλένιο ΡΕ 3ης γενιάς (σ 8.0, MRS 10, PE 100) κατά EN και DIN 8074& DIN 8075, κατάλληλοι για πόσημο νερό. όσον αφορά τους ελέγχους και στις δοκιμές. Ο καθορισμός των διαστάσεων να γίνεται με βάση την κατηγορία SDR. Οι σωλήνες θα αντέχουν σε πίεση λειτουργίας σύμφωνα με την κατηγορια στην οποία ανήκουν ( 12,5 ατμ 16ατμ.). Οι εξωτερικές και εσωτερικές επιφάνειες των σωλήνων θα είναι λείες, καθαρές και απαλλαγμένες από αυλακώσεις ή / και άλλα ελαττώματα, όπως πόροι στην επιφάνεια που δημιουργούνται από αέρα, κόκκους, κενά ή άλλου είδους ανομοιογένειες 2

11 . Το χρώμα του κάθε σωλήνα θα πρέπει να είναι ομοιόμορφο σε όλο το μήκος του.τα άκρα θα είναι καθαρά, χωρίς παραμορφώσεις, κομμένα κάθετα κατά τον άξονα του σωλήνα.οι σωλήνες θα παράγονται σε ευθύγραμμα μήκη 12 μ. 4/. Σέλλες Ταχείας Επισκευής από Ανοξείδωτο Χάλυβα Υδραυλικής Λειτουργίας 4.1/. Η παρούσα Τεχνική Προδιαγραφή αφορά τις σέλλες επισκευής από ανοξείδωτο χάλυβα (stainless steel repair clamps), κατάλληλες για επισκευή διαρροών του δικτύου επί τόπου υπό πίεση ή όχι. Η πίεση λειτουργίας θα είναι, ανάλογα με τη διάμετρο, από 7 έως 16 ατμ. Οι σέλλες θα πρέπει να έχουν εφαρμογή σε όλα τα είδη σωλήνων και το κριτήριο επιλογής τους θα είναι μόνον το μέγεθος της εξωτερικής διαμέτρου του σωλήνα που πρόκειται να εγκατασταθούν. Στους πίνακες που ακολουθούν φαίνονται ενδεικτικά η διάμετρος, το εύρος εφαρμογής, ο αριθμός αρμών και η πίεση λειτουργίας. Σέλλες με εξωτερική διάμετρο μέχρι Φ80 (1 αρμός) Μήκος σέλλας 140mm ΠΙΕΣΗ ONOMΑΣΤΙΚΗ ΔΙΑΜΕΤΡΟΣ EYΡΟΣ ΕΞΩΤΕΡΙΚΗΣ ΔΙΑΜΕΤΡΟΥ ΛΕΙΤ/ΓΙΑΣ Ιντσες mm ελάχιστο μέγιστο bars 1, , Σέλλες με εξωτερική διάμετρο από Φ80 έως Φ650 (1 αρμός) Μήκος σέλλας 140mm, 210mm, 280mm ΠΙΕΣΗ ΛΕΙΤΟΥΡΓ ΙΑΣ ONOMΑΣΤΙΚΗ ΔΙΑΜΕΤΡΟΣ EYΡΟΣ ΕΞΩΤ. ΔΙΑΜΕΤΡΟΥ ONOMΑΣΤΙΚΗ ΔΙΑΜΕΤΡΟΣ EYΡΟΣ ΕΞΩΤ. ΔΙΑΜΕΤΡΟΥ Ιντσες mm Mm bars Ιντσες mm mm bars ΠΙΕΣΗ ΛΕΙΤΟΥΡΓΙΑΣ 3

12 /.Τεχνικά χαρακτηριστικά Τα χαρακτηριστικά των σελλών θα πρέπει απαραιτήτως και με ποινή αποκλεισμού να είναι τα ακόλουθα : 1. Οι σέλλες θα πρέπει να τοποθετούνται χωρίς να διακόπτεται η συνέχεια του αγωγού. 2. Οι σέλλες θα φέρουν εσωτερικά ελαστικό περίβλημα κατάλληλο για πόσιμο νερό με άκρα με κατάλληλες πτυχώσεις ώστε η στεγανή σύνδεση ή η επισκευή των σωλήνων θα επιτυγχάνεται με υδραυλικό και όχι μηχανικό τρόπο δηλαδή το ελαστικό παρέμβυσμα στεγανοποίησης δεν θα είναι επίπεδο αλλά θα φέρει πτυχώσεις στα άκρα του, οι οποίες με την πίεση του νερού θα συμπιέζονται προς την εξωτερική επιφάνεια του σωλήνα και θα εξασφαλίζουν στεγανή σύνδεση ή επισκευή ανάλογα με τη διάμετρο από 6 έως 16 ατμ. 3. Η στερέωση του ελαστικού θα γίνεται με τέτοιο τρόπο που να αποκλείει πλευρικές μετακινήσεις. 4. Ο αρμός θα έχει κατάλληλη ενίσχυση, έτσι ώστε να μην καταπονείται το ελαστικό περίβλημα λόγω του διακένου του αρμού. Η σύσφιξη της σέλλας θα επιτυγχάνεται με κοχλίες-περικόχλια. 5. Οι κοχλίες και τα περικόχλια θα βρίσκονται επί της σέλλας και θα αντιστοιχίζονται (διάταξη οδηγών κ.λ.π.) Οι κοχλίες θα είναι διατομής Μ12 για διάμετρο κάτω του Φ80 και για διάμετρο Φ80 και πάνω Μ14 ή Μ16. Στο σπείρωμα των κοχλιών και περικοχλίων θα πρέπει να έχει γίνει επάλειψη με ειδικό υλικό (κατά προτίμηση τεφλόν) προς μείωση των τριβών για να αποφεύγεται το άρπαγμαστόμωμα κατά τη σύσφιξη του περικοχλίου. 4

13 Για να αποφευχθεί η παραμόρφωση των κοχλιών, η γέφυρα θα πρέπει να μεταφέρει μόνο αξονικές δυνάμεις στους κοχλίες, κάτω από τις συνθήκες τοποθέτησης και λειτουργίας. Η γέφυρα θα πρέπει να είναι κατασκευασμένη κατά τέτοιο τρόπο που θα αποφεύγονται οι πιθανές παραμορφώσεις του σώματος του συνδέσμου κατά τη σύσφιξη, οι οποίες θα έχουν αρνητική επίδραση στη στεγανοποιητική ικανότητά του. 6. Σε κάθε σέλλα θα υπάρχει ειδική πλαστικοποιημένη ετικέτα με τη μέγιστη ροπή σύσφιξης, το εύρος των εξωτερικών διαμέτρων και την ονομαστική πίεση λειτουργίας του συνδέσμου. 7. Η σέλλα θα περιβάλλει το σωλήνα και θα τοποθετείται, με τον ευκολότερο και ασφαλέστερο δυνατό τρόπο, κάτω από πραγματικές συνθήκες τοποθέτησης. 8. Θα υπάρχουν οδηγίες ορθής τοποθέτησης στα ελληνικά 9. Οι σέλλες θα είναι κατάλληλοι για ορισμένη περιοχή εξωτερικών διαμέτρων σωλήνων περί την ονομαστική και θα έχουν ανάλογο μήκος σύμφωνα με τον σχετικό πίνακα. 10. Το υλικό του σώματος των σελλών καθώς και των κοχλιών και περικοχλίων θα είναι ανοξείδωτος χάλυβας. Η κατασκευή του σώματος θα έχει γίνει σε κατάλληλη πρέσα έτσι ώστε το σώμα να είναι ένα τεμάχιο μονοκόμματο, χωρίς κολλήσεις που μειώνουν την διάρκεια ζωής της σέλλας σε υγρά και διαβρωτικά εδάφη. Το υλικό του συστήματος σύσφιξης γέφυρας(ες) θα είναι επίσης ανοξείδωτος χάλυβας. 11. Το ελαστικό περίβλημα που θα φέρουν εσωτερικά οι σέλλες θα είναι Nitrile rubber grade G κατά BS2494 ή EPDM ή άλλο υλικό ισοδύναμο ή καλύτερης ποιότητας, κατάλληλο για πόσιμο νερό και θα πιστοποιείται από κατάλληλο οργανισμό. 12. Η σέλλα θα φέρει κατάλληλη διαμόρφωση για εξασφάλιση της γείωσης της σέλλας προς αποφυγή φαινομένων ηλεκτρόλυσης. 13. Η κατασκευή της σέλλας θα είναι τέτοια που θα επιτρέπει την: α. Σύνδεση σωλήνων υπό γωνία μέχρι 6 μοίρες. β. Σύνδεση σωλήνων με διαφορετική εξωτερική διάμετρο μέσα στο όριο των 10 mm. γ. Επισκευή διαρροής στην ραφή ηλεκτροκόλλησης χαλύβδινων σωλήνων. δ. Επισκευή διαρροής στη μούφα μολυβδοσωλήνων ή γαλβανισμένων σωλήνων υπερκαλύπτοντας την υπάρχουσα μούφα. 14. Οι σέλλες θα διατίθενται σε μήκη 140, 210, 280 mm κατάλληλα για τη σύνδεση ή επισκευή σωλήνων με απόσταση άκρων ή μήκος θραύσης 70, 140, 210 mm αντίστοιχα. 5/. Ορειχάλκινα εξαρτήματα 1. Γενικά Τα ορειχάλκινα εξαρτήματα θα χρησιμοποιούνται σε δίκτυα πόσιμου νερού. θα είναι αρίστης κατασκευής από καθαρές πρώτες ύλες και θα πληρούν τους παρακάτω όρους: Το μέταλλο της κατασκευής θα είναι ανθεκτικό χωρίς πόρους και υπολείμματαάνθρακος, συμπαγές και ομοιόμορφο, απαλλαγμένο από κάθε πρόσμιξη σκωριάς ή και άλλου υλικού εκτός από τις προδιαγραφές. Επίσης πρέπει να έχουν λεία επιφάνεια και να είναι άρτια επεξεργασμένα. Η ελάχιστη πίεση λειτουργίας των υλικών θα είναι 16 bar Στην προσφορά πρέπει να αναφέρεται απαραιτήτως με ποιόν τρόπο (πρεσσαριστά - χυτά) καθώς και με ποιο κράμα θα είναι κατασκευασμένο κάθε ορειχάλκινο είδος, σύμφωνα με τις προδιαγραφές κατά DIN 1705 (σύσταση παρέκκλιση). Κακοτεχνίες, ελαττώματα, ελλείψεις ως προς το βάρος ή τις διαστάσεις με τα παραδεχόμενα σχέδια και τις προδιαγραφές, αποτελούν λόγο για την απόρριψη των υλικών από την επιτροπή παραλαβής. 5

14 2. ΕΙΔΙΚΑ 2.1.α Ορειχάλκινα Ρακόρ Συσφίξεως Τα ορειχάλκινα εξαρτήματα μηχανικής σύσφιξης θα χρησιμοποιούνται σε δίκτυα πόσιμου νερού, θα τοποθετούνται στο άκρο του αγωγού πολυαιθυλενίου, για την εξασφάλιση της δυνατότητας σύνδεσης με το αντίστοιχης διατομής σπείρωμα. Ο μηχανικός σύνδεσμος τοποθετείται επί του αγωγού συναρμολογημένος αλλά με χαλαρή σύσφιξη με απλή ολίσθηση του σώματος του συνδέσμου περιφερειακά του σωλήνα. Δεν πρέπει να απαιτείται αποσυναρμολόγηση του συνδέσμου για τη σύνδεση του με τον αγωγό. Η στεγανότητα θα επιτυγχάνεται με απλή διείσδυση του αγωγού εντός του ελαστικού δακτυλίου χωρίς κατά ανάγκη να απαιτείται σύσφιξη. Η εργασία σύνδεσης θα πρέπει να είναι απλή χωρίς να απαιτείται ιδιαίτερος εξοπλισμός και εξειδίκευση. Ο σύνδεσμος θα πρέπει να έχει τη δυνατότητα εξάρμωσης. Η εξάρμωση θα πρέπει να γίνεται χωρίς να καταστρέφεται ο σωλήνας ή ο σύνδεσμος και να επαναλαμβάνεται με την ίδια ευκολία και αξιοπιστία. Οι σύνδεσμοι θα είναι κατάλληλοι για επίτευξη απόλυτα υδατοστεγούς σύνδεσης μεταξύ αγωγών πολυαιθυλενίου, μέσω κατάλληλων προσαρμογέων, με μηχανικό τρόπο, αποκλειόμενης της αυτογενούς συγκόλλησης. Με τη σύνδεση θα πρέπει να εξασφαλίζεται - ανεξάρτητα μεταξύ των- η στεγάνωση αλλά και η αγκύρωση των αγωγών στα εξαρτήματα σύνδεσης (συνδέσμους). Γενικά οι σύνδεσμοι θα χρησιμοποιηθούν για συνδέσεις μεταξύ αγωγών πολυαιθυλενίου διαφορετικών πιέσεων λειτουργίας από 10 έως και 16 bar. Επίσης, οι σύνδεσμοι θα μπορούν να διασυνδέουν απευθείας αγωγούς μεταξύ των ή ακόμα αγωγούς με άλλα εξαρτήματα του δικτύου όπως κρουνούς με σπείρωμα. Για το λόγο αυτό θα πρέπει να υπάρχουν ειδικοί σύνδεσμοι που θα φέρουν από τη μία πλευρά διάταξη σύνδεσης με αγωγούς ενώ από την άλλη κατάλληλο σπείρωμα διαφόρων διαστάσεων, για τη σύνδεσή τους με άλλα εξαρτήματα του δικτύου. 2.1β ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ΣΥΝΔΕΣΜΩΝ ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Α. ΣΩΜΑ ΣΥΝΔΕΣΜΟΥ Α1. ΚΥΡΙΩΣ ΣΩΜΑ : Από υψηλής ποιότητας κράμα ορειχάλκου, χωρίς να παρουσιάζει διάβρωση ή μηχανικές παραμορφώσεις ( Ο.Τ. 58 κατά DIN 8076). Συνδέεται με το περικόχλιο σύσφιξης μέσω κατάλληλου αρσενικού σπειρώματος. Α2. ΠΕΡΙΚΟΧΛΙΟ ΣΥΣΦΙΓΞΗΣ : Ορειχάλκινο με σπείρωμα και ειδικά διαμορφωμένη κωνική υποδοχή στο εσωτερικό του, όπου εισχωρεί το αντίστοιχα κωνικό δακτυλίδι αγκύρωσης. Β. ΔΙΑΤΑΞΗ ΑΓΚΥΡΩΣΗΣ ΔΑΚΤΥΛΙΔΙ ΑΓΚΥΡΩΣΗΣ: Από υψηλής ποιότητας κράμα ορειχάλκου, χωρίς να παρουσιάζει διάβρωση ή μηχανικές παραμορφώσεις Σε ό,τι αφορά στην αγκύρωση ο σύνδεσμος θα πρέπει να διαθέτει διάταξη αγκύρωσης του αγωγού πολυαιθυλενίου, που θα αποκλείει την αξονική απομάκρυνση του αγωγού από το σύνδεσμο. Η αγκύρωση θα επιτυγχάνεται με σύσφιξη επί της εξωτερικής επιφάνειας του αγωγού περιμετρικά. Η διάταξη θα αποτελείται από ορειχάλκινο δακτύλιο, ο οποίος σφίγγει εξωτερικά το σωλήνα. Η σύσφιξη επιτυγχάνεται με την εξαναγκασμένη μείωση της διαμέτρου του δακτυλίου αγκύρωσης 6

15 μέσω κωνικών επιφανειών ολίσθησης μεταξύ της εξωτερικής επιφάνειας του δακτυλίου και της εσωτερικής επιφάνειας του περικοχλίου σύσφιξης του σώματος του συνδέσμου. Στην εσωτερική πλευρά του δακτυλίου αγκύρωσης θα υπάρχουν περιφερειακές προεξοχές, οι οποίες διεισδύουν εξωτερικά και περιμετρικά στον αγωγό του πολυαιθυλενίου. Οι προεξοχές αυτές θα πρέπει να είναι αιχμηρές, με ακμή πολύ μικρής επιφάνειας, ώστε να επιτυγχάνεται η διείσδυση εντός της μάζας του αγωγού και όχι απλής συμπίεσης του. Το βάθος των προεξοχών αυτών θα πρέπει να είναι μικρό, ώστε να μην απομειώνεται συνολικά η αντοχή του αγωγού. Η διαδικασία σύσφιξης του συνδέσμου για την επίτευξη αγκύρωσης δεν πρέπει να επηρεάζει τη λειτουργία του ελαστικού δακτυλίου και κατ επέκταση τη στεγανότητα του συνδέσμου. Κατά την πλήρη σύσφιξη του συνδέσμου επί του αγωγού η περιφέρεια του δακτυλίου αγκύρωσης πρέπει να παραμένει ανοιχτή κατά τουλάχιστον 2-3 mm, έτσι ώστε ο δακτύλιος αγκύρωσης να ενεργεί δυναμικά λόγω των παραμένουσων τάσεων που υφίσταται με την πάροδο του χρόνου πάνω στην επιφάνεια του αγωγού, με αποτέλεσμα την αναλογική μείωση της διαμέτρου του πάνω στον αγωγό σε ενδεχόμενη μείωση της διαμέτρου του αγωγού λόγω ερπυσμού. Η επιφάνεια του δακτυλίου αγκύρωσης πρέπει να είναι κωνικού σχήματος καθ όλη την εξωτερική της περίμετρο, έτσι ώστε να υπάρχει ομοιόμορφη κατανομή της πίεσης στο δακτύλιο από το περικόχλιο σύσφιξης προς εξασφάλιση απόλυτης αγκύρωσης συγκράτησης του αγωγού. Γ. ΔΙΑΤΑΞΗ ΣΤΕΓΑΝΩΣΗΣ Γ1. ΔΑΚΤΥΛΙΔΙ ΣΤΕΓΑΝΟΠΟΙΗΣΗΣ: Η στεγάνωση θα πραγματοποιείται μέσω ελαστικού δακτυλίου (o-ring) από υλικό EPDM ή NBR, κατάλληλο για χρήση σε πόσιμο νερό, πιστοποιητικό καταλληλότητας του οποίου πρέπει υποχρεωτικά να προσκομιστεί με την προσφορά. Το O-ring θα εφάπτεται εξωτερικά περιφερειακά του αγωγού και εσωτερικά περιφερειακά του συνδέσμου. Η στεγανότητα θα επιτυγχάνεται με απλή διείσδυση του αγωγού εντός του ελαστικού δακτυλίου και εν συνεχεία με απλή σύσφιξη του περικοχλίου σύσφιξης πάνω στο κυρίως σώμα του συνδέσμου. Γ2. ΔΑΚΤΥΛΙΟΣ ΠΙΕΣΗΣ:Ορειχάλκινο. Για την ομοιόμορφη κατανομή της πίεσης επί του δακτυλίου στεγανότητας Ο-ring κατά τη σύσφιξη θα πρέπει να προβλέπεται δακτύλιος συμπίεσης, που θα είναι κατασκευασμένος από ορείχαλκο, εφάμιλλης ποιότητας με αυτή του σώματος του συνδέσμου. Εξάρμωση Ο σύνδεσμος θα πρέπει να έχει τη δυνατότητα εξάρμωσης. Η εξάρμωση θα πρέπει να γίνεται χωρίς να καταστρέφεται ο σωλήνας ή ο σύνδεσμος και να επαναλαμβάνεται με την ίδια ευκολία και αξιοπιστία. Σύνδεσμος και σωλήνας θα είναι επαναχρησιμοποιήσιμοι, χωρίς να απαιτείται η χρήση νέου ή η αντικατάσταση οποιουδήποτε εξαρτήματος του συνδέσμου. 2.2 ΟΡΕΙΧΑΛΚΙΝΑ ΕΙΔΙΚΑ ΤΕΜΑΧΙΑ (ΤΑΦ, ΓΩΝΙΕΣ) Ισχύουν όσα αναφέρονται παραπάνω γενικά στις Τεχνικές προδιαγραφές και ειδικότερα: θα πρέπει να είναι χαραγμένα στο εξωτερικό του σώματος «των ορειχάλκινων ειδικών τεμαχίων (από διατομή Φ3/4" και πάνω), τα παρακάτω χαρακτηριστικά: α) Διατομή, β) Κατασκευαστής (ή αναγνωρισμένο σήμα κατασκευαστή) και γ) DIN κατασκευής. 7

16 Το βάθος και το μήκος του σπειρώματος σύνδεσης θα πρέπει να είναι κατάλληλο για την εξασφάλιση της απαιτούμενης μηχανικής αντοχής. Η απαιτούμενη πίεση λειτουργίας είναι 16 bar. 6/. Γαλβανιζέ Οι σωλήνες θα είναι γαλβανισμένοι με ραφή DIN 2440 βαρέου τύπου (πράσσινη ετικέτα),θα είναι κατασκευασμένοι σύµφωνα µε το πρότυπο ΕΛΟΤ 269 (DIN2440) κατάλληλοι για πίεση λειτουργίας 16 atm και θερµοκρασίας νερού µέχρι 120οC και επιψευδαργυρωµένοι κατά ΕΛΟΤ 284. Οι συνδέσεις των σωληνών όταν προεκτείνονται ή διακλαδίζονται θα γίνονται µε βίδωµα ειδικών εξαρτηµάτων (συνδέσµους, ταύ, σταυρούς κ.λ.π.), ώστε να µην διατρέχουν κίνδυνο λύσεως της συνεχείας τους κατά την σύσφιξη. Τα εξαρτήµατα θα είναι κατασκευασμένα σύµφωνα µε πρότυπο ΕΛΟΤ 567. Τα σπειρώµατα των σωλήνων θα είναι κατασκευασμένα σύµφωνα µε το πρότυπο ΕΛΟΤ Άρθρο 5ο - Συμφωνία με τεχνικές προδιαγραφές - Τεχνικά στοιχεία προσφοράς. Η ΔΕΥΑΡ διατηρεί το δικαίωμα να πραγματοποιήσει οποιανδήποτε έρευνα ώστε να διασφαλίσει την ικανοποίηση των παραπάνω προδιαγραφών από τα προσφερόμενα υλικά. Κάθε προμηθευτής και για κάθε προσφερόμενο υλικό, είναι υποχρεωμένος να παραθέσει πλήρη στοιχεία του κατασκευαστή του υλικού, (όνομα, διεύθυνση, στοιχεία συμβατικής ή ηλεκτρονικής επικοινωνίας) καθώς και τις τεχνικές προδιαγραφές - πιστοποιήσεις του κάθε υλικού που διαθέτει ή έχει ήδη πραγματοποιήσει ο κατασκευαστής) Η κάθε προσφορά θα συνοδεύεται από πλήρη τεχνική περιγραφή, προσπέκτους και ότι είναι απαραίτητο για την αξιολόγηση της. Προτεινόμενες λύσεις που παρουσιάζουν αποκλίσεις ή υστέρηση σε σχέση με τις τεχνικές προδιαγραφές ή τα λειτουργικά χαρακτηριστικά των υλικών, απορρίπτονται και δεν αξιολογούνται. Επίσης, απορρίπτονται προσφορές με ασαφή ή ελλειπή τεχνική προσφορά. Γενικά απορρίπτονται από τον διαγωνισμό υλικά που δεν διαθέτουν επίσημη πιστοποίηση. Άρθρο 6ο - Τεχνική Αξιολόγηση Προσφορών Η αξιολόγηση περιορίζεται στον έλεγχο συμμόρφωσης των προσφερομένων ειδών στις προδιαγραφές της μελέτης και τις απαιτήσεις της υπηρεσίας. Ρόδος 13/11/2012 ΣΥΝΤΑΧΘΗΚΕ Ρόδος 13/11/2012 ΕΛΕΓΧΘΗΚΕ Η ΠΡΟΊΣΤΑΜΕΝΗ ΥΠΗΡΕΣΙΑΣ ΥΔΡΕΥΣΗΣ ΑΡΔΕΥΣΗΣ Ρόδος 13/11/2012 ΘΕΩΡΗΘΗΚΕ Η ΔΙΕΥΘΥΝΤΡΙΑ ΔΙΚΤΥΩΝ ΔΕΥΑΡ ΕΛΕΥΘ. ΠΑΠΑΣΤΑΜΑΤΑΚΗΣ Τοπογράφος Μηχ/κος ΤΕ ΔΕΣΠΟΙΝΑ ΛΑΟΥΔΙΚΟΥ Πολιτικός Μηχανικός ΠΕ ΜΑΡΘΑ ΠΑΠΑΜΑΝΩΛΗ Πολιτικός Μηχανικός ΠΕ 8

17 Δ Ε Υ Α Ρ ΔΗΜΟΤΙΚΗ ΕΠΙΧΕΙΡΗΣΗ ΥΔΡΕΥΣΗΣ ΑΠΟΧΕΤΕΥΣΗΣ ΔΗΜΟΥ ΡΟΔΟΥ 2ο ΧΛΜ ΕΘΝ. ΟΔΟΥ ΡΟΔΟΥ-ΛΙΝΔΟΥ, ΡΟΔΟΣ - ΝΠΙΔ - ΑΦΜ ΔOY ΡΟΔΟΥ ΤΗΛ: FAX: gm@deyar.gr ΤΙΤΛΟΣ ΜΕΛΕΤΗΣ : ΠΡΟΜΗΘΕΙΑ ΠΡΟΜΗΘΕΙΑ ΕΞΑΡΤΗΜΑΤΩΝ ΣΩΛΗΝΩΣΕΩΝ ΚΑΙ ΣΩΛΗΝΩΝ ΠΟΛΥΑΙΘΥΛΕΝΙΟΥ ΥΔΡΕΥΣΗΣ ΑΡΙΘΜΟΣ ΜΕΛΕΤΗΣ : Π15/2012 ΧΡΗΜΑΤΟΔΟΤΗΣΗ : ΙΔΙΟΙ ΠΟΡΟΙ ΠΡΟΥΠΟΛΟΓΙΣΜΟΣ : ,50 χωρίς τον Φ.Π.Α. ΕΝΤΥΠΟ ΟΙΚΟΝΟΜΙΚΗΣ ΠΡΟΣΦΟΡΑΣ ΟΜΑΔΑΣ Α A/A ΥΛΙΚΑ - ΟΜΑΔΑ Α ΜΟΝ. ΜΕΤΡ. ΠΟΣΟΤ ΗΤΑ Τιμή Μον. - - Δαπάνη Μανσόν από σκληρό PVC 16 atm. Φ50 ΤΕΜ Μανσόν από σκληρό PVC 16 atm. Φ63 ΤΕΜ Μανσόν από σκληρό PVC 16 atm. Φ75 ΤΕΜ Μανσόν από σκληρό PVC 16 atm. Φ90 ΤΕΜ Μανσόν από σκληρό PVC 16 atm. Φ110 ΤΕΜ Μανσόν από σκληρό PVC 16 atm. Φ125 ΤΕΜ Μανσόν από σκληρό PVC 16 atm. Φ140 ΤΕΜ Μανσόν από σκληρό PVC 16 atm. Φ160 ΤΕΜ Μανσόν από σκληρό PVC 16 atm. Φ200 ΤΕΜ Μανσόν από σκληρό PVC 16 atm. Φ225 ΤΕΜ Μανσόν από σκληρό PVC 16 atm. Φ250 ΤΕΜ Μονοσωλήνιο πολυαιθυλενίου τρίτης γενιάς PE 16 atm Φ18x2,5 Μ Μονοσωλήνιο πολυαιθυλενίου τρίτης γενιάς PE 16 atm Φ22χ3 Μ Μονοσωλήνιο πολυαιθυλενίου τρίτης γενιάς PE 16 atm Φ28χ3 Μ Μονοσωλήνιο πολυαιθυλενίου τρίτης γενιάς PE 16 atm Φ32χ3 Μ Σωλήνας πολυαιθυλενίου τρίτης γενιάς (PE 100) 16 atm Φ40 Μ Σωλήνας πολυαιθυλενίου τρίτης γενιάς (PE 100) 16 atm Φ50 Μ Σωλήνας πολυαιθυλενίου τρίτης γενιάς (PE 100) 16 atm Φ63 Μ 500 1

18 19 Σωλήνας πολυαιθυλενίου τρίτης γενιάς (PE 100) 16 atm Φ75 Μ Ορειχάλκινα Ρακορ Αρσ. Φ18 Χ 2.5 Χ 1/2" ΤΕΜ Ορειχάλκινα Ρακορ Αρσ. Φ22 Χ 3 Χ 3/4" ΤΕΜ Ορειχάλκινα Ρακορ Αρσ. Φ28 Χ 3 Χ 1" ΤΕΜ Ορειχάλκινα Ρακορ Αρσ. Φ32 Χ 3 Χ 1" ΤΕΜ Ορειχάλκινα Ρακορ Αρσ. Φ40 Χ 1 1/2" ΤΕΜ Ορειχάλκινα Ρακορ Αρσ. Φ50 Χ 2" ΤΕΜ Ορειχάλκινα Ρακορ Αρσ. Φ63 Χ 2" ΤΕΜ Ορειχάλκινα Ρακορ Θυλ Φ18 Χ 2.5 Χ 1/2" ΤΕΜ Ορειχάλκινα Ρακορ Θυλ Φ22 Χ 3 Χ 3/4" ΤΕΜ Ορειχάλκινα Ρακορ Θυλ. Φ28 Χ 3 Χ 1" ΤΕΜ Ορειχάλκινα Ρακορ Θυλ. Φ32 Χ 3 Χ 1" ΤΕΜ Ορειχάλκινα Ρακορ Θυλ. Φ40 Χ 1 1/2" ΤΕΜ Ορειχάλκινα Ρακορ Θυλ. Φ50 Χ 2" ΤΕΜ Ορειχάλκινα Ρακορ Θυλ. Φ63 Χ 2" ΤΕΜ Ορειχάλκινα Ρακορ Συνδέσεων Διπλό Φ18 Χ 2.5 ΤΕΜ Ορειχάλκινα Ρακορ Συνδέσεων Διπλό Φ22 Χ 3 ΤΕΜ Ορειχάλκινα Ρακορ Συνδέσεων Διπλό Φ 28 Χ 3 ΤΕΜ Ορειχάλκινα Ρακορ Συνδέσεων Διπλό Φ32 Χ 3 ΤΕΜ Ορειχάλκινα Ρακορ Συνδέσεων Διπλό Φ40 ΤΕΜ Ορειχάλκινα Ρακορ Συνδέσεων Διπλό Φ50 ΤΕΜ Ορειχάλκινα Ρακορ Συνδέσεων Διπλό Φ63 ΤΕΜ Ορειχάλκινα Ρακορ Συσφίξεως για Σιδηροσωλήνα Αρσ 1/2" Χ Φ21 ΤΕΜ Ορειχάλκινα Ρακορ Συσφίξεως για Σιδηροσωλήνα Αρσ. 3/4" Χ Φ27 ΤΕΜ Ορειχάλκινα Ρακορ Συσφίξεως για Σιδηροσωλήνα Αρσ. 1" Χ Φ34 ΤΕΜ Ορειχάλκινα Ρακορ Συσφίξεως για Σιδηροσωλήνα Θηλ. 1/2" Χ Φ21 ΤΕΜ Ορειχάλκινα Ρακορ Συσφίξεως για Σιδηροσωλήνα Θηλ. 3/4" Χ Φ27 ΤΕΜ Ορειχάλκινα Ρακορ Συσφίξεως για Σιδηροσωλήνα θηλ. 1" Χ Φ34 ΤΕΜ Ορειχάλκινη Γωνία ρακόρ Φ40 ΤΕΜ Ορειχάλκινη Γωνία ρακόρ Φ50 ΤΕΜ Ορειχάλκινη Γωνία ρακόρ Αρσ. Φ18 Χ 2.5 Χ 1/2" ΤΕΜ. 60 2

19 50 Ορειχάλκινη Γωνία ρακόρ Αρσ. Φ32 Χ 3 Χ 1'' ΤΕΜ Ορειχάλκινη Γωνία ρακόρ Αρσ. Φ50 Χ 2'' ΤΕΜ Ορειχάλκινη Γωνία ρακόρ Θυλ. Φ32 Χ 3 Χ 1" ΤΕΜ Συστολή χαλύβδινη Αρσ. Θηλ. 3/4" Χ 1/2" ΤΕΜ Συστολή Χαλύβδινη Αρσ. Θηλ. 1 1/2" Χ 1/2" ΤΕΜ Τάπες χαλύβδινες Αρσ. 1/2" ΤΕΜ Τάπες χαλύβδινες Αρσ. 3/4" ΤΕΜ Τάπες χαλύβδινες Αρσ. 1" ΤΕΜ. 200 Φλάντζες Τόρνου παροχής DN 80-2" (με ελαστική φλάντζα) 58 χαλύβδινες ΤΕΜ. 20 ΔΑΠΑΝΗ (χωρίς ΦΠΑ) ΦΠΑ 16% ΣΥΝΟΛΙΚΗ ΔΑΠΑΝΗ ΟΜΑΔΑΣ Α (Τόπος και ημερομηνία) Ο Προσφέρων (Ονοματεπώνυμο και σφραγίδα υπογραφόντων) 3

20 Δ Ε Υ Α Ρ ΔΗΜΟΤΙΚΗ ΕΠΙΧΕΙΡΗΣΗ ΥΔΡΕΥΣΗΣ ΑΠΟΧΕΤΕΥΣΗΣ ΔΗΜΟΥ ΡΟΔΟΥ 2ο ΧΛΜ ΕΘΝ. ΟΔΟΥ ΡΟΔΟΥ-ΛΙΝΔΟΥ, ΡΟΔΟΣ - ΝΠΙΔ - ΑΦΜ ΔOY ΡΟΔΟΥ ΤΗΛ: FAX: gm@deyar.gr ΤΙΤΛΟΣ ΜΕΛΕΤΗΣ : ΠΡΟΜΗΘΕΙΑ ΠΡΟΜΗΘΕΙΑ ΕΞΑΡΤΗΜΑΤΩΝ ΣΩΛΗΝΩΣΕΩΝ ΚΑΙ ΣΩΛΗΝΩΝ ΠΟΛΥΑΙΘΥΛΕΝΙΟΥ ΥΔΡΕΥΣΗΣ ΑΡΙΘΜΟΣ ΜΕΛΕΤΗΣ : Π15/2012 ΧΡΗΜΑΤΟΔΟΤΗΣΗ : ΙΔΙΟΙ ΠΟΡΟΙ ΠΡΟΥΠΟΛΟΓΙΣΜΟΣ : ,50 χωρίς τον Φ.Π.Α. ΕΝΤΥΠΟ ΟΙΚΟΝΟΜΙΚΗΣ ΠΡΟΣΦΟΡΑΣ ΟΜΑΔΑΣ Β A/A ΥΛΙΚΑ - ΟΜΑΔΑ Β ΜΟΝ. ΜΕΤΡ. ΠΟΣΟ ΤΗΤΑ Τιμή Μον. - - Δαπάνη Σέλλες ταχείας επισκευής Φ40 εύρος εξωτερικής διαμέτρου 46 mm μέχρι 53 mm, πλάτος 140 mm ΤΕΜ Σέλλες ταχείας επισκευήςφ50 εύρος εξωτερικής διαμέτρου 53 mm μέχρι 60 mm, πλάτος 140 mm ΤΕΜ Σέλλες ταχείας επισκευήςφ50 εύρος εξωτερικής διαμέτρου 57 mm μέχρι 64 mm, πλάτος 140 mm ΤΕΜ Σέλλες ταχείας επισκευήςφ50 εύρος εξωτερικής διαμέτρου 64 mm μέχρι 71 mm, πλάτος 140 mm ΤΕΜ Σέλλες ταχείας επισκευήςφ65 εύρος εξωτερικής διαμέτρου 73 mm μέχρι 80 mm, πλάτος 140 mm ΤΕΜ Σέλλες ταχείας επισκευήςφ65-80 εύρος εξωτερικής διαμέτρου 76 mm μέχρι 83 mm, πλάτος 140 mm ΤΕΜ Σέλλες ταχείας επισκευήςφ80 εύρος εξωτερικής διαμέτρου 88 mm μέχρι 98 mm, πλάτος 210 mm ΤΕΜ Σέλλες ταχείας επισκευήςφ80 εύρος εξωτερικής διαμέτρου 94 mm μέχρι 104 mm, πλάτος 210 mm ΤΕΜ Σέλλες ταχείας επισκευήςφ80 εύρος εξωτερικής διαμέτρου 97 mm μέχρι 107 mm, πλάτος 210 mm ΤΕΜ Σέλλες ταχείας επισκευήςφ100 εύρος εξωτερικής διαμέτρου 100 mm μέχρι 110 mm, πλάτος 210 mm ΤΕΜ Σέλλες ταχείας επισκευήςφ100 εύρος εξωτερικής διαμέτρου 108 mm μέχρι 118 mm, πλάτος 210 mm ΤΕΜ Σέλλες ταχείας επισκευήςφ150 εύρος εξωτερικής διαμέτρου 190 mm μέχρι 200 mm, πλάτος 210 mm ΤΕΜ Σέλλες ταχείας επισκευήςφ200 εύρος εξωτερικής διαμέτρου 192 mm μέχρι 202 mm, πλάτος 210 mm ΤΕΜ Σέλλες ταχείας επισκευήςφ200 εύρος εξωτερικής διαμέτρου 202 mm μέχρι 212 mm, πλάτος 210 mm ΤΕΜ Σέλλες ταχείας επισκευήςφ250 εύρος εξωτερικής διαμέτρου 244 mm μέχρι 254 mm, πλάτος 210 mm ΤΕΜ. 10 1

21 Σέλλες ταχείας επισκευήςφ250 εύρος εξωτερικής διαμέτρου 254 mm μέχρι 304 mm, πλάτος 210 mm ΤΕΜ. 10 Σέλλες ταχείας επισκευήςφ300 εύρος εξωτερικής διαμέτρου 294 mm μέχρι 304 mm, πλάτος 210 mm ΤΕΜ. 5 Σέλλες ταχείας επισκευήςφ300 εύρος εξωτερικής διαμέτρου 306mm μέχρι 316 mm, πλάτος 210 mm ΤΕΜ. 5 Σέλλες ταχείας επισκευήςφ300 εύρος εξωτερικής διαμέτρου 352mm μέχρι 362 mm, πλάτος 280 mm ΤΕΜ. 1 Σέλλες ταχείας επισκευήςφ400 εύρος εξωτερικής διαμέτρου 412 mm μέχρι 422 mm, πλάτος 280 mm ΤΕΜ Σέλλες ταχείας επισκευής για γαλβανιζέ σωλήνα 1/2" ΤΕΜ Σέλλες ταχείας επισκευής για γαλβανιζέ σωλήνα 3/4" ΤΕΜ Σέλλες ταχείας επισκευής για γαλβανιζέ σωλήνα 1" ΤΕΜ Σέλλες ταχείας επισκευής για γαλβανιζέ σωλήνα 1 1/4" ΤΕΜ Σέλλες ταχείας επισκευής για γαλβανιζέ σωλήνα 1 1/2" ΤΕΜ Σέλλες ταχείας επισκευής για γαλβανιζέ σωλήνα 2" ΤΕΜ Σέλλες ταχείας επισκευής για γαλβανιζέ σωλήνα 2 1/2" ΤΕΜ. 20 ΔΑΠΑΝΗ (χωρίς ΦΠΑ) ΦΠΑ 16% ΣΥΝΟΛΙΚΗ ΔΑΠΑΝΗ ΟΜΑΔΑΣ Β (Τόπος και ημερομηνία) Ο Προσφέρων (Ονοματεπώνυμο και σφραγίδα υπογραφόντων) 2

22 Δ Ε Υ Α Ρ ΔΗΜΟΤΙΚΗ ΕΠΙΧΕΙΡΗΣΗ ΥΔΡΕΥΣΗΣ ΑΠΟΧΕΤΕΥΣΗΣ ΔΗΜΟΥ ΡΟΔΟΥ 2ο ΧΛΜ ΕΘΝ. ΟΔΟΥ ΡΟΔΟΥ-ΛΙΝΔΟΥ, ΡΟΔΟΣ - ΝΠΙΔ - ΑΦΜ ΔOY ΡΟΔΟΥ ΤΗΛ: FAX: gm@deyar.gr ΤΙΤΛΟΣ ΜΕΛΕΤΗΣ : ΠΡΟΜΗΘΕΙΑ ΠΡΟΜΗΘΕΙΑ ΕΞΑΡΤΗΜΑΤΩΝ ΣΩΛΗΝΩΣΕΩΝ ΚΑΙ ΣΩΛΗΝΩΝ ΠΟΛΥΑΙΘΥΛΕΝΙΟΥ ΥΔΡΕΥΣΗΣ ΑΡΙΘΜΟΣ ΜΕΛΕΤΗΣ : Π15/2012 ΧΡΗΜΑΤΟΔΟΤΗΣΗ : ΙΔΙΟΙ ΠΟΡΟΙ ΠΡΟΥΠΟΛΟΓΙΣΜΟΣ : ,50 χωρίς τον Φ.Π.Α. ΔΙΑΚΗΡΥΞΗ Ο Πρόεδρος του Δ.Σ. της ΔΕΥΑΡ, κ. Κυριακούλης Παναγιώτης, έχοντας υπ όψη: Α/. Την υπ αρίθ. 229/ 2012 Απόφαση του Δ.Σ. της ΔΕΥΑΡ Β/. Τον προϋπολογισμό της ΔΕΥΑΡ έτους 2012, στον οποίο υπάρχει εγγεγραμμένη πίστωση στον Κωδικό Εξόδων «Υλικά Ύδρευσης» (γενικός κωδικός : CPV: «Σωληναγωγοί, σωληνώσεις, σωλήνες,περιβλήματα,, σωληνωτά υλικά και συναφή είδη».) Γ/.Τις διατάξεις : 1. του Ν. 1069/80 (ΦΕΚ-191 Α ) «Περί κινήτρων δια την ίδρυσιν Επιχειρήσεων Υδρεύσεως και Αποχετεύσεως» 2. του Ν. 3463/06 (ΦΕΚ 114 Α ) «Κύρωση Κώδικα Δήμων και Κοινοτήτων» 3. της υπ αριθ /93 απόφασης του ΥΠ.ΕΣ. «Ενιαίος κανονισμός προμηθειών τοπικής αυτοδιοίκησης» (Ε.Κ.Π.ΟΤΑ) 4. του Ν. 2286/95 «Προμήθειες του δημοσίου Τομέα και ρυθμίσεις συναπτών θεμάτων» 5. της υπ αρίθ. Π1/3305/ Υπουργικής Απόφασης 6. του Ν. 3852/2010 «Νέα Αρχιτεκτονική της Αυτοδιοίκησης και της Αποκεντρωμένης Δοίκησης-Πρόγραμμα Καλλικράτης» 7. του Π.Δ.166/03 «Προσαρμογή της Ελληνικής Νομοθεσίας στην Οδηγία 2000/35 για την καταπολέμηση των καθυστερήσεων στις εμπορικές συναλλαγές» 8. του Ν. 3548/07 για τις δημοσιεύσεις των προκηρύξεων στον νομαρχιακό και τοπικό τύπο 9. τον Κανονισμό Προμηθειών και Υπηρεσιών της ΔΕΥΑΡ ΔΙΑΚΗΡΥΣΣΕΙ πρόχειρο μειοδοτικό διαγωνισμό με σφραγισμένες προσφορές και με κριτήριο κατακύρωσης τη χαμηλότερη τιμή ανά ομάδα υλικών, -μεταξύ των προσφορών που ικανοποιούν τους όρους και τις τεχνικές προδιαγραφές της μελέτης- για την «ΠΡΟΜΗΘΕΙΑ ΠΡΟΜΗΘΕΙΑ ΕΞΑΡΤΗΜΑΤΩΝ ΣΩΛΗΝΩΣΕΩΝ ΚΑΙ ΣΩΛΗΝΩΝ ΠΟΛΥΑΙΘΥΛΕΝΙΟΥ ΥΔΡΕΥΣΗΣ», προϋπολογισμού ,50 χωρίς τον ΦΠΑ. Άρθρο 1ο - Συμβατικά Στοιχεία Συμβατικά στοιχεία της μελέτης που αποτελούν αναπόσπαστο παράρτημα της παρούσας διακήρυξης, είναι: α) Η Τεχνική Έκθεση β) Ειδική Συγγραφή Υποχρεώσεων - Τεχνικές Προδιαγραφές γ) Ο Ενδεικτικός Προϋπολογισμός 3

23 Συμβατικά στοιχεία του διαγωνισμού που θα προσαρτηθούν στη σύμβαση, κατά σειρά ισχύος είναι: α) Η παρούσα Διακήρυξη β.) Η Τεχνική Έκθεση γ) Ειδική Συγγραφή Υποχρεώσεων - Τεχνικές Προδιαγραφές δ) Ο Ενδεικτικός Προϋπολογισμός ε) Η προσφορά του Αναδόχου Άρθρο 2ο - Προϋπολογισμός, Χρηματοδότηση της Προμήθειας α) Η δαπάνη για την προμήθεια έχει προϋπολογισθεί ενδεικτικά στις ,50 χωρίς τον ΦΠΑ. β) Η δαπάνη θα καλυφθεί από ίδιους πόρους της ΔΕΥΑΡ, σε βάρος του Προϋπολογισμού του έτους 2012 της επιχείρησης. Άρθρο 3ο - Δεκτοί στον διαγωνισμό Στον διαγωνισμό γίνονται δεκτοί: 1.Έλληνες και αλλοδαποί προμηθευτές 2.Νομικά πρόσωπα ημεδαπά και αλλοδαπά 3.Συνεταιρισμοί 4.Ενώσεις προμηθευτών Άρθρο 4ο - Δικαιολογητικά συμμετοχής στον διαγωνισμό Κάθε προμηθευτής που λαμβάνει μέρος στον διαγωνισμό οφείλει να προσκομίσει επί ποινή αποκλεισμού: α) Πιστοποιητικό του οικείου Επιμελητηρίου με πιστοποίηση της εγγραφής για το συγκεκριμένο επάγγελμα ή βεβαίωση άσκησης επαγγέλματος από δημόσια αρχή που να έχει εκδοθεί το πολύ έξι (6) μήνες πριν από την ημερομηνία του διαγωνισμού. β) Υπεύθυνη δήλωση του Ν.1599/86, για τον χρόνο ισχύος της προσφοράς.(σύμφωνα με το άρθρο 6 της παρούσας). γ) Υπεύθυνη δήλωση του Ν.1599/86 ότι έλαβε γνώση όλων των όρων της διακήρυξης και των σχετικών με αυτήν διατάξεων και νόμων, καθώς και των τευχών δημοπράτησης της μελέτης και τους αποδέχεται πλήρως και ανεπιφύλακτα. δ) Υπεύθυνη δήλωση του Ν.1599/86 ότι τα προσφερόμενα είδη, είναι σύμφωνα με τις τεχνικές προδιαγραφές της μελέτης, εγκεκριμένα και κατάλληλα για τη χρήση για την οποία προορίζονται. ε) Υπεύθυνη δήλωση του Ν.1599/86 έλαβε γνώση των τοπικών συνθηκών καθώς και ότι ο τρόπος και ο χρόνος παράδοσης των προσφερόμενων ειδών θα είναι σύμφωνος με τα οριζόμενα στα τεύχη της μελέτης. στ) Εφ όσον οι προμηθευτές συμμετέχουν στους διαγωνισμούς με εκπροσώπους τους, υποβάλλουν βεβαίωση εκπροσώπησης, βεβαιουμένου του γνησίου της υπογραφής του εκπροσωπούμενου από αρμόδια δικαστική ή διοικητική αρχή ή συμβολαιογράφο. ζ) Τα Νομικά Πρόσωπα, οι Συνεταιρισμοί και οι Ενώσεις, πρέπει να προσκομίσουν καταστατικό ή άλλο έγγραφο που να αποδεικνύει τη σύσταση κάθε συμμετέχοντος στον διαγωνισμό και τυχόν τροποποιήσεις του, καθώς και τα αντίστοιχα ΦΕΚ δημοσίευσης (για ΑΕ, ΕΠΕ) ή καταστατικά (για ΟΕ,ΕΕ) και επίσης Πρακτικό διοικητικού Συμβουλίου ή άλλο έγγραφο από το οποίο να προκύπτουν τα πρόσωπα που νόμιμα δεσμεύουν τον συμμετέχοντα. Όλες οι υπεύθυνες δηλώσεις και τα δικαιολογητικά που δεν είναι πρωτότυπα πρέπει να είναι νομίμως επικυρωμένα. 4

24 Άρθρο 5ο - Χρόνος & τόπος καθώς και τρόπος υποβολής προσφορών α) Οι προσφορές για τον διαγωνισμό θα πρέπει να κατατεθούν ενώπιον της αρμόδιας Επιτροπής Διαγωνισμού ο οποίος θα πραγματοποιηθεί στα γραφεία της ΔΕΥΑΡ (2 ο Χλμ. Λεωφ. Ρόδου-Λίνδου, τηλ ), την 4 η Δεκεμβρίου 2012, ημέρα Τρίτη Ώρα έναρξης της διαδικασίας αποσφράγισης των προσφορών, ορίζεται η 12:00 π.μ. Η διαδικασία παραλαβής τους θα αρχίσει μία ώρα νωρίτερα και στο διάστημα αυτό οι διαγωνιζόμενοι καταθέτουν τις προσφορές τους στην Επιτροπή Διαγωνισμού. β) Επίσης οι προσφορές δύναται να σταλούν ταχυδρομικά ή με άλλο τρόπο, μέχρι και την προηγούμενη του διαγωνισμού εργάσιμη ημέρα, στο Πρωτόκολλο της Επιχείρησης. γ) Προσφορές που περιέρχονται στη ΔΕΥΑΡ με οποιονδήποτε τρόπο πριν από τη διενέργεια του διαγωνισμού, δεν αποσφραγίζονται αλλά παραδίδονται στη Επιτροπή πριν τη λήξη της προθεσμίας της παραγρ. α) του παρόντος, προκειμένου να αποσφραγιστούν μαζί με τις άλλες που κατατέθηκαν με την προαναφερθείσα διαδικασία. δ) Προσφορές που κατατέθηκαν ή παραλήφθηκαν εκπρόθεσμα, δεν γίνονται δεκτές. Άρθρο 6o Ισχύς των Προσφορών Οι προσφορές ισχύουν με ποινή αποκλεισμού χωρίς καμιά αλλαγή για χρονικό διάστημα τεσσάρων (4) μηνών από την ημέρα του διαγωνισμού. Προσφορά που ορίζει χρόνο ισχύος μικρότερο, απορρίπτεται ως απαράδεκτη. Η ΔΕΥΑΡ μπορεί με έγγραφη γνωστοποίηση προς τους διαγωνιζόμενους, να ζητήσει παράταση ισχύος της προσφοράς τους. Αν η ΔΕΥΑΡ κρίνει ασύμφορες τις προσφορές μπορεί να επαναλάβει το διαγωνισμό, οπότε ο μειοδότης δεν μπορεί να προβάλει καμία αξίωση. Προσφορά που θέτει όρο αναπροσαρμογής τιμής μέχρι λήξεως της σύμβασης απορρίπτεται ως απαράδεκτη. Άρθρο 7ο Φάκελος Προσφοράς Η μη τήρηση οποιουδήποτε από τους όρους του άρθρου αυτού μπορεί να επιφέρει ποινή αποκλεισμού της αντίστοιχης προσφοράς. Οι προσφορές θα επιδοθούν στην Επιτροπή Διαγωνισμού μέσα σε καλά σφραγισμένο κυρίως φάκελο, όπου έξω από αυτόν θα αναγράφονται ευκρινώς με κεφαλαία γράμματα: 1. Η λέξη «ΠΡΟΣΦΟΡΑ» 2. Ο πλήρης τίτλος της αρμόδιας υπηρεσίας που διενεργεί την προμήθεια 3. Ο τίτλος της προμήθειας καθώς και ο αριθμός πρωτοκόλλου της περίληψης διακήρυξης. 4. Η ημερομηνία διενέργειας του διαγωνισμού. 5. Τα πλήρη στοιχεία του προσφέροντος (ονοματεπώνυμο ή επωνυμία, τηλέφωνο σταθερό, φάξ, κινητό τηλέφωνο, ηλεκτρονικό ταχυδρομείο, διεύθυνση κ.τ.λ.) Προσφορές που υποβάλλονται ανοικτές δεν γίνονται δεκτές. Μέσα στο φάκελο προσφοράς τοποθετούνται όλα τα σχετικά με την προσφορά στοιχεία και ειδικότερα : 1. Τα δικαιολογητικά συμμετοχής 2. Σε υποφάκελο τα τεχνικά στοιχεία της προσφοράς, με την ένδειξη «ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ ΠΡΟΣΦΟΡΑΣ» στο εξωτερικό μέρος του, καθώς και τα λοιπά στοιχεία του κυρίως φακέλου προσφοράς. Στον Φάκελο Τεχνικής Προσφοράς θα συμπεριληφθούν όλα τα ζητούμενααναφερόμενα στοιχεία στο τεύχος «ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ» 3. Σε σφραγισμένο υποφάκελο η οικονομική προσφορά, με την ένδειξη «ΟΙΚΟΝΟΜΙΚΗ ΠΡΟΣΦΟΡΑ» στο εξωτερικό μέρος του, καθώς και τα λοιπά στοιχεία του κυρίως φακέλου προσφοράς. Οι προσφορές δεν πρέπει να φέρουν ξύσματα, σβησίματα, προσθήκες, διορθώσεις. Σε αντίθετη περίπτωση πρέπει να μονογράφονται από τον προσφέρονται. Η προσφορά απορρίπτεται όταν υπάρχουν διορθώσεις που την καθιστούν ασαφή. Ειδικά στην οικονομική προσφορά θα υπογράφονται και θα σφραγίζονται (στο περιθώριο κάθε σελίδας) με την σφραγίδα του προσφέροντος όλες οι σελίδες που την απαρτίζουν. 5
