1 :38:59 Ακριβές Αντίγραφο Ψηφιακά υπογεγραμμένο από Ελένη Μίσσα ΑΚΡΙΒΕΣ ΑΝΤΙΓΡΑΦΟ Α. Π.: ΥΠΕΝ/ ΠΥ Υ/36087/462 Ηµ/νία: 12/06/2018 Α.Π.: ΥΠΕΝ/ΔΠΥΔΥ/36087/462 Ημ/νία: 12/06/2018 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΥΠΟΥΡΓΕΙΟ ΠΕΡΙΒΑΛΛΟΝΤΟΣ & ΕΝΕΡΓΕΙΑΣ ΓΕΝ.Δ/ΝΣΗ ΟΙΚΟΝΟΜΙΚΩΝ ΥΠΗΡΕΣΙΩΝ Δ/ΝΣΗ ΠΡΟΜΗΘΕΙΩΝ, ΥΠΟΔΟΜΩΝ & ΔΙΑΧΕΙΡΙΣΗΣ ΥΛΙΚΟΥ ΤΜΗΜΑ ΚΑΤΑΡΤΙΣΗΣ & ΕΚΤΕΛΕΣΗΣ ΠΡΟΓΡΑΜΜΑΤΟΣ ΠΡΟΜΗΘΕΙΩΝ Ταχ.Δ/νση : Μεσογείων 119 Ταχ.Κωδ. : Πληροφ. : Σ.Ράρρα Τηλέφ. : e.mail : s.rarra@prv.ypeka.gr ΠΡΟΣ ΕΝΔΙΑΦΕΡΟΜΕΝΟΥΣ ΟΙΚΟΝΟΜΙΚΟΥΣ ΦΟΡΕΙΣ ΠΡΟΣΚΛΗΣΗ ΥΠΟΒΟΛΗΣ ΠΡΟΣΦΟΡΑΣ Tο Τμήμα Κατάρτισης & Εκτέλεσης Προγράμματος Προμηθειών του Υ.Π.ΕΝ, πρόκειται να προβεί στην επιλογή αναδόχου για την ανάθεση της εγκατάστασης δομημένης καλωδίωσης στο κτίριο της οδού Πανόρμου 2 του Υπουργείου Περιβάλλοντος και Ενέργειας. ΠΡΟΥΠΟΛΟΓΙΣΜΟΣ Ο συνολικός προϋπολογισμός της σχετικής δαπάνης θα ανέλθει έως του ποσού των 6.500,00 χωρίς Φ.Π.Α 24%, ήτοι συνολικού ποσού 8.060,00 συμπεριλαμβανομένου ΦΠΑ 24% και αναλύεται ως εξής: α) Κόστος εργασιών 4.300,00 χωρίς Φ.Π.Α 24%, ήτοι συνολικού ποσού 5.332,00 συμπεριλαμβανομένου ΦΠΑ 24% β)κόστος προμήθειας υλικών 2.200,00 χωρίς Φ.Π.Α 24%, ήτοι συνολικού ποσού 2.728,00 συμπεριλαμβανομένου ΦΠΑ 24% Η δαπάνη θα βαρύνει τις πιστώσεις του Προγράμματος Δημοσίων Επενδύσεων ΣΑΕ575 και ειδικότερα του έργου με κωδ. 2017ΣΕ «ΔΑΠΑΝΕΣ ΣΥΝΤΗΡΗΣΗΣ ΚΑΙ ΕΞΟΠΛΙΣΜΟΥ ΚΤΙΡΙΟΥ (Π.Κ.2005ΣΕ )». Οι τεχνικές προδιαγραφές για την εγκατάσταση δομημένης καλωδίωσης αναφέρονται στο Παράρτημα Ι. Διευκρινήσεις σχετικά με τις τεχνικές προδιαγραφές εγκατάστασης δομημένης καλωδίωσης θα παρέχονται από την Διεύθυνση Ηλεκτρονικής Διακυβέρνησης (κ.κατσαρίδης, τηλ ). 1

2 ΚΑΤΑΘΕΣΗ ΚΑΙ ΣΥΝΤΑΞΗ ΠΡΟΣΦΟΡΩΝ - ΠΕΡΙΕΧΟΜΕΝΟ ΦΑΚΕΛΩΝ ΠΡΟΣΦΟΡΩΝ Οι οικονομικές προσφορές υποβάλλονται μέσα σε σφραγισμένο φάκελο στο πρωτόκολλο της Δ/νσης Προμηθειών, Υποδομών και Διαχείρισης Υλικού (Μεσογείων 119, Ισόγειο) έως τις 21/06/2018 και ώρα 12:00 με την ένδειξη: «Προσφορά για την ανάθεση της εγκατάστασης δομημένης καλωδίωσης για τις ανάγκες του Υπουργείου Περιβάλλοντος και Ενέργειας (Να αναγράφεται και ο αριθμός πρωτοκόλλου της παρούσας πρόσκλησης). H προσφορά θα πρέπει να συνοδεύεται από αίτηση υποβολής προσφοράς (σύμφωνα με το Υπόδειγμα του Παραρτήματος ΙΙ), η οποία θα λάβει αριθμό πρωτοκόλλου. Με την κατάθεση της προσφοράς οι οικονομικοί φορείς αποδέχονται τους όρους της παρούσας πρόσκλησης. Οι προσφορές που θα υποβληθούν μετά την καθορισμένη ημερομηνία και ώρα, θα θεωρηθούν εκπρόθεσμες και θα απορριφθούν. Οι ενδιαφερόμενοι θα πρέπει να υποβάλλουν προσφορά συνολικά : α) για το κόστος εργασιών και β) για το κόστος προμήθειας υλικών. Η προσφερόμενη τιμή δεν μπορεί να υπερβαίνει τη συνολική προϋπολογισθείσα δαπάνη καθώς και τις επιμέρους προϋπολογισθείσες δαπάνες (εργασιών και υλικών). Περιεχόμενο φακέλων προσφορών : Οικονομική προσφορά όπου: Η προσφερόμενη τιμή θα δίνεται σε ευρώ. Στην τιμή θα περιλαμβάνονται οι υπέρ τρίτων κρατήσεις όπως και κάθε άλλη επιβάρυνση, σύμφωνα με την κείμενη νομοθεσία, μη συμπεριλαμβανομένου του ΦΠΑ. Θα αναγράφεται ξεχωριστά το κόστος εργασιών, το κόστος υλικών και το συνολικό κόστος χωρίς ΦΠΑ και με ΦΠΑ. Η προσφορά ισχύει και δεσμεύει τον υποψήφιο ανάδοχο για εξήντα (60) ημέρες από την επομένη της καταληκτικής ημερομηνίας υποβολής της. Η αναγραφή του χρόνου ισχύος της προσφοράς είναι υποχρεωτική. ΚΡΙΤΗΡΙΟ ΑΝΑΘΕΣΗΣ H πλέον συμφέρουσα από οικονομική άποψη προσφορά αποκλειστικά βάσει τιμής (χαμηλότερη τιμή) και εφόσον πληρούνται οι Τεχνικές Προδιαγραφές. ΧΡΟΝΟΣ ΙΣΧΥΟΣ ΠΡΟΣΦΟΡΩΝ Οι προσφορές ισχύουν και δεσμεύουν τους υποψήφιους αναδόχους για εξήντα (60) ημέρες από την επομένη της καταληκτικής ημερομηνίας υποβολής των προσφορών. Η αναγραφή του χρόνου ισχύος των προσφορών είναι υποχρεωτική. Προσφορές οι οποίες αναγράφουν χρόνο ισχύος μικρότερο ή δεν αναγράφουν καθόλου χρόνο ισχύος, απορρίπτονται ως απαράδεκτες. 2

3 ΑΠΟΡΡΙΨΗ ΠΡΟΣΦΟΡΩΝ Προσφορά που υποβλήθηκε κατά παράβαση των απαράβατων όρων της παρούσας και δεν πληροί τις Τεχνικές Προδιαγραφές του Παραρτήματος Ι. Προσφορά που δεν κατατέθηκε εμπρόθεσμα, με τον τρόπο και το περιεχόμενο που ορίζεται στη παρούσα πρόσκληση. Προσφορά που περιέχει ατέλειες, ελλείψεις, ασάφειες ή σφάλματα εφόσον αυτά δεν επιδέχονται συμπλήρωση ή διόρθωση ή εφόσον επιδέχονται συμπλήρωση ή διόρθωση, δεν έχουν αποκατασταθεί κατά την αποσαφήνιση και τη συμπλήρωσή της. Προσφορά η οποία είναι εναλλακτική προσφορά. Προσφορά που ορίζει χρόνο ισχύος μικρότερο από το ζητούμενο, ήτοι εξήντα (60) ημερολογιακές ημέρες. Προσφορά από την οποία δεν προκύπτει με σαφήνεια η προσφερόμενη τιμή. Προσφορά που θέτει όρο αναπροσαρμογής της τιμής. Προσφορά στην οποία η προσφερόμενη τιμή, υπερβαίνει τον προϋπολογισμό, όπως αναφέρεται στην παρούσα πρόσκληση. Προσφορά που θα κατατεθεί για μέρος των ζητούμενων υλικών και εργασιών. ΜΑΤΑΙΩΣΗ ΔΙΑΔΙΚΑΣΙΑΣ Η Αναθέτουσα Αρχή διατηρεί το δικαίωμα να ματαιώσει εν όλω ή εν μέρει τη διαδικασία ανάθεσης για τους λόγους και υπό τους όρους άρθρου 106 του Ν. 4412/16. Επίσης, εάν διαπιστωθούν σφάλματα ή παραλείψεις σε οποιοδήποτε στάδιο της διαδικασίας ανάθεσης μπορεί να ακυρώσει μερικώς τη διαδικασία ή να αναμορφώσει ανάλογα το αποτέλεσμά της ή να αποφασίσει την επανάληψή της από το σημείο που εμφιλοχώρησε το σφάλμα ή η παράλειψη. ΔΙΚΑΙΟΛΟΓΗΤΙΚΑ ΑΝΑΘΕΣΗΣ (επί ποινή αποκλεισμού) Ο προσωρινός ανάδοχος που θα επιλεγεί υποχρεούται (επί ποινή αποκλεισμού) πριν την ανάθεση και μετά από σχετική πρόσκληση της αναθέτουσας αρχής να προσκομίσει, εντός δέκα (10) ημερολογιακών ημερών, τα δικαιολογητικά ανάθεσης του Παραρτήματος Γ, τα οποία αποτελούν αναπόσπαστο μέρος της παρούσας πρόσκλησης. ΤΟΠΟΣ ΧΡΟΝΟΣ ΠΑΡΑΔΟΣΗΣ Ως τόπος παράδοσης ορίζεται το κτίριο της οδού Πανόρμου 2, ενώ ως χρόνος παράδοσης ορίζονται είκοσι ημερολογιακές ημέρες (20) από την ημερομηνία υπογραφής της σχετικής σύμβασης. Κατά την παράδοση, τα είδη συνοδεύονται μόνο με δελτίο αποστολής. ΠΛΗΡΩΜΗ - ΚΡΑΤΗΣΕΙΣ Η πληρωμή του συμβατικού τιμήματος θα γίνεται μετά την οριστική παραλαβή των ειδών από την αρμόδια επιτροπής παρακολούθησης - παραλαβής του ΥΠΕΝ και την προσκόμιση των νομίμων παραστατικών και δικαιολογητικών που προβλέπονται από τις διατάξεις του άρθρου 200 παρ. 4 του Ν. 4412/2016, καθώς και κάθε άλλου δικαιολογητικού που τυχόν ήθελε ζητηθεί από τις αρμόδιες υπηρεσίες που διενεργούν τον έλεγχο και την πληρωμή. 3

4 Τον Ανάδοχο βαρύνουν οι υπέρ τρίτων κρατήσεις, ως και κάθε άλλη επιβάρυνση, σύμφωνα με την κείμενη νομοθεσία, ειδικότερα: κράτηση 0,06%, η οποία υπολογίζεται επί της αξίας της πληρωμής προ φόρων και κρατήσεων υπέρ της Αρχής Εξέτασης Προδικαστικών Προσφυγών (A.E.Π.Π.) σύμφωνα με την παρ.3 του άρθρου 350 του Ν. 4412/2016, επιβαρυνόμενη με τέλος χαρτοσήμου 3% ( πλέον 20% υπέρ Ο.Γ.Α.), κράτηση 0,06%, η οποία υπολογίζεται επί της αξίας της πληρωμής προ φόρων και κρατήσεων υπέρ της Ε.Α.Α.ΔΗ.ΣΥ, επιβαρυνόμενη με τέλος χαρτοσήμου 3% (πλέον 20% υπέρ Ο.Γ.Α.) Παρακράτηση φόρου εισοδήματος σύμφωνα με τις ισχύουσες διατάξεις. ΕΙΔΙΚΟΙ ΟΡΟΙ Κατά την εκτέλεση της ανάθεσης ο ανάδοχος οφείλει να τηρεί τις υποχρεώσεις του, που απορρέουν από τις διατάξεις της περιβαλλοντικής, κοινωνικοασφαλιστικής και εργατικής νομοθεσίας, οι οποίες έχουν θεσπιστεί σύμφωνα με το Δημόσιο Διεθνές Δίκαιο, το Ευρωπαϊκό Δίκαιο, το Εθνικό Δίκαιο και σχετικές συλλογικές συμβάσεις. ΠΑΡΑΛΑΒΗ ΠΑΡΑΚΟΛΟΥΘΗΣΗ Την ποιοτική & ποσοτική παραλαβή των παραδοτέων υλικών θα αναλάβει η καθ ύλην ισχύουσα αρμόδια επιτροπή Παρακολούθησης - Παραλαβής. Δεν απαιτείται δημοσίευση της παρούσας πρόσκλησης στον ημερήσιο τύπο ή σε τεύχος ΦΕΚ. Η παρούσα θα αναρτηθεί στην ιστοσελίδα του Υ.Π.ΕΝ., στη Δ/νση Η Προϊσταμένη της Δ/νσης Συνημμένα Ε. Μίσσα Παραρτήματα Ι,ΙΙ& ΙΙΙ 4

5 ΠΑΡΑΡΤΗΜΑ Ι ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ ΔΟΜΗΜΕΝΗΣ ΚΑΛΩΔΙΩΣΗΣ στο ΚΤΙΡΙΟ του Υ.Π.ΕΝ. ΠΑΝΟΡΜΟΥ 2 Μάρτιος 2018 Π. Κατσαρίδης, Χ. Χριστόδουλος 5

6 ΠΕΡΙΕΧΟΜΕΝΑ 1. ΠΕΡΙΓΡΑΦΉ ΤΟΥ ΠΡΟΒΛΕΠΌΜΕΝΟΥ ΈΡΓΟΥ Γενικά Κατασκευαστικά στοιχεία ΠΕΡΙΓΡΑΦΉ ΤΟΥ ΣΧΕΔΙΑΣΜΟΎ ΤΗΣ ΕΓΚΑΤΆΣΤΑΣΗΣ Διανομή Γενικά Συνοπτική περιγραφή κατακόρυφης καλωδίωσης Συνοπτική περιγραφή οριζόντιας καλωδίωσης Όδευση δικτύων Κατανεμητές Racks Διαρύθμιση ΥΛΙΚΆ ΤΗΣ ΕΓΚΑΤΆΣΤΑΣΗΣ Πρίζες Καλώδια Σήμανση ΟΡΙΖΌΝΤΙΑ ΚΑΛΩΔΊΩΣΗ Κατόψεις ορόφων ΚΑΤΑΚΌΡΥΦΗ ΚΑΛΩΔΊΩΣΗ ΠΙΣΤΟΠΟΊΗΣΗ ΛΕΙΤΟΥΡΓΙΚΌΤΗΤΑΣ ΕΛΕΓΧΟΣ ΔΙΑΧΕΊΡΙΣΗ ΕΝΔΕΙΚΤΙΚΟΣ ΚΑΤΑΛΟΓΟΣ ΥΛΙΚΩΝ ΚΤΙΡΙΟΥ

7 1. Περιγραφή του προβλεπόμενου έργου 1.1 Γενικά Προβλέπεται η κατασκευή δομημένης καλωδίωσης σύμφωνα με τα διεθνή πρότυπα καλωδίωσης, η οποία θα καλύπτει τις ανάγκες υπηρεσιών φωνής όσο και τις ανάγκες δικτύου υπολογιστών του κτιρίου της οδού Πανόρμου 2. Το κτίριο είναι πενταόροφο με υπόγειο. Το ισόγειο του κτιρίου και ο ημιόροφος εξυπηρετούν ανάγκες αρχείου και αποθήκης, οι ορόφοι1ος, 2ος, 3ος, 4ος και 5ος αποτελούν τους γραφειακούς χώρους στους οποίους στεγάζονται οι υπηρεσίες του Υπουργείου. Μεγάλα τμήματα του κτιρίου είναι ανοικτοί γραφειακοί χώροι (openspace) χωρίς ενδιάμεσα χωρίσματα. Το καλωδιακό δίκτυο του κτιρίου θα είναι δομημένο (structured wiring), και θα βασίζεται στο αντίστοιχο πρότυπο τηλεπικοινωνιακής καλωδίωσης κτιρίων EIA/TIA568Β. Από άποψη χαρακτηριστικών μετάδοσης (Αttenuation και Near End Cross Talk), η καλωδίωση θα ικανοποιεί την κατηγορία 6 έτσι ώστε να μπορεί να εξυπηρετηθεί άμεσα ή μελλοντικά μετάδοση 1 Gigabits/sec. Προβλέπεται στο κτίριο εγκατάσταση ενιαίου δικτύου(data φωνή) και τοποθέτηση συνολικά 90 διπλών πριζών (RJ-45) (data- φωνή), με σκοπό την κάλυψη σημερινών και των μελλοντικών επικοινωνιακών αναγκών του κτιρίου σε δεδομένα και φωνή. Ειδικότερα στο αντικείμενο του έργου περιλαμβάνονται τα εξής : - Η κατασκευή του οριζόντιου δικτύου voice-data σε κάθε όροφο, από τον κατανεμητή κάθε ορόφου έως τις πρίζες RJ-45 σε κάθε θέσης εργασίας - Η κατασκευή του κατακόρυφου δικτύου data από τον χώρο του ΝΟCτου 1ου όροφου έως τους κατανεμητές σε κάθε όροφο - Η κατασκευή του κατακόρυφου δικτύου voice απο το τηλεφωνικό κέντρο του ισογείου έως τους κατανεμητές κάθε ορόφου - Η εγκατάσταση και σύνδεση (τερματισμό) των πριζών voice-datarj-45 - Η εγκατάσταση και σύνδεση (τερματισμό) των κατανεμητών patchpanel σε κάθε όροφο - Οι εργασίες εγκατάστασης των καλωδίων εντός πλαστικών καναλιών - Η εγκατάσταση rack στους ορόφους - Οι εργασίες πιστοποίησης του δικτύου - Η προμήθεια των υλικών - Η αποξήλωση του υπάρχοντος δικτύου δεδομένων συμπεριλαμβανομένων και των πλαστικών καναλιών της παλιάς καλωδίωσης. 1.2 Κατασκευαστικά στοιχεία Η σχεδίαση και εγκατάσταση της καλωδίωσης θα πρέπει να γίνει με τέτοιο τρόπο ώστε : - Να υποστηρίζει ταχύτητα μετάδοσης δεδομένων έως 10 Gigabit-Ethernet. 7

8 - Να διαθέτει ευελιξία σε διασυνδέσεις και επεκτάσεις (LAN-WAN). - Να αποφεύγονται Ηλεκτρομαγνητικές Παρεμβολές από διάφορες πηγές. - Να επιτευχθούν οι ελάχιστες αναγκαίες από τους κανονισμούς αποστάσεις διαχωρισμού από τα ισχυρά ρεύματα για παράλληλες οδεύσεις. - Να επιτευχθεί το ελάχιστο δυνατό κόστος εγκατάστασης και ταυτόχρονα να παρέχει την ασφάλεια και την εύκολη συντήρηση. - Να επιτυγχάνει ακτίνες καμπυλότητας στα καλώδια UTP. - Να αποφευχθεί εγκατάσταση σε χώρους όπου υπάρχουν μηχανήματα μεγάλης ισχύος. - Το μέγιστο μήκος καλωδίου UTP να είναι μικρότερο από 90mέτσι ώστε να εξασφαλίζεται η δυνατότητα μετάδοσης. - Να ληφθεί μέριμνα αποφυγής τραυματισμού καλωδίων και προστασίας τους γενικά κατά την λειτουργία. 2.Περιγραφή του σχεδιασμού της εγκατάστασης 2.1 Διανομή Γενικά Η εγκατάσταση της Δομημένης καλωδίωσης αποτελείται από την κατακόρυφη καλωδίωση, την οριζόντια καλωδίωση και τους τηλεπικοινωνιακούς κατανεμητές. Οι κεντρικοί κατανεμητές του κτιρίου είναι εγκαταστημένοι α) στο ισόγειο πλησίον του τηλεφωνικού κέντρου για τις τηλεφωνικές συνδέσεις και β) στον πρώτο όροφο εντός υπάρχοντος ικριώματος για το δίκτυο δεδομένων. Σε κάθε επίπεδο προβλέπεται η εγκατάσταση κατανεμητή σε κατάλληλο χώρο, σύμφωνα με τα σχέδια. Κάθε τοπικός κατανεμητής θα έχει επιπλέον επάρκεια τουλάχιστον 10% για μελλοντικές παροχές. Επίσης θα υπάρχει χώρος 1 U(πέρα από την προηγούμενη πρόβλεψη)για την εγκατάσταση των ενεργών στοιχείων. Η εγκατάσταση δομημένης καλωδίωσης περιλαμβάνει την κατακόρυφη και την οριζόντια καλωδίωση. 2.2 Συνοπτική περιγραφή κατακόρυφης καλωδίωσης Η κατακόρυφη καλωδίωση είναι αναγκαία για τη διασύνδεση των κατανεμητών.είναι το τμήμα εκείνο του δικτύου που διασυνδέει τον ενεργό εξοπλισμό των τοπικών κατανεμητών των ορόφων με τον ενεργό εξοπλισμό του κεντρικού κατανεμητή. Για την κατακόρυφη καλωδίωση μεταξύ των κεντρικών κατανεμητών του κτιρίου και των τοπικών κατανεμητών προβλέπονται τα εξής: - Εγκατάσταση και πλήρης τερματισμός από τους τοπικούς κατανεμητές (ένας σε κάθε όροφο) του κτιρίου προς τον κεντρικό κατανεμητή του κτιρίου 8

9 - H σύνδεση θα γίνει με 2 UTP καλώδια cat6e για το δίκτυο δεδομένων (το δεύτερο backup) - Για τις κατακόρυφες συνδέσεις φωνής θα χρησιμοποιηθεί καλώδιο χαλκού UTP 24 ζευγών Category 6 για την διασύνδεση των patch panel του Rack κάθε ορόφου με τα patch panel του τηλεφωνικού κέντρου εγκατεστημένο στο ισογειο 2.3 Συνοπτική περιγραφή οριζόντιας καλωδίωσης Η οριζόντια καλωδίωση αφορά την εγκατάσταση UTP καλωδίου χαλκού κατηγορίας 6e, σύμφωνα με το πρότυπο δομημένης καλωδίωσης ΕΙΑ/ΤΙΑ 568B, από κάθε θέση εργασίας στο κατανεμητή του κάθε ορόφου, η οποία δεν θα ξεπερνά τα 90m.Θα εγκατασταθεί κατάλληλος αριθμός διπλών πριζών σε κάθε θέση εργασίας, όπως φαίνεται στα σχέδια, που θα συνδεθούν με τον τοπικό κατανεμητή. Ο τερματισμός των UTP καλωδίων από το ένα άκρο (θέση εργασίας) γίνεται σε διπλή λήψη, κατηγορίας 6 (στην οποία καταλήγουν 2 UTP καλώδια κατηγορίας 6) και από το άλλο άκρο (τοπικός κατανεμητής) γίνεται σε patch panel cat6e. Τονίζεται ότι όλα τα στοιχεία του δικτύου (πρίζες, καλώδια, patch cords, κατανεμητές κλπ) θα είναι κατηγορίας 6 ως προς την ικανότητα μετάδοσης σημάτων. Η τοπολογία του οριζόντιου δικτύου θα είναι τύπου αστέρα με κέντρο τον τοπικό κατανεμητή και απολήξεις τις λήψεις. 2.4 Όδευση δικτύων Η τοποθέτηση της καλωδίωσης UTP θα γίνει σε πλαστικά κανάλια ασθενών ρευμάτων για τα κεντρικά δίκτυα ή σε σωλήνες για το τμήμα των καλωδίων που διέρχονται τις πλάκες ορόφου. Ενδέχεται σε οριζόντια διαδρομή μεγάλου μήκους των πολυζεύγων να απαιτηθεί κατάλληλη σχάρα για την στήριξη των κεντρικών καλωδίων. Σε περιπτώσεις παράλληλης όδευσης καλωδίων UTP και δικτύων ισχυρών ρευμάτων πρέπει να λαμβάνεται μέριμνα ώστε να υπάρχει απόσταση τουλάχιστον 30 cm. Η ίδια μέριμνα πρέπει να λαμβάνεται στις περιπτώσεις γειτνίασης καλωδίων UTP και λαμπτήρων φθορισμού. 2.5 Κατανεμητές Οι τηλεπικοινωνιακοί κατανεμητές του δικτύου είναι τα σημεία όπου διασυνδέονται / διασταυρώνονται τα υποδίκτυα του καλωδιακού δικτύου και ο ενεργός εξοπλισμός. Η τοποθέτηση όλων των κατανεμητών θα γίνει σύμφωνα με τις συστάσεις του προτύπου ISO 11801, ώστε να διασφαλίζεται ικανοποιητική κάλυψη των χώρων και να τηρείται ο κανόνας των 90 μέτρων στο οριζόντιο δίκτυο. Τόσο οι κατανεμητές ορόφων όσο και οι κεντρικοί κατανεμητές θα τοποθετηθούν σε προστατευμένους και διαμορφωμένους χώρους και κατά προτίμηση δίπλα ή μέσα στα επιλεγμένα σημεία καθέτων οδεύσεων. Δεν αποτελεί υποχρέωση του αναδόχου η διαμόρφωση των χώρων που θα τοποθετηθούν οι κατανεμητές. Οι κατανεμητές ορόφου θα είναι σχεδιασμένοι και εξοπλισμένοι σύμφωνα με όσα ορίζει το πρότυπο ANSI/TIA/EIA-569 για την αποφυγή καταπονήσεων των καλωδίων καθώς και για 9

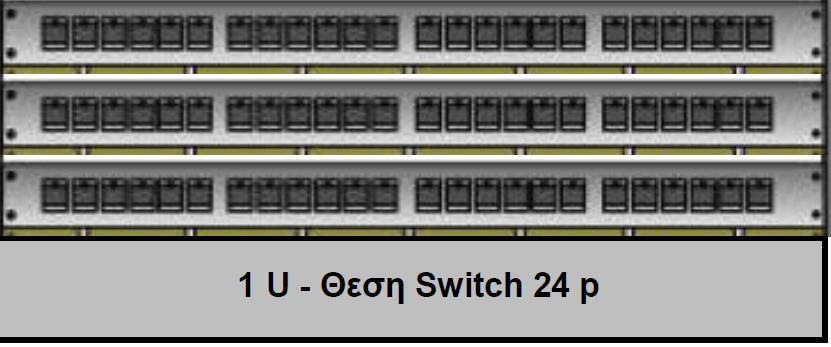

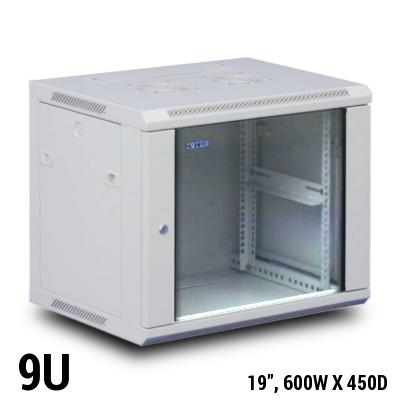

10 την καλή διευθέτηση και οργάνωση αυτών. Επιπλέον, θα ακολουθείται ενιαία οργάνωση σε όλους που θα διευκολύνουν την εποπτεία και τις μελλοντικές επεμβάσεις και επεκτάσεις. 2.6 Racks Διαρρύθμιση Οι τηλεπικοινωνιακοί κατανεμητές του δικτύου (racks) είναι τα σημεία όπου διασυνδέονται /διασταυρώνονται τα υποδίκτυα του καλωδιακού δικτύου και ο ενεργός εξοπλισμός. Είναι κατασκευασμένοι σύμφωνα με τα πρότυπα που αναφέρονται στις προηγούμενες ενότητες. Εντός τους θα τοποθετηθεί ο ενεργός εξοπλισμός του δικτύου. Η μορφή του τηλεπικοινωνιακού κατανεμητή είναι κλειστού τύπου μεταλλικό ερμάριοrack 19 διαστάσεων 60 Χ 45 cmστο οποίο θα εγκατασταθούν τα Patchpanel με συνδέσμους τύπου RJ-45,24 θυρών τυποποιημένου ύψους 1Ucat6e. Επιπλέον χαρακτηριστικά τηλεπικοινωνιακού κατανεμητή: - Θα έχει μπροστινή πόρτα με παράθυρο Fibre Glass και κλειδαριά ασφαλείας - Θα έχει πολύπριζο Shuko3 θέσεων με τροφοδοσία από το 220 V ΔΕΗ Οι διασυνδέσεις μεταξύ των Patch Panels θα πραγματοποιούνται μέσω Patch CordsRJ-45 σε RJ-45. Κάθε rack ορόφου θα έχει τη διαρύθμιση που φαίνεται στο ακόλουθο σχήμα: Patch panel 24p, τερματισμοί UTP πολύζευγοκαλώδιο Patch panel 24p, τερματισμοί UTPvoice / data 1 U - Θέση Switch 24p Προβλέπεται η τοποθέτηση τριών patch panel 24ports, δύο εκ των οποίων θα χρησιμοποιηθούν για τις αφίξεις του τηλεφωνικού κέντρου και για τις αφίξεις χρηστών (δεδομένων). Οι αφίξεις χρηστών στα δύο patch panel θα καταλαμβάνουν μέχρι 24 θέσεις από τις 48 διαθέσιμες και θα συνδέονται με τις ισάριθμες θέσεις του switch, ενώ οι αφίξεις του τηλεφωνικού κέντρου στα δύο patch panel θα καταλαμβάνουν ομοίως αντίστοιχες θέσεις και θα συνδέονται με τις ισόποσες θέσεις του τρίτου patch panel. Μέσω τις οριζόντιας δομημένης καλωδίωσης του ορόφου θα συνδέονται τα καταληφθέντα ports από τα 48 διαθέσιμα των δύο patch panel με τις διπλές πρίζες RJ-45 του ορόφου, διατηρώντας την επιλογή χρησιμοποίησης των δύο εξόδων των πριζών είτε για voice αποκλειστικά, είτε για data αποκλειστικά, είτε και για τα δύο ανάλογα με τις ανάγκες της κάθε θέσης εργασίας. Το τρίτο patch panel θα συνδέεται μέσω πολύζευγου καλωδίου με τον κεντρικό τηλεπικοινωνιακό κατανεμητή στο ισογείο του κτιρίου. Αντίστοιχα, το switch θα συνδέεται με τον κεντρικό κατανεμητή στον πρώτο όροφο. Στις υποχρεώσεις του αναδόχου περιλαμβάνονται επίσης α) η προμήθεια των απαιτούμενων patch cordsγια τους κατανεμητές (σύνολο 180 patch cords Cat 6eτων 50 cm) και β) η παροχή ρεύματος 220 Vαπό το δίκτυο του κτιρίου μέχρι τον κατανεμητή. Τα Patch Panel που προβλέπεται να χρησιμοποιηθούν θα είναι μεταλλικά πλαίσια 19 εξοπλισμένα με συνδέσμους τύπου RJ45, 24 θυρών, τυποποιημένου ύψους 1U, cat6ε, κατά ΕΙΑ/ΤΙΑ 568Α, ΤSB 40A, σχηματικής απεικόνισης Τ568Β: 10

11 3. Υλικά της εγκατάστασης Συνοπτικά, για την εγκατάσταση θα απαιτηθούν : - Διπλές πρίζες κατηγορίας 6e με ετικέτες για σήμανση και πλάγιες υποδοχές RJ-45 - Καλώδια UTP κατηγορίας 6e(οριζόντια καλωδίωση) - Καλώδια UTPκατηγορίας 6e (καλωδίωση κορμού) - Patch panels για τον τερματισμό των καλωδίων χαλκού από την πλευρά του κεντρικού κατανεμητή, ΟΤΕ. 3.1 Πρίζες Πρίζες voice - data προβλέπονται σε όλους τους γραφειακούς χώρους συμφωνα με τις κατόψεις ορόφων, (πιθανόν να προκύψουν μικρές διαφοροποιήσεις των θέσεων των πριζών, ανάλογα με την προβλεπόμενη κατανομή των θέσεων εργασίας). Σε κάθε θέση εργασίας, θα εγκατασταθεί μία διπλή πρίζα RJ-45 Cat6e. Η δεξιά παροχή θα χρησιμοποιείται τυπικά (αλλά όχι αποκλειστικά) για σύνδεση δεδομένων και η αριστερή τυπικά (αλλά όχι αποκλειστικά) για τηλεφωνική σύνδεση, με δυνατότητα όμως χρησιμοποίησης αμφοτέρων των παροχών μόνο για δεδομένα ή μόνο για τηλεφωνική σύνδεση αναλόγως των αναγκών. Σε ενιαίους χώρους σχεδιάστηκε να εγκατασταθούν επιπλέον πρίζες, σύμφωνα με το διάγραμμα του κάθε ορόφου για την δικτυακή σύνδεση εξοπλισμού. 11

12 3.2 Καλώδια Τα καλώδια της εγκατάστασης θα είναι UTP cat6e.η σύνδεση ανάμεσα στους κατανεμητές θα γίνει με κατάλληλο αριθμό καλωδίων 4 cat6e. Από την κάθε πρίζα voice των γραφειακών ή άλλων χώρων αναχωρεί καλώδιο 4 τύπου UTP Cat-6e προς τον κατανεμητή voice του ορόφου.από την κάθε πρίζα data των γραφειακών ή άλλων χώρων αναχωρεί καλώδιο 4 τύπου UTP cat6e προς τον τοπικό κατανεμητή data του ορόφου.στους κατανεμητές ορόφων θα προβλεφθεί χώρος για την εγκατάσταση των ενεργών στοιχείων. 3.3 Σήμανση Για την σήμανση αριθμοδότηση όλων των στοιχείων που απαρτίζουν το σύστημα δομημένης καλωδίωσης απαιτείται να χρησιμοποιηθούν κατάλληλες ετικέτες.τα modules θα αριθμούνται με "δομημένο" τρόπο ("structured" labelling). Την ίδια αρίθμηση θα φέρει και η αντίστοιχη θέση στο patch panel. Η αρίθμηση των θέσεων εργασίας θα υποδηλώνει : όροφο, αριθμό patch panel που περιέχεται πχ Α.1.ΧΧ (Α όροφος, 1 ο patch panel, πρίζα ΧΧ). Οι λήψεις στα patch panels θα είναι με την αντίστοιχη σειρά χωρίς να ανακατεύονται οι όροφοι. 4. Οριζόντια καλωδίωση Για την όδευση των καλωδίων στο οριζόντιο τμήμα του κτιρίου επί της Πανόρμου 2, η σχεδίαση και εγκατάσταση της υποδομής έχει γίνει σύμφωνα με το πρότυπο ΕΙΑ/ΤΙΑ 569, chapter Δ.5 Cable Trays and wireways, page 39 to page 42, ΕΙΑ/ΤΙΑ 570. Τα καλώδια UTP μεταξύ κατανεμητού ορόφου και πρίζας θα είναι συνεχή και θα τοποθετούνται μέσα σε κλειστό επίτοιχο πλαστικό κανάλι από PVC, χωρίς τρύπες. Η όδευση των καναλιών από τον κατανεμητή ορόφου ως την τηλεπικοινωνιακή πρίζα θα γίνεται με τέτοιο τρόπο ώστε να μην διαταράσσεται η αισθητική ισορροπία του χώρου. Τα πλαστικά κανάλια που θα τοποθετηθούν θα στερεώνονται στον τοίχο ή στην οροφή των χώρων απ όπου διέρχονται με κατάλληλες βίδες. Στα σημεία που χρειάζεται αλλαγή της κατεύθυνσης ή διακλάδωση των καναλιών, αυτή θα γίνεται με όλους τους κανόνες καλοτεχνίας και ασφάλειας και με άρτια εφαρμογή των καναλιών μεταξύ τους, για όσο το δυνατόν καλύτερο αισθητικό αποτέλεσμα, ιδιαίτερα στα ορατά σημεία. Οι οδεύσεις των καλωδίων UTP θα γίνονται με τέτοιο τρόπο ώστε να εξασφαλίζεται η κατά το δυνατό μέγιστη απόσταση από πεδία ηλεκτρικών ρευμάτων όπως ορίζεται από το πρότυπο TΙΑ/EΙΑ 568Α. Για το λόγο αυτό, θα τηρούνται κατ' ελάχιστον οι αποστάσεις που προβλέπονται, μεταξύ καλωδίων ισχυρών και ασθενών ρευμάτων, καθώς και η απόσταση μεταξύ UTP καλωδίων και λυχνιών φωτισμού ΝΕΟΝ. Η πλήρωση των καναλιών με καλώδια γίνεται σύμφωνα με τις συστάσεις του προτύπου ΤΙΑ/ΕΙΑ-569, ώστε να αποφεύγεται η υπερφόρτωση των καναλιών και η υποβάθμιση της ποιότητας των καλωδίων. Στις περιπτώσεις γειτνίασης και παραλληλισμού καλωδίων ισχύος με καλώδια ασθενών ρευμάτων αντιμετωπίζονται σύμφωνα με τις συστάσεις του προτύπου ΕΝ Η διαδρομή των καλωδίων θα είναι η συντομότερη δυνατή. Σε όλες τις περιπτώσεις εγκατάστασης καλωδίων θα ληφθεί μέριμνα αποφυγής τραυματισμού αυτών, και προστασίας τους κατά τη λειτουργία. Στο τέλος των εργασιών θα γίνουν εργασίες επαναφοράς στα σημεία όπου θα γίνουν διατρήσεις. Γενικά τα καλώδια ασθενών ρευμάτων θα τοποθετηθούν προσεκτικά ώστε: 12

13 Σε περίπτωση εφαρμογής πίεσης στο μανδύα αυτή να μην υπερβαίνει τις προδιαγραφές του κατασκευαστή. Να μην αλλοιώνεται το κεντράρισμα των αγωγών όπως αυτό έγινε στο εργοστάσιο κατασκευής από τη στρεπτική μηχανή. Σε περίπτωση εφελκυσμού, η δύναμη να μην υπερβαίνει τις προδιαγραφές του κατασκευαστή, για να μην καταστρέφεται η ροή των στροφών των ζευγών του καλωδίου. Η μέγιστη ακτίνα καμπυλότητας που επιτρέπεται να είναι κατά τη φάση της τοποθέτησης οκτώ φορές η διάμετρος του καλωδίου, ενώ κατά τη λειτουργία τέσσερις φορές η διάμετρος του καλωδίου. Όταν υπάρχει μεταλλική ή πλαστική σχάρα, να εξασφαλίζεται η επιτρεπόμενη ακτίνα καμπυλότητας της μίας ίντσας. Η σχεδίαση της υποδομής έχει γίνει με τρόπο ώστε: Nα αποφευχθούν πηγές Ηλεκτρομαγνητικών Παρεμβολών. Να επιτευχθούν οι ελάχιστες αποστάσεις διαχωρισμού από τα ισχυρά ρεύματα για παράλληλες οδεύσεις του ακόλουθου πίνακα. Να επιτευχθεί το ελάχιστο δυνατό κόστος εγκατάστασης & ταυτόχρονα να παρέχει την ασφάλεια και την εύκολη συντήρηση. Να επιτυγχάνει ακτίνες καμπυλότητας στα καλώδια UTP< 25mm. Να αποφευχθεί εγκατάσταση σε χώρους όπου υπάρχουν μηχανήματα ισχύος 100KVA. Να εξασφαλίζει εύκολη και ασφαλή εγκατάσταση της καλωδίωσης έτσι ώστε η μέγιστη δύναμη εφελκυσμού να είναι για κάθε καλώδιο < 25 lbs. Το μέγιστο μήκος καλωδίου UTP να είναι μικρότερο από 100m έτσι ώστε να εξασφαλίζεται η δυνατότητα μετάδοσης 1 Gbps Κατόψεις ορόφων Ακολουθούν οι κατόψεις των ορόφων του κτιρίου στους οποίους προβλέπεται συγκεκριμένος αριθμός διπλών πριζών RJ-45 σε προκαθορισμένα σημεία ανά όροφο, καθώς και κατανεμητές ορόφων στο ίδιο περίπου σημείο σε κάθε επίπεδο για λόγους οικονομίας καλωδίωσης. Τα rack από όροφο σε όροφο θα τοποθετηθούν το ένα κάτω από το άλλο και θα υπάρχουν κατάλληλες οδεύσεις με σωλήνες στις πλάκες του κάθε ορόφου από όλα τα rack μέχρι το κεντρικό. Ακόμη, σε κάθε υπό μελέτη όροφο αποτυπώνεται η προβλεπόμενη όδευση των απαιτούμενων καλωδίων. Η όδευση των καναλιών από τον κατανεμητή ορόφου ως την τηλεπικοινωνιακή πρίζα θα γίνεται με τέτοιο τρόπο ώστε να μην διαταράσσεται η αισθητική ισορροπία του χώρου. Τα πλαστικά κανάλια που θα τοποθετηθούν θα στερεώνονται στον τοίχο ή στην οροφή των χώρων απ όπου διέρχονται 13

14 με κατάλληλες βίδες. Στα σημεία που χρειάζεται αλλαγή της κατεύθυνσης ή διακλάδωση των καναλιών, αυτή θα γίνεται με όλους τους κανόνες καλοτεχνίας και ασφάλειας και με άρτια εφαρμογή των καναλιών μεταξύ τους, για όσο το δυνατόν καλύτερο αισθητικό αποτέλεσμα, ιδιαίτερα στα ορατά σημεία. Η εκάστοτε προσφορά θα πρέπει να αφήνει περιθώριο μικρών χωρικών διαφοροποιήσεων των θέσεων των πριζών και πλεονάζοντος μήκους καλωδίου ανά όροφο, σύμφωνα με πιθανές μελλοντικές ανάγκες κατανομής επιπλέον θέσεων εργασίας. 14

15 Ισόγειο. Προβλέπονται 4 διπλές πρίζες RJ-45, σύμφωνα με το ακόλουθο σχέδιο: Κάτοψη ισογείου 15

16 Α όροφος. Προβλέπονται 16 διπλές πρίζες RJ-45, σύμφωνα με το ακόλουθο σχέδιο:κάτοψη Α ορόφου 16

17 Β όροφος. Προβλέπονται 16 διπλές πρίζες RJ-45, σύμφωνα με το ακόλουθο σχέδιο:κάτοψη Β ορόφου 17

18 Γ όροφος. Προβλέπονται 17 διπλές πρίζες RJ-45, σύμφωνα με το ακόλουθο σχέδιο:κάτοψη Γ ορόφου 18

19 Δ όροφος. Προβλέπονται 19 διπλές πρίζες RJ-45, σύμφωνα με το ακόλουθο σχέδιο:κάτοψη Δ ορόφου Ε όροφος. Προβλέπονται 18 διπλές πρίζες RJ-45, σύμφωνα με το ακόλουθο σχέδιο: Κάτοψη Ε ορόφου 19

20 5.Κατακόρυφη καλωδίωση Η όδευση της Κατακόρυφης Καλωδίωσης θα γίνει με πλαστικούς σωλήνες ή πλαστικά κανάλια απαραίτητων διαστάσεων. Επίσης θα ληφθούν τα κατάλληλα μέτρα (τήρηση 20

21 ελαχίστων αποστάσεων κ.λ.π.) ώστε να αποφευχθούν οι ηλεκτρικές παρεμβολές στην καλωδίωση. Οι οδεύσεις καλωδιώσεων θα γίνουν μέσα από νέες ή τις υπάρχουσες οπές που θα διανοιχτούν για τον παραπάνω σκοπό που πληρούν τις προδιαγραφές του έργου. Σε οριζόντια διαδρομή μεγάλου μήκους των πολυζεύγων θα χρησιμοποιηθεί κατάληλη σχάρα για την στήριξη των κεντρικών καλωδίων. Η σχεδίαση & εγκατάσταση της υποδομής έχει γίνει σύμφωνα με το ΕΙΑ/ΤΙΑ 569, ΕΙΑ/ΤΙΑ 570. Τα καλώδια θα τοποθετηθούν ομαδοποιημένα & στερεωμένα εντός της υποδομής. Στο ακόλουθο διάγραμμα κατακόρυφης καλωδίωσης του κτιρίου αποτυπώνονται οι κατανεμητές ορόφων, ο κεντρικός κατανεμητής που θα τοποθετηθεί στον Α όροφο, ο τηλεπικοινωνιακός κατανεμητής που θα τοποθετηθεί στο ισόγειο, καθώς και η όδευση των απαιτούμενων καλωδίων (UTP 4 cat 6e για το οριζόντιο τμήμα της δομημένης καλωδίωσης και UTP 24 cat 6 για το κατακόρυφο τμήμα). 21

22 6. Πιστοποίηση λειτουργικότητας Ελεγχος Διαχείριση Η πιστοποίηση-παραλαβή της καλωδιακής υποδομής θα γίνει σύμφωνα με το πρότυπο ΕΙΑ/ΤΙΑ TSB-67 LevelII, για καλωδιακά αθωράκιστα δίκτυα Cat6e στα 100 ohm και σε 22

23 συχνότητα 100 MHz. Το σύστημα καλωδίωσης θα παραδοθεί με πλήρεις μετρήσεις ανά παροχή, μετρημένες και από τις δύο άκρες κάθε καλωδίου. Η πιστοποίηση θα περιλαμβάνει τους εξής ελέγχους Έλεγχος φυσικής συνέχειας του δικτύου. Μέτρηση αντίστασης βρόγχου συνεχούς. Έλεγχος επιπέδου ηλεκτρικών παρασίτων. Μέτρηση μήκους καλωδίου. Μέτρηση σύνθετης αντίστασης καλωδίου. Μέτρηση χωρητικότητας καλωδίου. Μέτρηση επιπέδου απώλειας σήματος. Έλεγχος επιπέδου δισδιομιλίας (CrosstalkNEXT). Μέτρηση λόγου σήματος προς θόρυβο. Μετρήσεις PowerSum Στο τέλος του έργου θα παραδοθεί πλήρης τεκμηρίωση του έργου σε έντυπη και ηλεκτρονική μορφή εφόσον δοθούν τα αρχικά σχέδια και κατόψεις στην αντίστοιχη μορφή. Η τεκμηρίωση θα περιλαμβάνει την κωδικοποίηση, σηματοδοσία / ονοματοδοσία των ορίων / στοιχείων των μηχανικών τερματισμών / συνδέσμων και των καλωδίων καθώς και των αναλυτικών σχεδίων. Η κωδικοποίηση θα γίνει βάσει του διεθνούς προτύπου ΕΙΑ / ΤΙΑ 606. Τα αναλυτικά σχέδια περιλαμβάνουν: Γενικό κατασκευαστικό σκαρίφημα της εγκατάστασης. Κατόψεις των χώρων των κτιρίων με την ονοματοδοσία των σημείων απόληξης (couplerrj45) στην περιοχή εργασίας. Χαρτογράφηση της υποδομής και της εγκατάστασης. Σκαριφήματα των προσόψεων των τηλεπικοινωνιακών κατανεμητών. Μετρήσεις ποιότητας δικτύου ανά πρίζα voice - data, έτσι ώστε να πιστοποιείται η ταχύτητα μετάδοσης δεδομένων έως 1 Gbps. Σημειώνεται ότι όλες οι απολήξεις σε ικριώματα, συνδέσεις, ίνες κλπ θα φέρουν κατάλληλη σήμανση έτσι ώστε να διευκολύνεται η ανίχνευση των οδεύσεων και ο εντοπισμός βλαβών. 23

24 ΕΝΔΕΙΚΤΙΚΟΣ ΚΑΤΑΛΟΓΟΣ ΥΛΙΚΩΝ ΚΤΙΡΙΟΥ Α/Α Όνομα Φορέα ΟΡΟΦΟΣ Κατανεμητής Κτιρίου (ΒD) Κατανεμητής Ορόφου (TC) Πρίζα διπλή UTP Cat 6e RJ-45 UTP Patch Panel Cat 6e RJ-45, 24 ports,1u Καλώδιο UTP-100, 4pairs, cat6e Καλώδιο RiserUTP, 24pairs, cat6 Κανάλι κλειστού τύπου UTP Patch Cords UTP Cat 6e RJ-45, 0,5m Πολύπριζα 3 θέσεων 1 Υ.Π.ΕΝ ΙΣ ΣΥΝΟΛΟ ΚΤΙΡΙΟΥ

25 ΠΑΡΑΡΤΗΜΑ ΙΙ ΥΠΟΔΕΙΓΜΑ ΑΙΤΗΣΗΣ ΥΠΟΒΟΛΗΣ ΠΡΟΣΦΟΡΑΣ ΠΡΟΣ ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΥΠΟΥΡΓΕΙΟ ΠΕΡΙΒΑΛΛΟΝΤΟΣ & ΕΝΕΡΓΕΙΑΣ ΓΕΝ. Δ/ΝΣΗ ΟΙΚΟΝΟΜΙΚΩΝ ΥΠΗΡΕΣΙΩΝ Δ/ΝΣΗ ΠΡΟΜΗΘΕΙΩΝ, ΥΠΟΔΟΜΩΝ & ΔΙΑΧΕΙΡΙΣΗΣ ΥΛΙΚΟΥ ΤΜΗΜΑ ΚΑΤΑΡΤΙΣΗΣ ΚΑΙ ΕΚΤΕΛΕΣΗΣ ΠΡΟΓΡΑΜΜΑΤΟΣ ΠΡΟΜΗΘΕΙΩΝ ΘΕΜΑ: Υποβολή προσφοράς στην υπ αριθμ. πρωτ..... πρόσκληση εκδήλωσης ενδιαφέροντος για Προσφορά για την ανάθεση της εγκατάστασης δομημένης καλωδίωσης για τις ανάγκες του Υπουργείου Περιβάλλοντος και Ενέργειας». Επωνυμία Εταιρείας ΑΦΜ, ΔΟΥ Διεύθυνση Έδρας Τηλέφωνα επικοινωνίας Fax, E- mail Υπεύθυνος επικοινωνίας Με την παρούσα υποβάλλουμε την προσφορά μας στην ανωτέρω πρόσκληση. Ο/Η Αιτ. Υπογραφή και Σφραγίδα Αθήνα, / /

26 ΠΑΡΑΡΤΗΜΑ ΙΙΙ (πρωτότυπα ή αντίγραφα δικαιολογητικά που εκδίδονται σύμφωνα με τις διατάξεις του άρθρου 1, του Ν.4250/2014) 1. Απαραίτητα δικαιολογητικά ανάθεσης υποψήφιων αναδόχων (επί ποινή αποκλεισμού). Προς απόδειξη της μη συνδρομής των λόγων αποκλεισμού από διαδικασίες σύναψης δημοσίων συμβάσεων των παρ. 1 και 2 του άρθρου 73 του Ν. 4412/2016, απαιτούνται: α. Απόσπασμα Ποινικού Μητρώου (τελευταίου τριμήνου). Η ως άνω υποχρέωση αφορά ιδίως: στις περιπτώσεις εταιρειών περιορισμένηs ευθύνης (Ε.Π.Ε) και προσωπικών εταιρειών (Ο.Ε. - Ε.Ε) και Ι.Κ.Ε, τους διαχειριστές και στις περιπτώσεις ανωνύμων εταιρειών (Α.Ε.), τον Διευθύνοντα Σύμβουλο, καθώς και όλα τα μέλη του Διοικητικού Συμβουλίου. β. Φορολογική ενημερότητα. γ. Ασφαλιστική Ενημερότητα (κύρια και επικουρική). 2. Λοιπά δικαιολογητικά. Για την απόδειξη της νόμιμης σύστασης και εκπροσώπησης, στις περιπτώσεις που ο οικονομικός φορέας είναι νομικό πρόσωπο, προσκομίζει τα κατά περίπτωση νομιμοποιητικά έγγραφα σύστασης και νόμιμης εκπροσώπησης (όπως καταστατικά, πιστοποιητικά μεταβολών, αντίστοιχα ΦΕΚ, συγκρότηση Δ.Σ. σε σώμα, σε περίπτωση Α.Ε., κλπ., ανάλογα με τη νομική μορφή του διαγωνιζομένου). Από τα ανωτέρω έγγραφα πρέπει να προκύπτουν η νόμιμη σύστασή του, όλες οι σχετικές τροποποιήσεις των καταστατικών, το/τα πρόσωπο/α που δεσμεύει/ουν νόμιμα την εταιρία κατά την ημερομηνία διενέργειας του διαγωνισμού (νόμιμος εκπρόσωπος, δικαίωμα υπογραφής κλπ.), τυχόν τρίτοι, στους οποίους έχει χορηγηθεί εξουσία εκπροσώπησης, καθώς και η θητεία του/των ή/και των μελών του οργάνου διοίκησης/ νόμιμου εκπροσώπου. Οι ενώσεις οικονομικών φορέων που υποβάλλουν κοινή προσφορά, υποβάλλουν τα παραπάνω, κατά περίπτωση δικαιολογητικά, για κάθε οικονομικό φορέα που συμμετέχει στην ένωση, σύμφωνα με τα ειδικότερα προβλεπόμενα στο άρθρο 19 παρ. 2 του ν. 4412/
