1 EΛΛHNIKH ΔHMOKPATIA ΥΠΟΥΡΓΕΙΟ ΠΟΛΙΤΙΣΜΟΥ ΚΑΙ ΑΘΛΗΤΙΣΜΟΥ Τρίπολη, 17/07/2014 ΓΕΝΙΚΗ ΔΙΕΥΘΥΝΣΗ ΑΡΧΑΙΟΤΗΤΩΝ ΚΑΙ ΠΟΛΙΤΙΣΤΙΚΗΣ ΚΛΗΡΟΝΟΜΙΑΣ Αρ.Πρωτ.: Φ. 16/4/4/Β/2908 ΛΘ EΦOPEIA ΠPOΪΣTOPIKΩN KAI KΛAΣIKΩN APXAIOTHTΩN Tαχ. Δ/νση : Καλαβρύτων Tρίπολη Πληροφορίες: Σ.Φριτζίλας Tηλέφωνο : Τηλ/πία : lthepka@culture.gr ΠΡΟΚΗΡΥΞΗ ΠΡΟΣΚΛΗΣΗΣ ΕΚΔΗΛΩΣΗΣ ΕΝΔΙΑΦΕΡΟΝΤΟΣ ΘΕΜΑ: «Προμήθεια και τοποθέτηση πέντε (5) πινακίδων πληροφόρησης και ενημέρωσης από πυρολάβα στο πλαίσιο του έργου της ανάδειξης του αρχαιολογικού χώρου Ορχομενού Π.Ε.Αρκαδίας» Στο πλαίσιο υλοποίησης του έργου «Ανάδειξη Αρχαιολογικού χώρου Ορχομενού Π.Ε.Αρκαδίας», κρίνεται απαραίτητη η προμήθεια και η τοποθέτηση πέντε (5) πινακίδων πληροφόρησης και ενημέρωσης από πυρολάβα Τα απαιτούμενα τεχνικά χαρακτηριστικά των πινακίδων είναι 5 πινακίδες πληροφόρησης και ενημέρωσης από πυρολάβα διαστάσεων 50 x 80 cm., τύπου Craquelle, με ακμές στρογγυλευμένες, σε τριχρωμία, matte φόντο, πάχος επικάλυψης 25 mm. Οι πινακίδες θα επικολληθούν στις βάσεις που θα έχει ετοιμάσει και επιλέξει η Υπηρεσία, με ευθύνη του Αναδόχου με τις κατάλληλες (ανάλογα με το υλικό της βάσης που θα επιλεγεί) εποξικές κόλλες Τα κείμενα και οι εικόνες θα παραδοθούν από την Υπηρεσία στον ανάδοχο σε ψηφιακή μορφή, όμως η τελική ηλεκτρονική γραφιστική επεξεργασία τους θα γίνει με ευθύνη του αναδόχου. Τα υλικά είναι παραδοτέα στον Αρχαιολογικό Χώρο και θα πρέπει να συνοδεύονται από πιστοποιητικά ποιότητας (ISO, ΕΛΟΤκτλ) και από δεκαετή (10) εγγύηση. Προϋπολογισμός συνολικής δαπάνης ,00.

gr ΠΡΟΚΗΡΥΞΗ ΠΡΟΣΚΛΗΣΗΣ ΕΚΔΗΛΩΣΗΣ ΕΝΔΙΑΦΕΡΟΝΤΟΣ ΘΕΜΑ: «Προμήθεια και τοποθέτηση πέντε (5) πινακίδων πληροφόρησης και ενημέρωσης από πυρολάβα στο πλαίσιο του έργου της ανάδειξης του αρχαιολογικού

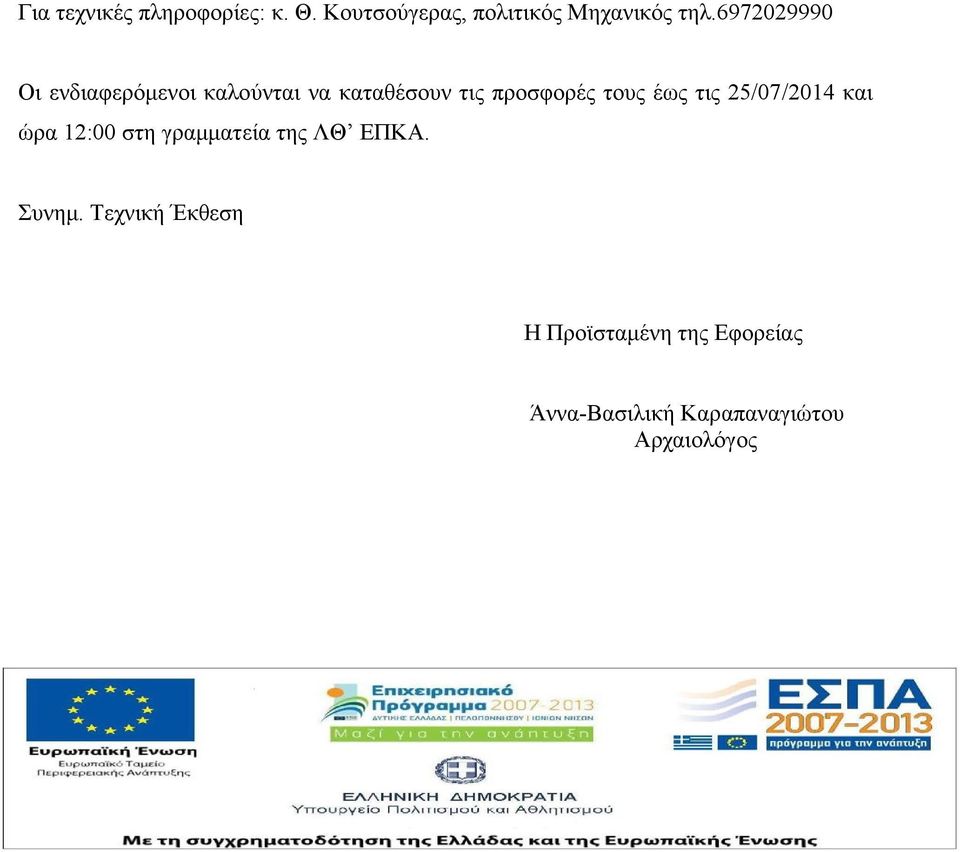

2 Για τεχνικές πληροφορίες: κ. Θ. Κουτσούγερας, πολιτικός Μηχανικός τηλ Οι ενδιαφερόμενοι καλούνται να καταθέσουν τις προσφορές τους έως τις 25/07/2014 και ώρα 12:00 στη γραμματεία της ΛΘ ΕΠΚΑ. Συνημ. Τεχνική Έκθεση Η Προϊσταμένη της Εφορείας Άννα-Βασιλική Καραπαναγιώτου Αρχαιολόγος

έως τις 25/07/2014 και ώρα 12:00 στη γραμματεία της ΛΘ ΕΠΚΑ. Συνημ.

3 Τεχνική Έκθεση Προκειμένου για το έργο «Ανάδειξη του αρχαιολογικού Ορχομενού» θα γίνει προμήθεια 5 πινακίδων από πυρολάβα (επισμαλτωμένη ηφαιστειακή πέτρα ανδεσίτη με βάρος 55 kg / m 2 και πυκνότητα 2,2 σε πάχος 25 mm) διαστάσεων 50 x 80 cm. Η εμφάνιση των πινακίδων θα είναι τύπου Craquelle. Οι ακμές θα είναι στρογγυλευμένες. Τα κείμενα και οι εικόνες θα παραδοθούν από την Υπηρεσία στον ανάδοχο σε ψηφιακή μορφή, όμως η τελική ηλεκτρονική γραφιστική επεξεργασία τους θα γίνει με ευθύνη του αναδόχου. Οι πινακίδες θα γίνουν σε τριχρωμία. Φόντο πινακίδων matte. Πάχος επικάλυψης 25 mm Τα υλικά είναι παραδοτέα στον Αρχαιολογικό Χώρο, θα επικολληθούν στις βάσεις που θα έχει ετοιμάσει και επιλέξει η Υπηρεσία, με ευθύνη του Αναδόχου με τις κατάλληλες (ανάλογα με το υλικό της βάσης που θα επιλεγεί) εποξικές κόλλες. Όλα τα υλικά (πινακίδες κόλλες κ.λ.π) θα πρέπει να συνοδεύονται από ISO, ΕΛΟΤ πιστοποιητικά ποιότητας. Προϋπολογισμός έργου μαζί με Φ.Π.Α ,00 Χρόνος παράδοσης: 50 ημέρες από την υπογραφή του συμφωνητικού. ΟΙ ΠΙΝΑΚΙΔΕΣ ΝΑ ΣΥΝΟΔΕΥΟΝΤΑΙ ΑΠΟ 10ΕΤΗ ΕΓΓΥΗΣΗ ΣΤΟ ΠΑΡΑΡΤΗΜΑ ΠΟΥ ΣΥΝΟΔΕΥΕΙ ΤΗΝ ΠΑΡΟΥΣΑ ΑΝΑΛΥΟΝΤΑΙ ΟΙ ΑΠΑΙΤΟΥΜΕΝΕΣΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ Ο Μηχανικός του έργου Θ.Κουτσούγερας Δ.Π.Μηχανικός

Τα κείμενα και οι εικόνες θα παραδοθούν από την Υπηρεσία στον ανάδοχο σε ψηφιακή μορφή, όμως η τελική ηλεκτρονική γραφιστική επεξεργασία τους θα γίνει με ευθύνη του αναδόχου.

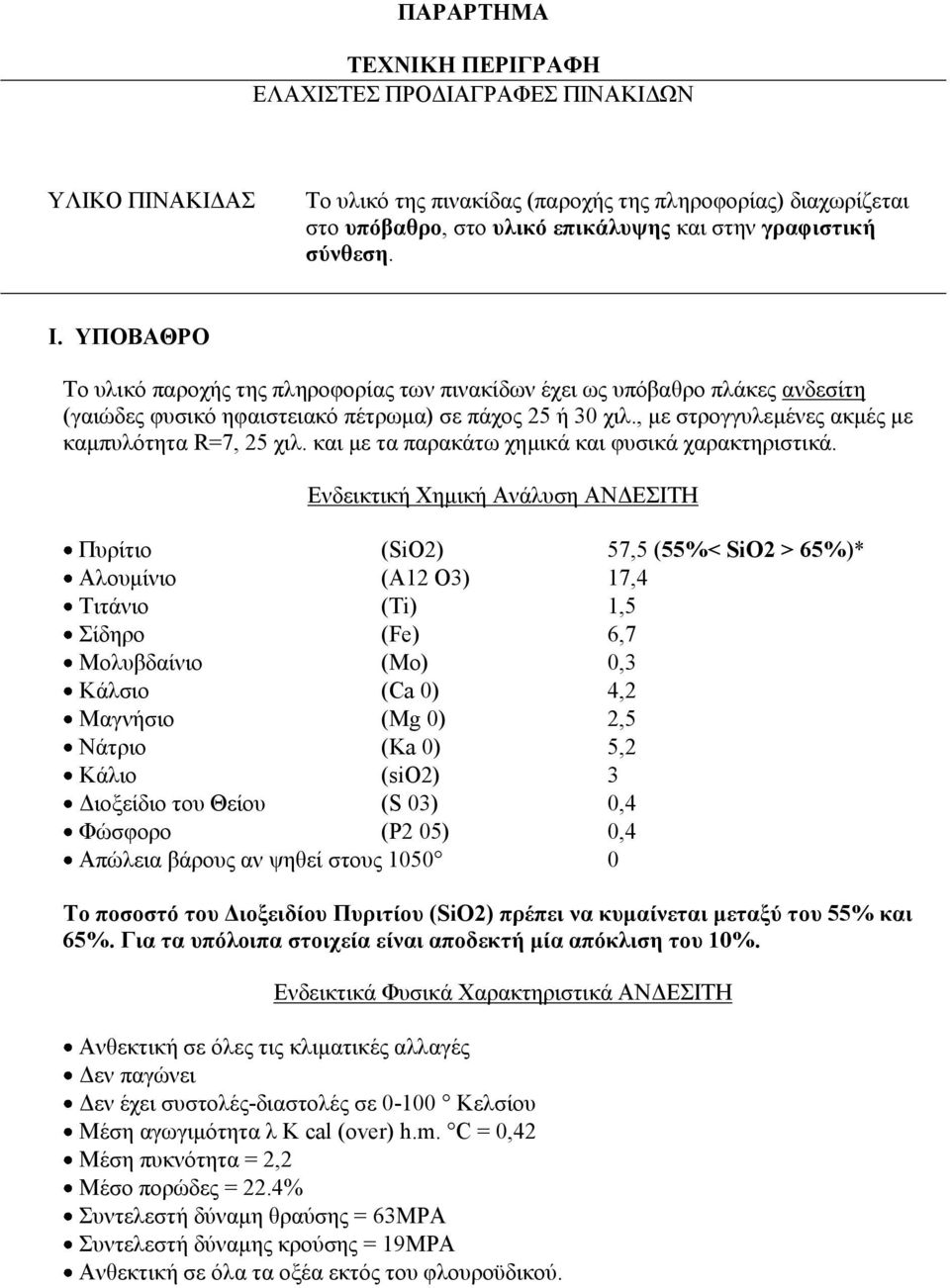

4 ΠΑΡΑΡΤΗΜΑ ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΕΛΑΧΙΣΤΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΠΙΝΑΚΙΔΩΝ ΥΛΙΚΟ ΠΙΝΑΚΙΔΑΣ Το υλικό της πινακίδας (παροχής της πληροφορίας) διαχωρίζεται στο υπόβαθρο, στο υλικό επικάλυψης και στην γραφιστική σύνθεση. I. ΥΠΟΒΑΘΡΟ Το υλικό παροχής της πληροφορίας των πινακίδων έχει ως υπόβαθρο πλάκες ανδεσίτη (γαιώδες φυσικό ηφαιστειακό πέτρωμα) σε πάχος 25 ή 30 χιλ., με στρογγυλεμένες ακμές με καμπυλότητα R=7, 25 χιλ. και με τα παρακάτω χημικά και φυσικά χαρακτηριστικά. Ενδεικτική Χημική Ανάλυση ΑΝΔΕΣΙΤΗ Πυρίτιο (SiO2) 57,5 (55%< SiO2 > 65%)* Αλουμίνιο (A12 O3) 17,4 Τιτάνιο (Ti) 1,5 Σίδηρο (Fe) 6,7 Μολυβδαίνιο (Mo) 0,3 Κάλσιο (Ca 0) 4,2 Μαγνήσιο (Mg 0) 2,5 Νάτριο (Ka 0) 5,2 Κάλιο (sio2) 3 Διοξείδιο του Θείου (S 03) 0,4 Φώσφορο (P2 05) 0,4 Απώλεια βάρους αν ψηθεί στους Το ποσοστό του Διοξειδίου Πυριτίου (SiO2) πρέπει να κυμαίνεται μεταξύ του 55% και 65%. Για τα υπόλοιπα στοιχεία είναι αποδεκτή μία απόκλιση του 10%. Ενδεικτικά Φυσικά Χαρακτηριστικά ΑΝΔΕΣΙΤΗ Ανθεκτική σε όλες τις κλιματικές αλλαγές Δεν παγώνει Δεν έχει συστολές-διαστολές σε Κελσίου Μέση αγωγιμότητα λ Κ cal (over) h.m. C = 0,42 Μέση πυκνότητα = 2,2 Μέσο πορώδες = 22.4% Συντελεστή δύναμη θραύσης = 63MPA Συντελεστή δύναμης κρούσης = 19MPA Ανθεκτική σε όλα τα οξέα εκτός του φλουροϋδικού.

, με στρογγυλεμένες ακμές με καμπυλότητα R=7, 25 χιλ. και με τα παρακάτω χημικά και φυσικά χαρακτηριστικά.

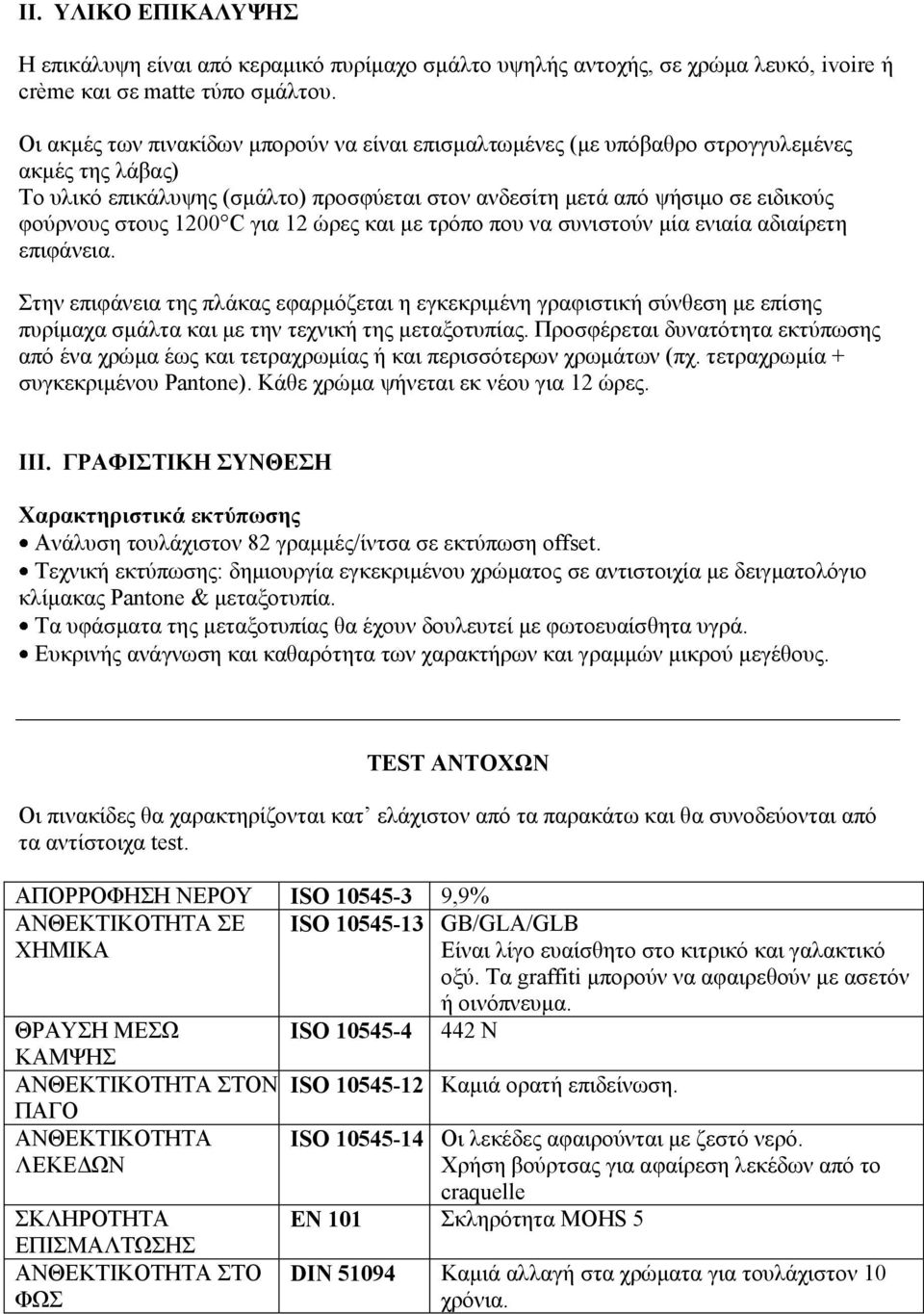

5 ΙΙ. ΥΛΙΚΟ ΕΠΙΚΑΛΥΨΗΣ Η επικάλυψη είναι από κεραμικό πυρίμαχο σμάλτο υψηλής αντοχής, σε χρώμα λευκό, ivoire ή crème και σε matte τύπο σμάλτου. Οι ακμές των πινακίδων μπορούν να είναι επισμαλτωμένες (με υπόβαθρο στρογγυλεμένες ακμές της λάβας) Το υλικό επικάλυψης (σμάλτο) προσφύεται στον ανδεσίτη μετά από ψήσιμο σε ειδικούς φούρνους στους 1200 C για 12 ώρες και με τρόπο που να συνιστούν μία ενιαία αδιαίρετη επιφάνεια. Στην επιφάνεια της πλάκας εφαρμόζεται η εγκεκριμένη γραφιστική σύνθεση με επίσης πυρίμαχα σμάλτα και με την τεχνική της μεταξοτυπίας. Προσφέρεται δυνατότητα εκτύπωσης από ένα χρώμα έως και τετραχρωμίας ή και περισσότερων χρωμάτων (πχ. τετραχρωμία + συγκεκριμένου Pantone). Κάθε χρώμα ψήνεται εκ νέου για 12 ώρες. ΙΙΙ. ΓΡΑΦΙΣΤΙΚΗ ΣΥΝΘΕΣΗ Χαρακτηριστικά εκτύπωσης Ανάλυση τουλάχιστον 82 γραμμές/ίντσα σε εκτύπωση offset. Τεχνική εκτύπωσης: δημιουργία εγκεκριμένου χρώματος σε αντιστοιχία με δειγματολόγιο κλίμακας Pantone & μεταξοτυπία. Τα υφάσματα της μεταξοτυπίας θα έχουν δουλευτεί με φωτοευαίσθητα υγρά. Ευκρινής ανάγνωση και καθαρότητα των χαρακτήρων και γραμμών μικρού μεγέθους. TEST ΑΝΤΟΧΩΝ Οι πινακίδες θα χαρακτηρίζονται κατ ελάχιστον από τα παρακάτω και θα συνοδεύονται από τα αντίστοιχα test. ΑΠΟΡΡΟΦΗΣΗ ΝΕΡΟΥ ISO ,9% ΑΝΘΕΚΤΙΚΟΤΗΤΑ ΣΕ ΧΗΜΙΚΑ ISO GB/GLA/GLB Είναι λίγο ευαίσθητο στο κιτρικό και γαλακτικό οξύ. Τα graffiti μπορούν να αφαιρεθούν με ασετόν ή οινόπνευμα. ΘΡΑΥΣΗ ΜΕΣΩ ISO Ν ΚΑΜΨΗΣ ΑΝΘΕΚΤΙΚΟΤΗΤΑ ΣΤΟΝ ISO Καμιά ορατή επιδείνωση. ΠΑΓΟ ΑΝΘΕΚΤΙΚΟΤΗΤΑ ΛΕΚΕΔΩΝ ΣΚΛΗΡΟΤΗΤΑ ΕΠΙΣΜΑΛΤΩΣΗΣ ΑΝΘΕΚΤΙΚΟΤΗΤΑ ΣΤΟ ΦΩΣ ISO Οι λεκέδες αφαιρούνται με ζεστό νερό. Χρήση βούρτσας για αφαίρεση λεκέδων από το craquelle EN 101 Σκληρότητα MOHS 5 DIN Καμιά αλλαγή στα χρώματα για τουλάχιστον 10 χρόνια.

1200 C για 12 ώρες και με τρόπο που να συνιστούν μία ενιαία αδιαίρετη επιφάνεια.

6 ΕΝΔΕΙΚΤΙΚΗ ΠΙΣΤΟΠΟΙΗΣΗ ΕΡΓΟΣΤΑΣΙΟΥ ISO : 2004 ISO 9001 : 2008 για την «Δημιουργία και Παραγωγή Επισμαλτωμένης Τουριστικής Σήμανσης από Ηφαιστειακό Πέτρωμα» (Creation and Production of Enamelled Tourist Signage in Lava Stone). ΟΙ ΠΙΝΑΚΙΔΕΣ ΝΑ ΣΥΝΟΔΕΥΟΝΤΑΙ ΑΠΟ 10ΕΤΗ ΕΓΓΥΗΣΗ Η ποιότητα του επισμαλτωμένου ανδεσίτη και της εκτύπωσης πιστοποιούνται με το ISO του εργοστασίου και τα Τεστ ISO αντοχών των υλικών.
