ΠΟΛΕΜΙΚΟ ΝΑΥΤΙΚΟ ΚΕΝΤΡΟ ΕΦΟ ΙΑΣΜΟΥ ΝΑΥΤΙΚΟΥ ΚΛΙΜΑΚΙΟ ΠΡΟΜΗΘΕΙΩΝ

Transcript

1 1 ΠΟΛΕΜΙΚΟ ΝΑΥΤΙΚΟ ΚΕΝΤΡΟ ΕΦΟ ΙΑΣΜΟΥ ΝΑΥΤΙΚΟΥ ΚΛΙΜΑΚΙΟ ΠΡΟΜΗΘΕΙΩΝ 1. Ανακοινώνεται ότι τη ευτέρα 21 Μαΐου 2018 και ώρα 10:00πµ, στα Γραφεία του Κλιµακίου Προµηθειών του ΚΕΦΝ, στο Ναυτικό Οχυρό ΣΚΑΡΑΜΑΓΚΑ, στις εγκαταστάσεις της ιεύθυνσης Παραλαβών και ιαµετακόµισης Υλικών, θα διενεργηθεί Συνοπτικός ιαγωνισµός µε έγγραφες ενσφράγιστες προσφορές µε κριτήριο κατακύρωσης την πλέον συµφέρουσα από οικονοµική άποψη προσφορά βάσει τιµής, προµήθειας πηλίσκων µαθητών παραγωγικών σχολών, εκτιµώµενης αξίας τριάντα πέντε χιλιάδων ευρώ ( ,00), µη συµπεριλαµβανοµένου Φ.Π.Α. 2. Οι «Γενικοί» και «Ειδικοί» Όροι του Συνοπτικού ιαγωνισµού αναγράφονται στη ιακήρυξη Νο. 34/ Οι ενδιαφερόµενοι θα υποβάλλουν τις Προσφορές τους στην διεύθυνση: Πολεµικό Ναυτικό Κέντρο Εφοδιασµού Ναυτικού (ΚΕΦΝ) Κλιµάκιο Προµηθειών (ΚΠ/ΚΕΦΝ) Ναυτικό Οχυρό Σκαραµαγκά (Ν. Ο. ΣΚΑΡΑΜΑΓΚΑ) Για την κατάθεση προσφορών στο Κλιµάκιο Προµηθειών ΚΕΦΝ (ΚΠ/ΚΕΦΝ), από εκπροσώπους συµµετεχόντων απαιτείται η αποστολή των στοιχείων αυτών µέσω fax (No ) ή (kefn_kp@navy.mil.gr) τουλάχιστον δύο (2) εργάσιµες ηµέρες πριν την ηµεροµηνία διενέργειας του διαγωνισµού. Απαιτούµενα στοιχεία: -Στοιχεία ιαγωνιστικής ιαδικασίας(αριθµός ιακήρυξης, Θέµα) -Ονοµατεπώνυµο -Αριθµός Ταυτότητας -Περιγραφή Οχήµατος(Αριθµός Κυκλοφορίας, Μάρκα, Χρώµα) 4. Για πληροφορίες / διευκρινίσεις, οι ενδιαφερόµενοι µπορούν να απευθύνονται στο Κλιµάκιο Προµηθειών ΚΕΦΝ, στο τηλέφωνο , στο fax No κατά τις εργάσιµες ηµέρες και ώρες 08:00-11:00 ή στο (kefn_kp@navy.mil.gr) ή στην επίσηµη Ιστοσελίδα του Πολεµικού Ναυτικού στη διεύθυνση Πλωτάρχης (Ο) Γ. Κατσίβας ΠΝ Πρόεδρος ΚΠ/ΚΕΦΝ

2 2 ΠΟΛΕΜΙΚΟ ΝΑΥΤΙΚΟ ΚΕΝΤΡΟ ΕΦΟ ΙΑΣΜΟΥ ΝΑΥΤΙΚΟΥ ΚΛΙΜΑΚΙΟ ΠΡΟΜΗΘΕΙΩΝ Φ.: 600/34/18 Σ.: 34 Αµφιάλη Σκαραµαγκά,03 Μαΐου 2018 Συνηµµένα: 1) Παράρτηµα «Α»: «Γενικοί» & «Ειδικοί» Όροι 2) Παράρτηµα «Β»: Υπόδειγµα "Οικονοµικής" Προσφοράς (σελ. 1) 3) Παράρτηµα «Γ»: ΠΕ -Α-00039,1 η Έκδοση Νοέµβριος 2014 (Πηλίσκοι Λευκοί Ναυτοδιόπων) 4) Παράρτηµα : ΤΕΥ (ΦΕΚ Β 3698// ) ΘΕΜΑ: ιακήρυξη Συνοπτικού ιαγωνισµού µε Έγγραφες Ενσφράγιστες Προσφορές µε Κριτήριο Κατακύρωσης την Πλέον Συµφέρουσα από Οικονοµική Άποψη Προσφορά Βάσει Τιµής, Προµήθειας Πηλίσκων Μαθητών Παραγωγικών Σχολών, Εκτιµώµενης Αξίας Τριάντα Πέντε Χιλιάδων Ευρώ ( ,00), µη Συµπεριλαµβανοµένου Φ.Π.Α. Έχοντας υπόψη: Ι Α Κ Η Ρ Υ Ξ Η Μ Ε Α Ρ Ι Θ Μ Ο 34/18 α. Το Ν 721/1970 (ΦΕΚ 251Α/70), περί «Οικονοµικής Μερίµνης και Λογιστικού των Ε..» β. Το Ν 1400/73 «Περί καταστάσεων και Αξιωµατικών των Ενόπλων υνάµεων» γ. Το Ν.4412/16 (ΦΕΚ 147Α// ) «ηµόσιες Συµβάσεις Έργων, Προµηθειών και Υπηρεσιών (προσαρµογή στις οδηγίες 2014/24/ΕΕ και 2014/25/ΕΕ)»,όπως τροποποιήθηκε και ισχύει δ. Τη Βασική ιαταγή 0-5/09 / ΜΝ ε. Την Πάγια ιαταγή 6-3/17/ΓΕΝ/Ε1 στ. ΦΕΣ /139/18// /ΚΕΦΝ/ΚΦ 1260 Ι Α Κ Η Ρ Υ Σ Σ Ο Υ Μ Ε 1. Συνοπτικό ιαγωνισµό µε έγγραφες ενσφράγιστες προσφορές µε κριτήριο κατακύρωσης την πλέον συµφέρουσα από οικονοµική άποψη προσφορά βάσει τιµής, προµήθειας πηλίσκων µαθητών παραγωγικών σχολών, εκτιµώµενης αξίας τριάντα πέντε χιλιάδων ευρώ ( ,00), µη συµπεριλαµβανοµένου Φ.Π.Α. 2. Ο Συνοπτικός ιαγωνισµός θα διενεργηθεί την 21 η Μαΐου 2018 ηµέρα ευτέρα και ώρα 10:00πµ, στα Γραφεία του Κλιµακίου Προµηθειών του Κέντρου Εφοδιασµού Ναυτικού (ΚΠ/ΚΕΦΝ), όπου εδρεύει στο Ν.Ο. Σκαραµαγκά. 3. Η χρηµατοδότηση της δαπάνης που θα προκύψει µετά την ολοκλήρωση του Συνοπτικού ιαγωνισµού θα υλοποιηθεί σε βάρος πιστώσεων ΚΑΕ1699 Π/Υ ΓΕΝ έτους 2018, αρµοδιότητας ΚΕΦΝ συµφώνως ΑΑΥ Φ.815.1/1469/18/3407// /ΓΕΝ/ ΟΥ/ΟΕΠΝ. Το συνολικό συµβατικό τίµηµα δεν θα υπερβεί το ποσό των ,00 µη συµπεριλαµβανοµένου Φ.Π.Α. 4. ικαίωµα συµµετοχής στο διαγωνισµό έχουν: α. Φυσικά πρόσωπα. β. Νοµικά πρόσωπα. γ. Ενώσεις/Κοινοπραξίες/Συνεταιρισµοί που θα πρέπει να λειτουργούν νόµιµα στην Ελλάδα ή σε άλλο κράτος µέλος της Ευρωπαϊκής Ένωσης ή σε κράτος του Ευρωπαϊκού Οικονοµικού Χώρου (Ε.Ο.Χ.) ή σε τρίτες χώρες που έχουν υπογράψει και κυρώσει τη Συµφωνία ηµοσίων Συµβάσεων (Σ..Σ.) στο πλαίσιο του Παγκόσµιου Οργανισµού Εµπορίου ή σε τρίτες χώρες που έχουν συνάψει διµερείς ή πολυµερείς συµφωνίες µε την Ένωση σε θέµατα διαδικασιών ανάθεσης δηµοσίων συµβάσεων.

3 3 5. Οι συµµετέχοντες θα πρέπει να υποβάλουν στο Γραφείο του Προέδρου του ΚΠ/ΚΕΦΝ τις προσφορές τους µέχρι την ηµεροµηνία διενέργειας / διεξαγωγής του Συνοπτικού ιαγωνισµού, ήτοι µέχρι τη ευτέρα 21 Μαΐου 2018 και ώρα 10:00πµ. Προσφορές που κατατίθενται µετά την παραπάνω ηµεροµηνία και ώρα, είναι εκπρόθεσµες, δεν γίνονται αποδεκτές και ως εκ τούτου δεν λαµβάνονται υπόψη για την διαγωνιστική διαδικασία από την Επιτροπή, παρουσία των νόµιµων εκπροσώπων ή κατάλληλα εξουσιοδοτηµένων από αυτούς των συµµετεχουσών εταιρειών. Για την κατάθεση προσφορών στο Κλιµάκιο Προµηθειών ΚΕΦΝ (ΚΠ/ΚΕΦΝ), από εκπροσώπους συµµετεχόντων απαιτείται η αποστολή των στοιχείων αυτών µέσω µέσω fax (No ) ή (kefn_kp@navy.mil.gr) τουλάχιστον δύο (2) εργάσιµες ηµέρες πριν την ηµεροµηνία διενέργειας του διαγωνισµού. Απαιτούµενα στοιχεία: -Στοιχεία ιαγωνιστικής ιαδικασίας(αριθµός ιακήρυξης, Θέµα) -Ονοµατεπώνυµο -Αριθµός Ταυτότητας -Περιγραφή Οχήµατος(Αριθµός Κυκλοφορίας, Μάρκα, Χρώµα) 6. Οι «Γενικοί» και «Ειδικοί» Όροι του Συνοπτικού ιαγωνισµού, αναγράφονται στο συνηµµένο Παράρτηµα «Α» και καθορίζουν τις επιµέρους υποχρεώσεις και απαιτήσεις των συµµετεχόντων στο διαγωνισµό. 7. Για περισσότερες πληροφορίες / διευκρινίσεις για τη διαδικασία του Συνοπτικού ιαγωνισµού, οι ενδιαφερόµενοι µπορούν να απευθύνονται στο Κέντρο Εφοδιασµού Ναυτικού (ΚΕΦΝ) στο τηλέφωνο και στο fax No κατά τις εργάσιµες ηµέρες και ώρες 08:00-11:00, καθώς και στην ηλεκτρονική διεύθυνση kefn_kp@navy.mil.gr. Πλωτάρχης (Ο) Γ. Κατσίβας Π.Ν. Πρόεδρος ΚΠ/ΚΕΦΝ Παραρτήµατα: 1) Παράρτηµα «Α»: «Γενικοί» & «Ειδικοί» Όροι 2) Παράρτηµα «Β»: Υπόδειγµα "Οικονοµικής" Προσφοράς (σελ. 1) 3) Παράρτηµα «Γ»: ΠΕ -Α-00039,1η Έκδοση Νοέµβριος 2014 (Πηλίσκοι Λευκοί Ναυτοδιόπων) 4) Παράρτηµα : ΤΕΥ (ΦΕΚ Β 3698// )

4 Ανήκει στο Φ.600/34/18/Σ.34/ /ΚΕΦΝ/ΚΠ 4 ΠΙΝΑΚΑΣ ΠΡΟΜΗΘΕΥΤΕΩΝ ΥΛΙΚΩΝ (ΠΠΥ) Α/Α ΠΕΡΙΓΡΑΦΗ NSN Μ/Μ ΠΟΣ/ΤΑ ΕΚΤΙΜΩΜΕΝΗ ΑΞΙΑ ( /ΜΜ) ΣΥΝΟΛΙΚΗ ΕΚΤΙΜΩΜΕΝΗ ΑΞΙΑ ΣΕ 1 ΠΗΛΙΣΚΟΙ Ν/ Νο NTDA01155 ΕΑ 50 20, ,00 2 ΠΗΛΙΣΚΟΙ Ν/ Νο NTDA01156 ΕΑ , ,00 3 ΠΗΛΙΣΚΟΙ Ν/ Νο NTDA01157 ΕΑ , ,00 4 ΠΗΛΙΣΚΟΙ Ν/ Νο NTDA01158 ΕΑ , ,00 5 ΠΗΛΙΣΚΟΙ Ν/ Νο NTDA01159 ΕΑ , ,00 ΣΥΝΟΛΟ ,00 ΦΠΑ (24%) 8.400,00 ΓΕΝΙΚΟ ΣΥΝΟΛΟ ,00 CPV

5 5 ΠΑΡΑΡΤΗΜΑ «Α» ΣΤΗ ΙΑΚΗΡΥΞΗ 34/18 Φ.600/34/Σ.34/18 ΠΟΛΕΜΙΚΟ ΝΑΥΤΙΚΟ ΚΕΝΤΡΟ ΕΦΟ ΙΑΣΜΟΥ ΝΑΥΤΙΚΟΥ ΚΛΙΜΑΚΙΟ ΠΡΟΜΗΘΕΙΩΝ «ΓΕΝΙΚΟΙ» ΚΑΙ «ΕΙ ΙΚΟΙ» ΟΡΟΙ ΙΑΓΩΝΙΣΜΟΥ ΑΡΘΡΟ 1 Χρόνος και Τρόπος Υποβολής Προσφορών 1. Οι Προσφέροντες θα προσκοµίζουν τις προσφορές τους, σε ενσφράγιστο Φάκελο, στο Κλιµάκιο Προµηθειών του ΚΕΦΝ, που εδρεύει στο Ν. Ο. ΣΚΑΡΑΜΑΓΚΑ στις εγκαταστάσεις της ιεύθυνσης Παραλαβών και ιαµετακόµισης Υλικών του ΚΕΦΝ, το αργότερο µέχρι την 10:00πµ της ηµεροµηνίας λήξεως κατάθεσης προσφορών. Προσφορές που αποστέλλονται µέσω µηνύµατος τηλεοµοιοτυπίας (φαξ) δεν γίνονται αποδεκτές. Οι προσφορές θα φέρουν τις ακόλουθες ενδείξεις: α. Τη λέξη " Προσφορά. β. Προς το Κλιµάκιο Προµηθειών του ΚΕΦΝ. γ. Αφορά στη ιακήρυξη Συνοπτικού ιαγωνισµού "Σ-34/18". δ. Ηµεροµηνία διενέργειας του ιαγωνισµού. ε. Τα πλήρη στοιχεία του Αποστολέα (ήτοι: επωνυµία, διεύθυνση, Τ.Κ., πόλη, αριθµός τηλεφώνου, φαξ) 2. Ο Κύριος Φάκελος της προσφοράς θα περιλαµβάνει «επί ποινή απορρίψεως» τα κάτωθι: α. Κλειστό φάκελο µε την ένδειξη «ικαιολογητικά Συµµετοχής», που θα εµπεριέχονται τα δικαιολογητικά που αναφέρονται στο άρθρο 2 του παρόντος. β. Κλειστό φάκελο µε την ένδειξη «Τεχνική Προσφορά», που θα εµπεριέχονται τα δικαιολογητικά που αναγράφονται στο άρθρο 3 του παρόντος. γ. Κλειστό φάκελο µε την ένδειξη «Οικονοµική Προσφορά», σύµφωνα µε το παράρτηµα «Β». Η ισχύς των Οικονοµικών προσφορών πρέπει να είναι διάρκειας έξι (6) µηνών. 3. Οι προσφορές και τα περιλαµβανόµενα σε αυτές στοιχεία συντάσσονται στην ελληνική γλώσσα ή συνοδεύονται από επίσηµη µετάφραση στην ελληνική γλώσσα (παρ. 4 του άρθρου 92 του Ν.4412/16). 4. Οι προσφέροντες µπορούν να παρευρίσκονται στην αποσφράγιση και στην αξιολόγηση των προσφορών, η οποία θα γίνει από την αρµόδια Επιτροπή Προµηθειών του ΚΠ/ΚΕΦΝ και απαραίτητα θα πρέπει να έχουν µαζί τους σφραγίδα της εταιρείας. ΑΡΘΡΟ 2 ικαιολογητικά Συµµετοχής Ο Κλειστός Φάκελος δικαιολογητικών συµµετοχής θα συµπεριλαµβάνει: 1. Υπεύθυνη ήλωση της παρ. 4 του άρθρου 8 του Ν. 1599/1986, όπως εκάστοτε ισχύει, στην οποία να δηλώνονται τα κάτωθι: α. Ότι πληρούν τα κριτήρια επιλογής του Τυποποιηµένου Εντύπου Υπεύθυνης ήλωσης (ΤΕΥ ) (ΦΕΚ Β 3698// ) για διαδικασίες σύναψης δηµόσιας σύµβασης, ως παράρτηµα. Σε περίπτωση ανάθεσης τµήµατος της υπό σύναψη σύµβασης υπό µορφή υπεργολαβίας σε τρίτο οικονοµικό φορέα και σε ποσοστό που υπερβαίνει το 30% της αξίας της σύµβασης, απαιτείται η κατάθεση και χωριστής Υπεύθυνης ήλωσης από τον υπεργολάβο.

6 6 β. Ότι έχουν λάβει γνώση και αποδέχονται το σύνολο των «Γενικών» και «Ειδικών» Όρων της παρούσας ιακήρυξης, καθώς και ότι έλαβαν γνώση των διατάξεων που διέπουν τους ηµόσιους ιαγωνισµούς. γ. Ότι έχουν λάβει γνώση της διάταξης της παραγράφου 12 του άρθρου 66 του Ν 1400/73 και δεν θα χρησιµοποιήσουν ως άµεσους ή έµµεσους αντιπροσώπους τους, µόνιµους στην εφεδρεία Αξιωµατικούς των τριών κλάδων των Ε.. για τους οποίους δεν έχει παρέλθει πενταετία από την αποστρατεία τους. Τα ανωτέρω ισχύουν και για τους ανακαλούµενους στην ενέργεια µονίµους στην εφεδρεία Αξιωµατικούς. ΑΡΘΡΟ 3 ικαιολογητικά Τεχνικής Προσφοράς 1. O Κλειστός Φάκελος της Τεχνικής προσφοράς θα συµπεριλαµβάνει: α. Υπεύθυνη ήλωση της παρ. 4 του άρθρου 8 του Ν. 1599/1986, όπως εκάστοτε ισχύει, στην οποία να δηλώνεται η χώρα καταγωγής και το εργοστάσιο/βιοτεχνία κατασκευής των προσφερόµενων τελικών ειδών. β. Αντίγραφο πιστοποιητικού ISO 9001:2008 (ή µεταγενέστερου αυτού) τού εργοστασίου/βιοτεχνίας κατασκευής των προσφερόµενων ειδών. Το πιστοποιητικό θα έχει εκδοθεί από φορέα διαπιστευµένο από το ΕΣΥΠ/ΕΣΥ ή άλλο φορέα διαπίστευσης, που µετέχει σε Συµφωνία Αµοιβαίας Ισότιµης Αναγνώρισης µε το ΕΣΥΠ/ΕΣΥ σχετικά µε την Πιστοποίηση Συστηµάτων ιαχείρισης της Ποιότητας. γ. Φύλλο Συµµόρφωσης προς τους όρους της ΠΕ Α-00039, 1η Έκδοση Νοέµβριος 2014, ως υποπαράγραφος Παραρτήµατος «Γ», πλην των παραγράφων (και των υποπαραγράφων αυτής), και των υποπαραγράφων έως και δ. Υπεύθυνη ήλωση της παρ. 4 του άρθρου 8 του Ν. 1599/1986, όπως εκάστοτε ισχύει, στην οποία να δηλώνεται ότι τα παραδιδόµενα είδη θα είναι καινούργια και η κατασκευή τους δεν θα είναι προγενέστερη των 12 µηνών από την ηµεροµηνία διεξαγωγής του διαγωνισµού. ε. Υπεύθυνη ήλωση της παρ. 4 του άρθρου 8 του Ν. 1599/1986, όπως εκάστοτε ισχύει, στην οποία θα δηλώνεται ότι τα υπό προµήθεια είδη συµµορφώνονται µε τις απαιτήσεις του Κανονισµού EK 1907/2006 (REACH) της Ευρωπαϊκής Ένωσης, καθώς και όλων των προσθηκών και των τροποποιήσεων του σχετικά µε χρήση ουσιών, κατά την κατασκευή, που θεωρούνται επιβλαβείς για την υγεία του χρήστη. 2. Σε περίπτωση που συνυποβληθούν µε την προσφορά στοιχεία και πληροφορίες εµπιστευτικού χαρακτήρα, η γνωστοποίηση των οποίων στους συνδιαγωνιζόµενους θα έθιγε τα «έννοµα» συµφέροντά του, τότε ο προσφέρων οφείλει να αναφέρει ρητά όλες τις σχετικές διατάξεις νόµου ή διοικητικές πράξεις που επιβάλλουν την εµπιστευτικότητα της συγκεκριµένης πληροφορίας ως παρ. 3 του άρθρου 21 του Ν. 4412/16. Σε αντίθετη περίπτωση θα δύνανται να λαµβάνουν γνώση των πληροφοριών αυτών οι συνδιαγωνιζόµενοι. Η έννοια της Πληροφορίας Εµπιστευτικού Χαρακτήρα αφορά µόνο στην προστασία του απορρήτου που καλύπτει τεχνικά ή εµπορικά ζητήµατα της επιχείρησης του προσφέροντος. 3. Το Πολεµικό Ναυτικό διατηρεί το δικαίωµα για κατακύρωση της προµήθειας σε µεγαλύτερη ποσότητα από την περιλαµβανόµενη στον Π.Π.Υ. (σε ποσοστό µέχρι 30%) και εντός της εκτιµώµενης αξίας ή σε µικρότερη ποσότητα από την αιτηθείσα στον Π.Π.Υ. (σε ποσοστό µέχρι 30%), σύµφωνα µε το άρθρο 105 του Ν. 4412/ Επιτρέπεται η υποβολή προσφοράς για µέρος ή για το σύνολο των ειδών του Πίνακα Προµηθευτέων Υλικών, αλλά όχι για µέρος της ζητούµενης ποσότητας ανά είδος.

7 7 ΑΡΘΡΟ 4 Πρόσκληση για Υποβολή ικαιολογητικών 1. Μετά την αξιολόγηση των προσφορών η αναθέτουσα αρχή (ΚΕΦΝ) θα ειδοποιεί εγγράφως τον προσφέροντα οικονοµικό φορέα (προσωρινό ανάδοχο) να υποβάλει εντός δέκα (10) ηµερών από την έγγραφη ειδοποίηση εντός σφραγισµένου φακέλου των δικαιολογητικών συµµετοχής που πιστοποιούν τη µη συνδροµή των υποχρεωτικών λόγων αποκλεισµού αυτού από τη διαδικασία σύµφωνα µε το άρθρο 73 του σχετικού (γ) νόµου. 2. Τα ανωτέρω πιστοποιητικά είναι τα ακόλουθα: α. Αποδεικτικό νοµιµοποίησης του εκπροσώπου του προσωρινού αναδόχου. β. Απόσπασµα ποινικού µητρώου του προσωρινού αναδόχου καθώς και των µελών του διοικητικού, διευθυντικού ή εποπτικού οργάνου αυτών ή προσώπων που έχουν εξουσία εκπροσώπησης, λήψης αποφάσεων ή ελέγχου σε αυτόν. γ. Πιστοποιητικό φορολογικής και ασφαλιστικής ενηµερότητας του προσωρινού αναδόχου. δ. Πιστοποιητικό από τη ιεύθυνση Προγραµµατισµού και Συντονισµού της Επιθεώρησης Εργασιακών Σχέσεων ή ένορκη βεβαίωση από το οποίο/την οποία να προκύπτουν οι πράξεις επιβολής προστίµου που έχουν εκδοθεί σε βάρος του προσωρινού αναδόχου σε χρονικό διάστηµα δύο (2) ετών πριν από την ηµεροµηνία λήξης της προθεσµίας υποβολής προσφοράς. 3. Κατά τα λοιπά ισχύουν τα αναφερόµενα στο άρθρο 103 του σχετικού (γ) Νόµου. ΑΡΘΡΟ 5 Κρατήσεις - Έξοδα 1. Οι υποχρεωτικές κρατήσεις µε τις οποίες βαρύνεται η «µειοδότρια» εταιρία είναι: α. Υπέρ Μ.Τ.Ν 4 % β. Υπέρ ΕΛΟΑΝ 2 % γ. δ. Υπέρ ηµοσίου Υπέρ Ενιαίας Ανεξάρτητης Αρχής ηµοσίων Συµβάσεων (EAΑ ΗΣΥ) 0,144% 0,06216% Υπερ Αρχής Εξέτασης Προδικαστικών Προσφυγών (ΑΕΠΠ) 0,06216% Σύνολο: 6,26832% 2. Επιπρόσθετα µετά την πληρωµή θα γίνει παρακράτηση Φόρου Εισοδήµατος σε ποσοστό 4% επί της καθαρής αξίας (προ Φ.Π.Α.) και µετά την αφαίρεση των κρατήσεων (6,26832%). Λαµβάνοντας υπόψη, ότι το υπό προµήθεια υλικό / υλικά προορίζεται για κάλυψη αναγκών προσωπικού του Π.Ν., στο «Τιµολόγιο για την Πώληση Αγαθών - ελτίο Αποστολής» θα περιλαµβάνεται ο Φόρος Προστιθέµενης Αξίας (Φ.Π.Α.). 3. Από την Υπηρεσία µας χορηγείται βεβαίωση για την παρακράτηση του Φόρου Εισοδήµατος ανωτέρω παραγράφου 2 παρόντος. 4. Οικονοµικές προσφορές των υποψήφιων προµηθευτών που δεν θα συµπεριλαµβάνουν τις κρατήσεις ανωτέρω παραγράφου 1 παρόντος, δεν θα γίνονται αποδεκτές. ΑΡΘΡΟ 6 Εγγυήσεις Συµµετοχής-Καλής Εκτέλεσης Η/Οι προµηθεύτρια/-ες εταιρεία/-ες υποχρεούται/-νται όπως προσέλθει/-ουν στο Κλιµάκιο Προµηθειών του ΚΕΦΝ σε προθεσµία που δεν µπορεί να υπερβαίνει τις είκοσι (20) ηµέρες από την

8 8 κοινοποίηση της απόφασης ανάθεσης της Υπηρεσίας για την υπογραφή της «Σύµβασης» / «Συµφωνητικού Προµήθειας», προσκοµίζοντας «Εγγυητική Επιστολή Καλής Εκτελέσεως» ισχύος έξι (6) µηνών πέραν του «συµβατικού» χρόνου παράδοσης και ποσού ίσου µε το πέντε τοις εκατό (5%) επί της καθαρής αξίας της προµήθειας (ανελαστικός όρος). 2. Οι εγγυήσεις εκδίδονται από πιστωτικά ιδρύµατα ή άλλα νοµικά πρόσωπα που λειτουργούν νόµιµα στα Κράτη µέλη της Ευρωπαϊκής Ένωσης και έχουν σύµφωνα µε τα ισχύοντα το δικαίωµα αυτό. Τα αντίστοιχα έντυπα των εγγυητικών επιστολών εάν δεν είναι διατυπωµένα στην Ελληνική θα συνοδεύονται από επίσηµη µετάφραση. ΑΡΘΡΟ 7 Πληρωµή - ικαιολογητικά 1. Τα δικαιολογητικά που απαιτούνται για την εξόφληση της προµήθειας είναι τα κάτωθι: α. Πρωτόκολλο Ποσοτικής και Ποιοτικής παραλαβής του υλικού / υλικών από την εκάστοτε αρµόδια επιτροπή παραλαβής, συνοδευόµενο από Πιστοποιητικό Συµµόρφωσης προς τις απαιτήσεις Κανονισµού EK 1907/2006 (REACH) της Ευρωπαϊκής Ένωσης, εκδοθέν πρόσφατα από διαπιστευµένο φορέα. β. Τιµολόγιο για την Προµήθεια Υλικού / Υλικών του προµηθευτή και ελτίο Αποστολής. γ. Φορολογική Ενηµερότητα της αρµόδιας ΟΥ, για ποσά άνω των 1.500,00 δ. Ασφαλιστική Ενηµερότητα, για ποσά άνω των 3.000,00 2. Χρόνος εξόφλησης: Εντός τριάντα (30) ηµερών, εκτός αν οι ιδιαίτερες συνθήκες το επιβάλουν και µετά από συµφωνία µε τον αντισυµβαλλόµενο εντός εξήντα (60) ηµερών, υπολογιζόµενων από την εποµένη της υποβολής του τιµολογίου από τον ανάδοχο συνοδευµένο από τα λοιπά νόµιµα δικαιολογητικά. 3. Η προθεσµία πληρωµής αναστέλλεται: α. Κατά το χρονικό διάστηµα που µεσολαβεί από την αποστολή του σχετικού χρηµατικού εντάλµατος πληρωµής στον αρµόδιο Επίτροπο του Ελεγκτικού Συνεδρίου ή έτερη Υπηρεσία µε αρµοδιότητα επί κατασταλτικού ελέγχου δαπανών και µέχρι τη θεώρηση αυτού. β. Κατά το χρονικό διάστηµα τυχόν δικαστικών διενέξεων. Επίσης, δεν προσµετράται ο χρόνος καθυστέρησης της πληρωµής που οφείλεται σε υπαιτιότητα του προµηθευτή (µη έγκαιρη υποβολή των αναγκαίων δικαιολογητικών). ΑΡΘΡΟ 8 Παράδοση Παραλαβή 1. Ο χρόνος έναρξης της Σύµβασης, άρχεται από την ηµεροµηνία υπογραφής της. Οι συµµετέχουσες εταιρείες θα πρέπει να έχουν ικανότητα παράδοσης εντός τριάντα (30) ηµερών από την υπογραφή της σύµβασης. 2. Ως τόπος παράδοσης των υλικών (DDP σύµφωνα µε τους Incoterms 2010) ορίζονται οι εγκαταστάσεις της Υπηρεσίας της ιεύθυνσης Παραλαβών και ιαµετακόµισης Υλικών (ΚΕΦΝ/ Π Υ), ενώ τηρείται η παρακάτω διαδικασία: α. Οι προµηθευτές πριν από κάθε προσκόµιση υλικού / υλικών, έρχονται σε συνεννόηση µε τον Πρόεδρο της Επιτροπής Παραλαβής του ΚΕΦΝ (τηλ ) για την έγκαιρη από αυτόν ειδοποίηση της Μονάδας, ώστε να βρεθεί ο αναγκαίος αποθηκευτικός χώρος, να καθοριστεί η

9 9 ηµεροµηνία παραλαβής και να εξασφαλισθεί από την αρµόδια Υπηρεσία Ασφαλείας του Ν.Ο. Σκαραµαγκά η απαραίτητη / προβλεπόµενη άδεια Εισόδου του προσωπικού τους. β. Η Ποσοτική και η Ποιοτική παραλαβή των πηλίσκων Ν/ θα πραγµατοποιηθεί από την αρµόδια Επιτροπή της Υπηρεσίας µόνο µε µακροσκοπικό έλεγχο, παρουσία του προµηθευτού ή του νόµιµου αντιπροσώπου του. Η αρµόδια Επιτροπή θα συντάξει το αντίστοιχο «Πρωτόκολλο Ποσοτικής και Ποιοτικής Παραλαβής», ενώ θα το προσυπογράψει ο προµηθευτής ή ο νόµιµος αντιπρόσωπός του. Στην περίπτωση κωλύµατος του προµηθευτή να παρευρεθεί κατά τη διαδικασία παραλαβής, ο τελευταίος υποχρεούται σε έγγραφη αποδοχή των αποτελεσµάτων αυτής αφού του κοινοποιηθούν. Επισηµαίνεται ότι η υποβολή του τιµολογίου για την Προµήθεια Υλικού δεν µπορεί να γίνει προ της λήψης γνώσης του αντισυµβαλλόµενου µε την Υπηρεσία επί του πρωτοκόλλου οριστικής ποιοτικής και ποσοτικής παραλαβής. ΑΡΘΡΟ 9 Κήρυξη Προµηθευτή ως Έκπτωτου Κυρώσεις 1. Σε περίπτωση που ο προµηθευτής δεν ανταποκριθεί στις συµβατικές του υποχρεώσεις η Υπηρεσία µπορεί να επιβάλλει τις κυρώσεις σύµφωνα µε τα άρθρα 72,203,207,208 και 213 του Ν.4412/ Κυρώσεις για µη εκπλήρωση συµβατικών όρων δύναται κλιµακωθούν κατά την κρίση της Υπηρεσίας, σύµφωνα µε Ν.4412/16.

10 10 Παράρτηµα "B" στη ιακήρυξη Νο 34/18 /ΚΠ/ΚΕΦΝ "Οικονοµική" Προσφορά ΠΡΟΣ: Το Κλιµάκιο Προµηθειών του ΚΕΦΝ ΣΤΟΙΧΕΙΑ ΠΡΟΜΗΘΕΥΤΗ ΕΠΩΝΥΜΙΑ:.. ΙΕΥΘΥΝΣΗ:.ΤΚ ΤΗΛΕΦΩΝΟ:.FAX Αρ. Πρωτοκόλλου Προσφοράς:..Ηµεροµηνία 1. Αναφερόµενοι στην Ανακοίνωση υπ' αριθµ..σχετικά µε την υποβολή προσφοράς για την προµήθεια (π.χ. µηχανολογικού υλικού) σας προσφέρουµε τα παρακάτω: A/A ΠΡΟΣΦΕΡΟΜΕ ΝΟ ΕΙ ΟΣ NSN ΜΟΝΑ Α ΜΕΤΡΗΣΗΣ ΠΟΣΟΤΗΤΑ ΤΙΜΗ ΜΟΝΑ ΟΣ ΤΕΛΙΚΗ ΤΙΜΗ 2. ηλώνουµε ότι λάβαµε γνώση του συνόλου των «Γενικών» και «Ειδικών» όρων συµµετοχής και ότι αποδεχόµαστε αυτούς καθώς και τα αναφεροµένα στο N. 4412/ Χρόνος παραδοσης του υλικού / υλικών..από την ηµεροµηνία τοποθέτησης της παραγγελίας. 4. Τόπος παράδοσης του υλικού / υλικών: Oι εγκαταστάσεις της ιεύθυνσης Παραλαβής και ιαµετακόµισης Υλικών του ΚΕΦΝ (ΚΕΦΝ/ Π Υ). 5. Ισχύς προσφοράς:( τουλάχιστον έξι (6) µηνών) 6. Χώρα προέλευσης των υλικών και κατάσταση αυτών (π.χ. Factory new, new stock κ.λ.π) Στοιχεία εργοστασίου/βιοτεχνίας κατασκευής:. 8. ήλωση ότι σε περίπτωση «Τοποθέτησης» της Παραγγελίας, η εταιρεία οφείλει να προσκοµίσει «Εγγυητική Επιστολή Καλής Εκτέλεσης» ισχύος έξι (6) µηνών πέρα του συµβατικού χρόνου παράδοσης και ποσού ίσου µε 5% επί της καθαρής αξίας της προµήθειας. Ονοµατεπώνυµο - Επωνυµία Υπογραφή - Σφραγίδα

11 11 ΠΑΡΑΡΤΗΜΑ «Γ» ΣΤΗ ΙΑΚΗΡΥΞΗ 34/18 Φ.600/34/Σ.34/18 ΠΟΛΕΜΙΚΟ ΝΑΥΤΙΚΟ ΚΕΝΤΡΟ ΕΦΟ ΙΑΣΜΟΥ ΝΑΥΤΙΚΟΥ ΚΛΙΜΑΚΙΟ ΠΡΟΜΗΘΕΙΩΝ ΠΡΟ ΙΑΓΡΑΦΗ ΕΝΟΠΛΩΝ ΥΝΑΜΕΩΝ ΠΕ Α ΕΚ ΟΣΗ 1 η ΠΙΛΙΣΚΟΙ ΛΕΥΚΟΙ ΝΑΥΤΟ ΙΟΠΩΝ 5 ΝΟΕΜΒΡΙΟΥ 2014 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ ΥΠΟΥΡΓΕΙΟ ΕΘΝΙΚΗΣ ΑΜΥΝΑΣ

12 12 ΠΙΝΑΚΑΣ ΠΕΡΙΕΧΟΜΕΝΩΝ ΣΕΛΙ Α 1. ΠΕ ΙΟ ΕΦΑΡΜΟΓΗΣ 3 2. ΣΧΕΤΙΚΑ ΕΓΓΡΑΦΑ 3 3. ΤΑΞΙΝΟΜΗΣΗ 5 4. ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ 4.1. Ορισµός υλικού 4.2. Φυσικά χαρακτηριστικά 4.3. Σχεδίαση - Κατασκευή 4.4. Συσκευασία 4.5. Επισήµανση 5. ΑΠΑΙΤΗΣΕΙΣ ΣΥΜΜΟΡΦΩΣΗΣ ΥΛΙΚΟΥ 5.1 Συνοδευτικά έγγραφα 5.2 Επιθεωρήσεις / οκιµές 6. ΛΟΙΠΕΣ ΑΠΑΙΤΗΣΕΙΣ 6.1 Χρόνος παράδοσης 6.2 Αριθµός παρτίδων ΠΕΡΙΕΧΟΜΕΝΟ ΠΡΟΣΦΟΡΑΣ ΣΗΜΕΙΩΣΕΙΣ ΠΡΟΤΑΣΕΙΣ ΒΕΛΤΙΩΣΗΣ ΤΕΧΝΙΚΗΣ ΠΡΟ ΙΑΓΡΑΦΗΣ 17 ΠΡΟΣΘΗΚΗ Ι ΠΙΝΑΚΕΣ 1 ΚΑΙ 2 ΑΝΟΧΕΣ ΚΑΙ ΕΚΠΤΩΣΕΙΣ ΒΑΜΒΑΚΕΡΩΝ ΚΑΙ ΜΑΛΛΙΝΩΝ ΥΦΑΣΜΑΤΩΝ ΠΡΟΣΘΗΚΗ ΙΙ ΕΝΤΥΠΟ ΣΥΜΜΟΡΦΩΣΗΣ ΠΡΟΣ ΠΕ 20 ΕΓΚΡΙΣΗ ΤΕΧΝΙΚΗΣ ΠΡΟ ΙΑΓΡΑΦΗΣ & 19

13 13 1 ΠΕ ΙΟ ΕΦΑΡΜΟΓΗΣ Η παρούσα Προδιαγραφή Ενόπλων υνάµεων (ΠΕ ) καλύπτει τις απαιτήσεις προµήθειας των λευκών πιλίσκων Ναυτοδιόπων (Ν/ ) για τις ανάγκες του Π. Ναυτικού. 2 ΣΧΕΤΙΚΑ ΕΓΓΡΑΦΑ 2.1 Νοµοθεσία Κανονισµός (ΕΚ) αριθ. 1907/2006 του Ευρωπαϊκού Κοινοβουλίου και του Συµβουλίου της 18ης εκεµβρίου 2006, για την καταχώριση, την αξιολόγηση, την αδειοδότηση και τους περιορισµούς των χηµικών προϊόντων (REACH) και για την ίδρυση του Ευρωπαϊκού Οργανισµού Χηµικών Προϊόντων καθώς και για την τροποποίηση της οδηγίας 1999/45/ΕΚ και για κατάργηση του κανονισµού (ΕΟΚ) αριθ. 793/93 του Συµβουλίου και του κανονισµού (ΕΚ) αριθ. 1488/94 της Επιτροπής καθώς και της οδηγίας 76/769/ΕΟΚ του Συµβουλίου και των οδηγιών της Επιτροπής 91/155/ΕΟΚ, 93/67/ΕΟΚ, 93/105/ΕΚ και 2000/21/ΕΚ, όπως τροποποιήθηκε και ισχύει Κανονισµός (ΕΚ) αριθ. 2195/2002 του Ευρωπαϊκού Κοινοβουλίου και του Συµβουλίου της 5 Νοεµβρίου 2002 περί του κοινού λεξιλογίου για τις δηµόσιες συµβάσεις (CPV) όπως έχει τροποποιηθεί και ισχύει. 2.2 Πρότυπα EN ISO 105-A01, Textiles - Tests for color fastness - Part A01: General principles of testing EN ISO 105-B01, Textiles - Tests for color fastness - Part B01: Color fastness to light: Daylight EN ISO 105-B02, Textiles - Tests for color fastness - Part B02: Color fastness to artificial light: Xenon arc fading lamp test EN ISO 105-C06, Textiles - Tests for color fastness - Part C06: Color fastness to domestic and commercial laundering EN ISO 105-D01, Textiles - Tests for color fastness - Part D01: Color fastness to dry cleaning using perchloroethylene solvent EN ISO 105-E04, Textiles - Tests for color fastness - Part E04: Color fastness to perspiration EN ISO 105-X12, Textiles - Tests for color fastness - PartX12: Color fastness to rubbing ΕΝ ISO 1421, Rubber or plastics coated fabrics Determination of tensile strength and elongation at break EN ISO 2411, Rubber or plastics coated fabrics Determination of coating adhesion EN ISO , Textiles quantitative chemical analysis Part 1: General principles of testing EN ISO , Textiles quantitative chemical analysis Part 2: Ternary fiber mixtures EN ISO 3071, Textiles - Determination of ph of aqueous extract ΕΝ ISO 3758, Textiles - Care labeling code using symbols EN ISO 3759, Textiles - Preparation, marking and measuring of fabric specimens and garments in tests for determination of dimensional change EN ISO , Rubber or plastics coated fabrics Determination of Tear resistance Part 1: Constant rate of tear methods.

14 EN ISO 5077, Textiles - Determination of dimensional change in washing and drying EN ISO 6330, Textiles - Domestic washing and drying procedures for textile testing ΕΝ ISO 9001, «Συστήµατα διαχείρισης της ποιότητας - Απαιτήσεις» EN ISO :2000, Textiles - Determination of fabric propensity to surface fuzzing and to pilling - Part 1: Pilling box method EN ISO , Textiles - Tensile properties of fabrics - Part 1: Determination of maximum force and elongation at maximum force using the strip method EN ISO , Textiles - Tensile properties of fabrics - Part 2: Determination of maximum force using the grab method EN , Textiles Fabrics Determination of number of threads per unit length EN 12127, Textiles Fabrics Determination of mass per unit area using small samples ΕΝ :2012, Textiles - Methods for the determination of certain aromatic amines derived from azo colorants - Part 1: Detection of the use of certain azo colorants accessible with and without extracting fibres EN ISO/IEC , Conformity assessment Supplier s declaration of conformity Part 1: General requirements EN ISO/IEC , Conformity assessment Supplier s declaration of conformity Part 2: Supporting documentation ISO 3801, Textiles Woven fabrics Determination of mass per unit length and mass per unit area ISO : Amd 1:2011, Sampling procedures for inspection by attributes Part1: Sampling schemes indexed by acceptance quality limit (AQL) for lot-by-lot inspection ISO , Textiles - Woven fabrics - Construction - Methods of analysis- Part 1: Methods for the presentation of a weave diagram and plans for drafting, denting and lifting IISO , Textiles - Woven fabrics - Construction - Methods of analysis- Part 5: Determination of linear density of yarn removed from fabric EN A02:1994, Textiles - Tests for color fastness - Part A02: Grey scale for assessing change in color ASTM D 276, Standard test methods for identification of fibers in textiles ASTM D 629, Standard test methods for quantitative analysis of textiles ASTM D3991 Standard specifiacations for fineness of wool or mohair and assignment grades Oekotex Standard 100 (Σύστηµα απονοµής οικολογικού σήµατος). 2.3 Τεχνικές Προδιαγραφές «Τεχνικές Προδιαγραφές Υφασµάτων» Υπ. Εµπορίου τεύχος Α, Έκδοση 3η, Η Τεχνική Προδιαγραφή ΚΕΦΝ Ν-0988 Θ 2007, η οποία καταργείται µε την παρούσα. 2.4 Τα σχετικά έγγραφα, στην έκδοση που αναφέρονται, αποτελούν µέρος της παρούσας προδιαγραφής. Για τα έγγραφα, για τα οποία δεν αναφέρεται έτος έκδοσης, εφαρµόζεται η τελευταία έκδοση, συµπεριλαµβανοµένων των τροποποιήσεων. Σε περίπτωση αντίφασης

15 15 της παρούσας προδιαγραφής µε µνηµονευόµενα πρότυπα, κατισχύει η προδιαγραφή, υπό την προϋπόθεση ικανοποίησης της ισχύουσας νοµοθεσίας της Ελληνικής ηµοκρατίας. 3 ΤΑΞΙΝΟΜΗΣΗ 3.1 Οι πιλίσκοι της 1 παρακολουθούνται στο εφοδιαστικό σύστηµα του ΠΝ συναρτήσει των µεγεθών τους και οι αντίστοιχοι Ναυτικοί Αριθµοί Ταξινόµησης (ΝΑΤ) παρουσιάζονται στον ακόλουθο Πίνακα «Ταξινόµηση ιαστάσεις»: ΤΑΞΙΝΟΜΗΣΗ ΙΑΣΤΑΣΕΙΣ ΠΙΛΙΣΚΟΙ ΛΕΥΚΟΙ Ν/ ΜΕΓΕΘΗ (ΕΛΛΗΝΙΚΟ Νο) ΝΑΥΤΙΚΟΣ ΑΡΙΘΜΟΣ ΤΑΞΙΝΟΜΗΣΗΣ (ΝΑΤ) ΕΣΩΤΕΡΙΚΗ ΠΕΡΙΜΕΤΡΟΣ ΚΥΚΛΙΚΗΣ ΣΤΕΦΑΝΗΣ (mm) ΝΤ-DΑ NT-DA NT-DΑ NT-DΑ NT-DΑ NT-DΑ NT-DΑ NT-DA NT-DA ΝΤ-ΒΒ ΝΤ-ΒΒ Ο κωδικός των πιλίσκων της 1, κατά CPV, σύµφωνα µε το Κανονισµό είναι: (καπέλα). 4 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ 4.1 Ορισµός υλικού Γενική Περιγραφή Ο πιλίσκος αποτελεί το καπέλο των Ναυτοδιόπων και φέρεται µε τις στολές τους όπως ορίζεται στον Κανονισµό Στολών ΠΝ Κάθε πιλίσκος αποτελείται από τα εξής κύρια µέρη: Τον σκελετό που καταλήγει σε κυκλική στεφάνη, τη λευκή πλαστική επικάλυψη (τεπές), την επικάλυψη της κυκλικής στεφάνης και το υποσιάγωνο. Η γενική εικόνα το πιλίσκου φαίνεται στο Σχέδιο ΙΙΙ, ενώ στο Σχέδιο ΙΙ φαίνονται τα διάφορα µέρη αυτού. 4.2 Φυσικά χαρακτηριστικά Μεγέθη Το κάθε µέγεθος πιλίσκου αντιστοιχεί και αντιστοιχίζεται (αµφίδροµα) στην εσωτερική περίµετρο της κυκλικής στεφάνης ως αναγράφεται στον ανωτέρω Πίνακα «Ταξινόµηση ιαστάσεις» ιαστάσεις Ολικό ύψος πιλίσκου (για οποιοδήποτε µέγεθος): mm Πλάτος αναπτύγµατος πλάγιας καµπύλωσης: mm Ύψος κυκλικής στεφάνης (πόδι): mm, αποτελούµενο από mm λευκό πλαστικοποιηµένο ύφασµα και mm µαύρο µάλλινο ύφασµα ιάµετρος άνω κυκλικού καλύµµατος (τεπές): mm µεγαλύτερη από την εξωτερική διάµετρο της κυκλικής στεφάνης.

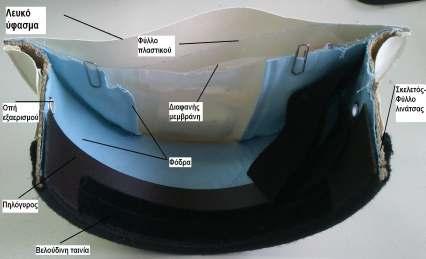

16 Οι ανωτέρω διαστάσεις έως και του πιλίσκου παρουσιάζονται στο ακόλουθο Σχέδιο Ι (της πλάγιας τοµής). ΣΧΕ ΙΟ Ι Η γενικότερη µακροσκοπική εικόνα του πιλίσκου παρουσιάζεται στα ακόλουθα Σχέδια ΙΙ (κάθετη τοµή) και ΙΙΙ. ΣΧΕ ΙΟ ΙΙ

17 17 ΣΧΕ ΙΟ ΙΙΙ Βάρος πιλίσκου: 220 ± 3% g Σκελετός - σχήµα Η τελική µορφή του πιλίσκου εξασφαλίζεται µε την µορφοποίηση σκληρού σκελετού από λινή λινάτσα ή κανναβίνη σε µία (1) ή δύο (2) στρώσεις κατάλληλα κατασκευασµένες, στο πάνω µέρος του οποίου και σε οριζόντιο επίπεδο θα τοποθετείται (ράβεται), φύλλο από κατάλληλο πλαστικό π.χ. πολυαιθυλένιο (HDPE) κλπ Βάρος σκελετού: Για µία (1) στρώση λινάτσας ή κανναβίνης: g/m 2, ή για δύο (2) στρώσεις λινάτσας ή κανναβίνης: g/m 2 έκαστη στρώση Πάχος σκελετού: 2 mm Πάχος πλαστικού φύλλου : 0,5 ± 0,05 mm Πυκνότητα ραφών οριζόντιου πλαστικού φύλλου ανά cm: 3± Ύφασµα µε λευκή πλαστική επικάλυψη από PVC για τις πλάγιες καµπυλώσεις και το κυκλικό κάλυµµα (τεπές) Το ύφασµα που θα χρησιµοποιηθεί για τις πλάγιες καµπυλώσεις και το κυκλικό κάλυµµα (τεπέ) θα αποτελείται από βαµβακερό ύφασµα µε ισοπαχή και οµοιόµορφη επικάλυψη,επί της µιας µόνο πλευράς (εξωτερικής), µε πλαστικό PVC λευκής απόχρωσης, µε σχέδιο τυπώµατος κατ' αποµίµηση υφάσµατος και θα αποτελεί ένα ενιαίο στρώµα, µε

18 18 χαρακτηριστικά που αναγράφονται στις κατωτέρω έως Όλο το ύφασµα θα αναφέρεται ως ύφασµα τελικού προϊόντος Πλάγιες καµπυλώσεις (πλάγια) Οι πλάγιες καµπυλώσεις θα κατασκευάζονται από το προαναφερόµενο ύφασµα και θα αποτελούνται από 4 ίδια τεµάχια ραµµένα µε 5-6 βελονιές/cm. Οι συρραφές των καµπυλώσεων θα είναι ανά δύο εκ διαµέτρου αντίθετες και ακριβώς στο µέσο του εκάστοτε ηµικυκλίου Κυκλικό κάλυµµα (τεπές) Το κυκλικό κάλυµµα θα κατασκευάζεται από το ύφασµα Οι πάνω ραφές συνένωσης του κυκλικού τεπέ, της εσωτερικής φόδρας και της µεµβράνης θα συρράπτονται µε 3-4 βελονιές ανά cm. Όλες οι υπόλοιπες ραφές θα έχουν 5-6 βελονιές ανά cm Βάρος υφάσµατος τελικού προϊόντος, κατά ΕΝ ή άλλο ισοδύναµο πρότυπο: 485 g/m 2 (ανοχές ως Πίνακας 1 Προσθήκης Ι) Βάρος υφάσµατος προ επίστρωσης µε PVC, κατά ΕΝ ή άλλο ισοδύναµο: 120 g/m 2 (ανοχές ως Πίνακας 1 Προσθήκης Ι) Σύνθεση υφάσµατος βάσης (υπόστρωµα), κατά ΕΝ ISO και EN ISO ή ΑSTM D 629 ή άλλο ισοδύναµο πρότυπο: 100% Βαµβάκι Ύφανση υφάσµατος βάσης, ISO ή άλλο ισοδύναµο πρότυπο: ιαγώνιος 2/ Πυκνότητα κλωστών/cm, κατά ΕΝ ή άλλο ισοδύναµο πρότυπο, (ανοχές ως Πίνακας 1 Προσθήκης Ι): Στηµόνι: Υφάδι: Πάχος υφάσµατος τελικού προϊόντος: 0,5 ± 0,05 mm Αριθµός αποµιµούµενων κλωστών πλαστικής επικάλυψης σε ζεύγη / cm: Στηµόνι: 18± Υφάδι: 10± Αντοχή εφελκυσµού τελικού προϊόντος κατά EN ISO 1421 ή άλλο ισοδύναµο (ανοχές ως Πίνακας 1 Προσθήκης Ι): Στηµόνι: 440 Ν/5cm Υφάδι: 380 Ν/5cm Αντοχή στη διάσχιση τελικού προϊόντος κατά EN ISO ή άλλο ισοδύναµο (ανοχές ως Πίνακας 1 Προσθήκης Ι): Στηµόνι: 20 Ν Υφάδι: 30 Ν Αντοχή χρωµατισµού (βαθµολογηµένη σύµφωνα µε την κλίµακα των Μπλε για την αντοχή χρωµατισµού στο φως κατά ΕΝ ISO 105-B01), (ανοχές ως Πίνακας 1 Προσθήκης Ι): Στο ηλιακό φως, κατά ΕΝ ISO 105-B01 ή ισοδύναµο πρότυπο ή φωτισµός λυχνίας Xenon, κατά EN ISO 105-Β02 ή ισοδύναµο πρότυπο: βαθµός Αντίσταση στην υδατοπερατότητα τελικού προϊόντος σε στήλη Shoper, µε ύψος 1m για 30 sec: Αδιαπέραστο Αντοχή προσκόλλησης της επικάλυψης PVC στο βαµβακερό ύφασµα βάσης κατά ΕΝ ISO 2411 ή άλλο ισοδύναµο πρότυπο, (ανοχές ως Πίνακας 1 Προσθήκης Ι): 360 N / 5cm πλάτος Ειδικές απαιτήσεις της πλαστικής επικάλυψης από PVC

19 Προς εξασφάλιση των ανωτέρω χαρακτηριστικών, θα πρέπει η πλαστική επικάλυψη να κατασκευαστεί αποκλειστικά από PVC και να χρησιµοποιηθούν ως πλαστικοποιητές εστέρες του φθαλικού οξέος (Di-2-Ethylaexyl Phthalate ή Dialphanyl Phtalate). Ο χρωµατισµός θα γίνει χρησιµοποιώντας κατάλληλες ποσότητες διαλύµατος πρεσιπιτέ ανθρακικού ασβεστίου (CaCO 3 ) και διοξείδιο του τιτανίου (TiO 2 ). Το τελευταίο θα έχει καθαρότητα 95% κατ ελάχιστο κατά την ενσωµάτωση - παραγωγή του λευκού «πιγµέντου» έτσι ώστε να επιτυγχάνεται η επιθυµητή αντοχή του χρωµατισµού στο φως της Πριν από το τελείωµα του υφάσµατος που επικαλύφθηκε µε PVC, θα επικαλυφθεί µε ένα διασταυρωµένο (crosslinked) πολυµερές µεθοξυλοµένου πολυαµιδίου (methoxylated polyamide polymer). Το υλικό του ανάγλυφου σφραγίσµατος θα είναι κατάλληλο υλικό, ανάλογο προς το αντίστοιχο πρότυπο επίσηµο δείγµα, µε ειδική προσοχή στο βάθος του ανάγλυφου και την αποφυγή λακκουβών στο ανάγλυφο σφράγισµα. Όλες οι επικαλύψεις του υλικού θα είναι οµοιόµορφες, σε τρόπο ώστε το τελικό επικαλυµµένο προϊόν να είναι απαλλαγµένο από ατέλειες, λεπτά και χοντρά σηµεία ή οποιοδήποτε άλλο ελάττωµα Επικάλυψη κυκλικής στεφάνης (πόδι) Η επικάλυψη της κυκλικής στεφάνη θα αποτελείται από δύο µέρη Άνω µέρος Θα κατασκευαστεί από λωρίδα λευκού υφάσµατος, όµοιου µε αυτό της Κάτω µέρος Θα αποτελείται από µαύρο ύφασµα τσόχας καρντέ No 360, το οποίο καλύπτει τελείως το χείλος του πιλίσκου και επεκτείνεται και στο εσωτερικό αυτού µέχρι ύψους 8-10 mm. Το µαύρο ύφασµα της κυκλικής στεφάνης θα φέρει περιφερειακώς σωληνωτή οµοιόµορφη έξαρση σε απόσταση 3-4 mm από το κατώτερο άκρο. Το στρίφωµα της ταινίας θα πρέπει να γαζωθεί πάνω στον σκελετό αµέσως πάνω από την έξαρση Σύνθεση υφάσµατος κατά ΕΝ ISO και EN ISO ή ΑSTM D 629 ή άλλο ισοδύναµο πρότυπο: 100% Μαλλί ή 92%±2% Μαλλί - 8%±2% Nylon Βάρος µάλλινου υφάσµατος, κατά EN ή άλλο ισοδύναµο πρότυπο (ανοχές ως Πίνακας 2 Προσθήκης Ι): 360 g/m Ύφανση, κατά ISO ή άλλο ισοδύναµο πρότυπο: Τσόχα Finesse ινών µαλλιού κατά ASTM D 3991 ή άλλο ισοδύναµο πρότυπο (ανοχές ως Πίνακας 2 Προσθήκης Ι): S Τίτλος ινών nylon: 3-4 Denier Τίτλος νήµατος, κατά ISO ή άλλο ισοδύναµο πρότυπο (ανοχές ως Πίνακας 2 Προσθήκης Ι): Στηµόνι: 16/1 Νm Καρντέ Υφάδι: 16/1 Nm Καρντέ Πυκνότητα κλωστών/cm, κατά EN ή άλλο ισοδύναµο πρότυπο (ανοχές ως Πίνακας 2 Προσθήκης Ι): Στηµόνι: Υφάδι: Αντοχή εφελκυσµού, κατά EN ISO ή EN ISO ή άλλο ισοδύναµο πρότυπο (ανοχές ως Πίνακας 2 Προσθήκης Ι): Στηµόνι: 650 Ν Υφάδι: 550 Ν.

20 Έλεγχος µεταβολής διαστάσεων [Μετρούµενη κατά το πρότυπο ΕΝ ISO 5077, (µετά από προετοιµασία και µαρκάρισµα µε το πρότυπο ΕΝ ISO 3759) µε διαδικασία πλυσίµατος (βαθµίδα) 7Α και διαδικασία στεγνώµατος Α Line Dry του προτύπου ΕΝ ISO 6330 ή άλλο ισοδύναµο πρότυπο], (ανοχές ως Πίνακας 2 Προσθήκης Ι): Στηµόνι: 2,5% Υφάδι: 2,5% Αντοχή χρωµατισµού (βαθµολογηµένη σύµφωνα µε την κλίµακα των Μπλε για την αντοχή χρωµατισµού στο φως κατά ΕΝ ISO 105-B01 και για τις λοιπές αντοχές σύµφωνα µε την κλίµακα του Γκρι κατά ΕΝ ISO 105-A01 και EN A02), (ανοχές ως Πίνακας 2 Προσθήκης Ι): Στη ξηρή τριβή κατά EN ISO 105-X12 ή ισοδύναµο πρότυπο: βαθµός Στην υγρή τριβή κατά EN ISO 105-X12 ή ισοδύναµο πρότυπο: βαθµός Στον ιδρώτα κατά EN ISO 105-E04 ή ισοδύναµο πρότυπο: βαθµός Στο ηλιακό φως, κατά ΕΝ ISO 105-B01 ή ισοδύναµο πρότυπο ή φωτισµός λυχνίας Xenon, κατά EN ISO 105-Β02 ή ισοδύναµο πρότυπο: βαθµός Υποσιάγωνο Θα κατασκευάζεται από 100% µάλλινο ύφασµα (ταινία) µαύρου χρώµατος από δίκλωνα νήµατα. Το µήκος της θα είναι 60 ± 1 cm και το πλάτος της 25 ± 1 mm, και θα συρράπτεται µε τη ραφή του καλύµµατος στο εσωτερικό του πιλίσκου Σύνθεση υφάσµατος, κατά ΕΝ ISO και EN ISO ή ΑSTM D 629 ή άλλο ισοδύναµο πρότυπο: 100% Μαλλί Βάρος µάλλινής ταινίας, κατά ISO 3801 ή άλλο ισοδύναµο πρότυπο: 7 ± 5% g/m Finesse ινών µάλλινης ταινίας, κατά ASTM D 3991 ή άλλο ισοδύναµο πρότυπο (ανοχές ως Πίνακας 2 Προσθήκης Ι): S Πυκνότητα κλωστών/cm, κατά ISO ή άλλο ισοδύναµο πρότυπο (ανοχές ως Πίνακας 2 Προσθήκης Ι): Στηµόνι: Υφάδι: Αντοχή εφελκυσµού κατά EN ISO ή EN ISO ή άλλο ισοδύναµο πρότυπο (κατά την έννοια του µήκους), (ανοχές ως Πίνακας 2 Προσθήκης Ι): 210 Ν Αντοχή χρωµατισµού (βαθµολογηµένη σύµφωνα µε την κλίµακα των Μπλε για την αντοχή χρωµατισµού στο φως κατά ΕΝ ISO 105-B01 και για τις λοιπές αντοχές σύµφωνα µε την κλίµακα του Γκρι κατά ΕΝ ISO 105-A01 και EN A02), (ανοχές ως Πίνακας 2 Προσθήκης Ι): Στη ξηρή τριβή κατά EN ISO 105-X12 ή ισοδύναµο πρότυπο: βαθµός Στην υγρή τριβή κατά EN ISO 105-X12 ή ισοδύναµο πρότυπο: βαθµός Στον ιδρώτα κατά EN ISO 105-E04 ή ισοδύναµο πρότυπο: βαθµός Στο ηλιακό φως, κατά ΕΝ ISO 105-B01 ή ισοδύναµο πρότυπο ή φωτισµός λυχνίας Xenon, κατά EN ISO 105-Β02 ή ισοδύναµο πρότυπο: βαθµός Εσωτερικό πιλίσκου Μεµβράνη Στο πάνω κυκλικό κάλυµµα εσωτερικά και όπου φαίνεται το λευκό βαµβακερό πλαστικοποιηµένο ύφασµα της 4.2.5, τοποθετείται κυκλική διαφανής µεµβράνη κατασκευασµένη από κατάλληλο πλαστικό (π.χ. πολυαιθυλένιο ή οξική κυτταρίνη) πάχους 1 ± 0,2 mm, η οποία θα καλύπτει το πάνω εσωτερικό τµήµα έτσι ώστε να προστατεύεται το λευκό βαµβακερό ύφασµα.

21 21 Επί της διαφανούς πλαστικής µεµβράνης του κυκλικού καλύµµατος στο µέσο αυτής, θα επικολλάται ή θα ράβεται διαφανές πλαστικό φύλλο (ζελατίνη) κατά τρόπο που να σχηµατίζεται θήκη (στο ένα άκρο ανοικτή), κατάλληλων διαστάσεων για την σωστή τοποθέτηση χάρτινης ή πλαστικής ετικέτας διαστάσεων µήκους 5 cm και πλάτους 2,5 cm περίπου, στην οποία ο χρήστης θα δύναται να αναγράφει τα στοιχεία του (π.χ. τον ΑΓΜ, το όνοµα του κλπ) Φόδρα Εσωτερικά και κάτω από τη διαφανή µεµβράνη, τοποθετούνται δύο ελλιπή ηµικύκλια από µαλακό βαµβακερό ύφασµα κυανού χρώµατος, καλά προσαρµοσµένα στην εσωτερική πάνω περίµετρο του πιλίσκου διαµορφωµένα έτσι ώστε να σχηµατίζουν δύο παράλληλα τσεπάκια που να απέχουν µεταξύ τους mm µε κατεύθυνση από εµπρός προς τα πίσω. Η φόδρα των πλάγιων καµπυλώσεων θα προσαρµοστεί στο πάνω µέρος του σκελετού µε ραφή και θα επεκτείνεται εσωτερικά 5 ± 1 mm πάνω από την άκρη (χείλος) του καπέλου στριφωµένη και γαζωµένη σ εκείνο το σηµείο Σύνθεση υφάσµατος, κατά ΕΝ ISO και EN ISO ή ΑSTM D 629 ή άλλο ισοδύναµο πρότυπο: 100% Βαµβάκι Βάρος υφάσµατος φόδρας, κατά EN ή άλλο ισοδύναµο πρότυπο: 120 g/m 2 (ανοχές ως Πίνακας 1 Προσθήκης Ι) Ύφανση κατά ISO ή άλλο ισοδύναµο πρότυπο: Απλή 1/ Τίτλος νήµατος κατά ISO ή άλλο ισοδύναµο πρότυπο, (ανοχές ως Πίνακας 1 Προσθήκης Ι): Στηµόνι: 24/1 Nec Υφάδι: 24/1 Nec Πυκνότητα κλωστών/cm, κατά EN ή άλλο ισοδύναµο πρότυπο, (ανοχές ως Πίνακας 1 Προσθήκης Ι): Στηµόνι: Υφάδι: Αντοχή εφελκυσµού, κατά EN ISO ή EN ISO ή άλλο ισοδύναµο πρότυπο, (ανοχές ως Πίνακας 1 Προσθήκης Ι): Στηµόνι: 300 Ν Υφάδι: 300 Ν Έλεγχος µεταβολής διαστάσεων [Μετρούµενη κατά το πρότυπο ΕΝ ISO 5077, (µετά από προετοιµασία και µαρκάρισµα µε το πρότυπο ΕΝ ISO 3759) µε διαδικασία πλυσίµατος (βαθµίδα) 6Α και διαδικασία στεγνώµατος Α Line Dry του προτύπου ΕΝ ISO 6330 ή άλλο ισοδύναµο πρότυπο], (ανοχές ως Πίνακας 1 Προσθήκης Ι): Στηµόνι: 2% Υφάδι: 2% Αντοχή χρωµατισµού (βαθµολογηµένη σύµφωνα µε την κλίµακα των Μπλε για την αντοχή χρωµατισµού στο φως κατά ΕΝ ISO 105-B01 και για τις λοιπές αντοχές σύµφωνα µε την κλίµακα του Γκρι κατά ΕΝ ISO 105-A01 και EN A02), (ανοχές ως Πίνακας 1 Προσθήκης Ι): Στη ξηρή τριβή κατά EN ISO 105-X12 ή ισοδύναµο πρότυπο: βαθµός Στην υγρή τριβή κατά EN ISO 105-X12 ή ισοδύναµο πρότυπο: βαθµός Στον ιδρώτα κατά EN ISO 105-E04 ή ισοδύναµο πρότυπο: βαθµός Στο ηλιακό φως, κατά ΕΝ ISO 105-B01 ή ισοδύναµο πρότυπο ή φωτισµός λυχνίας Xenon, κατά EN ISO 105-Β02 ή ισοδύναµο πρότυπο: βαθµός 4-5

22 Οπές εξαερισµού Σε κάθε πλάγια πλευρά και σε ίση απόσταση κάθε πλάγιας ραφής, θα υπάρχουν ανά δύο οπές εξαερισµού (καψούλια) από χαλκονικελιούχο (Cu-Ni) ή ορειχάλκινο κράµα ή άλλο αντίστοιχο µη οξειδώσιµο υλικό λευκού χρώµατος, διαµετρήµατος Ø = 6 ± 2 mm µε ροδέλες ασφαλείας (θηλυκό-αρσενικό), ως του επισήµου δείγµατος, οι οποίες θα απέχουν µεταξύ τους 25 ± 1 mm Πηλόγυρος Στο εσωτερικό κάτω µέρος του πιλίσκου, θα συρράπτεται περιφερειακώς ταινία (πηλόγυρος) µε πλαστική επικάλυψη αποµίµησης δέρµατος (δερµατίνη) πλάτους 3,5 ± 0,2 cm, πάχους περίπου 1 mm και ανάλογου µήκους σύµφωνα µε το µέγεθος τους (βλ. 5.4). Επιπλέον στο εσωτερικό του πηλόγυρου θα ράβεται κατάλληλα και ένα κοµµάτι βελούδινης ταινίας, σκούρας απόχρωσης για περισσότερη άνεση του χρήστη. 4.3 Σχεδίαση κατασκευή Η ραφή - κατασκευή του λευκού πιλίσκου θα γίνει σύµφωνα µε τις ανωτέρω περιγραφές των έως και , τα Σχέδια Ι, ΙΙ και ΙΙΙ της 4.2.2, σε συνδυασµό µε το Επίσηµο είγµα της Υπηρεσίας Επίσηµο είγµα Υπηρεσίας Με το Επίσηµο είγµα Υπηρεσίας προσδιορίζεται η απόχρωση των επιµέρους υλικών του πιλίσκου, ο τρόπος κατασκευής του και η γενική µακροσκοπική εµφάνιση του, δηλαδή: αφή, καθαρότητα, φινίρισµα κ.λ.π. Επιπλέον, στο δείγµα αναρτάται καρτέλα στην οποία αναφέρονται οι τυχόν διαφοροποιήσεις από τους όρους και τα τεχνικά χαρακτηριστικά της ΠΕ. Όταν υπάρχουν διαφοροποιήσεις / ασυµφωνίες µεταξύ του Επίσηµου είγµατος και της ΠΕ, πλην των αναφεροµένων στην εν λόγω καρτέλα, κατισχύουν τα χαρακτηριστικά της ΠΕ. Οπωσδήποτε το Επίσηµο είγµα Υπηρεσίας δεν ισχύει για τις τυχόν υπάρχουσες σ αυτό κακοτεχνίες και ελαττώµατα. 4.4 Συσκευασία Κάθε πιλίσκος θα περιτυλίσσεται ατοµικά µέσα σε πλαστικοποιηµένο χαρτί. (πρωτογενής συσκευασία) Κατάλληλος αριθµός πιλίσκων ίδιου ΝΑΤ (πρωτογενείς συσκευασίες) θα συσκευάζονται σε πεντάφυλλο χαρτοκιβώτιο ανθεκτικό στη µεταφορά και αποθήκευση, το οποίο θα κλείνει µε κατάλληλη ταινία (τσέρκι) (δευτερογενής συσκευασία). 4.5 Επισήµανση Επισήµανση πιλίσκου Πάνω στην εσωτερική κυανή φόδρα του πιλίσκου και σε εµφανές σηµείο θα αναγράφεται µε ανεξίτηλο τρόπο (π.χ. µελάνη) ο αριθµός µεγέθους (Νο) του πιλίσκου Επισήµανση πρωτογενούς συσκευασίας Σε κάθε πρωτογενή συσκευασία θα αναγράφονται σε αυτοκόλλητη ετικέτα οι παρακάτω τουλάχιστον επισηµάνσεις: Περιγραφή του υλικού ΝΑΤ υλικού, ως Πίνακας «Ταξινόµηση ιαστάσεις» της Εµπορικό σήµα ή επωνυµία του κατασκευαστή ή του προµηθευτή Αριθµός και έτος σύµβασης.

23 Επισήµανση δευτερογενούς συσκευασίας Σε κάθε χαρτοκιβώτιο στο εξωτερικό µέρος και σε εµφανές σηµείο αυτού, θα αναγράφονται τα παρακάτω: Περιγραφή του υλικού (δηλ. Πιλίσκοι λευκοί Ν/ ) Μέγεθος περιεχόµενων υλικών Κωδικός ΠΕ ΝΑΤ υλικού, ως Πίνακας «Ταξινόµηση ιαστάσεις» της Αριθµός και έτος σύµβασης Εµπορικό σήµα ή επωνυµία του κατασκευαστή και του προµηθευτή εφόσον διαφέρουν Αριθµός περιεχόµενων τεµαχίων Αύξων αριθµός συσκευασίας Βάρος συσκευασµένου υλικού Μήνας και έτος κατασκευής Την ευθύνη για την ύπαρξη των επισηµάνσεων των 4.5.1, και 4.5.3, σε κάθε πιλίσκο, πρωτογενή συσκευασία και χαρτοκιβώτιο δευτερογενούς συσκευασίας, έχει ο προµηθευτής, που διαθέτει τα προϊόντα αυτά. 4.6 Απαιτήσεις Νοµοθεσίας Τα υλικά που θα χρησιµοποιηθούν για την κατασκευή των λευκών πιλίσκων θα πληρούν τις νοµοθετικές διατάξεις σχετικά µε ουσίες που θεωρούνται επιβλαβείς για την υγεία του χρήστη και περιλαµβάνονται στο Παράρτηµα XVII του Κανονισµού (REACH). 5 ΑΠΑΙΤΗΣΕΙΣ ΣΥΜΜΟΡΦΩΣΗΣ ΥΛΙΚΟΥ 5.1 Συνοδευτικά έγγραφα / Πιστοποιητικά Για τα υλικά 1, οι συµµετέχοντες προµηθευτές θα υποβάλλουν στο φάκελο τεχνικής προσφοράς τα ακόλουθα: Συµπληρωµένο αναλυτικό φυλλάδιο µε τίτλο «Έντυπο Συµµόρφωσης προς την Προδιαγραφή Ενόπλων υνάµεων», υπόδειγµα του οποίου δίνεται στην Προσθήκη ΙΙ Εφόσον προβλέπεται στους Ειδικούς Όρους της διακήρυξης: Αντίγραφο ισχύοντος Πιστοποιητικού Συµµόρφωσης Συστήµατος ιαχείρισης της Ποιότητας κατά ISO 9001, για το δηλωθέν στην εργοστάσιο / βιοτεχνία κατασκευής πιλίσκων. Το πιστοποιητικό θα έχει εκδοθεί από φορέα διαπιστευµένο από το ΕΣΥΠ/ΕΣΥ ή άλλο φορέα διαπίστευσης, που µετέχει σε Συµφωνία Αµοιβαίας Ισότιµης Αναγνώρισης µε το ΕΣΥΠ/ΕΣΥ σχετικά µε την Πιστοποίηση Συστηµάτων ιαχείρισης της Ποιότητας Για τα υλικά 1, ο προµηθευτής στο στάδιο παράδοσης-παραλαβής υλικών θα υποβάλει εναλλακτικά ένα από τα έγγραφα των παρακάτω παραγράφων , και : Πιστοποιητικό Συµµόρφωσης (Certificate of Conformity) προς τις απαιτήσεις του REACH, εκδοθέν πρόσφατα από διαπιστευµένο φορέα Έκθεση οκιµών του τελικού προϊόντος ως προς τις απαιτήσεις του REACH εκδοθέν πρόσφατα από διαπιστευµένο εργαστήριο. Στην Έκθεση αυτή, θα επιβεβαιώνεται ότι τα υλικά που χρησιµοποιήθηκαν για την κατασκευή των πιλίσκων της συγκεκριµένης σύµβασης πληρούν τις διατάξεις σχετικά µε ουσίες που θεωρούνται επιβλαβείς για την υγεία του χρήστη και περιλαµβάνονται στο Παράρτηµα XVII του Κανονισµού της (REACH).

24 Ισχύον Πιστοποιητικό απονοµής οικολογικού σήµατος (π.χ. Oekotex Standard 100) του τελικού προϊόντος, εκδοθέν από διαπιστευµένο φορέα. 5.2 Επιθεωρήσεις / οκιµές Μακροσκοπικός έλεγχος Έλεγχος διάστασης εσωτερικής περιµέτρου πιλίσκου Η Επιτροπή Παραλαβής (ΕΠ) εξετάζει δειγµατοληπτικά δευτερογενή συσκευασία καθώς και το είδος µε πρωτογενή συσκευασία, µε την χρήση του ακόλουθου πίνακα, που συντάχθηκε σύµφωνα µε το ISO : ΠΙΝΑΚΑΣ ΑΠΛΗΣ ΕΙΓΜΑΤΟΛΗΨΙΑΣ ΜΑΚΡΟΣΚΟΠΙΚΟΥ ΕΛΕΓΧΟΥ (AQL 4,0%, Normal, Level Ι) Μέγεθος παρτίδας (Τεµάχια) Μέγεθος δείγµατος (Τεµάχια) Αποδεκτός αριθµός ελαττωµατικών τεµαχίων 1 3 Όλα Έλεγχος δευτερογενούς συσκευασίας Ως παρτίδα, για τον έλεγχο εξωτερικής (δευτερογενούς) συσκευασίας, θεωρείται η ποσότητα χαρτοκιβωτίων που παραδίδονται από τον προµηθευτή σε συγκεκριµένη ηµεροµηνία Ως δείγµα θεωρείται το σύνολο των τεµαχίων συσκευασίας, που ελέγχεται µακροσκοπικά από την ΕΠ Τα τεµάχια του δείγµατος επιλέγονται τυχαία από την παρτίδα Ως ελαττωµατικό θεωρείται ένα τεµάχιο του δείγµατος, όταν διαπιστωθούν ελλείψεις ή ασυµφωνία µε τα αναγραφόµενα στην καθώς και όταν διαπιστωθεί σχίσιµο / θραύση ή σηµαντική παραµόρφωση του χαρτοκιβωτίου Έλεγχος πιλίσκων µε πρωτογενή συσκευασία Ως παρτίδα, για τον έλεγχο είδους / πρωτογενούς συσκευασίας, θεωρείται η ποσότητα πιλίσκων µε πρωτογενή συσκευασία ανεξαρτήτως του αριθµού ταξινόµησης (ΝΑΤ) που παραδίδεται από τον προµηθευτή σε συγκεκριµένη ηµεροµηνία. Σηµείωση: Ως ποσότητα νοείται για εφάπαξ προµήθεια η συνολική συµβατική ποσότητα, ενώ για σύµβαση πλαίσιο η συνολική ετήσια συµβατική ποσότητα Ως δείγµα θεωρείται το σύνολο των τεµαχίων, που ελέγχεται µακροσκοπικά από την ΕΠ. Τα τεµάχια του δείγµατος επιλέγονται τυχαία από την παρτίδα και επιδιώκεται να καλύπτονται αν είναι εφικτό όλα τα µεγέθη της παρτίδας Ως ελαττωµατικό θεωρείται ένα τεµάχιο του δείγµατος, όταν διαπιστωθεί: Έλλειψη / ασυµφωνία µε τα αναγραφόµενα στις και Έλλειψη / φθορά πρωτογενούς συσκευασίας Ύπαρξη ακαλαίσθητων σηµείων και ατελειών στις ραφές (π.χ. ξέφτια, στραβά γαζιά, µη «τελειωµένες» ραφές) και γενικότερα µη επιµεληµένη κατασκευή.

25 Ανοµοιοµορφία λεύκανσης του λευκού υφάσµατος του τεπέ Επιφανειακά εξωτερικά ελαττώµατα, όπως σχισίµατα, τρύπες, καψίµατα, µόνιµα στίγµατα, κηλίδες ή οποιαδήποτε αλλοίωση της εξωτερικής επιφάνειας του υλικού Ασυµφωνία µε τις διαστάσεις του Πίνακα «Ταξινόµηση ιαστάσεις» της Σηµαντικές διαφορές από το Επίσηµο είγµα της Υπηρεσίας κατά τη κρίση της ΕΠ, πέραν των διαφοροποιήσεων που αναφέρονται στην καρτέλα του Επίσηµου είγµατος (βλ ) Εργαστηριακός έλεγχος ή/και σχετικός έλεγχος εγγράφων Από κάθε παρτίδα της η ΕΠ επιλέγει τυχαία πέντε (5) πιλίσκους, που αποτελούν το δείγµα εργαστηριακού ελέγχου και ενδεχοµένως Ο αριθµός των τεµαχίων αντιστοιχεί στο µέγεθος δείγµατος για απλή δειγµατοληψία, κανονικού ελέγχου µε AQL 2,5%, επιπέδου S-1, του προτύπου ISO Έλεγχος ιδιοτήτων (πλην επιβλαβών ουσιών) Θα εκτελεστεί εργαστηριακός έλεγχος σχετικά µε τη συµµόρφωση ή µη των τεχνικών χαρακτηριστικών. Το δείγµα της θα υφίσταται εργαστηριακό έλεγχο των τεχνικών χαρακτηριστικών των 4.2.2, 4.2.3, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , και σύµφωνα µε τα αναγραφόµενα πρότυπα, για όσα τεχνικά χαρακτηριστικά µπορούν να ελεγχθούν στο έτοιµο προϊόν. Όπου στις εν λόγω παραγράφους δεν αναφέρεται συγκεκριµένη µέθοδος ελέγχου βάσει προτύπου, θα εφαρµοστούν κατά σειρά προτίµησης τα ευρωπαϊκά πρότυπα (CEN), µετά τα διεθνή (ISO) και τέλος τα εθνικά (π.χ. BSI, ASTM, DIN, AATCC κλπ) ή οι µέθοδοι ελέγχου Υ-xxx του ΓΕΣ για υφάνσιµα και κλωστ/κά υλικά Έλεγχος επιβλαβών ουσιών και σχετικών εγγράφων 4.6: Ο προµηθευτής θα καταθέσει µαζί µε τα υπό προµήθεια είδη εναλλακτικά ένα από τα έγγραφα της Σε περίπτωση µη υποβολής ενός εκ των εγγράφων 5.1.2, τότε η ΕΠ µεριµνά για τη διενέργεια εργαστηριακού ελέγχου ύπαρξης επιβλαβών ουσιών όπως αυτές αναφέρονται στο Παράρτηµα XVII του Κανονισµού της (REACH), στα εσωτερικά υλικά του πιλίσκου (υποσιάγωνο), µεµβράνη, (εσωτερική κυανή φόδρα) και (πηλόγυρος), όσα δηλαδή εξ αυτών έρχονται σε επαφή µε το δέρµα του χρήστη, σε συνεργασία µε το Χηµείο Ναυτικού ή/και µε εργαστήριο του δηµόσιου τοµέα, σε 2 τεµάχια πιλίσκων του δείγµατος εργαστηριακού ελέγχου Σε αυτήν την περίπτωση θα ισχύουν τα αναφερόµενα στην , περί επιβολής έκπτωσης Για κάθε ένα (1) τεµάχιο δείγµατος εργαστηριακού ελέγχου θα λαµβάνεται αντίστοιχα ένα (1) τεµάχιο αντιδείγµατος που θα παραµένει στην ΕΠ ή στο αρµόδιο γραφείο της εκτελούσας την προµήθεια Αρχής. Τα τεµάχια δείγµατος - αντιδείγµατος θα αριθµούνται και θα φέρουν καρτέλα. Η καρτέλα θα υπογράφεται από την ΕΠ καθώς και από τον προµηθευτή ή νόµιµο εκπρόσωπό του. Στην καρτέλα θα αναγράφονται τα εξής: Υπηρεσία προς την οποία αποστέλλονται τα τεµάχια δείγµατος Αριθµός και ηµεροµηνία κατακύρωσης Επωνυµία του προµηθευτή.
