1 ΟΡΘΗ ΕΠΑΝΑΛΗΨΗ ΩΣ ΠΡΟΣ ΤΟ ΕΠΙΣΥΝΑΠΤΟΜΕΝΟ ΠΑΡΑΡΤΗΜΑ ΤΩΝ ΤΕΧΝΙΚΩΝ ΠΡΟΔΙΑΓΡΑΦΩΝ ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΥΠΟΥΡΓΕΙΟ ΝΑΥΤΙΛΙΑΣ ΚΑΙ ΑΙΓΑΙΟΥ AΡΧΗΓΕΙΟ ΛΙΜΕΝΙΚΟΥ ΣΩΜΑΤΟΣ ΕΛΛΗΝΙΚΗΣ ΑΚΤΟΦΥΛΑΚΗΣ ΚΛΑΔΟΣ ΟΙΚΟΝΟΜΙΚΩΝ & ΥΛΙΚΟΤΕΧΝΙΚΩΝ ΥΠΟΔΟΜΩΝ ΔΙΕΥΘΥΝΣΗ ΠΡΟΜΗΘΕΙΩΝ ΤΜΗΜΑ 3 ο Tαχ. Διεύθυνση : Ακτή Βασιλειάδη, Πύλη Ε1-Ε2 Ταχ.Κώδ : (Λιμένας Πειραιώς) Πληροφορίες : Επστης ΛΣ ΚΑΛΟΓΕΡΑΚΗΣ Ν. Τηλέφωνο : Fax : diprom.c@hcg.gr ΑΝΑΡΤΗΤΕΑ ΣΤΟ ΔΙΑΔΙΚΤΥΟ Πειραιάς, Αριθμ. Φακ. : / 2014 Αριθμ. Σχεδίου: ΠΡΟΣ: Αποδέκτες Πίνακα Διανομής ΘΕΜΑ:«Διενέργεια Πρόχειρου Μειοδοτικού Διαγωνισμού για την προμήθεια ιματισμού για το προς κατάταξη προσωπικό ΛΣ ΕΛ. ΑΚΤ., προϋπολογισθείσας αξίας εβδομήντα δύο χιλιάδων ΕΥΡΩ #72.000,00 # (συμπεριλαμβάνεται Φ.Π.Α 23)». Έχοντας υπόψη: ΑΠΟΦΑΣΗ Ο ΥΠΟΥΡΓΟΣ ΝΑΥΤΙΛΙΑΣ ΚΑΙ ΑΙΓΑΙΟΥ 1. Τις διατάξεις: α. Του Ν.2362/95 (ΦΕΚ 247 Α /95) άρθρο 84 «Περί Δημοσίου Λογιστικού, Ελέγχου των Δαπανών του κράτους και άλλες διατάξεις», όπως ισχύει. β. Του Π.Δ.118/07 (ΦΕΚ 150 Α /07) «Κανονισμός Προμηθειών Δημοσίου». γ. Του Ν. 3861/10 (ΦΕΚ 112 Α /10) «περί Ενίσχυσης Διαφάνειας με την υποχρεωτική ανάρτηση νόμων και πράξεων κυβερνητικών, διοικητικών και αυτοδιοικητικών οργάνων στο διαδίκτυο Πρόγραμμα Διαύγεια». δ. Του Ν. 3871/10 (ΦΕΚ 141 Α /10) άρθρ. 21 «περί Δημοσιονομικής Διαχείρισης και Ευθύνης Ανάληψης Υποχρέωσης». ε. Του Ν.3922/11 (ΦΕΚ 35 Α /11) «Σύσταση Αρχηγείου Λιμενικού Σώματος Ελληνικής Ακτοφυλακής και άλλες διατάξεις». στ. Του ΠΔ 85/2012 (ΦΕΚ 141 Α /12), «Ίδρυση & μετονομασία Υπουργείων, μεταφορά και κατάργηση Υπηρεσιών» όπως τροποποιήθηκε με το ΠΔ. 94/2012(ΦΕΚ 149Α /12). ζ. Του Ν.4150/13 (ΦΕΚ 102 Α ), «Ανασυγκρότηση του Υπουργείου Ναυτιλίας και Αιγαίου και άλλες διατάξεις». η. Του ΠΔ 119/13 (ΦΕΚ 153 Α / ), «Διορισμός Αντιπροέδρου της Κυβέρνησης, Υπουργών, Αναπληρωτών Υπουργών & Υφυπουργών». θ. Της αριθμ /3290/2014 (ΦΕΚ 981 Β / ) Απόφασης Υπουργού Ναυτιλίας & Αιγαίου, «Καθήκοντα των Υπαρχηγών του Λιμενικού Σώματος Ελληνικής Ακτοφυλακής».

2 ι. Του Π.Δ. 81/14 (ΦΕΚ 125 Α /14) «Αναδιάρθρωση περιφερειακών Διοικήσεων Λιμενικού Σώματος Ελληνικής Ακτοφυλακής (...)». ια. Του Π.Δ. 103/14 (ΦΕΚ 170 Α /14) «Οργανισμός Υπουργείου Ναυτιλίας & Αιγαίου». 2. Την αριθμ /14/ (Αριθμ. Σχεδ:638) Απόφαση ΥΝΑ/ΑΛΣ ΕΛ.ΑΚΤ./ ΔΙ.ΠΡΟΜ περί «Συγκρότηση Επιτροπών Αξιολόγησης Αποτελεσμάτων ( ) έτους 2014 ΥΝΑ/Α.ΛΣ ΕΛ.ΑΚΤ.». 3. Το αριθμ / (Αριθμ. Σχεδ: 9249) έγγραφο ΥΝΑ/ΑΛΣ ΕΛ.ΑΚΤ./ΔΕΚ 1ο. 4. Το αριθμ /2014/ ΦΕΣ ΥΝΑ/ΑΛΣ-ΕΛ.ΑΚΤ/ΔΙΠΡΟΜ 3 ο. 5. Την αριθμ / (Αριθμ. Σχεδίου: 20566) Απόφαση Έγκρισης Δαπάνης ΥΝΑ/ΑΛΣ- ΕΛ.ΑΚΤ./ΔΟΣΠΑΣΠ Α, η οποία καταχωρήθηκε με α/α στο Βιβλίο Εγκρίσεων και Εντολών Πληρωμής της ΥΔΕ. 6. Το αριθμ / (Αριθμ. Σχεδ:9839) ΦΕΣ ΥΝΑ/Α.ΛΣ ΕΛ.ΑΚΤ./ΔΕΚ 1ο. 7. Το αριθμ / (Αριθμ. Σχεδίου:9913) ΦΕΣ ΥΝΑ/ΑΛΣ-ΕΛ.ΑΚΤ/ΔΕΚ 1ο. 8. Το αριθμ / (Αριθμ. Σχεδίου:11071) ΦΕΣ ΥΝΑ/ΑΛΣ-ΕΛ.ΑΚΤ/ΔΕΚ 1ο. 9. Το από μήνυμα ηλεκτρονικού ταχυδρομείου ΥΝΑ/ΑΛΣ-ΕΛ.ΑΚΤ/ΔΕΚ 1ο. Α πο φασίζουμε 1. Τη διενέργεια πρόχειρου μειοδοτικού διαγωνισμού με σφραγισμένες προσφορές, σε ευρώ, για την προμήθεια ιματισμού για το προς κατάταξη προσωπικό ΛΣ ΕΛ. ΑΚΤ., όπως περιγράφεται στον πίνακα που ακολουθεί, συνολικού προϋπολογισμού εβδομήντα δύο χιλιάδων Ευρώ #72.000,00 # (συμπεριλαμβάνεται Φ.Π.Α 23) και σύμφωνα με το επισυναπτόμενο παράρτημα Τεχνικών Προδιαγραφών που αποτελεί αναπόσπαστο μέρος της παρούσας. Α/Α ΠΕΡΙΓΡΑΦΗ ΥΠΟ ΠΡΟΜΗΘΕΙΑ ΕΙΔΟΥΣ 1 ΕΠΕΝΔΥΤΕΣ ΙΣΧΥΡΟΥ ΨΥΧΟΥΣ 2 ΧΕΙΡΟΚΤΙΑ ΔΕΡΜΑΤΙΝΑ ΑΝΔΡΩΝ 3 ΠΗΛΙΚΙΑ ΓΥΝΑΙΚΩΝ ΜΕ ΕΘΝΟΣΗΜΟ Υ/Ξ ΜΟΝΑΔΑ ΜΕΤΡΗΣΗΣ ΠΟΣΟΤΗΤΑ ΠΡΟΫΠΟΛΟ- ΓΙΣΜΟΣ ΤΕΜ ,50 ΖΕΥΓΗ ,00 ΤΕΜ ,00 4 ΥΦΑΣΜΑ ΣΕΒΙΟΤ ΜΕΤΡΟ ,50 5 ΥΦΑΣΜΑ «ΝΤΡΑ» ΜΑΥΡΟ Α/Ξ ΜΕΤΡΟ ,00 8 ΚΟΠΗ ΡΑΦΗ ΤΜΧ ΣΥΜΦΩΝΑ ΜΕ ΤΑ ΟΡΙΖΟΜΕ- ΝΑ ΣΤΙΣ ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑ- ΓΡΑΦΕΣ ,00 ΧΡΟΝΟΣ ΠΑΡΑΔΟΣΗΣ ΣΥΜΦΩΝΑ ΜΕ ΤΑ ΟΡΙΖΟΜΕ-ΝΑ ΣΤΙΣ ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑ- ΓΡΑΦΕΣ ΣΥΝΟΛΟ ,00 ΤΟΠΟΣ ΠΑΡΑΔΟΣΗΣ ΥΝΑ/ΑΛΣ -ΕΛ. ΑΚΤ./ ΚΕΦ/ΑΠΙΜ, ΑΚΤΗ ΒΑΣΙΛΕΙΑΔΗ, ΠΥΛΗ Ε1 Ε2, ΚΕΝΤΡΙΚΟΣ ΛΙΜΕΝΑΣ ΠΕΙΡΑΙΑΣ 2. Οι σφραγισμένες προσφορές, να κατατεθούν σε έντυπη μορφή με τα οικονομικά στοιχεία όπως ζητούνται κατωτέρω. Οι σφραγισμένες προσφορές δύναται να αποσταλούν, είτε στην ΥΝΑ/Α.Λ.Σ. ΕΛ.ΑΚΤ. / ΔΙ. ΠΡΟΜ. (Ακτή Βασιλειάδη, Πύλη Ε1-Ε2,Πειραιάς, Γρ. 426) μέχρι την προηγούμενη εργάσιμη ημέρα της ημερομηνίας διενέργειας του διαγωνισμού, είτε να προσκομισθούν την ημέρα και ώρα που θα διενεργηθεί δημόσια, ο διαγωνισμός στην Επιτροπή Προμηθειών Αξιολόγησης Αποτελεσμάτων Προχείρων Διαγωνισμών, απευθείας ή με νόμιμο εκπρόσωπο, ήτοι την:

3 Ημ/νία: 07/ 11 /2014, ημέρα Παρασκευή και ώρα 12:00 Τόπος Διεξαγωγής: Aκτή Βασιλειάδη, Πύλη Ε1-Ε2, Δραπετσώνα (Λιμάνι Πειραιά), Όροφος 3 ος αίθουσα συνεδριάσεων αρ Προσφορές, που κατατίθενται μετά την παραπάνω ημερομηνία και ώρα, είναι εκπρόθεσμες και επιστρέφονται από την Υπηρεσία που διενεργεί το διαγωνισμό. 4. Όλα τα έγγραφα και τα στοιχεία του διαγωνισμού και όλα τα έγγραφα και τα στοιχεία του φακέλου προσφοράς θα πρέπει να είναι συνταγμένα ή επίσημα μεταφρασμένα στην Ελληνική γλώσσα, με εξαίρεση αυστηρά τεχνικούς όρους, για τους οποίους δεν υπάρχει αντίστοιχη δόκιμη μετάφραση στην Ελληνική και οι οποίες ενδέχεται να είναι στην Αγγλική γλώσσα. Εξαίρεση αποτελούν και τα επισυναπτόμενα στην τεχνική προσφορά έντυπα, σχέδια και λοιπά τεχνικά στοιχεία που μπορεί να είναι στην Αγγλική γλώσσα. 5. Δικαίωμα συμμετοχής στο διαγωνισμό έχουν: α. φυσικά ή νομικά πρόσωπα β. ενώσεις προμηθευτών που υποβάλλουν κοινή προσφορά γ. συνεταιρισμοί δ. κοινοπραξίες προμηθευτών 6. Σε κάθε φάκελο προσφοράς πρέπει να αναγράφονται ευκρινώς: α) Η φράση: ΠΡΟΣΦΟΡΑ ΓΙΑ ΤΟ ΔΙΑΓΩΝΙΣΜΟ ΠΟΥ ΑΦΟΡΑ ΣΤΗΝ Προμήθεια ιματισμού για το προς κατάταξη προσωπικό ΛΣ ΕΛ. ΑΚΤ., προϋπολογισθείσας αξίας εβδομήντα δύο χιλιάδων ΕΥΡΩ #72.000,00 # (συμπεριλαμβάνεται Φ.Π.Α 23)». β)ο πλήρης τίτλος της αρμόδιας Υπηρεσίας που διενεργεί τον διαγωνισμό (ΥΝΑ/ΑΛΣ- ΕΛ.ΑΚΤ/ΔΙΠΡΟΜ 3 Ο ). γ) Ο αριθμός της Απόφασης διενέργειας του διαγωνισμού (Αριθμ. Φακ.: /2014/ , Αριθμ. Σχεδίου:1763). δ) Η ημερομηνία διενέργειας του διαγωνισμού ( 07/ 11 / 2014 ). ε) Τα στοιχεία του αποστολέα. στ)η ένδειξη: «ΝΑ ΑΝΟΙΧΘΕΙ ΜΟΝΟ ΑΠΟ ΤΗΝ ΑΡΜΟΔΙΑ ΕΠΙΤΡΟΠΗ ΠΡΟΜΗΘΕΙΩΝ». 7. Μέσα στον κυρίως φάκελο της προσφοράς τοποθετούνται όλα τα σχετικά με την προσφορά στοιχεία: Υπεύθυνη Δήλωση (παρ. 18 της παρούσας Απόφασης) και τα τεχνικά στοιχεία της προσφοράς που αναφέρονται στο επισυναπτόμενο παράρτημα «Τεχνικών Προδιαγραφών» της παρούσας. Οι συμμετέχοντες έχουν τη δυνατότητα κατάθεσης προσφοράς για το σύνολο των ειδών ή τμηματικά για κάθε είδος του πίνακα της παραγράφου 1 της παρούσης. 8. Τα οικονομικά στοιχεία επί ποινή απόρριψης τοποθετούνται σε χωριστό σφραγισμένο φάκελο, επίσης μέσα στον κυρίως φάκελο, με την ένδειξη «Οικονομική Προσφορά». Ο φάκελος της Οικονομικής Προσφοράς θα φέρει και την ένδειξη του κυρίως φακέλου. 9. Οι φάκελοι των Οικονομικών Προσφορών θα αποσφραγισθούν από την Επιτροπή Αξιολόγησης

4 Αποτελεσμάτων Πρόχειρων Διαγωνισμών εφόσον έχουν προσκομισθεί και αξιολογηθεί τα απαραίτητα δικαιολογητικά. Η Επιτροπή Αξιολόγησης Αποτελεσμάτων Πρόχειρων Διαγωνισμών θα ενημερώνει τους υποψήφιους προμηθευτές για το χρόνο και τον τόπο ανοίγματος των οικονομικών προσφορών. 10. Οι τιμές των προσφορών θα εκφράζονται σε ΕΥΡΩ. Προσφορές που δεν δίνουν τις τιμές σε ΕΥΡΩ ή που καθορίζουν σχέση ΕΥΡΩ προς ξένο νόμισμα, θα απορρίπτονται ως απαράδεκτες. Οι προσφέροντες υποχρεούνται να αναλύουν το τίμημα της προσφοράς τους σύμφωνα με τον πίνακα που ακολουθούν: ΟΙΚΟΝΟΜΙΚΗ ΠΡΟΣΦΟΡΑ Α/Α ΕΙΔΟΣ ΠΡΟΣΦΕΡΟΜΕΝΗ ΤΙΜΗ ΜΟΝΑΔΑ ΜΕΤΡΗΣΗΣ ΠΟΣΟΤΗΤΑ ΣΥΝΟΛΙΚΗ ΤΙΜΗ Τιμή με κρατήσεις χωρίς ΦΠΑ ανά τεμάχιο. Τιμή με κρατήσεις χωρίς ΦΠΑ για τη συνολική ποσότητα του κάθε τμήματος του διαγωνισμού όπως αυτά αναφέρονται κατά Α/Α στον πίνακα της παραγράφου 1 της παρούσας. Εφόσον από την προσφορά δεν προκύπτει με σαφήνεια η προσφερόμενη τιμή, θα απορρίπτεται ως απαράδεκτη. Προσφορές που θέτουν όρο αναπροσαρμογής της τιμής, απορρίπτονται ως απαράδεκτες. Αντιπροσφορές και εναλλακτικές προσφορές δεν γίνονται δεκτές. Προσφορές που παρουσιάζουν αποκλίσεις από τους απαράβατους όρους της παρούσας, απορρίπτονται ως απαράδεκτες. 11. Το ΥΝΑ/ΑΛΣ-ΕΛ.ΑΚΤ διατηρεί το δικαίωµα κατακύρωσης της προμήθειας για το σύνολο των ποσοτήτων που αναφέρονται στον πίνακα της παραγράφου 1 της παρούσης ή μεγαλύτερες κατά ποσοστό 30 για έκαστη ομάδα ή μικρότερες κατά ποσοστό 50 αντίστοιχα. 12. Η δαπάνη του έργου δεν μπορεί να υπερβαίνει το ποσό των εβδομήντα δύο χιλιάδων Ευρώ #72.000,00 # (συμπεριλαμβανομένου ΦΠΑ 23) και των νόμιμων κρατήσεων επί της καθαρής αξίας και θα βαρύνει τον Τακτικό Προϋπολογισμό ΥΝΑ έτους 2014, ΚΑΕ 41/140/1421. Η προμήθεια υπόκειται στις παρακάτω κρατήσεις οι οποίες βαρύνουν τον προμηθευτή: M.T.N. 4 ΕΛΟΑΝ 2 (πρώην Τ.Α.Ν.) Χαρτόσημο 2 επί των ανωτέρω κρατήσεων (Μ.Τ.Ν. + ΕΛΟΑΝ) ΕΑΑΔΣ 0,10 Χαρτόσημο 3 επί της κράτησης ΕΑΑΔΣ ΟΓΑ χαρτοσήμων 20 Επί της καθαρής αξίας γίνεται παρακράτηση φόρου εισοδήματος Τα έξοδα μεταφοράς των ειδών βαρύνουν τον ανάδοχο. 14. Η πληρωμή θα γίνει σε EΥΡΩ, καταβάλλοντας το 100 της αξίας μετά την οριστική ποιοτική και ποσοτική παραλαβή των ειδών.

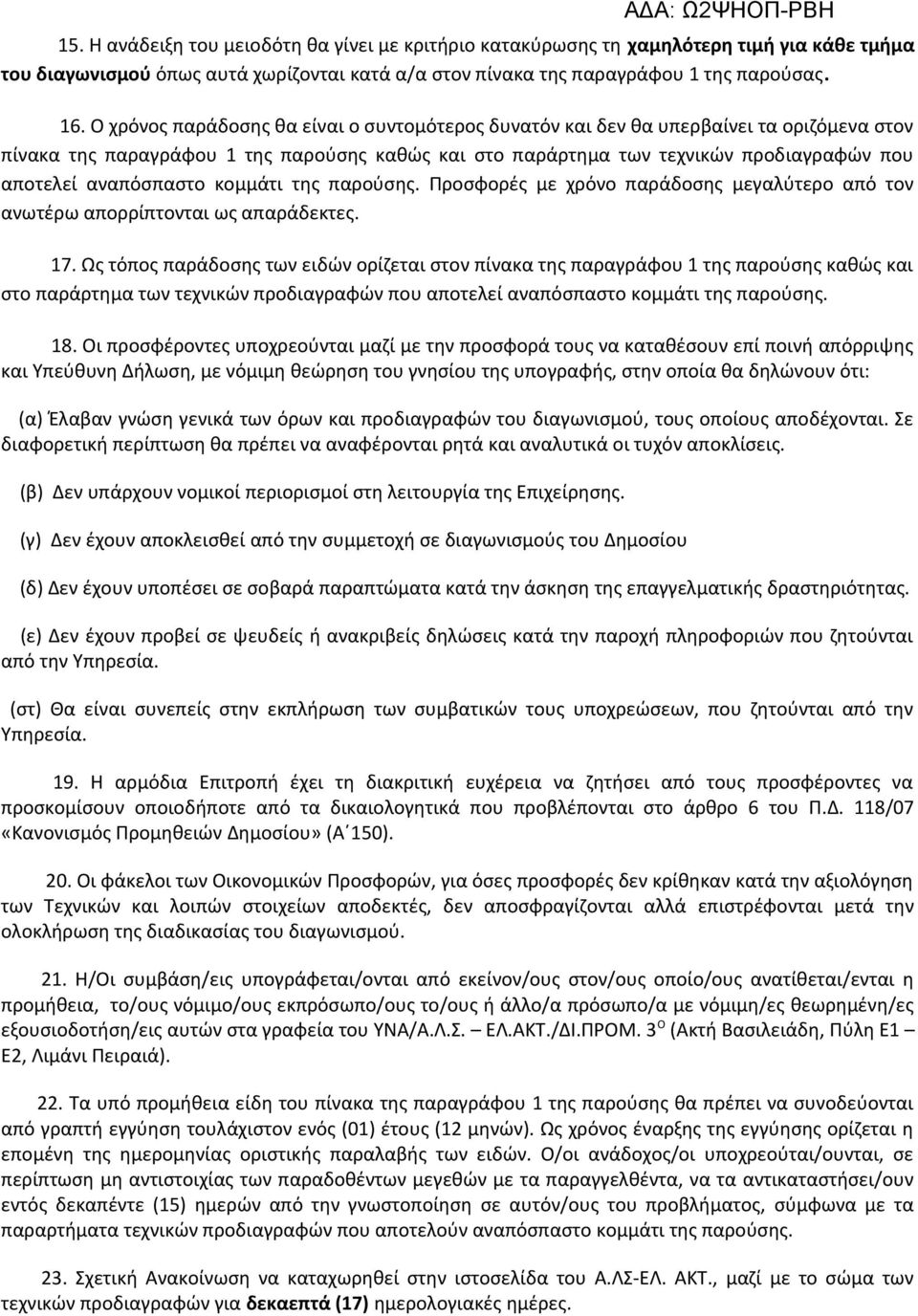

5 15. Η ανάδειξη του μειοδότη θα γίνει με κριτήριο κατακύρωσης τη χαμηλότερη τιμή για κάθε τμήμα του διαγωνισμού όπως αυτά χωρίζονται κατά α/α στον πίνακα της παραγράφου 1 της παρούσας. 16. Ο χρόνος παράδοσης θα είναι ο συντομότερος δυνατόν και δεν θα υπερβαίνει τα οριζόμενα στον πίνακα της παραγράφου 1 της παρούσης καθώς και στο παράρτημα των τεχνικών προδιαγραφών που αποτελεί αναπόσπαστο κομμάτι της παρούσης. Προσφορές με χρόνο παράδοσης μεγαλύτερο από τον ανωτέρω απορρίπτονται ως απαράδεκτες. 17. Ως τόπος παράδοσης των ειδών ορίζεται στον πίνακα της παραγράφου 1 της παρούσης καθώς και στο παράρτημα των τεχνικών προδιαγραφών που αποτελεί αναπόσπαστο κομμάτι της παρούσης. 18. Οι προσφέροντες υποχρεούνται μαζί με την προσφορά τους να καταθέσουν επί ποινή απόρριψης και Υπεύθυνη Δήλωση, με νόμιμη θεώρηση του γνησίου της υπογραφής, στην οποία θα δηλώνουν ότι: (α) Έλαβαν γνώση γενικά των όρων και προδιαγραφών του διαγωνισμού, τους οποίους αποδέχονται. Σε διαφορετική περίπτωση θα πρέπει να αναφέρονται ρητά και αναλυτικά οι τυχόν αποκλίσεις. (β) Δεν υπάρχουν νομικοί περιορισμοί στη λειτουργία της Επιχείρησης. (γ) Δεν έχουν αποκλεισθεί από την συμμετοχή σε διαγωνισμούς του Δημοσίου (δ) Δεν έχουν υποπέσει σε σοβαρά παραπτώματα κατά την άσκηση της επαγγελματικής δραστηριότητας. (ε) Δεν έχουν προβεί σε ψευδείς ή ανακριβείς δηλώσεις κατά την παροχή πληροφοριών που ζητούνται από την Υπηρεσία. (στ) Θα είναι συνεπείς στην εκπλήρωση των συμβατικών τους υποχρεώσεων, που ζητούνται από την Υπηρεσία. 19. Η αρμόδια Επιτροπή έχει τη διακριτική ευχέρεια να ζητήσει από τους προσφέροντες να προσκομίσουν οποιοδήποτε από τα δικαιολογητικά που προβλέπονται στο άρθρο 6 του Π.Δ. 118/07 «Κανονισμός Προμηθειών Δημοσίου» (Α 150). 20. Οι φάκελοι των Οικονομικών Προσφορών, για όσες προσφορές δεν κρίθηκαν κατά την αξιολόγηση των Τεχνικών και λοιπών στοιχείων αποδεκτές, δεν αποσφραγίζονται αλλά επιστρέφονται μετά την ολοκλήρωση της διαδικασίας του διαγωνισμού. 21. Η/Οι συμβάση/εις υπογράφεται/ονται από εκείνον/ους στον/ους οποίο/ους ανατίθεται/ενται η προμήθεια, το/ους νόμιμο/ους εκπρόσωπο/ους το/ους ή άλλο/α πρόσωπο/α με νόμιμη/ες θεωρημένη/ες εξουσιοδοτήση/εις αυτών στα γραφεία του ΥΝΑ/Α.Λ.Σ. ΕΛ.ΑΚΤ./ΔΙ.ΠΡΟΜ. 3 Ο (Ακτή Βασιλειάδη, Πύλη Ε1 Ε2, Λιμάνι Πειραιά). 22. Τα υπό προμήθεια είδη του πίνακα της παραγράφου 1 της παρούσης θα πρέπει να συνοδεύονται από γραπτή εγγύηση τουλάχιστον ενός (01) έτους (12 μηνών). Ως χρόνος έναρξης της εγγύησης ορίζεται η επομένη της ημερομηνίας οριστικής παραλαβής των ειδών. Ο/οι ανάδοχος/οι υποχρεούται/ουνται, σε περίπτωση μη αντιστοιχίας των παραδοθέντων μεγεθών με τα παραγγελθέντα, να τα αντικαταστήσει/ουν εντός δεκαπέντε (15) ημερών από την γνωστοποίηση σε αυτόν/ους του προβλήματος, σύμφωνα με τα παραρτήματα τεχνικών προδιαγραφών που αποτελούν αναπόσπαστο κομμάτι της παρούσης. 23. Σχετική Ανακοίνωση να καταχωρηθεί στην ιστοσελίδα του Α.ΛΣ-ΕΛ. ΑΚΤ., μαζί με το σώμα των τεχνικών προδιαγραφών για δεκαεπτά (17) ημερολογιακές ημέρες.

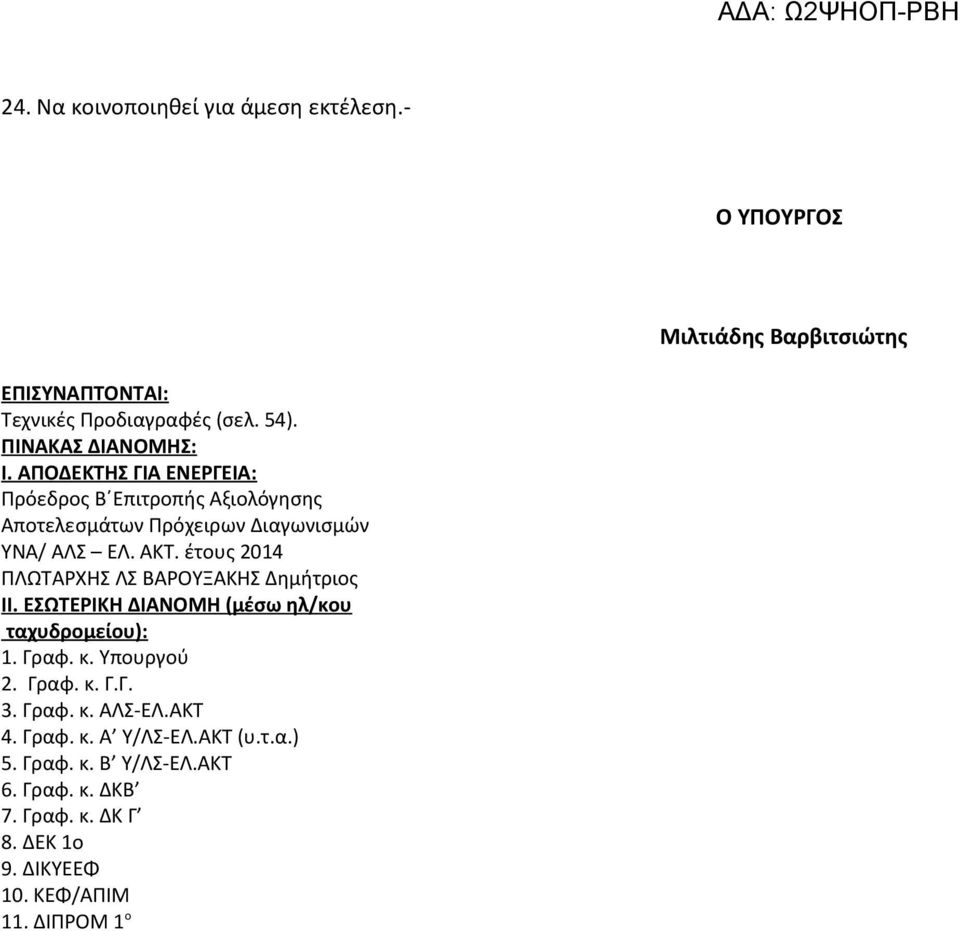

6 24. Να κοινοποιηθεί για άμεση εκτέλεση.- Ο ΥΠΟΥΡΓΟΣ Μιλτιάδης Βαρβιτσιώτης ΕΠΙΣΥΝΑΠΤΟΝΤΑΙ: Τεχνικές Προδιαγραφές (σελ. 54). ΠΙΝΑΚΑΣ ΔΙΑΝΟΜΗΣ: Ι. ΑΠΟΔΕΚΤΗΣ ΓΙΑ ΕΝΕΡΓΕΙΑ: Πρόεδρος Β Επιτροπής Αξιολόγησης Αποτελεσμάτων Πρόχειρων Διαγωνισμών ΥΝΑ/ ΑΛΣ ΕΛ. ΑΚΤ. έτους 2014 ΠΛΩΤΑΡΧΗΣ ΛΣ ΒΑΡΟΥΞΑΚΗΣ Δημήτριος ΙΙ. ΕΣΩΤΕΡΙΚΗ ΔΙΑΝΟΜΗ (μέσω ηλ/κου ταχυδρομείου): 1. Γραφ. κ. Υπουργού 2. Γραφ. κ. Γ.Γ. 3. Γραφ. κ. ΑΛΣ-ΕΛ.ΑΚΤ 4. Γραφ. κ. Α Υ/ΛΣ-ΕΛ.ΑΚΤ (υ.τ.α.) 5. Γραφ. κ. Β Υ/ΛΣ-ΕΛ.ΑΚΤ 6. Γραφ. κ. ΔΚΒ 7. Γραφ. κ. ΔΚ Γ 8. ΔΕΚ 1ο 9. ΔΙΚΥΕΕΦ 10. ΚΕΦ/ΑΠΙΜ 11. ΔΙΠΡΟΜ 1 ο

7 ΤΕΧΝΙΚΗ ΠΡΟΔΙΑΓΡΑΦΗ ΥΦΑΣΜΑ ΜΑΛΛΙΝΟ ΝΤΡΑ 1 ΑΝΤΙΚΕΙΜΕΝΟ-ΣΚΟΠΟΣ: Η παρούσα Τεχνική Προδιαγραφή (ΤΠ) καλύπτει τις απαιτήσεις προμήθειας ολόμαλλου υφάσματος «Ντρα» για τις στολές των Αξιωματικών ΛΣ-ΕΛ.ΑΚΤ., σύμφωνα με τον πίνακα στοιχείων που ακολουθεί: Α/Α ΠΕΡΙΓΡΑΦΗ ΤΟΠΟΣ ΠΑΡΑΔΟΣΗΣ 01 ΥΦΑΣΜΑ ΜΑΛΛΙΝΟ ΝΤΡΑ ΥΝΑ/ΑΛΣ -ΕΛ. ΑΚΤ./ΚΕΦ/ΑΠΙΜ,ΑΚΤ Η ΒΑΣΙΛΕΙΑΔΗ, ΠΥΛΗ ΒΑΣΙΛΕΙΑΔΗ, ΠΥΛΗ Ε1 Ε2, ΚΕΝΤΡΙΚΟΣ ΛΙΜΕΝΑΣ ΠΕΙΡΑΙΑΣ ΠΟΣΟΤΗΤΑ MONAΔΑ ΜΕΤΡΗΣΗΣ 200 ΜΕΤΡΟ ΧΡΟΝΟΣ ΠΑΡΑΔΟΣΗΣ ΤΡΙΑΝΤΑ (30) ΗΜΕΡΕΣ ΑΠΟ ΤΗΝ ΥΠΟΓΡΑΦΗ ΤΗΣ ΣΥΜΒΑΣΗΣ ΣΥΝΟΛΟ ,00 ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ 4.920,00 2 ΣΧΕΤΙΚΑ ΕΓΓΡΑΦΑ α : 2.1 Νομοθεσία: ; Κανονισμός (ΕΚ) αριθ. 1907/2006 του Ευρωπαϊκού Κοινοβουλίου και του Συμβουλίου της 18ης Δεκεμβρίου 2006, για την καταχώριση, την αξιολόγηση, την αδειοδότηση και τους περιορισμούς των χημικών προϊόντων (REACH) και για την ίδρυση του Ευρωπαϊκού Οργανισμού Χημικών Προϊόντων καθώς και για την τροποποίηση της οδηγίας 1999/45/ΕΚ και για κατάργηση του κανονισμού (ΕΟΚ) αριθ. 793/93 του Συμβουλίου και του κανονισμού (ΕΚ) αριθ. 1488/94 της Επιτροπής καθώς και της οδηγίας 76/769/ΕΟΚ του Συμβουλίου και των οδηγιών της Επιτροπής 91/155/ΕΟΚ, 93/67/ΕΟΚ 93/105/ΕΚ και 2000/21/ΕΚ, όπως τροποποιήθηκε και ισχύει Κανονισμός (ΕΚ) αριθ. 66/2010 του Ευρωπαϊκού Κοινοβουλίου και του Συμβουλίου της 25 ης Νοεμβρίου 2009 σχετικά με το οικολογικό σήμα της EE (EU Ecolabel) όπως τροποποιήθηκε και ισχύει Απόφαση της Επιτροπής αριθ 2009/567/ΕΚ της 9'' κ Ιουλίου 2009 για τον καθορισμό οικολογικών κριτηρίων απονομής του κοινοτικού οικολογικού σήματος σε κλωστοϋφαντουργικά προϊόντα. 2.2 Πρότυπα: ΕΝ ISO 105-Α01:1995 β "Textiles-Tests for color fastness Part A01 Genera! Principles of Testing EN ISO 105-Β01 Y "Textiles - Tests for color fastness - Part B01: Color fastness to daylight" EN ISO 105-B02 γ "Textiles - Tests for color fastness Part B02: Color fastness to artificial light: Xenon arc fading lamp test" EN ISO 105-C06 γ "Textiles - Tests for color fastness - Part C06: Color fastness to domestic and commercial laundering". ; EN ISO 105-E04 γ "Textiles - Tests for color fastness - Part E04: Color fastness to perspiration" EN ISO 105-X12 γ "Textiles - Tests for color fastness - Part X12: Color fastness to rubbing" EN ISO 105-J01: 1999 "Textiles - Tests for color fastness - Part J01: General principles for measurement of surface color" EN ISO 105-J02:1999 ' l TextiIes - Tests for color fastness Part : J02: Instrumental assessment of relative whiteness'' EN ISO 105-J03: β "Textiles - Tests for color fastness - Part J03: Calculation of color differences" EN ISO :2006 β, "Textiles quantitative chemical analysis Part 1: General principles of testing" EN ISO :2006 β "Textiles quantitative chemical' analysis Part 2: Ternary fiber mixtures" EN ISO 3759 γ "Textiles - Preparation, marking and measuring of fabric specimens and garments in tests for determination of dimensional change" EN ISO 5077 γ.δ, "Textiles - Determination of dimensional change in washing and, Textiles - Determination of dimensional change in washing and drying" EN ISO 6330:2000 β "Textiles - Domestic washing and drying procedures-for textile testing EN ISO 9001 γ «Συστήματα διαχείρισης.της ποιότητας - Απαιτήσεις». -

8 ΕΝ ISO : 1999 "Textiles - Tensile properties of fabrics - Part 1: ' Determination of maximum force and elongation at maximum force using the strip method" ΕΝ ISO :1999, "Textiles - Tensile properties of fabrics -'Part 2.: Determination of maximum force using the grab method" EN 12751:1999 "Textiles - Sampling of fibers, yarns and fabrics for testing" EΝ :2003, "Textiles Methods for the determination of certain aromatic amines derived from azo colorants - Part 1: Detection the use of certain azo colorants a c c e s s i b l e w i t h o u t e x t r a c t i o n o f f i b r e s " EN :2003, Textiles - Methods for the determination of certain aromatic amines derived from azo colorants - Part 2: Detection of the use of certain azo colorants accessible by extracting the fibres". 2.2,.21.EN ISO/IEC :1 γ "'Conformity assessment - Supplier's declaration of conformity- Part 1: General requirements". - ~ EN I SO/I EC γ "Conformity assessment - Supplier's declaration of conformity - Part 2: Supporting documentation EN A02:1994, "Textiles - Tests for color fastness - Part A02: Grey scale for assessing change in color" ISO 3801:1977, Textiles - Woven fabrics - Determination of mass per unit length and mass per unit area" ISO :1984, Textiles - Woven fabrics - Construction - Methods of analysis Part 1 Methods for the presentation of a weave diagram' and plans for drafting, denting and lifting"' ISO :1984, "Textiles Woven fabrics - Construction - Methods of analysis - Part 2: Determination of number of threads per unit length"' ISO :1984 Textiles Woven fabrics - Construction - Methods of analysis - Part 5: Determination of linear density of yarn removed from fabric" BSI 8459:2005: "Method for determination of extractable matter in textiles" ASTM D 629 γ, "Standard test methods for quantitative-analysis of textiles" AST Μ 1113 γ "Standard test method for vegetable matter and other alkali- insoluble impurities in scoured wool", ASTM D 2130 γ, "Standard test method for diameter of wool and other animal fibres by micro projection" ASTM 3991 γ, "Standard Specifications fineness of wool or mohair and assignment of grade" ASTM D 5430 γ, "Standard test methods for visually inspecting and grading fabrics" Oekotex Standard 100 (Σύστημα απονομής οικολογικού σήματος) Κοινοτικό σύστημα απονομής οικολογικού σήματος της EE (EU Ecolabel) Woolmark Company TM 27:2003, "Insect Resist (IR) Agent: Chemical assay for content" Woolmark Company TM 28:2003, "insect Resist (IR) Agent: Fastness Testing.' Woolmark Company TM 31:2000, "Washing of wool textile products". 2.3 ΤΠ: Woolmark Company E10:2003, "Specification of insect resistant" «Τεχνικές Προδιαγραφές Υφασμάτων», Υπ, Εμπορίου,, τεύχος Α Έκδοση 3η, ΚΕΦΝ Ν-1232 Ζ (2004), που καταργείται με την παρούσα. α Οι αναφορές προτύπων σε όλο το κείμενο της ΤΠ γίνονται στις εκδόσεις της 2. β Είναι αποδεκτή η εφαρμογή και της τελευταίας έκδοσης. γ Εφαρμόζεται η ισχύουσα έκδοση. δ Είναι αποδεκτή η εφαρμογή και του προτύπου ΕΝ 25077' ΤΑΞΙΝΟΜΗΣΗ: Το υλικό παρακολουθείται στο εφοδιαστικό σύστημα του ΠΝ με τον ακόλουθο Ναυτικό Αριθμό Ταξινόμησης (NAT): 8305-NT-DA ΕΠΙΣΗΜΟ ΔΕΙΓΜΑ ΥΠΗΡΕΣΙΑΣ: Με το Επίσημο Δείγμα της Υπηρεσίας προσδιορίζεται η γενική μακροσκοπική εμφάνιση αυτού, δηλαδή ευκαμψία αφή. καθαρότητα, φινίρισμα κ.λ.π Επιπλέον στο δείγμα αναρτάται καρτέλα στην οποία αναφέρονται οι τυχόν διαφοροποιήσεις από τους όρους και τα

9 τεχνικά χαρακτηριστικά της ΤΠ. Όταν υπάρχουν διαφοροποιήσεις / ασυμφωνίες μεταξύ του Επίσημου Δείγματος και της ΤΠ πλην των αναφερομένων στην εν λόγω καρτέλα, κατισχύουν τα χαρακτηριστικά της ΤΠ Οπωσδήποτε το Επίσημο Δείγμα δεν ισχύει για τυχόν υπάρχουσες σ' αυτό κακοτεχνίες και ελαττώματα. 5 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ - ΚΑΤΑΣΚΕΥΗ: 5.1 Γ ενικά: Το ύφασμα Θα είναι καινούργιο. Στ ην προσφορά θα δηλωθεί το εργοστάσιο κατασκευής του (επωνυμία- διεύθυνση) Η κατασκευή αυτού, θα γίνε σύμφωνα με τα στοιχεία των κατωτέρω 5.2 έως και 5.12 σε συνδυασμό με το Επίσημο Δείγμα της Υπηρεσίας 5.2 Σύνθεση υφάσματος κατά ΕΝ ISO και ΕΝ ISO η κατά ASTM D 629 ή άλλο ισοδύναμο πρότυπο: 100 Μαλλί. 5.3 Βάρος υφάσματος κατά ISO 3801 ή άλλο ισοδύναμο πρότυπο: 330 g/m 2 [ανοχές ως Πίνακας Ανοχών και Εκπτώσεων για Μάλλινα - Σύμμεικτα Υφάσματα (ΠΑΕΜΣ) Προσθήκης I]. 5.4 Πλάτος Υφάσματος: 1,50 m (συμπεριλαμβανομένου του πλάτους των δύο ουγιών) 5.5 Ύφανση υφάσματος κατά ISO ή άλλο ισοδύναμο πρότυπο: Σατέν των 5, (διαπήδηση του 2) 5.6. Τίτλος νήματος κατά ISO ή άλλο ισοδύναμο πρότυπο; {ανοχές ως ΠΑΕΜΣ Προσθήκη Ί ): Στημόνι 44/2 Nm Πενιέ Υφάδι: 44/2 Nm ΓΙενιέ FlNESSE μάλλινου νήματος κατά ASTM D 3991 (ανοχές ως Πίνακας 1 Προσθήκης, ΙΙΙ): 64 S 70 S. 5.8 Αντοχή εφελκυσμού κατά ΕΝ ISO ή ΕΝ ISO ή άλλο ισοδύναμο πρότυπο (ανοχές ως ΠΑΕΜΣ Προσθήκης Ι): Σ τημόνι: 450 Ν Υφάδι: 350 Ν 5.9 Επιμήκυνση νημάτων κατά ΕΝ ISO ή ΕΝ ISO ή άλλο ισοδύναμο πρότυπο (ανοχές ως ΠΑΕΜΣ Προσθήκης I): Σ τημόνι: 50 mm Υφά δι: 45 mm Πυκνότητα κλωστών/cm κατά ISO ή άλλο ισοδύναμο πρότυπο (ανοχές ως ΠΑΕΜΣ Προσθήκης Ι): Στημόνι: Υφάδι Έλεγχος μεταβολής διαστάσεων ([Μετρούμενη κατά το πρότυπο ΕΝ ISO 5077 (μετά από προετοιμασία και μαρκάρισμα με το πρότυπο ΕΝ ISO 3759) με διαδικασία πλυσίματος (βαθμίδα) 7Α και διαδικασία στεγνώματος C "Flat dry" του προτύπου ΕΝ ISO 6330] ή άλλο ισοδύναμο πρότυπο (ανοχές ως ΠΑΕΜΣ Προσθήκης Ι, μετρούμενες πέρα από την παρακάτω αναφερόμενη αποδεκτή διακύμανση): Στ ημόνι: ±2, Υφάδι : ± 2, Λιπαρές ουσίες κατά BSΙ 8549 ή άλλο ισοδύναμο πρότυπο (ανοχές ως ΠΑΕΜΣ Π ρ ο σ θ ή κ η ς I ) : Αντοχή χρωματισμού (βαθμολογημένη σύμφωνα, με την κλίμακα των Μπλε για την αντοχή χρωματισμού στο φως κατά ΕΝ ISO 105-Β01 και για τις λοιπές αντοχές σύμφωνα με την κλίμακα του Γκρι κατά ΕΝ ISO 105-Α01 και ΕΝ Α02. (ανοχές ως ΠΑΕΜΣ Προσθήκης I).: Στη ξηρή τριβή, κατά ΕΝ ISO 105-Χ12 ή ισοδύναμο πρότυπο: βαθμός Στην υγρή τριβή, κατά ΕΝ ISO 105-Χ12 ή ισοδύναμο πρότυπο βαθμός Στον ιδρώτα, κατά ΕΝ ISO 105-Ε04 ή ισοδύναμο πρότυπη- βαθμός Στο οικιακό πλύσιμο στη βαθμίδα A1S, κατά ΕΝ ISO 105-C06 ή σε αντίστοιχη βαθμίδα

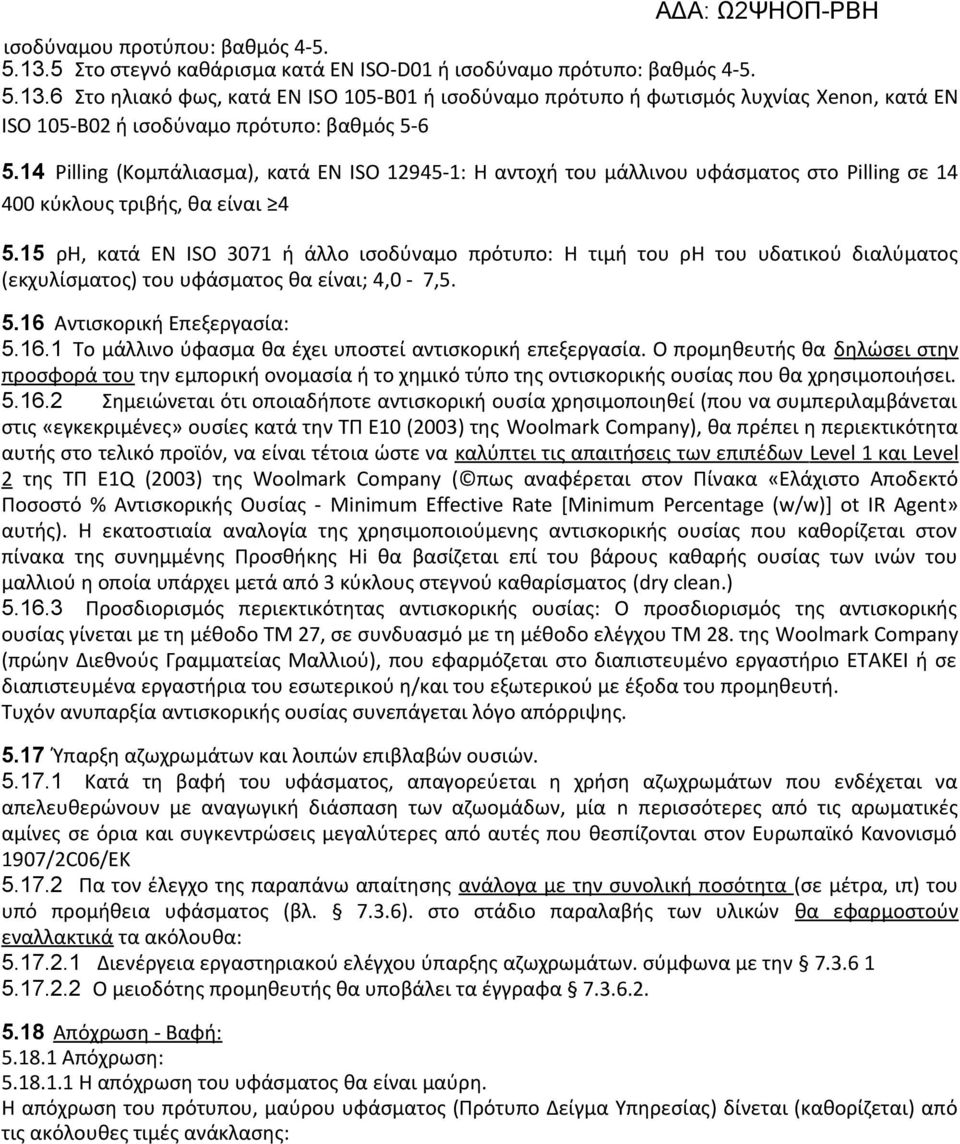

10 ισοδύναμου προτύπου: βαθμός Στο στεγνό καθάρισμα κατά ΕΝ ISO-D01 ή ισοδύναμο πρότυπο: βαθμός Στο ηλιακό φως, κατά ΕΝ ISO 105-Β01 ή ισοδύναμο πρότυπο ή φωτισμός λυχνίας Xenon, κατά ΕΝ ISO 105-Β02 ή ισοδύναμο πρότυπο: βαθμός Pilling (Κομπάλιασμα), κατά ΕΝ ISO : Η αντοχή του μάλλινου υφάσματος στο Pilling σε κύκλους τριβής, θα είναι ρη, κατά ΕΝ ISO 3071 ή άλλο ισοδύναμο πρότυπο: Η τιμή του ρη του υδατικού διαλύματος (εκχυλίσματος) του υφάσματος θα είναι; 4,0-7, Αντισκορική Επεξεργασία: Το μάλλινο ύφασμα θα έχει υποστεί αντισκορική επεξεργασία. Ο προμηθευτής θα δηλώσει στην προσφορά του την εμπορική ονομασία ή το χημικό τύπο της οντισκορικής ουσίας που θα χρησιμοποιήσει Σημειώνεται ότι οποιαδήποτε αντισκορική ουσία χρησιμοποιηθεί (που να συμπεριλαμβάνεται στις «εγκεκριμένες» ουσίες κατά την ΤΠ Ε10 (2003) της Woolmark Company), θα πρέπει η περιεκτικότητα αυτής στο τελικό προϊόν, να είναι τέτοια ώστε να καλύπτει τις απαιτήσεις των επιπέδων Level 1 και Level 2 της ΤΠ E1Q (2003) της Woolmark Company ( πως αναφέρεται στον Πίνακα «Ελάχιστο Αποδεκτό Ποσοστό Αντισκορικής Ουσίας - Minimum Effective Rate [Minimum Percentage (w/w)] ot IR Agent» αυτής). Η εκατοστιαία αναλογία της χρησιμοποιούμενης αντισκορικής ουσίας που καθορίζεται στον πίνακα της συνημμένης Προσθήκης Hi θα βασίζεται επί του βάρους καθαρής ουσίας των ινών του μαλλιού η οποία υπάρχει μετά από 3 κύκλους στεγνού καθαρίσματος (dry clean.) Προσδιορισμός περιεκτικότητας αντισκορικής ουσίας: Ο προσδιορισμός της αντισκορικής ουσίας γίνεται με τη μέθοδο ΤΜ 27, σε συνδυασμό με τη μέθοδο ελέγχου ΤΜ 28. της Woolmark Company (πρώην Διεθνούς Γραμματείας Μαλλιού), που εφαρμόζεται στο διαπιστευμένο εργαστήριο ΕΤΑΚΕΙ ή σε διαπιστευμένα εργαστήρια του εσωτερικού η/και του εξωτερικού με έξοδα του προμηθευτή. Τυχόν ανυπαρξία αντισκορικής ουσίας συνεπάγεται λόγο απόρριψης Ύπαρξη αζωχρωμάτων και λοιπών επιβλαβών ουσιών Κατά τη βαφή του υφάσματος, απαγορεύεται η χρήση αζωχρωμάτων που ενδέχεται να απελευθερώνουν με αναγωγική διάσπαση των αζωομάδων, μία n περισσότερες από τις αρωματικές αμίνες σε όρια και συγκεντρώσεις μεγαλύτερες από αυτές που θεσπίζονται στον Ευρωπαϊκό Κανονισμό 1907/2C06/EK Πα τον έλεγχο της παραπάνω απαίτησης ανάλογα με την συνολική ποσότητα (σε μέτρα, ιπ) του υπό προμήθεια υφάσματος (βλ ). στο στάδιο παραλαβής των υλικών θα εφαρμοστούν εναλλακτικά τα ακόλουθα: Διενέργεια εργαστηριακού ελέγχου ύπαρξης αζωχρωμάτων. σύμφωνα με την Ο μειοδότης προμηθευτής θα υποβάλει τα έγγραφα Απόχρωση - Βαφή: Απόχρωση: Η απόχρωση του υφάσματος θα είναι μαύρη. Η απόχρωση του πρότυπου, μαύρου υφάσματος (Πρότυπο Δείγμα Υπηρεσίας) δίνεται (καθορίζεται) από τις ακόλουθες τιμές ανάκλασης:

11 ΠΙΝΑΚΑΣ ΤΙΜΩΝ ΑΝΑΚΛΑΣΕΩΝ (ΚΑΜΠΥΛΗ ΑΝΑΚΛΑΣΗ!) ΠΡΟΤΥΠΟΥ ΔΕΙΓΜΑΤΟΣ ΥΠΗΡΕΣΙΑΣ {STANDARD ΔΕΙΓΜΑ ΥΠΗΡΕΣΙΑΣ) ΜΑΥΡΟΥ ΥΦΑΣΜΑΤΟΣ ΝΤΡΑ ΜΗΚΟΣ ΚΥΜΑΤΟΣ, λ ΑΝΑΚΛΑΣΗ, (nm) 400 (Reflectance, ) 2, , , , , , , , , , , , , , , , , , , , , ,29167j 660 2, , , , Από τις τιμές του ανωτέρω Πίνακα, προκύπτουν οι ακόλουθες χρωματικές συντεταγμένες του χώρου CiE L*a*b* (D65 / 10 0 ), για το Πρότυπο Δείγμα της Υπηρεσίας L* = a* = b* =

12 Χρωματομετρική Σύγκριση Αποχρώσεων (Του Προτύπου Δείγματος της Υπηρεσίας σε σχέση με τα υπό παραλαβή υλικά): Θα χρησιμοποιηθεί σύστημα χρωματομετρίας (φασματοφωτόμετρρ ανάκλασης) με γεωμετρία μέτρησης, d / (0 έως 10 ) ή (0 έως 10 ΰ ) 1 d (d: διαχεόμενος φωτισμός ή διαχεόμενη παρατήρηση) με πρότυπο φωτισμό τον CΙΕ Standard Illuminant D 65 και με τον πρότυπο παρατηρητή 10 o CiE Standard Observer 1964 Οι μετρήσεις θα πραγματοποιούντα! συμπεριλαμβανομένης της γυαλάδας (specular included) και του UV της. λάμπας Xenon-(UV included). H διάμετρος της οπής μέτρησης του φασματοφωτομέτρου (apperture) θα είναι μεγαλύτερη από 1,2 cm Οι μετρήσεις θα γίνονται σε τρία (3) διαφορετικά σημεία σε κάθε τεμάχιο του δείγματος 7.3.2, μετρώντας ;το ; κάθε σημείο δύο (2) φορές με διαφορετικό προσανατολισμό που θα διαφέρει κατά 90 (υφάδι - στημόνι). Τα προς εξέταση σημεία θα είναι διπλωμένα δύο (2) φορές προκειμένου από ;τη ; μέτρηση? να- μην επηρεάζονται από την επιφάνεια στήριξης του δείγματος. Η επιφάνεια στήριξης θα είναι κατά προτίμηση κάποιου ουδέτερου γκρι χρώματος Από τις ληφθείσες έξι (6) μετρήσεις, το σύστημα χρωματομετρίας (φασματοφωτόμετρο ανάκλασης) εξάγει έξι (6) τιμές των L*a*b* Απ' αυτές εξάγεται ο μέσος όρος (M.Ο.) για κάθε συντεταγμένη (L*a"b*) που θα εκφράζει τις χρωματικές συντεταγμένες του κάθε τεμαχίου του δείγματος Ο έλεγχος της απόχρωσης του υπό παραλαβή μαύρου υφάσματος ντρα θα γίνεται με τη ανωτέρω διαδικασία των έως , σύμφωνα με την οποία ο υπολογισμός της χρωματικής διαφοράς ΔΕ cmc (2:1) των τεμαχίων του δείγματος ως προς το Πρότυπο Δείγμα Υπηρεσίας, θα δίδεται με τη χρήση της παρακάτω εξίσωσης CMC(2:1) ΔΕ cmc (2:1) = [(ΔL/2S L ) 2 + (ΔC* ab /S c ) 2 + (ΔH * AB/S H ) 2 ] (βλ. ΕΝ ISO 105 Part J01 &J03) Για τις προκύπτουσες τιμές χρωματικής διαφοράς ΔΕ cmc (2:1) των τεμαχίων του δείγματος 7.3.2, εξάγεται ο Μ.Ο. των ΔΕ cmc (2:1), ο οποίος εκφράζει τη χρωματική διαφορά ΔΕ cmc (2:1), της παρτίδας και για την οποία θα ισχύουν τα αναφερόμενα στην Ούγια: Η ούγια του υφάσματος θα έχει πλάτος 15 ± 3 mm και θα υφαίνεται με κατάλληλο σχέδιο είτε με χρήση ίδιων νημάτων με το υπόλοιπο ύφασμα ή με λεπτότερα νήματα στημονιού. Στις ούγιες υφαίνονται με κατάλληλα νήματα (συνήθως σύνθεσης ραιγιόν) τα χαρακτηριστικά της ποιότητας και της σύνθεσης του υφάσματος (π.χ. Μαλλί 100) καθώς και το εργοστάσιο κατασκευής του Το πλάτος της ούγιας θα συνυπολογίζεται στο συνολικό πλάτος του υφάσματος. 6. ΣΥΣΚΕΥΑΣΙΑ - ΜΗΚΟΣ ΤΟΠΙΩΝ ΥΦΑΣΜΑΤΟΣ - ΕΠΙΣΗΜΑΝΣΕΙΣ: 6.1 Συσκευασία : Το ύφασμα θα συσκευάζεται σε μορφή ρόλου τοπίου, περιτυλισσόμενο σε κυλινδρικό πυρήνα από σκληρό και ανθεκτικό χαρτόνι και σε όλο το πλάτος αυτού. Το κάθε τόπι υφάσματος θα συσκευάζεται σε διαφανές ανθεκτικό πλαστικό για την προστασία του. 6.2 Μήκος : Το ονομαστικό μήκος κάθε τοπιού υφάσματος θα είναι: 50 m. 6.3 Επισημάνσεις συσκευασίας: Σε κάθε τόπι υφάσματος και σε εμφανές σημείο αυτού θα τοποθετείται καρτέλα στην οποία θα πρέπει να αναγράφονται τα εξής: Περιγραφή υλικού, Κωδικός ΤΠ NAT υλικού ως Συνολικό μήκος τοπίου, Βάρος συσκευασμένου υλικού Αριθμός και έτος σύμβασης.,, Εμπορικό σήμα ή επωνυμία του κατασκευαστή ή του προμηθευτή, Αύξων αριθμός συσκευασίας (αρίθμηση τοπιών) Μήνας και έτος κατασκευής. 7 ΔΕΙΓΜΑΤΟΛΗΨΙΑ - ΕΛΕΓΧΟΙ ΠΟΙΟΤΗΤΑΣ ΚΑΤΑ ΤΗΝ ΠΑΡΑΛΑΒΗ: 7.1 Μακροσκοπικός έλεγχος - Έλεγχος διαστάσεων: Ως παρτίδα, για τον έλεγχο του είδους, θεωρείται η συνολική ποσότητα υφάσματος σε μέτρα (συνολικό μήκος των τοπιών) που παραδίδονται από τον προμηθευτή σε συγκεκριμένη ημερομηνία Ως δείγμα θεωρείται το σύνολο των τοπιών που ελέγχεται μακροσκοπικά από την Επιτροπή Παραλαβής (ΕΠ) Το τεμάχια του δείγματος επιλέγονται τυχαία από την παρτίδα, Η ΕΠ πραγματοποιεί δειγματοληψία των τοπιών με την χρήση του ακόλουθου πίνακα, που

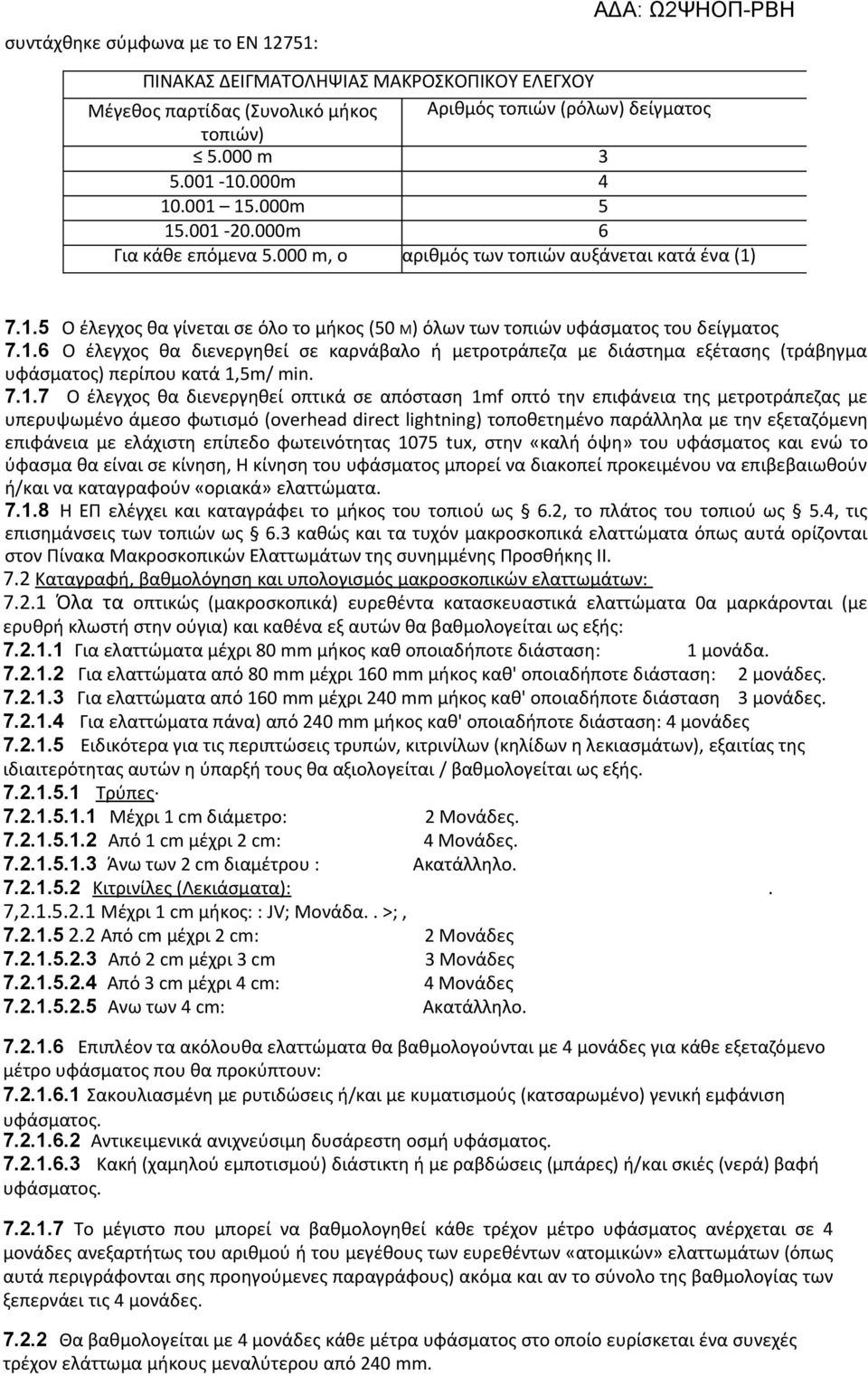

13 συντάχθηκε σύμφωνα με το ΕΝ 12751: ΠΙΝΑΚΑΣ ΔΕΙΓΜΑΤΟΛΗΨΙΑΣ ΜΑΚΡΟΣΚΟΠΙΚΟΥ ΕΛΕΓΧΟΥ Μέγεθος παρτίδας (Συνολικό μήκος Αριθμός τοπιών (ρόλων) δείγματος τοπιών) m m m m 6 Για κάθε επόμενα m, ο αριθμός των τοπιών αυξάνεται κατά ένα (1) Ο έλεγχος θα γίνεται σε όλο το μήκος (50 M) όλων των τοπιών υφάσματος του δείγματος Ο έλεγχος θα διενεργηθεί σε καρνάβαλο ή μετροτράπεζα με διάστημα εξέτασης (τράβηγμα υφάσματος) περίπου κατά 1,5m/ min Ο έλεγχος θα διενεργηθεί οπτικά σε απόσταση 1mf οπτό την επιφάνεια της μετροτράπεζας με υπερυψωμένο άμεσο φωτισμό (overhead direct lightning) τοποθετημένο παράλληλα με την εξεταζόμενη επιφάνεια με ελάχιστη επίπεδο φωτεινότητας 1075 tux, στην «καλή όψη» του υφάσματος και ενώ το ύφασμα θα είναι σε κίνηση, Η κίνηση του υφάσματος μπορεί να διακοπεί προκειμένου να επιβεβαιωθούν ή/και να καταγραφούν «οριακά» ελαττώματα Η ΕΠ ελέγχει και καταγράφει το μήκος του τοπιού ως 6.2, το πλάτος του τοπιού ως 5.4, τις επισημάνσεις των τοπιών ως 6.3 καθώς και τα τυχόν μακροσκοπικά ελαττώματα όπως αυτά ορίζονται στον Πίνακα Μακροσκοπικών Ελαττωμάτων της συνημμένης Προσθήκης II. 7.2 Καταγραφή, βαθμολόγηση και υπολογισμός μακροσκοπικών ελαττωμάτων: Όλα τα οπτικώς (μακροσκοπικά) ευρεθέντα κατασκευαστικά ελαττώματα 0α μαρκάρονται (με ερυθρή κλωστή στην ούγια) και καθένα εξ αυτών θα βαθμολογείται ως εξής: Για ελαττώματα μέχρι 80 mm μήκος καθ οποιαδήποτε διάσταση: 1 μονάδα Για ελαττώματα από 80 mm μέχρι 160 mm μήκος καθ' οποιαδήποτε διάσταση: 2 μονάδες Για ελαττώματα από 160 mm μέχρι 240 mm μήκος καθ' οποιαδήποτε διάσταση 3 μονάδες Για ελαττώματα πάνα) από 240 mm μήκος καθ' οποιαδήποτε διάσταση: 4 μονάδες Ειδικότερα για τις περιπτώσεις τρυπών, κιτρινίλων (κηλίδων η λεκιασμάτων), εξαιτίας της ιδιαιτερότητας αυτών η ύπαρξή τους θα αξιολογείται / βαθμολογείται ως εξής T ρύπες Μέχρι 1 cm διάμετρο: 2 Μονάδες Από 1 cm μέχρι 2 cm: 4 Μονάδες Άνω των 2 cm διαμέτρου : Ακατάλληλο Κιτρινίλες (Λεκιάσματα):. 7, Μέχρι 1 cm μήκος: : JV; Μονάδα.. >;, Από cm μέχρι 2 cm: 2 Μονάδες Από 2 cm μέχρι 3 cm 3 Μονάδες Από 3 cm μέχρι 4 cm: 4 Μονάδες Ανω των 4 cm: Ακατάλληλο Επιπλέον τα ακόλουθα ελαττώματα θα βαθμολογούνται με 4 μονάδες για κάθε εξεταζόμενο μέτρο υφάσματος που θα προκύπτουν: Σακουλιασμένη με ρυτιδώσεις ή/και με κυματισμούς (κατσαρωμένο) γενική εμφάνιση υφάσματος Αντικειμενικά ανιχνεύσιμη δυσάρεστη οσμή υφάσματος Κακή (χαμηλού εμποτισμού) διάστικτη ή με ραβδώσεις (μπάρες) ή/και σκιές (νερά) βαφή υφάσματος Το μέγιστο που μπορεί να βαθμολογηθεί κάθε τρέχον μέτρο υφάσματος ανέρχεται σε 4 μονάδες ανεξαρτήτως του αριθμού ή του μεγέθους των ευρεθέντων «ατομικών» ελαττωμάτων (όπως αυτά περιγράφονται σης προηγούμενες παραγράφους) ακόμα και αν το σύνολο της βαθμολογίας των ξεπερνάει τις 4 μονάδες Θα βαθμολογείται με 4 μονάδες κάθε μέτρα υφάσματος στο οποίο ευρίσκεται ένα συνεχές τρέχον ελάττωμα μήκους μεναλύτερου από 240 mm.

14 7.2.3 Κάθε ευρεθείσα ραφή (συνένωση) σε μέρος ή καθ' όλο το πλάτος του υφάσματος ή οποιοδήποτε άλλο ελάττωμα εκτεινόμενο σ' όλο το πλάτος του υφάσματος θα βαθμολογείται με 4 μονάδες, Ειδικότερα για το μήκος του κάθε τοπιού (βλ. 6.2) θα ισχύουν τα ακόλουθα: Μήκος τοπιού μικρότερα από το ονομαστικό έως 0 5 m: 1 Μονάδα Μήκος τοπιού από 0,5 m έως 1,0m μικρότερο του ονομαστικού: 2 Μονάδες Μήκος τοπιού από 1,0 m έως 1,5 m μικρότερο του ονομαστικού: 3 Μονάδες Μήκος τοπιού από 1,5 m έως 2,0 m μικρότερο του ονομαστικού: 4 Μονάδες Μήκος τοπιού κατά 2,0 m μικρότερο του ονομαστικού: Απόρριψη 7-3 Εργαστηριακός έλεγχος: Από ένα εκ των τοπιών υφάσματος της λαμβάνεται ένα τεμάχιο μήκους δύο μέτρων (2m) και ολόκληρου πλάτους και σε απόσταση όχι μικρότερη από ένα μέτρο (1m) από το τέλος αυτού, Το λαμβανόμενο τεμάχιο θα αξιοποιηθεί στον εργαστηριακό έλεγχο. Για το λόγο αυτό θα τεμαχιστεί κατά την έννοια του υφαδιού, δημιουργώντας το δείγμα και το αντίδειγμα. Το τελευταίο θα παραμείνει στην Επιτροπή Παραλαβής ή στο αρμόδιο γραφείο της εκτελούσας την προμήθεια Αρχής, Το δείγμααντίδειγμα θα αριθμείται και. θα φέρει καρτέλα: Η καρτέλα υπογράφεται από τον Πρόεδρο καν τα άλλα μέλη της Επιτροπής Παραλαβής καθώς και από τον προμηθευτή ή νόμιμο εκπρόσωπο του. Η καρτέλα επισημαίνεται με όλα τα στοιχεία που αφορούν το δείγμα - αντίδειγμα, ειδικότερα θα αναγράφεται επ' αυτής: Υπηρεσία προς την οποία αποστέλλονται το τεμάχια δείγματος Αριθμός και ημερομηνία κατακύρωσης, Επωνυμία προμηθευτή. ' Ονομασία υλικού, NAT και κωδικός ΤΠ Ημερομηνία παράδοσης καθώς και ημερομηνία δειγματοληψίας Αύξων αριθμός συσκευασίας Στην καρτέλα επισημάνσεων του τοπιού και του αντίστοιχου μετρολογίου,από το οποίο αφαιρείται το δείγμα, σημειώνεται η αφαίρεση του αντίστοιχου μήκους του δείγματος Τα δείγματα του εργαστηριακού ελέγχου (τεμάχια συγκεκριμένου μήκους) βαρύνουν τον προμηθευτή ως επιπλέον ποσότητα υφάσματος, σε σχέση με τη συμβατική ποσότητα των υλικών που υποχρεούται να παραδώσει Το δείγμα της θα υφίσταται εργαστηριακό έλεγχο των τεχνικών χαρακτηριστικών των 5 2, 5.3, 5.5, 5.6.1, 5.6.2, 5.7, 5.8.1, 5.8.2, 5.9.1, 5.9.2, , , , , 5.12, , , , , , , 5,14, , και σύμφωνα με τα αναγραφόμενα πρότυπα, για όσα τεχνικά χαρακτηριστικά μπορούν να ελεγχθούν στο έτοιμο προϊόν Ως κύριο ελάττωμα τεμαχίου δείγματος ως προς τα μετρούμενα (εξεταζόμενα) τεχνικά χαρακτηριστικά της των 5.2, 5.3, 5.4, 5.5, 5.6 1, 5.6.2, 5.7.1, 5.7.2, 5.8.1, 5.8.2, 5.9.1, 5.9.2, , , , , , , , και θεωρείται Τιμή (κατά απόλυτη τιμή) μεγαλύτερη των αναφερόμενων ανοχών για έκπτωση στον ΠΑΕΜΣ Προσθήκης! ή/και Τιμή εκτός των ορίων που ορίζονται στις 5,14, 5.15 και 516,3 (ποσοστό αντισκορικης) της ΤΠ Έλεγχος αζωχρωμάτων και σχετικών εγγράφων: Για ποσότητα U m ; Θα εκτελείται εργαστηριακός έλεγχος παρουσίας αζωχρωμάτων δίχως να απαιτείται η υποβολή Πιστοποιητικού (Συμμόρφωσης) απονομής οικολογικού σήματος Για ποσότητα > m : ο προμηθευτής θα καταθέσει μαζί με τα υπό προμήθεια είδη τα ακόλουθα έγγραφα: Πιστοποιητικό (Συμμόρφωσης) απονομής οικολογικού σήματος (π.χ. Oekotex" Standard 100 ή Eeotabel της EE) του κατασκευαστή του τελικού προϊόντος Δήλωση Συμμόρφωσης του κατασκευαστή του τελικού προϊόντος ή του βαφείου του υφάσματος ντρα η οποία θα έχει συνταχθεί σύμφωνα με το Υπόδειγμα ΤΩΝ προτύπων ΕΝ ISO/IEC και 2 και στην οποία μεταξύ άλλων θα αναγράφονται Η συμφωνία με : το Παράρτημα XVΙΙ του Κανονισμού 1907/2006 όπως τροποποιήθηκε και ισχύει, με ιδιαίτερη αναφορά στις αζωχρωστικές ουσίες (α/α 43 του Παραρτήματος του Κανονισμού), Ημερομηνία έκδοσης η οποία δεν θα είναι μεταγενέστερη πέραν του έτους από την ημερομηνία έκδοσης του ανωτέρω Πιστοποιητικού Συμμόρφωσης

15 Σε περίπτωση μη υποβολής των εγγράφων ανωτέρω , τότε η ΕΠ μεριμνά για τη διενέργεια του εργαστηριακού ελέγχου ύπαρξης αζωχρωμάτων κατά ΕΝ και ΕΝ (οι υπόλοιπες επιβλαβείς ουσίες δεν ελέγχονται)., σε συνεργασία με το Χημείο Ναυτικού ή/και με το εργαστήριο του δημόσιου τομέα, σε 2 τεμάχια υφάσματος διαστάσεων 30x30 cm εκ του εργαστηριακού δείγματος Σε κάθε περίπτωση προτείνει έκπτωση ή απόρριψη της παρτίδας ως Σημείωση: Ως ποσότητα για τις και νοείται: Για εφάπαξ προμήθεια; Η συνολική συμβατική ποσότητα Για σύμβαση πλαίσιο: Η συνολική ετήσια συμβατική ποσότητα Οι έλεγχοι των και θα εκτελούνται στο Χημείο Ναυτικού ( ). Στη περίπτωση αδυναμίας εκτέλεσης κάποιου ελέγχου από το Χημείο Ναυτικού, με μεριμνά του, τεμάχια από το δείγμα της θα αποστέλλονται σε άλλα εργαστήρια του δημόσιου τομέα π.χ. ΕΤΑΚΕ1 (τηλ ), Γ.Χ.Κ. (τηλ ), Χημείο Στρατού (τηλ ) ή σε διαπιστευμένα εργαστήρια του ιδιωτικού τομέα, για εκτέλεση του σχετικού ελέγχου. Όλοι οι έλεγχοι που αναφέρονται στις και 7,3,6 θα γίνονται με έξοδα των προμηθευτών. 7,4 Παραλαβή - Παραλαβή με έκπτωση - Απόρριψη παρτίδας: Πα την παραλαβή ή μη μιας παρτίδας λαμβάνονται υπόψη τόσο ra αποτελέσματα του μακροσκοπικού ελέγχου όσο και του εργαστηριακού ελέγχου Αποτελέσματα μακροσκοπικού ελέγχου: ' ', Με το τέλος του μακροσκοπικού ελέγχου θα υπολογιστεί ο αριθμός (μ) των μονάδων ανά 100 rrr για κάθε τόπι υφάσματος καθώς και για το σύνολο των προαναφερομένων τοπιών, ο οποίος εφεξής θα ονομάζεται Μέσος Όρος μ (ΜΟμ). Ο υπολογισμός του μ η του ΜΟμ θα γίνεται με βάση τον ακόλουθο μαθηματικό τύπο. μ ή ΜΟμ Μονά δες _= χ Καταγ εγραμ μένε ς μονάδε ς 100 m 2 Πλάτος Υφάσματος χ Ολικό εξετασθέν μήκος Όπου: Καταγεγραμμένες μονάδες: Ο αριθμός μονάδων του υφάσματος του τοπιού ή των τοπιών του δείγματος για το ΜΟμ, ως αυτές αναφέρονται 7.2. Πλάτος Υφάσματος: Προδιαγραφόμενο ττλάτος του υφάσματος σε mm. Ολικό εξετασθέν μήκος: Το εξετασθέν μήκος του υφάσματος (σε m) του τοπιού ή των τοπιών του δείγματος για το ΜΟμ Ένα τόπι θα θεωρείται κατάλληλο όταν ο μ του (αριθμός μονάδων ανά 100 m 2 ), είναι μικρότερος ή ίσος από 45 (μ s 45) Ένα τόπι κρίνεται ως ακατάλληλο όταν:_ Ο μ (αριθμός μονάδων του ανά 100 m 2 ) είναι μεγαλύτερος από 60 (μ > 60) Κατά τον μακροσκοπικό έλεγχο διαπιστωθεί ότι υφίστανται τρύπες μεγαλύτερες των 2 cm (βλ } ή/και κιτρινίλες μεγαλύτερες των 4 cm (βλ } Οταν το μήκος του είναι μωρότερο από 48 m (βλ και 7,2,4.5) Απόρριψη παρτίδας: Η ΕΠ προτείνει την απόρριψη της παρτίδας κρίνοντας ότι το υλικό δεν ικανοποιεί τις απαιτήσεις της ΤΠ όταν Έστω και ένα τόπι από το δείγμα της κριθεί ακατάλληλο ως ανωτέρω και δεν προβαίνει σε εργαστηριακό έλεγχο Κατά τον εργαστηριακό έλεγχο της 7.3.Α βρεθούν κύρια ελαττώματα όπως αυτά ορίζονται στην 7 3.5, κρίνοντας ότι το υλικό παρουσιάζει σημαντικές αποκλίσεις Κατά τον εργαστηριακό έλεγχο της βρεθούν αποκλίσεις εντός των επιτρεπτών ανοχών του ΠΑΕΒΣ Προσθήκης I των οποίων όμως το άθροισμα (μετά την αφαίρεση ΤΩΝ επιτρεπόμενων άνευ έκπτωσης ανοχών) υπερβαίνει το Κατά τον εργαστηριακό έλεγχο των χρωματικών διαφορών ισχύουν τα αναγραφόμενα στον

16 α/α 3 του πίνακα Κατά τον εργαστηριακό έλεγχο ύπαρξης αζωχρωμάτων ισχύουν τα αναγραφόμενα στην Παραλαβή παρτίδας με έκπτωση, εφόσον δεν ισχύουν τα αναφερόμενα στην 7.4.2: Όταν ο ΜΟμ του δείγματος είναι μικρότερος ή ίσος του 60 και μεγαλύτερος από 45 (45 < ΜΟμ 60), τότε η ΕΠ επιβάλλει έκπτωση 0,666 επί της συμβατικής τιμής της παρτίδας για κάθε μια επιπλέον μονάδα άνω του 45 και έως του 60 συμπεριλαμβανομένου, (μέγιστη ολική έκπτωση 10) Αν κατά τον εργαστηριακό έλεγχο της βρεθούν αποκλίσεις εντός των επιτρεπόμενων ανοχών του ΠΑΕΒΣ Προσθήκης I και δεν ισχύουν τα αναφερόμενα στην ανωτέρου η ΕΠ επιβάλλει την προβλεπόμενη στον ΠΑΕΒΣ έκπτωση Κατά τον εργαστηριακό έλεγχο των χρωματικών διαφορών ισχύουν τα αναγραφόμενα στον α/α 2 του πίνακα Κατά τον εργαστηριακό έλεγχο ύπαρξης αζωχρωμάτων ισχύουν τα αναγραφόμενα στην Μία παρτίδα παραλαμβάνεται δίχως έκπτωση εφόσον δεν ισχύο υν τα αναφερόμενα στην και ο ΜΟμ του δείγματος 7.1,4 είναι μικρότερος ή ίσος με 45 (Μ Ο μ 45), Ειδικά για την , η ΕΠ προτείνει τις αναλογούσες εκπτώσεις ή την απόρριψη της παρτίδας σύμφωνα με τον ακόλουθο πίνακα τιμών χρωματικών διαφορών: ΠΡΟΣΔΙΟΡΙΖΟΜΕΝΟ ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ Χρωματομετρική : Σύγκριση Αποχρώσεων ΔE cmc (2:1) (Αποτελέσματα Σύγκρισης με το Standard Δείγμα της Υπηρεσίας με τη CMC) Α/Α OPΙA ΔE cmc (2:1) Πρόταση ΕΠ 1 ΔE cmc (2:1) 1, ,0 < ΔE cmc (2:1) 1,5 Για κάθε 0.1 μονάδα πάνω του 1,0 και έως το 1,5 Έκπτωση 2 3 ΔE cmc (2:1)>1,5 Απόρριψη Αποτελέσματα Εργαστηριακού Ελέγχου ύπαρξης αζωχρωμάτων: Αν κατά τον εργαστηριακό έλεγχο των αζωχρωμάτών προκύψει συγκέντρωση αζωχρωμάτων μεγαλύτερη του ανώτατου επιτρεπτού ορίου (σύμφωνα με τον Κανονισμό 1907/200S/EK), τότε η ΕΠ προτείνει την απόρριψη της παρτίδας, κρίνοντας το υλικό ως ακατάλληλο Σε αντίθετη περίπτωση (που η συγκέντρωση αζωχρωμάτων είναι εντός του επιτρεπτού ορίου) τότε η ΕΠ προτείνει έκπτωση 10, σύμφωνα με τα αναφερόμενα στην της ΤΠ 8. ΠΕΡΙΕΧΌΜΕΝΟ ΤΕΧΝΙΚΩΝ ΠΡΟΣΦΟΡΩΝ : Θα συμπεριλαμβάνονται: 8.1 Συμπληρωμένο «Φύλλο Συμμόρφωσης προς την ΤΠ της Υπηρεσίας», υπόδειγμα του οποίου δίνεται στην συνημμένη Προσθήκη IV. 8.2 Αντίγραφο ισχύοντος. Πιστοποιητικού Συμμόρφωσης Συστήματος Διαχείρισης της Ποιότητας κατά ISO 9001 για το δηλωθέν στην εργοστάσιο / βιοτεχνία κατασκευής υφασμάτων/ εφόσον προβλέπεται στους Ειδικούς Όρους της διακήρυξης. Το πιστοποιητικό θα έχει εκδοθεί από φορέα διαπιστευμένο από το ΕΣΥΔ ή άλλο φορέα διαπίστευσης, που μετέχει σε Συμφωνία Αμοιβαίας Ισότιμης Αναγνώρισης με το ΕΣΥΔ σχετικά με την Πιστοποίηση Συστημάτων Διαχείρισης της Ποιότητας.

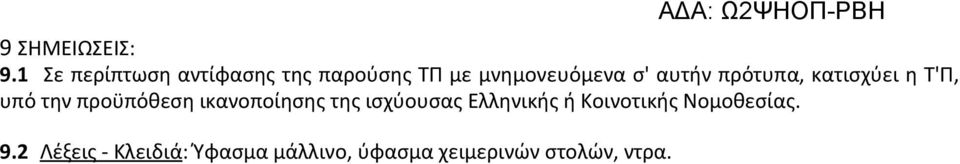

17 9 ΣΗΜΕΙΩΣΕΙΣ: 9.1 Σε περίπτωση αντίφασης της παρούσης ΤΠ με μνημονευόμενα σ' αυτήν πρότυπα, κατισχύει η Τ'Π, υπό την προϋπόθεση ικανοποίησης της ισχύουσας Ελληνικής ή Κοινοτικής Νομοθεσίας. 9.2 Λέξεις - Κλειδιά: Ύφασμα μάλλινο, ύφασμα χειμερινών στολών, ντρα.

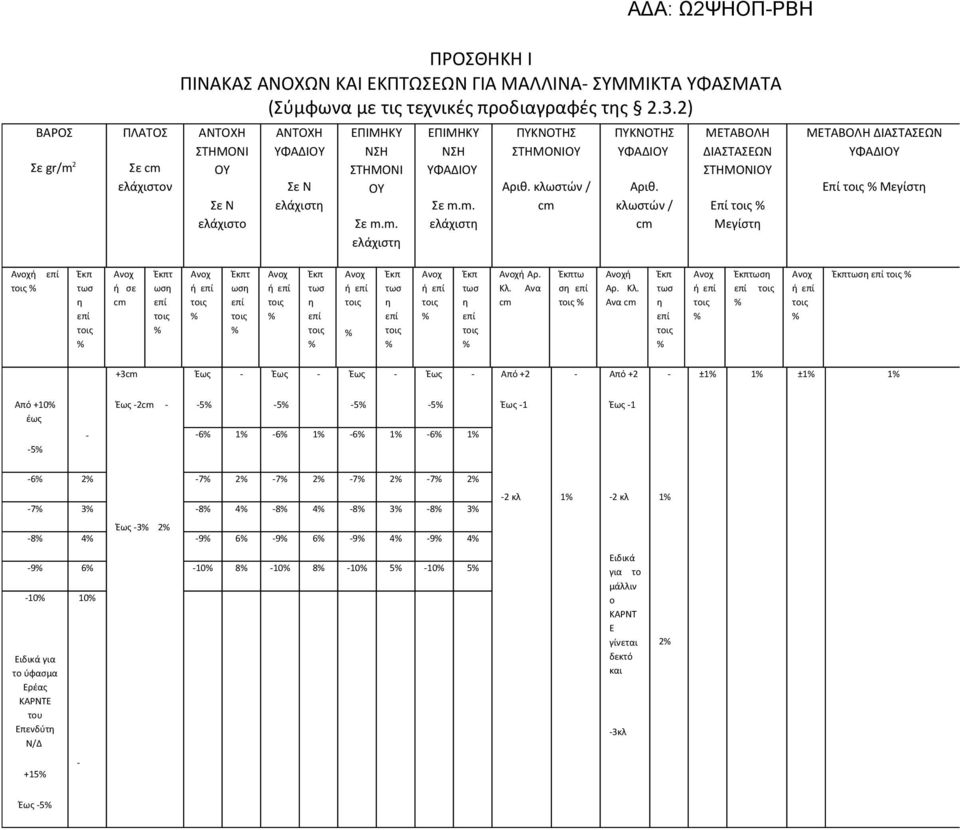

18 ΒΑΡΟΣ Σε gr/m 2 ΠΛΑΤΟΣ Σε cm ελάχιστον ΠΡΟΣΘΗΚΗ Ι ΠΙΝΑΚΑΣ ΑΝΟΧΩΝ ΚΑΙ ΕΚΠΤΩΣΕΩΝ ΓΙΑ ΜΑΛΛΙΝΑ- ΣΥΜΜΙΚΤΑ ΥΦΑΣΜΑΤΑ (Σύμφωνα με τις τεχνικές προδιαγραφές της 2.3.2) ΑΝΤΟΧΗ ΣΤΗΜΟΝΙ ΟΥ Σε Ν ελάχιστο ΑΝΤΟΧΗ ΥΦΑΔΙΟΥ Σε Ν ελάχιστη ΕΠΙΜΗΚΥ ΝΣΗ ΣΤΗΜΟΝΙ ΟΥ Σε m.m. ελάχιστη ΕΠΙΜΗΚΥ ΝΣΗ ΥΦΑΔΙΟΥ Σε m.m. ελάχιστη ΠΥΚΝΟΤΗΣ ΣΤΗΜΟΝΙΟΥ Αριθ. κλωστών / cm ΠΥΚΝΟΤΗΣ ΥΦΑΔΙΟΥ Αριθ. κλωστών / cm ΜΕΤΑΒΟΛΗ ΔΙΑΣΤΑΣΕΩΝ ΣΤΗΜΟΝΙΟΥ Επί τοις Μεγίστη ΜΕΤΑΒΟΛΗ ΔΙΑΣΤΑΣΕΩΝ ΥΦΑΔΙΟΥ Επί τοις Μεγίστη Ανοχή επί τοις Έκπ τωσ η επί τοις Ανοχ ή σε cm Έκπτ ωση επί τοις Ανοχ ή επί τοις Έκπτ ωση επί τοις Ανοχ ή επί τοις Έκπ τωσ η επί τοις Ανοχ ή επί τοις Έκπ τωσ η επί τοις Ανοχ ή επί τοις Έκπ τωσ η επί τοις Ανοχή Αρ. Κλ. Ανα cm Έκπτω ση επί τοις Ανοχή Αρ. Κλ. Ανα cm Έκπ τωσ η επί τοις Ανοχ ή επί τοις Έκπτωση επί τοις Ανοχ ή επί τοις Έκπτωση επί τοις +3cm Έως - Έως - Έως - Έως - Από +2 - Από +2 - ±1 1 ±1 1 Από +10 έως Έως -2cm Έως -1 Έως κλ 1-2 κλ 1 Έως Ειδικά για το ύφασμα Ερέας ΚΑΡΝΤΕ του Επενδύτη Ν/Δ 10 Ειδικά για το μάλλιν ο ΚΑΡΝΤ Ε γίνεται δεκτό και -3κλ Έως -5

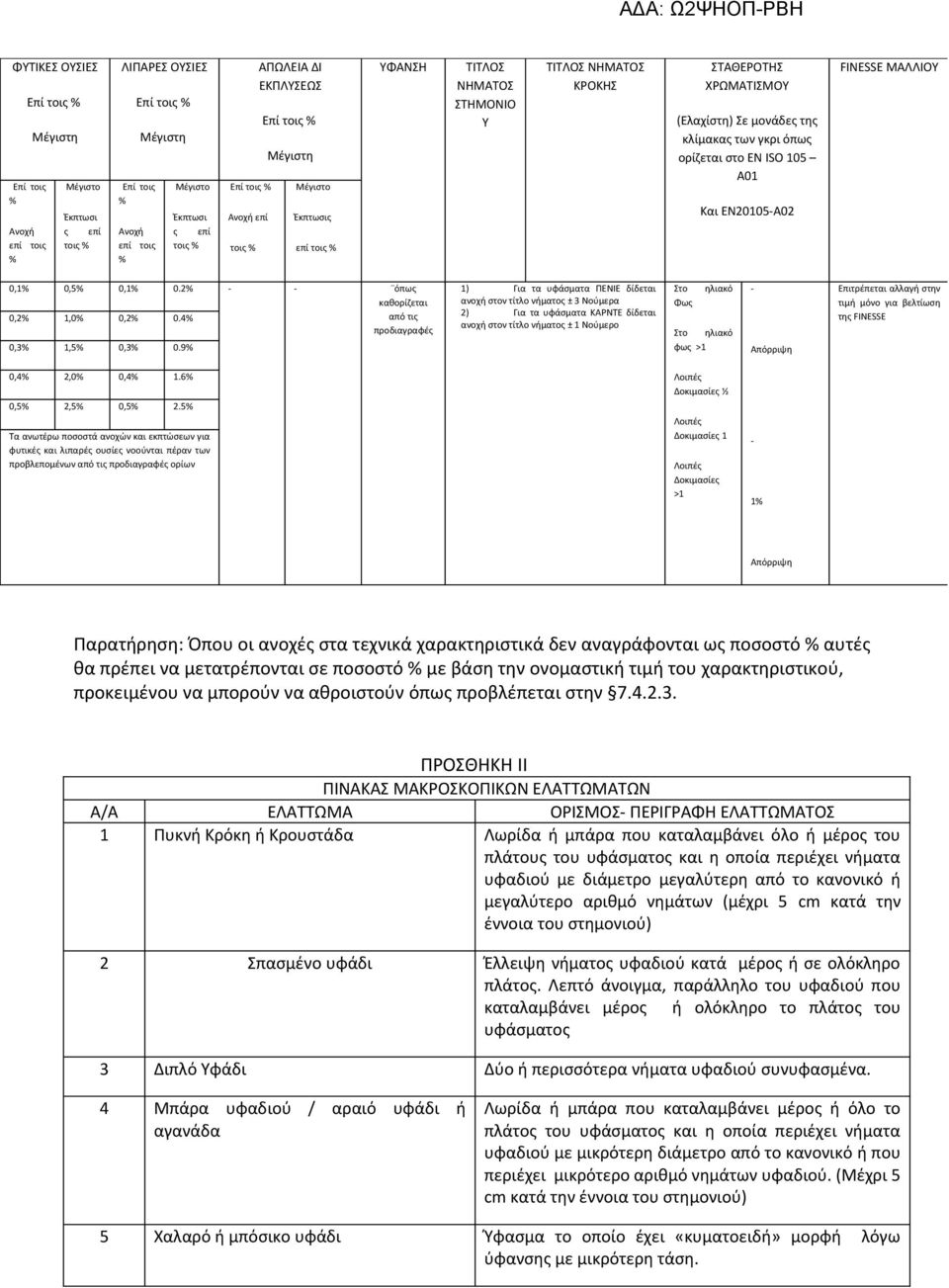

19 ΦΥΤΙΚΕΣ ΟΥΣΙΕΣ Επί τοις Επί τοις Ανοχή επί τοις Μέγιστη Μέγιστο Έκπτωσι ς επί τοις ΛΙΠΑΡΕΣ ΟΥΣΙΕΣ Επί τοις Επί τοις Ανοχή επί τοις Μέγιστη Μέγιστο Έκπτωσι ς επί τοις Επί τοις Ανοχή επί τοις ΑΠΩΛΕΙΑ ΔΙ ΕΚΠΛΥΣΕΩΣ Επί τοις Μέγιστη Μέγιστο Έκπτωσις επί τοις ΥΦΑΝΣΗ ΤΙΤΛΟΣ ΝΗΜΑΤΟΣ ΣΤΗΜΟΝΙΟ Υ ΤΙΤΛΟΣ ΝΗΜΑΤΟΣ ΚΡΟΚΗΣ ΣΤΑΘΕΡΟΤΗΣ ΧΡΩΜΑΤΙΣΜΟΥ (Ελαχίστη) Σε μονάδες της κλίμακας των γκρι όπως ορίζεται στο EN ISO 105 A01 Και EN20105-A02 FINESSE ΜΑΛΛΙΟΥ 0,1 0,2 0,5 1,0 0,1 0, όπως καθορίζεται από τις προδιαγραφές 0,3 1,5 0, ) Για τα υφάσματα ΠΕΝΙΕ δίδεται ανοχή στον τίτλο νήματος ± 3 Νούμερα 2) Για τα υφάσματα ΚΑΡΝΤΕ δίδεται ανοχή στον τίτλο νήματος ± 1 Νούμερο Στο ηλιακό Φως Στο ηλιακό φως >1 - Απόρριψη Επιτρέπεται αλλαγή στην τιμή μόνο για βελτίωση της FINESSE 0,4 2,0 0, ,5 2,5 0,5 2.5 Τα ανωτέρω ποσοστά ανοχών και εκπτώσεων για φυτικές και λιπαρές ουσίες νοούνται πέραν των προβλεπομένων από τις προδιαγραφές ορίων Λοιπές Δοκιμασίες ½ Λοιπές Δοκιμασίες 1 Λοιπές Δοκιμασίες >1-1 Απόρριψη Παρατήρηση: Όπου οι ανοχές στα τεχνικά χαρακτηριστικά δεν αναγράφονται ως ποσοστό αυτές θα πρέπει να μετατρέπονται σε ποσοστό με βάση την ονομαστική τιμή του χαρακτηριστικού, προκειμένου να μπορούν να αθροιστούν όπως προβλέπεται στην ΠΡΟΣΘΗΚΗ ΙΙ ΠΙΝΑΚΑΣ ΜΑΚΡΟΣΚΟΠΙΚΩΝ ΕΛΑΤΤΩΜΑΤΩΝ Α/Α ΕΛΑΤΤΩΜΑ ΟΡΙΣΜΟΣ- ΠΕΡΙΓΡΑΦΗ ΕΛΑΤΤΩΜΑΤΟΣ 1 Πυκνή Κρόκη ή Κρουστάδα Λωρίδα ή μπάρα που καταλαμβάνει όλο ή μέρος του πλάτους του υφάσματος και η οποία περιέχει νήματα υφαδιού με διάμετρο μεγαλύτερη από το κανονικό ή μεγαλύτερο αριθμό νημάτων (μέχρι 5 cm κατά την έννοια του στημονιού) 2 Σπασμένο υφάδι Έλλειψη νήματος υφαδιού κατά μέρος ή σε ολόκληρο πλάτος. Λεπτό άνοιγμα, παράλληλο του υφαδιού που καταλαμβάνει μέρος ή ολόκληρο το πλάτος του υφάσματος 3 Διπλό Υφάδι Δύο ή περισσότερα νήματα υφαδιού συνυφασμένα. 4 Μπάρα υφαδιού / αραιό υφάδι ή αγανάδα Λωρίδα ή μπάρα που καταλαμβάνει μέρος ή όλο το πλάτος του υφάσματος και η οποία περιέχει νήματα υφαδιού με μικρότερη διάμετρο από το κανονικό ή που περιέχει μικρότερο αριθμό νημάτων υφαδιού. (Μέχρι 5 cm κατά την έννοια του στημονιού) 5 Χαλαρό ή μπόσικο υφάδι Ύφασμα το οποίο έχει «κυματοειδή» μορφή λόγω ύφανσης με μικρότερη τάση.

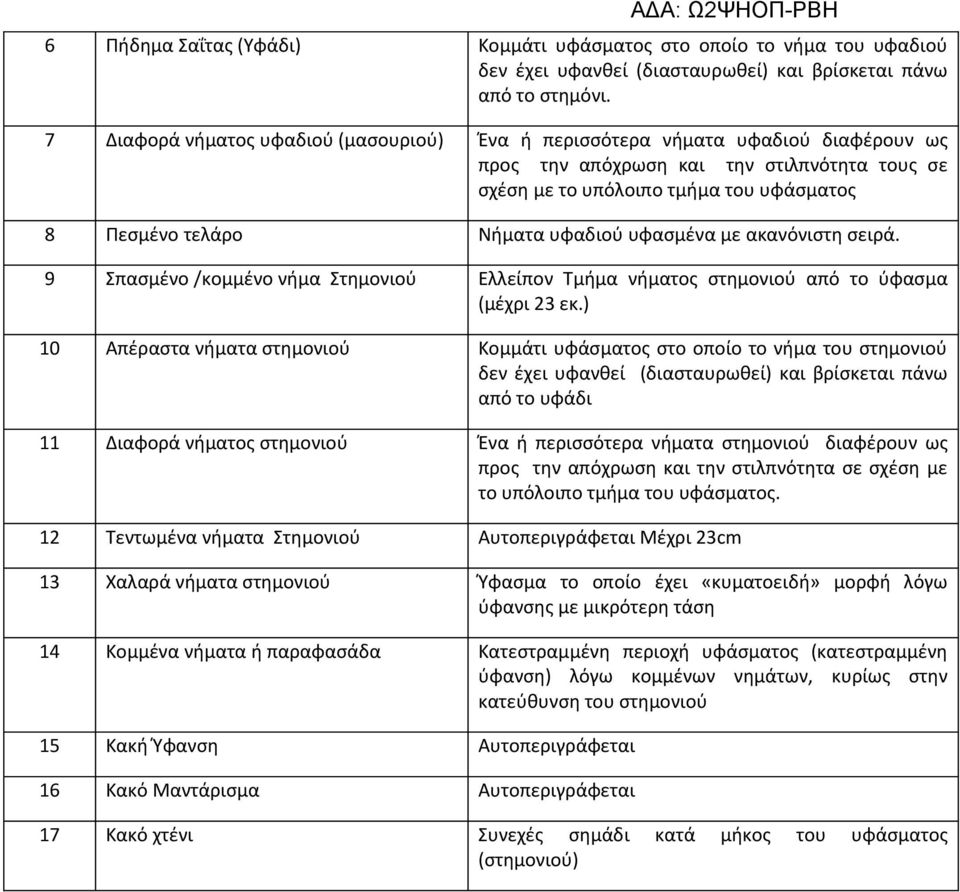

20 6 Πήδημα Σαΐτας (Υφάδι) Κομμάτι υφάσματος στο οποίο το νήμα του υφαδιού δεν έχει υφανθεί (διασταυρωθεί) και βρίσκεται πάνω από το στημόνι. 7 Διαφορά νήματος υφαδιού (μασουριού) Ένα ή περισσότερα νήματα υφαδιού διαφέρουν ως προς την απόχρωση και την στιλπνότητα τους σε σχέση με το υπόλοιπο τμήμα του υφάσματος 8 Πεσμένο τελάρο Νήματα υφαδιού υφασμένα με ακανόνιστη σειρά. 9 Σπασμένο /κομμένο νήμα Στημονιού Ελλείπον Τμήμα νήματος στημονιού από το ύφασμα (μέχρι 23 εκ.) 10 Απέραστα νήματα στημονιού Κομμάτι υφάσματος στο οποίο το νήμα του στημονιού δεν έχει υφανθεί (διασταυρωθεί) και βρίσκεται πάνω από το υφάδι 11 Διαφορά νήματος στημονιού Ένα ή περισσότερα νήματα στημονιού διαφέρουν ως προς την απόχρωση και την στιλπνότητα σε σχέση με το υπόλοιπο τμήμα του υφάσματος. 12 Τεντωμένα νήματα Στημονιού Αυτοπεριγράφεται Μέχρι 23cm 13 Χαλαρά νήματα στημονιού Ύφασμα το οποίο έχει «κυματοειδή» μορφή λόγω ύφανσης με μικρότερη τάση 14 Κομμένα νήματα ή παραφασάδα Κατεστραμμένη περιοχή υφάσματος (κατεστραμμένη ύφανση) λόγω κομμένων νημάτων, κυρίως στην κατεύθυνση του στημονιού 15 Κακή Ύφανση Αυτοπεριγράφεται 16 Κακό Μαντάρισμα Αυτοπεριγράφεται 17 Κακό χτένι Συνεχές σημάδι κατά μήκος του υφάσματος (στημονιού)

21 ΠΡΟΣΘΗΚΗ ΙΙ ΠΙΝΑΚΑΣ ΜΑΚΡΟΣΚΟΠΙΚΩΝ ΕΛΑΤΤΩΜΑΤΩΝ Α/Α ΕΛΑΤΤΩΜΑ ΟΡΙΣΜΟΣ- ΠΕΡΙΓΡΑΦΗ ΕΛΑΤΤΩΜΑΤΟΣ 18 Κακή Ούγια Ούγια η οποία δεν έχει υφανθεί κανονικά ή / και είναι χονδρότερη του κανονικού ή/και περιέχει ακανόνιστα νήματα υφαδιού τα οποία προεκτείνονται πέρα από την εξωτερική πλευρά της ούγιας. 19 Κομμένη ούγια ή ύπαρξη τρυπών από βελόνες ή τα μανταλάκια στις ράμας Αυτοπεριγράφεται 20 Διχρωμία υφάσματος Η απόχρωση του υφάσματος διαφέρει αισθητά από άκρη σε άκρη (κατά την έννοια του πλάτους) ή από αρχή σε τέλος (κατά την έννοια του μήκους). Η διχρωμία μπορεί να είναι και λωρίδα ή ράβδωση η οποία έχει ως χαρακτηριστικό εμφανείς διαφορές χρωματισμού ή στιλπνότητας μεταξύ διαδοχικών νημάτων υφαδιού ή στημονιού αντίστοιχα.. 21 Ανομοιομορφία ή κακό φινίρισμα Διαφορά στην εμφάνιση του υφάσματος σε μέρος ή σε ολόκληρο το πλάτος αυτού 22 Γραμμώσεις Εκτενή σημάδια σε βαμμένα και φινιρισμένα υφάσματα. (Μέχρι 23 cm κατά την έννοια του στημονιού) 23 Μπάρες, οξειδώσεις Λεκές ή επεκτεινόμενα σημάδια σε μορφή λωρίδων πάνω στο ύφασμα 24 Κιτρινίλες, Λεκιάσματα Ύπαρξη λεκέδων, σημαδιών, στιγμάτων και βρωμιάς πάνω στο ύφασμα 25 Τρύπα Αυτοπεριγράφεται 26 Γυαλάδα Λωρίδα προερχόμενη από γυαλιστερό τμήμα νήματος. 27 Ξεχείλωμα Ύφασμα το οποίο παρουσιάζει κυματώσεις κατά την διεύθυνση του στημονιού οι οποίες δεν του επιτρέπουν να κείται επίπεδο. Αυτό γίνεται να συμβεί στη μία ούγια ή και εις τις δύο ούγιες ή σε κομμάτια στο κέντρο αυτού. 28 Ξυσίματα Περιοχή του υφάσματος όπου η επιφάνεια έχει καταστραφεί από τριβή. 29 Κόψιμο Αυτοπεριγράφεται 30 Σχίσιμο Αυτοπεριγράφεται 31 Χονδρό νήμα υφαδιού ή στημονιού Νήμα με μεγαλύτερη διάμετρο από το κανονικό (μέχρι 23cm κατά την έννοια του στημονιού) 32 Λεπτό νήμα υφαδιού ή στημονιού Νήμα με μικρότερη διάμετρο από το κανονικό (μέχρι 23cm κατά την έννοια του στημονιού)

22 ΠΡΟΣΘΗΚΗ ΙΙ ΠΙΝΑΚΑΣ ΜΑΚΡΟΣΚΟΠΙΚΩΝ ΕΛΑΤΤΩΜΑΤΩΝ Α/Α ΕΛΑΤΤΩΜΑ ΟΡΙΣΜΟΣ- ΠΕΡΙΓΡΑΦΗ ΕΛΑΤΤΩΜΑΤΟΣ 33 Χονδράδα ή βαμβακούρα Μέρος του νήματος το οποίο χοντραίνει απότομα 34 Βερίνα ή θηλειά Σημείο στο ύφασμα όπου ένα μικρό μήκος νήματος έχει διπλωθεί απότομα 35 Κομπαλάκια NEPS Ελεύθερες ίνες που προεξέχουν της επιφάνειας του υφάσματος και έχουν δημιουργήσει κομπαλάκια 36 Κόμπος Αυτοπεριγράφεται 37 Χαλαρή ή τεντωμένη Ούγια Αυτοπεριγράφεται 38 Σχισίματα και Κοψίματα Ούγιας Σχισίματα ή κοψίματα τα οποία βρίσκονται μόνο στην περιοχή της ούγιας και δεν επεκτείνονται στο ύφασμα. ΠΑΡΑΤΗΡΗΣΕΙΣ: 1. Για τα μακροσκοπικά ελαττώματα με α/α 22,23,να ληφθεί υπόψη κατά τον υπολογισμό των αναλογούντων εκπτώσεων η Για τα μακροσκοπικά ελαττώματα με α/α 24,25,να ληφθεί υπόψη κατά τον υπολογισμό των αναλογούντων εκπτώσεων η
