1 Εισαγωγή στην Aφύγρανση Πένυ Σιταρίδου Τεχνικός Σύμβουλος Αφύγρανσης

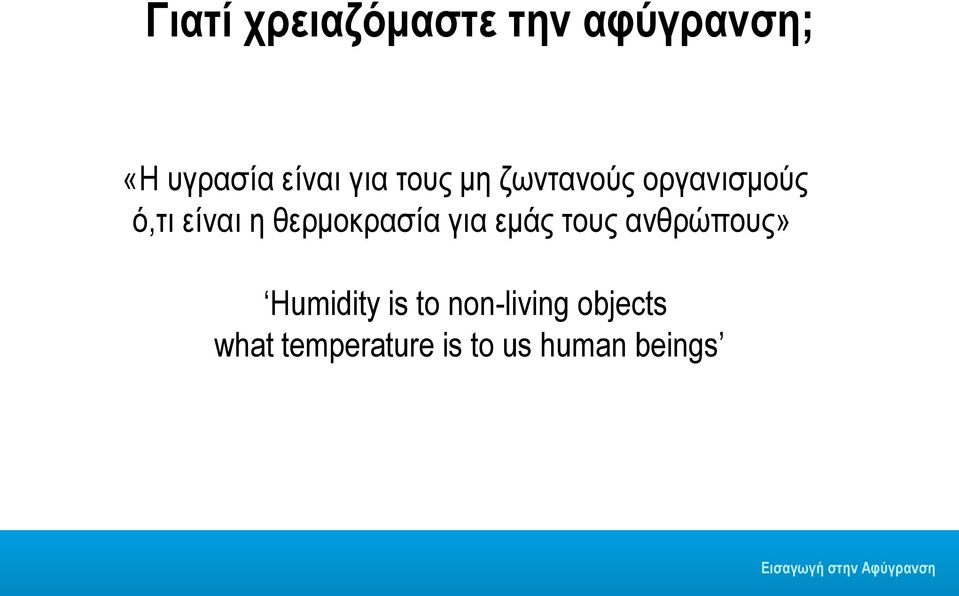

2 Γιατί χρειαζόμαστε την αφύγρανση; «Η υγρασία είναι για τους μη ζωντανούς οργανισμούς ό,τι είναι η θερμοκρασία για εμάς τους ανθρώπους» Humidity is to non-living objects what temperature is to us human beings

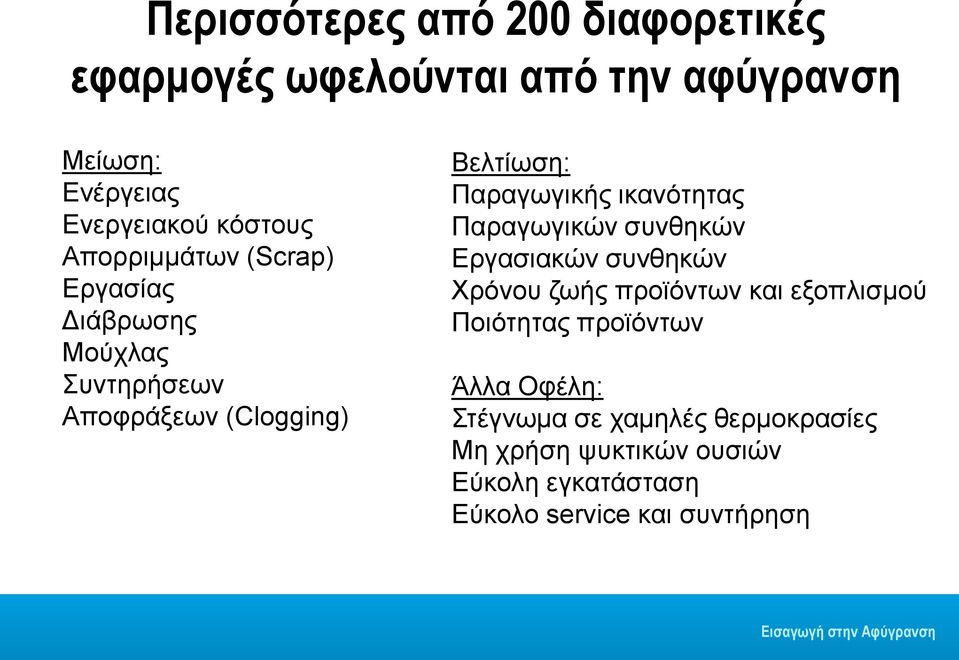

3 Περισσότερες από 200 διαφορετικές εφαρμογές ωφελούνται από την αφύγρανση Μείωση: Ενέργειας Ενεργειακού κόστους Απορριμμάτων (Scrap) Εργασίας Διάβρωσης Μούχλας Συντηρήσεων Aποφράξεων (Clogging) Βελτίωση: Παραγωγικής ικανότητας Παραγωγικών συνθηκών Εργασιακών συνθηκών Χρόνου ζωής προϊόντων και εξοπλισμού Ποιότητας προϊόντων Άλλα Οφέλη: Στέγνωμα σε χαμηλές θερμοκρασίες Μη χρήση ψυκτικών ουσιών Εύκολη εγκατάσταση Εύκολο service και συντήρηση

4 Αέρας και Νερό Ο Στεγνός Αέρας περιλαμβάνει: 78% Nitrogen 21% Oxygen 1% Other gasses Specific weight at 20 C and 1 kpa 1,2 kg/m³ Το Νερό H 2 O περιλαμβάνει: 2/3 Hydrogen 1/3 Oxygen Weight : 1kg/litre

5 Οι Μορφές του Νερού Το νερό μπορεί να έχει τις ακόλουθες μορφές: Αέριο: Οι υδρατμοί υπάρχουν σε όλες τις θερμοκρασίες Υγρό: Σε θερμοκρασίες από 0 C έως 0 C στα 1 kpa Στέρεο: Πάγος σε θερμοκρασίες μικρότερες από 0 C Το νερό πάντα θα προσπαθεί να εξατμιστεί, σε κάθε θερμοκρασία, ακόμα και κάτω από τους 0 C.

6 Σχετική Υγρασία RH% Τι είναι η Σχετική Υγρασία; Η ποσότητα του νερού στον αέρα σε σχέση με την μέγιστη δυνατή ποσότητα νερού στην ίδια θερμοκρασία. Παράδειγμα Περιεκτικότητα νερού 5g/kg στους 20 ο C Max περιεκτικότητα νερού 15g/kg στους 20 ο C 5 / 15 = RH 33% Η Σχετική Υγρασία αυξάνεται όταν μειώνεται η θερμοκρασία. Η Σχετική Υγρασία μειώνεται όταν αυξάνεται η θερμοκρασία. Προβλήματα από την Υψηλή Σχετική Υγρασία: > 0% Συμπύκνωση > 70% Μούχλα > 50% Διάβρωση

7 Μέθοδοι Αφύγρανσης : Ψυκτικό Κύκλωμα Αρχή Λειτουργίας Περιορισμοί - Μειονεκτήματα Θερμοκρασία αέρα > 15 C Επιθυμητή RH > 40%

8 Μέθοδοι Αφύγρανσης: Ρότορας Το ξηραντικό υλικό έχει την ιδιότητα να απορροφάει την υγρασία κι έτσι αφυγραίνουμε τον αέρα. Πολλά υλικά είναι υγροσκοπικά αλλά μόνο ικανά ξηραντικά υλικά χρησιμοποιούνται στους αφυγραντήρες όπως : Silica gel Lithium Chloride Molecular sieve

9 Ο Ρότορας: Silica gel Ο ρότορας αποτελείται από μία δομή κυματοειδούς fiberglass η οποία είναι εμποτισμένη με ξηραντικό υλικό όπως silica gel ή lithium-chloride.

10 Ο Ρότορας (Silica Gel) - Αρχή Λειτουργίας Είσοδος αέρα Στεγνός αέρας Υγροποιημένος αέρας - περιβάλλον Αναγέννηση - περιβάλλον Ο ρότορας περιστρέφεται αργά 6 φορές την ώρα.

11 Ο Ρότορας Ψυχρομετρικός Χάρτης Dry air Wet air Reactivation air Process air Πλεονεκτήματα Θερμοκρασία αέρα > -20 C Επιθυμητή RH > 1%

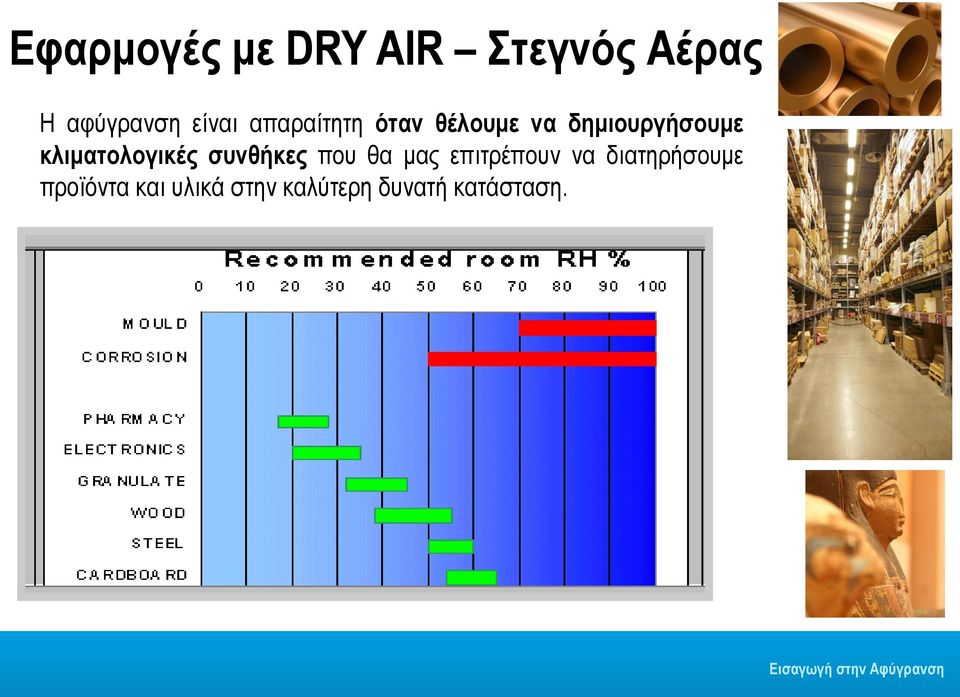

12 Εφαρμογές με DRY AIR Στεγνός Αέρας Η αφύγρανση είναι απαραίτητη όταν θέλουμε να δημιουργήσουμε κλιματολογικές συνθήκες που θα μας επιτρέπουν να διατηρήσουμε προϊόντα και υλικά στην καλύτερη δυνατή κατάσταση.

13 Η Υψηλή Υγρασία Προκαλεί Διάβρωση I Διάβρωση στα Μέταλλα Αύξηση σε βάρος mg/dm % Σχετική Υγρασία

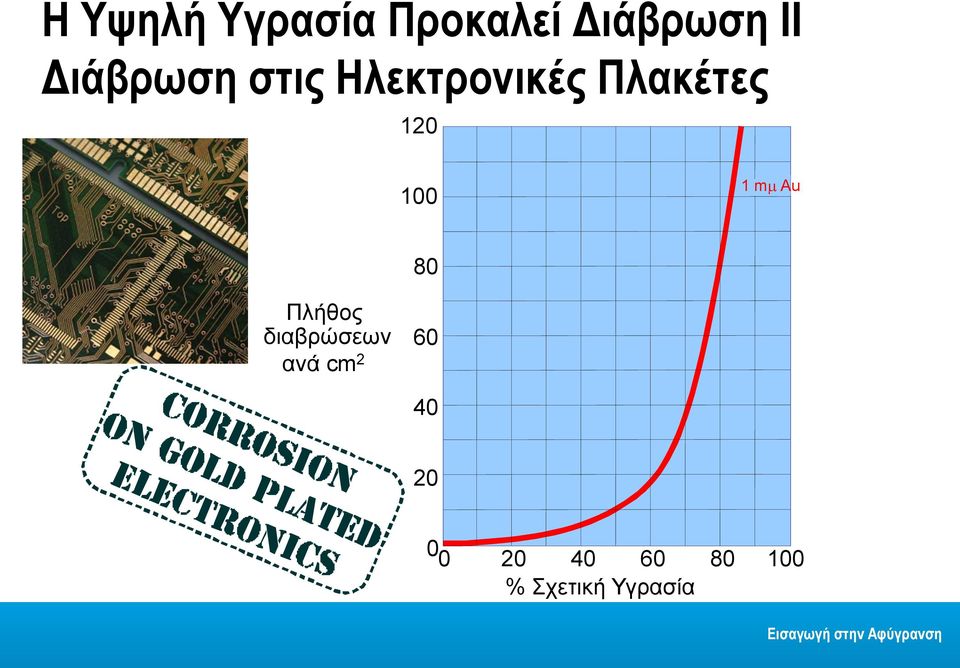

14 Η Υψηλή Υγρασία Προκαλεί Διάβρωση ΙΙ Διάβρωση στις Ηλεκτρονικές Πλακέτες m Au 80 Πλήθος διαβρώσεων ανά cm % Σχετική Υγρασία

15 Επίδραση της υγρασίας σε ανθεκτικά υλικά Αντοχή PVC Κυτταρίνη Οξικό άλας Nylon Presspan % Σχετική υγρασία

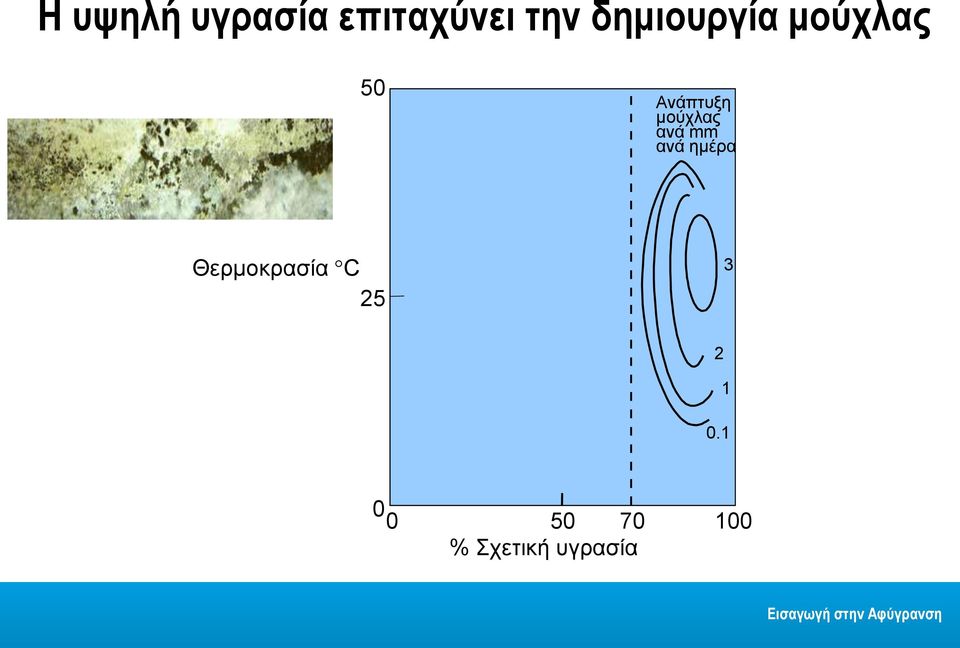

16 Η υψηλή υγρασία επιταχύνει την δημιουργία μούχλας 50 Ανάπτυξη μούχλας ανά mm ανά ημέρα Θερμοκρασία C % Σχετική υγρασία

17 Υγροσκοπικά Υλικά 25 Δέρμα Ξύλο Υγρασία σε στεγνό υλικό επί % του στεγνού βάρους Βαμβάκι Χαρτί % RH

18 Εργοστάσια Παραγωγής Ηλεκτρικής Ενέργειας Συντήρηση των steam turbines Αποτροπή σχηματισμού διάβρωσης στους συμπυκνωτές Διαφύλαξη της καλής κατάστασης των σωληνώσεων και του δικτύου Διαφύλαξη της καλής κατάστασης των boilers GENERATOR STEAM TURBINE

19 Αμυντικές Εφαρμογές Πολεμική Αεροπορία Ναυτικό Στρατός Ξηράς Leo2 Αποθήκη Πυρομαχικών Royal Netherlands Navy frigates C130 Submarines of the Swedish Gotland class

20 Τρόφιμα Ψυκτικοί θάλαμοι Τούνελ καταψυξης Ζυθοποιεία Ζαχαροπλαστική Επικάλυψη δισκίων Πνευματική μεταφορά & Silo Στέγνωμα προϊόντων Spray towers

21 Ψυκτικοί Θάλαμοι Πλεονεκτήματα Aποτροπή φαινομένων πάγου στις πόρτες των ψυκτικών θαλάμων Εύκολη και ακίνδυνη πρόσβαση μέσα στους θαλάμους αφού οι πόρτες λειτουργούν με ευκολία. Αποτροπή δημιουργίας πάγου στους αεροψυκτήρες Μειώνεται η συχνότητα και η ανάγκη για απόψυξη ενώ παράλληλα επωφελούμαστε σε ενεργειακό κόστος. Κάτω από την καμπύλη κορεσμού : συμπυκνώματα, ομίχλη, πάγος Εγγύηση προϊόντος Η έλλειψη πάγου και η διατήρηση σωστής θερμοκρασίας εξασφαλίζουν την ποιότητα των προϊόντων σας. Μειωμένα κόστη Με την έλλειψη πάγου τόσο τα ενεργειακά κόστη όσο και τα έξοδα συντήρησης μειώνονται. Warm moist air Cold air

22 Φάρμακα Παραγωγή ταμπλετών Μηχανές Ταμπλετών Πρώτες ύλες σε σκόνη Αντιβιοτικά

23 Άλλες Εφαρμογές Παγοδρόμια Κρεμαστές Γέφυρες Πλαστικά Σπόροι Μπαταρίες Λιθίου Μουσεία - Αρχεία

24 Τα συστήματα που χρησιμοποιούνται είναι: Κλειστό σύστημα 0% ανακυκλοφορία Ανοιχτό σύστημα 0% νωπός αέρας Συνδυασμός Pre cooling - Post cooling - Heating

25 Σας ευχαριστώ. Πένυ Σιταρίδου
