1 1 Παρουσίαση Διπλωματικής Εργασίας 2 Αντίστροφη Μηχανική Στόχος εργασίας-επιλογή του Geomagic Studio 2012 Περιγραφή βασικών εντολών της επεξεργασίας του Νέφους Σημείων Σύνθεση τελικού μοντέλου επιφάνειας Εξαγωγή του κώδικα καθοδήγησης Κατεργασία καλουπιού αποτύπωσης Δομή παρουσίασης

2 3 Τι είναι η Αντίστροφη Μηχανική : Η Μηχανική ως διαδικασία που περιλαμβάνει τον σχεδιασμό, την συναρμολόγηση, την παραγωγή και την συντήρηση προϊόντων και συστημάτων χωρίζεται σε δύο κατηγορίες: Α. Την Κλασσική μηχανική η οποία αποτελείται από την παραδοσιακή διαδικασία κίνησης από κάποια εγκεφαλική σύλληψη ενός σχεδίου στην φυσική εφαρμογή του σχεδίου αυτού και την μορφοποίηση του σε ένα σύστημα. Β. Την Αντίστροφη μηχανική η οποία εφαρμόζεται σε περιπτώσεις που υπάρχει ήδη ένα υλικό αντικείμενο που θέλουμε να αναπαράγουμε χωρίς να έχουμε στην διάθεσή μας τεχνικά στοιχεία όπως (μηχανολογικά σχέδια, υλικά που το απαρτίζουν κ.α). Αντίστροφη Μηχανική (Reverse Engineering) ορίζεται η διαδικασία η δημιουργία ενός αντίγραφου ενός υλικού αντικειμένου, υποσυστήματος ή προϊόντος. Αυτό επιτυνχάνεται από την τρισδιάστατη ψηφιοποίηση του αντικειμένου όπου δημιουργείται το νέφος σημείων (Point Cloud), μετατρέπεται σε ένα τρισδιάστατο γεωμετρικό μοντέλο-σχεδίου CAD και σε τελικό στάδιο κατασκευάζεται το πραγματικό μοντέλο. Αντίστροφη Μηχανική (Reverse Engineering) 4 1 Τρισδιάστατη σάρωση με χρήση κατάλληλου σαρωτή και εξαγωγή του νέφους σημείων (Point Cloud) 2 Επεξεργασία και εξαγωγή του τρισδιάστατου μοντέλου επιφάνειας (Polygon Mesh) 3 Δημιουργία επιφανειών (NURBs Surfacing) 4 Εξαγωγή του ψηφιακού μοντέλου (CAD Model) 5 Κατασκευή πραγματικού μοντέλου Διαδικασία Αντίστροφης Μηχανικής

3 5 Η παρούσα διπλωματική εργασία έχει στόχο την διευκόλυνση του μελετητή μηχανικού για την απόκτηση βασικών γνώσεων επάνω στην διαδικασία εφαρμογής της αντίστροφης μηχανικής και ειδικότερα στην χρήση λογισμικών τρισδιάστατης μοντελοποίησης και στην ποικιλία των δυνατοτήτων τους για βασικές εντολές που είναι απαραίτητες στην επεξεργασία του νέφους σημείων (Point Cloud). Στο πλαίσιο της εργασίας επιλέχθηκε η χρήση του λογισμικού Geomagic Studio v.2012 καθώς αποτελεί μια από τις καλύτερες επιλογές για την μετατροπή των νέφων σημείων σε μοντέλα επιφάνειας και μοντέλα CAD. Εκτός από την ακριβή 3D λειτουργία επεξεργασίας δεδομένων του, το Geomagic Studio ενσωματώνει αυτοματοποιημένα εργαλεία, τα οποία επιτρέπουν στους χρήστες του να παράγουν υψηλότερα πρότυπα ποιότητας σε λιγότερο χρόνο με μικρό κόστος. Στόχος της εργασίας 6 Το Geomagic Studio συνοδεύεται με ένα μεγάλο πλήθος εφαρμογών που παρουσιάζονται συνοπτικά παρακάτω : Αυτοκινητοβιομηχανία Ιατρικών μηχανημάτων και εμφυτεύματα Αεροναυπηγική Διάσωση πολιτισμικής κληρονομιάς Εφαρμογές του Geomagic Studio

4 7 Τα στάδια της εργασίας περιγράφονται περιληπτικά παρακάτω : 1. Η τρισδιάστατη σάρωση του καλουπιού αποτύπωσης Στην παρούσα εργασία δώθηκε το τρισδιάστατο μοντέλο επιφάνειας που προήλθε από την σάρωση χριστιανικής εικόνας αποθηκευμένο στην μορφή.stl 2. Η σύνθεση του τελικού μοντέλου επιφάνειας Με σκοπό την περιγραφή πλήθους εντολών για την επεξεργασία ενός νέφους σημείων (Point Cloud) έγινε η σύνθεση του τελικού μοντέλου επιφάνειας με την χρήση του λογισμικού Geomagic Studio v Η εξαγωγή του κώδικα καθοδήγησης Για τον κώδικα καθοδήγησης (G-Code) έγινε η χρήση του προγράμματος ArtCAM 2012 στο οποίο κατασκευάστηκαν οι διαδρομές των εργαλείων 4. Η κατασκευή του τελικού καλουπιού αποτύπωσης Με την χρήση της εργαλειομηχανή φραιζαρίσματος ψηφιακής καθοδήγησης (CNC) DMU 50 eco της εταιρίας DMG κατασκευάστηκε το τελικό καλούπι Περίληψη των στάδιων της εργασίας 8 1. Απότμηση του νέφους σημείων (Trim). 2. Δημιουργία νέου κομματιού και επικόλληση (Νew Object). 3. Κλιμάκωση (Scale). 4. Αντικατοπτρισμός (Mirror). Περιγραφή βασικών εντολών της επεξεργασίας του νέφους σημείων

5 9 Για την απότμηση ενός τμήματος από το νέφος σημείων υπάρχουν 3 τρόποι οι οποίοι παρουσιάζονται παρακάτω: 1. Trim with Plane 2. Trim with Curve 3. Trim with Sheet Στην εντολή αυτή γίνεται ο καθορισμός ενός επιπέδου βάσει του οποίου τέμνονται τα τρίγωνα από την πλευρά που εμείς επιλέγουμε και δημιουργείται μια συνορογραμμή. Η διαγραφή του τμήματος είναι προαιρετική. Με την χρήση της εντολής αυτής γίνεται η κοπή ενός τμήματος από το πολυγωνικό πλέγμα βάσει της καμπύλης που σχεδιάζεται και τέμνει το πλέγμα. Με αυτή την εντολή γίνεται η κοπή βάσει ενός τρισδιάστατου προκαθορισμένου σχήματος το οποίο προβάλεται πάνω στο πολυγωνικό πλέγμα. Απότμηση του νέφους σημείων (Trim) Αρχικά γίνεται η προσαρμογή του παράθυρο στο τμήμα που θα μετατραπεί. 2. Σε δεύτερο στάδιο γίνεται η επιλογή του τμήματος είναι επιθυμητό να μετατραπεί σε νέο αντικείμενο. 3. Επιλογής της εντολής New Object. 4. Επιλογή ανάμεσα σε αντιγραφή ή αποκοπή. Δημιουργία και επικόλληση νέου κομματιού

6 11 5.Στοστάδιοαυτόγίνεταιηεπίλογήτου προς διαγραφή τμήματος στο οποίο θα γίνει και η επικόλληση. 6. Επιλογή της εντολής για την διαγραφή. 7. Τελική διαγραφή του τμήματος στο οποίο θα γίνει η επικόλληση του νέου αντικειμένου. Δημιουργία κενού τμήματος Επιλογή της εντολής Object Mover υπεύθυνη για την μετακίνηση του νέου αντικειμένου. 9. Μετακίνηση του νέου αντικειμένου. 10. Τελική θέση του νέου αντικειμένου. Μετακίνηση του νεου αντικειμένου

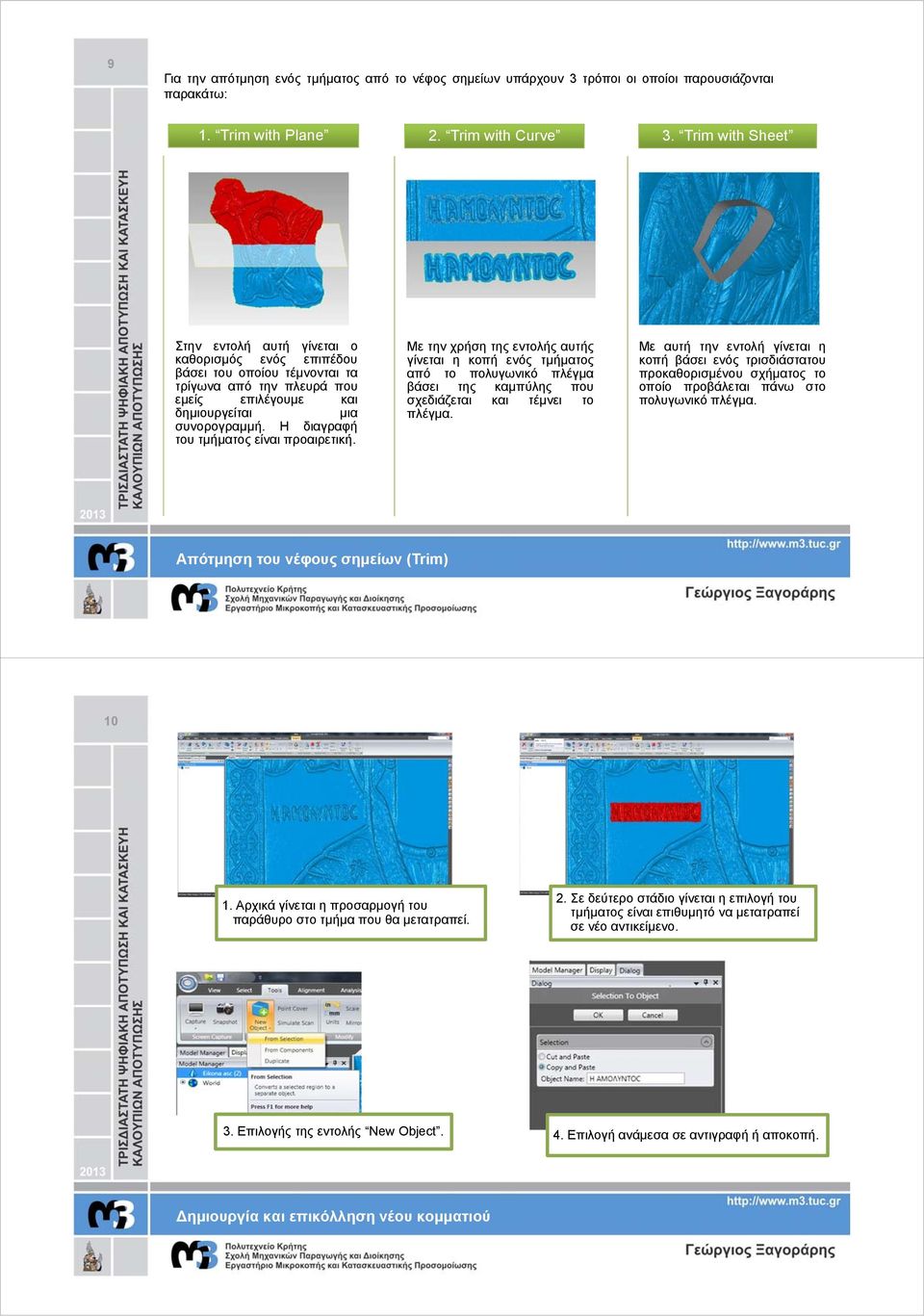

7 Επιλογή της εντολής Merge υπεύθυνη ενοποίηση του νέου αντικειμένου με το αρχικό πολυγωνικό πλέγμα. 12. Εμφάνιση του ενοποιημένου πλέον νέου αντικειμένου. Επικόλληση του νέου αντικειμένου Επιλογή της εντολής Scale μέσω της οποίας γίνεται η κλιμάκωση ενός αντικειμένου. 2. Παράθυρα για τις ρυθμίσεις των παραμέτρων της εντολής Scale. 3. Παράδειγμα Κλιμάκωσης στους τρεις άξονες με χρήση της εντολής Scale. Κλιμάκωση (Scale)

8 15 4. Παράδειγμα Κλιμάκωσης στον άξονα Χ με χρήση της εντολής Scale. 5. Παράδειγμα Κλιμάκωσης στον άξονα Υ με χρήση της εντολής Scale. 6. Παράδειγμα Κλιμάκωσης στον άξονα Z με χρήση της εντολής Scale. Κλιμάκωση (Scale) O αντικατοπτρισμός γίνεται με την επιλογή ενός της εντολής Mirror. 2. Επιλογή του επιπέδου ως προς το οποίο θα γίνει ο αντικατοπτρισμός. 3. Επίπεδο αναφοράς ΧΥ της εντολής Mirror. 4. Επίπεδο αναφοράς ΧΖ της εντολής Mirror. 5. Επίπεδο αναφοράς ΥΖ της εντολής Mirror. Αντικατοπτρισμός τμήματος του νέφους (Mirror)

9 17 6. Ρύθμιση του επίπεδο αναφοράς βάσει των τριών σημείων της εντολής 7. Ρύθμιση του επίπεδο αναφοράς βάσει μιας προκαθορισμένης γραμμής στον χώρο. 8. Ρύθμιση ως προς την επιλογή ενός επιπέδου που ορίζεται από μιά συνορογραμμή (Boundary). Αντικατοπτρισμός τμήματος του νέφους (Mirror) 18 Σε αυτό το σημείο παρουσιάζεται περιληπτικάόλαταστάδιατηςεπεξεργασίαςτουαρχικούνέφους σημείων για την δημιουργία του τελικού μοντέλου: Αρχικό αρχείο νέφους σημείων σε μορφή πολυγωνικού πλέγματος με απλή κόψη των περιθωρίων της κορνίζας. Στάδιο πρώτης δοκιμαστικής κοπής και δημιουργίας ξεχωριστών αντικειμένων των διαφόρων τμημάτων της εικόνας. Συνθεση τελικού μοντέλου επιφάνειας

10 19 Στην συνέχεια πραγματοποιήθηκε η κοπή των τμημάτων του αρχικού νέφους σημείων με την χρήση της εντολής Trim with Curve και στο τέλος έγινε η κοπή της κορνίζας. Μετ έπειτα έγινε η επανατοποθέτηση των επιμέρους τμημάτων στις αρχικές του θέσεις. Συνθεση τελικού μοντέλου επιφάνειας 20 Η αρχική ιδέα της σύνθεσης έγινε με κριτήρια την χρησιμοποίηση των βασικών εντολών που προαναφέρφθηκαν και φυσικά του αισθητικού αποτελέσματος. Πρώτα παρουσιάζεται η αρχική ιδέα σε πρόχειρη μορφή μαζί με την περιγραφή των εντολών ενώ στην συνέχεια η τελική σύνθεση του πραγματικού μοντέλου. Συνθεση τελικού μοντέλου επιφάνειας

11 21 Στο σημείο έγινε τροποποίηση της αρχικής ιδέας με σκοπό την περιγραφή μιας επιπλέον δυνατότητας όπως ήταν η αύξηση του πλάτους της κορνίζας χωρίς να χρησιμοποιηθεί η εντολή Scale. Αυτό πραγματοποιήθηκε με την αντιγραφή ενός τμήματος της κορνίζας που η επανάληψή του δεν θα ήταν παρατηρίσιμη. Επέκταση πλάτους κορνίζας 22 Σε επόμενο στάδιο έγινε η αντιγραφή και ο αντικατοπτρισμός του προαναφερθέντος τμήματος έτσι ώστε στην ενοποίηση του να γίνεται καλύτερη εφαρμογή μεταξύ των πολύγωνων. Μετά από την μετακίνηση τους σε βέλτιστες θέσεις χρησιμοποιώντας την εντολή Object Mover, Fill Single πραγματοποιήθηκε η ενοποίηση του δημιουργώντας λιγότερα νέα πολύγωνα. Επέκταση πλάτους κορνίζας

12 23 Αρχικά έγινε η πρώτη προσπάθεια ενοποίησης όλων των αντικειμένων σε ένα ενιαίο μοντέλο επιφάνειας ή οποία δεν στέθφηκε με επιτυχία γιατί η εικόνα είναι χειροποίητη και κατ επέκταση τα διάφορα τμήματα της είναι σε διαφορετικά επίπεδα. Επίσης αρκετά αντικείμενα μετακινήθηκαν κατά πολύ σε σχέση με τις αρχικές τους θέσεις, οδήγησε το πρόγραμμα να δημιουργήσει ένα πρόβλημα το οποίο δεν ήταν αισθητικό αλλά ούτε σωστό από τεχνικής απόψεως. Τελικά δημιουργήθηκε το ανάγλυφο στο πίσω μέρος (Background) το οποίο αποτελούσε βασικό πρόβλημα προς επίλυση. Ανιμετώπιση προβλήματος πίσω επιφάνειας (Backround) 24 Για την αντιμετώπιση αυτού του προβλήματος κρίθηκε απαραίτητη η προσθήκη των παρακάτω βημάτων: Βήμα 1 ο : Επανατοποθέτηση όλων το αντικειμένων ξεχωριστά πάνω σε ένα επίπεδο που δημιουργήθηκε και απεικονίζεται με χρώμα γκρι. Το επίπεδο αυτό δημιουργήθηκε με σκοπό απλά την ευθυγράμμιση των αντικειμένων και είχε ως αναφορά το χαμηλότερο σημείο της εικόνας στον άξονα Z. Βήμα 2 ο :Σεαυτότοσημείο έγινε η προβολή των ορίων (συνόρογραμμών) του καθε αντικειμένου σε ένα ίδιο επίπεδο. Με αυτόν τον τρόπο τα αντικείμενα επαναπροσδιορίστηκαν όλα στο ίδιο επίπεδο χωρίς να έχουν ανισοεπίπεδα από στην κοπή τους όπως προηγουμένως. Βήμα 3 ο : Δημιουργία συζεύξεων με την χρήση της εντολής Fill Single και της υποεντολής Bridge. Έτσι αναγνωρίσθηκε η όλη επιφάνεια ως μικρές κλειστές επιφάνειες τοποθετημένες όλες στο ίδιο επίπεδο. Ανιμετώπιση προβλήματος πίσω επιφάνειας (Background)

13 25 Με τον τρόπο αυτό δημιουργήθηκε ένα ομοιόμορφο και ενιαίο πίσω επίπεδο (Background) όπως φαίνεται σε πρόσοψη και πίσω όψη. Σε αυτό το σημείο πρέπει να αναφερθεί ότι στο τελικό δοκίμιο δεν είναι τόσο μεγάλη η προβολή των συνορογραμμών και ότι ο λόγος που τονίσθηκε τόσο σε αυτές τις απεικονίσεις είναι δοκιμαστικός και για δοθεί έμφαση στο αποτέλεσμα. Ανιμετώπιση προβλήματος πίσω επιφάνειας (Background) 26 Με την βελτίωση της προβολής και την ενοποίηση όλων των επιμέρους τμημάτων πραγματοποιήθηκε η σύνθεση του τελικού μοντέλου επιφάνειας. Συνθεση τελικού μοντέλου επιφάνειας

14 27 Σε επόμενο στάδιο χρησιμοποιώντας το λογισμικό ArtCAM 2012 έγινε η εξαγωγή του κώδικα καθοδήγησης της εργαλειομηχανής χρησιμοποιώντας το τελικό μοντέλο επιφάνειας ως είσοδο για αυτή τη διαδικασία. Αρχικά έγινε η εισαγωγή των διαστάσεων του πραγματικού δοκιμίου και τοποθέτηση του τρισδιάστατου μοντέλου πάνω στο επίπεδο που δημιουργήθηκε. Εξαγωγή του κώδικα καθοδήγης (G-Code) 28 Στην πορεία πραγματοποιήθηκε η εισαγωγή της άλλης διάστασης δηλαδή του βάθους του υλικού όπως παρουσιάζεται παρακάτω: Μετά την εισαγωγή του υλικού δίνεται μία πρώτη εντύπωση για το πως είναι και το πώς θα γίνει μελλοντικά το δοκίμιο. Εξαγωγή του κώδικα καθοδήγης (G-Code)

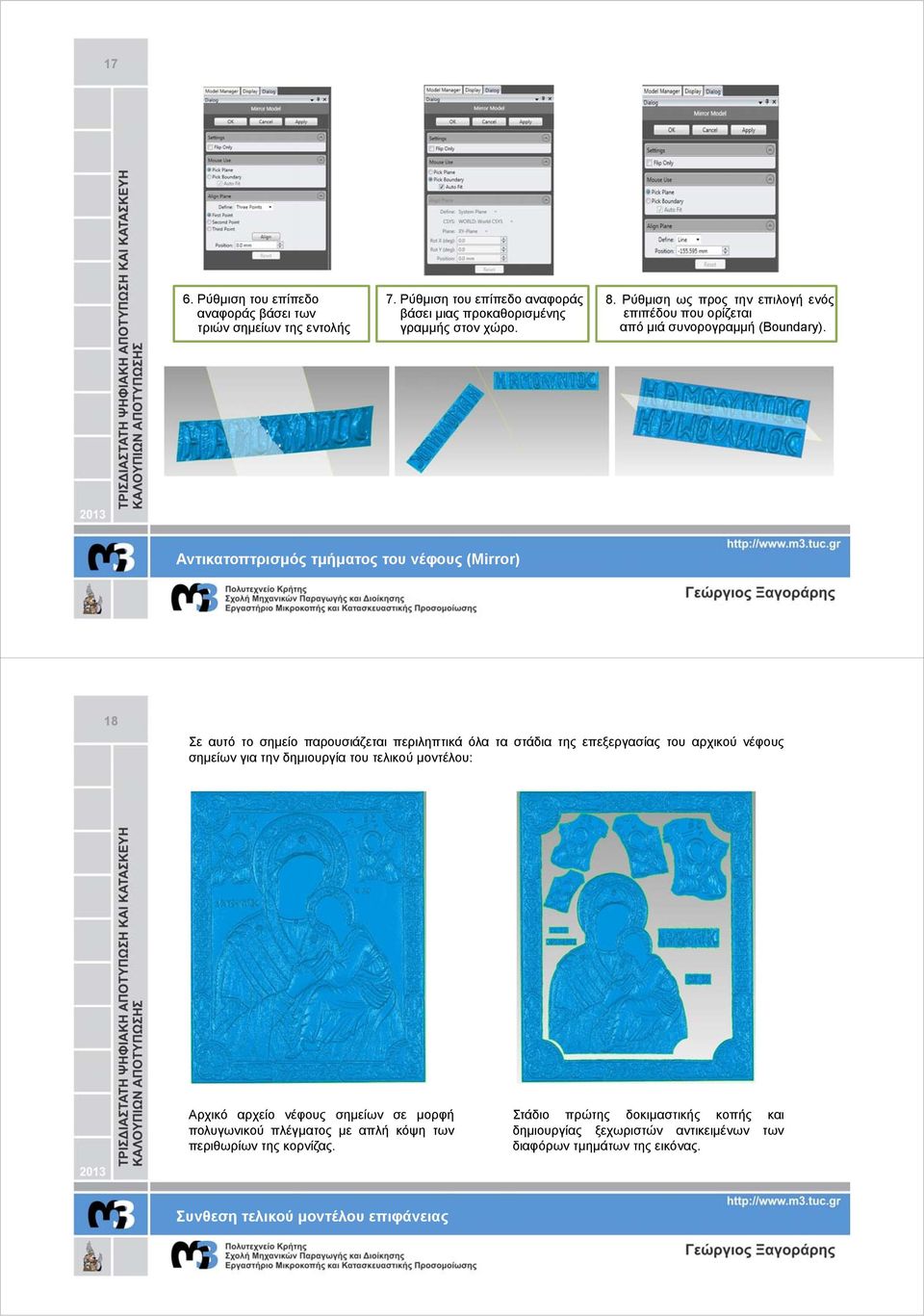

15 29 Στο στάδιο αυτό γίνεται η εισαγωγή των διαδρομών εργαλείου (Toolpath) είτε για εκχόνδριση (Roughing) είτε για φινίρισμα (Finishing). Επίσης γίνεται η ρύθμιση των παραμέτρων και των συνθηκών κοπής όπως : Διάμετρος κοπτικού με μονάδα μέτρησης (mm). Stepdown το βάθος κοπής με μονάδα μέτρησης (mm). Stepover το ακτινικό βάθος κοπής μονάδα μέτρησης (mm) ή ποσοστό τοις εκατό της διαμέτρου. Spindle Speed ταχύτητα περιστροφής της ατράκτου με μονάδα μέτρησης (rpm) Feed Rate πρόωση με μονάδα μέτρησης (mm/min) Plunge Rate ταχύτητα εισχώρησης με μονάδα μέτρησης (mm/min) Εξαγωγή του κώδικα καθοδήγης (G-Code) 30 Σε τελικό στάδιο προαιρετικά αφότου έχει προηγηθεί ο υπολογισμός του μονοπατιού κατεργασίας (Calculate Toolpath), δύναται να γίνει η προσομοίωση του κάθε μονοπατιού κατεργασίας (Simulation Toolpath) με αποτελέσματα όπως παρουσιάζονται παρακάτω σε πλάγια όψη και σε πρόσοψη. Εξαγωγή του κώδικα καθοδήγης (G-Code)

16 31 Ανάλογα με την επιλογή του κοπτικού εργαλείου, τις ρυθμίσεις των παραμέτρων και των συνθηκών κοπής μπορεί να επιτευχθεί και η αντίστοιχει διαστατική ακρίβεια καθώς και αισθητικό αποτέλεσμα όπως φαίνεται σε τρεις διαφορετικές διαδρομές εργαλείου φινιρίσματος παρακάτω. Τελικό στάδιο για την εξαγωγή του κώδικα καθοδήγης είναι η αποθήκευση της καθε διαδρομής εργαλείου σε επιθυμητή μορφή. Στην συγκεκριμένη εργασία το αρχείο ήταν αναγκαίο να αποθηκευτεί σε μορφή G-Code.tap έτσι ώστε να μπορεί να αναγνωρισθεί από την εργαλειομηχανή. Εξαγωγή του κώδικα καθοδήγης (G-Code) 32 Σε τελευταίο στάδιο έγινε η κατασκευή του τελικού καλουπιού αποτύπωσης χρησιμοποιώντας : Εργαλειομηχανή φραιζαρίσματος ψηφιακής καθοδήγησης (CNC) DMU 50 eco της εταιρίας DMG (3 + 2) αξόνων. Συσκευή προρύθμισης εργαλείων MICROSET Uno 115 eco. Κατεργασία καλουπιού αποτύπωσης

17 33 Αρχικά έγινε η κατασκευή ενός πλαστικού δοκιμίου εφαρμόζοντας τις συνθήκες κοπής που θα εφαρμοστούν και στο τελικό καλούπι αποτύπωσης. Αυτό είχε σκοπό την δοκιμή: των συνθηκών κοπής τον συνδυασμό παραμέτρων με κοπτικό εργαλείο ποιότητα της επιφάνειας και ακρίβεια Χρησιμοποιήθηκε πλαστικό υλικό πράσινου χρώματος και οι διαστάσεις του οποίου είναι : 140 mm μήκος, 100 mm πλάτος και 20 mm βάθος. Κατεργασία καλουπιού αποτύπωσης 34 Στην συνέχεια πραγματοποιήθηκε η κατασκευή του τελικού καλουπιού αποτύπωσης σε υλικό αλουμινίου AL και οι διαστάσεις του οποίου είναι : 149 mm μήκος, 131 mm πλάτος και 8 mm βάθος. Οι συνθήκες κοπής (κοπτικά εργαλεία, ρυθμίσεις παραμέτρων) ήταν ίδιες με τις συνθήκες που εφαρμόστηκαν στο δοκιμαστικό δοκίμιο αφού ήταν ικανοποιητική η ακρίβεια τους και το αισθητικό τους αποτέλεσμα. Μοναδική αλλαγή ήταν η κλιμάκωση του τρισδιάστατου μοντέλου επιφάνειας στις νέες διαστάσεις του τελικού καλουπιού καθότι το αλουμίνιο ήταν ελαφρώς μεγαλύτερο. Οι διαδρομές εργαλείου και οι παράμετροι των συνθηκών κοπής παρουσιάζονται στους πίνακες Κατεργασία Τύπος κατεργασίας Κοπτικά εργαλεία Διάμετρος (mm) Stepover (mm) Stepdown (mm) Spindle Speed (rpm) Feed Rate (mm/min) Plunge Rate (mm/min) 1 η Εκχονδινση (Roughing) 2 η Εκχονδινση (Roughing) 3 η Φινίρισμα (Finishing) End Mill 6 End Mill 2 Ball Nose Κατεργασία καλουπιού αποτύπωσης

18 35 Η εργαλειομηχανή φραιζαρίσματος ψηφιακής καθοδήγησης (CNC) DMU 50 eco στην κεντρική μονάδα επεξεργασίας παρείχε τις εξής δυνατότητες : Απεικόνηση των συντενταγμένων του κοπτικού εργαλείου και των παραμέτρων κοπής. Προσομοίωση της σε παράλληλο χρόνο (Real time Simulation). Κατεργασία καλουπιού αποτύπωσης 36 Στο σημείο αυτό πραγματοποιήθηκε η πρώτη διαδρομή εργαλείου εκχόνδρισης (End Mill) διαμέτρου 6 χιλιοστών το οποίο είχε σκοπό την αποπεράτωση των σημείων που είχαν μεγάλο βάθος με διάρκεια 1 ώρας και 40 λεπτών. Κατεργασία καλουπιού αποτύπωσης

19 37 Στο δεύτερο στάδιο πραγματοποιήθηκε η δεύτερη διαδρομή εργαλείου εκχόνδρισης (End Mill) διαμέτρου 2 χιλιοστών το οποίο είχε σκοπό ένα πολύ καλό στάδιο αποπεράτωσης με διάρκεια 9 ώρες 50 λεπτών. Κατεργασία καλουπιού αποτύπωσης 38 Σε τελικό στάδιο πραγματοποιήθηκε τη τρίτη διαδρομή εργαλείου φινιρίσματος (Finishing) με κοπικό εργαλείο (Ball Nose) διαμέτρου 2 χιλιοστών το οποίο ήταν και το τελευταίο στάδιο της συνολικής κατεργασίας. Η διάρκεια αυτής της διαδρομής εργαλείου ήταν περίπου 23 ώρες. Το αποτέλεσμα είτε από τεχνική άποψη είτε από αισθητική ήταν ικανοποιητικό αρκετά παραπάνω από τις προσδοκίες που υπήρχαν στην αρχή της εργασίας. Κατεργασία καλουπιού αποτύπωσης

20 39 Βίντεο 40 Έκλαιγες Παναγία μου, κρατώντας τον υιό σου και είχες συμπαράσταση, τσ αγγέλους στο πλευρό σου. Της Παναγίας το όνομα, φωνάζω κάθε τόσο, να βοηθάει στην σχολή, και να τηνε τελειώσω. Ω παναγιά μου Αμόλυντε, χάρη θα σου ζητήσω, εφέτος το πτυχίο μου, στα χέρια να κρατήσω.
