ΤΟΠΟΘΕΤΗΣΗ ΚΕΡΑΜΙΚΩΝ ΠΛΑΚΙΔΙΩΝ ΣΤΑ ΔΑΠΕΔΑ

Transcript

1 ΤΕΧΝΙΚΕΣ ΟΔΗΓΙΕΣ ΤΟΠΟΘΕΤΗΣΗ ΚΕΡΑΜΙΚΩΝ ΠΛΑΚΙΔΙΩΝ ΣΤΑ ΔΑΠΕΔΑ Παρουσίαση: ΑΘΑΝΑΣΙΑ ΧΑΡΗ, διπλ. πολιτικός μηχανικός, MSc Τα κεραμικά πλακίδια διατίθενται σε μια μεγάλη ποικιλία χρωμάτων, υφών, σχεδίων, σχημάτων και μεγεθών και χρησιμοποιούνται ως υλικό επικάλυψης δαπέδου, προσδίδοντάς του ιδιαίτερα γνωρίσματα όπως π.χ. αντιολισθητικότητα, αντοχή σε κρούση και σε κάμψη, μικρή υδαταπορροφητικότητα, πυραντίσταση, υψηλή αισθητική και άριστες συνθήκες υγιεινής, καθώς τα κεραμικά πλακίδια δεν προσβάλλονται εύκολα από βακτήρια και μυρωδιές. Βρίσκουν ευρεία εφαρμογή σε πλακοστρώσεις εσωτερικών και εξωτερικών χώρων, σε δάπεδα κατοικιών, σε δάπεδα μεγάλων καταπονήσεων (βιομηχανικά δάπεδα) ή σε χώρους με υψηλές απαιτήσεις υγιεινής (νοσοκομεία, εστιατόρια, ιατρεία κ.ά.). Η επιτυχημένη επικάλυψη εξαρτάται από τη δημιουργία ενός κατάλληλου υποστρώματος, την ορθή πρόβλεψη των αρμών διαστολής, την επιλογή της κατάλληλης συγκολλητικής ουσίας και του υλικού αρμολόγησης, τις ιδιαιτερότητες του χώρου εφαρμογής, καθώς και των περιβαλλοντικών συνθηκών. ΠΡΟΕΤΟΙΜΑΣΙΑ ΥΠΟΣΤΡΩΜΑΤΟΣ Υπόστρωμα είναι η βάση, επάνω στην οποία θα επιστρωθεί η τελική επικάλυψη πλακών. Λειτουργεί και ως εξισωτική και ταυτόχρονα εξομαλυντική στρώση, προσφέροντας μια κατάλληλη επιφάνεια πρόσφυσης της συγκολλητικής ουσίας (επίπεδη, λεία, ομαλή και απαλλαγμένη από ρύπους). Αποτελείται από άοπλο ή ελαφρώς οπλισμένο σκυρόδεμα ή γαρμπιλόδεμα, το οποίο στεγανοποιείται με κατάλληλη στεγανοποιητική στρώση σε περίπτωση ενδεχόμενης διείσδυσης υγρασίας (π.χ. δάπεδα σε υγρούς χώρους, δάπεδα επί φυσικού εδάφους κ.ά.). Κατά την κατασκευή διαμορφώνονται οι αρμοί διαστολής, οι οποίοι συνεχίζουν μέχρι την τελική επίστρωση. Επίστρωση δαπέδου με κεραμικά πλακίδια σε ενδιάμεσο όροφο.. Πλακίδια.. Τσιμεντοκονίαμα (ή κόλλα πλακιδίων).. Γαρμπιλόδεμα.. Πλάκα οπλισμένου σκυροδέματος. Επίστρωση δαπέδου που πατάει στο έδαφος, με κεραμικά πλακίδια και εκ των υστέρων στεγανοποίηση.. Πλακίδια.. Κόλλα πλακιδίων ή τσιμεντοκονίαμα.. Γαρμπιλόδεμα.. Γεωύφασμα. Στεγανοποιητική στρώση.. Πλάκα οπλισμένου σκυροδέματος. Επίστρωση δαπέδου με κεραμικά πλακίδια που πατάει στο έδαφος και η θερμομόνωση τοποθετείται εκ των υστέρων.. Πλακίδια.. Κόλλα πλακιδίων ή τσιμεντοκονίαμα.. Γαρμπιλόδεμα.. Προστατευτική στρώση της θερμομόνωσης, όταν το θερμομονωτικό υλικό είναι ευπρόσβλητο από την υγρασία.. Θερμομόνωση από σκληρές πλάκες.. Στεγανοποιητική στρώση, όταν η πλάκα πατάει στο έδαφος και δεν είναι δυνατή η στεγανοποίηση από κάτω.. Πλάκα οπλισμένου σκυροδέματος. / ΟΔΗΓΟΣ ΚΑΤΑΣΚΕΥΗΣ 08

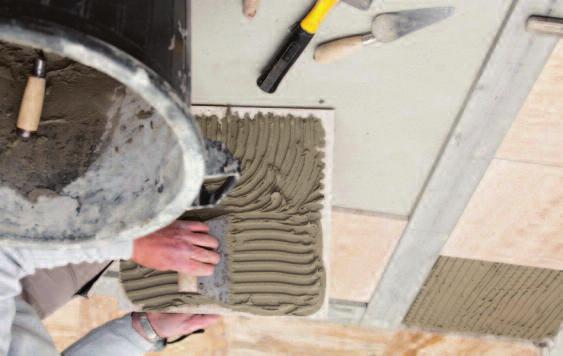

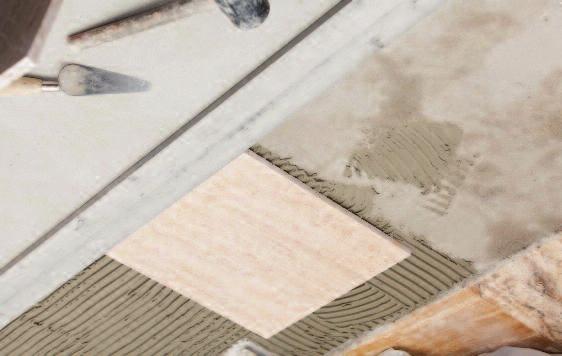

2 ΤΕΧΝΙΚΕΣ ΟΔΗΓΙΕΣ ΕΠΙΣΤΡΩΣΗ ΚΕΡΑΜΙΚΩΝ ΠΛΑΚΙΔΙΩΝ Η επίστρωση γίνεται σε υπόστρωμα τσιμέντου και σπανιότερα σε υπόστρωμα από άλλα υλικά, όπως π.χ. παλαιά δάπεδα πλακιδίων. Απαραίτητη προϋπόθεση είναι η σωστή χάραξη των αξόνων αναφοράς, επάνω στους οποίους θα "πατήσει" το πλακίδιο, λαμβάνοντας υπόψη τη γεωμετρία του χώρου. Η επικόλληση των πλακιδίων επάνω στο υπόστρωμα πραγματοποιείται είτε με τη χρήση ισχυρού τσιμεντοκονιάματος σε αναλογία : με προσθήκη πλαστικοποιητή είτε με ειδική κόλλα πλακιδίων. Μετά την επικόλληση τα πλακίδια πιέζονται με ελαφρά κτυπήματα, ώστε να μη μείνει εγκλωβισμένος αέρας. Επάλειψη τσιμεντοειδούς κόλλας στην οπίσθια επιφάνεια του κεραμικού πλακιδίου με τη βοήθεια οδοντωτής μεταλλικής σπάτουλας. Άσκηση κατάλληλης πίεσης, με χρήση ειδικού σφυριού, ώστε να εξασφαλιστεί η πλήρης και ομοιόμορφη επαφή με το συγκολλητικό υλικό. Τοποθέτηση πλακιδίου σε υπόστρωμα σκυροδέματος. Η επιφάνεια του υποστρώματος είναι ομαλή, επίπεδη και απαλλαγμένη από ρύπους και σκόνη. Η ορθή τοποθέτηση των πλακιδίων προϋποθέτει το σωστό σχεδιασμό των γραμμών αναφοράς. Χαράσσεται ο πρωτεύων άξονας, ο οποίος διέρχεται από το μέσο των δύο απέναντι πλευρών του δωματίου. Από το μέσο του πρωτεύοντος άξονα ξεκινάει ο κάθετος δευτερεύων άξονας και επεκτείνεται μέχρι τις άλλες δύο πλευρές του δωματίου. Σε περίπτωση διαγώνιας τοποθέτησης πλακιδίων δημιουργείται νέο σύστημα αξόνων, το οποίο είναι κάθετο στο πρώτο σύστημα αναφοράς. /

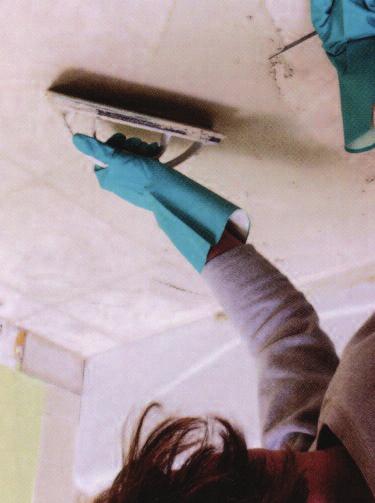

3 ΤΕΧΝΙΚΕΣ ΟΔΗΓΙΕΣ ΑΡΜΟΛΟΓΗΣΗ ΠΛΑΚΙΔΙΩΝ Η αρμολόγηση αποτελεί κρίσιμο παράγοντα για την ορθή κατασκευή ενός κεραμικού δαπέδου, η οποία περιλαμβάνει τη δημιουργία ισοπαχών κενών μεταξύ των πλακιδίων, με τη χρήση μεταλλικών οδηγών ή πλαστικών εξαρτημάτων (σταυρών) και την πλήρωσή τους με ειδικούς αρμόστοκους. Ο αρμόστοκος εφαρμόζεται μετά την αρχική πήξη της συγκολλητικής ουσίας (τσιμεντοκονιάματος ή συνθετικής κόλλας) και αποτελεί συνήθως μείγμα τσιμέντου, ακρυλικών ρητινών και αδρανών. Σε δάπεδα υψηλών απαιτήσεων υδατοστεγανότητας ή αντοχής σε καταπονήσεις και χημικές προσβολές χρησιμοποιείται εποξειδικός αρμόστοκος δύο συστατικών. Εφαρμογή αρμόστοκου με τη βοήθεια ελαστικής σπάτουλας, που κινείται διαγωνίως σε σχέση με τη διεύθυνση των αρμών, με ελαφριά κλίση από την επιφάνεια του δαπέδου. Η επιφάνεια διαμορφώνεται επίπεδη και σε συνέχεια των επιφανειών των πλακιδίων, ώστε να διευκολύνεται η χρήση και ο καθαρισμός του δαπέδου. Τα διάκενα πρέπει να είναι καθαρά, απαλλαγμένα από υπολείμματα κόλλας και σκόνης. Μετά την πρώτη εφαρμογή ο τεχνίτης αφαιρεί το επιπλέον κονίαμα, κρατώντας τη σπάτουλα σχεδόν κάθετα ως προς την επιφάνεια του δαπέδου. Μετά από 0 λεπτά (σε περίπτωση τσιμεντοειδούς αρμόστοκου) ή εντός 0 λεπτών (σε περίπτωση εποξειδικού αρμόστοκου) γίνεται ο καθαρισμός με τη βοήθεια ενός νωπού σφουγγαριού με κυκλικές κινήσεις. ΔΙΑΜΟΡΦΩΣΗ ΑΡΜΟΥ ΔΙΑΣΤΟΛΗΣ Σε υποστρώματα μεγάλου πάχους, τα οποία απαντώνται σε περιπτώσεις εγκιβωτισμού αγωγών ύδρευσης ή θέρμανσης (π.χ. ενδοδαπέδια θέρμανση) ή όταν υπάρχει ανάγκη εξισωτικής στρώσης μεταξύ δαπέδων με υψομετρική διαφορά, προβλέπονται ειδικοί αρμοί διαστολής. Το βάθος αυτών των αρμών ξεκινάει από την τελική επίστρωση και καταλήγει στην άνω στάθμη της φέρουσας πλάκας ή την κάτω στάθμη του υποστρώματος. Στο εμπόριο διατίθενται κυρίως αρθρωτές διατομές, ώστε να προσαρμόζουν το ύψος τους ανάλογα με το πάχος του κάθε υποστρώματος.. Kάλυμμα προκατασκευασμένου αρμού από καουτσούκ.. Eπίστρωση δαπέδου με πλακίδια.. Tσιμεντοκονίαμα.. Εξισωτική στρώση δαπέδου.. Προκατασκευασμένος αρμός. / ΟΔΗΓΟΣ ΚΑΤΑΣΚΕΥΗΣ 08

4 ΤΕΧΝΙΚΕΣ ΟΔΗΓΙΕΣ ΔΙΑΜΟΡΦΩΣΗ ΑΡΜΟΥ ΔΙΑΣΤΟΛΗΣ ΓΙΑ ΔΙΑΜΕΡΙΣΜΟ ΜΕΓΑΛΩΝ ΕΠΙΦΑΝΕΙΩΝ Για την επίστρωση μεγάλων επιφανειών κατασκευάζονται αρμοί διαστολής, ώστε να διαιρείται η επιφάνεια του δαπέδου σε τμήματα μέγιστου εμβαδού 0-0 m² ή σε γραμμικές διαστάσεις -0 m. Οι αρμοί αναπτύσσονται σε όλο το βάθος του δαπέδου, συμπεριλαμβανομένου του τσιμεντοειδούς υποστρώματος. Ειδικές ταινίες εφαρμόζονται στις ακμές των πλακιδίων ταυτόχρονα με την επίστρωση, ώστε μια πλευρά τους να ενσωματώνεται στο συγκολλητικό κονίαμα. Μετά τη σκλήρυνση του δαπέδου το διάκενο πληρώνεται με ελαστομερή υλικά και σφραγίζεται με μαστίχη ή προστατεύεται με αρμοκάλυψη. Δημιουργία αρμού διαστολής για τη διαίρεση μεγάλης επιφάνειας σε υφιστάμενο δάπεδο που έχει υποστεί ρηγμάτωση.. Σφράγιση αρμού με ελαστική μαστίχη.. Πλακίδιο πάχους - cm.. Τσιμεντοειδής κόλλα ακρυλικής βάσης (~ mm). Εξομαλυντική στρώση τσιμεντοκονιάματος (~ cm). Απαιτείται εάν το υπόστρωμα δεν διαμορφώνει επίπεδη επιφάνεια.. Ελαστικό κορδόνι.. Διάνοιξη αρμού στην περιοχή της ρηγμάτωσης και πλήρωση με ασφαλτική μαστίχη... Υπόστρωμα.. Σφράγιση αρμού με ελαστική μαστίχη.. Πλακίδιο πάχους - cm.. Ακρυλική κόλλα πλακιδίων.. Υπόστρωμα με εξομαλυμένη επιφάνεια.. Ελαφρός οπλισμός (π.χ. πλέγμα). Ελαστικό κορδόνι.. Ασφαλτική μεμβράνη. 8. Εξομαλυντική στρώση τσιμεντοκονιάματος (~ cm). Απαιτείται εάν το υπόστρωμα δεν διαμορφώνει επίπεδη επιφάνεια. 9. Υπόστρωμα ή στρώση κλίσεων. Διαμόρφωση αρμού διαστολής σε νέο εξωτερικό δάπεδο και επίστρωση πλακιδίων με κόλλα. 8 9 Διαμόρφωση αρμού με έτοιμο προκατασκευασμένο προφίλ. Η διάνοιξη του αρμού στο υπόστρωμα γίνεται σε βάθος / του πάχους του.. Προκατασκευασμένο προφίλ αρμού.. Πλακίδιο πάχους - cm.. Κόλλα.. Αφρώδες υλικό πλήρωσης αρμού.. Υπόστρωμα. ΤΟΠΟΘΕΤΗΣΗ ΚΕΡΑΜΙΚΩΝ ΠΛΑΚΙΔΙΩΝ ΣΕ ΕΞΩΤΕΡΙΚΟΥΣ ΧΩΡΟΥΣ Σημαντικό κριτήριο σχεδιασμού είναι η αποστράγγιση των όμβριων υδάτων, η οποία επιτυγχάνεται με τη διαμόρφωση κατάλληλων κλίσεων στο υπόστρωμα ( %) και τη δημιουργία αρμών στο επίπεδο της επιφάνειας των πλακών. Πριν από την επικόλληση των πλακιδίων, η οποία πραγματοποιείται με κόλλα λεπτής επίστρωσης, κατασκευάζεται στρώση από τσιμεντοκονίαμα πάχους, cm. Λεπτομέρεια σε υδρορρόη.. Στοιχεία υδρορρόης.. Γαρμπιλόδεμα κλίσεων ( %).. Ελαστοπλαστική μαστίχη.. Σχάρα. /

5 ΤΕΧΝΙΚΕΣ ΟΔΗΓΙΕΣ ΤΟΠΟΘΕΤΗΣΗ ΚΕΡΑΜΙΚΩΝ ΠΛΑΚΙΔΙΩΝ ΣΕ ΔΑΠΕΔΟ ΜΕ ΕΝΔΟΔΑΠΕΔΙΑ ΘΕΡΜΑΝΣΗ Η έναρξη εργασιών επίστρωσης ξεκινάει τρεις εβδομάδες μετά την τοποθέτηση του δικτύου θέρμανσης, ώστε να ολοκληρωθούν οι δοκιμές υπό πίεση του κυκλώματος για την εξασφάλιση της σωστής λειτουργίας του. Η πύκνωση των αρμών διαστολής είναι μεγαλύτερη σε σχέση με των συμβατικών δαπέδων ( - 0 m²), ώστε να προστατεύεται η επιφανειακή στρώση από τις έντονες συστολοδιαστολές, που εκδηλώνονται λόγω θερμοκρασιακών μεταβολών. Για τον ίδιο σκοπό είναι αναγκαία η χρήση συγκολλητικών κονιαμάτων με υψηλή ελαστικότητα ή κόλλας αντιδρωσών ρητινών.. Πλακίδιο.. Κόλλα.. Τσιμεντοκονίαμα.. Σωλήνας ενδοδαπέδιας θέρμανσης.. Διαχωριστική μεμβράνη.. Θερμομόνωση.. Φέρουσα πλάκα οπλισμένου σκυροδέματος με προσθήκη λεπτής στρώσης τσιμεντοκονιάματος για εξομάλυνση της επιφάνειάς της. ΚΑΤΑΣΚΕΥΗ ΠΛΩΤΟΥ ΔΑΠΕΔΟΥ ΜΕ ΚΕΡΑΜΙΚΑ ΠΛΑΚΙΔΙΑ ΓΙΑ ΗΧΟΜΟΝΩΣΗ Η επίστρωση με κεραμικά πλακίδια προσφέρει σχεδόν μηδενική ηχοαπορρόφηση κτυπογενούς ήχου με συντελεστή ΔL 0 έως db(a). Συνεπώς για την επίτευξη ηχομόνωσης κατασκευάζεται πλωτό υπόστρωμα, το οποίο δεν εδράζεται απευθείας στη φέρουσα πλάκα, αλλά απομονώνεται από τα υπόλοιπα δομικά στοιχεία, με την τοποθέτηση ελαστικής μεμβράνης (σκληρές πλάκες υαλοβάμβακα, φύλλα πολυαιθυλενίου, φύλλα καουτσούκ κ.ά.), η οποία επεκτείνεται μέχρι το ύψος του περιμετρικού αρμοκάλυπτρου. Το πάχος του ελαστικού φορέα ελέγχεται ως προς την αντοχή του και την ικανότητα παραλαβής του βάρους της υπερκείμενης κατασκευής χωρίς να μειωθεί η διατομή του. 8. Επίχρισμα.. Περιμετρικό αρμοκάλυπτρο που δεν ακουμπά στο πλακίδιο.. Πλακίδια.. Ακρυλική κόλλα πλακιδίου, τσιμεντοειδούς βάσης.. Εξισωτική στρώση (π.χ. γαρμπιλόδεμα, τσιμεντοκονίαμα).. Ελαστικός φορέας που φτάνει μέχρι την επιφάνεια του δαπέδου... Εξομαλυντική στρώση τσιμεντοκονιάματος (~ cm). Απαιτείται εάν το υπόστρωμα δεν διαμορφώνει επίπεδη επιφάνεια. 8. Φέρουσα πλάκα σκυροδέματος. / ΟΔΗΓΟΣ ΚΑΤΑΣΚΕΥΗΣ 08

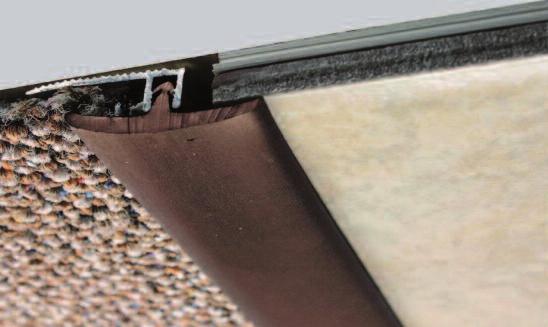

6 ΤΕΧΝΙΚΕΣ ΟΔΗΓΙΕΣ ΣΥΝΑΡΜΟΓΕΣ ΔΑΠΕΔΩΝ Συναρμογές δαπέδων απαιτούνται σε περίπτωση πλακών με υψομετρική διαφορά, στις οποίες η ενιαία τελική στάθμη επιτυγχάνεται με προσθήκη εξισωτικής στρώσης γαρμπιλοδέματος ή τσιμεντοκονιάματος, καθώς και σε περιπτώσεις γεφύρωσης των κεραμικών πλακιδίων με άλλα υλικά επικάλυψης, όπως συμβαίνει για παράδειγμα στα διαφορετικά δάπεδα μιας κατοικίας. Για τη μετάβαση από το ένα δάπεδο στο άλλο διατίθενται διατομές διαφορετικής κατασκευής, οι οποίες ποικίλλουν ανάλογα με το υλικό επίστρωσης και την ύπαρξη ή όχι υψομετρικής διαφοράς μεταξύ των δαπέδων. Μεταλλική διατομή τύπου Γ για συναρμογή κεραμικού δαπέδου και μοκέτας στο ίδιο υψομετρικό επίπεδο. ΣΗΜΕΙΑ ΠΡΟΣΟΧΗΣ Για τη βελτίωση της επιφάνειας του υποστρώματος (επιπέδωση, διαμόρφωση κλίσεων, καθαρισμός) χρησιμοποιούνται ειδικά επιπεδωτικά υλικά ή ισχυρό τσιμεντοκονίαμα, περιεκτικότητας 0-00 kg τσιμέντου ανά m³. Σε μη απορροφητικά υποστρώματα παλαιών δαπέδων (π.χ. παλαιά δάπεδα από PVC, καουτσούκ ή λινέλαιο) αποφεύγεται η χρήση τσιμεντοκονιάματος για την επικόλληση των πλακιδίων. Αντιθέτως, εφαρμόζεται κόλλα αντιδρωσών ρητινών δύο συστατικών. Η επιφάνεια των αρμών, κατά τη διεργασία της αρμολόγησης, διαμορφώνεται επίπεδη και σε συνέχεια των επιφανειών των πλακιδίων, ώστε να διευκολύνεται ο καθαρισμός του δαπέδου και η απρόσκοπτη κυκλοφορία. Το χρονοδιάγραμμα εκκίνησης των εργασιών αρμολόγησης εξαρτάται από το υλικό συγκόλλησης και ορίζεται στις 0-8 ώρες μετά τη συγκόλληση των πλακιδίων σε περίπτωση που τα πλακίδια τοποθετηθούν με κόλλα ή στις - 0 ημέρες μετά τη συγκόλληση των πλακιδίων σε περίπτωση χρήσης τσιμεντοκονιάματος. Η χρήση εποξειδικών αρμόστοκων απαιτεί ιδιαίτερη προσοχή, κυρίως ως προς τον καθαρισμό της τελικής επιφάνειας, ο οποίος γίνεται εντός 0 λεπτών από τη στιγμή της αρμολόγησης. Σε περίπτωση μη εφυαλωμένων κεραμικών πλακιδίων, αυτά επαλείφονται με ειδικό αδιαβροχοποιητικό υλικό, ώστε να προστατευτούν από τη διείσδυση του κονιάματος αρμολόγησης στο εσωτερικό τους και τη δημιουργία λεκέδων. Η τοποθέτηση των αρμοκάλυπτρων γίνεται είτε βιδωτά με κοχλίωση της μιας πλευράς του καλύπτρου, ώστε να επιτρέπονται οι μετακινήσεις συστολής - διαστολής, είτε κολλητά με χρήση συγκολλητικής ουσίας υψηλής ελαστικότητας είτε κουμπωτά. Η επίστρωση των πλακιδίων σε εξωτερικά δάπεδα ξεκινάει μετά την πάροδο εβδομάδων από την κατασκευή της φέρουσας πλάκας και εφόσον έχει παρέλθει διάστημα εβδομάδων από την κατασκευή του υποστρώματος. Στην επικόλληση πλακιδίων σε εξωτερικά δάπεδα ή σε δάπεδο με ενδοδαπέδια θέρμανση είναι κρίσιμο κατά την επιλογή της κόλλας να ελέγχεται το εύρος της επιτρεπτής θερμοκρασίας σύμφωνα με τις τεχνικές προδιαγραφές, ώστε να είναι συμβατό με τις συνθήκες περιβάλλοντος. ΒΙΒΛΙΟΓΡΑΦΙΑ Ξύλινη διατομή τύπου Τ για τη γεφύρωση του διακένου μεταξύ διαφορετικών επιστρώσεων. Μεταλλική διατομή, η οποία παρέχει συναρμογή δαπέδων που βρίσκονται σε διαφορετικό υψομετρικό επίπεδο. Flooring --. Expert advice on design, installation and repair, Meredith Books, 00. The complete guide to flooring. Design, planning & installation for all types of flooring, Creative Publishing International, 00. Εφαρμογές. Τεχνικές οδηγίες κατασκευών, εκδόσεις ΚΤΙΡΙΟ, 0. Ν. Χρυσομαλλίδου, Δάπεδα. Σημειώσεις για τις απαιτήσεις του μαθήματος: Οικοδομική ΙΙ, Πολυτεχνική Σχολή Α.Π.Θ., Θεσσαλονίκη 00. Τεχνικά φυλλάδια εταιρειών: Isomat, Kerakoll, Mapei, Durostick, Marmoline, Renovat, Emco. ΣΧΕΤΙΚΑ ΘΕΜΑΤΑ ΣΤΟ ''ΚΤΙΡΙΟ'' Αρμολόγηση δαπέδων. Οδηγίες για τη διαμόρφωση αρμών στις τελικές επιστρώσεις. Tεύχος /0, σελ.. Κεραμικά πλακίδια για αειφορία, αισθητική, αντοχή. Tεύχος /0, σελ.. Αρμοί στα δάπεδα. Μέθοδοι και υλικά σφράγισης. Tεύχος 9/0, σελ. 8. Υποστρώματα δαπέδων. Είδη, προετοιμασία, εφαρμογή. Tεύχος /0, σελ. Τοποθέτηση κεραμικών πλακιδίων σε δάπεδα. Tεύχος /008, σελ 0. Προστασία από κτυπογενείς ήχους. Κατασκευαστικές λύσεις. Tεύχος /008, σελ.. Κόλληση και αρμολόγηση πλακιδίων. Tεύχος /00, σελ.. /
