1 Παρουσίαση για τα Ραδιοερασιτεχνικά δίκτυα δεδομένων. 24 Απριλίου 2012 Ημερίδα Ασύρματου Μητροπολιτικού ικτύου Αθηνών στο αμφιθέατρο του Υ.Υ.Μ... Από τον Μάνο αρκαδάκη SV1IW Πρόεδρο της Ε.Ε.Ρ

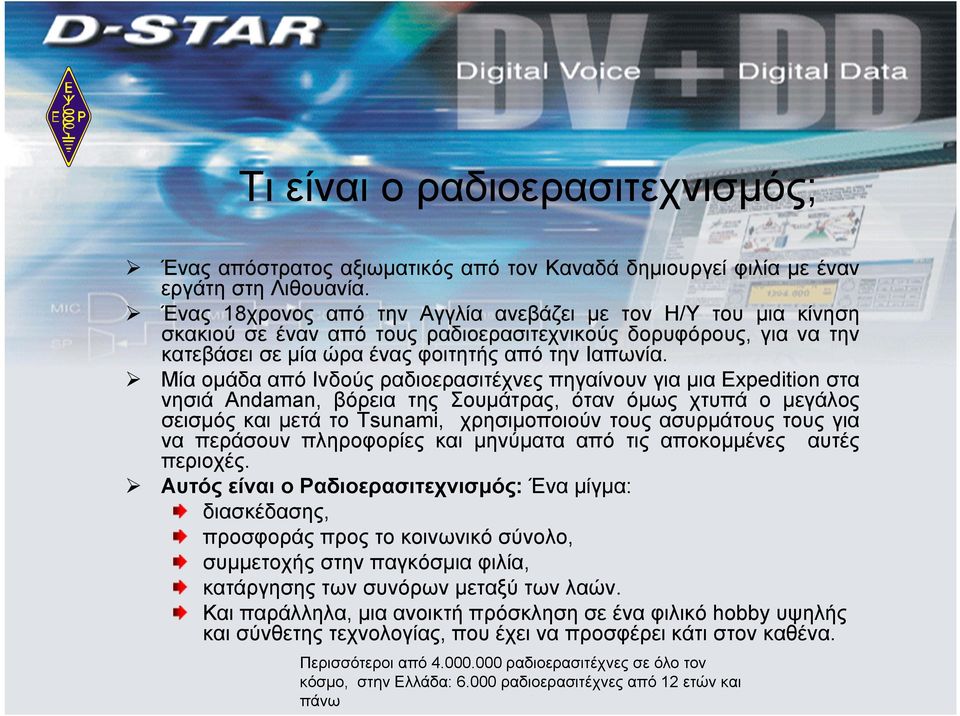

2 Τι είναι ο ραδιοερασιτεχνισμός; Ένας απόστρατος αξιωματικός από τον Καναδά δημιουργεί φιλία με έναν εργάτη στη Λιθουανία. Ένας 18χρονος από την Αγγλία ανεβάζει με τον Η/Υ του μια κίνηση σκακιού σε έναν από τους ραδιοερασιτεχνικούς δορυφόρους, για να την κατεβάσει σε μία ώρα ένας φοιτητής από την Ιαπωνία. Μία ομάδα από Ινδούς ραδιοερασιτέχνες πηγαίνουν για μια Expedition στα νησιά Andaman, βόρεια της Σουμάτρας, όταν όμως χτυπά ο μεγάλος σεισμός και μετά το Tsunami, χρησιμοποιούν τους ασυρμάτους τους για να περάσουν πληροφορίες και μηνύματα από τις αποκομμένες αυτές περιοχές. Αυτός είναι ο Ραδιοερασιτεχνισμός: Ένα μίγμα: διασκέδασης, προσφοράς προς το κοινωνικό σύνολο, συμμετοχής στην παγκόσμια φιλία, κατάργησης των συνόρων μεταξύ των λαών. Και παράλληλα, μια ανοικτή πρόσκληση σε ένα φιλικό hobby υψηλής και σύνθετης τεχνολογίας, που έχει να προσφέρει κάτι στον καθένα. Περισσότεροι από ραδιοερασιτέχνες σε όλο τον κόσμο, στην Ελλάδα: ραδιοερασιτέχνες από 12 ετών και πάνω

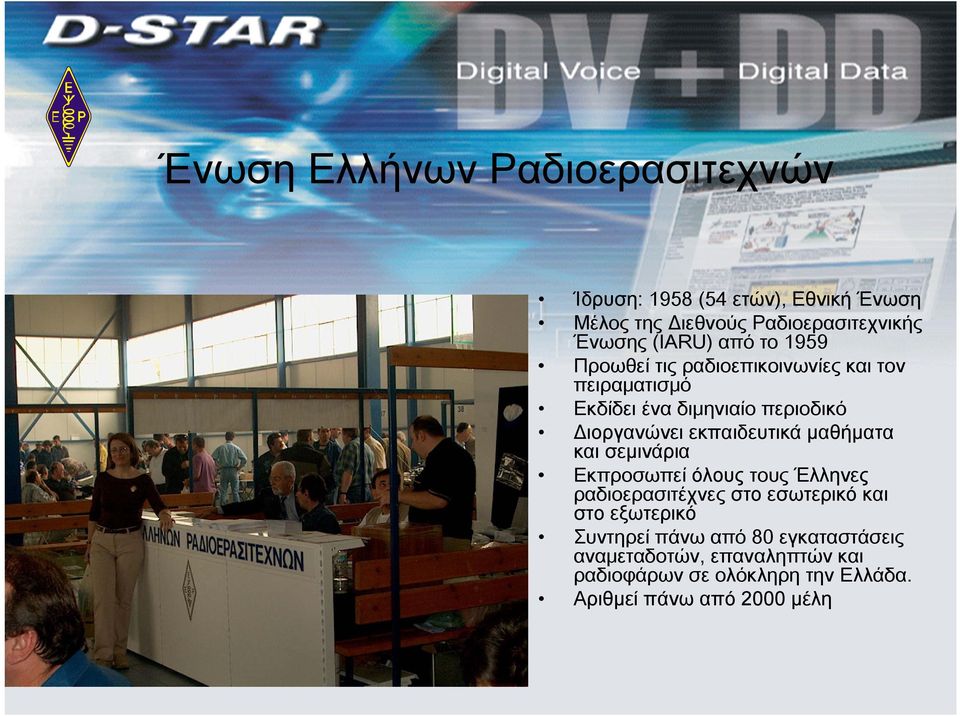

3 Ένωση Ελλήνων Ραδιοερασιτεχνών Ίδρυση: 1958 (54 ετών), Εθνική Ένωση Μέλος της ιεθνούς Ραδιοερασιτεχνικής Ένωσης (IARU) από το 1959 Προωθεί τις ραδιοεπικοινωνίες και τον πειραματισμό Εκδίδει ένα διμηνιαίο περιοδικό ιοργανώνει εκπαιδευτικά μαθήματα και σεμινάρια Εκπροσωπεί όλους τους Έλληνες ραδιοερασιτέχνες στο εσωτερικό και στο εξωτερικό Συντηρεί πάνω από 80 εγκαταστάσεις αναμεταδοτών, επαναληπτών και ραδιοφάρων σε ολόκληρη την Ελλάδα. Αριθμεί πάνω από 2000 μέλη

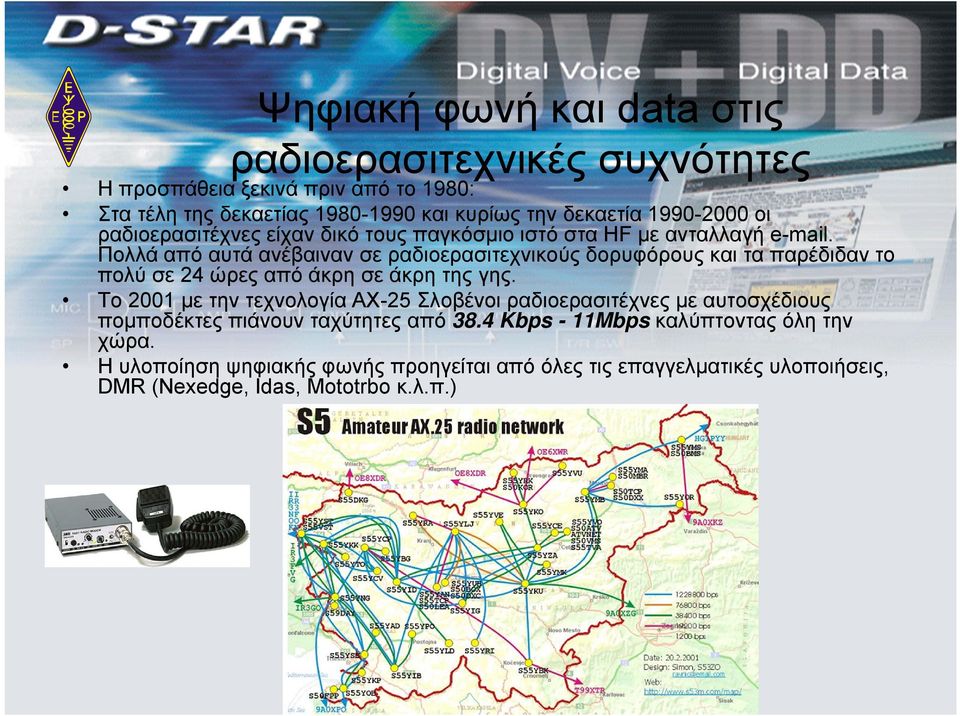

4 Ψηφιακή φωνή και data στις ραδιοερασιτεχνικές συχνότητες Η προσπάθεια ξεκινά πριν από το 1980: Στα τέλη της δεκαετίας και κυρίως την δεκαετία οι ραδιοερασιτέχνες είχαν δικό τους παγκόσμιο ιστό στα HF με ανταλλαγή . Πολλά από αυτά ανέβαιναν σε ραδιοερασιτεχνικούς δορυφόρους και τα παρέδιδαν το πολύ σε 24 ώρες από άκρη σε άκρη της γης. To 2001 με την τεχνολογία ΑΧ-25 Σλοβένοι ραδιοερασιτέχνες με αυτοσχέδιους πομποδέκτες πιάνουν ταχύτητες από 38.4 Kbps - 11Mbps καλύπτοντας όλη την χώρα. Η υλοποίηση ψηφιακής φωνής προηγείται από όλες τις επαγγελματικές υλοποιήσεις, DMR (Nexedge, Idas, Mototrbo κ.λ.π.)

5 Έτσι γεννήθηκε το D-STAR Digital Smart Technology for Amateur Radio Εκπονήθηκε από την JARL το 2001 Η Ιαπωνική Εθνική Ένωση εν είναι κατασκευαστές! GMSK, ανοικτά πρωτόσκολο με AMBE Vocoder (P25) Όφελος Η Εξέλιξη στο Hobby αφού είναι το πρώτο πρωτόσκολο που δημιουργήθηκε ειδικά για ραδιοερασιτέχνες Αποτελεσματική διαχείριση φάσματος (εκπομπή 6.25 khz τυπική απόσταση μεταξύ διαύλων 10 KHz) Καλύτερη ποιότητα σε σχέση με το αναλογικό (διαλείψεις, θόρυβος) Πειραματισμός με φωνή και data (μηνύματα, GPS) ταυτόχρονα Εφαρμογές Αγώνες, Παρελάσεις, Ειδικά γεγονότα Επικοινωνίες έκτακτης ανάγκης Επίδειξη δυνατοτήτων ψηφιακής τεχνολογίας

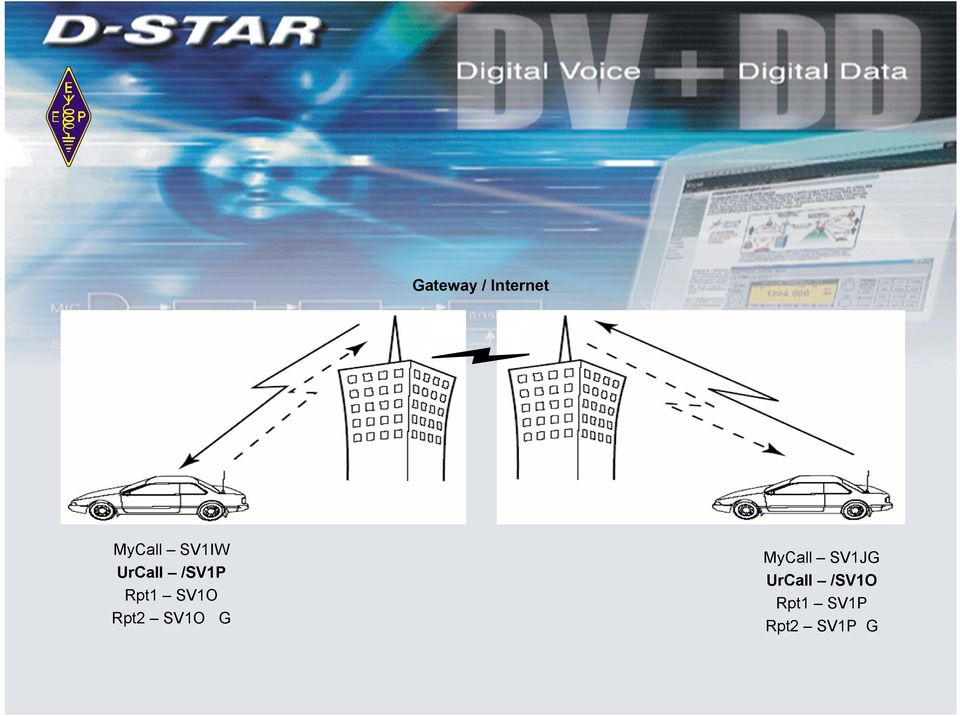

6 Gateway / Internet MyCall SV1IW UrCall /SV1P Rpt1 SV1O Rpt2 SV1O G MyCall SV1JG UrCall /SV1O Rpt1 SV1P Rpt2 SV1P G

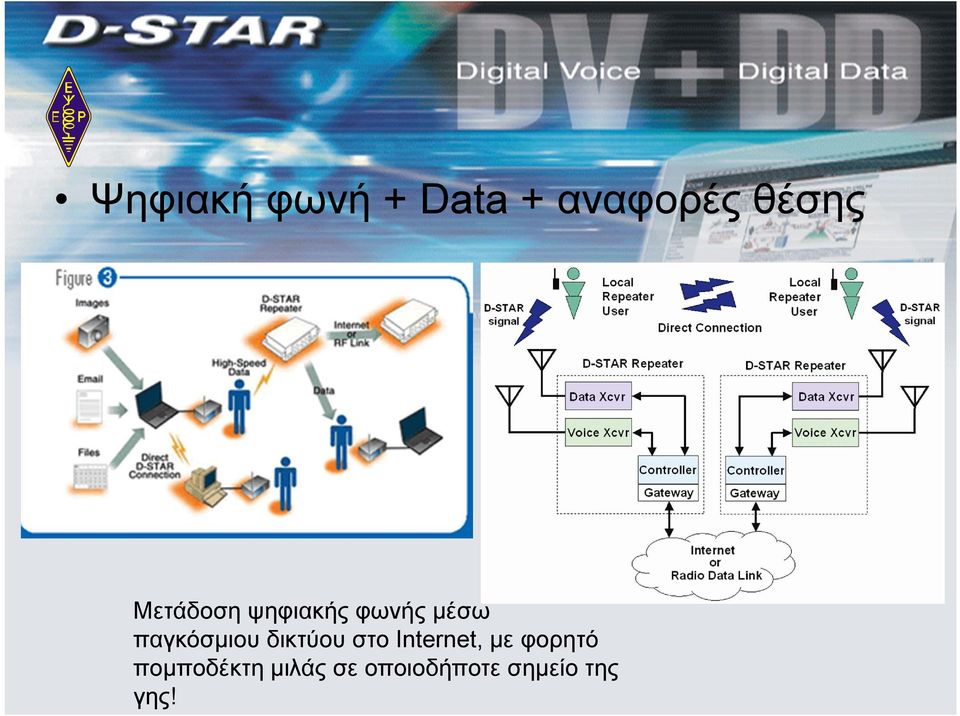

7 Ψηφιακή φωνή + Data + αναφορές θέσης Μετάδοση ψηφιακής φωνής μέσω παγκόσμιου δικτύου στο Internet, με φορητό πομποδέκτη μιλάς σε οποιοδήποτε σημείο της γης!

8 Γιατί το D-STAR είναι ενδιαφέρον? Ταυτόχρονη φωνή με data 2m/70cm/23cm υνατότητα Data υψηλής ταχύτητας 23cm υνατότητα διασύνδεσης μέσω Internet υνατότητα διασύνδεσης με μικροκυματικές ζεύξεις υνατότητα τοπικής διασύνδεσης στα 2m/70cm/23cm Ευρυεκπομπή σε όλες τις υποστηριζόμενες μπάντες ταυτόχρονα Roaming και callsign routing

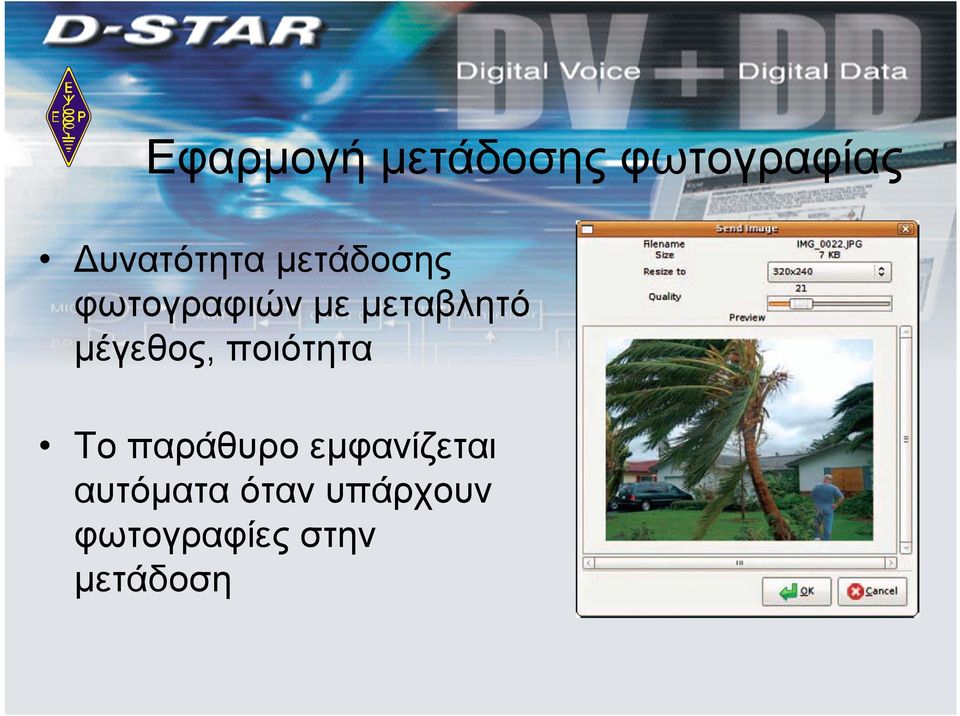

9 Εφαρμογή μετάδοσης φωτογραφίας υνατότητα μετάδοσης φωτογραφιών με μεταβλητό μέγεθος, ποιότητα Το παράθυρο εμφανίζεται αυτόματα όταν υπάρχουν φωτογραφίες στην μετάδοση

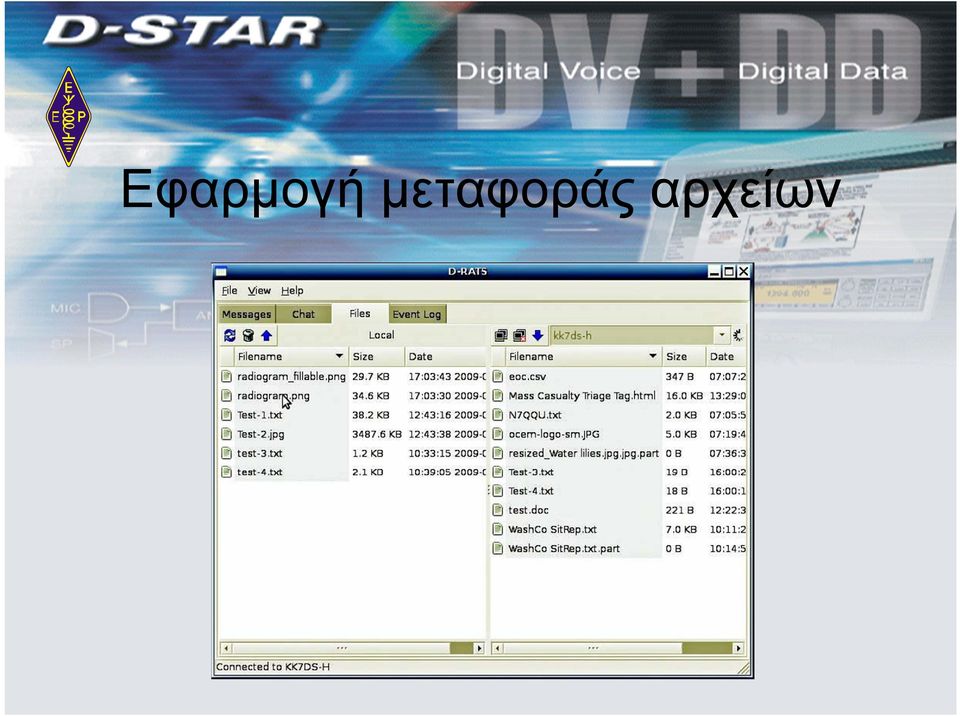

10 Εφαρμογή μεταφοράς αρχείων

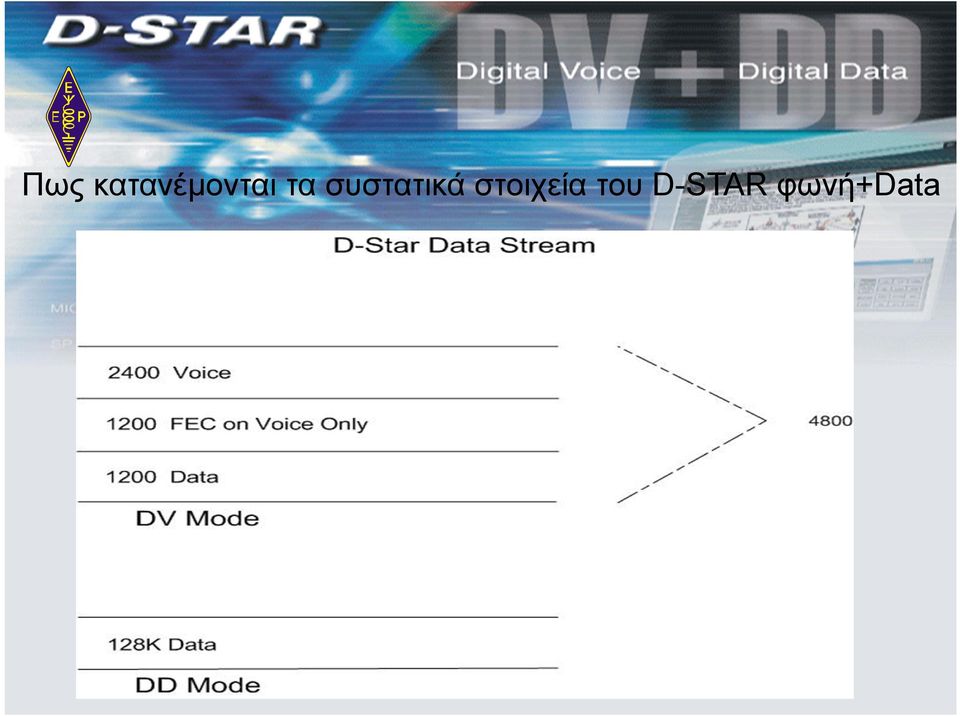

11 Πως κατανέμονται τα συστατικά στοιχεία του D-STAR φωνή+data

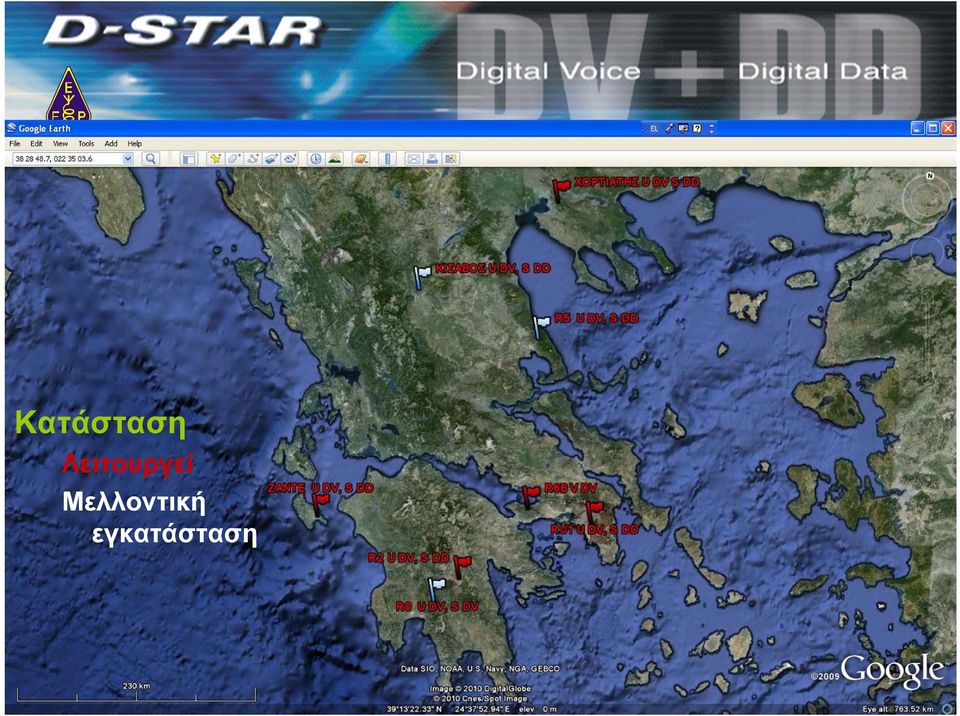

12 Κατάσταση Λειτουργεί Μελλοντική εγκατάσταση

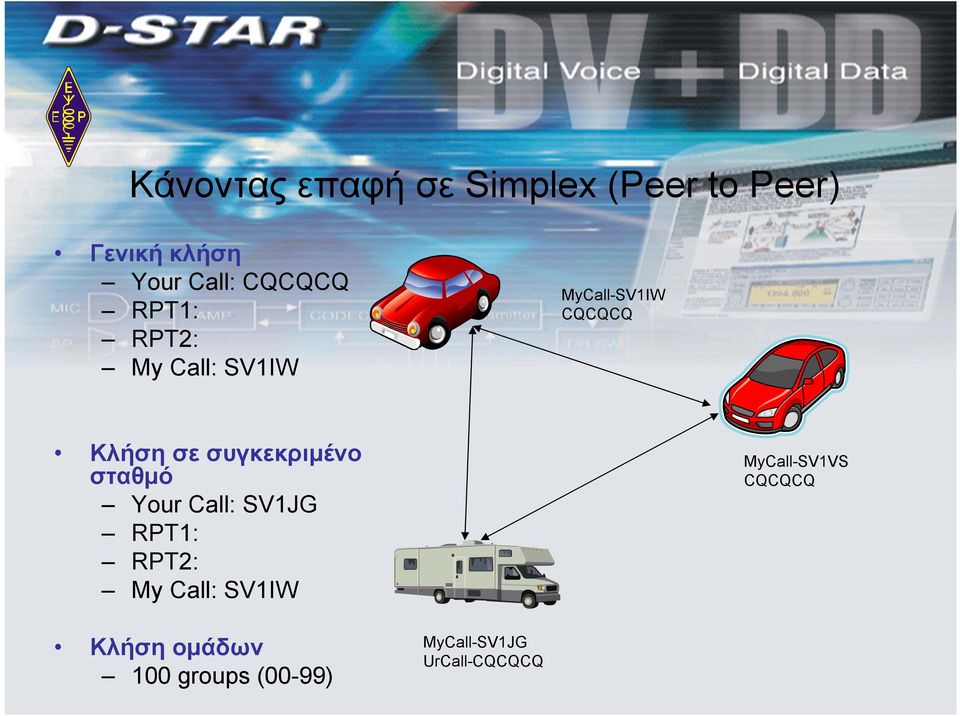

13 Κάνοντας επαφή σε Simplex (Peer to Peer) Γενική κλήση Your Call: CQCQCQ RPT1: RPT2: My Call: SV1IW Κλήση σε συγκεκριμένο σταθμό Your Call: SV1JG RPT1: RPT2: My Call: SV1IW Κλήση ομάδων 100 groups (00-99) MyCall-SV1IW CQCQCQ MyCall-SV1VS CQCQCQ MyCall-SV1JG UrCall-CQCQCQ

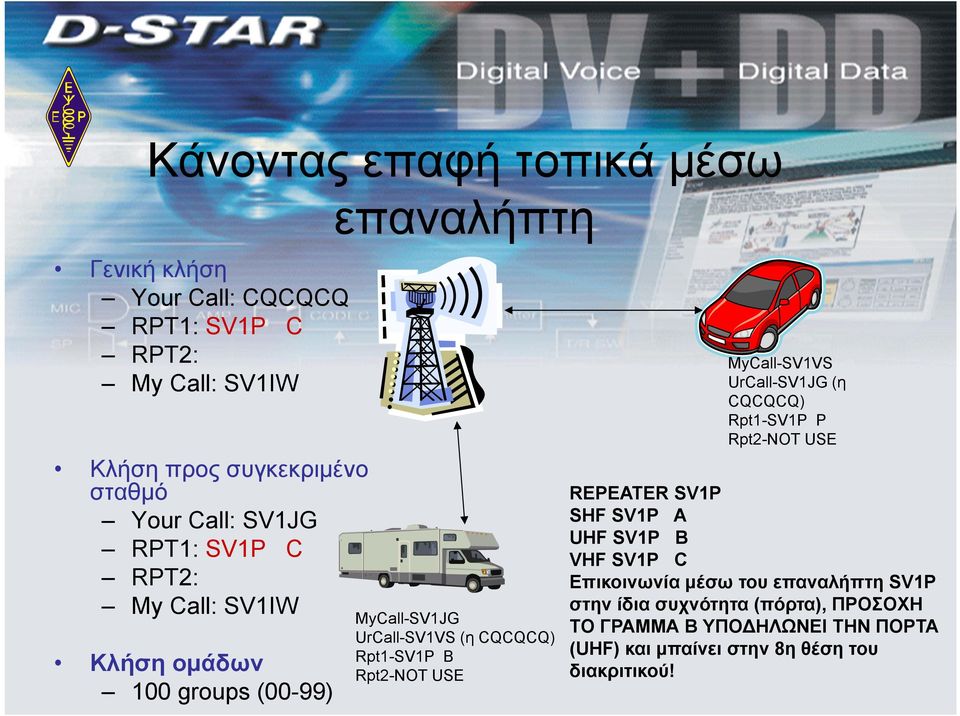

14 Κάνοντας επαφή τοπικά μέσω επαναλήπτη Γενική κλήση Your Call: CQCQCQ RPT1: SV1P C RPT2: My Call: SV1IW MyCall-SV1VS UrCall-SV1JG (η CQCQCQ) Rpt1-SV1P P Rpt2-NOT USE Κλήση προς συγκεκριμένο σταθμό Your Call: SV1JG RPT1: SV1P C RPT2: My Call: SV1IW MyCall-SV1JG Κλήση ομάδων 100 groups (00-99) REPEATER SV1P SHF SV1P A UHF SV1P B VHF SV1P C Επικοινωνία μέσω του επαναλήπτη SV1P στην ίδια συχνότητα (πόρτα), ΠΡΟΣΟΧΗ ΤΟ ΓΡΑΜΜΑ Β ΥΠΟ ΗΛΩΝΕΙ ΤΗΝ ΠΟΡΤΑ UrCall-SV1VS (η CQCQCQ) (UHF) και μπαίνει στην 8η θέση του Rpt1-SV1P B διακριτικού! Rpt2-NOT USE

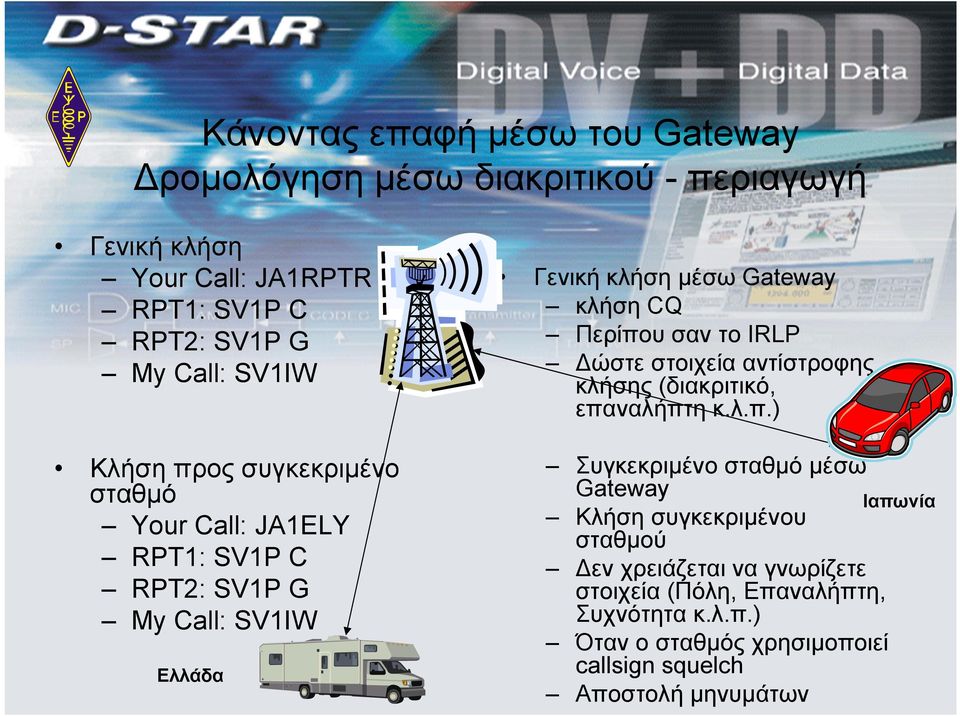

15 Κάνοντας επαφή μέσω του Gateway ρομολόγηση μέσω διακριτικού - περιαγωγή Γενική κλήση Your Call: JA1RPTR RPT1: SV1P C RPT2: SV1P G My Call: SV1IW Κλήση προς συγκεκριμένο σταθμό Your Call: JA1ELY RPT1: SV1P C RPT2: SV1P G My Call: SV1IW Ελλάδα Γενική κλήση μέσω Gateway κλήση CQ Περίπου σαν το IRLP ώστε στοιχεία αντίστροφης κλήσης (διακριτικό, επαναλήπτη κ.λ.π.) Συγκεκριμένο σταθμό μέσω Gateway Ιαπωνία Κλήση συγκεκριμένου σταθμού εν χρειάζεται να γνωρίζετε στοιχεία (Πόλη, Επαναλήπτη, Συχνότητα κ.λ.π.) Όταν ο σταθμός χρησιμοποιεί callsign squelch Αποστολή μηνυμάτων

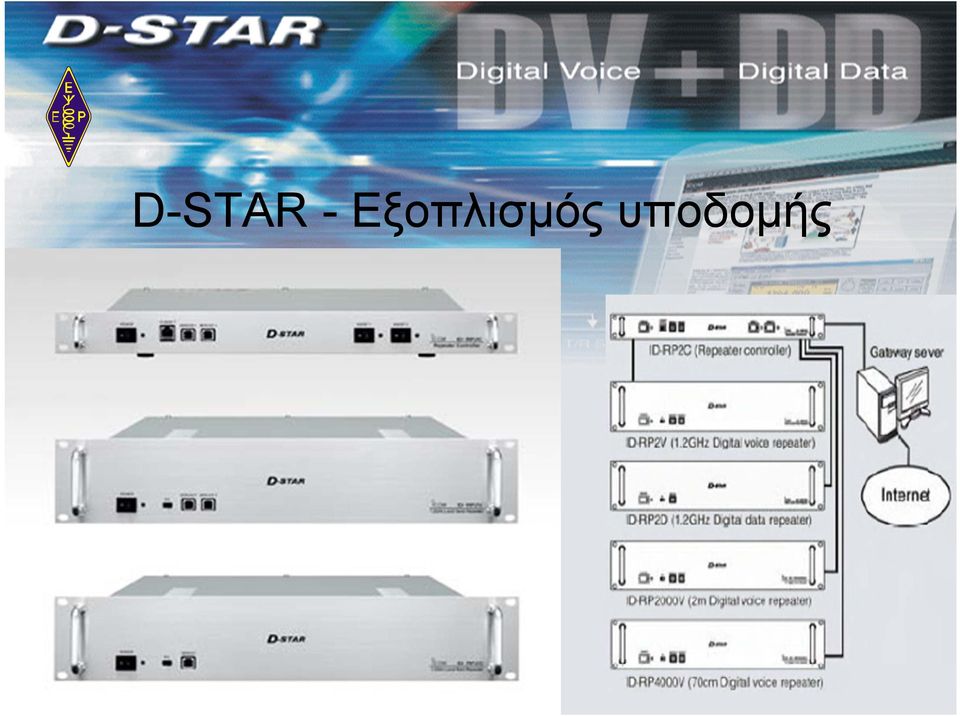

16 D-STAR - Εξοπλισμός υποδομής

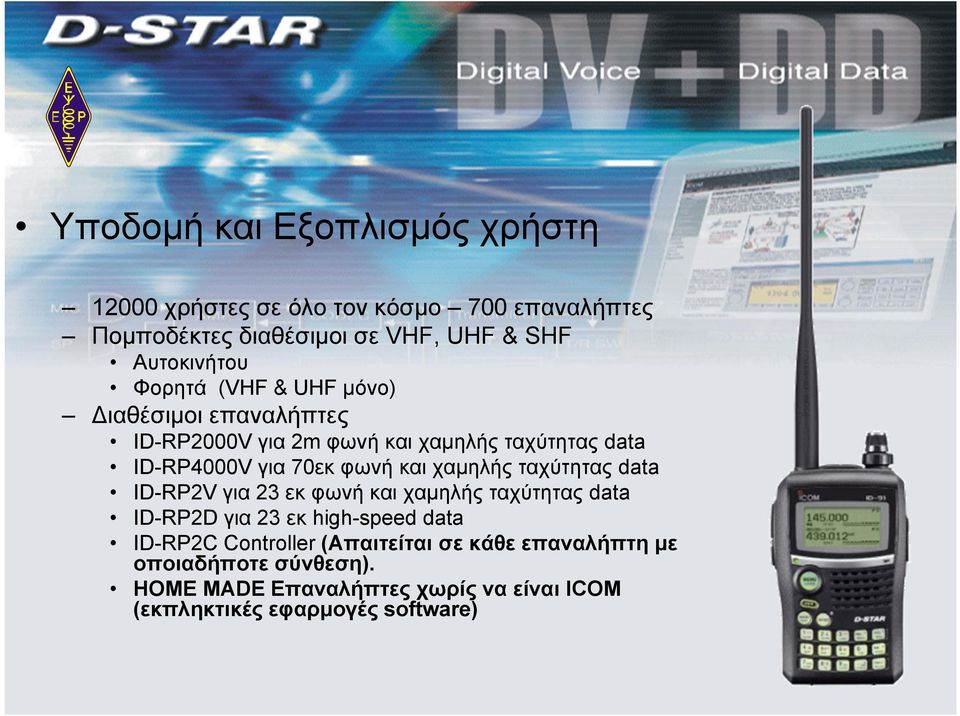

17 Υποδομή και Εξοπλισμός χρήστη χρήστες σε όλο τον κόσμο 700 επαναλήπτες Πομποδέκτες διαθέσιμοι σε VHF, UHF & SHF Αυτοκινήτου Φορητά (VHF & UHF μόνο) ιαθέσιμοι επαναλήπτες ID-RP2000V για 2m φωνή και χαμηλής ταχύτητας data ID-RP4000V για 70εκ φωνή και χαμηλής ταχύτητας data ID-RP2V για 23 εκ φωνή και χαμηλής ταχύτητας data ID-RP2D για 23 εκ high-speed data ID-RP2C Controller (Απαιτείται σε κάθε επαναλήπτη με οποιαδήποτε σύνθεση). HOME MADE Επαναλήπτες χωρίς να είναι ICOM (εκπληκτικές εφαρμογές software)

18 Icom IC-92AD 144 / 430MHz D-STAR και αναλογικός πομποδέκτης Ψηφιακή φωνή, χαμηλής ταχύτητας Data watts 1300 Μνήμες

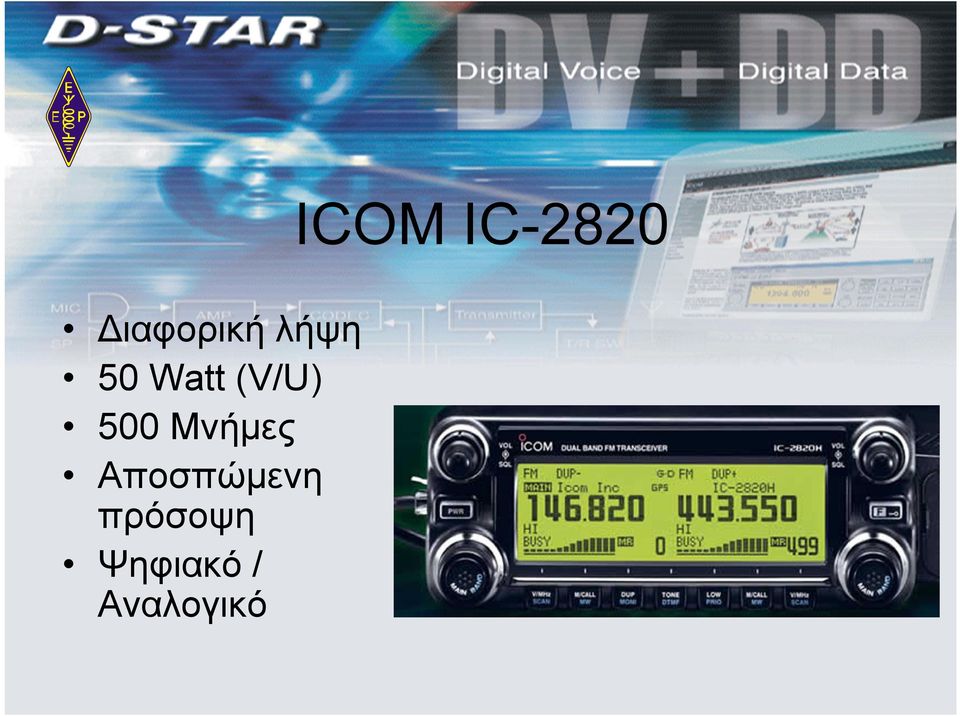

19 ICOM IC-2820 ιαφορική λήψη 50 Watt (V/U) 500 Μνήμες Αποσπώμενη πρόσοψη Ψηφιακό / Αναλογικό

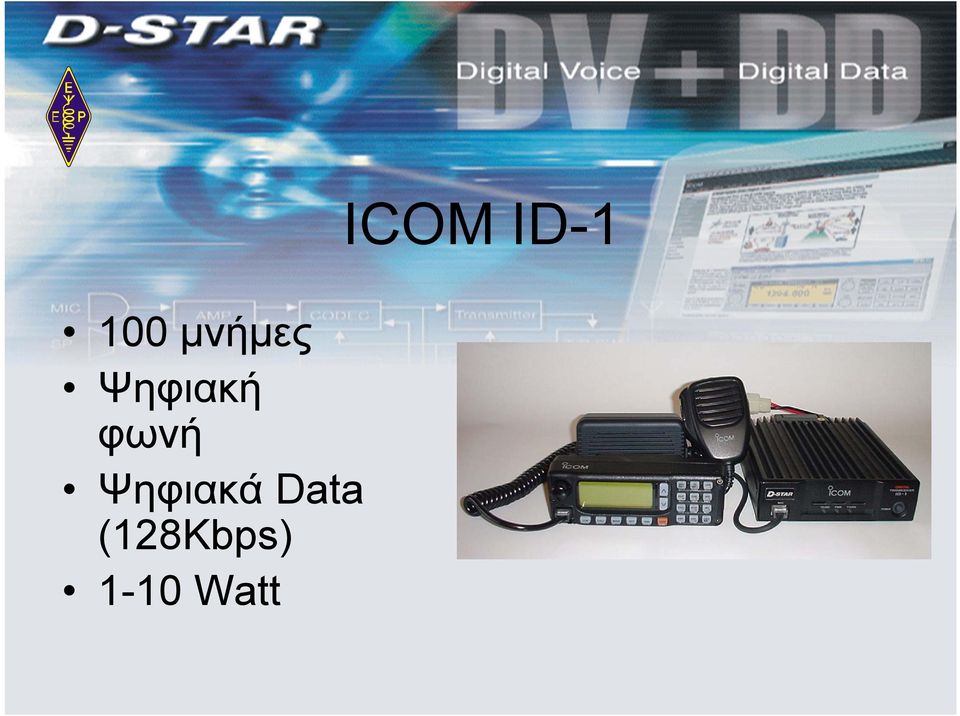

20 ICOM ID μνήμες Ψηφιακή φωνή Ψηφιακά Data (128Kbps) 1-10 Watt

21 Σημείο παρουσίας σε περιοχές εκτός κάλυψης επαναλήπτη Λειτουργικότητα μέσω του D-Plus, συνδέεται σε επαναλήπτες, reflectors που το υποστηρίζουν (DPlus) εν υποστηρίζει Callsign routing (Το νεότερο DVRPTR modem υποστηρίζει)

22 DV-Dongle - DVAP Περιέχει το AMBE 2 codec chip Επιτρέπει την σύνδεση με τα περισσότερα D-STAR repeaters και reflectors και ένα PC με σύνδεση internet. Απαιτεί ένα σύγχρονο PC Συνδέεται και στο δίκτυο της Icom και στο Dextra Ένα mini hot spot μικρής εμβέλειας Συνδέεται σε Η/Υ μέσω USB Επιτρέπει την πρόσβαση στο δίκτυο του D-Star σε μικρές αποστάσεις γύρω από τον Η/Υ

23 Συμπέρασμα Πολλές δυνατότητες με παράλληλη χρήση φωνής - data Καλύτερη διαχείριση του φάσματος (6.5 KHz) Καλύτερες επιδόσεις από το FM narrow και F.E.C. Σημαντικές διαφορές από το παραδοσιακό FM Νέες εφαρμογές υνατότητες για Επικοινωνίες Έκτακτης Ανάγκης με διαχείριση φωνής / Data
