1 ΚΑΤΟΙΚΙΑ ΜΗΔΕΝΙΚΗΣ ΚΑΤΑΝΑΛΩΣΗΣ ΕΝΕΡΓΕΙΑΣ, ΜΕ ΠΙΣΤΟΠΟΙΗΣΗ LEED GOLD, ΣΤΗΝ ΚΑΛΙΦΟΡΝΙΑ 0

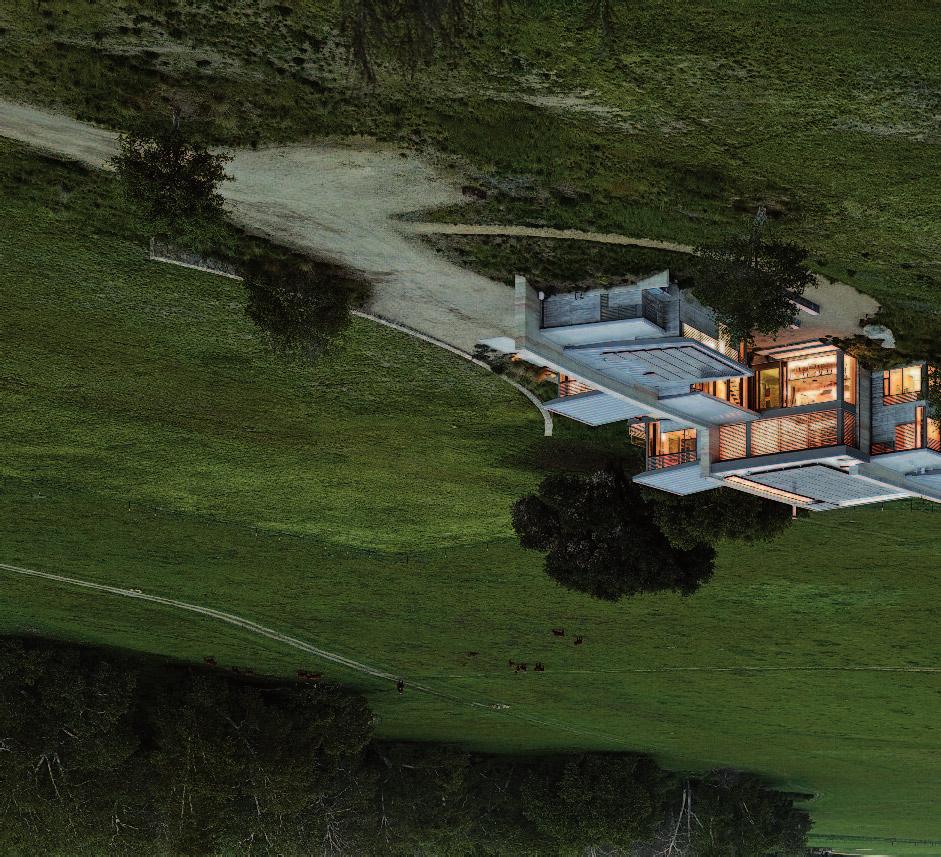

τοικία είναι στραμμένη προς τη θέα των ανατολικών απόκρημνων λόφων του San Andreas.

Σουίτες και δωμάτια με κουκέτες προσφέρουν φιλοξενία σε επισκέπτες, αλλά και στα παιδιά και στα εγγόνια του ιδιοκτήτη, ενώ μεγάλοι κοινόχρηστοι χώροι συγκέντρωσης και μαγειρικής τους φέρνουν όλους

Η κατοικία έχει επιτύχει τις επιδόσεις του πιστοποιητικού LEED Gold μέσω της παθητικής θέρμανσης και ψύξης, των ανανεώσιμων πηγών ενέργειας, των φιλικών προς το περιβάλλον υλικών και του κατάλληλου

2 τοικία είναι στραμμένη προς τη θέα των ανατολικών απόκρημνων λόφων του San Andreas. Τρεις επιμήκεις, ελαφρώς καμπύλοι τοίχοι από συμπιεσμένο χώμα, συγκροτούν τη "ραχοκοκαλιά" του κτιρίου και φιλοξενούν εκατέρωθεν τόσο τους εσωτερικούς, όσο και τους εξωτερικούς χώρους. Σουίτες και δωμάτια με κουκέτες προσφέρουν φιλοξενία σε επισκέπτες, αλλά και στα παιδιά και στα εγγόνια του ιδιοκτήτη, ενώ μεγάλοι κοινόχρηστοι χώροι συγκέντρωσης και μαγειρικής τους φέρνουν όλους μαζί στον ελεύθερο χρόνο τους. Μια ποικιλία υλικών από ξύλο, γυαλί, χάλυβα και πέτρα συμπληρώνει την έντονη υφή των τοίχων από συμπιεσμένο χώμα. Η κατοικία έχει επιτύχει τις επιδόσεις του πιστοποιητικού LEED Gold μέσω της παθητικής θέρμανσης και ψύξης, των ανανεώσιμων πηγών ενέργειας, των φιλικών προς το περιβάλλον υλικών και του κατάλληλου σχεδιασμού των εξωτερικών χώρων έναντι της ξηρασίας. Η γεωθερμική ενέργεια αξιοποιείται για τη λειτουργία του συστήματος θέρμανσης και ψύξης, ενώ συστοιχίες φωτοβολταϊκών πετασμάτων και ΜΕΛΕΤΗ: FELDMAN ARCHITECTURE ΚΑΤΑΣΚΕΥΗ: STOCKER AND ALLAIRE ΑΡΧΙΤΕΚΤΩΝ ΤΟΠΙΟΥ: BERNARD TRAINOR + ASSOCIATES ΣΤΑΤΙΚΗ ΜΕΛΕΤΗ: YU STRANDBERG ENGINEERING ΠΟΛΙΤΙΚΟΙ ΜΗΧΑΝΙΚΟΙ: SAN BENITO ENGINEERING AND SURVEYING, INC. ΣΥΜΒΟΥΛΟΣ ΤΟΙΧΟΥ ΣΥΜΠΙΕΣΜΕΝΟΥ ΧΩΜΑΤΟΣ: RAMMED EARTH WORKS ΚΑΤΑΣΚΕΥΗ ΤΟΙΧΟΥ ΣΥΜΠΙΕΣΜΕΝΟΥ ΧΩΜΑΤΟΣ: BENCHMARK DEVELOPMENT ΜΕΛΕΤΗ ΦΩΤΙΣΜΟΥ: HIRAM BANKS LIGHTING DESIGN ΦΩΤΟΓΡΑΦΙΕΣ: JOE FLETCHER H κατοικία διακοπών "Spring Ranch" βρίσκεται στην κεντρική κοιλάδα της Καλιφόρνιας, μέσα σε μια φάρμα εκμετάλλευσης καρυδιού. Κτισμένη στους πρόποδες ενός μεγάλου λόφου, η κα- ΟΙ ΤΟΙΧΟΙ ΑΠΟ ΣΥΜΠΙΕΣΜΕΝΟ ΧΩΜΑ, ΤΟ ΔΑΠΕΔΟ ΣΚΥΡΟΔΕΜΑΤΟΣ ΚΑΙ Η ΧΡΗΣΗ ΤΟΥ ΞΥΛΟΥ ΣΤΙΣ ΕΠΕΝΔΥΣΕΙΣ ΔΗΜΙΟΥΡΓΟΥΝ ΜΙΑ ΧΡΩΜΑΤΙΚΗ ΣΥΝΟΧΗ ΣΕ ΟΛΟ ΤΟ ΣΠΙΤΙ. ΛΕΠΤΟΜΕΡΕΙΑ ΤΟΥ ΤΟΙΧΟΥ ΑΠΟ ΣΥΜΠΙΕΣΜΕΝΟ ΧΩΜΑ, ΜΕ ΑΠΟΧΡΩΣΕΙΣ ΕΠΙΛΟΓΗΣ ΤΟΥ ΙΔΙΟΚΤΗΤΗ. 8 0 ΚΑΤΟΨΗ ΙΣΟΓΕΙΟΥ 8 ΚΑΤΟΨΗ ΟΡΟΦΟΥ Είσοδος. Γραφείο. Πλυσταριό. Χώρος στάθμευσης. Η/Μ εγκαταστάσεις. Κουζίνα. Τραπεζαρία. Καθιστικό. Καθιστικό. Δωμάτιο με κουκέτες Πλυντήρια. Υπνοδωμάτιο. Αίθριο. Χώρος παιχνιδιών. Βοηθητική κουζίνα. Υπαίθριο καθιστικό. Πισίνα. Κυρίως υπνοδωμάτιο. Πασαρέλα

ηλιακών στοιχείων τροφοδοτούν την κατοικία με ενέργεια, ώστε να είναι "μηδενικής κατανάλωσης ενέργειας".

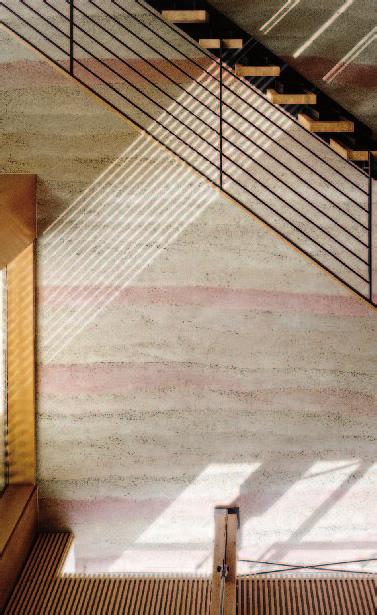

Οι προεξοχές στέγης και οι εξωτερικές αποχρώσεις μειώνουν το ηλιακό φως και τη θερμότητα κατά τους καλοκαιρινούς μήνες. Ιδιαίτερη κατασκευή αποτελούν οι τοίχοι από συμπιεσμένο χώμα (rammed earth).

Το αργιλώδες χώμα, που επιλέχθηκε στις ζητούμενες αποχρώσεις, τοποθετήθηκε σε ξυλότυπους με οπλισμό, σε στρώσεις διαφορετικού χρώματος και συμπιέστηκε σταδιακά σε ελαφρώς υγρή μορφή, με μηχανικό

Επιπλέον αποτελούν ένα έργο τέχνης με τη σύνθεση των χρωμάτων του χώματος. Βιοκλιματικά και ενεργειακά χαρακτηριστικά Τοποθεσία και τοπίο Μη επεμβατικά φυτά.

Η απορροή των αδιαπέραστων τμημάτων κατευθύνεται σε επιτόπιες περιοχές κατακράτησης / διήθησης των υδάτων.

3 ηλιακών στοιχείων τροφοδοτούν την κατοικία με ενέργεια, ώστε να είναι "μηδενικής κατανάλωσης ενέργειας". Ο ηλιακός προσανατολισμός αξιοποιείται μέσω των νοτιοανατολικών υαλοστασίων, για να θερμάνει το δάπεδο από σκυρόδεμα και τους τοίχους κατά την ημέρα και να αποδώσουν τη θερμότητα τη νύχτα. Οι προεξοχές στέγης και οι εξωτερικές αποχρώσεις μειώνουν το ηλιακό φως και τη θερμότητα κατά τους καλοκαιρινούς μήνες. Ιδιαίτερη κατασκευή αποτελούν οι τοίχοι από συμπιεσμένο χώμα (rammed earth). Αφού έγιναν πολλά δοκίμια σε γυάλινα καλούπια, οι ιδιοκτήτες διάλεξαν την απόχρωση που τους άρεσε. Το αργιλώδες χώμα, που επιλέχθηκε στις ζητούμενες αποχρώσεις, τοποθετήθηκε σε ξυλότυπους με οπλισμό, σε στρώσεις διαφορετικού χρώματος και συμπιέστηκε σταδιακά σε ελαφρώς υγρή μορφή, με μηχανικό τρόπο, μέχρι να γίνει απόλυτα συμπαγές. Το αποτέλεσμα ήταν τρεις τοίχοι με στιβαρή εμφάνιση, πάχους cm, με πολύ καλή θερμική μάζα, οι οποίοι συμβάλλουν θετικά στη θερμική συμπεριφορά της κατοικίας. Επιπλέον αποτελούν ένα έργο τέχνης με τη σύνθεση των χρωμάτων του χώματος. Βιοκλιματικά και ενεργειακά χαρακτηριστικά Τοποθεσία και τοπίο Μη επεμβατικά φυτά. Συμπαγής ανάπτυξη, η οποία αφήνει την πλειονότητα του χώρου αδιατάρακτη. Το 8% του οικοπέδου είναι υδατοδιαπερατό. Η απορροή των αδιαπέραστων τμημάτων κατευθύνεται σε επιτόπιες περιοχές κατακράτησης / διήθησης των υδάτων. Παθητικά συστήματα Τα εκτεθειμένα δάπεδα από σκυρόδεμα και οι τοίχοι με χώμα αποτελούν μια θερμική μάζα, που απορροφά θερμότητα από τον ήλιο κατά τη διάρκεια της ημέρας και την απελευθερώνει αργά κατά τη διάρκεια των δροσερών νυκτών. Οι υαλοπίνακες έχουν συντελεστή θερμοπερατότητας U = 0, W/(m K) και συντελεστή ηλιακού θερμικού κέρδους (SHGC) 0, για τη μεγιστοποίηση του παθητικού ηλιακού κέρδους και την ελαχιστοποίηση διόδου της υπεριώδους ακτινοβολίας. Ο αερισμός είναι διαμπερής. Ανεμιστήρες οροφής χρησιμοποιούνται για ψύξη. Οι περσίδες σκίασης στα ψηλά παράθυρα με άμεση έκθεση στον ήλιο μειώνουν το φορτίο στο ενεργό σύστημα ψύξης κατά τις ζεστές ημέρες. Φυλλοβόλα δένδρα και φυτά επιλέχθηκαν για σκίαση στο νότιο άκρο του σπιτιού, τα οποία βοηθούν στη μείωση της ηλιακής θερμότητας κατά τη διάρκεια του καλοκαιριού και επιτρέπουν την είσοδό της στο κτίριο κατά τη διάρκεια του χειμώνα. Η αεροστεγανότητα του κτιρίου επιτυχγχάνεται με τη χρήση οικολογικής μόνωσης. Θερμομονωμένο σύστημα ανακυκλοφορίας ζεστού νερού. Αξιολόγηση EnergyStar για σύστημα θερμικού bypass. Η ΚΑΤΟΙΚΙΑ ΕΙΝΑΙ ΤΟΠΟΘΕΤΗΜΕΝΗ ΣΤΟΥΣ ΠΡΟΠΟΔΕΣ ΕΝΟΣ ΛΟΦΟΥ ΑΚΡΙΒΩΣ ΔΙΠΛΑ ΣΕ ΔΑΣΟΣ ΑΠΟ ΚΑΡΥΔΙΕΣ. ΟΙ ΚΑΡΥΔΙΕΣ ΠΛΑΙΣΙΩΝΟΥΝ ΤΟ ΚΤΙΡΙΟ.. Φωτοβολταϊκά πετάσματα.. Προεξοχή στέγης για σκίαση.. Κίνηση αέρα για φυσικό αερισμό και ψύξη.. Οι τοίχοι από συμπιεσμένο χώμα και τα δάπεδα σκυροδέματος προσφέρουν θερμική μάζα για παθητική θέρμανση και ψύξη.. Σύστημα ενδοδαπέδιας θέρμανσης, συνδεδεμένο με γεωθερμική αντλία. ίρι οκα καλ ΤΟΜΗ. ΠΑΘΗΤΙΚΑ ΚΑΙ ΕΝΕΡΓΗΤΙΚΑ ΣΥΣΤΗΜΑΤΑ. Η ΣΤΑΘΕΡΗ ΥΦΗ ΚΑΙ ΟΙ ΕΠΑΝΑΛΑΜΒΑΝΟΜΕΝΕΣ ΑΠΟΧΡΩΣΕΙΣ ΤΟΥ ΤΟΙΧΟΥ ΑΠΟ ΣΥΜΠΙΕΣΜΕΝΟ ΧΩΜΑ ΕΠΑΝΑΛΑΜΒΑΝΟΝΤΑΙ ΕΣΩΤΕΡΙΚΑ ΚΑΙ ΕΞΩΤΕΡΙΚΑ ΤΟΥ ΚΤΙΡΙΟΥ. χειμ ώνα ς

Διαχείριση του νερού Μείωση της ζήτησης άρδευσης κατά 0% με χρήση τοπικών, ανθεκτικών στην ξηρασία φυτών.

Ενεργειακά συστήματα Το ολοκληρωμένο σύστημα φωτοβολταϊκών πλαισίων παράγει το % των ετήσιων ενεργειακών

Η γεωθερμική αντλία θερμότητας χρησιμοποιείται για τη λειτουργία της ενδοδαπέδιας θέρμανσης και ψύξης.

ΤΑ ΥΠΝΟΔΩΜΑΤΙΑ ΕΙΝΑΙ ΣΧΕΔΙΑΣΜΕΝΑ ΩΣ ΙΔΙΩΤΙΚΑ ΚΑΤΑΦΥΓΙΑ ΜΕ ΜΟΝΑΔΙΚΕΣ ΦΥΓΕΣ ΣΕ ΟΛΟ ΤΟ ΤΟΠΙΟ.

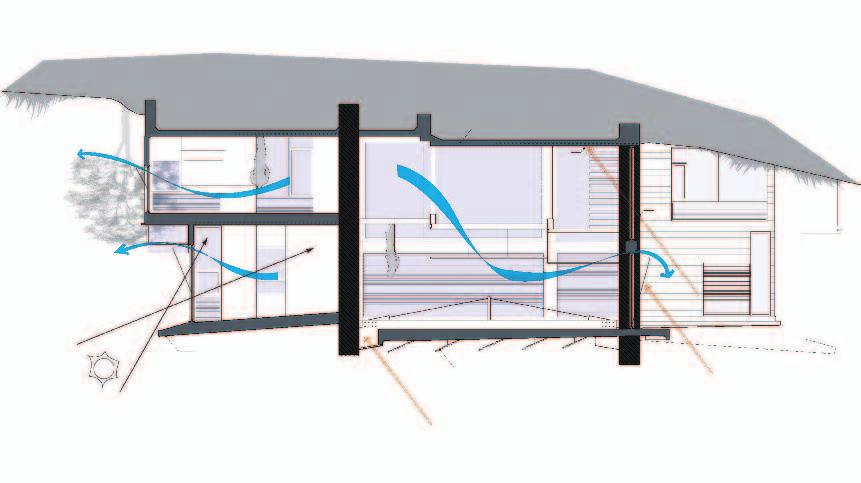

Κίνηση αέρα για φυσικό αερισμό και ψύξη. Προεξοχή στέγης για σκίαση.

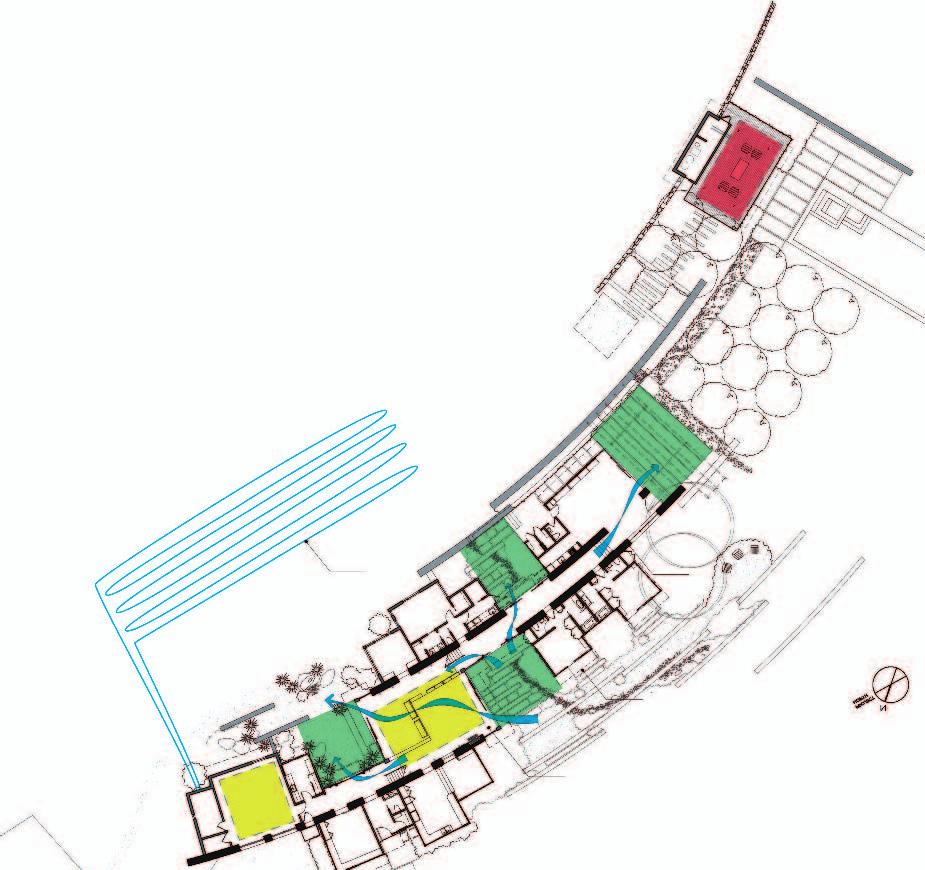

4 Διαχείριση του νερού Μείωση της ζήτησης άρδευσης κατά 0% με χρήση τοπικών, ανθεκτικών στην ξηρασία φυτών. Τουαλέτες λουτρών χαμηλής ροής. Ενεργειακά συστήματα Το ολοκληρωμένο σύστημα φωτοβολταϊκών πλαισίων παράγει το % των ετήσιων ενεργειακών απαιτήσεων. Τα ηλιακά θερμικά συστήματα χρησιμοποιούνται για τη θέρμανση του νερού. Η γεωθερμική αντλία θερμότητας χρησιμοποιείται για τη λειτουργία της ενδοδαπέδιας θέρμανσης και ψύξης. Ενεργειακά αποδοτικές συσκευές και φωτισμός. Η ΘΕΑ ΕΙΝΑΙ ΑΔΙΑΤΑΡΑΚΤΗ ΚΑΙ ΑΠΟ ΤΑ ΛΟΥΤΡΑ. ΤΑ ΥΠΝΟΔΩΜΑΤΙΑ ΕΙΝΑΙ ΣΧΕΔΙΑΣΜΕΝΑ ΩΣ ΙΔΙΩΤΙΚΑ ΚΑΤΑΦΥΓΙΑ ΜΕ ΜΟΝΑΔΙΚΕΣ ΦΥΓΕΣ ΣΕ ΟΛΟ ΤΟ ΤΟΠΙΟ. ΠΑΘΗΤΙΚΑ ΚΑΙ ΕΝΕΡΓΗΤΙΚΑ ΣΥΣΤΗΜΑΤΑ..... Φωτοβολταϊκά πετάσματα. Αίθρια. Κίνηση αέρα για φυσικό αερισμό και ψύξη. Προεξοχή στέγης για σκίαση. Οι τοίχοι από συμπιεσμένο χώμα και τα δάπεδα σκυροδέματος προσφέρουν θερμική μάζα για παθητική θέρμανση και ψύξη.. Γεωθερμική αντλία, συνδεδεμένη με σύστημα ενδοδαπέδιας θέρμανσης και ψύξης.. Συστοιχία ηλιακών συλλεκτών, συνδεδεμένων με την πισίνα. Η ΠΙΣΙΝΑ ΒΡΙΣΚΕΤΑΙ ΛΙΓΟ ΠΙΟ ΜΑΚΡΙΑ ΑΠΟ ΤΟ ΣΠΙΤΙ, ΜΕ ΘΕΑ ΣΤΟΥΣ ΓΥΡΩ ΛΟΦΟΥΣ ΚΑΙ ΣΤΑ ΔΕΝΔΡΑ.

Βιώσιμα υλικά Χρήση υλικών χαμηλής ενσωματωμένης ενέργειας (κυρίως από την περιοχή ή ανακυκλωμένα): Χωμάτινοι τοίχοι,

% περιεκτικότητα ιπτάμενης τέφρας σε δομικά πέλματα και πλάκες. Ανακυκλωμένοι σύνθετοι πάγκοι από χαλαζίτες.

Μείωση της παραγωγής αποβλήτων κατά % συγκριτικά με αυτά μιας τυπικής κατασκευής. Ποιότητα εσωτερικού αέρα Φυσικός αερισμός.

Υλικά χαμηλής περιεκτικότητας σε φορμαλδεΰδη και πτητικές ουσίες (VOC). Ανεμιστήρες εξαερισμού σε μπάνια και κουζίνα.

Αξιολόγηση EnergyStar για ποιότητα εσωτερικού αέρα.

ΤΟ ΥΨΟΣ ΤΟΥ ΚΑΘΙΣΤΙΚΟΥ ΕΙΝΑΙ,0 ΜΕΤΡΑ ΚΑΙ Η ΠΑΣΑΡΕΛΑ ΠΟΥ ΣΥΝΔΕΕΙ ΤΑ ΥΠΝΟΔΩΜΑΤΙΑ ΣΤΟ ΔΕΥΤΕΡΟ ΟΡΟΦΟ ΑΠΟΤΕΛΕΙ ΚΑΙ ΤΟ ΟΡΙΟ ΜΕ ΤΗΝ

5 Βιώσιμα υλικά Χρήση υλικών χαμηλής ενσωματωμένης ενέργειας (κυρίως από την περιοχή ή ανακυκλωμένα): Χωμάτινοι τοίχοι, κατασκευασμένοι από τόνους τοπικού εδάφους. Αξιοποίηση ξυλείας κόκκινου κέδρου. % περιεκτικότητα ιπτάμενης τέφρας σε δομικά πέλματα και πλάκες. Ανακυκλωμένοι σύνθετοι πάγκοι από χαλαζίτες. Χρήση πιστοποιημένης ξυλείας για τοίχους, ντουλάπια και εσωτερική επένδυση. Μείωση της παραγωγής αποβλήτων κατά % συγκριτικά με αυτά μιας τυπικής κατασκευής. Ποιότητα εσωτερικού αέρα Φυσικός αερισμός. Τα παράθυρα είναι σχεδιασμένα για διαμπερή αερισμό. Δεν υπάρχει σύστημα κλιματισμού. Υλικά χαμηλής περιεκτικότητας σε φορμαλδεΰδη και πτητικές ουσίες (VOC). Ανεμιστήρες εξαερισμού σε μπάνια και κουζίνα. Κατάλληλα "σφραγισμένος" χώρος στάθμευσης, ώστε να μην επιτρέπεται η διαφυγή καυσαερίων στους παρακείμενους χώρους διαβίωσης. Αξιολόγηση EnergyStar για ποιότητα εσωτερικού αέρα. 8 0 Η ΤΡΑΠΕΖΑΡΙΑ ΜΕ ΑΠΛΕΤΟ ΦΩΣ ΑΠΟ ΤΟ ΦΕΓΓΙΤΗ ΣΤΗΝ ΟΡΟΦΗ ΚΑΙ ΤΑ ΠΕΡΙΜΕΤΡΙΚΑ ΠΑΡΑΘΥΡΑ. ΤΟ ΥΨΟΣ ΤΟΥ ΚΑΘΙΣΤΙΚΟΥ ΕΙΝΑΙ,0 ΜΕΤΡΑ ΚΑΙ Η ΠΑΣΑΡΕΛΑ ΠΟΥ ΣΥΝΔΕΕΙ ΤΑ ΥΠΝΟΔΩΜΑΤΙΑ ΣΤΟ ΔΕΥΤΕΡΟ ΟΡΟΦΟ ΑΠΟΤΕΛΕΙ ΚΑΙ ΤΟ ΟΡΙΟ ΜΕ ΤΗΝ ΤΡΑΠΕΖΑΡΙΑ. ΤΟΜΗ ΤΟΙΧΟΥ ΑΠΟ ΣΥΜΠΙΕΣΜΕΝΟ ΧΩΜΑ Πλάκα οπλισμένου σκυροδέματος. Στρώση επιπεδότητας. Ενδοδαπέδια θέρμανση. Θερμομόνωση. Συμπιεσμένο χώμα. Συνδετική δοκός σκυροδέματος. Συνδετήρες χαλύβδινων δοκών δαπέδου. Ξύλινη δοκός. Γυψοσανίδα. Ξύλινο δάπεδο. Σανίδες ξύλινου δαπέδου. Θερμομόνωση. Χαλύβδινοι εντατήρες. Φεγγίτης. ΦΩΤΟΓΡΑΦΙΕΣ ΑΠΟ ΤΗ ΦΑΣΗ ΤΗΣ ΚΑΤΑΣΚΕΥΗΣ ΤΩΝ ΤΟΙΧΩΝ ΑΠΟ ΣΥΜΠΙΕΣΜΕΝΟ ΧΩΜΑ.
