1 Μελέτη Ενεργειακής Απόδοσης Κτηρίων Κωνσταντίνος Στ. Ψωμόπουλος Δρ. Ηλεκτρολόγος Μηχανικός & Μηχ/κος Η/Υ Επικ. Καθηγητής Τ.Ε.Ι. Πειραιά

2 Νόμος 3661/2008 Μέτρα για τη μείωση της ενεργειακής κατανάλωσης των κτηρίων Υποχρέωση εκπόνησης μελέτης ενεργειακής απόδοσης Όλα τα νέα κτήρια με εξαίρεση: Χώροι λατρείας Μη μόνιμα κτήρια (διάρκεια λειτουργίας < 2 έτη) Αυτοτελή κτήρια με επιφάνεια < 50m 2 Βιομηχανικές εγκαταστάσεις Κτήρια αγροτικής χρήσης Εργαστήρια κτηρίου

3 Νόμος 3661/2008 Μέτρα για τη μείωση της ενεργειακής κατανάλωσης των κτηρίων Υποχρέωση εκπόνησης μελέτης ενεργειακής απόδοσης κτηρίου Υφιστάμενα κτήρια > 1000m 2 που υφίστανται ριζική ανακαίνιση * Συνολικό κόστος ανακαίνισης >25% της αξίας του κτηρίου ή ανακαίνιση που αφορά σε ποσοστό >25% του κελύφους

4 Νόμος 3851/2010 Επιτάχυνση της ανάπτυξης των ΑΠΕ για την αντιμετώπιση της κλιματικής αλλαγής (Νόμος ΑΠΕ) Τροποποιεί το Ν.3661/2008 Καταργεί το όριο των 1000m 2 Καθορίζει ότι έως το 31 Δεκεμβρίου 2019 όλα τα νέα κτήρια θα καλύπτουν το σύνολο της πρωτογενούς ενέργειας από ΣΗΘ, ΑΠΕ, τηλεθέρμανση ή αντλίες θερμότητας Ομοίως για τα δημόσια έως το 31 Δεκεμβρίου 2014

5 ΚΥΑ 5825/2010 Κανονισμός ενεργειακής απόδοσης κτηρίων Αμοιβές: Επιφάνεια δαπέδου Α Ποσοστό επί της συνολικής αμοιβής αρχιτεκτονικής και Η/Μ μελέτης Α 5.000m 2 20% Α>5.000m 2 18%

6 ΚΥΑ 5825/2010 Κανονισμός ενεργειακής απόδοσης κτηρίων Δικαίωμα υπογραφής της μελέτης Οι νομιμοποιούμενοι υπογραφής των αντίστοιχων μελετών (αρχιτεκτονικής και Η/Μ)

7 ΚΥΑ 5825/2010 Κανονισμός ενεργειακής απόδοσης κτηρίων Καθορίζονται: Η Μέθοδος Υπολογισμού της Ενεργειακής Απόδοσης των Κτηρίων. Οι κλιματικές ζώνες. Οι Ελάχιστες Απαιτήσεις Ενεργειακής Απόδοσης των Κτηρίων. Οι Ελάχιστες προδιαγραφές των κτηρίων. Τα τεχνικά χαρακτηριστικά του κτηρίου αναφοράς Ο τύπος και τα περιεχόμενα της Μελέτης Ενεργειακής Απόδοσης Κτηρίων. Οι αμοιβές και αρμόδιοι για την εκπόνηση της Ενεργειακής Μελέτης.

8 ΚΥΑ 5825/2010 Κανονισμός ενεργειακής απόδοσης κτηρίων Ενεργειακή επιθεώρηση κτηρίων για την έκδοση του Πιστοποιητικού Ενεργειακής Απόδοσης του κτηρίου με ισχύ 10 έτη. ΣτόχοςηΕνεργειακήΚατάταξηκτηρίου. Όλα τα νέα πριν την αποπεράτωσή τους με τις εξαιρέσεις του Ν.3661 Ο επιθεωρητής καλείται να ελέγξει τα πιστοποιητικά των προϊόντων που χρησιμοποιήθηκαν καθώς και τα αντίστοιχα δελτία αποστολής! Η έκδοση του πιστοποιητικού θα γίνεται ανά χρήση χώρου, ανστοίδιοκτήριουφίστανταιπερισσότερες της μίας χρήσης (π.χ. κατοικίες και καταστήματα!

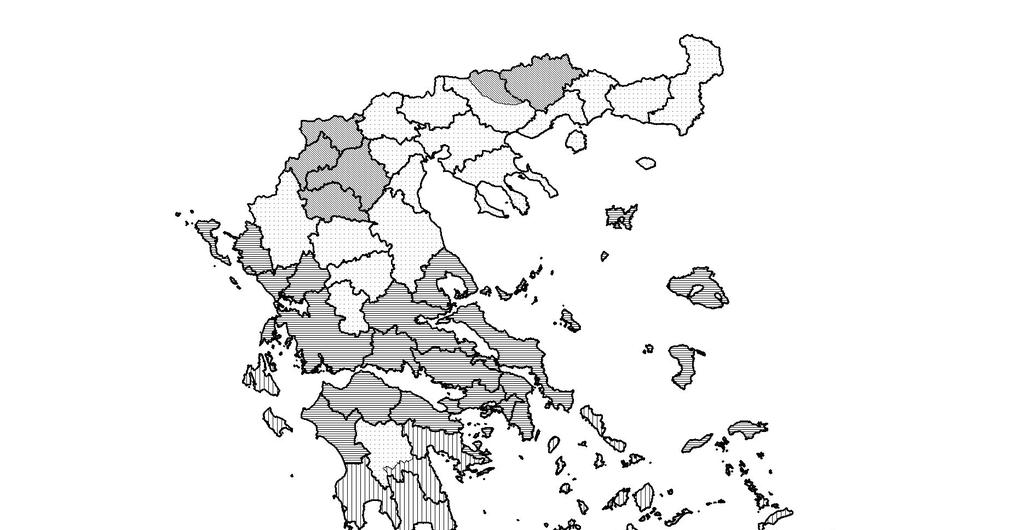

9 Κλιματικές ζώνες ΤΟΤΕΕ /2010, 1/2010, ΤΟΤΕΕ /2010

10 Μέγιστα όρια συντελεστή θερμοπερατότητας U [W/(m 2 K)] δομικού στοιχείου Εξωτερικοί τοίχοι σε επαφή με εξωτερικό αέρα: Ζώνη Α Ζώνη Β Ζώνη Γ Ζώνη Δ Κ.Θ.Κ. 0,70 0,70 0,70 - Κ.Εν.Α.Κ. 0,60 0,50 0,45 0,40

11 Μέγιστα όρια συντελεστή θερμοπερατότητας U [W/(m 2 K)] δομικού στοιχείου Κουφώματα: Ζώνη Α Ζώνη Β Ζώνη Γ Ζώνη Δ Κ.Θ.Κ Κ.Εν.Α.Κ. 3,20 3,00 2,80 2,60

12 Μέγιστα όρια συντελεστή θερμοπερατότητας U [W/(m 2 K)] δομικού στοιχείου Γυάλινες προσόψεις κτηρίων: Ζώνη Α Ζώνη Β Ζώνη Γ Ζώνη Δ Κ.Θ.Κ Κ.Εν.Α.Κ. 2,20 2,00 1,80 1,80

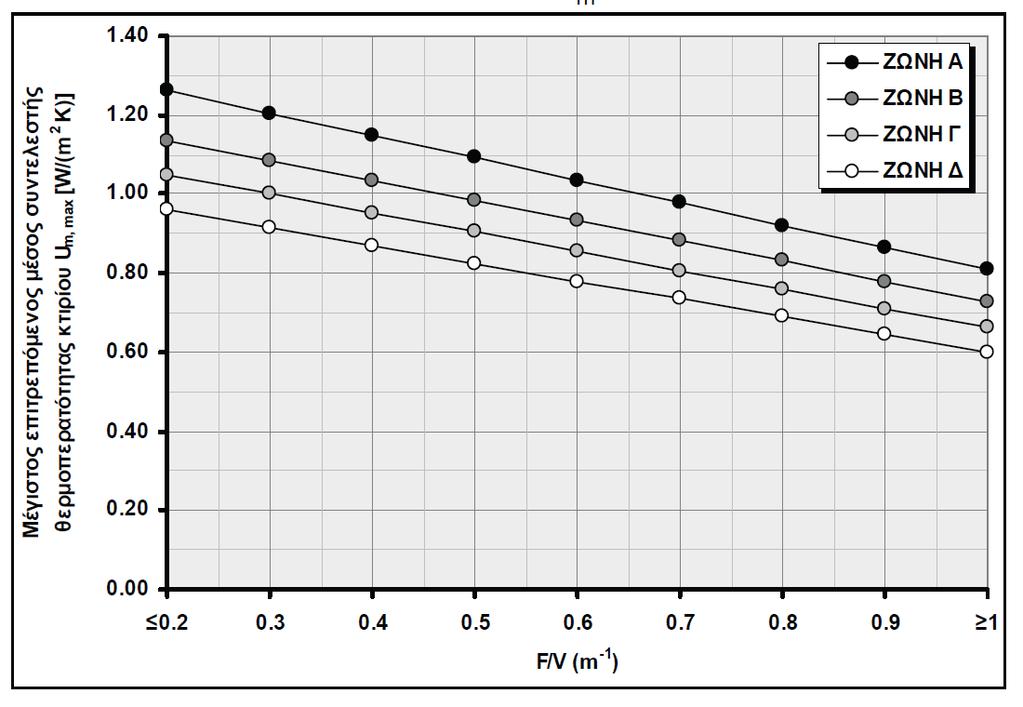

13 Μέγιστος επιτρεπόμενος μέσος συντελεστής θερμοπερατότητας U m [W/(m 2 K)] του κτηρίου

14 Μέγιστα όρια κατανάλωσης πρωτογενούς ενέργειας Κατηγορία Όρια κατηγορίας Α+ ΕΡ 0,33R R Α 0,33R R < ΕΡ 0,50R R Β+ 0,50R R < ΕΡ 0,75R R Β Γ Δ Ε Ζ Η 0,75R R < ΕΡ 1,00R R 1,00R R < ΕΡ 1,41R R 1,41R R < ΕΡ 1,82R R 1,82R R < ΕΡ 2,27R R 2,27R R < ΕΡ 2,73R R 2,73R R < ΕΡ ΚΤΗΡΙΟ ΑΝΑΦΟΡΑΣ Το κτήριο αναφοράς καταλαμβάνει πάντα την κατηγορία Β στην ενεργειακή κατάταξη, ενώ οι άλλες κατηγορίες καθορίζονται σαν ποσοστό επί της κατανάλωσης ενέργειας του κτηρίου αναφοράς. Η κατάταξη του κτηρίου γίνεται βάσει της υπολογιζόμενης κατανάλωσης πρωτογενούς ενέργειας σε [kwh/m 2 ].

15 Μέγιστα όρια κατανάλωσης πρωτογενούς ενέργειας [kwh/m 2 ] < 60 A Α Β Β Γ Δ Ε Ζ 265 < Η ΤΙΜΕΣ ΑΝΑΦΟΡΑΣ Οι κατηγορίες ενεργειακής κατάταξης (Α+, Α, Β+, Β, κ.α.) καθορίζονται από ένα εύρος τιμών κατανάλωσης ενέργειας για κάθε χρήση κτηρίου και κλιματική ζώνη. Η κατάταξη του κτηρίου γίνεται βάσει της υπολογιζόμενης συνολικής κατανάλωσης ενέργειας σε [kwh/m 2 ]. Αυτή η μέθοδος κατάταξης θα υιοθετηθεί μελλοντικά.

16 Κτήριο Αναφοράς Το Κτήριο Αναφοράς του υπό μελέτη κτηρίου είναι ένα κτήριο με ίδιο/α: χρήση, προφίλ λειτουργίας, γεωμετρία και προσανατολισμό εξωτερικών δομικών στοιχείων, με υπό μελέτη/επιθεώρηση επιθεώρηση κτήριο Μπορεί να διαφοροποιείται σε κάποια τεχνικά χαρακτηριστικά καθώς γι αυτό έχουν καθορισθεί επακριβώς τα χαρακτηριστικά του από τις ΤΟΤΕΕ.

17 Μελέτη ενεργειακής απόδοσης κτηρίων Περιεχόμενα μελέτης Γενική περιγραφή κτηρίου Τεκμηρίωση Έλεγχος αρχιτεκτονικού σχεδιασμού κτηρίου Έλεγχος θερμομονωτικής επάρκειας κτηρίου Τεκμηρίωση ελάχιστων προδιαγραφών και έλεγχος σχεδιασμού ηλεκτρομηχανολογικών εγκαταστάσεων Έλεγχος ενεργειακής απόδοσης κτηρίου και κατάταξη του κτηρίου

18 Έλεγχος αρχιτεκτονικού σχεδιασμού του κτηρίου Τεκμηρίωση χωροθέτησης και προσανατολισμού κτηρίου στο οικόπεδο Τεκμηρίωση χωροθέτησης των λειτουργιών ανάλογα με τη χρήση και τις απαιτήσεις άνεσης Τεκμηρίωση σχεδιασμού και χωροθέτησης ανοιγμάτων Τεκμηρίωση και σχεδιασμός ηλιοπροστασίας ανοιγμάτων Τεκμηρίωση και σχεδιασμός φυσικού αερισμού και δροσισμού

19 Έλεγχος αρχιτεκτονικού σχεδιασμού του κτηρίου Τεκμηρίωση διαμόρφωσης περιβάλλοντα χώρου για βελτίωση του μικροκλίματος Τεκμηρίωση ένταξης τεχνικών φυσικού φωτισμού Τεκμηρίωση ενσωμάτωσης ενός τουλάχιστον ΠΗΣ και σχεδιασμός Τεκμηρίωση αδυναμίας εφαρμογής των παραπάνω ΤΟΤΕΕ «Βιοκλιματικός σχεδιασμός κτηρίων»

20 Έλεγχος αρχιτεκτονικού σχεδιασμού του κτηρίου Σκίαση από ορίζοντα Νοτιοανατολικές όψεις 6 ος όροφος NΑ1 και ΝΑ2 5 ος όροφος NΑ1 και ΝΑ2 4 ος όροφος NΑ1 και ΝΑ3 3 ος όροφος NΑ1 και ΝΑ3 2 ος όροφος NΑ1 και ΝΑ3 1 ος όροφος NΑ1 και ΝΑ3 NΑ1,NA2 και ΝΑ3 ισόγειο

21 Έλεγχος αρχιτεκτονικού σχεδιασμού του κτηρίου Σκιάσεις από δομικά στοιχειά κτηρίου

22 Έλεγχος αρχιτεκτονικού σχεδιασμού του κτηρίου Σκιάσεις από δομικά στοιχεία

23 Έλεγχος αρχιτεκτονικού σχεδιασμού του κτηρίου

24 Έλεγχος θερμομονωτικής επάρκειας κτηρίου Σύμφωνα με την ΤΟΤΕΕ «Θερμοφυσικές ιδιότητες δομικών υλικών και έλεγχος της θερμομονωτικής επάρκειας των κτηρίων» Θερμική επάρκεια δομικού στοιχείου Θερμική επάρκεια κτηρίου

25 Θερμομονωτική επάρκεια δομικού στοιχείου Αδιαφανή δομικά στοιχεία σε επαφή με εξωτερικό αέρα Αδιαφανή δομικά στοιχεία σε επαφή με μη θερμαινόμενους χώρους Αδιαφανή δομικά στοιχεία σε επαφή με το έδαφος Διαφανή δομικά στοιχεία σε επαφή με εξωτερικό αέρα Παθητικά ηλιακά συστήματα εξαιρούνται του ελέγχου Αδιαφανή δομικά στοιχεία σε επαφή με άλλα θερμαινόμενα κτήρια

26 Θερμομονωτική επάρκεια δομικού στοιχείου Σημαντικές αλλαγές σε σχέση με Κ.Θ.Κ. Χρήση τιμών λ θερμομονωτικών υλικών Υπολογισμός U τοιχοποιίας Υπολογισμός U δομικών στοιχείων που έρχονται σε επαφή με το έδαφος Υπολογισμός U κουφωμάτων Υπολογισμός U υαλοπετασμάτων

27 Θερμομονωτική επάρκεια δομικού στοιχείου U W = A g U g + Af U f + A + g Af l g Ψ g U w [W/(m² K)] συντελεστής θερμοπερατότητας όλου του κουφώματος, U f [W/(m² K)] συντελεστής θερμοπερατότητας πλαισίου του κουφώματος, U g [W/(m² K)] συντελεστής θερμοπερατότητας του υαλοπίνακα [m²] εμβαδό επιφάνειας του πλαισίου του κουφώματος, Α f Α g [m²] εμβαδό επιφάνειας του υαλοπίνακα του κουφώματος, l g [m] μήκος της θερμογέφυρας του υαλοπίνακα του κουφώματος Ψ g [W/(m K)] συντελεστής γραμμικής θερμοπερατότητας του υαλοπίνακα του κουφώματος.

28 Έλεγχος θερμομονωτικής επάρκειας κτηρίου Έλεγχος μέσου συντελεστή θερμοπερατότητας όλου του κτηρίου n ν A j U j b + l i Ψ i b j=1 i=1 U m = n A j j=1 U m [W/(m² K)] ο μέσος συντελεστής θερμοπερατότητας του κελύφους, n [ ] το πλήθος των επί μέρους δομικών στοιχείων στο κέλυφος, ν [ ] το πλήθος των θερμογεφυρών κάθε επιφάνειας Α j του κελύφους, A j [m²] το εμβαδό επιφάνειας κάθε δομικού στοιχείου, U j [W/(m² K)] ο συντελεστής θερμοπερατότητας του κάθε δομικού στοιχείου j, l i [m] το συνολικό μήκος της θερμογέφυρας i, Ψ i [W/(m K)] ο συντελεστής γραμμικής θερμοπερατότητας της θερμογέφυρας i, b [ ] μειωτικός συντελεστής

29 Έλεγχος θερμομονωτικής επάρκειας κτηρίου Σημαντικές αλλαγές σε σχέση με Κ.Θ.Κ. U επιφανειών που έρχονται σε επαφή με το έδαφος Χρήση πινακοποιημένων τιμών Μειωτικοί συντελεστές b Χρήση αναλυτικής μεθόδου Χρήση απλοποιητικών τιμών

30 Έλεγχος θερμομονωτικής επάρκειας κτηρίου Σημαντικές αλλαγές σε σχέση με Κ.Θ.Κ. Συνυπολογισμός θερμογεφυρών Χρήση πινακοποιημένων κατασκευαστικών λεπτομερειών (261) Χρήση πινακοποιημένων απλοποιητικών τιμών ανάλογα με τη θέση δημιουργίας της θερμογέφυρας (12 κατηγορίες) και τη βασική θέση της θερμομόνωσης

31 Έλεγχος θερμομονωτικής επάρκειας κτηρίου κατακόρυφες θερμογέφυρες 1. Εξωτερική γωνία 2. Εσωτερική γωνία 3.Ενώσεις δομικών στοιχείων

32 Έλεγχος θερμομονωτικής επάρκειας κτηρίου Θερμογέφυρες εξωτερικής γωνίας ΕΞΓ-1 ΕΞΓ-2 ΕΞΓ-3 μέσα μέσα μέσα Ψ= -0,15 W/(mK) Ψ= -0,10 W/(mK) Ψ= -0,10 W/(mK) ΕΞΓ-4 ΕΞΓ-5 ΕΞΓ-6 μέσα μέσα μέσα Ψ= -0,15 W/(mK) Ψ= -0,15 W/(mK) Ψ= -0,25 W/(mK) ΕΞΓ-7 ΕΞΓ-8 ΕΞΓ-9 μέσα μέσα μέσα Ψ= -0,35 W/(mK) Ψ= -0,30 W/(mK) Ψ= -0,30 W/(mK)

33 Έλεγχος θερμομονωτικής επάρκειας κτηρίου 1. Δώμα / οροφή σε προεξοχή 3. Οροφή σε εσοχή οριζόντιες θερμογέφυρες 2. Δάπεδο σε προξοχή / δαπέδο επάνω από πυλωτή Δώμα / οροφή σε προεξοχή 4. Δάπεδο σε εσοχή 5.Ενδιάμεσο δάπεδο Ενδιάμεσο δάπεδο 7. Περίδεσμος ενίσχυσης 6. Δάπεδο που εδράζεται σε έδαφος

34 Έλεγχος θερμομονωτικής επάρκειας κτηρίου Θερμογέφυρες σε ενδιάμεσο δάπεδο ΕΔΠ-18 ΕΔΠ-19 μέσα μέσα έξω έξω μέσα μέσα Ψ= +0,90 W/(mK) Ψ= +1,10 W/(mK) ΕΔΠ-20 ΕΔΠ-21 ΕΔΠ-22 μέσα μέσα μέσα έξω έξω μέσα μέσα μέσα Ψ= +1,00 W/(mK) Ψ= +0,95 W/(mK) Ψ= +0,85 W/(mK) ΕΔΠ-23 ΕΔΠ-24 ΕΔΠ-25 μέσα μέσα μέσα έξω έξω έξω μέσα μέσα μέσα Ψ= +1,10 W/(mK) Ψ= +1,25 W/(mK) Ψ= +0,90 W/(mK)

35 Έλεγχος θερμομονωτικής επάρκειας κτηρίου Τιμές γραμμικής θερμοπερατότητας Ψ θερμογεφυρών. Απλοποιητική μέθοδος 1. Εξωτερικές γωνίες Ψ [W/(mK)] 1 εξωτερική συνεχής θερμομόνωση -0,10 α. προεξοχή ενός εκ των δύο δομικών στοιχείων που συμβάλλουν στη γωνία χωρίς διακοπή της θερμομονωτικής στρώσης +0,30 β. διακοπή της θερμομονωτικής στρώσης λόγω ύπαρξης δομικού στοιχείου +0,90 2 εσωτερική συνεχής θερμομόνωση -0,25 3 φέρων οργανισμός με εξωτερική θερμομόνωση και τοιχοποιίες πλήρωσης με θερμομόνωση στον πυρήνα +0,15 α. προεξοχή ενός εκ των δύο δομικών στοιχείων που συμβάλλουν στη γωνία χωρίς διακοπή της θερμομονωτικής στρώσης +0,05 β. διακοπή της θερμομονωτικής στρώσης λόγω ύπαρξης δομικού στοιχείου +0,65 2. Εσωτερικές γωνίες Ψ [W/(mK)] 1 εξωτερική συνεχής θερμομόνωση +0,05 2 εσωτερική συνεχής θερμομόνωση +0,25 α. προεξοχή ενός εκ των δύο δομικών στοιχείων που συμβάλλουν στη γωνία χωρίς διακοπή της θερμομονωτικής στρώσης +0,35 β. διακοπή της θερμομονωτικής στρώσης λόγω ύπαρξης δομικού στοιχείου +0,75 3 φέρων οργανισμός με εξωτερική θερμομόνωση και τοιχοποιίες πλήρωσης με θερμομόνωση στον πυρήνα +0,10 α. προεξοχή ενός εκ των δύο δομικών στοιχείων που συμβάλλουν στη γωνία χωρίς διακοπή της θερμομονωτικής στρώσης +0,50 β. διακοπή της θερμομονωτικής στρώσης λόγω ύπαρξης δομικού στοιχείου +0,90

36 Έλεγχος θερμομονωτικής επάρκειας κτηρίου Τιμές γραμμικής θερμοπερατότητας Ψ θερμογεφυρών 4. Δώμα / οροφή σε προεξοχή Ψ [W/(mK)] 1 κατακόρυφα δομικά στοιχεία με συνεχή εξωτερική θερμομόνωση και πλάκα με θερμομόνωση στη άνω παρειά -0,05 α. διακοπή συνέχειας θερμομόνωσης πλάκας λόγω ύπαρξης στηθαίου +0,30 β. διακοπή συνέχειας θερμομόνωσης κατακόρυφου δομικού στοιχείου στη θέση της πλάκας +0,85 γ. διακοπή συνέχειας θερμομόνωσης πλάκας λόγω ύπαρξης στηθαίου και συνέχειας θερμομόνωσης κατακόρυφου δομικού στοιχείου στη θέση της πλάκας +0,95 2 κατακόρυφα δομικά στοιχεία με συνεχή εξωτερική θερμομόνωση και πλάκα με θερμομόνωση στη κάτω παρειά +0,55 α. διακοπή συνέχειας θερμομόνωσης κατακόρυφου δομικού στοιχείου στη θέση +0,10 της πλάκας β. ένωση οπτοπλινθοδομής απευθείας με πλάκα (χωρίς ύπαρξη δοκού) -0,50 γ. διακοπή συνέχειας θερμομόνωσης κατακόρυφου δομικού στοιχείου στη θέση της πλάκας και ένωση οπτοπλινθοδομής απευθείας με πλάκα (χωρίς ύπαρξη -0,50 δοκού) 3 κατακόρυφα δομικά στοιχεία με συνεχή εσωτερική θερμομόνωση και πλάκα με θερμομόνωση στη άνω παρειά +0,65 4 κατακόρυφα δομικά στοιχεία με συνεχή εσωτερική θερμομόνωση και πλάκα με θερμομόνωση στη κάτω παρειά -0,20 5 κατακόρυφα δομικά στοιχεία φέροντος οργανισμού με εξωτερική θερμομόνωση, τοιχοποιίες πλήρωσης με θερμομόνωση στον πυρήνα και +0,15 πλάκα με θερμομόνωση στη άνω παρειά α. διακοπή συνέχειας θερμομόνωσης πλάκας λόγω ύπαρξης στηθαίου +0,30 β. διακοπή συνέχειας θερμομόνωσης κατακόρυφου δομικού στοιχείου στη θέση +0,80 της πλάκας γ. διακοπή συνέχειας θερμομόνωσης πλάκας λόγω ύπαρξης στηθαίου και +0,90 συνέχειας θερμομόνωσης κατακόρυφου δομικού στοιχείου στη θέση της πλάκας 6 κατακόρυφα δομικά στοιχεία φέροντος οργανισμού με εξωτερική θερμομόνωση, τοιχοποιίες πλήρωσης με θερμομόνωση στον πυρήνα και +0,55 πλάκα με θερμομόνωση στη κάτω παρειά α. διακοπή συνέχειας θερμομόνωσης κατακόρυφου δομικού στοιχείου στη θέση +0,10 της πλάκας β. ένωση οπτοπλινθοδομής απευθείας με πλάκα (χωρίς ύπαρξη δοκού) -0,55 γ. διακοπή συνέχειας θερμομόνωσης κατακόρυφου δομικού στοιχείου στη θέση της πλάκας και ένωση οπτοπλινθοδομής απευθείας με πλάκα (χωρίς ύπαρξη -0,50 δοκού)

37 Έλεγχος σχεδιασμού ηλεκτρομηχανολογικών εγκαταστάσεων Έλεγχος θερμομόνωσης δικτύου διανομής

38 Έλεγχος σχεδιασμού ηλεκτρομηχανολογικών εγκαταστάσεων Έλεγχος ύπαρξης συστήματος αντιστάθμισης σε δίκτυα διανομής ή άλλου ισοδύναμου για τη μείωση κατανάλωσης ενέργειας υπό μερικό φορτίο Έλεγχος ανάκτησης θερμότητας τουλάχιστον κατά 50% σε ΚΚΜ με παροχή νωπού αέρα 60% Έλεγχος κάλυψης του φορτίου για παραγωγή ΖΝΧ κατά 60% από ηλιακούς συλλέκτες,άλλο σύστημα ΑΠΕ,ΣΗΘ ΣΗΘ, τηλεθέρμανση ή τεκμηρίωση αδυναμίας εφαρμογής ενός εκ των ανωτέρω

39 Έλεγχος σχεδιασμού ηλεκτρομηχανολογικών εγκαταστάσεων Έλεγχος συστήματος γενικού φωτισμού Λαμπτήρες απόδοσης τουλάχιστον 55 lm/w Χωριστοί διακόπτες για επιφάνειες>15 >15m 2 ΤΟΤΕΕ /2010 1/2010 «Αναλυτικές εθνικές προδιαγραφές παραμέτρων για τον υπολογισμό της ενεργειακής απόδοσης κτηρίων και την έκδοση πιστοποιητικού ενεργειακής απόδοσης»

40 Έλεγχος ενεργειακής απόδοσης κτηρίου 1. Υπολογισμός ενεργειακών απαιτήσεων του κτηριακού κελύφους για θέρμανση 2. Υπολογισμός ενεργειακών απαιτήσεων του κτηριακού κελύφους για ψύξη 3. Υπολογισμός της απόδοσης του συστήματος θέρμανσης 4. Υπολογισμός της απόδοσης του συστήματος ψύξης

41 Έλεγχος ενεργειακής απόδοσης κτηρίου 5. Υπολογισμός της κατανάλωσης ενέργειας για θέρμανση 6. Υπολογισμός της κατανάλωσης ενέργειας για ψύξη 7. Υπολογισμός κατανάλωσης ενέργειας των βοηθητικών συστημάτων 8. Υπολογισμός της κατανάλωσης ενέργειας για τεχνητό φωτισμό (εξαιρούνται οι κατοικίες)

42 Έλεγχος ενεργειακής απόδοσης κτηρίου 9. Υπολογισμός της απαίτησης ενέργειας για παραγωγή ΖΝΧ 10. Υπολογισμός της απόδοσης του συστήματος παραγωγής ΖΝΧ 11. Υπολογισμός κατανάλωσης ενέργειας για ΖΝΧ 12. Υπολογισμός της κατανάλωσης πρωτογενούς ενέργειας για θέρμανση, ψύξη, φωτισμό, ΖΝΧ

43 Έλεγχος ενεργειακής απόδοσης κτηρίου 13. Επανάληψη των βημάτων για το κτήριο Αναφοράς 14. Σύγκριση της κατανάλωσης πρωτογενούς ενέργειας του υπό μελέτη κτηρίου με την κατανάλωση πρωτογενούς ενέργειας του κτηρίου Αναφοράς

44 Έλεγχος ενεργειακής απόδοσης κτηρίου Με εξαίρεση την μεθοδολογία υπολογισμού ενεργειακών απαιτήσεων για θέρμανση και ψύξη του κτηριακού κελύφους, η μεθοδολογία υπολογισμού όλων των παραπάνω βημάτων περιγράφεται επακριβώς στην: ΤΟΤΕΕ /2010 1/2010 «Αναλυτικές εθνικές προδιαγραφές παραμέτρων για τον υπολογισμό της ενεργειακής απόδοσης κτηρίων και την έκδοση πιστοποιητικού ενεργειακής απόδοσης»

45 ΛΙΣΤΑ ΕΛΕΓΧΟΥ (CHECK LIST) ΕΦΑΡΜΟΓΗΣ ΕΛΑΧΙΣΤΩΝ ΑΠΑΙΤΗΣΕΩΝ

52 ΤΟΤΕΕ Έτοιμες τέσσερις Τεχνικές Οδηγίες: 1. ΤΟΤΕΕ /2010. Αναλυτικές Εθνικές Προδιαγραφές Παραμέτρων για τον Υπολογισμό της Ενεργειακής Απόδοσης κτηρίων και την Έκδοση του Πιστοποιητικού Ενεργειακής Απόδοσης. 2. ΤΟΤΕΕ /2010. Θερμοφυσικές Ιδιότητες & Έλεγχος της Θερμομονωτικής Επάρκειας των κτηρίων. 3. ΤΟΤΕΕ /2010. Κλιματολογικά Δεδομένα Ελληνικών Περιοχών 4. ΤΟΤΕΕ /2010. Έντυπα Ενεργειακών Επιθεωρήσεων Κτηρίων, Λεβήτων, Εγκαταστάσεων Θέρμανσης & Κλιματισμού & Ζεστού Νερού Χρήσης Οδηγίες Συμπλήρωσης

53 ΤΟΤΕΕ Ετοιμάζονται τρεις Τεχνικές Οδηγίες: 1. Εγκαταστάσεις Συστημάτων ΑΠΕ στα κτήρια 2. Βιοκλιματική Αρχιτεκτονική Κτηρίων 3. Εγκαταστάσεις Συστημάτων Συμπαραγωγής Ηλεκτρισμού & Θέρμανσης/ Ψύξης ΣΗΘ στα Κτήρια

54 Λογισμικό Το λογισμικό του ΤΕΕ (ΤΕΕ-ΚΕΝΑΚ) είναι έτοιμο. (Έγινε η παρουσίαση του ήδη στην προηγούμενη ενότητα) Εταιρείες λογισμικού βρίσκονται σε φάση παραγωγής λογισμικού ή βελτίωσης των υφισταμένων.

55 ΕΥΧΑΡΙΣΤΩ ΓΙΑ ΤΗΝ ΠΡΟΣΟΧΗ ΣΑΣ ΚΩΝ/ΝΟΣ ΝΟΣ Στ. ΨΩΜΟΠΟΥΛΟΣ Δρ. Ηλεκτρολόγος Μηχανικός Επικ. Καθηγητής Τ.Ε.Ι. Πειραιά mail : cpsomop@teipir.gr
