1 ΣΧΟΛΗ ΤΕΧΝΟΛΟΓΙΚΩΝ ΕΦΑΡΜΟΓΩΝ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΙΑΣ ΠΤΥΧΙΑΚΗ ΕΡΓΑΣΙΑ ΜΕ ΘΕΜΑ: <<ΕΝΕΡΓΙΑΚΗ ΕΠΙΘΕΩΡΗΣΗ ΣΥΓΚΡΟΤΗΜΑ ΜΟΝΟΚΑΤΟΙΚΙΩΝ>> ΜΟΥΣΤΑΦΑΟΓΛΟΥ ΤΖΟΣΚΟΥΝ, ΑΜΠΤΟΥΛ ΑΜΠΤΟΥΛΑ Επιβλέπων Καθηγητής: ΜΗΤΣΙΝΗΣ ΝΙΚΟΛΑΟΣ ΚΑΒΑΛΑ 2012

2 ΠΕΡΙΛΥΨΗ Σκοπός της παρούσας διπλωματικής εργασίας είναι η ενεργειακή επιθεώρηση συγκροτήματος ανεξάρτητων μονοκατοικιών στη περιοχή της Θάσου. Χρησιμοποιώντας τα δεδομένα των διάφορων μελετών της οικοδομικής άδειας των παραπάνω μονοκατοικιών καθώς και πληροφοριών από τους ιδιοκτήτες επιδιώκεται η κατάταξη των υπό εξέταση κτηρίων σε μια εκ των ενεργειακών κατηγοριών του νέου κανονισμού (Κ.Εν.Α.Κ.). Λέξεις Κλειδιά: Κατοικίες, Νέος κανονισμός, Ενεργειακή Επιθεώρηση, Θερμομόνωση κτηριακού κελύφους, Κ.Εν.Α.Κ.,Εξοικονόμηση Ενέργειας στα κτήρια. 1

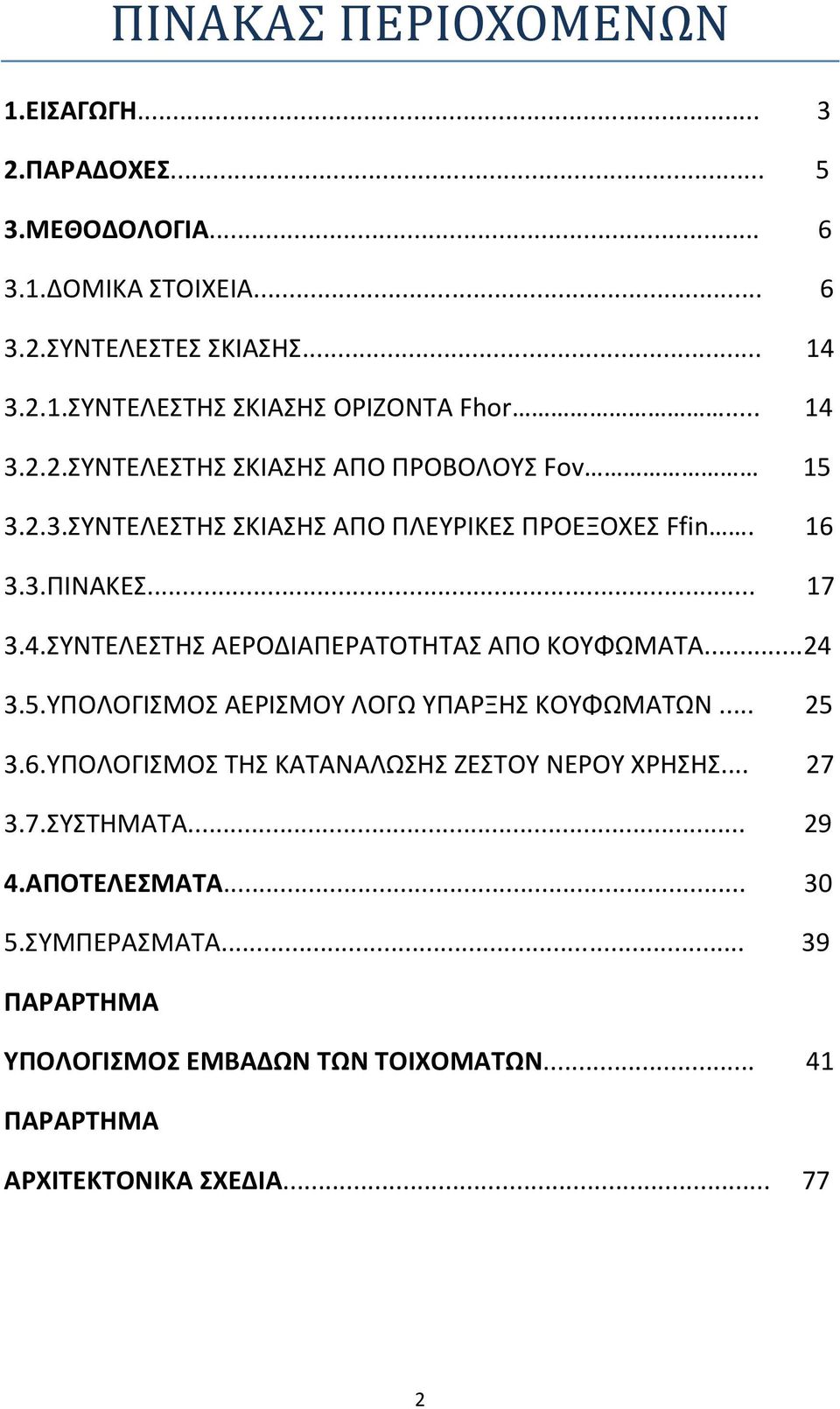

3 ΠΙΝΑΚΑΣ ΠΕΡΙΟΧΟΜΕΝΩΝ 1.ΕΙΣΑΓΩΓΗ ΠΑΡΑΔΟΧΕΣ ΜΕΘΟΔΟΛΟΓΙΑ ΔΟΜΙΚΑ ΣΤΟΙΧΕΙΑ ΣΥΝΤΕΛΕΣΤΕΣ ΣΚΙΑΣΗΣ ΣΥΝΤΕΛΕΣΤΗΣ ΣΚΙΑΣΗΣ ΟΡΙΖΟΝΤΑ Fhor ΣΥΝΤΕΛΕΣΤΗΣ ΣΚΙΑΣΗΣ ΑΠΟ ΠΡΟΒΟΛΟΥΣ Fov ΣΥΝΤΕΛΕΣΤΗΣ ΣΚΙΑΣΗΣ ΑΠΟ ΠΛΕΥΡΙΚΕΣ ΠΡΟΕΞΟΧΕΣ Ffin ΠΙΝΑΚΕΣ ΣΥΝΤΕΛΕΣΤΗΣ ΑΕΡΟΔΙΑΠΕΡΑΤΟΤΗΤΑΣ ΑΠΟ ΚΟΥΦΩΜΑΤΑ ΥΠΟΛΟΓΙΣΜΟΣ ΑΕΡΙΣΜΟΥ ΛΟΓΩ ΥΠΑΡΞΗΣ ΚΟΥΦΩΜΑΤΩΝ ΥΠΟΛΟΓΙΣΜΟΣ ΤΗΣ ΚΑΤΑΝΑΛΩΣΗΣ ΖΕΣΤΟΥ ΝΕΡΟΥ ΧΡΗΣΗΣ ΣΥΣΤΗΜΑΤΑ ΑΠΟΤΕΛΕΣΜΑΤΑ ΣΥΜΠΕΡΑΣΜΑΤΑ ΠΑΡΑΡΤΗΜΑ ΥΠΟΛΟΓΙΣΜΟΣ ΕΜΒΑΔΩΝ ΤΩΝ ΤΟΙΧΟΜΑΤΩΝ ΠΑΡΑΡΤΗΜΑ ΑΡΧΙΤΕΚΤΟΝΙΚΑ ΣΧΕΔΙΑ

4 1.ΕΙΣΑΓΩΓΗ Ενεργειακή επιθεώρηση είναι η διαδικασία εκτίμησης των πραγματικών καταναλώσεων ενέργειας, των παραγόντων που τις επηρεάζουν καθώς και των μεθόδων βελτίωσης για την εξοικονόμηση ενέργειας στον κτηριακό τομέα. Σύμφωνα με τον Κανονισμό Ενεργειακής Απόδοσης Κτιρίων (Κ.ΕΝ.Α.Κ.) για όλα τα κτίρια (ιδιωτικά και δημόσια) επιφάνειας άνω των 50 m 2 που πρόκειται να πουληθούν η να μισθωθούν απαιτείται η έκδοση πιστοποιητικό Ενεργειακής Απόδοσης Κτιρίου. Επιπλέον για κάθε νέο ή ριζικά ανακαινισμένο υφιστάμενο κτήριο ο φάκελος οικοδομικής άδειας που υποβάλλεται στην Πολεοδομία θα πρέπει να συνοδεύεται από Ενεργειακή μελέτη (αντικαθιστά τη μελέτη θερμομόνωσης). Βάση του παραπάνου πιστοποιητικού οι χώροι κατατάσσονται σε εννέα (9) Ενεργειακές κατηγορίες (με Α+ τη βέλτιστη και μειωμένη σταδιακά σε Α,Β+,Β,Γ,Δ,Ε,Ζ,Η). Βελτίωση της ενεργειακής αποδοτικότητας και η μείωση των εκπομπών αερίων υπευθύνων για το φαινόμενο του θερμοκηπίου μείζον σύστημα που απασχολεί σύσσωμη την ευρωπαϊκή κοινότητα. Ένας από τους τομείς με μεγάλες προοπτικές εφαρμογές δράσεων προς αυτή την κατεύθυνση είναι ο κτιριακός ο οποίος σύμφωνα με μελέτες ευθύνεται για το 40% τις συνολικής ενεργειακής κατανάλωσης τόσο σε ευρωπαϊκό όσο και σε εθνικό επίπεδο. Στη χώρα μας, ο κτιριακός τομέας σε σύγκριση με άλλες ευρωπαϊκές χώρες βρίθει προβλημάτων λόγο της απουσίας στοιχειώδων μέτρων στα περισσότερα κτίρια και ιδιαιτέρα σε όσα ανεγέρθησαν πριν το 1979 όταν τέθηκε σε εφαρμογή ο πρώτος κανονισμός θερμομόνωσης. Σε μια προσπάθεια να αντιστραφεί αυτή η κατάσταση, το 2010 εκδόθηκε ο Κανονισμός Ενεργειακής Απόδοσης των κτιρίων (ΚΕΝΑΚ) καθορίζοντας την επίσημη διαδικασία ενεργειακής επιθεώρησης στην Ελλάδα. Παράλληλα, τα τελευταία χρόνια σημειώνεται μεγαλύτερο ενδιαφέρον από πλευράς καταναλωτών για το εξοπλισμό των κτιρίων 3

5 με τεχνολογίες Εξοικονόμησης Ενέργειας (ΕΞΕΝ) αλλά και Ανανεώσιμων Πηγών Ενέργειας (ΑΠΕ) το οποίο πλαισιώνεται από ποικίλα μέτρα οικονομικής ενίσχυσης από το κράτος (Επιδοτήσεις, Χρηματοδότησης, Ευνοϊκά Δάνεια κτλ). Οι μονοκατοικίες στις οποίες θα κάνουμε την ενεργειακή επιθεώρηση είναι πέντε (5) διώροφες μεζονέτες πού βρίσκονται στην περιοχή Αστρίς της Θάσου που ανήκει στη Κλιματική Ζώνη Γ με προσανατολισμό Νοτιοδυτικά. Οι δύο (2) μονοκατοικίες Δ-Ε είναι ενιαίες ταυτόχρονα όμοιες και πήραμε υπόψη σαν ένα κτήριο ενώ οι άλλες τρις (3) μονοκατοικίες είναι ξεχωριστές Α,Β,Γ. Η δομή των μονοκατοικιών είναι κατασκευασμένες από ενισχυμένο σκυρόδεμα μονωμένο με διογκωμένη πολυστερίνη. Η τοιχοποιία με οπτοπλινθοδομή μονωμένο επίσης με διογκωμένη πολυστερίνη. Τα παράθυρα είναι ξύλινα με διπλό υαλοπίνακα και είναι ξύλινα λόγο του παραδοσιακού οικισμού του νησιού. Ο λόγοι που μας ώθησαν σε αυτή τη μελέτη είναι λιγότερη κατανάλωση ενέργειας. Γιατί θέλουμε όσο το δυνατόν να έχουμε μικρότερο κόστος κατασκευής με τη καλύτερη κατασκευή, έτσι ώστε να έχουμε πιο μικρά έξοδα σε σχέση με το κόστος και όσο το δυνατόν λιγότερη ρύπανση του περιβάλλοντος. 4

6 2.ΠΑΡΑΔΟΧΕΣ α) Το δάπεδο του ισογείου είναι τοποθετημένο σε επίχωση περίπου 1m για αυτό το λόγο στους υπολογισμούς θεωρείται ότι είναι σε επαφή με μη θερμαινόμενο χώρο. β) Τα κτήρια δεν διαθέτουν σύστημα θέρμανσης και ψύξης επομένως, σύμφωνα με το νέο κανονισμό στους υπολογισμούς τα δεδομένα στα συστήματα θέρμανσης και ψύξης αυτού του κτιρίου αναφοράς. γ) Οι μονοκατοικίες Δ-Ε αντιμετωπίστηκαν ενεργειακά ως ενιαίο κτήριο διότι δεν υφίστανται ανταλλαγές θερμότητας μεταξύ δύο θερμαινόμενων χώρων. δ) Οι ημί-υπέρθριοι χώροι έχουν παραμείνει κλειστοί επομένως δεν περιλαμβάνονται υπόψη στους υπολογισμούς. ε) Τα κτίρια δεν διαθέτουν τέντες σκίασης. στ) Επίσης δεν διαθέτουν εγκαταστάσεις Ανανεώσιμων πηγών Ενέργειας (ανεμογεννήτριες, φοτοβολταϊκά, ηλιακούς συλλέκτες). ζ) Όλα τα κουφώματα είναι ξύλινων πλαισίων με 20% ποσοστό πλαισίου στο άνοιγμα με δίδυμο υαλοπίνακα με διάκενο 12mm και τιμή 2,9 (w/mm 2 *K) με συντελεστή διαπερατότητας ηλιακή ακτινοβολία 0,54. η) Ο συντελεστής απορροφητικότητας καθώς και ο συντελεστής εκπομπής για τη θερμική ακτινοβολία για τις αδιαφανές επιφάνειες ελήφθησαν 60% και 80% (σύνηθες δομικό υλικό) αντίστοιχα λόγο επιχρίσματος μέτριας απόχρωσης για τα κατακόρυφα δομικά στοιχεία και για τα οριζόντια (οροφές) λόγω του κόκκινου κεραμιδιού τη επικάλυψης της στέγης (α=60%) θ) Δεν υπάρχουν υβριδικά συστήματα δροσισμού (ανεμιστήρες οροφής, θυρίδες εξαερισμού). 5

7 3.ΜΕΘΟΔΟΛΟΓΙΑ 3.1.ΔΟΜΙΚΑ ΣΤΟΙΧΕΙΑ 1 ΔΟΜΙΚΟ ΣΤΟΙΧΕΙΟ : Εξωτερική δοκός / υποστύλωμα ΖΩΝΗ : Γ ασβεστοκονιασμα σκuροδεμα πολυεστερινη 6

8 2 ΥΠΟΛΟΓΙΣΜΟΣ ΑΝΤΙΣΤΑΣΗΣ ΘΕΡΜΟΔΙΑΦΥΓΗΣ R Λ α/α στρώσεις δομικού στοιχείου πυκνότητα ρ kg/m 3 πάχος στρώσης d m συντ. θερμ. αγωγ λ W/(mK) θερμ. αντ. d/λ (m 2 K)/ W Ασβεστοτσιμεντοκονία σμα Οπλισμένο σκυρόδεμα Θερμομονωτικό υλικό Ασβεστοτσιμεντοκονία σμα ,020 0,870 0, ,250 2,500 0,100 0,070 0,035 2, ,020 0,870 0,023 Σd= 0,360 R Λ = 2,146 3 ΥΠΟΛΟΓΙΣΜΟΣ ΣΥΝΤΕΛΕΣΤΗ ΘΕΡΜΟΠΕΡΑΤΟΤΗΤΑΣ U 1 Αντίσταση θερμικής μετάβασης εσωτερικά Ri (m 2 K)/W 0,130 2 Αντίσταση θερμοδιαφυγής R Λ (m 2 K)/W 2, Θερμική αντίσταση τυχόν διάκενου αέρα Rδ (m 2 K)/W Αντίσταση θερμικής μετάβασης εξωτερικά Ra (m 2 K)/W 0,040 Αντίσταση θερμοπερατότητας Rολ (m 2 K)/W 2,316 Συντελεστής Θερμοπερατότητας U W/(m 2 K) 0,432 7

9 1 ΔΟΜΙΚΟ ΣΤΟΙΧΕΙΟ : Εξωτερική τοιχοποία ΖΩΝΗ : Γ ασβεστοκονιασμα οπτοπλινθοδομη πολυεστερινη 8

10 2 ΥΠΟΛΟΓΙΣΜΟΣ ΑΝΤΙΣΤΑΣΗΣ ΘΕΡΜΟΔΙΑΦΥΓΗΣ R Λ α/α στρώσεις δομικού στοιχείου πυκνότητα ρ kg/m 3 πάχος στρώσης d m συντ. θερμ. αγωγ λ W/(mK) θερμ. αντ. d/λ (m 2 K) /W Ασβεστοτσιμεντοκονία σμα ,020 0,870 0,023 Οπτοπλινθοδομή ,060 0,510 0,188 Θερμομονωτικό υλικό 3 0,070 0,035 2,000 Οπτοπλινθοδομή ,090 0,510 0,176 Ασβεστοτσιμεντοκονία σμα ,020 0,870 0,023 Σd= 0,260 R Λ = 2,340 3 ΥΠΟΛΟΓΙΣΜΟΣ ΣΥΝΤΕΛΕΣΤΗ ΘΕΡΜΟΠΕΡΑΤΟΤΗΤΑΣ U 1 Αντίσταση θερμικής μετάβασης εσωτερικά Ri (m 2 K)/W 0,130 2 Αντίσταση θερμοδιαφυγής R Λ (m 2 K)/W 2, Θερμική αντίσταση τυχόν διάκενου αέρα Rδ (m 2 K)/W Αντίσταση θερμικής μετάβασης εξωτερικά Ra (m 2 K)/W 0,040 Συντελεστής Θερμοπερατότητας U W/(m 2 K) 0,398 9

11 1 ΔΟΜΙΚΟ ΣΤΟΙΧΕΙΟ : Δάπεδο ΖΩΝΗ : Γ πλακίδια τσιμεντοκονίασμα ελαφρό σκυρόδεμα σκυροδεμα πολυεστερινη επιχρισμα 10

12 2 ΥΠΟΛΟΓΙΣΜΟΣ ΑΝΤΙΣΤΑΣΗΣ ΘΕΡΜΟΔΙΑΦΥΓΗΣ R Λ α/α στρώσεις δομικού στοιχείου πυκνότητα ρ πάχος στρώσης d συντ. θερμ. αγωγ λ kg/m 3 m W/(mK) θερμ. αντ. d/λ (m 2 K)/W Πλακίδια 1 2,000 0,005 1,050 0,005 Τσιμεντοκονίασμα ,020 0,870 0,023 3 Ελαφρόσκυρόδεμα 500 0,050 0,200 0,250 Οπλισμένο σκυρόδεμα ,200 0,250 0,080 Θερμομονωτικό υλικό 5 0,070 0,035 2,000 Ασβεστοτσιμεντοκονίασμα ,015 0,870 0,017 Σd= 0,360 R Λ = 2,375 3 ΥΠΟΛΟΓΙΣΜΟΣ ΣΥΝΤΕΛΕΣΤΗ ΘΕΡΜΟΠΕΡΑΤΟΤΗΤΑΣ U 1 Αντίσταση θερμικής μετάβασης εσωτερικά Ri (m 2 K)/W 0,170 2 Αντίσταση θερμοδιαφυγής R Λ (m 2 K)/W 2,375 3 Θερμική αντίσταση τυχόν διάκενου αέρα Rδ (m 2 K)/W 4 Αντίσταση θερμικής μετάβασης εξωτερικά Ra (m 2 K)/W 0,040 Αντίσταση θερμοπερατότητας Rολ (m 2 K)/W 2,585 Συντελεστής Θερμοπερατότητας U W/(m 2 K) 0,387 11

13 1 ΔΟΜΙΚΟ ΣΤΟΙΧΕΙΟ : Πλάκα ΖΩΝΗ : Γ κεραμίδια τσιμεντοκονια σκυροδεμα πολυεστερινη επιχρισμα 12

14 2 ΥΠΟΛΟΓΙΣΜΟΣ ΑΝΤΙΣΤΑΣΗΣ ΘΕΡΜΟΔΙΑΦΥΓΗΣ R Λ α/α στρώσεις δομικού στοιχείου πυκνότητα ρ πάχος στρώσης d συντ. θερμ. αγωγ λ kg/m 3 m W/(mK) θερμ. αντ. d/λ (m 2 K)/W Ασβεστοτσιμεντοκονίαμα ,020 0,870 0,023 Θερμομονωτικό υλικό 2 0,070 0,035 2,000 Οπλισμένο σκυρόδεμα ,200 2,500 0,080 Τσιμεντοκονίαμα ,020 0,870 0,023 Σd= 0,310 R Λ = 2,126 3 ΥΠΟΛΟΓΙΣΜΟΣ ΣΥΝΤΕΛΕΣΤΗ ΘΕΡΜΟΠΕΡΑΤΟΤΗΤΑΣ U 1 Αντίσταση θερμικής μετάβασης εσωτερικά Ri (m 2 K)/W 0,100 2 Αντίσταση θερμοδιαφυγής R Λ (m 2 K)/W 2,126 3 Θερμική αντίσταση τυχόν διάκενου αέρα Rδ (m 2 K)/W 5 Αντίσταση θερμικής μετάβασης εξωτερικά Ra (m 2 K)/W 0,040 Αντίσταση θερμοπερατότητας Rολ (m 2 K)/W 2,266 Συντελεστής Θερμοπερατότητας U W/(m 2 K) 0,397 Η ανοιγόμενη θερμοχωρητικότητα λαμβάνεται ως (260 kj/m 2 *K) διότι οι κατασκευές από οπλισμένο σκυρόδεμα είναι στην κατηγορία βαρέως κατασκευές 13

15 3.2.ΣΥΝΤΕΛΕΣΤΕΣ ΣΚΙΑΣΗΣ Τα δομικά στοιχεία ενός κτηρίου μπορεί να σκιάζονται εξωτερικά λόγω ύπαρξης εξωτερικών εμποδίων αλλά και στοιχείων του ίδιου του κτιρίου, όπως προστεγάσματα, πλευρικά στοιχεία ή ακόμη και τμήματα της κατασκευής (π.χ. εσοχές). Η κινητή εσωτερική σκίαση δεν λαμβάνεται υπόψη. Η μείωση της ηλιακής ακτινοβολίας λαμβάνεται υπόψη στους υπολογισμούς, είτε πρόκειται για την ενεργειακή μελέτη ενός νέου ή ριζικώς ανακαινιζόμενου κτηρίου είτε για την ενεργειακή επιθεώρηση, με τη χρήση τριών ανεξάρτητων μεταξύ του συντελεστών σκίασης Συντελεστής σκίασης ορίζοντα Fhor Αυτός ο συντελεστής προσδιορίζει τη σκίαση που προκύπτει στις επιφάνειες του κτηρίου από την ύπαρξη φυσικών εμποδίων (π.χ. λόφων) ή τεχνητών (π.χ. υψηλών κτηρίων). Όταν ο ορίζοντας είναι ελεύθερος ο συντελεστής ισούται με τη μονάδα (Fhor =1), ενώ για πλήρη σκίαση παίρνει την τιμή μηδέν (Fhor=0). 14

16 3.2.2.Συντελεστής σκίασης από προβόλους Fov Ο συντελεστής σκίασης οριζόντιων προστεγασμάτων (Fov) προσδιορίζει τη σκίαση των επιφανειών του κτηρίου λόγω ύπαρξης οριζόντιων προεξοχών (εξωστών, προστεγασμάτων, υπέρθυρων ανοιγμάτων). Στην περίπτωση που δεν υπάρχει οριζόντια προεξοχή ο συντελεστής ισούται με την μονάδα (Fov = 1), ενώ όταν η σκίαση είναι πλήρης ο συντελεστής γίνεται ίσος με μηδέν (Fov = 0). 15

17 3.2.3.Συντελεστής σκίασης από πλευρικές προεξοχές Ffin Ο συντελεστής σκίασης από πλευρικές προεξοχές (Ffin) προσδιορίζει τη σκίαση των επιφανειών του κτηρίου λόγω ύπαρξης κατακόρυφων προεξοχών (πλευρικών προεξοχών, τμημάτων του ιδίου του κτηρίου, διπλανών κτηρίων). Στην περίπτωση που δεν υπάρχει πλευρική προεξοχή ο συντελεστής ισούται με μονάδα (Ffin = 1), ενώ όταν η σκίαση είναι πλήρης ο συντελεστής γίνεται ίσος με μηδέν (Ffin = 0). 16

18 3.3.ΠΙΝΑΚΕΣ Μονοκατοικία Α Τοίχοι ΙΣΟΓΕΙΟ ΤΟΙΧΟΣ ΠΡΟΣΑΝΑΤΟΛΙΣΜΟΣ ΕΜΒΑΔΟΝ(m^2) Fhor (ΘΕΡ.) Fhor(ΨΗΞΗ) Fov(ΘΕΡ.) Fov(ΨΗΞΗ) Ffin(ΘΕΡ.) Ffin(ΨΗΞΗ) T , T , T2 0 8, T2 0 6, T3 90 0, T3 90 1, T4 0 4, ,92 T4 0 1, ,92 T ,32 0,52 0, T5 90 7,3 0,52 0, T ,1 0,93 0,94 0,88 0, T ,4 0,93 0,94 0,88 0, T ,88 0, T , ,62 0, T ,7 0,93 0,94 0,7 0,63 0,86 0,96 T ,6 0,93 0,94 0,7 0,63 0,86 0,96 T Τ , T2 0 10, Τ2 0 4, T ,2 0,57 0, ΟΡΟΦΗ Τ3 90 8,4 0,57 0, T , Τ , T , ,62 0, Τ , ,62 0, Τ , ,7 0,63 0,9 0,98 17

19 ΑΝΟΙΓΜΑΤΑ ΠΡΟΣΑΝΑΤΟΛΙΣΜΟΣ ΕΜΒΑΔΟΝ(m^2) Μονοκατοικία Α Ανοίγματα Fhor (ΘΕΡ.) Fhor(ΨΗΞΗ) Fov(ΘΕΡ.) Fov(ΨΗΞΗ) Ffin(ΘΕΡ.) Ffin(ΨΗΞΗ) Α1 90 2, ,92 ΙΣΟΓΕΙΟ Α2 90 0, Α , ,8 0, Α , ,7 0,63 0,86 0,96 ΟΡΟΦΗ Α1 0 3, Α , Α , ,7 0,63 0,9 0,98 18

20 ΤΟΙΧΟΣ ΠΡΟΣΑΝΑΤΟΛΙΣΜΟΣ ΕΜΒΑΔΟΝ(m^2) Μονοκατοικία B Τοίχοι Fhor (ΘΕΡ.) Fhor(ΨΗΞΗ) Fov(ΘΕΡ.) Fov(ΨΗΞΗ) Ffin(ΘΕΡ.) Ffin(ΨΗΞΗ) T ,93 0,5 0, T ,4 0,5 0, T2 0 8, T2 0 6, T3 90 0, T3 90 1, T4 0 4, ,92 ΙΣΟΓΕΙΟ T4 0 1, ,92 T , T5 90 7, T , ,88 0, T , ,88 0, T ,88 0, T , ,62 0, T , ,7 0,63 0,86 0,96 T , ,7 0,63 0,86 0,96 T , Τ ,2 0, T2 0 10, Τ2 0 4, ΟΡΟΦΗ T , Τ3 90 8, T , Τ , T , ,62 0, Τ , ,62 0, Τ , ,7 0,63 0,9 0,98 19

21 Μονοκατοικία B Ανοίγματα Fhor ΑΝΟΙΓΜΑΤΑ ΠΡΟΣΑΝΑΤΟΛΙΣΜΟΣ ΕΜΒΑΔΟΝ(m^2) (ΘΕΡ.) Fhor(ΨΗΞΗ) Fov(ΘΕΡ.) Fov(ΨΗΞΗ) Ffin(ΘΕΡ.) Ffin(ΨΗΞΗ) ΙΣΟΓΕΙΟ Α1 90 2, ,92 Α2 90 0, Α , ,8 0, Α ,7 0,63 0,86 0,96 ΟΡΟΦΗ Α1 0 3, Α , Α , ,7 0,63 0,9 0,98 Μονοκατοικία Γ Τοίχοι Fhor ΤΟΙΧΟΣ ΠΡΟΣΑΝΑΤΟΛΙΣΜΟΣ ΕΜΒΑΔΟΝ(m^2) (ΘΕΡ.) Fhor(ΨΗΞΗ) Fov(ΘΕΡ.) Fov(ΨΗΞΗ) Ffin(ΘΕΡ.) Ffin(ΨΗΞΗ) T , T , T2 0 8,2 0,89 0, T2 0 3,4 0,89 0, T ,95 0,5 0, ΙΣΟΓΕΙΟ T3 90 5,73 0,5 0, T , T , T5 90 4,3 0,5 0, ,86 0,96 T5 90 1,9 0,5 0, ,86 0,96 T , ,76 0, T , ,76 0, Τ T , Τ2 0 7,5 0,92 0, ΟΡΟΦΗ T2 0 5,2 0,92 0, Τ ,51 0, T3 90 5,8 0,51 0, T , ,92 0,93 Τ , ,92 0,93 20

22 ΑΝΟΙΓΜΑΤΑ ΠΡΟΣΑΝΑΤΟΛΙΣΜΟΣ ΕΜΒΑΔΟΝ(m^2) Μονοκατοικία Γ Ανοίγματα Fhor (ΘΕΡ.) Fhor(ΨΗΞΗ) Fov(ΘΕΡ.) Fov(ΨΗΞΗ) Ffin(ΘΕΡ.) Ffin(ΨΗΞΗ) ΙΣΟΓΕΙΟ Α1 0 2,2 1 0, A2 0 1,68 1 0, Α3 90 0,6 0,5 0, Α4 90 2,64 0,5 0, ,97 Α , ,72 0, ΟΡΟΦΗ Α1 0 0,6 1 0, A2 0 0,6 1 0, A3 0 0,6 1 0, Α , ,92 0,93 21

23 Μονοκατοικία Δ-Ε Τοίχοι Fhor ΤΟΙΧΟΣ ΠΡΟΣΑΝΑΤΟΛΙΣΜΟΣ ΕΜΒΑΔΟΝ(m^2) (ΘΕΡ.) Fhor(ΨΗΞΗ) Fov(ΘΕΡ.) Fov(ΨΗΞΗ) Ffin(ΘΕΡ.) Ffin(ΨΗΞΗ) T ,4 0,5 0, T ,6 0,5 0, T2 0 5,35 1 0, T2 0 4,8 1 0, T3 90 1, ,69 0,91 T4 0 6, T4 0 3, T , T5 90 5, T , ΙΣΟΓΕΙΟ T , T7 90 4, ,76 0,86 T7 90 1, ,76 0,86 T , ,75 0, T , ,75 0, T , ,44 0, T , ,75 0,68 0,85 0,89 T , ,75 0,68 0,85 0,89 T ,7 0,5 0, , T ,45 0,5 0, ,69 0,91 T , T , Τ ,51 0, T ,9 0,51 0, Τ2 0 11,25 1 0, T2 0 2,4 1 0, Τ3 90 1, Τ4 0 11,5 1 0, ,94 ΟΡΟΦΗ T4 0 1,6 1 0, ,94 Τ T5 90 2, Τ ,85 0,89 T , ,85 0,89 Τ , T , T ,85 0,89 Τ , ,85 0,89 22

24 ΑΝΟΙΓΜΑΤΑ ΠΡΟΣΑΝΑΤΟΛΙΣΜΟΣ ΕΜΒΑΔΟΝ(m^2) Μονοκατοικία Δ-Ε Ανοίγματα Fhor (ΘΕΡ.) Fhor(ΨΗΞΗ) Fov(ΘΕΡ.) Fov(ΨΗΞΗ) Ffin(ΘΕΡ.) Ffin(ΨΗΞΗ) ΙΣΟΓΕΙΟ Α ,6 0,5 0, Α2 0 1,68 1 0, A3 0 2,2 1 0, Α4 0 1,68 0,5 0, ,92 A5 0 2,2 0,5 0, ,92 Α6 90 2, ,81 0,88 Α , ,8 0, Α , ,8 0,67 0,95 0,95 Α ,64 0,51 0, ,62 0,88 ΟΡΟΦΗ Α1 0 1,8 1 0, Α2 0 1,8 1 0, Α , ,95 Α , ,85 0,89 23

25 3.4.ΣΥΝΤΕΛΕΣΤΗΣ ΑΕΡΟΔΙΑΠΕΡΑΤΟΤΗΤΑΣ ΑΠΟ ΚΟΥΦΩΜΑΤΑ. Το υλικό που έχουμε είναι ξύλο, ανοιγμένο κούφωμα, με διπλό υαλοπίνακα, χωρίς πιστοποίηση και έχει συντελεστή 2.5m 3 /(h.m) από πίνακα 3.23 του ΤΟΤΕΕ 1. Μονοκατοικία Α α=2.5*εμβαδό των ανοιγμάτων=2.5*41.6=104 m 3 /h Μονοκατοικία Β α=2.5* εμβαδό των ανοιγμάτων=2.5*41.6=104 m 3 /h Μονοκατοικία Γ α=2.5* εμβαδό των ανοιγμάτων=2.5*48.2=120,5 m 3 /h Μονοκατοικία Δ-Ε α=2.5* εμβαδό των ανοιγμάτων=2.5*99.2=248 m 3 /h 24

26 3.5.ΥΠΟΛΟΓΙΣΜΟΣ ΑΕΡΙΣΜΟΥ ΛΟΓΩ ΥΠΑΡΞΗΣ ΚΟΥΦΩΜΑΤΩΝ Εμείς στην επιθεώριση που κάναμε είχαμε κουφώματα με ξύλινο πλαίσιο και από τον ΤΟΤΕΕ 1 πίνακα 3.26 περνούμε τους συντελεστές για πόρτα 9,8 m 3 /h/m 2 και για παράθυρο 12,5 m 3 /h/m 2. ΜΟΝΟΚΑΤΟΙΚΙΑ Α ΓΙΑ ΤΑ ΠΑΡΑΘΥΡΑ (3,5+3,1+3,52+3,1+2,2)*12,5=192,75 m 3 /h ΓΙΑ ΠΟΡΤΕΣ(ΜΠΑΛΚΟΝΟΠΟΡΤΕΣ)(3,6+0,6)*9,8=41,16 m 3 /h ΣΥΝΟΛΟ=233,91 m 3 /h ΜΟΝΟΚΑΤΟΙΚΙΑ Β ΓΙΑ ΤΑ ΠΑΡΑΘΥΡΑ (3,5+3,1+3,52+3,1+2,2)*9,8=192,75 m 3 /h ΓΙΑ ΠΟΡΤΕΣ(ΜΠΑΛΚΟΝΟΠΟΡΤΕΣ)(3,6+0,6)*12,5=41,16 m 3 /h ΣΥΝΟΛΟ=233,91 m 3 /h 25

27 ΜΟΝΟΚΑΤΟΙΚΙΑ Γ ΓΙΑ ΤΑ ΠΑΡΑΘΥΡΑ (2,2+3,96+4,4+3,96)*12,5=181,5 m 3 /h ΓΙΑ ΠΟΡΤΕΣ(ΜΠΑΛΚΟΝΟΠΟΡΤΕΣ) (1,4+0,6+1,8)*9,8=37,24 m 3 /h ΣΥΝΟΛΟ=218,74 m 3 /h ΜΟΝΟΚΑΤΟΙΚΙΑ Δ-Ε ΓΙΑ ΤΑ ΠΑΡΑΘΥΡΑ (2,6+2,2+2,2+3,95+2,6+4,4+4,4)*12,5=214,375 m 3 /h ΓΙΑ ΠΟΡΤΕΣ(ΜΠΑΛΚΟΝΟΠΟΡΤΕΣ) (0,6+3,08+3,08+0,6+1,8+1,8)*9,8=107,408 m 3 /h ΣΥΝΟΛΟ=321,783 m 3 /h 26

28 3.6.Υπολογισμό της κατανάλωσης ζεστού νερού χρήσης. Από το πίνακα 2.5 του ΤΟΤΕΕ 1 παίρνουμε τον συντελεστή για το υπολογισμό του ζεστού νερού χρήσης που είναι 0,91m 3 /m 2 /έτος. Για τιν Μονοκατοικία Α. Το ισόγειο είναι 43,73 m 2 Η οροφή είναι 42,83 m 2 Σύνολο=86,56 m 2 86,56*0,91=78,77 m 3 / έτος. Για την Μονοκατοικία Β Το ισόγειο είναι 43,73 m 2 Η οροφή είναι 42,83 m 2 Σύνολο=86,56 m 2 86,56*0,91=78,77 m 3 / έτος. 27

29 Για την Μονοκατοικία Γ Το ισόγειο είναι 39,23 m 2 Η οροφή είναι 36,04 m 2 Σύνολο=75.27 m 2 75,27*0,91=68.49 m 3 / έτος Για την Μονοκατοικία Δ-Ε Το ισόγειο είναι 78.6 m 2 Η οροφή είναι m 2 Σύνολο= m 2 150,48*0,91= m 3 / έτος Η μέση ετήσια θερμοκρασία νερού δικτύου είναι 16,4 0 C διότι βρισκόμαστε στη ζώνη Γ. Η κάθε μονοκατοικία διαθέτει τοπικούς ηλεκτρικούς θερμάστρες ισχύος 4kw με σύστημα αποθήκευσης δεξαμενή. (βαθμός απόδοσης δεξαμενής 0,93 το οποίο αναφέρεται θεωρητικά μέσα στο ΤΟΤΕΕ 1). 28

30 3.7.ΣΥΣΤΗΜΑΤΑ Θέρμανση: Στο πρός επιθεώρηση κτίριο δεν υπάρχει σύστημα θέρμανσης για αυτό ένα θεωρητικό σύστημα θέρμανσης είναι με λέβητα πετρελαίου (βαθμού απόδοσης 0.935), με δίκτυο διανομής θερμού μέσου βαθμού απόδοσης 0.93, τερματικά (θερμαντικά σώματα) με βαθμό απόδοσης 0.95 και βοηθητικές μονάδες ( ειδικής ισχύος 5 W/m 2 για κατοικίες). Οι μήνες θέρμανσης είναι από Οκτώβριο έως Απρίλιο (καλυψη 100%). Ψύξη: Το σύστημα ψύξης που διαθέτουν οι μονοκατοικίες λειτουργεί με αντλία θερμότητας (ονομαστικός δείκτης αποδοτικότητας 3 για κατοικίες και μέσο μηνιαίο βαθμό κάλυψης της απαιτούμενης ψυκτικής ενέργειας ίσο με 0.5. Με δίκτυο διανομής απόδοσης 100%. Τερματικά απόδοσης 95% και βοηθητικές μονάδες ισχύος 5W/m 2 για κατοικίες). Οι μήνες ψύξης είναι από Ιούνιο έως Σεπτέμβριο (καλυψη 50%). 29

31 4.ΑΠΟΤΕΛΕΣΜΑΤΑ ΜΟΝΟΚΑΤΟΙΚΙΑ Α Εφαρμόζοντας τα αποτελέσματα μας στο πρόγραμμα του νέου κανονισμού (ΚΕΝΑΚ) μας δίνει τα εξής αποτελέσματα και την κατηγορία που ανήκει η μονοκατοικία που κάνουμε επιθεώρηση: Τελική Χρησή Κτήριο Αναφοράς Υπαρχών Κτήριο Θέρμανση ,3 Ψύξη 49,4 43,4 Ζεστού Νερού Χρήσης 41,9 111,9 Φωτισμός 0 0 Συνεισφορά Α.Π.Ε-ΣΙΘ 0 0 Σύνολο 192,2 274,7 Κατάταξη Δ 30

32 (ΓΙΑΝΑ ΒΡΟΥΜΕ ΤΗΝ ΚΑΤΗΓΟΡΙΑ ΣΕ ΠΟΙΑ ΚΑΤΑΤΑΞΗ ΑΝΟΙΚΕΙ ΕΙΝΑΙ Ο ΛΟΓΟΣ ΤΟ ΣΥΝΟΛΟ ΤΟΥ ΥΠΑΡΧΩΝ ΚΤΗΡΙΟ ΠΡΟΣ ΤΟ ΣΥΝΟΛΟ ΤΟΥ ΚΤΗΡΙΟΥ ΑΝΑΦΟΡΑΣ). Τοποθετώντας έναν απλό επίπεδο ηλιακό συλλέκτη επιφάνειας περίπου 3 m 2 με κλίση 45 0 και προσανατολισμό Νότιο με χρήση την εξασφάλιση Ζεστού Νερού Χρήσης κατά τη θερινή περίοδο τα αποτελέσματα που παίρνουμε είναι: 31

33 Τελική Χρήση Κτήριο Αναφοράς Υπαρχών Κτήριο Θέρμανση ,3 Ψύξη 49,4 43,4 Ζεστού Νερού Χρήσης 41,9 44,4 Φωτισμός 0 0 Συνεισφορά Α.Π.Ε-ΣΙΘ 0 0 Σύνολο 192,2 207,1 Κατάταξη Γ 32

34 ΜΟΝΟΚΑΤΟΙΚΙΑ Β Εφαρμόζοντας τα αποτελέσματα μας στο πρόγραμμα του νέου κανονισμού (ΚΕΝΑΚ) μας δίνει τα εξής αποτελέσματα και την κατηγορία που ανήκει η μονοκατοικία που κάνουμε επιθεώρηση: Τελική Χρήση Κτήριο Αναφοράς Υπαρχών Κτήριο Θέρμανση 100,9 119,2 Ψύξη 49,4 43,6 Ζεστού Νερού Χρήσης 41,9 111,9 Φωτισμός 0 0 Συνεισφορά Α.Π.Ε-ΣΙΘ 0 0 Σύνολο 192,2 274,8 Κατάταξη Δ 33

35 Και πάλι τοποθετώντας έναν απλό επίπεδο ηλιακό συλλέκτη επιφάνειας περίπου 3 m 2 με κλίση 45 0 και προσανατολισμό Νότιο με χρήση την εξασφάλιση Ζεστού Νερού Χρήσης κατά τη θερινή περίοδο τα αποτελέσματα που παίρνουμε είναι: Τελική Χρήση Κτήριο Αναφοράς Υπαρχών Κτήριο Θέρμανση ,2 Ψύξη 49,4 43,6 Ζεστού Νερού Χρήσης 41,9 44,4 Φωτισμός 0 0 Συνεισφορά Α.Π.Ε-ΣΙΘ 0 0 Σύνολο 192,2 207,2 Κατάταξη Γ Τα αποτελέσματα των μονοκατοικιών Α-Β είναι σχεδόν ίδια, γιατί οι μονοκατοικίες αυτές έχουν το ίδιο κέλυφος,με ελάχιστη διαφορά που και αυτό οφείλεται στην σκίαση από μακρινά εμπόδια που στο ένα είναι ανατολικά και στο άλλο είναι δυτικά. 34

36 ΜΟΝΟΚΑΤΟΙΚΙΑ Γ Τελική Χρήση Κτήριο Αναφοράς Υπαρχών Κτήριο Θέρμανση ,7 Ψύξη 21,7 24,4 Ζεστού Νερού Χρήσης 41,5 38,7 Φωτισμός 0 0 Συνεισφορά Α.Π.Ε-ΣΙΘ 0 0 Σύνολο 186,3 269,6 Κατάταξη Δ Τοποθετώντας έναν απλό επίπεδο ηλιακό συλλέκτη επιφάνειας περίπου 3 m2 με κλίση 45 0 και προσανατολισμό Νότιο με χρήση την εξασφάλιση Ζεστού Νερού Χρήσης κατά τη θερινή περίοδο τα αποτελέσματα που παίρνουμε είναι: 35

37 Τελική Χρήση Κτήριο Αναφοράς Υπαρχών Κτήριο Θέρμανση ,5 Ψύξη 21,7 24,4 Ζεστού Νερού Χρήσης 41,5 38,7 Φωτισμός 0 0 Συνεισφορά Α.Π.Ε-ΣΙΘ 0 0 Σύνολο 186,3 197,5 Κατάταξη Γ 36

38 ΜΟΝΟΚΑΤΟΙΚΙΑ Δ-Ε Τελική Χρήση Κτήριο Αναφοράς Υπαρχών Κτήριο Θέρμανση 84 94,8 Ψύξη 19,4 21,9 Ζεστού Νερού Χρήσης 41,3 110,7 Φωτισμός 0 0 Συνεισφορά Α.Π.Ε-ΣΙΘ 0 0 Σύνολο 144,7 227,5 Κατάταξη Δ Τοποθετώντας έναν απλό επίπεδο ηλιακό συλλέκτη επιφάνειας περίπου 3 m 2 με κλίση 45 0 και προσανατολισμό Νότιο με χρήση την εξασφάλιση Ζεστού Νερού Χρήσης κατά τη θερινή περίοδο τα αποτελέσματα που παίρνουμε είναι: 37

39 Τελική Χρήση Κτήριο Αναφοράς Υπαρχών Κτήριο Θέρμανση 84 94,8 Ψύξη 19,4 21,9 Ζεστού Νερού Χρήσης 41,3 38,6 Φωτισμός 0 0 Συνεισφορά Α.Π.Ε-ΣΙΘ 0 0 Σύνολο 144,7 155,4 Κατάταξη Δ 38

40 5.ΣΥΜΠΕΡΑΣΜΑΤΑ Περιορισμός στην έκδοση πιστοποιητικό ενεργειακής έκδοσης. Περιορισμός στη πηγές δεδομένων: Αρχιτεκτονικά σχέδια, Η/Μ σχέδια (αν είναι με το κανονισμό 1971 ίσος να βρείς θερμομόνωση), Φύλλο συντήρησης λέβητα, Φύλλο συντήρησης στο σύστημα κλιματισμού, Τιμολόγια ενεργειακά καταναλώσεων, Δελτία αποστολής ή τιμολόγια αγοράς υλικών, Έντυπο ενεργειακής επιθεώρησης λέβητα, Έντυπο ενεργειακής επιθεώρησης συστήματος θέρμανσης, Έντυπο ενεργειακής επιθεώρησης συστήματος κλιματισμού, Πληροφορία από ιδιοκτήτη/διαχειριστή. Στο προς επιθεώρηση κτίρια δεν υπάρχει σύστημα θέρμανσης. Το σύστημα ψύξης που διαθέτουν οι μονοκατοικίες λειτουργεί με αντλία θερμότητας (ονομαστικός δείκτης αποδοτικότητας 3 για κατοικίες και μέσο μηνιαίο βαθμό κάλυψης της απαιτούμενης ψυκτικής ενέργειας ίσο με 0.5. Με δίκτυο διανομής απόδοσης 100%. Τερματικά απόδοσης 95% και βοηθητικές μονάδες ισχύος 5W/m 2 για κατοικίες). 39

41 Επίσης για το ζεστό νερού χρήσης που είχαμε μεγάλες ανάγκες τοποθετήσαμε έναν ηλιακό θερμοσίφωνα οι οποία είναι 3 m 2 και έτσι μας καλύπτη τις ανάγκες μας για ζεστό νερό χρησής κατά την θερινή περίοδο για κάθε κατοικία, επίσης τοποθετόντας τον ηλιακό θερμοσίφωνα ανεβείκαμε και μια κατήγορια πρός τα επάνω διότι καλύθτηκαν η ανάγκες μας και έτσι μειώθηκαν που φένεται και στα αποτελεσματά μας. Στον πίνακα κατάταξης βλέπουμε για Φωτισμό και Συνεισφορά Α.Π.Ε- ΣΙΘ να είναι μηδεν(0) αυτό γιατί βάση του Κ.Εν.Α.Κ σε κτίρια κατοικίας δεν λαμβάνετε υπόψη, αυτό μόνο σε τριτογενή κτήρια λαμβάνετε υπόψη(π.χ. γραφεία). Οι κατοικίες που κάναμε επιθεώρηση αν είχαν θέρμανση-ψύξη η ενεργειακή τους κατάταξη θα ήτανε ακόμη καλύτερη, Παρόλο ο συντελεστής θερμοπερατότητας των αδιαφανών στοιχείων είναι ικανοποιητικός θα μπορούσε να ενισχυθεί η μόνωση τους με κατασκευή εσωτερικής μόνωσης,αλλαγή κουφωμάτων που να είχαν καλύτερη συντελεστή, Τέλος για να βρεθεί η κατηγορία σε ποία κατάταξη ανήκει παρατηρώντας τον τελευταίο πίνακα προκύπτει από τον λόγω του συνόλου του υπάρχων κτίριο πρός το σύνολο του κτιρίου αναφοράς και συγκρίνοντας βρίσκουμε την κατηγορία που ανήκει το υπό εξεταζόμενο κτίριο. 40

42 ΠΑΡΑΡΤΗΜΑ ΥΠΟΛΟΓΙΣΜΟΣ ΕΜΒΑΔΩΝ ΤΩΝ ΤΟΙΧΟΜΑΤΩΝ ΜΟΝΟΚΑΤΟΙΚΙΑ Α ΙΣΟΓΕΙΟ Τοίχος 1 F1=19,3m 2 Ft=11,93m 2 Fm=7,4m 2 41

43 Τοίχος 2 F2=15,12 m 2 Ft=8,5 m 2 Fm=6,65 m 2 Τοίχος 3 F3=4,73m 2 Ft=0,85 m 2 Fm=1,67 m 2 Fa=2,2 m 2 42

44 Τοίχος 4 F4=6,3 m 2 Ft=4,5 m 2 Fm=1,8 m 2 Τοίχος 5 F5=19,3 m 2 Fa=0,6 m 2 Ft=11,32 m 2 Fm=7,3 m 2 43

45 Τοίχος 6 T6=11 m 2 Ft=3,1 m 2 Fm=4,4 m 2 Fa=3,52 m 2 Τοίχος 7 T7=4,73 m 2 Ft=3 m 2 Fm=1,7 m 2 44

46 Τοίχος 8 F8=10,5 m 2 Fa=3,1 m 2 Fm=1,6 m 2 Ft=5,7 m 2 45

47 ΜΟΝΟΚΑΤΟΙΚΙΑ Α ΟΡΟΦΟΣ Τοίχος 1 T1=19,2m 2 Fm=5,2 m 2 Ft=14 m 2 46

48 Τοίχος 2 F2=19,2 m 2 Fm=4,9 m 2 Ft=10,7 m 2 Fa=3,6 m 2 Τοίχος 3 F3=23,5 m 2 Fm=8,4 m 2 Ft=15,2 m 2 47

49 Τοίχος 4 F4=10,5 m 2 Ft=7,5 m 2 Fm=3,1 m 2 Fa=3,5 m 2 Τοίχος 5 F5=4,7 m 2 Ft=3,63 m 2 Fm=1,1 m 2 48

50 Τοίχος 6 F6=10,4 m 2 Ft=7,3 m 2 Fa=3,1 m 2 49

51 ΜΟΝΟΚΑΤΟΙΚΙΑ Β ΙΣΟΓΕΙΟ Τοίχος 1 F1=16,5 m 2 Ft=11 m 2 Fm=5,5 m 2 50

52 Τοίχος 2 F2=13 m 2 Ft=7,8 m 2 Fm=5,3 m 2 Τοίχος 3 F3=4,3 m 2 Ft=0,55 m 2 Fm=1,6 m 2 Fa=2,2 m 2 51

53 Τοίχος 4 F4=5,75 m 2 Ft=4,15 m 2 Fm=1,6 m 2 Τοίχος 5 F5=17,4 m 2 Ft=11 m 2 Fm=5 m 2 Fa=0,6 m 2 52

54 Τοίχος 6 F6=9,5 m 2 Ft=2,5 m 2 Fa=3,5 m 2 Fm=3,4 m 2 Τοίχος 7 F7=4,1 m 2 Ft=2,8 m 2 Fm=1,3 m 2 53

55 Τοίχος 8 F8=9 m 2 Fa=3 m 2 Fm=1,8 m 2 Ft=4,25 m 2 54

56 ΜΟΝΟΚΑΤΟΙΚΙΑ Β ΟΡΟΦΟΣ Τοίχος 1 F1=17,6 m 2 Ft=12,65 m 2 Fm=5 m 2 55

57 Τοίχος 2 F2=17,6 m 2 Fa=3,6 m 2 Ft=9,3 m 2 Fm=4,7 m 2 Τοίχος 3 F3=21,9 m 2 Ft=15,2 m 2 Fm=6,7 m 2 56

58 Τοίχος 4 F4=9,8 m 2 Ft=5,3 m 2 Fm=4,5 m 2 Fa=3,5 m 2 Τοίχος 5 F5=4,3 m 2 Ft=2,5 m 2 Fm=1,8 m 2 57

59 Τοίχος 6 F6=9,5 m 2 Fa=3,1 m 2 Fm=2,3 m 2 Ft=4,1 m 2 58

60 ΜΟΝΟΚΑΤΟΙΚΙΑ Γ ΙΣΟΓΕΙΟ Τοίχος 1 F1=26 m 2 Fm=8,2 m 2 Ft=17,85 m 2 Τοίχος 2 F2=15,2 m 2 Fa=3,6 m 2 Fm=3,4 m 2 Ft=8,2 m 2 59

61 Τοίχος 3 F3=17,3 m 2 Fa=0,6 m 2 Fm=45,73 m 2 Ft=10,95 m 2 Τοίχος 4 F4=3,95 m 2 Ft=3,1 m 2 Fm=0,85 m 2 60

62 Τοίχος 5 F5=8,8 m 2 Fm=1,9 m 2 Ft=4,3 m 2 Τοίχος 6 F6=11,2 m 2 Fm=3,6 m 2 Fa=3,95 m 2 Ft=6,65m 2 61

63 ΜΟΝΟΚΑΤΟΙΚΙΑ Γ ΟΡΟΦΟΣ Τοίχος 1 F1=21,9 m 2 Fm=5,82 m 2 Ft=16 m 2 62

64 Τοίχος 2 F2=14,4 m 2 Fm=5,2 m 2 Ft=7,5 m 2 Fa=1,8 m 2 Τοίχος 3 F3=21,9 m 2 Fm=5,8 m 2 Ft=16 m 2 63

65 Τοίχος 4 F4=14,4 m 2 Fm=2,5 m 2 Ft=7,5 m 2 Fa=4,4 m 2 64

66 ΜΟΝΟΚΑΤΟΙΚΙΑ Δ-Ε ΙΣΟΓΕΙΟ Τοίχος 1 F1=17,3 m 2 Fm=5,6 m 2 Ft=11,4 m 2 Fa=0,6 m 2 65

67 Τοίχος 2 F2=19,5 m 2 Fm=4,8 m 2 Ft=5,35 m 2 Fa=5,3 m 2 Τοίχος 3 F3=1,97 m 2 66

68 Τοίχος 4 F4=14,85 m 2 Fm=3,2 m 2 Ft=6,4 m 2 Fa=5,3 m 2 Τοίχος 5 F5=17,4 m 2 Fm=5,4 m 2 Ft=11,3 m 2 Fa=0,6 m 2 67

69 Τοίχος 6 F6=4 m 2 Fm=0,65 m 2 Ft=3,3 m 2 Τοίχος 7 F7=8,8 m 2 Fm=1,45 m 2 Ft=4,7 m 2 Fa=2,6 m 2 68

70 Τοίχος 8 T8=11,2 m 2 Fm=3,4 m 2 Ft=3,9 m 2 Fa=3,95 m 2 Τοίχος 9 F9=1,97 m 2 69

71 Τοίχος 10 F10=11,2 m 2 Fm=2,6 m 2 Ft=4,6 m 2 Fa=3,95 m 2 Τοίχος 11 F11=8,8 m 2 Fm=1,45 m 2 Ft=4,7 m 2 Fa=2,6 m 2 70

72 Τοίχος 12 F12=4 m 2 Fm=0,65 m 2 Ft=3,3 m 2 71

73 ΜΟΝΟΚΑΤΟΙΚΙΑ Δ-Ε ΟΡΟΦΟΣ Τοίχος 1 F1=23 m 2 Fm=2,9 m 2 Ft=20 m 2 72

74 Τοίχος 2 F2=15,5 m 2 Fm=2,4 m 2 Ft=11,25 m 2 Fa=1,8 m 2 Τοίχος 3 F3=1,97 m 2 73

75 Τοίχος 4 F4=14,85 m 2 Fm=1,6 m 2 Ft=11,5 m 2 Fa=1,8 m 2 Τοίχος 5 F5=23 m 2 Fm=2,95 m 2 Ft=20,1 m 2 74

76 Τοίχος 6 F6=15,15 m 2 Fm=1,75 m 2 Ft=9 Fa=4,4 Τοίχος 7 F7=2,1 m 2 Fm=0,25 m 2 Ft=1,88 m 2 75

77 Τοίχος 8 F8=15,15 m 2 Fm=1,75 m 2 Ft=9 Fa=4,4 76

78 ΠΑΡΑΡΤΗΜΑ Β (ΑΡΧΙΤΕΚΤΟΝΙΚΑ ΣΧΕΔΙΑ) 77
