Ako ľahko postaviť tažkú stenu. nielen v pasívnom dome

Transcript

1 Ako ľahko postaviť tažkú stenu nielen v pasívnom dome

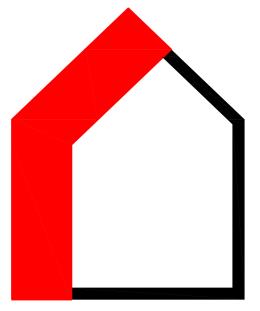

2 Základová konštrukcia podlaha Zvislé obvodové steny (30 % - 55 % z obalových ploch) Strešná konštrukcie

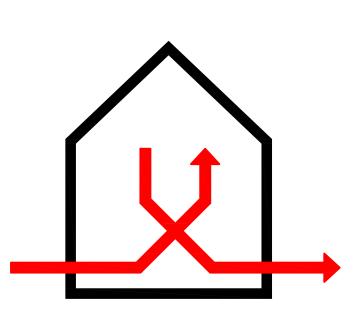

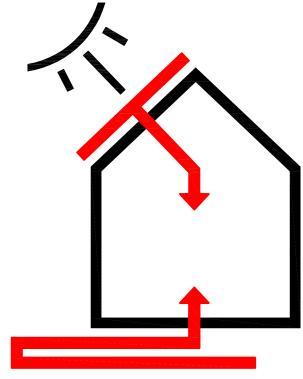

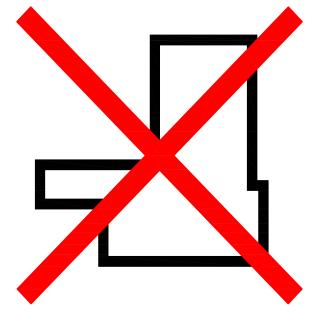

3 Principy pasívnych domov - minimalizácia ochladzovaných plôch - rekuperácia - čerstvý vzduch celý deň - k svetovým stranám - na pozemku - pro vykurovanie a TÚV - pasívne zisky od slnka - steny, strecha, podlaha - výplne otvorov - blower door test - max n 50 = 0,6

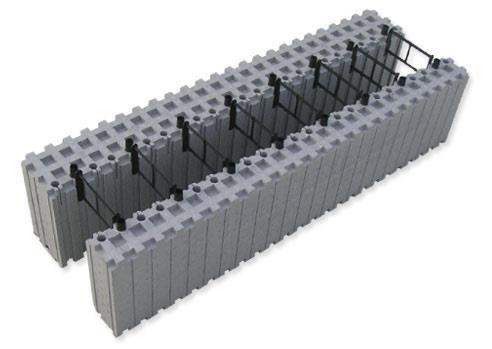

4 Voľba konštrukčného systému a typu obalových konštrukcií a) Drevostavba (stlpová, panelová) b) masívna konštrukcia + zateplenie (murivo tehlové,plynosilikátové,betónové,vápenopieskové, ) c) Masívna konštrukcia-keramický blok s integrovanou izoláciou (problematické riešenie tepelných mostov, vzduchotesnosť) d) Masívne železobetónové. panely + zateplenie

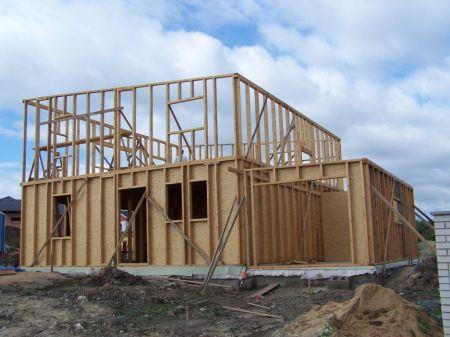

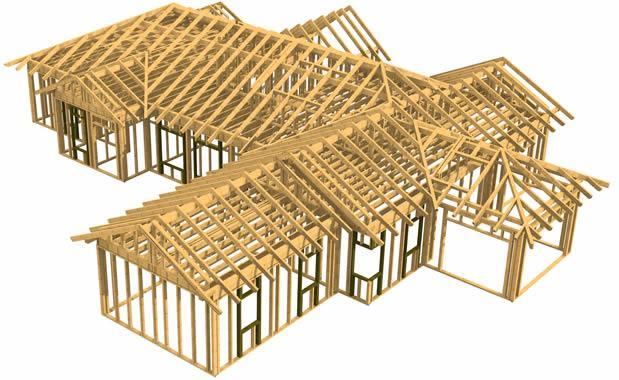

5 a) Drevostavba - drevo jako prírodný materiál - suchý proces - relatívna rychlosť výstavby - požiarna odolnosť (možné elimininovať projekčným návrhom) - malá akumulacia (letné prehrievanie kombinácia s akumulačnými materiálmi) - drevo ukryté v konštrukcii (nároky na kvalitu dreva) - veľké požiadavky na návrh (projektant) na kvalitu prác (dodávateľská firma)»» nevhodné pre svojpomocnú výstavbu

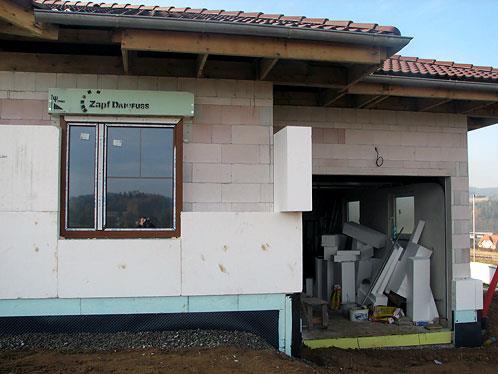

6 b) Masívna konštrukcia + zateplenie - akumulácia ( eliminuje letný prehrievanie) - akustika - neprievzdušnosť - požiarná odolnosť - mokrý proces - veľká hmotnosť stenových prvkov - náročné na prevádzanie prestupov, vedenie inštalácií atď. -kontaktný zatepľovací systém

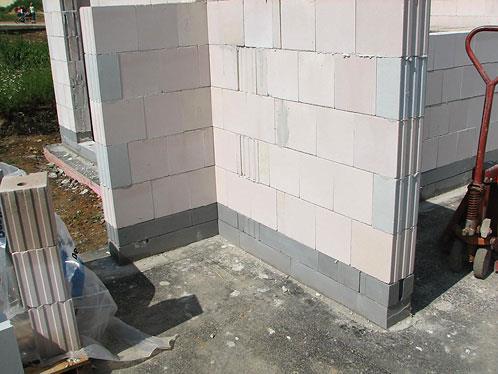

7 c) Masívna konštrukcia s integrovanou izoláciou - Veľmi obtiažne dôsledné riešenie tepelných mostov - Rozdielna tepelná vodivosť podľa smeru - Malá akumulácia tepla - Krehký materiál - Vzduchotesnosť - Inštalácie je nutno viesť v - predstenách popr. v drážkach vytvorených - už pri murovaní (pred uložením inštalácií nutné dôsledne vyomietať) vzduchotesnosť je zajisťovaná súvislou vrstvou klasickej omietky - Výhodou je tvrdý odolný povrch fasády.

8 d) Masívne ž.b. panely + tepelná izolácia Výhody: Nejtenšia nosná konštrukcia akumulácia tepla Nevýhody: Kontaktný zatepľovací systém Náročnejšia doprava, žeriav

9

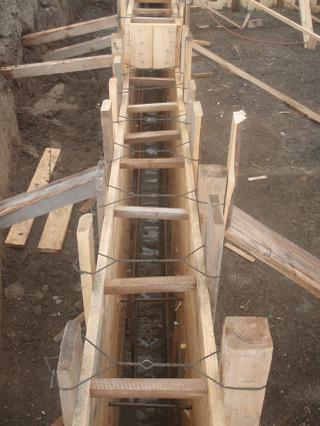

10 Zhrnutie vývoja železobetónových stien železobetónová konštrukcia bednenie betonárska výztuž betón odbednenie zatepľovací systém Výhody: Statika, akumulácia Nevýhody: časovo náročné, drahé, kontaktný zatepľovací systém

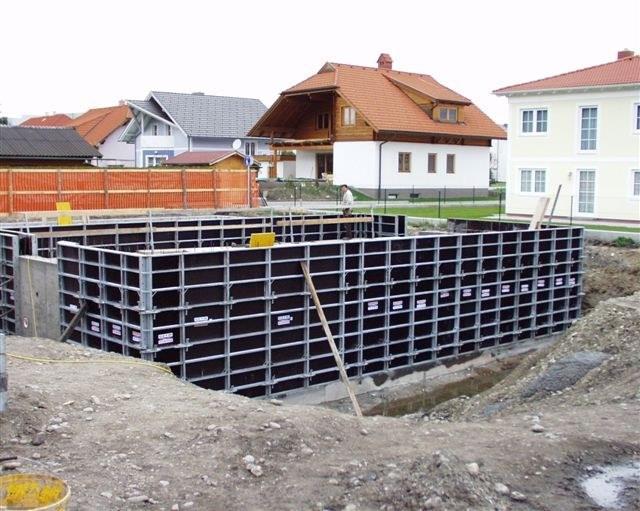

11 e) masívne železobetónové monolitické + zateplenie Betónove jadro- statika-bednenie Železobetón- najtenšia, ale staticky nejlepšia konštrukcia Vznik odolnej konštrukcie- umelý kameň V minulosti len vďaka drahému bedneniu, jeho montážou a demontážou a dodatočnému lepeniu izolantu technologicky zdlhavé a drahé riešenie Znižovanie životnosti zateplenia vďaka nutnosti použitia kontaktného zatepľovacieho systému.

12 Zhrnutie vývoja železobetónových stien železobetónová konštrukcia - stratené betónové debnenie - betonárska výztuž - betón -zatepľovací systém Výhody: Statika, akumulácia Nevýhody: časovo náročné, drahé,bet. Tvarovky bez daľšieho významu v konštrukcii kontaktný zatepľovací systém

13 Zhrnutie vývoja železobetónových stien železobetónová konštrukcia - stratené štiepkocementové debnenie - vložená polystyrenová izolácia - betonárska výztuž - betón Výhody: Statika, akumulácia Nevýhody: problematický spoj medzi vonkajšou štiepkovou stenou a izolantom Štiepkové dosky sú v hrúbke steny bez ďalšieho funkčného významu Priebežné spony z interiéru do exteriéru

14 Zhrnutie vývoja železobetónových stien železobetónová konštrukcia - stratené polystyrenové (neoporové) debnenie - betonárska výztuž - betón Výhody: Statika, rýchlosť, Trvalý (večný) spoj medzi železobetónovým jadrom a izolantom Eliminácia tepelných mostov Nevýhody: Znížené využitie železobetónového jadra k akumulácii

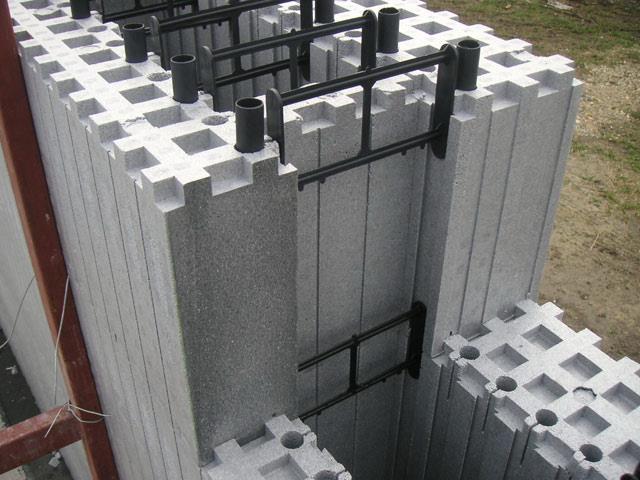

15 c) Polystyrénové stratené debnenie Trvalý (tzv. večný) spoj na styku izolant x betónové jadro - Plastová priečka (bez tepelných mostov) - Rybinové riešenie vnútornej strany tvarovky - Spolupôsobenie EPS s betónom

16 e) Masívne železobetónové monolitické + zateplenie Polystyrénové stratené debnenie - betónové jadro objektu (statika) - ľahká svojpomocná výstavba - hmotnosť polystyrénu (práca,doprava) - murovanie a zatepľovanie v jednom kroku - minimalizácia tepelných mostov - trvalý( večný) spoj na hranici izolant x betón - mokrý proces - malá akumulácia

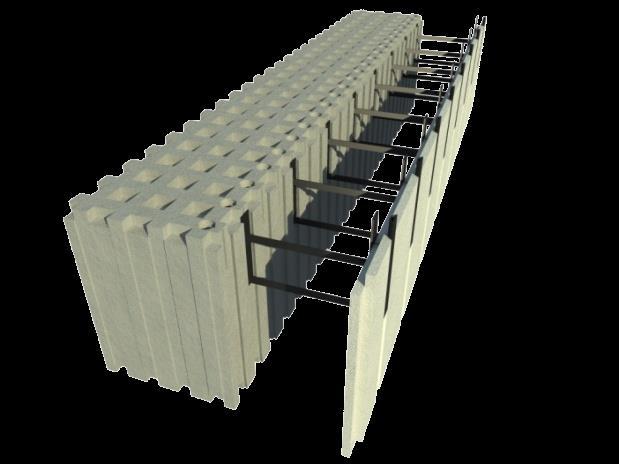

17 Zhrnutie vývoja železobetónových stien železobetónová konštrukcia - stratené polystyrénové (neoporové) debnenie kombinované s cementovláknitou doskou zo strany interiéru - betonárská výztuž - betón Výhody: Statika, rýchlosť, trvalý spoj mezi žb. jadrom, izolantom a cementovláknitou doskou Eliminácia tepelných mostov výborná akumulácia Nevýhody: mokrý proces, cementovláknita doska bez ďalšieho využitia

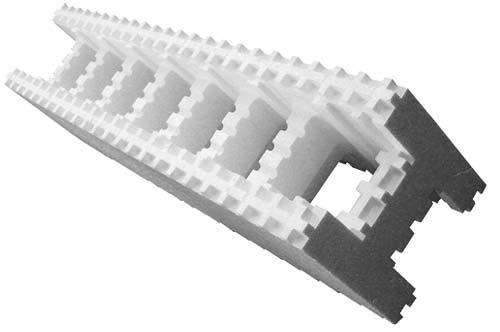

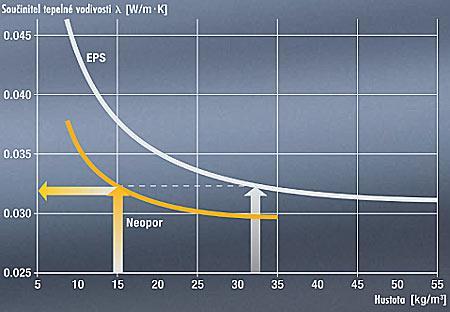

18 STRATENÉ POLYSTYRÉNOVÉ DEBNENIE - VLASTNOSTI Neopor ρ = 28 kg/m 3 λ = 0,032 W/mK vynikajúce tepelné vlastnosti malá hrúbka konštrukcie (murivo hr. 450 mm U=0,1W/m 2 K) vysoká únosnosť malá hmotnosť materiálu ľahká svojpomocná výstavba minimalizované tepelné mosty malá akumulácia tepla ľahké dosiahnutie dostatečnej vzduchotesnosti mokrý proces

19 4 GENERÁCIE SYSTÉMU

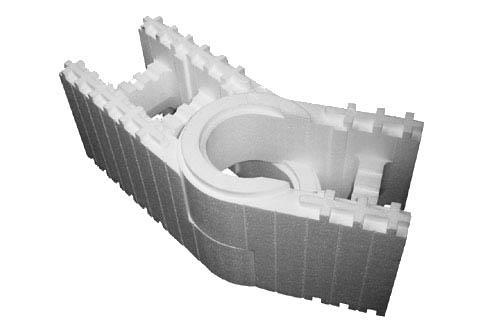

20 Steny Stropy Strechy klasický polystyrén jednotná hrúbka iba 50 mm (zo strany exteriéru aj interiéru) priečky po 150 mm nižšia požiarna odolnosť objemnosť pri doprave nemožnosť akumulácie tepla cenová dostupnosť úhlová tvarovka bazény vnútorné steny objektov technické - hospodárske prístavby

21 hrúbka tvaroviek 50 a 150 mm priečky po 150 mm nemožnosť akumulácie tepla kvalitnejší materiál Neopor vyššia požiarna odolnosť menší objem pri preprave kompatibilita s med systémem nízkoenergeické a pasívne stavby (tam kde je na vnútorné nosné steny použitý systém MED)

22 obmedzená akumulácia tepla nekompatibilný s med systémom kvalitnejší materiál Neopor vyššia požiarna odolnosť menší objem pri doprave menší odpad rezaním priečky po 50 mm hrúbka tvaroviek 50,100,150,200,250 mm (do pol roka 300mm) nízkoenergetické a pasívne stavby

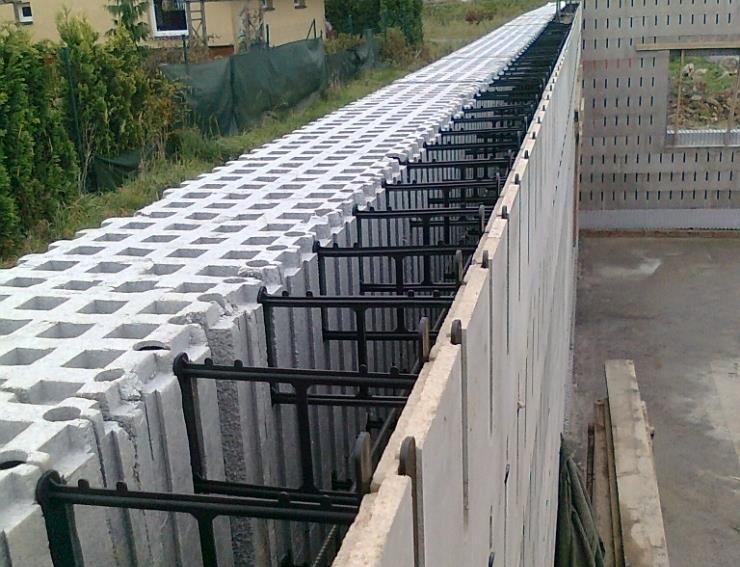

23 nekompatibilný s med systémom vyššia hmotnosť večšia pracnosť pri výstavbe kvalitnejší materiál Neopor vyššia požiarna odolnosť menší objem pri doprave menšie straty rezaním dĺžkový modul 50 mm hrúbka tvaroviek 50 až 250 mm (300) možnost akumulácie tepla nízkoenergetické a pasivne stavby s možnosťou akumulácie

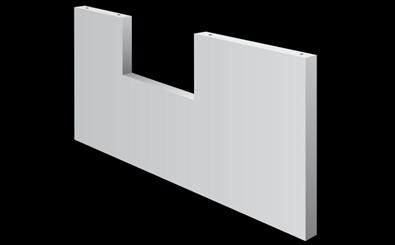

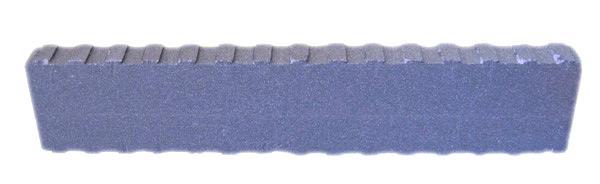

24 Šírka dielca 250 mm Koncovka Šírka dielca 200 mm Šírka dielca 150 mm Prekladová tvarovka Šírka dielca 100 mm Veľká priečka Malá priečka Šírka dielca 50 mm

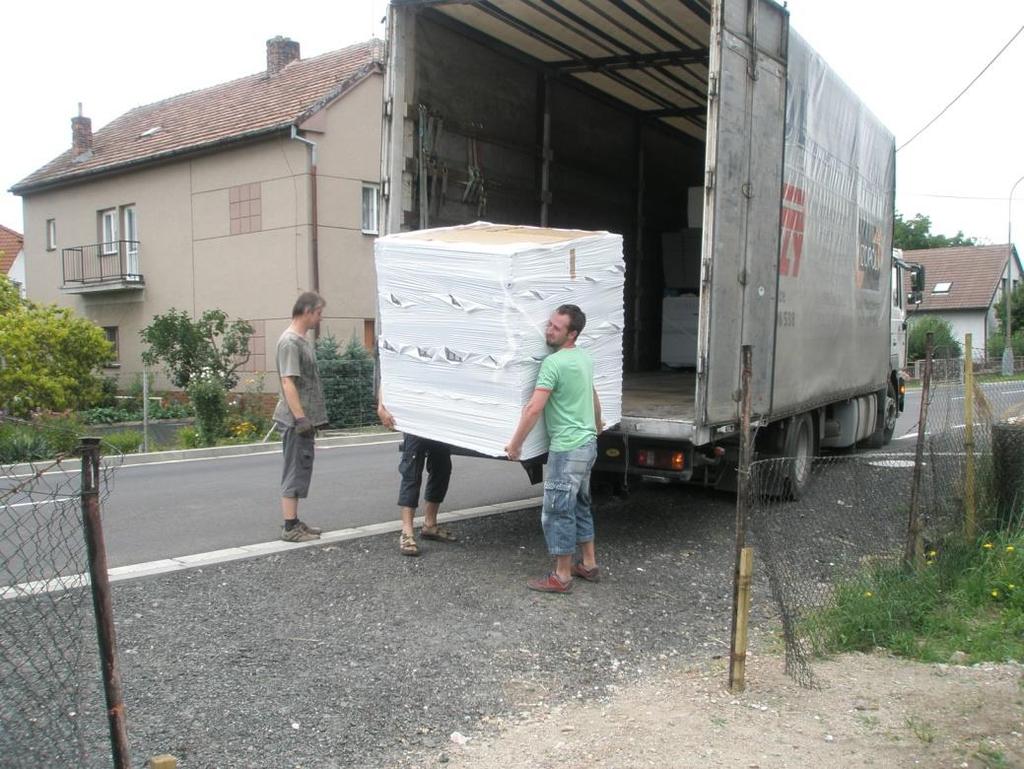

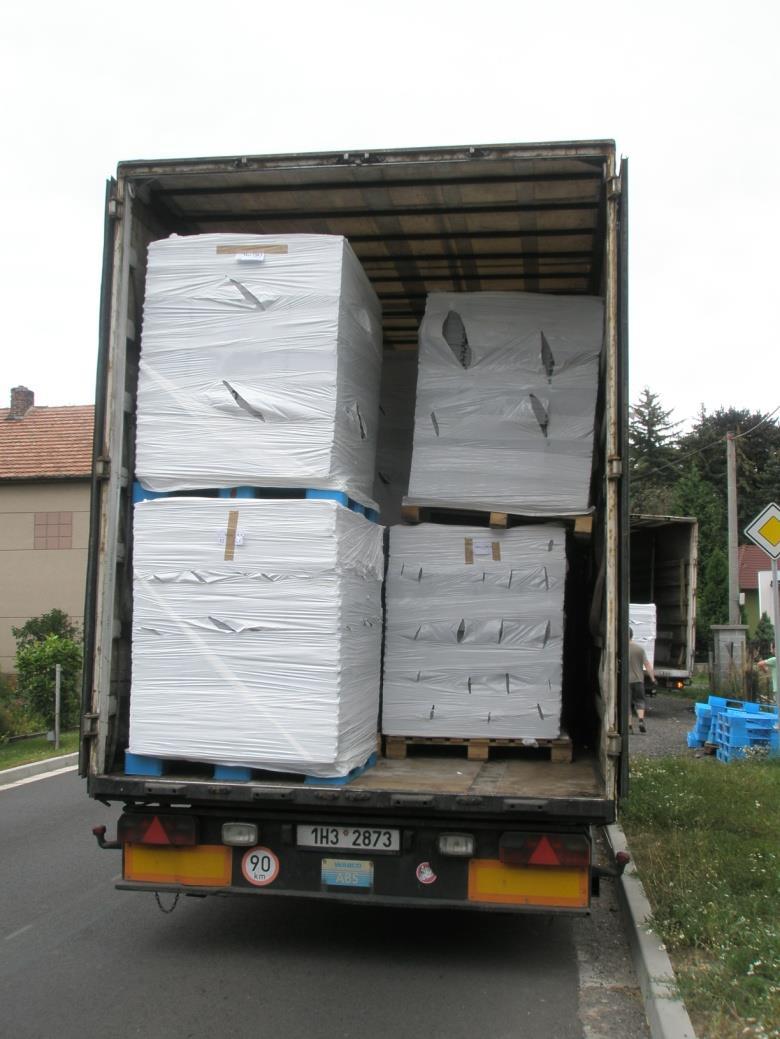

25 Dovoz materiálu: dodacia lehota do 3 týždňov kamión bez žeriavu jednoduché nenáročné vyloženie

26 Dovoz materiálu: dodacia lehota do 3 týždňov kamión bez žeriavu jednoduché nenáročná vyloženie

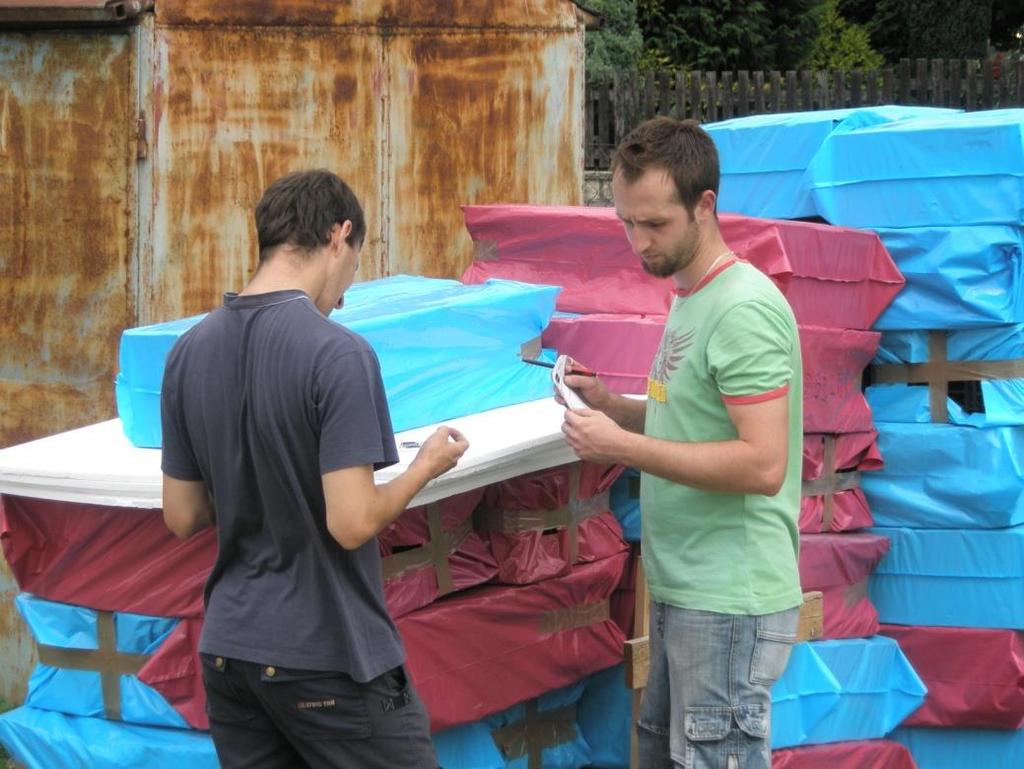

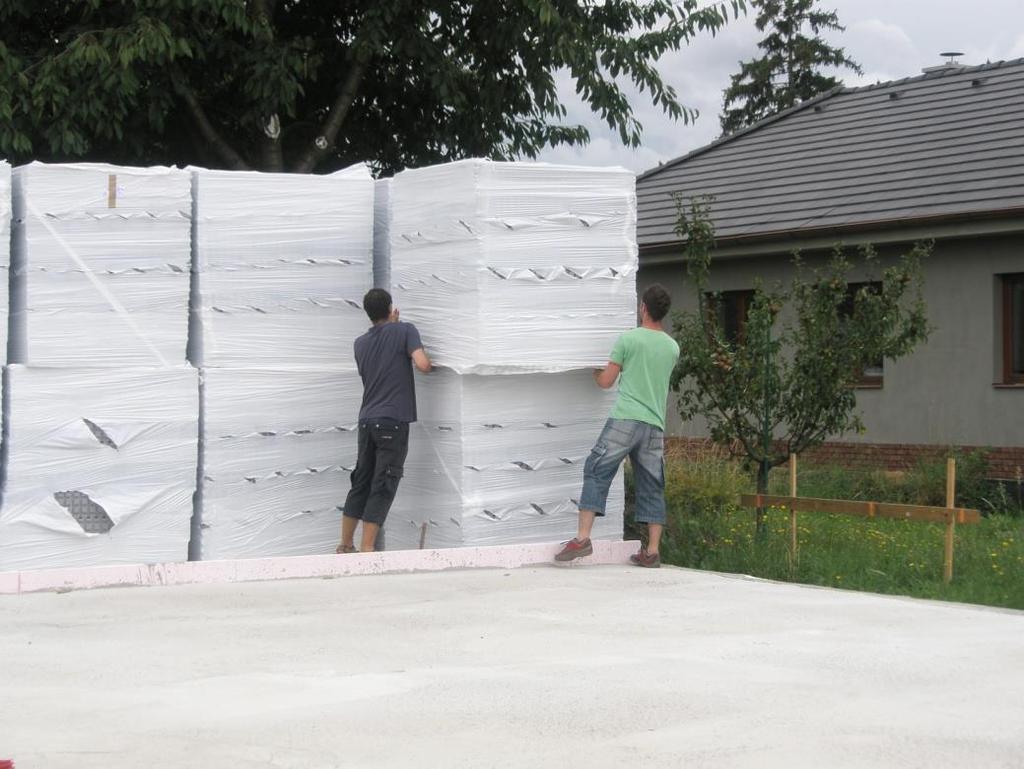

27 Dovoz materiálu: dodacia lehota do 3 týždňov kamión bez žeriavu jednoduché nenáročné vyloženie

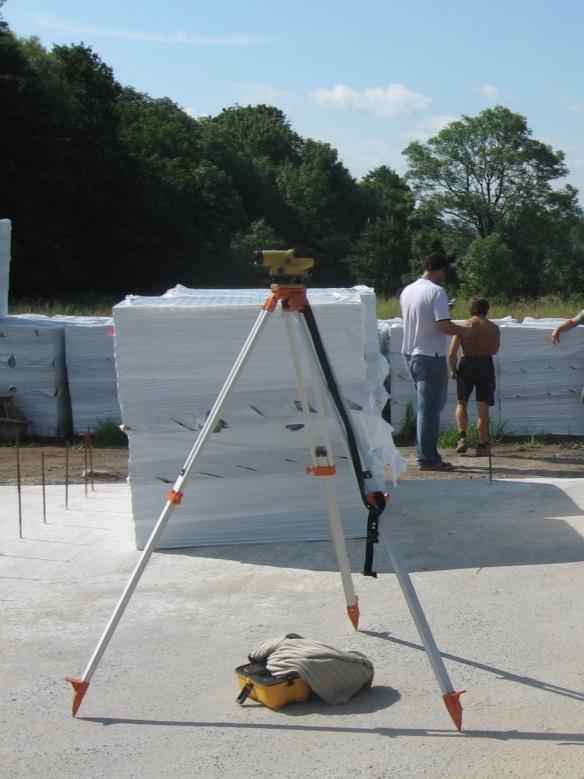

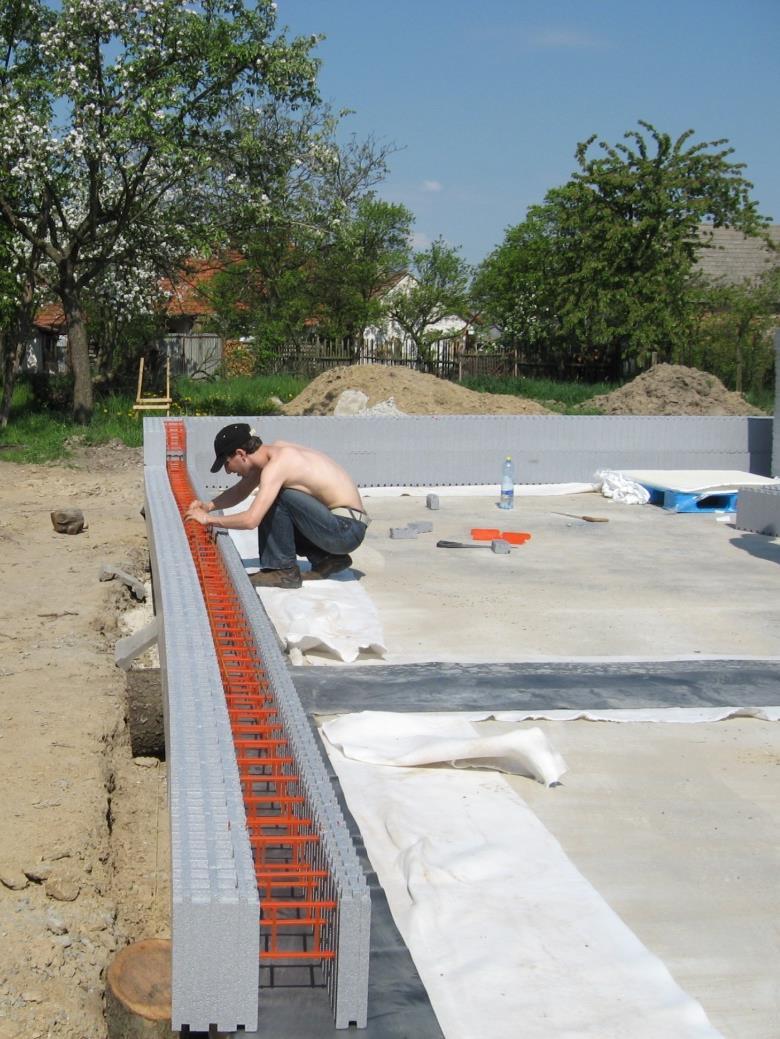

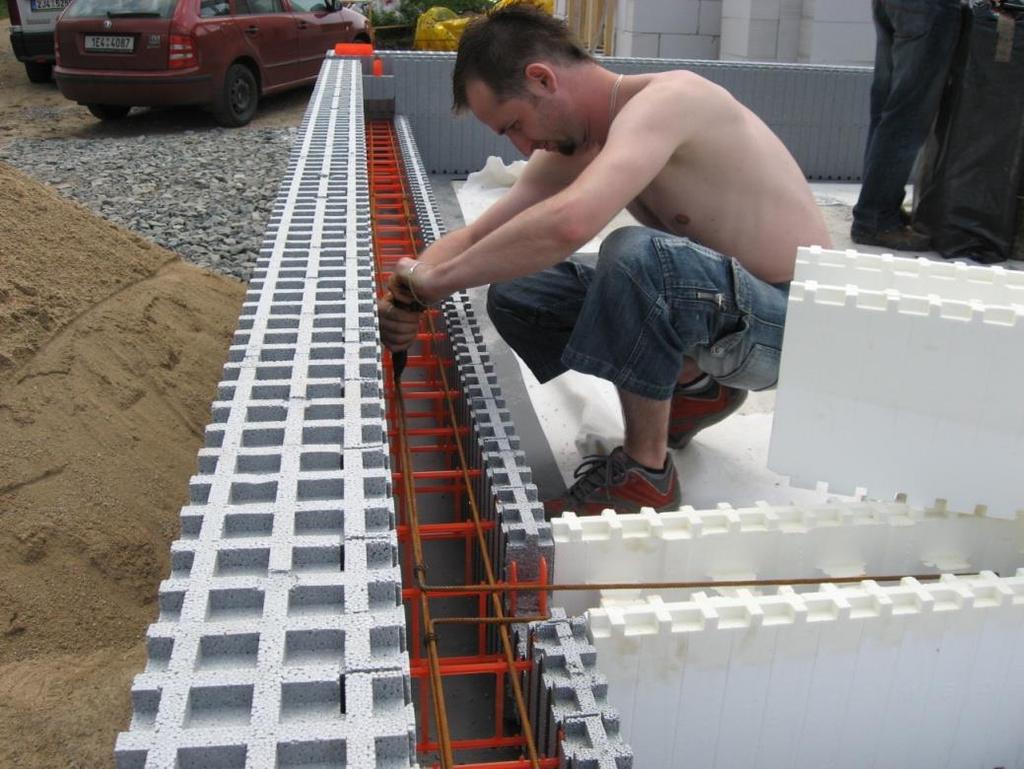

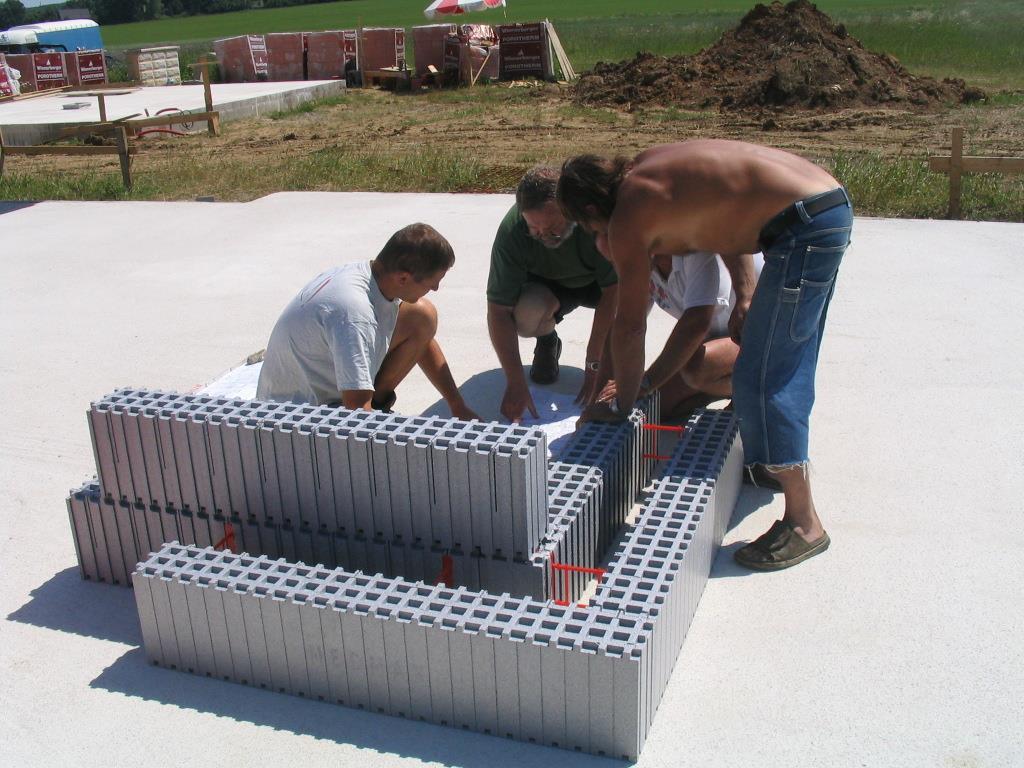

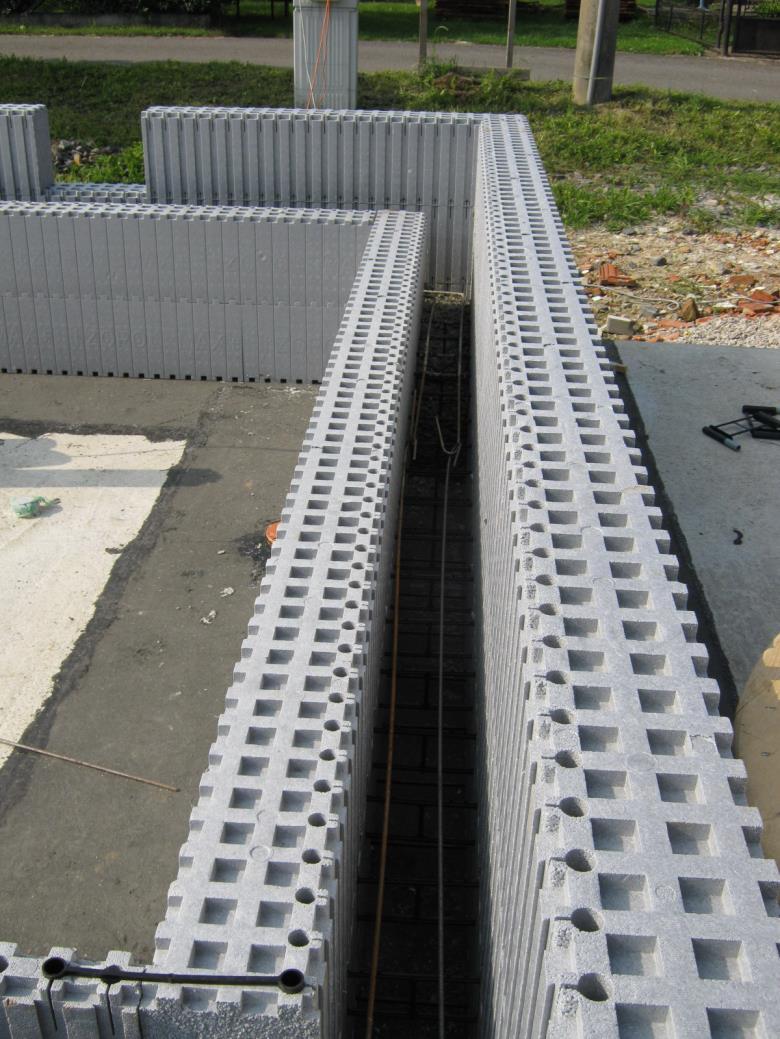

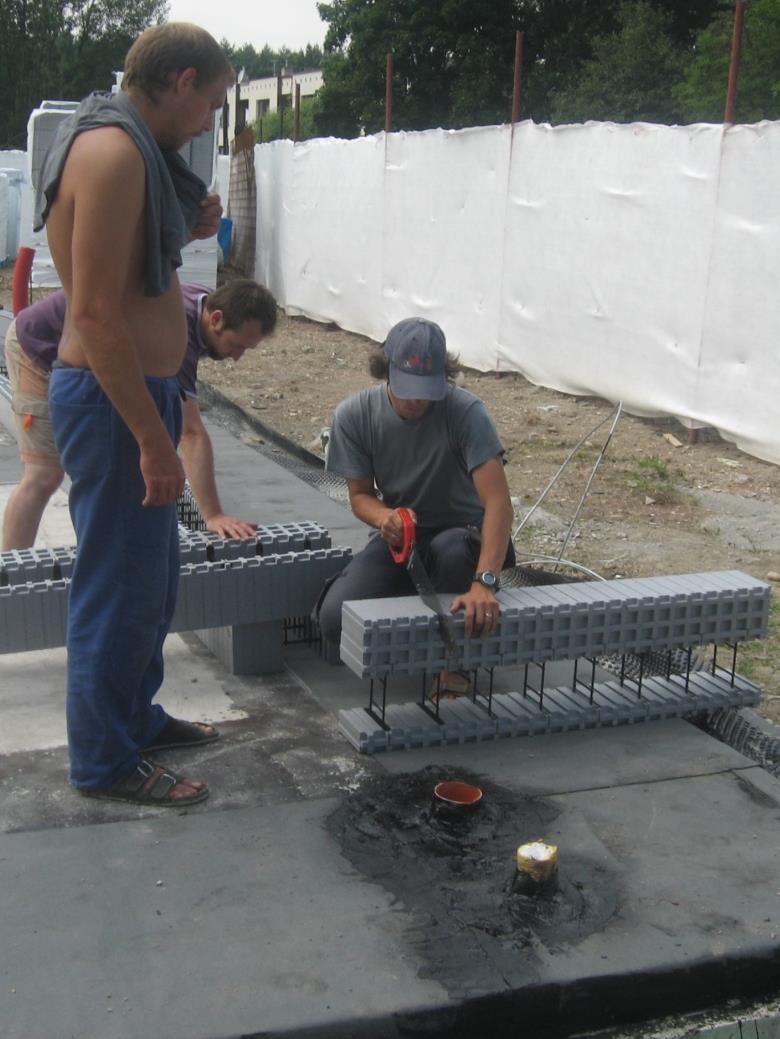

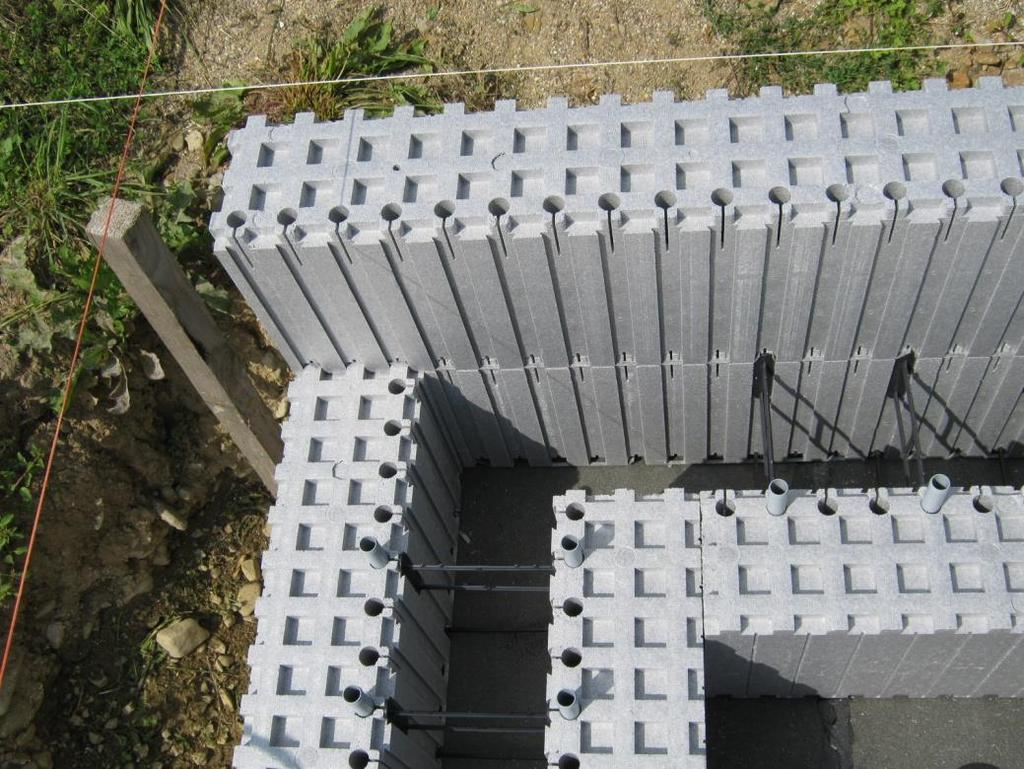

28 Založenie nosného muriva: inštruktáž pre svojpomocnú výstavbu vyskladanie tvaroviek s priečkami horizontálne, vertikálne a smerové vyrovnanie fixácia betónovou vrstvou

29 Založenie nosného muriva: inštruktáž pre svojpomocnú výstavbu vyskladanie tvaroviek s priečkami horizontálne, vertikálne a smerové vyrovnanie fixácia betónovou vrstvou

30 Založenie nosného muriva: inštruktáž pre svojpomocnú výstavbu vyskladanie tvaroviek s priečkami horizontálne, vertikálne a smerové vyrovnanie fixácia betónovou vrstvou

31 Založenie nosného muriva: inštruktáž pre svojpomocnú výstavbu vyskladanie tvaroviek s priečkami horizontálne, vertikálne a smerové vyrovnanie fixácia betónovou vrstvou

32 Založenie nosného muriva: inštruktáž pre svojpomocnú výstavbu vyskladanie tvaroviek s priečkami horizontálne, vertikálne a smerové vyrovnanie fixácia betónovou vrstvou

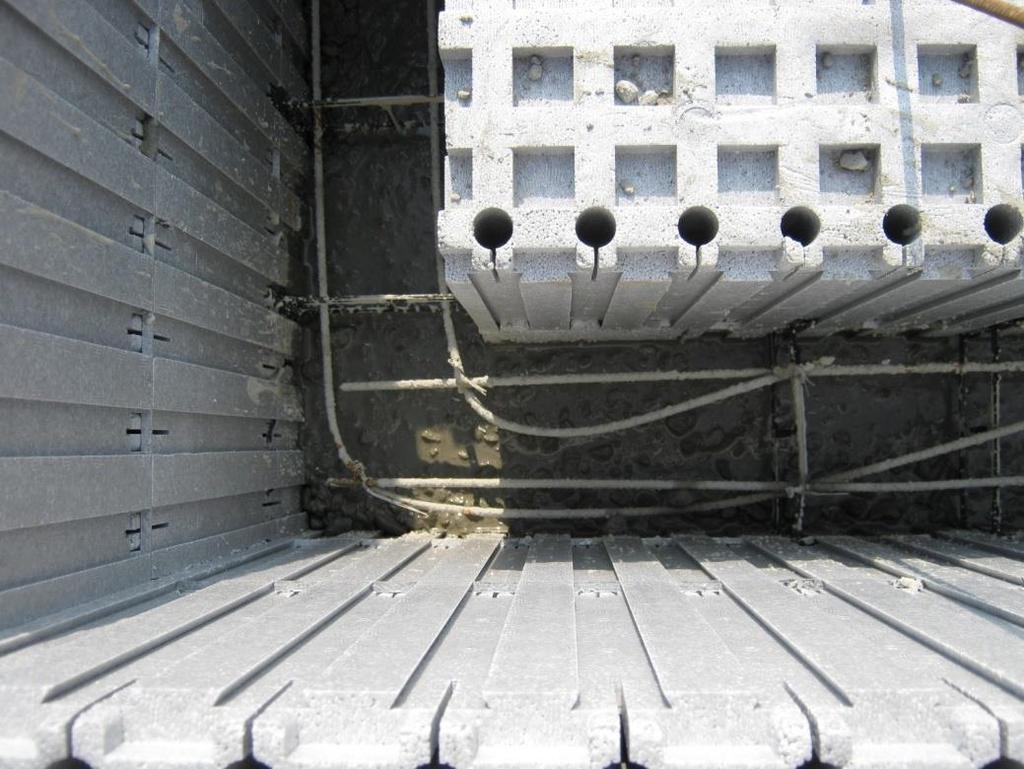

33 Založenie nosného muriva: inštruktáž pre svojpomocnú výstavbu vyskladanie tvaroviek s priečkami horizontálne, vertikálne a smerové vyrovnanie fixácia betónovou vrstvou

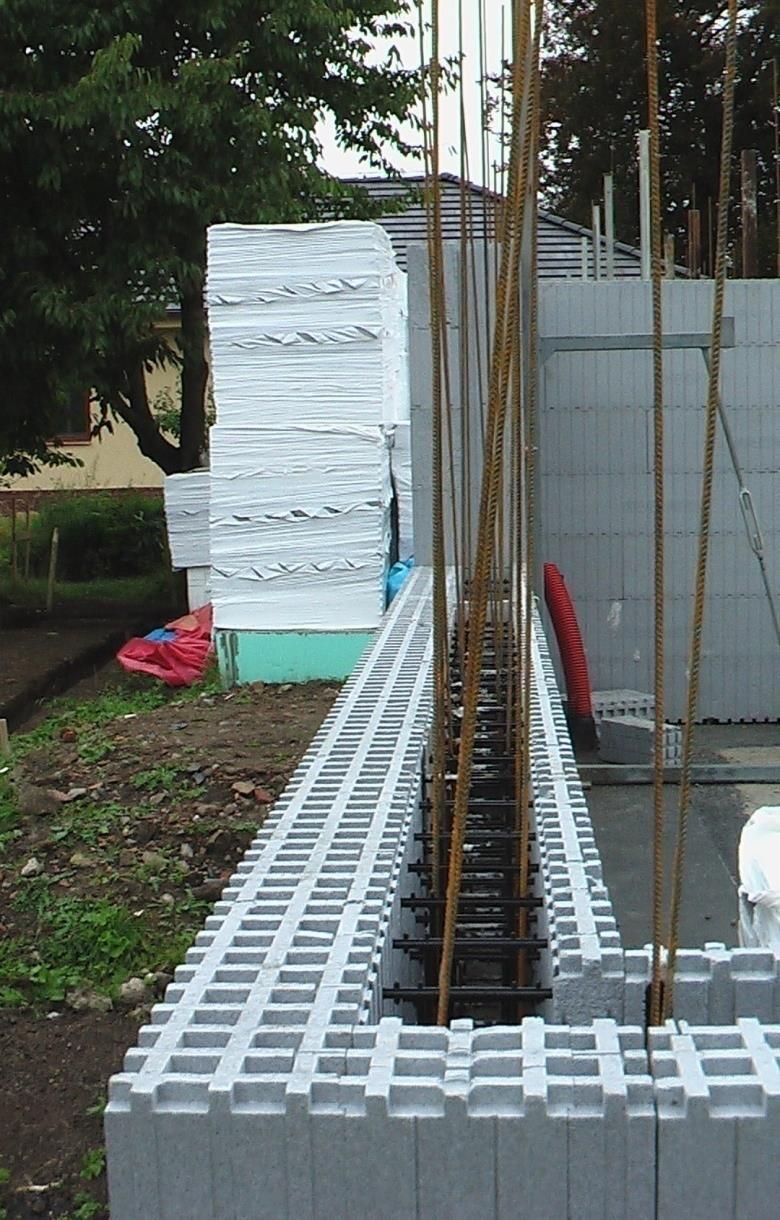

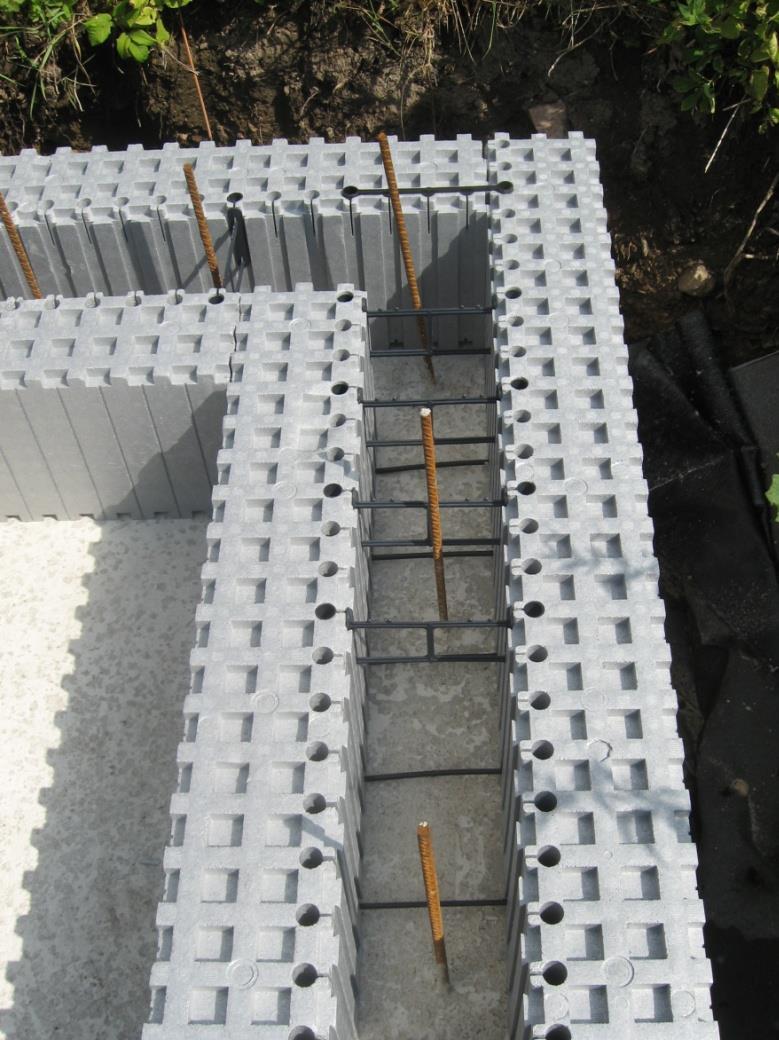

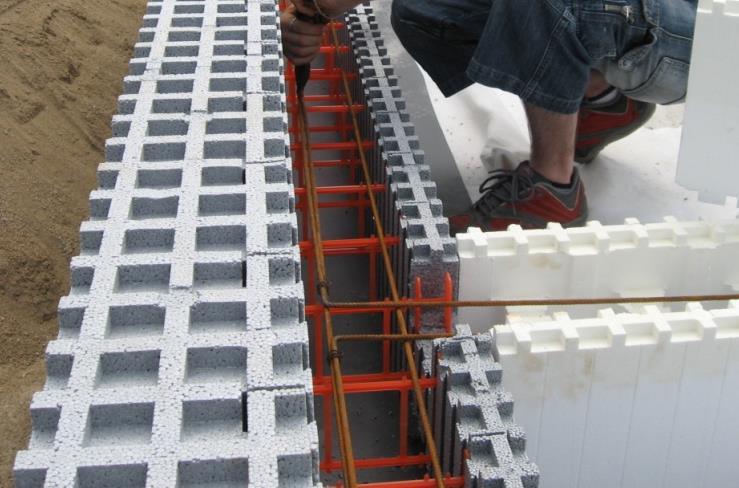

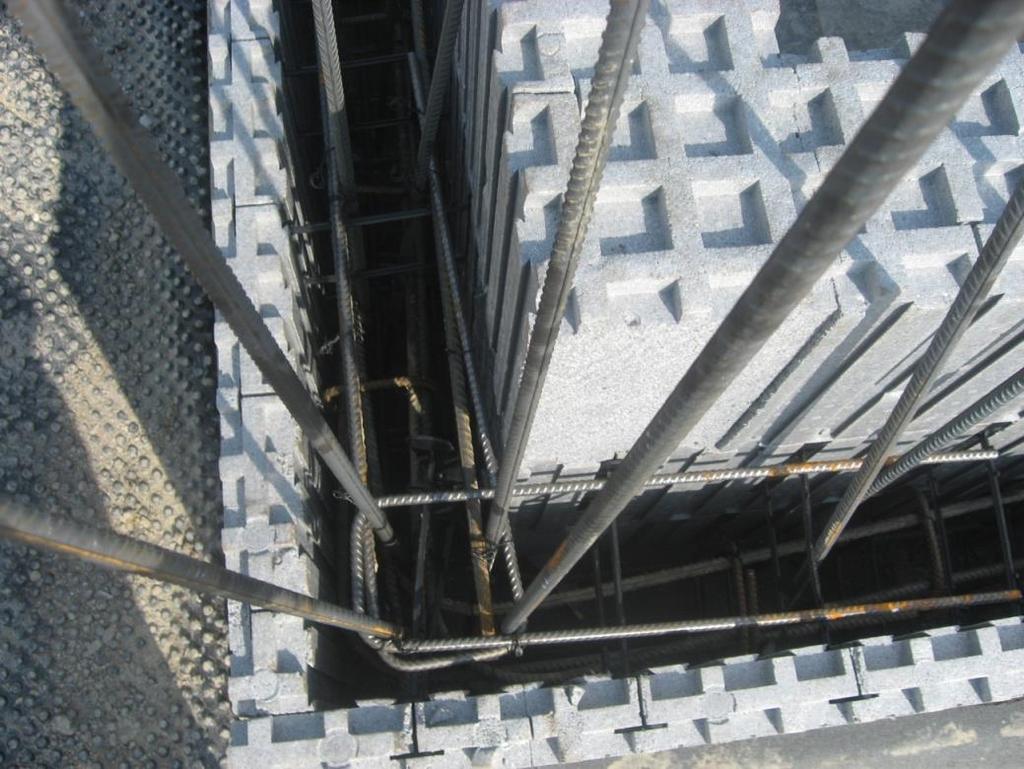

34 Betonárská výztuž: podľa statického návrhu zvislá a vodorovná vyztuženie vencov, rohov a ostenia

35 Stabilizácia pomocou podpier: kovové podpery rektifikácia zvislosti plastové hmoždinky do polystyrénu

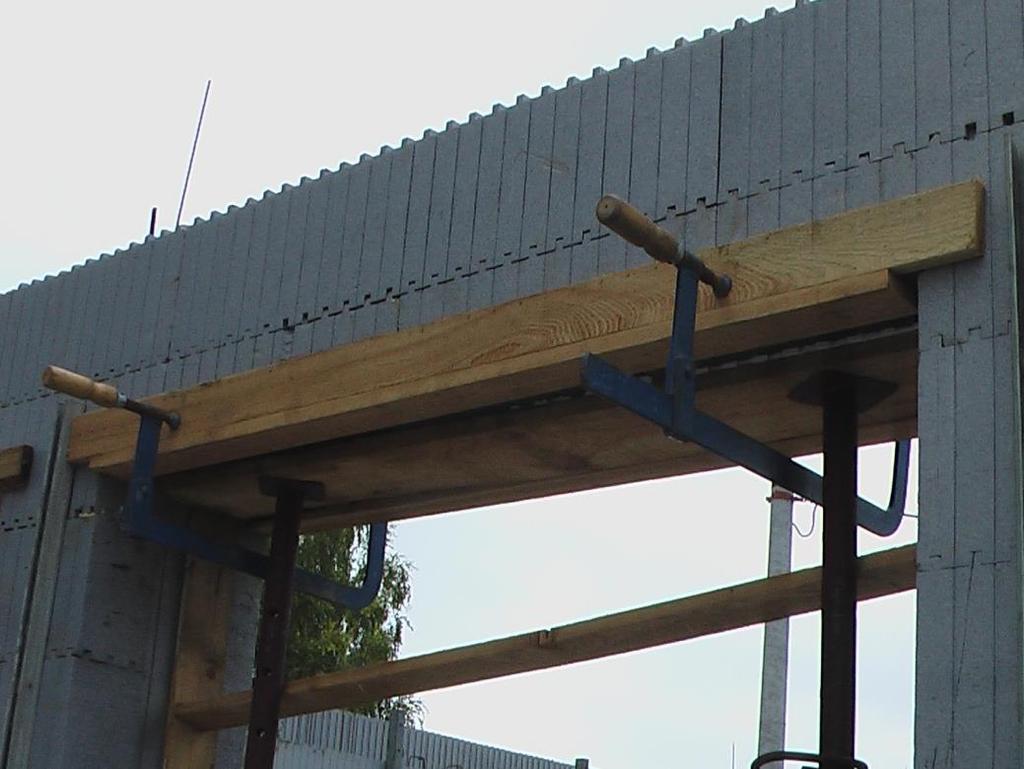

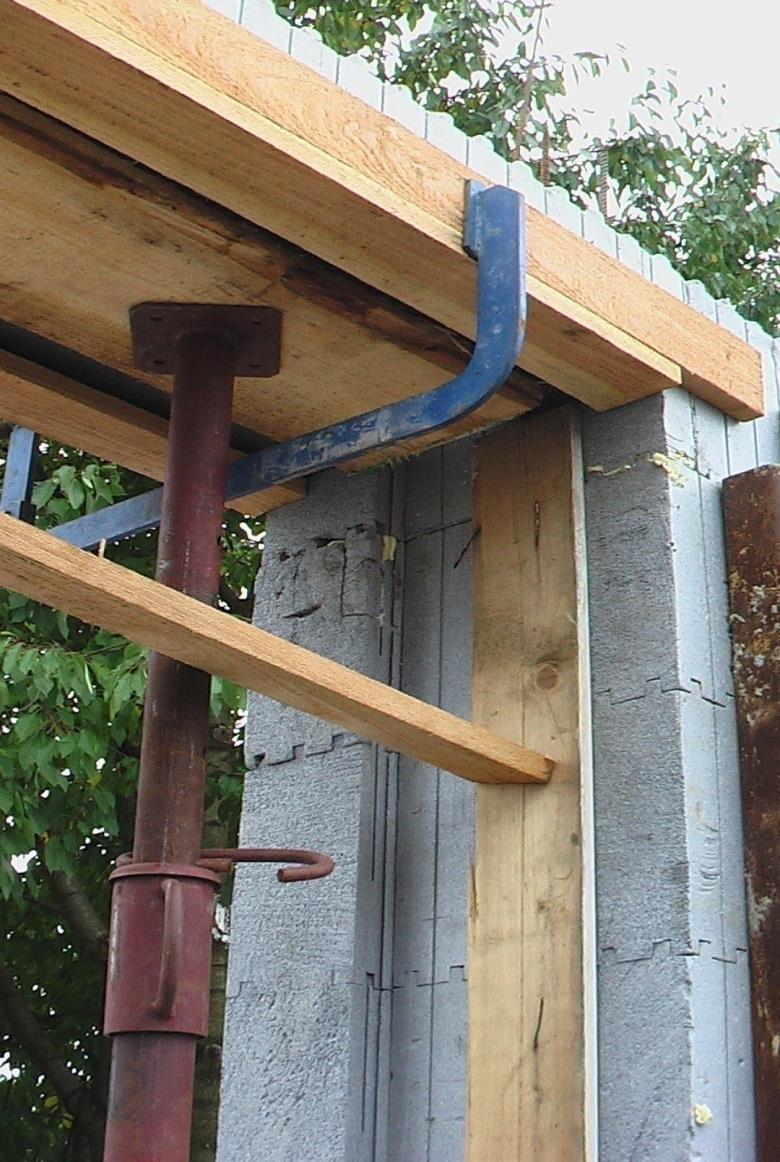

36 Zaistenie ostenia a nadpražia: drevené rozpery drevárske svorky kovové stropné podpery (stojky)

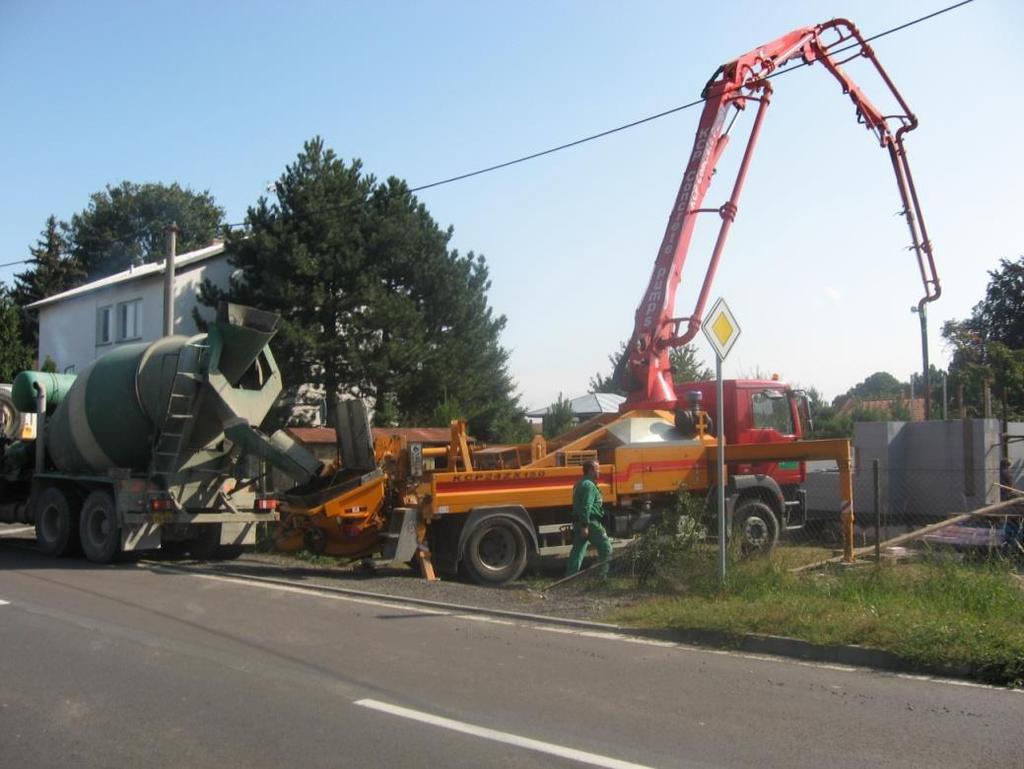

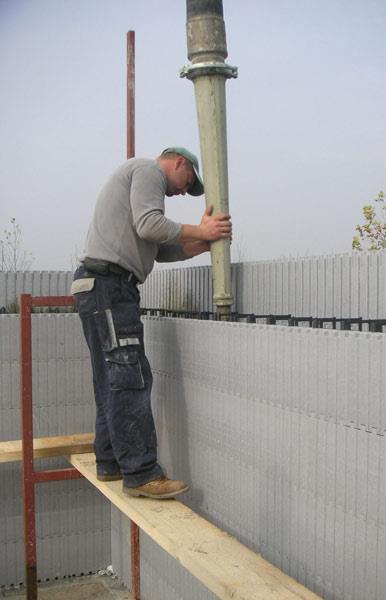

37 Betonáž: betonáž pre zaistenie muriva betón triedy C20/25 domiešavač + čerpadlo možná aj ručná betonáž

38 Betonáž: betonáž pre zaistenie muriva betón min. triedy C20/25 domiešavač + čerpadlo možná aj ručná betonáž

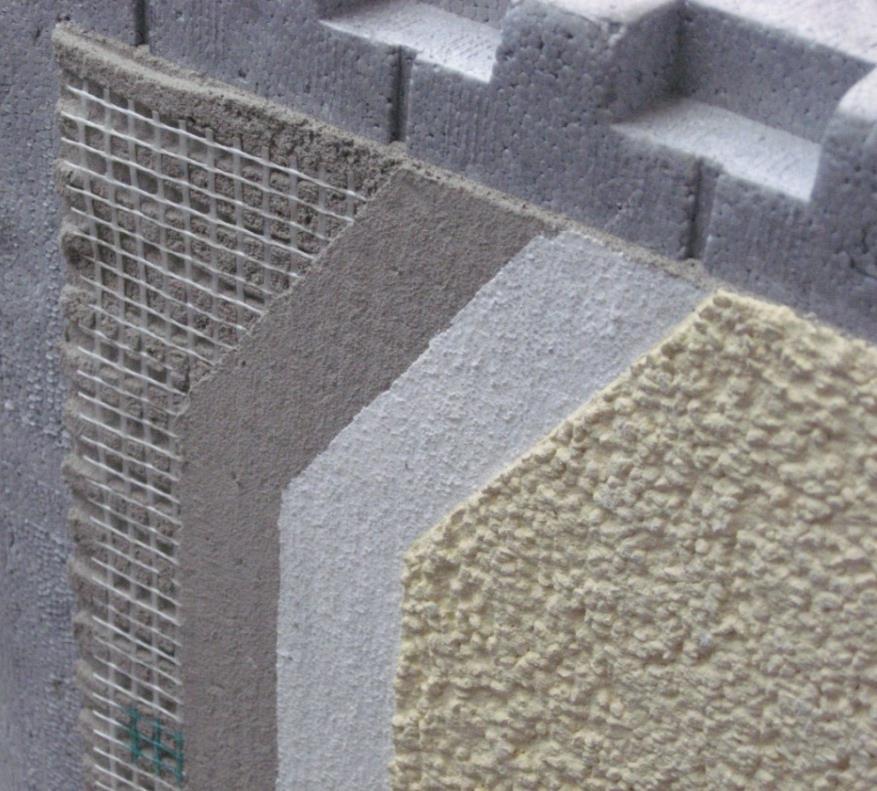

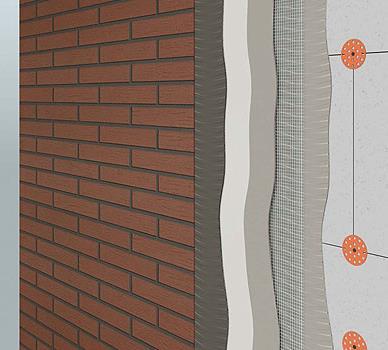

39 Povrchová úprava: klasická ako na zatepľovací systém lepidlo so sieťkou lepenie sádrokartonu sádrové omietky pružné obkladové pásky

40 Povrchová úprava: klasická ako na zatepľovací systém lepidlo so sieťkou lepenie sádrokartonu sádrové omietky pružné obkladové pásky

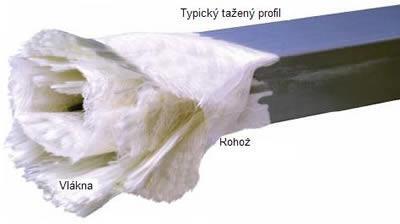

41 Kotvenie: ťažšie predmety do betónového jadra (ideálne pomocou prvkou z kompozitných materiálov alebo pomocou kotviacich prvkov DOSTEBA) ľahšie predmety pomocou plastových hmoždiniek ( garantovaná nosnosť 9 kg)

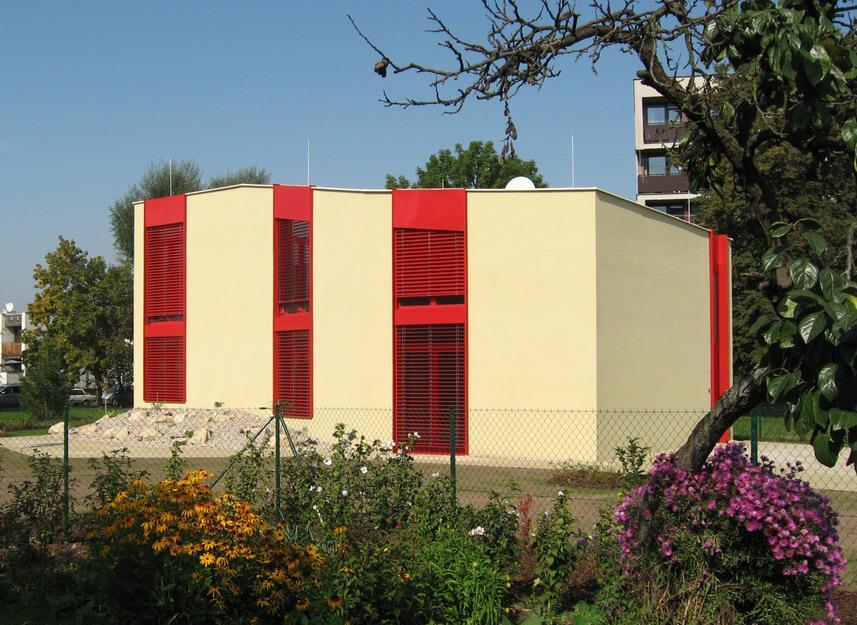

42 ZÍSKANÉ OCENENIA

43 PRÍRUČKA PRE PROJEKTANTOV:

44 PRÍRUČKA PRE PROJEKTANTOV:

45 PRÍRUČKA PRE PROJEKTANTOV:

46 PRÍRUČKA PRE PROJEKTANTOV:

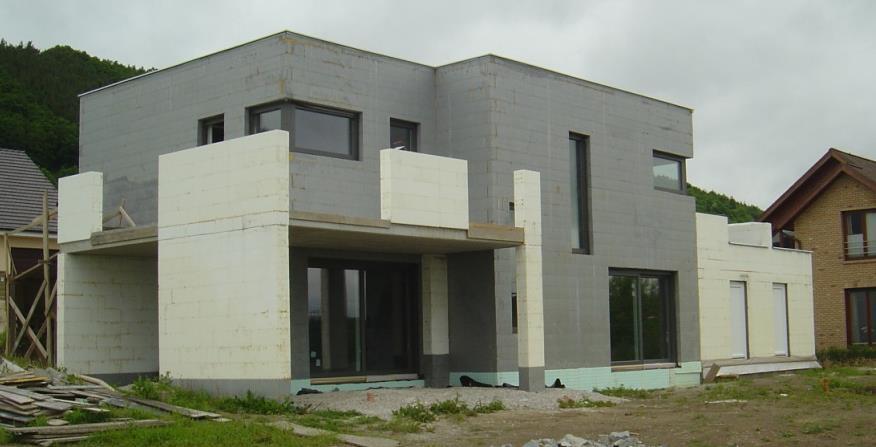

47 expozice 1 ĎAKUJEM ZA POZORNOSŤ: VIAC INFORMÁCIÍ NA :
