1 Výpočet lineárneho stratového súčiniteľa tepelného mosta vzťahujúceho sa k vonkajším rozmerom: Ψ e podľa STN EN ISO Návrh vzduchotesnosti pre detaily napojení Objednávateľ: Ing. Natália Voltmannová Pánska Niva Hlohovec Vypracoval: TRINITY CONSULTING, s.r.o. Ing. Ján Jedlák

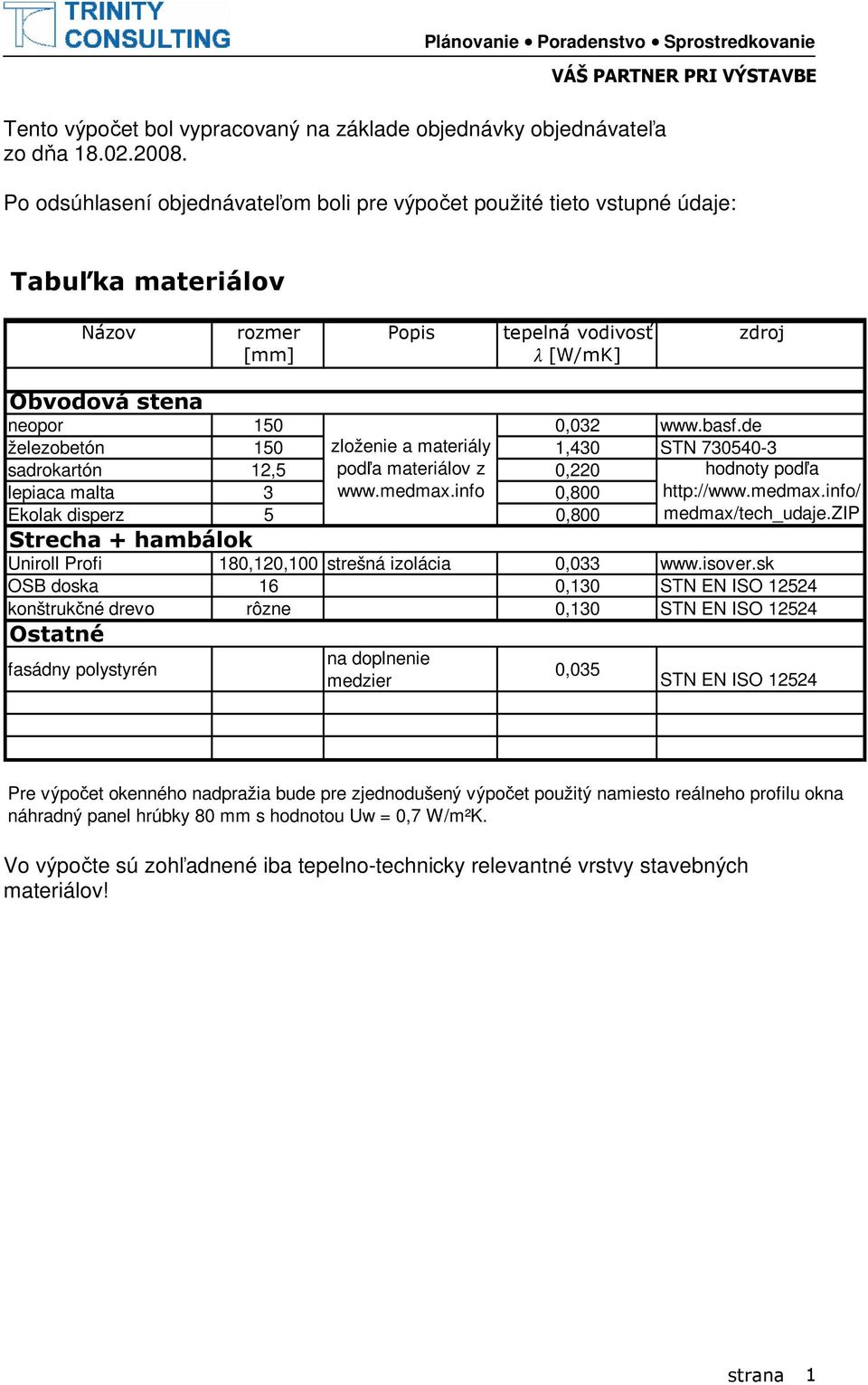

2 Tento výpočet bol vypracovaný na základe objednávky objednávateľa zo dňa Po odsúhlasení objednávateľom boli pre výpočet použité tieto vstupné údaje: Tabuľka materiálov Názov rozmer Popis tepelná vodivosť zdroj [mm] λ [W/mK] Obvodová stena neopor 150 0,032 železobetón 150 zloženie a materiály 1,430 STN sadrokartón 12,5 podľa materiálov z 0,220 hodnoty podľa lepiaca malta 3 0,800 Ekolak disperz 5 0,800 medmax/tech_udaje.zip Strecha + hambálok Uniroll Profi 180,120,100 strešná izolácia 0,033 OSB doska 16 0,130 STN EN ISO konštrukčné drevo rôzne 0,130 STN EN ISO Ostatné fasádny polystyrén na doplnenie 0,035 medzier STN EN ISO Pre výpočet okenného nadpražia bude pre zjednodušený výpočet použitý namiesto reálneho profilu okna náhradný panel hrúbky 80 mm s hodnotou Uw = 0,7 W/m²K. Vo výpočte sú zohľadnené iba tepelno-technicky relevantné vrstvy stavebných materiálov! strana 1

3 1. Napojenie: Okenné nadpražie (obvodová stena okno) NPS_02_OS-OK Obvodová stena: 12,5 mm sadrokartónová doska 150 mm izolácia neopor 150 mm železobetón 150 mm izolácia neopor 8 mm vonkajšia omietka Upozornenie: Zobrazené sú iba tepelno-technicky relevantné vrstvy stavebných materiálov! strana 2

4 Grafické zobrazenie výsledkov: materiál λ W/(mK) rozmer mm Model neopor /50 železobetón /500 vonkajšia omietka sadrokartónová doska A OS polystyrén x70 PUR náheadný panel U W = 0,7 W/m²K 80 A OK teplota teplotné polia a izotermy strana 3

5 Výsledky výpočtov podľa STN EN ISO 10211: Detail: Napojenie NPS_02_OS-OK Napojenie: Okenné nadpražie Pomenovanie značka hodnota jednotka Východiskové hodnoty hraničná hodnota voľnosti tepel. mosta Ψ 0,01 W/(mK) vonkajšia teplota Θ e -10 vnútorná teplota Θ i 20 prechodový odpor vonku R se 0,04 (m²k)/w prechodový odpor vo vnútri horizontálne R si,h 0,13 (m²k)/w prechodový odpor vo vnútri nahor R si,o 0,10 (m²k)/w Súčinitele prechodu tepla Obvodová stena U OS 0,103 W/(m²K) náhradný panel U W 0,700 W/(m²K) Výsledky referenčný teplotný rozdiel súčiniteľov prechodu tepla Θ 30 K lineárny súčiniteľ prechodu tepla Ψ e 0,014 W/(mK) minimálna povrchová teplota pri -10 Θ min 16,65 teplotný faktor f Rsi 0,89 - strana 4

6 2. Napojenie: Obvodová stena šikmá strecha NPS_03_OS-ST Obvodová stena: 12,5 mm sadrokartónová doska 150 mm izolácia neopor 150 mm železobetón 150 mm izolácia neopor 8 mm vonkajšia omietka Šikmá strecha: 24 mm drevené debnenie 180 mm izolácia 120 mm izolácia 100 mm izolácia 16 mm OSB doska 30 mm vzduchová dutina 12,5 mm sadrokartónová doska Upozornenie: Zobrazené sú iba tepelno-technicky relevantné vrstvy stavebných materiálov! strana 5

7 Grafické zobrazenie výsledkov: materiál λ W/(mK) rozmer mm Model neopor /50 železobetón /500 vonkajšia omietka A OK sadrokartónová doska polystyrén izolácia konštrukčné drevo /120/ / 120x x40 30x50 OSB doska A OS vzduchová dutina teplota teplotné polia a izotermy strana 6

8 Výsledky výpočtov podľa STN EN ISO 10211: Detail: Napojenie NPS_03_OS-ST Napojenie: Obvodová stena - šikmá strecha Pomenovanie značka hodnota jednotka Východiskové hodnoty hraničná hodnota voľnosti tepel. mosta Ψ 0,01 W/(mK) vonkajšia teplota Θ e -10 vnútorná teplota Θ i 20 prechodový odpor vonku R se 0,04 (m²k)/w prechodový odpor vonku nahor R se,o 0,10 (m²k)/w prechodový odpor vo vnútri horizontálne R si,h 0,13 (m²k)/w prechodový odpor vo vnútri nahor R si,o 0,10 (m²k)/w Súčinitele prechodu tepla Obvodová stena U OS 0,103 W/(m²K) Šikmá strecha U ST 0,078 W/(m²K) Výsledky referenčný teplotný rozdiel súčiniteľov prechodu tepla Θ 30 K lineárny súčiniteľ prechodu tepla Ψ e -0,030 W/(mK) minimálna povrchová teplota pri -10 Θ min 18,56 bez tepelného mosta? teplotný faktor f Rsi áno 0,95 - Detail je bez tepelného mosta. strana 7

9 3. Napojenie: Šikmá strecha hambálok NPS_04_ST-HA Šikmá strecha: 24 mm drevené debnenie 180 mm izolácia 120 mm izolácia 100 mm izolácia 16 mm OSB doska 30 mm vzduchová dutina 12,5 mm sadrokartónová doska Hambálok: 24 mm drevené debnenie 100 mm izolácia 120 mm izolácia 180 mm izolácia 16 mm OSB doska 130 mm vzduchová dutina 12,5 mm sadrokartónová doska Upozornenie: Zobrazené sú iba tepelno-technicky relevantné vrstvy stavebných materiálov! strana 8

10 Grafické zobrazenie výsledkov: materiál λ W/(mK) rozmer mm Model izolácia konštrukčné drevo /120/ / 120x x40 30x50 A ST OSB doska vzduchová dutina sadrokartónová doska A HA teplota teplotné polia a izotermy strana 9

11 Výsledky výpočtov podľa STN EN ISO 10211: Detail: Napojenie NPS_03_ST-HA Napojenie: Šikmá strecha - hambálok Pomenovanie značka hodnota jednotka Východiskové hodnoty hraničná hodnota voľnosti tepel. mosta Ψ 0,01 W/(mK) vonkajšia teplota Θ e -10 vnútorná teplota Θ i 20 prechodový odpor vonku R se 0,04 (m²k)/w prechodový odpor vo vnútri horizontálne R si,h 0,13 (m²k)/w prechodový odpor vo vnútri nahor R si,o 0,10 (m²k)/w Súčinitele prechodu tepla Šikmá strecha U ST 0,078 W/(m²K) Hambálok U HA 0,079 W/(m²K) Výsledky referenčný teplotný rozdiel súčiniteľov prechodu tepla Θ 30 K lineárny súčiniteľ prechodu tepla Fx = 0,8 0,000 W/(mK) Fx = 1-0,010 minimálna povrchová teplota pri -10 Θ min 19,37 bez tepelného mosta? áno teplotný faktor f Rsi 0,98 - Ψ e Detail je bez tepelného mosta. strana 10

12 4. Kontrola minimálnej teploty vnútorného povrchu zloženého detailu: Legenda: červená izoterma 0 modrá izoterma 14 rozdiel teplôt medzi jednotlivými izotermami je 2 Výpočet prevedený pri podmienkach: Vonkajší vzduch teplota Θ e = -10, R se = 0,04 m²k/w Vnútorný vzduch teplota Θ i = 20, R si = 0,25 m²k/w Vnútorný vzduch(oblasť okna) teplota Θ i = 20, R si = 0,13 m²k/w strana 11

13 5. Detaily vzduchotesnosti strana 12

14 Upozornenie: Pri použití vnútornej omietky musí byť zloženie a použitie materiálov schválené dodávateľom omietky (zloženie ako pre vnútorné zateplenie)! strana 13

15 Zhodnotenie: Súčiniteľ prechodu tepla: U OS = 0,103 W/m²K 0,15 W/m²K U ST = 0,078 W/m²K 0,15 W/m²K U HA = 0,079 W/m²K 0,15 W/m²K vyhovuje Lineárny stratový súčiniteľ tepelného mosta: NPS_03_OS-ST: Ψ e = -0,030 W/mK 0,01 W/mK vyhovuje NPS_04_ST-HA: Ψ e = 0,000 (-0,010) W/mK 0,01 W/mK vyhovuje Pri oknách sa neposudzuje každý detail zvlášť, ale iba kompletné zabudované okno. Minimálna teplota vnútorného povrchu: NPS_03_OS-ST: θ min = 18,56 17 vyhovuje NPS_04_ST-HA: θ min = 19,37 17 vyhovuje Pri oknách neplatí podmienka minimálnej teploty povrchu 17 strana 14

16 Záver: Detaily napojení vyhovujú podmienkam Passivhaus Institut Darmstadt SRN a sú vhodné pre použitie v energeticky pasívnom dome. Vyhotovil: TRINITY CONSULTING, s.r.o. dňa Ing. Ján Jedlák skontroloval: TRINITY CONSULTING Dipl.-Ing. (FH) Jan Balkowski (Beratender Ingenieur) Schillerstr. 10 D Uetze (Hannover) Spolková republika Nemecko číslo v zozname statikov Inžinierkej komory Niedersachsen (Nižné Sasko) číslo v zozname projektantov Inžinierkej komory Niedersachsen (Nižné Sasko) 2101 TRINITY CONSULTING je schválená kancelária pre kontrolu kvality pre stavebnú tepelnú ochranu inštitúciou proklima-hannover, SRN. strana 15
