1 Riešenie pre murivo pre tehly Porotherm T Profi plnené minerálnou vlnou 2. vydanie Príručka projektanta pre navrhovanie nízkoenergetických a pasívnych domov

2 Riešenie pre murivo Porotherm T Profi Úvod pre tehly Porotherm T Profi plnené minerálnou vlnou Moderný dom s overenými vlastnosťami Pri navrhovaní a realizácii konštrukčného riešenia sa môžete spoľahnúť na overené vlastnosti výrobkov Porotherm. Neplytvajte silami tam, kde sme Vám už vyšľapali cestu dlhým vývojom, ktorý neustále pokračuje a navrhnuté riešenia navyše overili v praxi. Vážime si Vašu dôveru a vieme, že chcete mať istotu pri navrhovaní. Konštrukčné prvky z výrobkov Porotherm môžete bez obáv zakresliť do svojich projektov. Dôvera zaväzuje! Inovujeme, neexperimentujeme. V spolupráci s poprednými odborníkmi Vám prinášame nové riešenia a návrhy konštrukčných detailov, ktoré môžete využiť pri navrhovaní a realizácii objektov s požiadavkami na maximálnu úsporu energií. Na nasledujúcich stránkach nájdete nové konstrukčné detaily vhodné pre nízkoenergetické a pasívne domy navrhované z tehál Porotherm T Profi. Nové revolučné tehlové bloky Porotherm T Profi prinášajú spojenie prírodných materiálov pálenej hliny a minerálnej vlny. Vďaka veľmi nízkej tepelnej vodivosti muriva 0,08 W/(m.K) nie je nutné ho dodatočne zatepľovať, pretože vyhovuje nárokom na výstavbu nízkoenergetických a pri hrúbkach muriva 50, 44 a 38 cm i pasívnych domov! Jednovrstvové obvodové steny z tehál Porotherm T Profi umožňujú maximálnu úsporu nákladov na vykurovanie. U jednotlivých detailov nájdete podrobný zoznam všetkých použitých materiálov. Využitím katalógu detailov ušetríte čas pri návrhu a realizácii konštrukcií a zároveň budete mať istotu, že zvolené riešenie je overené a funkčné. Detaily platia pre obe technológie murovania: na maltu pre tenké škáry Porotherm Profi i na penu Porotherm Dryfix.extra. Povrchové úpravy v detailoch sú odporúčané a je možné ich nahradiť inými vhodnými skladbami povrchových úprav na základe návrhu výrobcu. Vnútorné povrchové teploty boli počítané pre θ i = 20 C a θ e = -11 C. Autori: Ing. Antonín Horský, Ing. Hynek Stančík PhD., Ing. Gabriel Szöllösi Technická podpora: Ing. Michaela Smutná, Ing. Peter Žiak Spracoval: Petr Tham pre tehly Porotherm T Profi plnené minerálnou vlnou Vydal Wienerberger slovenské tehelne, spol. s r.o. v júni vydanie Copyright Wienerberger slovenské tehelne spol. s r.o., apríl Všetky práva sú vyhradene v súlade s medzinárodnými autorskými dohodami. Bez písomného súhlasu vydavateľa a vlastníkov autorských práv nesmie byť táto publikácia ako celok ani jej časti publikovane žiadnym mechanickým alebo elektronickým spôsobom, vrátane fotokopírovania, nahrávania alebo akýmkoľvek iným neznámym alebo neskôr vyvinutým systémom uchovávania a znovuzískania dát. Vyobrazenia výrobkov v prospekte sú ilustračné. Zmena technických údajov vyhradená. Toto vydanie ruší platnosť všetkých predchádzajúcich vydaní. Aktuálnosť tohto vydania si overte na 2

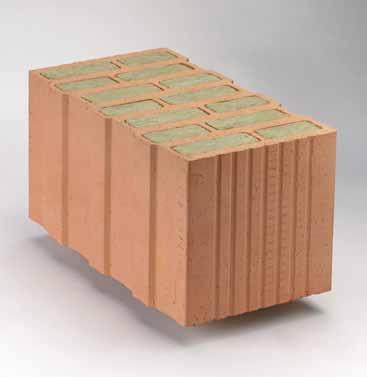

3 Tehly plnené minerálnou vlnou Porotherm T Profi Úvod - Obsah Tehly Porotherm T Profi plnené minerálnou vlnou predstavujú nielen obyčajné spojenie dvoch prírodných materiálov, ale doslova ich symbiózu. Pálená keramika i minerálna vlna vkladajú do tohto produktu svoje najlepšie vlastnosti. Minerálna vlna integrovaná do tehly znamená predovšetkým vysoko nadštandardné tepelnoizolačné vlastnosti a keramika zase prekvapivo vysoké pevnosti muriva z týchto tehál. Keramická tvarovka navyše poskytuje minerálnej vlne veľmi účinnú a všestrannú ochranu najmä proti mechanickému poškodeniu ale aj proti vnikaniu vlhkosti či dokonca vody. Minerálna vlna je v celom svojom objeme hydrofobizovaná, čo ju tiež chráni proti prenikaniu vlhkosti. Ďalšími prednosťami tehál plnených minerálnou vlnou je veľmi nízky difúzny odpor proti prenikaniu vzdušnej vlhkosti, schopnosť akumulovať teplo vďaka masívnym keramickým rebrám. Murivo z týchto tehál v plnej miere spĺňa normové požiadavky na požiarnu odolnosť ako aj na vzduchovú nepriezvučnosť stavebných konštrukcií. Kombinácia prírodných stavebných materiálov je zárukou zdravého bývania. Dom z tehál Porotherm T Profi výrazným spôsobom šetrí energie na vykurovanie. Po skončení životného cyklu stavby je možná jednoduchá recyklácia minerálnej vlny i keramiky. Obsah Sokel nepodpivničeného domu str Prah dverí na terasu / francúzskeho okna str Roh obvodovej steny _ str Kút obvodovej steny _ str Parapet str Ostenie str Nadpražie _ str Nadpražie s vonkajšou roletou str Nadpražie s vonkajšími žalúziami str Stužujúci veniec medzi vykurovanými podlažiami str Napojenie obvodovej steny na šikmú strechu str Napojenie štítovej steny na šikmú strechu str Atika plochej strechy _ str Technické listy Porotherm T Profi Dryfix _ str Technické listy Porotherm T Profi _ str

4 Riešenie pre murivo 01.1 Porotherm 30 T Profi Sokel nepodpivničeného domu odporúčame dočasne Najnižšia vnútorná povrchová teplota θ si,min [ C] 14,3 Teplotný faktor vnútorného povrchu f Rsi [-] 0,815 TEPELNÉ TOKY, Súčiniteľ prechodu tepla steny U [W/(m 2 K)] 0,22 podľa druhu zeminy 4

5 01.2 Porotherm 38 T Profi Sokel nepodpivničeného domu odporúčame dočasne Najnižšia vnútorná povrchová teplota θ si,min [ C] 13,7 Teplotný faktor vnútorného povrchu f Rsi [-] 0,798 TEPELNÉ TOKY, Súčiniteľ prechodu tepla steny U [W/(m 2 K)] 0,19 podľa druhu zeminy 5

6 Riešenie pre murivo 01.3 Porotherm 44 T Profi Sokel nepodpivničeného domu odporúčame dočasne Najnižšia vnútorná povrchová teplota θ si,min [ C] 14,0 Teplotný faktor vnútorného povrchu f Rsi [-] 0,806 TEPELNÉ TOKY, Súčiniteľ prechodu tepla steny U [W/(m 2 K)] 0,14 podľa druhu zeminy 6

7 01.4 Porotherm 50 T Profi Sokel nepodpivničeného domu odporúčame dočasne Najnižšia vnútorná povrchová teplota θ si,min [ C] 14,2 Teplotný faktor vnútorného povrchu f Rsi [-] 0,812 TEPELNÉ TOKY, Súčiniteľ prechodu tepla steny U [W/(m 2 K)] 0,14 podľa druhu zeminy 7

8 Riešenie pre murivo 01.5 Porotherm 44 T Profi na Porotherm 38 T Profi Sokel nepodpivničeného domu odporúčame dočasne Najnižšia vnútorná povrchová teplota θ si,min [ C] 13,8 Teplotný faktor vnútorného povrchu f Rsi [-] 0,799 TEPELNÉ TOKY, Súčiniteľ prechodu tepla steny U [W/(m 2 K)] 0,16 podľa druhu zeminy 8

9 01.6 Porotherm 50 T Profi na Porotherm 38 T Profi Sokel nepodpivničeného domu odporúčame dočasne Najnižšia vnútorná povrchová teplota θ si,min [ C] 15,6 Teplotný faktor vnútorného povrchu f Rsi [-] 0,859 TEPELNÉ TOKY, Súčiniteľ prechodu tepla steny U [W/(m 2 K)] 0,14 podľa druhu zeminy 9

10 Riešenie pre murivo 01.7 Porotherm 38 T Profi na Porotherm 30 T Profi Sokel nepodpivničeného domu odporúčame dočasne Najnižšia vnútorná povrchová teplota θ si,min [ C] 15,00 Teplotný faktor vnútorného povrchu f Rsi [-] 0,839 TEPELNÉ TOKY, Súčiniteľ prechodu tepla steny U [W/(m 2 K)] 0,19 podľa druhu zeminy 10

11 02.1 Porotherm 44 T Profi na Porotherm 38 T Profi Prah dverí na terasu / francúzskeho okna Najnižšia vnútorná povrchová teplota θ si,min [ C] 16,0 Teplotný faktor vnútorného povrchu f Rsi [-] 0,834 TEPELNÉ TOKY, Súčiniteľ prechodu tepla steny U [W/(m 2 K)] - podľa druhu zeminy 11

12 Riešenie pre murivo 03.1 Porotherm 30 T Profi Roh obvodovej steny škáry škáry Najnižšia vnútorná povrchová teplota θ si,min [ C] 15,7 Teplotný faktor vnútorného povrchu f Rsi [-] 0,860 TEPELNÉ TOKY, Súčiniteľ prechodu tepla steny U [W/(m 2 K)] 0,22 0,102 12

13 03.2 Porotherm 38 T Profi Roh obvodovej steny škáry škáry Najnižšia vnútorná povrchová teplota θ si,min [ C] 16,2 Teplotný faktor vnútorného povrchu f Rsi [-] 0,878 TEPELNÉ TOKY, Súčiniteľ prechodu tepla steny U [W/(m 2 K)] 0,19 0,083 13

14 Riešenie pre murivo 03.3 Porotherm 44 T Profi Roh obvodovej steny škáry škáry Najnižšia vnútorná povrchová teplota θ si,min [ C] 16,5 Teplotný faktor vnútorného povrchu f Rsi [-] 0,888 TEPELNÉ TOKY, Súčiniteľ prechodu tepla steny U [W/(m 2 K)] 0,16 0,054 14

15 03.4 Porotherm 50 T Profi Roh obvodovej steny škáry škáry Najnižšia vnútorná povrchová teplota θ si,min [ C] 16,8 Teplotný faktor vnútorného povrchu f Rsi [-] 0,895 TEPELNÉ TOKY, Súčiniteľ prechodu tepla steny U [W/(m 2 K)] 0,14 0,047 15

16 Riešenie pre murivo 04.1 Porotherm 30 T Profi Kút obvodovej steny škáry škáry Najnižšia vnútorná povrchová teplota θ si,min [ C] 17,1 Teplotný faktor vnútorného povrchu f Rsi [-] 0,908 TEPELNÉ TOKY, Súčiniteľ prechodu tepla steny U [W/(m 2 K)] 0,22 0,070 16

17 04.2 Porotherm 38 T Profi Kút obvodovej steny škáry škáry Najnižšia vnútorná povrchová teplota θ si,min [ C] 17,5 Teplotný faktor vnútorného povrchu f Rsi [-] 0,918 TEPELNÉ TOKY, Súčiniteľ prechodu tepla steny U [W/(m 2 K)] 0,19 0,090 17

18 Riešenie pre murivo 04.3 Porotherm 44 T Profi Kút obvodovej steny škáry škáry Najnižšia vnútorná povrchová teplota θ si,min [ C] 17,7 Teplotný faktor vnútorného povrchu f Rsi [-] 0,925 TEPELNÉ TOKY, Súčiniteľ prechodu tepla steny U [W/(m 2 K)] 0,16 0,103 18

19 04.4 Porotherm 50 T Profi Kút obvodovej steny škáry škáry Najnižšia vnútorná povrchová teplota θ si,min [ C] 17,9 Teplotný faktor vnútorného povrchu f Rsi [-] 0,931 TEPELNÉ TOKY, Súčiniteľ prechodu tepla steny U [W/(m 2 K)] 0,14 0,106 19

20 Riešenie pre murivo 05.1 Porotherm 30 T Profi Parapet poloha okna A poloha okna B A B Najnižšia vnútorná povrchová teplota θ si,min [ C] 13,2 13,5 Teplotný faktor vnútorného povrchu f Rsi [-] 0,780 0,789 TEPELNÉ TOKY, PROSTUP TEPLA Súčiniteľ prechodu tepla steny U [W/(m 2 K)] 0,22 0,22 Lineárny stratový súčiniteľ pre vonkajšie rozmery 0,169 0,175 20

21 05.2 Porotherm 38 T Profi Parapet poloha okna A poloha okna B A B Najnižšia vnútorná povrchová teplota θ si,min [ C] 12,9 13,6 Teplotný faktor vnútorného povrchu f Rsi [-] 0,771 0,792 TEPELNÉ TOKY, PROSTUP TEPLA Súčiniteľ prechodu tepla steny U [W/(m 2 K)] 0,19 0,19 Lineárny stratový súčiniteľ pre vonkajšie rozmery 0,021 0,023 21

22 Riešenie pre murivo 05.3 Porotherm 44 T Profi Parapet poloha okna A poloha okna B A B Najnižšia vnútorná povrchová teplota θ si,min [ C] 13,2 13,8 Teplotný faktor vnútorného povrchu f Rsi [-] 0,780 0,799 TEPELNÉ TOKY, PROSTUP TEPLA Súčiniteľ prechodu tepla steny U [W/(m 2 K)] 0,16 0,16 Lineárny stratový súčiniteľ pre vonkajšie rozmery 0,166 0,145 22

23 05.4 Porotherm 50 T Profi Parapet poloha okna A poloha okna B A B Najnižšia vnútorná povrchová teplota θ si,min [ C] 13,0 13,3 Teplotný faktor vnútorného povrchu f Rsi [-] 0,772 0,783 TEPELNÉ TOKY, PROSTUP TEPLA Súčiniteľ prechodu tepla steny U [W/(m 2 K)] 0,14 0,14 Lineárny stratový súčiniteľ pre vonkajšie rozmery 0,158 0,127 23

24 Riešenie pre murivo 06.1 Porotherm 30 T Profi Ostenie poloha okna A poloha okna B A Najnižšia vnútorná povrchová teplota θ si,min [ C] 14,1 14,5 Teplotný faktor vnútorného povrchu f Rsi [-] 0,810 0,824 TEPELNÉ TOKY, PROSTUP TEPLA B Súčiniteľ prechodu tepla steny U [W/(m 2 K)] 0,22 0,22 Lineárny stratový súčiniteľ pre vonkajšie rozmery 0,101 0,117 24

25 06.2 Porotherm 38 T Profi Ostenie poloha okna A poloha okna B A Najnižšia vnútorná povrchová teplota θ si,min [ C] 13,8 14,9 Teplotný faktor vnútorného povrchu f Rsi [-] 0,800 0,834 TEPELNÉ TOKY, PROSTUP TEPLA B Súčiniteľ prechodu tepla steny U [W/(m 2 K)] 0,19 0,19 Lineárny stratový súčiniteľ pre vonkajšie rozmery 0,003 0,015 25

26 Riešenie pre murivo 06.3 Porotherm 44 T Profi Ostenie poloha okna A poloha okna B A Najnižšia vnútorná povrchová teplota θ si,min [ C] 14,3 14,5 Teplotný faktor vnútorného povrchu f Rsi [-] 0,815 0,822 TEPELNÉ TOKY, PROSTUP TEPLA B Súčiniteľ prechodu tepla steny U [W/(m 2 K)] 0,16 0,16 Lineárny stratový súčiniteľ pre vonkajšie rozmery 0, ,001 26

27 06.4 Porotherm 50 T Profi Ostenie poloha okna A poloha okna B A Najnižšia vnútorná povrchová teplota θ si,min [ C] 14,1 14,3 Teplotný faktor vnútorného povrchu f Rsi [-] 0,810 0,814 TEPELNÉ TOKY, PROSTUP TEPLA B Súčiniteľ prechodu tepla steny U [W/(m 2 K)] 0,14 0,14 Lineárny stratový súčiniteľ pre vonkajšie rozmery + 0, ,003 27

28 Riešenie pre murivo 07.1 Porotherm 30 T Profi Nadpražie Najnižšia vnútorná povrchová teplota θ si,min [ C] 16,8 Teplotný faktor vnútorného povrchu f Rsi [-] 0,896 TEPELNÉ TOKY, Súčiniteľ prechodu tepla steny U [W/(m 2 K)] 0,22 0,004 28

29 07.2 Porotherm 38 T Profi Nadpražie Najnižšia vnútorná povrchová teplota θ si,min [ C] 16,5 Teplotný faktor vnútorného povrchu f Rsi [-] 0,887 TEPELNÉ TOKY, Súčiniteľ prechodu tepla steny U [W/(m 2 K)] 0,19 0,006 29

30 Riešenie pre murivo 07.3 Porotherm 44 T Profi Nadpražie Najnižšia vnútorná povrchová teplota θ si,min [ C] 16,8 Teplotný faktor vnútorného povrchu f Rsi [-] 0,895 TEPELNÉ TOKY, Súčiniteľ prechodu tepla steny U [W/(m 2 K)] 0,16 0,050 30

31 07.4 Porotherm 50 T Profi Nadpražie Najnižšia vnútorná povrchová teplota θ si,min [ C] 16,7 Teplotný faktor vnútorného povrchu f Rsi [-] 0,894 TEPELNÉ TOKY, Súčiniteľ prechodu tepla steny U [W/(m 2 K)] 0,14 0,060 31

32 Riešenie pre murivo 08.1 Porotherm 30 T Profi Nadpražie s vonkajšou roletou Najnižšia vnútorná povrchová teplota θ si,min [ C] 13,2 Teplotný faktor vnútorného povrchu f Rsi [-] 0,781 TEPELNÉ TOKY, Súčiniteľ prechodu tepla steny U [W/(m 2 K)] 0,22 0,037 32

33 08.2 Porotherm 38 T Profi Nadpražie s vonkajšou roletou Najnižšia vnútorná povrchová teplota θ si,min [ C] 16,5 Teplotný faktor vnútorného povrchu f Rsi [-] 0,886 TEPELNÉ TOKY, Súčiniteľ prechodu tepla steny U [W/(m 2 K)] 0,19 0,013 33

34 Riešenie pre murivo 08.3 Porotherm 44 T Profi Nadpražie s vonkajšou roletou Najnižšia vnútorná povrchová teplota θ si,min [ C] 16,4 Teplotný faktor vnútorného povrchu f Rsi [-] 0,885 TEPELNÉ TOKY, Súčiniteľ prechodu tepla steny U [W/(m 2 K)] 0,16 0,001 34

35 08.4 Porotherm 50 T Profi Nadpražie s vonkajšou roletou Najnižšia vnútorná povrchová teplota θ si,min [ C] 16,0 Teplotný faktor vnútorného povrchu f Rsi [-] 0,872 TEPELNÉ TOKY, Súčiniteľ prechodu tepla steny U [W/(m 2 K)] 0,14 0,022 35

36 Riešenie pre murivo 09.1 Porotherm 30 T Profi Nadpražie s vonkajšou žalúziou Najnižšia vnútorná povrchová teplota θ si,min [ C] 17,4 Teplotný faktor vnútorného povrchu f Rsi [-] 0,784 TEPELNÉ TOKY, Súčiniteľ prechodu tepla steny U [W/(m 2 K)] 0,22 0,042 36

37 09.2 Porotherm 38 T Profi Nadpražie s vonkajšou žalúziou Najnižšia vnútorná povrchová teplota θ si,min [ C] 16,4 Teplotný faktor vnútorného povrchu f Rsi [-] 0,883 TEPELNÉ TOKY, Súčiniteľ prechodu tepla steny U [W/(m 2 K)] 0,19 0,009 37

38 Riešenie pre murivo 09.3 Porotherm 44 T Profi Nadpražie s vonkajšou žalúziou Najnižšia vnútorná povrchová teplota θ si,min [ C] 16,1 Teplotný faktor vnútorného povrchu f Rsi [-] 0,873 TEPELNÉ TOKY, Súčiniteľ prechodu tepla steny U [W/(m 2 K)] 0,16 0,004 38

39 09.4 Porotherm 50 T Profi Nadpražie s vonkajšou žalúziou Najnižšia vnútorná povrchová teplota θ si,min [ C] 16,0 Teplotný faktor vnútorného povrchu f Rsi [-] 0,871 TEPELNÉ TOKY, Súčiniteľ prechodu tepla steny U [W/(m 2 K)] 0,14 0,029 39

40 Riešenie pre murivo 10.1 Porotherm 30 T Profi Stužujúcí veniec medzi vykurovanými podlažiami Najnižšia vnútorná povrchová teplota θ si,min [ C] 17,3 Teplotný faktor vnútorného povrchu f Rsi [-] 0,914 TEPELNÉ TOKY, Súčiniteľ prechodu tepla steny U [W/(m 2 K)] 0,22 0,030 40

41 10.2. Porotherm 38 T Profi Stužujúcí veniec medzi vykurovanými podlažiami Najnižšia vnútorná povrchová teplota θ si,min [ C] 17,1 Teplotný faktor vnútorného povrchu f Rsi [-] 0,907 TEPELNÉ TOKY, Súčiniteľ prechodu tepla steny U [W/(m 2 K)] 0,19 0,075 41

42 Riešenie pre murivo 10.3 Porotherm 44 T Profi Stužujúcí veniec medzi vykurovanými podlažiami Najnižšia vnútorná povrchová teplota θ si,min [ C] 17,1 Teplotný faktor vnútorného povrchu f Rsi [-] 0,907 TEPELNÉ TOKY, Súčiniteľ prechodu tepla steny U [W/(m 2 K)] 0,16 0,086 42

43 10.4 Porotherm 50 T Profi Stužujúcí veniec medzi vykurovanými podlažiami Najnižšia vnútorná povrchová teplota θ si,min [ C] 17,2 Teplotný faktor vnútorného povrchu f Rsi [-] 0,910 TEPELNÉ TOKY, Súčiniteľ prechodu tepla steny U [W/(m 2 K)] 0,14 0,075 43

44 Riešenie pre murivo 11.1 Porotherm 30 T Profi Napojenie obvodovej steny na šikmú strechu Najnižšia vnútorná povrchová teplota θ si,min [ C] 17,6 Teplotný faktor vnútorného povrchu f Rsi [-] 0,922 TEPELNÉ TOKY, Súčiniteľ prechodu tepla steny U [W/(m 2 K)] 0,22 0,046 44

45 11.2 Porotherm 38 T Profi Napojenie obvodovej steny na šikmú strechu Najnižšia vnútorná povrchová teplota θ si,min [ C] 16,4 Teplotný faktor vnútorného povrchu f Rsi [-] 0,884 TEPELNÉ TOKY, Súčiniteľ prechodu tepla steny U [W/(m 2 K)] 0,19 0,015 45

46 Riešenie pre murivo 11.3 Porotherm 44 T Profi Napojenie obvodovej steny na šikmú strechu Najnižšia vnútorná povrchová teplota θ si,min [ C] 16,6 Teplotný faktor vnútorného povrchu f Rsi [-] 0,890 TEPELNÉ TOKY, Súčiniteľ prechodu tepla steny U [W/(m 2 K)] 0,16 0,006 46

47 11.4 Porotherm 50 T Profi Napojenie obvodovej steny na šikmú strechu Najnižšia vnútorná povrchová teplota θ si,min [ C] 17,2 Teplotný faktor vnútorného povrchu f Rsi [-] 0,910 TEPELNÉ TOKY, Súčiniteľ prechodu tepla steny U [W/(m 2 K)] 0,14 0,002 47

48 Riešenie pre murivo 12.1 Porotherm 30 T Profi Napojenie štítovej steny na šikmú strechu Najnižšia vnútorná povrchová teplota θ si,min [ C] 16,8 Teplotný faktor vnútorného povrchu f Rsi [-] 0,897 TEPELNÉ TOKY, Súčiniteľ prechodu tepla steny U [W/(m 2 K)] 0,22 0,030 48

49 12.2 Porotherm 38 T Profi Napojenie štítovej steny na šikmú strechu Najnižšia vnútorná povrchová teplota θ si,min [ C] 17,8 Teplotný faktor vnútorného povrchu f Rsi [-] 0,928 TEPELNÉ TOKY, Súčiniteľ prechodu tepla steny U [W/(m 2 K)] 0,19 0,082 49

50 Riešenie pre murivo 12.3 Porotherm 44 T Profi Napojenie štítovej steny na šikmú strechu Najnižšia vnútorná povrchová teplota θ si,min [ C] 17,8 Teplotný faktor vnútorného povrchu f Rsi [-] 0,929 TEPELNÉ TOKY, Súčiniteľ prechodu tepla steny U [W/(m 2 K)] 0,16 0,063 50

51 12.4 Porotherm 50 T Profi Napojenie štítovej steny na šikmú strechu Najnižšia vnútorná povrchová teplota θ si,min [ C] 17,8 Teplotný faktor vnútorného povrchu f Rsi [-] 0,930 TEPELNÉ TOKY, Súčiniteľ prechodu tepla steny U [W/(m 2 K)] 0,14 0,149 51

52 Riešenie pre murivo 13.1 Porotherm 30 T Profi Atika plochej strechy Najnižšia vnútorná povrchová teplota θ si,min [ C] 15,1 Teplotný faktor vnútorného povrchu f Rsi [-] 0,842 TEPELNÉ TOKY, Súčiniteľ prechodu tepla steny U [W/(m 2 K)] 0,22 0,023 52

53 13.2 Porotherm 38 T Profi Atika plochej strechy Najnižšia vnútorná povrchová teplota θ si,min [ C] 15,3 Teplotný faktor vnútorného povrchu f Rsi [-] 0,847 TEPELNÉ TOKY, Súčiniteľ prechodu tepla steny U [W/(m 2 K)] 0,19 0,018 53

54 Riešenie pre murivo 13.3 Porotherm 44 T Profi Atika plochej strechy Najnižšia vnútorná povrchová teplota θ si,min [ C] 15,0 Teplotný faktor vnútorného povrchu f Rsi [-] 0,838 TEPELNÉ TOKY, Súčiniteľ prechodu tepla steny U [W/(m 2 K)] 0,16 0,026 54

55 13.4 Porotherm 50 T Profi Atika plochej strechy Najnižšia vnútorná povrchová teplota θ si,min [ C] 14,9 Teplotný faktor vnútorného povrchu f Rsi [-] 0,837 TEPELNÉ TOKY, Súčiniteľ prechodu tepla steny U [W/(m 2 K)] 0,14 0,038 55

56 Riešenie pre murivo Tehlový systém Porotherm Profi Tehly pre obvodové steny Porotherm 50 T Profi Dryfix Použitie Brúsené tehly Porotherm 50 T Profi Dryfix sú určené pre jednovrstvové omietané obvodové nosné i nenosné murivo hrúbky 500 mm s vysoko nadštandardnými tepelnoizolačnými parametrami a zároveň výbornou tepelnou akumuláciou. Výhody Okrem obvyklých výhod brúsených tehál majú tehly Porotherm 50 T Profi Dryfix tieto prednosti: spojenie pálenej tehly a minerálnej vlny otvory v tehlách sú už vo výrobe vyplnené hydrofobizovanou minerálnou vlnou tepelná izolácia zabudovaná v rámci hrúbky steny 500 mm (celková hrúbka minerálnej vlny 320 mm) tepelná izolácia chránená keramikou proti mechanickému a biologickému poškodeniu a proti vlhkosti nízký odpor proti difúzii vodných pár dokonalé riešenie lineárnych tepelných väzieb v styku s výplňami otvorov Technické údaje Tehly (STN EN 771-1): rozmery mm trieda objem. hmotnosti 680 kg/m 3 orientačná hmotnosť cca 21,3 kg/ks pevnosť v tlaku 8,0 N/mm 2 nasiakavosť NPD mrazuvzdornosť NPD (F0) obsah aktívnych rozpustných solí NPD (S0) súdržnosť (f vk0 ) 0,10 N/mm 2 NPD - vlastnosť nie je definovaná Murivo: hrúbka 500 mm spotreba tehál v murive 16 ks/m 2 32 ks/m 3 spotreba peny cca 1 dóza na 5 m 2 steny charakteristická pevnosť muriva v tlaku f K = 3,30 N/mm 2 súčiniteľ pretvárnosti K E = 300 pevnosti muriva f xk1 = 0,12 N/mm 2 pri ohybe f xk2 = 0,05 N/mm 2 Uvedené mechanické vlastnosti muriva boli stanovené podľa ČSN EN na základe výsledkov statických skúšok. Zvuková izolácia index nepriezvučnosti R w = 49 db*) Orientačná plošná hmotnosť 385 kg/m 2 vrátane omietok. *) hodnota stanovená meraním Požiarna odolnosť Požiarna deliaca stena s obojstrannou omietkou trieda reakcie na oheň: A1 (nehorľavé) požiarna odolnosť REI 90 D1 (s obojstrannou omietkou min hr. 10 mm) (STN EN , STN EN ) Ostatné stavebnofyzikálne údaje merná tepelná kapacita neomietnutého muriva c = J/kg K faktor difúzneho odporu μ = 5/10 (STN EN 1745) Prácnosť murovania (normočasy): cca 0,72 Nh/m 2 cca 1,44 Nh/m 3 Spôsob dodávky Tehly Porotherm 50 T Profi Dryfix sa dodávajú na vratných paletách mm zafóliované. Okrem základného formátu sa vyrába aj polovičný formát, ktorý sa dodáva ako dvojblok 1/2+1/2. Dve polovičky získame rozdelením na stavbe. počet celých tehál na palete počet polovičiek na palete 48 ks 96 ks Porotherm 50 T Profi Dryfix Väzba rohov a ostení naniesť penu Dryfix extra minerálna vlna STN EN Tepelnotechnické vlastnosti muriva 125 na maltu Porotherm Profi Vlhkosť R U U ext (W/m K) (m 2 K/W) (W/m 2 K) bez omietok 1) 0,074 6,73 0,15 bez omietok 2) 0,077 6,52 0,15 s omietkami 3) 1) 0,078 7,03 0,14 s omietkami 3) 2) 0,080 6,82 0,14 1) suchý stav 2) praktická vlhkosť podľa STN EN ISO ) vonkajšia omietka: Porotherm TO hr. 30 mm + ProContact s výst. mriežkou + pastózna omietka vnútorná omietka: Porotherm Universal hr. 10 mm λ U Porotherm 50 T Profi Dryfix 1/2 Na kontaktné miesta, kde nie je spojenie P+D naniesť pásy peny Dryfix extra. Vyobrazenia výrobkov v prospekte sú ilustračné. Zmena technických údajov vyhradená. Toto vydanie ruší platnosť všetkých predchádzajúcich vydaní. Aktuálnosť tohto vydania si overte na 56

57 Tehlový systém Porotherm Profi Tehly pre obvodové steny Porotherm 44 T Profi Dryfix Použitie Brúsené tehly Porotherm 44 T Profi Dryfix sú určené pre jednovrstvové omietané obvodové nosné i nenosné murivo hrúbky 440 mm s vysoko nadštandardnými tepelnoizolačnými parametrami a zároveň výbornou tepelnou akumuláciou. Výhody Okrem obvyklých výhod brúsených tehál majú tehly Porotherm 44 T Profi Dryfix tieto prednosti: spojenie pálenej tehly a minerálnej vlny otvory v tehlách sú už vo výrobe vyplnené hydrofobizovanou minerálnou vlnou tepelná izolácia zabudovaná v rámci hrúbky steny 440 mm (celková hrúbka minerálnej vlny 280 mm) tepelná izolácia chránená keramikou proti mechanickému a biologickému poškodeniu a proti vlhkosti nízký odpor proti difúzii vodných pár dokonalé riešenie lineárnych tepelných väzieb v styku s výplňami otvorov Technické údaje Tehly (STN EN 771-1): rozmery mm trieda objem. hmotnosti 680 kg/m 3 orientačná hmotnosť cca 18,7 kg/ks pevnosť v tlaku 8 N/mm 2 nasiakavosť NPD mrazuvzdornosť NPD (F0) obsah aktívnych rozpustných solí NPD (S0) súdržnosť (f vk0 ) 0,11 N/mm 2 NPD - vlastnosť nie je definovaná Murivo: hrúbka 440 mm spotreba tehál v murive 16 ks/m 2 36,4 ks/m 3 spotreba peny cca 1 dóza na 5 m 2 steny Tepelnotechnické vlastnosti muriva charakteristická pevnosť muriva v tlaku f K = 3,30 N/mm 2 súčiniteľ pretvárnosti K E = 500 pevnosti muriva f xk1 = 0,12 N/mm 2 pri ohybe f xk2 = 0,05 N/mm 2 Uvedené mechanické vlastnosti muriva boli stanovené podľa ČSN EN na základe výsledkov statických skúšok. Zvuková izolácia index nepriezvučnosti R w = 48 db*) Orientačná plošná hmotnosť 345 kg/m 2 vrátane omietok. *) hodnota stanovená meraním Požiarna odolnosť Požiarna deliaca stena s obojstrannou omietkou trieda reakcie na oheň: A1 (nehorľavé) požiarna odolnosť REI 90 D1 (s obojstrannou omietkou min hr. 10 mm) (STN EN , STN EN ) Ostatné stavebnofyzikálne údaje merná tepelná kapacita neomietnutého muriva c = J/kg K faktor difúzneho odporu μ = 5/10 (STN EN 1745) Prácnosť murovania (normočasy): cca 0,67 Nh/m 2 cca 1,52 Nh/m 3 Spôsob dodávky Tehly Porotherm 44 T Profi Dryfix sa dodávajú na vratných paletách mm zafóliované. Okrem základného formátu sa vyrába aj polovičný formát, ktorý sa dodáva ako dvojblok 1/2+1/2. Dve polovičky získame rozdelením na stavbe. počet celých tehál na palete počet polovičiek na palete na maltu Porotherm Profi Vlhkosť R U U ext (W/m K) (m 2 K/W) (W/m 2 K) bez omietok 1) 0,075 5,88 0,17 bez omietok 2) 0,077 5,70 0,17 s omietkami 3) 1) 0,078 6,18 0,16 s omietkami 3) 2) 0,081 6,00 0,16 1) suchý stav 2) praktická vlhkosť podľa STN EN ISO ) vonkajšia omietka: Porotherm TO hr. 30 mm + ProContact s výst. mriežkou + pastózna omietka vnútorná omietka: Porotherm Universal hr. 10 mm λ U 72 ks 144 ks 125 odrezať na požadovanú dĺžku Porotherm 44 T Profi Dryfix naniesť penu Dryfix extra minerálna vlna Väzba rohov a ostení STN EN Porotherm 44 T Profi Dryfix 1/ Na kontaktné miesta, kde nie je spojenie P+D naniesť pásy peny Dryfix extra. Vyobrazenia výrobkov v prospekte sú ilustračné. Zmena technických údajov vyhradená. Toto vydanie ruší platnosť všetkých predchádzajúcich vydaní. Aktuálnosť tohto vydania si overte na 57

58 Riešenie pre murivo Tehlový systém Porotherm Profi Tehly pre obvodové steny Porotherm 38 T Profi Dryfix Použitie Brúsené tehly Porotherm 38 T Profi Dryfix sú určené pre jednovrstvové omietané obvodové nosné i nenosné murivo hrúbky 380 mm s vysoko nadštandardnými tepelnoizolačnými parametrami a zároveň výbornou tepelnou akumuláciou. Výhody Okrem obvyklých výhod brúsených tehál majú tehly Porotherm 38 T Profi Dryfix tieto prednosti: spojenie pálenej tehly a minerálnej vlny otvory v tehlách sú už vo výrobe vyplnené hydrofobizovanou minerálnou vlnou tepelná izolácia zabudovaná v rámci hrúbky steny 380 mm (celková hrúbka minerálnej vlny 240 mm) tepelná izolácia chránená keramikou proti mechanickému a biologickému poškodeniu a proti vlhkosti nízký odpor proti difúzii vodných pár dokonalé riešenie lineárnych tepelných väzieb v styku s výplňami otvorov Technické údaje Tehly (STN EN 771-1): rozmery mm trieda objem. hmotnosti 680 kg/m 3 orientačná hmotnosť cca 15,7 kg/ks pevnosť v tlaku 8,0 N/mm 2 nasiakavosť NPD mrazuvzdornosť NPD (F0) obsah aktívnych rozpustných solí NPD (S0) súdržnosť (f vk0 ) 0,12 N/mm 2 NPD - vlastnosť nie je definovaná Murivo: hrúbka 380 mm spotreba tehál v murive 16 ks/m 2 42,1 ks/m 3 spotreba peny cca 1 dóza na 5 m 2 steny Tepelnotechnické vlastnosti muriva charakteristická pevnosť muriva v tlaku f K = 3,30 N/mm 2 súčiniteľ pretvárnosti K E = 500 pevnosti muriva f xk1 = 0,12 N/mm 2 pri ohybe f xk2 = 0,05 N/mm 2 Uvedené mechanické vlastnosti muriva boli stanovené podľa ČSN EN na základe výsledkov statických skúšok. Zvuková izolácia index nepriezvučnosti R w = 46 db*) Orientačná plošná hmotnosť 295 kg/m 2 vrátane omietok. *) hodnota stanovená meraním Požiarna odolnosť Požiarna deliaca stena s obojstrannou omietkou trieda reakcie na oheň: A1 (nehorľavé) požiarna odolnosť REI 90 D1 (s obojstrannou omietkou min hr. 10 mm) (STN EN , STN EN ) Ostatné stavebnofyzikálne údaje merná tepelná kapacita neomietnutého muriva c = J/kg K faktor difúzneho odporu μ = 5/10 (STN EN 1745) Prácnosť murovania (normočasy): cca 0,61 Nh/m 2 cca 1,61 Nh/m 3 Spôsob dodávky Tehly Porotherm 38 T Profi Dryfix sa dodávajú na vratných paletách mm zafóliované. Okrem základného formátu sa vyrába aj polovičný formát, ktorý sa dodáva ako dvojblok 1/2+1/2. Dve polovičky získame rozdelením na stavbe. počet celých tehál na palete počet polovičiek na palete 72 ks 144 ks na maltu Porotherm Profi Vlhkosť λ U R U U ext (W/m K) (m 2 K/W) (W/m 2 K) bez omietok 1) 0,075 5,07 0,19 bez omietok 2) 0,077 4,91 0,20 s omietkami 3) 1) 0,079 5,37 0,18 s omietkami 3) 2) 0,082 5,21 0,19 1) suchý stav 2) praktická vlhkosť podľa STN EN ISO ) vonkajšia omietka: Porotherm TO hr. 30 mm + ProContact s výst. mriežkou + pastózna omietka vnútorná omietka: Porotherm Universal hr. 10 mm 125 Porotherm 38 T Profi Dryfix naniesť penu Dryfix extra minerálna vlna Väzba rohov a ostení STN EN Porotherm 38 T Profi Dryfix 1/ Na kontaktné miesta, kde nie je spojenie P+D naniesť pásy peny Dryfix extra. Vyobrazenia výrobkov v prospekte sú ilustračné. Zmena technických údajov vyhradená. Toto vydanie ruší platnosť všetkých predchádzajúcich vydaní. Aktuálnosť tohto vydania si overte na 58

59 Tehlový systém Porotherm Profi Tehly pre obvodové steny Porotherm 30 T Profi Dryfix Použitie Brúsené tehly Porotherm 30 T Profi Dryfix sú určené pre jednovrstvové omietané obvodové nosné i nenosné murivo hrúbky 300 mm s vysoko nadštandardnými tepelnoizolačnými parametrami a zároveň výbornou tepelnou akumuláciou. Výhody Okrem obvyklých výhod brúsených tehál majú tehly Porotherm 30 T Profi Dryfix tieto prednosti: spojenie pálenej tehly a minerálnej vlny otvory v tehlách sú už vo výrobe vyplnené hydrofobizovanou minerálnou vlnou tepelná izolácia zabudovaná v rámci hrúbky steny 300 mm (celková hrúbka minerálnej vlny 200 mm) tepelná izolácia chránená keramikou proti mechanickému a biologickému poškodeniu a proti vlhkosti nízký odpor proti difúzii vodných pár dokonalé riešenie lineárnych tepelných väzieb v styku s výplňami otvorov Technické údaje Tehly (STN EN 771-1): rozmery mm trieda objem. hmotnosti 650 kg/m 3 orientačná hmotnosť cca 12,2 kg/ks pevnosť v tlaku 8,0 N/mm 2 nasiakavosť NPD mrazuvzdornosť NPD (F0) obsah aktívnych rozpustných solí NPD (S0) súdržnosť (f vk0 ) 0,13 N/mm 2 NPD - vlastnosť nie je definovaná Murivo: hrúbka 300 mm spotreba tehál v murive 16 ks/m 2 53,3 ks/m 3 spotreba peny cca 1 dóza na 5 m 2 steny Tepelnotechnické vlastnosti muriva charakteristická pevnosť muriva v tlaku f K = 3,30 N/mm 2 súčiniteľ pretvárnosti K E = 500 pevnosti muriva f xk1 = 0,12 N/mm 2 pri ohybe f xk2 = 0,05 N/mm 2 Uvedené mechanické vlastnosti muriva boli stanovené podľa ČSN EN na základe výsledkov statických skúšok. Zvuková izolácia index nepriezvučnosti R w = 43 db*) Orientačná plošná hmotnosť 235 kg/m 2 vrátane omietok. *) hodnota stanovená meraním Požiarna odolnosť Požiarna deliaca stena s obojstrannou omietkou trieda reakcie na oheň: A1 (nehorľavé) požiarna odolnosť REI 90 D1 (s obojstrannou omietkou min hr. 10 mm) (STN EN , STN EN ) Ostatné stavebnofyzikálne údaje merná tepelná kapacita neomietnutého muriva c = J/kg K faktor difúzneho odporu μ = 5/10 (STN EN 1745) Prácnosť murovania (normočasy): cca 0,54 Nh/m 2 cca 1,80 Nh/m 3 Spôsob dodávky Tehly Porotherm 30 T Profi Dryfix sa dodávajú na vratných paletách mm zafóliované. Okrem základného formátu sa vyrába aj polovičný formát, ktorý sa dodáva ako dvojblok 1/2+1/2. Dve polovičky získame rozdelením na stavbe. počet celých tehál na palete počet polovičiek na palete 96 ks 192 ks na maltu Porotherm Profi Vlhkosť λ U R U U ext (W/m K) (m 2 K/W) (W/m 2 K) bez omietok 1) 0,073 4,14 0,23 bez omietok 2) 0,075 4,02 0,24 s omietkami 3) 1) 0,078 4,44 0,22 s omietkami 3) 2) 0,080 4,32 0,22 1) suchý stav 2) praktická vlhkosť podľa STN EN ISO ) vonkajšia omietka: Porotherm TO hr. 30 mm + ProContact s výst. mriežkou + pastózna omietka vnútorná omietka: Porotherm Universal hr. 10 mm Porotherm 30 T Profi Dryfix Väzba rohov a ostení naniesť penu Dryfix extra odrezať na požadovanú dĺžku minerálna vlna STN EN Porotherm 30 T Profi Dryfix 1/ Na kontaktné miesta, kde nie je spojenie P+D naniesť pásy peny Dryfix extra. Vyobrazenia výrobkov v prospekte sú ilustračné. Zmena technických údajov vyhradená. Toto vydanie ruší platnosť všetkých predchádzajúcich vydaní. Aktuálnosť tohto vydania si overte na 59

60 Riešenie pre murivo Tehlový systém Porotherm Profi Tehly pre obvodové steny Porotherm 50 T Profi Použitie Brúsené tehly Porotherm 50 T Profi sú určené pre jednovrstvové omietané obvodové nosné i nenosné murivo hrúbky 500 mm s vysoko nadštandardnými tepelnoizolačnými parametrami a zároveň výbornou tepelnou akumuláciou. Výhody Okrem obvyklých výhod brúsených tehál majú tehly Porotherm 50 T Profi tieto prednosti: spojenie pálenej tehly a minerálnej vlny otvory v tehlách sú už vo výrobe vyplnené hydrofobizovanou minerálnou vlnou tepelná izolácia zabudovaná v rámci hrúbky steny 500 mm (celková hrúbka minerálnej vlny 320 mm) tepelná izolácia chránená keramikou proti mechanickému a biologickému poškodeniu a proti vlhkosti nízký odpor proti difúzii vodných pár dokonalé riešenie lineárnych tepelných väzieb v styku s výplňami otvorov Technické údaje Tehly (STN EN 771-1): rozmery mm trieda objem. hmotnosti 680 kg/m 3 orientačná hmotnosť cca 21,3 kg/ks pevnosť v tlaku 8,0 N/mm 2 nasiakavosť NPD mrazuvzdornosť NPD (F0) obsah aktívnych rozpustných solí NPD (S0) súdržnosť (f vk0 ) 0,19 N/mm 2 NPD - vlastnosť nie je definovaná Murivo: hrúbka 500 mm spotreba tehál v murive 16 ks/m 2 32 ks/m 3 spotreba malty cca 3,5 (7,0)* l/m 2 cca 7,0 (14,0)* l/m 3 * Malta Porotherm Profi ktorá sa používa na murovanie tehál Porotherm T Profi sa nanáša buď kontaktným spôsobom na rebrá tehál (údaje spotreby pred zátvorkou), alebo celoplošným spôsobom (údaje spotreby v zátvorke). charakteristická pevnosť muriva v tlaku f K = 3,50 N/mm 2 súčiniteľ pretvárnosti K E = 800 pevnosti muriva f xk1 = 0,13 N/mm 2 pri ohybe f xk2 = 0,09 N/mm 2 Uvedené mechanické vlastnosti muriva boli stanovené podľa ČSN EN na základe výsledkov statických skúšok. Zvuková izolácia index nepriezvučnosti R w = 51 db*) Orientačná plošná hmotnosť 375 kg/m 2 vrátane omietok. *) hodnota stanovená meraním Požiarna odolnosť Požiarna deliaca stena s obojstrannou omietkou trieda reakcie na oheň: A1 (nehorľavé) požiarna odolnosť REI 90 D1 (s obojstrannou omietkou min hr. 10 mm) (STN EN , STN EN ) Ostatné stavebnofyzikálne údaje merná tepelná kapacita neomietnutého muriva c = J/kg K faktor difúzneho odporu μ = 5/10 (STN EN 1745) Prácnosť murovania (normočasy): cca 1,01 Nh/m 2 cca 2,02 Nh/m 3 Spôsob dodávky Tehly Porotherm 50 T Profi sa dodávajú na vratných paletách mm zafóliované. Okrem základného formátu sa vyrába aj polovičný formát, ktorý sa dodáva ako dvojblok 1/2+1/2. Dve polovičky získame rozdelením na stavbe. počet celých tehál na palete počet polovičiek na palete 48 ks 96 ks Porotherm 50 T Profi Väzba rohov a ostení naniesť maltu Porotherm Profi minerálna vlna STN EN Tepelnotechnické vlastnosti muriva na maltu Porotherm Profi Vlhkosť R U U ext (W/m K) (m 2 K/W) (W/m 2 K) bez omietok 1) 0,076 6,57 0,15 bez omietok 2) 0,079 6,36 0,15 s omietkami 3) 1) 0,079 6,87 0,14 s omietkami 3) 2) 0,082 6,66 0,15 1) suchý stav 2) praktická vlhkosť podľa STN EN ISO ) vonkajšia omietka: Porotherm TO hr. 30 mm + ProContact s výst. mriežkou + pastózna omietka vnútorná omietka: Porotherm Universal hr. 10 mm λ U Porotherm 50 T Profi 1/2 Na kontaktné miesta, kde nie je spojenie P+D naniesť maltu Porotherm Profi. Vyobrazenia výrobkov v prospekte sú ilustračné. Zmena technických údajov vyhradená. Toto vydanie ruší platnosť všetkých predchádzajúcich vydaní. Aktuálnosť tohto vydania si overte na 60

61 Tehlový systém Porotherm Profi Tehly pre obvodové steny Porotherm 44 T Profi Použitie Brúsené tehly Porotherm 44 T Profi sú určené pre jednovrstvové omietané obvodové nosné i nenosné murivo hrúbky 440 mm s vysoko nadštandardnými tepelnoizolačnými parametrami a zároveň výbornou tepelnou akumuláciou. Výhody Okrem obvyklých výhod brúsených tehál majú tehly Porotherm 44 T Profi tieto prednosti: spojenie pálenej tehly a minerálnej vlny otvory v tehlách sú už vo výrobe vyplnené hydrofobizovanou minerálnou vlnou tepelná izolácia zabudovaná v rámci hrúbky steny 440 mm (celková hrúbka minerálnej vlny 280 mm) tepelná izolácia chránená keramikou proti mechanickému a biologickému poškodeniu a proti vlhkosti nízký odpor proti difúzii vodných pár dokonalé riešenie lineárnych tepelných väzieb v styku s výplňami otvorov Technické údaje Tehly (STN EN 771-1): rozmery mm trieda objem. hmotnosti 680 kg/m 3 orientačná hmotnosť cca 18,7 kg/ks pevnosť v tlaku 8 N/mm 2 nasiakavosť NPD mrazuvzdornosť NPD (F0) obsah aktívnych rozpustných solí NPD (S0) súdržnosť (f vk0 ) 0,19 N/mm 2 NPD - vlastnosť nie je definovaná Murivo: hrúbka 440 mm spotreba tehál v murive 16 ks/m 2 36,4 ks/m 3 spotreba malty cca 3,1 (6,2)* l/m 2 cca 7,0 (14,0)* l/m 3 * Malta Porotherm Profi ktorá sa používa na murovanie tehál Porotherm T Profi sa nanáša buď kontaktným spôsobom na rebrá tehál (údaje spotreby pred zátvorkou), alebo celoplošným spôsobom (údaje spotreby v zátvorke). charakteristická pevnosť muriva v tlaku f K = 3,50 N/mm 2 súčiniteľ pretvárnosti K E = 800 pevnosti muriva f xk1 = 0,13 N/mm 2 pri ohybe f xk2 = 0,09 N/mm 2 Uvedené mechanické vlastnosti muriva boli stanovené podľa ČSN EN na základe výsledkov statických skúšok. Zvuková izolácia index nepriezvučnosti R w = 50 db*) Orientačná plošná hmotnosť 335 kg/m 2 vrátane omietok. *) hodnota stanovená meraním Požiarna odolnosť Požiarna deliaca stena s obojstrannou omietkou trieda reakcie na oheň: A1 (nehorľavé) požiarna odolnosť REI 90 D1 (s obojstrannou omietkou min hr. 10 mm) (STN EN , STN EN ) Ostatné stavebnofyzikálne údaje merná tepelná kapacita neomietnutého muriva c = J/kg K faktor difúzneho odporu μ = 5/10 (STN EN 1745) Prácnosť murovania (normočasy): cca 0,91 Nh/m 2 cca 2,07 Nh/m 3 Spôsob dodávky Tehly Porotherm 44 T Profi sa dodávajú na vratných paletách mm zafóliované. Okrem základného formátu sa vyrába aj polovičný formát, ktorý sa dodáva ako dvojblok 1/2+1/2. Dve polovičky získame rozdelením na stavbe. počet celých tehál na palete počet polovičiek na palete 72 ks 144 ks 125 odrezať na požadovanú dĺžku naniesť maltu Porotherm Profi minerálna vlna Porotherm 44 T Profi Väzba rohov a ostení STN EN Tepelnotechnické vlastnosti muriva na maltu Porotherm Profi Vlhkosť R U U ext (W/m K) (m 2 K/W) (W/m 2 K) bez omietok 1) 0,077 5,74 0,17 bez omietok 2) 0,079 5,57 0,17 s omietkami 3) 1) 0,080 6,04 0,16 s omietkami 3) 2) 0,083 5,87 0,17 1) suchý stav 2) praktická vlhkosť podľa STN EN ISO ) vonkajšia omietka: Porotherm TO hr. 30 mm + ProContact s výst. mriežkou + pastózna omietka vnútorná omietka: Porotherm Universal hr. 10 mm λ U Porotherm 44 T Profi 1/2 Na kontaktné miesta, kde nie je spojenie P+D naniesť maltu Porotherm Profi. Vyobrazenia výrobkov v prospekte sú ilustračné. Zmena technických údajov vyhradená. Toto vydanie ruší platnosť všetkých predchádzajúcich vydaní. Aktuálnosť tohto vydania si overte na 61

62 Riešenie pre murivo Tehlový systém Porotherm Profi Tehly pre obvodové steny Porotherm 38 T Profi Použitie Brúsené tehly Porotherm 38 T Profi sú určené pre jednovrstvové omietané obvodové nosné i nenosné murivo hrúbky 380 mm s vysoko nadštandardnými tepelnoizolačnými parametrami a zároveň výbornou tepelnou akumuláciou. Výhody Okrem obvyklých výhod brúsených tehál majú tehly Porotherm 38 T Profi tieto prednosti: spojenie pálenej tehly a minerálnej vlny otvory v tehlách sú už vo výrobe vyplnené hydrofobizovanou minerálnou vlnou tepelná izolácia zabudovaná v rámci hrúbky steny 380 mm (celková hrúbka minerálnej vlny 240 mm) tepelná izolácia chránená keramikou proti mechanickému a biologickému poškodeniu a proti vlhkosti nízký odpor proti difúzii vodných pár dokonalé riešenie lineárnych tepelných väzieb v styku s výplňami otvorov Technické údaje Tehly (STN EN 771-1): rozmery mm trieda objem. hmotnosti 680 kg/m 3 orientačná hmotnosť cca 15,7 kg/ks pevnosť v tlaku 8,0 N/mm 2 nasiakavosť NPD mrazuvzdornosť NPD (F0) obsah aktívnych rozpustných solí NPD (S0) súdržnosť (f vk0 ) 0,19 N/mm 2 NPD - vlastnosť nie je definovaná Murivo: hrúbka 380 mm spotreba tehál v murive 16 ks/m 2 42,1 ks/m 3 spotreba malty cca 2,7 (5,3)* l/m 2 cca 7,0 (14,0)* l/m 3 * Malta Porotherm Profi ktorá sa používa na murovanie tehál Porotherm T Profi sa nanáša buď kontaktným spôsobom na rebrá tehál (údaje spotreby pred zátvorkou), alebo celoplošným spôsobom (údaje spotreby v zátvorke). charakteristická pevnosť muriva v tlaku f K = 3,50 N/mm 2 súčiniteľ pretvárnosti K E = 800 pevnosti muriva f xk1 = 0,13 N/mm 2 pri ohybe f xk2 = 0,09 N/mm 2 Uvedené mechanické vlastnosti muriva boli stanovené podľa ČSN EN na základe výsledkov statických skúšok. Zvuková izolácia index nepriezvučnosti R w = 48 db*) Orientačná plošná hmotnosť 285 kg/m 2 vrátane omietok. *) hodnota stanovená meraním Požiarna odolnosť Požiarna deliaca stena s obojstrannou omietkou trieda reakcie na oheň: A1 (nehorľavé) požiarna odolnosť REI 90 D1 (s obojstrannou omietkou min hr. 10 mm) (STN EN , STN EN ) Ostatné stavebnofyzikálne údaje merná tepelná kapacita neomietnutého muriva c = J/kg K faktor difúzneho odporu μ = 5/10 (STN EN 1745) Prácnosť murovania (normočasy): cca 0,85 Nh/m 2 cca 2,24 Nh/m 3 Spôsob dodávky Tehly Porotherm 38 T Profi sa dodávajú na vratných paletách mm zafóliované. Okrem základného formátu sa vyrába aj polovičný formát, ktorý sa dodáva ako dvojblok 1/2+1/2. Dve polovičky získame rozdelením na stavbe. počet celých tehál na palete počet polovičiek na palete 72 ks 144 ks 125 naniesť maltu Porotherm Profi minerálna vlna Porotherm 38 T Profi Väzba rohov a ostení STN EN Tepelnotechnické vlastnosti muriva na maltu Porotherm Profi Vlhkosť λ U R U U ext (W/m K) (m 2 K/W) (W/m 2 K) bez omietok 1) 0,077 4,95 0,20 bez omietok 2) 0,079 4,79 0,20 s omietkami 3) 1) 0,081 5,25 0,18 s omietkami 3) 2) 0,083 5,09 0,19 1) suchý stav 2) praktická vlhkosť podľa STN EN ISO ) vonkajšia omietka: Porotherm TO hr. 30 mm + ProContact s výst. mriežkou + pastózna omietka vnútorná omietka: Porotherm Universal hr. 10 mm Porotherm 38 T Profi 1/2 Na kontaktné miesta, kde nie je spojenie P+D naniesť maltu Porotherm Profi. Vyobrazenia výrobkov v prospekte sú ilustračné. Zmena technických údajov vyhradená. Toto vydanie ruší platnosť všetkých predchádzajúcich vydaní. Aktuálnosť tohto vydania si overte na 62

63 Tehlový systém Porotherm Profi Tehly pre obvodové steny Porotherm 30 T Profi Dryfix Použitie Brúsené tehly Porotherm 30 T Profi Dryfix sú určené pre jednovrstvové omietané obvodové nosné i nenosné murivo hrúbky 300 mm s vysoko nadštandardnými tepelnoizolačnými parametrami a zároveň výbornou tepelnou akumuláciou. Výhody Okrem obvyklých výhod brúsených tehál majú tehly Porotherm 30 T Profi Dryfix tieto prednosti: spojenie pálenej tehly a minerálnej vlny otvory v tehlách sú už vo výrobe vyplnené hydrofobizovanou minerálnou vlnou tepelná izolácia zabudovaná v rámci hrúbky steny 300 mm (celková hrúbka minerálnej vlny 200 mm) tepelná izolácia chránená keramikou proti mechanickému a biologickému poškodeniu a proti vlhkosti nízký odpor proti difúzii vodných pár dokonalé riešenie lineárnych tepelných väzieb v styku s výplňami otvorov Technické údaje Tehly (STN EN 771-1): rozmery mm trieda objem. hmotnosti 650 kg/m 3 orientačná hmotnosť cca 12,2 kg/ks pevnosť v tlaku 8,0 N/mm 2 nasiakavosť NPD mrazuvzdornosť NPD (F0) obsah aktívnych rozpustných solí NPD (S0) súdržnosť (f vk0 ) 0,13 N/mm 2 NPD - vlastnosť nie je definovaná Murivo: hrúbka 300 mm spotreba tehál v murive 16 ks/m 2 53,3 ks/m 3 spotreba peny cca 1 dóza na 5 m 2 steny Tepelnotechnické vlastnosti muriva charakteristická pevnosť muriva v tlaku f K = 3,30 N/mm 2 súčiniteľ pretvárnosti K E = 500 pevnosti muriva f xk1 = 0,12 N/mm 2 pri ohybe f xk2 = 0,05 N/mm 2 Uvedené mechanické vlastnosti muriva boli stanovené podľa ČSN EN na základe výsledkov statických skúšok. Zvuková izolácia index nepriezvučnosti R w = 43 db*) Orientačná plošná hmotnosť 235 kg/m 2 vrátane omietok. *) hodnota stanovená meraním Požiarna odolnosť Požiarna deliaca stena s obojstrannou omietkou trieda reakcie na oheň: A1 (nehorľavé) požiarna odolnosť REI 90 D1 (s obojstrannou omietkou min hr. 10 mm) (STN EN , STN EN ) Ostatné stavebnofyzikálne údaje merná tepelná kapacita neomietnutého muriva c = J/kg K faktor difúzneho odporu μ = 5/10 (STN EN 1745) Prácnosť murovania (normočasy): cca 0,54 Nh/m 2 cca 1,80 Nh/m 3 Spôsob dodávky Tehly Porotherm 30 T Profi Dryfix sa dodávajú na vratných paletách mm zafóliované. Okrem základného formátu sa vyrába aj polovičný formát, ktorý sa dodáva ako dvojblok 1/2+1/2. Dve polovičky získame rozdelením na stavbe. počet celých tehál na palete počet polovičiek na palete na maltu Porotherm Profi Vlhkosť R U U ext (W/m K) (m 2 K/W) (W/m 2 K) bez omietok 1) 0,073 4,14 0,23 bez omietok 2) 0,075 4,02 0,24 s omietkami 3) 1) 0,078 4,44 0,22 s omietkami 3) 2) 0,080 4,32 0,22 1) suchý stav 2) praktická vlhkosť podľa STN EN ISO ) vonkajšia omietka: Porotherm TO hr. 30 mm + ProContact s výst. mriežkou + pastózna omietka vnútorná omietka: Porotherm Universal hr. 10 mm λ U 96 ks 192 ks Porotherm 30 T Profi Dryfix Väzba rohov a ostení naniesť penu Dryfix extra odrezať na požadovanú dĺžku minerálna vlna STN EN Porotherm 30 T Profi Dryfix 1/ Na kontaktné miesta, kde nie je spojenie P+D naniesť pásy peny Dryfix extra. Vyobrazenia výrobkov v prospekte sú ilustračné. Zmena technických údajov vyhradená. Toto vydanie ruší platnosť všetkých predchádzajúcich vydaní. Aktuálnosť tohto vydania si overte na 63

64 pre tehly Porotherm T Profi plnené minerálnou vlnou Príručka projektanta pre navrhovanie nízkoenergetických a pasívnych domov PROSTUP TEPLA Wienerberger slovenské tehelne, spol. s r. o. Tehelná Zlaté Moravce Infolinka: info.sk@wienerberger.com Wienerberger slovenské tehelne, spol. s r.o. 06/2015
