1 Οι ειδικοί στην σπορά ακριβείας Πνευματική σπαρτική μηχανή με διπλούς δίσκους w w w. mo n o s e m. c o m 1 GR

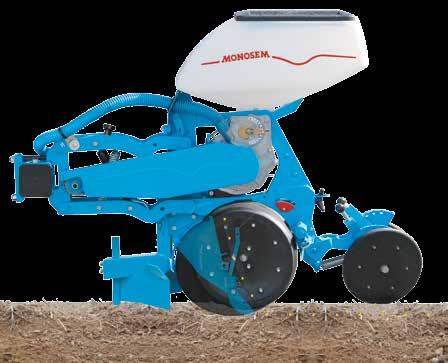

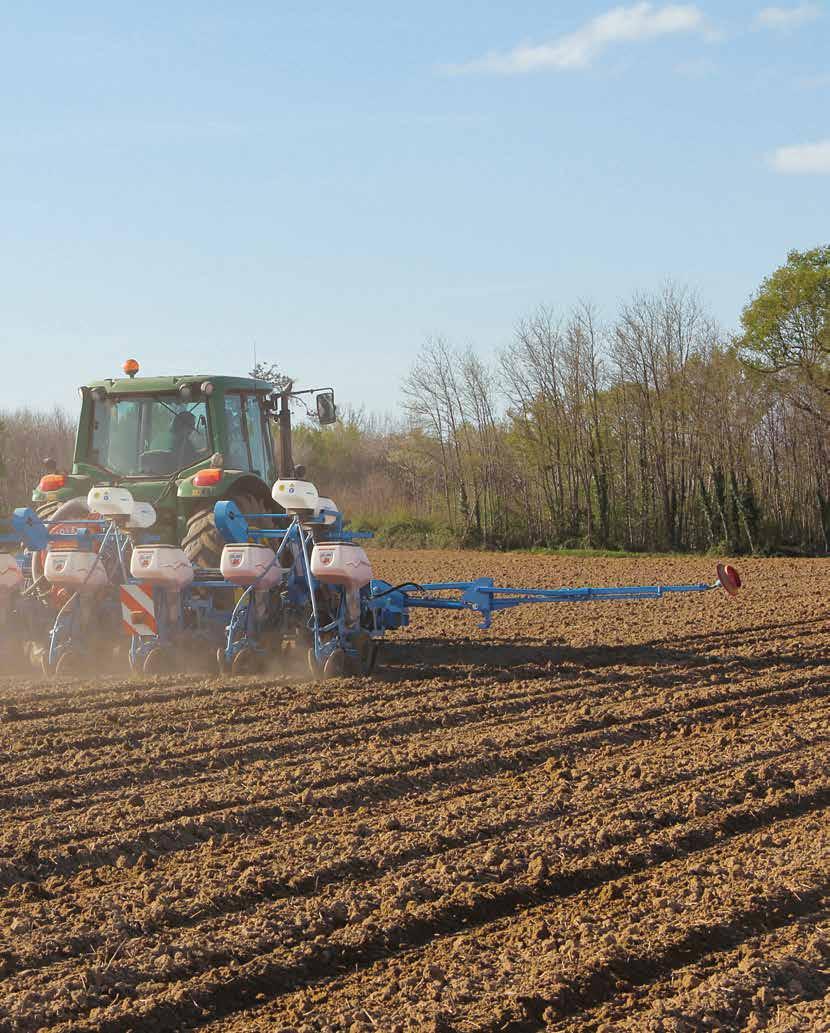

2 ΈΝΑ NEΟ ΣΗΜΕΙΟ ΑΝΑΦΟΡΑΣ Το αποτέλεσμα πολλών ετών έρευνας και δοκιμών σε πολλές χώρες ήταν ο σχεδιασμός ενός νέου στοιχείου σποράς το οποίο ξεχωρίζει από την σειρά NG Pus και ονομάζεται Monoshox NG Pus M. ΑΠΌ ΤΗΝ NG PLUS......ΣΤΗΝ MONOSHOX NG PLUS M Από την πρώτη της εμφάνιση την δεκαετία του 70 στις Η.Π.Α, η ιδέα της άμεσης επαφής του στοιχείου σποράς με την γραμμή σποράς, υπάρχει στην MONOSEM από το Από την κυκλοφορία της NG Pus η σπορά με δίσκους και πλαϊνούς τροχούς βάθους δεν έχει σταματήσει να εξελίσσεται. Η έκδοση NG Pus 2 σηματοδοτήθηκε από την εμφάνιση του τροχού PRO, ενός τροχού μεγάλης διαμέτρου που εξασφάλιζε την άμεση επαφή σπόρου και εδάφους, χαρίζοντας το «άγγιγμα του επαγγελματία». Η έκδοση NG Pus 3 έγινε γνωστή για την στιβαρή κατασκευή και την ενίσχυση της σε καίρια σημεία. Ακόμα πιο πρόσφατα η έκδοση NG Pus 4 έδωσε την δυνατότητα για ακόμα πιο εύκολες ρυθμίσεις αναλόγως τις συνθήκες σποράς. Το νέο σποροκιβωτιο Monoshox NG Pus M διατηρεί το ίδιο σύστημα διανομής στο οποίο οφείλει την φήμη της η NG Pus, με την προσθήκη ενός νέου παραλληλόγραμμου με το σύστημα ανάρτησης Monoshox.EU με απορροφητή κραδασμών για μεγαλύτερη απόδοση με την ποιότητα σποράς MONOSEM. 2

3 Οι ειδικοί στην σπορά ακριβείας ΠΕΡΙΛΗΨΗ Σελίδες Η ιδέα Monoshox NG Pus M Pus... 4 Σύστημα διανομής... 6 Το σποροκιβώτιο... 8 Τα κύρια εξαρτήματα Ο τροχός PRO Βασικά στοιχεία της μηχανής Τηλεσκοπικά σασί Το τηλεσκοπικό Monobock2 σασί Σασί EXTEND Το διπλό αναδιπλώμενο και το TFC πλαίσιο Το αναδιπλώμενο σασί, TFC2 Comfort Τα CRT αναδιπλώμενα πλαίσια Σύστημα λιπάσματος Εξαρτήματα συστήματος λιπάσματος Microsem Σύστημα φάρμακου Σύστημα αποκοπής γραμμών Ηλεκτρ. Υπολογιστές σποράς Ηλεκτρική μετάδοση κίνησης Tεχνικά χαρακτηριστικά

4 Η ΙΔΕΑ MONOSHOX NG Από την πρώτη της εμφάνιση την δεκαετία του 70 στις Η. Π. Α, η ιδέα της γραμμικής σποράς ή αλλιώς «Αμερικανικό σύστημα σποράς», υπάρχει στην MONOSEM από το Σε συνδυασμό με ένα σύστημα διανομής υψηλής ποιότητας η Monoshox NG Pus M δίνει τη δυνατότητα στον χειριστή να κάνει την καλύτερη δυνατή χρήση της μηχανής σε μεγάλες επιφάνειες, μειώνοντας σημαντικά το κόστος λειτουργίας. 1 Οι σβολοδιωκτες, ή τα ανεμιδακια καθαρίζουν τη γραμμή σποράς απομακρύνοντας σβόλους, πέτρες ή υπολείμματα καλλιεργειών. 2 Οι διπλοί δίσκοι ανοίγουν το αυλάκι στο βάθος που καθορίζεται από τους δυο πλαϊνούς τροχούς Το καρινακι φτιάχνει την σποροκλινη για την βέλτιστη τοποθέτηση του σπόρου. Ο κοίλος σωλήνας μεταφοράς του σπόρου έχει σχεδιαστεί ειδικά ώστε να μεταφέρει απαλά και με τέλεια ακρίβεια τον σπόρο στο έδαφος. To ρυθμιζόμενο πίσω πλαίσιο πίεσης*, που αποτελείται από δυο 2 V-τροχούς, κλείνει το αυλάκι ώστε να διασφαλίσει η βέλτιστη φυτρωτικοτητα Ένας σχεδιασμός που κάνει όλη τη διαφορά Τοποθέτηση του σπόρου σε απόλυτη ευθεία Εναρμόνιση με τις ανομοιομορφίες του εδάφους Άριστη απόδοση σε όλους τους τύπους εδαφών Ποικιλία σποράς * Εξοπλισμός ανάλογα με την χώρα Το σύστημα διανομής δίνει τη δυνατότητα σποράς μιας μεγάλης ποικιλίας σπόρων με άριστα αποτελέσματα ακόμα και σε πολύ μικρούς σπόρους όπως η ελαιοκράμβη. 4

5 PLUS M Οι ειδικοί στην σπορά ακριβείας Στη σπορά ακριβείας, η σωστή τοποθέτηση του σπόρου δεν αφορά μόνο τις αποστασεις, αλλα και το σωστό βάθος. Η ομοιομορφία στο βάθος, το πάτημα του σπόρου και το σωστό κλείσιμο του αυλακιού είναι τα στοιχεία που διασφαλίζουν το σωστό φύτρωμα. Το νέο σποροκιβώτιο Monoshox NG Pus M διαθέτει τα τεχνολογικά χαρακτηριστικά που διασφαλίζουν τη σωστή σπορά σε μεγαλύτερες ταχύτητες. Μεγαλύτερη ταχύτητα εργασίας με την ποιότητα σποράς MONOSEM Σπορά με μεγάλη ταχύτητα χωρίς Monoshox Ανομοιομορφία στο φύτρωμα λόγο ανομοιομορφίας στην απόσταση αλλά και στο βάθος. Σπορά με μεγάλη ταχύτητα με Monoshox Ομοιομορφία στο φύτρωμα λόγο ομοιομορφίας στην απόσταση αλλά και στο βάθος. Η τεχνολογία Monoshox NG Pus M στην υπηρεσία της σωστής σποράς Ομοιομορφία στο φύτρωμα. Ομοιομορφία στην απόσταση των σπόρων Βλέπε σελίδες Monoshox.EU ανάρτηση με απορροφητή κραδασμών, Πιο φαρδύ παραλληλόγραμμο / μεγαλύτερη πίεση Εύκολα αφαιρούμενο καρινακι Σύστημα διανομής MONOSEM Τροχός PRO (επιλογή) Ρυθμιζόμενο πίσω πλαίσιο τροχών* * Εξοπλισμός ανάλογα με τη χώρα Ο συνδυασμός που κερδίζει και διασφαλίζει ομοιομορφία στο φύτρωμα και μεγαλύτερη ταχύτητα στην εργασία. 5

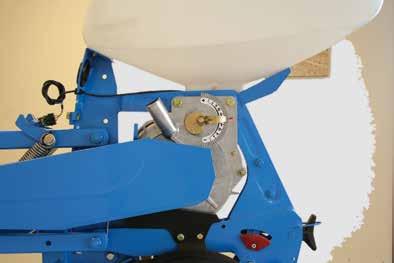

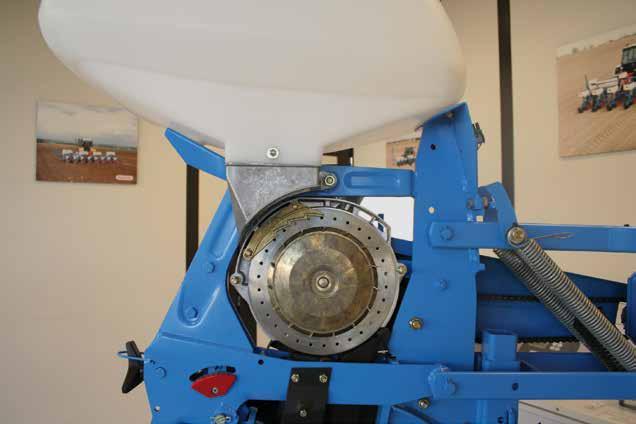

6 ΣΎΣΤΗΜΑ ΔΙΑΝΟΜΉΣ 1 2 Η υψηλή ποιότητα σποράς προϋποθέτει ένα καλό σύστημα επιλογής και διανομής των σπόρων. Για αυτόν ακριβώς το λόγο η MONOSEM προσφέρει όλη την τεχνογνωσία της για να σας προσφέρει ένα ακριβές, απλό στη χρήση και αξιόπιστο σύστημα διανομής. H υψηλή ποιότητα κατασκευής του καθιστά το σύστημα επιλογής της MONOSEM ως σημείο αναφοράς παγκοσμίως. Σήμερα, για τη δική σου σπορά μπορείς να εμπιστευτείς την αξιοπιστία MONOSEM. Σώμα από χυτό ντουραλουμίνιο Το σύστημα διανομής είναι κατασκευασμένο από χυτό ντουραλουμίνιο. Ακόμα και έπειτα από πολλά έτη παραμένει το ίδιο ακριβές, ανεξάρτητα από τις διακυμάνσεις της θερμοκρασίας. Φλάντζα σώματος Η φλάντζα είναι σε διαρκή επαφή με τον δισκο. Εξασφαλιζει το σφράγισμα του δίσκου και μπορεί να αλλαχτεί με τον καιρό Δίσκοι Ο ανοξείδωτος δίσκος πάχους 1,5 mm είναι ιδιαίτερα ενισχυμένος εξωλκεας προσαρμοσμενος επάνω στον δίσκο τον σταθεροποίηση αλλαγή των δίσκων είναι απλη και δεν απαιτει εργαλεια. Μια μεγάλη γκάμα δίσκων είναι διαθέσιμη (σελ. 34). 7 4 Χτένι 6 Παραθυράκι έλεγχου Το χτένι / ξύστρα εμποδίζει τα δίπλα σπορια. Ενα ελατήριο στο καπάκι του σώματος διατηρεί το χτένι πάντα στη σωστή θέση για άριστη επιλογή ακόμα και σε μικρά σπόρια. Το σύστημα διανομής είναι εύκολα ορατό, για την πραγματοποίηση έλεγχου και ρυθμίσεων. Ένα διαφανές παράθυρο επιτρέπει τον εύκολο έλεγχο της ροής. 5 Καπάκι 7 Ολικό άδειασμα Το καπάκι είναι κατασκευασμένο από ντουραλουμίνιο ειδικά σχεδιασμένο για σπορά ακόμα και με την ελάχιστη ποσότητα σπόρου. Το νέο πορτάκι αφαίρεσης του σπόρου προσφέρει ακόμα μεγαλύτερη ευκολία. Παραμένει ανοικτό και με τη βοήθεια της μικρής σέσουλας αδειάστε εύκολα και αποτελεσματικά τον σπόρο από το σποροκιβωτιο. 6

7 Οι ειδικοί στην σπορά ακριβείας Ρύθμιση αέρα και διαλογής με μια κίνηση Η ρύθμιση αέρα και διαλογής με μια κίνηση αποτελεί μια καινοτομία της MONOSEM. Αυτό το συγκεκριμένο σύστημα δίνει τη δυνατότητα για την καλύτερη διανομή των σπόρων. Για τους μεγάλους σπόρους η απορρόφηση είναι η μέγιστη, και ο επιλογέας (χτένι) μετακινείται αναλόγως του μεγέθους του σπόρου. Για τους μικρούς σπόρους απορρόφηση μειώνεται ταυτόχρονα με την μετακίνηση του επιλογέα (χτενιού). 7

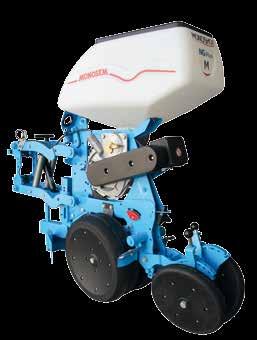

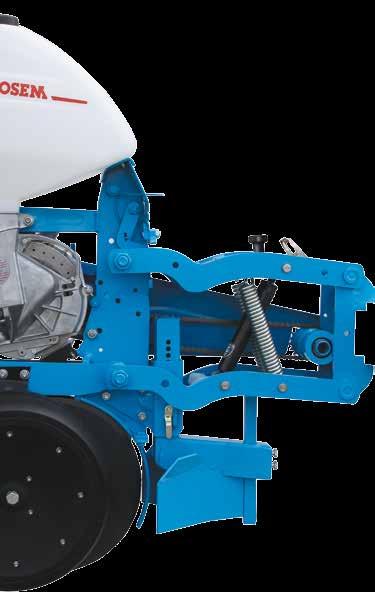

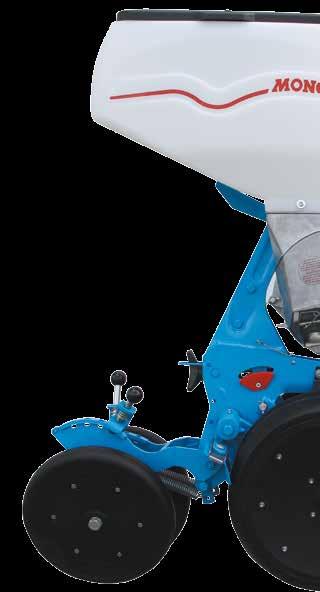

8 ΤΟ ΣΠΟΡΟΚΙΒΩΤΙΟ Προκειμένου να ανταποκριθεί στις νέες απαιτήσεις το σποροκιβωτιο της Monoshox NG Pus M διαθέτει αποκλειστικές ιδιότητες που του επιτρέπουν να είναι : Γρηγορότερο χάρη στο Monoshox.EU με τον απορροφητή κραδασμών, Πιο ακριβές ανεξάρτητα από το μέγεθος του σπόρου με την εύκολη αλλαγή στο καρινακι, Πιο εύκολο στη ρύθμιση αφού με το νέο παραλληλόγραμμο η πίεση μπορεί να ρυθμιστεί γρήγορα, όπως και στις πίσω ρόδες μς τη χρήση των λεβιέδων εύκολα χωρίς τη χρήση εργαλείων. - Κυτιο σπόρου Το ανθεκτικό κυτίο σπόρου από ημιδιαφανές πλαστικό έχει χωρητικότητα 52 λίτρων. Το καπάκι κλειδώνει ώστε να μην κλείνει κατά το γέμισμα ακόμα κι όταν έχει άνεμο. 2 Ρύθμιση βάθους Η ρύθμιση του βάθους γίνεται εύκολα με το πίσω χερούλι. Αυτός ο τρόπος ρύθμισης διασφαλίζει τον έλεγχο της ακριβείας του βάθους σποράς ακόμα και σε μικρούς σπόρους που σπέρνονται ρηχά. Οι καινούργιοι δείκτες βάθους είναι ορατοί από πισω, και δεν φθείρονται με τον καιρό. Νέο φαρδύ παραλληλόγραμμο με γρήγορη ρύθμιση της πίεσης 4 5 Το παραλληλόγραμμο από το σποροκιβώτιο της Monoshox NG Pus M είναι εξοπλισμένο με δύο ελατήρια πίεσης τα οποία εύκολα ρυθμίζονται στις συνθήκες σποράς. Αυτά τα δύο ελατήρια προσφέρουν μεγαλύτερη πίεση διατηρώντας το σποροκιβώτιο σταθερό επάνω στο έδαφος. Η πίεση η οποία εφαρμόζεται στα ελατήρια γίνεται Το νέο ενισχυμένο παραλληλόγραμμο στηρίζεται σε πύρους με δακτυλίδια ενώ το φαρδύτερο σχήμα του εξασφαλίζει τη σταθερότητα. Ρυθμιζόμενη καστάνια Κάθε σποροκιβωτιο είναι εφοδιασμένο με μια καστάνια ασφαλείας που μπορεί να ακουστεί εύκολα και μπλοκάρει αυτόματα για την καλύτερη προστασία του σώματος Αποκλειστικά χαρακτηρισ Ανάρτηση Monoshox.EU με απορροφητή κραδασμών 6 Το σύστημα Monoshox.EU όπως κάθε αξιόπιστο σύστημα ανάρτησης συνδυάζει τα ελατήρια με τον απορροφητή κραδασμών που σχεδιάστηκε αποκλειστικά για αυτό το σποροκιβωτιο. Με τον τρόπο αυτό κατά τη διάρκεια εργασίας τα ελατήρια πίεσης κρατούν το σποροκιβωτιο σε συνεχή επαφή με το έδαφος ενώ η υδραυλική μπουκάλα απορροφά τους κραδασμούς. Η ακρίβεια και η σταθερότητα του βάθους παραμένουν άριστες. 8

9 Οι ειδικοί στην σπορά ακριβείας Πρόσβαση στο βίντεο Monoshox NG Pus M Μπρατσα σβολοδιώκτη Η ρύθμιση του σβολοδιώκτη γίνεται με ακρίβεια (12 θέσεις) και ευκολία χάρη στο σύστημα πύρων που ασφαλίζουν. Για εύκολη προσαρμογή σε όλες τις συνθήκες, οι σβολοδιωκτες μπορούν να αντικατασταθούν με ακτινωτούς τροχούς χωρίς να είναι απαραίτητη η χρήση εργαλείων. Μπράτσα τροχών βάθους Τα μπράτσα των πλαϊνών τροχών είναι προσαρμοσμένα επάνω σε ενισχυμένα κουζινέτα. Οι ξύστρες πάνω στους τροχούς είναι στον στάνταρ εξοπλισμό τικά Monoshox NG Pus M 5 6 Εύκολα αφαιρούμενο καρινακι Τροχοί βάθους Οι μεγάλες πλαϊνές ρόδες (110 mm) εξασφαλίζουν την ομοιομορφία στο βάθος σποράς. Η διαρκής επαφή τους με το έδαφος και την γραμμή σποράς εξασφαλίζει την ασύγκριτη ομοιομορφία βάθους σποράς για την οποία έγινε διάσημη η NG Pus. Οι ανεξάρτητοι τροχοί βάθους είναι προσαρμοσμένοι επάνω σε μετακινούμενο πλαίσιο που διασφαλίζει το ομοιόμορφο βάθος ακόμα και όταν οι τροχοί συναντήσουν εμπόδια (π. χ. πετρες). Διπλοί δίσκοι Το σύστημα σποράς αποτελείται από δυο μεγάλους δίσκους διαμέτρου 380 μμ που είναι προσαρμοσμένοι σε σφραγιστά ρουλεμάν. Ρυθμιζόμενο πίσω πλαίσιο τροχών* Αυτό το πατενταρισμένο σύστημα εύκολης απομάκρυνσης της μικρής καρίνας, δίνει τη δυνατότητα να διατηρείται πάντα και χωρίς κόπο το μικρό αυλάκι σχήματος V στο σωστό μέγεθος και βάθος, ανεξάρτητα από το μέγεθος του σπόρου (καλαμποκι, ελαιοκραμβη, τευτλο, φασολι, φυστικι...). Το συγκεκριμένο καρινακι μπορεί εύκολα και με ασφάλεια να τοποθετηθεί στην αρχική του θέση χάρη σε έναν μοχλό τοποθετημένο ανάμεσα στους δυο δίσκους. Υπάρχουν δυο μοντέλα μικρής καρινας: Αυτή χωρίς φτερά για πιο «φυσιολογικές» συνθήκες σποράς και αυτή με φτερά για σπορά είτε σε πολύ μικρό βάθος, είτε σε πολύ ξηρές συνθήκες. (Tο συγκεκριμένο καρινακι κρατεί το αυλάκι ανοιχτό μέχρι να πέσει ο σπόρος και να κάτσει στην υγρή βάση του αυλακιού κι όχι ψηλότερα). b a Το σποροκιβωτιο Monoshox NG Pus M είναι εφοδιασμένο με σύστημα πίσω τροχών που μπορεί να ρυθμιστεί με τη χρήση μοχλών *. Ο δεξιός μοχλός (a) εξασφαλίζει τη γρήγορη και ακριβή ρύθμιση της πίεσης των πίσω τροχών. Ο αριστερός μοχλός (b) ρυθμίζει τη γωνία πρόσφυσης των τροχών ανάλογα με τις συνθήκες σποράς (βλ. φωτο απέναντι). * Εξοπλισμός ανάλογα με τη χώρα 9

10 ΠΛΕΟΝ ΕΞΟΠΛΙΣΜΟΣ Η MONOSEΜ διαθέτει μια πλήρη γκάμα εξτρά εξαρτημάτων για να προσαρμοστούν σε όλες τις συνθήκες σποράς. Η εμπειρία μάς, μας δίνει τη δυνατότητα να σας βοηθήσουμε στην επιλογή τους. Ακτινωτοί τροχοί Ακτινωτοί τροχοί μπορούν να τοποθετηθούν στη θέση του σβολοδιώκτη για σπορά σε άγρια χώματα. Στενά ανεμιδάκια Για σπορά σε μικρές αποστάσεις σειρών η χρήση τους είναι δυνατή. Ελατός σβολοδιώκτης Ο σβολοδιώκτης προσαρμοσμένος σε μπράτσο με ελατήριο συνίσταται για σπορά σε πετρώδη εδάφη. Δίσκος προχαραξης Είτε λείος είτε με αυλακώσεις ο δίσκος προχάραξης, βελτιώνει το άνοιγμα του αυλακιού σε συνθήκες ελαφριάς προετοιμασίας εδάφους. Στενές ρόδες βάθους Για σπορά με μικρή απόσταση μεταξύ των γραμμών μπορούν να τοποθετηθούν στενές πλαϊνές ρόδες. Καρινακι «με μεγάλη άκρη και φτερά» Το ειδικό καρινάκι «Μεγάλη άκρη, στενά φτερά» είναι ειδικά σχεδιασμένο για σπορά μικρών σπόρων αλλά και για ξηρά εδάφη. Στενοί τροχοί πιέσεως Τροχοί πάχους μιας ίντσας (αντί δυο) μπορούν να προσαρμοστούν για καλύτερο πάτημα σε σκληρά εδάφη ή σε εδάφη με ελαφριά προετοιμασία. Ακτινωτοί τροχοί πίεσης Οι μεταλλικοί τροχοί πίεσης μπορούν να χρησιμοποιηθούν σε εδάφη που χαρακτηρίζονται από δημιουργία κρούστας η συμπίεσης μετά από βροχή ακόμα και για το κλείσιμο του αυλακιού σε συνθήκες σποράς σε ακαλλιεργια. Κυτίο 16 λίτρων Το κυτίο 16 λίτρων είναι ειδικά σχεδιασμένο για σπορά μικρών σπόρων σε μικρές αποστάσεις μεταξύ των σειρών (τεύτλα, ελαιοκράμβη ). 10

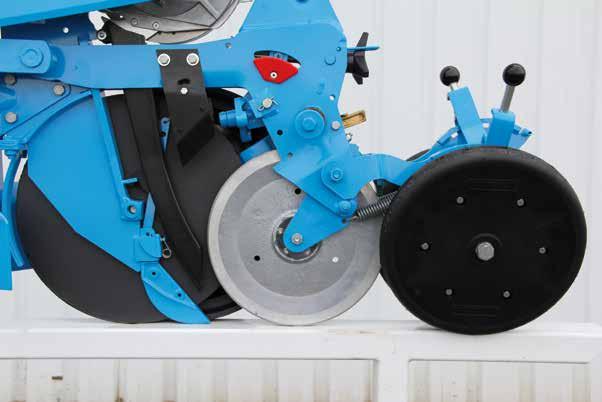

11 Ο ΤΡΟΧΌΣ PRO Οι ειδικοί στην σπορά ακριβείας «Tο Άγγιγμα του Επαγγελματία» Ο ενδιάμεσος τροχός πιέσεως είχε εφαρμοστεί για έτη στη σπορά τεύτλων και λαχανικών. Η MONOSEM υιοθέτησε την ιδέα αυτή στις σπαρτικές πολλών χρήσεων με τη δημιουργία ενός τροχού πιέσεως μεγάλης διαμέτρου, τον τροχό PRO Συνεχές πάτημα Βελτιωμένη ανάπτυξη φυτών Καλύτερη φυτρωτικότητα 1 Καλύτερη τοποθέτηση σπόρων 1 Ενδιάμεσος τροχός μεγάλης διαμέτρου Ο τροχός PRO είναι κατασκευασμένος από αλουμίνιο με επίχρισμα από ανοξείδωτο ατσαλι. Εχει μεγάλη διάμετρο (295mm), και προσφέρει τη σωστή πίεση και την άριστη τοποθέτηση του σπόρου. Βελτιώνοντας έτσι την επαφή σπόρου-εδάφους το φύτρωμα είναι πιο γρήγορο και πιο ομοιόμορφο. 3 Σύστημα απενεργοποίησης Όταν οι συνθήκες δεν είναι κατάλληλες για τη χρήση του τροχού PRO μπορεί εύκολα να τεθεί εκτός λειτουργίας. Απλά σηκώνετε με το ένα χέρι τον τροχό PRO και τοποθετείτε την ασφάλεια με το άλλο χέρι. Ο τροχός δε θα ακουμπάει πλέον στο έδαφος. 2 a Συνδυασμένη ρύθμιση Η πίεση που μπορεί να ασκήσει ο ενδιάμεσος τροχός PRO είναι ρυθμιζομενη. Συνδιαζεται δε, με την πίεση του πίσω σετ τροχών πίεσης. 4 Ανεξάρτητος τροχός Πλήρως ανεξάρτητος από το υπόλοιπο σποροκιβωτιο, ο τροχός PRO ακολουθει το ανάγλυφο του εδάφους εξασφαλίζοντας συνεχόμενη πίεση. 11

12 ΒΑΣΙΚΆ ΣΤΟΙΧΕΊΑ ΤΗΣ Ζεύξη με ζυγγιά. Το σύστημα ζεύξης με ζυγγιά εξασφαλίζει την ασφαλή και σταθερή προσαρμογή των σποροκιβωτιων. Αν χρειαστεί, τα σποροκιβωτια μπορούν να μετακινηθούν για αλλαγή αποστάσεων, ξεβιδώνοντας τα ζυγγιά. 4 Το σύστημα αυτό αποτρέπει την πιθανότητα μετατόπισης των σποροκιβωτιων κατά τη διάρκεια εργασίας της μηχανής, ενώ παρέχει σταθερότητα ακόμα και στις πιο δύσκολες συνθήκες εργασίας. 1 Τροχοί κίνησης Στις σπαρτικές MONOSEM οι δίσκοι σποράς σπόρων παίρνουν κίνηση από τους τροχούς κινησης. Το σύστημα αυτό διασφαλίζει μια ομαλή κίνηση. Όλα τα σποροκιβωτια είναι εφοδιασμένα με μια καστανια για λιγότερη καταπόνηση των δίσκων. Τα σασί που προορίζονται για προσαρμογή μεγάλων συστημάτων λιπάσματος, εξοπλίζονται με ενισχυμένα μπλοκ, ώστε και με την προσθήκη μεγάλου βάρους να μην έχουν πρόβλημα κίνησης. Για σπορά με μικρές αποστάσεις μεταξύ σειρών (έως 37,5 εκ.), συνίσταται η τοποθέτηση των τροχών κίνησης στο μπροστινό τμήμα της μηχανής. Τα σποροκιβωτια μπορούν να εφοδιαστούν με 3 διαφορετικά μοντέλα τροχών: - Στενά (500x15), για μικρές ενδιάμεσες αποστάσεις μεταξύ των σειρών (τεύτλο) -Στάνταρ (6,5x80x15) -Φαρδιά (26x12), για ελάχιστη απόσταση μεταξύ των σειρών τα 70 εκ. 2 2 Ρυθμιζόμενη καστάνια Σπαρτική με τους τροχούς κίνησης τοποθετημένους μπροστά για μικρή απόσταση μεταξύ σειρών (37,5), ή και για πετρώδη χωράφια Στάνταρ μπλοκ με τροχό κίνησης 6,5x80x15 Ενισχυμένοι τροχοί με διαστάσεις 26x12 12

13 ΜΗΧΑΝΉΣ Οι ειδικοί στην σπορά ακριβείας 4 Τουρμπίνα Προκειμένου να προσαρμόζεται σε όλες τις εκδόσεις μηχανών (αναλόγως του αριθμού των στοιχείων, του τύπου σπόρων, και της πνευματική μεταφοράς λιπάσματος) και να εγγυηθεί την αρίστη απορρόφηση, η MONOSEM διαθέτει μια ευρεία γκάμα τουρμπινών. Οι τουρμπίνες της MONOSEM είναι αξιόπιστες, αποτελεσματικες και διασφαλίζουν μια συνεχή απορρόφηση για την σωστή λειτουργία της μηχανής. Όλες οι τουρμπίνες MONOSEM έχουν 12 εξόδους αέρα, καπάκι προστασίας από τη βροχή, και άξονα μετάδοσης κίνησης ΡΤΟ στις 540 στροφές/λεπτό Σαν επιλογή υπάρχουν άξονες κίνησης για 450 και 1000 στροφές/λεπτό καθώς και η δυνατότητα για υδραυλική μετάδοση κίνησης. 3 1 Στάνταρ τουρμπίνα Τουρμπίνα μεγάλης απορρόφησης Τουρμπίνα έξτρα απορρόφησης Τουρμπίνα διπλής λειτουργίας Για δική σας ευκολία για τον υπολογισμό των πληθυσμών, μπορείτε να κατεβάσετε εντελώς δωρεάν από το Internet την εφαρμογή της MONOSEM «Ρυθμίσεις μηχανής» που είναι διαθέσιμη σε Googe Pay η App Store. Σύμφωνα με την ισχύουσα νομοθεσία MONOSEM παρέχει τη δυνατότητα τοποθέτησης συστήματος απομάκρυνσης της σκόνης που προέρχεται από την τουρμπίνα σύστημα αυτό έχει έγκριση από το ΒΒΑ Γερμανίας και εγγυάται τη σωστή λειτουργία των σπαρτικών. 3 EasyGear κιβωτιο ρυθμισης αποστασεων Κιβώτιο αποστάσεων Στάνταρ (επιλογή) Πίσω σασμάν με ενσωματωμένο τροχό κίνησης (επιλογή) Διαθεσιμο σε όλα τα μοντελα (εκτός των Extend, Monobock2 TFC σταθερό) το κιβώτιο EasyGear δίνει τη δυνατότητα ρύθμισης αποστάσεων σποράς με ευκολια. Χαρη στους 3 μοχλους, προσφερει 18 διαφορετικές σχέσεις και δεν απαιτεί συντήρηση. E Για την ηλεκτρική κίνηση, βλέπε σελ.33 Το στάνταρ κιβώτιο αποστάσεων με 18+ θέσεις δίνει τη δυνατότητα για γρήγορη και ακριβή ρύθμιση των αποστάσεων σποράς. Ένας μοχλός απελευθερώνει την αλυσίδα. Ακολουθει τοποθέτηση της αλυσίδας στα κατάλληλα γρανάζια και με το άφημα του μοχλού η αλυσίδα σταθεροποιείται. Για ακόμα πιο εύκολη πρόσβαση, ένα κιβώτιο αποστάσεων μπορεί να τοποθετηθεί επί του τροχού κίνησης. Αυτού του είδους το κιβώτιο με μετακινούμενα γρανάζια δίνει ακόμα πιο λεπτομερή ρύθμιση του πληθυσμού σπορών. 13

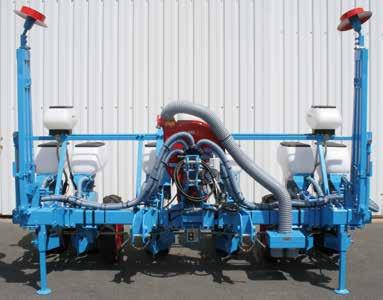

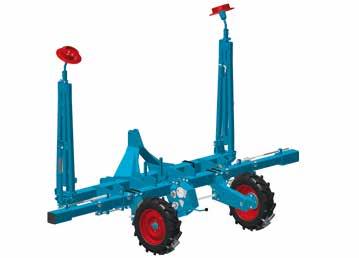

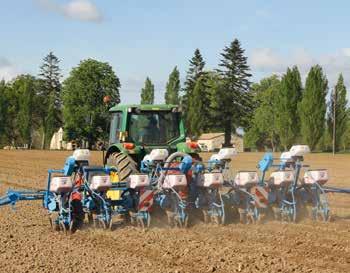

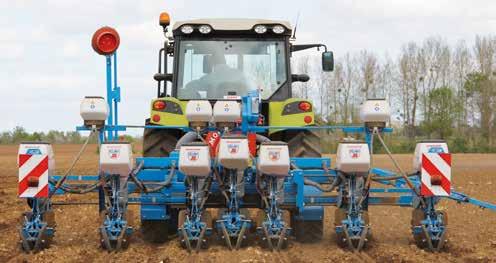

14 ΤΑ ΤΗΛΕΣΚΟΠΙΚΑ ΠΛΑΙΣΙΑ Τηλεσκοπικό σασί Monobock Το απλό τηλεσκοπικό σασί Monobock 260 έχει πλάτος εργασίας 4,20 μ. Κατα την μεταφορα, το πρωτο και έκτο σποροκιβωτιο μετακινούνται για να φτάσουμε το πλάτος μεταφοράς των 3 m 50. Το πλαίσιο αυτό είναι κατάλληλο και για περιττό αριθμό σειρων. Το Monobock 260 πλαίσιο μπορεί να εφοδιαστεί με λίπασμα «Μεγάλης Χωρητικότητας». Πλαίσια Πλάτος Αριθμός σποροκιβωτιων Απόσταση μεταξύ σειρών (εκ) Τροχοί κίνησης Μεταδοση κινησης Μηχανική Ηλεκτρικο Κιβώτιο αποστάσεων Στάνταρ EasyGear Το διπλό Monobock τηλεσκοπικό πλαίσιο Το διπλό τηλεσκοπικό σασί Monobock 260 έχει πλάτος εργασίας 4,20 μ. Κατα την μεταφορα, το πρώτο και έκτο σποροκιβωτιο μετακινούνται για να φτάσουμε το πλάτος μεταφοράς των 3 m 00. Το πλαίσιο αυτό είναι κατάλληλο και για περιττό αριθμό σειρων. Το Monobock 260 πλαίσιο μπορεί να εφοδιαστεί με λίπασμα «Μεγάλης Χωρητικότητας». Πλάτος μεταφοράς : Στάνταρ m : Επιλογή - : Δεν διατίθεται Οι γραμμοχαρακτες είναι προσαρμοσμένοι στο κυρίως σασί για να περιοριστεί η καταπόνηση στις τηλεσκοπικές προεκτάσεις. Τα ενισχυμένα ρουλεμάν κύλισης εξασφαλίζουν τέλεια λειτουργία ακόμα και με το πέρασμα των ετών. 14

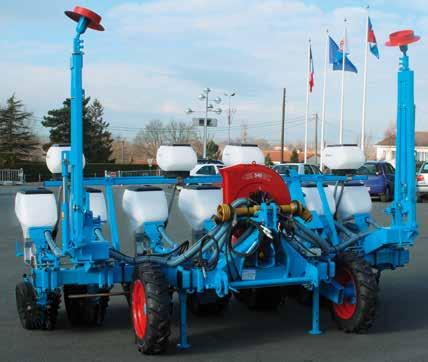

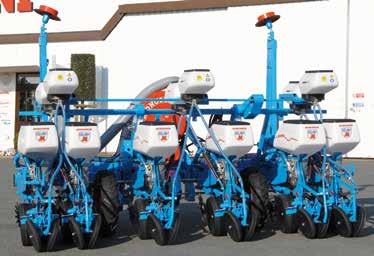

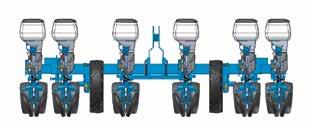

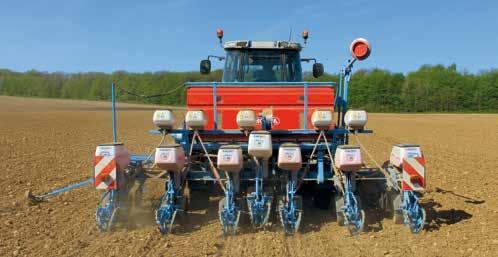

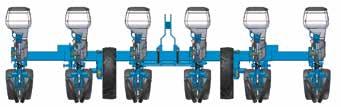

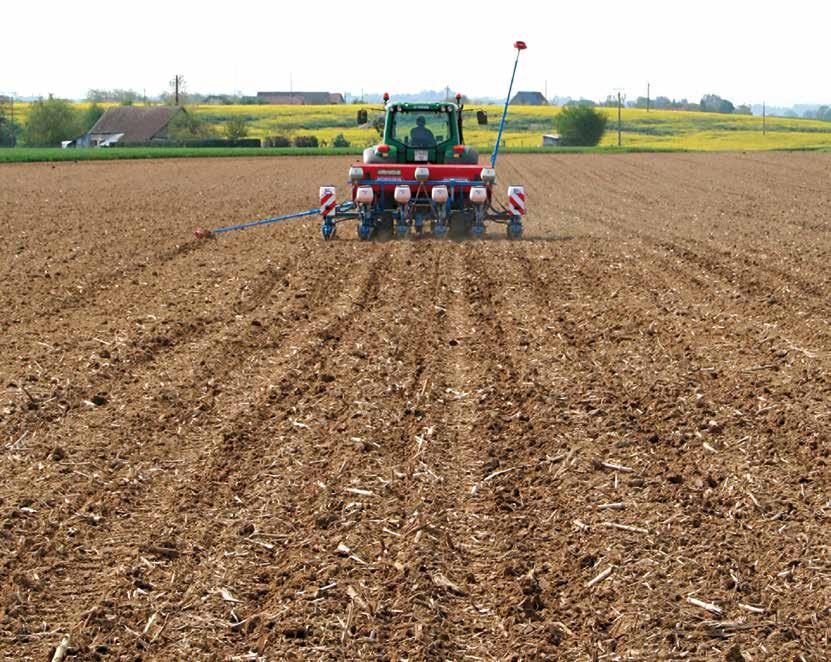

15 Οι ειδικοί στην σπορά ακριβείας 6 σειρών Monobock 260 τηλεσκοπική μηχανή μελιπασμα 980 λίτρων και σύστημα φαρμάκου (75 εκ απόσταση σειρών) 6 σειρών απλό τηλεσκοπικό πλαίσιο Monobock 260 με σύστημα φαρμάκου (75 εκ απόσταση σειρών) Το πλεονέκτημα του τηλεσκοπικού πλαισίου Monobock 260 Απλό Τηλεσκοπικό 4μ20 Monobock 260 Διπλό Τηλεσκοπικό 4μ20 Σπαρτική 6 σειρών με απλό η διπλό τηλεσκοπικό πλαίσιο σε εργασία /80 55/60 45/49 75/ μ50 3μ00 Σπαρτική 6 σειρών με απλό τηλεσκοπικό πλαίσιο κατά την μεταφορά Τα τερματικά σημεία στο τηλεσκοπικό σύστημα δίνουν την δυνατότητα για άριστη ρύθμιση των αποστάσεων μεταξύ των σειρων, αναλογα με τον εξοπλισμό της μηχανής. Σπαρτική 6 σειρών με διπλό τηλεσκοπικό πλαίσιο κατά τη μεταφορά 15

16 ΤΟ ΤΗΛΕΣΚΟΠΙΚΟ MONOBLOCK2 COMFORT ΠΛΑΙΣΙΟ Το τηλεσκοπικό Monobock2 σασί Στο Monobock2 σασί μπορούν να προσαρμοστούν 6, 7 η 8 σποροκιβωτια. Ο τηλεσκοπικός άξονας αυτού του πλαισίου είναι διαθέσιμος σε έκδοση απλού τηλεσκοπικού (που μαζεύει σε πλάτος 3μ50), αλλά και σε διπλού τηλεσκοπικού (μαζεύει σε πλάτος 3μ, αναλογως των αποστάσεων μεταξύ των στοιχείων). Η στάνταρ έκδοση του περιλαμβάνει μπροστινούς τροχούς κίνησης για αδιάκοπτη κίνηση των σποροκιβωτιων. Στο σασί αυτό μπορεί να τοποθετηθεί και λίπασμα μεγάλης χωρητικότητας. 6 σειρών σπαρτική Monobock2 Comfort με λίπασμα 1030 λίτρων (75 εκ απόσταση σειρών) Πλαίσια Πλάτος Αριθμός σποροκιβωτιων Απόσταση μεταξύ σειρών (εκ) Τροχοί κίνησης Μεταδοση κινησης Μηχανική Ηλεκτρικο Κιβώτιο αποστάσεων Πλευρικό EasyGear Η έκδοση 6/7 σειρών Monobock2 προσφέρει αποστάσεις 75 ή 80 εκ στις 6 σειρές και 56,2 και 60 εκ στις 7 σειρές. Το σύστημα λιπάσματος είναι διαθέσιμο τόσο στην έκδοση των 6 σειρών όσο και σε αυτή των 7 σειρών. Πλάκες εύκολης μετακίνησης Το σασί Monobock2 6/7-σειρών είναι εφοδιασμένο με 2 πλάκες εύκολης μετατοπισης. Δινει τη δυνατότητα πλευρικής μετατόπισης των στοιχείων μέσω ενός αποστατη. Επιτρεπει έτσι την εύκολη μετατόπιση μιας μηχανής 6 σειρών σε 7, εύκολα και γρήγορα. Πλάτος μεταφοράς * : Ανάλογα με το μοντέλο : Στάνταρ m : Επιλογή Πλευρικό κιβώτιο αλλαγής 16

17 Οι ειδικοί στην σπορά ακριβείας To «PLUS» στη μηχανή Monobock2 Comfort με λίπασμα και φάρμακο Σύστημα λιπάσματος 680 και 1030 λίτρων Οι μηχανές Monobock2 Comfort μπορούν να εξοπλιστούν με σύστημα λιπάσματος 680 η και 1020 λίτρων. Τα συστήματα αυτά είναι εφοδιασμένα με 6 έως 8 στοιχεία διανομής από ανοξείδωτο μέταλλο και αυτόνομες θυρίδες. Μια τουρμπίνα διπλής λειτουργίας διασφαλίζει την αποτελεσματική απορρόφηση των σπόρων αλλά και την ώθηση του λιπάσματος στις 4 εξωτερικές σειρές. Πλατφόρμα πρόσβασης Στις μηχανές Monobock2 Comfort panters με λιπασμα, μια πλατφόρμα δίνει τη δυνατότητα για εύκολη πρόσβαση στο βυτίο λιπάσματος πλατφόρμα αυτή με τα σκαλοπάτια προσφέρει ασφαλή πρόσβαση στο βυτίο κατά τη διαδικασία φόρτωσης λιπάσματος. Monobock2 Απλό Τηλεσκοπικό Mixed Monobock2 Απλό Τηλεσκοπικό Monobock2 Διπλό Τηλεσκοπικό 4μ20 4μ20 4μ / /75/80 50/55/ /56,2 ή 80/60 70/75/80 55/60/65/ Παρακαλώ συμβουλευτείτε μας Παρακαλώ συμβουλευτείτε μας 3μ50 3μ50 3μ00 3μ00* - : Δεν διατίθεται αποστάσεων Η κίνηση των σποροκιβωτιων μεταδίδεται από ενισχυμένο άξονα. Το κιβώτιο αλλαγής αποστάσεων είναι τοποθετημένο στο αριστερό άκρο της μηχανής για εύκολη πρόσβαση και γρήγορη αλλαγή των γραναζιών. Οι 20 διαφορετικές θέσεις γραναζιών προσφέρουν ένα μεγάλο εύρος αποστάσεων σποράς. Τροχοί κίνησης Οι φαρδιοί τροχοί με τη μεγάλη διάμετρο διασφαλίζουν μια συνεχή και κανονική μετάδοση κίνησης στους δίσκους σποράς. Η γρήγορη εναλλαγή της απόστασης τους, σημαίνει και γρήγορη προσαρμογή στο άνοιγμα τροχών του κάθε ελκυστήρα. Ρύθμιση FertiDrive VM Εύκολα προσβασιμος στο πλάι της σπαρτικής ο ρυθμιστής ποσότητας FertiDrive VM επιτρέπει τη γρήγορη και εύκολη ρύθμιση της ποσότητας λιπάσματος ανά στρέμμα. Παράλληλα είναι εφοδιασμένος με μηχανισμό αποδέσμευσης για παύση της λειτουργίας του όταν δεν απαιτείται. Ρύθμιση MicroDrive VM Το σύστημα φαρμάκου έχει κιβώτιο ρύθμισης κιλών MicroDrive VM για εύκολη ρύθμιση της επιθυμητής δόσης μετάδοση έχει και μηχανισμό αποδέσμευσης για την μη εφαρμογή φαρμάκου όπου δεν απαιτείται. Αναδιπλούμενοι γραμμοχαράκτες Οι αναδιπλούμενοι γραμμοχαράκτες επιτρέπουν την χάραξη τόσο στη ροδιά όσο και στο κέντρο του τρακτέρ. Είναι επίσης εφοδιασμένοι με σύστημα ασφαλείας καθώς και με μηχανικό σύστημα ασφαλείας για την μεταφορά. 17

18 ΣΑΣΊ EXTEND Το σασί Extend Το πλαίσιο Extend επιτρέπει την άμεση αλλαγή αποστάσεων με υδραυλική μετακίνηση η οποία γίνεται από την καμπίνα του τρακτέρ. Το σασί αυτό αποτελείται από δυο τηλεσκοπικά πλαίσια τα οποία διασφαλίζουν την πλευρική μετατόπιση των σποροκιβωτιων για να αλλαχτούν οι αποστάσεις. Είναι εφοδιασμένο στη βασική του έκδοση με μεγάλους τροχούς κίνησης για αδιάκοπτη κίνηση. Παράλληλα είναι εφικτή και η μετακίνηση τους εύκολα για την ευθυγράμμιση τους με την ρόδα του τρακτέρ. Πλαίσια H σπαρτική Extend δίνει τη δυνατότητα για αποστάσεις 45, 50, 55, 60, 65, 70, 75 και 80 εκ. Πλάτος Αριθμός σποροκιβωτιων Απόσταση μεταξύ σειρών (εκ) Τροχοί κίνησης 45 cm 80 cm Μεταδοση κινησης Μηχανική Ηλεκτρικο Κιβώτιο αποστάσεων Πλευρικό EasyGear Πλάτος μεταφοράς : Στάνταρ m : Επιλογή - : Δεν διατίθεται Τηλεσκοπικοί άξονες Η έκδοση 6/7 της Extend δίνει τη δυνατότητα για αποστάσεις 75 και 80 εκ σε μηχανή 6 σειρών και μέχρι 60 εκ σε μηχανή 7 σειρών. Με τον τρόπο αυτό είναι εύκολη η μετατροπή, από 6 σειρές καλαμπόκι σε 7 σειρές ελαιοκράμβη η ηλιόσπορο. Οι υδραυλικοί τηλεσκοπικοί άξονες πραγματοποιούν την πλευρική μετατόπιση των σποροκιβωτιων για την αλλαγή των αποστάσεων. Προκειμένου να ελαχιστοποιηθεί η τριβή αλλά και να επιμηκυνθεί η διάρκεια καλής λειτουργίας, οι άξονες είναι εφοδιασμένοι με ρουλεμάν προσαρμοσμένα σε δακτυλίδια. 18

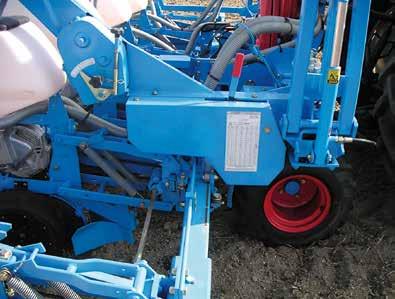

19 Οι ειδικοί στην σπορά ακριβείας Extend 6 σειρών 4μ15 Extend έκδοση 6/7 σειρών 4μ Από 45 έως 80 εκ 55 και 60 εκ (7 σειρές) 75 και 80 εκ (6 σειρές) μ00 6 σειρών σπαρτική Extend με λίπασμα και φάρμακο 3μ10 *Σύστημα λιπάσματος διαθέσιμο σε 6 σειρές μόνο. Το «ΣΥΝ» στην σπαρτική EXTEND με φάρμακο* και λίπασμα Πλατφόρμα πρόσβασης Στις σπαρτικές τύπου Extend, μια πλατφόρμα ως στάνταρ εξοπλισμός, συντελεί στην εύκολη πρόσβαση στα κυτία λιπάσματος πλατφόρμα και το σκαλοπάτι βοηθούν ώστε το γέμισμα με λίπασμα να γίνεται με ασφαλή τρόπο. Πνευματική μεταφορά στις εξωτερικές σειρές Στις μηχανές Extend, μια τουρμπίνα διπλής ενεργείας (Df), διασφαλίζει την αποτελεσματική απορρόφηση των σπόρων αλλά και την μεταφορά του λιπάσματος στις εξωτερικές σειρές για σωστό καταμερισμό είτε στους 45 είτε στους 80 πόντους απόστασης μεταξύ σειρών. Στις ακριανές σειρές ένας ανοξείδωτος στρόβιλος είναι προσαρμοσμένος στην εξαγωγή του κάθε δίσκου. Διανομή λιπάσματος με δίσκους Η σπαρτική Extend είναι εφοδιασμένη με διπλούς δίσκους για την εφαρμογή του λιπασματος. Οι δίσκοι μπορούν να ρυθμιστούν καθ ύψος ενώ προστατεύονται με ελατήρια. Ρύθμιση FertiDrive VM Εύκολα προσβασιμος στο πλάι της σπαρτικής ο ρυθμιστής ποσότητας FertiDrive VM επιτρέπει τη γρήγορη και εύκολη ρύθμιση της ποσότητας λιπάσματος ανά στρέμμα. Παράλληλα είναι εφοδιασμένος με μηχανισμό αποδέσμευσης για παύση της λειτουργίας του όταν δεν απαιτείται. Ρύθμιση MicroDrive VM Το σύστημα φαρμάκου έχει κιβώτιο ρύθμισης κιλών MicroDrive VM στο πλάι της μηχανής για εύκολη ρύθμιση της επιθυμητής δόσης μετάδοση έχει και μηχανισμό αποδέσμευσης για την μη εφαρμογή φαρμάκου όπου δεν απαιτείται. Ρύθμιση ενδιάμεσων αποστάσεων Η ρύθμιση των αποστάσεων σειράς είναι πολύ απλή στη μηχανή Extend. Πρέπει απλά να τοποθετηθούν τα τερματικά στις επιθυμητές αποστάσεις επάνω στις ράβδους αποστάσεων. Στη συνεχεία με την μετακίνηση των υδραυλικών κυλίνδρων γίνεται η αλλαγή αποστάσεων. Πλευρικό κιβώτιο αλλαγής αποστάσεων Η κίνηση των σποροκιβωτιων μεταδίδεται από ενισχυμένο άξονα. Το κιβώτιο αλλαγής αποστάσεων είναι τοποθετημένο στο αριστερό άκρο της μηχανής για εύκολη πρόσβαση και γρήγορη αλλαγή των γραναζιών. Οι 20 διαφορετικές θέσεις γραναζιών προσφέρουν ένα μεγάλο εύρος αποστάσεων σποράς. Τροχοί κίνησης Οι φαρδιοί τροχοί με τη μεγάλη διάμετρο διασφαλίζουν μια συνεχή και κανονική μετάδοση κίνησης στους δίσκους σποράς. Η γρήγορη εναλλαγή της απόστασης τους, σημαίνει και γρήγορη προσαρμογή στο άνοιγμα τροχών του κάθε ελκυστήρα. 19

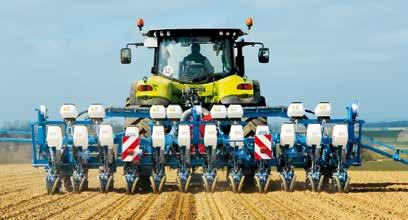

20 ΤΑ ΑΝΑΔΙΠΛΩΜΕΝΑ ΠΛΑΙΣΙΑ Σπαρτική 12 σειρών με αναδιπλωμένο πλαίσιο (απόσταση σειρών 45 εκ.) Διπλό αναδιπλωμένο σασί Το διπλό αναδιπλωμένο σασί μπορεί να εφοδιαστεί με 8 σειρές στην έκδοση «καλαμποκιού» και μέχρι 12 σειρές στην έκδοση «τεύτλου». Το σύστημα αναδίπλωσης για 3 μέτρα σε πορεία διασφαλίζει την ασφαλή μεταφορά. Ο σχεδιασμός είναι συμβατός ακόμα και με μόνο αριθμό σειρών (9 η 11 σειρές). Τα αιωρούμενα άκρα διασφαλίζουν την τέλεια ακολουθία με το ανάγλυφο του εδάφους. Πλαίσια Διπλό πλαίσιο Πλάτος 6μ00 7μ00 Αριθμός σποροκιβωτιων Απόσταση μεταξύ σειρών (εκ) 75/ Τροχοί κίνησης 4 Μηχανική Στάνταρ 3 Κιβώτιο Πλευρικό - αποστάσεων EasyGear 3 Ηλεκτρικο Πλάτος μεταφοράς 3μ00 3μ00 3μ50 * : ανάλογα με το μοντέλο : Στάνταρ m : Επιλογή - : Δεν διατίθεται Μεταδοση κινησης Τέλεια εναρμόνιση με την επιφάνεια σποράς Το αναδιπλώμενο σασί TFC Το αναδιπλώμενο σασί TFC μπορεί να εφοδιαστεί με 8 σποροκιβωτια στην έκδοση καλαμποκιού. Μπορεί να τοποθετηθεί πάνω του λίπασμα χωρητικότητας 1500 λίτρων. Με την αναδίπλωση του το σασί αυτό μπορεί να γίνει 3 μέτρα κατά την πορεία. Είναι διαθέσιμο σε έκδοση με αναρτήσεις για τέλεια επαφή με το ανάγλυφο του εδάφους (ελαστικά 26χ12), αλλά και σε σταθερή με δυο μπροστινούς τροχούς (ελαστικά 26χ12). Τα αναδιπλώμενα διπλά πλαίσια και TFC διαθέτουν ανεξάρτητα πλευρικά άκρα με τροχούς κίνησης. Το χαρακτηριστικό αυτό επιτρέπει την τέλεια εναρμόνιση με το έδαφος. Στο κλείσιμο του χωραφιού είναι εφικτή η άρση είτε του ενός είτε του άλλου άκρου (ή αμφότερων) διακόπτοντας έτσι αυτόματα τη σπορά. 20

21 Οι ειδικοί στην σπορά ακριβείας 8-σειρων διπλου πλαισιου αναδιπλωμενη μηχανή (80 εκ απόσταση σειρών) TFC αναρτήσεις TFC σταθερό 6μ00 6μ00 6μ /50 75/80 75/ (Μπροστινή μονάδα κίνησης) Παρακαλώ Παρακαλώ συμβουλευτείτε μας συμβουλευτείτε μας 3μ00 3μ00 3μ00 Ο ηλεκτρικός επιλογέας λειτουργιών Eco (2 DA / 4 λειτουργιές) είναι διαθέσιμος ως επιλογή στο διπλό αναδιπλωμενο πλαίσιο, στο TFC και στο για τον έλεγχο 4 λειτουργιών της μηχανής με τη χρήση δυο συνδέσεων διπλής λειτουργίας. 11-σειρων με Διπλό Πλαίσιο αναδιπλωμενη (60 εκ απόσταση σειρών) 8-σειρων TFC (75 εκ απόσταση σειρών) με λίπασμα και φάρμακο Tο «ΣΥΝ» στην σπαρτική TFC με λίπασμα Λίπασμα 1500 λ. Οι σπαρτικές TFC είναι εφοδιασμένες με λίπασμα 1500 L. Το σύστημα λιπάσματος αποτελούνται από 8 συστήματα διανομής με ανεξάρτητες θυρίδες από ανοξείδωτο ατσαλι. Μια τουρμπίνα διπλής λειτουργίας (Df) διασφαλίζει την απορρόφηση των σπόρων άλλα και την ώθηση του λιπάσματος στις 4 εξωτερικές σειρες. Ενα σκαλοπάτι διασφαλίζει την ασφαλή πρόσβαση στο βυτίο. Οι γραμμοχαρακτες στα διπλα αναδιπλωμενα πλαίσια, αλλά και στα TFC πλαίσια πραγματοποιούν τη βέλτιστη αναδίπλωση για τη μείωση του πλάτους μεταφοράς. Ρύθμιση FertiDrive VM Εύκολα προσβασιμος στο πλάι της σπαρτικής ο ρυθμιστής ποσότητας FertiDrive VM επιτρέπει τη γρήγορη και εύκολη ρύθμιση της ποσότητας λιπάσματος ανά στρέμμα. Παράλληλα είναι εφοδιασμένος με μηχανισμό αποδέσμευσης για παύση της λειτουργίας του όταν δεν απαιτείται. 21

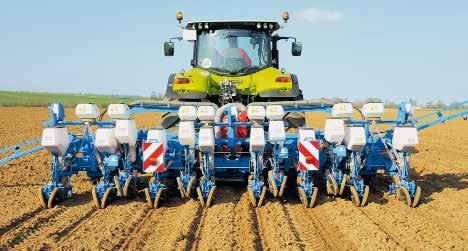

22 ΤΑ TFC2 ΑΝΑΔΙΠΛΩΜΕΝΑ ΠΛΑΙΣΙΑ 8/12-σειρων Mixed TFC2 Comfort αναδιπλώμενη σπαρτική Το TFC2 Comfort αναδιπλωμενο πλαίσιο Το TFC2 Comfort πλαίσιο μπορεί να εφοδιαστεί με 8, 9, 11, 12 ή και με 16 σποροκιβώτια. Το αναδιπλώμενο πλαίσιο παρέχει τη δυνατότητα αναδίπλωσης με πλάτος μεταφοράς 3m. Ο σχεδιασμός του με εμπρόσθιους τροχούς προσφέρει ένα μεγάλο εύρος εκκαθάρισης ανάμεσα στα στοιχεία (ιδανικό για εδάφη με μεγάλες πέτρες). Τα αιωρούμενα άκρα και οι 4 μετακινούμενοι μπροστινοί τροχοί με ελαστικό 26Χ12 διασφαλίζουν την τέλεια ακολουθία με το ανάγλυφο του εδάφους. Το Mικτό TFC2 Comfort αναδιπλώμενο πλαίσιο Το Mμικτό TFC2 Comfort αναδιπλώμενο πλαίσιο είναι εξοπλισμένο με τις πλάκες εύκολης μετατόπισης. Δίνει τη δυνατότητα πλευρικής μετακίνησης των στοιχείων με τη χρήση μιας ντιζας. Ετσι είναι δυνατή η μετατροπής μιας 12 σειρης σπαρτικής σε 8 σειρη,ή μιας 11 σειρης σε 8 σειρη εύκολα και γρήγορα. 30 λεπτά Πλάτος Αριθμός σποροκιβωτιων Πλαίσια Απόσταση μεταξύ σειρών (εκ) Τροχοί κίνησης Στάνταρ Κιβώτιο Μηχανική Πλευρικό αποστάσεων EasyGear Ηλεκτρικο Πλάτος μεταφοράς * : ανάλογα με το μοντέλο : Στάνταρ m : Επιλογή Μεταδοση κινησης Αλλάξτε μια 12 σειρη σπαρτική τεύτλου σε 8 σειρη καλαμποκιού σε λιγότερο από 30 λεπτά,συμπεριλαμβανομένου της αλλαγής δίσκων σποράς! Δείτε το βίντεο επίδειξης! 22

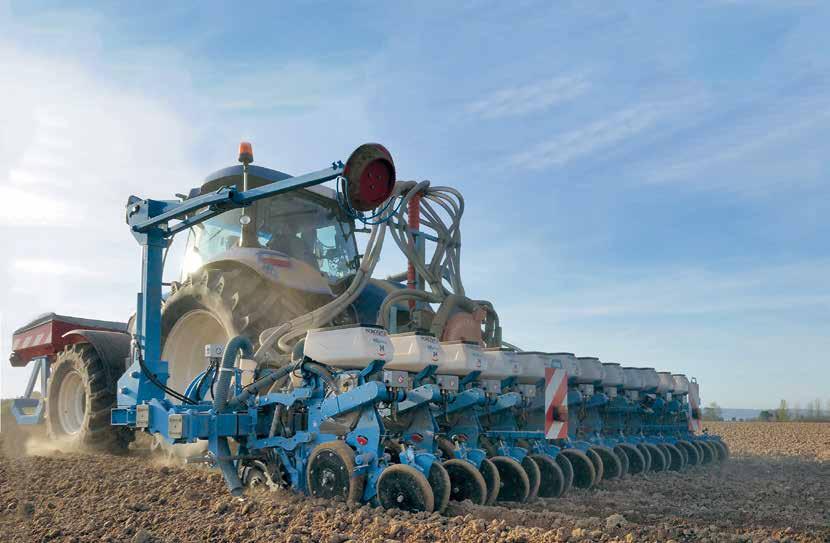

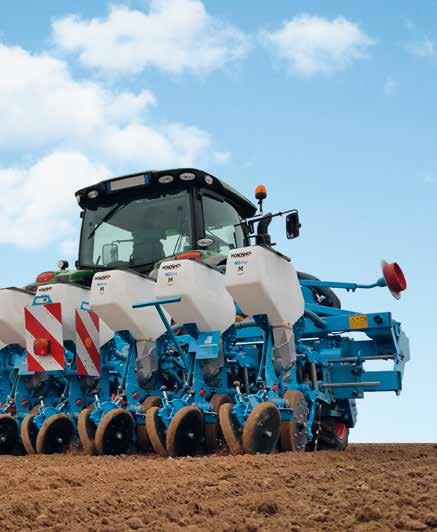

23 Οι ειδικοί στην σπορά ακριβείας 16 σειρών TFC2 Comfort αναδιπλώμενη σπαρτική (37,5 εκ απόσταση σειρών) με τον εξοπλισμό για DUO εμπρόσθιο σύστημα λιπάσματος. TFC2 Comfort 6μ00 Μικτή TFC Comfort 6μ / 12 8 / 11 75/80 55/ /50 37,5 - : Δεν διατίθεται 75/45 ή 50 80/45 ή 50 75/55 80/55 4 (Μπροστινή μονάδα κίνησης) 4 (Μπροστινή μονάδα κίνησης) Παρακαλώ συμβουλευτείτε μας 3μ00* 3μ00* 3μ00* Πλακες ευκολης μετακινησης Οι πλάκες εύκολης μετατόπισης επιτρέπουν την πλευρική μετατόπιση των στοιχείων μέσα στο χωράφι με τη χρήση μιας ντιζας. Το σύστημα επιτρέπει μόνο μια μικρή μετατόπιση (μόνο 75 εκ). Εάν αυτόματο σύστημα κλειδώματος επιτρέπει στα σποροκιβωτια να διατηρούνται σταθερά κατά τη σπορά. 12 σειρών Mixed TFC2 Comfort αναδιπλώμενη σπαρτική (50 cm απόσταση σειρών) Ο ηλεκτρικός επιλογέας λειτουργιών Eco (2 DA / 4 λειτουργιές) είναι διαθέσιμος ως επιλογή στο αναδιπλωμενο πλαίσιο TFC2 Comfort για τον έλεγχο 4 λειτουργιών της μηχανής με τη χρήση δυο συνδέσεων διπλής λειτουργίας. Τροχοί κίνησης Οι φαρδιοί τροχοί με τη μεγάλη διάμετρο διασφαλίζουν μια συνεχή και κανονική μετάδοση κίνησης στους δίσκους σποράς. Η εύκολη ρύθμιση πλάτους και ύψους σημαίνει μια γρήγορη προσαρμογή σε διαφορετικές συνθήκες σποράς. 23

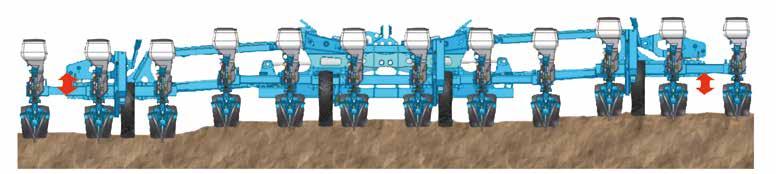

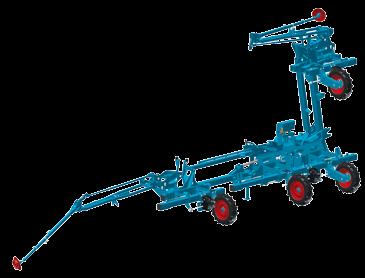

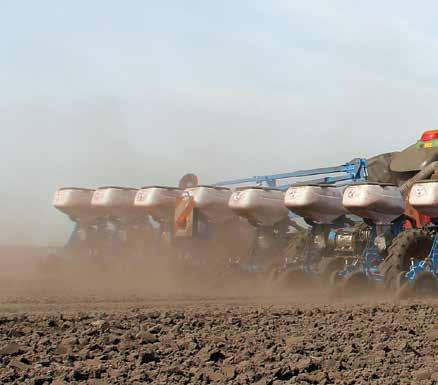

24 ΤΑ CRT ΑΝΑΔΙΠΛΩΜΕΝΑ 12-σειρων CRT αναδιπλωμενη μηχανη (80 εκ απόσταση σειρών) Τα CRT αναδιπλώμενα πλαίσια Τα CRT αναδιπλώμενα πλαίσια μπορούν να εφοδιαστούν μέχρι 12 σποροκιβωτια σε αποστάσεις καλαμποκιου. Το τηλεσκοπικό και αναδιπλωμενο πλαίσιο δίνει τη δυνατότητα αναδίπλωσης σε πλάτος 3 μ (ανάλογα απόστασης σειρών και εξοπλισμού). Τα ελευθέρα άκρα διασφαλίζουν την τέλεια ακολουθία με την επιφάνεια του εδάφους. Πλάτος Πλαίσια CRT 9μ00 Αριθμός σποροκιβωτιων Απόσταση μεταξύ σειρών (εκ) 70/ Τροχοί κίνησης 4 Μεταδοση κινησης Μηχανική Ηλεκτρικο Κιβώτιο αποστάσεων Στάνταρ - EasyGear 3 Πλάτος μεταφοράς 3μ00* 3μ40 3μ50 : Στάνταρ m : Επιλογή - : Δεν διατίθεται * : ανάλογα με το μοντέλο Τέλεια εναρμόνιση με την επιφάνεια σποράς Το αναδιπλωμενο CRT σασι έχει ανεξάρτητα πλευρικά πλαίσια με τροχούς κινησης. Το χαρακτηριστικό αυτό επιτρέπει την άψογη εναρμόνιση με το ανάγλυφο του εδαφους. Ιδανικο για πλαγιες, ανομοιομορφα εδάφη άλλα και μικρά κομμάτια. 24

25 ΠΛΑΙΣΙΑ Οι ειδικοί στην σπορά ακριβείας Οι ηλεκτρικοί διανομείς προσφέρουν τη δυνατότητα έλεγχου όλων των λειτουργιών της μηχανής μόνο με ένα χειριστήριο διπλής ενεργειας. Μια αυτόματη κίνηση αναδιπλώνει πλευρικά πλαίσια και γραμμοχαρακτες για ασφαλή μανουβράρισμα στις άκρες του χωραφιού. Το κεντρικό κομμάτι του πλαισίου αποτελείται από διπλό τηλεσκοπικό πλαισιο, τα πλευρικά είναι επίσης τηλεσκοπικά και αναδιπλώνουν για ένα πλάτος μεταφοράς 3 μέτρων. Οι γραμμοχαρακτες δίνουν την δυνατότητα για χάραξη τόσο στη ροδιά όσο και και στο κέντρο του τρακτέρ, ενώ καταλαμβάνουν λίγο χώρο κατά την μεταφορα. Διαθετουν και ενσωματωμένο σύστημα ασφαλείας. Το πλαίσιο CRT μπορεί να εφοδιαστεί με στάνταρ κυτία λιπάσματος (4 x 270 L), ή και με εμπρόσθιο σύστημα, είτε το στάνταρ, είτε το DUO. Στην περίπτωση αυτή η σπαρτική διαθέτει δυο κεφαλες διανομής (ανάλογα με απόσταση σειρών και εξοπλισμό). 25

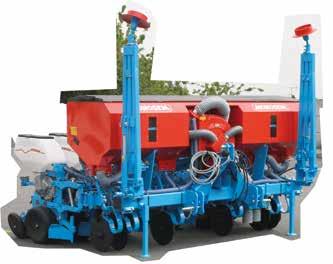

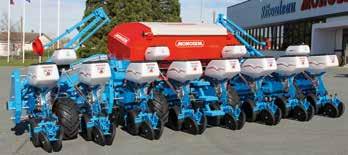

26 ΣΎΣΤΗΜΑ ΛΙΠΆΣΜΑΤΟΣ Είτε με στάνταρ συστήματα λιπάσματος, είτε με βυτία «μεγάλης χωρητικότητας», ή και με βυτία στα μπροστινά μπράτσα η MONOSEM μπορεί να σας προσφέρει το σύστημα που σας ταιριάζει καλυτέρα. ΣΤΑΝΤΑΡ ΒΥΤΙΟ Στάνταρ πλαστικά βυτία διαθέσιμα σε 2 μεγέθη: -175 λίτρων, 2 η 3 εξόδους -270 λίτρων, 3 εξόδους Προσαρμόζονται σε σταθερά και αναδιπλωμενα πλαίσια. «ΜΕΓΑΛΗΣ ΧΩΡΗΤΙΚΟΤΗΤΑΣ» ΒΥΤΙΑ ΓΙΑ ΤΗΛΕΣΚΟΠΙΚΑ ΚΑΙ ΑΝΑΔΙΠΛΟΥΜΕΝΑ ΠΛΑΙΣΙΑ Tα βυτία μεγάλης χωρητικότητας από μέταλλο είναι διαθέσιμα για τα πλαίσια Monobock, Monobock2, Extend και TFC. Ακόμα και μετά την τοποθέτηση τους το πλάτος μεταφοράς στο δρόμο παραμένει 3 μέτρα με το διπλό τηλεσκοπικό σασί και τα Extend, TFC. Οι εξωτερικές σειρές τροφοδοτούνται με αέρα υπό πίεση. Παράλληλα, παράθυρα επιτρέπουν τον οπτικό έλεγχο από την καμπίνα του τρακτέρ. Τα συγκεκριμένα βυτία επιτρέπουν την εύκολη φόρτωση σάκων big-bag. Φαρδύ άνοιγμα Ένα μεγάλο άνοιγμα επιτρέπει το γρήγορο, εύκολο αλλά και καθαρό γέμισμα των βυτίων Μεγάλης χωρητικότητας. Εύκολο και γρήγορο άδειασμα Τα βυτία «μεγάλης χωρητικότητας» στις μηχανές 6 σειρών και Extend είναι εξοπλισμένα με μια θυρίδα σε κάθε πλευρά και με έναν σωλήνα μπορούν να αδειάσουν γρήγορα και εύκολα. Monobock Monobock2 / Extend / TFC Ρύθμιση FertiDrive VM Τα συστήματα λιπάσματος για τα Monobock2 Comfort, Extend and TFC αποτελούνται από έναν επιλογέα για εύκολη αλλά και ακριβή ρύθμιση των κιλών λιπάσματος. Τα «Μεγάλης Χωρητικότητας» μεταλλικά βυτία στα απλά και διπλά τηλεσκοπικά πλαίσια Monobock έχουν χωρητικότητα 980 λίτρο. Tα «Μεγάλης Χωρητικότητας» μεταλλικά βυτία στα απλά και διπλά τηλεσκοπικά πλαίσια Monobock2 Comfort έχουν χωρητικότητα 680 η 1030 λίτρων. Στο σασί Extend, η χωρητικότητα είναι 1020 λίτρα. Αντίστοιχα η χωρητικότητα είναι 1500 λίτρα για το σαι TFC. 26

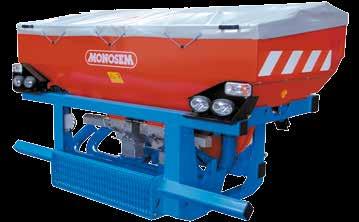

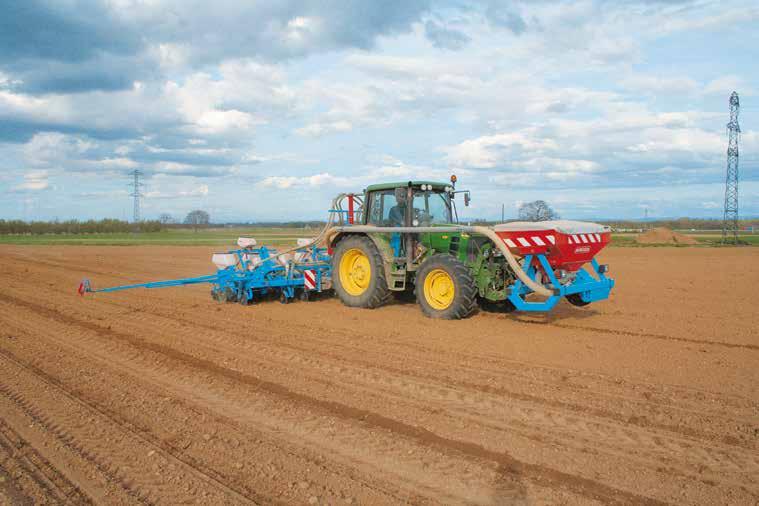

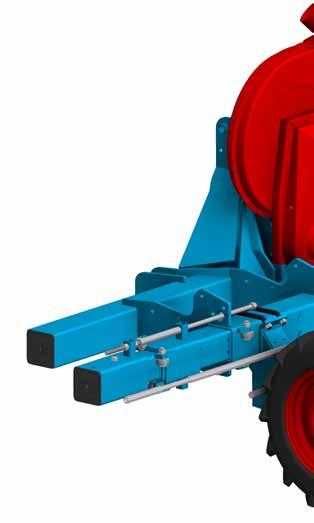

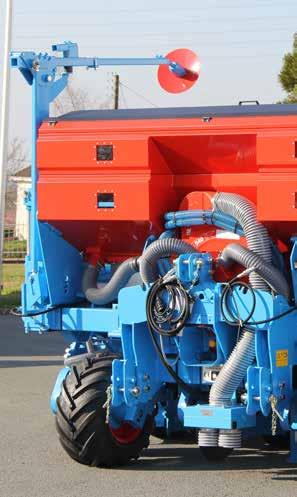

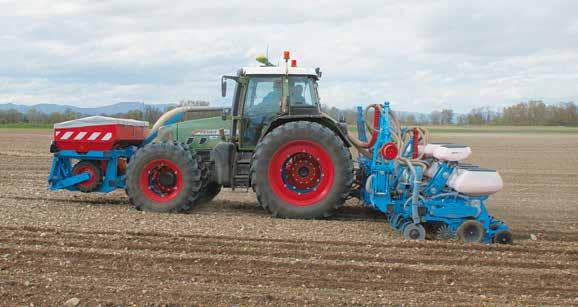

27 Οι ειδικοί στην σπορά ακριβείας ΜΠΡΟΣΤΙΝΟ ΣΥΣΤΗΜΑ ΛΙΠΑΣΜΑΤΟΣ Το εμπρόσθιο σύστημα λιπάσματος της MONOSEM έχει σχεδιαστεί ειδικά για την εφαρμογή λιπάσματος. Το στιβαρό πλαίσιο με ανάρτηση, το 100% ανοξείδωτο σύστημα διανομής καθώς και το ενσωματωμένο κιβώτιο ρύθμισης κιλών διασφαλίζουν την ποιότητα κατασκευής του. Η τουρμπίνα μπορεί να τεθεί σε λειτουργία κι από ηλεκτρικό μοτέρ εκτός του παρτικοφ. Το εμπρόσθιο σύστημα λιπάσματος μπορεί να χρησιμοποιηθεί ακόμα και σε σκαλιστήρι MONOSEM. Σωλήνες καθόδου Οι κυκλώνες είναι τοποθετημένοι μπροστά από το κάθε στοιχείο επιτρέποντας την πτώση του λιπάσματος με την βαρύτητα μόνο και περιορίζοντας τη σκόνη και την ορμητικότητα του λιπάσματος που φτάνει με τον πεπιεσμένο αέρα. Σύστημα διανομής από Inox To 100% ανοξείδωτο σύστημα διανομής έχει ειδική θυρίδα και μπορεί εύκολα να αποδεσμευτεί. Στάνταρ εμπρόσθιο σύστημα λιπάσματος Το Στάνταρ εμπρόσθιο βυτίο είναι διαθέσιμο σε χωρητικότητες 1000 και 1600 λιτρων. Μπορει να συνδυαστεί σε μηχανές έως 12 σειρών. To συγκεκριμένο σύστημα λιπασματος αποτελειται από ένα ανοξείδωτο σύστημα διανομής και ένα ηλεκτρικό σύστημα ρύθμισης ροής για τη γρήγορη ρύθμιση της ποσότητας λιπάσματος. Εμπρόσθιο βυτίο DUO Ηλεκτρικό σύστημα διανομής Τα Στάνταρ και DUO εμπρόσθια βυτία λιπάσματος μπορούν να εφοδιαστούν με ηλεκτρικό σύστημα κίνησης. Η ποσότητα λιπάσματος διαχειρίζεται από την καμπίνα του τρακτέρ μέσω του ECU F800E αλλά και του τερματικού ISOBUS (TOUCH και TOUCH Mini). Τα εμπρόσθια συστήματα λιπάσματος με ηλεκτρικό σύστημα κίνησης αποτελούνται από έναν εύκολα αποσπώμενο τροχό δοσολογίας. Το Εμπρόσθιο βυτίο DUO είναι διαθέσιμο σε χωρητικότητες 1500 και 2100 λίτρων. Μπορεί να συνδυαστεί και με μηχανές 16 σειρών. Το βυτίο διαθέτει σύστημα διανομής από διπλό ανοξείδωτο ατσάλι και σασμάν για γρήγορη ρύθμιση της ποσότητας λιπάσματος. 27

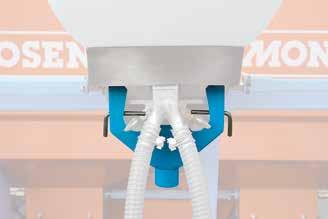

28 ΤΑ ΕΞΑΡΤΗΜΑΤΑ ΛΙΠΑΣΜΑΤΟΣ Τα συστήματα λιπάσματος της MONOSEM έχουν την ίδια ποιότητα κατασκευής με τις σπαρτικές μηχανές, ώστε η διανομή του λιπάσματος να γίνεται με ακρίβεια και σύμφωνα με τις ανάγκες σας. Ρύθμιση λιπάσματος Η ρύθμιση της ποσότητας του λιπάσματος κατά την σπορά γίνεται μέσω ενός κιβώτιου 12 σχέσεων. Ο πίνακας που συνοδεύει το σύστημα λιπάσματος βοηθά στη γρήγορη ρύθμιση της επιθυμητής ποσότητας. Για δική σας ευκολία για τον υπολογισμό της ποσότητας λιπάσματος, μπορείτε να κατεβάσετε εντελώς δωρεάν από το Internet την εφαρμογή της MONOSEM «Ρυθμίσεις μηχανής» που είναι διαθέσιμη σε Googe Pay η App Store. A B 1 2 Διανομή με κοχλία Το σύστημα με κοχλία (1), με ενσωματωμένους αναδευτήρες (2), διασφαλίζουν την ομαλή διανομή του λιπάσματος. Οι κοχλίες από ανοξείδωτο μέταλλο προτείνονται για τον ακριβή υπολογισμό της επιθυμητής ποσότητας. Οι στάνταρ κοχλίες (Α) σε μπλε χρώμα είναι για διανομή λιπάσματος από 8 έως 35 κιλά/στρέμμα για απόσταση σειρών στα75 εκ. και απο12 έως 52,5 κιλά/στρέμμαγια απόσταση σειρών στα 50 εκ. Οι κοχλίες μεγάλης ποσότητας (Β) με κόκκινο χρώμα μπορούν να δώσουν από 16 έως 70 κιλά/ στρέμμαγια απόσταση σειρών 75 εκ. και από 24 έως 105 κιλά/στρέμμαγια απόσταση σειρών 50 εκ. Στοιχείο λίπανσης με νύχι η δίσκο Υπάρχουν τρείς τύποι στοιχείων λίπανσης : - με νύχι - με διπλούς δίσκους - με ενισχυμενους διπλους δισκους Το στοιχείο λιπάσματος με ελατήριο αποτελείται από μαντέμι στην άκρη, το οποίο και αλλάζεται εύκολα. Το στοιχείο με δίσκο μπορεί να χρησιμοποιηθεί άνετα σε μεγαλύτερο εύρος χωραφιών ακόμα και σε δύσκολες συνθήκες. Τα στοιχεία αυτά έχουν σύστημα ασφαλείας με ελατήριο, και δυνατότητα ρύθμισης καθ υψος. Για την σπορά τεύτλου διατίθενται ειδικά στοιχεία. Στάνταρ βυτίο Monobock Λίπασμα μεγάλης χωρητικότητας Monobock2 Comfort Εμπρόσθιο λίπασμα Extend TFC Στάνταρ DUO Χωρητικότητα (αριθμός σειρών σε αποστ. καλαμποκιου) Αριθμός σποροκιβωτίων (καλαμπόκι) Ελάχιστη/μέγιστηποσότητα στα 50 εκ. (με κοχλία μεγάλης ροής) 2 x 270 λίτρα (6 σειρές) 4 x 175 λίτρα (8 σειρές) 4 x 270 λίτρα (12 σειρές) 6 έως έως 525 kg/στρ (240 έως 1050 kg/στρ) 980 λίτρα 680 λίτρα 1030 λίτρα Ελάχιστη/μέγιστηποσότητα στα 75 εκ. 80 έως 350 kg/στρ (με κοχλία μεγάλης ροής) (160 έως 700 kg/στρ) (-) 1020 λίτρα 1500 λίτρα 1000 λίτρα 1600 λίτρα 1500 λίτρα 2100 λίτρα 6 6 έως έως έως 525 kg/στρ (-) Παροχή ανάλογα με την ποιότητα 80 έως 350 kg/στρ του λιπάσματος Τηλεσκοπικό (Monobock) Τηλεσκοπικό Τηλεσκοπικό Τηλεσκοπικό Αναδιπλωμενο Τύπος πλαισίου Extend Αναδιπλωμενο Αναδιπλωμενο Αναδιπλωμενο (Monobock) (Monobock2 Comfort) (TFC) (διπλό (CRT) σασί, (Διπλό πλαίσιο και CRT) ( Διπλό (διπλό πλαίσιο) σασί, TFC2) TFC2) Φόρτωση με μεγάλους σάκους Όχι Ναι Ναι Ναι 28

29 MICROSEM ΣΎΣΤΗΜΑ ΦΆΡΜΑΚΟΥ Οι ειδικοί στην σπορά ακριβείας Είτε για εντομοκτόνο είτε για παρασιτοκτόνα, το σύστημα Microsem με κοχλία εξασφαλίζει την κανονική ροή των μικρόκοκκων. Ο απλός σχεδιασμός του το κάνει εύκολο και αξιόπιστο στη χρήση. Πολυχρηστικό το Microsem μπορεί να χρησιμοποιηθεί με την πλειoψηφεια των μικροκοκκωδών που κυκλοφορούν στην αγορά (εντομοκτόνα, παρασιτοκτόνα, ). Διανομή με κοχλία Η αρχή λειτουργίας του Microsem βασίζεται σε ένα σύστημα κοχλιών. Τα μικροκοκκώδη που τοποθετούνται μέσα στο κουτί μετακινούνται από 2 κοχλίες (1). Οι αναδευτήρες (2) επιτρέπουν την κανονική τροφοδοσία των κοχλιών. Ένας οδοντωτός δακτύλιος (3) στη συνέχεια διανέμει ομοιόμορφα το φάρμακο μέσα στους σωλήνες (4). 1 Οι κοχλίες του εντομοκτόνου (Α) επιτρέπουν τη διανομή 3 έως 25 κιλών/εκτάριο για μια απόσταση σειρών 75 εκ. Η Ρύθμιση του Microsem Η ρύθμιση ποσότητας φαρμάκου γίνεται μέσω ενός κιβώτιου 18 σχέσεων. Αν είναι απαραίτητο υπάρχουν διαθέσιμα επιπλέον γρανάζια, καθώς και σύστημα γρήγορης απενεργοποίησης της λειτουργίας. Ο πίνακας ρυθμίσεων δίνει τη δυνατότητα για γρήγορη ρύθμιση της ροής του προϊόντος. A Οι κοχλίες του σαλιγκαριοκτονου (Β) επιτρέπουν τη διανομή 3 έως 10 κιλών/εκτάριο για μια απόσταση σειρών 75 εκ. Διαθέσιμο ως επιλογή σε κάποια μοντέλα το σύστημα. MicroDrive VM προσφέρει μια γρήγορη και ακριβή ρύθμιση τηε δόσης του φαρμάκου. B Για δική σας ευκολία για τον υπολογισμό της ποσότητας φαρμακου, μπορειτε να κατεβάσετε εντελώς δωρεάν από το Ιnternet την εφαρμογή της MONOSEM «Ρυθμίσεις μηχανής» που είναι διαθέσιμη σε Googe Pay η App Store. Σωληνάκια Συνδυασμός Microsem Άδειασμα των κυτίων ΟΙ σωλήνες φαρμάκου (5) είναι τοποθετημένοι ανάμεσα στους 2 δίσκους για την εφαρμογή του φαρμάκου στη γραμμή σποράς. ο σωλήνας του σαλιγκαριοκτονου (6) είναι ρυθμιζόμενος για εφαρμογή του προϊόντος είτε πριν, είτε μετά το πέρασμα του τροχού πιέσεως. Το εντομοκτόνο και το παρασιτοκτόνο Microsem μπορούν να συνδυαστούν για ταυτόχρονη λειτουργία. Η χωρητικότητα των κυτίων Microsem είναι 20 λίτρα. Κυτία των 40 λίτρων είναι επίσης διαθέσιμα (Τοποθέτηση αναλόγως πλαισίου). Οι έξοδοι (7) και το λάστιχο (8) επιτρέπουν την εύκολη και γρήγορη απομάκρυνση του προϊόντος

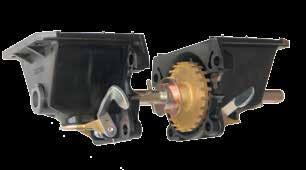

30 ΣΎΣΤΗΜΑ ΑΠΟΚΟΠΉΣ ΓΡΑΜΜΏΝ Το σύστημα αποκοπής γραμμών επιτρέπει την αποδέσμευση κάθε σποροκιβωτίου. Υπάρχουν διάφορα προτεινόμενα συστήματα. Σταματούν την κίνηση στο σύστημα διανομής του αέρα, χωρίς όμως να γίνεται διακοπή της απορρόφησης. Με τον τρόπο αυτό αποφεύγεται η μίξη των σπόρων αλλά και η αυξομείωση της πίεσης του αέρα. Μηχανικό σύστημα με μοχλό Το μηχανικό σύστημα με μοχλό που διατίθεται ως επιλογή, αποτελεί μια οικονομική λύση για την αποδέσμευση σποροκιβωτίων. Ηλεκτρομαγνητικό σύστημα αποκοπής Το ηλεκτρομαγνητικό σύστημα αποκοπής δίνει τη δυνατότητα για αποδέσμευση του κάθε σαπωνοκιβωτίου ξεχωριστά από την καμπίνα του τρακτέρ. Ο πίνακας έλεγχου αποδεσμεύει τις ηλεκτρομαγνητικές καστάνιες που είναι τοποθετημένες πάνω στο κάθε σποροκιβωτιο. Υπάρχουν διάφορα μοντέλα διαθέσιμα. Ηλεκτρομαγνητική καστανια σε σποροκιβωτιο Monoshox NG Pus M Ηλεκτρομαγνητικό σύστημα αποκοπής γραμμών με έλεγχο Το ηλεκτρομαγνητικό σύστημα αποκοπής γραμμών δίνει τη δυνατότητα αποδέσμευσης του κάθε σποροκιβωτιου από την καμπίνα του τρακτέρ. Κάθε σειρά είναι εφοδιασμένη με ένα λαμπάκι που αναβοσβήνει. Αυτό το σύστημα διατίθεται για μηχανές 2, 4, 6, 8 και 12 σειρών. Το σύστημα αποκοπής σειρών CR 4200 είναι ειδικά σχεδιασμένο για το μόνιτορ CS 4200 σαν έξτρα εξοπλισμος. Μπορει να διαχειριστεί μέχρι 12 αποκοπές γραμμών. Παραδείγματα αποκοπής γραμμών CS 4200, CS 5000 και ECU S6200, S7000 μονιτορ με σύστημα αποκοπής Τα Μόνιτορ CS 4200, CS 5000 και ECU S6200, S7000 μπορούν να εφοδιαστούν με το σύστημα αποκοπής σειρών. Σε αυτή την περίπτωση η αποδέσμευση του σποροκιβωτίου γίνεται από το μόνιτορ. Τα μόνιτορ CS 5000 και ECU S6200, S7000 είναι επίσης εφοδιασμένα και με αυτόματο σύστημα για σήμανση διαδρόμου στο χωράφι. 30

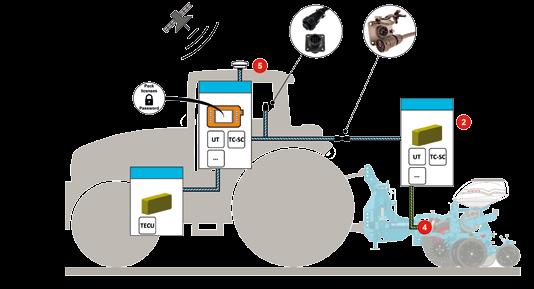

31 Οι ειδικοί στην σπορά ακριβείας Αυτόματη αποκοπή σειρών με GPS Οι νέες τεχνολογίες όπως η αποκοπή γραμμών με τη χρήση GPS προσφέρουν μεγαλύτερη άνεση στην εργασία και καλύτερη ακρίβεια νέα αυτή τεχνολογία δεν προορίζεται αποκλειστικά για τους χρήστες καινούργιων μηχανών: Η MONOSEM έχει αναπτύξει ένα σύστημα συμβατό με μηχανές που είναι ήδη σε χρήση. 1 Συμβατό με τερματικό ISOBUS : TOUCH Mini Τερματικό 2 TOUCH Τερματικό ή αυτό του τρακτέρ εάν είναι συμβατό GPS κεραία 1 Server Τερματικό (3) 2 Χρήστης ECU 3 3 ECU (Μονάδα ηλεκτρικού ελέγχου) ECU S6200 ECU S7000C ή S7000H Τρακτέρ TECU (2) ECU S8000E 4 4 Ηλεκτρομαγνητική αποδέσμευση προσαρμοσμένη σε κάθε σποροκιβωτιο (με εξαίρεση τις ηλεκτροκίνητες μηχανές) Τα συστήματα αποκοπής γραμμών ενεργοποιούνται αυτόματα σύμφωνα με το στίγμα GPS και τον βαθμό επικάλυψης που επιθυμούμε. Περιορισμός στο διπλοπερασμα. Οικονομία στον σπόρο Ευκολία στη χρήση 31

32 ΜΟΝΙΤΟΡ ΕΛΕΓΧΟΥ ΣΠΟΡΑΣ Εξειδικευμένη στις μηχανές ακριβείας, η MONOSEM προσφέρει μια μεγάλη γκάμα υπολογιστών σποράς. Από τον απλό έλεγχο του σπόρου, μέχρι την καταγραφή αριθμού σπόρων και απόστασης. Η MONOSEM διαθέτει επίσης και λύσεις ISOBUS για τον έλεγχο του πληθυσμού ή και την αυτόματη αποκοπή γραμμών μέσω GPS. CS 5000 TOUCH Mini CS 10 CS 30 Cassic CS 30 Comfort CS 4200 Λειτουργίες CS 10 ECU ISOBUS CS 30 CS 30 CS 4200 CS 5000 ECU ECU ECU Cassic Comfort S6200 S7000 S8000E Έλεγχος σπόρου ανά σειρά Συναγερμός απουσίας σπόρου Συναγερμός παύσης λειτουργίας Ρύθμιση ορίων συναγερμού - Ταχύτητα σποράς με αισθητήρα - - Ταχύτητα σποράς με ραντάρ - m m - m m Καταμέτρηση επιφάνειας - Μέσος πληθυσμός σπόρων - m Απόσταση σπόρων - m Μηχανική αποδέσμευση γραμμών Eπιλογή m Προγραμματισμένη αποδέσμευση γραμμών m Αυτόματο σύστημα αποκοπής γραμμών με GPS m m m Μέγιστος αριθμός σειρών UT TC-BAS ISOBUS TC-SC TC-GEO Τερματικό TOUCH Mini - TOUCH : Στάνταρ m : Επιλογή - : Δεν διατίθεται Οι αισθητηρες τοποθετουνται μεσα στα σωματα. Μια ακτινα φωτος παρεχει την δυνατοτητα ελεγχου της ροης των σπορων, ακομα και των πιο μικρων. NEO Έλεγχος πληθυσμού TOUCH m Υδραυλικό Ηλεκτρικο Seed-Drive υδραυλική ρύθμιση σποράς Ο υδραυλικός οδηγός έλεγχου Seed-Drive του πληθυσμού σπόρων, αντικαθιστά το κιβώτιο αποστάσεων μέσω υδραυλικών μοτέρ που κινούν τους δίσκους σποράς. Το σύστημα αυτό δίνει τη δυνατότητα για άμεση ρύθμιση του πληθυσμού σπόρων απευθείας από την καμπίνα του τρακτέρ με τη βοήθεια του TOUCH Mini και TOUCH τερματικού ή κάποιου άλλου συμβατού τερματικού ISOBUS. 32

33 ΗΛΕΚΤΡΙΚΑ ΣΠΟΡΟΚΙΒΩΤΙΑ Η διαχείριση του πληθυσμού σπόρων από την καμπίνα του τρακτέρ, είναι εδώ και μια δεκαετία, εφικτή με τη χρήση του Seed-Drive. Σήμερα η MONOSEM προσφέρει ένα νέο σύστημα διαχείρισης πληθυσμού βασισμένο στα ηλεκτροκίνητα σποροκιβώτια. A B D E C A Τερματικό Χρήση των TOUCH, TOUCH Mini και τερματικού τρακτέρ (όπου είναι συμβατό). Έλεγχος του πληθυσμού σπόρων από την καμπίνα του τρακτέρ. Αυτόματη αποκοπή γραμμών με GPS (σε σύνδεσμο τερματικού με κεραία GPS). E Σποροκιβωτια με ηλεκτρική κίνηση 2 1 B ECU Modue Έλεγχος του πληθυσμού σπόρων. Επικοινωνεί με το τερματικό σύμφωνα με τα διεθνή στάνταρ ISOBUS. Με τη χρήση του συστήματος αποκοπής γραμμών, είναι δυνατός ο έλεγχος πληθυσμού των γειτονικών σειρών. 3 C Ράνταρ Μέτρηση της πραγματικής ταχύτητας εργασίας (χωρίς απώλειες). Δυνατότητα απόκτησης καλύτερης ακρίβειας στον πληθυσμό σπόρων. 1 2 Ηλεκτρικά μοτέρ Ένα μοτέρ για κάθε σποροκιβωτιο. Κίνηση μέσω οδοντωτού ιμάντα Χωρίς ανάγκη συντήρησης. D Γεννήτρια Διαθέσιμη σε μηχανές άνω των 7 σειρών. Παρέχει ηλεκτρική ενέργεια. Μια μπαταρία διασφαλίζει την συνεχόμενη ροή. Κίνηση από το PTO του τρακτέρ. 3 Καταλαμβάνει λίγο χώρο (δίνει τη δυνατότητα πλήθους αποστάσεων στοιχείων). Το ηλεκτρικό μοτέρ είναι τοποθετημένο σε υπερυψωμένη θέση ώστε να μην επηρεάζεται από κραδασμούς και σκόνη. Φωτοηλεκτρικοί αισθητήρες Ελέγχουν την πτώση των σπόρων και την πυκνότητα τους. 33

34 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Πλαίσια Monobock Απλό Τηλεσκοπικό Διπλό Τηλεσκοπικό Extend Monobock2 Comfort Mixed Monobock2 Comfort Monobock Monobock2 Comfort Extend 6 Πλάτος 4μ50 4μ50 4 m 50 4μ50 4μ50 4μ50 Πλατος μεταφορας 3μ50 3μ50 3 m 50 3μ00 3μ00 3μ00* 3μ00 Αριθμός σποροκιβωτιων μ00/ 4μ50 Απόσταση μεταξύ σειρών (εκ) 75/80 55/60 45/49 75/80 50/55/ ή 80 (6 σειρών) 56,2 ή 60 (7 σειρών) 75/80 75/80 55/60/ 65/ Μεταδοση κινησης Τουρμπίνα Ελαστικά 2 x (6.5x80x15) 2 x (26x12) 2 x (26 x 12) 2 x (6.5x80x15) Κίνηση με PTO 540 rpm στην 2 x (26x12) 2 x (26x12) Στάνταρ Μηχανική Κιβώτιο αποστάσεων Πλευρικό EasyGear Ηλεκτρικο Παρακαλώ συμβουλευτείτε μας Παρακαλώ συμβουλευτείτε μας Παρακαλώ συμβουλευτείτε μας Υδραυλικοί γραμμοχαράκτες Στάνταρ 2 x x λίπασμα Microsem Μεγάλης χωρητικότητας x 680. ή 1 x Στάνταρ εμπρόσθιο σύστημα λιπάσματος 1 x 680. ή 1 x ΚΥΡΙΟΙ ΔΙΣΚΟΙ MONOSHOX NG PLUS M x 680. ή 1 x Εμπρόσθιο βυτίο DUO Στρεμματομετρητής Πινάκες ελέγχου Σύστημα φαρμάκου Παρασιτοκτόνο Σύστημα αποκοπής γραμμών Σύστημα φωτισμού Βάρος μηχανής, μόνο 1300 kg 1425 kg 1550 kg 1500 kg 1625 kg 1750 kg 1625 kg 1350 kg 1550 kg 1675 kg 1700 kg : Στάνταρ m : Επιλογή - : Δεν διατίθεται * : ανάλογα με το μοντέλο Για άλλα μοντέλα, ειδικές αποστάσεις μεταξύ σειρών και άλλες καλλιέργειες, συμβουλευτείτε μας. Είδος σπόρου Στάνταρ δίσκοι που διατίθενται Αριθμός τρυπών Διάμετρος τρύπας Αποστάσεις επί της γραμμής Με στάνταρ κιβώτιο αποστάσεων Easy Gear σασμάν αποστάσεων Καλαμπόκι DC χιλ. 7,2 έως 21,3 εκ. 10,2 έως 19,6 εκ. Ηλίανθος DC 2425 DC ,5 χιλ. 9,1 έως 26,6 εκ. 12,1 έως 35,5 εκ. 12,7 έως 24,5 εκ. 16,9 έως 32,7 εκ. Άλλες δυνατότητες, αριθμού και Ø τρύπας και ø 4,5-6 χιλ. Ζαχαρότευτλο DC χιλ. 7,2 έως 21,3 εκ. 10,2 έως 19,6 εκ. 24 Φασόλια DC 6045 DC ,5 χιλ. 3,5 χιλ. 3,6 έως 10,7 εκ. 5,1 έως 9,8 εκ. ø 2,5 χιλ. Σόγια-Αρακας DC ,5 χιλ. 3,6 έως 10,7 εκ. 5,1 έως 9,8 εκ. Ελαιοκράμβη DC ,2 χιλ. 3,0 έως 8,9 εκ. 4,2 έως 8,2 εκ Λάχανο DC ,2 χιλ. 6,0 έως 17,8 εκ. 8,5 έως 16,4 εκ Σόργο DC ,2 χιλ. 3,0 έως 8,9 εκ. 4,2 έως 8,2 εκ. 36 Φασόλια μεγάλα DC χιλ. 7,2 έως 21,3 εκ. 10,2 έως 19,6 εκ. ø 5-6,5 χιλ. Φιστίκια DC ,5 χιλ. 7,2 έως 21,3 εκ. 10,2 έως 19,6 εκ. 36 και ø 5,5-6 χιλ
