1 ΕΛΛΗΝΙΚΗ ΔΗΜOΚΡΑΤΙΑ ΝΟΜΟΣ ΑΤΤΙΚΗΣ ΔΗΜΟΣ ΑΜΑΡΟΥΣΙΟΥ Δ/ΝΣΗ ΤΕΧΝΙΚΩΝ ΕΡΓΩΝ ΤΜΗΜΑ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ ΚΑΙ ΜΕΛΕΤΩΝ ΒΑΣ. ΣΟΦΙΑΣ 9 & ΔΗΜ. ΜΟΣΧΑ Τ.Κ ΜΑΡΟΥΣΙ Τηλ.: Fax : ΕΡΓΟ: Ανάπλαση Πλατείας Ηρώων Αμαρουσίου με Βιοκλιματικό Σχεδιασμό ΑΡ. ΜΕΛΕΤΗΣ 40/2017 Κ.Α ΧΡΗΜΑΤΟΔΟΤΗΣΗ: ΠΡΑΣΙΝΟ ΤΑΜΕΙΟ ΑΞΟΝΑΣ 2: Αστική Αναζωογόνηση 2017, Δράσεις Περιβαλλοντικού Ισοζυγίου NUTS: EL301 CPV: , , , , , , , , , , , ΠΡΟΫΠ/ΣΜΟΣ: ,79 ΦΠΑ ,39 ΣΥΝΟΛΟ: ,18 Ανάπλαση Πλατείας Ηρώων Αμαρουσίου με Βιοκλιματικό Σχεδιασμό 1.1 Τεχνική Έκθεση Τεχνικές Προδιαγραφές Οικοδομικών Έργων, Φύτευσης & Άρδευσης 1.2 Τεχνική Έκθεση Ηλεκτρομηχανολογικών 2.1 Υπολογισμοί Ηλεκτρικών 2.2 Τεχνικές Προδιαγραφές Ηλεκτρομηχανολογικών Εγκαταστάσεων 3. Προϋπολογισμός 4.1 Τιμολόγιο Μελέτης 4.2 Τιμές Εφαρμογής 4.3 ΕΤΕΠ 5. Τεχνική Συγγραφή Υποχρεώσεων (ΤΣΥ) 6. Ειδική Συγγραφή Υποχρεώσεων (ΕΣΥ) 7. Σχέδιο Ασφάλειας και Υγείας (ΣΑΥ) 8. Φάκελος Ασφάλειας και Υγείας (ΦΑΥ)

2 ΕΛΛΗΝΙΚΗ ΔΗΜOΚΡΑΤΙΑ ΝΟΜΟΣ ΑΤΤΙΚΗΣ ΔΗΜΟΣ ΑΜΑΡΟΥΣΙΟΥ Δ/ΝΣΗ ΤΕΧΝΙΚΩΝ ΕΡΓΩΝ ΤΜΗΜΑ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ ΚΑΙ ΜΕΛΕΤΩΝ ΒΑΣ. ΣΟΦΙΑΣ 9 & ΔΗΜ. ΜΟΣΧΑ Τ.Κ ΜΑΡΟΥΣΙ Τηλ.: Fax : ΕΡΓΟ: Ανάπλαση Πλατείας Ηρώων Αμαρουσίου με Βιοκλιματικό Σχεδιασμό ΑΡ. ΜΕΛΕΤΗΣ 40/2017 Κ.Α ΧΡΗΜΑΤΟΔΟΤΗΣΗ: ΠΡΑΣΙΝΟ ΤΑΜΕΙΟ ΑΞΟΝΑΣ 2: Αστική Αναζωογόνηση 2017, Δράσεις Περιβαλλοντικού Ισοζυγίου NUTS: EL301 CPV: , , , , , , , , , , , ΠΡΟΫΠ/ΣΜΟΣ: ,79 ΦΠΑ ,39 ΣΥΝΟΛΟ: ,18 ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ ΚΑΙ ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΟΙΚΟΔΟΜΙΚΩΝ ΕΡΓΑΣΙΩΝ ΚΑΙ ΕΡΓΩΝ ΑΡΔΕΥΣΗΣ ΚΑΙ ΦΥΤΕΥΣΗΣ ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ Η/Μ ΕΡΓΑΣΙΩΝ ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ Η/Μ ΕΡΓΑΣΙΩΝ ΥΠΟΛΟΓΙΣΜΟΙ ΗΛΕΚΤΡΙΚΩΝ

3 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΑΤΤΙΚΗΣ ΔΗΜΟΣ ΑΜΑΡΟΥΣΙΟΥ ΔΙΕΥΘΥΝΣΗ ΤΕΧΝΙΚΩΝ ΕΡΓΩΝ ΤΜΗΜΑ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ ΚΑΙ ΜΕΛΕΤΩΝ ΑΝΑΠΛΑΣΗ ΠΛΑΤΕΙΑΣ ΗΡΩΩΝ ΑΜΑΡΟΥΣΙΟΥ ΜΕ ΒΙΟΚΛΙΜΑΤΙΚΟ ΣΧΕΔΙΑΣΜΟ Π.Ε.1 ΚΕΝΤΡΟ - ΚΑΤ, ΜΑΡΟΥΣΙ ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΟΙΚΟΔΟΜΙΚΩΝ ΕΡΓΩΝ ΦΥΤΕΥΣΗΣ & ΑΡΔΕΥΣΗΣ

4 Α. ΕΙΣΑΓΩΓΗ Η παρούσα μελέτη αφορά στην ανάπλαση της πλατείας Ηρώων, όπως αυτή οριοθετείται από το εγκεκριμένο ρυμοτομικό σχέδιο του Δήμου. Δηλαδή, συνίσταται μεταξύ των οδών Βασ.Σοφίας, Αναβρύτων και Αρκαδίου, ενώ στην βόρεια πλευρά συνορέυει με υπαίθριο χώρο στάθμευσης και στη συνέχεια με την Λεωφόρο Κηφισίας. Επιπρόσθετα, στην ανωτέρω μελέτη περιλαμβάνεται και η ανακατασκευή των οδών Αναβρύτων και Αρκαδίου προκειμένου οι τελευταίες να εναρμονιστούν λειτουργικά και αισθητικά με την ανάπλαση της πλατείας Ηρώων. Σκοπός της μελέτης Σκοπός της μελέτης είναι η αισθητική και λειτουργική αναβάθμιση της ανωτέρω περιοχής μέσω της δημιουργίας ενός ανοικτού δημόσιου χώρου αναψυχής και πρασίνου, που θα συμβάλλει στη βελτίωση του βιοτικού επιπέδου των κατοίκων της πόλης και ταυτόχρονα θα αποτελέσει πόλο έλξης για τους κατοίκους των άλλων περιοχών. Παράλληλα, το νέο πάρκο θα αναβαθμίσει αισθητικά την περιοχή και θα της προσδώσει έναν πολιτιστικό χαρακτήρα αφού θα ενοποιεί παλαιά και σύγχρονα σημεία πολιτιστικού και ιστορικού ενδιαφέροντος, όπως η Δημοτική Πινακοθήκη που εδρεύει στο ιστορικό παλαιό Δημαρχείο της πόλης, το Κέντρο Τέχνης και Πολιτισμού, το μνημείο των Ηρώων πεσόντων και το νεοκλασσικό κτίριο του Λουμίδη. Τέλος, μέσω της οικολογικής και ποσοτικής ενίσχυσης του πρασίνου, της μείωσης της σκληρής επιφάνειας, της χρήσης ψυχρών και φυσικών υλικών και γενικότερα μέσω ενός σχεδιασμού βασισμένου σε βιοκλιματικές αρχές, θα επιτευχθεί η αναβάθμιση του ευρύτερου αστικού περιβάλλοντος και η βελτίωση των επιπέδων θερμικής άνεσης. Αρχές σχεδιασμού. Η μελέτη εκπονείται με βάση τις αρχές που διέπουν το σχεδιασμό υπαίθριων δημόσιων χώρων με βιοκλιματικό χαρακτήρα. Συγκεκριμένα: 1. Επιλογή υλικών επίστρωσης εδάφους. Επιλέγονται φυσικά και ψυχρά υλικά, που δεν ανακλούν τη θερμότητα και το φως και συνεπώς συντελούν στη μείωση της επιφανειακής θερμοκρασίας του χώρου, διαμορφώνοντας

5 με αυτόν τον τρόπο ευνοϊκό μικροκλίμα. Το ευνοϊκό μικροκλίμα δημιουργεί τις κατάλληλες περιβαλλοντικές συνθήκες στο ίδιο το πάρκο και στους παρακείμενους δρόμους που βελτιώνουν την ποιότητα ζωής των κατοίκων, αλλά ταυτόχρονα επιδρά θετικά και στην ενεργειακή απόδοση των γειτονικών κτηρίων. 2. Επιλογή φυτεύσεων. Επιλέγονται ανθοφόρα δέντρα και θάμνοι, ενδημικά της περιοχής και ανθεκτικά στις επικρατούσες καιρικές συνθήκες. Η χωροθέτηση και η πυκνότητα των φυτεύσεων γίνεται μελετημένα, σύμφωνα με τον προσανατολισμό και την επικρατούσα κατεύθυνση του ανέμου ανά εποχή, ούτως ώστε να προσφέρουν τον καλύτερο δυνατό περιβάλλον. 3. Επιλογή αστικού εξοπλισμού. Επιλέγονται στοιχεία αστικού εξοπλισμού (κάδοι, παγκάκια, φωτιστικά, κολωνάκια) κατασκευασμένα από κατάλληλα υλικά, φιλικά προς το περιβάλλον, σύγχρονων ευρωπαϊκών προδιαγραφών και υψηλής αισθητικής. 4. Πρόβλεψη για την ανεμπόδιστη, άνετη και ασφαλή κίνηση Α.Μ.Ε.Α. σε όλη την περιοχή παρέμβασης. 5. Δημιουργία ενός κοινού σχεδιαστικού ύφους, το οποίο θα προσδώσει ιδιαίτερο χαρακτήρα στο πάρκο και τους γύρω δρόμους, δημιουργώντας μία νέα πολιτιστική ταυτότητα στην περιοχή.

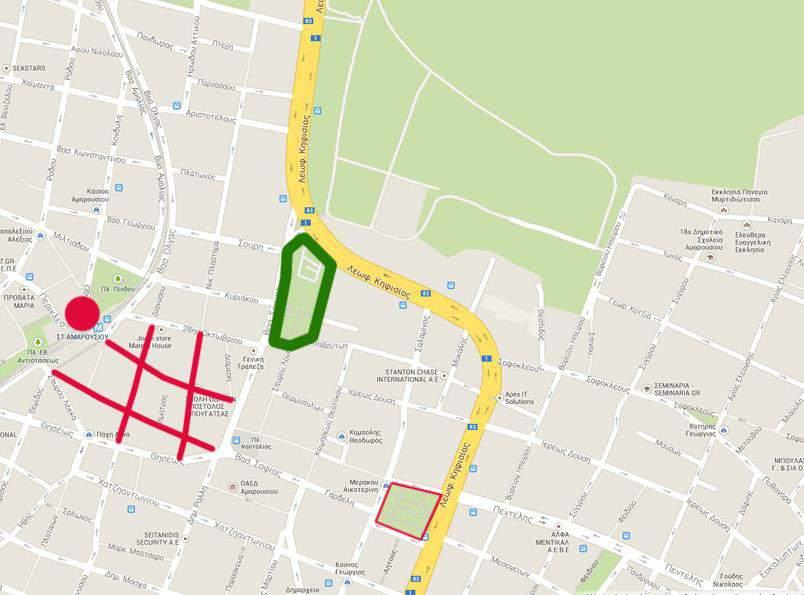

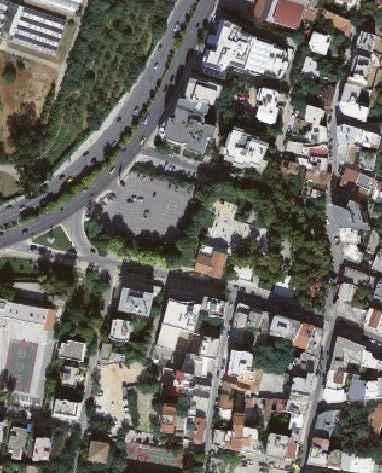

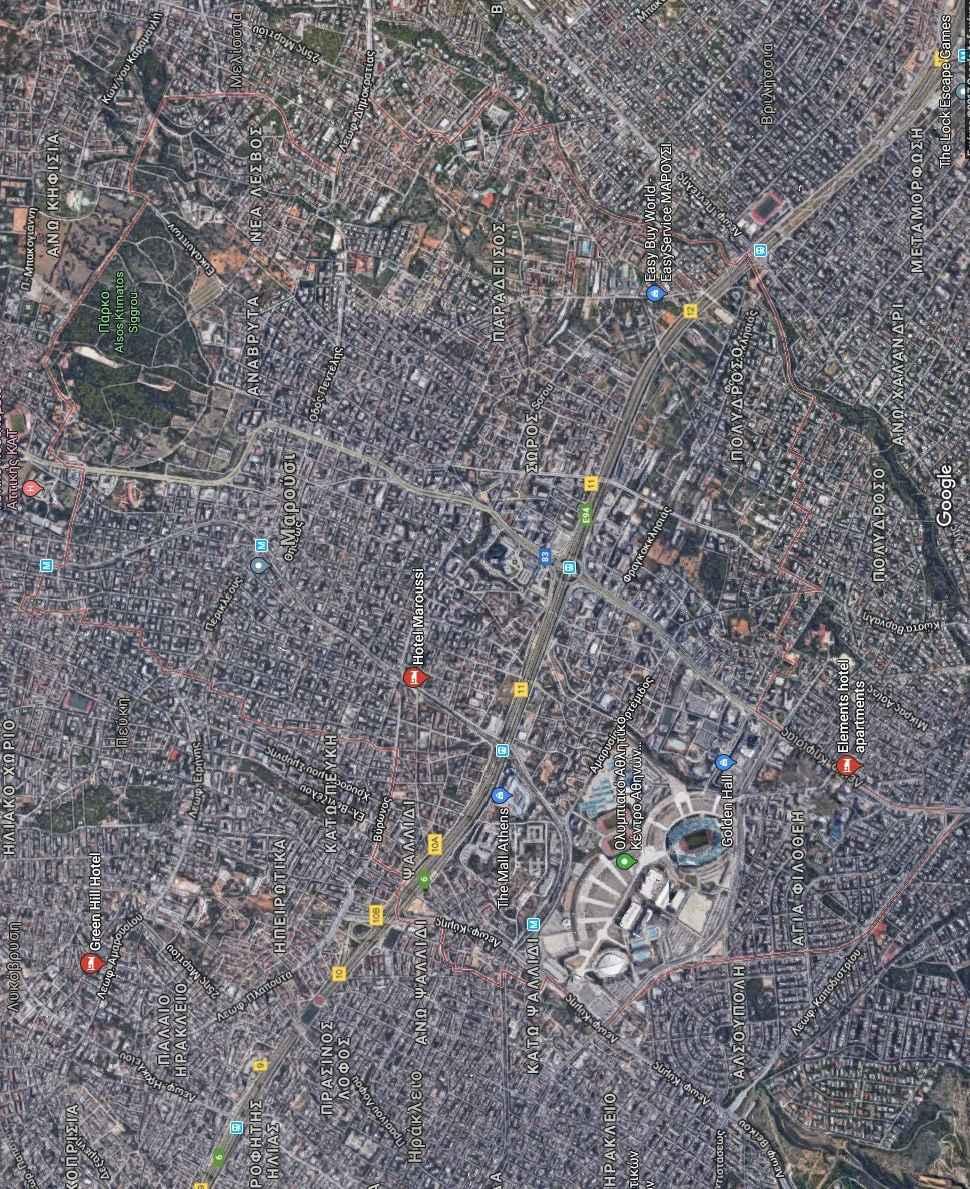

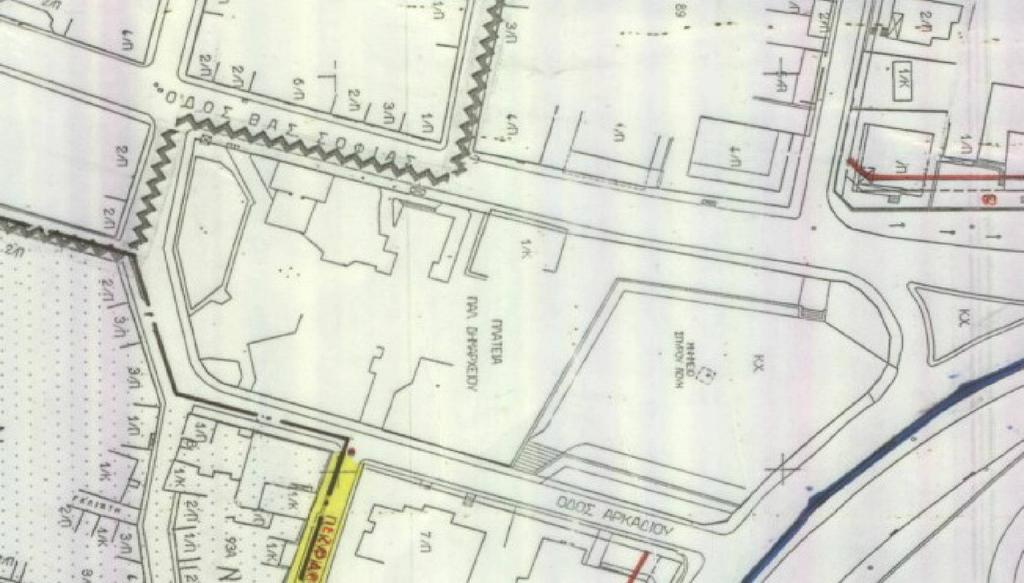

6 Β. ΠΕΡΙΓΡΑΦΗ ΤΟΥ ΕΡΓΟΥ Β1. ΠΕΡΙΟΧΗ ΜΕΛΕΤΗΣ Η πλατεία Ηρώων χωροθετείται σε κομβικό σημείο για την πόλη του Αμαρουσίου. Αφενός, αποτελεί την βόρεια είσοδο στο κέντρο της πόλης και γειτνιάζει με την Λεωφόρο Κηφισίας, όπου την διαχωρίζει από το Κτήμα Συγγρού. Αφετέρου, μαζί με την πλατεία Αγίας Λαύρας, πλατεία Κασταλίας και πλατεία Εθνικής Αντίστασης, συμπληρώνει το δίκτυο των τεσσάρων πλατειών του πρόσφατα αναβαθμισμένου και βιοκλιματικά σχεδιασμένου εμπορικού κέντρου του Δήμου. Με πράσινο σημειώνεται η πλατεία Ηρώων και με κόκκινο χαρακτηριστικά σημεία του δήμου στην περιοχή. Β2. ΑΝΑΓΚΑΙΟΤΗΤΑ ΠΑΡΕΜΒΑΣΗΣ Η πλατεία Ηρώων αποτελεί χώρο, που σήμερα εμφανίζει αρκετά προβλήματα βανδαλισμού. Παρατηρείται εκτεταμένη φθορά των δαπέδων και του εξοπλισμού της, αποκλείοντας από την χρήση της πλατείας ευαίσθητες

7 κοινωνικές ομάδες όπως τα μικρά παιδιά και τα άτομα με ιδιαίτερες ικανότητες. Φωτογραφία 1 Φωτογραφία 2 Φωτογραφία 3 Φωτογραφία 4 Ταυτόχρονα, η γειτνίασή της με την Λ. Κηφισίας, την επιβαρύνει με ρύπανση λόγω της αυξημένης κίνησης των οχημάτων αλλά και με θόρυβο. Επειδή ακριβώς η πλατεία αποτελεί σημαντικό σημείο του δήμου αλλά ταυτόχρονα συγκεντρώνει πολλά προβλήματα θεωρείται σκόπιμο, να γίνει μια μελέτη με σκοπό την ανακατασκευή της με στοιχεία βιοκλιματικού σχεδιασμού Β3. ΣΤΟΧΟΙ ΜΕΛΕΤΗΣ

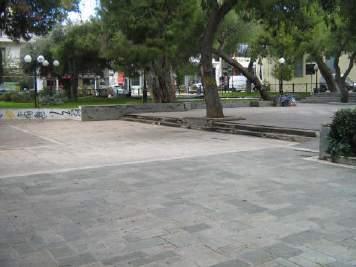

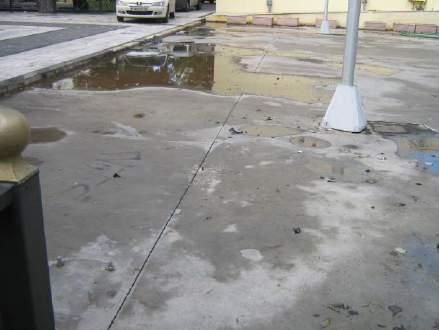

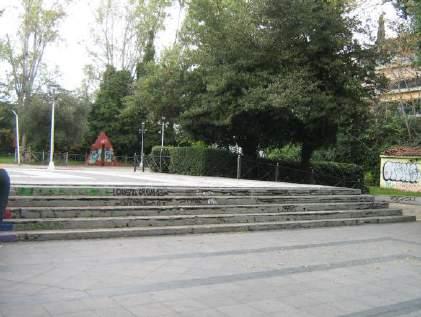

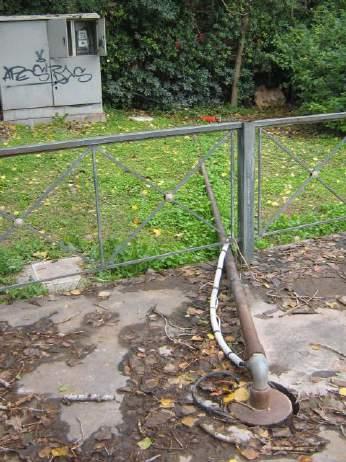

8 Βασικός στόχος της μελέτης είναι να εξαλειφθούν όλα τα προβλήματα που αποτρέπουν την ομαλή λειτουργία της πλατείας. Συγκεκριμένα η μελέτη στοχεύει: Στην προσέλκυση περισσότερων επισκεπτών, τόσο κατοίκων όσο και περαστικών και στη μετατροπή της πλατείας σε ζωντανό δημόσιο χώρο για όλους τους πολίτες. Στη βελτίωση των επίπεδων θερμικής άνεσης και στην αναβάθμιση του μικροκλίματος. Στην ανάδειξη του πολιτιστικού χαρακτήρα της πλατείας. Β4. ΑΝΑΛΥΣΗ ΠΡΟΤΑΣΗΣ Η παρούσα μελέτη προβλέπει την ανασύνθεση του δαπέδου της πλατείας Ηρώων αλλά και των παρακείμενων οδών Αρκαδίου και Αναβρύτων, σύμφωνα με τις αρχές και τους στόχους που περιγράφθηκαν ανωτέρω. Η διαμόρφωση του κύριου χώρου της πλατείας καθώς και των παρακείμενων δρόμων προκρίνει την ανάδειξη των τεσσάρων σημείων πολιτιστικού ενδιαφέροντος: την Δημοτική Πινακοθήκη, το πηγάδι, το μνημείο των Ηρώων Πεσόντων και το νεοκλασικό κτίριο του Λουμίδη. Οι προτεινόμενοι χώροι πρασίνου αρκετά αναβαθμισμένοι από την υφιστάμενη κατάσταση οριοθετούνται από το δίκτυο διαδρομών. Οι διαδρομές έχουν κλίσεις έως 5% και η κίνηση στην πλατεία θα είναι πλέον εύκολη για όλους (παιδιά, ηλικιωμένους, γονείς με καρότσια) αλλά και τα ΑΜΕΑ. Η συνολική επιφάνεια παρέμβασης ανέρχεται στα 8,1 στρ. περίπου, όπου η πλατεία Ηρώων καλύπτει επιφάνεια 5,9 στρ. ενώ η υπόλοιπη επιφάνεια αποτελεί το οδόστρωμα των παρακείμενων οδών. Η ανωτέρω παρέμβαση περιλαμβάνει τα κάτωθι: 1. Την διαμόρφωση περιβάλλοντος χώρου περιμετρικά του κτιρίου του Παλαιού Δημαρχείου (χωρίς να αλλοιώνονται χαρακτηριστικά του κτιρίου καθώς το τελευταίο είναι χαρακτηρισμένο ως διατηρητέο βάση του ΦΕΚ 129/ ) και την ανακατασκευή τμήματος του πεζοδρομίου της Βασ. Σοφίας από την πλευρά της πλατείας, συνολικής επιφάνειας παρέμβασης 1.057τ.μ. Το δάπεδο του πεζοδρομίου επί της οδού Βασ. Σοφίας θα

9 αντικατασταθεί με παρόμοιο υλικό και μέθοδο με το υφιστάμενο (φυσικός κυβόλιθος από γρανίτη χρώματος ώχρα), προκειμένου να εναρμονίζεται με το υπόλοιπο τμήμα της ανωτέρω οδού. Ως υλικό δαπεδόστρωσης για το προαύλιο χώρο του Παλαιού Δημαρχείου επιλέγεται ο κεραμικός κυβόλιθος (klinker) διαστάσεων 11,5x24,0 και πάχους από 2,5 έως 4 εκ. Η επιλογή του κεραμικού υλικού στοχεύει στην ανάδειξη της τέχνης της κεραμικής που αποτελεί στοιχείο της πολιτισμικής παράδοσης της πόλης. Επιπλέον, οι κεραμικοί κυβόλιθοι klinker είναι κατάλληλοι για την διάστρωση δημόσιων υπαίθριων χώρων αφού είναι εξαιρετικά ανθεκτικοί σε υψηλές καταπονήσεις, και ακραίες καιρικές συνθήκες. Έχουν μεγάλη διάρκεια ζωής, μειωμένη υδατοαπορροφητικότητα, υψηλές αντοχές σε θλίψη, απότριψη/χάραξη, παγετό, οξέα. Έχουν μεγάλη ακρίβεια μεγεθών και χρωμάτων και υψηλή αντίσταση στη ρύπανση. Ο χώρος οριοθετείται από ξύλινα κολωνάκια ενώ το κυκλικό σιντριβάνι παραμένει στην ίδια θέση. 2. Την κατασκευή δικτύου εσωτερικών διαδρομών πλάτους 2,0-2,4μ. και συνολικής επιφάνειας 442τ.μ. περίπου. Το δίκτυο διαδρομών θα οριοθετείται από χυτό κράσπεδο από σκυρόδεμα πλάτους 0,2μ. και ο χρωματισμός θα προκύπτει από την προσθήκη ειδικών χρωστικών με την μορφή λεπτών κονίων στο τσιμέντο. Το δάπεδο των διαδρομών θα από κουράσανι με τελική απόχρωση του ανοικτού μπεζ. Προβλέπεται ο σχεδιασμός της πλατείας με απομάκρυνση των σκαλοπατιών, των διαφορετικών επιπέδων και των πεζουλιών, στοιχεία τα οποία δημιουργούν ανασφάλεια και αποκλείουν ή δυσκολεύουν ορισμένους κατοίκους (ΑΜΕΑ, άτομα με παιδικά καροτσάκια, ηλικιωμένους κτλ). Ο νέος σχεδιασμός, γίνεται σε επίπεδα, που συνδέονται με ήπιες κλίσεις, από 2% μέχρι και 5%. Οι κλίσεις αυτές επιτρέπουν την κίνηση των ΑΜΕΑ. 3. Η οριοθέτηση υπαίθριου χώρου για την άθληση ενηλίκων, επιφάνειας 284τ.μ. Το δάπεδο θα συνίσταται από κουρασανί τελικής απόχρωσης κεραμιδιού. 4. Στη νότια πλευρά της πλατείας οριοθετείται ο χώρος των τραπεζοκαθισμάτων, σε διαμορφωμένο πλάτωμα 542τμ., στο οποίο

10 υπάρχει υφιστάμενη ξύλινη πέργκολα, στην οποία θα γίνουν οι απαραίτητες επισκευές. Τα υφιστάμενα δέντρα, που βρίσκονται στο εν λόγω πλάτωμα, διατηρούνται στη θέση τους. 5. Την ανακατασκευή των χώρων πρασίνου με φύτευση ανθοφόρων ειδών δένδρων, όπως Πασχαλιά, Προύνοι, κ.α. και θάμνων όπως τριανταφυλλιές, καθώς επίσης και την εγκατάσταση νέου χλοοτάπητα, ειδικά επιλεγμένου για τις ιδιαίτερες συνθήκες που επικρατούν στην πλατεία από την υψηλή κάλυψη των υψηλών πεύκων (εικ. 1). Εικ 1 Οι νέοι χώροι πράσινου θα καταλαμβάνουν επιφάνεια που θα προσεγγίζει το μέγεθος των 3,5 στρ. 6. Την ανακατασκευή των οδών Αρκαδίου και Αναβρύτων, συνολικής επιφάνειας 2,2 στρ. περίπου. Βασικός στόχος αποτελεί η ανασύνθεση του δημοσίου χώρου του δρόμου και η σύνδεσή του με την πλατεία Ηρώων. Προβλέπεται ο

11 περιορισμός του πλάτους όδευσης των οχημάτων στο ελάχιστο επιτρεπόμενο μέγεθος για οδό ήπιας κυκλοφορίας ενός αστικού περιβάλλοντος. Η προτεινόμενη διάσταση είναι 3,50 μ. σε όλο το μήκος των οδών Αρκαδίου και Αναβρύτων (από την Λ. Κηφισίας έως το σημείο της διασταύρωσης με την οδό Βας. Σοφίας). Η διάσταση των 3,50 μ. επιτρέπει την απρόσκοπτη κίνηση των οχημάτων αλλά όχι την άναρχη παρόδια στάση και στάθμευση. Έτσι διευκολύνεται η ομαλή κυκλοφορία. Το υπόλοιπο του οδοστρώματος παρέχεται στη χρήση των πεζών. Προφανώς, η αλλαγή από την υφιστάμενη κατάσταση είναι μεγάλη καθώς τα σημερινά πεζοδρόμια είναι στις περισσότερες περιπτώσεις της τάξεως του 1,00 μ. Η συγκεκριμένη αύξηση σε μεγέθη πέραν 1,60μ. σε όλο το μήκος του πεζοδρομίου είναι προφανώς εξαιρετικά ευεργετική για τις παρόδιες χρήσεις όπως και για τους πεζούς που θα απολαμβάνουν την παρεχόμενη άνεση και τις εξυπηρετήσεις του αναμορφωμένου κοινόχρηστου χώρου. Επομένως, το πλάτος της οδού κατανέμεται σε: α) οδόστρωμα κυκλοφορίας οχημάτων, β) οδόστρωμα στάθμευσης, γ) χώρος για τους πεζούς για την ελεύθερη και ασφαλή διέλευσή τους. Υποχρεωτικά τηρούνται παντού τα μέτρα προσβασιμότητας για ΑΜΕΑ. Το οδόστρωμα κυκλοφορίας οχημάτων δεν διαχωρίζεται με υποβιβασμό, δηλαδή δεν θα υπάρχουν πεζοδρόμια με τη συνήθη εικόνα του υπερυψωμένου αναβαθμού, αλλά το δάπεδο διαστρώνεται με ψυχρά υλικά (τσιμεντοκυβόλιθο) σε όλη την έκτασή του, ώστε να τονίζεται αισθητικά η ενότητα του χώρου και η ενσωμάτωσή του στη δημόσια χρήση και την ανθρώπινη κλίμακα του πεζού. Ωστόσο, προτείνεται η χρωματική διαφοροποίηση του οδοστρώματος κυκλοφορίας για λόγους ασφαλείας. Ο λειτουργικός διαχωρισμός της περιοχής των οχημάτων από εκείνη των πεζών θα γίνεται με κατάλληλα εμπόδια στάθμευσης. Προτείνεται η κατασκευή κυκλικών και εγκάρσιων ζωνών από σκυρόδεμα ειδικών ιδιοτήτων τόσο στην επιφάνεια των δρόμων όσο και στην πλατεία. Η τελική στάθμη της άνω επιφάνειας θα ταυτίζεται με

12 εκείνη των γειτονικών δαπέδων. Το πλάτος του ανωτέρω στοιχείου θα κυμαίνεται από 15 έως 20 εκ. Γ. ΑΝΑΛΥΣΗ ΚΑΤΑΣΚΕΥΗΣ Γ1. ΕΡΓΑΣΙΕΣ Όλες οι εργασίες θα πραγματοποιηθούν με τέτοιο τρόπο ώστε να μην χρειαστεί να ξαναγίνουν εκσκαφές και αποξηλώσεις. Οι εργασίες με σειρά προτεραιότητας και χρονική αλληλουχία είναι οι κάτωθι. Γ2. ΑΠΟΞΗΛΩΣΕΙΣ Θα γίνει αποξήλωση των υφιστάμενων πλακοστρώσεων και του υφιστάμενου αστικού εξοπλισμού. Επίσης θα αποξηλωθούν τυχόν υφιστάμενες εγκαταστάσεις οι οποίες δεν επιτρέπουν την κατασκευή του έργου ή δεν ταιριάζουν με την αισθητική του. Θα πρέπει να δοθεί προσοχή στα υφιστάμενα δέντρα, ώστε να μην εκριζωθούν και γενικά να μην υπάρξουν φθορές στο ριζικό τους σύστημα. Ο χώρος της πλατείας πρέπει να μείνει καθαρός ώστε να μπορούν να αρχίσουν οι εργασίες. Η κρήνη και το κυκλικό σιντριβάνι που υπάρχουν εντός της πλατείας θα διατηρηθούν στην ίδια θέση. Γ3. ΕΚΣΚΑΦΕΣ Θα γίνουν οι απαραίτητες εκσκαφές σε βάθος 30 εκ. ώστε να επιτευχθεί το τελικό επιθυμητό υψόμετρο για τις επιστρώσεις στις επιφάνειες που θα επιστρωθούν και για τις υποβάσεις των υλικών επίστρωσης αλλά επίσης και για να επιτευχθεί εξυγίανση της εκσκαφής. Θα γίνουν οι απαραίτητες επιπλέον εκσκαφές για τα δίκτυα ηλεκτροδότησης, ύδρευσης, άρδευσης και πυρόσβεσης και επιπλέον εκσκαφές στα σημεία όπου απαιτείται από τη μελέτη για τις θεμελιώσεις και για την στήριξη των κρασπέδων, των φωτιστικών σωμάτων και γενικά του προτεινόμενου εξοπλισμού. Γ4. ΕΠΙΧΩΣΕΙΣ Αφού ληφθούν τα τελικά υψόμετρα θα γίνουν οι απαραίτητες επιχώσεις, οι οποίες καταβρέχονται και συμπιέζονται σύμφωνα με τους ισχύοντες κανονισμούς ώστε να μην υπάρχει πρόβλημα καθίζησης στην επιφάνεια της

13 πλακόστρωσης. Επίσης θα γίνει μεταφορά και τοποθέτηση κηπευτικού χώματος στους χώρους φύτευσης. Είναι θεμιτό η πλατεία να χρησιμοποιείται από όλους τους κατοίκους άρα και από ΑΜΕΑ. Για το λόγο αυτό όλη η διαμόρφωση γίνεται σε επίπεδα, τα οποία συνδέονται με ήπιες κλίσεις, ακολουθώντας το φυσικό έδαφος. Σημειακά ενδεχομένως να χρειαστούν επιχώσεις, σύμφωνα με τις τομές του χώρου. Γ5. ΘΕΜΕΛΙΩΣΕΙΣ Θα οριστούν οι θέσεις των θεμελιώσεων οι οποίες περιλαμβάνουν τη θεμελίωση των φωτιστικών στοιχείων, τη θεμελίωση των στοιχείων αστικού εξοπλισμού (κάδοι και παγκάκια) και τη θεμελίωση της πέργκολας στο χώρο των τραπεζοκαθισμάτων. Γ6. ΥΠΟΒΑΣΗ Το υφιστάμενο έδαφος θα συμπυκνωθεί ισχυρά και στη συνέχεια θα κατασκευαστεί εξομαλυντική επίχωση τελικού πάχους 5εκ στα σημεία με επίστρωση χαλικιών και πλακών. Πάνω από την εξομαλυντική επίχωση θα κατασκευαστεί στρώση πάχους 15εκ συμπιεσμένων σκύρων. Στα σημεία που θα τοποθετηθεί κουρασάνι το πάχος της στρώσης των σκύρων θα είναι τουλάχιστον 40εκ, μετά τη συμπύκνωση. Στα σημεία φύτευσης θα τοποθετηθεί κηπευτικό χώμα. Γ7. ΔΑΠΕΔΑ Κουρασάνι: Στα μονοπάτια και στο χώρο άθλησης ενηλίκων τοποθετείται κουρασάνι πάχους 8εκ πάνω σε στρώση συμπιεσμένων σκύρων, τουλάχιστον 40εκ. Η κάθε διαδρομή οριοθετείται με κράσπεδα σκυροδέματος διαστάσεων 15Χ30Χ100εκ. Κεραμικός κυβόλιθος κλίνκερ Τοποθετείται στον προαύλιο χώρο της Δημοτικής Πινακοθήκης. Οι κεραμικοί κυβόλιθοι klinker θα είναι εξαιρετικής ποιότητας, κατάλληλοι για τη χρήση αυτή και σύμφωνοι με τις προδιαγραφές για δάπεδα δημοσίου χώρου. Το υλικό που θα χρησιμοποιηθεί στο έργο πρέπει να υπακούει στις προδιαγραφές της Γενικής Συγγραφής. Ο Ανάδοχος πρέπει να προσκομίσει

14 τα κατάλληλα πιστοποιητικά και δείγματα πετρώματος που θα εφαρμόσει, προς έγκριση στην Υπηρεσία. Η κατασκευή και τοποθέτηση μπορεί να ξεκινήσει μόνο μετά την έγκριση αυτή. Όλες οι προσκομιζόμενες ποσότητες των υλικών θα είναι της ίδιας ποιότητας με τα εγκεκριμένα δείγματα. Η Υπηρεσία διενεργεί έλεγχο των τεμαχίων σε σχέση με τις τεχνικές προδιαγραφές ή / και τα πιστοποιητικά ποιότητας στο εργοτάξιο. Τα στοιχεία από κεραμικούς κυβόλιθους klinker που προορίζονται για την επίστρωση επιφανειών όπου προβλέπεται κυκλοφορία οχημάτων ή όχι, θα πρέπει να είναι κατά DIN EN Οι έλεγχοι στους οποίους πρέπει να ανταποκρίνονται είναι κατά ISO Διαστάσεις ISO Αντοχής σε θλίψη ISO Αντοχής σε κάμψη ISO Υδατοαπορρόφησης ISO Αντοχή σε απότριψη ISO Αντοχή σε παγετό ISO Αντοχή σε οξέα ISO Οι διαστάσεις τους είναι 11,5εκ x 11,5εκ ή 11,5 x 24,0 εκ και πάχους 2,5 έως 4εκ. που είναι κατάλληλες για την κίνηση πεζών (αλλά και για διέλευση οχημάτων). Πέρα από τα τεχνικά χαρακτηριστικά τους, θα επιλέγονται και με αισθητικά κριτήρια από δείγματα και θα είναι της απολύτως εγκρίσεως της υπηρεσίας και της επίβλεψης τουέργου. Οι τύποι, σχήμα, το χρώμα και οι διαστάσεις των κεραμικών κυβόλιθων που θα χρησιμοποιηθούν, καθώς και η διάταξη αυτών (ευθύγραμμη, καμπυλόγραμμη, σε μορφή «ψαροκόκαλου» κτλ.) κατά την τοποθέτησή τους σε συνδυασμό με στοιχεία των ιδίων ή άλλων χαρακτηριστικών, θα γίνουν σύμφωνα με τις υποδείξεις της υπηρεσίας. Ειδική μέριμνα πρέπει να λαμβάνεται στα σημεία αλλαγής υλικού με τη διαμόρφωση κατάλληλων προσαρμογών και αρμών. Τα κεραμικοί κυβόλιθοι klinker θα τοποθετηθούν με ακρυλική κόλλα ειδικών ιδιοτήτων αντοχής στον παγετό. Ο Ανάδοχος θα προσκομίσει το κατάλληλο προϊόν σύμφωνα με τις προδιαγραφές/οδηγίες του βιομηχανικού

15 κατασκευαστή του κεραμικού klinker, και θα το εφαρμόσει μόνο μετά την έγκριση της Υπηρεσίας. Ο Ανάδοχος θα προσκομίσει τα σχετικά πιστοποιητικά καταλληλότητας για την ακρυλική κόλλα. Η κόλλα εφαρμόζεται μόνο μετά την λείανση της υπόβασης με κατάλληλη τσιμεντοκονία επί της υπόβασης σκυροδέματος. Ο τρόπος εφαρμογής της κόλλας θα τηρεί αυστηρά τις προδιαγραφές/οδηγίες του βιομηχανικού κατασκευαστή της. Σε περίπτωση που απαιτείται ρύθμιση του ύψους του επιπέδου τοποθέτησης των πλακιδίων επιτρέπεται η εφαρμογή κονιάματος τσιμέντου μόνο μετά την έγκριση της Υπηρεσίας. Το κονίαμα θα τηρεί τις προδιαγραφές για τα υλικά και τις εργασίες κονιαμάτων εφαρμογής που περιγράφονται στη Γενική Συγγραφή Υποχρεώσεων και συμμορφώνονται με το πρότυπο ΕΛΟΤ ΕΝ 998. Για τις μεθόδους δοκιμών κονιαμάτων ισχύει το πρότυπο ΕΛΟΤ ΕΝ 1015 και για το τσιμέντο τοιχοποιίας το ΕΛΟΤ 413. Το τσιμεντοκονίαμα με το οποίο συγκολλούνται τα στοιχεία επί της υπόβασης, πρέπει να είναι συνεκτικό με μικρή περιεκτικότητα σε νερό (με κατά μάζα λόγο συνολικού νερού προς τσιμέντο το πολύ 0,40). Η περιεκτικότητα του τσιμεντοκονιάματος σε τσιμέντο πρέπει να είναι τουλάχιστον 360kg/m³ ξηράς άμμου. Θα διαστρωθούν υποβάσεις (όπου δεν διατηρείται η άσφαλτος) σκυροδέματος 16/20 οπλισμένου με πλέγμα Τ139. Η ποιότητα και εργασία διάστρωσης της υπόβασης θα πληρούν τις προδιαγραφές της Γενικής και Ειδικής Συγγραφής. Επί της τελικής εκσκαφής θα τοποθετηθεί γεωύφασμα και για υπόβαση θα τοποθετηθεί θραυστό υλικό ΠΤΠ Ο 150 ομοιόμορφα συμπυκνωμένων στρώσεων ανά 5εκ. Πάχος, ποιότητα και βαθμός συμπύκνωσης των στρώσεων θραυστού υλικού τουλάχιστον 20εκ. Πάχος 10 εκ. τουλάχιστον και ποιότητα σκυροδέματος τουλάχιστον C16/20 της πλάκας δαπέδου Ποσότητα και ποιότητα οπλισμού της πλάκας δομικό πλέγμα Τ139. Στην συνέχεια θα εδραστεί ομοιόμορφα η πλάκα από σκυρόδεμα C16/20 οπλισμένη με το δομικό πλέγμα. Οι βασικές κλίσεις της τελικής επιστρωμένης

16 επιφάνειας υλοποιούνται κατ αρχήν με κατάλληλη υψομετρική διαμόρφωση της πλάκας δαπέδου. Εργασία Τα χαρακτηριστικά (τύπος, σχήμα, χρώμα και διαστάσεις) των στοιχείων που θα χρησιμοποιηθούν στην επίστρωση εξωτερικών χώρων, καθώς και η διάταξη αυτών (ευθύγραμμη, καμπυλόγραμμη, σε μορφή «ψαροκόκαλου» κτλ.) κατά την τοποθέτησή τους σε συνδυασμό με στοιχεία των ιδίων ή άλλων χαρακτηριστικών, θα πρέπει να συμφωνούν με τα καθοριζόμενα στο εγκεκριμένο σχέδιο. Σε περίπτωση μη σαφούς καθορισμού των ανωτέρω, ο Ανάδοχος υποχρεούται να ακολουθήσει τις σχετικές οδηγίες της Υπηρεσίας. Γενικά ακολουθείται η εξής μέθοδος τοποθέτησης των υλικών επίστρωσης εξωτερικών χώρων Επί της τελικής εκσκαφής θα τοποθετηθεί γεωύφασμα και για υπόβαση θα τοποθετηθεί θραυστό υλικό ΠΤΠ Ο 150 ομοιόμορφα συμπυκνωμένων στρώσεων ανά 5εκ. στην συνέχεια θα εδραστεί ομοιόμορφα η πλάκα από σκυρόδεμα τουλάχιστον C16/20 οπλισμένη με δομικό πλέγμα. Οι βασικές κλίσεις της τελικής επιστρωμένης επιφάνειας υλοποιούνται κατ αρχήν με κατάλληλη υψομετρική διαμόρφωση της πλάκας δαπέδου. Διαστρώνεται τσιμεντοκονία των 600 χλγρ τσιμέντου για την επιπέδωση της επιφάνειας της υπόβασης. Σε περίπτωση εφαρμογής της μεθόδου του κονιάματος η εργασία εκτελείται ως εξης: Μετά την ωρίμανση των υποβάσεων, επί της κατά τα ανωτέρω διαμορφωμένης στρώσης έδρασης διαστρώνεται το ένυδρο κονίαμα από χονδρόκοκκη άμμο και χγρ τσιμέντου ανά κυβικό μέτρο, με προσθήκη μικρής ποσότητας ασβέστη, η οποία μετά τη συμπύκνωσή της με μηχανικό τρόπο πρέπει να έχει ομοιόμορφο πάχος 2εκ. Ακολουθεί η διάστρωση των κυβόλιθων με ελαφρό κτύπημα για τον έλεγχο επιπεδότητας της επιφάνειας. Σε ό,τι αφορά τα ανωτέρω στοιχεία διαστασιολόγησης της στρώσης έδρασης, κατ αρχήν ο Ανάδοχος υποχρεούται να εφαρμόσει τα οριζόμενα στην εγκεκριμένη τεχνική μελέτη. Σε περίπτωση μη σαφούς καθορισμού των εν

17 λόγω στοιχείων, ο Ανάδοχος υποχρεούται να ακολουθήσει τις σχετικές οδηγίες της Υπηρεσίας. Κάθε στοιχείο εφαρμόζεται επί της στρώσης κονιάματος με ελαφρά δόνηση του στοιχείου και κάθε σειρά επίστρωσης στοιχείων πιέζεται να ισοπεδωθεί με τη βοήθεια μιας σανίδας εφοδιασμένης με αλφάδι. Μεταξύ των στοιχείων κατά την εφαρμογή τους επί της στρώσης κονιάματος (σε απλή παράθεση ή σε διακοσμητικούς συνδυασμούς) αφήνονται αρμοί, οι οποίοι σε περίπτωση διαμόρφωσης ευθύγραμμων σειρών, πρέπει να είναι σταθερού πλάτους 1εκ. Οι αρμοί πληρώνονται με την χρήση του ιδίου τσιμεντοκονιάματος, ή κατόπιν απαίτησης της Υπηρεσίας, με εποξικό αρμό με υψηλή αντοχή στα οξέα, αδιάβροχο, με υψηλή μηχανική αντοχή, με αντοχή στο νερό και στον παγετό. Ο καθαρισμός της επιφανείας πρέπει να γίνεται έγκαιρα αλλά όχι αμέσως μετά την αρμολόγηση. Φυσικός κυβόλιθος από γρανίτη Οι γρανίτες είναι πετρώματα επαρκών αντοχών για την συγκεκριμένη χρήση εισαγωγής. Στο εμπόριο διατίθενται προϊόντα εισαγωγής αποκλειστικά, με μεγάλη ποικιλία σε τεχνικά και αισθητικά χαρακτηριστικά. Ωστόσο πρέπει να προσεχθεί η επιλογή και να αποκλειστούν οι αργιλικοί γρανίτες. Ο Ανάδοχος πρέπει να προσκομίσει απαραιτήτων τα σχετικά πιστοποιητικά, ενώ η Υπηρεσία θα προβεί σε ελέγχους. Οι γρανίτες που θα χρησιμοποιηθούν στο έργο θα είναι άριστης ποιότητας και θα τηρούν όλα τα ως άνω πρότυπα φυσικών λίθων. Το σύνολο των κυβόλιθων γρανίτη θα αποτελείται από τεμάχια διαστάσεων 10Χ10Χ5. Σε κάθε περίπτωση δεν επιτρέπονται αποκλίσεις διαστάσεων περισσότερο από 8% διότι οι ανισότητες θα προκαλέσουν ανωμαλίες στο λιθόστρωτο και δυσκολίες στην διάστρωση. Τα χαρακτηριστικά (τύπος, σχήμα, χρώμα και διαστάσεις) των στοιχείων που θα χρησιμοποιηθούν, καθώς και η διάταξη αυτών (ευθύγραμμη, καμπυλόγραμμη, σε μορφή «ψαροκόκαλου» κτλ.) κατά την τοποθέτησή τους θα ορίζονται μετά από υπόδειξη της υπηρεσίας. Οι γρανίτες είναι φυσικά πετρώματα εξαιρετικών ιδιοτήτων αντοχής στις συνθήκες λειτουργίας των υπαίθριων δημοσίων χώρων. Δεν υπάρχουν

18 εγχώριοι γρανίτες. Οι γρανίτες που θα χρησιμοποιηθούν στο έργο θα είναι άριστης ποιότητας και θα τηρούν όλα τα ως κατωτέρω πρότυπα φυσικών λίθων. Έλεγχος/Προσδιορισμός χαρακτηριστικού φυσικού Πρότυπο 1 Αντοχής σε θλίψη ΕΝ 1342: Αντοχής σε εφελκυσμό από θλίψη ΕΝ 1342: Υδατοαπορρόφησης ΕΝ 1342: Πυκνότητας ΕΝ 1342: Αντοχής σε τριβή κατά Boehme DIN Το σχήμα όλων των τεμαχίων πρέπει να είναι κανονικό. Δεν επιτρέπονται αποκλίσεις. Ελέγχονται: Η ακεραιότητα της μορφής. Δεν πρέπει να υπάρχουν ρωγμές, ραγίσματα, σπασίματα και παραμορφωμένα τεμάχια. Η σταθερότητα του σχήματος και των διαστάσεων σε όλα τα τεμάχια. Η υφή και το χρώμα σύμφωνα με τις προδιαγραφές της μελέτης. Η αντοχές σε θλίψη, σε κάμψη, τριβή, σκληρότητα, αντοχή στον παγετό και χημικές προσβολές από άλατα. Οι λίθοι που χρησιμοποιούνται πρέπει να προέρχονται από ομοιόμορφα και υγιή πετρώματα, να διαθέτουν τις απαραίτητες αντοχές, να είναι ομοιογενείς, χωρίς ρωγμές, αυλακώσεις και κηλίδες. Ισχύει το πρότυπο DIN 482 καθώς και τα κάτωθι.

19 1 Αντοχή σε θλίψη ΕΛΟΤ Αντοχή σε εφελκυσμό από θλίψη ΕΛΟΤ Υδατοαπορρόφηση ΕΛΟΤ Πυκνότητα ΕΛΟΤ Αντοχή σε τριβή κατά Boehme DIN Ο Ανάδοχος πρέπει να προσκομίσει τα κατάλληλα πιστοποιητικά και δείγματα πετρώματος που θα εφαρμόσει, προς έγκριση στην Υπηρεσία. Η κατασκευή και τοποθέτηση μπορεί να ξεκινήσει μόνο μετά την έγκριση αυτή. Όλες οι προσκομιζόμενες ποσότητες των υλικών θα είναι της ίδιας ποιότητας με τα εγκεκριμένα δείγματα. Η Υπηρεσία διενεργεί έλεγχο των τεμαχίων σε σχέση με τις τεχνικές προδιαγραφές ή / και τα πιστοποιητικά ποιότητας στο εργοτάξιο. Οι φυσικοί λίθοι πέρα από τα τεχνικά χαρακτηριστικά τους, θα επιλέγονται και με αισθητικά κριτήρια από δείγματα και θα είναι της απολύτως εγκρίσεως της υπηρεσίας και του επιβλέποντα του έργου. Χρησιμοποιείται κυβόλιθος διαστάσεων 10Χ10Χ5 εκ. Το προϊόν που θα εφαρμοστεί θα τηρεί ζητούμενες από τη μελέτη διαστάσεις. Κυβόλιθοι με αποκλίσεις μεγαλύτερες από 8% απορρίπτονται. Οι περιοχές του έργου που θα εφαρμοστεί δάπεδο φυσικών κυβολίθων λευκού γρανίτη υπόβασης ασφάλτου προορίζονται για κίνηση πεζών και οχημάτων. Τα δάπεδα αυτά θα είναι διαστάσεων 10εκ. x 10εκ. και πάχους 5εκ.κατάλληλο για κίνηση πεζών και οχημάτων. Το χρώμα του υλικού θα διαφοροποιείται σύμφωνα με την μελέτη. Ειδική μέριμνα πρέπει να λαμβάνεται στα σημεία αλλαγής υλικού με τη διαμόρφωση κατάλληλων προσαρμογών και αρμών. Οι γενικές προδιαγραφές για τα υλικά και τις εργασίες κονιαμάτων περιγράφονται στη Γενική Συγγραφή Υποχρεώσεων και συμμορφώνονται με το πρότυπο ΕΛΟΤ ΕΝ 998. Για τις μεθόδους δοκιμών κονιαμάτων ισχύει το πρότυπο ΕΛΟΤ ΕΝ 1015 και για το τσιμέντο τοιχοποιίας το ΕΛΟΤ 413.

20 Το τσιμεντοκονίαμα με το οποίο συγκολλούνται τα στοιχεία επί της υπόβασης, πρέπει να είναι συνεκτικό με μικρή περιεκτικότητα σε νερό (με κατά μάζα λόγο συνολικού νερού προς τσιμέντο το πολύ 0,40). Η περιεκτικότητα του τσιμεντοκονιάματος σε τσιμέντο πρέπει να είναι τουλάχιστον 360kg/m³ ξηράς άμμου. Λόγος Νερού/Τσιμέντο: Ο ενεργός λόγος Ν/Τ θα πρέπει να παραμένει σταθερός για το πορώδες του σκυροδέματος, θα πρέπει να μην υπερβαίνει το 0,45. Ο συγκεκριμένος λόγος θα επιτευχθεί με τη χρήση 3ης Γενιά Ρευστοποιητή / Υπερρευστοποητή Μειωτή Νερού Υψηλής Δραστικότητας (ενδεικτικού τύπου Viscocrete MKC 900 ή τύπου Viscocrete Ultra 600). Η δοσολογία θα πρέπει να ρυθμίζεται ανάλογα με τις απαιτήσεις εργασιμότητα και διατήρησης που απαιτείται στην εκάστοτε περίπτωση. Τα πρόσμικτα πρέπει να συμμορφώνονται σύμφωνα με το πρότυπο ΕΛΟΤ ΕΝ 934-2, Π.11.1 & Π11.2 και Π.3.1 & Π.3.2). Η προσθήκη των πρόσμικτων θα πρέπει να λαμβάνει χώρα στη μονάδα παραγωγής σκυροδέματος (μαζί με το νερό ανάμειξης). Επιπρόσθετα, τα ίδια προϊόντα μπορούν να προστεθούν στο έργο για τη ρύθμιση μόνο της ρευστότητας του μείγματος Ανθεκτικότητα έναντι κύκλων πήξης/τήξης: Προσθήκη αερακτικού πρόσμικτου κατά τη διαδικασία ανάμειξης για την παραγωγή μικρών, κλειστών κενών αέρος μέσα στη μάζα του σκυροδέματος. Η συγκεκριμένη εισαγωγή αέρα έχει ως σκοπό τη δημιουργία χώρων εκτόνωσης του περιεχόμενου νερού σε περιπτώσεις παγετού. Η χρήση του αερακτικού πρόσμικτου σύμφωνα με το πρότυπο ΕΛΟΤ (Π.5), (ενδεικτικού τύπου SikaAer Fine) ώστε να δημιουργούνται κενά αέρος που με συγκεκριμένο μέγεθος, σφαιρικά και ομοιόμορφα διασπαρμένα ( mm). Για τη σωστή κατανομή των κενών αέρα, θα πρέπει ο χρόνος ανάμειξης να είναι επαρκής (μεγαλύτερος κατά 60-90sec) από ότι στο συμβατικό σκυρόδεμα Ανθεκτικότητα σε αντιπαγωτικά άλατα: Η ανθεκτικότητα του τσιμεντολιθώματος σε χημικές προσβολές (άλάτι) μπορεί να βελτιωθεί με τη χρήση πυριτικής παιπάλης (ενδεικτικού τύπου Sikacrete AR) που βελτιώνει τη συμπύκνωση του τσιμεντοπολτού όπως επίσης και τους δεσμούς μεταξύ των αδρανών και του τσιμεντόπαστας.

21 Χρώμα: O χρωματισμός γίνεται με την προσθήκη ειδικών χρωστικών με τη μορφή λεπτών κονιών, στο τσιμέντο. Τα υλικά αυτά αποτελούνται από φυσικά ή βιομηχανικά οξείδια του σιδήρου, σε ποσοστό από 1 ως 3 ή το πολύ 5% του βάρους του τσιμέντου. Oι κονίες πρέπει να έχουν ισχυρή χρωστική ικανότητα και σταθερή σύσταση, να είναι αδιάλυτες στο νερό, σταθερές στο φως και χημικά αδρανείς. Για να υπάρχει ομοιογένεια, οι χρωστικές αναμιγνύονται αρχικά με το τσιμέντο, στη συνέχεια προστίθενται τα αδρανή και ακολουθεί το νερό. Σκυροδέματα: Θα διαστρωθούν υποβάσεις (όπου δεν διατηρείται η άσφαλτος) σκυροδέματος 16/20 οπλισμένου με πλέγμα Τ139. Η ποιότητα και εργασία διάστρωσης της υπόβασης θα πληρούν τις προδιαγραφές της Γενικής και Ειδικής Συγγραφής. Επί της τελικής εκσκαφής θα τοποθετηθεί γεωύφασμα και για υπόβαση θα τοποθετηθεί θραυστό υλικό ΠΤΠ Ο 150 ομοιόμορφα συμπυκνωμένων στρώσεων ανά 5εκ. Πάχος, ποιότητα και βαθμός συμπύκνωσης των στρώσεων θραυστού υλικού τουλάχιστον 20εκ. Πάχος 10 εκ. τουλάχιστον και ποιότητα σκυροδέματος τουλάχιστον C16/20 της πλάκας δαπέδου Ποσότητα και ποιότητα οπλισμού της πλάκας δομικό πλέγμα Τ139. Στην συνέχεια θα εδραστεί ομοιόμορφα η πλάκα από σκυρόδεμα C16/20 οπλισμένη με το δομικό πλέγμα. Οι βασικές κλίσεις της τελικής επιστρωμένης επιφάνειας υλοποιούνται κατ αρχήν με κατάλληλη υψομετρική διαμόρφωση της πλάκας δαπέδου. Εργασία Τα χαρακτηριστικά (τύπος, σχήμα, χρώμα και διαστάσεις) των στοιχείων που θα χρησιμοποιηθούν στην επίστρωση εξωτερικών χώρων, καθώς και η διάταξη αυτών (ευθύγραμμη, καμπυλόγραμμη, κτλ.) κατά την τοποθέτησή τους σε συνδυασμό με στοιχεία των ιδίων ή άλλων χαρακτηριστικών, θα πρέπει να συμφωνούν με τα καθοριζόμενα στην εγκεκριμένη μελέτη. Σε περίπτωση μη σαφούς καθορισμού των ανωτέρω, ο Ανάδοχος υποχρεούται να ακολουθήσει τις σχετικές οδηγίες της Υπηρεσίας.

22 Γενικά ακολουθείται η εξής μέθοδος τοποθέτησης των υλικών επίστρωσης εξωτερικών χώρων «Κολυμβητή» Τοποθέτηση: Επί πλάκας δαπέδου από σκυρόδεμα τοποθετούνται τα στοιχεία με την παρεμβολή στρώσης ισχυρού τσιμεντοκονιάματος, το οποίο λειτουργεί ως συγκολλητικό υλικό. Το συγκολλητικό τσιμεντοκονίαμα θα διαστρώνεται σε συνεχείς στρώσεις πάχους από 2 cm έως 2,5 cm κατά μέγιστο. Σε περίπτωση τοποθέτησης στοιχείων με διαφορετικό πάχος, η ενιαία τελική στάθμη της επίστρωσης επιτυγχάνεται με διαφοροποίηση του πάχους της στρώσης του συγκολλητικού τσιμεντοκονιάματος. Η διάστρωση του τσιμεντοκονιάματος θα προηγείται της τοποθέτησης των στοιχείων το πολύ κατά 2 3 σειρές, ώστε να διευκολύνεται η εργασία των τεχνιτών χωρίς να μειώνεται η πρόσφυση των στοιχείων λόγω ξήρανσης του τσιμεντοκονιάματος. Κάθε στοιχείο εφαρμόζεται επί του νωπού συγκολλητικού τσιμεντοκονιάματος με ελαφρά δόνηση του στοιχείου και κάθε σειρά επίστρωσης στοιχείων πιέζεται να ισοπεδωθεί με τη βοήθεια μιας σανίδας εφοδιασμένης με αλφάδι. Μεταξύ των στοιχείων κατά την τοποθέτησή τους αφήνονται αρμοί, οι οποίοι σε περίπτωση διαμόρφωσης ευθύγραμμων σειρών, πρέπει να είναι σταθερού πλάτους 3 mm έως 5 mm, ενώ σε περίπτωση διαμόρφωσης καμπυλόγραμμων σειρών, οι αρμοί μπορεί να είναι μεταβλητού πλάτους. Μετά τη σκλήρυνση του συγκολλητικού τσιμεντοκονιάματος, η επιφάνεια της επίστρωσης διαστρώνεται με λεπτόκοκκη τσιμεντοκονία (βλ κονιάματα), η οποία εισχωρεί μέσα στους αρμούς και στη συνέχεια, αφού αφαιρεθεί η περίσσειά της, η επιφάνεια της επίστρωσης διαβρέχεται με νερό. Αν το υλικό της αρμολόγησης κατακαθίσει μέσα στους αρμούς, επαναλαμβάνεται η διαδικασία Τέλος, μετά τη σκλήρυνση των τσιμεντοκονιαμάτων, η επιστρωμένη επιφάνεια ξεπλένεται από τα υπολείμματα των υλικών με τη βοήθεια σκληρής βούρτσας και νερού υπό πίεση. Οι αρμοί πρέπει να καλύπτονται πλήρως και να γίνεται άμεσο καθάρισμά τους μετά το αρμολόγημα. Μετά το στέγνωμα γίνεται στεγανοποίηση των αρμών και απομάκρυνση των αλάτων. Τσιμεντένιος ψυχρός κυβόλιθος (Cool material)

23 Τα πεζοδρόμια και το οδόστρωμα διαστρώνονται με ψυχρούς τσιμεντοκυβόλιθους και χρώματος ώχρα ανοιχτό για το πεζοδρόμιο και ώχρα σκούρας απόχρωσης για το οδόστρωμα. Οι τεχνητοί κυβόλιθοι είναι συμπαγή προκατασκευασμένα στοιχεία από σκυρόδεμα σε διάφορα σχήματα και διαστάσεις (ελάχιστου ύψους 6 cm), και με χρώματα όπως καθορίζεται από την μελέτη της Υπηρεσίας. Τύποι τεχνητών κυβόλιθων που θα χρησιμοποιηθούν είναι οι εξής: Α) Κοινοί παραλληλεπίπεδοι κυβόλιθοι κάτοψης ορθογωνικού σχήματος διαστάσεων 20Χ10Χ8 εκ. Τοποθετούνται σε ευθείες σειρές με εναλλασσόμενους αρμούς ή σε μορφή «ψαροκόκαλου». Β) Κοινοί κυβόλιθοι τετράγωνης κάτοψης 10Χ10Χ8 εκ. Οι τεχνητοί κυβόλιθοι από σκυρόδεμα που προορίζονται για την επίστρωση επιφανειών όπου προβλέπεται κυκλοφορία οχημάτων ή όχι, θα πρέπει να είναι κατά DIN ή εναλλακτικά κατά ASTM C Ιδιαιτέρως ενδιαφέρει η συμμόρφωση των κυβόλιθων με τα κριτήρια που αναφέρονται στην ανοχή των διαστάσεων, αντοχή σε θλίψη, φθορά σε τριβή, υδατοαπορροφητικότητα και στην ολισθηρότητα. Το υλικό που θα χρησιμοποιηθεί στο έργο πρέπει να υπακούει στις προδιαγραφές της Γενικής και Ειδικής Συγγραφής. Ο Ανάδοχος πρέπει να προσκομίσει τα κατάλληλα πιστοποιητικά και δείγματα που θα εφαρμόσει, προς έγκριση στην Υπηρεσία. Η κατασκευή και τοποθέτηση μπορεί να ξεκινήσει μόνο μετά την έγκριση αυτή. Όλες οι προσκομιζόμενες ποσότητες των υλικών θα είναι της ίδιας ποιότητας με τα εγκεκριμένα δείγματα. Η Υπηρεσία διενεργεί έλεγχο των τεμαχίων σε σχέση με τις τεχνικές προδιαγραφές ή / και τα πιστοποιητικά ποιότητας στο εργοτάξιο. Οι τεχνητοί λίθοι πέρα από τα τεχνικά χαρακτηριστικά τους, θα επιλέγονται και με αισθητικά κριτήρια από δείγματα και θα είναι της απολύτως εγκρίσεως της υπηρεσίας και του επιβλέποντα του έργου. Το σχήμα όλων των τεμαχίων πρέπει να είναι κανονικό. Δεν επιτρέπονται αποκλίσεις. Ελέγχονται: Η ακεραιότητα της μορφής. Δεν πρέπει να υπάρχουν ρωγμές, ραγίσματα, σπασίματα και παραμορφωμένα τεμάχια. Η σταθερότητα του σχήματος και των διαστάσεων σε όλα τα τεμάχια.

24 Η υφή και το χρώμα σύμφωνα με τις προδιαγραφές της μελέτης. Η αντοχές σε θλίψη, σε κάμψη, τριβή, σκληρότητα, αντοχή στον παγετό και χημικές προσβολές από άλατα. Κονιάματα: Οι γενικές προδιαγραφές για τα υλικά και τις εργασίες κονιαμάτων περιγράφονται στη Γενική Συγγραφή Υποχρεώσεων και συμμορφώνονται με το πρότυπο ΕΛΟΤ ΕΝ 998. Για τις μεθόδους δοκιμών κονιαμάτων ισχύει το πρότυπο ΕΛΟΤ ΕΝ 1015 και για το τσιμέντο τοιχοποιίας το ΕΛΟΤ 413. Το τσιμεντοκονίαμα με το οποίο συγκολλούνται τα στοιχεία επί της υπόβασης, πρέπει να είναι συνεκτικό με μικρή περιεκτικότητα σε νερό (με κατά μάζα λόγο συνολικού νερού προς τσιμέντο το πολύ 0,40). Η περιεκτικότητα του τσιμεντοκονιάματος σε τσιμέντο πρέπει να είναι τουλάχιστον 360kg/m³ ξηράς άμμου. Λόγος Νερού/Τσιμέντο: Ο ενεργός λόγος Ν/Τ θα πρέπει να παραμένει σταθερός για το πορώδες του σκυροδέματος, θα πρέπει να μην υπερβαίνει το 0,45. Ο συγκεκριμένος λόγος θα επιτευχθεί με τη χρήση 3ης Γενιά Ρευστοποιητή / Υπερρευστοποητή Μειωτή Νερού Υψηλής Δραστικότητας (ενδεικτικού τύπου Viscocrete MKC 900 ή τύπου Viscocrete Ultra 600). Η δοσολογία θα πρέπει να ρυθμίζεται ανάλογα με τις απαιτήσεις εργασιμότητα και διατήρησης που απαιτείται στην εκάστοτε περίπτωση. Τα πρόσμικτα πρέπει να συμμορφώνονται σύμφωνα με το πρότυπο ΕΛΟΤ ΕΝ 934-2, Π.11.1 & Π11.2 και Π.3.1 & Π.3.2). Η προσθήκη των πρόσμικτων θα πρέπει να λαμβάνει χώρα στη μονάδα παραγωγής σκυροδέματος (μαζί με το νερό ανάμειξης). Επιπρόσθετα, τα ίδια προϊόντα μπορούν να προστεθούν στο έργο για τη ρύθμιση μόνο της ρευστότητας του μείγματος Ανθεκτικότητα έναντι κύκλων πήξης/τήξης: Προσθήκη αερακτικού πρόσμικτου κατά τη διαδικασία ανάμειξης για την παραγωγή μικρών, κλειστών κενών αέρος μέσα στη μάζα του σκυροδέματος. Η συγκεκριμένη εισαγωγή αέρα έχει ως σκοπό τη δημιουργία χώρων εκτόνωσης του περιεχόμενου νερού σε περιπτώσεις παγετού. Η χρήση του αερακτικού πρόσμικτου σύμφωνα με το πρότυπο ΕΛΟΤ (Π.5), (ενδεικτικού τύπου SikaAer Fine) ώστε να δημιουργούνται κενά αέρος που με συγκεκριμένο μέγεθος, σφαιρικά και ομοιόμορφα διασπαρμένα ( mm). Για τη σωστή κατανομή των κενών αέρα, θα πρέπει ο χρόνος ανάμειξης να είναι επαρκής (μεγαλύτερος κατά 60-90sec) από ότι στο συμβατικό σκυρόδεμα

25 Ανθεκτικότητα σε αντιπαγωτικά άλατα: Η ανθεκτικότητα του τσιμεντολιθώματος σε χημικές προσβολές (άλάτι) μπορεί να βελτιωθεί με τη χρήση πυριτικής παιπάλης (ενδεικτικού τύπου Sikacrete AR) που βελτιώνει τη συμπύκνωση του τσιμεντοπολτού όπως επίσης και τους δεσμούς μεταξύ των αδρανών και του τσιμεντόπαστας. Χρώμα: O χρωματισμός γίνεται με την προσθήκη ειδικών χρωστικών με τη μορφή λεπτών κονιών, στο τσιμέντο. Τα υλικά αυτά αποτελούνται από φυσικά ή βιομηχανικά οξείδια του σιδήρου, σε ποσοστό από 1 ως 3 ή το πολύ 5% του βάρους του τσιμέντου. Oι κονίες πρέπει να έχουν ισχυρή χρωστική ικανότητα και σταθερή σύσταση, να είναι αδιάλυτες στο νερό, σταθερές στο φως και χημικά αδρανείς. Για να υπάρχει ομοιογένεια, οι χρωστικές αναμιγνύονται αρχικά με το τσιμέντο, στη συνέχεια προστίθενται τα αδρανή και ακολουθεί το νερό. Σκυροδέματα: Θα διαστρωθούν υποβάσεις (όπου δεν διατηρείται η άσφαλτος) σκυροδέματος 16/20 οπλισμένου με πλέγμα Τ139. Η ποιότητα και εργασία διάστρωσης της υπόβασης θα πληρούν τις προδιαγραφές της Γενικής και Ειδικής Συγγραφής. Επί της τελικής εκσκαφής θα τοποθετηθεί γεωύφασμα και για υπόβαση θα τοποθετηθεί θραυστό υλικό ΠΤΠ Ο 150 ομοιόμορφα συμπυκνωμένων στρώσεων ανά 5εκ. Πάχος, ποιότητα και βαθμός συμπύκνωσης των στρώσεων θραυστού υλικού τουλάχιστον 20εκ. Πάχος 10 εκ. τουλάχιστον και ποιότητα σκυροδέματος τουλάχιστον C16/20 της πλάκας δαπέδου Ποσότητα και ποιότητα οπλισμού της πλάκας δομικό πλέγμα Τ139. Στην συνέχεια θα εδραστεί ομοιόμορφα η πλάκα από σκυρόδεμα C16/20 οπλισμένη με το δομικό πλέγμα. Οι βασικές κλίσεις της τελικής επιστρωμένης επιφάνειας υλοποιούνται κατ αρχήν με κατάλληλη υψομετρική διαμόρφωση της πλάκας δαπέδου. Εργασία: Τα χαρακτηριστικά (τύπος, σχήμα, χρώμα και διαστάσεις) των στοιχείων που θα χρησιμοποιηθούν στην επίστρωση εξωτερικών χώρων, καθώς και η διάταξη αυτών (ευθύγραμμη, καμπυλόγραμμη, κτλ.) κατά την τοποθέτησή

26 τους σε συνδυασμό με στοιχεία των ιδίων ή άλλων χαρακτηριστικών, θα πρέπει να συμφωνούν με τα καθοριζόμενα στην εγκεκριμένη μελέτη. Σε περίπτωση μη σαφούς καθορισμού των ανωτέρω, ο Ανάδοχος υποχρεούται να ακολουθήσει τις σχετικές οδηγίες της Υπηρεσίας. Γενικά ακολουθείται η εξής μέθοδος τοποθέτησης των υλικών επίστρωσης εξωτερικών χώρων «Κολυμβητή» Τοποθέτηση Επί πλάκας δαπέδου από σκυρόδεμα τοποθετούνται τα στοιχεία με την παρεμβολή στρώσης ισχυρού τσιμεντοκονιάματος, το οποίο λειτουργεί ως συγκολλητικό υλικό. Το συγκολλητικό τσιμεντοκονίαμα θα διαστρώνεται σε συνεχείς στρώσεις πάχους από 2 cm έως 2,5 cm κατά μέγιστο. Σε περίπτωση τοποθέτησης στοιχείων με διαφορετικό πάχος, η ενιαία τελική στάθμη της επίστρωσης επιτυγχάνεται με διαφοροποίηση του πάχους της στρώσης του συγκολλητικού τσιμεντοκονιάματος. Η διάστρωση του τσιμεντοκονιάματος θα προηγείται της τοποθέτησης των στοιχείων το πολύ κατά 2 3 σειρές, ώστε να διευκολύνεται η εργασία των τεχνιτών χωρίς να μειώνεται η πρόσφυση των στοιχείων λόγω ξήρανσης του τσιμεντοκονιάματος. Κάθε στοιχείο εφαρμόζεται επί του νωπού συγκολλητικού τσιμεντοκονιάματος με ελαφρά δόνηση του στοιχείου και κάθε σειρά επίστρωσης στοιχείων πιέζεται να ισοπεδωθεί με τη βοήθεια μιας σανίδας εφοδιασμένης με αλφάδι. Μεταξύ των στοιχείων κατά την τοποθέτησή τους αφήνονται αρμοί, οι οποίοι σε περίπτωση διαμόρφωσης ευθύγραμμων σειρών, πρέπει να είναι σταθερού πλάτους 3 mm έως 5 mm, ενώ σε περίπτωση διαμόρφωσης καμπυλόγραμμων σειρών, οι αρμοί μπορεί να είναι μεταβλητού πλάτους. Μετά τη σκλήρυνση του συγκολλητικού τσιμεντοκονιάματος, η επιφάνεια της επίστρωσης διαστρώνεται με λεπτόκοκκη τσιμεντοκονία (βλ κονιάματα), η οποία εισχωρεί μέσα στους αρμούς και στη συνέχεια, αφού αφαιρεθεί η περίσσειά της, η επιφάνεια της επίστρωσης διαβρέχεται με νερό. Αν το υλικό της αρμολόγησης κατακαθίσει μέσα στους αρμούς, επαναλαμβάνεται η διαδικασία Τέλος, μετά τη σκλήρυνση των τσιμεντοκονιαμάτων, η επιστρωμένη επιφάνεια ξεπλένεται από τα υπολείμματα των υλικών με τη βοήθεια σκληρής βούρτσας

27 και νερού υπό πίεση. Οι αρμοί πρέπει να καλύπτονται πλήρως και να γίνεται άμεσο καθάρισμά τους μετά το αρμολόγημα. Μετά το στέγνωμα γίνεται στεγανοποίηση των αρμών και απομάκρυνση των αλάτων. Γ8. ΚΡΑΣΠΕΔΑ Πρόχυτο κράσπεδο από σκυρόδεμα ειδικών ιδιοτήτων Κατασκευή επιφανειακών έργων αποχέτευσης ομβρίων από προκατασκευασμένα στοιχεία σκυροδέματος ειδικών ιδιοτήτων, με ειδική διατομή, ο τύπος των οποίων αποτυπώνεται στα σχέδα της μελέτης. Είναι αγωγοί περιορισμένης σχετικά παροχετευτικής ικανότητας, οι οποίοι τοποθετούνται κατά μήκος των οδών Αρκαδίου και Αναβρύτων και συλλέγουν τα επιφανειακά ύδατα που συρρέουν σ αυτά και τα οδηγούν κατά κανόνα σε κάποιο φρεάτιο υδροσυλλογής. Τα καλούπια που θα χρησιμοποιηθούν για την χύτευση των προκατασκευασμένων στοιχείων θα είναι σύμφωνα με τα σχέδια της μελέτης. Το πλάτος του στοιχείου θα είναι 55 εκ. και το ύψος του 15 εκ. περίπου (βλ. σχέδια). Υλικά: Το κράσπεδο ειδικών ιδιοτήτων κατασκευάζεται από σκυροδέματος υψηλής ανθεκτικότητας κατηγορίας τουλάχιστον C16/20, ελαφρά οπλισμένο με δομικό πλέγμα Τ139 για την αποφυγή ρηγματώσεων λόγω της κυκλοφορίας των οχημάτων τροφοδοσίας και ενδεχόμενων καθιζήσεων. Η παραγωγή του σκυροδέματος θα πρέπει να βασίζεται στους ισχύοντες κανονισμούς και διατάξεις, στις απαιτήσεις του μελετητή και στις απαιτήσεις της εκάστοτε εφαρμογής. Σε κάθε περίπτωση η μελέτη σύνθεσης του σκυροδέματος θα πρέπει να υπολογίζεται και να εκτελούνται οι απαραίτητες δοκιμές συμμόρφωσης με τους κανονισμούς και τις απαιτήσεις της εφαρμογής. Με βάση το Πρότυπο EN 206 το σκυρόδεμα θα πρέπει να ικανοποιεί εκτός από τις απαιτήσεις των μηχανικών χαρακτηριστικών, και τις απαιτήσεις ανθεκτικότητας σε βάθος χρόνου, ανάλογα με τις επιβαλλόμενες περιβαλλοντικές συνθήκες. Σκυρόδεμα ανθεκτικό έναντι κύκλων ψύξης απόψυξης θα πρέπει να ακολουθεί τις τιμές που ορίζουν οι κατηγορίες έκθεσης XF3 ή XF4.

28 Με βάση την ανθεκτικότητα του σκυροδέματος έναντι χλωριόντων (εκτός θαλασσινού νερού), θα πρέπει να τηρούνται και οι απαιτήσεις των κατηγοριών έκθεσης XD2 ή XD3. Έλεγχος σε ανθεκτικότητα έναντι ψύξης απόψυξης με βάση το ASTM 666. Αδρανή σύμφωνα με pren 12620:2000 με ικανοποιητική αντοχή στον παγετό. Ελάχιστη επικάλυψη οπλισμού (εάν απαιτείται οπλισμός) 40χιλ. Σκυρόδεμα με Χωρικό Παράγοντα (Spacing Factor) 0,15χιλ. Ποσότητα Τσιμέντου: Ελάχιστη ποσότητα τσιμέντου 360 kg/m3. Λόγος Νερού/Τσιμέντο: Ο ενεργός λόγος Ν/Τ θα πρέπει να παραμένει σταθερός για το πορώδες του σκυροδέματος, θα πρέπει να μην υπερβαίνει το 0,45. Ο συγκεκριμένος λόγος θα επιτευχθεί με τη χρήση 3ης Γενιά Ρευστοποιητή / Υπερρευστοποητή Μειωτή Νερού Υψηλής Δραστικότητας (ενδεικτικού τύπου Viscocrete MKC 900 ή τύπου Viscocrete Ultra 600). Η δοσολογία θα πρέπει να ρυθμίζεται ανάλογα με τις απαιτήσεις εργασιμότητα και διατήρησης που απαιτείται στην εκάστοτε περίπτωση. Τα πρόσμικτα πρέπει να συμμορφώνονται σύμφωνα με το πρότυπο ΕΛΟΤ ΕΝ 934-2, Π.11.1 & Π11.2 και Π.3.1 & Π.3.2). Η προσθήκη των πρόσμικτων θα πρέπει να λαμβάνει χώρα στη μονάδα παραγωγής σκυροδέματος (μαζί με το νερό ανάμειξης). Επιπρόσθετα, τα ίδια προϊόντα μπορούν να προστεθούν στο έργο για τη ρύθμιση μόνο της ρευστότητας του μείγματος Ανθεκτικότητα έναντι κύκλων πήξης/τήξης: Προσθήκη αερακτικού πρόσμικτου κατά τη διαδικασία ανάμειξης για την παραγωγή μικρών, κλειστών κενών αέρος μέσα στη μάζα του σκυροδέματος. Η συγκεκριμένη εισαγωγή αέρα έχει ως σκοπό τη δημιουργία χώρων εκτόνωσης του περιεχόμενου νερού σε περιπτώσεις παγετού. Η χρήση του αερακτικού πρόσμικτου σύμφωνα με το πρότυπο ΕΛΟΤ (Π.5), (ενδεικτικού τύπου SikaAer Fine) ώστε να δημιουργούνται κενά αέρος που με συγκεκριμένο μέγεθος, σφαιρικά και ομοιόμορφα διασπαρμένα ( mm). Για τη σωστή κατανομή των κενών αέρα, θα πρέπει ο χρόνος ανάμειξης να είναι επαρκής (μεγαλύτερος κατά 60-90sec) από ότι στο συμβατικό σκυρόδεμα Ανθεκτικότητα σε αντιπαγωτικά άλατα: Η ανθεκτικότητα του τσιμεντολιθώματος σε χημικές προσβολές (άλάτι) μπορεί να βελτιωθεί με τη

29 χρήση πυριτικής παιπάλης (ενδεικτικού τύπου Sikacrete AR) που βελτιώνει τη συμπύκνωση του τσιμεντοπολτού όπως επίσης και τους δεσμούς μεταξύ των αδρανών και του τσιμεντόπαστας. Χρώμα: O χρωματισμός γίνεται με την προσθήκη ειδικών χρωστικών με τη μορφή λεπτών κονιών, στο τσιμέντο. Τα υλικά αυτά αποτελούνται από φυσικά ή βιομηχανικά οξείδια του σιδήρου, σε ποσοστό από 1 ως 3 ή το πολύ 5% του βάρους του τσιμέντου. Oι κονίες πρέπει να έχουν ισχυρή χρωστική ικανότητα και σταθερή σύσταση, να είναι αδιάλυτες στο νερό, σταθερές στο φως και χημικά αδρανείς. Για να υπάρχει ομοιογένεια, οι χρωστικές αναμιγνύονται αρχικά με το τσιμέντο, στη συνέχεια προστίθενται τα αδρανή και ακολουθεί το νερό. Προκατασκευασμένα στοιχεία Ανεξάρτητα από το αν τα προκατασκευασμένα στοιχεία κατασκευάζονται από τον ίδιο τον Ανάδοχο ή από ειδικό υπεργολάβο / εργοστάσιο για λογαριασμό του, θα συνοδεύονται από δελτίο αποστολής, το οποίο πιστοποιεί ότι η κατασκευή έχει γίνει σύμφωνα με τις οδηγίες της παραγγελίας και περιέχει τις ακόλουθες πληροφορίες: - Ημερομηνίες κατασκευής και αποστολής - Σημάνσεις χαρακτηρισμού για κάθε στοιχείο που περιλαμβάνεται στην παραγγελία. α. Ο Ανάδοχος υποχρεούται να πληροφορεί την Υπηρεσία έγκαιρα για την ημερομηνία έναρξης της κατασκευής και της έγχυσης για κάθε τύπο μέλους και να παραδίδει σε αυτήν άμεσα τα αποτελέσματα των δοκιμίων ηλικίας 3, 7 και 28 ημερών. β. Όταν η Υπηρεσία απαιτεί την εκτέλεση δοκιμών, δεν θα στέλνονται τα σχετικά προκατασκευασμένα στοιχεία στο εργοτάξιο, μέχρι την ικανοποιητική ολοκλήρωση των δοκιμών. γ. Όλα τα προκατασκευασμένα στοιχεία σημειώνονται με ανεξίτηλο χρώμα για να φαίνεται η ένδειξη του μέλους όπως περιγράφεται στα εγκεκριμένα σχέδια εφαρμογής, η γραμμή παραγωγής στην οποία κατασκευάστηκαν, η ημερομηνία χύτευσης και εάν είναι συμμετρικής διατομής, ο σωστός τους προσανατολισμός στο Έργο. Οι ενδείξεις δεν πρέπει να είναι εμφανείς όταν το μέλος βρίσκεται στην μόνιμη θέση του.

30 δ. Κάθε προκατασκευασμένο στοιχείο σκυροδετείται σε μία ολοκληρωμένη φάση. Το σκυρόδεμα θα δονείται και οι άνω επιφάνειες θα ομαλοποιούνται με ειδικό πήχη ή πλάκα διάστρωσης σκυροδέματος, ώστε να εξασφαλίζεται ότι η επιφάνεια ολοκληρώνεται κανονικά. Οι όψεις των προκατασκευασμένων στοιχείων που συνδέονται κατόπιν με άλλες προκατασκευασμένες μονάδες ή που έρχονται σε επαφή με επί τόπου σκυρόδεμα, υποβάλλονται σε περαιτέρω προετοιμασία σύμφωνα με τους ισχύοντες κανονισμούς και την διεθνή πρακτική ανάλογα με την τεχνολογία που έχει προτείνει ο Ανάδοχος και χωρίς τούτο να αντίκειται στους συμβατικούς όρους. ε. Οι προτάσεις του Αναδόχου για ανύψωση, φόρτωση, μεταφορά, εκφόρτωση, αποθήκευση και τοποθέτηση των προκατασκευασμένων στοιχείων υποβάλλονται προς έγκριση στην Υπηρεσία. Οι μονάδες ανυψώνονται σε όρθια θέση, με θέσεις ανάρτησης που υποδεικνύονται από τα εγκεκριμένα σχέδια εφαρμογής ή / και από την Υπηρεσία, μεταφέρονται και τοποθετούνται στη θέση τους με προσοχή χωρίς προσκρούσεις. ζ. Τα προκατασκευασμένα στοιχεία δεν ανυψώνονται από τις θέσεις χύτευσης τους μέχρι να αποκτήσει το σκυρόδεμα την απαιτούμενη οριακή αντοχή σε θλίψη (όχι μικρότερη από το διπλάσιο των τάσεων που παρουσιάζεται κατά την ανύψωση και αποθήκευση). Αν κριθεί αναγκαίο κατασκευάζονται πρόσθετα δοκίμια σκυροδέματος και υποβάλλονται σε δοκιμές πριν από την ανύψωση των μονάδων. η. Τα αποθηκευμένα προκατασκευασμένα στοιχεία στηρίζονται σε τέτοιες θέσεις έδρασης, ώστε να εξασφαλίζεται ότι οι τάσεις που εμφανίζονται είναι πάντα μικρότερες από τις επιτρεπόμενες τάσεις σχεδιασμού. Η αποθήκευση γίνεται κατά τέτοιον τρόπο, ώστε τα προκατασκευασμένα στοιχεία να χρησιμοποιούνται κατά ηλικία. Η συσσώρευση εγκλωβισμένου νερού και επιβλαβών σωμάτων στα προκατασκευασμένα στοιχεία πρέπει να αποφεύγεται, ενώ πρέπει να λαμβάνονται μέτρα για την αποφυγή της σκουριάς και της εξάνθησης του σκυροδέματος.

31 θ. Τα προκατασκευασμένα στοιχεία δεν απομακρύνονται από τον τόπο της κατασκευής τους μέχρι να περάσουν 21 ημέρες από την ημέρα σκυροδέτησης τους και μέχρι να αποκτήσει το σκυρόδεμα μια ελάχιστη αντοχή ίση με το 95% της απαιτούμενης αντοχής των 28 ημερών. Τα προκατασκευασμένα στοιχεία δεν χρησιμοποιούνται στο έργο μέχρι τον έλεγχο των αποτελεσμάτων των δοκιμίων των 28 ημερών και την επιθεώρηση τους από την Υπηρεσία. ι. Τα προκατασκευασμένα στοιχεία δεν πρέπει να μετακινούνται πλευρικά πριν και κατά την διάρκεια της τοποθέτησης του επί τόπου σκυροδέματος. Εργασία Επί της τελικής εκσκαφής θα τοποθετηθεί γεωύφασμα και για υπόβαση θα τοποθετηθεί θραυστό υλικό ΠΤΠ Ο 150 ομοιόμορφα συμπυκνωμένων στρώσεων ανά 5εκ. και στην συνέχεια θα διαστρωθεί σκυρόδεμα εξομάλυνσης πάχους 5εκ. και στην συνέχεια θα εδραστούν ομοιόμορφα το προκατασκευασμένα στοιχεία. Οι βασικές κλίσεις της τελικής επιστρωμένης επιφάνειας υλοποιούνται κατ αρχήν με κατάλληλη υψομετρική διαμόρφωση του σκυροδέματος εξομάλυνσης. Τα προκατασκευασμένα ρείθρα από σκυρόδεμα τουλάχιστον C16/20 οπλισμένα με δομικό πλέγμα Τ139, διαμορφώνουν ένα κράσπεδο με επικλινή εξωτερική παρειά Το σχήμα και οι τελικές διαστάσεις θα πρέπει να είναι σύμφωνες με τα σχέδια της εγκεκριμένης μελέτης. Σε περίπτωση μη σαφούς καθορισμού των ανωτέρω, ο Ανάδοχος υποχρεούται να ακολουθήσει τις σχετικές οδηγίες της Υπηρεσίας. Ανάλογα με τη φύση της κυκλοφορίας (πεζών και οχημάτων) που προβλέπεται για την επιστρωμένη επιφάνεια και το προβλεπόμενο μέγεθος των φορτίων που θα ασκούνται, διαστασιολογούνται τα τεχνικά χαρακτηριστικά των προκατασκευασμένων στοιχείων: Πάχος, ποιότητα και βαθμός συμπύκνωσης των στρώσεων θραυστού υλικού τουλάχιστον 20εκ. που θα χρησιμοποιηθεί ως υπόβαση. Πάχος 15εκ. και ποιότητα σκυροδέματος υψηλής ανθεκτικότητας. Οπλισμός με δομικό πλέγμα Τ139.

32 Τα ρείθρα θα έχουν πλάτος 45εκ. μήκος 1,95μ το σχήμα οι κλίσεις θα πρέπει να είναι σύμφωνα με τα σχέδια της εγκεκριμένης μελέτης. Στις παρειές που θα εφάπτονται με τα γειτονικά ρείθρα, θα υπάρχει κατάλληλα διαμορφωμένη πατούρα πλάτους 2,5εκ, ώστε τα προκατασκευασμένα τεμάχια να «κλειδώνουν» μεταξύ τους και έτσι να εξασφαλίζεται η ομοιόμορφη τοποθέτηση τους και να διατηρούν απαραμόρφωτη την συνέχεια τους από πιθανές μετακινήσεις και καθιζήσεις. Γενικά η κλίση που εφαρμόζεται στον πυθμένα των ανοικτών ρείθρων είναι ίση με την κατά μήκος κλίση του προσκείμενου άκρου της προς αποχέτευση επιφάνειας (οδοστρώματος, πεζόδρομου κτλ.). Ενώ για την εξασφάλιση αποτελεσματικής ροής εντός του ρείθρου με πυθμένα από σκυρόδεμα, η κατά μήκος κλίση πρέπει να είναι μεγαλύτερη από 0,5%. Η άνω επιφάνεια του ρείθρου στο σημείο που εφάπτεται με την επιφάνεια κύλισης, κατασκευάζεται πάντοτε στην ίδια στάθμη με αυτήν. Τα προκατασκευασμένα ρείθρα τοποθετούνται επί υπόβασης σκυροδέματος ίδιου πλάτους και πάχους 10 εκ. τουλάχιστον, από beton 16/20 οπλισμένο με πλέγμα Τ139. Για την τοποθέτηση των στοιχείων χρησιμοποιείται κονίαμα τσιμέντου. Οι γενικές προδιαγραφές για τα υλικά και τις εργασίες κονιαμάτων εφαρμογής των στηλών/εμποδίων περιγράφονται στη Γενική Συγγραφή Υποχρεώσεων και συμμορφώνονται με το πρότυπο ΕΛΟΤ ΕΝ 998. Για τις μεθόδους δοκιμών κονιαμάτων ισχύει το πρότυπο ΕΛΟΤ ΕΝ 1015 και για το τσιμέντο τοιχοποιίας το ΕΛΟΤ 413. Οι αναλογίες για τα κονιάματα είναι τουλάχιστον 350 kg kg τσιμέντο ανά m3 κονιάματος και 0,08 m3 ασβέστη, με μικρή περιεκτικότητα σε νερό (με κατά μάζα λόγο συνολικού νερού προς τσιμέντο το πολύ 0,40. Το κονίαμα θα πρέπει επιπροσθέτως να έχει υψηλή αντοχή στην επίδραση της βροχής, να έχει μεγάλη διάρκεια ζωής και καλή συμπεριφορά στον παγετό. Για την επίτευξη του επιθυμητού χρωματισμού στο κράσπεδο όπως και στο κονίαμα θα χρησιμοποιηθούν οι ειδικές χρωστικές σύμφωνα με τα προβλεπόμενα από την παρούσα, ενώ θα προηγηθούν δείγματα ώστε να εγκριθεί από την τεχνική υπηρεσία το τελικό χρώμα.

33 Στην περίπτωση των κλειστών ρείθρων και συγκεκριμένα για τα προκατασκευασμένα κιβωτιόμορφα ρείθρα, ισχύουν τα αναφερόμενα στην αντίστοιχη παράγραφο του άρθρου «Προκατ. Κιβωτιόμορφα Ρείθρα μετά των Εσχαρών και των Φρεατίων τους» της παρούσας ΓΤΣΥ. Περιλαμβάνονται επίσης οι πάσης φύσης εργασίες για την κατασκευή επιφανειακών έργων αποχέτευσης ομβρίων από προκατασκευασμένα στοιχεία σκυροδέματος ειδικών ιδιοτήτων, με ειδική διατομή (βλ σχέδιο) για την έδραση της χυτοσιδηρής σχάρας του δικτύου αποχέτευσης, όπως ορίζεται από τα σχέδια της μελέτης. Για αυτό το σκοπό θα ενσωματωθεί στην οπή του κράσπεδου, ένα ορθογωνικό πλαίσιο από ανισοσκελείς διατομές «L» με κατάλληλες διαστάσεις που θα ενσωματώνουν την χυτοσιδηρή σχάρα. Αυτό το μεταλλικό τελάρο, θα ενσωματωθεί στο κράσπεδο με την δημιουργία πατούρας, ώστε το τελάρο και η εσχάρα να εδράζονται με ασφάλεια. Η αγκύρωση και ενσωμάτωση του τελάρου στο σκυρόδεμα θα γίνει με μεταλλικά τζινέτια ηλεκτροσυγκολλημένα στην περίμετρο του σε μη εμφανή σημεία. Στις παρειές του κρασπέδου που βρίσκεται ζώνη αστικού εξοπλισμού και ειδικά θέση φύτευσης δένδρου γινεται ειδική διαμόρφωση για την έδραση χυτοσιδηράς σχάρας. Για την έδραση της χυτοσιδηρής σχάρας, όπως ορίζεται από τα σχέδια της μελέτης, θα ενσωματωθεί στην οπή του κράσπεδου, ένα κατάλληλο ειδικό ορθογωνικό πλαίσιο που συνοδεύει την σχάρα ή από ανισοσκελείς διατομές «L» με κατάλληλες διαστάσεις που θα ενσωματώνουν την σχάρα. Αυτό το μεταλλικό τελάρο, θα ενσωματωθεί στο κράσπεδο με την δημιουργία πατούρας, ώστε το τελάρο και η εσχάρα να εδράζονται με ασφάλεια. Η αγκύρωση και ενσωμάτωση του τελάρου στο σκυρόδεμα θα γίνει με μεταλλικά τζινέτια ηλεκτροσυγκολλημένα στην περίμετρο του σε μη εμφανή σημεία. Για την αποφυγή ρηγματώσεων λόγω της πιθανής κυκλοφορίας των οχημάτων και ενδεχόμενων καθιζήσεων, θα προβλεφθεί στην κάτω παρειά του οπλισμός από δύο σίδερα Φ6. Θα προβλεφθεί η τελική επιφάνεια να είναι στην ίδια στάθμη με τα γειτονικά δάπεδα από φυσικούς λίθους και θα προσαρμόζεται με την στάθμη του υπάρχοντος οδοστρώματος στα όρια της μελέτης.

34 Το πλάτος του δαπέδου από σκυρόδεμα ειδικών ιδιοτήτων θα είναι 1,50μ ή μεγαλύτερο ώστε η κλίση που δημιουργείται από την διαφορά στάθμης με το υπάρχον οδόστρωμα να μην υπερβαίνει σε κλίση το 5%. Στο σκυρόδεμα θα προστεθεί χρωστική ουσία για την επίτευξη επιθυμητού αισθητικού αποτελέσματος. Η τελική επιφάνεια θα είναι χτενιστή. C20/25 μικροκατασκευών από σκυρόδεμα ειδικων ιδιοτήτων σε εγκάρσιες ζώνες Το άρθρο αναφέρεται στην κατασκευή ζωνών από σκυρόδεμα ειδικών ιδιοτήτων σε ζώνες πλάτους έως 15 εκ (σύμφωνα με το σχέδιο) τοποθετημένες αφενώς στην επιφάνεια του οδοστώματος και αφετέρου στο χώρο του πάρκου όπως αποτυπώνεται στο σχέδιο της μελέτης. Θα είναι στην ίδια στάθμη με τα γειτονικά δάπεδα και το βάθος του θα φτάνει μέχρι την στάθμη του ασφαλτοτάπητα που χρησιμοποιείται ως υπόβαση των συγκεκριμένων δαπεδοστρώσεων. Η τελική του επιφάνεια θα είναι «χτενιστή». Υλικά: Το κράσπεδο ειδικών ιδιοτήτων κατασκευάζεται από σκυροδέματος υψηλής ανθεκτικότητας κατηγορίας τουλάχιστον C16/20, ελαφρά οπλισμένο με δομικό πλέγμα Τ139 για την αποφυγή ρηγματώσεων λόγω της κυκλοφορίας των οχημάτων τροφοδοσίας και ενδεχόμενων καθιζήσεων. Η παραγωγή του σκυροδέματος θα πρέπει να βασίζεται στους ισχύοντες κανονισμούς και διατάξεις, στις απαιτήσεις του μελετητή και στις απαιτήσεις της εκάστοτε εφαρμογής. Σε κάθε περίπτωση η μελέτη σύνθεσης του σκυροδέματος θα πρέπει να υπολογίζεται και να εκτελούνται οι απαραίτητες δοκιμές συμμόρφωσης με τους κανονισμούς και τις απαιτήσεις της εφαρμογής. Με βάση το Πρότυπο EN 206 το σκυρόδεμα θα πρέπει να ικανοποιεί εκτός από τις απαιτήσεις των μηχανικών χαρακτηριστικών, και τις απαιτήσεις ανθεκτικότητας σε βάθος χρόνου, ανάλογα με τις επιβαλλόμενες περιβαλλοντικές συνθήκες. Σκυρόδεμα ανθεκτικό έναντι κύκλων ψύξης απόψυξης θα πρέπει να ακολουθεί τις τιμές που ορίζουν οι κατηγορίες έκθεσης XF3 ή XF4.

35 Με βάση την ανθεκτικότητα του σκυροδέματος έναντι χλωριόντων (εκτός θαλασσινού νερού), θα πρέπει να τηρούνται και οι απαιτήσεις των κατηγοριών έκθεσης XD2 ή XD3. Έλεγχος σε ανθεκτικότητα έναντι ψύξης απόψυξης με βάση το ASTM 666. Αδρανή σύμφωνα με pren 12620:2000 με ικανοποιητική αντοχή στον παγετό. Ελάχιστη επικάλυψη οπλισμού (εάν απαιτείται οπλισμός) 40χιλ. Σκυρόδεμα με Χωρικό Παράγοντα (Spacing Factor) 0,15χιλ. Ποσότητα Τσιμέντου: Ελάχιστη ποσότητα τσιμέντου 360 kg/m3. Λόγος Νερού/Τσιμέντο: Ο ενεργός λόγος Ν/Τ θα πρέπει να παραμένει σταθερός για το πορώδες του σκυροδέματος, θα πρέπει να μην υπερβαίνει το 0,45. Ο συγκεκριμένος λόγος θα επιτευχθεί με τη χρήση 3ης Γενιά Ρευστοποιητή / Υπερρευστοποητή Μειωτή Νερού Υψηλής Δραστικότητας (ενδεικτικού τύπου Viscocrete MKC 900 ή τύπου Viscocrete Ultra 600). Η δοσολογία θα πρέπει να ρυθμίζεται ανάλογα με τις απαιτήσεις εργασιμότητα και διατήρησης που απαιτείται στην εκάστοτε περίπτωση. Τα πρόσμικτα πρέπει να συμμορφώνονται σύμφωνα με το πρότυπο ΕΛΟΤ ΕΝ 934-2, Π.11.1 & Π11.2 και Π.3.1 & Π.3.2). Η προσθήκη των πρόσμικτων θα πρέπει να λαμβάνει χώρα στη μονάδα παραγωγής σκυροδέματος (μαζί με το νερό ανάμειξης). Επιπρόσθετα, τα ίδια προϊόντα μπορούν να προστεθούν στο έργο για τη ρύθμιση μόνο της ρευστότητας του μείγματος Ανθεκτικότητα έναντι κύκλων πήξης/τήξης: Προσθήκη αερακτικού πρόσμικτου κατά τη διαδικασία ανάμειξης για την παραγωγή μικρών, κλειστών κενών αέρος μέσα στη μάζα του σκυροδέματος. Η συγκεκριμένη εισαγωγή αέρα έχει ως σκοπό τη δημιουργία χώρων εκτόνωσης του περιεχόμενου νερού σε περιπτώσεις παγετού. Η χρήση του αερακτικού πρόσμικτου σύμφωνα με το πρότυπο ΕΛΟΤ (Π.5), (ενδεικτικού τύπου SikaAer Fine) ώστε να δημιουργούνται κενά αέρος που με συγκεκριμένο μέγεθος, σφαιρικά και ομοιόμορφα διασπαρμένα ( mm). Για τη σωστή κατανομή των κενών αέρα, θα πρέπει ο χρόνος ανάμειξης να είναι επαρκής (μεγαλύτερος κατά 60-90sec) από ότι στο συμβατικό σκυρόδεμα Ανθεκτικότητα σε αντιπαγωτικά άλατα: Η ανθεκτικότητα του τσιμεντολιθώματος σε χημικές προσβολές (άλάτι) μπορεί να βελτιωθεί με τη

36 χρήση πυριτικής παιπάλης (ενδεικτικού τύπου Sikacrete AR) που βελτιώνει τη συμπύκνωση του τσιμεντοπολτού όπως επίσης και τους δεσμούς μεταξύ των αδρανών και του τσιμεντόπαστας. Χρώμα: O χρωματισμός γίνεται με την προσθήκη ειδικών χρωστικών με τη μορφή λεπτών κονιών, στο τσιμέντο. Τα υλικά αυτά αποτελούνται από φυσικά ή βιομηχανικά οξείδια του σιδήρου, σε ποσοστό από 1 ως 3 ή το πολύ 5% του βάρους του τσιμέντου. Oι κονίες πρέπει να έχουν ισχυρή χρωστική ικανότητα και σταθερή σύσταση, να είναι αδιάλυτες στο νερό, σταθερές στο φως και χημικά αδρανείς. Για να υπάρχει ομοιογένεια, οι χρωστικές αναμιγνύονται αρχικά με το τσιμέντο, στη συνέχεια προστίθενται τα αδρανή και ακολουθεί το νερό. Εργασία Στις ανωτέρω ζώνες που θα κατασκευαστούν στην επιφάνεια του οδοδτρώματος, θα διατηρηθεί ως υπόβαση ο υφιστάμενος ασφαλτοτάπητας του οδοστρώματος κατάλληλα επεξεργασμένος με επιφανειακό φρεζάρισμα και όπως προβλέπεται από την μελέτη θα χρησιμοποιηθεί ως υπόβαση για την διάστρωση του σκυροδέματος ειδικών ιδιοτήτων. Θα προβλεφθεί η τελική επιφάνεια να είναι στην ίδια στάθμη με τα γειτονικά δάπεδα από φυσικούς λίθους και θα προσαρμόζεται με την στάθμη του υπάρχοντος οδοστρώματος στα όρια της μμελέτης. Για την αποφυγή ρηγματώσεων λόγω της κυκλοφορίας των οχημάτων και ενδεχόμενων καθιζήσεων, θα προβλεφθεί στην κάτω παρειά του οπλισμός από δύο σίδερα Φ6. Στο σκυρόδεμα, θα προστεθεί χρωστική ουσία για την επίτευξη επιθυμητού αισθητικού αποτελέσματος. Η τελική επιφάνεια θα είναι χτενιστή. Γραμμικά πρόχυτα κράσπεδα από σκυρόδεμα ορισμού χώρων στάθμευσης Το άρθρο αναφέρεται στην κατασκευή ζωνών από σκυρόδεμα ειδικών ιδιοτήτων από προκατασκευασμένα στοιχεία που θα έχουν πλάτος έως 15εκ στα όρια των ζωνών στάθμευσης οχημάτων και της ζώνης κυκλοφορίας πεζών. Για να παραλάβει την υψομετρική διαφορά με τα γειτονικά δάπεδα η εμφανής πλευρά θα διαμορφωθεί με φάλτσο και απότμηση της γωνίας πλάτους 10εκ. και ύψους 5εκ. σύμφωνα με τα σχέδια της μελέτης.

37 Υλικά: Το κράσπεδο ειδικών ιδιοτήτων κατασκευάζεται από σκυροδέματος υψηλής ανθεκτικότητας κατηγορίας τουλάχιστον C16/20, ελαφρά οπλισμένο με δομικό πλέγμα Τ139 για την αποφυγή ρηγματώσεων λόγω της κυκλοφορίας των οχημάτων τροφοδοσίας και ενδεχόμενων καθιζήσεων. Η παραγωγή του σκυροδέματος θα πρέπει να βασίζεται στους ισχύοντες κανονισμούς και διατάξεις, στις απαιτήσεις του μελετητή και στις απαιτήσεις της εκάστοτε εφαρμογής. Σε κάθε περίπτωση η μελέτη σύνθεσης του σκυροδέματος θα πρέπει να υπολογίζεται και να εκτελούνται οι απαραίτητες δοκιμές συμμόρφωσης με τους κανονισμούς και τις απαιτήσεις της εφαρμογής. Με βάση το Πρότυπο EN 206 το σκυρόδεμα θα πρέπει να ικανοποιεί εκτός από τις απαιτήσεις των μηχανικών χαρακτηριστικών, και τις απαιτήσεις ανθεκτικότητας σε βάθος χρόνου, ανάλογα με τις επιβαλλόμενες περιβαλλοντικές συνθήκες. Σκυρόδεμα ανθεκτικό έναντι κύκλων ψύξης απόψυξης θα πρέπει να ακολουθεί τις τιμές που ορίζουν οι κατηγορίες έκθεσης XF3 ή XF4. Με βάση την ανθεκτικότητα του σκυροδέματος έναντι χλωριόντων (εκτός θαλασσινού νερού), θα πρέπει να τηρούνται και οι απαιτήσεις των κατηγοριών έκθεσης XD2 ή XD3. Έλεγχος σε ανθεκτικότητα έναντι ψύξης απόψυξης με βάση το ASTM 666. Αδρανή σύμφωνα με pren 12620:2000 με ικανοποιητική αντοχή στον παγετό. Ελάχιστη επικάλυψη οπλισμού (εάν απαιτείται οπλισμός) 40χιλ. Σκυρόδεμα με Χωρικό Παράγοντα (Spacing Factor) 0,15χιλ. Ποσότητα Τσιμέντου: Ελάχιστη ποσότητα τσιμέντου 360 kg/m3. Λόγος Νερού/Τσιμέντο: Ο ενεργός λόγος Ν/Τ θα πρέπει να παραμένει σταθερός για το πορώδες του σκυροδέματος, θα πρέπει να μην υπερβαίνει το 0,45. Ο συγκεκριμένος λόγος θα επιτευχθεί με τη χρήση 3ης Γενιά Ρευστοποιητή / Υπερρευστοποητή Μειωτή Νερού Υψηλής Δραστικότητας (ενδεικτικού τύπου Viscocrete MKC 900 ή τύπου Viscocrete Ultra 600). Η δοσολογία θα πρέπει να ρυθμίζεται ανάλογα με τις απαιτήσεις εργασιμότητα και διατήρησης που απαιτείται στην εκάστοτε περίπτωση. Τα πρόσμικτα πρέπει να συμμορφώνονται σύμφωνα με το πρότυπο ΕΛΟΤ ΕΝ 934-2, Π.11.1 & Π11.2 και Π.3.1 & Π.3.2). Η προσθήκη των πρόσμικτων θα πρέπει

38 να λαμβάνει χώρα στη μονάδα παραγωγής σκυροδέματος (μαζί με το νερό ανάμειξης). Επιπρόσθετα, τα ίδια προϊόντα μπορούν να προστεθούν στο έργο για τη ρύθμιση μόνο της ρευστότητας του μείγματος Ανθεκτικότητα έναντι κύκλων πήξης/τήξης: Προσθήκη αερακτικού πρόσμικτου κατά τη διαδικασία ανάμειξης για την παραγωγή μικρών, κλειστών κενών αέρος μέσα στη μάζα του σκυροδέματος. Η συγκεκριμένη εισαγωγή αέρα έχει ως σκοπό τη δημιουργία χώρων εκτόνωσης του περιεχόμενου νερού σε περιπτώσεις παγετού. Η χρήση του αερακτικού πρόσμικτου σύμφωνα με το πρότυπο ΕΛΟΤ (Π.5), (ενδεικτικού τύπου SikaAer Fine) ώστε να δημιουργούνται κενά αέρος που με συγκεκριμένο μέγεθος, σφαιρικά και ομοιόμορφα διασπαρμένα ( mm). Για τη σωστή κατανομή των κενών αέρα, θα πρέπει ο χρόνος ανάμειξης να είναι επαρκής (μεγαλύτερος κατά 60-90sec) από ότι στο συμβατικό σκυρόδεμα Ανθεκτικότητα σε αντιπαγωτικά άλατα: Η ανθεκτικότητα του τσιμεντολιθώματος σε χημικές προσβολές (άλάτι) μπορεί να βελτιωθεί με τη χρήση πυριτικής παιπάλης (ενδεικτικού τύπου Sikacrete AR) που βελτιώνει τη συμπύκνωση του τσιμεντοπολτού όπως επίσης και τους δεσμούς μεταξύ των αδρανών και του τσιμεντόπαστας. Χρώμα: O χρωματισμός γίνεται με την προσθήκη ειδικών χρωστικών με τη μορφή λεπτών κονιών, στο τσιμέντο. Τα υλικά αυτά αποτελούνται από φυσικά ή βιομηχανικά οξείδια του σιδήρου, σε ποσοστό από 1 ως 3 ή το πολύ 5% του βάρους του τσιμέντου. Oι κονίες πρέπει να έχουν ισχυρή χρωστική ικανότητα και σταθερή σύσταση, να είναι αδιάλυτες στο νερό, σταθερές στο φως και χημικά αδρανείς. Για να υπάρχει ομοιογένεια, οι χρωστικές αναμιγνύονται αρχικά με το τσιμέντο, στη συνέχεια προστίθενται τα αδρανή και ακολουθεί το νερό. Προκατασκευασμένα στοιχεία Ανεξάρτητα από το αν τα προκατασκευασμένα στοιχεία κατασκευάζονται από τον ίδιο τον Ανάδοχο ή από ειδικό υπεργολάβο / εργοστάσιο για λογαριασμό του, θα συνοδεύονται από δελτίο αποστολής, το οποίο πιστοποιεί ότι η κατασκευή έχει γίνει σύμφωνα με τις οδηγίες της παραγγελίας και περιέχει τις ακόλουθες πληροφορίες: - Ημερομηνίες κατασκευής και αποστολής

39 - Σημάνσεις χαρακτηρισμού για κάθε στοιχείο που περιλαμβάνεται στην παραγγελία. α. Ο Ανάδοχος υποχρεούται να πληροφορεί την Υπηρεσία έγκαιρα για την ημερομηνία έναρξης της κατασκευής και της έγχυσης για κάθε τύπο μέλους και να παραδίδει σε αυτήν άμεσα τα αποτελέσματα των δοκιμίων ηλικίας 3, 7 και 28 ημερών. β. Όταν η Υπηρεσία απαιτεί την εκτέλεση δοκιμών, δεν θα στέλνονται τα σχετικά προκατασκευασμένα στοιχεία στο εργοτάξιο, μέχρι την ικανοποιητική ολοκλήρωση των δοκιμών. γ. Όλα τα προκατασκευασμένα στοιχεία σημειώνονται με ανεξίτηλο χρώμα για να φαίνεται η ένδειξη του μέλους όπως περιγράφεται στα εγκεκριμένα σχέδια εφαρμογής, η γραμμή παραγωγής στην οποία κατασκευάστηκαν, η ημερομηνία χύτευσης και εάν είναι συμμετρικής διατομής, ο σωστός τους προσανατολισμός στο Έργο. Οι ενδείξεις δεν πρέπει να είναι εμφανείς όταν το μέλος βρίσκεται στην μόνιμη θέση του. δ. Κάθε προκατασκευασμένο στοιχείο σκυροδετείται σε μία ολοκληρωμένη φάση. Το σκυρόδεμα θα δονείται και οι άνω επιφάνειες θα ομαλοποιούνται με ειδικό πήχη ή πλάκα διάστρωσης σκυροδέματος, ώστε να εξασφαλίζεται ότι η επιφάνεια ολοκληρώνεται κανονικά. Οι όψεις των προκατασκευασμένων στοιχείων που συνδέονται κατόπιν με άλλες προκατασκευασμένες μονάδες ή που έρχονται σε επαφή με επί τόπου σκυρόδεμα, υποβάλλονται σε περαιτέρω προετοιμασία σύμφωνα με τους ισχύοντες κανονισμούς και την διεθνή πρακτική ανάλογα με την τεχνολογία που έχει προτείνει ο Ανάδοχος και χωρίς τούτο να αντίκειται στους συμβατικούς όρους. ε. Οι προτάσεις του Αναδόχου για ανύψωση, φόρτωση, μεταφορά, εκφόρτωση, αποθήκευση και τοποθέτηση των προκατασκευασμένων στοιχείων υποβάλλονται προς έγκριση στην Υπηρεσία. Οι μονάδες ανυψώνονται σε όρθια θέση, με θέσεις ανάρτησης που υποδεικνύονται από τα εγκεκριμένα σχέδια εφαρμογής ή / και από την Υπηρεσία, μεταφέρονται και τοποθετούνται στη θέση τους με προσοχή χωρίς προσκρούσεις.

40 ζ. Τα προκατασκευασμένα στοιχεία δεν ανυψώνονται από τις θέσεις χύτευσης τους μέχρι να αποκτήσει το σκυρόδεμα την απαιτούμενη οριακή αντοχή σε θλίψη (όχι μικρότερη από το διπλάσιο των τάσεων που παρουσιάζεται κατά την ανύψωση και αποθήκευση). Αν κριθεί αναγκαίο κατασκευάζονται πρόσθετα δοκίμια σκυροδέματος και υποβάλλονται σε δοκιμές πριν από την ανύψωση των μονάδων. η. Τα αποθηκευμένα προκατασκευασμένα στοιχεία στηρίζονται σε τέτοιες θέσεις έδρασης, ώστε να εξασφαλίζεται ότι οι τάσεις που εμφανίζονται είναι πάντα μικρότερες από τις επιτρεπόμενες τάσεις σχεδιασμού. Η αποθήκευση γίνεται κατά τέτοιον τρόπο, ώστε τα προκατασκευασμένα στοιχεία να χρησιμοποιούνται κατά ηλικία. Η συσσώρευση εγκλωβισμένου νερού και επιβλαβών σωμάτων στα προκατασκευασμένα στοιχεία πρέπει να αποφεύγεται, ενώ πρέπει να λαμβάνονται μέτρα για την αποφυγή της σκουριάς και της εξάνθησης του σκυροδέματος. θ. Τα προκατασκευασμένα στοιχεία δεν απομακρύνονται από τον τόπο της κατασκευής τους μέχρι να περάσουν 21 ημέρες από την ημέρα σκυροδέτησης τους και μέχρι να αποκτήσει το σκυρόδεμα μια ελάχιστη αντοχή ίση με το 95% της απαιτούμενης αντοχής των 28 ημερών. Τα προκατασκευασμένα στοιχεία δεν χρησιμοποιούνται στο έργο μέχρι τον έλεγχο των αποτελεσμάτων των δοκιμίων των 28 ημερών και την επιθεώρηση τους από την Υπηρεσία. ι. Τα προκατασκευασμένα στοιχεία δεν πρέπει να μετακινούνται πλευρικά πριν και κατά την διάρκεια της τοποθέτησης του επί τόπου σκυροδέματος. Εργασία Τα προκατασκευασμένα ρείθρα από σκυρόδεμα τουλάχιστον C16/20 οπλισμένα με δομικό πλέγμα Τ139, διαμορφώνουν ένα κράσπεδο με επικλινή εξωτερική παρειά. Το σχήμα και οι τελικές διαστάσεις θα πρέπει να είναι σύμφωνες με τα σχέδια της εγκεκριμένης μελέτης. Σε περίπτωση μη σαφούς καθορισμού των ανωτέρω, ο Ανάδοχος υποχρεούται να ακολουθήσει τις σχετικές οδηγίες της Υπηρεσίας.

41 Επί της τελικής εκσκαφής θα τοποθετηθεί γεωύφασμα και για υπόβαση θα τοποθετηθεί θραυστό υλικό ΠΤΠ Ο 150, ομοιόμορφα συμπυκνωμένων στρώσεων ανά 5εκ. και στην συνέχεια θα διαστρωθεί σκυρόδεμα εξομάλυνσης πάχους 5εκ. και στην συνέχεια θα εδραστούν ομοιόμορφα το προκατασκευασμένα στοιχεία. Οι βασικές κλίσεις της τελικής επιστρωμένης επιφάνειας υλοποιούνται κατ αρχήν με κατάλληλη υψομετρική διαμόρφωση του σκυροδέματος εξομάλυνσης. Ανάλογα με τη φύση της κυκλοφορίας (πεζών και οχημάτων) που προβλέπεται για την επιστρωμένη επιφάνεια και το προβλεπόμενο μέγεθος των φορτίων που θα ασκούνται, διαστασιολογούνται τα τεχνικά χαρακτηριστικά των προκατασκευασμένων στοιχείων: Πάχος, ποιότητα και βαθμός συμπύκνωσης των στρώσεων θραυστού υλικού τουλάχιστον 20εκ. που θα χρησιμοποιηθεί ως υπόβαση. Πάχος 15εκ. και ποιότητα σκυροδέματος υψηλής ανθεκτικότητας. Οπλισμός με δομικό πλέγμα Τ139. Τα κράσπεδα θα έχουν πλάτος 15εκ και θα τοποθετηθούν στα όρια των ζωνών στάθμευσης οχημάτων και της ζώνης κυκλοφορίας πεζών. Για να παραλάβουν την υψομετρική διαφορά με τα γειτονικά δάπεδα η εμφανής πλευρά τους θα διαμορφωθεί με απότμηση της γωνίας πλάτους 10εκ και ύψους 5εκ. σύμφωνα με τα σχέδια της μελέτης της Υπηρεσίας. Για την αποφυγή ρηγματώσεων λόγω της κυκλοφορίας των οχημάτων και ενδεχόμενων καθιζήσεων, θα προβλεφθεί στην κάτω παρειά του οπλισμός από δύο σίδερα Φ6. Για την επίτευξη του επιθυμητού χρωματισμού θα χρησιμοποιηθούν οι ειδικές χρωστικές σύμφωνα με τα προβλεπόμενα από την παρούσα, ενώ θα προηγηθούν δείγματα ώστε να εγκριθεί από την τεχνική υπηρεσία το τελικό χρώμα. Σκυρόδεμα ειδικών ιδιοτήτων για χυτά κράσπεδα ελαφρώς οπλισμένα για την ζώνη κτιρίων Κατασκευή ζωνών από σκυρόδεμα ειδικών ιδιοτήτων όπως θα χυτευτεί επιτόπου στα όρια της ζώνης κτιρίων και των δαπεδοστρώσεων της ζώνης κυκλοφορίας πεζών. Η τελική του επιφάνεια θα είναι «χτενιστή». Υλικά:

42 Το δάπεδο ειδικών ιδιοτήτων κατασκευάζεται από σκυροδέματος υψηλής ανθεκτικότητας κατηγορίας τουλάχιστον C16/20, ελαφρά οπλισμένο με δομικό πλέγμα Τ139 για την αποφυγή ρηγματώσεων λόγω της κυκλοφορίας των οχημάτων τροφοδοσίας και ενδεχόμενων καθιζήσεων. Η παραγωγή του σκυροδέματος θα πρέπει να βασίζεται στους ισχύοντες κανονισμούς και διατάξεις, στις απαιτήσεις του μελετητή και στις απαιτήσεις της εκάστοτε εφαρμογής. Σε κάθε περίπτωση η μελέτη σύνθεσης του σκυροδέματος θα πρέπει να υπολογίζεται και να εκτελούνται οι απαραίτητες δοκιμές συμμόρφωσης με τους κανονισμούς και τις απαιτήσεις της εφαρμογής. Με βάση το Πρότυπο EN 206 το σκυρόδεμα θα πρέπει να ικανοποιεί εκτός από τις απαιτήσεις των μηχανικών χαρακτηριστικών, και τις απαιτήσεις ανθεκτικότητας σε βάθος χρόνου, ανάλογα με τις επιβαλλόμενες περιβαλλοντικές συνθήκες. Σκυρόδεμα ανθεκτικό έναντι κύκλων ψύξης απόψυξης θα πρέπει να ακολουθεί τις τιμές που ορίζουν οι κατηγορίες έκθεσης XF3 ή XF4. Με βάση την ανθεκτικότητα του σκυροδέματος έναντι χλωριόντων (εκτός θαλασσινού νερού), θα πρέπει να τηρούνται και οι απαιτήσεις των κατηγοριών έκθεσης XD2 ή XD3. Έλεγχος σε ανθεκτικότητα έναντι ψύξης απόψυξης με βάση το ASTM 666. Αδρανή σύμφωνα με pren 12620:2000 με ικανοποιητική αντοχή στον παγετό. Ελάχιστη επικάλυψη οπλισμού (εάν απαιτείται οπλισμός) 40χιλ. Σκυρόδεμα με Χωρικό Παράγοντα (Spacing Factor) 0,15χιλ. Ποσότητα Τσιμέντου: Ελάχιστη ποσότητα τσιμέντου 360 kg/m3. Λόγος Νερού/Τσιμέντο: Ο ενεργός λόγος Ν/Τ θα πρέπει να παραμένει σταθερός για το πορώδες του σκυροδέματος, θα πρέπει να μην υπερβαίνει το 0,45. Ο συγκεκριμένος λόγος θα επιτευχθεί με τη χρήση 3ης Γενιά Ρευστοποιητή / Υπερρευστοποητή Μειωτή Νερού Υψηλής Δραστικότητας (ενδεικτικού τύπου Viscocrete MKC 900 ή τύπου Viscocrete Ultra 600). Η δοσολογία θα πρέπει να ρυθμίζεται ανάλογα με τις απαιτήσεις εργασιμότητα και διατήρησης που απαιτείται στην εκάστοτε περίπτωση. Τα πρόσμικτα πρέπει να συμμορφώνονται σύμφωνα με το πρότυπο ΕΛΟΤ ΕΝ 934-2, Π.11.1 & Π11.2 και Π.3.1 & Π.3.2). Η προσθήκη των πρόσμικτων θα πρέπει να λαμβάνει χώρα στη μονάδα παραγωγής σκυροδέματος (μαζί με το νερό

43 ανάμειξης). Επιπρόσθετα, τα ίδια προϊόντα μπορούν να προστεθούν στο έργο για τη ρύθμιση μόνο της ρευστότητας του μείγματος Ανθεκτικότητα έναντι κύκλων πήξης/τήξης: Προσθήκη αερακτικού πρόσμικτου κατά τη διαδικασία ανάμειξης για την παραγωγή μικρών, κλειστών κενών αέρος μέσα στη μάζα του σκυροδέματος. Η συγκεκριμένη εισαγωγή αέρα έχει ως σκοπό τη δημιουργία χώρων εκτόνωσης του περιεχόμενου νερού σε περιπτώσεις παγετού. Η χρήση του αερακτικού πρόσμικτου σύμφωνα με το πρότυπο ΕΛΟΤ (Π.5), (ενδεικτικού τύπου SikaAer Fine) ώστε να δημιουργούνται κενά αέρος που με συγκεκριμένο μέγεθος, σφαιρικά και ομοιόμορφα διασπαρμένα ( mm). Για τη σωστή κατανομή των κενών αέρα, θα πρέπει ο χρόνος ανάμειξης να είναι επαρκής (μεγαλύτερος κατά 60-90sec) από ότι στο συμβατικό σκυρόδεμα Ανθεκτικότητα σε αντιπαγωτικά άλατα: Η ανθεκτικότητα του τσιμεντολιθώματος σε χημικές προσβολές (άλάτι) μπορεί να βελτιωθεί με τη χρήση πυριτικής παιπάλης (ενδεικτικού τύπου Sikacrete AR) που βελτιώνει τη συμπύκνωση του τσιμεντοπολτού όπως επίσης και τους δεσμούς μεταξύ των αδρανών και του τσιμεντόπαστας. Χρώμα: O χρωματισμός γίνεται με την προσθήκη ειδικών χρωστικών με τη μορφή λεπτών κονιών, στο τσιμέντο. Τα υλικά αυτά αποτελούνται από φυσικά ή βιομηχανικά οξείδια του σιδήρου, σε ποσοστό από 1 ως 3 ή το πολύ 5% του βάρους του τσιμέντου. Oι κονίες πρέπει να έχουν ισχυρή χρωστική ικανότητα και σταθερή σύσταση, να είναι αδιάλυτες στο νερό, σταθερές στο φως και χημικά αδρανείς. Για να υπάρχει ομοιογένεια, οι χρωστικές αναμιγνύονται αρχικά με το τσιμέντο, στη συνέχεια προστίθενται τα αδρανή και ακολουθεί το νερό. Εργασία Επί πλάκας δαπέδου από σκυρόδεμα εξομάλυνσης 16/20 πάχους 10 εκ. οπλισμένου με Τ139 τοποθετούνται τα στοιχεία με την παρεμβολή στρώσης ισχυρού τσιμεντοκονιάματος, το οποίο λειτουργεί ως συγκολλητικό υλικό. Σε περιπτώσεις με ειδικές απαιτήσεις πρόσφυσης, αντιπαγετικής προστασίας κτλ., είναι δυνατόν αντί του συγκολλητικού τσιμεντοκονιάματος να χρησιμοποιηθεί ειδική ακρυλική κόλλα πλακιδίων.

44 Επί της τελικής εκσκαφής θα τοποθετηθεί γεωύφασμα και για υπόβαση θα τοποθετηθεί θραυστό υλικό ΠΤΠ Ο 150 ομοιόμορφα συμπυκνωμένων στρώσεων ανά 5εκ. στην συνέχεια θα εδραστεί ομοιόμορφα η πλάκα από σκυρόδεμα τουλάχιστον C12/15 οπλισμένη με δομικό πλέγμα. Οι βασικές κλίσεις της τελικής επιστρωμένης επιφάνειας υλοποιούνται κατ αρχήν με κατάλληλη υψομετρική διαμόρφωση της πλάκας δαπέδου. Πάχος, ποιότητα και βαθμός συμπύκνωσης των στρώσεων θραυστού υλικού τουλάχιστον 20εκ. Πάχος 15εκ. και ποιότητα σκυροδέματος τουλάχιστον C20/25 της πλάκας δαπέδου ποσότητα και ποιότητα οπλισμού της πλάκας δομικό πλέγμα Τ139.. Οι διαστάσεις του θα είναι μεταβλητές έτσι ώστε από την πλευρά των κτιρίων να τελειώνει στα όρια των κατακόρυφων επιφανειών και των σκαλών, και στην άλλη του πλευρά να τελειώνει στην γειτονική δαπεδόστρωση της ζώνης κυκλοφορίας από πλάκες, έτσι ώστε να αφήνει ακέραια τεμάχια πλακών. Γενικά το πλάτος της Ζώνης Κτιρίων κυμαίνεται από 30 έως 60 εκ. Θα είναι στην ίδια στάθμη με τα γειτονικά δάπεδα και το βάθος του θα φτάνει μέχρι την στάθμη της πλάκας beton που χρησιμοποιείται ως υπόβαση των συγκεκριμένων δαπεδοστρώσεων. Για την αποφυγή ρηγματώσεων λόγω της κυκλοφορίας των οχημάτων τροφοδοσίας θα προβλεφθεί οπλισμός με δομικό πλέγμα Τ139 ή ράβδοι Φ6. Ειδική μέριμνα πρέπει να υπάρξει για την ενσωμάτωση των φρεατίων ύδρευσης και των φρεατίων τύπου κόδωνα με χυτοσιδηρό καπάκι Σε ό,τι αφορά τα ανωτέρω στοιχεία διαστασιολόγησης της πλάκας δαπέδου, κατ αρχήν ο Ανάδοχος υποχρεούται να εφαρμόσει τα οριζόμενα στην εγκεκριμένη μελέτη. Σε περίπτωση μη σαφούς καθορισμού των εν λόγω στοιχείων, ο Ανάδοχος υποχρεούται να ακολουθήσει τις σχετικές οδηγίες της Υπηρεσίας. Στο σκυρόδεμα, θα προστεθεί χρωστική ουσία για την επίτευξη επιθυμητού αισθητικού αποτελέσματος. Η τελική επιφάνεια θα είναι χτενιστή. Γ8. ΕΞΟΠΛΙΣΜΟΣ Καθιστικό-καρέκλα: Πρόκειται για καθιστικό κυβικής μορφής από γαλβανισμένο ατσάλι με ηλεκτροστατική βαφή και σανίδες ιρόκο, με πλάτη και

45 διαστάσεις 45χ38 με ύψος καθίσματος στα 45εκ και συνολικό 85εκ. Υπάρχει αντίστοιχο καθιστικό χωρίς πλάτη. Κάδος: Ο προτεινόμενος κάδος είναι ορθογωνικής διατομής με διαστάσεις 51χ29εκ και ύψος 110εκ. Κατασκευάζεται από γαλβανισμένο ατσάλι με τα πλαϊνά του να είναι βαμμένα με ηλεκτροστατική βαφή σε μαύρο χρώμα και το μπροστινό και πίσω τμήμα σε λευκό. Πακτώνεται στο έδαφος σε θεμέλιο από σκυρόδεμα, το οποίο καλύπτεται εξολοκλήρου από την επίστρωση του δαπέδου. Ο κάδος τοποθετείται σε πλατώματα αλλά όχι δίπλα στα καθιστικά. Σχάρα φύτευσης: Κατασκευάζεται από χάλυβα και έχει συνολική διάμετρο 1,25μ με κενό εσωτερικά με διάμετρο 79,5 εκ. Παρεμπόδιση στάθμευσης: Επιλέγονται δύο ειδών εμποδίων στάθμευσης. Το πρώτο αφορά τους δρόμους Αναβρύτων και Αρκαδίου και προτείνονται λίθινα εμπόδια με μορφή επιμήκους κατακόρυφης στήλης, τοποθετημένα κατά μήκος των ανωτέρω οδών και πακτωμένα στο έδαφος μεταξύ των προκατασκευασμένων κρασπέδων ενώ στην δεύτερη περίπτωση, επιλέγεται ξύλινο εμπόδιο στάθμευσης και τοποθετείται στον προαύλιο χώρο της Δημοτικής Πινακοθήκης. Τα σταθερά ξύλινα εμπόδια στάθμευσης θα είναι μορφής ορθοστάτη, τελικού ύψους 80 εκ. και διατομής τετράγωνης 10Χ10 εκ. Κάθε ένα περιλαμβάνει ειδική λίθινη βάση η οποία είναι σταθεροποιημένη στο δάπεδο με θεμέλιο σκυροδέματος. Οι περιοχές εφαρμογής και η θέση κάθε ξύλινου εμποδίου στάθμευσης ορίζονται στο σχετικό σχέδιο. Γ9. ΦΥΤΕΥΣΗ Το σχέδιο φύτευσης περιλαμβάνει οριζοντιογραφία σε κλίμακα 1:200 με τα προτεινόμενα είδη, περιβαλλόμενα από περιγράμματα και επισημαινόμενα με κωδικό προσδιορισμού είδους, πυκνότητας φύτευσης και αριθμό τεμαχίων. Για λόγους σαφήνειας, αναλύθηκαν οι περιοχές κάθε είδους στις επιφάνειες, απευθείας επί των οριζοντιογραφιών. Ο τρόπος αυτός είναι εύληπτος, άμεσος και το κυριότερο δεν αφήνει περιθώρια παρερμηνείας για την σωστή εκτέλεση της μελέτης. Η περιγραφή επιτελείται με δύο τρόπους: Παραπομπή επιφανειών φύτευσης θάμνων σε αντίστοιχα μοτίβα φυτευτικών συνδέσμων και

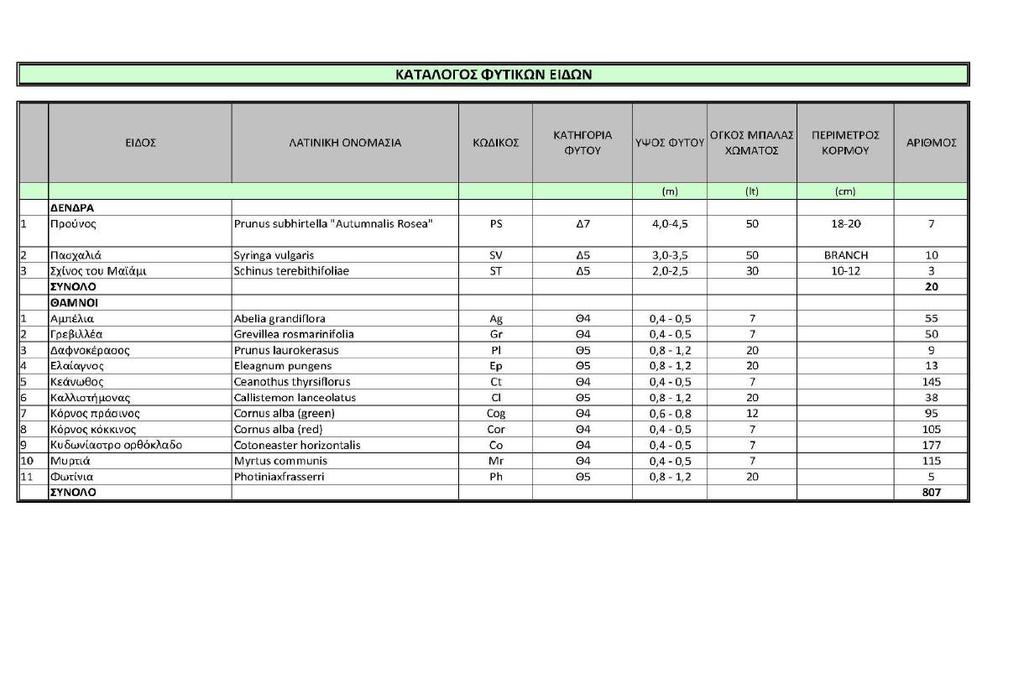

46 Ανάλυση συγκεκριμένων επιφανειών με είδος, ποσότητα και πυκνότητα φύτευσης φυτικού είδους. Τύποι φυτεύσεων Η φύτευση των θάμνων και των ποωδών φυτών θα γίνει σε γραμμική φύτευση στις προτεινόμενες ποσότητες και πυκνότητες Θάμνοι κατηγορίας Θ3: 5 φυτά ανά m2 Θάμνοι κατηγορίας Θ5: 3 φυτά ανά m2 Ποώδη-πολυετή κατηγορίας Π1: 40 φυτά ανά m2 Ποώδη-πολυετή κατηγορίας Π2: 11 φυτά ανά m2 Προδιαγραφές Φυτικού Υλικού Η επιλογή του φυτικού υλικού και η ταξινόμησή του σε κατηγορίες χρήσεως αναλόγως του επιδιωκομένου σκοπού και του τύπου ή της μορφής φυτεύσεως στηρίχθηκε στην ιδιαίτερη περιβαλλοντική ευαισθησία της συγκεκριμένης περιοχής. Το φυτικό υλικό που θα χρησιμοποιηθεί πρέπει να προέρχεται από νόμιμα λειτουργούντα φυτώρια. Τα φυτά που θα χρησιμοποιηθούν θα είναι όλα υγιή, θα έχουν κόμη ή βλαστούς καλά αναπτυγμένους και διασταυρωμένους για την ηλικία τους και το μέγεθος τους και ανάλογο ριζικό σύστημα πλούσιο και καλά αναπτυγμένο, θα είναι δε συσκευασμένα σε πλαστικά φυτοδοχεία. Ο κάτωθι πίνακας περιλαμβάνει ενδεικτικά είδη των θάμνων που μπορεί να χρησιμοποιηθούν στο συγκεκριμένο έργο. ΕΙΔΟΣ ΛΑΤΙΝΙΚΗ ΟΝΟΜΑΣΙΑ 1 Αβελία Abelia grandiflora 2 Αγγελική Pittosporum tobira 3 Βιβούρνο κοινό Biburnum tinus 4 Γιουνίπερος οριζοντιόκλαδος Juniperus horizontalis 5 Ελαίαγνος Eleagnum pungens

47 6 Κυδωνίαστρο Cotoneastre horizontalis 7 Μυρτιά Myrtus communis 8 Πολύγαλα Polygala myrtifolia 9 Πολύγαλα νάνο Polygala compacta nana 10 Τεύκριο Teucrium fruticans Το σχήμα και η μορφή της κόμης των ποωδών φυτών είναι τυπικά για κάθε είδος /ποικιλία. Σε κάθε περίπτωση πρέπει να έχουν γίνει τα απαραίτητα κορφολογήματα ή κλαδέματα, ώστε τα πολυετή ποώδη φυτά να είναι συμπαγή (ανάλογα με το είδος), συμμετρικά και καλά διακλαδισμένα, με ισομεγέθεις κύριους βλαστούς. Τα ποώδη πολυετή φυτά κατηγορίας Π2 θα πρέπει να είναι καλής φυτουγιηνής κατάστασης χωρίς εντομολογικές και φυτοπαθoλογικές προσβολές άριστης εμφάνισης όσον αφορά τόσο το υπέργειο τμήμα του φυτού όσο και το ριζικό του σύστημα. Θα πρέπει να είναι καλοσχηματισμένα και η κόμη τους διαμορφωμένη κατάλληλα. Ο κάτωθι πίνακας, περιλαμβάνει ενδεικτικά είδη των ποωδών φυτών που μπορεί να χρησιμοποιηθούν στο συγκεκριμένο έργο. ΕΙΔΟΣ ΛΑΤΙΝΙΚΗ ΟΝΟΜΑΣΙΑ 1 Βερβένα Verbena x hybrida 2 Γεράνι Pelargonium zonale 3 Γκαζάνια Gazania x hybrida 4 Διμορφοθήκη Dimorphotheca callendulacea 5 Πελαργόνι Pelargonium spp 6 Φελίτσια Agathea coelestis 7 Εχινάτσεα Exhinacea purpurea

48 8 Κουφέα Cuphea sp 9 Μαργαρίτα Leucanthemum maximum 1 0 Γκάουρα Gaura sp Προδιαγραφές Εργασιών Εγκατάστασης Φύτευσης Φύτευση σε λάκκους Η φύτευση των φυτών σε λάκκους θα γίνεται κατακόρυφα και σε στάθμη την ίδια που είχε το έδαφος που τα περιβάλλει. Κατά την φύτευση θα γίνεται συμπίεση του χώματος μέσα στον λάκκο φύτευσης, θα διαμορφώνεται λεκάνη άρδευσης ανάλογη με την κόμη και θα γίνεται κατάλληλη άρδευση (κατ ελάχιστον 10 λίτρα ανά θάμνο και 5 λίτρα ανά πόα). Μετά την φύτευση θα γίνεται συγκέντρωση και απομάκρυνση του άχρηστου υλικού (χώματα, πέτρες, πλαστικά σακίδια, άχρηστα φυτοδοχεία, υπολείμματα φυτών κλπ.) σε θέσεις απόρριψης επιτρεπόμενες από τις Αρμόδιες Αρχές. Εγκατάσταση προπαρασκευασμένου χλοοτάπητα Το αντικείμενο εγκατάστασης προπαρασκευασμένου χλοοτάπητα περιλαμβάνει τα εξής: 1. Την αφαίρεση τυχόν υπάρχοντος χλοοτάπητα και την κατεργασία του εδάφους με φρέζα σε βάθος 20 cm, όσες φορές απαιτηθεί, για τον ψιλοχωματισμό του εδάφους. 2. Την τελική διαμόρφωση με ράμματα και τσουγκράνες, για να δημιουργηθεί η κατάλληλη επιφάνεια. 3. Την απολύμανση του εδάφους με μυκητοκτόνο σκεύασμα. 4. Την μεταφορά στον τόπο του έργου και την τοποθέτηση, με οποιοδήποτε μέσο, του έτοιμου χλοοτάπητα. 5. Την αρχική άρδευση καθώς και τις μετέπειτα καθημερινές αρδεύσεις του χλοοτάπητα μέσω του αρδευτικού δικτύου, τα συχνά βοτανίσματα για την απομάκρυνση των αγριόχορτων που τυχόν θα φυτρώσουν και την επανατοποθέτηση έτοιμου χλοοτάπητα σε όσα σημεία προκύψει.

49 6. Την λίπανση του με επιφανειακό ή υδατοδιαλυτό μικτό λίπασμα με ιχνοστοιχεία. 7. Την απομάκρυνση όλων των άχρηστων υλικών που θα προκύψουν κατά την εγκατάσταση του χλοοτάπητα. Στην τιμή περιλαμβάνονται οι πάσης φύσεως δαπάνες του εργατοτεχνικού προσωπικού, των υλικών, των μηχανημάτων και των εργαλείων για την επιτυχή εγκατάσταση του χλοοτάπητα. Γ10. ΑΡΔΕΥΣΗ 10.1 Περιγραφή του συστήματος Η εγκατάσταση του δικτύου άρδευσης ξεκινάει από τα κεντρικά φρεάτια των υδρομετρητών και περιλαμβάνει το pillar με τον προγραμματιστή άρδευσης, τα κεντρικά δίκτυα τροφοδότησης, τα φρεάτια με τις ηλεκτροβάνες σε κάθε στάση άρδευσης και τα δίκτυα τροφοδότησης των δένδρων και των χώρων πράσινου των δρόμων. Θα τοποθετηθούν φρεάτια με 11 συνολικά ηλεκτροβάνες και αντίστοιχους κλάδους. Στην αναχώρηση κάθε στάσης προβλέπεται κεντρική σφαιρική βάνα ηλεκτροβάνα καθώς και σε κεντρικά σημεία σύμφωνα με τα σχέδια φρεάτιο με εξαεριστικό, ενώ σε όλες τις αναχωρήσεις προβλέπονται σφαιρικές βάνες. Θα τοποθετηθεί σε κάθε φρεάτιο στη είσοδο του συλλέκτη μειωτής πίεσης, φίλτρο νερού, σφαιρική βάνα και υδρόμετρο. Η άρδευση θα γίνεται μέσω φρεατίων φρεατίων ελέγχου άρδευσης (Φ.Ε.Α.) τοποθετούμενων σε κατάλληλες θέσεις για την κάλυψη των αναγκών άρδευσης. Η διάταξη των Φ.Ε.Α και ο τρόπος ενεργοποίησης των ηλεκτροβαννών φαίνεται στα αντίστοιχα σχέδια. Το πρωτεύον δίκτυο του κεντρικού αγωγού θα συμπληρωθεί από σωλήνα πλαστική από πολυαιθυλένιο τρίτης γενιάς υψηλής πυκνότητας (HP-PE) 10

50 ατμ. λόγω των πλεονεκτημάτων που παρουσιάζει το υλικό (μικρή τραχύτητα, ευκολία τοποθέτησης και σύνδεσης εξαρτημάτων). Για τη σύνδεση των φρεατίων ελέγχου άρδευσης με τον κεντρικό αγωγό άρδευσης, θα χρησιμοποιηθούν πλαστική από πολυαιθυλένιο τρίτης γενιάς υψηλής πυκνότητας (HP-PE). Το δευτερεύον δίκτυο άρδευσης αποτελείται από πλαστικούς σωλήνες από πολυαιθυλένιο PE - ΗD (HIGH DENSITY) 6 atm σύμφωνα με το DIN σειρά 5. και αποτελείται από : - Εκτοξευτήρες (pop-up) ακτίνας 5-9μ ή 7-14μ (χώροι πράσινου, δέντρα) - Σταλακτοφόρους σωλήνες Φ16/30εκ/1,6λίτρα/ώρα με ενσωματωμένο σταλλάκτη (θάμνοι). Για την επιλογή του συστήματος άρδευσης ελήφθησαν υπ' όψιν τα εξής: το σύστημα να ικανοποιεί πλήρως τις ανάγκες των φυτών με όσο το δυνατόν μεγαλύτερη εξοικονόμηση νερού, να παίρνει υπ' όψιν το εδαφικό προφίλ της περιοχής έτσι ώστε να μη δημιουργεί απορροές και διάβρωση του εδάφους καθώς και άνιση διανομή νερού λόγω υψομετρικών διαφορών, να είναι εύκολα προσβάσιμο στον άνθρωπο για να μπορεί να γίνεται εύκολα η αποκατάσταση οποιασδήποτε ζημιάς, να έχει περιθώρια προσαρμογής και επέκτασης στο μέλλον αν αλλάξει η φύτευση στους υπάρχοντες χώρους ή επεκταθεί και σε άλλους. Στα δίκτυα άρδευσης με σταλλάκτες επιτυγχάνεται: Οικονομία νερού, η οποία επιτυγχάνεται λόγω της μείωσης των απωλειών από εξάτμιση και απορροή κατά την εφαρμογή του νερού στο έδαφος. Οικονομία εργατικών αφού για την άρδευση των φυτών δεν θα ασχολείται εργατικό προσωπικό το οποίο μπορεί να χρησιμοποιείται σε άλλες εργασίες που αφορούν τη φροντίδα των φυτών.

51 Μείωση των ζιζανίων γιατί με το σύστημα αυτό διαβρέχουμε μικρή έκταση της όλης εδαφικής επιφάνειας. Παρέχει τη δυνατότητα εκτέλεσης εργασιών ταυτόχρονα με την άρδευση. Μας δίνει τη δυνατότητα λίπανσης ταυτόχρονα με την εφαρμογή νερού μέσω λιπασματοδιανομέα ο οποίος μπορεί να τοποθετηθεί στα σημεία τροφοδότησης του δικτύου. Ιδιαίτερα ευνοϊκή στην ανάπτυξη των φυτών γιατί τους παρέχει άμεσα και εκεί που πρέπει το νερό. Ανεξαρτητοποιεί την άρδευση από τον άνεμο και το ανάγλυφο του εδάφους και έτσι επιτυγχάνεται μεγαλύτερη ακόμα εξοικονόμηση νερού. Δημιουργεί ευνοϊκές συνθήκες στο έδαφος με αποτέλεσμα την καλύτερη εκμετάλλευση του νερού από το ριζικό σύστημα των φυτών. Μειώνει την πιθανότητα προσβολής των φυτών από μυκητολογικές ασθένειες. Μας παρέχει τη δυνατότητα ταυτόχρονης άρδευσης μεγάλης επιφάνειας λόγω της εδαφικής κάλυψης νερού ανά μονάδα Πρωτεύον αγωγός άρδευσης Ο πρωτεύων αγωγός άρδευσης θα είναι κατασκευασμένος από πολυαιθυλένιο υψηλής πυκνότητας ( HLDPE ), διατομής Φ 63 και Φ 50 αντοχής έως 10 atm. Η τοποθέτησή του θα γίνει υπόγεια σε βάθος 50 cm. Ο εγκιβωτισμός του αγωγού θα γίνει με το εξαγόμενο χώμα από το άνοιγμα της αυλακιάς, απαλλαγμένο από πέτρες και άλλα υλικά με διάμετρο άνω των 2,5 cm ή με άμμο. Η σύνδεσή των αγωγών θα γίνει στο φρεάτιο κατάθλιψης της γεώτρησης Δευτερεύον αγωγός και αγωγός εφαρμογής άρδευσης Οι αγωγοί αυτοί θα είναι κατασκευασμένοι από πολυαιθυλένιο υψηλής πυκνότητας ( HLDPE ), διατομής Φ 32 και Φ 16 αντοχής έως 6 atm. Η τοποθέτησή του δευτερεύοντος αγωγού θα γίνει υπόγεια σε βάθος 30 cm. Ο εγκιβωτισμός του αγωγού θα γίνει με το εξαγόμενο χώμα από το άνοιγμα της αυλακιάς, απαλλαγμένο από πέτρες και άλλα υλικά με διάμετρο άνω των 2,5 cm ή με άμμο.

52 Η τοποθέτηση του σταλακτηφόρου αγωγού εφαρμογής θα είναι υπέργεια σύμφωνα με τα σχέδια της μελέτης Αγωγός διέλευσης καλωδίων ΝΥΥ χαμηλής τάσης Θα είναι κατασκευασμένος από εύκαμπτο πλαστικό, κατάλληλο για την διέλευση καλωδίων. Ο αγωγός αυτός θα χρησιμοποιηθεί για την ενσύρματη σύνδεση των ηλεκτροβαννών που θα υπάρχουν στα φρεάτια ελέγχου άρδευσης ( ΦΕΑ ) με τους τοπικούς προγραμματιστές άρδευσης. Η τοποθέτησή του θα γίνει υπόγεια στο ίδιο σκάμμα με τον δευτερεύοντα αγωγό εφαρμογής, σύμφωνα πάντα με τα σχέδια της μελέτης Φρεάτια σύνδεσης, διακλάδωσης και φρεάτια σύνδεσης ηλεκτροβαννών (ΦΕΑ) Τα φρεάτια θα είναι κατασκευασμένα από πολυαιθυλένιο υψηλής πυκνότητας ( HDPE ),διαφορετικών διαστάσεων ανάλογα με το είδος τους. Θα διαθέτουν πράσινο καπάκι με βίδα ασφάλισης για την αποφυγή βανδαλισμών.τα τεχνικά χαρακτηριστικά και η τοποθέτησή τους θα γίνει σύμφωνα με τα σχέδια της μελέτης. Θα διακρίνονται σε φρεάτια σύνδεσης, φρεάτια σύνδεσης ηλεκτροβαννών και φρεάτια διακλάδωσης. Αναλόγως του είδους τα φρεάτια θα περιλαμβάνουν : Σφαιρικό διακόπτη Ηλεκτροβάννα Βαλβίδα αντεπιστροφής Μειωτή πίεσης Βαλβίδα εξαέρωσης Εντός των φρεατίων θα γίνεται και η διέλευση του αγωγού διέλευσης καλωδίων χαμηλής τάσης Αυτοανυψούμενοι γραναζωτοί εκτοξευτήρες Οι εκτοξευτήρες θα είναι υδρολίπαντοι, κατασκευασμένοι από σκληρό πλαστικό με σώμα ανύψωσης 10 cm. Θα διαθέτουν τουλάχιστον 4 εναλλακτικά ακροφύσια διαφορετικών παροχών, θα έχουν την δυνατότητα ρύθμισης της ακτίνας εκτόξευσης και του τομέα εκτόξευσης.

53 Η σύνδεση τους με τον δευτερεύοντα αγωγό θα γίνει με τη χρήση κατάλληλων εξαρτημάτων ( σέλλα ) και πλαστικού σωλήνα Φ 16 για την προστασία της εγκατάστασης από πιθανές πιέσεις. Η τοποθέτηση τους θα γίνει κάθετα στην επιφάνεια του εδάφους, στις θέσεις που ορίζονται στα σχέδια της μελέτης και σε βάθος ώστε η ανώτερη επιφάνεια τους να βρίσκεται στο οριστικό ύψος του εδάφους, μέχρι 1 cm πάνω από αυτό Ηλεκτροβάννες ελέγχου άρδευσης Οι ηλεκτροβάννες θα είναι γραμμικές, διαφραγματικού τύπου, κατασκευασμένες από ενισχυμένο πλαστικό. Θα έχουν την δυνατότητα χειροκίνητης λειτουργίας, με ή χωρίς ρυθμιστή παροχής ( flow control ). Θα διαθέτουν αντιπληγματική λειτουργία και η ονομαστική πίεση θα κυμαίνεται μεταξύ 10-13,5 atm. Η τοποθέτηση τους θα γίνεται εντός των φρεατίων ελέγχου άρδευσης ( ΦΕΑ ) με ειδικά τεμάχια σύνδεσης ώστε να καθίσταται εύκολος ο χειρισμός και η επισκευή τους Βαλβίδες αντεπιστροφής Βαλβίδα αντεπιστροφής κατασκευασμένη από ορείχαλκο, με θηλυκό σπείρωμα κατάλληλης διατομής Βαλβίδα εξαερισμού Βαλβίδα εξαερισμού κινητικού τύπου, κατάλληλης διατομής, αντοχής σε πιέσεις μέχρι 16 atm. Η τοποθέτηση της θα γίνει στο ανώτερο σημείο του πρωτεύοντος αγωγού, μέσα σε κατάλληλο φρεάτιο, ώστε να εξάγει τον αέρα από τους αγωγούς κατά την διάρκεια πλήρωσής τους με νερό Σφαιρικοί κρουνοί Είναι κατασκευασμένοι από ορείχαλκο. Έχουν θηλυκό σπείρωμα κατάλληλής διατομής. Είναι κατάλληλοι για τον έλεγχο ροής του νερού σε πιέσεις μέχρι 16 atm Προγραμματιστής άρδευσης 12 στάσεων Προγραμματιστής άρδευσης ηλεκτρονικός, τριών τουλάχιστον διαφορετικών προγραμμάτων άρδευσης. Θα διαθέτει χειροκίνητη λειτουργία μίας στάσης ή και ολόκληρου του κύκλου άρδευσης Θα διαθέτει ρυθμιζόμενο έλεγχο αντλίας / κεντρικής ηλεκτροβάννας ανά πρόγραμμα.

54 Θα διαθέτει εξόδους 0.5 Α ανά στάση και τέσσερις τουλάχιστον εκκινήσεις ανά ημέρα ανά πρόγραμμα Θα είναι εξωτερικού χώρου, με ενσωματωμένο μετασχηματιστή και πόρτα που διαθέτει κλειδαριά. Θα διαθέτει μνήμη αδιάλειπτης λειτουργίας, ενώ για την τροφοδοσία του ρολογιού του θα υπάρχει μπαταρία η οποία θα το κρατά σε λειτουργία σε περίπτωση διακοπής ρεύματος. Δ. ΣΥΝΟΨΗ Συνοψίζοντας η ανωτέρω πρόταση ανάπλασης εκπονείται για να αναβαθμίσει το τμήμα αυτό του κέντρου της πόλης του Αμαρουσίου. Να αποτελέσει πόλο έλξης λόγω των πολιτιστικών και λοιπών δρώμενων. Να ενοποιήσει τα σύγχρονα και παλαιά σημεία πολιτιστικού χαρακτήρα. Να ελκύει ανθρώπους όλων των ηλικιών και να είναι ιδιαίτερα προσπελάσιμο από τα άτομα με ιδιαίτερες ικανότητες. Η ανωτέρω παρέμβαση κινείται στην κατεύθυνση της αειφορίας και προσαρμόζεται με το φυσικό και το υπάρχον ανθρωποποίητο παραδοσιακό περιβάλλον, ακολουθώντας και το ανάγλυφο της περιοχής. ΟΙ ΣΥΝΤΑΞΑΝΤΕΣ Ο ΠΡΟΪΣΤΑΜΕΝΟΣ ΤΜ/ΤΟΣ Η ΠΡΟΪΣΤΑΜΕΝΗ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ & ΜΕΛΕΤΩΝ Δ/ΝΣΗΣ ΤΕΧΝΙΚΩΝ ΕΡΓΩΝ Φ. ΤΟΛΟΥΔΗ ΠΟΛΙΤΙΚΟΣ ΜΗΧΑΝΙΚΟΣ Ν. ΤΣΟΛΚΑΣ Ι. ΧΑΛΑΡΗΣ Μ. ΣΕΡΑΦΕΤΙΝΙΔΟΥ ΑΡΧΙΤΕΚΤΩΝ ΤΟΠΙΟΥ ΜΗΧΑΝΟΛΟΓΟΣ ΜΗΧ/ΚΟΣ ΑΡΧΙΤΕΚΤΩΝ ΜΗΧ/ΚΟΣ ΓΕΩΠΟΝΟΣ Α. ΜΕΡΚΟΥΡΗΣ ΓΕΩΠΟΝΟΣ Ι. ΧΑΛΑΡΗΣ ΜΗΧΑΝΟΛΟΓΟΣ ΜΗΧ/ΚΟΣ

55

56 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΑΤΤΙΚΗΣ ΔΗΜΟΣ ΑΜΑΡΟΥΣΙΟΥ ΔΙΕΥΘΥΝΣΗ ΤΕΧΝΙΚΩΝ ΕΡΓΩΝ ΤΜΗΜΑ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ ΚΑΙ ΜΕΛΕΤΩΝ ΑΝΑΠΛΑΣΗ ΠΛΑΤΕΙΑΣ ΗΡΩΩΝ ΑΜΑΡΟΥΣΙΟΥ ΜΕ ΒΙΟΚΛΙΜΑΤΙΚΟ ΣΧΕΔΙΑΣΜΟ Π.Ε.1 ΚΕΝΤΡΟ - ΚΑΤ, ΜΑΡΟΥΣΙ ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ ΗΛΕΚΤΡΟΜΗΧΑΝΟΛΟΓΙΚΩΝ 1

57 ΠΕΡΙΕΧΟΜΕΝΑ 1. ΕΙΣΑΓΩΓΗ Γενικά Κανονισμοί 4 2. ΗΛΕΚΤΡΙΚΕΣ ΕΓΚΑΤΑΣΤΑΣΕΙΣ Εξωτερικός φωτισμός Γειώσεις Τρόπος λειτουργείας Εγκατάσταση χαμηλού φωτισμού φωτισμού δέντρων 15 2

58 1. ΕΙΣΑΓΩΓΗ 1.1 Γενικά Η παρούσα μελέτη αναφέρεται στις ηλεκτρομηχανολογικές εγκαταστάσεις του έργου:«αναπλαση ΠΛΑΤΕΙΑΣ ΗΡΩΩΝ ΑΜΑΡΟΥΣΙΟΥ ΜΕ ΒΙΟΚΛΙΜΑΤΙΚΟ ΣΧΕΔΙΑΣΜΟ» και περιλαμβάνει τίς εξής επιμέρους εγκαταστάσεις: - Ηλεκτρικές εγκαταστάσεις (Ηλεκτροφωτισμός πεζόδρομων και δρόμων) - Υδραυλικές εγκαταστάσεις (Άρδευση) Η έκταση των πιο πάνω εγκαταστάσεων καθορίζεται στην παρούσα Τεχνική Περιγραφή, όπου περιγράφεται η συγκρότηση και η λειτουργία κάθε μίας από αυτές καθώς και τα μηχανήματα, οι συσκευές και τα λοιπά στοιχεία που τις συγκροτούν, έτσι ώστε μαζί με τα σχέδια και τα υπόλοιπα τεύχη της μελέτης να δίνεται μία πλήρης εικόνα του έργου. Στην μελέτη έχουν ληφθεί υπόψη, σε κάθε περίπτωση, οι ισχύοντες Ελληνικοί Κανονισμοί και Νόμοι, καθώς και οι απαιτήσεις της Υπηρεσίας. Όλες οι εγκαταστάσεις που περιγράφονται πιο κάτω νοούνται πλήρεις, τελείως αποπερατωμένες σε κανονική λειτουργία και περιλαμβάνουν κάθε κύριο και βοηθητικό όργανο, μηχάνημα ή εξάρτημα, μικρουλικό κ.λ.π., όπως απαιτείται για την ασφαλή και απρόσκοπτη λειτουργία, έστω και μη ρητά κατανομαζόμενο πιο κάτω. Πέρα από τους κανονισμούς επιπλέον κριτήρια για το σχεδιασμό υπήρξαν: - Η δυνατότητα επέκτασης των Η/Μ εγκαταστάσεων της περιοχής στο μέλλον καθώς και η λήψη των απαραίτητων εφεδρειών. - Οι σύγχρονες λειτουργικές απαιτήσεις των πλατειών και πεζοδρόμων. - Η ασφάλεια προσώπων, προσωπικού, εξοπλισμού. - Η ελαχιστοποίηση βλαβών που θα μπορούσαν να δημιουργήσουν προβλήματα στην ομαλή λειτουργία των χώρων μελέτης. - Η εύκολη συντήρηση. - Το κόστος εγκατάστασης και λειτουργίας. 3

59 Η ηλεκτρική ενέργεια παρέχεται από το δίκτυο της ΔΕΗ που βρίσκεται στην περιοχή. Ο μετρητής τοποθετείται μέσα σε pillar, ενώ προβλέπεται όλη η απαραίτητη υποδομή (παροχικά καλώδια, γενικοί διακόπτες, πίνακες), έτσι ώστε η ηλεκτρική εγκατάσταση να μπορεί να εξυπηρετήσει επεκτάσεις της τάξης του 20%. Για την άρδευση θα γίνει χρήση νερού από τη γεώτρηση της πλατείας. 1.2 Κανονισμοί Για την μελέτη και την κατασκευή των ηλεκτρομηχανολογικών εγκαταστάσεων του έργου θα ληφθούν υπόψιν οι παρακάτω ελληνικοί και διεθνείς κανονισμοί. Σε κάθε περίπτωση, εφόσον υπάρχουν Ελληνικοί κανονισμοί, αυτοί υπερισχύουν των διεθνών. Ηλεκτρικά Οι κάθε κατηγορίας ηλεκτρικές εγκαταστάσεις θα εκτελεσθούν σύμφωνα με τα εξής : Τους ισχύοντες επίσημους κανονισμούς του Ελληνικού Κράτους για κάθε κατηγορία εγκαταστάσεων για την οποία υφίστανται παρόμοιοι κανονισμοί ως και κάθε συμπλήρωση ή τροποποίηση τούτων. Τους εν ισχύ κανονισμούς και προδιαγραφές διεθνών ευρωπαΐκών. - Κανονισμός ΕΛΟΤ ΗD Οδηγία διανομής ΔΕΗ Νο. 35/ΔΕΗ/ΤΕΕ/Δ-19/ Διεθνείς κανονισμοί και τυποποιήσεις, όπως DIN, VDE κτλ. - Ourdoor lighting Manual, Philips. - Απαιτήσεις και προδιαγραφές της Υπηρεσίας. IEC : (International Electronical Commission) CEE: (International Commission on Rules for the Approval of Electrical Equipment) Τους κανόνες της τέχνης και της εμπειρίας για εξαιρετική ποιότητα κατασκευής ανταποκρινόμενης σε υψηλές απαιτήσεις. 4

60 VDE0190. ISO : Διεθνής Οργανισμός Προτύπων (International Standards Organization). VDE0100 : Περί εγκαταστάσεων μέχρι 1000 V. Τις οδηγίες του κατασκευαστή για την εγκατάσταση των διαφόρων συσκευών, μηχανημάτων και οργάνων. Τις τεχνικές περιγραφές, τα σχέδια της μελέτης και τις οδηγίες που θα δοθούν από τον επιβλέποντα μηχανικό, επί τόπου του έργου. Γερμανικοί Κανονισμοί μεταλλικών κατασκευών (DIN 4114, DIN 18800, DIN 1055) Διεθνείς κανονισμοί ηλεκτροφωτισμού (IEC 598, C.I.E., DIN 5044, SLG κ.λ.π) Άρδευση Τους Διεθνείς Κανονισμούς DIN, IEC, εκτός εάν καλύπτονται από τους παραπάνω Ελληνικούς Κανονισμούς Τις οδηγίες του κατασκευαστή των διαφόρων συσκευών, μηχανημάτων και οργάνων. Τις τεχνικές περιγραφές, τα σχέδια της μελέτης και τις λεπτομέρειες, καθώς και τις οδηγίες που θα δοθούν από τον επιβλέποντα μηχανικό, επί τόπου του έργου. Τεχνική Οδηγία Τεχνικού Επιμελητηρίου Ελλάδας. "Εγκαταστάσεις σε Κτίρια και Οικόπεδα: Διανομή κρύου-ζεστού νερού". Τ.Ο.Τ.Ε.Ε. 2411/86. National Plumping Code Handbook, Manas. Τraite de Plomberie, H.Charlent. Απαιτήσεις της Υπηρεσίας. 5

61 2. ΗΛΕΚΤΡΙΚΕΣ ΕΓΚΑΤΑΣΤΑΣΕΙΣ 2.1 Εξωτερικός φωτισμός Οι εγκαταστάσεις εξωτερικού φωτισμού περιλαμβάνουν τις εργασίες ηλεκτροφωτισμού της υπό διαμόρφωσης περιοχής σύμφωνα με την αρχιτεκτονική πρόταση. Δηλαδή: Την προμήθεια και εγκατάσταση των ιστών και φωτιστικών σωμάτων, την κατασκευή των ηλεκτρικών δικτύων (καλωδιώσεις σωληνώσεις- φρεάτια), τους ηλεκτρικούς πίνακες pillar, την ηλεκτροδότηση των pillar από το δίκτυο της ΔΕΗ, τις εγκαταστάσεις γείωσης καθώς και τα απαραίτητα όργανα διακοπής, ασφάλισης, εκκίνησης, ζεύξης, τηλεχειρισμού, κτλ. που απαιτούνται για την ασφαλή λειτουργία των πάσης φύσης καταναλώσεων της εγκατάστασης. Η ηλεκτροδότηση θα γίνει από το δίκτυο της ΔΕΗ, όπως φαίνεται στα σχέδια και με μετρητή που θα εγκατασταθεί στο Pillar και θα γειωθεί με πλάκα γείωσης διαστάσεων 500x500mm και πάχους 5mm, με κοχλιωτή σύνδεση και τοποθετημένη εντός φρεατίου ώστε να επιτυγχάνεται η επισκεψιμότητά της (βλ. σχετικά σχέδια λεπτομερειών). Τονίζεται ότι προβλέπεται όλη η απαραίτητη υποδομή (εφεδρικές γραμμές, φρεάτια έλξης και υπεδάφιοι σωλήνες με συρματοδηγούς έλξης για μελλοντικές επεκτάσεις). Για τους υπολογισμούς της μελέτης (φωτοτεχνικούς, και ηλεκτρικών δικτύων) ελήφθησαν υπ όψη τα κάτωθι : α) Φωτισμός οδών - πεζοδρόμων Μέση φωτεινή ένταση (σε οριζόντιο επίπεδο) Φωτιστικό Λαμπτήρες μεταλλικών στοιχείων Ύψος ιστού - τοποθέτησης φωτιστικού Θέση ιστών - φωτιστικών :20 Lux :κορυφής τύπου φανού :led 54W, 3000K, 100Lumen/W :4 m :όπως στα σχέδια. 6

62 β) Υπολογισμοί Ηλεκτρικών Δικτύων Ηλεκτρική Παροχή: Διανομή : Καλώδια : Οδευση δικτύου: 0,60 m Πτώση τάσης: 380 V τριφασική J1VV (NYY) σε πλαστικούς σωλήνες PE Φ90mm σε βάθος 2,5% (συνολική από ΔΕΗ) Για την επιλογή του φωτιστικού ελήφθησαν υπ όψη τα κάτωθι κριτήρια : I. Η καλαισθησία και η αισθητική του φωτιστικού σε σχέση με το περιβάλλον. II. Η οικονομία στην λειτουργία της εγκατάστασης III. Η ανθεκτικότητα του φωτιστικού σε βανδαλισμούς και κτυπήματα και επομένως η μακροζωία του IV. Η ευκολία στην συντήρηση V. Η σωστή απόδοση των χρωμάτων και αντικειμένων και η δημιουργία ζεστής ατμόσφαιρας Οι βάσεις θεμελίωσης των ιστών είναι από σκυρόδεμα και φέρουν εσωματωμένους πλαστικούς σωλήνες για την διέλευση καλωδίων σύμφωνα με τα σχέδια λεπτομερειών. Το φωτιστικό θα έχει τα κάτωθι χαρακτηριστικά : Φωτοτεχνικές αποδόσεις φωτιστικού δρόμων και καλύπτει πλήρως τις απαιτήσεις φωτισμού. Καλαίσθητη εμφάνιση. Λόγω των υψηλών φωτοτεχνικών αποδόσεών του, για την επίτευξη των κριτηρίων φωτισμού, απαιτείται σχετικά μικρός αριθμός φωτιστικών με αποτέλεσμα συνολικά μικρή εγκατεστημένη ισχύ δικτύων που έχει σαν συνέπεια οικονομία λειτουργίας της εγκατάστασης προς όφελος του Δήμου. 7

63 Η συντήρησή του γίνεται πολύ εύκολα. Επίσης το ύψος τοποθέτησης του φωτιστικού στον ιστό είναι λελογισμένο (4,4m). O μεταλλικός ιστός των φωτιστικών σωμάτων θα εδράζεται σε βάση από σκυρόδεμα. Σε κάθε φωτιστικό σώμα θα υπάρχει φρεάτιο διέλευσης καλωδίων και σε κάθε ιστό και σε απόσταση 0,7m από την βάση του, θα υπάρχει ακροκιβώτιο για την σύνδεση και ασφάλιση των καλωδίων. Το ακροκιβώτιο κάθε ιστού θα συνδέεται με χάλκινο αγωγό 6mm2 με τον κεντρικό αγωγό χαλκού που οδεύει στο έδαφος. Το σώμα του φωτιστικού σώματος θα είναι τριγωνικού σχήματος από χυτό αλουμίνιο και θα είναι κατάλληλο για τοποθέτηση σε ιστό. Εσωτερικά θα φέρει ραβδωτό ανταυγαστήρα από ανοδειωμένο γυαλιστερό αλουμίνιο καθαρότητας 99.85%. Θα είναι βαμμένο σε τρία στάδια (εμβάπτιση σε λουτρό εποξικής βαφής, ειδική επικάλυψη σταθεροποιημένη στην ακτινοβολία UV, αμμοβολή με βαφή στο διαθέσιμο χρώμα). Το σύστημα έναυσης θα είναι ενσωματωμένο στη βάση του φωτιστικού ενώ τα όργανα έναυσης θα είναι προκαλωδιωμένα με εύκαμπτο καλώδιο 1mm2. Το άνω κάλυμμα του φωτιστικού θα είναι από χυτό αλουμίνιο, ανοιγόμενο και θα συγκρατείται στο σώμα του φωτιστικού με συρματόσχοινο για εύκολη και γρήγορη αντικατάσταση - συντήρηση του λαμπτήρα. Για την τροφοδοσία του το φωτιστικό θα φέρει διπολική κλέμα για καλώδιο με μέγιστη διατομή 2,5mm2 και θα φέρει fast connector κατάλληλο για καλώδιο διατομής 9-12mm. Η λυχνιολαβή θα είναι κεραμική με επαργυρωμένες επαφές. Το φωτιστικό θα φέρει θερμική προστασία (ενσωματωμένο θερμικό). Θα έχει κλάση μόνωσης ΙΙ, βαθμό προστασίας IP65. Ιστοί φωτιστικών σωμάτων Οι ιστοί θα είναι κυκλικής διατομής, από γαλβανισμένο χάλυβα, ύψους 4m, θα φέρουν πλάκα έδρασης και θα πακτώνονται σε τσιμεντένια βάση θεμελίωσης. Οι ιστοί θα προστατευθούν με βαφή. 8

64 Θα είναι διατομής 100mm από χάλυβα γαλβανισμένο εν θερμώ και βαμμένος. Το υπέργειο ύψος του θα είναι 4m ενώ θα φέρει θυρίδα επίσκεψης διαστάσεων 132x38mm σε ύψος 1m από το έδαφος. Το ακροκιβώτιο θα είναι αποσπώμενο για ευκολότερη πρόσβαση και συντήρηση. Ο ιστός θα έχει κλάση μόνωσης ΙΙ, θα φέρει πιστοποίηση CE και θα είναι κατασκευασμένος σύμφωνα με τους κανονισμούς UNI EN 40-5, EN 40/3-1 και EN 40/3-3. Οι βάσεις θεμελίωσης (αγκύρωσης) των ιστών θα είναι από σκυρόδεμα C 12/15 και θα φέρουν εσωματωμένους πλαστικούς σωλήνες για την διέλευση καλωδίων. Συνοπτικά θα έχουμε τα παρακάτω στοιχεία : α) Ιστός θέση ιστού Ύψος ιστού Διάμετρος ιστού : όπως στα σχέδια : 4m : 100mm β) Πλάκα έδρασης ιστού Διαστάσεις : 400x400 mm Υλικό : Fe 360 (St 37) Πάχος ελάσματος : 15 mm Αριθμός ενισχυτικών πτερυγίων : 4 Διαστάσεις πτερυγίων : mm Αριθμός οπών : 4 x Μ16 γ) Αγκύρια (κοχλίες στερέωσης) Αριθμός αγκυρίων : 4 Διάμετρος και μήκος : Μ mm Διάταξη αγκυρίων και πλευρά διάταξης : τετράγωνο πλευράς 300 mm 9

65 Σιδηρογωνιές συγκράτησης : L mm δ) Βάση θεμελίωσης Διαστάσεις κάτοψη Ύψος : 700x700 mm : 900 mm Οι βάσεις θεμελίωσης των ιστών θα είναι από σκυρόδεμα και θα φέρουν εσωματωμένους πλαστικούς σωλήνες σπιράλ βαρέως τύπου, σύμφωνα με τα σχέδια λεπτομερειών, για την διέλευση των καλωδίων του δικτύου διανομής μέχρι το ακροκιβώτιο των ιστών. 2.2 Ηλεκτρικός πίνακας Ο πίνακας θα είναι τύπου πίλλαρ, στεγανοί προστασίας IP66, για τοποθέτηση σε εξωτερικό χώρο, βιομηχανικού τύπου, κατασκευασμένοι από λαμαρίνα DKP πάχους 2 mm και χρώματος της εκλογής της επίβλεψης. Οι εσωτερικές ωφέλιμες διαστάσεις του πίλλαρ θα είναι 1.45x1.30x0.35 m και θα αποτελείται από δύο μέρη τα οποία θα κλείνουν με χωριστές θύρες και θα χωρίζονται με λαμαρίνα πάχους 2 mm. Ο ένας χώρος προς τα αριστερά πλάτους 0,60 m προορίζεται για τον μετρητή και τον δέκτη της ΔΕΗ και ο άλλος προς τα δεξιά πλάτους 0,85 m για την στεγανή διανομή του δικτύου. Το κάθε πίλλαρ θα εδράζεται σε βάση από σκυρόδεμα C 12/15. Στο κάτω μέρος θα φέρει οπές καταλλήλου διαμέτρου για την διέλευση των τροφοδοτικών καλωδίων (γενική παροχή, γείωση, παροχές φωτιστικών). Επίσης οπές θα φέρει και η βάση με ενσωματωμένα σε αυτή πλαστικών σωλήνων PVC 6,0 atm που να καλύπτουν τις παροχές και εφεδρεία. Η επιλογή της θέσης του πίλλαρ έγινε με βάση: την πυκνότητα των δρόμων που φωτίζονται απο το πίλλαρ την έκταση του δικτύου (ισχύ, πτώση τάσης) 10

66 Στo πίλλαρ έχει υπολογισθεί εφεδρεία 10% (γενική παροχή καλωδίου, οργάνων διακοπής και χώρου πίνακα). Οι μικροαυτόματοι (αυτόματες ασφάλειες) προστασίας των διαφόρων ηλεκτρικών γραμμών ή κινητήρων της εγκατάστασης, θα είναι κατά VDE 0641/3.64 από ισχυρό ειδικό πλαστικό, κατάλληλοι, γι' απευθείας ενσφήνωση (κούμπωμα, snap-οη) σε μεταλλική υποδοχή (ράγα) 35mm κατά DΙΝ 46277/3, έντασης βραχυκύκλωσης τουλάχιστον 1.5ΚΑ σε 380 V.A.C ικανότητας χειρισμών (ηλεκτρικών και μηχανικών) τουλάχιστον , ενώ θα μπορούν επίσης να στερεωθούν και με βίδες σε αντίστοιχη υποδοχή, θα φέρουν μηχανισμό για την αυτόματη απόζευξη σε περίπτωση υπερέντασης και υπερφόρτισης διμεταλλικό ρελαί) με χαρακτηριστικά ανάλογα με τον προορισμό της αντίστοιχης γραμμής. Οι αυτόματοι προστασίας διαρροής προς γη θα είναι κατά VDE 0664, ρεύματος βραχυκύκλωσης τουλάχιστον 1.5ΚΑ μέχρις ονομαστικής έντασης 40Α και 2.0ΚΑ για μεγαλύτερες ονομαστικές εντάσεις, κατάλληλοι για χειρισμούς υπό το ονομαστικό φορτίο με επαφές από υλικό μη συγκολλήσιμο. Θα έχουν την ικανότητα να ανιχνεύσουν ρεύματα προς γη το πολύ 30mΑ και να διακόπτουν το κύκλωμα υπό τις συνθήκες αυτές το πολύ σε 30msec. Θα φέρουν κουμπί δοκιμής λειτουργίας και θα είναι κατάλληλοι για στερέωση σε μπάρα 35mm (DΙΝ 46277/3) αλλά και για στερέωση με κοχλίες. Για κυκλώματα άνω των 63Α το ρεύμα ενεργοποίησης θα είναι το πολύ 300mΑ. Οι κοχλιωτές συντηκτικές ασφάλειες θα είναι τάσης 500 V.A.C. διαστάσεων κατά DΙΝ και θα πληρούν γενικά τους κανονισμούς VDΕ Θα έχουν ένταση βραχυκύκλωσης τουλάχιστον 70ΚΑ στα 500 V.A.C. Οι ασφάλειες ταχείας τήξης θα έχουν χαρακτηριστική καμπύλη σύμφωνα με VDE 0635 και οι βραδείας τήξης θα έχουν χαρακτηριστική καμπύλη, κλάσεως gl κατά VDE Κοχλιωτές συντηκτικές ασφάλειες δεν θα χρησιμοποιούνται για ονομαστικές εντάσεις μεγαλύτερες από 63Α. Οι βάσεις και τα βιδωτά πώματα των ασφαλειών θα είναι από πορσελάνη τάσης 500V, κατά DΙΝ και 49514, θα πληρούν τους κανονισμούς VDE 0635 και 0636, θα είναι με κοχλίωση Ε 27 για ονομαστικές εντάσεις μέχρις 11

67 25Α και Ε33 για ονομαστικές εντάσεις από 35 έως 63Α. Οι βάσεις για ασφάλειες μέχρι 63Α θα είναι κατάλληλες για ενσφήνωση σε ράγα πλάτους 35mm. 2.3 Δίκτυο διανομής Η τροφοδότηση κάθε φωτιστικού από το ακροκιβώτιο του ιστού θα γίνει με καλώδιο ΝΥΜ 3 1, 5 mm2. με όδευση μέσα στον ιστό. Η τροφοδότηση των ακροκιβωτίων των ιστών από το αντίστοιχο πίλλαρ γίνεται με καλώδια ΝΥΥ 4 x 6 mm2, όπως προκύπτει σύμφωνα με το φορτίο και την απόσταση. Οι συνδέσεις των τροφοδοτικών καλωδίων θα γίνονται αποκλειστικά στα ακροκιβώτια. Η διανομή από τα πίλλαρ στους ιστούς θα είναι τριφασική και η τροφοδότηση κάθε φωτιστικού μονοφασική (380 V/220 V) με την παρεμβολή ασφάλειας. Τα καλώδια ΝΥΥ θα είναι υπόγεια σε βάθος 0,60 m (πεζόδρομοι-δρόμοι) και θα οδεύουν σε πλαστικούς σωλήνες πολυαιθυλενίου PVC/6atm διαμέτρου Φ90mm. Αρχικά θα γίνει η εκσκαφή του χαντακιού σε διαστάσεις ανάλογες με τον αριθμό των σωλήνων που θα τοποθετηθούν Οι σωλήνες θα τοποθετηθούν σε ένα στρώμα άμμου από κοκκώδες υλικό (άμμο λατομείου) σε πάχος 100mm, απαλλαγμένο από λάσπη ή χώμα. Ο εργολάβος θα επαναπληρώσει το χαντάκι μετά την τοποθέτηση των σωλήνων μέχρι ενός σημείου 200mm πάνω από τους σωλήνες με κοκκώδες υλικό (άμμο λατομείου), τοποθετημένο προσεκτικά ώστε να καλυφθούν πλήρως όλα τα κενά κάτω και γύρω από τους σωλήνες. Η επαναπλήρωση του χαντακιού πάνω από την άμμο μέχρι το επίπεδο του εδάφους, θα εκτελεσθεί από τον εργολάβο σε συμφωνία με τις σχετικές 12

68 απαιτήσεις συμπιέσεως του εδάφους. Η τελική επιφάνεια θα διαμορφωθεί σύμφωνα με τα αρχιτεκτονικά σχέδια. Οπου απαιτείται ιδιαίτερη μηχανική αντοχή των σωλήνων (πχ λόγω διέλευσης στο οδόστρωμα) το δίκτυο σωληνώσεων θα κατασκευασθεί με γαλβανισμένους σιδηροσωλήνες βαρέως τύπου διαμέτρου Φ21/2. Η διέλευση των καλωδίων μέσα από την βάση θεμελίωσης γίνεται με πλαστικούς σωλήνες σπιράλ ενσωματωμένους. Αναλυτικά θεμελίωσης υπάρχουν οι κάτωθι σωλήνες ενσωματωμένοι στην βάση Ένας πλαστικός σωλήνας σπιράλ βαρέως τύπου Φ32, για την άνοδο των καλωδίων προς τον ιστό Ένας πλαστικός σωλήνας σπιράλ βαρέως τύπου Φ32, για την κάθοδο των καλωδίων από τον ιστό και όδευση προς άλλο ιστό. Ένας πλαστικός σωλήνας σπιράλ βαρέως τύπου Φ32 για την γείωση 6 τ.χ. ιστού Ένας σωλήνας PVC Φ90 που διαπερνά οριζόντια την βάση για διέλευση κατά απέναντι του σωλήνα PE Φ90 του καλωδίου και του αγωγού γείωσης Επίσης ένας επιπλέον πλαστικός σωλήνας σπιράλ βαρέως τύπου Φ40 για την κάθοδο από ιστό σε άλλο ιστό σε περίπτωση που γίνεται διακλάδωση του δικτύου στο ακροκιβώτιο του ιστού για την τροφοδότηση δύο ιστών διαφορετικής κατεύθυνσης όδευσης του δικτύου. Στη βάση κάθε ιστού έχει ενσωματωθεί φρεάτιο διακλάδωσης-διέλευσης, εσωτερικών διαστάσεων 40x40x80cm με διπλό χυτοσιδηρό κάλυμμα. Επίσης σε κάθε περίπτωση αλλαγής της κατεύθυνσης των δικτύων εκτός ιστών, χρησιμοποιούνται φρεάτια διέλευσης από οπλισμένο σκυρόδεμα, εσωτερικών διαστάσεων 40x40x80cm με διπλό χυτοσιδηρό κάλυμμα, σύμφωνα με τα σχέδια. 13

69 2.4 Γειώσεις Από την διανομή (πίλλαρ) ξεκινά και ο αγωγός γείωσης, χαλκός γυμνός 25 mm 2, που οδεύει μαζί με τον σωλήνα του τροφοδοτικού καλωδίου στο ίδιο χαντάκι. Το ακροκιβώτιο κάθε ιστού θα συνδέεται με τον αγωγό γείωσης με χάλκινο γυμνό αγωγό 6 mm 2 με κατάλληλο γαλβανισμένο σφικτήρα. Η σύνδεση γίνεται έξω από την βάση στο έδαφος. Η γείωση κάθε φωτιστικού καθώς και η γείωση του ιστού (Cu 6 τ.χ.) θα καταλήγει στο ακροκιβώτιο. Στο τέλος κάθε τροφοδοτικής γραμμής, μετά τον τελευταίο ιστό, ο κύριος αγωγός γείωσης θα γειώνεται με πλάκα γείωσης. Με πλάκα γείωσης προβλέπεται να συνδέεται και κάθε διανομή (πίλλαρ). Οι πλάκες γείωσης θα είναι από χαλκό διαστάσεων mm τοποθετημένες σε βάθος 1 m. 2.5 Τρόπος λειτουργείας Η λειτουργία (αφή και σβέση) αυτόματα, των φωτιστικών θα γίνεται με την συσκευή Τ.Α.Σ (τηλεχειρισμός ακουστικής συχνότητας) της ΔΕΗ που τοποθετείται στα πίλλαρ (τμήμα ΔΕΗ). Εναλλακτικά η λειτουργία θα μπορεί να ρυθμιστεί με χρονοδιακόπτη ή φωτοκύταρο, πράγμα που έχει την δυνατότητα η Υπηρεσία να εγκαταστήσει στο μέλλον. Η διαδικασία συντήρησης των φωτιστικών ή έκτακτη λειτουργία θα γίνεται μέσω των διακοπτικών οργάνων του πίνακα (διακόπτες, τηλεχειριζόμενοι) χειροκίνητα. 14

70 2.6 Εγκατάσταση χαμηλού φωτισμού φωτισμού δέντρων - Τα χαμηλά φωτιστικά σώματα στους χώρους πρασίνου, θα είναι στεγανά IP65 από αλουμίνιο, τύπου κολώνας ύψους 50cm, με λαμπτήρα led, 3000Κ, 340lumen, 10W. - Στα δέντρα θα τοποθετηθούν προβολείς ανάδειξης, χαμηλής ισχύος με λαμπτήρα led 20W, τοποθετημένοι σε ιστό μικρού ύψους (90-100cm). Ο προβολέας θα είναι ορθoγώνιου ή τετράγωνου σχήματος κατασκευασμένος από ΙΝΟΧ ή αλουμίνιο. Θα φέρει υψηλής ποιότητας κάτοπτρο κατασκευασμένο από ανοδιωμένο αλουμίνιο high-grade. Ο μηχανισμός στρέψεως του προβολέος θα προστατεύεται από την σκόνη με κάλυμμα πολυ-προπυλενίου ανθεκτικού στην υπεριώδη ακτινοβολία. Η πρόσβαση στο λαμπτήρα θα γίνεται από την μπροστινή όψη με άνοιγμα του πλαισίου στήριξης του υαλίνου καλύμματος, το οποίο θα ανοίγει εύκολα με ένα απλό ανοξείδωτο έλασμα χωρίς βίδες. Τα όργανα έναυσης και λειτουργίας θα είναι 230Volt, 50Hz συνδεδεμένα με καλώδια σιλικόνης για ανθεκτικότητα σε υψηλές θερμοκρασίες. Η είσοδοs των καλωδίων θα γίνεται μέσω στυπιοθλίπτη PG13.5, θα υπάρχει δε και δεύτερος στυπιοθλίπτης για την έξοδο του καλωδίου. Το εμπρόσθιο κρύσταλλο του προβολέος θα έχει πάχος τουλάχιστον 4 χιλιοστά και θα έχει υποστεί κατεργασία σκλήρυνσης, θα στηρίζεται δε σε πλαίσιο κατασκευασμένο με τον ίδιο τρόπο που είναι κατασκευασμένο το σώμα του προβολέος. Μεταξύ του κρυστάλλου και του πλαισίου θα υπάρχει παρέμβυσμα σιλικόνης για στεγανοποίηση. Ο βαθμός προστασίας από σκόνη και υγρασία θα είναι όχι μικρότερη από IP55. Ο προβολέας θα έχει την δυνατότητα να δεχθεί τα ακόλουθα εξαρτήματα: 15

71 - Αντιθαμβωτικές περσίδες ή ειδικό γυαλί αντιθάμβωσης - Εγχρωμα φίλτρα (κόκκινο, μπλέ, πράσινο, κίτρινο) ΟΙ ΣΥΝΤΑΞΑΝΤΕΣ Ο ΠΡΟΪΣΤΑΜΕΝΟΣ ΤΜ/ΤΟΣ Η ΠΡΟΪΣΤΑΜΕΝΗ ΠΡ/ΣΜΟΥ & ΜΕΛΕΤΩΝ Δ/ΝΣΗΣ ΤΕΧΝΙΚΩΝ ΕΡΓΩΝ Φ. ΤΟΛΟΥΔΗ ΠΟΛΙΤΙΚΟΣ ΜΗΧΑΝΙΚΟΣ Ν. ΤΣΟΛΚΑΣ Ι. ΧΑΛΑΡΗΣ Μ. ΣΕΡΑΦΕΤΙΝΙΔΟΥ ΑΡΧΙΤΕΚΤΩΝ ΤΟΠΙΟΥ ΜΗΧΑΝΟΛΟΓΟΣ ΜΗΧ/ΚΟΣ ΑΡΧΙΤΕΚΤΩΝ ΜΗΧ/ΚΟΣ ΓΕΩΠΟΝΟΣ Α. ΜΕΡΚΟΥΡΗΣ ΓΕΩΠΟΝΟΣ Ι. ΧΑΛΑΡΗΣ ΜΗΧΑΝΟΛΟΓΟΣ ΜΗΧ/ΚΟΣ 16

72 ADAPT/FCALC-Win Μελέτη Ηλεκτρολογικών ΜΕΛΕΤΗ ΗΛΕΚΤΡΟΛΟΓΙΚΩΝ Τεύχος Υπολογισμών Εγκατάστασης Εργοδότης Έργο Θέση Ημερομηνία : Μελετητές : : : Παρατηρήσεις : : : ΔΗΜΟΣ ΑΜΑΡΟΥΣΙΟΥ : : :ΑΝΑΠΛΑΣΗ ΠΛΑΤΕΙΑΣ ΗΡΩΩΝ ΑΜΑΡΟΥΣΙΟΥ ΜΕ ΒΙΟΚΛΙΜΑΤΙΚΟ ΣΧΕΔΙΑΣΜΟ : : : ΠΛΑΤΕΙΑ ΗΡΩΩΝ : ΤΕΥΧΟΣ ΥΠΟΛΟΓΙΣΜΩΝ -1-

73 ADAPT/FCALC-Win Μελέτη Ηλεκτρολογικών 1. ΕΙΣΑΓΩΓΗ Η παρούσα μελέτη έγινε σύμφωνα με το Ελληνικό Πρότυπο ΕΛΟΤ ΗD 384 "Απαιτήσεις για ηλεκτρικές εγκαταστάσεις", χρησιμοποιώντας και τα ακόλουθα βοηθήματα: α) Εlectrical Installations handbook, Vol 1 & 2, SIEMENS β) Kανονισμοί Ηλεκτρικών Εσωτερικών Εγκαταστάσεων γ) Κανονισμοί ΔΕΗ δ) Ειδικά Κεφάλαια Ηλεκ/κών εγκαταστάσεων και Δικτύων, Δ. Τσανάκα ε) Τεχνικό Εγχειρίδιο FULGOR στ)εσωτερικές Ηλεκτρικές Εγκαταστάσεις, Μ. Μόσχοβιτς 2. ΠΑΡΑΔΟΧΕΣ & ΚΑΝΟΝΕΣ ΥΠΟΛΟΓΙΣΜΩΝ (α) Βασικές σχέσεις: U = I x R W = I² x R x t (νόμος του Ωμ) (θερμότητα ρεύματος) 2 l R = (Αντίσταση Κυκλώματος) K x A P = U x I P = U x I x cosφ P = 1.73 x U x I x cosφ (ισχύς στο συνεχές ρεύμα) (ισχύς στο εναλλασσόμενο μονοφασικό) (ισχύς στο τριφασικό) (β) Πτώση τάσης και διατομή καλωδίων (β1) Πτώση τάσης u (V) - Μονοφασικό u = 2 x cosφ ( ω x L x sinφ ) x I x l Κ x Α - Τριφασικό cosφ u = 1.73 x ( ω x L x sinφ ) x I x l Κ x Α όπου: U: Τάση δικτύου σε V σε σύστημα 2 αγωγών μεταξύ των αγωγών, σε σύστημα συνεχούς 3 αγωγών μεταξύ των 2 κυρίων αγωγών, σε τριφασικά συστήματα μεταξύ δύο κυρίως αγωγών u: Πτώση τάσης σε V από την αρχή μέχρι το τέλος του κυκλώματος I: Ενταση ρεύματος σε A R: Αντίσταση σε Ωμ ΤΕΥΧΟΣ ΥΠΟΛΟΓΙΣΜΩΝ -2-

74 ADAPT/FCALC-Win W: Ενέργεια σε W x s P: Ισχύς σε W K: Αγωγιμότητα cosφ: συντελεστής Ισχύος Α: Διατομή καλωδίου σε mm2 l: Μήκος της γραμμής σε m t: χρονική διάρκεια σε s L: Επαγωγική αντίσταση του καλωδίου σε Η/m (ω=2πf, f=50 Ηz) Μελέτη Ηλεκτρολογικών (β2) Διατομή Α (mm 2 ) Επιλέγεται καλώδιο τέτοιο, ώστε το ρεύμα που περνάει απο τη γραμμή να είναι μικρότερο από το επιτρεπόμενο ρεύμα του καλωδίου και ταυτόχρονα η προκύπτουσα πτώση τάσης να είναι μικρότερη από την επιθυμητή (προκύπτει από τις σχέσεις της παραγράφου β1). Για την εύρεση του επιτρεπόμενου ρεύματος λαμβάνονται υπόψη το είδος του καλωδίου, το μέσο όδευσης, η θερμοκρασία περιβάλλοντος, η μέγιστη επιτρεπόμενη θερμοκρασία καλωδίου, και ο τρόπος διάταξης και λειτουργίας. (β3) Οργανα προστασίας Ο υπολογισμός γίνεται σε κάθε γραμμή με έναν από τους δύο παρακάτω τρόπους: Επιλέγεται όργανο προστασίας ώστε το επιτρεπόμενο ρεύμα να είναι μεγαλύτερο από το ρεύμα της γραμμής Επιλέγεται όργανο προστασίας ώστε το επιτρεπόμενο ρεύμα να είναι μεγαλύτερο από το ρεύμα της γραμμής, και το μέγεθός του να είναι το αμέσως μικρότερο της επιτρεπόμενης έντασης του καλωδίου (β4) Ρεύμα Βραχυκυκλώσεως το επιτρεπόμενο ρεύμα βραχυκυκλώσεως υπολογίζεται από την σχέση: A I = t όπου Ι σε ka, A διατομή καλωδίου και t διάρκεια βραχυκυκλώματος Το ρεύμα βραχυκυκλώσεως στους πίνακες υπολογίζεται με την σχέση: V I = z όπου z η συνολική αντίσταση σε όλη την διαδρομή του καλωδίου. Η παραπάνω σχέση υπερκαλύπτει και την σχέση Ι = ( 3 V)/2z που ισχύει για την περίπτωση τριφασικού βραχυκυκλώματος. 3. ΠΑΡΟΥΣΙΑΣΗ ΑΠΟΤΕΛΕΣΜΑΤΩΝ Τα αποτελέσματα των γραμμών του δικτύου παρουσιάζονται πινακοποιημένα με τις ακόλουθες στήλες: Τμήμα Γραμμής Μήκος Γραμμής (m) Φορτίο (kw) ΤΕΥΧΟΣ ΥΠΟΛΟΓΙΣΜΩΝ -3-

75 ADAPT/FCALC-Win Είδος Φορτίου Cosφ Φάση Πτώση Τάσης (V) Διατομή Καλ. (mm2) Ασφάλεια (Α) Μελέτη Ηλεκτρολογικών Επίσης, για κάθε πίνακα της εγκατάστασης πραγματοποιείται αναλυτικός υπολογισμός, με αποτελέσματα που εμφανίζονται όπως ακολούθως: Στο επάνω μέρος εμφανίζεται πινακάκι με τις ακόλουθες στήλες: Είδος Φορτίου Εγκατ. Πραγμ. Ισχύς (kw) Cosφ (KVxA) Εγκατ. Φαιν. Ισχύς (KVxA) Ετεροχρονισμός Μέγιστη πιθανή ζήτηση Τα στοιχεία αυτά αναγράφονται ανά είδος φορτίου (συγκεντρωτικά) και στο κάτω μέρος αναγράφεται το σύνολο της μέγιστης πιθανής ζήτησης. Με βάση τα αποτελέσματα αυτά αναγράφονται πιό κάτω τα εξής: KATANOMH ΦΑΣΕΩΝ R S T Mέγιστη Εμφανιζόμενη Ενταση (A) Συνολικός Συντελεστής Ζήτησης Ενταση για Ισοκατανομή Φάσεων (A) Πιθανή Μέγιστη Εμφανιζόμενη Ενταση (A) ΠΡΟΣΑΥΞΗΣΕΙΣ Λόγω Εφεδρείας (%) Λόγω Κινητήρων (Α) Λόγω Εναυσης Λαμπτήρων (Α) ΤΕΛΙΚΟ ΡΕΥΜΑ (A) τύπος καλωδίου επιτρεπόμενο ρεύμα καλωδίου σε Κ.Σ. (Α) συντελεστής διόρθωσης επιτρεπόμενο ρεύμα καλωδίου (Α) Γενικός Διακόπτης (A) Ασφάλεια ή Αυτ. Διακόπτης (A) Tροφοδοτικό Καλώδιο (mm2) Bαθμός Προστασίας πίνακα ΤΕΥΧΟΣ ΥΠΟΛΟΓΙΣΜΩΝ -4-

76 ADAPT/FCALC-Win Μελέτη Ηλεκτρολογικών Στοιχεία Δικτύου Φασική Τάση Δικτύου (V) 380 Υλικό αγωγών Χαλκός Συντελεστής Αγωγιμότητας (S m/mm² Ω) 56 ΤΕΥΧΟΣ ΥΠΟΛΟΓΙΣΜΩΝ -5-

77 ADAPT/FCALC-Win Μελέτη Ηλεκτρολογικών Δίκτυο Ηλεκτρικής Εγκατάστασης Τμήμα Δικτύου Μήκος Γραμμής (m) Φορτίο Γραμμής (KW) Είδος Φορτίου CosΦ Φάση Πτώση Τάσης (V) Είδος Γραμμής Επιθ. Διατομή (mm²) Υπολ. Διατομή (mm²) Π1.Π Πίνακας Π Φωτισμός Π Φωτισμός Π Φωτισμός Π Φωτισμός Π Φωτισμός Π Φωτισμός Π Φωτισμός Π Φωτισμός Π Φωτισμός Π Φωτισμός Π Φωτισμός Π Φωτισμός Π Φωτισμός Π Φωτισμός Π Φωτισμός Π προγρ. άρδευσης Π Ρευματοδ ότες Π1.18 Εφεδρική γραμμή Π1.19 Εφεδρική γραμμή Π1.20 Εφεδρική γραμμή Μέγιστη Ασφάλεια (A) ΤΕΥΧΟΣ ΥΠΟΛΟΓΙΣΜΩΝ -6-

78 ADAPT/FCALC-Win Μελέτη Ηλεκτρολογικών Υπολογισμοί Ηλεκτρικής Εγκατάστασης Τμήμα Δικτύου Μήκος Γραμμής (m) Φορτίο Γραμμής (KW) Είδος Φορτίου CosΦ Είδος Καλωδίου Αριθ. Παράλ. Καλ. Υπολ. Διατομή (mm²) Επιθ. Διατομή (mm²) Επιτρ. Ρεύμα Κ.Σ. Συντ. Διορθ. Επιτρ. Ρεύμα (Α). Μέγιστη Ασφάλεια (A) Ρεύμα Γραμμής (Α) Π1.Π Πίνακας J1VV-R Π Φωτισμός 1 H07V-U (UK Π Φωτισμός 1 H07V-U (UK Π Φωτισμός 1 H07V-U (UK Π Φωτισμός 1 H07V-U (UK Π Φωτισμός 1 H07V-U (UK Π Φωτισμός 1 H07V-U (UK Π Φωτισμός 1 H07V-U (UK Π Φωτισμός 1 H07V-U (UK Π Φωτισμός 1 H07V-U (UK Π Φωτισμός 1 H07V-U (UK Π Φωτισμός 1 H07V-U (UK Π Φωτισμός 1 H07V-U (UK Π Φωτισμός 1 H07V-U (UK Π Φωτισμός 1 H07V-U (UK Π Φωτισμός 1 H07V-U (UK Π προγρ H07V-U άρδευσης (UK Π Ρευματοδ 1 H07V-U ότες (UK Π1.18 Εφεδρική 1 H07V-U γραμμή (UK Π1.19 Εφεδρική 1 H07V-U γραμμή (UK Π1.20 Εφεδρική γραμμή 1 H07V-U (UK ΤΕΥΧΟΣ ΥΠΟΛΟΓΙΣΜΩΝ -7-

79 ADAPT/FCALC-Win Μελέτη Ηλεκτρολογικών Ανάλυση Φορτίου Πίνακα : Π1.Π Ονομα Πίνακα : Φορτία Πίνακα Είδος Φορτίου Εγκατεστημένη Ισχύς (kw) CosΦ Φαινόμενη Ισχύς (kva) Ετερο χρονι σμός Φωτισμός Αντλία πιεστικού ύδρευσης Ρευματοδότες ΣΥΝΟΛΑ Μέγιστη Ζήτηση (kva) Κατανομή Φάσεων R (KVA) : 4.14 S (KVA) : 3.84 T (KVA) : 4.24 Μέγιστη Εμφανιζόμενη Ένταση (A) : Συνολικός Συντελεστής Ζήτησης : 1.00 Ένταση για Ισοκατανομή Φάσεων (A) : Πιθανή Μέγιστη Εμφανιζόμενη Ένταση (A) : Προσαυξήσεις Λόγω Εφεδρείας (%) : Λόγω Κινητήρων (A) : Λόγω Έναυσης Λαμπτήρων (A) : Τελικό Ρεύμα (A) : Τύπος Καλωδίου : J1VV-R Επιτρεπόμενο Ρεύμα Καλωδίου σε Κ.Σ (A) : Τρόπος τοποθέτησης : Εντoιχισμένο σε σωλήνα Θερμοκρασία περιβάλλοντος : 33 Συντελεστής διόρθωσης θερμοκρασίας : Όδευση : Σε επιφάνεια δομικού υλικού, επίτοιχα γυμνά ή σε σωλήνα, εντoιχισμένα γυμνά ή σε σωλήνα Πλήθος κυκλωμάτων - πολυπολικών καλωδίων : 1 Συντελεστής ομαδοποίησης : Συντελεστής Διόρθωσης : Επιτρεπόμενο Ρεύμα Καλωδίου (A) : Επιλέγεται Γενικός Διακόπτης (A) : 40 Ασφάλεια ή Αυτόματος Διακόπτης (A) : 35 Τροφοδοτικό Καλώδιο (mm²) : 10 Βαθμός Προστασίας Πίνακα : IP Ενσωματωμένος σε άλλο Πίνακα : Όχι ΤΕΥΧΟΣ ΥΠΟΛΟΓΙΣΜΩΝ -8-

80 «TEXNIKEΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΗΜ ΕΓΚΑΤΑΣΤΑΣΕΩΝ ΕΡΓΟ : ΑΝΑΠΛΑΣΗ ΠΛΑΤΕΙΑΣ ΗΡΩΩΝ ΑΜΑΡΟΥΣΙΟΥ ΜΕ ΒΙΟΚΛΙΜΑΤΙΚΟ ΣΧΕΔΙΑΣΜΟ ΘΕΣΗ: ΔΗΜΟΣ ΑΜΑΡΟΥΣΙΟΥ ΠΛΑΤΕΙΑ ΗΡΩΩΝ ΜΕΛΕΤΗ ΕΦΑΡΜΟΓΗΣ ΧΡΟΝΟΣ ΜΕΛΕΤΗΣ: IOYΛΙΟΣ 2018 ΜΕΛΕΤΗ Η/Μ EΓΚΑΤΑΣΤΑΣΕΩΝ / ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ 1

81 «ΗΛΕΚΤΡΟΜΗΧΑΝΟΛΟΓΙΚΗ ΜΕΛΕΤΗ ΕΦΑΡΜΟΓΗΣ ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΠΙΝΑΚΑΣ ΠΕΡΙΕΧΟΜΕΝΩΝ 1. ΕΙΣΑΓΩΓΗ ΓΕΝΙΚΟΙ ΟΡΟΙ ΣΥΜΠΛΗΡΩΜΑΤΙΚΟΙ ΟΡΟΙ ΚΑΝΟΝΙΣΜΟΙ ΥΛΙΚΑ ΕΡΓΟΣΤΑΣΙΑΚΗΣ ΠΑΡΑΓΩΓΗΣ ΥΠΟΒΟΛΕΣ ΓΙΑ ΕΓΚΡΙΣΗ ΥΛΙΚΩΝ ΠΑΡΑΔΟΣΗ ΚΑΙ ΑΠΟΘΗΚΕΥΣΗ ΥΛΙΚΩΝ 7 2. ΕΓΚΑΤΑΣΤΑΣΕΙΣ ΙΣΧΥΡΩΝ ΡΕΥΜΑΤΩΝ Καλώδια Σωληνώσεις Πλαστικοί σωλήνες Χαλύβδινοι σωλήνες Εύκαμπτοι μεταλλικοί σωλήνες Γενική χρήση σωλήνων για αγωγούς και καλώδια Ενώσεις σωλήνων Οχετοί καλωδίων Διακλαδωτήρες Πίνακες Φωτισμού (ΠΙΛΛΑΡ) Ηλεκτρολογικό Υλικό Πινάκων Μικροαυτόματοι Μικροαυτόματοι τύπου "L" ή "Β" Μικροαυτόματοι τύπου "G" ή "Κ" Διακόπτες προστασίας διαρροής Ραγοδιακόπτες Ασφάλειες κοχλιωτές Μαχαιρωτές ασφάλειες Ενδεικτικές λυχνίες Όργανα Ένδειξης Ηλεκτρονόμοι (aux. relays) Θερμικά στοιχεία υπερέντασης Αυτόματοι Διακόπτες Αυτόματοι διακόπτες ισχύος (circuit breakers) Αυτόματοι διακόπτες προστασίας διανομών Ηλεκτρονόμοι ισχύος (επαφείς-contrators) 25 ΜΕΛΕΤΗ Η/Μ EΓΚΑΤΑΣΤΑΣΕΩΝ / ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ 2

82 «2.6 Φωτιστικά Σώματα Γενικά Φωτιστικά δέντρων-χώρων πρασίνου Ηλεκτρικά όργανα Συρματώσεις ΑΡΔΕΥΣΗ Δίκτυο σωληνώσεων από δικτυωμένο πολυαιθυλένιο Εγκατάσταση σωληνώσεων μέσα στο έδαφος Κατασκευαστικά στοιχεία δικτύου 35 ΜΕΛΕΤΗ Η/Μ EΓΚΑΤΑΣΤΑΣΕΩΝ / ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ 3

83 «1. ΕΙΣΑΓΩΓΗ ΓΕΝΙΚΟΙ ΟΡΟΙ Οι προδιαγραφές αναφέρονται στο είδος και την ποιότητα των υλικών που πρέπει να χρησιμοποιηθούν σε έργα του αντικείμενου αυτής της Σύμβασης. Τυχόν υλικά που προδιαγράφονται επί πλέον αυτόν που προβλέπονται στο Τιμολόγιο δε δίνουν το δικαίωμα στον Ανάδοχο να ζητήσει την εγκατάσταση τους. Ολα τα υλικά και οι συσκευές θα πρέπει να διαθέτουν σήμανση CE και να συνοδεύονται με δήλωση πιστότητας CE. 1.1 ΣΥΜΠΛΗΡΩΜΑΤΙΚΟΙ ΟΡΟΙ Εκτός των όρων των διατάξεων που περιλαμβάνονται στις προδιαγραφές, ισχύουν και οι συμβατικοί όροι του Περιγραφικού Τιμολογίου οικοδομικών εργασιών και του ΑΤΗΕ, εφ' όσον δεν είναι αντίθετοι με τους όρους της παρούσης και για όσες περιπτώσεις τη συμπληρώνουν. Στην περίπτωση όπου προβλέπεται η χρησιμοποίηση κάποιων υλικών, που δεν καλύπτονται από τις προδιαγραφές ούτε από τους όρους του ΑΤΟΕ, ΑΤΗΕ, αυτά πρέπει να πληρούν τους κανονισμούς. 1.2 ΚΑΝΟΝΙΣΜΟΙ Γενικά όλα τα υλικά που θα χρησιμοποιηθούν στις ηλεκτρικές και μηχανολογικές εγκαταστάσεις θα πρέπει να πληρούν τους ισχύοντες αντίστοιχους Κανονισμούς του Ελληνικού Δημοσίου (και εκείνους της ΔΕΗ, ΟΤΕ και Πυροσβεστικής Υπηρεσίας), συμπληρωμένους με τους Γερμανικούς (VDE/DIN) και άλλους Κανονισμούς διεθνούς κύρους, και όπως πιο συγκεκριμένα αναφέρεται στα αντίστοιχα κεφάλαια των Προδιαγραφών. Για τις ηλεκτρικές και μηχανολογικές συσκευές και μηχανήματα θα ισχύουν οι Κανονισμοί των χωρών προέλευσης τους εφ' όσον αυτοί δεν αντίκεινται προς τους όρους ή διατάξεις των αντίστοιχων Κανονισμών που αναφέρονται ανωτέρω. ΜΕΛΕΤΗ Η/Μ EΓΚΑΤΑΣΤΑΣΕΩΝ / ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ 4

84 «1.3 ΥΛΙΚΑ ΕΡΓΟΣΤΑΣΙΑΚΗΣ ΠΑΡΑΓΩΓΗΣ Τα υλικά εργοστασιακής παραγωγής πρέπει να είναι καινούργια και τυποποιημένα προϊόντα ευφήμως γνωστών κατασκευαστών που ασχολούνται κανονικά με την παραγωγή τέτοιων υλικών, χωρίς ελαττώματα και να έχουν τις διαστάσεις και τα βάρη που προβλέπονται από τους Κανονισμούς, όταν δεν καθορίζονται από τις προδιαγραφές. Θα προσκομίζονται επί τόπου του Έργου συσκευασμένα όπως κυκλοφορούν στην αγορά και θα συνοδεύονται από αντίστοιχα πιστοποιητικά ποιότητας. Όσον αφορά τον τρόπο χρήσης των υλικών αυτών πρέπει να τηρούνται αυστηρά οι οδηγίες από τον Επιβλέποντα Μηχανικό. Ελαττωματικές συσκευές ή μηχανήματα που υπέστησαν βλάβη κατά τη διάρκεια της εγκατάστασης των ή των δοκιμών των θα αντικατασταθούν ή θα επισκευαστούν κατά την απόλυτη κρίση του Επιβλέποντα Μηχανικού. Όλα τα υλικά εργοστασιακής παραγωγής πρέπει να είναι "πρώτης διαλογής" άσχετα αν αυτό αναφέρεται ή όχι ρητά στο Τιμολόγιο. Με την έκφραση αυτή εννοείται ότι τα υλικά που θα προσκομίζονται για το Έργο θα είναι από τα καλύτερα προϊόντα της αντίστοιχης εργοστασιακής παραγωγής. Αν απαιτούνται δυο ή περισσότερα μηχανήματα ή συσκευές του ιδίου τύπου, αυτά θα πρέπει να είναι του ιδίου κατασκευαστή. Διευκρινίζεται όμως, ότι τα επί μέρους λειτουργικά μέρη ενός μηχανήματος δεν είναι απαραίτητο να είναι του ιδίου κατασκευαστή. Κάθε μηχάνημα ή συσκευή θα φέρει σε ευδιάκριτο σημείο πλακέτα από το εργοστάσιο κατασκευής του με το όνομα, προέλευση, μοντέλο και αριθμό παραγωγής του. Τα στοιχεία μόνον του εισαγωγέα ή προμηθευτή δεν είναι αποδεκτά. Για τις περιπτώσεις που αναφέρονται ονόματα κατασκευαστών σημειώνονται τα εξής: α. Υλικά των αναφερομένων κατασκευαστών που δεν είναι σύμφωνα με τις προδιαγραφές δε θα γίνονται δεκτά. β. Τα ονόματα των κατασκευαστών δεν αναφέρονται για να δεσμεύουν την προέλευση των υλικών και μηχανημάτων, αλλά για να καθορίσουν το επιθυμητό επίπεδο ποιότητας, αποδόσεων και τεχνικών χαρακτηριστικών. ΜΕΛΕΤΗ Η/Μ EΓΚΑΤΑΣΤΑΣΕΩΝ / ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ 5

85 «γ. Υλικά άλλων κατασκευαστών που είναι σύμφωνα με τις προδιαγραφές μπορούν να χρησιμοποιηθούν στο έργο εφ' όσον εγκριθούν από τον Επιβλέποντα Μηχανικό. 1.4 ΥΠΟΒΟΛΕΣ ΓΙΑ ΕΓΚΡΙΣΗ ΥΛΙΚΩΝ Για όλα τα υλικά που θα ενσωματωθούν στο Έργο, ο Ανάδοχος είναι υποχρεωμένος πριν από κάθε σχετική παραγγελία, προμήθεια, μεταφορά στο έργο, ή κατασκευή υλικών ή συσκευών, να υποβάλλει για έγκριση δείγματα για όσα υλικά είναι δυνατόν, ενημερωτικά φυλλάδια (prospectus), κατασκευαστικά σχέδια, τεχνικές προδιαγραφές, πιστοποιητικά ή οποιαδήποτε άλλη σχετική πληροφορία. Η κατάθεση όλων των ανωτέρω πρέπει να είναι πλήρης, διαφορετικά δε θα εγκρίνονται. Διευκρινίζεται ότι στην υποβολή όλων των ανωτέρω πρέπει να συμπεριλαμβάνονται όλες εκείνες οι πληροφορίες που να δείχνουν με σαφήνεια την καταλληλότητα των υλικών και το ότι ικανοποιούν πλήρως τις συμβατικές τεχνικές απαιτήσεις των προδιαγραφών. Ειδικότερα, θα αναφέρουν όνομα κατασκευαστή, χώρα προέλευσης, μοντέλο και αριθμό καταλόγου, στοιχεία και ηλεκτρικές απαιτήσεις των μηχανημάτων και συσκευών, διαστάσεις, κατόψεις. Όλες οι ανωτέρω υποβολές θα γίνουν όσο το δυνατόν νωρίτερα. Η έγκριση ή όχι των υλικών από την Επίβλεψη δε θα καθυστερεί πέραν των 10 ημερών. Τα δείγματα θα φυλάσσονται από την Επίβλεψη σε κατάλληλους χώρους που θα παρέχονται από τον Ανάδοχο, προς σύγκριση με τα μαζικά προσκομιζόμενα στο Έργο υλικά, τα οποία δεν πρέπει να υστερούν καθόλου των αντίστοιχων δειγμάτων που θα έχουν εγκριθεί. Τα υποβαλλόμενα κατασκευαστικά σχέδια θα έχουν ελάχιστες διαστάσεις Α-3 και θα περιλαμβάνουν κατόψεις, τομές, καλωδιώσεις και λεπτομέρειες εγκατάστασης. Ειδικότερα, θα περιλαμβάνουν όλες εκείνες τις απαραίτητες λεπτομέρειες που χρειάζονται για το συντονισμό και την πρόβλεψη παροχών, σωληνώσεων, αεραγωγών, εξαρτημάτων, κλπ. και όλες τις τυχόν αναγκαίες λεπτομέρειες για τον απαραίτητο πέριξ κενό χώρο που χρειάζεται για τυχόν εργασίες συντήρησης, λειτουργίας και αντικατάστασης των μηχανημάτων. Σχέδια που δε συμπεριλαμβάνουν με σαφήνεια και λεπτομέρεια τα ανωτέρω θα επιστρέφονται χωρίς έγκριση για συμπλήρωση. Τα υποβαλλόμενα σχέδια θα συνοδεύονται από τα πληροφοριακά φυλλάδια του κατασκευαστή που θα περιλαμβάνουν διαγράμματα, καμπύλες απόδοσης, χαρακτηριστικές σταθερές, κλπ. καθώς και τυχόν αποκόμματα καταλόγων με πληροφοριακό υλικό. ΜΕΛΕΤΗ Η/Μ EΓΚΑΤΑΣΤΑΣΕΩΝ / ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ 6

86 «Σε περίπτωση που συσκευές, μηχανήματα ή υλικά, απαιτείται να ανταποκρίνονται σε συγκεκριμένες προδιαγραφές λειτουργίας ή απόδοσης, π.χ. κατά DIN ή ΕΛΟΤ θα κατατίθενται και τα ανάλογα πιστοποιητικά των οικείων οργανισμών σαν απόδειξη καταλληλότητας εφ' όσον τούτο ζητηθεί από την Επίβλεψη. Σε περίπτωση που δεν παρέχονται τα απαιτούμενα πιστοποιητικά από τον κατασκευαστή είναι δυνατόν να ανατεθεί ο έλεγχος και η έκδοση του ανάλογου πιστοποιητικού σε ανεξάρτητο γραφείο ελέγχου, που θα έχει την δυνατότητα να εκτελέσει τις αναγκαίες δοκιμές σύμφωνα με τις απαιτήσεις των συγκεκριμένων προδιαγραφών. Στην τελευταία περίπτωση όμως, το συγκεκριμένο γραφείο δοκιμών, πρέπει να τύχει της γραπτής έγκρισης της Επίβλεψης. Οι απαιτούμενες απαιτήσεις δοκιμών για υλικά, είναι δυνατόν να ικανοποιηθούν και με την γραπτή κατάθεση του κατασκευαστή ότι, βάσει προηγούμενων εγκεκριμένων δοκιμών, τα πιστοποιητικά των οποίων θα κατατεθούν, τα συγκεκριμένα υλικά που παρέχονται για το έργο είναι του ιδίου τύπου και ποιότητας και απόλυτα σύμφωνα με τις συγκεκριμένες απαιτήσεις της Επίβλεψης. 1.5 ΠΑΡΑΔΟΣΗ ΚΑΙ ΑΠΟΘΗΚΕΥΣΗ ΥΛΙΚΩΝ Τα υλικά θα παραδίδονται στο εργοτάξιο με την συσκευασία τους, όπου θα αναγράφονται τα τεχνικά χαρακτηριστικά και στοιχεία ποιότητας. Η μεταφορά τους θα γίνεται με την αρμόζουσα προσοχή ώστε να αποφευχθούν τυχόν βλάβες ή καταστροφές. Τα υλικά θα αποθηκεύονται στο εργοτάξιο με μέριμνα και ευθύνη του Αναδόχου σε σχέση με προστασία από κλοπή, μηχανικές βλάβες και καιρικές συνθήκες και με τρόπο τέτοιο ώστε ο εντοπισμός τους να είναι εύκολος κατά την διάρκεια των εργασιών. Για την μεταφορά και αποθήκευση των υλικών θα ακολουθούνται οι οδηγίες του κατασκευαστή των, όπου υπάρχουν. ΜΕΛΕΤΗ Η/Μ EΓΚΑΤΑΣΤΑΣΕΩΝ / ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ 7

87 «2. ΕΓΚΑΤΑΣΤΑΣΕΙΣ ΙΣΧΥΡΩΝ ΡΕΥΜΑΤΩΝ 2.1 Καλώδια Αγωγός ΝΥΑ Σύμφωνα με την ΕΤΕΠ ΕΛΟΤΤΠ Καλώδιο ΝΥΜ Σύμφωνα με την ΕΤΕΠ ΕΛΟΤΤΠ Καλώδιο ΝΥΥ Σύμφωνα με την ΕΤΕΠ ΕΛΟΤΤΠ Χρήση αγωγών ΝΥΑ και καλωδίων ΝΥΜ Σύμφωνα με την ΕΤΕΠ ΕΛΟΤΤΠ Χρήση καλωδίων ΝΥΥ Σύμφωνα με την ΕΤΕΠ ΕΛΟΤΤΠ ΜΕΛΕΤΗ Η/Μ EΓΚΑΤΑΣΤΑΣΕΩΝ / ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ 8

88 «2.2 Σωληνώσεις Πλαστικοί σωλήνες Σύμφωνα με την ΕΤΕΠ ΕΛΟΤΤΠ Πλαστικοί σωλήνες πίεσης 4-6atm Σύμφωνα με την ΕΤΕΠ ΕΛΟΤΤΠ Πλαστικοί εύκαμπτοι σωλήνες PVC τύπου Heliflex Σύμφωνα με την ΕΤΕΠ ΕΛΟΤΤΠ Χαλύβδινοι σωλήνες Χαλύβδινοι σωλήνες γαλβανισμένοι Σύμφωνα με την ΕΤΕΠ ΕΛΟΤΤΠ Γαλβανισμένοι σιδηροσωλήνες Είναι γαλβανισμένοι σιδηροσωλήνες με λεπτά τοιχώματα (κίτρινη ετικέττα). Οι συνδέσεις και καμπυλώσεις τους γίνονται όπως των υδραυλικών σωλήνων. Χρησιμοποιούνται σε περιπτώσεις ιδιαίτερα αυξημένων απαιτήσεων μηχανικής αντοχής (π.χ. ορατές οδεύσεις σε δάπεδα). Δεν έχουν εσωτερική μονωτική επένδυση και απαγορεύεται η τοποθέτηση αγωγών μέσα σ'αυτούς Εύκαμπτοι μεταλλικοί σωλήνες Σύμφωνα με την ΕΤΕΠ ΕΛΟΤΤΠ ΜΕΛΕΤΗ Η/Μ EΓΚΑΤΑΣΤΑΣΕΩΝ / ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ 9

89 «Εύκαμπτοι χαλυβδοσωλήνες "σπιράλ" Σύμφωνα με την ΕΤΕΠ ΕΛΟΤΤΠ Γενική χρήση σωλήνων για αγωγούς και καλώδια Σύμφωνα με την ΕΤΕΠ ΕΛΟΤΤΠ Ενώσεις σωλήνων Σύμφωνα με την ΕΤΕΠ ΕΛΟΤΤΠ Οχετοί καλωδίων Οχετοί καλωδίων ενδοδαπεδίων συστημάτων από γαλβανισμένη λαμαρίνα, διμερείς ή τριμερείς πάχους 1,50mm. Οι οχετοί συνδέονται μεταξύ τους με μούφες και στερεώνονται στο δάπεδο με κολλάρα από γαλβανισμένη λαμαρίνα του ίδιου πάχους Διακλαδωτήρες Σύμφωνα με την ΕΤΕΠ ΕΛΟΤΤΠ ΜΕΛΕΤΗ Η/Μ EΓΚΑΤΑΣΤΑΣΕΩΝ / ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ 10

90 «2.4 Πίνακες Φωτισμού (ΠΙΛΛΑΡ) Οι πίνακες θα είναι ηλεκτρικοί, ακίνδυνοι, μπροστινής όψης. Θα είναι κατάλληλοι για δίκτυο 380/220V, 50HZ και θα αποτελούνται από τα παρακάτω: Μεταλλικά ερμάρια κατάλληλα για ορατή και χωνευτή τοποθέτηση. Μεταλλικό πλαίσιο και πόρτα, από διαφανή ΠΛΕΞΙΓΚΛΑΣ. Μεταλλική πλάκα. Το πλαίσιο θα κατασκευασθεί από λαμαρίνα 1,1.0 mm με προστασία έναντι διάβρωσης (γαλβανισμένο χαλυβδόφυλλο). Η πόρτα του πίνακα θα στερεωθεί πάνω σε μεταλλικό πλαίσιο και θα φέρει κλειδαριά ασφαλείας. Στο εσωτερικό της πόρτας θα στερεωθεί μέσα σε ζελατίνα, σχεδιάγραμμα με την λεπτομερή συνδεσμολογία του πίνακα. Η πλάκα θα καλύπτει το μπροστινό μέρος του πίνακα και θα κατασκευασθεί από λαμαρίνα DKP 1.5mm. Η αφαίρεση της πλάκας θα πρέπει να μπορεί να γίνεται χωρίς να χρειάζεται να βγει η πόρτα του πίνακα. Η κατασκευή των πινάκων θα πρέπει να είναι τέτοια ώστε τα διάφορα όργανά τους να είναι εύκολα προσιτά και τοποθετημένα σε κανονικές αποστάσεις μεταξύ τους. Η εσωτερική διαδρομή θα γίνεται με χάλκινες επικασσιτερωμένες μπάρες που θα έχουν επιτρεπόμενη ένταση αυτού του διακόπτη. Όλοι οι πίνακες ανεξάρτητα από το μέγεθος θα έχουν δύο ή τέσσερις ζυγούς (ανάλογα εάν είναι μονοφασικοί ή τριφασικοί), αναλόγου διατομής και ζυγό γείωσης. Η συναρμολόγηση και η συνδεσμολογία των πινάκων θα πρέπει να ολοκληρωθεί στο εργοστάσιο κατασκευής. Οι αγωγοί κάθε κυκλώματος θα συνδέονται μόνο σε κλέμμες που θα έχουν κατάλληλη πινακίδα για την αναγραφή κυκλωμάτων. Η εσωτερική διανομή των πινάκων θα πρέπει να ακολουθεί ένα προκαθορισμένο σύστημα σήμανσης των φάσεων, ώστε η ίδια φάση να έχει πάντα την ίδια θέση (R-S-T)και το ίδιο χρώμα. Επίσης τα δύο άκρα των καλωδίων ή αγωγών της εσωτερικής διανομής θα πρέπει να φέρουν χαρακτηριστικούς αγωγούς. Οι πλάκες θα φέρουν κοχλίες γείωσης θα συνδέονται με αγωγό μονωμένο διατομής τουλάχιστον 2.5 mm 2 (κιβώτιο L) ή με χάλκινη ράβδο διατομής 16 mm 2 (κιβώτιο U). Ο ΜΕΛΕΤΗ Η/Μ EΓΚΑΤΑΣΤΑΣΕΩΝ / ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ 11

91 «κατά αυτόν τον τρόπο συγκροτούμενος πίνακας θα φέρει εσωτερικά κοχλία γείωσης για σύνδεση με το δίκτυο γείωσης της εγκατάστασης. Ο κοχλίας αυτός εσωτερικά θα είναι γεφυρωμένος με την χάλκινη ράβδο γείωσης. Όλοι οι κοχλίες γείωσης ηλ.συνδέσεως κ.λ.π. θα είναι ηλ. τύπου, ηλεκτρολυτικώς επιψευδαργυρομένοι ή επινικελλωμένοι ή επικαδμιωμένοι. Οι πίνακες θα βαφούν με δύο στρώσεις αντιδιαβρωτιικής βαφής. Η μπροστινή πλάκα θα βαφεί με χρώμα σφυρήλατο. Γενικά ο πίνακας θα είναι άριστος και συγχρόνου κατασκευής με βαθμό προστασίας ΙΡ23. Οι μεταλλικοί πίνακες διανομής θα είναι κατάλληλοι για χωνευτή, ημιχωνευτή ή επίτοιχη εγκατάσταση, όπως καθορίζεται στα σχέδια ή / και απαιτείται, κατασκευασμένοι και εξοπλισμένοι όπως καθορίζεται στις παρακάτω παραγράφους, και θα έχουν βαθμό προστασίας σύμφωνα με τα DIN 40050/IEC 144, ανάλογα με τις απαιτήσεις των χώρων που τοποθετούνται. Οι πίνακες αυτοί θα αποτελούνται από μεταλλικό ερμάριο από λαμαρίνα ψυχρής εξελάσεως για την τοποθέτηση των οργάνων του πίνακα, τοποθετημένο στο μπροστινό μέρος του πίνακα πάνω στον οποίο θα στερεώνεται η πόρτα του πίνακα. Η πόρτα θα κατασκευασθεί επίσης από λαμαρίνα ψυχρής εξελάσεως και θα έχει ειδικό κλειδί (Pass-Partout) όμοιο για όλους τους πίνακες. Στο κάτω δεξιά εσωτερικό μέρος της πόρτας θα τοποθετηθεί πινακίδα κάτω από διαφανές πλαστικό πάχους 1mm που να δείχνει με λεπτομέρεια τη συνδεσμολογία του πίνακα. Στο κέντρο του εξωτερικού μέρους της πόρτας θα τοποθετηθεί πινακίδα από χαραγμένο πλαστικό, με την ονομασία του πίνακα. Από μεταλλική μετωπική πλάκα, στην οποία θα ανοιχτούν οι κατάλληλες τρύπες για τα όργανα του πίνακα. Στην πλάκα αυτή θα υπάρχουν κατάλληλες χάρτινες πινακίδες με πλαστικά καλύμματα, για να γραφτούν τα κυκλώματα. ΜΕΛΕΤΗ Η/Μ EΓΚΑΤΑΣΤΑΣΕΩΝ / ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ 12

92 «Η πλάκα αυτή θα προσαρμόζεται στο πλαίσιο με τέσσερις τουλάχιστον επιχρωμιωμένες ή ανοξείδωτες βίδες, που να μπορούν να ξεβιδωθούν εύκολα με το χέρι, χωρίς να υπάρχει ανάγκη αφαιρέσεως της πόρτας του πίνακα. Το πάχος της λαμαρίνας του ερμαρίου και της μπροστινής πλάκας θα είναι 1,5mm. Θα προβλεφθεί μηχανική ασφάλιση της μετωπικής πλάκας όταν ο γενικός διακόπτης του πίνακα είναι στη θέση ΕΝΤΟΣ. Σημειώνεται ότι οι στεγανοί μεταλλικοί πίνακες θα είναι γενικά κατασκευασμένοι όπως και οι μη στεγανοί πίνακες με τη διαφορά ότι : Οι εισερχόμενες και εξερχόμενες ηλεκτρικές γραμμές θα προσαρμόζονται στεγανά πάνω σ αυτούς, με κατάλληλα εξαρτήματα χαλύβδινων σωλήνων (στυπιοθλίπτες, παξιμάδια κλπ). Θα έχουν, υποχρεωτικά, πόρτα, στεγανά προσαρμοζόμενη στο πλαίσιό της, με ελαστικό παρέμβυσμα. Η κατασκευή των πινάκων θα είναι τέτοια ώστε τα μέσα σ αυτούς όργανα διακοπής, χειρισμού, ασφαλίσεως, ενδείξεων κλπ να είναι προσιτά εύκολα, μετά από την αφαίρεση της μετωπικής πλάκας των πινάκων, να είναι τοποθετημένα σε κανονικές θέσεις και να είναι δυνατή η άνετη αφαίρεση, επισκευή και επανατοποθέτησή τους, χωρίς να μεταβάλλεται η κατάσταση των γειτονικών οργάνων. Οι μπάρες των πινάκων θα είναι κατά DIN 43671/9.53 ίσης τουλάχιστον επιτρεπόμενης εντάσεως με το γενικό διακόπτη του πίνακα και θα αντέχουν στα ρεύματα βραχυκυκλώσεως. Οι πίνακες θα είναι συναρμολογημένοι στο εργοστάσιο κατασκευής τους, και θα έχουν ευχέρεια στην είσοδο και σύνδεση των καλωδίων των κυκλωμάτων, όπως επίσης θα πρέπει να δοθεί μεγάλη σημασία στην καλή και σύμμετρη εμφάνισή τους. Οι κατασκευαστικές αρχές που θα τηρηθούν είναι : ΜΕΛΕΤΗ Η/Μ EΓΚΑΤΑΣΤΑΣΕΩΝ / ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ 13

93 «Τα στοιχεία προσαγωγής των πινάκων θα βρίσκονται στο κάτω μέρος του πίνακα. Τα γενικά στοιχεία του πίνακα (διακόπτης, ασφάλειες) θα τοποθετηθούν συμμετρικά ως προς τον κατακόρυφο άξονα. Τα υπόλοιπα στοιχεία θα είναι τοποθετημένα σε κανονικές οριζόντιες σειρές, συμμετρικά ως προς τον κατακόρυφο άξονα του πίνακα. Για τα φώτα των χώρων που δεν ελέγχονται από τοπικούς διακόπτες αλλά απ ευθείας από τους πίνακες θα χρησιμοποιηθούν διακόπτες, τύπου πίνακα, όμοιοι σε εμφάνιση με τους μικροαυτόματους προστασίας των γραμμών. Έτσι στους σχετικούς πίνακες φωτισμού, οι μικροαυτόματοι και οι διακόπτες τύπου πίνακα (ραγοδιακόπτες) θα διακριθούν σε δυο ομάδες : Στους διακόπτες τους οποίους το εξουσιοδοτημένο προσωπικό θα χειρίζεται για το άνοιγμα και σβήσιμο των φώτων ορισμένων χώρων και Στους μικροαυτόματους του οποίους το προσωπικό δεν θα πρέπει να χειρίζεται, επειδή ανήκουν σε γραμμές που τροφοδοτούν φώτα ελεγχόμενα από τοπικούς διακόπτες ή άλλες καταναλώσεις. Για να αποφύγουμε ανωμαλίες κατά την εκτέλεση των χειρισμών, οι δυο ομάδες πρέπει να τοποθετηθούν σε σαφώς ξεχωρισμένες μεταξύ τους θέσεις στον πίνακα ή να έχουν διαφορετικό χρώμα στο μοχλό χειρισμού. Επειδή δεν είναι από τώρα γνωστή η σειρά, με την οποία θα φθάνουν τα καλώδια στην πάνω πλευρά του πίνακα θα αφεθεί χώρος (10 τουλάχιστον εκατοστών), μεταξύ της σειράς των κλέμενς (βλέπε παρακάτω) και της πάνω πλευράς του πίνακα και θα χτυπηθούν (KNOCKOUTS), ώστε να μπορούν να ανοιχθούν με ένα απλό χτύπημα. Οι τρύπες αυτές θα είναι όσες απαιτούνται για κάθε πίνακα (αφού ληφθούν υπόψη και τα καλώδια προσαγωγής καθώς και οι εφεδρικές γραμμές και οι αγωγοί γειώσεων) και σε διάμετρο ίση προς την μικρότερη διάμετρο που απαιτείται για κάθε πίνακα, θα έχουν όμως αρκετή απόσταση μεταξύ τους, ώστε να μπορούν να διευρυνθούν κατάλληλα για την δίοδο και των μεγαλύτερων καλωδίων ή σωλήνων. ΜΕΛΕΤΗ Η/Μ EΓΚΑΤΑΣΤΑΣΕΩΝ / ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ 14

94 «Όπου απαιτείται, μπορούν οι τρύπες να διαταχθούν και σε περισσότερες της μιας σειρές. Μέσα στους πίνακες, στο πάνω μέρος και σε συνεχή οριζόντια σειρά (ή σειρές) θα υπάρχουν ακροδέκτες ( κλέμενς ) από κεραμικό υλικό, στους οποίους θα έχουν οδηγηθεί εκτός από τους αγωγούς φάσεως, και οι ουδέτεροι και οι γειώσεις για κάθε γραμμή που αναχωρεί ή φθάνει στον πίνακα σε τρόπο ώστε κάθε γραμμή που μπαίνει ή βγαίνει από τον πίνακα να συνδέεται με όλους τους αγωγούς της μόνο σε κλέμενς και μάλιστα συνεχόμενα. Η σειρά (ή σειρές) των κλέμενς θα βρίσκονται, όπως και παραπάνω αναφέρθηκε, σε απόσταση από την πάνω πλευρά του πίνακα. Σε περίπτωση που υπάρχουν περισσότερες από μια σειρές κλέμενς, κάθε υποκείμενη θα βρίσκεται σε μεγαλύτερη απόσταση από το βάθος του πίνακα απο την αμέσως υπερκείμενή της, οι δε εσωτερικές συρματώσεις θα οδηγούνται προς τα κλέμενς από το πίσω μέρος, σε τρόπο ώστε η πάνω επιφάνειά τους α είναι ελεύθερη για την ευχερή σύνδεση των εξωτερικών καλωδίων. Οι χαρακτηριζόμενες στα σχέδια σαν εφεδρικές γραμμές θα είναι και αυτές πλήρεις και ηλεκτρικός συνεχείς μέχρι τα κλέμενς. Η εσωτερική συνδεσμολογία των πινάκων θα είναι άριστη από τεχνικής και αισθητικής απόψεως, δηλαδή τα καλώδια θα οδεύουν ομαδικά μέσα σε κανάλια PVC ή μεμονωμένα, ευθείες και σύντομες διαδρομές, θα είναι δε στα άκρα τους καλώς προσαρμοσμένα και σφιγμένα με κατάλληλες βίδες και ροδέλες, δεν θα παρουσιάζουν αδικαιολόγητες διασταυρώσεις κλπ και θα φέρουν χαρακτηριστικούς αριθμούς και στα δυο άκρα τους, Ακόμα μεγάλη προσοχή θα πρέπει να δοθεί από αισθητική και λογική άποψη στην άρτια πρόσδεση των καλωδίων σε ομάδες, όπου αυτό χρειάζεται. Οι ζυγοί (μπάρες) χαλκού που θα χρησιμοποιηθούν θα είναι τυποποιημένων διατομών. Οι διατομές των καλωδίων και των χάλκινων ράβδων εσωτερικής συνδεσμολογίας θα είναι επαρκείς και θα συμφωνούν κατ ελάχιστο προς τις αναφερόμενες στα σχέδια για τις αντίστοιχες γραμμές που φθάνουν ή αναχωρούν και να αντέχουν στα ρεύματα βραχυκυκλώσεως. ΜΕΛΕΤΗ Η/Μ EΓΚΑΤΑΣΤΑΣΕΩΝ / ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ 15

95 «Απαραίτητο είναι να τηρηθεί ένα καθορισμένο σύστημα όσον αφορά τη σήμανση των φάσεων. Έτσι η ίδια φάση θα σημαίνεται πάντοτε με το ίδιο χρώμα και επί πλέον στις τριφασικές διανομές κάθε φάση θα εμφανίζεται πάντα στην ίδια θέση ως προς τις άλλες και θα τηρείται η ίδια πάντοτε σειρά (π.χ. η R αριστερά, η S στο μέσο, η Τ δεξιά), όσον αφορά στις ασφάλειες και στα κλέμενς. Γενικά, η συνδεσμολογία των πινάκων STAB θα είναι πλήρης, κατά τρόπο ώστε να μην χρειάζεται για τη λειτουργία τους παρά μόνο η τοποθέτησή τους, η στερέωσή τους και η σύνδεσή τους με τις γραμμές που μπαίνουν και βγαίνουν, οι οποίες θα έχουν αριθμούς κυκλωμάτων. Επίσης οι πίνακες θα έχουν δοκιμασθεί και υποστεί έλεγχο μονώσεως, που τα αποτελέσματά τους θα γνωστοποιηθούν με έγγραφο στην Επίβλεψη κατά την παράδοση των πινάκων. Τα αποτελέσματα αυτά θα συμφωνούν κατ ελάχιστο με αυτά που καθορίζονται από τους επίσημους Κανονισμούς του Ελληνικού Κράτους. 2.5 Ηλεκτρολογικό Υλικό Πινάκων Μικροαυτόματοι Οι μικροαυτόματοι χρησιμοποιούνται για την ασφάλιση ηλ. γραμμών, διακόπτουν αυτόματα ένα κύκλωμα σε περίπτωση υπερέντασης ή βραχυκυκλώματος. Προς τούτο περιλαμβάνουν διμεταλλικό στοιχείο για προστασία έναντι υπερέντασης και μαγνητικό πηνίο ταχείας απόζευξης για προστασία έναντι βραχυκυκλώματος Μικροαυτόματοι τύπου "L" ή "Β" Οι μικροαυτόματοι τύπου "L" ή "Β" ανεξάρτητα πως δείχνονται στα σχέδια και τα τιμολόγια ("L" ή "Β") θα έχουν χαρακτηριστική καμπύλη λειτουργίας "Β", σύμφωνα με το IEC 947-2,η οποία αντικαθιστά την καμπύλη "L" που πρόβλεπε το IEC Οι μικροαυτόματοι τύπου "B" θα είναι κατασκευής κατά VDΕ 0641, IEC 898, EN , θα έχουν πλήκτρο ζεύξης και απόζευξης με ενδείξεις για τις αντίστοιχες θέσεις και σύστημα μανδάλωσης για την εγκατάσταση τους σε ράγα πίνακα. Οι πολυπολικοί μικροαυτόματοι θα έχουν ενιαίο πλήκτρο ζεύξης και απόζευξης. Περιλαμβάνουν διμεταλλικό στοιχείο για προστασία έναντι υπερέντασης και μαγνητικό πηνίο ταχείας απόζευξης για προστασία έναντι βραχυκυκλώματος. ΜΕΛΕΤΗ Η/Μ EΓΚΑΤΑΣΤΑΣΕΩΝ / ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ 16

96 «Οι επαφές τους θα είναι επάργυρες και θα διαθέτουν θαλάμους απόσβεσης τόξου. Ο μέσος αριθμός χειρισμού θα είναι υπό ονομαστικό φορτίο. Η ονομαστική ικανότητα διακοπής θα είναι τουλάχιστον 3 ΚΑ για εναλλασσόμενη τάση 220/380V ή μεγαλύτερη αν αναφέρεται διαφορετικά στα σχέδια. Οι μικροαυτόματοι θα διεγείρονται και αποζεύγονται χωρίς καθυστέρηση για τιμές ρεύματος 3 μέχρι 5 φορές την ονομαστική τους ένταση Μικροαυτόματοι τύπου "G" ή "Κ" Οι μικροαυτόματοι τύπου "G" ή "Κ" θα είναι κατασκευής κατά VDΕ 0660 και 0641 ή IEC και η διέγερση και απόζευξη τους χωρίς καθυστέρηση για τιμές ρεύματος 7 μέχρι 14 φορές την ονομαστική τους ένταση. Κατά τα λοιπά ισχύουν όλα όσα αναφέρονται στην προηγούμενη παράγραφο για τους μικροαυτόματους τύπου "L" ή "Β" Διακόπτες προστασίας διαρροής α. Οι διακόπτες προστασίας διαρροής (ΔΠΔ) θα είναι σύμφωνοι με τις απαιτήσεις των VDΕ Θα είναι διπολικοί ή τετραπολικοί για απόζευξη μονοφασικών ή τριφασικών κυκλωμάτων. Οι διαστάσεις τους θα είναι τέτοιες ώστε να μπορούν να τοποθετηθούν σε ράγες πινάκων με σύστημα μανδάλωσης. Θα έχουν πλήκτρο ζεύξης και απόζευξης, κομβίο δοκιμής και θα φέρουν ένδειξη της συνδεσμολογίας τους. β. Θα περιλαμβάνουν μετασχηματιστή έντασης στον οποίο διέρχονται οι φάσεις και ο ουδέτερος των κυκλωμάτων που προστατεύουν. Οταν προκληθεί επικίνδυνη διαρροή, η τάση που δημιουργείται εξ επαγωγής στο δευτερεύον κύκλωμα του μετασχηματιστή, επενεργεί σε πηνίο απόζευξης και έτσι επιτυγχάνεται η ακαριαία διακοπή του. γ. Η απαιτούμενη αντίσταση γείωσης RΕ καθορίζεται από την σχέση: RΕ ± 24V/IΔΝ, όπου IΔΝ είναι η ένταση διαρροής προς γη (σφάλμα). Τα χαρακτηριστικά του ΔΠΔ πρέπει να ικανοποιούν τις απαιτήσεις: ΜΕΛΕΤΗ Η/Μ EΓΚΑΤΑΣΤΑΣΕΩΝ / ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ 17

97 «- Για κυκλώματα με προστασία μέχρι 63Α πρέπει I ΔΝ 30 ma και ο χρόνος διακοπής κυκλώματος t 0,04 sec για I ΔΝ 0,25Α Για κυκλώματα με προστασία μεγαλύτερη από 63Α πρέπει I ΔΝ 300 ma και t 0,3 sec για I ΔΝ 1,5Α Ραγοδιακόπτες Οι ραγοδιακόπτες είναι διακόπτες πίνακα ακριβώς ίδιας μορφής όπως οι μικροαυτόματοι. Οι εν λόγω διακόπτες θα είναι σύμφωνοι προς το VDE Ασφάλειες κοχλιωτές Η βιδωτή συντηκτική ασφάλεια τοποθετείται στους ηλεκτρικούς πίνακες στην αρχή των κυκλωμάτων και σε σειρά με αυτά για να προστατεύει τους αγωγούς ή τις συσκευές που τροφοδοτούνται από βραχυκυκλώματα και υπερεντάσεις. Μία πλήρης ασφάλεια αποτελείται από την βάση, την μήτρα, το δακτύλιο, το πώμα και το φυσίγγιο. Η βάση θα είναι χωνευτού τύπου στερεούμενη στην βάση του πίνακα με βίδες (ή θα φέρει σύστημα ταχείας μανδάλωσης σε περίπτωση τοποθέτησης της ασφάλειας σε ράγα). Το μεταλλικό σπείρωμα που βιδώνει το πώμα περιβάλλεται από προστατευτικό δακτύλιο από προσελάνη. Μέσα στην βάση τοποθετείται μήτρα για το φυσίγγιο ώστε να μην είναι δυνατή η προσαρμογή φυσιγγίου μεγαλύτερης έντασης. Το πώμα θα έχει κάλυμμα από πορσελάνη και θα είναι σύμφωνο με το DIN Τα συντηκτικά φυσίγγια θα είναι τάσης 500V σύμφωνα με το DIN49360 και DIN49515 και με τις προδιαγραφές VDE-0635 για ασφάλειες αγωγών με κλειστό συντηκτικό 500V. Θα είναι τάσης 500Vac διαστάσεων κατά DIN49515 και θα πληρούν γενικά τους κανονισμούς VDE Θα έχουν ένταση βραχυκύκλωσης τουλάχιστον 70ΚΑ στα 500Vac. Ασφάλειες ταχείας τήξης θα έχουν χαρακτηριστική καμπύλη σύμφωνα με VDE-0635 και βραδείας τήξης θα έχουν χαρακτηριστική καμπύλη κλάσης gl κατά VDE Δεν θα χρησιμοποιούνται για ονομαστικές εντάσεις μεγαλύτερες των 100Α. Οι συντηκτικές ασφάλειες μέχρι ονομαστική ένταση 6Α θα είναι "μινιόν" ενδεικτικού τύπου Neozed-Siemens, ονομαστικής τάσης 380V, και μέχρι ονομαστική ένταση 63Α θα είναι κοινές συντηκτικές ασφάλειες ενδεικτικού τύπου ΕΖ-Siemens, ονομαστικής τάσης 500V. Η βάση είναι από πορσελάνη κατάλληλη για τάση 500V σύμφωνα προς τα DIN49510 ως και με σπείρωμα: ΜΕΛΕΤΗ Η/Μ EΓΚΑΤΑΣΤΑΣΕΩΝ / ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ 18

98 «Ε 16 (τύπου μινιόν) ως τα 25Α Ε 27 ως τα 25Α Ε 33 ως τα 63Α R 1 1/4" ως τα 100Α Μαχαιρωτές ασφάλειες Θα είναι τάσεως 500Vac κατά DIN43620 και οι μεν προστασίας γραμμών κατά VDE- 0636,-0660, και οι προστασίας κινητήρων και τηλεχειριζόμενων διακοπτών κατά VDE ρεύματος βραχυκυκλώσεως μεγαλύτερου των 100ΚΑ σε 660VAC. Οι χαρακτηριστικές καμπύλες των ασφαλειών προστασίας γραμμών θα είναι κλάσης gl κατά VDE-0636 και της προστασίας κινητήρων κλάσεως αμ κατά VDE Το εύτηκτο στοιχείο θα περικλείεται σε κεραμικό υλικό. Οι βάσεις των ασφαλειών αποτελούνται από ισχυρές επάργυρες επαφές με ειδικά ελατήρια που εξαφανίζουν υψηλές δυνάμεις επαφής. Θα συνοδεύονται απαραιτήτως από διαχωριστικά φάσεων και μονωτική χειρολαβή για την τοποθέτηση και αφαίρεση των ασφαλειών Ενδεικτικές λυχνίες Οι λυχνίες θα είναι τύπου λαμπτήρων αίγλης (όπου τούτο είναι δυνατό) βάσης Ε-10 με κρυστάλλινο κάλυμμα, διαφανές, κατάλληλου χρωματισμού, με επιχρωμιωμένο πλαίσιοδακτύλιο. Η αντικατάσταση των εφθαρμένων λαμπτήρων πρέπει να είναι δυνατή χωρίς αποσυναρμολόγηση της μετωπικής πλάκας του πίνακα. Ειδικώς οι ενδεικτικές λυχνίες των πινάκων τύπου ερμάριου μπορεί να είναι μορφής και διαστάσεων όπως οι μικροαυτόματοι κατά VDE-0632, πλάτους 18mm και κατάλληλες για ενσφήνωση (κούμπωμα, snap-on) σε ράγα 35mm. Ολες οι ενδεικτικές λυχνίες θα ασφαλίζονται. Ενδεικτικές λυχνίες τύπου ράγας Οι ενδεικτικές λυχνίες τύπου ράγας θα είναι χωνευτές και θα έχουν το ίδιο σχήμα και διαστάσεις με τους ραγοδιακόπτες, ενδεικτικού τύπου 5TE-Siemens, ονομαστικής τάσης ΜΕΛΕΤΗ Η/Μ EΓΚΑΤΑΣΤΑΣΕΩΝ / ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ 19

99 «250V, κατάλληλες για τοποθέτηση σε ηλεκτρικούς πίνακες τύπου ερμαρίου με διαφανές κάλυμμα. Ενδεικτική λυχνία πινάκων Στους πίνακες Stab μικρού μεγέθους θα χρησιμοποιηθούν ενδεικτικές λυχνίες με σχήμα μικροαυτόματων. Θα είναι κατάλληλες για στερέωση με μηχανική μανδάλωση πάνω σε ράγες. Θα έχουν υποδοχή για λάμπα 220V και θα συνοδεύουνται από αυτήν. Θα έχουν πλαστικό κάλυμμα. Στους μεγάλους πίνακες Stab και στους πίνακες τύπου πεδίου θα τοποθετηθούν ενδεικτικές λυχνίες κυλινδρικού σχήματος με διάμετρο καλύμματος 22,5mm. Θα είναι κατάλληλες για στήριξη πάνω σε πλάκα. Θα έχουν λυχνιολαβή για λάμπα μπαγιονέτ Β-95 και θα συνοδεύονται από λαμπάκι αίγλης 8x95/220V. Θα έχουν βαθμό προστασίας ΙΡ-65. Ασφάλειες ενδεικτικών λυχνιών Οι ασφάλειες των ενδεικτικών λυχνιών θα είναι βιδωτές τύπου "μινιόν" Όργανα Ένδειξης Αμπερόμετρα Το αμπερόμετρο θα είναι όργανο στρεφομένου σιδήρου για εναλασσόμενο ρεύμα 60Ηz, βιομηχανικού τύπου, κλάση 1,5, κατάλληλο για κατακόρυφη τοποθέτηση σε πίνακα με τετράγωνη πλάκα διαστάσσεων 144x144mm. Το πεδίο μέτρησης θα είναι σε διάφορες περιπτώσεις ανάλογο με την χρήση, όπως: 0-600Α Α Α Α Η σύνδεση του αμπερομέτρου γίνεται μέσω μετασχηματιστή έντασης 600/5Α ή 1000/5Α ή 2000/5Α. Λοιπά χαρακτηριστικά: ΜΕΛΕΤΗ Η/Μ EΓΚΑΤΑΣΤΑΣΕΩΝ / ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ 20

100 «Έδραση : μέσω ημιαξόνων. Ιδιοκατανάλωση : Υπερφόρτιση 0,1-1VA. συνεχώς 20% του ονομαστικού ρεύματος 50-πλή επί 1sec. 4-πλή επί 2-3min. 2-πλή επί 10min. Βολτόμετρα Το βολτόμετρο θα είναι όργανο στρεφομένου σιδήρου, βιομηχανικού τύπου, κλάσης 1,5, κατάλληλο για κατακόρυφη στήριξη σε πίνακα, με τετράγωνη πλάκα διαστάσεων 144x144mm. Η περιοχή μετρήσεως θα είναι 0-500V. Το βολτόμετρο θα είναι εφοδιασμένο και με μεταγωγικό διακόπτη 7-θέσεων (εντός, 3- φασικές τάσεις και 3-πολικές τάσεις). Λοιπά χαρακτηριστικά: Έδραση : μέσω ημιαξόνων. Ιδιοκατανάλωση : 1-5VA. Υπερφόρτιση : συνεχώς 20% της ονομαστικής τάσης 2-πλή επί 1min Ηλεκτρονόμοι (aux. relays) Οι ηλεκτρονόμοι θα έχουν τα παρακάτω τεχνικά χαρακτηριστικά και θα πληρούν τις ακόλουθες απαιτήσεις: τάση λειτουργίας: 220V/50Hz (εκτός αν σημειώνεται διαφορετικά στα σχέδια). ονομαστική ένταση διακοπής κάθε επαφής: ανάλογα με την φόρτιση 5Α AC 11/220V, 50HZ 2,5A DC 11/ 50V, DC 5A DC 11/ 24V, DC αριθμός επαφών: σύμφωνα με τα σχέδια συμπεριλαμβανομένου και ποσοστού εφεδρείας 25%-50%. περιοχή θερμοκρασιών λειτουργίας: -20 ο C μέχρι 50 ο C. ΜΕΛΕΤΗ Η/Μ EΓΚΑΤΑΣΤΑΣΕΩΝ / ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ 21

101 «μηχανική διάρκεια ζωής: χειρισμοί (τουλάχιστον). τάση διέγερσης: 80% μέχρι 110% της ονομαστικής. τάση αποδιέγερσης: 40% μέχρι 60% της ονομαστικής. με διάταξη περιορισμού του ρεύματος: για όλους τους ηλεκτρονόμους που λειτουργούν σε συνεχές ρεύμα (πχ. αντίσταση οικονομίας και επαφή ηρεμίας με καθυστέρηση ή ισοδύναμη διάταξη). ισχύοντες κανονισμοί: VDE-0660 μέρος 2ο, DIN46199 (σήμανση επαφών Θερμικά στοιχεία υπερέντασης Τα θερμικά στοιχεία προστατεύουν τα κυκλώματα έναντι υπερθερμάνσεων. Τα θερμικά στοιχεία είτε προκαλούν την απόζευξη του κατάλληλου οργάνουν διακοπής μέσω της ενεργοποίησης μιάς βοηθητικής επαφής (πχ. ηλεκτρονόμος ισχύος που τροφοδοτεί κινητήρα), είτε απ'ευθείας μηχανικά προκαλούν την απόζευξη του διακόπτη (αυτόματοι διακόπτες ισχύος). Τα θερμικά στοιχεία προστατεύουν τους κινητήρες από: υπερφόρτωση στη φάση της εκκίνησης. υπερφόρτωση στη διάρκεια της κανονικής λειτουργίας. στην περίπτωση που ενώ τροφοδοτείται ο κινητήρας, ο δρομέας δεν περιστρέφεται. κατά την μονοφασική λειτουργία τριφασικού κινητήρα λόγω διακοπής της τάσης μιάς φάσης. Τα θερμικά στοιχεία θα έχουν τα παρακάτω τεχνικά χαρακτηριστικά: χαρακτηριστική καμπύλη λειτουργίας μορφής ΤΙΙ: σύμφωνα με VDE-0660/1. τάση μόνωσης: τουλάχιστον 500Vac. κλάση μόνωσης: C/VDE περιοχή και κλίμακα ρύθμισης: να περιέχει το ονομαστικό ρεύμα του κλάδου στον οποίο παρεμβάλλονται τα θερμικά στοιχεία. μέγιστη θερμοκρασία περιβάλλοντος: 40 ο C. ΜΕΛΕΤΗ Η/Μ EΓΚΑΤΑΣΤΑΣΕΩΝ / ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ 22

102 «Τα θερμικά στοιχεία που οδηγούν σε απόζευξη του οργάνου διακοπής μέσω βοηθητικής επαφής να είναι εφοδιασμένα με: μοχλό επαναφοράς με θέσεις χειροκίνητο-αυτόματο. Στη θέση "χειροκίνητο" μετά την ενεργοποίηση των θερμικών στοιχείων είναι απαραίτητο για να ξαναλειτουργήσουν να γίνει επαναφορά μέσω του μπουτόν επαναφοράς, ενώ στη θέση "αυτόματο" η επαναφορά γίνεται αυτομάτως. μπουτόν επαναφοράς. μοχλός δοκιμής. Σε περίπτωση φάσης εκκίνησης κινητήρα με μεγάλη διάρκεια, είναι πιθανόν προτού ολοκληρωθεί η φάση της εκκένωσης να ενεργοποιούνται τα θερμικά στοιχεία και να διακόπτουν την λειτουργία του κινητήρα. Σε αυτή την περίπτωση, εκτός της διάταξης εκκίνησης που περιγράφεται στο σχετικό σχέδιο (βραχυκύκλωση των θερμικών κατά την φάση της εκκίνησης) είναι δυνατόν να χρησιμοποιηθεί ειδική διάταξη θερμικών στοιχείων μέσω τριών μετασχηματιστών έντασης κορεσμένου πυρήνα. Ο λόγος μετασχηματισμού των μετασχηματιστών έντασης 11:12 είναι σταθερός μέχρι 1,2- φορές το ονομαστικό ρεύμα. Σε αυτή την περιοχή η λειτουργία των θερμικών δεν διαφέρει. Μετά το σημείο 1,2-φορές το ονομαστικό ρεύμα, το ρεύμα του δευτερεύοντος αυξάνει λιγότερο από το ρεύμα του πρωτεύοντος λόγω του κορεσμού. Η όχι γραμμική αύξηση του ρεύματος του δευτερεύοντος δίνει μεγαλύτερους χρόνους απόζευξης στη περιοχή εντάσεων μεγαλύτερων 1,2-φορές της αντίστοιχης ονομαστικής και συνεπώς επιτρέπει μεγαλύτερες χρονικές διάρκειες της φάσης εκκίνησης των κινητήρων Αυτόματοι Διακόπτες Αυτόματοι διακόπτες ισχύος (circuit breakers) Oι αυτόματοι διακόπτες ισχύος τοποθετούνται με σκοπό την προστασία των μετασχηματιστών, γραμμών, κινητήρων, κλπ. Περιλαμβάνουν θερμικά και μαγνητικά στοιχεία, από ένα σε κάθε πόλο, ρυθμιζόμενα για την προστασία έναντι υπερέντασης και ΜΕΛΕΤΗ Η/Μ EΓΚΑΤΑΣΤΑΣΕΩΝ / ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ 23

103 «βραχυκυκλώματος. Θα είναι σύμφωνοι με τους κανονισμούς VDE-0660 και VDE-0113 και θα έχουν τα παρακάτω τεχνικά χαρακτηριστικά: τάση μόνωσης : 1000V. ονομαστική τάση λειτουργίας: τουλάχιστον 500V/50Hz. κλάση μόνωσης : C σύμφωνα με VDE ικανότητα διακοπής : τουλάχιστον το ρεύμα της στάθμης βραχυκυκλώματος που αντιστοιχεί στον πίνακα που ανήκει και μάλιστα σύμφωνα με το κύκλο δοκιμής O- T-C/O-T-C/O κατά VDE-0660/IEC-157. διάρκεια ζωής: τουλάχιστον χειρισμοί σε φόρτιση AC1. μέγιστη θερμοκρασία λειτουργίας: 40 ο C. θα είναι εξοπλισμένοι με βοηθητικές επαφές σύμφωνα με τις απαιτήσεις. θα έχουν την δυνατότητα να εξοπλισθούν με πηνία εργασίας ή έλλειψης τάσης. ο διακόπτης θα έχει δύο θέσεις: "ανοικτος"-"κλειστος", πλήρως διακεκριμένες και σημειούμενες στην μπροστινή του επιφάνεια. κάθε λειτουργική θέση του διακόπτη δείχνεται καθαρά από τη θέση της χειρολαβής. Είναι επιθυμητό η χειρολαβή να έχει την δυνατότητα για αλληλομανδάλωση του διακόπτη στη θέση "κλειστος" με την πόρτα ή το κάλυμμα του πίνακα και να ασφαλισθεί με λουκέτο. τα μαγνητικά στοιχεία των κυρίων διακοπτών ισχύος στο δευτερεύον των Μ/Σ ισχύος θα είναι εφοδιασμένα και με κατάλληλο στοιχείο καθυστέρησης ώστε να μπορεί να ρυθμιστεί ο χρόνος λειτουργίας τους Αυτόματοι διακόπτες προστασίας διανομών Οι αυτόματοι διακόπτες διανομών, θα προστατεύουν καλώδια, αγωγούς και τμήματα εγκαταστάσεων από θερμική υπερφόρτιση και βραχυκύκλωμα. Θα έχουν θερμικά με ρύθμιση σταθερής τιμής, που θα επιλεχθεί ανάλογα με τη δυνατότητα υπερφορτίσεων των αγωγών ή των καλωδίων. Τα ηλεκτρομαγνητικά στοιχεία προστασίας από βραχυκύκλωμα χωρίς καθυστέρηση θα είναι ρυθμιζόμενα, ώστε να μπορούν να προσαρμοσθούν καλύτερα στις συνθήκες του δικτύου. Οι αυτόματοι διακόπτες διανομών θα έχουν τα παρακάτω τεχνικά στοιχεία : Ονομαστικό ρεύμα (Α) ΜΕΛΕΤΗ Η/Μ EΓΚΑΤΑΣΤΑΣΕΩΝ / ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ 24

104 «Ονομαστική τάση (V) 600 Ονομαστική τάση μόνωσης κύριοι αγωγοί (V) 1000 βοηθητικά κυκλώματα (V) 380 Ρύθμιση του θερμικού στοιχείου (Α) Περιοχή ρύθμισης του ηλεκτρομαγνητικού (ΚΑ) 1,25-2,5 1,6-3,1 Ονομαστική ικανότητα ζεύξης τάση 380 V (KA/cosφ) 28/0,25 28/0,25 Μηχανική ονομ.διάρκεια ζωής (ζεύξεις) 6000 Μεγίστη συχνότητα ζεύξης (ζεύξεις /Η) Ηλεκτρονόμοι ισχύος (επαφείς-contrators) Οι ηλεκτρονόμοι ισχύος θα έχουν πηνίο σε ονομαστική τάση 220V/50Hz. Εκείνοι που τροφοδοτούν κινητήρες βραχυκυκλωμένου δρομέα θα πρέπει να εκλεγούν έτσι ώστε το ονομαστικό τους ρεύμα σε φορτιση AC3 και για διάρκεια ζωής χειρισμούς είναι τουλάχιστον ίσο προς το ονομαστικό ρεύμα που διαρρέει τον κλάδο όπου τοποθετούνται. Αντίστοιχα ισχύουν για εκείνους που τροφοδοτούν περίπου ωμικά φορτία (συνφ>0,95) η ονομαστική τους ένταση όμως θα αναφερθεί σε κατηγορίας φόρτισης AC1. (Κατηγορίας φόρτισης AC1, AL2, AC2, AC3, AC4 σύμφωνα με VDE-0660 & IEC-158). Τα παραπάνω αναφερόμενα είναι απλώς ενδεικτικά για την σωστή εκλογή των ηλεκτρονόμων ισχύος. Σε ποιά κατηγορία λειτουργίας (φόρτισης) θα καταταγεί το φορτίο, θα καθοριστεί από τις πληροφορίες του κατασκευαστή του μηχανήματος και της επίβλεψης, οπότε τότε θα εκλεγεί το σωστό μέγεθος του ηλεκτρονόμου ισχύος για ένα εκατομμύριο χειρισμούς. Ολοι οι ηλεκτρονόμοι ισχύος θα είναι εφοδιασμένοι με 2ΝΟ και 2NC τουλάχιστον βοηθητικές επαφές. Η τάση έλξης του ηλεκτρονόμου ισχύος να είναι 0,75-1,1 της ονομαστικής τάσης λειτουργίας του πηνίου, ενώ η τάση αποδιέγερσης 0,4-0,6 αντιστοίχως. Η αρίθμηση των ακροδεκτών θα είναι σύμφωνη με τους κανονισμούς DIN Οι ηλεκτρονόμοι ισχύος θα είναι κατασκευασμένοι σύμφωνα με τους κανονισμούς VDE- 0660/IEC-158. Η μηχανική τους διάρκεια ζωής να είναι τουλάχιστον δέκα εκατομμύρια χειρισμοί. Μέγιστη θερμοκρασία περιβάλλοντος όπου θα τοποθετηθούν 40 ο C. ΜΕΛΕΤΗ Η/Μ EΓΚΑΤΑΣΤΑΣΕΩΝ / ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ 25

105 «2.6 Φωτιστικά Σώματα Γενικά Τα φωτιστικά σώματα θα είναι άριστης ποιότητας και μορφής αντίστοιχης με τους καθοριζόμενους παρακάτω ενδεικτικούς τύπους, θα τεθούν δε οπωσδήποτε υπόψη της επιβλέψεως πρός έγκριση. Η εγκατάσταση των φωτιστικών σωμάτων αρχίζει από την σύνδεση του τροφοδοτικού καλωδίου και περιλαμβάνει τη σύνδεση με τους διακλαδωτήρες ("κλέμενς") που βρίσκονται μέσα στο φωτιστικό, την προσαρμογή τους σε οροφές, ψευδοροφές, τοίχους κλπ., καθώς επίσης και τα τυχόν απαιτούμενα μικρουλικά για τη στήριξη ή για την αποκατάσταση των επιφανειών ("μερεμέτια"). Τα φωτιστικά σώματα νοούνται ότι συμπεριλαμβάνουν τις βάσεις τους, τα καλύμματά τους, όλα τα εξαρτήματα στερεώσεως και αφής των λαμπτήρων (λυχνιολαβές, εκκινητές, πυκνωτές, ballast), τους λαμπτήρες (φθορισμού ή πυρακτώσεως), τις διατάξεις στερεώσεως ή αναρτήσεως μεμονωμένα ή σε συνεχείς σειρές (αλυσσίδες, "κλίπς", κοχλίες row bolts ή κοινοί κλπ.). Ολα τα εξαρτήματα στερεώσεως και αφής των λαμπτήρων καθώς και οι λαμπτήρες θα είναι άριστης ποιότητας, προελεύσεως χωρών ΕΟΚ ενός από τους oίκους Philips, Osram, ABB, κλπ. και θα είναι κατασκευασμένα σύμφωνα με τους ισχύοντες κανονισμούς VDE. Ολα τα φωτιστικά σώματα, δύο ή τεσσάρων λαμπτήρων φθορισμού όσα δεν είναι συνδεσμολογημένα σε τριφασικά κυκλώματα, προβλέπονται να φέρουν πυκνωτές σε συνδεσμολογία duo (εν σειρά). Ολα τα φωτιστικά σώματα με ένα λαμπτήρα φθορισμού όσα δεν είναι συνδεσμολογημένα σε τριφασικά κυκλώματα προβλέπονται να φέρουν ανά δύο ένα πυκνωτή εν σειρά (κατά duo). Οι μεταλλικές κατασκευές των σωμάτων θα είναι όπως αναλυτικά φαίνεται στα σχέδια είτε από αλουμίνιο είτε από λαμαρίνα DKP με πάχος τουλάχιστον 0,5mm ή μεγαλύτερο δηλαδή όσο απαιτείται για την επίτευξη ισχυρότατης κατασκευής χωρίς παραμορφώσεις ή ίχνη κατεργασίας ("πονταρισιές", κτυπήματα κλπ.) για επίτευξη απόλυτα λείας επιφάνειας, κυρίως στις εμφανείς επιφάνειές τους. Η μεταλλική κατασκευή μετά την πλήρη διαμόρφωση και κατεργασία της θα έχει υποστεί καθαρισμό και βαφή με ηλεκτροστατική βαφή χρώματος, γενικά λευκού (όταν δεν είναι από ανοδιωμένο αλουμίνιο). ΜΕΛΕΤΗ Η/Μ EΓΚΑΤΑΣΤΑΣΕΩΝ / ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ 26

106 «Οι υποδοχές των φωτιστικών σωμάτων για λαμπτήρες φθορισμού θα είναι τύπου ασφαλείας, δηλαδή σύστημα στερέωσης του λαμπτήρα με περιστροφή (rotary lock). Οι εσωτερικές συρματώσεις θα είναι μόνωσης ανθεκτικής σε υψηλές θερμοκρασίας 105 o C. Ολα τα μεταλλικά φωτιστικά σώματα θα έχουν και κατάλληλη λήψη για σύνδεση των αγωγών γειώσεως. Για όσους τύπους φωτιστικών σωμάτων απαιτείται ειδική κατασκευή και δεν είναι τυποποιημένα θα παραδοθούν σχέδια που θα εμφανίζουν πάχη λαμαρίνας, διαστάσεις κλπ. Για όλα τα φωτιστικά σώματα θα παραδοθούν πλήρη περιγραφικά φυλλάδια των κατασκευαστών. Τα στεγανά φωτιστικά σώματα φθορισμού θα έχουν απαραιτήτως στεγανές λυχνιολαβές και προστασία του χώρου των οργάνων (πυκνωτών ballast κτλ.) ΙΡ- 43 τουλάχιστο με κατάλληλη στεγανή διαμόρφωση του χώρου οργάνων και ελαστικά παρεμβύσματα. Η υποδοχή του εκκινητή θα είναι από ισχυρά ελατήρια στερεώσεως και ακροδέκτες σύνδεσης των αγωγών χωρίς συγκόλληση. Η περιγραφή κάθε φωτιστικού σώματος, ως και η προδιαγραφή των απαιτήσεών του έχει λεπτομερώς αναλυθεί στο τιμολόγιο και τα σχέδια πρός τα οποία πρέπει να είναι απολύτως σύμφωνο κάθε προσκομιζόμενο φωτιστικό σώμα Φωτιστικά δέντρων-χώρων πρασίνου Τα χαμηλά φωτιστικά σώματα στους χώρους πρασίνου, θα είναι στεγανά IP65 από αλουμίνιο, τύπου κολώνας ύψους 50cm, με λαμπτήρα led, 3000Κ, 340lumen, 10W. Στα δέντρα θα τοποθετηθούν προβολείς ανάδειξης, χαμηλής ισχύος με λαμπτήρα led 20W, τοποθετημένοι σε ιστό μικρού ύψους (90-100cm). Ο προβολέας θα είναι ορθoγώνιου ή τετράγωνου σχήματος κατασκευασμένος από ΙΝΟΧ ή αλουμίνιο. Θα φέρει υψηλής ποιότητας κάτοπτρο κατασκευασμένο από ανοδιωμένο αλουμίνιο high-grade. Ο μηχανισμός στρέψεως του προβολέος θα προστατεύεται από την σκόνη με κάλυμμα πολυ-προπυλενίου ανθεκτικού στην υπεριώδη ακτινοβολία. Η πρόσβαση στο λαμπτήρα θα γίνεται από την μπροστινή όψη με άνοιγμα του πλαισίου στήριξης του υαλίνου καλύμματος, το οποίο θα ανοίγει εύκολα με ένα απλό ανοξείδωτο έλασμα χωρίς βίδες. ΜΕΛΕΤΗ Η/Μ EΓΚΑΤΑΣΤΑΣΕΩΝ / ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ 27

107 «Τα όργανα έναυσης και λειτουργίας θα είναι 230Volt, 50Hz συνδεδεμένα με καλώδια σιλικόνης για ανθεκτικότητα σε υψηλές θερμοκρασίες. Η είσοδοs των καλωδίων θα γίνεται μέσω στυπιοθλίπτη PG13.5, θα υπάρχει δε και δεύτερος στυπιοθλίπτης για την έξοδο του καλωδίου. Το εμπρόσθιο κρύσταλλο του προβολέος θα έχει πάχος τουλάχιστον 4 χιλιοστά και θα έχει υποστεί κατεργασία σκλήρυνσης, θα στηρίζεται δε σε πλαίσιο κατασκευασμένο με τον ίδιο τρόπο που είναι κατασκευασμένο το σώμα του προβολέος Ηλεκτρικά όργανα Ολα τα μεταλλικά όργανα και οι λαμπτήρες θα είναι του ίδιου οίκου, ώστε να εξασφαλιστεί η σωστή λειτουργία, μεγάλη διάρκεια ζωής και ευχέρεια ανταλλακτικών. Στην ηλεκτρική εξάρτηση κάθε φωτιστικού σώματος φθορισμού για όλους τους τύπους θα τοποθετείται πυκνωτής αντιστάθμισης του επαγωγικού φορτίου και αντιπαρασιτικός πυκνωτής. Στραγγαλιστικά πηνία Το στραγγαλιστικό πηνίο θα είναι αθόρυβης λειτουργίας κατάλληλο για την ονομαστική ισχύ του λαμπτήρα φθορισμού. Ο συνδυασμός στραγγαλιστικού πηνίου και πυκνωτού θα εξασφαλίζει στο σύστημα συνφ=0,85 τουλάχιστον. Ετσι η θερμοκρασία του τυλίγματος θα διατηρείται σε χαμηλά επίπεδα με την εξάσφάλιση μεγάλης επιφάνειας απαγωγής της θερμότητας και όχι με ελάττωση του ρεύματος από το τύλιγμα. Κατά τα λοιπά θα πληρούνται οι προδιαγραμμές CIE-82 ή VDE Λυχνιολαβές Ο λαμπτήρας θα συγκρατείται ακίνητος με λυχνιολαβές βαρειάς κατασκευής, περιστροφικού τύπου ασφαλείας με ειδική διάταξη ελατηρίου και κινητή κεντρική κεφαλή που θα εξέρχεται στη θέση λειτουργίας του λαμπτήρα. Οι επαφές των λυχνιολαβών θα είναι επαργυρωμένες για να αποφεύγεται η αλλοίωση από ηλεκτρικό τόξο κατά την έναυση των λαμπτήρων. Ο κάλυκας του λαμπτήρα θα είναι G-13. Λαμπτήρες led Οι λαμπτήρες φθορισμού θα είναι ονομαστικής ισχύος 20W, 10W και 54W ΜΕΛΕΤΗ Η/Μ EΓΚΑΤΑΣΤΑΣΕΩΝ / ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ 28

108 «Πυκνωτές Οι πυκνωτές θα είναι κατασκευασμένοι σύμφωνα με τους κανονισμούς VDE-0560 για θερμοκρασία περιβάλλντος από -25οC έως 85οC και θα περιλαμβάνουν αντίσταση εκφόρτισης που θα συνδέεται παράλληλα. Εκκινητές Ο εκκινητής θα είναι ικανός για αρκετές χιλιάδες εναύσεων, θα φέρει ενσωματωμένο αντιπαρασιτικό πυκνωτή και θα είναι κατάλληλος για την έναυση των αντίστοιχων λαμπτήρων Συρματώσεις Οι συρματώσεις των φωτιστικών θα γίνουν με αγωγούς υψηλής θερμικής και μηχανικής αντοχής. 2.3 ΦΩΤΙΣΤΙΚΑ ΣΩΜΑΤΑ ΕΞΩΤΕΡΙΚΟΥ ΦΩΤΙΣΜΟΥ Μεταλλικά μέρη Το κράμα του αλουμινίου από το οποίο θα κατασκευασθούν τα διάφορα τμήματα των φωτιστικών σωμάτων πρέπει να έχει μικρή περιεκτικότητα σε χαλκό (κάτω από 0,05%) για να εξασφαλίζεται η υψηλή αντοχή αυτού σε διαβρώσεις. Όλα τα υπόλοιπα μεταλλικά τμήματα και εξαρτήματα των φωτιστικών σωμάτων θα είναι βαμμένα με δύο στρώσεις υποστρώματος υψηλής πρόσφυσης και δύο στρώσεις ελαιοχρώματος που θα ψηθεί σε υψηλή θερμοκρασία (βαφή φούρνου). Ειδικά δε για τα μεταλλικά μέρη που συμμετέχουν έμμεσα ή άμεσα στην ανάκλαση του φωτός των λαμπτήρων η βαφή θα πρέπει να είναι λευκού χρώματος, στιλπνή και να μην αλλοιώνεται (κιτρινίζει) ούτε από την θερμότητα των λαμπτήρων ούτε από τις υπεριώδεις ακτίνες του ήλιου ή του ιδίου του φωτιστικού. 2 Καλύμματα ΜΕΛΕΤΗ Η/Μ EΓΚΑΤΑΣΤΑΣΕΩΝ / ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ 29

109 «Τα γυάλινα καλύμματα των φωτιστικών σωμάτων θα είναι μονοκόμματα (χωρίς ραφές) και κατασκευασμένα από διαφανές γυαλί με διαπερατότητα πάνω από 90%. Τα πλαστικά καλύμματα των φωτιστικών σωμάτων θα είναι επίσης μονοκόμματα και κατασκευασμένα από διαφανές ακριλικό ή πολυκαρβονικό πλαστικό με διαπερατότητα πάνω από 90%, χωρίς φυσαλίδες ή γραμμές ή άλλα ελαττώματα. Τα πλαστικά καλύμματα δεν πρέπει να υφίστανται παραμορφώσεις ή αλλοιώσεις (κιτρίνισμα) ούτε από την θερμότητα ούτε από τις υπεριώδεις ακτίνες του ήλιου ή του ίδιου του φωτιστικού. Η στερέωση των καλυμμάτων πάνω στο κέλυφος θα γίνεται με την βοήθεια κατάλληλων μανδάλων με ελατήριο ασφάλειας. 3 Προστασία - Παρεμβύσματα στεγανότητας Τα παρεμβύσματα στεγανότητας θα είναι από NEOPRENE, αιθυλοπροπυλένιο ή πυριτιούχο πλαστικό ανθεκτικό στη θερμότητα και στις καιρικές επιδράσεις. Τα φωτιστικά σώματα τύπου βραχίονα στην υποδοχή στερέωσης πάνω στον ιστό θα φέρουν ειδικό αφρώδες πλαστικό στεγανοποιήσεως που θα επιτρέπει την διέλευση μόνο του τροφοδοτικού καλωδίου και θα αποκλείει την είσοδο σκόνης, εντόμων κλπ. μέσα στα φωτιστικά. Τα φωτιστικά σώματα προστασίας ΙΡ 43 (DIN 40050) και πάνω θα φέρουν και κατάλληλους στυπιοθλίπτες για την στεγανοποίηση της εισόδου του τροφοδοτικού καλωδίου. 4 Ηλεκτρικά όργανα - Εσωτερικές καλωδιώσεις Τα όργανα αφής προβλέπονται γενικά μέσα στα φωτιστικά σώματα σε ιδιαίτερο χώρο που πρέπει να είναι εύκολα επισκέψιμος και ειδικά μελετημένος για την απαγωγή της ελκυόμενης θερμότητας. ΜΕΛΕΤΗ Η/Μ EΓΚΑΤΑΣΤΑΣΕΩΝ / ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ 30

110 «Οι λυχνιολαβές θα είναι βαρείας κατασκευής από πορσελάνη ή κατάλληλο αμιαντούχο υλικό. Οι λυχνιολαβές των λαμπτήρων που απαιτούν υψηλή τάση για το άναμά τους θα πρέπει να έχουν ονομαστική τάση ίση τουλάχιστον με την τάση εναύσεως. Για την διανομή του ρεύματος μέσα στα φωτιστικά θα πρέπει να υπάρχει κατάλληλος ακροδέκτης από πορσελάνη ή βακελίτη. Οι εσωτερικές συρματώσεις των φωτιστικών σωμάτων πρέπει να έχουν υψηλή θερμική και μηχανική αντοχή γι αυτό προβλέπονται με αμιαντούχο ή πυριτιούχο (SILICONE) μονωτικό μανδύα. Τα φωτιστικά σώματα θα πρέπει επίσης να έχουν ακροδέκτη γειώσεως από ορείχαλκο ή ανοξείδωτο χάλυβα. Όσα φωτιστικά σώματα τέλος προβλέπονται με λαμπτήρες που απαιτούν υψηλή τάση εναύσεως, θα πρέπει να φέρουν ειδική διάταξη αυτόματης διακοπής της τροφοδοτήσεως αυτών μόλις ανοίξει οποιοδήποτε τμήμα τους (π.χ. κάλυμμα κλπ.) Τα φωτιστικά σώματα θα είναι διπλής μονώσεως όσον αφορά τα όργανα αφής αυτών. Για τον φωτισμό των δρόμων προβλέπεται να εγκατασταθούν φωτιστικά κορυφής επί ιστού 4m. Για την τροφοδοσία του το φωτιστικό θα φέρει διπολική κλέμα για καλώδιο με μέγιστη διατομή 2,5mm2 και θα φέρει fast connector κατάλληλο για καλώδιο διατομής 9-12mm. Η λυχνιολαβή θα είναι κεραμική με επαργυρωμένες επαφές. Το φωτιστικό θα φέρει θερμική προστασία (ενσωματωμένο θερμικό). Θα έχει κλάση μόνωσης ΙΙ, βαθμό προστασίας IP65. Ιστοί φωτιστικών σωμάτων Οι ιστοί θα είναι κυκλικής διατομής, από γαλβανισμένο χάλυβα, ύψους 4m, θα φέρουν πλάκα έδρασης και θα πακτώνονται σε τσιμεντένια βάση θεμελίωσης. Οι ιστοί θα προστατευθούν με βαφή. Θα είναι διατομής 100mm από χάλυβα γαλβανισμένο εν θερμώ και βαμμένος. Το υπέργειο ύψος του θα είναι 4m ενώ θα φέρει θυρίδα επίσκεψης διαστάσεων 132x38mm σε ύψος 1m από το έδαφος. Το ακροκιβώτιο θα είναι αποσπώμενο για ευκολότερη πρόσβαση και συντήρηση. Ο ιστός θα έχει κλάση μόνωσης ΙΙ, θα φέρει πιστοποίηση CE ΜΕΛΕΤΗ Η/Μ EΓΚΑΤΑΣΤΑΣΕΩΝ / ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ 31

111 «και θα είναι κατασκευασμένος σύμφωνα με τους κανονισμούς UNI EN 40-5, EN 40/3-1 και EN 40/3-3. Οι βάσεις θεμελίωσης (αγκύρωσης) των ιστών θα είναι από σκυρόδεμα C 12/15 και θα φέρουν εσωματωμένους πλαστικούς σωλήνες για την διέλευση καλωδίων. Συνοπτικά θα έχουμε τα παρακάτω στοιχεία : α) Ιστός θέση ιστού Ύψος ιστού Διάμετρος ιστού : όπως στα σχέδια : 4m : 100mm β) Πλάκα έδρασης ιστού Διαστάσεις : 400x400 mm Υλικό : Fe 360 (St 37) Πάχος ελάσματος : 15 mm Αριθμός ενισχυτικών πτερυγίων : 4 Διαστάσεις πτερυγίων : mm Αριθμός οπών : 4 x Μ16 γ) Αγκύρια (κοχλίες στερέωσης) Αριθμός αγκυρίων : 4 Διάμετρος και μήκος : Μ mm Διάταξη αγκυρίων και πλευρά διάταξης : τετράγωνο πλευράς 300 mm Σιδηρογωνιές συγκράτησης : L mm δ) Βάση θεμελίωσης Διαστάσεις κάτοψη Ύψος : 700x700 mm : 900 mm ΜΕΛΕΤΗ Η/Μ EΓΚΑΤΑΣΤΑΣΕΩΝ / ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ 32

112 «Οι βάσεις θεμελίωσης των ιστών θα είναι από σκυρόδεμα και θα φέρουν εσωματωμένους πλαστικούς σωλήνες σπιράλ βαρέως τύπου, σύμφωνα με τα σχέδια λεπτομερειών, για την διέλευση των καλωδίων του δικτύου διανομής μέχρι το ακροκιβώτιο των ιστών. ΜΕΛΕΤΗ Η/Μ EΓΚΑΤΑΣΤΑΣΕΩΝ / ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ 33

113 «3. ΑΡΔΕΥΣΗ Δίκτυο σωληνώσεων από δικτυωμένο πολυαιθυλένιο Ο σωλήνας δικτυωμένου πολυαιθυλενίου θα είναι εύκαμπτος σε κουλούρες, πιέσεως Ο σωλήνας θα είναι κατάλληλος για χρήση σε δίκτυα νερού χρήσεως. Η ποιότητα του σωλήνα θα είναι σύμφωνα με τις διεθνείς προδιαγραφές. Για να καλυφθούν οι ανάγκες χρήσεις νερού ύδρευσης θα γίνει κατασκευή υπόγειων αγωγών και λοιπών εγκαταστάσεων δικτύου(ων) ύδρευσης για τη διακίνηση πόσιμου νερού, με σωλήνες Πολυαιθυλενίου υψηλής πυκνότητας τρίτης γενιάς (PE 100) σύμφωνα με αυτά που ορίζονται κατά DIN 8075 (Μάιος 1987). Όλες οι συσκευές εξοπλισμού του δικτύου ύδρευσης θα κατασκευαστούν σύμφωνα με τις συμπληρωματικές μελέτες και θα είναι γενικά κλάσης πίεσης: - Λειτουργίας : 10 bars, 12.5 bars, 16 bars - Δοκιμής : 16 bars, 25 bars Τα εφαρμοζόμενα πρότυπα και προδιαγραφές για σωλήνες δικτύων ύδρευσης από Πολυαιθυλενίου υψηλής πυκνότητας τρίτης γενιάς (PE 100) είναι: EN :2003, EN :2003, EN :2003, EN :2003, EN :2003. Η μεταφορά και η αποθήκευση των υλικών, η τοποθέτηση των σωλήνων στο όρυγμα, η σύνδεση των σωλήνων (ηλεκτροσυγκόλληση ή μετωπική συγκόλληση), τα σώματα αγκυρώσεως, οι δοκιμές στεγανότητας (προδοκιμασία, κύρια δοκιμή υπό πίεση, γενική δοκιμή ολόκληρου δικτύου), η πλύση και η αποστείρωση του δικτύου ύδρευσης θα γίνουν σύμφωνα με τα προβλεπόμενα της μελέτης και τις ισχύουσες τεχνικές προδιαγραφές της ΓΓΔΕ/ΥΠΕΧΩΔΕ. Τα ειδικά τεμάχια εξαρτήματα θα είναι χυτοσιδηρά ή ατσάλινα σύμφωνα με τα προβλεπόμενα από τη μελέτη και τις σχετικές προδιαγραφές της ΓΓΔΕ/ΥΠΕΧΩΔΕ. Οι σωλήνες θα φέρουν εξωτερικά και σε αποστάσεις 5 μ. περίπου, έγχρωμες ταινίες από πλαστικό αυτοκόλλητο υλικό πάχους 0,1 ΜΜ και πλάτους 25 ΜΜ για την ένδειξη του ρευστού που κυκλοφορεί σ'αυτές ΜΕΛΕΤΗ Η/Μ EΓΚΑΤΑΣΤΑΣΕΩΝ / ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ 34

114 «3.2 Εγκατάσταση σωληνώσεων μέσα στο έδαφος Εκσκαφή τάφρων σωληνώσεων Σύμφωνα με την εγκεκριμένη προδιαγραφή ΠΕΤΕΠ Σύμφωνα με την εγκεκριμένη προδιαγραφή ΕΛΟΤ ΤΠ Κατασκευαστικά στοιχεία δικτύου Η άρδευση θα γίνεται μέσω φρεατίων φρεατίων ελέγχου άρδευσης (Φ.Ε.Α.) τοποθετούμενων σε κατάλληλες θέσεις για την κάλυψη των αναγκών άρδευσης. Η διάταξη των Φ.Ε.Α και ο τρόπος ενεργοποίησης των ηλεκτροβαννών φαίνεται στα αντίστοιχα σχέδια. Το πρωτεύον δίκτυο του κεντρικού αγωγού θα συμπληρωθεί από σωλήνα πλαστική από πολυαιθυλένιο τρίτης γενιάς υψηλής πυκνότητας (HP-PE) 10 ατμ. λόγω των πλεονεκτημάτων που παρουσιάζει το υλικό (μικρή τραχύτητα, ευκολία τοποθέτησης και σύνδεσης εξαρτημάτων). Για τη σύνδεση των φρεατίων ελέγχου άρδευσης με τον κεντρικό αγωγό άρδευσης, θα χρησιμοποιηθούν πλαστική από πολυαιθυλένιο τρίτης γενιάς υψηλής πυκνότητας (HP- PE). Το δευτερεύον δίκτυο άρδευσης αποτελείται από πλαστικούς σωλήνες από πολυαιθυλένιο PE - ΗD (HIGH DENSITY) 6 atm σύμφωνα με το DIN σειρά 5. και αποτελείται από : - Εκτοξευτήρες (pop-up) ακτίνας 5-9μ ή 7-14μ (χώροι πράσινου, δέντρα) - Σταλακτοφόρους σωλήνες Φ16/30εκ/1,6λίτρα/ώρα με ενσωματωμένο σταλλάκτη (θάμνοι). Το σύστημα άρδευσης για κάθε κλάδο (στάση) θα αποτελείται από: α) Συλλέκτη διανομής εντός του Pillar άρδευσης που τροφοδοτείται από το πιεστικό συγκρότημα άρδευσης, ηλεκτροβάννες, φίλτρα, βάνες αποκοπής, μειωτή πίεσης κλπ. β) Δίκτυο γραναζωτών εκτοξευτήρων. ΜΕΛΕΤΗ Η/Μ EΓΚΑΤΑΣΤΑΣΕΩΝ / ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ 35

115 «γ) Σταλλακτηφόρο αγωγό Φ16 με ενσωματωμένους σταλλάκτες, παροχής 1,6 lt ανά σταλλάκτη δ) Προγραμματιστή άρδευσης 12-στάσεων. Η κύρια επιδίωξη του σχεδιασμού είναι η αντιπληγματική λειτουργία του δικτύου και ιδιαίτερα του κεντρικού αγωγού. Λειτουργία που εξασφαλίζεται με τη χρησιμοποίηση αντιπληγματικών βαλβίδων, ρυθμιστών πίεσης καθώς και με τις μικρές μέσες ταχύτητες κίνησης του νερού εντός των αγωγών οι οποίες δεν υπερβαίνουν τα 1,8μ/δευτ. Από το συλλέκτη άρδευσης ξεκινούν σωλήνες ΡΕ 10atm προς τα φρεάτια με τις ηλεκτροβάνες, απ όπου ξεκινούν σωλήνες ΡΕ (δευτερεύον δίκτυο) και καταλήγουν στα κυκλώματα των εκτοξευτήρων και στους σταλλακτηφόρους αγωγούς των. Όλα τα δίκτυα έχουν φρεάτια, είναι επισκέψιμα και σε κανονικές διαδρομές (ευθείες και κάθετες). Ηλεκτροβάννα: Κατασκευασμένη από επώνυμο υλικό (cycolac) με μεγάλη αντοχή στην υδραυλική ή χημική διάβρωση καθώς και με αντίστοιχα μεγάλη αντοχή στο χρόνο. 1 1/2 διαφραγματικού τύπου, με θηλυκά σπειρώματα. Διαθέτει ειδικούς ανοξείδωτους μεταλλικούς δακτυλίους για αυξημένη αντοχή, περιμετρικά των θηλυκών σπειραμάτων της. Εχει ρυθμιστή ροής ενεργοποιούμενο χωρίς την ανάγκη χρησιμοποίησης ειδικού εργαλείου. Το διάφραγμά να είναι από ειδικό ελαστικό μείγμα. Εχει τη δυνατότητα χειροκίνητης λειτουργίας. Εχει τη δυνατότητα ευθείας και γωνιώδους ροής. Εχει εύρος λειτουργίας μεταξύ παροχών 1,1-91m³/hr. Εχει εύρος πιέσεων λειτουργίας μεταξύ 0,7-10atm. Είναι ηλεκτρικού τύπου και διαθέτει πηνίο 24VAC, 50/60Hz. Το πηνίο είναι μαζί με το έμβολο και το επαναστατικό ελατήριο, κατασκευασμένα από ανοξείδωτο μέταλλο. Η έναρξη λειτουργίας του πηνίου απαιτεί 0,265Amps, 4,8/VA. Λειτουργεί αντιπληγματικά με προτεινόμενο χρόνο κλεισίματος 15-60sec. ΜΕΛΕΤΗ Η/Μ EΓΚΑΤΑΣΤΑΣΕΩΝ / ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ 36

116 «Είναι επισκευάσιμη από την κεφαλή της χωρίς να αφαιρεθεί από τη γραμμή άρδευσης. Το κεντρικό δίκτυο άρδευσης θα κατασκευαστεί από σωλήνες πολυαιθυλενίου PE-16atm κατά DIN-8074/8075 και θα οδεύει όσο το δυνατόν στα πεζοδρόμια ή σους χώρους πράσινου. Για τη σύνδεση των σωλήνων θα χρησιμοποιηθούν ειδικοί σύνδεσμοι (μούφες). Tα όργανα διακοπής θα είναι ορειχάλκινα. Όλες οι συνδέσεις με τον συλλέκτη, μετρητές νερού κτλ, θα είναι λυόμενες μέσω ρακόρ. Τέλος, όλο το δίκτυο θα πρεσαριστεί και θα δοκιμαστεί, όπως ορίζουν οι ισχύοντες κανονισμοί. Το δίκτυο άρδευσης θα είναι συνέχεια υπό πίεση ενώ οι τοποθετούμενες ηλεκτροβάνες ελεγχόμενες από τους προγραμματιστές άρδευσης ελέγχουν τις αρδευόμενες περιοχές (στάσεις). Πριν από κάθε ηλεκτροβάνα τοποθετούνται βάνες σφαιρικές. Με το άνοιγμα και κλείσιμο των ηλεκτροβανών που γίνεται από κάθε προγραμματιστή ποτίζουμε τις ελεγχόμενες περιοχές για ικανό χρονικό διάστημα. Προβλέπεται φίλτρο, μειωτής πίεσης, εξαεριστικά, βαλβίδες καθαρισμού κλπ, όπως φαίνεται στα σχέδια και στις λεπτομέρειες. Η λειτουργία του συστήματος ελέγχεται από προγραμματιστή 12 στάσεων, που μεταδίδει ηλεκτρικά σήματα στις ηλεκτροβάνες. Ο κεντρικός αγωγός προσαγωγής του νερού προς τα φρεάτια ηλεκτροβανών θα αποτελείται από αγωγό PΕ (πολυαιθυλένιο) διατομής Φ50 10Ατμ. (HIGH DENSITY), κατά DIN Σε καθορισμένα σημεία παροχής νερού του κεντρικού αγωγού τοποθετούνται ηλεκτροβάνες 1 1/2 με σύστημα έλεγχου ροής και ρυθμιστή πίεσης και υδρόμετρο. Οι ηλεκτροβάνες τοποθετούνται εντός ειδικών φρεατίων. Μετά τις Η/Β αναπτύσσεται σε όλη την έκταση του πρασίνου δευτερεύον δίκτυο αγωγών, από πολυαιθυλένιο (ΡΕ) HD (HIGH DENSITY), με πίεση λειτουργίας 6 ατμοσφαιρών, κατά DIN 8074 σειρά 4 και διάμετρο Φ50 και Φ32 ΜΕΛΕΤΗ Η/Μ EΓΚΑΤΑΣΤΑΣΕΩΝ / ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ 37

117 ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ Κωδικός Κωδικός A/A Είδος Εργασιών Α.Τ. Άρθρου Αναθεώρησης Μερική Δαπάνη [1] [2] [3] [4] [5] [6] [7] [8] [9] [10] 1. ΟΙΚΟΔΟΜΙΚΑ 1.1. ΕΚΣΚΑΦΕΣ-ΚΑΘΑΙΡΕΣΕΙΣ - ΣΗΜΑΝΣΗ Μον. Mετρ. Ποσότητα Τιμή Μονάδας (Ευρώ) 1 Γενικές Εκσκαφές σε έδαφος ΝΑΟΔΟ Α02 ΝΟΔΟ 1123.Α 01 m3 447,50 5, ,63 γαιώδες - ημιβραχώδες 2 Τομή οδοστρώματος με ΝΑΟΔΟ Δ01 ΟΙΚ 2269Α 02 m 10,00 6,25 62,50 ασφαλτοκόπτη 3 Αποξηλωση ασφαλτοταπήτων και στρώσεων οδοστρωσίας σταθεροποιημένων μρ τσιμέντο εντός του ορίου των γενικών εκσκαφών ΝΑΟΔΟ Α02.1 ΝΟΔΟ 1123.Α 03 m3 68,21 6,85 467,24 4 Καθαίρεση κατασκευών από ΝΑΥΔΡ 4.13 ΥΔΡ m3 20,00 25,85 517,00 άοπλο σκυρόδεμα 5 Καθαίρεση οπλισμένων ΝΑΟΔΟ Α12 ΟΙΚ m3 361,67 31, ,02 σκυροδεμάτων 6 Αποξήλωση κρασπέδων ΝΑΥΔΡ 4.05 ΥΔΡ m 242,00 3,54 856,68 πρόχυτων ή μή 7 Καθαίρεση πλακοστρώσεων δαπέδων παντός τύπου και οιουδήποτε πάχους χωρίς να καταβάλλεται προσοχή για την εξαγωγή ακεραίων πλακών ΝΑΟΙΚ Καθαίρεση πλακοστρώσεων δαπέδων παντός τύπου και οιουδήποτε πάχους με προσοχή, για την εξαγωγή ακεραίων πλακών σε ποσοστό άνω του 50% ΝΑΟΙΚ Καθαιρέσεις/αποξηλώσεις στοιχείων αστικού εξοπλισμού, κιγκλιδώματα, διακοσμητικοί ιστοί κλπ ΝΑΟΙΚ Ν\ ΟΙΚ 2236 ΟΙΚ 2237 ΟΙΚ m2 08 m2 09 κατ' αποκ ,44 7, ,78 165,00 11, ,00 1, , ,00 10 Φορτοεκφόρτωση προϊόντων εκσκαφής γαιωδών ή ημιβραχωδών και αμμοχάλικων με την μεταφορά σε οποιαδήποτε απόσταση ΝΑΥΔΡ 2.01 ΥΔΡ m3 10,00 5,61 56,10 11 Φορτοεκφόρτωση βραχωδών υλικών ή καθαιρεθέντος οπλισμένου ή άοπλου σκυροδέματος με την μεταφορά σε οποιαδήποτε απόσταση ΝΑΥΔΡ 2.02 ΥΔΡ m3 381,67 5, ,25 12 Μεταφορές με αυτοκίνητο δια ΝΑΟΙΚ μέσου οδών καλής βατότητας ΟΙΚ ton.k m 381,67 0,35 133,58 Δαπάνη (Ευρώ) Ολική Δαπάνη Σε μεταφορά ,78 Σελίδα 1 από 8

118 ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ Κωδικός Κωδικός A/A Είδος Εργασιών Α.Τ. Άρθρου Αναθεώρησης Μερική Δαπάνη [1] [2] [3] [4] [5] [6] [7] [8] [9] [10] Μον. Mετρ. Ποσότητα Τιμή Μονάδας (Ευρώ) Από μεταφορά ,78 13 Επιχώσεις ορυγμάτων υπογείων δικτύων με προϊόντα εκσκαφών, με ιδιαίτερες απαιτήσεις συμπύκνωσης ΝΑΥΔΡ 5.04 ΥΔΡ m3 10,00 1,55 15,50 14 Επιχώσεις ορυγμάτων υπογείων δικτύων με διαβαθμισμένο θραυστό αμμοχάλικο λατομείου Για συνολικό πάχος επίχωσης άνω των 50 cm ΝΑΥΔΡ ΥΔΡ m3 18,00 16,55 297,90 15 Ισοπέδωση δια ΝΑΟΔΟ Ν\Α14 ΝΟΔΟ m ,08 1, ,20 διαμορφωτήρος ή δια άλλου μηχανήματος έργου 16 Πρόσθετη τιμή εκσκαφών λόγω δυσχερειών απο διερχόμενα υπόγεια δίκτυα Ο.Κ.Ω. ΝΑΟΔΟ Β02 ΥΔΡ m3 45,00 2,70 121,50 17 Αναλάμπων φανός ΝΑΟΔΟ Ε16 ΗΛΜ ΤΕΜ 10,00 43,80 438,00 επισήμανσης κινδύνου 18 Μηνιαία χρήση πινακίδων ΝΑΟΔΟ Ε09.6 ΟΙΚ ΤΕΜ 45,00 8,80 396,00 εργοτοξιακής σήμανσης 19 Χρήση αμφίπλευρων εργοταξιακών στηθαίων οδού, τύπου New Jersey, από σκληρό πλαστικό. ΝΑΥΔΡ 1.02 ΗΛΜ μήνας 15,00 5,20 78,00 Δαπάνη (Ευρώ) Ολική Δαπάνη Σύνολο : 1.1. ΕΚΣΚΑΦΕΣ-ΚΑΘΑΙΡΕΣΕΙΣ - ΣΗΜΑΝΣΗ , , ΔΑΠΕΔΑ - ΕΠΙΣΤΡΩΣΕΙΣ 1 Υπόβαση οδοστρωσίας ΝΑΟΔΟ Γ01.1 ΝΟΔΟ 3121Β 20 m3 444,99 16, ,58 μεταβλητού πάχους 2 Υπόβαση οδοστρωσίας ΝΑΟΔΟ Γ01.2 ΝΟΔΟ 3111Β 21 m ,58 1, ,92 συμπυκωμένου πάχους 0,10 m 3 Βάση πάχους 0,10 m (Π.Τ.Π. ΝΑΟΔΟ Γ02.2 ΝΟΔΟ 3211Β 22 m2 100,00 1,73 173,00 Ο-155) 4 Επιχώματα (από κοκκώδη ΝΑΟΔΟ Β04.1 ΝΟΔΟ 3121Β 23 m3 133,92 12, ,26 υλικά) κάτω από τα πεζοδρόμια 5 Πρόχυτα κράσπεδα από ΝΑΟΔΟ Β51 ΝΟΔΟ m 104,60 9, ,16 σκυρόδεμα 6 Πρόχυτα κράσπεδα από ΝΑΠΡΣ Β04 ΝΟΔΟ m 428,91 9, ,65 σκυρόδεμα, (χωρίς την βάση από σκυρόδεμα) 7 Ξυλότυποι συνήθων χυτών ΝΑΟΙΚ ΟΙΚ m2 117,73 15, ,36 κατασκευών 8 Κατασκευή ρείθρων, τάφρων ΝΑΟΔΟ κλπ. με σκυρόδεμα C12/15, Β άοπλο 9 Κατασκευή ρείθρων, τραπεζοειδών τάφρων, στρώσεων προστασίας στεγάνωσης γεφυρών κλπ με σκυρόδεμα C16/20 ΝΑΟΔΟ Β Χαλύβδινοι οπλισμοί ΝΑΟΙΚ σκυροδέματος, Δομικά πλέγματα B500C ΝΟΔΟ 2531 ΝΟΔΟ 2532 ΟΙΚ m3 28 m3 29 kg 31,55 86, ,08 166,05 94, , ,90 1, ,38 11 Πρόχυτα κράσπεδα από ΝΑΟΔΟ Ν\Β51 ΝΟΔΟ m3 36,63 210, ,30 σκυρόδεμα ειδικών ιδιοτήτων 12 C20/25 μικροκατασκευών από ΝΑΟΔΟ σκυρόδεμα ειδικών ιδιοτήτων Ν\Β σε εγκάρσιες ζώνες ΝΟΔΟ m3 3,92 210,00 823,20 Σε μεταφορά , ,88 Σελίδα 2 από 8

119 ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ Κωδικός Κωδικός A/A Είδος Εργασιών Α.Τ. Άρθρου Αναθεώρησης Μερική Δαπάνη [1] [2] [3] [4] [5] [6] [7] [8] [9] [10] 13 Σκυρόδεμα ειδικών ιδιοτήτων για χυτά κράσπεδα ελαφρώς οπλισμένα και για τη ζώνη κτιρίων ΝΑΟΔΟ Ν\Β51.1 ΝΟΔΟ 2921 Μον. Mετρ. 32 m Ποσότητα Τιμή Μονάδας (Ευρώ) Δαπάνη (Ευρώ) Ολική Δαπάνη Από μεταφορά , ,88 19,64 180, ,20 14 Βελτίωση θερμικών επιδόσεων εξωτερικών χώρων με επίστρωση εγχρώμων κυβολίθων που περιέχουν ψυχρά υλικά (cool materials) ΝΑΟΙΚ ΟΙΚ m ,31 39, ,21 15 Βελτίωση θερμικών επιδόσεων εξωτερικών χώρων με επίστρωση λευκών ή εγχρώμων τσιμεντοπλακών που περιέχουν ψυχρά υλικά (cool materials) ΝΑΟΙΚ ΟΙΚ m2 216,89 22, ,03 16 Έτοιμο χωμάτινο - κεραμικό ΝΑΟΙΚ Ν\79.82 ΟΙΚ m2 783,88 45, ,60 σταθεροποιημένο δάπεδο τύπου KOURASANIT 17 Διάστρωση κεραμικών ΝΑΟΙΚ Ν\ m2 671,50 52, ,00 κυβολίθων ή πλακών klinker υπόβασης beton 18 Επιστρώσεις δαπέδων με ισομεγέθεις πλάκες μαρμάρου, σκληρού έως εξαιρετικά σκληρού, πάχους 3 cm, σε αναλογία 11 έως 25 τεμάχια ανά τετραγωνικό μέτρο ΝΑΟΙΚ ΟΙΚ m2 165,00 101, ,00 19 Επιστρώσεις δαπέδων με ΝΑΟΙΚ ΟΙΚ m2 329,75 45, ,75 κυβολίθους από γρανίτη 20 Επιστρώσεις δαπέδων με ΝΑΟΙΚ Ν\78.96 ΟΙΚ m2 53,42 32, ,44 κυβόλιθους τεχνητής παλαίωσης 21 Τυποποιημένα φρεάτια αποστράγγισης και αποχέτευσης ομβρίων (ΠΚΕ), φρεάτιο υδροσυλλογής τύπου Φ1Ν (ΠΚΕ) ΝΑΟΔΟ Β66.1 ΝΟΔΟ ΤΕΜ 3,00 438, ,00 22 Σύνδεση αγωγού εξόδου ΝΑΥΔΡ ΥΔΡ ΤΕΜ 10,00 103, ,00 φρεατίου υδροσυλλογής με το δίκτυο ομβρίων 23 Αγωγοί αποχέτευσης από σωλήνες PVC-U συμπαγούς τοιχώματος Αγωγοί αποχέτευσης από σωλήνες PVC-U, SDR 41, DN 315 mm ΝΑΥΔΡ ΥΔΡ m 15,50 22,80 353,40 24 Προσαρμογή στάθμης υφιστάμενου φρεατίου επί ανακατασκευαζόμενου πεζοδρομίου ΝΑΟΔΟ Β85 ΝΟΔΟ ΤΕΜ 40,00 40, ,00 Σύνολο : 1.2. ΔΑΠΕΔΑ - ΕΠΙΣΤΡΩΣΕΙΣ , , ΑΣΤΙΚΟΣ ΕΞΟΠΛΙΣΜΟΣ 1 Εμπόδια Στάθμευσης Ξύλινα ΝΑΟΔΟ 1\Ε06 ΥΔΡ ΤΕΜ 35,00 75, ,00 Σταθερά 2 Εμπόδια Στάθμευσης Λίθινα ΝΑΟΔΟ 2\Ε06 ΥΔΡ ΤΕΜ 296,00 50, ,00 3 Κάδος απορριμμάτων ΝΑΠΡΣ Ν\Β11.3 ΟΙΚ ΤΕΜ 12,00 160, ,00 4 Καθιστικά - Παγκάκια Παραδοσιακά καθιστικά από χυτοσίδηρο και δοκίδες φυσικού ξύλου ΝΑΠΡΣ Β10.5 ΟΙΚ ΤΕΜ 15,00 490, ,00 5 Σιδηρές αναρτήσεις ΝΑΟΙΚ Ν\64.01 ΟΙΚ ΤΕΜ 10,00 70,00 700,00 αναρριχητικών φυτών 6 Πληροφοριακή πινακίδα ξύλινη ΝΑΟΔΟ Ν\Ε08 ΟΙΚ ΤΕΜ 1,00 580,00 580,00 Σε μεταφορά , ,31 Σελίδα 3 από 8

120 ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ Κωδικός Κωδικός A/A Είδος Εργασιών Α.Τ. Άρθρου Αναθεώρησης Μερική Δαπάνη [1] [2] [3] [4] [5] [6] [7] [8] [9] [10] 7 Όργανο stepper ΝΑΠΡΣ Ν\Β Όργανο έλξεων ώμων ΝΑΠΡΣ Ν\Β Όργανο ποδηλάτου ΝΑΠΡΣ Ν\Β Όργανο έλλειπτικης κίνησης ΝΑΠΡΣ ποδιών Ν\Β Όργανο βάδισης αέρος ΝΑΠΡΣ Ν\Β12.7 ΟΙΚ 5104 ΟΙΚ 5104 ΟΙΚ 5104 ΟΙΚ 5104 ΟΙΚ 5104 Μον. Mετρ. 50 ΤΕΜ 51 ΤΕΜ 52 ΤΕΜ 53 ΤΕΜ 54 ΤΕΜ Ποσότητα Τιμή Μονάδας (Ευρώ) Δαπάνη (Ευρώ) Ολική Δαπάνη Από μεταφορά , ,31 1, , ,00 1, , ,00 1,00 999,60 999,60 1, , ,80 1, , ,60 12 Σχάρα φύτευσης από ΝΑΠΡΣ Ν\Β01 ΥΔΡ ΤΕΜ 15,00 180, ,00 χυτοσίδηρο με διαστάσεις 0,80Χ0,80 13 Επισκευή - συντήρηση ξύλινης ΝΑΠΡΣ πέργκολας Ν\Β09.2 ΟΙΚ κατ' αποκ 1, , ,00 14 Κιγκλιδώματα σιδηρά, ξύλινης ΝΑΟΙΚ Ν\ % ΟΙΚ m 75,00 75, ,00 κουπαστής ύψους 1,05 30% ΟΙΚ Επισκευή - συντήρηση ΟΙΚ Ν\Λ01 ΗΛΜ κατ' 1, , ,00 σιντριβανιού αποκ 16 Kαλύμματα φρεατίων ΝΑΥΔΡ Καλύματα από ελατό χυτοσίδηρο (ductile iron) 17 Μεταλλικές εσχάρες υδροσυλλογής Εσχάρες καναλιών υδροσυλλογής, τυποποιημένες, ηλεκτροπρεσσαριστές, γαλβανισμένες ΝΑΥΔΡ ΥΔΡ 6752 ΥΔΡ kg 60 kg 100,00 2,90 290,00 20,00 3,10 62,00 Σύνολο : 1.3. ΑΣΤΙΚΟΣ ΕΞΟΠΛΙΣΜΟΣ , ,00 Σύνολο : 1. ΟΙΚΟΔΟΜΙΚΑ 2. ΗΛΕΚΤΡΟΜΗΧΑΝΟΛΟΓΙΚΑ 2.1. ΑΡΔΕΥΤΙΚΑ ΔΙΚΤΥΑ 1 Εκσκαφή και επαναπλήρωση ΝΑΠΡΣ Α10 ΠΡΣ m 765,00 0,80 612,00 τάφρων υπογείου αρδευτικού δικτύου, με μηχανικά μέσα 2 Σωλήνες από πολυαιθυλένιο ΝΑΠΡΣ Η ΗΛΜ 8 62 m 50,00 2,20 110,00 ΡΕ 10 atm, ονομαστικής διαμέτρου Φ 50 mm 3 Σωλήνες από πολυαιθυλένιο ΝΑΠΡΣ Η ΗΛΜ 8 63 m 185,00 3,20 592,00 ΡΕ 10 atm, ονομαστικής διαμέτρου Φ 63 mm 4 Σωλήνες από πολυαιθυλένιο ΝΑΠΡΣ Η ΗΛΜ 8 64 m 725,00 0,65 471,25 (ΡΕ) 6 atm, ονομαστικής διαμέτρου Φ 32 mm 5 Σταλακτηφόροι Φ6 ή Φ17 mm από πολυαιθυλένιο (ΡΕ) με σταλάκτες μακράς διαδρομής, αποστάσεις σταλακτών 33 cm ΝΑΠΡΣ Η Βάνες ελέγχου άρδευσης (ηλεκτροβάνες), ΡΝ 10 atm, πλαστικές, με μηχανισμό ρύθμισης πίεσης, διατομής 2 in ΝΑΠΡΣ Η Βάνες ελέγχου άρδευσης (ηλεκτροβάνες), ΡΝ 10 atm, πλαστικές, χωρίς μηχανισμό ρύθμισης πίεσης, διατομής 1 in ΝΑΠΡΣ Η ΗΛΜ 8 ΗΛΜ 8 ΗΛΜ 8 65 m 66 ΤΕΜ 67 ΤΕΜ 600,00 0,32 192,00 1,00 150,00 150,00 11,00 32,00 352, ,31 Σε μεταφορά 2.479, ,31 Σελίδα 4 από 8

121 ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ Κωδικός Κωδικός A/A Είδος Εργασιών Α.Τ. Άρθρου Αναθεώρησης Μερική Δαπάνη [1] [2] [3] [4] [5] [6] [7] [8] [9] [10] 8 Εκτοξευτήρες αυτοανυψούμενοι, γραναζωτοί, ακτίνας ενεργείας 5-9 m, με σώμα ανύψωσης 10 cm, πλαστικό ΝΑΠΡΣ Η Εκτοξευτήρες αυτοανυψούμενοι, γραναζωτοί, ακτίνας ενεργείας 7-14 m, με σώμα ανύψωσης πλαστικό ΝΑΠΡΣ Η Επαγγελματικός προγραμματιστής ρεύματος εξωτερικού χώρου, ελεγχόμενες Η/Β 12 ΝΑΠΡΣ Η Σωληνώσεις προστασίας καλωδίων, από πολυαιθυλένιο (PE), δομημένου τοιχώματος Με σωλήνες σε κουλούρες, με ενσωματωμένη ατσάλινα και μούφα, με τυποποίηση ονομαστικής διαμέτρου σωλήνων (DN) κατά την εξωτερική διάμετρο [DN/OD], θλιπτικής αντοχής > =450 Ν κατά την πρότυπη δοκιμή που καθορίζεται στο ΕΛΟΤ EN Σωληνώσεις DN/OD 50 mm ΝΑΥΔΡ Πλαστικό φρεάτιο ΝΑΠΡΣ ηλεκτροβανών, 30 x 40 cm, 4 Η Η/Β 13 Πλαστικό φρεάτιο ΝΑΠΡΣ ηλεκτροβανών, 50 x 60 cm, 6 Η Η/Β 14 Στεγανό κουτί για ΝΑΠΡΣ προγραμματιστές, μεταλλικό, Η Δ διαστάσεων 60 x 60 x 25 (cm), πάχους 1,2 mm 15 Καλώδια τύπου JIVV-U ΝΑΠΡΣ (ΝΥΥ), διατομής 7 x 1,5 mm2 Η Βαλβίδες αντεπιστροφής ΝΑΠΡΣ (κλαπέ) με ελατήριο ή άλλο Η μηχανισμό, DN Φ 2 in ΗΛΜ 8 ΗΛΜ 8 ΗΛΜ 52 ΥΔΡ ΗΛΜ 8 ΗΛΜ 8 ΗΛΜ 8 ΗΛΜ 47 ΗΛΜ 11 Μον. Mετρ. 68 ΤΕΜ 69 ΤΕΜ 70 ΤΕΜ 71 m 72 ΤΕΜ 73 ΤΕΜ 74 ΤΕΜ 75 m 76 ΤΕΜ Ποσότητα Τιμή Μονάδας (Ευρώ) Δαπάνη (Ευρώ) Ολική Δαπάνη Από μεταφορά 2.479, ,31 24,00 30,00 720,00 73,00 30, ,00 1,00 450,00 450,00 250,00 0,82 205,00 7,00 25,00 175,00 4,00 45,00 180,00 1,00 85,00 85,00 250,00 1,40 350,00 2,00 18,50 37,00 17 Σφαιρικοί κρουνοί, ορειχάλκινοι, κοχλιωτοί, PN 16 atm, ονομαστικής διαμέτρου Φ 2 in ΝΑΠΡΣ Η ΗΛΜ ΤΕΜ 5,00 28,00 140,00 18 Σφαιρικοί κρουνοί, ορειχάλκινοι, κοχλιωτοί, PN 16 atm, ονομαστικής διαμέτρου Φ 1 in ΝΑΠΡΣ Η ΗΛΜ ΤΕΜ 11,00 9,80 107,80 19 Bαλβίδες εξαερισμού, κινητικού τύπου, πλαστικές ή μεταλλικές, ονομαστικής διαμέτρου Φ 1 in ΝΑΠΡΣ Η ΗΛΜ ΤΕΜ 1,00 25,00 25,00 20 Ηλεκτρικός πίνακας ΝΑΠΡΣ Ν\Λ06 ΗΛΜ ΤΕΜ 1, , ,00 αυτοματισμού γεώτρησης 21 Δοχείο δοαστολής (πίεσης) ΝΑΠΡΣ 2\Λ06 ΗΛΜ ΤΕΜ 1,00 800,00 800, LT Σύνολο : 2.1. ΑΡΔΕΥΤΙΚΑ ΔΙΚΤΥΑ 9.644, , ΗΛΕΚΤΡΟΜΗΧΑΝΟΛΟΓΙΚΑ 1 Χαλύβδινος ιστός ύψους 4m, ΑΤΗΕ Ν ΗΛΜ ΤΕΜ 36,00 823, ,80 για φωτιστικό κορυφής. 2 Φωτιστικό σώμα κορυφής ΑΤΗΕ Ν ΗΛΜ ,00 436, ,56 ύψος τοποθετήσεως 4m Σε μεταφορά , ,36 Σελίδα 5 από 8

122 ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ Κωδικός Κωδικός A/A Είδος Εργασιών Α.Τ. Άρθρου Αναθεώρησης Μερική Δαπάνη [1] [2] [3] [4] [5] [6] [7] [8] [9] [10] Μον. Mετρ. Ποσότητα Τιμή Μονάδας (Ευρώ) Δαπάνη (Ευρώ) Ολική Δαπάνη Από μεταφορά , ,36 3 Φωτιστικό εξωτερικού χώρου ΑΤΗΕ Ν ΗΛΜ ,00 335, ,54 επιδαπέδιο με λαμπτήρα led με λαμπτήρα led 4 Φωτιστικά σώματα εξωτερικού ΑΤΗΕ Ν ΗΛΜ ΤΕΜ 19,00 414, ,64 χώρου τύπου προβολέα με λαμπτήρα led Ισχύος 1 Χ 80 W 5 Αγωγός γυμνός χάλκινος ΑΤΗΕ ΗΛΜ m 380,00 2,18 828,40 Μονόκλωνος διατομής 6mm2 6 Αγωγός γυμνός χάλκινος ΑΤΗΕ ΗΛΜ m 1.120,00 4, ,40 Πολύκλωνος διατομής 25mm2 7 Εκσκαφή χάνδακα γιά την ΑΤΗΕ Ν ΟΙΚ m3 620,00 9, ,40 τοποθέτηση καλωδίων 8 Χωματουργικές εργασίες κτιριακών έργων. Επίχωση με προϊόντα εκσκαφών, εκβραχισμών ή κατεδαφίσεων ΝΑΟΙΚ Ν20.10 ΟΙΚ m3 560,00 4, ,00 9 Καλώδιο τύπου NYY γιά τοποθέτηση μέσα στο έδαφος Τριπολικό διατομής 3 Χ 1,5 mm2 ΑΤΗΕ ΗΛΜ m 239,00 2,51 599,89 10 Καλώδιο τύπου NYY ορατό ή ΑΤΗΕ ΗΛΜ m 120,00 5,14 616,80 εντοιχισμένο Τριπολικό διατομής 3 Χ 1,5 mm2 11 Καλώδιο τύπου NYY γιά τοποθέτηση μέσα στο έδαφος Τετραπολικό διατομής 4 Χ 4 mm2 ΑΤΗΕ ΗΛΜ m 950,00 5, ,50 12 Καλώδιο τύπου NYY γιά τοποθέτηση μέσα στο έδαφος Τετραπολικό διατομής 4 Χ 6 mm2 ΑΤΗΕ ΗΛΜ m 656,00 6, ,16 13 Καλώδιο τύπου NYY ορατό ή ΑΤΗΕ εντοιχισμένο Πενταπολικό Ν διατομής 5 Χ 10 mm2 ΗΛΜ m 22,00 13,81 303,82 14 Πλάκα γειώσεως από ΑΤΗΕ Ν ΗΛΜ ΤΕΜ 17,00 185, ,94 ηλεκτρολυτικό χαλκό 15 Φρεάτια δικτύων σωληνώσεων ΑΤΗΕ αναμονής Φρεάτιο έλξης Ν καλωδίων 30x30 16 Φρεάτια δικτύων σωληνώσεων ΑΤΗΕ αναμονής Φρεάτιο έλξης Ν καλωδίων 60x60 ΗΛΜ 10 ΗΛΜ τεμ. 105 τεμ. 5,00 209, ,70 42,00 283, ,28 17 Βάση σιδηροϊστού οπλισμένη ΑΤΗΕ Ν ΗΛΜ ΤΕΜ 36,00 131, ,40 διαστάσεων 0,70Χ 0,70 m, βάθους 0,70 18 Σωλήνες πολυαιθυλενίου ΑΤΗΕ Ν5751 ΥΔΡ m 1.440,00 6, ,40 διέλευσης καλωδίων 6 ατμ. - Σωλήνες Φ90 19 Σωληνώσεις προστασίας καλωδίων, από πολυαιθυλένιο (PE), δομημένου τοιχώματος Με σωλήνες σε κουλούρες, με ενσωματωμένη ατσάλινα και μούφα, με τυποποίηση ονομαστικής διαμέτρου σωλήνων (DN) κατά την εξωτερική διάμετρο [DN/OD], θλιπτικής αντοχής > =450 Ν κατά την πρότυπη δοκιμή που καθορίζεται στο ΕΛΟΤ EN Σωληνώσεις DN/OD 50 mm ΝΑΥΔΡ Πίλαρ οδοφωτισμού είκοσι ΝΑΗΛΜ αναχωρήσεων ΥΔΡ ΗΛΜ m 108 ΤΕΜ 450,00 0,82 369,00 1, , ,00 Σε μεταφορά , ,36 Σελίδα 6 από 8

123 ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ Κωδικός Κωδικός A/A Είδος Εργασιών Α.Τ. Άρθρου Αναθεώρησης Μερική Δαπάνη [1] [2] [3] [4] [5] [6] [7] [8] [9] [10] 21 Kαλύμματα φρεατίων ΝΑΥΔΡ Καλύματα από φαιό χυτοσίδηρο (gray iron) 22 Σωλήνας ηλεκτρικών γραμμών ΑΤΗΕ πλαστικός βαρέως τύπου Ν σπιράλ 32mm ΥΔΡ 6752 ΗΛΜ 41 Μον. Mετρ. 109 kg 110 m Ποσότητα Τιμή Μονάδας (Ευρώ) Δαπάνη (Ευρώ) Ολική Δαπάνη Από μεταφορά , ,36 710,85 1, ,07 507,00 6, ,92 23 Σιδηροσωλήνες γαλβανισμένοι ΝΑΟΔΟ Β59 ΗΛΜ m 20,00 27,40 548,00 διέλευσης καλωδίων DN Ακροκιβώτιο Για μονό ΑΤΗΕ ΗΛΜ ΤΕΜ 36,00 58, ,60 βραχίονα Σύνολο : 2.2. ΗΛΕΚΤΡΟΜΗΧΑΝΟΛΟΓΙΚΑ , ,22 Σύνολο : 2. ΗΛΕΚΤΡΟΜΗΧΑΝΟΛΟΓΙΚΑ 3. ΠΡΑΣΙΝΟ 1 Γενική μόρφωση επιφάνειας εδάφους για την φύτευση φυτών ή εγκατάσταση χλοοτάπητα ΝΑΠΡΣ Γ01 ΠΡΣ στρ. 3,50 105,00 367,50 2 Συμπλήρωση παράπλευρων χώρων οδών και πλατειών σε αστικές περιοχές με φυτική γη, χωρίς την προμήθεια του υλικού ΝΑΠΡΣ Α07 ΠΡΣ m ,20 1, ,30 3 Προμήθεια φυτικής γης ΝΑΠΡΣ Δ08 ΠΡΣ m ,26 6, ,56 4 Δένδρα, κατηγορίας Δ9 ΝΑΠΡΣ Δ01.9 ΠΡΣ ΤΕΜ 7,00 220, ,00 5 Δένδρα, κατηγορίας Δ7 ΝΑΠΡΣ Δ01.7 ΠΡΣ ΤΕΜ 13,00 120, ,00 6 Θάμνοι, κατηγορίας Θ4 ΝΑΠΡΣ Δ02.4 ΠΡΣ ΤΕΜ 817,00 14, ,00 7 Θάμνοι, κατηγορίας Θ5 ΝΑΠΡΣ Δ02.5 ΠΡΣ ΤΕΜ 72,00 30, ,00 8 Άνοιγμα λάκκων με χρήση εκσκαπτικού μηχανήματος, διαστάσεων 0,70 Χ 0,70 Χ 0,70 m ΝΑΠΡΣ Ε04.2 ΠΡΣ ΤΕΜ 20,00 2,40 48,00 9 Άνοιγμα λάκκων σε χαλαρά εδάφη με εργαλεία χειρός, διαστάσεων 0,50 Χ 0,50 Χ 0,50 m ΝΑΠΡΣ Ε01.2 ΠΡΣ ΤΕΜ 889,00 1, ,50 10 Φύτευση φυτών με μπάλα ΝΑΠΡΣ Ε09.5 ΠΡΣ ΤΕΜ 889,00 1, ,70 χώματος όγκου 4,50-12,00 lt 11 Φύτευση φυτών με μπάλα ΝΑΠΡΣ Ε09.8 ΠΡΣ ΤΕΜ 20,00 6,00 120,00 χώματος όγκου lt 12 Υποστύλωση δένδρου με την ΝΑΠΡΣ Ε ΠΡΣ ΤΕΜ 20,00 2,50 50,00 αξία του πασσάλου Για μήκος πασσάλου μέχρι 2,50 m 13 Εγκατάσταση ΝΑΠΡΣ Ε13.2 ΠΡΣ στρ. 3, , ,00 προπαρασκευασμένου χλοοτάπητα 14 Διαμόρφωση κόμης δένδρων ΝΑΠΡΣ ύψους μέχρι 4 m ΣΤ Ανανέωση κόμης ή κοπή ΝΑΠΡΣ μεγάλων δένδρων ύψους 16 - ΣΤ m, σε πλατείες, πάρκα κλπ ΠΡΣ 5354 ΠΡΣ ΤΕΜ 127 ΤΕΜ 20,00 8,75 175,00 10,00 150, ,00 16 Μεταφύτευση φυτών με μπάλα ΝΑΠΡΣ Ε10.2 ΠΡΣ ΤΕΜ 5,00 140,00 700,00 χώματος όγκου lt ,27 Σύνολο : 3. ΠΡΑΣΙΝΟ , ,56 Σε μεταφορά ,14 Σελίδα 7 από 8

124 ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ Τιμή Κωδικός Κωδικός Μον. Δαπάνη (Ευρώ) ΑΑ Είδος Εργασιών Α.Τ. Ποσότητα Μονάδας Άρθρου Αναθεώρησης Mετρ. Μερική Ολική (Ευρώ) Δαπάνη Δαπάνη Άθροισμα Προστίθεται ΓΕ & ΟΕ 18,00% Άθροισμα Απρόβλεπτα 15,00% Άθροισμα Πρόβλεψη απολογιστικών Άθροισμα Πρόβλεψη αναθεώρησης Άθροισμα ΦΠΑ 24,00% , , , , , , ,79 720, , ,39 ΓΕΝΙΚΟ ΣΥΝΟΛΟ ,18 Σελίδα 8 από 8

125 ΤΙΜΟΛΟΓΙΟ ΜΕΛΕΤΗΣ Τιμαριθμική : 2012Γ Σελίδα 1 από 58

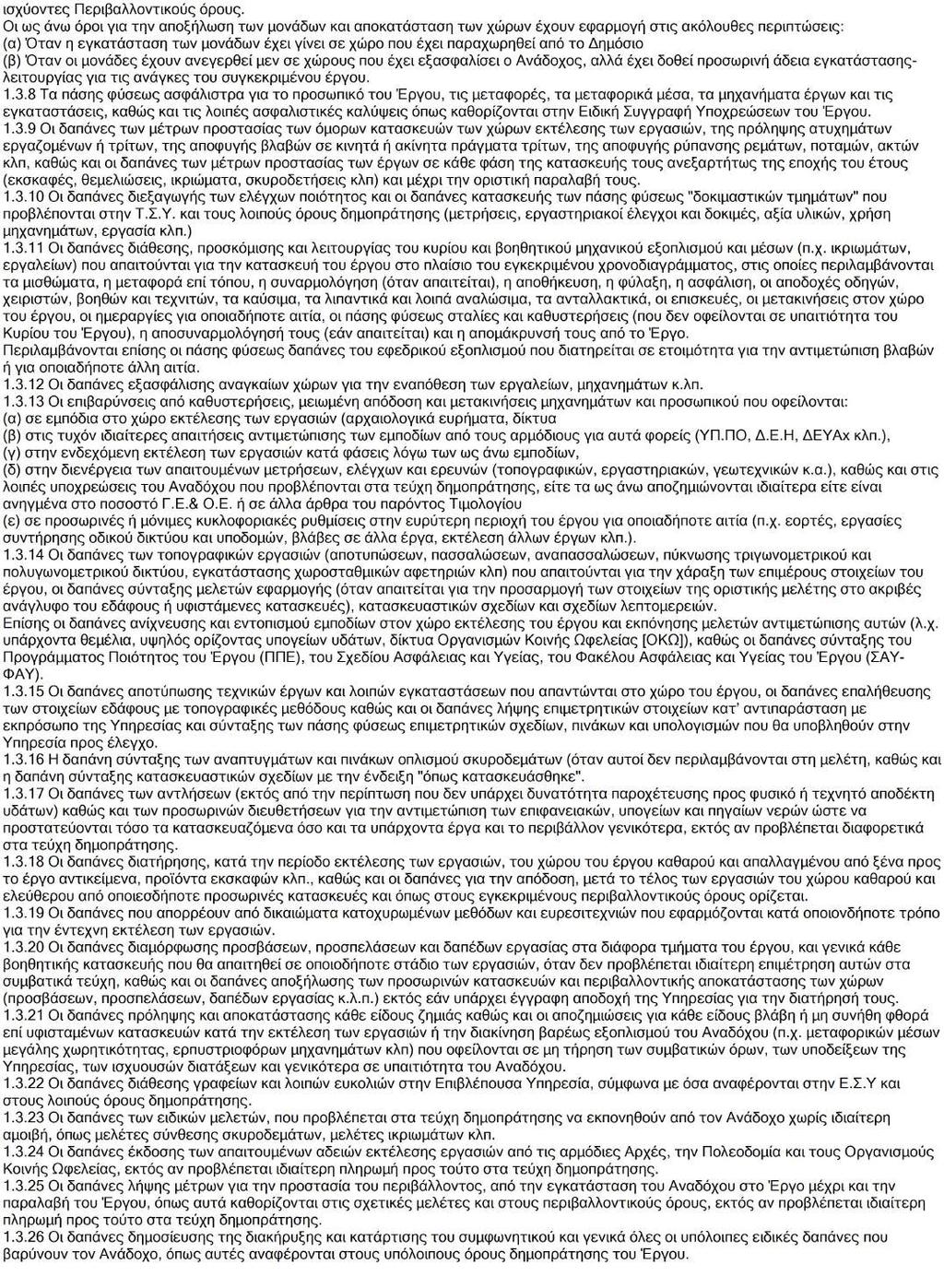

126 Τιμολόγιο μελέτης Σελίδα 2 από 58

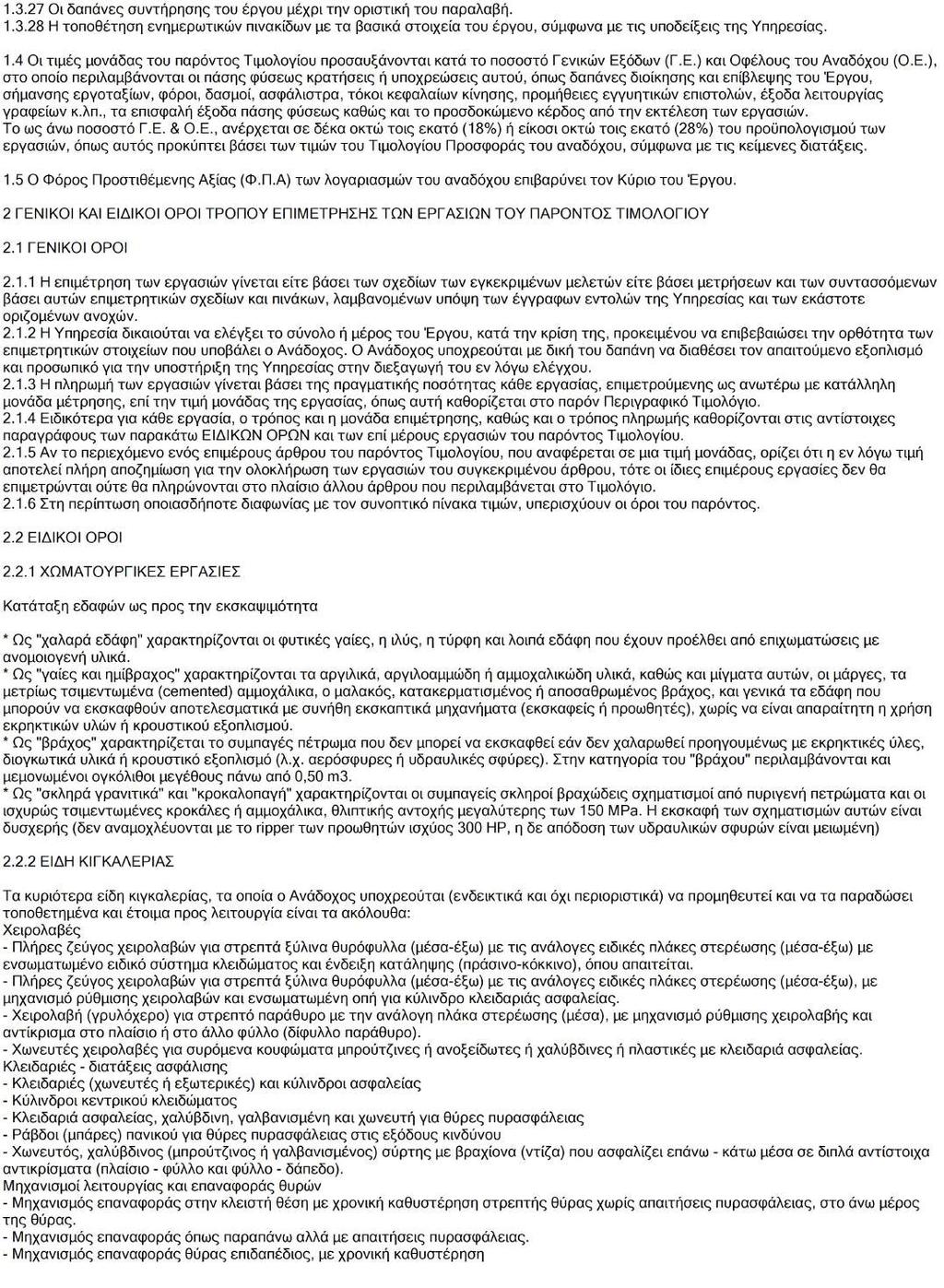

127 Τιμολόγιο μελέτης Σελίδα 3 από 58

128 Τιμολόγιο μελέτης Σελίδα 4 από 58

129 Τιμολόγιο μελέτης ΑΡΘΡΑ Σελίδα 5 από 58

130 Τιμολόγιο μελέτης A.T. : 01 Άρθρο : ΝΑΟΔΟ Α02 Γενικές Εκσκαφές σε έδαφος γαιώδες - ημιβραχώδες Κωδικός αναθεώρησης: ΝΟΔΟ 1123.Α 100% Γενικές εκσκαφές, με την μεταφορά σε οποιαδήποτε απόσταση, εδαφών γαιωδών και ημιβραχωδών οποιασδήποτε συστάσεως, ανεξαρτήτως βάθους, πλάτους και κλίσεως πρανών, σε νέο έργο ή για επέκταση ή συμπλήρωση ή διαπλάτυνση υπάρχοντος, ανεξαρτήτως της θέσης εργασίας και των δυσχερειών που προκαλεί (κοντά ή μακριά, χαμηλά ή υψηλά σχετικά με το υπάρχον έργο), για οποιοδήποτε σκοπό και με οποιοδήποτε εκσκαπτικό μέσο, εν ξηρώ ή με παρουσία νερών, σύμφωνα με την ΕΤΕΠ Με το άρθρο αυτό τιμολογούνται επίσης οι ακόλουθες εκσκαφές σε εδάφη ανάλογης σκληρότητας: - ανοιχτών τάφρων για το τμήμα τους πλάτους μεγαλύτερου των 5,00 m μετά της μόρφωσης των πρανών και του πυθμένα τους, - για τη δημιουργία αναβαθμών προς αγκύρωση των επιχωμάτων, - τριγωνικών τάφρων μετά της μόρφωσης των πρανών, όταν αυτές κατασκευάζονται στη συνέχεια των γενικών εκσκαφών της οδού, - για τον καθαρισμό οχετών ύψους και πλάτους μεγαλύτερου των 5,00 m, - τεχνικών Cut and Cover μετά των μέτρων προσωρινής και μόνιμης αντιστήριξης των πρανών των εκσκαφών εφόσον δεν αποζημιώνονται με άλλο άρθρο αυτού του τιμολογίου - για τη δημιουργία στομίων σηράγγων και Cut and Cover Στην τιμή μονάδας περιλαμβάνονται: - η προσέγγιση μηχανημάτων και μεταφορικών μέσων, η εκσκαφή με οποιοδήποτε μέσο και υπό οποιεσδήποτε συνθήκες, - η αποστράγγιση των υδάτων, η μόρφωση των παρειών, των πρανών και του πυθμένα της σκάφης και ο σχηματισμός των αναβαθμών - η διαλογή, φύλαξη, φορτοεκφόρτωση σε οποιοδήποτε μεταφορικό μέσο και η μεταφορά των προϊόντων σε οποιαδήποτε απόσταση για τη χρησιμοποίηση των κατάλληλων στο έργο (π.χ. κατασκευή επιχωμάτων) ή για απόρριψη των ακατάλληλων ή πλεοναζόντων σε επιτρεπόμενες τελικές ή προσωρινές θέσεις - η εναπόθεση σε τελικές ή ενδιάμεσες θέσεις, η επαναφόρτωση από τις θέσεις των προσωρινών αποθέσεων και η εκφόρτωση σε τελικές θέσεις, καθώς και η διάστρωση και διαμόρφωση των χώρων απόθεσης σύμφωνα με τους περιβαλλοντικούς όρους - η αντιστήριξη των πρανών εκσκαφή όπου τυχόν αυτή απαιτείται, καθώς και η εκθάμνωση κοπή, εκρίζωση και απομάκρυνση δένδρων, ανεξαρτήτως περιμέτρου κορμού, σε οποιαδήποτε απόσταση - η αντιμετώπιση πάσης φύσεως δυσχερειών που προκύπτουν από τη σύγχρονη κυκλοφορία, όπως περιορισμένα μέτωπα και όγκοι εκσκαφών κλπ. - η συμπύκνωση της σκάφης των ορυγμάτων κάτω από τη "στρώση έδρασης οδοστρώματος" μέχρι του βάθους που λαμβάνεται υπόψη στον καθορισμό της Φέρουσας Ικανότητας Έδρασης (Φ.Ι.Ε), όπως αυτή ορίζεται στην μελέτη, σε βαθμό συμπύκνωσης που να αντιστοιχεί σε ξηρά φαινόμενη πυκνότητα ίση κατ' ελάχιστο με το 90% της πυκνότητας που επιτυγχάνεται εργαστηριακά κατά την τροποποιημένη δοκιμή Proctor (Proctor Modified κατά ΕΛΟΤ EN ). - οι πάσης φύσεως σταλίες του μηχανικού εξοπλισμού και των μεταφορικών μέσων - η επανεπίχωση (με προϊόντα εκσκαφών) των θεμελίων και τάφρων εκτός του σώματος της οδού, που οι εκσκαφές τους αποζημιώνονται με το άρθρο αυτό, όταν δεν υπάρχει απαίτηση συμπύκνωσης Επισημαίνεται ότι η τιμή είναι γενικής εφαρμογής ανεξάρτητα από την εκτέλεση της εργασίας σε μια ή περισσότερες φάσεις που υπαγορεύονται από το πρόγραμμα εκτέλεσης του έργου ή άλλους τοπικούς περιορισμούς. Η αποξήλωση ασφαλτοταπήτων, στρώσεων οδοστρωσίας σταθεροποιημένων με τσιμέντο, πλακοστρώσεων, δαπέδων από σκυρόδεμα, κρασπεδορείθρων και στερεών έδρασης και εγκιβωτισμού τους, καθώς και πάσης φύσεως κατασκευών που βρίσκονται εντός του όγκου των γενικών εκσκαφών, επιμετρώνται και τιμολογούνται ιδιαίτερα με βάση τα οικεία άρθρα του παρόντος τιμολογίου. Σελίδα 6 από 58

131 Τιμολόγιο μελέτης Επιμέτρηση με λήψη αρχικών και τελικών διατομών και μέχρι τα όρια εκσκαφής των εγκεκριμένων συμβατικών σχεδίων και σύμφωνα με το πρωτόκολλο χαρακτηρισμού. Διευκρινίζεται ότι ουδεμία αποζημίωση καταβάλλεται στον Ανάδοχο για τις επί πλέον των προβλεπομένων από τη μελέτη εκσκαφές εκτός εάν έχει δοθεί ειδική εντολή από την Υπηρεσία. Τιμή ανά κυβικό μέτρο. ΕΥΡΩ : 0,70 + ΜΤΦ Δαπάνη μεταφοράς σε αστικές περιοχές, απόσταση L (>=5km) (0,21 /m3.km) 25 x 0,21 = 5,25 Συνολικό κόστος άρθρου 5,95 Ευρώ (Αριθμητικά) : 5,95 (Ολογράφως) : πέντε και ενενήντα πέντε λεπτά A.T. : 02 Άρθρο : ΝΑΟΔΟ Δ01 Τομή οδοστρώματος με ασφαλτοκόπτη Κωδικός αναθεώρησης: ΟΙΚ 2269Α 100% Τομή οδοστρώματος από ασφαλτοσκυρόδεμα ή άοπλο σκυρόδεμα άοπλο, οποιουδήποτε πάχους, με χρήση ασφαλτοκόπτη, ώστε να αποκλείονται αποξηλώσεις έξω από τα προβλεπόμενα όρια της κοπής και να προφυλάσσεται το παραμένον οδόστρωμα από φθορές κατά τη διάρκεια των εργασιών. Η αποξήλωση του αποκοπτομένου τμήματος και η απομάκρυνση των προϊόντων καθαίρεσης, τιμολογούνται ως "Εκσκαφή σε έδαφος γαιώδες-ημιβραχώδες". Τιμή ανά τρέχον μέτρο τομής οδοστρώματος με ασφαλτοκόπτη. ΕΥΡΩ : 1,00 Δαπάνη μεταφοράς σε αστικές περιοχές, απόσταση L (>=5km) (0,21 /m3.km) 25 x 0,21 = 5,25 Συνολικό κόστος άρθρου 6,25 Ευρώ (Αριθμητικά) : 6,25 (Ολογράφως) : έξι και είκοσι πέντε λεπτά A.T. : 03 Άρθρο : ΝΑΟΔΟ Α02.1 Αποξηλωση ασφαλτοταπήτων και στρώσεων οδοστρωσίας σταθεροποιημένων μρ τσιμέντο εντός του ορίου των γενικών εκσκαφών Κωδικός αναθεώρησης: ΝΟΔΟ 1123.Α 100% Αποξήλωση ασφαλτοταπήτων και στρώσεων οδοστρωσίας σταθεροποιημένων με συμπύκνωση ή με τσιμέντο, εντός του ορίου των γενικών εκσκαφών, με χρήση προωθητή γαιών, φορτωτή ή εκσκαφέα, με την φόρτωση επί αυτοκινήτου και την μεταφορά προς ανακύκλωση ή οριστική απόθεση σε χώρους καθοριζόμενους από τους περιβαλλοντικούς όρους του έργου και την νεταφορά τους σε οποιαδήποτε απόσταση. Επισημαίνεται ότι τα προϊόντα των αποξηλώσεων αυτών είναι ακατάλληλα για την κατασκευή επιχωμάτων, ενώ σύμφωνα με τις κείμενες διατάξεις επιβάλλεται η ανακύκλωσή τους. Η επιμέτρηση θα γίνεται με λήψη αρχικών και τελικών διατομών. Τιμή ανά κυβικό μέτρο. ΕΥΡΩ : 1,60 + ΜΤΦ Δαπάνη μεταφοράς σε αστικές περιοχές, απόσταση L (>=5km) (0,21 /m3.km) 25 x 0,21 = 5,25 Συνολικό κόστος άρθρου 6,85 Ευρώ (Αριθμητικά) : 6,85 (Ολογράφως) : έξι και ογδόντα πέντε λεπτά A.T. : 04 Άρθρο : ΝΑΥΔΡ 4.13 Καθαίρεση κατασκευών από άοπλο σκυρόδεμα Σελίδα 7 από 58

132 Τιμολόγιο μελέτης Κωδικός αναθεώρησης: ΥΔΡ % Καθαίρεση κατασκευών από άοπλο σκυρόδεμα, σε οποιαδήποτε θέση του έργου και στάθμη από το έδαφος ή το δάπεδο εργασίας, συμπεριλαμβανομένων των κάθε είδους απαιτουμένων ικριωμάτων και αντιστηρίξεων για την εξασφάλιση παρακειμένων κατασκευών, με την φόρτωση των προϊόντων καθαίρεσης και την μεταφορά τους σε οποιαδήποτε απόσταση. Τιμή ανά κυβικό μέτρο (m3) πραγματικού όγκου καθαιρουμένης κατασκευής, με βάση αναλυτική επιμέτρηση. ΕΥΡΩ : 20,60 + ΜΤΦ Δαπάνη μεταφοράς σε αστικές περιοχές, απόσταση L (>=5km) (0,21 /m3.km) 25 x 0,21 = 5,25 Συνολικό κόστος άρθρου 25,85 Ευρώ (Αριθμητικά) : 25,85 (Ολογράφως) : είκοσι πέντε και ογδόντα πέντε λεπτά A.T. : 05 Άρθρο : ΝΑΟΔΟ Α12 Καθαίρεση οπλισμένων σκυροδεμάτων Κωδικός αναθεώρησης: ΟΙΚ % Καθαίρεση φορέων, δοκών, πλακών, βάθρων, πτερυγοτοίχων, τεχνικών έργων και τοίχων από οπλισμένο σκυρόδεμα, με ή χωρίς χρήση μηχανικών μέσων, με την μεταφορά των προϊόντων σε οποιαδήποτε απόσταση. Περιλαμβάνεται η καθαίρεση των στοιχείων από οπλισμένο σκυρόδεμα, η συγκέντρωση, αποκομιδή και απόθεση όλων των προϊόντων που θα προκύψουν αρχικά σε προσωρινές θέσεις και μετά σε χώρους επιτρεπόμενους από τις αρμόδιες Αρχές σε οποιαδήποτε απόσταση. Η καθαίρεση θα γίνει με ιδιαίτερη προσοχή ώστε, εφόσον προβλέπεται από την μελέτη, να είναι δυνατή η ένταξη του διατηρούμενου τμήματος της κατασκευής στην προγραμματιζόμενη νέα. Στην τιμή μονάδος περιλαμβάνονται: - η δαπάνη τυχόν προσωρινής εναπόθεσης των προϊόντων καθαίρεσης, - η σταλία του μηχανικού εξοπλισμού - ο πλήρης καθαρισμός του χώρου από τα προϊόντα καθαίρεσης. Επισημαίνεται ότι η τιμή είναι ανεξάρτητη από την θέση και στάθμη που γίνονται οι εργασίες σε σχέση με την οδό, και ότι ο Ανάδοχος οφείλει να λάβει τα αναγκαία μέτρα για να αποφευχθεί η απόφραξη τυχόν υπαρχόντων τεχνικών και τάφρων της οδού στην περιοχή εκτέλεσης των εργασιών. Κατά τα λοιπά οι εργασίες θα εκτελούνται σύμφωνα με τα οριζόμενα στην ΕΤΕΠ Τιμή ανά κυβικό μέτρο καθαίρεσης οπλισμένων σκυροδεμάτων που μετράται σε όγκο πριν από την καθαίρεση. ΕΥΡΩ : 26,50 + ΜΤΦ Δαπάνη μεταφοράς σε αστικές περιοχές, απόσταση L (>=5km) (0,21 /m3.km) 25 x 0,21 = 5,25 Συνολικό κόστος άρθρου 31,75 Ευρώ (Αριθμητικά) : 31,75 (Ολογράφως) : τριάντα ένα και εβδομήντα πέντε λεπτά A.T. : 06 Άρθρο : ΝΑΥΔΡ 4.05 Αποξήλωση κρασπέδων πρόχυτων ή μή Κωδικός αναθεώρησης: ΥΔΡ % Αποξήλωση κρασπέδων πεζοδρομίων με χρήση αεροσφυρών, με την φόρτωση επί αυτοκινήτου και την μεταφορά σε οποιαδήποτε απόσταση. Η εργασία θα εκτελείται με ιδιαίτερη επιμέλεια προκειμένου να ελαχιστοποιηθεί το ποσοστό θραυομένων κρασπέδων κατά την αποξήλωση. Τα ακέραια κράσπεδα θα συγκεντρώνονται και θα στοιβάζονται παραπλεύρως του ορύγματος προκειμένου να επαναχρησιμοποιηθούν κατά την αποκατάσταση του πεζοδρομίου. Σελίδα 8 από 58

133 Τιμολόγιο μελέτης Ο προσδιορισμός της τιμής του αστερίσκου θα γίνεται με βάση την συμβατική παραδοχή ότι ανά τρέχον μέτρο αποξήλωσης κρασπέδων προκύπτουν 0,075 m3 προϊόντων προς μεταφορά για οριστική απόθεση, ως εξής: = 0,075 m3 x S x E/m3.km (βλπ. Γενικούς Ορους του Τιμολογίου) όπου S η μέση απόσταση μέχρι τον χώρο απόθεσης, σύμφωνα με τους περιβαλλοντικούς όρους ή την σχετική έγκριση της αρμόδιας αρχής. Τιμή ανά τρέχον μέτρο (μμ). ΕΥΡΩ : 3,30 + ΜΤΦ Δαπάνη μεταφοράς σε αστικές περιοχές, απόσταση L (>=5km) (0,21 /m3.km) 25 x 0,00945 = 0,24 Συνολικό κόστος άρθρου 3,54 Ευρώ (Αριθμητικά) : 3,54 (Ολογράφως) : τρία και πενήντα τέσσερα λεπτά A.T. : 07 Άρθρο : ΝΑΟΙΚ Καθαίρεση πλακοστρώσεων δαπέδων παντός τύπου και οιουδήποτε πάχους χωρίς να καταβάλλεται προσοχή για την εξαγωγή ακεραίων πλακών Κωδικός αναθεώρησης: ΟΙΚ % Καθαίρεση πλακοστρώσεων δαπέδων παντός τύπου και οποιουδήποτε πάχους (τσιμέντου, μαρμάρου, τύπου Μάλτας, πορσελάνης, μωσαϊκού, κεραμικών, σχιστολίθου κλπ), με το κονίαμα στρώσεως αυτών, σε οποιαδήποτε στάθμη από το εδάφος, με την συσσώρευση των προϊόντων καθαιρέσεως προς φόρτωση. Χωρίς να καταβάλλεται προσοχή για την εξαγωγή ακεραίων πλακών.. Τιμή ανά τετραγωνικό μέτρο (m2). Ευρώ (Αριθμητικά): 7,90 (Ολογράφως) : επτά και ενενήντα λεπτά A.T. : 08 Άρθρο : ΝΑΟΙΚ Καθαίρεση πλακοστρώσεων δαπέδων παντός τύπου και οιουδήποτε πάχους με προσοχή, για την εξαγωγή ακεραίων πλακών σε ποσοστό άνω του 50% Κωδικός αναθεώρησης: ΟΙΚ % Καθαίρεση πλακοστρώσεων δαπέδων παντός τύπου και οποιουδήποτε πάχους (τσιμέντου, μαρμάρου, τύπου Μάλτας, πορσελάνης, μωσαϊκού, κεραμικών, σχιστολίθου κλπ), με το κονίαμα στρώσεως αυτών, σε οποιαδήποτε στάθμη από το εδάφος, με την συσσώρευση των προϊόντων καθαιρέσεως προς φόρτωση. Με προσοχή, για την εξαγωγή ακεραίων πλακών σε ποσοστό > 50%. Συμπεριλαμβάνεται ο καθαρισμός των ακεραίων χρησίμων πλακών από το κονίαμα, η μεταφορά τους σε απόσταση έως 40 m και η απόθεσή τους σε κανονικά σχήματα. Τιμή ανά τετραγωνικό μέτρο (m2). Ευρώ (Αριθμητικά): 11,20 (Ολογράφως) : έντεκα και είκοσι λεπτά A.T. : 09 Άρθρο : ΝΑΟΙΚ Ν\ Καθαιρέσεις/αποξηλώσεις στοιχείων αστικού εξοπλισμού, κιγκλιδώματα, διακοσμητικοί ιστοί κλπ Κωδικός αναθεώρησης: ΟΙΚ % Καθαιρέσεις/αποξηλώσεις στοιχείων αστικού εξοπλισμού όπου περιλαμβάνονται οι εργασίες: Αποξηλώσεις υπαρχόντων κιγκλιδωμάτων, διακοσμητικών ιστών, και διαφόρων στύλων σημάνσεων νομίμως και παρανόμων τοποθετημένων κλπ στοιχείων που εμποδίζουν την εκτέλεση του έργου και δεν περιλαμβάνονται στην τελική εικόνα μετά την ολοκλήρωσή του. Οι καθαιρέσεις/αποξηλώσεις θα γίνουν με μηχανικά μέσα και ανάλογα με την περίπτωση, όπου δεν είναι εφικτό θα γίνουν με τα χέρια για την αποφυγή ζημιάς σε παρακείμενες ιδιοκτησίες ή εγκαταστάσεις, καθώς και η μέριμνα για την αποκομιδή των προϊόντων καθαιρέσεων. Πριν την έναρξη των καθαιρέσεων θα πραγματοποιείται έρευνα για τυχόν διάφορα προσαρτήματα που θα αφαιρεθούν, όπου απαιτείται. Η μεταφορά τους σε χώρους αποθήκευσης των υλικών που είναι δυνατή η επαναχρησιμοποίηση τους ή σε χώρους μακράν του έργου, της έγκρισης του Εργοδότη. Η τιμή μονάδας της εργασίας περιλαμβάνει όλες τις αναγκαίες δαπάνες για: Σελίδα 9 από 58

134 Τιμολόγιο μελέτης Την καθαίρεση και αποξήλωση στοιχείων του αστικού εξοπλισμού, κιγκλιδωμάτων κλπ Την αποκομιδή όλων των υλικών των προερχομένων από την καθαίρεση και τη μεταφορά και εναπόθεσή τους σε χώρους της εγκρίσεως της Υπηρεσίας μακράν του έργου και με τη σύμφωνη γνώμη των αρμοδίων Αρχών. Τον καθαρισμό του χώρου από τα κάθε είδους υλικά Τη λήψη όλων των αναγκαίων μέτρων για να αποφευχθεί η απόφραξη τυχόν υπάρχοντος και διατηρητέου αγωγού. Τη λήψη όλων των αναγκαίων μέτρων για να αποφευχθεί σε περίπτωση γειτνίασης των εργασιών καθαίρεσης με κτίσματα και λοιπές εγκαταστάσεις που πρέπει να διατηρηθούν, Οι εργασίες καθαιρέσεων/αποξηλώσεων υπολογίζονται σε κατ αποκοπή τίμημα καθαιρεθέντων υλικών, πλήρως περαιωμένων. Τιμή κατ αποκοπή (κ.απ.) Ευρώ (Αριθμητικά): 3.500,00 (Ολογράφως) : τρείς χιλιάδες πεντακόσια A.T. : 10 Άρθρο : ΝΑΥΔΡ 2.01 Φορτοεκφόρτωση προϊόντων εκσκαφής γαιωδών ή ημιβραχωδών και αμμοχάλικων με την μεταφορά σε οποιαδήποτε απόσταση Κωδικός αναθεώρησης: ΥΔΡ % Φορτοεκφόρτωση προϊόντων εκσκαφής γαιωδών ή ημιβραχωδών εδαφών και αμμοχαλίκων, με την σταλία του αυτοκινήτου και την μεταφορά σε οποιαδήποτε απόσταση. Το παρόν άρθρο έχει εφαρμογή μόνον στην περίπτωση που η φορτοεκφόρτωση γίνεται ανεξάρτητα από τις εκσκαφές ή την παραγωγή αμμοχαλίκων στο πλαίσιο της εργολαβίας και υπό την προϋπόθεση ότι αυτό προβλέπεται από την μελέτη του έργου. Επιμέτρηση σε κυβικά μέτρα (m3) όγκου ορύγματος ή συμπυκνωμένου επιχώματος. Τιμή ανά κυβικό μέτρο (m3). ΕΥΡΩ : 0,36 + ΜΤΦ Δαπάνη μεταφοράς σε αστικές περιοχές, απόσταση L (>=5km) (0,21 /m3.km) 25 x 0,21 = 5,25 Συνολικό κόστος άρθρου 5,61 Ευρώ (Αριθμητικά) : 5,61 (Ολογράφως) : πέντε και εξήντα ένα λεπτά A.T. : 11 Άρθρο : ΝΑΥΔΡ 2.02 Φορτοεκφόρτωση βραχωδών υλικών ή καθαιρεθέντος οπλισμένου ή άοπλου σκυροδέματος με την μεταφορά σε οποιαδήποτε απόσταση Κωδικός αναθεώρησης: ΥΔΡ % Φορτοεκφόρτωση βραχωδών υλικών ή καθαιρεθέντος οπλισμένου ή άοπλου σκυροδέματος, με την σταλία του αυτοκινήτου και την μεταφορά σε οποιαδήποτε απόσταση. Το παρόν άρθρο έχει εφαρμογή μόνον στην περίπτωση που η φορτοεκφόρτωση γίνεται ανεξάρτητα από τις εκσκαφές ή τις καθαιρέσεις κατασκευών από σκυρόδεμα στο πλαίσιο της εργολαβίας και υπό την προϋπόθεση ότι αυτό προβλέπεται από την μελέτη του έργου. Επιμέτρηση σε κυβικά μέτρα (m3) όγκου ορύγματος, συμπυκνωμένου επιχώματος, ή καθαιρεθείσας κατασκευής (κατά περίπτωση). Τιμή ανά κυβικό μέτρο (m3). Σελίδα 10 από 58

135 Τιμολόγιο μελέτης ΕΥΡΩ : 0,41 + ΜΤΦ Δαπάνη μεταφοράς σε αστικές περιοχές, απόσταση L (>=5km) (0,21 /m3.km) 25 x 0,21 = 5,25 Συνολικό κόστος άρθρου 5,66 Ευρώ (Αριθμητικά) : 5,66 (Ολογράφως) : πέντε και εξήντα έξι λεπτά A.T. : 12 Άρθρο : ΝΑΟΙΚ Μεταφορές με αυτοκίνητο δια μέσου οδών καλής βατότητας Κωδικός αναθεώρησης: ΟΙΚ % Μεταφορά με αυτοκίνητο οποιουδήποτε υλικού, ανά χιλιόμετρο αποστάσεως. Δια μέσου οδών καλής βατότητας. Επί οδού επιτρέπουσας ταχύτητα άνω των 40km/h. Τιμή ανά τονοχιλιόμετρο (ton.km). Ευρώ (Αριθμητικά): 0,35 (Ολογράφως) : τριάντα πέντε λεπτά A.T. : 13 Άρθρο : ΝΑΥΔΡ 5.04 Επιχώσεις ορυγμάτων υπογείων δικτύων με προϊόντα εκσκαφών, με ιδιαίτερες απαιτήσεις συμπύκνωσης Κωδικός αναθεώρησης: ΥΔΡ % Επίχωση ορυγμάτων υπογείων δικτύων σε κατοικημένες περιοχές ή στην ζώνη διέλευσης οδικών αξόνων, σε στρώσεις πάχους έως 30 cm με κατάλληλα προϊόντα εκσκαφών του έργου που έχουν αποτεθεί παραπλεύρως ή δάνεια χώματα που έχουν μεταφερθεί επί τόπου, σύμφωνα με την μελέτη και την ΕΤΕΠ "Επανεπίχωση ορυγμάτων υπογείων δικτύων" Στην τιμή μονάδας περιλαμβάνονται οι πλάγιες μεταφορές των προϊόντων που έχουν αποτεθεί ή προσκομισθεί, η έκριψη στό όρυγμα με μηχανικά μέσα και χειρωνακτικά (όπου απαιτείται), η διάστρωση σε στρώσεις πάχους έως 30 cm, η διαβροχή (με την προμήθεια και μεταφορά επί τόπου του νερού) και η συμπύκνωση με δονητικούς συμπυκνωτές διαστάσεων αναλόγων του πλάτους του ορύγματος, ούτως ώστε να επιτευχθεί βαθμός συμπύκνωσης που αντιστοιχεί σε ξηρά φαινόμενη πυκνότητα ίση κατ' ελάχιστο με το 95% αυτής που επιτυγχάνεται εργαστηριακά κατά την τροποποιημένη δοκιμή Proctor (Proctor Modified κατά ΕΛΟΤ EN ). Τιμή ανά κυβικό μέτρο (m3) συμπυκνωμένου όγκου επίχωσης ορυγμάτων. Ευρώ (Αριθμητικά): 1,55 (Ολογράφως) : ένα και πενήντα πέντε λεπτά A.T. : 14 Άρθρο : ΝΑΥΔΡ Επιχώσεις ορυγμάτων υπογείων δικτύων με διαβαθμισμένο θραυστό αμμοχάλικο λατομείου Για συνολικό πάχος επίχωσης άνω των 50 cm Κωδικός αναθεώρησης: ΥΔΡ % Επίχωση ορυγμάτων υπογείων δικτύων σε κατοικημένες περιοχές ή στην ζώνη διέλευσης οδικών αξόνων, σε στρώσεις πάχους έως 30 cm, με διαβαθμισμένο θραυστό αμμοχάλικο λατομείου, σύμφωνα με τις τυπικές διατομές της μελέτης και την ΕΤΕΠ "Επανεπίχωση ορυγμάτων υπογείων δικτύων" Στην τιμή μονάδας περιλαμβάνονται η προμήθεια και μεταφορά επί τόπου διαβαθμισμένου θραυστού υλικού λατομείου, οι πλάγιες μεταφορές, η έκριψη στό όρυγμα με μηχανικά μέσα και χειρωνακτικά (όπου απαιτείται), η διάστρωση σε στρώσεις πάχους έως 30 cm, η διαβροχή (με την προμήθεια και μεταφορά επί τόπου του νερού) και η συμπύκνωση με δονητικούς συμπυκνωτές διαστάσεων αναλόγων του πλάτους του ορύγματος, ούτως ώστε να επιτευχθεί βαθμός συμπύκνωσης που αντιστοιχεί σε ξηρά φαινόμενη πυκνότητα ίση κατ' ελάχιστο με το 95% της πυκνότητας που επιτυγχάνεται εργαστηριακά κατά την τροποποιημένη δοκιμή Proctor Σελίδα 11 από 58

136 Τιμολόγιο μελέτης (Proctor Modified κατά ΕΛΟΤ EN ). Για συνολικό πάχος επίχωσης άνω των 50 cm Τιμή ανά κυβικό μέτρο (m3) συμπυκνωμένου όγκου επίχωσης, βάσει των γραμμών πληρωμής του ορύγματος που καθορίζονται στην μελέτη. ΕΥΡΩ : 11,30 + ΜΤΦ Δαπάνη μεταφοράς σε αστικές περιοχές, απόσταση L (>=5km) (0,21 /m3.km) 25 x 0,21 = 5,25 Συνολικό κόστος άρθρου 16,55 Ευρώ (Αριθμητικά) : 16,55 (Ολογράφως) : δέκα έξι και πενήντα πέντε λεπτά A.T. : 15 Άρθρο : ΝΑΟΔΟ Ν\Α14 Ισοπέδωση δια διαμορφωτήρος ή δια άλλου μηχανήματος έργου Κωδικός αναθεώρησης: ΝΟΔΟ % Για την πλήρη ισοπέδωση και διαμόρφωση επιφάνειας καταστρώματος οδού ή επιφάνειας εδάφους.. Στην τιμή περιλαμβάνεται η δαπάνη προσέγγισης και χρήσης μηχανικών μέσων, η δαπάνη της εργασίας καθαρισμού της επιφάνειας και της ισοπέδωσης. Σε σημεία με στενό πλάτος δύναται να χρησιμοποιηθεί και άλλο κατάλληλο για την εργασία μηχάνημα έργου (φορτωτής, τσάπα κλπ). Τιμή ανά τετραγωνικό μέτρο επιφάνειας προς διαμόρφωση. Ευρώ (Αριθμητικά): 1,56 (Ολογράφως) : ένα και πενήντα έξι λεπτά A.T. : 16 Άρθρο : ΝΑΟΔΟ Β02 Πρόσθετη τιμή εκσκαφών λόγω δυσχερειών απο διερχόμενα υπόγεια δίκτυα Ο.Κ.Ω. Κωδικός αναθεώρησης: ΥΔΡ % Πρόσθετη τιμή καταβαλλόμενη λόγω δυσχερούς εκσκαφής, σε οποιοδήποτε έδαφος, κάτω από αγωγούς Εταιρειών/Οργανισμών Κοινής Ωφέλειας, υποστηριζόμενους, αντιστηρι-ζόμενους ή μή, μέσα στο όρυγμα, σε οποιαδήποτε διεύθυνση, σύμφωνα με τα καθοριζόμενα στην ΕΤΕΠ "Αντιμετώπιση δικτύων ΟΚΩ συναντωμένων κατά τις εκσκαφές". Στην τιμή μονάδος περιλαμβάνονται: - η δαπάνη των μικροϋλικών, - η φθορά της ξυλείας, - οι εργασίες υποστήριξης ή αντιστήριξης των αγωγών, - η μειωμένη απόδοση του μηχανικού εξοπλοσμού και η ανάγκη χειρωνακτικής υποβοήθησης λόγω της εν γένει δυσχέρειας της εκσκαφής. Η πρόσθετη αυτή τιμή εφαρμόζεται και κατά την εκτέλεση ερευνητικών τομών για τον εντοπισμό δικτύων ΟΚΩ καθώς και σε εκσκαφές για την κατασκευή εγκάρσιων προς την οδό αγωγών και οχετών υπό κυκλοφορία (όχι εργοταξιακή). Η πρόσθετη αυτή τιμή δεν έχει εφαρμογή στην περίπτωση εναερίων δικτύων ΟΚΩ (π.χ. καλώδια ΔΕΗ) ανεξάρτητα από τις οποιεσδήποτε δυσχέρειες που μπορεί να ανακύψουν εκ του λόγου αυτού στην εκτέλεση των εργασιών. Επιμέτρηση σε πραγματικό όγκο δυσχερών κατά τα ανωτέρω εκσκαφών. Πρόσθετη τιμή ανά κυβικό μέτρο εκσκαφής σε κάθε είδους έδαφος. Ευρώ (Αριθμητικά): 2,70 (Ολογράφως) : δύο και εβδομήντα λεπτά A.T. : 17 Άρθρο : ΝΑΟΔΟ Ε16 Αναλάμπων φανός επισήμανσης κινδύνου Σελίδα 12 από 58

137 Τιμολόγιο μελέτης Κωδικός αναθεώρησης: ΗΛΜ % Μηνιαία λειτουργία αναλάμποντος φανού επισήμανσης κινδύνου, χρώματος πορτοκαλί, διαμέτρου 200 mm, με μονόπλευρο φωτιστικό στοιχείο LED, κατηγορίας L7 κατά ΕΛΟΤ ΕΝ 12352, με επαναφορτιζόμενη μπαταρία και αυτόματο φωτομετρικό διακόπτη ημέρας/νυκτός. Στην τιμή μονάδας περιλαμβάνονται: - η προσκόμιση και τοποθέτηση αναλαμπόντων φανών σε θέσεις εκτελουμένων έργων, είτε ως ανεξάρτητες μονάδες ή ως συγχρονισμένες μονάδες λειτουργούσες εν σειρά - η μετακίνηση και επανατοποθέτησή τους, όταν και όπου απαιτείται - ο έλεγχος λειτουργίας - η επαναφόρτιση ή η αντικατάσταση των συσσωρευτών Επιμέτρηση ανά μήνα λειτουργίας εκάστου φανού, σύμφωνα με την εγκεκριμένη διάταξη εργοταξιακής σήμανσης και το εγκεκριμένο χρονοδιάγραμμα εκτέλεσης εργασιών. Τιμή ανά μήνα λειτουργίας του αναλάμποντος φανού. Ευρώ (Αριθμητικά): 43,80 (Ολογράφως) : σαράντα τρία και ογδόντα λεπτά A.T. : 18 Άρθρο : ΝΑΟΔΟ Ε09.6 Μηνιαία χρήση πινακίδων εργοτοξιακής σήμανσης Κωδικός αναθεώρησης: ΟΙΚ % Μηνιαία αποζημίωση χρήσης πινακίδων εργοταξιακής σήμανσης, ρυθμιστικών ή αναγγελίας κινδύνου, με αντανακλαστικό υπόβαθρο από μεμβράνη τύπου ΙΙ, κατασκευασμένων σύμφωνα με το Πρότυπο ΕΛΟΤ ΕΝ και την ΕΤΕΠ "Πινακίδες σταθερού περιεχομένου (ΠΣΠ)". Στην τιμή μονάδας περιλαμβάνονται: - η προσκόμιση, τοποθέτηση, αφαίρεση και επανατοποθέτηση (όσες φορές απαιτηθεί) πινακίδων μεσαίου μεγέθους (τριγωνικές πλευράς 0,90 m, κυκλικές Φ 0,65 m) με κίτρινο πλαίσιο - ο στύλος στερέωσης της πινακίδας και η κινητή βάση στήριξης (αντίβαρο), ή η πάκτωση της πινακίδας εντός του εδάφους - η επιθεώρηση. ευθυγράμμιση ή η αντικατάσταση πινακίδων που έχουν υποστεί φθορές Επιμέτρηση ανά μήνα παραμονής εκάστης πινακίδας στο έργο, σύμφωνα με την εγκεκριμένη διάταξη εργοταξιακής σήμανσης και το εγκεκριμένο χρονοδιάγραμμα εκτέλεσης εργασιών. Τιμή ανά μήνα χρήσης πινακίδας (ή κλάσμα αυτού). Ευρώ (Αριθμητικά): 8,80 (Ολογράφως) : οκτώ και ογδόντα λεπτά A.T. : 19 Άρθρο : ΝΑΥΔΡ 1.02 Χρήση αμφίπλευρων εργοταξιακών στηθαίων οδού, τύπου New Jersey, από σκληρό πλαστικό. Κωδικός αναθεώρησης: ΗΛΜ % Μηνιαία αποζημίωση χρήσης αμφίπλευρου φορητού (εργοταξιακού) στηθαίου ασφαλείας τύπου New Jersey, κατασκευασμένου από πολυαιθυλένιο (PE), σε χρώμα εναλλάξ λευκό-κόκκινο, πλάτους βάσης 0,40 m, πλάτους στέψης 0,14 m, ύψους 0,60 m, ιδίου βάρους 8-10 kg, με κατάλληλα διαμορφούμενη εξοχή και υποδοχή εκατέρωθεν (κατά μήκος), για την εύκολη συναρμολόγηση και αποσυναρμολόγηση των στοιχείων. Στην τιμή μονάδας περιλαμβάνονται: - η προσκόμιση, τοποθέτηση, αφαίρεση και επανατοποθέτηση (όσες φορές απαιτηθεί) των φορητών πλαστικών στηθαίων - ο ερματισμός τους με νερό ή άμμο - η επιθεώρηση, ευθυγράμμιση ή η αντικατάσταση των τεμαχίων που έχουν υποστεί φθορές Σελίδα 13 από 58

138 Τιμολόγιο μελέτης Επιμέτρηση ανά μήνα παραμονής εκάστου στοιχείου (σπονδύλου) στο έργο, σύμφωνα με την εγκεκριμένη διάταξη εργοταξιακής σήμανσης και το εγκεκριμένο χρονοδιάγραμμα εκτέλεσης εργασιών Τιμή ανά μήνα χρήσης πλαστικού στοιχείου στηθαίου New Jersey (ή κλάσμα αυτού). Ευρώ (Αριθμητικά): 5,20 (Ολογράφως) : πέντε και είκοσι λεπτά A.T. : 20 Άρθρο : ΝΑΟΔΟ Γ01.1 Υπόβαση οδοστρωσίας μεταβλητού πάχους Κωδικός αναθεώρησης: ΝΟΔΟ 3121Β 100% Κατασκευή υπόβασης οδοστρωσίας μεταβλητού πάχους από θραυστά αδρανή υλικά σταθεροποιουμένου τύπου σύμφωνα με την ΕΤΕΠ "Στρώσεις οδοστρωμάτων από ασύνδετα αδρανή υλικά", με συμπύκνωση κατά στρώσεις μεγίστου συμπυκνωμένου πάχους κάθε στρώσης 0,10 m, ανεξάρτητα από τη μορφή και την έκταση της επιφάνειας κατασκευής, σε υπαίθρια ή υπόγεια έργα. Στην τιμή μονάδας περιλαμβάνονται: - η προμήθεια των αδρανών και του νερού διαβροχής, - η μεταφορά τους επί τόπου του έργου από οποιαδήποτε απόσταση, - η διάστρωση, διαβρoxή και πλήρης συμπύκνωση, ώστε να προκύψει η προβλεπόμενη από την μελέτη γεωμετρική επιφάνεια. Η επιμέτρηση θα γίνεται με γεωμετρική χωροστάθμηση κατά διατομές πριν και μετά την κατασκευή της στρώσεως, σύμφωνα με την μελέτη. Τιμή ανά κυβικό μέτρο συμπυκνωμένης υπόβασης μεταβλητού πάχους. ΕΥΡΩ : 11,50 + ΜΤΦ Δαπάνη μεταφοράς σε αστικές περιοχές, απόσταση L (>=5km) (0,21 /m3.km) 25 x 0,21 = 5,25 Συνολικό κόστος άρθρου 16,75 Ευρώ (Αριθμητικά) : 16,75 (Ολογράφως) : δέκα έξι και εβδομήντα πέντε λεπτά A.T. : 21 Άρθρο : ΝΑΟΔΟ Γ01.2 Υπόβαση οδοστρωσίας συμπυκωμένου πάχους 0,10 m Κωδικός αναθεώρησης: ΝΟΔΟ 3111Β 100% Κατασκευή στρώσης υπόβασης οδοστρωσίας συμπυκνωμένου πάχους 0,10 m από θραυστά αδρανή υλικά σταθεροποιουμένου τύπου σύμφωνα με την ΕΤΕΠ "Στρώσεις οδοστρωμάτων από ασύνδετα αδρανή υλικά", ανεξάρτητα από τη μορφή και την έκταση της επιφάνειας κατασκευής, σε υπαίθρια ή υπόγεια έργα. Στην τιμή μονάδας περιλαμβάνονται: - η προμήθεια των αδρανών και του νερού διαβροχής, - η μεταφορά τους επί τόπου του έργου από οποιαδήποτε απόσταση, - η διάστρωση, διαβρoxή και πλήρης συμπύκνωση, ώστε να προκύψει η προβλεπόμενη από την μελέτη γεωμετρική επιφάνεια. Τιμή ανά τετραγωνικό μέτρο στρώσης υπόβασης συμπυκνωμένου πάχους 0,10 m. ΕΥΡΩ : 1,10 + ΜΤΦ Δαπάνη μεταφοράς σε αστικές περιοχές, απόσταση L (>=5km) (0,021 /m3.km) 25 x 0,021 = 0,53 Συνολικό κόστος άρθρου 1,63 Ευρώ (Αριθμητικά) : 1,63 (Ολογράφως) : ένα και εξήντα τρία λεπτά Σελίδα 14 από 58

139 Τιμολόγιο μελέτης A.T. : 22 Άρθρο : ΝΑΟΔΟ Γ02.2 Βάση πάχους 0,10 m (Π.Τ.Π. Ο-155) Κωδικός αναθεώρησης: ΝΟΔΟ 3211Β 100% Κατασκευή στρώσης βάσης οδοστρωσίας συμπυκνωμένου πάχους 0,10 m από θραυστά αδρανή υλικά σταθεροποιουμένου τύπου σύμφωνα με την ΕΤΕΠ "Στρώσεις οδοστρωμάτων από ασύνδετα αδρανή υλικά", ανεξάρτητα από τη μορφή και την έκταση της επιφάνειας κατασκευής, σε υπαίθρια ή υπόγεια έργα. Στην τιμή μονάδας περιλαμβάνονται: - η προμήθεια των αδρανών και του νερού διαβροχής, - η μεταφορά τους επί τόπου του έργου από οποιαδήποτε απόσταση, - η διάστρωση, διαβρoxή και πλήρης συμπύκνωση, ώστε να προκύψει η προβλεπόμενη από την μελέτη γεωμετρική επιφάνεια. Τιμή ανά τετραγωνικό μέτρο στρώσης βάσης συμπυκνωμένου πάχους 0,10 m. ΕΥΡΩ : 1,20 + ΜΤΦ Δαπάνη μεταφοράς σε αστικές περιοχές, απόσταση L (>=5km) (0,021 /m3.km) 25 x 0,021 = 0,53 Συνολικό κόστος άρθρου 1,73 Ευρώ (Αριθμητικά) : 1,73 (Ολογράφως) : ένα και εβδομήντα τρία λεπτά A.T. : 23 Άρθρο : ΝΑΟΔΟ Β04.1 Επιχώματα (από κοκκώδη υλικά) κάτω από τα πεζοδρόμια Κωδικός αναθεώρησης: ΝΟΔΟ 3121Β 100% Kατασκευή επιχώματος από διαβαθμισμένο θραυστό υλικό λατομείου στις θέσεις διαμόρφωσης πεζοδρομίων, μεταξύ της επιφάνειας της "στρώσης έδρασης οδοστρώματος" και της στάθμης έδρασης των τσιμεντοπλακών ή άλλης τελικής στρώσης πεζοδρομίων, με βαθμό συμπύκνωσης τουλάχιστον 90% της πυκνότητας, που επιτυγχάνεται εργαστηριακά κατά την τροποποιημένη δοκιμή Proctor (Proctor modified κατά ΕΛΟΤ EN ). Εκτέλεση των εργασιών σύμφωνα με την ΕΤΕΠ "Κατασκευή επιχωμάτων". Στην τιμή μονάδος περιλαμβάνονται: - η προμήθεια του θραυστού υλικού λατομείου και του νερού διαβροχής, και η μεταφορά τους επί τόπου του έργου από οποιαδήποτε απόσταση, - η σταλία των μεταφορικών μέσων, - η διάστρωση, μόρφωση, διαβροχή και συμπύκνωση του θραυστού υλικού με μηχανικό εξοπλισμό καταλλήλων διαστάσεων, κατά στρώσεις πάχους έως 30 cm, στον ως άνω βαθμό συμπύκνωσης Η επιμέτρηση γίνεται επί συμπυκνωμένου όγκου έτοιμης κατασκευής με λήψη αρχικών και τελικών διατομών. Τιμή ανά κυβικό μέτρο. ΕΥΡΩ : 7,70 + ΜΤΦ Δαπάνη μεταφοράς σε αστικές περιοχές, απόσταση L (>=5km) (0,21 /m3.km) 25 x 0,21 = 5,25 Συνολικό κόστος άρθρου 12,95 Ευρώ (Αριθμητικά) : 12,95 (Ολογράφως) : δώδεκα και ενενήντα πέντε λεπτά A.T. : 24 Άρθρο : ΝΑΟΔΟ Β51 Πρόχυτα κράσπεδα από σκυρόδεμα Κωδικός αναθεώρησης: ΝΟΔΟ % Τοποθέτηση προκατασκευασμένων κρασπέδων από σκυρόδεμα κατηγορίας C20/25, διατομής πλάτους 0,15 m και ύψους 0,25 έως 0,30 m, σύμφωνα με τα σχέδια λεπτομερειών της μελέτης, με απότμηση, Σελίδα 15 από 58

140 Τιμολόγιο μελέτης ευθυγράμμων ή καμπύλων, κατά ΕΛΟΤ ΕΝ 1340, προς κατασκευή νησίδων ασφαλείας, πεζοδρομίων, κόμβων κ.λ.π., τα οποία θα παρασκευάζονται σε βιομηχανική εγκατάσταση με δόνηση και συμπίεση, αποκλειομένης της παρασκευής τους επί τόπου του έργου με αυτοσχέδιους ξυλότυπους. Εκτέλεση εργασιών σύμφωνα με την ΕΤΕΠ "Κράσπεδα, ρείθρα και τάφροι ομβρίων καταστρώματος οδών επενδεδυμένες με σκυρόδεμα". Στην τιμή μονάδας περιλαμβάνονται: - η προμήθεια και μεταφορά των κρασπέδων και όλων των απαιτούμενων υλικών πλην του σκυροδέματος της βάσης έδρασης, - η τοποθέτησή τους σε ευθυγραμμία ή καμπύλη στις προβλεπόμενες θέσεις από τα σχέδια οριζοντιογραφικά και υψομετρικά, με χρήση τεμαχίων μήκους όχι μικρότερου των 0,50 m, με λεία επιφάνεια, η στερέωση των κρασπέδων με κατασκευή πίσω από αυτά συνεχούς πρίσματος διατομής 0,10x0,20 m από σκυρόδεμα κατηγορίας C8/10, ο εγκιβωτισμός τους και η αρμολόγησή τους με τσιμεντοκονία αναλογίας 650 kg τσιμέντου ανά m3 άμμου. Τιμή ανά μέτρο μήκους πλήρως τοποθετημένου κρασπέδου χωρίς την βάση έδρασής του, η οποία επιμετράται ιδιαιτέρως. Ευρώ (Αριθμητικά): 9,60 (Ολογράφως) : εννέα και εξήντα λεπτά A.T. : 25 Άρθρο : ΝΑΠΡΣ Β04 Πρόχυτα κράσπεδα από σκυρόδεμα, (χωρίς την βάση από σκυρόδεμα) Κωδικός αναθεώρησης: ΝΟΔΟ % Τοποθέτηση προκατασκευασμένων κρασπέδων από σκυρόδεμα κατηγορίας C20/25, διατομής πλάτους 0,15 m και ύψους 0,25 έως 0,30 m, σύμφωνα με τα σχέδια λεπτομερειών της μελέτης, με απότμηση, ευθυγράμμων ή καμπύλων, κατά ΕΛΟΤ ΕΝ 1340, προς κατασκευή νησίδων ασφαλείας, πεζοδρομίων, κόμβων κ.λ.π., τα οποία θα παρασκευάζονται σε βιομηχανική εγκατάσταση με δόνηση και συμπίεση, αποκλειομένης της παρασκευής τους επί τόπου του έργου με αυτοσχέδιους ξυλότυπους. Εκτέλεση εργασιών σύμφωνα με την ΕΤΕΠ "Κράσπεδα, ρείθρα και τάφροι ομβρίων καταστρώματος οδών επενδεδυμένες με σκυρόδεμα". Στην τιμή μονάδας περιλαμβάνονται: - η προμήθεια και μεταφορά των κρασπέδων και όλων των απαιτούμενων υλικών πλην του σκυροδέματος της βάσης έδρασης, - η τοποθέτησή τους σε ευθυγραμμία ή καμπύλη στις προβλεπόμενες θέσεις από τα σχέδια οριζοντιογραφικά και υψομετρικά, με χρήση τεμαχίων μήκους όχι μικρότερου των 0,50 m, με λεία επιφάνεια, η στερέωση των κρασπέδων με κατασκευή πίσω από αυτά συνεχούς πρίσματος διατομής 0,10x0,20 m από σκυρόδεμα κατηγορίας C8/10, ο εγκιβωτισμός τους και η αρμολόγησή τους με τσιμεντοκονία αναλογίας 650 kg τσιμέντου ανά m3 άμμου. Τιμή ανά μέτρο μήκους πλήρως τοποθετημένου κρασπέδου χωρίς την βάση έδρασής του, η οποία επιμετράται ιδιαιτέρως. Ευρώ (Αριθμητικά): 9,50 (Ολογράφως) : εννέα και πενήντα λεπτά A.T. : 26 Άρθρο : ΝΑΟΙΚ Ξυλότυποι συνήθων χυτών κατασκευών Κωδικός αναθεώρησης: ΟΙΚ % Ξυλότυποι συνήθων χυτών κατασκευών (πλακών, δοκών, πλαισίων, φατνωμάτων, στύλων, πεδίλων, υπερθύρων, κλιμάκων κλπ) σε οποιαδήποτε στάθμη από το έδαφος, αλλά σε ύψος του πυθμένα του ξυλοτύπου μέχρι +4,00 m από το υποκείμενο δάπέδο εργασίας, σύμφωνα με την μελέτη και την ΕΤΕΠ "Καλούπια κατασκευών από σκυρόδεμα (τύποι)". Στην τιμή μονάδας περιλαμβάνονται: η φθορά και απομείωση των χρησιμοποιουμένων υλικών, η εργασία ανέγερσης-συναρμολόγησης και η εργασία αποξήλωσης του καλουπιού και απομάκρυνσης όλων των υλικών που χρησιμοποιήθηκαν για την διαμόρφωσή του. Τιμή ανά τετραγωνικό μέτρο (m2) ανεπτυγμένης επιφανείας. Σελίδα 16 από 58

141 Τιμολόγιο μελέτης Ευρώ (Αριθμητικά): 15,70 (Ολογράφως) : δέκα πέντε και εβδομήντα λεπτά A.T. : 27 Άρθρο : ΝΑΟΔΟ Β Κατασκευή ρείθρων, τάφρων κλπ. με σκυρόδεμα C12/15, άοπλο Κωδικός αναθεώρησης: ΝΟΔΟ % Κατασκευές τεχνικών έργων κάθε είδους και οποιουδήποτε ανοίγματος και ύψους από σκυρόδεμα που παρασκευάζεται σε μόνιμο ή εργοταξιακό συγκρότημα παραγωγής, με θραυστά αδρανή λατομείου κατάλληλης κοκκομέτρησης και διαστάσεων μέγιστου κόκκου, τσιμέντο κατάλληλης κατηγορίας, αντοχής και ποσότητας, ως και τα τυχόν αναγκαία ρευστοποιητικά, υπερρευστοποιητικά, αερακτικά, σταθεροποιητικά κλπ. πρόσμικτα. Στις τιμές μονάδας των κατασκευών από σκυρόδεμα περιλαμβάνονται: - η προμήθεια και μεταφορά από οποιαδήποτε απόσταση, των πάσης φύσεως υλικών παρασκευής εργοταξιακού σκυροδέματος, η προμήθεια και μεταφορά στην εκάστοτε θέση σκυροδέτησης ετοίμου σκυροδέματος, - η προσκόμιση, τοποθέτηση, χρήση και απομάκρυνση μετά το τέλος των εργασιών των πάσης φύσεως απαιτουμένων ικριωμάτων, ξυλοτύπων ή σιδηροτύπων (επιπέδων, καμπύλων ή στρεβλών επιφανειών), καθώς και ειδικών συστημάτων και εξοπλισμού που απαιτούνται κατά περίπτωση (συστήματα προκατασκευής, προώθησης, προβολο-δόμησης, αναρριχόμενοι σιδηρότυποι κλπ), - τα πάσης φύσεως μηχανήματα και εξοπλισμός και μέσα για την παραγωγή, μεταφορά, άντληση, ανύψωση, καταβιβασμό, ανάμειξη, δόνηση κλπ. τοθ σκυροδέματος - η διαμόρφωση των ικριωμάτων, των ξυλοτύπων, των φορείων για προώθηση και προβολοδόμηση καθώς - η μερική ή ολική απώλεια των σωμάτων διαμόρφωσης κιβωτιομόρφων, κυλινδρικών ή άλλης μορφής κενών, - η επεξεργασία των κατασκευαστικών αρμών - η συντήρηση του σκυροδέματος με οποιοδήποτε μέσο (λινάτσες, χημικά υγρά κ.λ.π.) μέχρι τη σκλήρυνσή του Επίσης περιλαμβάνονται, ανηγμένες στις τιμές μονάδας: - οι δαπάνες των αναγκαίων μελετών σύνθεσης σκυροδέματος, - οι δαπάνες των μελετών της κατασκευαστικής μεθόδου, των βοηθητικών εγκαταστάσεων και των πάσης φύσεως ικριωμάτων (πλην των μελετών που αφορούν στις μεθόδους προβολοδόμησης, προώθησης και προωθουμένων αυτοφερομένων δοκών), - η δαπάνη δειγματοληψιών, ελέγχων, δοκιμών και μετρήσεων, - οι δαπάνες δημιουργίας ανοιγμάτων στα ικριώματα κατά τη σκυροδέτηση φορέα γεφυρών διαστάσεων 4,50 x 10,00 m ανά κλάδο για τη διέλευση της κυκλοφορίας - η πρόσδοση στο χρησιμοποιούμενο σκυρόδεμα, εκτός από τη θλιπτική αντοχή, χαρακτηριστικών που εξασφαλίζουν τον προβλεπόμενο από την μελέτη τύπο του επιφανειακού τελειώματος, βάσει του οποίου θα γίνεται η αποδοχή ή η απόρριψη της κατασκευής, που εκτελέσθηκε (προσαρμογή κοκκομετρικής διαβάθμισης αδρανών, προσθήκη καταλλήλων προσμίκτων κλπ). Η επιμέτρηση του σκυροδέματος θα γίνεται για κάθε κατηγορία κατασκευών σε πραγματικούς όγκους, σύμφωνα με τη μελέτη, μη αφαιρουμένων των οπλισμών, των σωλήνων προεντάσεως (σε περίπτωση προεντεταμένου σκυροδέματος) ή των κενών διέλευσης αγωγών, των γραμμικών σκοτιών διατομής μέχρι 10 cm2 και των επιφανειακών εσοχών βάθους μέχρι 5 cm, αφαιρουμένων όμως των κενών που διαμορφώνονται με σκοπό τη μείωση του όγκου του σκυροδέματος. Η επιμέτρηση του σκυροδέματος που διαστρώνεται χωρίς τη χρήση ξυλοτύπων, θα γίνεται με βάση τις διαστάσεις των σχεδίων της μελέτης, χωρίς να επιμετράται ο τυχόν επιπλέον όγκος που διαστρώθηκε λόγω έλλειψης ξυλοτύπων. Όπου στα άρθρα του σκυροδέματος αναφέρεται το ύψος από το έδαφος, νοείται το ύψος του κάτω πέλματος του φορέα από τη φυσική επιφάνεια του εδάφους και όχι την τυχόν διαμορφούμενη μετά από εκσκαφή. Σελίδα 17 από 58

142 Τιμολόγιο μελέτης Οι τιμές των κατασκευών από σκυρόδεμα του παρόντος Τιμολογίου είναι γενικής εφαρμογής και δεν εξαρτώνται από το μέγεθος αυτών, την ολοκλήρωσή τους σε μία ή περισσότερες φάσεις (τμηματική εκτέλεση) ή τυχόν τοπικούς περιορισμούς και δυσχέρειες (εξασφάλιση της κυκλοφορίας κατά την διάρκεια της κατασκευής, στενότητα χώρου, προστασία γειτονικών κατασκευών, δυσχέρειες προσέγγισης του σκυροδέματος, σκυροδέτηση υπό ακραίες καιρικές συνθήκες κλπ). Οι εργασίες θα εκτελούνται σύμφωνα με τις ακόλουθες ΕΤΕΠ, στο μέτρο που εκάστη αφορά τον κάθε τύπο κατασκευής: : Παραγωγή και μεταφορά σκυροδέματος : Διάστρωση και συμπύκνωση σκυροδέματος : Συντήρηση σκυροδέματος : Εργοταξιακά συγκροτήματα παραγωγής σκυροδέματος : Δονητική συμπύκνωση σκυροδέματος : Σκυροδετήσεις ογκωδών κατασκευών : Ικριώματα : Καλούπια κατασκευών από σκυρόδεμα (τύποι) : Διαμόρφωση τελικών επιφανειών σε έγχυτο σκυρόδεμα χωρίς χρήση επιχρισμάτων Κατασκευή στερεών έδρασης ρείθρων και κρασπέδων, επενδεδυμένων τάφρων κάθε είδους (τραπεζοειδών, τριγωνικών κλπ), ραμπών πρόσβασης σε παρόδιες ιδιοκτησίες, χυτών βάσεων πυλώνων οδοφωτισμού, στρώσεις προστασίας στεγάνωσης γεφυρών κλπ από άοπλο σκυρόδεμα κατηγορίας C12/15. Τιμή ανά κυβικό μέτρο έτοιμης κατασκευής από σκυρόδεμα. Ευρώ (Αριθμητικά): 86,50 (Ολογράφως) : ογδόντα έξι και πενήντα λεπτά A.T. : 28 Άρθρο : ΝΑΟΔΟ Β Κατασκευή ρείθρων, τραπεζοειδών τάφρων, στρώσεων προστασίας στεγάνωσης γεφυρών κλπ με σκυρόδεμα C16/20 Κωδικός αναθεώρησης: ΝΟΔΟ % Κατασκευές τεχνικών έργων κάθε είδους και οποιουδήποτε ανοίγματος και ύψους από σκυρόδεμα που παρασκευάζεται σε μόνιμο ή εργοταξιακό συγκρότημα παραγωγής, με θραυστά αδρανή λατομείου κατάλληλης κοκκομέτρησης και διαστάσεων μέγιστου κόκκου, τσιμέντο κατάλληλης κατηγορίας, αντοχής και ποσότητας, ως και τα τυχόν αναγκαία ρευστοποιητικά, υπερρευστοποιητικά, αερακτικά, σταθεροποιητικά κλπ. πρόσμικτα. Στις τιμές μονάδας των κατασκευών από σκυρόδεμα περιλαμβάνονται: - η προμήθεια και μεταφορά από οποιαδήποτε απόσταση, των πάσης φύσεως υλικών παρασκευής εργοταξιακού σκυροδέματος, η προμήθεια και μεταφορά στην εκάστοτε θέση σκυροδέτησης ετοίμου σκυροδέματος, - η προσκόμιση, τοποθέτηση, χρήση και απομάκρυνση μετά το τέλος των εργασιών των πάσης φύσεως απαιτουμένων ικριωμάτων, ξυλοτύπων ή σιδηροτύπων (επιπέδων, καμπύλων ή στρεβλών επιφανειών), καθώς και ειδικών συστημάτων και εξοπλισμού που απαιτούνται κατά περίπτωση (συστήματα προκατασκευής, προώθησης, προβολο-δόμησης, αναρριχόμενοι σιδηρότυποι κλπ), - τα πάσης φύσεως μηχανήματα και εξοπλισμός και μέσα για την παραγωγή, μεταφορά, άντληση, ανύψωση, καταβιβασμό, ανάμειξη, δόνηση κλπ. τοθ σκυροδέματος - η διαμόρφωση των ικριωμάτων, των ξυλοτύπων, των φορείων για προώθηση και προβολοδόμηση καθώς - η μερική ή ολική απώλεια των σωμάτων διαμόρφωσης κιβωτιομόρφων, κυλινδρικών ή άλλης μορφής κενών, - η επεξεργασία των κατασκευαστικών αρμών - η συντήρηση του σκυροδέματος με οποιοδήποτε μέσο (λινάτσες, χημικά υγρά κ.λ.π.) μέχρι τη σκλήρυνσή του Επίσης περιλαμβάνονται, ανηγμένες στις τιμές μονάδας: - οι δαπάνες των αναγκαίων μελετών σύνθεσης σκυροδέματος, - οι δαπάνες των μελετών της κατασκευαστικής μεθόδου, των βοηθητικών εγκαταστάσεων και των πάσης φύσεως ικριωμάτων (πλην των μελετών που αφορούν στις μεθόδους προβολοδόμησης, προώθησης και προωθουμένων αυτοφερομένων δοκών), Σελίδα 18 από 58

143 Τιμολόγιο μελέτης - η δαπάνη δειγματοληψιών, ελέγχων, δοκιμών και μετρήσεων, - οι δαπάνες δημιουργίας ανοιγμάτων στα ικριώματα κατά τη σκυροδέτηση φορέα γεφυρών διαστάσεων 4,50 x 10,00 m ανά κλάδο για τη διέλευση της κυκλοφορίας - η πρόσδοση στο χρησιμοποιούμενο σκυρόδεμα, εκτός από τη θλιπτική αντοχή, χαρακτηριστικών που εξασφαλίζουν τον προβλεπόμενο από την μελέτη τύπο του επιφανειακού τελειώματος, βάσει του οποίου θα γίνεται η αποδοχή ή η απόρριψη της κατασκευής, που εκτελέσθηκε (προσαρμογή κοκκομετρικής διαβάθμισης αδρανών, προσθήκη καταλλήλων προσμίκτων κλπ). Η επιμέτρηση του σκυροδέματος θα γίνεται για κάθε κατηγορία κατασκευών σε πραγματικούς όγκους, σύμφωνα με τη μελέτη, μη αφαιρουμένων των οπλισμών, των σωλήνων προεντάσεως (σε περίπτωση προεντεταμένου σκυροδέματος) ή των κενών διέλευσης αγωγών, των γραμμικών σκοτιών διατομής μέχρι 10 cm2 και των επιφανειακών εσοχών βάθους μέχρι 5 cm, αφαιρουμένων όμως των κενών που διαμορφώνονται με σκοπό τη μείωση του όγκου του σκυροδέματος. Η επιμέτρηση του σκυροδέματος που διαστρώνεται χωρίς τη χρήση ξυλοτύπων, θα γίνεται με βάση τις διαστάσεις των σχεδίων της μελέτης, χωρίς να επιμετράται ο τυχόν επιπλέον όγκος που διαστρώθηκε λόγω έλλειψης ξυλοτύπων. Όπου στα άρθρα του σκυροδέματος αναφέρεται το ύψος από το έδαφος, νοείται το ύψος του κάτω πέλματος του φορέα από τη φυσική επιφάνεια του εδάφους και όχι την τυχόν διαμορφούμενη μετά από εκσκαφή. Οι τιμές των κατασκευών από σκυρόδεμα του παρόντος Τιμολογίου είναι γενικής εφαρμογής και δεν εξαρτώνται από το μέγεθος αυτών, την ολοκλήρωσή τους σε μία ή περισσότερες φάσεις (τμηματική εκτέλεση) ή τυχόν τοπικούς περιορισμούς και δυσχέρειες (εξασφάλιση της κυκλοφορίας κατά την διάρκεια της κατασκευής, στενότητα χώρου, προστασία γειτονικών κατασκευών, δυσχέρειες προσέγγισης του σκυροδέματος, σκυροδέτηση υπό ακραίες καιρικές συνθήκες κλπ). Οι εργασίες θα εκτελούνται σύμφωνα με τις ακόλουθες ΕΤΕΠ, στο μέτρο που εκάστη αφορά τον κάθε τύπο κατασκευής: : Παραγωγή και μεταφορά σκυροδέματος : Διάστρωση και συμπύκνωση σκυροδέματος : Συντήρηση σκυροδέματος : Εργοταξιακά συγκροτήματα παραγωγής σκυροδέματος : Δονητική συμπύκνωση σκυροδέματος : Σκυροδετήσεις ογκωδών κατασκευών : Ικριώματα : Καλούπια κατασκευών από σκυρόδεμα (τύποι) : Διαμόρφωση τελικών επιφανειών σε έγχυτο σκυρόδεμα χωρίς χρήση επιχρισμάτων Κατασκευή κρασπέδων, ρείθρων, επενδεδυμένων τραπεζοειδών και τριγωνικών τάφρων, κοιτοστρώσεων, επενδρύσεων κοίτης ρεμάτων, τοίχων που δεν ανήκουν στην κατηγορία "λεπτοτοίχων", στρώσεων προστασίας στεγάνωσης γεφυρών κ.λ.π. με σκυρόδεμα C16/20 άοπλο ή ελαφρώς οπλισμένο. Τιμή ανά κυβικό μέτρο έτοιμης κατασκευής από σκυρόδεμα. Ευρώ (Αριθμητικά): 94,20 (Ολογράφως) : ενενήντα τέσσερα και είκοσι λεπτά A.T. : 29 Άρθρο : ΝΑΟΙΚ Χαλύβδινοι οπλισμοί σκυροδέματος, Δομικά πλέγματα B500C Κωδικός αναθεώρησης: ΟΙΚ % Προμήθεια και μεταφορά επί τόπου του έργου χάλυβα οπλισμού σκυροδέματος, μορφής διατομών, κατηγορίας (χάλυβας B500A, B500C και δομικά πλέγματα) και διαμόρφωσης σύμφωνα με την μελέτη, προσέγγιση στην θέση ενσωμάτωσης με οποιοδήποτε μέσον και τοποθέτησή του σύμφωνα με τα σχέδια οπλισμού. Εκτέλεση εργασιών σύμφωνα με την ΕΤΕΠ "Χαλύβδινος οπλισμός σκυροδεμάτων" Η τοποθέτηση του σιδηροπλισμού θα γίνεται μόνον μετά την παραλαβή του ξυλοτύπου ή της επιφανείας έδρασης του σκυροδέματος (π.χ. υπόστρωμα οπλισμένων δαπέδων κλπ). Ο χάλυβας οπλισμού σκυροδεμάτων επιμετράται σε χιλιόγραμμα βάσει αναλυτικών Πινάκων Οπλισμού. Εάν οι πίνακες αυτοί δεν συμπεριλαμβάνονται στην εγκεκριμένη μελέτη του έργου θα συντάσσονται με μέριμνα του Αναδόχου και θα υποβάλλονται στην Υπηρεσία προς έλεγχο και θεώρηση πριν από την έναρξη της τοποθέτησης του Σελίδα 19 από 58

144 Τιμολόγιο μελέτης οπλισμού. Οι Πίνακες θα συντασσονται βάσει των σχεδίων της μελέτης και θα περιλαμβάνουν λεπτομερώς τις διαστάσεις των ράβδων (αναπτύγματα), τις διαμέτρους, τις θέσεις τοποθέτησης και τα μήκη υπερκάλυψης, τα βάρη ανά τρέχον μέτρο κατά διάμετρο, τα επί μέρους και τα ολικά μήκη των ράβδων, τα μερικά βάρη ανά διάμετρο και το ολικό βάρος. Οι ως άνω Πίνακες Οπλισμού, μετά την παραλαβή των οπλισμών, θα υπογράφονται από τον Ανάδοχο και την Υπηρεσία και θα αποτελούν την επιμέτρηση των οπλισμών. Το ανά τρέχον μέτρο βάρος των ράβδων οπλισμού θα υπολογίζεται με βάση τον πίνακα 3-1 του ΚΤΧ-2008, ο οποίος παρατίθεται στην συνέχεια. Σε καμμία περίπτωση δεν γίνεται αποδεκτός ο προσδιορισμός του μοναδιαίου βάρους των ράβδων βάσει ζυγολογίου. Πεδίο εφαρμογής Ονομ. Κουλούρες και Ηλεκτροσυγκολλημένα Ονομ. Ονομ. διάμετρος Ράβδοι ευθυγραμμισμένα πλέγματα και διατομή μάζα/μέτρο (mm) προϊόντα δικτυώματα (mm2) (Kg/m) B500C B500Α B500C B500Α B500C 5,0 ν v 19,6 0,154 5,5 ν ν 23,8 0,187 6,0 ν ν ν ν ν 28,3 0,222 6,5 ν ν 33,2 0,260 7,0 ν ν 38,5 0,302 7,5 ν ν 44,2 0,347 8,0 ν ν ν ν ν 50,3 0,395 10,0 ν ν ν 78,5 0,617 12,0 ν ν ν 113 0,888 14,0 ν ν ν 154 1,21 16,0 ν ν ν 201 1,58 18,0 ν 254 2,00 20,0 ν 314 2,47 22,0 ν 380 2,98 25,0 ν 491 3,85 28,0 ν 616 4,83 32,0 ν 804 6,31 40,0 ν ,86 Στις επιμετρούμενες ποσότητςσ, πέραν της προμήθειας, μεταφοράς επί τόπου, διαμόρφωσης και τοποθέτησης του οπλισμού, περιλαμβάνονται ανηγμένα τα ακόλουθα: Η σύνδεση των ράβδων κατά τρόπο στερεό με σύρμα, σε όλες ανεξάρτητα τις διασταυρώσεις και όχι εναλλάξ Η προμήθεια του σύρματος πρόσδεσης. Η προμήθεια και τοποθέτηση αρμοκλειδών (κατά ISO ), εκτός αν στα συμβατικά τεύχη του έργου προβλέπετει ιδιαίτερη επιμέτρηση και πληρωμή αυτών. Οι πλάγιες μεταφορές και η διακίνηση του οπλισμού σε οποιοδήποτε ύψος από το δάπεδο εργασίας. Η τοποθέτηση υποστηριγμάτων (καβίλιες, αναβολείς) και ειδικών τεμαχίων ανάρτησης που τυχόν θα απαιτηθούν (εργασία και υλικά). Η απομείωση και φθορά του οπλισμού κατά την κοπή και κατεργασία. Δομικά πλέγματα B500C. Τιμή ανά χιλιόγραμμο (kg) σιδηρού οπλισμού υδραυλικών έργων τοποθετημένου σύμφωνα με την μελέτη. Ευρώ (Αριθμητικά): 1,01 (Ολογράφως) : ένα και ένα λεπτό A.T. : 30 Άρθρο : ΝΑΟΔΟ Ν\Β51 Πρόχυτα κράσπεδα από σκυρόδεμα ειδικών ιδιοτήτων Κωδικός αναθεώρησης: ΝΟΔΟ % Για την πλήρη κατασκευή και τοποθέτηση προκατασκευασμένων κρασπέδων-ρείθρων από σκυρόδεμα ειδικών ιδιοτήτων, κατηγορίας C 20/25, οπλισμένο με δομικό πλέγμα Τ139 διατομής πλάτους 0,55 μ και ύψους 0,15μ περίπου, με αποτμήσεις (διαμόρφωση αύλακος), σε τρείς τύπους σύμφωνα με τις Σελίδα 20 από 58

145 Τιμολόγιο μελέτης Π.Τ.Π. την Τεχνική Περιγραφή και τα σχέδια, προς κατασκευή κρασπέδων, νησίδων ασφαλείας, πεζοδρομίων, κόμβων κ.λ.π., τα οποία θα παρασκευάζονται στο εργοστάσιο με ταυτόχρονη δόνηση και συμπίεση, αποκλειομένης της παρασκευής τους επί τόπου του έργου με αυτοσχέδιους ξυλότυπους. Στην τιμή μονάδας του Τιμολογίου περιλαμβάνεται η πλήρως περαιωμένη εργασία, σύμφωνα με τα σχέδια της εγκεκριμένης τεχνικής μελέτης, τις προδιαγραφές του παρόντος άρθρου και τους όρους των λοιπών συμβατικών τευχών, και ειδικότερα: Οι πάσης φύσης δαπάνες για την πλήρη και έντεχνη κατασκευή του προκατασκευασμένου κρασπέδου στο εργοστάσιο σύμφωνα με τις προδιαγραφές της ΓΤΣΥ, της ΕΤΣΥ, της Τεχνικής Περιγραφής και των σχεδίων, περιλαμβανομένων των καλουπιών, όλων των πρώτων υλών, της σωστής σκυροδέτησης και συντήρησης των στοιχείων μέχρι την ωρίμανση. Οι δαπάνες για την κατασκευή της υπόβασης σκυροδέματος, καθώς και της υποκείμενης στρώσης από συμπυκνωμένο αμμοχάλικο με γεωύφασμα, όπως περιγράφεται στην Τεχνική Περιγραφή και στο σχέδιο, Η ασφαλής αποθήκευση, μεταφορά και τοποθέτηση του προκατασκευασμένου στοιχείου στη οριστική θέση του με κονίαμα όπως προβλέπται στην Τεχνική Περιγραφή και στο σχέδιο, Τα υλικά και η παραγωγή του κονιάματος καθώς και η σωστή οριστική τοποθέτηση του στοιχείου στη θέση του. Το κράσπεδο θα κατασκευάζεται στο εργοστάσιο παρασκευάζονται στο εργοστάσιο με ταυτόχρονη δόνηση και συμπίεση, αποκλειομένης της παρασκευής επί τόπου του έργου με αυτοσχέδιους ξυλότυπους. Η κατασκευή καλουπιού, οι πρώτες ύλες, το τσιμέντο, τα πρόσμικτα και το χρώμα, καθώς και οι ελέγχοι θα γίνουν σύμφωνα με την ΤΣΥ την ΕΣΥ, την Τεχνική Περιγραφή και τα σχέδια. Η τοποθέτησή τους γίνεται επί νέας υπόβασης σκυροδέματος, σύμφωνα με τα σχέδια και την Τεχνική Περιγραφή. Και στις δυο περιπτώσεις ιδιαίτερη προσοχή δίνεται στην ρύθμιση των υψομέτρων και της γενικότερης γεωμετρίας τοποθέτησης ώστε να τηρούνται οι προβλεπόμενες από τη μελέτη κλίσεις και ευθυγραμμίες. Αποκλίσεις από τα προβλεπόμενα για τη γεωμετρία του στοιχείου δεν γίνονται αποδεκτές και το κράσπεδο θα καθαιρείται και θα επανακατασκευάζεται με επιβάρυνση του Αναδόχου. Η τοποθέτηση γίνεται με κονίαμα όπως προβλέπεται στην Τεχνική Περιγραφή. Το κονίαμα θα έχει υψηλή αντοχή στην επίδραση της βροχής, να έχει μεγάλη διάρκεια ζωής και καλή συμπεριφορά στον παγετό και σε χημικές προσβολές αλάτων. Για αυτό το σκοπό θα περιέχει τα ίδια πρόσμικτα όπως περιγράφονται παραπάνω για την κατασκευή των προκατασκευασμένων κρασπέδων. Επίσης το κονίαμα θα έχει το ίδιο χρώμα με το κράσπεδο και προς τούτο θα χρησιμοποιηθούν οι ειδικές χρωστικές σύμφωνα με τα προβλεπόμενα από την παρούσα, ενώ θα προηγηθούν δείγματα ώστε να εγκριθεί από την τεχνική υπηρεσία το τελικό χρώμα. Εφόσον τα προκατασκευασμένα στοιχεία δεν επαρκούν για την πλήρη κάλυψη του εκάστοτε μήκους με ακέραια στοιχεία τότε το υπόλοιπο θα συμπληρώνεται με επί τόπου κοπή έτοιμου τεμαχίου. Οι δαπάνες περιλαμβάνονται ανηγμένες στην τιμή μονάδας του Τιμολογίου για την κατασκευή του προκατασκευασμένου στοιχείου κρασπεδόρειθρου. Τιμή ανά κυβικό μέτρο μήκους πλήρως τοποθετημένου κρασπέδου-ρείθρου. Ευρώ (Αριθμητικά): 210,00 (Ολογράφως) : διακόσια δέκα A.T. : 31 Άρθρο : ΝΑΟΔΟ Ν\Β C20/25 μικροκατασκευών από σκυρόδεμα ειδικών ιδιοτήτων σε εγκάρσιες ζώνες Κωδικός αναθεώρησης: ΝΟΔΟ % Σκυρόδεμα C20/25 ειδικών ιδιοτήτων κατασκευαζόμενων σε εγκάρσιες ζώνες πλάτους έως 12 εκ τοποθετημένες εγκάρσια στον άξονα του οδοστρώματος, όπως ακριβώς προβλέπεται στα σχέδια και την τεχνική περιγραφή. Θα είναι στην ίδια στάθμη με τα γειτονικά δάπεδα και το βάθος του θα φτάνει μέχρι την στάθμη υπόβασης των συγκεκριμένων δαπεδοστρώσεων. Η τελική του επιφάνεια θα είναι «χτενιστή». Το δάπεδό ειδικών ιδιοτήτων κατασκευάζεται από σκυροδέματος υψηλής ανθεκτικότητας, όπως στο άρθρο 21 περιγράφεται, κατηγορίας τουλάχιστον C20/25, οπλισμένο δύο σίδερα Φ6 για την αποφυγή ρηγματώσεων λόγω της κυκλοφορίας των οχημάτων τροφοδοσίας και ενδεχόμενων καθιζήσεων. Η παραγωγή του σκυροδέματος θα πρέπει να βασίζεται στους ισχύοντες κανονισμούς και διατάξεις, στις απαιτήσεις του μελετητή και στις απαιτήσεις της εκάστοτε εφαρμογής. Σε κάθε περίπτωση η μελέτη σύνθεσης του σκυροδέματος θα πρέπει να υπολογίζεται σύμφωνα με τους κανονισμούς και να εκτελούνται οι απαραίτητες δοκιμές συμμόρφωσης με τους κανονισμούς και τις απαιτήσεις της εφαρμογής (για τα πρόσμικτα: Απ 6310/41 ΦΕΚ427/Β/ ). Με βάση το Πρότυπο EN 206 το σκυρόδεμα θα πρέπει να ικανοποιεί εκτός από τις απαιτήσεις των μηχανικών χαρακτηριστικών, και τις απαιτήσεις ανθεκτικότητας σε βάθος χρόνου, ανάλογα με τις επιβαλλόμενες περιβαλλοντικές συνθήκες. Σκυρόδεμα ανθεκτικό έναντι κύκλων ψύξης απόψυξης θα πρέπει να ακολουθεί τις τιμές που ορίζουν οι κατηγορίες έκθεσης XF3 ή XF4. Με βάση την ανθεκτικότητα του σκυροδέματος έναντι χλωριόντων (εκτός θαλασσινο νερού), θα πρέπει να τηρούνται και οι απαιτήσεις των κατηγοριών έκθεσης XD2 ή XD3. (1) Έλεγχος σε ανθεκτικότητα έναντι ψύξης απόψυξης με βάση το ASTM 666. (2) Αδρανή σύμφωνα με pren 12620:2000 με ικανοποιητική αντοχή στον παγετό. (3) Ελάχιστη επικάλυψη οπλισμού (εάν απαιτείται οπλισμός) 40χιλ. Σελίδα 21 από 58

146 Τιμολόγιο μελέτης (4) Σκυρόδεμα με Χωρικό Παράγοντα (Spacing Factor) 0,15χιλ. Ποσότητα Τσιμέντου: Ελάχιστη ποσότητα τσιμέντου 360 kg/m3. Λόγος Νερού/Τσιμέντο: Ο ενεργός λόγος Ν/Τ θα πρέπει να παραμένει σταθερός για το πορώδες του σκυροδέματος, θα πρέπει να μην υπερβαίνει το 0,45. Ο συγκεκριμένος λόγος θα επιτευχθεί με τη χρήση 3ης Γενιά Ρευστοποιητή / Υπερρευστοποητή Μειωτή Νερού Υψηλής Δραστικότητας (ενδεικτικού τύπου Sika Viscocrete MKC 900 ή τύπου Viscocrete Ultra 600). Η δοσολογία θα πρέπει να ρυθμίζεται ανάλογα με τις απαιτήσεις εργασιμότητα και διατήρησης που απαιτείται στην εκάστοτε περίπτωση. Τα πρόσμικτα πρέπει να συμμορφώνονται σύμφωνα με το πρότυπο ΕΛΟΤ ΕΝ 934-2, Π.11.1 & Π11.2 και Π.3.1 & Π.3.2). Η προσθήκη των πρόσμικτων θα πρέπει να λαμβάνει χώρα στη μονάδα παραγωγής σκυροδέματος (μαζί με το νερό ανάμειξης). Επιπρόσθετα, τα ίδια προϊόντα μπορούν να προστεθούν στο έργο μόνο για τη ρύθμιση της ρευστότητας του μείγματος. Ανθεκτικότητα έναντι κύκλων πήξης/τήξης: Προσθήκη αερακτικού πρόσμικτου κατά τη διαδικασία ανάμειξης για την παραγωγή μικρών, κλειστών κενών αέρος μέσα στη μάζα του σκυροδέματος. Η συγκεκριμένη εισαγωγή αέρα έχει ως σκοπό τη δημιουργία χώρων εκτόνωσης του περιεχόμενου νερού σε περιπτώσεις παγετού. Η χρήση του αερακτικού πρόσμικτου σύμφωνα με το πρότυπο ΕΛΟΤ (Π.5), (ενδεικτικού τύπου Sika Aer Fine) ώστε να δημιουργούνται κενά αέρος που με συγκεκριμένο μέγεθος, σφαιρικά και ομοιόμορφα διασπαρμένα ( mm). Για τη σωστή κατανομή των κενών αέρα, θα πρέπει ο χρόνος ανάμειξης να είναι επαρκής (μεγαλύτερος κατά 60-90sec) από ότι στο συμβατικό σκυρόδεμα Ανθεκτικότητα σε αντιπαγωτικά άλατα: Η ανθεκτικότητα του τσιμεντολιθώματος σε χημικές προσβολές (άλάτι) θα βελτιωθεί με τη χρήση πυριτικής παιπάλης (ενδεικτικού τύπου Sikacrete AR) που βελτιώνει τη συμπύκνωση του τσιμεντοπολτού όπως επίσης και τους δεσμούς μεταξύ των αδρανών και του τσιμεντόπαστας. Χρώμα: O χρωματισμός γίνεται με την προσθήκη ειδικών χρωστικών με τη μορφή λεπτών κονιών, στο τσιμέντο. Τα υλικά αυτά αποτελούνται από φυσικά ή βιομηχανικά οξείδια του σιδήρου, σε ποσοστό από 1 ως 3 ή το πολύ 5% του βάρους του τσιμέντου. Oι κονίες πρέπει να έχουν ισχυρή χρωστική ικανότητα και σταθερή σύσταση, να είναι αδιάλυτες στο νερό, σταθερές στο φως και χημικά αδρανείς. Για να υπάρχει ομοιογένεια, οι χρωστικές αναμιγνύονται αρχικά με το τσιμέντο, στη συνέχεια προστίθενται τα αδρανή και ακολουθεί το νερό. Η απόχρωση ορίζεται από τη μελέτη, και τις υποδείξεις της Υπηρεσίας αφού ο Ανάδοχος ετοιμάσει δοκίμια. Θα προβλεφθεί η τελική επιφάνεια να είναι στην ίδια στάθμη με τα γειτονικά δάπεδα και θα προσαρμόζεται με την στάθμη του υπάρχοντος οδοστρώματος στα όρια της μελέτης. Στην περίπτωση που το στοιχείο θα χρησιμοποιηθεί ως βάση για τη σχάρα δένδρων θα έχει βάθος 15 εκ. και κατά τα λοιπά σύμφωνα με τα σχέδια και την Τεχνική Περιγραφή. Για την αποφυγή ρηγματώσεων λόγω ενδεχόμενων καθιζήσεων, θα προβλεφθεί στην κάτω παρειά του οπλισμός από δύο σίδερα Φ6. Στο σκυρόδεμα, θα προστεθεί χρωστική ουσία για την επίτευξη επιθυμητού αισθητικού αποτελέσματος. Η τελική επιφάνεια θα είναι χτενιστή. Στην τιμή μονάδας, περιλαμβάνονται οι δαπάνες για όλες τις εργασίες και για χρήση κάθε είδους εξοπλισμού που απαιτούνται για την πλήρη και έντεχνη, κατά τα ανωτέρω και κατά τα λοιπά συμβατικά τεύχη και σχέδια της εγκεκριμένης τεχνικής μελέτης, εκτέλεση των σχετικών εργασιών. Ειδικότερα περιλαμβάνονται οι δαπάνες για: Προμήθεια, μεταφορά επί τόπου του έργου, φορτοεκφορτώσεις και ενσωμάτωση στο έργο των υλικών επίστρωσης που απαιτούνται. Χάραξη, μεταφορά και ορθή κατασκευή των ξυλοτύπων. Ο απαιτούμενος οπλισμός (Φ6) Πλήρης σκυροδέτηση σύμφωνα με τις προδιαγραφές του παρόντος, της Τεχνικής Έκθεσης και των σχεδίων, καθώς και συντήρηση και προστασία του σκυροδέματος μέχρι την ωρίμανσή του. Λήψη των απαιτούμενων δοκιμίων και τη διεξαγωγή των σχετικών ελέγχων ποιότητας για τη διασφάλιση των προδιαγραφών. Αντιμετώπιση των κάθε είδους κατασκευαστικών δυσκολιών και κάθε άλλη εργασία, υλικό και μικροϋλικό, το οποίο απαιτείται για την πλήρη, έντεχνη και εμπρόθεσμη κατασκευή των επιστρώσεων. Στην τιμή μονάδας του Τιμολογίου για την επίστρωση δαπέδων εξωτερικών χώρων με σκυρόδεμα ειδικών ιδιοτήτων περιλαμβάνονται όλες οι δαπάνες για τη διαμόρφωση της σκάφης της επιφάνειας. Τιμή κυβικά μέτρα (μ3) Ευρώ (Αριθμητικά): 210,00 (Ολογράφως) : διακόσια δέκα A.T. : 32 Άρθρο : ΝΑΟΔΟ Ν\Β51.1 Σκυρόδεμα ειδικών ιδιοτήτων για χυτά κράσπεδα ελαφρώς οπλισμένα και για τη ζώνη κτιρίων Κωδικός αναθεώρησης: ΝΟΔΟ % Σκυρόδεμα ειδικών ιδιοτήτων που θα χυτευτεί επιτόπου στα όρια της ζώνης κτιρίων και των δαπεδοστρώσεων της ζώνης κυκλοφορίας πεζών. Η τελική του επιφάνεια θα είναι «χτενιστή». Σελίδα 22 από 58

147 Τιμολόγιο μελέτης Το δάπεδό ειδικών ιδιοτήτων κατασκευάζεται από σκυροδέματος υψηλής ανθεκτικότητας κατηγορίας τουλάχιστον C20/25, ελαφρά οπλισμένο με δομικό πλέγμα Τ139 για την αποφυγή ρηγματώσεων (όταν έχει πλάτος μεγαλύτερο από 30 εκ. ή δύο Φ6 σε μικρότερο πλάτος) λόγω της κυκλοφορίας των οχημάτων τροφοδοσίας και ενδεχόμενων καθιζήσεων. Κατά τα λοιπά τα χαρακτηριστικά σκυροδέματος (προσμίκτων, χρώματος και λοιπά ) είναι τα αναγραφόμενα στο άρθρο 21. Επί της τελικής εκσκαφής θα τοποθετηθεί γεωύφασμα και για υπόβαση θα τοποθετηθεί θραυστό υλικό ΠΤΠ Ο 150 ομοιόμορφα συμπυκνωμένων στρώσεων ανά 5εκ. για την υψομετρική τακτοποίηση, σύμφωνα με τις υποδείξεις της Υπηρεσίας, στην συνέχεια θα εδραστεί ομοιόμορφα η πλάκα από σκυρόδεμα τουλάχιστον C16/20 οπλισμένη με δομικό πλέγμα. Οι βασικές κλίσεις της τελικής επιστρωμένης επιφάνειας υλοποιούνται κατ αρχήν με κατάλληλη υψομετρική διαμόρφωση της πλάκας δαπέδου. Επί της πλάκας από C16/20 θα χυτευτεί σκυρόδεμα ειδικών ιδιοτήτων και ποιότητας C20/25 της πλάκας δαπέδου με δομικό πλέγμα Τ139. Οι διαστάσεις επιφανείας του θα είναι μεταβλητές έτσι ώστε από την πλευρά των κτιρίων να τελειώνει στα όρια των κατακόρυφων επιφανειών και των σκαλών, και στην άλλη του πλευρά να τελειώνει στην γειτονική δαπεδόστρωση της ζώνης κυκλοφορίας από πλάκες, έτσι ώστε να αφήνει ακέραια τεμάχια πλακών. Γενικά το πλάτος της Ζώνης Κτιρίων κυμαίνεται από 30 έως 90 εκ. Το πάχος του τελικού σκυροδέματος της ζώνης κτιρίων θα είναι 10 εκ τουλάχιστον. Στα γραμμικά στοιχεία (εκτός ζώνης κτιρίων) για την αποφυγή ρηγματώσεων λόγω της κυκλοφορίας των οχημάτων τροφοδοσίας θα προβλεφθεί οπλισμός με ράβδους Φ6. Αυτά θα είναι μεταβλητού πάχους ανάλογο με τις αλφαδιές και στάθμες του δαπέδου κυκλοφορίας πεζών. Ειδική μέριμνα πρέπει να υπάρξει για την ενσωμάτωση των φρεατίων ύδρευσης και των φρεατίων τύπου κόδωνα με χυτοσιδηρό καπάκι Σε ό,τι αφορά τα ανωτέρω στοιχεία διαστασιολόγησης της πλάκας δαπέδου, τα υψόμετρα, τις κλίσεις, τις ευθυγραμμίες, ο Ανάδοχος υποχρεούται να εφαρμόσει τα οριζόμενα στην εγκεκριμένη μελέτη, στα σχέδια και στην Τεχνική Περιγραφή. Σε περίπτωση μη σαφούς καθορισμού των εν λόγω στοιχείων, ο Ανάδοχος υποχρεούται να ακολουθήσει τις σχετικές οδηγίες της Υπηρεσίας. Στο σκυρόδεμα, θα προστεθεί χρωστική ουσία για την επίτευξη επιθυμητού αισθητικού αποτελέσματος. Η τελική επιφάνεια θα είναι χτενιστή. Στην τιμή μονάδας του Τιμολογίου για την επίστρωση δαπέδων από σκυρόδεμα ειδικών ιδιοτήτων, περιλαμβάνονται οι δαπάνες για όλες τις εργασίες και για χρήση κάθε είδους εξοπλισμού που απαιτούνται για την πλήρη και έντεχνη, κατά τα ανωτέρω και κατά τα λοιπά συμβατικά τεύχη και σχέδια της εγκεκριμένης τεχνικής μελέτης, εκτέλεση των σχετικών εργασιών. Ειδικότερα περιλαμβάνονται ενδεικτικά, αλλά όχι περιοριστικά, οι δαπάνες για: - Προμήθεια, μεταφορά επί τόπου του έργου, φορτοεκφορτώσεις και ενσωμάτωση στο έργο των υλικών διάστρωσης που απαιτούνται. - Πλήρης κατασκευή των υποβάσεων - Οι απαραίτητοι ξυλότυποι για τις διαμορφώσεις των εισόδων, τελειωμάτων και κοψιμάτων της σκυροδέτησης. - Πλήρης σκυροδέτηση σύμφωνα με τις προδιαγραφές του παρόντος, της Τεχνικής Έκθεσης και των σχεδίων, καθώς και συντήρηση και προστασία του σκυροδέματος μέχρι την ωρίμανσή του. - Λήψη των απαιτούμενων δοκιμίων και τη διεξαγωγή των σχετικών ελέγχων ποιότητας για τη διασφάλιση των προδιαγραφών. - Αντιμετώπιση των κάθε είδους κατασκευαστικών δυσκολιών και κάθε άλλη εργασία, υλικό και μικροϋλικό, το οποίο απαιτείται για την πλήρη, έντεχνη και εμπρόθεσμη κατασκευή των επιστρώσεων. Στην τιμή μονάδας του Τιμολογίου για την επίστρωση δαπέδων εξωτερικών χώρων με σκυρόδεμα ειδικών ιδιοτήτων περιλαμβάνονται και οι δαπάνες για τη διαμόρφωση της σκάφης της επιφάνειας, επί της οποίας εδράζεται η κατασκευή του δαπέδου,καθώς και της υποκείμενης στρώσης εξομάλυνσης από σκυρόδεμα και της στρώσης από συμπυκνωμένο αμμοχάλικο Τιμή κυβικά μέτρα (μ3) Ευρώ (Αριθμητικά): 180,00 (Ολογράφως) : εκατόν ογδόντα A.T. : 33 Άρθρο : ΝΑΟΙΚ Βελτίωση θερμικών επιδόσεων εξωτερικών χώρων με επίστρωση εγχρώμων κυβολίθων που περιέχουν ψυχρά υλικά (cool materials) Κωδικός αναθεώρησης: ΟΙΚ % Επιστρώσεις εξωτερικών δαπέδων, πεζοδρομιών και πλατειών με λευκούς ή έγχρωμους κυβόλιθους περιέχοντες ψυχρά υλικά (cool materials), οποιουδήποτε σχήματος, σε οποιαδήποτε υποδομή. Η απαιτούμενη υψηλή ανακλαστικότητα των κυβόλιθων της συγκεκριμένης κατηγορίας θα προσδίδεται με ενσωμάτωση ψυχρών υλικών στην επιφανειακή τους στοιβάδα τους, και όχι με επίστρωση, επίπαση ή επάλειψη ψυχρών υλικών σε συμβατικής κατασκευής κυβόλιθους. Οι επιδόσεις των ψυχρών κυβόλιθων εξαρτώνται από την ανακλαστικότητα της επιφανείας τους στην Σελίδα 23 από 58

148 Τιμολόγιο μελέτης ηλιακή ακτινοβολία (Solar Reflectance, SR) και εάν δεν καθορίζεται διαφορετικά στη μελέτη, οι καινούργιοι κυβόλιθοι θα πληρούν τις ελάχιστες απαιτήσεις του ακολούθου πίνακα: Ελάχιστες επιδόσεις λευκών και εγχρώμων κυβόλιθων με ψυχρά υλικά Κατηγοριοποίηση Αρχικός συντελεστής Αρχικός συντελεστής Αρχικός συντελεστής προιόντων ανακλαστικότητας αντανακλαστικότητας εκπομπής στο στην ηλιακή στο εγγύς υπέρυθρο υπέρυθρο(infrared ακτινοβολία φάσμα Emittance) (SR) (SRnir) ΟΜΑΔΑ 1 ΠΛΑΚΕΣ ΖΩΝΩΝ ΕΞΥΠΗΡΕΤΗΣΗΣ ΑΜΕΑ SR >= 0,50 >= 0,50 >= 0,85 ΟΜΑΔΑ 2 ΑΠΟΧΡΩΣΕΙΣ ΚΑΦΕ, ΩΧΡΑ, ΚΙΤΡΙΝΟ, ΚΕΡΑΜΙΔΙ, ΜΠΛΕ, ΠΡΑΣΙΝΟ, ΓΚΡΙ SR >= 0,40 >= 0,50 >= 0,85 Οι περιέχοντες ψυχρά υλικά κυβόλιθοι, όσον αφορά τα φυσικά και μηχανικά χαρακτηριστικά και τις ανοχές διαστάσεων θα πληρούν τις απαιτήσεις του Προτύπου ΕΛΟΤ ΕΝ Θα συνοδεύονται επίσης από εκθέσεις εργαστηριακών δοκιμών μέτρησης της ανακλαστικότητας στην ηλιακή ακτινοβολία (Solar Reflectance, SR) (με βάση τα Πρότυπα ASTM Ε 903/ASTM G159) και του συντελεστή εκπομπής στο υπέρυθρο, με βάση τα Πρότυπα ASTM E408/ASTM C1371. Για ένα τετραγωνικό μέτρο πλήρως περαιωμένης επίστρωσης σύμφωνα με την Μελέτη, με τα υλικά και μικροϋλικά επί τόπου και την εργασία. Ευρώ (Αριθμητικά): 39,40 (Ολογράφως) : τριάντα εννέα και σαράντα λεπτά A.T. : 34 Άρθρο : ΝΑΟΙΚ Βελτίωση θερμικών επιδόσεων εξωτερικών χώρων με επίστρωση λευκών ή εγχρώμων τσιμεντοπλακών που περιέχουν ψυχρά υλικά (cool materials) Κωδικός αναθεώρησης: ΟΙΚ % Επιστρώσεις εξωτερικών δαπέδων, δωμάτων, πεζοδρομιών και πλατειών με τσιμεντόπλακες περιέχουσες ψυχρά υλικά (cool materials), λευκές ή έγχρωμες, διαστάσεων 30 x 30 cm ή μεγαλύτερης και οποιουδήποτε σχεδίου. Η απαιτούμενη υψηλή ανακλαστικότητα των τσιμεντοπλακών της συγκεκριμένης κατηγορίας θα προσδίδεται με ενσωμάτωση ψυχρών υλικών στην επιφανειακή τους στοιβάδα τους, και όχι με επίστρωση, επίπαση ή επάλειψη ψυχρών υλικών σε συμβατικής κατασκευής τσιμεντόπλακες. Όταν προβλέπεται η διαμόρφωση αρμών στην πλακόστρωση, η πλήρωση τους θα γίνεται με τσιμεντοειδές υλικό, ανθεκτικό σε υψηλές και χαμηλές θερμοκρασίες περιβάλλοντος, το οποίο θα εφαρμόζεται επιμελώς με σύριγγα αρμολόγησης, χωρίς υπερχειλίσεις στην επιφάνεια της πλάκας. Απαγορεύεται σε κάθε περίπτωση η αρμολόγηση με υδαρές κονίαμα που εφαρμόζεται στις συμβατικές πλακοστρώσεις, γιατί με τον τρόπο αυτό επέρχεται μείωση ή/και απώλεια των ψυχρών χαρακτηριστικών της επίστρωσης. Οι επιδόσεις των ψυχρών τσιμεντοπλακών εξαρτώνται από την ανακλαστικότητα της επιφανείας τους στην ηλιακή ακτινοβολία (Solar Reflectance, SR) και εάν δεν καθορίζεται διαφορετικά στη μελέτη, οι καινούργιες πλάκες θα πληρούν τις ελάχιστες απαιτήσεις του ακολούθου πίνακα: Ελάχιστες επιδόσεις λευκών και εγχρώμων τσιμεντοπλακών με ψυχρά υλικά Κατηγοριοποίηση Αρχικός συντελεστής Αρχικός συντελεστής Αρχικός συντελεστής προιόντων ανακλαστικότητας αντανακλαστικότητας εκπομπής στο στην ηλιακή στο εγγύς υπέρυθρο υπέρυθρο(infrared ακτινοβολία φάσμα Emittance) (SR) (SRnir) ΟΜΑΔΑ 1 ΠΛΑΚΕΣ ΖΩΝΩΝ Σελίδα 24 από 58

149 Τιμολόγιο μελέτης ΕΞΥΠΗΡΕΤΗΣΗΣ ΑΜΕΑ SR >= 0,60 >= 0,65 >= 0,85 ΟΜΑΔΑ 2 ΑΠΟΧΡΩΣΕΙΣ ΚΑΦΕ, ΩΧΡΑ, ΚΙΤΡΙΝΟ, ΚΕΡΑΜΙΔΙ, ΜΠΛΕ, ΠΡΑΣΙΝΟ, ΓΚΡΙ SR >= 0,50 >= 0,60 >= 0,85 ΟΜΑΔΑ 3 ΛΕΥΚΕΣ ΠΛΑΚΕΣ SR >= 0,65 >= 0,80 >= 0,85 Οι περιέχουσες ψυχρά υλικά τσιμεντόπλακες, όσον αφορά τα φυσικά και μηχανικά χαρακτηριστικά και τις ανοχές διαστάσεων θα πληρούν τις απαιτήσεις του Προτύπου ΕΛΟΤ ΕΝ Θα συνοδεύονται επίσης από εκθέσεις εργαστηριακών δοκιμών μέτρησης της ανακλαστικότητας στην ηλιακή ακτινοβολία (Solar Reflectance, SR) (με βάση τα Πρότυπα: ASTM Ε 903/ASTM G159) και του συντελεστή εκπομπής στο υπέρυθρο (με βάση τα Πρότυπα ASTM E408 / ASTM C1371). Στις περιπτώσεις τσιμεντοπλακών με αδρή υφή ή έκτυπη επιφάνεια (ραβδωτές, σταμπωτές κλπ.) οι εργαστηριακές μετρήσεις για τον προσδιορισμό των ψυχρών ιδιοτήτων θα αφορούν κατά το δυνατόν ομαλές, ομοιογενείς και ομοιόμορφες περιοχές της επιφάνειας. Για ένα τετραγωνικό μέτρο πλήρως περαιωμένης επίστρωσης σύμφωνα με την Μελέτη, με τα υλικά και μικροϋλικά επί τόπου και την εργασία. Ευρώ (Αριθμητικά): 22,50 (Ολογράφως) : είκοσι δύο και πενήντα λεπτά A.T. : 35 Άρθρο : ΝΑΟΙΚ Ν\79.82 Έτοιμο χωμάτινο - κεραμικό σταθεροποιημένο δάπεδο τύπου KOURASANIT Κωδικός αναθεώρησης: ΟΙΚ % Το σταθεροποιημένο κεραμικό δάπεδο προέρχεται από την ανάμειξη διαφόρων συγκολλητικών ουσιών, και το αποτέλεσμα του έχει την όψη του χωμάτινου δαπέδου. Στο μίγμα υπάρχει θηραϊκή γη, ποζολάνη, χαλαζιακή άμμος, κεραμάλευρο και κεραμική ψηφίδα. Συνολικά το αλεσμένο κεραμίδι σε διάφορες κοκκομετρίες είναι σε ένα ποσοστό περίπου 100% των αδρανών του μίγματος. Η ανάμιξη των υλικών αυτών, καθώς και η σωστή τους αναλογία στο μίγμα, πρέπει να είναι τέτοια ώστε το υλικό να μην λασπώνει, να έχει χωμάτινη όψη, να είναι γερό, να μην μένουν επάνω σημάδια με την χρήση του, και παράλληλα να μην χρειάζεται καμία συντήρηση. Στο μίγμα δεν πρέπει να υπάρχουν ασβεστολιθικά αδρανή σε μορφή χαλικιού ή γαρμπιλιού και δεν πρέπει να προστεθεί τσιμέντο. Ο συνδυασμός αυτός δημιουργεί ένα μείγμα ισχυρό και ανθεκτικό που δημιουργείται αμέσως μετά την πήξη που συνεπάγεται η ανάμειξη του μείγματος με το νερό. Τα βασικά χρώματα των δαπέδων αυτών είναι ανοιχτό γκρι, ζαχαρί, καφέ και άλλα κατόπιν παραγγελίας. Στο μίγμα δεν πρέπει να προστίθεται κανένα πρόσμικτο ή άλλο χημικό πρόσθετο. Η ποιότητα του νερού που θα χρησιμοποιηθεί για την επί τόπου ανάμειξη πρέπει να προσομοιάζει προς το νερό αστικού δικτύου ύδρευσης. Υπόστρωμα και τελική στρώση: Το υπόστρωμα λειτουργεί με τέτοιο τρόπο ώστε να είναι στραγγιστικό (εφόσον το κεραμικό δάπεδο δεν κρατάει στην επιφάνεια του νερό) και να οδηγεί τα βρόχινα νερά εκεί όπου έχει δοθεί ρήση. Στις περισσότερες περιπτώσεις αρκεί για υπόστρωμα το καλά πατημένο έδαφος - χώμα. Ωστόσο, για να μην υπάρχουν αυλακώσεις, και με σκοπό να εξομαλυνθεί το έδαφος, είναι απαραίτητη μια στρώση των 15 cm 3Α.Σε περιπτώσεις που χρειαζόμαστε ιδιαίτερες αντοχές και όπου περνάνε αυτοκίνητα η εξομάλυνση του εδάφους χρειάζεται τις εξής εξυγιαντικές στρώσεις: υπόβαση 15εκ. χονδρόκοκκα αδρανή οδοποιίας, βάση 15 εκ. σκύρα σκυροδέματος και 15 εκ. συμπυκνωμένο 3Α, ακριβώς κάτω από το κεραμικό δάπεδο. Η τελική στρώση είναι με το κεραμικό δάπεδο και έχει αρχικό πάχος 10 εκ. ή περισσότερο, το οποίο όταν διαβρεχτεί και συμπυκνωθεί, καταλήγει στα 8 εκ. κατ ελάχιστο. Τοποθέτηση: Πριν την τοποθέτηση εφαρμόζονται ξύλινα πλαίσια, κράσπεδα ή χρησιμοποιούνται τα υπάρχοντα φυσικά και μη εμπόδια, ώστε να εγκιβωτιστεί η επιφάνεια. Εφόσον τοποθετηθεί το στεγνό μίγμα ομοιόμορφα στην επιφάνεια του εδάφους, τότε διαβρέχεται με πάρα πολύ νερό, ώστε να πάει το νερό σε όλη τη μάζα του. Η διαβροχή του μίγματος δεν πρέπει να γίνεται υπό πίεση για μην χαλάσει η επιφάνεια του δαπέδου, αλλά ουσιαστικά να λειτουργεί σαν διαβροχή. Σε περίπτωση βροχής εφόσον το κεραμικό δάπεδο δεν έχει ακόμη τοποθετηθεί, τότε πρέπει να σκεπαστεί ώστε να μην δέσει το μίγμα. Εφόσον το κεραμικό δάπεδο είναι τοποθετημένο, η βροχή το βοηθάει να δέσει και να σταθεροποιηθεί καλύτερα. Η πάκτωση γίνεται με κρουστικό οδοστρωτήρα (650 κιλών). Η πρώτη διέλευση του οδοστρωτήρα γίνεται με δόνηση, και στη συνέχεια γίνεται άλλη μία χωρίς δόνηση. Σαν τελικό αποτέλεσμα παρουσιάζεται μια επιφάνεια ομαλή και κλειστή, με όψη κεραμική - χωμάτινη. Την επόμενη μέρα ξαναγίνετε διαβροχή. Λόγω της ελαστικότητας του αλεσμένου κεραμιδιού, δεν υπάρχει λόγος να γίνουν αρμοί διαστολής. Το κεραμικό δάπεδο έχει αντοχές για καθημερινή χρήση και από αυτοκίνητα, αρκεί να υπάρχει προγενέστερη αναφορά αυτής της χρήσης, ώστε να γίνει το Σελίδα 25 από 58

150 Τιμολόγιο μελέτης κατάλληλο μίγμα. Τέλος, υπάρχει η δυνατότητα τοποθέτησης του κεραμικού δαπέδου σε κλίση. Η σειρά των εργασιών κατασκευής έχει ως εξής: Πριν από κάθε κατασκευή, ελέγχεται η σταθερότητα της βάσης (της υποκείμενης στρώσης). Ομαλή κατανομή του μίγματος επάνω στην επιφάνεια διάστρωσης, προσέχοντας να αυξάνουμε το πάχος κατά 20 έως 25% για την παραλαβή της καθίζησης κατά τη συμπύκνωση και στη συνέχεια ρύθμιση της στάθμης. Επιμελημένη συμπύκνωση με κρουστικό οδοστρωτήρα ισχύος V1 έως V4, ανάλογα με το εργοτάξιο οι πρώτες και οι τελευταίες διελεύσεις χωρίς δόνηση με διακοπή μόλις εμφανισθεί έντονη αύξηση της υγρασίας ή αμέσως πριν την εμφάνιση «λεπτών φύλλων ζύμης». Η επιφάνεια της στρώσης πρέπει να είναι απολύτως «κλειστή», χωρίς όμως να προκαλείται υπέρ συμπύκνωση. Συνίσταται η εφαρμογή κανόνα διαβάθμισης για τον προσδιορισμό του αριθμού των διελεύσεων του οδοστρωτήρα. Μετά τη συμπύκνωση, ο βαθμός d (ξηρή πυκνότητα) που προκύπτει πρέπει να υπερβαίνει ή να είναι ίσος προς το 95% της πυκνότητας του ΟΡΝ ή του ΟΡΜ. Ενδεχόμενη απόξεση της επιφάνειας για την επίτευξη της επιθυμητής στάθμης. Στην περίπτωση αυτή, το συμπυκνωτικό μηχάνημα θα πρέπει να περάσει πάλι χωρίς εφαρμογή κρουστικού μετά την απόξεση. Τελείωμα των περιθωρίων με την κρουστική πλάκα. Αμέσως μετά την τελική διάστρωση γίνεται ψεκασμός του τάπητα με ρητίνη για χωμάτινα δάπεδα 5-1. Απαιτούμενος χρόνος πριν τη χρήση: Η χρήση του δαπέδου από πεζούς μπορεί να γίνει μετά από 5 ημέρες, ενώ σε περίπτωση που πρέπει να διέλθουν ΙΧ αυτοκίνητα, αυτό καλό είναι να γίνει μετά από 20 ημέρες. Αποδόσεις μετά την αφαίρεση των ξυλοτύπων, σε 7 και σε 28 ημέρες, με δοκίμια διαστάσεων 10x20. Διατήρηση των δοκιμίων σε θερμοκρασία 20 C και σε 50% H.R. (σχετική υγρασία). O.P.M. (Δοκιμή Modified Proctor) Περιεκτικότητα νερού W% : 12,9% Ξηρή πυκνότητα d:1,76 Αντοχή σε θλίψη Rc Μετά 7 ημέρες: 0.30 MPa Μετά 28 ημέρες: 2,00 MPa Αντοχή σε άμεσο εφελκυσμό: - Rt Μετά 7 ημέρες: 0,15 MPa Μετά 28 ημέρες: 0,50 MPa Άμεσος δείκτης αντοχής IPI : 108 Διαπερατότητα Κ : (μέτρο πορώδους υλικού) Μετά 7 ημέρες: <1,10-6 m/s Μετά 28 ημέρες: <1,10-8 m/s Μέτρο παραμόρφωσης Et: 103 MPa Η σειρά των εργασιών κατασκευής έχει ως εξής: Πριν από κάθε κατασκευή, ελέγχεται η σταθερότητα της βάσης (της υποκείμενης στρώσης). Ομαλή κατανομή του μίγματος επάνω στην επιφάνεια διάστρωσης, προσέχοντας να αυξάνουμε το πάχος κατά 20 έως 25% για την παραλαβή της καθίζησης κατά τη συμπύκνωση και στη συνέχεια ρύθμιση της στάθμης. Επιμελημένη συμπύκνωση με κρουστικό οδοστρωτήρα ισχύος V1 έως V4, ανάλογα με το εργοτάξιο οι πρώτες και οι τελευταίες διελεύσεις χωρίς δόνηση με διακοπή μόλις εμφανισθεί έντονη αύξηση της υγρασίας ή αμέσως πριν την εμφάνιση «λεπτών φύλλων ζύμης». Η επιφάνεια της στρώσης πρέπει να είναι απολύτως «κλειστή», χωρίς όμως να προκαλείται υπέρ συμπύκνωση. Συνίσταται η εφαρμογή κανόνα διαβάθμισης για τον προσδιορισμό του αριθμού των διελεύσεων του οδοστρωτήρα. Μετά τη συμπύκνωση, ο βαθμός d (ξηρή πυκνότητα) που προκύπτει πρέπει να υπερβαίνει ή να είναι ίσος προς το 95% της πυκνότητας του ΟΡΝ ή του ΟΡΜ. Ενδεχόμενη απόξεση της επιφάνειας για την επίτευξη της επιθυμητής στάθμης. Στην περίπτωση αυτή, το συμπυκνωτικό μηχάνημα θα πρέπει να περάσει πάλι χωρίς εφαρμογή κρουστικού μετά την απόξεση. Τελείωμα των περιθωρίων με την κρουστική πλάκα. Αμέσως μετά την τελική διάστρωση γίνεται ψεκασμός του τάπητα με ρητίνη για χωμάτινα δάπεδα 5-1. Για την πλήρη κατασκευή επιφάνειας 1m² πάχους 10cm οιουδήποτε χρώματος: Ευρώ (Αριθμητικά): 45,00 (Ολογράφως) : σαράντα πέντε A.T. : 36 Άρθρο : ΝΑΟΙΚ Ν\73.33 Διάστρωση κεραμικών κυβολίθων ή πλακών klinker υπόβασης beton Κωδικός αναθεώρησης: Επίστρωση δαπέδων εξωτερικών χώρων για δυνατότητα κυκλοφορίας πεζών και οχημάτων με κεραμικούς κυβόλιθοι ή πλάκες klinker που θα πληρούν τα χαρακτηριστικά & τον τρόπο κατασκευής σύμφωνα με τα σχέδια, την τεχνική περιγραφή και την Τεχνική Συγγραφή Υποχρεώσεων. Θα κατασκευαστεί δάπεδο με κεραμικούς κυβόλιθους klinker, διαστάσεων 11,5εκ x 11,5εκ ή 11,5 x Σελίδα 26 από 58

151 Τιμολόγιο μελέτης 24,0 εκ και πάχους 2,5-4εκ. σύμφωνα με την μελέτη, κατάλληλο για κίνηση πεζών και διέλευση οχημάτων. Στις ζώνες αυτές η διάστρωση θα γίνει σε υπόβαση από σκυρόδεμα. Το χρώμα του υλικού θα διαφοροποιείται στις διάφορες ζώνες κυκλοφορίας πεζών σύμφωνα με την μελέτη. Ο Ανάδοχος πρέπει να προσκομίσει τα κατάλληλα πιστοποιητικά και δείγματα πετρώματος που θα εφαρμόσει, προς έγκριση στην Υπηρεσία. Η κατα σκευή και τοποθέτηση μπορεί να ξεκινήσει μόνο μετά την έγκριση αυτή. Όλες οι προ σκομιζόμενες ποσότητες των υλικών θα είναι της ίδιας ποιότητας με τα εγκεκριμένα δείγ ματα. Η Υπηρεσία διενεργεί έλεγχο των τεμαχίων σε σχέση με τις τεχνικές προδιαγραφές ή / και τα πιστοποιητικά ποιότητας στο εργοτάξιο. Ειδική μέριμνα πρέπει να λαμβάνεται στα σημεία αλλαγής υλικού με τη διαμόρφωση κατάλληλων προσαρμογών και αρμών. Οι κεραμικοί κυβόλιθοι klinker πέρα από τα τεχνικά χαρακτηριστικά τους θα επιλέγονται και με αισθητικά κριτήρια από δείγματα και θα είναι της απολύτως εγκρίσεως της υπηρεσίας και του επιβλέποντα του έργου. Θα διαστρωθούν υποβάσεις (όπου δεν διατηρείται η άσφαλτος) σκυροδέματος 16/20 οπλισμένου με πλέγμα Τ139. Η ποιότητα και εργασία διάστρωσης της υπόβασης θα πληρούν τις προδιαγραφές της Γενικής και Ειδικής Συγγραφής. Τα χαρακτηριστικά (τύπος, σχήμα, χρώμα και διαστάσεις) των στοιχείων που θα χρησιμοποιηθούν στην επίστρωση εξωτερικών χώρων, καθώς και η διάταξη αυτών (ευθύγραμμη, καμπυλόγραμμη, σε μορφή «ψαροκόκαλου» κτλ.) κατά την τοποθέτησή τους σε συνδυασμό με στοιχεία των ιδίων ή άλλων χαρακτηριστικών, θα πρέπει να συμφωνούν με τα καθοριζόμενα στο εγκεκριμένο σχέδιο. Σε περίπτωση μη σαφούς καθορισμού των ανωτέρω, ο Ανάδοχος υποχρεούται να ακολουθήσει τις σχετικές οδηγίες της Υπηρεσίας. Γενικά ακολουθείται η μέθοδος τοποθέτησης (με εξομαλύνσεις, ακρυλική κόλλα ή τσιμεντοκονίαμα ειδικών ιδιοτήτων κλπ) που περιγράγεται στα σχέδια και αναφέρεται στην τεχνική περιγραφή Ειδική μέριμνα πρέπει να λαμβάνεται στα σημεία αλλαγής υλικού με τη διαμόρφωση κατάλληλων προσαρμογών και αρμών. Στην τιμή μονάδος περιλαμβάνονται οι δαπάνες για όλες τις εργασίες και για χρήση κάθε είδους εξοπλισμού που απαιτούνται για την πλήρη και έντεχνη, κατά τα ανωτέρω και κατά τα λοιπά συμβατικά τεύχη και σχέδια της εγκεκριμένης τεχνικής μελέτης, εκτέλεση των σχετικών εργασιών: - Προμήθεια, μεταφορά επί τόπου του έργου, φορτοεκφορτώσεις και ενσωμάτωση στο έργο των υλικών επίστρωσης των κυβολίθων klinker που απαιτούνται. - Κατασκευή των διαφόρων στρώσεων της υπόβασης άμμου, και της πλάκας σκυροδέματος, επί των οποίων εφαρμόζονται τα στοιχεία επίστρωσης. - Κατασκευή του δαπέδου με το συγκολλητικό υλικό - Πλήρωση των αρμών και αρμολόγηση αυτών με τις μεθόδους και τα υλικά που περιγράφονται στα σχέδια και στην Τεχνική Περιγραφή - Αντιμετώπιση των κάθε είδους κατασκευαστικών δυσκολιών και κάθε άλλη εργασία, υλικό και μικροϋλικό, το οποίο απαιτείται για την πλήρη, έντεχνη και εμπρόθεσμη κατασκευή των επιστρώσεων. - Στην τιμή μονάδας του Τιμολογίου για την επίστρωση δαπέδων εξωτερικών χώρων με κεραμικούς κυβόλιθους klinker περιλαμβάνονται και οι δαπάνες για: την κατασκευή της στρώσης (στρώσεων) έδρασης από θραυστό υλικό, του γεωυφάσματος και της πλάκας δαπέδου από άοπλο ή οπλισμένο σκυρόδεμα, όπως και της τσιμεντοκονίας εξομάλυνσης, οι οποίες δεν πληρώνονται ξεχωριστά, αλλά θεωρούνται ανηγμένες στις τιμές μονάδας του παρόντος άρθρου. Τιμή τετραγωνικά (m2) Ευρώ (Αριθμητικά): 52,00 (Ολογράφως) : πενήντα δύο A.T. : 37 Άρθρο : ΝΑΟΙΚ Επιστρώσεις δαπέδων με ισομεγέθεις πλάκες μαρμάρου, σκληρού έως εξαιρετικά σκληρού, πάχους 3 cm, σε αναλογία 11 έως 25 τεμάχια ανά τετραγωνικό μέτρο Κωδικός αναθεώρησης: ΟΙΚ % Επιστρώσεις δαπέδων με ισομεγέθεις πλάκες μαρμάρου, ορθογωνισμένες, σύμφωνα με την μελέτη και την ΕΤΕΠ "Επιστρώσεις με φυσικούς λίθους". Περιλαμβάνεται η προμήθεια και μεταφορά των πλακών σχιστού μαρμάρου επί τόπου, τα υλικά λειότριψης, και καθαρισμού, τα τσιμεντοκονιάματα ή γενικά κονιάματα στρώσεως και η εργασία κοπής των πλακών, λειότριψης, στρώσης, αρμολογήματος και καθαρισμού. Επιστρώσεις με πλάκες μαρμάρου σκληρού έως εξαιρετικά σκληρού, πάχους 3 cm, σε αναλογία 11 έως 25 τεμάχια ανά τετραγωνικό μέτρο. Oι τιμές του παρόντος άρθρου αναφέρονται σε μάρμαρο προέλευσης Βέροιας, λευκό, εξαιρετικής ποιότητος (extra). Τιμή ανά τετραγωνικό μέτρο (m2). Σελίδα 27 από 58

152 Τιμολόγιο μελέτης Ευρώ (Αριθμητικά): 101,00 (Ολογράφως) : εκατόν ένα A.T. : 38 Άρθρο : ΝΑΟΙΚ Επιστρώσεις δαπέδων με κυβολίθους από γρανίτη Κωδικός αναθεώρησης: ΟΙΚ % Επιστρώσεις δαπέδων με κυβολίθους από γρανίτη, διαστάσεων 10x10x5 cm, οποιουδήποτε σχεδίου, χρώματος και υφής, σύμφωνα με την μελέτη. Περιλαμβάνεται στην μεν περίπτωση έδρασης σε υφιστάμενο σκυρόδεμα, η εφαρμογή στρώσης τσιμεντοκονιάματος των 350 kg τσιμέντου, στην δε περίπτωση τοποθέτησης επί εδάφους η απίσωση και συμπύκνωση αυτού με δονητή καθώς και η αρμολόγηση με ψιλή θραυστή άμμο εν ξηρώ, ή με κονίαμα των 450 kg τσιμέντου. Πλήρως περαιωμένη εργασία τοποθέτησης, με τα απαιτούμενα υλικά και μικροϋλικά επί τόπου. Τιμή ανά τετραγωνικό μέτρο (m2). Ευρώ (Αριθμητικά): 45,00 (Ολογράφως) : σαράντα πέντε A.T. : 39 Άρθρο : ΝΑΟΙΚ Ν\78.96 Επιστρώσεις δαπέδων με κυβόλιθους τεχνητής παλαίωσης Κωδικός αναθεώρησης: ΟΙΚ % Επιστρώσεις δαπέδων με κυβόλιθους τεχνητής παλαίωσης, οποιοδήποτε διαστάσεων όπως 10*10, 20*20, 20*10, πάχους 5-6 cm, οποιουδήποτε σχεδίου, χρώματος και υφής, σύμφωνα με τη μελέτη. Περιλαμβάνεται στη μεν περίπτωση έδρασης σε υφιστάμενο σκυρόδεμα, η εφαρμογή στρώσης τσιμεντοκονιάματος των 350 Kg τσιμέντου, στη δε περίπτωση τοποθέτησης επί εδάφους η απίσωση και συμπύκνωση αυτού με δονητή, καθώς και η αρμολόγηση με ψιλή θραυστή άμμο εν ξηρώ, ή με κονίαμα των 450 Kg τσιμέντου. Στην περίπτωση που ο κυβόλιθος τοποθετείται πάνω σε συμπιεσμένο φυσικό έδαφος ή 3Α στην τιμή συμπεριλαμβάνεται η διάστρωση γεωυφάσματος μη υφαντού 205gr/m2 κάτω από το συμπιεσμένο έδαφος ή 3Α. Πλήρως περαιωμένη εργασία τοποθέτησης, με τα απαιτούμενα υλικά και μικροϋλικά επί τόπου. Η επιλογή των υλικών, ο τρόπος τοποθέτησης, ο χρωματισμός θα γίνει από την επίβλεψη σύμφωνα με την εγκεκριμένη αρχιτεκτονική μελέτη Τιμή ανά τετραγωνικό μέτρο (m2). Ευρώ (Αριθμητικά): 32,00 (Ολογράφως) : τριάντα δύο A.T. : 40 Άρθρο : ΝΑΟΔΟ Β66.1 Τυποποιημένα φρεάτια αποστράγγισης και αποχέτευσης ομβρίων (ΠΚΕ), φρεάτιο υδροσυλλογής τύπου Φ1Ν (ΠΚΕ) Κωδικός αναθεώρησης: ΝΟΔΟ % Φρεάτια υδροσυλλογής και επίσκεψης δικτύων αποχέτευσης ομβρίων ή στραγγιστηρίων, πλήρως ή εν μέρει προκατασκευασμένα ή με επί τόπου έγχυση, σύμφωνα την μελέτη και τα εγκεκριμένα Πρότυπα Κατασκευής Εργων (ΠΚΕ), συνδεδεμένα με τους αγωγούς εισροής ή εκροής και έτοιμα για λειτουργία. Στη τιμή μονάδας περιλαμβάνονται: - η προμήθεια και μεταφορά επί τόπου του έργου των απαιτουμένων υλικών, προκατασκευασμένων στοιχείων και εξαρτημάτων για την πλήρη διαμόρφωση των φρεατίων σύμφωνα με τα ΠΚΕ - το προσωπικό, ο εξοπλισμός και τα μέσα για την πλήρη κατασκευή των φρεατίων και τον χειρισμό των προκατασκευασμένων στοιχείων (υποχρεωτική η χρήση κατάλληλου γερανού) - η εκσκαφή του ορύγματος θεμελίωσης σε κάθε είδους έδαφος - η τοποθέτηση και στερέωση των προκατασκευασμένων στοιχείων ή/και η τοποθέτηση οπλισμού, η κατασκευή ξυλοτύπων και η έγχυση του σκυροδέματος Σελίδα 28 από 58

153 Τιμολόγιο μελέτης - η διαμόρφωση ή η διάνοιξη οπών σύνδεσης των σωλήνων - η σύνδεση των σωλήνων και η σφράγισης του διακένου μεταξύ οπών και σωλήνων με μη συρικνούμενο τσιμεντοκονίαμα - η προμήθεια και πάκτωση των βαθμίδων επίσκεψης, - η προμήθεια και τοποθέτηση σχαρών, καλυμμάτων και πλαισίων - η επαναπλήρωση του ορύγματος με θραυστό υλικό λατομείου - η επί τόπου σκυροδέτηση τμήματος των φρεατίων υδροσυλλογής για προσαρμογή της στέψης τους στην κλίση ή επίκλιση της οδού Στη τιμή μονάδας δεν περιλαμβάνονται: - η τοποθέτηση σιδηροπλισμού στα φρεάτια υδροσυλλογής τύπου Φ1Ν - η επί τόπου σκυροδέτηση τμήματος των φρεατίων υδροσυλλογής για αύξηση του εσωτερικού ύψους τους πέραν των 1200 mm - η κατασκευής λαιμού ύψους h>=1,00 m σε φρεάτια επίσκεψης υπονόμων ή στραγγιστηρίων Φρεάτιο υδροσυλλογής τύπου Φ1Ν (ΠΚΕ). Τιμή ανά τεμάχιο πλήρως κατασκευασμένου φρεατίου. Ευρώ (Αριθμητικά): 438,00 (Ολογράφως) : τετρακόσια τριάντα οκτώ A.T. : 41 Άρθρο : ΝΑΥΔΡ Σύνδεση αγωγού εξόδου φρεατίου υδροσυλλογής με το δίκτυο ομβρίων Κωδικός αναθεώρησης: ΥΔΡ % Σύνδεση του αγωγού εξόδου φρεατίου υδροσυλλογής με υφιστάμενο ή κατασκευαζόμενο δίκτυο ομβρίων από προκατασκευασμένους οπλισμένους τσιμεντοσωλήνες (ανεξαρτήτως διατομής αγωγού δικτύου). Στην τιμή μονάδας περιλαμβάνονται τα πάσης φυσεως μικροϋλικά, ο εξοπλισμός, τα μέσα και το προσωπικό που απαιτούνται για την εκτέλεση των εργασιών. Τιμή ανά τεμάχιο (τεμ). Ευρώ (Αριθμητικά): 103,00 (Ολογράφως) : εκατόν τρία A.T. : 42 Άρθρο : ΝΑΥΔΡ Αγωγοί αποχέτευσης από σωλήνες PVC-U συμπαγούς τοιχώματος Αγωγοί αποχέτευσης από σωλήνες PVC-U, SDR 41, DN 315 mm Κωδικός αναθεώρησης: ΥΔΡ % Αγωγοί αποχέτευσης ακαθάρτων με σωλήνες από μη πλαστικοποιημένο PVC-Uσυμπαγούς τοιχώματος, κατά ΕΛΟΤ ΕΝ 1401?1, σύμφωνα με την μελέτη και την ΕΤΕΠ "Δίκτυα αποχέτευσης από σωλήνες PVC-U". Οι σωλήνες χαρακτηρίζονται με βάση την ονομαστική διάμετρο DN (ταυτίζεται με την εξωτερική διάμετρο), τον τυποποιημένο λόγο διαστάσεων SDR (Standard Dimension Ratio: λόγος της εξωτερικής διαμέτρου του σωλήνα προς το πάχος του τοιχώματος) και τον δείκτη δακτυλιοειδούς ακαμψίας SN. Το παρόν άρθρο έχει εφαρμογή τόσο για σωλήνες με απόληξη τύπου καμπάνας με ελαστικό δακτύλιο στεγανοποίησης (κατά ΕΛΟΤ ΕΝ 681.1), όσο και για σωλήνες με ευθύγραμμα άκρα που συνδέονται με συγκολλούμενο δακτύλιο (μούφα). Στις τιμές μονάδος του παρόντος άρθρου περιλαμβάνονται: α. Η προμήθεια, μεταφορά επί τόπου, προσωρινή αποθήκευση, προστασία και πλάγιες μεταφορές των σωλήνων και των δακτυλίων στεγάνωσης ή συγκόλλησης (και της απαιτούμενης προς τούτο κόλλας). Σελίδα 29 από 58

154 Τιμολόγιο μελέτης β. Η διάθεση του απαιτουμένου εξοπλισμού και μέσων για τον χειρισμό και την σύνδεση των σωλήνων. γ. Η προσέγγιση των σωλήνων στην θέση τοποθέτησης, οι συνδέσεις των σωλήνων μεταξύ τους, οι συνδέσεις του αγωγού με τα φρεάτια του δικτύου, καθώς και η δοκιμασία του δικτύου κατά τμήματα. Δεν συμπεριλαμβάνονται και επιμετρώνται ιδιαίτερα με βάση τα οικεία άρθρα του τιμολογίου: - Οι στρώσεις έδρασης και εγκιβωτισμού των σωλήνων και η επανεπίχωση του ορύγματος, σύμφωνα με τα καθοριζόμενα στην μελέτη - Τα ειδικά τεμάχια σύνδεσης των παροχών στο δίκτυο ακαθάρτων (σαμάρια με μούφα) - Τα ειδικά τεμάχια του αγωγού (γωνίες, ταύ, πώματα κλπ) από PVC ή χυτοσίδηρο Αγωγοί αποχέτευσης από σωλήνες PVC-U, SDR 41, DN 315 mm. Τιμή ανά τρέχον μέτρο (μμ) αξονικού μήκους σωλήνωσης, αφαιρουμένου του μήκους των φρεατίων και των ειδικών τεμαχίων. Ευρώ (Αριθμητικά): 22,80 (Ολογράφως) : είκοσι δύο και ογδόντα λεπτά A.T. : 43 Άρθρο : ΝΑΟΔΟ Β85 Προσαρμογή στάθμης υφιστάμενου φρεατίου επί ανακατασκευαζόμενου πεζοδρομίου Κωδικός αναθεώρησης: ΝΟΔΟ % Αποξήλωση πλαισίου έδρασης καλύμματος υφισταμένου φρεατίου με προσοχή ώστε να μην προσκληθούν ζημιές, προσαρμογή της στάθμης των τοιχωμάτων του φρεατίου με αποξήλωση ή εφαρμογή στρώσεως ισχυρού τσιμεντοκονιαμάτος, πάκτωση του πλαισίου έδρασης στην απαιτούμενη στάθμη με ακρίβεια 5 mm και επιμελής αρμολόγηση με την περιβάλλουσα νέα πλακόστρωση. Οι τσιμεντοκονίες τελικής διαμόρφωσης γύρω από το πλαίσιο έδρασης θα παρασκευάζονται με άμμο θαλάσσης για την αποφυγή ρηγματώσεων, ή, εναλλακτικά, θα εφαρμόζονται εποξειδικά κονιάματα. Στην τιμή δεν συμπεριλαμβάνονται η αντικατάσταση του καλύμματος και του πλαισίου έδρασής του. Τυχόν απαιτούμενα νέα χυτοσιδηρά καλύμματα, θα επιμετρώνται ιδιαιτέρως με βάση τα οικεία άρθρα του τιμολογίου. Τιμή ανά τεμάχιο πλήρως αποπερατωμένης εργασίας (τεμ), για φρεάτια επιφάνειας καλύμματος έως 0,50 m2. Για μεγαλύτερα φρεάτια η τιμή θα αναπροσαρμόζεται με πολλαπλασιασμό επί τον συντελεστή Ε / 0,50, όπου Ε είναι η επιφάνεια του φρεατίου βάσει των εξωτερικών διαστάσεων του καλύμματος. Ευρώ (Αριθμητικά): 40,30 (Ολογράφως) : σαράντα και τριάντα λεπτά A.T. : 44 Άρθρο : ΝΑΟΔΟ 1\Ε06 Εμπόδια Στάθμευσης Ξύλινα Σταθερά Κωδικός αναθεώρησης: ΥΔΡ % Ξύλινα εμπόδια στάθμευσης από ξύλο τύπου ιρόκο ή δρυός κυκλικής διατομής, διαμέτρου 10εκ. ή τετραγωνικής διατομής διαστάσεων 10Χ10 με μορφή ορθοστάτη, ύψους 80 εκ. (χωρίς τη βάση) στερεωμένα επί ειδικής λίθινης βάσης με σιδερένιο γαλβανισμένο σύνδεσμο. Το σύνολο η οποία είναι σταθεροποιημένη σταθεροποιείται στο δάπεδο με θεμέλιο σκυροδέματος. Τα σταθερά ξύλινα εμπόδια στάθμευσης τοποθετούνται/θεμελιώνονται εντός του νέου κρασπεδόρειθρου όπως αυτό διαμορφώνεται κατά την κατασκευή των οδοστρωμάτων/πεζοδρομίων. Οι περιοχές εφαρμογής και η θέση κάθε τύπου ξύλινου εμποδίου στάθμευσης ορίζονται στο σχετικό σχέδιο στην τεχνική περιγραφή και τις υποδείξεις της Υπηρεσίας. Η λίθινη βάση σταθερού ξύλινου εμποδίου στάθμευσης κατασκευάζεται από τοπικό ασβεστόλιθο μορφής μικρού βάθρου κυβικού σχήματος, γενικών διαστάσεων 10Χ10Χ15. Τα χαρακτηριστικά των υλικών μικροϋλικών και οι απαιτούμενες εργασίες είναι σύμφωνα με την τεχνική περιγραφή και τα σχέδια. Στην τιμή μονάδας των εργασιών των ξύλινων σταθερών εμποδίων στάθμευσης περιλαμβάνονται οι ακόλουθες δαπάνες: Η προμήθεια και μεταφορά από οποιαδήποτε απόσταση και με οποιονδήποτε τρόπο στον τόπο του έργου (και σε οποιαδήποτε στάθμη) όλων των ειδών των λίθων, των υλικών κονιαμάτων και σκυροδεμάτων, καθώς και οποιασδήποτε άλλης φύσης υλικού που απαιτείται για την ολοκλήρωση της κατασκευής. Η διαλογή των κατάλληλων λίθων. Η κοπή και εν γένει επεξεργασία των λίθινων στοιχείων σύμφωνα με το παρόν άρθρο και τα σχέδια. Η επεξεργασία των υλικών και η εργασία ανάμιξης για την παραγωγή κονιαμάτων στο εργοτάξιο, η Σελίδα 30 από 58

155 Τιμολόγιο μελέτης διαβροχή, και εν γένει τοποθέτηση και δόμηση των στηλών με κονίαμα, η αρμολόγηση, και κάθε άλλη εργασία όπως περιγράφεται στο παρόν και στα λοιπά Συμβατικά Τεύχη και κατασκευαστικά σχέδια και κατά τις οδηγίες της Υπηρεσίας.. Η φθορά των υλικών. Η προμήθεια και μεταφορά του απαραίτητου εξοπλισμού και των μικροϋλικών που απαιτούνται για την έγκαιρη και έντεχνη ολοκλήρωση των εργασιών. Η ασφάλιση, αποθήκευση και προστασία των υλικών και των κατασκευαζόμενων στοιχείων. Ο επιμελημένος καθαρισμός και το πλύσιμο της τελειωμένης επιφάνειας. Η προμήθεια μεταφορά στο εργοστάσιο, και επί τόπου του έργου όλων το σιδηρών μερών. Η μεταφορά των σιδηρών μερών στο εργαστήριο γαλβανίσματος, το γαλβάνισμα, και η επαναφορά τους στο εργοτάξιο. Η επεξεργασία, συναρμολόγηση, συγκόλληση, τοποθέτηση κτλ των σιδηρών εξαρτημάτων, κοχλιών, στηρίξεων και λοιπών απαιτούμενων υλικών και μικροϋλικών για την πλήρη και έντεχνη εκτέλεση της εργασίας Η δημιουργία οπών στα λίθινα, σιδηρά και ξύλινα μέρη Η προμήθεια των απαιτούμενων υλικών και η κατασκευή του ξύλινου στελέχους. Οι βαφές και προστασίες των ξύλινων μερών. Κάθε άλλη εργασία που απαιτείται για την πλήρη, έντεχνη και εμπρόθεσμη αποπεράτωση των εργασιών, έστω και πρόσθετη και μη ρητά αναφερόμενη στο παρόν και στα υπόλοιπα Συμβατικά Τεύχη και σχέδια. Τιμή ανά εγκατεστημένο εμπόδιο στάθμευσης Ευρώ (Αριθμητικά): 75,00 (Ολογράφως) : εβδομήντα πέντε A.T. : 45 Άρθρο : ΝΑΟΔΟ 2\Ε06 Εμπόδια Στάθμευσης Λίθινα Κωδικός αναθεώρησης: ΥΔΡ % Λίθινοι ορθοστάτες/στήλες ελεύθερου ύψους έως 60 εκ μ. και διατομής τετράγωνης 12Χ12 εκ. τουλάχιστον, για την παρεμπόδιση της παράνομης στάθμευσης οχημάτων επί του πεζοδρομίου, πακτωμένα στο έδαφος μεταξύ των προκατασκευασμένων κρασπέδων σύμφωνα με την τεχνική περιγραφή. Τα χαρακτηριστικά των υλικών μικροϋλικών και οι απαιτούμενες εργασίες είναι σύμφωνα με την τεχνική περιγραφή και τα σχέδια. Στην τιμή μονάδας των εργασιών των λίθινων εμποδίων αστικού εξοπλισμού περιλαμβάνονται ενδεικτικά και όχι περιοριστικά οι ακόλουθες δαπάνες: Η προμήθεια και μεταφορά από οποιαδήποτε απόσταση και με οποιονδήποτε τρόπο στον τόπο του έργου (και σε οποιαδήποτε στάθμη) όλων των ειδών των λίθων, των υλικών κονιαμάτων, καθώς και οποιασδήποτε άλλης φύσης υλικού που απαιτείται για την ολοκλήρωση της κατασκευής. Η διαλογή των κατάλληλων λίθων. Η λήψη των απαιτούμενων δοκιμίων και η διεξαγωγή των σχετικών ελέγχων ποιότητας για τη διασφάλιση των προδιαγραφών. Η κοπή και εν γένει επεξεργασία των λίθινων στοιχείων σύμφωνα με το παρόν άρθρο και τα σχέδια. Η επεξεργασία των υλικών και η εργασία ανάμιξης για την παραγωγή κονιαμάτων στο εργοτάξιο, η διαβροχή, και εν γένει τοποθέτηση και δόμηση των στηλών με κονίαμα, η αρμολόγηση, και κάθε άλλη εργασία όπως περιγράφεται στο παρόν και στα λοιπά Συμβατικά Τεύχη και κατασκευαστικά σχέδια και κατά τις οδηγίες της Υπηρεσίας.. Η φθορά των υλικών. Η προμήθεια και μεταφορά του απαραίτητου εξοπλισμού και των μικροϋλικών που απαιτούνται για την έγκαιρη και έντεχνη ολοκλήρωση των εργασιών. Η ασφάλιση, αποθήκευση και προστασία των υλικών και των κατασκευαζόμενων στοιχείων. Ο επιμελημένος καθαρισμός και το πλύσιμο της τελειωμένης επιφάνειας. Κάθε άλλη εργασία που απαιτείται για την πλήρη, έντεχνη και εμπρόθεσμη αποπεράτωση των εργασιών, έστω και πρόσθετη και μη ρητά αναφερόμενη στο παρόν και στα υπόλοιπα Συμβατικά Τεύχη και σχέδια. Τιμή ανά εγκατεστημένο εμπόδιο στάθμευσης. Ευρώ (Αριθμητικά): 50,00 (Ολογράφως) : πενήντα A.T. : 46 Άρθρο : ΝΑΠΡΣ Ν\Β11.3 Κάδος απορριμμάτων Κωδικός αναθεώρησης: ΟΙΚ % Σελίδα 31 από 58

156 Τιμολόγιο μελέτης O κάδος θα είναι μεγάλης αντοχής, κατάλληλος για ασφαλή και υγιεινή απόθεση ελαφρών απορριμμάτων διερχομένων πεζών. Θα είναι ανθεκτικός στη διάβρωση, απρόσβλητος σε οξέα και χημικές ουσίες. Θα έχει σχήμα κυλινδρικό και να διαθέτει εξωτερική επικάλυψη από ξύλινα τμήματα. Το εσωτερικό έχει χωρητικότητα 40 λίτρων περίπου. Θα στηρίζεται είτε στον ιστό ηλεκτροφωτισμού είτε σε αυτόνομο στύλο μεταλλικό. Ο ξύλινος στρογγυλός κάδος αποτελείται από το κυρίως σώμα και το μεταλλικό εσωτερικό κάδο. Το κυρίως σώμα του κάδου αποτελείται από δύο μεταλλικές λάμες διατομής 40/3 οι οποίες είναι διαμορφωμένες σε κυκλικό σχήμα με διάμετρο. Είναι τοποθετημένες σε απόσταση 39 εκ. η μία από την άλλη. Επάνω στις λάμες έχουν εφαρμοστεί τα ξύλινα τμήματα του κάδου. Αποτελούνται από 16 τεμάχια ξύλινους πήχεις από σουηδική ξυλεία, διατομής 4,5Χ17 εκ. και μήκους 52,5 εκ. Η εφαρμογή των ξύλων σε κάθε μία από τις λάμες, γίνεται με τη βοήθεια 32 τεμαχίων τσιγκόβιδων 1/4Χ30 με τα αντίστοιχα παξιμάδια και με τέτοιο τρόπο ώστε να περισσεύουν 3 εκ. ένθεν και ένθεν των λαμών. Η κατώτερη λάμα διαθέτει επίσης το σημείο στήριξης του εσωτερικού κάδου, το οποίο αποτελείται από δύο λάμες διατομής 40Χ3 χιλ. και μήκους τοποθετημένες σε σχήμα σταυρού. Ο εσωτερικός μεταλλικός κάδος είναι κατασκευασμένος από γαλβανιζέ λαμαρίνα πάχους 0,5 χιλ., είναι διαμέτρου 33 εκ. και ύψους 44 εκ. και στο χείλος του διαθέτει δύο αντικριστές χειρολαβές, για τη διευκόλυνση της εκκένωσής του. Στηρίζεται δε στο εσωτερικό του καλαθιού. Ο μεταλλικός κάδος φέρει στον πυθμένα του τέσσερις οπές διαφυγής για την αποστράγγιση των ομβρίων υδάτων και των υγρών των απορριμμάτων που εισέρχονται στον κάδο. Η κολώνα στήριξης του κάδου είναι κατασκευασμένη από ξύλινη σωλήνα διατομής 100 χιλ. και έχει μήκος 87 εκ. Συνδέεται δε με το κυρίως σώμα του κάδου μέσω δύο τεμαχίων κατασκευασμένων από λάμα διατομής 40Χ3 χιλ. και μήκους 6 εκ.στην τιμή περιλαμβάνεται και ο ξύλινος στύλος εάν απαιτείται. Ακολουθούνται τα σχέδια, η τεχνική περιγραφή και οι υποδείξεις της Υπηρεσίας. Τιμή ανά τεμάχιο. Ευρώ (Αριθμητικά): 160,00 (Ολογράφως) : εκατόν εξήντα A.T. : 47 Άρθρο : ΝΑΠΡΣ Β10.5 Καθιστικά - Παγκάκια Παραδοσιακά καθιστικά από χυτοσίδηρο και δοκίδες φυσικού ξύλου Κωδικός αναθεώρησης: ΟΙΚ % Προμήθεια, μεταφορά επί τόπου και εγκατάστασταση καθιστικών κοινοχρήστων χώρων, σύμφωνα με την μελέτη και την ΕΤΕΠ Στις τιμές μονάδας περιλαμβάνεται η συσκευασία και αποσυσκευασία των επιμέρους στοιχείων των καθιστικών, η προσωρική αποθήκευση και φύλαξή τους στο εργοτάξιο, η συναρμολόγηση και στερέωση ή πάκτωσή τους σύμφωνα με τις οδηγίες του προμηθευτή και τα σχέδια λεπτομερειών της μελέτης, τα πάσης φύσεως υλικά που απαιτούνται για την εγκατάστασή τους καθώς και η λήψη μέτρων προστασίας των καθιστικών από φθορές και ρύπανση κατά την εκτέλεση διαφόρων άλλων εργασιών του έργου. Τιμή ανά τεμάχιο (τεμ) εγκατεστημένου καθιστικού, ανάλογα με τα χαρακτηριστικά τους, ως εξής: Παραδοσιακά καθιστικά από χυτοσίδηρο και δοκίδες φυσικού ξύλου Καθιστικά με δύο πλευρικά χυτοσιδηρά στηρίγματα παραδοσιακού σχεδίου, συνδεόμενα μεταξύ τους με 4 γαλβανισμένες σιδηρές ράβδους Φ 20, με κάθισμα και ράχη από δοκίδες ξυλείας PEACH PINE ή OREGON PINE, με στρογγυλεμένες ακμές καιεπεξεργασμένη λεία επιφάνεια (χωρίς ακίδες), διατομής 5 x 5 x 160 cm, τα οποία στερεώνονται στον μεταλλικό σκελετό με κοχλίες από γαλβανισμένο χάλυβα. Ευρώ (Αριθμητικά): 490,00 (Ολογράφως) : τετρακόσια ενενήντα A.T. : 48 Άρθρο : ΝΑΟΙΚ Ν\64.01 Σιδηρές αναρτήσεις αναρριχητικών φυτών Κωδικός αναθεώρησης: ΟΙΚ % Κατασκευή και τοποθέτηση σιδηρών φορέων ανάρτησης αναρριχητικών φυτών, από ράβδους κοινών διατομών σιδήρου (γενικά μασίφ κυκλικής διατομής Φ16 και λάμας 50/5) σύμφωνα με το σχετικό σχέδιο, που γενικά συνδέονται με συγκολήσεις και ηλώσεις. Ο φορέας έχει δύο τμήματα, κατακόρυφο και οριζόντιο, που συγκολλούνται μεταξύ τους. Το κατακόρυφο στηρίζεται στο έδαφος. Οι στηρίξεις γίνονται με συγκόλληση σε σημεία σταθερής θεμελίωσης, με χρήση συμπληρωματικών τεμαχίων/ελασμάτων (φλάντζες στερέωσης ή αντηρίδες και Σελίδα 32 από 58

157 Τιμολόγιο μελέτης μόρσα ή βύσματα) όπως περιγράφεται στην τεχνική περιγραφή. Τα χαρακτηριστικά των υλικών μικροϋλικών και οι απαιτούμενες εργασίες είναι σύμφωνα με την τεχνική περιγραφή και τα σχέδια. Η δαπάνη περιλαμβάνει τα ακόλουθα: την προμήθεια, μεταφορά επί τόπου του έργου, επεξεργασία, συναρμολόγηση, συγκόλληση, τοποθέτηση κτλ των σιδηρών εξαρτημάτων, κοχλιών, στηρίξεων και λοιπών απαιτούμενων υλικών και μικροϋλικών για την πλήρη και έντεχνη εκτέλεση της εργασίας τη δημιουργία οπών για την πάκτωση των στοιχείων αγκύρωσης Τις βαφές και την κατάλληλη αντιδιαβρωτική προστασία των σιδερένιων μερών. Κάθε άλλη εργασία που απαιτείται για την πλήρη, έντεχνη και εμπρόθεσμη αποπεράτωση των εργασιών, έστω και πρόσθετη και μη ρητά αναφερόμενη στο παρόν και στα υπόλοιπα Συμβατικά Τεύχη και σχέδια. Τιμή ανά τεμάχιο. Ευρώ (Αριθμητικά): 70,00 (Ολογράφως) : εβδομήντα A.T. : 49 Άρθρο : ΝΑΟΔΟ Ν\Ε08 Πληροφοριακή πινακίδα ξύλινη Κωδικός αναθεώρησης: ΟΙΚ % Η πληροφοριακή πινακίδα έχει γενικές διαστάσεις βάσης 100Χ100 εκ. και ύψος 200 εκ. τύπου ιρόκο ή δρύς και είναι μορφής τριπόδου, όπως ακριβώς περιγράφεται στην τεχνική περιγραφή και στα σχέδια. Θα αποτελείται από σύνθεση ορθοστατών κυκλικής διατομής Φ10 εκ. που ενώνονται σε ξύλινο τεμάχιο στέψης από τμήμα δοκού 7Χ7 εκ. Θα φέρει ξύλινη επιφάνεια πληροφοριών, διαστάσεων 120Χ100 εκ. και πάχους 5 εκ. σύμφωνα με τα σχέδια και την τεχνική περιγραφή. Οι ορθοστάτες θα έχουν βάσεις από ανοξείδωτο χάλυβα στερεωμένες σε θεμέλια σκυροδέματος, κατασκευασμένες και τοποθετημένες σύμφωνα με τα σχέδια και την τεχνική περιγραφή. Τοποθετούνται σε διάφορες θέσεις στις φαρδιές ζώνες αστικού εξοπλισμού καθ υπόδειξη της Υπηρεσίας. Σκοπός τους είναι η ανάρτηση πληροφοριών και σημάνσεων για την πόλη και της λειτουργίες της. Τα χαρακτηριστικά των υλικών μικροϋλικών και οι απαιτούμενες εργασίες είναι σύμφωνα με την τεχνική περιγραφή Στην τιμή περιλαμβάνονται οι ακόλουθες δαπάνες: Η προμήθεια και μεταφορά από οποιαδήποτε απόσταση και με οποιονδήποτε τρόπο στον τόπο του έργου (και σε οποιαδήποτε στάθμη) όλων των υλικών ξύλινων και ανοξείδωτων στοιχείων και κονιαμάτων, καθώς και οποιασδήποτε άλλης φύσης υλικού που απαιτείται για την ολοκλήρωση της κατασκευής. Η επεξεργασία, συναρμολόγηση, συγκόλληση, τοποθέτηση κτλ των σιδηρών εξαρτημάτων, κοχλιών, στηρίξεων και λοιπών απαιτούμενων υλικών και μικροϋλικών για την πλήρη και έντεχνη εκτέλεση της εργασίας Η δημιουργία οπών στα σιδηρά και ξύλινα μέρη Η προμήθεια των απαιτούμενων υλικών και η κατασκευή του ξύλινου στελέχους. Οι βαφές και προστασίες των ξύλινων μερών. Η επεξεργασία των υλικών και η εργασία ανάμιξης για την παραγωγή κονιαμάτων στο εργοτάξιο, η αρμολόγηση, και κάθε άλλη εργασία όπως περιγράφεται στο παρόν και στα λοιπά Συμβατικά Τεύχη και κατασκευαστικά σχέδια και κατά τις οδηγίες της Υπηρεσίας. Η φθορά των υλικών. Η προμήθεια και μεταφορά του απαραίτητου εξοπλισμού και των μικροϋλικών που απαιτούνται για την έγκαιρη και έντεχνη ολοκλήρωση των εργασιών. Η ασφάλιση, αποθήκευση και προστασία των υλικών και των κατασκευαζόμενων στοιχείων. Ο επιμελημένος καθαρισμός της τελειωμένης επιφάνειας. Κάθε άλλη εργασία που απαιτείται για την πλήρη, έντεχνη και εμπρόθεσμη αποπεράτωση των εργασιών, έστω και πρόσθετη και μη ρητά αναφερόμενη στο παρόν και στα υπόλοιπα Συμβατικά Τεύχη και σχέδια. Τιμή ανά τεμάχιο. Ευρώ (Αριθμητικά): 580,00 (Ολογράφως) : πεντακόσια ογδόντα A.T. : 50 Άρθρο : ΝΑΠΡΣ Ν\Β12.1 Όργανο stepper Κωδικός αναθεώρησης: ΟΙΚ % Όργανο stepper, αερόβιας γυμναστικής, βάδισης, βελτίωσης της λειτουργίας της καρδιάς και των πνευμόνων με εξάσκηση μυών κάτω άκρων, μέσης και κοιλιακών. Η άσκηση θα πρέπει να επιτυγχάνεται δίνοντας τη δυνατότητα στο χρήστη να συγχρονίσει την κίνηση των άνω και κάτω άκρων εν είδη Σελίδα 33 από 58

158 Τιμολόγιο μελέτης βαδίσματος. Το όργανο πρέπει να είναι κατασκευασμένο κατάλληλα για χρήση σε εξωτερικό χώρο ή το ύπαιθρο, θα έχει στοιβαρότητα και σταθερότητα, να τοποθετείται σταθερά στο έδαφος και να μην μετακινείται από τους χρήστες. Το όργανο θα είναι κατασκευασμένο από χάλυβα ή από γαλβανισμένο ατσάλι υψηλής ποιότητας για μεγαλύτερη ανθεκτικότητα στο χρόνο και τις καιρικές συνθήκες. Οι ηλεκτροσυγκολλήσεις να είναι τουλάχιστον 2/5-1/2 ίντσες πάχος και οι βίδες που χρησιμοποιούνται θα είναι inox. Τα δακτυλίδια και οι άξονες θα είναι από ανοξείδωτο ατσάλι. Όλα τα μεταλλικά τμήματα θα είναι γαλβανιζέ για την αποτροπή σκουριάς και διάβρωσης, να έχουν επικάλυψη τριών (3) στρώσεων αντι-αποτριμματικής βαφής μετάλλου και μία επιπλέον στρώση πολυουρεθάνης UV3 να καλύπτει όλα τα μεταλλικά μέρη προς αποτροπή της υπεριώδους ακτινοβολίας.τα μπουλόνια συνδέσεων θα είναι ανοξείδωτα και καλυμμένα προς αποφυγή ατυχημάτων ή και βανδαλισμού. Τρόπος πάκτωσης του οργάνου - Για σαθρό έδαφος, χώμα ή άμμο, θα τοποθετείται σε αγκύριο πακτωμένο διαστάσεων 0,60x0,50x0,50cm με εξέχουσες βίδες αναμονής πάνω στις οποίες βιδώνονται οι βάσεις του οργάνου. - Η τοποθέτηση του οργάνου θα είναι δυνατή σε σταθερό έδαφος κυβολίθων ή τσιμέντου ή πλακοστρώσης απευθείας με χρήση χημικών αγκυρίων τύπου hilti για λόγους σταθερότητας. Τα όργανο θα πρέπει να φέρει ευανάγνωστες ταμπέλες, με αναλυτικές οδηγίες χρήσεως και ενημέρωσης ως προς τους ασκούμενους μύες στην Ελληνική Γλώσσα. Οι εν λόγω ταμπέλες θα πρέπει να είναι ευκρινείς και μεγάλων διαστάσεων τουλάχιστον 0,90m έως 1,3m μήκος x 0,20m έως 0,50m πλάτος. Οι εν λόγω πινακίδες θα πρέπει να είναι ενσωματωμένες στα όργανα και σε σημεία τέτοια ώστε να είναι ευανάγνωστα από τους χρήστες. Προτάσεις με ταμπέλες που θα τοποθετούνται περιφερειακά και όχι ενσωματωμένα στα όργανα δεν θα γίνονται δεκτές. Προτάσεις οργάνων που φέρουν αυτοκόλλητες και όχι μεταλλικές ταμπέλες επάνω στα όργανα κρίνονται ως απαράδεκτες καθώς κινδυνεύουν να αφαιρεθούν ή να φθαρούν. Το όργανο πρέπει να είναι κατασκευασμένο σύμφωνα με τους Ευρωπαϊκούς Κανονισμούς Ποιότητας και Ασφάλειας. Το Ευρωπαϊκό πρότυπο βάσει του οποίου κατ ελάχιστον θα πρέπει να έχει ελεγχθεί και πιστοποιηθεί το κάθε όργανο είναι το ΕΝ Ως πιστοποιητικό θεωρείτε η πιστοποίηση της γραμμής παραγωγής (πιστοποιητικό συμμόρφωσης) και όχι βεβαίωση ελέγχου συγκεκριμένου και μοναδικού δείγματος. Η ανωτέρω πιστοποίηση προσκομίζεται από τον ανάδοχο της προμήθειας Η λειτουργία του οργάνου να στηρίζεται σε αρθρωτό σύστημα προκειμένου ο ασκούμενος να έλκει ή να σηκώνει το βάρος του ίδιου του σώματός τους χωρίς να απαιτείται κανένας μηχανισμός διαβάθμισης δυσκολίας της άσκησης. Το όργανο θα φέρει το λογότυπο του ΔΗΜΟΥ ΑΜΑΡΟΥΣΙΟΥ. Εγκατάσταση Η μεταφορά και εγκατάσταση του οργάνου στον τόπο υποδοχής αποτελεί υποχρέωση του αναδόχου της προμήθειας, ώστε τα όργανα να παραδοθούν ασφαλή προς χρήση. Οι χώροι εγκατάστασης θα υποδειχθούν στον ανάδοχο από το Δήμο. Εάν το όργανο τοποθετηθεί σε συνδυασμό με άλλο όργανο επί κοινού στύλου ή πόλου, ο κοινός στύλος ή πόλος θα πρέπει να στερεώνεται πάνω σε εξέχουσες αρσενικές βίδες μεταλλικής βάσης, η οποία θα είναι εγκλωβισμένη εντός οπλισμένου σκυροδέματος μικρής επιφάνειας, για λόγους ασφαλείας και θα ασφαλίζεται με μπουλόνια για λόγους σταθερότητας. Ο ανάδοχος προμηθευτής θα εγκαταστήσει τα όργανα σε σημεία που θα του υποδείξει ο Δήμος και θα κατασκευάσει με δικές του δαπάνες τις βάσεις στήριξής τους. Τιμή ανά τεμάχιο (τεμ) Ευρώ (Αριθμητικά): 1.274,00 (Ολογράφως) : χίλια διακόσια εβδομήντα τέσσερα A.T. : 51 Άρθρο : ΝΑΠΡΣ Ν\Β12.3 Όργανο έλξεων ώμων Κωδικός αναθεώρησης: ΟΙΚ % Όργανο έλξεων ώμων, εκγύμνασης των μυών των ώμων, στήθους και ωμοπλάτης, κοιλιακών, καθώς και των άνω άκρων. Η άσκηση θα πρέπει να επιτυγχάνεται δίνοντας τη δυνατότητα σε καθήμενο χρήστη, να ανυψώσει το κάθισμα στο οποίο βρίσκεται, έλκοντας τις χειρολαβές του οργάνου. Το όργανο πρέπει να είναι κατασκευασμένο κατάλληλα για χρήση σε εξωτερικό χώρο ή το ύπαιθρο, θα έχει στοιβαρότητα και σταθερότητα, να τοποθετείται σταθερά στο έδαφος και να μην μετακινείται από τους χρήστες. Το όργανο θα είναι κατασκευασμένο από χάλυβα ή από γαλβανισμένο ατσάλι υψηλής ποιότητας για μεγαλύτερη ανθεκτικότητα στο χρόνο και τις καιρικές συνθήκες. Οι ηλεκτροσυγκολλήσεις να είναι τουλάχιστον 2/5-1/2 ίντσες πάχος και οι βίδες που χρησιμοποιούνται θα είναι inox. Τα δακτυλίδια και οι άξονες θα είναι από ανοξείδωτο ατσάλι. Όλα τα μεταλλικά τμήματα θα είναι γαλβανιζέ για την αποτροπή σκουριάς και διάβρωσης, να έχουν επικάλυψη τριών (3) στρώσεων αντι-αποτριμματικής βαφής μετάλλου και μία επιπλέον στρώση πολυουρεθάνης UV3 να καλύπτει όλα τα μεταλλικά μέρη προς αποτροπή της υπεριώδους ακτινοβολίας.τα μπουλόνια συνδέσεων θα είναι ανοξείδωτα και καλυμμένα προς αποφυγή ατυχημάτων ή Σελίδα 34 από 58

159 Τιμολόγιο μελέτης και βανδαλισμού. Τρόπος πάκτωσης του οργάνου - Για σαθρό έδαφος, χώμα ή άμμο, θα τοποθετείται σε αγκύριο πακτωμένο διαστάσεων 0,60x0,50x0,50cm με εξέχουσες βίδες αναμονής πάνω στις οποίες βιδώνονται οι βάσεις του οργάνου. - Η τοποθέτηση του οργάνου θα είναι δυνατή σε σταθερό έδαφος κυβολίθων ή τσιμέντου ή πλακοστρώσης απευθείας με χρήση χημικών αγκυρίων τύπου hilti για λόγους σταθερότητας. Τα όργανο θα πρέπει να φέρει ευανάγνωστες ταμπέλες, με αναλυτικές οδηγίες χρήσεως και ενημέρωσης ως προς τους ασκούμενους μύες στην Ελληνική Γλώσσα. Οι εν λόγω ταμπέλες θα πρέπει να είναι ευκρινείς και μεγάλων διαστάσεων τουλάχιστον 0,90m έως 1,3m μήκος x 0,20m έως 0,50m πλάτος. Οι εν λόγω πινακίδες θα πρέπει να είναι ενσωματωμένες στα όργανα και σε σημεία τέτοια ώστε να είναι ευανάγνωστα από τους χρήστες. Προτάσεις με ταμπέλες που θα τοποθετούνται περιφερειακά και όχι ενσωματωμένα στα όργανα δεν θα γίνονται δεκτές. Προτάσεις οργάνων που φέρουν αυτοκόλλητες και όχι μεταλλικές ταμπέλες επάνω στα όργανα κρίνονται ως απαράδεκτες καθώς κινδυνεύουν να αφαιρεθούν ή να φθαρούν. Το όργανο πρέπει να είναι κατασκευασμένο σύμφωνα με τους Ευρωπαϊκούς Κανονισμούς Ποιότητας και Ασφάλειας. Το Ευρωπαϊκό πρότυπο βάσει του οποίου κατ ελάχιστον θα πρέπει να έχει ελεγχθεί και πιστοποιηθεί το κάθε όργανο είναι το ΕΝ Ως πιστοποιητικό θεωρείτε η πιστοποίηση της γραμμής παραγωγής (πιστοποιητικό συμμόρφωσης) και όχι βεβαίωση ελέγχου συγκεκριμένου και μοναδικού δείγματος. Η ανωτέρω πιστοποίηση προσκομίζεται από τον ανάδοχο της προμήθειας Η λειτουργία του οργάνου να στηρίζεται σε αρθρωτό σύστημα προκειμένου ο ασκούμενος να έλκει ή να σηκώνει το βάρος του ίδιου του σώματός τους χωρίς να απαιτείται κανένας μηχανισμός διαβάθμισης δυσκολίας της άσκησης. Το όργανο θα φέρει το λογότυπο του ΔΗΜΟΥ ΑΜΑΡΟΥΣΙΟΥ. Εγκατάσταση Η μεταφορά και εγκατάσταση του οργάνου στον τόπο υποδοχής αποτελεί υποχρέωση του αναδόχου της προμήθειας, ώστε τα όργανα να παραδοθούν ασφαλή προς χρήση. Οι χώροι εγκατάστασης θα υποδειχθούν στον ανάδοχο από το Δήμο. Εάν το όργανο τοποθετηθεί σε συνδυασμό με άλλο όργανο επί κοινού στύλου ή πόλου, ο κοινός στύλος ή πόλος θα πρέπει να στερεώνεται πάνω σε εξέχουσες αρσενικές βίδες μεταλλικής βάσης, η οποία θα είναι εγκλωβισμένη εντός οπλισμένου σκυροδέματος μικρής επιφάνειας, για λόγους ασφαλείας και θα ασφαλίζεται με μπουλόνια για λόγους σταθερότητας. Ο ανάδοχος προμηθευτής θα εγκαταστήσει τα όργανα σε σημεία που θα του υποδείξει ο Δήμος και θα κατασκευάσει με δικές του δαπάνες τις βάσεις στήριξής τους. Τιμή ανά τεμάχιο (τεμ) Ευρώ (Αριθμητικά): 1.323,00 (Ολογράφως) : χίλια τριακόσια είκοσι τρία A.T. : 52 Άρθρο : ΝΑΠΡΣ Ν\Β12.2 Όργανο ποδηλάτου Κωδικός αναθεώρησης: ΟΙΚ % Όργανο ποδηλάτου εκγύμνασης και ενδυνάμωσης μυών των ποδιών, που βελτιώνει την καρδιοαναπνευστική λειτουργία. Η άσκηση θα πρέπει να επιτυγχάνεται δίνοντας τη δυνατότητα σε καθήμενο χρήστη, κρατώντας τις λαβές και τοποθετώντας τα πόδια στα πετάλια, να τα τεντώνει κυκλικά. Το όργανο πρέπει να είναι κατασκευασμένο κατάλληλα για χρήση σε εξωτερικό χώρο ή το ύπαιθρο, θα έχει στοιβαρότητα και σταθερότητα, να τοποθετείται σταθερά στο έδαφος και να μην μετακινείται από τους χρήστες. Το όργανο θα είναι κατασκευασμένο από χάλυβα ή από γαλβανισμένο ατσάλι υψηλής ποιότητας για μεγαλύτερη ανθεκτικότητα στο χρόνο και τις καιρικές συνθήκες. Οι ηλεκτροσυγκολλήσεις να είναι τουλάχιστον 2/5-1/2 ίντσες πάχος και οι βίδες που χρησιμοποιούνται θα είναι inox. Τα δακτυλίδια και οι άξονες θα είναι από ανοξείδωτο ατσάλι. Όλα τα μεταλλικά τμήματα θα είναι γαλβανιζέ για την αποτροπή σκουριάς και διάβρωσης, να έχουν επικάλυψη τριών (3) στρώσεων αντι-αποτριμματικής βαφής μετάλλου και μία επιπλέον στρώση πολυουρεθάνης UV3 να καλύπτει όλα τα μεταλλικά μέρη προς αποτροπή της υπεριώδους ακτινοβολίας.τα μπουλόνια συνδέσεων θα είναι ανοξείδωτα και καλυμμένα προς αποφυγή ατυχημάτων ή και βανδαλισμού. Τρόπος πάκτωσης του οργάνου - Για σαθρό έδαφος, χώμα ή άμμο, θα τοποθετείται σε αγκύριο πακτωμένο διαστάσεων 0,60x0,50x0,50cm με εξέχουσες βίδες αναμονής πάνω στις οποίες βιδώνονται οι βάσεις του οργάνου. - Η τοποθέτηση του οργάνου θα είναι δυνατή σε σταθερό έδαφος κυβολίθων ή τσιμέντου ή πλακοστρώσης απευθείας με χρήση χημικών αγκυρίων τύπου hilti για λόγους σταθερότητας. Τα όργανο θα πρέπει να φέρει ευανάγνωστες ταμπέλες, με αναλυτικές οδηγίες χρήσεως και ενημέρωσης ως προς τους ασκούμενους μύες στην Ελληνική Γλώσσα. Οι εν λόγω ταμπέλες θα πρέπει να είναι ευκρινείς και μεγάλων διαστάσεων τουλάχιστον 0,90m έως 1,3m μήκος x 0,20m έως 0,50m πλάτος. Οι εν λόγω πινακίδες θα πρέπει να είναι ενσωματωμένες στα όργανα και σε σημεία τέτοια ώστε να είναι ευανάγνωστα από τους χρήστες. Προτάσεις με ταμπέλες που θα τοποθετούνται Σελίδα 35 από 58

160 Τιμολόγιο μελέτης περιφερειακά και όχι ενσωματωμένα στα όργανα δεν θα γίνονται δεκτές. Προτάσεις οργάνων που φέρουν αυτοκόλλητες και όχι μεταλλικές ταμπέλες επάνω στα όργανα κρίνονται ως απαράδεκτες καθώς κινδυνεύουν να αφαιρεθούν ή να φθαρούν. Το όργανο πρέπει να είναι κατασκευασμένο σύμφωνα με τους Ευρωπαϊκούς Κανονισμούς Ποιότητας και Ασφάλειας. Το Ευρωπαϊκό πρότυπο βάσει του οποίου κατ ελάχιστον θα πρέπει να έχει ελεγχθεί και πιστοποιηθεί το κάθε όργανο είναι το ΕΝ Ως πιστοποιητικό θεωρείτε η πιστοποίηση της γραμμής παραγωγής (πιστοποιητικό συμμόρφωσης) και όχι βεβαίωση ελέγχου συγκεκριμένου και μοναδικού δείγματος. Η ανωτέρω πιστοποίηση προσκομίζεται από τον ανάδοχο της προμήθειας Η λειτουργία του οργάνου να στηρίζεται σε αρθρωτό σύστημα προκειμένου ο ασκούμενος να έλκει ή να σηκώνει το βάρος του ίδιου του σώματός τους χωρίς να απαιτείται κανένας μηχανισμός διαβάθμισης δυσκολίας της άσκησης. Το όργανο θα φέρει το λογότυπο του ΔΗΜΟΥ ΑΜΑΡΟΥΣΙΟΥ. Εγκατάσταση Η μεταφορά και εγκατάσταση του οργάνου στον τόπο υποδοχής αποτελεί υποχρέωση του αναδόχου της προμήθειας, ώστε τα όργανα να παραδοθούν ασφαλή προς χρήση. Οι χώροι εγκατάστασης θα υποδειχθούν στον ανάδοχο από το Δήμο. Εάν το όργανο τοποθετηθεί σε συνδυασμό με άλλο όργανο επί κοινού στύλου ή πόλου, ο κοινός στύλος ή πόλος θα πρέπει να στερεώνεται πάνω σε εξέχουσες αρσενικές βίδες μεταλλικής βάσης, η οποία θα είναι εγκλωβισμένη εντός οπλισμένου σκυροδέματος μικρής επιφάνειας, για λόγους ασφαλείας και θα ασφαλίζεται με μπουλόνια για λόγους σταθερότητας. Ο ανάδοχος προμηθευτής θα εγκαταστήσει τα όργανα σε σημεία που θα του υποδείξει ο Δήμος και θα κατασκευάσει με δικές του δαπάνες τις βάσεις στήριξής τους. Τιμή ανά τεμάχιο (τεμ) Ευρώ (Αριθμητικά): 999,60 (Ολογράφως) : εννιακόσια ενενήντα εννέα και εξήντα λεπτά A.T. : 53 Άρθρο : ΝΑΠΡΣ Ν\Β12.5 Όργανο έλλειπτικης κίνησης ποδιών Κωδικός αναθεώρησης: ΟΙΚ % Όργανο έλλειπτικης κίνησης ποδιών, εκγύμνασης και ενδυνάμωσης της σπονδυλικής στήλης και του ισχίου, που βοηθάει στην ενδυνάμωση της καρδιοαναπνευστικής λειτουργίας,της λειτουργίας του αίματος και του πεπτικού συστήματος. Η άσκηση θα πρέπει να επιτυγχάνεται, δίνοντας τη δυνατότητα σε όρθιο χρήστη, να κάνει πετάλι κρατώντας σφιχτά τις λαβές με τα 2 χέρια, κινώντας τα πόδια από τη μία πλευρά στην άλλη, όπως ένα εκκρεμές. Το όργανο πρέπει να είναι κατασκευασμένο κατάλληλα για χρήση σε εξωτερικό χώρο ή το ύπαιθρο, θα έχει στοιβαρότητα και σταθερότητα, να τοποθετείται σταθερά στο έδαφος και να μην μετακινείται από τους χρήστες. Το όργανο θα είναι κατασκευασμένο από χάλυβα ή από γαλβανισμένο ατσάλι υψηλής ποιότητας για μεγαλύτερη ανθεκτικότητα στο χρόνο και τις καιρικές συνθήκες. Οι ηλεκτροσυγκολλήσεις να είναι τουλάχιστον 2/5-1/2 ίντσες πάχος και οι βίδες που χρησιμοποιούνται θα είναι inox. Τα δακτυλίδια και οι άξονες θα είναι από ανοξείδωτο ατσάλι. Όλα τα μεταλλικά τμήματα θα είναι γαλβανιζέ για την αποτροπή σκουριάς και διάβρωσης, να έχουν επικάλυψη τριών (3) στρώσεων αντι-αποτριμματικής βαφής μετάλλου και μία επιπλέον στρώση πολυουρεθάνης UV3 να καλύπτει όλα τα μεταλλικά μέρη προς αποτροπή της υπεριώδους ακτινοβολίας.τα μπουλόνια συνδέσεων θα είναι ανοξείδωτα και καλυμμένα προς αποφυγή ατυχημάτων ή και βανδαλισμού. Τρόπος πάκτωσης του οργάνου - Για σαθρό έδαφος, χώμα ή άμμο, θα τοποθετείται σε αγκύριο πακτωμένο διαστάσεων 0,60x0,50x0,50cm με εξέχουσες βίδες αναμονής πάνω στις οποίες βιδώνονται οι βάσεις του οργάνου. - Η τοποθέτηση του οργάνου θα είναι δυνατή σε σταθερό έδαφος κυβολίθων ή τσιμέντου ή πλακοστρώσης απευθείας με χρήση χημικών αγκυρίων τύπου hilti για λόγους σταθερότητας. Τα όργανο θα πρέπει να φέρει ευανάγνωστες ταμπέλες, με αναλυτικές οδηγίες χρήσεως και ενημέρωσης ως προς τους ασκούμενους μύες στην Ελληνική Γλώσσα. Οι εν λόγω ταμπέλες θα πρέπει να είναι ευκρινείς και μεγάλων διαστάσεων τουλάχιστον 0,90m έως 1,3m μήκος x 0,20m έως 0,50m πλάτος. Οι εν λόγω πινακίδες θα πρέπει να είναι ενσωματωμένες στα όργανα και σε σημεία τέτοια ώστε να είναι ευανάγνωστα από τους χρήστες. Προτάσεις με ταμπέλες που θα τοποθετούνται περιφερειακά και όχι ενσωματωμένα στα όργανα δεν θα γίνονται δεκτές. Προτάσεις οργάνων που φέρουν αυτοκόλλητες και όχι μεταλλικές ταμπέλες επάνω στα όργανα κρίνονται ως απαράδεκτες καθώς κινδυνεύουν να αφαιρεθούν ή να φθαρούν. Το όργανο πρέπει να είναι κατασκευασμένο σύμφωνα με τους Ευρωπαϊκούς Κανονισμούς Ποιότητας και Ασφάλειας. Το Ευρωπαϊκό πρότυπο βάσει του οποίου κατ ελάχιστον θα πρέπει να έχει ελεγχθεί και πιστοποιηθεί το κάθε όργανο είναι το ΕΝ Ως πιστοποιητικό θεωρείτε η πιστοποίηση της γραμμής παραγωγής (πιστοποιητικό συμμόρφωσης) και όχι βεβαίωση ελέγχου συγκεκριμένου και μοναδικού δείγματος. Η ανωτέρω πιστοποίηση προσκομίζεται από τον ανάδοχο της προμήθειας Η λειτουργία του οργάνου να στηρίζεται σε αρθρωτό σύστημα προκειμένου ο ασκούμενος να έλκει ή να σηκώνει το βάρος του ίδιου του σώματός τους χωρίς να απαιτείται κανένας μηχανισμός Σελίδα 36 από 58

161 Τιμολόγιο μελέτης διαβάθμισης δυσκολίας της άσκησης. Το όργανο θα φέρει το λογότυπο του ΔΗΜΟΥ ΑΜΑΡΟΥΣΙΟΥ. Εγκατάσταση Η μεταφορά και εγκατάσταση του οργάνου στον τόπο υποδοχής αποτελεί υποχρέωση του αναδόχου της προμήθειας, ώστε τα όργανα να παραδοθούν ασφαλή προς χρήση. Οι χώροι εγκατάστασης θα υποδειχθούν στον ανάδοχο από το Δήμο. Εάν το όργανο τοποθετηθεί σε συνδυασμό με άλλο όργανο επί κοινού στύλου ή πόλου, ο κοινός στύλος ή πόλος θα πρέπει να στερεώνεται πάνω σε εξέχουσες αρσενικές βίδες μεταλλικής βάσης, η οποία θα είναι εγκλωβισμένη εντός οπλισμένου σκυροδέματος μικρής επιφάνειας, για λόγους ασφαλείας και θα ασφαλίζεται με μπουλόνια για λόγους σταθερότητας. Ο ανάδοχος προμηθευτής θα εγκαταστήσει τα όργανα σε σημεία που θα του υποδείξει ο Δήμος και θα κατασκευάσει με δικές του δαπάνες τις βάσεις στήριξής τους. Τιμή ανά τεμάχιο (τεμ) Ευρώ (Αριθμητικά): 1.283,80 (Ολογράφως) : χίλια διακόσια ογδόντα τρία και ογδόντα λεπτά A.T. : 54 Άρθρο : ΝΑΠΡΣ Ν\Β12.7 Όργανο βάδισης αέρος Κωδικός αναθεώρησης: ΟΙΚ % Όργανο βάδισης αέρος, εκγύμνασης και ενδυνάμωσης μυών των κάτω άκρων, και της μέσης,που βελτιώνει την ευκαμψία, τον συντονισμό και τη σταθερότητα των κάτω άκρων και της μέσης και βοηθάει στην ενδυνάμωση της καρδιοαναπνευστικής λειτουργίας. Η άσκηση θα πρέπει να επιτυγχάνεται δίνοντας τη δυνατότητα σε όρθιο χρήστη, κρατώντας σφιχτά τη μπάρα με τα 2 χέρια να κινεί τα πόδια σε ρυθμό βαδίσματος. Το όργανο πρέπει να είναι κατασκευασμένο κατάλληλα για χρήση σε εξωτερικό χώρο ή το ύπαιθρο, θα έχει στοιβαρότητα και σταθερότητα, να τοποθετείται σταθερά στο έδαφος και να μην μετακινείται από τους χρήστες. Το όργανο θα είναι κατασκευασμένο από χάλυβα ή από γαλβανισμένο ατσάλι υψηλής ποιότητας για μεγαλύτερη ανθεκτικότητα στο χρόνο και τις καιρικές συνθήκες. Οι ηλεκτροσυγκολλήσεις να είναι τουλάχιστον 2/5-1/2 ίντσες πάχος και οι βίδες που χρησιμοποιούνται θα είναι inox. Τα δακτυλίδια και οι άξονες θα είναι από ανοξείδωτο ατσάλι. Όλα τα μεταλλικά τμήματα θα είναι γαλβανιζέ για την αποτροπή σκουριάς και διάβρωσης, να έχουν επικάλυψη τριών (3) στρώσεων αντι-αποτριμματικής βαφής μετάλλου και μία επιπλέον στρώση πολυουρεθάνης UV3 να καλύπτει όλα τα μεταλλικά μέρη προς αποτροπή της υπεριώδους ακτινοβολίας.τα μπουλόνια συνδέσεων θα είναι ανοξείδωτα και καλυμμένα προς αποφυγή ατυχημάτων ή και βανδαλισμού. Τρόπος πάκτωσης του οργάνου - Για σαθρό έδαφος, χώμα ή άμμο, θα τοποθετείται σε αγκύριο πακτωμένο διαστάσεων 0,60x0,50x0,50cm με εξέχουσες βίδες αναμονής πάνω στις οποίες βιδώνονται οι βάσεις του οργάνου. - Η τοποθέτηση του οργάνου θα είναι δυνατή σε σταθερό έδαφος κυβολίθων ή τσιμέντου ή πλακοστρώσης απευθείας με χρήση χημικών αγκυρίων τύπου hilti για λόγους σταθερότητας. Τα όργανο θα πρέπει να φέρει ευανάγνωστες ταμπέλες, με αναλυτικές οδηγίες χρήσεως και ενημέρωσης ως προς τους ασκούμενους μύες στην Ελληνική Γλώσσα. Οι εν λόγω ταμπέλες θα πρέπει να είναι ευκρινείς και μεγάλων διαστάσεων τουλάχιστον 0,90m έως 1,3m μήκος x 0,20m έως 0,50m πλάτος. Οι εν λόγω πινακίδες θα πρέπει να είναι ενσωματωμένες στα όργανα και σε σημεία τέτοια ώστε να είναι ευανάγνωστα από τους χρήστες. Προτάσεις με ταμπέλες που θα τοποθετούνται περιφερειακά και όχι ενσωματωμένα στα όργανα δεν θα γίνονται δεκτές. Προτάσεις οργάνων που φέρουν αυτοκόλλητες και όχι μεταλλικές ταμπέλες επάνω στα όργανα κρίνονται ως απαράδεκτες καθώς κινδυνεύουν να αφαιρεθούν ή να φθαρούν. Το όργανο πρέπει να είναι κατασκευασμένο σύμφωνα με τους Ευρωπαϊκούς Κανονισμούς Ποιότητας και Ασφάλειας. Το Ευρωπαϊκό πρότυπο βάσει του οποίου κατ ελάχιστον θα πρέπει να έχει ελεγχθεί και πιστοποιηθεί το κάθε όργανο είναι το ΕΝ Ως πιστοποιητικό θεωρείτε η πιστοποίηση της γραμμής παραγωγής (πιστοποιητικό συμμόρφωσης) και όχι βεβαίωση ελέγχου συγκεκριμένου και μοναδικού δείγματος. Η ανωτέρω πιστοποίηση προσκομίζεται από τον ανάδοχο της προμήθειας Η λειτουργία του οργάνου να στηρίζεται σε αρθρωτό σύστημα προκειμένου ο ασκούμενος να έλκει ή να σηκώνει το βάρος του ίδιου του σώματός τους χωρίς να απαιτείται κανένας μηχανισμός διαβάθμισης δυσκολίας της άσκησης. Το όργανο θα φέρει το λογότυπο του ΔΗΜΟΥ ΑΜΑΡΟΥΣΙΟΥ. Εγκατάσταση Η μεταφορά και εγκατάσταση του οργάνου στον τόπο υποδοχής αποτελεί υποχρέωση του αναδόχου της προμήθειας, ώστε τα όργανα να παραδοθούν ασφαλή προς χρήση. Οι χώροι εγκατάστασης θα υποδειχθούν στον ανάδοχο από το Δήμο. Εάν το όργανο τοποθετηθεί σε συνδυασμό με άλλο όργανο επί κοινού στύλου ή πόλου, ο κοινός στύλος ή πόλος θα πρέπει να στερεώνεται πάνω σε εξέχουσες αρσενικές βίδες μεταλλικής βάσης, η οποία θα είναι εγκλωβισμένη εντός οπλισμένου σκυροδέματος μικρής επιφάνειας, για λόγους ασφαλείας και θα ασφαλίζεται με μπουλόνια για λόγους σταθερότητας. Σελίδα 37 από 58

162 Τιμολόγιο μελέτης Ο ανάδοχος προμηθευτής θα εγκαταστήσει τα όργανα σε σημεία που θα του υποδείξει ο Δήμος και θα κατασκευάσει με δικές του δαπάνες τις βάσεις στήριξής τους. Τιμή ανά τεμάχιο (τεμ) Ευρώ (Αριθμητικά): 1.342,60 (Ολογράφως) : χίλια τριακόσια σαράντα δύο και εξήντα λεπτά A.T. : 55 Άρθρο : ΝΑΠΡΣ Ν\Β01 Σχάρα φύτευσης από χυτοσίδηρο με διαστάσεις 0,80Χ0,80 Κωδικός αναθεώρησης: ΥΔΡ % Προμήθεια, μεταφορά επί τόπου και τοποθέτηση χυτοσιδηράς σχάρας διαστάσεων 0,80Χ0,80, όπως περιγράφεται στο σχέδιο, στη λεκάνη άρδευσης του δένδρου, με επεξεργασία αντιδιαβρωτικής προστασίας (προετοιμασία επιφανείας με μεταλλοβολή και βαφή με δύο στρώσεις αντιδιαβρωτικού υλικού και δύο στρώσεις τελικής βαφής). Στην τιμή περιλαμβάνονται όλα τα απαιτούμενα υλικά και μικροϋλικά για την έντεχνη κατασκευή της σχάρας και οι συνδετήρες των σχαρών, καθώς και οι πάσης φύσεως δαπάνες εργατοτεχνικού προσωπικού, εργαλείων και μέσων για την πλήρη εγκατάσταση της εσχάρας. Ακολουθούνται τα σχέδια, η τεχνική περιγραφή και οι υποδείξεις της Υπηρεσίας. Τιμή ανά ΤΕΜΑΧΙΟ Ευρώ (Αριθμητικά): 180,00 (Ολογράφως) : εκατόν ογδόντα A.T. : 56 Άρθρο : ΝΑΠΡΣ Ν\Β09.2 Επισκευή - συντήρηση ξύλινης πέργκολας Κωδικός αναθεώρησης: ΟΙΚ % To συγκεκριμένο άρθρο αφορά συντήρηση ξύλινης πέργκολας. Περιλαμβάνει: α. Την αντικατάσταση σαπισμένων ξύλινων σανίδων, β. Την συντήρηση παλαιών ξύλων - ορθοστατών (απομάκρυνση παλαιών χρωματισμών, γ. Την επάλειψη ξύλινων επιφανειών με μυκητοκτόνα σκευάσματα για την προστασία του ξύλου έναντι προσβολής από μικροοργανισμούς (παράσιτα, μύκητες, κλπ), δ. Την επισκευή ή η αντικατάσταση των μεταλλικών στοιχείων σύνδεσης της πέργκολας. Περιλαμβάνεται η προμήθεια του σκευάσματος, η κατάλληλη προετοιμασία της επιφάνειας, η εφαρμογή στρώσης εμποτισμού αλκυδικής βάσεως και δύο στρώσεων ακρυλικής βάσεως κατάλληλου πάχους. Τιμή κατ' αποκοπή Ευρώ (Αριθμητικά): ,00 (Ολογράφως) : δώδεκα χιλιάδες A.T. : 57 Άρθρο : ΝΑΟΙΚ Ν\55.21 Κιγκλιδώματα σιδηρά, ξύλινης κουπαστής ύψους 1,05 Κωδικοί αναθεώρησης: ΟΙΚ % ΟΙΚ % Κατασκευή και τοποθέτηση σιδηρών κιγκλιδωμάτων ύψους 1,05μ υπαίθριου κοινόχρηστου χώρου, εξωστών, κλιμάκων, περιφράξεων κλπ, από ράβδους κοινών διατομών (γενικά λάμας διατομής 50/5) σύμφωνα με το σχετικό σχέδιο και την τεχνική περιγραφή, που γενικά συνδέονται με συγκολλήσεις και ηλώσεις. Το κιγκλίδωμα φέρει κουπαστή ξύλινη τύπου ιρόκο ή δρύς και στηρίζεται στο έδαφος με συγκόλληση σε σημείο σταθερής θεμελίωσης, με χρήση συμπληρωματικών τεμαχίων/ελασμάτων (φλάντζες στερέωσης ή αντηρίδες και μόρσα ή βύσματα) όπως περιγράφεται παρακάτω. Τα χαρακτηριστικά των υλικών μικροϋλικών και οι απαιτούμενες εργασίες είναι σύμφωνα με την τεχνική περιγραφή και τα σχέδια. Στην τιμή μονάδος περιλαμβάνονυαι ακόλουθα: Η προμήθεια, μεταφορά επί τόπου του έργου, επεξεργασία, συναρμολόγηση, συγκόλληση, τοποθέτηση κτλ του σιδήρου του ξύλου και των σιδηρών εξαρτημάτων, κοχλιών, στηρίξεων και λοιπών απαιτούμενων υλικών και μικροϋλικών για την πλήρη και έντεχνη εκτέλεση της εργασίας τη δημιουργία οπών για την πάκτωση των στοιχείων αγκύρωσης Σελίδα 38 από 58

163 Τιμολόγιο μελέτης την προμήθεια των απαιτούμενων υλικών και την κατασκευή της κουπαστής. Τις βαφές και προστασίες των σιδηρών και ξύλινων μερών και την κατάλληλη αντιδιαβρωτική προστασία των σιδερένιων μερών. Τιμή ανά τρέχον μέτρο (m) κατακορύφου πλήρους επιφανείας. Ευρώ (Αριθμητικά): 75,00 (Ολογράφως) : εβδομήντα πέντε A.T. : 58 Άρθρο : ΟΙΚ Ν\Λ01 Επισκευή - συντήρηση σιντριβανιού Κωδικός αναθεώρησης: ΗΛΜ % Αφορά στην συντήρηση, επισκευή και αντικατάσταση εκείνων των στοιχείων που απαιτούνται για την ορθή λειτουργία του. Ειδικότερα, οι προς εκτέλεση εργασίες αφορούν: 1. Καθαρισμό των αλάτων και της άλγης με πλυστικό πιεστικό με μεγάλη ισχύ 2. Χρήση ειδικών απολυμαντικών ουσιών καταπολέμησης μικροοργανισμών για τον καλύτερο καθαρισμό των μηχανολογικών τμημάτων και όλου του εσωτερικού του σιντριβανιού 3. Την συντήρηση αντλιών συμπεριλαμβανομένων των απαιτούμενων ανταλλακτικών 4. Την επισκευή όλων των υδραυλικών εξαρτημάτων σύνδεσης των αντλιών. 5. Την επισκευή των ηλεκτρολογικών πινάκων λειτουργίας και ελέγχου των αντλιών συμπεριλαμβανομένων των απαιτούμενων υλικών, όπως, χρονοδιακόπτες, ασφάλειες κ.α. 6. Χρωματισμοί με επισκευές της επιφάνειας του συντριβανιού Τιμή ανά τεμάχιο (τεμ) Ευρώ (Αριθμητικά): 1.000,00 (Ολογράφως) : χίλια A.T. : 59 Άρθρο : ΝΑΥΔΡ Kαλύμματα φρεατίων Καλύματα από ελατό χυτοσίδηρο (ductile iron) Κωδικός αναθεώρησης: ΥΔΡ % Kαλύμματα φρεατίων κατά ΕΛΟΤ ΕΝ 124, με σήμανση CE, της κατηγορίας φέρουσας ικανότητας D που προβλέπεται από την μελέτη (ανάλογα την θέση τοποθέτησης). Περιλαμβάνεται η προμήθεια και μεταφορά επί τόπου του καλύμματος του φρεατίου και του πλαισίου έδρασης αυτού, η ακριβής ρύθμιση της στάθμης και επίκλισης του καλύμματος με χρήση στερεών υποθεμάτων και ο εγκιβωτισμός του πλαισίου έδρασης με σκυρόδεμα. Καλύματα από ελατό χυτοσίδηρο (ductile iron). Επιμέτρηση με βάση τους πίνακες του προμηθευτή (σε καμμία περίπτωση δεν γίνεται αποδεκτή επιμέτρηση με ζύγιση) Τιμή ανά χιλιόγραμμο (kg) καλύμματος και αντιστοίχου πλαισίου έδρασης, ανεξαρτήτως της φέρουσας ικανότητας. Ευρώ (Αριθμητικά): 2,90 (Ολογράφως) : δύο και ενενήντα λεπτά A.T. : 60 Άρθρο : ΝΑΥΔΡ Μεταλλικές εσχάρες υδροσυλλογής Εσχάρες καναλιών υδροσυλλογής, τυποποιημένες, ηλεκτροπρεσσαριστές, γαλβανισμένες Κωδικός αναθεώρησης: ΥΔΡ % Μεταλλικές εσχάρες υδροσυλλογής, με το αντίστοιχο πλαίσιο έδρασης, πλήρως τοποθετημένες, σύμφωνα με τα σχέδια λεπτομερειών της μελέτης. Περιλαμβάνεται η προμήθεια και μεταφορά επί τόπου της εσχάρας και του πλαισίου έδρασης αυτής, η ακριβής ρύθμιση της στάθμης και επίκλισης της εσχάρας με χρήση στερεών υποθεμάτων και ο εγκιβωτισμός του πλαισίου έδρασης με τσιμεντοκονία, μη συρρικνούμενο κονίαμα ή εποξειδικά κονιάματα. Σελίδα 39 από 58

164 Τιμολόγιο μελέτης Το παρόν άρθρο έχει εφαρμογή, τόσο επί νέων όσο και επί υφιασταμένων κατασκευών (αντικατάσταση εσχαρών). Επιμέτρηση για τις μεν τυποποιημένες εσχάρες βιομηχανικής προέλευσης με βάση τους πίνακες βαρών του κατασκευαστή, για τις δε ηλεκτροσυγκολλητές εσχάρες νε βάση αναλυτικούς υπολογισμούς των ράβδων και λοιπών διατομών μορφοχάλυβα που χρησιμοποιούνται για την κατασκευή τους. Σε καμμία περίπτωση δεν γίνεται αποδεκτή επιμέτρηση με ζύγιση. Εσχάρες καναλιών υδροσυλλογής, τυποπ/οιημένες, ηλεκτροπρεσσαριστές, γαλβανισμένες. Εσχάρες καναλιών υδροσυλλογής, χαλύβδινες, γαλβανισμένες ηλεκτροπρεσσαριστές, σύμφωνα με την μελέτη και την ΕΤΕΠ "Εσχάρες υδροσυλλογής χαλύβδινες ηλεκτροπρεσσαριστές" Τιμή ανά χιλιόγραμμο (kg) εσχάρας και αντιστοίχου πλαισίου έδρασης. Ευρώ (Αριθμητικά): 3,10 (Ολογράφως) : τρία και δέκα λεπτά A.T. : 61 Άρθρο : ΝΑΠΡΣ Α10 Εκσκαφή και επαναπλήρωση τάφρων υπογείου αρδευτικού δικτύου, με μηχανικά μέσα Κωδικός αναθεώρησης: ΠΡΣ % Εκσκαφή και επαναπλήρωση τάφρων για τοποθέτηση υπογείου αρδευτικού δικτύου (με σταλακτηφόρους ή εκτοξευτές), σε χαλαρά ή γαιώδη εδάφη, στο απαιτούμενο βάθος, με χρήση μηχανικών μέσων (π.χ. αυτοφερόμενης καδένας, αυλακωτήρα κλπ). Τιμή ανά τρέχον μέτρο (m) Ευρώ (Αριθμητικά): 0,80 (Ολογράφως) : ογδόντα λεπτά A.T. : 62 Άρθρο : ΝΑΠΡΣ Η Σωλήνες από πολυαιθυλένιο ΡΕ 10 atm, ονομαστικής διαμέτρου Φ 50 mm Κωδικός αναθεώρησης: ΗΛΜ 8 100% Σωλήνας από πολυαιθυλένιο υψηλής πυκνότητας (HDΡΕ), πίεσης λειτουργίας 10 atm (SDR 13,6), κατά EN , ή πολυαιθυλένιο χαμηλής πυκνότητας (LDPE) κατά DIN 8072 για διατομές έως Φ32 mm. Στην τιμή μονάδος περιλαμβάνεται η προμήθεια των σωλήνων, των πάσης φύσεως εξαρτημάτων και μικροϋλικών (καννάβι, τεφλόν κλπ), η μεταφορά, η προσέγγιση, και η εγκατάσταση επιφανειακά ή σε τάφρο, καθώς και οι συνδέσεις, ρυθμίσεις και δοκιμές, σύμφωνα με την φυτοτεχνική μελέτη και την ΕΤΕΠ Η Ονομαστικής διαμέτρου Φ 50 mm Τιμή ανά τρέχον μέτρο (m) Ευρώ (Αριθμητικά): 2,20 (Ολογράφως) : δύο και είκοσι λεπτά A.T. : 63 Άρθρο : ΝΑΠΡΣ Η Σωλήνες από πολυαιθυλένιο ΡΕ 10 atm, ονομαστικής διαμέτρου Φ 63 mm Κωδικός αναθεώρησης: ΗΛΜ 8 100% Σωλήνας από πολυαιθυλένιο υψηλής πυκνότητας (HDΡΕ), πίεσης λειτουργίας 10 atm (SDR 13,6), κατά EN , ή πολυαιθυλένιο χαμηλής πυκνότητας (LDPE) κατά DIN 8072 για διατομές έως Φ32 mm. Στην τιμή μονάδος περιλαμβάνεται η προμήθεια των σωλήνων, των πάσης φύσεως εξαρτημάτων και μικροϋλικών (καννάβι, τεφλόν κλπ), η μεταφορά, η προσέγγιση, και η εγκατάσταση επιφανειακά ή σε τάφρο, καθώς και οι συνδέσεις, ρυθμίσεις και δοκιμές, σύμφωνα με την φυτοτεχνική μελέτη και την ΕΤΕΠ Η Ονομαστικής διαμέτρου Φ 63 mm Τιμή ανά τρέχον μέτρο (m) Σελίδα 40 από 58

165 Τιμολόγιο μελέτης Ευρώ (Αριθμητικά): 3,20 (Ολογράφως) : τρία και είκοσι λεπτά A.T. : 64 Άρθρο : ΝΑΠΡΣ Η Σωλήνες από πολυαιθυλένιο (ΡΕ) 6 atm, ονομαστικής διαμέτρου Φ 32 mm Κωδικός αναθεώρησης: ΗΛΜ 8 100% Σωλήνες από πολυαιθυλένιο υψηλής πυκνότητας (HDΡΕ), πίεσης λειτουργίας 6 atm (SDR 21), κατά EN , ή πολυαιθυλένιο χαμηλής πυκνότητας (LDPE) κατά DIN 8072 (SF = συντελεστής ασφαλείας = 1,25 ή 1,40) για διατομές έως Φ32 mm. Στην τιμή μονάδος περιλαμβάνεται η προμήθεια των σωλήνων, των πάσης φύσεως εξαρτημάτων και μικροϋλικών (καννάβι, τεφλόν κλπ), η μεταφορά, η προσέγγιση, και η εγκατάσταση επιφανειακά ή σε τάφρο, καθώς και οι συνδέσεις, ρυθμίσεις και δοκιμές, σύμφωνα με την φυτοτεχνική μελέτη και την ΕΤΕΠ Η Ονομαστικής διαμέτρου Φ 32 mm Τιμή ανά τρέχον μέτρο (m) Ευρώ (Αριθμητικά): 0,65 (Ολογράφως) : εξήντα πέντε λεπτά A.T. : 65 Άρθρο : ΝΑΠΡΣ Η Σταλακτηφόροι Φ6 ή Φ17 mm από πολυαιθυλένιο (ΡΕ) με σταλάκτες μακράς διαδρομής, αποστάσεις σταλακτών 33 cm Κωδικός αναθεώρησης: ΗΛΜ 8 100% Σταλακτηφόροι Φ16 ή Φ17 mm από πολυαιθυλένιο (ΡΕ), με ενσωματωμένους σταλάκτες (κοντούς ή μακρούς), με λαβύρινθο μακράς διαδρομής, με ομοιομορφία παροχής σύμφωνα με τις απαιτήσεις του προτύπου ISO 9261 για σταλάκτες κατηγορίας A', για πίεση λειτουργίας από 1,00 έως 3,00 atm. Προμήθεια σωλήνων, εξαρτημάτων σύνδεσης και μικροϋλικών, μεταφορά επί τόπου του έργου, προσέγγιση και πλήρης εγκατάσταση σε τάφρο ή επιφανειακά, σύνδεση, ρυθμίσεις, σύμφωνα με την φυτοτεχνική μελέτη και την ΕΤΕΠ Δεν περιλαμβάνεται η δαπάνη εκσκαφής και επίχωσης της τάφρου. Η Αποστάσεις σταλακτών 33 cm Τιμή ανά τρέχον μέτρο (m) Ευρώ (Αριθμητικά): 0,32 (Ολογράφως) : τριάντα δύο λεπτά A.T. : 66 Άρθρο : ΝΑΠΡΣ Η Βάνες ελέγχου άρδευσης (ηλεκτροβάνες), ΡΝ 10 atm, πλαστικές, με μηχανισμό ρύθμισης πίεσης, διατομής 2 in Κωδικός αναθεώρησης: ΗΛΜ 8 100% Βάνες ελέγχου άρδευσης (ηλεκτροβάνες), πλαστικές, ονομ. πίεσης 10 atm, περιοχής λειτουργίας από 0,7 μέχρι 10 atm, με ή χωρίς μηχανισμό ρύθμισης παροχής (flow controller), εσωτερικής εκτόνωσης, με πηνίο (actuator) 24 V / AC και δυνατότητα χειροκίνητης λειτουργίας. Προμήθεια βανών και μικροϋλικών, μεταφορά επί τόπου και εργασία τοποθέτησης, σύνδεσης, ρυθμίσεων και δοκιμών, σύμφωνα με την φυτοτεχνική μελέτη και την ΕΤΕΠ Η Με μηχανισμό ρύθμισης πίεσης Ονομαστική διάμετρος 2 in Τιμή ανά τεμάχιο (τεμ) Ευρώ (Αριθμητικά): 150,00 (Ολογράφως) : εκατόν πενήντα Σελίδα 41 από 58

166 Τιμολόγιο μελέτης A.T. : 67 Άρθρο : ΝΑΠΡΣ Η Βάνες ελέγχου άρδευσης (ηλεκτροβάνες), ΡΝ 10 atm, πλαστικές, χωρίς μηχανισμό ρύθμισης πίεσης, διατομής 1 in Κωδικός αναθεώρησης: ΗΛΜ 8 100% Βάνες ελέγχου άρδευσης (ηλεκτροβάνες), πλαστικές, ονομ. πίεσης 10 atm, περιοχής λειτουργίας από 0,7 μέχρι 10 atm, με ή χωρίς μηχανισμό ρύθμισης παροχής (flow controller), εσωτερικής εκτόνωσης, με πηνίο (actuator) 24 V / AC και δυνατότητα χειροκίνητης λειτουργίας. Προμήθεια βανών και μικροϋλικών, μεταφορά επί τόπου και εργασία τοποθέτησης, σύνδεσης, ρυθμίσεων και δοκιμών, σύμφωνα με την φυτοτεχνική μελέτη και την ΕΤΕΠ Η Χωρίς μηχανισμό ρύθμισης πίεσης Ονομαστική διάμετρος 1 in Τιμή ανά τεμάχιο (τεμ) Ευρώ (Αριθμητικά): 32,00 (Ολογράφως) : τριάντα δύο A.T. : 68 Άρθρο : ΝΑΠΡΣ Η Εκτοξευτήρες αυτοανυψούμενοι, γραναζωτοί, ακτίνας ενεργείας 5-9 m, με σώμα ανύψωσης 10 cm, πλαστικό Κωδικός αναθεώρησης: ΗΛΜ 8 100% Εκτοξευτήρες αυτοανυψούμενοι (pop-up), γραναζωτοί, υδρολίπαντοι, ακτίνας ενεργείας 5-9 m, 1/2'' BSP, με βαλβίδα αντιστράγγισης, καστάνια αντιβανδαλικής προστασίας και μνήμη ρύθμισης τομέα. Σύμφωνα με την φυτοτεχνική μελέτη και την ΕΤΕΠ Προμήθεια εκτοξευκτήρων επί τόπου του έργου με τα απαραίτητα ακροφύσια, τα εξαρτήματα σύνδεσης και τα μικροϋλικά, εργασία τοποθέτησης, σύνδεσης, ρυθμίσεων και δοκιμών και παράδοση σε κανονική λειτουργία. Η Με σώμα ανύψωσης 10 cm, πλαστικό Τιμή ανά τεμάχιο (τεμ) Ευρώ (Αριθμητικά): 30,00 (Ολογράφως) : τριάντα A.T. : 69 Άρθρο : ΝΑΠΡΣ Η Εκτοξευτήρες αυτοανυψούμενοι, γραναζωτοί, ακτίνας ενεργείας 7-14 m, με σώμα ανύψωσης πλαστικό Κωδικός αναθεώρησης: ΗΛΜ 8 100% Εκτοξευτήρες αυτοανυψούμενοι (pop-up) γραναζωτοί, υδρολίπαντοι, ακτίνας ενεργείας 7-14 m, 3/4'' BSP, με βαλβίδα αντιστράγγισης, καστάνια αντιβανδαλικής προστασίας, μνήμη ρύθμισης τομέα και σώμα ανύψωσης 10 cm ή μεγαλύτερο. Σύμφωνα με την φυτοτεχνική μελέτη και την ΕΤΕΠ Προμήθεια εκτοξευτήρων επί τόπου του έργου με τα απαραίτητα ακροφύσια, τα εξαρτήματα σύνδεσης και τα μικροϋλικά, εργασία τοποθέτησης, σύνδεσης, ρυθμίσεων και δοκιμών και παράδοση σε κανονική λειτουργία. Η Με σώμα ανύψωσης πλαστικό Τιμή ανά τεμάχιο (τεμ) Ευρώ (Αριθμητικά): 30,00 (Ολογράφως) : τριάντα A.T. : 70 Άρθρο : ΝΑΠΡΣ Η Επαγγελματικός προγραμματιστής ρεύματος εξωτερικού χώρου, ελεγχόμενες Η/Β 12 Κωδικός αναθεώρησης: ΗΛΜ % Σελίδα 42 από 58

167 Τιμολόγιο μελέτης Επαγγελματικός προγραμματιστής άρδευσης, ρεύματος, εξωτερικού χώρου: -4 τουλάχιστον ανεξάρτητων προγραμμάτων για κάθε ελεγχόμενη ηλεκτροβάνα (Η/Β) -με έξοδο εντάσεως τουλάχιστον 0,5 A ανά στάση -με δυνατότητα ελέγχου κεντρικής ηλεκτροβάνας -με δυνατότητα αυξομείωσης της χρονικής διαρκείας των προγραμμάτων -διατήρηση προγράμματος χωρίς μπαταρία (αδιάλειπτης λειτουργίας) -με δυνατότητα χρονικής υστέρησης μεταξύ των στάσεων -με δυνατότητα εκκίνησης μέσω αισθητήρα -με ενσωματωμένο μετασχηματιστή τροφοδοσίας Προμήθεια και μεταφορά επί τόπου προγραμματιστή και πάσης φύσεως εξαρτημάτων καθώς και εργασία σύνδεσης τοποθέτησης, προγραμματισμού, ελέγχου, ρυθμίσεων, δοκιμών κλπ, σύμφωνα με την φυτοτεχνική μελέτη και την ΕΤΕΠ Η Ελεγχόμενες Η/Β 12 Τιμή ανά τεμάχιο (τεμ) Ευρώ (Αριθμητικά): 450,00 (Ολογράφως) : τετρακόσια πενήντα A.T. : 71 Άρθρο : ΝΑΥΔΡ Σωληνώσεις προστασίας καλωδίων, από πολυαιθυλένιο (PE), δομημένου τοιχώματος Με σωλήνες σε κουλούρες, με ενσωματωμένη ατσάλινα και μούφα, με τυποποίηση ονομαστικής διαμέτρου σωλήνων (DN) κατά την εξωτερική διάμετρο [DN/OD], θλιπτικής αντοχής > =450 Ν κατά την πρότυπη δοκιμή που καθορίζεται στο ΕΛΟΤ EN Σωληνώσεις DN/OD 50 mm Κωδικός αναθεώρησης: ΥΔΡ % Προμήθεια, μεταφορά επί τόπου, τοποθέτηση και σύνδεση σωλήνων προστασίας καλωδίων από πολυαιθυλένιο (PE), δομημένου τοιχώματος, κατά ΕΛΟΤ EN 61386, με ενσωματωμένη ατσαλίνα. Η εκσκαφή και επανεπίχωση του ορύγματος επιμετράται με βάση τα οικεία άρθρα του τιμολογίου. Με σωλήνες σε κουλούρες, με τυποποίηση ονομαστικής διαμέτρου σωλήνων (DN) κατά την εξωτερική διάμετρο (DN/ΟD), θλιπτικής αντοχής >= 450 N κατά την πρότυπη δοκιμή που καθορίζεται στο Πρότυπο ΕΛΟΤ EN Σωληνώσεις DN/ΟD 50 mm Τιμή ανά μέτρο μήκους σωλήνωση (m) κατά τα ανωτέρω. Ευρώ (Αριθμητικά): 0,82 (Ολογράφως) : ογδόντα δύο λεπτά A.T. : 72 Άρθρο : ΝΑΠΡΣ Η Πλαστικό φρεάτιο ηλεκτροβανών, 30 x 40 cm, 4 Η/Β Κωδικός αναθεώρησης: ΗΛΜ 8 100% Πλαστικό φρεάτιο με καπάκι για υπόγεια τοποθέτηση ηλεκτροβανών (Η/Β), με τα υλικά εγκιβωτισμού και στεγανοποίησης και την εργασία πλήρους εγκατάστασης (άνοιγμα του λάκκου, διαμόρφωση των τομών για το πέρασμα των σωλήνων, τοποθέτηση άμμου λατομείου στον πυθμένα του λάκκου για την στράγγιση, προσαρμογή του φρεατίου στην στάθμη του εδάφους, επίχωση του λάκκου και κάθε άλλη απαραίτητη εργασία). Η Διαστάσεις / Αριθμός Η/Β: 30 x 40 cm, 4 Η/Β Τιμή ανά τεμάχιο (τεμ) Ευρώ (Αριθμητικά): 25,00 (Ολογράφως) : είκοσι πέντε A.T. : 73 Άρθρο : ΝΑΠΡΣ Η Πλαστικό φρεάτιο ηλεκτροβανών, 50 x 60 cm, 6 Η/Β Σελίδα 43 από 58

168 Τιμολόγιο μελέτης Κωδικός αναθεώρησης: ΗΛΜ 8 100% Πλαστικό φρεάτιο με καπάκι για υπόγεια τοποθέτηση ηλεκτροβανών (Η/Β), με τα υλικά εγκιβωτισμού και στεγανοποίησης και την εργασία πλήρους εγκατάστασης (άνοιγμα του λάκκου, διαμόρφωση των τομών για το πέρασμα των σωλήνων, τοποθέτηση άμμου λατομείου στον πυθμένα του λάκκου για την στράγγιση, προσαρμογή του φρεατίου στην στάθμη του εδάφους, επίχωση του λάκκου και κάθε άλλη απαραίτητη εργασία). Η Διαστάσεις / Αριθμός Η/Β: 50 x 60 cm, 6 Η/Β Τιμή ανά τεμάχιο (τεμ) Ευρώ (Αριθμητικά): 45,00 (Ολογράφως) : σαράντα πέντε A.T. : 74 Άρθρο : ΝΑΠΡΣ Η Δ Στεγανό κουτί για προγραμματιστές, μεταλλικό, διαστάσεων 60 x 60 x 25 (cm), πάχους 1,2 mm Κωδικός αναθεώρησης: ΗΛΜ 8 100% Στεγανό κουτί προγραμματιστών, μεταλλικό, για τοποθέτηση προγραμματιστών ή και κεφαλών άρδευσης κλπ, με πόρτα πάχους τουλάχιστον 1,2 mm, με αντισκωριακή βαφή, με εσωτερική πλάκα στήριξης εξαρτημάτων, με στεγανοποιητικά παρεμβύσματα στην πόρτα και στις διελεύσεις καλωδίων, βαθμού προστασίας τουλάχιστον ΙΡ 65, με κλειδαριά ασφαλείας, με δυνατότητα ανοίγματος της πόρτας δεξιά ή αριστερά ή με δύο πόρτες, με όλα τα εξαρτήματα υλικά και μικροϋλικά και την εργασία τοποθέτησης. ΝΑΠΡΣ Η Δ Διαστάσεις 60 x 60 x 25 (cm), πάχος = 1,2 mm Τιμή ανά τεμάχιο (τεμ) Ευρώ (Αριθμητικά): 85,00 (Ολογράφως) : ογδόντα πέντε A.T. : 75 Άρθρο : ΝΑΠΡΣ Η Καλώδια τύπου JIVV-U (ΝΥΥ), διατομής 7 x 1,5 mm2 Κωδικός αναθεώρησης: ΗΛΜ % Καλώδιο τύπου JIVV-U (ΝΥΥ) και μικροϋλικά (κολάρα, κλέμμες κλπ) επί τόπου του έργου, με την εργασία πλήρους τοποθέτησης σε τάφρο ή σωλήνες διέλευσης καλωδίων, διαμόρφωσης, σύνδεσης και ελέγχου. Η Διατομή 7 x 1,5 mm2 Τιμή ανά τρέχον μέτρο (m) Ευρώ (Αριθμητικά): 1,40 (Ολογράφως) : ένα και σαράντα λεπτά A.T. : 76 Άρθρο : ΝΑΠΡΣ Η Βαλβίδες αντεπιστροφής (κλαπέ) με ελατήριο ή άλλο μηχανισμό, DN Φ 2 in Κωδικός αναθεώρησης: ΗΛΜ % Βαλβίδες αντεπιστροφής (κλαπέ) με ελατήριο ή άλλο μηχανισμό, ορειχάλκινες, ΡΝ 16 atm. Προμήθεια επί τόπου του έργου με τα εξαρτήματα σύνδεσης και τα μικροϋλικά, εργασία τοποθέτησης, σύνδεσης, ρυθμίσεων και δοκιμών, σύμφωνα με την φυτοτεχνική μελέτη και την ΕΤΕΠ Η Ονομαστικής διαμέτρου Φ 2 in Τιμή ανά τεμάχιο (τεμ) Ευρώ (Αριθμητικά): 18,50 (Ολογράφως) : δέκα οκτώ και πενήντα λεπτά A.T. : 77 Άρθρο : ΝΑΠΡΣ Η Σφαιρικοί κρουνοί, ορειχάλκινοι, κοχλιωτοί, PN 16 atm, ονομαστικής διαμέτρου Φ 2 in Σελίδα 44 από 58

169 Τιμολόγιο μελέτης Κωδικός αναθεώρησης: ΗΛΜ % Σφαιρικοί κρουνοί, ορειχάλκινοι, κοχλιωτοί, PN 16 atm. Προμήθεια επί τόπου του έργου με τα εξαρτήματα σύνδεσης και τα μικροϋλικά, εργασία τοποθέτησης, σύνδεσης, ρυθμίσεων και δοκιμών σύμφωνα με την φυτοτεχνική μελέτη και την ΕΤΕΠ Η Ονομαστικής διαμέτρου Φ 2 in Τιμή ανά τεμάχιο (τεμ) Ευρώ (Αριθμητικά): 28,00 (Ολογράφως) : είκοσι οκτώ A.T. : 78 Άρθρο : ΝΑΠΡΣ Η Σφαιρικοί κρουνοί, ορειχάλκινοι, κοχλιωτοί, PN 16 atm, ονομαστικής διαμέτρου Φ 1 in Κωδικός αναθεώρησης: ΗΛΜ % Σφαιρικοί κρουνοί, ορειχάλκινοι, κοχλιωτοί, PN 16 atm. Προμήθεια επί τόπου του έργου με τα εξαρτήματα σύνδεσης και τα μικροϋλικά, εργασία τοποθέτησης, σύνδεσης, ρυθμίσεων και δοκιμών σύμφωνα με την φυτοτεχνική μελέτη και την ΕΤΕΠ Η Ονομαστικής διαμέτρου Φ 1 in Τιμή ανά τεμάχιο (τεμ) Ευρώ (Αριθμητικά): 9,80 (Ολογράφως) : εννέα και ογδόντα λεπτά A.T. : 79 Άρθρο : ΝΑΠΡΣ Η Bαλβίδες εξαερισμού, κινητικού τύπου, πλαστικές ή μεταλλικές, ονομαστικής διαμέτρου Φ 1 in Κωδικός αναθεώρησης: ΗΛΜ % Βαλβίδες εξαερισμού, κινητικού τύπου, πλαστικές ή μεταλλικές, PΝ 16 atm. Προμήθεια επί τόπου του έργου με τα εξαρτήματα σύνδεσης και τα μικροϋλικά, εργασία τοποθέτησης, σύνδεσης, ρυθμίσεων και δοκιμών, σύμφωνα με την μελέτη και την ΕΤΕΠ Η Ονομαστικής διαμέτρου Φ 1 in Τιμή ανά τεμάχιο (τεμ) Ευρώ (Αριθμητικά): 25,00 (Ολογράφως) : είκοσι πέντε A.T. : 80 Άρθρο : ΝΑΠΡΣ Ν\Λ06 Ηλεκτρικός πίνακας αυτοματισμού γεώτρησης Κωδικός αναθεώρησης: ΗΛΜ % Ηλεκτρικός πίνακας αυτοματισμού με inverter συμβατός με υποβρύχια αντλία 7 hp, τριφασικής λειτουργίας με τα παρακάτω χαρακτηριστικά : Στεγανός, με αντικεραυνική προστασία Θα διαθέτει διατάξεις προστασίας και αυτοματισμού, θερμικό, ασφάλειες, ενδεικτικές λυχνίες, αυτόματο, γενικό διακόπτη (On Off), διακόπτη Man-Auto, επιτηρητή τάσεως, επιτηρητές στάθμης νερού Ο ηλεκτρικός πίνακας θα συμφωνεί με τα παρακάτω πρότυπα: ΕΝ :1997 (Ασφάλεια μηχανών Ηλεκτρικός εξοπλισμός μηχανών Μέρος 1: Γενικές απαιτήσεις) ΕΝ :1996 (Ηλεκτρικά συστήματα οδήγησης μετατροπής ισχύος ρυθμιζόμενης ταχύτητας) Στην τιμή περιλαμβάνεται η προμήθεια η μεταφορά και η τοποθέτηση των παραπάνω υλικών μαζί με κάθε μικρούλικο που θα απαιτηθεί για την ορθή λειτουργία του. Τιμή ανά τεμάχιο (τεμ) Σελίδα 45 από 58

170 Τιμολόγιο μελέτης Ευρώ (Αριθμητικά): 1.700,00 (Ολογράφως) : χίλια επτακόσια A.T. : 81 Άρθρο : ΝΑΠΡΣ 2\Λ06 Δοχείο δοαστολής (πίεσης) 500 LT Κωδικός αναθεώρησης: ΗΛΜ % Κυλινδρικό, κατακόρυφης διάταξης, από ατσάλι βαμμένο ή γαλβανισμένο εσωτερικά και εξωτερικά Να πληροί τις προδιαγραφές ασφαλείας κατά την οδηγία 97/23/CE (P.E.D) σχετική με εγκαταστάσεις ανύψωσης πίεσης. Χωρητικότητα: 500lit Με κατάλληλες αναμονές στόμια κατάλληλα για να τοποθετηθούν: βαλβίδα ασφαλείας 1-2 βαλβίδα εξαέρωσης ¾ κρουνός εκκένωσης νερού 1-2 πιεζοστάτης υδροδείκτης και αισθητήρες στάθμης νερού για τη λειτουργία του αποσυμπιεστή Με μανόμετρο με κρουνό απομόνωσης και εξαέρωσης Στην τιμή περιλαμβάνεται η προμήθεια η μεταφορά και η τοποθέτηση των παραπάνω υλικών μαζί με κάθε μικρούλικο που θα απαιτηθεί για την ορθή λειτουργία του. Τιμή ανά τεμάχιο (τεμ) Ευρώ (Αριθμητικά): 800,00 (Ολογράφως) : οκτακόσια A.T. : 90 Άρθρο : ΑΤΗΕ Ν Χαλύβδινος ιστός ύψους 4m, για φωτιστικό κορυφής. Κωδικός αναθεώρησης: ΗΛΜ % Χαλύβδινος ιστός ύψους 4μ για φωτιστικό κορυφής, δηλαδή προμήθεια, μεταφορά, τοποθέτηση και παράδοση σε λειτουργεία. Ο ιστός θα φέρει σε απόσταση 0,80m από τη βάση του οπή για την τοποθέτηση του ακροκιβωτίου που θα κλείνει με κατάλληλη θυρίδα από λαμαρίνα πάχους 4mm. Ο ιστός μετά από την σχετική προεργασία δηλαδή την απόξεση, τον καθαρισμό και λοιπές εργασίες για να μην διακρίνονται τα σημεία ραφής του θα βαφεί με δύο στρώσεις αντισκωριακής βαφής και δύο στρώσεις χρώματος ντούκο ανθεκτικού στις καιρικές συνθήκες και επιδράσεις, αποχρώσεως της αρεσκείας της επιβλέψεως. Στους τέσσερεις ήλους αγκυρώσεως του ιστού θα τοποθετηθούν πρίν από την ανύψωση του ιστού από ένα περικόχλιο 3/4ins για να στηρίζεται η πλάκα εδράσεως του ιστού χωρίς σφήνες κατά την ζυγοστάθμιση του, στερεούμενη με δύο περικόχλια από πάνω σε κάθε θέση. Ο ιστός στα τελευταία 0,40m θα φέρει σιδηροσωλήνα ή τούμπο από έλασμα του ίδιου πάχους με το έλασμα του ιστού που θα προεκτείνεται μέσα στον ιστό κατά 0,40m ακόμη κατάλληλα ηλεκτροσυγκολλημένο για την τοποθέτηση και την στερέωση πάνω σε αυτόν του βραχίονα ή απευθείας του φωτιστικού σώματος. Η όλη κατασκευή θα πρέπει να εκτελεσθεί κατά τρόπο που να μην παρουσιάζει ελαττώματα. Στην τιμή περιλαμβάνεται επίσης η δαπάνη προμήθειας και μεταφοράς από οποιαδήποτε απόσταση στον τόπο του έργου με τις φορτοεκφορτώσεις κλπ. όλων των απαιτούμενων υλικών, καλωδίων και μικροϋλικών εγκατάστασης και σύνδεσης, η δαπάνη τοποθέτησης, κατακορύφωσης και σύνδεσης των ιστών μεταξύ των και προς τις τροφοδοτικές γραμμές, η δαπάνη της γείωσης του ηλεκτρικού δικτύου, των δοκιμών, των ελέγχων και ρυθμίσεων καθώς και κάθε άλλη δαπάνη υλικού και εργασίας για την έγκαιρη και έντεχνη εκτέλεση της κατασκευής και την παράδοσή της σε πλήρη και κανονική λειτουργία. (1 τεμ) Ύχους 4m Ευρώ (Αριθμητικά): 823,55 (Ολογράφως) : οκτακόσια είκοσι τρία και πενήντα πέντε λεπτά A.T. : 91 Άρθρο : ΑΤΗΕ Ν Φωτιστικό σώμα κορυφής ύψος τοποθετήσεως 4m Κωδικός αναθεώρησης: ΗΛΜ % Σελίδα 46 από 58

171 Τιμολόγιο μελέτης Φωτιστικό σώμα κορυφής τύπου φανού, για λαμπτήρες χαμηλής κατανάλωσης επί μεταλλικού ιστού ύψους 4,00m πλήρες με τα υλικά στηρίξεως, βαφή με ειδικής επεξεργασίας εποξειδικό κονίαμα και όλα τα απαραίτητα υλικά και όργανα για τη λειτουργία του και λαμπτήρα LED. Eργασία πλήρους εγκαταστάσεως. Από χυτοπρεσσαριστό κράμα αλουμινίου βαμμένο με πολυεστερική πούδρα. Στο εσωτερικό του θα φέρει ενσωματωμένο ανταυγαστήρα από καθαρό γυαλιστερό αναδειώμενο αλουμίνιο για μεγαλύτερη απόδοση φωτισμού. Κάλυμμα διαφανές, με πολύ μεγάλη αντοχή στις μηχανικές καταπονήσεις και στην UV ακτινοβολία. Το καπέλο με το κάλυμμα θα κλείνει ερμητικά. Περιλαμβάνεται προμήθεια και πλήρη εγκατάσταση. (1 τεμ) Ύψος τοποθετήσεως h: 4m Ευρώ (Αριθμητικά): 436,71 (Ολογράφως) : τετρακόσια τριάντα έξι και εβδομήντα ένα λεπτά A.T. : 92 Άρθρο : ΑΤΗΕ Ν Φωτιστικό εξωτερικού χώρου επιδαπέδιο με λαμπτήρα led με λαμπτήρα led Κωδικός αναθεώρησης: ΗΛΜ % Φωτιστικό εξωτερικού χώρου επιδαπέδιο, με λαμπτήρα led. Περιλαμβάνεται προμήθεια και εργασία πλήρους εγκαταστάσεως (1 τεμ) Ευρώ (Αριθμητικά): 335,37 (Ολογράφως) : τριακόσια τριάντα πέντε και τριάντα επτά λεπτά A.T. : 93 Άρθρο : ΑΤΗΕ Ν Φωτιστικά σώματα εξωτερικού χώρου τύπου προβολέα με λαμπτήρα led Ισχύος 1 Χ 80 W Κωδικός αναθεώρησης: ΗΛΜ % Φωτιστικά σώματα εξωτερικού χώρου τύπου προβολέα με λαμπτήρα led για τον φωτισμό των δέντρων και ιστό μικρού ύψους, δηλαδή προμήθεια,μεταφορά και τοποθέτηση ενός φωτιστικού σώματος, κατάλληλου για λυχνίες led για τοποθέτηση σε κορυφή ιστου ελεύθερου ύψους μέχρι 7,00m. Τούτο αποτελείται από ανακλαστήρα άριστης ποιότητας, ανθεκτικό σε κρούσεις και εξωτερικές καιρικές μεταβολές, από μεταλλική βάση από χυτοσίδηρο ή κράμα αλουμινίου ή άλλο αντίστοιχο, που περιβάλλεται από πλαστική επένδυση και από πλαστικό γαλακτόχρωμο, κάλυμμα άριστης ποιότητας. Στη βάση είναι ενσωματωμένο μεταλλικό στέλεχος οξειδομένο ανοδικά ηλεκτρολυτικά, πάνω στο οποίο είναι συνδεδεμένα όλα τα όργανα πλήρως ηλεκτρικώς συνδεσμολογημένα. Ολα τα μη βαμμένα μεταλλικά μέρη είναι ηλεκτρολυτικώς ανοδικώς οξειδωμένα. (1 τεμ) Ισχύος 1 Χ 80 W Ευρώ (Αριθμητικά): 414,56 (Ολογράφως) : τετρακόσια δέκα τέσσερα και πενήντα έξι λεπτά A.T. : 94 Άρθρο : ΑΤΗΕ Αγωγός γυμνός χάλκινος Μονόκλωνος διατομής 6mm2 Κωδικός αναθεώρησης: ΗΛΜ % Αγωγός γυμνός χάλκινος, δηλαδή αγωγός και μικρουλικά (στηρίγματα ή μονωτήρες, τάκοι, βίδες, γύψος κλπ) επί τόπου και εργασία τοποθετήσεως με στηρίγματα ή με μονωτήρες. (1 m) Μονόκλωνος Διατομής: 6 mm2 Ευρώ (Αριθμητικά): 2,18 (Ολογράφως) : δύο και δέκα οκτώ λεπτά Σελίδα 47 από 58

172 Τιμολόγιο μελέτης A.T. : 95 Άρθρο : ΑΤΗΕ Αγωγός γυμνός χάλκινος Πολύκλωνος διατομής 25mm2 Κωδικός αναθεώρησης: ΗΛΜ % Αγωγός γυμνός χάλκινος, δηλαδή αγωγός και μικρουλικά (στηρίγματα ή μονωτήρες, τάκοι, βίδες, γύψος κλπ) επί τόπου και εργασία τοποθετήσεως με στηρίγματα ή με μονωτήρες. (1 m) Πολύκλωνος Διατομής: 25 mm2 Ευρώ (Αριθμητικά): 4,82 (Ολογράφως) : τέσσερα και ογδόντα δύο λεπτά A.T. : 96 Άρθρο : ΑΤΗΕ Ν Εκσκαφή χάνδακα γιά την τοποθέτηση καλωδίων Κωδικός αναθεώρησης: ΟΙΚ % Εκσκαφές επί πάσης φύσεως εδάφους, συμπεριλαμβανομένου και του κροκαλοπαγούς, δια χρήσεως μηχανικών μέσων ή και δια χειρών όπου αυτό τυχόν απαιτηθεί, για την εκτέλεση όλων των απαιτούμενων για το έργο κατασκευών, οποιασδήποτε διάστασης πλάτους και ύψους και σε οποιοδήποτε βάθος. Στην τιμή περιλαμβάνεται η αποζημίωση καθυστέρησης αυτοκινήτου, οι φορτοεκφορτώσεις και η διάστρωση των προϊόντων εκσκαφής. Περιλαμβάνεται ακόμη και η μεταφορά τους δι' αυτοκινήτου εκτός του χώρου, σε επιτρεπόμενες θέσεις. Τιμή ανά κυβικό μέτρο (m³) συμπυκνωμένου όγκου. (1 m3) Εκσκαφή χάνδακα σε έδαφος Ευρώ (Αριθμητικά): 9,92 (Ολογράφως) : εννέα και ενενήντα δύο λεπτά A.T. : 97 Άρθρο : ΝΑΟΙΚ Ν20.10 Χωματουργικές εργασίες κτιριακών έργων. Επίχωση με προϊόντα εκσκαφών, εκβραχισμών ή κατεδαφίσεων Κωδικός αναθεώρησης: ΟΙΚ % Επίχωση με προϊόντα εκσκαφών, εκβραχισμών ή κατεδαφίσεων διαμορφωμένων χώρων ή τμημάτων αυτών, σε μέση απόσταση από την θέση εξαγωγής των άνω προιόντων έως 10,00 m, με την έκριψη, διάστρωση κατά στρώσεις έως 30 cm, διαβροχή και συμπύκνωση, σύμφωνα με την μελέτη και την ΕΤΕΠ "Επανεπιχώσεις σκαμμάτων θεμελίων τεχνικών έργων". Στην περίπτωση χρησιμοποίησης υλικών προέλευσης δανειοθαλάμου, εφαρμόζεται ο αστερίσκος, ο οποίος σε αντίθετη περίπτωση μηδενίζεται. Τιμή ανά κυβικό μέτρο (m3) συμπυκνωμένου όγκου. Ευρώ (Αριθμητικά): 4,50 (Ολογράφως) : τέσσερα και πενήντα λεπτά A.T. : 98 Άρθρο : ΑΤΗΕ Καλώδιο τύπου NYY γιά τοποθέτηση μέσα στο έδαφος Τριπολικό διατομής 3 Χ 1,5 mm2 Κωδικός αναθεώρησης: ΗΛΜ % Καλώδιο τύπου NYY γιά τοποθέτηση μέσα στο έδαφος δηλαδή αγωγός, υλικά συνδέσεως και επισημάνσεως (μούφες, κως, πέδιλα, αναλογία οπτοπλίνθων επισημάνσεως, αναλογία άμμου κλπ) και μικροϋλικά επί τόπου και εργασία τοποθετήσεως, διακλαδώσεως δοκιμών μονώσεως γιά πλήρη και κανονική λειτουργία (1 m) Τριπολικό Διατομής 3 Χ 1,5 mm2 Σελίδα 48 από 58

173 Τιμολόγιο μελέτης Ευρώ (Αριθμητικά): 2,51 (Ολογράφως) : δύο και πενήντα ένα λεπτά A.T. : 99 Άρθρο : ΑΤΗΕ Καλώδιο τύπου NYY ορατό ή εντοιχισμένο Τριπολικό διατομής 3 Χ 1,5 mm2 Κωδικός αναθεώρησης: ΗΛΜ % Καλώδιο τύπου NYY ορατό ή εντοιχισμένο δηλαδή προμήθεια, προσκόμιση υλικών και μικροϋλικών (κολλάρα, κοχλίες, μούφες, τσιμεντοκονίαμα, τακάκια, πέδιλα, κασσιτεροκόλληση, μονωτικά, ειδικά στηρίγματα ή αναλογία εσχάρας καλωδίων κλπ) επί τόπου και εργασία διανοίξεως αυλάκων και οπών σε οποιοδήποτε στοιχείο του κτιρίου, τοποθέτηση διαμόρφωση και σύνδεση των άκρων του (στα κυτία και τα εξαρτήματα της εγκαταστάσεως) και πλήρης εγκατάσταση παραδοτέο σε κανονική λειτουργία (1 m) Τριπολικό Διατομής 3 Χ 1,5 mm2 Ευρώ (Αριθμητικά): 5,14 (Ολογράφως) : πέντε και δέκα τέσσερα λεπτά A.T. : 100 Άρθρο : ΑΤΗΕ Καλώδιο τύπου NYY γιά τοποθέτηση μέσα στο έδαφος Τετραπολικό διατομής 4 Χ 4 mm2 Κωδικός αναθεώρησης: ΗΛΜ % Καλώδιο τύπου NYY γιά τοποθέτηση μέσα στο έδαφος δηλαδή αγωγός, υλικά συνδέσεως και επισημάνσεως (μούφες, κως, πέδιλα, αναλογία οπτοπλίνθων επισημάνσεως, αναλογία άμμου κλπ) και μικροϋλικά επί τόπου και εργασία τοποθετήσεως, διακλαδώσεως δοκιμών μονώσεως γιά πλήρη και κανονική λειτουργία (1 m) Τετραπολικό Διατομής 4 Χ 4 mm2 Ευρώ (Αριθμητικά): 5,03 (Ολογράφως) : πέντε και τρία λεπτά A.T. : 101 Άρθρο : ΑΤΗΕ Καλώδιο τύπου NYY γιά τοποθέτηση μέσα στο έδαφος Τετραπολικό διατομής 4 Χ 6 mm2 Κωδικός αναθεώρησης: ΗΛΜ % Καλώδιο τύπου NYY γιά τοποθέτηση μέσα στο έδαφος δηλαδή αγωγός, υλικά συνδέσεως και επισημάνσεως (μούφες, κως, πέδιλα, αναλογία οπτοπλίνθων επισημάνσεως, αναλογία άμμου κλπ) και μικροϋλικά επί τόπου και εργασία τοποθετήσεως, διακλαδώσεως δοκιμών μονώσεως γιά πλήρη και κανονική λειτουργία (1 m) Τετραπολικό Διατομής 4 Χ 6 mm2 Ευρώ (Αριθμητικά): 6,36 (Ολογράφως) : έξι και τριάντα έξι λεπτά A.T. : 102 Άρθρο : ΑΤΗΕ Ν Καλώδιο τύπου NYY ορατό ή εντοιχισμένο Πενταπολικό διατομής 5 Χ 10 mm2 Κωδικός αναθεώρησης: ΗΛΜ % Καλώδιο τύπου NYY ορατό ή εντοιχισμένο δηλαδή προμήθεια, προσκόμιση υλικών και μικροϋλικών (κολλάρα, κοχλίες, μούφες, τσιμεντοκονίαμα, τακάκια, πέδιλα, κασσιτεροκόλληση, μονωτικά, ειδικά στηρίγματα ή αναλογία εσχάρας καλωδίων κλπ) επί τόπου και εργασία διανοίξεως αυλάκων και οπών σε οποιοδήποτε στοιχείο του κτιρίου, τοποθέτηση διαμόρφωση και σύνδεση των άκρων του (στα κυτία και Σελίδα 49 από 58

174 Τιμολόγιο μελέτης τα εξαρτήματα της εγκαταστάσεως) και πλήρης εγκατάσταση παραδοτέο σε κανονική λειτουργία (1 m) Πενταπολικό Διατομής 5 Χ 10 mm2 Ευρώ (Αριθμητικά): 13,81 (Ολογράφως) : δέκα τρία και ογδόντα ένα λεπτά A.T. : 103 Άρθρο : ΑΤΗΕ Ν Πλάκα γειώσεως από ηλεκτρολυτικό χαλκό Κωδικός αναθεώρησης: ΗΛΜ % Πλάκα γειώσεως δηλαδή προμήθεια, μεταφορά και τοποθέτηση μιάς πλάκας γειώσεως διαστάσεων 500 x 500 x 3mm. Στο κέντρο βάρους αυτής θα είναι συγκολλημένο το ένα άκρο χάκλινου πολύκλωνου αγωγού των 35mm2 μήκους 5m, ενώ το άλλο άκρο θα φέρει ακροδέκτη των 35mm2 συγκολλημένο. (1 τεμ) Ι\ Ευρώ (Αριθμητικά): 185,82 (Ολογράφως) : εκατόν ογδόντα πέντε και ογδόντα δύο λεπτά A.T. : 104 Άρθρο : ΑΤΗΕ Ν Φρεάτια δικτύων σωληνώσεων αναμονής Φρεάτιο έλξης καλωδίων 30x30 Κωδικός αναθεώρησης: ΗΛΜ % Φρεάτια δικτύων σωληνώσεων αναμονής - Φρεάτιο έλξης καλωδίων 60x60, δηλ. εκσκαφή, διάστρωση πυθμένα με σκυρόδεμα 300 kg τσιμέντου πάχους 15 cm δόμηση πλευρικών επιφανειών με οπλισμένο σκυρόδεμα πάχους τουλ. 15cm με τον ανάλογο οπλισμό και ξυλοτύπους, επίχριση με τσιμεντοκονίαμα των 600 kg τσιμέντου του πυθμένα και των πλευρικών επιφανειών του φρεατίου, πλήρες, εξαγωγή και αποκόμιση των προϊόντων εκσκαφών και αχρήστων υλικών. ( 1 Τεμ. ) Τεμάχιο Ορθογωνικό φρεάτιο διαστάσεων 30x30 Ευρώ (Αριθμητικά): 209,14 (Ολογράφως) : διακόσια εννέα και δέκα τέσσερα λεπτά A.T. : 105 Άρθρο : ΑΤΗΕ Ν Φρεάτια δικτύων σωληνώσεων αναμονής Φρεάτιο έλξης καλωδίων 60x60 Κωδικός αναθεώρησης: ΗΛΜ % Φρεάτια δικτύων σωληνώσεων αναμονής - Φρεάτιο έλξης καλωδίων 60x60, δηλ. εκσκαφή, διάστρωση πυθμένα με σκυρόδεμα 300 kg τσιμέντου πάχους 15 cm δόμηση πλευρικών επιφανειών με οπλισμένο σκυρόδεμα πάχους τουλ. 15cm με τον ανάλογο οπλισμό και ξυλοτύπους, επίχριση με τσιμεντοκονίαμα των 600 kg τσιμέντου του πυθμένα και των πλευρικών επιφανειών του φρεατίου, πλήρες, εξαγωγή και αποκόμιση των προϊόντων εκσκαφών και αχρήστων υλικών. ( 1 Τεμ. ) Τεμάχιο Ορθογωνικό φρεάτιο διαστάσεων 60x60 Ευρώ (Αριθμητικά): 283,34 (Ολογράφως) : διακόσια ογδόντα τρία και τριάντα τέσσερα λεπτά A.T. : 106 Άρθρο : ΑΤΗΕ Ν Βάση σιδηροϊστού οπλισμένη διαστάσεων 0,70Χ 0,70 m, βάθους 0,70 Κωδικός αναθεώρησης: ΗΛΜ % Βάση σιδηροϊστού οπλισμένη δηλαδή κατασκευή μιάς βάσεως από οπλισμένο σκυρόδεμα γιά την έδραση και στερέωση σιδηροϊστού που να φέρει στο κέντρο μία κατακόρυφη οπή και μία πλευρική με πλαστικό σωλήνα PVC Φ 110 και καμπύλη 90 γιά την διέλευση του τροφοδοτικού καλωδίου και του χαλκού γειώσεως. Μέσα στη βάση θα ενσωματωθεί κλωβός αγκυρώσεως αποτελούμενος από γωνίες και ήλους όπως περιγράφεται στο σχετικό άρθρο του σιδηροϊστού. Σελίδα 50 από 58

175 Τιμολόγιο μελέτης Στην τιμή δεν περιλαμβάνεται η εργασία της εκσκαφής της βάσεως (1 τεμ) Ν4 Βάση σιδηροϊστού οπλισμένη διαστάσεων 0,70Χ0,70 m βάθους 0,70 m Ευρώ (Αριθμητικά): 131,90 (Ολογράφως) : εκατόν τριάντα ένα και ενενήντα λεπτά A.T. : 107 Άρθρο : ΑΤΗΕ Ν5751 Σωλήνες πολυαιθυλενίου διέλευσης καλωδίων 6 ατμ. - Σωλήνες Φ90 Κωδικός αναθεώρησης: ΥΔΡ % Σωλήνες πολυαιθυλενίου διέλευσης καλωδίων 6 ατμ. - Σωλήνες Φ90, κατά DIN 8072 για LDPE και κατά DIN 8074/8075 για HDPE, δηλαδή σωλήνας, κάθε είδους εξαρτήματα και μικροϋλικά και εργασία πλήρους τοποθέτησης επιφανειακά ή σε τάφρο, σύνδεσης, ρυθμίσεων και δοκιμών για πλήρη λειτουργία.. ( 1 m ) Μέτρο Τιμή ανά μέτρο μήκους σωλήνωσης (m) κατά τα ανωτέρω, ( 1 m ) Μέτρο Ευρώ (Αριθμητικά): 6,96 (Ολογράφως) : έξι και ενενήντα έξι λεπτά A.T. : 108 Άρθρο : ΝΑΗΛΜ Πίλαρ οδοφωτισμού είκοσι αναχωρήσεων Κωδικός αναθεώρησης: ΗΛΜ % Στεγανά μεταλλικά κιβώτια ηλεκτροδότησης ιστών οδοφωτισμού (πίλλαρ), βαθμού προστασίας ΙΡ55 για τοποθέτηση σε εξωτερικό χώρο, με την βάση έδρασής τους από σκυρόδεμα, σύμφωνα με την μελέτη και την ΕΤΕΠ "Υποδομή οδοφωτισμού". Στην τιμή μονάδας περιλαμβάνονται: - η προμήθεια και μεταφορά επί τοπου του στεγανού μεταλλικού κιβωτίου (πίλλαρ) με δίριχτη στέγη με περιφερειακή προεξοχή 5 cm για απορροή των oμβρίων, από λαμαρίνα ψυχράς εξελάσεως πάχους 2 mm, γαλβανισμένου εν θερμώ εσωτερικά και εξωτερικά, μετά την κατασκευή του, με ελάχιστη ανάλωση ψευδαργύρου 400 g/m2 (50 μm), βαμένου με διπλή στρώση εποξειδικής βαφής πάχους ξηρού υμένα (εκάστης) 125 μm, με ελαστικά παρεμβύσματα στεγάνωσης της θυρίδας, ανοξείδωτη κλειδαριά ασφαλείας, κλειδιά ενιαία για όλα τα πίλαρς του έργου και πινακίδα επισήμανσης με τα στοιχεία του κυρίου του έργου - η εκσκαφή και επανεπίχωση τού ορύγματος της βάσης έδρασης του πίλλαρ - η βάση του πίλαρ από οπλισμένο σκυρόδεμα, χυτή επί τόπου ή προκατασκευασμένη, ούτως ώστε το πίλλαρ να εδράζεται σε στάθμη +40 cm από τον περιβάλλοντα χώρο, με κεντρική οπή διέλευσης των υπογείων καλωδίων. - Οι χάλκινοι αγωγοί γείωσης και η πλάκα γείωσης. - Οι ακροδέκτες των αγωγών γείωσης. - η στεγανή διανομή εντός του πίλλαρ με τα όργανα διακοπής και προστασίας των κυκλωμάτων φωτισμού, αποτελούμενη αποτελούμενη από πίνακα προστασίας ΙΡ 44 κατασκευασμένο από βαμμένη λαμαρίνα ή άκαυστο θερμοπλαστικό, επαρκών διαστάσεων ώστε να χωρούν άνετα όλα τα όργανα, ο οποίος θα φέρει οπές με τους κατάλληλους στυπιοθλήπτες για την είσοδο του καλωδίου παροχής, του καλωδίου τηλεχειρισμού καθώς επίσης και για την έξοδο των καλωδίων προς το δίκτυο. - τα πάσης φύσεως όργανα του κιβωτίου: γενικό διακόπτη φορτίου, γενικές ασφάλειες, αυτόματους μαγνητοθερμικούς διακόπτες και ηλεκτρονόμους ισχύος τηλεχειρισμού (ανά κύκλωμα φωτισμού), ρελέ μείωσης νυκτερινού φωτισμού (όταν προβλέπεται), χρονοδιακόπτη αφής, χρονοδιακόπτη μείωσης νυκτερινού φωτισμού (όταν προβλέπεται), πρίζα σούκο 16Α, λυχνία νυκτερινής εργασίας σε στεγανή "καραβοχελώνα" και κλεμοσειρές σύνδεσης των καλωδίων (στο κάτω μέρος του κιβωτίου). - η απασχόληση προσωπικού εξοπλισμού και μέσων για την εγκατάσταση, τις συνδέσεις και τον έλεγχο λειτουργίας Τιμή ανά τεμάχιο πίλλαρ ηλεκτροδότησης οδοφωτισμού, ανάλογα με τον αριθμό των αναχωρήσεων, ως εξής: Σελίδα 51 από 58

176 Τιμολόγιο μελέτης Πίλλαρ οδοφωτισμού είκοσι αναχωρήσεων Ευρώ (Αριθμητικά): 3.250,00 (Ολογράφως) : τρείς χιλιάδες διακόσια πενήντα A.T. : 109 Άρθρο : ΝΑΥΔΡ Kαλύμματα φρεατίων Καλύματα από φαιό χυτοσίδηρο (gray iron) Κωδικός αναθεώρησης: ΥΔΡ % Kαλύμματα φρεατίων κατά ΕΛΟΤ ΕΝ 124, με σήμανση CE, της κατηγορίας φέρουσας ικανότητας D που προβλέπεται από την μελέτη (ανάλογα την θέση τοποθέτησης). Περιλαμβάνεται η προμήθεια και μεταφορά επί τόπου του καλύμματος του φρεατίου και του πλαισίου έδρασης αυτού, η ακριβής ρύθμιση της στάθμης και επίκλισης του καλύμματος με χρήση στερεών υποθεμάτων και ο εγκιβωτισμός του πλαισίου έδρασης με σκυρόδεμα. Καλύματα από φαιό χυτοσίδηρο (gray iron) Επιμέτρηση με βάση τους πίνακες του προμηθευτή (σε καμμία περίπτωση δεν γίνεται αποδεκτή επιμέτρηση με ζύγιση) Τιμή ανά χιλιόγραμμο (kg) καλύμματος και αντιστοίχου πλαισίου έδρασης, ανεξαρτήτως της φέρουσας ικανότητας. Ευρώ (Αριθμητικά): 1,85 (Ολογράφως) : ένα και ογδόντα πέντε λεπτά A.T. : 110 Άρθρο : ΑΤΗΕ Ν Σωλήνας ηλεκτρικών γραμμών πλαστικός βαρέως τύπου σπιράλ 32mm Κωδικός αναθεώρησης: ΗΛΜ % Σωλήνας ηλεκτρικών γραμμών πλαστικός βαρέως τύπου σπιράλ Φ32 χιλ., δηλαδή σωλήνας με τα απαραίτητα απαραίτητα πλαστικά προστόμια ίσια ή καμπύλα και μικρουλικά συνδέσεως και στερεώσεως κλπ. (1 m) Διαμέτρου Φ 32 mm Ευρώ (Αριθμητικά): 6,56 (Ολογράφως) : έξι και πενήντα έξι λεπτά A.T. : 111 Άρθρο : ΝΑΟΔΟ Β59 Σιδηροσωλήνες γαλβανισμένοι διέλευσης καλωδίων DN100 Κωδικός αναθεώρησης: ΗΛΜ 5 100% Κατασκευή σωληνώσεων διέλευσης καλωδίων υπό το οδόστρωμα ή στις θέσεις τεχνικών με γαλβανισμένους σιδηροσωλήνες με ραφή και σπείρωμα, κατά ΕΛΟΤ ΕΝ 10255, από χάλυβα S195T, κλάσεως L (πράσινη ετικέττα), ονομαστικής διαμέτρου DN100 mm (σπείρωμα, thread size = 4", dεξ = 114,3 mm, πάχος τοιχώματος 3,6 mm). Στην τιμή μονάδας περιλαμβάνονται: - η προμήθεια και μεταφορά επί τόπου του έργου των σωλήνων, του σύρματος έλξης καλωδίων, των γαλβανισμένων ειδικών τεμαχίων, εξαρτημάτων και στηριγμάτων, - η τοποθέτηση και σύνδεση των σωλήνων, - η τοποθέτηση του σύρματος έλξης καλωδίων, η επισήμανση των σωλήνων καθώς - η συγκρότηση δέσμης σωλήνων, όπου προβλέπεται. Η εκσκαφή και επανεπίχωση του ορύγματος και ο εγκιβωτισμός των σωλήνων τιμολογούνται ιδιαίτερα με βάση τα οικεία άρθρα του Τιμολογίου. Τιμή ανά μέτρο αξονικού μήκους σωληνογραμμής. Σελίδα 52 από 58

177 Τιμολόγιο μελέτης Ευρώ (Αριθμητικά): 27,40 (Ολογράφως) : είκοσι επτά και σαράντα λεπτά A.T. : 112 Άρθρο : ΑΤΗΕ Ακροκιβώτιο Για μονό βραχίονα Κωδικός αναθεώρησης: ΗΛΜ % Ακροκιβώτιο ιστού δηλαδή προμήθεια, μεταφορά, τοποθέτηση και σύνδεση ενός ακροκιβωτίου ιστου που φέρει στο κάτω μέρος δύο οπές για την είσοδο και την έξοδο μέσω καταλλήλων στυπιοθλιπτών υπογείου καλωδίου της απαιτούμενης διατομής και στο επάνω μέρος μια οπή για την διέλευση επίσης μέσω καταλλήλου στυπιοθλίπτου του καλωδίου τροφοδοτήσεως του φωτιστικού σώματος. Μέσα στο ακροκιβώτιο θα υπάρχουν διακλαδωτήρες, οι απαιτούμενες ασφάλειες των 6Α τύπου ταμπακιέρας καθώς και κοχλίες προσδόσεως του χαλκού γειώσεως και του αγωγού γειώσεως του φωτιστικού σώματος. (1 τεμ) Ακρικιβώτιο ιστού για μονό βραχίονα Ευρώ (Αριθμητικά): 58,85 (Ολογράφως) : πενήντα οκτώ και ογδόντα πέντε λεπτά A.T. : 113 Άρθρο : ΝΑΠΡΣ Γ01 Γενική μόρφωση επιφάνειας εδάφους για την φύτευση φυτών ή εγκατάσταση χλοοτάπητα Κωδικός αναθεώρησης: ΠΡΣ % Αποκομιδή πλεοναζόντων χωμάτων, καθάρισμα, συγκέντρωση και αποκομιδή κάθε άχρηστου υλικού (πέτρες, υπολείμματα ριζών, κλαδιά κλπ), αναμόχλευση της επιφάνειας με οποιοδήποτε μέσο, γενική ισοπέδωση των χώρων και γενική μόρφωση του ανάγλυφου της επιφανείας του εδάφους για την φύτευση φυτών ή εγκατάσταση χλοοτάπητα χλοοτάπητα. Στην τιμή μονάδας περιλαμβάνονται οι δαπάνες του εργατοτεχνικού προσωπικού, των μηχανημάτων και των εργαλείων που απαιτούνται για την πλήρη ολοκλήρωση της εργασίας. Τιμή ανά στρέμμα (στρ.) Ευρώ (Αριθμητικά): 105,00 (Ολογράφως) : εκατόν πέντε A.T. : 114 Άρθρο : ΝΑΠΡΣ Α07 Συμπλήρωση παράπλευρων χώρων οδών και πλατειών σε αστικές περιοχές με φυτική γη, χωρίς την προμήθεια του υλικού Κωδικός αναθεώρησης: ΠΡΣ % Τοποθέτηση και διάστρωση κηπευτικού χώματος ή φυτικής γης για την συμπλήρωση παραπλεύρων χώρων οδών και πλατειών σε αστικές περιοχές, σύμφωνα με τη μελέτη και την ΕΤΕΠ "Επένδυση πρανών-πλήρωση νησίδων με φυτική γη". Στην τιμή περιλαμβάνονται οι φορτοεκφορτώσεις και οι πλάγιες μεταφορές των υλικών, η σταλία των αυτοκινήτων μεταφοράς, η δαπάνη προετοιμασίας της επιφάνειας υποδοχής, η τοποθέτηση, διάστρωση και ελαφρά συμπύκνωσης της φυτικής γης ή/και του κηπευτικού χώματος και η συντήρησή τους μέχρι τη λήξη του χρόνου συντήρησης του έργου. Ως συντήρηση νοείται η διατήρηση της επιθυμητής στάθμης και μορφής (που τυχόν θα αλλοιωθεί μέσα στο χρόνο συντήρησης), με προσκόμιση και τοποθέτηση συμπληρωματικής ποσότητας φυτικών γαιών ή/και του κηπευτικού χώματος. Η πρόμήθεια της φυτικής γης και του κηπευτικού χώματος επιμετρώνται ιδιαίτερα με βάση τα άρθρα Δ7 και Δ8 του Τιμολογίου ΠΡΣ Τιμή ανά τετραγωνικό μέτρο (m2) Ευρώ (Αριθμητικά): 1,50 (Ολογράφως) : ένα και πενήντα λεπτά Σελίδα 53 από 58

178 Τιμολόγιο μελέτης A.T. : 115 Άρθρο : ΝΑΠΡΣ Δ08 Προμήθεια φυτικής γης Κωδικός αναθεώρησης: ΠΡΣ % Προμήθεια επί τόπου του έργου φυτικής γης, σύμφωνα με την ΕΤΕΠ Η φυτική γη θα είναι γόνιμη, επιφανειακής προέλευσης (από βάθος μέχρι 60 cm), εύθρυπτη και κατά το δυνατόν απαλλαγμένη από σβώλους, αγριόχορτα, υπολείμματα ριζών, λίθους μεγαλύτερους των 5 cm και άλλα ξένα ή τοξικά υλικά βλαβερά για την ανάπτυξη φυτών. Τιμή ανά κυβικό μέτρο (m3) Ευρώ (Αριθμητικά): 6,00 (Ολογράφως) : έξι A.T. : 116 Άρθρο : ΝΑΠΡΣ Δ01.9 Δένδρα, κατηγορίας Δ9 Κωδικός αναθεώρησης: ΠΡΣ % Προμήθεια καλλωπιστικών δένδρων με τις δαπάνες συσκευασίας, φορτοεκφόρτωσης και μεταφοράς στον τόπο του έργου, τυχόν προσωρινής αποθήκευσης και συντήρησης στο φυτώριο του εργοταξίου, πλαγίων μεταφορών, τυχόν απωλειών κατά την μεταφορά, τις δαπάνες του εργατοτεχνικού προσωπικού και μέσων που θα απασχοληθούν, καθώς και όποια άλλη δαπάνη απαιτείται για την διατήρηση των δένδρων σε αρίστη κατάσταση μέχρι και τη φύτευσή τους, σύμφωνα με την φυτοτεχνική μελέτη και την ΕΤΕΠ ΝΑΠΡΣ Δ01. 9 Δένδρα κατηγορίας Δ9 Τιμή ανά τεμάχιο (τεμ) Ευρώ (Αριθμητικά): 220,00 (Ολογράφως) : διακόσια είκοσι A.T. : 117 Άρθρο : ΝΑΠΡΣ Δ01.7 Δένδρα, κατηγορίας Δ7 Κωδικός αναθεώρησης: ΠΡΣ % Προμήθεια καλλωπιστικών δένδρων με τις δαπάνες συσκευασίας, φορτοεκφόρτωσης και μεταφοράς στον τόπο του έργου, τυχόν προσωρινής αποθήκευσης και συντήρησης στο φυτώριο του εργοταξίου, πλαγίων μεταφορών, τυχόν απωλειών κατά την μεταφορά, τις δαπάνες του εργατοτεχνικού προσωπικού και μέσων που θα απασχοληθούν, καθώς και όποια άλλη δαπάνη απαιτείται για την διατήρηση των δένδρων σε αρίστη κατάσταση μέχρι και τη φύτευσή τους, σύμφωνα με την φυτοτεχνική μελέτη και την ΕΤΕΠ ΝΑΠΡΣ Δ01. 7 Δένδρα κατηγορίας Δ7 Τιμή ανά τεμάχιο (τεμ) Ευρώ (Αριθμητικά): 120,00 (Ολογράφως) : εκατόν είκοσι A.T. : 118 Άρθρο : ΝΑΠΡΣ Δ02.4 Θάμνοι, κατηγορίας Θ4 Κωδικός αναθεώρησης: ΠΡΣ % Προμήθεια καλλωπιστικών θάμνων με τις δαπάνες συσκευασίας, φορτοεκφόρτωσης και μεταφοράς στον τόπο του έργου, τυχόν προσωρινής αποθήκευσης και συντήρησης στο φυτώριο του εργοταξίου, πλαγίων μεταφορών, τυχόν απωλειών κατά την μεταφορά, τις δαπάνες του εργατοτεχνικού προσωπικού και μέσων που θα απασχοληθούν, καθώς και όποια άλλη δαπάνη απαιτείται για την διατήρηση των θάμνων σε αρίστη κατάσταση μέχρι και τη φύτευσή τους, σύμφωνα με την φυτοτεχνική μελέτη και την ΕΤΕΠ ΝΑΠΡΣ Δ02. 4 Θάμνοι κατηγορίας Θ4 Σελίδα 54 από 58

179 Τιμολόγιο μελέτης Τιμή ανά τεμάχιο (τεμ) Ευρώ (Αριθμητικά): 14,00 (Ολογράφως) : δέκα τέσσερα A.T. : 119 Άρθρο : ΝΑΠΡΣ Δ02.5 Θάμνοι, κατηγορίας Θ5 Κωδικός αναθεώρησης: ΠΡΣ % Προμήθεια καλλωπιστικών θάμνων με τις δαπάνες συσκευασίας, φορτοεκφόρτωσης και μεταφοράς στον τόπο του έργου, τυχόν προσωρινής αποθήκευσης και συντήρησης στο φυτώριο του εργοταξίου, πλαγίων μεταφορών, τυχόν απωλειών κατά την μεταφορά, τις δαπάνες του εργατοτεχνικού προσωπικού και μέσων που θα απασχοληθούν, καθώς και όποια άλλη δαπάνη απαιτείται για την διατήρηση των θάμνων σε αρίστη κατάσταση μέχρι και τη φύτευσή τους, σύμφωνα με την φυτοτεχνική μελέτη και την ΕΤΕΠ ΝΑΠΡΣ Δ02. 5 Θάμνοι κατηγορίας Θ5 Τιμή ανά τεμάχιο (τεμ) Ευρώ (Αριθμητικά): 30,00 (Ολογράφως) : τριάντα A.T. : 120 Άρθρο : ΝΑΠΡΣ Ε04.2 Άνοιγμα λάκκων με χρήση εκσκαπτικού μηχανήματος, διαστάσεων 0,70 Χ 0,70 Χ 0,70 m Κωδικός αναθεώρησης: ΠΡΣ % Άνοιγμα λάκκων με χρήση εκσκαπτικού μηχανήματος, καθώς και καθαρισμός και αποκομιδή των υπολειμμάτων ριζών και των αχρήστων υλικών, σύμφωνα με την φυτοτεχνική μελέτη και την ΕΤΕΠ Στην τιμή περιλαμβάνονται όλες οι δαπάνες του απαιτουμένου εργατοτεχνικού προσωπικού, εργαλείων και μέσων για την εκτέλεση της εργασίας ΝΑΠΡΣ Ε04. 2 Ανοιγμα λάκων διαστάσεων 0,70 Χ 0,70 Χ 0,70 m Τιμή ανά τεμάχιο (τεμ) Ευρώ (Αριθμητικά): 2,40 (Ολογράφως) : δύο και σαράντα λεπτά A.T. : 121 Άρθρο : ΝΑΠΡΣ Ε01.2 Άνοιγμα λάκκων σε χαλαρά εδάφη με εργαλεία χειρός, διαστάσεων 0,50 Χ 0,50 Χ 0,50 m Κωδικός αναθεώρησης: ΠΡΣ % Aνοιγμα λάκκων σε χαλαρό έδαφος, με εργαλεία χειρός, καθώς και καθαρισμός και αποκομιδή των υπολειμμάτων ριζών και των αχρήστων υλικών, σύμφωνα με την φυτοτεχνική μελέτη και την ΕΤΕΠ Στην τιμή περιλαμβάνονται όλες οι δαπάνες του απαιτουμένου εργατοτεχνικού προσωπικού, εργαλείων και μέσων για την πλήρη εκτέλεση της εργασίας. ΝΑΠΡΣ Ε01. 2 Ανοιγμα λάκων διαστάσεων 0,50 Χ 0,50 Χ 0,50 m Τιμή ανά τεμάχιο (τεμ) Ευρώ (Αριθμητικά): 1,50 (Ολογράφως) : ένα και πενήντα λεπτά A.T. : 122 Άρθρο : ΝΑΠΡΣ Ε09.5 Φύτευση φυτών με μπάλα χώματος όγκου 4,50-12,00 lt Κωδικός αναθεώρησης: ΠΡΣ % Φύτευση φυτών με μπάλα χώματος όγκου 4,50-12,00 lt, δηλαδή: φύτευση με σωστή τοποθέτηση του φυτού στο λάκκο μέχρι το λαιμό της ρίζας, γέμισμα του λάκκου μέχρι την επιφάνεια του εδάφους, πάτημα του χώματος μέσα στο λάκκο φύτευσης, λίπανση και σχηματισμός λεκάνης άρδευσης, σύμφωνα με την μελέτη και την ΕΤΕΠ Σελίδα 55 από 58

180 Τιμολόγιο μελέτης Στην τιμή περιλαμβάνονται η αξία του λιπάσματος και του νερού και η δαπάνη απομάκρυνσης όλων των υλικών που θα προκύψουν από τη φύτευση, πέτρες, σακούλες (πέτρες, σακούλες, δοχεία κλπ). Τιμή ανά τεμάχιο (τεμ) Ευρώ (Αριθμητικά): 1,30 (Ολογράφως) : ένα και τριάντα λεπτά A.T. : 123 Άρθρο : ΝΑΠΡΣ Ε09.8 Φύτευση φυτών με μπάλα χώματος όγκου lt Κωδικός αναθεώρησης: ΠΡΣ % Φύτευση φυτών με μπάλα χώματος όγκου lt, δηλαδή: φύτευση με σωστή τοποθέτηση του φυτού στο λάκκο μέχρι το λαιμό της ρίζας, γέμισμα του λάκκου μέχρι την επιφάνεια του εδάφους, πάτημα του χώματος μέσα στο λάκκο φύτευσης, λίπανση και σχηματισμός λεκάνης άρδευσης και μια άρδευση του με κατάκλυση της λεκάνης, σύμφωνα με την φυτοτεχνική μελέτη και την ΕΤΕΠ Στην τιμή περιλαμβάνονται η αξία του λιπάσματος και του νερού και η δαπάνη απομάκρυνσης όλων των υλικών που θα προκύψουν από τη φύτευση (πέτρες, σακούλες, δοχεία κλπ). Τιμή ανά τεμάχιο (τεμ) Ευρώ (Αριθμητικά): 6,00 (Ολογράφως) : έξι A.T. : 124 Άρθρο : ΝΑΠΡΣ Ε Υποστύλωση δένδρου με την αξία του πασσάλου Για μήκος πασσάλου μέχρι 2,50 m Κωδικός αναθεώρησης: ΠΡΣ % Yποστύλωση δέντρου με την αξία πασσάλου ευθυτενούς, αποφλοιωμένου, βαμμένου, πελεκητού στο κάτω άκρο, πισσαρισμένου μέχρι ύψος 0,50 m, από κατάλληλη ξυλεία. Στην τιμή συμπεριλαμβάνονται η αξία και μεταφορά επί τοπου του πασσάλου, οι δαπάνες του εργατοτεχνικού προσωπικού, των μικροϋλικών και των εργαλείων που θα χρησιμοποιηθούν για την κατακόρυφη έμπηξή του σε βάθος 0,50 m, σε οποιοδήποτε είδος εδάφους, και με οποιαδήποτε κλίση καθώς και η πρόσδεσή του δέντρου σ αυτόν με κατάλληλο μέσον. Για μήκος πασσάλου μέχρι 2,50 m Τιμή ανά τεμάχιο (τεμ) Ευρώ (Αριθμητικά): 2,50 (Ολογράφως) : δύο και πενήντα λεπτά A.T. : 125 Άρθρο : ΝΑΠΡΣ Ε13.2 Εγκατάσταση προπαρασκευασμένου χλοοτάπητα Κωδικός αναθεώρησης: ΠΡΣ % Το αντικείμενο εγκατάστασης προπαρασκευασμένου χλοοτάπητα περιλαμβάνει τα εξής: 1. Την αφαίρεση τυχόν υπάρχοντος χλοοτάπητα και την κατεργασία του εδάφους με φρέζα σε βάθος 20 cm, όσες φορές απαιτηθεί, για τον ψιλοχωματισμό του εδάφους. 2. Την προμήθεια, μεταφορά επί τόπου και ομοιόμορφη διάστρωση εμπλουτισμένης τύρφης, περλίτη, χούμου και την ενσωμάτωσή τους στο έδαφος με σταυρωτό φρεζάρισμα σε βάθος cm 3. Την τελική διαμόρφωση με ράμματα και τσουγκράνες, για να δημιουργηθεί η κατάλληλη επιφάνεια. 4. Την απολύμανση του εδάφους με μυκητοκτόνο σκεύασμα. 5. Την προμήθεια, τη μεταφορά στον τόπο του έργου και την τοποθέτηση, με οποιοδήποτε μέσο, του έτοιμου χλοοτάπητα. 6. Την λίπανση του με επιφανειακό ή υδατοδιαλυτό μικτό λίπασμα με ιχνοστοιχεία. Σελίδα 56 από 58

181 Τιμολόγιο μελέτης 7. Την απομάκρυνση όλων των αχρήστων υλικών που θα προκύψουν κατά την εγκατάσταση του χλοοτάπητα. 8. Την αρχική άρδευση καθώς και τις μετέπειτα καθημερινές αρδεύσεις του χλοοτάπητα μέσω του αρδευτικού δικτύου, τα συχνά βοτανίσματα για την απομάκρυνση των αγριοχόρτων που τυχόν θα φυτρώσουν και την επανασπορά χλοοτάπητα σε όσα σημεία το φύτρωμα του προκύψει αραιό ή ανεπαρκές. Οι εργασίες θα γίνουν σύμφωνα με την φυτοτεχνική μελέτη και την ΕΤΕΠ Στην τιμή περιλαμβάνονται οι πάσης φύσεως δαπάνες του εργατοτεχνικού προσωπικού, των υλικών, των μηχανημάτων και των εργαλείων για την επιτυχή εγκατάσταση του χλοοτάπητα. Τιμή ανά στρέμμα (στρ.) Ευρώ (Αριθμητικά): 5.500,00 (Ολογράφως) : πέντε χιλιάδες πεντακόσια A.T. : 126 Άρθρο : ΝΑΠΡΣ ΣΤ Διαμόρφωση κόμης δένδρων ύψους μέχρι 4 m Κωδικός αναθεώρησης: ΠΡΣ % Διαμόρφωση κόμης δέντρου ύψους μέχρι 4 m, σύμφωνα με την φυτοτεχνική μελέτη και την ΕΤΕΠ Στην τιμή μονάδας περιλαμβάνεται η δαπάνη του εργατοτεχνικού προσωπικού, των μηχανημάτων και των εργαλείων που απαιτούνται καθώς και η δαπάνη απομάκρυνσης των προϊόντων κοπής και απόρριψής τους σε οποιαδήποτε απόσταση σε θέσεις που επιτρέπεται. Τιμή ανά τεμάχιο (τεμ) Ευρώ (Αριθμητικά): 8,75 (Ολογράφως) : οκτώ και εβδομήντα πέντε λεπτά A.T. : 127 Άρθρο : ΝΑΠΡΣ ΣΤ Ανανέωση κόμης ή κοπή μεγάλων δένδρων ύψους m, σε πλατείες, πάρκα κλπ Κωδικός αναθεώρησης: ΠΡΣ % Κλάδέμα ή κοπή μεγάλων δέντρων σε πλατείες, πάρκα και ανοιχτούς χώρους ή σε νησίδες, ερείσματα και παράπλευρους χώρους οδών σύμφωνα με την φυτοτεχνική μελέτη και την ΕΤΕΠ Στην τιμή μονάδας περιλαμβάνεται η δαπάνη του απαιτουμένου εργατοτεχνικού προσωπικού, μηχανημάτων και εργαλείων, η επάλειψη των τομών καθώς και η δαπάνη απομάκρυνσης των προϊόντων κοπής και απόρριψής τους σε οποιαδήποτε απόσταση σε θέσεις που επιτρέπουν οι αρμόδιες Αρχές. ΝΑΠΡΣ ΣΤ Μεγάλων δένδρων, ύψους m, σε πλατείες, πάρκα κλπ Τιμή ανά τεμάχιο (τεμ) Ευρώ (Αριθμητικά): 150,00 (Ολογράφως) : εκατόν πενήντα A.T. : 128 Άρθρο : ΝΑΠΡΣ Ε10.2 Μεταφύτευση φυτών με μπάλα χώματος όγκου lt Κωδικός αναθεώρησης: ΠΡΣ % Προετοιμασία του φυτού (κλάδεμα κλπ), ριζοκοπή, εκρίζωση με χρήση καταλλήλων μηχανημάτων, επένδυση της μπάλας χώματος όγκου lt με κατάλληλα υλικά, φόρτωση και μεταφορά στον νέο λάκκο φύτευσης, εκφόρτωση, φύτευση, λίπανση και διαμόρφωση λεκάνης άρδευσης ανάλογης με την κόμη του και μια άρδευση του με κατάκλυση της λεκάνης. Στην τιμή περιλαμβάνονται η αξία του λιπάσματος και του νερού και η δαπάνη απομάκρυνσης όλων των υλικών που θα προκύψουν από τη μεταφύτευση (πέτρες, σακούλες, δοχεία κλπ). Τιμή ανά τεμάχιο (τεμ) Σελίδα 57 από 58

182 Τιμολόγιο μελέτης Ευρώ (Αριθμητικά): 140,00 (Ολογράφως) : εκατόν σαράντα Σελίδα 58 από 58

183 A.T. : 01 Άρθρο : ΝΑΟΔΟ Α02 ΤΙΜΕΣ ΕΦΑΡΜΟΓΗΣ Τιμαριθμική : 2012Γ Γενικές Εκσκαφές σε έδαφος γαιώδες - ημιβραχώδες Κωδικός αναθεώρησης: ΝΟΔΟ 1123.Α 100% Γενικές εκσκαφές, με την μεταφορά σε οποιαδήποτε απόσταση, εδαφών γαιωδών και ημιβραχωδών οποιασδήποτε συστάσεως, ανεξαρτήτως βάθους, πλάτους και κλίσεως πρανών, σε νέο έργο ή για επέκταση ή συμπλήρωση ή διαπλάτυνση υπάρχοντος, ανεξαρτήτως της θέσης εργασίας και των δυσχερειών που προκαλεί (κοντά ή μακριά, χαμηλά ή υψηλά σχετικά με το υπάρχον έργο), για οποιοδήποτε σκοπό και με οποιοδήποτε εκσκαπτικό μέσο, εν ξηρώ ή με παρουσία νερών, σύμφωνα με την ΕΤΕΠ Με το άρθρο αυτό τιμολογούνται επίσης οι ακόλουθες εκσκαφές σε εδάφη ανάλογης σκληρότητας: - ανοιχτών τάφρων για το τμήμα τους πλάτους μεγαλύτερου των 5,00 m μετά της μόρφωσης των πρανών και του πυθμένα τους, - για τη δημιουργία αναβαθμών προς αγκύρωση των επιχωμάτων, - τριγωνικών τάφρων μετά της μόρφωσης των πρανών, όταν αυτές κατασκευάζονται στη συνέχεια των γενικών εκσκαφών της οδού, - για τον καθαρισμό οχετών ύψους και πλάτους μεγαλύτερου των 5,00 m, - τεχνικών Cut and Cover μετά των μέτρων προσωρινής και μόνιμης αντιστήριξης των πρανών των εκσκαφών εφόσον δεν αποζημιώνονται με άλλο άρθρο αυτού του τιμολογίου - για τη δημιουργία στομίων σηράγγων και Cut and Cover Στην τιμή μονάδας περιλαμβάνονται: - η προσέγγιση μηχανημάτων και μεταφορικών μέσων, η εκσκαφή με οποιοδήποτε μέσο και υπό οποιεσδήποτε συνθήκες, - η αποστράγγιση των υδάτων, η μόρφωση των παρειών, των πρανών και του πυθμένα της σκάφης και ο σχηματισμός των αναβαθμών - η διαλογή, φύλαξη, φορτοεκφόρτωση σε οποιοδήποτε μεταφορικό μέσο και η μεταφορά των προϊόντων σε οποιαδήποτε απόσταση για τη χρησιμοποίηση των κατάλληλων στο έργο (π.χ. κατασκευή επιχωμάτων) ή για απόρριψη των ακατάλληλων ή πλεοναζόντων σε επιτρεπόμενες τελικές ή προσωρινές θέσεις - η εναπόθεση σε τελικές ή ενδιάμεσες θέσεις, η επαναφόρτωση από τις θέσεις των προσωρινών αποθέσεων και η εκφόρτωση σε τελικές θέσεις, καθώς και η διάστρωση και διαμόρφωση των χώρων απόθεσης σύμφωνα με τους περιβαλλοντικούς όρους - η αντιστήριξη των πρανών εκσκαφή όπου τυχόν αυτή απαιτείται, καθώς και η εκθάμνωση κοπή, εκρίζωση και απομάκρυνση δένδρων, ανεξαρτήτως περιμέτρου κορμού, σε οποιαδήποτε απόσταση - η αντιμετώπιση πάσης φύσεως δυσχερειών που προκύπτουν από τη σύγχρονη κυκλοφορία, όπως περιορισμένα μέτωπα και όγκοι εκσκαφών κλπ. - η συμπύκνωση της σκάφης των ορυγμάτων κάτω από τη "στρώση έδρασης οδοστρώματος" μέχρι του Σελίδα 1 από 15

184 Τιμές Εφαρμογής βάθους που λαμβάνεται υπόψη στον καθορισμό της Φέρουσας Ικανότητας Έδρασης (Φ.Ι.Ε), όπως αυτή ορίζεται στην μελέτη, σε βαθμό συμπύκνωσης που να αντιστοιχεί σε ξηρά φαινόμενη πυκνότητα ίση κατ' ελάχιστο με το 90% της πυκνότητας που επιτυγχάνεται εργαστηριακά κατά την τροποποιημένη δοκιμή Proctor (Proctor Modified κατά ΕΛΟΤ EN ). - οι πάσης φύσεως σταλίες του μηχανικού εξοπλισμού και των μεταφορικών μέσων - η επανεπίχωση (με προϊόντα εκσκαφών) των θεμελίων και τάφρων εκτός του σώματος της οδού, που οι εκσκαφές τους αποζημιώνονται με το άρθρο αυτό, όταν δεν υπάρχει απαίτηση συμπύκνωσης Επισημαίνεται ότι η τιμή είναι γενικής εφαρμογής ανεξάρτητα από την εκτέλεση της εργασίας σε μια ή περισσότερες φάσεις που υπαγορεύονται από το πρόγραμμα εκτέλεσης του έργου ή άλλους τοπικούς περιορισμούς. Η αποξήλωση ασφαλτοταπήτων, στρώσεων οδοστρωσίας σταθεροποιημένων με τσιμέντο, πλακοστρώσεων, δαπέδων από σκυρόδεμα, κρασπεδορείθρων και στερεών έδρασης και εγκιβωτισμού τους, καθώς και πάσης φύσεως κατασκευών που βρίσκονται εντός του όγκου των γενικών εκσκαφών, επιμετρώνται και τιμολογούνται ιδιαίτερα με βάση τα οικεία άρθρα του παρόντος τιμολογίου. Επιμέτρηση με λήψη αρχικών και τελικών διατομών και μέχρι τα όρια εκσκαφής των εγκεκριμένων συμβατικών σχεδίων και σύμφωνα με το πρωτόκολλο χαρακτηρισμού. Διευκρινίζεται ότι ουδεμία αποζημίωση καταβάλλεται στον Ανάδοχο για τις επί πλέον των προβλεπομένων από τη μελέτη εκσκαφές εκτός εάν έχει δοθεί ειδική εντολή από την Υπηρεσία. Τιμή ανά κυβικό μέτρο. ΕΥΡΩ : 0,70 + ΜΤΦ Δαπάνη μεταφοράς σε αστικές περιοχές, απόσταση L (>=5km) (0,21 /m3.km) 25 x 0,21 = 5,25 Συνολικό κόστος άρθρου 5,95 Ευρώ (Αριθμητικά) : 5,95 (Ολογράφως) : πέντε και ενενήντα πέντε λεπτά A.T. : 02 Άρθρο : ΝΑΟΔΟ Δ01 Τομή οδοστρώματος με ασφαλτοκόπτη Κωδικός αναθεώρησης: ΟΙΚ 2269Α 100% Τομή οδοστρώματος από ασφαλτοσκυρόδεμα ή άοπλο σκυρόδεμα άοπλο, οποιουδήποτε πάχους, με χρήση ασφαλτοκόπτη, ώστε να αποκλείονται αποξηλώσεις έξω από τα προβλεπόμενα όρια της κοπής και να προφυλάσσεται το παραμένον οδόστρωμα από φθορές κατά τη διάρκεια των εργασιών. Η αποξήλωση του αποκοπτομένου τμήματος και η απομάκρυνση των προϊόντων καθαίρεσης, τιμολογούνται ως "Εκσκαφή σε έδαφος γαιώδες-ημιβραχώδες". Τιμή ανά τρέχον μέτρο τομής οδοστρώματος με ασφαλτοκόπτη. ΕΥΡΩ : 1,00 Δαπάνη μεταφοράς σε αστικές περιοχές, απόσταση L (>=5km) (0,21 /m3.km) 25 x 0,21 = 5,25 Συνολικό κόστος άρθρου 6,25 Ευρώ (Αριθμητικά) : 6,25 (Ολογράφως) : έξι και είκοσι πέντε λεπτά A.T. : 03 Άρθρο : ΝΑΟΔΟ Α02.1 Αποξηλωση ασφαλτοταπήτων και στρώσεων οδοστρωσίας σταθεροποιημένων μρ τσιμέντο εντός του ορίου των γενικών εκσκαφών Κωδικός αναθεώρησης: ΝΟΔΟ 1123.Α 100% Αποξήλωση ασφαλτοταπήτων και στρώσεων οδοστρωσίας σταθεροποιημένων με συμπύκνωση ή με τσιμέντο, εντός του ορίου των γενικών εκσκαφών, με χρήση προωθητή γαιών, φορτωτή ή εκσκαφέα, με την φόρτωση επί αυτοκινήτου και την μεταφορά προς ανακύκλωση ή οριστική απόθεση σε χώρους καθοριζόμενους από τους περιβαλλοντικούς όρους του έργου και την νεταφορά τους σε οποιαδήποτε απόσταση. Επισημαίνεται ότι τα προϊόντα των αποξηλώσεων αυτών είναι ακατάλληλα για την κατασκευή επιχωμάτων, ενώ σύμφωνα με τις κείμενες διατάξεις επιβάλλεται η ανακύκλωσή τους. Σελίδα 2 από 15

185 Τιμές Εφαρμογής Η επιμέτρηση θα γίνεται με λήψη αρχικών και τελικών διατομών. Τιμή ανά κυβικό μέτρο. ΕΥΡΩ : 1,60 + ΜΤΦ Δαπάνη μεταφοράς σε αστικές περιοχές, απόσταση L (>=5km) (0,21 /m3.km) 25 x 0,21 = 5,25 Συνολικό κόστος άρθρου 6,85 Ευρώ (Αριθμητικά) : 6,85 (Ολογράφως) : έξι και ογδόντα πέντε λεπτά A.T. : 04 Άρθρο : ΝΑΥΔΡ 4.13 Καθαίρεση κατασκευών από άοπλο σκυρόδεμα Κωδικός αναθεώρησης: ΥΔΡ % Καθαίρεση κατασκευών από άοπλο σκυρόδεμα, σε οποιαδήποτε θέση του έργου και στάθμη από το έδαφος ή το δάπεδο εργασίας, συμπεριλαμβανομένων των κάθε είδους απαιτουμένων ικριωμάτων και αντιστηρίξεων για την εξασφάλιση παρακειμένων κατασκευών, με την φόρτωση των προϊόντων καθαίρεσης και την μεταφορά τους σε οποιαδήποτε απόσταση. Τιμή ανά κυβικό μέτρο (m3) πραγματικού όγκου καθαιρουμένης κατασκευής, με βάση αναλυτική επιμέτρηση. ΕΥΡΩ : 20,60 + ΜΤΦ Δαπάνη μεταφοράς σε αστικές περιοχές, απόσταση L (>=5km) (0,21 /m3.km) 25 x 0,21 = 5,25 Συνολικό κόστος άρθρου 25,85 Ευρώ (Αριθμητικά) : 25,85 (Ολογράφως) : είκοσι πέντε και ογδόντα πέντε λεπτά A.T. : 05 Άρθρο : ΝΑΟΔΟ Α12 Καθαίρεση οπλισμένων σκυροδεμάτων Κωδικός αναθεώρησης: ΟΙΚ % Καθαίρεση φορέων, δοκών, πλακών, βάθρων, πτερυγοτοίχων, τεχνικών έργων και τοίχων από οπλισμένο σκυρόδεμα, με ή χωρίς χρήση μηχανικών μέσων, με την μεταφορά των προϊόντων σε οποιαδήποτε απόσταση. Περιλαμβάνεται η καθαίρεση των στοιχείων από οπλισμένο σκυρόδεμα, η συγκέντρωση, αποκομιδή και απόθεση όλων των προϊόντων που θα προκύψουν αρχικά σε προσωρινές θέσεις και μετά σε χώρους επιτρεπόμενους από τις αρμόδιες Αρχές σε οποιαδήποτε απόσταση. Η καθαίρεση θα γίνει με ιδιαίτερη προσοχή ώστε, εφόσον προβλέπεται από την μελέτη, να είναι δυνατή η ένταξη του διατηρούμενου τμήματος της κατασκευής στην προγραμματιζόμενη νέα. Στην τιμή μονάδος περιλαμβάνονται: - η δαπάνη τυχόν προσωρινής εναπόθεσης των προϊόντων καθαίρεσης, - η σταλία του μηχανικού εξοπλισμού - ο πλήρης καθαρισμός του χώρου από τα προϊόντα καθαίρεσης. Επισημαίνεται ότι η τιμή είναι ανεξάρτητη από την θέση και στάθμη που γίνονται οι εργασίες σε σχέση με την οδό, και ότι ο Ανάδοχος οφείλει να λάβει τα αναγκαία μέτρα για να αποφευχθεί η απόφραξη τυχόν υπαρχόντων τεχνικών και τάφρων της οδού στην περιοχή εκτέλεσης των εργασιών. Κατά τα λοιπά οι εργασίες θα εκτελούνται σύμφωνα με τα οριζόμενα στην ΕΤΕΠ Τιμή ανά κυβικό μέτρο καθαίρεσης οπλισμένων σκυροδεμάτων που μετράται σε όγκο πριν από την καθαίρεση. Σελίδα 3 από 15

186 Τιμές Εφαρμογής ΕΥΡΩ : 26,50 + ΜΤΦ Δαπάνη μεταφοράς σε αστικές περιοχές, απόσταση L (>=5km) (0,21 /m3.km) 25 x 0,21 = 5,25 Συνολικό κόστος άρθρου 31,75 Ευρώ (Αριθμητικά) : 31,75 (Ολογράφως) : τριάντα ένα και εβδομήντα πέντε λεπτά A.T. : 06 Άρθρο : ΝΑΥΔΡ 4.05 Αποξήλωση κρασπέδων πρόχυτων ή μή Κωδικός αναθεώρησης: ΥΔΡ % Αποξήλωση κρασπέδων πεζοδρομίων με χρήση αεροσφυρών, με την φόρτωση επί αυτοκινήτου και την μεταφορά σε οποιαδήποτε απόσταση. Η εργασία θα εκτελείται με ιδιαίτερη επιμέλεια προκειμένου να ελαχιστοποιηθεί το ποσοστό θραυομένων κρασπέδων κατά την αποξήλωση. Τα ακέραια κράσπεδα θα συγκεντρώνονται και θα στοιβάζονται παραπλεύρως του ορύγματος προκειμένου να επαναχρησιμοποιηθούν κατά την αποκατάσταση του πεζοδρομίου. Ο προσδιορισμός της τιμής του αστερίσκου θα γίνεται με βάση την συμβατική παραδοχή ότι ανά τρέχον μέτρο αποξήλωσης κρασπέδων προκύπτουν 0,075 m3 προϊόντων προς μεταφορά για οριστική απόθεση, ως εξής: = 0,075 m3 x S x E/m3.km (βλπ. Γενικούς Ορους του Τιμολογίου) όπου S η μέση απόσταση μέχρι τον χώρο απόθεσης, σύμφωνα με τους περιβαλλοντικούς όρους ή την σχετική έγκριση της αρμόδιας αρχής. Τιμή ανά τρέχον μέτρο (μμ). ΕΥΡΩ : 3,30 + ΜΤΦ Δαπάνη μεταφοράς σε αστικές περιοχές, απόσταση L (>=5km) (0,21 /m3.km) 25 x 0,00945 = 0,24 Συνολικό κόστος άρθρου 3,54 Ευρώ (Αριθμητικά) : 3,54 (Ολογράφως) : τρία και πενήντα τέσσερα λεπτά A.T. : 10 Άρθρο : ΝΑΥΔΡ 2.01 Φορτοεκφόρτωση προϊόντων εκσκαφής γαιωδών ή ημιβραχωδών και αμμοχάλικων με την μεταφορά σε οποιαδήποτε απόσταση Κωδικός αναθεώρησης: ΥΔΡ % Φορτοεκφόρτωση προϊόντων εκσκαφής γαιωδών ή ημιβραχωδών εδαφών και αμμοχαλίκων, με την σταλία του αυτοκινήτου και την μεταφορά σε οποιαδήποτε απόσταση. Το παρόν άρθρο έχει εφαρμογή μόνον στην περίπτωση που η φορτοεκφόρτωση γίνεται ανεξάρτητα από τις εκσκαφές ή την παραγωγή αμμοχαλίκων στο πλαίσιο της εργολαβίας και υπό την προϋπόθεση ότι αυτό προβλέπεται από την μελέτη του έργου. Επιμέτρηση σε κυβικά μέτρα (m3) όγκου ορύγματος ή συμπυκνωμένου επιχώματος. Τιμή ανά κυβικό μέτρο (m3). ΕΥΡΩ : 0,36 + ΜΤΦ Δαπάνη μεταφοράς σε αστικές περιοχές, απόσταση L (>=5km) (0,21 /m3.km) 25 x 0,21 = 5,25 Συνολικό κόστος άρθρου 5,61 Ευρώ (Αριθμητικά) : 5,61 (Ολογράφως) : πέντε και εξήντα ένα λεπτά A.T. : 11 Άρθρο : ΝΑΥΔΡ 2.02 Φορτοεκφόρτωση βραχωδών υλικών ή καθαιρεθέντος οπλισμένου ή άοπλου σκυροδέματος με την μεταφορά σε οποιαδήποτε απόσταση Σελίδα 4 από 15

187 Τιμές Εφαρμογής Κωδικός αναθεώρησης: ΥΔΡ % Φορτοεκφόρτωση βραχωδών υλικών ή καθαιρεθέντος οπλισμένου ή άοπλου σκυροδέματος, με την σταλία του αυτοκινήτου και την μεταφορά σε οποιαδήποτε απόσταση. Το παρόν άρθρο έχει εφαρμογή μόνον στην περίπτωση που η φορτοεκφόρτωση γίνεται ανεξάρτητα από τις εκσκαφές ή τις καθαιρέσεις κατασκευών από σκυρόδεμα στο πλαίσιο της εργολαβίας και υπό την προϋπόθεση ότι αυτό προβλέπεται από την μελέτη του έργου. Επιμέτρηση σε κυβικά μέτρα (m3) όγκου ορύγματος, συμπυκνωμένου επιχώματος, ή καθαιρεθείσας κατασκευής (κατά περίπτωση). Τιμή ανά κυβικό μέτρο (m3). ΕΥΡΩ : 0,41 + ΜΤΦ Δαπάνη μεταφοράς σε αστικές περιοχές, απόσταση L (>=5km) (0,21 /m3.km) 25 x 0,21 = 5,25 Συνολικό κόστος άρθρου 5,66 Ευρώ (Αριθμητικά) : 5,66 (Ολογράφως) : πέντε και εξήντα έξι λεπτά A.T. : 14 Άρθρο : ΝΑΥΔΡ Επιχώσεις ορυγμάτων υπογείων δικτύων με διαβαθμισμένο θραυστό αμμοχάλικο λατομείου Για συνολικό πάχος επίχωσης άνω των 50 cm Κωδικός αναθεώρησης: ΥΔΡ % Επίχωση ορυγμάτων υπογείων δικτύων σε κατοικημένες περιοχές ή στην ζώνη διέλευσης οδικών αξόνων, σε στρώσεις πάχους έως 30 cm, με διαβαθμισμένο θραυστό αμμοχάλικο λατομείου, σύμφωνα με τις τυπικές διατομές της μελέτης και την ΕΤΕΠ "Επανεπίχωση ορυγμάτων υπογείων δικτύων" Στην τιμή μονάδας περιλαμβάνονται η προμήθεια και μεταφορά επί τόπου διαβαθμισμένου θραυστού υλικού λατομείου, οι πλάγιες μεταφορές, η έκριψη στό όρυγμα με μηχανικά μέσα και χειρωνακτικά (όπου απαιτείται), η διάστρωση σε στρώσεις πάχους έως 30 cm, η διαβροχή (με την προμήθεια και μεταφορά επί τόπου του νερού) και η συμπύκνωση με δονητικούς συμπυκνωτές διαστάσεων αναλόγων του πλάτους του ορύγματος, ούτως ώστε να επιτευχθεί βαθμός συμπύκνωσης που αντιστοιχεί σε ξηρά φαινόμενη πυκνότητα ίση κατ' ελάχιστο με το 95% της πυκνότητας που επιτυγχάνεται εργαστηριακά κατά την τροποποιημένη δοκιμή Proctor (Proctor Modified κατά ΕΛΟΤ EN ). Για συνολικό πάχος επίχωσης άνω των 50 cm Τιμή ανά κυβικό μέτρο (m3) συμπυκνωμένου όγκου επίχωσης, βάσει των γραμμών πληρωμής του ορύγματος που καθορίζονται στην μελέτη. ΕΥΡΩ : 11,30 + ΜΤΦ Δαπάνη μεταφοράς σε αστικές περιοχές, απόσταση L (>=5km) (0,21 /m3.km) 25 x 0,21 = 5,25 Συνολικό κόστος άρθρου 16,55 Ευρώ (Αριθμητικά) : 16,55 (Ολογράφως) : δέκα έξι και πενήντα πέντε λεπτά A.T. : 20 Άρθρο : ΝΑΟΔΟ Γ01.1 Υπόβαση οδοστρωσίας μεταβλητού πάχους Κωδικός αναθεώρησης: ΝΟΔΟ 3121Β 100% Κατασκευή υπόβασης οδοστρωσίας μεταβλητού πάχους από θραυστά αδρανή υλικά σταθεροποιουμένου τύπου σύμφωνα με την ΕΤΕΠ "Στρώσεις οδοστρωμάτων από ασύνδετα αδρανή υλικά", με συμπύκνωση κατά στρώσεις μεγίστου συμπυκνωμένου πάχους κάθε στρώσης 0,10 m, ανεξάρτητα από τη μορφή και την έκταση της επιφάνειας κατασκευής, σε υπαίθρια ή υπόγεια έργα. Στην τιμή μονάδας περιλαμβάνονται: - η προμήθεια των αδρανών και του νερού διαβροχής, Σελίδα 5 από 15

188 Τιμές Εφαρμογής - η μεταφορά τους επί τόπου του έργου από οποιαδήποτε απόσταση, - η διάστρωση, διαβρoxή και πλήρης συμπύκνωση, ώστε να προκύψει η προβλεπόμενη από την μελέτη γεωμετρική επιφάνεια. Η επιμέτρηση θα γίνεται με γεωμετρική χωροστάθμηση κατά διατομές πριν και μετά την κατασκευή της στρώσεως, σύμφωνα με την μελέτη. Τιμή ανά κυβικό μέτρο συμπυκνωμένης υπόβασης μεταβλητού πάχους. ΕΥΡΩ : 11,50 + ΜΤΦ Δαπάνη μεταφοράς σε αστικές περιοχές, απόσταση L (>=5km) (0,21 /m3.km) 25 x 0,21 = 5,25 Συνολικό κόστος άρθρου 16,75 Ευρώ (Αριθμητικά) : 16,75 (Ολογράφως) : δέκα έξι και εβδομήντα πέντε λεπτά A.T. : 21 Άρθρο : ΝΑΟΔΟ Γ01.2 Υπόβαση οδοστρωσίας συμπυκωμένου πάχους 0,10 m Κωδικός αναθεώρησης: ΝΟΔΟ 3111Β 100% Κατασκευή στρώσης υπόβασης οδοστρωσίας συμπυκνωμένου πάχους 0,10 m από θραυστά αδρανή υλικά σταθεροποιουμένου τύπου σύμφωνα με την ΕΤΕΠ "Στρώσεις οδοστρωμάτων από ασύνδετα αδρανή υλικά", ανεξάρτητα από τη μορφή και την έκταση της επιφάνειας κατασκευής, σε υπαίθρια ή υπόγεια έργα. Στην τιμή μονάδας περιλαμβάνονται: - η προμήθεια των αδρανών και του νερού διαβροχής, - η μεταφορά τους επί τόπου του έργου από οποιαδήποτε απόσταση, - η διάστρωση, διαβρoxή και πλήρης συμπύκνωση, ώστε να προκύψει η προβλεπόμενη από την μελέτη γεωμετρική επιφάνεια. Τιμή ανά τετραγωνικό μέτρο στρώσης υπόβασης συμπυκνωμένου πάχους 0,10 m. ΕΥΡΩ : 1,10 + ΜΤΦ Δαπάνη μεταφοράς σε αστικές περιοχές, απόσταση L (>=5km) (0,021 /m3.km) 25 x 0,021 = 0,53 Συνολικό κόστος άρθρου 1,63 Ευρώ (Αριθμητικά) : 1,63 (Ολογράφως) : ένα και εξήντα τρία λεπτά A.T. : 22 Άρθρο : ΝΑΟΔΟ Γ02.2 Βάση πάχους 0,10 m (Π.Τ.Π. Ο-155) Κωδικός αναθεώρησης: ΝΟΔΟ 3211Β 100% Κατασκευή στρώσης βάσης οδοστρωσίας συμπυκνωμένου πάχους 0,10 m από θραυστά αδρανή υλικά σταθεροποιουμένου τύπου σύμφωνα με την ΕΤΕΠ "Στρώσεις οδοστρωμάτων από ασύνδετα αδρανή υλικά", ανεξάρτητα από τη μορφή και την έκταση της επιφάνειας κατασκευής, σε υπαίθρια ή υπόγεια έργα. Στην τιμή μονάδας περιλαμβάνονται: - η προμήθεια των αδρανών και του νερού διαβροχής, - η μεταφορά τους επί τόπου του έργου από οποιαδήποτε απόσταση, - η διάστρωση, διαβρoxή και πλήρης συμπύκνωση, ώστε να προκύψει η προβλεπόμενη από την μελέτη γεωμετρική επιφάνεια. Τιμή ανά τετραγωνικό μέτρο στρώσης βάσης συμπυκνωμένου πάχους 0,10 m. Σελίδα 6 από 15

189 Τιμές Εφαρμογής ΕΥΡΩ : 1,20 + ΜΤΦ Δαπάνη μεταφοράς σε αστικές περιοχές, απόσταση L (>=5km) (0,021 /m3.km) 25 x 0,021 = 0,53 Συνολικό κόστος άρθρου 1,73 Ευρώ (Αριθμητικά) : 1,73 (Ολογράφως) : ένα και εβδομήντα τρία λεπτά A.T. : 23 Άρθρο : ΝΑΟΔΟ Β04.1 Επιχώματα (από κοκκώδη υλικά) κάτω από τα πεζοδρόμια Κωδικός αναθεώρησης: ΝΟΔΟ 3121Β 100% Kατασκευή επιχώματος από διαβαθμισμένο θραυστό υλικό λατομείου στις θέσεις διαμόρφωσης πεζοδρομίων, μεταξύ της επιφάνειας της "στρώσης έδρασης οδοστρώματος" και της στάθμης έδρασης των τσιμεντοπλακών ή άλλης τελικής στρώσης πεζοδρομίων, με βαθμό συμπύκνωσης τουλάχιστον 90% της πυκνότητας, που επιτυγχάνεται εργαστηριακά κατά την τροποποιημένη δοκιμή Proctor (Proctor modified κατά ΕΛΟΤ EN ). Εκτέλεση των εργασιών σύμφωνα με την ΕΤΕΠ "Κατασκευή επιχωμάτων". Στην τιμή μονάδος περιλαμβάνονται: - η προμήθεια του θραυστού υλικού λατομείου και του νερού διαβροχής, και η μεταφορά τους επί τόπου του έργου από οποιαδήποτε απόσταση, - η σταλία των μεταφορικών μέσων, - η διάστρωση, μόρφωση, διαβροχή και συμπύκνωση του θραυστού υλικού με μηχανικό εξοπλισμό καταλλήλων διαστάσεων, κατά στρώσεις πάχους έως 30 cm, στον ως άνω βαθμό συμπύκνωσης Η επιμέτρηση γίνεται επί συμπυκνωμένου όγκου έτοιμης κατασκευής με λήψη αρχικών και τελικών διατομών. Τιμή ανά κυβικό μέτρο. ΕΥΡΩ : 7,70 + ΜΤΦ Δαπάνη μεταφοράς σε αστικές περιοχές, απόσταση L (>=5km) (0,21 /m3.km) 25 x 0,21 = 5,25 Συνολικό κόστος άρθρου 12,95 Ευρώ (Αριθμητικά) : 12,95 (Ολογράφως) : δώδεκα και ενενήντα πέντε λεπτά A.T. : 90 Άρθρο : ΑΤΗΕ Ν Χαλύβδινος ιστός ύψους 4m, για φωτιστικό κορυφής. Κωδικός αναθεώρησης: ΗΛΜ % Χαλύβδινος ιστός ύψους 4μ για φωτιστικό κορυφής, δηλαδή προμήθεια, μεταφορά, τοποθέτηση και παράδοση σε λειτουργεία. Ο ιστός θα φέρει σε απόσταση 0,80m από τη βάση του οπή για την τοποθέτηση του ακροκιβωτίου που θα κλείνει με κατάλληλη θυρίδα από λαμαρίνα πάχους 4mm. Ο ιστός μετά από την σχετική προεργασία δηλαδή την απόξεση, τον καθαρισμό και λοιπές εργασίες για να μην διακρίνονται τα σημεία ραφής του θα βαφεί με δύο στρώσεις αντισκωριακής βαφής και δύο στρώσεις χρώματος ντούκο ανθεκτικού στις καιρικές συνθήκες και επιδράσεις, αποχρώσεως της αρεσκείας της επιβλέψεως. Στους τέσσερεις ήλους αγκυρώσεως του ιστού θα τοποθετηθούν πρίν από την ανύψωση του ιστού από ένα περικόχλιο 3/4ins για να στηρίζεται η πλάκα εδράσεως του ιστού χωρίς σφήνες κατά την ζυγοστάθμιση του, στερεούμενη με δύο περικόχλια από πάνω σε κάθε θέση. Ο ιστός στα τελευταία 0,40m θα φέρει σιδηροσωλήνα ή τούμπο από έλασμα του ίδιου πάχους με το έλασμα του ιστού που θα προεκτείνεται μέσα στον ιστό κατά 0,40m ακόμη κατάλληλα ηλεκτροσυγκολλημένο για την τοποθέτηση και την στερέωση πάνω σε αυτόν του βραχίονα ή απευθείας του φωτιστικού σώματος. Η όλη κατασκευή θα πρέπει να εκτελεσθεί κατά τρόπο που να μην παρουσιάζει ελαττώματα. Στην τιμή περιλαμβάνεται επίσης η δαπάνη προμήθειας και μεταφοράς από οποιαδήποτε απόσταση στον τόπο του έργου με τις φορτοεκφορτώσεις κλπ. όλων των απαιτούμενων υλικών, καλωδίων και μικροϋλικών εγκατάστασης και σύνδεσης, η δαπάνη τοποθέτησης, κατακορύφωσης και σύνδεσης των ιστών μεταξύ των και προς τις τροφοδοτικές γραμμές, η δαπάνη της γείωσης του ηλεκτρικού δικτύου, των δοκιμών, των ελέγχων και ρυθμίσεων καθώς και κάθε άλλη δαπάνη υλικού και εργασίας για την έγκαιρη και έντεχνη εκτέλεση της κατασκευής και την παράδοσή της σε πλήρη και κανονική Σελίδα 7 από 15

190 Τιμές Εφαρμογής λειτουργία. (1 τεμ) Ύχους 4m Χαλύβδινος ιστός ύψους 4m Yλικά Χαλύβδινος ιστός 4m με τη βάση αγκυρώσεως, μήκους πλευράς βάσεως 0,70x0,70 Τ.Ε. τεμ 1,00x 770 = 770,00 Εργασία Εργασία και λοιπές δαπάνες ανηγμένες σε εργασία Τεχν (003) h 1,00x 19,87 = 19,87 Βοηθ (002) h 2,00x 16,84 = 33, Αθροισμα 823,55 Ευρώ (Αριθμητικά) : 823,55 (Ολογράφως) : οκτακόσια είκοσι τρία και πενήντα πέντε λεπτά A.T. : 91 Άρθρο : ΑΤΗΕ Ν Φωτιστικό σώμα κορυφής ύψος τοποθετήσεως 4m Κωδικός αναθεώρησης: ΗΛΜ % Φωτιστικό σώμα κορυφής τύπου φανού, για λαμπτήρες χαμηλής κατανάλωσης επί μεταλλικού ιστού ύψους 4,00m πλήρες με τα υλικά στηρίξεως, βαφή με ειδικής επεξεργασίας εποξειδικό κονίαμα και όλα τα απαραίτητα υλικά και όργανα για τη λειτουργία του και λαμπτήρα LED. Eργασία πλήρους εγκαταστάσεως. Από χυτοπρεσσαριστό κράμα αλουμινίου βαμμένο με πολυεστερική πούδρα. Στο εσωτερικό του θα φέρει ενσωματωμένο ανταυγαστήρα από καθαρό γυαλιστερό αναδειώμενο αλουμίνιο για μεγαλύτερη απόδοση φωτισμού. Κάλυμμα διαφανές, με πολύ μεγάλη αντοχή στις μηχανικές καταπονήσεις και στην UV ακτινοβολία. Το καπέλο με το κάλυμμα θα κλείνει ερμητικά. Περιλαμβάνεται προμήθεια και πλήρη εγκατάσταση. (1 τεμ) Ύψος τοποθετήσεως h: 4m Yλικά Φωτιστικό σώμα κορυφής τεμ 1,00x 400 = 400,00 Εργασία Εργασία και λοιπές δαπάνες ανηγμένες σε εργασία Τεχν (003) h 1x 19,87 = 19,87 Βοηθ (002) h 1x 16,84 = 16, Αθροισμα 436,71 Ευρώ (Αριθμητικά) : 436,71 (Ολογράφως) : τετρακόσια τριάντα έξι και εβδομήντα ένα λεπτά A.T. : 92 Άρθρο : ΑΤΗΕ Ν Φωτιστικό εξωτερικού χώρου επιδαπέδιο με λαμπτήρα led με λαμπτήρα led Κωδικός αναθεώρησης: ΗΛΜ % Φωτιστικό εξωτερικού χώρου επιδαπέδιο, με λαμπτήρα led. Περιλαμβάνεται προμήθεια και εργασία πλήρους εγκαταστάσεως (1 τεμ) Σελίδα 8 από 15

191 Τιμές Εφαρμογής Yλικά Φωτιστικό εξωτερικού χώρου επιδαπέδιο ΤΕ τεμ 1,00x 300 = 300,00 Μικροϋλικά 0,02 του Χ1 0,02x 300 = 6,00 Εργασία Εργασία και λοιπές δαπάνες ανηγμένες σε εργασία Τεχν (003) h 0,80x 19,87 = 15,90 Βοηθ (002) h 0,80x 16,84 = 13, Αθροισμα 335,37 Ευρώ (Αριθμητικά) : 335,37 (Ολογράφως) : τριακόσια τριάντα πέντε και τριάντα επτά λεπτά A.T. : 93 Άρθρο : ΑΤΗΕ Ν Φωτιστικά σώματα εξωτερικού χώρου τύπου προβολέα με λαμπτήρα led Ισχύος 1 Χ 80 W Κωδικός αναθεώρησης: ΗΛΜ % Φωτιστικά σώματα εξωτερικού χώρου τύπου προβολέα με λαμπτήρα led για τον φωτισμό των δέντρων και ιστό μικρού ύψους, δηλαδή προμήθεια,μεταφορά και τοποθέτηση ενός φωτιστικού σώματος, κατάλληλου για λυχνίες led για τοποθέτηση σε κορυφή ιστου ελεύθερου ύψους μέχρι 7,00m. Τούτο αποτελείται από ανακλαστήρα άριστης ποιότητας, ανθεκτικό σε κρούσεις και εξωτερικές καιρικές μεταβολές, από μεταλλική βάση από χυτοσίδηρο ή κράμα αλουμινίου ή άλλο αντίστοιχο, που περιβάλλεται από πλαστική επένδυση και από πλαστικό γαλακτόχρωμο, κάλυμμα άριστης ποιότητας. Στη βάση είναι ενσωματωμένο μεταλλικό στέλεχος οξειδομένο ανοδικά ηλεκτρολυτικά, πάνω στο οποίο είναι συνδεδεμένα όλα τα όργανα πλήρως ηλεκτρικώς συνδεσμολογημένα. Ολα τα μη βαμμένα μεταλλικά μέρη είναι ηλεκτρολυτικώς ανοδικώς οξειδωμένα. (1 τεμ) Ισχύος 1 Χ 80 W Φωτιστικό σώμα κορυφής, για λυχνίες Led Υλικά Φωτιστικό σώμα κορυφής όπως περιγράφεται πιό πάνω. T.E. τεμ 1,00x 267,72 = 267,72 Εργασία Εργασία και λοιπές δαπάνες ανηγμένες σε εργασία Τεχν (003) h 4,00x 19,87 = 79,48 Βοηθ (002) h 4,00x 16,84 = 67, Αθροισμα 414,56 Ευρώ (Αριθμητικά) : 414,56 (Ολογράφως) : τετρακόσια δέκα τέσσερα και πενήντα έξι λεπτά A.T. : 94 Άρθρο : ΑΤΗΕ Αγωγός γυμνός χάλκινος Μονόκλωνος διατομής 6mm2 Κωδικός αναθεώρησης: ΗΛΜ % Αγωγός γυμνός χάλκινος, δηλαδή αγωγός και μικρουλικά (στηρίγματα ή μονωτήρες, τάκοι, βίδες, γύψος κλπ) επί τόπου και εργασία τοποθετήσεως με στηρίγματα ή με μονωτήρες. (1 m) Μονόκλωνος Διατομής: 6 mm2 Σελίδα 9 από 15

192 Τιμές Εφαρμογής Yλικά α. Αγωγός γυμνός χάλκινος Μονόκλωνος Διατομής: 6 mm m 1,02x 0,6555 = 0,67 β. Μικρουλικά 0,08x 0,67 = 0,05 Εργασία Τεχν (003) h 0,04x 19,87 = 0,79 Βοηθ (002) h 0,04x 16,84 = 0, Αθροισμα 2,18 Ευρώ (Αριθμητικά) : 2,18 (Ολογράφως) : δύο και δέκα οκτώ λεπτά A.T. : 95 Άρθρο : ΑΤΗΕ Αγωγός γυμνός χάλκινος Πολύκλωνος διατομής 25mm2 Κωδικός αναθεώρησης: ΗΛΜ % Αγωγός γυμνός χάλκινος, δηλαδή αγωγός και μικρουλικά (στηρίγματα ή μονωτήρες, τάκοι, βίδες, γύψος κλπ) επί τόπου και εργασία τοποθετήσεως με στηρίγματα ή με μονωτήρες. (1 m) Πολύκλωνος Διατομής: 25 mm2 Yλικά α. Αγωγός γυμνός χάλκινος Πολύκλωνος Διατομής: 25 mm m 1,02x 2,7312 = 2,79 β. Μικρουλικά 0,07x 2,79 = 0,20 Εργασία Τεχν (003) h 0,05x 19,87 = 0,99 Βοηθ (002) h 0,05x 16,84 = 0, Αθροισμα 4,82 Ευρώ (Αριθμητικά) : 4,82 (Ολογράφως) : τέσσερα και ογδόντα δύο λεπτά A.T. : 98 Άρθρο : ΑΤΗΕ Καλώδιο τύπου NYY γιά τοποθέτηση μέσα στο έδαφος Τριπολικό διατομής 3 Χ 1,5 mm2 Κωδικός αναθεώρησης: ΗΛΜ % Καλώδιο τύπου NYY γιά τοποθέτηση μέσα στο έδαφος δηλαδή αγωγός, υλικά συνδέσεως και επισημάνσεως (μούφες, κως, πέδιλα, αναλογία οπτοπλίνθων επισημάνσεως, αναλογία άμμου κλπ) και μικροϋλικά επί τόπου και εργασία τοποθετήσεως, διακλαδώσεως δοκιμών μονώσεως γιά πλήρη και κανονική λειτουργία (1 m) Τριπολικό Διατομής 3 Χ 1,5 mm2 Yλικά α. Καλώδιο NYY 3 Χ 1,5 mm m 1,05x 0,6345 = 0,67 β. Μικροϋλικά 0,02 του α 0,02x 0,67 = 0,01 Εργασία Τεχν (003) h 0,05x 19,87 = 0,99 Βοηθ (002) h 0,05x 16,84 = 0, Αθροισμα 2,51 Ευρώ (Αριθμητικά) : 2,51 (Ολογράφως) : δύο και πενήντα ένα λεπτά A.T. : 99 Άρθρο : ΑΤΗΕ Καλώδιο τύπου NYY ορατό ή εντοιχισμένο Τριπολικό διατομής 3 Χ 1,5 mm2 Κωδικός αναθεώρησης: ΗΛΜ % Σελίδα 10 από 15

193 Τιμές Εφαρμογής Καλώδιο τύπου NYY ορατό ή εντοιχισμένο δηλαδή προμήθεια, προσκόμιση υλικών και μικροϋλικών (κολλάρα, κοχλίες, μούφες, τσιμεντοκονίαμα, τακάκια, πέδιλα, κασσιτεροκόλληση, μονωτικά, ειδικά στηρίγματα ή αναλογία εσχάρας καλωδίων κλπ) επί τόπου και εργασία διανοίξεως αυλάκων και οπών σε οποιοδήποτε στοιχείο του κτιρίου, τοποθέτηση διαμόρφωση και σύνδεση των άκρων του (στα κυτία και τα εξαρτήματα της εγκαταστάσεως) και πλήρης εγκατάσταση παραδοτέο σε κανονική λειτουργία (1 m) Τριπολικό Διατομής 3 Χ 1,5 mm2 Yλικά α. Καλώδιο NYY 3 Χ 1,5 mm m 1,05x 0,6345 = 0,67 β. Μικροϋλικά 0,10 του α 0,10x 0,67 = 0,07 Εργασία Τεχν (003) h 0,12x 19,87 = 2,38 Βοηθ (002) h 0,12x 16,84 = 2, Αθροισμα 5,14 Ευρώ (Αριθμητικά) : 5,14 (Ολογράφως) : πέντε και δέκα τέσσερα λεπτά A.T. : 100 Άρθρο : ΑΤΗΕ Καλώδιο τύπου NYY γιά τοποθέτηση μέσα στο έδαφος Τετραπολικό διατομής 4 Χ 4 mm2 Κωδικός αναθεώρησης: ΗΛΜ % Καλώδιο τύπου NYY γιά τοποθέτηση μέσα στο έδαφος δηλαδή αγωγός, υλικά συνδέσεως και επισημάνσεως (μούφες, κως, πέδιλα, αναλογία οπτοπλίνθων επισημάνσεως, αναλογία άμμου κλπ) και μικροϋλικά επί τόπου και εργασία τοποθετήσεως, διακλαδώσεως δοκιμών μονώσεως γιά πλήρη και κανονική λειτουργία (1 m) Τετραπολικό Διατομής 4 Χ 4 mm2 Yλικά α. Καλώδιο NYY 4 Χ 4 mm m 1,05x 1,9561 = 2,05 β. Μικροϋλικά 0,02 του α 0,02x 2,05 = 0,04 Εργασία Τεχν (003) h 0,08x 19,87 = 1,59 Βοηθ (002) h 0,08x 16,84 = 1, Αθροισμα 5,03 Ευρώ (Αριθμητικά) : 5,03 (Ολογράφως) : πέντε και τρία λεπτά A.T. : 101 Άρθρο : ΑΤΗΕ Καλώδιο τύπου NYY γιά τοποθέτηση μέσα στο έδαφος Τετραπολικό διατομής 4 Χ 6 mm2 Κωδικός αναθεώρησης: ΗΛΜ % Καλώδιο τύπου NYY γιά τοποθέτηση μέσα στο έδαφος δηλαδή αγωγός, υλικά συνδέσεως και επισημάνσεως (μούφες, κως, πέδιλα, αναλογία οπτοπλίνθων επισημάνσεως, αναλογία άμμου κλπ) και μικροϋλικά επί τόπου και εργασία τοποθετήσεως, διακλαδώσεως δοκιμών μονώσεως γιά πλήρη και κανονική λειτουργία (1 m) Τετραπολικό Διατομής 4 Χ 6 mm2 Σελίδα 11 από 15

194 Τιμές Εφαρμογής Yλικά α. Καλώδιο NYY 4 Χ 6 mm m 1,05x 2,8489 = 2,99 β. Μικροϋλικά 0,02 του α 0,02x 2,99 = 0,06 Εργασία Τεχν (003) h 0,09x 19,87 = 1,79 Βοηθ (002) h 0,09x 16,84 = 1, Αθροισμα 6,36 Ευρώ (Αριθμητικά) : 6,36 (Ολογράφως) : έξι και τριάντα έξι λεπτά A.T. : 102 Άρθρο : ΑΤΗΕ Ν Καλώδιο τύπου NYY ορατό ή εντοιχισμένο Πενταπολικό διατομής 5 Χ 10 mm2 Κωδικός αναθεώρησης: ΗΛΜ % Καλώδιο τύπου NYY ορατό ή εντοιχισμένο δηλαδή προμήθεια, προσκόμιση υλικών και μικροϋλικών (κολλάρα, κοχλίες, μούφες, τσιμεντοκονίαμα, τακάκια, πέδιλα, κασσιτεροκόλληση, μονωτικά, ειδικά στηρίγματα ή αναλογία εσχάρας καλωδίων κλπ) επί τόπου και εργασία διανοίξεως αυλάκων και οπών σε οποιοδήποτε στοιχείο του κτιρίου, τοποθέτηση διαμόρφωση και σύνδεση των άκρων του (στα κυτία και τα εξαρτήματα της εγκαταστάσεως) και πλήρης εγκατάσταση παραδοτέο σε κανονική λειτουργία (1 m) Πενταπολικό Διατομής 5 Χ 10 mm2 Yλικά α. Καλώδιο NYY 5 Χ 10 mm m 1,05x 5,5987 = 5,88 β. Μικροϋλικά 0,10 του α 0,10x 5,88 = 0,59 Εργασία Τεχν (003) h 0,20x 19,87 = 3,97 Βοηθ (002) h 0,20x 16,84 = 3, Αθροισμα 13,81 Ευρώ (Αριθμητικά) : 13,81 (Ολογράφως) : δέκα τρία και ογδόντα ένα λεπτά A.T. : 103 Άρθρο : ΑΤΗΕ Ν Πλάκα γειώσεως από ηλεκτρολυτικό χαλκό Κωδικός αναθεώρησης: ΗΛΜ % Πλάκα γειώσεως δηλαδή προμήθεια, μεταφορά και τοποθέτηση μιάς πλάκας γειώσεως διαστάσεων 500 x 500 x 3mm. Στο κέντρο βάρους αυτής θα είναι συγκολλημένο το ένα άκρο χάκλινου πολύκλωνου αγωγού των 35mm2 μήκους 5m, ενώ το άλλο άκρο θα φέρει ακροδέκτη των 35mm2 συγκολλημένο. (1 τεμ) Ι\ Πλάκα γειώσεως διαστάσεων 500 x 500 x 3mm από ηλεκτρολυτικό χαλκό με χάλκινο αγωγό και ακροδέκτη Yλικά Πλάκα γειώσεως όπως περιγράφεται πιό πάνω με προσαυξηση 10% για τα μικουλικά Ι\ τεμ 1,1x 117,49 = 129,24 Εργασία Εργασία και λοιπές δαπάνες ανηγμένες σε εργασία Τεχν (003) h 2,00x 19,87 = 39,74 Βοηθ (002) h 1,00x 16,84 = 16, Αθροισμα 185,82 Σελίδα 12 από 15

195 Τιμές Εφαρμογής Ευρώ (Αριθμητικά) : 185,82 (Ολογράφως) : εκατόν ογδόντα πέντε και ογδόντα δύο λεπτά A.T. : 104 Άρθρο : ΑΤΗΕ Ν Φρεάτια δικτύων σωληνώσεων αναμονής Φρεάτιο έλξης καλωδίων 30x30 Κωδικός αναθεώρησης: ΗΛΜ % Φρεάτια δικτύων σωληνώσεων αναμονής - Φρεάτιο έλξης καλωδίων 60x60, δηλ. εκσκαφή, διάστρωση πυθμένα με σκυρόδεμα 300 kg τσιμέντου πάχους 15 cm δόμηση πλευρικών επιφανειών με οπλισμένο σκυρόδεμα πάχους τουλ. 15cm με τον ανάλογο οπλισμό και ξυλοτύπους, επίχριση με τσιμεντοκονίαμα των 600 kg τσιμέντου του πυθμένα και των πλευρικών επιφανειών του φρεατίου, πλήρες, εξαγωγή και αποκόμιση των προϊόντων εκσκαφών και αχρήστων υλικών. ( 1 Τεμ. ) Τεμάχιο Ορθογωνικό φρεάτιο διαστάσεων 30x30 Ανάλυση άρθρου α) Εκσκαφή ΑΤΟΕ 2121 m3 0,35x 36,43 = 12,75 β) Σκυρόδεμα των 300 kg m3 0,30x 158,02 = 47,41 γ) Ξυλότυποι χυτών μικροκατασκευών m2 3,20x 20,21 = 64,67 δ) Επίχρισμα τσιμεντοκονιάματος 600 m2 1,60x 22,61 = 36,18 ε) Σιδηροί οπλισμοί kg 18,00x 1,57 = 28,26 Εργασία Τεχν (003) h 1x 19,87 = 19,87 Ευρώ (Αριθμητικά) : 209,14 (Ολογράφως) : διακόσια εννέα και δέκα τέσσερα λεπτά Αθροισμα 209,14 A.T. : 105 Άρθρο : ΑΤΗΕ Ν Φρεάτια δικτύων σωληνώσεων αναμονής Φρεάτιο έλξης καλωδίων 60x60 Κωδικός αναθεώρησης: ΗΛΜ % Φρεάτια δικτύων σωληνώσεων αναμονής - Φρεάτιο έλξης καλωδίων 60x60, δηλ. εκσκαφή, διάστρωση πυθμένα με σκυρόδεμα 300 kg τσιμέντου πάχους 15 cm δόμηση πλευρικών επιφανειών με οπλισμένο σκυρόδεμα πάχους τουλ. 15cm με τον ανάλογο οπλισμό και ξυλοτύπους, επίχριση με τσιμεντοκονίαμα των 600 kg τσιμέντου του πυθμένα και των πλευρικών επιφανειών του φρεατίου, πλήρες, εξαγωγή και αποκόμιση των προϊόντων εκσκαφών και αχρήστων υλικών. ( 1 Τεμ. ) Τεμάχιο Ορθογωνικό φρεάτιο διαστάσεων 60x60 Ανάλυση άρθρου α) Εκσκαφή ΑΤΟΕ 2121 m3 0,57x 36,43 = 20,77 β) Σκυρόδεμα των 300 kg m3 0,36x 158,02 = 56,89 γ) Ξυλότυποι χυτών μικροκατασκευών m2 4,80x 20,21 = 97,01 δ) Επίχρισμα τσιμεντοκονιάματος 600 m2 2,40x 22,61 = 54,26 ε) Σιδηροί οπλισμοί kg 22,00x 1,57 = 34,54 Εργασία Τεχν (003) h 1x 19,87 = 19, Αθροισμα 283,34 Σελίδα 13 από 15

196 Τιμές Εφαρμογής Ευρώ (Αριθμητικά) : 283,34 (Ολογράφως) : διακόσια ογδόντα τρία και τριάντα τέσσερα λεπτά A.T. : 106 Άρθρο : ΑΤΗΕ Ν Βάση σιδηροϊστού οπλισμένη διαστάσεων 0,70Χ 0,70 m, βάθους 0,70 Κωδικός αναθεώρησης: ΗΛΜ % Βάση σιδηροϊστού οπλισμένη δηλαδή κατασκευή μιάς βάσεως από οπλισμένο σκυρόδεμα γιά την έδραση και στερέωση σιδηροϊστού που να φέρει στο κέντρο μία κατακόρυφη οπή και μία πλευρική με πλαστικό σωλήνα PVC Φ 110 και καμπύλη 90 γιά την διέλευση του τροφοδοτικού καλωδίου και του χαλκού γειώσεως. Μέσα στη βάση θα ενσωματωθεί κλωβός αγκυρώσεως αποτελούμενος από γωνίες και ήλους όπως περιγράφεται στο σχετικό άρθρο του σιδηροϊστού. Στην τιμή δεν περιλαμβάνεται η εργασία της εκσκαφής της βάσεως (1 τεμ) Ν4 Βάση σιδηροϊστού οπλισμένη διαστάσεων 0,70Χ0,70 m βάθους 0,70 m Υλικά α. Σκυρόδεμα Σ 150 αυξημένο κατά 10% γιά ξυλότυπο (3213) m3 0,38x 158,02 = 60,05 β. Πλαστικός σωλήνας 10 atm PVC Φ 110 T.E. m 1,x 18,00 = 18,00 γ. Σιδηρούς οπλισμός Φ 16 (3871) kg 8,99x 1,57 = 14,11 Εργασία Πρόσθετη εργασία γιά μικροκατασκευές σε ώρες τεχνίτου Τεχν (003) h 2,00x 19,87 = 39, Αθροισμα 131,90 Ευρώ (Αριθμητικά) : 131,90 (Ολογράφως) : εκατόν τριάντα ένα και ενενήντα λεπτά A.T. : 110 Άρθρο : ΑΤΗΕ Ν Σωλήνας ηλεκτρικών γραμμών πλαστικός βαρέως τύπου σπιράλ 32mm Κωδικός αναθεώρησης: ΗΛΜ % Σωλήνας ηλεκτρικών γραμμών πλαστικός βαρέως τύπου σπιράλ Φ32 χιλ., δηλαδή σωλήνας με τα απαραίτητα απαραίτητα πλαστικά προστόμια ίσια ή καμπύλα και μικρουλικά συνδέσεως και στερεώσεως κλπ. (1 m) Διαμέτρου Φ 32 mm Yλικά α. Σωλήνας ηλεκτρικών γραμμών πλαστικός βαρέως τύπου σπιράλ διαμέτρου Φ 32 mm m 1,00x 2,00 = 2,00 β. Μικρουλικά 0,08 του α 0,08x 2 = 0,16 Εργασία Τεχν (003) h 0,12x 19,87 = 2,38 Βοηθ (002) h 0,12x 16,84 = 2, Αθροισμα 6,56 Ευρώ (Αριθμητικά) : 6,56 (Ολογράφως) : έξι και πενήντα έξι λεπτά A.T. : 112 Άρθρο : ΑΤΗΕ Ακροκιβώτιο Για μονό βραχίονα Κωδικός αναθεώρησης: ΗΛΜ % Ακροκιβώτιο ιστού δηλαδή προμήθεια, μεταφορά, τοποθέτηση και σύνδεση ενός Σελίδα 14 από 15

197 Τιμές Εφαρμογής ακροκιβωτίου ιστου που φέρει στο κάτω μέρος δύο οπές για την είσοδο και την έξοδο μέσω καταλλήλων στυπιοθλιπτών υπογείου καλωδίου της απαιτούμενης διατομής και στο επάνω μέρος μια οπή για την διέλευση επίσης μέσω καταλλήλου στυπιοθλίπτου του καλωδίου τροφοδοτήσεως του φωτιστικού σώματος. Μέσα στο ακροκιβώτιο θα υπάρχουν διακλαδωτήρες, οι απαιτούμενες ασφάλειες των 6Α τύπου ταμπακιέρας καθώς και κοχλίες προσδόσεως του χαλκού γειώσεως και του αγωγού γειώσεως του φωτιστικού σώματος. (1 τεμ) Ακρικιβώτιο ιστού για μονό βραχίονα Yλικά Ακρικιβώτιο ιστού για μονό βραχίονα τεμ 1,00x 14,8 = 14,80 Εργασία Τεχν (003) h 1,20x 19,87 = 23,84 Βοηθ (002) h 1,20x 16,84 = 20, Αθροισμα 58,85 Ευρώ (Αριθμητικά) : 58,85 (Ολογράφως) : πενήντα οκτώ και ογδόντα πέντε λεπτά Σελίδα 15 από 15

198 Αντιστοίχιση άρθρων μελέτης με ΕΤΕΠ - ΠΕΤΕΠ Εγκύκλιοι: 17/ (ΑΔΑ: 75ΕΖ46530Ξ-Θ2Π), 26/ (ΑΔΑ: Β4Τ81-70Θ) Κωδικός Αρ. Τιμ. Τίτλος Αρθρου ΚΩΔ. ΕΤΕΠ ΕΛΟΤ ΤΠ Τίτλος ΠΕΤΕΠ (Εγκύκλιος 17/ ) ΚΩΔΙΚΟΣ ΠΕΤΕΠ Άρθρα μελέτης ΝΑΟΔΟ Α02 ΝΑΟΔΟ Δ01 ΝΑΟΔΟ Α02.1 ΝΑΥΔΡ 4.13 ΝΑΟΔΟ Α12 ΝΑΥΔΡ 4.05 ΝΑΟΙΚ ΝΑΟΙΚ ΝΑΟΙΚ Ν\ ΝΑΥΔΡ 2.01 ΝΑΥΔΡ Γενικές Εκσκαφές σε έδαφος γαιώδες - ημιβραχώδες * Γενικές εκσκαφές Τομή οδοστρώματος με ασφαλτοκόπτη Αποξηλωση ασφαλτοταπήτων και στρώσεων οδοστρωσίας σταθεροποιημένων μρ τσιμέντο εντός του ορίου των γενικών εκσκαφών Καθαίρεση κατασκευών από άοπλο σκυρόδεμα 05 Καθαίρεση οπλισμένων σκυροδεμάτων Αποξήλωση κρασπέδων πρόχυτων ή μή Καθαίρεση πλακοστρώσεων δαπέδων παντός τύπου και οιουδήποτε πάχους χωρίς να καταβάλλεται προσοχή για την εξαγωγή ακεραίων πλακών Καθαίρεση πλακοστρώσεων δαπέδων παντός τύπου και οιουδήποτε πάχους με προσοχή, για την εξαγωγή ακεραίων πλακών σε ποσοστό άνω του 50% Καθαιρέσεις/αποξηλώσεις στοιχείων αστικού εξοπλισμού, κιγκλιδώματα, διακοσμητικοί ιστοί κλπ Φορτοεκφόρτωση προϊόντων εκσκαφής γαιωδών ή ημιβραχωδών και αμμοχάλικων με την μεταφορά σε οποιαδήποτε απόσταση Φορτοεκφόρτωση βραχωδών υλικών ή καθαιρεθέντος οπλισμένου ή άοπλου σκυροδέματος με την μεταφορά σε οποιαδήποτε απόσταση * Εχει αντικατασταθεί από την αντίστοιχη ΠΕΤΕΠ Σελίδα 1 από 8

199 Πίνακας αντιστοίχισης άρθρων-ετεπ Κωδικός Αρ. Τιμ. Τίτλος Αρθρου ΚΩΔ. ΕΤΕΠ ΕΛΟΤ ΤΠ Τίτλος ΠΕΤΕΠ (Εγκύκλιος 17/ ) ΚΩΔΙΚΟΣ ΠΕΤΕΠ Άρθρα μελέτης ΝΑΟΙΚ ΝΑΥΔΡ 5.04 ΝΑΥΔΡ ΝΑΟΔΟ Ν\Α14 ΝΑΟΔΟ Β02 ΝΑΟΔΟ Ε16 ΝΑΟΔΟ Ε09.6 ΝΑΥΔΡ 1.02 ΝΑΟΔΟ Γ01.1 ΝΑΟΔΟ Γ01.2 ΝΑΟΔΟ Γ02.2 ΝΑΟΔΟ Β04.1 ΝΑΟΔΟ Β51 ΝΑΠΡΣ Β04 ΝΑΟΙΚ ΝΑΟΔΟ Β Μεταφορές με αυτοκίνητο δια μέσου οδών καλής βατότητας 13 Επιχώσεις ορυγμάτων υπογείων δικτύων με προϊόντα * Επανεπίχωση ορυγμάτων υπογείων δικτύων εκσκαφών, με ιδιαίτερες απαιτήσεις συμπύκνωσης 14 Επιχώσεις ορυγμάτων υπογείων δικτύων με διαβαθμισμένο * Επανεπίχωση ορυγμάτων υπογείων δικτύων θραυστό αμμοχάλικο λατομείου Για συνολικό πάχος επίχωσης άνω των 50 cm 15 Ισοπέδωση δια διαμορφωτήρος ή δια άλλου μηχανήματος έργου 16 Πρόσθετη τιμή εκσκαφών λόγω δυσχερειών απο διερχόμενα υπόγεια δίκτυα Ο.Κ.Ω Αναλάμπων φανός επισήμανσης κινδύνου Μηνιαία χρήση πινακίδων εργοτοξιακής σήμανσης Χρήση αμφίπλευρων εργοταξιακών στηθαίων οδού, τύπου New Jersey, από σκληρό πλαστικό. 20 Υπόβαση οδοστρωσίας μεταβλητού πάχους * Στρώσεις οδοστρωμάτων από ασύνδετα αδρανή υλικά Υπόβαση οδοστρωσίας συμπυκωμένου πάχους 0,10 m * Στρώσεις οδοστρωμάτων από ασύνδετα αδρανή υλικά Βάση πάχους 0,10 m (Π.Τ.Π. Ο-155) * Στρώσεις οδοστρωμάτων από ασύνδετα αδρανή υλικά Επιχώματα (από κοκκώδη υλικά) κάτω από τα πεζοδρόμια * Κατασκευή επιχωμάτων με κατάλληλα προϊόντα εκσκαφών ή δανειοθαλάμων 24 Πρόχυτα κράσπεδα από σκυρόδεμα * Κράσπεδα-Ρείθρα - Τάφροι παράπλευρα της οδού Πρόχυτα κράσπεδα από σκυρόδεμα, (χωρίς την βάση από * Κράσπεδα-Ρείθρα - Τάφροι παράπλευρα της οδού σκυρόδεμα) 26 Ξυλότυποι συνήθων χυτών κατασκευών Κατασκευή ρείθρων, τάφρων κλπ. με σκυρόδεμα C12/15, άοπλο * Παραγωγή και Μεταφορά Σκυροδέματος * Συντήρηση του σκυροδέματος * Συγκροτήματα παραγωγής σκυροδέματος * Ικριώματα * Εχει αντικατασταθεί από την αντίστοιχη ΠΕΤΕΠ Σελίδα 2 από 8

200 Πίνακας αντιστοίχισης άρθρων-ετεπ Κωδικός Αρ. Τιμ. Τίτλος Αρθρου ΚΩΔ. ΕΤΕΠ ΕΛΟΤ ΤΠ Τίτλος ΠΕΤΕΠ (Εγκύκλιος 17/ ) ΚΩΔΙΚΟΣ ΠΕΤΕΠ Άρθρα μελέτης ΝΑΟΔΟ Β Κατασκευή ρείθρων, τραπεζοειδών τάφρων, στρώσεων προστασίας στεγάνωσης γεφυρών κλπ με σκυρόδεμα C16/ * Παραγωγή και Μεταφορά Σκυροδέματος ΝΑΟΙΚ ΝΑΟΔΟ Ν\Β51 ΝΑΟΔΟ Ν\Β ΝΑΟΔΟ Ν\Β51.1 ΝΑΟΙΚ ΝΑΟΙΚ ΝΑΟΙΚ Ν\79.82 ΝΑΟΙΚ Ν\ * Συντήρηση του σκυροδέματος * Συγκροτήματα παραγωγής σκυροδέματος * Ικριώματα Χαλύβδινοι οπλισμοί σκυροδέματος, Δομικά πλέγματα B500C * Χαλύβδινοι οπλισμοί σκυροδέματος Πρόχυτα κράσπεδα από σκυρόδεμα ειδικών ιδιοτήτων * Κράσπεδα-Ρείθρα - Τάφροι παράπλευρα της οδού C20/25 μικροκατασκευών από σκυρόδεμα ειδικών ιδιοτήτων σε εγκάρσιες ζώνες * Παραγωγή και Μεταφορά Σκυροδέματος * Συντήρηση του σκυροδέματος * Συγκροτήματα παραγωγής σκυροδέματος * Ικριώματα Σκυρόδεμα ειδικών ιδιοτήτων για χυτά κράσπεδα ελαφρώς * Κράσπεδα-Ρείθρα - Τάφροι παράπλευρα της οδού οπλισμένα και για τη ζώνη κτιρίων Βελτίωση θερμικών επιδόσεων εξωτερικών χώρων με επίστρωση εγχρώμων κυβολίθων που περιέχουν ψυχρά υλικά (cool materials) Βελτίωση θερμικών επιδόσεων εξωτερικών χώρων με επίστρωση λευκών ή εγχρώμων τσιμεντοπλακών που περιέχουν ψυχρά υλικά (cool materials) Έτοιμο χωμάτινο - κεραμικό σταθεροποιημένο δάπεδο τύπου KOURASANIT Διάστρωση κεραμικών κυβολίθων ή πλακών klinker υπόβασης beton * Εχει αντικατασταθεί από την αντίστοιχη ΠΕΤΕΠ Σελίδα 3 από 8

201 Πίνακας αντιστοίχισης άρθρων-ετεπ Κωδικός Αρ. Τιμ. Τίτλος Αρθρου ΚΩΔ. ΕΤΕΠ ΕΛΟΤ ΤΠ Τίτλος ΠΕΤΕΠ (Εγκύκλιος 17/ ) ΚΩΔΙΚΟΣ ΠΕΤΕΠ Άρθρα μελέτης ΝΑΟΙΚ ΝΑΟΙΚ ΝΑΟΙΚ Ν\78.96 ΝΑΟΔΟ Β66.1 ΝΑΥΔΡ ΝΑΥΔΡ ΝΑΟΔΟ Β85 ΝΑΟΔΟ 1\Ε06 ΝΑΟΔΟ 2\Ε06 ΝΑΠΡΣ Ν\Β11.3 ΝΑΠΡΣ Β10.5 ΝΑΟΙΚ Ν\64.01 ΝΑΟΔΟ Ν\Ε08 ΝΑΠΡΣ Ν\Β12.1 ΝΑΠΡΣ Ν\Β12.3 ΝΑΠΡΣ Ν\Β12.2 ΝΑΠΡΣ Ν\Β12.5 ΝΑΠΡΣ Ν\Β12.7 ΝΑΠΡΣ Ν\Β01 ΝΑΠΡΣ Ν\Β Επιστρώσεις δαπέδων με ισομεγέθεις πλάκες μαρμάρου, * Επιστρώσεις με φυσικούς λίθους σκληρού έως εξαιρετικά σκληρού, πάχους 3 cm, σε αναλογία 11 έως 25 τεμάχια ανά τετραγωνικό μέτρο Επιστρώσεις δαπέδων με κυβολίθους από γρανίτη Επιστρώσεις δαπέδων με κυβόλιθους τεχνητής παλαίωσης Τυποποιημένα φρεάτια αποστράγγισης και αποχέτευσης ομβρίων (ΠΚΕ), φρεάτιο υδροσυλλογής τύπου Φ1Ν (ΠΚΕ) Σύνδεση αγωγού εξόδου φρεατίου υδροσυλλογής με το δίκτυο ομβρίων 42 Αγωγοί αποχέτευσης από σωλήνες PVC-U συμπαγούς * Δίκτυα αποχέτευσης από σωλήνες υ-pvc τοιχώματος Αγωγοί αποχέτευσης από σωλήνες PVC-U, SDR 41, DN 315 mm 43 Προσαρμογή στάθμης υφιστάμενου φρεατίου επί ανακατασκευαζόμενου πεζοδρομίου 44 Εμπόδια Στάθμευσης Ξύλινα Σταθερά Εμπόδια Στάθμευσης Λίθινα Κάδος απορριμμάτων Καθιστικά - Παγκάκια Παραδοσιακά καθιστικά από χυτοσίδηρο * Καθιστικά υπαίθριων χώρων και δοκίδες φυσικού ξύλου 48 Σιδηρές αναρτήσεις αναρριχητικών φυτών Πληροφοριακή πινακίδα ξύλινη Όργανο stepper Όργανο έλξεων ώμων Όργανο ποδηλάτου Όργανο έλλειπτικης κίνησης ποδιών Όργανο βάδισης αέρος Σχάρα φύτευσης από χυτοσίδηρο με διαστάσεις 0,80Χ0,80 56 Επισκευή - συντήρηση ξύλινης πέργκολας * Καθιστικά υπαίθριων χώρων ΝΑΟΙΚ Ν\ Κιγκλιδώματα σιδηρά, ξύλινης κουπαστής ύψους 1,05 ΟΙΚ Ν\Λ01 ΝΑΥΔΡ ΝΑΥΔΡ Επισκευή - συντήρηση σιντριβανιού Kαλύμματα φρεατίων Καλύματα από ελατό χυτοσίδηρο (ductile iron) 60 Μεταλλικές εσχάρες υδροσυλλογής Εσχάρες καναλιών υδροσυλλογής, τυποποιημένες, ηλεκτροπρεσσαριστές, γαλβανισμένες * Εχει αντικατασταθεί από την αντίστοιχη ΠΕΤΕΠ Σελίδα 4 από 8

202 Πίνακας αντιστοίχισης άρθρων-ετεπ Κωδικός Αρ. Τιμ. Τίτλος Αρθρου ΚΩΔ. ΕΤΕΠ ΕΛΟΤ ΤΠ Τίτλος ΠΕΤΕΠ (Εγκύκλιος 17/ ) ΚΩΔΙΚΟΣ ΠΕΤΕΠ Άρθρα μελέτης ΝΑΠΡΣ Α10 ΝΑΠΡΣ Η ΝΑΠΡΣ Η ΝΑΠΡΣ Η ΝΑΠΡΣ Η ΝΑΠΡΣ Η ΝΑΠΡΣ Η ΝΑΠΡΣ Η ΝΑΠΡΣ Η ΝΑΠΡΣ Η ΝΑΥΔΡ ΝΑΠΡΣ Η ΝΑΠΡΣ Η ΝΑΠΡΣ Η Δ ΝΑΠΡΣ Η ΝΑΠΡΣ Η ΝΑΠΡΣ Η ΝΑΠΡΣ Η ΝΑΠΡΣ Η Εκσκαφή και επαναπλήρωση τάφρων υπογείου αρδευτικού δικτύου, με μηχανικά μέσα Σωλήνες από πολυαιθυλένιο ΡΕ 10 atm, ονομαστικής διαμέτρου Φ 50 mm 63 Σωλήνες από πολυαιθυλένιο ΡΕ 10 atm, ονομαστικής διαμέτρου Φ 63 mm 64 Σωλήνες από πολυαιθυλένιο (ΡΕ) 6 atm, ονομαστικής διαμέτρου Φ 32 mm 65 Σταλακτηφόροι Φ6 ή Φ17 mm από πολυαιθυλένιο (ΡΕ) με σταλάκτες μακράς διαδρομής, αποστάσεις σταλακτών 33 cm 66 Βάνες ελέγχου άρδευσης (ηλεκτροβάνες), ΡΝ 10 atm, πλαστικές, με μηχανισμό ρύθμισης πίεσης, διατομής 2 in 67 Βάνες ελέγχου άρδευσης (ηλεκτροβάνες), ΡΝ 10 atm, πλαστικές, χωρίς μηχανισμό ρύθμισης πίεσης, διατομής 1 in 68 Εκτοξευτήρες αυτοανυψούμενοι, γραναζωτοί, ακτίνας ενεργείας m, με σώμα ανύψωσης 10 cm, πλαστικό 69 Εκτοξευτήρες αυτοανυψούμενοι, γραναζωτοί, ακτίνας ενεργείας m, με σώμα ανύψωσης πλαστικό 70 Επαγγελματικός προγραμματιστής ρεύματος εξωτερικού χώρου, ελεγχόμενες Η/Β Σωληνώσεις προστασίας καλωδίων, από πολυαιθυλένιο (PE), δομημένου τοιχώματος Με σωλήνες σε κουλούρες, με ενσωματωμένη ατσάλινα και μούφα, με τυποποίηση ονομαστικής διαμέτρου σωλήνων (DN) κατά την εξωτερική διάμετρο [DN/OD], θλιπτικής αντοχής > =450 Ν κατά την πρότυπη δοκιμή που καθορίζεται στο ΕΛΟΤ EN Σωληνώσεις DN/OD 50 mm Πλαστικό φρεάτιο ηλεκτροβανών, 30 x 40 cm, 4 Η/Β Πλαστικό φρεάτιο ηλεκτροβανών, 50 x 60 cm, 6 Η/Β Στεγανό κουτί για προγραμματιστές, μεταλλικό, διαστάσεων 60 x 60 x 25 (cm), πάχους 1,2 mm Καλώδια τύπου JIVV-U (ΝΥΥ), διατομής 7 x 1,5 mm2 76 Βαλβίδες αντεπιστροφής (κλαπέ) με ελατήριο ή άλλο μηχανισμό, DN Φ 2 in 77 Σφαιρικοί κρουνοί, ορειχάλκινοι, κοχλιωτοί, PN 16 atm, ονομαστικής διαμέτρου Φ 2 in 78 Σφαιρικοί κρουνοί, ορειχάλκινοι, κοχλιωτοί, PN 16 atm, ονομαστικής διαμέτρου Φ 1 in 79 Bαλβίδες εξαερισμού, κινητικού τύπου, πλαστικές ή μεταλλικές, ονομαστικής διαμέτρου Φ 1 in * Επανεπίχωση ορυγμάτων υπογείων δικτύων * Εχει αντικατασταθεί από την αντίστοιχη ΠΕΤΕΠ Σελίδα 5 από 8

203 Πίνακας αντιστοίχισης άρθρων-ετεπ Κωδικός Αρ. Τιμ. Τίτλος Αρθρου ΚΩΔ. ΕΤΕΠ ΕΛΟΤ ΤΠ Τίτλος ΠΕΤΕΠ (Εγκύκλιος 17/ ) ΚΩΔΙΚΟΣ ΠΕΤΕΠ Άρθρα μελέτης ΝΑΠΡΣ Ν\Λ06 ΝΑΠΡΣ 2\Λ06 ΑΤΗΕ Ν ΑΤΗΕ Ν ΑΤΗΕ Ν ΑΤΗΕ Ν ΑΤΗΕ ΑΤΗΕ ΑΤΗΕ Ν ΝΑΟΙΚ Ν20.10 ΑΤΗΕ ΑΤΗΕ ΑΤΗΕ ΑΤΗΕ ΑΤΗΕ Ν ΑΤΗΕ Ν ΑΤΗΕ Ν ΑΤΗΕ Ν Ηλεκτρικός πίνακας αυτοματισμού γεώτρησης Δοχείο δοαστολής (πίεσης) 500 LT Χαλύβδινος ιστός ύψους 4m, για φωτιστικό κορυφής. Φωτιστικό σώμα κορυφής ύψος τοποθετήσεως 4m Φωτιστικό εξωτερικού χώρου επιδαπέδιο με λαμπτήρα led με λαμπτήρα led Φωτιστικά σώματα εξωτερικού χώρου τύπου προβολέα με λαμπτήρα led Ισχύος 1 Χ 80 W Αγωγός γυμνός χάλκινος Μονόκλωνος διατομής 6mm2 Αγωγός γυμνός χάλκινος Πολύκλωνος διατομής 25mm2 Εκσκαφή χάνδακα γιά την τοποθέτηση καλωδίων 97 Χωματουργικές εργασίες κτιριακών έργων. Επίχωση με προϊόντα εκσκαφών, εκβραχισμών ή κατεδαφίσεων Καλώδιο τύπου NYY γιά τοποθέτηση μέσα στο έδαφος Τριπολικό διατομής 3 Χ 1,5 mm2 Καλώδιο τύπου NYY ορατό ή εντοιχισμένο Τριπολικό διατομής 3 Χ 1,5 mm2 Καλώδιο τύπου NYY γιά τοποθέτηση μέσα στο έδαφος Τετραπολικό διατομής 4 Χ 4 mm2 Καλώδιο τύπου NYY γιά τοποθέτηση μέσα στο έδαφος Τετραπολικό διατομής 4 Χ 6 mm2 Καλώδιο τύπου NYY ορατό ή εντοιχισμένο Πενταπολικό διατομής 5 Χ 10 mm2 Πλάκα γειώσεως από ηλεκτρολυτικό χαλκό Φρεάτια δικτύων σωληνώσεων αναμονής Φρεάτιο έλξης καλωδίων 30x30 Φρεάτια δικτύων σωληνώσεων αναμονής Φρεάτιο έλξης καλωδίων 60x60 ΑΤΗΕ Ν Βάση σιδηροϊστού οπλισμένη διαστάσεων 0,70Χ 0,70 m, βάθους 0,70 ΑΤΗΕ Ν5751 ΝΑΗΛΜ ΝΑΥΔΡ ΑΤΗΕ Ν ΝΑΟΔΟ Β Σωλήνες πολυαιθυλενίου διέλευσης καλωδίων 6 ατμ. - Σωλήνες Φ Πίλαρ οδοφωτισμού είκοσι αναχωρήσεων * Υποδομή οδοφωτισμού Kαλύμματα φρεατίων Καλύματα από φαιό χυτοσίδηρο (gray iron) Σωλήνας ηλεκτρικών γραμμών πλαστικός βαρέως τύπου σπιράλ 32mm Σιδηροσωλήνες γαλβανισμένοι διέλευσης καλωδίων DN100 * Εχει αντικατασταθεί από την αντίστοιχη ΠΕΤΕΠ Σελίδα 6 από 8

204 Πίνακας αντιστοίχισης άρθρων-ετεπ Κωδικός Αρ. Τιμ. Τίτλος Αρθρου ΚΩΔ. ΕΤΕΠ ΕΛΟΤ ΤΠ Τίτλος ΠΕΤΕΠ (Εγκύκλιος 17/ ) ΚΩΔΙΚΟΣ ΠΕΤΕΠ Άρθρα μελέτης ΑΤΗΕ ΝΑΠΡΣ Γ01 ΝΑΠΡΣ Α07 ΝΑΠΡΣ Δ08 ΝΑΠΡΣ Δ01.9 ΝΑΠΡΣ Δ01.7 ΝΑΠΡΣ Δ02.4 ΝΑΠΡΣ Δ02.5 ΝΑΠΡΣ Ε04.2 ΝΑΠΡΣ Ε01.2 ΝΑΠΡΣ Ε09.5 ΝΑΠΡΣ Ε09.8 ΝΑΠΡΣ Ε ΝΑΠΡΣ Ε13.2 ΝΑΠΡΣ ΣΤ Ακροκιβώτιο Για μονό βραχίονα Γενική μόρφωση επιφάνειας εδάφους για την φύτευση φυτών ή εγκατάσταση χλοοτάπητα 114 Συμπλήρωση παράπλευρων χώρων οδών και πλατειών σε αστικές περιοχές με φυτική γη, χωρίς την προμήθεια του υλικού 115 Προμήθεια φυτικής γης Δένδρα, κατηγορίας Δ Δένδρα, κατηγορίας Δ Θάμνοι, κατηγορίας Θ Θάμνοι, κατηγορίας Θ Άνοιγμα λάκκων με χρήση εκσκαπτικού μηχανήματος, διαστάσεων 0,70 Χ 0,70 Χ 0,70 m 121 Άνοιγμα λάκκων σε χαλαρά εδάφη με εργαλεία χειρός, διαστάσεων 0,50 Χ 0,50 Χ 0,50 m 122 Φύτευση φυτών με μπάλα χώματος όγκου 4,50-12,00 lt Φύτευση φυτών με μπάλα χώματος όγκου lt Υποστύλωση δένδρου με την αξία του πασσάλου Για μήκος πασσάλου μέχρι 2,50 m 125 Εγκατάσταση προπαρασκευασμένου χλοοτάπητα Διαμόρφωση κόμης δένδρων ύψους μέχρι 4 m * Κλάδεμα δένδρων ΝΑΠΡΣ ΣΤ Ανανέωση κόμης ή κοπή μεγάλων δένδρων ύψους m, * Κλάδεμα δένδρων σε πλατείες, πάρκα κλπ ΝΑΠΡΣ Ε10.2 Βοηθητικά άρθρα μελέτης 128 Μεταφύτευση φυτών με μπάλα χώματος όγκου lt ΟΙΚ 1444 ΟΙΚ 1502 ΟΙΚ 2121 ΟΙΚ 3213 ΟΙΚ 3811 ΟΙΚ 3871 ΟΙΚ 3873 Υλικά τσιμεντοκονιάματος των 600 kg Αναμικτήρ σκυροδέματος 250 λίτρων Εκσκαφή θεμελίων γαιώδης άνευ χρήσεως μηχανικών μέσων Σκυρόδεμα κατηγορίας Β160 των 300 kg τσιμέντου, διά σκύρων διαστάσεων 0,7 έως 2,5 ή 3 cm Ξυλότυποι χυτών μικροκατασκευών Σιδηροί οπλισμοί κυκλικής διατομής STI Σιδηροί οπλισμοί εκ στρεπτού χάλυβος μετά νευρώσεων * Εχει αντικατασταθεί από την αντίστοιχη ΠΕΤΕΠ Σελίδα 7 από 8

205 Πίνακας αντιστοίχισης άρθρων-ετεπ Κωδικός Αρ. Τιμ. Τίτλος Αρθρου ΚΩΔ. ΕΤΕΠ ΕΛΟΤ ΤΠ Τίτλος ΠΕΤΕΠ (Εγκύκλιος 17/ ) ΚΩΔΙΚΟΣ ΠΕΤΕΠ Βοηθητικά άρθρα μελέτης ΟΙΚ 7122 Επιχρίσματα τριπτά ή πατητά διά τσιμεντοκονιάματος των 600Kg Σελίδα 8 από 8

206 ΕΛΛΗΝΙΚΗ ΔΗΜOΚΡΑΤΙΑ ΝΟΜΟΣ ΑΤΤΙΚΗΣ ΔΗΜΟΣ ΑΜΑΡΟΥΣΙΟΥ Δ/ΝΣΗ ΤΕΧΝΙΚΩΝ ΕΡΓΩΝ ΤΜΗΜΑ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ ΚΑΙ ΜΕΛΕΤΩΝ ΒΑΣ. ΣΟΦΙΑΣ 9 & ΔΗΜ. ΜΟΣΧΑ Τ.Κ ΜΑΡΟΥΣΙ Τηλ.: Fax: ΕΡΓΟ: Ανάπλαση Πλατείας Ηρώων Αμαρουσίου με Βιοκλιματικό Σχεδιασμό ΑΡ. ΜΕΛΕΤΗΣ: 40/2017 Κ.Α ΧΡΗΜΑΤΟΔΟΤΗΣΗ: ΠΡΑΣΙΝΟ ΤΑΜΕΙΟ ΑΞΟΝΑΣ 2: Αστική Αναζωογόνηση 2017, Δράσεις Περιβαλλοντικού Ισοζυγίου NUTS: EL301 CPV: , , , , , , , , , , , ΠΡΟΫΠ/ΣΜΟΣ: ,79 ΦΠΑ ,39 ΣΥΝΟΛΟ: ,18 Τεχνική Συγγραφή Υποχρεώσεων

207 ΕΡΓΟ: Ανάπλαση Πλατείας Ηρώων Αμαρουσίου με Βιοκλιματικό Σχεδιασμό Σελ: 2/7 Αρθρο 1ο ΑΝΤΙΚΕΙΜΕΝΟ ΤΗΣ ΣΥΓΓΡΑΦΗΣ ΤΕΧΝΙΚΗ ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ Το παρόν τεύχος της Τεχνικής Συγγραφής Υποχρεώσεων (ΤΣΥ) με τις αναπόσπαστες Τεχνικές Προδιαγραφές αφορά τους τεχνικούς όρους, βάσει των οποίων, σε συνδυασμό με τους όρους των υπολοίπων τευχών δημοπρατήσεως και στοιχείων της μελέτης θα εκτελεσθεί το έργο «Ανάπλαση Πλατείας Ηρώων Αμαρουσίου με Βιοκλιματικό Σχεδιασμό» από τον Ανάδοχο που θα αναδειχθεί. Αρθρο 2ο ΙΣΧΥΟΥΣΕΣ ΔΙΑΤΑΞΕΙΣ-ΠΡΟΔΙΑΓΡΑΦΕΣ Η εκτέλεση του παραπάνω έργου γενικά διέπεται από τις διατάξεις του Ν.4412/2016 «Δημόσιες Συμβάσεις Έργων, Προμηθειών και Υπηρεσιών (προσαρμογή στις Οδηγίες 2014/24/ΕΕ και 2014/25/ΕΕ), (ΦΕΚ 147/Α/2016), όπως αναφέρονται αναλυτικά στη διακήρυξη και των λοιπών σχετικών ΠΔ, αποφάσεων και εγκυκλίων του ΥΠΕΧΩΔΕ. Κατά την εκτέλεση του έργου εφαρμόζονται οι προδιαγραφές της μελέτης και οι εθνικές τεχνικές προδιαγραφές (ΕΤΕΠ) του Υπουργείου Δημοσίων Εργων. Αρθρο 3ο ΜΕΛΕΤΗ ΤΩΝ ΣΥΝΘΗΚΩΝ ΚΑΤΑΣΚΕΥΗΣ ΤΩΝ ΕΡΓΩΝ Η συμμετοχή στην δημοπρασία με την υποβολή της προσφοράς αποτελεί αμάχητο τεκμήριο ότι οι διαγωνιζόμενοι έχουν πλήρη γνώση των γενικών και τοπικών συνθηκών κατασκευής του συγκεκριμένου έργου γενικά και κυρίως σε ότι αφορά τις κάθε φύσεως πηγές λήψεως υλικών, θέσεις προσωρινής ή οριστικής αποθέσεως προϊόντων εκσκαφής, τις μεταφορές, διάθεση, διαχείρηση και αποθήκευση υλικών, δυνατότητα εξασφαλίσεως εργατοτεχνικού εν γένει προσωπικού, ύδατος, ηλεκτρικού ρεύματος και οδών προσπελάσεως, τις συνήθεις μετεωρολογικές συνθήκες, τις συνθήκες και τις διάφορες διακυμάνσεις της στάθμης των υδάτων των ποταμών, χειμάρρων, παλίρροιας, υπογείων υδάτων ή παρόμοιες φυσικές συνθήκες στον τόπο των έργων, την φύση, την διαμόρφωση και την κατάσταση του εδάφους και του υπεδάφους, το είδος, την ποιότητα και την ποσότητα των ευρισκομένων στην περιοχή καταλλήλων εκμεταλλευσίμων υλικών, το είδος και τα μηχανήματα, υλικά και υπηρεσίες που θα απαιτηθούν προ της ενάρξεως και κατά την εκτέλεση των εργασιών, τις ειδικές δυσκολίες κατασκευής έργων αποχετεύσεως εντός πόλεως, σε οδούς με πυκνή και βαρειά κυκλοφορία, τα τυχόν υπάρχοντα εμπόδια από δίκτυα κοινής ωφελείας ή οποιασδήποτε φύσεως και οποιαδήποτε άλλα θέματα τα οποία με οποιονδήποτε τρόπο μπορούν να επηρεάσουν τις εργασίες, την πρόοδο ή το κόστος αυτών σε συνδυασμό με τους όρους της συμβάσεως. Επίσης ο Ανάδοχος αποδέχεται ότι έχει μελετήσει τα εγκεκριμένα διαγράμματα και σχέδια της μελέτης καθώς και τα λοιπά συμβατικά στοιχεία της εργολαβίας τα οποία περιλαμβάνονται στον φάκελλο της δημοπρασίας και αποτελούν μαζί με την διακήρυξη, τη βάση της προσφοράς του, ώστε να εφαρμόσει αυτά και ότι αποδέχεται και ανεπιφύλακτα αναλαμβάνει να εκτελέσει όλες τις υποχρεώσεις του που απορρέουν από τις παραπάνω συνθήκες και όρους. Παράλειψη του Αναδόχου να ενημερωθεί με κάθε δυνατή πληροφορία που αφορά τους όρους της συμβάσεως, δεν απαλλάσει αυτόν από την ευθύνη για την πλήρη συμμόρφωσή του προς τις συμβατικές του υποχρεώσεις. Τεχνική Συγγραφή Υποχρεώσεων

208 ΕΡΓΟ: Ανάπλαση Πλατείας Ηρώων Αμαρουσίου με Βιοκλιματικό Σχεδιασμό Σελ: 3/7 Αρθρο 4ο ΠΕΡΙΕΧΟΜΕΝΑ ΤΩΝ ΤΙΜΩΝ ΜΟΝΑΔΟΣ ΤΟΥ ΤΙΜΟΛΟΓΙΟΥ-ΔΑΠΑΝΕΣ ΠΟΥ ΒΑΡΥΝΟΥΝ ΤΟΝ ΑΝΑΔΟΧΟ Οι συμβατικές τιμές μονάδος του ισχύοντος τιμολογίου αναφέρονται σε εργασίες πλήρως περαιωμένες σύμφωνα με τους όρους της συμβάσεως. Οι τιμές αυτές προσαυξημένες κατά το νόμιμο ποσοστό γενικών εξόδων και εργολαβικού οφέλους του Αναδόχου περιλαμβάνουν όλες τις απαραίτητες εργασίες για την πλήρη και έντεχνη κατασκευή του έργου και καλύπτουν όλες τις δαπάνες του Αναδόχου άμεσες και έμμεσες, επιφυλασσομένων δε των περί αναθεωρήσεως τιμών κειμένων διατάξεων, αποτελούν πλήρη αποζημίωση του αναδόχου για την κατά τα ανωτέρω εκτέλεση των εργασιών. Αρθρο 5ο ΠΡΟΣΑΡΜΟΓΗ-ΣΥΜΠΛΗΡΩΣΗ ΤΩΝ ΜΕΛΕΤΩΝ ΤΟΥ ΕΡΓΟΥ Ο Ανάδοχος είναι υποχρεωμένος όπως, χωρίς ιδιαίτερη αποζημίωση, βάσει των χορηγουμένων σ αυτόν μελετών, των εγράφων οδηγιών της Υπηρεσίας και των εγκεκριμένων από το Υπουργείο Δημοσίων Εργων προδιαγραφών εκπονήσεως μελετών, προβεί παρουσία του αντιπροσώπου της Υπηρεσίας, στην εφαρμογή των μελετών επί του εδάφους, στις αναπασσαλώσεις και χωροσταθμίσεις των αξόνων του έργου, στον έλεγχο και λήψη των απαιτουμένων συμπληρωματικών στοιχείων προς συμπλήρωση και προσαρμογή των εγκεκριμένων στοιχείων της οριστικής μελέτης καθώς επίσης και την σήμανση της ζώνης καταλήψεως των έργων. Αρθρο 6ο ΑΠΑΛΛΟΤΡΙΩΣΕΙΣ Δεν απαιτούνται απαλλοτριώσεις στο συγκεκριμένο έργο. Αρθρο 7ο ΑΡΧΑΙΟΤΗΤΕΣ Ο ανάδοχος είναι υποχρεωμένος να γνωστοποιήσει αμέσως και χωρίς καμμία καθυστέρηση στην υπηρεσία την πιθανή εμφάνιση κατά την κατασκευή των έργων αρχαιοτήτων ή οποιασδήποτε φύσεως έργων τέχνης για τα οποία έχουν εφαρμογή οι κείμενες διατάξεις περί αρχαιοτήτων. Σε περίπτωση καθυστερήσεως της προόδου των έργων από την παραπάνω αιτία χορηγείται ανάλογη παράταση της συμβατικής προθεσμίας, μη αποκλειομένης και της εφαρμογής των διατάξεων του Ν 4412/2016. Αρθρο 8ο ΠΡΟΕΛΕΥΣΗ ΥΛΙΚΩΝ - ΕΛΕΓΧΟΙ Ο ανάδοχος πρέπει να χρησιμοποιήσει υποχρεωτικά τα υλικά που προδιαγράφονται για την κατασκευή του έργου και έτοιμα ή ημικατεργασμένα προϊόντα από την βιομηχανία. Η ποιότητα των υλικών υπόκειται στον έλεγχο της Υπηρεσίας. Τα υλικά που ο έλεγχος απαιτεί Τεχνική Συγγραφή Υποχρεώσεων

209 ΕΡΓΟ: Ανάπλαση Πλατείας Ηρώων Αμαρουσίου με Βιοκλιματικό Σχεδιασμό Σελ: 4/7 εργαστηριακές εξετάσεις, αυτές γίνονται στον αριθμό που ορίζεται στην ΕΣΥ και από αρμόδιο κρατικό εργαστήριο με ευθύνη του αναδόχου. Οι δαπάνες για τις εξετάσεις αυτές καθώς επίσης και για κάθε άλλη σχετική εργασία και υλικά βαρύνουν τον ανάδοχο. Αρθρο 9ο ΥΛΙΚΑ ΤΟΥ ΕΡΓΟΔΟΤΗ -ΦΥΛΑΞΗ ΥΛΙΚΩΝ - ΕΓΚΑΤΑΣΤΑΣΕΙΣ Προκειμένου για υλικά του εργοδότη για τα οποία υπάρχει διαταγή της υπηρεσίας προς τον ανάδοχο να τα ενσωματώσει στο έργο, αυτός είναι υποχρεωμένος να τα χρησιμοποιήσει και για περίπτωση πιθανής κακής ποιότητας τους, την ευθύνη φέρει εκείνος που διατάσει τη χρησιμοποίησή τους, ο δε εργολάβος ευθύνεται μόνο για την έντεχνη κατασκευή. Ο ανάδοχος πάντοτε φυλάσσει και διατηρεί σε καλή κατάσταση, όλα τα υλικά και μέσα οποιασδήποτε φύσεως, περιλαμβανομένης και ιδιοκτησίας του δημοσίου καθώς επίσης και τις εκτελούμενες από αυτόν εργασίες. Ολες οι απαιτήσεις του εργοδότη για την περίφραξη ή την απαιτουμένη ειδική φύλαξη της περιουσίας αυτής θα εκτελούνται από τον ανάδοχο χωρίς καμμία ιδιαιτέρα αποζημίωση. Σχετικές διαταγές της υπηρεσίας εκτελούνται από τον ανάδοχο και σε αντίθετη περίπτωση, τα μέτρα φυλάξεως ή διατηρήσεων λαμβάνονται από τον εργοδότη και οι σχετικές δαπάνες καταλογίζονται στον ανάδοχο. Όλες οι απαιτούμενες εγκαταστάσεις (υπόστεγα αποθηκεύσεως, θάλαμοι διαμονής, εργαστήρια, γραφεία κλπ) για την εκτέλεση των εργασιών της εργολαβίας θα ανεγερθούν με μέριμνα και δαπάνες του αναδόχου σε θέσεις που επιτρέπονται από την υπηρεσία και τις λοιπές αρμόδιες αρχές. Τα προσωρινά αυτά κτίσματα και έργα θα παραμένουν στην κυριότητα του αναδόχου και θα αφαιρούνται με δαπάνες του μετά την αποπεράτωση των έργων. Στην περίπτωση που τα κτίρια αυτά γίνουν με υλικά του εργοδότη, θα παραμείνουν στην ιδιοκτησία του. Με έγκριση του εργοδότη τα κτίρια και τα έργα μπορούν να εγκαταλείπονται και να μη χρειάζεται η αφαίρεσή τους. Ο ανάδοχος είναι υποχρεωμένος να προμηθεύει και να συντηρεί με δικές του δαπάνες, κατάλληλες εγκαταστάσεις υδρεύσεως που θα εξασφαλίζουν επαρκή παροχή νερού για τα έργα και την κατανάλωση του προσωπικού. Ο ανάδοχος επίσης είναι υποχρεωμένος να εγκαταστήσει παροχή ηλεκτρικού ρεύματος για την λειτουργία των εγκαταστάσεων του και για χρήση των εργαζομένων σε νυκτερινές εργασίες κλπ. Αρθρο 10ο ΤΙΜΕΣ ΜΟΝΑΔΟΣ ΝΕΩΝ ΕΡΓΑΣΙΩΝ Για τον κανονισμό τιμών μονάδος νέων εργασιών, όπου προβλέπεται από τον Νόμο ότι θα εφαρμόζεται τα εγκεκριμένα ή συμβατικά αναλυτικά τιμολόγια (αναλύσεις τιμών), διευκρινίζεται ότι αυτά θα εφαρμόζονται άσχετα με τα μέσα που θα χρησιμοποιηθούν από τον ανάδοχο για την εκτέλεση των εργασιών (δηλαδή μικρού ή μεγάλου αριθμού μηχανημάτων των γνωστών ή άλλων τύπων καινούριων ή μη, εργατικών χειρών εν όλω ή εν μέρει, σε μικρή ή σε μεγάλη αναλογία κλπ). Στην ΕΣΥ αναφέρονται ποια εγκεκριμένα ή συμβατικά τιμολόγια (αναλύσεις τιμών) ισχύουν για τις τιμές μονάδος νέων εργασιών του έργου. Τεχνική Συγγραφή Υποχρεώσεων

210 ΕΡΓΟ: Ανάπλαση Πλατείας Ηρώων Αμαρουσίου με Βιοκλιματικό Σχεδιασμό Σελ: 5/7 Αρθρο 11ο ΑΣΦΑΛΙΣΗ ΠΡΟΣΩΠΙΚΟΥ Ο ανάδοχος υποχρεούται να ασφαλίζει όλο το προσωπικό που απασχολεί στν ΕΦΚΑ. Εάν αυτό δεν υπάγεται στις διατάξεις του ΕΦΚΑ, ο ανάδοχος υποχρεούται να το ασφαλίζει κατά ατυχημάτων σε ασφαλιστικές εταιρείες αναγνωρισμένες από το κράτος. Αρθρο 12ο ΤΗΡΗΣΗ ΝΟΜΩΝ, ΑΣΤΥΝΟΜΙΚΩΝ ΚΑΙ ΛΟΙΠΩΝ ΔΙΑΤΑΞΕΩΝ Ο ανάδοχος είναι υπεύθυνος για την τήρηση των νόμων και υποχρεούται να ανακοινώσει αμελλητί στην διευθύνουσα υπηρεσία τις απευθυνόμενες ή κοινοποιούμενες σ αυτόν διαταγές και εντολές των διαφόρων αρχών σχετικά με υποδεικνυόμενα μέτρα ελέγχου και ασφαλείας κλπ κατά τη διάρκεια εκτελέσεως του έργου. Αρθρο 13ο ΠΡΟΛΗΨΗ ΑΤΥΧΗΜΑΤΩΝ - ΣΗΜΑΝΣΗ Ο ανάδοχος επί πλέον των υποχρεώσεων και ευθυνών που απορρέουν από τη σύμβαση και τις κείμενες διατάξεις είναι υποχρεωμένος να παίρνει όλα τα κατάλληλα μέτρα για την πρόληψη ατυχημάτων καθώς επίσης και την υγεία και την παροχή πρώτων βοηθειών προς το εργατοϋπαλληλικό προσωπικό του και προς κάθε τρίτο. Η πρόληψη και αντιμετώπιση του εργασιακού κινδύνου κατά την κατασκευή του έργου θα γίνει σύμφωνα με την ισχύουσα νομοθεσία και αποτελεί συμβατική υποχρέωση του Αναδόχου κατασκευής του έργου όπως ρητά ορίζεται στα σχετικά άρθρα της Ε.Σ.Υ. Μεταξύ άλλων ο ανάδοχος υποχρεούται να προβαίνει, στις εργοταξιακές θέσεις και στις θέσεις στις οποίες εκτελούνται οι εργασίες, στην τοποθέτηση των απαιτουμένων ανάλογα με τη φύση των έργων σημάτων και γενικά πινακίδων ασφαλείας, φροντίζοντας για την συντήρησή τους και τον καθαρισμό τους. Στις επικίνδυνες για την κυκλοφορία θέσεις θα τοποθετούνται υποχρεωτικά αυτόματα σπινθηρίζοντα σήματα (FLASH LIGHTS) που θα συντηρούνται επαρκώς. Επίσης θα χρησιμοποιούνται, όπου παρίσταται ανάγκη και τροχονόμοι, υπάλληλοι του αναδόχου για την ασφαλή καθοδήγηση πεζών και τροχοφόρων, για την απρόσκοπτη και ασφαλή κυκλοφορία επί των οδών και επί των παρακαμπτηρίων και προσπελάσεων και γενικά σε όλα τα εργοτάξια του έργου ημέρα και νύχτα. Τέλος όλα τα σκάμματα πρέπει να είναι ασφαλώς και σταθερά περιφραγμένα και να τοποθετούνται ανά αποστάσεις γεφυρώσεις για την ομαλή προσπέλαση των πεζών. Τα παραπάνω μέτρα θα λαμβάνονται με ευθύνη και δαπάνες του αναδόχου. Ο ανάδοχος ευθύνεται ποινικώς και αστικώς για κάθε ατύχημα ή ζημία οφειλόμενα στην μη λήψη των απαραιτήτων μέτρων ασφαλείας. Αρθρο 14ο ΕΓΚΑΤΑΣΤΑΣΕΙΣ ΕΠΙΧΕΙΡΗΣΕΩΝ ΚΑΙ ΟΡΓΑΝΙΣΜΩΝ ΚΟΙΝΗΣ ΩΦΕΛΕΙΑΣ - ΑΛΛΟΙ ΕΡΓΟΛΗΠΤΕΣ - ΠΡΟΣΤΑΣΙΑ ΠΕΡΙΒΑΛΛΟΝΤΟΣ Τεχνική Συγγραφή Υποχρεώσεων

211 ΕΡΓΟ: Ανάπλαση Πλατείας Ηρώων Αμαρουσίου με Βιοκλιματικό Σχεδιασμό Σελ: 6/7 Ο ανάδοχος οφείλει να παίρνει όλα τα ενδεικνυόμενα μέτρα για την προστασία και την διαφύλαξη όλων των κοινωφελών κάθε φύσεως έργων που βρίσκονται στη θέση των εκτελουμένων έργων ή κοντά σ αυτά ώστε να προληφθούν ζημίες ή διακοπή της λειτουργίας τους. Κάθε βλάβη που προκαλείται σ αυτά με υπαιτιότητα του αναδόχου βαρύνει εξ ολοκλήρου ποινικώς και αστικώς αυτόν. Ο ανάδοχος πρέπει επίσης να έχει υπόψη του ότι ενδέχεται στη περιοχή του έργου να υφίσταται εναέριες ή υπόγειες εγκαταστάσεις Ο.Κ.Ω. ή Ν.Π.Δ.Δ. οι οποίες πρέπει να μετατοπισθούν από τους κυρίους τους. Με τις εργασίες αυτές ο ανάδοχος δεν θα έχει καμμία οικονομική ή τεχνική ανάμιξη εκτός αν ορίζεται αλλιώς στην ΕΣΥ, είναι όμως υποχρεωμένος να διευκολύνει απροφασίστως την εκτέλεση των εργασιών αυτών μη δικαιούμενος καμμία ιδιαίτερη αποζημίωση λόγω καθυστερήσεως ή δυσχερειών στις εργασίες του από την μετατόπιση των εγκαταστάσεων. Επίσης ο ανάδοχος υποχρεούται να μην παρεμποδίζει την εκτέλεση εργασιών από άλλους εργολήπτες που χρησιμοποιούνται από τον εργοδότη για την εκτέλεση εργασιών που δεν συμπεριλαμβάνονται στην σύμβαση ή που εξαιρέθηκαν αργότερα νόμιμα από αυτήν καθώς επίσης και από το προσωπικό αυτών ή του εργοδότη ή κάθε άλλης αρχής που απασχολείται για την εκτέλεση έργου μέσα ή κοντά στο εργοτάξιό του. Ο ανάδοχος οφείλει να προφυλάσσει και να προστατεύει την υπάρχουσα βλάστηση όπως δένδρα, θάμνους και καλλιεργημένες εκτάσεις που βρίσκονται στην περιοχή του έργου εφόσον η βλάστηση αυτή δεν παρεμποδίζει την εκτέλεση του, κατά την κρίση του εργοδότη. Ο ανάδοχος είναι υπεύθυνος για κάθε αυθαίρετη κοπή ή βλάβη δένδρων, θάμνων και καταστροφή φυτείας που θα προηγηθεί από κακό χειρισμό των μηχανημάτων, την εναπόθεση υλικών κλπ. Αρθρο 15ο ΕΥΘΥΝΗ ΤΟΥ ΑΝΑΔΟΧΟΥ Σύμφωνα με τα συμβατικά τεύχη και τις διατάξεις του Ν.4412/2016 για την εφαρμογή των μελετών όσων και για την ποιότητα και αντοχή των έργων μόνος υπεύθυνος είναι ο ανάδοχος ο δε κάθε φύσεως έλεγχος που ασκείται από την Υπηρεσία δεν απαλάσσει τον ανάδοχο από την ευθύνη αυτή. Επίσης ο ανάδοχος είναι εξ ολοκλήρου μόνος υπεύθυνος για την εκλογή των υλικών που θα χρησιμοποιηθούν, την χρησιμοποίηση αυτών και την εν γένει εκτέλεση της εργασίας σύμφωνα με τους όρους της παρούσης, των οικείων Πρότυπων Τεχνικών Προδιαγραφών και των λοιπών εγκεκριμένων συμβατικών τευχών και σχεδίων. Αρθρο 16ο ΜΗΤΡΩΟ ΕΡΓΟΥ Ο ανάδοχος είναι υποχρεωμένος με δική του δαπάνη να προβεί στη σύνταξη του μητρώου και των σχεδίων «ως κατασκευάσθη» του κατασκευασθέντος έργου αμέσως μετά την περάτωση τμήματος έργου που μπορεί να λειτουργήσει αυτοτελώς. Τα παραπάνω θα υποβάλλει στην Διευθύνουσα το έργο Υπηρεσία και θα τα συμπεριλάβει στον τελικό φάκελο Ασφάλειας και Υγείας του έργου Τεχνική Συγγραφή Υποχρεώσεων

212 ΕΡΓΟ: Ανάπλαση Πλατείας Ηρώων Αμαρουσίου με Βιοκλιματικό Σχεδιασμό Σελ: 7/7 Αρθρο 17ο ΚΑΘΑΡΙΣΜΟΣ ΕΡΓΟΤΑΞΙΩΝ, ΚΑΤΑΣΚΕΥΩΝ ΚΑΙ ΕΓΚΑΤΑΣΤΑΣΕΩΝ Ο ανάδοχος υποχρεούται με δαπάνες του και προ της παραδόσεως για χρήση κάθε τμήματος έργου όπως και μετά την περαίωση ολοκλήρου του έργου, να αφαιρέσει και να απομακρύνει από τους γύρω χώρους και γενικά από τα εργοτάξια κάθε προσωρινή εγκατάσταση, απορρίματα, εργαλεία ή ικριώματα, μηχανήματα υλικά πλεονάζοντα χρήσιμα ή άχρηστα, προσωρινές εγκαταστάσεις μηχανημάτων κλπ, να άρει (καταστρέψει κλπ) κάθε βοηθητικό έργο το οποίο θα υποδείξει η Υπηρεσία ως άχρηστο ή επιζήμιο για την μετέπειτα λειτουργία των έργων, να ισοπεδώσει τους χώρους τους οποίους τα παραπάνω ήταν αποτιθεμένα ή εγκαταστημένα κλπ, να παραδώσει δε τελείως καθαρές τόσο τις κατασκευές όσο και τους πέριξ χώρους του εργοταξίου και γενικά να μεριμνήσει για κάθε ενέργεια που απαιτείται για την παράδοση του έργου σε εύρυθμη λειτουργία σύμφωνα με τους όρους των συμβατικών στοιχείων της εργολαβίας. Επίσης ο ανάδοχος υποχρεούται να προβαίνει όταν εκλείψει ο λόγος σύμφωνα με την κρίση της Υπηρεσίας και στην άρση (καθαίρεση, αποκόμιση κλπ) κάθε προστατευτικής κατασκευής που κατασκευάστηκε για την εκτέλεση του έργου (εργασιών και παραγωγής υλικών), προστατευτικής κατασκευής που έγινε για οποιοδήποτε λόγω προς αποφυγή κάθε φύσεως ζημιών, φθορών,ατυχημάτων κλπ σε ιδιοκτησίες, οικοδομές, δένδρα, αγρούς, καλλιεργήσιμες εκτάσεις, κοινωφελείς εγκαταστάσεις και κάθε φύσεως έργα καθώς και απομάκρυνση περιφραγμάτων των εργοταξίων. Εάν εντός δέκα (10) ημερών από την έγγραφη υπόμνηση της Διευθύνουσας Υπηρεσίας προς τον ανάδοχο δεν προβεί αυτός στην έναρξη και εντός εύλογης προθεσμίας περαίωση των ανωτέρω εργασιών, αυτές εκτελούνται σε βάρος του αναδόχου, εκπιπτομένης της δαπάνης που έγινε από την πρώτη πιστοποίηση που θα συνταχθεί, πέραν την μη εκδόσεως βεβαιώσεως εμπροθέσμου εκτελέσεως του έργου ή τμήματος αυτού εξ αιτίας αυτού του λόγου. ΟΙ ΣΥΝΤΑΞΑΝΤΕΣ Ο ΠΡΟΪΣΤΑΜΕΝΟΣ ΤΜ/ΤΟΣ Η ΠΡΟΪΣΤΑΜΕΝΗ ΠΡ/ΣΜΟΥ & ΜΕΛΕΤΩΝ Δ/ΝΣΗΣ ΤΕΧΝΙΚΩΝ ΕΡΓΩΝ Φ. ΤΟΛΟΥΔΗ ΠΟΛΙΤΙΚΟΣ ΜΗΧΑΝΙΚΟΣ Ν.ΤΣΟΛΚΑΣ Ι. ΧΑΛΑΡΗΣ Μ. ΣΕΡΑΦΕΤΙΝΙΔΟΥ ΑΡΧΙΤΕΚΤΩΝ ΜΗΧ/ΚΟΣ ΜΗΧΑΝΟΛΟΓΟΣ ΜΗΧ/ΚΟΣ ΑΡΧΙΤΕΚΤΩΝ ΜΗΧ/ΚΟΣ ΓΕΩΠΠΟΝΟΣ Α. ΜΕΡΚΟΥΡΗΣ ΓΕΩΠΟΝΟΣ Ι.ΧΑΛΑΡΗΣ ΜΗΧΑΝΟΛΟΓΟΣ ΜΗΧ/ΚΟΣ Τεχνική Συγγραφή Υποχρεώσεων

213 ΕΛΛΗΝΙΚΗ ΔΗΜOΚΡΑΤΙΑ ΝΟΜΟΣ ΑΤΤΙΚΗΣ ΔΗΜΟΣ ΑΜΑΡΟΥΣΙΟΥ Δ/ΝΣΗ ΤΕΧΝΙΚΩΝ ΕΡΓΩΝ ΤΜΗΜΑ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ ΚΑΙ ΜΕΛΕΤΩΝ ΒΑΣ. ΣΟΦΙΑΣ 9 & ΔΗΜ. ΜΟΣΧΑ Τ.Κ ΜΑΡΟΥΣΙ Τηλ.: Fax : ΕΡΓΟ: Ανάπλαση Πλατείας Ηρώων Αμαρουσίου με Βιοκλιματικό Σχεδιασμό ΑΡ. ΜΕΛΕΤΗΣ 40/2017 Κ.Α ΧΡΗΜΑΤΟΔΟΤΗΣΗ: ΠΡΑΣΙΝΟ ΤΑΜΕΙΟ ΑΞΟΝΑΣ 2: Αστική Αναζωογόνηση 2017, Δράσεις Περιβαλλοντικού Ισοζυγίου NUTS: EL301 CPV: , , , , , , , , , , , ΠΡΟΫΠ/ΣΜΟΣ: ,79 ΦΠΑ ,39 ΣΥΝΟΛΟ: ,18 Ειδική Συγγραφή Υποχρεώσεων

214 ΕΡΓΟ: Ανάπλαση Πλατείας Ηρώων Αμαρουσίου με Βιοκλιματικό Σχεδιασμό Περιεχόμενα Άρθρο 1. Αντικείμενο της Συγγραφής - Ορισμοί... 4 Άρθρο 2. Συμβατικά Τεύχη- Σύμβαση... 4 Άρθρο 3. Ισχύουσες διατάξεις, Κανονισμοί & Προδιαγραφές... 5 Άρθρο 4. Σύμβαση Κατασκευής Έργου-Αντικείμενο Εργασιών... 5 Άρθρο 5. Χρόνος εγγύησης - Εγγύηση καλής εκτέλεσης Εγγύηση καλής λειτουργίας... 5 Άρθρο 6. Ασφάλιση έργου... 6 Άρθρο 7. Απαλλοτριώσεις... 6 Άρθρο 8. Έναρξη εργασιών. Υπεύθυνος του Έργου... 6 Άρθρο 9. Επίβλεψη των έργων... 6 Άρθρο 10.Υπεργολαβίες και Κατασκευαστικές Κοινοπραξίες Άρθρο 11.Μελέτη συνθηκών εκτέλεσης του έργου... 7 Άρθρο 12.Τεχνική διεύθυνση του έργου - Προσωπικό του Αναδόχου... 8 Άρθρο 13.Συμμόρφωση Αναδόχου προς την σύμβαση και τις διαταγές της Υπηρεσίας Επίβλεψης... 8 Άρθρο 14.Πηγές Αδρανών Υλικών. Διάθεση πλεοναζόντων Άρθρο 15.Ποιότητα υλικών - Έλεγχος... 9 Άρθρο 16.Έλεγχοι Δοκιμές Κατασκευών... 9 Άρθρο 17.Μηχανικός εξοπλισμός Άρθρο 18. Προθεσμία Αποπεράτωσης- Χρονοδιάγραμμα- Ενδεικτικές/Αποκλειστικές Τμηματικές Προθεσμίες- Αναλυτικό Πρόγραμμα- Ημερολόγιο - Πρόοδος των εργασιών - Ποινικές ρήτρες Άρθρο 19.Τοπογραφικές εργασίες - Εφαρμογές στο έδαφος - Σχέδιο εφαρμογής. 13 Άρθρο 20.Απομάκρυνση των άχρηστων υλικών Άρθρο 21.Πλημμελής κατασκευή των έργων - Κακοτεχνίες Άρθρο 22.Υγιεινή & Ασφάλεια Εργαζομένων στο έργο Άρθρο 23.Φύλαξη υλικών, έργων, υπαρχουσών κατασκευών και μέσων Άρθρο 24.Προστασία βλάστησης περιβάλλοντος Άρθρο 25.Βλάβες στο έργο - Βλάβες από ανώτερη βία Άρθρο 26.Χρήση έργου πριν από την αποπεράτωση Άρθρο 27.Περιεχόμενο των τιμών του Τιμολογίου Άρθρο 28.Ποσοστό γενικών εξόδων και οφέλους του Αναδόχου Άρθρο 29.Προκαταβολές Άρθρο 30.Σύνταξη μητρώου του έργου Άρθρο 31.Επιμετρήσεις Αφανείς Εργασίες

215 ΕΡΓΟ: Ανάπλαση Πλατείας Ηρώων Αμαρουσίου με Βιοκλιματικό Σχεδιασμό Άρθρο 32.Περαίωση εργασιών - Παραλαβή Άρθρο 33.Λογαριασμοί - Πιστοποιήσεις - Πληρωμές του Αναδόχου Άρθρο 34.Φόροι - Κρατήσεις - Τέλη - Δασμοί Άρθρο 35.Πληρωμές προσωπικού - Δαπάνες βαρύνουσες τον Ανάδοχο Άρθρο 36.Αναθεώρηση συμβατικής αξίας των έργων Άρθρο 37.Κανονισμός νέων τιμών μονάδας Άρθρο 38.Απολογιστικές εργασίες Άρθρο 39.Προσωρινή & οριστική διακοπή των έργων - Διάλυση της Σύμβασης Άρθρο 40.Διακανονισμός σύμβασης μετά από πτώχευση ή θάνατο του Αναδόχου 24 Άρθρο 41.Πινακίδες ενδεικτικές του έργου Άρθρο 42.Αρχαιότητες

216 ΕΡΓΟ: Ανάπλαση Πλατείας Ηρώων Αμαρουσίου με Βιοκλιματικό Σχεδιασμό Άρθρο 1. Αντικείμενο της Συγγραφής - Ορισμοί Αντικείμενο της παρούσης Ε.Σ.Υ. είναι η διατύπωση των ειδικών όρων, σύμφωνα με τους οποίους και σε συνδυασμό με τους όρους των λοιπών συμβατικών τευχών και με τα σχέδια και διαγράμματα που έχουν εγκριθεί από τον Εργοδότη θα εκτελεστεί η κατασκευή του εν θέματι έργου. Οι όροι που χρησιμοποιούνται στα Συμβατικά Τεύχη θα έχουν την ακόλουθη σημασία : α. Ο όρος "Αναθέτουσα αρχή/αναθέτων φορέας ή "Εργοδότης", σημαίνει τον Δήμο Αμαρουσίου β. Ο όρος "Επιβλέπων" που μπορεί να αναφερθεί και ως "Επίβλεψη" ή "Επιβλέπουσα Υπηρεσία" ή "Διευθύνουσα Υπηρεσία" σημαίνει την Υπηρεσία Επίβλεψης του έργου που είναι η Διεύθυνση Τεχνικών Έργων Δήμου Αμαρουσίου γ. «Προϊσταμένη Αρχή» (Εποπτεύουσα Υπηρεσία) είναι η Οικονομική Επιτροπή του Δήμου Αμαρουσίου που αποφασίζει για την κατακύρωση του αποτελέσματος του διαγωνισμού και την κατάρτιση των όρων της σύμβασης που εποπτεύει την εκτέλεση του έργου, αποφασίζει για οποιαδήποτε μεταβολή των όρων της Σύμβασης ή άλλων στοιχείων αυτής. Οι διοικητικές πράξεις της Προϊσταμένης Αρχής υπόκεινται στην έγκριση των κατά νόμο αρμοδίων οργάνων. δ. Ο όρος "Ανάδοχος" ή "Εργολάβος", σημαίνει το αντισυμβαλλόμενο μέρος, εργολάβο δημοσίων έργων, που αναλαμβάνει έπειτα από δημοπρασία την εκτέλεση των εργασιών που καθορίζονται από τα Συμβατικά Τεύχη. Επίσης τους τυχόν νόμιμους εκπροσώπους του, κατάλληλα εξουσιοδοτημένους να ενεργούν για λογαριασμό του κατά τη διάρκεια εκτέλεσης του έργου. ε. Ο όρος "Σύμβαση" ή Εργολαβία ή "Συμβατικά Τεύχη" σημαίνει τη συμφωνία μεταξύ της Προϊσταμένης Αρχής και του Ανάδοχου και περιλαμβάνει όλα τα στοιχεία που αναφέρονται στο άρθρο 2. στ. Ο όρος "Ε.Σ.Υ." σημαίνει την Ειδική Συγγραφή Υποχρεώσεων. Άρθρο 2. Συμβατικά Τεύχη- Σύμβαση Σαν συμβατικά στοιχεία της σύμβασης ορίζονται αυτά που αναφέρονται στην διακήρυξη του έργου και ισχύουν με την ίδια σειρά προτεραιότητας. Η σειρά αύτη αποδίδεται κατωτέρω. α) Το συμφωνητικό. β) Η Διακήρυξη του έργου γ) Η Οικονομική Προσφορά δ) Το Τιμολόγιο Δημοπράτησης ε) Η Ειδική Συγγραφή Υποχρεώσεων (Ε.Σ.Υ.). στ) Η Τεχνική Συγγραφή Υποχρεώσεων ζ) Η Τεχνική Περιγραφή - Τεχνικές Προδιαγραφές και τα Παραρτήματα τους,. η) Ο Προϋπολογισμός Δημοπράτησης. θ) Οι εγκεκριμένες μελέτες του έργου. ι) Το εγκεκριμένο Χρονοδιάγραμμα κατασκευής του έργου. -4-

217 ΕΡΓΟ: Ανάπλαση Πλατείας Ηρώων Αμαρουσίου με Βιοκλιματικό Σχεδιασμό Άρθρο 3. Ισχύουσες διατάξεις, Κανονισμοί & Προδιαγραφές Ισχύουν οι ακόλουθοι Νόμοι και Διατάξεις : α) Ο Ν.4412/16 «Δημόσιες Συμβάσεις Έργων Προμηθειών και Υπηρεσιών». β) Οι διατάξεις των νομοθετημάτων που αναφέρονται ρητά στην Διακήρυξη του έργου γ) Το Π.Δ. 171/87 «Όργανα που αποφασίζουν ή γνωμοδοτούν και ειδικές ρυθμίσεις σε θέματα έργων που εκτελούνται από τους Οργανισμούς Τοπικής Αυτοδιοίκησης» (τα ισχύοντα άρθρα). δ) Η υπ' αρ. ΔΙΠΑΔ/ΟΙΚ/273/ απόφαση του Αναπληρωτή Υπουργού Ανάπτυξης, Ανταγωνιστικότητας, Υποδομών, Μεταφορών & Δικτύων με θέμα Έγκριση τετρακοσίων σαράντα (440) Ελληνικών Τεχνικών Προδιαγραφών (ΕΤΕΠ), με υποχρεωτική εφαρμογή σε όλα τα Δημόσια έργα. καθώς και η συνοδευτική εγκύκλιος 26/ΔΙΠΑΔ/ ΟΙΚ/356/ ε) Η Εγκύκλιος 17/2016 (αρ.πρωτ.δκπ/οικ./1322/ ) με θέμα: Απόφαση του Υπουργού Υποδομών, Μεταφορών και Δικτύων για την αναστολή της υποχρεωτικής εφαρμογής πενήντα εννέα (59) Ελληνικών Τεχνικών Προδιαγραφών (ΕΛΟΤ ΕΤΕΠ)" στ) Η ΚΥΑ Υπουργείων Ανάπτυξης και ΥΠΥΜΕΔΙ υπ' αριθ ΦΕΚ 1914 Β / ζ) Γενικότερα κάθε διάταξη (Νόμος, Διάταγμα, Απόφαση, Εγκύκλιος, ) που διέπει την εκτέλεση του έργου της παρούσας σύμβασης έστω κι αν δεν αναφέρονται ρητά παραπάνω. Άρθρο 4. Σύμβαση Κατασκευής Έργου-Αντικείμενο Εργασιών Η Σύμβαση συνάπτεται σύμφωνα με τα άρθρα 135, 136 και 316 του Ν.4412/16 με την υπογραφή συμφωνητικού που πρωτοκολλείται αυθημερόν στο Πρωτόκολλο του Εργοδότη. Το Συμβατικό Αντικείμενο συνίσταται στην ανάληψη και εκπλήρωση από τον Ανάδοχο όλων των υποχρεώσεων που απορρέουν από την Σύμβαση και τα αναπόσπαστα Συμβατικά της Τεύχη. Μεταξύ των υποχρεώσεων αυτών περιλαμβάνονται και οι παρακάτω: α) Η εκτέλεση των εργασιών σύμφωνα με την τεχνική περιγραφή και τα λοιπά τεύχη δημοπράτησης. β) Η σύνταξη των ερευνών, προγραμμάτων, μεθοδολογιών, επιμετρήσεων και λοιπών τευχών και εγγράφων που προβλέπονται από τα τεύχη δημοπράτησης. γ) Η συντήρηση του έργου Άρθρο 5. λειτουργίας Χρόνος εγγύησης - Εγγύηση καλής εκτέλεσης Εγγύηση καλής Ο χρόνος εγγύησης, δηλαδή ο χρόνος κατά τον οποίο ο Ανάδοχος οφείλει να διατηρεί το έργο σε καλή κατάσταση, συντηρώντας το, επισκευάζοντάς το και επανορθώνοντας με δαπάνη του βλάβες ή φθορές από συνηθισμένη χρήση, ορίζεται σε 12 μήνες από την ημερομηνία έγκρισης της βεβαίωσης περαίωσης του έργου, κατά τις διατάξεις του άρθρου 171 του Ν.4412/16. Η εγγύηση καλής εκτέλεσης ορίζεται σε ποσοστό 5 % επί της αξίας της σύμβασης προ ΦΠΑ. Αν η εκτέλεση του έργου αναληφθεί από κοινοπραξία έχουν ισχύ εκτός των παραπάνω και οι ειδικές ρυθμίσεις του άρθρου 140 του ν.4012/

218 ΕΡΓΟ: Ανάπλαση Πλατείας Ηρώων Αμαρουσίου με Βιοκλιματικό Σχεδιασμό Η εγγύηση καλής εκτέλεσης σύμφωνα με το άρθρο 302 του Ν.4412/16 εκδίδονται από πιστωτικά ιδρύματα που λειτουργούν νόμιμα στα κράτη - μέλη της Ευρωπαϊκής Ένωσης ή του Ευρωπαϊκού Οικονομικού Χώρου ή στα κράτη-μέρη της ΣΔΣ και έχουν, σύμφωνα με τις ισχύουσες διατάξεις, το δικαίωμα αυτό. Μπορούν, επίσης, να εκδίδονται από το Ε.Τ.Α.Α. - Τ.Σ.Μ.Ε.Δ.Ε. ή να παρέχονται με γραμμάτιο του Ταμείου Παρακαταθηκών και Δανείων με παρακατάθεση σε αυτό του αντίστοιχου χρηματικού ποσού. Αν συσταθεί παρακαταθήκη με γραμμάτιο παρακατάθεσης χρεογράφων στο Ταμείο Παρακαταθηκών και Δανείων, τα τοκομερίδια ή μερίσματα που λήγουν κατά τη διάρκεια της εγγύησης επιστρέφονται μετά τη λήξη τους στον υπέρ ου η εγγύηση δικαιούχο. Άρθρο 6. Ασφάλιση έργου Για την έντεχνη κατασκευή του έργου, σύμφωνα με την παρ. 4 του άρθρου 144 του Ν. 4412/16, ο Ανάδοχος του έργου και ο τεχνικός σύμβουλος υποχρεούται να ασφαλίζει την κατασκευή του έργου και τις υπηρεσίες τεχνικού συμβούλου αντίστοιχα κατά παντός κινδύνου, περιλαμβανομένων και των περιπτώσεων ζημιών από ανωτέρα βία. Άρθρο 7. Απαλλοτριώσεις Για την εκτέλεση του εν λόγω έργου δε θα απαιτηθούν απαλλοτριώσεις κατά την κατασκευή του. από τον ΚτΕ Άρθρο 8. Έναρξη εργασιών. Υπεύθυνος του Έργου Η ημερομηνία έναρξης των εργασιών από την οποία αρχίζουν οι προθεσμίες του έργου συμπίπτει με την ημερομηνία υπογραφής της σύμβασης. Ο Ανάδοχος εγκαθιστά τον εκπρόσωπό του για τη διεύθυνση του έργου, στον τόπο του έργου με μόνιμη διαμονή στην περιοχή των έργων, εκείνον που όρισε σύμφωνα με τα διαλαμβανόμενα στο σχετικό άρθρο της διακήρυξης. Τα τυπικά προσόντα του εν λόγω εκπροσώπου του Αναδόχου θα είναι σύμφωνο με τις διατάξεις του άρθρου 135 και 139 του Ν.4412/16. Η Αναθέτουσα Αρχή / Αναθέτων Φορέας δικαιούται με απόλυτη κρίση της να κάνει αποδεκτό ή όχι τον αντιπρόσωπο και να απαντήσει σχετικά. Σε αρνητική απάντηση ο Ανάδοχος οφείλει το ταχύτερο να ορίσει άλλον κατάλληλο αντιπρόσωπο. Μέχρι τότε επί τόπου του έργου θα βρίσκεται ο Ανάδοχος. Άρθρο 9. Επίβλεψη των έργων Η εκτέλεση των έργων θα γίνει υπό την επίβλεψη της Δ/νσης Τεχνικών Έργων του Δήμου Αμαρουσίου. Ο έλεγχος των εκτελούμενων έργων θα γίνεται κατά τις ισχύουσες διατάξεις του άρθρου 136, του 138, του 142, του 146 του Ν.4412/16. Η άσκηση επίβλεψης σε καμία περίπτωση δεν μειώνει τις ευθύνες του αναδόχου για την εκτέλεση του έργου σύμφωνα με τις ισχύουσες διατάξεις και την σύμβαση. Η Υπηρεσία Επίβλεψης ορίζει εντός 15 ημερών από την υπογραφή της σύμβασης τον επιβλέποντα μηχανικό του έργου και τις επιτροπές παραλαβής αφανών εργασιών, παραλαβής φυσικού εδάφους και χαρακτηρισμού εδαφών όπως ορίζονται στα άρθρα 136, 151 του Ν.4412/16, και οι αποφάσεις αυτές κοινοποιούνται στον Ανάδοχο. -6-

219 ΕΡΓΟ: Ανάπλαση Πλατείας Ηρώων Αμαρουσίου με Βιοκλιματικό Σχεδιασμό Άρθρο 10. Υπεργολαβίες και Κατασκευαστικές Κοινοπραξίες. Η Σύναψη μίσθωσης έργου μεταξύ του Αναδόχου και τρίτης Εργοληπτικής Επιχείρησης μπορεί να γίνει σύμφωνα με το άρθρο 165, 166, 336 του Ν.4412/16 και των οριζομένων στο άρθρο 25 της Διακήρυξης. Άρθρο 11. Μελέτη συνθηκών εκτέλεσης του έργου Ο Ανάδοχος αποδέχεται με την προσφορά του ότι μελέτησε πλήρως τη φύση και την τοποθεσία των έργων, τις γενικές και τοπικές συνθήκες, κυρίως όσον αφορά τις συνθήκες εξεύρεσης, μεταφοράς απόθεσης και αποθήκευσης υλικών, την ύπαρξη εργατικών χεριών, νερού, ηλεκτρικού ρεύματος, το ευμετάβλητο των καιρικών συνθηκών και γενικά όλες τις φυσικές συνθήκες στην περιοχή των έργων, τη διαμόρφωση και κατάσταση, του εδάφους και υπεδάφους, το είδος, ποιότητα και ποσότητα των πάνω και κάτω από το έδαφος δυνατό να συναντηθούν υλικών και νερών, το είδος και τα μέσα που θα απαιτηθούν πριν από την έναρξη και κατά την περίοδο των εργασιών και όποια άλλα ζητήματα που με οποιοδήποτε τρόπο μπορούν να επηρεάσουν, σε συνδυασμό με τη σύμβαση, τις εργασίες ή το κόστος τους. Ειδικά μελέτησε και έλαβε υπόψη του στην προσφορά τον φόρτο και τις συνθήκες κυκλοφορίας των οχημάτων και την ύπαρξη και λειτουργία των έργων και δικτύων κοινής ωφελείας (αγωγούς, αποχετευτικά γενικά, ΔΕΗ, ΟΤΕ κ.λ.π.) καθώς και την ιδιαιτερότητα του έργου. Σημειώνεται ότι οι ευθύνες για αλληλογραφία και συνεννοήσεις που ενδέχεται να χρειαστούν με τους διάφορους Οργανισμούς Κοινής Ωφελείας, Εφορεία Αρχαιοτήτων που απαιτείται και Εφορεία Νεωτέρων Μνημείων που ενδέχεται να χρειαστεί, ανήκουν όλες στον ανάδοχο. Όλες αυτές οι ενέργειες θα γίνονται με γνώση της Επίβλεψης. Έτσι, η αλληλογραφία θα γίνεται μέσω της Διευθύνουσας το έργο Υπηρεσίας ή με κοινοποίηση των εγγράφων στην Επίβλεψη, τα δε πορίσματα συσκέψεων κ.λ.π. θα ανακεφαλαιώνονται σε ενημερωτικές αναφορές που θα υποβάλλονται μέσα σε 10 εργάσιμες ημέρες. Ο Ανάδοχος αναγνωρίζει ότι αναμένονται παρεμβολές από άλλους Αναδόχους άλλων έργων και για τον λόγο αυτό έλαβε υπόψη του αυτές τις επιβαρύνσεις στις συμβατικές τιμές προσφοράς και στο αναλυτικό πρόγραμμα κατασκευής και ότι καμία τέτοια παρεμβολή θα αποτελέσει βάση για πρόσθετη αποζημίωση του Αναδόχου. Ο Ανάδοχος θα συνεργάζεται με όλους τους άλλους Αναδόχους κάτω από τις οδηγίες της Διευθύνουσας Υπηρεσίας. και αναλαμβάνει την υποχρέωση σύμφωνα με τα διαλαμβανόμενα στο άρθρο 138 του Ν.4412/16 να μην παρεμποδίζει την εκτέλεση οποιωνδήποτε άλλων έργων ή εργασιών φορέα του δημόσιου τομέα, που είναι δυνατόν να επηρεάζονται από τις εργασίες της εργολαβίας του, να προστατεύει τις υπάρχουσες κατασκευές και εκμεταλλεύσεις από κάθε βλάβη ή διακοπή λειτουργίας τους και χωρίς μείωση της ευθύνης του να αποκαθιστά ή να συμβάλει στην άμεση αποκατάσταση των βλαβών ή διακοπών. Με την υπογραφή της Σύμβασης, ο Επιβλέπων έχει υποχρέωση να θέσει στη διάθεση του Αναδόχου την εγκεκριμένη οριστική μελέτη και τη μελέτη εφαρμογής του έργου. Ο Ανάδοχος έχει υποχρέωση να κάνει καλή και πιστή εκτέλεση των εγκεκριμένων σχεδίων και τευχών και δεν έχει δικαίωμα, χωρίς προηγούμενη έγγραφη εντολή της Επίβλεψης, να τα τροποποιήσει. Ο Ανάδοχος οφείλει σε κάθε περίπτωση που κρίνει ότι μεταβολή σχεδίου της εγκεκριμένης μελέτης θα απέβαινε από τεχνική και οικονομική άποψη σε όφελος του έργου, να το γνωρίσει στον Επιβλέποντα, ο οποίος μπορεί να αποδεχτεί ή να απορρίψει την προτεινόμενη μεταβολή. Σε αυτή την περίπτωση καθώς και σε κάθε περίπτωση που προκύψουν τροποποιήσεις των μελετών λόγω της ιδιαίτερης φύσης του έργου κατά την διάρκεια κατασκευής, ο ανάδοχος υποχρεούται να εξασφαλίσει όλες τις απαιτούμενες εγκρίσεις από τους αρμόδιους φορείς (π.χ. Εφορεία Αρχαιοτήτων, Συμβούλιο Αρχιτεκτονικής, κλπ) και να εκδώσει την κατά περίπτωση απαιτούμενη αναθεώρηση έγκρισης και άδειας δόμησης ή ενημέρωση άδειας δόμησης. -7-

220 ΕΡΓΟ: Ανάπλαση Πλατείας Ηρώων Αμαρουσίου με Βιοκλιματικό Σχεδιασμό Άρθρο 12. Τεχνική διεύθυνση του έργου - Προσωπικό του Αναδόχου Η τεχνική διεύθυνση του έργου γίνεται σύμφωνα και διέπεται από τα αναφερόμενα στο άρθρο 139 του Ν.4412/2016. Ο Ανάδοχος οφείλει να παρακολουθεί μέσω του εκπροσώπου που έχει ορίσει, σύμφωνα με το άρθρο 9 (έναρξη εργασιών) της παρούσας. Ο Ανάδοχος υποχρεούται επίσης να εγκαταστήσει στον τόπο εκτελέσεως του έργου, γραφείο στελεχωμένο με ειδικευμένο και έμπειρο τεχνικό προσωπικό ήτοι Πολιτικό Μηχανικό ή Αρχιτέκτονα, που χρειάζεται για τη διεύθυνση και παρακολούθηση του έργου, το οποίο σε οποιαδήποτε χρονική στιγμή ζητηθεί θα είναι στη διάθεση της Υπηρεσίας. Ο Ανάδοχος υποχρεούται να υποβάλει επίσης κατάσταση των προσώπων που θα είναι εξουσιοδοτημένα να αναπληρώνουν τους παραπάνω αναφερομένους κατά την απουσία τους. Οι επιστάτες και εργοδηγοί του Αναδόχου πρέπει να είναι ικανοί να τον βοηθούν στην εκτέλεση των έργων, τις επιμετρήσεις κλπ. Οι εργατοτεχνίτες πρέπει να έχουν την απαιτούμενη καταλληλότητα για το σκοπό για τον οποίο χρησιμοποιούνται. Η Επιβλέπουσα Υπηρεσία μπορεί πάντα να διατάσσει την απομάκρυνση του προσωπικού που κρίνεται δικαιολογημένα ακατάλληλο ή την ενίσχυση των συνεργείων του αναδόχου. Άρθρο 13. Συμμόρφωση Αναδόχου προς την σύμβαση και τις διαταγές της Υπηρεσίας Επίβλεψης Ο Ανάδοχος οφείλει να συμμορφώνεται με τις διατάξεις της Ειδικής Συγγραφής Υποχρεώσεων και των λοιπών στοιχείων της εργολαβίας, όπως και με τις έγγραφες διαταγές της Επιβλέπουσας Υπηρεσίας. Ο Ανάδοχος δεν έχει καμία υποχρέωση να συμμορφώνεται στις διαταγές που του δίνονται προφορικά αλλά μόνο στις έγγραφες διαταγές ή σε υπηρεσιακά σημειώματα του Επιβλέποντα μηχανικού που επικυρώνονται με σχετικά έγγραφα της Επιβλέπουσας Υπηρεσίας. Κατ' εξαίρεση και σύμφωνα με την παρ. 4 του άρθρου 138, σε επείγουσες περιπτώσεις, η εντολή της Διευθύνουσας Υπηρεσίας για τροποποιήσεις ή συμπληρώσεις μπορεί να δίνεται και προφορικά στον τόπο των έργων. Στην περίπτωση αυτή πρέπει να γίνει σχετική καταχώρηση στο ημερολόγιο του έργου. Αν τη διαταγή αυτή δίνει ο επιβλέπων, οφείλει να ενημερώσει αμελλητί εγγράφως τη διευθύνουσα υπηρεσία, για την έκδοση κανονικής εντολής η οποία εκδίδεται εντός τριών εργασίμων ημερών από την ανωτέρω έγγραφη ενημέρωση. Αν η εντολή αυτή διαφοροποιεί μερικά ή ολικά τις εντολές του επιβλέποντα, ο Ανάδοχος αποζημιώνεται για τις εργασίες που έχει εκτελέσει, σύμφωνα με την εντολή της επίβλεψης μέχρι τη λήψη της εντολής της διευθύνουσας υπηρεσίας. Άρθρο 14. Πηγές Αδρανών Υλικών. Διάθεση πλεοναζόντων. Εφαρμόζονται τα αναφερόμενα στις παρ. 5,10 & 11 του άρθρου 138 του ν. 4412/2016. Ο Ανάδοχος οφείλει να προμηθεύσει με δική του ευθύνη και δαπάνη όλα τα αδρανή υλικά που θα απαιτηθούν για την εκτέλεση του έργου. Τα αδρανή υλικά που θα χρησιμοποιηθούν στο έργο θα είναι θραυστά υλικά λατομείου. Ο Εργοδότης δεν αναλαμβάνει καμιά υποχρέωση για την απαλλοτρίωση εκτάσεων κατάλληλων για την παραγωγή υλικών προς χρήση του Αναδόχου στο έργο, πρέπει συνεπώς αυτός στις τιμές που θα προσφέρει για την κατασκευή του έργου να συμπεριλάβει όλες τις από οιονδήποτε λόγο απαιτούμενες δαπάνες για την προμήθεια από λατομεία, ορυχεία, κ.λ.π. των αναγκαιούντων αδρανών υλικών, ή για τη μίσθωση ή αγορά εκτάσεων προς παραγωγή των υλικών αυτών. Επίσης στις τιμές προσφοράς του, πρέπει να περιληφθούν οι δαπάνες, κατασκευής και συντήρησης οδών προσπέλασης, μεταφορών των υλικών από οποιαδήποτε πηγή και αν λαμβάνονται κ.λ.π., μη αναγνωριζόμενης ουδεμίας αξίωσης του αναδόχου για πληρωμή -8-

221 ΕΡΓΟ: Ανάπλαση Πλατείας Ηρώων Αμαρουσίου με Βιοκλιματικό Σχεδιασμό άλλης αποζημίωσης λόγω πρόσθετων τυχόν μεταφορών ή δυσμενών συνθηκών μίσθωσης λατομείων, ορυχείων, κ.λ.π., αποκάλυψης και δημιουργίας ή εκμετάλλευσης αυτών κ.λ.π. Τα ακατάλληλα ή πλεονάζοντα υλικά θα διαστρώνονται, μετά από υποβολή προτάσεως από τον ανάδοχο σε κατάλληλους χώρους και μετά από σχετική έγκριση της Διευθύνουσας Υπηρεσίας. Σε περίπτωση που δεν είναι δυνατή η απόθεση των προϊόντων εκσκαφής σε προεγκριθέντες χώρους, ο Ανάδοχος οφείλει να εξεύρει και να χρησιμοποιήσει άλλους κατάλληλους χώρους, με την έγκριση της υπηρεσίας χωρίς ιδιαίτερη αποζημίωση. Άρθρο 15. Ποιότητα υλικών - Έλεγχος Εφαρμόζονται τα αναφερόμενα στα άρθρα 138,159, 208 & 221 του ν. 4412/2016. Ο Ανάδοχος οφείλει να προμηθευτεί με δική του ευθύνη και δαπάνη όλα τα υλικά που θα απαιτηθούν για την εκτέλεση του έργου. Η παραλαβή και ο έλεγχος της ποιότητας των υλικών που χρησιμοποιούνται στην κατασκευή του έργου ή ενσωματώνονται σε αυτό, γίνεται σύμφωνα με τα οριζόμενα στην παρ. 3 του άρθρου 221 του ν. 4412/2016). Τα υλικά πρέπει να είναι άριστης ποιότητας και να εκπληρώνουν τους όρους των αντίστοιχων ισχυουσών Ελληνικών Τεχνικών Προδιαγραφών. Δείγματα υλικών πρέπει να υποβάλλονται για έγκριση πριν χρησιμοποιηθούν. Υλικά και άλλα είδη που χρησιμοποιούνται χωρίς τα προαναφερόμενα πιστοποιητικά και έγκριση θα απορρίπτονται, εφόσον διαπιστωθεί η ακαταλληλότητά τους. Τα απαιτούμενα δείγματα και περιγραφικά στοιχεία θα παίρνονται έγκαιρα από τον Ανάδοχο πριν από τη χρήση και θα εξετάζονται από την Υπηρεσία. Στην συνέχεια, όταν απαιτείται, τα δείγματα θα στέλνονται για εξέταση σε κατάλληλο κρατικό εργαστήριο δοκιμής υλικών. Γι αυτό θα συσκευάζονται κατάλληλα, με την αναγραφή του ονόματος του υλικού και του εργοστασίου και τα υλικά εμπορίου και για τα αδρανή υλικά τον τόπο προέλευσης, την ονομασία και την τοποθεσία του έργου και το όνομα του Αναδόχου, καθώς και ότι τα υλικά που πρόκειται να χρησιμοποιηθούν ανταποκρίνονται προς το δείγμα. Επίσης αναγράφεται το είδος του ελέγχου στον οποίο θα υποβληθούν τα υλικά. Κάθε σχετική δαπάνη θα επιβαρύνει τον Ανάδοχο και περιλαμβάνεται στο ποσοστό γενικών εξόδων και οφέλους του. Αν κατά την κατασκευή του έργου η επίβλεψη θεωρεί ότι τα προς χρησιμοποίηση υλικά δεν πληρούν τις απαιτήσεις των προδιαγραφών ή γενικά είναι ακατάλληλα, διατάσσεται από την Επιβλέπουσα Υπηρεσία η μη χρησιμοποίηση των υλικών. Αν ο Ανάδοχος διαφωνεί, τα υλικά δεν χρησιμοποιούνται αν δεν κριθεί η καταλληλότητά τους από εργαστηριακό έλεγχο που γίνεται από αναγνωρισμένα εργαστήρια. Η δαπάνη για τις εργαστηριακές έρευνες προκαταβάλλεται από τον ανάδοχο και τον βαρύνει τελικά, αν αποδειχθεί η ακαταλληλότητα των υλικών. Στην αντίθετη περίπτωση η δαπάνη βαρύνει τον κύριο του έργου και αποδίδεται στον ανάδοχο από τις πιστώσεις του έργου. Άρθρο 16. Έλεγχοι Δοκιμές Κατασκευών Η επιβλέπουσα Υπηρεσία θα προβαίνει όποτε κρίνει σκόπιμα και με δαπάνη του Αναδόχου σε ελέγχους και δοκιμές των κατασκευών, ώστε να διαπιστώνει μεταξύ των άλλων την ποιότητα και την αποτελεσματικότητα αυτών. Οι έλεγχοι - δοκιμές είναι: Αντοχή / ποιότητα σκυροδέματος. Αντοχή / ποιότητα κονιαμάτων. -9-

222 ΕΡΓΟ: Ανάπλαση Πλατείας Ηρώων Αμαρουσίου με Βιοκλιματικό Σχεδιασμό Άρθρο 17. Μηχανικός εξοπλισμός Εφαρμόζονται τα αναφερόμενα στο άρθρο 138 του ν. 4412/2016 και παρ. 4 του άρθρου 145 του Ν. 4412/2016 Ο Ανάδοχος οφείλει να προμηθευτεί με δική του ευθύνη και δαπάνη όλο τον μηχανικό εξοπλισμό που θα απαιτηθεί για την εκτέλεση του έργου. Ο μηχανικός εξοπλισμός που θα διατεθεί από τον Εργολάβο θα είναι σε άριστη κατάσταση λειτουργίας και η συντήρησή του θα γίνεται κανονικά. Ο αριθμός και οι αποδόσεις των μηχανημάτων θα καθοριστούν με λεπτομέρεια στο αναλυτικό χρονοδιάγραμμα που θα συνταχθεί και σύμφωνα με τα οριζόμενα στο άρθρο 22Δ της διακήρυξης του έργου. Αν, παρ' όλα αυτά, και κατά την απόλυτη κρίση της Υπηρεσίας, δεν κριθούν επαρκή τα μηχανικά κ.λ.π. μέσα που εισκομίστηκαν στο έργο για την εμπρόθεσμη περαίωση των εργασιών, τότε ο Ανάδοχος υποχρεώνεται, μέσα σε δεκαήμερη προθεσμία από γραπτή εντολή της Υπηρεσίας, να ενισχύσει τον επί τόπου υπάρχοντα μηχανικό εξοπλισμό κ.λπ. σύμφωνα με τις υποδείξεις της Υπηρεσίας. Ο Ανάδοχος οφείλει να ελέγχει τη σωστή λειτουργία και τον χειρισμό των μηχανημάτων (χωματουργικών και διακίνησης υλικών), των ανυψωτικών μηχανημάτων, των οχημάτων, των εγκαταστάσεων, των μηχανών και του λοιπού εξοπλισμού εργασίας (ζώνες ασφαλείας με μηχανισμό ανόδου και καθόδου, κυλιόμενα ικριώματα, φορητές κλίμακες, κλπ) σύμφωνα με το κάθε φορά ισχύον θεσμικό πλαίσιο (ΠΔ 1073/81 (αρ.17, ), Ν1430/84 (αρ.11-15), ΠΔ 499/91, ΠΔ 395/94, όπως τροποποιήθηκε και ισχύει: το ΠΔ 89/99, ΠΔ 304/00 και ΠΔ 155/04, ΠΔ 105/95 (παραρτ. IX), ΠΔ 305/96 (αρ.12 παραρτ.iv μέρος Β τμήμα ΙΙ παρ.7-9), ΚΥΑ 15085/593/03, ΚΥΑ αρ.δ13ε/4800/03, ΠΔ 57/10, Ν.3850/10 (αρ. 34, 35)). Τα μηχανήματα έργων σύμφωνα με το ΠΔ 305/96 (αρ.12 παραρτ. IV, μέρος Β, τμήμα ΙΙ, παρ.7.4 και 8.5) και το ΠΔ 304/00 (αρ.2), πρέπει να συνοδεύονται από τα εξής στοιχεία: Πινακίδες αριθμού κυκλοφορίας Άδεια κυκλοφορίας Αποδεικτικά στοιχεία ασφάλισης. Αποδεικτικά πληρωμής τελών κυκλοφορίας (χρήσης) Άδειες χειριστών μηχανημάτων σύμφωνα με το ΠΔ 305/96 (αρ.12, παραρτ. IV, μέρος Β, τμήμα ΙΙ, παρ. 8.1.γ και 8.2) και το ΠΔ 89/99 (παραρτ. II, παρ.2.1). Σημειώνεται ότι η άδεια χειριστού μηχανήματος συνοδεύει τον χειριστή. Βεβαίωση ασφαλούς λειτουργίας του εξοπλισμού εργασίας (ορθή συναρμολόγηση - εγκατάσταση, καλή λειτουργία) και αρχείο συντήρησης αυτού στο οποίο θα καταχωρούνται τα αποτελέσματα των ελέγχων σύμφωνα με το ΠΔ 89/99 (αρ. 4α παρ.3 και 6). Πιστοποιητικό επανελέγχου ανυψωτικού μηχανήματος, οδηγίες χρήσης, συντήρησης και αντίστοιχο βιβλίο συντήρησης και ελέγχων αυτού σύμφωνα με την ΚΥΑ 15085/593/03 ( αρ.3 και αρ.4. παρ.7 ). Άρθρο 18. Προθεσμία Αποπεράτωσης- Χρονοδιάγραμμα- Ενδεικτικές/Αποκλειστικές Τμηματικές Προθεσμίες- Αναλυτικό Πρόγραμμα- Ημερολόγιο - Πρόοδος των εργασιών - Ποινικές ρήτρες Εφαρμόζονται τα αναφερόμενα στα άρθρα 145, 146 & 147 του ν. 4412/2016. Η ολική προθεσμία αποπερατώσεως του έργου ορίζεται σε 9 μήνες. Ο Ανάδοχος μέσα σε δέκα πέντε μέρες από την υπογραφή της Σύμβασης πρέπει να υποβάλλει στην Επιβλέπουσα Υπηρεσία για έγκριση αναλυτικό πρόγραμμα, σύμφωνα με τα άρθρα 145 και 147 του Ν.4412/2016 στο οποίο θα φαίνεται η σειρά εκτέλεσης των έργων. -10-

223 ΕΡΓΟ: Ανάπλαση Πλατείας Ηρώων Αμαρουσίου με Βιοκλιματικό Σχεδιασμό Το πρόγραμμα αυτό θα συνταχθεί και υπό τύπο διαγράμματος προόδου έργων (διαγράμματα GANTT) έτσι ώστε να φαίνονται σαφώς τα τμήματα, η αξία τους (οικονομικό πρόγραμμα εκταμίευσης) και τα χρονικά όρια αποπεράτωσης του έργου, καθώς και τα μηχανικά μέσα που θα χρησιμοποιηθούν σε κάθε τμηματική προθεσμία. Το πρόγραμμα αυτό πρέπει να επιστραφεί στον εργολάβο εγκεκριμένο ή τροποποιημένο μερικά ή ολικά, μέσα σε δεκαπέντε (15) μέρες από την υποβολή του. Στην περίπτωση που θα περάσει η δεκαπενθήμερη προθεσμία από την εγκατάσταση του Αναδόχου, χωρίς αυτός να υποβάλλει το παραπάνω αναλυτικό πρόγραμμα εφαρμόζονται τα αναφερόμενα στην παρ.2 του άρθρου 145 του Ν. 4412/2016. Η έναρξη των εργασιών του έργου εκ μέρους του αναδόχου δεν μπορεί να καθυστερήσει πέρα των 30 ημερών από την υπογραφή της σύμβασης. Ο Ανάδοχος οφείλει να χρησιμοποιεί κάθε φορά επαρκή συνεργεία τεχνικών και εργατών και μηχανικά μέσα κατασκευής ή να εργασθεί υπερωριακά και τις Κυριακές και γιορτές και να καταρτίζει νυκτερινά συνεργεία, χωρίς να έχει δικαίωμα για το λόγο αυτό σε πρόσθετη αποζημίωση, αν αυτό κριθεί απαραίτητο για την εξασφάλιση της εκτέλεσης των έργων σύμφωνα προς το παραπάνω πρόγραμμα προόδου τους. Η Επιβλέπουσα Υπηρεσία, αν κρίνει ότι ο ρυθμός προόδου των έργων δεν είναι ικανοποιητικός και σύμφωνος με το πρόγραμμα εργασιών, μπορεί να απαιτήσει από τον Ανάδοχο να αυξήσει τον αριθμό των συνεργείων του, τις υπερωρίες τις εργάσιμες μέρες και τον αριθμό των μηχανημάτων και γενικά να πάρει όλα τα μέτρα που επιβάλλονται για την επιτάχυνση της προόδου των έργων. Ο Ανάδοχος οφείλει να συμμορφώνεται προς τις σχετικές εντολές της Επιβλέπουσας Υπηρεσίας, χωρίς πρόσθετη αποζημίωση. Η μη συμμόρφωση του Αναδόχου προς τις παραπάνω εντολές και η αποδειγμένα αδικαιολόγητη καθυστέρηση της εκτέλεσης των έργων κατά το παραπάνω πρόγραμμα, δίνει στον Εργοδότη το δικαίωμα να καταγγείλει τη σύμβαση και να στερήσει τον Ανάδοχο από το δικαίωμα συνέχισης του έργου, σε εφαρμογή των σχετικών διατάξεων του άρθρου 145 του Ν.4412/16. Η μη άσκηση των παραπάνω δικαιωμάτων του Εργοδότη, δεν απαλλάσσει τον Ανάδοχο από οποιαδήποτε υποχρέωση που προκύπτει από τη σύμβαση. Ο Ανάδοχος οφείλει να τηρεί λεπτομερές ημερολόγιο εργασιών και καιρικών συνθηκών, σύμφωνα με το άρθρο 146 του Ν.4412/2016. Το ημερολόγιο θα πρέπει να συμπληρώνεται καθημερινά και να αναγράφονται σε αυτό, με συνοπτικό τρόπο, ιδίως: α) στοιχεία για τις καιρικές συνθήκες που επικρατούν κατά τη διάρκεια του εικοσιτετραώρου, β) αριθμητικά στοιχεία για το απασχολούμενο προσωπικό κατά κατηγορίες, καθώς και το προσωπικό σε ημεραργία λόγω υπερημερίας του εργοδότη, γ) τα χρησιμοποιούμενα μηχανήματα, καθώς και τα μηχανήματα σε ημεραργία λόγω υπερημερίας του εργοδότη, δ) θέση και περιγραφή των εργασιών. Αναφορά για τις εργασίες για τις οποίες δεν υπάρχει πρόοδος ή δεν εκτελούνται, αλλά και οι σχετικοί λόγοι, ε) ώρα έναρξης και πέρατος κρίσιμων εργασιών εντός της ημέρας, στ) αφίξεις και αναχωρήσεις κύριου εξοπλισμού, ζ) συνθήκες κυκλοφοριακών ρυθμίσεων. Επίσης να καταγράφονται τροποποιήσεις ή προβλήματα με τις ρυθμίσεις και τον σχετικό εξοπλισμό, η) τα προσκομιζόμενα υλικά, οι εκτελούμενες εργασίες, θ) οι εργαστηριακές δοκιμές, ι) καθυστερήσεις, δυσκολίες, ατυχήματα, ζημίες, μη συνήθεις συνθήκες που προκαλούν καθυστερήσεις, ο χρόνος προσωρινής αναστολής ή επανάληψης εργασιών, -11-

224 ΕΡΓΟ: Ανάπλαση Πλατείας Ηρώων Αμαρουσίου με Βιοκλιματικό Σχεδιασμό αα) οι εντολές και παρατηρήσεις των οργάνων επίβλεψης, ββ) έκτακτα περιστατικά και γγ) σημαντικές επισκέψεις ή επικοινωνίες με το Δημόσιο ή τοπικές αρχές ή παρόδιους ιδιοκτήτες, δδ) κάθε άλλο σχετικό με το έργο σημαντικό πληροφοριακό στοιχείο. Το ημερολόγιο τηρείται με μέριμνα του Αναδόχου, υπογράφεται από τον εκπρόσωπό του και από εντεταλμένο όργανο της επίβλεψης. Το ένα (αποκοπτόμενο) φύλλο περιέρχεται στη Επιβλέπουσα Υπηρεσία εντός επτά (7) ημερών, με μέριμνα του εντεταλμένου οργάνου της επίβλεψης (εκτός αν άλλως ορίζεται στα έγγραφα της σύμβασης). Η Επιβλέπουσα Υπηρεσία μπορεί πάντα να ορίσει την εγγραφή στο ημερολόγιο συμπληρωματικών πληροφοριών ή άλλων στοιχείων που προσιδιάζουν στο συγκεκριμένο έργο ή να ζητήσει από τον εργολάβο την τήρηση και άλλων στατιστικών στοιχείων. Εφόσον κριθεί αναγκαίο, είναι δυνατό να ζητηθεί από τη Επιβλέπουσα Υπηρεσία να καταγράφονται γεγονότα ή καταστάσεις με σκαριφήματα, φωτογραφίες, καταγραφές με video ή άλλες μεθόδους καταγραφής οπτικών μέσων. Σε εφαρμογή των σχετικών διατάξεων του άρθρου 146 του Ν.4412/16 σε περίπτωση παράλειψης της υποχρέωσης του αναδόχου για καθημερινή τήρηση ημερολογίου, επιβάλλεται ειδική ποινική ρήτρα του ποσού των # 100 (εκατό) ευρώ# για κάθε ημέρα παράλειψης. Οι ενδεικτικές τμηματικές προθεσμίες υλοποίησης του έργου είναι: 1η Ενδεικτική τμηματική προθεσμία Όχι αργότερα από δέκα πέντε (15) ημερολογιακές μέρες από την υπογραφή της σύμβασης ο Ανάδοχος υποχρεούται να έχει συντάξει και υποβάλει στην Υπηρεσία για έγκριση το Χρονοδιάγραμμα Κατασκευής του Έργου ", Οι αποκλειστικές τμηματικές προθεσμίες υλοποίησης του έργου είναι: 1η Αποκλειστική τμηματική προθεσμία Όχι αργότερα από τριάντα (30) ημερολογιακές μέρες από την υπογραφή της σύμβασης ο Ανάδοχος υποχρεούται να εκκινήσει το έργο Ο Ανάδοχος θα συντάσσει διάγραμμα που θα δείχνει την συντελούμενη πρόοδο των εργασιών στο τέλος κάθε μήνα και αντίστοιχο οικονομικό διάγραμμα εκταμίευσης και θα παραδίνει στην Επιβλέπουσα Υπηρεσία 3 αντίγραφα, για να ελέγχεται άμεσα η εφαρμογή του συμβατικού αναλυτικού προγράμματος (ποσοτικού και οικονομικού). Για την παράβαση των προθεσμιών του έργου, εφαρμόζονται οι διατάξεις του άρθρου 148 του Ν.4412/16. Συγκεκριμένα επιβάλλονται ποινικές ρήτρες προς τον Εργολάβο που έχουν ως εξής: i. Για κάθε ημερολογιακή ημέρα καθυστέρησης που αφορά την περίοδο από την 1 η ημέρα υλοποίησης του έργου έως και την 15 η ημέρα επιβάλλεται ποινική ρήτρα ανέκκλητη 100,ευρώ. ii. Για κάθε ημερολογιακή ημέρα καθυστέρησης που αφορά την περίοδο από την 16 η ημέρα υλοποίησης του έργου έως και την 30 η ημέρα επιβάλλεται ποινική ρήτρα ανέκκλητη 150,ευρώ -12-

225 ΕΡΓΟ: Ανάπλαση Πλατείας Ηρώων Αμαρουσίου με Βιοκλιματικό Σχεδιασμό Το συνολικό ποσό της ποινικής ρήτρας δεν μπορεί να ξεπεράσει το ποσοστό 3% της αξίας της σύμβασης χωρίς ΦΠΑ. Μετά την πάροδο των προθεσμιών που αναφέρονται στο άρθρο 160 του Ν.4412/16 ήτοι: i. καθυστερήσει υπαίτια, πέραν του μηνός από της υπογραφής της συμβάσεως την έναρξη των εργασιών ή την υποβολή του αναλυτικού χρονοδιαγράμματος, σύμφωνα και με τα προβλεπόμενα στη σύμβαση, ii. ή υπερβεί με υπαιτιότητά του, για χρόνο περισσότερο του μηνός, τον προβλεπόμενο στη σύμβαση χρόνο για την ολοκλήρωση της εργοταξιακής του ανάπτυξης, iii. ή υπερβεί με υπαιτιότητά του, κατά δύο (2) τουλάχιστον μήνες, έστω και μία αποκλειστική προθεσμία του εγκεκριμένου χρονοδιαγράμματος, ο Ανάδοχος κηρύσσεται έκπτωτος. Άρθρο 19. Τοπογραφικές εργασίες - Εφαρμογές στο έδαφος - Σχέδιο εφαρμογής Ο Ανάδοχος υποχρεούται να παρέχει για αποκλειστική χρήση της Υπηρεσίας, σε όλη τη διάρκεια εκτέλεσης των έργων, όλα τα όργανα ελέγχου, τα βοηθητικά εξαρτήματα και το κατάλληλο προσωπικό, που είναι αναγκαία για όλους τους τοπογραφικούς ελέγχους που θα απαιτηθούν σε όλες τις φάσεις κατασκευής του έργου. Ο Ανάδοχος, πριν αρχίσει κάθε μόνιμη εργασία, πρέπει να εγκαταστήσει ένα ολοκληρωμένο σύστημα μόνιμων υψομετρικών αφετηριών (REPERES) στα διάφορα τμήματα του έργου, όπως απαιτείται ή σύμφωνα με τις οδηγίες που θα του δοθούν (άρθρο 114, ΠΔ 696/74). Κάθε εργασία αναγκαία κατά την κρίση της Υπηρεσίας για την εφαρμογή στο έδαφος των εγκεκριμένων χαράξεων, γίνεται με μέριμνα και δαπάνη του Αναδόχου, κατά τις οδηγίες της Υπηρεσίας, η οποία ελέγχει την ακρίβεια σύμφωνα με τους ισχύοντες κανονισμούς. Οι δαπάνες των παραπάνω εργασιών σε υλικά, μέσα και προσωπικό βαρύνουν τον Ανάδοχο. Κατά την διάρκεια κατασκευής του έργου δύναται να απαιτηθεί η σύνταξη σχεδίων, διαγραμμάτων και πινάκων, σχέδια εφαρμογής απαραίτητα τόσο για την καλή και έγκαιρη εκτέλεση των εργασιών όσο και για την ευκολότερη παρακολούθησή τους. Δέκα (10) ημέρες πριν από την κατασκευή της αντίστοιχης εργασίας, αρμονικά και σύμφωνα με το εγκεκριμένο αναλυτικό πρόγραμμα, ο Ανάδοχος έχει υποχρέωση να υποβάλλει στην Επιβλέπουσα Υπηρεσία το σχέδιο εφαρμογής που θα συντάσσει με δική του δαπάνη. Τα υποβαλλόμενα σχέδια πρέπει να περιέχουν όλα τα απαραίτητα κατασκευαστικά στοιχεία και περιγραφή των μεθόδων κατασκευής και θα συνοδεύονται από τεχνική έκθεση που θα περιέχει τους απαραίτητους υπολογισμούς, ώστε η Επιβλέπουσα Υπηρεσία ύστερα από έλεγχο και διορθώσεις να επιστρέψει τα σχέδια στον Ανάδοχο σε πέντε (5) μέρες. Σε περίπτωση που επιβάλλεται η ανασύνταξη των σχεδίων εφαρμογής από τον Ανάδοχο, αυτός υποχρεούται σε πέντε (5) μέρες να υποβάλλει ξανά για αναθεώρηση και η Υπηρεσία τα επιστρέφει τελικά σε τρεις (3) μέρες θεωρημένα. Έτσι ο συνολικός χρόνος από την υποβολή τους από τον Ανάδοχο μέχρι την επιστροφή τους σε αυτόν θεωρημένα να μην υπερβαίνει συνολικά τις είκοσι τρεις (23) μέρες. Η θεώρηση των σχεδίων εφαρμογής δεν πρέπει να θεωρείται : i. Ότι επιτρέπει οποιαδήποτε απομάκρυνση από τους όρους της σύμβασης. ii. Ότι απαλλάσσει τον Ανάδοχο από την ευθύνη οποιουδήποτε σφάλματος που θα περιέχεται στις λεπτομέρειες του σχεδίου εφαρμογής, όπως διαστάσεις, ενδείξεις υλικών κ.λ.π. iii. Ότι αποτελεί έγκριση ή αποδοχή εκ μέρους του Εργοδότη και των αντιπροσώπων του για παρεκκλίσεις από τα σχέδια λεπτομερειών που παραδόθηκαν στον Ανάδοχο από τον Εργοδότη και φαίνονται μεν στα σχέδια εφαρμογής, αλλά δεν δικαιολογούνται με ειδική έκθεση που υποβάλλεται μαζί με αυτά, σύμφωνα με την επόμενη παράγραφο. -13-

226 ΕΡΓΟ: Ανάπλαση Πλατείας Ηρώων Αμαρουσίου με Βιοκλιματικό Σχεδιασμό Αν για οποιαδήποτε αιτία ο Ανάδοχος κατά την εκτέλεση των εργασιών, διαπιστώσει την ανάγκη αποκλίσεων ή παραλλαγών από τα σχέδια, διαγράμματα, πίνακες και άλλα στοιχεία της Σύμβασης που του παραδόθηκαν από τον Εργοδότη, οφείλει να συμπεριλαμβάνει αυτές τις αποκλίσεις και παραλλαγές στα σχέδια εφαρμογής που θα υποβάλλει απαραίτητα και σχετική δικαιολογητική έκθεση, όπου θα τις περιγράφει και θα τις δικαιολογεί λεπτομερειακά. Από τον Εργοδότη εξαρτάται η έγκριση των υποβαλλόμενων παραλλαγών ή αποκλίσεων, συνολικά ή μερικά οπότε γίνεται προσαρμογή των σχετικών όρων της σύμβασης που επικυρώνονται με έγγραφο από την Επιχείρηση. Η αποσιώπηση τέτοιων παραλλαγών ή αποκλίσεων ή η αναγραφή τους στα σχέδια χωρίς υποβολή της σχετικής δικαιολογητικής έκθεσης, καταλογίζεται σε βάρος του Αναδόχου. Άρθρο 20. Απομάκρυνση των άχρηστων υλικών. Τα προϊόντα εκσκαφής και γενικά κάθε είδους άχρηστα υλικά που προέρχονται από κατεδαφίσεις, κατασκευές σχετικές με τις αποκαταστάσεις των οδοστρωμάτων κλπ, θα απομακρύνονται χωρίς καθυστέρηση. Τα άχρηστα υλικά θα απομακρύνονται έστω και τμηματικά, ώστε να περιοριστεί όσο είναι δυνατό το χρονικό διάστημα υπάρξεως της ανωμαλίας στην κυκλοφορία πεζών, οχημάτων κλπ που προέρχεται από αυτό. Υλικά που χρειάζονται να απομακρυνθούν είναι : α. Τα προϊόντα εκσκαφών β. Τα άχρηστα προϊόντα εκσκαφής που προέρχονται από καθαιρέσεις κλπ. γ. Τα πλεονάσματα προϊόντων εκσκαφών ή κατεδαφίσεων που προέρχονται από διάφορες σχετικές με την κατασκευή. δ. Οι κυβόλιθοι και τα γρανιτικά κράσπεδα θα πρέπει να μεταφέρονται μετά από διαλογή σε ειδικό χώρο συγκεντρώσεως που θα ορίζεται από την Υπηρεσία. Η εργασία απομακρύνσεως των προϊόντων εκσκαφής που περισσεύουν πρέπει να εκτελείται από τον Ανάδοχο χωρίς αντίρρηση και άσχετα από το αν η ποσότητα είναι μεγάλη ή μικρή. Οι θέσεις αποθέσεως των υλικών αυτών εγκρίνονται κάθε φορά από την αρμόδια αρχή. Η δαπάνη απομακρύνσεως περιλαμβάνεται στην τιμή εκσκαφής. Επισημαίνεται ιδιαίτερα ότι για τη διαχείριση των Αποβλήτων Εκσκαφών Κατασκευών και Κατεδαφίσεων (Α.Ε.Ε.Κ.) ισχύουν : Ο Νόμος 4042/2012 (ΦΕΚ 24/Α): Ποινική προστασία του περιβάλλοντος - Εναρμόνιση με την Οδηγία 2008/99/ΕΚ - Πλαίσιο παραγωγής και διαχείρισης αποβλήτων - Εναρμόνιση με την Οδηγία 2008/98/ΕΚ - Ρύθμιση θεμάτων Υπουργείου Περιβάλλοντος, Ενέργειας και Κλιματικής Αλλαγής. η ΚΥΑ 36259/1757/Ε103/ (ΦΕΚ 1312/ τεύχος Β ) Μέτρα, όροι και πρόγραμμα για την εναλλακτική διαχείριση των αποβλήτων από εκσκαφές, κατασκευές και κατεδαφίσεις (ΑΕΚΚ) και ιδιαίτερα για τα δημόσια έργα η παράγραφος 3β του άρθρου 7, καθώς και η ερμηνευτική εγκύκλιος αυτής με αρ. 4834/ Εγκύκλιος του Υπ. Περιβ. Ενεργ. & Κλιμ. Αλ. Διαχείριση περίσσειας υλικών εκσκαφών που προέρχονται από δημόσια έργα - Διευκρινίσεις επί των απαιτήσεων της ΚΥΑ 36259/1757/Ε103/2010 (ΦΕΚ 1312 Β). Άρθρο 21. Πλημμελής κατασκευή των έργων - Κακοτεχνίες Αν κατά τη διάρκεια κατασκευής των έργων μέχρι την οριστική παραλαβή οποιαδήποτε εργασία παρουσιάσει ελαττώματα που δεν αποκαθίστανται από τον ανάδοχο, κοινοποιείται σε αυτόν ειδική διαταγή της Διευθύνουσας Υπηρεσίας. Με την ειδική διαταγή -14-

227 ΕΡΓΟ: Ανάπλαση Πλατείας Ηρώων Αμαρουσίου με Βιοκλιματικό Σχεδιασμό προσδιορίζονται τα ελαττώματα, καθορίζεται αν είναι ουσιώδη, επουσιώδη ή και επικίνδυνα και τάσσεται εύλογη προθεσμία για την αποκατάστασή τους. Στην αποκατάσταση μπορεί να περιλαμβάνεται η καθαίρεση των ελαττωματικών εργασιών και η ανακατασκευή τους, αν αυτό επιβάλλεται. Αν το ελάττωμα δεν είναι ουσιώδες και η αποκατάστασή του απαιτεί δυσανάλογες δαπάνες με την ειδική διαταγή καθορίζεται ποσοστό μείωσης της αμοιβής του αναδόχου για τις αντίστοιχες εργασίες. Στην τελευταία αυτή περίπτωση η διαταγή μπορεί να περιλαμβάνει και την εκτέλεση ορισμένων εργασιών για τον περιορισμό του ελαττώματος. Αν το ελάττωμα αποκαλυφθεί κατά την παραλαβή των έργων, εφαρμόζονται οι διατάξεις της παρ. 4 του άρθρου 170 και η διαπίστωση της αποκατάστασης των ελαττωμάτων γίνεται από τη διευθύνουσα υπηρεσία. Ο Ανάδοχος κηρύσσεται έκπτωτος από την εργολαβία (σύμφωνα με το άρθρο 160 του Ν.4412/16) όταν οι εργασίες του είναι κατά σύστημα κακότεχνες ή τα υλικά που χρησιμοποιεί δεν ανταποκρίνονται στις προδιαγραφές. Για να κηρυχθεί ο Ανάδοχος έκπτωτος για το λόγο αυτόν πρέπει να έχει προηγηθεί, τουλάχιστον μία φορά, η εφαρμογή των διατάξεων του άρθρου 159 για την αποκατάσταση των κακοτεχνιών του έργου και να έχει απορριφθεί, στο πλαίσιο της εφαρμογής των διατάξεων αυτών, η ένσταση του αναδόχου. Άρθρο 22. Υγιεινή & Ασφάλεια Εργαζομένων στο έργο O Ανάδοχος υποχρεούται να εκτελεί τα έργα με ασφαλή τρόπο για προσωπικό του, ή το προσωπικό του φορέα του έργου, ή οποιονδήποτε τρίτο, ώστε να εξαλείφονται ή να ελαχιστοποιούνται οι κίνδυνοι ατυχημάτων ή επαγγελματικών ασθενειών κατά την φάση κατασκευής του έργου (άρθρο 138 του Ν. 4412/2016) και σύμφωνα με τους Νόμους, Διατάγματα, Αστυνομικές και λοιπές διατάξεις και οδηγίες της Υπηρεσίας, που αφορούν την υγιεινή και την ασφάλεια των εργαζομένων. Ενδεικτικά και όχι περιοριστικά, αναφέρονται: Το από (ΦΕΚ 406 Α/ 33 ) Π.Δ. και η τροποποίησή του με το Π.Δ. 17/78 Περί ασφαλείας εργατών και υπαλλήλων εργαζομένων επί φορητών κλιμάκων Το Π.Δ. 447/75 (ΦΕΚ 142 Α/75 ) "Περί ασφαλείας των εν ταις οικοδομικαίς εργασίαις ασχολουμένων μισθωτών" Ο Ν. 495/76 (ΦΕΚ 337Α/ 76) Περί όπλων και εκρηκτικών υλών H Y.A. BM5/30428 (ΦΕΚ 589 Β/ ) Σήμανση εκτελουμένων έργων σε οδούς εκτός κατοικημένων περιοχών Το Π.Δ. 778/80 (ΦΕΚ 193Α/80) Περί μέτρων ασφαλείας κατά την εκτέλεση οικοδομικών εργασιών Το Π.Δ. 1073/81 (ΦΕΚ 260Α/81) Περί μέτρων ασφαλείας κατά την εκτέλεση εργασιών σε εργοτάξια οικοδομών και πάσης φύσεως έργων αρμοδιότητας Πολιτικού Μηχανικού H Y.A. BM5/30058 (ΦΕΚ 121 Β/ ) Σήμανση εκτελουμένων έργων σε οδούς εντός κατοικημένων περιοχών Ο Ν.1430/84 (ΦΕΚ 49Α/84) Κυρώσεις της διεθνούς σύμβασης εργασίας που αφορά στις διατάξεις ασφαλείας στην οικοδομή, βιομηχανία κλπ. Ο Ν.1568/85 (ΦΕΚ 177Α / ) Περί υγιεινής και ασφάλειας εργαζομένων Το Π.Δ. 294/88 (ΦΕΚ 138Α/88) Ελάχιστος χρόνος απασχόλησης τεχνικού ασφαλείας και γιατρού εργασίας Το Π.Δ. 395/94 ( ΦΕΚ 220Α/94) Ελάχιστες προδιαγραφές Ασφάλειας και Υγείας για τη χρησιμοποίηση εξοπλισμού εργασίας από τους εργαζόμενους κατά την εργασία τους, σε συμμόρφωση με την οδηγία 89 /655 /ΕΟΚ. -15-

228 ΕΡΓΟ: Ανάπλαση Πλατείας Ηρώων Αμαρουσίου με Βιοκλιματικό Σχεδιασμό Το Π.Δ. 396/94 ( ΦΕΚ 220/94) Ελάχιστες προδιαγραφές ασφαλείας και υγείας για τη χρήση απ τους εργαζομένους εξοπλισμών ατομικής προστασίας κατά την εργασία, σε συμμόρφωση με την οδηγία 89/ 656 /ΕΟΚ. Το Π.Δ. 397/94 ( ΦΕΚ 221Α /94) Ελάχιστες απαιτήσεις υγιεινής και ασφάλειας για τον χειρωνακτικό χειρισμό φορτίων, όπου υπάρχει ιδιαiτερος κίνδυνος βλάβης της ράχης και οσφυϊκής χώρας, σε συμμόρφωση με την οδηγία 90/269/ΕΟΚ. Το Π.Δ. 399/94 (ΦΕΚ 221 Α'/94) Προστασία των εργαζομένων απ τους κινδύνους που συνδέονται με την έκθεση σε καρκινογόνους παράγοντες κατά την εργασία, σε συμμόρφωση με την οδηγία 90/340/ΕΟΚ. Το Π.Δ.105/95 (ΦΕΚ 67Α/95) Ελάχιστες προδιαγραφές για την σήμανση ασφαλείας ή / και υγείας στην εργασία, σε συμμόρφωση με την οδηγία 92/58 /ΕΟΚ. Το Π.Δ. 16/96 (ΦΕΚ 10Α/96) Ελάχιστες προδιαγραφές υγιεινής και ασφάλειας στους χώρους εργασίας, σε συμμόρφωση με την οδηγία 89/654/ ΕΟΚ". Το Π.Δ. 17/96 (ΦΕΚ 11Α/96) Εφαρμογή μέτρων για την προώθηση της βελτίωσης της υγιεινής και ασφάλειας των εργαζομένων, σε συμμόρφωση με την οδηγία 89/391/ ΕΟΚ και 91/ 383 / ΕΟΚ". Το Π.Δ. 305/96 (ΦΕΚ 212Α/96) Ελάχιστες προδιαγραφές που πρέπει να εφαρμόζονται στα προσωρινά ή κινητά εργοτάξια έργων, σε συμμόρφωση μετην οδηγία 92/ 57 / ΕΟΚ. Σχετικά με τη λήψη μέτρων ασφαλείας είναι υποχρεωμένος να εκπονεί με ευθύνη του κάθε σχετική μελέτη (στατική μελέτη ικριωμάτων, μελέτη προσωρινής σήμανσης έργων κ.λπ.) και να λαμβάνει όλα τα σχετικά μέτρα. Ο Ανάδοχος υπέχει την πλήρη και αποκλειστική ευθύνη για κάθε ζημία που προκαλείται προς οιονδήποτε από την παράβαση των παραπάνω υποχρεώσεων, ευθυνόμενος, εκτός άλλων, και για την καταβολή των σχετικών αποζημιώσεων. Ο Ανάδοχος οφείλει να λαμβάνει μέτρα προστασίας, σύμφωνα με την ισχύουσα νομοθεσία στο Σχέδιο Ασφάλειας και Υγείας (ΣΑΥ), όπως αυτό ρυθμίζεται με τις αποφάσεις του Υφυπουργού Περιβάλλοντος, Χωροταξίας και Δημόσιων Έργων ΔΙΠΑΔ/οικ.177/ (Β 266), ΔΕΕΠΠ/85/ (Β 686) και ΔΙΠΑΔ/οικ889/ (Β 16), στο χρονοδιάγραμμα των εργασιών, καθώς και τις ενδεχόμενες τροποποιήσεις ή άλλες αναγκαίες αναπροσαρμογές των μελετών κατά τη φάση της μελέτης και της κατασκευής του έργου. Ο Ανάδοχος υποχρεούται μέσα σε τριάντα ( 30 ) ημέρες από την υπογραφή του συμφωνητικού να καταθέσει στον ΚτΕ τεύχος στο οποίο θα περιλαμβάνεται το Σχέδιο Ασφάλειας και Υγείας (Σ.Α.Υ.) και ο Φάκελος Ασφάλειας και Υγείας (Φ.Α.Υ.) για το σύνολο του Έργου που αναλαμβάνει, σύμφωνα με το Π.Δ. 305/96. Σημειώνεται ότι απαραίτητο στοιχείο για την προσωρινή και οριστική παραλαβή του έργου είναι ο Φάκελος Ασφάλειας και Υγείας (Φ.Α.Υ.) Ο Ανάδοχος οφείλει να χορηγεί στο εργατικό προσωπικό, στο προσωπικό επίβλεψης της Υπηρεσίας, καθώς και σε κάθε άλλο πρόσωπο που βρίσκεται στο χώρο του Έργου, τα απαιτούμενα κατά περίπτωση Μέτρα Ατομικής Προστασίας (ΜΑΠ) όπως π.χ., προστατευτικά κράνη, μπότες ασφαλείας, πλαστικές γαλότσες, φωσφορίζοντα πανωφόρια (για το χειμώνα), φωσφορίζοντα γιλέκα (για το καλοκαίρι), προστατευτικά γάντια, ωτοασπίδες, προστατευτικά γυαλιά και καπέλα ηλίου, κουτιά Πρώτων Βοηθειών ένα για τα γραφεία και ένα για κάθε όχημα του εργοταξίου, μάσκες διαφόρων τύπων, κ.λ.π. Ο Ανάδοχος του έργου οφείλει να ασφαλίσει στο κατά περίπτωση ασφαλιστικό ταμείο όπως προβλέπεται από το Νόμο όλο το προσωπικό που θα απασχολήσει. Ο Ανάδοχος είναι αποκλειστικά υπεύθυνος για την τήρηση όλων των διατάξεων και κανονισμών των σχετικών με την εκτέλεση του έργου και την παροχή εργασίας,όπως υποδεικνύονται στο Σ.Α.Υ. και Φ.Α.Υ των συμβατικών τευχών της σύμβασης, έχει την ευθύνη για κάθε παράβαση και κατά συνέπεια βαρύνεται με την καταβολή προστίμων, αποζημιώσεων και όποιων άλλων ποσών του καταλογίζονται. -16-

229 ΕΡΓΟ: Ανάπλαση Πλατείας Ηρώων Αμαρουσίου με Βιοκλιματικό Σχεδιασμό Άρθρο 23. Φύλαξη υλικών, έργων, υπαρχουσών κατασκευών και μέσων Ο Ανάδοχος οφείλει να φυλάγει με ευθύνη και δαπάνες του τα εφόδια και υλικά που έχει στην κατοχή του (σωλήνες, ειδικά τεμάχια και άλλα εξαρτήματα) και που προορίζονται για την εκτέλεση του έργου. Ο Ανάδοχος θα ευθύνεται για κάθε απώλεια ή θραύση ή φθορά αυτών και έχει υποχρέωση να τα αντικαταστήσει. Όλες οι απαιτήσεις του εργοδότη για την περίφραξη ή την ειδική φύλαξη της περιουσίας αυτού, θα εκτελούνται από τον Ανάδοχο χωρίς κάποια ιδιαίτερη αποζημίωση. Εάν ο εργοδότης διαπιστώσει ότι ο Ανάδοχος δεν προφυλάσσει με επάρκεια υλικά, μηχανήματα, εφόδια ή εργασίες που εκτελέστηκαν, τότε η περιουσία αυτή δύναται να προφυλαχθεί από τον πρώτο, με τη δαπάνη φύλαξης να βαρύνει τον Ανάδοχο, και θα κρατηθεί από όσα αυτός δικαιούται να λαμβάνει. Άρθρο 24. Προστασία βλάστησης περιβάλλοντος. Ο Ανάδοχος έχει την υποχρέωση για την λήψη μέτρων προστασίας του περιβάλλοντος. Οφείλει να τηρεί τους εγκεκριμένους περιβαλλοντικούς όρους της Μελέτης Περιβαλλοντικών Επιπτώσεων του παρόντος έργου και να συμμορφώνεται με την ισχύουσα περιβαλλοντική νομοθεσία. Ο Ανάδοχος προφυλάσσει και προστατεύει την βλάστηση της περιοχής όπου εκτελείται το έργο και ευθύνεται για κάθε κόψιμο δένδρων, θάμνων και καταστροφή φυτείας που δεν θα ήταν απαραίτητη για την εκτέλεση του έργου. Σε περίπτωση ζημιάς ή καταστροφής σε στοιχεία του φυσικού περιβάλλοντος, που δεν προβλέπονται από την εγκεκριμένη μελέτη του έργου (ή από τυχόν εγκεκριμένες από την Υπηρεσία τροποποιήσεις της), ο Ανάδοχος, ανεξάρτητα από τις οποιεσδήποτε ευθύνες που θα μπορούν να προκύψουν γι' αυτόν, είναι υποχρεωμένος να αποκαταστήσει τα υπάρχοντα έργα ή το φυσικό περιβάλλον στην κατάσταση που βρισκόταν πριν από την εγκατάσταση του, με δαπάνες του, χωρίς να δικαιούται οποιασδήποτε χρηματικής αποζημίωσης ή παράτασης προθεσμίας. Παράβαση στην εκπλήρωση των υποχρεώσεων όπως η έλλειψη προσήκουσας προστασίας του περιβάλλοντος, η παράλειψη μέτρων προστασίας του κοινού, η καθυστέρηση στην αποκατάσταση φθορών σε άλλα δημόσια έργα ή κοινόχρηστα πράγματα επιβάλλουν στον ανάδοχο τις κυρώσεις του άρθρου 81 του Ν.3669/08. Άρθρο 25. Βλάβες στο έργο - Βλάβες από ανώτερη βία Μέχρι την οριστική παραλαβή ο Ανάδοχος φέρει τον κίνδυνο του έργου για βλάβες από οποιαδήποτε αιτία εκτός αν αυτές οφείλονται σε υπαιτιότητα του φορέα κατασκευής του έργου. Ο Ανάδοχος υποχρεούται να διορθώσει μέσα σε οριζόμενη από τον φορέα κατασκευής εύλογη προθεσμία τα ελαττώματα του έργου, που θα διαπιστωθούν κατά τη διάρκεια της κατασκευής και μέχρι την οριστική παραλαβή. Αν η προθεσμία αυτή περάσει άπρακτη, ο φορέας κατασκευής του έργου μπορεί να εκτελέσει τη διόρθωση σε βάρος του αναδόχου με οποιονδήποτε τρόπο, με την επιφύλαξη πάντοτε του δικαιώματός του να κηρύξει τον ανάδοχο έκπτωτο. Αν το ελάττωμα δεν είναι ουσιώδες και η διόρθωσή του απαιτεί δυσανάλογες δαπάνες γίνεται σχετική μείωση του εργολαβικού ανταλλάγματος. Ο Ανάδοχος δεν δικαιούται καμιά αποζημίωση από τον κύριο του έργου για οποιαδήποτε βλάβη επέρχεται στα έργα, για οποιαδήποτε φθορά ή απώλεια υλικών και γενικά για οποιαδήποτε ζημία που οφείλεται σε αμέλεια, απρονοησία ή ανεπιτηδειότητα αυτού ή του προσωπικού του ή σε μη χρήση των κατάλληλων μέσων ή σε οποιαδήποτε άλλη αιτία, εκτός από τις περιπτώσεις υπαιτιότητας του φορέα κατασκευής του έργου ή ανωτέρας βίας, -17-

230 ΕΡΓΟ: Ανάπλαση Πλατείας Ηρώων Αμαρουσίου με Βιοκλιματικό Σχεδιασμό σύμφωνα με την παράγραφο 1 του άρθρου 157 του Ν. 4412/16. Ο Ανάδοχος είναι υποχρεωμένος να αποκαταστήσει τις βλάβες που τον βαρύνουν με δικές του δαπάνες. Σε περίπτωση ζημιών που προκλήθηκαν από ανώτερη βία στα έργα που εκτελούνται ή στα υλικά που βρίσκονται στο εργοτάξιο, ο Ανάδοχος έχει δικαίωμα, με αναφορά του στην Επιβλέπουσα Υπηρεσία, που υποβάλλεται μέσα σε δέκα μέρες από τότε που συνέβη η ζημία, να αναφέρει το χρόνο που συνέβη η ζημία, την αιτία που την προκάλεσε, το είδος, την έκταση και την δαπάνη που απαιτείται για την επανόρθωσή της. Όσα ισχύουν για την αίτηση επανόρθωσης ζημιών από ανωτέρα βία ορίζονται στο άρθρο 157 του Ν.4412/16. Άρθρο 26. Χρήση έργου πριν από την αποπεράτωση Ο Εργοδότης έχει δικαίωμα να πάρει στην κατοχή του ή να χρησιμοποιήσει οποιοδήποτε τμήμα του έργου έχει τελειώσει μερικά ή ολικά, μόνο μετά από διοικητική παραλαβή του (τμηματική) κατά τις διατάξεις του άρθρου 169 του Ν.4412/16. Αν η κατοχή ή η χρήση αυτή καθυστερήσει την πρόοδο της εργασίας, τότε ο Εργοδότης χορηγεί ανάλογη παράταση της προθεσμίας αποπεράτωσης του έργου. Σε περίπτωση που η χρησιμοποίηση του έργου από τον Εργοδότη πριν από την αποπεράτωσή του συνεπάγεται πρόσθετες δαπάνες για τον Ανάδοχο, τότε ο Εργοδότης του καταβάλλει τις δαπάνες αυτές που πρέπει να είναι απόλυτα δικαιολογημένες. Εργασίες για αποκατάσταση βλαβών που οφείλονται σε χρήση έργου, που παραδόθηκε σε χρήση πριν από την παραλαβή του κατά τις διατάξεις του παρόντος, εκτελούνται μόνο μετά από έγγραφη εντολή της Διευθύνουσας Υπηρεσίας σύμφωνα με τα οριζόμενα στην παρ. 10 του άρθρου 157 του Ν.4412/16.. Άρθρο 27. Περιεχόμενο των τιμών του Τιμολογίου Οι τιμές του Τιμολογίου αναφέρονται σε μονάδες περαιωμένων εργασιών και ο Ανάδοχος δεν έχει δικαίωμα άλλης πληρωμής ή αποζημίωσης για την πλήρη και έντεχνη εκτέλεσή τους. Σύμφωνα με τα παραπάνω σε όλες τις τιμές του Τιμολογίου περιλαμβάνονται: α. Οι δαπάνες λειτουργίας των μηχανημάτων που απαιτούνται για την εκτέλεση κάθε εργασίας, δηλαδή μισθώματα, τα απαιτούμενα καύσιμα και λιπαντικά, η επιβάρυνση λόγω ημεραργιών από οποιαδήποτε αιτία, οι δαπάνες παραλαβής επί τόπου και επιστροφής των μηχανημάτων, οι δαπάνες εγκατάστασης και τα ασφάλιστρά τους. β. Οι δαπάνες για το απαιτούμενο προσωπικό των συνεργείων και του μηχανικού εξοπλισμού από εργοδηγούς, χειριστές, μηχανοτεχνίτες, ειδικευμένους και ανειδίκευτους εργάτες, για ημερομίσθιά τους, ημεραργίες, ασφαλίσεις, ώρες αργίας, έκτακτες χρηματικές παροχές κ.λ.π. γ. Οι δαπάνες των υλικών που απαιτούνται για κάθε είδος εργασίας με τις φορτοεκφορτώσεις και τις μεταφορές τους, με οποιοδήποτε μέσο από τον τόπο παραγωγής ή προμήθειας επί τόπου των έργων, καθώς και κάθε άλλου υλικού που δεν αναφέρεται ιδιαίτερα αλλά που ενδεχόμενα θα απαιτηθεί για την πλήρη εκτέλεση των εργασιών. δ. Οι τυχόν δαπάνες για κάθε είδους ασφάλιση των υλικών και αποζημιώσεις για την προσωρινή κατάληψη εκτάσεων για την μεταφορά και αποθήκευσή τους. ε. Τα έξοδα απόσβεσης, φθοράς, αποθήκευσης και φύλαξης των εργαλείων, μηχανημάτων και υλικών. στ. Γενικά κάθε άλλη δαπάνη που δεν αναφέρεται ιδιαίτερα, αλλά που είναι απαραίτητη για την πλήρη και έντεχνη εκτέλεση της εργασίας, στην οποία αναφέρεται η σχετική τιμή του Τιμολογίου. Καμία αποζημίωση ή αμφισβήτηση δεν είναι δυνατόν να -18-

231 ΕΡΓΟ: Ανάπλαση Πλατείας Ηρώων Αμαρουσίου με Βιοκλιματικό Σχεδιασμό θεμελιωθεί εκ των υστέρων, είτε ως προς τις ποσότητες και τις αποστάσεις μεταφοράς των υλικών που χρησιμοποιούνται σε κάθε εργασία, είτε ως προς τις τιμές των ημερομισθίων και υλικών, μετά την αποδοχή συμμετοχής του Αναδόχου στον διαγωνισμό. ζ. Οι δαπάνες εκτέλεσης ορισμένων εργασιών με τα χέρια εργατοτεχνιτών για τις περιπτώσεις που η εκτέλεσή τους είναι αδύνατη ή δεν ενδείκνυται με μηχανήματα ή κρίνεται απαραίτητη για την καλύτερη εκτέλεση της εργασίας. Άρθρο 28. Ποσοστό γενικών εξόδων και οφέλους του Αναδόχου Το ποσοστό γενικών εξόδων και οφέλους του Αναδόχου που καθορίζεται σε δεκαοκτώ στα εκατό (18%) της αξίας της σύμβασης (χωρίς ΦΠΑ), δεν περιλαμβάνεται στις τιμές μονάδας του Τιμολογίου αλλά υπολογίζεται στο άθροισμα των τιμών προσφοράς και μπαίνει σε ιδιαίτερο κονδύλι στον προϋπολογισμό προσφοράς και στους λογαριασμούς πληρωμής του Αναδόχου (σύμφωνα με την παρ. 7.θ του άρθρου 53 του Ν. 4412/16). Στην έννοια του ποσοστού γενικών εξόδων και οφέλους του Αναδόχου, που καταβάλλεται πάνω στην αξία των εκτελούμενων έργων με τις ισχύουσες ή τις τιμές μονάδας, περιλαμβάνονται και οι δαπάνες σύνταξης των ειδικών εκθέσεων, σχεδίασης των σχεδίων εφαρμογής με προσαρμογή των σχεδίων της μελέτης στις μετρήσεις που έγιναν στο έδαφος με τις οδηγίες της Επίβλεψης. Άρθρο 29. Προκαταβολές Μετά από αίτημα του αναδόχου χορηγείται σ αυτόν έντοκη προκαταβολή σύμφωνα με τα οριζόμενα στο άρθρο 150 και άρθρο 302 παρ. 1δ του Ν. 4412/2016. Επισημαίνεται ότι η εγγύηση καλής εκτέλεσης καλύπτει και την παροχή ισόποσης προκαταβολής και στον ανάδοχο δεν απαιτείται η κατάθεση εγγύηση προκαταβολής. Η χορήγηση οποιασδήποτε προκαταβολής γίνεται μετά την εγκατάσταση εργοταξίου από τον ανάδοχο επί τόπου του έργου. Για το ποσό αυτό βαρύνεται ο Ανάδοχος με τόκο. Δεν οφείλονται από τον ανάδοχο τόκοι για χορηγηθείσα προκαταβολή για το αναπόσβεστο τμήμα της προκαταβολής και για το χρονικό διάστημα διακοπής των εργασιών από υπαιτιότητα του κυρίου του έργου. Το ποσοστό του επιτοκίου καθορίζεται ειδικά και ανέρχεται σε ποσοστό ίσο με το μικρότερο επιτόκιο των εντόκων γραμματίων του Δημοσίου δωδεκάμηνης ή αν δεν εκδίδονται τέτοια εξάμηνης διάρκειας προσαυξημένο κατά 0,25 ποσοστιαίες μονάδες και αναπροσαρμόζεται με κοινή απόφαση των Υπουργών Οικονομικών, και Υποδομών, Μεταφορών και Δικτύων. Η χορηγουμένη προκαταβολή εγκρίνεται με απόφαση της διευθύνουσας υπηρεσίας μετά από αίτηση του αναδόχου και καταβάλλεται στον ανάδοχο μετά από υποβολή λογαριασμού και έγκριση αυτού από τη Διευθύνουσα Υπηρεσία στο σύνολό της ή τμηματικά. Άρθρο 30. Σύνταξη μητρώου του έργου Η σύνταξη του Μητρώου του έργου θα γίνεται σύμφωνα με τις υποδείξεις της Επιβλέπουσας Υπηρεσίας. Σε κάθε περίπτωση το Μητρώο πρέπει να περιλαμβάνει απαραίτητα: α) Τεχνική έκθεση στην οποία θα περιλαμβάνονται: Έκθεση σχετική με την μελέτη και κατασκευή του έργου Έκθεση επί του τρόπου λειτουργίας και συντηρήσεως του έργου Πίνακας απογραφής, όπου θα περιγράφονται κατά τρόπο περιληπτικό, τα επιμέρους τμήματα που συγκροτούν το όλο έργο -19-

232 ΕΡΓΟ: Ανάπλαση Πλατείας Ηρώων Αμαρουσίου με Βιοκλιματικό Σχεδιασμό Απολογισμός του συνολικού κόστους του έργου. β) Το Σχέδιο Ασφάλειας και Υγείας (Σ.Α.Υ.) και ο Φάκελος Ασφάλειας και Υγείας (Φ.Α.Υ.) για το σύνολο του έργου, σύμφωνα με τις ισχύουσες διατάξεις. Όλα τα ανωτέρω στοιχεία του φακέλου, με κατάλληλη αρίθμηση και ταξινόμηση θα συνταχθούν σε τρία (3) αντίγραφα τα οποία θα υποβληθούν στην Υπηρεσία μόλις αποπερατωθεί το Έργο. Οι δαπάνες για την σύνταξη του Μητρώου του έργου βαρύνουν τον Ανάδοχο και περιλαμβάνονται στις τιμές μονάδος του Τιμολογίου. Η εργολαβία θα θεωρείται ότι δεν περατώθηκε, και επομένως δεν θα εκδίδεται βεβαίωση περαίωσης, αν μετά το τέλος των εργασιών δεν υποβληθεί στην Διευθύνουσα Υπηρεσία το Μητρώο του Έργου. Άρθρο 31. Επιμετρήσεις Αφανείς Εργασίες Οι επιμετρήσεις γίνονται σύμφωνα με τα οριζόμενα στο άρθρο 151 του Ν.4412/16. Στο τέλος κάθε διμήνου, ο Ανάδοχος συντάσσει επιμετρήσεις κατά διακριτά μέρη του έργου για τις εργασίες που εκτελέσθηκαν το προηγούμενο διάστημα. Η επιμέτρηση περιλαμβάνει για κάθε εργασία συνοπτική περιγραφή της με ένδειξη του αντίστοιχου άρθρου του τιμολογίου ή των πρωτοκόλλων κανονισμού τιμών μονάδας νέων εργασιών που εκτελέσθηκαν και τα αναγκαία γι αυτό επιμετρητικά σχέδια, στοιχεία και διαγράμματα, με βάση τα στοιχεία απευθείας καταμέτρησης των εργασιών ή των πρωτοκόλλων αφανών εργασιών. Οι επιμετρήσεις, συνοδευόμενες από τα αναγκαία επιμετρητικά στοιχεία και σχέδια, σε έντυπη και ηλεκτρονική μορφή, υποβάλλονται, από τον ανάδοχο στην Επιβλέπουσα Υπηρεσία για έλεγχο το αργότερο είκοσι ημέρες (20) μετά το τέλος του επομένου της εκτελέσεώς τους χρονικού διαστήματος, αφού υπογραφούν από αυτόν με την ένδειξη «όπως συντάχθηκαν από τον ανάδοχο». Οι επιμετρήσεις συντάσσονται με μέριμνα και δαπάνη του αναδόχου και υπόκεινται στον έλεγχο της Διευθύνουσας Υπηρεσίας, ο οποίος ολοκληρώνεται με την εγκριτική απόφαση της τελευταίας. Η Διευθύνουσα Υπηρεσία, μέσα σε σαράντα πέντε (45) ημέρες από την υποβολή των επιμετρήσεων από τον ανάδοχο, έχει την υποχρέωση να προβεί σε έλεγχο και διόρθωση των υπολογισμών, να εγκρίνει τις επιμετρήσεις και να κοινοποιήσει στον ανάδοχο τις επιμετρήσεις που έχουν ελεγχθεί και διορθωθεί. Η κοινοποίηση αυτή θεωρείται πράξη της διευθύνουσας υπηρεσίας κατά την έννοια της παραγράφου 1 του άρθρου 174 του Ν. 4412/16 και ο Ανάδοχος, εάν δεν αποδέχεται τις διορθώσεις, μπορεί να ασκήσει το προβλεπόμενο δικαίωμα της ένστασης. Εάν οι υποβαλλόμενες επιμετρήσεις παρουσιάζουν ελλείψεις, που καθιστούν αδύνατο τον έλεγχο ή τη διόρθωσή τους, η Διευθύνουσα Υπηρεσία επιστρέφει τις επιμετρήσεις στον ανάδοχο μέσα στην πιο πάνω προθεσμία των σαράντα πέντε (45) ημερών και τον καλεί για την συμπλήρωση των συγκεκριμένων ελλείψεων. Τα στοιχεία που λείπουν και κρίνονται απαραίτητα από τη Διευθύνουσα Υπηρεσία πρέπει να αναφέρονται στην πρόσκληση συγκεκριμένα και αριθμημένα. Ο Ανάδοχος μέσα σε ένα μήνα υποχρεούται να επανυποβάλλει τις επιμετρήσεις συμπληρώνοντας όλα τα στοιχεία που του ζητήθηκαν με την πρόσκληση. Μετά επανυποβολή των επιμετρήσεων, η Διευθύνουσα Υπηρεσία δεν μπορεί να τις επιστρέψει εκ νέου στον ανάδοχο προς συμπλήρωση, αλλά υποχρεούται μέσα σε ένα (1) μήνα να τις ελέγξει, να τις διορθώσει, να τις εγκρίνει και να τις κοινοποιήσει στον ανάδοχο. Οι επιμετρήσεις, εάν δεν επιστραφούν εγκεκριμένες ή διορθωμένες ή για συμπλήρωση μέσα στην πιο πάνω προθεσμία των σαράντα πέντε (45) ημερών ή εάν, μετά την επανυποβολή τους, αυτές δεν ελεγχθούν, διορθωθούν, εγκριθούν και κοινοποιηθούν στον ανάδοχο, μέσα στην πιο πάνω μηνιαία προθεσμία, θεωρούνται αυτοδίκαια εγκεκριμένες, μόνο υπό την έννοια ότι μπορούν να συμπεριληφθούν από τον ανάδοχο σε επόμενο λογαριασμό. -20-

233 ΕΡΓΟ: Ανάπλαση Πλατείας Ηρώων Αμαρουσίου με Βιοκλιματικό Σχεδιασμό Οι επιμετρήσεις του έργου, εγκεκριμένες από τη Διευθύνουσα Υπηρεσία ή αυτοδίκαια εγκεκριμένες, μπορεί να ελεγχθούν εκ νέου από την επιτροπή προσωρινής παραλαβής και αν διαπιστωθεί η ύπαρξη αχρεωστήτως καταβληθέντος εργολαβικού ανταλλάγματος, αυτό είναι επιστρεπτέο ύστερα από σύνταξη αρνητικού λογαριασμού, σύμφωνα με τα οριζόμενα στην παράγραφο 8 του άρθρου 152 του Ν. 4412/16. Οι αυτοδίκαια εγκεκριμένες επιμετρήσεις υπόκεινται στον έλεγχο της Διευθύνουσας Υπηρεσίας σε επόμενο λογαριασμό. Όταν πρόκειται για εργασίες, η ποσοτική επαλήθευση των οποίων δεν είναι δυνατή στην τελική μορφή του έργου (αφανείς εργασίες), όπως εργασίες που πρόκειται να επικαλυφθούν από άλλες και δεν είναι τελικά εμφανείς, ποσότητες που παραλαμβάνονται με ζύγιση ή άλλα παρόμοια, ο Ανάδοχος υποχρεούται να καλέσει Επιβλέποντα και την Επιτροπή Παραλαβής Αφανών Εργασιών, προκειμένου να προβούν από κοινού στην καταμέτρηση ή ζύγιση και να συντάξουν πρωτόκολλο παραλαβής αφανών εργασιών ή πρωτόκολλο ζυγίσεως αντίστοιχα. Το πρωτόκολλο αυτό, υπογραφόμενο από τον ανάδοχο, τον επιβλέποντα και τα μέλη της επιτροπής, αποτελεί προϋπόθεση για την πιστοποίηση των σχετικών εργασιών. Η πρόσκληση της αναδόχου προς τη Διευθύνουσα Υπηρεσία πρέπει να γίνεται για μεν την από κοινού ζύγιση τουλάχιστον μια (1) εργάσιμη ημέρα πριν από αυτήν, για δε τη λήψη των στοιχείων υπαίθρου τουλάχιστον πέντε (5) εργάσιμες ημέρες πριν τη διενέργειά τους. Η μη ανταπόκριση των εντεταλμένων οργάνων στην πρόσκληση μπορεί να αποτελεί λόγο υπερημερίας του κυρίου του έργου και επιφέρει πειθαρχικές ποινές στους υπεύθυνους. Το πρωτόκολλο παραλαβής εργασιών συνοδεύει υποχρεωτικά την επιμέτρηση των σχετικών εργασιών δεν έχει εκτελεστό διοικητικό χαρακτήρα και δεν προσβάλλεται αυτοτελώς παρά μόνο από κοινού με την προσβολή της εγκριτικής πράξης της επιμέτρησης. Δύο (2) μήνες το αργότερο μετά τη βεβαιωμένη περάτωση του έργου ο Ανάδοχος είναι υποχρεωμένος να υποβάλει στη Διευθύνουσα Υπηρεσία επί μέρους επιμετρήσεις που λείπουν και την «τελική επιμέτρηση», δηλαδή τελικό συνοπτικό πίνακα που ανακεφαλαιώνει τις ποσότητες όλων των τμηματικών επιμετρήσεων και των πρωτοκόλλων της παραγράφου παραλαβής αφανών εργασιών. Αν αυτές έχουν ελεγχθεί από τη Διευθύνουσα Υπηρεσία, οι ποσότητες τίθενται όπως διορθώθηκαν, έστω και αν εκκρεμούν κατ αυτών ενστάσεις του αναδόχου ή αιτήσεις θεραπείας. Η καταχώρηση αυτή στην τελική επιμέτρηση δεν αποτελεί παραίτηση του αναδόχου από τέτοιες αιτήσεις ή ενστάσεις που έχουν ασκηθεί νόμιμα, ούτε παρέχει το δικαίωμα σε αυτόν να υποβάλει νέες. Για τις επιμέρους επιμετρήσεις, που δεν έχουν ακόμη ελεγχθεί από την υπηρεσία, καταχωρούνται οι ποσότητες των επιμετρήσεων όπως συντάχθηκαν από τον ανάδοχο πριν από τον έλεγχο της υπηρεσίας. Η τελική επιμέτρηση υπογράφεται από τον ανάδοχο με την ένδειξη «όπως συντάχθηκε από τον ανάδοχο». Η Διευθύνουσα Υπηρεσία έχει υποχρέωση να προβεί στον έλεγχο της τελικής επιμέτρησης, μέσα σε δύο (2) μήνες από την υποβολή της και να κοινοποιήσει στον ανάδοχο την ελεγμένη και διορθωμένη επιμέτρηση. Σε περίπτωση που δεν υποβληθεί από τον ανάδοχο τελική επιμέτρηση, το αργότερο εντός δύο μηνών από την κοινοποίηση προς αυτόν της βεβαίωσης περαίωσης των εργασιών, επιβάλλεται σε βάρος του, για κάθε συμπληρωμένο μήνα καθυστέρησης, ειδική ποινική ρήτρα ποσοστού δύο χιλιοστών (2%ο) επί του συνολικού ποσού που έχει καταβληθεί στον ανάδοχο μέχρι τότε για την όλη σύμβαση. Η ποινική ρήτρα επιβάλλεται με απόφαση της διευθύνουσας υπηρεσίας και για έξι (6) το πολύ μήνες καθυστέρησης. Ανεξάρτητα από την επιβολή της ποινικής ρήτρας και μετά την πάροδο του χρόνου επιβολής της, η τελική επιμέτρηση συντάσσεται από την υπηρεσία που μπορεί να χρησιμοποιήσει γι αυτό ιδιώτες τεχνικούς και συνεργεία καταλογίζοντας τη σχετική δαπάνη σε βάρος του αναδόχου. Η τελική επιμέτρηση που συντάσσεται με αυτόν τον τρόπο κοινοποιείται στον ανάδοχο. -21-

234 ΕΡΓΟ: Ανάπλαση Πλατείας Ηρώων Αμαρουσίου με Βιοκλιματικό Σχεδιασμό Άρθρο 32. Περαίωση εργασιών - Παραλαβή Όσα αφορούν τη σύνταξη του πρωτοκόλλου παραλαβής των εργασιών, την τελική επιμέτρηση και την έγκρισή τους καθώς και όσα αφορούν τη συγκρότηση επιτροπών παραλαβής, προσωρινής και οριστικής, διέπονται από τα σχετικά άρθρα του Ν.4412/16 (για την Διοικητική Παραλαβή του έργου, ισχύει το άρθρο 169 του Ν.4412/2016 ενώ για την Προσωρινή και Οριστική Παραλαβή, ισχύουν τα οριζόμενα στα άρθρα 170 και 172 αντιστοίχως του Ν.4412/2016). Για τη Βεβαίωση περάτωσης εργασιών ισχύει το άρθρο 168 του ν. 4412/2016. Άρθρο 33. Λογαριασμοί - Πιστοποιήσεις - Πληρωμές του Αναδόχου Οι τμηματικές πληρωμές θα γίνονται κάθε μήνα με βάση ανακεφαλαιωτικούς λογαριασμούς στους οποίους θα περιλαμβάνονται οι εργασίες που έχουν τελειώσει, έπειτα από υποβολή από τον Εργολάβο προσωρινών επιμετρήσεων και ελέγχου τους από την Επιβλέπουσα Υπηρεσία. Στις τμηματικές αυτές πληρωμές η Επίβλεψη κατά την απόλυτη κρίση της μπορεί να περιλάβει και την αξία των υλικών που θα ενσωματωθούν στο έργο, με την εισαγωγή τους στις επί τόπου των έργων αποθήκες του Αναδόχου. Οι ποσότητες των υλικών που πιστοποιούνται δεν μπορούν να ξεπερνούν εκείνες που απαιτούνται για το μέρος του έργου που απομένει κάθε φορά. Τα πιστοποιούμενα υλικά και έργα μόλις πληρωθούν ανήκουν στον Εργοδότη, χωρίς αυτό να απαλλάσσει τον Ανάδοχο από την ευθύνη για τα υλικά και τα έργα που έχουν πληρωθεί, όπως και για την αποκατάσταση έργου ή υλικού που έχει τυχόν πάθει ζημία και, γενικά, χωρίς ο Εργοδότης να παραιτείται από το δικαίωμα να απαιτήσει την εκπλήρωση όλων των όρων της σύμβασης. Για τις πιστοποιήσεις, την σύνταξη, την υποβολή, τον έλεγχο και την πληρωμή των λογαριασμών και την εκκαθάριση όλων των αμοιβαίων απαιτήσεων της εργολαβικής σύμβασης εφαρμόζονται όσα λεπτομερειακά αναφέρονται στο άρθρο 152 του Ν.4412/16. Μετά τη διενέργεια της προσωρινής παραλαβής ο Ανάδοχος συντάσσει και υποβάλλει «προτελικό λογαριασμό», με βάση τις ποσότητες που περιλαμβάνονται στο σχετικό πρωτόκολλο. Μετά τη διενέργεια της οριστικής παραλαβής και την έγκριση του πρωτοκόλλου ο Ανάδοχος συντάσσει και υποβάλλει «τελικό λογαριασμό». Για τον «προτελικό» και τελικό λογαριασμό εφαρμόζονται ανάλογα οι διατάξεις του άρθρου 152 του Ν.4412/16.. Με την έγκριση του τελικού λογαριασμού εκκαθαρίζονται οι εκατέρωθεν απαιτήσεις από την σύμβαση εκτέλεσης, εκτός από τις απαιτήσεις που προκύπτουν από μεταγενέστερες διαδικασίες διοικητικής, συμβιβαστικής ή δικαστικής επίλυσης διαφορών. Για την είσπραξη κάθε λογαριασμού ο Ανάδοχος θα προσκομίζει απόδειξη εξόφλησης όλων των ασφαλιστικών Ταμείων για τον τρέχοντα λογαριασμό, εκτός αν αυτά αποδίδονται από τον Εργοδότη. Άρθρο 34. Φόροι - Κρατήσεις - Τέλη - Δασμοί Ο Ανάδοχος υπόκειται σε όλους ανεξάρτητα τους βάσει των κειμένων νόμων φόρους, τέλη, δασμούς και κρατήσεις υπέρ του Δημοσίου ή τρίτων που ισχύουν κατά τη μέρα της δημοπρασίας. Σύμφωνα με την παρ. 6 του άρθρου 138 Ν.4412/16 οι φόροι, τέλη, δασμοί, κρατήσεις και οποιεσδήποτε άλλες νόμιμες επιβαρύνσεις βαρύνουν τον ανάδοχο, όπως ισχύουν κατά το χρόνο που δημιουργείται η υποχρέωση καταβολής τους. Κατ εξαίρεση, φόροι του Δημοσίου, λοιπά τέλη που βαρύνουν άμεσα το εργολαβικό αντάλλαγμα, βαρύνουν τον ανάδοχο μόνο στο μέτρο που ίσχυαν κατά το χρόνο υποβολής της προσφοράς. -22-

235 ΕΡΓΟ: Ανάπλαση Πλατείας Ηρώων Αμαρουσίου με Βιοκλιματικό Σχεδιασμό Μεταγενέστερες αυξομειώσεις, αυξομειώνουν αντίστοιχα το οφειλόμενο εργολαβικό αντάλλαγμα. Για το έργο βρίσκει εφαρμογή η παρ. 10 του άρθρου 1 του ν. 4281/2014 σχετικά με την αντιστροφή της υποχρέωσης απόδοσης ΦΠΑ, οπότε τον ΦΠΑ αποδίδει ο αναθέτων φορέας και όχι ο Ανάδοχος, ο οποίος τιμολογεί χωρίς ΦΠΑ. Καμία δασμολογική ή φορολογική απαλλαγή δεν αναγνωρίζεται στα καύσιμα και λιπαντικά. Άρθρο 35. Πληρωμές προσωπικού - Δαπάνες βαρύνουσες τον Ανάδοχο. Σύμφωνα με το άρθρο 138 του Ν.4412/16 ο Ανάδοχος σε κάθε περίπτωση βαρύνεται με όλες τις απαιτούμενες δαπάνες για την ολοκλήρωση του έργου, όπως είναι οι δαπάνες όλων των εργοδοτικών επιβαρύνσεων, οι δαπάνες για την μετακίνηση του προσωπικού του, οι δαπάνες της μεταφοράς, διαλογής, φύλαξης, φθοράς κλπ των υλικών, οι δαπάνες λειτουργίας, συντήρησης, απόσβεσης, μίσθωσης μηχανημάτων και οχημάτων, οι δαπάνες δοκιμών, προσπελάσεων προς το έργο και τις θέσεις για την λήψη των υλικών και παρακαμπτηρίων οδών για την διευκόλυνση της συγκοινωνίας και αποτροπή αποκοπής της κυκλοφορίας γενικά, σύστασης και διάλυσης εργοταξίων και οι δαπάνες αποζημιώσεων στο προσωπικό του. Ο Ανάδοχος οφείλει να πληρώνει τακτικά κάθε βδομάδα το ημερομίσθιο και κάθε μήνα το υπαλληλικό προσωπικό του. Επίσης οφείλει να πληρώνει κι αυτούς που του προμηθεύουν κάθε είδους υλικά που χρησιμοποιούνται στο έργο και τα ενοίκια των μηχανημάτων που μισθώνει. Σε περίπτωση καθυστέρησης του Αναδόχου πληρωμής του προσωπικού του, όσων καθυστερείται η πληρωμή τους έχουν δικαίωμα να τη ζητήσουν με αναφορά τους στον Προϊστάμενο της Επιβλέπουσας Υπηρεσίας,. Αν ο Ανάδοχος καθυστερεί τις πληρωμές των αποδοχών του προσωπικού που έχει προσλάβει και χρησιμοποιεί στο έργο, η Διευθύνουσα Υπηρεσία μετά από γραπτή όχληση των ενδιαφερομένων, καλεί τον ανάδοχο να εξοφλήσει τους δικαιούχους μέσα σε δεκαπέντε (15) ημέρες. Αν ο Ανάδοχος δεν εξοφλήσει τους δικαιούχους, τότε η Διευθύνουσα Υπηρεσία συντάσσει καταστάσεις πληρωμής των οφειλόμενων και πληρώνει απευθείας τους δικαιούχους από τις πιστώσεις του έργου, για λογαριασμό του αναδόχου και έναντι του λαβείν του. Σε εφαρμογή της παραγράφου αυτής μπορεί να πληρωθούν οι αποδοχές μέχρι και των τριών (3) τελευταίων μηνών πριν από την όχληση των ενδιαφερομένων. Προϋπόθεση της πληρωμής είναι να υπάρχει οφειλή του κυρίου του έργου εκ της κατασκευής του αποδεικνυόμενη ή όπως προκύπτει από υποβληθέντα ή συντασσόμενο εκ της Διευθύνουσας Υπηρεσίας λογαριασμό. Ο Ανάδοχος οφείλει να καταβάλλει στο εργατοτεχνικό προσωπικό του δώρα λόγω εορτών Πάσχα και Χριστουγέννων που κάθε φορά καθορίζονται με αποφάσεις του Υπουργείου Εργασίας, όπως και μέρες υποχρεωτικής αργίας, χορήγησης άδειας με αποδοχές, αποζημίωση λόγω απόλυσης όπως και τις νόμιμες εισφορές του στους ασφαλιστικούς επικουρικούς οργανισμούς ή ταμεία. Άρθρο 36. Αναθεώρηση συμβατικής αξίας των έργων Για την αναθεώρηση της συμβατικής αξίας των έργων ισχύουν οι διατάξεις του άρθρου 153 του Ν.4412/16. Άρθρο 37. Κανονισμός νέων τιμών μονάδας Όλες οι εργασίες θα εκτελεσθούν και θα πληρωθούν με τις τιμές μονάδας που προβλέπονται στο τιμολόγιο. Αν παρουσιαστεί ανάγκη σύνταξης νέας τιμής μονάδας, θα συνταχθεί σύμφωνα με τις διατάξεις του άρθρου 156 του Ν.4412/

236 ΕΡΓΟ: Ανάπλαση Πλατείας Ηρώων Αμαρουσίου με Βιοκλιματικό Σχεδιασμό Άρθρο 38. Απολογιστικές εργασίες Στην εκτέλεση του έργου προβλέπεται η υλοποίηση εργασιών απολογιστικά. Η εκτέλεση των τυχόν αναγκαίων απολογιστικών εργασιών, όπως μπορεί να προκύψουν κατά την διάρκεια των εκσκαφών, με την παρουσία αρχαιολόγου, γίνεται κατόπιν ειδικής εντολής από την Διευθύνουσα Υπηρεσία, και η πληρωμή τους και το ποσοστό γενικών εξόδων και οφέλους του Αναδόχου καθορίζεται από τις διατάξεις των άρθρων 126 και 154 του Ν.4412/16. Άρθρο 39. Προσωρινή & οριστική διακοπή των έργων - Διάλυση της Σύμβασης Εφαρμόζονται οι διατάξεις του άρθρου 161 του Ν.4412/16. Άρθρο 40. Διακανονισμός σύμβασης μετά από πτώχευση ή θάνατο του Αναδόχου Στην προκειμένη περίπτωση έχουν εφαρμογή οι διατάξεις του άρθρου 167 του Ν.4412/16. Άρθρο 41. Πινακίδες ενδεικτικές του έργου Ο Ανάδοχος είναι υποχρεωμένος, μέσα σε ένα μήνα από την υπογραφή της Σύμβασης να κατασκευάσει και να τοποθετήσει στην αρχή και στο τέλος του έργου πινακίδες με τα στοιχεία του έργου. Η απόσυρση της αρχικής πινακίδας πραγματοποιείται με την τοποθέτηση της αναμνηστικής πινακίδας μετά την οριστική παραλαβή του. Άρθρο 42. Αρχαιότητες Ο Ανάδοχος είναι υποχρεωμένος να ειδοποιήσει την Διευθύνουσα Υπηρεσία αν τυχόν κατά την κατασκευή των έργων βρεθούν αρχαιότητες ή οποιαδήποτε έργα τέχνης. Στην περίπτωση αυτή εφαρμόζονται οι διατάξεις για τις αρχαιότητες. ΟΙ ΣΥΝΤΑΞΑΝΤΕΣ Ο ΠΡΟΪΣΤΑΜΕΝΟΣ ΤΜ/ΤΟΣ Η ΠΡΟΪΣΤΑΜΕΝΗ ΠΡ/ΣΜΟΥ & ΜΕΛΕΤΩΝ Δ/ΝΣΗΣ ΤΕΧΝΙΚΩΝ ΕΡΓΩΝ Φ. ΤΟΛΟΥΔΗ ΠΟΛΙΤΙΚΟΣ ΜΗΧΑΝΙΚΟΣ Ν. ΤΣΟΛΚΑΣ Ι. ΧΑΛΑΡΗΣ Μ. ΣΕΡΑΦΕΤΙΝΙΔΟΥ ΑΡΧΙΤΕΚΤΩΝ ΤΟΠΙΟΥ ΜΗΧΑΝΟΛΟΓΟΣ ΜΗΧ/ΚΟΣ ΑΡΧΙΤΕΚΤΩΝ ΜΗΧ/ΚΟΣ ΓΕΩΠΟΝΟΣ Α. ΜΕΡΚΟΥΡΗΣ ΓΕΩΠΟΝΟΣ Ι. ΧΑΛΑΡΗΣ ΜΗΧΑΝΟΛΟΓΟΣ ΜΗΧ/ΚΟΣ -24-

237 ΕΛΛΗΝΙΚΗ ΔΗΜOΚΡΑΤΙΑ ΝΟΜΟΣ ΑΤΤΙΚΗΣ ΔΗΜΟΣ ΑΜΑΡΟΥΣΙΟΥ Δ/ΝΣΗ ΤΕΧΝΙΚΩΝ ΕΡΓΩΝ ΤΜΗΜΑ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ ΚΑΙ ΜΕΛΕΤΩΝ ΒΑΣ. ΣΟΦΙΑΣ 9 & ΔΗΜ. ΜΟΣΧΑ Τ.Κ ΜΑΡΟΥΣΙ Τηλ.: Fax : ΕΡΓΟ: Ανάπλαση Πλατείας Ηρώων Αμαρουσίου με Βιοκλιματικό Σχεδιασμό ΑΡ. ΜΕΛΕΤΗΣ: 40/2017 Κ.Α ΧΡΗΜΑΤΟΔΟΤΗΣΗ: ΠΡΑΣΙΝΟ ΤΑΜΕΙΟ ΑΞΟΝΑΣ 2: Αστική Αναζωογόνηση 2017, Δράσεις Περιβαλλοντικού Ισοζυγίου NUTS: EL301 CPV: , , , , , , , , , , , ΠΡΟΫΠ/ΣΜΟΣ: ,79 ΦΠΑ ,39 ΣΥΝΟΛΟ: ,18 Σχέδιο Ασφάλειας και Υγείας (ΣΑΥ)

238 ΕΡΓΟ: Ανάπλαση Πλατείας Ηρώων Αμαρουσίου με Βιοκλιματικό Σχεδιασμό Σελ: 2/41 ΠΕΡΙΕΧΟΜΕΝΑ Σχέδιο Ασφάλειας και Υγείας (ΣΑΥ)... 1 ΕΙΣΑΓΩΓΗ ΤΜΗΜΑ Α: ΓΕΝΙΚΑ Τίτλος του έργου Στοιχεία Κυρίου του Έργου Στοιχεία Υπόχρεου για την Εκπόνηση του Σ.Α.Υ Σύντομη Περιγραφή του Έργου Περιγραφή φάσεων εκτέλεσης του Έργου ΤΜΗΜΑ Β: ΚΙΝΔΥΝΟΙ ΠΟΥ ΕΝΔΕΧΕΤΑΙ ΝΑ ΕΜΦΑΝΙΣΤΟΥΝ ΚΑΤΑ ΤΗΝ ΕΚΤΕΛΕΣΗ ΤΟΥ ΈΡΓΟΥ ΤΜΗΜΑ Γ: ΜΕΤΡΑ ΓΙΑ ΤΗΝ ΠΡΟΛΗΨΗ ΚΑΙ ΑΠΟΤΡΟΠΗ ΤΩΝ ΚΙΝ ΥΝΩΝ ΚΑΙ ΓΕΝΙΚΑ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ ΚΑΙ ΤΗΝ ΥΓΕΙΑ ΤΩΝ ΕΡΓΑΖΟΜΕΝΩΝ ΤΜΗΜΑ Δ: ΠΡΟΣΘΕΤΑ ΣΤΟΙΧΕΙΑ Δίοδοι προσπέλασης στο εργοτάξιο και πρόσβασης στις θέσεις εργασίας Δίοδοι κυκλοφορίας πεζών και οχημάτων εντός του εργοταξίου Χώροι εγκατάστασης του βασικού μηχανικού εξοπλισμού Χώροι αποθήκευσης Χώροι συλλογής αχρήστων και επικίνδυνων υλικών Χώροι υγιεινής, εστίασης, πρώτων βοηθειών ΤΜΗΜΑ Ε: ΛΗΨΗ ΜΕΤΡΩΝ ΠΡΟΣΤΑΣΙΑΣ ΚΑΙ ΑΝΤΙΜΕΤΩΠΙΣΗ ΕΠΑΓΓΕΛΜΑΤΙΚΟΥ ΚΙΝΔΥΝΟΥ Σκυροδετήσεις Μηχανικός Εξοπλισμός Διακίνηση Φορτίων Εκσκαφές Υπαίθριες εργασίες σε συνθήκες καύσωνα Ομάδες εργαζόμενων υψηλού κινδύνου Ασφαλής εργασία κατά την διακίνηση φορτίων Ασφάλεια εργασίας σε βροχερό καιρό στην κατασκευαστική βιομηχανία Θόρυβος Ηλεκτρικό ρεύμα Εργασίες με ικριώματα Επαγγελματικές ασθένειες σχετικές με την εργασία στα τεχνικά έργα Σχέδιο Ασφάλειας και Υγείας

239 ΕΡΓΟ: Ανάπλαση Πλατείας Ηρώων Αμαρουσίου με Βιοκλιματικό Σχεδιασμό Σελ: 3/41 ΣΧΕΔΙΟ ΑΣΦΑΛΕΙΑΣ & ΥΓΕΙΑΣ (ΣΑΥ) (Π.Δ. 305/96, άρθρο 3, παράγραφοι 3, 4, 5, 6, 8, 9, 10) ΕΙΣΑΓΩΓΗ Σύμφωνα με το ΑΠΟΦ. ΔΕΕΠΠ/οικ./85/14.5/ (ΦΕΚ 686 Β ), «Καθιέρωση του Σχεδίου Ασφαλείας και Υγείας (ΣΑΥ) και του Φακέλλου Ασφαλείας και Υγείας (ΦΑΥ) ως απαραιτήτων στοιχείων για την έγκριση μελέτης στο στάδιο της οριστικής μελέτης ή / και της μελέτης εφαρμογής σε κάθε δημόσιο έργο», αρθρ. 1, «ο ανάδοχος μελέτης οφείλει να επισημαίνει έγκαιρα στο ΚτΕ τους κινδύνους οι οποίοι συνδέονται τόσο με τις βασικές παραδοχές του έργου, όσο και με τις τεχνικές απαιτήσεις της κατασκευής. Ο ανάδοχος μελέτης θα πρέπει να λάβει υπόψη του κατά τον σχεδιασμό του ΤΕ, τις γενικές αρχές πρόληψης του εργασιακού κινδύνου που αναφέρονται στο άρθρο 7 του Π.Δ. 17/96, προσαρμοσμένες για τα τεχνικά έργα και συγκεκριμένα: Την εξάλειψη των κινδύνων στην πηγή τους Την αντιμετώπιση των κινδύνων στην πηγή τους. Την εκτίμηση των κινδύνων που θα μπορούν να αποφευχθούν και τα προτεινόμενα μέτρα πρόληψης τους. Την περιγραφή της μεθόδου εργασίας και του τυχόν, απαιτούμενου εξοπλισμού, όπου αυτό κρίνεται απαραίτητο λόγω υψηλής επικινδυνότητας κατά την κατασκευή, συντήρηση ή επισκευή του έργου. Την αντικατάσταση επικίνδυνων υλικών από λιγότερα επικίνδυνα. Την προτεραιότητα στη λήψη μέτρων ομαδικής προστασίας σε σχέση με τα μέτρα ατομικής προστασίας. Την προσαρμογή στις τεχνικές εξελίξεις. Τις αρχιτεκτονικές, τεχνικές ή/ και οργανωτικές επιλογές προκειμένου να προγραμματίζονται οι διάφορες εργασίες ή φάσεις εργασίας που διεξάγονται ταυτόχρονα ή διαδοχικά. Την πρόβλεψη της διάρκειας εκτέλεσης των διαφόρων αυτών εργασιών ή φάσεων εργασίας. Το σχεδιασμό ενός συστήματος διαχείρισης της πρόβλεψης του εργασιακού κινδύνου, στο οποίο θα αναφέρονται συγκεκριμένα οι ρόλοι και αρμοδιότητες των στελεχών διοίκησης του έργου, καθώς και των ειδικών θεσμών για την πρόληψη του επαγγελματικού κινδύνου (Τεχνικός Ασφαλείας, Συντονιστής Ασφαλείας και Υγείας των Εργαζομένων) που προβλέπονται από την νομοθεσία. Σχέδιο Ασφάλειας και Υγείας

240 ΕΡΓΟ: Ανάπλαση Πλατείας Ηρώων Αμαρουσίου με Βιοκλιματικό Σχεδιασμό Σελ: 4/41 Επίσης θα περιλαμβάνονται οι βασικές διαδικασίες ασφάλειας και υγείας της εργασίας (π.χ. αναφορά εργατικών ατυχημάτων, έκτακτης ανάγκης, χρήση εκρηκτικών, κατάρτισης προσωπικού, ιατρικών εξετάσεων) καθώς και οδηγίες ασφαλούς εργασίας, όπου αυτό απαιτείται (π.χ. χρήση μέσων ατομικής προστασίας, εργασία σε ύψος). Σκοπός του συστήματος είναι να αποτελέσει την βάση για τον σχεδιασμό ενός ολοκληρωμένου συστήματος οργάνωσης και διαχείρισης της ασφάλειας από τον ανάδοχο κατασκευής.» Σύμφωνα με τα παραπάνω, καθώς και με βάση τα προβλεπόμενα στην Αποφ.ΔΙΠΑΔ/οικ/177/ (ΦΕΚ 266/Β/ ) και τα υποδείγματα που εκπόνησε το Τεχνικό Επιμελητήριο Ελλάδας, καταρτίστηκε το παρόν Σχέδιο και ο Φάκελος Ασφαλείας και Υγείας του έργου, πληρώντας τις παρακάτω προϋποθέσεις: Πληροφορίες για κινδύνους που δεν μπορούν να αποφευχθούν. Εναλλακτικές μεθόδους εργασίας για εργασίες που οι κίνδυνοι δεν μπορούν να αποφευχθούν. Για τον εναπομείναντα εργασιακό κίνδυνο, θα πρέπει να αναφέρονται συγκεκριμένα μέτρα για την πρόληψη του. Πληροφορίες για υλικά κατασκευής που μπορεί να προκαλέσουν κινδύνους για την υγεία των εργαζομένων. Μελέτες για κατασκευές, διατάξεις και εξοπλισμούς που απαιτούνται για εργασίες υψηλού κινδύνου και προκύπτουν από τις μελέτες (ειδικοί τύποι ικριωμάτων, διατάξεις για πρόσδεση κατά την εργασία σε ύψος, μεγάλα ορύγματα ή επιχώματα κ.τ.λ.) Διαδικασίες για τον χειρισμό θεμάτων ασφαλείας και υγείας για μελέτες που γίνονται αφού έχει αρχίσει η κατασκευή του έργου. Πληροφορίες για υπάρχοντα δίκτυα υπηρεσιών κοινής ωφελείας. Ο Συντονιστής Ασφάλειας και Υγείας του έργου υποχρεούται να κάνει την αναθεώρηση του Σχεδίου και του Φακέλου Ασφάλειας και Υγείας της Μελέτης, να παρακολουθεί τις εργασίες όσον αφορά θέματα ΑΥΕ και να συντάξει τον τελικό ΦΑΥ. Σχέδιο Ασφάλειας και Υγείας

241 ΕΡΓΟ: Ανάπλαση Πλατείας Ηρώων Αμαρουσίου με Βιοκλιματικό Σχεδιασμό Σελ: 5/41 Το ΣΑΥ αναπροσαρμόζεται σε συνάρτηση με την εξέλιξη των εργασιών, στο δε (ΦΑΥ) εμπεριέχονται οι ενδεχόμενες τροποποιήσεις που έχουν επέλθει. Συνεπώς ο Φάκελος Ασφάλειας και Υγείας συμπληρώνεται σταδιακά και παραδίδεται με την ολοκλήρωση του Έργου στον ΚτΕ ενημερωμένος ώστε να περιέχει τα πραγματικά στοιχεία του έργου έτσι όπως κατασκευάστηκε. Σχέδιο Ασφάλειας και Υγείας

242 ΕΡΓΟ: Ανάπλαση Πλατείας Ηρώων Αμαρουσίου με Βιοκλιματικό Σχεδιασμό Σελ: 6/41 1 ΤΜΗΜΑ Α: ΓΕΝΙΚΑ 1.1 Τίτλος του έργου Ανάπλαση Πλατείας Ηρώων Αμαρουσίου με Βιοκλιματικό Σχεδιασμό 1.2 Στοιχεία Κυρίου του Έργου Δήμος Αμαρουσίου Οδός : Βασ.Σοφίας 9 & Δημ.Μόσχα Ταχ.Κωδ : Τηλ. : Telefax : info@ maroussi.gr 1.3 Στοιχεία Υπόχρεου για την Εκπόνηση του Σ.Α.Υ. ΤΙΤΛΟΣ ΚΑΤΑΣΚΕΥΑΣΤΙΚΗΣ ΕΤΑΙΡΕΙΑΣ Οδός και αριθμός έδρας:... Τ.Κ.:... Πόλη:... Τηλ.... Fax: Σύντομη Περιγραφή του Έργου Η παρούσα μελέτη αφορά στην ανάπλαση της πλατείας Ηρώων και την ανακατασκευή των οδών Αναβρύτων και Αρκαδίου προκειμένου οι τελευταίες να εναρμονιστούν λειτουργικά και αισθητικά με την ανάπλαση της πλατείας Ηρώων. Σκοπός του έργου είναι η αισθητική και λειτουργική αναβάθμιση της ανωτέρω περιοχής μέσω της δημιουργίας ενός ανοικτού δημόσιου χώρου αναψυχής και πρασίνου, που θα συμβάλλει στη βελτίωση του βιοτικού επιπέδου των κατοίκων της πόλης και ταυτόχρονα θα αποτελέσει πόλο έλξης για τους κατοίκους των άλλων περιοχών. Παράλληλα, το νέο πάρκο θα αναβαθμίσει αισθητικά την περιοχή και θα της προσδώσει έναν πολιτιστικό χαρακτήρα αφού θα ενοποιεί παλαιά και σύγχρονα σημεία πολιτιστικού και ιστορικού ενδιαφέροντος, όπως η Δημοτική Πινακοθήκη που εδρεύει στο ιστορικό παλαιό Δημαρχείο της πόλης, το Κέντρο Τέχνης και Πολιτισμού, το μνημείο των Ηρώων πεσόντων και το νεοκλασσικό κτίριο του Λουμίδη. Σχέδιο Ασφάλειας και Υγείας

243 ΕΡΓΟ: Ανάπλαση Πλατείας Ηρώων Αμαρουσίου με Βιοκλιματικό Σχεδιασμό Σελ: 7/41 Τέλος, μέσω της οικολογικής και ποσοτικής ενίσχυσης του πρασίνου, της μείωσης της σκληρής επιφάνειας, της χρήσης ψυχρών και φυσικών υλικών και γενικότερα μέσω ενός σχεδιασμού βασισμένου σε βιοκλιματικές αρχές, θα επιτευχθεί η αναβάθμιση του ευρύτερου αστικού περιβάλλοντος και η βελτίωση των επιπέδων θερμικής άνεσης. 1.5 Περιγραφή φάσεων εκτέλεσης του Έργου Οι φάσεις του εν λόγω έργου συνοψίζονται στις εξής: 1. Οργάνωση εργοταξίου 2. Χωματουργικά 3. Κτιριακά Έργα 4. Έργα Οδοποιίας 5. Ηλεκτρομηχανολογικές εργασίες 6. Αρδευτικά Έργα 7. Έργα πρασίνου 8. Αστικός Εξοπλισμός 2 ΤΜΗΜΑ Β: ΚΙΝΔΥΝΟΙ ΠΟΥ ΕΝΔΕΧΕΤΑΙ ΝΑ ΕΜΦΑΝΙΣΤΟΥΝ ΚΑΤΑ ΤΗΝ ΕΚΤΕΛΕΣΗ ΤΟΥ ΈΡΓΟΥ Ελήφθησαν υπόψη οι γενικές αρχές πρόληψης εργασιακών κινδύνων που αναφέρονται στο άρθρο 7 του Π.Δ 17/96 προσαρμοσμένες στα τεχνικά έργα και ειδικότερα: Εξάλειψη κινδύνων. Αντιμετώπιση κινδύνων στην πηγή τους. Εκτίμηση κινδύνων που δεν μπορούν να αποφευχθούν και μέτρα που προτείνονται για την πρόληψή τους. Περιγραφή της μεθόδου εργασίας και του τυχόν απαιτούμενου εξοπλισμού, όπου αυτός θεωρείται απαραίτητος λόγω υψηλής επικινδυνότητας κατά την διάρκεια κατασκευής, συντήρησης και επισκευής του έργου. Αντικατάσταση επικίνδυνων υλικών με άλλα, λιγότερο επικίνδυνα. Προτεραιότητα στα μέτρα ομαδικής προστασίας σε σχέση με τα μέτρα ατομικής προστασίας. Προσαρμογή στην τεχνική πρόοδο. Σχέδιο Ασφάλειας και Υγείας

244 ΕΡΓΟ: Ανάπλαση Πλατείας Ηρώων Αμαρουσίου με Βιοκλιματικό Σχεδιασμό Σελ: 8/41 Αρχιτεκτονικές, τεχνικές ή/και οργανωτικές εναλλακτικές για την επίτευξη προγραμματισμού των διαφόρων εργασιών και σταδίων εργασίας που γίνονται ταυτόχρονα ή διαδοχικά. Συμπληρώνονται οι επισυναπτόμενοι πίνακες, που συντίθενται από προκαταγεγραμμένες «πηγές κινδύνων». Η επισήμανση γίνεται με την αναγραφή των αριθμών 1 έως 3 όπου αντίστοιχα εντοπίζεται πιθανή πηγή κινδύνου. Η χρήση των αριθμών είναι υποκειμενική, αποδίδει δε την αντίληψη του συντάκτη για την ένταση των κινδύνων. Ο αριθμός 3 χαρακτηρίζει περιπτώσεις όπου διαπιστώνεται ότι: είτε (i) : η πηγή κινδύνου είναι συνεχώς παρούσα και είναι πολύ πιθανό να συμβεί ατύχημα, είτε (ii) : οι ιδιαίτερες συνθήκες του έργου δημιουργούν αυξημένη πιθανότητα επικίνδυνων καταστάσεων, είτε (iii) : ο κίνδυνος είναι πολύ σοβαρός, έστω και αν η πιθανότητα να επισυμβεί είναι περιορισμένη. Ο αριθμός 1 χαρακτηρίζει περιπτώσεις όπου : είτε (i) : η πηγή κινδύνου εμφανίζεται σπανιότατα, είτε (ii) : δεν συντρέχουν ειδικές αιτίες αύξησης των κινδύνων, είτε (iii): ο κίνδυνος δεν είναι σοβαρός. Ο αριθμός 2 χαρακτηρίζει τις θεωρούμενες ως «ενδιάμεσες» των 1 και 3. Στον παρακάτω πίνακα παρουσιάζονται οι φάσεις εργασίας. ΦΑΣΗ ΕΡΓΟΥ Οργάνωση Εργοταξίου Χωματουργικά Κτιριακά Έργα Έργα Οδοποιίας Ηλεκτρομηχανολογικές εργασίες Αρδευτικά Έργα Έργα πρασίνου Αστικός Εξοπλισμός Φ1 Φ2 Φ3 Φ4 Φ5 Φ6 Φ7 Φ8 ΚΩΔΙΚΟΣ Σχέδιο Ασφάλειας και Υγείας

245 ΕΡΓΟ: Ανάπλαση Πλατείας Ηρώων Αμαρουσίου με Βιοκλιματικό Σχεδιασμό Σελ: 9/41 Σχέδιο Ασφάλειας και Υγείας

246 ΕΡΓΟ: Ανάπλαση Πλατείας Ηρώων Αμαρουσίου με Βιοκλιματικό Σχεδιασμό Σελ: 10/41 Κίνδυνοι Πηγές κινδύνων Φ1 Φ2 Φ3 Φ4 Φ5 Φ6 Φ7 Φ Αστοχίες εδάφους Φυσικά πρανή 1101 Κατολίσθηση. Απουσία/ ανεπάρκεια υποστήριξης Αποκολλήσεις. Απουσία/ ανεπάρκεια υποστήριξης Στατική επιφόρτιση. Εγκαταστάσεις /εξοπλισμός Δυναμική επιφόρτιση. Φυσική αιτία 1105 Δυναμική επιφόρτιση. Ανατινάξεις 1106 Δυναμική επιφόρτιση. Κινητός εξοπλισμός Τεχνητά πρανή & Εκσκαφές Υπόγειες εκσκαφές 1201 Κατάρρευση. Απουσία/ανεπάρκεια υποστήριξης Αποκολλήσεις. Απουσία/ ανεπάρκεια προστασίας 1203 Στατική επιφόρτιση. Υπερύψωση 1204 Στατική επιφόρτιση. Εγκαταστάσεις/εξοπλισμός Δυναμική επιφόρτιση. Φυσική αιτία 1206 Δυναμική επιφόρτιση. Ανατινάξεις 1207 Δυναμική επιφόρτιση. Κινητός εξοπλισμός 1301 Καταπτώσεις οροφής/παρειών. Ανυποστήλωτα τμήματα 1302 Καταπτώσεις οροφής /παρειών. Ανεπαρκής υποστύλ 1303 Καταπτώσεις οροφής /παρειών. Καθυστερ. Υποστύλ Κατάρρευση μετώπου προσβολής Καθιζήσεις 1401 Ανυποστήρικτες παρακείμενες εκσκαφές Προϋπάρχουσα υπόγεια κατασκευή 1403 Διάνοιξη υπογείου έργου 1404 Ερπυσμός 1405 Γεωλογικές / γεωχημικές μεταβολές 1406 Μεταβολές υδροφόρου ορίζοντα 1407 Υποσκαφή / απόπλυση 1408 Στατική επιφόρτιση 1409 Δυναμική καταπόνηση - φυσική αιτία 1410 Δυναμική καταπόνηση - ανθρωπογενής αιτία Σχέδιο Ασφάλειας και Υγείας

247 ΕΡΓΟ: Ανάπλαση Πλατείας Ηρώων Αμαρουσίου με Βιοκλιματικό Σχεδιασμό Σελ: 11/41 Κίνδυνοι Πηγές κινδύνων Φ1 Φ2 Φ3 Φ4 Φ5 Φ6 Φ7 Φ Άλλη πηγή Κίνδυνοι από εργοταξιακό εξοπλισμό Κίνηση 2101 Συγκρούσεις οχήματος - οχήματος οχημάτων και 2102 Συγκρούσεις οχήματος - προσώπων Συγκρούσεις οχήματος - σταθερού εμποδίου μηχανημάτων 2104 Συνθλίψεις μεταξύ οχήματος - οχήματος 2105 Συνθλίψεις μεταξύ οχήματος σταθερού εμποδίου 2106 Ανεξέλεγκτη κίνηση. Βλάβες συστημάτων 2107 Ανεξέλεγκτη κίνηση. Ελλιπής ακινητοποίηση 2108 Μέσα σταθερής τροχιάς. Ανεπαρκής προστασία 2109 Μέσα σταθερής τροχιάς. Εκτροχιασμός Ανατροπή 2201 Ασταθής έδραση οχημάτων και 2202 Υποχώρηση εδάφους / δαπέδου 2203 Έκκεντρη φόρτωση μηχανημάτων 2204 Εργασία σε πρανές 2205 Υπερφόρτωση 2206 Μεγάλες ταχύτητες Μηχανήματα 2301 Στενότητα χώρου με κινητά μέρη 2302 Βλάβη συστημάτων κίνησης 2303 Ανεπαρκής κάλυψη κινουμένων τμημάτων - πτώσεις 2304 Ανεπαρκής κάλυψη κιν.τμημάτων παγιδεύσεις μελών 2305 Τηλεχειριζόμενα μηχανήματα & τμήματα τους Εργαλεία 2401 Αεροσυμπιεστής χειρός 2402 Αλυσοπρίονα 2403 Πιστολέτο Α/Σ 2404 Δίσκοι - Τροχοί Άλλη πηγή Πτώσεις από ύψος 3101 Κατεδαφίσεις Σχέδιο Ασφάλειας και Υγείας

248 ΕΡΓΟ: Ανάπλαση Πλατείας Ηρώων Αμαρουσίου με Βιοκλιματικό Σχεδιασμό Σελ: 12/41 Κίνδυνοι Πηγές κινδύνων Φ1 Φ2 Φ3 Φ4 Φ5 Φ6 Φ7 Φ Οικοδομές 3102 Κενά τοίχων κτίσματα 3103 Κλίμακα 3104 Εργασία σε στέγες Δάπεδα 3201 Κενά δαπέδων εργασίας 3202 Πέρατα δαπέδων 3203 Επικλινή δάπεδα προσπελάσεις 3204 Ολισθηρά δάπεδα 3205 Ανώμαλα δάπεδα 3206 Αστοχία υλικού δαπέδου 3207 Υπερυψωμένες δίοδοι και πεζογέφυρες 3208 Κινητές σκάλες και ανεμόσκαλες 3209 Αναρτημένα δάπεδα. Αστοχία ανάρτησης 3210 Κινητά δάπεδα. Αστοχία μηχανισμού 3211 Κινητά δάπεδα. Πρόσκρουση Ικριώµατα 3301 Κενά ικριωµάτων 3302 Ανατροπή. Αστοχία συναρμολόγησης 3303 Ανατροπή. Αστοχία έδρασης 3304 Κατάρρευση. Αστοχία υλικού ικριώµατος 3305 Κατάρρευση. Ανεµοπίεση Τάφροι/φρέατα 3401 Κατάπτωση απουσία υποστήριξης Κατάπτωση απουσία προστασίας Άλλη πηγή Εκρήξεις, Εκτοξευμένα υλικά - θραύσματα Εκρηκτικά / 4101 Ανατινάξεις βράχων Ανατινάξεις 4102 Ανατινάξεις κατασκευών 4103 Ατελής ανατίναξη υπονόµων 4104 Αποθήκες εκρηκτικών 4105 Χώροι αποθήκευσης πυρομαχικών 4106 ιαφυγή - έκλυση εκρηκτικών αερίων & µιγµάτων Σχέδιο Ασφάλειας και Υγείας

249 ΕΡΓΟ: Ανάπλαση Πλατείας Ηρώων Αμαρουσίου με Βιοκλιματικό Σχεδιασμό Σελ: 13/41 Κίνδυνοι Πηγές κινδύνων Φ1 Φ2 Φ3 Φ4 Φ5 Φ6 Φ7 Φ οχεία και 4201 Φιάλες ασετιλίνης / οξυγόνου δίκτυα υπό πίεση 4202 Υγραέριο 4203 Υγρό άζωτο 4204 Αέριο πόλης 4205 Πεπιεσµένος αέρας 4206 Υποθαλάσσιος αγωγός διάθεσης λυµάτων 4207 ίκτυα ύδρευσης Ελαιοδοχεία / υδραυλικά συστήµατα Αστοχία 4301 Βραχώδη υλικά σε θλίψη υλικών υπό ένταση 4302 Προεντάσεις οπλισµού / αγκυρίων 4303 Κατεδάφιση προεντεταµένων στοιχείων 4304 Συρµατόσχοινα 4305 Εξολκεύσεις 4306 Λαξεύσεις / τεµαχισµός λίθων Εκτοξευόµενα 4401 Εκτοξευόµενο σκυρόδεµα υλικά 4402 Αµµοβολές 4403 Τροχίσεις/ λειάνσεις Άλλη πηγή Πτώσεις µετατοπίσεις υλικών & αντικειµένων Κτίσµατα Αστοχία. Γήρανση φέρων οργανισµός 5102 Αστοχία. Στατική επιφόρτιση 5103 Αστοχία. Φυσική δυναµική καταπόνηση 5104 Αστοχία. Ανθρωπογενής δυναµική καταπόνηση 5105 Κατεδάφιση 5106 Κατεδάφιση παρακείμενων Οικοδοµικά 5201 Γήρανση πληρωτικών στοιχείων στοιχεία 5202 ιαστολή - συστολή υλικών 5203 Αποξήλωση δοµικών στοιχείων 5204 Αναρτηµένα στοιχεία & εξαρτήµατα Σχέδιο Ασφάλειας και Υγείας

250 ΕΡΓΟ: Ανάπλαση Πλατείας Ηρώων Αμαρουσίου με Βιοκλιματικό Σχεδιασμό Σελ: 14/41 Κίνδυνοι Πηγές κινδύνων Φ1 Φ2 Φ3 Φ4 Φ5 Φ6 Φ7 Φ Φυσική δυναµική καταπόνηση 5206 Ανθρωπογενής δυναµική καταπόνηση 5207 Κατεδάφιση 5208 Αρµολόγηση / απαρµολόγηση προκατασκ. στοιχείων Μεταφορικό µηχάνηµα. Ακαταλληλότητα/ ανεπάρκεια Μεταφερόµενα υλικά Μεταφορικό µηχάνηµα. Βλάβη Μεταφορικό µηχάνηµα. Υπερφόρτωση Εκφορτώσεις 5304 Απόκλιση µηχανήµατος. Ανεπαρκής έδραση Ατελής/έκκεντρη φόρτωση 5306 Αστοχία συσκευασίας φορτίου 5307 Πρόσκρουση φορτίου 5308 ιακίνηση αντικειµένων µεγάλου µήκους 5309 Χειρωνακτική µεταφορά βαρέων φορτίων 5310 Απόλυση χύδην υλικών. Υπερφόρτωση 5311 Εργασία κάτω από σιλό Στοιβασµένα 5401 Υπερστοίβαση υλικά 5402 Ανεπάρκεια πλευρικού περιορισµού σωρού 5403 Ανορθολογική απόληψη Πυρκαϊές Εύφλεκτα υλικά Μεταφερόµενα υλικά - Εκφορτώσεις 6101 Έκλυση / διαφυγή εύφλεκτων αερίων 6102 εξαµενές / αντλίες καυσίµων 6103 Μονωτικά, διαλύτες, ΡCV κλπ. εύφλεκτ 6104 Ασφαλτοστρώσεις / χρήση πίσσας 6105 Αυτανάφλεξη εδαφικά υλικά Αυτανάφλεξη - απορρίµµατα Επέκταση εξωγενούς εστίας. Ανεπαρκής προστασία 6201 Εναέριοι αγωγοί υπό τάση Σχέδιο Ασφάλειας και Υγείας

251 ΕΡΓΟ: Ανάπλαση Πλατείας Ηρώων Αμαρουσίου με Βιοκλιματικό Σχεδιασμό Σελ: 15/41 Κίνδυνοι Πηγές κινδύνων Φ1 Φ2 Φ3 Φ4 Φ5 Φ6 Φ7 Φ Σπινθήρες & 6202 Υπόγειοι αγωγοί υπό τάση βραχυκλώματα 6203 Εντοιχισµένοι αγωγοί υπό τάση 6204 Εργαλεία που παράγουν εξωτερικό σπινθήρα Υψηλές 6301 Χρήση φλόγας - οξυγονοκολλήσεις θερµοκρασίες 6302 Χρήση φλόγας - κασσιτεροκολλήσεις 6303 Χρήση φλόγας - χυτεύσεις 6304 Συγκολλήσεις Πυρακτώσεις υλικών Άλλη πηγή Ηλεκτροπληξία ίκτυα Προϋπάρχοντα εναέρια δίκτυα εγκαταστάσεις 7102 Προϋπάρχοντα υπόγεια δίκτυα Προϋπάρχοντα εντοιχισµένα δίκτυα 7104 Προϋπάρχοντα επίτοιχα δίκτυα 7105 ίκτυο ηλεκτροδότησης έργου Ανεπαρκής αντικεραυνική προστασία Εργαλεία Ηλεκτροκίνητα µηχανήµατα µηχανηµατα Άλλη πηγή 7202 Ηλεκτροκίνητα εργαλεία Πνιγµός / Ασφυξία Νερό 8101 Υποβρύχιες εργασίες 8102 Εργασίες εν πλω - πτώση 8103 Βύθιση / ανατροπή πλωτού µέσου 8104 Παρόχθιες / παράλιες εργασίες. Πτώση 8105 Παρόχθιες / παράλιες εργασίες. Ανατροπή µηχανήµατος 8106 Υπαίθριες λεκάνες / εξαµενές. Πτώση 8107 Υπαίθριες λεκάνες / εξαµενές. Ανατροπή µηχανήµατος 8108 Πληµµύρα / Κατάκλυση έργου 2 Σχέδιο Ασφάλειας και Υγείας

252 ΕΡΓΟ: Ανάπλαση Πλατείας Ηρώων Αμαρουσίου με Βιοκλιματικό Σχεδιασμό Σελ: 16/41 Κίνδυνοι Πηγές κινδύνων Φ1 Φ2 Φ3 Φ4 Φ5 Φ6 Φ7 Φ Ασφυκτικό 8201 Βάλτοι, ιλείς, κινούµενες άµµοι περιβάλλον 8202 Υπόνοµοι, βόθροι, βιολογικοί καθαρισµοί 8203 Βύθιση σε σκυρόδεµα, ασβέστη, κλπ. Εργασία σε κλειστό χώρο - ανεπάρκεια οξυγόνου Άλλη πηγή Εγκαύµατα Υψηλές θερµοκρασίες Καυστικά υλικά Άλλη πηγή 9101 Συγκολλήσεις / συντήξεις Υπέρθερµα ρευστά 9103 Πυρακτωµένα στερεά 9104 Τήγµατα µετάλλων 9105 Άσφαλτος / πίσσα Καυστήρες 9107 Υπερθερµαινόµενα τµήµατα µηχανών Ασβέστης 9202 Οξέα 9203 Αλκαλικά Έκθεση σε βλαπτικούς παράγοντες Φυσικοί Ακτινοβολίες παράγοντες Θόρυβος/ δονήσεις Σκόνη Υπαίθρια εργασία. Παγετός Υπαίθρια εργασία. Καύσωνας Χαµηλή θερµοκρασία χώρου εργασίας Υψηλή θερµοκρασία χώρου εργασίας Υγρασία χώρου εργασίας Υπερπίεση / υποπίεση Σχέδιο Ασφάλειας και Υγείας

253 ΕΡΓΟ: Ανάπλαση Πλατείας Ηρώων Αμαρουσίου με Βιοκλιματικό Σχεδιασμό Σελ: 17/41 3 ΤΜΗΜΑ Γ: ΜΕΤΡΑ ΓΙΑ ΤΗΝ ΠΡΟΛΗΨΗ ΚΑΙ ΑΠΟΤΡΟΠΗ ΤΩΝ ΚΙΝ ΥΝΩΝ ΚΑΙ ΓΕΝΙΚΑ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ ΚΑΙ ΤΗΝ ΥΓΕΙΑ ΤΩΝ ΕΡΓΑΖΟΜΕΝΩΝ Για κάθε πηγή κινδύνων που έχει επισημανθεί στους πίνακες του Τμήματος Β (στήλη 1), καταγράφονται οι φάσεις/υποφάσεις όπου υπάρχει πιθανότητα εμφάνισης (στήλη 2), αναγράφονται οι σχετικές διατάξεις της κείμενης νομοθεσίας που προβλέπουν τη λήψη μέτρων προστασίας (στήλη 3), και συμπληρώνονται τα κατά την κρίση του συντάκτη αναγκαία πρόσθετα ή ειδικά μέτρα προστασίας που επιβάλλονται από τις ιδιαίτερες συνθήκες ή απαιτήσεις του έργου (στήλη 4). (4) (3) (1) (2) ΠΑΡΑΤΗΡΗΣΕΙΣ - ΣΥΜΠΛΗΡΩΜΑΤΙΚΑ Ή ΠΡΟΒΛΕΠΟΜΕΝΑ ΑΠΟ ΠΗΓΕΣ ΚΙΝ ΥΝΩΝ ΦΑΣΕΙΣ ΕΡΓΑΣΙΩΝ ΕΙ ΙΚΑ ΜΕΤΡΑ ΓΙΑ ΕΡΓΑΣΙΕΣ ΠΟΥ ΤΗ ΝΟΜΟΘΕΣΙΑ (*) ΕΝΕΧΟΥΝ ΕΙ ΙΚΟΥΣ ΚΙΝ ΥΝΟΥΣ (**) Ν /'85, ΤΡ. Ν Φ2, Φ3, Φ4, Φ5, Φ6, Φ7, Φ8 176/'88, Ν. 168/'87, Ν. 2224/94, Π 17/' Φ2, Φ3, Φ4, Φ5, Φ6, Φ7, Φ8 Ν /'85, ΤΡ. Ν. 176/'88, Ν. 168/'87, Ν. 2224/94, Π 17/' Φ2, Φ3, Φ4, Φ5, Φ6, Φ7, Φ8 Ν /'85, ΤΡ. Ν. 176/'88, Ν. 168/'87, Ν. 2224/94, Π 17/' Φ2, Φ3, Φ4, Φ5, Φ6, Φ7, Φ8 Π 1073/81: Τµήµα Ι Φ2, Φ3, Φ4, Φ5, Φ6, Φ7, Φ8 Σχέδιο Ασφάλειας και Υγείας

254 ΕΡΓΟ: Ανάπλαση Πλατείας Ηρώων Αμαρουσίου με Βιοκλιματικό Σχεδιασμό Σελ: 18/41 (3) (1) (2) ΠΡΟΒΛΕΠΟΜΕΝΑ ΑΠΟ ΠΗΓΕΣ ΚΙΝ ΥΝΩΝ ΦΑΣΕΙΣ ΕΡΓΑΣΙΩΝ ΤΗ ΝΟΜΟΘΕΣΙΑ (*) Π 1073/81: άρθρα 7, Φ2, Φ3, Φ4, Φ5, Φ6, Φ7, Φ8 και Π.. 305/96, Παράρτηµα IV, Β II, παρ.10 Π 1073/81: άρθρο 8, Π (01-03) Φ2, Φ3, Φ4, Φ5, Φ6, Φ7, Φ8 305/96, Τµήµα ΙΙ, Π.. 778/80: άρθρα 12, 14, 15, Π.. 89/99, Π.. 395/94 Π 395/94, Π.. 89/99, Φ2, Φ3, Φ4, Φ5, Φ6, Φ7, Φ8 Π /81: άρθρα 67, Φ2, Φ3, Φ4, Φ5, Φ6, Φ7, Φ8 Π Π 395/94, Π.. 89/99 Φ2, Φ3, Φ4, Φ5, Φ6, Φ7, Φ8 Π Π 395/94, Π.. 89/99, Π /81: άρθρα 67,76 (4) ΠΑΡΑΤΗΡΗΣΕΙΣ - ΣΥΜΠΛΗΡΩΜΑΤΙΚΑ Ή ΕΙ ΙΚΑ ΜΕΤΡΑ ΓΙΑ ΕΡΓΑΣΙΕΣ ΠΟΥ ΕΝΕΧΟΥΝ ΕΙ ΙΚΟΥΣ ΚΙΝ ΥΝΟΥΣ (**) Ν' απαγορευθεί η χωρίς λόγο παραµονή προσωπικού κοντά στα πρανή των εκσκαφών Θα πρέπει να ληφθούν µέτρα κυκλοφοριακού ελέγχου Θα πρέπει να συντηρούνται και να ελέγχονται όλα τα µηχανήµατα και να λαµβάνονται µέτρα για την αποφυγή της έκθεσης των εργαζοµένων σε κινδύνους από βλάβες µηχανηµάτων. Σχέδιο Ασφάλειας και Υγείας

255 ΕΡΓΟ: Ανάπλαση Πλατείας Ηρώων Αμαρουσίου με Βιοκλιματικό Σχεδιασμό Σελ: 19/41 (3) (1) (2) ΠΡΟΒΛΕΠΟΜΕΝΑ ΑΠΟ ΠΗΓΕΣ ΚΙΝ ΥΝΩΝ ΦΑΣΕΙΣ ΕΡΓΑΣΙΩΝ ΤΗ ΝΟΜΟΘΕΣΙΑ (*) Φ2, Φ3, Φ4, Φ5, Φ6, Φ7, Φ8 Π 1073/81: άρθρα 9, 11, , 40,Π.. 778/80: αρθ. 20 Φ2, Φ3, Φ4, Φ5, Φ6, Φ7, Φ8 Π 1073/81: άρθρα 9, 11, , 40,Π.. 778/80: αρθ Φ2, Φ3, Φ4, Φ5, Φ6, Φ7, Φ8 ΠΔ 85/91, ΠΔ42/03 & Α.Π. 7755/160/ Φ2, Φ3, Φ4, Φ5, Φ6, Φ7, Φ8 Π.Δ. 305/96 και ΠΔ 1073/ Φ2, Φ3, Φ4, Φ5, Φ6, Φ7, Φ8 ΠΔ 395/94, Π.Δ. 89/99, Π.Δ. 1073/81: άρθρα 67, Φ2, Φ3, Φ4, Φ5, Φ6, Φ7, Φ8 Π.Δ. 305/96, άρθρο 3 και ΠΔ 1073/81: άρθρο Φ2, Φ3, Φ4, Φ5, Φ6, Φ7, Φ8 Π.Δ. 305/96 (4) ΠΑΡΑΤΗΡΗΣΕΙΣ - ΣΥΜΠΛΗΡΩΜΑΤΙΚΑ Ή ΕΙ ΙΚΑ ΜΕΤΡΑ ΓΙΑ ΕΡΓΑΣΙΕΣ ΠΟΥ ΕΝΕΧΟΥΝ ΕΙ ΙΚΟΥΣ ΚΙΝ ΥΝΟΥΣ (**) Όλες οι τάφροι και τα επικίνδυνα χάσµατα πρέπει να εξασφαλίζονται από πτώσεις περιµετρικά. Όλες οι τάφροι και τα επικίνδυνα χάσµατα πρέπει να εξασφαλίζονται από πτώσεις περιµετρικά. Πρέπει να λαμβάνονται μέτρα ασφαλείας όπως: καταβίβαση ιστού, κατασκευή ειδικών ξύλινων πλαισίων περιθωρίων ασφαλείας σε σημεία συνήθων διελεύσεων. Σχέδιο Ασφάλειας και Υγείας

256 ΕΡΓΟ: Ανάπλαση Πλατείας Ηρώων Αμαρουσίου με Βιοκλιματικό Σχεδιασμό Σελ: 20/41 (1) ΠΗΓΕΣ ΚΙΝ ΥΝΩΝ (3) (2) ΠΡΟΒΛΕΠΟΜΕΝΑ ΑΠΟ ΦΑΣΕΙΣ ΕΡΓΑΣΙΩΝ ΤΗ ΝΟΜΟΘΕΣΙΑ (*) Φ2, Φ3, Φ4, Φ5, Φ6, Φ7, Φ8 ΠΔ 1073/81: άρθρα 96, 104 Φ2, Φ3, Φ4, Φ5, Φ6, Φ7, Φ8 ΠΔ 1073/81: άρθρα 96, 104 (4) ΠΑΡΑΤΗΡΗΣΕΙΣ - ΣΥΜΠΛΗΡΩΜΑΤΙΚΑ Ή ΕΙ ΙΚΑ ΜΕΤΡΑ ΓΙΑ ΕΡΓΑΣΙΕΣ ΠΟΥ ΕΝΕΧΟΥΝ ΕΙ ΙΚΟΥΣ ΚΙΝ ΥΝΟΥΣ (**) Πρέπει να διατίθενται κατάλληλα μέτρα ατομικής προστασίας. Για την αντιμετώπιση του κινδύνου επαφής με καυτή άσφαλτο, πρέπει να χρησιμοποιείται η άσφαλτος που προδιαγράφεται στις ΟΣΜΕΟ και ο Ανάδοχος να παράσχει την κατάλληλη εκπαίδευση για την προστασία των εργαζομένων. (*) Αναφέρονται οι διατάξεις της νομοθεσίας που περιέχουν τα απαιτούμενα κάθε φορά μέτρα (π.χ. άρθρο 38 παρ.3 του Π.Δ. 1073/81) (**) Περιγράφονται μέτρα που κατά την κρίση του συντάκτη απαιτούνται για την προστασία των εργαζομένων, αλλά δεν προβλέπονται από τη νομοθεσία ή η πρόβλεψη δεν είναι επαρκής για τη συγκεκριμένη περίπτωση. Επίσης εδώ πρέπει να περιγραφούν και τα ειδικά μέτρα που πρέπει να ληφθούν για τις εργασίες που ενέχουν ειδικούς κινδύνους (βλ. άρθρο 3, παρ.5 του Π.Δ. 305/96) Σχέδιο Ασφάλειας και Υγείας

257 ΕΡΓΟ: Ανάπλαση Πλατείας Ηρώων Αμαρουσίου με Βιοκλιματικό Σχεδιασμό Σελ: 21/41 4 ΤΜΗΜΑ Δ: ΠΡΟΣΘΕΤΑ ΣΤΟΙΧΕΙΑ 4.1 Δίοδοι προσπέλασης στο εργοτάξιο και πρόσβασης στις θέσεις εργασίας. Οι χώροι και τα δάπεδα εργασίας, οι οδοί κυκλοφορίας και οι προσβάσεις στο εργοτάξιο πρέπει να έχουν ελάχιστο πλάτος 60 εκατοστά του μέτρου. Οι οδοί προσπέλασης προς τις θέσεις εργασίας, χώρους διαμονής και χώρους εργαλείων πρέπει να διατάσσονται και συντηρούνται κατά τέτοιο τρόπο ώστε οι απασχολούμενοι να μπορούν να μεταβαίνουν και να αποχωρούν ασφαλώς. 4.2 Δίοδοι κυκλοφορίας πεζών και οχημάτων εντός του εργοταξίου Εντός του εργοταξίου πρέπει να τηρούνται οι ισχύοντες κανονισμοί ασφαλούς κυκλοφορίας, τόσο για την κίνηση των πεζών όσο και για την κίνηση μεταφορικών μέσων και οχημάτων. Η διέλευση και παραμονή ατόμων στο χώρο του εργοταξίου απαγορεύεται, εκτός από το εξουσιοδοτημένο για την κατασκευή του έργου προσωπικό. Για την ασφαλή κυκλοφορία πεζών και οχημάτων και μηχανημάτων εντός του χώρου του εργοταξίου ισχύουν οι διατάξεις του κώδικα οδικής κυκλοφορίας (ΚΟΚ). 4.3 Χώροι εγκατάστασης του βασικού μηχανικού εξοπλισμού Τα βαριά εργαλεία θα ασφαλίζονται επί τόπου ενώ τα μικρότερα (εργαλεία χειρός, μικροσυσκευές κλπ.) θα αποθηκεύονται σε διαμορφωμένους χώρους αποθήκευσης με ευθύνη των εργατών που τα χρησιμοποιούν. 4.4 Χώροι αποθήκευσης Δεν προβλέπεται η δημιουργία αποθηκών καυσίμων, λιπαντικών κ.α. Οι μικρές ποσότητες που απαιτούνται θα παραδίδονται καθημερινά από τοπικά πρατήρια καυσίμων. 4.5 Χώροι συλλογής αχρήστων και επικίνδυνων υλικών Τα υλικά αυτά θα οδηγούνται άμεσα προς την πλησιέστερη χωματερή μέσω φορτηγών. 4.6 Χώροι υγιεινής, εστίασης, πρώτων βοηθειών Στο εργοτάξιο θα υπάρχει πρόχειρο μικρό φαρμακείο για την παροχή των πρώτων βοηθειών τοποθετημένο σε θέση εύκολα προσιτή και υπό την επίβλεψη εντεταλμένου προσωπικού. Το φαρμακείο θα πρέπει να διαθέτει κατ ελάχιστο τα ακόλουθα είδη: Σκεύασμα για το κάψιμο Εισπνεύσιμη αμμωνία Αποστειρωμένες γάζες κυτία των 5 εκ., 10 εκ. και 15 εκ. Επίδεσμοι γάζας των 0,10*2,50 Σχέδιο Ασφάλειας και Υγείας

258 ΕΡΓΟ: Ανάπλαση Πλατείας Ηρώων Αμαρουσίου με Βιοκλιματικό Σχεδιασμό Σελ: 22/41 Τριγωνικοί επίδεσμοι Λευκοπλάστ ρολό Τσιμπίδα Ύφασμα λεπτό για καθαρισμό (cleaning tissue) Αντισηπτικό διάλυμα (κατά προτίμηση μερκουροχρωμ) Υγρό σαπούνι εντός πλαστικής συμπιεσμένης φιάλης Ελαστικός επίδεσμος Αντιισταμινική αλοιφή Σπασμολυτικό Αντιοφικός ορός Ενέσιμο κορτιζονούχο σκεύασμα των 100mg (αντισόκ) Σύριγγες πλαστικές μίας χρήσεως των 5 cc τεμ.3 Σύριγγες πλαστικές μίας χρήσεως των 10 cc τεμ.3 Δισκία αντιδιαρροϊκά Δισκία αντιόξινα Η ιατρική κάλυψη των εκτάκτων περιστατικών θα γίνεται σε πρώτη φάση στο Νοσοκομείο Κορίνθου και στην συνέχεια στα κοντινότερα νοσοκομεία Αττικής. Το έργο δεν απαιτεί ικριώματα για την κατασκευή του, συνεπώς δεν γίνεται επιπλέον μελέτη για αυτά. Σχέδιο Ασφάλειας και Υγείας

259 ΕΡΓΟ: Ανάπλαση Πλατείας Ηρώων Αμαρουσίου με Βιοκλιματικό Σχεδιασμό Σελ: 23/41 5 ΤΜΗΜΑ Ε: ΛΗΨΗ ΜΕΤΡΩΝ ΠΡΟΣΤΑΣΙΑΣ ΚΑΙ ΑΝΤΙΜΕΤΩΠΙΣΗ ΕΠΑΓΓΕΛΜΑΤΙΚΟΥ ΚΙΝΔΥΝΟΥ 5.1 Σκυροδετήσεις Σε όλα σχεδόν τα τεχνικά έργα υπάρχουν εργασίες σκυροδέτησης, είτε αυτές είναι ένας τοίχος αντιστήριξης είτε ο φέρων οργανισμός ενός κτηρίου. Οι εργασίες αυτές, είναι εκείνες που από την φύση τους οργανώνουν την μορφή του εργοταξίου. Πρόκειται δηλαδή για εκείνες τις κτιριακές κατασκευές, όπως για παράδειγμα, μία κλίμακα, που δημιουργούν προσβάσεις στα διάφορα επίπεδα εργασιών. Στις εργασίες σκυροδέτησης, χρησιμοποιείται ένας μεγάλος αριθμός ανειδίκευτων εργατών, οι οποίοι εργάζονται υπό την καθοδήγηση ειδικευμένων τεχνητών, γεγονός το οποίο καθιστά κρισιμότερη την ασφάλεια στις εργασίες αυτές. Σημεία προσοχής Ο ξυλότυπος είναι μια πρόχειρη κατασκευή και η υπερφόρτωσή του τοπικά εγκυμονεί κινδύνους κατάρρευσης Τα Μέσα Ατομικής Προστασίας που πρέπει να χρησιμοποιούν κατά τις εργασίες καλουπώματος οι εργαζόμενοι, εκτός του κράνους, πρέπει να είναι κατάλληλα επιλεγμένα για να προστατεύουν τα άνω και κάτω άκρα Κατά την Φορτοεκφόρτωση του οπλισμού για το σιδέρωμα, πρέπει να απαγορεύεται η διέλευση οποιουδήποτε κάτω από τα ανυψωμένα φορτία Τα κινούμενα μέρη των μηχανών που χρησιμοποιούνται για την κοπή ή κάμψη του οπλισμού, πρέπει να φέρουν τους κατάλληλους προφυλακτήρες για την αποφυγή ατυχημάτων Κατά τις εργασίες σκυρόδεσης δεν πρέπει να μετακινείται κανείς, κάτω ή κοντά στον ξυλότυπο. Τα πιτσιλίσματα από νωπό σκυρόδεμα πρέπει να απομακρύνονται γρήγορα από τα σημεία διέλευσης των πεζών, για να μην προκληθούν ατυχήματα. 5.2 Μηχανικός Εξοπλισμός Οι παραδοσιακές μέθοδοι εκτέλεσης των τεχνικών έργων εγκαταλείπονται και η εκμηχάνιση των έργων προχωρεί με γοργά βήματα, έχοντας ήδη προσεγγίσει έναν ικανοποιητικό βαθμό στα μεγάλα ιδιωτικά και δημόσια έργα. Σχέδιο Ασφάλειας και Υγείας

260 ΕΡΓΟ: Ανάπλαση Πλατείας Ηρώων Αμαρουσίου με Βιοκλιματικό Σχεδιασμό Σελ: 24/41 Οι Συμβάσεις εκτέλεσης τεχνικών έργων του Δημόσιου τομέα αναφέρουν ως απαραίτητη προϋπόθεση τη διάθεση του απαραίτητου εξοπλισμού εκ μέρους του Αναδόχου του έργου. Ο εξοπλισμός ποικίλει ανάλογα με το είδος των εργασιών, το μέγεθός τους και την ιδιαίτερη δυσκολία τους (τοπικές συνθήκες), με εξαίρεση των τυπικό εξοπλισμό ο οποίος απαιτείται για τη μεταφορά υλικών και προσωπικού ο οποίος επίσης ποικίλει. Οι μηχανές εφευρέθηκαν και χρησιμοποιούνται για να λύνουν προβλήματα. Δυστυχώς, η κακή χρήση, ο ακατάλληλος χειρισμός και η πλημμελής συντήρηση σε συνδυασμό με εξωγενείς παράγοντες ως προς το μηχάνημα και τον χειριστή, γίνονται αιτία ατυχημάτων. Σημεία προσοχής Ένα μηχάνημα πρέπει να χρησιμοποιείται μόνον για την εργασία(-ες) που έχει κατασκευασθεί Απαγορεύεται η υπερφόρτωση μηχανήματος Μόνον αδειούχοι χειριστές επιτρέπεται να χειρίζονται τα μηχανήματα Η άδεια των χειριστών πρέπει να είναι σε ισχύ Απαγορεύεται η χρήση ερπυστριοφόρων μηχανημάτων σε άσφαλτο Η συντήρηση και η τήρηση καρτέλας (βιβλίου) συντήρησης για κάθε μηχάνημα είναι υποχρεωτική Απαγορεύονται οι αυτοσχεδιασμοί στη χρήση και συντήρηση του μηχανήματος Όλα τα μηχανήματα πρέπει να είναι εφοδιασμένα με πυροσβεστήρα και φαρμακείο Όλα τα συστήματα ασφαλείας πρέπει να λειτουργούν καλώς Ο εξοπλισμός των ανυψωτικών μηχανημάτων πρέπει να αναγράφει το φορτίο ανύψωσης Πιστοποιητικό ανυψωτικής ικανότητας απαιτείται για όλους τους γερανούς Η θέση του μηχανήματος δεν πρέπει να είναι επισφαλής για το ίδιο και για τρίτους Όλα τα Μ.Ε. πρέπει να είναι εφοδιασμένα με άδεια λειτουργίας και πινακίδα «ΜΕ» Η καρότσα των αυτοκινήτων φορτηγών πρέπει να είναι σκεπασμένη όταν μεταφέρεται άμμος ή 3Α Η επιθεώρηση των ανυψωτικών μηχανημάτων είναι υποχρεωτική και πρέπει να καταγράφεται Ειδικά μέτρα πρέπει να λαμβάνονται λόγω εναέριων αγωγών ενέργειας και τηλεπικοινωνιών Προσοχή στα υπόγεια δίκτυα κατά την εκσκαφή τάφρων Σχέδιο Ασφάλειας και Υγείας

261 ΕΡΓΟ: Ανάπλαση Πλατείας Ηρώων Αμαρουσίου με Βιοκλιματικό Σχεδιασμό Σελ: 25/41 Ο εξοπλισμός ανύψωσης (σαμπάνια, ιμάντες, συρματόσχοινα) πρέπει να είναι σε καλή κατάσταση. Η επιθεώρησή του είναι υποχρεωτική πριν από τη χρήση του. 5.3 Διακίνηση Φορτίων Η ανύψωση και η μεταφορά φορτίων στα εργοτάξια κατά κανόνα γίνονται με χρήση μηχανικών μέσων (γερανοί, παλάγκα, βαρούλκα κλ.π.) εν τούτοις εξακολουθούν να υπάρχουν περιπτώσεις που γίνονται χειρωνακτικά. Οι χειρωνακτικές εργασίες (ανύψωση, μεταφορά, έλξη, ώθηση ή απόθεση φορτίων), έχουν ως συνήθεις συνέπειες: Κόπωση των εργαζομένων Καταπόνηση της σπονδυλικής στήλης Ατυχήματα Καθυστέρηση της παραγωγής Για να γίνει αντιληπτό το μέγεθος του προβλήματος κατά την χειρωνακτική διακίνηση φορτίων, αρκεί να αναφερθεί ότι στη Μ. Βρετανία το 12,5% των εργατικών τραυματισμών οφείλεται στην υπερπροσπάθεια των εργαζομένων. Από αυτούς τους τραυματισμούς, το 74% προκλήθηκε κυρίως από ανύψωση φορτίων, ενώ ως συνέπεια αυτών το 61% των εργαζομένων παρουσίασε σοβαρά προβλήματα στη μέση. Η χρήση μηχανικών μέσων κάνει την εργασία πιο εύκολη και πιο αποδοτική, παρόλο που σε ορισμένες περιπτώσεις μπορούν να προκληθούν ατυχήματα όπως όταν η λειτουργία του μηχανήματος δεν είναι καλή ή όταν δεν τηρούνται οι κανόνες ασφαλείας κατά τη χρήση του. Σημεία προσοχής: Η διακίνηση φορτίων με μηχανικά μέσα πρέπει να προτιμάται σε σχέση με την χειρωνακτική διακίνηση φορτίων, όπου είναι εφικτή. Απαραίτητη είναι η εκ του νόμου πρόληψη των πιθανών ατυχημάτων που μπορούν να προκληθούν κατά την εργασία. Πρέπει να υπάρχει όμως και προληπτικός σχεδιασμός κανόνων από τον εργοδότη για την αποφυγή τυχαίων συμβάντων, όπως και η κατάλληλη οργάνωση των θέσεων εργασίας. Πρέπει να τηρούνται οι βασικοί κανόνες που διέπουν την ασφαλή λειτουργία και χρήση των μηχανικών μέσων (συσκευές ανύψωσης, οχήματα, χωματουργικά μηχανήματα κ.τ.λ.). Σχέδιο Ασφάλειας και Υγείας

262 ΕΡΓΟ: Ανάπλαση Πλατείας Ηρώων Αμαρουσίου με Βιοκλιματικό Σχεδιασμό Σελ: 26/41 Πρέπει να προβλέπονται κατά περίπτωση προληπτικά μέτρα ασφαλείας για την χειρωνακτική διακίνηση φορτίων, προκειμένου να αποφεύγονται τυχόν μελλοντικά ατυχήματα. 5.4 Εκσκαφές Στα περισσότερα τεχνικά έργα απαιτούνται εργασίες εκσκαφών. Οι συνδεόμενοι κίνδυνοι με τις εργασίες εκσκαφών είναι σημαντικοί, αρκεί να σημειωθεί ότι η υποχώρηση ενός μόνον κυβικού μέτρου εδάφους αντιστοιχεί περίπου σε 1,2 1,5 τόνους βάρος. Σημεία προσοχής: Πριν την εκσκαφή απαιτείται έρευνα του εδάφους Πριν την εκσκαφή απαιτείται έρευνα των υπογείων δικτύων Η αντιστήριξη πρέπει (αν απαιτείται) να τοποθετείται έγκαιρα Οι εκσκαφές πρέπει να περιφράσσονται κατάλληλα και πλήρως Έξοδοι από τις εκσκαφές (π.χ. σκάλες), πρέπει να υπάρχουν σε αποστάσεις μικρότερες των 24μ μεταξύ τους Ο φωτισμός και ο αερισμός βαθέων τάφρων πρέπει να ελέγχεται Απαιτείται έλεγχος των εκσκαφών μετά από κάθε βροχόπτωση Απαγορεύονται αποθέσεις υλικών και εργαλείων σε απόσταση μικρότερη των 60cm από το χείλος του πρανούς Καμία εκσκαφή δεν είναι ασφαλής Απαγορεύεται η εργασία σε τάφρους όταν έχουν πλημμυρίσει Επιβάλλεται πρόβλεψη απορροής ομβρίων Απαιτείται αντιστήριξη όλων των καθέτων στοιχείων ή μετάθεσή τους, όπου κινδυνεύουν από την εκσκαφή Απαιτείται ασφαλής γεφύρωση τάφρων για τη διέλευση οχημάτων και πεζών Απαγορεύεται η υποσκαφή μηχανημάτων Απαγορεύεται η εργασία στο πόδι του πρανούς βαθιών εκσκαφώ, αν δεν ληφθούν ειδικά μέτρα Η περίφραξη των εκσκαφών πρέπει να γίνεται σε κατάλληλη απόσταση από το χείλος του πρανούς Σχέδιο Ασφάλειας και Υγείας

263 ΕΡΓΟ: Ανάπλαση Πλατείας Ηρώων Αμαρουσίου με Βιοκλιματικό Σχεδιασμό Σελ: 27/ Υπαίθριες εργασίες σε συνθήκες καύσωνα Οι οδηγίες αυτές ενδιαφέρουν όλους τους εργαζόμενους που ασχολούνται σε υπαίθριες εργασίες. Θερμική καταπόνηση εργαζομένου εμφανίζεται όταν το άμεσο περιβάλλον εργασίας του είναι πολύ θερμό και σε συνδυασμό με κοπιαστική ή μη εργασία μπορεί να επιφέρει σημαντική μείωση παραγωγικότητας ή μείωση της προσοχής που απαιτείται για την αποφυγή ατυχήματος ή αίσθηση δυσανεξίας ή ακόμη και βλάβη στην υγεία του εργαζομένου. Τέτοια κατάσταση μπορεί να υπάρξει σαν συνέπεια καύσωνος της καλοκαιρινής περιόδου. Καύσωνας είναι το μετεωρολογικό φαινόμενο όπου η θερμοκρασία του αέρα που περιβάλλει τον χώρο εργασίας είναι δυνατόν να προκαλέσει κατάσταση θερμικής καταπόνησης και αναγγέλεται από την Εθνική Μετεωρολογική Υπηρεσία. Οι παράγοντες που καθορίζουν την θερμική καταπόνηση είναι: Θερμοκρασία ξηρού θερμομέτρου Σχετική υγρασία Ταχύτητα αέρα Ακτινοβολία Βαρύτητα εργασίας Ενδυμασία Εγκλιματισμός εργαζομένου: είναι η φυσιολογική διαδικασία που επιτρέπει την προσαρμογή στο θερμό περιβάλλον μέσω της μείωσης του βασιμού μεταβολισμού, της αύξησης της εφίδρωσης και της μείωσης απώλειας ηλεκτρολυτών (άλατα) με τον ιδρώτα. Ο εγκλιματισμός επιτυγχάνεται εντός 7-10 ημερών. Κατάσταση της υγείας του. ΚΙΝΔΥΝΟΙ ΑΠΟ ΤΟΝ ΚΑΥΣΩΝΑ Μυϊκές συσπάσεις (κράμπες των θερμαστών). Παρατηρούνται σε άτομα που εργάζονται σε χώρους με υψηλή θερμοκρασία. Προκαλείται από την έντονη απώλεια αλάτων και υγρών λόγω εφίδρωσης. Εμφανίζονται εντονότερα αν ο εργαζόμενος έχει πιει πολύ νερό χωρίς όμως να αναπληρώνει και τα άλατα. Η πάθηση δεν θεωρείται επικίνδυνη. Εμφανίζεται απότομα και έχει τα ακόλουθα συμπτώματα: Έντονοι πόνοι και σπασμοί των κοιλιακών και σκελετικών μυών Το δέρμα είναι υγρό και ωχρό Σχέδιο Ασφάλειας και Υγείας

264 ΕΡΓΟ: Ανάπλαση Πλατείας Ηρώων Αμαρουσίου με Βιοκλιματικό Σχεδιασμό Σελ: 28/41 Θερμική εξάντληση (κατάρρευση από τη ζέστη). Παρατηρείται συχνότερα σε άτομα που δεν είναι συνηθισμένα να εργάζονται σε περιβάλλον θερμό και υγρό. Προκαλείται από την υπερβολή απώλεια νερού και άλατος από το σώμα. Συμπτώματα: Εξάντληση, ατονία, αδυναμία και ανησυχία του πάσχοντος Κεφαλαλγία, κούραση, ίλιγγος, ναυτία Όραση θολή Πρόσωπο ωχρό, δέρμα κρύο και κολλώδες, άφθονη εφίδρωση Αναπνοή γρήγορη και επιπόλαιη Σφυγμός γρήγορος και αδύνατος Θερμοκρασία φυσιολογική ή πέφτει Επώδυνοι μυϊκοί σφυγμοί των κάτω άκρων και της κοιλιάς Η κατάσταση μπορεί να φθάσει μέχρι και λιποθυμία Η κατάσταση χειροτερεύει αν εμφανισθούν διάρροια και εμετοί Θερμοπληξία: Παρατηρείται σε άτομα που έχουν εκτεθεί σε περιβάλλον πολύ θερμό και υγρό για μεγάλο χρονικό διάστημα. Προκαλείται από άνοδο της θερμοκρασίας του σώματος λόγω αδυναμίας αποβολής θερμότητας όταν η εφίδρωση εμποδίζεται. Εμφανίζεται αιφνίδια με τα εξής συμπτώματα: Εξάντληση και ανησυχία του πάσχοντος Κεφαλαλγία, ίλιγγος και υπερβολική αίσθηση ζέστης Έντονη δίψα και ξηροστομία Δέρμα ζεστό, κόκκινο (έξαψη) και ξηρό Σε σοβαρές περιπτώσεις εμφανίζονται ερυθρά αιμορραγούντα στίγματα Σφυγμός ταχύς και έντονος Πίεση ελάχιστα ανεβασμένη Αναπνοή γρήγορη, βαθιά και θορυβώδης Μυϊκές συσπάσεις, κράμπες, παροξυσμοί και εμετός Αιφνίδια απώλεια συνειδήσεως, που γρήγορα γίνεται βαθιά Κώμα, θάνατος Σχέδιο Ασφάλειας και Υγείας

265 ΕΡΓΟ: Ανάπλαση Πλατείας Ηρώων Αμαρουσίου με Βιοκλιματικό Σχεδιασμό Σελ: 29/ Ομάδες εργαζόμενων υψηλού κινδύνου Η αντοχή στο θερμικό στρες είναι μειωμένη στους εργαζόμενους που παρουσιάζουν κάποιο από τα κατωτέρω προβλήματα υγείας: Καρδιοπάθειες Πνευμονοπάθειες (ορισμένες) Γενικά νοσήματα Σακχαρώδης διαβήτης Χρόνια νεφρική ανεπάρκεια Διαταραχές ηπατικής λειτουργίας Δυσλειτουργία του θυροειδούς Μη ελεγχόμενη υπέρταση Αναιμία (συγγενείς αιμοσφαιρινοπάθειες) Ψυχικά νοσήματα υπό θεραπεία Νοσήματα του κεντρικού νευρικού συστήματος Δερματοπάθειες μεγάλης έκτασης Παχυσαρκία (30% πάνω από το κανονικό βάρος) Λήψη ορισμένων φαρμάκων Γενικές καταστάσεις Γυναίκες σε περίοδο κύησης Εργαζόμενοι που δεν έχουν εγκλιματισθεί (π.χ. νέοι εργαζόμενοι, άτομα που επιστρέφουν από ασθένεια ή διακοπές) ΟΔΗΓΙΕΣ ΠΡΟΦΥΛΑΞΗΣ Ισορροποία υγρών και αλάτων Άφθονο δροσερό νερό, περισσότερο από όσο διψάς Αν δεν έχεις εγκλιματισθεί και ιδρώνεις πολύ, ρίχνε αλάτι στο νερό σου (με τη μύτη ενός κουταλιού σε ένα μπουκάλι του λίτρου) Μην τρως λιπαρά και βαριά γεύματα και μην καταναλώνεις οινοπνευματώδη Τρώγε φρούτα και λαχανικά Ενδυμασία Τα ρούχα σου να διευκολύνουν τον αερισμό του σώματός σου, να επιτρέπουν την εξάτμιση του ιδρώτα, να είναι ελαφρά, άνετα και πορώδη (βαμβακερά) Αν δουλεύεις στον ήλιο ή κοντά σε ακτινοβολούσες επιφάνειες, φρόντισε να μην αφήνεις ακάλυπτο το σώμα σου Σχέδιο Ασφάλειας και Υγείας

266 ΕΡΓΟ: Ανάπλαση Πλατείας Ηρώων Αμαρουσίου με Βιοκλιματικό Σχεδιασμό Σελ: 30/41 Κάνε χρήση του συστήματος ψύξης αν αυτό διατίθεται Υπαίθριες εργασίες Μην εργάζεσαι μισόγυμνος στον ήλιο Να προσπαθείς να εργάζεται περισσότερο στη σκιά Φόρα πάντα καπέλο ή το κράνος στο κεφάλι. Σε προστατεύει από την ηλίαση Να εργάζεσαι πιο παραγωγικά τις πρωινές ώρες Εγκλιματισμός Δώσε την ευκαιρία στον εαυτό σου να προσαρμοσθεί στη ζέστη. Σε λίγες μέρες θα νοιώθεις καλύτερα Πιθανώς να νοιώσεις κάποια δυσφορία αν επιστρέψεις από άδεια ή ακόμη και από σαββατοκύριακο. Γι αυτό πρόσεχε περισσότερο. Α ΒΟΗΘΕΙΕΣ Αν δεις κάποιον με συμπτώματα όπως: δυσφορία, εξάντληση, ίλιγγο, κράμπες κλπ, κάλεσε αμέσως ιατρική βοήθεια. Μέχρι να έρθει κάνε τα ακόλουθα: Ξάπλωσε τον άρρωστο σε σκιά ή σε δροσερό μέρος. Βγάλε τα πολλά ρούχα Ψύξε το σώμα του με δροσερό νερό ή βρεγμένα ρούχα Φτιάξε αλατούχο δροσερό νερό (ένα κουταλάκι αλάτι σε κάθε ποτήρι νερό) και δίνε στον άρρωστο μισό ποτήρι κάθε τέταρτο της ώρας επί μία ώρα ή μέχρι να εξαφαλισθούν τα συμπτώματα. Επιπλέον δίνε του άφθονο δροσερό νερό γουλιά γουλιά Αν λιποθυμήσει βάλε τον σε ασφαλή θέση ανάνηψης (μπρούμυτα με το κεφάλι προς την πλευρά όπου το χέρι και το πόδι πρέπει να είναι αναδιπλωμένα) Σχετική Εγκύκλιος /95 «Αντιμετώπιση της θερμικής καταπόνησης των εργαζομένων κατά το θέρος» Σημείωση: Οι ανωτέρω οδηγίες είναι επί πλέον των οργανωτικών μέτρων (διαλείματα ή/και παύση εργασίας) που ενδεχόμενα να πρέπει να ληφθούν από την Διεύθυνση του Εργοταξίου, ύστερα από σχετική υπόδειξη του Τεχνικού Ασφαλείας. 5.7 Ασφαλής εργασία κατά την διακίνηση φορτίων Α. Οδηγίες για Ασφαλή Ανύψωση Φορτίων Σχέδιο Ασφάλειας και Υγείας

267 ΕΡΓΟ: Ανάπλαση Πλατείας Ηρώων Αμαρουσίου με Βιοκλιματικό Σχεδιασμό Σελ: 31/41 Η ανύψωση φορτίων είναι μία ιδιαίτερα επικίνδυνη εργασία και από τις συχνότες αιτίες πρόκλησης ατυχημάτων. Γι αυτό, εφάρμοσε τις παρακάτω οδηγίες: 1. Έλεγξε εάν οι αρτάνες που χρησιμοποιείς (συρματόσχοινα, αλυσίδες, φασκιές ή σκοινιά) είναι σε καλή κατάσταση και ότι ο γάντζος διαθέτει ασφάλεια. Αν διαπιστώσεις φθορές ή κάποιο ελάττωμα ανάφερέ το αμέσως στον προϊστάμενό σου ώστε να αντικατασταθεί. 2. Γενικά να αποφεύγεις να χρησιμοποιείς αρτάνες από ινώδες σχοινί γιατί η αντοχή του ποικίλει σημαντικά, ανάλογα με το υλικό που είναι κατασκευασμένο. 3. Αν διαπιστώσεις ότι ο χειριστής του ανυψωτικού μηχανήματος δεν είναι κάτοχος άδειας ή αντιληφθείς ότι ο χειριστής δεν βρίσκεται σε καλή φυσική κατάσταση λόγω κατανάλωσης οινοπνευματωδών ποτών, χρήσης φαρμάκων ή κάποιου εμφανούς προβλήματος υγείας ανάφερέ το αμέσως στον προϊστάμενό σου 4. Μην χρησιμοποιείς αυτοσχεδιασμούς κατά την πρόσδεση του φορτίου όπως συρματόσχοινα, σχοινιά ή αλυσίδες που έχουν δεθεί κόμβο για να κοντύνουν, αλλά κατάλληλα ναυτικά κλειδιά 5. Εάν αναρτάς κάποιο φορτίο που αποτελείται από επί μέρους τμήματα φρόντισε να είναι δεμένα σωστά και ασφαλισμένα για να αποφύγεις την πτώση τους από τυχαία κίνηση. Να ζητάς πάντα από τον προϊστάμενό σου να ελέγχει την ανάρτηση 6. Να χρησιμοποιείς γάντια για την προστασία των χεριών σου από αιχμηρές γωνίες του φορτίου ή από θραυσμένα σύρματα του συρματόσχοινου 7. Κατά την ανάρτηση φορτίου με σχοινιά ή φασκιές να φροντίζεις πριν την χρήση τους να μην είναι στριμμένα 8. Η αρτάνη πρέπει να εφαρμόζεται στη βάση του αγκίστρου και όχι στην μύτη του, ώστε να αποφεύγεται η ακούσια μετατόπιση του φορτίου κατά την ανύψωση 9. Τα φορτία πρέπει να ανυψώνονται πάντα κατακόρυφα 10. Απαγορεύεται η οποιαδήποτε επαφή με διακινούμενο φορτίο πριν αυτό εδρασθεί και ακινητοποιηθεί με ασφάλεια στον χώρο μεταφοράς του. Να χρησιμοποιείς «αέρηδες» (2 σχοινιά) για την καθοδήγηση του φορτίου κατά την ανύψωση και την μετακίνησή του 11. Μην στέκεσαι κάτω από ανυψωμένο φορτίο και φρόντισε πάντα να σε βλέπει ο χειριστής 12. Αν ο χειριστής δεν έχει καλή ορατότητα σε κάποιο σημείο της διαδρομής του φορτίου ή προσωπικού εργασίας, πρέπει να υπάρχει έμπειρος κουμανταδόρος για να τον καθοδηγήσει. Κανένας, εκτός από τα πρόσωπα που έχουν την κατάλληλη Σχέδιο Ασφάλειας και Υγείας

268 ΕΡΓΟ: Ανάπλαση Πλατείας Ηρώων Αμαρουσίου με Βιοκλιματικό Σχεδιασμό Σελ: 32/41 εμπειρία και εκπαίδευση, δεν πρέπει να κάνει σήματα καθοδήγησης στους χειριστές ανυψωτικών μηχανημάτων 13. Να αποφεύγεις να εργάζεσαι ή να κινείσαι μέσα στην ακτίνα δράσης του γερανού 14. Οι εργασίες πρέπει να διακόπτονται εάν υπάρχουν αντίξοες συνθήκες, όπως δυνατός άνεμος, κακή ορατότητα, βροχή κλπ. 15. Απαγορεύεται αυστηρά στο προσωπικό να μετακινείται αναρτημένο σε συρματόσχοια, άγκιστρα, κάδους, περόνες, μπούμες, ή πάνω σε φορτία Β. Οδηγίες για Ασφαλή Χειρωνακτική Διακίνηση Φορτίων Η χειρωνακτική διακίνηση φορτίων είναι από τις συχνότερες αιτίες πρόκλησης ατυχημάτων και βλάβης της υγείας. Γι αυτό εφάρμοσε τις παρακάτω οδηγίες: 1. Να χρησιμοποιείς φόρμα εργασίας χωρίς ελεύθερα άκρα που μπορεί να σκαλώσουν κάπου την ώρα της μεταφοράς 2. Να χρησιμοποιείς γάντια εργασίας και υποδήματα ασφαλείας με μεταλλική προστασία δακτύλων και αντιολισθητική σόλα 3. Όταν το φορτίο είναι βαρύ ζήτησε βοήθεια από δεύτερο άτομο. Η χειρωνακτική μεταφορά φορτίων κρύβει πολλούς κινδύνους 4. Κατά την ανύψωση φορτίων πρέπει να εφαρμόζεις τις ακόλουθες αρχές: η σπονδυλική στήλη πρέπει να βρίσκεται σε όρθια στάση τα πόδια να είναι λυγισμένα, ανοιχτά, το φορτίο να βρίσκεται ανάμεσά τους και το ένα πέλμα να εφάπτεται στο έδαφος να τοποθετείς το σώμα σου όσο πιο κοντά στο προς ανύψωση βάρος το σημείο λαβής πρέπει να κρατιέται σταθερά και με ασφάλεια πρέπει να αποφεύγονται οι περιστροφικές κινήσεις του κορμού του σώματος Ιδιαίτερη σημασία κατά την ανύψωση φορτίων έχει το ύψος ανύψωσης του φορτίου. Συγκεκριμένα: μεταφορά από το δάπεδο μέχρι το ύψος των γονάτων μεταφορά από το ύψος των γονάτων μέχρι του ύψους των αγκώνων μεταφορά από το ύψος των αγκώνων μέχρι το ύψος των ώμων Μεγαλύτερο ύψος ανύψωσης σημαίνει περισσότερη επίπονη προσπάθεια, άρα και πιο επικίνδυνη. Σχέδιο Ασφάλειας και Υγείας

269 ΕΡΓΟ: Ανάπλαση Πλατείας Ηρώων Αμαρουσίου με Βιοκλιματικό Σχεδιασμό Σελ: 33/41 Κατά την μεταφορά φορτίων πρέπει να εφαρμόζονται οι ακόλουθες αρχές: Οι διαδρομές πρέπει να ελέγχονται, πριν την μεταφορά, για τυχόν ύπαρξη μικροπαγίδων και ο φωτισμός να είναι επαρκής Αν ένα φορτίο μεταφέρεται από περισσότερα από ένα άτομα, πρέπει να συντονίζονται οι κινήσεις τους. Αν τα άτομα είναι περισσότερα από τρία, πρέπει να διατάσσονται καθ ύψος. Το ψηλότερο από αυτά δεν πρέπει να βρίσκεται ποτέ στη μέση Το φορτίο πρέπει να κρατιέται κάθετα ως προς το κέντρο βάρους του, με τέτοιο τρόπο ώστε να περιορίζονται οι προσπάθειες για να κρατηθεί σε ισορροπία. Απαγορεύεται η ρίψη υλικών από ψηλά, εκτός αν υπάρχει επιτηρητής που θα φροντίζει να αποκλεισθεί ο επικίνδυνος χώρος, θα προσέχει να μην πλησιάσει κανείς και θα κανονίζει πότε θα αρχίζει η ρίψη. 5.8 Ασφάλεια εργασίας σε βροχερό καιρό στην κατασκευαστική βιομηχανία Παρέχονται πληροφορίες στους εργοδότες και τους εργαζόμενους της βιομηχανίας κατασκευών σχετικά με την αναγνώριση, τον προσδιορισμό και τον έλεγχο των κινδύνων που συνδέονται με την εργασία σε βροχερό καιρό. Δεδομένου ότι η εργασία είναι σχεδιασμένη έτσι ώστε να ελαχιστοποιήσει τους κινδύνους που σχετίζονται με τον βροχερό καιρό και τα εργασιακά συστήματα τηρούνται, η εργασία στους χώρους των κατασκευών μπορεί να συνεχισθεί με ασφάλεια. Η λήψη μέτρων για τον έλεγχο αυτών των κινδύνων θα προστατέψει την ασφάλεια και την υγεία των εργαζομένων, θα ωφελήσει τις εταιρείες και τις επιχειρήσεις μέσω: της μείωσης των τραυματισμών και των ασθενειών των υψηλότερων επιπέδων εργασιακής ικανοποίησης και μείωσης των απουσιών της αυξημένης αποτελεσματικότητας και παραγωγικότητας Παράγοντες κινδύνων Οι κυριότεροι παράγοντες που επηρεάζουν την ασφαλή κατασκευή σε βροχερό καιρό είναι οι εξής: 1. Ολισθηρότητα σε εργασία στα ύψη 2. Ολισθηρότητα, υγρασία στις επιφάνειες πατωμάτων, τα σκαλοπάτια και τα σημεία στήριξης των ποδιών Σχέδιο Ασφάλειας και Υγείας

270 ΕΡΓΟ: Ανάπλαση Πλατείας Ηρώων Αμαρουσίου με Βιοκλιματικό Σχεδιασμό Σελ: 34/41 3. Κατάρρευση σε εκσκαφές 4. Κίνδυνοι ηλεκτρισμού βρεγμένα ηλεκτρικά καλώδια, καλώδια, πρίζες, σημεία ισχύος και εξοπλισμός ισχύος 5. Κίνδυνοι συγκόλλησης π.χ. υγρασία στο χαλυβουργείο 6. Ολισθηρά εργαλεία, λαβές και άλλες επιφάνειες χειρισμού 7. Μειωμένη χειρωνακτική επιδεξιότητα σε μερικές εργασίες 8. Αστραπές κατά τη διάρκεια καταιγίδων 9. Μόλυνση από υπερχείλιση του αποχετευτικού δικτύου Σε συνθήκες ανέμου, υγρού ή ξηρού, υπάρχουν επιπρόσθετοι παράγοντες κινδύνου στις εργασίες κατασκευής: 1. Χαλαρά υλικά στέγης, σανίδες σκαλωσιάς και άλλα μη ασφαλή υλικά που βρίσκονται σε ύψος 2. Ημιτελείς κατασκευές, π.χ. στέγες ή υπόστεγα 3. Σκαλωσιές ανεπαρκώς ασφαλισμένες 4. Μη ασφαλισμένοι τοίχοι ή σκελετοί 5. Ξένη ουσία στα μάτια 6. Οι γερανοί γίνονται ασταθείς όταν οι άνεμοι ξεπερνούν τις συστάσεις των κατασκευαστών για ασφαλή λειτουργία. Αν ο αέρας είναι υπερβολικά κρύος, η ασφαλής εργασία μπορεί να επηρεατεί από την μειωμένη δυνατότητα αίσθησης και λειτουργία των χεριών και των ποδιών. Η ταλαιπωρία που προκαλείται από το υπερβολικό κρύο μπορεί να οδηγήσει σε απροσεξία και αφηρημάδα. Ασφαλή Συστήματα Εργασίας Ο βροχερός, με ανέμους ή κρύος καιρός, δεν καθιστά απαραίτητα την εργασία κατασκευών μη ασφαλή, υπό την προϋπόθεση τα ασφαλή συστήματα εργασίας να μπορούν να εφαρμοσθούν. Αυτά περιλαμβάνουν: Οργάνωση εργασίας Αναδιοργάνωση των κατασκευαστικών εργασιών σε βροχερό καιρό, έτσι ώστε οι εργαζόμενοι να κάνουν περισσότερες εργασίες: Κάτω από τμήματα όπου υπάρχουν καλύμματα οροφής ή σκέπασμα Κάτω από προστατευμένες κατασκευές, π.χ. σκαλωσιές Σχέδιο Ασφάλειας και Υγείας

271 ΕΡΓΟ: Ανάπλαση Πλατείας Ηρώων Αμαρουσίου με Βιοκλιματικό Σχεδιασμό Σελ: 35/41 Κάτω από προσωρινά προστατευτικά, π.χ. μουσαμάδες Αφού τα βρεγμένα συστατικά στεγνώσουν Σε δουλειές που ο βροχερός καιρός δεν τις καθιστά επικίνδυνες Παρακολουθήστε την πρόβλεψη του καιρού, έτσι ώστε να κανονίζετε εναλλακτικές εργασίες μία ή περισσότερες μέρες πριν. Βεβαιωθείτε ότι όλες οι ηλεκτρικές εφαρμογές είναι ασφαλείς. Σιγουρευτείτε ότι όλα τα ηλεκτρικά καλώδια βρίσκονται σε αρκετή απόσταση πάνω από το έδαφος. Ελαχιστοποιείστε τις εργασίες που πρέπει να γίνουν σε ψηλά σημεία. Βεβαιωθείτε ότι παρέχονται και χρησιμοποιούνται τα μέτρα και ο εξοπλισμός πρόληψης έναντι των πτώσεων ειδικά στον βροχερό ή με αέρα καιρό. Όπου είναι δυνατόν, προ-συνδέστε δομικά στοιχεία στο έδαφος αντί σε κάποιο ύψος. Όταν σχεδιάζετε μακροπρόθεσμες εργασίες, αναβάλλετε την προγραμματισμένη εργασία που μπορεί να επηρεαστεί από τη βροχή για πιο στεγνούς μήνες. Στις προκατασκευασμένες δομήσεις, μελετείστε προκαταρκτικό σχεδιασμό των σκεπασμένων οροφών, για να εξασφαλίσετε προστασία κατά την διάρκεια άλλων κατασκευαστικών εργασιών. Περιβάλλον εργασίας Περιορίστε τις εργασίες σε στεγνές προστατευμένες περιοχές όταν η βροχή καθιστά τις εκτεθειμένες περιοχές επικίνδυνες. Βεβαιωθείτε για καλή αποχέτευση, έτσι ώστε το εργοτάξιο να στεγνώνει γρήγορα Φροντίστε για αντλίες απορρόφησης των πλημμυρών Ανεγείρετε προσωρινά σκέπαστρα, π.χ. τέντες και μουσαμάδες Σε περίπτωση ανέμων, βεβαιωθείτε ότι τα λυμένα αντικείμενα και οι ημιτελείς κατασκευές είναι δεμένες και στερεωμένες ενάντια στις πιέσεις του ανέμου Ανέσεις Εξασφαλίστε καταφύγια όπου θα υπάρχουν στεγνά ρούχα για να αλλαχθούν τα βρεγμένα. Για τον κρύο καιρό, εξασφαλίστε ένα ζεστό καταφύγιο. Σχέδιο Ασφάλειας και Υγείας

272 ΕΡΓΟ: Ανάπλαση Πλατείας Ηρώων Αμαρουσίου με Βιοκλιματικό Σχεδιασμό Σελ: 36/41 Ενδυμασία για βροχερό καιρό Τα ρούχα που προτιμώνται σε αυτές τις καιρικές συνθήκες για τις κατασκευαστικές εργασίες είναι αδιάβροχα παντελόνια και μπουφάν με κουκούλα (για να φοριέται με το κράνος ασφαλείας) Οι μπότες και τα παπούτσια ασφαλείας θα πρέπει να έχουν σόλες που δεν γλιστράνε Για εργασίες σε βρεγμένες περιοχές θα πρέπει να απαιτούνται ψηλές γαλότσες ασφαλείας. Κατάσταση Υγείας των Εργαζομένων Η κατάσταση υγείας μερικών εργαζομένων μπορεί να μειώνει την αντοχή τους στον κρύο ή βροχερό καιρό. Σε τέτοιες περιπτώσεις οι εργοδότες θα πρέπει να λαμβάνουν υπ όψη τις συμβουλές των γιατρών. Οι εργοδότες είναι υπεύθυνοι για την παροχή και την συντήρηση των συστημάτων ασφαλείας των εργασιών σε βροχερό καιρό. Οι εργαζόμενοι καλούνται να συνεργασθούν στην εφαρμογή αυτών των συστημάτων. 5.9 Θόρυβος Η πλειοψηφία των ανθρώπων είναι αρκετά ευαισθητοποιημένη ενάντια σε χημικούς κινδύνους από τον θόρυβο. Και όμως ο υπέρμετρος θόρυβος μπορεί να καταστρέψει τα ευαίσθητα κύτταρα του εσωτερικού του αυτιού σε τέτοιο βαθμό που η ακουστική ικανότητα του εργαζομένου να εξομοιωθεί με αυτήν ενός υπερήλικα πολύ πριν ο πρώτος αγγίξει τη σύνταξη. Είναι αναγκαίο να επισημανθεί ότι οποιαδήποτε υπέρμετρη έκθεση σε θόρυβο έχει καταστρεπτικές και μη αναστρέψιμες συνέπειες. Για το λόγο αυτό, η μείωση της ακοής πέραν ενός ορίου, θεωρείται και νομικά, επαγγελματική ασθένεια. Σημεία προσοχής Ο θόρυβος πάνω από 85 Db(A) είναι επικίνδυνος και μπορεί να προκαλέσει μείωση της ακοής. Ο θόρυβος μέσων και υψηλών συχνοτήτων (2-5 Khz) είναι ο πλέον επικίνδυνος για την ακοή Πρέπει να δίνεται ιδιαίτερη προσοχή στον κρουστικό θόρυβο (με έμφαση στον μη αναμενόμενο) Σχέδιο Ασφάλειας και Υγείας

273 ΕΡΓΟ: Ανάπλαση Πλατείας Ηρώων Αμαρουσίου με Βιοκλιματικό Σχεδιασμό Σελ: 37/41 Αύξηση του θορύβου κατά 3 db(a) συνεπάγεται διπλασιασμό της ηχητικής πίεσης, άρα και της βλαπτικότητάς του Ο χρόνος έκθεσης στον θόρυβο είναι ανάλογος του βλαπτικού του αποτελέσματος Ο θόρυβος αποτελεί αίτιο ή συναίτιο σημαντικού αριθμού ατυχημάτων Η συνεχής έκθεση σε θόρυβο προκαλεί ψυχολογική ένταση και επηρεάζει τις φυσιολογικές λειτουργίες του οργανισμού Η προσοχή πρέπει να εστιάζει στην εκτίμηση της έκθεσης των εργαζομένων στον θόρυβο περισσότερο, από τον θόρυβο αυτόν καθ εαυτόν Τα Μέσα Ατομικής Προστασίας κατά του θορύβου αποτελούν τη λιγότερο επιθυμητή λύση και δεν πρέπει να επιλέγονται για συνεχή προστασία (έκθεση σε οκτάωρη βάση) 5.10 Ηλεκτρικό ρεύμα Το ηλεκτρικό ρεύμα παρουσιάζει πολλούς κινδύνους, ιδιαίτερα στα εργοτάξια τεχνικών έργων, όπου οι εγκαταστάσεις είναι προσωρινές, βρίσκονται κατά κανόνα στην ύπαιθρο και το προσωπικό δεν έχει την κατάλληλη εκπαίδευση. Σημεία προσοχής Το ηλεκτρικό ρεύμα παρουσιάζει πολλούς κινδύνους για ατυχήματα. Μπορεί να προκαλέσει πυρκαγιά, έκρηξη, αλλά και αναπηρία, ακόμη και θάνατο Μέτρα ασφαλείας είναι η χρήση χαμηλής τάσης (42V), η μονωτική θέση, η γείωση και ο διακόπτης διαφυγής Οι εγκαταστάσεις διανομής ενέργειας πρέπει να έχουν καλή γείωση, να έχουν την σωστή θέση στο εργοτάξιο και τα στοιχεία τους να τηρούν τις απαραίτητες αποστάσεις ασφαλείας από το έδαφος Οι κίνδυνοι από τα ηλεκτρικά δίκτυα ποικίλουν ανάλογα με το είδος του δικτύου (εναέριο, υπόγειο ή βοηθητικό) Οι πίνακες διανομής και τροφοδοσίας πρέπει να είναι στεγανού τύπου με δυνατότητα ασφάλισης, να είναι γειωμένοι, να έχουν διακόπτη διαφυγής και να συντηρούνται τακτικά Οι χωματουργικές εργασίες πρέπει να εκτελούνται αφού πρώτα έχει ελεγχθεί ο πιθανός κίνδυνος από τα δίκτυα της ΔΕΗ που βρίσκονται στη θέση του έργου Οι εργασίες που εκτελούνται κοντά σε δίκτυα της ΔΕΗ πρέπει να γίνονται με ιδιαίτερη προσοχή, αφού ο κίνδυνος για πιθανό ατύχημα λόγω επαφής ή προσέγγισης με το δίκτυο είναι μεγάλος Σχέδιο Ασφάλειας και Υγείας

274 ΕΡΓΟ: Ανάπλαση Πλατείας Ηρώων Αμαρουσίου με Βιοκλιματικό Σχεδιασμό Σελ: 38/41 Τα φωτιστικά σημεία καθώς και οι ηλεκτρικές συσκευές και τα μηχανήματα πρέπει να παρέχουν προστασία από πιθανή ηλεκτροπληξία Εργασίες με ικριώματα Τα ικριώματα χρησιμοποιούνται κατά την εκτέλεση εργασιών σε ύψος στα τεχνικά έργα. Οι σοβαροί κίνδυνοι που ενέχουν οι εργασίες αυτές απαιτούν την τήρηση αυστηρών κανόνων ασφαλείας. Το είδος του ικριώματος που χρησιμοποιείται σε κάθε περίπτωση, εξαρτάται κύρια από το ύψος εκτέλεσης των εργασιών. Σημεία προσοχής Ανάλογα με το ύψος εκτέλεσης της εργασίας πρέπει να χρησιμοποιείται το κατάλληλο ικρίωμα Για τα σταθερά ικριώματα συντάσσεται υπεύθυνη δήλωση, μετά από έλεγχο και πριν την έναρξη των εργασιών, από τον επιβλέποντα μηχανικό και τον κατασκευαστή, η οποία κατατίθεται στην Επιθεώρηση Εργασίας Τα μεταλλικά ικριώματα πρέπει να φέρουν τα πιστοποιητικά ελέγχου και να συναρμολογούνται σύμφωνα με τις οδηγίες του κατασκευαστή Η συναρμολόγηση και αποσυναρμολόγηση των ικριωμάτων πρέπει να γίνεται από εξειδικευμένο τεχνικό προσωπικό Τα ικριώματα δεν πρέπει να αποσυναρμολογούνται εν μέρει κατά την πρόοδο των εργασιών Τα υλικά κατασκευής των ικριωμάτων πρέπει να είναι ανθεκτικά και καλά συντηρημένα Τα ικριώματα πρέπει να στηρίζονται με ασφαλή τρόπο στο έδαφος Τα σταθερά ικριώματα πρέπει να δένονται με ασφαλή τρόπο στο έδαφος Τα δάπεδα εργασίας πρέπει να έχουν πλάτος το ελάχιστον 60cm και να αποτελούνται από τρία μαδέρια Τα δάπεδα των ικριωμάτων δεν πρέπει να υπερφορτώνονται Η σύνδεση των στοιχείων των ικριωμάτων πρέπει να γίνεται με τον τρόπο που περιγράφει η νομοθεσία Πρέπει να υπάρχουν οπωσδήποτε χιαστί αντηρίδες Πρέπει να υπάρχει σε κάθε δάπεδο εργασίας κουπαστή (σε ύψος 1m), παράλληλη σανίδα στο μεσοδιάστημα και θωράκιο (σοβατεπί) Σχέδιο Ασφάλειας και Υγείας

275 ΕΡΓΟ: Ανάπλαση Πλατείας Ηρώων Αμαρουσίου με Βιοκλιματικό Σχεδιασμό Σελ: 39/ Επαγγελματικές ασθένειες σχετικές με την εργασία στα τεχνικά έργα Οι συχνότερες επαγγελματικές ασθένειες (άρθρο 40 του Κανονισμού Ασθενείας του ΙΚΑ) που συνδέονται με τις εργασίες στα Τεχνικά Έργα, είναι οι εξής: ΔΗΛΗΤΗΡΙΑΣΕΙΣ ΑΠΟ ΜΟΝΟΞΕΙΔΙΟ ΤΟΥ ΑΝΘΡΑΚΑ Σύντομη περιγραφή νόσου Εργασίες / Παράγοντες Προφυλάξεις Απώλεια αισθήσεων, δύσπνοια, σπασμοί Μέθη από μονοξείδιο του άνθρακα, κεφαλαλγία, ναυτία, ίλιγγοι, βούισμα αυτιών, μείωση μυϊκής ισχύος Υπολειμματικές νευρικές, ψυχικές και καρδιαγγειακές διαταραχές Διαταραχές όρασης, μνήμης Διαταραχές ύπνου και συμπεριφοράς Χρήση μηχανών εσωτερικής καύσης εντός κλειστών χώρων Οδήγηση οχημάτων τα οποία διαθέτουν κλειστό θάλαμο ή κακώς προστατευμένο Πυρκαγιές και εκρήξεις εντός κλειστών χώρων Λήψη άμεσων μέτρων για εξάλειψη ή μείωση εκπομπής μονοξειδίου του άνθρακα με τεχνικά μέσα ΤΕΤΑΝΟΣ Σύντομη περιγραφή νόσου Εργασίες / Παράγοντες Προφυλάξεις Τέτανος συνήθους συμπτωματολογίας Οικοδομικές και υπόγειες εργασίες Αντιτετανικό εμβόλιο ΠΑΘΗΣΕΙΣ ΟΦΕΙΛΟΜΕΝΕΣ ΣΕ ΜΗΧΑΝΙΚΕΣ ΔΟΝΗΣΕΙΣ Σύντομη περιγραφή νόσου Εργασίες / Παράγοντες Προφυλάξεις Υπεροστικές αρθροπάθειες στην άρθρωση του αγκώνα Άσηπτος νέκρωση του μηνοειδούς Αγγειοκινητικές διαταραχές Εργασίες κατά τη διάρκεια των οποίων χρησιμοποιούνται αερόσφυρες (κομπρεσέρ) Κραδάζοντα εργαλεία χειρός Λήψη τενχικών μέσων για την αποφυγή μετάδοσης των δονήσεων στον εργαζόμενο Συχνά διαλείμματα Συχνή εναλλαγή καθηκόντων Κατάλληλα γάντια Σχέδιο Ασφάλειας και Υγείας

276 ΕΡΓΟ: Ανάπλαση Πλατείας Ηρώων Αμαρουσίου με Βιοκλιματικό Σχεδιασμό Σελ: 40/41 Σύντομη νόσου ΠΑΘΗΣΕΙΣ ΠΡΟΚΑΛΟΥΜΕΝΕΣ ΑΠΟ ΗΧΟ / ΘΟΡΥΒΟ περιγραφή Μείωση της ακουστικής οξύτητας κοχλιακής προέλευσης, μη ανατάξιμος και μη επιδεινούμενη μετά τη διακοπή της έκθεσης στο θορυβογόνο περιβάλλον Εργασίες / Παράγοντες Χειρισμός θορυβογόνων μηχανών και εργαλείων Παραμονή σε περιβάλλον με υψηλό θόρυβο Προφυλάξεις Λήψη άμεσων μέτρων για μείωση ηχοέκθεσης με τεχνικά ή οργανωτικά μέσα Χρήση των μέσων προστασίας της ακοής μόνο ως πρόσθετη προστασία ή ως έσχατη λύση Διεξαγωγή τακτικών ακουομετρικών ελέγχων ΕΠΑΓΓΕΛΜΑΤΙΚΕΣ ΔΕΡΜΑΤΟΠΑΘΕΙΕΣ Σύντομη περιγραφή νόσου Εργασίες / Παράγοντες Δερματίτιδες πρωτοπαθείς και πυοδερματίτιδες Δερματίτιδες δευτεροπαθείς εκζεματοειδείς Παρασκευή ή/και χρήση τσιμέντου Εργασίες που φέρουν σε επαφή τον εργαζόμενο με πίσσα και ορυκτέλαια Προφυλάξεις Προστασία του δέρματος με χρήση ολόσωμης προστατευτικής ενδυμασίας και γαντιών ΠΡΩΤΟΠΑΘΗ ΕΠΙΘΗΛΙΩΜΑΤΑ ΔΕΡΜΑΤΟΣ Σύντομη περιγραφή νόσου Εργασίες / Παράγοντες Προφυλάξεις Πρωτοπαθή επιθηλιώματα δέρματος συνήθους συμπτωματολογίας Εργασίες που φέρουν σε επαφή τον εργαζόμενο με πίσσα, άσφαλτο, τσιμέντο, ορυκτέλαια, παραφίνη, καθώς και σύνθετα προϊόντα ή υπολείμματα των παραπάνω ουσιών Προστασία του δέρματος με χρήση μάσκας ανάλογης του βαθμού συγκέντρωσης των ινών αμιάντου ΠΝΕΥΜΟΝΟΠΑΘΕΙΕΣ Σχέδιο Ασφάλειας και Υγείας

277 ΕΡΓΟ: Ανάπλαση Πλατείας Ηρώων Αμαρουσίου με Βιοκλιματικό Σχεδιασμό Σελ: 41/41 Σύντομη νόσου περιγραφή Αμιάντωση Καρδιακές επιπλοκές Μεσοθηλίωμα περιτοναίου Εργασίες / Παράγοντες Εργασίες που εκθέτουν τον εργαζόμενο σε εισπνοή σκόνης αμιάντου Παραγωγή και χρήση αμιαντοτσιμένου Προφυλάξεις Προστασία της αναπνοής με χρήση μάσκας ανάλογης του βαθμού συγκέντρωσης των ινών αμιάντου Απαγόρευση του καπνίσματος, του φαγητού και της πόσης κατά την εργασία Απαραίτητη η χρήση ειδικής φόρμας, για να μην μεταφέρεται η μόλυνση από τον χώρο εργασίας στο σπίτι ΟΙ ΣΥΝΤΑΞΑΝΤΕΣ Ο ΠΡΟΪΣΤΑΜΕΝΟΣ Η ΠΡΟΪΣΤΑΜΕΝΗ ΠΡ/ΣΜΟΥ & ΜΕΛΕΤΩΝ Δ/ΝΣΗΣ ΤΕΧΝΙΚΩΝ ΕΡΓΩΝ Φ. ΤΟΛΟΥΔΗ ΠΟΛΙΤΙΚΟΣ ΜΗΧΑΝΙΚΟΣ Ν. ΤΣΟΛΚΑΣ Ι. ΧΑΛΑΡΗΣ Μ. ΣΕΡΑΦΕΤΙΝΙΔΟΥ ΑΡΧΙΤΕΚΤΩΝ ΤΟΠΙΟΥ ΜΗΧΑΝΟΛΟΓΟΣ ΜΗΧ/ΚΟΣ ΑΡΧΙΤΕΚΤΩΝ ΜΗΧ/ΚΟΣ ΓΕΩΠΟΝΟΣ Α. ΜΕΡΚΟΥΡΗΣ ΓΕΩΠΟΝΟΣ Ι. ΧΑΛΑΡΗΣ ΜΗΧΑΝΟΛΟΓΟΣ ΜΗΧ/ΚΟΣ Σχέδιο Ασφάλειας και Υγείας

278 ΕΛΛΗΝΙΚΗ ΔΗΜOΚΡΑΤΙΑ ΝΟΜΟΣ ΑΤΤΙΚΗΣ ΔΗΜΟΣ ΑΜΑΡΟΥΣΙΟΥ Δ/ΝΣΗ ΤΕΧΝΙΚΩΝ ΕΡΓΩΝ ΤΜΗΜΑ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ ΚΑΙ ΜΕΛΕΤΩΝ ΒΑΣ. ΣΟΦΙΑΣ 9 & ΔΗΜ. ΜΟΣΧΑ Τ.Κ ΜΑΡΟΥΣΙ Τηλ.: Fax : ΕΡΓΟ: Ανάπλαση Πλατείας Ηρώων Αμαρουσίου με Βιοκλιματικό Σχεδιασμό ΑΡ. ΜΕΛΕΤΗΣ: 40/2017 Κ.Α ΧΡΗΜΑΤΟΔΟΤΗΣΗ: ΠΡΑΣΙΝΟ ΤΑΜΕΙΟ ΑΞΟΝΑΣ 2: Αστική Αναζωογόνηση 2017, Δράσεις Περιβαλλοντικού Ισοζυγίου NUTS: EL301 CPV: , , , , , , , , , , , ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ: ,79 ΦΠΑ ,39 ΣΥΝΟΛΟ: ,18 Φάκελος Ασφάλειας και Υγείας (ΦΑΥ)

279 ΕΡΓΟ: ΑΝΑΠΛΑΣΗ ΠΛΑΤΕΙΑΣ ΗΡΩΩΝ ΑΜΑΡΟΥΣΙΟΥ ΜΕ ΒΙΟΚΛΙΜΑΤΙΚΟ ΣΧΕΔΙΑΣΜΟ Σελ: 2/15 Φάκελος Ασφάλειας και Υγείας (ΦΑΥ)... 1 ΕΙΣΑΓΩΓΗ Τίτλος του έργου Στοιχεία Κυρίου του Έργου Στοιχεία Υπόχρεου για την Εκπόνηση του Σ.Α.Υ Σύντομη Περιγραφή του Έργου Περιγραφή φάσεων εκτέλεσης του Έργου ΤΜΗΜΑ Β: ΚΙΝΔΥΝΟΙ ΠΟΥ ΕΝΔΕΧΕΤΑΙ ΝΑ ΕΜΦΑΝΙΣΤΟΥΝ ΚΑΤΑ ΤΗΝ ΚΤΕΛΕΣΗ ΤΟΥ ΈΡΓΟΥ ΤΜΗΜΑ Γ : ΟΔΗΓΙΕΣ ΚΑΙ ΧΡΗΣΙΜΑ ΣΤΟΙΧΕΙΑ ΣΕ ΘΕΜΑΤΑ ΑΣΦΑΛΕΙΑ ΚΑΙ ΥΓΕΙΑΣ ΤΜΗΜΑ Δ : ΕΓΧΕΙΡΙΔΙΟ ΛΕΙΤΟΥΡΓΙΑΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ ΤΟΥ ΕΡΓΟΥ ΤΜΗΜΑ Ε : ΕΙΔΙΚΕΣ ΕΠΙΣΗΜΑΝΣΕΙΣ Φάκελος Ασφάλειας και Υγείας (ΦΑΥ)

280 ΕΡΓΟ: ΑΝΑΠΛΑΣΗ ΠΛΑΤΕΙΑΣ ΗΡΩΩΝ ΑΜΑΡΟΥΣΙΟΥ ΜΕ ΒΙΟΚΛΙΜΑΤΙΚΟ ΣΧΕΔΙΑΣΜΟ Σελ: 3/15 ΦΑΚΕΛΟΣ ΑΣΦΑΛΕΙΑΣ & ΥΓΕΙΑΣ (ΦΑΥ) (Π.Δ. 305/96, άρθρο 3, παράγραφοι 3, 4, 5, 6, 8, 9, 10) ΕΙΣΑΓΩΓΗ Ο Φάκελος Ασφάλειας και Υγείας αποτελεί αρχείο του τι έχει κατασκευαστεί για ένα συγκεκριμένο έργο και θα πρέπει να περιέχει στοιχεία που θα είναι διαθέσιμα για οποιονδήποτε χρειαστεί να καθαρίσει, συντηρήσει, καθαιρέσει ή επεκτείνει μέρος των εργασιών. Συγκεκριμένα, σύμφωνα με το ΑΠΟΦ. ΔΕΕΠΠ/οικ./85 ΤΗΣ (ΦΕΚ 686 Β ), «Καθιέρωση του Σχεδίου Ασφαλείας και Υγείας (ΣΑΥ) και του Φακέλου Ασφαλείας και Υγείας (ΦΑΥ) ως απαραιτήτων στοιχείων για την έγκριση μελέτης στο στάδιο της οριστικής μελέτης ή / και της μελέτης εφαρμογής σε κάθε δημόσιο έργο», αρθρ. 3, παρ. 3.2., το ΦΑΥ θα περιέχει μόνο τα βασικά στοιχεία του έργου, καθώς και οδηγίες και χρήσιμα στοιχεία σε θέματα ασφαλείας και υγείας, τα οποία ενδεχόμενα θα πρέπει να λαμβάνονται υπόψη τόσο κατά τα επόμενα στάδια της μελέτης, όσο και κατά την διάρκεια της ζωής του έργου, όπως εργασίες συντήρησης, μετατροπής, καθαρισμού, κ.τ.λ.. Ενδεικτικά οι οδηγίες και τα στοιχεία αυτά αναφέρονται στον ασφαλή τρόπο εκτέλεσης των διαφόρων εργασιών συντήρησης, στην αποφυγή κινδύνων από τα διάφορα δίκτυα (ύδρευσης, ηλεκτροδότησης, αερίων, ατμού κ.λ.π.), στην πυρασφάλεια κ.τ.λ.. Τα στοιχεία του Φακέλου Ασφάλειας και Υγείας θα περιορίζονται στα τελικά αρχεία «Ως Κατασκευάσθη». Υπάρχει η τάση να συμπεριλαμβάνουμε στο Φάκελο Ασφάλειας και Υγείας όλη τη σειρά των σχεδίων (παλιά και αναθεωρημένα) για να είμαστε απλά σίγουροι ότι δεν έχουμε παραλείψει κάτι. Αυτό δεν θα πρέπει να γίνεται, αλλά θα πρέπει να υπάρχουν μόνο τα αρχεία των «Ως Κατασκευάσθη». Ένας ΦΑΥ έργου περιλαμβάνει το Εγχειρίδιο Λειτουργίας και Συντήρησης του έργου (χωρίς να περιλαμβάνει τα διαφημιστικά της εταιρείας και στοιχεία που υπάρχουν ήδη σε άλλα αρχεία). Συχνά αυτού του είδους τα εγχειρίδια περιλαμβάνουν αποκλειστικά το γενικό κατάλογο του κατασκευαστή και διαφημιστικό υλικό. Φάκελος Ασφάλειας και Υγείας (ΦΑΥ)

281 ΕΡΓΟ: ΑΝΑΠΛΑΣΗ ΠΛΑΤΕΙΑΣ ΗΡΩΩΝ ΑΜΑΡΟΥΣΙΟΥ ΜΕ ΒΙΟΚΛΙΜΑΤΙΚΟ ΣΧΕΔΙΑΣΜΟ Σελ: 4/15 Όλα τα άτομα που εμπλέκονται στην προετοιμασία του ΦΑΥ θα διασφαλίσουν ότι θα συλλέγονται μόνο σχετικές πληροφορίες. Είναι εξίσου σημαντικό να εξασφαλιστεί ότι δεν θα παραληφθούν σχετικά στοιχεία. Η σύνταξη του ΦΑΥ αποτελεί ευθύνη του Συντονιστή Ασφάλειας και Υγείας (Στάδιο Μελέτης). Ο Συντονιστής Ασφάλειας και Υγείας της μελέτης θα εξασφαλίσει την προετοιμασία του ΦΑΥ. Για την ανάληψη αυτού του έργου θα καθοριστούν διαδικασίες κατά τα στάδια μελέτης και κατασκευής του έργου με στόχο την ανάκτηση και σύγκριση στοιχείων που θα συμπεριληφθούν στο ΦΑΥ. Οι διαδικασίες θα παραθέτουν λεπτομερώς ποια στοιχεία πρέπει να συγκριθούν, συμπεριληφθούν και αποθηκευτούν. Τα σχετικά στοιχεία που δύναται να συμπεριληφθούν στο ΦΑΥ είναι μεταξύ άλλων τα εξής: «Ως κατασκευάσθη» σχέδια, προδιαγραφές, που παρήχθησαν κατά τη φάση κατασκευής Γενικά κριτήρια μελέτης Λεπτομέρειες των εγκαταστάσεων εξοπλισμού και συντήρησης Διαδικασίες συντήρησης Εγχειρίδια, και όπου απαιτούνται πιστοποιητικά, που συντάσσονται από ειδικούς αναδόχους και προμηθευτές, τα οποία περιγράφουν διαδικασίες λειτουργίας και συντήρησης και σχέδια για εγκαταστάσεις και εξοπλισμό που εγκαθίστανται ως μέρος του τεχνικού και συγκεκριμένα για εξαερισμό, ηλεκτρολογικές πλατφόρμες, αγωγούς ηλεκτρομηχανολογικών εγκαταστάσεων Λεπτομέρειες της θέσης και φύσης των δικτύων και υπηρεσιών, συμπεριλαμβανομένων των συστημάτων εκτάκτου ανάγκης και πυρόσβεσης. Ο Συντονιστής Ασφάλειας και Υγείας της μελέτης θα συζητήσει το ΦΑΥ με τον Κύριο του έργου. Με τον τρόπο αυτό καθορίζονται τα στοιχεία που ζητά ο Κύριος του έργου και ο τρόπος που επιθυμεί να γίνει η καταγραφή και αποθήκευση των στοιχείων αυτών. Επιπλέον, εάν ο Κύριος του έργου έχει συγκεκριμένες απαιτήσεις σχετικά με Φάκελος Ασφάλειας και Υγείας (ΦΑΥ)

282 ΕΡΓΟ: ΑΝΑΠΛΑΣΗ ΠΛΑΤΕΙΑΣ ΗΡΩΩΝ ΑΜΑΡΟΥΣΙΟΥ ΜΕ ΒΙΟΚΛΙΜΑΤΙΚΟ ΣΧΕΔΙΑΣΜΟ Σελ: 5/15 τη μορφή του ΦΑΥ, που διαφοροποιείται από τη μορφή του παρόντος εγγράφου, αυτές θα πρέπει να προσδιοριστούν από την αρχή. Μέρος του υλικού του ΦΑΥ προκύπτει από τα στοιχεία που πρέπει να προσκομίσουν οι μελετητές και ο Συντονιστής Ασφάλειας και Υγείας της μελέτης. Η προσκόμιση των στοιχείων αυτών σε μορφή σχεδίων επιτρέπει την τροποποίηση τους σε περίπτωση που υπάρξουν αλλαγές κατά την κατασκευή. Κάτι τέτοιο δίνει επίσης τη δυνατότητα αποθήκευσης των στοιχείων ασφάλειας και υγείας στο ίδιο έγγραφο. Οι μελετητές και ο Συντονιστής Ασφάλειας και Υγείας της μελέτης θα εξασφαλίσουν ότι όλες οι σχετικές πληροφορίες που αφορούν τα χαρακτηριστικά του τεχνικού, και που ίσως να χρειαστεί να ληφθούν υπόψη κατά τη διάρκεια επικείμενων εργασιών (συμπεριλαμβανομένης της συντήρησης) κατά τη διάρκεια ζωής του τεχνικού, προωθούνται στο Συντονιστή Ασφάλειας και Υγείας του Αναδόχου. Το παρόν κείμενο συνοψίζει τα βασικά στοιχεία του ΦΑΥ και θα λειτουργεί ως οδηγός εύρεσης των σχετικών αποθηκευμένων στοιχείων. Φάκελος Ασφάλειας και Υγείας (ΦΑΥ)

283 ΕΡΓΟ: ΑΝΑΠΛΑΣΗ ΠΛΑΤΕΙΑΣ ΗΡΩΩΝ ΑΜΑΡΟΥΣΙΟΥ ΜΕ ΒΙΟΚΛΙΜΑΤΙΚΟ ΣΧΕΔΙΑΣΜΟ Σελ: 6/15 1 ΤΜΗΜΑ Α: ΓΕΝΙΚΑ 1.1 Τίτλος του έργου Ανάπλαση Πλατείας Ηρώων Αμαρουσίου με Βιοκλιματικό Σχεδιασμό 1.2 Στοιχεία Κυρίου του Έργου Δήμος Αμαρουσίου Οδός : Βασ.Σοφίας 9 & Δημ.Μόσχα Ταχ.Κωδ : Τηλ. : Telefax : info@ maroussi.gr 1.3 Στοιχεία Υπόχρεου για την Εκπόνηση του Σ.Α.Υ. ΤΙΤΛΟΣ ΚΑΤΑΣΚΕΥΑΣΤΙΚΗΣ ΕΤΑΙΡΕΙΑΣ Οδός και αριθμός έδρας:... Τ.Κ.:... Πόλη:... Τηλ.... Fax: Σύντομη Περιγραφή του Έργου Η παρούσα μελέτη αφορά στην ανάπλαση της πλατείας Ηρώων και την ανακατασκευή των οδών Αναβρύτων και Αρκαδίου προκειμένου οι τελευταίες να εναρμονιστούν λειτουργικά και αισθητικά με την ανάπλαση της πλατείας Ηρώων. Σκοπός του έργου είναι η αισθητική και λειτουργική αναβάθμιση της ανωτέρω περιοχής μέσω της δημιουργίας ενός ανοικτού δημόσιου χώρου αναψυχής και πρασίνου, που θα συμβάλλει στη βελτίωση του βιοτικού επιπέδου των κατοίκων της πόλης και ταυτόχρονα θα αποτελέσει πόλο έλξης για τους κατοίκους των άλλων περιοχών. Παράλληλα, το νέο πάρκο θα αναβαθμίσει αισθητικά την περιοχή και θα της προσδώσει έναν πολιτιστικό χαρακτήρα αφού θα ενοποιεί παλαιά και σύγχρονα σημεία Φάκελος Ασφάλειας και Υγείας (ΦΑΥ)

284 ΕΡΓΟ: ΑΝΑΠΛΑΣΗ ΠΛΑΤΕΙΑΣ ΗΡΩΩΝ ΑΜΑΡΟΥΣΙΟΥ ΜΕ ΒΙΟΚΛΙΜΑΤΙΚΟ ΣΧΕΔΙΑΣΜΟ Σελ: 7/15 πολιτιστικού και ιστορικού ενδιαφέροντος, όπως η Δημοτική Πινακοθήκη που εδρεύει στο ιστορικό παλαιό Δημαρχείο της πόλης, το Κέντρο Τέχνης και Πολιτισμού, το μνημείο των Ηρώων πεσόντων και το νεοκλασσικό κτίριο του Λουμίδη. Τέλος, μέσω της οικολογικής και ποσοτικής ενίσχυσης του πρασίνου, της μείωσης της σκληρής επιφάνειας, της χρήσης ψυχρών και φυσικών υλικών και γενικότερα μέσω ενός σχεδιασμού βασισμένου σε βιοκλιματικές αρχές, θα επιτευχθεί η αναβάθμιση του ευρύτερου αστικού περιβάλλοντος και η βελτίωση των επιπέδων θερμικής άνεσης. 1.5 Περιγραφή φάσεων εκτέλεσης του Έργου Οι φάσεις του εν λόγω έργου συνοψίζονται στις εξής: 1. Οργάνωση εργοταξίου 2. Χωματουργικά 3. Κτιριακά Έργα 4. Έργα Οδοποιίας 5. Ηλεκτρομηχανολογικές εργασίες 6. Αρδευτικά Έργα 7. Έργα πρασίνου 8. Αστικός Εξοπλισμός ΤΜΗΜΑ Β: ΚΙΝΔΥΝΟΙ ΠΟΥ ΕΝΔΕΧΕΤΑΙ ΝΑ ΕΜΦΑΝΙΣΤΟΥΝ ΚΑΤΑ ΤΗΝ ΚΤΕΛΕΣΗ ΤΟΥ ΈΡΓΟΥ 1. Επεξήγηση συστήματος αρίθμησης και θέσης των εγγράφων Γίνεται επεξήγηση του τρόπου με τον οποίο ταξινομούνται τα διάφορα έγγραφα που περιλαμβάνονται στο ΦΑΥ. Οι επεξηγήσεις βοηθούν στην ευκολότερη αναζήτηση των σχετικών οδηγιών. 2. Στοιχεία προ της κατασκευής 2.1. Προϋπάρχων Φάκελος Ασφάλειας και Υγείας 2.2. Στοιχεία επιτόπου ερευνών 2.3. Συμβατικά τεύχη 3. Γενικές πληροφορίες του μητρώου του έργου Φάκελος Ασφάλειας και Υγείας (ΦΑΥ)

285 ΕΡΓΟ: ΑΝΑΠΛΑΣΗ ΠΛΑΤΕΙΑΣ ΗΡΩΩΝ ΑΜΑΡΟΥΣΙΟΥ ΜΕ ΒΙΟΚΛΙΜΑΤΙΚΟ ΣΧΕΔΙΑΣΜΟ Σελ: 8/ Τεχνική Περιγραφή έργου 3.2. Πίνακας απογραφής που θα εμφανίζει περιληπτικά τα επί μέρους έργα, εγκαταστάσεις, εξοπλισμό κ.λπ. που συγκροτούν το όλο Έργο. Π.χ. Α/Α Περιγραφή επί μέρους Κωδικός Σχετ. Αρ. Κουτιού Έργων Μελέτης Υποβολής (θα συμπληρωθούν από τον Ανάδοχο της κατασκευής) 1 Χωματουργικά 2 Κτιριακά Έργα 3 Έργα Οδοποιϊας 4 Ηλεκτρομηχανολογικές Εργασίες 5 Αρδευτικά Έργα 6 Έργα Πρασίνου 7 Αστικός Εξοπλισμός Φάκελος Ασφάλειας και Υγείας (ΦΑΥ)

286 ΕΡΓΟ: ΑΝΑΠΛΑΣΗ ΠΛΑΤΕΙΑΣ ΗΡΩΩΝ ΑΜΑΡΟΥΣΙΟΥ ΜΕ ΒΙΟΚΛΙΜΑΤΙΚΟ ΣΧΕΔΙΑΣΜΟ Σελ: 9/ Διαγράμματα Απαλλοτριώσεων, ενημερωμένα με όλες τις τυχόν συμπληρωματικές απαλλοτριώσεις. 3.4 Τεύχος στοιχείων υψομετρικών αφετηριών με ενδεικτικά σχέδια της θέσης τους. 3.5 Τεύχος συνοπτικής παρουσίασης όλων των ερευνών πεδίου και εργαστηρίων (γεωτεχνικές έρευνες, γεωλογικές έρευνες και μελέτες). 3.6 Τεύχος για όλες τις δοκιμές και διαδικασίες Ποιοτικού Ελέγχου 3.7 Περιγραφική έκθεση των κυρίων φάσεων εργασιών, των μεθόδων που χρησιμοποιήθηκαν, των δυσκολιών κλπ. 3.8 Το Μητρώο Έργου μπορεί επίσης να περιλαμβάνει: Σειρά φωτογραφιών που λήφθηκαν και έγχρωμων κινηματογραφικών ταινιών που γυρίστηκαν σε διάφορες φάσεις των εργασιών. Τα στοιχεία του μητρώου του έργου θα είναι αριθμημένα και ταξινομημένα σε φακέλους και τα κείμενα θα είναι δακτυλογραφημένα και βιβλιοδετημένα σε τεύχη. 4. Ειδικές πληροφορίες του μητρώου του έργου Α. Παραδοχές Μελετών ( Όπως αναφέρεται στο υπόδειγμα του ΤΕΕ) Α1. Υλικά α/α Υλικό Θέσεις χρήσης του υλικού 1 Σκυροδέματα 2 Οπλισμοί 3 Μεταλλικά / Ξύλινα 4 Η/Μ 5 Άρδευση 6 Φύτευση Προδιαγραφές Α2. Έδαφος α/α Παράγοντας Τιμή 1 Επιτρεπόμενη τάση εδάφους kn/m2 2 Φάκελος Ασφάλειας και Υγείας (ΦΑΥ)

287 ΕΡΓΟ: ΑΝΑΠΛΑΣΗ ΠΛΑΤΕΙΑΣ ΗΡΩΩΝ ΑΜΑΡΟΥΣΙΟΥ ΜΕ ΒΙΟΚΛΙΜΑΤΙΚΟ ΣΧΕΔΙΑΣΜΟ Σελ: 10/ Α3. Σεισμολογικά στοιχεία Α4. Φορτία Α5. Άλλες Παραδοχές Β. Πλήρης σειρά των σχεδίων του έργου με τις διαστάσεις που τελικά εφαρμόσθηκαν και που ενδεικτικά και όχι περιοριστικά θα πρέπει να περιλαμβάνουν Α/Α Τίτλος Σχεδίου Κατηγορία Κωδ. Σχεδίου *Αρ. Κουτιού Υποβολής Τα παραπάνω σχέδια θα δοθούν για τα κάθε είδους έργα που περιλαμβάνονται στο όλο έργο. Φάκελος Ασφάλειας και Υγείας (ΦΑΥ)

288 ΕΡΓΟ: ΑΝΑΠΛΑΣΗ ΠΛΑΤΕΙΑΣ ΗΡΩΩΝ ΑΜΑΡΟΥΣΙΟΥ ΜΕ ΒΙΟΚΛΙΜΑΤΙΚΟ ΣΧΕΔΙΑΣΜΟ Σελ: 11/15 2 ΤΜΗΜΑ Γ : ΟΔΗΓΙΕΣ ΚΑΙ ΧΡΗΣΙΜΑ ΣΤΟΙΧΕΙΑ ΣΕ ΘΕΜΑΤΑ ΑΣΦΑΛΕΙΑ ΚΑΙ ΥΓΕΙΑΣ Καταγράφονται στοιχεία που αποσκοπούν στην πρόληψη, αποφυγή κίνδυνων κατά τις μεταγενέστερες εργασίες (λειτουργίας, συντήρησης, καθαρισμού, επισκευής, κλπ) καθ' όλη την διάρκεια ζωής του έργου και δίνονται οδηγίες για τον ασφαλή τρόπο εκτέλεσης των εργασιών. Παραδείγματα Οδηγιών που μπορούν να περιληφθούν στο παρόν κεφάλαιο. 1. Εργασίες σε ύψος 2. Εργασίες με Γερανούς και Ανυψωτικά Μηχανήματα (Βαριά Ανυψωτικά Μηχανήματα) 3. Προστασία από Σκόνη/θόρυβο 4. Ηλεκτρολογικές εργασίες (Χαμηλής / Μέσης / Υψηλής Τάσης) 5. Εργασίες σε Κλειστούς Χώρους και Ειδικές Περιοχές 6. Εργασίες σε ύψος στο εσωτερικό του έργου 7. Πρόληψη από Πτώση, Ικριώματα, Σκάλες και Εξέδρες 8. Πρόληψη / Προστασία από Πυρκαγιά 9. Εκτόξευση Νερού Υψηλής Πίεσης 10. Εργασίες σε φρέατα, υπόγεια ή τάφρους, εργασίες όπου υπάρχει κίνδυνος ασφυξίας, πνιγμού και έκθεσης σε χημικούς, φυσικούς, βιολογικούς παράγοντες. 11. Εργασίες σε περιβάλλον με κίνδυνο έκρηξης ή πυρκαγιάς 12 Οχήματα και Κινητός Εξοπλισμός Επιπλέον θα ήταν χρήσιμο να προετοιμάζονται Σχέδια Έκτακτης Ανάγκης για ορισμένες κρίσιμες καταστάσεις που αφορούν το έργο. Παραδείγματα δράσεων που πρέπει να ληφθούν για την αντιμετώπιση έκτακτων αναγκών, καθώς επίσης μέτρα αντιμετώπισης των κινδύνων και κανονισμοί Υγιεινής και Ασφάλειας παρατίθενται στο ΣΑΥ που συνοδεύει τον παρόντα ΦΑΥ. Φάκελος Ασφάλειας και Υγείας (ΦΑΥ)

289 ΕΡΓΟ: ΑΝΑΠΛΑΣΗ ΠΛΑΤΕΙΑΣ ΗΡΩΩΝ ΑΜΑΡΟΥΣΙΟΥ ΜΕ ΒΙΟΚΛΙΜΑΤΙΚΟ ΣΧΕΔΙΑΣΜΟ Σελ: 12/15 3 ΤΜΗΜΑ Δ : ΕΓΧΕΙΡΙΔΙΟ ΛΕΙΤΟΥΡΓΙΑΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ ΤΟΥ ΕΡΓΟΥ 1. Θα παραδωθεί ένα λεπτομερές και πλήρες ΕΓΧΕΙΡΙΔΙΟ ΛΕΙΤΟΥΡΓΙΑΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ του Έργου (των πάσης φύσεως κατασκευών, περιλαμβανομένων του εξοπλισμού κινητού και μη κλπ.). 2. Το Εγχειρίδιο αυτό θα περιλαμβάνει όλες τις οδηγίες και τους τρόπους εκτέλεσης μιας πλήρως ικανοποιητικής και αποτελεσματικής συντήρησης του έργου, ήτοι ενδεικτικά και όχι περιοριστικά τα παρακάτω: I. Οδηγίες συντήρησης αναφερόμενες στις χρονικές περιόδους, υλικά, εξοπλισμό, κλπ. για κάθε στοιχείο της κατασκευής. II. Τεύχος οδηγιών για τις επιθεωρήσεις και τους ελέγχους, που θα πρέπει να γίνονται περιοδικά στο μέλλον. III. Τεύχη οδηγιών για τη συντήρηση και λειτουργία των διαφόρων κύριων έργων και του εξοπλισμού IV. Τεύχος οδηγιών για τον τρόπο αποκατάστασης φθορών και ζημιών, που τυχόν θα παρουσιασθούν μελλοντικά. V. Ειδικότερα για το τεύχος οδηγιών συντήρησης και λειτουργίας των εγκαταστάσεων, τονίζεται ότι στο τέλος κάθε κεφαλαίου των οδηγιών θα δίνεται πλήρης πίνακας των περιλαμβανομένων σε αυτά μηχανημάτων με όλα τα χαρακτηριστικά τους, τα στοιχεία κατασκευής τους (κατασκευαστής/προμηθευτής, τύπος, μοντέλο, μέγεθος, αριθμός σειράς κατασκευής, αποδόσεις, προτεινόμενα ανταλλακτικά κλπ.), και θα επισυνάπτονται οι έντυπες οδηγίες εγκατάστασης και συντήρησης των κατασκευαστών. 3. Επιπλέον, κατά την Οριστική Παραλαβή του Έργου θα παραδωθεί στον Κ.τ.Ε. τα ακόλουθα, σχετικά με τη Συντήρησης του Έργου, στοιχεία : I. Τεύχος στατιστικών στοιχείων εργασιών συντήρησης (ποσότητες υλικών κατά κατηγορίες, προσωπικό κατά κατηγορίες και χρόνο απασχόλησης, μηχανήματα κατά κατηγορίες και χρόνο απασχόλησης κλπ.) με μηνιαία ανάλυση (ανά ημερολογιακό μήνα) καθόλη τη διάρκεια της περιόδου Συντήρησης των Έργων. Φάκελος Ασφάλειας και Υγείας (ΦΑΥ)

290 ΕΡΓΟ: ΑΝΑΠΛΑΣΗ ΠΛΑΤΕΙΑΣ ΗΡΩΩΝ ΑΜΑΡΟΥΣΙΟΥ ΜΕ ΒΙΟΚΛΙΜΑΤΙΚΟ ΣΧΕΔΙΑΣΜΟ Σελ: 13/15 II. Στο τεύχος στατιστικών στοιχείων θα περιλαμβάνονται και οικονομικά στοιχεία των εργασιών συντήρησης (δαπάνες κατά κατηγορία υλικών, προσωπικού μηχανημάτων, ανταλλακτικών - αναλωσίμων κλπ.) με χρονική ανάλυση κατά την περίοδο που χορηγούνται τα στατιστικά στοιχεία. III. Πρόταση οργάνωσης της συντήρησης κατά την περίοδο που θα αναλάβει ο Κ.τ.Ε. τη λειτουργία - συντήρηση των έργων. IV. Πρόταση άμεσων ενεργειών της συντήρησης και πρόταση των αναγκαίων προμηθειών υλικών - μηχανημάτων για τη συντήρηση που να καλύπτουν τις ανάγκες του πρώτου χρόνου ανάληψης της λειτουργίας - συντήρησης του Έργου από τον Κ.τ.Ε. Τα παραπάνω στοιχεία θα είναι συντεταγμένα κατά τρόπον ώστε να επιβοηθηθεί ο Κ.τ.Ε. στην περαιτέρω οργάνωση της συντήρησης του Έργου. Φάκελος Ασφάλειας και Υγείας (ΦΑΥ)

291 ΕΡΓΟ: ΑΝΑΠΛΑΣΗ ΠΛΑΤΕΙΑΣ ΗΡΩΩΝ ΑΜΑΡΟΥΣΙΟΥ ΜΕ ΒΙΟΚΛΙΜΑΤΙΚΟ ΣΧΕΔΙΑΣΜΟ Σελ: 14/15 4 ΤΜΗΜΑ Ε : ΕΙΔΙΚΕΣ ΕΠΙΣΗΜΑΝΣΕΙΣ Αναφέρονται τυχόν ιδιαίτερες επισημάνσεις οι οποίες θα πρέπει να λαμβάνονται υπόψη καθ' όλη την διάρκεια της ζωής του έργου και απευθύνονται στους μεταγενέστερους χρήστες και τους συντηρητές / επισκευαστές του. Οι επισημάνσεις αναφέρονται ενδεικτικά στα ακόλουθα στοιχεία: 1. Θέσεις Δικτύων Κωδικός Σχεδίου Τμήμα του Έργου Παρατηρήσεις 1.1 Ύδρευσης 1.2 ΔΕΗ 1.3 Ηλεκτροδότησης (Χ/Μ/Υ τάσης) 1.4 Παροχής διαφόρων αερίων 1.5 Παροχής Ατµού 1.6 Κενού 1.7 Ανίχνευσης πυρκαγιάς 2. Θέσεις υλικών που υπό Υλικό Τμήμα του Παρατηρήσεις ορισμένες συνθήκες ενδέχεται να προκαλέσουν κίνδυνο Έργου 2.1 Αναφορά ελτίου Αναφοράς Προδια- γραφών Υλικού Ιδιαιτερότητες στη Στατική Δομή - Ευστάθεια - Αντοχή: Καθορισμός συστημάτων που πρέπει να βρίσκονται σε συνεχή λειτουργία Τμήμα του Έργου : Τμήμα του Έργου : Φάκελος Ασφάλειας και Υγείας (ΦΑΥ) Αναφορά μελέτης Περιοχή Παρατηρήσεις (κατασκευές µε προκατασκευή, προένταση, φορτία, κλπ) Παρατηρήσεις

292 ΕΡΓΟ: ΑΝΑΠΛΑΣΗ ΠΛΑΤΕΙΑΣ ΗΡΩΩΝ ΑΜΑΡΟΥΣΙΟΥ ΜΕ ΒΙΟΚΛΙΜΑΤΙΚΟ ΣΧΕΔΙΑΣΜΟ Σελ: 15/15 ΚΑΘΑΙΡΕΣΗ Επισημαίνονται τα υλικά που χρησιμοποιήθηκαν κατά την κατασκευή και λόγω της επικινδυνότητας τους χρειάζονται ιδιαίτερη μεταχείριση κατά την καθαίρεση του έργου. Προσδιορίζεται ο τρόπος απομάκρυνσης, συλλογής των υλικών, ο χώρος που τελικά θα αποτεθούν καθώς και τα μέσα ατομικής προστασίας που πρέπει να χρησιμοποιηθούν από τους εμπλεκόμενους στην διαδικασία. Επισημαίνονται οι θέσεις του έργου που έχουν εγκατασταθεί προεντεταμένα στοιχεία και απαιτούν ιδιαίτερη μεταχείριση κατά την καθαίρεση του έργου. Είναι χρήσιμο επίσης να σημειώνονται εκείνες οι κατασκευές που βρίσκονται γειτονικά του έργου και μπορούν να κινδυνέψουν κατά την καθαίρεση του. Αναφέρονται επίσης οι διαδικασίες που πρέπει να εφαρμοστούν έτσι ώστε να εξαλειφθεί ο κίνδυνος από την καθαίρεση του έργου και να προστατευθούν τα γειτονικά έργα. ΟΙ ΣΥΝΤΑΞΑΝΤΕΣ Ο ΠΡΟΪΣΤΑΜΕΝΟΣ ΤΜ/ΤΟΣ Η ΠΡΟΪΣΤΑΜΕΝΗ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ & ΜΕΛΕΤΩΝ Δ/ΝΣΗΣ ΤΕΧΝΙΚΩΝ ΕΡΓΩΝ Φ. ΤΟΛΟΥΔΗ ΠΟΛΙΤΙΚΟΣ ΜΗΧΑΝΙΚΟΣ Ν. ΤΣΟΛΚΑΣ Ι. ΧΑΛΑΡΗΣ Μ. ΣΕΡΑΦΕΤΙΝΙΔΟΥ ΑΡΧΙΤΕΚΤΩΝ ΤΟΠΙΟΥ ΜΗΧΑΝΟΛΟΓΟΣ ΜΗΧ/ΚΟΣ ΑΡΧΙΤΕΚΤΩΝ ΜΗΧ/ΚΟΣ ΓΕΩΠΟΝΟΣ Α. ΜΕΡΚΟΥΡΗΣ ΓΕΩΠΟΝΟΣ Ι. ΧΑΛΑΡΗΣ ΜΗΧΑΝΟΛΟΓΟΣ ΜΗΧ/ΚΟΣ Φάκελος Ασφάλειας και Υγείας (ΦΑΥ)

293 ( mm mm mm POP-UP) 9 m POP-UP) 4 m HDPE atm atm atm 1:200

294

295

296 Bitmap jpg KATA

297 6 J1VV4X6mm2 PE 1 J1VV 4X6mm2 PE 1 J1VV 4X6mm2 PE 6 J1VV4X6mm2 PE 6 J1VV4X6mm2 PE 7 J1VV4X4mm2 PE 1 J1VV 4X6mm2 PE 1 J1VV 4X6mm2 PE 5 J1VV4X6mm2 PE 12, 13 2XJ1VV4X6mm2 PE 5 J1VV4X6mm2 PE 12, J1VV4X4mm2 2XJ1VV4X6mm2 2XPE PE 12, 13 14, 15 2XJ1VV 4X6mm2 2XPE 2XJ1VV4X4mm2 2XPE 5, 12, 13 3XJ1VV 4X6mm2 3XPE 5,6,12,13,14,15 4XPE 4 J1VV 4X6mm2 9 J1VV 4X4mm2 2XPE J1VV4x6mm2 J1VV4x4mm2 2XPE 6 J1VV4X6mm2 PE Cu 6mm2 PE 50 E1VV 3X1.5mm2 NEO 2X PE 5,6,12,13,14,15 6XPE 9, 10 7 J1VV4X4mm2 PE 2XJ1VV4X4mm2 2XPE 9, 10 2XJ1VV4X4mm2 2XPE 7,8 2X J1VV 4X4mm2. 1,2,3 3XPE 1 J1VV 4X6mm2 PE + 1 E 1,3 2X J1VV 4X6mm2 2X PE 2 J1VV 4X6mm2 PE + 1 E J1VV 4X6mm2 PE 1 J1VV 4X6mm2 PE + 1 E J1VV 4X () mm2 Cu25 mm2 E1VV 3X1.5 mm2 PE 60X60 J1VV4x6mm2 PE 2 J1VV 4X6mm2 PE 2 J1VV 4X6mm2 PE J1VV 4X6mm2 PE J1VV 4X6mm2 PE 2 J1VV 4X6mm2 PE J1VV 4X6mm2 PE 2 J1VV 4X6mm2 PE J1VV 4X6mm2 PE J1VV 4X6mm2 PE 1:200

298 4.00 Bitmap jpg 0.60

299 L = 0.5 m J1VV-R 5G KVA 1 16A 2 SCHUKO 220V-16A 25A 16A 25A 25A 1 16A 1 12A L = 110 m J1VV-R 4x KVA J1VV-U 3x2.5 J1VV-R 3X KVA 0 40A F 3X A 40A L1,L2,L3,N,PE L1,L2,L3,N,PE L1,L2,L3,N,PE L1,L2,L3,N,PE L1,N,PE L = 120 m J1VV-R 4x KVA L = 30 m J1VV-U 4x KVA X A 25A A 4 16A 20A 26 10A 27 10A 28 10A A 23 12A A A A 8 L1,L2,L3,N,PE L2,N,PE L1,L2,L3,N,PE L1,L2,L3,N,PE L1,L2,L3,N,PE 3 5 L = 1 m E1VV-U 3x KVA L = 120 m J1VV-R 4x KVA L = 120 m J1VV-R 4x KVA L = 120 m J1VV-R 4x KVA L = 120 m J1VV-R 4x KVA L = 85 m J1VV-U 4x KVA L = 150 m J1VV-U 4x KVA L = 50 m J1VV-U 4x KVA L = 120 m J1VV-R 4x KVA L = 120 m J1VV-R 4x KVA L = 110 m J1VV-R 4x6 3X 40A Q 16A 16A 16A 16A 16A X 16A 3X16A 3X 16A 12A 16A 12A 10A 12A 16A 12A 12A 10A 12A 3X 3X 21 16A 21 12A 3X 22 16A 3X 22 3X12A 3X 16A 10A 12A 16A 10A 12A 16A 10A 12A 16A 10A 12A L1,N,PE L1,N,PE KVA L = 160 m J1VV-R 4x KVA L = 160 m J1VV-R 4x KVA Bitmap jpg 10A 28 L1,L2,L3,N,PE

300

301 :20 1:5

302 ΥΠΟΜΝΗΜΑ 2 ΥΠΟΜΝΗΜΑ 1 ΔΑΠΕΔΟ ΚΕΡΑΜΙΚΩΝ ΚΥΒΟΛΙΘΩΝ Ή ΠΛΑΚΩΝ ΚΛΙΝΚΕΡ ΝΕΑ ΔΕΝΔΡΑ ΛΕ ΩΦ ΟΡ ΟΣ ΔΑΠΕΔΟ ΦΥΣΙΚΩΝ ΚΥΒΟΛΙΘΩΝ (ΓΡΑΝΙΤΗΣ) ΧΡΩΜΑΤΟΣ ΩΧΡΑ ΚΗ ΦΙ ΣΙ ΑΣ ΥΦΙΣΤΑΜΕΝΑ ΔΕΝΔΡΑ ΔΑΠΕΔΟ ΠΛΑΚΙΔΙΩΝ ΜΑΡΜΑΡΟΥ ΚΑΛΑΘΑΚΙ ΣΚΟΥΠΙΔΙΩΝ ΚΟΥΡΑΣΑΝΙ ΧΡΩΜΑΤΟΣ ΜΠΕΖ ΝΕΟ ΦΩΤΙΣΤΙΚΟ ΙΣΤΟΥ ΥΦΙΣΤΑΜΕΝΟ ΦΩΤΙΣΤΙΚΟ ΣΤΟΙΧΕΙΟ ΚΟΥΡΑΣΑΝΙ ΧΡΩΜΑΤΟΣ ΚΕΡΑΜΙΔΙ ΘΕΣΗ ΚΑΔΟΥ ΑΠΟΡΡΙΜΑΤΩΝ ΝΕΟ ΦΩΤΙΣΤΙΚΟ ΔΕΝΔΡΩΝ ΔΑΠΕΔΟ ΠΛΑΚΙΔΙΩΝ ΚΑΡΥΣΤΟΥ ΝΕΟ ΦΩΤΙΣΤΙΚΟ ΘΑΜΝΩΝ ΔΑΠΕΔΟ ΤΣΙΜΕΝΤΟΚΥΒΟΛΙΘΩΝ ΧΡΩΜΑΤΟΣ ΩΧΡΑ ΜΕ ΥΠΟΒΑΣΗ 3Α ΚΕΝΤΡΟ ΤΕΧΝΗΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΠΑΓΚΑΚΙ ΔΑΠΕΔΟ ΤΣΙΜΕΝΤΟΚΥΒΟΛΙΘΩΝ ΧΡΩΜΑΤΟΣ ΚΕΡΑΜΙΔΙ ΜΕ ΥΠΟΒΑΣΗ ΑΠΟ ΜΠΕΤΟΝ ΜΕΤΑΛΙΚΕΣ ΑΝΑΡΤΗΣΕΙΣ ΑΝΑΡΡΙΧΩΜΕΝΩΝ ΦΥΤΩΝ Β' ΧΥΤΟ ΚΡΑΣΠΕΔΟ ΑΠΟ ΣΚΥΡΟΔΕΜΑ ΜΕ ΠΡΟΣΘΗΚΗ ΕΙΔΙΚΩΝ ΧΡΩΣΤΙΚΩΝ ΚΟΛΩΝΑΚΙ ΤΥΠΟΥ Α ΚΑΙ ΤΥΠΟΥ Β ΠΡΟΧΥΤΟ ΚΡΑΣΠΕΔΟ ΑΠΟ ΣΚΥΡΟΔΕΜΑ ΕΙΔΙΚΩΝ ΙΔΙΟΤΗΤΩΝ ΠΛΑΤΟΥΣ 0,55μ ΟΡΙΟ ΕΡΓΟΥ ΑΝΕΣΤΡΑΜΕΝΟ ΦΡΕΑΤΙΟ ΔΗΜΟΤΙΚΗ ΠΙΝΑΚΟΘΗΚΗ ΠΡΟΧΥΤΟ ΚΡΑΣΠΕΔΟ ΑΠΟ ΣΚΥΡΟΔΕΜΑ ΠΛΑΤΟΥΣ 0,15μ ΥΦΙΣΤΑΜΕΝΟ ΦΡΕΑΤΙΟ ΡΚΑ ΔΙ Ο Υ ΖΩΝΗ ΤΥΦΛΟΥ ΥΦΙΣΤΑΜΕΝΗ ΞΥΛΙΝΗ ΖΑΡΝΤΙΝΙΕΡΑ Ο ΔΟ ΣΑ ΠΗΓΑΔΙ ΧΛΟΟΤΑΠΗΤΑΣ ΧΩΡΟΣ ΚΑΘΙΣΤΙΚΩΝ ΙΣΟΫΨΕΙΣ ΓΡΑΜΜΕΣ ΣΥΝΤΡΙΒΑΝΙ ΚΤΙΡΙΟ ΑΝΤΛΙΟΣΤΑΣΙΟΥ ΓΕΩΤΡΗΣΗΣ ΚΑΙ ΠΙΛΛΑΡ ΧΩΡΟΣ ΚΑΘΙΣΤΙΚΩΝ Α Ο ΔΟ ΣΚ ΥΡΙ ΑΚΟ ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ Υ ΝΟΜOΣ ΑΤΤΙΚΗΣ ΔΗΜΟΣ ΑΜΑΡΟΥΣΙΟΥ ΜΝΗΜΕΙΟ ΗΡΩΩΝ Α' ΚΤΙΡΙΟ ΛΟΥΜΙΔΗ Δ/ΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΕΡΓΟ : ΑΝΑΠΛΑΣΗ ΠΛΑΤΕΙΑΣ ΗΡΩΩΝ ΑΜΑΡΟΥΣΙΟΥ ΜΕ ΒΙΟΚΛΙΜΑΤΙΚΟ ΣΧΕΔΙΑΣΜΟ ΘΕΣΗ ΕΡΓΟΥ : ΠΛΑΤΕΙΑ ΗΡΩΩΝ, Π.Ε.1 - ΚΕΝΤΡΟ - ΚΑΤ ΧΩΡΟΣ ΑΘΛΗΣΗΣ ΕΝΗΛΙΚΩΝ ΠΕΡΙΠΤΕΡΟ ΙΔΙΟΚΤΗΤΗΣ : ΥΦΙΣΤΑΜΕΝΗ ΞΥΛΙΝΗ ΠΕΡΓΚΟΛΑ ΔΗΜΟΣ ΑΜΑΡΟΥΣΙΟΥ ΑΡΙΘΜΟΣ ΣΧΕΔΙΟΥ ΧΡΟΝΟΣ ΜΕΛΕΤΗΣ : ΝΟΕΜΒΡΙΟΣ 2017 Α1 ΘΕΜΑ ΣΧΕΔΙΟΥ : ΚΛΙΜΑΚΑ : ΣΧΕΔΙΟ ΓΕΝΙΚΗΣ ΔΙΑΤΑΞΗΣ ΡΙΟΥ 1:200 ΤΡΟΠΟΠΟΙΗΣΕΙΣ Β. Σ ΟΦ ΙΑΣ α. β. γ. δ. ΜΕΛΕΤΗ: ΑΡΧΙΤΕΚΤΟΝΙΚΗ ΜΕΛΕΤΗ ΟΣ 8 ης Ο Κ ΤΩ Β ΟΔ ΟΔΟΣ 2 ΟΙ ΣΥΝΤΑΞΑΝΤΕΣ Ο ΠΡΟΪΣΤΑΜΕΝΟΣ ΤΜΗΜΑΤΟΣ ΜΕΛΕΤΩΝ & ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ Η ΠΡΟΪΣΤΑΜΕΝΗ ΔΙΕΥΘΥΝΣΗΣ ΤΕΧΝ. ΕΡΓΩΝ Μ. ΚΑΤΣΙΜΠΟΥΡΑ Γ. ΧΑΛΑΡΗΣ Μ. ΣΕΡΑΦΕΤΙΝΙΔΟΥ ΑΡΧΙΤΕΚΤΩΝ ΜΗΧ. ΜΗΧΑΝΟΛΟΓΟΣ ΜΗΧ. ΑΡΧΙΤΕΚΤΩΝ ΜΗΧ. Β Ν. ΤΣΟΛΚΑΣ ΓΕΩΠΟΝΟΣ ΑΡΧΙΤΕΚΤΩΝ ΤΟΠΙΟΥ.

303 ΥΠΟΜΝΗΜΑ ΔΑΠΕΔΟ ΚΕΡΑΜΙΚΩΝ ΚΥΒΟΛΙΘΩΝ Ή ΠΛΑΚΩΝ ΚΛΙΝΚΕΡ ΔΑΠΕΔΟ ΦΥΣΙΚΩΝ ΚΥΒΟΛΙΘΩΝ (ΓΡΑΝΙΤΗΣ) ΧΡΩΜΑΤΟΣ ΩΧΡΑ ΔΑΠΕΔΟ ΠΛΑΚΙΔΙΩΝ ΜΑΡΜΑΡΟΥ ΚΟΥΡΑΣΑΝΙ ΧΡΩΜΑΤΟΣ ΜΠΕΖ ΑΝΟΙΚΤΟ ΚΟΥΡΑΣΑΝΙ ΧΡΩΜΑΤΟΣ ΚΕΡΑΜΙΔΙ 234,21 ΔΑΠΕΔΟ ΠΛΑΚΙΔΙΩΝ ΚΑΡΥΣΤΟΥ 234,07 ΚΕΝΤΡΟ ΤΕΧΝΗΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΔΑΠΕΔΟ ΤΣΙΜΕΝΤΟΚΥΒΟΛΙΘΩΝ ΧΡΩΜΑΤΟΣ ΩΧΡΑ ΜΕ ΥΠΟΒΑΣΗ 3Α 234,00(Φ.Ε.) 233,87(Φ.Ε.) ΔΑΠΕΔΟ ΤΣΙΜΕΝΤΟΚΥΒΟΛΙΘΩΝ ΧΡΩΜΑΤΟΣ ΚΕΡΑΜΙΔΙ ΜΕ ΥΠΟΒΑΣΗ ΑΠΟ ΜΠΕΤΟΝ 233,97 233,60(Φ.Ε.) ΧΥΤΟ ΚΡΑΣΠΕΔΟ ΑΠΟ ΣΚΥΡΟΔΕΜΑ ΜΕ ΠΡΟΣΘΗΚΗ ΕΙΔΙΚΩΝ ΧΡΩΣΤΙΚΩΝ 233,50(Φ.Ε.) 233,40 ΠΡΟΧΥΤΟ ΚΡΑΣΠΕΔΟ ΑΠΟ ΣΚΥΡΟΔΕΜΑ ΕΙΔΙΚΩΝ ΙΔΙΟΤΗΤΩΝ ΠΛΑΤΟΥΣ 0,55μ 233,40(Φ.Ε.) 233,50(Φ.Ε.) ΠΡΟΧΥΤΟ ΚΡΑΣΠΕΔΟ ΑΠΟ ΣΚΥΡΟΔΕΜΑ ΠΛΑΤΟΥΣ 0,15μ 233,25(Φ.Ε.) ΔΗΜΟΤΙΚΗ ΠΙΝΑΚΟΘΗΚΗ 233,60(Φ.Ε.) 233,22 233,30 233,65(Φ.Ε.) 233,10(Φ.Ε.) 233,40(Φ.Ε.) 232,90(ΦΕ) 233,31 233,35 ΙΣΟΫΨΕΙΣ ΓΡΑΜΜΕΣ ΠΗΓΑΔΙ 232,95(Φ.Ε.) 233,00(ΦΕ) ΥΨΟΜΕΤΡΙΚΟ ΣΗΜΕΙΟ 233,30 232,80 233,60(Φ.Ε.) 233,00(Φ.Ε.) ΟΡΙΟ ΕΡΓΟΥ 232,95(Φ.Ε.) 233,10(Φ.Ε.) 233,20 233,25(Φ.Ε.) 232,50(ΦΕ) 232,30 233,40(Φ.Ε.) 232,35(ΦΕ) 232,94 ΖΩΝΗ ΤΥΦΛΟΥ 233,50(Φ.Ε.) 232,38 233,00(Φ.Ε.) 232,26 232,45 232,60(Φ.Ε.) 232,75 232,40(ΦΕ) 231,81 232,21 232,30 232,17(ΦΕ) 232,50(ΦΕ) 232,09 232,20 232,59 232,00(ΦΕ) 231,47 232,00 231,70(ΦΕ) 232,00(ΦΕ) ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ 231,48(ΦΕ) 231,99 231,45 ΝΟΜOΣ ΑΤΤΙΚΗΣ 232,09 231,85(ΦΕ) 231,80 231,75(ΦΕ) 231,80(ΦΕ) 232,19 ΔΗΜΟΣ ΑΜΑΡΟΥΣΙΟΥ ΚΤΙΡΙΟ ΛΟΥΜΙΔΗ 231,20 Δ/ΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ 231,20 231,34(ΦΕ) 231,15 ΕΡΓΟ : ΑΝΑΠΛΑΣΗ ΠΛΑΤΕΙΑΣ ΗΡΩΩΝ ΑΜΑΡΟΥΣΙΟΥ ΜΕ ΒΙΟΚΛΙΜΑΤΙΚΟ ΣΧΕΔΙΑΣΜΟ 231,61 231,16 231,35 231,02 230,94 ΘΕΣΗ ΕΡΓΟΥ : ΠΛΑΤΕΙΑ ΗΡΩΩΝ, Π.Ε.1 - ΚΕΝΤΡΟ - ΚΑΤ 231,50 231,32 231,25 ΙΔΙΟΚΤΗΤΗΣ : 230,67 ΔΗΜΟΣ ΑΜΑΡΟΥΣΙΟΥ 231,08 231,32 230,70 ΑΡΙΘΜΟΣ ΣΧΕΔΙΟΥ ΧΡΟΝΟΣ ΜΕΛΕΤΗΣ : ΝΟΕΜΒΡΙΟΣ ,24 Α2 230,92 230,63 230,87 230,80 ΘΕΜΑ ΣΧΕΔΙΟΥ : ΚΛΙΜΑΚΑ : 230,76 ΣΧΕΔΙΟ ΥΨΟΜΕΤΡΩΝ, ΠΛΑΚΟΣΤΡΩΣΕΩΝ ΚΑΙ ΕΔΑΦΟΚΑΛΥΨΕΩΝ 230,51 230,75 230,50 ΟΔ ΟΣ Β. Σ ΟΦ ΙΑΣ 230,65 1:200 ΤΡΟΠΟΠΟΙΗΣΕΙΣ α. β. γ. δ. ΜΕΛΕΤΗ: ΑΡΧΙΤΕΚΤΟΝΙΚΗ ΜΕΛΕΤΗ 230,34 Ο ΠΡΟΪΣΤΑΜΕΝΟΣ ΤΜΗΜΑΤΟΣ ΜΕΛΕΤΩΝ & ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ Η ΠΡΟΪΣΤΑΜΕΝΗ ΔΙΕΥΘΥΝΣΗΣ ΤΕΧΝ. ΕΡΓΩΝ Μ. ΚΑΤΣΙΜΠΟΥΡΑ Γ. ΧΑΛΑΡΗΣ Μ. ΣΕΡΑΦΕΤΙΝΙΔΟΥ ΑΡΧΙΤΕΚΤΩΝ ΜΗΧ. ΗΛ.ΜΗΧΑΝΟΛΟΓΟΣ ΑΡΧΙΤΕΚΤΩΝ ΜΗΧ. ΟΙ ΣΥΝΤΑΞΑΝΤΕΣ Ν. ΤΣΟΛΚΑΣ ΓΕΩΠΟΝΟΣ ΑΡΧΙΤΕΚΤΩΝ ΤΟΠΙΟΥ

304 ΥΠΟΜΝΗΜΑ ΥΦΙΣΤΑΜΕΝΑ ΕΙΔΗ ΠΕΥΚΗΣ ΥΦΙΣΤΑΜΕΝΑ ΕΙΔΗ ΛΕΥΚΑΣ ΥΦΙΣΤΑΜΕΝΑ ΕΙΔΗ ΦΟΙΝΙΚΑ ΥΦΙΣΤΑΜΕΝΑ ΕΙΔΗ ΔΕΝΔΡΩΝ (ΠΡΟΥΝΟΣ, ΛΑΓΚΕΣΤΡΕΜΙΑ, κ.α.) PK ΠΡΟΥΝΟΣ - Prunus subhirtella "Autumn Rosea" SV ΠΑΣΧΑΛΙΑ - Syringa vulgaris ΚΕΝΤΡΟ ΤΕΧΝΗΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΕΠΙΦΑΝΕΙΑ ΧΛΟΟΤΑΠΗΤΑ CS ΚΥΠΑΡΙΣΣΙ ΟΡΘΟΚΛΑΔΟ - Cupressus sempervirens ΕΠΙΦΑΝΕΙΑ ΦΥΤΕΥΣΗΣ ΘΑΜΝΩΝ A(x,a/m2), όπου Α είναι το είδος του φυτού, x ο αριθμός των φυτών και a/m2 η πυκνότητα φύτευσης ΧΛΟΟΤΑΠΗΤΑΣ ΙΣΟΫΨΕΙΣ ΓΡΑΜΜΕΣ PK ΕΠΙΦΑΝΕΙΑ ΧΛΟΟΤΑΠΗΤΑ ΔΗΜΟΤΙΚΗ ΠΙΝΑΚΟΘΗΚΗ Car(45, 3/m2) PK ΚΑΛΑΘΑΚΙ ΣΚΟΥΠΙΔΙΩΝ ΦΩΤΙΣΤΙΚΟ ΣΤΟΙΧΕΙΟ ΓΕΩΤΡΗΣΗ Cag(45, 3/m2) PK ΠΑΓΚΑΚΙ Ct(75, 5/m2) cs cs cs Co(65, 5/m2) PK ΜΕΤΑΛΙΚΕΣ ΑΝΑΡΤΗΣΕΙΣ ΑΝΑΡΡΙΧΩΜΕΝΩΝ ΦΥΤΩΝ Mr(70, 5/m2) Cag(50, 3/m2) Car(60, 3/m2) Co(60, 5/m2) PK ΕΠΙΦΑΝΕΙΑ ΧΛΟΟΤΑΠΗΤΑ PK Mr(80, 5/m2) PK SV SV SV Cl(38, 3/m2) SV SV Ct(70, 5/m2) SV SV SV SV SV ΕΠΙΦΑΝΕΙΑ ΧΛΟΟΤΑΠΗΤΑ ΕΠΙΦΑΝΕΙΑ ΧΛΟΟΤΑΠΗΤΑ ΕΠΙΦΑΝΕΙΑ ΧΛΟΟΤΑΠΗΤΑ ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜOΣ ΑΤΤΙΚΗΣ ΜΝΗΜΕΙΟ ΗΡΩΩΝ ΚΤΙΡΙΟ ΛΟΥΜΙΔΗ Δ/ΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΔΗΜΟΣ ΑΜΑΡΟΥΣΙΟΥ ΕΡΓΟ : ΑΝΑΠΛΑΣΗ ΠΛΑΤΕΙΑΣ ΗΡΩΩΝ ΑΜΑΡΟΥΣΙΟΥ ΜΕ ΒΙΟΚΛΙΜΑΤΙΚΟ ΣΧΕΔΙΑΣΜΟ ΘΕΣΗ ΕΡΓΟΥ : ΧΩΡΟΣ ΑΘΛΗΣΗΣ ΕΝΗΛΙΚΩΝ ΠΛΑΤΕΙΑ ΗΡΩΩΝ, Π.Ε.1 - ΚΕΝΤΡΟ - ΚΑΤ Ag(55, 5/m2) Gr(50, 5/m2) ΙΔΙΟΚΤΗΤΗΣ : ΔΗΜΟΣ ΑΜΑΡΟΥΣΙΟΥ ΠΕΡΙΠΤΕΡΟ Pl(4) ΧΩΡΟΣ ΤΡΑΠΕΖΟΚΑΘΙΣΜΑΤΩΝ Co(52, 5/m2) Mr(45, 5/m2) ΧΡΟΝΟΣ ΜΕΛΕΤΗΣ : ΝΟΕΜΒΡΙΟΣ 2017 ΘΕΜΑ ΣΧΕΔΙΟΥ : ΑΡΙΘΜΟΣ ΣΧΕΔΙΟΥ Φ1 ΟΔΟΣ Β. ΣΟΦΙΑΣ Ep(7) Ph(3) Pl(5) Ep(6) Ph(2) ΜΕΛΕΤΗ: ΣΧΕΔΙΟ ΦΥΤΕΥΣΗΣ ΑΡΧΙΤΕΚΤΟΝΙΚΗ ΜΕΛΕΤΗ ΚΛΙΜΑΚΑ : ΤΡΟΠΟΠΟΙΗΣΕΙΣ α. β. γ. δ. 1:200 ΟΙ ΣΥΝΤΑΞΑΝΤΕΣ Ο ΠΡΟΪΣΤΑΜΕΝΟΣ ΤΜΗΜΑΤΟΣ ΜΕΛΕΤΩΝ & ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ Η ΠΡΟΪΣΤΑΜΕΝΗ ΔΙΕΥΘΥΝΣΗΣ ΤΕΧΝ. ΕΡΓΩΝ Ν. ΤΣΟΛΚΑΣ ΓΕΩΠΟΝΟΣ - ΑΡΧΙΤΕΚΤΩΝ ΤΟΠΙΟΥ. ΑΘ. ΜΕΡΚΟΥΡΗΣ ΓΕΩΠΟΝΟΣ Γ. ΧΑΛΑΡΗΣ ΗΛ.ΜΗΧΑΝΟΛΟΓΟΣ Μ. ΣΕΡΑΦΕΤΙΝΙΔΟΥ ΑΡΧΙΤΕΚΤΩΝ ΜΗΧ.
