ΤΟ ΕΥΡΥ ΦΑΣΜΑ (Η ΜΕΓΑΛΗ ΠΟΙΚΙΛΙΑ)

Transcript

1

2 ΤΟ ΕΥΡΥ ΦΑΣΜΑ (Η ΜΕΓΑΛΗ ΠΟΙΚΙΛΙΑ) ΤΥΠΟΣ ΦΥΣΙΚΟΥ ΑΕΡΙΣΜΟΥ ΠΡΟΣΑΓΩΓΗ ΑΕΡΑ ΚΑΥΣΗΣ ΜΕ ΑΝΕΜΙΣΤΗΡΑ ΙΘΕΡΜΙΚΟΣ ΕΝΑΛΛΑΚΤΗΣ ΜΟΝΟΘΕΡΜΙΚΟΣ ΕΝΑΛΛΑΚΤΗΣ ΗΛΕΚΤΡΙΚΗ ΤΡΙΟ Η ΒΑΛΒΙ Α ΠΛΑΤΟΕΙ ΗΣ ΕΝΑΛΛΑΚΤΗΣ Ζ.Ν. ΧΡΗΣΗΣ EVE 05 RTN 24 EVE 05 RTFS 24 EVE 05 CTN 24 F EVE 05 CTFS 24 F EVE 05 CTN 24 EVE 05 CTFS 24 EVE 05 CTFS 28 Η μεγαλύτερη ποικιλία για όλες τις ανάγκες. ιαθέσιμο σε εκδόσεις ανοιχτού θαλάμου (τροφοδοσία αέρα καύσης από το περιβάλλον) ή κλειστού θαλάμου καύσης, με διθερμικό ή μονοθερμικό εναλλάκτη θέρμανσης, συνδυασμένο με δευτερεύοντα πλακοειδή εναλλάκτη παραγωγής kw. οικιακής χρήσης στα 24 ή 28 Kw.Μπορεί να λειτουργήσει με τροφοδοσία φυσικού αερίου ή LPG και διαθέτει βαθμό προστασίας ηλεκτρικών και ηλεκτρονικών μερών IPΧ4D. Συμπτυγμένη κατασκευή διαστάσεων 700mm x420mm x310mm (ύψος x πλάτος x πάχος), εύκολο στην εγκατάσταση, τη ρύθμιση και την συντήρηση χάρις στον ακριβή σχεδιασμό των ηλεκτρονικών και των άλλων εξαρτημάτων της UNICAL. EVE 05: Ιδανική αρμονία αποδόσεων και απλότητας. Το EVE 05 λόγω της απλότητας στην κατασκευή και την χρήση του, αντιπροσωπεύει την πιο εξελιγμένη έκφραση στην τεχνολογία κατασκευής λεβητών.ο ενσωματωμένος πίνακας οργάνων, δένει αρμονικά με το καμπυλωτό περίβλημα (βαμμένο με εποξική πολυεστερική βαφή) προσδίδοντας το αισθητικά τέλειο αποτέλεσμα.

3 Συστημα περιστροφής Τα μηχανικά μέρη του EVE 05 Θάλαμος καύσης: ο πρωτεύον εναλλάκτης (επάνω) και ο ανοξείδωτος ατσάλινος καυστήρας (κάτω) Μονό ηλεκτρόδιο ανάφλεξης και ιονισμού Ενσωματωμένος μικροδιακόπτης ροής Κυκλοφορητής με ενσωματωμένο φίλτρο και αυτόματο εξαεριστικό Σήμα Ο κυκλοφορητής μετά από 24ωρη κατάσταση αδρανείας (STAND-BY) παίρνει σήμα από τον μικροεπεξεργαστή να λειτουργήσει για 5 sec προκειμένου να αποφευχθεί η εμπλοκή Συστημα περιστροφής 0 h 24 h 48 h 72 h Kρονος (ώρες) Χρονοδιακόπτης κατά της εμπλοκής του κυκλοφορητή Πίνακας ελέγχου με φωτεινή ένδειξη πολλαπλών ενδείξεων Συμπαγής υδραυλική διάταξη Αναδιπλούμενος πίνακας ελέγχου για ευκολία στο service Αισθητήρες θερμοκρασίας NTC για τα δίκτυα κεντρικής θέρμανσης και παραγωγής kw οικιακής χρήσης Ηλεκτρονική πλακέτα PCB με μικροεπεξεργαστή Ρυθμιζόμενη βαλβίδα αερίου Σύστημα αντιψυκτικής προστασίας υψηλής αξιοπιστίας

4 ΤΟ ΖΕΣΤΟ ΝΕΡΟ ΟΙΚΙΑΚΗΣ ΧΡΗΣΗΣ ΣΤΟΝ EVE 05 ιθερμικός εναλλάκτης ιθερμικός εναλλάκτης : Οβάλ διατομές παροχών κυκλωμάτων Ζ.Ν. χρήσης και θέρμανσης. Ο απλός και γρήγορος συνδυασμός. Ο διθερμικός εναλλάκτης: Υπερσυμπτυγμένος, με μεγάλη επιφάνεια εφοδιασμένη με πτερύγια (1,65 m 2 ) γύρω από 6 χάλκινους αγωγούς οβάλ διατομής, στους οποίους συνδέονται οι αγωγοί του κυκλώματος Ζ.Ν. χρήσης (παροχή Ζ.Ν. μέχρι 13,7 Lt/min από 35 C έως 60 C), εξασφαλίζει τη μέγιστη και γρήγορη ανταλλαγή θερμότητας μειώνοντας παράλληλα την καθίζηση αλάτων στα τοιχώματα του εναλλάκτη. Τα αποτελέσματα είναι: Γρήγορότερη παραγωγή ζεστού νερού σε σύγκριση με τους συμβατικούς λέβητες. Γρήγορη ανταπόκριση στις μεταβολές της θερμοκρασίας χάρη στην μικρή αδράνεια που οφείλεται στο σχήμα και το υλικό του εναλλάκτη. Αισθητή μείωση στην κατανάλωση καυσίμου / ενέργειας. Ο συνδυασμός υψηλής άνεσης. Ο μονοθερμικός πρωτεύον εναλλάκτης: Εξασφαλίζει την ικανοποιητική παροχή και την ιδανική απόδοση σε όλες τις συνθήκες λειτουργίας Ο πλακοειδής εναλλάκτης ζεστών νερών χρήσης AISI 316L: Ο εναλλάκτης αυτός, χάρη στην μεγαλύτερη επιφάνεια ανταλλαγής θερμότητας, είναι δυνατό για την ίδια ποσότητα νερού και την ίδια θερμοκρασία να επιτρέπει στον λέβητα να λειτουργεί και με χαμηλότερες θερμοκρασίες εξασφαλίζοντας : - Σταθερή θερμοκρασία νερού σε κάθε ζήτηση Ζ.Ν. οικιακής χρήσης - Παραγωγή ζεστού νερού χρήσης παροχής 13,7 Lt/min με t=25κ. Μηχανική τριόδη βαλβίδα: νέας τεχνολογίας, αποτέλεσμα του τεχνολογικού σχεδιασμού της UNICAL. Αποτελεί μέρος της υδραυλικής ορειχάλκινης διάταξης, συμπαγούς κατασκευής, και χάρη στο ισχυρό μοτέρ της, επιτρέπει την γρήγορη και ασφαλή εκτροπή του ζεστού νερού που παράγεται από τον πρωτεύοντα εναλλάκτη στο δευτερεύοντα ή αντιστρόφως στο κύκλωμα της θέρμανσης, βελτιστοποιώντας τη λειτουργία ρύθμισης της θερμοκρασίας. Το αυτόματο by-pass: επιτρέπει την βελτιστοποίηση της κυκλοφορίας του νερού στο λέβητα αποφεύγοντας έτσι τις υπερθερμάνσεις. Μονοθερμικός εναλλάκτης - Πλακοειδής εναλλάκτης - Τριόδη βαλβίδα

5 EVE 05: ΤΕΧΝΟΛΟΓΙΑ ΚΑΙ ΑΠΛΟΤΗΤΑ Οθόνη πολλαπλών ενδείξεων Πλήκτρο RESET και λειτουργίας καθαρισμού καπνοδόχου. (Για την ρύθμιση του λέβητα) Ο EVE 05 σχεδιάστηκε ώστε να εξασφαλίζει στο μέγιστο βαθμό την ευκολία στην χρήση. Ο πίνακας ελέγχου και οργάνων έχει σχεδιαστεί σύμφωνα με τους πιο σύγχρονους εργονομικούς κανόνες. Ο πίνακας ενδείξεων περιλαμβάνει: Οθόνη LCD πολλαπλών ενδείξεων, Ορατή και στο σκοτάδι, εύκολα κατανοητή για οποιονδήποτε, εμφανίζει τις ενδείξεις τις θερμοκρασίας του νερού στα δίκτυα θέρμανσης και παροχής Ζ.Ν. χρήσης, ενδεχόμενη εμπλοκή λόγω έλλειψης φλόγας, την κατάσταση λειτουργίας ή αναμονής (STAND-BY) και τις ενδείξεις 11 διαφορετικών βλαβών (σύστημα αυτόματης διάγνωσης βλαβών). Ηλεκτρονική ανάφλεξη (τριπλή απόπειρα έναυσης) επιβεβαιώνει την αξιοπιστία του λέβητα σε όλες τις καιρικές συνθήκες. Η συνεχής ρύθμιση του αερίου καυσίμου η οποία ελέγχεται από τον μικροεπεξεργαστή, τόσο κατά την λειτουργία του κυκλώματος θέρμανσης όσο και κατά την παραγωγή Ζ.Ν. χρήσης, μέσω των δύο αισθητήρων θερμοκρασίας NTC, έχει ως αποτέλεσμα να αποδίδονται με ακρίβεια και οικονομία στο καύσιμο, οι επιλεγμένες θερμοκρασίες. Το σύστημα προστασίας από την υπερθέρμανση των 15 δευτερολέπτων ελέγχει την θερμική διαφορά μεταξύ προσαγωγής και επιστροφής ακόμα και μετά από μακρά λειτουργία παραγωγής Ζ.Ν. χρήσης. Η ίδια λειτουργία στο κύκλωμα της θέρμανσης διανέμει την επιπλέον θερμότητα για 5 λεπτά. Pύθμιση θερμοκρασίας δικτύου θέρμανσης. Το σύστημα αντιψυκτικής προστασίας ενεργοποιείται στους 5 ο C θερμαίνοντας το λέβητα μέχρι τους 15 ο C, αποφεύγοντας έτσι κάθε ενδεχόμενο φθορών λόγω της παρουσίας παγωμένου νερού στους αγωγούς του λέβητα κατά τις παρατεταμένες περιόδους χαμηλών θερμοκρασιών. Λειτουργία κατά της εμπλοκής κυκλοφορητή Μετά από 24 ώρες κατά τις οποίες ο λέβητας παραμένει αδρανής ή κλειστός, ο επεξεργαστής θέτει σε λειτουργία τον κυκλοφορητή για 5 δευτερόλεπτα ώστε να αποφευχθεί η εμπλοκή του. Λειτουργία καθαρισμού της καπνοδόχου διευκολύνει τις ρυθμίσεις της λειτουργίας του καυστήρα. Πιέζοντας τον διακόπτη RESET για 3 sec είναι δυνατόν να λειτουργήσει ο λέβητας στη μέγιστη ή/ και στην ελάχιστη ονομαστική ισχύ για 15 λεπτά. (χρησιμοποιείται κατά την συντήρηση και την πρώτη έναυση). Μανόμετρο Pύθμιση θερμοκρασίας Z.N. οικιακής χρήσης.

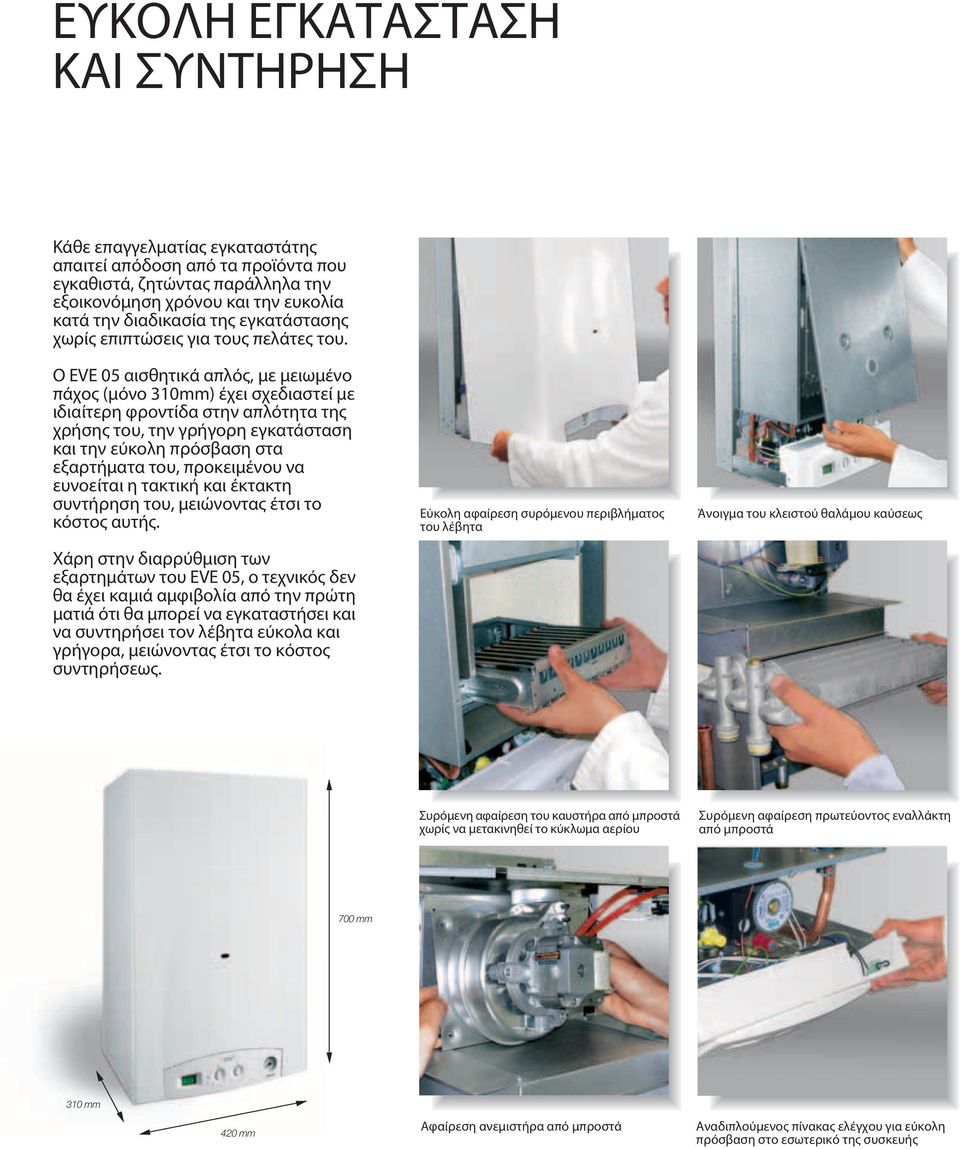

6 ΕΥΚΟΛΗ ΕΓΚΑΤΑΣΤΑΣΗ ΚΑΙ ΣΥΝΤΗΡΗΣΗ Κάθε επαγγελματίας εγκαταστάτης απαιτεί απόδοση από τα προϊόντα που εγκαθιστά, ζητώντας παράλληλα την εξοικονόμηση χρόνου και την ευκολία κατά την διαδικασία της εγκατάστασης χωρίς επιπτώσεις για τους πελάτες του. Ο EVE 05 αισθητικά απλός, με μειωμένο πάχος (μόνο 310mm) έχει σχεδιαστεί με ιδιαίτερη φροντίδα στην απλότητα της χρήσης του, την γρήγορη εγκατάσταση και την εύκολη πρόσβαση στα εξαρτήματα του, προκειμένου να ευνοείται η τακτική και έκτακτη συντήρηση του, μειώνοντας έτσι το κόστος αυτής. Χάρη στην διαρρύθμιση των εξαρτημάτων του EVE 05, ο τεχνικός δεν θα έχει καμιά αμφιβολία από την πρώτη ματιά ότι θα μπορεί να εγκαταστήσει και να συντηρήσει τον λέβητα εύκολα και γρήγορα, μειώνοντας έτσι το κόστος συντηρήσεως. Εύκολη αφαίρεση συρόμενου περιβλήματος του λέβητα Άνοιγμα του κλειστού θαλάμου καύσεως Συρόμενη αφαίρεση του καυστήρα από μπροστά χωρίς να μετακινηθεί το κύκλωμα αερίου Συρόμενη αφαίρεση πρωτεύοντος εναλλάκτη από μπροστά 700 mm 310 mm 420 mm Αφαίρεση ανεμιστήρα από μπροστά Αναδιπλούμενος πίνακας ελέγχου για εύκολη πρόσβαση στο εσωτερικό της συσκευής
