CARES PREMIUM. πλήρης συμπύκνωση πλήρης άνεση. κλάση A απόδοση +35% οικονομία κλάση NOx 5 ασφάλεια IPX5D. Συμπαγής επίτοιχος λέβητας συμπύκνωσης

Transcript

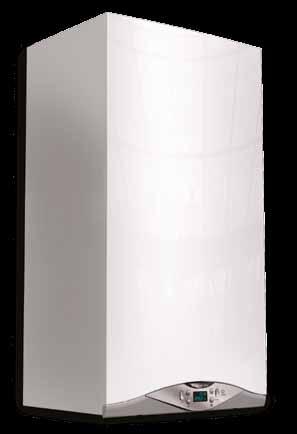

1 CARES PREMIUM Συμπαγής επίτοιχος λέβητας συμπύκνωσης ΕΝΕΡΓΕΙΑΚΗ ΑΠΟΔΟΣΗ Με την τεχνολογία συμπύκνωσης, ο Cares Premium σας δίνει εξοικονόμηση έως και 35% στον λογαριασμό αερίου. Ακόμη περισσότερη εξοικονόμηση εγγυάται η πλήρως αναλογική αντλία σε σχέση με μία συμβατική αντλία. ΣΧΕΔΙΑΣΜΟΣ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑ Ο Cares Premium προσφέρει την καλύτερη σχεδίαση στη κατηγορία του, χάρη στην ακριβή μελέτη των γραμμών καθώς και το εξωτερικό του σχήμα. Η νέα οθόνη LCD, επιτρέπει μια πολύ εύκολη πλοήγηση και μια πλήρη διαχείριση και παρακολούθηση όλων των παραμέτρων και των κωδικών σφαλμάτων. Με τη νέα εσωτερική διάταξη, η συντήρηση και η εγκατάσταση γίνονται πιο εύκολα και πιο γρήγορα, μειώνοντας έγκαιρα τα κόστη συντήρησης. κλάση A απόδοση +35% οικονομία κλάση NOx 5 ασφάλεια IPX5D πλήρης συμπύκνωση πλήρης άνεση 34 /

2 24 FF ΙΤΑΛΙΚΟ DESIGN ΟΘΟΝΗ LCD ΕΥΚΟΛΟ ΣΤΗ ΧΡΗΣΗ ΕΥΚΟΛΗ ΕΓΚΑΤΑΣΤΑΣΗ ΑΘΟΡΥΒΟΣ ΣΥΜΠΑΓΕΣ ΜΕΓΕΘΟΣ ΕΞΟΙΚΟΝΟΜΗΣΗ ΕΝΕΡΓΕΙΑΣ ΑΝΕΣΗ H παρουσία του εναλλάκτη θερμότητας εγγυάται έμεση διαθεσιμότητα ζεστού νερού. Με την προσθήκη ενός χρονοθερμοστάτη, μπορείτε εύκολα να διαχειρίζεστε τη θερμοκρασία. Το μεγαλύτερο δοχείο διαστολής και η βελτιστοποιημένη κατασκευή του εναλλάκτη θερμότητας, καθιστά το λέβητα ιδανικό για μεγάλες περιοχές θέρμανσης. ΠΟΙΟΤΗΤΑ Η νέα εσωτερική διάταξη, κάνει τον Cares Premium πιο ανθεκτικό, εξασφαλίζοντας μια πολύ μεγάλη διάρκεια ζωής και 00% ανθεκτικότητα. Ο Cares Premium έχει ελεγχθεί για.000 ώρες κάτω από τις πιο δύσκολες συνθήκες λειτουργίας για να εξασφαλιστεί μεγαλύτερη αξιοπιστία και υψηλότερο επίπεδο ποιότητας. Η προσθήκη φίλτρων επιστροφής θέρμανσης εγγυάται την προστασία του λέβητα από συσσώρευση ακαθαρσιών του νερού. Η χρήση συστημάτων κατά του κολλήματος αποτρέπει από παγωνιά και συσσώρευση αλάτων όχι μόνο τον λέβητα αλλά και ολόκληρο το σύστημα. ΝΕΟ ΚΟΥΤΙ ΕΛΕΓΧΟΥ ΜΕ ΒΕΛΤΙΩΜΕΝΗ ΑΣΦΑΛΕΙΑ ΚΑΤΑ ΤΩΝ ΔΙΑΡΡΟΩΝ ΝΕΟΣ ΒΕΛΤΙΩΜΕΝΟΣ ΘΕΡΜΙΚΟΣ ΕΝΑΛΛΑΚΤΗΣ ΑΛΟΥΜΙΝΙΟΥ ΣΥΜΠΑΓΕΣ ΥΔΡΑΥΛΙΚΟ ΜΠΛΟΚ ΑΝΟΞΕΙΔΩΤΟΣ ΘΕΡΜΙΚΟΣ ΕΝΑΛΛΑΚΤΗΣ ΟΙΚΙΑΚΟΥ ΝΕΡΟΥ / 35

3 CARES PREMIUM ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΓΕΝΙΚΗ ΣΗΜΕΙΩΣΗ Μοντέλο: CARES PREMIUM Τύπος λέβητα B23, B23p, B33, C3(x),C23, C33(x), C43(x), C53(x), C63(x), C83(x), C93(x) ΠΡΟΔΙΑΓΡΑΦΕΣ ΙΣΧΥΟΣ Μέγ. / Ελάχ. ονομαστική ισχύς εισόδου (Hi) kw 23,5 / 5,5 29,0/6,0 Μέγ. / Ελάχ. ωφέλιμη θερμική ισχύς (Hs) kw 26,/6, 29,0/6,0 Μέγ. / Ελάχ. ονομαστική ισχύς εισόδου Ζεστού Νερού Χρήσης (Hi) kw 23,5 / 5,5 28,4/5,8 Μέγ. / Ελάχ. ονομαστική ισχύς εισόδου Ζεστού Νερού Χρήσης (Hs) kw 26,/6, 32.2 / 6.7 Μέγ. / Ελάχ. ισχύς εξόδου (60 C - 80 C) kw 23,0 / 5, / 5.9 Μέγ. / Ελάχ. ισχύς εξόδου (30 C - 50 C) kw 24,4 / 5, / 6.5 Μέγ. / Ελάχ. ονομαστική ισχύς εξόδου Ζεστού Νερού Χρήσης kw 23,0 / 5, / 5.9 Αποδοτικότητα καύσης (στα καυσαέρια) % 97,9 97,8 Ονομαστική θερμική απόδοση (60/80 C) Hi/Hs % 97,5/87,8 04,0 Ονομαστική θερμική απόδοση (30/50 C) Hi/Hs % 03,9/93,5 08,0 Απόδοση έως 30% στους 30 C Hi/Hs % 08,3/97, / 97.3 Απόδοση έως 30% στους 47 C Hi/Hs % 96,/86,5 98. / 88.3 Ελάχιστη θερμική απόδοση (60/80 C) Hi/Hs αστέρες **** **** Βαθμονόμηση απόδοσης (dir. 92/42/EEC) κλάση A A Βαθμονόμηση Sedbuk % 0,2 Απώλειες εν στάσει (ΔT=50 C) % 2,2 7 Απώλειες με τον καυστήρα σε λειτουργία ΕΚΠΟΜΠΕΣ Διαθέσιμη πίεση αέρα Pa NoX κλάση κλάση 5 5 Θερμοκρασία καυσαερίων (G20) (80 C - 60 C) C Περιεχόμενο CO2 (G20) (80 C - 60 C) % 9,4 94 Περιεχόμενο CO (0%O2) (80 C - 60 C) ppm Περιεχόμενο O2 (G20) (80 C - 60 C) % 3,8 38 Μέγιστος ρυθμός ροής καυσαερίων (G20) (80 C - 60 C) Kg/h 37,2 460 Περίσσεια αέρα (80 C - 60 C) % mbar Διαθέσιμο Μανομετρικό ρυθμός ροής l/h Μοντέλο FF: Ομόκεντρες απορρίψεις Μέγιστο μήκος: Ø 60/00: μέχρι 0 m Ø 80/25: μέχρι 25 m L Μοντέλο FF: Δίδυμες απορρίψεις ΛΕΖΑΝΤΑ Μέγιστο μήκος: Ø 80/80: μέχρι 43 m (24 kw) - 42 m (30 kw) A: Ροή κεντρικής θέρμανσης B: Έξοδος ΖΝΧ C: Είσοδος ΑΕΡΙΟΥ D: Είσοδος κρύου νερού E: Επιστροφή κεντρικής θέρμανσης 36 /

4 CLAS PREMIUM EVO Επίτοιχος λέβητας συμπύκνωσης με λειτουργία AUTO ΕΝΕΡΓΕΙΑΚΗ ΑΠΟΔΟΣΗ Με την τεχνολογία συμπύκνωσης, ο Clas Premium Evo σας δίνει εξοικονόμηση 35% στον λογαριασμό αερίου. Ακόμη περισσότερη εξοικονόμηση εγγυάται η πλήρως αναλογική αντλία σε σχέση με μία συμβατική. Η λειτουργία «AUTO», μαζί με τα αξεσουάρ θερμορύθμισης, αποφεύγει τις διακυμάνσεις της θερμοκρασίας, και συνεπώς έτσι εξασφαλίζεται η μειωμένη κατανάλωση. ΣΧΕΔΙΑΣΜΟΣ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑ Ο Clas Premium Evo προσφέρει την καλύτερη σχεδίαση στη κατηγορία του, χάρη στην ακριβή μελέτη των γραμμών καθώς και το εξωτερικό του σχήμα. Η πολυλειτουργική οθόνη LCD οπίσθιου φωτισμού με κυλιόμενο κείμενο, επιτρέπει μια πολύ εύκολη πλοήγηση και μια πλήρη διαχείριση και παρακολούθηση όλων των παραμέτρων και των κωδικών σφαλμάτων. Ο Clas Pemium Evo δίνει την πλήρη δυνατότητα διαχείρισης του συστήματος: χάρη στο πρωτόκολλο επικοινωνίας bus bridgenet και το Sensys, τη διεπαφή του συστήματος μπορείτε να διαχειριστείτε εύκολα όλες τις συνιστώσες του συστήματος. κλάση A απόδοση λειτουργία comfort λειτουργία auto κλάση NOx 5 ασφάλεια IPX5D Η καρδιά της σειράς: υψηλή απόδοση και πολύ ευχάριστη σχεδίαση 26 /

5 24 / 30 / 35 ΕΝΕΡΓΕΙΑΚΗ ΑΠΟΔΟΣΗ ΔΙΑΧΕΙΡΗΣΗ ΣΥΣΤΗΜΑΤΟΣ ΚΑΤΑΣΚΕΥΑΖΕΤΑΙ ΣΤΗΝ ΙΤΑΛΙΑ ΛΕΙΤΟΥΡΓΙΑ «AUTO» ΑΘΟΡΥΒΟΣ ΣΥΜΠΑΓΕΣ ΜΕΓΕΘΟΣ ΕΞΟΙΚΟΝΟΜΗΣΗ ΕΝΕΡΓΕΙΑΣ ΧΑΜΗΛΕΣ ΕΚΠΟΜΠΕΣ ΑΝΕΣΗ Η μέγιστη ησυχία και ακουστική άνεση θα είναι στο σπίτι σας. Ο Clas Premium Evo έχει ένα νέο βελτιστοποιημένο σιγαστήρα. Πολύ ακριβής ρύθμιση ισχύος σύμφωνα με την πραγματική ανάγκη θέρμανσης χάρη στη σχέση διαμόρφωσης :4. Η συμβατότητα με τα αξεσουάρ θερμορύθμισης και η λειτουργία AUTO αποφεύγουν τις διακυμάνσεις της θερμοκρασίας και τις αιχμές, δίνοντας μια σταθερή θερμοκρασία για την μέγιστη θερμική άνεση. Η «Λειτουργία Comfort» δίνει στιγμιαία ζεστό νερό, για 30 μετά το πρώτο τράβηγμα, εξαλείφοντας τους χρόνους αναμονής. Περισσότερο ζεστό νερό παραδίδεται χάρη στο μεγάλο εναλλάκτη ζεστού νερού. ΠΟΙΟΤΗΤΑ Ο Clas Premium Evo κατασκευάζεται με τα καλύτερα διαθέσιμα υλικά: ο ανοξείδωτος χάλυβας, που χρησιμοποιείται και στους δύο θερμικούς εναλλάκτες εγγυάται υψηλή πιστότητα και πολύ μεγάλο κύκλο ζωής. Η πρόσθεση φίλτρου επιστροφής θέρμανσης εγγυάται την προστασία του λέβητα από συσσώρευση ακαθαρσιών του νερού. Η χρήση συστημάτων κατά του κολλήματος αποτρέπει από παγωνιά και συσσώρευση αλάτων όχι μόνο τον λέβητα αλλά και ολόκληρο το σύστημα. Η εξωτερική θύρα ανάλυσης της καύσης επιτρέπει τον εύκολο έλεγχο της ποιότητας καύσης. Ο ενσωματωμένος αισθητήρας χαμηλής πίεσης προστατεύει το λέβητα σε συνθήκες χαμηλής πίεσης νερού. ΑΝΟΞΕΙΔΩΤΟΣ ΠΡΩΤΕΥΩΝ ΘΕΡΜΙΚΟΣ ΕΝΑΛΛΑΚΤΗΣ ΜΕ ΙΣΟΘΕΡΜΙΚΟ ΚΑΛΥΜΜΑ ΚΑΥΣΤΗΡΑΣ ΠΛΗΡΟΥΣ ΠΡΟΑΝΑΜΙΞΗΣ ΜΕ ΧΑΜΗΛΕΣ ΕΚΠΟΜΠΕΣ Nox ΚΑΙ ΣΧΕΣΗ ΔΙΑΜΟΡΦΩΣΗΣ :4 ΝΕΟΣ ΕΞΕΛΙΓΜΕΝΟΣ ΣΙΓΑΣΤΗΡΑΣ ΓΙΑ ΒΕΛΤΙΩΜΕΝΗ ΑΚΟΥΣΤΙΚΗ ΑΝΕΣΗ ΑΥΤΟΡΥΘΜΙΖΌΜΕΝΗ ΑΝΑΛΟΓΙΚΗ ΑΝΤΛΙΑ ΔΥΟ ΤΑΧΥΤΗΤΩΝ ΠΟΛΥΛΕΙΤΟΥΡΓΙΚΗ ΦΩΤΙΖΟΜΕΝΗ ΟΘΟΝΗ LCD ΣΥΜΠΑΓΕΣ ΥΔΡΑΥΛΙΚΟ ΜΠΛΟΚ ΑΝΟΞΕΙΔΩΤΟΣ ΘΕΡΜΙΚΟΣ ΕΝΑΛΛΑΚΤΗΣ ΟΙΚΙΑΚΟΥ ΝΕΡΟΥ / 27

6 CLAS PREMIUM EVO ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΠΡΟΔΙΑΓΡΑΦΕΣ ΙΣΧΥΟΣ Μέγ. / Ελάχ. ονομαστική ισχύς εισόδου (Hi) KW 22.0/ / /7.0 Μέγ. / Ελάχ. ωφέλιμη θερμική ισχύς (Hs) KW 24.4/6. 3./ /7.8 Μέγ. / Ελάχ. ονομαστική ισχύς εισόδου Ζεστού Νερού Χρήσης (Hi) KW 26.0/ / /7.0 Μέγ. / Ελάχ. ονομαστική ισχύς εισόδου Ζεστού Νερού Χρήσης (Hs) KW 28.9/ / /7.8 Μέγ. / Ελάχ. ισχύς εξόδου (80 C-60 C) KW 2.5/ / /6.8 Μέγ. / Ελάχ. ισχύς εξόδου (50 C-30 C) KW 23.3/ / /7.4 Μέγ. / Ελάχ. ονομαστική ισχύς εξόδου Ζεστού Νερού Χρήσης KW 25.4/ / /6.8 Αποδοτικότητα καύσης (στα καυσαέρια) % Ονομαστική θερμική απόδοση (60/80 C) Hi/Hs % 97.5/ / /87.9 Ονομαστική θερμική απόδοση (30/50 C) Hi/Hs % 05.8/ / /95.8 Απόδοση έως 30% στους 30 C Hi/Hs % 07.7/ / /97.0 Απόδοση έως 30% στους 47 C Hi/Hs % 97.7/ / /87.9 Ελάχιστη θερμική απόδοση (60/80 C) Hi/Hs % 97.6/ / /87.8 Βαθμονόμηση απόδοσης (dir. 92/42/EEC) αστέρες **** **** **** Βαθμονόμηση Sedbuk κλάση A/90 A/90 A/90. Απώλειες εν στάσει (ΔT=50 C) % Απώλειες με τον καυστήρα σε λειτουργία % Διαθέσιμο Μανομετρικό mbar 600 ελάχ. ταχύτητα 2 μέγ. ταχύτητα ρυθμός ροής l/h Μοντέλο FF: Ομόκεντρες απορρίψεις Ø 60/00: μέχρι 2 m (24 kw) - 0 m (30 kw) Ø 80/25: μέχρι 36 m (24 kw) - 30 m (30 kw) Μοντέλο FF: Δίδυμες απορρίψεις Ø 80/80: μέχρι 60 m (24 kw) - 50 m (30 kw) Ø 60/60: μέχρι 2 m (24k W) - 8 m (30 kw) ΛΕΖΑΝΤΑ M: Γραμμή ροής κεντρικής θέρμανσης Ø 3/4 U: Έξοδος ΖΝΧ Ø /2 G: Σύνδεση αερίου Ø 3/4 αέριο E: Είσοδος κρύου νερού Ø /2 R: Επιστροφή κεντρικής θέρμανσης Ø 3/4 αέριο F: Καπνοδόχος (Ø mm) F: 60/00-80/25 F2: 80/80-60/60 28 /

7 CLAS PREMIUM EVO SYSTEM Λέβητας συμπύκνωσης, μόνο θέρμανση, με λειτουργία AUTO ΕΝΕΡΓΕΙΑΚΗ ΑΠΟΔΟΣΗ Με την τεχνολογία συμπύκνωσης, ο Clas Premium Evo System σας δίνει εξοικονόμηση 35% στον λογαριασμό αερίου. Ακόμη περισσότερη εξοικονόμηση εγγυάται η αναλογική αντλία σε σχέση με μία συμβατική. Η λειτουργία «AUTO», μαζί με τα αξεσουάρ θερμορύθμισης, αποφεύγει τις διακυμάνσεις της θερμοκρασίας, και συνεπώς έτσι εξασφαλίζεται η μειωμένη κατανάλωση. ΣΧΕΔΙΑΣΜΟΣ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑ Ο Clas Premium Evo System προσφέρει την καλύτερη σχεδίαση στη κατηγορία του, χάρη στην ακριβή μελέτη των γραμμών καθώς και το εξωτερικό του σχήμα. Η πολυλειτουργική οθόνη LCD οπίσθιου φωτισμού με κυλιόμενο κείμενο, επιτρέπει μια πολύ εύκολη πλοήγηση και μια πλήρη διαχείριση και παρακολούθηση όλων των παραμέτρων και των κωδικών σφαλμάτων. Ο Clas Pemium Evo System δίνει την πλήρη δυνατότητα διαχείρισης του συστήματος: χάρη στο πρωτόκολλο επικοινωνίας bus bridgenet και το Sensys, τη διεπαφή του συστήματος μπορείτε να διαχειριστείτε, εύκολα όλες τις συνιστώσες του συστήματος. κλάση A απόδοση λειτουργία auto κλάση NOx 5 ασφάλεια IPX5D Η καρδιά της σειράς: υψηλή απόδοση και πολύ ευχάριστη σχεδίαση 30 /

8 8 / 24 / 35 ΕΝΕΡΓΕΙΑΚΗ ΑΠΟΔΟΣΗ ΔΙΑΧΕΙΡΗΣΗ ΚΑΤΑΣΚΕΥΑΖΕΤΑΙ ΣΥΣΤΗΜΑΤΟΣ ΣΤΗΝ ΙΤΑΛΙΑ ΛΕΙΤΟΥΡΓΙΑ «AUTO» ΑΘΟΡΥΒΟΣ ΣΥΜΠΑΓΕΣ ΜΕΓΕΘΟΣ ΕΞΟΙΚΟΝΟΜΗΣΗ ΕΝΕΡΓΕΙΑΣ ΧΑΜΗΛΕΣ ΕΚΠΟΜΠΕΣ ΑΝΕΣΗ Η μέγιστη ησυχία και ακουστική άνεση θα είναι στο σπίτι σας. Ο Clas Premium Evo System έχει ένα νέο βελτιστοποιημένο σιγαστήρα. Πολύ ακριβής ρύθμιση ισχύος σύμφωνα με την πραγματική ανάγκη θέρμανσης χάρη στη σχέση διαμόρφωσης :4. Η συμβατότητα με τα αξεσουάρ θερμορύθμισης και η λειτουργία AUTO αποφεύγουν τις διακυμάνσεις της θερμοκρασίας και τις αιχμές, δίνοντας μια σταθερή θερμοκρασία για την μέγιστη θερμική άνεση. Ο λέβητας μπορεί να συνδεθεί εύκολα με μια τρίοδη βαλβίδα, και έναν αισθητήρα δοχείου προκειμένου να επιτραπεί η παραγωγή η παραγωγή ζεστού νερού χρήσης, χάρη στη σύνδεση με έναν εξωτερικό κύλινδρο. ΠΟΙΟΤΗΤΑ Ο Clas Premium Evo System: ο ανοξείδωτος χάλυβας, που χρησιμοποιείται και στους δύο θερμικούς εναλλάκτες εγγυάται υψηλή πιστότητα και πολύ μεγάλο κύκλο ζωής. Η πρόσθεση φίλτρου επιστροφής θέρμανσης εγγυάται την προστασία του λέβητα από συσσώρευση ακαθαρσιών του νερού. Η χρήση συστημάτων κατά του κολλήματος αποτρέπει από παγωνιά και συσσώρευση αλάτων όχι μόνο στον λέβητα αλλά και σε ολόκληρο το σύστημα. Η εξωτερική θύρα ανάλυσης της καύσης επιτρέπει τον εύκολο έλεγχο της ποιότητας καύσης. Ο ενσωματωμένος αισθητήρας χαμηλής πίεσης προστατεύει το λέβητα σε συνθήκες χαμηλής πίεσης νερού. ΑΝΟΞΕΙΔΩΤΟΣ ΠΡΩΤΕΥΩΝ ΘΕΡΜΙΚΟΣ ΕΝΑΛΛΑΚΤΗΣ ΜΕ ΙΣΟΘΕΡΜΙΚΟ ΚΑΛΥΜΜΑ ΚΑΥΣΤΗΡΑΣ ΠΛΗΡΟΥΣ ΠΡΟΑΝΑΜΙΞΗΣ ΜΕ ΧΑΜΗΛΕΣ ΕΚΠΟΜΠΕΣ Nox ΚΑΙ ΣΧΕΣΗ ΔΙΑΜΟΡΦΩΣΗΣ :4 ΝΕΟΣ ΕΞΕΛΙΓΜΕΝΟΣ ΣΙΓΑΣΤΗΡΑΣ ΓΙΑ ΒΕΛΤΙΩΜΕΝΗ ΑΚΟΥΣΤΙΚΗ ΑΝΕΣΗ ΑΥΤΟΡΥΘΜΙΖΌΜΕΝΗ ΑΝΑΛΟΓΙΚΗ ΑΝΤΛΙΑ ΔΥΟ ΤΑΧΥΤΗΤΩΝ ΠΟΛΥΛΕΙΤΟΥΡΓΙΚΗ ΦΩΤΙΖΟΜΕΝΗ ΟΘΟΝΗ LCD ΣΥΜΠΑΓΕΣ ΥΔΡΑΥΛΙΚΟ ΜΠΛΟΚ / 3

9 CLAS PREMIUM EVO SYSTEM ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΠΡΟΔΙΑΓΡΑΦΕΣ ΙΣΧΥΟΣ Μέγ. / Ελάχ. ονομαστική ισχύς εισόδου (Hi) KW 8.0/ / /7.0 Μέγ. / Ελάχ. ωφέλιμη θερμική ισχύς (Hs) KW 20.0/ / /7.8 Μέγ. / Ελάχ. ονομαστική ισχύς εισόδου Ζεστού Νερού Χρήσης (Hi) KW 8.0/ / /7.0 Μέγ. / Ελάχ. ονομαστική ισχύς εισόδου Ζεστού Νερού Χρήσης (Hs) KW 20.0/ / /7.8 Μέγ. / Ελάχ. ισχύς εξόδου (80 C - 60 C) KW 7.6/ / /6.8 Μέγ. / Ελάχ. ισχύς εξόδου (50 C - 30 C) KW 9./ / /7.4 Μεγ. / Ελαχ. ονομαστική ισχύς εξόδου Ζεστού Νερού Χρήσης KW 7.6/ / /6.8 Αποδοτικότητα καύσης (στα καυσαέρια) % Ονομαστική θερμική απόδοση (60/80 C) Hi/Hs % 97.6/ / /87.9 Ονομαστική θερμική απόδοση (30/50 C) Hi/Hs % 06,/ / /95.8 Απόδοση έως 30% στους 30 C Hi/Hs % 07.7/ / /97.0 Απόδοση έως 30% στους 47 C Hi/Hs % 97.7/ / /87.9 Ελάχιστη θερμική απόδοση (60/80 C) Hi/Hs % 97.6/ / /87.8 Βαθμονόμηση απόδοσης (dir. 92/42/EEC) αστέρες **** **** **** Βαθμονόμηση Sedbuk κλάση A/90. A/90 A/90. Απώλειες εν στάσει (ΔT=50 C) % Απώλειες με τον καυστήρα σε λειτουργία % Διαθέσιμο Μανομετρικό μοντέλο 8/24 kw ελάχ. ταχύτητα 2 μέγ. ταχύτητα ρυθμός ροής l/h l/h Μοντέλο FF: Ομόκεντρες απορρίψεις Ø 60/00: μέχρι 4 m (8 kw) - 2 m (24 kw) Ø 80/25: μέχρι 42 m (8 kw) - 36 m (24 kw) I ( FF) I Μοντέλο FF: Δίδυμες απορρίψεις ΛΕΖΑΝΤΑ Ø 80/80: μέχρι 50 m (8 kw) - 60 m (24 kw) Ø 60/60: μέχρι 5 m (8 kw) - 2 m (24 kw) M: Γραμμή ροής κεντρικής θέρμανσης Ø 3/4 (ή μπόιλερ εάν υπάρχει) G: Σύνδεση αερίου Ø 3/4 αέριο E: Είσοδος κρύου νερού (σύστημα πλήρωσης) Ø /2 αέριο R: Επιστροφή κεντρικής θέρμανσης Ø 3/4 αέριο (εάν υπάρχει) I: Επιστροφή μπόιλερ (εάν υπάρχει) Ø /2 αέριο F: Καπνοδόχος (Ø mm) F: 60/00-80/25 F2: 80/80-60/60 32 /

10 CLAS B PREMIUM EVO Επίτιχος λέβητας συμπύκνωσης με εσωτερικό δοχείο 40 λ ΕΝΕΡΓΕΙΑΚΗ ΑΠΟΔΟΣΗ Με την τεχνολογία συμπύκνωσης, ο Clas B Premium EVO σας δίνει εξοικονόμηση έως και 35% στον λογαριασμό αερίου. Mεγαλύτερη εξοικονόμηση ενέργειας εγγυάται η πλήρως αναλογική αντλία σε σχέση με μία συμβατική αντλία. Η λειτουργία «AUTO», μαζί με τα αξεσουάρ θερμορύθμισης, αποφεύγει τις διακυμάνσεις της θερμοκρασίας, και συνεπώς έτσι εξασφαλίζεται η μειωμένη κατανάλωση. Με το Sensys, τη διεπαφή του συστήματος μπορείτε να διαχειριστείτε εύκολα όλες τις συνιστώσες του συστήματος. ΣΧΕΔΙΑΣΜΟΣ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑ O Clas B Premium EVO επιτρέπει μία απλή και εύκολη χρήση του λέβητα με κωδικούς σφαλμάτων που εμφανίζονται στην οθόνη LCD. Χάρη στο πρωτόκολλο επικοινωνίας BUS, o λέβητας είναι σχεδιασμένος για διαχείρηση ρύθμισης θερμοκρασίας πολλαπλών ζωνών και διαχείρηση ηλιακού συστήματος. Σχέση διαμόρφωσης : κλάση A +35% εξοικονόμηση κλάση NOx5 απόδοση συγκεκριμένος ρυθμός ροής 27,6 l/min ασφάλεια IPX5D Όλο το νερό που χρειάζεστε με την υψηλότερη απόδοση 38 /

11 24 / 35 ΕΝΕΡΓΕΙΑΚΗ ΑΠΟΔΟΣΗ ΚΑΤΑΣΚΕΥΑΖΕΤΑΙ ΣΤΗΝ ΙΤΑΛΙΑ ΑΘΟΡΥΒΟΣ ΛΕΙΤΟΥΡΓΙΑ «AUTO» ΕΞΟΙΚΟΝΟΜΗΣΗ ΕΝΕΡΓΕΙΑΣ ΧΑΜΗΛΕΣ ΕΚΠΟΜΠΕΣ ΑΝΕΣΗ Η συμβατότητα με τα αξεσουάρ θερμορύθμισης και η λειτουργία AUTO αποφεύγουν τις διακυμάνσεις της θερμοκρασίας και τις αιχμές, δίνοντας μια σταθερή θερμοκρασία για την μέγιστη θερμική άνεση. Η «Λειτουργία Comfort» δίνει στιγμιαία ζεστό νερό, για 30 μετά το πρώτο τράβηγμα, εξαλείφοντας τους χρόνους αναμονής. Παρέχεται μία μεγάλη ποσότητα ΖΝΧ, μέχρι 27,6λ/λεπτό χάρη στο ενσωματωμένο δοχείο 40 λίτρων. Το μεγαλύτερο δοχείο διαστολής καθιστά το λέβητα ιδανικό για μεγάλες περιοχές θέρμανσης. ΠΟΙΟΤΗΤΑ O Clas B Premium κατασκευάζεται με τα καλύτερα διαθέσιμα υλικά: ο ανοξείδωτος χάλυβας, που χρησιμοποιείται και στους δύο θερμικούς εναλλάκτες εγγυάται υψηλή πιστότητα και πολύ μεγάλο κύκλο ζωής. Η εξωτερική θύρα ανάλυσης της καύσης επιτρέπει τον εύκολο έλεγχο της ποιότητας καύσης. Η χρήση συστημάτων κατά του κολλήματος αποτρέπει από παγωνιά και συσσώρευση αλάτων όχι μόνο τον λέβητα αλλά και ολόκληρο το σύστημα. Η εξωτερική θύρα ανάλυσης της καύσης επιτρέπει τον εύκολο έλεγχο της ποιότητας καύσης. ΑΠΟΘΗΚΗ ΟΙΚΙΑΚΟΥ ΖΕΣΤΟΥ ΝΕΡΟΥ 40 ΛΙΤ ΑΝΟΞΕΙΔΩΤΟΣ ΠΡΩΤΕΥΩΝ ΘΕΡΜΙΚΟΣ ΕΝΑΛΛΑΚΤΗΣ ΜΕ ΙΣΟΘΕΡΜΙΚΟ ΚΑΛΥΜΜΑ ΚΑΥΣΤΗΡΑΣ ΠΛΗΡΟΥΣ ΠΡΟΑΝΑΜΙΞΗΣ ΜΕ ΧΑΜΗΛΕΣ ΕΚΠΟΜΠΕΣ NOΧ ΣΙΓΑΣΤΗΡΑΣ ΓΙΑ ΒΕΛΤΙΩΜΕΝΗ ΑΚΟΥΣΤΙΚΗ ΑΝΕΣΗ ΑΝΑΛΟΓΙΚΗ ΑΝΤΛΙΑ ΑΝΟΞΕΙΔΩΤΟΣ ΘΕΡΜΙΚΟΣ ΕΝΑΛΛΑΚΤΗΣ ΟΙΚΙΑΚΟΥ ΝΕΡΟΥ ΣΥΜΠΑΓΕΣ ΥΔΡΑΥΛΙΚΟ ΜΠΛΟΚ ΑΝΤΛΙΑ ΟΙΚΙΑΚΟΥ ΖΕΣΤΟΥ ΝΕΡΟΥ / 39

12 CLAS B PREMIUM EVO ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΠΡΟΔΙΑΓΡΑΦΕΣ ΙΣΧΥΟΣ Μέγ. / Ελάχ. ονομαστική ισχύς εισόδου (Hi) kw 22,0/5,5 3,0/7,0 Μέγ. / Ελάχ. ωφέλιμη θερμική ισχύς (Hs) kw 24,4/6, 34,4/7,8 Μέγ. / Ελάχ. ονομαστική ισχύς εισόδου Ζεστού Νερού Χρήσης (Hi) kw 25,0/5,5 34,5/7,0 Μέγ. / Ελάχ. ονομαστική ισχύς εισόδου Ζεστού Νερού Χρήσης (Hs) kw 27,8/6, 38,3/7,8 Μέγ. / Ελάχ. ισχύς εξόδου (60 C - 80 C) kw 2,0/5,0 30,3/6,7 Μέγ. / Ελάχ. ισχύς εξόδου (30 C - 50 C) kw 23,0/6,0 33,/7,4 Μέγ. / Ελάχ. ονομαστική ισχύς εξόδου Ζεστού Νερού Χρήσης kw 25,0/5,0 35,0/6,0 Αποδοτικότητα καύσης (στα καυσαέρια) % 97,9 97,80 Ονομαστική θερμική απόδοση (60/80 C) Hi/Hs % 98,0/88,2 97,6/87,9 Ονομαστική θερμική απόδοση (30/50 C) Hi/Hs % 07,0/96,4 06,9/96,3 Απόδοση έως 30% στους 30 C Hi/Hs % 08,0/97,3 07,2/96,5 Απόδοση έως 30% στους 47 C Hi/Hs % 0,0/90,9 98,9/89, Ελάχιστη θερμική απόδοση (60/80 C) Hi/Hs % 95,0/85,5 95,0/85,5 Βαθμονόμηση απόδοσης (dir. 92/42/EEC) **** **** Βαθμονόμηση Sedbuk κλάσηe A/90,3 A/90, Απώλειες εν στάσει (ΔT=50 C) % 0,2 0, Απώλειες με τον καυστήρα σε λειτουργία % 2, 2,2 ΕΚΠΟΜΠΕΣ Διαθέσιμη πίεση αέρα Pa NoX κλάση κλάση 5 5 Θερμοκρασία καυσαερίων (G20) (80 C - 60 C) C Περιεχόμενο CO2 (G20) (80 C - 60 C) % 9,0 9,5 Περιεχόμενο CO (0%O2) (80 C - 60 C) ppm < 00 < 00 Περιεχόμενο O2 (G20) (80 C - 60 C) % 4,5 4,5 Μέγιστος ρυθμός ροής καυσαερίων (G20) (80 C - 60 C) Kg/h 4,2 54,7 Περίσσεια αέρα (80 C - 60 C) % Διαθέσιμο Μανομετρικό mbar καμπύλη ταχύτητας 24 Kw 2 καμπύλη ταχύτητας 35 Kw (25 kw) 242 (30kW) , 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9,,2,3,4 2 παροχή m 3 /h Μοντέλο FF: Ομόκεντρη απόρριψη 37 9 Ø 60/00: μέχρι 2 m (24 kw), 8 m (35 kw) Ø 80/25: μέχρι 36 m (24 kw), 24 m (35 kw) Μοντέλο FF: Απόρριψη δίδυμων σωλήνων ΛΕΖΑΝΤΑ M: Γραμμή ροής κεντρικής θέρμανσης Ø 3/4 G: Σύνδεση αερίου Ø 3/4 αέριο E: Είσοδος κρύου νερού (σύστημα πλήρωσης) Ø /2 αέριο R: Επιστροφή κεντρικής θέρμανσης Ø 3/4 αέριο (εάν υπάρχει) U: Έξοδος ζεστού νερού χρήσης Ø /2 F: Καπνοδόχος (Ø mm) F: 60/00-80/25 F2: Ø 80/80: μέχρι 36 m (24 kw), 24 m (35 kw) 40 /

13 GENUS PREMIUM EVO Επίτοιχος λέβητας συμπύκνωσης με διαμόρφωση ισχύος :0 και πλήρως αναλογική αντλία ΕΝΕΡΓΕΙΑΚΗ ΑΠΟΔΟΣΗ Με την τεχνολογία συμπύκνωσης, ο Genus Premium EVO σας δίνει εξοικονόμηση 35% στον λογαριασμό αερίου. Ακόμη περισσότερη εξοικονόμηση εγγυάται η πλήρως αναλογική αντλία η οποία επιτρέπει 30% οικονομία στην ηλεκτρική κατανάλωση σε σύγκριση με μια συμβατική αντλία. Η λειτουργία «AUTO», μαζί με τα αξεσουάρ θερμορύθμισης, αποφεύγει τις διακυμάνσεις της θερμοκρασίας, και συνεπώς έτσι εξασφαλίζεται η μειωμένη κατανάλωση. ΣΧΕΔΙΑΣΜΟΣ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑ Ο Genus Premium Evo προσφέρει την καλύτερη σχεδίαση στη κατηγορία του, χάρη στην ακριβή μελέτη των γραμμών καθώς και το εξωτερικό του σχήμα. Η μεγάλη οθόνη LCD Dot Matrix Backlit με κυλιόμενο κείμενο, επιτρέπει μια πολύ εύκολη πλοήγηση και μια πλήρη διαχείριση και παρακολούθηση όλων των παραμέτρων και των κωδικών σφαλμάτων. Ο Genus Pemium Evo δίνει την πλήρη δυνατότητα διαχείρισης του συστήματος: χάρη στο πρωτόκολλο επικοινωνίας bus bridgenet και το Sensys, τη διεπαφή του συστήματος μπορείτε να διαχειριστείτε εύκολα όλες τις συνιστώσες του συστήματος (υδραυλικά συστήματα, ηλιακά συστήματα, μπόιλερ...). κλάση A απόδοση διαμόρφωση :0 πλήρως αναλογική αντλία λειτουργία comfort λειτουργία auto κλάση NOx 5 ασφάλεια IPX5D Ο κορυφαίος στη σειρά: μέγιστη απόδοση και μεγάλη ευφυΐα 8 /

14 24 / 30 / 35 FF ΕΝΕΡΓΕΙΑΚΗ ΑΠΟΔΟΣΗ ΣΧΕΣΗ ΔΙΑΜΟΡΦΩΣΗΣ ΑΝΑΛΟΓΙΚΗ ΑΝΤΛΙΑ ΔΙΑΧΕΙΡΗΣΗ ΣΥΣΤΗΜΑΤΟΣ ΚΑΤΑΣΚΕΥΑΖΕΤΑΙ ΣΤΗΝ ΙΤΑΛΙΑ ΛΕΙΤΟΥΡΓΙΑ «AUTO» ΑΘΟΡΥΒΟΣ ΣΥΜΠΑΓΕΣ ΜΕΓΕΘΟΣ ΕΞΟΙΚΟΝΟΜΗΣΗ ΕΝΕΡΓΕΙΑΣ ΧΑΜΗΛΕΣ ΕΚΠΟΜΠΕΣ ΑΝΕΣΗ Η μέγιστη ησυχία και ακουστική άνεση θα είναι στο σπίτι σας. Ο Genus Premium Evo έχει ένα νέο βελτιστοποιημένο σιγαστήρα, ηχομόνωση πάνελ, και πολύ λίγους κύκλους, χάρη στην πλήρη αναλογική αντλία διαμόρφωσης. Πολύ ακριβής ρύθμιση ισχύος σύμφωνα με την πραγματική ανάγκη θέρμανσης χάρη στη σχέση διαμόρφωσης :0. Η συμβατότητα με τα αξεσουάρ θερμορύθμισης και η λειτουργία AUTO αποφεύγουν τις διακυμάνσεις της θερμοκρασίας και τις αιχμές, δίνοντας μια σταθερή θερμοκρασία για την μέγιστη θερμική άνεση. Η «Λειτουργία Comfort» δίνει στιγμιαία ζεστό νερό, για 30 μετά το πρώτο τράβηγμα, εξαλείφοντας τους χρόνους αναμονής. Περισσότερο ζεστό νερό παραδίδεται χάρη στο μεγάλο εναλλάκτη ζεστού νερού. ΠΟΙΟΤΗΤΑ Ο Genus Premium Evo κατασκευάζεται με τα καλύτερα διαθέσιμα υλικά: ο ανοξείδωτος χάλυβας, που χρησιμοποιείται και στους δύο θερμικούς εναλλάκτες εγγυάται υψηλή πιστότητα και πολύ μεγάλο κύκλο ζωής. Η πρόσθεση φίλτρου επιστροφής θέρμανσης εγγυάται την προστασία του λέβητα από συσσώρευση ακαθαρσιών του νερού. Η χρήση συστημάτων κατά του κολλήματος αποτρέπει από παγωνιά και συσσώρευση αλάτων προστατεύοντας όχι μόνο τον λέβητα αλλά και ολόκληρο το σύστημα. Η εξωτερική θύρα ανάλυσης της καύσης επιτρέπει τον εύκολο έλεγχο της ποιότητας καύσης. Ο ενσωματωμένος αισθητήρας χαμηλής πίεσης προστατεύει το λέβητα σε συνθήκες χαμηλής πίεσης νερού. ΑΝΟΞΕΙΔΩΤΟΣ ΠΡΩΤΕΥΩΝ ΘΕΡΜΙΚΟΣ ΕΝΑΛΛΑΚΤΗΣ ΜΕ ΙΣΟΘΕΡΜΙΚΟ ΚΑΛΥΜΜΑ ΚΑΥΣΤΗΡΑΣ ΠΛΗΡΟΥΣ ΠΡΟΑΝΑΜΙΞΗΣ ΜΕ ΧΑΜΗΛΕΣ ΕΚΠΟΜΠΕΣ Nox ΚΑΙ ΣΧΕΣΗ ΔΙΑΜΟΡΦΩΣΗΣ :0 ΝΕΟΣ ΕΞΕΛΙΓΜΕΝΟΣ ΣΙΓΑΣΤΗΡΑΣ ΓΙΑ ΒΕΛΤΙΩΜΕΝΗ ΑΚΟΥΣΤΙΚΗ ΑΝΕΣΗ ΠΛΗΡΩΣ ΑΝΑΛΟΓΙΚΗ ΑΥΤΟΠΡΟΣΑΡΜΟΖΟΜΕΝΗ ΑΝΤΛΙΑ ΜΕΓΑΛΗ ΟΘΟΝΗ LCD DOT MATRIX BACKLIT ΜΕ ΚΥΛΙΟΜΕΝΟ ΚΕΙΜΕΝΟ ΣΥΜΠΑΓΕΣ ΥΔΡΑΥΛΙΚΟ ΜΠΛΟΚ ΑΝΟΞΕΙΔΩΤΟΣ ΘΕΡΜΙΚΟΣ ΕΝΑΛΛΑΚΤΗΣ ΟΙΚΙΑΚΟΥ ΝΕΡΟΥ / 9

15 GENUS PREMIUM EVO ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΠΡΟΔΙΑΓΡΑΦΕΣ ΙΣΧΥΟΣ Μέγ. / Ελάχ. ονομαστική ισχύς εισόδου (Hi) kw 22/2,5 28/3 3/3,5 Μέγ. / Ελάχ. ωφέλιμη θερμική ισχύς (Hs) kw 24,4/2,8 3,/3,3 34,4/3,9 Μέγ. / Ελάχ. ονομαστική ισχύς εισόδου Ζεστού Νερού Χρήσης (Hi) kw 26/2,5 30/3 34,5/3,5 Μέγ. / Ελάχ. ονομαστική ισχύς εισόδου Ζεστού Νερού Χρήσης (Hs) kw 28,9/2,8 33,3/3,3 38,3/3,9 Μέγ. / Ελάχ. ισχύς εξόδου (80 C - 60 C) kw 2,5/2,4 27,4/2,9 30,3/3,4 Μέγ. / Ελάχ. ισχύς εξόδου (50 C - 30 C) kw 23,4/2,6 29,7/3, 33/3,6 Μέγ. / Ελάχ. ονομαστική ισχύς εξόδου Ζεστού Νερού Χρήσης kw 25,4/2,4 29,3/2,9 33,7/3,4 Αποδοτικότητα καύσης (στα καυσαέρια) % 98,0 98,0 97,9 Ονομαστική θερμική απόδοση (60/80 C) Hi/Hs % 97,8/88 97,7/88 97,7/88 Ονομαστική θερμική απόδοση (30/50 C) (συμπύκνωση) Hi/Hs % 06,2/95,7 06,2/95,6 06,5/95,9 Απόδοση έως 30% στους 30 C (συμπύκνωση) Hi/Hs % 08,/97,3 08/97,3 08/97,3 Απόδοση έως 30% στους 47 C Hi/Hs % 97,8/88, 97,8/88, 97,8/88, Ελάχιστη θερμική απόδοση (60/80 C) Hi/Hs % 97,8/88, 97,8/88 97,7/88 Βαθμονόμηση απόδοσης (dir. 92/42/EEC) αστέρες **** **** **** Βαθμονόμηση Sedbuk κλάση A/90, A/90, A/90, Απώλειες εν στάσει ( T = 50 C) % Απώλειες με τον καυστήρα σε λειτουργία %,9 2,0 2,0 ΕΚΠΟΜΠΕΣ Διαθέσιμη πίεση αέρα Pa Κλάση Nox κλάση Θερμοκρασία καυσαερίων (G20) (80 C - 60 C) C Περιεχόμενο CO2 (G20) (80 C - 60 C) % 9,3 9,3 9,3 Περιεχόμενο CO (0%O2) (80 C - 60 C) ppm Περιεχόμενο O2 (G20) (80 C - 60 C) % 4,0 4,0 4,0 Μέγιστος ρυθμός ροής καυσαερίων (G20) (80 C - 60 C) Kg/h 4,6 48,0 55,2 Περίσσεια αέρα (80 C - 60 C) % Διαθέσιμο Μανομετρικό [mce] 5 μοντέλο 35 kw 2 μοντέλο 30 kw 3 μοντέλο 24 kw ρυθμός ροής l/h Μοντέλο FF: Ομόκεντρες απορρίψεις Ø 60/00: μέχρι 2 m (24 kw) - 0 m (30 kw) - 8 m (35 kw) Ø 80/25: μέχρι 36 m (24 kw) - 30 m (30 kw) - 24 m (35 kw) Μοντέλο FF: Δίδυμες απορρίψεις ΛΕΖΑΝΤΑ Ø 80/80: μέχρι 60 m (24 kw) - 60 m (30 kw) - 45 m (35 kw) Ø 60/60: μέχρι 8 m (24 kw) - m (30 kw) - 06 m (35 kw) M: προσαγωγή κεντρικής θέρμανσης Ø 3/4 U: έξοδος ζεστού νερού χρήσης Ø /2 G: σύνδεση αερίου Ø 3/4 E: είσοδος ζεστού νερού χρήσης Ø /2 R: επιστροφή κεντρικής θέρμανσης Ø 3/4 SC: αποχέτευση συμπυκνώματος F: Καμινάδα (Ø mm) F: 60/00-80/25 F2: 80/80-60/60 20 /

16 GENUS PREMIUM EVO SYSTEM Επίτοιχος λέβητας συμπύκνωσης, μόνο θέρμανσης, με ποσοστό διαμόρφωσης :0 ( ) και πλήρως αναλογική αντλία ΕΝΕΡΓΕΙΑΚΗ ΑΠΟΔΟΣΗ Με την τεχνολογία συμπύκνωσης, ο Genus Premium Evo System σας δίνει εξοικονόμηση 35% στον λογαριασμό αερίου. Ακόμη περισσότερη εξοικονόμηση εγγυάται η πλήρως αναλογική αντλία η οποία επιτρέπει 30% οικονομία στην ηλεκτρική κατανάλωση σε σύγκριση με μια συμβατική αντλία. Η λειτουργία «AUTO», μαζί με τα αξεσουάρ θερμορύθμισης, αποφεύγει τις διακυμάνσεις της θερμοκρασίας, και συνεπώς έτσι εξασφαλίζεται η μειωμένη κατανάλωση. ΣΧΕΔΙΑΣΜΟΣ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑ Ο Genus Premium Evo System προσφέρει την καλύτερη σχεδίαση στη κατηγορία του, χάρη στην ακριβή μελέτη των γραμμών καθώς και το εξωτερικό του σχήμα. Η μεγάλη οθόνη LCD Dot Matrix Backlit με κυλιόμενο κείμενο, επιτρέπει μια πολύ εύκολη πλοήγηση και μια πλήρη διαχείριση και παρακολούθηση όλων των παραμέτρων και των κωδικών σφαλμάτων. Ο Genus Pemium Evo System δίνει την πλήρη δυνατότητα διαχείρισης του συστήματος: χάρη στο πρωτόκολλο επικοινωνίας bus bridgenet και το Sensys, τη διεπαφή του συστήματος μπορείτε να διαχειριστείτε εύκολα όλες τις συνιστώσες του συστήματος (υδραυλικά συστήματα, ηλιακά συστήματα, μπόιλερ...). κλάση A απόδοση διαμόρφωση :0 (μον ) πλήρως αναλογική αντλία λειτουργία auto κλάση NOx 5 ασφάλεια IPX5D Ο κορυφαίος στη σειρά: μέγιστη απόδοση και μεγάλη ευφυΐα 22 /

17 2 / 8 / 24 / 30 / 35 ΕΝΕΡΓΕΙΑΚΗ ΑΠΟΔΟΣΗ ΣΧΕΣΗ ΔΙΑΜΟΡΦΩΣΗΣ ΑΝΑΛΟΓΙΚΗ ΑΝΤΛΙΑ ΔΙΑΧΕΙΡΗΣΗ ΣΥΣΤΗΜΑΤΟΣ ΚΑΤΑΣΚΕΥΑΖΕΤΑΙ ΣΤΗΝ ΙΤΑΛΙΑ ΛΕΙΤΟΥΡΓΙΑ «AUTO» ΑΘΟΡΥΒΟΣ ΣΥΜΠΑΓΕΣ ΜΕΓΕΘΟΣ ΕΞΟΙΚΟΝΟΜΗΣΗ ΕΝΕΡΓΕΙΑΣ ΧΑΜΗΛΕΣ ΕΚΠΟΜΠΕΣ ΑΝΕΣΗ Η μέγιστη ησυχία και ακουστική άνεση θα είναι στο σπίτι σας. Ο Genus Premium Evo System έχει ένα νέο βελτιστοποιημένο σιγαστήρα, ηχομόνωση πάνελ, και πολύ λίγους κύκλους, χάρη στην πλήρη αναλογική αντλία διαμόρφωσης. Πολύ ακριβής ρύθμιση ισχύος σύμφωνα με την πραγματική ανάγκη θέρμανσης χάρη στη σχέση διαμόρφωσης :0. Η συμβατότητα με τα αξεσουάρ θερμορύθμισης και η λειτουργία AUTO αποφεύγουν τις διακυμάνσεις της θερμοκρασίας και τις αιχμές, δίνοντας μια σταθερή θερμοκρασία για την μέγιστη θερμική άνεση. Ο λέβητας μπορεί να συνδεθεί εύκολα με μια τρίοδη βαλβίδα, και έναν αισθητήρα δοχείου προκειμένου να επιτραπεί η παραγωγή η παραγωγή ζεστού νερού χρήσης, χάρη στη σύνδεση με έναν εξωτερικό κύλινδρο. ΠΟΙΟΤΗΤΑ Ο Genus Premium Evo System κατασκευάζεται με τα καλύτερα διαθέσιμα υλικά: ο ανοξείδωτος χάλυβας, που χρησιμοποιείται στον θερμικό εναλλάκτη εγγυάται υψηλή πιστότητα και πολύ μεγάλο κύκλο ζωής. Η πρόσθεση φίλτρου επιστροφής θέρμανσης εγγυάται την προστασία του λέβητα από συσσώρευση ακαθαρσιών του νερού. Η χρήση συστημάτων κατά του κολλήματος αποτρέπει από παγωνιά και συσσώρευση αλάτων όχι μόνο τον λέβητα αλλά και ολόκληρο το σύστημα. Η εξωτερική θύρα ανάλυσης της καύσης επιτρέπει τον εύκολο έλεγχο της ποιότητας καύσης. Ο ενσωματωμένος αισθητήρας χαμηλής πίεσης προστατεύει το λέβητα σε συνθήκες χαμηλής πίεσης νερού. ΑΝΟΞΕΙΔΩΤΟΣ ΠΡΩΤΕΥΩΝ ΘΕΡΜΙΚΟΣ ΕΝΑΛΛΑΚΤΗΣ ΜΕ ΙΣΟΘΕΡΜΙΚΟ ΚΑΛΥΜΜΑ ΚΑΥΣΤΗΡΑΣ ΠΛΗΡΟΥΣ ΠΡΟΑΝΑΜΙΞΗΣ ΜΕ ΧΑΜΗΛΕΣ ΕΚΠΟΜΠΕΣ Nox ΚΑΙ ΣΧΕΣΗ ΔΙΑΜΟΡΦΩΣΗΣ :0 ΝΕΟΣ ΕΞΕΛΙΓΜΕΝΟΣ ΣΙΓΑΣΤΗΡΑΣ ΓΙΑ ΒΕΛΤΙΩΜΕΝΗ ΑΚΟΥΣΤΙΚΗ ΑΝΕΣΗ ΠΛΗΡΩΣ ΑΝΑΛΟΓΙΚΗ ΑΥΤΟΠΡΟΣΑΡΜΟΖΟΜΕΝΗ ΑΝΤΛΙΑ ΜΕΓΑΛΗ ΟΘΟΝΗ LCD DOT MATRIX BACKLIT ΜΕ ΚΥΛΙΟΜΕΝΟ ΚΕΙΜΕΝΟ ΣΥΜΠΑΓΕΣ ΥΔΡΑΥΛΙΚΟ ΜΠΛΟΚ / 23

18 GENUS PREMIUM EVO SYSTEM ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΠΡΟΔΙΑΓΡΑΦΕΣ ΙΣΧΥΟΣ Μέγ. / Ελάχ. ονομαστική ισχύς εισόδου (Hi) kw 2,0/3,0 8,0/4,5 22/2,5 28/3 3/3,5 Μέγ. / Ελάχ. ωφέλιμη θερμική ισχύς (Hs) kw 3,3/3,3 20/5 24,4/2,8 3,/3,3 34,4/3,9 Μέγ. / Ελάχ. ονομαστική ισχύς εισόδου Ζεστού Νερού Χρήσης (Hi) kw 2,0/3,0 8/4,5 26/2,5 30/3 34,5/3,5 Μέγ. / Ελάχ. ονομαστική ισχύς εισόδου Ζεστού Νερού Χρήσης (Hs) kw 3,3/3,3 20/5 28,9/2,8 33,3/3,3 38,3/3,9 Μέγ. / Ελάχ. ισχύς εξόδου (80 C-60 C) kw,7/2,9 7,6/4,4 2,5/2,4 27,4/2,9 30,3/3,4 Μέγ. / Ελάχ. ισχύς εξόδου (50 C-30 C) kw 2,8/3,2 9,/4,7 23,4/2,6 29,7/3, 33/3,6 Μεγ. / Ελαχ. ονομαστική ισχύς εξόδου Ζεστού Νερού Χρήσης kw,7/2,9 7,6/4,4 25,4/2,4 29,3/2,9 33,7/3,4 Αποδοτικότητα καύσης (στα καυσαέρια) % 98,2 98,0 98,0 98,0 97,9 Ονομαστική θερμική απόδοση (60/80 C) Hi/Hs % 97,6/87,9 97,6/87,9 97,8/88 97,7/88 97,7/88 Ονομαστική θερμική απόδοση (30/50 C) Hi/Hs % 06,6/96 06,/95,5 06,2/95,7 06,2/95,6 06,5/95,9 Απόδοση έως 30% στους 30 C Hi/Hs % 07,7/97 07,7/97 08,/97,3 08/97,3 08/97,3 Απόδοση έως 30% στους 47 C Hi/Hs % 97,7/88 97,7/88 97,8/88, 97,8/88, 97,8/88, Ελάχιστη θερμική απόδοση (60/80 C) Hi/Hs % 97,5/87,8 97,6/87,9 97,8/88, 97,8/88 97,7/88 Βαθμονόμηση απόδοσης (dir. 92/42/EEC) αστέρες **** **** **** **** **** Βαθμονόμηση Sedbuk κλάση A/90, A/90, A/90, A/90, A/90, Απώλειες εν στάσει (ΔT = 50 C) % Απώλειες με τον καυστήρα σε λειτουργία % 2,0 2,0,9 2,0 2,0 Διαθέσιμο Μανομετρικό [mce] 5 μοντέλο 35 kw 2 μοντέλο 30 kw 3 μοντέλο 24/8/2 kw ρυθμός ροής l/h Μοντέλο FF: Ομόκεντρες απορρίψεις Ø 60/00: μέχρι 2 m ( kw) - 0 m (30 kw) - 8 m (35 kw) Ø 80/25: μέχρι 36 m ( kw) - 30 m (30 kw) - 24 m (35 kw) Μοντέλο FF: Δίδυμες απορρίψεις ΛΕΖΑΝΤΑ I ( FF) (30-35 FF) I Ø 80/80: μέχρι 60 m ( kw) 60 m (30 kw) - 45 m (35 kw) Ø 60/60: μέχρι 8 m ( kw) m (30 kw) - 06 m (35 kw) M: Γραμμή ροής κεντρικής θέρμανσης Ø 3/4 (ή μπόιλερ εάν υπάρχει) G: Σύνδεση αερίου Ø 3/4 αέριο E: Είσοδος κρύου νερού (σύστημα πλήρωσης) Ø /2 αέριο R: Επιστροφή κεντρικής θέρμανσης Ø 3/4 αέριο I: Επιστροφή μπόιλερ (εάν υπάρχει) Ø /2 αέριο F: Καπνοδόχος (Ø mm) F: 60/00-80/25 F2: 80/80-60/6 24 /

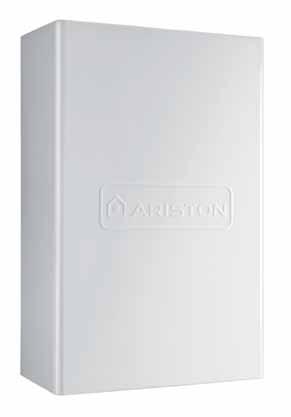

19 GENUS PREMIUM EVO EXT Επίτοιχος λέβητας συμπύκνωσης με λειτουργία AUTO και σχέση διαμόρφωσης :0, για εξωτερική χρήση ΕΝΕΡΓΕΙΑΚΗ ΑΠΟΔΟΣΗ Με την τεχνολογία συμπύκνωσης, ο Genus Premium EVO Ext σας δίνει εξοικονόμηση 35% στον λογαριασμό αερίου. Ακόμη περισσότερη εξοικονόμηση εγγυάται η πλήρως αναλογική αντλία η οποία επιτρέπει 30% οικονομία στην ηλεκτρική κατανάλωση σε σύγκριση με μια συμβατική αντλία. Η λειτουργία «AUTO», μαζί με τα αξεσουάρ θερμορύθμισης, αποφεύγει τις διακυμάνσεις της θερμοκρασίας, και συνεπώς έτσι εξασφαλίζεται η μειωμένη κατανάλωση. ΣΧΕΔΙΑΣΜΟΣ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑ Ο Genus Premium Evo Ext επιτρέπει μια πολύ εύκολη και βολική χρήση, χάρη στο Sensys, την διεπαφή του συστήματος που περιλαμβάνεται στον λέβητα. To Sensys, με κυλιόμενο κείμενο, επιτρέπει μια πολύ εύκολη πλοήγηση και μια πλήρη διαχείριση και παρακολούθηση όλων των παραμέτρων και των κωδικών σφαλμάτων. Ο εξωτερικός αισθητήρας, που περιλαμβάνεται τον λέβητα, επιτρέπει την προσαρμογή της λειτουργίας του λέβητα σύμφωνα με την εξωτερική θερμοκρασία. Ο Sensys επιπλέον, επιτρέπει μια πλήρη δυνατότητα συστήματος, μπορώντας να φέρει σε επικοινωνία όλα τα εξαρτήματα του συστήματός σας, χάρη στο δίκτυο Bus Bridgnet, το νέο πρωτόκολλο επικοινωνίας. Το ημι-αυτόματο σύστημα πλήρωσης ανιχνεύει την έλλειψη νερού, και επαναφέρει την πίεση του νερού μετά την παρέμβαση του τελικού χρήστη. κλάση A απόδοση διαμόρφωση :0 πλήρως αναλογική αντλία λειτουργία comfort λειτουργία auto επιπλέον ασφαλές IPX5D τo Sensys περιλαμβάνεται ο εξωτερικός αισθητήρας περιλαμβάνεται ελάχιστη θερμοκρασία -20 C Μέγιστη άνεση και υψηλότερη απόδοση σε κάθε περίπτωση 42 /

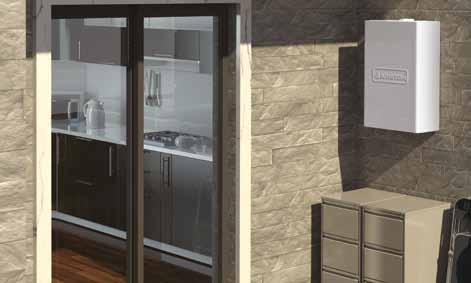

20 25 ΕΝΕΡΓΕΙΑΚΗ ΑΠΟΔΟΣΗ ΣΧΕΣΗ ΔΙΑΜΟΡΦΩΣΗΣ ΑΝΑΛΟΓΙΚΗ ΑΝΤΛΙΑ ΔΙΑΧΕΙΡΗΣΗ ΣΥΣΤΗΜΑΤΟΣ ΣΥΜΠΑΓΕΣ ΜΕΓΕΘΟΣ ΚΑΤΑΣΚΕΥΑΖΕΤΑΙ ΣΤΗΝ ΙΤΑΛΙΑ ΕΞΩΤΕΡΙΚΗ ΕΓΚΑΤΑΣΤΑΣΗ ΛΕΙΤΟΥΡΓΙΑ «AUTO» ΕΞΟΙΚΟΝΟΜΗΣΗ ΕΝΕΡΓΕΙΑΣ ΧΑΜΗΛΕΣ ΕΚΠΟΜΠΕΣ ΑΝΕΣΗ Χάρη στο Sensys και στον εξωτερικό αισθητήρα, η λειτουργία AUTO αποφεύγει τις διακυμάνσεις τις θερμοκρασίας και τις αιχμές, δίνοντας μια σταθερή θερμοκρασία για την μέγιστη θερμική άνεση. Πολύ ακριβής ρύθμιση ισχύος σύμφωνα με την πραγματική ανάγκη θέρμανσης χάρη στη σχέση διαμόρφωσης :0. Η «Λειτουργία Comfort» δίνει στιγμιαία ζεστό νερό, για 30 μετά το πρώτο τράβηγμα, εξαλείφοντας τους χρόνους αναμονής. Με έναν μεγάλο εναλλάκτη ζεστού νερού, παραδίδεται περισσότερο ζεστό νερό όταν η λειτουργία Comfort είναι ενεργή. Το μεγαλύτερο δοχείο διαστολής είναι κατάλληλο για μεγάλες επιφάνειες θέρμανσης. ΠΟΙΟΤΗΤΑ Ο Genus Premium Evo Ext κατασκευάζεται με τα καλύτερα διαθέσιμα υλικά: ο ανοξείδωτος χάλυβας, που χρησιμοποιείται και στους δύο θερμικούς εναλλάκτες εγγυάται υψηλή πιστότητα και πολύ μεγάλο κύκλο ζωής. Ο αναλογικός ανεμιστήρας δίνει μια πολύ σταθερή παροχή αέρα με σκοπό μια καλή καύση. Η πρόσθεση φίλτρου επιστροφής θέρμανσης εγγυάται την προστασία του λέβητα από συσσώρευση ακαθαρσιών του νερού, όπως επίσης η λειτουργία εξαέρωσης προστατεύει από την συσσώρευση αέρα. Η χρήση συστημάτων κατά του κολλήματος αποτρέπει από παγωνιά και συσσώρευση αλάτων όχι μόνο τον λέβητα αλλά και ολόκληρο το σύστημα. Η εξωτερική θύρα ανάλυσης της καύσης επιτρέπει τον εύκολο έλεγχο της ποιότητας καύσης. Το περίβλημα από ηλεκτρογαλβανισμένο χάλυβα, ανθεκτικό στη διάβρωση, προστατεύει τον λέβητα από τις καιρικές συνθήκες. ΑΝΟΞΕΙΔΩΤΟΣ ΠΡΩΤΕΥΩΝ ΘΕΡΜΙΚΟΣ ΕΝΑΛΛΑΚΤΗΣ ΜΕ ΙΣΟΘΕΡΜΙΚΟ ΚΑΛΥΜΜΑ ΚΑΥΣΤΗΡΑΣ ΠΛΗΡΟΥΣ ΠΡΟΑΝΑΜΙΞΗΣ ΜΕ ΧΑΜΗΛΕΣ ΕΚΠΟΜΠΕΣ Nox ΚΑΙ ΣΧΕΣΗ ΔΙΑΜΟΡΦΩΣΗΣ :0 ΝΕΟΣ ΕΞΕΛΙΓΜΕΝΟΣ ΣΙΓΑΣΤΗΡΑΣ ΓΙΑ ΒΕΛΤΙΩΜΕΝΗ ΑΚΟΥΣΤΙΚΗ ΑΝΕΣΗ ΠΛΗΡΩΣ ΑΝΑΛΟΓΙΚΗ ΑΥΤΟΠΡΟΣΑΡΜΟΖΟΜΕΝΗ ΑΝΤΛΙΑ ΑΝΟΞΕΙΔΩΤΟΣ ΘΕΡΜΙΚΟΣ ΕΝΑΛΛΑΚΤΗΣ ΟΙΚΙΑΚΟΥ ΝΕΡΟΥ ΗΛΕΚΤΡΟΓΑΛΒΑΝΙΣΜΕΝΟ ΠΕΡΙΒΛΗΜΑ, ΑΣΦΑΛΕΣ ΣΤΗ ΔΙΑΒΡΩΣΗ ΣΥΜΠΑΓΕΣ ΥΔΡΑΥΛΙΚΟ ΜΠΛΟΚ / 43

21 GENUS PREMIUM EVO EXT ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ 25 ΠΡΟΔΙΑΓΡΑΦΕΣ ΙΣΧΥΟΣ Μεγ. / Ελάχ. ονομαστική ισχύς εισόδου (Hi) kw 22,0 / 2,5 Μέγ. / Ελάχ. ωφέλιμη θερμική ισχύς (Hs) kw 24,4 / 2,8 Μέγ. / Ελάχ. ονομαστική ισχύς εισόδου Ζεστού Νερού Χρήσης (Hi) kw 26,0/2,5 Μέγ. / Ελάχ. ονομαστική ισχύς εισόδου Ζεστού Νερού Χρήσης (Hs) kw 28,9/2,8 Μέγ. / Ελάχ. ισχύς εξόδου (80 C-60 C) kw 2,5/2,4 Μέγ. / Ελάχ. ισχύς εξόδου (50 C-30 C) kw 23,4/2,6 Μέγ. / Ελάχ. ονομαστική ισχύς εξόδου Ζεστού Νερού Χρήσης kw 25,4/2,4 Αποδοτικότητα καύσης (στα καυσαέρια) % 98,0 Ονομαστική θερμική απόδοση (60/80 C) Hi/Hs % 97,8/88 Ονομαστική θερμική απόδοση (30/50 C) Hi/Hs % 06,2/95,7 Απόδοση έως 30% στους 30 C Hi/Hs % 08,/97,3 Απόδοση έως 30% στους 47 C Hi/Hs % 97,8/88, Ελάχιστη θερμική απόδοση (60/80 C) Hi/Hs % 97,8/88,0 Βαθμονόμηση απόδοσης (dir. 92/42/EEC) αστέρες **** Βαθμονόμηση Sedbuk κλάση A Απώλειες εν στάσει (ΔT = 50 C) % 0,2 Απώλειες με τον καυστήρα σε λειτουργία %,9 ΕΚΠΟΜΠΕΣ Διαθέσιμη πίεση αέρα Pa 00 Κλάση Nox κλάση 5 Θερμοκρασία καυσαερίων (G20) (80 C - 60 C) C 62 Περιεχόμενο CO2 (G20) (80 C- 60 C) % 9,3 Περιεχόμενο CO (0%O2) (80 C - 60 C) ppm 43 Περιεχόμενο O2 (G20) (80 C - 60 C) % 4 Μέγιστος ρυθμός ροής καυσαερίων (G20) (80 C - 60 C) Kg/h 4,6 Περίσσεια αέρα (80 C - 60 C) % 23 Διαθέσιμο Μανομετρικό [mce] ρυθμός ροής l/h Μοντέλο FF: Ομόκεντρες απορρίψεις Ø 60/00: μέχρι 2 m Ø 80/25: μέχρι 36 m ΛΕΖΑΝΤΑ Μοντέλο FF: Δίδυμες απορρίψεις Ø 80/80: μέχρι 84 m M: Γραμμή ροής κεντρικής θέρμανσης Ø 3/4 U: έξοδος ζεστού νερού χρήσης Ø /2 G: σύνδεση αερίου Ø 3/4 E: είσοδος ζεστού νερού χρήσης Ø /2 R: επιστροφή κεντρικής θέρμανσης Ø 3/4 SC: αποχέτευση συμπυκνώματος F: Καμινάδα (Ø mm) F: 60/00-80/25 (FF) F2: 80/80 (FF) 44 /

22 GENUS PREMIUM EVO HP Επίτοιχος λέβητας συμπύκνωσης, μόνο θέρμανση, υψηλής ισχύος ΕΝΕΡΓΕΙΑΚΗ ΑΠΟΔΟΣΗ Με την τεχνολογία συμπύκνωσης, ο Genus Premium HP Evo μπορεί να εξοικονομήσει μέχρι 35%, στην κατανάλωση αερίου. Ακόμη περισσότερη εξοικονόμηση χάρη στην αντλία δύο ταχυτήτων. Η λειτουργία «AUTO», μαζί με διεπαφή του συστήματος Sensys αποτρέπει τις διακυμάνσεις θερμοκρασίας και κατά συνέπεια εξασφαλίζει μειωμένη κατανάλωση. ΣΧΕΔΙΑΣΜΟΣ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑ O Genus Premium HP Evo προσφέρει την καλύτερη σχεδίαση στην κατηγορία του, χάρη στην ακριβή μελέτη των γραμμών, καθώς και το εξωτερικό του σχήμα. Η μεγάλη οθόνη LCD Dot Matrix Backlit, με κυλιόμενα εικονίδια, επιτρέπει την πολύ εύκολη πλοήγηση, τον πλήρη έλεγχο όλων των παραμέτρων και των συνθηκών εργασίας, καθώς και την αυτοδιάγνωση σφαλμάτων. Ο Genus Premium HP Evo δίνει τη πλήρη δυνατότητα διαχείρισης του συστήματος: χάρη στο πρωτόκολλο επικοινωνίας bus bridgenet και τo Sensys, τη διεπαφή του συστήματος, μπορείτε να διαχειριστείτε εύκολα όλες τις συνιστώσες του συστήματος σας. Η νέα σειρά των λεβήτων HP σχεδιάστηκε για εγκατάσταση συστοιχίας γραμμής και συστοιχίας πλάτη με πλάτη. κλάση A απόδοση +35% εξοικονόμηση κλάση NOx 5 ενσωμάτωση με ηλιακά συστήματα Εγκατάσταση μέχρι και 6 λέβητες σε σειρά, και εγκατάσταση έως και 8 λέβητες πλάτη με πλάτη 54 /

23 45 / 65 ΕΝΕΡΓΕΙΑΚΗ ΑΠΟΔΟΣΗ ΔΙΑΧΕΙΡΗΣΗ ΣΥΣΤΗΜΑΤΟΣ ΚΑΤΑΣΚΕΥΑΖΕΤΑΙ ΣΤΗΝ ΕΥΡΩΠΗ ΛΕΙΤΟΥΡΓΙΑ «AUTO» ΑΘΟΡΥΒΟΣ ΕΞΟΙΚΟΝΟΜΗΣΗ ΕΝΕΡΓΕΙΑΣ ΧΑΜΗΛΕΣ ΕΚΠΟΜΠΕΣ ΑΝΕΣΗ Η συμβατότητα με τα αξεσουάρ θερμορύθμισης και η λειτουργία AUTO αποφεύγουν τις διακυμάνσεις της θερμοκρασίας και τις αιχμές, δίνοντας μια σταθερή θερμοκρασία για την μέγιστη θερμική άνεση. Ο λέβητας μπορεί να συνδεθεί εύκολα με μια τρίοδη βαλβίδα, και έναν αισθητήρα δοχείου προκειμένου να επιτραπεί η παραγωγή η παραγωγή ζεστού νερού χρήσης, χάρη στη σύνδεση με έναν εξωτερικό κύλινδρο. ΠΟΙΟΤΗΤΑ Ο Genus Premium Evo HP κατασκευάζεται με τα καλύτερα διαθέσιμα υλικά: ο ανοξείδωτος χάλυβας, που χρησιμοποιείται στον πρωτεύων θερμικό εναλλάκτη εγγυάται υψηλή πιστότητα και πολύ μεγάλο κύκλο ζωής. Η πρόσθεση φίλτρου επιστροφής θέρμανσης εγγυάται την προστασία του λέβητα από συσσώρευση ακαθαρσιών του νερού. Η χρήση συστημάτων κατά του κολλήματος αποτρέπει από παγωνιά και συσσώρευση αλάτων όχι μόνο τον λέβητα αλλά και ολόκληρο το σύστημα. Ο ενσωματωμένος αισθητήρας χαμηλής πίεσης προστατεύει το λέβητα σε συνθήκες χαμηλής πίεσης νερού. ΝΕΟΣ ΠΡΩΤΕΥΩΝ ΘΕΡΜΙΚΟΣ ΕΝΑΛΛΑΚΤΗΣ ΑΛΟΥΜΙΝΙΟΥ ΚΑΥΣΤΗΡΑΣ ΠΛΗΡΟΥΣ ΠΡΟΑΝΑΜΙΞΗΣ ΜΕ ΧΑΜΗΛΕΣ ΕΚΠΟΜΠΕΣ Nox ΝΕΟΣ ΕΞΕΛΙΓΜΕΝΟΣ ΣΙΓΑΣΤΗΡΑΣ ΓΙΑ ΒΕΛΤΙΩΜΕΝΗ ΑΚΟΥΣΤΙΚΗ ΑΝΕΣΗ ΑΥΤΟΠΡΟΣΑΡΜΟΖΟΜΕΝΟΣ ΑΝΑΛΟΓΙΚΟΣ ΑΝΕΜΙΣΤΗΡΑΣ ΑΥΤΟΡΥΘΜΙΖΟΜΕΝΗ ΑΝΑΛΟΓΙΚΗ ΑΝΤΛΙΑ ΔΥΟ ΤΑΧΥΤΗΤΩΝ / 55

24 GENUS PREMIUM EVO HP ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΠΡΟΔΙΑΓΡΑΦΕΣ ΙΣΧΥΟΣ Μέγ. / Ελαχ. ονομαστική ισχύς εισόδου (Hi) kw 4,0 / 2,2 58,0 / 7,4 Μέγ. / Ελάχ. ωφέλιμη θερμική ισχύς (Hs) kw 45,6 / 3,6 64,4 / 9,3 Μέγ. / Ελάχ. ισχύς εξόδου (80 C - 60 C) kw 39,8 /,7 57,3 / 7,3 Μέγ. / Ελάχ. ισχύς εξόδου (50 C - 30 C) kw 43,6 / 3, 62,3 / 9, Μέγ. / Ελάχ. ισχύς εξόδου (40 C - 30 C) kw 43,7 / 3, 62,8 / 9,3 Αποδοτικότητα καύσης (στα καυσαέρια) % 97,3 97,3 Ονομαστική θερμική απόδοση (60/80 C) Hi/Hs % 97,0 / 96, 98,8 / 99,4 Ονομαστική θερμική απόδοση (30/50 C) Hi/Hs % 06,4 / 07,5 07,4 / 09,5 Ονομαστική θερμική απόδοση (30/40 C) Hi/Hs % 06,5 / 07,7 08,2 / 0,0 Απόδοση έως 30% στους 30 C Hi/Hs % 07,4 09,8 Απόδοση έως 30% στους 47 C Hi/Hs % 04,8 05,3 Απόδοση έως 30% στους 47 C Hi/Hs αστέρες **** **** Βαθμονόμηση απόδοσης (dir. 92/42/EEC) Βαθμονόμηση Sedbuk band Απώλειες εν στάσει ( T = 50 C) % 0,24 0,24 Απώλειες με τον καυστήρα σε λειτουργία % 2,8 2,8 ΕΚΠΟΜΠΕΣ Διαθέσιμη πίεση αέρα Pa Κλάση Nox κλάση 5 5 Θερμοκρασία καυσαερίων (G20) (80 C - 60 C) C 67/63 68/6 Περιεχόμενο CO2 (G20) Μέγ. / Ελάχ. % 9,0 / 8,4 9,0 / 8,4 Περιεχόμενο CO2 (G3) Μέγ. / Ελάχ. % 9,8 / 9,2 9,8 / 9,2 Περιεχόμενο CO (0%O2) (80 C-60 C) ppm Περιεχόμενο O2 (G20) (80 C - 60 C) % 4,8 4,8 Διαθέσιμο μανομετρικό mbar μοντέλο 45 KW 2 μοντέλο 65 KW F 2 0,6 0,8,2,4,6,8 2 2,2 2,4 2,6 2,8 3 παροχή m 3 /h Μοντέλο FF: Ομόκεντρες Μέγιστο μήκος αγωγού: Ø 80/25: μέχρι 2 m (45 kw) - 8 m (65 kw) Μοντέλο FF: Δίδυμες απορρίψεις ΛΕΖΑΝΤΑ M: Προσαγωγή κεντρικής θέρμανσης Ø G: Σύνδεση αερίου Ø 3/4 R: Επιστροφή κεντρικής θέρμανσης Ø F: Απόρριψη (Ø mm) F: 80/25 F2: 80/ Μέγιστο μήκος αγωγού: Ø 80/80: μέχρι 49 m (45 kw) - 30 m (65 kw) 56 /

25 45 / 65 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΚΥΚΛΩΜΑ ΘΕΡΜΑΝΣΗΣ Διαθέσιμο μονομετρικό DT = 20 C mca 2,2, Μέγ. / Ελάχ. πίεση θέρμανσης bar 4 / 0,7 4 / 0,7 Μέγ. / Ελάχ. θερµοκρασία θέρµανσης (υψηλή θερµ.) C 35 / / 82 Μέγ. / Ελάχ. θερµοκρασία θέρµανσης (χαµηλή θερµ.) C 20 / / 45 ΚΥΚΛΩΜΑ ΟΙΚΙΑΚΟΥ ΖΕΣΤΟΥ ΝΕΡΟΥ Μέγ. / Ελάχ. θερμοκρασία ζεστού νερού C 40 / / 60 ΗΛΕΚΤΡΙΚΑ ΣΤΟΙΧΕΙΑ Ισχύς τροφοδοσίας τάση/συχνότητα V/Hz 230 / / 50 Συνολική απορροφούμενη ηλεκτρική ισχύς W Ελάχιστη θερμοκρασία περιβάλλοντος για τη χρήση C Βαθμός προστασίας ηλεκτρικού συστήματος IP IPX4D IPX4D ΣΥΜΠΥΚΝΩΜΑ «Μέγιστη παραγωγή συμπυκνώματος (40 C- 30 C, μέγ. φορτίο - 20 C περιβάλλον) l/h 8,8 3,4 PH συμπυκνώματος 3,2 3,2 Βάρος kg Διαστάσεις (ΒxΠxY) mm 440/90/50 440/90/50 ΚΩΔΙΚΟΣ ΦΥΣΙΚΟΥ ΑΕΡΙΟΥ ΤΙΜΗ Κλάση Erp A A ΑΞΕΣΟΥΑΡ ΚΩΔΙΚΟΣ ΤΙΜΗ ΑΞΕΣΟΥΑΡ ΕΓΚΑΤΑΣΤΑΣΗΣ Κάθετο στήριγμα πλαισίου (χρειάζονται 2 τεμάχια) Οριζόντιο στήριγμα πλαισίου(χρειάζεται τεμάχιο) Πόδι πλαισίου (χρειάζονται 2 τεμάχια) ΥΔΡΑΥΛΙΚΑ ΑΞΕΣΟΥΑΡ Κιτ βαλβίδας απομόνωσης (για νερό και αέριο) Υδραυλικός διαχωριστής οδη βαλβίδα ζεστού νερού χρήσης (συμπεριλαμβάνονται καλώδια) Κιτ βαλβίδας ασφαλείας 3 bar Σύστημα διεπαφής Sensys ΑΞΕΣΟΥΑΡ ΘΕΡΜΟΡΥΘΜΙΣΗΣ Sensys (TK-RUS-GR-HR-SRB) Αναλογικός εσωτερικός αισθητήρας Εξωτερικός αισθητήρας (ενσύρματος) On-off Χρονοθερμοστάτης (ενσύρματος) On-off Χρονοθερμοστάτης (ασύρματος) On-off Χρονοθερμοστάτης με τροφοδοσία BUS (ενσύρματος, χωρίς μπαταρίες) On-off θερμοστάτης χώρου ΑΞΕΣΟΥΑΡ ΗΛΙΑΚΗΣ ΕΝΣΩΜΑΤΩΣΗΣ Kit πλακέτας Solar Manager CF Ψηφιακή ομάδα αντλίας ΚΑΠΝΑΓΩΓΟΙ Προσαρμογέας καυσαερίων 80/25-80/80 (ομόκεντρα σε παράλληλα) Αισθητήρας δωματίου / 57

26 GENUS PREMIUM EVO HP Επίτοιχος λέβητας συμπύκνωσης, μόνο θέρμανση, υψηλής ισχύος EΝΕΡΓΕΙΑΚΗ ΑΠΟΔΟΣΗ Με την τεχνολογία συμπύκνωσης o Genus Premium HP Evo μπορεί να εξοικονομήσει μέχρι 35%, στην κατανάλωση αερίου Ακόμη περισσότερη εξοικονόμηση χάρη στην αντλία δύο ταχυτήτων. Η «λειτουργία AUTO» μαζί με τη διεπαφή του συστήματος Sensys αποτρέπει τις διακυμάνσεις θερμοκρασίας και κατά συνέπεια εξασφαλίζει μειωμένη κατανάλωση. ΣΧΕΔΙΑΣΜΟΣ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑ O Genus Premium HP Evo προσφέρει την καλύτερη σχεδίαση στην κατηγορία του, χάρη στην ακριβή μελέτη των γραμμών, καθώς και το εξωτερικό του σχήμα. Η μεγάλη οθόνη LCD Dot Matrix Backlit, με κυλιόμενα εικονίδια, επιτρέπει την πολύ εύκολη πλοήγηση, τον πλήρη έλεγχο όλων των παραμέτρων και των συνθηκών εργασίας, καθώς και την αυτοδιάγνωση σφαλμάτων. Ο Genus Premium HP Evo δίνει τη πλήρη δυνατότητα διαχείρισης του συστήματος: χάρη στο πρωτόκολλο επικοινωνίας bus bridgenet και τo Sensys, τη διεπαφή του συστήματος, μπορείτε να διαχειριστείτε εύκολα όλες τις συνιστώσες του συστήματος σας. Η νέα σειρά των λεβήτων HP σχεδιάστηκε για εγκατάσταση συστοιχίας γραμμής και συστοιχίας πλάτη με πλάτη. κλάση A απόδοση +35% εξοικονόμηση κλάση NOx 5 ενσωμάτωση με ηλιακά συστήματα Εγκατάσταση μέχρι και 6 λέβητες σε σειρά και εγκατάσταση έως και 8 λέβητες πλάτη με πλάτη 58 /

27 85 / 00 / 5 / 50 ΕΝΕΡΓΕΙΑΚΗ ΑΠΟΔΟΣΗ ΔΙΑΧΕΙΡΗΣΗ ΣΥΣΤΗΜΑΤΟΣ ΚΑΤΑΣΚΕΥΑΖΕΤΑΙ ΣΤΗΝ ΕΥΡΩΠΗ ΛΕΙΤΟΥΡΓΙΑ «AUTO» ΑΘΟΡΥΒΟΣ ΕΞΟΙΚΟΝΟΜΗΣΗ ΕΝΕΡΓΕΙΑΣ ΧΑΜΗΛΕΣ ΕΚΠΟΜΠΕΣ ΑΝΕΣΗ Η συμβατότητα με τα αξεσουάρ θερμορύθμισης και η λειτουργία AUTO αποφεύγουν τις διακυμάνσεις της θερμοκρασίας και τις αιχμές, δίνοντας μια σταθερή θερμοκρασία για την μέγιστη θερμική άνεση. Ο λέβητας μπορεί να συνδεθεί εύκολα με μια τρίοδη βαλβίδα, και έναν αισθητήρα δοχείου προκειμένου να επιτραπεί η παραγωγή η παραγωγή ζεστού νερού χρήσης, χάρη στη σύνδεση με έναν εξωτερικό κύλινδρο. ΠΟΙΟΤΗΤΑ Ο Genus Premium Evo HP κατασκευάζεται με τα καλύτερα διαθέσιμα υλικά: ο ανοξείδωτος χάλυβας, που χρησιμοποιείται στον θερμικό εναλλάκτη εγγυάται υψηλή πιστότητα και πολύ μεγάλο κύκλο ζωής. Η πρόσθεση φίλτρου επιστροφής θέρμανσης εγγυάται την προστασία του λέβητα από συσσώρευση ακαθαρσιών του νερού. Η χρήση συστημάτων κατά του κολλήματος αποτρέπει από παγωνιά και συσσώρευση αλάτων όχι μόνο τον λέβητα αλλά και ολόκληρο το σύστημα. Ο ενσωματωμένος αισθητήρας χαμηλής πίεσης προστατεύει το λέβητα σε συνθήκες χαμηλής πίεσης νερού. ΑΝΟΞΕΙΔΩΤΟΣ ΠΡΩΤΕΥΩΝ ΘΕΡΜΙΚΟΣ ΕΝΑΛΛΑΚΤΗΣ ΜΕ ΙΣΟΘΕΡΜΙΚΟ ΚΑΛΥΜΜΑ ΚΑΥΣΤΗΡΑΣ ΠΛΗΡΟΥΣ ΠΡΟΑΝΑΜΙΞΗΣ ΜΕ ΧΑΜΗΛΕΣ ΕΚΠΟΜΠΕΣ Nox ΜΙΚΤΗΣ ΑΕΡΑ - ΑΕΡΙΟΥ ΑΥΤΟΠΡΟΣΑΡΜΟΖΟΜΕΝΟΣ ΑΝΑΛΟΓΙΚΟΣ ΑΝΕΜΙΣΤΗΡΑΣ A C E / 59

28 GENUS PREMIUM EVO HP ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΠΡΟΔΙΑΓΡΑΦΕΣ ΙΣΧΥΟΣ Μέγ. / Ελάχ. ονομαστική ισχύς εισόδου (Hi) kw 80,0 / 20,0 88,3 / 22, 09,0 / 27,3 40,0 / 35,0 Μέγ. / Ελάχ. ωφέλιμη θερμική ισχύς (Hs) kw 88,9 / 22,2 98, / 24,6 2, / 30,3 55,6 / 38,9 Μέγ. / Ελάχ. ισχύς εξόδου (80 C-60 C) kw 78,0 / 9,7 86, / 2,7 06,3 / 26,9 36,2 / 34,4 Μέγ. / Ελάχ. ισχύς εξόδου (50 C-30 C) kw 84,5 / 2,6 94,0 / 23,9 5,8 / 29,6 48,5 / 38,0 Μέγ. / Ελάχ. ισχύς εξόδου (40 C-30 C) kw 84,9 / 2,7 94,5 / 23,9 7, / 29,6 50, / 38,0 Αποδοτικότητα καύσης (στα καυσαέρια) % 97,3 97,3 96,8 96,9 Ονομαστική θερμική απόδοση (60/80 C) Hi/Hs % 97,5 / 98,4 97,5 / 98,4 97,5 / 98,4 97,3 / 98,4 Ονομαστική θερμική απόδοση (30/50 C) Hi/Hs % 05,6 / 08, 06,5 / 08, 06,2 / 08,4 06, / 08,3 Ονομαστική θερμική απόδοση (30/40 C) Hi/Hs % 06, / 08,3 07,0 / 08,3 07,7 / 08,6 07,2 / 08,7 Απόδοση έως 30% στους 30 C Hi/Hs % 08, 08, 08,3 08,5 Απόδοση έως 30% στους 47 C Hi/Hs % 04,9 04,9 02,5 03,0 Απόδοση έως 30% στους 47 C Hi/Hs αστέρες **** **** **** **** Βαθμονόμηση απόδοσης (dir. 92/42/EEC) band Βαθμονόμηση Sedbuk Απώλειες εν στάσει (ΔT = 50 C) % 0,25 0,25 <0,5 <0,5 Απώλειες με τον καυστήρα σε λειτουργία % 2,8 2,8 3,2 3, ΕΚΠΟΜΠΕΣ Διαθέσιμη πίεση αέρα Pa Κλάση Nox κλάση Θερμοκρασία καυσαερίων (G20) (80 C - 60 C) C 6 / / / / 63 Περιεχόμενο CO2 (G20) Μέγ. / Ελάχ. % 9,0 / 8,4 9,0 / 8,4 9,0 / 8,4 9,0 / 8,4 Περιεχόμενο CO2 (G3) Μέγ. / Ελάχ. % 9,8 / 9,2 9,8 / 9,2 9,8 / 9,2 9,8 / 9,2 Περιεχόμενο CO (0%O2) (80 C - 60 C) ppm Περιεχόμενο O2 (G20) (80 C - 60 C) % 4,8 4,8 4,8 4,8 Μέγιστος ρυθμός ροής καυσαερίων (G20) (80 C-60 C) m 3 /h Περίσσεια αέρα % mce (m) Διαθέσιμο μανομετρικό (αναλογική αντλία σαν αξεσουάρ) 0,5,5 2 2,5 3 3,5 4 4,5 5 5,5 6 παροχή (m 3 /h) ,4 89,7 ΛΕΖΑΝΤΑ M: Προσαγωγή κεντρικής θέρμανσης Ø G: Σύνδεση αερίου Ø 3/4 R: Επιστροφή κεντρικής θέρμανσης Ø F: Απόρριψη (Ø mm) F: 80/25 F2: 80/ Διαθέσιμο μανομετρικό (αναλογική αντλία σαν αξεσουάρ) A C E 62,5 22,5 74,5 Μοντέλο FF: Ομόκεντρες απορρίψεις 50,2 585 ( kw) 697 (50 kw) mce (m) ,5,5 2 2,5 3 3,5 4 4,5 5 5,5 6 6,5 7 7,5 παροχή (m 3 /h) Μέγιστο μήκος αγωγού: Ø 0/50 μέχρι 5 m (μόνο για 85-00) Μοντέλο FF: Δίδυμες απορρίψεις , ,5 5,2 586,5 Μέγιστο μήκος αγωγού: Ø 00/0: μέχρι 49 m (μόνο για kw) μέχρι 44 m (5 kw) - μέχρι 28 m (50 kw) 60 /

29 85 / 00 / 5 / 50 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΚΥΚΛΩΜΑ ΘΕΡΜΑΝΣΗΣ Μέγ. / Ελάχ. πίεση θέρμανσης bar 6 / 0,7 6 / 0,7 6 / 0,7 6 / 0,7 Μέγ. / Ελάχ. θερμοκρασία θέρμανσης (υψηλή θερμ.) C 35 / / / / 85 Μέγ. / Ελάχ. θερμοκρασία θέρμανσης (χαμηλή θερμ.) C 20 / / / / 45 ΚΥΚΛΩΜΑ ΟΙΚΙΑΚΟΥ ΖΕΣΤΟΥ ΝΕΡΟΥ Μέγ. / Ελάχ. θερμοκρασία ζεστού νερού C 40 / / / / 60 ΗΛΕΚΤΡΙΚΑ ΣΤΟΙΧΕΙΑ Ισχύς τροφοδοσίας τάση/συχνότητα V/Hz 230 / / / / 50 Συνολική απορροφούμενη ηλεκτρική ισχύς W Ελάχιστη θερμοκρασία περιβάλλοντος για τη χρήση C Βαθμός προστασίας ηλεκτρικού συστήματος IP IPX4D IPX4D IP20 IP20 ΣΥΜΠΥΚΝΩΜΑ «Μέγιστη παραγωγή συμπυκνώματος (40 C - 30 C, max load - 20 C ambient)» l/h 6,4 9, 24,6 3, PH συμπυκνώματος 3,2 3,2 3,2 3,2 Βάρος kg Διαστάσεις (W x H x D) mm 585/465/00 585/465/00 585/465/00 595/465/00 ΚΩΔΙΚΟΣ ΦΥΣΙΚΟΥ ΑΕΡΙΟΥ ΤΙΜΗ ΑΞΕΣΟΥΑΡ ΚΩΔΙΚΟΣ ΤΙΜΗ ΑΞΕΣΟΥΑΡ ΕΓΚΑΤΑΣΤΑΣΗΣ Κάθετο στήριγμα πλαισίου (χρειάζονται 2 τεμάχια) Οριζόντιο στήριγμα πλαισίου (χρειάζεται τεμάχιο) Πόδι πλαισίου (χρειάζονται 2 τεμάχια) Σύστημα διεπαφής Sensys ΥΔΡΑΥΛΙΚΑ ΑΞΕΣΟΥΑΡ Αντλία λέβητα - 2 ταχυτήτων (για kw) Αντλία λέβητα - υψηλής απόδοσης (5-50 kw) Κιτ βαλβίδας απομόνωσης (για νερό και αέριο, kw) Κιτ βαλβίδας απομόνωσης (για νερό και αέριο, 5-50 kw) Υδραυλικός διαχωριστής οδη βαλβίδα ζεστού νερού χρήσης (συμπεριλαμβάνονται καλώδια, kw) Κιτ βαλβίδας ασφαλείας 3 bar οδη βαλβίδα ζεστού νερού χρήσης (συμπεριλαμβάνονται καλώδια,5-50 kw) Κιτ βαλβίδας ασφαλείας 3 bar για 5-50 kw ΑΞΕΣΟΥΑΡ ΘΕΡΜΟΡΥΘΜΙΣΗΣ Sensys (TK-RUS-GR-HR-SRB) Αναλογικός αισθητήρας χώρου Αισθητήρας εξωτερικού χώρου (ενσύρματος) On-off Χρονοθερμοστάτης (ενσύρματος) On-off Χρονοθερμοστάτης (ασύρματος) On-off Χρονοθερμοστάτης με τροφοδοσία BUS (ενσύρματος, χωρίς μπαταρίες) On-off θερμοστάτης χώρου ΜΟΝΑΔΕΣ ΔΙΑΧΕΙΡΙΣΗΣ ΣΥΣΤΗΜΑΤΩΝ ΘΕΡΜΑΝΣΗΣ Πολυλειτουργικό κιτ διαχείρισης ζώνης Αισθητήρας δωματίου ΑΞΕΣΟΥΑΡ ΗΛΙΑΚΗΣ ΕΝΣΩΜΑΤΩΣΗΣ Kit πλακέτας Solar Manager CF Ψηφιακή ομάδα αντλίας ΚΑΠΝΑΓΩΓΟΙ Προσαρμογέας καυσαερίων, παράλληλα σε ομόκεντρα mm έως 0/50 mm Προσαρμογέας καυσαερίων, παράλληλα σε ομόκεντρα mm έως 00/50 mm / 6
