ΕΚΘΕΣΗ ΑΠΟΤΕΛΕΣΜΑΤΩΝ ΓΙΑ ΤΑ ΙΖΗΜΑΤΑ ΑΠΟ ΤΟ ΔΗΜΟ ΣΠΑΤΩΝ-ΑΡΤΕΜΙΔΟΣ

Transcript

1 1. Δειγματοληψία και παραλαβή δειγμάτων Στις 21 και 22 Ιουνίου 2017 πραγματοποιήθηκε η δειγματοληψία στη θαλάσσια περιοχή του Δήμου Αρτέμιδος, από ειδικό συνεργείο με δύτη, και συλλέχθηκαν 45 δείγματα θαλάσσιων ιζημάτων. Η πλειοψηφία των δειγμάτων συλλέχθηκε γύρω από το βάθος 3 m και πέντε δείγματα συλλέχτηκαν από βάθος 45m. Ο πυθμένας στα σημεία δειγματοληψίας ήταν είτε αμμώδης, είτε βραχώδης και σε ορισμένα σημεία ήταν καλυμμένος με (Posidonia oceanica). Τα στοιχεία της δειγματοληψίας παρατίθενται στον Πίνακα 1, οι περιοχές της δειγματοληψίας παρουσιάζονται στην Εικόνα 1 και η κωδικοποίηση του δείγματος στην Εικόνα 2. Πίνακας 1 Σημεία δειγματοληψίας Ημερ. Βάθος Περιγραφή Δείγμα Κωδικός Συν/νες Β Συν/νες Α Δειγματοληψίας (m) Πυθμένα 22/06/ , ,9 3 άμμος 22/06/ , ,2 3,1 άμμος 22/06/ , ,8 3,2 άμμος 22/06/ , ,9 2,8 22/06/ , ,5 2,9 22/06/ , ,2 3 Βραχώδης με 22/06/ , ,1 3 άμμος 22/06/ , ,7 2,8 Βραχώδης 22/06/ , ,41-22/06/ , ,97-22/06/ , ,1 3 22/06/ , ,5 2,8 22/06/ , ,2 3,1 22/06/ , ,2 3,3 Βραχώδης με 22/06/ , ,1 2,9 άμμος 22/06/ , ,1 3,3 άμμος 22/06/ , ,2 άμμος 22/06/ , ,9 3 22/06/ ,2 2,8 άμμος 22/06/ , ,9 3,2 άμμος 22/06/ ,9 2,7 άμμος 22/06/ , ,1 3,1 άμμος 22/06/ , ,5 άμμος 22/06/ , ,9 2,9 άμμος 22/06/ , ,9 3,1 άμμος Σελίδα 1 από 25

2 22/06/ , ,5 3 άμμος 21/06/ , ,6 3,4 άμμος 21/06/ ,5 7 21/06/ , ,7 3,9 βραχώδη κομμάτια 21/06/ , ,3-22/06/ , ,2 3,6 Βραχώδης με άμμο 22/06/ , ,6 3,2 Βραχώδης με άμμο 22/06/ , ,1 Βραχώδης με άμμο 22/06/ , ,5 3,4 22/06/ , ,3 3,2 22/06/ , ,8 3,4 Βραχώδης 22/06/ , ,9 3,1 Βραχώδης με 22/06/ ,5 3 Βραχώδης με 22/06/ , ,7 2,9 22/06/ , ,8 3,1 Βραχώδης/ Αμμώδης με 21/06/ , ,1 49,7 Σκληρή Επιφάνεια κ κολλώδής 21/06/ , βραχώδη κομμάτια 21/06/ , ,3 47,5 βραχώδη κομμάτια 21/06/ , ,7 38 σκούρα φύκια 21/06/ , ,1 42 σκούρα φύκια Σελίδα 2 από 25

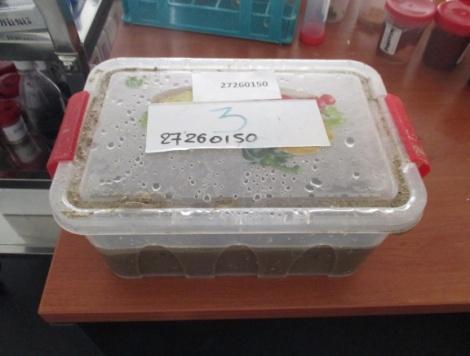

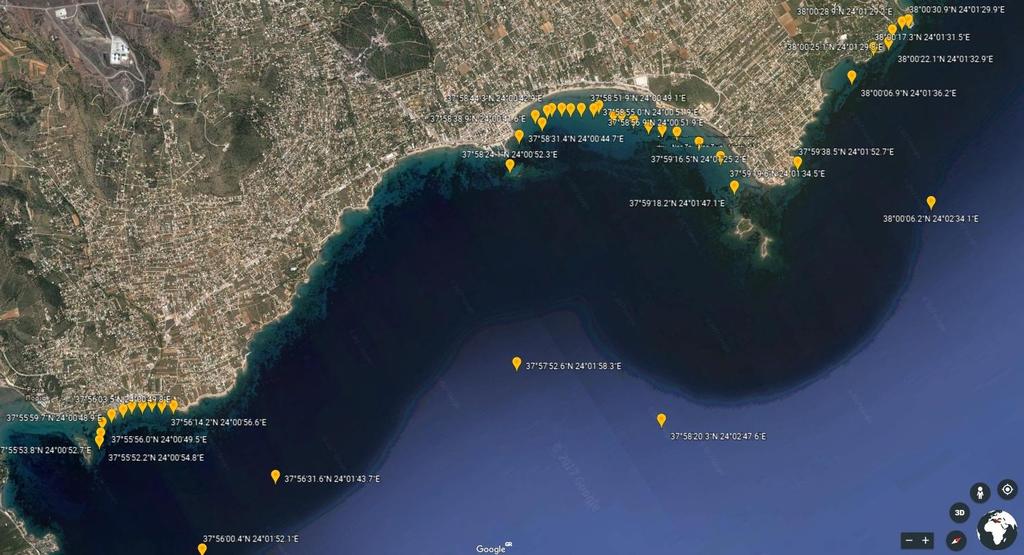

3 Εικόνα 1. Περιοχές Δειγματοληψίας των θαλάσσιων ιζημάτων Εικόνα 2. Κωδικοποίηση δείγματος Οι παρακάτω αναλύσεις πραγματοποιήθηκαν στα δείγματα - Ποσοτική ανάλυση Πολυκυκλικών Αρωματικών Υδργονανθράκων (PAHs) Πολυχλωριωμένα διφαινύλια (PCBs), Πολυχλωριωμένα τριφαινύλια (PCTs) με χρήση GC-MS/MS - Προσδιορισμός Χημικών Στοιχείων με ICP-MS Σελίδα 3 από 25

4 2. Πολυκυκλικοί Αρωματικοί Υδρογονάνθρακες (PAHs) Πολυχλωριωμένα διφαινύλια (PCBs), Πολυχλωριωμένα τριφαινύλια (PCTs) Οι πολυκυκλικοί αρωματικοί υδρογονάνθρακες, οι οποίοι μελετήθηκαν φαίνονται στην εικόνα 3. Εικόνα 3. Οι 16 Πολυκυκλικοί Αρωματικοί Υδρογονάνθρακες (PAHs), οι οποίοι μελετήθηκαν Η προέλευση των υδρογονανθράκων στο περιβάλλον σχετίζεται με α) την απόχυση πετρελαίου ή/ και την επεξεργασία του (petrogenic origin), β) την ατελή καύση οργανικής ύλης, ειδικά βιομάζας και ορυκτών καυσίμων (pyrolytic origin), γ) με έλαια φυτικής προέλευσης, και τέλος μπορεί να προέρχεται από φυσικές εισόδους από ανώτερα χερσαία φυτά ή από θαλάσσια βιομάζα και των προϊόντων της (diagenetic origin) 1. Οι Πολυκυκλικοί Αρωματικοί Υδρογονάνθρακες καταλήγουν να εναποτίθενται σε ιζήματα μέσω του υδροφόρου ορίζοντα 1. Σε βιομηχανικές περιοχές καθώς και σε πυκνοκατοικημένες τα επίπεδα των PAHs είναι υψηλά στα επιφανειακά ιζήματα, ενώ παρατηρείται μείωση των επιπέδων τους σε μεγαλύτερα βάθη. Σελίδα 4 από 25

5 Δεδομένων των αρνητικών επιπτώσεων των PAΗs στην ανθρώπινη υγεία 1,2 - θεωρούνται πιθανά καρκινογόνα- το ενδιαφέρον σχετικά με τις ενώσεις αυτές έχει αυξηθεί τα τελευταία χρόνια 2,3. Παρόλα αυτά δεν έχουν ορισθεί ακόμα τα ανώτατα όρια συγκέντρωσης των πολυκυκλικών σε ιζήματα. Στη βιβλιογραφία υπάρχουν μελέτες σχετικά με τα ιζήματα από διάφορες θαλάσσιε περιοχές. Στον πίνακα 2, παρατίθενται οι βιβλιογραφικές τιμές που έχουν αναφερθεί σε διάφορες περιοχές της Μεσογείου. Γενικά, υπάρχει μεγάλη διακύμανση στα επίπεδα των ουσιών αυτών μεταξύ ng/g, η οποία εξαρτάται άμεσα από την περιοχή της δειγματοληψίας. Η παρακολούθηση των επίπεδων των συγκεκριμένων ενώσεων στο περιβάλλον μπορεί να φανεί χρήσιμη στην αξιολόγηση της τοξικότητας τους και επιπλέον στην λήψη αποφάσεων από τις αντίστοιχες Διοικητικές Αρχές 4. Στη μελέτη αυτή, αξιολογήθηκαν τα επίπεδα των 16 πολυκυκλικών αρωματικών υδρογονανθράκων που εικονίζονται στην Εικόνα 3 και έχουν οριστεί από τον US EPA ως ρυπογόνες ουσίες σε προτεραιότητα. Πίνακας 2. Συγκεντρώσεις PAH σε επιφανειακά ιζήματα της Μεσογείου 1. Σελίδα 5 από 25

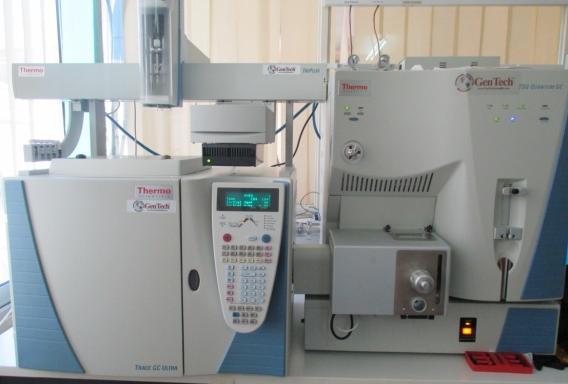

6 2.1 Εκχύλιση και Ποσοτικοποίηση PAHs, PCBs, PCTs Η πορεία της ανάλυσης φαίνεται στο παρακάτω διάγραμμα. Εκχύλιση 5g δείγματος Προσθήκη 5ml νερού Προσθήκη 10ml ακετονιτριλίου Ανακίνηση σε Vortex (30 min) Εκχύλιση με τη βοήθεια υπερήχων (30 min) Φυγοκέντρηση Καθαρισμός Εκχυλίσματος μεταφορά 1ml υπερκείμενου σε καθαριστικά QuEChERS Ανακίνηση σε Vortex (2 min) Φυγοκέντρηση Λήψη 1 ml υπερκείμενου (διαλύτης Ακετονιτρίλιο) Συμπύκνωση σε rotor vapor Ανασύσταση σε 1 ml Τολουολίου Μεταφορά εκχυλίσματος σε GC-MS/MS vial Ανάλυση με GC-MS/MS Σελίδα 6 από 25

7 2.2 Επεξεργασία των χρωματογραφημάτων Τα χρωματογραφικά δεδομένα επεξεργαστήκαν με τη χρήση του λογισμικού προγράμματος Trace Finder. Στην παρακάτω εικόνα (Εικόνα 4) φαίνεται η επιφάνεια επεξεργασίας του Trace Finder και συγκεκριμένα, η χρωματογραφική κορυφή του benzo(a)pyrene καθώς και η καμπύλη βαθμονόμησής του. Εικόνα 4. Λογισμικό επεξεργασίας και ποσοτικοποίησης των χρωματογραφικών δεδομένων, Trace Finder. 2.3 Αξιολόγηση Αποτελεσμάτων για τους PAHs Το διάγραμμα 1 αναπαριστά τη συγκέντρωση των επιμέρους πολυκυκλικών αρωματικών ενώσεων καθώς και την αθροιστική συγκέντρωσή τους σε κάθε δείγμα που αναλύθηκε. Ο μέσος όρος των πολυκυκλικών αρωματικών υδρογονανθράκων στα δείγματα, τα οποία συλλέχτηκαν κυμαίνεται μεταξύ 2,5 120 ng/g. Οι τιμές αυτές, φαίνεται να είναι σε αναμενόμενα πλαίσια, όπως φαίνεται και στον Πίνακα 2, όπου παρουσιάζονται οι τιμές των PAHs από θαλάσσιες περιοχές της Μεσογείου. Οι πολυκυκλικοί αρωματικοί υδρογονάνθρακες που αναγνωρίστηκαν στα δείγματα είναι οι Anthracene, Napthalene με τρεις δακτύλιους, οι Fluoranthene, Pyrene, Chrysene με τέσσερεις δακτύλιους, οι Benzo(a)pyrene, Benzo(b)fluroanthene, Σελίδα 7 από 25

8 Benzo(k)fluroanthene και Benzo(a)anthracene με 5 δακτυλίους και ο Indeno(1,2,3- c,d) pyrene με έξι δακτύλιους. Σε 34 δείγματα αναγνωρίστηκε το Napthalene,σε επίπεδα 3-30 ng/g, το οποίο απαντάται συχνά καθώς αποτελεί συστατικό του κάρβουνου και των ορυκτέλαιων. Επιπλέον, παρασκευάζεται στη χημική βιομηχανία σε διάφορα προϊόντα όπως π.χ. πετρελαϊκά προϊόντα, ναφθαλίνη, διαλύτες, βαφές. Η παρουσία του στο περιβάλλον συνδέεται κυρίως με τις εξατμίσεις των οχημάτων ως προϊόν καύσης 4. Σε 17 δείγματα παρατηρήθηκε η παρουσία του Fluoranthene σε συγκεντρώσεις 2-8 ng/g. Επιπλέον, υπολογίστηκε ο λόγος Fluoranthene/ Sum (Fluoranthene + Pyrene), ο οποίος όταν είναι >0,5, η προέλευση των πολυκυκλικών αρωματικών υδρογονανθράκων σχετίζεται με την καύση κηροζίνης, ξύλου, κάρβουνου ή βλάστησης ενώ όταν είναι <0,5, η προέλευση μπορεί να προέρχεται είτε από εκπομπές καυσαερίων βενζίνης ή diesel (π.χ. αυτοκίνητα, φορτηγά), είτε άμεσα από την διάχυση καυσίμων στο περιβάλλον. Όταν ο λόγος αυτός είναι κοντά στο 0,5 η προέλευση μπορεί να σχετίζεται και με τις δύο παραπάνω περιπτώσεις. Σε ορισμένα δείγματα, ο λόγος αυτός υπολογίστηκε να είναι οριακά μεγαλύτερος του 0,5 4. Τα αποτελέσματα φαίνονται στο Παράρτημα 1. Η ένωση Pyrene ταυτοποιήθηκε σε 15 δείγματα σε συγκεντρώσεις μεταξύ 2-6 ng/g. To benzo-k-fluornathene και το ισομερές του benzo-b-fluornathene ταυτοποιήθηκαν στο 1/5 των δειγμάτων περίπου σε συγκεντρώσεις μεταξύ 2,3-10,5 ng/g και 2,4-8,65 ng/g αντίστοιχα. Τέλος, το benzo-α-pyrene ταυτοποιήθηκε σε συγκεντρώσεις 1,6-11,8 ng/g. Στα ιζήματα που αναλύθηκαν δεν ταυτοποιήθηκαν Πολυχλωριωμένα διφαινύλια PCBs, Πολυχλωριωμένα τριφαινύλια PCTs σε επίπεδα μεγαλύτερα από το όριο ποσοτικοποίησης της μεθόδου Σελίδα 8 από 25

9 Διάγραμμα 1. Στον άξονα των χ αντιστοιχούν οι κωδικοί των δειγμάτων και στον άξονα των ψ αντιστοιχεί η συγκέντρωση των πολυκυκλικών σε ng/g.η κόκκινη γραμμή αναπαριστά την αθροιστική συγκέντρωση των πολυκυκλικών αρωματικών ενώσεων. Σελίδα 9 από 25

10 2. Μέταλλα Τα μέταλλα που προσδιορίστηκαν είναι τα εξής: Αντιμόνιο, Αρσενικό, Βηρύλλιο, Κάδμιο, Χρώμιο, Κοβάλτιο, Χαλκός, Μόλυβδος, Μαγγάνιο, Υδράργυρος, Μολυβδαίνιο, Νικέλιο, Σελήνιο, Άργυρος, Θάλλιο, Κασσίτερος, Ουράνιο, Βανάδιο και Ψευδάργυρος, στα οποία το εργαστήριο Αναλυτικά Εργαστήρια Αθηνών είναι διαπιστευμένο σύμφωνα με το πρότυπο ISO17025 από τον Εθνικό Φορέα Διαπίστευσης (ΕΣΥΔ). Ο όρος βαρέα μέταλλα αναφέρεται σε κάθε μεταλλικό χημικό στοιχείο που έχει σχετικά υψηλή πυκνότητα και είναι τοξικό ή δηλητηριώδες σε χαμηλές συγκεντρώσεις. Παραδείγματα τέτοιων μετάλλων είναι ο Υδράργυρος, το Κάδμιο, το Αρσενικό, το Χρώμιο, το Θάλλιο και ο Μόλυβδος. Τα βαρέα μέταλλα είναι φυσικά συστατικά του φλοιού της γης. Δεν αποικοδομούνται ή καταστρέφονται. Σαν ιχνοστοιχεία, κάποια βαρέα μέταλλα είναι απαραίτητα για τη διατήρηση του μεταβολισμού του ανθρώπινου σώματος. Ωστόσο σε μεγαλύτερες συγκεντρώσεις μπορεί να οδηγήσουν σε δηλητηρίαση. Δηλητηρίαση από βαρέα μέταλλα μπορεί να συμβεί από επιμόλυνση πόσιμου νερού (π.χ. σωλήνες από μόλυβδο), από υψηλές συγκεντρώσεις μετάλλων στον αέρα ή από την τροφική αλυσίδα 5. Πηγές βαρέων µετάλλων στο θαλάσσιο περιβάλλον 6 Διάβρωση της παράκτιας ζώνης από τα κύματα και τους παγετώνες Μεταφορά από τη χέρσο µε τα ποτάμια Υποθαλάσσια ηφαιστειακή δράση Ατμοσφαιρική κατακρήμνιση 7 Οι πηγές των µμετάλλων μπορεί να είναι σημειακές (π.χ. αγωγοί) ή και µη σημειακές (π.χ. αγροτικές περιοχές). Η γεωλογική αποσάθρωση Η είσοδος µμετάλλων στο θαλάσσιο περιβάλλον από την ατμόσφαιρα είναι µια σημαντική οδός, η οποία είναι όμως πολύ δύσκολο να εκτιμηθεί. Υπάρχουν µμεγάλες φυσικές εισροές ορισμένων µμετάλλων, όπως ο υδράργυρος από την ηφαιστειακή δραστηριότητα, µμόλυβδος κ.α. Οι ατμοσφαιρικοί ρύποι υπάρχουν είτε ως αέρια (υδράργυρος, σελήνιο και βόριο) ή ως αεροζόλ (τα περισσότερα άλλα µμέταλλα). Αποτίθεται στη θαλάσσια επιφάνεια ή στα αιωρούμενα σωματίδια (ξηρή απόθεση) ή απομακρύνονται από την αέρια στήλη λόγω συμπύκνωσης μέσα στα σύννεφα (υγρή απόθεση). Σελίδα 10 από 25

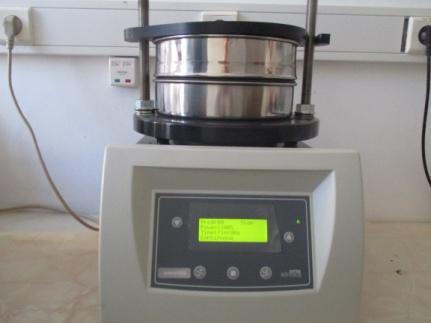

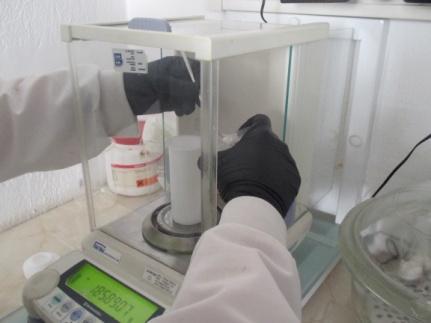

11 Μεταλλουργικά Μεταλλευτικά απόβλητα Βιομηχανικά απόβλητα µε μεγάλο αριθμό πηγών εισόδου τέτοιων αποβλήτων στο θαλάσσιο περιβάλλον, οι οποίες οδηγούν σε εμπλουτισµό των βαρέων μετάλλων. Αστικά λύματα αποστράγγιση βρόχινου νερού: Παράδειγμα µε τα νερά έκπλυσης των δρόμων από τις βροχές, καταλήγουν στη θάλασσα μεγάλες ποσότητες μετάλλων και κυρίως Pb. Τα ιζήματα αποτελούνται από τα αδιάλυτα προϊόντα της διάβρωσης των εδαφών και της βιολογικής δραστηριότητας, μαζί µε όλα τα διαλυτά είδη που συνδέονται µε τις στερεές φάσεις µέσω διεργασιών που εξελίσσονται στη θαλάσσια μάζα κατά την καταβύθιση των αιωρούμενων σωματιδίων. Η σύσταση των ιζημάτων εξαρτάται από την προέλευση, τον τρόπο μεταφοράς και το περιβάλλον απόθεσης Πειραματικό Μέρος Ποσότητα δείγματος μεταφέρεται σε κλίβανο ξήρανσης ώστε να απομακρυνθεί πλήρως η υγρασία του. Μετά την ξήρανση το δείγμα κοσκινίζεται (κόσκινο 2mm) και ζυγίζονται 0,2g στο δοχείο χώνευσης του φούρνου μικροκυμάτων και γίνεται προσθήκη 4ml ΗΝΟ3, 2ml HCl, 1ml H 2 O 2 και 2ml Η 2 Ο. Τα δείγματα σφραγίζονται και τοποθετούνται στον φούρνο μικροκυμάτων. Μετά την χώνευση το δείγμα μεταφέρεται σε φιαλίδιο του δειγματολήπτη για μέτρηση. (εικ. 1-5) 1.Ξήρανση 2. Κοσκίνισμα 3. Ζύγιση Σελίδα 11 από 25

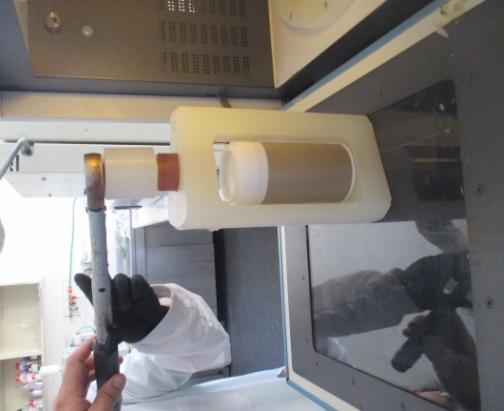

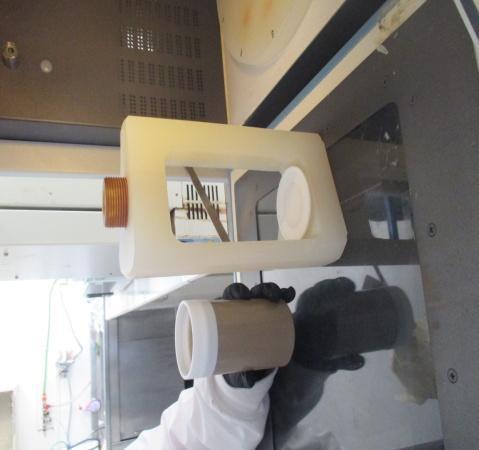

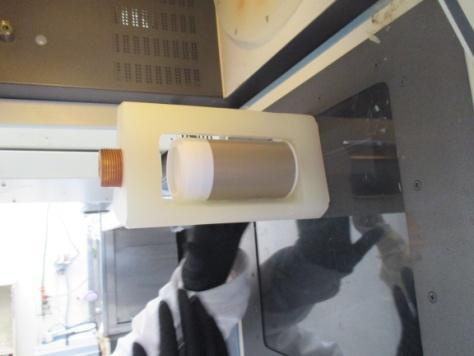

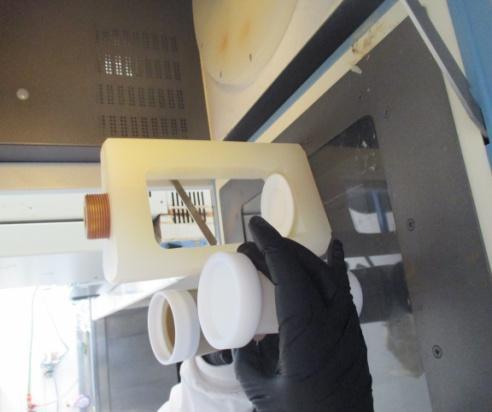

12 4. Χώνευση 4i. 4ii. 4iii. 4iv. Σελίδα 12 από 25

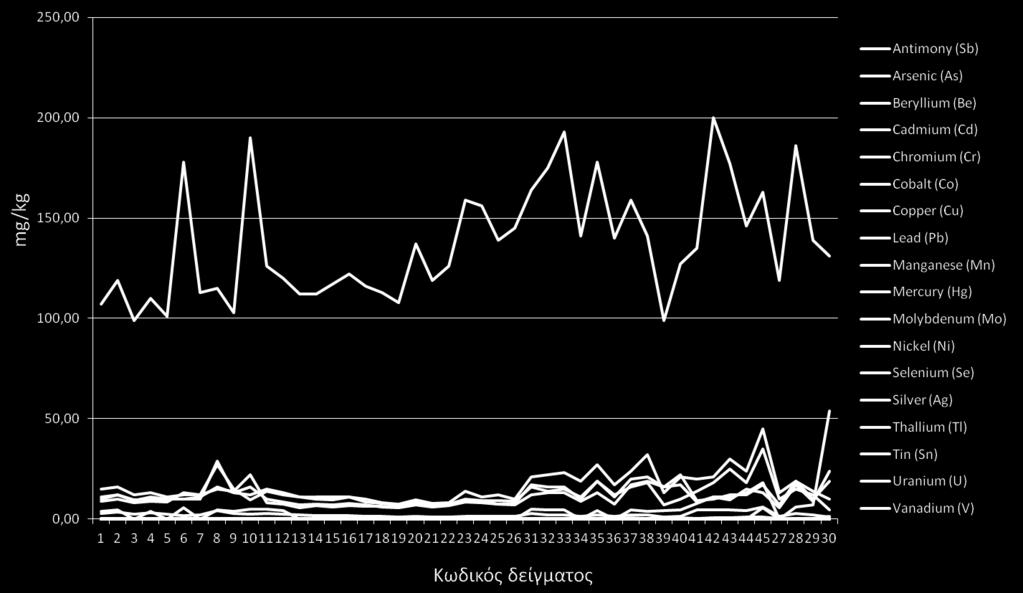

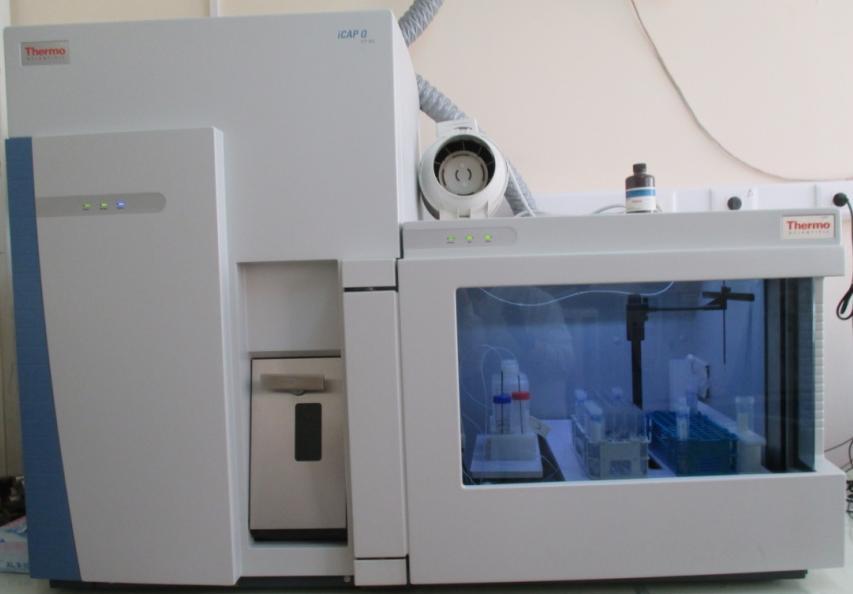

13 5. Ανάλυση με ICP-MS 3.2 Αξιολόγηση Αποτελεσμάτων για τα μέταλλα Στο σύνολο των δειγμάτων ταυτοποιήθηκε η παρουσία των εξής μετάλλων: Αντιμόνιο, Αρσενικό, Χρώμιο, Κοβάλτιο, Μόλυβδος, Μαγγάνιο, Νικέλιο, Ουράνιο και Βανάδιο ενώ οι συγκεντρώσεις στα υπόλοιπα μελετούμενα μέταλλα ήταν κάτω από το όριο ποσοτικοποίησης της μεθόδου. Το Μαγγάνιο ήταν το μόνο μέταλλο με αυξημένα επίπεδα συγκέντρωσης στο σύνολο του δειγματοχώρου, με μέση τιμή συγκέντρωσης να κυμαίνεται στα 150 mg/kg. Τα επίπεδα του Μολύβδου κυμαίνονται μεταξύ 3,8-13,0 mg/kg, με εξαίρεση τα δείγματα 30 και το 45 όπου η συγκέντρωσή του ήταν 54 και 18, αντίστοιχα. Η συγκέντρωση του χρωμίου στο σύνολο των ιζημάτων είναι μεταξύ 7,6-45 mg/kg. Σελίδα 13 από 25

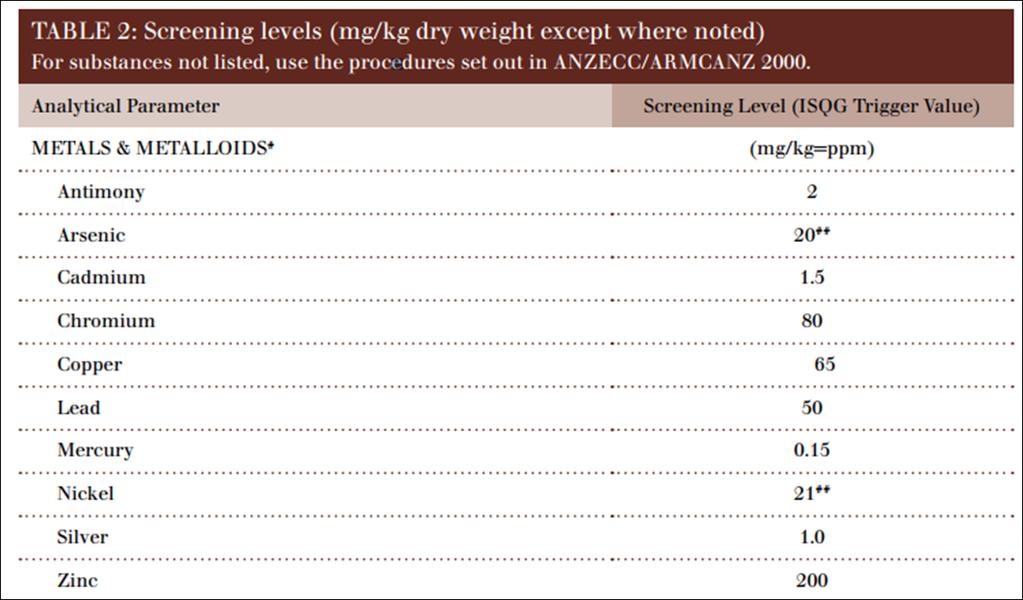

14 Γενικά, οι τιμές των μετάλλων ήταν εντός των φυσιολογικών πλαισίων που αφορούν στα ιζήματα, όπως προκύπτουν από τα βιβλιογραφικά δεδομένα, τα οποία παρατίθενται παρακάτω. Πίνακας 3. Kριτήρια ποιότητας ιζημάτων (ISQG) σύμφωνα με Οδηγία του κράτους της Αυστραλίας 9 Πίνακας 4. Kριτήρια ποιότητας ιζημάτων TEL και ΡEL σύμφωνα με δεδομένα από την ιστοσελίδα του UK MARINE PROJECT 10 Σελίδα 14 από 25

15 Στον παρακάτω πίνακα 10, παρατίθενται τα κριτήρια ποιότητας ιζημάτων (Sediment Quality Guidelines), τα οποία χρησιμοποιούνται για την ερμηνεία των χημικών δεδομένων από την ανάλυση των ιζημάτων (350 μελέτες). Συγκεκριμένα, παρατίθενται τα όρια ERL (Effects Range Low) και ERM (Effects Range Medium). Οι συγκεντρώσεις κάτω από το ERL αντιπροσωπεύουν ένα εύρος, όπου σπάνια παρατηρούνται βιολογικές επιπτώσεις. Συγκεντρώσεις μεγαλύτερες από το ERL και μικρότερες από το ERM αντιπροσωπεύουν ένα εύρος στο οποίο προκαλούνται περιστασιακά βιολογικές επιπτώσεις. Τέλος, σε συγκεντρώσεις πάνω από το ERM παρατηρούνται συχνά βιολογικές επιπτώσεις. Στον παρακάτω πίνακα, δίνονται τα κριτήρια ποιότητας ιζημάτων σε mg/kg. Πίνακας 5. Παρατίθενται τα όρια όρια ERL (Effects Range Low) και ERM (Effects Range Medium) ανά μέταλλο 11. Επιπλέον, στον Πίνακα 6, παρατίθενται οι συγκεντρώσεις ορισμένων μετάλλων σε διάφορες θαλάσσιες περιοχές της Ελλάδας 12. Σελίδα 15 από 25

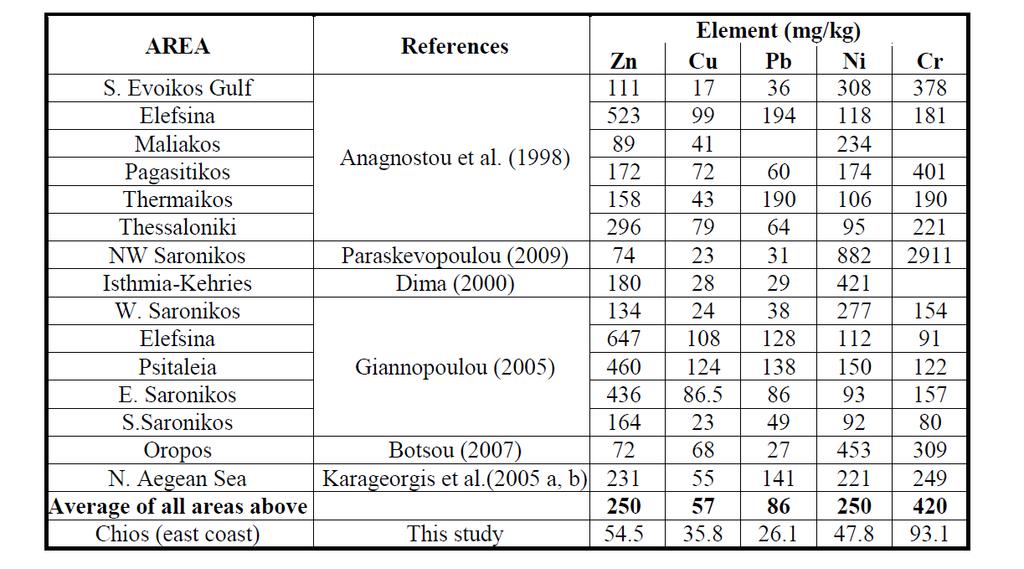

16 Πίνακας 6. Συγκεντρώσεις μετάλλων σε ιζήματα από διάφορες περιοχές της Ελλάδας Συμπέρασμα Από το σύνολο των αναλύσεων που πραγματοποιήθηκαν δεν παρατηρείται επιβάρυνση του θαλάσσιου περιβάλλοντος στα σημεία δειγματοληψίας. Επιπλέον, δεν παρατηρήθηκαν διαφορές στις μετρήσεις μεταξύ των δειγμάτων, τα οποία προέρχονταν από μεγάλα βάθη και των υπολοίπων δειγμάτων. Βιβλιογραφία 1. Zaghden, H., Kallel, M., Elleuch, B., Oudot, J. & Saliot, A. Sources and distribution of aliphatic and polyaromatic hydrocarbons in sediments of Sfax, Tunisia, Mediterranean Sea. Mar. Chem. 105, (2007). 2. Kanaki, M., Nikolaou, A., Makri, C. A. & Lekkas, D. F. The occurrence of priority PAHs, nonylphenol and octylphenol in inland and coastal waters of Central Greece and the Island of Lesvos. Desalination 210, (2007). 3. Mylopoulos, Y., Kolokytha, E., Vagiona, D., Kampragou, E. & Eleftheriadou, E. Hydrodiplomacy in practice: Transboundary water management in Northern Greece. Glob. Nest J. 10, (2008). 4. Tuncel, S. G. & Topal, T. Polycyclic aromatic hydrocarbons (PAHs) in sea sediments of the Turkish Mediterranean coast, composition and sources. Environ. Sci. Pollut. Res. 22, (2015) Σελίδα 16 από 25

17 6. Διατριβή Ειδίκευσης,"Γεωχημική μελέτη σε επιφανειακά ιζήματα του επιβατικού τμήματος του Λιμένα Πειραιώς", Λεωνίδας Αρβανίτης, Πάτρα, Förstner U.,Wittmann G T W., Metal pollution in tha aquatic environment, Springel-Verlag, Berlin, Campbell P G C., Lewis A G, Chapman P M, Crowder A A., Flether W K., Imber B., Luoma S N., Stokes P M., Winfrey M., Biologically Available Metals in Sediments National Research Council of Canada, Publ., No NRCC 27694, Ottawa, National Assessment Guidelines for Dredging, Australia Government, Χημική Ωκεανογραφία, κεφάλαιο 8, Χημική θαλάσσια ρύπανση, Δασενάκης, Εμμανουήλ Καραβόλτσος, Σωτήρης Λαδάκης, Εμμανουήλ Παρασκευοπούλου, Βασιλική, 2015, ISBN , Εκδόσεις Κάλλιπος 12. Tsoutsia A., Kapsimalis V., Poulos S., Paraskevopoyloy V. and Dassenakis E., Assessment of heavy metals contamination in the coastal sediments of the broader area of chios harbor (Aegean sea). Σελίδα 17 από 25

18 Παράρτημα 1. Αποτελέσματα μετρήσεων για τους Πολυκυκλικούς Αρωματικούς Υδρογονάνθρακες (PAHs) Πολυχλωριωμένα διφαινύλια PCBs, Πολυχλωριωμένα τριφαινύλια PCTs Second Print Name ΜΟΝΑΔΕΣ ΔΕΙΓΜΑ Νο 1 - Β : , Α : ΒΑΘΟΣ : 3m Β : , Α : m ΔΕΙΓΜΑ Νο 3 - Β : , Α : m ΔΕΙΓΜΑ Νο 4 - Β : , Α : m ΔΕΙΓΜΑ Νο 5 - Β : , Α : ΒΑΘΟΣ : 2.90m ΔΕΙΓΜΑ Νο 6 - Β : , Α : ΒΑΘΟΣ : 3m Β : , Α : m ΔΕΙΓΜΑ Νο 8 - Β : , Α : m Β : , Α : Benzo(a)pyrene μg/kg < <2 <2 <2 <2 <2 Polycyclic Aromatic Hydrocarbons (PAH) μg/kg Benzo(b)fluroanthene μg/kg < <2 <2 <2 <2 <2 Benzo(k)fluroanthene μg/kg < <2 <2 <2 <2 <2 Benzo(g,h,i)perylene μg/kg < < <2 <2 <2 <2 <2 Indeno(1,2,3-c,d)pyrene μg/kg < < <2 <2 <2 <2 <2 Acenaphtene μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 Acenaphthalene μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 Anthracene μg/kg Benzo(a)anthracene μg/kg < <2 <2 <2 <2 <2 <2 Dibenzo(a,h)anthracene μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 Phenanthrene μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 Fluoranthene μg/kg < <2 <2 Fluorene μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 Naphthalene μg/kg < Pyrene μg/kg < <2 <2 <2 Chrysene μg/kg < <2 <2 <2 <2 <2 <2 Fluoranthene/ Sum (Fluoranthene + μg/kg Pyrene) 0,51 0,54 0,49 0,48 0,53 0, Total PCBs μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 PCB-18 μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 PCB-20 μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 PCB-28 μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 PCB-31 μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 PCB-44 μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 PCB-52 μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 PCB-105 μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 PCB-118 μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 PCB-101 μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 PCB-138 μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 PCB-149 μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 PCB-153 μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 PCB-170 μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 PCB-180 μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 PCB-194 μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 Total PCTs μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 2,3,4,5,6-pentachloro-p-terphenyl μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 2,3,5,6-tetrachloro-p-terphenyl μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 2,4,6-trichloro-p-terphenyl μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 2,5-dichloro-p-terphenyl μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 < ΔΕΙΓΜΑ Νο 10 - Β : , Α : Σελίδα 18 από 25

19 Second Print Name ΜΟΝΑΔΕΣ Β : , Α : m Β : , Α : m ΔΕΙΓΜΑ Νο 13 - Β : , Α : m Β : , Α : m Β : , Α : m Β : , Α : m Β : , Α : m Β : , Α : m Β : , Α : m Β : , Α : m Benzo(a)pyrene μg/kg < <2 < <2 <2 <2 <2 <2 Polycyclic Aromatic Hydrocarbons (PAH) μg/kg Benzo(b)fluroanthene μg/kg < <2 <2 <2 <2 <2 <2 <2 <2 Benzo(k)fluroanthene μg/kg < <2 <2 <2 <2 <2 <2 <2 <2 Benzo(g,h,i)perylene μg/kg < <2 <2 <2 <2 <2 <2 <2 <2 <2 Indeno(1,2,3-c,d)pyrene μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 Acenaphtene μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 Acenaphthalene μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 Anthracene μg/kg Benzo(a)anthracene μg/kg < <2 <2 <2 <2 <2 <2 <2 <2 <2 Dibenzo(a,h)anthracene μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 Phenanthrene μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 Fluoranthene μg/kg < < <2 <2 <2 <2 <2 Fluorene μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 Naphthalene μg/kg < Pyrene μg/kg < <2 < <2 <2 <2 <2 <2 Chrysene μg/kg < <2 <2 <2 <2 <2 <2 <2 <2 <2 Fluoranthene/ Sum (Fluoranthene + μg/kg Pyrene) 0,61 0,69 0, Total PCBs μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 PCB-18 μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 PCB-20 μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 PCB-28 μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 PCB-31 μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 PCB-44 μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 PCB-52 μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 PCB-105 μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 PCB-118 μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 PCB-101 μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 PCB-138 μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 PCB-149 μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 PCB-153 μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 PCB-170 μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 PCB-180 μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 PCB-194 μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 Total PCTs μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 2,3,4,5,6-pentachloro-p-terphenyl μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 2,3,5,6-tetrachloro-p-terphenyl μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 2,4,6-trichloro-p-terphenyl μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 2,5-dichloro-p-terphenyl μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 < Β : , Α : m Σελίδα 19 από 25

20 Second Print Name ΜΟΝΑΔΕΣ Β : , Α : m Β : , Α : m Β : , Α : m Β : , Α : m Β : , Α : m Β : , Α : m Β : , Α : m Β : , Α : m Β : , Α : m Β : , Α : m Benzo(a)pyrene μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 Polycyclic Aromatic Hydrocarbons (PAH) μg/kg Benzo(b)fluroanthene μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 Benzo(k)fluroanthene μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 Benzo(g,h,i)perylene μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 Indeno(1,2,3-c,d)pyrene μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 Acenaphtene μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 Acenaphthalene μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 Anthracene μg/kg Benzo(a)anthracene μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 Dibenzo(a,h)anthracene μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 Phenanthrene μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 Fluoranthene μg/kg <2 <2 <2 < <2 <2 <2 <2 <2 <2 Fluorene μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 Naphthalene μg/kg <2 <2 <2 Pyrene μg/kg <2 <2 < <2 <2 <2 <2 <2 <2 Chrysene μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 Fluoranthene/ Sum (Fluoranthene + μg/kg Pyrene) 0, Total PCBs μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 PCB-18 μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 PCB-20 μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 PCB-28 μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 PCB-31 μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 PCB-44 μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 PCB-52 μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 PCB-105 μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 PCB-118 μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 PCB-101 μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 PCB-138 μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 PCB-149 μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 PCB-153 μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 PCB-170 μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 PCB-180 μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 PCB-194 μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 Total PCTs μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 2,3,4,5,6-pentachloro-p-terphenyl μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 2,3,5,6-tetrachloro-p-terphenyl μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 2,4,6-trichloro-p-terphenyl μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 2,5-dichloro-p-terphenyl μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 < Β : , Α : m Σελίδα 20 από 25

21 Second Print Name ΜΟΝΑΔΕΣ Β : , Α : m Β : , Α : m Β : , Α : m Β : , Α : m Β : , Α : m Β : , Α : m Β : , Α : m Β : , Α : m Β : , Α : m Β : , Α : m Β : , Α : m Β : , Α : m Benzo(a)pyrene μg/kg <2 <2 <2 < < <2 <2 <2 <2 <2 <2 Polycyclic Aromatic Hydrocarbons (PAH) μg/kg Benzo(b)fluroanthene μg/kg <2 <2 <2 <2 <2 < <2 <2 <2 <2 <2 <2 Benzo(k)fluroanthene μg/kg <2 <2 <2 <2 <2 < < <2 <2 <2 <2 Benzo(g,h,i)perylene μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 Indeno(1,2,3-c,d)pyrene μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 Acenaphtene μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 Acenaphthalene μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 Anthracene μg/kg Benzo(a)anthracene μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 Dibenzo(a,h)anthracene μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 Phenanthrene μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 Fluoranthene μg/kg < <2 <2 < <2 <2 <2 <2 Fluorene μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 Naphthalene μg/kg < <2 < < <2 <2 Pyrene μg/kg <2 <2 <2 <2 < <2 <2 <2 <2 Chrysene μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 Fluoranthene/ Sum (Fluoranthene μg/kg Pyrene) 0,63 0,49 0,51 0, Total PCBs μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 PCB-18 μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 PCB-20 μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 PCB-28 μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 PCB-31 μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 PCB-44 μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 PCB-52 μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 PCB-105 μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 PCB-118 μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 PCB-101 μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 PCB-138 μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 PCB-149 μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 PCB-153 μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 PCB-170 μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 PCB-180 μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 PCB-194 μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 Total PCTs μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 2,3,4,5,6-pentachloro-p-terphenyl μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 2,3,5,6-tetrachloro-p-terphenyl μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 2,4,6-trichloro-p-terphenyl μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 2,5-dichloro-p-terphenyl μg/kg <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 < Β : , Α : Σελίδα 21 από 25

22 Παράρτημα 2. Αποτελέσματα μετρήσεων για τα μέταλλα. Second Print Name ΜΟΝΑΔΕΣ Β : , Α : m Β : , Α : m Β : , Α : m Β : , Α : m Β : , Α : m Β : , Α : m Β : , Α : m Β : , Α : m Β : , Α : Β : , Α : Antimony (Sb) mg/kg Arsenic (As) mg/kg Beryllium (Be) mg/kg <1.25 <1.25 <1.25 <1.25 <1.25 <1.25 <1.25 <1.25 <1.25 <1.25 <1.25 Cadmium (Cd) mg/kg <0.13 <0.13 <0.13 <0.13 <0.13 <0.13 <0.13 <0.13 <0.13 <0.13 <0.13 Chromium (Cr) mg/kg Cobalt (Co) mg/kg Copper (Cu) mg/kg <5 <5 <5 <5 <5 <5 <5 <5 <5 <5 <5 Lead (Pb) mg/kg < < < Manganese (Mn) mg/kg Mercury (Hg) mg/kg <0.5 <0.5 <0.5 <0.5 <0.5 <0.5 <0.5 <0.5 <0.5 <0.5 <0.5 Molybdenum (Mo) mg/kg <1.25 <1.25 <1.25 <1.25 <1.25 <1.25 <1.25 <1.25 <1.25 <1.25 <1.25 Nickel (Ni) mg/kg Selenium (Se) mg/kg <2.5 <2.5 <2.5 <2.5 <2.5 <2.5 <2.5 <2.5 <2.5 <2.5 <2.5 Silver (Ag) mg/kg <0.5 <0.5 <0.5 <0.5 <0.5 <0.5 <0.5 <0.5 <0.5 <0.5 <0.5 Thallium (Tl) mg/kg Tin (Sn) mg/kg <2.5 <2.5 <2.5 <2.5 <2.5 <2.5 <2.5 <2.5 <2.5 <2.5 <2.5 Uranium (U) mg/kg Vanadium (V) mg/kg Zinc (Zn) mg/kg <37.5 <37.5 <37.5 <37.5 <37.5 <37.5 <37.5 <37.5 <37.5 <37.5 < Β : , Α : m Σελίδα 22 από 25

23 Παράρτημα 2. Αποτελέσματα μετρήσεων για τα μέταλλα. Second Print Name ΜΟΝΑΔΕΣ Β : , Α : m Β : , Α : m Β : , Α : m Β : , Α : m Β : , Α : m Β : , Α : m Β : , Α : m Β : , Α : m Β : , Α : m Β : , Α : m Β : , Α : m Antimony (Sb) mg/kg <0.13 <0.13 <0.13 <0.13 <0.13 <0.13 <0.13 <0.13 Arsenic (As) mg/kg Beryllium (Be) mg/kg <1.25 <1.25 <1.25 <1.25 <1.25 <1.25 <1.25 <1.25 <1.25 <1.25 <1.25 Cadmium (Cd) mg/kg <0.13 <0.13 <0.13 <0.13 <0.13 <0.13 <0.13 <0.13 <0.13 <0.13 <0.13 Chromium (Cr) mg/kg Cobalt (Co) mg/kg Copper (Cu) mg/kg <5 <5 <5 <5 <5 <5 <5 <5 <5 <5 <5 Lead (Pb) mg/kg 4.3 <3.75 <3.75 <3.75 <3.75 <3.75 <3.75 <3.75 <3.75 <3.75 <3.75 Manganese (Mn) mg/kg Mercury (Hg) mg/kg <0.5 <0.5 <0.5 <0.5 <0.5 <0.5 <0.5 <0.5 <0.5 <0.5 <0.5 Molybdenum (Mo) mg/kg <1.25 <1.25 <1.25 <1.25 <1.25 <1.25 <1.25 <1.25 <1.25 <1.25 <1.25 Nickel (Ni) mg/kg Selenium (Se) mg/kg <2.5 <2.5 <2.5 <2.5 <2.5 <2.5 <2.5 <2.5 <2.5 <2.5 <2.5 Silver (Ag) mg/kg <0.5 <0.5 <0.5 <0.5 <0.5 <0.5 <0.5 <0.5 <0.5 <0.5 <0.5 Thallium (Tl) mg/kg Tin (Sn) mg/kg <2.5 <2.5 <2.5 <2.5 <2.5 <2.5 <2.5 <2.5 <2.5 <2.5 <2.5 Uranium (U) mg/kg Vanadium (V) mg/kg Zinc (Zn) mg/kg <37.5 <37.5 <37.5 <37.5 <37.5 <37.5 <37.5 <37.5 <37.5 <37.5 <37.5 Σελίδα 23 από 25

24 Παράρτημα 2. Αποτελέσματα μετρήσεων για τα μέταλλα. Second Print Name ΜΟΝΑΔΕΣ Β : , Α : m Β : , Α : m Β : , Α : m Β : , Α : m Β : , Α : m Β : , Α : m Β : , Α : m Β : , Α : m Β : , Α : m Β : , Α : m Antimony (Sb) mg/kg 0.14 <0.13 <0.13 < < <0.13 Arsenic (As) mg/kg Beryllium (Be) mg/kg <1.25 <1.25 <1.25 <1.25 <1.25 <1.25 <1.25 <1.25 <1.25 <1.25 Cadmium (Cd) mg/kg <0.13 <0.13 <0.13 <0.13 <0.13 <0.13 <0.13 <0.13 <0.13 <0.13 Chromium (Cr) mg/kg Cobalt (Co) mg/kg Copper (Cu) mg/kg <5 <5 <5 <5 <5 <5 <5 <5 <5 <5 Lead (Pb) mg/kg <3.75 <3.75 <3.75 < < <3.75 Manganese (Mn) mg/kg Mercury (Hg) mg/kg <0.5 <0.5 <0.5 <0.5 <0.5 <0.5 <0.5 <0.5 <0.5 <0.5 Molybdenum (Mo) mg/kg <1.25 <1.25 <1.25 <1.25 <1.25 <1.25 <1.25 <1.25 <1.25 <1.25 Nickel (Ni) mg/kg Selenium (Se) mg/kg <2.5 <2.5 <2.5 <2.5 <2.5 <2.5 <2.5 <2.5 <2.5 <2.5 Silver (Ag) mg/kg <0.5 <0.5 <0.5 <0.5 <0.5 <0.5 <0.5 <0.5 <0.5 <0.5 Thallium (Tl) mg/kg Tin (Sn) mg/kg <2.5 <2.5 <2.5 <2.5 <2.5 <2.5 <2.5 <2.5 <2.5 <2.5 Uranium (U) mg/kg Vanadium (V) mg/kg Zinc (Zn) mg/kg <37.5 <37.5 <37.5 <37.5 <37.5 <37.5 <37.5 <37.5 <37.5 <37.5 Σελίδα 24 από 25

25 Παράρτημα 2. Αποτελέσματα μετρήσεων για τα μέταλλα. Second Print Name ΜΟΝΑΔΕΣ Β : , Α : m Β : , Α : m Β : , Α : m Β : , Α : m Β : , Α : m Β : , Α : m Β : , Α : m Β : , Α : m Β : , Α : m Β : , Α : m Β : , Α : m Β : , Α : m Β : , Α : Antimony (Sb) mg/kg < Arsenic (As) mg/kg Beryllium (Be) mg/kg <1.25 <1.25 <1.25 <1.25 <1.25 <1.25 <1.25 <1.25 <1.25 <1.25 <1.25 <1.25 <1.25 Cadmium (Cd) mg/kg <0.13 <0.13 <0.13 <0.13 <0.13 <0.13 <0.13 <0.13 <0.13 <0.13 <0.13 <0.13 <0.13 Chromium (Cr) mg/kg Cobalt (Co) mg/kg Copper (Cu) mg/kg <5 <5 <5 <5 <5 <5 <5 <5 5.7 <5 <5 <5 <5 Lead (Pb) mg/kg < Manganese (Mn) mg/kg Mercury (Hg) mg/kg <0.5 <0.5 <0.5 <0.5 <0.5 <0.5 <0.5 <0.5 <0.5 <0.5 <0.5 <0.5 <0.5 Molybdenum (Mo) mg/kg <1.25 <1.25 <1.25 <1.25 <1.25 <1.25 <1.25 <1.25 <1.25 <1.25 <1.25 <1.25 <1.25 Nickel (Ni) mg/kg Selenium (Se) mg/kg <2.5 <2.5 <2.5 <2.5 <2.5 <2.5 <2.5 <2.5 <2.5 <2.5 <2.5 <2.5 <2.5 Silver (Ag) mg/kg <0.5 <0.5 <0.5 <0.5 <0.5 <0.5 <0.5 <0.5 <0.5 <0.5 <0.5 <0.5 <0.5 Thallium (Tl) mg/kg Tin (Sn) mg/kg <2.5 <2.5 <2.5 <2.5 <2.5 <2.5 <2.5 <2.5 <2.5 <2.5 <2.5 <2.5 <2.5 Uranium (U) mg/kg Vanadium (V) mg/kg Zinc (Zn) mg/kg <37.5 <37.5 <37.5 <37.5 <37.5 <37.5 <37.5 <37.5 <37.5 <37.5 <37.5 <37.5 <37.5 Για τα Αναλυτικά Εργαστήρια Αθηνών Παύλος Νησιανάκης DVM, Χημικός MSc Υπεύθυνος Χημικού Εργαστηρίου Σελίδα 25 από 25
