1 ΕΓΧΕΙΡΙ ΙΟ Ο ΗΓΙΩΝ

2 Τεχνικά Χαρακτηριστικά: Επιτοίχια τοποθέτηση Μήκος ανίχνευσης 12µ, 7.5 Συχνότητα µικροκυµάτων GHz Τεχνολογία µικροεπεξεργαστή DSP (Ψηφιακή επεξεργασία σήµατος) Μήκος ανίχνευσης Από 0.30 εώς 12µ Περιοχή ανίχνευσης Μονή περιοχή κουρτίνας (7.5 βλέπε το διάγραµµα στη σελίδα 5) Οριζόντια περιοχή ανίχνευσης IR = MW = 32 Κάθετη περιοχή ανίχνευσης IR = 90 - MW = 80 Χαρακτηριστικά περιοχής κουρτίνας (2-10m) 25cm - 130cm Ύψος εγκατάστασης 2.1m (τοποθέτηση σε τοίχο ή παράθυρο) Μέθοδοι ανίχνευσης Ρυθµιζόµενος τρόπος: AND - OR Τροφοδοσία Vcc Μέγιστη κατανάλωση 25mA Ελάχιστη κατανάλωση 11mA Χρόνος συναγερµού του ρελέ 5sec Χρόνος από κάλυψη αισθητηρίου του ρελέ 5 sec έπειτα από 25 sec χρόνου κάλυψης. Ρελέ δολιοφθοράς Ευαισθησία Ευαισθησία µικροκυµάτων Μέγιστο µήκος ανίχνευσης Λαµπάκι ένδειξης Μνήµη συναγερµού RF Παρεµβολη Led indicator purpose Operating temperature Χρώµα καλύµατος ιαστάσεις Άνοιγµα ρελέ κατά την αφαίρεση του καλύµατος. Ρυθµιζόµενη από ποτενσιόµετρο Ρυθµιζόµενη από ποτενσιόµετρο Ρυθµιζόµενη από διακόπτες DIP Switch Ενεργοποίηση/απενεργοποίηση από διακόπτη DIP Switch Ναι Χωρίς επηρεασµό (συναγερµό) έως τα 2GHz MW > Κίτρινο PIR > Πράσινο Alarm > Κόκκινο Αυτόµατη προσαρµογή Art > Λευκό - Art >Καφέ 37 x 125 x 40m ΠΡΟΣΟΧΗ!!!! : Προς αποφυγή της περίπτωσης πρόκλησης βλάβης του αισθητηρίου, ποτέ µην αγγίζετε τον αισθητήρα υπερύθρων µε τα χέρια. Χρησιµοποιείστε ένα καθαρό, µαλακό ύφασµα για να καθαρίσετε τον αισθητήρα. 2

5 - MW = 32 Κάθετη περιοχή ανίχνευσης IR = 90 - MW = 80 Χαρακτηριστικά περιοχής κουρτίνας (2-10m) 25cm - 130cm Ύψος εγκατάστασης 2.

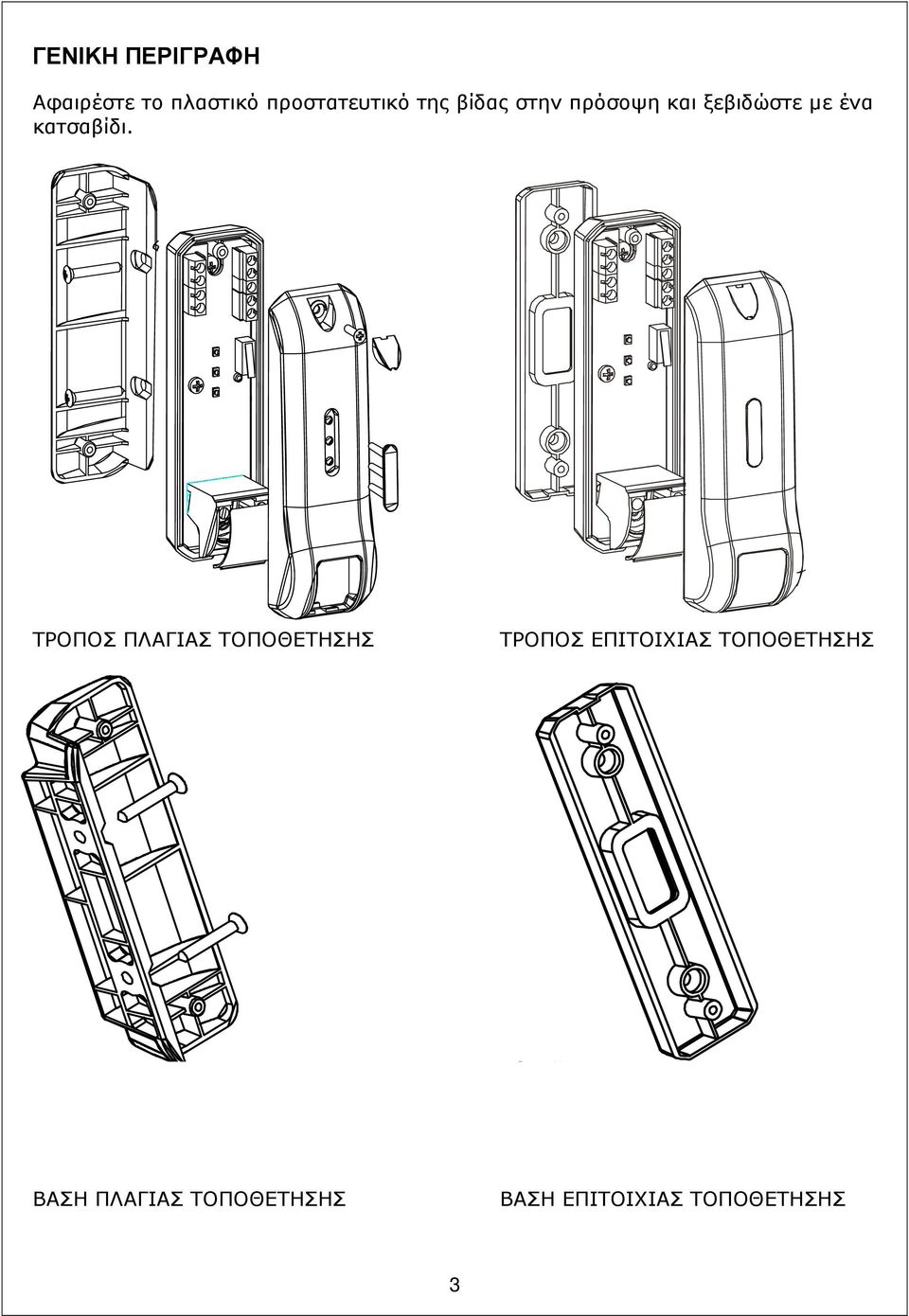

3 ΓΕΝΙΚΗ ΠΕΡΙΓΡΑΦΗ Αφαιρέστε το πλαστικό προστατευτικό της βίδας στην πρόσοψη και ξεβιδώστε µε ένα κατσαβίδι. ΤΡΟΠΟΣ ΠΛΑΓΙΑΣ ΤΟΠΟΘΕΤΗΣΗΣ ΤΡΟΠΟΣ ΕΠΙΤΟΙΧΙΑΣ ΤΟΠΟΘΕΤΗΣΗΣ Staffa di montaggio angolare reversibile Staffa di montaggio a parete ΒΑΣΗ ΠΛΑΓΙΑΣ ΤΟΠΟΘΕΤΗΣΗΣ ΒΑΣΗ ΕΠΙΤΟΙΧΙΑΣ ΤΟΠΟΘΕΤΗΣΗΣ 3

ΤΡΟΠΟΣ ΠΛΑΓΙΑΣ ΤΟΠΟΘΕΤΗΣΗΣ ΤΡΟΠΟΣ ΕΠΙΤΟΙΧΙΑΣ ΤΟΠΟΘΕΤΗΣΗΣ Staffa di

4 ΣΥΝ ΕΣΕΙΣ ΑΙΣΘΗΤΗΡΙΟΥ 12V = Συνεχείς τάση 12Vdc. GND = Γείωση AMK = Έξοδος προστασίας κάλυψης (N.C.) ρελέ AS = Προστασία δολιοφθοράς (N.C.) ρελέ MEM = Αναστολή εισόδων / ενεργοποίηση µνήµης AL = Έξοδος συναγερµού (N.C.) ρελέ Λαµπάκι ένδειξης LD4 = Κόκκινο (συναγερµός) LD5 = Κίτρινο (Μικροκύµατα MW) LD6 = Πράσινο (Υπέρυθρα IR) Ποτενσιόµετρο ρύθµισης IR Εύρος = IR Ρύθµιση εµβέλειας MW Εύρος = MW Ρύθµιση εµβέλειας ιακόπτες DIP Switch SW1 DIP ON Ενεργοποίηση Προστασίας κάλυψης AND IR Προστ. Από κάλυψη Ενεργοπ. OFF Απενεργοποίηση Προστασίας κάλυψης OR IR Προστ. Από κάλυψη Απενεργοπ. ΒΡΑΧΥΚΥΚΛΩΤΗΡΑΣ / JUMPER JP1 Ενεργοπ. Απενεργοπ. Είναι δυνατή η ρύθµιση του αισθητηρίου για εξωτερική ή εσωτερική χρήση χρησιµοποιώντας τον JP1 βραχυκυκλωτήρα µε τον τρόπο που περιγράφεται παρακάτω: JP1 Τοποθετηµέν JP1 Απο- Τοποθετηµένος Εξωτερική χρήση: Μεγαλύτερη σταθερότητα, περισσότερη κατανάλωση ενέργειας Εσωτερική χρήση: Περισσότερη ευαισθησία, µικρότερη κατανάλωση ενέργειας. 4

ιακόπτες DIP Switch SW1 DIP 1 2 3 4 ON Ενεργοποίηση Προστασίας κάλυψης AND IR Προστ. Από κάλυψη Ενεργοπ. OFF Απενεργοποίηση Προστασίας κάλυψης OR IR Προστ. Από κάλυψη Απενεργοπ.

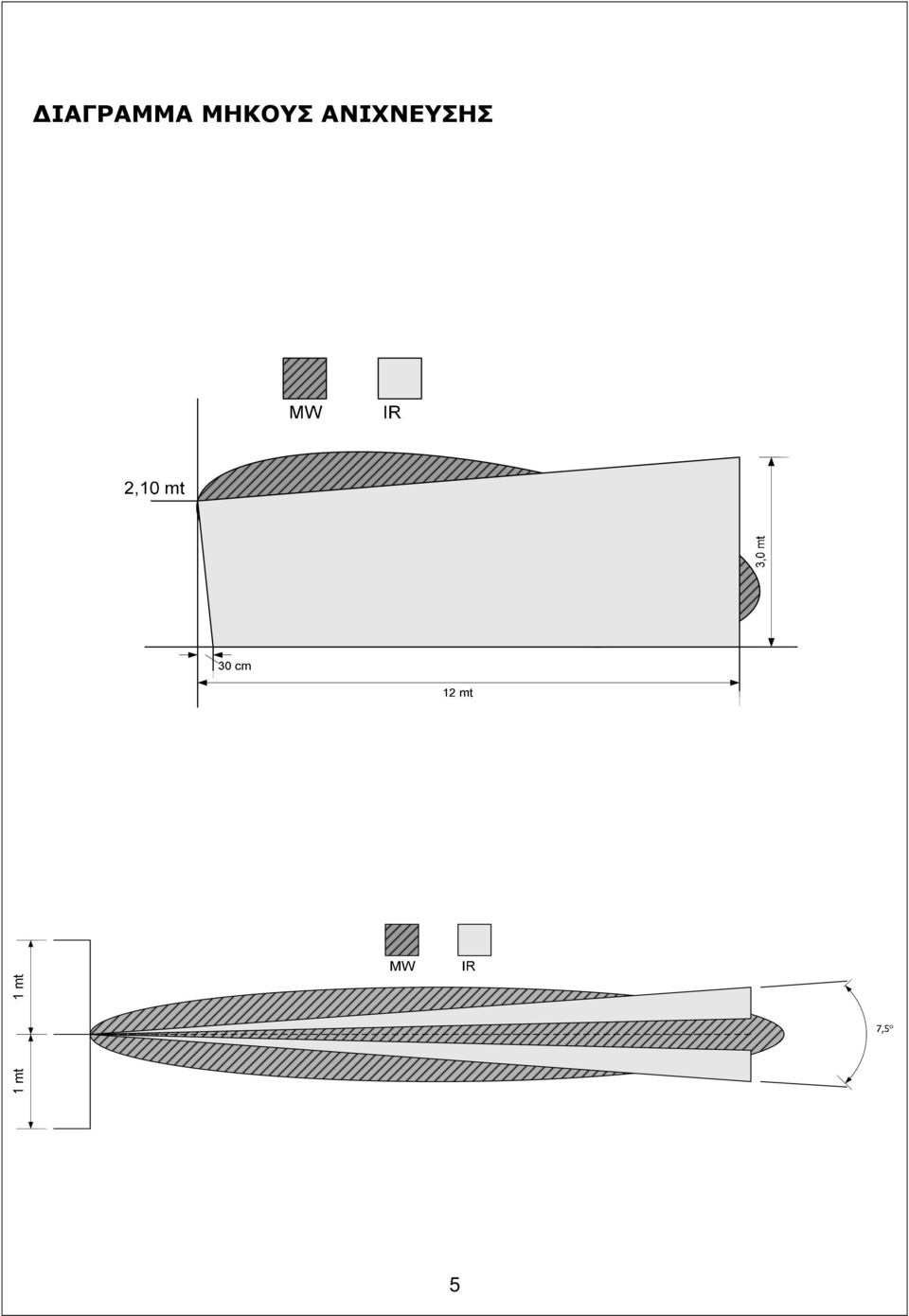

5 ΙΑΓΡΑΜΜΑ ΜΗΚΟΥΣ ΑΝΙΧΝΕΥΣΗΣ Πλάγια όψη Κάτοψη 5

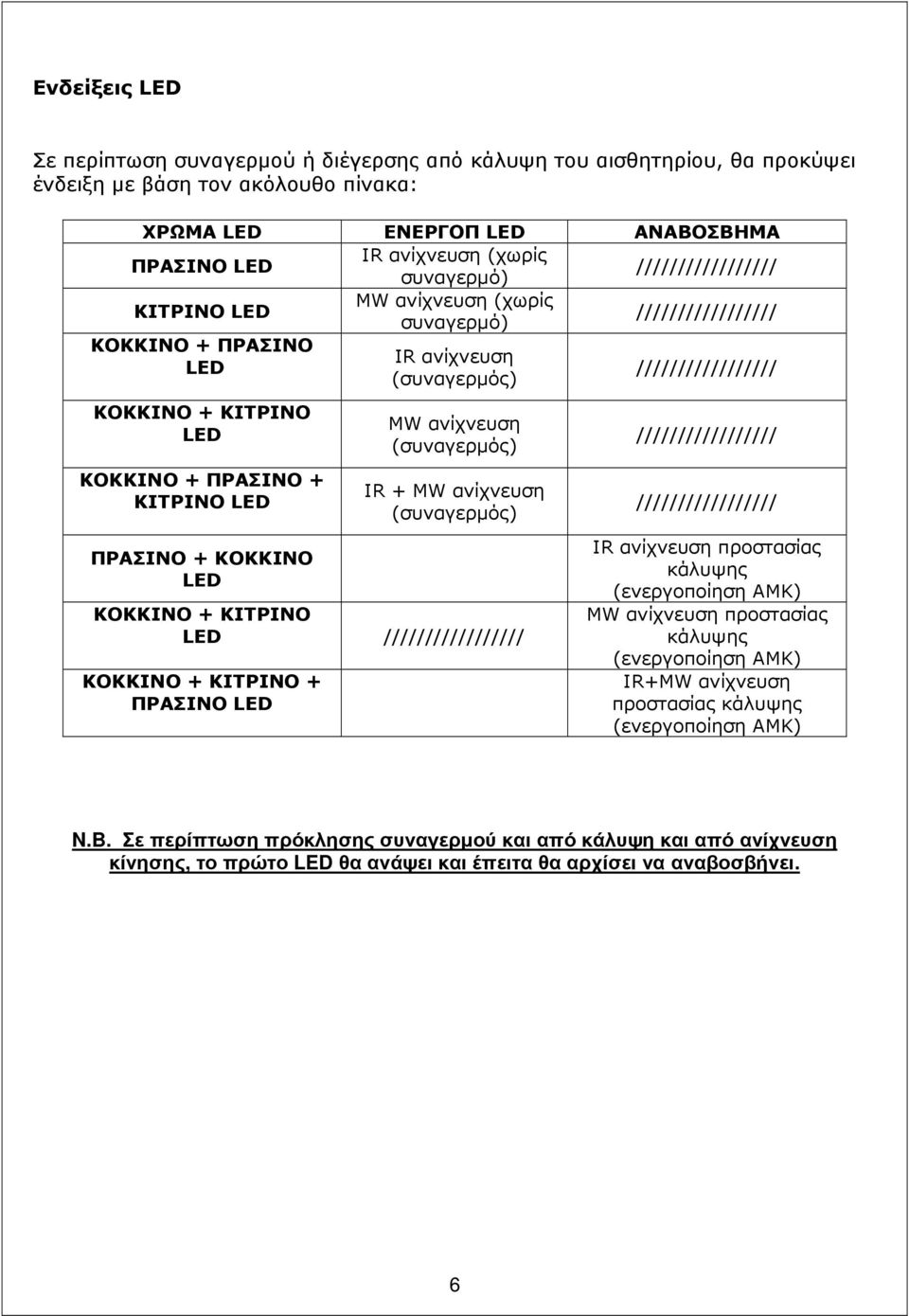

6 Ενδείξεις Σε περίπτωση συναγερµού ή διέγερσης από κάλυψη του αισθητηρίου, θα προκύψει ένδειξη µε βάση τον ακόλουθο πίνακα: ΧΡΩΜΑ ΕΝΕΡΓΟΠ ΑΝΑΒΟΣΒΗΜΑ ΠΡΑΣΙΝΟ IR ανίχνευση (χωρίς συναγερµό) ΚΙΤΡΙΝΟ MW ανίχνευση (χωρίς συναγερµό) ΚΟΚΚΙΝΟ + ΠΡΑΣΙΝΟ ΚΟΚΚΙΝΟ + ΚΙΤΡΙΝΟ ΚΟΚΚΙΝΟ + ΠΡΑΣΙΝΟ + ΚΙΤΡΙΝΟ ΠΡΑΣΙΝΟ + ΚΟΚΚΙΝΟ IR ανίχνευση (συναγερµός) MW ανίχνευση (συναγερµός) IR + MW ανίχνευση (συναγερµός) ΚΟΚΚΙΝΟ + ΚΙΤΡΙΝΟ ΚΟΚΚΙΝΟ + ΚΙΤΡΙΝΟ + ΠΡΑΣΙΝΟ IR ανίχνευση προστασίας κάλυψης (ενεργοποίηση AMK) MW ανίχνευση προστασίας κάλυψης (ενεργοποίηση AMK) IR+MW ανίχνευση προστασίας κάλυψης (ενεργοποίηση AMK) N.B. Σε περίπτωση πρόκλησης συναγερµού και από κάλυψη και από ανίχνευση κίνησης, το πρώτο θα ανάψει και έπειτα θα αρχίσει να αναβοσβήνει. 6

(συναγερµός) IR + MW ανίχνευση (συναγερµός) ΚΟΚΚΙΝΟ + ΚΙΤΡΙΝΟ ΚΟΚΚΙΝΟ + ΚΙΤΡΙΝΟ + ΠΡΑΣΙΝΟ IR ανίχνευση προστασίας κάλυψης (ενεργοποίηση AMK) MW ανίχνευση προστασίας κάλυψης

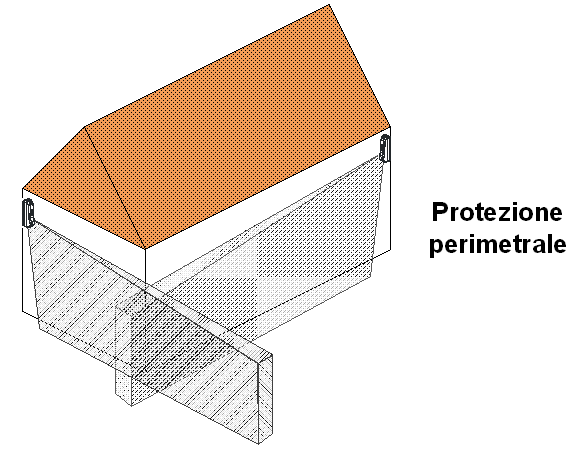

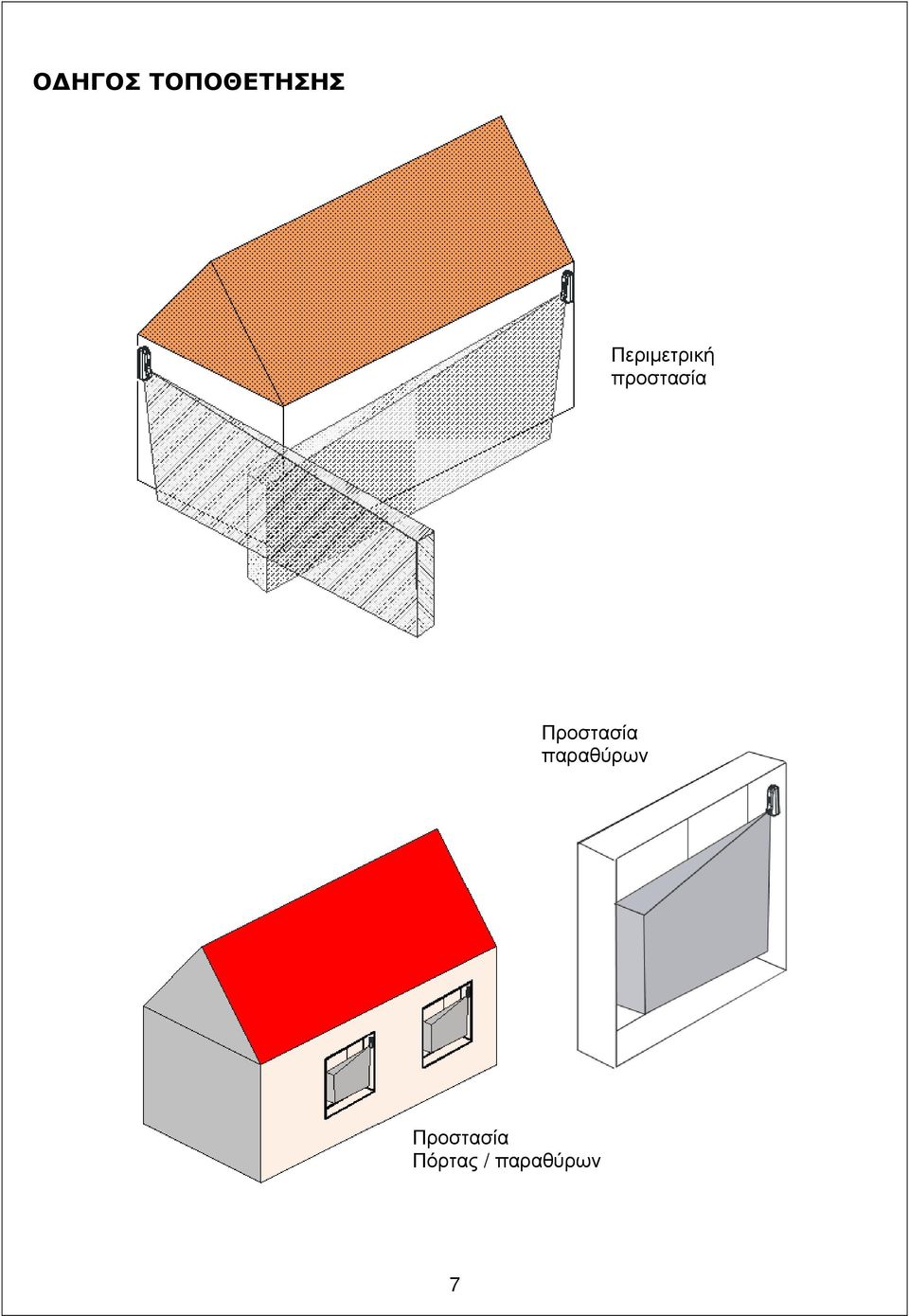

7 Ο ΗΓΟΣ ΤΟΠΟΘΕΤΗΣΗΣ Περιµετρική προστασία Προστασία παραθύρων Προστασία Πόρτας / παραθύρων 7

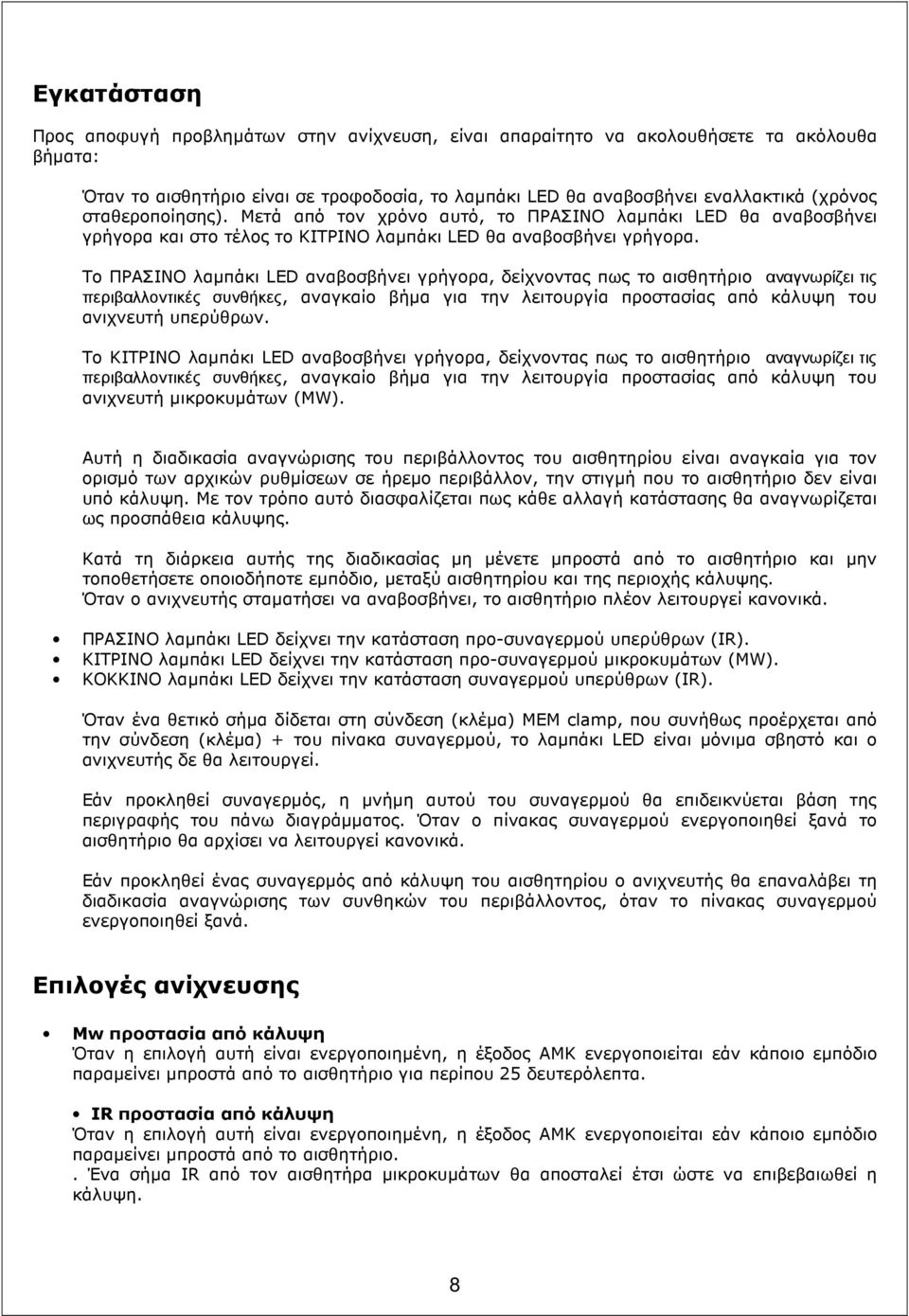

8 Εγκατάσταση Προς αποφυγή προβληµάτων στην ανίχνευση, είναι απαραίτητο να ακολουθήσετε τα ακόλουθα βήµατα: Όταν το αισθητήριο είναι σε τροφοδοσία, το λαµπάκι θα αναβοσβήνει εναλλακτικά (χρόνος σταθεροποίησης). Μετά από τον χρόνο αυτό, το ΠΡΑΣΙΝΟ λαµπάκι θα αναβοσβήνει γρήγορα και στο τέλος το ΚΙΤΡΙΝΟ λαµπάκι θα αναβοσβήνει γρήγορα. Το ΠΡΑΣΙΝΟ λαµπάκι αναβοσβήνει γρήγορα, δείχνοντας πως το αισθητήριο αναγνωρίζει τις περιβαλλοντικές συνθήκες, αναγκαίο βήµα για την λειτουργία προστασίας από κάλυψη του ανιχνευτή υπερύθρων. Το ΚΙΤΡΙΝΟ λαµπάκι αναβοσβήνει γρήγορα, δείχνοντας πως το αισθητήριο αναγνωρίζει τις περιβαλλοντικές συνθήκες, αναγκαίο βήµα για την λειτουργία προστασίας από κάλυψη του ανιχνευτή µικροκυµάτων (MW). Αυτή η διαδικασία αναγνώρισης του περιβάλλοντος του αισθητηρίου είναι αναγκαία για τον ορισµό των αρχικών ρυθµίσεων σε ήρεµο περιβάλλον, την στιγµή που το αισθητήριο δεν είναι υπό κάλυψη. Με τον τρόπο αυτό διασφαλίζεται πως κάθε αλλαγή κατάστασης θα αναγνωρίζεται ως προσπάθεια κάλυψης. Κατά τη διάρκεια αυτής της διαδικασίας µη µένετε µπροστά από το αισθητήριο και µην τοποθετήσετε οποιοδήποτε εµπόδιο, µεταξύ αισθητηρίου και της περιοχής κάλυψης. Όταν ο ανιχνευτής σταµατήσει να αναβοσβήνει, το αισθητήριο πλέον λειτουργεί κανονικά. ΠΡΑΣΙΝΟ λαµπάκι δείχνει την κατάσταση προ-συναγερµού υπερύθρων (IR). ΚΙΤΡΙΝΟ λαµπάκι δείχνει την κατάσταση προ-συναγερµού µικροκυµάτων (MW). ΚΟΚΚΙΝΟ λαµπάκι δείχνει την κατάσταση συναγερµού υπερύθρων (IR). Όταν ένα θετικό σήµα δίδεται στη σύνδεση (κλέµα) MEM clamp, που συνήθως προέρχεται από την σύνδεση (κλέµα) + του πίνακα συναγερµού, το λαµπάκι είναι µόνιµα σβηστό και ο ανιχνευτής δε θα λειτουργεί. Εάν προκληθεί συναγερµός, η µνήµη αυτού του συναγερµού θα επιδεικνύεται βάση της περιγραφής του πάνω διαγράµµατος. Όταν ο πίνακας συναγερµού ενεργοποιηθεί ξανά το αισθητήριο θα αρχίσει να λειτουργεί κανονικά. Εάν προκληθεί ένας συναγερµός από κάλυψη του αισθητηρίου ο ανιχνευτής θα επαναλάβει τη διαδικασία αναγνώρισης των συνθηκών του περιβάλλοντος, όταν το πίνακας συναγερµού ενεργοποιηθεί ξανά. Επιλογές ανίχνευσης Mw προστασία από κάλυψη Όταν η επιλογή αυτή είναι ενεργοποιηµένη, η έξοδος AMK ενεργοποιείται εάν κάποιο εµπόδιο παραµείνει µπροστά από το αισθητήριο για περίπου 25 δευτερόλεπτα. IR προστασία από κάλυψη Όταν η επιλογή αυτή είναι ενεργοποιηµένη, η έξοδος AMK ενεργοποιείται εάν κάποιο εµπόδιο παραµείνει µπροστά από το αισθητήριο.. Ένα σήµα IR από τον αισθητήρα µικροκυµάτων θα αποσταλεί έτσι ώστε να επιβεβαιωθεί η κάλυψη. 8

Το ΠΡΑΣΙΝΟ λαµπάκι αναβοσβήνει γρήγορα, δείχνοντας πως το αισθητήριο αναγνωρίζει τις περιβαλλοντικές συνθήκες, αναγκαίο βήµα για την λειτουργία προστασίας από κάλυψη του ανιχνευτή υπερύθρων.

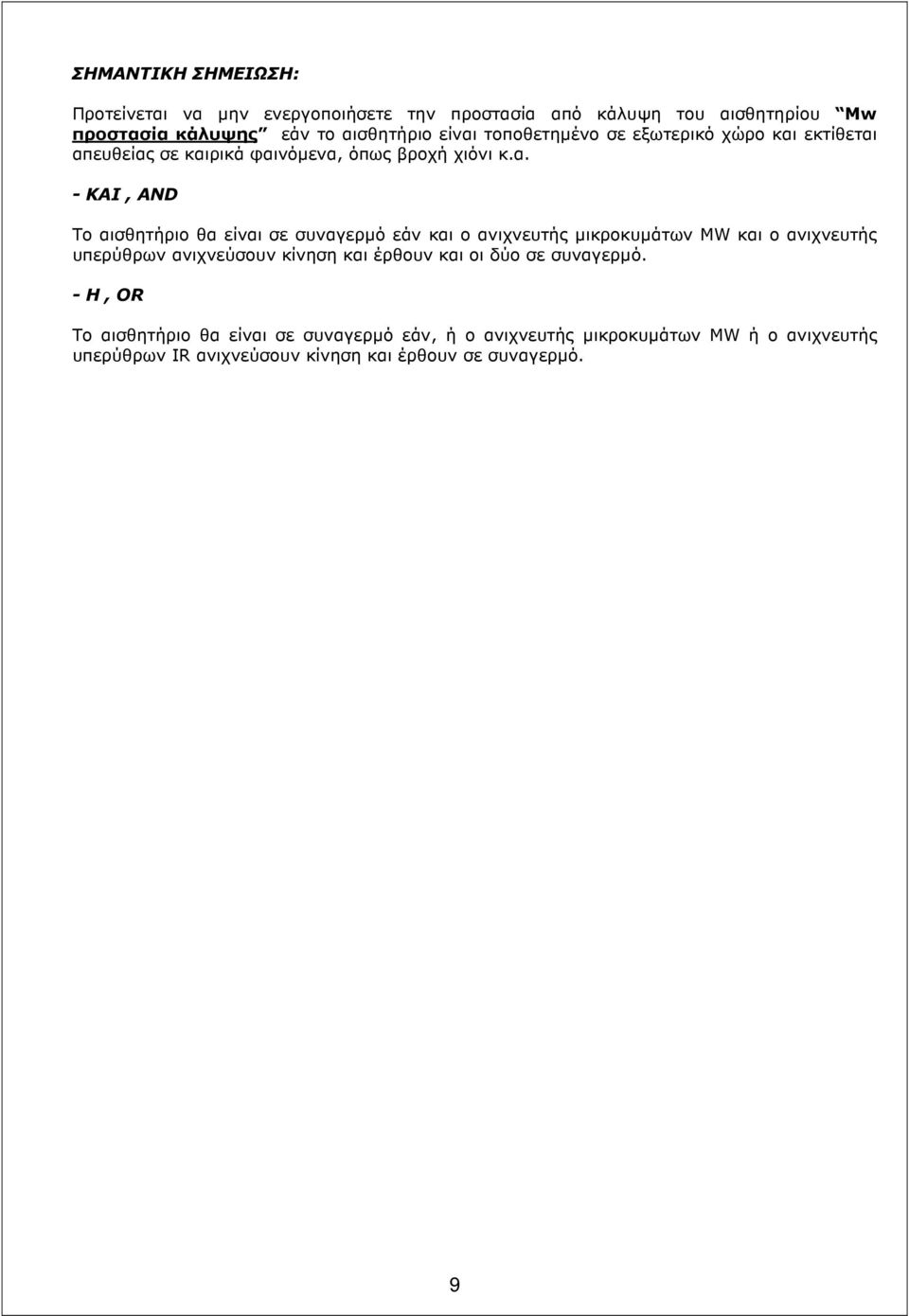

9 ΣΗΜΑΝΤΙΚΗ ΣΗΜΕΙΩΣΗ: Προτείνεται να µην ενεργοποιήσετε την προστασία από κάλυψη του αισθητηρίου Mw προστασία κάλυψης εάν το αισθητήριο είναι τοποθετηµένο σε εξωτερικό χώρο και εκτίθεται απευθείας σε καιρικά φαινόµενα, όπως βροχή χιόνι κ.α. - ΚΑΙ, AND Το αισθητήριο θα είναι σε συναγερµό εάν και ο ανιχνευτής µικροκυµάτων MW και ο ανιχνευτής υπερύθρων ανιχνεύσουν κίνηση και έρθουν και οι δύο σε συναγερµό. - Η, OR Το αισθητήριο θα είναι σε συναγερµό εάν, ή ο ανιχνευτής µικροκυµάτων MW ή ο ανιχνευτής υπερύθρων IR ανιχνεύσουν κίνηση και έρθουν σε συναγερµό. 9
