1 ΕΓΧΕΙΡΙ ΙΟ Ο ΗΓΙΩΝ

2 Ευχαριστούµε που επιλέξατε τον ανιχνευτή µας. Ο 9456/9457 είναι ένας εξωτερικός µικρών διαστάσεων ανιχνευτής, ιδιαίτερα ικανός για να εγκαθίσταται σε πατζούρια / παράθυρα / πόρτες. Τα χαρακτηριστικά του των καθιστούν κατάλληλο για εγκατάσταση σε εξωτερικό χώρο και ειδικότερα όταν οι συνθήκες το απαιτούν κάποιον συγκεκριµένο χώρο. Ο ανιχνευτής δηµιουργεί µια πολύ στενή δέσµη τύπου κουρτινας (περίπου 7,5 µοιρών) και έχει ρυθµιζόµενη εµβέλεια δέσµης έως 12 µέτρα. Είναι κατασκευασµένος από υλικά ανθεκτικά στις συνθήκες του περιβάλλοντος και ανθίσταται στην επίδραση της υγρασίας. Η ηλεκτρονική του πλακέτα είναι επικαλυµµένη µε µια ειδική ρητίνη που τον ενισχύει έναντι στις ατµοσφαιρικές συνθήκες. Ο ακριβής σχεδιασµός και τα ψηφιακά µικροκυµατικά σήµατα τον καθιστούν πολύ σταθερό. Ο ασύρµατος εξωτερικός ανιχνευτής τύπου κουρτίνας πρέπει να χρησιµοποιείται σε συνδυασµό µε τον ασύρµατο δέκτη ΠΕΡΙΓΡΑΦΗ ΑΝΙΧΝΕΥΤΗ: 1- (Normally Closed) επαφή. Εάν δεν χρησιµοποιείται αφήστε την κλειστή. 2-Μπαταρία τροφοδοσίας. Εισάγετε µε σωστή πολικότητα. Το ηλεκτρονικό κύκλωµα προστατεύεται από εφαρµογή λάθους πολικότητας. Χρησιµοποιήστε µόνο µπαταρίες 3,6V µεγέθους ½ ΑΑ 3-Προστασία ολιοφθοράς/έλεγχος/ρύθµιση: Κατά τη διάρκεια της φυσιολογικής λειτουργίας 4-Κόκκινο λαµπάκι LED: Κατά τη διάρκεια της κατάστασης ελέγχου,γίνεται αποστολή συναγερµού. Κατά τη διάρκεια της κατάστασης εκµάθησης δείχνει πως γίνεται αποστολή σήµατος προστασίας από δολιοφθορά. 5- Κίτρινο λαµπάκι LED: Κατά τη διάρκεια της κατάστασης ελέγχου, δείχνει πως τα µικροκύµατα είναι ενεργοποιηµένα. Κατά τη διάρκεια της κατάστασης εκµάθησης δείχνει πως γίνεται αποστολή σήµατος συναγερµού. 6-Πράσινο λαµπάκι LED: Κατά τη διάρκεια της κατάστασης ελέγχου, δείχνει πως ο υπέρυθρος ανιχνευτής είναι ενεργοποιηµένος. Κατά τη διάρκεια της κατάστασης εκµάθησης δείχνει πως γίνεται αποστολή σήµατος χαµηλής τάσης µπαταρίας. 7-Ποτενσιόµετρο ρύθµισης µήκους ανίχνευσης µικροκυµάτων. Ρυθµίστε το µήκος ανίχνευσης των µικροκυµάτων. 8-Ποτενσιόµετρο ρύθµισης µήκους του υπέρυθρου ανιχνευτή. Ρυθµίστε το µήκος ανίχνευσης των υπέρυθρων κυµάτων. 9-Πυροηλεκτρικό στοιχείο. Μην αγγίζετε την ευαίσθητη περιοχή. Χρησιµοποιείστε αλκοόλη για καθαρισµό της επιφάνειας. 2

3 ΙΑΓΡΑΜΜΑ ΑΝΙΧΝΕΥΣΗΣ Πλάγια όψη ανίχνευσης Κάτοψη ανίχνευσης ΚΑΤΑΣΤΑΣΗ ΕΚΜΑΘΗΣΗΣ ΑΙΣΘΗΤΗΡΙΟΥ Προκειµένου να προστατεύσουµε κάποιες περιοχές, το αισθητήριο θα πρέπει να οριστεί έτσι ώστε να είναι ικανό να αποστείλει σήµατα, σε έναν ασύρµατο δέκτη Κάθε αισθητήριο έχει έναν σειριακό αριθµό ο οποίος είναι µοναδικός για το κάθε αισθητήριο. Όταν το αισθητήριο τροφοδοτείτε, εκπέµπει εναλλακτικά προστασία δολιοφθοράς (κόκκινο led), συναγερµό (κίτρινο led), χαµηλή τάση µπαταρίας (πράσινο led). Για να αποσταλούν όλες οι συνθήκες που υπόκειται, (συναγερµός, δολιοφθορά, Χαµηλή τάση µπαταρίας) τροφοδοτείστε το αισθητήριο µε την µπαταρία του. Θέστε τον δέκτη 9423 σε κατάσταση εκµάθησης (δείτε τις οδηγίες του δέκτη) και µετά τοποθετείστε την µπαταρία στο αισθητήριο έτσι ώστε να αρχίσει η επικοινωνία. Προσοχή: Μετά την πρώτη επικοινωνία των 3 περιστατικών (συναγερµός, δολιοφθορά, Χαµηλή τάση µπαταρίας) το αισθητήριο στέλνει τα σήµατα αυτά µε την ίδια πάντα φορά, κάθε φορά που τροφοδοτείτε από την µπαταρία του. Βάλτε την µπαταρία στο αισθητήριο. Τα 3 λαµπάκια LED αναβοσβήνουν διαδοχικά για περίπου 60 δευτερόλεπτα. Μετά από τον χρόνο των 60 δευτερολέπτων το αισθητήριο µεταβαίνει σε φυσιολογική κατάσταση λειτουργίας, όλα τα λαµπάκια LED σβήνουν και ενεργοποιείται η κατάσταση χαµηλής κατανάλωσης ενέργειας. 3

4 ΚΑΤΑΣΤΑΣΗ ΕΛΕΓΧΟΥ TEST Για να δοκιµαστεί το µήκος ανίχνευσης του αισθητηρίου, µπορούµε να τοποθετήσουµε το αισθητήριο σε κατάσταση ελέγχου,test. Αυτό συµβαίνει όταν ανοίξουµε το καπάκι του αισθητηρίου (ανοίγει και η επαφή δολιοφθοράς του αισθητηρίου). Και τα 3 λαµπάκια LED είναι αναµµένα και αναβοσβήνουν έτσι ώστε µας δείξει πως είναι σε κατάσταση ελέγχου. Με τον τρόπο αυτό µπορούµε να δούµε τη λειτουργία κάθε ανιχνευτή ξεχωριστά (υπέρυθρος, µικροκυµατικός, κατάσταση συναγερµού). Το αισθητήριο δεν παρεµποδίζεται ποτέ. Ρυθµίστε τον υπέρυθρο και τον µικροκυµατικό ανιχνευτή ως προς το µήκος ανίχνευσής τους. Μετά από περίπου 3 λεπτά το αισθητήριο επιστρέφει σε φυσιολογική κατάσταση. ΚΑΤΑΣΤΑΣΗ ΡΥΘΜΙΣΗΣ Μπείτε στην κατάσταση ρύθµισης για ενεργοποίηση / απενεργοποίηση της εξωτερικής επαφής και ρύθµιση του χρόνου αναστολής λειτουργίας µεταξύ των ανιχνεύσεων. Εισάγετε την µπαταρία και πατήστε τον διακόπτη δολιοφθοράς για να µπείτε στην κατάσταση ρύθµισης. Όλα τα λαµπάκια LED αναβοσβήνουν και µετά µόνο το κίτρινο λαµπάκι αναβοσβήνει για να δείξει πως η εξωτερική επαφή είναι ενεργοποιηµένη. Για απενεργοποίηση της εξωτερικής επαφής κρατήστε πατηµένο τον διακόπτη δολιοφθοράς µέχρι το κίτρινο λαµπάκι να µείνει αναµµένο. Πιέστε τον διακόπτη δολιοφθοράς για να δείτε τον χρόνο αναστολής λειτουργίας (το πράσινο λαµπάκι αναβοσβήνει δείχνοντας οτι ο χρόνος είναι 3 λεπτά). Για να ορίσετε χρόνο 6 λεπτών κρατήστε πατηµένο τον διακόπτη δολιοφθοράς µέχρι το πράσινο λαµπάκι να µείνει αναµµένο. ΧΑΜΗΛΗ ΤΑΣΗ ΜΠΑΤΑΡΙΑΣ Το αισθητήριο είναι ικανό να ανιχνεύσει πότε η µπαταρία του έχει χαµηλή τάση. Το σήµα εκπέµπεται µε τον ίδιο τρόπο που εκπέµπεται, ο συναγερµός, η δολιοφθορά, επαφή ή επιτήρηση. Εάν το αισθητήριο δείξει χαµηλή τάση µπαταρίας, αντικαταστήστε την άµεσα έτσι ώστε να αποφευχθεί οποιαδήποτε απρόβλεπτη συµπεριφορά. ΑΙΣΘΗΤΗΡΑΣ ΟΛΙΟΦΘΟΡΑΣ ΚΑΙ ΕΠΑΦΗ Το αισθητήριο εκπέµπει πάντα την διέγερση του αισθητηρίου δολιοφθοράς είτε είναι σε κατάσταση ελέγχου test, είτε σε φυσιολογική κατάσταση. Κατά τη διάρκεια της κατάστασης ελέγχου η εκποµπή της δολιοφθοράς επιδεικνύεται καθώς ανάβει το κόκκινο λαµπάκι. Κατά τη διάρκεια της φυσιολογικής κατάστασης λειτουργίας διεγείροντας τον διακόπτη δολιοφθοράς, το αισθητήριο θα µεταβεί σε κατάσταση ελέγχου µετά την αποστολή σήµατος δολιοφθοράς. Μέσω της ενσωµατωµένης στο αισθητήριο, επαφής είναι εφικτό να συνδέσουµε µία µαγνητική επαφή (Normally-closed) σε κοντινή απόσταση από το αισθητήριο (µέγιστη απόσταση 50 cm). Κατά το άνοιγµα της µαγνητικής παγίδας, το αισθητήριο θα στείλει σήµα άµεσα και κατά τη διάρκεια της κατάστασης ελέγχου το κόκκινο λαµπάκι θα ανάψει. Αφήστε την ενσωµατωµένη επαφή ανενεργή εάν δεν την χρησιµοποιήσετε προκειµένου να αποφύγουµε περιττή κατανάλωση ενέργειας. ( είτε την ενότητα ΡΥΘΜΙΣΕΙΣ) 4

5 ΣΤΕΡΕΩΣΗ Αφαιρέστε το πλαστικό προστατευτικό της βίδας στην πρόσοψη και ξεβιδώστε µε ένα κατσαβίδι. ΤΡΟΠΟΣ ΠΛΑΓΙΑΣ ΤΟΠΟΘΕΤΗΣΗΣ ΤΡΟΠΟΣ ΕΠΙΤΟΙΧΙΑΣ ΤΟΠΟΘΕΤΗΣΗΣ Staffa di montaggio angolare reversibile Staffa di montaggio a parete ΒΑΣΗ ΠΛΑΓΙΑΣ ΤΟΠΟΘΕΤΗΣΗΣ ΒΑΣΗ ΕΠΙΤΟΙΧΙΑΣ ΤΟΠΟΘΕΤΗΣΗΣ 5

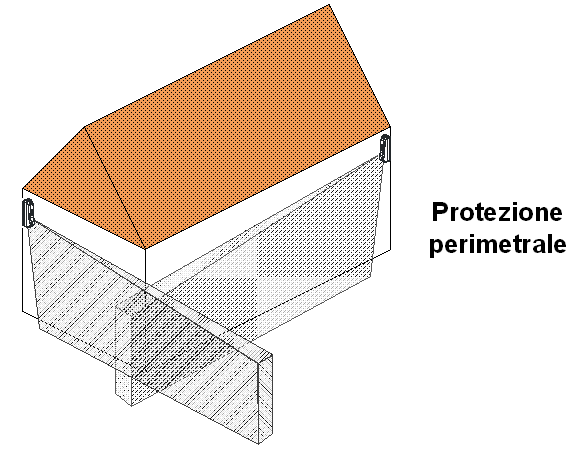

6 Ο ΗΓΟΣ ΤΟΠΟΘΕΤΗΣΗΣ Περιµετρική προστασία Προστασία παραθύρων Προστασία Πόρτας / παραθύρων 6

7 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Μπαταρία ιάρκεια µπαταρίας Παράµετρος Κατάσταση Τιµή Χρόνος αναστολής µεταξύ των συναγερµών Μέγιστη µήκος ανίχνευσης υπερύθρων Μέγιστη µήκος ανίχνευσης µικροκυµάτων Με χρήση 40 συναγερµών/ηµέρα Χωρίς n.c. επαφή, χωρίς επιτήρηση Ρυθµιζόµενος Λιθίου 3,6V 1,1 Ah µεγέθους ½ AA 3 χρόνια 3-6 λεπτά Εµβέλεια εκποµπής σήµατος Οπτική ορατότητα 150 m 12 m 12 m Συχνότητα εκποµπής σήµατος Ενσωµατωµένη επαφή Τύπος επαφής 433,92 MHZ ΝΑΙ N.C. Ρύθµιση επαφής ( ON/OFF ) Ρυθµιζόµενη ΝΑΙ Ένδειξη χαµηλής τάσης µπαταρίας Κατάσταση ελέγχου Χρόνος κατάστασης ελέγχου Συχνότητα µικροκυµάτων Κάθετη επέκταση µικροκυµάτων Οριζόντια επέκταση µικροκυµάτων Κάθετη επέκταση υπερύθρων Οριζόντια επέκταση υπερύθρων Επέκταση κουρτίνας σε, 2m και 10m Χρόνος θέρµανσης Θερµοκρασία λειτουργίας Ενεργοποίηση µε το άνοιγµα του καπακιού ΝΑΙ ΝΑΙ 3 ΛΕΠΤΑ 24,125 GHZ 80 O 32 O 90 O 7,5 O 25 cm, 130 cm 45 s -20/+55 O C 7
