1 Κατάλογος προϊόντων

2 ΙΠΟΛΙΚΗ ΑΝΙΧΝΕΥΣΗ Η χρήση μικροελεγκτών σε ανιχνευτές παθητικών υπερύθρων επιτρέπουν την εφαρμογή των καλύτερων αλγόριθμων για την ανίχνευση ενός κινούμενου προσώπου. Τα PATROL-401PET ψηφιακοί ανιχνευτές PIR εφαρμόζουν την μέθοδο αυτή με τις πλέον σύγχρονες και αποτελεσματικές μεθόδους διπολικής ανίχνευσης. Ο αλγόριθμος αυτός, βασισμένος σε διπολική ανίχνευση, περιλαμβάνει ανάλυση των σημάτων και υπολογισμό των διπολικών παλμών εντός ορισμένων χρονικών διαστημάτων και επιτρέπει στον ανιχνευτή να προσαρμόζεται σε διάφορα αντικείμενα με σύνθετες λειτουργικές συνθήκες. Σε μικρές εγκαταστάσεις με ένα σταθερό κλίμα - όπως διαμερίσματα, μικρά γραφεία ή μικρά καταστήματα - συνιστάται για την ανίχνευση ενός προσώπου, ηχρήσηενός μονοπολικού ή και δύο διπολικών παλμών. Σε μεγάλες εγκαταστάσεις με ένα μεταβαλλόμενο περιβάλλον, όπως είναι οι βιομηχανικές εγκαταστάσεις, εμπορικά κέντρα, σούπερ μάρκετ, αποθήκες ή υπόστεγα, όπου ο ανιχνευτής υπόκειται σε πιο αυστηρές προϋποθέσεις, είναι πιο αποτελεσματικό να χρησιμοποιήσετε έναν αλγόριθμο διπολικό, βασισμένο σε 3 ή 4 παλμούς. Η αρχή της διπολικής ανίχνευσης οδήγησε σε ανιχνευτή με υψηλή προστασία από παρεμβολές, η οποία δεν επηρεάζεται από μεταβολές, όπως την έκθεση σε απευθείας έντονο φως, απότομες αλλαγές θερμοκρασίας, παρεμβολές ραδιοσυχνοτήτων (RFI) και ηλεκτρομαγνητικές παρεμβολές (ΕΝΙ). Τα PATROL-401PET ψηφιακοί ανιχνευτές PIR, που βασίζονται σε διπολικό παλμός ανίχνευσης, μπορούν να ανιχνεύσουν με επιτυχία την κυκλοφορία ενός ατόμου, παρά τις διάφορες αλληλεπιδράσεις παρεμβολών που βρίσκονται συνήθως σε μεγάλες εγκαταστάσεις και ουσιαστικά μπορεί να εξαλειφθεί η δημιουργία εσφαλμένων συναγερμών και το κόστος της άσκοπης κινητοποίησης.

3 ΘΩΡΑΚΙΣΗ ΑΠΟ ΠΑΡΕΜΒΟΛΕΣ ΡΑ ΙΟΣΥΧΝΟΤΗΤΩΝ (RFI) ΗσειράPATROL PIR ανιχνευτών διαθέτουν υψηλή προστασία από παρεμβολές ραδιοσυχνοτήτων. εν υπάρχει καμία ειδοποίηση συναγερμού με λειτουργία ενός πομπού 10 watt σε μια περιοχή του 1 m μετάδοσης, και σε μια ζώνη συχνοτήτων από 10 MHz έως 1000 MHz. ΘΩΡΑΚΙΣΗ ΑΠΟ ΗΛΕΚΤΡΟΜΑΓΝΗΤΙΚΕΣ ΠΑΡΕΜΒΟΛΕΣ (ΕΝΙ) Ένας από τους λόγους εσφαλμένων συναγερμών των ανιχνευτών είναι ευαισθησία τους σε ηλεκτρομαγνητικά πεδία, κυρίως από συσκευές κατανάλωσης ενέργειας ή διάφορες πηγές ηλεκτρομαγνητικών πεδίων. ΗσειράPATROL PIR ανιχνευτών διαθέτουν φίλτρα ΕΝΙ, που προστατεύει τους ανιχνευτές από ηλεκτρομαγνητικές αλληλεπιδράσεις στο περιβάλλον που βρίσκονται. Τα Φίλτρα ΕΝΙ μειώνουν τόσο τα επίπεδα θορύβου, ώστε με τον τρόπο αυτό αποκλείουν τους εσφαλμένους συναγερμούς.

4 ΑΝΤΙΣΤΑΘΜΙΣΗ ΘΕΡΜΟΚΡΑΣΙΑΣ ΗσειράPATROL PIR ανιχνευτών είναι εξοπλισμένη με μια αυτόματη λειτουργία αντιστάθμισης θερμοκρασίας, που επιτρέπει την αποτελεσματική σταθεροποίηση της λειτουργίας του ανιχνευτή, ενισχύοντας του την προστασία για εσφαλμένους συναγερμούς σε δύσκολα περιβάλλοντα, και ιδιαίτερα σε αιφνίδιες αλλαγές θερμοκρασίας. ΘΩΡΑΚΙΣΗ ΑΙΣΘΗΤΗΡΑ (Pyrosensor) Η ειδική θωράκιση του αισθητήρα προστατεύει τον πυροηλεκτρικό ανιχνευτή από τη διείσδυση μικροσωματιδίων και μικρών εντόμων, εξαλείφοντας έτσι άλλο ένα από τα κύρια αίτια των εσφαλμένων συναγερμών. ΟΠΤΙΚΟΗΛΕΚΤΡΟΝΙΚΟ ΡΕΛΛΕ Σε αντίθεση με τα συμβατικά Ηλεκτρομαγνητικά ρελλέ, το Oπτικοηλεκτρονικό ρελλέ είναι πιο ανθεκτικό στο να παρουσιάσει δυσλειτουργία λόγω της έλλειψης μηχανικής επαφής. Ως αποτέλεσμα, η διάρκειας ζωής του υλικού είναι σημαντικά παρατεταμένη και έτσι, εξασφαλίζεται μεγαλύτερη αξιοπιστία. Τα κύρια πλεονεκτήματα της αναμετάδοσης του «OptoMos» ρελλέ είναι η θωράκιση του όσον αφορά τα εξωτερικά μαγνητικά και ηλεκτρομαγνητικά πεδία, η απουσία επαγωγικής τάσης, καθώς και η λειτουργία υψηλής ταχύτητας με μικρή κατανάλωση.

5 ΦΑΚΟΙ Fresnel Technology Inc. ΗσειράPATROL ανιχνευτών παθητικών υπερύθρων είναι εξοπλισμένη με αυθεντικούς φακούς Fresnel. Οι Multifocal οπτικοί φακοί Fresnel Technologies Inc. αποτελούνται από "POLY IR " και έχοντας το πάχος του 0.39 mm (0,015 ") επιτρέπουν την πιο αποτελεσματική είσοδο της υπέρυθρης ενέργειας από την περιοχή ανίχνευσης και τον αποκλεισμό των εσφαλμένων συναγερμών που προκύπτουν από την έκθεση σε άμεση ή αντανακλώμενο φωτισμό από προβολείς, ηλιακό φως ή φώτα αυτοκινήτου. Οι ανωτέρω ιδιότητες φακού επιτρέπουν την τοποθέτηση των αισθητήρων της σειράς PATROL PIR ακριβώς δίπλα σε παράθυρα χωρίς κανένα πρόβλημα. ΜΗΧΑΝΙΚΗ ΠΡΟΣΤΑΣΙΑ ΤΩΝ ΠΥΡΟΗΛΕΚΤΡΙΚΩΝ ΑΙΣΘΗΤΗΡΩΝ ΟαισθητήραςPIR των PATROL-401PET προστατεύεται αξιόπιστα από παρεμβολές RF από ειδικό περίβλημα νικελίου. ΤΕΤΡΑΠΛΟΙ ΠΥΡΟΗΛΕΚΤΡΙΚΟΙ ΑΙΣΘΗΤΗΡΕΣ Οι Παθητικοί ανιχνευτές υπερύθρων είναι εξοπλισμένοι με αισθητήρες ΤΕΤΡΑΠΛΩΝ PIR ώστε να παρέχουν την καλύτερη προστασία του χώρου κάλυψης. ΟανιχνευτήςPATROL -401PET με τον ΤΕΤΡΑΠΛΟ PIR αισθητήρα παρέχει ακριβή εστίαση στο αντικείμενο εντοπισμού, συμπεριλαμβανομένων όλων των ζωνών ανίχνευσης. Επιτρέπει την καλύτερη δυνατή ανίχνευση ενός κινούμενου ατόμου σε μια περιοχή που προστατεύεται με σύστημα συναγερμού.

6 ΥΨΗΛΗΣ ΠΟΙΟΤΗΤΑΣ ΑΝΙΧΝΕΥΤΗΣ Ο PATROL-201PET είναι παθητικός υπέρυθρος και με ανοχή στα ζώα έως 20 κιλά. Ενσωματώνει ένα αποτελεσματικό σύστημα ανίχνευσης, που παρέχει την μέγιστη αποτροπή του ψευδή συναγερμού καθώς και την ακριβή ρύθμιση ευαισθησίας γιατοβάροςτουζώου. Ο PATROL-201PET έχει κομψό σχεδιασμό και είναι ιδανικό για κάθε εσωτερικό χώρο. ΠΛΕΟΝΕΚΤΗΜΑΤΑ Αγνοεί τα ζώα βάρους έως 20 Kg και 1 m ύψος. Ακριβή ρύθμιση ευαισθησίας για το βάρος του ζώου. Επεξεργαστής ο οποίος επιλέγει και υπολογίζει τους παλμούς σύμφωνα με την δύναμη του σήματος στον ανιχνευτή. Αυθεντικός φακός Fresnel ο οποίος προστατεύει τον ανιχνευτή από ψευδής συναγερμούς και τις ηλιακές ακτίνες. Στον ανιχνευτή υπάρχει ειδικό κάλυμμα που προστατεύει τον αισθητήρα που έχει αποτέλεσμα την αποφυγή ψευδών συναγερμών. Ακτίνα κάλυψης 15m x 90. Πλήρη προστασία από παρεμβολές ραδιοσυχνοτήτων. εν δίνει συναγερμό με λειτουργία ενός πομπού 10 watt σε μια περιοχή του 1 μέτρου μετάδοσης. Το ρελλέ του ανιχνευτή είναι οπτικοηλεκτρονικό που προσφέρει με απεριόριστο αριθμό κύκλων λειτουργίας. Ο ανιχνευτής παραμένει σε λειτουργία και σε θερμοκρασία κάτω των -30 ο WIDE ANGLE LENS Top View Side View

7 Εξωτερικό ενδεικτικό για Led Κλέμμες σύνδεσης Ενδεικτικό Led Οανιχνευτής201 επιλέγει και μετράει αυτόματα τους παλμούς. Jumper για απενεργοποίηση του ενδεικτικού Led Υψηλής ποιότητας πύρο-ηλεκτρικού αισθητήρα Αυτόματη αναγνώριση της θερμοκρασίας. Έχει αποτέλεσμα να σταθεροποιεί την λειτουργία του ανιχνευτή ανάλογα τις θερμοκρασίες του περιβάλλοντος. Ειδικός φακός Fresnel για προστασία του ανιχνευτή από τις ηλιακές ακτίνες και από το έντονο φωτισμό Διακόπτης Tamper Ειδική ρύθμιση για το βάρος των ζώων Ειδικές θέσεις για την σωστή στήριξη της κεντρικής πλακέτας ΟανιχνευτήςPATROL-201PET είναι ιδανικός για κατοικίες αλλά και για βιομηχανικές εγκαταστάσεις. Ο PATROL-201PET είναιέναςαξιόπιστοςανιχνευτής, που ικανοποιεί όλες τις ανάγκες του εγκαταστάτη αλλά και του τελικού χρήστη. ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Ταχύτητα ανίχνευσης: m/sec Είσοδο τροφοδοσίας: Vdc Κατανάλωση σε κατάσταση συναγερμού:.. 9.7mA Μέθοδο παλμών:. Αυτόματα Περίοδο συναγερμού:. 3 δευτερόλεπτα Ακτίνα κάλυψης:...15 μέτρα Έξοδος ρελλέ :. NC, 60V, 120mA, 16Ω Αντοχή στο φως: λιγότερο από Lux Θερμοκρασία λειτουργίας: C ~ +50 C Θερμοκρασία αποθήκευσης: C ~ +80 C Αντοχή RFI:....30V/m σε συχνότητα: MHz-1.000MHz Αντοχή ΕΜΙ:... >0.5kV Βάρος:.. 94gr

8 ΥΨΗΛΗ ΤΕΧΝΟΛΟΓΙΑ ΚΑΙ ΑΞΙΟΠΙΣΤΙΑ Ο PATROL-401PET είναι ψηφιακός υπέρυθρος με ανοχή στα ζώα μέχρι 35 κιλά. Ένας μοναδικός συνδυασμός τεχνολογίας, η οποία περιλαμβάνει διπολική ανίχνευση και τετραπλό πυροηλεκτρικό αισθητήρα κάνει τον ανιχνευτή PATROL-401PET σταθερό, αξιόπιστο και με αντοχή στα ζώα μέχρι 35 κιλά. ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Αντοχή στα ζώα μέχρι 35 κιλά και 1 μέτρο ύψος. Τετραπλό πυροηλεκτρικό στοιχείο που επιτρέπει την ακριβή εστίαση του ανιχνευτή IR σε οποιαδήποτε περιοχή. Γωνία ανίχνευσης φακού Τετραπλός πυροηλεκτρικός αισθητήρας Top View Side View ΕΝΑΣ ΜΟΝΑ ΙΚΟΣ ΑΛΓΟΡΙΘΜΟΣ Ο αλγόριθμος αυτός είναι βασισμένος σε διπολική ανίχνευση και ελέγχετε με μικροεπεξεργαστή για την τέλεια ανίχνευση της ανθρώπινης κίνησης στον χώρο και την ελαχιστοποίηση των ψευδών συναγερμών. ιπολική Ανίχνευση

9 Εξωτερικό ενδεικτικό για Led Κλέμμες σύνδεσης Ενδεικτικό Led Jumper για απενεργοποίηση του ενδεικτικού Led Ρύθμιση παλμού διπολικής ανίχνευσης Τετραπλό πυροηλεκτρικό στοιχείο Ειδική ρύθμιση για το βάρος των ζώων Αυτόματη αναγνώριση της θερμοκρασίας. Ειδικός φακός Fresnel για προστασία του ανιχνευτή από τις ηλιακές ακτίνες και από το έντονο φωτισμό Διακόπτης Tamper Ο PATROL-401PET έχει ολοκληρωμένη προστασία από τις ραδιοσυχνότητες (RFI). εν υπάρχει περίπτωση συναγερμού σε μετάδοση 10Watt και σε ακτίνα 1 μέτρο με συχνότητα 10MHz έως 1000MHz. Στον ανιχνευτή υπάρχει ειδικό κάλυμμα που προστατεύει τον αισθητήρα που έχει αποτέλεσμα την αποφυγή ψευδών συναγερμών Ο ανιχνευτής παραμένει σε λειτουργία και σε θερμοκρασία κάτω των -30 ο Ο PATROL-401PET είναι ιδανικός για κατοικίες αλλά και για βιομηχανικές εγκαταστάσεις. Ο PATROL-401PET σας εξασφαλίζει σταθερή λειτουργία και μέγιστη ασφάλεια σε οποιοδήποτε περιβάλλον. ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Ταχύτητα ανίχνευσης: m/sec Είσοδο τροφοδοσίας: Vdc Κατανάλωση σε κατάσταση συναγερμού:. 11.5mA Μέθοδο παλμών:.. Διπολικά 1.2 Περίοδο συναγερμού: 3 δευτερόλεπτα Ακτίνα κάλυψης:..15 μέτρα Έξοδος ρελλέ : NC, 60V, 120mA, 16Ω Αντοχή στο φως: λιγότερο από Lux Θερμοκρασία λειτουργίας: C ~ +50 C Θερμοκρασία αποθήκευσης: C ~ +80 C Αντοχή RFI:....30V/m σε συχνότητα: MHz-1.000MHz Αντοχή ΕΜΙ:.. >0.5kV Βάρος: 95gr

10 ΠΑΘΗΤIΚΟΣ ΥΠΕΡΥΘΡΟΣ ΑΝIΧΝΕΥΤΗΣ : Το παράδειγμα της αξιόπιστης ανίχνευσης. Ο PATROL-701 προσφέρει ένα αποτελεσματικό σύστημα ανίχνευσης. Μέγιστη προστασία από ψευδείς συναγερμούς και έναν μοντέρνο κομψό σχεδιασμό. Ο PATROL- 701 είναι ένας ιδανικός υπέρυθρος ανιχνευτής ανθρώπινης κίνησης που καλύπτει ομοιόμορφα κάθε σημείο της ανιχνεύσιμης περιοχής. ΠΛΕΟΝΕΚΤΗΜΑΤΑ Αυτόματη επιλογή και καταμέτρηση των εισερχόμενων παλμών ανάλογα με την ισχύ του σήματος. Ρύθμιση ευαισθησίας για καλύτερη απόδοση του ανιχνευτή Οπτικοηλεκτρονικό ρελλέ Ακτίνα κάλυψης 18 μέτρα x90 ο ΑΝΟΙΚΤΗ ΓΩΝΙΑ ΦΑΚΟΣ Top View Side View ΚΟΥΡΤΙΝΑ ΦΑΚΟΣ Top View ΜΕΓΑΛΗΣ ΑΠΟΣΤΑΣΗΣ ΦΑΚΟΣ Top View Side View Side View

11 Εξωτερικό ενδεικτικό για Led Ενδεικτικό Led Κλέμμες σύνδεσης Οανιχνευτής701 επιλέγει και μετράει αυτόματα τους παλμούς Jumper για απενεργοποίηση του ενδεικτικού Led Ρύθμιση ευαισθησίας Pir Ρύθμιση βίδας ασφαλείας Υψηλής ποιότητας Πύρο ηλεκτρικός αισθητήρας Ειδικές θέσεις για την σωστή στήριξη της κεντρικής πλακέτας Διακόπτης Tamper Ειδικός φακός Fresnel για προστασία του ανιχνευτή από τις ηλιακές ακτίνες και από το έντονο φωτισμό. Αυτόματη αναγνώριση της θερμοκρασίας. Έχει αποτέλεσμα να σταθεροποιεί την λειτουργία του ανιχνευτή ανάλογα τις θερμοκρασίες του περιβάλλοντος Πλήρη προστασία από παρεμβολές ραδιοσυχνοτήτων. εν δίνει συναγερμό με λειτουργία ενός πομπού 10 watt σε μια περιοχή του 1 μέτρου μετάδοσης. Στον ανιχνευτή υπάρχει ειδικό κάλυμμα που προστατεύει τον αισθητήρα που έχει αποτέλεσμα την αποφυγή ψευδών συναγερμών. Ο ανιχνευτής παραμένει σε λειτουργία και σε θερμοκρασία κάτω των -30 ο. Ο PATROL-701 σας προσφέρει μέγιστη προστασία με χαμηλό κόστος. Ο PATROL-701 είναι ο τέλειος ανιχνευτής που καλύπτει τις υψηλότερες απαιτήσεις και προσδοκίες. ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Ταχύτητα ανίχνευσης: m/sec Είσοδο τροφοδοσίας: Vdc Κατανάλωση σε κατάσταση συναγερμού: 10mA Μέθοδο παλμών:... Αυτόματα Περίοδο συναγερμού:. 3 δευτερόλεπτα Ακτίνα κάλυψης: μέτρα Έξοδος ρελλέ : NC, 60V, 120mA, 16Ω Αντοχή στο φως: λιγότερο από Lux Θερμοκρασία λειτουργίας: C ~ +50 C Θερμοκρασία αποθήκευσης: C ~ +80 C Αντοχή RFI:....30V/m σε συχνότητα: MHz-1.000MHz Αντοχή ΕΜΙ:... >0.5kV Βάρος:. 94gr

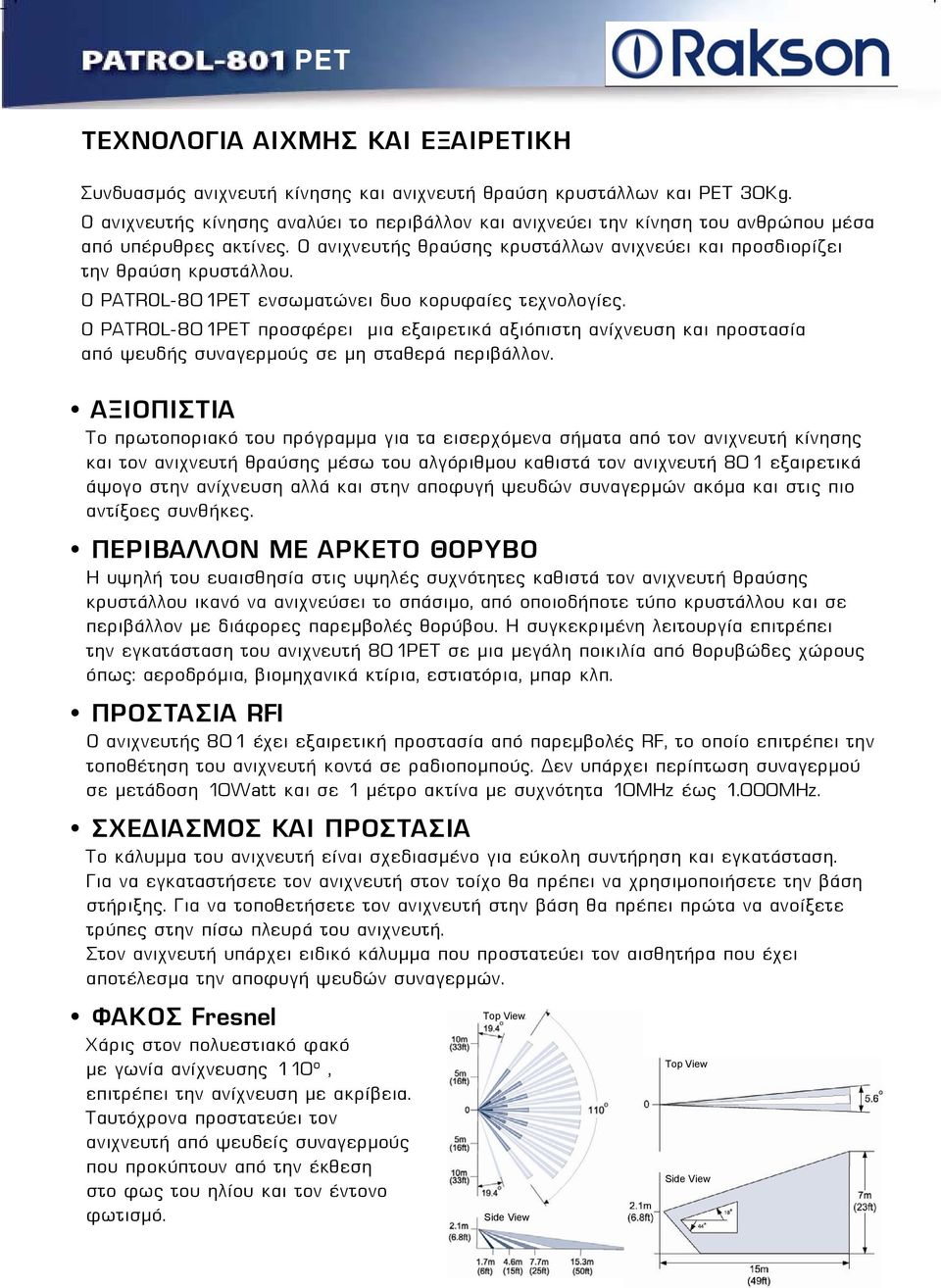

12 PET ΤΕΧΝΟΛΟΓΙΑ ΑΙΧΜΗΣ ΚΑΙ ΕΞΑΙΡΕΤΙΚΗ Συνδυασμός ανιχνευτή κίνησης και ανιχνευτή θραύση κρυστάλλων και PET 30Kg. Ο ανιχνευτής κίνησης αναλύει το περιβάλλον και ανιχνεύει την κίνηση του ανθρώπου μέσα από υπέρυθρες ακτίνες. Ο ανιχνευτής θραύσης κρυστάλλων ανιχνεύει και προσδιορίζει την θραύση κρυστάλλου. Ο PATROL-801PET ενσωματώνει δυο κορυφαίες τεχνολογίες. Ο PATROL-801PET προσφέρει μια εξαιρετικά αξιόπιστη ανίχνευση και προστασία από ψευδής συναγερμούς σε μη σταθερά περιβάλλον. ΑΞΙΟΠΙΣΤΙΑ Το πρωτοποριακό του πρόγραμμα για τα εισερχόμενα σήματα από τον ανιχνευτή κίνησης και τον ανιχνευτή θραύσης μέσω του αλγόριθμου καθιστά τον ανιχνευτή 801 εξαιρετικά άψογο στην ανίχνευση αλλά και στην αποφυγή ψευδών συναγερμών ακόμα και στις πιο αντίξοες συνθήκες. ΠΕΡΙΒΑΛΛΟΝ ΜΕ ΑΡΚΕΤΟ ΘΟΡΥΒΟ Η υψηλή του ευαισθησία στις υψηλές συχνότητες καθιστά τον ανιχνευτή θραύσης κρυστάλλου ικανό να ανιχνεύσει το σπάσιμο, από οποιοδήποτε τύπο κρυστάλλου και σε περιβάλλον με διάφορες παρεμβολές θορύβου. Η συγκεκριμένη λειτουργία επιτρέπει την εγκατάσταση του ανιχνευτή 801PET σε μια μεγάλη ποικιλία από θορυβώδες χώρους όπως: αεροδρόμια, βιομηχανικά κτίρια, εστιατόρια, μπαρ κλπ. ΠΡΟΣΤΑΣΙΑ RFI Οανιχνευτής801 έχει εξαιρετική προστασία από παρεμβολές RF, το οποίο επιτρέπει την τοποθέτηση του ανιχνευτή κοντά σε ραδιοπομπούς. εν υπάρχει περίπτωση συναγερμού σε μετάδοση 10Watt και σε 1 μέτρο ακτίνα με συχνότητα 10MHz έως 1.000MHz. ΣΧΕ ΙΑΣΜΟΣ ΚΑΙ ΠΡΟΣΤΑΣΙΑ Το κάλυμμα του ανιχνευτή είναι σχεδιασμένο για εύκολη συντήρηση και εγκατάσταση. Για να εγκαταστήσετε τον ανιχνευτή στον τοίχο θα πρέπει να χρησιμοποιήσετε την βάση στήριξης. Για να τοποθετήσετε τον ανιχνευτή στην βάση θα πρέπει πρώτα να ανοίξετε τρύπες στην πίσω πλευρά του ανιχνευτή. Στον ανιχνευτή υπάρχει ειδικό κάλυμμα που προστατεύει τον αισθητήρα που έχει αποτέλεσμα την αποφυγή ψευδών συναγερμών. ΦΑΚΟΣ Fresnel Χάρις στον πολυεστιακό φακό με γωνία ανίχνευσης 110 ο, επιτρέπει την ανίχνευση με ακρίβεια. Ταυτόχρονα προστατεύει τον ανιχνευτή από ψευδείς συναγερμούς που προκύπτουν από την έκθεση στοφωςτουηλίουκαιτονέντονο φωτισμό. Top View Side View Top View Side View

13 PET Εξωτερικό ενδεικτικό για Led Jumper για απενεργοποίηση του ενδεικτικού Led Δυο οπτικοηλεκτρονικά ρελλέ Ηλεκτρικό μικρόφωνο Πύροηλεκτρικός αισθητήρας Επιλογή τύπου κρυστάλλου Επιλογή ακτίνα κάλυψης Αυτόματη αντιστάθμιση θερμοκρασίας Ειδική ρύθμιση για το βάρος των ζώων Διακόπτης Tamper Ειδικός φακός Fresnel για προστασία του ανιχνευτή από τις ηλιακές ακτίνες και από το έντονο φωτισμό. Jumper για αριθμό παλμών Jumper για κατάσταση λειτουργίας ή για Τεστ μικροφώνου Ο PATROL-801PET είναι ιδανικός για κατοικίες αλλά και για βιομηχανικές εγκαταστάσεις και εξασφαλίζει σταθερή λειτουργία και μέγιστη ασφάλεια σε οποιοδήποτε περιβάλλον. ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Ταχύτητα ανίχνευσης: m/sec Είσοδο τροφοδοσίας: Vdc Κατανάλωση σε κατάσταση συναγερμού:. 18,4mA Μέθοδο παλμών:.. Αυτόματα Περίοδο συναγερμού: 3 δευτερόλεπτα Χρόνος εκκίνησης: δευτερόλεπτα Ακτίνα κάλυψης:... 15m x 110 o Έξοδος ρελλέ : NC, 60V, 120mA, 16Ω Αντοχή στο φως:. λιγότερο από Lux Θερμοκρασία λειτουργίας: C ~ +50 C Ακτίνα κάλυψης PIR:..15m x 90 o Ακτίνα κάλυψης μικροφώνου:.12m m x 160 o Αντοχή RFI:...30V/m Σε συχνότητα:.. 10MHz-1.000MHz Αντοχή ΕΜΙ:.... >0.5kV Βάρος:... 97gr

14 ΒΑΣΗ ΑΝΙΧΝΕΥΤΩΝ Η βάση ανιχνευτών είναι κοινή για όλους τους τύπους ανιχνευτών. Σας επιτρέπει την εγκατάσταση του ανιχνευτή σε γωνία ή σε τοίχο. Ένα ιδιαίτερο χαρακτηριστικό της βάσης είναι ότι επιτρέπει το πέρασμα του καλωδίου μέσα από το στήριγμα, με εύκολη σύνδεση του καλωδίου στις τερματικές κλέμμες του ανιχνευτή. Η χρήση της βάσης απλοποιεί την εγκατάσταση και επιτρέπει την ακριβή ρύθμιση γωνίας. ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ιαφορετικές δυνατότητες τοποθέτησης Ακριβή ρύθμιση του ανιχνευτή Ειδικό πέρασμα για το καλώδιο Εντυπωσιακός σχεδιασμός Υψηλή ποιότητα κατασκευής Προσιτή τιμή Ειδικό πέρασμα για το καλώδιο Το υλικό Β τοποθετείτε στον τοίχο με δυο βίδες Το υλικό Α βρίσκετε στο πίσω μέρος της βάσης και στηρίζετε με δυο βίδες Πρόσθετος προσαρμογέας για την στήριξη της βάσης σε γωνία

15 ΧΑΜΗΛΕΣ ΖΩΝΕΣ 1. Μετακινείστε την πλακέτα του ανιχνευτή στην θέση Β 2. Τοποθετήστε τον ανιχνευτή Patrol στην βάση και δώστε κλίση 10 ο -15 ο. Στην συγκεκριμένη ρύθμιση το διάγραμμα του φακού παραμένει το ίδιο και μεγαλώνει τις χαμηλές ζώνες ανίχνευσης. Θέση «Β» Side View

16 ACS-102 : Ασύρματο σετ συναγερμού ΧΡΗΣΕΙΣ Το ασύρματο σετ μονού καναλιού και διπλού καναλιού αποτελείτε από τον δέκτη και από τους φορητούς πομπούς. Μπορεί να χρησιμοποιηθεί για τις παρακάτω εφαρμογές: Προειδοποίηση έκτακτης ανάγκης ως Μπουτόν πανικού Όπλιση / Αφόπλιση του συστήματος συναγερμού Απομακρυσμένο έλεγχο για : συρόμενες πόρτες, γκαραζόπορτες, κλειδαριές κτλ. Ενεργοποίηση / Απενεργοποίηση φωτισμού ΠΛΕΟΝΕΚΤΗΜΑΤΑ ACS διαφορετικές λειτουργίες Μπουτόν πανικού ιακόπτης Μπουτόν Λειτουργία Hold Λειτουργία παλμού για 1 δευτερόλεπτο Ο δέκτης μπορεί να αποθηκεύσει μέχρι 680 κωδικούς και να χειριστεί μέχρι 680 κοντρόλ Τελευταία μνήμη συναγερμού μέχρι 30 λεπτά Ο συναγερμός ενεργοποιείτε όταν έχει διακοπή στην τροφοδοσία Εύκολος προγραμματισμός του δέκτη Τεχνολογία SMT ΕΚΤΕΣ ΜΟΝΟΥ ΚΑΙ ΙΠΛΟΥ Πολύ μικρές διαστάσει 85mm x 40mm x20mm Καταπληκτικός δέκτης στα 433,92 MHz Διακόπτης Tamper Παράμετροι ξηρών επαφών = 30VDC, 1A = 60VDC, 0.3A ~ 125VAC, 0.5A Ενδεικτικό Led για την κατάσταση λειτουργίας του δέκτη και την μνήμη συναγερμού για τα 30 τελευταία λεπτά.

17 ΑΣΥΡΜΑΤΑ ΚΟΝΤΡΟΛ Φορητά ασύρματα κοντρόλ για δυο ή για τέσσερα κανάλια. Κάθε κοντρόλ έχει τον δικό του μοναδικό κωδικό που μεταβιβάζει το σήμα στον απομακρυσμένο δέκτη. ΗσειράACS-102 μπορεί να απομνημονεύσει μέχρι 680 διαφορετικούς κωδικούς και είναι ικανό να διαχειριστεί μέχρι και 680 κοντρόλ με διαφορετικούς κωδικούς. ΑΠΟΣΤΑΣΗ ΛΕΙΤΟΥΡΓΙΑΣ Η ακτίνα λειτουργίας του πομπού εξαρτάτε από το σημείο τοποθέτησης του δέκτη. Τα διάφορα εμπόδια μέσα στον χώρο, οι περιβαλλοντικοί παράγοντες και οι ηλεκτρομαγνητικές συχνότητες μπορούν να μειώσουν την απόσταση λειτουργίας. Για την βέλτιστη λήψη ο δέκτης πρέπει να τοποθετηθεί τουλάχιστον 1 μέτρο πάνω από το έδαφος και όσο πιο μακριά από ηλεκτρομαγνητικές συχνότητες. Η απόσταση λειτουργίας σε ανοικτό χώρο είναι περίπου μέτρα. ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Είσοδο τροφοδοσίας: Vdc Κατανάλωση :... 46mA 12V Απόσταση λειτουργίας σε ανοικτό χώρο: m Συχνότητα λειτουργίας: 433,92MHz Χωρητικότητα μνήμης: κωδικοί Περίοδο συναγερμού:. 3 δευτερόλεπτα Χρόνος εκκίνησης:... 0,5 δευτερόλεπτα Προστασία:. Διακόπτης Tamper Ρελλέ :... = 30VDC, 1.0 A.. = 60VDC, 0.3 A.. ~ 125VAC, 0.5 A Θερμοκρασία λειτουργίας: C ~ +50 C Θερμοκρασία αποθήκευσης: C ~ +80 C Διαστάσεις: mm x 40mm x 20mm Βάρος με δύο πομπούς: 93gr

18 ACS-114R / ACS-124R : Επαγγελματικά σετ πομπού δέκτη με κωδικοποίηση KEELOQ ΧΡΗΣΕΙΣ Το ασύρματο σετ μονού καναλιού και διπλού καναλιού αποτελείτε από τον δέκτη και από τους φορητούς πομπούς. Μπορεί να χρησιμοποιηθεί για τις παρακάτω εφαρμογές: Συρόμενες πόρτες Ηλεκτρομαγνητικές κλειδαριές Αυτόματες μπάρες Φωτιστικά κτλ Επίσης το κοντρόλ μπορεί να ρυθμιστεί και ως μπουτόν πανικού σε οποιαδήποτε μάρκα συναγερμού. ΠΡΟΣΤΑΣΙΑ ΚΩ ΙΚΩΝ KEELOQ Το κοντρόλ παρέχει μέγιστη ασφάλεια στους κωδικούς, χρησιμοποιώντας την τεχνολογία KEELOQ. Το κοντρόλ στέλνει συνεχόμενους διαφορετικούς κωδικούς που έχει αποτέλεσμα την δυσκολία ανίχνευσης τους. ΑΠΟΣΤΑΣΗ ΛΕΙΤΟΥΡΓΙΑΣ Φορητά ασύρματα κοντρόλ για δυο ή για τέσσερα κανάλια. Η ακτίνα λειτουργίας του πομπού εξαρτάται από το σημείο τοποθέτησης του δέκτη. Τα διάφορα εμπόδια μέσα στον χώρο, οι περιβαλλοντικοί παράγοντες και οι ηλεκτρομαγνητικές συχνότητες μπορούν να μειώσουν την απόσταση λειτουργίας. Για την βέλτιστη λήψη ο δέκτης πρέπει να τοποθετηθεί τουλάχιστον 1 μέτρο πάνω από το έδαφος και όσο πιο μακριά από ηλεκτρομαγνητικές συχνότητες. Η απόσταση λειτουργίας σε ανοικτό χώρο είναι περίπου 500 μέτρα.

19 ΛΕΙΤΟΥΡΓΙΕΣ Πέντε διαφορετικές λειτουργίες Λειτουργία παλμού για 1 δευτερόλεπτο Λειτουργία διακόπτη από 1 μέχρι 300 δευτερόλεπτα Λειτουργία διακόπτη On / Off Λειτουργία Hold Μπουτόν πανικού ACS-114R Κοντρόλ διπλού καναλιού Είσοδος τροφοδοσίας 12-16Vdc Απόσταση λειτουργίας μέχρι 500 μέτρα Χωρητικότητα μνήμης μέχρι 330 κωδικοί Κωδικός ασφαλείας : KEELOQ ACS-124R Κοντρόλ μονού καναλιού Είσοδος τροφοδοσίας 24Vdc & Vac Απόσταση λειτουργίας μέχρι 500 μέτρα Χωρητικότητα μνήμης μέχρι 330 κωδικοί Κωδικός ασφαλείας : KEELOQ ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Είσοδο τροφοδοσίας: Vdc Κατανάλωση : ACS-114R... 27mA 39mA ACS-124R. 31mA 42mA Απόσταση λειτουργίας σε ανοικτό χώρο:.. 500m Συχνότητα λειτουργίας: 433,92MHz Ισχύς ακτινοβολίας:. 10 mw Κωδικός ασφαλείας: KEELOQ Ρελλέ :... = 30VDC, 1.0 A.. = 60VDC, 0.3 A. ~ 125VAC, 0.5 A Θερμοκρασία λειτουργίας: C ~ +50 C Θερμοκρασία αποθήκευσης: C ~ +80 C Διαστάσεις:... 85mm x 40mm x 20mm Βάρος :.. 125gr Χωρητικότητα μνήμης: κωδικοί
