1 ΜΕΛΕΤΗ ΣΥΣΤΗΜΑΤΟΣ INTEGRA ΓΙΑ ΞΕΝΟΔΟΧΕΙΑ AQUALUX HOTEL SPA, SUITE & TERME BARDOLINO, GARDA LAKE

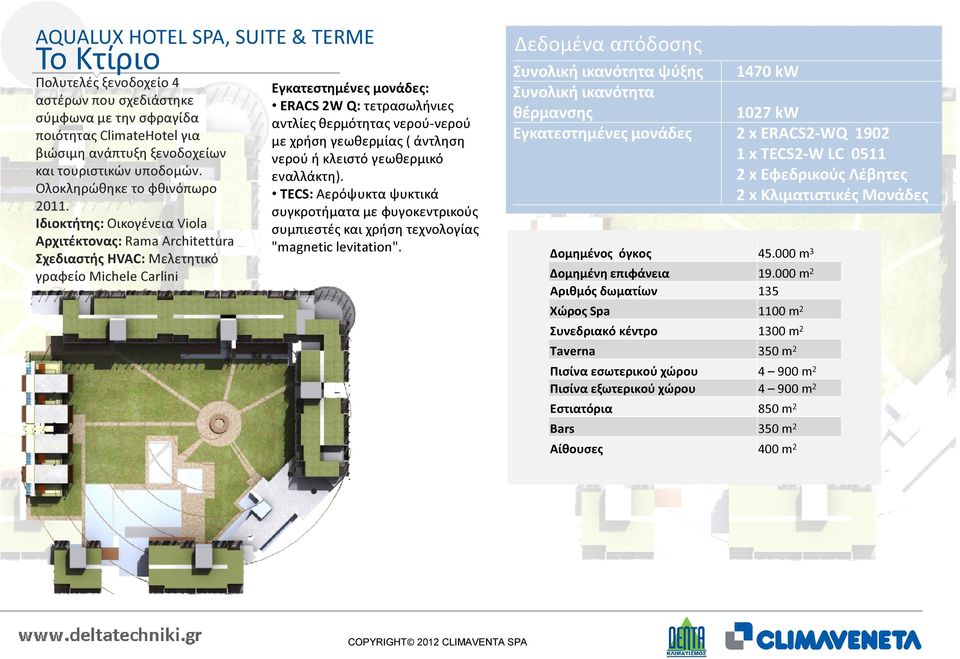

2 AQUALUX HOTEL SPA, SUITE & TERME Το Κτίριο Πολυτελές ξενοδοχείο 4 αστέρων που σχεδιάστηκε σύμφωνα με την σφραγίδα ποιότητας ClimateHotel για βιώσιμη ανάπτυξη ξενοδοχείων και τουριστικών υποδομών. Ολοκληρώθηκε το φθινόπωρο Ιδιοκτήτης: Οικογένεια Viola Αρχιτέκτονας: Rama Architettura Σχεδιαστής HVAC: Μελετητικό γραφείο Michele Carlini Εγκατεστημένες μονάδες: ERACS 2W Q: τετρασωλήνιες αντλίες θερμότητας νερού-νερού με χρήση γεωθερμίας ( άντληση νερού ή κλειστό γεωθερμικό εναλλάκτη). TECS: Αερόψυκτα ψυκτικά συγκροτήματα με φυγοκεντρικούς συμπιεστές και χρήση τεχνολογίας "magnetic levitation". Δεδομένα απόδοσης Συνολική ικανότητα ψύξης Συνολική ικανότητα θέρμανσης Εγκατεστημένες μονάδες Δομημένος όγκος Δομημένη επιφάνεια Αριθμός δωματίων Χώρος Spa Συνεδριακό κέντρο Taverna Πισίνα εσωτερικού χώρου Πισίνα εξωτερικού χώρου Εστιατόρια Bars Αίθουσες 1470 kw 1027 kw 2 x ERACS2-WQ x TECS2-W LC x Εφεδρικούς Λέβητες 2 x Κλιματιστικές Μονάδες m m m m2 350 m m m2 850 m2 350 m2 400 m2

3 Πρόγραμμα Πιστοποίησης ClimateHotel Το πρόγραμμα πιστοποίησης ClimateHotel αποτελεί σφραγίδα ποιότητας για την βιώσιμη ανάπτυξη ξενοδοχείων και την τουριστική υποδομή. Ξεκίνησε στο Bozen το 2009 ως απάντηση στην αυξανόμενη ζήτηση για τη βιωσιμότητα, την υγεία και την ευημερία όχι μόνο στο σπίτι αλλά και κατά τη διάρκεια των διακοπών. Η σφραγίδα ποιότητας του ClimateHotel πιστοποιεί στους επενδυτές, ενοικιαστές, επισκέπτες και την τοπική κοινότητα ότι το κτίριο είναι: Ενεργειακά αποδοτικό Άνετο Φιλικό προς το περιβάλλον Υγιεινό Οικονομικό Απαλλαγμένο από κατασκευαστικά λάθη Μεγαλύτερης αξίας και κερδοφορίας

4 ΠΡΟΣΗΛΩΣΗ ΣΤΟΝ ΚΑΙΝΟΤΟΜΟ ΚΑΙ ΣΥΓΧΡΟΝΟ ΣΧΕΔΙΑΣΜΟ Ο σχεδιασμός του συστήματος κλιματισμού έγινε με σκοπό να συνδυάσει την ΑΠΟΔΟΣΗ, ΑΕΙΦΟΡΙΑ, ΑΝΕΣΗ, μέσω μιας προσέγγισης 3 βημάτων Μειωμένες θερμικές απαιτήσεις Επιτεύχθηκε μέσω της εκτεταμένης μόνωσης του κτιρίου, συστήματος εξαερισμού με προηγμένα συστήματα ανάκτησης ενέργειας και εγκατάστασης συστημάτων χαμηλής κατανάλωσης για νυχτερινή θέρμανση πισίνων. Μείωση της Κατανάλωσης Ενέργειας Μειωμένες ψυκτικές απαιτήσεις Χρήση υλικών χαμηλής θερμικής μετάδοσης και παθητικών ηλιακών συστημάτων για το φωτισμό. Μειωμένη κατανάλωση ρεύματος Χρήση αντλιών νερού τύπου inverter. Εκτεταμένη Χρήση Ανανεώσιμων Πηγών Ενέργειας Οι δύο υψηλής απόδοσης υδρόψυκτες αντλίες θερμότητας Integra πολλαπλών χρήσεων για ταυτόχρονη θέρμανση και ψύξη, χρησιμοποιούν το υπόγειο νερό ως κύρια πηγή θερμότητας. Παραγωγή νερού για θέρμανση, ψύξη και ζεστού νερού χρήσης ΕΠΙΠΛΕΟΝ 140m2 ηλιακών συσσωρευτών παράγουν το 40% της συνολικής απαίτησης ζεστού νερού χρήσης. Εγκαταστάθηκαν κατάλληλα διαστασιολογημένοι εναλλάκτες για τη βελτιστοποίηση της απόδοσης σε χαμηλή θερμοκρασία νερού στη θέρμανση και υψηλή θερμοκρασία νερού στη ψύξη. Υψηλής Απόδοσης Μονάδες Κλιματισμού Ταυτόχρονη παραγωγή ζεστού και ψυχρού νερού για την κάλυψη των ψυκτικών και θερμικών αναγκών, καθώς και ΖΝΧ του κτιρίου από μονάδες INTEGRA. Το σύστημα συμπληρώνεται με δύο εφεδρικούς λέβητες για τη θέρμανση και μια εφεδρική μονάδα Climaveneta TECS για ψύξη.

5 ΠΡΟΣΗΛΩΣΗ ΣΤΗΝ Υψηλή Απόδοση Συστήματα Διανομής και Παραγωγής βελτιστοποιημένα για Υψηλή Απόδοση ΣΥΣΤΗΜΑΤΑ ΔΙΑΝΟΜΗΣ Ρύθμιση της επιθυμητής θερμοκρασίας ανάλογα τη χρήση για μεγαλύτερη απόδοση με βάση προηγμένες καινοτόμες λύσεις αφιερωμένες στις ανάγκες και απαιτήσεις κάθε χώρου. ΣΥΣΤΗΜΑΤΑ ΠΑΡΑΓΩΓΗΣ Ολόκληρη η εγκατάσταση εξυπηρετείται από ένα κεντρικό σύστημα νερού βασισμένο σε δύο Integra (τετρασωλήνιες αντλίες θερμότητας για ταυτόχρονη παραγωγή κρύου και ζεστού νερού). Οι λέβητες και η αερόψυκτη μονάδα TECS έχουν υπολογιστεί μόνο για εφεδρεία. ΔΙΑΧΕΙΡΙΣΗ ΚΤΙΡΙΩΝ Προηγμένο BMS για την βελτιστοποιημένη διαχείριση όλων των εγκατεστημένων συστημάτων: Κλιματισμός, φωτισμός, ηλεκτρολογικά, πυρασφάλεια (δωμάτια, εστιατόριο, μπαρ, πισίνα).

6 ΠΡΟΣΗΛΩΣΗ ΣΤΗΝ Υψηλή Απόδοση Συστήματα Διανομής Χαμηλή θερμοκρασία θέρμανσης και υψηλή θερμοκρασία ψύξης για μεγαλύτερη άνεση απόδοσης που βασίζονται στις ακόλουθες λύσεις: Όλα τα συστήματα διανομής φέρουν βέλτιστη μόνωση και έχουν σχεδιαστεί να χρησιμοποιούν νερό χαμηλής θερμοκρασίας για τη θέρμανση (περίπου 45 C) Επίσης έχουν εγκατασταθεί αντλίες κυκλοφορίας νερού τύπου inverter, διαμορφώνοντας τη παροχή νερού σύμφωνα με τις πραγματικές ανάγκες, μειώνοντας σημαντικά την κατανάλωση ενέργειας. Δωμάτια Εστιατόρια Μπαρ Συνεδριακό κέντρο Κουζίνα Πισίνες Σάουνα Θέρμανση οροφής + 1 Fan coil τύπου κασέττα Ενδοδαπέδια θέρμανση+ Σύστημα διαχείρισης αέρα με 90% ανάκτηση θερμότητας Ενδοδαπέδια θέρμανση + Fancoils + Σύστημα διαχείρισης αέρα με 90% ανάκτηση θερμότητας Ενδοδαπέδια θέρμανση με επιπλέον εγκατεστημένες κεντρικές κλιματιστικές μονάδες Προηγμένη διαχείριση αέρα με 75% ανάκτηση θερμότητας Ενδοδαπέδια θέρμανση, θερμαινόμενοι τοίχοι + κλιματιστικές μονάδες με προηγμένη ανάκτηση θερμότητας Ενδοδαπέδια θέρμανση

7 ΠΡΟΣΗΛΩΣΗ ΣΤΗΝ Υψηλή Απόδοση Συστήματα Παραγωγής Ολόκληρο το ξενοδοχείο εξυπηρετείται από ένα σύστημα θέρμανσης με νερό που αποτελείται από 2 υδρόψυκτες αντλίες θερμότητας τύπου Integra. Η προηγμένη τεχνολογία των μονάδων Integra τους επιτρέπει να παράγουν θέρμανση και ψύξη, ταυτόχρονα, με μία ενιαία μονάδα. Σε περίπτωση ταυτόχρονης ζήτησης για θέρμανση και ψύξη, η χαμηλότερη ζήτηση (ψύξη ή θέρμανση) εκτελείται δωρεάν (χωρίς κατανάλωση επιπλέον ενέργειας). Αυτό οδηγεί σε αύξηση της ενεργειακής απόδοσης (COP και EER), όχι μόνο κατά τη διάρκεια της ταυτόχρονης λειτουργίας αλλά και κατά τη διάρκεια όλου του έτους. Η υψηλή απόδοση τους, επιτρέπει τη μείωση της άντλησης νερού από το έδαφος, με αποτέλεσμα την μείωση του περιβαντολλογικού αποτυπώματος και την περαιτέρω εξοικονόμηση ενέργειας λόγω των μειωμένων αναγκών σε άντληση νερού. Το σύστημα βασίζεται σε αντλίες νερού τύπου inverter, προσαρμοζόμενες στα πραγματικά θερμικά φορτία του κτιρίου, μειώνοντας περαιτέρω την κατανάλωση ενέργειας. Οι λέβητες και η μονάδα TECS έχουν υπολογιστεί μόνο για εφεδρεία. Λεπτομέρειες Συστημάτων Παραγωγής: Συνολική δυναμικότητα ψύξης: 1470 kw Συνολική δυναμικότητα θέρμανσης: 1027 kw Εγκατεστημένες μονάδες: 2x ERACS2-WQ 1902, 1x TECS2-W LC 0511, 2 x Εφεδρικοί Λέβητες

8 ΠΡΟΣΗΛΩΣΗ ΣΤΗΝ Υψηλή Απόδοση Διαχείριση κτιρίων Το ξενοδοχείο είναι εξοπλισμένο με προηγμένο σύστημα BMS, το οποίο διαχειρίζεται όλα τα εγκατεστημένα επιμέρους συστήματα: κλιματισμός, φωτισμός, ηλεκτρολογικά, πυρασφάλεια. Κάθε χώρος (δωμάτια, εστιατόριο, μπαρ, πισίνα) είναι εφοδιασμένος, με αποκλειστικά, για τους χώρους αυτούς συστήματα για τη διαχείριση της θερμοκρασίας, σύμφωνα με τις συνθήκες του περιβάλλοντος και τις εξωτερικές θερμοκρασίες. Ανεξάρτητος έλεγχος για κάθε χώρο Το σύστημα ελέγχου του κλίματος κάθε χώρου εγγυάται τη μέγιστη άνεση και απόδοση, χάρη στα πολλαπλά προφίλ διαχείρισης θερμοκρασίας (πελατών - επισκεπτών στο ξενοδοχείο, πελατών εκτός του δωματίου αλλά εντός του ξενοδοχείου, διαδικασία καθαρισμού χώρου, άδειου δωματίου...) Η ανεξάρτητη ρύθμιση των συστημάτων σε κάθε δωμάτιο, δίνει προτεραιότητα στη θέρμανση οροφής πιο αποδοτική και αθόρυβη, και χρησιμοποιεί fan coil μόνο στα φορτία αιχμής. Πρόσθετη εξοικονόμηση ενέργειας προκύπτει μέσα από διάφορες καινοτόμες λύσεις σε πολλές πτυχές του σχεδιασμού των συστημάτων και της εγκατάστασης (ανάκτηση θερμότητας για πισίνες κλπ).

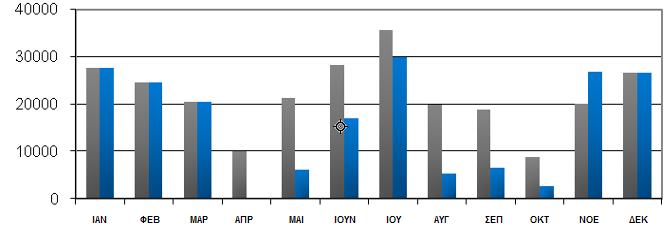

9 ΠΡΟΣΗΛΩΣΗ ΣΤΗΝ ΥΨΗΛΗ ΑΠΟΔΟΣΗ Ενεργειακό Διάγραμμα 1

10 ΠΡΟΣΗΛΩΣΗ ΣΤΗΝ ΥΨΗΛΗ ΑΠΟΔΟΣΗ Ενεργειακό Διάγραμμα 2

11 ΠΡΟΣΗΛΩΣΗ ΣΤΗΝ ΑΕΙΦΟΡΙΑ Ανάλυση Εκπομπών Ρύπων Εκπομπές CO2 Συγκριτική ανάλυση τριών διαφορετικών λύσεων Το σύστημα κλιματισμού αποτελούμενο από μονάδες INTEGRA παρήγαγε 359 τόνους/έτος εκπομπές CO2, διασφαλίζοντας έτσι: ΑΝΤΛΗΣΗ ΝΕΡΟΥ ΑΠΟ ΤΟ ΕΔΑΦΟΣ - 40% ΕΚΠΟΜΠΕΣ CO2 σε σύγκριση με την παραδοσιακή λύση που βασίζεται σε λέβητες και ψύκτες. - 23% ΕΚΠΟΜΠΕΣ CO2 σε σύγκριση με την παραδοσιακή λύση που βασίζεται σε λέβητες και αντλίες θερμότητας. Λέβητας + Ψύκτης Λέβητας + Μονάδα Integra Λέβητας + Αντλία θερμότητας Συγκριτική ανάλυση δύο διαφορετικών λύσεων Το σύστημα κλιματισμού με μονάδες INTEGRA απαιτεί ετησίως m3 νερού αντλούμενα από το υπέδαφος, διασφαλίζοντας έτσι: - 25% ΛΙΓΟΤΕΡΗ ΠΟΣΟΤΗΤΑ ΝΕΡΟΥ, ΑΝΤΛΟΥΜΕΝΟ ΑΠΌ ΤΟ ΥΠΕΔΑΦΟΣ σε σύγκριση με την παραδοσιακή λύση που βασίζεται σε λέβητες και υδρόψυκτες αντλίες θερμότητας. Λέβητας + Αντλία θερμότητας Λέβητας + Μονάδα Integra

12 ΠΡΟΣΗΛΩΣΗ ΣΤΗ ΜΕΙΩΣΗ ΤΟΥ ΛΕΙΤΟΥΡΓΙΚΟΥ ΚΟΣΤΟΥΣ ΑΥΞΗΣΗ ΤΗΣ ΚΕΡΔΟΦΟΡΙΑΣ ΕΞΟΙΚΟΝΟΜΗΣΗ ΕΝΕΡΓΕΙΑΣ ΚΑΙ ΑΝΑΛΥΣΗ ΑΠΟΣΒΕΣΕΩΝ Κατανάλωση ενέργειας σε τυπικό ξενοδοχείο 17% 13% 23% 47% Το σύστημα που έχει εγκατασταθεί στο ξενοδοχείο AQUALUX εξασφαλίζει μία ετήσια μείωση: - 57% ΣΤΗΝ ΕΝΕΡΓΕΙΑΚΗ ΚΑΤΑΝΑΛΩΣΗ Πισίνες Θέρμανση ΖΝΧ Ψύξη Ενεργειακή κατανάλωση ξενοδοχείου ClimaHotel 6% 11% 11% 21% 21% 6% 57% 57% Εξοικονόμηση ΖΝΧ Ψύξη Πισίνες Θέρμανση σε σύγκριση με την συμβατική λύση που βασίζεται σε λέβητες και ψύκτες. Το Ξενοδοχείο AQUALUX παρουσιάζει ετήσιο ενεργειακό κόστος από κατά μέσο όρο. Αυτό έχει ως αποτέλεσμα εξοικονόμηση: ΑΝΑ ΧΡΟΝΟ σε σύγκριση με την παραδοσιακή λύση που βασίζεται σε λέβητες και ψύκτες. Με βάση την ποσοτική ανάλυση και τα στοιχεία σχετικά με την ετήσια εξοικονόμηση, τα αποτελέσματα δείχνουν: ΑΠΟΣΒΕΣΗ ΣΕ ΛΙΓΟΤΕΡΟ ΑΠΟ 2 ΧΡΟΝΙΑ της πρόσθετης αρχικής επένδυσης Λαμβάνοντας υπόψη μόνο την πραγματική εξοικονόμηση, χωρίς την χρηματοδότηση από άλλες πηγές (τράπεζες, επιδοτήσεις κλπ).

13 Για περισσότερες πληροφορίες σχετικά με το Έργο: Για περισσότερες πληροφορίες σχετικά με το προϊόν: Για περισσότερες πληροφορίες σχετικά με το Ξενοδοχείο Aqualux: Αρχιτέκτονας: Rama Architettura Σχεδιαστής HVAC: ing. Michele Carlini - Bolzano Ανακοίνωση Πνευµατικών ικαιωµάτων και Εµπιστευτικότητας ΠΝΕΥΜΑΤΙΚΑ ΙΚΑΙΩΜΑΤΑ 2012 CLIMAVENTA SPA. Όλα τα δικαιώµατα διατηρούνται. Κανένα µέρος αυτού του εγγράφου δεν µπορεί να αναπαραχθεί σε οποιαδήποτε µορφή, συµπεριλαµβανοµένης της καταγραφής βίντεο, φωτοτυπίας, λήψης, µετάδοσης ή ηλεκτρονικής µετάδοσης, χωρίς την προηγούµενη έγγραφη συγκατάθεση της CLIMAVENETA SPA. Οι πληροφορίες που εµπεριέχονται σε αυτό το υλικό είναι εµπιστευτικές και είναι ιδιοκτησία της CLIMAVENETA SPA και των θυγατρικών της και δεν µπορούν να τροποποιηθούν, αντιγραφούν, δηµοσιευθούν, αποκαλυφθούν, διανεµηθούν, προβληθούν ή εκτεθούν, είτε σε ηλεκτρονική είτε σε έντυπη µορφή, χωρίς την γραπτή άδεια της CLIMAVENETA SPA.
