1 ΙΕΝΕ : Ετήσιο 13ο Εθνικό Συνέδριο - «Ενέργεια & Ανάπτυξη 08» (12-13/11-Ίδρυμα Ευγενίδου) Ενεργειακές Επιθεωρήσεις σε Λεβητοστάσια και Εγκαταστάσεις Κλιματισμού Α. Ευθυμιάδης, ρ. Μηχανικός, ιπλ. Μηχ/γος-Ηλ/γος Μηχ.

2 Ιστορικά δεδομένα Παραγωγή ηλεκτρικής ενέργειας από εγχώριο φθηνό λιγνίτη (>65%) Φθηνή ηλεκτρική ενέργεια στην οικονομία και στα νοικοκυριά Εισαγόμενο πετρέλαιο Μειωμένη φορολογία στο πετρέλαιο θέρμανσης Υψηλή συμβολή της ηλεκτροπαραγωγής στην ανάπτυξη της χώρας Κατανάλωση τελικής ενέργειας στον κτιριακό τομέα ~40%

πετρέλαιο Μειωμένη φορολογία στο πετρέλαιο θέρμανσης Υψηλή συμβολή της

3 Εξέλιξη πωλήσεων ηλεκτρικής ενέργειας Εκατ kwh Πωλήσει ις ηλεκτρ ρικής ενέρ ργειας (εκατ. kwh) Ετος

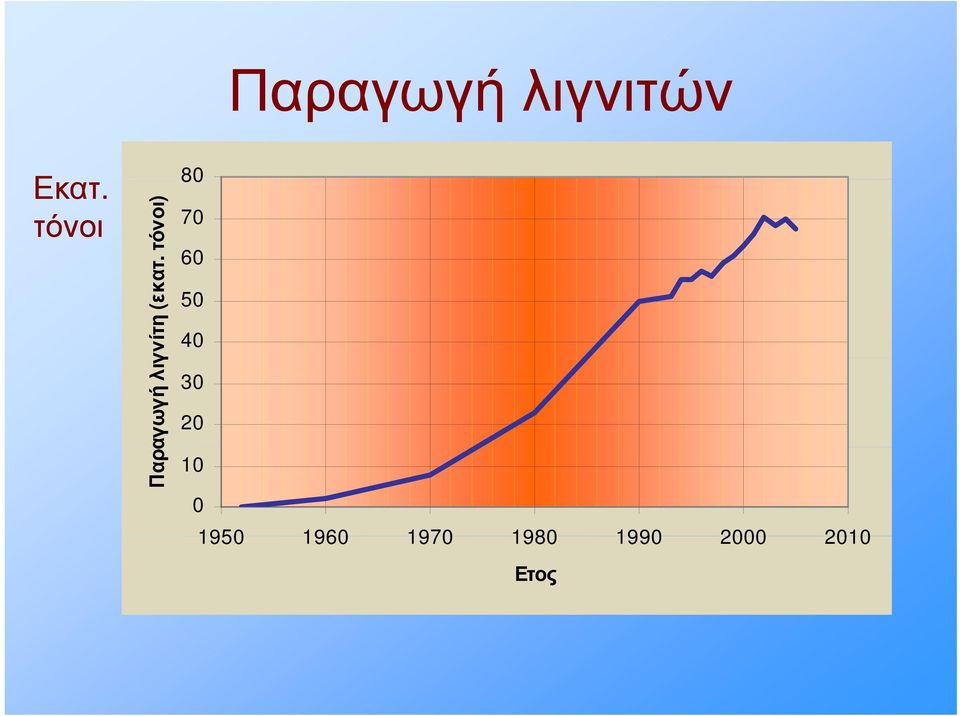

4 Παραγωγή λιγνιτών Εκατ. τόνοι Παρα αγωγή λιγ γνίτη (εκατ τ. τόνοι) Ετος

5 Εξέλιξη ποιότητας λιγνιτών (κατωτέρα θερμογόνος δύναμη) ΚΘ 1400 Kcal/kg Ονομαστική ΚΘ

Ονομαστική ΚΘ 1250 1200 1150 1100 1050 1990

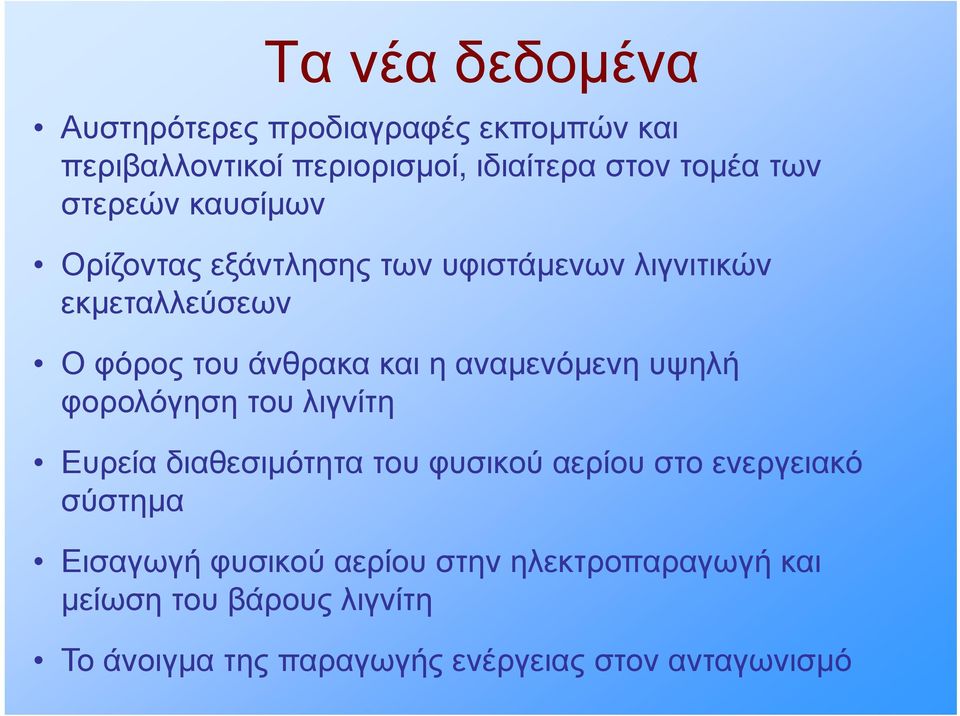

6 Τα νέα δεδομένα Αυστηρότερες προδιαγραφές εκπομπών και περιβαλλοντικοί ρβ περιορισμοί, ρ, ιδιαίτερα στον τομέα των στερεών καυσίμων Ορίζοντας εξάντλησης των υφιστάμενων λιγνιτικών εκμεταλλεύσεων Ο φόρος του άνθρακα και η αναμενόμενη υψηλή φορολόγηση του λιγνίτη Ευρεία διαθεσιμότητα του φυσικού αερίου στο ενεργειακό σύστημα Εισαγωγή φυσικού αερίου στην ηλεκτροπαραγωγή και μείωση του βάρους λιγνίτη Το άνοιγμα της παραγωγής ενέργειας στον ανταγωνισμό

αναμενόμενη υψηλή φορολόγηση του λιγνίτη Ευρεία διαθεσιμότητα του φυσικού αερίου στο ενεργειακό σύστημα Εισαγωγή

7 Τα νέα δεδομένα Υψηλές τιμές πετρελαίου Φαινόμενο του θερμοκηπίου Κιοτο Ασφάλεια τροφοδοσίας Οδηγία για τις ΑΠΕ (2001/77/ΕΚ) Οδηγίες για ρύπους (Καύσεις, IPPC) Αυξανόμενα ελλείματα έως το 2011

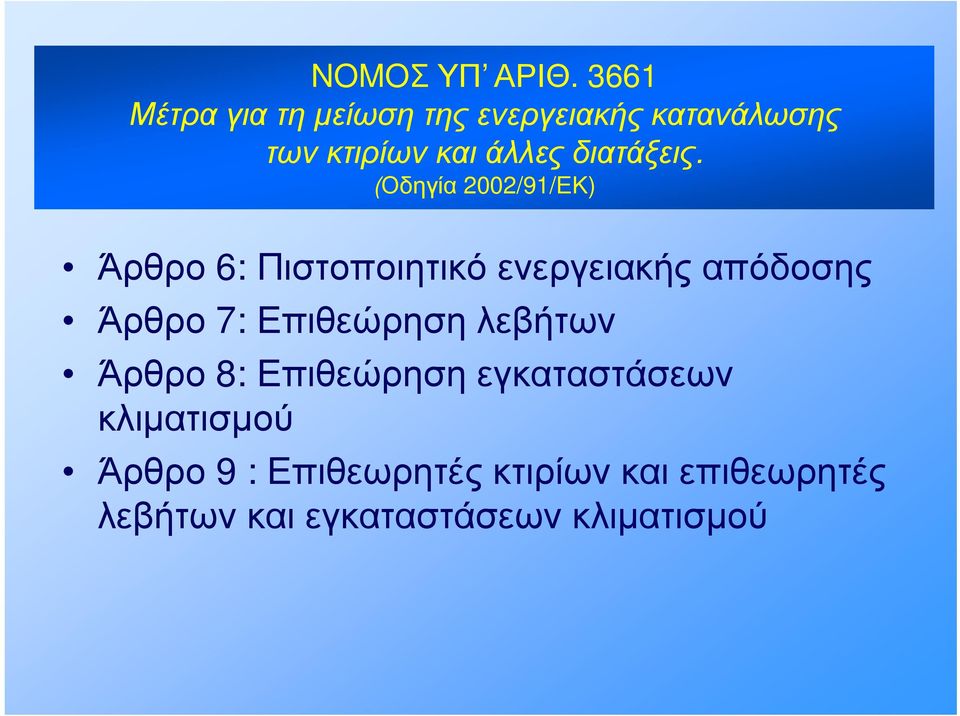

8 NOMOΣ ΥΠ ΑΡΙΘ Μέτρα για τη μείωση της ενεργειακής κατανάλωσης των κτιρίων και άλλες διατάξεις. (Οδηγία ί 2002/91/ΕΚ) Άρθρο 6: Πιστοποιητικό ενεργειακής απόδοσης Άρθρο 7: Επιθεώρηση λεβήτων Άρθρο 8: Επιθεώρηση εγκαταστάσεων κλιματισμού Άρθρο 9 : Επιθεωρητές κτιρίων και επιθεωρητές λεβήτων και εγκαταστάσεων κλιματισμού

9 Ευρωπαϊκή οδηγία για τα κτίρια : Σήμανση του κτιρίου

10 υναμικό εξοικονόμηση ενέργειας από επιθεώρηση λεβητοστασίων εγκαταστάσεις κεντρικής θέρμανσης Βαθμός απόδοσης < 0,8 Μεγάλες απώλειες καύσης Μεγάλες απώλειες διανομής του θερμού νερού Ελλειψη προσαρμογής παραγωγής και χρήσης της θερμότητας Εισαγωγή του φ.α. χωρίς νέες καμινάδες Παραγωγή θερμού νερού με ηλεκτρική ενέργεια

καύσης Μεγάλες απώλειες διανομής του θερμού νερού Ελλειψη προσαρμογής παραγωγής και

11 υναμικό εξοικονόμηση ενέργειας από επιθεώρηση εγκαταστάσεων κλιματισμού μικρά κλιματιστικά (εγκατεστημένη ισχύς 2500 με 3000 MW Βαθμός απόδοσης COP < MW νέων μικρών μονάδων σε ετήσια βάση 300 MW κεντρικών μονάδων κλιματισμού σε ετήσια βάση Μειωμένος βαθμός απόδοσης λόγω κακής συντήρησης Παλαιά τεχνολογία κλιματιστικών συσκευών Νέα τεχνολογία μικρών μονάδων με INVERTER : COP~3 Νέα τεχνολογία αερόψυκτων κεντρικών μονάδων : COP~4,3 Νέα τεχνολογία υδρόψυκτων κεντρικών μονάδων : COP~5,5 6,0

300 MW κεντρικών μονάδων κλιματισμού σε ετήσια βάση Μειωμένος βαθμός απόδοσης λόγω κακής συντήρησης Παλαιά τεχνολογία

12 Απαιτήσεις ενεργειακής επιθεώρησης λεβητοστασίων α) τουλάχιστον κάθε πέντε (5) έτη, στους λέβητες με ωφέλιμη ονομαστική ισχύ από είκοσι (20) έως και εκατό (100) kw, β) τουλάχιστον κάθε δύο (2) έτη, στους λέβητες με ωφέ λιμη ονομαστική ισχύ ανώτερη των εκατό (100) kw και, αν αυτοί θερμαίνονται με αέριο καύσιμο, τουλάχιστον κάθε τέσσερα (4) έτη. Χρήστης, κτίριο και πληροφορίες προσδιορισμού λέβητα Τύπος καυσίμου Αέρια και υγρά Στερεά Ωφέλιμη ισχύς < 100 kw > 100 kw < 100 kw > 100 kw Ονομα χρήστη Απαιτείται Απαιτείται Απαιτείται Απαιτείται ιεύθυνση Απαιτείται Απαιτείται Απαιτείται Απαιτείται Καύσιμο Απαιτείται Απαιτείται Απαιτείται Απαιτείται ιάταξη τροδοφοδσίας καυσίμου (6) Προαιρετικά Προαιρετικά Απαιτείται Απαιτείται Καθήκοντα λέβητα (Θέρμανση Απαιτείται Απαιτείται Απαιτείται Απαιτείται χώρου/παραγωγή ζεστού νερού) Κατασκευαστής λέβητα Απαιτείται Απαιτείται Απαιτείται Απαιτείται Τύπος/μέγεθος λέβητα Απαιτείται Απαιτείται Απαιτείται Απαιτείται Αριθμός σειράς λέβητα Προαιρετικά Απαιτείται Προαιρετικά Απαιτείται Ημερομηνία/έτος κατασκευής λέβητα Απαιτείται Απαιτείται Απαιτείται Απαιτείται Μέγιστη προσδιδόμενη ισχύς Απαιτείται Απαιτείται Απαιτείται Απαιτείται καυσίμου (1) Μέγιστη αποδιδόμενη ισχύς (2) Προαιρετικά Προαιρετικά Προαιρετικά Προαιρετικά Ελάχιστη προσδιδόμενη θερμότητα καυσίμου Απαιτείται Απαιτείται Απαιτείται Απαιτείται

Χρήστης, κτίριο και πληροφορίες προσδιορισμού λέβητα Τύπος καυσίμου Αέρια και υγρά Στερεά Ωφέλιμη ισχύς < 100 kw > 100 kw < 100 kw > 100 kw Ονομα χρήστη Απαιτείται Απαιτείται Απαιτείται Απαιτείται

13 Η σημερινή κατάσταση στις εγκαταστάσεις φυσικού αερίου Χρήση παλαιών καμινάδων μη κατασκευή νέων μονωμένων καμινάδων Σχηματισμός υγροποιήσεων και δημιουργία προβλημάτων υγρασίας στους παρακείμενους τοίχους Υψηλή ρύθμισης της θερμοκρασίας εξόδου των καυσαερίων (210~220 C) Χαμηλός βαθμός απόδοσης (<87%) Ελλειψη νομογραφημάτων για την ανάλυση της καύσεως

υγρασίας στους παρακείμενους τοίχους Υψηλή ρύθμισης της θερμοκρασίας εξόδου των

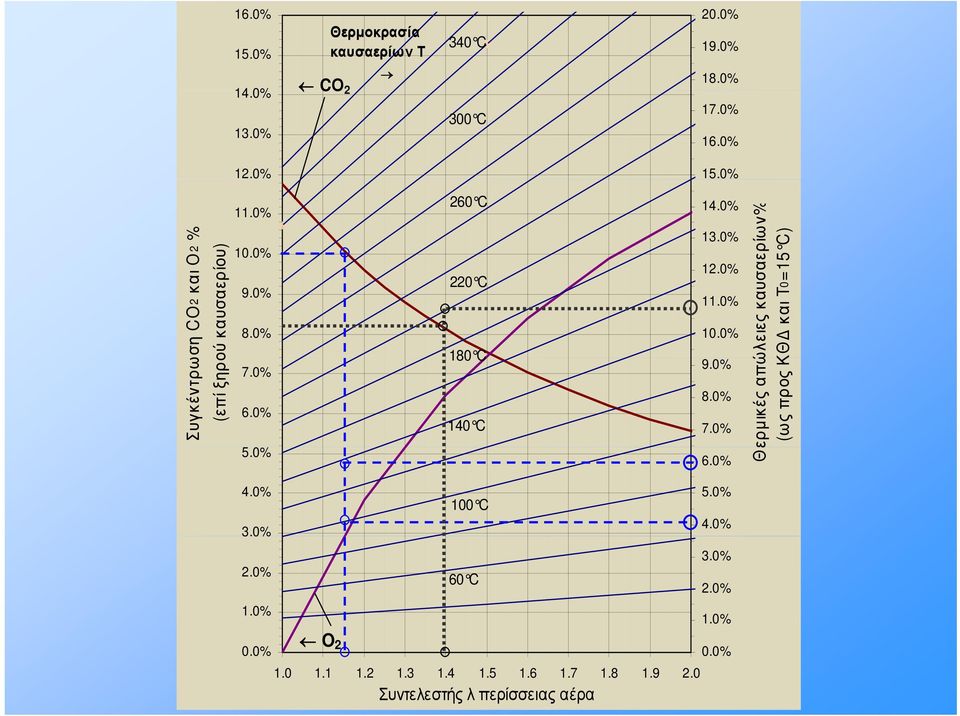

14 16.0% 15.0% 14.0% 13.0% CΟ 2 Θερμοκρασία καυσαερίων Τ 340 C 300 C 20.0% 19.0% 18.0% 17.0% 16.0% 12.0% 15.0% Ο2 % Συγκέντρω ωση CO 2 και (επί ξηρο ού καυσαερί ίου) 11.0% 10.0% 9.0% 8.0% 7.0% 6.0% 5.0% 260 C 220 C 180 C 140 C 14.0% 13.0% 12.0% 11.0% 10.0% 9.0% 8.0% 7.0% 6.0% αερίων% 15 C) ώλειες καυσα ΚΘ και Τ0= ερμικές απώ (ως προς Κ Θε 4.0% 3.0% 100 C 5.0% 4.0% 2.0% 60 C 3.0% 2.0% 1.0% 1.0% 0.0% O Συντελεστής λ περίσσειας αέρα 0.0%

0% 3.0% 100 C 5.0% 4.0% 2.0% 60 C 3.0% 2.0% 1.0% 1.0% 0.0% O 2 1.0 1.1 1.2 1.3 1.4 1.5 1.6 1.7 1.8 1.9 2.

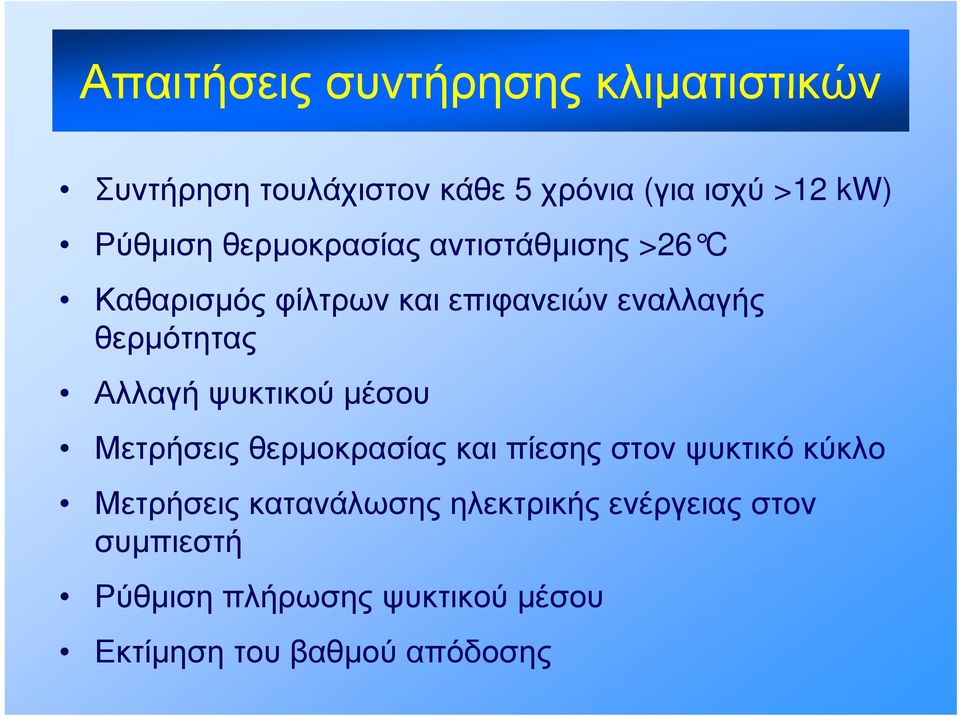

15 Απαιτήσεις συντήρησης κλιματιστικών Συντήρηση τουλάχιστον κάθε 5 χρόνια (για ισχύ >12 kw) Ρύθμιση θερμοκρασίας αντιστάθμισης >26 C Καθαρισμός φίλτρων και επιφανειών εναλλαγής θερμότητας Αλλαγή ψυκτικού μέσου Μετρήσεις θερμοκρασίας και πίεσης στον ψυκτικό κύκλο Μετρήσεις κατανάλωσης ηλεκτρικής ενέργειας στον συμπιεστή Ρύθμιση πλήρωσης ψυκτικού μέσου Εκτίμηση του βαθμού απόδοσης

θερμότητας Αλλαγή ψυκτικού μέσου Μετρήσεις θερμοκρασίας και πίεσης στον ψυκτικό κύκλο

16 υναμικό εξοικονόμησης ενέργειας Κεντρική θέρμανση : τουλάχιστον 30% Παραγωγή ζεστού νερού χρήσης : τουλάχιστον 30% πρωτογενούς ενέργειας Κλιματισμός-αερισμός > 25% Μείωση ζήτησης αιχμής > 1500 MW Ρύθμιση πλήρωσης ψυκτικού μέσου Εκτίμηση του βαθμού απόδοσης

ενέργειας Κλιματισμός-αερισμός > 25% Μείωση ζήτησης αιχμής >

17 Απαιτήσεις εκσυγχρονισμού κυκλωμάτων θέρμανσης/κλιματισμού Κεντρική αντιστάθμιση θερμοκρασίας (τρίοδες/τετράοδες) ί δ ά δ Αντιστάθμιση παροχής και ρύθμιση στροφών κεντρικών κυκλοφορητών Ρύθμιση παροχής κατά ζώνη (τρίοδες βαλβίδες) Τοπική αντιστάθμιση των θερμαντικών ή κλιματιστικών σωμάτων Ελεγχος υπερβολικού αερισμού και ρύθμιση στροφών ανεμιστήρα προσαγωγής γής Μόνωση σωληνώσεων Εξωτερικές σκιάσεις-φυτοκάλυψη άλ

παροχής κατά ζώνη (τρίοδες βαλβίδες) Τοπική αντιστάθμιση των θερμαντικών ή κλιματιστικών σωμάτων Ελεγχος

18 Εμπόδια στην εξοικονόμηση ενέργειας Η «εύκολη λύση» Η γραφειοκρατία και η ανάδειξη στελεχών Τα αντικίνητρα των δημοσίων οικονομικών Ο ανταγωνισμός μεταξύ παραγωγής και εξοικονόμησης ο ενέργειας έργεας Ελλειψη πείρας και ικανών στελεχών

δημοσίων οικονομικών Ο ανταγωνισμός μεταξύ παραγωγής και
