1 ΘΕΜΑ ΠΑΡΟΥΣΙΑΣΗΣ ΠΡΟΤΥΠΑ ΠΥΡΟΠΡΟΣΤΑΣΙΑΣ Η Ευρωπαϊκή Οδηγία 89/106/ΕΟΚ (31989L0106) Η Ευρωπαϊκή Οδηγία 97/23/ΕΟΚ (31997L0023) Το Ευρωπαϊκό Πρότυπο ΕΝ3 Ανδρέας Κωνσταντινίδης Υπεύθυνος Ενημέρωσης Ελληνικού Δικτύου Ασφαλούς Πυροπροστασίας

2 Η Ευρωπαϊκή Οδηγία 89/106/ΕΟΚ (31989L0106) 21η Δεκεμβρίου 1988 (προϊόντα των κατασκευών=construction products) eur-lex.europa.eu/smartapi/cgi/sga_doc?smartapi!celexplus!prod!docnumber&type c=directive&an_doc=1989&nu_doc=106&lg=en Σύμφωνα με την Οδηγία 89/106/ΕΟΚ και τους σχετικούς κανονισμούς, τα προϊόντα των δομικών έργων, για τα οποία έχουν εκδοθεί ευρωπαϊκά εναρμονισμένα πρότυπα και η περίοδος συνύπαρξης με τα αντίστοιχα εθνικά πρότυπα έχει λήξει, μπορούν να διατίθενται στη αγορά μόνο εάν συμμορφώνονται με τα εναρμονισμένα πρότυπα και φέρουν την Σήμανση Συμμόρφωσης CE.

3 Αυτό σημαίνει ότι τα προϊόντα είναι κατάλληλα για τη χρήση για την οποία προορίζονται και μπορούν να χρησιμοποιηθούν για την κατασκευή δομικών έργων, συμμορφωμένα με τις 6 Βασικές Απαιτήσεις Μηχανική αντοχή και ευστάθεια, Ασφάλεια σε περίπτωση φωτιάς, Υγιεινή, υγεία και περιβάλλον, Ασφάλεια χρήσης, Προστασία κατά του θορύβου και Εξοικονόμηση ενέργειας και συγκράτηση θερμότητας

4 Και εξηγεί τι περιλαμβάνει η Πυρoπροστασία 2. Πυροπροστασία Το δομικό έργο πρέπει να σχεδιάζεται και να κατασκευάζεται κατά τρόπο ώστε σε περίπτωση πυρκαγιάς: - να θεωρείται ότι διατηρείται, για ένα συγκεκριμένο χρονικό διάστημα, η στατική αντοχή του κτίσματος, - η γένεση και η εξάπλωση της φωτιάς και του καπνού στο εσωτερικό του έργου να είναι περιορισμένες, - η εξάπλωση της φωτιάς σε γειτονικά κατασκευαστικά έργα να είναι περιορισμένη, - να είναι δυνατόν οι ένοικοι να εγκαταλείψουν το έργο ή να διασωθούν με άλλους τρόπους, - να λαμβάνεται υπόψη η ασφάλεια των ομάδων διάσωσης.

5 Στον κατάλογο της ΕΟΚ (NANDO), που ενημερώνεται καθημερινά, των εναρμονισμένων προτύπων που είναι κάτω από την οδηγία 89/106/ΕΟΚ, περιλαμβάνονται αρκετά πρότυπα που αφορούν προϊόντα που κατασκευάζονται και ενσωματώνονται σε δομικά έργα και δεν είναι άλλα από τα υλικά που χρησιμοποιούνται στην πυρασφάλεια ενός κτιρίου, όπως πίνακας πυρανίχνευσης, το τροφοδοτικό του, πυρανιχνευτές, σειρήνες και άλλα που μερικά θα δούμε στον επόμενο πίνακα.

6 Ημερομηνία έναρξης ισχύος του προτύπου ως εναρμονισμένου EN 54-2:1997 EN 54-5:2000/A1:2 002 EN 54-2: Fire detection and fire alarm systems - Part 2: Control and indicating equipment EN 54-5:2000/A1:2002 Fire detection and fire alarm systems - Part 5: Heat detectors - Point Ημερομηνία λήξης της περιόδου συνύπαρξης (Η ημερομηνία λήξης της περιόδου συνύπαρξης συμπίπτει με την ημερομηνία απόσυρσης των αντικρουόμενων εθνικών τεχνικών προδιαγραφών μετά την παρέλευση της οποίας το τεκμήριο συμμόρφωσης θα βασίζεται στα εναρμονισμένα ευρωπαϊκά πρότυπα.) 01/01/ /08/ /04/ /06/ /04/ /06/2009 detectors EN 54-3:2001/A1:2 006 EN 54-3:2001/A1:2002 Fire detection and fire alarm systems - Part 3: Fire alarm devices Sounders ec.europa.eu/enterprise/newapproach/nando/index.cfm?fuseaction=c

7 Εταιρείες που κατασκευάζουν π.χ. πυρανιχνευτές, ακολουθούν την 89/106 Detectors have been declared as being compliant with the essential requirements of the EMC Directive 98/336/EEC, the Construction Products Directive 89/106/EEC and the ATEX Directive 94/9/EC. Intrinsic safety certificates for ATEX is Baseefa 06 ATEX 0007X and for IECEx IECEx BAS X. Approvals ΧΧΧΧΧΧ is suitable for use in marine and offshore applications as well as in land-based systems and has been tested and approved to the following standards: European Standard EN54 Fire Detection and Fire Alarm Systems: EN54 7: 2000 Optical smoke detector EN54 7: 2000 & CEA 4021: 2003 Multisensor smoke detector EN54 5: 2000 Heat detector

8 Είναι πολύ μεγάλη η σημασία της Ευρωπαϊκής Οδηγίας 89/106/EEC, για την επιλογή των πιστοποιημένων προϊόντων που χρησιμοποιούνται στην Πυροπροστασία των κτιρίων και στον Ασφαλή Σχεδιασμό για την αντιμετώπιση της φωτιάς. Ο Ελληνικός Οργανισμός Τυποποίησης είναι το μοναδικό ελληνικό εξουσιοδοτημένο όργανο για την αποδοχή και μετάφραση των ευρωπαϊκών προτύπων ΕΝ στην Ελλάδα, ως εν χρήσει Ελληνικών (Εθνικών) Προτύπων, καθώς επίσης και για την πιστοποίηση τοποθέτησης σήματος CE προϊόντα που κατασκευάζονται στην Ελλάδα, σύμφωνα με τα πρότυπα της Οδηγίας 89/106/ΕΚ

9 Τι έχει γίνει για την εφαρμογή αυτών των προτύπων (π.χ. EN54) από τις Αρμόδιες Αρχές στην χώρα μας;

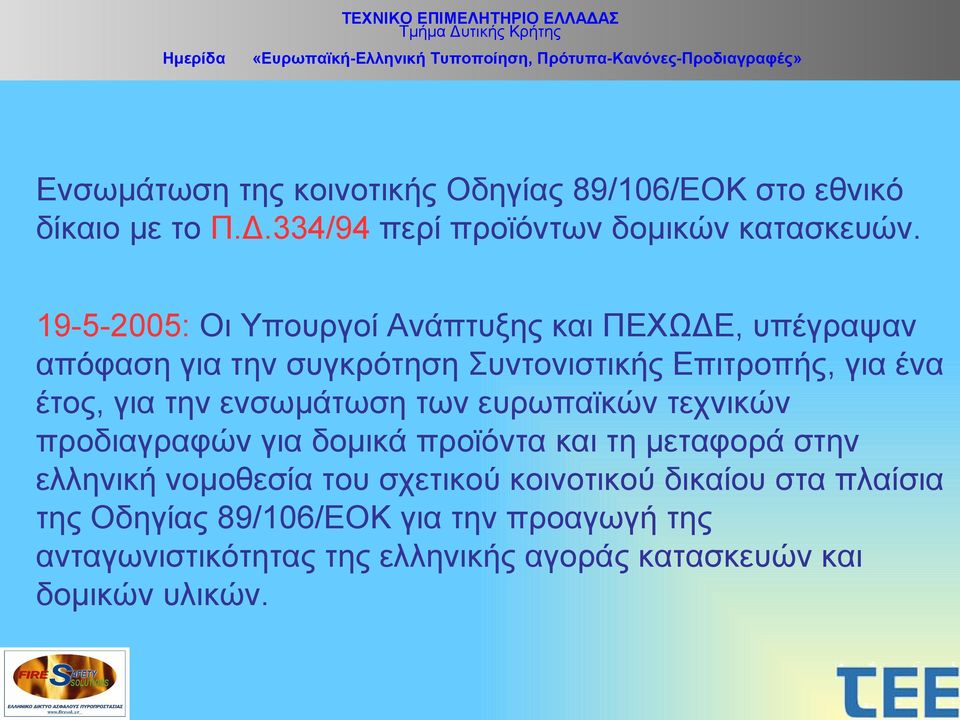

10 Ενσωμάτωση της κοινοτικής Οδηγίας 89/106/ΕΟΚ στο εθνικό δίκαιο με το Π.Δ.334/94 περί προϊόντων δομικών κατασκευών : Οι Υπουργοί Ανάπτυξης και ΠΕΧΩΔΕ, υπέγραψαν απόφαση για την συγκρότηση Συντονιστικής Επιτροπής, για ένα έτος, για την ενσωμάτωση των ευρωπαϊκών τεχνικών προδιαγραφών για δομικά προϊόντα και τη μεταφορά στην ελληνική νομοθεσία του σχετικού κοινοτικού δικαίου στα πλαίσια της Οδηγίας 89/106/ΕΟΚ για την προαγωγή της ανταγωνιστικότητας της ελληνικής αγοράς κατασκευών και δομικών υλικών.

11 : Συμφωνήθηκε, μεταξύ των άλλων, με Κοινή Υπουργική Απόφαση του ΥΠΑΝ και του ΥΠΕΧΩΔΕ να παραταθεί η διάρκεια των εργασιών της Συντονιστικής Επιτροπής μέχρι το τέλος Μαΐου 2007, όπως και μετάφραση και ενσωμάτωση 350 Προτύπων : Απόφαση του ΥΠΑΝ και του ΥΠΕΧΩΔΕ για σύσταση Ομάδας Εργασίας, διάρκειας 6 μηνών για τον καθορισμό των εθνικών ορίων για τα αδρανή υλικά των κατηγοριών: Σκυρόδεμα, ασφαλτομίγματα και τσιμεντοκονιάματα στη βάση συγκεκριμένων προτύπων. Η Ομάδα εργασίας θα έχει γνωμοδοτικό ρόλο και θα ενημερώνει την Συντονιστική Επιτροπή για τις εργασίες της.

12 Η απάντηση μπορεί να προκύψει από μόνη της, για το ερώτημα του τι έχει γίνει για την ενσωμάτωση των υποχρεωτικών προτύπων για τα προϊόντα που χρησιμοποιούνται στην πυροπροστασία των κτιρίων, στην Ελληνική Νομοθεσία. Το αντικείμενο της Συντονιστικής Επιτροπής και της Ομάδας Εργασίας, σχετικά με την Οδηγία, δεν αναφέρει τίποτα για το κομμάτι που αναφέρεται στην Πυροπροστασία. Είναι προφανές ότι: Οπως σωστό και απαραίτητο είναι να εφαρμόζονται τα πρότυπα στα δομικά υλικά σε μια κατασκευή, το ίδιο σωστό και απαραίτητο είναι να εφαρμόζονται τα εναρμονισμένα πρότυπα για την πυροπροστασία αυτών των κατασκευών.

13 Η Ευρωπαϊκή Οδηγία 97/23/ΕΟΚ (31997L023) 29η Μαΐου 1997 (εξοπλισμός υπό πίεση) Η παρούσα οδηγία εφαρμόζεται στο σχεδιασμό, στην κατασκευή και στην εκτίμηση της συμμόρφωσης εξοπλισμού υπό πίεση και συγκροτημάτων με μέγιστη επιτρεπόμενη πίεση PS άνω των 0,5 bar.

14 Πώς πρέπει να γίνεται η πιστοποίηση Σύμφωνα με την Ευρωπαϊκή Οδηγία 97/23, προβλέπεται η υποχρεωτική έκδοση κατάλληλου συνδυασμού πιστοποιητικών προς τους κατασκευαστές, για κάθε συγκεκριμένο τύπο Φορητού Πυροσβεστήρα που κατασκευάζουν, από Διαπιστευμένο Ευρωπαϊκό Φορέα της επιλογής του κατασκευαστή και η τοποθέτηση του σήματος ασφαλείας CE επί του Φορητού Πυροσβεστήρα, μαζί με τον χαρακτηριστικό αριθμό αναγνώρισης του Φορέα.

15 Τι ακριβώς αναφέρει η Οδηγία 97/23 για τα πιστοποιητικά; Παρουσιάζεται στην συνέχεια η διαδικασία της ορθής πιστοποίησης, με βάση ένα πρόσφατο ερμηνευτικό έγγραφο του Αρχηγείου του Π.Σ:

16 53960

17 Π.χ. Ο συνδυασμός πιστοποιητικών, τύπου Β και τύπου C1, επιτρέπει στον κατασκευαστή κενού φορητού πυροσβεστήρα (δοχείο μετά κλείστρου, χωρίς γόμωση και πίεση) την τοποθέτηση του σήματος ασφαλείας CE με τον αριθμό αναγνώρισης του διαπιστευμένου Φορέα πιστοποίησης που εξέδωσε τα πιστοποιητικά, στο πιο πάνω προϊόν για την απαιτούμενη κατηγορία πίεσης ΙΙΙ. Με τα πιστοποιητικά αυτά, το προϊόν αυτό επιτρέπεται να εισάγεται ή να κυκλοφορεί στην Ε.Κ., θεωρούμενο ότι συμμορφώνεται με την Ευρωπαϊκή Οδηγία 97/23.

18 Ποια είναι τα πιστοποιητικά (1/2); ΤΟ ΠΡΩΤΟ ΠΙΣΤΟΠΟΙΗΤΙΚΟ (ΚΑΤΗΓΟΡΙΑ ΠΙΕΣΗΣ ΙΙΙ - IV) ΠΙΣΤΟΠΟΙΗΤΙΚΟ ΓΕΡΜΑΝΙΚΟΥ ΦΟΡΕΑ TUV SUD: ΕΞΕΤΑΣΗ «EK ΤΥΠΟΥ» (ΕΝΟΤΗΤΑ Β) ΣΥΓΚΟΛΛΗΤΩΝ ΚΥΛΙΝΔΡΩΝ ΜΕ ΒΑΛΒΙΔΕΣ (ΚΛΕΙΣΤΡΑ) MOD B SXEDIO B ΕΝΟΤΗΤΑ Β Περιγράφει το τμήμα εκείνο της διαδικασίας, όπου ο Κοινοποιημένος Οργανισμός διαπιστώνει και βεβαιώνει ότι ένα μονομελές δείγμα αντιπροσωπευτικό της σχετικής παραγωγής, πληρεί τις διατάξεις της οδηγίας που έχουν εφαρμογή σ αυτό. Συνοδεύεται υποχρεωτικά από λεπτομερές σχεδιαστικό προσάρτημα

19 Ποια είναι τα πιστοποιητικά (2/2); ΕΝΟΤΗΤΑ Γ1 (C1) MOD C1 ΤΟ ΔΕΥΤΕΡΟ ΠΙΣΤΟΠΟΙΗΤΙΚΟ (ΚΑΤΗΓΟΡΙΑ ΠΙΕΣΗΣ ΙΙΙ) ΠΙΣΤΟΠΟΙΗΤΙΚΟ ΓΕΡΜΑΝΙΚΟΥ ΦΟΡΕΑ TUV SUD: ΣΥΜΜΟΡΦΩΣΗ ΜΕ ΤΟΝ ΤΥΠΟ (ΕΝΟΤΗΤΑ Γ1) ΣΥΓΚΟΛΛΗΤΩΝ ΚΥΛΙΝΔΡΩΝ ΜΕ ΒΑΛΒΙΔΕΣ (ΚΛΕΙΣΤΡΑ) Περιγράφει το τμήμα εκείνο της διαδικασίας, όπου ο Κοινοποιημένος Οργανισμός πραγματοποιεί αιφνίδιες επιθεωρήσεις για να ελέγξει τη συμμόρφωση του εξοπλισμού υπό πίεση και ότι είναι αληθής η δήλωση και βεβαίωση του κατασκευαστή πως ο εξοπλισμός υπό πίεση είναι σύμφωνος προς τον τύπο που περιγράφεται στο πιστοποιητικό εξέτασης «ΕΚ ΤΥΠΟΥ». Ο Φορέας παρέχει το δικαίωμα στον κατασκευαστή να τοποθετεί το σήμα ασφαλείας CE με τον αριθμό 0036 πραγματοποιώντας την διαρκή εποπτεία της παραγωγής και διάθεσης του πιστοποιημένου προϊόντος.

20 Πως εξασφαλίζεται η Νομιμότητα; Σε καμία χώρα της Ευρωπαϊκής Κοινότητας δεν πραγματοποιείται παραβίαση της Οδηγίας 97/23 και αυτό, διότι ο Κατασκευαστής υποχρεώνεται να τοποθετεί ανεξίτηλα την επωνυμία του και το σήμα CE επί του πυροσβεστήρα, μαζί και με τις οδηγίες που εξασφαλίζουν την καλή λειτουργία του φορητού πυροσβεστήρα και κυρίως εξασφαλίζουν την ορθή συντήρησή του, που επιβάλλει την χρήση των γνησίων ανταλλακτικών που αναφέρονται στο προσάρτημα του πιστοποιητικού ΕΞΕΤΑΣΗ «ΕΚ ΤΥΠΟΥ» ΕΝΟΤΗΤΑ Β Η ορθή πιστοποίηση με την Οδηγία 97/23 είναι η πρώτη ασφαλής γέφυρα που συνδέει τον κατασκευαστή με τον Τελικό Χρήστη

21 Για την συμμόρφωση της Ελληνικής Νομοθεσίας με την Οδηγία 97/23-ΕΟΚ σχετικά με τον εξοπλισμό υπό πίεση εκδόθηκε η ΚΥΑ 16289/330/1999

22 ΚΥΑ 16289/330/1999 KYA 16289

23

24 Αρμόδιος Φορέας για την εφαρμογή της ΚΥΑ 16289/330/1999 είναι το Υπουργείο Ανάπτυξης

25 Σε ότι αφορά στην πυροσβεστική ασφάλεια των πυροσβεστήρων. ισχύει η: ΚΥΑ 618/43/2005 με την τροποποίησή της, από την ΚΥΑ 17230/671/2005

26 Αρμόδιοι Φορείς για την εφαρμογή της ΚΥΑ 618/43/2005 και ΚΥΑ 17230/671/2005 Είναι το Υπουργείο Ανάπτυξης και το Υπουργείο Εσωτερικών

27 Η ΚΥΑ 618/43/2005 και η ΚΥΑ 17230/671/2005 προβλέπουν ως δεδομένη την συμμόρφωση των Φορητών Πυροσβεστήρων με την οδηγία 97/23 κατά τα προαναφερθέντα, αλλά θέτουν επιπλέον το θέμα της ευρύτερης πυροσβεστικής ασφάλειας. KYA 618 KYA 17230

28 Η ΚΥΑ 618/43/2005 αναφέρει στο: και συνεχίζει

29

30 Το Πρότυπο ΕΛΟΤ ΕΝ-3 Το Πρότυπο ΕΝ-3 περιλαμβάνει τα ακόλουθα Μέρη (Pt):

31 ΕΛΟΤ EN 3: Pt3:1994 Κατασκευή, αντίσταση στην πίεση, μηχανικές δοκιμές EN 3-3 Τα ΕΝ 3-8: 2007 και ΕΝ 3-9:2007 ενημερώνουν και τροποποιούν το ΕΝ 3-3:1994. Στη δημοσίευση αυτών, το ΕΝ 3-3:1994 θα αποσυρθεί. Με τα πρότυπα αυτά τελείται από τους Διαπιστευμένους Φορείς η πιστοποίηση με την ενότητα B της οδηγίας 97/23

32 ΕΛΟΤ EN 3: Pt6:1994 Προβλέψεις για την επιβεβαίωση συμμόρφωσης των Φορητών Πυροσβεστήρων σύμφωνα με το ΕΛΟΤ ΕΝ3 μέρος 1 μέχρι το μέρος 5 EN 3-6 Το ΕΝ 3-10 ενημερώνει και τροποποιεί το ΕΝ 3-6 Στη δημοσίευση αυτού, το ΕΝ 3-6 θα αποσυρθεί Χρησιμοποιείται ως γνώμονας από τους Διαπιστευμένους Φορείς για την πιστοποίηση με τις ενότητες Γ1,Δ,Ε,ΣΤ

33 EN 3: Pt7: 2004 Χαρακτηριστικά, απαιτήσεις πυροσβεστικής απόδοσης και μέθοδοι δοκιμών Έχει ενημερώσει και αντικαταστήσει το ΕΝ 3-1, το ΕΝ 3-2, το ΕΝ 3-4 και το ΕΝ 3-5 Χρησιμοποιείται από τους Ευρωπαίους Κατασκευαστές προαιρετικά για την βελτίωση της πυροσβεστικής ταυτότητας των φορητών πυροσβεστήρων τους, επειδή δεν είναι εναρμονισμένο πρότυπο

34 EN 3: Pt8: 2007 Αντίσταση κατασκευής στην πίεση και μηχανικές δοκιμές για τους πυροσβεστήρες με ένα μέγιστο επιτρεπόμενης πίεσης ίσης ή χαμηλότερης από τα 30 bar Από το έτος 2007 ενημέρωσε και αντικατέστησε το ΕΝ 3-3. Στη δημοσίευση αυτού το ΕΝ 3-3 αποσύρεται.

35 EN 3: Pt9: 2007 Πρόσθετες απαιτήσεις για τους πυροσβεστήρες του CO2 Από το έτος 2007 ενημέρωσε και αντικατέστησε το ΕΝ 3-3. Στη δημοσίευση αυτού το ΕΝ 3-3 αποσύρεται.

36 EN 3: Pt10: 20.. Προβλέψεις για την επιβεβαίωση της συμμόρφωσης για τους φορητούς πυροσβεστήρες Θα ενημερώσει και αντικαταστήσει το ΕΝ 3-6:1994. Στη δημοσίευση αυτού το ΕΝ 3-6:1994 θα αποσυρθεί.

37 Η εφαρμογή του προτύπου ΕΛΟΤ ΕΝ3-7:2004, ως προϋπόθεση της συμμόρφωσης με την ΚΥΑ 618/43/2005, αποτελεί την υποχρέωση όσων διαθέτουν, συντηρούν και επανελέγχουν φορητούς πυροσβεστήρες στην Ελληνική Αγορά από την Το πρότυπο αυτό είναι η ΔΕΥΤΕΡΗ ΓΕΦΥΡΑ που συνδέει τον ΚΑΤΑΣΚΕΥΑΣΤΗ με τον ΤΕΛΙΚΟ ΧΡΗΣΤΗ. Η γέφυρα αυτή θεμελιώνεται από τον πιστοποιημένο ΤΕΛΙΚΟ ΔΙΑΝΟΜΕΑ-ΣΥΝΤΗΡΗΤΗ και παραμένει ακέραια, μόνο όταν θεμελιωθεί σωστά και διατηρηθεί ακέραια η ΠΡΩΤΗ ΓΕΦΥΡΑ που εξασφαλίζεται από την Οδηγία 97/23.

38 Σας ευχαριστώ πολύ
