1 Ελληνικό Ινστιτούτο Πυροπροστασίας Κατασκευών Με σεβασμό στην ανθρώπινη ζωή ΕΛΙΠΥΚΑ

2 Φωτιά: Ατύχημα ή Συμβάν?

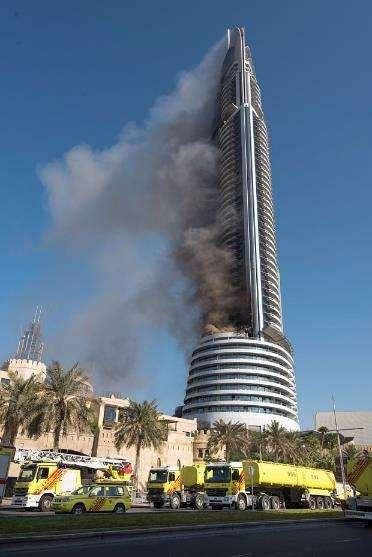

3 Φωτιά: Ατύχημα ή Συμβάν? Πηγή : Telegraph

4 Φωτιά: Ατύχημα ή Συμβάν?

5 Φωτιά: Ατύχημα ή Συμβάν?

6 Φωτιά: Ατύχημα ή Συμβάν?

Πυροπροστασίας) Προδιαγραφές Υλικών Επιδόσεις (Πρότυπα) Ελεγχος

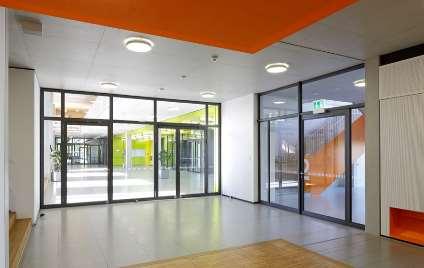

7 Δομική Πυροπροστασία Αναγνώριση απαίτησης-τύπος Κτιρίου-κλπ (Κανονισμός Πυροσπροστασίας) Μελέτη-Σχεδιασμός (κανονισμός Πυροπροστασίας) Προδιαγραφές Υλικών Επιδόσεις (Πρότυπα) Ελεγχος Τοποθετημένων Δομικών στοιχείων (Πρότυπα) Πιστοποίηση τελικού προιόντος-δομικού Στοιχείου

8 Παθητική πυροπροστασία Υαλοπίνακες Πόρτες Σταθερά τμήματα Οδεύσεις διαφυγής

9 Νέος Κανονισμός Πυροπροστασίας Κτιρίων Προηγούμενος Κανονισμός Πυροπροστασίας Κτιρίων (ΚΠΚ): ΠΔ 71/1988 Νέος ΚΠΚ: ΠΔ 41/2018 (ΦΕΚ Α 80, 7 Μαΐου 2018) Κρίσιμες αλλαγές: Ενσωμάτωση σύγχρονης ορολογίας / Ευρωπαϊκής πρακτικής Χρήση Ευρωπαϊκού Συστήματος Ταξινόμησης Δομικών Προϊόντων Έναντι Φωτιάς Αντίδραση στη Φωτιά (Reaction to Fire) - Σύστημα Euroclass Πυραντίσταση (Fire Resistance) Συνδυαστικοί Δείκτες Πυραντίστασης Ενδεικτικές Ελλείψεις: Έλεγχος εφαρμογής των απαιτήσεων του ΚΠΚ Φορέας Πιστοποίησης και Ελέγχου Απαιτήσεις για Δοκιμές Φωτιάς Προσόψεων

10 Ενδεικτικές Διαφορές Νέου και Παλαιού ΚΠΚ Απαιτήσεις για Πυράντοχες Πόρτες και Παράθυρα ΠΔ 71/1988 ΠΔ 41/2018 Πρόβλεψη για παράθυρα πυροπροστατευμένων οδεύσεων διαφυγής Καμία αναφορά σε αυτήν την απαίτηση Καμία αναφορά σε παράθυρα, καθώς γενικά τα παράθυρα δεν θεωρούνται τμήματα των οδεύσεων διαφυγής Πρόβλεψη για ενδιάμεσες πυράντοχες πόρτες που διαθέτουν διαφανή υαλοπίνακα (vision panel) Καμία αναφορά σε αυτήν την απαίτηση Καμία αναφορά σε αυτήν την απαίτηση Κάθε πυράντοχη πόρτα που προβλέπεται να παραμένει κλειστή σε περίπτωση πυρκαγιάς πρέπει να είναι αυτοκλειόμενη. Για τον σχεδιασμό των φερόντων δομικών στοιχείων έναντι πυρκαγιάς οι μελετητές επιτρέπεται να χρησιμοποιούν τους Ευρωκώδικες, (σειρά προτύπων ΕΛΟΤ ΕΝ1990 έως 1999) όπως αυτοί εφαρμόζονται στην Ελλάδα, σε συνδυασμό με τα αντίστοιχα Εθνικά Προσαρτήματα (ΕΛΟΤ ΕΝ 199Χ/ΝΑ)

11 Ενδεικτικές Διαφορές Νέου και Παλαιού ΚΠΚ Απαιτήσεις για Πυράντοχες Πόρτες και Παράθυρα ΠΔ 71/1988 ΠΔ 41/2018 Τα πυράντοχα κουφώματα πρέπει να είναι αυτοκλειόμενα. Επιτρέπεται η χρήση υαλοπινάκων, με ενσωματωμένο συρματόπλεγμα, σε πυράντοχα κουφώματα, έτσι ώστε σε καμιά περίπτωση ο δείκτης πυραντίστασης να είναι μικρότερος των 30 λεπτών. Τα πυράντοχα κουφώματα των πυροπροστατευμένων οδεύσεων πρέπει γενικά να είναι αυτοκλειόμενα και ο δείκτης πυραντίστασής τους επιτρέπεται να υπολείπεται του απαιτουμένου για το πυροδιαμέρισμα κατά 30 λεπτά, αλλά όχι μικρότερο των 30 λεπτών. Καμία αναφορά σε αυτήν την απαίτηση Για κτίρια με περισσότερους από έξι ορόφους και πληθυσμό πάνω από 50 άτομα ανά όροφο απαιτείται ειδικός προθάλαμος (lobby) σε κάθε όροφο, με δύο πυράντοχες και καπνοστεγείς πόρτες επίδοσης Sm σύμφωνα με το EN , στην είσοδο του κλιμακοστασίου, έτσι ώστε να προστατεύεται από την είσοδο καπνού.

12 Ενδεικτικές Διαφορές Νέου και Παλαιού ΚΠΚ Απαιτήσεις για Πυράντοχες Πόρτες και Παράθυρα Κτίρια Προσωρινής Διαμονής (π.χ. Ξενοδοχεία) ΠΔ 71/1988 ΠΔ 41/2018 Καμία αναφορά σε αυτήν την απαίτηση Κάθε πόρτα πρέπει να έχει κατάλληλο εξοπλισμό, ώστε να μπορεί να ανοίγει αμέσως από την πλευρά, από όπου πραγματοποιείται η διαφυγή.αν υπάρχουν κλειδαριές, πρέπει να είναι τέτοιου τύπου, ώστε να μην απαιτείται η χρησιμοποίηση κλειδιού για να ανοίξουν από την πλευρά, από όπου πραγματοποιείται η διαφυγή. Καμία αναφορά σε αυτήν την απαίτηση Οι πόρτες των μονάδων διαμονής προς τους κοινόχρηστους διαδρόμους πρέπει να είναι πυράντοχες με δείκτη πυραντίστασης τουλάχιστον 30 λεπτών.

13 Εθνικό Νομοθετικό Πλαίσιο

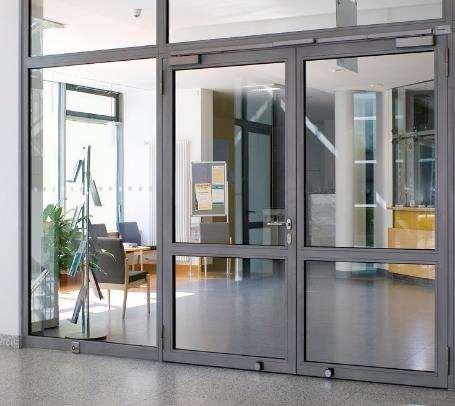

17 Δείκτης Πυραντίστασης και Κατηγορία Πυραντίστασης Διαχωρισμός εννοιών Δείκτης: μετρούμενος σε λεπτά Κατηγορία: χαρακτηρισμός επί της επίδοσης

18 Πρότυπα Δοκιμής (ΕΝ1634) Κάθε προσέγγιση σχεδιασμού, πιστοποίησης και τοποθέτησης πυράντοχων ΣΥΣΤΗΜΑΤΩΝ θα πρέπει να περιλαμβάνει συστήματα που να είναι δοκιμασμένα σύμφωνα με το πρότυπο ΕΝ1634 και κατηγοριοποιημένα σύμφωνα με το ΕΝ

19 Εξέλιξη Δοκιμής ΕΝ1634

Πρότυπα Κατηγοριοποίησης (ΕΝ13501-2) Το συγκεριμένο πρότυπο κατηγοριοποίησης αντίστασης σε φωτιά, σύμφωνα με την Εθνική νομοθεσία, αναφέρεται στο σύνολο των υλικών και εξαρτημάτων που

20 Πρότυπα Κατηγοριοποίησης (ΕΝ ) Το συγκεριμένο πρότυπο κατηγοριοποίησης αντίστασης σε φωτιά, σύμφωνα με την Εθνική νομοθεσία, αναφέρεται στο σύνολο των υλικών και εξαρτημάτων που αποτελούν το ΣΥΣΤΗΜΑ (δηλ, διατομές, υαλοπίνακες, ταινίες, πηχάκια, πυροδιογκούμενες ταινίες στην θέση που τακάρεται ο υαλοπίνακας, ειδικά τακάκια, μηχανισμοί επαναφοράς, εξαρτήματα κλπ.).

21 Ορισμοί

22 Πρότυπα Κατηγοριοποίησης (ΕΝ ) E, Ακεραιότητα έναντι φωτιάς, Integrity EW, Ακεραιότητα έναντι φωτιάς και μειωμένη περατότητα με ακτινοβολία Integrity & Radiation EI, Μόνωση & Ακεραιότητα έναντι φωτιάς, Integrity & Insulation

23 Το ΣΥΣΤΗΜΑ! Πλαίσιο-Μεταλλικές διατομές (προφιλ) Υαλοπίνακες Παρεμβύσματα Μεντεσέδες Ταινίες περιμετρικά υαλοπινάκων Μηχανισμοί επαναφοράς Κλειδαριές Μικρουλικά στήριξης

Λίστα Υλικών Συστήματος Εκθεση Δοκιμής System

24 Απαιτούμενα Πιστοποιητικά Δήλωση Συμμόρφωσης Κατασκευαστή Εκθέσεις Εκτίμησης CE Marking Προιόντων Λίστα Υλικών Συστήματος Εκθεση Δοκιμής System Cascading- Εκχώριση Πεδίο Εφαρμογής Διαπίστευση Εργαστηρίου Δοκιμής

25 Απαιτούμενα Πιστοποιητικά

26 Δήλωση Επίδοσης Προιόντος CPD (Construction Product Directive) CPR (Construction Product Regulation) 305/2011 Συμμόρφωση Επίδοση

27 Πεδίο Εφαρμογής ( Field of Direct Application)

28 Πυράντοχοι Πολυστρωματικοί, laminated, EN14449 Classification EI, EW Τύποι Υαλοπινάκων (παραδείγματα)

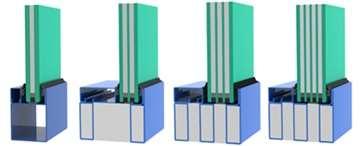

29 Πυράντοχοι Πολυστρωματικοί, laminated, EN14449 Classification EI, EW Τύποι Υαλοπινάκων (παραδείγματα)

30 Τύποι Υαλοπινάκων (παραδείγματα) Πυράντοχοι Θερμικά Σκληρυμένοι, tempered, EN12150 Classification E

31 Κατεργασία Πυράντοχων Υαλοπινάκων?

32 Διπλή Υάλωση με επίδοση σε Πυραντίσταση?

33 Τύποι Υαλοπινάκων (παραδείγματα)

34 Εφαρμογές

35 Εφαρμογές

36 Εφαρμογές

37 Εφαρμογές

38 Σε ποιά ΚΑΤΗΓΟΡΙΑ ανήκει ο παρακάτω υαλοπίνακας?

39 Παθητική Πυροπροστασία

40 Παθητική Πυροπροστασία

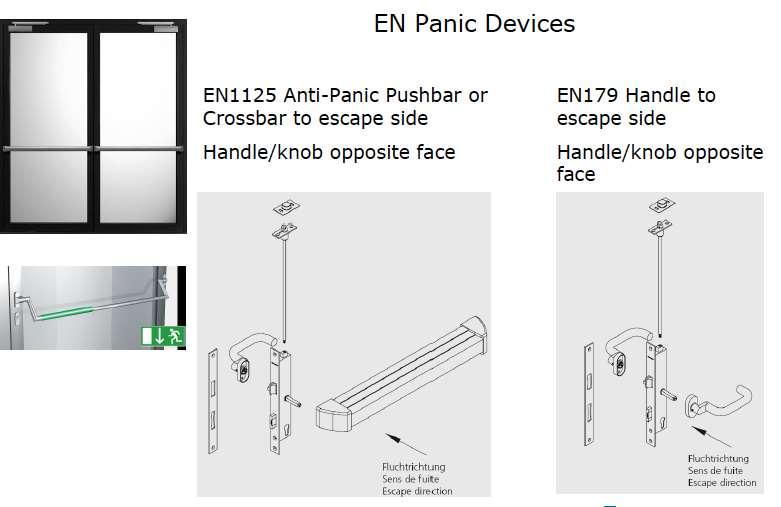

41 Παθητική Πυροπροστασία

42 Νέο Πρότυπο, ΕΝ16034 Ευρωπαικό ΕΝΑΡΜΟΝΙΣΜΕΝΟ Πρότυπο Ημερομηνία Εφαρμογής 01/09/2016 Ημερομηνία Υποχρεωτικής-καθολικής εφαρμογής 01/09/2019

43 Σημερινή Προδιαγραφή Προμήθεια και τοποθέτηση μεταλλικού πυράντοχου υαλοστασίου, με δίφυλλη πυράντοχη υαλωτή πόρτα, με δείκτη πυραντιστασης 60 min, διαστάσεων τελικού πλαισίου 345Χ250 cm Πλήρης ή όχι? Κατηγορία-Επίδοση?

44 Ελληνικό Ινστιτούτο Πυροπροστασίας Κατασκευών Με σεβασμό στην ανθρώπινη ζωή ΕΛΙΠΥΚΑ
