1 Ανοικτά Ακαδημαϊκά Μαθήματα Τεχνολογικό Εκπαιδευτικό Ίδρυμα Αθήνας Τεχνική Νομοθεσία - Θ Ενότητα 3: Εξαρτισμός Αγκυροβολίας Μικρών Σκαφών Γεώργιος Κ. Χατζηκωνσταντής Επίκουρος Καθηγητής Διπλ. Ναυπηγός Μηχανολόγος Μηχανικός M.Sc. Διασφάλιση Ποιότητας, Τμήμα Ναυπηγικών Μηχανικών ΤΕ Το περιεχόμενο του μαθήματος διατίθεται με άδεια Creative Commons εκτός και αν αναφέρεται διαφορετικά Το έργο υλοποιείται στο πλαίσιο του Επιχειρησιακού Προγράμματος «Εκπαίδευση και Δια Βίου Μάθηση» και συγχρηματοδοτείται από την Ευρωπαϊκή Ένωση (Ευρωπαϊκό Κοινωνικό Ταμείο) και από εθνικούς πόρους.

2 Γεώργιος Κ. Χατζηκωνσταντής Τεχνική Νομοθεσία Εξαρτισμός αγκυροβολίας μικρών σκαφών Ο εξαρτισμός αγκυροβολίας των σκαφών μήκους κάτω των 24 μέτρων (εγκ / , της Ε.Ε.Π.) θα υπολογίζεται σύμφωνα με τον παρακάτω τύπο και τον πίνακα εξαρτισμού αγκυροβολίας B EN = 10,76 L + D 5,38 A 2 + όπου : Ε Ν = αριθμός ή δείκτης εξαρτισμού L = μήκος πλοίου σε μέτρα Ως μήκος L θα λαμβάνεται : L = LOA + 2 L WL Όπου : L ΟΑ = ολικό μήκος, σε μέτρα, μετρούμενο παράλληλα της έμφορτης ισάλου από την πρωραία πλευρά της στείρας μέχρι της πρυμναίας πλευράς του ποδοστήματος ή άβακος χωρίς να λαμβάνονται υπ όψιν προφυλακτικοί ζωστήρες ή άλλες προεξοχές. L WL = μήκος έμφορτης ισάλου από την πρωραία πλευρά της στείρας μέχρι της πρυμναίας πλευράς του ποδοστήματος ή άβακος. Β = πλάτος του πλοίου σε μέτρα. Ως πλάτος Β θα λαμβάνεται το μέγιστο πλάτος μετρούμενο μεταξύ των εξωτερικών πλευρών του σκάφους χωρίς να λαμβάνονται υπ όψιν προφυλακτικοί ζωστήρες ή άλλες προεξοχές. D = ύψος του πλοίου σε μέτρα. Ως ύψος D θα λαμβάνεται η απόσταση στο μέσον του πλοίου από την κάτω όψη της τρόπιδας ή τρόπιδας ευσταθείας εάν υπάρχει, μέχρι την άνω πλευρά του ανωτέρω καταστρώματος ή της πλευράς της υδρορροής. Α = το άθροισμα του αντίστοιχου μήκους επί ύψος σε μ 2 όλων των υπερκατασκευών άνωθεν του εκτεθειμένου καταστρώματος, οι οποίες έχουν μήκος ή πλάτος μεγαλύτερο του Β/2. Οι άγκυρες μπορεί να είναι άστυπες, ένστυπες ή μεγάλης δύναμης συγκρατήσεως ενός συγκεκριμένου σχεδίου. Το βάρος της κεφαλής περιλαμβανομένων των πείρων και λοιπών εξαρτημάτων μιας αστύπου άγκυρας δεν θα είναι μικρότερο του 60 % του ολικού βάρους της άγκυρας. 1

3 Γεώργιος Κ. Χατζηκωνσταντής Τεχνική Νομοθεσία Για ένστυπες άγκυρες το βάρος χωρίς στύπο δεν θα είναι μικρότερο από τις ακόλουθες εκατοστιαίες αναλογίες του πίνακα βαρών αστύπου άγκυρας : Αριθμός εξαρτισμού Ε Ν Βάρος χωρίς στύπο Ε Ν < % 500 < Ε Ν < ,03(Ε Ν 500) + 65% Ε Ν > % Το βάρος του στύπου θα είναι 65% του ολικού βάρους της άγκυρας συμπεριλαμβανομένων του αγκυλίου (κλειδιού) κλπ, αλλά μη συμπεριλαμβανομένου του στύπου. Α. Σημειώσεις για τον πίνακα εξαρτισμού αγκυροβολίας 1. Όταν ο πραγματικός αριθμός εξαρτισμού βρίσκεται μεταξύ δυο τιμών του πίνακα, οι λεπτομέρειες εξαρτισμού θα λαμβάνονται με παρεμβολή εκτός της διαμέτρου της αλυσίδας των αγκυρών για την οποία θα λαμβάνεται ο μεγαλύτερος αριθμός. 2. Η μάζα της μιας από τις άγκυρες δεν θα είναι μικρότερη από το 100 % της απαιτούμενης σύμφωνα με τον πίνακα. 3. Η διάμετρος των συρματοσχοίνων και σχοινίων δεν θα είναι μικρότερη των 12 χιλ. (στην περιφέρεια). Β. Σημειώσεις για τις αλυσίδες αγκυρών 1. Όταν ο αριθμός εξαρτισμού δεν υπερβαίνει το 1000, μπορεί να γίνει αποδεκτό αντί της αλυσίδας πολυαμιδικό ή άλλο κατάλληλο σχοινί συνθετικών ινών υπό τις ακόλουθες προυποθέσεις : α. αλυσίδα βραχέων (κοινών) κρίκων μήκους 9 μέτρων τουλάχιστον και διαμέτρου ως απαιτείται από τον πίνακα θα τοποθετείται στην εργαζόμενη άγκυρα. β. το μήκος της αλυσίδας της άγκυρας που απαιτείται σύμφωνα με τον πίνακα θα αντικαθίσταται με ίσο μήκος πολυαμιδικού ή άλλου κατάλληλου σχοινίου συνθετικών ινών με όριο θραύσεως τουλάχιστον ίσο με το όριο θραύσεως της αλυσίδας που αντικαθιστά. γ. σε καμμία περίπτωση το φορτίο θραύσεως δεν θα είναι μικρότερο από 30 ΚΝ και η διάμετρος μικρότερη από 15 χιλ. δ. θα λαμβάνονται οι απαραίτητες προφυλάξεις για την ελάττωση της φθοράς του σχοινίου στους τονοδηγούς, κλπ. ε. μεταλλικά ψέλια θα τοποθετούνται στα δύο άκρα του σχοινίου. 2

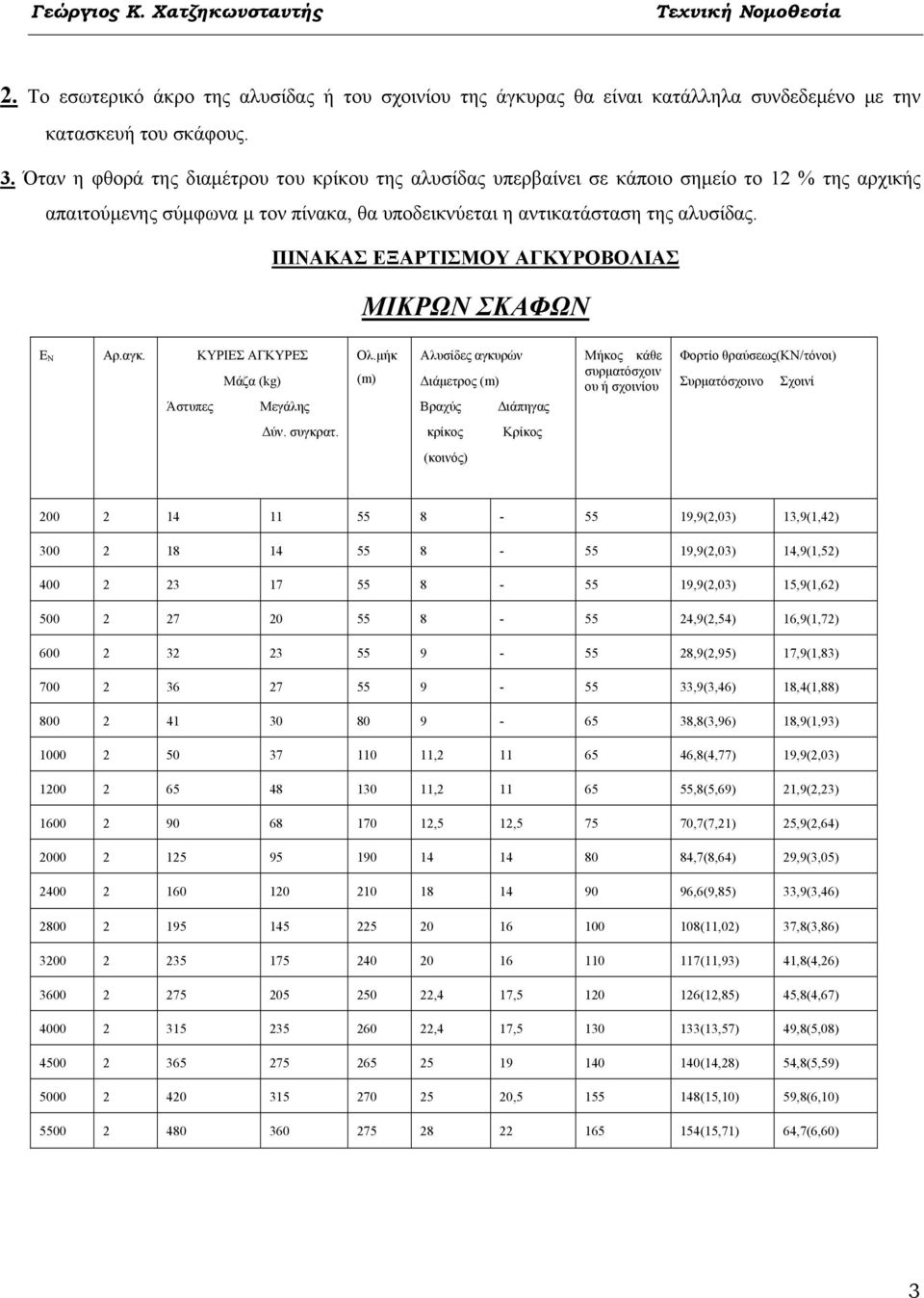

4 Γεώργιος Κ. Χατζηκωνσταντής Τεχνική Νομοθεσία 2. Το εσωτερικό άκρο της αλυσίδας ή του σχοινίου της άγκυρας θα είναι κατάλληλα συνδεδεμένο με την κατασκευή του σκάφους. 3. Όταν η φθορά της διαμέτρου του κρίκου της αλυσίδας υπερβαίνει σε κάποιο σημείο το 12 % της αρχικής απαιτούμενης σύμφωνα μ τον πίνακα, θα υποδεικνύεται η αντικατάσταση της αλυσίδας. ΠΙΝΑΚΑΣ ΕΞΑΡΤΙΣΜΟΥ ΑΓΚΥΡΟΒΟΛΙΑΣ ΜΙΚΡΩΝ ΣΚΑΦΩΝ Ε Ν Αρ.αγκ. ΚΥΡΙΕΣ ΑΓΚΥΡΕΣ Μάζα (kg) Άστυπες Μεγάλης Ολ.μήκ (m) Αλυσίδες αγκυρών Διάμετρος (m) Βραχύς Διάπηγας Μήκος κάθε συρματόσχοιν ου ή σχοινίου Φορτίο θραύσεως(κν/τόνοι) Συρματόσχοινο Σχοινί Δύν. συγκρατ. κρίκος Κρίκος (κοινός) ,9(2,03) 13,9(1,42) ,9(2,03) 14,9(1,52) ,9(2,03) 15,9(1,62) ,9(2,54) 16,9(1,72) ,9(2,95) 17,9(1,83) ,9(3,46) 18,4(1,88) ,8(3,96) 18,9(1,93) , ,8(4,77) 19,9(2,03) , ,8(5,69) 21,9(2,23) ,5 12, ,7(7,21) 25,9(2,64) ,7(8,64) 29,9(3,05) ,6(9,85) 33,9(3,46) (11,02) 37,8(3,86) (11,93) 41,8(4,26) ,4 17, (12,85) 45,8(4,67) ,4 17, (13,57) 49,8(5,08) (14,28) 54,8(5,59) , (15,10) 59,8(6,10) (15,71) 64,7(6,60) 3
