ΕΠΕΝΔΥΣΗ ΛΕΚΑΝΩΝ ΣΥΓΚΡΑΤΗΣΗΣ ΔΕΞΑΜΕΝΩΝ. Διαμήκη & Κατακόρυφη διεύθυνση διάστρωσης. Πληροφορίες Έργου. Εlinoil - Αγριά Βόλου, Ελλάδα, Ιούλιος 2018

Transcript

1 ΕΠΕΝΔΥΣΗ ΛΕΚΑΝΩΝ ΣΥΓΚΡΑΤΗΣΗΣ ΔΕΞΑΜΕΝΩΝ Διαμήκη & Κατακόρυφη διεύθυνση διάστρωσης Πληροφορίες Έργου. CC5-2WIDE m2 ANELIXIS CONSTRACTIONS & SILVER PALM Εlinoil - Αγριά Βόλου, Ελλάδα, Ιούλιος 2018 CC5TM χρησιμοποιήθηκε για την διάστρωση λεκανών συγκράτησης δεξαμενών με σκοπό την στεγανοποίηση τους καθώς και του χώρου εγκατάστασης και αποθήκευσης υγρών καυσίμων για την αποφυγή της διάβρωσης των πρανών και των περιμετρικών τοιχίων.

2 2 Τον Ιούλιο του 2018, το Concrete Canvas GCCM * (CC) χρησιμοποιήθηκε για την διάστρωση των λεκανών συγκράτησης δεξαμενών υγρών καυσίμων στην περιοχή της Αγριάς Βόλου.Οι υφιστάμενες λεκάνες συγκράτησης διαρροών της πετρελαϊκής εγκατάστασης ήταν κατασκευασμένες από σκυρόδεμά, το οποίο είχε υποστεί διάβρωση λόγω των καιρικών συνθηκών και επιλέχθηκε η χρήση CC για την στεγανοποίηση τους, καθώς και για την αποφυγή της ολίσθησης στα περιμετρικά κατακόρυφα πρανή. Αρχικά εξετάστηκε η χρήση συμβατικών μορφών σκυροδέτησης σε συνδυασμό με το εκτοξευόμενο σκυρόδεμα, ωστόσο, υπήρχε κίνδυνος ανάκλασης του υλικού που θα επηρέαζε την πολύπλοκη υποδομή και τον περιβάλλοντα χώρο. Επιπλέον η λύση αυτή έθετε την ανάγκη διακοπής της λειτουργίας της μονάδας, πράγμα αδύνατον. Στο χώρο των εργασιών υπήρχαν επίσης, θέματα πρόσβασης και οι παραδοσιακές μέθοδοι σκυροδέτησης θα απαιτούσαν τη χρήση μεγάλων μηχανημάτων και μετατροπές στις πολύπλοκές υφιστάμενες μηχανολογικές εγκαταστάσεις(π.χ. δίκτυο σωληνώσεων, διασυνδέσεις δεξαμενών κ.α.). Ως εναλλακτική λύση προτάθηκε και η χρήση γεωυφάσματος στεγανοποίησής. Ένα υλικό ιδιαίτερα εύθραυστο για να αντιμετωπίσει τη διάβρωση λόγω των καιρικών συνθηκών, καθώς αποσυντίθενται κυρίως µε την επίδραση της ηλιακής ακτινοβολίας αλλά και να καλύψει τα κατακόρυφα βραχώδη πρανή. Ως εκ τούτου, η υψηλή ανθεκτικότητα στην υποβάθμιση λόγω της υπεριώδους ακτινοβολίας, η πενηνταετή εγγύηση διάρκειας ζωής, καθώς και η εύκολη & γρήγορη εφαρμογή που προσφέρει το CC, το ανέδειξαν ως την ιδανικότερη λύση με τη δυνατότητα εύκολης και ασφαλής εγκατάστασης. Τα έργα διεξήχθησαν από την Anelixis Constructions για την ΕΛΙΝΟΙΛ Α.Ε., με τις συμβουλευτικές υπηρεσίες της SILVER PALM ΤΕΧΝΙΚΗ Μ.Ε.Π.Ε Ελλάδος.

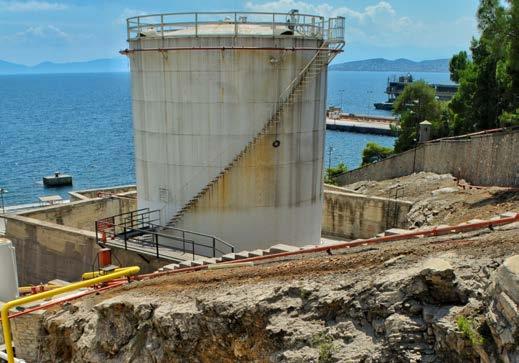

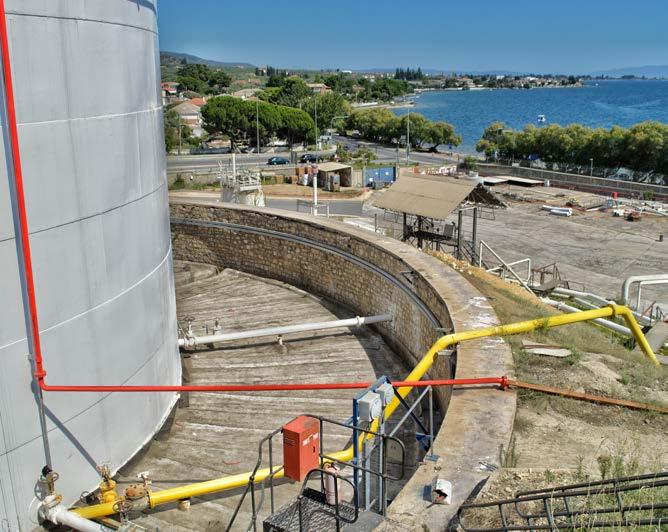

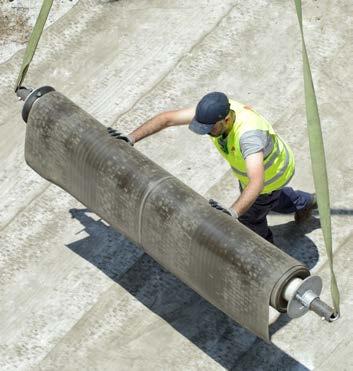

3 3 Οι υφιστάμενες λεκάνες απαιτούσαν στεγανοποίηση & προστασία των πρανών τους Βράχια και ανεπιθύμητη βλάστηση απομακρύνθηκαν Pολά CC5TM πλάτους 2 μέτρων μεταφέρθηκαν στο χώρο εργασιών Το Concrete Canvas μεταφέρθηκε στον χώρο των εργασιών με τη βοήθεια ανυψωτικού μηχανήματος Μεταφορά του Concrete Canvas στα κατάλληλα σημεία Τοποθέτηση Concrete Canvas στην κορυφή των πρανών

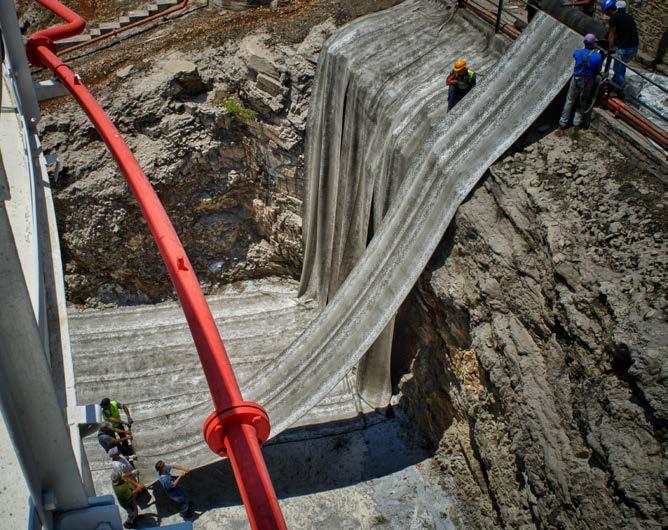

4 4 Κατά την προετοιμασία για την εφαρμογή του CC, όλη η βλάστηση και τα βράχια αφαιρέθηκαν με σκοπό την κατάλληλη προετοιμασία του εδάφους. Οι υφιστάμενες επιφάνειες των δαπέδων στις λεκάνες συγκράτησης διαρροών καθαρίστηκαν και εφαρμόστηκε άμμος λατομείου για την κάλυψη των κενών κάτω από το CC. Κάθετη στην περίμετρο των δεξαμενών, διεύθυνση διάστρωσης Concrete Canvas Στο χώρο των εργασιών μεταφέρθηκαν μεγάλα ρολά CC5TM πλάτους 2 μέτρων, τοποθετημένα σε δοκούς περιστροφής (spreader beams) και με την χρήση ανυψωτικού μηχανήματος μεταφέρθηκαν στην κορυφή των πρανών. Στη συνέχεια τα στρώματα του CC ξετυλίχθηκαν και απλώθηκαν κατά μήκος των κατακόρυφων πρανών, καθώς και των δαπέδων στις λεκάνες συγκράτησης διαρροών, με την ομάδα εργασίας να διασφαλίζει μια επικάλυψη των 100 χιλιοστών ανάμεσα στο ένα στρώμα με το άλλο του CC. Η ίδια διαδικασία ακολουθήθηκε διαδοχικά και στις επόμενες γειτονικές επιφάνειες διάστρωσης. Το φύλλα του CC κόπηκαν στο κατάλληλο μέγεθος κάθε φορά ώστε να προσαρμόζονται στα διαφορετικά ύψη των πρανών και στη διάμετρο της εκάστοτε λεκάνης, περιορίζοντας με αυτό τον τρόπο την σπατάλη του υλικού. Στρώματα CC5 ξετυλίχθηκαν και απλώθηκαν κατά μήκος των κατακόρυφων πρανών & των δαπέδων στις λεκάνες

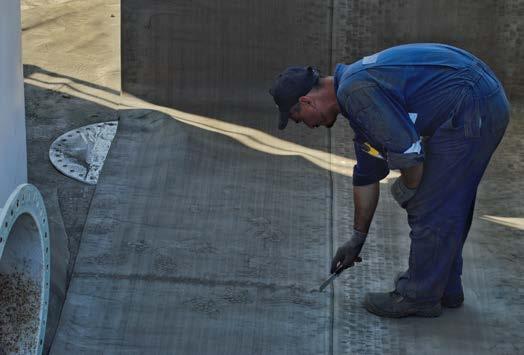

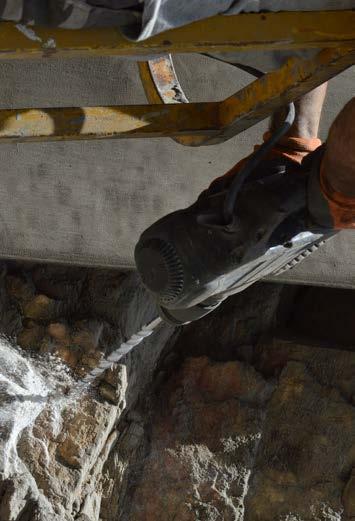

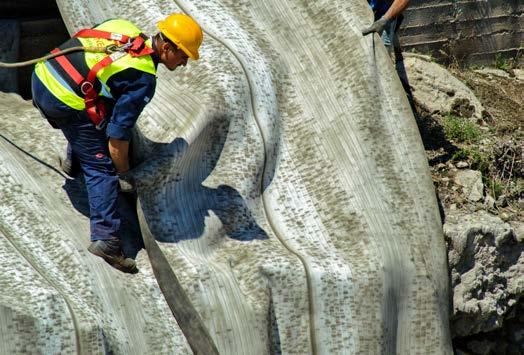

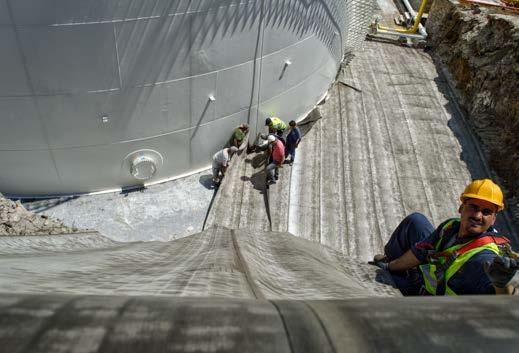

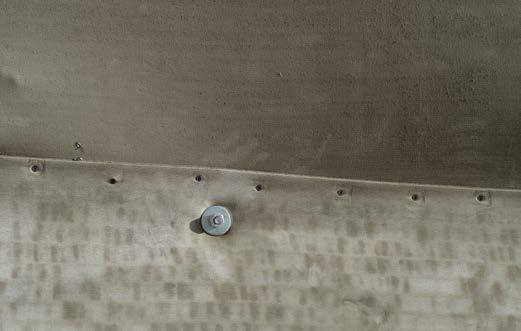

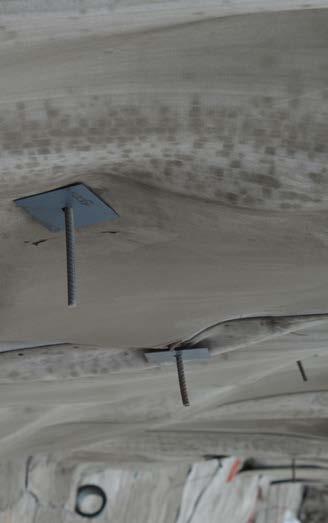

5 5 Εξασφάλιση σωστής διεύθυνσης διάστρωσης Διάστρωση του CC από την κορυφή των πρανών κατά μήκος των δαπέδων στις λεκάνες Η κοπή του CC με απλά εργαλεία χειρός Διάτρηση βράχου πριν την τοποθέτηση αγκυριών Τοποθέτηση αγκυρίων βράχου κατά μήκος των πρανών Τοποθέτηση βίδων & καρφιών κατά μήκος των πρανών

6 6 Το φύλλα του CC κόπηκαν στο κατάλληλο μέγεθος κάθε φορά ώστε να προσαρμόζονται στα διαφορετικά ύψη των πρανών και στη διάμετρο της εκάστοτε λεκάνης.

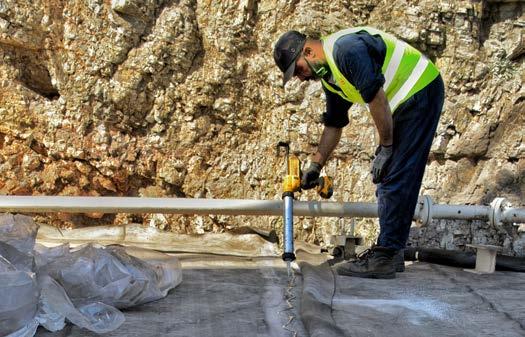

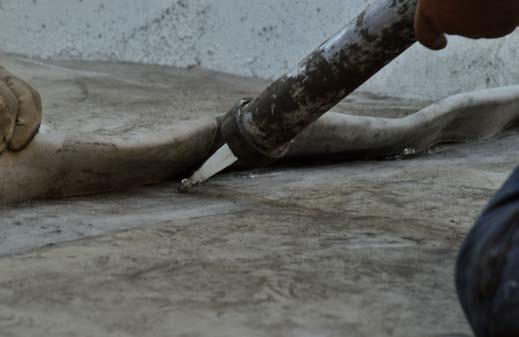

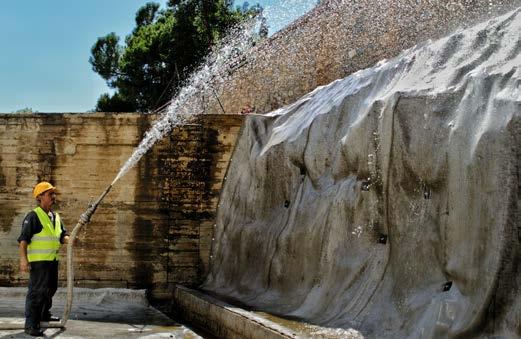

7 7 Το CC αγκυρώθηκε αρχικά στην κορυφή των πρανών σε επιφάνειες από σκυρόδεμα με τη χρήση καρφιών τύπου Hilti (37x3,5 mm) με διάμετρο χαλύβδινης ροδέλας 23 mm για να εξασφαλιστεί μεγαλύτερη αντοχή διαμπερούς έλξης. Στη συνέχεια, στην επιφάνεια ανάμεσα στα αρχικά τμήματα σκυροδέματος και την κορυφή των πρανών χρησιμοποιήθηκαν ανά διαστήματα των 2 μέτρων, 400 τεμάχια πασσάλων τύπου J (12x250 mm) για την ασφαλή στερέωση του CC στο υπόστρωμα. Η βραχώδης επιφάνεια των πρανών ήταν διάτρητη και τοποθετήθηκαν αγκύρια βράχου (14x200 mm) κατά μήκος της επιφάνειας τους. Στα σημεία των επικαλύψεων τοποθετήθηκε σιλικόνη Everbuild Clearfix Foil και βίδες 25mm ανά διαστήματα των 200mm με τη χρήση ενός αυτόματου τροφοδοτούμενου καρφωτικού πιστολιού. Μόλις ολοκληρώθηκε η εγκατάσταση του CC, ακολούθησε η διαβροχή του με θαλασσινό νερό, κατά την οποία χρησιμοποιήθηκαν μάνικες που συνδέθηκαν με τους πυροσβεστικούς κρουνούς της εγκατάστασης. Σύμφωνα με τον Οδηγό Διαβροχής του CC και λόγω της υψηλής θερμοκρασίας του περιβάλλοντος κατά την διάρκεια των εργασιών, - περίπου 35 C - έγινε διαβροχή του CC δύο φορές, για διάστημα πάνω από μια ώρα κάθε φορά ώστε να εξασφαλισθεί η επαρκής και ορθή ενυδάτωση του. Καθαρισμός επιφάνειας CC & τοποθέτηση σιλικόνης Αναδίπλωση των φύλλων CC στα τελειώματα και τοποθέτηση σιλικόνης Χρήση αυτόματου τροφοδοτούμενου καρφωτικού πιστολιού Διαβροχή του CC με θαλασσινό νερό

8 8 Συνολικά εγκαταστάθηκαν 5600m² CC5TM σε 14 ημέρες από μια ομάδα 9 ατόμων, που αποτελούταν από 8 εργάτες και 1 επιβλέποντα μηχανικό, σε δύσκολες καιρικές συνθήκες όπου ημέρες υψηλών θερμοκρασιών διαδέχονταν ημέρες έντονης βροχόπτωσης και σε μια περιοχή με περιορισμένη πρόσβαση. Η ΕΛΙΝΟΙΛ Α.Ε. εμπιστεύτηκε για άλλη μια φορά το CC για να παρέχει προστασία κατά της διάβρωσης, καταστολή της βλάστησης,(επίτευξη υψηλής ) αδιαπερατότητας και πυροπροστασία στον χώρο των εγκαταστάσεων της. Εντυπωσιασμένος ο πελάτης από το αποτέλεσμα σχολίασε τη μοναδική ικανότητα του υλικού να εφαρμόζεται ακόμα και κατά τη διάρκεια βροχοπτώσεων σε αντίθεση με τις συμβατικές μορφές σκυροδέτησης. Παράλληλα, το γεγονός ότι δεν χρειάστηκε να διακοπεί ούτε μια μέρα η λειτουργία των δεξαμενών, σε συνδυασμό με την εύκολη, γρήγορα και ασφαλή τοποθέτηση του υλικού ανέδειξαν το CC σε μια από τις βασικές επιλογές της για μελλοντική εφαρμογή στις εγκαταστάσεις της σε όλη την Ελλάδα.
