ΑΣΥΡΜΑΤΑ ΙΚΤΥΑ ΥΠΟΛΟΓΙΣΤΩΝ(RF)

Transcript

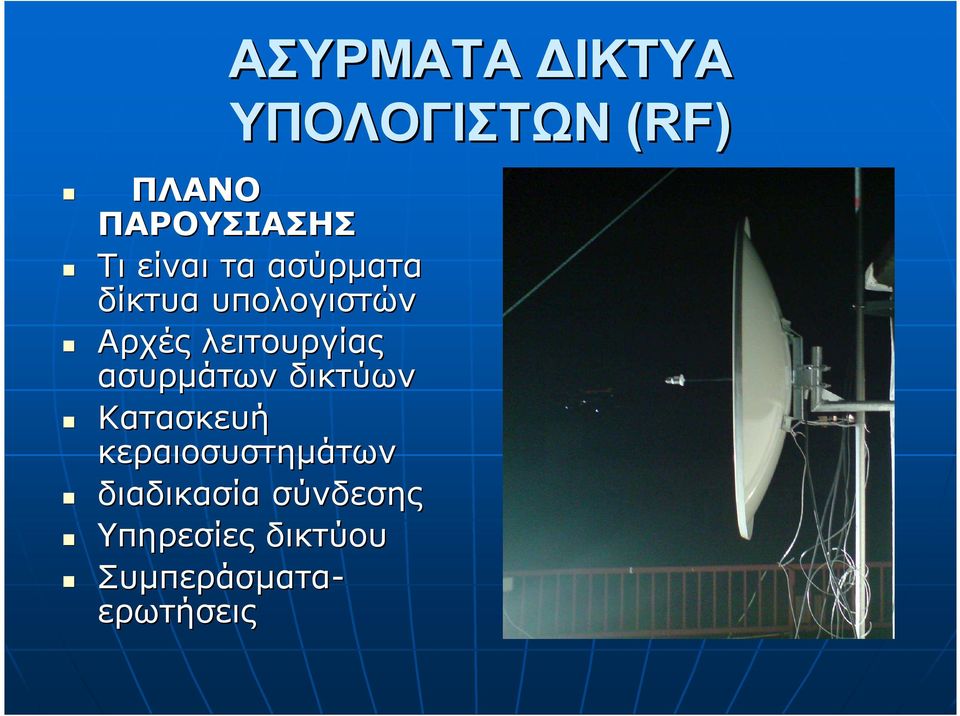

1 ΑΣΥΡΜΑΤΑ ΙΚΤΥΑ ΥΠΟΛΟΓΙΣΤΩΝ(RF) ΠΛΑΝΟ ΠΑΡΟΥΣΙΑΣΗΣ Τι είναι τα ασύρµατα δίκτυα υπολογιστών Αρχές λειτουργίας ασυρµάτων δικτύων Κατασκευή κεραιοσυστηµάτων διαδικασία σύνδεσης Υπηρεσίες δικτύου Συµπεράσµατα- ερωτήσεις

2 Τι είναι τα ασύρµατα δίκτυα υπολογιστών Λόγοι δηµιουργίας: Χαµηλές ταχύτητες internet Μονοπώλιο ΟΤΕ υψηλές τιµές Ενδιαφέρον για πειραµατισµό

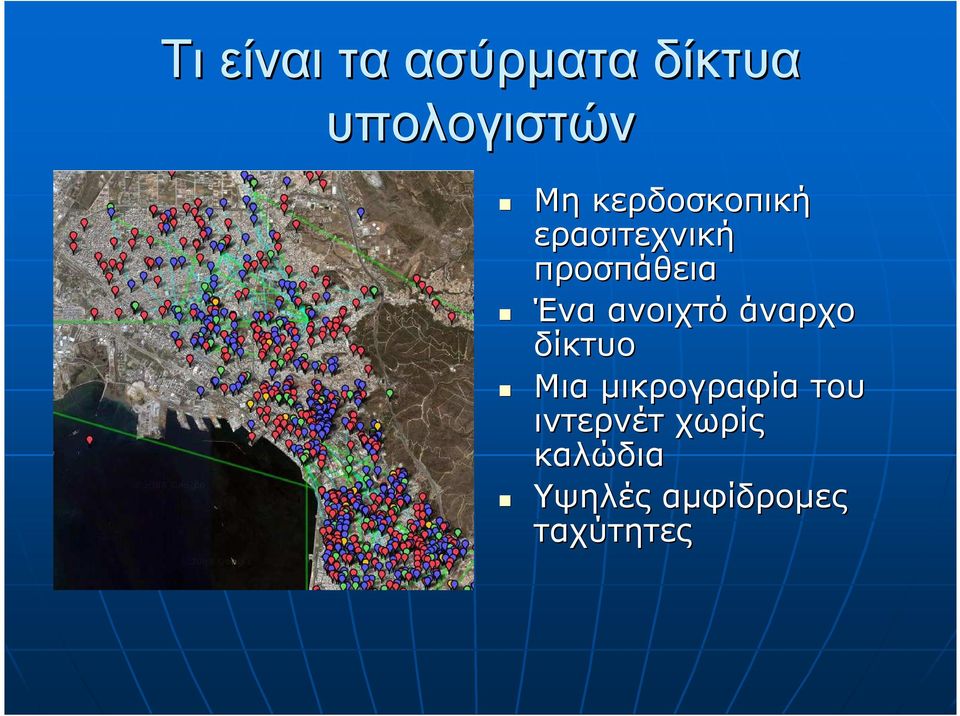

3 Τι είναι τα ασύρµατα δίκτυα υπολογιστών Μη κερδοσκοπική ερασιτεχνική προσπάθεια Ένα ανοιχτό άναρχο δίκτυο Μια µικρογραφία του ιντερνέτ χωρίς καλώδια Υψηλές αµφίδροµες ταχύτητες

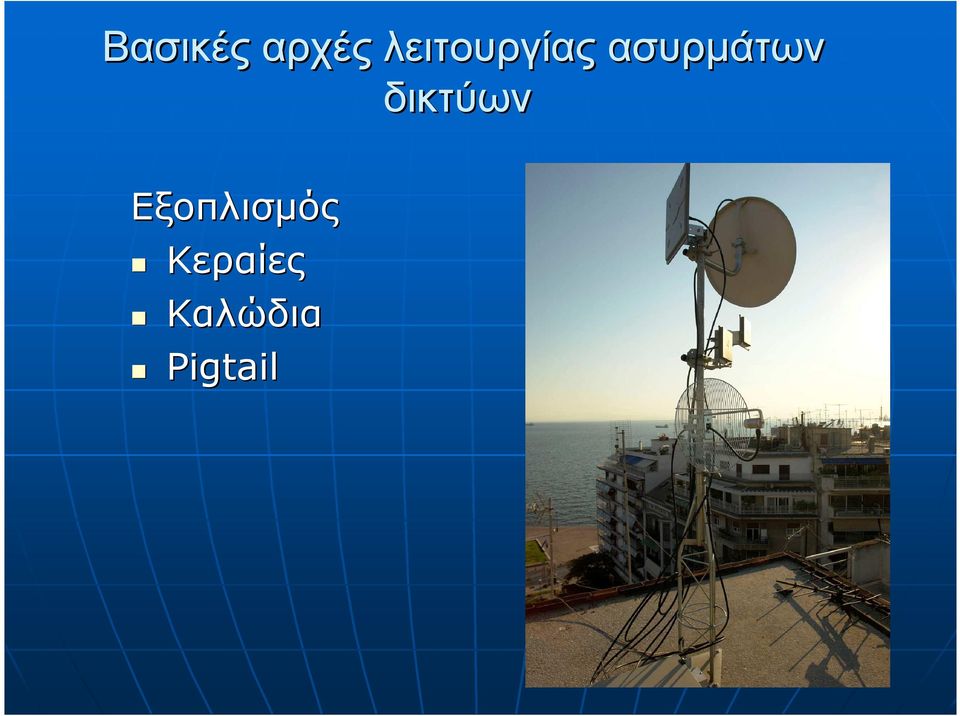

4 Βασικές αρχές λειτουργίας ασυρµάτων δικτύων Εξοπλισµός Κεραίες Καλώδια Pigtail

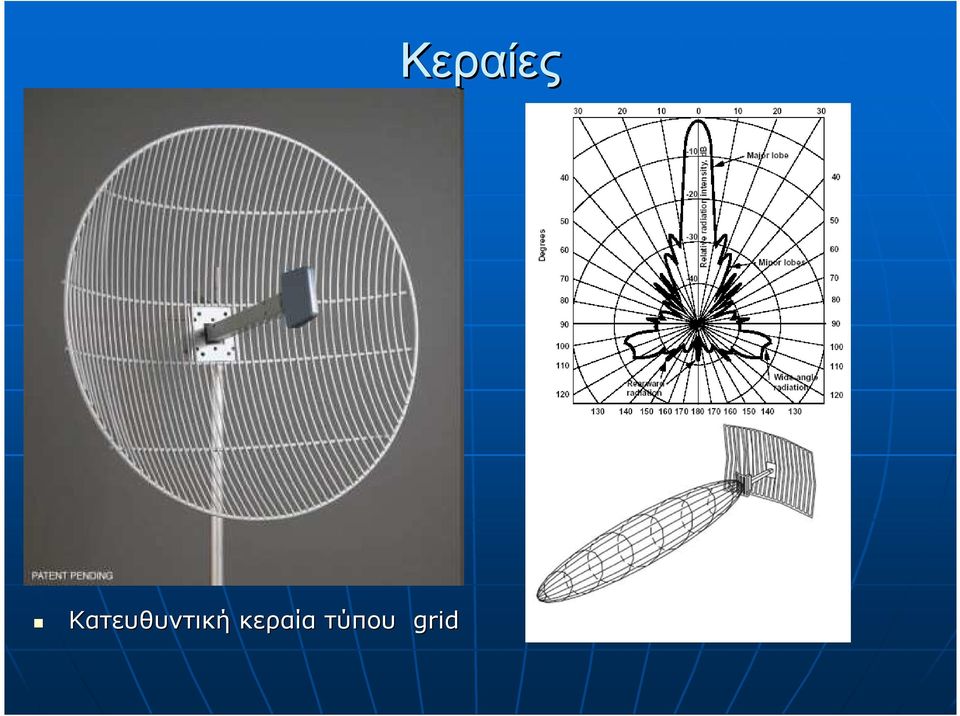

5 Κεραίες Κατευθυντική κεραία τύπου grid

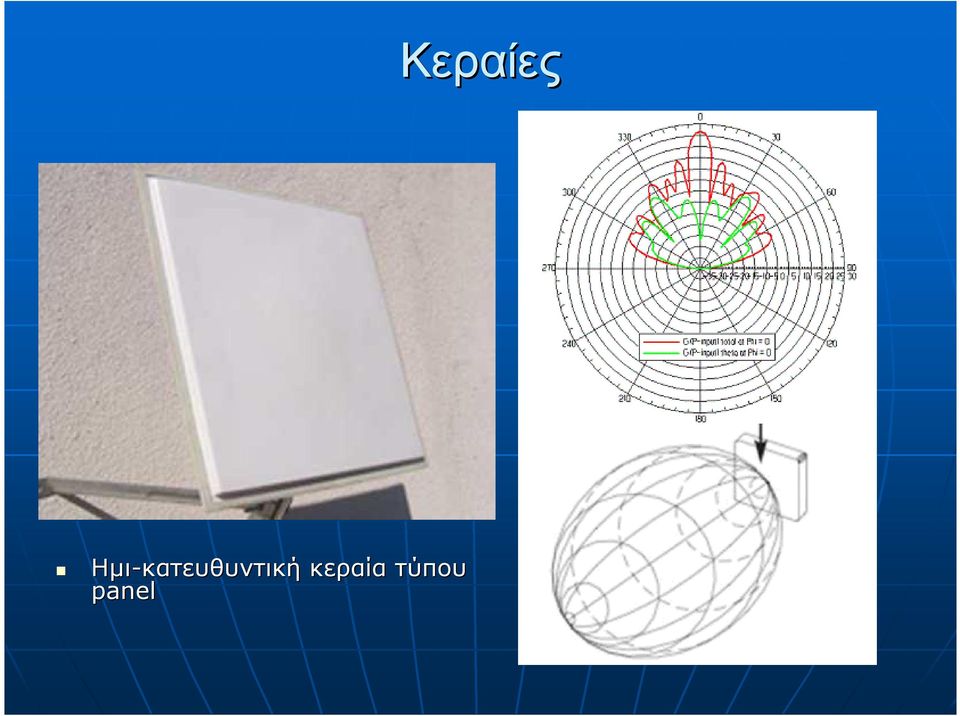

6 Κεραίες Ηµι-κατευθυντική κεραία τύπου panel

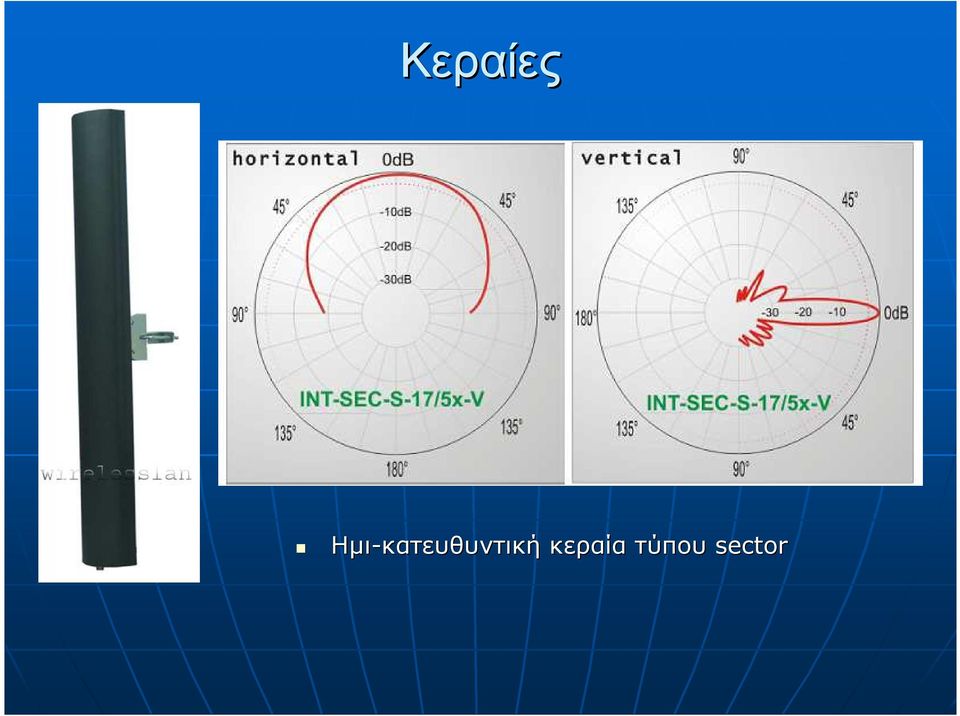

7 Κεραίες Ηµι-κατευθυντική κεραία τύπου sector

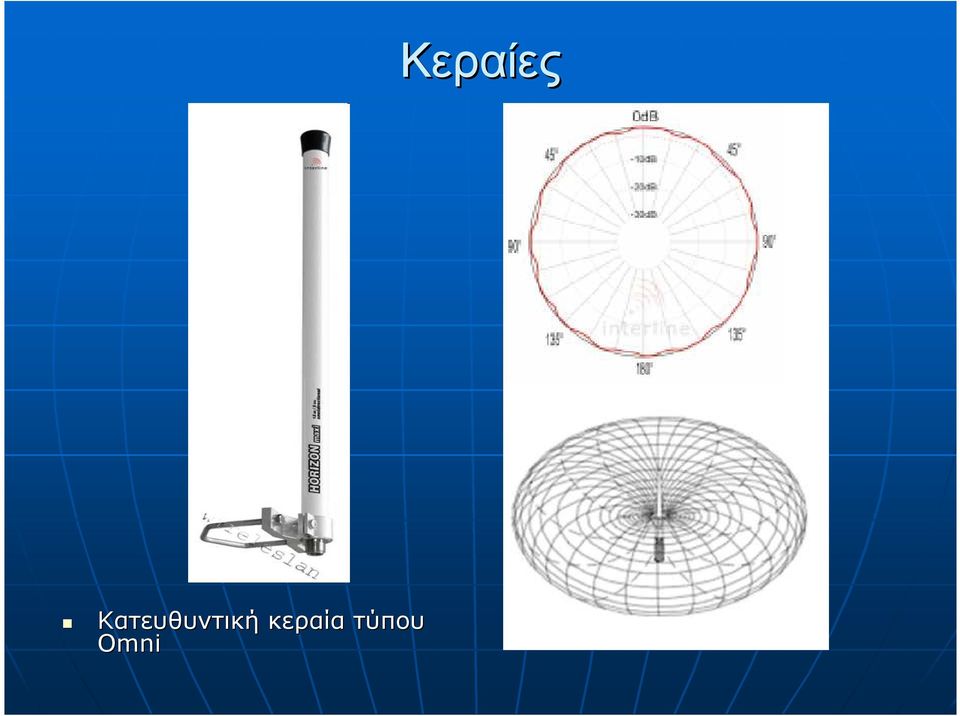

8 Κεραίες Κατευθυντική κεραία τύπου Omni

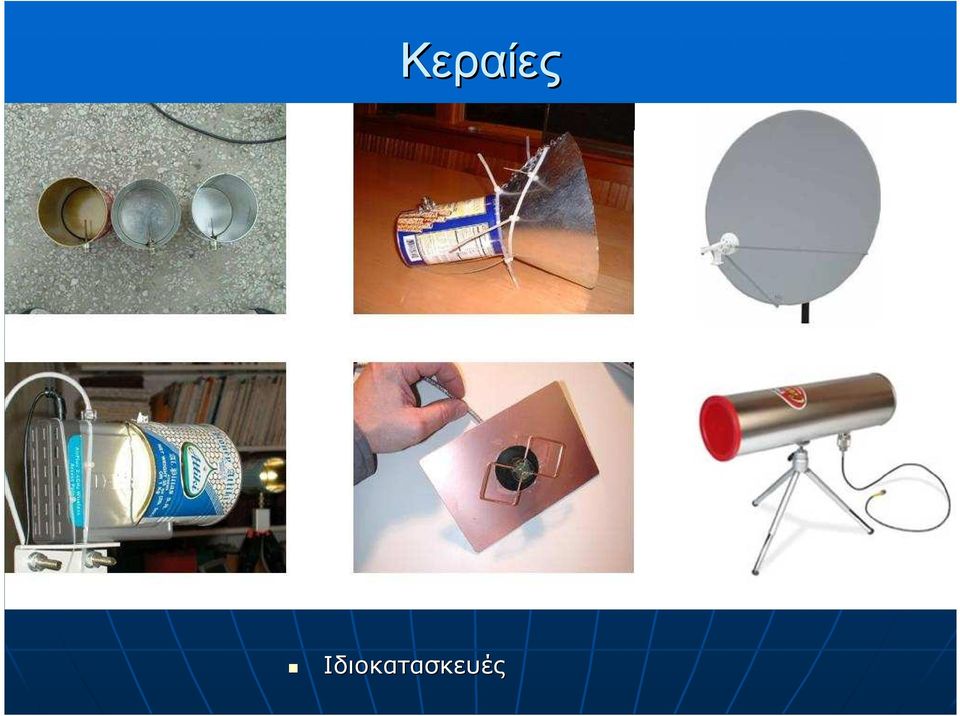

9 Κεραίες Ιδιοκατασκευές

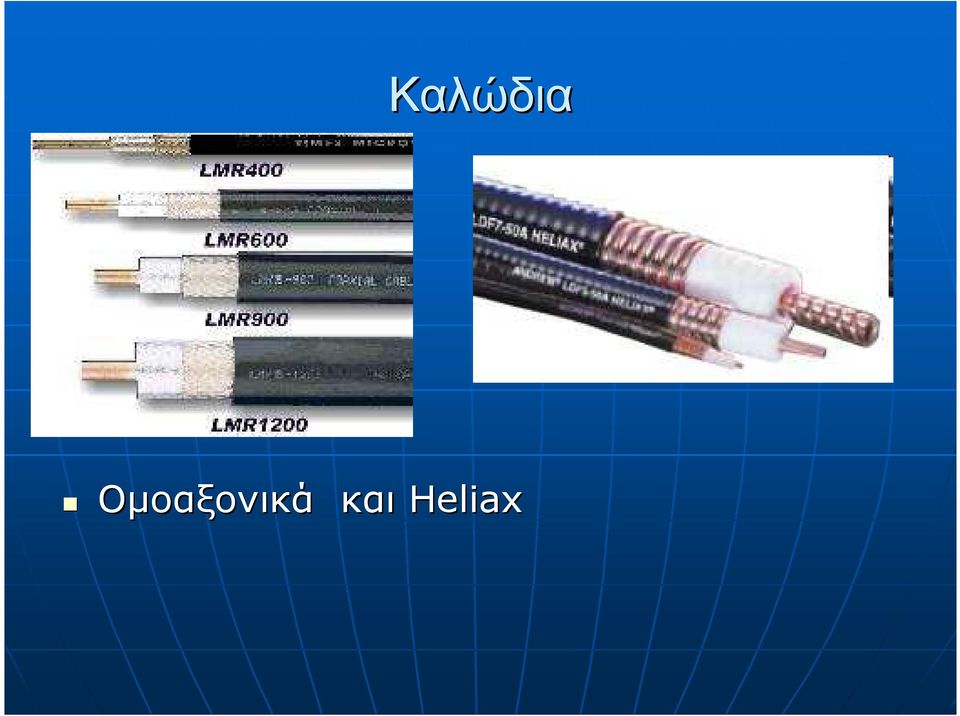

10 Καλώδια Οµοαξονικά και Heliax

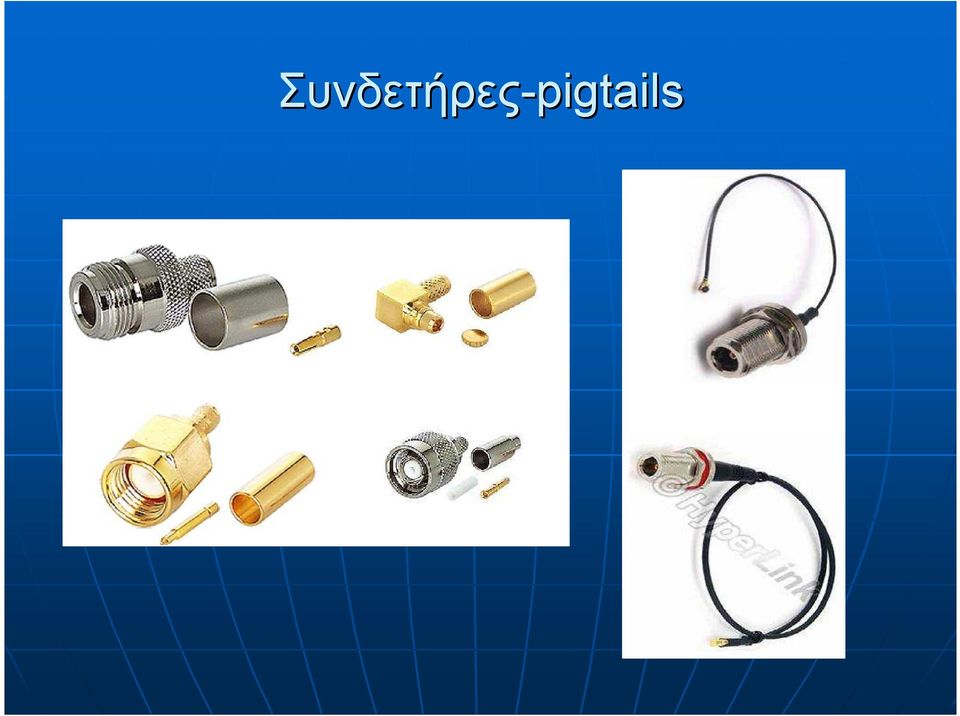

11 Συνδετήρες-pigtails

12 Βασικές αρχές λειτουργίας ασυρµάτων δικτύων Θεωρητικά: Πρωτόκολλα επικοινωνίας Αριθµοδότηση Τοπολογία

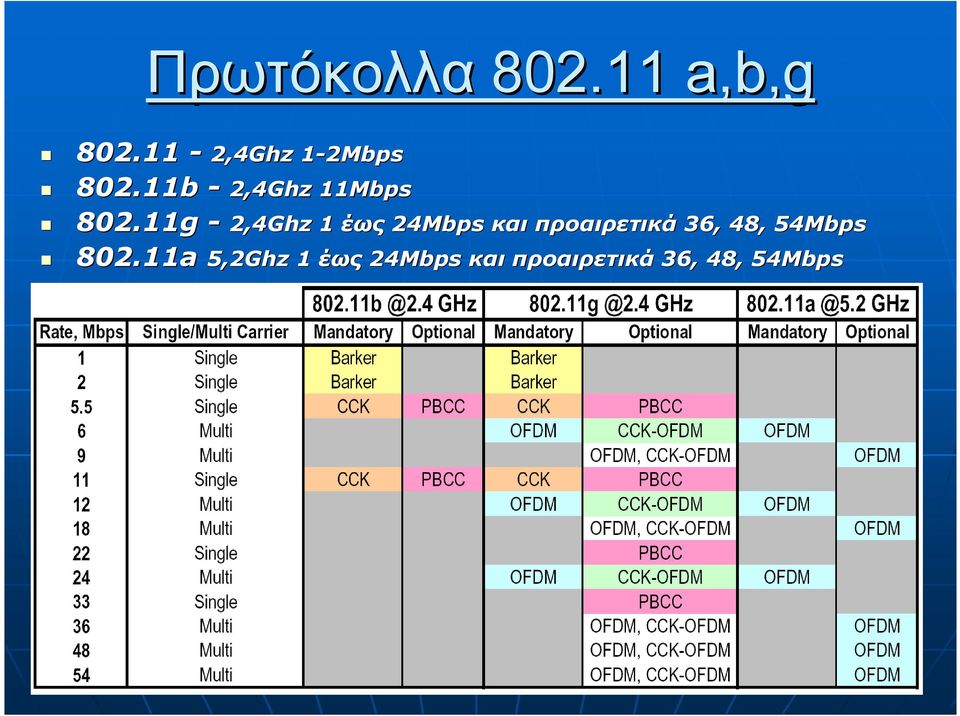

13 Πρωτόκολλα a,b,g ,4Ghz b - 2,4Ghz g - 2,4Ghz a 5,2Ghz 2,4Ghz 1-2Mbps 2,4Ghz 11Mbps 2,4Ghz 1 έως 24Mbps και προαιρετικά 36, 48, 54Mbps Ghz 1 έως 24Mbps και προαιρετικά 36, 48, 54Mbps

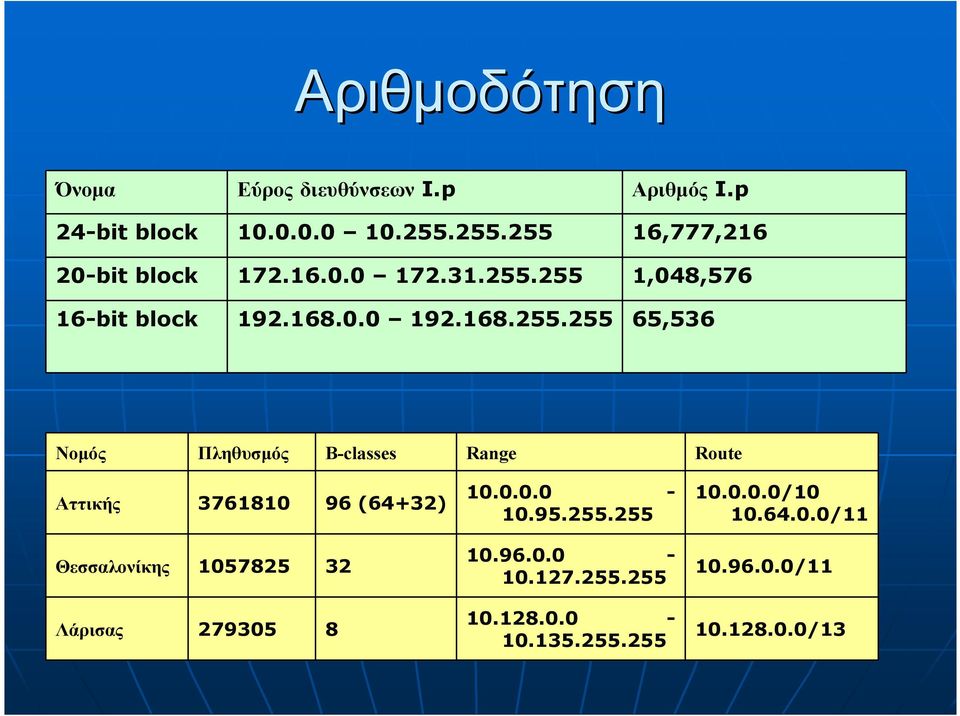

14 Αριθµοδότηση Όνοµα Εύρος διευθύνσεων I.p Αριθµός I.p 24-bit block ,777, bit block ,048, bit block ,536 Νοµός Πληθυσµός B-classes Range Route Αττικής (64+32) / /11 Θεσσαλονίκης Λάρισας / /13

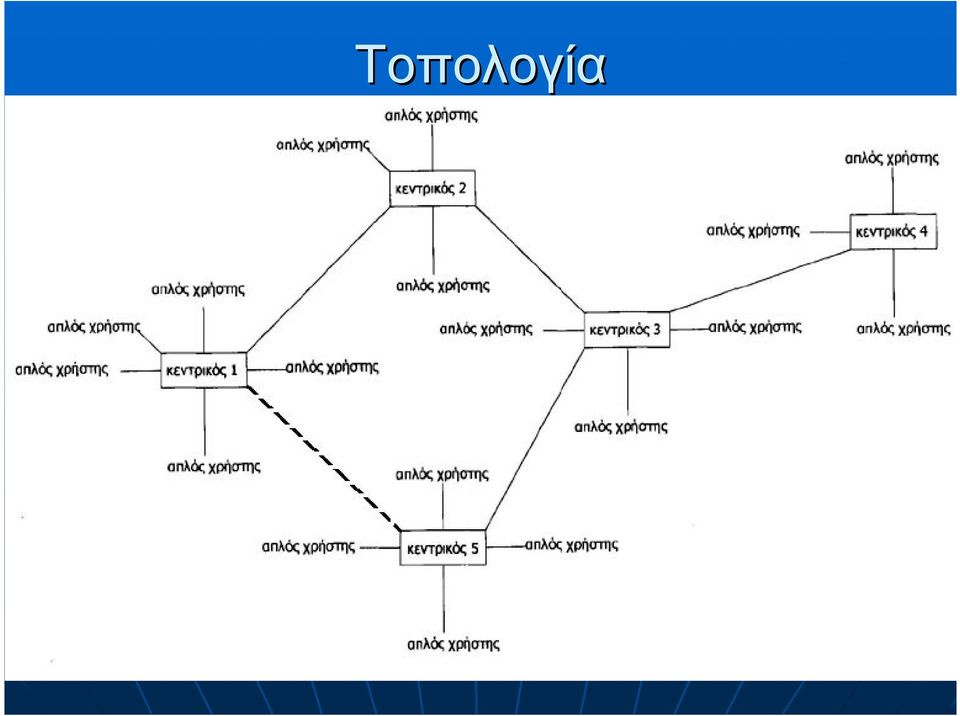

15 Τοπολογία

16 ospf εν υπάρχει περιορισµός στον αριθµό των hop Είναι δυνατό να σπάσει το IP δίκτυο σε πολλά υποδίκτυα Επιτρέπει το διαµοιρασµό της κίνησης ανάµεσα σε µονοπάτια Αλλαγές στη δροµολόγηση συµβαίνουν άµεσα και όχι περιοδικά Λιγότερο overhead στο δίκτυο, ιδιότητα σηµαντική για µεγάλα δίκτυα Οι αποφάσεις δροµολόγησης λαµβάνονται µε βάση το κόστος των συνδέσεων και έτσι προτιµάται η αληθινά βέλτιστη διαδροµή Είναι δυνατό να υπάρχει ξεχωριστός πίνακας δροµολόγησης

17 Κατασκευή Αυτόνοµες συσκευές Υπολογιστές ταράτσας Εξοπλισµός ιαδικασία κατασκευής Mikrotik

18 Αυτόνοµες ασύρµατες συσκευές

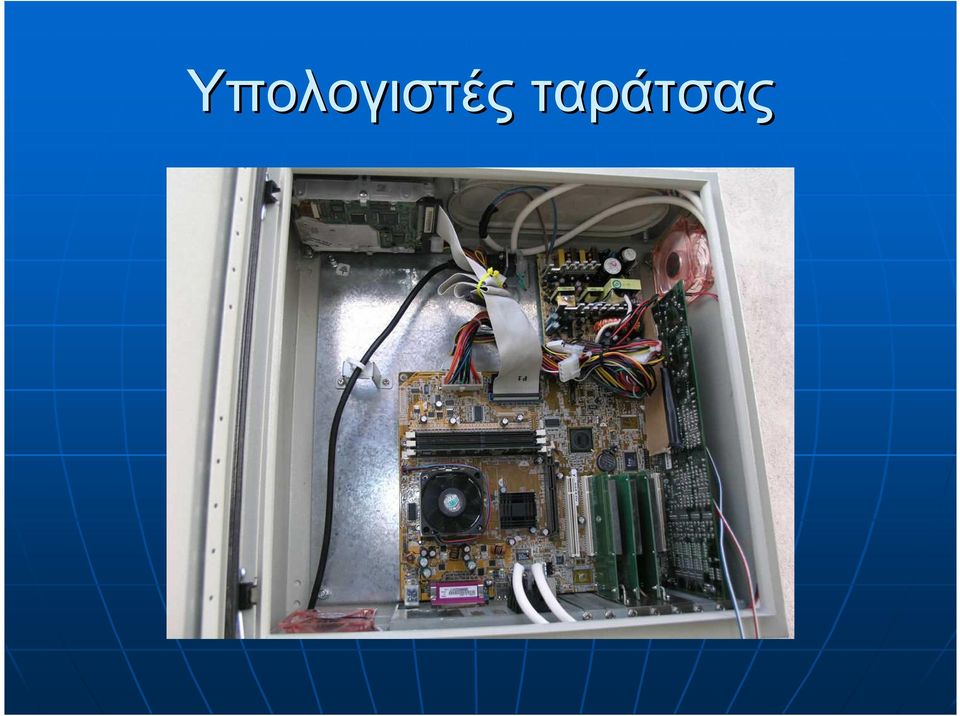

19 Υπολογιστές ταράτσας

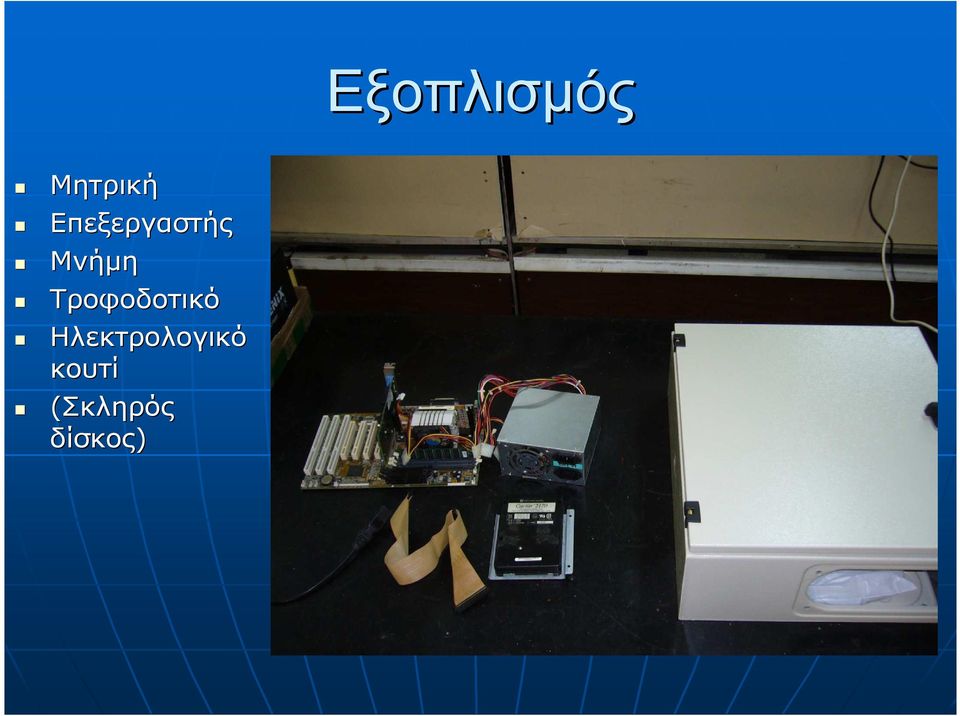

20 Εξοπλισµός Μητρική Επεξεργαστής Μνήµη Τροφοδοτικό Ηλεκτρολογικό κουτί (Σκληρός δίσκος)

21 Εξοπλισµός CF card IDE to CF LAN card Mini PCI mpci to PCI Pigtail

22 ιαδικασία κατασκευής Προετοιµασία ηλεκτρολογικού κουτιού Τοποθέτηση τσιµούχας

23 ιαδικασία κατασκευής Έξτρα µόνωση µε σιλικόνη Τοποθέτηση καπακιών

24 ιαδικασία κατασκευής Πλάτη από κουτί υπολογιστή Πρόχειρη τοποθέτηση και σηµάδεµα για τα τρυπήµατα

25 ιαδικασία κατασκευής Βάση σκληρού δίσκου κουτί υπολογιστή Αφαίρεση βάσης

26 ιαδικασία κατασκευής Τρύπηµα και τοποθέτηση πάνω στη πλάτη

27 ιαδικασία κατασκευής Σηµάδεµα στην πλάτη από κουτί υπολογιστή για το τροφοδοτικό Τοποθέτηση τροφοδοτικού

28 ιαδικασία κατασκευής Έτοιµη πλάτη από κουτί υπολογιστή

29 ιαδικασία κατασκευής Σηµάδεµα για εξαερισµό (είσοδος) Τρύπηµα µε τροχό

30 ιαδικασία κατασκευής Τοποθέτηση προστασίας από βροχή Τοποθέτηση ανεµιστήρα και βίδωµα

31 ιαδικασία κατασκευής Σηµάδεµα για εξαερισµό (έξοδος) Τρύπηµα µε τροχό

32 ιαδικασία κατασκευής Τοποθέτηση προστασίας από βροχή Προσαρµογή κοντά στον ανεµιστήρα του τροφοδοτικού

33 ιαδικασία κατασκευής Σύνδεση ανεµιστήρα Τοποθέτηση pigtail

34 ιαδικασία κατασκευής Τοποθέτηση CF κάρτας (προαιρετικό) Τοποθέτηση ασύρµατης κάρτας και pigtail

35 ιαδικασία κατασκευής Βάσεις του ηλεκτρολογικού κουτιού Κατάλληλη τοποθέτηση

36 ιαδικασία κατασκευής Τοποθέτηση ηχείου Πρόχειρη τοποθετηση CD-ROM

37 ιαδικασία κατασκευής Εγκατάσταση λειτουργικού συστήµατος (mikrotik)

38 ιαδικασια κατασκευης Ολοκληρωση κατασκευης

39 Κατασκευή µε αυτόνοµη ασύρµατη Ποµποδέκτης pigtail Κουτί µε εσωτερική κεραία πάνελ 14db και χώρο για το ποµποδέκτη. Τροφοδοτικό Καλώδιο UTP Βάση ιστού συσκευή

40 Κατασκευή µε αυτόνοµες ασύρµατες συσκευές Τοποθέτηση ποµποδέκτη εντος και σύνδεση του pigtail

41 Κατασκευή µε αυτόνοµη ασύρµατη συσκευή Προετοιµασία του τροφοδοτικού για POE

42 Κατασκευή µε αυτόνοµη ασύρµατη συσκευή οκιµή καταλληλότητας τροφοδοτικού

43 Κατασκευή µε αυτόνοµη ασύρµατη συσκευή POE power over ethernet

44 mikrotik Αξιόπιστο λειτουργικό βασισµένο σε Linux Εξοµοίωση τις κονσόλας µε το winbox Απλότητα και ευχρηστία Προεγκατεστηµένοι drivers για τις ασύρµατες κάρτες Πρωτόκολλο Nstream

45 ιαδικασία σύνδεσης πελάτη Scan( ραδιοσκόπηση) Wind Κοινότητα συζητήσεων (forum) Ανίχνευση του κόµβου Εξοπλισµός Λογισµικό

46 ιαδικασία σύνδεσης πελάτη Χάρτης του wind

47 ιαδικασία σύνδεσης πελάτη Θεωρητικός έλεγχος οπτικής επαφής µέσω wind

48 ιαδικασία σύνδεσης πελάτη Forum συζητήσεων

49 ιαδικασία σύνδεσης πελάτη Ανίχνευση σηµείου που βρίσκετε ο κοντινότερος κόµβος

50 ιαδικασία σύνδεσης πελάτη netstumbler

51 ιαδικασία σύνδεσης πελάτη εξοπλισµός

52 Eπίβλεψη ικτύου Mikrotik (http) Dude NTP servers DNS mikrotik

53 Dude

54 Υπηρεσιες ικτυου Peer2peer downloading (DC,Torrents,FTP) Online games Chat VoIP (epop,sip Proxies) Web Radio Forum Windows Update servers VPN connections (internet)

55 υνατότητες του δικτύου στο ΤΕΙ Πρόσβαση σε όλες τις σελίδες του ιδρύµατος Τηλε-εκπαίδευση εκπαίδευση Τηλε-συνδιάσκεψη ωρεάν προσφορά του internet χωρίς πάγιο ΟΤΕ Κίνητρο για µάθηση σε ασύρµατα δίκτυα

56

57 Κόµβος στο ΤΕΙ Ηλεκτρονικής

58 ΤΕΛΟΣ
