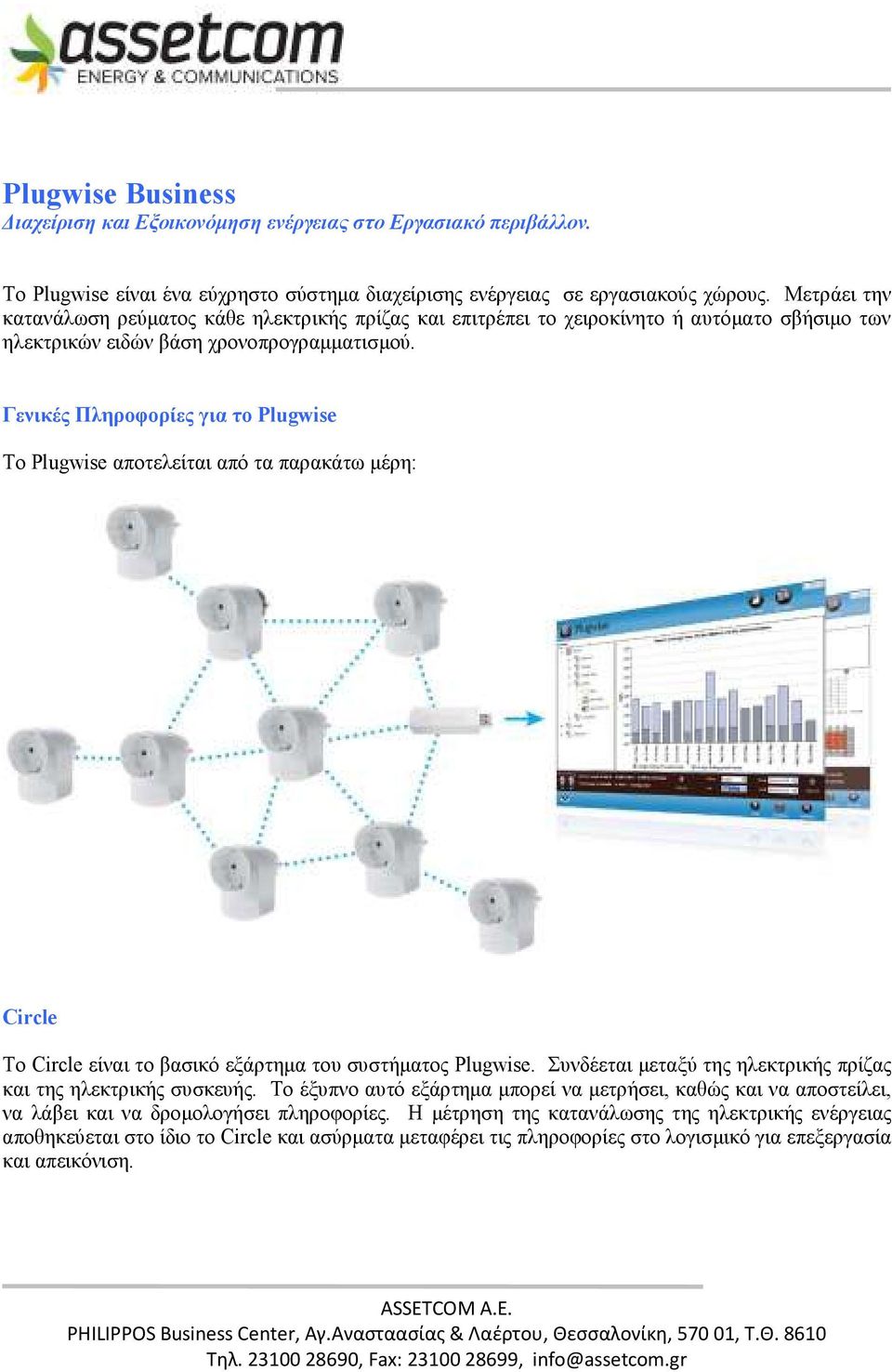

1 Plugwise Business ιαχείριση και Εξοικονόµηση ενέργειας στο Εργασιακό περιβάλλον. Το Plugwise είναι ένα εύχρηστο σύστηµα διαχείρισης ενέργειας σε εργασιακούς χώρους. Μετράει την κατανάλωση ρεύµατος κάθε ηλεκτρικής πρίζας και επιτρέπει το χειροκίνητο ή αυτόµατο σβήσιµο των ηλεκτρικών ειδών βάση χρονοπρογραµµατισµού. Γενικές Πληροφορίες για το Plugwise Το Plugwise αποτελείται από τα παρακάτω µέρη: Circle Το Circle είναι το βασικό εξάρτηµα του συστήµατος Plugwise. Συνδέεται µεταξύ της ηλεκτρικής πρίζας και της ηλεκτρικής συσκευής. Το έξυπνο αυτό εξάρτηµα µπορεί να µετρήσει, καθώς και να αποστείλει, να λάβει και να δροµολογήσει πληροφορίες. Η µέτρηση της κατανάλωσης της ηλεκτρικής ενέργειας αποθηκεύεται στο ίδιο το Circle και ασύρµατα µεταφέρει τις πληροφορίες στο λογισµικό για επεξεργασία και απεικόνιση.

Γενικές Πληροφορίες για το Plugwise Το Plugwise αποτελείται από τα παρακάτω µέρη: Circle Το Circle είναι το βασικό εξάρτηµα του συστήµατος Plugwise.

2 Circle+ Το Circle+ έχει τις ίδιες λειτουργίες µε το Circle, µε την επιπλέον ιδιαιτερότητα ότι λειτουργεί ως συντονιστής του εσωτερικού δικτύου Plugwise. Stick Το ειδικό USB Stick λειτουργεί ως κεραία του συστήµατος. Επιτρέπει την ασύρµατη επικοινωνία µεταξύ των Circle συσκευών και του Circle+ µέσω θύρας USB σε υπολογιστή. Source Το λογισµικό Source χρησιµοποιείται για την παραµετροποίηση, έλεγχο και ανάλυση του συστήµατος Plugwise. Το λογισµικό απεικονίζει την κατανάλωση ηλεκτρικής ενέργειας και επιτρέπει τόσο προγραµµατισµένο όσο και µη προγραµµατισµένο έλεγχο (κλείσιµο/άνοιγµα) των συσκευών. Υποστηρίζονται τα: Windows XP, Vista & 7 καθώς και Windows Server λειτουργικά συστήµατα. Το ίκτυο Plugwise Η εσωτερική επικοινωνία µεταξύ των εξαρτηµάτων γίνεται µέσω του πρωτοκόλλου ZigBee Pro το οποίο είναι ένα ανοικτό πρότυπο για µικρού βεληνεκούς ασύρµατες επικοινωνίες και χαµηλής ισχύος συνδέσεις. Για τον λόγο αυτό τα δίκτυα ZigBee ονοµάζονται και whisper networks. Εκτός από το να αποστέλλουν και να λαµβάνουν πληροφορίες, τα εξαρτήµατα Circle και Circle+ λειτουργούν και ως δροµολογητές και εποµένως ως πύλη για τα υπόλοιπα Circle. Σε περίπτωση που χαθεί η επικοινωνία µε µία από τις πρίζες, η επικοινωνία αποκαθίσταται µέσω της διαδροµής µε τη µικρότερη αντίσταση. Τα δίκτυα αυτά ονοµάζονται mesh. Παρά το γεγονός ότι το σύστηµα χρησιµοποιεί την ίδια ραδιοσυχνότητα µε το Wi-Fi, το ZigBee δεν έχει καµία σχέση µε το Wi-Fi, τα τηλέφωνα DECT ή τους φούρνους µικροκυµάτων που χρησιµοποιούν αντίστοιχα τη ραδιοσυχνότητα 2,4 GHz. Για περισσότερες πληροφορίες σχετικά µε το πρωτόκολλο ZigBee, επισκεφθείτε το ZigBee Alliance website ( Ασφάλεια εδοµένων Το πρωτόκολλο ZigBee Pro που χρησιµοποιείται µεταξύ των Circle, Circle+ και Stick, δε χρησιµοποιεί TCP/IP ή άλλα σχετικά πρωτόκολλα δικτύων. Εποµένως, τα δεδοµένα δεν µπορούν να διαρρεύσουν σε LAN. Μόνο τα δεδοµένα που αναζητά το σύστηµα Plugwise αναγνωρίζονται και µεταδίδονται από το USB Stick προς την εφαρµογή Source. Επιπλέον, το δίκτυο χρησιµοποιεί κρυπτογράφηση 128 bit AES, το οποίο εµποδίζει διαφορετικά δίκτυα Plugwise να «διαβάσουν» δεδοµένα το ένα από το άλλο. Επίσης είναι αδύνατον η πρόσβαση στο εταιρικό δίκτυο µέσω του συστήµατος Plugwise. Τα Circle επικοινωνούν µόνο µε άλλα Circle και Circle+, ενώ το USB Stick είναι το µόνο άλλο εξάρτηµα που µπορεί να επικοινωνήσει µε αυτά. Η επικοινωνία που χειρίζεται το Stick φιλτράρεται. Αυτό σηµαίνει ότι το Stick µπορεί µόνο να µεταδώσει µηνύµατα στα Circle και Circle+ που είναι µέρος του πρωτόκολλου

Source Το λογισµικό Source χρησιµοποιείται για την παραµετροποίηση, έλεγχο και ανάλυση του συστήµατος Plugwise.

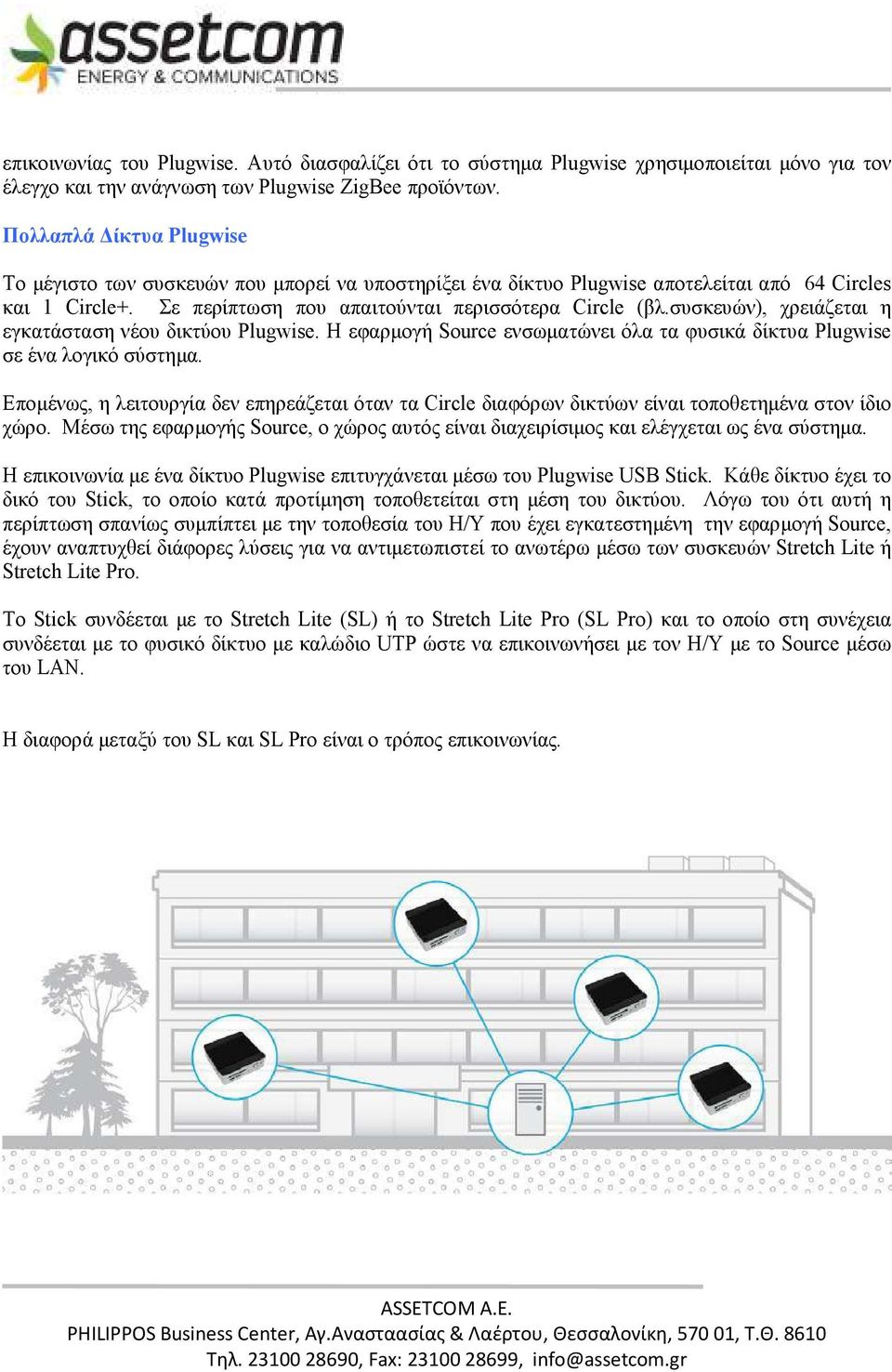

3 επικοινωνίας του Plugwise. Αυτό διασφαλίζει ότι το σύστηµα Plugwise χρησιµοποιείται µόνο για τον έλεγχο και την ανάγνωση των Plugwise ZigBee προϊόντων. Πολλαπλά ίκτυα Plugwise Το µέγιστο των συσκευών που µπορεί να υποστηρίξει ένα δίκτυο Plugwise αποτελείται από 64 Circles και 1 Circle+. Σε περίπτωση που απαιτούνται περισσότερα Circle (βλ.συσκευών), χρειάζεται η εγκατάσταση νέου δικτύου Plugwise. Η εφαρµογή Source ενσωµατώνει όλα τα φυσικά δίκτυα Plugwise σε ένα λογικό σύστηµα. Εποµένως, η λειτουργία δεν επηρεάζεται όταν τα Circle διαφόρων δικτύων είναι τοποθετηµένα στον ίδιο χώρο. Μέσω της εφαρµογής Source, ο χώρος αυτός είναι διαχειρίσιµος και ελέγχεται ως ένα σύστηµα. Η επικοινωνία µε ένα δίκτυο Plugwise επιτυγχάνεται µέσω του Plugwise USB Stick. Κάθε δίκτυο έχει το δικό του Stick, το οποίο κατά προτίµηση τοποθετείται στη µέση του δικτύου. Λόγω του ότι αυτή η περίπτωση σπανίως συµπίπτει µε την τοποθεσία του Η/Υ που έχει εγκατεστηµένη την εφαρµογή Source, έχουν αναπτυχθεί διάφορες λύσεις για να αντιµετωπιστεί το ανωτέρω µέσω των συσκευών Stretch Lite ή Stretch Lite Pro. Το Stick συνδέεται µε το Stretch Lite (SL) ή το Stretch Lite Pro (SL Pro) και το οποίο στη συνέχεια συνδέεται µε το φυσικό δίκτυο µε καλώδιο UTP ώστε να επικοινωνήσει µε τον Η/Υ µε το Source µέσω του LAN. Η διαφορά µεταξύ του SL και SL Pro είναι ο τρόπος επικοινωνίας.

συσκευών), χρειάζεται η εγκατάσταση νέου δικτύου Plugwise. Η εφαρµογή Source ενσωµατώνει όλα τα φυσικά δίκτυα Plugwise σε ένα λογικό σύστηµα.

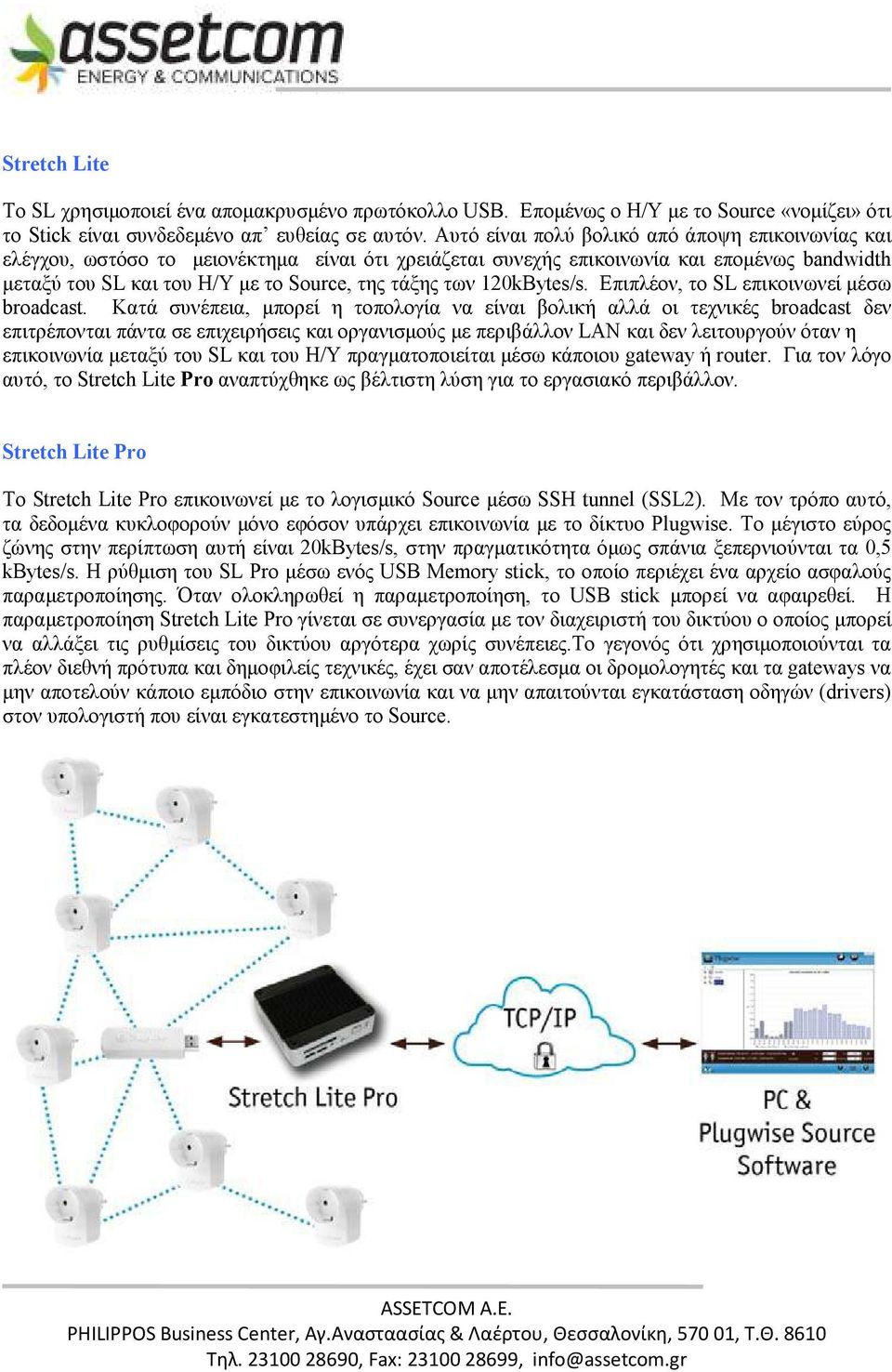

4 Stretch Lite Το SL χρησιµοποιεί ένα αποµακρυσµένο πρωτόκολλο USB. Εποµένως ο Η/Υ µε το Source «νοµίζει» ότι το Stick είναι συνδεδεµένο απ ευθείας σε αυτόν. Αυτό είναι πολύ βολικό από άποψη επικοινωνίας και ελέγχου, ωστόσο το µειονέκτηµα είναι ότι χρειάζεται συνεχής επικοινωνία και εποµένως bandwidth µεταξύ του SL και του Η/Υ µε το Source, της τάξης των 120kBytes/s. Επιπλέον, το SL επικοινωνεί µέσω broadcast. Κατά συνέπεια, µπορεί η τοπολογία να είναι βολική αλλά οι τεχνικές broadcast δεν επιτρέπονται πάντα σε επιχειρήσεις και οργανισµούς µε περιβάλλον LAN και δεν λειτουργούν όταν η επικοινωνία µεταξύ του SL και του Η/Υ πραγµατοποιείται µέσω κάποιου gateway ή router. Για τον λόγο αυτό, το Stretch Lite Pro αναπτύχθηκε ως βέλτιστη λύση για το εργασιακό περιβάλλον. Stretch Lite Pro Το Stretch Lite Pro επικοινωνεί µε το λογισµικό Source µέσω SSH tunnel (SSL2). Με τον τρόπο αυτό, τα δεδοµένα κυκλοφορούν µόνο εφόσον υπάρχει επικοινωνία µε το δίκτυο Plugwise. Το µέγιστο εύρος ζώνης στην περίπτωση αυτή είναι 20kBytes/s, στην πραγµατικότητα όµως σπάνια ξεπερνιούνται τα 0,5 kbytes/s. Η ρύθµιση του SL Pro µέσω ενός USB Memory stick, το οποίο περιέχει ένα αρχείο ασφαλούς παραµετροποίησης. Όταν ολοκληρωθεί η παραµετροποίηση, το USB stick µπορεί να αφαιρεθεί. Η παραµετροποίηση Stretch Lite Pro γίνεται σε συνεργασία µε τον διαχειριστή του δικτύου ο οποίος µπορεί να αλλάξει τις ρυθµίσεις του δικτύου αργότερα χωρίς συνέπειες.to γεγονός ότι χρησιµοποιούνται τα πλέον διεθνή πρότυπα και δηµοφιλείς τεχνικές, έχει σαν αποτέλεσµα οι δροµολογητές και τα gateways να µην αποτελούν κάποιο εµπόδιο στην επικοινωνία και να µην απαιτούνται εγκατάσταση οδηγών (drivers) στον υπολογιστή που είναι εγκατεστηµένο το Source.

120kBytes/s. Επιπλέον, το SL επικοινωνεί µέσω broadcast.

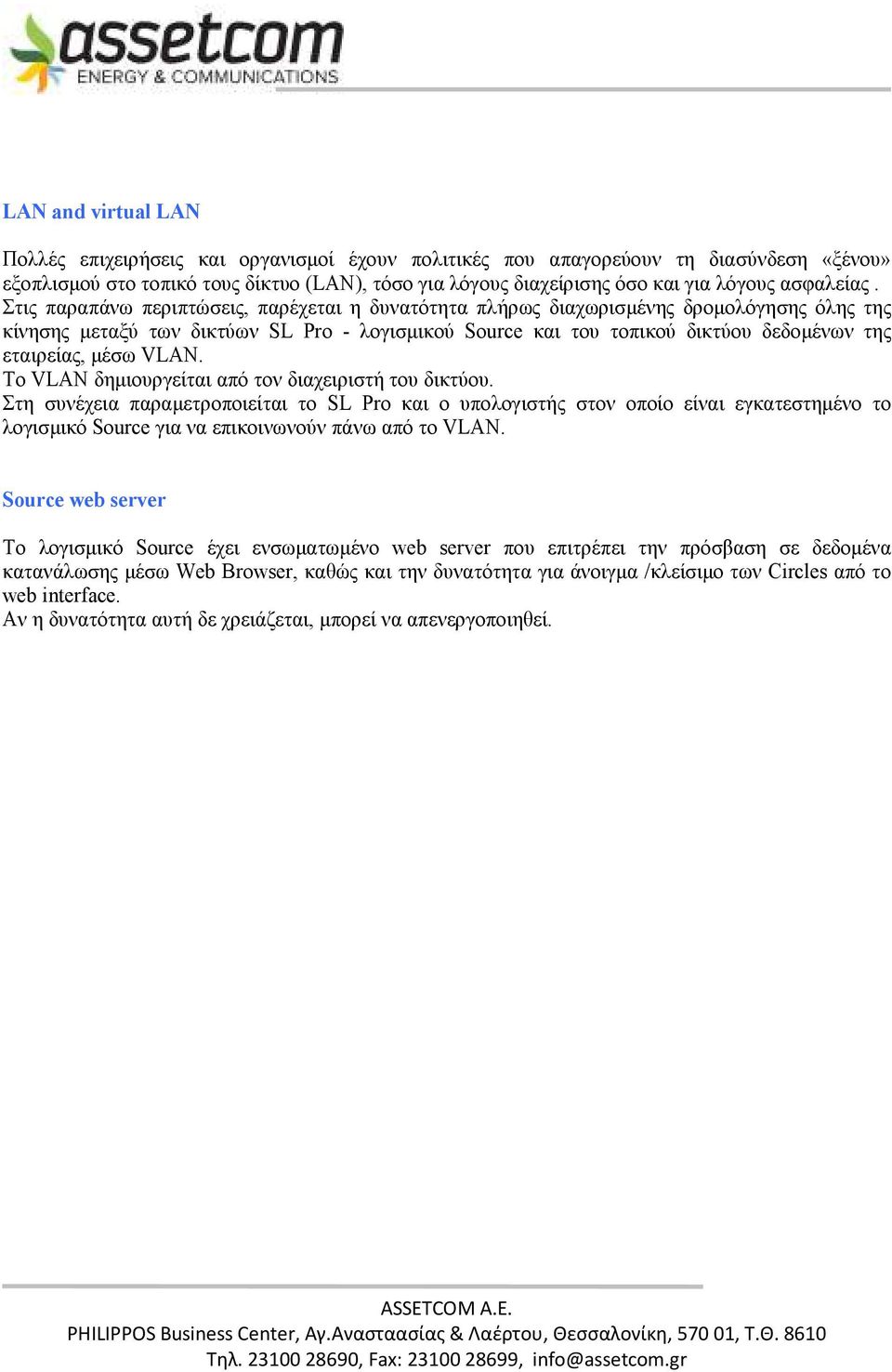

5 LAN and virtual LAN Πολλές επιχειρήσεις και οργανισµοί έχουν πολιτικές που απαγορεύουν τη διασύνδεση «ξένου» εξοπλισµού στο τοπικό τους δίκτυο (LAN), τόσο για λόγους διαχείρισης όσο και για λόγους ασφαλείας. Στις παραπάνω περιπτώσεις, παρέχεται η δυνατότητα πλήρως διαχωρισµένης δροµολόγησης όλης της κίνησης µεταξύ των δικτύων SL Pro - λογισµικού Source και του τοπικού δικτύου δεδοµένων της εταιρείας, µέσω VLAN. Το VLAN δηµιουργείται από τον διαχειριστή του δικτύου. Στη συνέχεια παραµετροποιείται το SL Pro και o υπολογιστής στον οποίο είναι εγκατεστηµένο το λογισµικό Source για να επικοινωνούν πάνω από το VLAN. Source web server Το λογισµικό Source έχει ενσωµατωµένο web server που επιτρέπει την πρόσβαση σε δεδοµένα κατανάλωσης µέσω Web Browser, καθώς και την δυνατότητα για άνοιγµα /κλείσιµο των Circles από το web interface. Αν η δυνατότητα αυτή δε χρειάζεται, µπορεί να απενεργοποιηθεί.

Στις παραπάνω περιπτώσεις, παρέχεται η δυνατότητα πλήρως διαχωρισµένης δροµολόγησης όλης της κίνησης µεταξύ των δικτύων SL Pro - λογισµικού Source και του τοπικού δικτύου δεδοµένων της εταιρείας,
