1 Οδηγίες Σύνδεσης Ασύρματου Δικτύου ΤΜΗΥ&Π Περιεχόμενα: Εισαγωγικές Πληροφορίες 2. Οδηγίες Σύνδεσης για Windows XP/Vista 3. Οδηγίες Σύνδεσης για Windows 7 4. Οδηγίες Σύνδεσης για MAC OS 5. Οδηγίες Σύνδεσης για Ubuntu (9.10) 6. Οδηγίες Σύνδεσης για λοιπά Linux/Unix Συστήματα Εισαγωγικές Πληροφορίες Δικαίωμα χρήσης του ασυρμάτου δικτύου έχουν όσοι κατέχουν λογαριασμό στις υπηρεσίες που παρέχει το τμήμα Μηχ. Η/Υ και κατ επέκταση στην υπηρεσία dial up. Κάθε χρήστης για να συνδεθεί στο ασύρματο δίκτυο απαιτείται να δώσει το όνομα χρήστη (username) που διαθέτει στα συστήματα του τμήματος (my.ceid, diogenis, κλπ) και τον κωδικό πρόσβασης που διαθέτει για την dial-up (προτείνεται ο κωδικός της dial-up να μην ταυτίζεται με αυτό του my.ceid για λόγους ασφάλειας) σύνδεση του. Τον κωδικό πρόσβασης για την dial-up σύνδεση, μπορεί κάθε χρήστης να την αλλάξει μέσα από την δικτυακή πύλη του τμήματος my.ceid. Στις επόμενες παραγράφους θα γίνει αναλυτική παρουσίαση μέσα από screenshots για κάθε λειτουργικό σύστημα. Για οποιαδήποτε άλλη απορία πρόβλημα σας προκύψει μπορείτε να επικοινωνήσετε με την ομάδα υποστήριξης δικτύων του τμήματος (NOCGroup) είτε περνώντας από τα γραφεία του υπολογιστικού (δεξιά μπαίνοντας στο υπολογιστικό κέντρο του τμήματος), είτε στέλνοντας ένα στο nocgrp@ceid.upatras.gr Σελίδα: 1

Οδηγίες Σύνδεσης για λοιπά Linux/Unix Συστήματα Εισαγωγικές Πληροφορίες Δικαίωμα χρήσης του ασυρμάτου δικτύου έχουν όσοι κατέχουν λογαριασμό στις υπηρεσίες που παρέχει το τμήμα Μηχ.

2 2. Windows XP/Vista Τα Windows Vista καθώς και τα Windows XP SP2 παρέχουν υποστήριξη για WPA Enterprise δίκτυα. Σε παλαιότερες εκδόσεις Windows, για τη σύνδεση στο δίκτυο του ΤΜΗΥ&Π είναι απαραίτητη η χρήση λογισμικού WPA client, το οποίο μπορεί κανείς να αποκτήσει ελεύθερα μέσω του διαδικτύου. Για να συνδεθείτε με το ασύρματο δίκτυο του ΤΜΗΥ&Π χρησιμοποιώντας υπολογιστή με λειτουργικό σύστημα Windows XP/ Vista χρειάζεται να ακολουθήσετε τα επόμενα βήματα: 1. Ανοίξτε τον Πίνακα Ελέγχου και επιλέξτε με διπλό κλικ τις Συνδέσεις δικτύου: 2. Επιλέξτε την ασύρματη σύνδεση και μετά πατήστε δεξί κλικ και επιλέξτε Ιδιότητες: Σελίδα: 2

3 3. Στα προτιμώμενα δίκτυα επιλέξτε προσθήκη και συμπληρώστε SSID: CEID, Ταυτότητα δικτύου WPA και μέθοδο κρυπτογράφησης TKIP: 4. Επιλέξτε την Καρτέλα (tab) με τίτλο «Έλεγχος ταυτότητας», ενώ ως τύπο EAP επιλέξτε προστατευόμενο EAP (PEAP) και επιπλέον σιγουρευτείτε ότι το πρώτο checkbox δεν είναι επιλεγμένο: Σελίδα: 3

Επιλέξτε την Καρτέλα (tab) με τίτλο «Έλεγχος ταυτότητας», ενώ ως τύπο EAP

4 5. Στη μέθοδο EAP επιλέξτε «Ιδιότητες» και ως μέθοδο ελέγχου ταυτότητας επιλέξτε EAP MSCHAPv2. Στη συνέχεια, επιλέξτε ρύθμιση παραμέτρων και απενεργοποιείστε το μοναδικό checkbox. 6. Έχοντας τελειώσει τις ρυθμίσεις, ανοίξτε το παράθυρο με τις διαθέσιμες ασύρματες συνδέσεις και επιλέξτε αυτή με το SSID CEID: Σελίδα: 4

Στη συνέχεια, επιλέξτε ρύθμιση παραμέτρων και απενεργοποιείστε το μοναδικό

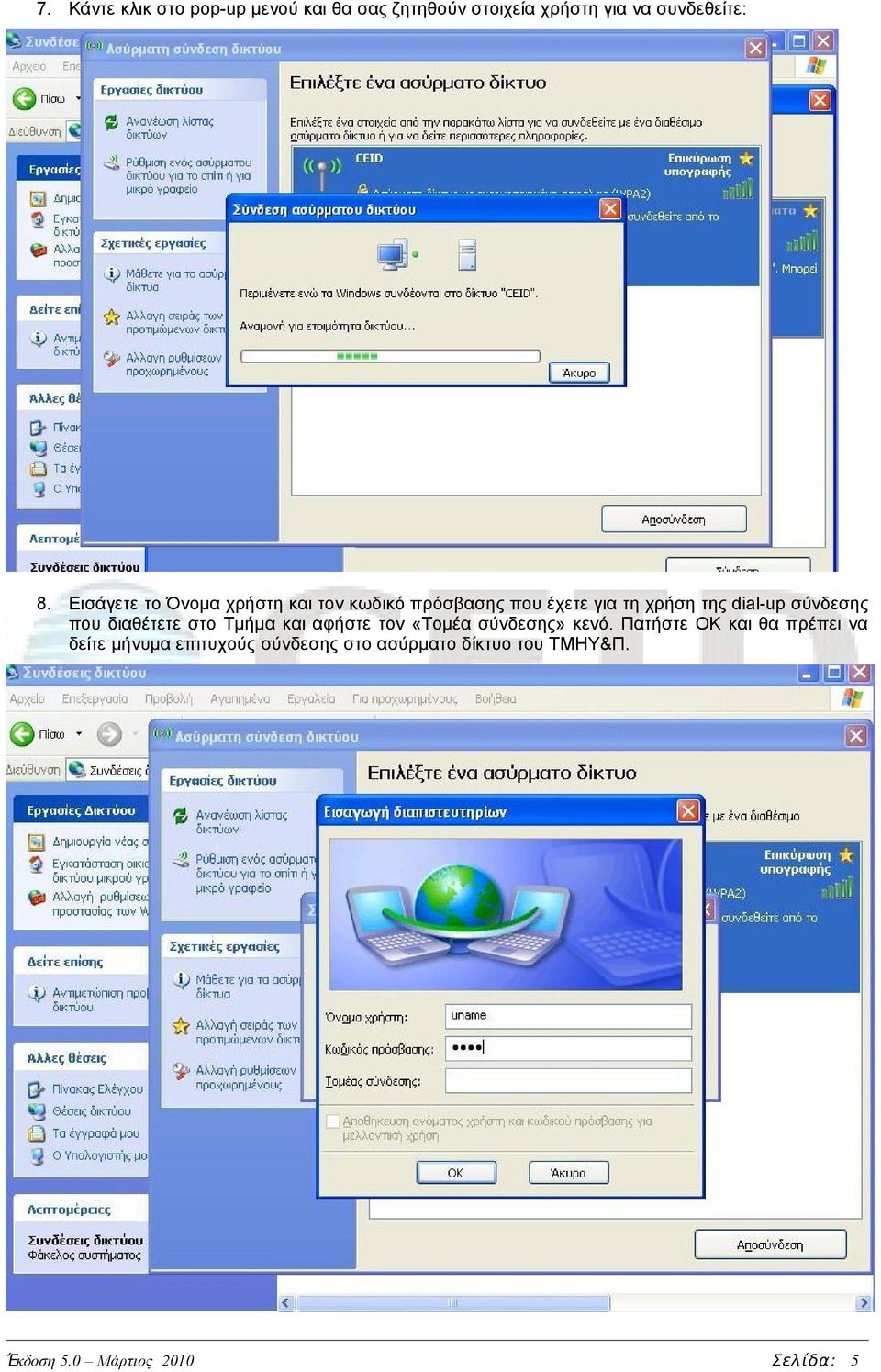

5 7. Κάντε κλικ στο pop-up μενού και θα σας ζητηθούν στοιχεία χρήστη για να συνδεθείτε: 8. Εισάγετε το Όνομα χρήστη και τον κωδικό πρόσβασης που έχετε για τη χρήση της dial-up σύνδεσης που διαθέτετε στο Τμήμα και αφήστε τον «Τομέα σύνδεσης» κενό. Πατήστε OK και θα πρέπει να δείτε μήνυμα επιτυχούς σύνδεσης στο ασύρματο δίκτυο του ΤΜΗΥ&Π. Σελίδα: 5

dial-up σύνδεσης που διαθέτετε στο Τμήμα και αφήστε τον «Τομέα σύνδεσης» κενό.

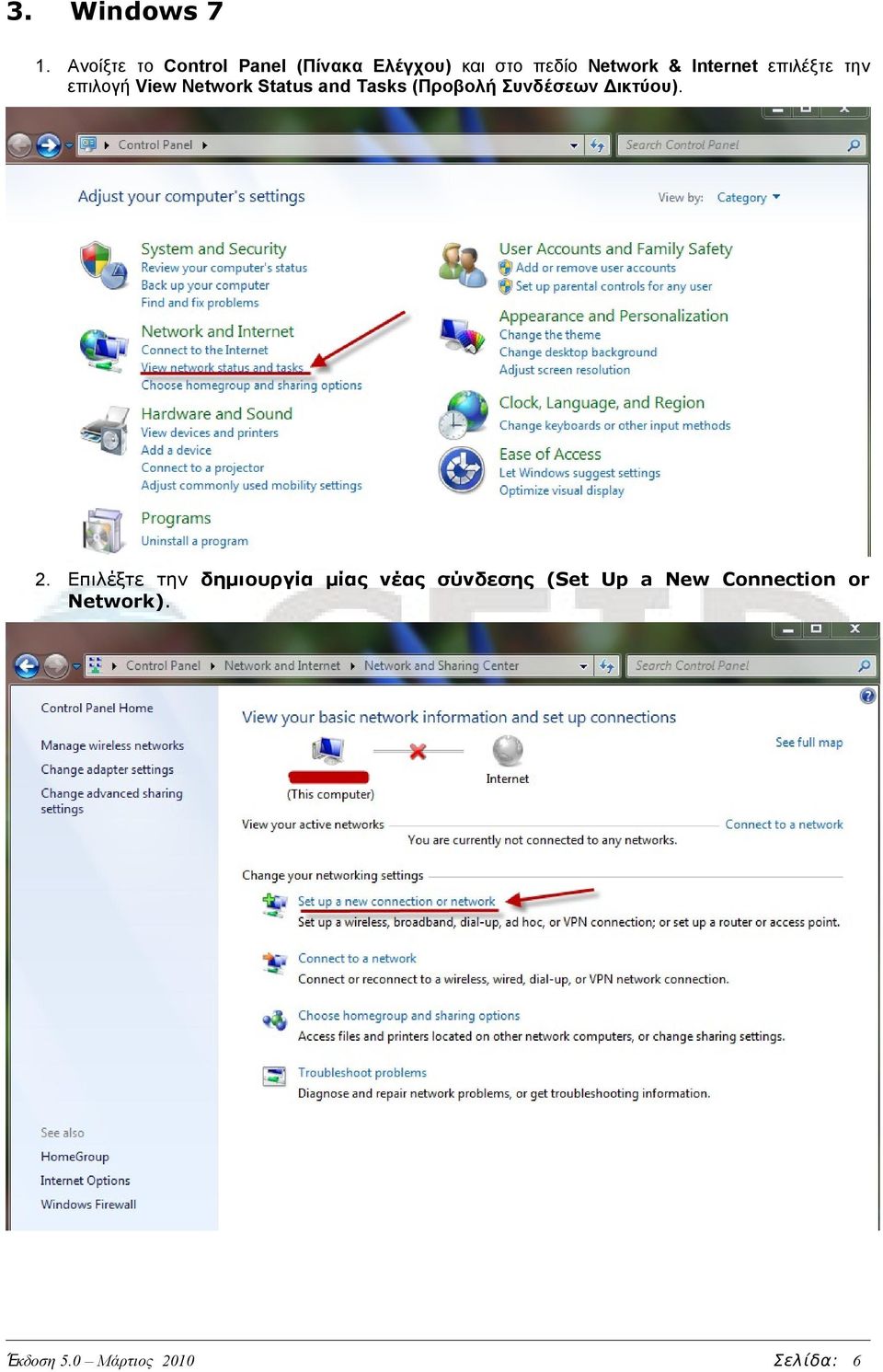

6 3. Windows 7 1. Ανοίξτε το Control Panel (Πίνακα Ελέγχου) και στο πεδίο Network & Internet επιλέξτε την επιλογή View Network Status and Tasks (Προβολή Συνδέσεων Δικτύου). 2. Επιλέξτε την δημιουργία μίας νέας σύνδεσης (Set Up a New Connection or Network). Σελίδα: 6

7 3. Επιλέξτε Manually Connect to a Wireless Network (Χειροκίνητη Σύνδεση σε Ασύρματο Δίκτυο) και πατήστε Next. 4. Στη συνέχεια δώστε τις εξής τιμές: CEID σαν Network Name (Όνομα Δικτύου), WPAEnterprise Security Type (Τύπος Ασφάλειας) και TKIP Encryption Type (Τύπος Κρυπτογράφησης). Εάν θέλουμε τσεκάρουμε και την επιλογή να γίνεται αυτόματη εκκίνηση της σύνδεσης μόλις ανιχνευθεί σήμα (Start This Connection Automatically). Τέλος πατάμε Next. Σελίδα: 7

Ασφάλειας) και TKIP Encryption Type (Τύπος Κρυπτογράφησης).

8 5. Θα σας βγάλει σημείωση ότι το δίκτυο έχει προστεθεί επιτυχώς (Successfully Added CEID). Στη συνέχεια επιλέξτε Change Connection Setting (Αλλαγή Ρυθμίσεων Σύνδεσης). 6. Πάμε στην καρτέλα Security (Ασφάλεια). Επιβεβαιώνουμε ότι είναι σωστά το Security και το Encryption Type (WPA-Enterprise και TKIP αντίστοιχα). Έπειτα στο authentication method (μέθοδος ταυτοποίησης) επιλέγουμε Protected EAP (PEAP). Στη συνέχεια πάμε στα Settings (ρυθμίσεις). Σελίδα: 8

(EAP-MSCHAP v2). Στη συνέχεια πατάμε το button Configure: 8.

9 7. Κάνουμε un-check την επιλογή validate server certificate και στο πεδίο Select Authentication Method (Επιλογή Μεθόδου Επιβεβαίωσης), επιλέγουμε Secured password (EAP-MSCHAP v2). Στη συνέχεια πατάμε το button Configure: 8. Στο μοναδικό παράθυρο που ανοίγει, κάνουμε un-check το box Automatically use my Windows logon name and password. Σελίδα: 9

10 9. Τέλος πατάμε οκ σε όλα τα παράθυρα και επιλέγουμε να συνδεθούμε στο δίκτυο CEID. Αμέσως θα εμφανιστεί το ανάλογο παράθυρο για να δώσετε τα στοιχεία σύνδεσης σας. Σαν username δίνεται αυτό που έχετε στις υπηρεσίες του τμήματος (my.ceid, diogenis κλπ) και σαν password τον κωδικό από την dial up σύνδεση του upatras (αλλαγή αυτού χωρίς να γνωρίζεται τον παλιό κωδικό μπορεί να γίνει μέσα από το my.ceid). 4. Mac OS Users Το Mac OS παρέχει ενσωματωμένη (native) υποστήριξη για δίκτυα με WPA Enterprise από την έκδοση 10.3 και μετά. Για να συνδεθείτε στο ασύρματο δίκτυο του ΤΜΗΥ&Π (αν η έκδοση του Mac OS που έχετε σας το επιτρέπει), πρέπει να κάνετε τα ακόλουθα: 1. Ανοίξτε τα System Preferences και επιλέξτε το Network: Σελίδα: 10

ceid, diogenis κλπ) και σαν password τον κωδικό από την dial up σύνδεση του upatras (αλλαγή αυτού χωρίς να γνωρίζεται τον παλιό κωδικό μπορεί να γίνει μέσα από το my.ceid). 4.

11 2. Στα Locations, στο πάνω μέρος του παραθύρου επιλέξτε Edit Locations: 3. Προσθέστε ένα με την ονομασία που θέλετε και στο Network Name επιλέξτε CEID: Σελίδα: 11

12 4. Στη συνέχεια, στο Advanced, προσθέστε το CEID στα Preferred networks επιλέγοντας ως Network Name: CEID, Security: WPA Enterprise, και εισάγετε το username σας και το password που διαθέτετε για την dial-up σύνδεση σας. 5. Στη καρτέλα με τίτλο «ΤCP/IP» επιλέξτε Configure IPv4: Using DHCP Σελίδα: 12

το username σας και το password που διαθέτετε για την dial-up σύνδεση σας.

13 6. Μόλις δοκιμάσετε να συνδεθείτε θα δείτε ένα pop-up μενού που θα σας ρωτάει αν αποδέχεστε το certificate. Πατάτε continue και στο επόμενο παράθυρο βάζετε τα στοιχεία σας στην αντίστοιχη φόρμα και θα πρέπει να συνδεθείτε στο ασύρματο δίκτυο του ΤΜΗΥ&Π. 5. Ubuntu Τα πράγματα εδώ είναι αρκετά απλά χάρις στο GUI που διατίθεται μαζί με την έκδοση. Αρχικά πάμε Σύστημα (System) -> Ρυθμίσεις (Preferences) -> Συνδέσεις Δικτύου (Network Connections). Έτσι μπορούμε να δούμε όλες τις συνδέσεις ανά interface. Εμάς μας ενδιαφέρει η καρτέλα με τα ασύρματα δίκτυα (Wireless). Στη συνέχεια πατάμε Add (Προσθήκη) για να κάνουμε προσθήκη του δικτύου του τμήματος. Σελίδα: 13

Τα πράγματα εδώ είναι αρκετά απλά χάρις στο GUI που διατίθεται μαζί με την έκδοση.

14 2. Στην πρώτη καρτέλα στο Connection Name (Όνομα Σύνδεσης) δίνουμε το όνομα με το οποίο θα εμφανίζεται στη λίστα συνδέσεων μας. Σημαντικό είναι το πεδίο SSID όπου δίνουμε το όνομα CEID. Στη συνέχεια πάμε στην καρτέλα Wireless Security (Ασφάλεια Ασυρμάτου). 3. Στο πεδίο Security (Ασφάλεια) επιλέγουμε WPA & WPA2 Enterprise, στο Authentication Protected EAP (PEAP), στο Inner authentication MSCHAPv2 και στα τελευταία πεδία δίνουμε username και pass. Τέλος πατάμε apply για να καταχωρίσουμε τη νέα σύνδεση. Σελίδα: 14

3. Στο πεδίο Security (Ασφάλεια) επιλέγουμε WPA & WPA2 Enterprise, στο Authentication Protected EAP (PEAP), στο Inner

4. 6. Το μήνυμα που θα εμφανιστεί αφορά την επίτρεψη στον Network Manager να αλλάξει τις ανάλογες ρυθμίσεις ασφαλείας που του βάλαμε. Επιλέξτε Allow Once για την περίπτωση μας.

15 4. 6. Το μήνυμα που θα εμφανιστεί αφορά την επίτρεψη στον Network Manager να αλλάξει τις ανάλογες ρυθμίσεις ασφαλείας που του βάλαμε. Επιλέξτε Allow Once για την περίπτωση μας. Λοιπά LINUX/ UNIX συστήματα Για όσα συστήματα δεν διαθέτουν κάποιο γραφικό περιβάλλον για την δημιουργία συνδέσεων δικτύου μπορεί να ακολουθηθεί ένας χειροκίνητος τρόπος. Η διαδικασία που ακολουθεί υποδεικνύει τα βήματα για τη σύνδεση ενός συστήματος στο ασύρματο δίκτυο με τη χρήση του wpa_supplicant: 1. Αρχικά, πρέπει να δημιουργηθεί ένα configuration file, το οποίο θα περιέχει όλες τις απαραίτητες πληροφορίες για μια επιτυχή σύνδεση στο ασύρματο δίκτυο του τμήματος. Το configuration file με όνομα wpa_supplicant.conf θα πρέπει να είναι όπως το ακόλουθο: #Wpa_supplicant_conf ctrl_interface=/var/run/wpa_supplicant network={ ssid="ceid" proto=wpa key_mgmt=wpa-eap pairwise=tkip eap=peap identity="_username_" password="_password_" phase2="mschapv2" priority=2 #Priority of SID. } 2. Στη συνέχεια από κονσόλα καλούμε το wpa_supplicant για να συνδεθείτε στο ασύρματο δίκτυο και χρησιμοποιώντας το dhclient παίρνετε ένα dhcp lease: $ /sbin/wpa_supplicant -i eth2 \ -c wpa_supplicant.conf -B \ && /sbin/dhclient eth2 Η παραπάνω εντολή καλεί το wpa_supplicant να εκτελεστεί για το interface eth2, που στην συγκεκριμένη περίπτωση του υποδείγματος είναι το wireless interface. To flag -B κάνει το supplicant να εκτελεστεί στο background. Στη συνέχεια ζητάτε ένα dhcp lease για το wireless interface. Μόλις ολοκληρωθούν τα παραπάνω ο υπολογιστής σας θα έχει συνδεθεί στο ασύρματο δίκτυο του τμήματος. Σελίδα: 15

Η διαδικασία που ακολουθεί υποδεικνύει τα βήματα για τη σύνδεση ενός συστήματος στο ασύρματο δίκτυο με τη χρήση του wpa_supplicant: 1.
