Υπηρεσία Απομακρυσμένης Πρόσβασης VPN Οδηγός Εγκατάστασης και Διαμόρφωσης για χρήστες λειτουργικών συστημάτων MAC OS X

Transcript

1 ΥΠΗΡΕΣΙΑ ΠΛΗΡΟΦΟΡΙΚΩΝ ΣΥΣΤΗΜΑΤΩΝ ΤΟΜΕΑΣ ΔΙΚΤΥΩΝ ΚΑΙ ΤΗΛΕΠΙΚΟΙΝΩΝΙΩΝ Υπηρεσία Απομακρυσμένης Πρόσβασης VPN Οδηγός Εγκατάστασης και Διαμόρφωσης για χρήστες λειτουργικών συστημάτων MAC OS X ΥΠΣ ΕΔ/49 12 Αυγούστου 2011

2 A. Εγκατάσταση του λογισμικού Β. Διαμόρφωση και χρήση του λογισμικού Γ. Ενεργοποίηση της Υπηρεσίας VPN μέσω της ενσωματωμένης λειτουργίας του υπολογιστή (* για εκδόσεις λειτουργικών συστημάτων MAC OS 10.6 (Snow Leopard) και νεότερες) 2

3 A. ΕΓΚΑΤΑΣΤΑΣΗ ΤΟΥ CLIENT SOFTWARE Σημαντική σημείωση: Εάν η έκδοση του λειτουργικού συστήματος του υπολογιστή σας είναι η MAC OS 10.6 (Snow Leopard) είτε η MAC OS 10.7 (Lion), θα πρέπει να ενεργοποιήσετε την υπηρεσία VPN χωρίς την εγκατάσταση του client λογισμικού, ακολουθώντας τις οδηγίες στην Ενότητα Ενεργοποίηση της Υπηρεσίας VPN μέσω της ενσωματωμένης λειτουργίας του υπολογιστή Για προηγούμενες εκδόσεις λειτουργικού συστήματος MAC, παρακαλείστε όπως ακολουθήσετε τις οδηγίες πιο κάτω, ξεκινώντας από το Βήμα Α1. Βήμα A1: Μεταβείτε στην ακόλουθη ιστοσελίδα: Θα σας ζητηθεί να παρέχετε πληροφορίες πρόσβασης (συνθηματικό, κωδικός). Χρησιμοποιήστε το όνομα χρήστη και τον κωδικό τα οποία χρησιμοποιείτε για να έχετε πρόσβαση στο λογαριασμό e- mail του Πανεπιστημίου Κύπρου. Βήμα A2: Θα εμφανιστεί μία λίστα με τέσσερις διαφορετικούς clients σε συμπιεσμένη μορφή (.zip). Επιλέξετε το Download Cisco IPSec client for Mac. Αποθηκεύστε το αρχείο στον υπολογιστή σας και εξάγετε (unzip / extract) τα περιεχόμενά του. Βήμα A3: Μετά την εξαγωγή των περιεχομένων του φακέλου, το ακόλουθο εικονίδιο θα εμφανιστεί στο desktοp του υπολογιστή σας: Βήμα A4: Με διπλό κλικ επιλέξετε το εικονίδιο του χάρτινου κιβωτίου στο κέντρο της οθόνης: 3

4 Βήμα A5: Επιλέξετε Continue: Βήμα A6: Εάν δεν είστε βέβαιοι για την έκδοση του λειτουργικού συστήματος του υπολογιστή σας, κάντε κλικ στο apple εικονίδιο και έπειτα επιλέξετε About this Mac. Εάν η έκδοση που χρησιμοποιείτε είναι η 10.4 ή νεότερη, επιλέξετε Continue για να συνεχίσετε με την εγκατάσταση. Σημειώνεται ότι, εάν η έκδοση του λειτουργικού σας συστήματος είναι παλαιότερη από την 10.4, τότε το λογισμικό δεν μπορεί να εγκατασταθεί στον υπολογιστή σας. 4

5 Βήμα A7: Στην οθόνη του Software License Agreement που θα εμφανιστεί επιλέξετε Continue: Βήμα A8: Επιλέξετε Agree για να συνεχίσετε με την εγκατάσταση του λογισμικού: 5

6 Βήμα A9: Επιλέξετε Install: Βήμα A10: 6

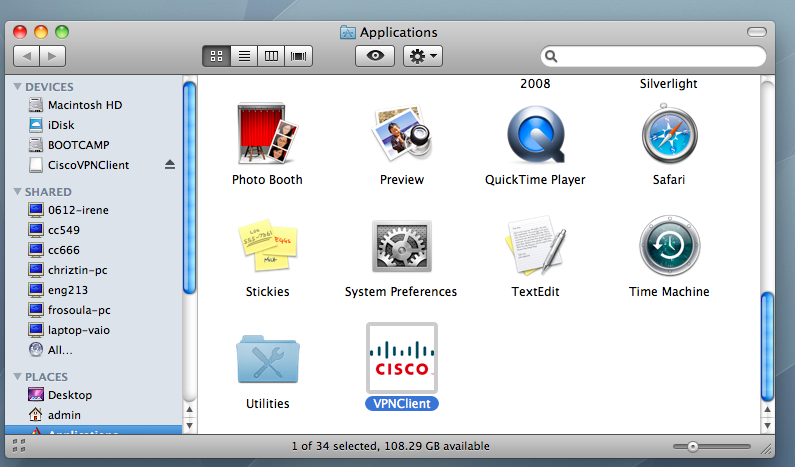

7 Θα εμφανιστεί η ακόλουθη οθόνη η οποία ενημερώνει για την επιτυχή εγκατάσταση του λογισμικού. Επιλέξετε Close για να προχωρήσετε με την εγκατάσταση: B. ΔΙΑΜΟΡΦΩΣΗ ΤΟΥ CLIENT SOFTWARE Βήμα B1: Μεταβείτε στις Εφαρμογές του υπολογιστή σας ( Applications) και με διπλό κλικ επιλέξετε την εφαρμογή VPNClient: Βήμα B2: 7

8 Επιλέξετε το εικονίδιο Import: Βήμα B3: Αναζητήστε το φάκελο στον οποίο είχατε εξάγει το συμπιεσμένο αρχείο του VPN Client. Εκτός και εάν είχατε καθορίσει άλλη τοποθεσία φύλαξης από την προκαθορισμένη, ο φάκελος θα βρίσκεται κάτω από το ακόλουθο μονοπάτι: admin > Downloads > MACVPNCLIENT. Επιλέξετε το αρχείο University of Cyprus.pcf και έπειτα πατήστε Open: 8

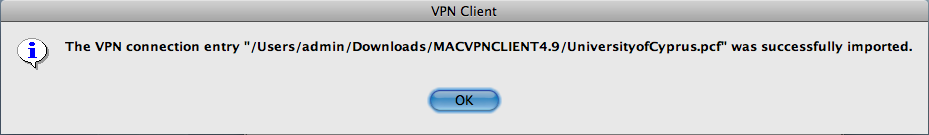

9 Σημειώνεται ότι η διαδικασία εισαγωγής του pcf αρχείου χρειάζεται να γίνει μόνο μία φορά. Βήμα B4: Το ακόλουθο μήνυμα που θα εμφανιστεί σας ενημερώνει ότι η εισαγωγή του αρχείου pcf ήταν επιτυχής. Επιλέξετε OK για να συνεχίσετε: 9

10 Βήμα B5: Επιλέξετε UniversityofCyprus και έπειτα το εικονίδιο Connect: Βήμα B6: Στο σημείο αυτό θα σας ζητηθεί να εισάγετε το όνομα χρήστη και τον κωδικό πρόσβασής σας. Χρησιμοποιήστε τα ίδια στοιχεία με αυτά που χρησιμοποιείτε για να έχετε πρόσβαση στο λογαριασμό σας του Πανεπιστημίου Κύπρου: 10

11 Βήμα B7: Το εικονίδιο της κίτρινης κλειδαριάς δεικνύει ότι ο υπολογιστής σας είναι συνδεδεμένος με απομακρυσμένη πρόσβαση στο δίκτυο του Πανεπιστημίου Κύπρου. Εάν επιθυμείτε να αποσυνδεθείτε επιλέξετε το εικονίδιο Disconnect. 11

12 Γ. ΕΝΕΡΓΟΠΟΙΗΣΗ ΤΗΣ ΥΠΗΡΕΣΙΑΣ VPN ΜΕΣΩ ΤΗΣ ΕΝΣΩΜΑΤΩΜΕΝΗΣ ΛΕΙΤΟΥΡΓΙΑΣ ΤΟΥ ΥΠΟΛΟΓΙΣΤΗ Βήμα Γ1: Επιλέξετε System Preferences από τη γραμμή εργαλείων: Βήμα Γ2: Επιλέξετε εικονίδιο του δικτύου (δεικνύεται στην ακόλουθη εικόνα): Βήμα Γ3: 12

13 Επιλέξετε το εικονίδιο «+» από την κάτω αριστερά γωνία των επιλογών Δικτύου: Βήμα Γ4: Στο νέο παράθυρο που θα εμφανιστεί, επιλέξετε VPN για το πεδίο Interface και έπειτα Cisco IPSec για το πεδίο VPN Type. Στο πεδίο Service Name μπορείτε να καταχωρήσετε όποιο όνομα εσείς θέλετε να δώσετε στη σύνδεση VPN, π.χ. UCY VPN. Εφόσον έχετε συμπληρώσει τα πιο πάνω στοιχεία, επιλέξετε το κουμπί Create: Βήμα Γ5: 13

14 Συμπληρώστε το πεδίο Server Address με το εξής: ucyvpn.ucy.ac.cy. Ακολούθως εισάγετε το όνομα χρήστη (username) και τον κωδικό σας (password) στα αντίστοιχα πεδία. Θα σας ζητείται να συμπληρώνετε τα στοιχεία αυτά κάθε φορά που θα επιχειρείτε σύνδεση στην Υπηρεσία VPN. Το όνομα χρήστη και ο κωδικός είναι τα ίδια με αυτά που χρησιμοποιείτε για να συνδεθείτε στην υπηρεσία ηλεκτρονικού ταχυδρομείου του Πανεπιστημίου Κύπρου. Μόλις συμπληρώσετε τα πεδία, επιλέξετε το κουμπί Authentication Settings: Βήμα Γ6: Επιλέξετε Shared Secret και καταχωρήστε τον ακόλουθο κωδικό: 4p0m4kr1sm3n1 Στο πεδίο Group name, καταχωρήστε remotevpn. Επιλέξετε OK και έπειτα Apply (Η επιλογή Apply βρίσκεται στο πίσω παράθυρο, στην κάτω δεξιά γωνία: Βήμα Γ7: 14

15 Μόλις έχετε ολοκληρώσει επιτυχώς τα πιο πάνω βήματα (Γ1 Γ6), θα εμφανιστεί μια καταχώρηση VPN σύνδεσης στο αριστερό τμήμα των επιλογών Δικτύου (Network), όπως δεικνύεται στην ακόλουθη εικόνα. Εάν επιθυμείτε να συνδεθείτε στην Υπηρεσία VPN, επιλέξετε αυτή την καταχώρηση και έπειτα επιλέξετε το κουμπί Connect. Βήμα Γ8: Εάν επιλέξετε την επιλογή Show VPN status in menu bar, θα εμφανίζεται στη γραμμή εργαλείων σας ένα εικονίδιο VPN σύνδεσης. Επιλέξετε Connect to UCY VPN: Βήμα Γ9: 15

16 Θα σας ζητηθεί να εισάγετε το όνομα χρήστη (Account Name) και τον κωδικό σας (Password). Τα στοιχεία αυτά είναι ίδια με το όνομα χρήστη και κωδικό που χρησιμοποιείτε για να έχετε πρόσβαση στο λογαριασμό ηλεκτρονικού ταχυδρομείου του Πανεπιστημίου Κύπρου. Εισάγετε τα στοιχεία και επιλέξετε OK. Μόλις συνδεθείτε επιτυχώς στην Υπηρεσία VPN του Πανεπιστημίου Κύπρου, το ακόλουθο εικονίδιο θα εμφανιστεί στο status bar, δεικνύοντας ότι ο υπολογιστής σας είναι συνδεδεμένος στην Υπηρεσία VPN και αναφέροντας επίσης το χρόνο για τον οποίο ο υπολογιστής είναι συνδεδεμένος. 16
