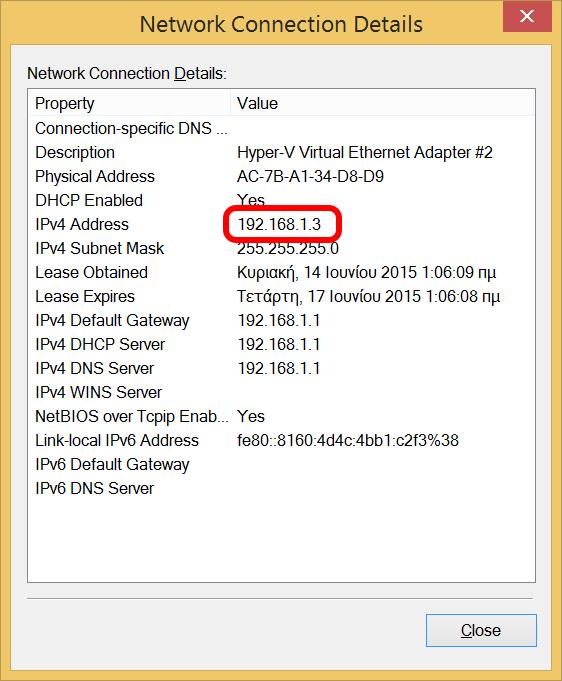

1 ΕΓΚΑΤΑΣΤΑΣΗ ΣΥΝΔΕΣΗΣ MS L2TP VPN Εισαγωγή Για την σύνδεσή μας στο εσωτερικό δίκτυο του ΕΚΕΤΑ είναι απαραίτητη η δημιουργία μιας ασφαλούς (VPN) σύνδεσης. Το πρωτόκολλο L2TP/IPSec είναι ασφαλέστερο από το προγενέστερο PPTP αλλά και αυτό όπως και το PPTP, προϋποθέτει ότι ο Network Administrator του δικτύου που βρισκόμαστε επιτρέπει την προώθηση πακέτων μέσω της πόρτας Αν δεν το επιτρέπει, τότε δεν είναι δυνατή η χρήση αυτού του τρόπου σύνδεσης και θα πρέπει να χρησιμοποιήσουμε κάποια άλλη (π.χ. PPTP, SSTP, Cisco). Έλεγχος σύνδεσης Κάνοντας δεξί κλικ κάτω δεξιά στο εικονίδιο του δικτύου Βλέπουμε το παρακάτω παράθυρο. Με κλικ πάνω στην σύνδεση (δεν θα έχει απαραίτητα το ίδιο όνομα), μπορούμε να δούμε την διεύθυνση δικτύου που έχουμε αυτή τη στιγμή. Στο παράδειγμά μας έχουμε την

2 Δημιουργία σύνδεσης Θα αρχίσουμε την διαδικασία δημιουργίας της σύνδεσης, από το προηγούμενο παράθυρο. Επιλέγουμε Set up a new connection or network. Connect to a workplace και Next.

3 Αν έχουμε και άλλη VPN σύνδεση, κρατάμε την εξορισμού επιλογή No, create a new connection και Next. Use My Internet Connection

Συμπληρώνουμε την IP διεύθυνση του VPN Server (π.χ. 160.40.3.

Πρόκειται για ένα απλό περιγραφικό. Και πατάμε Create.

4 Συμπληρώνουμε την IP διεύθυνση του VPN Server (π.χ ) που μας έχει δώσει ο Network Administrator και δίνουμε ένα όνομα στην σύνδεση. Πρόκειται για ένα απλό περιγραφικό. Και πατάμε Create. Η σύνδεση έχει δημιουργηθεί αλλά δεν είναι ακόμη πλήρως λειτουργική. Για να γίνει πρέπει να πάμε πάλι με δεξί κλικ πάνω στο εικονίδιο της σύνδεσης Και στο παράθυρο να πάμε στο αριστερό μέρος (Change adapter settings)

5 Να επιλέξουμε την σύνδεση που μόλις φτιάξαμε και κάνοντας δεξί κλικ πάνω της να επιλέξουμε Properties. Στο νέο παράθυρο, επιλέγουμε την καρτέλα Security.

6 Στην καρτέλα κάνουμε, κατά σειρά, τις παρακάτω ρυθμίσεις. Πρώτα επιλέγουμε Layer 2 Tunneling Protocol with IPSec (L2TP/IPSec). Μετά Allow these protocols και Microsoft CHAP V2 (MS-CHAP v2). Τέλος, πιέζουμε το πλήκτρο Advanced Settings.

Τώρα θα Συνδεθούμε Πάμε κάτω δεξιά στο εικονίδιο του δικτύου και πιέζουμε αριστερό κλικ αυτή τη φορά.

7 Στο νέο παράθυρο, επιλέγουμε το Use preshared key for authentication και βάζουμε το κλειδί που μας έχει δώσει ο Network Administrator. Κλείνουμε όλα τα παράθυρα, πιέζοντας Ok, κάτω δεξιά. Η διαμόρφωση τελείωσε. Τώρα θα Συνδεθούμε Πάμε κάτω δεξιά στο εικονίδιο του δικτύου και πιέζουμε αριστερό κλικ αυτή τη φορά. Στο παράθυρο που εμφανίζεται, κάτω από το τμήμα Connections, βλέπουμε την σύνδεση που μόλις φτιάξαμε. Κάνοντας κλικ πάνω της επιλέγουμε Connect. Στο νέο παράθυρο επιλέγουμε Use another account,

Connected. Για να αποσυνδεθούμε, επιλέγουμε την σύνδεση και πιέζουμε Disconnect.

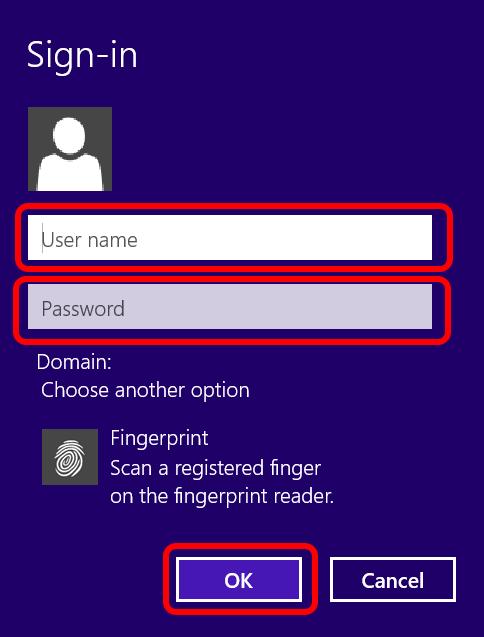

8 Και με το Username και Password που μας έδωσε ο Network Administrator Συμπληρώνουμε το τελευταίο παράθυρο. Φυσιολογικά, εάν όλα έγιναν σωστά, η σύνδεση θα πραγματοποιηθεί και κάτω από το όνομα της σύνδεσης θα δούμε την λέξη Connected. Για να αποσυνδεθούμε, επιλέγουμε την σύνδεση και πιέζουμε Disconnect. Έλεγχος επιτυχημένης σύνδεσης Για να ελέγξουμε αν πράγματι όλα δουλεύουν κανονικά, πηγαίνουμε κάτω δεξιά στο εικονίδιο του δικτύου και πατάμε δεξί κλικ για να δούμε το γνωστό παράθυρο.

Εκεί βλέπουμε την σύνδεση (π.χ. CPERI-160.40.3.8) και πατάμε πάνω στο CPERI-VPN1 στο δεξί μέρος. Στο νέο παράθυρο, πατάμε το πλήκτρο Details.

Αυτό σημαίνει ότι στο Internet φαινόμαστε σαν να είμαστε φυσικά συνδεδεμένοι στο δίκτυο του ΕΚΕΤΑ.

9 Εκεί βλέπουμε την σύνδεση (π.χ. CPERI ) και πατάμε πάνω στο CPERI-VPN1 στο δεξί μέρος. Στο νέο παράθυρο, πατάμε το πλήκτρο Details. Τέλος, στο τελευταίο παράθυρο, βλέπουμε ότι η IP διεύθυνσή μας δεν είναι πια που ήταν αρχικά, αλλά που είναι διεύθυνση του ΕΚΕΤΑ. Αυτό σημαίνει ότι στο Internet φαινόμαστε σαν να είμαστε φυσικά συνδεδεμένοι στο δίκτυο του ΕΚΕΤΑ. Γεγονός που μας παρέχει όλα τα πλεονεκτήματα όπως να εκτυπώσουμε στους εκτυπωτές, να πάρουμε αρχεία από τον File Server μας ή να μπούμε σε βιβλιοθήκες που δεν επιτρέπουν την πρόσβαση σε απλούς χρήστες του διαδικτύου.
