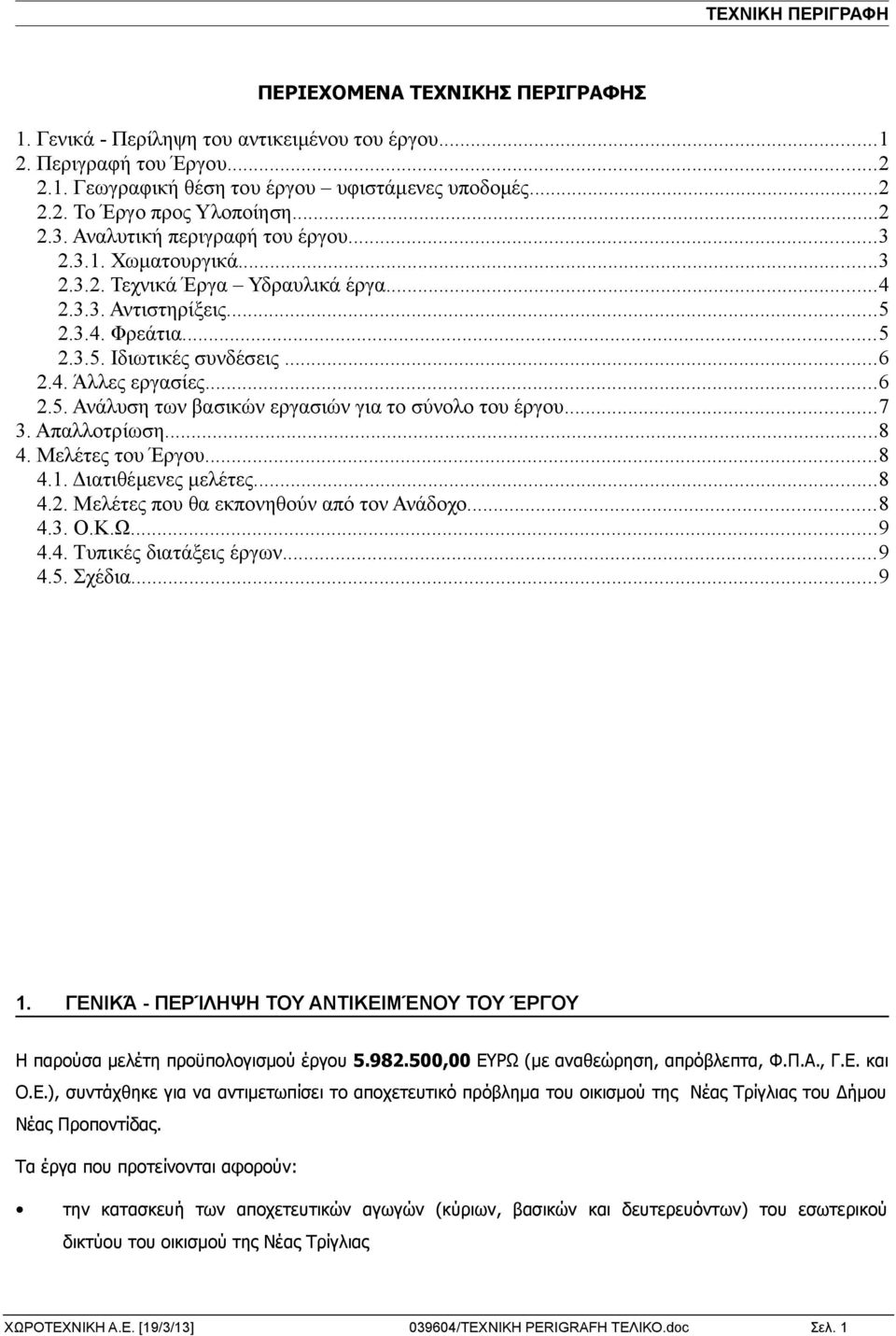

1 ΠΕΡΙΕΧΟΜΕΝΑ ΤΕΧΝΙΚΗΣ ΠΕΡΙΓΡΑΦΗΣ 1. Γενικά - Περίληψη του αντικειμένου του έργου Περιγραφή του Έργου Γεωγραφική θέση του έργου υφιστάμενες υποδομές Το Έργο προς Υλοποίηση Αναλυτική περιγραφή του έργου Χωματουργικά Τεχνικά Έργα Υδραυλικά έργα Αντιστηρίξεις Φρεάτια Ιδιωτικές συνδέσεις Άλλες εργασίες Ανάλυση των βασικών εργασιών για το σύνολο του έργου Απαλλοτρίωση Μελέτες του Έργου Διατιθέμενες μελέτες Μελέτες που θα εκπονηθούν από τον Ανάδοχο Ο.Κ.Ω Τυπικές διατάξεις έργων Σχέδια ΓΕΝΙΚΆ - ΠΕΡΊΛΗΨΗ ΤΟΥ ΑΝΤΙΚΕΙΜΈΝΟΥ ΤΟΥ ΈΡΓΟΥ Η παρούσα μελέτη προϋπολογισμού έργου ,00 ΕΥΡΩ (με αναθεώρηση, απρόβλεπτα, Φ.Π.Α., Γ.Ε. και Ο.Ε.), συντάχθηκε για να αντιμετωπίσει το αποχετευτικό πρόβλημα του οικισμού της Νέας Τρίγλιας του Δήμου Νέας Προποντίδας. Τα έργα που προτείνονται αφορούν: την κατασκευή των αποχετευτικών αγωγών (κύριων, βασικών και δευτερευόντων) του εσωτερικού δικτύου του οικισμού της Νέας Τρίγλιας ΧΩΡΟΤΕΧΝΙΚΗ Α.Ε. [19/3/13] /TEXNIKH PERIGRAFH ΤΕΛΙΚΟ.doc Σελ. 1

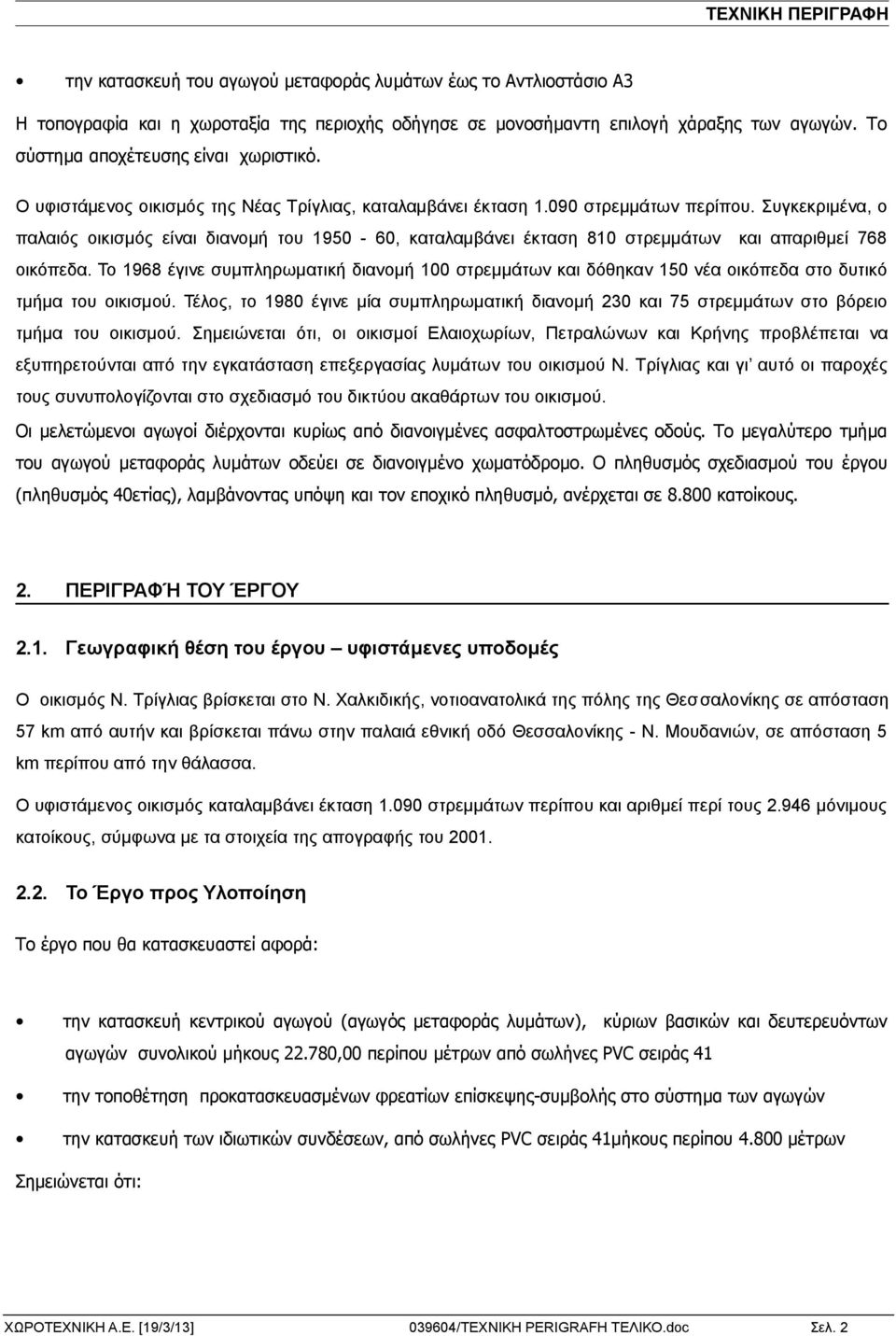

2 την κατασκευή του αγωγού μεταφοράς λυμάτων έως το Αντλιοστάσιο Α3 Η τοπογραφία και η χωροταξία της περιοχής οδήγησε σε μονοσήμαντη επιλογή χάραξης των αγωγών. Το σύστημα αποχέτευσης είναι χωριστικό. Ο υφιστάμενος οικισμός της Νέας Τρίγλιας, καταλαμβάνει έκταση στρεμμάτων περίπου. Συγκεκριμένα, ο παλαιός οικισμός είναι διανομή του , καταλαμβάνει έκταση 810 στρεμμάτων και απαριθμεί 768 οικόπεδα. Το 1968 έγινε συμπληρωματική διανομή 100 στρεμμάτων και δόθηκαν 150 νέα οικόπεδα στο δυτικό τμήμα του οικισμού. Τέλος, το 1980 έγινε μία συμπληρωματική διανομή 230 και 75 στρεμμάτων στο βόρειο τμήμα του οικισμού. Σημειώνεται ότι, οι οικισμοί Ελαιοχωρίων, Πετραλώνων και Κρήνης προβλέπεται να εξυπηρετούνται από την εγκατάσταση επεξεργασίας λυμάτων του οικισμού Ν. Τρίγλιας και γι αυτό οι παροχές τους συνυπολογίζονται στο σχεδιασμό του δικτύου ακαθάρτων του οικισμού. Οι μελετώμενοι αγωγοί διέρχονται κυρίως από διανοιγμένες ασφαλτοστρωμένες οδούς. Το μεγαλύτερο τμήμα του αγωγού μεταφοράς λυμάτων οδεύει σε διανοιγμένο χωματόδρομο. Ο πληθυσμός σχεδιασμού του έργου (πληθυσμός 40ετίας), λαμβάνοντας υπόψη και τον εποχικό πληθυσμό, ανέρχεται σε κατοίκους. 2. ΠΕΡΙΓΡΑΦΉ ΤΟΥ ΈΡΓΟΥ 2.1. Γεωγραφική θέση του έργου υφιστάμενες υποδομές Ο οικισμός Ν. Τρίγλιας βρίσκεται στο Ν. Χαλκιδικής, νοτιοανατολικά της πόλης της Θεσσαλονίκης σε απόσταση 57 km από αυτήν και βρίσκεται πάνω στην παλαιά εθνική οδό Θεσσαλονίκης - Ν. Μουδανιών, σε απόσταση 5 km περίπου από την θάλασσα. Ο υφιστάμενος οικισμός καταλαμβάνει έκταση στρεμμάτων περίπου και αριθμεί περί τους μόνιμους κατοίκους, σύμφωνα με τα στοιχεία της απογραφής του Το Έργο προς Υλοποίηση Το έργο που θα κατασκευαστεί αφορά: την κατασκευή κεντρικού αγωγού (αγωγός μεταφοράς λυμάτων), κύριων βασικών και δευτερευόντων αγωγών συνολικού μήκους ,00 περίπου μέτρων από σωλήνες PVC σειράς 41 την τοποθέτηση προκατασκευασμένων φρεατίων επίσκεψης-συμβολής στο σύστημα των αγωγών την κατασκευή των ιδιωτικών συνδέσεων, από σωλήνες PVC σειράς 41μήκους περίπου μέτρων Σημειώνεται ότι: ΧΩΡΟΤΕΧΝΙΚΗ Α.Ε. [19/3/13] /TEXNIKH PERIGRAFH ΤΕΛΙΚΟ.doc Σελ. 2

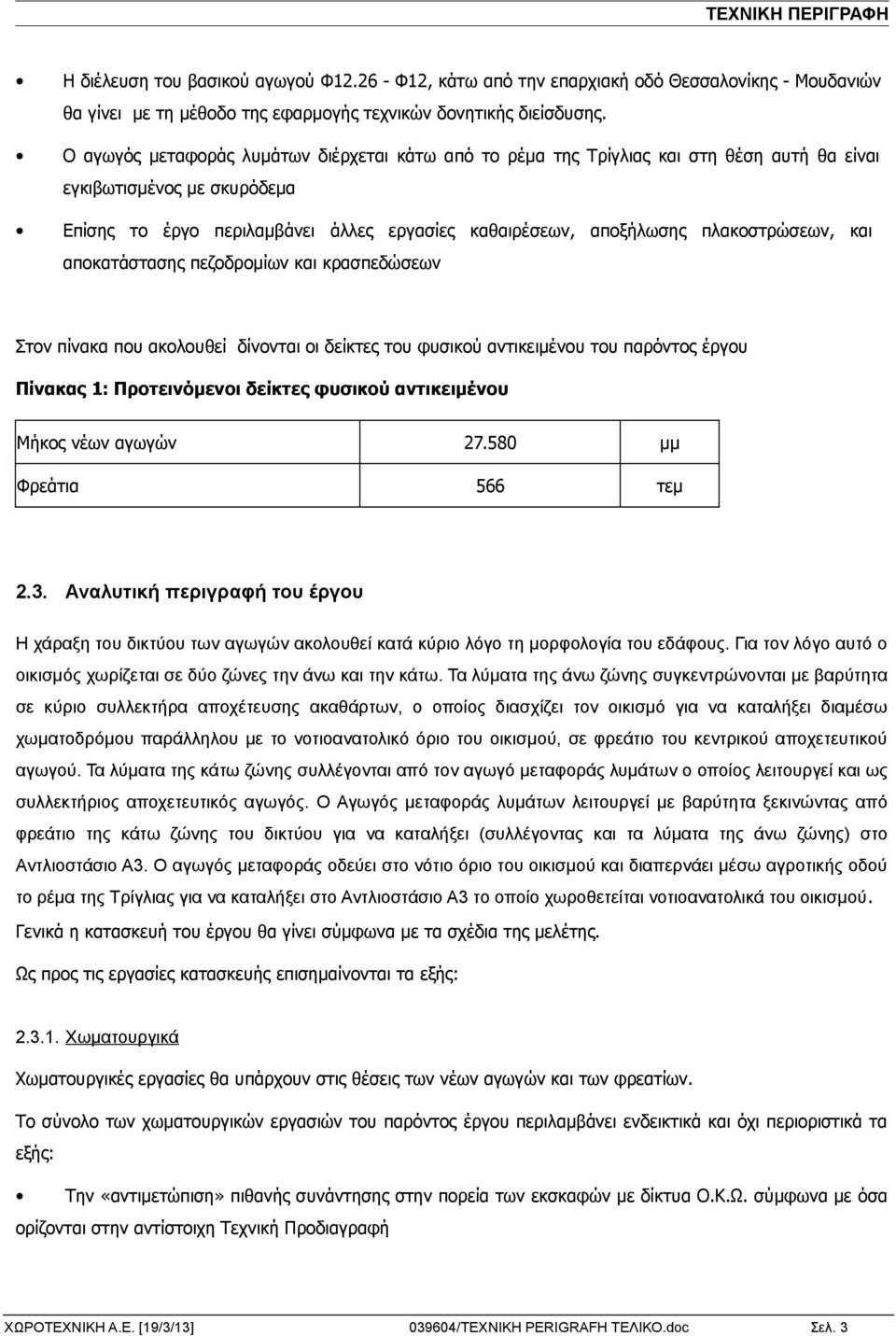

3 Η διέλευση του βασικού αγωγού Φ Φ12, κάτω από την επαρχιακή οδό Θεσσαλονίκης - Μουδανιών θα γίνει με τη μέθοδο της εφαρμογής τεχνικών δονητικής διείσδυσης. Ο αγωγός μεταφοράς λυμάτων διέρχεται κάτω από το ρέμα της Τρίγλιας και στη θέση αυτή θα είναι εγκιβωτισμένος με σκυρόδεμα Επίσης το έργο περιλαμβάνει άλλες εργασίες καθαιρέσεων, αποξήλωσης πλακοστρώσεων, και αποκατάστασης πεζοδρομίων και κρασπεδώσεων Στον πίνακα που ακολουθεί δίνονται οι δείκτες του φυσικού αντικειμένου του παρόντος έργου Πίνακας 1: Προτεινόμενοι δείκτες φυσικού αντικειμένου Μήκος νέων αγωγών μμ Φρεάτια 566 τεμ 2.3. Αναλυτική περιγραφή του έργου Η χάραξη του δικτύου των αγωγών ακολουθεί κατά κύριο λόγο τη μορφολογία του εδάφους. Για τον λόγο αυτό ο οικισμός χωρίζεται σε δύο ζώνες την άνω και την κάτω. Τα λύματα της άνω ζώνης συγκεντρώνονται με βαρύτητα σε κύριο συλλεκτήρα αποχέτευσης ακαθάρτων, ο οποίος διασχίζει τον οικισμό για να καταλήξει διαμέσω χωματοδρόμου παράλληλου με το νοτιοανατολικό όριο του οικισμού, σε φρεάτιο του κεντρικού αποχετευτικού αγωγού. Τα λύματα της κάτω ζώνης συλλέγονται από τον αγωγό μεταφοράς λυμάτων ο οποίος λειτουργεί και ως συλλεκτήριος αποχετευτικός αγωγός. Ο Αγωγός μεταφοράς λυμάτων λειτουργεί με βαρύτητα ξεκινώντας από φρεάτιο της κάτω ζώνης του δικτύου για να καταλήξει (συλλέγοντας και τα λύματα της άνω ζώνης) στο Αντλιοστάσιο Α3. Ο αγωγός μεταφοράς οδεύει στο νότιο όριο του οικισμού και διαπερνάει μέσω αγροτικής οδού το ρέμα της Τρίγλιας για να καταλήξει στο Αντλιοστάσιο Α3 το οποίο χωροθετείται νοτιοανατολικά του οικισμού. Γενικά η κατασκευή του έργου θα γίνει σύμφωνα με τα σχέδια της μελέτης. Ως προς τις εργασίες κατασκευής επισημαίνονται τα εξής: Χωματουργικά Χωματουργικές εργασίες θα υπάρχουν στις θέσεις των νέων αγωγών και των φρεατίων. Το σύνολο των χωματουργικών εργασιών του παρόντος έργου περιλαμβάνει ενδεικτικά και όχι περιοριστικά τα εξής: Την «αντιμετώπιση» πιθανής συνάντησης στην πορεία των εκσκαφών με δίκτυα Ο.Κ.Ω. σύμφωνα με όσα ορίζονται στην αντίστοιχη Τεχνική Προδιαγραφή ΧΩΡΟΤΕΧΝΙΚΗ Α.Ε. [19/3/13] /TEXNIKH PERIGRAFH ΤΕΛΙΚΟ.doc Σελ. 3

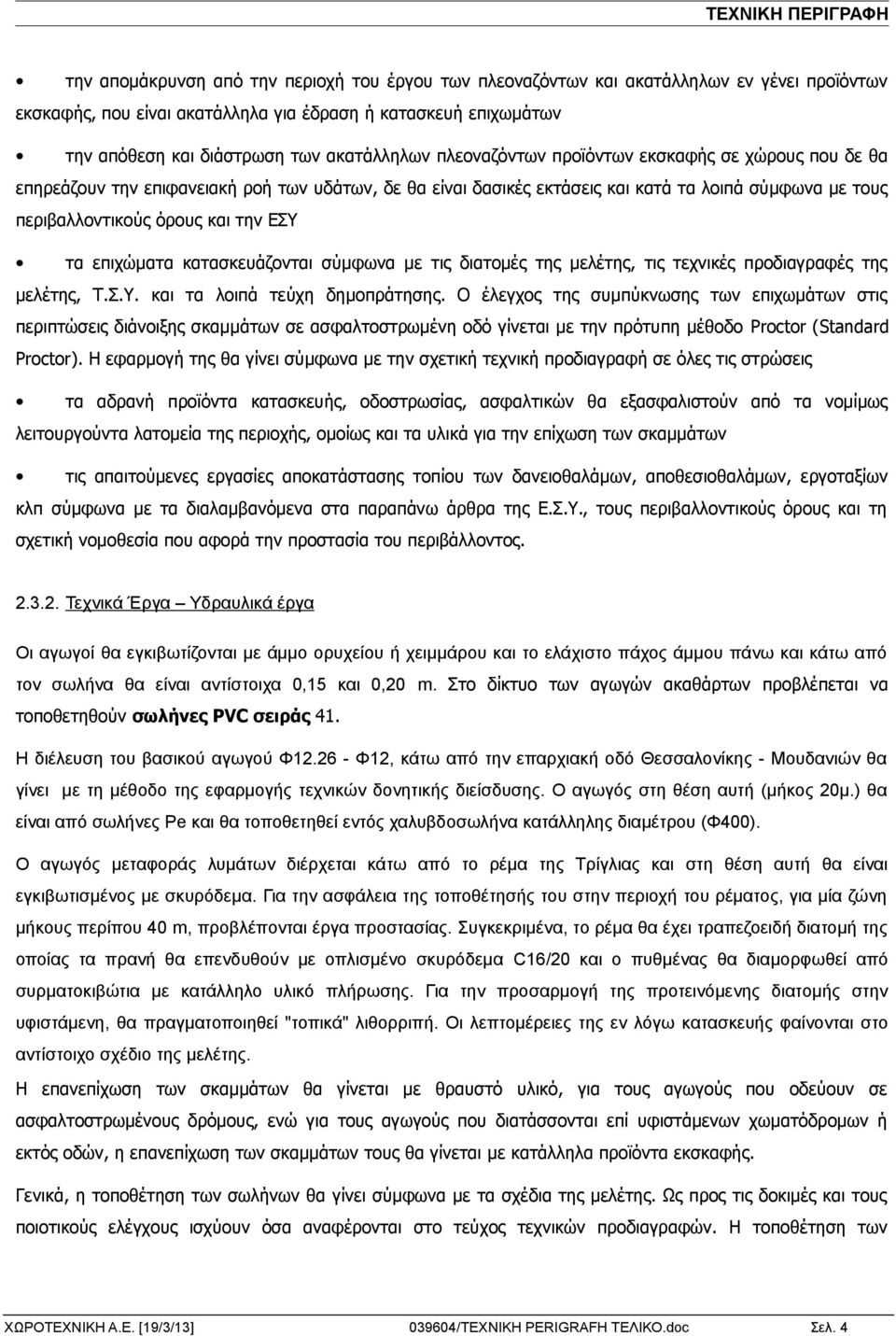

4 την απομάκρυνση από την περιοχή του έργου των πλεοναζόντων και ακατάλληλων εν γένει προϊόντων εκσκαφής, που είναι ακατάλληλα για έδραση ή κατασκευή επιχωμάτων την απόθεση και διάστρωση των ακατάλληλων πλεοναζόντων προϊόντων εκσκαφής σε χώρους που δε θα επηρεάζουν την επιφανειακή ροή των υδάτων, δε θα είναι δασικές εκτάσεις και κατά τα λοιπά σύμφωνα με τους περιβαλλοντικούς όρους και την ΕΣΥ τα επιχώματα κατασκευάζονται σύμφωνα με τις διατομές της μελέτης, τις τεχνικές προδιαγραφές της μελέτης, Τ.Σ.Υ. και τα λοιπά τεύχη δημοπράτησης. Ο έλεγχος της συμπύκνωσης των επιχωμάτων στις περιπτώσεις διάνοιξης σκαμμάτων σε ασφαλτοστρωμένη οδό γίνεται με την πρότυπη μέθοδο Proctor (Standard Proctor). Η εφαρμογή της θα γίνει σύμφωνα με την σχετική τεχνική προδιαγραφή σε όλες τις στρώσεις τα αδρανή προϊόντα κατασκευής, οδοστρωσίας, ασφαλτικών θα εξασφαλιστούν από τα νομίμως λειτουργούντα λατομεία της περιοχής, ομοίως και τα υλικά για την επίχωση των σκαμμάτων τις απαιτούμενες εργασίες αποκατάστασης τοπίου των δανειοθαλάμων, αποθεσιοθαλάμων, εργοταξίων κλπ σύμφωνα με τα διαλαμβανόμενα στα παραπάνω άρθρα της Ε.Σ.Υ., τους περιβαλλοντικούς όρους και τη σχετική νομοθεσία που αφορά την προστασία του περιβάλλοντος Τεχνικά Έργα Υδραυλικά έργα Οι αγωγοί θα εγκιβωτίζονται με άμμο ορυχείου ή χειμμάρου και το ελάχιστο πάχος άμμου πάνω και κάτω από τον σωλήνα θα είναι αντίστοιχα 0,15 και 0,20 m. Στο δίκτυο των αγωγών ακαθάρτων προβλέπεται να τοποθετηθούν σωλήνες PVC σειράς 41. Η διέλευση του βασικού αγωγού Φ Φ12, κάτω από την επαρχιακή οδό Θεσσαλονίκης - Μουδανιών θα γίνει με τη μέθοδο της εφαρμογής τεχνικών δονητικής διείσδυσης. Ο αγωγός στη θέση αυτή (μήκος 20μ.) θα είναι από σωλήνες Pe και θα τοποθετηθεί εντός χαλυβδοσωλήνα κατάλληλης διαμέτρου (Φ400). Ο αγωγός μεταφοράς λυμάτων διέρχεται κάτω από το ρέμα της Τρίγλιας και στη θέση αυτή θα είναι εγκιβωτισμένος με σκυρόδεμα. Για την ασφάλεια της τοποθέτησής του στην περιοχή του ρέματος, για μία ζώνη μήκους περίπου 40 m, προβλέπονται έργα προστασίας. Συγκεκριμένα, το ρέμα θα έχει τραπεζοειδή διατομή της οποίας τα πρανή θα επενδυθούν με οπλισμένο σκυρόδεμα C16/20 και ο πυθμένας θα διαμορφωθεί από συρματοκιβώτια με κατάλληλο υλικό πλήρωσης. Για την προσαρμογή της προτεινόμενης διατομής στην υφιστάμενη, θα πραγματοποιηθεί "τοπικά" λιθορριπή. Οι λεπτομέρειες της εν λόγω κατασκευής φαίνονται στο αντίστοιχο σχέδιο της μελέτης. Η επανεπίχωση των σκαμμάτων θα γίνεται με θραυστό υλικό, για τους αγωγούς που οδεύουν σε ασφαλτοστρωμένους δρόμους, ενώ για τους αγωγούς που διατάσσονται επί υφιστάμενων χωματόδρομων ή εκτός οδών, η επανεπίχωση των σκαμμάτων τους θα γίνεται με κατάλληλα προϊόντα εκσκαφής. Γενικά, η τοποθέτηση των σωλήνων θα γίνει σύμφωνα με τα σχέδια της μελέτης. Ως προς τις δοκιμές και τους ποιοτικούς ελέγχους ισχύουν όσα αναφέρονται στο τεύχος τεχνικών προδιαγραφών. Η τοποθέτηση των ΧΩΡΟΤΕΧΝΙΚΗ Α.Ε. [19/3/13] /TEXNIKH PERIGRAFH ΤΕΛΙΚΟ.doc Σελ. 4

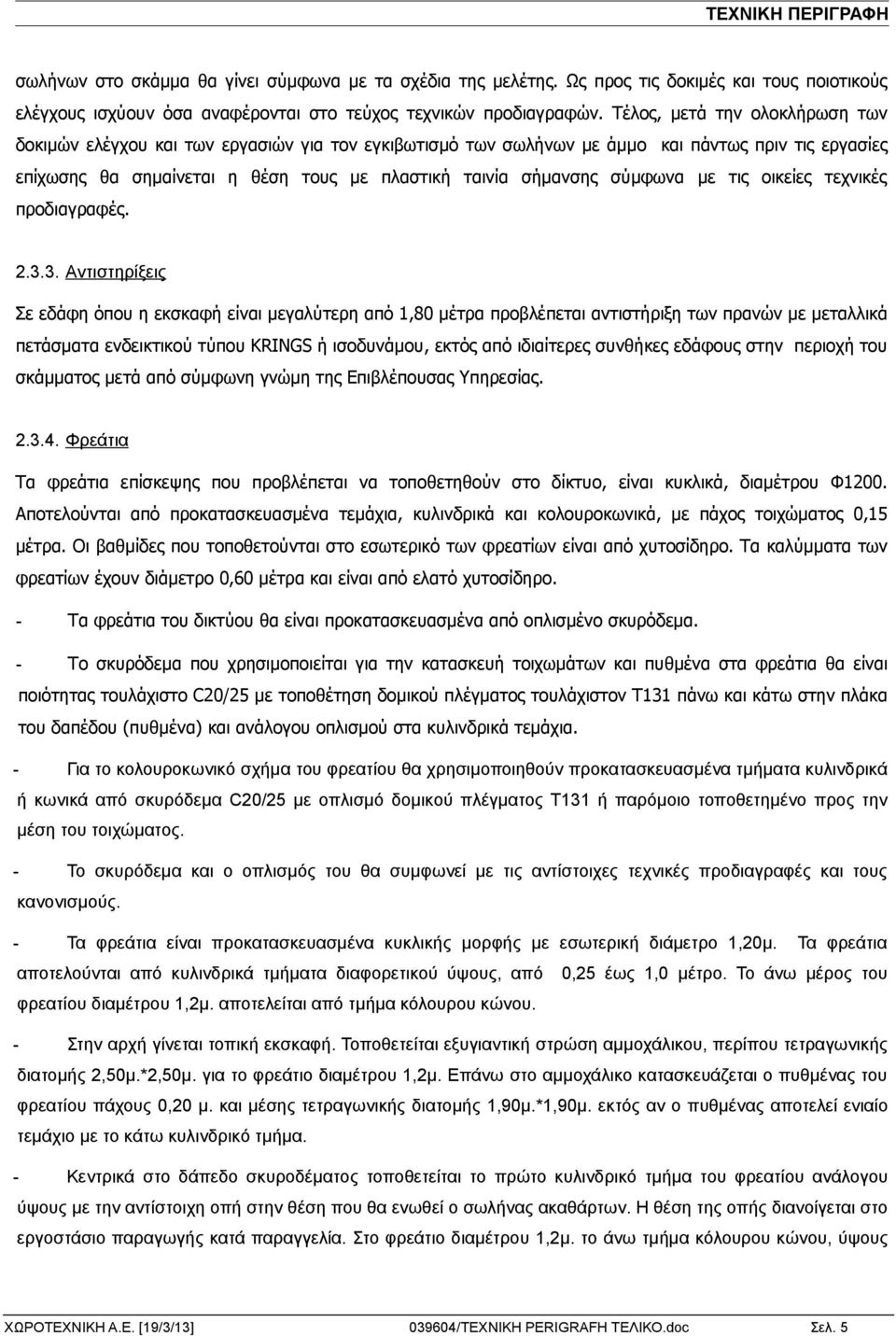

5 σωλήνων στο σκάμμα θα γίνει σύμφωνα με τα σχέδια της μελέτης. Ως προς τις δοκιμές και τους ποιοτικούς ελέγχους ισχύουν όσα αναφέρονται στο τεύχος τεχνικών προδιαγραφών. Τέλος, μετά την ολοκλήρωση των δοκιμών ελέγχου και των εργασιών για τον εγκιβωτισμό των σωλήνων με άμμο και πάντως πριν τις εργασίες επίχωσης θα σημαίνεται η θέση τους με πλαστική ταινία σήμανσης σύμφωνα με τις οικείες τεχνικές προδιαγραφές Αντιστηρίξεις Σε εδάφη όπου η εκσκαφή είναι μεγαλύτερη από 1,80 μέτρα προβλέπεται αντιστήριξη των πρανών με μεταλλικά πετάσματα ενδεικτικού τύπου KRINGS ή ισοδυνάμου, εκτός από ιδιαίτερες συνθήκες εδάφους στην περιοχή του σκάμματος μετά από σύμφωνη γνώμη της Επιβλέπουσας Υπηρεσίας Φρεάτια Τα φρεάτια επίσκεψης που προβλέπεται να τοποθετηθούν στο δίκτυο, είναι κυκλικά, διαμέτρου Φ1200. Αποτελούνται από προκατασκευασμένα τεμάχια, κυλινδρικά και κολουροκωνικά, με πάχος τοιχώματος 0,15 μέτρα. Οι βαθμίδες που τοποθετούνται στο εσωτερικό των φρεατίων είναι από χυτοσίδηρο. Τα καλύμματα των φρεατίων έχουν διάμετρο 0,60 μέτρα και είναι από ελατό χυτοσίδηρο. - Τα φρεάτια του δικτύου θα είναι προκατασκευασμένα από οπλισμένο σκυρόδεμα. - Το σκυρόδεμα που χρησιμοποιείται για την κατασκευή τοιχωμάτων και πυθμένα στα φρεάτια θα είναι ποιότητας τουλάχιστο C20/25 με τοποθέτηση δομικού πλέγματος τουλάχιστον Τ131 πάνω και κάτω στην πλάκα του δαπέδου (πυθμένα) και ανάλογου οπλισμού στα κυλινδρικά τεμάχια. - Για το κολουροκωνικό σχήμα του φρεατίου θα χρησιμοποιηθούν προκατασκευασμένα τμήματα κυλινδρικά ή κωνικά από σκυρόδεμα C20/25 με οπλισμό δομικού πλέγματος Τ131 ή παρόμοιο τοποθετημένο προς την μέση του τοιχώματος. - Το σκυρόδεμα και ο οπλισμός του θα συμφωνεί με τις αντίστοιχες τεχνικές προδιαγραφές και τους κανονισμούς. - Τα φρεάτια είναι προκατασκευασμένα κυκλικής μορφής με εσωτερική διάμετρο 1,20μ. Τα φρεάτια αποτελούνται από κυλινδρικά τμήματα διαφορετικού ύψους, από 0,25 έως 1,0 μέτρο. Το άνω μέρος του φρεατίου διαμέτρου 1,2μ. αποτελείται από τμήμα κόλουρου κώνου. - Στην αρχή γίνεται τοπική εκσκαφή. Τοποθετείται εξυγιαντική στρώση αμμοχάλικου, περίπου τετραγωνικής διατομής 2,50μ.*2,50μ. για το φρεάτιο διαμέτρου 1,2μ. Επάνω στο αμμοχάλικο κατασκευάζεται ο πυθμένας του φρεατίου πάχους 0,20 μ. και μέσης τετραγωνικής διατομής 1,90μ.*1,90μ. εκτός αν ο πυθμένας αποτελεί ενιαίο τεμάχιο με το κάτω κυλινδρικό τμήμα. - Κεντρικά στο δάπεδο σκυροδέματος τοποθετείται το πρώτο κυλινδρικό τμήμα του φρεατίου ανάλογου ύψους με την αντίστοιχη οπή στην θέση που θα ενωθεί ο σωλήνας ακαθάρτων. Η θέση της οπής διανοίγεται στο εργοστάσιο παραγωγής κατά παραγγελία. Στο φρεάτιο διαμέτρου 1,2μ. το άνω τμήμα κόλουρου κώνου, ύψους ΧΩΡΟΤΕΧΝΙΚΗ Α.Ε. [19/3/13] /TEXNIKH PERIGRAFH ΤΕΛΙΚΟ.doc Σελ. 5

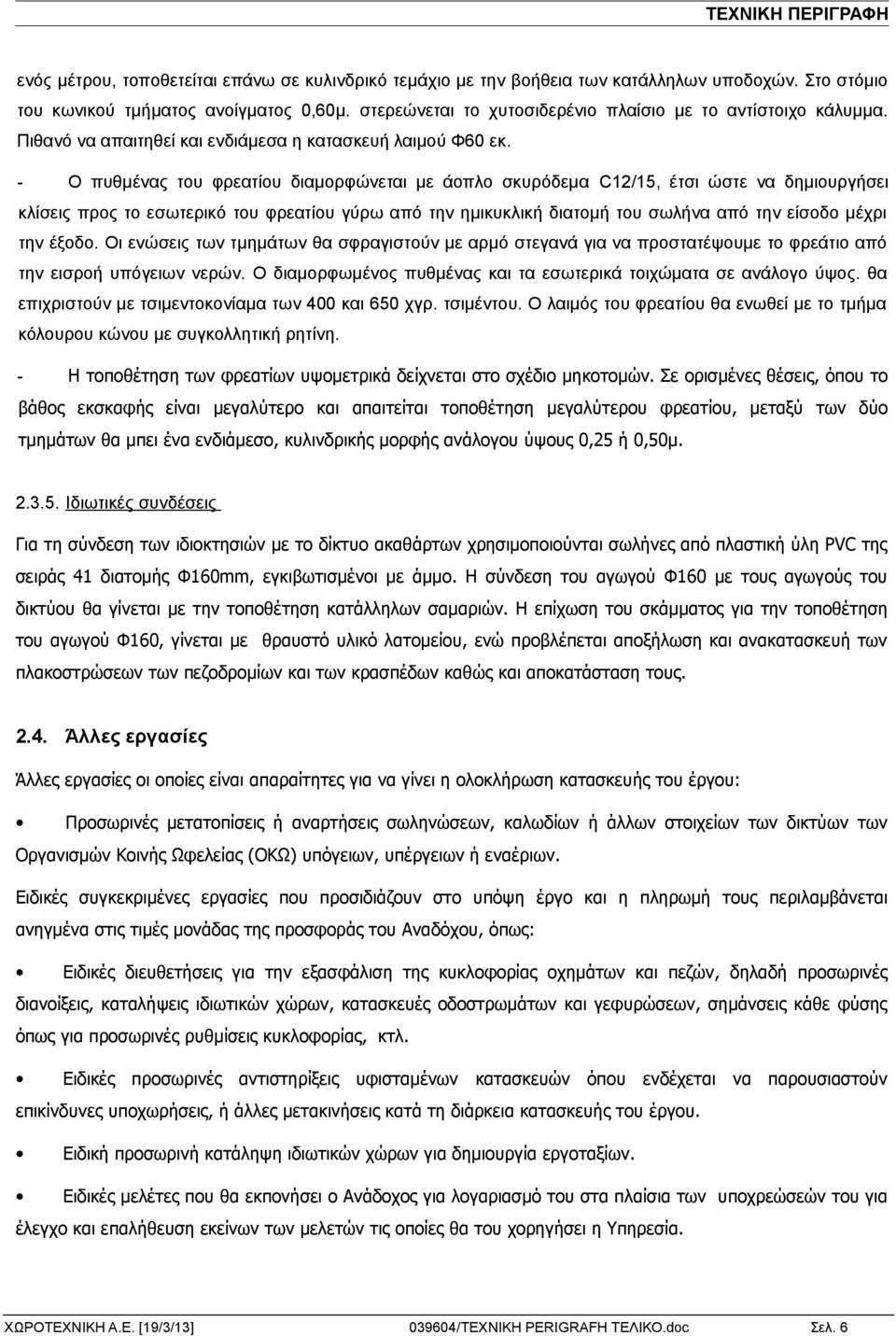

6 ενός μέτρου, τοποθετείται επάνω σε κυλινδρικό τεμάχιο με την βοήθεια των κατάλληλων υποδοχών. Στο στόμιο του κωνικού τμήματος ανοίγματος 0,60μ. στερεώνεται το χυτοσιδερένιο πλαίσιο με το αντίστοιχο κάλυμμα. Πιθανό να απαιτηθεί και ενδιάμεσα η κατασκευή λαιμού Φ60 εκ. - Ο πυθμένας του φρεατίου διαμορφώνεται με άοπλο σκυρόδεμα C12/15, έτσι ώστε να δημιουργήσει κλίσεις προς το εσωτερικό του φρεατίου γύρω από την ημικυκλική διατομή του σωλήνα από την είσοδο μέχρι την έξοδο. Οι ενώσεις των τμημάτων θα σφραγιστούν με αρμό στεγανά για να προστατέψουμε το φρεάτιο από την εισροή υπόγειων νερών. Ο διαμορφωμένος πυθμένας και τα εσωτερικά τοιχώματα σε ανάλογο ύψος. θα επιχριστούν με τσιμεντοκονίαμα των 400 και 650 χγρ. τσιμέντου. Ο λαιμός του φρεατίου θα ενωθεί με το τμήμα κόλουρου κώνου με συγκολλητική ρητίνη. - Η τοποθέτηση των φρεατίων υψομετρικά δείχνεται στο σχέδιο μηκοτομών. Σε ορισμένες θέσεις, όπου το βάθος εκσκαφής είναι μεγαλύτερο και απαιτείται τοποθέτηση μεγαλύτερου φρεατίου, μεταξύ των δύο τμημάτων θα μπει ένα ενδιάμεσο, κυλινδρικής μορφής ανάλογου ύψους 0,25 ή 0,50μ Ιδιωτικές συνδέσεις Για τη σύνδεση των ιδιοκτησιών με το δίκτυο ακαθάρτων χρησιμοποιούνται σωλήνες από πλαστική ύλη ΡVC της σειράς 41 διατομής Φ160mm, εγκιβωτισμένοι με άμμο. Η σύνδεση του αγωγού Φ160 με τους αγωγούς του δικτύου θα γίνεται με την τοποθέτηση κατάλληλων σαμαριών. Η επίχωση του σκάμματος για την τοποθέτηση του αγωγού Φ160, γίνεται με θραυστό υλικό λατομείου, ενώ προβλέπεται αποξήλωση και ανακατασκευή των πλακοστρώσεων των πεζοδρομίων και των κρασπέδων καθώς και αποκατάσταση τους Άλλες εργασίες Άλλες εργασίες οι οποίες είναι απαραίτητες για να γίνει η ολοκλήρωση κατασκευής του έργου: Προσωρινές μετατοπίσεις ή αναρτήσεις σωληνώσεων, καλωδίων ή άλλων στοιχείων των δικτύων των Οργανισμών Κοινής Ωφελείας (ΟΚΩ) υπόγειων, υπέργειων ή εναέριων. Ειδικές συγκεκριμένες εργασίες που προσιδιάζουν στο υπόψη έργο και η πληρωμή τους περιλαμβάνεται ανηγμένα στις τιμές μονάδας της προσφοράς του Αναδόχου, όπως: Ειδικές διευθετήσεις για την εξασφάλιση της κυκλοφορίας οχημάτων και πεζών, δηλαδή προσωρινές διανοίξεις, καταλήψεις ιδιωτικών χώρων, κατασκευές οδοστρωμάτων και γεφυρώσεων, σημάνσεις κάθε φύσης όπως για προσωρινές ρυθμίσεις κυκλοφορίας, κτλ. Ειδικές προσωρινές αντιστηρίξεις υφισταμένων κατασκευών όπου ενδέχεται να παρουσιαστούν επικίνδυνες υποχωρήσεις, ή άλλες μετακινήσεις κατά τη διάρκεια κατασκευής του έργου. Ειδική προσωρινή κατάληψη ιδιωτικών χώρων για δημιουργία εργοταξίων. Ειδικές μελέτες που θα εκπονήσει ο Ανάδοχος για λογαριασμό του στα πλαίσια των υποχρεώσεών του για έλεγχο και επαλήθευση εκείνων των μελετών τις οποίες θα του χορηγήσει η Υπηρεσία. ΧΩΡΟΤΕΧΝΙΚΗ Α.Ε. [19/3/13] /TEXNIKH PERIGRAFH ΤΕΛΙΚΟ.doc Σελ. 6

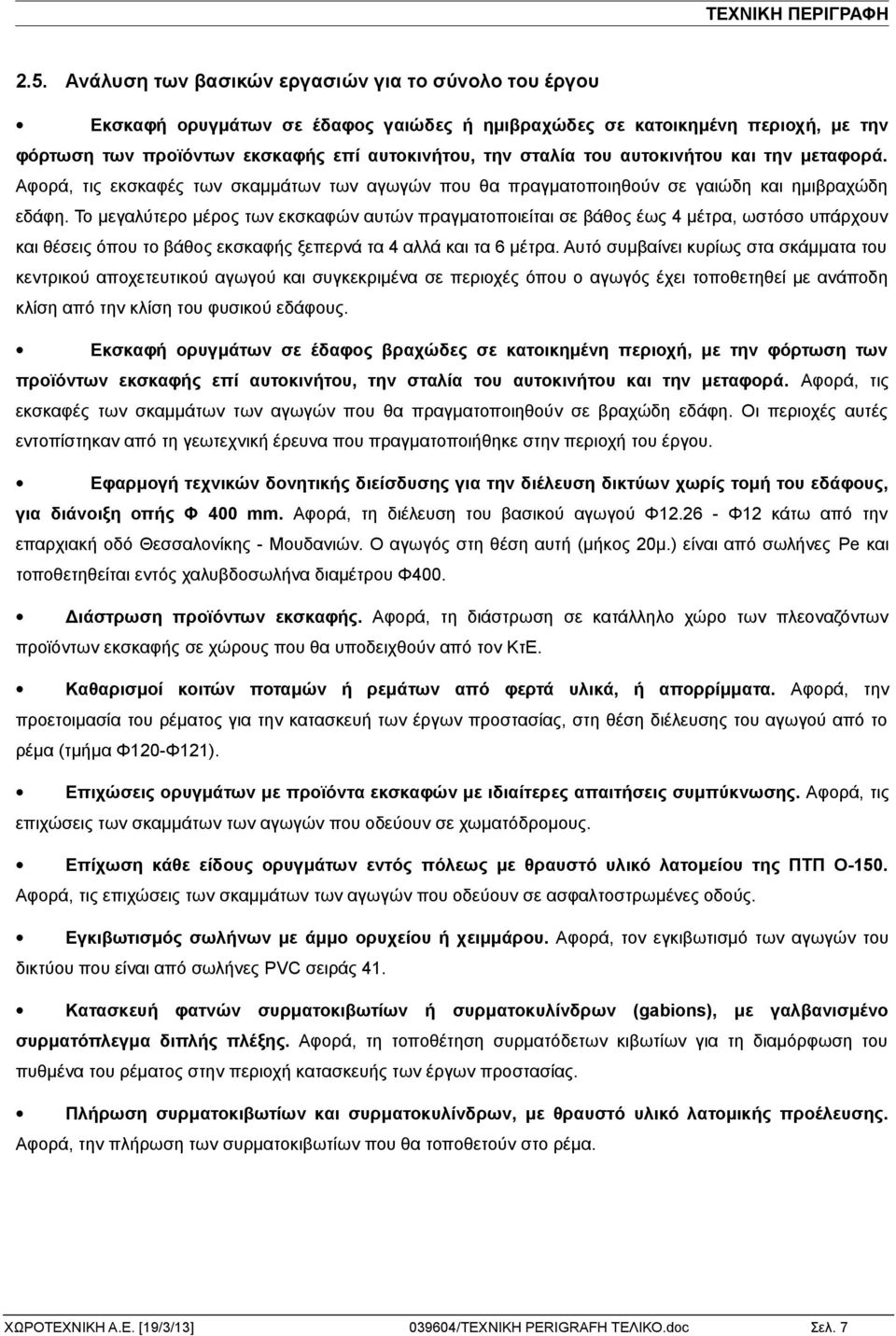

7 2.5. Ανάλυση των βασικών εργασιών για το σύνολο του έργου Εκσκαφή ορυγμάτων σε έδαφος γαιώδες ή ημιβραχώδες σε κατοικημένη περιοχή, με την φόρτωση των προϊόντων εκσκαφής επί αυτοκινήτου, την σταλία του αυτοκινήτου και την μεταφορά. Αφορά, τις εκσκαφές των σκαμμάτων των αγωγών που θα πραγματοποιηθούν σε γαιώδη και ημιβραχώδη εδάφη. Το μεγαλύτερο μέρος των εκσκαφών αυτών πραγματοποιείται σε βάθος έως 4 μέτρα, ωστόσο υπάρχουν και θέσεις όπου το βάθος εκσκαφής ξεπερνά τα 4 αλλά και τα 6 μέτρα. Αυτό συμβαίνει κυρίως στα σκάμματα του κεντρικού αποχετευτικού αγωγού και συγκεκριμένα σε περιοχές όπου ο αγωγός έχει τοποθετηθεί με ανάποδη κλίση από την κλίση του φυσικού εδάφους. Εκσκαφή ορυγμάτων σε έδαφος βραχώδες σε κατοικημένη περιοχή, με την φόρτωση των προϊόντων εκσκαφής επί αυτοκινήτου, την σταλία του αυτοκινήτου και την μεταφορά. Αφορά, τις εκσκαφές των σκαμμάτων των αγωγών που θα πραγματοποιηθούν σε βραχώδη εδάφη. Οι περιοχές αυτές εντοπίστηκαν από τη γεωτεχνική έρευνα που πραγματοποιήθηκε στην περιοχή του έργου. Εφαρμογή τεχνικών δονητικής διείσδυσης για την διέλευση δικτύων χωρίς τομή του εδάφους, για διάνοιξη οπής Φ 400 mm. Αφορά, τη διέλευση του βασικού αγωγού Φ Φ12 κάτω από την επαρχιακή οδό Θεσσαλονίκης - Μουδανιών. Ο αγωγός στη θέση αυτή (μήκος 20μ.) είναι από σωλήνες Pe και τοποθετηθείται εντός χαλυβδοσωλήνα διαμέτρου Φ400. Διάστρωση προϊόντων εκσκαφής. Αφορά, τη διάστρωση σε κατάλληλο χώρο των πλεοναζόντων προϊόντων εκσκαφής σε χώρους που θα υποδειχθούν από τον ΚτΕ. Καθαρισμοί κοιτών ποταμών ή ρεμάτων από φερτά υλικά, ή απορρίμματα. Αφορά, την προετοιμασία του ρέματος για την κατασκευή των έργων προστασίας, στη θέση διέλευσης του αγωγού από το ρέμα (τμήμα Φ120-Φ121). Επιχώσεις ορυγμάτων με προϊόντα εκσκαφών με ιδιαίτερες απαιτήσεις συμπύκνωσης. Αφορά, τις επιχώσεις των σκαμμάτων των αγωγών που οδεύουν σε χωματόδρομους. Επίχωση κάθε είδους ορυγμάτων εντός πόλεως με θραυστό υλικό λατομείου της ΠΤΠ Ο-150. Αφορά, τις επιχώσεις των σκαμμάτων των αγωγών που οδεύουν σε ασφαλτοστρωμένες οδούς. Εγκιβωτισμός σωλήνων με άμμο ορυχείου ή χειμμάρου. Αφορά, τον εγκιβωτισμό των αγωγών του δικτύου που είναι από σωλήνες PVC σειράς 41. Κατασκευή φατνών συρματοκιβωτίων ή συρματοκυλίνδρων (gabions), με γαλβανισμένο συρματόπλεγμα διπλής πλέξης. Αφορά, τη τοποθέτηση συρματόδετων κιβωτίων για τη διαμόρφωση του πυθμένα του ρέματος στην περιοχή κατασκευής των έργων προστασίας. Πλήρωση συρματοκιβωτίων και συρματοκυλίνδρων, με θραυστό υλικό λατομικής προέλευσης. Αφορά, την πλήρωση των συρματοκιβωτίων που θα τοποθετούν στο ρέμα. ΧΩΡΟΤΕΧΝΙΚΗ Α.Ε. [19/3/13] /TEXNIKH PERIGRAFH ΤΕΛΙΚΟ.doc Σελ. 7

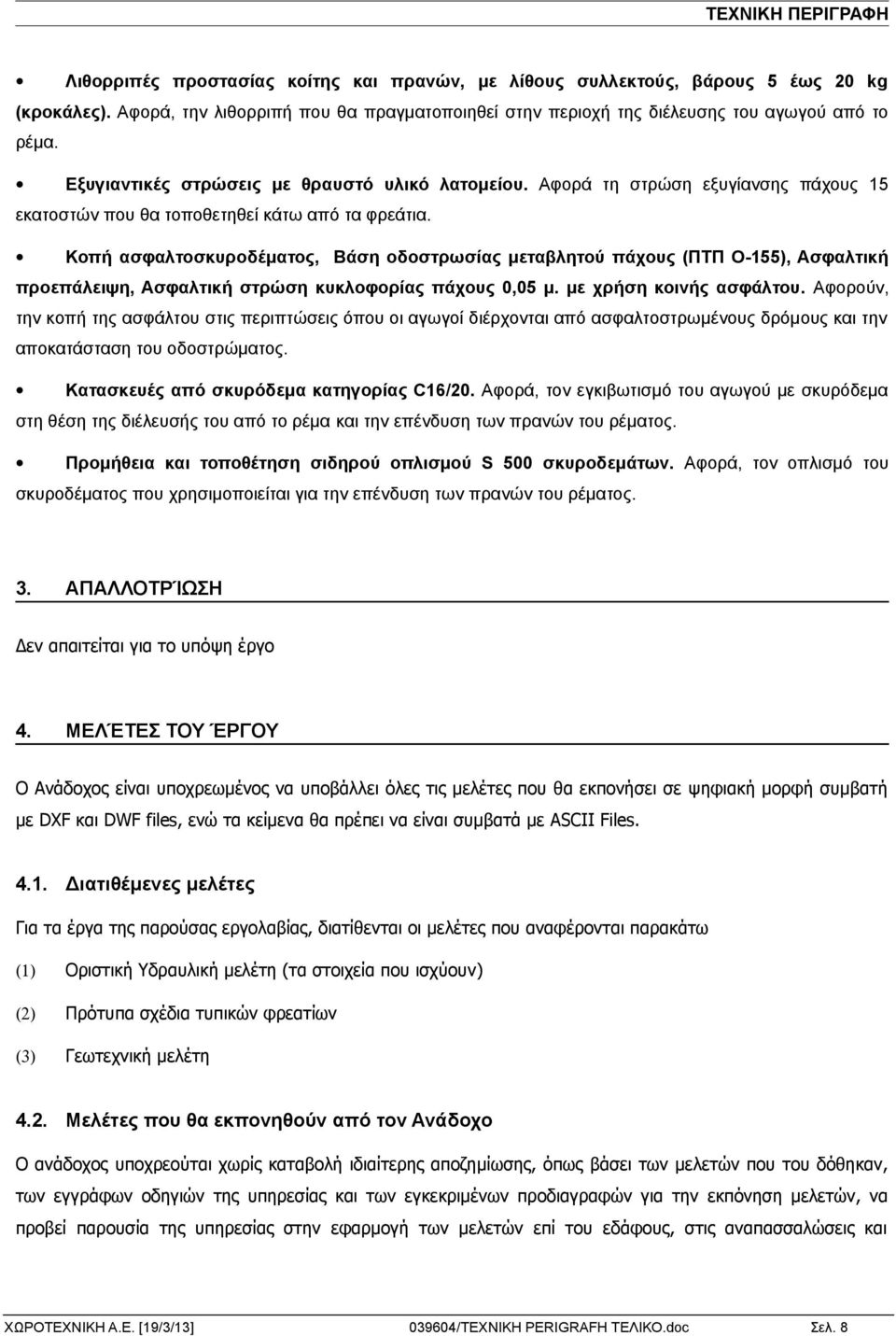

8 Λιθορριπές προστασίας κοίτης και πρανών, με λίθους συλλεκτούς, βάρους 5 έως 20 kg (κροκάλες). Αφορά, την λιθορριπή που θα πραγματοποιηθεί στην περιοχή της διέλευσης του αγωγού από το ρέμα. Εξυγιαντικές στρώσεις με θραυστό υλικό λατομείου. Αφορά τη στρώση εξυγίανσης πάχους 15 εκατοστών που θα τοποθετηθεί κάτω από τα φρεάτια. Κοπή ασφαλτοσκυροδέματος, Βάση οδοστρωσίας μεταβλητού πάχους (ΠΤΠ Ο-155), Ασφαλτική προεπάλειψη, Ασφαλτική στρώση κυκλοφορίας πάχους 0,05 μ. με χρήση κοινής ασφάλτου. Αφορούν, την κοπή της ασφάλτου στις περιπτώσεις όπου οι αγωγοί διέρχονται από ασφαλτοστρωμένους δρόμους και την αποκατάσταση του οδοστρώματος. Κατασκευές από σκυρόδεμα κατηγορίας C16/20. Αφορά, τον εγκιβωτισμό του αγωγού με σκυρόδεμα στη θέση της διέλευσής του από το ρέμα και την επένδυση των πρανών του ρέματος. Προμήθεια και τοποθέτηση σιδηρού οπλισμού S 500 σκυροδεμάτων. Αφορά, τον οπλισμό του σκυροδέματος που χρησιμοποιείται για την επένδυση των πρανών του ρέματος. 3. ΑΠΑΛΛΟΤΡΊΩΣΗ Δεν απαιτείται για το υπόψη έργο 4. ΜΕΛΈΤΕΣ ΤΟΥ ΈΡΓΟΥ Ο Ανάδοχος είναι υποχρεωμένος να υποβάλλει όλες τις μελέτες που θα εκπονήσει σε ψηφιακή μορφή συμβατή με DXF και DWF files, ενώ τα κείμενα θα πρέπει να είναι συμβατά με ASCII Files Διατιθέμενες μελέτες Για τα έργα της παρούσας εργολαβίας, διατίθενται οι μελέτες που αναφέρονται παρακάτω (1) Οριστική Υδραυλική μελέτη (τα στοιχεία που ισχύουν) (2) Πρότυπα σχέδια τυπικών φρεατίων (3) Γεωτεχνική μελέτη 4.2. Μελέτες που θα εκπονηθούν από τον Ανάδοχο Ο ανάδοχος υποχρεούται χωρίς καταβολή ιδιαίτερης αποζημίωσης, όπως βάσει των μελετών που του δόθηκαν, των εγγράφων οδηγιών της υπηρεσίας και των εγκεκριμένων προδιαγραφών για την εκπόνηση μελετών, να προβεί παρουσία της υπηρεσίας στην εφαρμογή των μελετών επί του εδάφους, στις αναπασσαλώσεις και ΧΩΡΟΤΕΧΝΙΚΗ Α.Ε. [19/3/13] /TEXNIKH PERIGRAFH ΤΕΛΙΚΟ.doc Σελ. 8

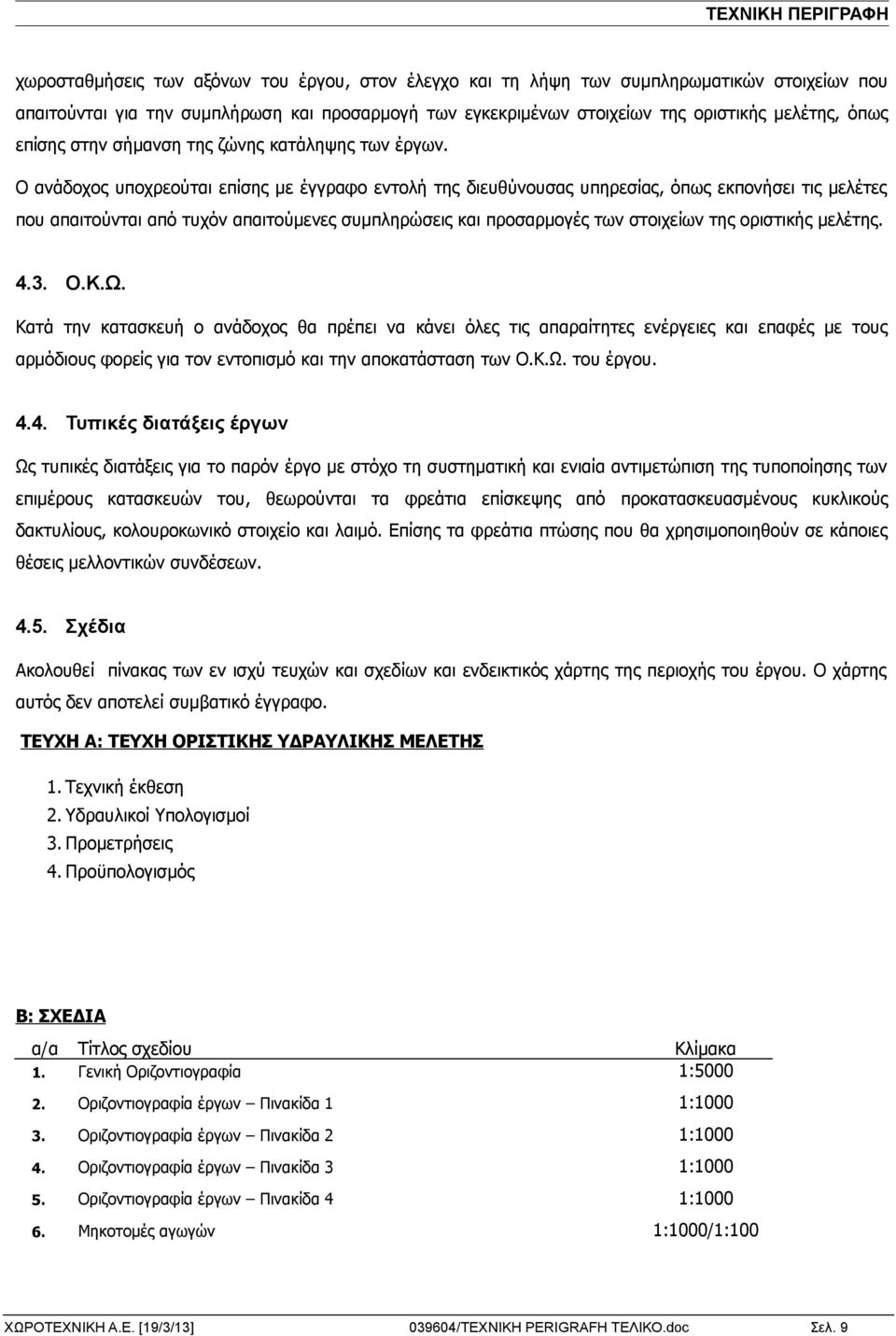

9 χωροσταθμήσεις των αξόνων του έργου, στον έλεγχο και τη λήψη των συμπληρωματικών στοιχείων που απαιτούνται για την συμπλήρωση και προσαρμογή των εγκεκριμένων στοιχείων της οριστικής μελέτης, όπως επίσης στην σήμανση της ζώνης κατάληψης των έργων. Ο ανάδοχος υποχρεούται επίσης με έγγραφο εντολή της διευθύνουσας υπηρεσίας, όπως εκπονήσει τις μελέτες που απαιτούνται από τυχόν απαιτούμενες συμπληρώσεις και προσαρμογές των στοιχείων της οριστικής μελέτης Ο.Κ.Ω. Κατά την κατασκευή ο ανάδοχος θα πρέπει να κάνει όλες τις απαραίτητες ενέργειες και επαφές με τους αρμόδιους φορείς για τον εντοπισμό και την αποκατάσταση των Ο.Κ.Ω. του έργου Τυπικές διατάξεις έργων Ως τυπικές διατάξεις για το παρόν έργο με στόχο τη συστηματική και ενιαία αντιμετώπιση της τυποποίησης των επιμέρους κατασκευών του, θεωρούνται τα φρεάτια επίσκεψης από προκατασκευασμένους κυκλικούς δακτυλίους, κολουροκωνικό στοιχείο και λαιμό. Επίσης τα φρεάτια πτώσης που θα χρησιμοποιηθούν σε κάποιες θέσεις μελλοντικών συνδέσεων Σχέδια Ακολουθεί πίνακας των εν ισχύ τευχών και σχεδίων και ενδεικτικός χάρτης της περιοχής του έργου. Ο χάρτης αυτός δεν αποτελεί συμβατικό έγγραφο. ΤΕΥΧΗ Α: ΤΕΥΧΗ ΟΡΙΣΤΙΚΗΣ ΥΔΡΑΥΛΙΚΗΣ ΜΕΛΕΤΗΣ 1. Τεχνική έκθεση 2. Υδραυλικοί Υπολογισμοί 3. Προμετρήσεις 4. Προϋπολογισμός Β: ΣΧΕΔΙΑ α/α Τίτλος σχεδίου Κλίμακα 1. Γενική Οριζοντιογραφία 1: Οριζοντιογραφία έργων Πινακίδα 1 1: Οριζοντιογραφία έργων Πινακίδα 2 1: Οριζοντιογραφία έργων Πινακίδα 3 1: Οριζοντιογραφία έργων Πινακίδα 4 1: Μηκοτομές αγωγών 1:1000/1:100 ΧΩΡΟΤΕΧΝΙΚΗ Α.Ε. [19/3/13] /TEXNIKH PERIGRAFH ΤΕΛΙΚΟ.doc Σελ. 9

10 7. Μηκοτομές αγωγών 1:1000/1: Μηκοτομές αγωγών 1:1000/1: Μηκοτομή κεντρικού αγωγού (μεταφοράς λυμάτων) 1:1000/1: Τυπικό σχέδιο προκατασκευασμένου φρεατίου 1: Τυπικό Σχέδιο Σκαμμάτων 1: Τεχνικό προστασίας για την διέλευση του αγωγού μεταφοράς λυμάτων κάτω από το χείμαρρο Τρίγλιας ( Οριζοντιογραφία Κατά μήκος τομή Διατομές ) 1:500, 1:100, 1: Τυπικό σχέδιο κρασπέδου 1:5 14. Χυτοσιδερένια βαθμίδα 1:10 N. Moυδανιά,... ΣΥΝΤΑΧΘΗΚΕ ΕΛΕΧΘΗΚΕ ΘΕΩΡΗΘΗΚΕ Μαρία Γεωργιάδου Ταβλαδάκη Ειρήνη H Προϊσταμένη Τμ. Υδραυλικών Έργων Θεργιού Παναγιώτα Ιωάννης Ελευθερούδης MSc Tοπογράφος Μηχανικός Πολιτικός Μηχανικός Ηλεκτρολόγος Μηχανικός Πολιτικός Μηχανικός Π.Ε. ΧΩΡΟΤΕΧΝΙΚΗ Α.Ε. [19/3/13] /TEXNIKH PERIGRAFH ΤΕΛΙΚΟ.doc Σελ. 10
