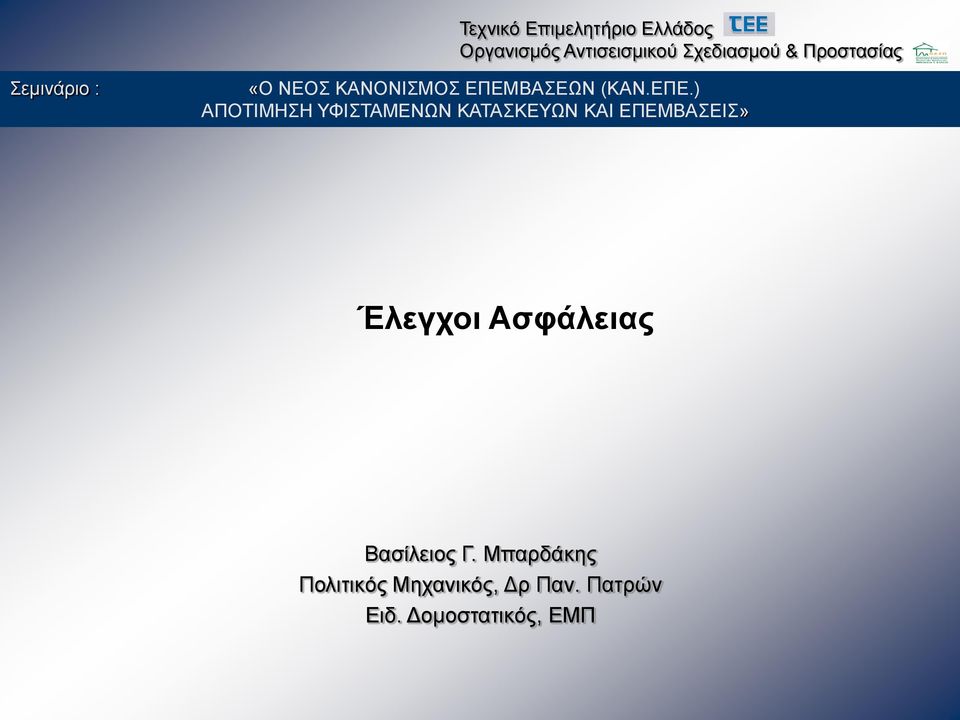

Έλεγχοι Ασφάλειας. Βασίλειος Γ. Μπαρδάκης Πολιτικός Μηχανικός, Δρ Παν. Πατρών Ειδ. Δομοστατικός, ΕΜΠ

Transcript

1 Έλεγχοι Ασφάλειας Βασίλειος Γ. Μπαρδάκης Πολιτικός Μηχανικός, Δρ Παν. Πατρών Ειδ. Δομοστατικός, ΕΜΠ

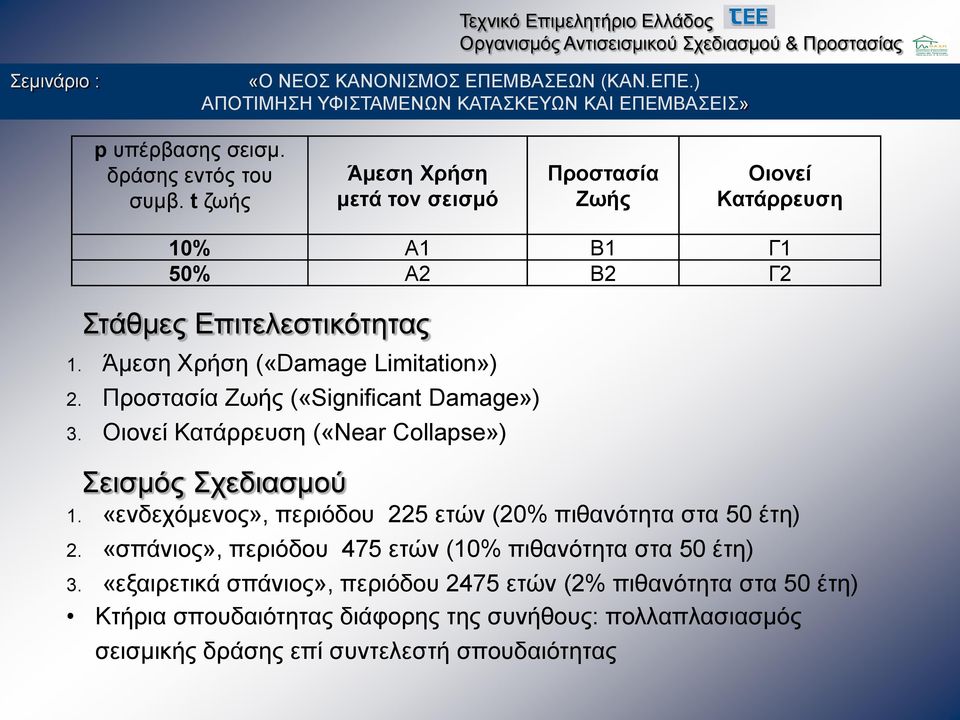

2 p υπέρβασης σεισμ. δράσης εντός του συμβ. t ζωής Άμεση Χρήση μετά τον σεισμό Προστασία Ζωής Οιονεί Κατάρρευση 10% Α1 Β1 Γ1 50% Α2 Β2 Γ2 Στάμες Επιτελεστικότητας 1. Άμεση Χρήση («Damage Limitation») 2. Προστασία Ζωής («Significant Damage») 3. Οιονεί Κατάρρευση («Near Collapse») Σεισμός Σχεδιασμού 1. «ενδεχόμενος», περιόδου 225 ετών (20% πιανότητα στα 50 έτη) 2. «σπάνιος», περιόδου 475 ετών (10% πιανότητα στα 50 έτη) 3. «εξαιρετικά σπάνιος», περιόδου 2475 ετών (2% πιανότητα στα 50 έτη) Κτήρια σπουδαιότητας διάφορης της συνήους: πολλαπλασιασμός σεισμικής δράσης επί συντελεστή σπουδαιότητας

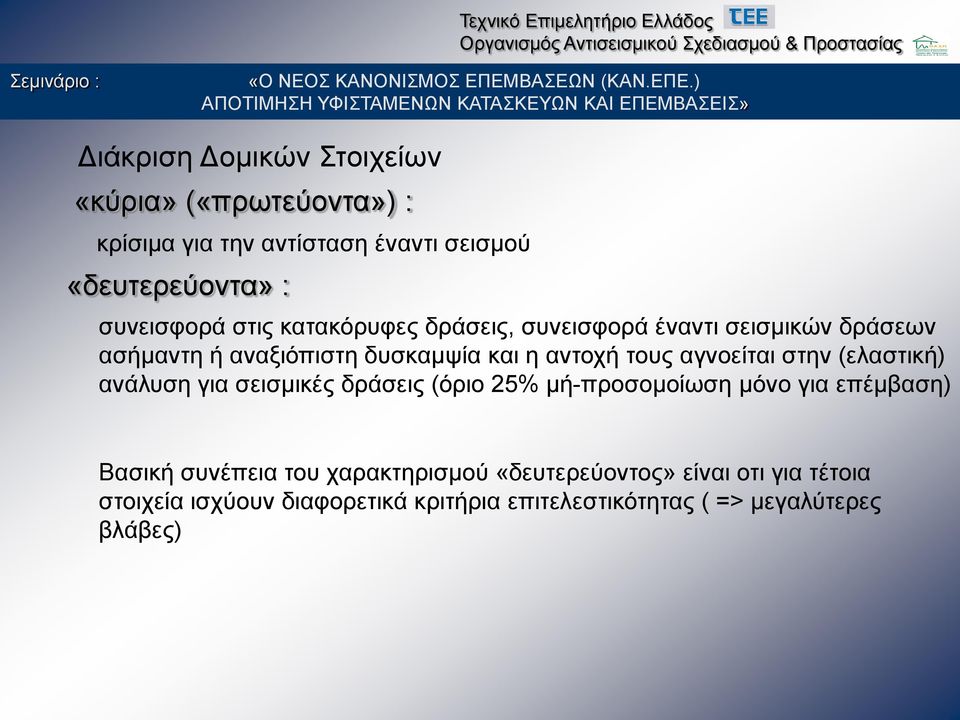

3 Διάκριση Δομικών Στοιχείων «κύρια» («πρωτεύοντα») : κρίσιμα για την αντίσταση έναντι σεισμού «δευτερεύοντα» : συνεισφορά στις κατακόρυφες δράσεις, συνεισφορά έναντι σεισμικών δράσεων ασήμαντη ή αναξιόπιστη δυσκαμψία και η αντοχή τους αγνοείται στην (ελαστική) ανάλυση για σεισμικές δράσεις (όριο 25% μή-προσομοίωση μόνο για επέμβαση) Βασική συνέπεια του χαρακτηρισμού «δευτερεύοντος» είναι οτι για τέτοια στοιχεία ισχύουν διαφορετικά κριτήρια επιτελεστικότητας ( => μεγαλύτερες βλάβες)

4 Ελαστική Ανάλυση (q) S d R d oιονεί - πλάστιμη αστοχία (έλεγχος σε όρους δυνάμεων) M Sd M Rd ψαυρή αστοχία V cd V Rd,cyc(μ) (έλεγχος σε όρους δυνάμεων, ικανοτικά μεγέη) τοιχοπληρώσεις F Sd F Rd

5 Ελαστική Ανάλυση (m) ψαυρή αστοχία V cd V Rd,cyc(μ) (έλεγχος σε όρους δυνάμεων, ικανοτικά μεγέη) oιονεί - πλάστιμη αστοχία (έλεγχος σε όρους δυνάμεων) M Sd M Rd S d R d πρωτεύοντα στοιχεία ΑΧ: m 1 ΠΖ: m = ( u + y ) / ( 2 γ Rd y ) ΑΚ: m = u / (γ Rd y ) δευτερεύοντα (κατακόρυφα) στοιχεία ΑΧ: m 1 (ΠΖ: m = u / (γ Rd y ) ) (ΑΚ: m = u / y ) τοιχοπληρώσεις F Sd F Rd ΑΧ: m 1 ΠΖ: m= δ u / (γ Rd δ y ) ΑΚ: m= δ u / δ y

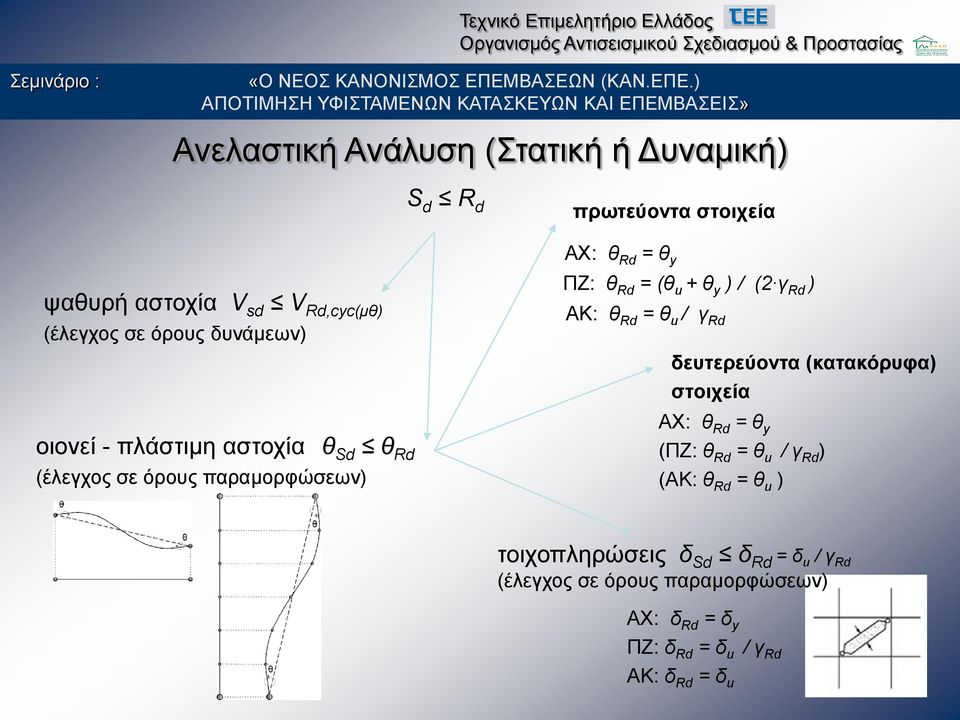

6 Ανελαστική Ανάλυση (Στατική ή Δυναμική) S d R d πρωτεύοντα στοιχεία ψαυρή αστοχία oιονεί - πλάστιμη αστοχία V sd V Rd,cyc(μ) (έλεγχος σε όρους δυνάμεων) (έλεγχος σε όρους παραμορφώσεων) Sd Rd ΑΧ: Rd = y ΠΖ: Rd = ( u + y ) / (2 γ Rd ) ΑΚ: Rd = u / γ Rd δευτερεύοντα (κατακόρυφα) στοιχεία ΑΧ: Rd = y (ΠΖ: Rd = u / γ Rd ) (ΑΚ: Rd = u ) τοιχοπληρώσεις δ Sd δ Rd = δ u / γ Rd (έλεγχος σε όρους παραμορφώσεων) ΑΧ: δ Rd = δ y ΠΖ: δ Rd = δ u / γ Rd ΑΚ: δ Rd = δ u

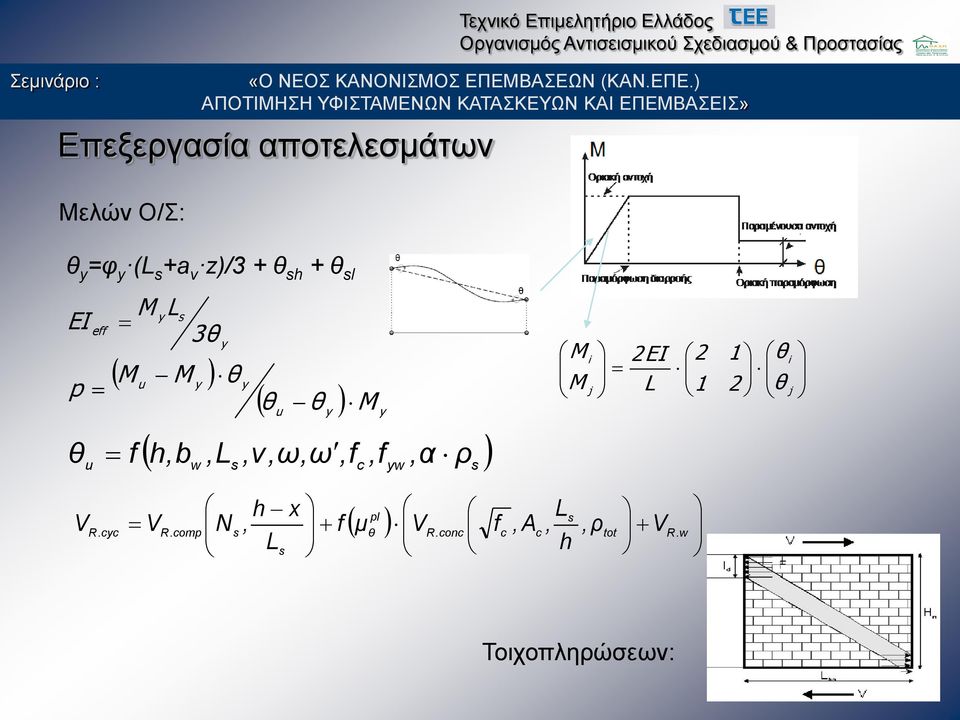

7 Επεξεργασία αποτελεσμάτων Μελών Ο/Σ: y =φ y (L s +a v z)/3 + sh + sl y s y eff 3 L M I Ε y y u y y u M M M p s yw c s w u ρ,α,f,ν,ω,ω,f,l h,b f w R. tot s c c R.conc pl s s R.comp.cyc R V,ρ h L,,A f V μ f L x h, N V V j i j i L 2EI M M Τοιχοπληρώσεων: Τεχνικό Επιμελητήριο Ελλάδος

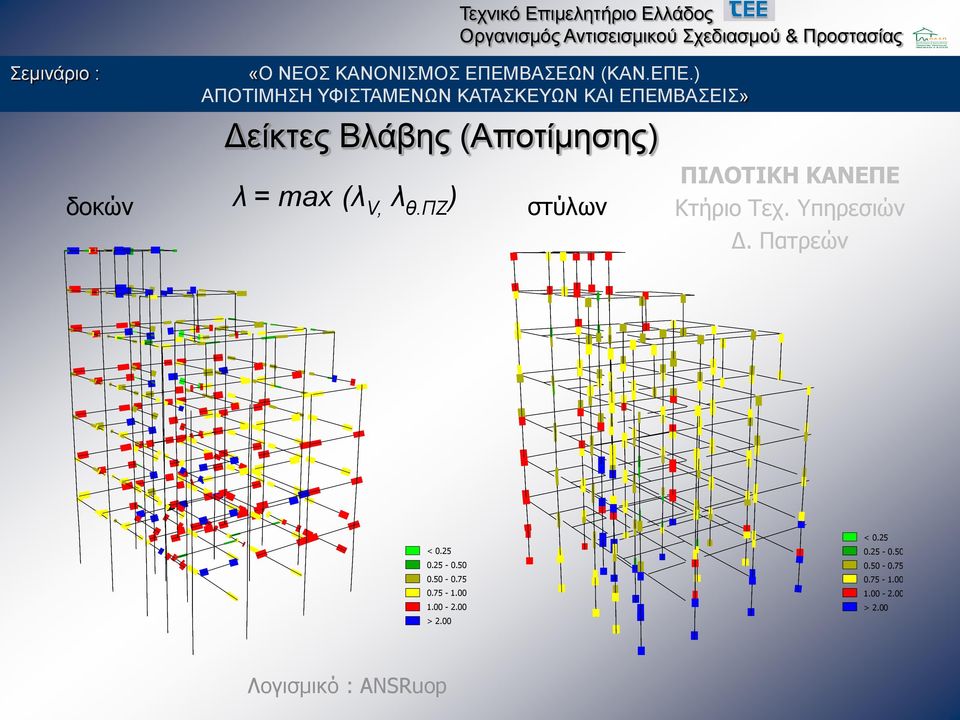

8 δοκών Δείκτες Βλάβης (Αποτίμησης) λ = max (λ V, λ.πζ ) στύλων ΠΙΛΟΤΙΚΗ ΚΑΝΕΠΕ Κτήριο Τεχ. Υπηρεσιών Δ. Πατρεών < > 2.00 < > 2.00 Λογισμικό : ANSRuop

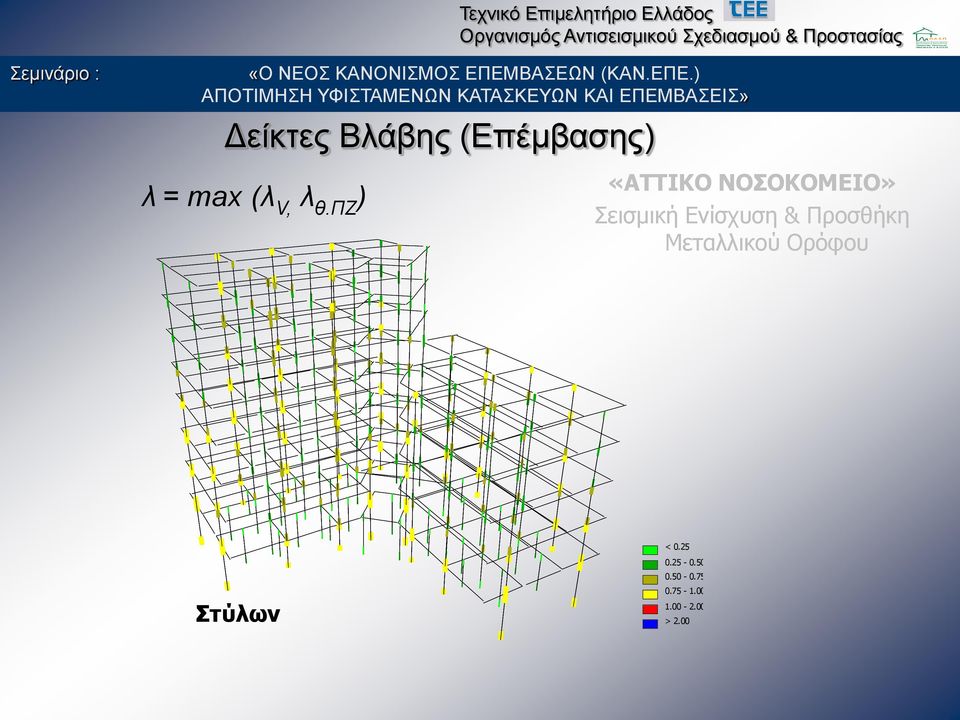

9 Δείκτες Βλάβης (Επέμβασης) λ = max (λ V, λ.πζ ) «ΑΤΤΙΚΟ ΝΟΣΟΚΟΜΕΙΟ» Σεισμική Ενίσχυση & Προσήκη Μεταλλικού Ορόφου < 0.25 Στύλων > 2.00

10 Δείκτες Βλάβης (Επέμβασης) λ = max (λ V, λ.πζ ) «ΑΤΤΙΚΟ ΝΟΣΟΚΟΜΕΙΟ» Σεισμική Ενίσχυση & Προσήκη Μεταλλικού Ορόφου < Δοκών > 2.00

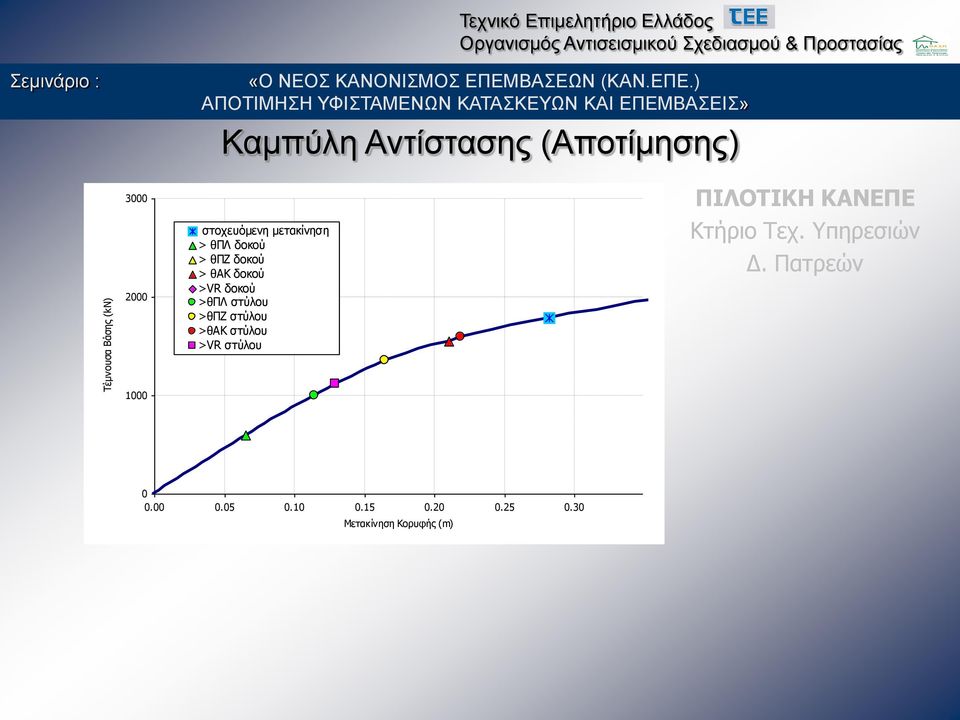

11 Τέμνουσα Βάσης (kn) Τεχνικό Επιμελητήριο Ελλάδος Καμπύλη Αντίστασης (Αποτίμησης) στοχευόμενη μετακίνηση > ΠΛ δοκού > ΠΖ δοκού > ΑΚ δοκού >VR δοκού >ΠΛ στύλου >ΠΖ στύλου >ΑΚ στύλου >VR στύλου ΠΙΛΟΤΙΚΗ ΚΑΝΕΠΕ Κτήριο Τεχ. Υπηρεσιών Δ. Πατρεών Μετακίνηση Κορυφής (m)

12 Τέμνουσα Βάσης (kn) Τεχνικό Επιμελητήριο Ελλάδος Καμπύλη Αντίστασης (Επέμβασης) Καπναποήκες Παπαστράτου (Αγρίνιο) Σεισμική Ενίσχυση & Αλλαγή Χρήσης Καμπύλη Αντίστασης Στοχευόμενη Μετακίνηση Έναρξη Πλ. Στύλων Προστασία Ζωής ΚΑΝΕΠΕ Σημαντική Βλάβη EC Μετακίνηση Κορυφής (m)
