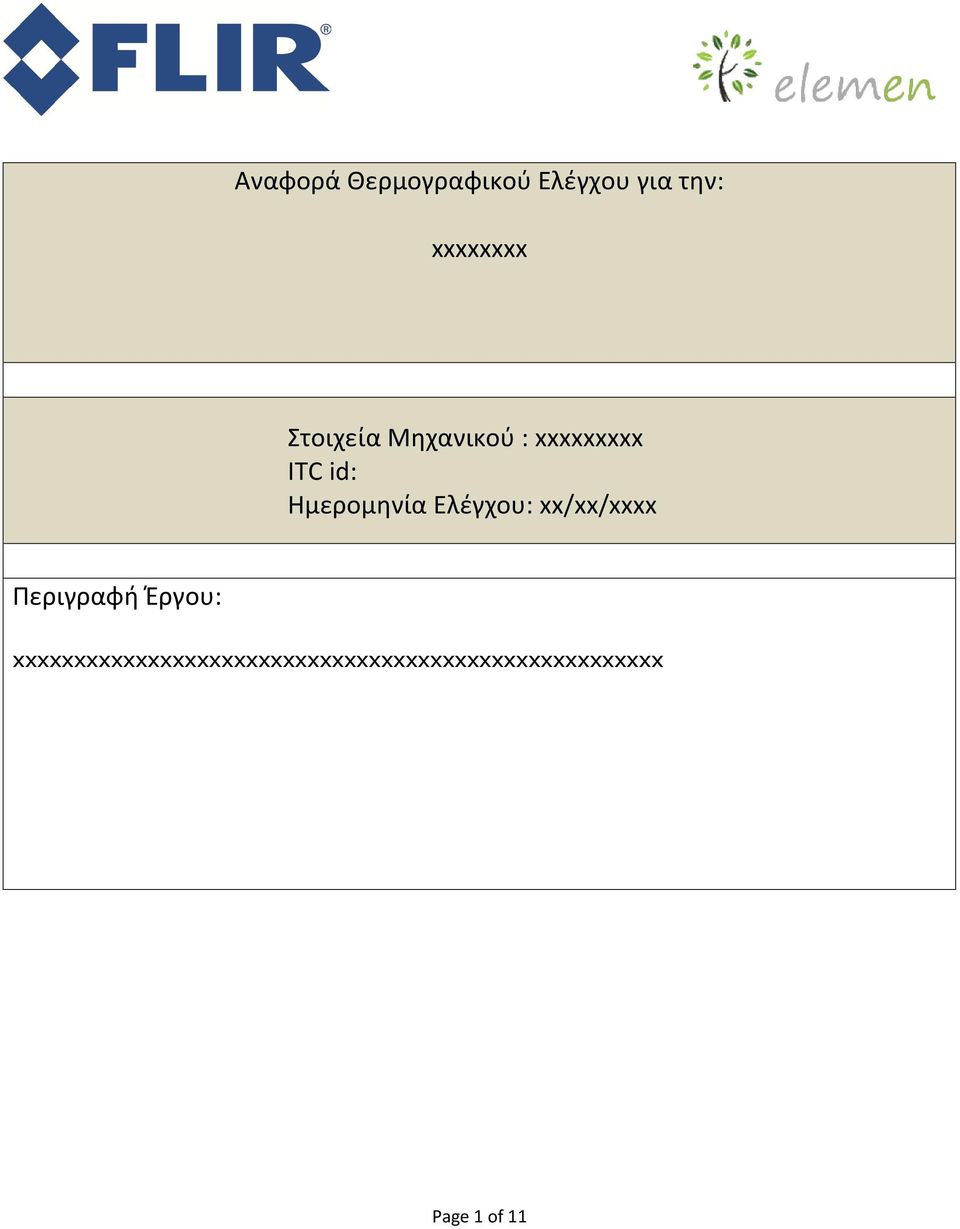

1 Αναφορά Θερμογραφικού Ελέγχου για την: xxxxxxxx Στοιχεία Μηχανικού : xxxxxxxxx ITC id: Ημερομηνία Ελέγχου: xx/xx/xxxx Περιγραφή Έργου: xxxxxxxxxxxxxxxxxxx Page 1 of 11

2 Εισαγωγή Πληροφορίες Η ενηµερωτική αναφορά δηµιουργήθηκε για την ανάδειξη των πλεονεκτηµάτων µιας θερµογραφικής υπηρεσίας. Ο τύπος του εξοπλισµού που µπορεί να µελετηθεί και περιλαµβάνει: Switchgear and Switchboards Busbar Systems Distribution Boards and Fuse Boards Transformers Overhead Power Lines & Substations Control Panels UPS Systems Batteries Τα πλεονεκτήµατα µιας συνεργασίας µε την ΕΛΕΜΕΝ περιλαµβάνει: Καµία διακοπή κατά την ηλεκτροδότηση. Έµµεση προληπτική συντήρηση στον υπο εξέταση εξοπλισµό. Είµαστε σε θέση να ανιχνεύσουµε σφάλµατα τα οποία, αν αφηνόντουσαν θα µπορούσαν να οδηγήσουν σε βλάβη ή κίνδυνο πυρκαγιάς. Παρέχουµε µια σαφή έκθεση, όπου παρουσιάζονται αναλυτικά η εικαζόµενη αιτία της βλάβης, η σοβαρότητα του προβλήµατος και τα διορθωτικά µέτρα που απαιτούνται για την επισκευή. Είµαστε Μηχανικοί και τεχνίτες ΣΤ τάξης διαθέτοντας τις απαραίτητες άδειες λειτουργίας σε χώρους Μέσης και Χαµηλής Τάσης. ιαθέτουµε Πιστοποίηση ITC Level 1. Ο πιστοποιηµένος εξοπλισµός χρησιµοποιήθηκε για να ληφθούν οι απαραίτητες υπέρυθρες φωτογραφίες. Η αναφορά ολοκληρώθηκε χρησιµοποιώντας το πρόγραµµα της Flir Tools+. Με την ολοκλήρωση των ελέγχων παραδίδουµε στον πελάτη σχετική αναφορά εντός 6 εργασίµων ηµερών.

Panels UPS Systems Batteries Τα πλεονεκτήµατα µιας συνεργασίας µε την ΕΛΕΜΕΝ περιλαµβάνει: Καµία διακοπή κατά την ηλεκτροδότηση. Έµµεση προληπτική συντήρηση στον υπο εξέταση εξοπλισµό.

3 Κατάταξη Εξοπλισµού/Κρισιµότητας Υψηλός Κίνδυνος σφάλματος του εξοπλισμού, απώλειας της παραγωγής και της ασφάλειας του προσωπικού Προτεραιότητα 1 Μεσαίος Κίνδυνος σφάλματος του εξοπλισμού, απώλειας της παραγωγής και της ασφάλειας του προσωπικού Προτεραιότητα 2 Χαμηλός Κίνδυνος σφάλματος του εξοπλισμού, απώλειας της παραγωγής και της ασφάλειας του προσωπικού Προτεραιότητα 3 Απολύτως κανένας κίνσυνος σφάλματος του εξοπλισμού, απώλειας της παραγωγής και της ασφάλειας του προσωπικού Προτεραιότητα 0 Άμεση Παρακαλούθηση/Ενέργεια απαιτείται Έλεγχος ή διορθωτικές ενέργειες απαραίτητες άμεσα Προγραμματίστε την επισκευή στην επόμενη προληπτική συντήρηση. Φωτογραφία επισυνάπτεται για πληροφοριακούς λόγους

προσωπικού Προτεραιότητα 3 Απολύτως κανένας κίνσυνος σφάλματος του εξοπλισμού, απώλειας της παραγωγής και της ασφάλειας του προσωπικού Προτεραιότητα 0 Άμεση

4 89.1 C Sp3 80 Sp Image File Name: IR_0027.jpg Image Time 8:55:56 πμ Max Temperature 89.7 C Temperature 30.4 C Sp2 Temperature 33.1 C Sp3 Temperature 31.4 C Equipment Μ/Σ 1 Υψηλή Τάση

5 88.1 C 80 Sp2 Sp3 Sp Image File Name: IR_0029.jpg Image Time 8:56:32 πμ Max Temperature 88.8 C Temperature 32.3 C Sp2 Temperature 35.7 C Sp3 Temperature 37.1 C Sp4 Temperature 45.8 C Equipment Μ/Σ 1 Χαμηλή Τάση

6 79.0 C Sp2 Sp3 Sp Image File Name: IR_0031.jpg Image Time 8:56:44 πμ Max Temperature 80.4 C Temperature 31.8 C Sp2 Temperature 33.2 C Sp3 Temperature 33.7 C Sp4 Temperature 37.4 C Equipment Μ/Σ 1 Χαμηλή Τάση (Συνέχεια)

7 88.1 C Sp2 Sp3 Sp Image File Name: IR_0035.jpg Image Time 9:00:11 πμ Max Temperature 89.3 C Temperature 37.8 C Sp2 Temperature 36.9 C Sp3 Temperature 32.3 C Sp4 Temperature 32.7 C Equipment Μ/Σ 2 Χαμηλή Τάση

8 42.4 C Image File Name: IR_0041.jpg Image Time 9:01:58 πμ Max Temperature 44.3 C Temperature 31.2 C Location Equipment Citibank Μ/Σ 2 Υψηλή Τάση

9 78.1 C Sp Image File Name: IR_0043.jpg Image Time 9:02:08 πμ Max Temperature 81.1 C Temperature 31.6 C Sp2 Temperature 32.1 C Equipment Μ/Σ 2 Υψηλή Τάση (Συνέχεια)

10 33.3 C Image File Name: IR_0045.jpg Image Time 9:05:09 πμ Max Temperature 33.9 C Temperature 24.9 C Equipment Πεδίο ΜΤ Μ/Σ 1

11 35.0 C Image File Name: IR_0047.jpg Image Time 9:05:25 πμ Max Temperature 33.4 C Temperature 24.8 C Equipment Πεδίο ΜΤ Μ/Σ 2
