Όμορφος ύπνος Με την πολύ λεπτή μορφή του και τα δύο κομοδίνα βρίσκεται αυτό το ονειρεμένο κρεβάτι μέσα στην τάση της μόδας.

Transcript

1 Κρεβάτι με απλό ντιζάιν Όμορφος ύπνος Με την πολύ λεπτή μορφή του και τα δύο κομοδίνα βρίσκεται αυτό το ονειρεμένο κρεβάτι μέσα στην τάση της μόδας. 1 Εισαγωγή Το «απλό και χαμηλό» είναι η τάση, που συνεχίζει να υπάρχει, στο σχεδιασμό των επίπλων. Έτσι σχεδιάσαμε ένα χαμηλό κρεβάτι, το οποίο περιορίζεται στα απαραίτητα συστατικά μέρη. Δύο επίσης απλά κατασκευασμένα κομοδίνα ολοκληρώνουν το σύνολο. Το κρεβάτι είναι μια απλή κατασκευή πλαισίου. Οι πλευρές καθώς και το τμήμα της κεφαλής και των ποδιών συγκρατούνται με τους ονομαζόμενους γωνιακούς συνδέσμους κρεβατιών. Η απαραίτητη για αυτό το πλάτος του κρεβατιού δοκίδα έδρασης με πόδι στήριξης στη μέση είναι στερεωμένη στο πλαίσιο με κεντρικούς συνδέσμους. Τα κομοδίνα είναι απλές γωνίες, των οποίων οι δύο ίδιες στο μέγεθος πλάκες είναι συνδεδεμένες μεταξύ τους μέσω μιας δοκίδας βιδώματος. Η πλάκα του κομοδίνου βρίσκεται εδώ πάνω στην πλευρική πλάκα. Στις πλευρές του κρεβατιού συναρμολογούνται τα κομοδίνα στην επιθυμητή θέση με ίδιες δοκίδες. Οι ακόλουθες οδηγίες κατασκευής αναφέρονται σε πλάκα κολλητού υ πάχους 27. Σε περίπτωση που χρησιμοποιήσετε άλλα υλικά ή διαφορετικά πάχη, πρέπει να προσαρμόσετε ανάλογα τον κατάλογο τεμαχίων. Αναθέστε στο κατάστημα δομικών υλικών και εργαλείων ή στον ξυλουργό σας το κόψιμο των απαιτούμενων ξύλων. Απαιτούμενα ηλεκτρικά εργαλεία: > Σέγα > Έκκεντρα τριβεία > Περιστροφικό πιστολέτο > Δραπανοκατσάβιδα μπαταρίας > Σύστημα λεπτού ψεκασμού Βοηθητικά μέσα: > Σετ τρυπανιών υ > Φρεζοτρύπανο

2 > Γυαλόχαρτο, κόκκωση , σφουγγάρι > Μέτρο, μαλακό μολύβι, γόμα σβησίματος, ξύστρα Λεπτομερής κατάλογος υλικών: Τεμ. Ονομασία Μήκος Πλάτος Πάχος Υλικό 2 Πλευρές Τμήμα κεφαλής/ποδιών Δοκίδες έδρασης Κεντρική δοκίδα έδρασης Κολλητό Κολλητό Καδρόνι, Καδρόνι, 1 Πόδι στήριξης Καδρόνι, 4 Γωνιακοί σύνδεσμοι κρεβατιών 2 Κεντρικοί σύνδεσμοι κρεβατιών 4 Πλάκες κομοδίνων/ πλευρικές πλάκες Κολλητό 4 Δοκίδες βιδώματος Κολλητό 11 Φρεζάτες βίδες, Βίδες στρογγυλής κεφαλής, 4 x 20 4 φρεζάτες βίδες, 4 x φρεζάτες βίδες, 4 x 45 2 Συναρμολόγηση του πλαισίου του κρεβατιού Το τμήμα της κεφαλής και το τμήμα των ποδιών καθώς και οι πλευρές συνδέονται με τους ονομαζόμενους συνδέσμους κρεβατιών μεταξύ τους και σχηματίζουν το πλαίσιο του κρεβατιού. Εδώ πρόκειται για βιδωτές γωνίες με κοντά σκέλη (εδώ 22 και 28 ) και ένα μέγιστο συνολικό ύψος (εδώ 127 ). Οι μηχανισμοί σύνδεσης τοποθετούνται εδώ έτσι, ώστε να συνδέεται

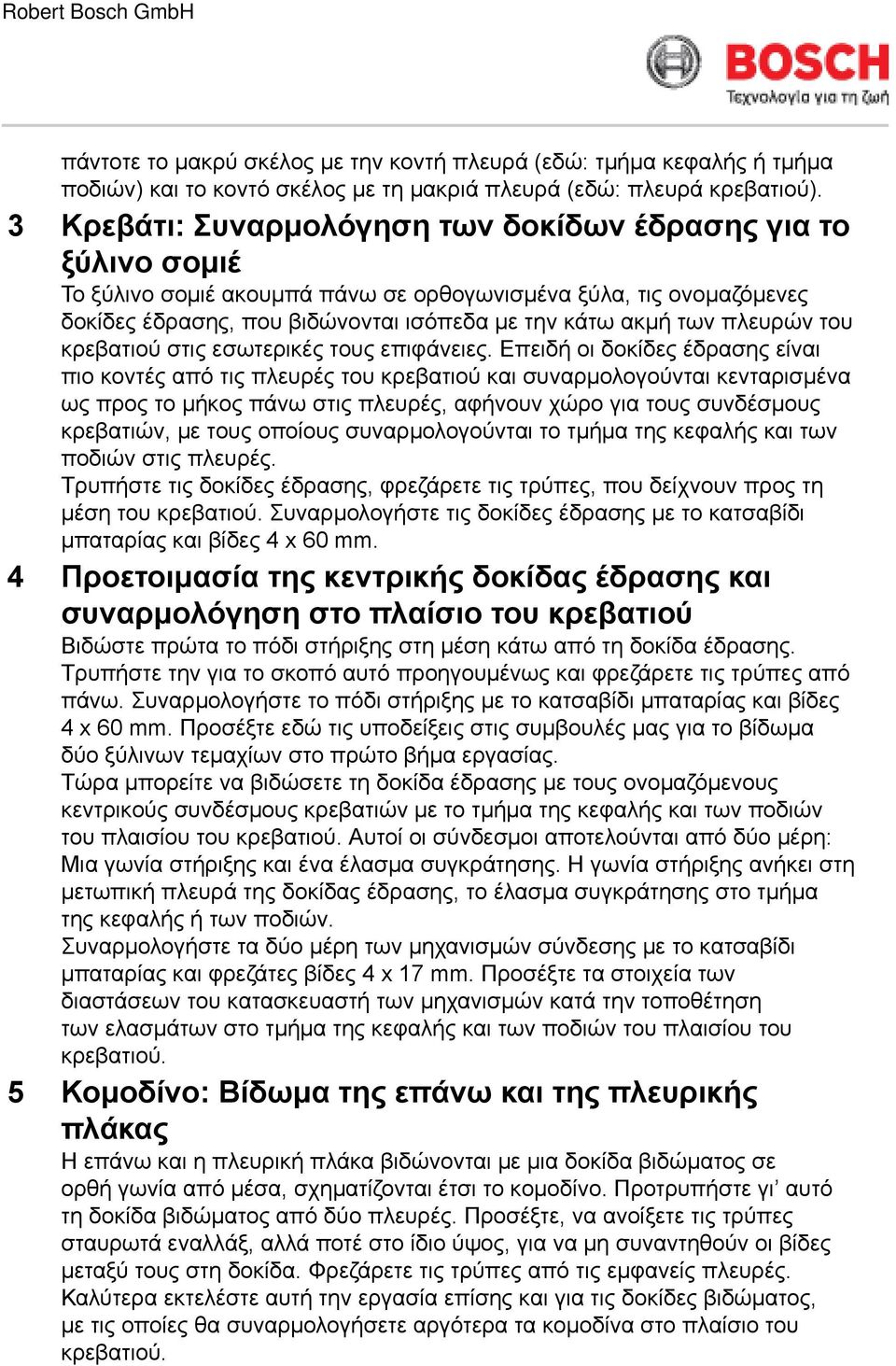

3 πάντοτε το μακρύ σκέλος με την κοντή πλευρά (εδώ: τμήμα κεφαλής ή τμήμα ποδιών) και το κοντό σκέλος με τη μακριά πλευρά (εδώ: πλευρά κρεβατιού). 3 Κρεβάτι: Συναρμολόγηση των δοκίδων έδρασης για το ξύλινο σομιέ Το ξύλινο σομιέ ακουμπά πάνω σε ορθογωνισμένα ξύλα, τις ονομαζόμενες δοκίδες έδρασης, που βιδώνονται ισόπεδα με την κάτω ακμή των πλευρών του κρεβατιού στις εσωτερικές τους επιφάνειες. Επειδή οι δοκίδες έδρασης είναι πιο κοντές από τις πλευρές του κρεβατιού και συναρμολογούνται κενταρισμένα ως προς το μήκος πάνω στις πλευρές, αφήνουν χώρο για τους συνδέσμους κρεβατιών, με τους οποίους συναρμολογούνται το τμήμα της κεφαλής και των ποδιών στις πλευρές. Τρυπήστε τις δοκίδες έδρασης, φρεζάρετε τις τρύπες, που δείχνουν προς τη μέση του κρεβατιού. Συναρμολογήστε τις δοκίδες έδρασης με το κατσαβίδι μπαταρίας και βίδες 4 x Προετοιμασία της κεντρικής δοκίδας έδρασης και συναρμολόγηση στο πλαίσιο του κρεβατιού Βιδώστε πρώτα το πόδι στήριξης στη μέση κάτω από τη δοκίδα έδρασης. Τρυπήστε την για το σκοπό αυτό προηγουμένως και φρεζάρετε τις τρύπες από πάνω. Συναρμολογήστε το πόδι στήριξης με το κατσαβίδι μπαταρίας και βίδες 4 x 60. Προσέξτε εδώ τις υποδείξεις στις συμβουλές μας για το βίδωμα δύο ξύλινων τεμαχίων στο πρώτο βήμα εργασίας. Τώρα μπορείτε να βιδώσετε τη δοκίδα έδρασης με τους ονομαζόμενους κεντρικούς συνδέσμους κρεβατιών με το τμήμα της κεφαλής και των ποδιών του πλαισίου του κρεβατιού. Αυτοί οι σύνδεσμοι αποτελούνται από δύο μέρη: Μια γωνία στήριξης και ένα έλασμα συγκράτησης. Η γωνία στήριξης ανήκει στη μετωπική πλευρά της δοκίδας έδρασης, το έλασμα συγκράτησης στο τμήμα της κεφαλής ή των ποδιών. Συναρμολογήστε τα δύο μέρη των μηχανισμών σύνδεσης με το κατσαβίδι μπαταρίας και φρεζάτες βίδες 4 x 17. Προσέξτε τα στοιχεία των διαστάσεων του κατασκευαστή των μηχανισμών κατά την τοποθέτηση των ελασμάτων στο τμήμα της κεφαλής και των ποδιών του πλαισίου του κρεβατιού. 5 Κομοδίνο: Βίδωμα της επάνω και της πλευρικής πλάκας Η επάνω και η πλευρική πλάκα βιδώνονται με μια δοκίδα βιδώματος σε ορθή γωνία από μέσα, σχηματίζονται έτσι το κομοδίνο. Προτρυπήστε γι αυτό τη δοκίδα βιδώματος από δύο πλευρές. Προσέξτε, να ανοίξετε τις τρύπες σταυρωτά εναλλάξ, αλλά ποτέ στο ίδιο ύψος, για να μη συναντηθούν οι βίδες μεταξύ τους στη δοκίδα. Φρεζάρετε τις τρύπες από τις εμφανείς πλευρές. Καλύτερα εκτελέστε αυτή την εργασία επίσης και για τις δοκίδες βιδώματος, με τις οποίες θα συναρμολογήσετε αργότερα τα κομοδίνα στο πλαίσιο του κρεβατιού.

4 Ακουμπήστε την πλευρική πλάκα με την εμφανή πλευρά προς τα κάτω πάνω στην επιφάνεια του πάγκου εργασίας. Τοποθετήστε πάνω την ήδη προτρυπημένη δοκίδα βιδώματος ισόπεδα με την επάνω ακμή και συναρμολογήστε τη δοκίδα με το κατσαβίδι μπαταρίας και βίδες 4 x 45. Τοποθετήστε τώρα την πλάκα του κομοδίνου με την εμφανή πλευρά προς τα κάτω πάνω στην επιφάνεια του πάγκου εργασίας. Ευθυγραμμίστε πάνω τη βιδωμένη με τη δοκίδα πλευρική πλάκα ισόπεδα με την ακμή. Τώρα μπορείτε να συνδέσετε μεταξύ τους την επάνω και την πλευρική πλάκα με το κατσαβίδι μπαταρίας και βίδες 4 x Βίδωμα του κομοδίνου το πλαίσιο του κρεβατιού Συναρμολογήστε πρώτα με το κατσαβίδι μπαταρίας και βίδες 4 x 45 τις προτρυπημένες ήδη στο πρώτο βήμα εργασίας δοκίδες βιδώματος ισόπεδα με την ακμή της πλάκας του κομοδίνου. Τοποθετήστε τώρα το κομοδίνο στη θέση της πλευράς του πλαισίου του κρεβατιού, στην οποία έχετε ιδανική πρόσβαση από το κρεβάτι. Συναρμολογήστε το εκεί με το κατσαβίδι μπαταρίας και βίδες 4 x 45. Προσέξτε παρακαλώ κατά την κατασκευή των κομοδίνων τις υποδείξεις στις συμβουλές μας για το βίδωμα δύο ξύλινων τεμαχίων από το πρώτο βήμα εργασίας. 7 Λείανση των ξύλινων επιφανειών Για να μπορείτε να επεξεργαστείτε την επιφάνεια όσο το δυνατόν καλύτερα, θα πρέπει να ασχοληθείτε με αυτή πριν τη συναρμολόγηση του επίπλου. Λειάνετε πρώτα όλες τις ακμές, χρησιμοποιώντας 120άρι ή 180άρι γυαλόχαρτο σε γωνία 45, έτσι ώστε να δημιουργηθεί να μικρή φαλτσογωνιά. Λειάνετε τις εμφανείς επιφάνειες με το λειαντήρα σας πάντοτε στην κατεύθυνση των ινών του υ πρώτα με ένα χοντρότερο (120άρι, 180άρι) γυαλόχαρτο και μετά με ένα λεπτότερο (έως 240άρι) γυαλόχαρτο. Στη συνέχεια υγραίνονται οι επιφάνειες με ένα σφουγγάρι, δηλ. τρίβονται υγρά. Κατά το στέγνωμα σηκώνονται μεμονωμένες χαλαρές ίνες υ, τις οποίες απομακρύνετε μετά με 180άρι γυαλόχαρτο προσεκτικά. Μετά το είναι έτοιμο για την επεξεργασία της επιφάνειας. Μικρή συμβουλή: Προσέξτε, να μην είναι το γυαλόχαρτο πολύ στομωμένο, για να κόβονται οι ίνες του υ και να μην πιέζονται μόνο. 8 Βάψιμο των εξωτερικών επιφανειών Με βάψιμο χαρακτηρίζει κανείς το χρωμάτισμα του υ. Η βαφή μπορεί να επιστρωθεί με ένα σύστημα λεπτού ψεκασμού. Το μετά την επίστρωση της βαφής δεν έχει ακόμα καμία προστασία εξωτερικής επιφάνειας, αυτή την αποκτά μετά το κέρωμα ή το βερνίκωμα. Διαβάστε πρώτα προσεκτικά τις οδηγίες επεξεργασίας και ασφαλείας του κατασκευαστή. Να εργάζεστε σε έναν καλά αεριζόμενο χώρο και αποφεύγετε εκεί το κάπνισμα, φαγητό και ποτό. Όταν θέλετε στο επόμενο βήμα να βάψετε με το σύστημα λεπτού ψεκασμού ένα άλλο υλικό, πρέπει να αλλάξετε το δοχείο του χρώματος.

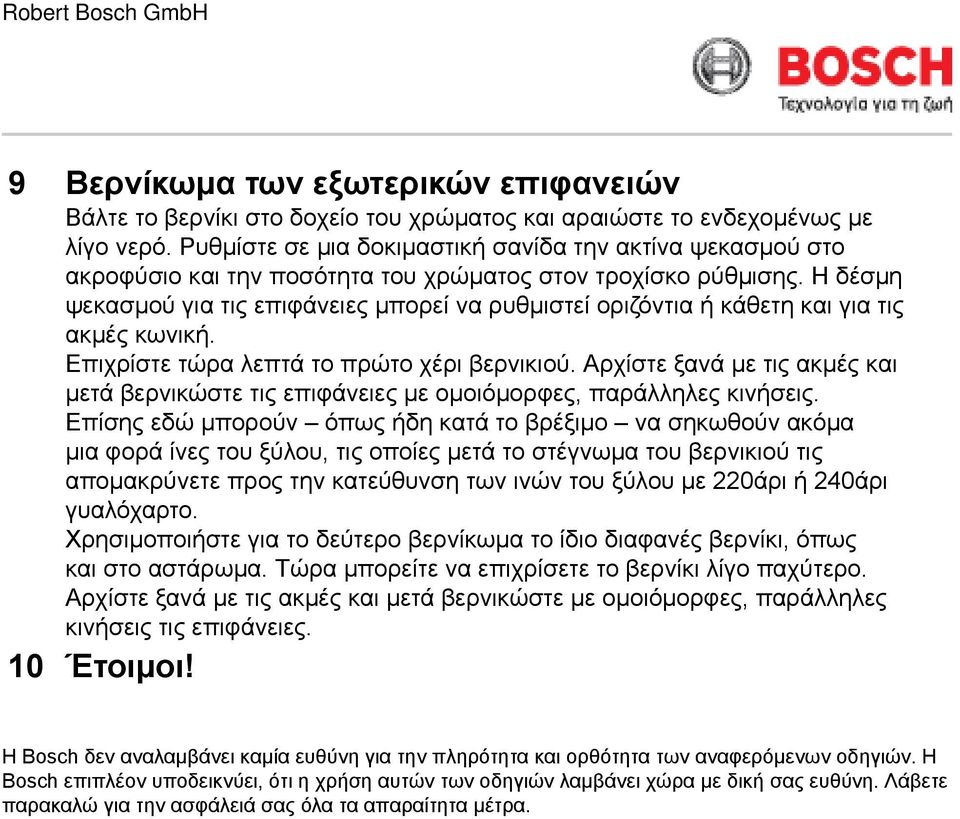

5 9 Βερνίκωμα των εξωτερικών επιφανειών Βάλτε το βερνίκι στο δοχείο του χρώματος και αραιώστε το ενδεχομένως με λίγο νερό. Ρυθμίστε σε μια δοκιμαστική σανίδα την ακτίνα ψεκασμού στο ακροφύσιο και την ποσότητα του χρώματος στον τροχίσκο ρύθμισης. Η δέσμη ψεκασμού για τις επιφάνειες μπορεί να ρυθμιστεί οριζόντια ή κάθετη και για τις ακμές κωνική. Επιχρίστε τώρα λεπτά το πρώτο χέρι βερνικιού. Αρχίστε ξανά με τις ακμές και μετά βερνικώστε τις επιφάνειες με ομοιόμορφες, παράλληλες κινήσεις. Επίσης εδώ μπορούν όπως ήδη κατά το βρέξιμο να σηκωθούν ακόμα μια φορά ίνες του υ, τις οποίες μετά το στέγνωμα του βερνικιού τις απομακρύνετε προς την κατεύθυνση των ινών του υ με 220άρι ή 240άρι γυαλόχαρτο. Χρησιμοποιήστε για το δεύτερο βερνίκωμα το ίδιο διαφανές βερνίκι, όπως και στο αστάρωμα. Τώρα μπορείτε να επιχρίσετε το βερνίκι λίγο παχύτερο. Αρχίστε ξανά με τις ακμές και μετά βερνικώστε με ομοιόμορφες, παράλληλες κινήσεις τις επιφάνειες. 10 Έτοιμοι! Η Bosch δεν αναλαμβάνει καμία ευθύνη για την πληρότητα και ορθότητα των αναφερόμενων οδηγιών. Η Bosch επιπλέον υποδεικνύει, ότι η χρήση αυτών των οδηγιών λαμβάνει χώρα με δική σας ευθύνη. Λάβετε παρακαλώ για την ασφάλειά σας όλα τα απαραίτητα μέτρα.
