Σκευοθήκη ως διαχωριστικό χώρου

Transcript

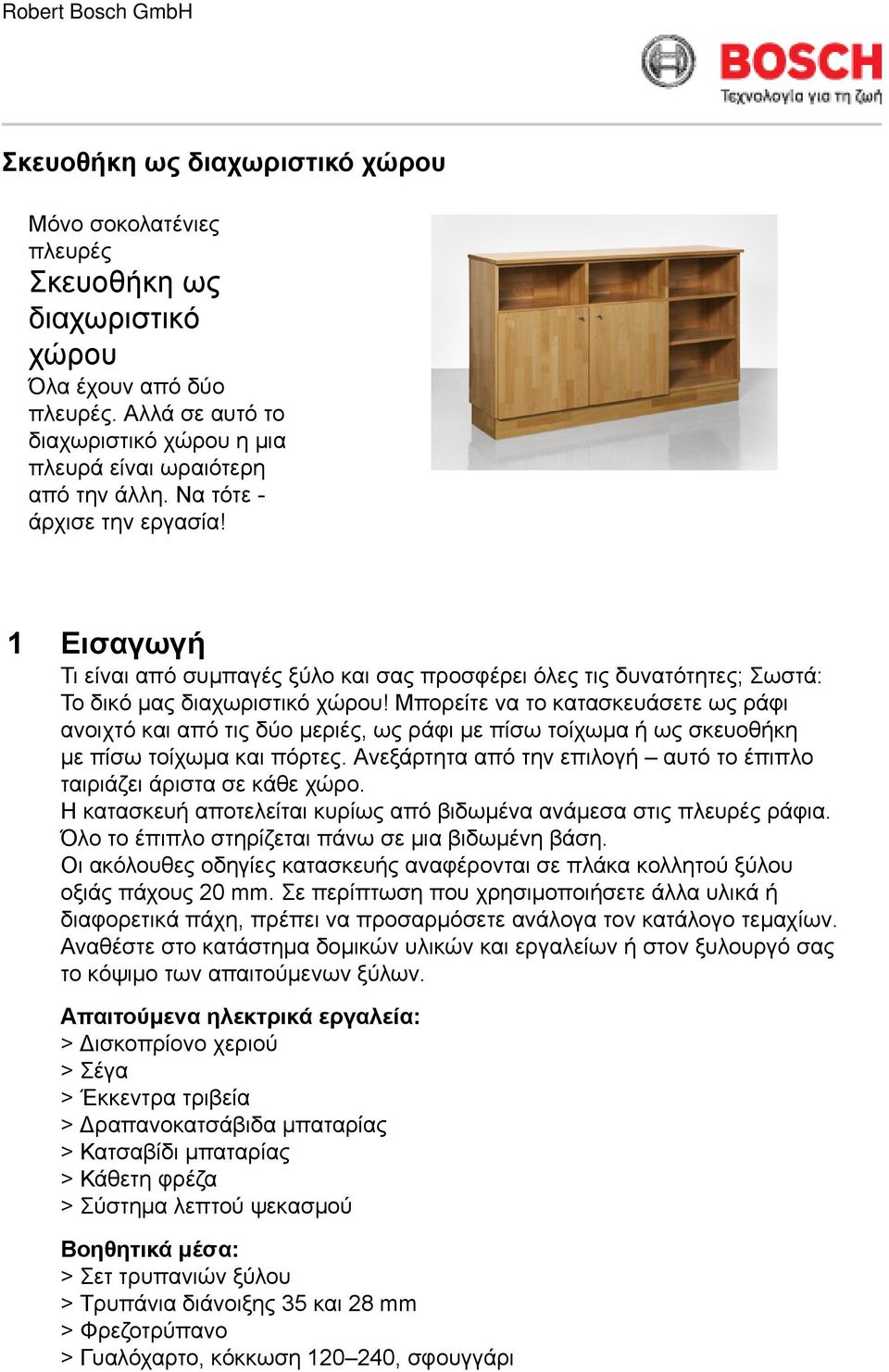

1 Σκευοθήκη ως διαχωριστικό χώρου Μόνο σοκολατένιες πλευρές Σκευοθήκη ως διαχωριστικό χώρου Όλα έχουν από δύο πλευρές. Αλλά σε αυτό το διαχωριστικό χώρου η μια πλευρά είναι ωραιότερη από την άλλη. Να τότε - άρχισε την εργασία! 1 Εισαγωγή Τι είναι από συμπαγές και σας προσφέρει όλες τις δυνατότητες; Σωστά: Το δικό μας διαχωριστικό χώρου! Μπορείτε να το κατασκευάσετε ως ράφι ανοιχτό και από τις δύο μεριές, ως ράφι με πίσω τοίχωμα ή ως σκευοθήκη με πίσω τοίχωμα και πόρτες. Ανεξάρτητα από την επιλογή αυτό το έπιπλο ταιριάζει άριστα σε κάθε χώρο. Η κατασκευή αποτελείται κυρίως από βιδωμένα ανάμεσα στις πλευρές ράφια. Όλο το έπιπλο στηρίζεται πάνω σε μια βιδωμένη βάση. Οι ακόλουθες οδηγίες κατασκευής αναφέρονται σε πλάκα κολλητού υ πάχους 20. Σε περίπτωση που χρησιμοποιήσετε άλλα υλικά ή διαφορετικά πάχη, πρέπει να προσαρμόσετε ανάλογα τον κατάλογο τεμαχίων. Αναθέστε στο κατάστημα δομικών υλικών και εργαλείων ή στον ξυλουργό σας το κόψιμο των απαιτούμενων ξύλων. Απαιτούμενα ηλεκτρικά εργαλεία: > Δισκοπρίονο χεριού > Σέγα > Έκκεντρα τριβεία > Δραπανοκατσάβιδα μπαταρίας > Κατσαβίδι μπαταρίας > Κάθετη φρέζα > Σύστημα λεπτού ψεκασμού Βοηθητικά μέσα: > Σετ τρυπανιών υ > Τρυπάνια διάνοιξης 35 και 28 > Φρεζοτρύπανο > Γυαλόχαρτο, κόκκωση , σφουγγάρι

2 > Αυτοκόλλητη ταινία > Μέτρο, μαλακό μολύβι, γόμα σβησίματος, ξύστρα > Σφιγκτήρες > Κερί υ, πανί Λεπτομερής κατάλογος υλικών: Τεμ. Ονομασία Μήκος Πλάτος Πάχος Υλικό 1 Σώμα Εξωτερική πλευρά 2 Σώμα Κάτω μεσαία πλευρά 2 Σώμα Επάνω κάτω πλευρές 3 Σώμα Μακριά ράφια Κολλητό Κολλητό Κολλητό Κολλητό 3 Σώμα Πάτοι ραφιών Κολλητό 1 Σώμα Πλάκα κάλυψης Σώμα Στηρίγματα των πάτων 4 Σώμα Γωνίες σύνδεσης Σώμα φρεζάτες βίδες, 4 x 50 Σώμα φρεζάτες βίδες, 3 x 17 Σώμα φρεζάτες βίδες, 4 x 35 1 Πίσω τοίχωμα Πίσω τοίχωμα Γωνίες σύνδεσης Κολλητό Κολλητό

3 32 Πίσω τοίχωμα Φρεζάτες βίδες, 3 x 17 2 Πόρτες Κολλητό 4 Πόρτες Κουμπωτοί μεντεσέδες για μεσαίο ορθοστάτη 4 Πόρτες Πλάκες βάσης 2 Πόρτες Πόμολα επίπλων 16 Λείανση φρεζάτες βίδες, 5 x 16 2 Βάση Μακριά καλύμματα Κολλητό 3 Βάση Κοντά καλύμματα Κολλητό 3 Βάση Δοκίδες σύνδεσης 6 Βάση Δοκίδες βιδώματος Βάση Φρεζάτες βίδες, 4 x 60 Βάση Φρεζάτες βίδες, 4 x Κολλητό Καδρόνι, πεύκο 2 Τρύπημα των σειρών των οπών στις πλευρές Κάντε από δύο σειρές με τρύπες με διάμετρο 5 στην εσωτερική επιφάνεια της αριστερής εξωτερικής πλευράς, σε όλες τις επιφάνειες της κάτω μεσαίας πλευράς καθώς και στην εσωτερική επιφάνεια της δεξιάς εξωτερικής πλευρά. Γι αυτό σημαδέψτε με το μολύβι σε απόσταση κάθε φορά 37 από την μπροστινή και την πίσω ακμή μια γραμμή, πάνω στην οποία βρίσκονται τα κέντρα των οπών. Κάντε κάθε 32 (απόσταση από σε κέντρο) ένα μαρκάρισμα. Η πρώτη τρύπα βρίσκεται 70 από την κάτω άκρη. Τοποθετήστε τη μύτη κεντραρίσματος του ξυλοτρύπανου ακριβώς στο σημείο τομής των σταυρών μαρκαρίσματος. Μην ξετρυπήσετε, κάθε τρύπα πρέπει να έχει 10 βάθος. Χρησιμοποιήστε γι αυτό έναν οδηγό βάθους. Αυτός είναι ένας δακτύλιος αναστολής με ακέφαλη βίδα για απευθείας σταθεροποίηση

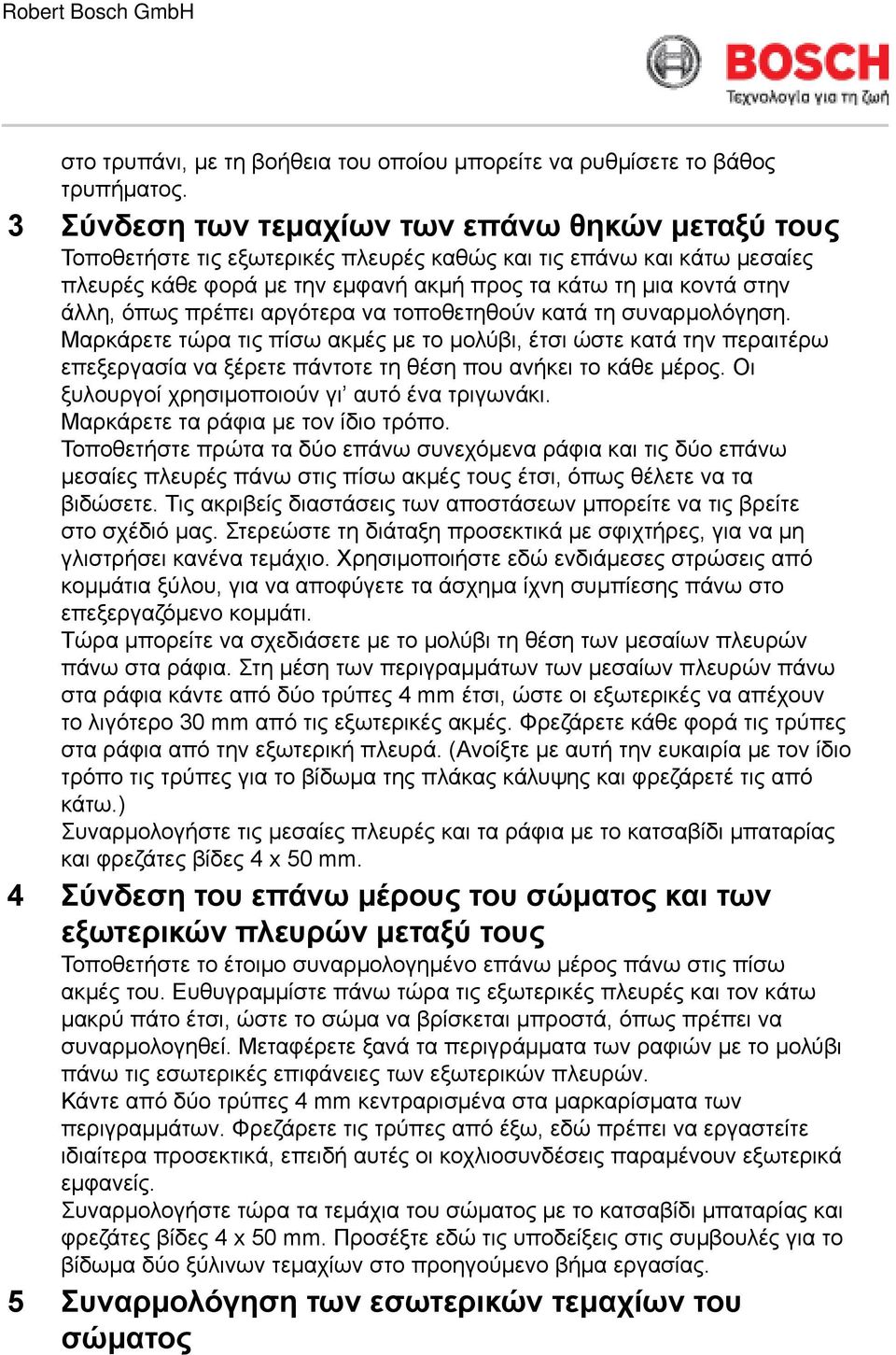

4 στο τρυπάνι, με τη βοήθεια του οποίου μπορείτε να ρυθμίσετε το βάθος τρυπήματος. 3 Σύνδεση των τεμαχίων των επάνω θηκών μεταξύ τους Τοποθετήστε τις εξωτερικές πλευρές καθώς και τις επάνω και κάτω μεσαίες πλευρές κάθε φορά με την εμφανή ακμή προς τα κάτω τη μια κοντά στην άλλη, όπως πρέπει αργότερα να τοποθετηθούν κατά τη συναρμολόγηση. Μαρκάρετε τώρα τις πίσω ακμές με το μολύβι, έτσι ώστε κατά την περαιτέρω επεξεργασία να ξέρετε πάντοτε τη θέση που ανήκει το κάθε μέρος. Οι ξυλουργοί χρησιμοποιούν γι αυτό ένα τριγωνάκι. Μαρκάρετε τα ράφια με τον ίδιο τρόπο. Τοποθετήστε πρώτα τα δύο επάνω συνεχόμενα ράφια και τις δύο επάνω μεσαίες πλευρές πάνω στις πίσω ακμές τους έτσι, όπως θέλετε να τα βιδώσετε. Τις ακριβείς διαστάσεις των αποστάσεων μπορείτε να τις βρείτε στο σχέδιό μας. Στερεώστε τη διάταξη προσεκτικά με σφιχτήρες, για να μη γλιστρήσει κανένα τεμάχιο. Χρησιμοποιήστε εδώ ενδιάμεσες στρώσεις από κομμάτια υ, για να αποφύγετε τα άσχημα ίχνη συμπίεσης πάνω στο επεξεργαζόμενο κομμάτι. Τώρα μπορείτε να σχεδιάσετε με το μολύβι τη θέση των μεσαίων πλευρών πάνω στα ράφια. Στη μέση των περιγραμμάτων των μεσαίων πλευρών πάνω στα ράφια κάντε από δύο τρύπες 4 έτσι, ώστε οι εξωτερικές να απέχουν το λιγότερο 30 από τις εξωτερικές ακμές. Φρεζάρετε κάθε φορά τις τρύπες στα ράφια από την εξωτερική πλευρά. (Ανοίξτε με αυτή την ευκαιρία με τον ίδιο τρόπο τις τρύπες για το βίδωμα της πλάκας κάλυψης και φρεζάρετέ τις από κάτω.) Συναρμολογήστε τις μεσαίες πλευρές και τα ράφια με το κατσαβίδι μπαταρίας και φρεζάτες βίδες 4 x Σύνδεση του επάνω μέρους του σώματος και των εξωτερικών πλευρών μεταξύ τους Τοποθετήστε το έτοιμο συναρμολογημένο επάνω μέρος πάνω στις πίσω ακμές του. Ευθυγραμμίστε πάνω τώρα τις εξωτερικές πλευρές και τον κάτω μακρύ πάτο έτσι, ώστε το σώμα να βρίσκεται μπροστά, όπως πρέπει να συναρμολογηθεί. Μεταφέρετε ξανά τα περιγράμματα των ραφιών με το μολύβι πάνω τις εσωτερικές επιφάνειες των εξωτερικών πλευρών. Κάντε από δύο τρύπες 4 κεντραρισμένα στα μαρκαρίσματα των περιγραμμάτων. Φρεζάρετε τις τρύπες από έξω, εδώ πρέπει να εργαστείτε ιδιαίτερα προσεκτικά, επειδή αυτές οι κοχλιοσυνδέσεις παραμένουν εξωτερικά εμφανείς. Συναρμολογήστε τώρα τα τεμάχια του σώματος με το κατσαβίδι μπαταρίας και φρεζάτες βίδες 4 x 50. Προσέξτε εδώ τις υποδείξεις στις συμβουλές για το βίδωμα δύο ξύλινων τεμαχίων στο προηγούμενο βήμα εργασίας. 5 Συναρμολόγηση των εσωτερικών τεμαχίων του σώματος

5 Μαρκάρετε ξανά, όπως στα προηγούμενα βήματα εργασίας, με το μολύβι πρώτα τη θέση των κάτω μεσαίων πλευρών πάνω στα ράφια. Αυτή τη φορά κάντε μόνο στον κάτω πάτο από δύο τρύπες 4 σε κάθε μεσαία πλευρά κεντραρισμένα μέσα στο περίγραμμα. Φρεζάρετε τις τρύπες από κάτω. Σε αυτή την περίπτωση εξακολουθεί να βρίσκεται το σώμα πάνω τις πίσω ακμές. Ενώ μπορείτε να βιδώσετε τις μεσαίες πλευρές με τον κάτω πάτο όπως συνήθως από κάτω, χρησιμοποιήστε επάνω τις γωνίες σύνδεσης. Συναρμολογήστε κάθε φορά από μία επάνω ισόπεδα, μπροστά στην μια πλευρά και πίσω στην άλλη πλευρά. Τώρα σπρώξτε τις προετοιμασμένες για το βίδωμα μεσαίες πλευρές ανάμεσα στα ράφια. Συναρμολογήστε τις με το κατσαβίδι μπαταρίας και φρεζάτες βίδες 4 x 50 μέσα από τον κάτω πάτο (προσέξτε εδώ τις υποδείξεις στις συμβουλές για το βίδωμα δύο ξύλινων τεμαχίων στο δεύτερο βήμα εργασίας!) και βίδες 3 x 17 μέσα από τις γωνίες σύνδεσης. 6 Σύνδεση των τεμαχίων της βάσης μεταξύ τους και συναρμολόγηση της βάσης Τοποθετήστε τα μακριά και τα κοντά καλύμματα της βάσης πάνω σε μια επιφάνεια με τη διάταξη, με την οποία πρέπει να συναρμολογηθούν αργότερα. Μαρκάρετε τώρα τις ακμές με το μολύβι, έτσι ώστε κατά την περαιτέρω επεξεργασία να ξέρετε πάντοτε τη θέση που ανήκει το κάθε μέρος. Οι ξυλουργοί χρησιμοποιούν γι αυτό ένα τριγωνάκι. Τρυπήστε τώρα τα πέντε καλύμματα της βάσης και τις δοκίδες βιδώματος. Επειδή τα καλύμματα βιδώνονται μεταξύ τους σταυρωτά μέσα από τις κάθετα τοποθετημένες στις γωνίες δοκίδες βιδώματος, διατάξτε τα τρυπήματα στις δοκίδες βιδώματος αντίστοιχα μετατοπισμένα. Συναρμολογήστε τα τεμάχια της βάσης, όπως φαίνεται στο σχέδιο με το κατσαβίδι μπαταρίας και βίδες 4 x 60. Στη συνέχεια τρυπήστε τις δοκίδες σύνδεσης, μέσω των οποίων θα βιδωθεί το σώμα με τη βάση. Συναρμολογήστε τις δοκίδες σύνδεσης με το κατσαβίδι μπαταρίας και βίδες 4 x 60 οριζόντια και ισόπεδα με τις επάνω ακμές στα κοντά καλύμματα της βάσης. Τοποθετήστε το σώμα ανάποδα και ευθυγραμμίστε τη βάση στην κάτω πλευρά του. Τώρα μπορείτε να τη συναρμολογήσετε μέσα από τις δοκίδες σύνδεσης με το κατσαβίδι μπαταρίας και τις βίδες 4 x 40 κάτω από το σώμα. 7 Συναρμολόγηση της πλάκας κάλυψης με το σώμα Ήδη στο δεύτερο βήμα εργασίας έχετε προτρυπήσει δύο από τους επάνω πάτους για το βίδωμα με την πλάκα κάλυψης και μπορείτε τώρα να τα συναρμολογήσετε. Για να τα τοποθετήσετε από κάτω μέσα στη θήκη που έχει ύψος μόνο 200, μπορείτε να χρησιμοποιήσετε το κατσαβίδι μπαταρίας IXO της Bosch, που είναι προς τούτο κατασκευασμένο αρκετά συμπαγές. Ευθυγραμμίστε πρώτα την πλάκα κάλυψης πάνω στο σώμα: Αριστερά και δεξιά προεξέχει 5, προς τα εμπρός και προς τα πίσω 20. Αυτή η μεγαλύτερη προεξοχή ταιριάζει στο πίσω τοίχωμα και στις πόρτες, που μπορείτε να τοποθετήσετε ανάλογα με τις ανάγκες σας.

6 8 Επεξεργασία και συναρμολόγηση του πίσω τοιχώματος Το πίσω τοίχωμα μπορείτε να το συνδέσετε με τη σκευοθήκη αόρατα, χρησιμοποιώντας συνδέσεις βυσμάτων-κόλλας που απαιτούν αρκετή προσπάθεια ή πολύ πιο απλά: Με συνδετήριες γωνίες και βίδες. Εδώ η απλούστερη επιλογή. Βιδώστε από δύο γωνίες σύνδεσης με το κατσαβίδι μπαταρίας και βίδες 3 x 17 ισόπεδα με την πίσω ακμή στις εσωτερικές επιφάνειες των εξωτερικών πλευρών του σώματος ή όπως φαίνεται πίσω ισόπεδα κάθε φορά αριστερά και δεξιά στις εσωτερικές επιφάνειες των πάτων του σώματος. Τοποθετήστε το σώμα με την πλευρά. Ευθυγραμμίστε το πίσω τοίχωμα πάνω στην πλευρική του ακμή έτσι, όπως πρέπει να συναρμολογηθεί. Στερεώστε το εκεί με σφιχτήρες και συναρμολογήστε το από μέσα με το κατσαβίδι μπαταρίας και βίδες 3 x 17 μέσα από τις γωνίες σύνδεσης. 9 Συναρμολόγηση των κουμπωτών μεντεσέδων στις πόρτες και στερέωση των πορτών Τοποθετήστε τις πόρτες πάνω στην επιφάνεια του πάγκου εργασίας έτσι, όπως πρέπει αργότερα να τοποθετηθούν στο έπιπλο. Σημαδέψτε τις, έτσι ώστε κατά τη διάρκεια της εργασία να ξέρετε πάντοτε, ποια βρίσκεται αριστερά και ποια δεξιά και που είναι το επάνω και το κάτω μέρος. Μαρκάρετε στις πίσω πλευρές των πορτών με το μολύβι τις γραμμές των αξόνων των θέσεων για τους στρογγυλούς μεντεσέδες. Οι γραμμές των αξόνων πρέπει να βρίσκονται ακριβώς κεντραρισμένα ανάμεσα σε δύο τρύπες της σειράς των οπών. Τοποθετήστε γι αυτό το σώμα πάνω στην εξωτερική του πλευρά και ακουμπήστε την αντίστοιχη πόρτα, ως να ήταν κατά 90 ανοιχτή. Τώρα μπορείτε άνετα να μεταφέρετε τις γραμμές των αξόνων πάνω στην πόρτα. Οι γραμμές των αξόνων για τη δεύτερη πόρτα μεταφέρονται από την πρώτη πόρτα με τη βοήθεια ενός κανόνα ή μιας γωνίας ξυλουργού. Για τις πόρτες μας χρειάζεστε ακόμα στρογγυλούς μεντεσέδες για μεσαίο παραστάτη, ονομαζόμενοι επίσης και σπαστές ταινίες. Η απόσταση των τρυπών για τους κουμπωτούς μεντεσέδες από το περιθώριο ανέρχεται στα κάθε φορά στα , δηλ. 40. Μαρκάρετε τα τέσσερα κέντρα τρυπήματος πάνω στις γραμμές του μολυβιού ή στις γραμμές των αξόνων. Ανοίξτε τις τρύπες για τους στρογγυλούς μεντεσέδες με ένα τρυπάνι διάνοιξης 35 (τρυπάνι υ με μια διάμετρο μεγαλύτερη από 12 ). Τοποθετήστε αντίστοιχα τον οδηγό βάθους στο τρυπάνι και ακουμπήστε με τη μύτη κεντραρίσματος του τρυπανιού διάνοιξης ακριβώς στο μαρκαρισμένο κέντρο της τρύπας. 10 Λείανση της ξύλινης επιφάνειας Για να μπορείτε να επεξεργαστείτε την επιφάνεια όσο το δυνατόν καλύτερα, θα πρέπει να ασχοληθείτε με αυτή πριν τη συναρμολόγηση του επίπλου. Λειάνετε πρώτα όλες τις ακμές, χρησιμοποιώντας 120άρι ή 180άρι γυαλόχαρτο σε γωνία 45, έτσι ώστε να δημιουργηθεί να μικρή φαλτσογωνιά. Λειάνετε τις

7 εμφανείς επιφάνειες με το λειαντήρα σας πάντοτε στην κατεύθυνση των ινών του υ πρώτα με ένα χοντρότερο (120άρι, 180άρι) γυαλόχαρτο και μετά με ένα λεπτότερο (έως 240άρι) γυαλόχαρτο. Στη συνέχεια υγραίνονται οι επιφάνειες με ένα σφουγγάρι, δηλ. τρίβονται υγρά. Κατά το στέγνωμα σηκώνονται μεμονωμένες χαλαρές ίνες υ, τις οποίες απομακρύνετε μετά με 180άρι γυαλόχαρτο προσεκτικά. Μετά το είναι έτοιμο για την επεξεργασία της επιφάνειας. Μικρή συμβουλή: Προσέξτε, να μην είναι το γυαλόχαρτο πολύ στομωμένο, για να κόβονται οι ίνες του υ και να μην πιέζονται μόνο. 11 Κέρωμα των εξωτερικών επιφανειών Διαβάστε πρώτα προσεκτικά τις οδηγίες επεξεργασίας και ασφαλείας του κατασκευαστή του κεριού. Να εργάζεστε σε έναν καλά αεριζόμενο χώρο και αποφεύγετε εκεί το κάπνισμα, φαγητό και ποτό. Επιστρώστε καλά το κερί υ με το σύστημα λεπτού ψεκασμού και σκουπίστε το περισσευόμενο με ένα πανί. Προσέξτε τους χρόνους στεγνώματος που αναφέρονται από τον κατασκευαστή του κεριού. Όταν θέλετε να απαλείψετε ένα δεύτερο στρώμα κεριού, είναι απαραίτητη μια ενδιάμεση λείανση με 240άρι γυαλόχαρτο. Λειάνετε επίσης και αυτή τη φορά πάντοτε στην κατεύθυνση των ινών του υ. Επαναλάβετε μετά την επίστρωση, όπως περιγράφεται στην προηγούμενη ενότητα. Μετά το στέγνωμα επεξεργαστείτε την επιφάνεια με μια μαλακιά βούρτσα, ώσπου η επιφάνεια να λάμπει. 12 Έτοιμοι! Η Bosch δεν αναλαμβάνει καμία ευθύνη για την πληρότητα και ορθότητα των αναφερόμενων οδηγιών. Η Bosch επιπλέον υποδεικνύει, ότι η χρήση αυτών των οδηγιών λαμβάνει χώρα με δική σας ευθύνη. Λάβετε παρακαλώ για την ασφάλειά σας όλα τα απαραίτητα μέτρα.
