1 V530-15ICB Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού Τύποι μηχανών Energy Star: 10TV, 10TW, 10XS και 10XT

2 Σημείωση: Πριν χρησιμοποιήσετε αυτές τις πληροφορίες και το προϊόν στο οποίο αναφέρονται, φροντίστε να διαβάσετε και να κατανοήσετε τον Οδηγός σημαντικών πληροφοριών για το προϊόν και τις Παράρτημα A «Δηλώσεις» στη σελίδα 59. Πρώτη έκδοση (Μάιος 2018) Copyright Lenovo ΔΗΛΩΣΗ ΣΧΕΤΙΚΑ ΜΕ ΤΑ ΠΕΡΙΟΡΙΣΜΕΝΑ ΔΙΚΑΙΩΜΑΤΑ: Σε περίπτωση παράδοσης δεδομένων ή λογισμικού στα πλαίσια μιας σύμβασης «GSA» (General Services Administration), η χρήση, η αναπαραγωγή ή η αποκάλυψη υπόκειται στους περιορισμούς που ορίζονται στη Σύμβαση αρ. GS-35F

3 Περιεχόμενα Κεφάλαιο 1. Επισκόπηση Μπροστινή όψη Πίσω πλευρά Πλακέτα συστήματος Ετικέτα τύπου υπολογιστή και μοντέλου Κεφάλαιο 2. Προδιαγραφές Κεφάλαιο 3. Κλείδωμα του υπολογιστή Ασφάλιση του καλύμματος του υπολογιστή Τοποθέτηση μιας κλειδαριάς συρματόσχοινου τύπου Kensington Κεφάλαιο 4. Αντικατάσταση υλικού Πριν από την αντικατάσταση υλικού Παρουσίαση των μονάδων FRU (συμπεριλαμβανομένων των μονάδων CRU) Εντοπισμός των μονάδων FRU (συμπεριλαμβάνονται οι μονάδες CRU) Αφαίρεση του καλύμματος του υπολογιστή Αντικατάσταση της μπροστινής στεφάνης Αντικατάσταση της μονάδας οπτικού δίσκου Αντικατάσταση του πλαισίου στήριξης της μονάδας οπτικού δίσκου Πίεση του συγκροτήματος θήκης μονάδας προς τα επάνω και προς τα κάτω Αντικατάσταση της μονάδας αποθήκευσης Αντικατάσταση μονάδας μνήμης Αντικατάσταση της μονάδας ψύκτρας και ανεμιστήρα Αντικατάσταση της μπαταρίας σε σχήμα νομίσματος Αντικατάσταση κάρτας PCI Express Αντικατάσταση της κάρτας Wi-Fi Αντικατάσταση της μονάδας SSD M Αντικατάσταση του πλαισίου στήριξης της μονάδας SSD M Αντικατάσταση της μονάδας τροφοδοτικού Αντικατάσταση του εσωτερικού ηχείου Αντικατάσταση του θερμικού αισθητήρα Αντικατάσταση του μπροστινού ανεμιστήρα Αντικατάσταση των κεραιών Wi-Fi Αντικατάσταση της πλακέτας κουμπιού λειτουργίας Αντικατάσταση της μονάδας ανάγνωσης κάρτας.. 47 Αντικατάσταση του μικροεπεξεργαστή Αντικατάσταση του πίσω ανεμιστήρα Αντικατάσταση της πλακέτας συστήματος Ολοκλήρωση της αντικατάστασης εξαρτημάτων.. 56 Παράρτημα A. Δηλώσεις Παράρτημα B. Εμπορικά σήματα Copyright Lenovo 2018 i

4 ii V530-15ICB Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

5 Κεφάλαιο 1. Επισκόπηση Σε αυτό το κεφάλαιο παρέχονται βασικές πληροφορίες που θα σας βοηθήσουν να εξοικειωθείτε με τον υπολογιστή σας. Μπροστινή όψη Σημείωση: Το μοντέλο του υπολογιστή σας ενδέχεται να διαφέρει ελαφρώς σε σχέση με την εικόνα. Σχήμα 1. Μπροστινή όψη 1 Κουμπί εξαγωγής/κλεισίματος οπτικής μονάδας δίσκου 2 Ένδειξη δραστηριότητας μονάδας οπτικού δίσκου 3 Εσωτερικό ηχείο (προαιρετική) 4 Υποδοχή μονάδας ανάγνωσης κάρτας (προαιρετική) 5 Ένδειξη λειτουργίας 6 Κουμπί λειτουργίας 7 Υποδοχή μικροφώνου 8 Υποδοχή ακουστικών 9 Υποδοχές USB 3.1 γενιάς 1 (4) 10 Υποδοχές USB 3.1 γενιάς 2 (2) 11 Ένδειξη δραστηριότητας μονάδας αποθήκευσης 1 Κουμπί εξαγωγής/κλεισίματος μονάδας οπτικού δίσκου Copyright Lenovo

6 Χρησιμοποιείται για την εξαγωγή του συρταριού της μονάδας οπτικού δίσκου. Αφού τοποθετήσετε ένα δίσκο στο συρτάρι, πατήστε το κουμπί εξαγωγής/κλεισίματος για να το κλείσετε. 2 Ένδειξη δραστηριότητας μονάδας οπτικού δίσκου Αυτή η ένδειξη είναι αναμμένη όταν η μονάδα οπτικού δίσκου βρίσκεται σε λειτουργία. 3 Εσωτερικό ηχείο Χρησιμοποιείται για την ακρόαση ήχων από τον υπολογιστή χωρίς τη χρήση ακουστικών. 4 Υποδοχή μονάδας ανάγνωσης κάρτας Χρησιμοποιείται για την ανάγνωση δεδομένων από μια υποστηριζόμενη κάρτα μνήμης. 5 Ένδειξη λειτουργίας Αυτή η ένδειξη είναι αναμμένη, όταν ο υπολογιστής είναι ενεργοποιημένος. 6 Κουμπί λειτουργίας Χρησιμοποιείται για την ενεργοποίηση του υπολογιστή σας. Αν δεν μπορείτε να απενεργοποιήσετε τον υπολογιστή από το λειτουργικό σύστημα, πατήστε παρατεταμένα το κουμπί λειτουργίας για τουλάχιστον τέσσερα δευτερόλεπτα για να τον απενεργοποιήσετε. 7 Υποδοχή μικροφώνου Χρησιμοποιείται για τη σύνδεση μικροφώνου στον υπολογιστή σας, όταν θέλετε να ηχογραφήσετε ήχο ή όταν αλληλεπιδράτε με τον υπολογιστή χρησιμοποιώντας λογισμικό αναγνώρισης ομιλίας. 8 Υποδοχή ακουστικών Χρησιμοποιείται για τη σύνδεση ακουστικών στον υπολογιστή σας. 9 Υποδοχή USB 3.1 γενιάς 1 Χρησιμοποιούνται για τη σύνδεση συσκευών συμβατών με USB. Για τη βέλτιστη μεταφορά δεδομένων, συνδέστε μια συσκευή USB 3.1 γενιάς 1 σε μια υποδοχή USB 3.1 γενιάς 2 ή USB 3.1 γενιάς 1 αντί σε μια υποδοχή USB Υποδοχή USB 3.1 γενιάς 2 Χρησιμοποιούνται για τη σύνδεση συσκευών συμβατών με USB. Για τη βέλτιστη μεταφορά δεδομένων, συνδέστε μια συσκευή USB 3.1 γενιάς 2 σε μια υποδοχή USB 3.1 γενιάς 2 αντί σε μια υποδοχή USB 3.1 γενιάς 1 ή USB Ένδειξη δραστηριότητας μονάδας αποθήκευσης Αυτή η ένδειξη είναι αναμμένη όταν η μονάδα αποθήκευσης βρίσκεται σε λειτουργία. 2 V530-15ICB Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

7 Πίσω πλευρά Σημείωση: Το μοντέλο του υπολογιστή σας ενδέχεται να διαφέρει ελαφρώς σε σχέση με την εικόνα. Σχήμα 2. Πίσω πλευρά 1 Υποδοχή μικροφώνου 2 Υποδοχή εξόδου VGA 3 Υποδοχή εξόδου DisplayPort Υποδοχή εξόδου HDMI TM Υποδοχές USB 2.0 (4) 6 Υποδοχή εξόδου ήχου 7 Υποδοχή εισόδου ήχου 8 Υποδοχή σειριακής σύνδεσης 9 Υποδοχή Ethernet 10 Σειριακή υποδοχή (προαιρετική) 11 Περιοχή κάρτας PCI-Express 12 Υποδοχή για λουκέτο 13 Υποδοχή κλειδαριάς ασφαλείας 14 Υποδοχή καλωδίου ρεύματος 1 Υποδοχή μικροφώνου Χρησιμοποιείται για τη σύνδεση μικροφώνου στον υπολογιστή σας, όταν θέλετε να ηχογραφήσετε ήχο ή όταν αλληλεπιδράτε με τον υπολογιστή χρησιμοποιώντας λογισμικό αναγνώρισης ομιλίας. 2 Υποδοχή εξόδου VGA Κεφάλαιο 1. Επισκόπηση 3

8 Χρησιμοποιείται για την αποστολή σημάτων εικόνας από τον υπολογιστή σε μια άλλη συσκευή εικόνας, π.χ. μια οθόνη. 3 Υποδοχή εξόδου DisplayPort 1.2 Χρησιμοποιούνται για την αποστολή σημάτων ήχου και εικόνας από τον υπολογιστή σε μια άλλη συσκευή ήχου ή εικόνας, π.χ. μια οθόνη υψηλών επιδόσεων. 4 Υποδοχή εξόδου HDMI 1.4 Χρησιμοποιούνται για την αποστολή σημάτων ήχου και εικόνας από τον υπολογιστή σε μια άλλη συσκευή ήχου ή εικόνας, π.χ. μια οθόνη υψηλών επιδόσεων. 5 Υποδοχή USB 2.0 Χρησιμοποιείται για τη σύνδεση μιας συσκευής που απαιτεί σύνδεση USB Υποδοχή εξόδου ήχου Χρησιμοποιείται για την αποστολή ηχητικών σημάτων από τον υπολογιστή σε εξωτερικές συσκευές, π.χ. σε στερεοφωνικά ηχεία με ενσωματωμένο ενισχυτή, σε ακουστικά ή σε πληκτρολόγια πολυμέσων. Για να συνδέσετε ένα στερεοφωνικό σύστημα ή άλλη εξωτερική συσκευή εγγραφής, συνδέστε ένα καλώδιο μεταξύ της υποδοχής εισόδου ήχου της συσκευής και της υποδοχής εξόδου ήχου του υπολογιστή. Σημείωση: Εάν ο υπολογιστής σας διαθέτει υποδοχή εξόδου ήχου και υποδοχή σύνδεσης σετ ακουστικών ή ακουστικών, να χρησιμοποιείτε πάντα την υποδοχή σύνδεσης σετ ακουστικών ή ακουστικών για τα ακουστικά ή το σετ ακουστικών. Η υποδοχή ακουστικών δεν υποστηρίζει μικρόφωνα ακουστικών. 7 Υποδοχή εισόδου ήχου Χρησιμοποιείται για τη λήψη ηχητικών σημάτων από εξωτερική συσκευή ήχου, π.χ. από ένα στερεοφωνικό σύστημα. Για να συνδέσετε μια εξωτερική συσκευή ήχου, συνδέστε ένα καλώδιο μεταξύ της υποδοχής εξόδου ήχου της συσκευής και της υποδοχής εισόδου ήχου του υπολογιστή. 8 Σειριακή υποδοχή Χρησιμοποιείται για τη σύνδεση ενός εξωτερικού μόντεμ, ενός σειριακού εκτυπωτή ή άλλων συσκευών που χρησιμοποιούν σειριακή υποδοχή. 9 Υποδοχή Ethernet Χρησιμοποιείται για τη σύνδεση ενός καλωδίου Ethernet για πρόσβαση στο δίκτυο. 10 Σειριακή υποδοχή (προαιρετική) Χρησιμοποιείται για τη σύνδεση ενός εξωτερικού μόντεμ, ενός σειριακού εκτυπωτή ή άλλων συσκευών που χρησιμοποιούν σειριακή υποδοχή. 11 Περιοχή κάρτας PCI-Express Για να βελτιώσετε τη λειτουργική απόδοση του υπολογιστή, μπορείτε να συνδέσετε κάρτες PCI Express σε αυτήν την περιοχή. Ανάλογα με το μοντέλο υπολογιστή, οι υποδοχές σε αυτήν την περιοχή διαφέρουν. 12 Υποδοχή για λουκέτο Χρησιμοποιείται για την ασφάλιση ενός λουκέτου. 4 V530-15ICB Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

9 13 Υποδοχή κλειδαριάς ασφάλειας Χρησιμοποιείται για την ασφάλιση μιας κλειδαριάς συρματόσχοινου τύπου Kensington. 14 Υποδοχή καλωδίου ρεύματος Χρησιμοποιείται για τη σύνδεση του καλωδίου ρεύματος στον υπολογιστή σας για παροχή ρεύματος. Πλακέτα συστήματος Σημείωση: Ανατρέξτε στην ενότητα «Μπροστινή όψη» ή «Πίσω πλευρά» για επιπλέον περιγραφές των εξαρτημάτων. Σχήμα 3. Πλακέτα συστήματος 1 Υποδοχή παροχής ρεύματος 4 ακίδων 2 Υποδοχή σύνδεσης ανεμιστήρα μικροεπεξεργαστή 3 Βομβητής 4 Υποδοχή βοηθητικού ανεμιστήρα 2 5 Υποδοχή μνήμης (DIMM2) 6 Υποδοχή μνήμης (DIMM4) 7 Υποδοχή πλακέτας κουμπιού λειτουργίας 8 Υποδοχή εσωτερικού ηχείου 9 Υποδοχή παροχής ρεύματος 10 ακίδων 10 Υποδοχές ρεύματος SATA (2) 11 Υποδοχή βοηθητικού ανεμιστήρα 1 12 Διακόπτης εκκαθάρισης CMOS /αποκατάστασης 13 Υποδοχές SATA 3.0 (3) 14 Υποδοχή μονάδας SSD M.2 15 Υποδοχή κάρτας Wi-Fi M.2 16 PCH 17 Υποδοχή σύνδεσης θερμικού αισθητήρα 18 Μπροστινή υποδοχή USB (υποδοχή μονάδας ανάγνωσης κάρτας) Κεφάλαιο 1. Επισκόπηση 5

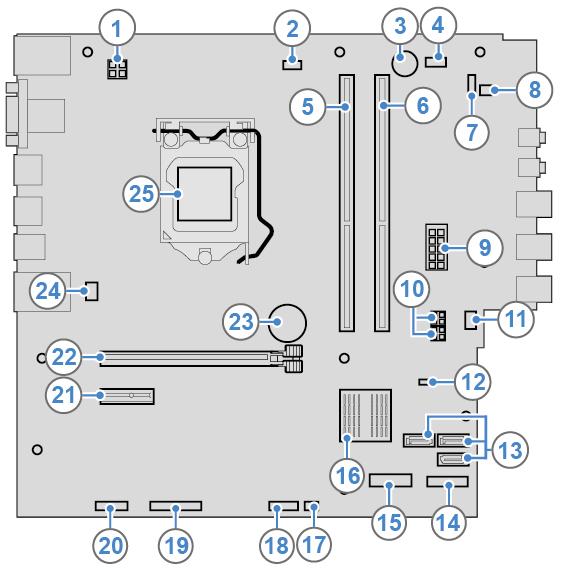

10 19 Υποδοχή παράλληλης σύνδεσης 20 Υποδοχή σειριακής σύνδεσης (COM2) 21 Υποδοχή κάρτας PCI Express x1 22 Υποδοχή κάρτας γραφικών PCI Express x16 23 Μπαταρία σε σχήμα νομίσματος 24 Υποδοχή ανεμιστήρα συστήματος 25 Υποδοχή μικροεπεξεργαστή Ετικέτα τύπου υπολογιστή και μοντέλου Η ετικέτα τύπου και μοντέλου υπολογιστή προσδιορίζει τον υπολογιστή. Όταν επικοινωνείτε με τη Lenovo για βοήθεια, οι πληροφορίες ετικέτας τύπου και μοντέλου υπολογιστή βοηθά τους τεχνικούς υποστήριξης να προσδιορίσουν τον υπολογιστή και να παρέχουν ταχύτερες υπηρεσίες. Η ετικέτα τύπου και μοντέλου υπολογιστή είναι κολλημένη επάνω στον υπολογιστή, όπως υποδεικνύεται. Σχήμα 4. Ετικέτα τύπου υπολογιστή και μοντέλου 6 V530-15ICB Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

11 Κεφάλαιο 2. Προδιαγραφές Τροφοδοτικό Τροφοδοτικό 180 Watt με αυτόματο εντοπισμό τάσης Μονάδες αποθήκευσης Μονάδα αποθήκευσης 3,5 ιντσών Mονάδα αποθήκευσης 2,5 ιντσών Μονάδα SSD M.2 Χαρακτηριστικά βίντεο Η ενσωματωμένη κάρτα γραφικών υποστηρίζει τα εξής: Υποδοχή εξόδου DisplayPort 1.2 Υποδοχή εξόδου HDMI 1.4 Υποδοχή εξόδου VGA Η προαιρετική διακριτή κάρτα γραφικών παρέχει βελτιωμένη εμπειρία βίντεο και επιπλέον δυνατότητες. Χαρακτηριστικά ήχου Η ενσωματωμένη κάρτα ήχου υποστηρίζει τα εξής: Υποδοχή εισόδου ήχου Υποδοχή εξόδου ήχου Υποδοχή ακουστικών Εσωτερικό ηχείο (προαιρετική) Υποδοχή μικροφώνου Η προαιρετική διακριτή κάρτα ήχου παρέχει βελτιωμένη εμπειρία ήχου και επιπλέον δυνατότητες. Υποδοχές εισόδου/εξόδου (I/O) Υποδοχές ήχου (γραμμής εισόδου ήχου, γραμμής εξόδου ήχου, ακουστικών και μικροφώνου) Υποδοχή μονάδας ανάγνωσης κάρτας (προαιρετική) Υποδοχές οθόνης (έξοδος DisplayPort 1.2, έξοδος HDMI 1.4 και έξοδος VGA) Υποδοχή Ethernet Σειριακή υποδοχή Υποδοχή USB Θέσεις επέκτασης Μονάδα ανάγνωσης κάρτας (προαιρετική) Υποδοχή μνήμης Υποδοχή μονάδας SSD M.2 Μονάδα οπτικού δίσκου Υποδοχή κάρτας PCI Express x1 Υποδοχή κάρτας γραφικών PCI Express x16 Θήκη μονάδας αποθήκευσης Copyright Lenovo

12 Δυνατότητες δικτύου Ethernet LAN Ασύρματο LAN (προαιρετική) Bluetooth (προαιρετική) Φυσικές διαστάσεις Πλάτος: 145,0 mm Ύψος: 366,0 mm Βάθος: 276,0 mm Βάρος (χωρίς τη συσκευασία) Με τον μέγιστο αρχικό εξοπλισμό: 6,2 kg 8 V530-15ICB Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

13 Κεφάλαιο 3. Κλείδωμα του υπολογιστή Σε αυτό το κεφάλαιο παρέχονται οδηγίες σχετικά με το πώς θα κλειδώσετε τον υπολογιστή σας με τις συσκευές κλειδώματος ώστε να παραμένει ασφαλής. Ασφάλιση του καλύμματος του υπολογιστή Το κλείδωμα του υπολογιστή βοηθά στην αποτροπή της πρόσβασης στο εσωτερικό του υπολογιστή σας. Ο υπολογιστής σας διαθέτει μια υποδοχή για λουκέτο έτσι ώστε να μην είναι δυνατή η αφαίρεση του καλύμματος του υπολογιστή όταν είναι κλειδωμένος με το λουκέτο. Σχήμα 5. Ασφάλιση του καλύμματος του υπολογιστή Copyright Lenovo

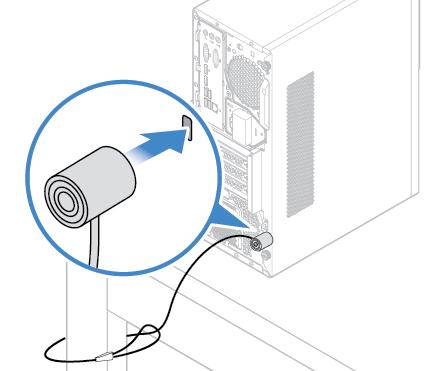

14 Τοποθέτηση μιας κλειδαριάς συρματόσχοινου τύπου Kensington Μπορείτε να χρησιμοποιήσετε μια κλειδαριά συρματόσχοινου τύπου Kensington, για να ασφαλίσετε τον υπολογιστή σας σε ένα γραφείο, ένα τραπέζι ή ένα άλλο βαρύ έπιπλο. Η κλειδαριά συρματόσχοινου συνδέεται στην υποδοχή της κλειδαριάς ασφαλείας στο πίσω μέρος του υπολογιστή σας. Ανάλογα με τον επιλεγμένο τύπο, ο χειρισμός της κλειδαριάς συρματόσχοινου μπορεί να πραγματοποιηθεί με ένα κλειδί ή με συνδυασμό. Με την κλειδαριά συρματόσχοινου κλειδώνονται επίσης τα κουμπιά που χρησιμοποιούνται για το άνοιγμα του καλύμματος του υπολογιστή. Πρόκειται για τον ίδιο τύπο κλειδαριάς που χρησιμοποιείται για την ασφάλιση φορητών υπολογιστών. Μπορείτε να παραγγείλετε μια κλειδαριά συρματόσχοινου απευθείας από τη Lenovo αναζητώντας τη λέξη Kensington στη διεύθυνση: Σχήμα 6. Τοποθέτηση μιας κλειδαριάς συρματόσχοινου τύπου Kensington 10 V530-15ICB Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

15 Κεφάλαιο 4. Αντικατάσταση υλικού Σε αυτό το κεφάλαιο παρέχονται οδηγίες σχετικά με την αντικατάσταση υλικού του υπολογιστή σας. Πριν από την αντικατάσταση υλικού Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε αυτή την ενότητα και τον Οδηγός σημαντικών πληροφοριών για το προϊόν. Σημειώσεις πριν από την αντικατάσταση υλικού Χρησιμοποιήστε μόνο εξαρτήματα υπολογιστών που παρέχονται από τη Lenovo. Για να εγκαταστήσετε ή να αντικαταστήσετε μια προαιρετική συσκευή, ακολουθήστε τις κατάλληλες οδηγίες που περιγράφονται σε αυτό το εγχειρίδιο, καθώς και τις οδηγίες που παρέχονται με την προαιρετική συσκευή. Στις περισσότερες περιοχές του κόσμου, η Lenovo απαιτεί την επιστροφή των ελαττωματικών μονάδων CRU. Σχετικές πληροφορίες θα λάβετε μαζί με τη μονάδα CRU ή λίγες μέρες μετά την παραλαβή της μονάδας CRU. Χειρισμός συσκευών ευαίσθητων στον στατικό ηλεκτρισμό Μην ανοίξετε τη συσκευασία προστασίας από στατικό ηλεκτρισμό η οποία περιέχει το νέο εξάρτημα μέχρι να αφαιρέσετε το ελαττωματικό εξάρτημα και να είστε έτοιμοι να εγκαταστήσετε το νέο εξάρτημα. Ο στατικός ηλεκτρισμός, παρότι είναι ακίνδυνος για τους ανθρώπους, μπορεί να προκαλέσει σοβαρές βλάβες στα λειτουργικά μέρη και τις προαιρετικές συσκευές του υπολογιστή. Όταν μεταχειρίζεστε προαιρετικά εξαρτήματα και άλλα λειτουργικά μέρη του υπολογιστή, να λαμβάνετε τις ακόλουθες προφυλάξεις για να αποφύγετε την πρόκληση ζημιάς από στατικό ηλεκτρισμό: Περιορίστε τις κινήσεις σας. Οι κινήσεις μπορούν να προκαλέσουν τη συσσώρευση στατικού ηλεκτρισμού γύρω σας. Να χειρίζεστε πάντα με προσοχή τα προαιρετικά εξαρτήματα και άλλα λειτουργικά μέρη του υπολογιστή. Να πιάνετε τις κάρτες PCI/PCIe, τις μονάδες μνήμης, τις πλακέτες συστήματος και τους μικροεπεξεργαστές από τις άκρες. Ποτέ μην αγγίζετε εκτεθειμένα κυκλώματα. Μην αφήνετε άλλους να αγγίζουν τα προαιρετικά εξαρτήματα και άλλα λειτουργικά μέρη. Αγγίξτε τη συσκευασία προστασίας από στατικό ηλεκτρισμό σε ένα μεταλλικό κάλυμμα θύρας ή σε άλλη άβαφη μεταλλική επιφάνεια του υπολογιστή για τουλάχιστον δύο δευτερόλεπτα. Με τον τρόπο αυτό μειώνεται ο στατικός ηλεκτρισμός από τη συσκευασία και το σώμα σας πριν από την εγκατάσταση ή την αντικατάσταση ενός νέου εξαρτήματος. Αν είναι δυνατό, αφαιρέστε το νέο εξάρτημα από τη συσκευασία προστασίας από στατικό ηλεκτρισμό και εγκαταστήστε το αμέσως στον υπολογιστή χωρίς να το ακουμπήσετε πουθενά. Αν αυτό δεν είναι δυνατό, τοποθετήστε τη συσκευασία προστασίας από στατικό ηλεκτρισμό σε μια λεία, επίπεδη επιφάνεια και τοποθετήστε το εξάρτημα πάνω στη συσκευασία. Μην τοποθετήσετε το εξάρτημα επάνω στο κάλυμμα του υπολογιστή ή σε άλλη μεταλλική επιφάνεια. Παρουσίαση των μονάδων FRU (συμπεριλαμβανομένων των μονάδων CRU) Οι μονάδες αντικαθιστώμενες στις εγκαταστάσεις του πελάτη (FRU) είναι εξαρτήματα υπολογιστών τα οποία μπορούν να αναβαθμιστούν ή να αντικατασταθούν από εξειδικευμένο τεχνικό. Στις μονάδες FRU Copyright Lenovo

16 περιλαμβάνονται όλες οι μονάδες CRU. Για λεπτομερείς πληροφορίες σχετικά με τις μονάδες FRU, όπως οι κωδικοί των μονάδων FRU και τα υποστηριζόμενα μοντέλα υπολογιστή, μεταβείτε στον δικτυακό τόπο: Οι μονάδες αντικαθιστώμενες από τον πελάτη (Customer Replaceable Units - μονάδες CRU) είναι εξαρτήματα υπολογιστών τα οποία μπορούν να αναβαθμιστούν ή να αντικατασταθούν από τον χρήστη. Μονάδες CRU αυτοεξυπηρέτησης: Μπορείτε εύκολα να εγκαταστήσετε μονάδες CRU αυτοεξυπηρέτησης. Αυτές οι μονάδες CRU ενδέχεται να είναι αυτόνομες, να ασφαλίζονται με λαβή ή να ασφαλίζονται με όχι περισσότερες από δύο βίδες. Παραδείγματα μονάδων CRU αυτοεξυπηρέτησης είναι το πληκτρολόγιο, το ποντίκι, οποιαδήποτε συσκευή USB. Είστε υπεύθυνοι για την αντικατάσταση όλων των μονάδων CRU αυτοεξυπηρέτησης. Μονάδες CRU προαιρετικής εξυπηρέτησης: Για τον χειρισμό των μονάδων CRU προαιρετικής εξυπηρέτησης απαιτούνται κάποιες τεχνικές δεξιότητες και απλά εργαλεία (όπως κατσαβίδι). Αυτές οι μονάδες CRU είναι μεμονωμένα εξαρτήματα στο εσωτερικό του υπολογιστή. Συνήθως προστατεύονται με ένα κάλυμμα πρόσβασης που ασφαλίζει με περισσότερες από δύο βίδες. Για να αποκτήσετε πρόσβαση στη συγκεκριμένη μονάδα CRU απαιτείται αφαίρεση των βιδών και του πλαισίου. Οι μονάδες CRU προαιρετικής εξυπηρέτησης μπορούν να αφαιρεθούν και να εγκατασταθούν από τους χρήστες ή, στη διάρκεια της περιόδου εγγύησης, από έναν τεχνικό σέρβις της Lenovo. Πριν από την αντικατάσταση μονάδων FRU Πριν από την αντικατάσταση οποιασδήποτε μονάδας FRU, διαβάστε τα εξής: Μόνο πιστοποιημένο και καταρτισμένο προσωπικό μπορεί να επισκευάσει τον υπολογιστή. Πριν από την αντικατάσταση μιας μονάδας FRU, διαβάστε ολόκληρη την ενότητα για την αντικατάσταση του εξαρτήματος. Να είστε εξαιρετικά προσεκτικοί στη διάρκεια των εργασιών εγγραφής όπως αντιγραφή, αποθήκευση ή διαμόρφωση. Ενδέχεται να έχει αλλάξει η σειρά των μονάδων του υπολογιστή όπου εκτελείτε εργασίες σέρβις. Αν επιλέξετε εσφαλμένη μονάδα, ενδέχεται να γίνει αντικατάσταση δεδομένων ή προγραμμάτων. Αντικαταστήστε τη μονάδα FRU με μια άλλη μονάδα FRU του κατάλληλου μοντέλου. Κατά την αντικατάσταση μιας μονάδας FRU, βεβαιωθείτε ότι το μοντέλο του μηχανήματος και ο κωδικός εξαρτήματος FRU είναι σωστά. Μια μονάδα FRU δεν θα πρέπει να αντικαθίσταται λόγω μεμονωμένου σφάλματος που δεν μπορεί να αναπαραχθεί. Μεμονωμένα σφάλματα ενδέχεται να παρουσιαστούν για διαφόρους λόγους που δεν σχετίζονται με κάποιο ελάττωμα υλικού, όπως κοσμική ακτινοβολία, ηλεκτροστατική εκκένωση ή σφάλματα λογισμικού. Αντικαταστήστε μια μονάδα FRU μόνο αν παρουσιαστεί πρόβλημα. Αν υποπτεύεστε ότι μια μονάδα FRU είναι ελαττωματική, εκκαθαρίστε το αρχείο καταγραφής σφαλμάτων και εκτελέστε ξανά τον έλεγχο. Αν δεν παρουσιαστεί ξανά το σφάλμα, μην αντικαταστήσετε τη μονάδα FRU. Αντικαταστήστε μόνο μια ελαττωματική μονάδα FRU. Εντοπισμός των μονάδων FRU (συμπεριλαμβάνονται οι μονάδες CRU) Σημειώσεις: Μονάδες CRU αυτοεξυπηρέτησης: 1, 6, 8, 10, 11, 19, 20, 21, 22, 23, 24, 25, 27, 28, 32 Μονάδες CRU προαιρετικής εξυπηρέτησης: 2, 4, 5, 30 Μερικά από τα ακόλουθα εξαρτήματα είναι προαιρετικά. Για να αντικαταστήσετε ένα εξάρτημα που δεν περιλαμβάνεται στη λίστα παρακάτω, απευθυνθείτε σε έναν τεχνικό σέρβις της Lenovo. Για μια λίστα με τους αριθμούς τηλεφώνων του τμήματος Υποστήριξης της Lenovo, μεταβείτε στον δικτυακό τόπο: 12 V530-15ICB Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

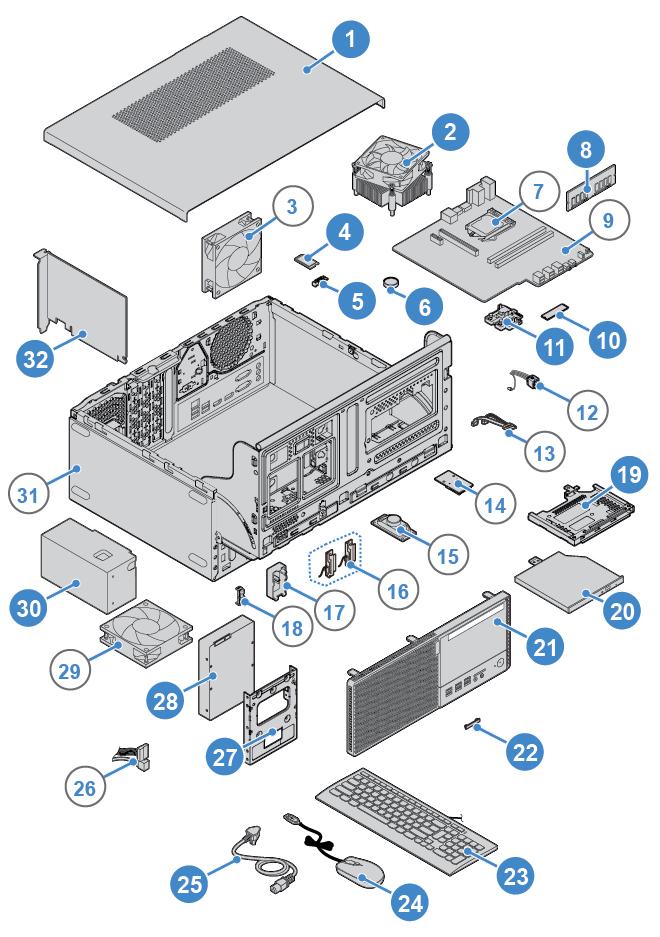

17 Σχήμα 7. Εντοπισμός των μονάδων FRU (συμπεριλαμβάνονται οι μονάδες CRU) 1 Κάλυμμα υπολογιστή 2 Μονάδα ψύκτρας και ανεμιστήρα 3 Πίσω ανεμιστήρας 4 Κάρτα Wi-Fi 5 Θωράκιση κάρτας Wi-Fi 6 Μπαταρία σε σχήμα νομίσματος 7 Μικροεπεξεργαστής 8 Μονάδα μνήμης 9 Πλακέτα συστήματος 10 Μονάδα SSD M.2 11 Πλαίσιο μονάδας SSD M.2 12 Πλακέτα κουμπιού λειτουργίας 13 Καλώδιο μονάδας οπτικού δίσκου 14 Μονάδα ανάγνωσης κάρτας 15 Εσωτερικό ηχείο 16 Κεραίες Wi-Fi (2) Κεφάλαιο 4. Αντικατάσταση υλικού 13

18 17 Κάλυμμα πίσω κεραίας Wi-Fi 18 Θερμικός αισθητήρας 19 Πλαίσιο στήριξης μονάδας οπτικού δίσκου 20 Μονάδα οπτικού δίσκου 21 Πρόσοψη 22 Κάλυμμα υποδοχής μονάδας ανάγνωσης κάρτας 23 Πληκτρολόγιο 24 Ποντίκι 25 Καλώδιο ρεύματος 26 Καλώδιο μονάδας αποθήκευσης 27 Μετατροπέας χώρου αποθήκευσης 28 Κύρια ή δευτερεύουσα μονάδα αποθήκευσης (μονάδα αποθήκευσης 2,5 ή 3,5 ιντσών) 29 Μπροστινός ανεμιστήρας 30 Μονάδα τροφοδοτικού 31 Περίβλημα 32 Κάρτα PCI Express Αφαίρεση του καλύμματος του υπολογιστή Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. Προφύλαξη: Πριν ανοίξετε το κάλυμμα του υπολογιστή, απενεργοποιήστε τον και περιμένετε μερικά λεπτά μέχρι να μειωθεί η θερμοκρασία του. 1. Αφαιρέστε τα μέσα αποθήκευσης από τις αντίστοιχες μονάδες και απενεργοποιήστε όλες τις συνδεδεμένες συσκευές και τον ίδιο τον υπολογιστή. 2. Αποσυνδέστε όλα τα καλώδια ρεύματος από τις ηλεκτρικές πρίζες και αποσυνδέστε όλα τα καλώδια από τον υπολογιστή. 3. Ξεκλειδώστε τη συσκευή κλειδώματος που ασφαλίζει το κάλυμμα του υπολογιστή. 4. Αφαιρέστε το κάλυμμα του υπολογιστή. Σχήμα 8. Αφαίρεση του καλύμματος του υπολογιστή 14 V530-15ICB Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

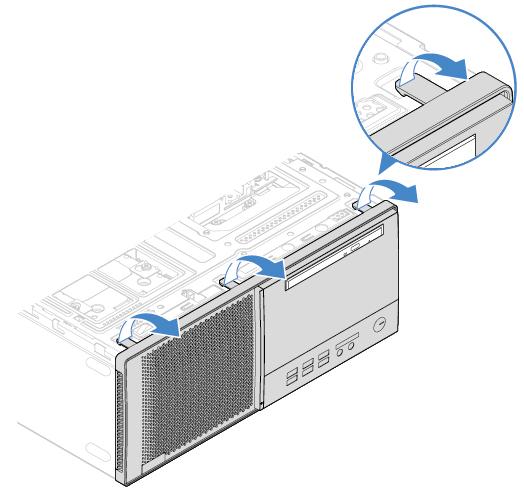

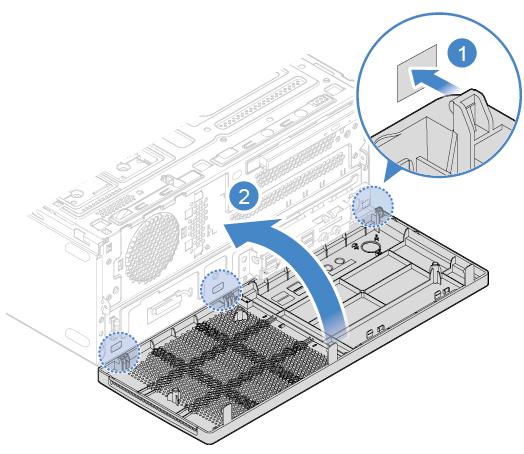

19 5. Ολοκληρώστε την αντικατάσταση. Ανατρέξτε στην ενότητα «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 56. Αντικατάσταση της μπροστινής στεφάνης Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. 1. Αφαιρέστε το κάλυμμα του υπολογιστή. Ανατρέξτε στην ενότητα «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα Τοποθετήστε ξανά την πρόσοψη. Σχήμα 9. Αφαίρεση της πρόσοψης Σχήμα 10. Εγκατάσταση της πρόσοψης Κεφάλαιο 4. Αντικατάσταση υλικού 15

20 3. Ολοκληρώστε την αντικατάσταση. Ανατρέξτε στην ενότητα «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 56. Αντικατάσταση της μονάδας οπτικού δίσκου Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. 1. Αφαιρέστε το κάλυμμα του υπολογιστή. Ανατρέξτε στην ενότητα «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα Αφαιρέστε την πρόσοψη του υπολογιστή. Ανατρέξτε στην ενότητα «Αντικατάσταση της μπροστινής στεφάνης» στη σελίδα Αποσυνδέστε το καλώδιο σήματος και το καλώδιο ρεύματος από τη μονάδα οπτικού δίσκου. 4. Αντικαταστήστε τη μονάδα οπτικού δίσκου. Σχήμα 11. Αφαίρεση της μονάδας οπτικού δίσκου 16 V530-15ICB Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

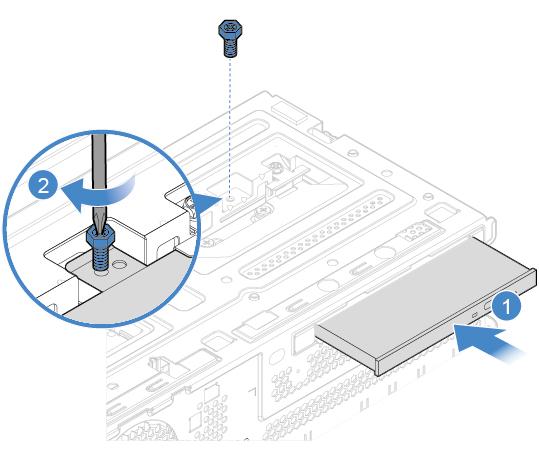

21 Σχήμα 12. Εγκατάσταση της μονάδας οπτικού δίσκου 5. Συνδέστε το καλώδιο σήματος και το καλώδιο παροχής ρεύματος στη νέα μονάδα οπτικού δίσκου. 6. Επανεγκαταστήστε τα εξαρτήματα που αφαιρέσατε. Για να ολοκληρώσετε την αντικατάσταση, ανατρέξτε στην ενότητα «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 56. Αντικατάσταση του πλαισίου στήριξης της μονάδας οπτικού δίσκου Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. 1. Αφαιρέστε το κάλυμμα του υπολογιστή. Ανατρέξτε στην ενότητα «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα Αφαιρέστε την πρόσοψη του υπολογιστή. Ανατρέξτε στην ενότητα «Αντικατάσταση της μπροστινής στεφάνης» στη σελίδα Αφαιρέστε τη μονάδα οπτικού δίσκου. Ανατρέξτε στην ενότητα «Αντικατάσταση της μονάδας οπτικού δίσκου» στη σελίδα Αντικαταστήστε το πλαίσιο στήριξης της μονάδας οπτικού δίσκου. Κεφάλαιο 4. Αντικατάσταση υλικού 17

22 Σχήμα 13. Αφαίρεση του πλαισίου στήριξης της μονάδας οπτικού δίσκου. Σχήμα 14. Εγκατάσταση του πλαισίου της μονάδας οπτικού δίσκου 5. Επανεγκαταστήστε τα εξαρτήματα που αφαιρέσατε. Για να ολοκληρώσετε την αντικατάσταση, ανατρέξτε στην ενότητα «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 56. Πίεση του συγκροτήματος θήκης μονάδας προς τα επάνω και προς τα κάτω Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. 1. Αφαιρέστε το κάλυμμα του υπολογιστή. Ανατρέξτε στην ενότητα «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα Αφαιρέστε την πρόσοψη του υπολογιστή. Ανατρέξτε στην ενότητα «Αντικατάσταση της μπροστινής στεφάνης» στη σελίδα V530-15ICB Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

23 3. Σπρώξτε το τμήμα τοποθέτησης μονάδων προς τα πάνω και προς τα κάτω. Σχήμα 15. Περιστροφή του τμήματος τοποθέτησης μονάδων προς τα επάνω Σχήμα 16. Σπρώξιμο του τμήματος τοποθέτησης μονάδων προς τα κάτω 4. Επανεγκαταστήστε τα εξαρτήματα που αφαιρέσατε. Για να ολοκληρώσετε την αντικατάσταση, ανατρέξτε στην ενότητα «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 56. Αντικατάσταση της μονάδας αποθήκευσης Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. Κεφάλαιο 4. Αντικατάσταση υλικού 19

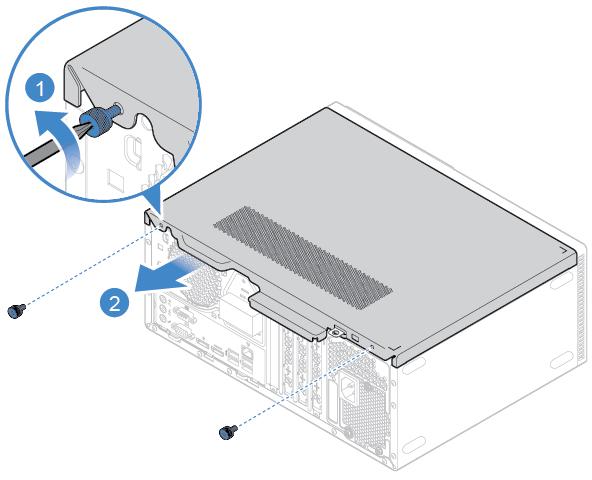

24 Αντικατάσταση της μονάδας αποθήκευσης 3,5 ιντσών 1. Αφαιρέστε το κάλυμμα του υπολογιστή. Ανατρέξτε στην ενότητα «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα Αφαιρέστε την πρόσοψη του υπολογιστή. Ανατρέξτε στην ενότητα «Αντικατάσταση της μπροστινής στεφάνης» στη σελίδα Τραβήξτε προς τα επάνω το τμήμα τοποθέτησης μονάδων. Ανατρέξτε στην ενότητα «Πίεση του συγκροτήματος θήκης μονάδας προς τα επάνω και προς τα κάτω» στη σελίδα Αποσυνδέστε το καλώδιο σήματος και το καλώδιο ρεύματος από τη μονάδα αποθήκευσης 3,5 ιντσών. 5. Συμβουλευτείτε τα ακόλουθα, για να αντικαταστήσετε τη μονάδα αποθήκευσης 3,5 ιντσών. Κύρια μονάδα αποθήκευσης 3,5 ιντσών Σχήμα 17. Αφαίρεση της κύριας μονάδας αποθήκευσης 3,5 ιντσών Σχήμα 18. Εγκατάσταση της κύριας μονάδας αποθήκευσης 3,5 ιντσών 20 V530-15ICB Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

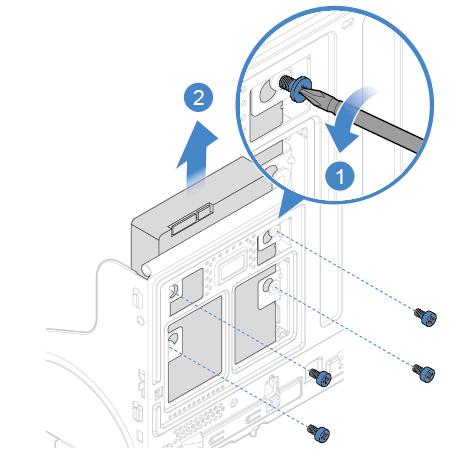

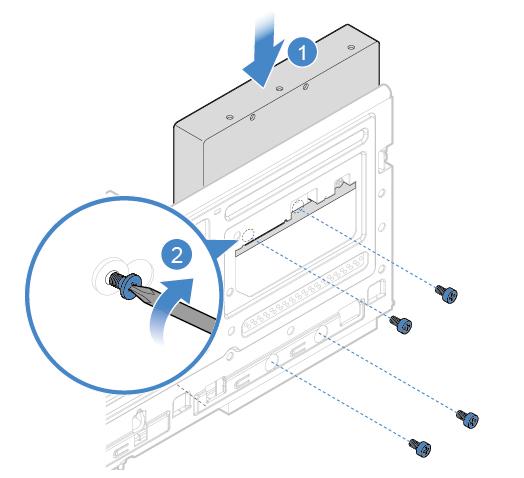

25 Δευτερεύουσα μονάδα αποθήκευσης 3,5 ιντσών Σχήμα 19. Αφαίρεση της δευτερεύουσας μονάδας αποθήκευσης 3,5 ιντσών Σχήμα 20. Εγκατάσταση της δευτερεύουσας μονάδας αποθήκευσης 3,5 ιντσών 6. Συνδέστε το καλώδιο σήματος και το καλώδιο ρεύματος στη νέα μονάδα αποθήκευσης 3,5 ιντσών. 7. Επανεγκαταστήστε τα εξαρτήματα που αφαιρέσατε. Για να ολοκληρώσετε την αντικατάσταση, ανατρέξτε στην ενότητα «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 56. Αντικατάσταση της μονάδας αποθήκευσης 2,5 ιντσών 1. Αφαιρέστε το μετατροπέα χώρου αποθήκευσης με τη μονάδα αποθήκευσης 2,5 ιντσών. Ανατρέξτε στην ενότητα «Αντικατάσταση της μονάδας αποθήκευσης 3,5 ιντσών». 2. Αντικαταστήστε τη μονάδα αποθήκευσης 2,5 ιντσών στο μετατροπέα χώρου αποθήκευσης. Κεφάλαιο 4. Αντικατάσταση υλικού 21

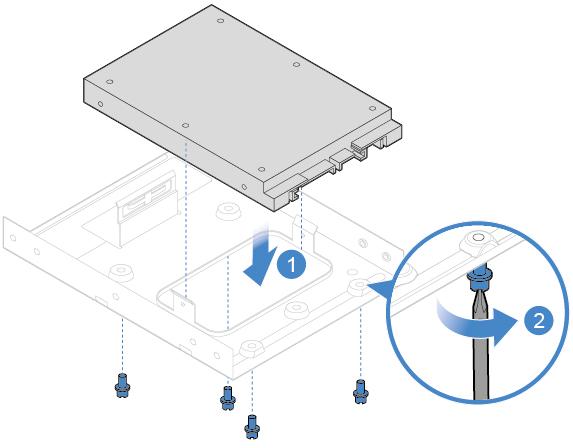

26 Σχήμα 21. Αφαίρεση της μονάδας αποθήκευσης 2,5 ιντσών από το μετατροπέα χώρου αποθήκευσης Σχήμα 22. Εγκατάσταση της μονάδας αποθήκευσης 2,5 ιντσών στο μετατροπέα χώρου αποθήκευσης 3. Επανεγκαταστήστε το μετατροπέα χώρου αποθήκευσης με τη μονάδα αποθήκευσης 2,5 ιντσών. Ανατρέξτε στην ενότητα «Αντικατάσταση της μονάδας αποθήκευσης 3,5 ιντσών». Αντικατάσταση μονάδας μνήμης Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. Ακολουθήστε τη σειρά εγκατάστασης για τις μονάδες μνήμης που υποδεικνύεται στην ακόλουθη εικόνα. 22 V530-15ICB Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

27 1. Αφαιρέστε το κάλυμμα του υπολογιστή. Ανατρέξτε στην ενότητα «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα Αφαιρέστε την πρόσοψη του υπολογιστή. Ανατρέξτε στην ενότητα «Αντικατάσταση της μπροστινής στεφάνης» στη σελίδα Τραβήξτε προς τα επάνω το τμήμα τοποθέτησης μονάδων. Ανατρέξτε στην ενότητα «Πίεση του συγκροτήματος θήκης μονάδας προς τα επάνω και προς τα κάτω» στη σελίδα Αντικαταστήστε μια μονάδα μνήμης. Σχήμα 23. Απασφάλιση των ασφαλειών Σχήμα 24. Αφαίρεση μονάδας μνήμης Κεφάλαιο 4. Αντικατάσταση υλικού 23

28 Σχήμα 25. Εγκατάσταση μονάδας μνήμης Σχήμα 26. Ασφάλιση μονάδας μνήμης με τις ασφάλειες 5. Επανεγκαταστήστε τα εξαρτήματα που αφαιρέσατε. Για να ολοκληρώσετε την αντικατάσταση, ανατρέξτε στην ενότητα «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 56. Αντικατάσταση της μονάδας ψύκτρας και ανεμιστήρα Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. Προφύλαξη: Η θερμοκρασία της ψύκτρας και του μικροεπεξεργαστή μπορεί να είναι πολύ υψηλή. Πριν ανοίξετε το κάλυμμα του υπολογιστή, απενεργοποιήστε τον και περιμένετε μερικά λεπτά μέχρι να μειωθεί η θερμοκρασία του. 1. Αφαιρέστε το κάλυμμα του υπολογιστή. Ανατρέξτε στην ενότητα «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα Αφαιρέστε την πρόσοψη του υπολογιστή. Ανατρέξτε στην ενότητα «Αντικατάσταση της μπροστινής στεφάνης» στη σελίδα Τραβήξτε προς τα επάνω το τμήμα τοποθέτησης μονάδων. Ανατρέξτε στην ενότητα «Πίεση του συγκροτήματος θήκης μονάδας προς τα επάνω και προς τα κάτω» στη σελίδα Αποσυνδέστε το καλώδιο του ανεμιστήρα του μικροεπεξεργαστή από την πλακέτα συστήματος. 24 V530-15ICB Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

29 5. Αντικαταστήστε τη μονάδα ψύκτρας και ανεμιστήρα. Σχήμα 27. Αφαίρεση της μονάδας ψύκτρας και ανεμιστήρα Σχήμα 28. Εγκατάσταση της μονάδας ψύκτρας και ανεμιστήρα 6. Συνδέστε το καινούριο καλώδιο ανεμιστήρα του μικροεπεξεργαστή στην πλακέτα συστήματος. 7. Επανεγκαταστήστε τα εξαρτήματα που αφαιρέσατε. Για να ολοκληρώσετε την αντικατάσταση, ανατρέξτε στην ενότητα «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 56. Κεφάλαιο 4. Αντικατάσταση υλικού 25

30 Αντικατάσταση της μπαταρίας σε σχήμα νομίσματος Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. Σημείωση: Για να απορρίψετε την μπαταρία σε σχήμα νομίσματος, ανατρέξτε στην ενότητα «Ειδοποίηση σχετικά με την μπαταρία λιθίου σε σχήμα νομίσματος» στον Οδηγό ασφάλειας και εγγύησης. Ένα ειδικό τμήμα της μνήμης του υπολογιστή σας διατηρεί την ημερομηνία, την ώρα και τις ρυθμίσεις των ενσωματωμένων συσκευών, π.χ. την αντιστοιχία των παράλληλων υποδοχών (ρυθμίσεις παραμέτρων). Μια μπαταρία σε σχήμα νομίσματος διατηρεί αυτές τις πληροφορίες ενεργές όταν απενεργοποιείτε τον υπολογιστή σας. Η μπαταρία σε σχήμα νομίσματος συνήθως δεν χρειάζεται φόρτιση ή συντήρηση κατά τη διάρκεια της ζωής της. Ωστόσο, καμία μπαταρία σε σχήμα νομίσματος δεν κρατάει για πάντα. Αν η μπαταρία σε σχήμα νομίσματος αποφορτιστεί, η ημερομηνία, η ώρα και οι πληροφορίες ρύθμισης παραμέτρων (συμπεριλαμβανομένων των κωδικών πρόσβασης) θα χαθούν. Στην περίπτωση αυτή εμφανίζεται ένα μήνυμα σφάλματος όταν ανάψετε τον υπολογιστή. 1. Αφαιρέστε το κάλυμμα του υπολογιστή. Ανατρέξτε στην ενότητα «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα Αφαιρέστε την πρόσοψη του υπολογιστή. Ανατρέξτε στην ενότητα «Αντικατάσταση της μπροστινής στεφάνης» στη σελίδα Τραβήξτε προς τα επάνω το τμήμα τοποθέτησης μονάδων. Ανατρέξτε στην ενότητα «Πίεση του συγκροτήματος θήκης μονάδας προς τα επάνω και προς τα κάτω» στη σελίδα Αντικαταστήστε την μπαταρία σε σχήμα νομίσματος. Σχήμα 29. Απασφάλιση του κλιπ 26 V530-15ICB Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

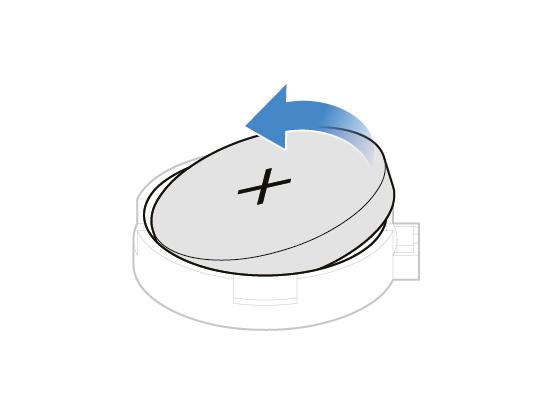

31 Σχήμα 30. Αφαίρεση της μπαταρίας σε σχήμα νομίσματος Σχήμα 31. Εγκατάσταση της μπαταρίας σε σχήμα νομίσματος Κεφάλαιο 4. Αντικατάσταση υλικού 27

32 Σχήμα 32. Ασφάλιση της μπαταρίας σε σχήμα νομίσματος με την ασφάλεια 5. Επανεγκαταστήστε τα εξαρτήματα που αφαιρέσατε. Για να ολοκληρώσετε την αντικατάσταση, ανατρέξτε στην ενότητα «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 56. Αντικατάσταση κάρτας PCI Express Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. 1. Αφαιρέστε το κάλυμμα του υπολογιστή. Ανατρέξτε στην ενότητα «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα Αφαιρέστε την πρόσοψη του υπολογιστή. Ανατρέξτε στην ενότητα «Αντικατάσταση της μπροστινής στεφάνης» στη σελίδα Τραβήξτε προς τα επάνω το τμήμα τοποθέτησης μονάδων. Ανατρέξτε στην ενότητα «Πίεση του συγκροτήματος θήκης μονάδας προς τα επάνω και προς τα κάτω» στη σελίδα Αντικαταστήστε μια κάρτα PCI Express. Σχήμα 33. Αφαίρεση μιας κάρτας PCI Express 28 V530-15ICB Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

33 Σημείωση: Εάν η κάρτα ασφαλίζεται στη θέση της με μια ασφάλεια συγκράτησης, πιέστε την ασφάλεια όπως υποδεικνύεται για να την απελευθερώσετε. Στη συνέχεια, αφαιρέστε προσεκτικά την κάρτα από την υποδοχή. Σχήμα 34. Εγκατάσταση μιας κάρτας PCI Express 5. Επανεγκαταστήστε τα εξαρτήματα που αφαιρέσατε. Για να ολοκληρώσετε την αντικατάσταση, ανατρέξτε στην ενότητα «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 56. Αντικατάσταση της κάρτας Wi-Fi Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. 1. Αφαιρέστε το κάλυμμα του υπολογιστή. Ανατρέξτε στην ενότητα «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα Αφαιρέστε την πρόσοψη του υπολογιστή. Ανατρέξτε στην ενότητα «Αντικατάσταση της μπροστινής στεφάνης» στη σελίδα Τραβήξτε προς τα επάνω το τμήμα τοποθέτησης μονάδων. Ανατρέξτε στην ενότητα «Πίεση του συγκροτήματος θήκης μονάδας προς τα επάνω και προς τα κάτω» στη σελίδα Ανάλογα με το μοντέλο υπολογιστή, ανατρέξτε σε ένα από τα ακόλουθα, για να αντικαταστήσετε την κάρτα Wi-Fi. Τύπος 1 Κεφάλαιο 4. Αντικατάσταση υλικού 29

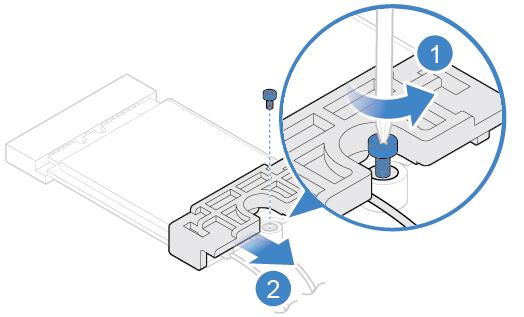

34 Σχήμα 35. Αφαίρεση της θωράκισης της κάρτας Wi-Fi Σχήμα 36. Αποσύνδεση των καλωδίων των κεραιών Wi-Fi Σχήμα 37. Αφαίρεση της κάρτας Wi-Fi. 30 V530-15ICB Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

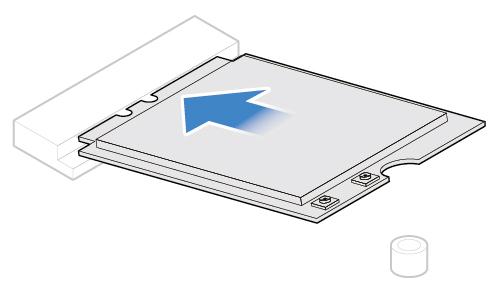

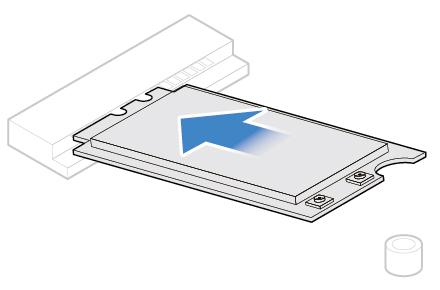

35 Σχήμα 38. Εγκατάσταση της κάρτας Wi-Fi Σχήμα 39. Σύνδεση των καλωδίων των κεραιών Wi-Fi Σχήμα 40. Εγκατάσταση της θωράκισης της κάρτας Wi-Fi Τύπος 2 Κεφάλαιο 4. Αντικατάσταση υλικού 31

36 Σχήμα 41. Αφαίρεση της θωράκισης της κάρτας Wi-Fi Σχήμα 42. Αποσύνδεση των καλωδίων των κεραιών Wi-Fi Σχήμα 43. Αφαίρεση της κάρτας Wi-Fi. 32 V530-15ICB Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

37 Σχήμα 44. Εγκατάσταση της κάρτας Wi-Fi Σχήμα 45. Σύνδεση των καλωδίων των κεραιών Wi-Fi Σχήμα 46. Εγκατάσταση της θωράκισης της κάρτας Wi-Fi 5. Επανεγκαταστήστε τα εξαρτήματα που αφαιρέσατε. Για να ολοκληρώσετε την αντικατάσταση, ανατρέξτε στην ενότητα «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 56. Αντικατάσταση της μονάδας SSD M.2 Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. 1. Αφαιρέστε το κάλυμμα του υπολογιστή. Ανατρέξτε στην ενότητα «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα 14. Κεφάλαιο 4. Αντικατάσταση υλικού 33

38 2. Αφαιρέστε την πρόσοψη του υπολογιστή. Ανατρέξτε στην ενότητα «Αντικατάσταση της μπροστινής στεφάνης» στη σελίδα Τραβήξτε προς τα επάνω το τμήμα τοποθέτησης μονάδων. Ανατρέξτε στην ενότητα «Πίεση του συγκροτήματος θήκης μονάδας προς τα επάνω και προς τα κάτω» στη σελίδα Ανάλογα με το μοντέλο υπολογιστή, ανατρέξτε σε ένα από τα ακόλουθα, για να αντικαταστήσετε τη μονάδα SSD M.2. Τύπος 1 Σχήμα 47. Αφαίρεση του ελάσματος στερέωσης, τραβώντας προς τα έξω Σχήμα 48. Αφαίρεση της μονάδας SSD M.2 34 V530-15ICB Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

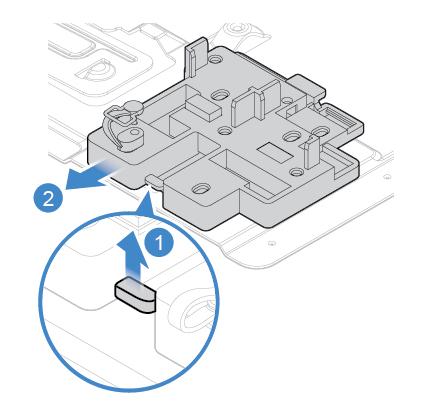

39 Σχήμα 49. Εγκατάσταση της μονάδας SSD M.2 Σχήμα 50. Τοποθέτηση του ελάσματος στερέωσης Τύπος 2 Σχήμα 51. Αφαίρεση του ελάσματος στερέωσης, τραβώντας προς τα έξω Κεφάλαιο 4. Αντικατάσταση υλικού 35

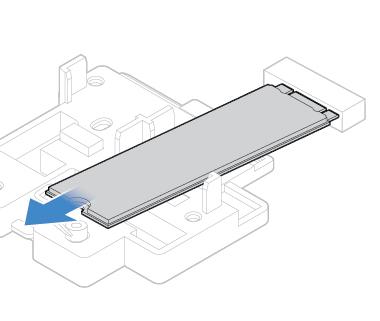

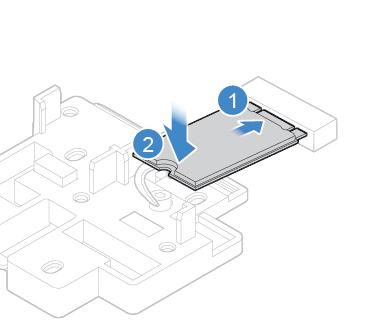

40 Σχήμα 52. Αφαίρεση της μονάδας SSD M.2 Σχήμα 53. Εγκατάσταση της μονάδας SSD M.2 Σχήμα 54. Τοποθέτηση του ελάσματος στερέωσης 5. Επανεγκαταστήστε τα εξαρτήματα που αφαιρέσατε. Για να ολοκληρώσετε την αντικατάσταση, ανατρέξτε στην ενότητα «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα V530-15ICB Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

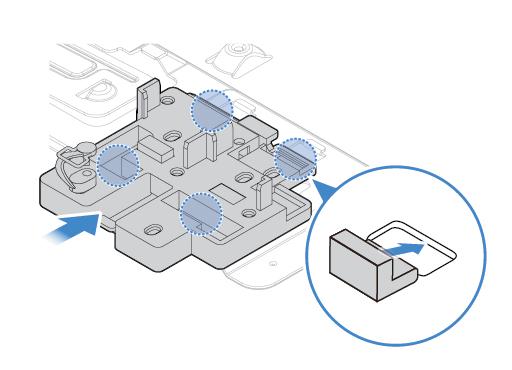

41 Αντικατάσταση του πλαισίου στήριξης της μονάδας SSD M.2 Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. 1. Αφαιρέστε το κάλυμμα του υπολογιστή. Ανατρέξτε στην ενότητα «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα Αφαιρέστε την πρόσοψη του υπολογιστή. Ανατρέξτε στην ενότητα «Αντικατάσταση της μπροστινής στεφάνης» στη σελίδα Τραβήξτε προς τα επάνω το τμήμα τοποθέτησης μονάδων. Ανατρέξτε στην ενότητα «Πίεση του συγκροτήματος θήκης μονάδας προς τα επάνω και προς τα κάτω» στη σελίδα Αφαιρέστε τη μονάδα SSD M.2. Ανατρέξτε στην ενότητα «Αντικατάσταση της μονάδας SSD M.2» στη σελίδα Αντικαταστήστε το πλαίσιο στήριξης της μονάδας SSD M.2. Σχήμα 55. Αφαίρεση του πλαισίου της μονάδας SSD M.2 Σχήμα 56. Εγκατάσταση του πλαισίου της μονάδας SSD M.2 6. Επανεγκαταστήστε τα εξαρτήματα που αφαιρέσατε. Για να ολοκληρώσετε την αντικατάσταση, ανατρέξτε στην ενότητα «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 56. Κεφάλαιο 4. Αντικατάσταση υλικού 37

42 Αντικατάσταση της μονάδας τροφοδοτικού Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. Αν και δεν υπάρχουν κινούμενα μέρη στον υπολογιστή αφού αποσυνδεθεί το καλώδιο ρεύματος, θα πρέπει να λάβετε υπόψη σας τις παρακάτω προειδοποιήσεις για την ασφάλειά σας, καθώς και για την πιστοποίηση σύμφωνα με το πρότυπο UL (Underwriters Laboratories). Προφύλαξη: Επικίνδυνα κινητά μέρη. Μην πλησιάζετε τα δάχτυλά σας και άλλα μέρη του σώματος. Προφύλαξη: Ποτέ μην αφαιρείτε το κάλυμμα ενός τροφοδοτικού ή οποιουδήποτε εξαρτήματος στο οποίο υπάρχει η ακόλουθη ετικέτα. Στο εσωτερικό οποιασδήποτε συσκευής στην οποία είναι επικολλημένη αυτή η ετικέτα υπάρχουν επικίνδυνα επίπεδα ηλεκτρικής τάσης, ρεύματος και ενέργειας. Δεν υπάρχουν στο εσωτερικό αυτών των συσκευών εξαρτήματα των οποίων μπορεί να γίνει συντήρηση. Αν υποψιάζεστε ότι υπάρχει πρόβλημα με κάποιο από αυτά τα εξαρτήματα, επικοινωνήστε με έναν ειδικευμένο τεχνικό. 1. Αφαιρέστε το κάλυμμα του υπολογιστή. Ανατρέξτε στην ενότητα «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα Αφαιρέστε την πρόσοψη του υπολογιστή. Ανατρέξτε στην ενότητα «Αντικατάσταση της μπροστινής στεφάνης» στη σελίδα Τραβήξτε προς τα επάνω το τμήμα τοποθέτησης μονάδων. Ανατρέξτε στην ενότητα «Πίεση του συγκροτήματος θήκης μονάδας προς τα επάνω και προς τα κάτω» στη σελίδα Αποσυνδέστε τα καλώδια της μονάδας τροφοδοτικού από την πλακέτα συστήματος. 5. Αντικαταστήστε τη μονάδα τροφοδοτικού. 38 V530-15ICB Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

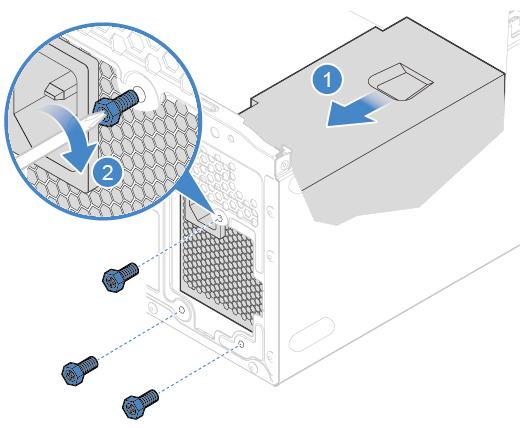

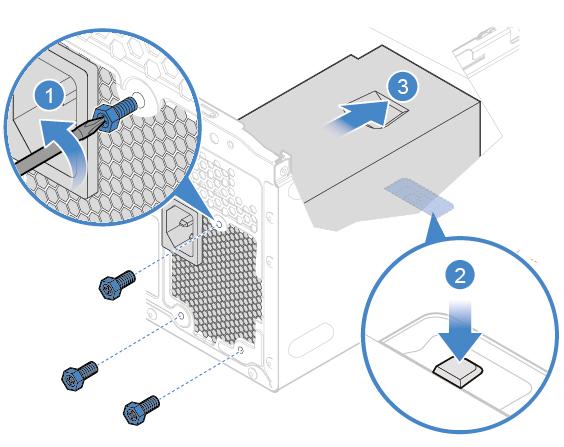

43 Σχήμα 57. Αφαίρεση της μονάδας τροφοδοτικού Σχήμα 58. Τοποθέτηση της μονάδας τροφοδοτικού 6. Συνδέστε τα καλώδια της νέας μονάδας τροφοδοτικού στην πλακέτα συστήματος. 7. Επανεγκαταστήστε τα εξαρτήματα που αφαιρέσατε. Για να ολοκληρώσετε την αντικατάσταση, ανατρέξτε στην ενότητα «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 56. Αντικατάσταση του εσωτερικού ηχείου Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. 1. Αφαιρέστε το κάλυμμα του υπολογιστή. Ανατρέξτε στην ενότητα «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα Αφαιρέστε την πρόσοψη του υπολογιστή. Ανατρέξτε στην ενότητα «Αντικατάσταση της μπροστινής στεφάνης» στη σελίδα 15. Κεφάλαιο 4. Αντικατάσταση υλικού 39

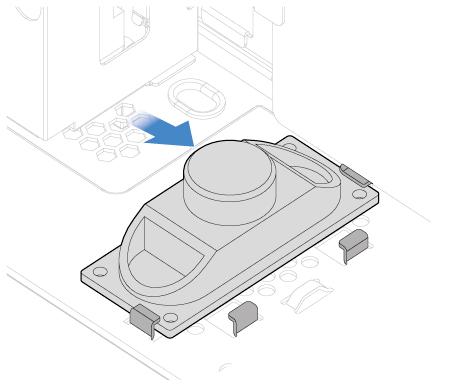

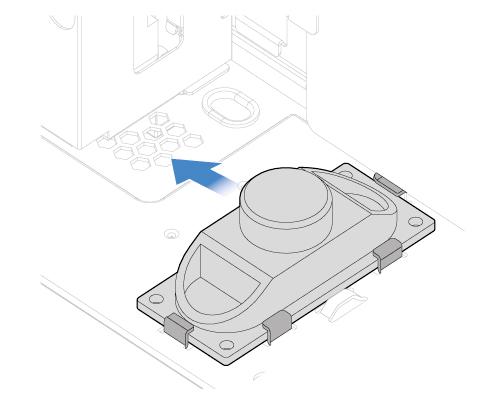

44 3. Τραβήξτε προς τα επάνω το τμήμα τοποθέτησης μονάδων. Ανατρέξτε στην ενότητα «Πίεση του συγκροτήματος θήκης μονάδας προς τα επάνω και προς τα κάτω» στη σελίδα Αποσυνδέστε το καλώδιο του εσωτερικού ηχείου από την πλακέτα συστήματος. 5. Αντικαταστήστε το εσωτερικό ηχείο. Σχήμα 59. Αφαίρεση του εσωτερικού ηχείου Σχήμα 60. Εγκατάσταση του εσωτερικού ηχείου 6. Συνδέστε το καλώδιο του νέου εσωτερικού ηχείου στην πλακέτα του συστήματος. 7. Επανεγκαταστήστε τα εξαρτήματα που αφαιρέσατε. Για να ολοκληρώσετε την αντικατάσταση, ανατρέξτε στην ενότητα «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 56. Αντικατάσταση του θερμικού αισθητήρα Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. 1. Αφαιρέστε το κάλυμμα του υπολογιστή. Ανατρέξτε στην ενότητα «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα V530-15ICB Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

45 2. Αφαιρέστε την πρόσοψη του υπολογιστή. Ανατρέξτε στην ενότητα «Αντικατάσταση της μπροστινής στεφάνης» στη σελίδα Τραβήξτε προς τα επάνω το τμήμα τοποθέτησης μονάδων. Ανατρέξτε στην ενότητα «Πίεση του συγκροτήματος θήκης μονάδας προς τα επάνω και προς τα κάτω» στη σελίδα Αποσυνδέστε το καλώδιο του θερμικού αισθητήρα από την πλακέτα συστήματος. 5. Αντικαταστήστε τον θερμικό αισθητήρα. Σχήμα 61. Αφαίρεση του θερμικού αισθητήρα Σχήμα 62. Εγκατάσταση του θερμικού αισθητήρα 6. Συνδέστε το καλώδιο του νέου θερμικού αισθητήρα στην πλακέτα συστήματος. 7. Επανεγκαταστήστε τα εξαρτήματα που αφαιρέσατε. Για να ολοκληρώσετε την αντικατάσταση, ανατρέξτε στην ενότητα «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 56. Αντικατάσταση του μπροστινού ανεμιστήρα Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. 1. Αφαιρέστε το κάλυμμα του υπολογιστή. Ανατρέξτε στην ενότητα «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα Αφαιρέστε την πρόσοψη του υπολογιστή. Ανατρέξτε στην ενότητα «Αντικατάσταση της μπροστινής στεφάνης» στη σελίδα 15. Κεφάλαιο 4. Αντικατάσταση υλικού 41

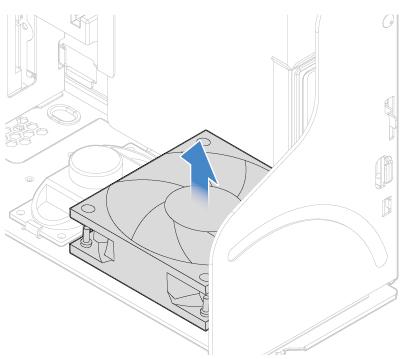

46 3. Τραβήξτε προς τα επάνω το τμήμα τοποθέτησης μονάδων. Ανατρέξτε στην ενότητα «Πίεση του συγκροτήματος θήκης μονάδας προς τα επάνω και προς τα κάτω» στη σελίδα Αποσυνδέστε το καλώδιο του μπροστινού ανεμιστήρα από την πλακέτα συστήματος. 5. Αντικαταστήστε τον μπροστινό ανεμιστήρα. Σχήμα 63. Αφαίρεση του μπροστινού ανεμιστήρα Σχήμα 64. Εγκατάσταση του μπροστινού ανεμιστήρα 6. Συνδέστε το καλώδιο του νέου μπροστινού ανεμιστήρα στην πλακέτα του συστήματος. 7. Επανεγκαταστήστε τα εξαρτήματα που αφαιρέσατε. Για να ολοκληρώσετε την αντικατάσταση, ανατρέξτε στην ενότητα «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 56. Αντικατάσταση των κεραιών Wi-Fi Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. 42 V530-15ICB Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

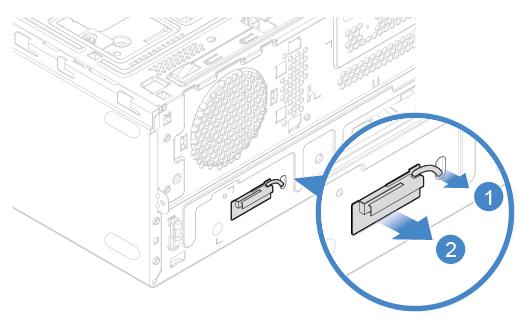

47 1. Αφαιρέστε το κάλυμμα του υπολογιστή. Ανατρέξτε στην ενότητα «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα Αφαιρέστε την πρόσοψη του υπολογιστή. Ανατρέξτε στην ενότητα «Αντικατάσταση της μπροστινής στεφάνης» στη σελίδα Αποσυνδέστε τα καλώδια της κεραίας Wi-Fi από την κάρτα Wi-Fi. Ανατρέξτε στην ενότητα «Αντικατάσταση της κάρτας Wi-Fi» στη σελίδα Συμβουλευτείτε τα ακόλουθα, για να αντικαταστήσετε τις κεραίες Wi-Fi. Μπροστινή κεραία Wi-Fi Σχήμα 65. Αφαίρεση της μπροστινής κεραίας Wi-Fi Σχήμα 66. Εγκατάσταση της μπροστινής κεραίας Wi-Fi Πίσω κεραία Wi-Fi Κεφάλαιο 4. Αντικατάσταση υλικού 43

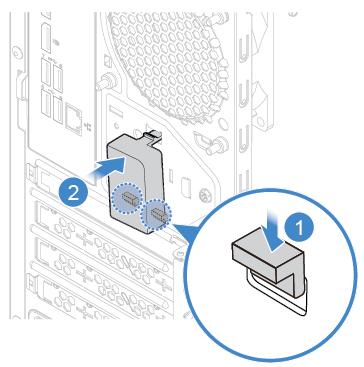

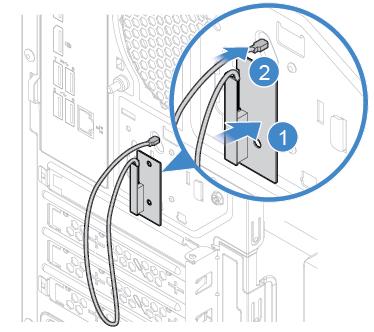

48 Σχήμα 67. Αφαίρεση του καλύμματος της πίσω κεραίας Wi-Fi Σχήμα 68. Αφαίρεση της πίσω κεραίας Wi-Fi Σχήμα 69. Εγκατάσταση της πίσω κεραίας Wi-Fi 44 V530-15ICB Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

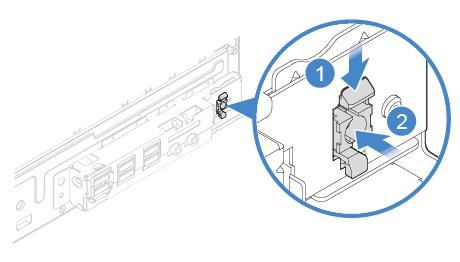

49 Σχήμα 70. Εγκατάσταση του καλύμματος της πίσω κεραίας Wi-Fi 5. Συνδέστε τα καλώδια της νέας κεραίας Wi-Fi στην κάρτας Wi-Fi. 6. Επανεγκαταστήστε τα εξαρτήματα που αφαιρέσατε. Για να ολοκληρώσετε την αντικατάσταση, ανατρέξτε στην ενότητα «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 56. Αντικατάσταση της πλακέτας κουμπιού λειτουργίας Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. 1. Αφαιρέστε το κάλυμμα του υπολογιστή. Ανατρέξτε στην ενότητα «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα Αφαιρέστε την πρόσοψη του υπολογιστή. Ανατρέξτε στην ενότητα «Αντικατάσταση της μπροστινής στεφάνης» στη σελίδα Αποσυνδέστε το καλώδιο της πλακέτας κουμπιού λειτουργίας από την πλακέτα συστήματος. 4. Αντικαταστήστε την πλακέτα κουμπιού λειτουργίας. Σχήμα 71. Πίεση των γλωττίδων Κεφάλαιο 4. Αντικατάσταση υλικού 45

50 Σχήμα 72. Περιστροφή του τμήματος τοποθέτησης μονάδων προς τα επάνω Σχήμα 73. Αφαίρεση της πλακέτας κουμπιού λειτουργίας 46 V530-15ICB Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

51 Σχήμα 74. Εγκατάσταση της πλακέτας κουμπιού λειτουργίας Σχήμα 75. Σπρώξιμο του τμήματος τοποθέτησης μονάδων προς τα κάτω 5. Συνδέστε το καλώδιο της καινούριας πλακέτας κουμπιού λειτουργίας στην πλακέτα συστήματος. 6. Επανεγκαταστήστε τα εξαρτήματα που αφαιρέσατε. Για να ολοκληρώσετε την αντικατάσταση, ανατρέξτε στην ενότητα «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 56. Αντικατάσταση της μονάδας ανάγνωσης κάρτας Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. Κεφάλαιο 4. Αντικατάσταση υλικού 47

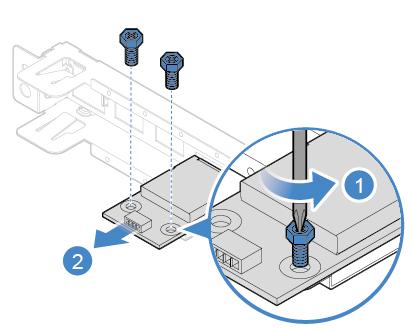

52 1. Αφαιρέστε το κάλυμμα του υπολογιστή. Ανατρέξτε στην ενότητα «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα Αφαιρέστε την πρόσοψη του υπολογιστή. Ανατρέξτε στην ενότητα «Αντικατάσταση της μπροστινής στεφάνης» στη σελίδα Αφαιρέστε την πλακέτα κουμπιού λειτουργίας. Ανατρέξτε στην ενότητα «Αντικατάσταση της πλακέτας κουμπιού λειτουργίας» στη σελίδα Αποσυνδέστε το καλώδιο της μονάδας ανάγνωσης κάρτας από την πλακέτα συστήματος. 5. Αντικαταστήστε τη μονάδα ανάγνωσης κάρτας. Σχήμα 76. Αφαίρεση του μπροστινού πλαισίου I/O Σχήμα 77. Αφαίρεση της μονάδας ανάγνωσης κάρτας 48 V530-15ICB Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

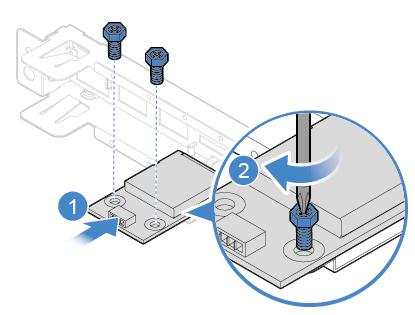

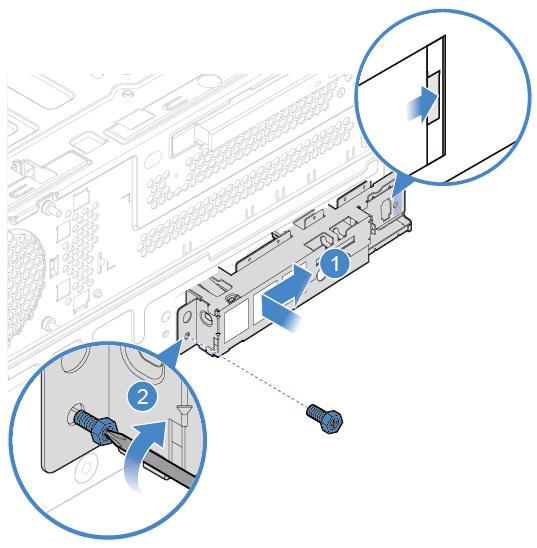

53 Σχήμα 78. Εγκατάσταση της μονάδας ανάγνωσης κάρτας Σχήμα 79. Εγκατάσταση του μπροστινού πλαισίου I/O 6. Συνδέστε το καλώδιο της καινούριας μονάδας ανάγνωσης κάρτας στην πλακέτα συστήματος. 7. Επανεγκαταστήστε τα εξαρτήματα που αφαιρέσατε. Για να ολοκληρώσετε την αντικατάσταση, ανατρέξτε στην ενότητα «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 56. Αντικατάσταση του μικροεπεξεργαστή Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. Προφύλαξη: Κεφάλαιο 4. Αντικατάσταση υλικού 49

54 Η θερμοκρασία της ψύκτρας και του μικροεπεξεργαστή μπορεί να είναι πολύ υψηλή. Πριν ανοίξετε το κάλυμμα του υπολογιστή, απενεργοποιήστε τον και περιμένετε μερικά λεπτά μέχρι να μειωθεί η θερμοκρασία του. 1. Αφαιρέστε το κάλυμμα του υπολογιστή. Ανατρέξτε στην ενότητα «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα Αφαιρέστε την πρόσοψη του υπολογιστή. Ανατρέξτε στην ενότητα «Αντικατάσταση της μπροστινής στεφάνης» στη σελίδα Τραβήξτε προς τα επάνω το τμήμα τοποθέτησης μονάδων. Ανατρέξτε στην ενότητα «Πίεση του συγκροτήματος θήκης μονάδας προς τα επάνω και προς τα κάτω» στη σελίδα Αφαιρέστε τη μονάδα ψύκτρας και ανεμιστήρα. Ανατρέξτε στην ενότητα «Αντικατάσταση της μονάδας ψύκτρας και ανεμιστήρα» στη σελίδα Σημειώστε τη δρομολόγηση και τις συνδέσεις των καλωδίων και, στη συνέχεια, αποσυνδέστε όλα τα καλώδια από την πλακέτα συστήματος. Ανατρέξτε στην ενότητα «Πλακέτα συστήματος» στη σελίδα Αντικαταστήστε το μικροεπεξεργαστή. Σημειώσεις: Ο μικροεπεξεργαστής και η υποδοχή που απεικονίζονται εδώ μπορεί να έχουν διαφορετική εμφάνιση από το μικροεπεξεργαστή και την υποδοχή στο δικό σας υπολογιστή. Αγγίξτε μόνο τις άκρες του μικροεπεξεργαστή. Μην αγγίξετε τις χρυσές επαφές που βρίσκονται στο κάτω μέρος. Προσέξτε να μην πέσει κάποιο αντικείμενο ή υλικό μέσα στην υποδοχή του μικροεπεξεργαστή. Πρέπει να διατηρήσετε τις ακίδες στην υποδοχή όσο το δυνατόν πιο καθαρές. Σχήμα 80. Απελευθέρωση της λαβής 50 V530-15ICB Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

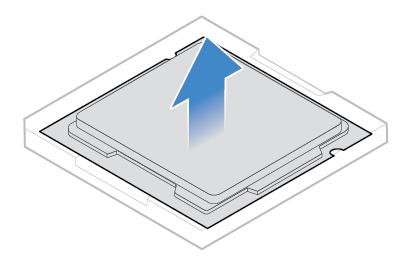

55 Σχήμα 81. Άνοιγμα του ελάσματος συγκράτησης Σχήμα 82. Αφαίρεση του μικροεπεξεργαστή Κεφάλαιο 4. Αντικατάσταση υλικού 51

56 Σχήμα 83. Εγκατάσταση του μικροεπεξεργαστή 52 V530-15ICB Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

57 Σχήμα 84. Κλείσιμο του ελάσματος συγκράτησης 7. Σχήμα 85. Ασφάλιση του ελάσματος συγκράτησης με τη λαβή 8. Δρομολογήστε όλα τα καλώδια που αποσυνδέσατε από την πλακέτα συστήματος και, στη συνέχεια, επανασυνδέστε τα στην πλακέτα συστήματος. 9. Επανεγκαταστήστε τα εξαρτήματα που αφαιρέσατε. Για να ολοκληρώσετε την αντικατάσταση, ανατρέξτε στην ενότητα «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 56. Κεφάλαιο 4. Αντικατάσταση υλικού 53

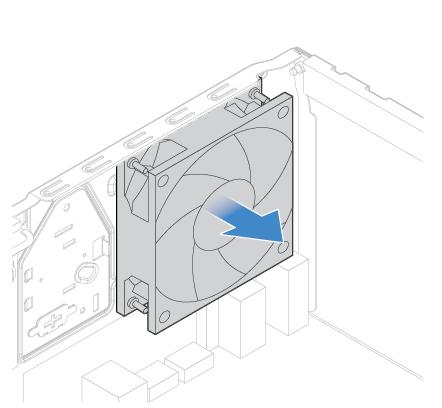

58 Αντικατάσταση του πίσω ανεμιστήρα Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. 1. Αφαιρέστε το κάλυμμα του υπολογιστή. Ανατρέξτε στην ενότητα «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα Αφαιρέστε την πρόσοψη του υπολογιστή. Ανατρέξτε στην ενότητα «Αντικατάσταση της μπροστινής στεφάνης» στη σελίδα Τραβήξτε προς τα επάνω το τμήμα τοποθέτησης μονάδων. Ανατρέξτε στην ενότητα «Πίεση του συγκροτήματος θήκης μονάδας προς τα επάνω και προς τα κάτω» στη σελίδα Αποσυνδέστε το καλώδιο του πίσω ανεμιστήρα από την πλακέτα του συστήματος. 5. Αντικαταστήστε τον πίσω ανεμιστήρα. Σχήμα 86. Αφαίρεση του πίσω ανεμιστήρα 54 V530-15ICB Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

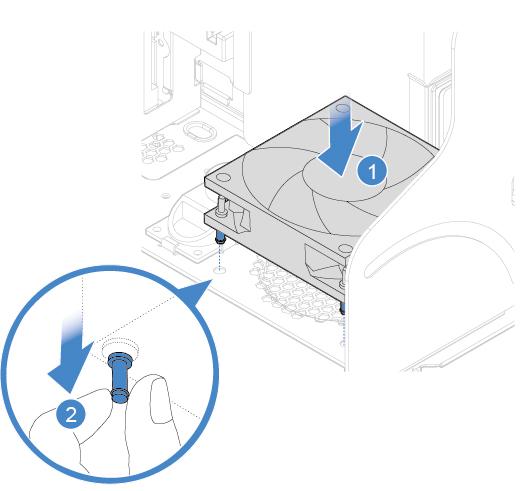

59 Σχήμα 87. Εγκατάσταση του πίσω ανεμιστήρα 6. Συνδέστε το καλώδιο του καινούριου πίσω ανεμιστήρα στην πλακέτα του συστήματος. 7. Επανεγκαταστήστε τα εξαρτήματα που αφαιρέσατε. Για να ολοκληρώσετε την αντικατάσταση, ανατρέξτε στην ενότητα «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 56. Αντικατάσταση της πλακέτας συστήματος Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. 1. Αφαιρέστε το κάλυμμα του υπολογιστή. Ανατρέξτε στην ενότητα «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα Αφαιρέστε την πρόσοψη του υπολογιστή. Ανατρέξτε στην ενότητα «Αντικατάσταση της μπροστινής στεφάνης» στη σελίδα Αφαιρέστε το μπροστινό πλαίσιο I/O και τη μονάδα ανάγνωσης κάρτας. Ανατρέξτε στην ενότητα «Αντικατάσταση της μονάδας ανάγνωσης κάρτας» στη σελίδα Τραβήξτε προς τα επάνω το τμήμα τοποθέτησης μονάδων. Ανατρέξτε στην ενότητα «Πίεση του συγκροτήματος θήκης μονάδας προς τα επάνω και προς τα κάτω» στη σελίδα Αφαιρέστε όλες τις μονάδες μνήμης. Ανατρέξτε στην ενότητα «Αντικατάσταση μονάδας μνήμης» στη σελίδα Αφαιρέστε τη μονάδα ψύκτρας και ανεμιστήρα. Ανατρέξτε στην ενότητα «Αντικατάσταση της μονάδας ψύκτρας και ανεμιστήρα» στη σελίδα Αφαιρέστε τον μικροεπεξεργαστή. Ανατρέξτε στην ενότητα «Αντικατάσταση του μικροεπεξεργαστή» στη σελίδα Αφαιρέστε όλες τις κάρτες PCI Express. Ανατρέξτε στην ενότητα «Αντικατάσταση κάρτας PCI Express» στη σελίδα Αφαιρέστε την κάρτα Wi-Fi. Ανατρέξτε στην ενότητα «Αντικατάσταση της κάρτας Wi-Fi» στη σελίδα Αφαιρέστε τη μονάδα SSD M.2. Ανατρέξτε στην ενότητα «Αντικατάσταση της μονάδας SSD M.2» στη σελίδα Σημειώστε τη δρομολόγηση και τις συνδέσεις των καλωδίων και, στη συνέχεια, αποσυνδέστε όλα τα καλώδια από την πλακέτα συστήματος. Ανατρέξτε στην ενότητα «Πλακέτα συστήματος» στη σελίδα 5. Κεφάλαιο 4. Αντικατάσταση υλικού 55
