3 Περιεχόμενα Κεφάλαιο 1. Επισκόπηση Μπροστινή πλευρά Πίσω πλευρά Πλακέτα συστήματος Ετικέτα τύπου υπολογιστή και μοντέλου Κεφάλαιο 2. Προδιαγραφές Κεφάλαιο 3. Κλείδωμα του υπολογιστή Τοποθέτηση μιας κλειδαριάς συρματόσχοινου τύπου Kensington Κεφάλαιο 4. Αντικατάσταση υλικού Πριν από την αντικατάσταση υλικού Παρουσίαση των μονάδων FRU (συμπεριλαμβανομένων των μονάδων CRU) Εντοπισμός των μονάδων FRU (συμπεριλαμβάνονται οι μονάδες CRU) Αντικατάσταση του πληκτρολογίου ή του ασύρματου πληκτρολογίου Αντικατάσταση του ποντικιού ή του ασύρματου ποντικιού Αντικατάσταση του μετασχηματιστή ρεύματος Αντικατάσταση της κατακόρυφης βάσης Αντικατάσταση του πλαισίου τοποθέτησης VESA Αντικατάσταση της θήκης του μετασχηματιστή ρεύματος Αφαίρεση του καλύμματος του υπολογιστή Αντικατάσταση της μονάδας αποθήκευσης για τα μοντέλα 10TF, 10TG, 10TH, 10TJ και 10TK Αντικατάσταση του καλωδίου της μονάδας αποθήκευσης για τα μοντέλα 10TF, 10TG, 10TH, 10TJ και 10TK Αντικατάσταση του ανεμιστήρα συστήματος για τα μοντέλα 10TF, 10TG, 10TH, 10TJ και 10TK Αντικατάσταση της ψύκτρας Αντικατάσταση του εσωτερικού ηχείου Αντικατάσταση της κάρτας Wi-Fi Αντικατάσταση των κεραιών Wi-Fi Αντικατάσταση της βάσης της κεραίας Αντικατάσταση της μπαταρίας σε σχήμα νομίσματος Αντικατάσταση του κάτω καλύμματος Αντικατάσταση της μονάδας μνήμης Αντικατάσταση της μονάδας αποθήκευσης M Αντικατάσταση της πλακέτας συστήματος και του πλαισίου Ολοκλήρωση της αντικατάστασης εξαρτημάτων.. 65 Παράρτημα A. Δηλώσεις Παράρτημα B. Εμπορικά σήματα Copyright Lenovo 2018 i

4 ii ThinkCentre M625q Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού εξοπλισμού

5 Κεφάλαιο 1. Επισκόπηση Σε αυτό το κεφάλαιο παρέχονται βασικές πληροφορίες που θα σας βοηθήσουν να εξοικειωθείτε με τον υπολογιστή σας. Μπροστινή πλευρά Σημείωση: Το μοντέλο του υπολογιστή σας ενδέχεται να διαφέρει ελαφρώς σε σχέση με την εικόνα. Σχήμα 1. Μπροστινή πλευρά 1 Ένδειξη λειτουργίας 2 Κουμπί λειτουργίας 3 Ένδειξη κατάστασης μονάδας αποθήκευσης 4 Υποδοχή μικροφώνου 5 Υποδοχή ακουστικών 6 Υποδοχή USB Υποδοχή Always On USB Φωτισμένη κόκκινη κουκκίδα 1 Ένδειξη λειτουργίας Copyright Lenovo

6 Αυτή η ένδειξη είναι αναμμένη, όταν ο υπολογιστής είναι ενεργοποιημένος. 2 Κουμπί λειτουργίας Χρησιμοποιείται για την ενεργοποίηση του υπολογιστή σας. Αν δεν μπορείτε να απενεργοποιήσετε τον υπολογιστή από το λειτουργικό σύστημα, πατήστε παρατεταμένα το κουμπί λειτουργίας για τουλάχιστον τέσσερα δευτερόλεπτα για να τον απενεργοποιήσετε. 3 Ένδειξη κατάστασης μονάδας αποθήκευσης Αυτή η ένδειξη είναι αναμμένη όταν η μονάδα αποθήκευσης βρίσκεται σε λειτουργία. 4 Υποδοχή μικροφώνου Χρησιμοποιείται για τη σύνδεση ενός μικροφώνου στον υπολογιστή σας. Μπορείτε να χρησιμοποιήσετε το μικρόφωνο, για να εγγράψετε ήχο ή να αλληλεπιδράσετε με τον υπολογιστή σας χρησιμοποιώντας λογισμικό αναγνώρισης ομιλίας. 5 Υποδοχή σετ ακουστικών Χρησιμοποιείται για τη σύνδεση ακουστικών ή σετ ακουστικών και μικροφώνου στον υπολογιστή σας. 6 Υποδοχή USB 3.0 Χρησιμοποιείται για τη σύνδεση μιας συσκευής συμβατής με USB, όπως ενός πληκτρολογίου, ενός ποντικιού, ενός σαρωτή, ενός εκτυπωτή ή μιας συσκευής PDA USB. Για τη βέλτιστη μεταφορά δεδομένων, συνδέστε μια συσκευή USB 3.0 σε υποδοχή USB 3.0 αντί για υποδοχή USB Υποδοχή Always On USB 3.0 Χρησιμοποιείται για τη σύνδεση μιας συσκευής που απαιτεί υποδοχή USB 2.0 ή USB 3.0, όπως ενός πληκτρολογίου, ενός ποντικιού, ενός σαρωτή, ενός εκτυπωτή ή μιας συσκευής PDA (προσωπικός ψηφιακός βοηθός). Με τον μετασχηματιστή ρεύματος συνδεδεμένο, μπορείτε να φορτίζετε την αυτόματα εντοπισμένη συσκευή, ακόμη κι όταν ο υπολογιστής είναι σε κατάσταση αδρανοποίησης ή απενεργοποιημένος. 8 Φωτισμένη κόκκινη κουκκίδα Αυτή η ένδειξη είναι αναμμένη, όταν ο υπολογιστής είναι ενεργοποιημένος. Πίσω πλευρά Σημείωση: Το μοντέλο του υπολογιστή σας ενδέχεται να διαφέρει ελαφρώς σε σχέση με την εικόνα. 2 ThinkCentre M625q Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού εξοπλισμού

7 Σχήμα 2. Πίσω πλευρά 1 Προαιρετική υποδοχή 1 2 Προαιρετική υποδοχή 2 3 Υποδοχή κλειδαριάς ασφαλείας 4 Υποδοχή κεραίας Wi-Fi 5 Υποδοχή Ethernet 6 Υποδοχές USB Υποδοχή USB Υποδοχή DisplayPort 9 Υποδοχή USB Υποδοχή DisplayPort 11 Υποδοχή μετασχηματιστή ρεύματος 1 Προαιρετική υποδοχή 1 Ανάλογα με το μοντέλο του υπολογιστή, η υποδοχή ενδέχεται να διαφέρει. 2 Προαιρετική υποδοχή 2 Ανάλογα με το μοντέλο του υπολογιστή, η υποδοχή ενδέχεται να διαφέρει. 3 Υποδοχή κλειδαριάς ασφάλειας Χρησιμοποιείται για την ασφάλιση μιας κλειδαριάς συρματόσχοινου τύπου Kensington. Κεφάλαιο 1. Επισκόπηση 3

8 4 Υποδοχή κεραίας Wi-Fi Χρησιμοποιείται για την εγκατάσταση της υποδοχής της πίσω κεραίας Wi-Fi που διατίθεται μόνο σε ορισμένα μοντέλα. Η πίσω κεραία Wi-Fi εγκαθίσταται στην υποδοχή καλωδίου της πίσω κεραίας Wi-Fi. 5 Υποδοχή Ethernet Χρησιμοποιείται για τη σύνδεση ενός καλωδίου Ethernet για πρόσβαση στο δίκτυο. 6 Υποδοχή USB 2.0 Χρησιμοποιείται για τη σύνδεση μιας συσκευής συμβατής με USB. Για βέλτιστη μεταφορά δεδομένων, συνδέστε μια συσκευή USB 2.0 σε μια υποδοχή USB Υποδοχή USB 2.0 Χρησιμοποιείται για τη σύνδεση μιας συσκευής συμβατής με USB. Για βέλτιστη μεταφορά δεδομένων, συνδέστε μια συσκευή USB 2.0 σε μια υποδοχή USB Υποδοχή DisplayPort Χρησιμοποιείται για την αποστολή σημάτων ήχου και εικόνας από τον υπολογιστή σε μια άλλη συσκευή ήχου ή εικόνας, π.χ. μια οθόνη υψηλών επιδόσεων. 9 Υποδοχή USB 3.0 Χρησιμοποιείται για τη σύνδεση μιας συσκευής συμβατής με USB. Για τη βέλτιστη μεταφορά δεδομένων, συνδέστε μια συσκευή USB 3.0 σε υποδοχή USB 3.0 αντί για υποδοχή USB Υποδοχή DisplayPort Χρησιμοποιείται για την αποστολή σημάτων ήχου και εικόνας από τον υπολογιστή σε μια άλλη συσκευή ήχου ή εικόνας, π.χ. μια οθόνη υψηλών επιδόσεων. 11 Υποδοχή μετασχηματιστή ρεύματος Χρησιμοποιείται για τη σύνδεση του μετασχηματιστή ρεύματος στον υπολογιστή σας για παροχή ρεύματος. Πλακέτα συστήματος Σημείωση: Ανατρέξτε στις ενότητες «Μπροστινή πλευρά» στη σελίδα 1 και «Πίσω πλευρά» στη σελίδα 2 για επιπλέον περιγραφές εξαρτημάτων. 4 ThinkCentre M625q Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού εξοπλισμού

9 Σχήμα 3. Πλακέτα συστήματος Κεφάλαιο 1. Επισκόπηση 5

10 1 Σειριακή υποδοχή 1 2 Σειριακή υποδοχή 2 3 Υποδοχή USB Υποδοχή DisplayPort 5 Υποδοχή ανεμιστήρα συστήματος 6 Μπαταρία σε σχήμα νομίσματος 7 Υποδοχή κάρτας Wi-Fi M.2 8 Υποδοχή μονάδας αποθήκευσης 9 Υποδοχή εσωτερικού ηχείου 10 Υποδοχή μονάδας αποθήκευσης M.2 11 Υποδοχή μνήμης Ετικέτα τύπου υπολογιστή και μοντέλου Η ετικέτα τύπου και μοντέλου υπολογιστή προσδιορίζει τον υπολογιστή. Όταν επικοινωνείτε με τη Lenovo για βοήθεια, οι πληροφορίες ετικέτας τύπου και μοντέλου υπολογιστή βοηθά τους τεχνικούς υποστήριξης να προσδιορίσουν τον υπολογιστή και να παρέχουν ταχύτερες υπηρεσίες. Η ετικέτα τύπου και μοντέλου υπολογιστή είναι κολλημένη στο επάνω μέρος του υπολογιστή, όπως υποδεικνύεται. Σχήμα 4. Ετικέτα τύπου υπολογιστή και μοντέλου 6 ThinkCentre M625q Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού εξοπλισμού

11 Κεφάλαιο 2. Προδιαγραφές Τροφοδοτικό Τροφοδοτικό 65 Watt με αυτόματο εντοπισμό τάσης Μονάδες αποθήκευσης μονάδα αποθήκευσης 2,5 ιντσών Μονάδα αποθήκευσης M.2 Χαρακτηριστικά βίντεο Η ενσωματωμένη κάρτα γραφικών υποστηρίζει τα εξής: Υποδοχή DisplayPort Χαρακτηριστικά ήχου Η ενσωματωμένη κάρτα ήχου υποστηρίζει τα εξής: Υποδοχή ακουστικών Εσωτερικό ηχείο Υποδοχές εισόδου/εξόδου (I/O) Υποδοχές ήχου (σετ ακουστικών και μικρόφωνο) Υποδοχή DisplayPort Υποδοχή Ethernet Σειριακή υποδοχή (προαιρετική) Υποδοχή USB Type-C (προαιρετική) Υποδοχή USB Υποδοχή VGA (προαιρετική) Δυνατότητες δικτύου Ethernet LAN Ασύρματο LAN (προαιρετική) Bluetooth (προαιρετική) Φυσικές διαστάσεις Πλάτος: 35 mm Ύψος: 183 mm Βάθος: 179 mm Βάρος (χωρίς τη συσκευασία) Με τον μέγιστο αρχικό εξοπλισμό: 1,1 kg Copyright Lenovo

12 8 ThinkCentre M625q Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού εξοπλισμού

13 Κεφάλαιο 3. Κλείδωμα του υπολογιστή Σε αυτό το κεφάλαιο παρέχονται οδηγίες σχετικά με το πώς θα κλειδώσετε τον υπολογιστή σας με τις συσκευές κλειδώματος ώστε να παραμένει ασφαλής. Τοποθέτηση μιας κλειδαριάς συρματόσχοινου τύπου Kensington Μπορείτε να χρησιμοποιήσετε μια κλειδαριά συρματόσχοινου τύπου Kensington, για να ασφαλίσετε τον υπολογιστή σας σε ένα γραφείο, ένα τραπέζι ή ένα άλλο βαρύ έπιπλο. Η κλειδαριά συρματόσχοινου συνδέεται στην υποδοχή της κλειδαριάς ασφαλείας στο πίσω μέρος του υπολογιστή σας. Ανάλογα με τον επιλεγμένο τύπο, ο χειρισμός της κλειδαριάς συρματόσχοινου μπορεί να πραγματοποιηθεί με ένα κλειδί ή με συνδυασμό. Με την κλειδαριά συρματόσχοινου κλειδώνονται επίσης τα κουμπιά που χρησιμοποιούνται για το άνοιγμα του καλύμματος του υπολογιστή. Πρόκειται για τον ίδιο τύπο κλειδαριάς που χρησιμοποιείται για την ασφάλιση φορητών υπολογιστών. Μπορείτε να παραγγείλετε μια κλειδαριά συρματόσχοινου απευθείας από τη Lenovo αναζητώντας τη λέξη Kensington στη διεύθυνση: Σχήμα 5. Τοποθέτηση μιας κλειδαριάς συρματόσχοινου τύπου Kensington Copyright Lenovo

14 10 ThinkCentre M625q Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού εξοπλισμού

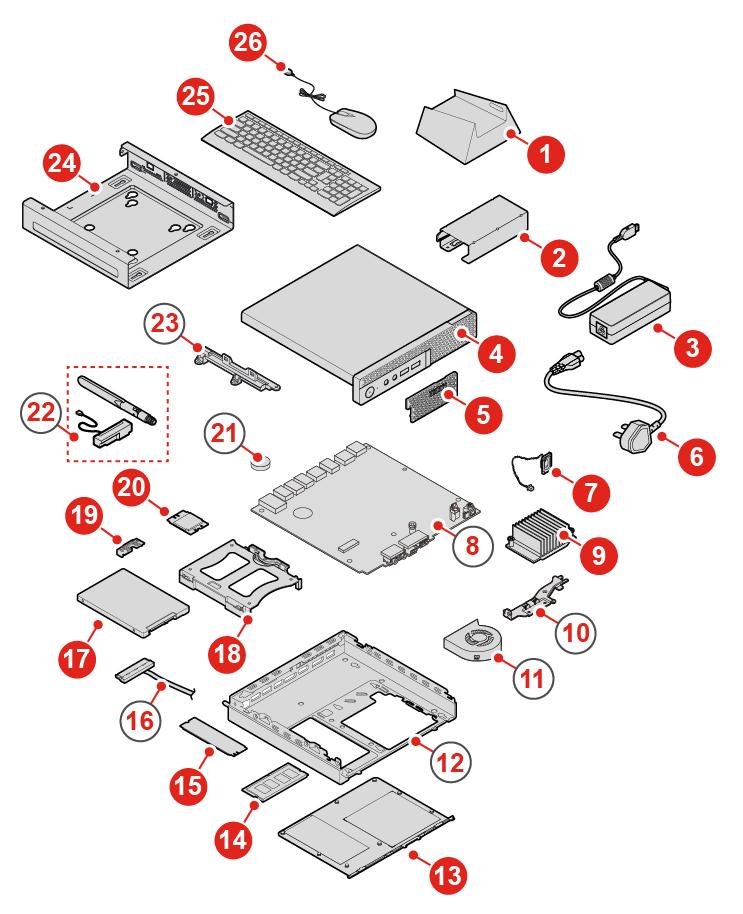

15 Κεφάλαιο 4. Αντικατάσταση υλικού Σε αυτό το κεφάλαιο παρέχονται οδηγίες σχετικά με την αντικατάσταση υλικού του υπολογιστή σας. Πριν από την αντικατάσταση υλικού Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε αυτή την ενότητα και τον Οδηγός σημαντικών πληροφοριών για το προϊόν. Σημειώσεις πριν από την αντικατάσταση υλικού Χρησιμοποιήστε μόνο εξαρτήματα υπολογιστών που παρέχονται από τη Lenovo. Για να εγκαταστήσετε ή να αντικαταστήσετε μια προαιρετική συσκευή, ακολουθήστε τις κατάλληλες οδηγίες που περιγράφονται σε αυτό το εγχειρίδιο, καθώς και τις οδηγίες που παρέχονται με την προαιρετική συσκευή. Στις περισσότερες περιοχές του κόσμου, η Lenovo απαιτεί την επιστροφή των ελαττωματικών μονάδων CRU. Σχετικές πληροφορίες θα λάβετε μαζί με τη μονάδα CRU ή λίγες μέρες μετά την παραλαβή της μονάδας CRU. Χειρισμός συσκευών ευαίσθητων στον στατικό ηλεκτρισμό Μην ανοίξετε τη συσκευασία προστασίας από στατικό ηλεκτρισμό η οποία περιέχει το νέο εξάρτημα μέχρι να αφαιρέσετε το ελαττωματικό εξάρτημα και να είστε έτοιμοι να εγκαταστήσετε το νέο εξάρτημα. Ο στατικός ηλεκτρισμός, παρότι είναι ακίνδυνος για τους ανθρώπους, μπορεί να προκαλέσει σοβαρές βλάβες στα λειτουργικά μέρη και τις προαιρετικές συσκευές του υπολογιστή. Όταν μεταχειρίζεστε προαιρετικά εξαρτήματα και άλλα λειτουργικά μέρη του υπολογιστή, να λαμβάνετε τις ακόλουθες προφυλάξεις για να αποφύγετε την πρόκληση ζημιάς από στατικό ηλεκτρισμό: Περιορίστε τις κινήσεις σας. Οι κινήσεις μπορούν να προκαλέσουν τη συσσώρευση στατικού ηλεκτρισμού γύρω σας. Να χειρίζεστε πάντα με προσοχή τα προαιρετικά εξαρτήματα και άλλα λειτουργικά μέρη του υπολογιστή. Να πιάνετε τις κάρτες PCI/PCIe, τις μονάδες μνήμης, τις πλακέτες συστήματος και τους μικροεπεξεργαστές από τις άκρες. Ποτέ μην αγγίζετε εκτεθειμένα κυκλώματα. Μην αφήνετε άλλους να αγγίζουν τα προαιρετικά εξαρτήματα και άλλα λειτουργικά μέρη. Αγγίξτε τη συσκευασία προστασίας από στατικό ηλεκτρισμό σε ένα μεταλλικό κάλυμμα θύρας ή σε άλλη άβαφη μεταλλική επιφάνεια του υπολογιστή για τουλάχιστον δύο δευτερόλεπτα. Με τον τρόπο αυτό μειώνεται ο στατικός ηλεκτρισμός από τη συσκευασία και το σώμα σας πριν από την εγκατάσταση ή την αντικατάσταση ενός νέου εξαρτήματος. Αν είναι δυνατό, αφαιρέστε το νέο εξάρτημα από τη συσκευασία προστασίας από στατικό ηλεκτρισμό και εγκαταστήστε το αμέσως στον υπολογιστή χωρίς να το ακουμπήσετε πουθενά. Αν αυτό δεν είναι δυνατό, τοποθετήστε τη συσκευασία προστασίας από στατικό ηλεκτρισμό σε μια λεία, επίπεδη επιφάνεια και τοποθετήστε το εξάρτημα πάνω στη συσκευασία. Μην τοποθετήσετε το εξάρτημα επάνω στο κάλυμμα του υπολογιστή ή σε άλλη μεταλλική επιφάνεια. Παρουσίαση των μονάδων FRU (συμπεριλαμβανομένων των μονάδων CRU) Οι μονάδες αντικαθιστώμενες στις εγκαταστάσεις του πελάτη (FRU) είναι εξαρτήματα υπολογιστών τα οποία μπορούν να αναβαθμιστούν ή να αντικατασταθούν από εξειδικευμένο τεχνικό. Στις μονάδες FRU Copyright Lenovo

16 περιλαμβάνονται όλες οι μονάδες CRU. Για λεπτομερείς πληροφορίες σχετικά με τις μονάδες FRU, όπως οι κωδικοί των μονάδων FRU και τα υποστηριζόμενα μοντέλα υπολογιστή, μεταβείτε στον δικτυακό τόπο: Οι μονάδες αντικαθιστώμενες από τον πελάτη (Customer Replaceable Units - μονάδες CRU) είναι εξαρτήματα υπολογιστών τα οποία μπορούν να αναβαθμιστούν ή να αντικατασταθούν από τον χρήστη. Μονάδες CRU αυτοεξυπηρέτησης: Μπορείτε εύκολα να εγκαταστήσετε μονάδες CRU αυτοεξυπηρέτησης. Αυτές οι μονάδες CRU ενδέχεται να είναι αυτόνομες, να ασφαλίζονται με λαβή ή να ασφαλίζονται με όχι περισσότερες από δύο βίδες. Παραδείγματα μονάδων CRU αυτοεξυπηρέτησης είναι το πληκτρολόγιο, το ποντίκι, οποιαδήποτε συσκευή USB. Είστε υπεύθυνοι για την αντικατάσταση όλων των μονάδων CRU αυτοεξυπηρέτησης. Μονάδες CRU προαιρετικής εξυπηρέτησης: Για τον χειρισμό των μονάδων CRU προαιρετικής εξυπηρέτησης απαιτούνται κάποιες τεχνικές δεξιότητες και απλά εργαλεία (όπως κατσαβίδι). Αυτές οι μονάδες CRU είναι μεμονωμένα εξαρτήματα στο εσωτερικό του υπολογιστή. Συνήθως προστατεύονται με ένα κάλυμμα πρόσβασης που ασφαλίζει με περισσότερες από δύο βίδες. Για να αποκτήσετε πρόσβαση στη συγκεκριμένη μονάδα CRU απαιτείται αφαίρεση των βιδών και του πλαισίου. Οι μονάδες CRU προαιρετικής εξυπηρέτησης μπορούν να αφαιρεθούν και να εγκατασταθούν από τους χρήστες ή, στη διάρκεια της περιόδου εγγύησης, από έναν τεχνικό σέρβις της Lenovo. Πριν από την αντικατάσταση μονάδων FRU Πριν από την αντικατάσταση οποιασδήποτε μονάδας FRU, διαβάστε τα εξής: Μόνο πιστοποιημένο και καταρτισμένο προσωπικό μπορεί να επισκευάσει τον υπολογιστή. Πριν από την αντικατάσταση μιας μονάδας FRU, διαβάστε ολόκληρη την ενότητα για την αντικατάσταση του εξαρτήματος. Να είστε εξαιρετικά προσεκτικοί στη διάρκεια των εργασιών εγγραφής όπως αντιγραφή, αποθήκευση ή διαμόρφωση. Ενδέχεται να έχει αλλάξει η σειρά των μονάδων του υπολογιστή όπου εκτελείτε εργασίες σέρβις. Αν επιλέξετε εσφαλμένη μονάδα, ενδέχεται να γίνει αντικατάσταση δεδομένων ή προγραμμάτων. Αντικαταστήστε τη μονάδα FRU με μια άλλη μονάδα FRU του κατάλληλου μοντέλου. Κατά την αντικατάσταση μιας μονάδας FRU, βεβαιωθείτε ότι το μοντέλο του μηχανήματος και ο κωδικός εξαρτήματος FRU είναι σωστά. Μια μονάδα FRU δεν θα πρέπει να αντικαθίσταται λόγω μεμονωμένου σφάλματος που δεν μπορεί να αναπαραχθεί. Μεμονωμένα σφάλματα ενδέχεται να παρουσιαστούν για διαφόρους λόγους που δεν σχετίζονται με κάποιο ελάττωμα υλικού, όπως κοσμική ακτινοβολία, ηλεκτροστατική εκκένωση ή σφάλματα λογισμικού. Αντικαταστήστε μια μονάδα FRU μόνο αν παρουσιαστεί πρόβλημα. Αν υποπτεύεστε ότι μια μονάδα FRU είναι ελαττωματική, εκκαθαρίστε το αρχείο καταγραφής σφαλμάτων και εκτελέστε ξανά τον έλεγχο. Αν δεν παρουσιαστεί ξανά το σφάλμα, μην αντικαταστήσετε τη μονάδα FRU. Αντικαταστήστε μόνο μια ελαττωματική μονάδα FRU. 12 ThinkCentre M625q Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού εξοπλισμού

17 Εντοπισμός των μονάδων FRU (συμπεριλαμβάνονται οι μονάδες CRU) Εντοπισμός μονάδων FRU (συμπεριλαμβανομένων των μονάδων CRU) για τα μοντέλα 10TF, 10TG, 10TH, 10TJ και 10TK Σχήμα 6. Εντοπισμός των μονάδων FRU (συμπεριλαμβάνονται οι μονάδες CRU) Σημειώσεις: Ορισμένα από τα εξαρτήματα είναι προαιρετικά. Για να αντικαταστήσετε ένα εξάρτημα που δεν περιλαμβάνεται στην παρακάτω λίστα, απευθυνθείτε σε έναν τεχνικό σέρβις της Lenovo. Για μια λίστα με τους αριθμούς τηλεφώνων του τμήματος Υποστήριξης της Lenovo, επισκεφθείτε τον δικτυακό τόπο: Κεφάλαιο 4. Αντικατάσταση υλικού 13

18 Κωδικός Περιγραφή μονάδας FRU Μονάδα CRU αυτοεξυπηρέτησης Μονάδα CRU προαιρετικής εξυπηρέτησης 1 Κατακόρυφη βάση Ναι Όχι 2 Θήκη του μετασχηματιστή ρεύματος Ναι Όχι 3 Μετασχηματιστής ρεύματος Ναι Όχι 4 Κάλυμμα υπολογιστή Ναι Όχι 5 Προστατευτικό σκόνης Ναι Όχι 6 Καλώδιο ρεύματος Ναι Όχι 7 Εσωτερικό ηχείο Ναι Όχι 8 Πλακέτα συστήματος Όχι Όχι 9 Ψύκτρα Όχι Ναι 10 Πλαίσιο κεραίας Όχι Όχι 11 Ανεμιστήρας συστήματος Όχι Όχι 12 Περίβλημα Όχι Όχι 13 Κάτω κάλυμμα Ναι Όχι 14 Μονάδα μνήμης Ναι Όχι 15 Μονάδα αποθήκευσης M.2 Ναι Όχι 16 Καλώδιο μονάδας αποθήκευσης Όχι Όχι 17 Μονάδα αποθήκευσης Όχι Ναι 18 Πλαίσιο μονάδας αποθήκευσης Όχι Ναι 19 Θωράκιση κάρτας Wi-Fi Όχι Ναι 20 Κάρτα Wi-Fi Όχι Ναι 21 Μπαταρία σε σχήμα νομίσματος Όχι Όχι 22 Κεραίες Wi-Fi Όχι Όχι 23 Πλαίσιο συναρμολόγησης μονάδας αποθήκευσης Όχι Όχι 24 Πλαίσιο τοποθέτησης VESA Ναι Όχι 25 Πληκτρολόγιο ή ασύρματο πληκτρολόγιο Ναι Όχι 26 Ποντίκι ή ασύρματο ποντίκι Ναι Όχι 14 ThinkCentre M625q Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού εξοπλισμού

19 Εντοπισμός μονάδων FRU (συμπεριλαμβανομένων των μονάδων CRU) για τα μοντέλα 10TL, 10UY, 10V0, 10V1 και 10V2 Σχήμα 7. Εντοπισμός των μονάδων FRU (συμπεριλαμβάνονται οι μονάδες CRU) Σημειώσεις: Ορισμένα από τα εξαρτήματα είναι προαιρετικά. Για να αντικαταστήσετε ένα εξάρτημα που δεν περιλαμβάνεται στην παρακάτω λίστα, απευθυνθείτε σε έναν τεχνικό σέρβις της Lenovo. Για μια λίστα με τους αριθμούς τηλεφώνων του τμήματος Υποστήριξης της Lenovo, μεταβείτε στον δικτυακό τόπο: Κεφάλαιο 4. Αντικατάσταση υλικού 15

20 Κωδικός Περιγραφή μονάδας FRU Μονάδα CRU αυτοεξυπηρέτησης Μονάδα CRU προαιρετικής εξυπηρέτησης 1 Κατακόρυφη βάση Ναι Όχι 2 Θήκη του μετασχηματιστή ρεύματος Ναι Όχι 3 Μετασχηματιστής ρεύματος Ναι Όχι 4 Κάλυμμα υπολογιστή Ναι Όχι 5 Εσωτερικό ηχείο Ναι Όχι 6 Καλώδιο ρεύματος Ναι Όχι 7 Πλακέτα συστήματος Όχι Όχι 8 Πλαίσιο κεραίας Όχι Όχι 9 Ψύκτρα Όχι Ναι 10 Περίβλημα Όχι Όχι 11 Κάτω κάλυμμα Ναι Όχι 12 Μονάδα μνήμης Ναι Όχι 13 Μονάδα αποθήκευσης M.2 Ναι Όχι 14 Θωράκιση κάρτας Wi-Fi Όχι Ναι 15 Κάρτα Wi-Fi Όχι Ναι 16 Κεραίες Wi-Fi Όχι Όχι 17 Μπαταρία σε σχήμα νομίσματος Όχι Όχι 18 πλαίσιο τοποθέτησης VESA Ναι Όχι 19 Πληκτρολόγιο ή ασύρματο πληκτρολόγιο Ναι Όχι 20 Ποντίκι ή ασύρματο ποντίκι Ναι Όχι Αντικατάσταση του πληκτρολογίου ή του ασύρματου πληκτρολογίου Σημείωση: Το ασύρματο πληκτρολόγιο είναι διαθέσιμο μόνο σε ορισμένα μοντέλα. Αντικατάσταση του πληκτρολογίου 1. Απενεργοποιήστε τον υπολογιστή και αποσυνδέστε όλα τα καλώδια ρεύματος από τις ηλεκτρικές πρίζες. 2. Αποσυνδέστε το καλώδιο του παλιού πληκτρολογίου από τον υπολογιστή. 3. Συνδέστε ένα καινούριο πληκτρολόγιο στην κατάλληλη υποδοχή του υπολογιστή. 16 ThinkCentre M625q Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού εξοπλισμού

21 Σχήμα 8. Αντικατάσταση του πληκτρολογίου Αντικατάσταση του ασύρματου πληκτρολογίου 1. Αφαιρέστε το παλιό ασύρματο πληκτρολόγιο. 2. Αφαιρέστε το νέο ασύρματο πληκτρολόγιο από τη συσκευασία. 3. Ανοίξτε το κάλυμμα της θήκης μπαταριών και τοποθετήστε δύο μπαταρίες AAA σύμφωνα με τις ενδείξεις πολικότητας. Σχήμα 9. Αντικατάσταση του ασύρματου πληκτρολογίου 4. Αφαιρέστε το κλειδί (dongle) USB από τη θήκη του πληκτρολογίου ή από τη θήκη του ασύρματου ποντικιού και συνδέστε το σε μια διαθέσιμη υποδοχή USB του υπολογιστή σας. 5. Κλείστε το κάλυμμα της θήκης. Το πληκτρολόγιο είναι έτοιμο για χρήση. Αντικατάσταση του ποντικιού ή του ασύρματου ποντικιού Σημείωση: Το ασύρματο ποντίκι είναι διαθέσιμο μόνο σε ορισμένα μοντέλα. Αντικατάσταση του ποντικιού 1. Απενεργοποιήστε τον υπολογιστή και αποσυνδέστε όλα τα καλώδια ρεύματος από τις ηλεκτρικές πρίζες. 2. Αποσυνδέστε το καλώδιο του παλιού ποντικιού από τον υπολογιστή. Κεφάλαιο 4. Αντικατάσταση υλικού 17

22 3. Συνδέστε ένα καινούριο ποντίκι στην κατάλληλη υποδοχή του υπολογιστή. Σχήμα 10. Αντικατάσταση του ποντικιού Αντικατάσταση του ασύρματου ποντικιού 1. Αποσυνδέστε το κλειδί (dongle) USB από τον υπολογιστή σας. Στη συνέχεια, αποσυνδέστε το παλιό ασύρματο ποντίκι. 2. Αφαιρέστε το νέο ασύρματο ποντίκι από τη συσκευασία. 3. Ανοίξτε το κάλυμμα της θήκης μπαταριών και τοποθετήστε δύο μπαταρίες AAA σύμφωνα με τις ενδείξεις πολικότητας. a. Ανοίξτε τη θήκη μπαταριών. Σχήμα 11. Άνοιγμα της θήκης μπαταριών b. Αφαιρέστε το dongle USB. 18 ThinkCentre M625q Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού εξοπλισμού

23 Σχήμα 12. Αφαίρεση του κλειδιού (dongle) USB c. Συνδέστε το dongle USB σε μια υποδοχή USB. Σχήμα 13. Σύνδεση του κλειδιού (dongle) USB σε μια υποδοχή USB d. Τοποθετήστε τις μπαταρίες του ποντικιού. Κεφάλαιο 4. Αντικατάσταση υλικού 19

24 Σχήμα 14. Τοποθέτηση των μπαταριών του ποντικιού e. Κλείστε το κάλυμμα της θήκης μπαταριών. Σχήμα 15. Κλείσιμο του καλύμματος της θήκης μπαταριών f. Μετακινήστε τον διακόπτη λειτουργίας στη θέση ενεργοποίησης. 20 ThinkCentre M625q Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού εξοπλισμού

25 Σχήμα 16. Μετακίνηση του διακόπτη λειτουργίας στη θέση ενεργοποίησης Σημειώσεις: Η πράσινη ένδειξη LED υποδεικνύει ότι το ποντίκι είναι έτοιμο προς χρήση. Η πορτοκαλί φωτεινή ένδειξη LED που αναβοσβήνει υποδεικνύει ότι η ισχύς της μπαταρίας είναι χαμηλή. Μετακινήστε το διακόπτη λειτουργίας στη θέση απενεργοποίησης όταν δεν χρησιμοποιείτε το ποντίκι, για να επεκτείνετε τη διάρκεια ζωής της μπαταρίας. Αφού αποσυνδέσετε το κλειδί (dongle) USB από τον υπολογιστή σας, αποθηκεύστε το στη θήκη του ασύρματου ποντικιού ή στη θήκη του ασύρματου πληκτρολογίου. Αντικατάσταση του μετασχηματιστή ρεύματος Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. 1. Αφαιρέστε τα μέσα αποθήκευσης από τις αντίστοιχες μονάδες και απενεργοποιήστε όλες τις συνδεδεμένες συσκευές και τον ίδιο τον υπολογιστή. 2. Αποσυνδέστε όλα τα καλώδια ρεύματος από τις ηλεκτρικές πρίζες και αποσυνδέστε όλα τα καλώδια που είναι συνδεδεμένα στον υπολογιστή. 3. Αντικαταστήστε το μετασχηματιστή ρεύματος. Σημείωση: Το δικό σας καλώδιο ρεύματος ενδέχεται να έχει διαφορετική εμφάνιση από το απεικονιζόμενο. a. Αφαιρέστε τον μετασχηματιστή ρεύματος. Κεφάλαιο 4. Αντικατάσταση υλικού 21

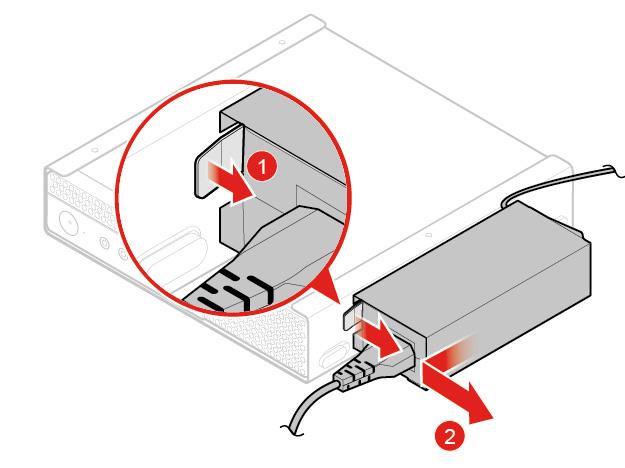

26 Σχήμα 17. Αφαίρεση του μετασχηματιστή ρεύματος b. Αφαιρέστε το καλώδιο ρεύματος. Σχήμα 18. Αφαίρεση του καλωδίου ρεύματος c. Εγκαταστήστε το καλώδιο ρεύματος. 22 ThinkCentre M625q Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού εξοπλισμού

27 Σχήμα 19. Εγκατάσταση του καλωδίου ρεύματος d. Εγκαταστήστε τον μετασχηματιστή ρεύματος. Σχήμα 20. Εγκατάσταση του μετασχηματιστή ρεύματος Κεφάλαιο 4. Αντικατάσταση υλικού 23

28 Αντικατάσταση της κατακόρυφης βάσης Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. 1. Αφαιρέστε τα μέσα αποθήκευσης από τις αντίστοιχες μονάδες και απενεργοποιήστε όλες τις συνδεδεμένες συσκευές και τον ίδιο τον υπολογιστή. 2. Αποσυνδέστε όλα τα καλώδια ρεύματος από τις ηλεκτρικές πρίζες και αποσυνδέστε όλα τα καλώδια που είναι συνδεδεμένα στον υπολογιστή. 3. Αντικαταστήστε την κατακόρυφη βάση. a. Αφαιρέστε την κατακόρυφη βάση. Σχήμα 21. Αφαίρεση της κατακόρυφης βάσης b. Εγκαταστήστε την κατακόρυφη βάση. 24 ThinkCentre M625q Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού εξοπλισμού

29 Σχήμα 22. Εγκατάσταση της κατακόρυφης βάσης Αντικατάσταση του πλαισίου τοποθέτησης VESA Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. 1. Αφαιρέστε τα μέσα αποθήκευσης από τις αντίστοιχες μονάδες και απενεργοποιήστε όλες τις συνδεδεμένες συσκευές και τον ίδιο τον υπολογιστή. 2. Αποσυνδέστε όλα τα καλώδια ρεύματος από τις ηλεκτρικές πρίζες και αποσυνδέστε όλα τα καλώδια που είναι συνδεδεμένα στον υπολογιστή. 3. Αντικαταστήστε το πλαίσιο τοποθέτησης VESA. a. Αφαιρέστε το πλαίσιο τοποθέτησης VESA. Κεφάλαιο 4. Αντικατάσταση υλικού 25

30 Σχήμα 23. Αφαίρεση του πλαισίου τοποθέτησης VESA b. Εγκαταστήστε το πλαίσιο τοποθέτησης VESA. Σχήμα 24. Εγκατάσταση του πλαισίου τοποθέτησης VESA Αντικατάσταση της θήκης του μετασχηματιστή ρεύματος Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. 26 ThinkCentre M625q Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού εξοπλισμού

31 1. Αφαιρέστε τα μέσα αποθήκευσης από τις αντίστοιχες μονάδες και απενεργοποιήστε όλες τις συνδεδεμένες συσκευές και τον ίδιο τον υπολογιστή. 2. Αποσυνδέστε όλα τα καλώδια ρεύματος από τις ηλεκτρικές πρίζες και αποσυνδέστε όλα τα καλώδια που είναι συνδεδεμένα στον υπολογιστή. 3. Αντικαταστήστε τη Θήκη μετασχηματιστή ρεύματος. a. Αφαιρέστε τη θήκη του μετασχηματιστή ρεύματος. Σχήμα 25. Αφαίρεση της θήκης του μετασχηματιστή ρεύματος b. Εγκαταστήστε τη θήκη του μετασχηματιστή ρεύματος. Σχήμα 26. Εγκατάσταση της θήκης του μετασχηματιστή ρεύματος Κεφάλαιο 4. Αντικατάσταση υλικού 27

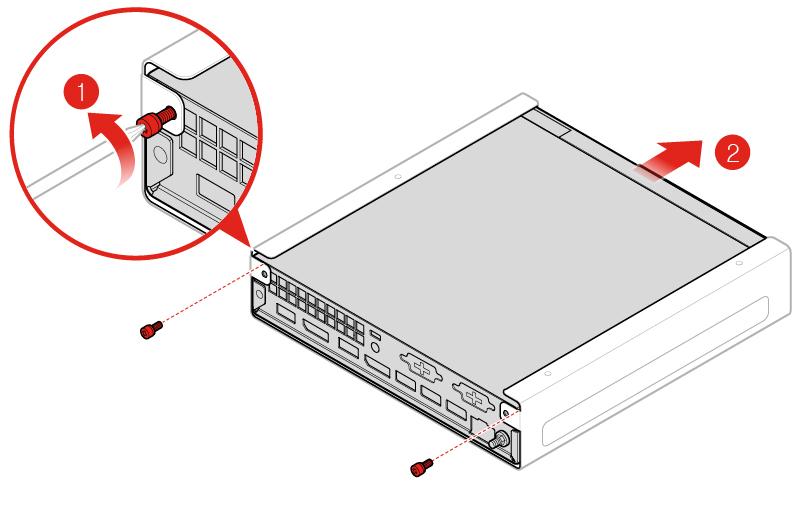

32 Αφαίρεση του καλύμματος του υπολογιστή Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. Αφαίρεση του καλύμματος υπολογιστή για τα μοντέλα 10TF, 10TG, 10TH, 10TJ και 10TK Προφύλαξη: Πριν ανοίξετε το κάλυμμα του υπολογιστή, απενεργοποιήστε τον και περιμένετε μερικά λεπτά μέχρι να μειωθεί η θερμοκρασία του. 1. Αφαιρέστε τα μέσα αποθήκευσης από τις αντίστοιχες μονάδες και απενεργοποιήστε όλες τις συνδεδεμένες συσκευές και τον ίδιο τον υπολογιστή. 2. Αποσυνδέστε όλα τα καλώδια ρεύματος από τις ηλεκτρικές πρίζες και αποσυνδέστε όλα τα καλώδια που είναι συνδεδεμένα στον υπολογιστή. 3. Αφαιρέστε το προστατευτικό σκόνης. Σχήμα 27. Αφαίρεση του προστατευτικού σκόνης 4. Αφαιρέστε το κάλυμμα του υπολογιστή. 28 ThinkCentre M625q Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού εξοπλισμού

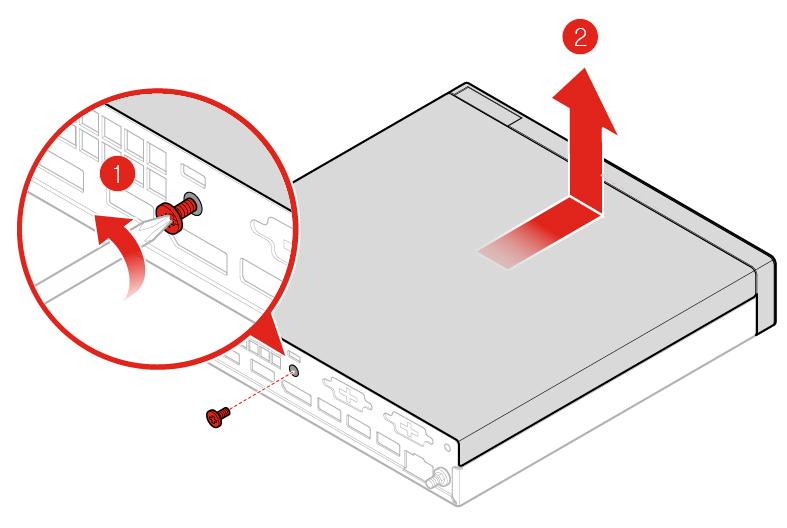

33 Σχήμα 28. Αφαίρεση του καλύμματος του υπολογιστή Αφαίρεση του καλύμματος υπολογιστή για τα μοντέλα 10TL, 10UY, 10V0, 10V1 και 10V2 Προφύλαξη: Πριν ανοίξετε το κάλυμμα του υπολογιστή, απενεργοποιήστε τον και περιμένετε μερικά λεπτά μέχρι να μειωθεί η θερμοκρασία του. 1. Αφαιρέστε τα μέσα αποθήκευσης από τις αντίστοιχες μονάδες και απενεργοποιήστε όλες τις συνδεδεμένες συσκευές και τον ίδιο τον υπολογιστή. 2. Αποσυνδέστε όλα τα καλώδια ρεύματος από τις ηλεκτρικές πρίζες και αποσυνδέστε όλα τα καλώδια που είναι συνδεδεμένα στον υπολογιστή. 3. Αφαιρέστε το κάλυμμα του υπολογιστή. Κεφάλαιο 4. Αντικατάσταση υλικού 29

34 Σχήμα 29. Αφαίρεση του καλύμματος του υπολογιστή Αντικατάσταση της μονάδας αποθήκευσης για τα μοντέλα 10TF, 10TG, 10TH, 10TJ και 10TK Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. 1. Αφαιρέστε τα μέσα αποθήκευσης από τις αντίστοιχες μονάδες και απενεργοποιήστε όλες τις συνδεδεμένες συσκευές και τον ίδιο τον υπολογιστή. 2. Αποσυνδέστε όλα τα καλώδια ρεύματος από τις ηλεκτρικές πρίζες και αποσυνδέστε όλα τα καλώδια που είναι συνδεδεμένα στον υπολογιστή. 3. Αφαιρέστε το κάλυμμα του υπολογιστή. Για λεπτομέρειες, ανατρέξτε στο «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα Αντικαταστήστε τη μονάδα αποθήκευσης. a. Αφαιρέστε τη μονάδα αποθήκευσης. 30 ThinkCentre M625q Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού εξοπλισμού

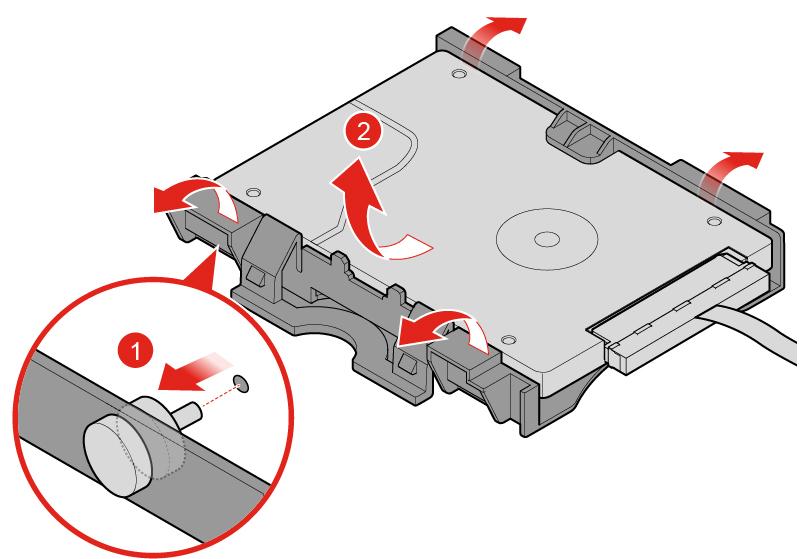

35 Σχήμα 30. Αφαίρεση της μονάδας αποθήκευσης b. Αποσυνδέστε το καλώδιο της μονάδας αποθήκευσης από την πλακέτα συστήματος. c. Αφαιρέστε το πλαίσιο στήριξης της μονάδας αποθήκευσης. Σχήμα 31. Αφαίρεση του πλαισίου στήριξης της μονάδας αποθήκευσης d. Εγκαταστήστε το πλαίσιο στήριξης της μονάδας αποθήκευσης. Κεφάλαιο 4. Αντικατάσταση υλικού 31

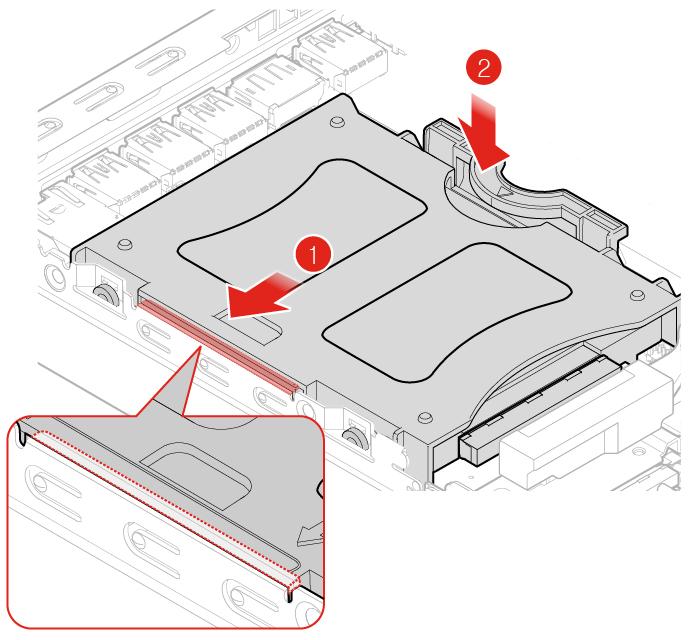

36 Σχήμα 32. Εγκατάσταση του πλαισίου στήριξης της μονάδας αποθήκευσης e. Συνδέστε το καλώδιο της μονάδας αποθήκευσης στην πλακέτα συστήματος. f. Εγκαταστήστε τη μονάδα αποθήκευσης. 32 ThinkCentre M625q Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού εξοπλισμού

37 Σχήμα 33. Εγκατάσταση της μονάδας αποθήκευσης 5. Επανατοποθετήστε το κάλυμμα του υπολογιστή και συνδέστε ξανά τα καλώδια. Για λεπτομέρειες, ανατρέξτε στο «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 65. Αντικατάσταση του καλωδίου της μονάδας αποθήκευσης για τα μοντέλα 10TF, 10TG, 10TH, 10TJ και 10TK Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. 1. Αφαιρέστε τα μέσα αποθήκευσης από τις αντίστοιχες μονάδες και απενεργοποιήστε όλες τις συνδεδεμένες συσκευές και τον ίδιο τον υπολογιστή. 2. Αποσυνδέστε όλα τα καλώδια ρεύματος από τις ηλεκτρικές πρίζες και αποσυνδέστε όλα τα καλώδια που είναι συνδεδεμένα στον υπολογιστή. 3. Αφαιρέστε το κάλυμμα του υπολογιστή. Για λεπτομέρειες, ανατρέξτε στο «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα Αφαιρέστε τη μονάδα αποθήκευσης. Για λεπτομέρειες, ανατρέξτε στο «Αντικατάσταση της μονάδας αποθήκευσης για τα μοντέλα 10TF, 10TG, 10TH, 10TJ και 10TK» στη σελίδα Αντικαταστήστε το καλώδιο της μονάδας αποθήκευσης. a. Αφαιρέστε το καλώδιο της μονάδας αποθήκευσης. Κεφάλαιο 4. Αντικατάσταση υλικού 33

38 Σχήμα 34. Αφαίρεση του καλωδίου της μονάδας αποθήκευσης b. Εγκαταστήστε το καλώδιο της μονάδας αποθήκευσης. Σχήμα 35. Εγκατάσταση του καλωδίου της μονάδας αποθήκευσης 6. Επανατοποθετήστε το κάλυμμα του υπολογιστή και συνδέστε ξανά τα καλώδια. Για λεπτομέρειες, ανατρέξτε στο «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 65. Αντικατάσταση του ανεμιστήρα συστήματος για τα μοντέλα 10TF, 10TG, 10TH, 10TJ και 10TK Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. 34 ThinkCentre M625q Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού εξοπλισμού

39 1. Αφαιρέστε τα μέσα αποθήκευσης από τις αντίστοιχες μονάδες και απενεργοποιήστε όλες τις συνδεδεμένες συσκευές και τον ίδιο τον υπολογιστή. 2. Αποσυνδέστε όλα τα καλώδια ρεύματος από τις ηλεκτρικές πρίζες και αποσυνδέστε όλα τα καλώδια που είναι συνδεδεμένα στον υπολογιστή. 3. Αφαιρέστε το κάλυμμα του υπολογιστή. Για λεπτομέρειες, ανατρέξτε στο «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα Αποσυνδέστε το καλώδιο του ανεμιστήρα συστήματος από την υποδοχή ανεμιστήρα συστήματος στην πλακέτα συστήματος. Ανατρέξτε στην ενότητα «Πλακέτα συστήματος» στη σελίδα Αντικαταστήστε τον ανεμιστήρα συστήματος. a. Αφαιρέστε τον ανεμιστήρα συστήματος. Σχήμα 36. Αφαίρεση του ανεμιστήρα συστήματος b. Εγκαταστήστε τον ανεμιστήρα συστήματος. Κεφάλαιο 4. Αντικατάσταση υλικού 35

40 Σχήμα 37. Εγκατάσταση του ανεμιστήρα συστήματος 6. Συνδέστε το καλώδιο του ανεμιστήρα συστήματος στην υποδοχή ανεμιστήρα συστήματος στην πλακέτα συστήματος. Ανατρέξτε στην ενότητα «Πλακέτα συστήματος» στη σελίδα Επανατοποθετήστε το κάλυμμα του υπολογιστή και συνδέστε ξανά τα καλώδια. Για λεπτομέρειες, ανατρέξτε στο «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 65. Αντικατάσταση της ψύκτρας Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. Αντικατάσταση της ψύκτρας για τα μοντέλα 10TF, 10TG, 10TH, 10TJ και 10TK 1. Αφαιρέστε τα μέσα αποθήκευσης από τις αντίστοιχες μονάδες και απενεργοποιήστε όλες τις συνδεδεμένες συσκευές και τον ίδιο τον υπολογιστή. 2. Αποσυνδέστε όλα τα καλώδια ρεύματος από τις ηλεκτρικές πρίζες και αποσυνδέστε όλα τα καλώδια που είναι συνδεδεμένα στον υπολογιστή. 3. Αφαιρέστε το κάλυμμα του υπολογιστή. Για λεπτομέρειες, ανατρέξτε στο «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα Αντικαταστήστε την ψύκτρα. a. Αφαιρέστε την ψύκτρα. 36 ThinkCentre M625q Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού εξοπλισμού

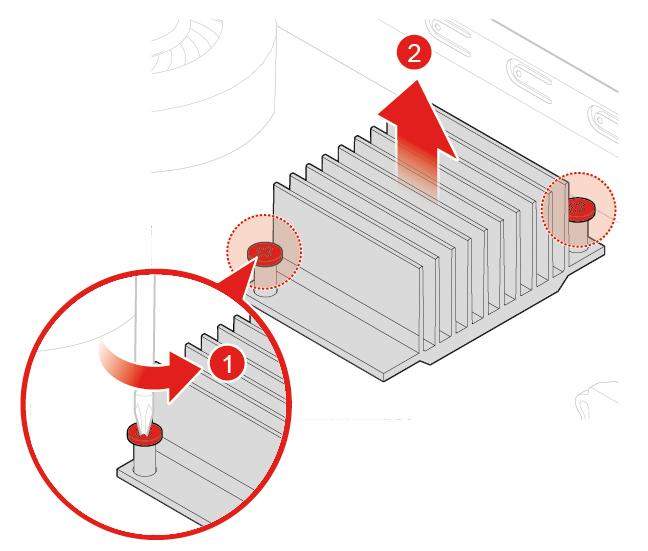

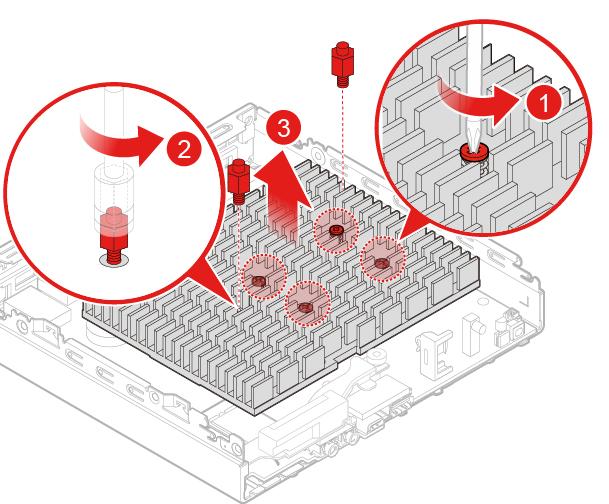

41 Σχήμα 38. Αφαίρεση της ψύκτρας b. Εγκαταστήστε την ψύκτρα. Σχήμα 39. Εγκατάσταση της ψύκτρας 5. Επανατοποθετήστε το κάλυμμα του υπολογιστή και συνδέστε ξανά τα καλώδια. Για λεπτομέρειες, ανατρέξτε στο «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 65. Κεφάλαιο 4. Αντικατάσταση υλικού 37

42 Αντικατάσταση της ψύκτρας για τα μοντέλα 10TL, 10UY, 10V0, 10V1 και 10V2 1. Αφαιρέστε τα μέσα αποθήκευσης από τις αντίστοιχες μονάδες και απενεργοποιήστε όλες τις συνδεδεμένες συσκευές και τον ίδιο τον υπολογιστή. 2. Αποσυνδέστε όλα τα καλώδια ρεύματος από τις ηλεκτρικές πρίζες και αποσυνδέστε όλα τα καλώδια που είναι συνδεδεμένα στον υπολογιστή. 3. Αφαιρέστε το κάλυμμα του υπολογιστή. Για λεπτομέρειες, ανατρέξτε στο «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα Αντικαταστήστε την ψύκτρα. a. Αφαιρέστε την ψύκτρα. Σχήμα 40. Αφαίρεση της ψύκτρας b. Εγκαταστήστε την ψύκτρα. 38 ThinkCentre M625q Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού εξοπλισμού

43 Σχήμα 41. Εγκατάσταση της ψύκτρας 5. Επανατοποθετήστε το κάλυμμα του υπολογιστή και συνδέστε ξανά τα καλώδια. Για λεπτομέρειες, ανατρέξτε στο «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 65. Αντικατάσταση του εσωτερικού ηχείου Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. 1. Αφαιρέστε τα μέσα αποθήκευσης από τις αντίστοιχες μονάδες και απενεργοποιήστε όλες τις συνδεδεμένες συσκευές και τον ίδιο τον υπολογιστή. 2. Αποσυνδέστε όλα τα καλώδια ρεύματος από τις ηλεκτρικές πρίζες και αποσυνδέστε όλα τα καλώδια που είναι συνδεδεμένα στον υπολογιστή. 3. Αφαιρέστε το κάλυμμα του υπολογιστή. Για λεπτομέρειες, ανατρέξτε στο «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα Αποσυνδέστε το καλώδιο του εσωτερικού ηχείου από την υποδοχή του εσωτερικού ηχείου στην πλακέτα συστήματος. 5. Αντικαταστήστε το εσωτερικό ηχείο. a. Αφαιρέστε το εσωτερικό ηχείο. Κεφάλαιο 4. Αντικατάσταση υλικού 39

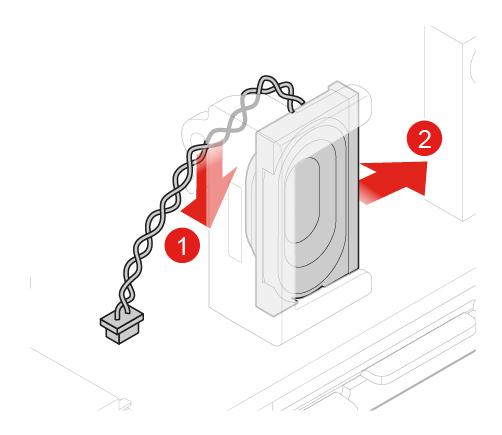

44 Σχήμα 42. Αφαίρεση του εσωτερικού ηχείου b. Εγκαταστήστε το εσωτερικό ηχείο. Σχήμα 43. Εγκατάσταση του εσωτερικού ηχείου 6. Συνδέστε το καλώδιο του εσωτερικού ηχείου στην υποδοχή του εσωτερικού ηχείου στην πλακέτα συστήματος. 7. Επανατοποθετήστε το κάλυμμα του υπολογιστή και συνδέστε ξανά τα καλώδια. Για λεπτομέρειες, ανατρέξτε στο «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 65. Αντικατάσταση της κάρτας Wi-Fi Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. 1. Αφαιρέστε τα μέσα αποθήκευσης από τις αντίστοιχες μονάδες και απενεργοποιήστε όλες τις συνδεδεμένες συσκευές και τον ίδιο τον υπολογιστή. 40 ThinkCentre M625q Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού εξοπλισμού

45 2. Αποσυνδέστε όλα τα καλώδια ρεύματος από τις ηλεκτρικές πρίζες και αποσυνδέστε όλα τα καλώδια που είναι συνδεδεμένα στον υπολογιστή. 3. Αφαιρέστε το κάλυμμα του υπολογιστή. Για λεπτομέρειες, ανατρέξτε στο «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα Αφαιρέστε τη μονάδα αποθήκευσης, εάν απαιτείται. Για λεπτομέρειες, ανατρέξτε στο «Αντικατάσταση της μονάδας αποθήκευσης για τα μοντέλα 10TF, 10TG, 10TH, 10TJ και 10TK» στη σελίδα Αφαιρέστε την ψύκτρα, εάν απαιτείται. Για λεπτομέρειες, ανατρέξτε στο «Αντικατάσταση της ψύκτρας» στη σελίδα Ανάλογα με το μοντέλο υπολογιστή, ανατρέξτε σε ένα από τα ακόλουθα, για να αντικαταστήσετε την κάρτα Wi-Fi. Τύπου 1 a. Αφαιρέστε τη θωράκιση της κάρτας Wi-Fi. Σχήμα 44. Αφαίρεση της θωράκισης της κάρτας Wi-Fi b. Αποσυνδέστε τις κεραίες Wi-Fi. Σχήμα 45. Αποσύνδεση των κεραιών Wi-Fi c. Αφαιρέστε την κάρτα Wi-Fi. Κεφάλαιο 4. Αντικατάσταση υλικού 41

46 Σχήμα 46. Αφαίρεση της κάρτας Wi-Fi. d. Εγκαταστήστε την κάρτα Wi-Fi. Σχήμα 47. Εγκατάσταση της κάρτας Wi-Fi e. Συνδέστε τις κεραίες Wi-Fi. Σχήμα 48. Σύνδεση των κεραιών Wi-Fi f. Εγκαταστήστε τη θωράκιση της κάρτας Wi-Fi. 42 ThinkCentre M625q Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού εξοπλισμού

47 Σχήμα 49. Εγκαταστήστε τη θωράκιση της κάρτας Wi-Fi Τύπος 2 a. Αφαιρέστε τη θωράκιση της κάρτας Wi-Fi. Σχήμα 50. Αφαίρεση της θωράκισης της κάρτας Wi-Fi b. Αποσυνδέστε τις κεραίες Wi-Fi. Σχήμα 51. Αποσύνδεση των κεραιών Wi-Fi Κεφάλαιο 4. Αντικατάσταση υλικού 43

48 c. Αφαιρέστε την κάρτα Wi-Fi. Σχήμα 52. Αφαίρεση της κάρτας Wi-Fi. d. Εγκαταστήστε την κάρτα Wi-Fi. Σχήμα 53. Εγκατάσταση της κάρτας Wi-Fi e. Συνδέστε τις κεραίες Wi-Fi. Σχήμα 54. Σύνδεση των κεραιών Wi-Fi f. Εγκαταστήστε τη θωράκιση της κάρτας Wi-Fi. 44 ThinkCentre M625q Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού εξοπλισμού

49 Σχήμα 55. Εγκαταστήστε τη θωράκιση της κάρτας Wi-Fi 7. Επανατοποθετήστε το κάλυμμα του υπολογιστή και συνδέστε ξανά τα καλώδια. Για λεπτομέρειες, ανατρέξτε στο «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 65. Αντικατάσταση των κεραιών Wi-Fi Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. Αντικατάσταση της μπροστινής κεραίας Wi-Fi 1. Αφαιρέστε τα μέσα αποθήκευσης από τις αντίστοιχες μονάδες και απενεργοποιήστε όλες τις συνδεδεμένες συσκευές και τον ίδιο τον υπολογιστή. 2. Αποσυνδέστε όλα τα καλώδια ρεύματος από τις ηλεκτρικές πρίζες και αποσυνδέστε όλα τα καλώδια που είναι συνδεδεμένα στον υπολογιστή. 3. Αφαιρέστε το κάλυμμα του υπολογιστή. Για λεπτομέρειες, ανατρέξτε στο «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα Αφαιρέστε τη μονάδα αποθήκευσης, εάν απαιτείται. Για λεπτομέρειες, ανατρέξτε στο «Αντικατάσταση της μονάδας αποθήκευσης για τα μοντέλα 10TF, 10TG, 10TH, 10TJ και 10TK» στη σελίδα Αντικαταστήστε την μπροστινή κεραία Wi-Fi. a. Αποσυνδέστε το καλώδιο της μπροστινής κεραίας Wi-Fi από την κάρτα Wi-Fi. Κεφάλαιο 4. Αντικατάσταση υλικού 45

50 Σχήμα 56. Αποσύνδεση του καλωδίου της μπροστινής κεραίας Wi-Fi από την κάρτα Wi-Fi b. Αφαιρέστε την μπροστινή κεραία Wi-Fi. Σχήμα 57. Αφαίρεση της μπροστινής κεραίας Wi-Fi c. Εγκαταστήστε την μπροστινή κεραία Wi-Fi. 46 ThinkCentre M625q Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού εξοπλισμού

51 Σχήμα 58. Εγκατάσταση της μπροστινής κεραίας Wi-Fi d. Συνδέστε το καλώδιο της μπροστινής κεραίας Wi-Fi στην κάρτα Wi-Fi. Σχήμα 59. Σύνδεση του καλωδίου της μπροστινής κεραίας Wi-Fi στην κάρτα Wi-Fi 6. Επανατοποθετήστε το κάλυμμα του υπολογιστή και συνδέστε ξανά τα καλώδια. Για λεπτομέρειες, ανατρέξτε στο «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 65. Αντικατάσταση της πίσω κεραίας Wi-Fi 1. Αφαιρέστε τα μέσα αποθήκευσης από τις αντίστοιχες μονάδες και απενεργοποιήστε όλες τις συνδεδεμένες συσκευές και τον ίδιο τον υπολογιστή. 2. Αποσυνδέστε όλα τα καλώδια ρεύματος από τις ηλεκτρικές πρίζες και αποσυνδέστε όλα τα καλώδια που είναι συνδεδεμένα στον υπολογιστή. Κεφάλαιο 4. Αντικατάσταση υλικού 47

52 3. Αφαιρέστε το κάλυμμα του υπολογιστή. Για λεπτομέρειες, ανατρέξτε στο «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα Αφαιρέστε τη μονάδα αποθήκευσης, εάν απαιτείται. Για λεπτομέρειες, ανατρέξτε στο «Αντικατάσταση της μονάδας αποθήκευσης για τα μοντέλα 10TF, 10TG, 10TH, 10TJ και 10TK» στη σελίδα Αποσυνδέστε το καλώδιο της πίσω κεραίας Wi-Fi από την κάρτα Wi-Fi. 6. Αντικαταστήστε την πίσω κεραία Wi-Fi. Σημείωση: Σημειώστε το πέρασμα καλωδίων πριν αφαιρέσετε το καλώδιο της πίσω κεραίας Wi-Fi. a. Αφαιρέστε την πίσω κεραία Wi-Fi. Σχήμα 60. Αφαίρεση της πίσω κεραίας Wi-Fi b. Αφαιρέστε το κάλυμμα της βίδας που ασφαλίζει το καλώδιο της πίσω κεραίας Wi-Fi. 48 ThinkCentre M625q Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού εξοπλισμού

53 Σχήμα 61. Αφαίρεση του καλύμματος της βίδας που ασφαλίζει το καλώδιο της πίσω κεραίας Wi-Fi c. Αφαιρέστε το καλώδιο της πίσω κεραίας Wi-Fi. Σχήμα 62. Αφαίρεση του καλωδίου της πίσω κεραίας Wi-Fi d. Εγκαταστήστε το καλώδιο της πίσω κεραίας Wi-Fi. Κεφάλαιο 4. Αντικατάσταση υλικού 49

54 Σχήμα 63. Εγκατάσταση του καλωδίου της πίσω κεραίας Wi-Fi e. Τοποθετήστε το κάλυμμα της βίδας που ασφαλίζει το καλώδιο της πίσω κεραίας Wi-Fi. Σχήμα 64. Τοποθέτηση του καλύμματος της βίδας που ασφαλίζει το καλώδιο της πίσω κεραίας Wi-Fi f. Εγκαταστήστε την πίσω κεραία Wi-Fi. 50 ThinkCentre M625q Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού εξοπλισμού

55 Σχήμα 65. Εγκατάσταση της πίσω κεραίας Wi-Fi 7. Συνδέστε το καλώδιο της πίσω κεραίας Wi-Fi στην κάρτα Wi-Fi. 8. Επανατοποθετήστε το κάλυμμα του υπολογιστή και συνδέστε ξανά τα καλώδια. Για λεπτομέρειες, ανατρέξτε στο «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 65. Αντικατάσταση της βάσης της κεραίας Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. Αντικατάσταση της βάσης κεραίας για τα μοντέλα 10TF, 10TG, 10TH, 10TJ και 10TK 1. Αφαιρέστε τα μέσα αποθήκευσης από τις αντίστοιχες μονάδες και απενεργοποιήστε όλες τις συνδεδεμένες συσκευές και τον ίδιο τον υπολογιστή. 2. Αποσυνδέστε όλα τα καλώδια ρεύματος από τις ηλεκτρικές πρίζες και αποσυνδέστε όλα τα καλώδια που είναι συνδεδεμένα στον υπολογιστή. 3. Αφαιρέστε το κάλυμμα του υπολογιστή. Για λεπτομέρειες, ανατρέξτε στο «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα Αφαιρέστε τη μονάδα αποθήκευσης. Για λεπτομέρειες, ανατρέξτε στο «Αντικατάσταση της μονάδας αποθήκευσης για τα μοντέλα 10TF, 10TG, 10TH, 10TJ και 10TK» στη σελίδα Αφαιρέστε τις μπροστινές κεραίες Wi-Fi. Για λεπτομέρειες, ανατρέξτε στο «Αντικατάσταση των κεραιών Wi-Fi» στη σελίδα Αντικαταστήστε της βάση της κεραίας. a. Αφαιρέστε το πλαίσιο συναρμολόγησης της μονάδας αποθήκευσης. Κεφάλαιο 4. Αντικατάσταση υλικού 51

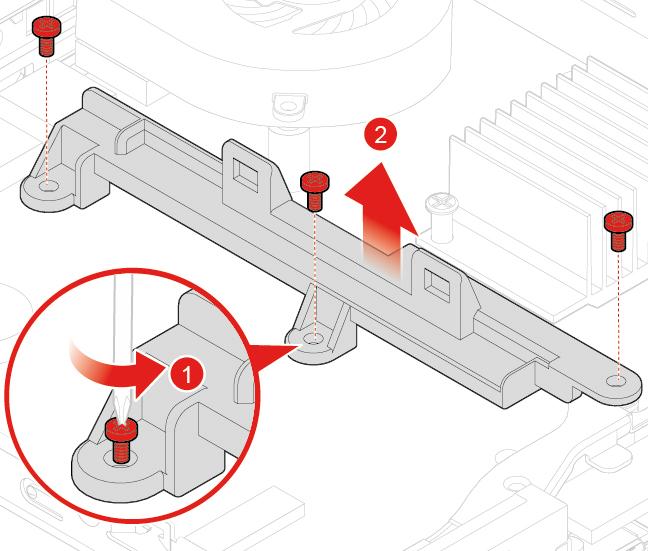

56 Σχήμα 66. Αφαίρεση του πλαισίου συναρμολόγησης της μονάδας αποθήκευσης b. Αφαιρέστε τη βάση της κεραίας. Σχήμα 67. Αφαίρεση της βάσης της κεραίας c. Εγκαταστήστε τη βάση της κεραίας. 52 ThinkCentre M625q Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού εξοπλισμού

57 Σχήμα 68. Εγκατάσταση της βάσης της κεραίας d. Εγκαταστήστε το πλαίσιο συναρμολόγησης της μονάδας αποθήκευσης. Σχήμα 69. Εγκατάσταση του πλαισίου συναρμολόγησης της μονάδας αποθήκευσης 7. Επανατοποθετήστε το κάλυμμα του υπολογιστή και συνδέστε ξανά τα καλώδια. Για λεπτομέρειες, ανατρέξτε στο «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 65. Αντικατάσταση της βάσης κεραίας για τα μοντέλα 10TL, 10UY, 10V0, 10V1 και 10V2 1. Αφαιρέστε τα μέσα αποθήκευσης από τις αντίστοιχες μονάδες και απενεργοποιήστε όλες τις συνδεδεμένες συσκευές και τον ίδιο τον υπολογιστή. Κεφάλαιο 4. Αντικατάσταση υλικού 53

58 2. Αποσυνδέστε όλα τα καλώδια ρεύματος από τις ηλεκτρικές πρίζες και αποσυνδέστε όλα τα καλώδια που είναι συνδεδεμένα στον υπολογιστή. 3. Αφαιρέστε το κάλυμμα του υπολογιστή. Για λεπτομέρειες, ανατρέξτε στο «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα Αφαιρέστε την μπροστινή κεραία Wi-Fi. Για λεπτομέρειες, ανατρέξτε στο «Αντικατάσταση των κεραιών Wi-Fi» στη σελίδα Αντικαταστήστε της βάση της κεραίας. a. Αφαιρέστε τη βάση της κεραίας. Σχήμα 70. Αφαίρεση της βάσης της κεραίας b. Εγκαταστήστε τη βάση της κεραίας. Σχήμα 71. Εγκατάσταση της βάσης της κεραίας 54 ThinkCentre M625q Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού εξοπλισμού

59 6. Επανατοποθετήστε το κάλυμμα του υπολογιστή και συνδέστε ξανά τα καλώδια. Για λεπτομέρειες, ανατρέξτε στο «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 65. Αντικατάσταση της μπαταρίας σε σχήμα νομίσματος Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. Ένα ειδικό τμήμα της μνήμης του υπολογιστή σας διατηρεί την ημερομηνία, την ώρα και τις ρυθμίσεις των ενσωματωμένων συσκευών, π.χ. την αντιστοιχία των παράλληλων υποδοχών (ρυθμίσεις παραμέτρων). Μια μπαταρία σε σχήμα νομίσματος διατηρεί αυτές τις πληροφορίες ενεργές όταν απενεργοποιείτε τον υπολογιστή σας. Η μπαταρία σε σχήμα νομίσματος συνήθως δεν χρειάζεται φόρτιση ή συντήρηση κατά τη διάρκεια της ζωής της. Ωστόσο, καμία μπαταρία σε σχήμα νομίσματος δεν κρατάει για πάντα. Αν η μπαταρία σε σχήμα νομίσματος αποφορτιστεί, η ημερομηνία, η ώρα και οι πληροφορίες ρύθμισης παραμέτρων (συμπεριλαμβανομένων των κωδικών πρόσβασης) θα χαθούν. Στην περίπτωση αυτή εμφανίζεται ένα μήνυμα σφάλματος όταν ανάψετε τον υπολογιστή. 1. Αφαιρέστε τα μέσα αποθήκευσης από τις αντίστοιχες μονάδες και απενεργοποιήστε όλες τις συνδεδεμένες συσκευές και τον ίδιο τον υπολογιστή. 2. Αποσυνδέστε όλα τα καλώδια ρεύματος από τις ηλεκτρικές πρίζες και αποσυνδέστε όλα τα καλώδια που είναι συνδεδεμένα στον υπολογιστή. 3. Αφαιρέστε το κάλυμμα του υπολογιστή. Για λεπτομέρειες, ανατρέξτε στο «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα Αφαιρέστε τη μονάδα αποθήκευσης, εάν απαιτείται. Για λεπτομέρειες, ανατρέξτε στο «Αντικατάσταση της μονάδας αποθήκευσης για τα μοντέλα 10TF, 10TG, 10TH, 10TJ και 10TK» στη σελίδα Αφαιρέστε την ψύκτρα, εάν απαιτείται. Για λεπτομέρειες, ανατρέξτε στο «Αντικατάσταση της ψύκτρας» στη σελίδα Αντικαταστήστε την μπαταρία σε σχήμα νομίσματος. a. Πιέστε τη μεταλλική γλωττίδα, όπως υποδεικνύεται. Σχήμα 72. Απασφάλιση ελάσματος συγκράτησης υποδοχής μικροεπεξεργαστή b. Αφαιρέστε την μπαταρία σε σχήμα νομίσματος. Κεφάλαιο 4. Αντικατάσταση υλικού 55

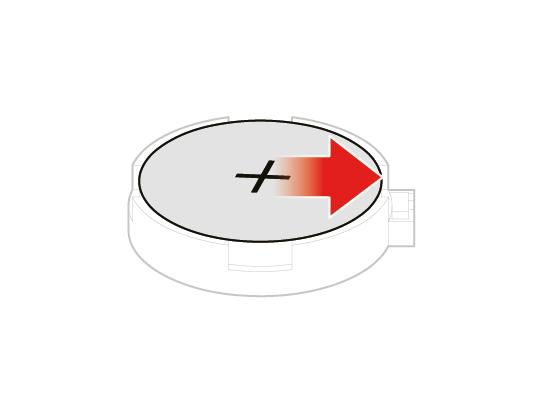

60 Σχήμα 73. Γύρισμα της υποδοχής μικροεπεξεργαστή προς τα επάνω c. Τοποθετήστε την μπαταρία σε σχήμα νομίσματος. Σχήμα 74. Αφαίρεση του μικροεπεξεργαστή d. Πατήστε προς τα κάτω την μπαταρία σε σχήμα νομίσματος έως ότου ασφαλιστεί. 56 ThinkCentre M625q Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού εξοπλισμού

61 Σχήμα 75. Εγκατάσταση του μικροεπεξεργαστή 7. Επανατοποθετήστε το κάλυμμα του υπολογιστή και συνδέστε ξανά τα καλώδια. Για λεπτομέρειες, ανατρέξτε στο «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 65. Για να απορρίψετε την μπαταρία σε σχήμα νομίσματος, ανατρέξτε στο θέμα «Δήλωση σχετικά με την μπαταρία λιθίου σε σχήμα νομίσματος» στον Οδηγό ασφάλειας και εγγύησης. Αντικατάσταση του κάτω καλύμματος Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. 1. Αφαιρέστε τα μέσα αποθήκευσης από τις αντίστοιχες μονάδες και απενεργοποιήστε όλες τις συνδεδεμένες συσκευές και τον ίδιο τον υπολογιστή. 2. Αποσυνδέστε όλα τα καλώδια ρεύματος από τις ηλεκτρικές πρίζες και αποσυνδέστε όλα τα καλώδια που είναι συνδεδεμένα στον υπολογιστή. 3. Αφαιρέστε το κάλυμμα του υπολογιστή. Για λεπτομέρειες, ανατρέξτε στο «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα Αντικαταστήστε το κάτω κάλυμμα. a. Αφαιρέστε το κάτω κάλυμμα. Κεφάλαιο 4. Αντικατάσταση υλικού 57

62 Σχήμα 76. Αφαίρεση του κάτω καλύμματος b. Τοποθετήστε το κάτω κάλυμμα. Σχήμα 77. Τοποθέτηση κάτω καλύμματος 5. Επανατοποθετήστε το κάλυμμα του υπολογιστή και συνδέστε ξανά τα καλώδια. Για λεπτομέρειες, ανατρέξτε στο «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 65. Αντικατάσταση της μονάδας μνήμης Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. 58 ThinkCentre M625q Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού εξοπλισμού

63 1. Αφαιρέστε τα μέσα αποθήκευσης από τις αντίστοιχες μονάδες και απενεργοποιήστε όλες τις συνδεδεμένες συσκευές και τον ίδιο τον υπολογιστή. 2. Αποσυνδέστε όλα τα καλώδια ρεύματος από τις ηλεκτρικές πρίζες και αποσυνδέστε όλα τα καλώδια που είναι συνδεδεμένα στον υπολογιστή. 3. Αφαιρέστε το κάλυμμα του υπολογιστή. Για λεπτομέρειες, ανατρέξτε στο «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα Αφαιρέστε το κάτω κάλυμμα. Για λεπτομέρειες, ανατρέξτε στο «Αντικατάσταση του κάτω καλύμματος» στη σελίδα Αντικαταστήστε τη μονάδα μνήμης. a. Ανοίξτε το έλασμα συγκράτησης της μονάδας μνήμης. Σχήμα 78. Άνοιγμα του ελάσματος συγκράτησης της μονάδας μνήμης b. Αφαιρέστε τη μονάδα μνήμης. Σχήμα 79. Αφαίρεση της μονάδας μνήμης c. Εγκαταστήστε τη μονάδα μνήμης. Κεφάλαιο 4. Αντικατάσταση υλικού 59

64 Σχήμα 80. Εγκατάσταση της μονάδας μνήμης d. Κλείστε το έλασμα συγκράτησης της μονάδας μνήμης. Σχήμα 81. Κλείσιμο του ελάσματος συγκράτησης της μονάδας μνήμης 6. Επανατοποθετήστε το κάλυμμα του υπολογιστή και συνδέστε ξανά τα καλώδια. Για λεπτομέρειες, ανατρέξτε στο «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 65. Αντικατάσταση της μονάδας αποθήκευσης M.2 Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. 1. Αφαιρέστε τα μέσα αποθήκευσης από τις αντίστοιχες μονάδες και απενεργοποιήστε όλες τις συνδεδεμένες συσκευές και τον ίδιο τον υπολογιστή. 2. Αποσυνδέστε όλα τα καλώδια ρεύματος από τις ηλεκτρικές πρίζες και αποσυνδέστε όλα τα καλώδια που είναι συνδεδεμένα στον υπολογιστή. 3. Αφαιρέστε το κάλυμμα του υπολογιστή. Για λεπτομέρειες, ανατρέξτε στο «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα Αφαιρέστε το κάτω κάλυμμα. Για λεπτομέρειες, ανατρέξτε στο «Αντικατάσταση του κάτω καλύμματος» στη σελίδα Αντικαταστήστε τη μονάδα αποθήκευσης M.2. a. Απασφαλίστε το κλιπ της μονάδας αποθήκευσης M ThinkCentre M625q Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού εξοπλισμού

65 Σχήμα 82. Απασφάλιση του κλιπ της μονάδας αποθήκευσης M.2 b. Αφαιρέστε τη μονάδα αποθήκευσης M.2. Σχήμα 83. Αφαίρεση της μονάδας αποθήκευσης M.2 c. Εγκαταστήστε τη μονάδα αποθήκευσης M.2. Σχήμα 84. Εγκατάσταση της μονάδας αποθήκευσης M.2 d. Ασφαλίστε το κλιπ της μονάδας αποθήκευσης M.2. Κεφάλαιο 4. Αντικατάσταση υλικού 61

66 Σχήμα 85. Ασφάλιση του κλιπ της μονάδας αποθήκευσης M.2 6. Επανατοποθετήστε το κάλυμμα του υπολογιστή και συνδέστε ξανά τα καλώδια. Για λεπτομέρειες, ανατρέξτε στο «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 65. Αντικατάσταση της πλακέτας συστήματος και του πλαισίου Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. 1. Αφαιρέστε τα μέσα αποθήκευσης από τις αντίστοιχες μονάδες και απενεργοποιήστε όλες τις συνδεδεμένες συσκευές και τον ίδιο τον υπολογιστή. 2. Αποσυνδέστε όλα τα καλώδια ρεύματος από τις ηλεκτρικές πρίζες και αποσυνδέστε όλα τα καλώδια που είναι συνδεδεμένα στον υπολογιστή. 3. Αφαιρέστε το κάλυμμα του υπολογιστή. Για λεπτομέρειες, ανατρέξτε στο «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα Αφαιρέστε τη μονάδα αποθήκευσης, εάν απαιτείται. Για λεπτομέρειες, ανατρέξτε στο «Αντικατάσταση της μονάδας αποθήκευσης για τα μοντέλα 10TF, 10TG, 10TH, 10TJ και 10TK» στη σελίδα Αφαιρέστε τον ανεμιστήρα συστήματος, εάν απαιτείται. Για λεπτομέρειες, ανατρέξτε στο «Αντικατάσταση του ανεμιστήρα συστήματος για τα μοντέλα 10TF, 10TG, 10TH, 10TJ και 10TK» στη σελίδα Αφαιρέστε την ψύκτρα. Για λεπτομέρειες, ανατρέξτε στο «Αντικατάσταση της ψύκτρας» στη σελίδα Αφαιρέστε το εσωτερικό ηχείο. Για λεπτομέρειες, ανατρέξτε στο «Αντικατάσταση του εσωτερικού ηχείου» στη σελίδα Αφαιρέστε την κάρτα Wi-Fi. Για λεπτομέρειες, ανατρέξτε στο «Αντικατάσταση της κάρτας Wi-Fi» στη σελίδα Αφαιρέστε τις κεραίες Wi-Fi. Για λεπτομέρειες, ανατρέξτε στο «Αντικατάσταση των κεραιών Wi-Fi» στη σελίδα Αφαιρέστε τη βάση της κεραίας. Για λεπτομέρειες, ανατρέξτε στο «Αντικατάσταση της βάσης της κεραίας» στη σελίδα Αφαιρέστε το κάτω κάλυμμα. Για λεπτομέρειες, ανατρέξτε στο «Αντικατάσταση του κάτω καλύμματος» στη σελίδα Αφαιρέστε τη μονάδα μνήμης. Για λεπτομέρειες, ανατρέξτε στο «Αντικατάσταση της μονάδας μνήμης» στη σελίδα Αφαιρέστε τη μονάδα αποθήκευσης M.2. Για λεπτομέρειες, ανατρέξτε στο «Αντικατάσταση της μονάδας αποθήκευσης M.2» στη σελίδα Σημειώστε τη δρομολόγηση και τις συνδέσεις των καλωδίων και, στη συνέχεια, αποσυνδέστε όλα τα καλώδια από την πλακέτα συστήματος. Ανατρέξτε στην ενότητα «Πλακέτα συστήματος» στη σελίδα ThinkCentre M625q Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού εξοπλισμού

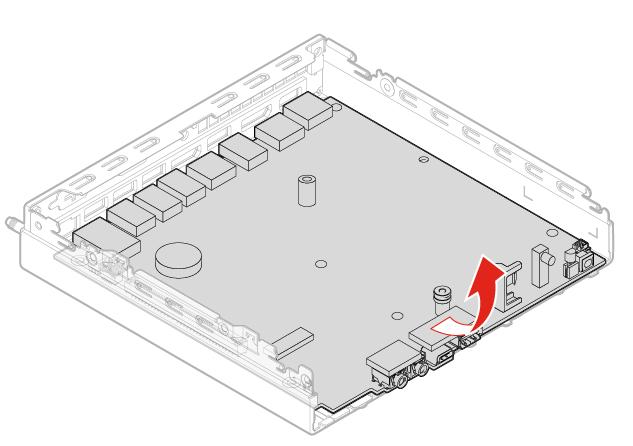

67 15. Αντικαταστήστε την πλακέτα συστήματος και το πλαίσιο. Σημείωση: Πιάστε προσεκτικά την πλακέτα συστήματος από τα άκρα. a. Αφαιρέστε τις βίδες που ασφαλίζουν την πλακέτα συστήματος. Σχήμα 86. Αφαίρεση των βιδών που ασφαλίζουν την πλακέτα συστήματος b. Αφαιρέστε την πλακέτα συστήματος. Σχήμα 87. Αφαίρεση της πλακέτας συστήματος c. Εγκαταστήστε την πλακέτα συστήματος. Κεφάλαιο 4. Αντικατάσταση υλικού 63

68 Σχήμα 88. Εγκατάσταση της πλακέτας συστήματος d. Τοποθετήστε τις βίδες για να ασφαλίσετε την πλακέτα συστήματος. Σχήμα 89. Τοποθέτηση των βιδών για να ασφαλίσετε την πλακέτα συστήματος 16. Δρομολογήστε όλα τα καλώδια που αποσυνδέσατε από την ελαττωματική πλακέτα συστήματος και, στη συνέχεια, συνδέστε τα ξανά στη νέα πλακέτα συστήματος. Ανατρέξτε στην ενότητα «Πλακέτα συστήματος» στη σελίδα Επανατοποθετήστε το κάλυμμα του υπολογιστή και συνδέστε ξανά τα καλώδια. Για λεπτομέρειες, ανατρέξτε στο «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα ThinkCentre M625q Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού εξοπλισμού

69 Ολοκλήρωση της αντικατάστασης εξαρτημάτων Ολοκλήρωση της αντικατάστασης εξαρτημάτων για τα μοντέλα 10TF, 10TG, 10TH, 10TJ και 10TK Αφού ολοκληρώσετε την εγκατάσταση ή την αντικατάσταση όλων των εξαρτημάτων, εγκαταστήστε ξανά το κάλυμμα του υπολογιστή και συνδέστε τα καλώδια. Για να επανεγκαταστήσετε το κάλυμμα στον υπολογιστή και να συνδέσετε ξανά τα καλώδια, κάντε τα εξής: 1. Βεβαιωθείτε ότι όλα τα εξαρτήματα έχουν συνδεθεί σωστά και ότι δεν έχετε αφήσει εργαλεία ή βίδες στο εσωτερικό του υπολογιστή. 2. Βεβαιωθείτε ότι τα καλώδια έχουν δρομολογηθεί σωστά πριν τοποθετήσετε ξανά το κάλυμμα του υπολογιστή. Κατά την επανεγκατάσταση του καλύμματος του υπολογιστή, κρατάτε τα καλώδια μακριά από τους μεντεσέδες και τις πλευρές του περιβλήματος του υπολογιστή. 3. Επανεγκαταστήστε το κάλυμμα του υπολογιστή. Σχήμα 90. Επανατοποθέτηση του καλύμματος του υπολογιστή 4. Τοποθετήστε και σφίξτε τη βίδα για να ασφαλίσετε το κάλυμμα του υπολογιστή. 5. Επανεγκαταστήστε το προστατευτικό σκόνης. Κεφάλαιο 4. Αντικατάσταση υλικού 65
