1 M920t Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού Τύποι μηχανών Energy Star: 10SF, 10SG, 10SH, 10TM, 10U0 και 10U1

2 Σημείωση: Πριν χρησιμοποιήσετε αυτές τις πληροφορίες και το προϊόν στο οποίο αναφέρονται, φροντίστε να διαβάσετε και να κατανοήσετε τον Οδηγός σημαντικών πληροφοριών για το προϊόν και τις Παράρτημα A «Δηλώσεις» στη σελίδα 75. Πρώτη έκδοση (Ιούνιος 2018) Copyright Lenovo ΔΗΛΩΣΗ ΣΧΕΤΙΚΑ ΜΕ ΤΑ ΠΕΡΙΟΡΙΣΜΕΝΑ ΔΙΚΑΙΩΜΑΤΑ: Σε περίπτωση παράδοσης δεδομένων ή λογισμικού στα πλαίσια μιας σύμβασης «GSA» (General Services Administration), η χρήση, η αναπαραγωγή ή η αποκάλυψη υπόκειται στους περιορισμούς που ορίζονται στη Σύμβαση αρ. GS-35F

3 Περιεχόμενα Κεφάλαιο 1. Επισκόπηση Μπροστινή όψη Πίσω πλευρά Πλακέτα συστήματος Ετικέτα τύπου υπολογιστή και μοντέλου Κεφάλαιο 2. Προδιαγραφές Κεφάλαιο 3. Κλείδωμα του υπολογιστή Ενεργοποίηση ή απενεργοποίηση του E-lock Ασφάλιση του καλύμματος του υπολογιστή Τοποθέτηση μιας κλειδαριάς συρματόσχοινου τύπου Kensington Τοποθέτηση μιας κλειδαριάς συρματόσχοινου Κεφάλαιο 4. Αντικατάσταση υλικού Πριν από την αντικατάσταση υλικού Παρουσίαση των μονάδων FRU (συμπεριλαμβανομένων των μονάδων CRU) Εντοπισμός των μονάδων FRU (συμπεριλαμβάνονται οι μονάδες CRU) Αντικατάσταση του καλωδίου ρεύματος Αφαίρεση του καλύμματος του υπολογιστή Αντικατάσταση της μπροστινής στεφάνης Πίεση του συγκροτήματος θήκης μονάδας προς τα επάνω και προς τα κάτω Αντικατάσταση της λαβής του υπολογιστή Αντικατάσταση της μονάδας οπτικού δίσκου Αντικατάσταση του κουμπιού λειτουργίας Αντικατάσταση της μονάδας ανάγνωσης κάρτας.. 27 Αντικατάσταση του μπροστινού πλαισίου I/O Αντικατάσταση του μπροστινού ανεμιστήρα Αντικατάσταση της φωτισμένης κόκκινης κουκκίδας Αντικατάσταση του θερμικού αισθητήρα Αντικατάσταση του εσωτερικού ηχείου Αντικατάσταση της μονάδας αποθήκευσης Αντικατάσταση της μονάδας μνήμης Αντικατάσταση της μπαταρίας σε σχήμα νομίσματος Αντικατάσταση κάρτας PCI Express Αντικατάσταση της μονάδας αποθήκευσης M Αντικατάσταση του πλαισίου της μονάδας αποθήκευσης M Αντικατάσταση της κάρτας Wi-Fi Αντικατάσταση των κεραιών Wi-Fi Αντικατάσταση της μονάδας ψύκτρας και ανεμιστήρα Αντικατάσταση της μονάδας τροφοδοτικού Αντικατάσταση του μικροεπεξεργαστή Αντικατάσταση του E-lock Αντικατάσταση του διακόπτη παρουσίας καλύμματος Αντικατάσταση του πίσω ανεμιστήρα Αντικατάσταση της πλακέτας συστήματος Ολοκλήρωση της αντικατάστασης εξαρτημάτων.. 72 Παράρτημα A. Δηλώσεις Παράρτημα B. Εμπορικά σήματα Copyright Lenovo 2018 i

4 ii M920t Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

5 Κεφάλαιο 1. Επισκόπηση Σε αυτό το κεφάλαιο παρέχονται βασικές πληροφορίες που θα σας βοηθήσουν να εξοικειωθείτε με τον υπολογιστή σας. Μπροστινή όψη Σημείωση: Το μοντέλο του υπολογιστή σας ενδέχεται να διαφέρει ελαφρώς σε σχέση με την εικόνα. Σχήμα 1. Μπροστινή όψη 1 Κουμπί εξαγωγής/κλεισίματος οπτικής μονάδας δίσκου (προαιρετικό) 2 Ένδειξη κατάστασης μονάδας οπτικού δίσκου (προαιρετική) 3 Περίβλημα αποθήκευσης μπροστινής πρόσβασης 4 Υποδοχή μονάδας ανάγνωσης κάρτας (προαιρετική) 5 Υποδοχή USB 3.1 Gen 1 Type-C 6 Κουμπί λειτουργίας 7 Ένδειξη λειτουργίας 8 Ένδειξη δραστηριότητας μονάδας αποθήκευσης 9 Υποδοχή μικροφώνου 10 Υποδοχή ακουστικών 11 Υποδοχές USB 3.1 γενιάς 1 (2) 12 Υποδοχές USB 3.1 γενιάς 2 (2) 13 Φωτισμένη κόκκινη κουκκίδα 14 Εσωτερικό ηχείο Copyright Lenovo

6 1 Κουμπί εξαγωγής/κλεισίματος μονάδας οπτικού δίσκου Χρησιμοποιείται για την εξαγωγή του συρταριού της μονάδας οπτικού δίσκου. Αφού τοποθετήσετε ένα δίσκο στο συρτάρι, πατήστε το κουμπί εξαγωγής/κλεισίματος για να το κλείσετε. 2 Ένδειξη κατάστασης μονάδας οπτικού δίσκου Αυτή η ένδειξη είναι αναμμένη όταν η μονάδα οπτικού δίσκου βρίσκεται σε λειτουργία. 3 Περίβλημα αποθήκευσης μπροστινής πρόσβασης Χρησιμοποιείται για την πρόσβαση στη μονάδα αποθήκευσης με δυνατότητα εναλλαγής σε κατάσταση λειτουργίας (hot-swap). 4 Υποδοχή μονάδας ανάγνωσης κάρτας Χρησιμοποιείται για την ανάγνωση δεδομένων από μια υποστηριζόμενη κάρτα μνήμης. 5 Υποδοχή USB 3.1 Gen 1 Type-C Χρησιμοποιείται για τη σύνδεση μιας συμβατής με USB συσκευής, όπως ενός πληκτρολογίου, ενός ποντικιού, ενός σαρωτή, ενός εκτυπωτή ή μιας συσκευής PDA USB. Για τη βέλτιστη μεταφορά δεδομένων, συνδέστε μια συσκευή USB 3.1 γενιάς 1 σε μια υποδοχή USB 3.1 γενιάς 1 αντί σε υποδοχή USB Κουμπί λειτουργίας Χρησιμοποιείται για την ενεργοποίηση του υπολογιστή σας. Αν δεν μπορείτε να απενεργοποιήσετε τον υπολογιστή από το λειτουργικό σύστημα, πατήστε παρατεταμένα το κουμπί λειτουργίας για τουλάχιστον τέσσερα δευτερόλεπτα για να τον απενεργοποιήσετε. 7 Ένδειξη λειτουργίας Αυτή η ένδειξη είναι αναμμένη, όταν ο υπολογιστής είναι ενεργοποιημένος. 8 Ένδειξη δραστηριότητας μονάδας αποθήκευσης Αυτή η ένδειξη είναι αναμμένη όταν η μονάδα αποθήκευσης βρίσκεται σε λειτουργία. 9 Υποδοχή μικροφώνου Χρησιμοποιείται για τη σύνδεση ενός μικροφώνου στον υπολογιστή σας. Μπορείτε να χρησιμοποιήσετε το μικρόφωνο, για να εγγράψετε ήχο ή να αλληλεπιδράσετε με τον υπολογιστή σας χρησιμοποιώντας λογισμικό αναγνώρισης ομιλίας. 10 Υποδοχή σετ ακουστικών Χρησιμοποιείται για τη σύνδεση ακουστικών στον υπολογιστή σας. 11 Υποδοχές USB 3.1 Gen 1 Χρησιμοποιούνται για τη σύνδεση συσκευών συμβατών με USB. Για τη βέλτιστη μεταφορά δεδομένων, συνδέστε μια συσκευή USB 3.1 γενιάς 1 σε μια υποδοχή USB 3.1 γενιάς 2 ή USB 3.1 γενιάς 1 αντί σε μια υποδοχή USB Υποδοχές USB 3.1 Gen 2 2 M920t Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

7 Χρησιμοποιούνται για τη σύνδεση συσκευών συμβατών με USB. Για τη βέλτιστη μεταφορά δεδομένων, συνδέστε μια συσκευή USB 3.1 γενιάς 2 σε μια υποδοχή USB 3.1 γενιάς 2 αντί σε μια υποδοχή USB 3.1 γενιάς 1 ή USB Φωτισμένη κόκκινη κουκκίδα Αυτή η ένδειξη είναι αναμμένη, όταν ο υπολογιστής είναι ενεργοποιημένος. 14 Εσωτερικό ηχείο Χρησιμοποιείται για την ακρόαση ήχων από τον υπολογιστή χωρίς τη χρήση ακουστικών. Πίσω πλευρά Σημείωση: Το μοντέλο του υπολογιστή σας ενδέχεται να διαφέρει ελαφρώς σε σχέση με την εικόνα. Σχήμα 2. Πίσω πλευρά 1 Υποδοχή εξόδου ήχου 2 Υποδοχή εξόδου VGA 3 Υποδοχή εξόδου DisplayPort Υποδοχή USB 3.1 Gen 1 5 Υποδοχές USB 3.1 γενιάς 1 (3) 6 Υποδοχή καλωδίου ρεύματος 7 Υποδοχή σειριακής σύνδεσης 8 Υποδοχή ποντικιού PS/2 (προαιρετικά) 9 Υποδοχή πληκτρολογίου PS/2 (προαιρετικά) 10 Υποδοχή Ethernet 11 Κάλυμμα πίσω κεραίας Wi-Fi 12 Σειριακή υποδοχή (προαιρετική) Κεφάλαιο 1. Επισκόπηση 3

8 13 Υποδοχή για λουκέτο 14 Υποδοχές έξυπνου κλιπ συρματόσχοινου (2) 15 Περιοχή κάρτας PCI Express (διαφορετικές κάρτες διαθέτουν διαφορετικές υποδοχές) 16 Υποδοχή κλειδαριάς ασφαλείας 1 Υποδοχή εξόδου ήχου Χρησιμοποιείται για την αποστολή ηχητικών σημάτων από τον υπολογιστή σε εξωτερικές συσκευές, π.χ. σε στερεοφωνικά ηχεία με ενσωματωμένο ενισχυτή, σε ακουστικά ή σε πληκτρολόγια πολυμέσων. Για να συνδέσετε ένα στερεοφωνικό σύστημα ή άλλη εξωτερική συσκευή εγγραφής, συνδέστε ένα καλώδιο μεταξύ της υποδοχής εισόδου ήχου της συσκευής και της υποδοχής εξόδου ήχου του υπολογιστή. Σημείωση: Εάν ο υπολογιστής σας διαθέτει υποδοχή εξόδου ήχου και υποδοχή σύνδεσης σετ ακουστικών ή ακουστικών, να χρησιμοποιείτε πάντα την υποδοχή σύνδεσης σετ ακουστικών ή ακουστικών για τα ακουστικά ή το σετ ακουστικών. Η υποδοχή ακουστικών δεν υποστηρίζει μικρόφωνα ακουστικών. 2 Υποδοχή εξόδου VGA Χρησιμοποιείται για την αποστολή σημάτων εικόνας από τον υπολογιστή σε μια άλλη συσκευή εικόνας, π.χ. μια οθόνη. 3 Υποδοχή εξόδου DisplayPort 1.2 Χρησιμοποιούνται για την αποστολή σημάτων ήχου και εικόνας από τον υπολογιστή σε μια άλλη συσκευή ήχου ή εικόνας, π.χ. μια οθόνη υψηλών επιδόσεων. 4 Υποδοχή USB 3.1 γενιάς 1 Χρησιμοποιούνται για τη σύνδεση συσκευών συμβατών με USB. Για τη βέλτιστη μεταφορά δεδομένων, συνδέστε μια συσκευή USB 3.1 γενιάς 1 σε μια υποδοχή USB 3.1 γενιάς 2 ή USB 3.1 γενιάς 1 αντί σε μια υποδοχή USB 2.0. Αυτή η υποδοχή υποστηρίζει τη δυνατότητα έξυπνης ενεργοποίησης που σας επιτρέπει να ενεργοποιείτε τον υπολογιστή ή να τον επαναφέρετε από την κατάσταση αδρανοποίησης S4 πιέζοντας τον συνδυασμό πλήκτρων Alt+P στο πληκτρολόγιο. Μπορείτε να ενεργοποιήσετε ή να απενεργοποιήσετε τη δυνατότητα έξυπνης ενεργοποίησης από το πρόγραμμα Setup Utility. Για λεπτομερείς πληροφορίες, ανατρέξτε στην ενότητα Οδηγός σημαντικών πληροφοριών για το προϊόν. 5 Υποδοχές USB 3.1 Gen 1 Χρησιμοποιούνται για τη σύνδεση συσκευών συμβατών με USB. Για τη βέλτιστη μεταφορά δεδομένων, συνδέστε μια συσκευή USB 3.1 γενιάς 1 σε μια υποδοχή USB 3.1 γενιάς 2 ή USB 3.1 γενιάς 1 αντί σε μια υποδοχή USB Υποδοχή καλωδίου ρεύματος Χρησιμοποιείται για τη σύνδεση του καλωδίου ρεύματος στον υπολογιστή σας για παροχή ρεύματος. 7 Σειριακή υποδοχή Χρησιμοποιείται για τη σύνδεση ενός εξωτερικού μόντεμ, ενός σειριακού εκτυπωτή ή άλλων συσκευών που χρησιμοποιούν σειριακή υποδοχή. 8 Υποδοχή ποντικιού PS/2 Χρησιμοποιείται για τη σύνδεση ποντικιού, trackball ή άλλης συσκευής κατάδειξης που χρησιμοποιεί υποδοχή PS/2. 4 M920t Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

9 9 Υποδοχή πληκτρολογίου PS/2 Χρησιμοποιείται για τη σύνδεση πληκτρολογίου που χρησιμοποιεί υποδοχή πληκτρολογίου Personal System/ 2 (PS/2). 10 Υποδοχή Ethernet Χρησιμοποιείται για τη σύνδεση ενός καλωδίου Ethernet για πρόσβαση στο δίκτυο. 11 Κάλυμμα πίσω κεραίας Wi-Fi Χρησιμοποιείται για την προστασία της πίσω κεραίας Wi-Fi που είναι προαιρετική. 12 Σειριακή υποδοχή Χρησιμοποιείται για τη σύνδεση ενός εξωτερικού μόντεμ, ενός σειριακού εκτυπωτή ή άλλων συσκευών που χρησιμοποιούν σειριακή υποδοχή. 13 Υποδοχή για λουκέτο Χρησιμοποιείται για την ασφάλιση ενός λουκέτου. 14 Υποδοχές έξυπνου κλιπ συρματόσχοινου Χρησιμοποιείται για την ασφάλιση ενός έξυπνου κλιπ συρματόσχοινου. 15 Περιοχή κάρτας PCI-Express Για να βελτιώσετε τη λειτουργική απόδοση του υπολογιστή, μπορείτε να συνδέσετε κάρτες PCI Express σε αυτήν την περιοχή. Ανάλογα με το μοντέλο υπολογιστή, οι υποδοχές σε αυτήν την περιοχή διαφέρουν. 16 Υποδοχή κλειδαριάς ασφάλειας Χρησιμοποιείται για την ασφάλιση μιας κλειδαριάς συρματόσχοινου τύπου Kensington. Πλακέτα συστήματος Σημείωση: Ανατρέξτε στις ενότητες «Μπροστινή όψη» στη σελίδα 1 και «Πίσω πλευρά» στη σελίδα 3 για επιπλέον περιγραφές εξαρτημάτων. Κεφάλαιο 1. Επισκόπηση 5

10 Σχήμα 3. Πλακέτα συστήματος 1 Υποδοχή παροχής ρεύματος 4 ακίδων 2 Υποδοχή σύνδεσης ανεμιστήρα μικροεπεξεργαστή 3 Υποδοχή μνήμης (DIMM1) 4 Υποδοχή μνήμης (DIMM2) 5 Υποδοχή μνήμης (DIMM3) 6 Υποδοχή μνήμης (DIMM4) 7 Υποδοχή πλακέτας κουμπιού λειτουργίας 8 Υποδοχή εσωτερικού ηχείου 9 Υποδοχή παροχής ρεύματος 10 ακίδων 10 Υποδοχή παροχής ρεύματος SATA 11 Υποδοχή παροχής ρεύματος SATA 12 Υποδοχή βοηθητικού ανεμιστήρα 13 Υποδοχή SATA Υποδοχή SATA Υποδοχή SATA Διακόπτης εκκαθάρισης CMOS 17 Υποδοχή SATA Υποδοχή μονάδας αποθήκευσης M.2 19 Υποδοχή κάρτας Wi-Fi M.2 20 Υποδοχή σύνδεσης θερμικού αισθητήρα 21 Υποδοχή φωτισμένης κόκκινης κουκκίδας 22 Μπροστινή υποδοχή USB Μπροστινή υποδοχή USB Σειριακή υποδοχή (προαιρετική) 25 Υποδοχή Thunderbolt 26 Υποδοχή κάρτας PCI Express (φυσικό πλάτος σύνδεσης x16, διαπραγματεύσιμο πλάτος σύνδεσης x4, x1) 27 Υποδοχή κάρτας PCI Express x1 28 Υποδοχή κάρτας γραφικών PCI Express x16 29 Υποδοχή E-lock 30 Υποδοχή ανεμιστήρα συστήματος 31 Διακόπτης παρουσίας καλύμματος 32 Μπαταρία σε σχήμα νομίσματος 33 Υποδοχή μικροεπεξεργαστή 34 Υποδοχή σύνδεσης πληκτρολογίου και ποντικιού PS/2 6 M920t Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

11 Ετικέτα τύπου υπολογιστή και μοντέλου Η ετικέτα τύπου και μοντέλου υπολογιστή προσδιορίζει τον υπολογιστή. Όταν επικοινωνείτε με τη Lenovo για βοήθεια, οι πληροφορίες ετικέτας τύπου και μοντέλου υπολογιστή βοηθά τους τεχνικούς υποστήριξης να προσδιορίσουν τον υπολογιστή και να παρέχουν ταχύτερες υπηρεσίες. Η ετικέτα τύπου και μοντέλου υπολογιστή είναι κολλημένη στο πλάι του υπολογιστή, όπως υποδεικνύεται. Σχήμα 4. Ετικέτα τύπου υπολογιστή και μοντέλου Κεφάλαιο 1. Επισκόπηση 7

12 8 M920t Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

13 Κεφάλαιο 2. Προδιαγραφές Τροφοδοτικό Τροφοδοτικό 180 Watt με αυτόματο εντοπισμό τάσης Τροφοδοτικό 250 Watt με αυτόματο εντοπισμό τάσης Τροφοδοτικό 400 Watt με αυτόματο εντοπισμό τάσης Μονάδες αποθήκευσης Έως και τέσσερις μονάδες αποθήκευσης SATA (συμπεριλαμβανομένης μίας μονάδας αποθήκευσης με δυνατότητα σύνδεσης εν ώρα λειτουργίας (hot-swap)) και μία μονάδα αποθήκευσης M.2 Χαρακτηριστικά βίντεο Η ενσωματωμένη κάρτα γραφικών υποστηρίζει τα εξής: Υποδοχή εξόδου DisplayPort Υποδοχή εξόδου VGA Η προαιρετική διακριτή κάρτα γραφικών παρέχει βελτιωμένη εμπειρία βίντεο και επιπλέον δυνατότητες. Χαρακτηριστικά ήχου Η ενσωματωμένη κάρτα ήχου υποστηρίζει τα εξής: Υποδοχή εξόδου ήχου Υποδοχή ακουστικών Εσωτερικό ηχείο Υποδοχή μικροφώνου Η προαιρετική διακριτή κάρτα ήχου παρέχει βελτιωμένη εμπειρία ήχου και επιπλέον δυνατότητες. Υποδοχές εισόδου/εξόδου (I/O) Υποδοχές ήχου (υποδοχή γραμμής εξόδου ήχου, υποδοχή ακουστικών και υποδοχή μικροφώνου) Υποδοχή μονάδας ανάγνωσης κάρτας (προαιρετική) Υποδοχές οθόνης (υποδοχή εξόδου DisplayPort και υποδοχή εξόδου VGA) Υποδοχή Ethernet Υποδοχή πληκτρολογίου PS/2 (προαιρετική) Υποδοχή ποντικιού PS/2 (προαιρετικά) Σειριακή υποδοχή Υποδοχές USB Θέσεις επέκτασης Μονάδα ανάγνωσης κάρτας (προαιρετική) Υποδοχή μνήμης Μονάδα οπτικού δίσκου (προαιρετική) Υποδοχή κάρτας PCI Express (φυσικό πλάτος σύνδεσης x16, διαπραγματεύσιμο πλάτος σύνδεσης x4, x1) Υποδοχή κάρτας PCI Express x1 Υποδοχή κάρτας γραφικών PCI Express x16 Copyright Lenovo

14 Θήκη μονάδας αποθήκευσης Δυνατότητες δικτύου Ethernet LAN Ασύρματο LAN (προαιρετική) Bluetooth (προαιρετική) Φυσικές διαστάσεις Πλάτος: 165,0 mm Ύψος: 410,3 mm Βάθος: 321,4 mm Βάρος (χωρίς τη συσκευασία) Με τον μέγιστο αρχικό εξοπλισμό: 10,0 kg 10 M920t Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

15 Κεφάλαιο 3. Κλείδωμα του υπολογιστή Σε αυτό το κεφάλαιο παρέχονται οδηγίες σχετικά με το πώς θα κλειδώσετε τον υπολογιστή σας με τις συσκευές κλειδώματος ώστε να παραμένει ασφαλής. Ενεργοποίηση ή απενεργοποίηση του E-lock Ο υπολογιστής σας ενδέχεται να διαθέτει εγκατεστημένη μια λύση με κλειδαριά ασφαλείας για την προστασία του υπολογιστή από μη εξουσιοδοτημένη παραβίαση των εσωτερικών εξαρτημάτων. Χρησιμοποιώντας το E- Lock, μπορείτε να κλειδώνετε ή να ξεκλειδώνετε με μηχανικό τρόπο το κάλυμμα του υπολογιστή. Για να ενεργοποιήσετε ή να απενεργοποιήσετε το E-Lock, κάντε τα εξής: 1. Ενεργοποιήστε ή επανεκκινήστε τον υπολογιστή. 2. Πριν από την εκκίνηση των Windows, πιέστε επανειλημμένα και αφήστε το πλήκτρο F1 ή τον συνδυασμό πλήκτρων Fn+F1 έως ότου ανοίξει το πρόγραμμα Setup Utility. 3. Επιλέξτε Security Electronic Lock για να ενεργοποιήσετε ή να απενεργοποιήσετε το E-lock. 4. Πιέστε το πλήκτρο F10 ή τον συνδυασμό πλήκτρων Fn+F10 για να αποθηκεύσετε τις αλλαγές και να επανεκκινήσετε τον υπολογιστή. Σημείωση: Οι αλλαγές δεν θα εφαρμοστούν, εάν δεν αποθηκεύσετε τη ρύθμιση και δεν επανεκκινήσετε το σύστημα. Σχήμα 5. Ενεργοποίηση ή απενεργοποίηση του E-lock Copyright Lenovo

16 Ασφάλιση του καλύμματος του υπολογιστή Το κλείδωμα του υπολογιστή βοηθά στην αποτροπή της πρόσβασης στο εσωτερικό του υπολογιστή σας. Ο υπολογιστής σας διαθέτει μια υποδοχή για λουκέτο έτσι ώστε να μην είναι δυνατή η αφαίρεση του καλύμματος του υπολογιστή όταν είναι κλειδωμένος με το λουκέτο. Σχήμα 6. Ασφάλιση του καλύμματος του υπολογιστή 12 M920t Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

17 Τοποθέτηση μιας κλειδαριάς συρματόσχοινου τύπου Kensington Μπορείτε να χρησιμοποιήσετε μια κλειδαριά συρματόσχοινου τύπου Kensington, για να ασφαλίσετε τον υπολογιστή σας σε ένα γραφείο, ένα τραπέζι ή ένα άλλο βαρύ έπιπλο. Η κλειδαριά συρματόσχοινου συνδέεται στην υποδοχή της κλειδαριάς ασφαλείας στο πίσω μέρος του υπολογιστή σας. Ανάλογα με τον επιλεγμένο τύπο, ο χειρισμός της κλειδαριάς συρματόσχοινου μπορεί να πραγματοποιηθεί με ένα κλειδί ή με συνδυασμό. Με την κλειδαριά συρματόσχοινου κλειδώνονται επίσης τα κουμπιά που χρησιμοποιούνται για το άνοιγμα του καλύμματος του υπολογιστή. Πρόκειται για τον ίδιο τύπο κλειδαριάς που χρησιμοποιείται για την ασφάλιση φορητών υπολογιστών. Μπορείτε να παραγγείλετε μια κλειδαριά συρματόσχοινου απευθείας από τη Lenovo αναζητώντας τη λέξη Kensington στη διεύθυνση: Σχήμα 7. Τοποθέτηση μιας κλειδαριάς συρματόσχοινου τύπου Kensington Κεφάλαιο 3. Κλείδωμα του υπολογιστή 13

18 Τοποθέτηση μιας κλειδαριάς συρματόσχοινου Μπορείτε να χρησιμοποιήσετε μια κλειδαριά συρματόσχοινου για να ασφαλίσετε συσκευές, όπως το πληκτρολόγιο και το ποντίκι, κλειδώνοντας τα καλώδια των συσκευών στον υπολογιστή σας. Η κλειδαριά συρματόσχοινου συνδέεται στις υποδοχές της κλειδαριάς συρματόσχοινου στο πίσω μέρος του υπολογιστή. Για να τοποθετήσετε μια κλειδαριά συρματόσχοινου, κάντε τα εξής: 1. Εισαγάγετε το κλιπ 1 στην υποδοχή της κλειδαριάς συρματόσχοινου Τραβήξτε τα καλώδια που θέλετε να ασφαλίσετε μέσα από τα αυλάκια της κλειδαριάς συρματόσχοινου. 3. Σπρώξτε το κλιπ 2 μέσα στην υποδοχή της κλειδαριάς συρματόσχοινου 3 μέχρι να κλειδώσει στη θέση του. Σχήμα 8. Τοποθέτηση μιας κλειδαριάς συρματόσχοινου 14 M920t Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

19 Κεφάλαιο 4. Αντικατάσταση υλικού Σε αυτό το κεφάλαιο παρέχονται οδηγίες σχετικά με την αντικατάσταση υλικού του υπολογιστή σας. Πριν από την αντικατάσταση υλικού Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε αυτή την ενότητα και τον Οδηγός σημαντικών πληροφοριών για το προϊόν. Σημειώσεις πριν από την αντικατάσταση υλικού Χρησιμοποιήστε μόνο εξαρτήματα υπολογιστών που παρέχονται από τη Lenovo. Για να εγκαταστήσετε ή να αντικαταστήσετε μια προαιρετική συσκευή, ακολουθήστε τις κατάλληλες οδηγίες που περιγράφονται σε αυτό το εγχειρίδιο, καθώς και τις οδηγίες που παρέχονται με την προαιρετική συσκευή. Στις περισσότερες περιοχές του κόσμου, η Lenovo απαιτεί την επιστροφή των ελαττωματικών μονάδων CRU. Σχετικές πληροφορίες θα λάβετε μαζί με τη μονάδα CRU ή λίγες μέρες μετά την παραλαβή της μονάδας CRU. Χειρισμός συσκευών ευαίσθητων στον στατικό ηλεκτρισμό Μην ανοίξετε τη συσκευασία προστασίας από στατικό ηλεκτρισμό η οποία περιέχει το νέο εξάρτημα μέχρι να αφαιρέσετε το ελαττωματικό εξάρτημα και να είστε έτοιμοι να εγκαταστήσετε το νέο εξάρτημα. Ο στατικός ηλεκτρισμός, παρότι είναι ακίνδυνος για τους ανθρώπους, μπορεί να προκαλέσει σοβαρές βλάβες στα λειτουργικά μέρη και τις προαιρετικές συσκευές του υπολογιστή. Όταν μεταχειρίζεστε προαιρετικά εξαρτήματα και άλλα λειτουργικά μέρη του υπολογιστή, να λαμβάνετε τις ακόλουθες προφυλάξεις για να αποφύγετε την πρόκληση ζημιάς από στατικό ηλεκτρισμό: Περιορίστε τις κινήσεις σας. Οι κινήσεις μπορούν να προκαλέσουν τη συσσώρευση στατικού ηλεκτρισμού γύρω σας. Να χειρίζεστε πάντα με προσοχή τα προαιρετικά εξαρτήματα και άλλα λειτουργικά μέρη του υπολογιστή. Να πιάνετε τις κάρτες PCI/PCIe, τις μονάδες μνήμης, τις πλακέτες συστήματος και τους μικροεπεξεργαστές από τις άκρες. Ποτέ μην αγγίζετε εκτεθειμένα κυκλώματα. Μην αφήνετε άλλους να αγγίζουν τα προαιρετικά εξαρτήματα και άλλα λειτουργικά μέρη. Αγγίξτε τη συσκευασία προστασίας από στατικό ηλεκτρισμό σε ένα μεταλλικό κάλυμμα θύρας ή σε άλλη άβαφη μεταλλική επιφάνεια του υπολογιστή για τουλάχιστον δύο δευτερόλεπτα. Με τον τρόπο αυτό μειώνεται ο στατικός ηλεκτρισμός από τη συσκευασία και το σώμα σας πριν από την εγκατάσταση ή την αντικατάσταση ενός νέου εξαρτήματος. Αν είναι δυνατό, αφαιρέστε το νέο εξάρτημα από τη συσκευασία προστασίας από στατικό ηλεκτρισμό και εγκαταστήστε το αμέσως στον υπολογιστή χωρίς να το ακουμπήσετε πουθενά. Αν αυτό δεν είναι δυνατό, τοποθετήστε τη συσκευασία προστασίας από στατικό ηλεκτρισμό σε μια λεία, επίπεδη επιφάνεια και τοποθετήστε το εξάρτημα πάνω στη συσκευασία. Μην τοποθετήσετε το εξάρτημα επάνω στο κάλυμμα του υπολογιστή ή σε άλλη μεταλλική επιφάνεια. Παρουσίαση των μονάδων FRU (συμπεριλαμβανομένων των μονάδων CRU) Οι μονάδες αντικαθιστώμενες στις εγκαταστάσεις του πελάτη (FRU) είναι εξαρτήματα υπολογιστών τα οποία μπορούν να αναβαθμιστούν ή να αντικατασταθούν από εξειδικευμένο τεχνικό. Στις μονάδες FRU Copyright Lenovo

20 περιλαμβάνονται όλες οι μονάδες CRU. Για λεπτομερείς πληροφορίες σχετικά με τις μονάδες FRU, όπως οι κωδικοί των μονάδων FRU και τα υποστηριζόμενα μοντέλα υπολογιστή, μεταβείτε στον δικτυακό τόπο: Οι μονάδες αντικαθιστώμενες από τον πελάτη (Customer Replaceable Units - μονάδες CRU) είναι εξαρτήματα υπολογιστών τα οποία μπορούν να αναβαθμιστούν ή να αντικατασταθούν από τον χρήστη. Μονάδες CRU αυτοεξυπηρέτησης: Μπορείτε εύκολα να εγκαταστήσετε μονάδες CRU αυτοεξυπηρέτησης. Αυτές οι μονάδες CRU ενδέχεται να είναι αυτόνομες, να ασφαλίζονται με λαβή ή να ασφαλίζονται με όχι περισσότερες από δύο βίδες. Παραδείγματα μονάδων CRU αυτοεξυπηρέτησης είναι το πληκτρολόγιο, το ποντίκι, οποιαδήποτε συσκευή USB. Είστε υπεύθυνοι για την αντικατάσταση όλων των μονάδων CRU αυτοεξυπηρέτησης. Μονάδες CRU προαιρετικής εξυπηρέτησης: Για τον χειρισμό των μονάδων CRU προαιρετικής εξυπηρέτησης απαιτούνται κάποιες τεχνικές δεξιότητες και απλά εργαλεία (όπως κατσαβίδι). Αυτές οι μονάδες CRU είναι μεμονωμένα εξαρτήματα στο εσωτερικό του υπολογιστή. Συνήθως προστατεύονται με ένα κάλυμμα πρόσβασης που ασφαλίζει με περισσότερες από δύο βίδες. Για να αποκτήσετε πρόσβαση στη συγκεκριμένη μονάδα CRU απαιτείται αφαίρεση των βιδών και του πλαισίου. Οι μονάδες CRU προαιρετικής εξυπηρέτησης μπορούν να αφαιρεθούν και να εγκατασταθούν από τους χρήστες ή, στη διάρκεια της περιόδου εγγύησης, από έναν τεχνικό σέρβις της Lenovo. Πριν από την αντικατάσταση μονάδων FRU Πριν από την αντικατάσταση οποιασδήποτε μονάδας FRU, διαβάστε τα εξής: Μόνο πιστοποιημένο και καταρτισμένο προσωπικό μπορεί να επισκευάσει τον υπολογιστή. Πριν από την αντικατάσταση μιας μονάδας FRU, διαβάστε ολόκληρη την ενότητα για την αντικατάσταση του εξαρτήματος. Να είστε εξαιρετικά προσεκτικοί στη διάρκεια των εργασιών εγγραφής όπως αντιγραφή, αποθήκευση ή διαμόρφωση. Ενδέχεται να έχει αλλάξει η σειρά των μονάδων του υπολογιστή όπου εκτελείτε εργασίες σέρβις. Αν επιλέξετε εσφαλμένη μονάδα, ενδέχεται να γίνει αντικατάσταση δεδομένων ή προγραμμάτων. Αντικαταστήστε τη μονάδα FRU με μια άλλη μονάδα FRU του κατάλληλου μοντέλου. Κατά την αντικατάσταση μιας μονάδας FRU, βεβαιωθείτε ότι το μοντέλο του μηχανήματος και ο κωδικός εξαρτήματος FRU είναι σωστά. Μια μονάδα FRU δεν θα πρέπει να αντικαθίσταται λόγω μεμονωμένου σφάλματος που δεν μπορεί να αναπαραχθεί. Μεμονωμένα σφάλματα ενδέχεται να παρουσιαστούν για διαφόρους λόγους που δεν σχετίζονται με κάποιο ελάττωμα υλικού, όπως κοσμική ακτινοβολία, ηλεκτροστατική εκκένωση ή σφάλματα λογισμικού. Αντικαταστήστε μια μονάδα FRU μόνο αν παρουσιαστεί πρόβλημα. Αν υποπτεύεστε ότι μια μονάδα FRU είναι ελαττωματική, εκκαθαρίστε το αρχείο καταγραφής σφαλμάτων και εκτελέστε ξανά τον έλεγχο. Αν δεν παρουσιαστεί ξανά το σφάλμα, μην αντικαταστήσετε τη μονάδα FRU. Αντικαταστήστε μόνο μια ελαττωματική μονάδα FRU. Εντοπισμός των μονάδων FRU (συμπεριλαμβάνονται οι μονάδες CRU) Σημειώσεις: Μερικά από τα ακόλουθα εξαρτήματα είναι προαιρετικά. Για να αντικαταστήσετε ένα εξάρτημα που δεν περιλαμβάνεται στη λίστα παρακάτω, απευθυνθείτε σε έναν τεχνικό σέρβις της Lenovo. Για μια λίστα με τους αριθμούς τηλεφώνων του τμήματος Υποστήριξης της Lenovo, μεταβείτε στον δικτυακό τόπο: 16 M920t Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

21 Σχήμα 9. Εντοπισμός των μονάδων FRU (συμπεριλαμβάνονται οι μονάδες CRU) Μονάδες CRU αυτοεξυπηρέτησης Μονάδες CRU προαιρετικής εξυπηρέτησης Μη CRU μονάδες 2 Μπαταρία σε σχήμα νομίσματος 29 Μονάδα τροφοδοτικού 1 Μονάδα ψύκτρας και ανεμιστήρα 4 Μονάδα μνήμης 32 E-lock 3 Μικροεπεξεργαστής 6 Μονάδα αποθήκευσης M.2 36 Θωράκιση κάρτας Wi-Fi 5 Πλακέτα συστήματος 8 Πλαίσιο στήριξης μονάδας οπτικού δίσκου 37 Κάρτα Wi-Fi 7 Καλώδιο μονάδας οπτικού δίσκου Κεφάλαιο 4. Αντικατάσταση υλικού 17

22 Μονάδες CRU αυτοεξυπηρέτησης Μονάδες CRU προαιρετικής εξυπηρέτησης Μη CRU μονάδες 9 Μονάδα οπτικού δίσκου 11 Λαβή υπολογιστή 10 Περίβλημα μπροστινής πρόσβασης 13 Μπροστινό πλαίσιο I/O 12 Πρόσοψη 14 Μονάδα ανάγνωσης κάρτας 19 Βάση εσωτερικής μονάδας αποθήκευσης 20 Βάση εξωτερικής μονάδας αποθήκευσης 21 Μονάδα αποθήκευσης 2,5 ή 3,5 ιντσών 22 Μετατροπέας μονάδας αποθήκευσης 15 Κουμπί λειτουργίας 16 Κεραίες Wi-Fi και κάλυμμα πίσω κεραίας 17 Θερμικός αισθητήρας 18 Φωτισμένη κόκκινη κουκκίδα 23 Πληκτρολόγιο 26 Καλώδιο μονάδας αποθήκευσης 24 Ποντίκι 27 Μπροστινός ανεμιστήρας 25 Καλώδιο ρεύματος 28 Εσωτερικό ηχείο 30 Κάρτα PCI Express 31 Περίβλημα 34 Βάση μονάδας αποθήκευσης M.2 33 Διακόπτης παρουσίας καλύμματος 38 Κάλυμμα υπολογιστή 35 Πίσω ανεμιστήρας Αντικατάσταση του καλωδίου ρεύματος Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. 1. Αφαιρέστε τα μέσα αποθήκευσης από τις αντίστοιχες μονάδες και απενεργοποιήστε όλες τις συνδεδεμένες συσκευές και τον ίδιο τον υπολογιστή. Αποσυνδέστε όλα τα καλώδια ρεύματος από τις ηλεκτρικές πρίζες και αποσυνδέστε όλα τα καλώδια από τον υπολογιστή. 2. Αντικαταστήστε το καλώδιο ρεύματος. 18 M920t Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

23 Σχήμα 10. Αφαίρεση του καλωδίου ρεύματος Σχήμα 11. Εγκατάσταση του καλωδίου ρεύματος Αφαίρεση του καλύμματος του υπολογιστή Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. Προφύλαξη: Πριν ανοίξετε το κάλυμμα του υπολογιστή, απενεργοποιήστε τον και περιμένετε μερικά λεπτά μέχρι να μειωθεί η θερμοκρασία του. Κεφάλαιο 4. Αντικατάσταση υλικού 19

24 1. Αφαιρέστε τα μέσα αποθήκευσης από τις αντίστοιχες μονάδες και απενεργοποιήστε όλες τις συνδεδεμένες συσκευές και τον ίδιο τον υπολογιστή. Αποσυνδέστε όλα τα καλώδια ρεύματος από τις ηλεκτρικές πρίζες και αποσυνδέστε όλα τα καλώδια από τον υπολογιστή. 2. Ξεκλειδώστε τη συσκευή κλειδώματος που ασφαλίζει το κάλυμμα του υπολογιστή. 3. Αφαιρέστε το κάλυμμα του υπολογιστή. Σχήμα 12. Αφαίρεση του καλύμματος του υπολογιστή 4. Ολοκληρώστε την αντικατάσταση. Ανατρέξτε στην ενότητα «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 72. Αντικατάσταση της μπροστινής στεφάνης Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. 1. Αφαιρέστε τα μέσα αποθήκευσης από τις αντίστοιχες μονάδες και απενεργοποιήστε όλες τις συνδεδεμένες συσκευές και τον ίδιο τον υπολογιστή. Αποσυνδέστε όλα τα καλώδια ρεύματος από τις ηλεκτρικές πρίζες και αποσυνδέστε όλα τα καλώδια από τον υπολογιστή. 2. Αφαιρέστε το κάλυμμα του υπολογιστή. Ανατρέξτε στην ενότητα «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα Τοποθετήστε ξανά την πρόσοψη. 20 M920t Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

25 Σχήμα 13. Αφαίρεση της πρόσοψης Σχήμα 14. Εγκατάσταση της πρόσοψης 4. Ολοκληρώστε την αντικατάσταση. Ανατρέξτε στην ενότητα «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 72. Πίεση του συγκροτήματος θήκης μονάδας προς τα επάνω και προς τα κάτω Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. Κεφάλαιο 4. Αντικατάσταση υλικού 21

26 1. Αφαιρέστε τα μέσα αποθήκευσης από τις αντίστοιχες μονάδες και απενεργοποιήστε όλες τις συνδεδεμένες συσκευές και τον ίδιο τον υπολογιστή. Αποσυνδέστε όλα τα καλώδια ρεύματος από τις ηλεκτρικές πρίζες και αποσυνδέστε όλα τα καλώδια από τον υπολογιστή. 2. Αφαιρέστε το κάλυμμα του υπολογιστή. Ανατρέξτε στην ενότητα «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα Αφαιρέστε την πρόσοψη του υπολογιστή. Ανατρέξτε στην ενότητα «Αντικατάσταση της μπροστινής στεφάνης» στη σελίδα Σπρώξτε το τμήμα τοποθέτησης μονάδων προς τα πάνω και προς τα κάτω. Σχήμα 15. Περιστροφή του τμήματος τοποθέτησης μονάδων προς τα επάνω Σχήμα 16. Σπρώξιμο του τμήματος τοποθέτησης μονάδων προς τα κάτω 5. Επανεγκαταστήστε τα εξαρτήματα που αφαιρέσατε. Για να ολοκληρώσετε την αντικατάσταση, ανατρέξτε στην ενότητα «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα M920t Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

27 Αντικατάσταση της λαβής του υπολογιστή Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. 1. Αφαιρέστε τα μέσα αποθήκευσης από τις αντίστοιχες μονάδες και απενεργοποιήστε όλες τις συνδεδεμένες συσκευές και τον ίδιο τον υπολογιστή. Αποσυνδέστε όλα τα καλώδια ρεύματος από τις ηλεκτρικές πρίζες και αποσυνδέστε όλα τα καλώδια από τον υπολογιστή. 2. Αφαιρέστε το κάλυμμα του υπολογιστή. Ανατρέξτε στην ενότητα «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα Αφαιρέστε την πρόσοψη του υπολογιστή. Ανατρέξτε στην ενότητα «Αντικατάσταση της μπροστινής στεφάνης» στη σελίδα Αντικαταστήστε τη λαβή του υπολογιστή. Σχήμα 17. Αφαίρεση της λαβής του υπολογιστή Κεφάλαιο 4. Αντικατάσταση υλικού 23

28 Σχήμα 18. Εγκατάσταση της λαβής του υπολογιστή 5. Επανεγκαταστήστε τα εξαρτήματα που αφαιρέσατε. Για να ολοκληρώσετε την αντικατάσταση, ανατρέξτε στην ενότητα «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 72. Αντικατάσταση της μονάδας οπτικού δίσκου Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. 1. Αφαιρέστε τα μέσα αποθήκευσης από τις αντίστοιχες μονάδες και απενεργοποιήστε όλες τις συνδεδεμένες συσκευές και τον ίδιο τον υπολογιστή. Αποσυνδέστε όλα τα καλώδια ρεύματος από τις ηλεκτρικές πρίζες και αποσυνδέστε όλα τα καλώδια από τον υπολογιστή. 2. Αφαιρέστε το κάλυμμα του υπολογιστή. Ανατρέξτε στην ενότητα «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα Αφαιρέστε την πρόσοψη του υπολογιστή. Ανατρέξτε στην ενότητα «Αντικατάσταση της μπροστινής στεφάνης» στη σελίδα Αποσυνδέστε το καλώδιο σήματος και το καλώδιο ρεύματος από τη μονάδα οπτικού δίσκου. 5. Αντικαταστήστε τη μονάδα οπτικού δίσκου. Λεπτή μονάδα οπτικού δίσκου 24 M920t Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

29 Σχήμα 19. Αφαίρεση της μονάδας οπτικού δίσκου Σχήμα 20. Αφαίρεση του πλαισίου στήριξης της μονάδας οπτικού δίσκου. Σχήμα 21. Εγκατάσταση του πλαισίου της μονάδας οπτικού δίσκου Κεφάλαιο 4. Αντικατάσταση υλικού 25

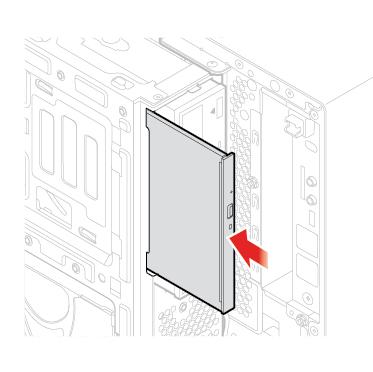

30 Σχήμα 22. Εγκατάσταση της μονάδας οπτικού δίσκου 6. Συνδέστε το καλώδιο σήματος και το καλώδιο παροχής ρεύματος στη νέα μονάδα οπτικού δίσκου. 7. Επανεγκαταστήστε τα εξαρτήματα που αφαιρέσατε. Για να ολοκληρώσετε την αντικατάσταση, ανατρέξτε στην ενότητα «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 72. Αντικατάσταση του κουμπιού λειτουργίας Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. 1. Αφαιρέστε τα μέσα αποθήκευσης από τις αντίστοιχες μονάδες και απενεργοποιήστε όλες τις συνδεδεμένες συσκευές και τον ίδιο τον υπολογιστή. Αποσυνδέστε όλα τα καλώδια ρεύματος από τις ηλεκτρικές πρίζες και αποσυνδέστε όλα τα καλώδια από τον υπολογιστή. 2. Αφαιρέστε το κάλυμμα του υπολογιστή. Ανατρέξτε στην ενότητα «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα Αφαιρέστε την πρόσοψη του υπολογιστή. Ανατρέξτε στην ενότητα «Αντικατάσταση της μπροστινής στεφάνης» στη σελίδα Τραβήξτε προς τα επάνω το τμήμα τοποθέτησης μονάδων. Ανατρέξτε στην ενότητα «Πίεση του συγκροτήματος θήκης μονάδας προς τα επάνω και προς τα κάτω» στη σελίδα Αποσυνδέστε το καλώδιο του κουμπιού λειτουργίας από την πλακέτα του συστήματος. 6. Αντικαταστήστε το κουμπί λειτουργίας. 26 M920t Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

31 Σχήμα 23. Αφαίρεση του κουμπιού λειτουργίας Σχήμα 24. Εγκατάσταση του κουμπιού λειτουργίας 7. Συνδέστε το καλώδιο του καινούριου κουμπιού λειτουργίας στην πλακέτα του συστήματος. 8. Επανεγκαταστήστε τα εξαρτήματα που αφαιρέσατε. Για να ολοκληρώσετε την αντικατάσταση, ανατρέξτε στην ενότητα «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 72. Αντικατάσταση της μονάδας ανάγνωσης κάρτας Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. 1. Αφαιρέστε τα μέσα αποθήκευσης από τις αντίστοιχες μονάδες και απενεργοποιήστε όλες τις συνδεδεμένες συσκευές και τον ίδιο τον υπολογιστή. Αποσυνδέστε όλα τα καλώδια ρεύματος από τις ηλεκτρικές πρίζες και αποσυνδέστε όλα τα καλώδια από τον υπολογιστή. 2. Αφαιρέστε το κάλυμμα του υπολογιστή. Ανατρέξτε στην ενότητα «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα 19. Κεφάλαιο 4. Αντικατάσταση υλικού 27

32 3. Αφαιρέστε την πρόσοψη του υπολογιστή. Ανατρέξτε στην ενότητα «Αντικατάσταση της μπροστινής στεφάνης» στη σελίδα Τραβήξτε προς τα επάνω το τμήμα τοποθέτησης μονάδων. Ανατρέξτε στην ενότητα «Πίεση του συγκροτήματος θήκης μονάδας προς τα επάνω και προς τα κάτω» στη σελίδα Αποσυνδέστε το καλώδιο της μονάδας ανάγνωσης κάρτας από την πλακέτα συστήματος. 6. Αντικαταστήστε τη μονάδα ανάγνωσης κάρτας. Προφύλαξη: Αγγίξτε μόνο τις άκρες της μονάδας ανάγνωσης κάρτας. Μην αγγίξετε την πλακέτα κυκλώματος της μονάδας ανάγνωσης κάρτας. Σχήμα 25. Αφαίρεση της μονάδας ανάγνωσης κάρτας Σχήμα 26. Εγκατάσταση της μονάδας ανάγνωσης κάρτας 7. Συνδέστε το καλώδιο της καινούριας μονάδας ανάγνωσης κάρτας στην πλακέτα συστήματος. 28 M920t Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

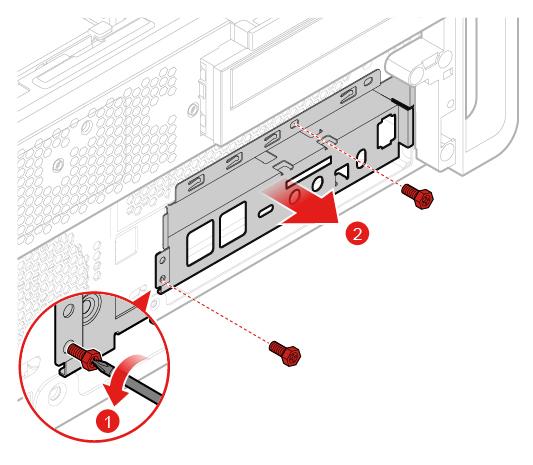

33 8. Επανεγκαταστήστε τα εξαρτήματα που αφαιρέσατε. Για να ολοκληρώσετε την αντικατάσταση, ανατρέξτε στην ενότητα «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 72. Αντικατάσταση του μπροστινού πλαισίου I/O Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. 1. Αφαιρέστε τα μέσα αποθήκευσης από τις αντίστοιχες μονάδες και απενεργοποιήστε όλες τις συνδεδεμένες συσκευές και τον ίδιο τον υπολογιστή. Αποσυνδέστε όλα τα καλώδια ρεύματος από τις ηλεκτρικές πρίζες και αποσυνδέστε όλα τα καλώδια από τον υπολογιστή. 2. Αφαιρέστε το κάλυμμα του υπολογιστή. Ανατρέξτε στην ενότητα «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα Αφαιρέστε την πρόσοψη του υπολογιστή. Ανατρέξτε στην ενότητα «Αντικατάσταση της μπροστινής στεφάνης» στη σελίδα Αντικαταστήστε το μπροστινό πλαίσιο I/O. Σχήμα 27. Αφαίρεση του μπροστινού πλαισίου I/O Κεφάλαιο 4. Αντικατάσταση υλικού 29

34 Σχήμα 28. Εγκατάσταση του μπροστινού πλαισίου I/O 5. Συνδέστε το καλώδιο της καινούριας βάσης μπροστινών I/O στην πλακέτα συστήματος. 6. Επανεγκαταστήστε τα εξαρτήματα που αφαιρέσατε. Για να ολοκληρώσετε την αντικατάσταση, ανατρέξτε στην ενότητα «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 72. Αντικατάσταση του μπροστινού ανεμιστήρα Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. 1. Αφαιρέστε τα μέσα αποθήκευσης από τις αντίστοιχες μονάδες και απενεργοποιήστε όλες τις συνδεδεμένες συσκευές και τον ίδιο τον υπολογιστή. Αποσυνδέστε όλα τα καλώδια ρεύματος από τις ηλεκτρικές πρίζες και αποσυνδέστε όλα τα καλώδια από τον υπολογιστή. 2. Αφαιρέστε το κάλυμμα του υπολογιστή. Ανατρέξτε στην ενότητα «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα Αφαιρέστε την πρόσοψη του υπολογιστή. Ανατρέξτε στην ενότητα «Αντικατάσταση της μπροστινής στεφάνης» στη σελίδα Τραβήξτε προς τα επάνω το τμήμα τοποθέτησης μονάδων. Ανατρέξτε στην ενότητα «Πίεση του συγκροτήματος θήκης μονάδας προς τα επάνω και προς τα κάτω» στη σελίδα Αποσυνδέστε το καλώδιο του μπροστινού ανεμιστήρα από την πλακέτα συστήματος. 6. Αντικαταστήστε τον μπροστινό ανεμιστήρα. 30 M920t Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

35 Σχήμα 29. Αφαίρεση του μπροστινού ανεμιστήρα Σχήμα 30. Εγκατάσταση του μπροστινού ανεμιστήρα 7. Συνδέστε το καλώδιο του νέου μπροστινού ανεμιστήρα στην πλακέτα του συστήματος. 8. Επανεγκαταστήστε τα εξαρτήματα που αφαιρέσατε. Για να ολοκληρώσετε την αντικατάσταση, ανατρέξτε στην ενότητα «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 72. Αντικατάσταση της φωτισμένης κόκκινης κουκκίδας Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. Κεφάλαιο 4. Αντικατάσταση υλικού 31

36 1. Αφαιρέστε τα μέσα αποθήκευσης από τις αντίστοιχες μονάδες και απενεργοποιήστε όλες τις συνδεδεμένες συσκευές και τον ίδιο τον υπολογιστή. Αποσυνδέστε όλα τα καλώδια ρεύματος από τις ηλεκτρικές πρίζες και αποσυνδέστε όλα τα καλώδια από τον υπολογιστή. 2. Αφαιρέστε το κάλυμμα του υπολογιστή. Ανατρέξτε στην ενότητα «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα Αφαιρέστε την πρόσοψη του υπολογιστή. Ανατρέξτε στην ενότητα «Αντικατάσταση της μπροστινής στεφάνης» στη σελίδα Τραβήξτε προς τα επάνω το τμήμα τοποθέτησης μονάδων. Ανατρέξτε στην ενότητα «Πίεση του συγκροτήματος θήκης μονάδας προς τα επάνω και προς τα κάτω» στη σελίδα Αποσυνδέστε το καλώδιο της φωτισμένης κόκκινης κουκκίδας από την πλακέτα συστήματος. 6. Αντικαταστήστε τη φωτισμένη κόκκινη κουκκίδα. Σχήμα 31. Αφαίρεση της φωτισμένης κόκκινης κουκκίδας Σχήμα 32. Εγκατάσταση της φωτισμένης κόκκινης κουκκίδας 7. Συνδέστε το καλώδιο της νέας φωτισμένης κόκκινης κουκκίδας στην πλακέτα συστήματος. 32 M920t Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

37 8. Επανεγκαταστήστε τα εξαρτήματα που αφαιρέσατε. Για να ολοκληρώσετε την αντικατάσταση, ανατρέξτε στην ενότητα «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 72. Αντικατάσταση του θερμικού αισθητήρα Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. 1. Αφαιρέστε τα μέσα αποθήκευσης από τις αντίστοιχες μονάδες και απενεργοποιήστε όλες τις συνδεδεμένες συσκευές και τον ίδιο τον υπολογιστή. Αποσυνδέστε όλα τα καλώδια ρεύματος από τις ηλεκτρικές πρίζες και αποσυνδέστε όλα τα καλώδια από τον υπολογιστή. 2. Αφαιρέστε το κάλυμμα του υπολογιστή. Ανατρέξτε στην ενότητα «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα Αφαιρέστε την πρόσοψη του υπολογιστή. Ανατρέξτε στην ενότητα «Αντικατάσταση της μπροστινής στεφάνης» στη σελίδα Τραβήξτε προς τα επάνω το τμήμα τοποθέτησης μονάδων. Ανατρέξτε στην ενότητα «Πίεση του συγκροτήματος θήκης μονάδας προς τα επάνω και προς τα κάτω» στη σελίδα Αποσυνδέστε το καλώδιο του θερμικού αισθητήρα από την πλακέτα συστήματος. 6. Αντικαταστήστε τον θερμικό αισθητήρα. Σχήμα 33. Αφαίρεση του θερμικού αισθητήρα Κεφάλαιο 4. Αντικατάσταση υλικού 33

38 Σχήμα 34. Εγκατάσταση του θερμικού αισθητήρα 7. Συνδέστε το καλώδιο του νέου θερμικού αισθητήρα στην πλακέτα συστήματος. 8. Επανεγκαταστήστε τα εξαρτήματα που αφαιρέσατε. Για να ολοκληρώσετε την αντικατάσταση, ανατρέξτε στην ενότητα «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 72. Αντικατάσταση του εσωτερικού ηχείου Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. 1. Αφαιρέστε τα μέσα αποθήκευσης από τις αντίστοιχες μονάδες και απενεργοποιήστε όλες τις συνδεδεμένες συσκευές και τον ίδιο τον υπολογιστή. Αποσυνδέστε όλα τα καλώδια ρεύματος από τις ηλεκτρικές πρίζες και αποσυνδέστε όλα τα καλώδια από τον υπολογιστή. 2. Αφαιρέστε το κάλυμμα του υπολογιστή. Ανατρέξτε στην ενότητα «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα Αφαιρέστε την πρόσοψη του υπολογιστή. Ανατρέξτε στην ενότητα «Αντικατάσταση της μπροστινής στεφάνης» στη σελίδα Τραβήξτε προς τα επάνω το τμήμα τοποθέτησης μονάδων. Ανατρέξτε στην ενότητα «Πίεση του συγκροτήματος θήκης μονάδας προς τα επάνω και προς τα κάτω» στη σελίδα Αποσυνδέστε το καλώδιο του εσωτερικού ηχείου από την πλακέτα συστήματος. 6. Αντικαταστήστε το εσωτερικό ηχείο. 34 M920t Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

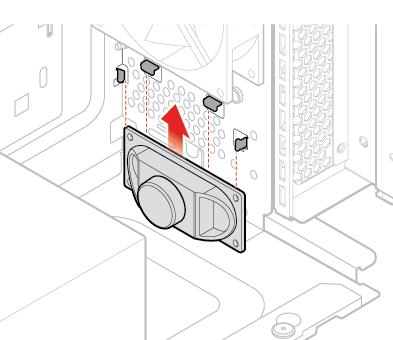

39 Σχήμα 35. Αφαίρεση του εσωτερικού ηχείου Σχήμα 36. Εγκατάσταση του εσωτερικού ηχείου 7. Συνδέστε το καλώδιο του νέου εσωτερικού ηχείου στην πλακέτα του συστήματος. 8. Επανεγκαταστήστε τα εξαρτήματα που αφαιρέσατε. Για να ολοκληρώσετε την αντικατάσταση, ανατρέξτε στην ενότητα «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 72. Αντικατάσταση της μονάδας αποθήκευσης Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. Αντικατάσταση της μονάδας αποθήκευσης 3,5 ιντσών στη θήκη της κύριας ή της δευτερεύουσας μονάδας 1. Αφαιρέστε τα μέσα αποθήκευσης από τις αντίστοιχες μονάδες και απενεργοποιήστε όλες τις συνδεδεμένες συσκευές και τον ίδιο τον υπολογιστή. Αποσυνδέστε όλα τα καλώδια ρεύματος από τις ηλεκτρικές πρίζες και αποσυνδέστε όλα τα καλώδια από τον υπολογιστή. 2. Αφαιρέστε το κάλυμμα του υπολογιστή. Ανατρέξτε στην ενότητα «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα Αφαιρέστε την πρόσοψη του υπολογιστή. Ανατρέξτε στην ενότητα «Αντικατάσταση της μπροστινής στεφάνης» στη σελίδα 20. Κεφάλαιο 4. Αντικατάσταση υλικού 35

40 4. Σε περίπτωση αντικατάστασης της μονάδας αποθήκευσης 3,5 ιντσών στη θήκη της δευτερεύουσας μονάδας, ωθήστε το συγκρότημα τοποθέτησης μονάδας προς τα έξω. Ανατρέξτε στην ενότητα «Πίεση του συγκροτήματος θήκης μονάδας προς τα επάνω και προς τα κάτω» στη σελίδα Αποσυνδέστε το καλώδιο σήματος και το καλώδιο ρεύματος από τη μονάδα αποθήκευσης. 6. Αντικαταστήστε τη μονάδα αποθήκευσης 3,5 ιντσών. Η μονάδα αποθήκευσης 3,5 ιντσών στη θήκη της κύριας μονάδας αποθήκευσης Σχήμα 37. Αφαίρεση της βάσης της εσωτερικής μονάδας αποθήκευσης Σχήμα 38. Αφαίρεση της μονάδας αποθήκευσης 36 M920t Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

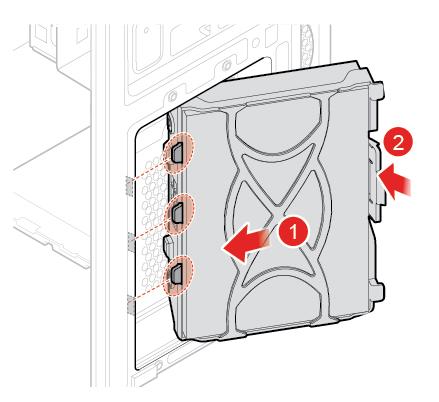

41 Σχήμα 39. Εγκατάσταση της μονάδας αποθήκευσης Σχήμα 40. Εγκατάσταση της βάσης της εσωτερικής μονάδας αποθήκευσης Η μονάδα αποθήκευσης 3,5 ιντσών στη θήκη της δευτερεύουσας μονάδας αποθήκευσης Κεφάλαιο 4. Αντικατάσταση υλικού 37

42 Σχήμα 41. Αφαίρεση της βάσης της εξωτερικής μονάδας αποθήκευσης. Σχήμα 42. Αφαίρεση της βάσης της εσωτερικής μονάδας αποθήκευσης Σχήμα 43. Αφαίρεση της μονάδας αποθήκευσης 38 M920t Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

43 Σχήμα 44. Εγκατάσταση της μονάδας αποθήκευσης Σχήμα 45. Εγκατάσταση της βάσης της εσωτερικής μονάδας αποθήκευσης Κεφάλαιο 4. Αντικατάσταση υλικού 39

44 Σχήμα 46. Εγκατάσταση της βάσης της εξωτερικής μονάδας αποθήκευσης 7. Συνδέστε το καλώδιο σήματος και το καλώδιο ρεύματος στη νέα μονάδα αποθήκευσης 3,5 ιντσών. 8. Επανεγκαταστήστε τα εξαρτήματα που αφαιρέσατε. Για να ολοκληρώσετε την αντικατάσταση, ανατρέξτε στην ενότητα «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 72. Αντικατάσταση της μονάδας αποθήκευσης 3,5 ιντσών στο περίβλημα αποθήκευσης μπροστινής πρόσβασης 1. Αντικαταστήστε τη μονάδα αποθήκευσης 3,5 ιντσών στο περίβλημα του χώρου αποθήκευσης με πρόσβαση από εμπρός. Σχήμα 47. Άνοιγμα του περιβλήματος αποθήκευσης μπροστινής πρόσβασης 40 M920t Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

45 Σχήμα 48. Αφαίρεση της βάσης της εσωτερικής μονάδας αποθήκευσης Σχήμα 49. Αφαίρεση της μονάδας αποθήκευσης Κεφάλαιο 4. Αντικατάσταση υλικού 41

46 Σχήμα 50. Εγκατάσταση της μονάδας αποθήκευσης Σχήμα 51. Εγκατάσταση της βάσης της εσωτερικής μονάδας αποθήκευσης 42 M920t Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

47 Σχήμα 52. Εγκατάσταση του περιβλήματος αποθήκευσης μπροστινής πρόσβασης Αντικατάσταση της μονάδας αποθήκευσης 2,5 ιντσών στο μετατροπέα χώρου αποθήκευσης 1. Αφαιρέστε το μετατροπέα χώρου αποθήκευσης με τη μονάδα αποθήκευσης 2,5 ιντσών. Ανατρέξτε στην ενότητα «Αντικατάσταση της μονάδας αποθήκευσης 3,5 ιντσών στη θήκη της κύριας ή της δευτερεύουσας μονάδας» ή «Αντικατάσταση της μονάδας αποθήκευσης 3,5 ιντσών στο περίβλημα του χώρου αποθήκευσης με πρόσβαση από εμπρός». 2. Αντικαταστήστε τη μονάδα αποθήκευσης 2,5 ιντσών στο μετατροπέα χώρου αποθήκευσης. Σχήμα 53. Αφαίρεση της μονάδας αποθήκευσης Κεφάλαιο 4. Αντικατάσταση υλικού 43

48 Σχήμα 54. Εγκατάσταση της μονάδας αποθήκευσης 3. Επανεγκαταστήστε το μετατροπέα χώρου αποθήκευσης με τη μονάδα αποθήκευσης 2,5 ιντσών. Ανατρέξτε στην ενότητα «Αντικατάσταση της μονάδας αποθήκευσης 3,5 ιντσών στη θήκη της κύριας ή της δευτερεύουσας μονάδας» ή «Αντικατάσταση της μονάδας αποθήκευσης 3,5 ιντσών στο περίβλημα του χώρου αποθήκευσης με πρόσβαση από εμπρός». Αντικατάσταση της μονάδας αποθήκευσης 2,5 ιντσών στη θήκη της τρίτης κατά σειρά μονάδας 1. Αφαιρέστε τα μέσα αποθήκευσης από τις αντίστοιχες μονάδες και απενεργοποιήστε όλες τις συνδεδεμένες συσκευές και τον ίδιο τον υπολογιστή. Αποσυνδέστε όλα τα καλώδια ρεύματος από τις ηλεκτρικές πρίζες και αποσυνδέστε όλα τα καλώδια από τον υπολογιστή. 2. Αφαιρέστε το κάλυμμα του υπολογιστή. Ανατρέξτε στην ενότητα «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα Αφαιρέστε την πρόσοψη του υπολογιστή. Ανατρέξτε στην ενότητα «Αντικατάσταση της μπροστινής στεφάνης» στη σελίδα Σε περίπτωση αντικατάστασης της μονάδας αποθήκευσης 3,5 ιντσών στη θήκη της δευτερεύουσας μονάδας, ωθήστε το συγκρότημα τοποθέτησης μονάδας προς τα έξω. Ανατρέξτε στην ενότητα «Πίεση του συγκροτήματος θήκης μονάδας προς τα επάνω και προς τα κάτω» στη σελίδα Αποσυνδέστε το καλώδιο σήματος και το καλώδιο ρεύματος από τη μονάδα αποθήκευσης. 6. Αντικαταστήστε τη μονάδα αποθήκευσης 2,5 ιντσών στη θήκη της τρίτης κατά σειρά μονάδας. 44 M920t Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

49 Σχήμα 55. Αφαίρεση της βάσης της εξωτερικής μονάδας αποθήκευσης. Σχήμα 56. Αφαίρεση της βάσης της εσωτερικής μονάδας αποθήκευσης Σχήμα 57. Αφαίρεση της μονάδας αποθήκευσης Κεφάλαιο 4. Αντικατάσταση υλικού 45

50 Σχήμα 58. Εγκατάσταση της μονάδας αποθήκευσης Σχήμα 59. Εγκατάσταση της βάσης της εσωτερικής μονάδας αποθήκευσης 46 M920t Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

51 Σχήμα 60. Εγκατάσταση της βάσης της εξωτερικής μονάδας αποθήκευσης 7. Συνδέστε το καλώδιο σήματος και το καλώδιο ρεύματος στη νέα μονάδα αποθήκευσης 2,5 ιντσών. 8. Επανεγκαταστήστε τα εξαρτήματα που αφαιρέσατε. Για να ολοκληρώσετε την αντικατάσταση, ανατρέξτε στην ενότητα «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 72. Αντικατάσταση της μονάδας μνήμης Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. Φροντίστε να ακολουθήσετε τη σειρά εγκατάστασης των μονάδων μνήμης, που υποδεικνύεται στην ακόλουθη εικόνα. Σχήμα 61. Η σειρά εγκατάστασης των μονάδων μνήμης Κεφάλαιο 4. Αντικατάσταση υλικού 47

52 1. Αφαιρέστε τα μέσα αποθήκευσης από τις αντίστοιχες μονάδες και απενεργοποιήστε όλες τις συνδεδεμένες συσκευές και τον ίδιο τον υπολογιστή. Αποσυνδέστε όλα τα καλώδια ρεύματος από τις ηλεκτρικές πρίζες και αποσυνδέστε όλα τα καλώδια από τον υπολογιστή. 2. Αφαιρέστε το κάλυμμα του υπολογιστή. Ανατρέξτε στην ενότητα «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα Αφαιρέστε την πρόσοψη του υπολογιστή. Ανατρέξτε στην ενότητα «Αντικατάσταση της μπροστινής στεφάνης» στη σελίδα Τραβήξτε προς τα επάνω το τμήμα τοποθέτησης μονάδων. Ανατρέξτε στην ενότητα «Πίεση του συγκροτήματος θήκης μονάδας προς τα επάνω και προς τα κάτω» στη σελίδα Αντικαταστήστε τη μονάδα μνήμης. Σχήμα 62. Αφαίρεση της μονάδας μνήμης Σχήμα 63. Εγκατάσταση της μονάδας μνήμης 6. Επανεγκαταστήστε τα εξαρτήματα που αφαιρέσατε. Για να ολοκληρώσετε την αντικατάσταση, ανατρέξτε στην ενότητα «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 72. Αντικατάσταση της μπαταρίας σε σχήμα νομίσματος Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. Ένα ειδικό τμήμα της μνήμης του υπολογιστή σας διατηρεί την ημερομηνία, την ώρα και τις ρυθμίσεις των ενσωματωμένων συσκευών, π.χ. την αντιστοιχία των παράλληλων υποδοχών (ρυθμίσεις παραμέτρων). Μια μπαταρία σε σχήμα νομίσματος διατηρεί αυτές τις πληροφορίες ενεργές όταν απενεργοποιείτε τον υπολογιστή σας. 48 M920t Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

53 Η μπαταρία σε σχήμα νομίσματος συνήθως δεν χρειάζεται φόρτιση ή συντήρηση κατά τη διάρκεια της ζωής της. Ωστόσο, καμία μπαταρία σε σχήμα νομίσματος δεν κρατάει για πάντα. Αν η μπαταρία σε σχήμα νομίσματος αποφορτιστεί, η ημερομηνία, η ώρα και οι πληροφορίες ρύθμισης παραμέτρων (συμπεριλαμβανομένων των κωδικών πρόσβασης) θα χαθούν. Στην περίπτωση αυτή εμφανίζεται ένα μήνυμα σφάλματος όταν ανάψετε τον υπολογιστή. Για να αντικαταστήσετε την μπαταρία σε σχήμα νομίσματος, 1. Αφαιρέστε τα μέσα αποθήκευσης από τις αντίστοιχες μονάδες και απενεργοποιήστε όλες τις συνδεδεμένες συσκευές και τον ίδιο τον υπολογιστή. Αποσυνδέστε όλα τα καλώδια ρεύματος από τις ηλεκτρικές πρίζες και αποσυνδέστε όλα τα καλώδια από τον υπολογιστή. 2. Αφαιρέστε το κάλυμμα του υπολογιστή. Ανατρέξτε στην ενότητα «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα Αφαιρέστε την πρόσοψη του υπολογιστή. Ανατρέξτε στην ενότητα «Αντικατάσταση της μπροστινής στεφάνης» στη σελίδα Τραβήξτε προς τα επάνω το τμήμα τοποθέτησης μονάδων. Ανατρέξτε στην ενότητα «Πίεση του συγκροτήματος θήκης μονάδας προς τα επάνω και προς τα κάτω» στη σελίδα Αντικαταστήστε την μπαταρία σε σχήμα νομίσματος. Σχήμα 64. Αφαίρεση της μπαταρίας σε σχήμα νομίσματος Σχήμα 65. Αφαίρεση της μπαταρίας σε σχήμα νομίσματος Σχήμα 66. Εγκατάσταση της μπαταρίας σε σχήμα νομίσματος Κεφάλαιο 4. Αντικατάσταση υλικού 49

54 Σχήμα 67. Εγκατάσταση της μπαταρίας σε σχήμα νομίσματος 6. Επανεγκαταστήστε τα εξαρτήματα που αφαιρέσατε. Για να ολοκληρώσετε την αντικατάσταση, ανατρέξτε στην ενότητα «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 72. Για να απορρίψετε την μπαταρία σε σχήμα νομίσματος, ανατρέξτε στην ενότητα Ειδοποίηση σχετικά με την μπαταρία λιθίου σε σχήμα νομίσματος στον Οδηγό ασφάλειας και εγγύησης. Αντικατάσταση κάρτας PCI Express Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. 1. Αφαιρέστε τα μέσα αποθήκευσης από τις αντίστοιχες μονάδες και απενεργοποιήστε όλες τις συνδεδεμένες συσκευές και τον ίδιο τον υπολογιστή. Αποσυνδέστε όλα τα καλώδια ρεύματος από τις ηλεκτρικές πρίζες και αποσυνδέστε όλα τα καλώδια από τον υπολογιστή. 2. Αφαιρέστε το κάλυμμα του υπολογιστή. Ανατρέξτε στην ενότητα «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα Αφαιρέστε την πρόσοψη του υπολογιστή. Ανατρέξτε στην ενότητα «Αντικατάσταση της μπροστινής στεφάνης» στη σελίδα Τραβήξτε προς τα επάνω το τμήμα τοποθέτησης μονάδων. Ανατρέξτε στην ενότητα «Πίεση του συγκροτήματος θήκης μονάδας προς τα επάνω και προς τα κάτω» στη σελίδα Αντικαταστήστε μια κάρτα PCI Express. Σχήμα 68. Αφαίρεση μιας κάρτας PCI Express Σημείωση: Εάν η κάρτα συγκρατείται στη θέση της με μια λαβή ασφάλισης, πιέστε τη λαβή ασφάλισης 1 όπως υποδεικνύεται, για να ελευθερώσετε τη λαβή. Στη συνέχεια, αφαιρέστε με προσοχή την κάρτα από την υποδοχή. 50 M920t Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

55 Σχήμα 69. Εγκατάσταση μιας κάρτας PCI Express 6. Επανεγκαταστήστε τα εξαρτήματα που αφαιρέσατε. Για να ολοκληρώσετε την αντικατάσταση, ανατρέξτε στην ενότητα «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 72. Αντικατάσταση της μονάδας αποθήκευσης M.2 Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. 1. Αφαιρέστε τα μέσα αποθήκευσης από τις αντίστοιχες μονάδες και απενεργοποιήστε όλες τις συνδεδεμένες συσκευές και τον ίδιο τον υπολογιστή. Αποσυνδέστε όλα τα καλώδια ρεύματος από τις ηλεκτρικές πρίζες και αποσυνδέστε όλα τα καλώδια από τον υπολογιστή. 2. Αφαιρέστε το κάλυμμα του υπολογιστή. Ανατρέξτε στην ενότητα «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα Αφαιρέστε την πρόσοψη του υπολογιστή. Ανατρέξτε στην ενότητα «Αντικατάσταση της μπροστινής στεφάνης» στη σελίδα Τραβήξτε προς τα επάνω το τμήμα τοποθέτησης μονάδων. Ανατρέξτε στην ενότητα «Πίεση του συγκροτήματος θήκης μονάδας προς τα επάνω και προς τα κάτω» στη σελίδα Αντικαταστήστε τη μονάδα αποθήκευσης M.2. Τύπος 1 Κεφάλαιο 4. Αντικατάσταση υλικού 51

56 Σχήμα 70. Τράβηγμα προς τα έξω του πλαστικού συνδετήρα Σχήμα 71. Αφαίρεση του ελάσματος συγκράτησης της μονάδας οπτικού δίσκου Σχήμα 72. Εγκατάσταση του ελάσματος συγκράτησης της μονάδας οπτικού δίσκου 52 M920t Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

57 Σχήμα 73. Εγκατάσταση της μονάδας οπτικού δίσκου Τύπος 2 Σχήμα 74. Τράβηγμα προς τα έξω του πλαστικού συνδετήρα Σχήμα 75. Αφαίρεση του πλαισίου στήριξης της μονάδας οπτικού δίσκου. Κεφάλαιο 4. Αντικατάσταση υλικού 53

58 Σχήμα 76. Εγκατάσταση του πλαισίου της μονάδας οπτικού δίσκου Σχήμα 77. Εγκατάσταση της μονάδας οπτικού δίσκου 6. Επανεγκαταστήστε τα εξαρτήματα που αφαιρέσατε. Για να ολοκληρώσετε την αντικατάσταση, ανατρέξτε στην ενότητα «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 72. Αντικατάσταση του πλαισίου της μονάδας αποθήκευσης M.2 Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. 1. Αφαιρέστε τα μέσα αποθήκευσης από τις αντίστοιχες μονάδες και απενεργοποιήστε όλες τις συνδεδεμένες συσκευές και τον ίδιο τον υπολογιστή. Αποσυνδέστε όλα τα καλώδια ρεύματος από τις ηλεκτρικές πρίζες και αποσυνδέστε όλα τα καλώδια από τον υπολογιστή. 2. Αφαιρέστε το κάλυμμα του υπολογιστή. Ανατρέξτε στην ενότητα «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα Αφαιρέστε την πρόσοψη του υπολογιστή. Ανατρέξτε στην ενότητα «Αντικατάσταση της μπροστινής στεφάνης» στη σελίδα Τραβήξτε προς τα επάνω το τμήμα τοποθέτησης μονάδων. Ανατρέξτε στην ενότητα «Πίεση του συγκροτήματος θήκης μονάδας προς τα επάνω και προς τα κάτω» στη σελίδα Αφαιρέστε τη μονάδα αποθήκευσης M Αντικαταστήστε το πλαίσιο της μονάδας αποθήκευσης M M920t Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

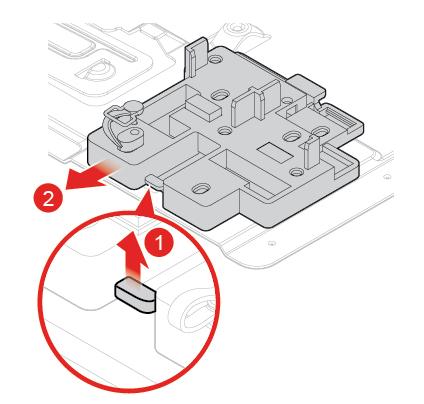

59 Σχήμα 78. Αφαίρεση της βάσης της μονάδας αποθήκευσης M.2 Σχήμα 79. Εγκατάσταση της βάσης της μονάδας αποθήκευσης M.2 7. Επανεγκαταστήστε τα εξαρτήματα που αφαιρέσατε. Για να ολοκληρώσετε την αντικατάσταση, ανατρέξτε στην ενότητα «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 72. Αντικατάσταση της κάρτας Wi-Fi Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. 1. Αφαιρέστε τα μέσα αποθήκευσης από τις αντίστοιχες μονάδες και απενεργοποιήστε όλες τις συνδεδεμένες συσκευές και τον ίδιο τον υπολογιστή. Αποσυνδέστε όλα τα καλώδια ρεύματος από τις ηλεκτρικές πρίζες και αποσυνδέστε όλα τα καλώδια από τον υπολογιστή. 2. Αφαιρέστε το κάλυμμα του υπολογιστή. Ανατρέξτε στην ενότητα «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα Αφαιρέστε την πρόσοψη του υπολογιστή. Ανατρέξτε στην ενότητα «Αντικατάσταση της μπροστινής στεφάνης» στη σελίδα Τραβήξτε προς τα επάνω το τμήμα τοποθέτησης μονάδων. Ανατρέξτε στην ενότητα «Πίεση του συγκροτήματος θήκης μονάδας προς τα επάνω και προς τα κάτω» στη σελίδα Αντικαταστήστε την κάρτα Wi-Fi. Κεφάλαιο 4. Αντικατάσταση υλικού 55

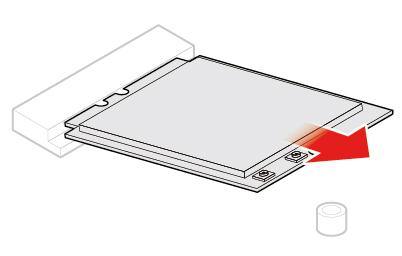

60 Τύπος 1 Σχήμα 80. Αφαίρεση της θωράκισης της κάρτας Wi-Fi Σχήμα 81. Αποσύνδεση των κεραιών Σχήμα 82. Αφαίρεση της κάρτας Wi-Fi. 56 M920t Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

61 Σχήμα 83. Εγκατάσταση της κάρτας Wi-Fi Σχήμα 84. Σύνδεση των κεραιών Σχήμα 85. Εγκατάσταση της θωράκισης της κάρτας Wi-Fi Τύπος 2 Κεφάλαιο 4. Αντικατάσταση υλικού 57

62 Σχήμα 86. Αφαίρεση της θωράκισης της κάρτας Wi-Fi Σχήμα 87. Αποσύνδεση των κεραιών Σχήμα 88. Αφαίρεση της κάρτας Wi-Fi. 58 M920t Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

63 Σχήμα 89. Εγκατάσταση της κάρτας Wi-Fi Σχήμα 90. Σύνδεση των κεραιών Σχήμα 91. Εγκατάσταση της θωράκισης της κάρτας Wi-Fi 6. Επανεγκαταστήστε τα εξαρτήματα που αφαιρέσατε. Για να ολοκληρώσετε την αντικατάσταση, ανατρέξτε στην ενότητα «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 72. Αντικατάσταση των κεραιών Wi-Fi Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. 1. Αφαιρέστε τα μέσα αποθήκευσης από τις αντίστοιχες μονάδες και απενεργοποιήστε όλες τις συνδεδεμένες συσκευές και τον ίδιο τον υπολογιστή. Αποσυνδέστε όλα τα καλώδια ρεύματος από τις ηλεκτρικές πρίζες και αποσυνδέστε όλα τα καλώδια από τον υπολογιστή. Κεφάλαιο 4. Αντικατάσταση υλικού 59

64 2. Αφαιρέστε το κάλυμμα του υπολογιστή. Ανατρέξτε στην ενότητα «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα Αφαιρέστε την πρόσοψη του υπολογιστή. Ανατρέξτε στην ενότητα «Αντικατάσταση της μπροστινής στεφάνης» στη σελίδα Τραβήξτε προς τα επάνω το τμήμα τοποθέτησης μονάδων. Ανατρέξτε στην ενότητα «Πίεση του συγκροτήματος θήκης μονάδας προς τα επάνω και προς τα κάτω» στη σελίδα Αποσυνδέστε τα καλώδια της κεραίας από την κάρτα Wi-Fi. 6. Αντικαταστήστε τις κεραίες Wi-Fi. Μπροστινή κεραία Wi-Fi Σχήμα 92. Αφαίρεση της κεραίας Wi-Fi Σχήμα 93. Εγκατάσταση της κεραίας Wi-Fi Πίσω κεραία Wi-Fi 60 M920t Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

65 Σχήμα 94. Αφαίρεση του καλύμματος της πίσω κεραίας Wi-Fi Σχήμα 95. Αφαίρεση της κεραίας Wi-Fi Κεφάλαιο 4. Αντικατάσταση υλικού 61

66 Σχήμα 96. Εγκατάσταση της κεραίας Wi-Fi Σχήμα 97. Εγκατάσταση του καλύμματος της πίσω κεραίας Wi-Fi 7. Επανεγκαταστήστε τα εξαρτήματα που αφαιρέσατε. Για να ολοκληρώσετε την αντικατάσταση, ανατρέξτε στην ενότητα «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 72. Αντικατάσταση της μονάδας ψύκτρας και ανεμιστήρα Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. Προφύλαξη: Η θερμοκρασία της μονάδας ψύκτρας και ανεμιστήρα μπορεί να είναι πολύ υψηλή. Πριν ανοίξετε το κάλυμμα του υπολογιστή, απενεργοποιήστε τον και περιμένετε μερικά λεπτά μέχρι να μειωθεί η θερμοκρασία του. 62 M920t Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

67 1. Αφαιρέστε τα μέσα αποθήκευσης από τις αντίστοιχες μονάδες και απενεργοποιήστε όλες τις συνδεδεμένες συσκευές και τον ίδιο τον υπολογιστή. Αποσυνδέστε όλα τα καλώδια ρεύματος από τις ηλεκτρικές πρίζες και αποσυνδέστε όλα τα καλώδια από τον υπολογιστή. 2. Αφαιρέστε το κάλυμμα του υπολογιστή. Ανατρέξτε στην ενότητα «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα Αφαιρέστε την πρόσοψη του υπολογιστή. Ανατρέξτε στην ενότητα «Αντικατάσταση της μπροστινής στεφάνης» στη σελίδα Τραβήξτε προς τα επάνω το τμήμα τοποθέτησης μονάδων. Ανατρέξτε στην ενότητα «Πίεση του συγκροτήματος θήκης μονάδας προς τα επάνω και προς τα κάτω» στη σελίδα Αποσυνδέστε το καλώδιο της μονάδας ψύκτρας και ανεμιστήρα από την πλακέτα του συστήματος. 6. Αντικαταστήστε τη μονάδα ψύκτρας και ανεμιστήρα. Σχήμα 98. Αφαίρεση της μονάδας ψύκτρας και ανεμιστήρα Σχήμα 99. Εγκατάσταση της μονάδας ψύκτρας και ανεμιστήρα 7. Συνδέστε το καινούριο καλώδιο της μονάδας ψύκτρας και ανεμιστήρα στην πλακέτα του συστήματος. 8. Επανεγκαταστήστε τα εξαρτήματα που αφαιρέσατε. Για να ολοκληρώσετε την αντικατάσταση, ανατρέξτε στην ενότητα «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 72. Κεφάλαιο 4. Αντικατάσταση υλικού 63

68 Αντικατάσταση της μονάδας τροφοδοτικού Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. Παρόλο που δεν υπάρχουν κινητά μέρη στον υπολογιστή σας αφού αποσυνδεθεί το καλώδιο ρεύματος, θα πρέπει να λάβετε υπόψη σας τις παρακάτω προειδοποιήσεις για την ασφάλειά σας, καθώς και για πιστοποίηση κατά UL (Underwriters Laboratories). Προφύλαξη: Ποτέ μην αφαιρείτε το κάλυμμα ενός τροφοδοτικού ή οποιουδήποτε εξαρτήματος στο οποίο υπάρχει η ακόλουθη Στο εσωτερικό οποιασδήποτε συσκευής στην οποία είναι επικολλημένη αυτή η ετικέτα υπάρχουν επικίνδυνα επίπεδα ηλεκτρικής τάσης, ρεύματος και ενέργειας. Δεν υπάρχουν στο εσωτερικό αυτών των συσκευών εξαρτήματα των οποίων μπορεί να γίνει συντήρηση. Αν υποψιάζεστε ότι υπάρχει πρόβλημα με κάποιο από αυτά τα εξαρτήματα, επικοινωνήστε με έναν ειδικευμένο τεχνικό. 1. Αφαιρέστε το κάλυμμα του υπολογιστή. Ανατρέξτε στην ενότητα «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα Αφαιρέστε την πρόσοψη του υπολογιστή. Ανατρέξτε στην ενότητα «Αντικατάσταση της μπροστινής στεφάνης» στη σελίδα Αφαιρέστε τη μονάδα οπτικού δίσκου. Ανατρέξτε στην ενότητα «Αντικατάσταση της μονάδας οπτικού δίσκου» στη σελίδα Αφαιρέστε το πλαίσιο στήριξης της μονάδας αποθήκευσης. Ανατρέξτε στην ενότητα «Αντικατάσταση της μονάδας αποθήκευσης» στη σελίδα Αποσυνδέστε το καλώδιο της μονάδας τροφοδοτικού από την πλακέτα συστήματος. 6. Αντικαταστήστε τη μονάδα τροφοδοτικού. Σχήμα 100. Αφαίρεση της μονάδας τροφοδοτικού 64 M920t Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

69 Σχήμα 101. Τοποθέτηση της μονάδας τροφοδοτικού 7. Συνδέστε το καλώδιο της καινούριας μονάδας τροφοδοτικού στην πλακέτα συστήματος. 8. Επανεγκαταστήστε τα εξαρτήματα που αφαιρέσατε. Για να ολοκληρώσετε την αντικατάσταση, ανατρέξτε στην ενότητα «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 72. Αντικατάσταση του μικροεπεξεργαστή Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. Προφύλαξη: Η θερμοκρασία της ψύκτρας και του μικροεπεξεργαστή μπορεί να είναι πολύ υψηλή. Πριν ανοίξετε το κάλυμμα του υπολογιστή, απενεργοποιήστε τον και περιμένετε μερικά λεπτά μέχρι να μειωθεί η θερμοκρασία του. 1. Αφαιρέστε το κάλυμμα του υπολογιστή. Ανατρέξτε στην ενότητα «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα Αφαιρέστε την πρόσοψη του υπολογιστή. Ανατρέξτε στην ενότητα «Αντικατάσταση της μπροστινής στεφάνης» στη σελίδα Ωθήστε το συγκρότημα τοποθέτησης μονάδων προς τα έξω. Ανατρέξτε στην ενότητα «Πίεση του συγκροτήματος θήκης μονάδας προς τα επάνω και προς τα κάτω» στη σελίδα Αφαιρέστε τη μονάδα ψύκτρας και ανεμιστήρα. Ανατρέξτε στην ενότητα «Αντικατάσταση της μονάδας ψύκτρας και ανεμιστήρα» στη σελίδα Αποσυνδέστε όλα τα καλώδια που είναι συνδεδεμένα στην πλακέτα συστήματος. 6. Αντικαταστήστε το μικροεπεξεργαστή. Σημειώσεις: Ο μικροεπεξεργαστής και η υποδοχή που απεικονίζονται εδώ μπορεί να έχουν διαφορετική εμφάνιση από το μικροεπεξεργαστή και την υποδοχή στο δικό σας υπολογιστή. Αγγίξτε μόνο τις άκρες του μικροεπεξεργαστή. Μην αγγίξετε τις χρυσές επαφές που βρίσκονται στο κάτω μέρος. Προσέξτε να μην πέσει κάποιο αντικείμενο ή υλικό μέσα στην υποδοχή του μικροεπεξεργαστή. Πρέπει να διατηρήσετε τις ακίδες στην υποδοχή όσο το δυνατόν πιο καθαρές. Κεφάλαιο 4. Αντικατάσταση υλικού 65

70 Σχήμα 102. Απελευθέρωση της θήκης Σχήμα 103. Γύρισμα της υποδοχής προς τα επάνω Σχήμα 104. Αφαίρεση του μικροεπεξεργαστή Σχήμα 105. Εγκατάσταση του μικροεπεξεργαστή 66 M920t Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

71 Σχήμα 106. Γύρισμα της υποδοχής προς τα κάτω Σχήμα 107. Ασφάλιση της θήκης 7. Συνδέστε στην πλακέτα συστήματος όλα τα καλώδια τα οποία είχατε αποσυνδέσει. 8. Επανεγκαταστήστε τα εξαρτήματα που αφαιρέσατε. Για να ολοκληρώσετε την αντικατάσταση, ανατρέξτε στην ενότητα «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 72. Αντικατάσταση του E-lock Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. Σημείωση: Για να αφαιρέσετε τις βίδες, θα χρειαστείτε ένα ειδικό εργαλείο (κλειδί T15 με κεφαλή σε σχήμα αστέρα). 1. Αφαιρέστε τα μέσα αποθήκευσης από τις αντίστοιχες μονάδες και απενεργοποιήστε όλες τις συνδεδεμένες συσκευές και τον ίδιο τον υπολογιστή. Αποσυνδέστε όλα τα καλώδια ρεύματος από τις ηλεκτρικές πρίζες και αποσυνδέστε όλα τα καλώδια από τον υπολογιστή. 2. Αφαιρέστε το κάλυμμα του υπολογιστή. Ανατρέξτε στην ενότητα «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα Αποσυνδέστε το καλώδιο του E-lock από την πλακέτα συστήματος. 4. Αντικαταστήστε το E-lock. Κεφάλαιο 4. Αντικατάσταση υλικού 67

72 Σχήμα 108. Αφαίρεση του E-lock Σχήμα 109. Εγκατάσταση του E-lock 5. Επανεγκαταστήστε τα εξαρτήματα που αφαιρέσατε. Για να ολοκληρώσετε την αντικατάσταση, ανατρέξτε στην ενότητα «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 72. Αντικατάσταση του διακόπτη παρουσίας καλύμματος Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. 1. Αφαιρέστε τα μέσα αποθήκευσης από τις αντίστοιχες μονάδες και απενεργοποιήστε όλες τις συνδεδεμένες συσκευές και τον ίδιο τον υπολογιστή. Αποσυνδέστε όλα τα καλώδια ρεύματος από τις ηλεκτρικές πρίζες και αποσυνδέστε όλα τα καλώδια από τον υπολογιστή. 2. Αφαιρέστε το κάλυμμα του υπολογιστή. Ανατρέξτε στην ενότητα «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα Αφαιρέστε την πρόσοψη του υπολογιστή. Ανατρέξτε στην ενότητα «Αντικατάσταση της μπροστινής στεφάνης» στη σελίδα Τραβήξτε προς τα επάνω το τμήμα τοποθέτησης μονάδων. Ανατρέξτε στην ενότητα «Πίεση του συγκροτήματος θήκης μονάδας προς τα επάνω και προς τα κάτω» στη σελίδα M920t Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

73 5. Αποσυνδέστε το καλώδιο διακόπτη παρουσίας καλύμματος από την πλακέτα συστήματος. 6. Αντικαταστήστε τον διακόπτη παρουσίας καλύμματος. Σχήμα 110. Αφαίρεση του διακόπτη παρουσίας καλύμματος Σχήμα 111. Εγκατάσταση του διακόπτη παρουσίας καλύμματος 7. Συνδέστε το καλώδιο του καινούριου διακόπτη παρουσίας καλύμματος στην πλακέτα συστήματος. 8. Επανεγκαταστήστε τα εξαρτήματα που αφαιρέσατε. Για να ολοκληρώσετε την αντικατάσταση, ανατρέξτε στην ενότητα «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 72. Αντικατάσταση του πίσω ανεμιστήρα Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. Κεφάλαιο 4. Αντικατάσταση υλικού 69

74 1. Αφαιρέστε τα μέσα αποθήκευσης από τις αντίστοιχες μονάδες και απενεργοποιήστε όλες τις συνδεδεμένες συσκευές και τον ίδιο τον υπολογιστή. Αποσυνδέστε όλα τα καλώδια ρεύματος από τις ηλεκτρικές πρίζες και αποσυνδέστε όλα τα καλώδια από τον υπολογιστή. 2. Αφαιρέστε το κάλυμμα του υπολογιστή. Ανατρέξτε στην ενότητα «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα Αφαιρέστε την πρόσοψη του υπολογιστή. Ανατρέξτε στην ενότητα «Αντικατάσταση της μπροστινής στεφάνης» στη σελίδα Τραβήξτε προς τα επάνω το τμήμα τοποθέτησης μονάδων. Ανατρέξτε στην ενότητα «Πίεση του συγκροτήματος θήκης μονάδας προς τα επάνω και προς τα κάτω» στη σελίδα Αποσυνδέστε το καλώδιο του πίσω ανεμιστήρα από την πλακέτα του συστήματος. 6. Αντικαταστήστε τον πίσω ανεμιστήρα. Σχήμα 112. Αφαίρεση του πίσω ανεμιστήρα Σχήμα 113. Εγκατάσταση του πίσω ανεμιστήρα 70 M920t Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

75 7. Συνδέστε το καλώδιο του καινούριου πίσω ανεμιστήρα στην πλακέτα του συστήματος. 8. Επανεγκαταστήστε τα εξαρτήματα που αφαιρέσατε. Για να ολοκληρώσετε την αντικατάσταση, ανατρέξτε στην ενότητα «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 72. Αντικατάσταση της πλακέτας συστήματος Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. 1. Αφαιρέστε τα μέσα αποθήκευσης από τις αντίστοιχες μονάδες και απενεργοποιήστε όλες τις συνδεδεμένες συσκευές και τον ίδιο τον υπολογιστή. Αποσυνδέστε όλα τα καλώδια ρεύματος από τις ηλεκτρικές πρίζες και αποσυνδέστε όλα τα καλώδια από τον υπολογιστή. 2. Αφαιρέστε το κάλυμμα του υπολογιστή. Ανατρέξτε στην ενότητα «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα Αφαιρέστε την πρόσοψη του υπολογιστή. Ανατρέξτε στην ενότητα «Αντικατάσταση της μπροστινής στεφάνης» στη σελίδα Αφαιρέστε το κουμπί λειτουργίας. Ανατρέξτε στην ενότητα «Αντικατάσταση του κουμπιού λειτουργίας» στη σελίδα Αφαιρέστε το μπροστινό πλαίσιο I/O. Ανατρέξτε στην ενότητα «Αντικατάσταση του μπροστινού πλαισίου I/O» στη σελίδα Τραβήξτε προς τα επάνω το τμήμα τοποθέτησης μονάδων. Ανατρέξτε στην ενότητα «Πίεση του συγκροτήματος θήκης μονάδας προς τα επάνω και προς τα κάτω» στη σελίδα Αφαιρέστε όλες τις μονάδες μνήμης. Ανατρέξτε στην ενότητα «Αντικατάσταση της μονάδας μνήμης» στη σελίδα Αφαιρέστε τη μονάδα ψύκτρας και ανεμιστήρα. Ανατρέξτε στην ενότητα «Αντικατάσταση της μονάδας ψύκτρας και ανεμιστήρα» στη σελίδα Αφαιρέστε τον μικροεπεξεργαστή. Ανατρέξτε στην ενότητα «Αντικατάσταση του μικροεπεξεργαστή» στη σελίδα Αφαιρέστε όλες τις κάρτες PCI Express. Ανατρέξτε στην ενότητα «Αντικατάσταση κάρτας PCI Express» στη σελίδα Αφαιρέστε την κάρτα Wi-Fi. Ανατρέξτε στην ενότητα «Αντικατάσταση της κάρτας Wi-Fi» στη σελίδα Αφαιρέστε τη μονάδα αποθήκευσης M.2. Ανατρέξτε στην ενότητα «Αντικατάσταση της μονάδας αποθήκευσης M.2» στη σελίδα Σημειώστε τη δρομολόγηση και τις συνδέσεις των καλωδίων και, στη συνέχεια, αποσυνδέστε όλα τα καλώδια από την πλακέτα συστήματος. Ανατρέξτε στην ενότητα «Πλακέτα συστήματος» στη σελίδα 5. Κεφάλαιο 4. Αντικατάσταση υλικού 71

76 14. Αντικαταστήστε την πλακέτα συστήματος. Σημειώσεις: Οι αριθμοί στην παρακάτω εικόνα υποδεικνύουν τις θέσεις των βιδών αντί της σειράς αφαίρεσης και επανατοποθέτησης των βιδών. Πιάστε την πλακέτα συστήματος προσεκτικά από τα άκρα. Σχήμα 114. Αφαίρεση της πλακέτας συστήματος 15. Δρομολογήστε όλα τα καλώδια που αποσυνδέσατε από την ελαττωματική πλακέτα συστήματος και, στη συνέχεια, συνδέστε τα ξανά στη νέα πλακέτα συστήματος. Ανατρέξτε στην ενότητα «Πλακέτα συστήματος» στη σελίδα Επανεγκαταστήστε τα εξαρτήματα που αφαιρέσατε. Για να ολοκληρώσετε την αντικατάσταση, ανατρέξτε στην ενότητα «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 72. Ολοκλήρωση της αντικατάστασης εξαρτημάτων Αφού ολοκληρώσετε την εγκατάσταση ή την αντικατάσταση όλων των εξαρτημάτων, εγκαταστήστε ξανά το κάλυμμα του υπολογιστή και συνδέστε τα καλώδια. Για να επανεγκαταστήσετε το κάλυμμα στον υπολογιστή και να συνδέσετε ξανά τα καλώδια, κάντε τα εξής: 1. Βεβαιωθείτε ότι όλα τα εξαρτήματα έχουν συνδεθεί σωστά και ότι δεν έχετε αφήσει εργαλεία ή βίδες στο εσωτερικό του υπολογιστή. 2. Βεβαιωθείτε ότι τα καλώδια έχουν δρομολογηθεί σωστά πριν τοποθετήσετε ξανά το κάλυμμα του υπολογιστή. Κατά την επανεγκατάσταση του καλύμματος του υπολογιστή, κρατάτε τα καλώδια μακριά από τους μεντεσέδες και τις πλευρές του περιβλήματος του υπολογιστή. 72 M920t Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

77 3. Επανεγκαταστήστε το κάλυμμα του υπολογιστή. Σχήμα 115. Επανατοποθέτηση του καλύμματος του υπολογιστή 4. Τοποθετήστε τον υπολογιστή κατακόρυφα. 5. Αν υπάρχει συσκευή κλειδώματος, χρησιμοποιήστε τη για να κλειδώστε τον υπολογιστή. 6. Συνδέστε ξανά τα εξωτερικά καλώδια και τα καλώδια ρεύματος στις αντίστοιχες υποδοχές στον υπολογιστή. Κεφάλαιο 4. Αντικατάσταση υλικού 73

78 74 M920t Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

79 Παράρτημα A. Δηλώσεις Η Lenovo ενδέχεται να μη διαθέτει σε όλες τις χώρες τα προϊόντα, τις υπηρεσίες ή τις λειτουργίες που περιγράφονται στο έγγραφο αυτό. Για πληροφορίες σχετικά με τα προϊόντα και τις υπηρεσίες που παρέχονται στην περιοχή σας, συμβουλευτείτε τον τοπικό εκπρόσωπο της Lenovo. Οποιαδήποτε αναφορά σε προϊόν, πρόγραμμα ή υπηρεσία της Lenovo δεν σημαίνει ούτε υποδηλώνει ότι μπορεί να χρησιμοποιηθεί μόνο το συγκεκριμένο προϊόν, πρόγραμμα ή η συγκεκριμένη υπηρεσία της Lenovo. Μπορεί να χρησιμοποιηθεί οποιοδήποτε ισοδύναμο λειτουργικά προϊόν, πρόγραμμα ή υπηρεσία που δεν παραβιάζει δικαιώματα πνευματικής ιδιοκτησίας της Lenovo. Ωστόσο, η αξιολόγηση και επαλήθευση της λειτουργίας οποιουδήποτε άλλου προϊόντος, προγράμματος ή υπηρεσίας είναι ευθύνη του χρήστη. Η Lenovo ενδέχεται να έχει ευρεσιτεχνίες ή εκκρεμείς αιτήσεις ευρεσιτεχνίας που συνδέονται με θέματα που καλύπτει το παρόν έγγραφο. Η κατοχή αυτού του εγγράφου δεν σας παρέχει οποιοδήποτε δικαίωμα επί αυτών των ευρεσιτεχνιών. Για ερωτήσεις σχετικά με άδειες χρήσης, μπορείτε να απευθύνεστε εγγράφως στην ακόλουθη διεύθυνση: Lenovo (United States), Inc Think Place - Building One Morrisville, NC U.S.A. Attention: Lenovo Director of Licensing Η LENOVO ΠΑΡΕΧΕΙ ΑΥΤΗ ΤΗΝ ΕΚΔΟΣΗ «ΩΣ ΕΧΕΙ» ΚΑΙ ΧΩΡΙΣ ΚΑΝΕΝΟΣ ΕΙΔΟΥΣ ΕΓΓΥΗΣΗ, ΡΗΤΗ Ή ΣΙΩΠΗΡΗ, ΣΥΜΠΕΡΙΛΑΜΒΑΝΟΜΕΝΩΝ, ΕΝΔΕΙΚΤΙΚΑ ΚΑΙ ΟΧΙ ΠΕΡΙΟΡΙΣΤΙΚΑ, ΤΩΝ ΣΙΩΠΗΡΩΝ ΕΓΓΥΗΣΕΩΝ ΠΕΡΙ ΜΗ ΠΑΡΑΒΙΑΣΗΣ ΔΙΚΑΙΩΜΑΤΩΝ, ΕΜΠΟΡΕΥΣΙΜΟΤΗΤΑΣ ΚΑΙ ΚΑΤΑΛΛΗΛΟΤΗΤΑΣ ΓΙΑ ΕΙΔΙΚΟΥΣ ΣΚΟΠΟΥΣ. Σε ορισμένες δικαιοδοσίες δεν επιτρέπεται η αποποίηση ρητών ή σιωπηρών εγγυήσεων σε συγκεκριμένες συναλλαγές και, επομένως, η παραπάνω δήλωση μπορεί να μην ισχύει για εσάς. Οι πληροφορίες αυτές ενδέχεται να περιέχουν τεχνικές ανακρίβειες ή τυπογραφικά λάθη. Περιοδικά, πραγματοποιούνται αλλαγές στις πληροφορίες αυτού του εγγράφου. Οι αλλαγές αυτές ενσωματώνονται σε κάθε νέα έκδοση του εγγράφου. Η Lenovo μπορεί να προβεί οποιαδήποτε στιγμή και χωρίς ειδοποίηση σε βελτιώσεις ή/και τροποποιήσεις προϊόντων ή/και προγραμμάτων που περιγράφονται σε αυτή την έκδοση. Τα προϊόντα που περιγράφονται στο παρόν έγγραφο δεν προορίζονται για χρήση σε εμφυτεύσεις ή άλλες εφαρμογές υποστήριξης της ζωής, η δυσλειτουργία των οποίων μπορεί να προκαλέσει σωματική βλάβη ή θάνατο ανθρώπων. Οι πληροφορίες που περιέχονται στο παρόν έγγραφο δεν επηρεάζουν ούτε τροποποιούν τις προδιαγραφές ή εγγυήσεις των προϊόντων Lenovo. Τίποτα στο παρόν έγγραφο δεν θα θεωρηθεί ρητή ή σιωπηρή άδεια ή υποχρέωση αποζημίωσης στα πλαίσια των δικαιωμάτων πνευματικής ιδιοκτησίας της Lenovo ή τρίτων. Όλες οι πληροφορίες που περιέχονται στο παρόν έγγραφο προσδιορίστηκαν σε συγκεκριμένα περιβάλλοντα και παρουσιάζονται ως παράδειγμα. Τα αποτελέσματα σε άλλα περιβάλλοντα λειτουργίας μπορεί να διαφέρουν. Η Lenovo μπορεί να χρησιμοποιήσει ή να διανείμει οποιεσδήποτε από τις πληροφορίες που παρέχετε με οποιονδήποτε τρόπο θεωρεί κατάλληλο χωρίς καμία υποχρέωση προς εσάς. Οποιεσδήποτε αναφορές σε δικτυακούς τόπους μη-lenovo που περιέχονται σε αυτή την έκδοση παρέχονται μόνο για τη διευκόλυνσή σας και δεν συνιστούν κατά κανένα τρόπο επιδοκιμασία των συγκεκριμένων δικτυακών τόπων. Τα υλικά σε αυτούς τους δικτυακούς τόπους δεν αποτελούν μέρος των υλικών αυτού του προϊόντος Lenovo και η εκ μέρους σας χρήση των εν λόγω δικτυακών τόπων γίνεται με δική σας ευθύνη. Οποιαδήποτε δεδομένα απόδοσης περιλαμβάνονται στο έγγραφο αυτό έχουν συγκεντρωθεί σε περιβάλλον ελεγχόμενης λειτουργίας. Κατά συνέπεια, τα αποτελέσματα απόδοσης που συγκεντρώθηκαν σε άλλα λειτουργικά περιβάλλοντα μπορεί να διαφέρουν σημαντικά. Ορισμένες μετρήσεις πραγματοποιήθηκαν σε Copyright Lenovo

80 συστήματα σε περιβάλλον ανάπτυξης και δεν εγγυόμαστε ότι οι μετρήσεις αυτές θα έχουν το ίδιο αποτέλεσμα σε γενικώς διαθέσιμα συστήματα. Επιπλέον, ορισμένες μετρήσεις μπορεί να είναι το αποτέλεσμα συμπερασματικής εξαγωγής. Τα πραγματικά αποτελέσματα μπορεί να διαφέρουν. Οι χρήστες αυτού του εγγράφου θα πρέπει να επαληθεύσουν τα δεδομένα που ισχύουν για το δικό τους περιβάλλον. 76 M920t Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

81 Παράρτημα B. Εμπορικά σήματα Οι ακόλουθοι όροι είναι εμπορικά σήματα της Lenovo στις Ηνωμένες Πολιτείες ή/και σε άλλες χώρες: Lenovo Το λογότυπο Lenovo Οι όροι DisplayPort και Mini DisplayPort είναι εμπορικά σήματα της Video Electronics Standards Association. Οι όροι HDMI και HDMI High-Definition Multimedia Interface είναι εμπορικά σήματα ή σήματα κατατεθέντα της HDMI Licensing LLC στις Ηνωμένες Πολιτείες και σε άλλες χώρες. Άλλες επωνυμίες εταιρειών ή ονομασίες προϊόντων ή υπηρεσιών μπορεί να είναι εμπορικά σήματα ή σήματα υπηρεσιών άλλων. Copyright Lenovo

82 78 M920t Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού
