1 Τεχνολογία θέρµανσης από το 1959 Eγχειρίδιο Oδηγιών για το µοντέλο RK 50 Eπίτοιχος λέβητας συµπύκνωσης µε καυστήρα προαναµίξεως - inverter CE 0694 Documentazione Tecnica RADIANT BRUCIATORI.p.A. Montelabbate (PU) ITALY RK 50 - ΤΕΧΝΙΚΟΣ DIGITECH C MIAH400 ΕΛΛΗΝΙΚΑ

2

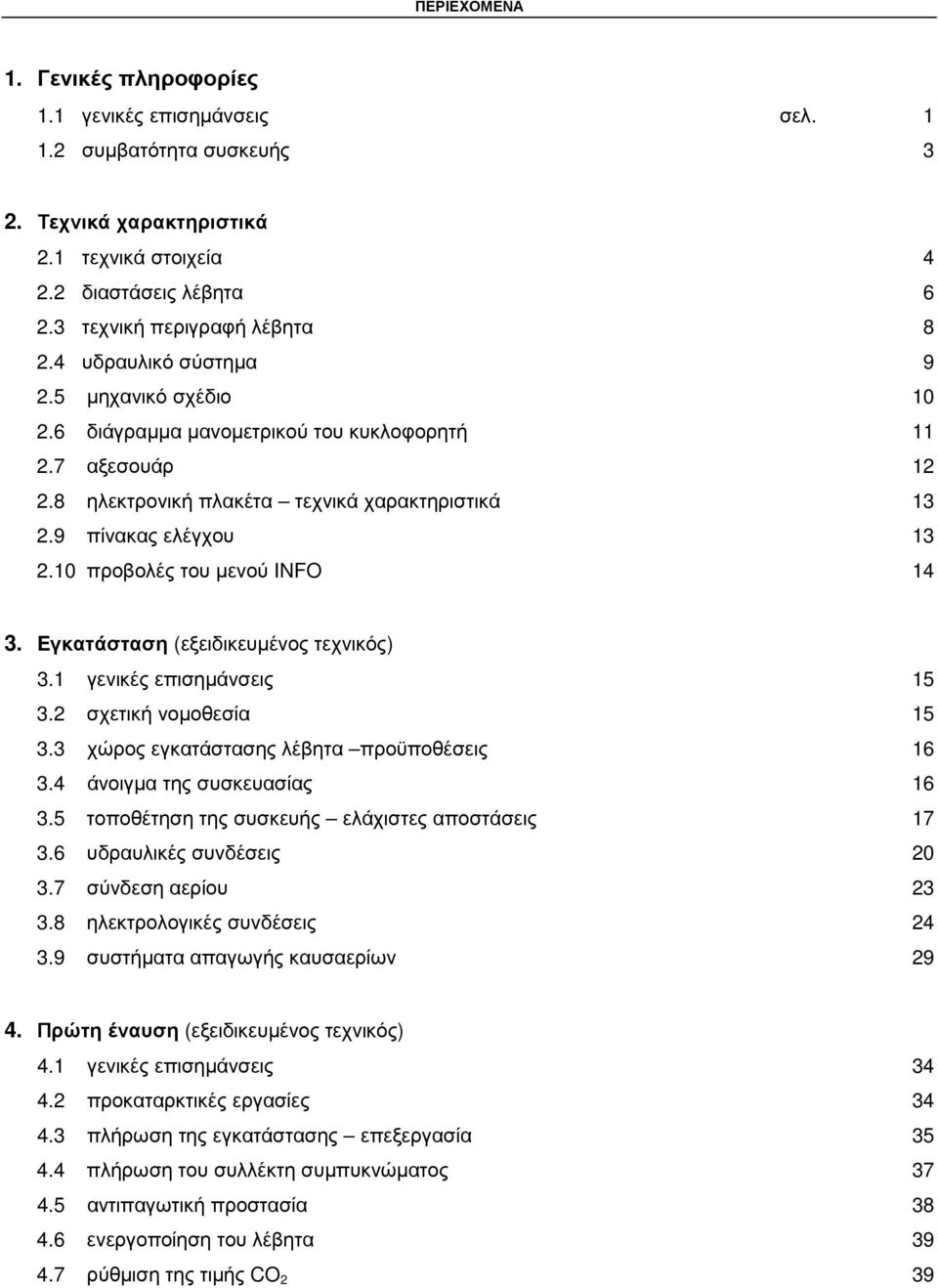

3 ΠΕΡΙΕΧΟΜΕΝΑ 1. Γενικές πληροφορίες 1.1 γενικές επισηµάνσεις σελ συµβατότητα συσκευής 3 2. Τεχνικά χαρακτηριστικά 2.1 τεχνικά στοιχεία διαστάσεις λέβητα τεχνική περιγραφή λέβητα υδραυλικό σύστηµα µηχανικό σχέδιο διάγραµµα µανοµετρικού του κυκλοφορητή αξεσουάρ ηλεκτρονική πλακέτα τεχνικά χαρακτηριστικά πίνακας ελέγχου προβολές του µενού INFO Eγκατάσταση (εξειδικευµένος τεχνικός) 3.1 γενικές επισηµάνσεις σχετική νοµοθεσία χώρος εγκατάστασης λέβητα προϋποθέσεις άνοιγµα της συσκευασίας τοποθέτηση της συσκευής ελάχιστες αποστάσεις υδραυλικές συνδέσεις σύνδεση αερίου ηλεκτρολογικές συνδέσεις συστήµατα απαγωγής καυσαερίων Πρώτη έναυση (εξειδικευµένος τεχνικός) 4.1 γενικές επισηµάνσεις προκαταρκτικές εργασίες πλήρωση της εγκατάστασης επεξεργασία πλήρωση του συλλέκτη συµπυκνώµατος αντιπαγωτική προστασία ενεργοποίηση του λέβητα ρύθµιση της τιµής CO 2 39

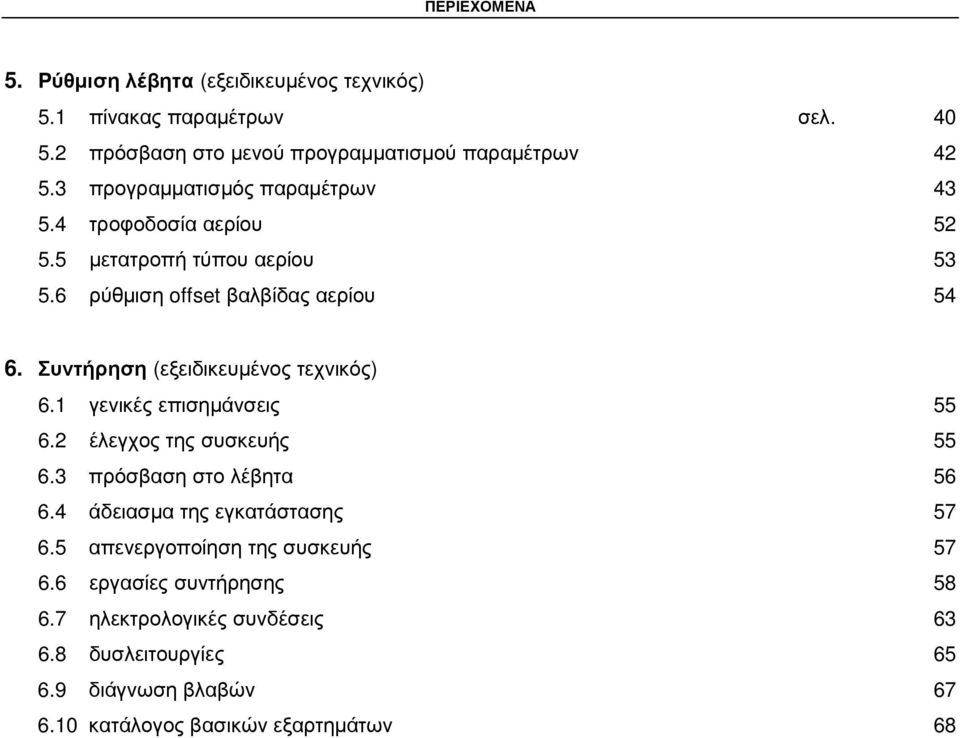

4 ΠΕΡΙΕΧΟΜΕΝΑ 5. Pύθµιση λέβητα (εξειδικευµένος τεχνικός) 5.1 πίνακας παραµέτρων σελ πρόσβαση στο µενού προγραµµατισµού παραµέτρων προγραµµατισµός παραµέτρων τροφοδοσία αερίου µετατροπή τύπου αερίου ρύθµιση offset βαλβίδας αερίου Συντήρηση (εξειδικευµένος τεχνικός) 6.1 γενικές επισηµάνσεις έλεγχος της συσκευής πρόσβαση στο λέβητα άδειασµα της εγκατάστασης απενεργοποίηση της συσκευής εργασίες συντήρησης ηλεκτρολογικές συνδέσεις δυσλειτουργίες διάγνωση βλαβών κατάλογος βασικών εξαρτηµάτων 68

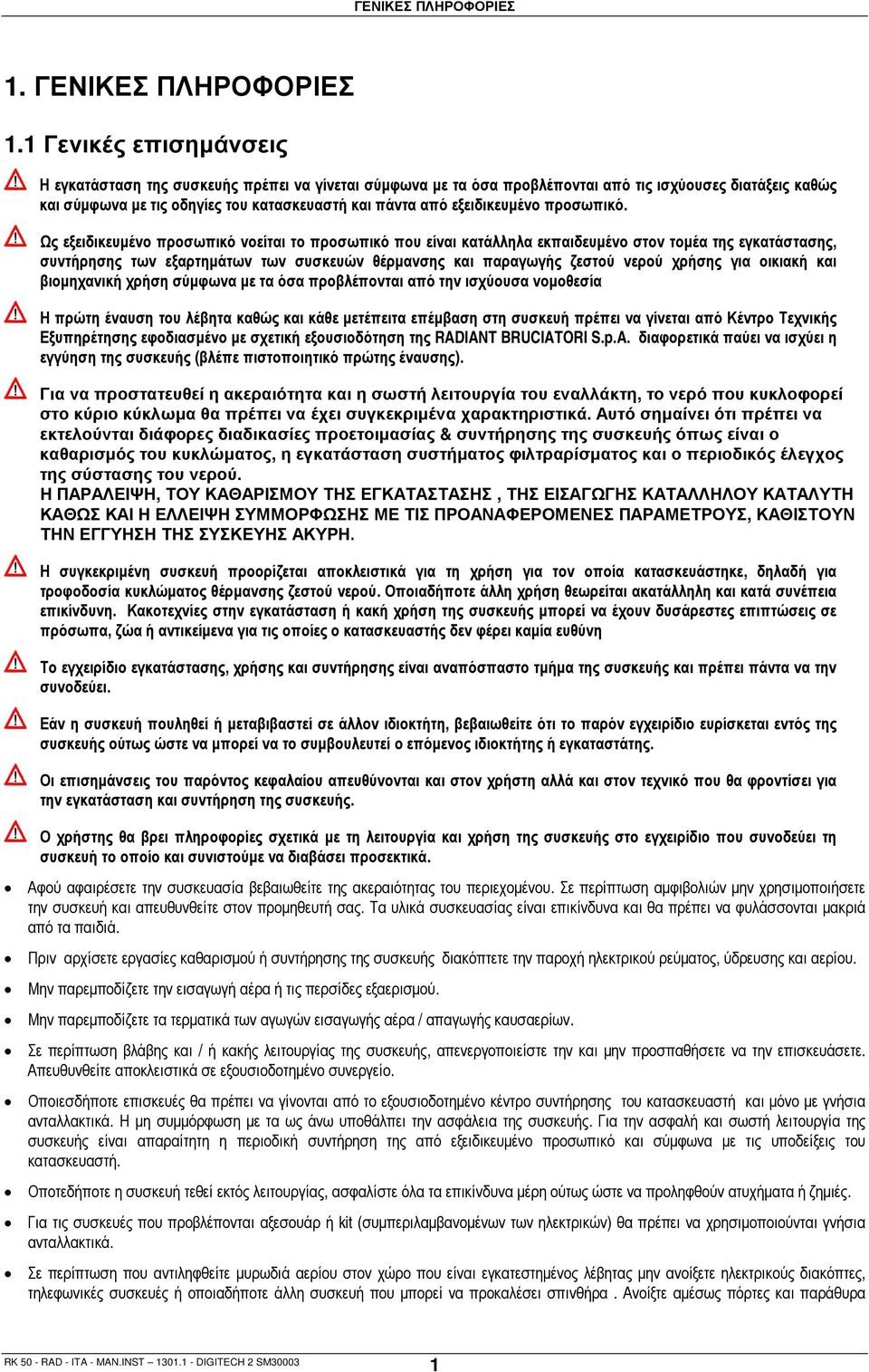

5 ΓΕΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ 1. ΓΕΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ 1.1 Γενικές επισηµάνσεις Η εγκατάσταση της συσκευής πρέπει να γίνεται σύµφωνα µε τα όσα προβλέπονται από τις ισχύουσες διατάξεις καθώς και σύµφωνα µε τις οδηγίες του κατασκευαστή και πάντα από εξειδικευµένο προσωπικό. Ως εξειδικευµένο προσωπικό νοείται το προσωπικό που είναι κατάλληλα εκπαιδευµένο στον τοµέα της εγκατάστασης, συντήρησης των εξαρτηµάτων των συσκευών θέρµανσης και παραγωγής ζεστού νερού χρήσης για οικιακή και βιοµηχανική χρήση σύµφωνα µε τα όσα προβλέπονται από την ισχύουσα νοµοθεσία Η πρώτη έναυση του λέβητα καθώς και κάθε µετέπειτα επέµβαση στη συσκευή πρέπει να γίνεται από Κέντρο Τεχνικής Εξυπηρέτησης εφοδιασµένο µε σχετική εξουσιοδότηση της RADIANT BRUCIATORI.p.A. διαφορετικά παύει να ισχύει η εγγύηση της συσκευής (βλέπε πιστοποιητικό πρώτης έναυσης). Για να προστατευθεί η ακεραιότητα και η σωστή λειτουργία του εναλλάκτη, το νερό που κυκλοφορεί στο κύριο κύκλωµα θα πρέπει να έχει συγκεκριµένα χαρακτηριστικά. Αυτό σηµαίνει ότι πρέπει να εκτελούνται διάφορες διαδικασίες προετοιµασίας & συντήρησης της συσκευής όπως είναι ο καθαρισµός του κυκλώµατος, η εγκατάσταση συστήµατος φιλτραρίσµατος και ο περιοδικός έλεγχος της σύστασης του νερού. Η ΠΑΡΑΛΕΙΨΗ, ΤΟΥ ΚΑΘΑΡΙΣΜΟΥ ΤΗΣ ΕΓΚΑΤΑΣΤΑΣΗΣ, ΤΗΣ ΕΙΣΑΓΩΓΗΣ ΚΑΤΑΛΛΗΛΟΥ ΚΑΤΑΛΥΤΗ ΚΑΘΩΣ ΚΑΙ Η ΕΛΛΕΙΨΗ ΣΥΜΜΟΡΦΩΣΗΣ ΜΕ ΤΙΣ ΠΡΟΑΝΑΦΕΡΟΜΕΝΕΣ ΠΑΡΑΜΕΤΡΟΥΣ, ΚΑΘΙΣΤΟΥΝ ΤΗΝ ΕΓΓΥΗΣΗ ΤΗΣ ΣΥΣΚΕΥΗΣ ΑΚΥΡΗ. Η συγκεκριµένη συσκευή προορίζεται αποκλειστικά για τη χρήση για τον οποία κατασκευάστηκε, δηλαδή για τροφοδοσία κυκλώµατος θέρµανσης ζεστού νερού. Οποιαδήποτε άλλη χρήση θεωρείται ακατάλληλη και κατά συνέπεια επικίνδυνη. Κακοτεχνίες στην εγκατάσταση ή κακή χρήση της συσκευής µπορεί να έχουν δυσάρεστες επιπτώσεις σε πρόσωπα, ζώα ή αντικείµενα για τις οποίες ο κατασκευαστής δεν φέρει καµία ευθύνη Το εγχειρίδιο εγκατάστασης, χρήσης και συντήρησης είναι αναπόσπαστο τµήµα της συσκευής και πρέπει πάντα να την συνοδεύει. Εάν η συσκευή πουληθεί ή µεταβιβαστεί σε άλλον ιδιοκτήτη, βεβαιωθείτε ότι το παρόν εγχειρίδιο ευρίσκεται εντός της συσκευής ούτως ώστε να µπορεί να το συµβουλευτεί ο επόµενος ιδιοκτήτης ή εγκαταστάτης. Οι επισηµάνσεις του παρόντος κεφαλαίου απευθύνονται και στον χρήστη αλλά και στον τεχνικό που θα φροντίσει για την εγκατάσταση και συντήρηση της συσκευής. Ο χρήστης θα βρει πληροφορίες σχετικά µε τη λειτουργία και χρήση της συσκευής στο εγχειρίδιο που συνοδεύει τη συσκευή το οποίο και συνιστούµε να διαβάσει προσεκτικά. Αφού αφαιρέσετε την συσκευασία βεβαιωθείτε της ακεραιότητας του περιεχοµένου. Σε περίπτωση αµφιβολιών µην χρησιµοποιήσετε την συσκευή και απευθυνθείτε στον προµηθευτή σας. Τα υλικά συσκευασίας είναι επικίνδυνα και θα πρέπει να φυλάσσονται µακριά από τα παιδιά. Πριν αρχίσετε εργασίες καθαρισµού ή συντήρησης της συσκευής διακόπτετε την παροχή ηλεκτρικού ρεύµατος, ύδρευσης και αερίου. Μην παρεµποδίζετε την εισαγωγή αέρα ή τις περσίδες εξαερισµού. Μην παρεµποδίζετε τα τερµατικά των αγωγών εισαγωγής αέρα / απαγωγής καυσαερίων. Σε περίπτωση βλάβης και / ή κακής λειτουργίας της συσκευής, απενεργοποιείστε την και µην προσπαθήσετε να την επισκευάσετε. Απευθυνθείτε αποκλειστικά σε εξουσιοδοτηµένο συνεργείο. Οποιεσδήποτε επισκευές θα πρέπει να γίνονται από το εξουσιοδοτηµένο κέντρο συντήρησης του κατασκευαστή και µόνο µε γνήσια ανταλλακτικά. Η µη συµµόρφωση µε τα ως άνω υποθάλπει την ασφάλεια της συσκευής. Για την ασφαλή και σωστή λειτουργία της συσκευής είναι απαραίτητη η περιοδική συντήρηση της από εξειδικευµένο προσωπικό και σύµφωνα µε τις υποδείξεις του κατασκευαστή. Οποτεδήποτε η συσκευή τεθεί εκτός λειτουργίας, ασφαλίστε όλα τα επικίνδυνα µέρη ούτως ώστε να προληφθούν ατυχήµατα ή ζηµιές. Για τις συσκευές που προβλέπονται αξεσουάρ ή kit (συµπεριλαµβανοµένων των ηλεκτρικών) θα πρέπει να χρησιµοποιούνται γνήσια ανταλλακτικά. Σε περίπτωση που αντιληφθείτε µυρωδιά αερίου στον χώρο που είναι εγκατεστηµένος λέβητας µην ανοίξετε ηλεκτρικούς διακόπτες, τηλεφωνικές συσκευές ή οποιαδήποτε άλλη συσκευή που µπορεί να προκαλέσει σπινθήρα. Ανοίξτε αµέσως πόρτες και παράθυρα RK 50 - RAD - ITA - MAN.INT DIGITECH 2 M

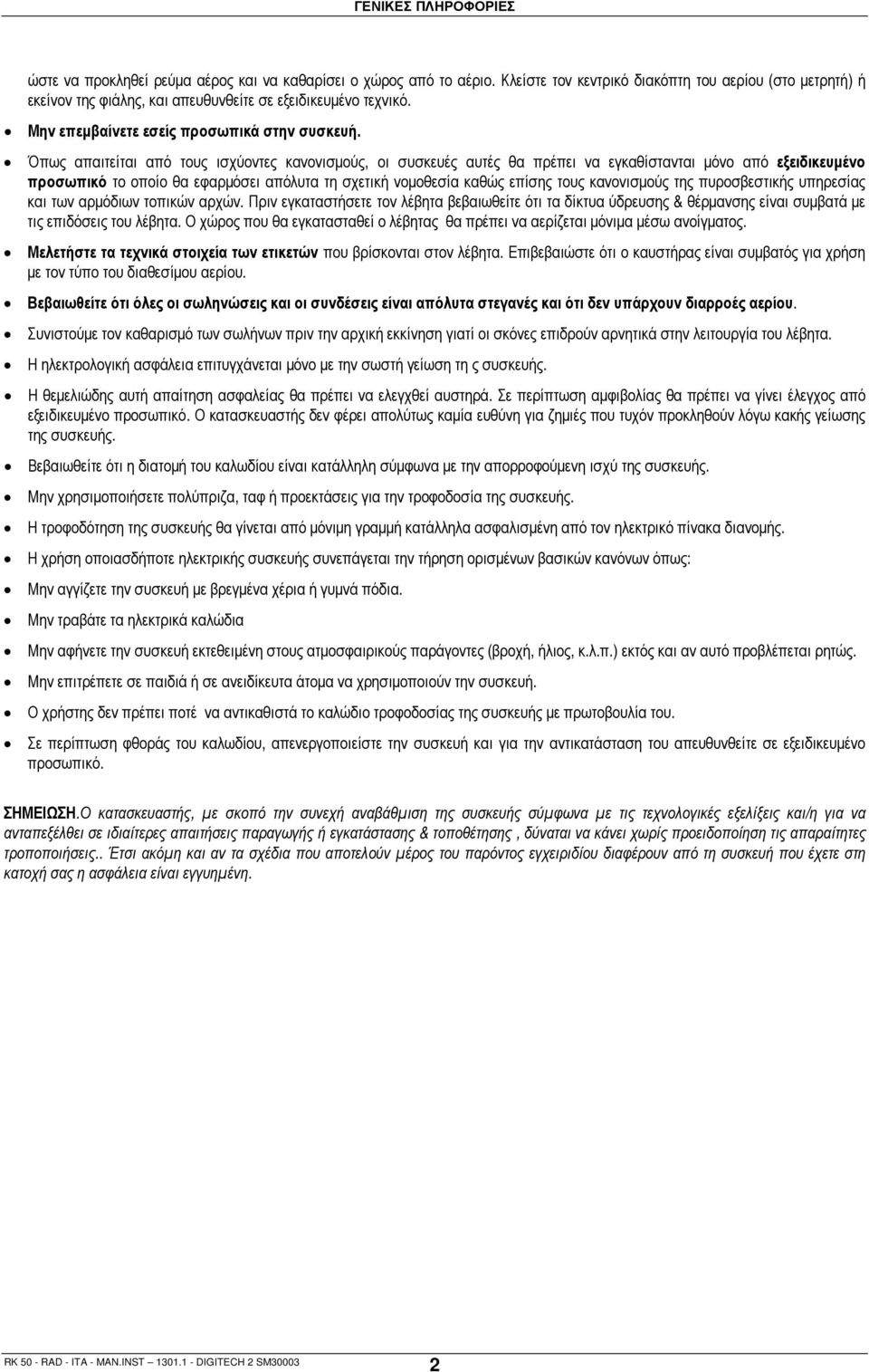

6 ΓΕΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ ώστε να προκληθεί ρεύµα αέρος και να καθαρίσει ο χώρος από το αέριο. Κλείστε τον κεντρικό διακόπτη του αερίου (στο µετρητή) ή εκείνον της φιάλης, και απευθυνθείτε σε εξειδικευµένο τεχνικό. Μην επεµβαίνετε εσείς προσωπικά στην συσκευή. Όπως απαιτείται από τους ισχύοντες κανονισµούς, οι συσκευές αυτές θα πρέπει να εγκαθίστανται µόνο από εξειδικευµένο προσωπικό το οποίο θα εφαρµόσει απόλυτα τη σχετική νοµοθεσία καθώς επίσης τους κανονισµούς της πυροσβεστικής υπηρεσίας και των αρµόδιων τοπικών αρχών. Πριν εγκαταστήσετε τον λέβητα βεβαιωθείτε ότι τα δίκτυα ύδρευσης & θέρµανσης είναι συµβατά µε τις επιδόσεις του λέβητα. Ο χώρος που θα εγκατασταθεί ο λέβητας θα πρέπει να αερίζεται µόνιµα µέσω ανοίγµατος. Μελετήστε τα τεχνικά στοιχεία των ετικετών που βρίσκονται στον λέβητα. Επιβεβαιώστε ότι ο καυστήρας είναι συµβατός για χρήση µε τον τύπο του διαθεσίµου αερίου. Βεβαιωθείτε ότι όλες οι σωληνώσεις και οι συνδέσεις είναι απόλυτα στεγανές και ότι δεν υπάρχουν διαρροές αερίου. Συνιστούµε τον καθαρισµό των σωλήνων πριν την αρχική εκκίνηση γιατί οι σκόνες επιδρούν αρνητικά στην λειτουργία του λέβητα. Η ηλεκτρολογική ασφάλεια επιτυγχάνεται µόνο µε την σωστή γείωση τη ς συσκευής. Η θεµελιώδης αυτή απαίτηση ασφαλείας θα πρέπει να ελεγχθεί αυστηρά. Σε περίπτωση αµφιβολίας θα πρέπει να γίνει έλεγχος από εξειδικευµένο προσωπικό. Ο κατασκευαστής δεν φέρει απολύτως καµία ευθύνη για ζηµιές που τυχόν προκληθούν λόγω κακής γείωσης της συσκευής. Βεβαιωθείτε ότι η διατοµή του καλωδίου είναι κατάλληλη σύµφωνα µε την απορροφούµενη ισχύ της συσκευής. Μην χρησιµοποιήσετε πολύπριζα, ταφ ή προεκτάσεις για την τροφοδοσία της συσκευής. Η τροφοδότηση της συσκευής θα γίνεται από µόνιµη γραµµή κατάλληλα ασφαλισµένη από τον ηλεκτρικό πίνακα διανοµής. Η χρήση οποιασδήποτε ηλεκτρικής συσκευής συνεπάγεται την τήρηση ορισµένων βασικών κανόνων όπως: Μην αγγίζετε την συσκευή µε βρεγµένα χέρια ή γυµνά πόδια. Μην τραβάτε τα ηλεκτρικά καλώδια Μην αφήνετε την συσκευή εκτεθειµένη στους ατµοσφαιρικούς παράγοντες (βροχή, ήλιος, κ.λ.π.) εκτός και αν αυτό προβλέπεται ρητώς. Μην επιτρέπετε σε παιδιά ή σε ανειδίκευτα άτοµα να χρησιµοποιούν την συσκευή. Ο χρήστης δεν πρέπει ποτέ να αντικαθιστά το καλώδιο τροφοδοσίας της συσκευής µε πρωτοβουλία του. Σε περίπτωση φθοράς του καλωδίου, απενεργοποιείστε την συσκευή και για την αντικατάσταση του απευθυνθείτε σε εξειδικευµένο προσωπικό. ΣΗΜΕΙΩΣΗ.Ο κατασκευαστής, µε σκοπό την συνεχή αναβάθµιση της συσκευής σύµφωνα µε τις τεχνολογικές εξελίξεις και/η για να ανταπεξέλθει σε ιδιαίτερες απαιτήσεις παραγωγής ή εγκατάστασης & τοποθέτησης, δύναται να κάνει χωρίς προειδοποίηση τις απαραίτητες τροποποιήσεις.. Έτσι ακόµη και αν τα σχέδια που αποτελούν µέρος του παρόντος εγχειριδίου διαφέρουν από τη συσκευή που έχετε στη κατοχή σας η ασφάλεια είναι εγγυηµένη. RK 50 - RAD - ITA - MAN.INT DIGITECH 2 M

7 ΓΕΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ 1.2 Συµβατότητα της συσκευής Η RADIANT BRUCIATORI.p.A. δηλώνει ότι όλα τα προϊόντα κατασκευάζονται σύµφωνα µε τους κανόνες καλής κατασκευής. Όλοι οι λέβητες RADIANT έχουν την πιστοποίηση CE και ευθυγραµµίζονται µε τα τεχνικά και λειτουργικά χαρακτηριστικά που προβλέπονται από τις ακόλουθες διατάξεις: UNI EN 297 για ΣΥΣΚΕΥΕΣ ΑΕΡΙΟΥ ΤΥΠΟΥ B ΘΕΡΜΙΚΗΣ ΙΣΧΥΟΣ 70 kw EN 483 για ΣΥΣΚΕΥΕΣ ΑΕΡΙΟΥ ΤΥΠΟΥ C ΘΕΡΜΙΚΗΣ ΙΣΧΥΟΣ 70 kw UNI EN 677 για ΣΥΣΚΕΥΕΣ ΑΕΡΙΟΥ ΤΥΠΟΥ ΣΥΜΠΥΚΝΩΣΗΣ ΘΕΡΜΙΚΗΣ ΙΣΧΥΟΣ 70 kw Όλοι οι λέβητες RADIANT έχουν την πιστοποίηση CE και ευθυγραµµίζονται µε τα τεχνικά και λειτουργικά χαρακτηριστικά που προβλέπονται από τις ακόλουθες διατάξεις: O HΓIA ΑΕΡΙΟΥ 2009/142/CE Ο ΗΓΙΑ ΧΑΜΗΛΗΣ ΤΑΣΗΣ 2006/95/CE O HΓIA ΗΛΕΚΤΡΟΜΑΓΝΗΤΙΚΗΣ ΣΥΜΒΑΤΟΤΗΤΑΣ 2004/108/CE O HΓIA ΑΠΟ ΟΣΕΩΝ 92/42/CEE Όλοι οι λέβητες RADIANT κατασκευάζονται σύµφωνα µε τις διατάξεις U.N.I. - C.I.G. (CE) και τα υλικά που χρησιµοποιούνται όπως χαλκός, µπρούτζος, ανοξείδωτο ατσάλι, δηµιουργούν ένα συµπαγές και οµογενές σύνολο, µα ως επί το πλείστον λειτουργικό, εύκολης εγκατάστασης και χρήσης. Παρά την απλότητα που διακρίνει τον επίτοιχο λέβητα, είναι εξοπλισµένος µε όλα τα απαραίτητα κατά τις διατάξεις εξαρτήµατα που τον καθιστούν µία ανεξάρτητη θερµική µονάδα, για την οικιακή θέρµανση. Όλοι οι λέβητες περνούν από τελικό έλεγχο και συνοδεύονται από πιστοποιητικό ποιότητας υπογεγραµµένο από ελεγκτή και από πιστοποιητικό εγγύησης. Αυτό το φυλλάδιο πρέπει να διαβαστεί προσεκτικά και να συνοδεύει πάντα τον λέβητα. Η RADIANT BRUCIATORI.p.A. δεν φέρει καµία ευθύνη από τυχόν µεταφράσεις του παρόντος φυλλαδίου από τις οποίες µπορεί να προκύψουν λανθασµένες ερµηνείες. Η RADIANT BRUCIATORI.p.A. δεν φέρει καµία ευθύνη για την µη τήρηση των οδηγιών του παρόντος φυλλαδίου ή για τις συνέπειες του οποιουδήποτε χειρισµού που δεν περιγράφεται σε αυτό. RK 50 - RAD - ITA - MAN.INT DIGITECH 2 M

8 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ 2. TEXNIKA XAPAKTHPIΣTIKA 2.1 Tεχνικά στοιχεία Μοντέλο RK 50 Πιστοποίηση CE n 0694BP0446 Κατηγορία B23p-B33-C13-C33-C43-C53-C63-C83-C93 Τύπος II 2H3B/P Ονοµαστική θερµική ισχύς kw 55 Ελάχιστη ονοµαστική θερµική ισχύς kw 12 Αποδιδόµενη θερµική ισχύς (80/60 C) kw Αποδιδόµενη θερµική ισχύς (50/30 C) kw Ελάχιστη αποδιδόµενη θερµική ισχύς (80/60 C) kw 11,65 Θερµική απόδοση στο 100% ον.ισχ. (80/60 C) % 97,8 Θερµική απόδοση στο 100% ον.ισχ. (50/30 C) % 106,8 Θερµική απόδοση στο 30% (µερικό φορτίο ον.ισχ.) (80/60 C) % 101,8 Θερµική απόδοση στο 30% (µερικό φορτίο ον.ισχ.) (50/30 C) % 107,9 Ένδειξη ενεργειακής απόδοσης (Direttiva 92/42/CEE) αστέρια 4 Εκποµπές NOx (UNI EN 297) τάξη V Κύκλωµα θέρµανσης Pύθµιση θερµοκρασίας θέρµανσης (min-max) C / Mέγιστη θερµοκρασία λειτουργίας C 95 Μέγιστη πίεση λειτουργίας bar 5 Ποσότητα νερού κυκλώµατος λίτρα 3.5 ιαστάσεις Πλάτος mm 490 Ύψος mm 700 Bάθος mm 470 Bάρος kg 52 Yδραυλικές συνδέσεις Aναχώρηση Ø 1 1/2 Eπιστροφή Ø 1 1/2 Σύνδεση αερίου στο λέβητα Ø 3/4 Συνδέσεις συστηµάτων απαγωγής καυσαερίων ιαθέσιµη πίεση ανεµιστήρα Dp 100% ον.πίεσης Pa 146 ιαθέσιµη πίεση ανεµιστήρα Dp 30% ον.πίεσης Pa 30 Σύστηµα οριζόντιου αγωγού Ø mm 80 Μέγιστο µήκος οριζόντιου αγωγού - kit EK 50 m 30 Σύστηµα κάθετου αγωγού Ø mm 80 Μέγιστο µήκος κάθετου αγωγού - kit FK 50 m 15 Oριζόντιο οµοαξονικό σύστηµα Ø mm 80/125 Mέγιστο µήκος οριζόντιου οµοαξονικού συστήµατος - kit AK 50 m 5 Kάθετο οµοαξονικό σύστηµα Ø mm 80/125 Mέγιστο µήκος κάθετου οµοαξονικού συστήµατος - kit CK 50 m 5 RK 50 - ΤΕΧΝΙΚΟΣ DIGITECH C MIAH400 4

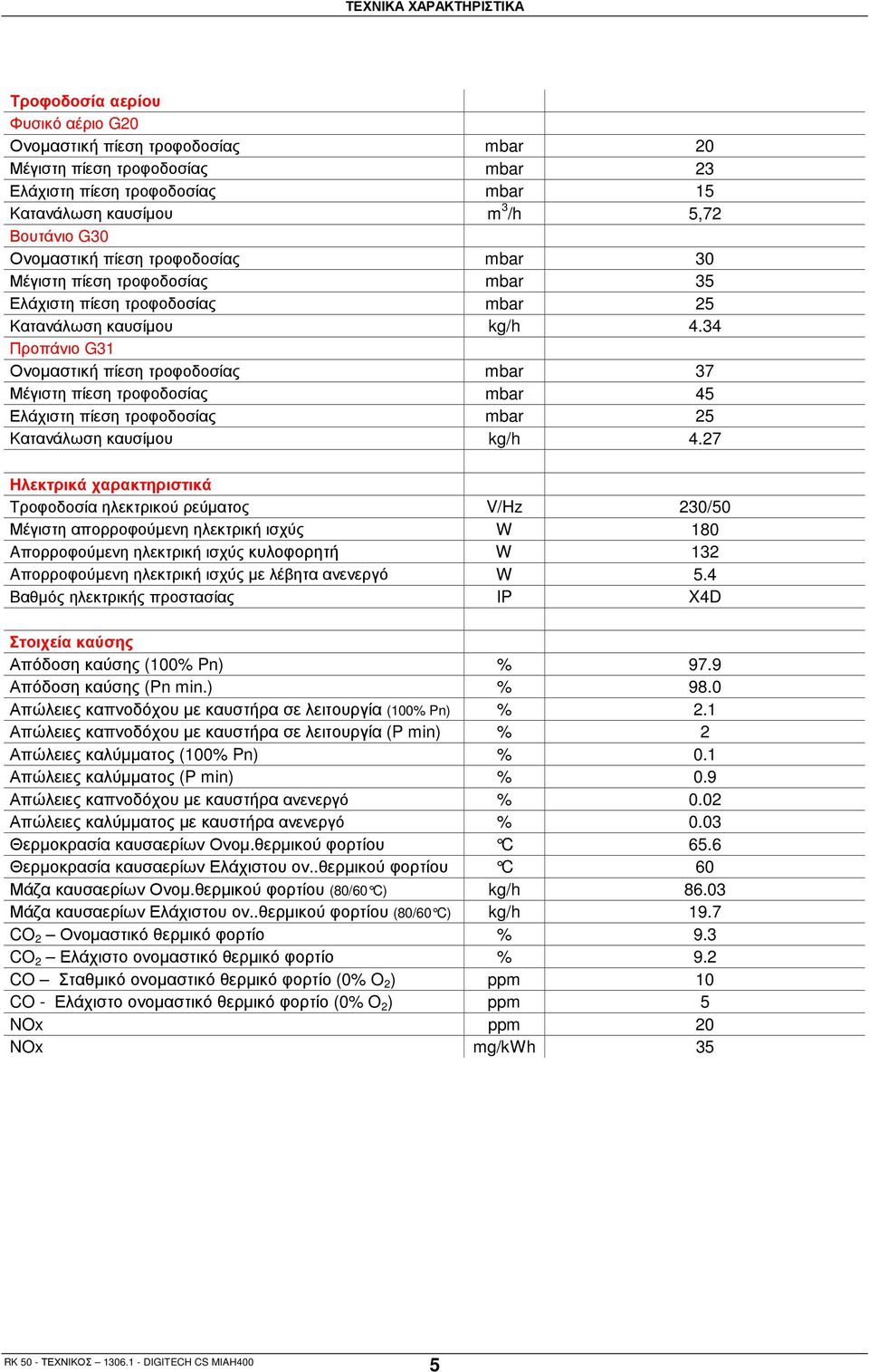

9 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Τροφοδοσία αερίου Φυσικό αέριο G20 Ονοµαστική πίεση τροφοδοσίας mbar 20 Μέγιστη πίεση τροφοδοσίας mbar 23 Ελάχιστη πίεση τροφοδοσίας mbar 15 Kατανάλωση καυσίµου m 3 /h 5,72 Βουτάνιο G30 Ονοµαστική πίεση τροφοδοσίας mbar 30 Μέγιστη πίεση τροφοδοσίας mbar 35 Ελάχιστη πίεση τροφοδοσίας mbar 25 Kατανάλωση καυσίµου kg/h 4.34 Προπάνιο G31 Ονοµαστική πίεση τροφοδοσίας mbar 37 Μέγιστη πίεση τροφοδοσίας mbar 45 Ελάχιστη πίεση τροφοδοσίας mbar 25 Kατανάλωση καυσίµου kg/h 4.27 Hλεκτρικά χαρακτηριστικά Tροφοδοσία ηλεκτρικού ρεύµατος V/Hz 230/50 Μέγιστη απορροφούµενη ηλεκτρική ισχύς W 180 Aπορροφούµενη ηλεκτρική ισχύς κυλοφορητή W 132 Aπορροφούµενη ηλεκτρική ισχύς µε λέβητα ανενεργό W 5.4 Bαθµός ηλεκτρικής προστασίας IP X4D Στοιχεία καύσης Απόδοση καύσης (100% Pn) % 97.9 Απόδοση καύσης (Pn min.) % 98.0 Απώλειες καπνοδόχου µε καυστήρα σε λειτουργία (100% Pn) % 2.1 Απώλειες καπνοδόχου µε καυστήρα σε λειτουργία (P min) % 2 Απώλειες καλύµµατος (100% Pn) % 0.1 Απώλειες καλύµµατος (P min) % 0.9 Απώλειες καπνοδόχου µε καυστήρα ανενεργό % 0.02 Απώλειες καλύµµατος µε καυστήρα ανενεργό % 0.03 Θερµοκρασία καυσαερίων Ονοµ.θερµικού φορτίου C 65.6 Θερµοκρασία καυσαερίων Ελάχιστου ον..θερµικού φορτίου C 60 Μάζα καυσαερίων Ονοµ.θερµικού φορτίου (80/60 C) kg/h Μάζα καυσαερίων Ελάχιστου ον..θερµικού φορτίου (80/60 C) kg/h 19.7 CO 2 Ονοµαστικό θερµικό φορτίο % 9.3 CO 2 Ελάχιστο ονοµαστικό θερµικό φορτίο % 9.2 CO Σταθµικό ονοµαστικό θερµικό φορτίο (0% O 2 ) ppm 10 CO - Ελάχιστο ονοµαστικό θερµικό φορτίο (0% O 2 ) ppm 5 NOx ppm 20 NOx mg/kwh 35 RK 50 - ΤΕΧΝΙΚΟΣ DIGITECH C MIAH400 5

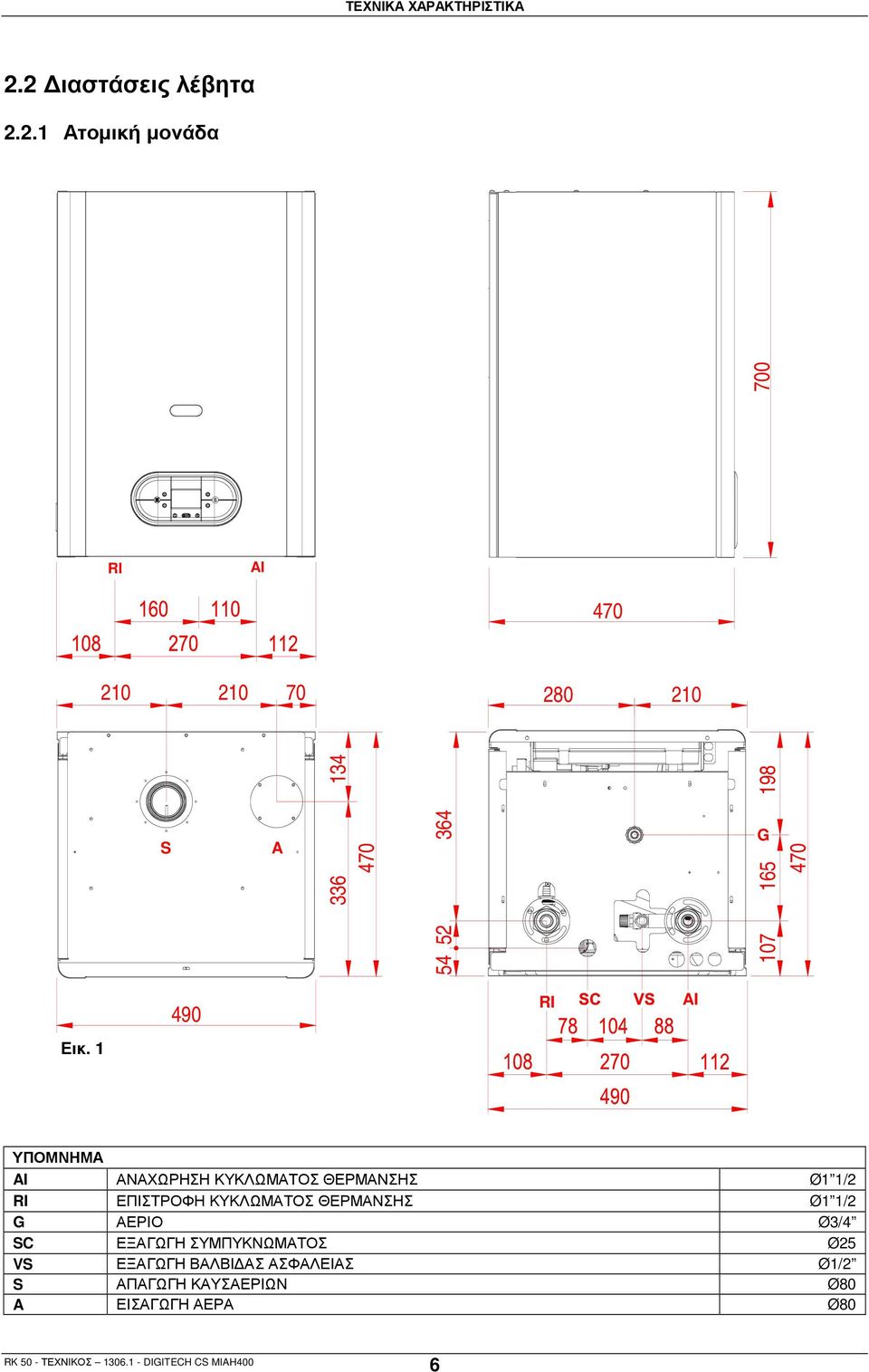

10 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ 2.2 ιαστάσεις λέβητα Ατοµική µονάδα 700 RI AI A G RI AI Εικ. 1 ΥΠΟΜΝΗΜΑ AI ΑΝΑΧΩΡΗΣΗ ΚΥΚΛΩΜΑΤΟΣ ΘΕΡΜΑΝΣΗΣ Ø1 1/2 RI ΕΠΙΣΤΡΟΦΗ ΚΥΚΛΩΜΑΤΟΣ ΘΕΡΜΑΝΣΗΣ Ø1 1/2 G ΑΕΡΙΟ Ø3/4 C ΕΞΑΓΩΓΗ ΣΥΜΠΥΚΝΩΜΑΤΟΣ Ø25 V ΕΞΑΓΩΓΗ ΒΑΛΒΙ ΑΣ ΑΣΦΑΛΕΙΑΣ Ø1/2 ΑΠΑΓΩΓΗ ΚΑΥΣΑΕΡΙΩΝ Ø80 A ΕΙΣΑΓΩΓΗ ΑΕΡΑ Ø80 RK 50 - ΤΕΧΝΙΚΟΣ DIGITECH C MIAH400 6

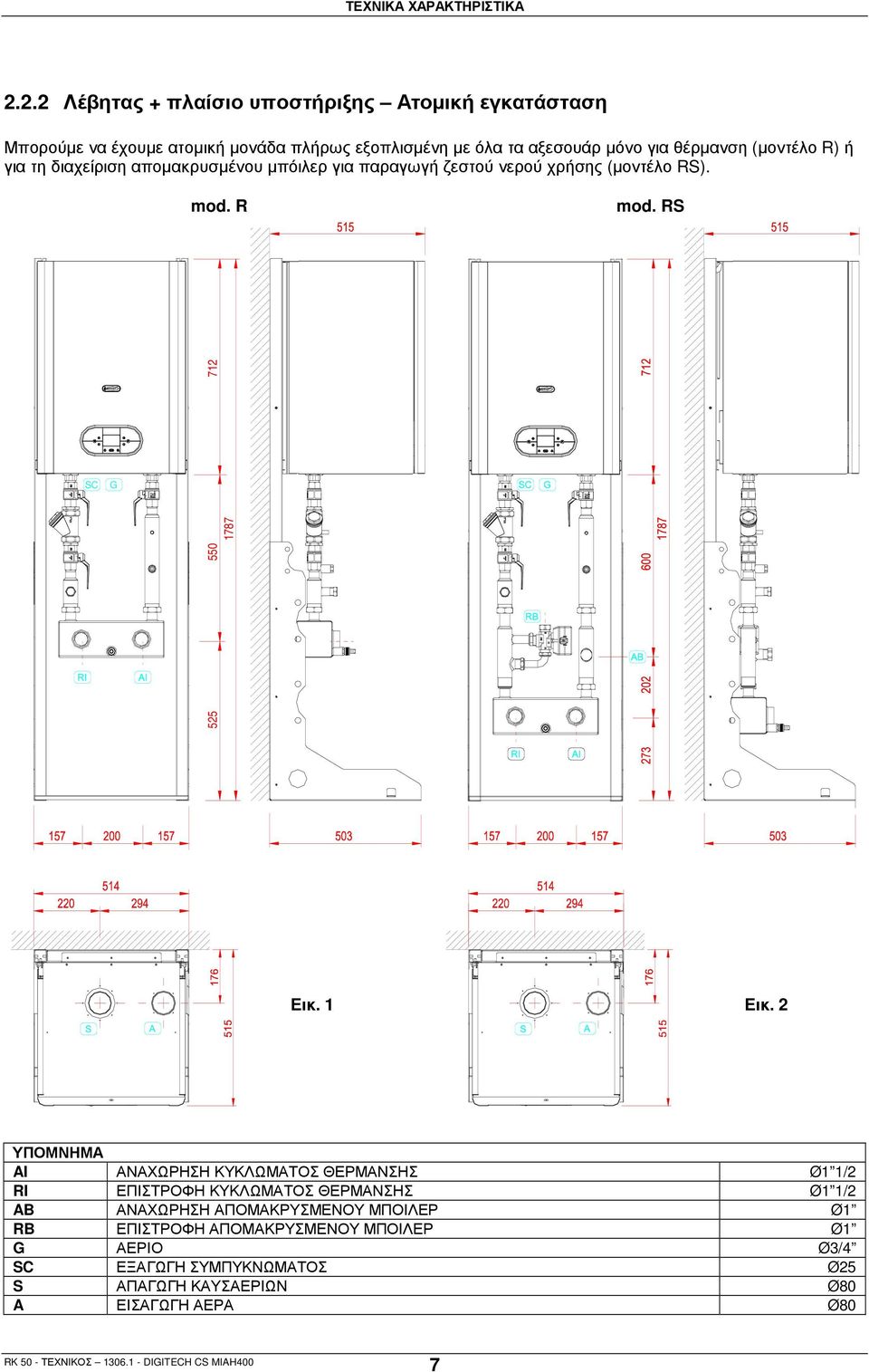

11 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Λέβητας + πλαίσιο υποστήριξης Ατοµική εγκατάσταση Μπορούµε να έχουµε ατοµική µονάδα πλήρως εξοπλισµένη µε όλα τα αξεσουάρ µόνο για θέρµανση (µοντέλο R) ή για τη διαχείριση αποµακρυσµένου µπόιλερ για παραγωγή ζεστού νερού χρήσης (µοντέλο R). mod. R mod. R C G Εικ. 1 Εικ. 2 ΥΠΟΜΝΗΜΑ AI ΑΝΑΧΩΡΗΣΗ ΚΥΚΛΩΜΑΤΟΣ ΘΕΡΜΑΝΣΗΣ Ø1 1/2 RI ΕΠΙΣΤΡΟΦΗ ΚΥΚΛΩΜΑΤΟΣ ΘΕΡΜΑΝΣΗΣ Ø1 1/2 AB ΑΝΑΧΩΡΗΣΗ ΑΠΟΜΑΚΡΥΣΜΕΝΟΥ ΜΠΟΙΛΕΡ Ø1 RB ΕΠΙΣΤΡΟΦΗ ΑΠΟΜΑΚΡΥΣΜΕΝΟΥ ΜΠΟΙΛΕΡ Ø1 G ΑΕΡΙΟ Ø3/4 C ΕΞΑΓΩΓΗ ΣΥΜΠΥΚΝΩΜΑΤΟΣ Ø25 ΑΠΑΓΩΓΗ ΚΑΥΣΑΕΡΙΩΝ Ø80 A ΕΙΣΑΓΩΓΗ ΑΕΡΑ Ø80 RK 50 - ΤΕΧΝΙΚΟΣ DIGITECH C MIAH400 7

12 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ 2.3 Tεχνική περιγραφή λέβητα ΕΞΙΑ FIANCO ΠΛΕΥΡΑ Dx FRONTE ΕΜΠΡΟΣΘΕΝ Θέση Περιγραφή 1 Πρεσσοστάτης νερού 2 Θερµοασφάλεια (κόκκινη) 102 C 3 Κυκλοφορητής 4 Ηλεκτρικός ανεµιστήρας RG128 5 Μονάδα συµπύκνωσης 6 Αναχώρηση συλλέκτη 7 Επιστροφή συλλέκτη 8 Σιφώνι συλλογής συµπυκνώµατος Σύνδεσµος συστήµατος απαγωγής 9 καυσαερίων Λαστιχένιος σωλήνας εξαγωγής 10 συµπυκνώµατος καυστήρα 11 Βαλβίδα εξαέρωσης 12 Σωλήνα εισαγωγής αέρα 13 Βαλβίδα ασφαλείας 14 Βαλβίδα αερίου 15 Venturi 16 Θερµοστάτης ασφαλείας 95 C 17 Σωλήνα εξαγωγής συµπυκνώµατος 18 Αισθητήρας θέρµανσης 19 Ηλεκτρόδιο ιονισµού 20 ιακόπτης εκκένωσης 21 Ηλεκτρόδιο έναυσης 22 Αυτόµατη βαλβίδα εξαέρωσης ΑΡΙΣΤΕΡΗ FIANCO ΠΛΕΥΡΑ x 23 Μετασχηµατιστής Εικ RK 50 - ΤΕΧΝΙΚΟΣ DIGITECH C MIAH400 8

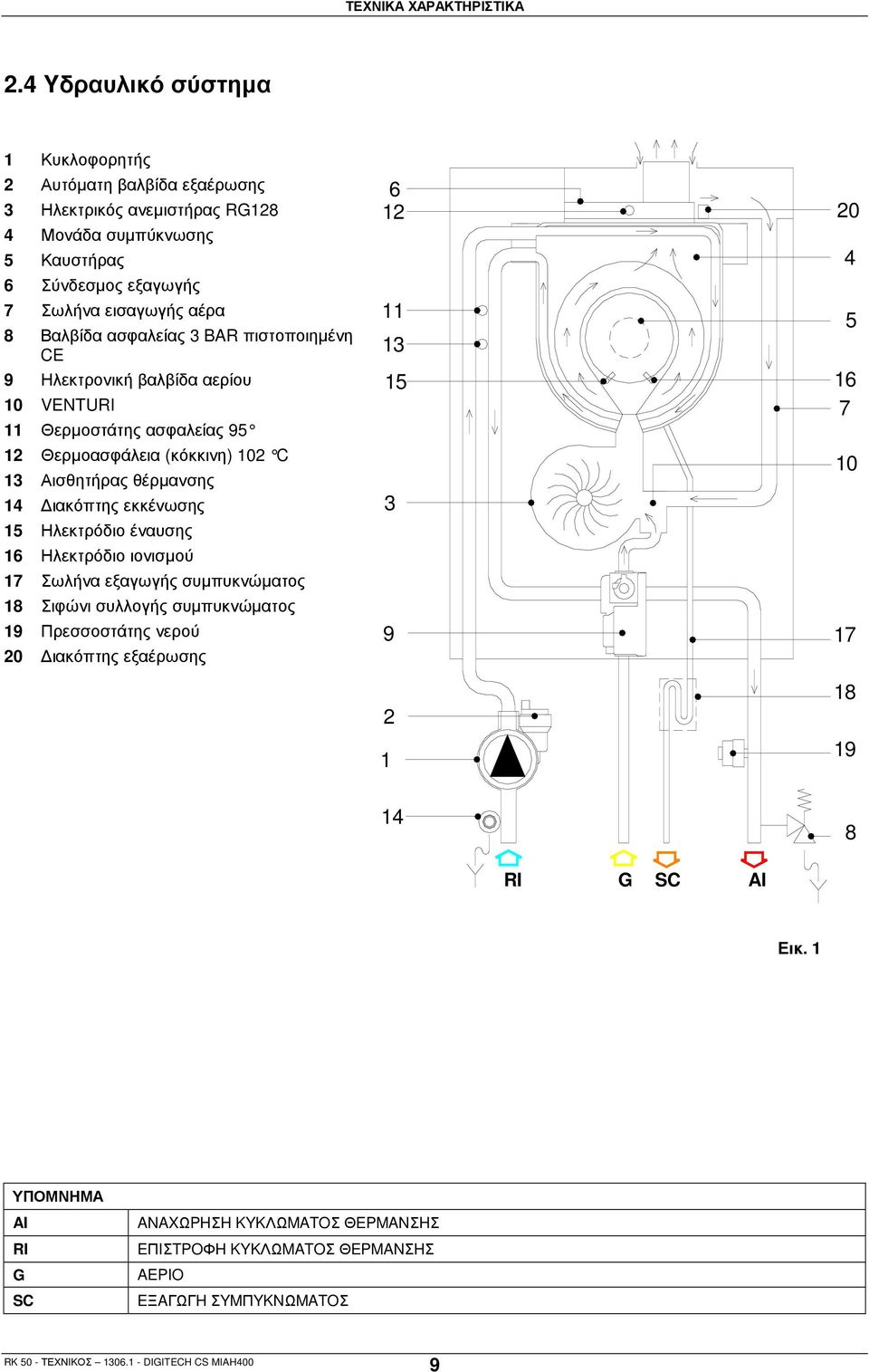

13 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ 2.4 Yδραυλικό σύστηµα 1 Κυκλοφορητής 2 Αυτόµατη βαλβίδα εξαέρωσης 3 Ηλεκτρικός ανεµιστήρας RG128 4 Μονάδα συµπύκνωσης 5 Καυστήρας 6 Σύνδεσµος εξαγωγής 7 Σωλήνα εισαγωγής αέρα 8 Βαλβίδα ασφαλείας 3 BAR πιστοποιηµένη CE 9 Ηλεκτρονική βαλβίδα αερίου 10 VENTURI 11 Θερµοστάτης ασφαλείας Θερµοασφάλεια (κόκκινη) 102 C 13 Αισθητήρας θέρµανσης 14 ιακόπτης εκκένωσης 15 Ηλεκτρόδιο έναυσης 16 Ηλεκτρόδιο ιονισµού 17 Σωλήνα εξαγωγής συµπυκνώµατος 18 Σιφώνι συλλογής συµπυκνώµατος 19 Πρεσσοστάτης νερού 20 ιακόπτης εξαέρωσης RI G C AI Εικ. 1 ΥΠΟΜΝΗΜΑ AI RI G C ANAXΩPHΣH KYKΛΩMATOΣ ΘEPMANΣHΣ EΠIΣTPOΦH KYKΛΩMATOΣ ΘEPMANΣHΣ AEPIO EΞAΓΩΓH ΣYMΠYKNΩMATOΣ RK 50 - ΤΕΧΝΙΚΟΣ DIGITECH C MIAH400 9

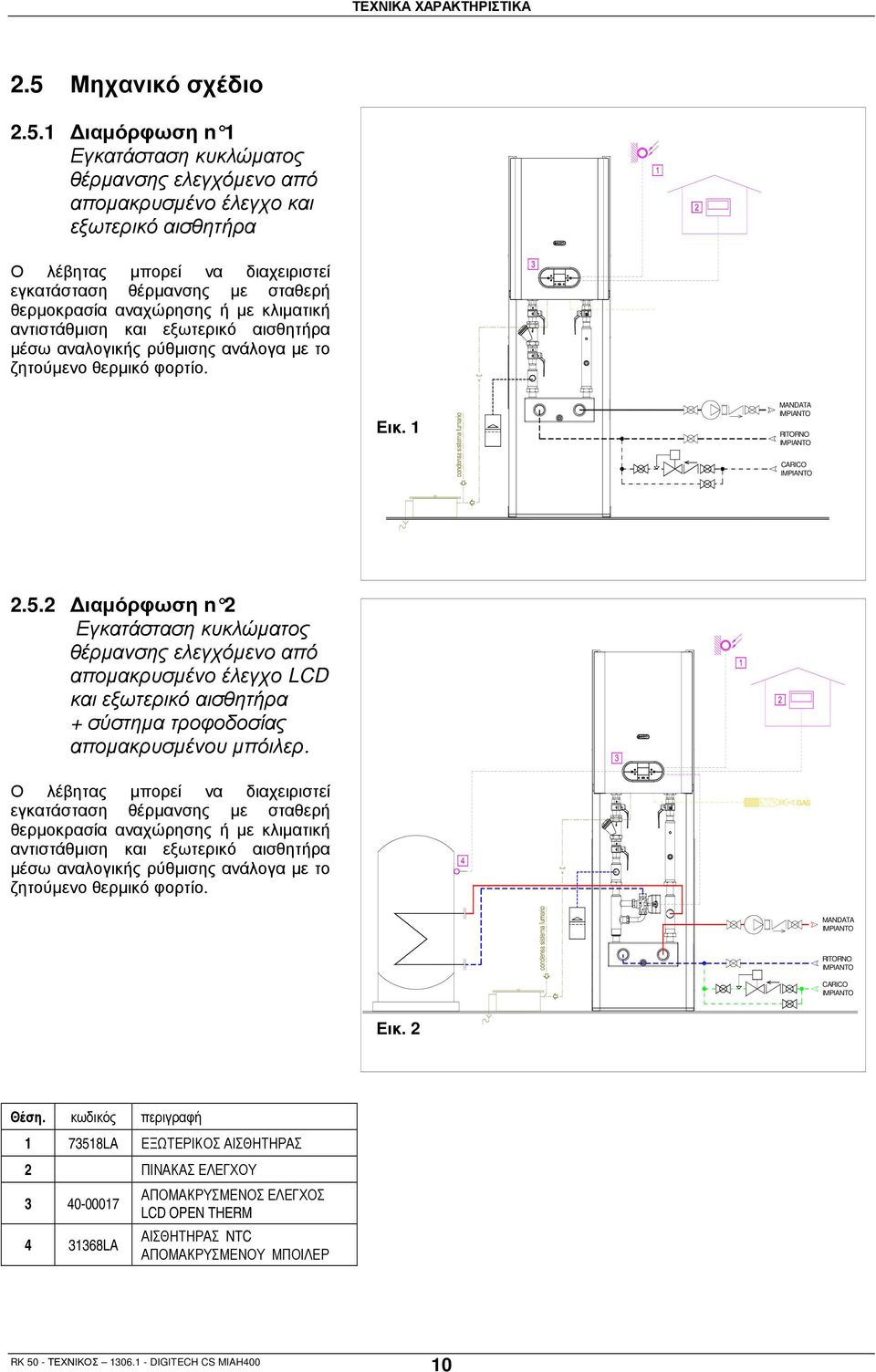

14 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ 2.5 Μηχανικό σχέδιο ιαµόρφωση n 1 Εγκατάσταση κυκλώµατος θέρµανσης ελεγχόµενο από αποµακρυσµένο έλεγχο και εξωτερικό αισθητήρα Ο λέβητας µπορεί να διαχειριστεί εγκατάσταση θέρµανσης µε σταθερή θερµοκρασία αναχώρησης ή µε κλιµατική αντιστάθµιση και εξωτερικό αισθητήρα µέσω αναλογικής ρύθµισης ανάλογα µε το ζητούµενο θερµικό φορτίο. Εικ. 1 MANDATA IMPIANTO RITORNO IMPIANTO CARICO IMPIANTO ιαµόρφωση n 2 Εγκατάσταση κυκλώµατος θέρµανσης ελεγχόµενο από αποµακρυσµένο έλεγχο LCD και εξωτερικό αισθητήρα + σύστηµα τροφοδοσίας αποµακρυσµένου µπόιλερ. Ο λέβητας µπορεί να διαχειριστεί εγκατάσταση θέρµανσης µε σταθερή θερµοκρασία αναχώρησης ή µε κλιµατική αντιστάθµιση και εξωτερικό αισθητήρα µέσω αναλογικής ρύθµισης ανάλογα µε το ζητούµενο θερµικό φορτίο. GA MANDATA IMPIANTO RITORNO IMPIANTO CARICO IMPIANTO Εικ. 2 Θέση. κωδικός περιγραφή LA ΕΞΩΤΕΡΙΚΟΣ ΑΙΣΘΗΤΗΡΑΣ 2 ΠΙΝΑΚΑΣ ΕΛΕΓΧΟΥ LA ΑΠΟΜΑΚΡΥΣΜΕΝΟΣ ΕΛΕΓΧΟΣ LCD OPEN THERM ΑΙΣΘΗΤΗΡΑΣ NTC ΑΠΟΜΑΚΡΥΣΜΕΝΟΥ ΜΠΟΙΛΕΡ RK 50 - ΤΕΧΝΙΚΟΣ DIGITECH C MIAH400 10

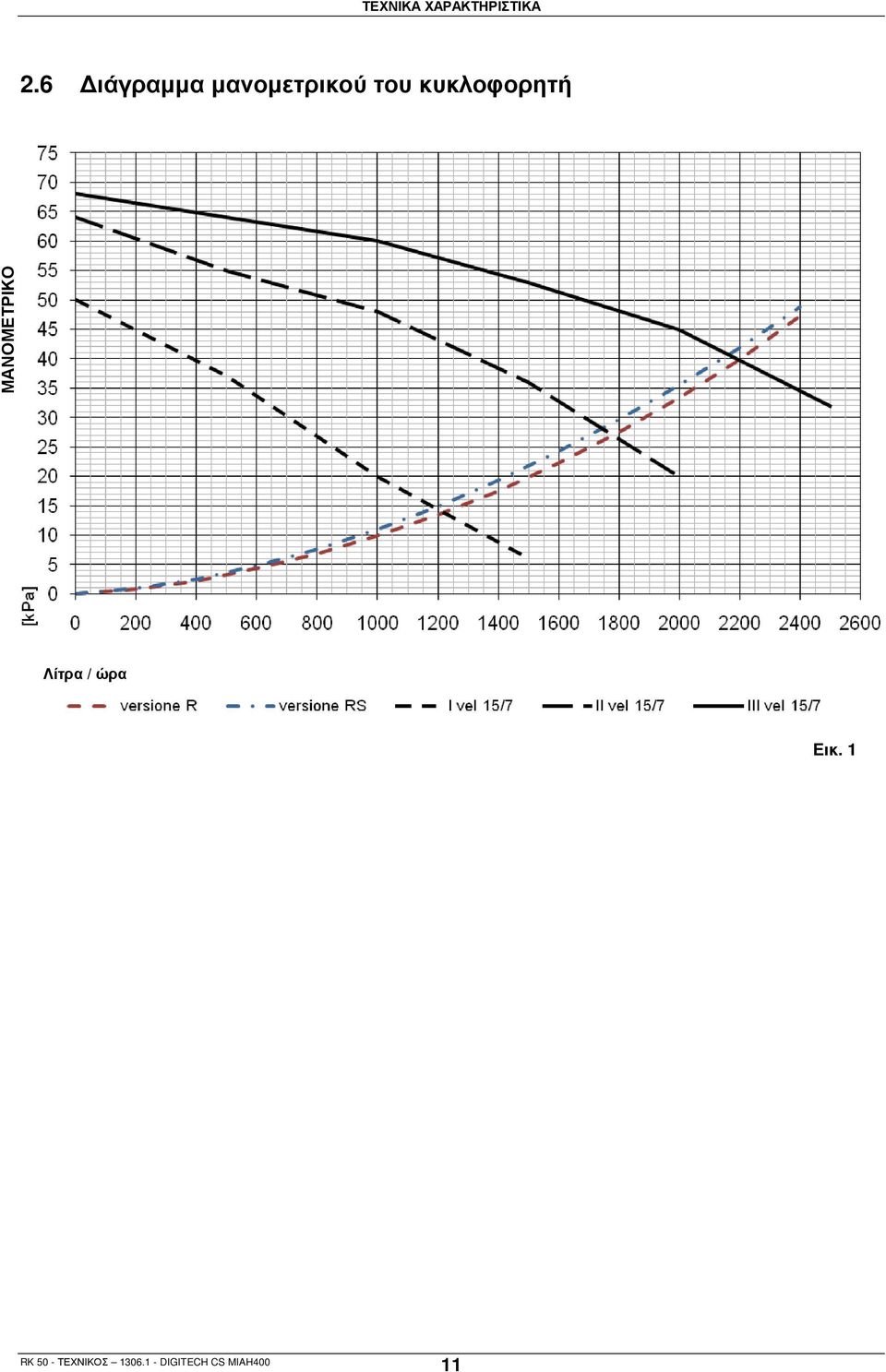

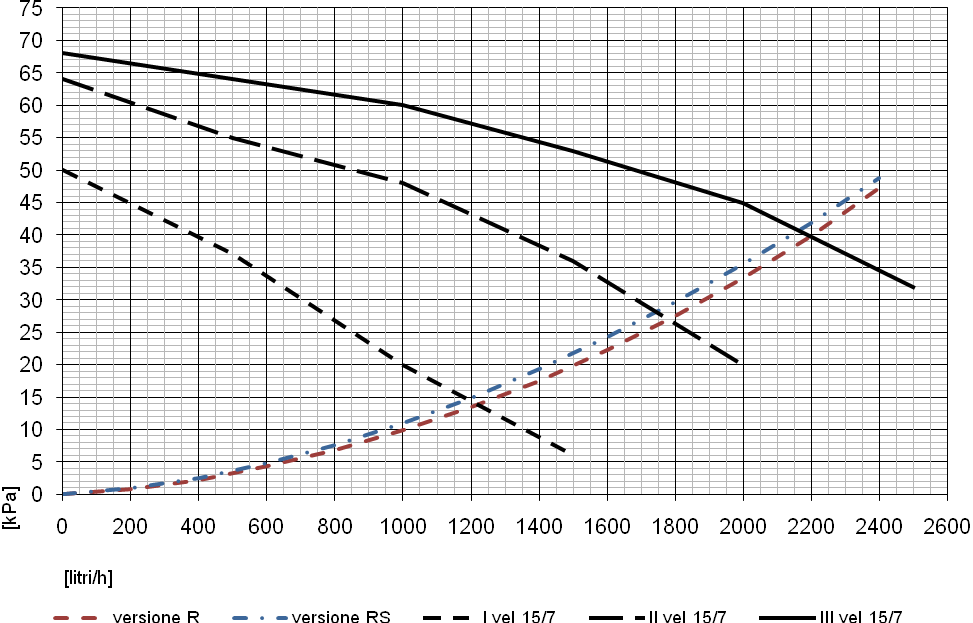

15 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ 2.6 ιάγραµµα µανοµετρικού του κυκλοφορητή ΜΑΝΟΜΕΤΡΙΚΟ Λίτρα / ώρα Εικ. 1 RK 50 - ΤΕΧΝΙΚΟΣ DIGITECH C MIAH400 11

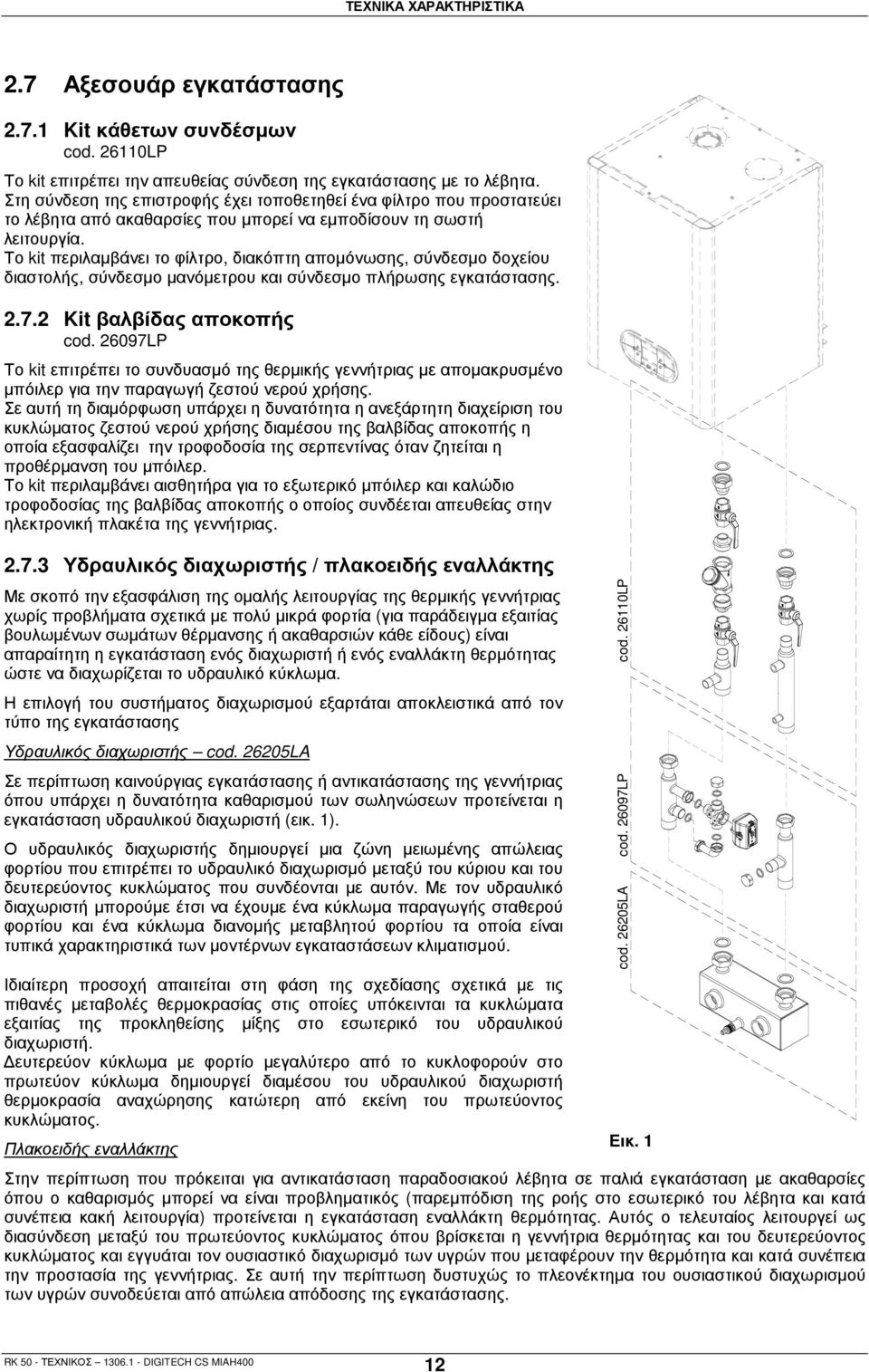

16 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ 2.7 Αξεσουάρ εγκατάστασης Kit κάθετων συνδέσµων cod LP Το kit επιτρέπει την απευθείας σύνδεση της εγκατάστασης µε το λέβητα. Στη σύνδεση της επιστροφής έχει τοποθετηθεί ένα φίλτρο που προστατεύει το λέβητα από ακαθαρσίες που µπορεί να εµποδίσουν τη σωστή λειτουργία. Το kit περιλαµβάνει το φίλτρο, διακόπτη αποµόνωσης, σύνδεσµο δοχείου διαστολής, σύνδεσµο µανόµετρου και σύνδεσµο πλήρωσης εγκατάστασης Kit βαλβίδας αποκοπής cod LP Το kit επιτρέπει το συνδυασµό της θερµικής γεννήτριας µε αποµακρυσµένο µπόιλερ για την παραγωγή ζεστού νερού χρήσης. Σε αυτή τη διαµόρφωση υπάρχει η δυνατότητα η ανεξάρτητη διαχείριση του κυκλώµατος ζεστού νερού χρήσης διαµέσου της βαλβίδας αποκοπής η οποία εξασφαλίζει την τροφοδοσία της σερπεντίνας όταν ζητείται η προθέρµανση του µπόιλερ. Το kit περιλαµβάνει αισθητήρα για το εξωτερικό µπόιλερ και καλώδιο τροφοδοσίας της βαλβίδας αποκοπής ο οποίος συνδέεται απευθείας στην ηλεκτρονική πλακέτα της γεννήτριας Υδραυλικός διαχωριστής / πλακοειδής εναλλάκτης Με σκοπό την εξασφάλιση της οµαλής λειτουργίας της θερµικής γεννήτριας χωρίς προβλήµατα σχετικά µε πολύ µικρά φορτία (για παράδειγµα εξαιτίας βουλωµένων σωµάτων θέρµανσης ή ακαθαρσιών κάθε είδους) είναι απαραίτητη η εγκατάσταση ενός διαχωριστή ή ενός εναλλάκτη θερµότητας ώστε να διαχωρίζεται το υδραυλικό κύκλωµα. Η επιλογή του συστήµατος διαχωρισµού εξαρτάται αποκλειστικά από τον τύπο της εγκατάστασης Υδραυλικός διαχωριστής cod LA Σε περίπτωση καινούργιας εγκατάστασης ή αντικατάστασης της γεννήτριας όπου υπάρχει η δυνατότητα καθαρισµού των σωληνώσεων προτείνεται η εγκατάσταση υδραυλικού διαχωριστή (εικ. 1). Ο υδραυλικός διαχωριστής δηµιουργεί µια ζώνη µειωµένης απώλειας φορτίου που επιτρέπει το υδραυλικό διαχωρισµό µεταξύ του κύριου και του δευτερεύοντος κυκλώµατος που συνδέονται µε αυτόν. Με τον υδραυλικό διαχωριστή µπορούµε έτσι να έχουµε ένα κύκλωµα παραγωγής σταθερού φορτίου και ένα κύκλωµα διανοµής µεταβλητού φορτίου τα οποία είναι τυπικά χαρακτηριστικά των µοντέρνων εγκαταστάσεων κλιµατισµού. Ιδιαίτερη προσοχή απαιτείται στη φάση της σχεδίασης σχετικά µε τις πιθανές µεταβολές θερµοκρασίας στις οποίες υπόκεινται τα κυκλώµατα εξαιτίας της προκληθείσης µίξης στο εσωτερικό του υδραυλικού διαχωριστή. ευτερεύον κύκλωµα µε φορτίο µεγαλύτερο από το κυκλοφορούν στο πρωτεύον κύκλωµα δηµιουργεί διαµέσου του υδραυλικού διαχωριστή θερµοκρασία αναχώρησης κατώτερη από εκείνη του πρωτεύοντος κυκλώµατος. Πλακοειδής εναλλάκτης Στην περίπτωση που πρόκειται για αντικατάσταση παραδοσιακού λέβητα σε παλιά εγκατάσταση µε ακαθαρσίες όπου ο καθαρισµός µπορεί να είναι προβληµατικός (παρεµπόδιση της ροής στο εσωτερικό του λέβητα και κατά συνέπεια κακή λειτουργία) προτείνεται η εγκατάσταση εναλλάκτη θερµότητας. Αυτός ο τελευταίος λειτουργεί ως διασύνδεση µεταξύ του πρωτεύοντος κυκλώµατος όπου βρίσκεται η γεννήτρια θερµότητας και του δευτερεύοντος κυκλώµατος και εγγυάται τον ουσιαστικό διαχωρισµό των υγρών που µεταφέρουν την θερµότητα και κατά συνέπεια την προστασία της γεννήτριας. Σε αυτή την περίπτωση δυστυχώς το πλεονέκτηµα του ουσιαστικού διαχωρισµού των υγρών συνοδεύεται από απώλεια απόδοσης της εγκατάστασης. cod LA cod LP cod LP Εικ. 1 RK 50 - ΤΕΧΝΙΚΟΣ DIGITECH C MIAH400 12

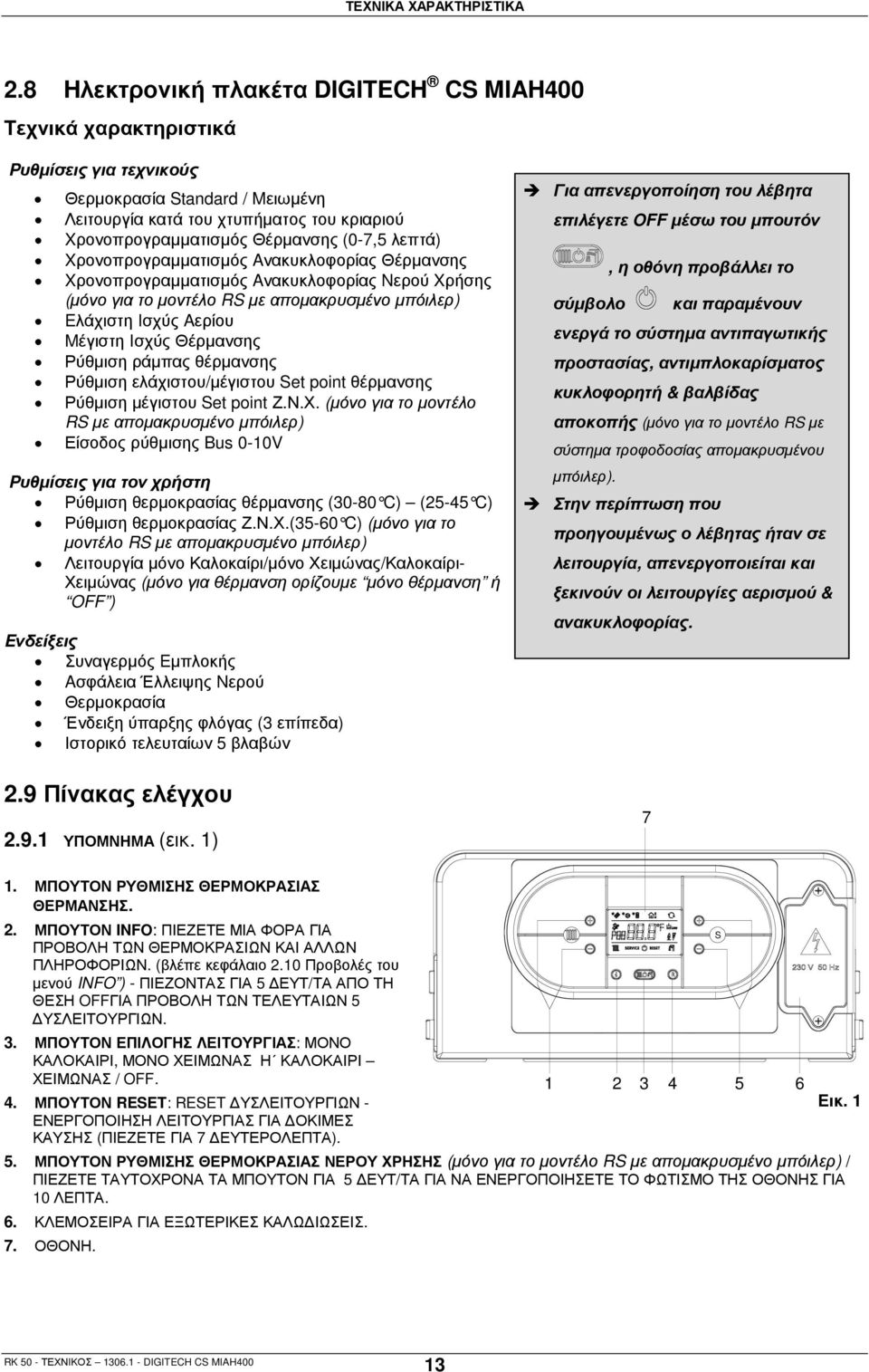

17 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ 2.8 Hλεκτρονική πλακέτα DIGITECH C MIAH400 Tεχνικά χαρακτηριστικά Pυθµίσεις για τεχνικούς Θερµοκρασία tandard / Mειωµένη Λειτουργία κατά του χτυπήµατος του κριαριού Xρονοπρογραµµατισµός Θέρµανσης (0-7,5 λεπτά) Xρονοπρογραµµατισµός Aνακυκλοφορίας Θέρµανσης Xρονοπρογραµµατισµός Aνακυκλοφορίας Nερού Xρήσης (µόνο για το µοντέλο R µε αποµακρυσµένο µπόιλερ) Eλάχιστη Iσχύς Aερίου Mέγιστη Iσχύς Θέρµανσης Ρύθµιση ράµπας θέρµανσης Ρύθµιση ελάχιστου/µέγιστου et point θέρµανσης Ρύθµιση µέγιστου et point Ζ.Ν.Χ. (µόνο για το µοντέλο R µε αποµακρυσµένο µπόιλερ) Είσοδος ρύθµισης Bus 0-10V Pυθµίσεις για τον χρήστη Ρύθµιση θερµοκρασίας θέρµανσης (30-80 C) (25-45 C) Ρύθµιση θερµοκρασίας Ζ.Ν.Χ.(35-60 C) (µόνο για το µοντέλο R µε αποµακρυσµένο µπόιλερ) Λειτουργία µόνο Καλοκαίρι/µόνο Χειµώνας/Καλοκαίρι- Χειµώνας (µόνο για θέρµανση ορίζουµε µόνο θέρµανση ή OFF ) Eνδείξεις Συναγερµός Eµπλοκής Aσφάλεια Έλλειψης Nερού Θερµοκρασία Ένδειξη ύπαρξης φλόγας (3 επίπεδα) Ιστορικό τελευταίων 5 βλαβών 2.9 Πίνακας ελέγχου ΥΠΟΜΝΗΜΑ (εικ. 1) Για απενεργοποίηση του λέβητα επιλέγετε OFF µέσω του µπουτόν, η οθόνη προβάλλει το σύµβολο και παραµένουν ενεργά το σύστηµα αντιπαγωτικής προστασίας, αντιµπλοκαρίσµατος κυκλοφορητή & βαλβίδας αποκοπής (µόνο για το µοντέλο R µε σύστηµα τροφοδοσίας αποµακρυσµένου µπόιλερ). Στην περίπτωση που προηγουµένως ο λέβητας ήταν σε λειτουργία, απενεργοποιείται και ξεκινούν οι λειτουργίες αερισµού & ανακυκλοφορίας ΜΠΟΥΤΟΝ ΡΥΘΜΙΣΗΣ ΘΕΡΜΟΚΡΑΣΙΑΣ ΘΕΡΜΑΝΣΗΣ. 2. ΜΠΟΥΤΟΝ INFO: ΠΙΕΖΕΤΕ ΜΙΑ ΦΟΡΑ ΓΙΑ ΠΡΟΒΟΛΗ ΤΩΝ ΘΕΡΜΟΚΡΑΣΙΩΝ ΚΑΙ ΑΛΛΩΝ ΠΛΗΡΟΦΟΡΙΩΝ. (βλέπε κεφάλαιο 2.10 Προβολές του µενού INFO ) - ΠΙΕΖΟΝΤΑΣ ΓΙΑ 5 ΕΥΤ/ΤΑ ΑΠΟ ΤΗ ΘΕΣΗ OFFΓΙΑ ΠΡΟΒΟΛΗ ΤΩΝ ΤΕΛΕΥΤΑΙΩΝ 5 ΥΣΛΕΙΤΟΥΡΓΙΩΝ. 3. ΜΠΟΥΤΟΝ ΕΠΙΛΟΓΗΣ ΛΕΙΤΟΥΡΓΙΑΣ: ΜΟΝΟ ΚΑΛΟΚΑΙΡΙ, ΜΟΝΟ ΧΕΙΜΩΝΑΣ Η ΚΑΛΟΚΑΙΡΙ ΧΕΙΜΩΝΑΣ / OFF. 4. ΜΠΟΥΤΟΝ REET: REET ΥΣΛΕΙΤΟΥΡΓΙΩΝ - ΕΝΕΡΓΟΠΟΙΗΣΗ ΛΕΙΤΟΥΡΓΙΑΣ ΓΙΑ ΟΚΙΜΕΣ ΚΑΥΣΗΣ (ΠΙΕΖΕΤΕ ΓΙΑ 7 ΕΥΤΕΡΟΛΕΠΤΑ). 5. ΜΠΟΥΤΟΝ ΡΥΘΜΙΣΗΣ ΘΕΡΜΟΚΡΑΣΙΑΣ ΝΕΡΟΥ ΧΡΗΣΗΣ (µόνο για το µοντέλο R µε αποµακρυσµένο µπόιλερ) / ΠΙΕΖΕΤΕ ΤΑΥΤΟΧΡΟΝΑ ΤΑ ΜΠΟΥΤΟΝ ΓΙΑ 5 ΕΥΤ/ΤΑ ΓΙΑ ΝΑ ΕΝΕΡΓΟΠΟΙΗΣΕΤΕ ΤΟ ΦΩΤΙΣΜΟ ΤΗΣ ΟΘΟΝΗΣ ΓΙΑ 10 ΛΕΠΤΑ. 6. ΚΛΕΜΟΣΕΙΡΑ ΓΙΑ ΕΞΩΤΕΡΙΚΕΣ ΚΑΛΩ ΙΩΣΕΙΣ. 7. ΟΘΟΝΗ Εικ. 1 RK 50 - ΤΕΧΝΙΚΟΣ DIGITECH C MIAH400 13

18 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΥΠΟΜΝΗΜΑ ΣΥΜΒΟΛΩΝ ΟΘΟΝΗΣ (εικ. 1) 1. ΕΝ ΕΙΞΗ ΠΡΟΒΑΛΛΟΜΕΝΗΣ ΠΑΡΑΜΕΤΡΟΥ 2. ΛΕΙΤΟΥΡΓΙΑ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ ΠΑΡΑΜΕΤΡΩΝ 3. ΕΝ ΕΙΞΗ ΣΥΝ ΕΣΗΣ ΠΛΑΚΕΤΑΣ ΗΛΙΑΚΟΥ / ΠΡΟΒΟΛΗ ΘΕΡΜΟΚΡΑΣΙΑΣ ΗΛΙΑΚΟΥ ΣΥΛΛΕΚΤΗ (d6) 4. ΚΥΚΛΟΦΟΡΗΤΗΣ ΗΛΙΑΚΟΥ ΕΝΕΡΓΟΣ 5. ΠΡΟΒΟΛΗ ΘΕΡΜΟΚΡΑΣΙΑΣ ΚΑΤΩ ΜΠΟΙΛΕΡ (d7) / ΠΡΟΒΟΛΗ ΘΕΡΜΟΚΡΑΣΙΑΣ ΑΝΩ ΜΠΟΙΛΕΡ (d8) 6. ΕΞΩΤΕΡΙΚΟΣ ΑΙΣΘΗΤΗΡΑΣ / ΘΕΡΜΟΚΡΑΣΙΑ ΕΞΩΤΕΡΙΚΟΥ ΑΙΣΘΗΤΗΡΑ (d2) 7. ΠΡΟΒΟΛΗ ΘΕΡΜΟΚΡΑΣΙΑΣ / ET POINT / ΤΙΜΗ ΠΑΡΑΜΕΤΡΟΥ 8. ΕΠΙΚΟΙΝΩΝΙΑ OPEN THERM ΕΝΕΡΓΗ (ΑΠΟΜΑΚΡΥΣΜΕΝΟΣ ΕΛΕΓΧΟΣ / ΙΑΚΛΑ ΩΤΗΣ ΖΩΝΩΝ) 9. ΕΝ ΕΙΞΗ ΑΝΕΠΑΡΚΟΥΣ ΠΙΕΣΗΣ ΝΕΡΟΥ 10. (*) ΕΝ ΕΙΞΗ ΠΑΡΟΥΣΙΑΣ ΦΛΟΓΑΣ (3 ΕΠΙΠΕ Α) 11. ΛΕΙΤΟΥΡΓΙΑ ΝΕΡΟΥ ΧΡΗΣΗΣ ΕΝΕΡΓΗ 12. ΠΡΟΒΟΛΗ ΕΠΑΝΑΡΥΘΜΙΖΟΜΕΝΟΥ ΣΦΑΛΜΑΤΟΣ 13. ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ΣΕ OFF 14. ΠΡΟΒΟΛΗ ΜΗ ΕΠΑΝΑΡΥΘΜΙΖΟΜΕΝΟΥ ΣΦΑΛΜΑΤΟΣ 15. ΛΕΙΤΟΥΡΓΙΑ ΘΕΡΜΑΝΣΗΣ ΕΝΕΡΓΗ < 33% >33%<66% >66%<100% 10 (*) - Κατά τη διάρκεια της λειτουργίας του λέβητα µπορούν να προβληθούν στην οθόνη (εικ.1) 3 διαφορετικά επίπεδα ισχύος ανάλογα µε την αναλογική ρύθµιση του λέβητα (εικ. 2) Προβολές του µενού INFO * Για την προβολή των στοιχείων του λέβητα πρέπει να πιέσετε το µπουτόν INFO. Αφού το πιέσετε θα προβληθούν το νούµερο της παραµέτρου στην αριστερή πλευρά της οθόνης και η σχετική τιµή στο κέντρο της οθόνης. Για πλοήγηση στη λίστα των προβαλλόµενων στοιχείων χρησιµοποιείτε τα µπουτόν & της θέρµανσης. Για να εγκαταλείψετε το περιβάλλον προβολής πιέζετε το µπουτόν INFO. Η λίστα των προβαλλόµενων στοιχείων είναι η εξής: Παράµετρος Σύµβολο Περιγραφή d00 d01 d02 d03 d04 d05 d06 d07 Θερµοκρασία αισθητήρα νερού χρήσης Θερµοκρασία εξωτερικού αισθητήρα Επιλεγµένη τιµή θερµορύθµισης Kd (καµπύλη κλιµατικής αντιστάθµισης) Ταχύτητα ανεµιστήρα Θερµοκρασία αισθητήρα χαµηλής ζώνης [Αν υπάρχει πλακέτα ζωνών] Θερµοκρασία αισθητήρα επιστροφής Θερµοκρασία αισθητήρα ηλιακού συλλέκτη [Αν υπάρχει πλακέτα] Θερµοκρασία κάτω ηλιακού µπόιλερ [Αν υπάρχει πλακέτα ηλιακού] d08 Θερµοκρασία άνω ηλιακού µπόιλερ [ Αν υπάρχει πλακέτα ηλιακού ] RK 50 - ΤΕΧΝΙΚΟΣ DIGITECH C MIAH400 14

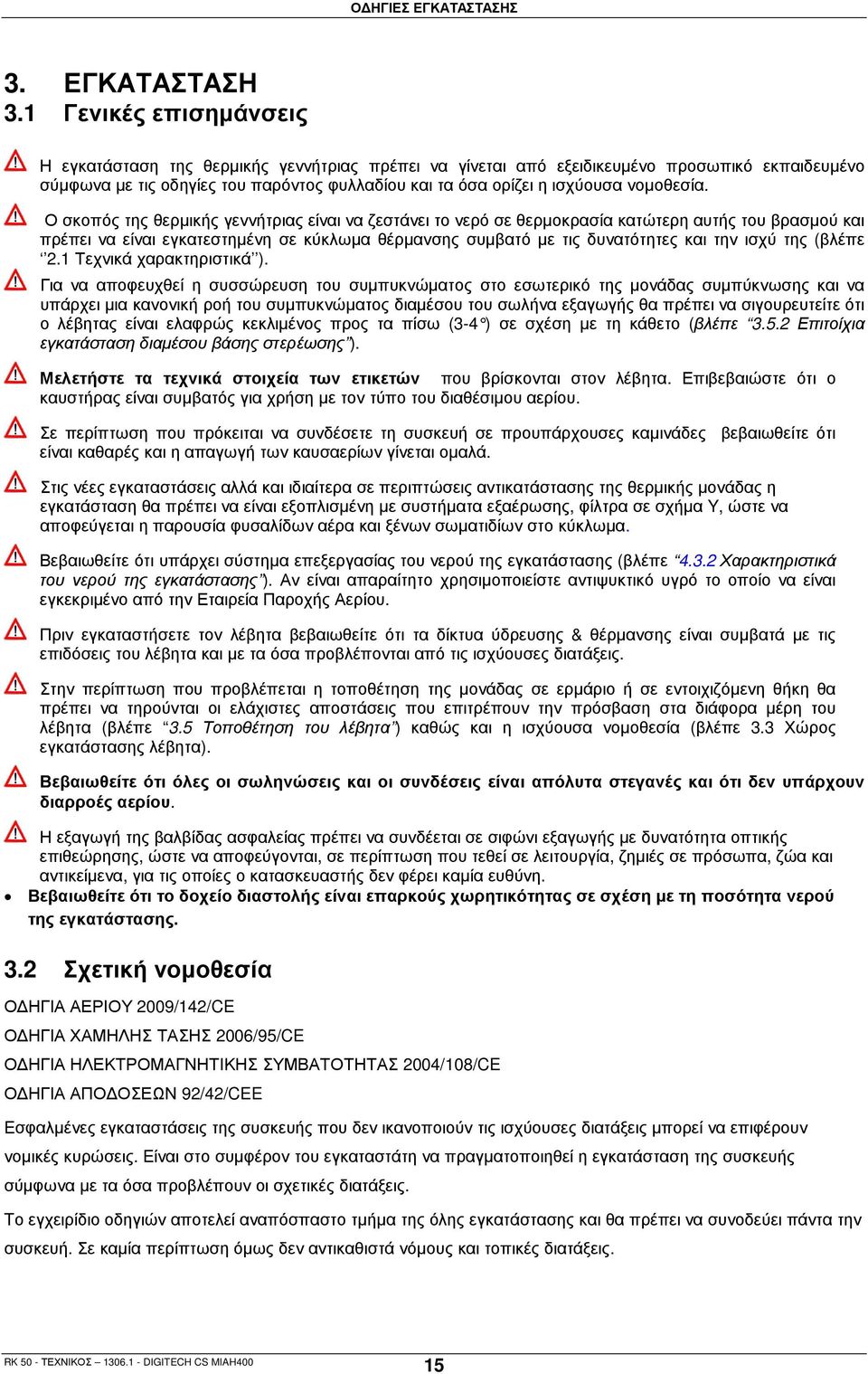

19 Ο ΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ 3. ΕΓΚΑΤΑΣΤΑΣΗ 3.1 Γενικές επισηµάνσεις Η εγκατάσταση της θερµικής γεννήτριας πρέπει να γίνεται από εξειδικευµένο προσωπικό εκπαιδευµένο σύµφωνα µε τις οδηγίες του παρόντος φυλλαδίου και τα όσα ορίζει η ισχύουσα νοµοθεσία. Ο σκοπός της θερµικής γεννήτριας είναι να ζεστάνει το νερό σε θερµοκρασία κατώτερη αυτής του βρασµού και πρέπει να είναι εγκατεστηµένη σε κύκλωµα θέρµανσης συµβατό µε τις δυνατότητες και την ισχύ της (βλέπε 2.1 Τεχνικά χαρακτηριστικά ). Για να αποφευχθεί η συσσώρευση του συµπυκνώµατος στο εσωτερικό της µονάδας συµπύκνωσης και να υπάρχει µια κανονική ροή του συµπυκνώµατος διαµέσου του σωλήνα εξαγωγής θα πρέπει να σιγουρευτείτε ότι ο λέβητας είναι ελαφρώς κεκλιµένος προς τα πίσω (3-4 ) σε σχέση µε τη κάθετο (βλέπε Επιτοίχια εγκατάσταση διαµέσου βάσης στερέωσης ). Μελετήστε τα τεχνικά στοιχεία των ετικετών που βρίσκονται στον λέβητα. Επιβεβαιώστε ότι ο καυστήρας είναι συµβατός για χρήση µε τον τύπο του διαθέσιµου αερίου. Σε περίπτωση που πρόκειται να συνδέσετε τη συσκευή σε προυπάρχουσες καµινάδες βεβαιωθείτε ότι είναι καθαρές και η απαγωγή των καυσαερίων γίνεται οµαλά. Στις νέες εγκαταστάσεις αλλά και ιδιαίτερα σε περιπτώσεις αντικατάστασης της θερµικής µονάδας η εγκατάσταση θα πρέπει να είναι εξοπλισµένη µε συστήµατα εξαέρωσης, φίλτρα σε σχήµα Y, ώστε να αποφεύγεται η παρουσία φυσαλίδων αέρα και ξένων σωµατιδίων στο κύκλωµα. Βεβαιωθείτε ότι υπάρχει σύστηµα επεξεργασίας του νερού της εγκατάστασης (βλέπε Χαρακτηριστικά του νερού της εγκατάστασης ). Αν είναι απαραίτητο χρησιµοποιείστε αντιψυκτικό υγρό το οποίο να είναι εγκεκριµένο από την Εταιρεία Παροχής Αερίου. Πριν εγκαταστήσετε τον λέβητα βεβαιωθείτε ότι τα δίκτυα ύδρευσης & θέρµανσης είναι συµβατά µε τις επιδόσεις του λέβητα και µε τα όσα προβλέπονται από τις ισχύουσες διατάξεις. Στην περίπτωση που προβλέπεται η τοποθέτηση της µονάδας σε ερµάριο ή σε εντοιχιζόµενη θήκη θα πρέπει να τηρούνται οι ελάχιστες αποστάσεις που επιτρέπουν την πρόσβαση στα διάφορα µέρη του λέβητα (βλέπε 3.5 Τοποθέτηση του λέβητα ) καθώς και η ισχύουσα νοµοθεσία (βλέπε 3.3 Χώρος εγκατάστασης λέβητα). Βεβαιωθείτε ότι όλες οι σωληνώσεις και οι συνδέσεις είναι απόλυτα στεγανές και ότι δεν υπάρχουν διαρροές αερίου. Η εξαγωγή της βαλβίδας ασφαλείας πρέπει να συνδέεται σε σιφώνι εξαγωγής µε δυνατότητα οπτικής επιθεώρησης, ώστε να αποφεύγονται, σε περίπτωση που τεθεί σε λειτουργία, ζηµιές σε πρόσωπα, ζώα και αντικείµενα, για τις οποίες ο κατασκευαστής δεν φέρει καµία ευθύνη. Βεβαιωθείτε ότι το δοχείο διαστολής είναι επαρκούς χωρητικότητας σε σχέση µε τη ποσότητα νερού της εγκατάστασης. 3.2 Σχετική νοµοθεσία Ο ΗΓΙΑ ΑΕΡΙΟΥ 2009/142/CE Ο ΗΓΙΑ ΧΑΜΗΛΗΣ ΤΑΣΗΣ 2006/95/CE Ο ΗΓΙΑ ΗΛΕΚΤΡΟΜΑΓΝΗΤΙΚΗΣ ΣΥΜΒΑΤΟΤΗΤΑΣ 2004/108/CE Ο ΗΓΙΑ ΑΠΟ ΟΣΕΩΝ 92/42/CEE Eσφαλµένες εγκαταστάσεις της συσκευής που δεν ικανοποιούν τις ισχύουσες διατάξεις µπορεί να επιφέρουν νοµικές κυρώσεις. Eίναι στο συµφέρον του εγκαταστάτη να πραγµατοποιηθεί η εγκατάσταση της συσκευής σύµφωνα µε τα όσα προβλέπουν οι σχετικές διατάξεις. Tο εγχειρίδιο οδηγιών αποτελεί αναπόσπαστο τµήµα της όλης εγκατάστασης και θα πρέπει να συνοδεύει πάντα την συσκευή. Σε καµία περίπτωση όµως δεν αντικαθιστά νόµους και τοπικές διατάξεις. RK 50 - ΤΕΧΝΙΚΟΣ DIGITECH C MIAH400 15

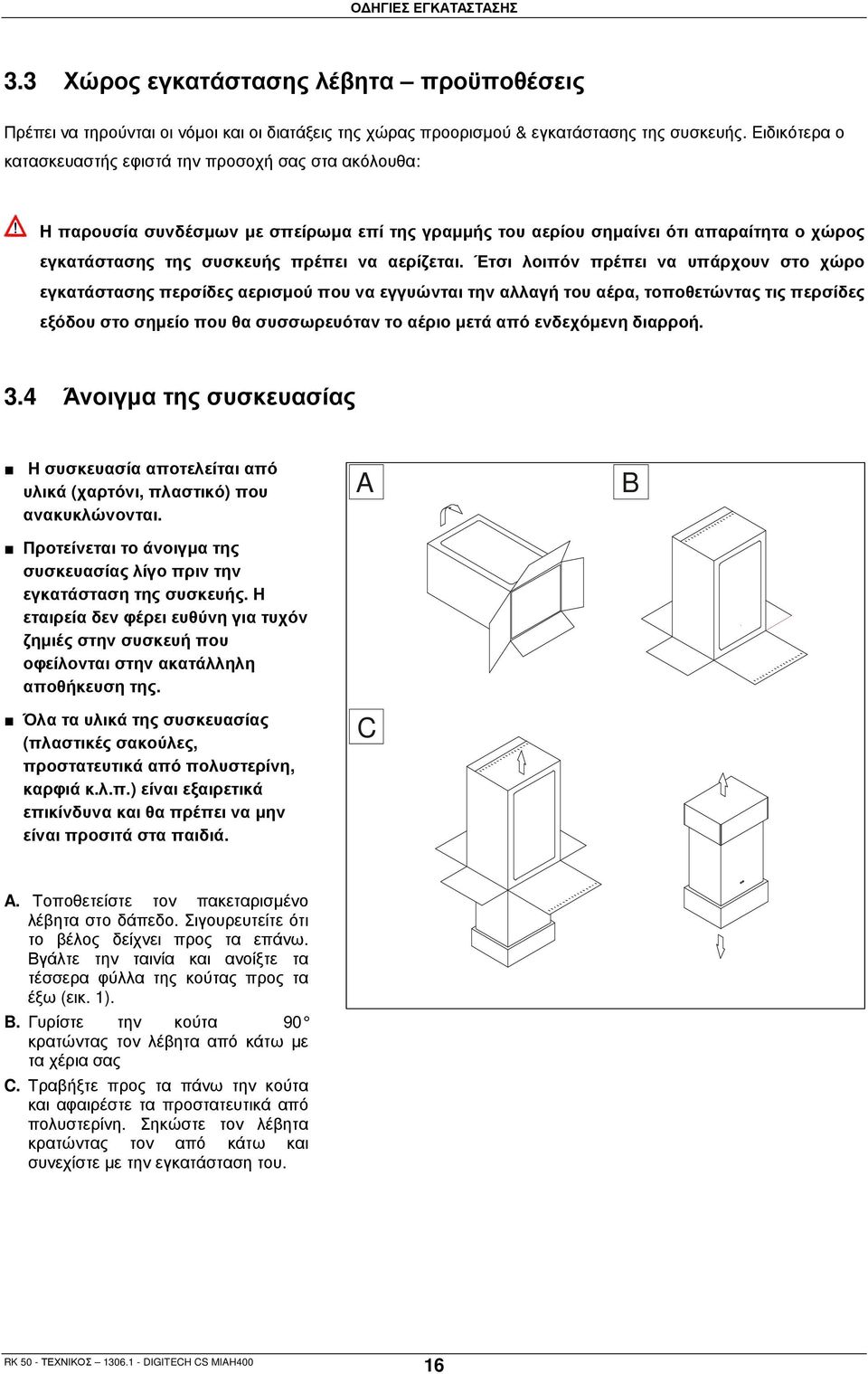

20 Ο ΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ 3.3 Χώρος εγκατάστασης λέβητα προϋποθέσεις Πρέπει να τηρούνται οι νόµοι και οι διατάξεις της χώρας προορισµού & εγκατάστασης της συσκευής. Eιδικότερα ο κατασκευαστής εφιστά την προσοχή σας στα ακόλουθα: H παρουσία συνδέσµων µε σπείρωµα επί της γραµµής του αερίου σηµαίνει ότι απαραίτητα ο χώρος εγκατάστασης της συσκευής πρέπει να αερίζεται. Έτσι λοιπόν πρέπει να υπάρχουν στο χώρο εγκατάστασης περσίδες αερισµού που να εγγυώνται την αλλαγή του αέρα, τοποθετώντας τις περσίδες εξόδου στο σηµείο που θα συσσωρευόταν το αέριο µετά από ενδεχόµενη διαρροή. 3.4 Άνοιγµα της συσκευασίας Η συσκευασία αποτελείται από υλικά (χαρτόνι, πλαστικό) που ανακυκλώνονται. Προτείνεται το άνοιγµα της συσκευασίας λίγο πριν την εγκατάσταση της συσκευής. Η εταιρεία δεν φέρει ευθύνη για τυχόν ζηµιές στην συσκευή που οφείλονται στην ακατάλληλη αποθήκευση της. Όλα τα υλικά της συσκευασίας (πλαστικές σακούλες, προστατευτικά από πολυστερίνη, καρφιά κ.λ.π.) είναι εξαιρετικά επικίνδυνα και θα πρέπει να µην είναι προσιτά στα παιδιά. A C B A. Τοποθετείστε τον πακεταρισµένο λέβητα στο δάπεδο. Σιγουρευτείτε ότι το βέλος δείχνει προς τα επάνω. Βγάλτε την ταινία και ανοίξτε τα τέσσερα φύλλα της κούτας προς τα έξω (εικ. 1). B. Γυρίστε την κούτα 90 κρατώντας τον λέβητα από κάτω µε τα χέρια σας C. Τραβήξτε προς τα πάνω την κούτα και αφαιρέστε τα προστατευτικά από πολυστερίνη. Σηκώστε τον λέβητα κρατώντας τον από κάτω και συνεχίστε µε την εγκατάσταση του. RK 50 - ΤΕΧΝΙΚΟΣ DIGITECH C MIAH400 16

21 Ο ΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ 3.5 Τοποθέτηση του λέβητα Ελάχιστες αποστάσεις X L Y Η συσκευή πρέπει να τοποθετείται αποκλειστικά επάνω σε κάθετο και συµπαγή τοίχο που να υποστηρίζει το βάρος της. A H Κατά την εγκατάσταση του λέβητα (βλέπε & ) στο τοίχο πρέπει να χρησιµοποιείτε ένα αλφάδι ώστε να αποφεύγονται τυχόν κλίσεις της συσκευής οι οποίες µπορούν να προκαλέσουν µη σωστή ροή του συµπυκνώµατος διαµέσου του αγωγού εξαγωγής και κατά συνέπεια συσσώρευση του στο εσωτερικό της µονάδας συµπύκνωσης. A B DITANZE Ελάχιστες MINIME αποστάσεις IN mm σε mm X Y L H A B Balcone/Pensilina Εικ. 1 Βεράντα / Σκέπαστρο Οι λέβητες διαθέτουν βαθµό ηλεκτρικής προστασίας IPX4D. Επιτρέπεται η εγκατάσταση σε εξωτερικό µερικώς προστατευµένο περιβάλλον (βεράντα, σκέπαστρο βλέπε εικ.2) σύµφωνα µε τις σχετικές διατάξεις και µε θερµοκρασία λειτουργίας C. Ο κατασκευαστής δεν φέρει καµία ευθύνη για εγκαταστάσεις σε περιβάλλον µε θερµοκρασία κατώτερη των 10 C ή ασύµβατο µε αυτά που υποδεικνύονται ως άνω. A 1200 min. EZIONE A-A Σε περίπτωση εγκατάστασης της συσκευής στο πλάι των τοιχωµάτων του κτιρίου που εξυπηρετεί θα πρέπει να τηρούνται τα όσα προβλέπονται από τη σχετική νοµοθεσία. Εικ. 2 Ελάχιστες DITANZE αποστάσεις MINIME IN mm. σε mm Για να υπάρχει πρόσβαση στον λέβητα για συντήρηση θα πρέπει να τηρούνται οι ελάχιστες αποστάσεις που υποδεικνύονται στην εικόνα 1. RK 50 - ΤΕΧΝΙΚΟΣ DIGITECH C MIAH400 17

22 Ο ΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ Επιτοίχια εγκατάσταση διαµέσου βάσης στερέωσης Η συσκευή πρέπει να τοποθετείται αποκλειστικά επάνω σε κάθετο και συµπαγή τοίχο που να υποστηρίζει το βάρος της. Προς αποφυγήν της συσσώρευσης συµπυκνώµατος στο εσωτερικό της µονάδας συµπύκνωσης θα πρέπει ο λέβητας να έχει µια µικρή κλίση προς τα πίσω (4 ) για να διευκολύνεται η εξαγωγή του συµπυκνώµατος Για τη στερέωση της θερµικής γεννήτριας σε τοίχο κάνετε τα ακόλουθα: 1. πριν τη στερέωση στο τοίχο πρέπει να βεβαιωθείτε ότι ο αποστάτης A (εικ.1) έχει τοποθετηθεί στο λέβητα ώστε να υπάρχει µια κλίση µεταξύ του λέβητα και του τοίχου 4 (εικ. 2) για να µην γίνεται συσσώρευση τυ συµπυκνώµατος στο εσωτερικό του θαλάµου καύσης 2. στερεώνετε στο τοίχο (εικ. 1) τη βάση η οποία είναι ο οδηγός της ράγας που θα κρατά το βάρος του λέβητα σύµφωνα µε τις ελάχιστες αποστάσεις εικ εισάγετε στον οδηγό τη ράγα 4. αναρτήσατε το λέβητα στα αγκύρια 5. αφού τελειώσετε τη τοποθέτηση βεβαιωθείτε ότι έχει τηρηθεί η κλίση των 4 µεταξύ λέβητα και τοίχου (εικ. 2) Εικ. 1 Εικ. 2 Εικ. 3 RK 50 - ΤΕΧΝΙΚΟΣ DIGITECH C MIAH400 18

23 Ο ΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ Εγκατάσταση σε αυτόνοµο πλαίσιο υποστήριξης Κατά την εγκατάσταση της θερµικής µονάδας πρέπει να δώσετε ιδιαίτερη προσοχή στην τοποθέτηση του πλαισίου υποστήριξης. Το πλαίσιο πρέπει να στηρίζετε σε οριζόντια και αλφαδιασµένη επιφάνεια. Η λανθασµένη κλίση της συσκευής προκαλεί τη κακή ροή του συµπυκνώµατος διαµέσου του αγωγού εξαγωγής µε συνέπεια τη συσσώρευση του συµπυκνώµατος στο εσωτερικό της µονάδας συµπύκνωσης. Η σωστή εγκατάσταση του πλαισίου υποστήριξης εξασφαλίζει την κλίση της συσκευής κατά 4 σε σχέση µε την κάθετο. Για την τοποθέτηση του πλαισίου υποστήριξης και του λέβητα κάνετε τα ακόλουθα: a. βεβαιωθείτε ότι ο τοίχος είναι κάθετος ως προς το δάπεδο b. συναρµολογείτε τα πλαινά τµήµατα 3 & 4 πάνω στα κάθετα 1 & 2 c. συναρµολογείτε τα πλαινά τµήµατα 1 & 2 στο οριζόντιο τµήµα 6 d. συναρµολογείτε τα τµήµατα 7 & 8 e. αφού τελειώσετε τη συναρµολόγηση τοποθετείτε το πλαίσιο στο τοίχο 9 και στο δάπεδο 10 f. τοποθετείτε τη συσκευή χρησιµοποιώντας τα αγκύρια 11 και ολοκληρώνετε την εγκατάσταση τοποθετώντας τα υδραυλικά εξαρτήµατα g. αφού τελειώσετε πρέπει να βεβαιωθείτε ότι υπάρχει κλίση 4 µεταξύ λέβητα και τοίχου f e d c b a Εικ. 1 RK 50 - ΤΕΧΝΙΚΟΣ DIGITECH C MIAH400 19

24 Ο ΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ 3.6 Υδραυλικές συνδέσεις Γενικές επισηµάνσεις Οι υδραυλικές συνδέσεις πρέπει να γίνονται σύµφωνα µε τα όσα προβλέπονται από τις σχετικές διατάξεις περί ασφάλειας και πάντοτε από εξειδικευµένο προσωπικό. Προτείνεται ο καθαρισµός (καλύτερα ζεστός) της εγκατάστασης ώστε να εξαλειφθούν οι ακαθαρσίες που προέρχονται από τις σωληνώσεις και τα σώµατα θέρµανσης (ιδιαίτερα λάδια και γράσα) για τη σωστή λειτουργία & προστασία της θερµικής µονάδας. Σιγουρευτείτε ότι οι σωληνώσεις του κυκλώµατος ύδρευσης και θέρµανσης δεν χρησιµοποιούνται ως γείωση του ηλεκτρικού κυκλώµατος. εν είναι κατάλληλες για αυτή την χρήση. Η πλήρωση της µονάδας πρέπει να γίνεται µε αργό ρυθµό ώστε ο αέρας που υπάρχει στο κύκλωµα να διαφύγει διαµέσου της χειροκίνητης βαλβίδας που βρίσκεται εγκατεστηµένη στη µονάδα. Επαληθεύστε τη διαφυγή του αέρα από όλα τα στοιχεία της εγκατάστασης καθώς και ότι η πίεση (σε θερµοκρασία περιβάλλοντος) βρίσκεται µεταξύ 1,2 και 1,5 bar ή ότι η τιµή της είναι αυτή που υποδεικνύει ο εξειδικευµένος τεχνικός. Συνδέστε τις εξαγωγές των βαλβίδων ασφαλείας σε ένα χωνί εξαγωγής ώστε να µην πληµµυρίζει ο χώρος εγκατάστασης όταν αυτές τίθενται σε λειτουργία. Θα ήταν συνετό η εν λόγω εξαγωγή να καταλήγει σε εξωτερικό χώρο ώστε να αποφεύγονται ζηµιές σε αντικείµενα ή πρόσωπα κατά την έξοδο ζεστών υγρών του συµπυκνώµατος. Σε περίπτωση εγκατάστασης µε κλειστό δοχείο διαστολής, ο µειωτής πίεσης της µονάδας αυτόµατης τροφοδοσίας (όταν υπάρχει) πρέπει να ρυθµίζεται σε τιµή πίεσης που να µην υπερβαίνει την αρχική τιµή του σχεδιασµού. Βεβαιωθείτε ότι κατά τη διάρκεια λειτουργίας της συσκευής ή πίεση δεν υπερβαίνει τη πίεση λειτουργίας κανενός εκ των εξαρτηµάτων. Προτείνεται η εγκατάσταση της µονάδας σε θέση που να διευκολύνει τις εργασίες συντήρησης. Προς αποφυγήν δονήσεων και θορύβων στην εγκατάσταση µην χρησιµοποιείτε σωληνώσεις µειωµένων διαµέτρων ή γωνίες µικρής ακτίνας Υδραυλικές συνδέσεις Εικ G RI ΥΠΟΜΝΗΜΑ ANAXΩPHΣH KYKΛΩMATOΣ ΘEPMANΣHΣ Ø1 1/ AI EΠIΣTPOΦH KYKΛΩMATOΣ ΘEPMANΣHΣ Ø1 1/2 RI AI G AEPIO Ø3/4 C EΞAΓΩΓH ΣYMΠYKNΩMATOΣ Ø25 V EΞAΓΩΓH ΒΑΛΒΙ ΑΣ ΑΣΦΑΛΕΙΑΣ Ø1/2 RK 50 - ΤΕΧΝΙΚΟΣ DIGITECH C MIAH400 20

25 Ο ΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ Κύκλωµα θέρµανσης Προς αποφυγή επικαθίσεων αλάτων στον κύριο εναλλάκτη, το νερό που τροφοδοτεί το κύκλωµα θέρµανσης πρέπει να υποστεί την επεξεργασία που προβλέπεται από τις ισχύουσες διατάξεις. Η εν λόγω επεξεργασία κρίνεται απαραίτητη στην περίπτωση µερικής ή ολικής αναπλήρωσης του νερού της εγκατάστασης. Συνδέσατε τις εξαγωγές ασφαλείας του λέβητα (βαλβίδα ασφαλείας κυκλώµατος θέρµανσης) σε ένα χωνί εξαγωγής. Ο κατασκευαστής δεν φέρει ευθύνη για τυχόν ζηµιές που προκαλούνται από απώλεια νερού εξαιτίας του ανοίγµατος της βαλβίδας ασφαλείας λόγω υπερβολικής πίεσης στην εγκατάσταση Eξαγωγή συµπυκνώµατος Συνδέστε σωστά το σιφώνι συλλογής συµπυκνώµατος του λέβητα µε σύστηµα εξαγωγής κατάλληλης κλίσης ώστε να γίνεται οµαλή εκροή του συµπυκνώµατος χωρίς τον κίνδυνο παλινδρόµησης προς το λέβητα. Πριν συνδέσετε το σιφώνι συλλογής συµπυκνώµατος στη σωλήνωση εξαγωγής θα πρέπει να βεβαιωθείτε ότι η κλίση των λεβήτων συµβαδίζει µε τα όσα αναφέρονται στις παραγράφους & Σχετικά µε την εξαγωγή του συµπυκνώµατος στο δηµόσιο δίκτυο αποχέτευσης συµβουλευτείτε την ισχύουσα νοµοθεσία. Κάθε γεννήτρια έχει ήδη εγκατεστηµένο και συνδεδεµένο το σύστηµα εξαγωγής του συµπυκνώµατος. Ο εύκαµπτος σωλήνας εξαγωγής του συµπυκνώµατος πρέπει να είναι συνδεδεµένος µε κατάλληλο σύστηµα συλλογής & διάθεσης του συµπυκνώµατος. Είναι καθήκον του σχεδιαστή, αφού αξιολογήσει την ισχύ της εγκατάστασης και της χρήσης του οικοδοµήµατος, να µεριµνήσει για την επιλογή συστήµατος εξουδετέρωσης του όξινου συµπυκνώµατος. Η εγκατάσταση πρέπει να πραγµατοποιείται µε τρόπο ώστε να αποφεύγεται το πάγωµα του συµπυκνώµατος Εξουδετέρωση του συµπυκνώµατος Η συσκευή εξουδετέρωσης χρειάζεται για την εξουδετέρωση του συµπυκνώµατος που συσσωρεύεται στις θερµικές γεννήτριες και/ή στα συστήµατα απαγωγής καυσαερίων είτε είναι από ανοξείδωτο ατσάλι, ή από πλαστικό, γυαλί ή κεραµικό υλικό. Το όξινο συµπύκνωµα µόλις περάσει στο εσωτερικό της συσκευής εξουδετέρωσης ακολουθεί αναγκαστικά µία διαδροµή δύο φάσεων : στην πρώτη φάση γίνεται το φιλτράρισµα των νιτρικών & θειούχων αλάτων µέσω του ενεργού άνθρακα που βρίσκεται στο πρώτο τµήµα του σωλήνα και στη δεύτερη φάση επιτυγχάνεται η αύξηση του ph. Η οξύτητα του συµπυκνώµατος ελέγχεται κάνοντας χρήση κατάλληλων ταινιών αντιδραστηρίων που µετράνε τη τιµή του ph. Το εξουδετερωµένο συµπύκνωµα µπορεί πλέον να καταλήξει στο αποχετευτικό δίκτυο. Εγκατάσταση a. βιδωτός σύνδεσµος για εξαγωγή σε αποχετευτικό δίκτυο : κάνετε µια οπή mm σε ύψος 20mm από το χείλος όπως φαίνεται στην εικόνα. Ανάλογα µε την εγκατάσταση η οπή µπορεί να γίνει στο κάθετο ή στο οριζόντιο τοίχωµα.τοποθετείτε το σύνδεσµο µε το O-ring από έξω και το στερεώνετε µε το παξιµάδι των 3/4. b. σωληνώσεις συµπυκνώµατος : το συµπύκνωµα προς εξουδετέρωση θα πρέπει να οδηγηθεί στην οπή (26mm) στο καπάκι, ο λαστιχένιος σύνδεσµος εξαγωγής θα πρέπει να συνδεθεί στο σύστηµα οµβρίων µε ασυνεχές τρόπο µέσω εγκατάστασης σιφωνιού. c. αναπλήρωση : τοποθετείτε το σάκο που περιέχει τον ενεργό άνθρακα στο σωλήνα φιλτραρίσµατος των νιτρικών αλάτων στην οπή συλλογής συµπυκνώµατος και ρίχνετε τον ενεργό άνθρακα εξουδετέρωσης έξω από το σωλήνα φιλτραρίσµατος νιτρικών αλάτων RK 50 - ΤΕΧΝΙΚΟΣ DIGITECH C MIAH400 21

26 Ο ΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ Συντήρηση Σύµφωνα µε την ισχύουσα νοµοθεσία οι τιµές του ph πρέπει να είναι µεταξύ <5,5 9,5> Εξαµηνιαία. Προσδιορισµός του ph: Βυθίζετε µία ταινία µέτρησης Ph (είτε τη ψηφιακή συσκευή µέτρησης Ph) µέσα στο συµπύκνωµα κοντά στο βιδωτό σύνδεσµο εξαγωγής για 2 δευτερόλεπτα περίπου και µετά το τοποθετείτε πάνω σε ένα λευκό χαρτί. Μετά από 30 δευτερόλεπτα µπορείτε να κάνετε τη σύγκριση µε τη έγχρωµη κλίµακα ένδειξης του Ph. Το ουδέτερο σηµείο βρίσκεται στο 6,8-7, αν η τιµή είναι µικρότερη το συµπύκνωµα είναι όξινο, αν η τιµή είναι µεγαλύτερη τότε το συµπύκνωµα είναι αλκαλικό. Μπορείτε να προσδιορίσετε το Ph του µη επεξεργασµένου συµπυκνώµατος βυθίζοντας τη ταινία µέτρησης ph στο σωλήνα µεταφοράς προς τον υποδοχέα του ενεργού Εικ. 1 άνθρακα. Ενεργός άνθρακας: Ελέγχετε την επιφάνεια του νερού στο κουτί πάνω από τους κόκκους του αντιδραστηρίου, αν εµφανίζονται ίχνη λαδιού τότε πρέπει να αντικαταστήσετε το σάκο ενεργού άνθρακα. Αφαίρεση του αντιδραστηρίου: Ανακατεύετε καλά τους κόκκους του αντιδραστηρίου. Το υγρό γίνεται θολό που σηµαίνει ότι ο γύψος ή το θειικό άλας µαγνησίου διαλύονται και έτσι µπορούν να αποµακρυνθούν µε νερό. Ετήσια Ενεργός άνθρακας: Βλέπε εξαµηνιαία συντήρηση Αντιδραστήριο: Μετρήστε τις τιµές του ph και αν είναι απαραίτητο αντικαταστήστε τους κόκκους του αντιδραστηρίου (βλέπε εξαµηνιαία συντήρηση). Αδειάζετε το υγρό του κουτιού εξουδετέρωσης. Βγάζετε το σύνδεσµο εξαγωγής και αφαιρείτε το σωλήνα. Αδειάζετε εντελώς το κουτί και πλένετε προσεκτικά τα εσωτερικά µέρη. Εισάγετε τον αποστάτη και το δίχτυ µε το σωλήνα του ενεργού άνθρακα. Γεµίζετε µε το αντιδραστήριο και εισάγετε τον ενεργό άνθρακα. Συνδέετε εκ νέου το σωλήνα (η φλάντζα στο εξωτερικό) και σφίγγετε µε το χέρι σας το σύνδεσµο. Αφαίρεση: Το κορεσµένο αντιδραστήριο δεν περιέχει τοξικές ουσίες και µπορεί να καταλήξει όπως τα κοινά σκουπίδια σε τόπο υγειονοµικής ταφής. Για το φίλτρο ενεργού άνθρακα βλέπε εξαµηνιαία συντήρηση. RK 50 - ΤΕΧΝΙΚΟΣ DIGITECH C MIAH400 22

27 Ο ΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ 3.7 Σύνδεση αερίου Η σύνδεση πρέπει να πραγµατοποιείται από εξειδικευµένο προσωπικό και σύµφωνα µε τα προβλεπόµενα από τις ισχύουσες διατάξεις. Η σύνδεση του αερίου πρέπει να γίνεται στο σχετικό σύνδεσµο διαµέσου άκαµπτου µεταλλικού σωλήνα. Η γραµµή του αερίου πρέπει να είναι συµβατή µε την ισχύουσα νοµοθεσία. Προτείνεται η εγκατάσταση βαλβίδας αποµόνωσης καυσίµου ώστε να επιτρέπεται η διακοπή τροφοδοσίας αερίου σε περίπτωση µπλοκαρίσµατος της κυκλοφορίας. Η παροχή του µετρητή αερίου πρέπει να είναι ικανοποιητική για ταυτόχρονη λειτουργία όλων των συνδεµένων συσκευών. Η σύνδεση της συσκευής µε το δίκτυο αερίου γίνεται όπως προβλέπεται από την ισχύουσα νοµοθεσία. Η διάµετρος του σωλήνα αερίου που βγαίνει από τη γεννήτρια δεν δεσµεύει σχετικά µε τη διάµετρο του σωλήνα µεταξύ συσκευής και µετρητή. Η επιλογή γίνεται µε βάση το µήκος του και των απωλειών φορτίου σύµφωνα µε υπολογισµούς που θα κάνει ο εξειδικευµένος τεχνικός. Ελέγξατε τη διαθέσιµη ονοµαστική πίεση στο µετρητή διότι αν δεν είναι επαρκής µπορεί να προκαλέσει τη µείωση της ισχύος της γεννήτριας. Πριν την εγκατάσταση του λέβητα βεβαιωθείτε για τα ακόλουθα: οι σωληνώσεις θα πρέπει να έχουν ικανή διατοµή για την απαιτούµενη παροχή καθώς και όλες τις ασφαλιστικές διατάξεις και εξαρτήµατα που προβλέπονται από τους ισχύοντες κανονισµούς ελέγξατε την στεγανότητα του δικτύου παροχής αερίου είναι απαραίτητη η εγκατάσταση µιας βάνας αερίου στον λέβητα η σωλήνωση της παροχής αερίου πρέπει να έχει διατοµή µεγαλύτερη ή ίση µε εκείνη του λέβητα πριν την έναυση βεβαιωθείτε ότι ο τύπος του αερίου που θα χρησιµοποιηθεί είναι κατάλληλος για την συσκευή (βλέπε ετικέτα στο εσωτερικό του λέβητα) βεβαιωθείτε ότι η πίεση του αερίου είναι εντός των προτεινόµενων ορίων (βλέπε ετικέτα στο εσωτερικό του λέβητα) πριν την εγκατάσταση της συσκευής βεβαιωθείτε ότι ο αγωγός του αερίου είναι ελεύθερος από κατάλοιπα των εργασιών RK 50 - ΤΕΧΝΙΚΟΣ DIGITECH C MIAH400 23

28 Ο ΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ 3.8 Ηλεκτρολογικές συνδέσεις Γενικές επισηµάνσεις Η σύνδεση πρέπει να πραγµατοποιείται από εξειδικευµένο προσωπικό σύµφωνα µε τα προβλεπόµενα από τις ισχύουσες διατάξεις και κατόπιν εξουσιοδότησης από την Radiant Bruciatori s.p.a. Σιγουρευτείτε ότι η συσκευή διαθέτει ικανοποιητική γείωση. Αυτό συµβαίνει µόνο όταν η συσκευή είναι συνδεδεµένη µε ικανοποιητική εγκατάσταση γείωσης όπως προβλέπεται από τις ισχύουσες διατάξεις περί ασφαλείας, η οποία εκτελείται από εξειδικευµένο προσωπικό. Η συγκεκριµένη προϋπόθεση ασφαλείας είναι ιδιαίτερα σηµαντική. Σε περίπτωση αµφιβολίας, απευθυνθείτε σε εξειδικευµένο τεχνικό ο οποίος θα πρέπει να κάνει τις απαραίτητες δοκιµές και εξακριβώσεις διότι ο κατασκευαστής δεν φέρει καµία ευθύνη για ζηµιές που τυχόν προκληθούν εξαιτίας της έλλειψης γείωσης ο λέβητας λειτουργεί µε εναλλασσόµενο ηλεκτρικό ρεύµα 230 V και 50 Hz. Η συσκευή πρέπει να προστατεύεται από θερµοασφάλεια των 3 A. Η σύνδεση µε το δίκτυο ηλεκτρικής τροφοδοσίας πρέπει να γίνεται µέσω σταθερής σύνδεσης και διπολικού διακόπτη. ώστε προσοχή στη πολικότητα κατά τη σύνδεση στη γραµµή ηλεκτρικής τροφοδοσίας (ΓΡΑΜΜΗ: καφέ καλώδιο / ΟΥ ΕΤΕΡΟ: µπλέ καλώδιο / ΓΕΙΩΣΗ: κιτρινοπράσινο καλώδιο). Σε περίπτωση εγκατάστασης ή αντικατάστασης του καλωδίου τροφοδοσίας το καλώδιο της γείωσης πρέπει να είναι µακρύτερο κατά 2 cm. από τα άλλα καλώδια. η αντικατάσταση του καλωδίου τροφοδοσίας της συσκευής δεν πρέπει να γίνεται από τον χρήστη αλλά από εξειδικευµένο τεχνικό.. σε περίπτωση αντικατάστασης του καλωδίου τροφοδοσίας πρέπει να χρησιµοποιείτε καλώδιο τουλάχιστον 3 x 0.75 mm2. ο εξειδικευµένος τεχνικός πρέπει να πιστοποιήσει ότι η ηλεκτρολογική εγκατάσταση είναι επαρκής σε σχέση µε την µέγιστη απορροφούµενη ισχύ από τη συσκευή και συγκεκριµένα πρέπει να εξακριβωθεί ότι η διατοµή των καλωδίων είναι συµβατή µε την προαναφερθείσα ισχύ ΠΡΟΣΟΧΗ: ο θερµοστάτης χώρου πρέπει να έχει καθαρές επαφές. Συνδέοντας 230 V στη κλεµοσειρά τοου θερµοστάτη χώρου προκαλείται ανεπανόρθωτη βλάβη στην ηλεκτρονική πλακέτα. Η χρήση της οποιαδήποτε ηλεκτρικής συσκευής που τροφοδοτείται µε ηλεκτρική ενέργεια προϋποθέτει την τήρηση ορισµένων βασικών κανόνων ασφαλείας όπως: µην ακουµπάτε τη συσκευή µε µέρη του σώµατος που είναι βρεγµένα ή υγρά ή µε γυµνά πόδια µην τραβάτε τα ηλεκτρικά καλώδια µην αφήνετε τη συσκευή εκτεθειµένη στους ατµοσφαιρικούς παράγοντες (βροχή, ήλιος κ.λ.π.) εκτός και αν αυτό προβλέπεται ρητώς. µην αφήνετε τα παιδιά είτε άτοµα χωρίς προηγούµενη εµπειρία να χρησιµοποιούν τη συσκευή RK 50 - ΤΕΧΝΙΚΟΣ DIGITECH C MIAH400 24

29 Ο ΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ Ηλεκτρική τροφοδοσία Κάνετε τις συνδέσεις στην κλεµοσειρά που βρίσκεται στο εσωτερικό του πίνακα ελέγχου κατά τον ακόλουθο τρόπο: a. Αποσυνδέετε από την τροφοδοσία του ρεύµατος τον γενικό διακόπτη b. Αφαιρείτε το εµπρόσθιο κάλυµµα του λέβητα. c. Ανοίγετε την πλάκα A όπως φαίνεται στην εικόνα 1. d. Αφού αφαιρέσετε την πλάκα κάνετε τις ακόλουθες συνδέσεις στη κλεµοσειρά B: e. Το καλώδιο κίτρινου / πράσινου χρώµατος στην κλέµα µε την ένδειξη της γείωσης (εικ. 1). f. Το καλώδιο χρώµατος θαλασσί στην κλέµα που φέρει ως ένδειξη το γράµµα N. g. Το καλώδιο χρώµατος καφέ στην κλέµα που φέρει ως ένδειξη το γράµµα L. h. Κλέµες µε ένδειξη: Ta Θερµοστάτης χώρου e Εξωτερικός αισθητήρας Αφού τελειώσετε τις εργασίες σας επανατοποθετείστε την πλάκα A" στην αρχική της θέση και κατόπιν το µπροστινό κάλυµµα. A B blu ΜΠΛΕ giallo/verde ΚΙΤΡΙΝΟ/ΠΡΑΣΙΝΟ marrone ΚΑΦΕ Ηλεκτρολογικές collegamenti συνδέσεις elettrici που a αφορούν στον εγκαταστάτη cura dell'installatore ΓΕΝΙΚΟΣ INTERRUTTORE ΙΠΟΛΙΚΟΣ BIPOLARE ΜΑΓΝΗΤΟΘΕΡΜΙΚΟΣ MAGNETOTERMICO ΙΑΚΟΠΤΗΣ GENERALE IG 2x16A e e Ta L N Ta Εικ. 1 L N Τροφοδοσία alimentazione 230V 230V 50Hz RK 50 - ΤΕΧΝΙΚΟΣ DIGITECH C MIAH400 25

30 Ο ΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ Προαιρετικές ηλεκτρολογικές συνδέσεις Αποµακρυσµένος έλεγχος ή Θερµοστάτης χώρου - Εξωτερικός αισθητήρας Αποµακρυσµένος έλεγχος CR o Θερµοστάτης χώρου TA Κάνετε τις συνδέσεις στην κλεµοσειρά που βρίσκεται στο εσωτερικό του πίνακα κατά τον ακόλουθο τρόπο : a. αποµονώστε την ηλεκτρική τροφοδοσία από το γενικό διακόπτη b. αφαιρείτε το µπροστινό κάλυµµα του λέβητα c. ξεβιδώνετε τις βίδες και αφαιρείτε τη πλάκα A (βλέπε εικ. 1) d. αφαιρείτε τη γέφυρα TA-TA από τη κλεµοσειρά B e. συνεχίζετε µε τη σύνδεση του αποµακρυσµένου ελέγχου ή του χρονοθερµοστάτη Αφού τελειώσετε βάζετε στη θέση τους τη πλάκα A" και κατόπιν το µπροστινό κάλυµµα Εξωτερικός αισθητήρας E Κάνετε τις συνδέσεις στην κλεµοσειρά που βρίσκεται στο εσωτερικό του πίνακα κατά τον ακόλουθο τρόπο: f. αποµονώστε την ηλεκτρική τροφοδοσία από το γενικό διακόπτη g. αφαιρείτε το µπροστινό κάλυµµα του λέβητα a. ξεβιδώνετε τις βίδες και αφαιρείτε τη πλάκα A (βλέπε εικ. 1). b. συνεχίζετε µε τη σύνδεση του εξωτερικού αισθητήρα στις επαφές E-E της κλεµοσειράς B Αφού τελειώσετε βάζετε στη θέση τους τη πλάκα A" και κατόπιν το µπροστινό κάλυµµα. E Ta Ta e e N L B A TA CR Εικ. 1 RK 50 - ΤΕΧΝΙΚΟΣ DIGITECH C MIAH400 26

31 Ο ΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ Προαιρετικές ηλεκτρολογικές συνδέσεις Πλακέτα ελέγχου ζωνών Αναλογικός κυκλοφορητής Χρονοδιακόπτης απενεργοποίησης προθέρµανσης νερού χρήσης Τηλεφωνικός έλεγχος PM marrone blu R TP CT BU 0-10V BU+ GND TP CT PM R RB VZ VZ Υπόµνηµα Χρονοδιακόπτης απενεργοποίησης προθέρµανσης Ζ.Ν.Χ. (µε επιλεγµένο τρόπο λειτουργίας στη παράµετρο P00= 2, 3 ή 4) Τηλεφωνικός έλεγχος Αναλογικός κυκλοφορητής Αισθητήρας επιστροφής Αποµακρυσµένη λυχνία ένδειξης εµπλοκής λέβητα Πλακέτα διαχείρισης βαλβίδων ζώνης σε συνδυασµό µε αποµακρυσµένο έλεγχο TAZ 1 Θερµοστάτης χώρου ζώνης 1 TAZ 2 Θερµοστάτης χώρου ζώνης 2 VZ1 Βαλβίδας ζώνης 1 VZ2 Βαλβίδας ζώνης 2 VZR FC BU 0-10V Βαλβίδας ζώνης ελεγχόµενη από αποµακρυσµένο έλεγχο Τέλος διαδροµής βαλβίδων ζώνης ίαυλος επικοινωνίας Bus 0-10 V L RB N Εικ. 1 RK 50 - ΤΕΧΝΙΚΟΣ DIGITECH C MIAH400 27

32 Ο ΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ Σύστηµα αποµακρυσµένου µπόιλερ σύνδεση αισθητήρα µπόιλερ & βαλβίδας αποκοπής κλέµα M9 - αισθητήρας boiler: εισάγετε το καλώδιο του αισθητήρα του µπόιλερ στο εσωτερικό του πίνακα εισάγοντας τα τερµατικά 35 & 34. εν είναι απαραίτητο να ακολουθήσετε κάποια συγκεκριµένη σειρά. κλέµα M4 βαλβίδα αποκοπής: συνδέστε το καλώδια του κινητήρα της βαλβίδας αποκοπής διαµέσου της κλέµας molex. Εισάγετε το καλώδιο στο εσωτερικό του πίνακα και συνδέετε τα τερµατικά του καλωδίου στη κλέµα M4 προσέχοντας τους ακόλουθους συνδυασµούς: γαλάζιο κλέµα n 9, καφέ κλέµα n 8, µαύρο κλέµα n 10. CHEDA DIGITECH C - MIAH4 COD ΚΑΦΕ marrone celeste ΓΑΛΑΖΙΟ nero ΜΑΥΡΟ M10 M M4 M M M2 M12 M9 M7 M5 nero nero ΑΝΑΚΥΚΛΟΦΟΡΙΑ ΖΕΣΤΟ ΝΕΡΟ ΚΡΥΟ ΝΕΡΟ ΑΙΣΘΗΤΗΡΑΣ Ζ.Ν.Χ Κωδ.31368LA ΑΠΟΜΑΚΡΥΣΜΕΝΟ ΜΠΟΙΛΕΡ RK 50 - ΤΕΧΝΙΚΟΣ DIGITECH C MIAH400 28

33 Ο ΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ 3.9 Συστήµατα απαγωγής καυσαερίων Γενικές επισηµάνσεις Για την τέλεια λειτουργία και απόδοση της συσκευής είναι απαραίτητο η σύνδεση του συστήµατος απαγωγής καυσαερίων να γίνει χρησιµοποιώντας γνήσια ανταλλακτικά, ειδικά για λέβητες συµπύκνωσης. Για την απαγωγή καυσαερίων και τη συλλογή του συµπυκνώµατος ακολουθείτε τα όσα ορίζει η ισχύουσα νοµοθεσία. Πριν προχωρήσετε στην εγκατάσταση βεβαιωθείτε ότι τηρούνται τα προβλεπόµενα από την ισχύουσα νοµοθεσία. Πρέπει επίσης να τηρούνται οι διατάξεις που αφορούν στη τοποθέτηση των τερµατικών απαγωγής καυσαερίων σε τοίχο ή στέγη καθώς και οι ελάχιστες αποστάσεις από παράθυρα, τοίχους, ανοίγµατα αερισµού, κ.λ.π Γενικές οδηγίες η συσκευή είναι τύπου B 23P µε σύνδεση συστήµατος απαγωγής των προιόντων της καύσης που λειτουργεί µε θετική πίεση και εισαγωγή φρέσκου αέρα καύσης από το χώρο της εγκατάστασης. Χάριν της προαναµίξεως αέρα-αερίου η γεννήτρια είναι ανεξάρτητη από απώλειες φορτίου του συστήµατος απαγωγής καυσαερίων και εισαγωγής φρέσκου αέρα καύσης. Παρ όλα αυτά η µέγιστη απώλεια φορτίου του εν λόγω συστήµατος δεν πρέπει να ξεπεραστεί διότι θα είχε ως αποτέλεσµα µείωση του αποδιδόµενου θερµικού φορτίου. Ακόµη και σε αυτή τη περίπτωση ο έλεγχος της προανάµιξης εγγυάται πάντα τέλεια καύση και εκποµπές ρύπων ιδιαίτερα χαµηλές. Η µέγιστη απώλεια για όλο το µήκος των αγωγών απαγωγής καυσαερίων που συνδέονται στο λέβητα είναι 146 Pascal. τα οριζόντια τµήµατα απαγωγής καυσαερίων πρέπει να τοποθετούνται µε τρόπο ώστε να έχουν κλίση σε σχέση µε τη συσκευή: (3 κλίσης = 5 mm για κάθε µέτρο σωλήνωσης) πρέπει να συνδέονται σε ένα εκ των δύο συστηµάτων που επισηµαίνονται ακολούθως. αγωγοί και καπνοδόχος πρέπει να έχουν τις κατάλληλες διαστάσεις, σχεδιασµό και κατασκευασµένοι σύµφωνα µε την ισχύουσα νοµοθεσία. Το υλικό τους πρέπει να είναι κατάλληλο για το σκοπό λειτουργίας των το οποίο να είναι ιδιαίτερα ανθεκτικό στη διάβρωση, η εσωτερική τους επιφάνεια να είναι λεία και στεγανοί. Οι σύνδεσµοι, συγκεκριµένα, θα πρέπει να είναι στεγανοί ως προς το συµπύκνωµα. Επίσης πρέπει να προβλεφθούν κατάλληλα σηµεία αποχέτευσης συνδεµένα µε σιφώνι ώστε το παραγόµενο συµπύκνωµα στις καµινάδες να µην εισρέει στο εσωτερικό των γεννητριών. RK 50 - ΤΕΧΝΙΚΟΣ DIGITECH C MIAH400 29

34 Ο ΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ Τύποι απαγωγής καυσαερίων Σύστηµα απαγωγής καυσαερίων KIT EK 50 κωδ LP Οριζόντιο σύστηµα Ø80 πολυπροπυλενίου περιστρέψιµο 360. Επιτρέπει την απαγωγή των καυσαερίων στην καµινάδα και την εισαγωγή αέρα από το περιβάλλον. Με αυτόνοµο πλαίσιο υποστήριξης Cod Με επιτοίχια βάση στήριξης Cod LP ΜΕΓΙΣΤΟ ΜΗΚΟΣ ΑΠΑΓΩΓΗΣ: 25 m Εικ. 1 Το µέγιστο µήκος των αγωγών απαγωγής καυσαερίων που συνδέονται στο λέβητα ορίζεται : a. διαµέσου των γραµµικών µήκων αναφοράς των εξαρτηµάτων των οποίων το σύνολο πρέπει να είναι κατώτερο των 30 m b. διαµέσου της απώλειας φορτίου των εξαρτηµάτων των οποίων το σύνολο πρέπει να είναι κατώτερο των 146 Pa Το µέγιστο µήκος των αγωγών απαγωγής καυσαερίων ορίζεται µε βάση τον ακόλουθο πίνακα: Περιγραφή Ισοδύναµο µήκος m Απώλεια φορτίου Pa Προέκταση Ø80 L = 1000 mm Γωνία 90 Ø80 MF Γωνία 45 Ø80 MF RK 50 - ΤΕΧΝΙΚΟΣ DIGITECH C MIAH400 30

35 Ο ΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ Σύστηµα απαγωγής καυσαερίων KIT FK 50 cod LP Κάθετο σύστηµα Ø80 πολυπροπυλενίου. Επιτρέπει την απαγωγή των καυσαερίων και την εισαγωγή αέρα κατευθείαν από την ταράτσα. Ø80 Ø80 Με αυτόνοµο πλαίσιο υποστήριξης Cod Με επιτοίχια βάση στήριξης Cod LP Εικ. 1 ΜΕΓΙΣΤΟ ΜΗΚΟΣ ΑΠΑΓΩΓΗΣ: 15 m Το µέγιστο µήκος των αγωγών απαγωγής καυσαερίων που συνδέονται στο λέβητα ορίζεται : c. διαµέσου των γραµµικών µήκων αναφοράς των εξαρτηµάτων των οποίων το σύνολο πρέπει να είναι κατώτερο των 15 m d. διαµέσου της απώλειας φορτίου των εξαρτηµάτων των οποίων το σύνολο πρέπει να είναι κατώτερο των 146 Pa Το µέγιστο µήκος των αγωγών απαγωγής καυσαερίων ορίζεται µε βάση τον ακόλουθο πίνακα: Περιγραφή Ισοδύναµο µήκος m Απώλεια φορτίου Pa Προέκταση Ø80 L = 1000 mm Γωνία 90 Ø80 MF Γωνία 45 Ø80 MF RK 50 - ΤΕΧΝΙΚΟΣ DIGITECH C MIAH400 31

36 Ο ΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ Σύστηµα απαγωγής καυσαερίων KIT AK 50 cod LP Οριζόντιο οµοαξονικό σύστηµα Ø80/125 µε εσωτερικό αγωγό πολυπροπυλενίου περιστρέψιµο 360. Επιτρέπει την απαγωγή των καυσαερίων και την εισαγωγή αέρα από το εξωτερικό περιβάλλον Με αυτόνοµο πλαίσιο υποστήριξης Cod Με επιτοίχια βάση στήριξ Cod LP Εικ. 1 Επιτρέπει την απαγωγή των καυσαερίων και την εισαγωγή φρέσκου αέρα καύσης διαµέσου δύο οµοαξονικών αγωγών, τον εξωτερικό Ø125 για την εισαγωγή φρέσκου αέρα και τον εσωτερικό (από πλαστικό) Ø80 για την απαγωγή καυσαερίων. ΜΕΓΙΣΤΟ ΜΗΚΟΣ ΑΠΑΓΩΓΗΣ: 5 m Το µέγιστο µήκος της απαγωγής (γραµµικό µήκος αναφοράς) προκύπτει προσθέτοντας το µήκος των ευθύγραµµων τµηµάτων της σωλήνωσης µε το γραµµικό µήκος που αντιστοιχεί σε κάθε γωνία. Ως γραµµικό µήκος αναφοράς υπολογίζεται το συνολικό µήκος της σωλήνωσης (απαγωγής καυσαερίων + εισαγωγής φρέσκου αέρα) ξεκινώντας από την σύνδεση µε το στεγανό θάλαµο καύσης της συσκευής εκτός από την πρώτη γωνία. Η περαιτέρω εισαγωγή γωνίας αντιστοιχεί µε γραµµικό µήκος ως εξής: Περιγραφή Ισοδύναµο µήκος m Γωνία 90 Ø80/125 MF 1.6 Γωνία 45 Ø80/125 MF 0.9 RK 50 - ΤΕΧΝΙΚΟΣ DIGITECH C MIAH400 32

37 Ο ΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ Σύστηµα απαγωγής καυσαερίων KIT CK 50 cod LP Κάθετο οµοαξονικό σύστηµα Ø80/125 µε εσωτερικό αγωγό πολυπροπυλενίου. Επιτρέπει την απαγωγή των καυσαερίων και την εισαγωγή φρέσκου αέρα απευθείας από τη στέγη. max 5 m Ø80 Ø125 Με αυτόνοµο πλαίσιο υποστήριξης Cod Με επιτοίχια βάση στήριξης Cod LP Επιτρέπει την απαγωγή των καυσαερίων και την εισαγωγή φρέσκου αέρα καύσης απευθείας στη στέγη διαµέσου δύο οµοαξονικών αγωγών, τον εξωτερικό Ø125 για την εισαγωγή φρέσκου αέρα και τον εσωτερικό (από πλαστικό) Ø80 για την απαγωγή καυσαερίων. ΜΕΓΙΣΤΟ ΜΗΚΟΣ ΑΠΑΓΩΓΗΣ: 5 m Το µέγιστο µήκος της απαγωγής (γραµµικό µήκος αναφοράς) προκύπτει προσθέτοντας το µήκος των ευθύγραµµων τµηµάτων της σωλήνωσης µε το γραµµικό µήκος που αντιστοιχεί σε κάθε γωνία. Ως γραµµικό µήκος αναφοράς υπολογίζεται το συνολικό µήκος της σωλήνωσης (απαγωγής καυσαερίων + εισαγωγής φρέσκου αέρα) ξεκινώντας από την σύνδεση µε το στεγανό θάλαµο καύσης της συσκευής εκτός από την πρώτη γωνία. Η περαιτέρω εισαγωγή γωνίας αντιστοιχεί µε γραµµικό µήκος ως εξής : Περιγραφή Ισοδύναµο µήκος m Γωνία 90 Ø80/125 MF 1.6 Γωνία 45 Ø80/125 MF 0.9 RK 50 - ΤΕΧΝΙΚΟΣ DIGITECH C MIAH400 33

38 Ο ΗΓΙΕΣ ΠΡΩΤΗΣ ΕΝΑΥΣΗΣ 4. ΠΡΩΤΗ ΕΝΑΥΣΗ 4.1 Γενικές επισηµάνσεις οι εργασίες που περιγράφονται στη συνέχεια πρέπει να εκτελούνται από εξειδικευµένο προσωπικό σύµφωνα µε τις ισχύουσες διατάξεις, το οποίο θα έχει σχετική εξουσιοδότηση από την Radiant Bruciatori s.p.a. ο λέβητας βγαίνει από το εργοστάσιο έχοντας υποστεί ρυθµίσεις και δοκιµές µε τροφοδοσία από φυσικό αέριο ή υγραέριο. Στη φάση της πρώτης έναυσης πρέπει να επαληθεύεται η αντιστοιχία µεταξύ των στοιχείων της ετικέτας και του τύπου του αερίου που τροφοδοτεί το λέβητα. συνιστάται το πλύσιµο της εγκατάστασης (καλύτερα ζεστό) ώστε να εξαλειφθούν τυχόν ακαθαρσίες που προέρχονται από τις σωληνώσεις και από τα σώµατα θέρµανσης (ιδιαίτερα λάδια και γράσα) για την καλή διατήρηση του εναλλάκτη και του κυκλοφορητή. µε την ολοκλήρωση των εργασιών πλήρωσης και ρύθµισης φροντίστε να σφίξετε καλά τις βίδες στα σηµεία µέτρησης της πίεσης της βαλβίδας αερίου και βεβαιωθείτε ότι δεν υπάρχει διαρροή αερίου στο σηµείο µέτρησης της πίεσης του δικτύου καθώς και από το σύνδεσµο που βρίσκεται πάνω από τη βαλβίδα αερίου. 4.2 Προκαταρκτικές εργασίες Kατά τις εργασίες πρώτης έναυσης της συσκευής εξακριβώνεται η σωστή εγκατάσταση, ρύθµιση και λειτουργία της: στην περίπτωση πρώτης εγκατάστασης του δικτύου τροφοδοσίας αερίου υπάρχει η πιθανότητα, τυχόν αέρας εντός των σωληνώσεων να εµποδίσει την εκκίνηση του λέβητα κατά την πρώτη προσπάθεια. Θα χρειαστεί να επαναλάβετε τη διαδικασία εκκίνησης επαληθεύστε ότι τα στοιχεία της ετικέτας συµφωνούν µε εκείνα του δικτύου τροφοδοσίας (ηλεκτρικής ενέργειας, ύδρευσης, κ.λ.π.) επαληθεύστε ότι η τάση τροφοδοσίας της συσκευής αντιστοιχεί στην αναγραφόµενη επί της ετικέτας (230V 50 Hz) και ότι η σύνδεση ουδέτερο και φάση είναι σωστή. Bεβαιωθείτε ότι η συσκευή έχει καλή γείωση επαληθεύστε τη στεγανότητα της εγκατάστασης του δικτύου παροχής αερίου ελέγχοντας ότι ο µετρητής δεν ανιχνεύει ροή αερίου ανοίξτε το διακόπτη αερίου στο λέβητα και βεβαιωθείτε ότι δεν υπάρχουν διαρροές αερίου από τους συνδέσµους πάνω στη συσκευή (η επαλήθευση του συνδέσµου αερίου-καυστήρα γίνεται µε τη συσκευή σε λειτουργία) επαληθεύστε ότι το δίκτυο τροφοδοσίας αερίου ικανοποιεί τις ανάγκες της συσκευής και διαθέτει τις προβλεπόµενες συσκευές ελέγχου & ασφαλείας, όπως προστάζουν οι ισχύουσες διατάξεις επαληθεύστε ότι η εισαγωγή φρέσκου αέρα για την καύση και η απαγωγή των καυσαερίων και του συµπυκνώµατος γίνονται όπως ορίζει η ισχύουσα νοµοθεσία βεβαιωθείτε ότι η σύνδεση του αγωγού απαγωγής καυσαερίων στην καµινάδα έχει γίνει σύµφωνα µε τα όσα ορίζει η ισχύουσα νοµοθεσία για το πλήθος των εγκατεστηµένων συσκευών βεβαιωθείτε ότι είναι ελεύθερες τυχόν περσίδες της εγκατάστασης θέρµανσης βεβαιωθείτε ότι δεν υπάρχει διείσδυση αερίων προϊόντων της καύσης στη συσκευή βεβαιωθείτε ότι δεν υπάρχουν υγρά και εύφλεκτα υλικά κοντά στη συσκευή. RK 50 - ΤΕΧΝΙΚΟΣ DIGITECH C MIAH400 34

39 Ο ΗΓΙΕΣ ΠΡΩΤΗΣ ΕΝΑΥΣΗΣ 4.3 Πλήρωση της εγκατάστασης Γενικές επισηµάνσεις Προς αποφυγή επικάθισης αλάτων και κατά συνέπεια βλαβών στον εναλλάκτη νερού χρήσης το νερό δεν πρέπει να είναι σκληρότερο των 25 F. Συνιστάται λοιπόν ο έλεγχος του νερού και η χρήση ειδικών συσκευών για την επεξεργασία αυτού. Για το γέµισµα της εγκατάστασης χρησιµοποιείστε αποκλειστικά καθαρό νερό από το δίκτυο ύδρευσης. Στην περίπτωση που προσθέσετε στο κύκλωµα χηµικές ουσίες όπως π.χ. αντιψυκτικά, φροντίστε οπωσδήποτε να εγκαταστήσετε κάποιο υδραυλικό διαχωριστή που να αποµονώνει το κύκλωµα της θέρµανσης από εκείνο του νερού χρήσης. VALVOLA JOLLY ΒΑΛΒΙ Α ΑΝΑΚΟΥΦΙΣΗΣ ΠΩΜΑ ΒΑΛΒΙ ΑΣ ΑΝΑΚΟΥΦΙΣΗΣ TAPPO VALVOLA JOLLY CIRCOLATORE ΚΥΚΛΟΦΟΡΗΤΗΣ TAPPO CIRCOLATORE ΠΩΜΑ ΚΥΚΛΟΦΟΡΗΤΗ Εικ. 1 Αφού φέρετε εις πέρας τις υδραυλικές συνδέσεις κλείνετε το διακόπτη του αερίου και συνεχίζετε µε το γέµισµα της εγκατάστασης ως εξής: Βεβαιωθείτε ότι ο κυκλοφορητής δεν είναι µπλοκαρισµένος Βεβαιωθείτε ότι το πώµα της βαλβίδας ανακούφισης είναι ελαφρώς λασκαρισµένο ώστε να επιτραπεί η διαφυγή του αέρα από την εγκατάσταση Συνδέστε ένα λαστιχένιο σωλήνα στο διακόπτη εκκένωσης που βρίσκεται πάνω στη µονάδα συµπύκνωσης (εικ. 2) και ξεβιδώστε αριστερόστροφα τη βαλβιδούλα για να διαφύγει όλος ο αέρας Ανοίγετε το γενικό διακόπτη του νερού χρήσης και γεµίζετε την εγκατάσταση Ξεβιδώνετε το πώµα του κυκλοφορητή για την διαφυγή τυχόν αέρα και το βιδώνετε µόλις αρχίσει να βγαίνει νερό (εικ. 1) Ανοίγετε τις βαλβίδες ανακούφισης αέρα των σωµάτων θέρµανσης και ελέγχετε την διαδικασία απαλοιφής του αέρα. Μόλις αρχίσει να βγαίνει νερό κλείνετε τις βαλβίδες ανακούφισης των σωµάτων θέρµανσης Επαληθεύστε µε το µανόµετρο του kit (βλέπε κεφάλαιο 3.7 Αξεσουάρ, σελ. 15) ότι η πίεση της εγκατάστασης φτάνει τη τιµή του 1.5 bar περίπου Αν κατόπιν των ως άνω περιγραφόµενων διαδικασιών παρατηρείται µείωση της πίεσης ανοίγετε ξανά το διακόπτη πλήρωσης µέχρι το µανόµετρο να δείξει πίεση 1,5 bar Αφού τελειώσετε βεβαιωθείτε ότι έχετε κλείσει το διακόπτη πλήρωσης Εικ. 2 RK 50 - ΤΕΧΝΙΚΟΣ DIGITECH C MIAH400 35

40 Ο ΗΓΙΕΣ ΠΡΩΤΗΣ ΕΝΑΥΣΗΣ Χαρακτηριστικά του νερού της εγκατάστασης. Για τη σωστή λειτουργία της εγκατάστασης είναι απαραίτητο : 1. να µην υπάρχουν διαρροές στην εγκατάσταση 2. αν υπάρχει σύστηµα αυτόµατης πλήρωσης θα πρέπει να εγκατασταθεί µετρητής λίτρων ώστε να γνωρίζετε µε ακρίβεια το µέγεθος των ενδεχοµένων απωλειών 3. η πλήρωση της εγκατάστασης και τα τυχόν συµπληρώµατα θα πρέπει να γίνονται µε γλυκό νερό ώστε να µειώνετε η συνολική σκληρότητα. Το νερό πρέπει να υπόκειται σε επεξεργασία ώστε να διατηρείται η τιµή του ph στα προβλεπόµενα επίπεδα και να αποφεύγονται έτσι φαινόµενα διάβρωσης. 4. στις νέες εγκαταστάσεις αλλά και στις αντικαταστάσεις θα πρέπει να υπάρχουν ικανά συστήµατα που εξουδετερώνουν τον αέρα και ακαθαρσίες όπως φίλτρα σε Y, διαχωριστές µικρο-προσµίξεων και διαχωριστές φυσαλίδων αέρα. 5. να αποφεύγετε την αλλαγή του νερού της εγκατάστασης κατά τη διάρκεια των προγραµµατισµένων συντηρήσεων ακόµη και αν πρόκειται για αµελητέες ποσότητες : π.χ. για τον καθαρισµό των φίλτρων εφοδιάστε την εγκατάσταση µε διακόπτες αποµόνωσης. 6. πριν εγκαταστήσετε µια νέα θερµική γεννήτρια σε ήδη υπάρχουσα εγκατάσταση θέρµανσης θα πρέπει να προηγηθεί ανάλυση του νερού ώστε να εξακριβωθεί αν είναι αναγκαίο το άδειασµα της εγκατάστασης, αν γίνεται να χρησιµοποιηθεί το ήδη υπάρχον νερό ή αν θα πρέπει να γίνει χηµικός καθαρισµός της εγκατάστασης χρησιµοποιώντας νερό του δικτύου ύδρευσης µε προσθήκη απορρυπαντικού. Κατόπιν αυτών των ενεργειών γίνεται η πλήρωση της εγκατάστασης µε νέο επεξεργασµένο νερό. Επεξεργασία νερού Για τη διατήρηση της ακεραιότητας του εναλλάκτη νερού-καυσαερίων και την τέλεια θερµική συνέργεια θα πρέπει το νερό του πρωτεύοντος κυκλώµατος που κυκλοφορεί στο εσωτερικό του εναλλάκτη του λέβητα συµπύκνωσης να έχει συγκεκριµένα χαρακτηριστικά τα οποία να διατηρούνται σταθερά στην κατά την πάροδο του χρόνου. Για να το επιτύχουµε αυτό θα πρέπει να εκτελούνται ορισµένες εργασίες προετοιµασίας και συντήρησης της εγκατάστασης, όπως : ο καθαρισµός της εγκατάστασης ο έλεγχος των χαρακτηριστικών του νερού της εγκατάστασης Η επιλογή του είδους επεξεργασίας γίνεται µε κριτήρια, τα χαρακτηριστικά του νερού που χρειάζεται επεξεργασία, τον τύπο της εγκατάστασης και της απαιτούµενης επεξεργασίας του νερού Οξυγόνο Πάντα διεισδύει κάποια ποσότητα οξυγόνου στην εγκατάσταση, είτε αυτό συµβαίνει στη φάση πλήρωσης είτε κατά τη διάρκεια της χρήσης όταν συµπληρώνουµε νερό είτε αν υπάρχουν υδραυλικά εξαρτήµατα που δεν µπλοκάρουν το οξυγόνο. Το οξυγόνο αντιδρώντας µε το ατσάλι δηµιουργεί διάβρωση και σχηµατισµό λάσπης. Ενώ ο εναλλάκτης είναι από ανοξείδωτο ατσάλι και δεν αντιµετωπίζει προβλήµατα διάβρωσης η λάσπη που σχηµατίζεται συσσωρεύεται στα ζεστά σηµεία οπότε και στον εναλλάκτη. Το αποτέλεσµα είναι ότι µειώνεται το θερµικό φορτίο και αποµονώνονται από θερµικής απόψεως τα ενεργά µέρη του εναλλάκτη πράγµα που µπορεί να δηµιουργήσει ραγίσµατα. Ενέργειες αντιµετώπισης του εν λόγω φαινοµένου: - Μηχανικά συστήµατα: ένας εξαερωτής συνδυασµένος µε ένα απολασπωτή µειώνουν τη ποσότητα του οξυγόνου που κυκλοφορεί στην εγκατάσταση. - Χηµικά συστήµατα: επιπρόσθετες ουσίες που διατηρούν το οξυγόνο διαλυµένο στο νερό. Σκληρότητα Λόγω της σκληρότητας του νερού πλήρωσης ή του νερού που συµπληρώνουµε δηµιουργείται µια κάποια ποσότητα ασβεστίου στην εγκατάσταση. Το ασβέστιο συσσωρεύεται στα ζεστά τµήµατα συµπεριλαµβανοµένου του εναλλάκτη προκαλώντας απώλειες θερµικού φορτίου και θερµική αποµόνωση των ενεργών µερών του εναλλάκτη. Η σκληρότητα του νερού πρέπει να παρακολουθείται σε τακτικά χρονικά διαστήµατα. Αν υπερβαίνει τα επιτρεπτά όρια θα πρέπει Οξύτητα 6,6 < ph < 8,5 να υποστεί επεξεργασία. Ενδείκνυται η χρήση ουσιών που Αγωγιµότητα < 400 µ/cm (a 25 C) αποτρέπουν την στερεοποίηση του ασβεστίου. Σε περίπτωση υπέρβασης των προαναφερόµενων ορίων θα πρέπει να γίνει Χλωριούχα < 125 mg/l χηµική επεξεργασία του νερού. Σίδηρος < 0,5 mg/l Η επιλογή του είδους επεξεργασίας γίνεται µε κριτήριο τα χαρακτηριστικά του νερού που θα υποστεί επεξεργασία, το είδος της εγκατάστασης και των ζητούµενων ορίων καθαρότητας Χαλκός < 0,1 mg/l RK 50 - ΤΕΧΝΙΚΟΣ DIGITECH C MIAH400 36

41 Ο ΗΓΙΕΣ ΠΡΩΤΗΣ ΕΝΑΥΣΗΣ 4.4 Πλήρωση σιφωνίου συλλογής συµπυκνώµατος Κατά την διαδικασία της πρώτης έναυσης είναι απαραίτητο να µεριµνήσετε για την πλήρωση του σιφωνίου συλλογής συµπυκνώµατος ώστε να µην υπάρχει δυνατότητα παλινδρόµησης των αερίων της καύσης µέσω του σιφωνίου. Για την πλήρωση ενεργήστε ως εξής (εικ. 1) Αφαιρέστε το πώµα T και γεµίστε µε νερό ως τα τρία τέταρτα (3/4)το σιφώνι Επανατοποθετείστε στη θέση του το πώµα T και συνδέστε τον αγωγό εξαγωγής B στο εσωτερικό του ειδικού χωνιού εξαγωγής T Εικ. 1 T ΠΡΟΣΟΧΗ: Μετά τους πρώτους µήνες λειτουργίας της συσκευής προτείνεται ο καθαρισµός του σιφωνιού συλλογής συµπυκνώµατος για αποµάκρυνση B B τυχόν επικαθίσεων κατά το πέρασµα του συµπυκνώµατος από το εσωτερικό των εξαρτηµάτων του λέβητα. Οι εν λόγω επικαθίσεις µπορεί να προκαλέσουν τη κακή λειτουργία του σιφωνιού. RK 50 - ΤΕΧΝΙΚΟΣ DIGITECH C MIAH400 37

42 Ο ΗΓΙΕΣ ΠΡΩΤΗΣ ΕΝΑΥΣΗΣ 4.5 Αντιπαγωτική προστασία Γενικές επισηµάνσεις Ο λέβητας προστατεύεται από το πάγωµα µέσω των λειτουργιών της ηλεκτρονικής πλακέτας η οποία φροντίζει να εκκινεί τον καυστήρα ώστε να θερµαίνονται τα διάφορα εξαρτήµατα του όταν η θερµοκρασία τους πέφτει κάτω από προκαθορισµένα επίπεδα προστατεύοντας το λέβητα έως την εξωτερική θερµοκρασία των -10 C. Το σύστηµα τίθεται σε λειτουργία στις ακόλουθες περιπτώσεις: Όταν η θερµοκρασία του νερού της θέρµανσης πέσει κάτω των 5 C ο καυστήρας εκκινεί αυτόµατα µέχρι το νερό να φτάσει στη θερµοκρασία των 30 C Όταν η θερµοκρασία του νερού χρήσης πέσει κάτω των 4 C ο καυστήρας εκκινεί αυτόµατα µέχρι το νερό να φτάσει στη θερµοκρασία των 8 C. το σύστηµα τίθεται σε λειτουργία ακόµη και όταν στη οθόνη προβάλλεται η τιµή OFF εφόσον ο λέβητας είναι συνδεµένος σε ηλεκτρική τροφοδοσία (230 V) και η παροχή αερίου είναι ανοικτή. για µεγάλες περιόδους ακινησίας του λέβητα προτείνεται το άδειασµα του καθώς και αυτό της εγκατάστασης. Συµβουλή για τον τεχνικό Όταν βρισκόµαστε µπροστά σε µπλοκαρισµένο λέβητα λόγω παγώµατος πριν τον θέσουµε σε λειτουργία πρέπει να βεβαιωνόµαστε ότι τα εξαρτήµατα του δεν είναι µπλοκαρισµένα από πάγο (ενναλάκτης, κυκλοφορητής, κλπ). Σε περίπτωση παρατεταµένης απουσίας µας, για να µην αφήσουµε ενεργοποιηµένο το λέβητα θα πρέπει να αδειάσουµε εντελώς την εγκατάσταση ή διαφορετικά να προσθέσουµε αντιψυκτικές ουσίες. Αν γίνεται συχνά άδειασµα και πλήρωση της εγκατάστασης θα πρέπει η πλήρωση να γίνεται επεξεργασία του νερού ώστε η σκληρότητα του να µειώνεται και να µην δηµιουργούνται έτσι επικαθίσεις ασβεστίου. Συµβουλή για τον εγκαταστάτη Για λέβητα εγκατεστηµένο σε εξωτερικό περιβάλλον όπου η θερµοκρασία µπορεί να πέσει κάτω από τους -10 προτείνεται η πλήρωση της εγκατάστασης µε αντιψυκτικό υγρό (βλέπε πίνακα) και η σύνδεση ενός kit ηλεκτρικών αντιστάσεων (cod LP). Αντιψυκτικό Θερµοκρασία Αιθυλενική γλυκόλη (%) όγκος παγώµατος ( C) βρασµού ( C) Προτείνεται ποσοστό γλυκόλης 20% για θερµοκρασίες έως και - 8 C Σύνδεση kit ηλεκτρικών αντιστάσεων Προαιρετικό - κωδ LP Προχωρήστε µε την εξής σειρά: a. Αποσυνδέετε από την τροφοδοσία του ρεύµατος τον γενικό διακόπτη b. Συνδέστε τις 4 αντιστάσεις στους σωλήνες αναχώρησης, επιστροφής, κρύου νερού χρήσης & ζεστού νερού χρήσης (µε εξαίρεση των σωληνώσεων του αερίου) c. Προστατέψτε τους σωλήνες µε µονωτικό υλικό d. Συνδέστε το θερµοστάτη στο σωλήνα αναχώρησης διαµέσου του κλίπ στερέωσης e. Συνδέστε τα καλώδια τροφοδοσίας στη κλεµοσειρά του πίνακα ελέγχου σύµφωνα µε το σχέδιο f. Ασφαλίζετε τις θήκες αναµεταξύ τους χρησιµοποιώντας τις µπάντες που βρίσκονται στη συσκευασία. RK 50 - ΤΕΧΝΙΚΟΣ DIGITECH C MIAH400 38

43 Ο ΗΓΙΕΣ ΠΡΩΤΗΣ ΕΝΑΥΣΗΣ 4.6 Εκκίνηση του λέβητα Αφού γεµίσετε την εγκατάσταση ακολουθείστε τα εξής: βεβαιωθείτε ότι ο αγωγός των καυσαερίων είναι ελεύθερος και σωστά συνδεδεµένος στο σύστηµα απαγωγής καυσαερίων τροφοδοτείστε µε ηλεκτρικό ρεύµα το λέβητα το σύστηµα έναυσης θα ενεργοποιήσει αυτόµατα, µόνο για την πρώτη φορά, τη λειτουργία εξαέρωσης η οποία προβάλλεται στην οθόνη µε τον κωδικό F33. Όταν η λειτουργία είναι ενεργή τότε ενεργοποιείται ο κυκλοφορητής και απενεργοποιείται η εντολή έναυσης του καυστήρα για χρονικό διάστηµα 5 λεπτών. Η κανονική λειτουργία του λέβητα ξεκινά αφού πρώτα ολοκληρωθεί η εν λόγω διαδικασία. Ανοίγετε το διακόπτη του αερίου Πίνακας n 1 Τύπος αερίου CO 2 % G20 9,3 G G PF επιλέγετε µε το µπουτόν τη λειτουργία ΧΕΙΜΩΝΑΣ. Η εµφάνιση του συµβόλου φωτισµένο στην οθόνη του πίνακα ελέγχου υποδεικνύει την ενεργοποίηση. Σε περίπτωση µοντέλου R µε σύστηµα τροφοδοσίας αποµακρυσµένου µπόιλερ, επιλέγετε µε το µπουτόν τη λειτουρηγία ΧΕΙΜΩΝΑΣ-ΚΑΛΟΚΑΙΡΙ. Η εµφάνιση των συµβόλων φωτισµένα στην οθόνη του πίνακα ελέγχου υποδεικνύουν την ενεργοποίηση V µόλις κλείσει η επαφή του θερµοστάτη χώρου θα έχουµε έναυση του καυστήρα. σε περίπτωση απουσίας φλόγας η V πλακέτα θα επαναλάβει τη διαδικασία έναυσης µετά από τον αερισµό (20 δευτ/τα). Ενδέχεται να χρειαστεί η επανάληψη της διαδικασίας µερικές φορές ώστε να εξαλειφθεί ο αέρας από την σωλήνωση. Για να επαναλάβετε τη Εικ. 1 διαδικασία έναυσης περιµένετε περίπου 5 δευτερόλεπτα από την τελευταία προσπάθεια, ξεµπλοκάρετε το λέβητα από το σφάλµα E01 (πιέζοντας τα µπουτόν Reset ). αν αφού εκκινήσει ο λέβητας εξακολουθεί η ύπαρξη θορύβων στην εγκατάσταση θα πρέπει να επαναληφθεί η διαδικασία εξαέρωσης µέχρι να εξαλειφθεί ο αέρας από την εγκατάσταση ελέγχετε τη πίεση της εγκατάστασης και αν αυτή είναι µειωµένη ανοίγετε εκ νέου το διακόπτη πλήρωσης µέχρι να δείξει το µανόµετρο πίεση 1.5 bar. Αφού τελειώσετε κλείνετε το διακόπτη πλήρωσης. 4.7 Ρύθµιση της τιµής του CO 2 Ξεβιδώνετε την τάπα και εισάγετε τον αναλυτή στο σηµείο PF (εικ. 1) για να επαληθεύσετε ότι η τιµή του CO 2 συµφωνεί µε τις τιµές του πίνακα 1 Αν η τιµή δεν συµφωνεί τότε περιστρέφετε το κοχλία V (εικ.1) του venturi δεξιόστροφα για να µειώσετε και αριστερόστροφα για να αυξήσετε την τιµή RK 50 - ΤΕΧΝΙΚΟΣ DIGITECH C MIAH400 39

44 Ο ΗΓΙΕΣ ΡΥΘΜΙΣΗΣ 5. ΡΥΘΜΙΣΗ ΛΕΒΗΤΑ 5.1 Πίνακας παραµέτρων N ΠΑΡΑΜΕΤΡΟΥ ΤΥΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ΤΙΜΗ ΠΑΡΑΜΕΤΡΟΥ ΛΕΙΤΟΥΡΓΙΑ P00 Επιλογή τύπου λέβητα P01 Επιλογή τύπου λέβητα = 13 kw 01 = 24 KW 02 = 25 kw 03 = 28 kw 04 = 34 kw 05 = 55 kw 06 = 100 kw 00 = ιθερµικός 01 = Μονοθερµικός 02 = Συσσώρευσης 03 = Συσσώρευσης Comfort 04 = Μονοθερµικός Comfort 05 = Μόνο θέρµανση P02 Επιλογή τύπου αερίου Φ.ΑΕΡΙΟ Gpl G25 P03 Θερµοκρασία θέρµανσης tandard (30-80 C) Μειωµένη (25-45 C) P04 Ρύθµιση χρόνου µεγιστοποίησης ισχύος θέρµανσης = (Απενεργοποιηµένη) 01 = 50 δευτ/τα 02 = 100 δευτ/τα 03 = 200 δευτ/τα 04 = 400 δευτ/τα P05 Επιλογή κατά του χτυπήµατος του κριαριού Απενεργοποιηµένη Ενεργοποιηµένη P06 Λειτουργία διατήρησης νερού χρήσης (µόνο για µοντέλο R µε σύστηµα τροφοδοσίας αποµακρυσµένου µπόιλερ) Απενεργοποιηµένη Ενεργοποιηµένη P07 Χρονοπρογραµµατισµός θέρµανσης βήµατα των 5 δευτ/των (εργ.ρύθµιση στα 36 x 5 = 180 ) P08 Χρονοπρογραµµατισµός ανακυκλοφορίας θέρµανσης βήµατα των 5 δευτ/των (εργ.ρύθµιση στα 36 x 5 = 180 ) P09 Χρονοπρογραµµατισµός ανακυκλοφορίας νερού χρήσης / boiler (µόνο για µοντέλο R µε σύστηµα τροφοδοσίας αποµακρυσµένου µπόιλερ) βήµατα των 5 δευτ/των (εργ.ρύθµιση στα 18 x 5 = 90 ) P10 Ρύθµιση ελάχιστης ταχ/τας ανεµιστήρα 33 - P11 P11 Ρύθµιση µέγιστης ταχ/τας ανεµιστήρα P σε hertz (1Hz = 30 rpm) σε hertz (1Hz = 30 rpm) N ΤΥΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ΤΙΜΗ ΛΕΙΤΟΥΡΓΙΑ RK 50 - ΤΕΧΝΙΚΟΣ DIGITECH C MIAH400 40

45 Ο ΗΓΙΕΣ ΡΥΘΜΙΣΗΣ ΠΑΡΑΜΕΤΡΟΥ ΠΑΡΑΜΕΤΡΟΥ P12 Ρύθµιση ελάχιστης ταχ/τας ανεµιστήρα (Θέρµανση) 33 - P13 σε hertz (1Hz = 30 rpm) P13 Ρύθµιση µέγιστης ταχ/τας ανεµιστήρα (Θέρµανση) P σε hertz (1Hz = 30 rpm) P14 Ρύθµιση βήµατος εκκίνησης σε hertz (1Hz = 30 rpm) P15 Λειτουργία κατά της νόσου του λεγεωνάριου (µόνο για µοντέλο R µε σύστηµα τροφοδοσίας αποµακρυσµένου µπόιλερ) Απενεργοποιηµένη Ενεργοποιηµένη P16 Ορισµός καµπύλης κλιµατικής αντιστάθµισης (µόνο µε εξωτερικό αισθητήρα συνδεµένο) Βλέπε γράφηµα στη περιγραφή της παραµέτρου P17 Επιλογή µονάδας µέτρησης θερµοκρασίας C F P18 Ενεργοποίηση πιλότου industrial bus 0-10V = Απενεργοποιηµένη 01 = Έλεγχος θερµοκρασίας 02 = Έλεγχος ισχύος P19 Ελάχιστο etpoint θέρµανσης σε C P20 Μέγιστο etpoint θέρµανσης σε C P21 Μέγιστο etpoint νερού χρήσης (µόνο για µοντέλο R µε σύστηµα τροφοδοσίας αποµακρυσµένου µπόιλερ) σε C P22 et point T αναχώρηση-επιστροφή (µόνο µε αναλογικό κυκλοφορητή & αισθητήριο επιστροφής συνδεµένα) = Απενεργοποιηµένη σε C P23 P24 Ελάχιστη ταχύτητα αναλογικού κυκλοφορητή (µόνο µε αναλογικό κυκλοφορητή & αισθητήριο επιστροφής συνδεµένα) Μέγιστη ταχύτητα αναλογικού κυκλοφορητή (µόνο µε αναλογικό κυκλοφορητή & αισθητήριο επιστροφής συνδεµένα) σε % σε % P25 Περίοδος ελέγχου T αναχώρησηεπιστροφή (µόνο µε αναλογικό κυκλοφορητή & αισθητήριο επιστροφής συνδεµένα) σε δευτερόλεπτα ΣΗΜΕΙΩΣΕΙΣ: P01 προρυθµισµένη τιµή 05 για το µοντέλο R µόνο θέρµανση, τιµή 02 για το µοντέλο R µε σύστηµα τροφοδοσίας αποµακρυσµένου µπόιλερ P04 - Με αυτή τη παράµετρο τροποποιείται ο χρόνος που χρειάζεται ο λέβητας (στη θέρµανση) για να φτάσει στη µέγιστη ισχύ του. P10, P11, P12 Αυτές οι παράµετροι ρυθµίζονται αυτόµατα µε βάση την επιλεγµένη τιµή στη παράµετρο P00. P13 - Υπάρχει η δυνατότητα ρύθµισης της µέγιστης ισχύος του λέβητα στη θέρµανση όπως περιγράφεται στη παράγραφο ιάγραµµα Θερµικού Φορτίου (kw) Συχνότητα ανεµιστήρα (Hz). P06, P09, P15, P21 µόνο για το µοντέλο R µε σύστηµα τροφοδοσίας αποµακρυσµένου µπόιλερ RK 50 - ΤΕΧΝΙΚΟΣ DIGITECH C MIAH400 41

46 Ο ΗΓΙΕΣ ΡΥΘΜΙΣΗΣ 5.2 Πρόσβαση στο µενού παραµέτρων Η τροποποίηση των τιµών των παραµέτρων του προηγούµενου πίνακα επιτυγχάνεται διαµέσου του µενού ρυθµίσεων παραµέτρων τηρώντας την ακόλουθη διαδικασία: 1. Πιέζοντας το µπουτόν επιλέγετε τη λειτουργία OFF και προβάλλεται το σύµβολο P Πιέζετε ταυτόχρονα τα µπουτόν & και περιµένετε να προβληθεί στη οθόνη το σύµβολο και P00 3. Αφήνετε τα µπουτόν & 4. ιαµέσου των µπουτόν & της θέρµανσης P01 1 επιλέγετε τη παράµετρο που θέλετε να τροποποιήσετε Ρυθµίστε την τιµή της παραµέτρου ακολουθώντας την διαδικασία που περιγράφεται στις σελίδες που ακολουθούν. RK 50 - ΤΕΧΝΙΚΟΣ DIGITECH C MIAH400 42

47 Ο ΗΓΙΕΣ ΡΥΘΜΙΣΗΣ 5.3 Προγραµµατισµός παραµέτρων P00 02 P00 05 ΠΑΡΑΜΕΤΡΟΣ P00 ΕΠΙΛΟΓΗ ΜΟΝΤΕΛΟΥ ΛΕΒΗΤΑ Για πρόσβαση στο µενού προγραµµατισµού παραµέτρων ακολουθείστε την διαδικασία που περιγράφεται στο κεφάλαιο 5.2 Πρόσβαση στο µενού παραµέτρων (βήµατα από 1 ως 4). 5. Με τα µπουτόν & του συµβόλου της παραµέτρου: 00 = 13 kw 01 = 24 KW 02 = 25 kw 03 = 28 kw 04 = 34 kw 05 = 55 kw 06 = 100 kw τροποποιείτε τη τιµή 6. Πιέζετε το µπουτόν για επιβεβαίωση και ενεργοποίηση της ρύθµισης σας. 7. Για έξοδο από το µενού παραµέτρων πιέζετε ταυτόχρονα τα µπουτόν &. ΠΑΡΑΜΕΤΡΟΣ P01 ΕΠΙΛΟΓΗ ΤΥΠΟΥ ΛΕΒΗΤΑ P01 P Για πρόσβαση στο µενού προγραµµατισµού παραµέτρων ακολουθείστε την διαδικασία που περιγράφεται στο κεφάλαιο 5.2 Πρόσβαση στο µενού παραµέτρων (βήµατα από 1 ως 4). 5. Με τα µπουτόν & του συµβόλου της παραµέτρου: 00 = ιθερµικός 01 = Μονοθερµικός 02 = Συσσώρευσης 03 = Συσσώρευσης Comfort 04 = Μονοθερµικός Comfort 05 = Μόνο θέρµανση τροποποιείτε τη τιµή 6. Πιέζετε το µπουτόν για επιβεβαίωση και ενεργοποίηση της ρύθµισης σας. 7. Για έξοδο από το µενού παραµέτρων πιέζετε ταυτόχρονα τα µπουτόν &. P02 00 ΠΑΡΑΜΕΤΡΟΣ P02 ΕΠΙΛΟΓΗ ΑΕΡΙΟΥ ΤΡΟΦΟ ΟΣΙΑΣ Για πρόσβαση στο µενού προγραµµατισµού παραµέτρων ακολουθείστε την διαδικασία που περιγράφεται στο κεφάλαιο 5.2 Πρόσβαση στο µενού παραµέτρων (βήµατα από 1 ως 4). 5. Με τα µπουτόν & του συµβόλου της παραµέτρου: 00 = Φ.Αέριο 01 = GPL 02 = G25 τροποποιείτε τη τιµή 6. Πιέζετε το µπουτόν για επιβεβαίωση και ενεργοποίηση της P02 01 ρύθµισης σας. 7. Για έξοδο από το µενού παραµέτρων πιέζετε ταυτόχρονα τα µπουτόν &. RK 50 - ΤΕΧΝΙΚΟΣ DIGITECH C MIAH400 43

48 Ο ΗΓΙΕΣ ΡΥΘΜΙΣΗΣ P03 00 ΠΑΡΑΜΕΤΡΟΣ P03 ΕΠΙΛΟΓΗ ΘΕΡΜΟΚΡΑΣΙΑΣ ΘΕΡΜΑΝΣΗΣ Για πρόσβαση στο µενού προγραµµατισµού παραµέτρων ακολουθείστε την διαδικασία που περιγράφεται στο κεφάλαιο 5.2 Πρόσβαση στο µενού παραµέτρων (βήµατα από 1 ως 4). 5. Με τα µπουτόν & του συµβόλου τροποποιείτε τη τιµή της παραµέτρου: 00 = standard (30-80 C) 01 = µειωµένη (25-45 C) για ενδοδαπέδιες εγκαταστάσεις 6. Πιέζετε το µπουτόν για επιβεβαίωση και ενεργοποίηση της P03 01 ρύθµισης σας. 7. Για έξοδο από το µενού παραµέτρων πιέζετε ταυτόχρονα τα µπουτόν &. P04 01 P04 02 P05 00 P05 01 ΠΑΡΑΜΕΤΡΟΣ P04 ΡΥΘΜΙΣΗ ΧΡΟΝΟΥ ΜΕΓΙΣΤΟΠΟΙΗΣΗΣ ΙΣΧΥΟΣ ΘΕΡΜΑΝΣΗΣ ιαµέσου αυτής της παραµέτρου ορίζετε ο χρόνος, σε φάση έναυσης, που χρειάζεται ο λέβητας για να φτάσει τη µέγιστη προεπιλεγµένη ισχύ θέρµανσης. Για πρόσβαση στο µενού προγραµµατισµού παραµέτρων ακολουθείστε την διαδικασία που περιγράφεται στο κεφάλαιο 5.2 Πρόσβαση στο µενού παραµέτρων (βήµατα από 1 ως 4). 5. Με τα µπουτόν & του συµβόλου παραµέτρου: 00 = (Απενεργοποιηµένη) 01 = 50 δευτ/τα (προεπιλεγµένη) 02 = 100 δευτ/τα 03 = 200 δευτ/τα 04 = 400 δευτ/τα τροποποιείτε τη τιµή της 6. Πιέζετε το µπουτόν για επιβεβαίωση και ενεργοποίηση της ρύθµισης σας. 7. Για έξοδο από το µενού παραµέτρων πιέζετε ταυτόχρονα τα µπουτόν &. ΠΑΡΑΜΕΤΡΟΣ P05 ΛΕΙΤΟΥΡΓΙΑ ΚΑΤΑ ΤΟΥ ΧΤΥΠΗΜΑΤΟΣ ΤΟΥ ΚΡΙΑΡΙΟΥ Ενεργοποιώντας αυτή τη λειτουργία η εκκίνηση της λειτουργίας νερού χρήσης θα καθυστερεί 2 δευτερόλεπτα. Για πρόσβαση στο µενού προγραµµατισµού παραµέτρων ακολουθείστε την διαδικασία που περιγράφεται στο κεφάλαιο 5.2 Πρόσβαση στο µενού παραµέτρων (βήµατα από 1 ως 4). 5. Με τα µπουτόν & του συµβόλου παραµέτρου: 00 = Απενεργοποιηµένη 01 = Ενεργοποιηµένη τροποποιείτε τη τιµή της 6. Πιέζετε το µπουτόν για επιβεβαίωση και ενεργοποίηση της ρύθµισης σας. 7. Για έξοδο από το µενού παραµέτρων πιέζετε ταυτόχρονα τα µπουτόν &. RK 50 - ΤΕΧΝΙΚΟΣ DIGITECH C MIAH400 44

49 Ο ΗΓΙΕΣ ΡΥΘΜΙΣΗΣ P06 P06 P07 P ΠΑΡΑΜΕΤΡΟΣ P06 ΧΡΗΣΗΣ ΛΕΙΤΟΥΡΓΙΑ ΙΑΤΗΡΗΣΗΣ ΖΕΣΤΟΥ ΝΕΡΟΥ (Μόνο για το µοντέλο R µε σύστηµα τροφοδοσίας αποµακρυσµένου µπόιλερ). ιαµέσου αυτής της παραµέτρου η βαλβίδα αποκοπής παραµένει σε θέση λειτουργίας νερού χρήσης για όσο χρόνο διαρκεί η ανακυκλοφορία έτσι ώστε να διατηρεί ζεστό τον δευτερεύοντα εναλλάκτη. Για πρόσβαση στο µενού προγραµµατισµού παραµέτρων ακολουθείστε την διαδικασία που περιγράφεται στο κεφάλαιο 5.2 Πρόσβαση στο µενού παραµέτρων (βήµατα από 1 ως 4). 5. Με τα µπουτόν & του συµβόλου της παραµέτρου: 00 = Απενεργοποιηµένη 01 = Ενεργοποιηµένη τροποποιείτε τη τιµή 6. Πιέζετε το µπουτόν για επιβεβαίωση και ενεργοποίηση της ρύθµισης σας. 7. Για έξοδο από το µενού παραµέτρων πιέζετε ταυτόχρονα τα µπουτόν &. ΠΑΡΑΜΕΤΡΟΣ P07 ΧΡΟΝΟΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΘΕΡΜΑΝΣΗΣ Μέσω αυτής της παραµέτρου ορίζετε το χρονικό διάστηµα κατά το οποίο ο καυστήρας µένει ανενεργός εφόσον η θερµοκρασία αναχώρησης είναι µεγαλύτερη από εκείνη που όρισε ο χρήστης. Για πρόσβαση στο µενού προγραµµατισµού παραµέτρων ακολουθείστε την διαδικασία που περιγράφεται στο κεφάλαιο 5.2 Πρόσβαση στο µενού παραµέτρων (βήµατα από 1 ως 4). 5. Με τα µπουτόν & του συµβόλου τροποποιείτε τη τιµή της παραµέτρου εντός των επιτρεπόµενων ορίων (σε πολλαπλάσια των 5 δευτερολέπτων): min = 00 max = 90 Για παράδειγµα: 90 = 90 x 5 = 450 (7,5 min) Προρυθµισµένη τιµή στα 36 = 180 = 3 min 6. Πιέζετε το µπουτόν για επιβεβαίωση και ενεργοποίηση της ρύθµισης σας. 7. Για έξοδο από το µενού παραµέτρων πιέζετε ταυτόχρονα τα µπουτόν &. P08 36 P08 48 ΠΑΡΑΜΕΤΡΟΣ P08 ΧΡΟΝΟΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΑΝΑΚΥΚΛΟΦΟΡΙΑΣ ΘΕΡΜΑΝΣΗΣ Μέσω αυτής της παραµέτρου µπορούµε να ορίσουµε τη διάρκεια λειτουργίας του κυκλοφορητή στη θέρµανση αφού σταµατήσει η λειτουργία του καυστήρα µετά την επέµβαση του θερµοστάτη χώρου. Για πρόσβαση στο µενού προγραµµατισµού παραµέτρων ακολουθείστε την διαδικασία που περιγράφεται στο κεφάλαιο 5.2 Πρόσβαση στο µενού παραµέτρων (βήµατα από 1 ως 4). 5. Με τα µπουτόν & του συµβόλου τροποποιείτε τη τιµή της παραµέτρου εντός των επιτρεπόµενων ορίων (σε πολλαπλάσια των 5 δευτερολέπτων): min = 00 max = 90 Για παράδειγµα: 90 = 90 x 5 = 450 (7,5 min) Προρυθµισµένη τιµή στα 36 = 180 = 3 min 6. Πιέζετε το µπουτόν για επιβεβαίωση και ενεργοποίηση της ρύθµισης σας. 7. Για έξοδο από το µενού παραµέτρων πιέζετε ταυτόχρονα τα µπουτόν &. RK 50 - ΤΕΧΝΙΚΟΣ DIGITECH C MIAH400 45

50 Ο ΗΓΙΕΣ ΡΥΘΜΙΣΗΣ P09 18 ΠΑΡΑΜΕΤΡΟΣ P09 ΧΡΟΝΟΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΑΝΑΚΥΚΛΟΦΟΡΙΑΣ ΝΕΡΟΥ ΧΡΗΣΗΣ / ΜΠΟΙΛΕΡ (Μόνο για το µοντέλο R µε σύστηµα τροφοδοσίας αποµακρυσµένου µπόιλερ). Μέσω αυτής της παραµέτρου µπορούµε να ορίσουµε τη διάρκεια λειτουργίας του κυκλοφορητή στο νερό χρήσης µετά το κλείσιµο του διακόπτη. Για πρόσβαση στο µενού προγραµµατισµού παραµέτρων ακολουθείστε την διαδικασία που περιγράφεται στο κεφάλαιο 5.2 Πρόσβαση στο µενού παραµέτρων (βήµατα από 1 ως 4). P Με τα µπουτόν & του συµβόλου τροποποιείτε τη τιµή της παραµέτρου εντός των επιτρεπόµενων ορίων (σε πολλαπλάσια των 5 δευτερολέπτων): min = 00 max = 90 Για παράδειγµα: 90 = 90 x 5 = 450 (7,5 min) Προρυθµισµένη τιµή στα 18 = 90 = 1.5 min P10 60 P10 61 P P Πιέζετε το µπουτόν για επιβεβαίωση και ενεργοποίηση της ρύθµισης σας. 7. Για έξοδο από το µενού παραµέτρων πιέζετε ταυτόχρονα τα µπουτόν &. ΠΑΡΑΜΕΤΡΟΣ P10 ΡΥΘΜΙΣΗ ΕΛΑΧΙΣΤΗΣ ΣΥΧΝΟΤΗΤΑΣ ΑΝΕΜΙΣΤΗΡΑ Μέσω αυτής της παραµέτρου µπορούµε να ορίσουµε την ελάχιστη ταχύτητα του ανεµιστήρα που αντιστοιχεί στην ελάχιστη ισχύ του καυστήρα. Για πρόσβαση στο µενού προγραµµατισµού παραµέτρων ακολουθείστε την διαδικασία που περιγράφεται στο κεφάλαιο 5.2 Πρόσβαση στο µενού παραµέτρων (βήµατα από 1 ως 4). 5. Με τα µπουτόν & του συµβόλου τροποποιείτε τη τιµή της παραµέτρου εντός των επιτρεπόµενων ορίων (σε Hertz): min = 33 Hz max = Η τιµή που έχει οριστεί στη παράµετρο P11 Η τιµή έχει προρυθµιστεί σύµφωνα µε την ισχύ που ορίστηκε στη παράµετρο P Πιέζετε το µπουτόν για επιβεβαίωση και ενεργοποίηση της ρύθµισης σας. 7. Για έξοδο από το µενού παραµέτρων πιέζετε ταυτόχρονα τα µπουτόν &. ΠΑΡΑΜΕΤΡΟΣ 11 ΡΥΘΜΙΣΗ ΜΕΓΙΣΤΗΣ ΣΥΧΝΟΤΗΤΑΣ ΑΝΕΜΙΣΤΗΡΑ Μέσω αυτής της παραµέτρου µπορούµε να ορίσουµε την µέγιστη ταχύτητα του ανεµιστήρα που αντιστοιχεί στην µέγιστη ισχύ του καυστήρα. Για πρόσβαση στο µενού προγραµµατισµού παραµέτρων ακολουθείστε την διαδικασία που περιγράφεται στο κεφάλαιο 5.2 Πρόσβαση στο µενού παραµέτρων (βήµατα από 1 ως 4). 5. Με τα µπουτόν & του συµβόλου τροποποιείτε τη τιµή της παραµέτρου εντός των επιτρεπόµενων ορίων (σε Hertz): min = Η τιµή που έχει οριστεί στη παράµετρο P10 max = 203 Hz Η τιµή έχει προρυθµιστεί σύµφωνα µε την ισχύ που ορίστηκε στη παράµετρο P Πιέζετε το µπουτόν για επιβεβαίωση και ενεργοποίηση της ρύθµισης σας. 7. Για έξοδο από το µενού παραµέτρων πιέζετε ταυτόχρονα τα µπουτόν &. RK 50 - ΤΕΧΝΙΚΟΣ DIGITECH C MIAH400 46

51 Ο ΗΓΙΕΣ ΡΥΘΜΙΣΗΣ P12 60 ΠΑΡΑΜΕΤΡΟΣ P12 ΡΥΘΜΙΣΗ ΕΛΑΧΙΣΤΗΣ ΣΥΧΝΟΤΗΤΑΣ ΑΝΕΜΙΣΤΗΡΑ ΣΤΗ ΘΕΡΜΑΝΣΗ Μέσω αυτής της παραµέτρου µπορούµε να ορίσουµε την ελάχιστη ταχύτητα του ανεµιστήρα στη θέρµανση που αντιστοιχεί στην ελάχιστη ισχύ του καυστήρα όταν επιλέγεται η λειτουργία θέρµανσης. Για πρόσβαση στο µενού προγραµµατισµού παραµέτρων ακολουθείστε την διαδικασία που περιγράφεται στο κεφάλαιο 5.2 Πρόσβαση στο µενού παραµέτρων (βήµατα από 1 ως 4). P Με τα µπουτόν & του συµβόλου τροποποιείτε τη τιµή της παραµέτρου εντός των επιτρεπόµενων ορίων (σε Hertz): min = 33 Hz max = Η τιµή που έχει οριστεί στη παράµετρο P13 Η τιµή έχει προρυθµιστεί σύµφωνα µε την ισχύ που ορίστηκε στη παράµετρο P Πιέζετε το µπουτόν για επιβεβαίωση και ενεργοποίηση της ρύθµισης σας. 7. Για έξοδο από το µενού παραµέτρων πιέζετε ταυτόχρονα τα µπουτόν &. P13 P ΠΑΡΑΜΕΤΡΟΣ P13 ΡΥΘΜΙΣΗ ΜΕΓΙΣΤΗΣ ΣΥΧΝΟΤΗΤΑΣ ΑΝΕΜΙΣΤΗΡΑ ΣΤΗ ΘΕΡΜΑΝΣΗ Μέσω αυτής της παραµέτρου µπορούµε να ορίσουµε την µέγιστη ταχύτητα του ανεµιστήρα στη θέρµανση που αντιστοιχεί στην µέγιστη ισχύ του καυστήρα όταν επιλέγεται η λειτουργία θέρµανσης [βλέπε κεφάλαιο ιάγραµµα Θερµικού Φορτίου (kw) Συχνότητα ανεµιστήρα (Hz) ]. Για πρόσβαση στο µενού προγραµµατισµού παραµέτρων ακολουθείστε την διαδικασία που περιγράφεται στο κεφάλαιο 5.2 Πρόσβαση στο µενού παραµέτρων (βήµατα από 1 ως 4). 5. Με τα µπουτόν & του συµβόλου τροποποιείτε τη τιµή της παραµέτρου εντός των επιτρεπόµενων ορίων (σε Hertz): min = Η τιµή που έχει οριστεί στη παράµετρο P12 max = 203 Hz Η τιµή έχει προρυθµιστεί σύµφωνα µε την ισχύ που ορίστηκε στη παράµετρο P Πιέζετε το µπουτόν για επιβεβαίωση και ενεργοποίηση της ρύθµισης σας. 7. Για έξοδο από το µενού παραµέτρων πιέζετε ταυτόχρονα τα µπουτόν &. P14 P ΠΑΡΑΜΕΤΡΟΣ P14 ΡΥΘΜΙΣΗ ΒΗΜΑΤΟΣ ΕΚΚΙΝΗΣΗΣ Μέσω αυτής της παραµέτρου µπορούµε να ορίσουµε την ταχύτητα του ανεµιστήρα κατά τη διάρκεια της έναυσης. Για πρόσβαση στο µενού προγραµµατισµού παραµέτρων ακολουθείστε την διαδικασία που περιγράφεται στο κεφάλαιο 5.2 Πρόσβαση στο µενού παραµέτρων (βήµατα από 1 ως 4). 5. Με τα µπουτόν & του συµβόλου τροποποιείτε τη τιµή της παραµέτρου εντός των επιτρεπόµενων ορίων (σε Hertz): min = Η τιµή που έχει οριστεί στη παράµετρο P10 max = 203 Hz Η τιµή έχει προρυθµιστεί σύµφωνα µε την ισχύ που ορίστηκε στη παράµετρο P Πιέζετε το µπουτόν για επιβεβαίωση και ενεργοποίηση της ρύθµισης σας. 7. Για έξοδο από το µενού παραµέτρων πιέζετε ταυτόχρονα τα µπουτόν &. RK 50 - ΤΕΧΝΙΚΟΣ DIGITECH C MIAH400 47

52 Ο ΗΓΙΕΣ ΡΥΘΜΙΣΗΣ P15 P ΠΑΡΑΜΕΤΡΟΣ P15 ΛΕΙΤΟΥΡΓΙΑ ΑΠΟΣΤΕΙΡΩΣΗΣ ΚΑΤΑ ΤΗΣ ΝΟΣΟΥ ΤΟΥ ΛΕΓΕΩΝΑΡΙΟΥ (Μόνο για το µοντέλο R µε σύστηµα τροφοδοσίας αποµακρυσµένου µπόιλερ). Για πρόσβαση στο µενού προγραµµατισµού παραµέτρων ακολουθείστε την διαδικασία που περιγράφεται στο κεφάλαιο 5.2 Πρόσβαση στο µενού παραµέτρων (βήµατα από 1 ως 4). 5. Με τα µπουτόν & του συµβόλου της παραµέτρου: 00 = Απενεργοποιηµένη 01 = Ενεργοποιηµένη τροποποιείτε τη τιµή 6. Πιέζετε το µπουτόν για επιβεβαίωση και ενεργοποίηση της ρύθµισης σας. 7. Για έξοδο από το µενού παραµέτρων πιέζετε ταυτόχρονα τα µπουτόν &. P16 15 P16 20 ΠΑΡΑΜΕΤΡΟΣ P16 ΟΡΙΣΜΟΣ ΚΑΜΠΥΛΗΣ ΚΛΙΜΑΤΙΚΗΣ ΑΝΤΙΣΤΑΘΜΙΣΗΣ (ΜΌΝΟ ΜΕ ΕΞΩΤΕΡΙΚΌ ΑΙΣΘΗΤΉΡΑ ΣΥΝ ΕΜΈΝΟ) Προβλέπεται η σύνδεση εξωτερικού αισθητήρα θερµοκρασίας (βλέπε κεφάλαιο Προαιρετικές ηλεκτρολογικές συνδέσεις ) ο οποίος τροποποιεί αυτόµατα τη θερµοκρασία αναχώρησης βάσει της εξωτερικής θερµοκρασίας. Το µέγεθος της διόρθωσης εξαρτάται από τη ορισµένη τιµή της θερµορύθµισης Kd (βλέπε διάγραµµα εικόνας 1). Η επιλογή της καµπύλης καθορίζεται από τη µέγιστη θερµοκρασία αναχώρησης Tm και την ελάχιστη εξωτερική θερµοκρασία Te λαµβάνοντας υπόψιν το βαθµό µόνωσης της οικίας. Οι τιµές των θερµοκρασιών αναχώρησης Tm αφορούν σε εγκαταστάσεις standard C ή ενδοδαπέδιες εγκαταστάσεις C. Ο τύπος της εγκατάστασης ορίζεται διαµέσου προγραµµατισµού της παραµέτρου P03. Για πρόσβαση στο µενού προγραµµατισµού παραµέτρων ακολουθείστε την διαδικασία που περιγράφεται στο κεφάλαιο 5.2 Πρόσβαση στο µενού παραµέτρων (βήµατα από 1 ως 4) και επιλέγετε τη παράµετρο P Με τα µπουτόν & του συµβόλου τροποποιείτε τη τιµή της παραµέτρου εντός των επιτρεπόµενων ορίων από 00 ως 30. Η αρίθµηση της τιµής αντιστοιχεί στις καµπύλες του διαγράµµατος της εικόνας 1. µπουτόν Tm ( C) 6. Πιέζετε το µπουτόν για επιβεβαίωση και ενεργοποίηση της ρύθµισης σας. 7. Για έξοδο από το µενού παραµέτρων πιέζετε ταυτόχρονα τα &. 45 MAX MIN Kd = 15 Kd = 10 Kd = 5 Kd = 0 Kd = 20 Kd = 25 Kd = 30 Εικ ΠΡΟΣΟΧΗ: Στη περίπτωση που συνυπάρχουν ταυτόχρονα εξωτερικός αισθητήρας και αποµακρυσµένος έλεγχος, η πλακέτα αναλογικής ρύθµισης στέλνει µόνο τη τιµή της εξωτερικής θερµοκρασίας στην λαποµακρυσµένη συσκευή χωρίς να τη χρησιµοποιήσει για την αναλογική ρύθµιση. Είναι καθήκον του αποµακρυσµένουη ελέγχου να χρησιµοποιήσει ή να µην χρησιµοποιήσει την εν λόγω τιµή για την αναλογική ρύθµιση (Βλέπε αποµακρυσµένος έλεγχος) Te ( C) RK 50 - ΤΕΧΝΙΚΟΣ DIGITECH C MIAH400 48

53 Ο ΗΓΙΕΣ ΡΥΘΜΙΣΗΣ P17 00 ΠΑΡΑΜΕΤΡΟΣ P17 ΕΠΙΛΟΓΗ ΜΟΝΑ ΑΣ ΜΕΤΡΗΣΗΣ ΘΕΡΜΟΚΡΑΣΙΑΣ ιαµέσου αυτής της παραµέτρου επιλέγετε τη µονάδα µέτρησης της θερµοκρασίας µεταξύ Celsius ( ) & Fahrenheit ( ). Για πρόσβαση στο µενού προγραµµατισµού παραµέτρων ακολουθείστε την διαδικασία που περιγράφεται στο κεφάλαιο 5.2 Πρόσβαση στο µενού παραµέτρων (βήµατα από 1 ως 4). 5. Με τα µπουτόν & του συµβόλου της παραµέτρου: 00 = C 01 = F τροποποιείτε τη τιµή P Πιέζετε το µπουτόν για επιβεβαίωση και ενεργοποίηση της ρύθµισης σας. 7. Για έξοδο από το µενού παραµέτρων πιέζετε ταυτόχρονα τα µπουτόν &. P18 00 P18 02 ΠΑΡΑΜΕΤΡΟΣ P18 ΕΝΕΡΓΟΠΟΙΗΣΗ ΠΙΛΟΤΟΥ INDUTRIAL BU 0-10V ιαµέσου αυτής της παραµέτρου ενεργοποιείτε ή απενεργοποιείτε την είσοδο του industrial bus 0-10V για να ορίσετε µέσω του εξωτερικού bus την ισχύ του καυστήρα ή τη θερµοκρασία αναχώρησης. Για πρόσβαση στο µενού προγραµµατισµού παραµέτρων ακολουθείστε την διαδικασία που περιγράφεται στο κεφάλαιο 5.2 Πρόσβαση στο µενού παραµέτρων (βήµατα από 1 ως 4). 5. Με τα µπουτόν & του συµβόλου της παραµέτρου: 00 = Απενεργοποιηµένη 01 = Λειτουργία ελέγχου θερµοκρασίας 02 = Λειτουργία ελέγχου ισχύος τροποποιείτε τη τιµή 6. Πιέζετε το µπουτόν για επιβεβαίωση και ενεργοποίηση της ρύθµισης σας. 7. Για έξοδο από το µενού παραµέτρων πιέζετε ταυτόχρονα τα µπουτόν &. P19 30 P19 35 ΠΑΡΑΜΕΤΡΟΣ P19 ΕΛΑΧΙΣΤΟ ETPOINT ΘΕΡΜΑΝΣΗΣ Μέσω αυτής της παραµέτρου ορίζουµε την ελάχιστη θερµοκρασία θέρµανσης που µπορεί να ορίσει ο χρήστης. Για πρόσβαση στο µενού προγραµµατισµού παραµέτρων ακολουθείστε την διαδικασία που περιγράφεται στο κεφάλαιο 5.2 Πρόσβαση στο µενού παραµέτρων (βήµατα από 1 ως 4). 5. Με τα µπουτόν & του συµβόλου τροποποιείτε τη τιµή της παραµέτρου εντός των επιτρεπόµενων ορίων (σε Celsius): min = 20 C max = 40 C 6. Πιέζετε το µπουτόν για επιβεβαίωση και ενεργοποίηση της ρύθµισης σας. 7. Για έξοδο από το µενού παραµέτρων πιέζετε ταυτόχρονα τα µπουτόν &. RK 50 - ΤΕΧΝΙΚΟΣ DIGITECH C MIAH400 49

54 Ο ΗΓΙΕΣ ΡΥΘΜΙΣΗΣ P20 80 P20 75 ΠΑΡΑΜΕΤΡΟΣ P20 ΜΕΓΙΣΤΟ ETPOINT ΘΕΡΜΑΝΣΗΣ Μέσω αυτής της παραµέτρου ορίζουµε την µέγιστη θερµοκρασία θέρµανσης που µπορεί να ορίσει ο χρήστης. Για πρόσβαση στο µενού προγραµµατισµού παραµέτρων ακολουθείστε την διαδικασία που περιγράφεται στο κεφάλαιο 5.2 Πρόσβαση στο µενού παραµέτρων (βήµατα από 1 ως 4). 5. Με τα µπουτόν & του συµβόλου τροποποιείτε τη τιµή της παραµέτρου εντός των επιτρεπόµενων ορίων (σε Celsius): min = 40 C max = 90 C 6. Πιέζετε το µπουτόν για επιβεβαίωση και ενεργοποίηση της ρύθµισης σας. 7. Για έξοδο από το µενού παραµέτρων πιέζετε ταυτόχρονα τα µπουτόν &. P21 P ΠΑΡΑΜΕΤΡΟΣ P21 ΜΕΓΙΣΤΟ ETPOINT ΝΕΡΟΥ ΧΡΗΣΗΣ (Μόνο για το µοντέλο R µε σύστηµα τροφοδοσίας αποµακρυσµένου µπόιλερ). Μέσω αυτής της παραµέτρου ορίζουµε την µέγιστη θερµοκρασία νερού χρήσης που µπορεί να ορίσει ο χρήστης. Για πρόσβαση στο µενού προγραµµατισµού παραµέτρων ακολουθείστε την διαδικασία που περιγράφεται στο κεφάλαιο 5.2 Πρόσβαση στο µενού παραµέτρων (βήµατα από 1 ως 4). 5. Με τα µπουτόν & του συµβόλου τροποποιείτε τη τιµή της παραµέτρου εντός των επιτρεπόµενων ορίων (σε Celsius): min = 45 C max = 75 C 6. Πιέζετε το µπουτόν για επιβεβαίωση και ενεργοποίηση της ρύθµισης σας. 7. Για έξοδο από το µενού παραµέτρων πιέζετε ταυτόχρονα τα µπουτόν &. P22 P ΠΑΡΑΜΕΤΡΟΣ P22 ETPOINT T ΑΝΑΧΩΡΗΣΗ-ΕΠΙΣΤΡΟΦΗ (Μόνο µε αναλογικό κυκλοφορητή και αισθητήρα επιστροφής συνδεδεµένους) ιαµέσου αυτής της παραµέτρου ορίζεται η διαφορά θερµοκρασίας µεταξύ αναχώρησης και επιστροφής. Για πρόσβαση στο µενού προγραµµατισµού παραµέτρων ακολουθείστε την διαδικασία που περιγράφεται στο κεφάλαιο 5.2 Πρόσβαση στο µενού παραµέτρων (βήµατα από 1 ως 4). 5. Με τα µπουτόν & του συµβόλου τροποποιείτε τη τιµή της παραµέτρου εντός των επιτρεπόµενων ορίων (σε Celsius): 00 = Απενεργοποιηµένη min = 10 C max = 40 C 6 Πιέζετε το µπουτόν για επιβεβαίωση και ενεργοποίηση της ρύθµισης σας. 7. Για έξοδο από το µενού παραµέτρων πιέζετε ταυτόχρονα τα µπουτόν &. RK 50 - ΤΕΧΝΙΚΟΣ DIGITECH C MIAH400 50

55 Ο ΗΓΙΕΣ ΡΥΘΜΙΣΗΣ P23 P ΠΑΡΑΜΕΤΡΟΣ P23 ΕΛΑΧΙΣΤΗ ΤΑΧΥΤΗΤΑ ΤΟΥ ΑΝΑΛΟΓΙΚΟΥ ΚΥΚΛΟΦΟΡΗΤΗ (Μόνο µε αναλογικό κυκλοφορητή και αισθητήρα επιστροφής συνδεδεµένους) ιαµέσου αυτής της παραµέτρου ορίζεται η ελάχιστη τιµή της ταχύτητας του αναλογικού κυκλοφορητή σε λειτουργία θέρµανσης. Για πρόσβαση στο µενού προγραµµατισµού παραµέτρων ακολουθείστε την διαδικασία που περιγράφεται στο κεφάλαιο 5.2 Πρόσβαση στο µενού παραµέτρων (βήµατα από 1 ως 4). 5 Με τα µπουτόν & του συµβόλου τροποποιείτε τη τιµή της παραµέτρου εντός των επιτρεπόµενων ορίων (σε %): min = 50 % max = 70 % 6. Πιέζετε το µπουτόν για επιβεβαίωση και ενεργοποίηση της ρύθµισης σας. 7. Για έξοδο από το µενού παραµέτρων πιέζετε ταυτόχρονα τα µπουτόν &. P P24 80 ΠΑΡΑΜΕΤΡΟΣ P24 ΜΕΓΙΣΤΗ ΤΑΧΥΤΗΤΑ ΤΟΥ ΑΝΑΛΟΓΙΚΟΥ ΚΥΚΛΟΦΟΡΗΤΗ (Μόνο µε αναλογικό κυκλοφορητή και αισθητήρα επιστροφής συνδεδεµένους) ιαµέσου αυτής της παραµέτρου ορίζεται η µέγιστη τιµή της ταχύτητας του αναλογικού κυκλοφορητή σε λειτουργία θέρµανσης. Για πρόσβαση στο µενού προγραµµατισµού παραµέτρων ακολουθείστε την διαδικασία που περιγράφεται στο κεφάλαιο 5.2 Πρόσβαση στο µενού παραµέτρων (βήµατα από 1 ως 4). 5. Με τα µπουτόν & του συµβόλου τροποποιείτε τη τιµή της παραµέτρου εντός των επιτρεπόµενων ορίων (σε %): min = 70 % max = 100 % 6. Πιέζετε το µπουτόν για επιβεβαίωση και ενεργοποίηση της ρύθµισης σας. 7. Για έξοδο από το µενού παραµέτρων πιέζετε ταυτόχρονα τα µπουτόν &. P30 30 P30 20 ΠΑΡΑΜΕΤΡΟΣ P25 ΠΕΡΙΟ ΟΣ ΕΛΕΓΧΟΥ T ΑΝΑΧΩΡΗΣΗ- ΕΠΙΣΤΡΟΦΗ (Μόνο µε αναλογικό κυκλοφορητή και αισθητήρα επιστροφής συνδεδεµένους) ιαµέσου αυτής της παραµέτρου ορίζεται ο χρόνος ανταπόκρισης του κυκλοφορητή στην αναλογική ρύθµιση. Για πρόσβαση στο µενού προγραµµατισµού παραµέτρων ακολουθείστε την διαδικασία που περιγράφεται στο κεφάλαιο 5.2 Πρόσβαση στο µενού παραµέτρων (βήµατα από 1 ως 4). 5. Με τα µπουτόν & του συµβόλου τροποποιείτε τη τιµή της παραµέτρου εντός των επιτρεπόµενων ορίων (σε δευτερόλεπτα): min = 20 max = Πιέζετε το µπουτόν για επιβεβαίωση και ενεργοποίηση της ρύθµισης σας. 7. Για έξοδο από το µενού παραµέτρων πιέζετε ταυτόχρονα τα µπουτόν &. RK 50 - ΤΕΧΝΙΚΟΣ DIGITECH C MIAH400 51

56 Ο ΗΓΙΕΣ ΡΥΘΜΙΣΗΣ 5.4 Τροφοδοσία αερίου Πίνακες τεχνικών στοιχείων Πίνακας n 1 - Τιµές CO 2 Τύπος αερίου CO 2 % G G G Πίνακας n 2 - Συχνότητες ρύθµισης Τύπος αερίου Ελάχιστη (Hz) Μέγιστη (Hz) G G G Πίνακας n 3 - Χαρακτηριστικά τύπου αερίου Παράµετρος του Wobbe ελάχιστη (15 C 1013 mbar) Φ.ΑΕΡΙΟ G20 ΒΟΥΤΑΝΙΟ G30 ΠΡΟΠΑΝΙΟ G31 MJ/Nm Ονοµαστική πίεση τροφοδοσίας mbar Καταναλώσεις (15 C 1013 mbar) m 3 /h Καταναλώσεις (15 C 1013 mbar) kg/h ιάγραµµα Θερµικού Φορτίου (kw) Συχνότητα ανεµιστήρα (Hz) ΘΕΡΜΙΚΟ ΦΟΡΤΙΟ ΣΕ Kw ΣΥΧΝΟΤΗΤΑ Hz Metano Φ.Αέριο (G20) G.P.L. Υγραέριο (G30/G31) Εικ. 1 RK 50 - ΤΕΧΝΙΚΟΣ DIGITECH C MIAH400 52

57 Ο ΗΓΙΕΣ ΡΥΘΜΙΣΗΣ 5.5 Μετατροπή τύπου αερίου Η µετατροπή αερίου από φυσικό αέριο σε υγραέριο ή αντίστροφα πρέπει να γίνεται αποκλειστικά από εξειδικευµένο προσωπικό και εξουσιοδότηση από τη Radiant Bruciatori s.p.a. Βεβαιωθείτε ότι η σωλήνωση του αερίου είναι κατάλληλη για το νέο τύπο καυσίµου που θα τροφοδοτήσει τη συσκευή Για τη µετατροπή τύπου αερίου ακολουθείστε τα εξής: Επιλέγετε το αέριο τροφοδοσίας τροποποιώντας τη τιµή της παραµέτρου P02 από τον πίνακα ελέγχου (βλέπε κεφάλαιο 5.3 Προγραµµατισµός παραµέτρων ) Ξεβιδώνετε το πώµα και βάζετε τον αναλυτή στο σηµείο µέτρησης καυσαερίων PF (εικ. 1 κεφάλαιο 4.6) για να ελέγξετε τη τιµή του CO2 και να βεβαιωθείτε ότι η τιµή είναι συµβατή µε τον πίνακα 1 (κεφάλαιο 4.6) Αν η τιµή του CO2 δεν συµφωνεί µε τις τιµές του πίνακα 1 τότε περιστρέφοντας το κοχλία V (εικ. 1 κεφάλαιο 4.6) του venturi δεξιόστροφα µειώνετε τη τιµή του CO2 ενώ αριστερόστροφα την αυξάνετε. RK 50 - ΤΕΧΝΙΚΟΣ DIGITECH C MIAH400 53

58 Ο ΗΓΙΕΣ ΡΥΘΜΙΣΗΣ 5.6 Ρύθµιση Offset βαλβίδας αερίου i Σε περίπτωση αντικατάστασης της βαλβίδας αερίου θα πρέπει απαραιτήτως να γίνει η ρύθµιση offset της καινούργιας βαλβίδας γιατί διαφορετικά η συσκευή δεν θα λειτουργήσει σωστά ή δεν θα λειτουργήσει καθόλου. Ακολουθείστε τα εξής: Εικ. 1 Εικ. 1 Αποσυνδέστε το σωλήνα (από σιλικόνη) από την εισαγωγή (i) που βρίσκεται κοντά στο σύνδεσµο του καναλιού εισαγωγής αέρα στο venturi Εικ. 2 Συνδέστε το τελικό του ίδιου σωλήνα σε ένα σύνδεσµο τάφ T (T) και συνδέστε την άκρη ενός άλλου σωλήνα (από σιλικόνη) στον ίδιο σύνδεσµο και την άλλη άκρη του στο σηµείο εισαγωγής (i) Εικ. 2 T - p Εισάγετε στην ελεύθερη άκρη του συνδέσµου τάφ T ένα τρίτο σωλήνα (από σιλικόνη) και συνδέστε τον στο αρνητικό κλίπ (-) ενός µανόµετρου Εικ. 3 Ξεβιδώνετε το κοχλία του σηµείου µέτρησης της πίεσης (p) και συνδέστε στο ίδιο σηµείο το θετικό κλίπ (+) του µανόµετρου χρησιµοποιώντας ένα σωλήνα από σιλικόνη + Ανοίγετε τη συσκευή στην ελάχιστη ισχύ φλόγας. Στο µανόµετρο θα πρέπει να εµφανίζεται τιµή ίση µε mbar, αν η τιµή είναι διαφορετική ακολουθείστε τα παρακάτω: Εικ. 3 Εικ. 4 tp v Εικ. 4 Αφαιρέστε το προστατευτικό πώµα (tp) της βαλβίδας αερίου και µε ένα κατσαβίδι (σταυρωτό) περιστρέφετε το πλαστικό κοχλία (v) για να τροποποιήσετε την τιµή που εµφανίζεται στο µανόµετρο ρυθµίζοντας την στα mbar. Αφού τελειώσετε τις ρυθµίσεις αποσυνδέστε τους σωλήνες και επαναφέρετε την αρχική κατάσταση. RK 50 - ΤΕΧΝΙΚΟΣ DIGITECH C MIAH400 54

59 Ο ΗΓΙΕΣ ΣΥΝΤΗΡΗΣΗΣ 6. ΣΥΝΤΗΡΗΣΗ 6.1 Γενικές επισηµάνσεις Όλες οι εργασίες συντήρησης πρέπει να εκτελούνται σύµφωνα µε την κείµενη νοµοθεσία και αποκλειστικά από εξειδικευµένο προσωπικό εξουσιοδοτηµένο από τη Radiant Bruciatori s.p.a. Σύµφωνα µε την κείµενη νοµοθεσία οι εργασίες συντήρησης πρέπει να γίνονται κάθε δώδεκα µήνες. Για µεγαλύτερη διάρκεια ζωής και σωστή λειτουργία της συσκευής χρησιµοποιείτε µόνο γνήσια ανταλλακτικά Πριν αρχίσετε την οποιαδήποτε εργασία στο λέβητα πρέπει να αποσυνδέσετε την ηλεκτρική τροφοδοσία και να κλείσετε το διακόπτη του αερίου Η Radiant Bruciatori s.p.a. δεν φέρει ευθύνη για ζηµιές που ενδεχοµένως προκληθούν στα εξαρτήµατα του λέβητα εξαιτίας της µη συµµόρφωσης µε τις προαναφερθείσες επισηµάνσεις. 6.2 Έλεγχος της συσκευής Ηλεκτρική τροφοδοσία Ταλαντώσεις της τάσης δικτύου (230 V) της τάξεως του +10 % -15 % δεν επηρεάζουν τη λειτουργία της συσκευής. Η κατασκευή της ηλεκτρικής εγκατάστασης πρέπει να είναι συµβατή µε τα προβλεπόµενα από την ισχύουσα νοµοθεσία. Επίσης η συσκευή πρέπει να διαθέτει σύστηµα αποσύνδεσης από το δίκτυο τροφοδοσίας µε απόσταση µεταξύ των επαφών τουλάχιστον 3 mm Περιοδικές εργασίες Για τη σωστή λειτουργία και ασφάλεια της συσκευής συνιστάται η επιθεώρηση της από εξειδικευµένο τεχνικό στο τέλος κάθε περιόδου λειτουργίας (θέρµανσης). Μία φορά το χρόνο πρέπει να γίνονται τα ακόλουθα: έλεγχος των φλαντζών και της στεγανότητας του κυκλώµατος του αερίου έλεγχος των φλαντζών και της στεγανότητας του κυκλώµατος του ζεστού νερού χρήσης οπτικός έλεγχος της φλόγας και της κατάστασης του θαλάµου καύσης ελέγχετε ότι η καύση είναι σωστά ρυθµισµένη και ενδεχοµένως ακολουθείστε τα όσα περιγράφονται στη παράγραφο Ρύθµιση πίεσης αερίου αφαιρείτε και καθαρίζετε τον καυστήρα από τις οξειδώσεις επιβεβαιώνετε ότι η φλάντζα στεγανότητας του θαλάµου καύσης βρίσκεται σε καλή κατάσταση και είναι σωστά τοποθετηµένη ελέγχετε τον εναλλάκτη και ενδεχοµένως τον καθαρίζετε ελέγχετε τις ελάχιστες και τις µέγιστες πιέσεις ελέγχετε την κατάσταση και τη λειτουργία των συστηµάτων έναυσης και ασφάλειας αερίου. Αν κρίνεται απαραίτητο καθαρίζετε τα ηλεκτρόδια σπινθήρα και ιονισµού από τυχόν κατάλοιπα, επανατοποθετώντας τα στη κατάλληλη απόσταση από τον καυστήρα ελέγχετε τα συστήµατα ασφαλείας της θέρµανσης : θερµοστάτης ασφαλείας οριακής θερµοκρασίας, ασφάλεια οριακής πίεσης ελέγχετε τη πίεση του δοχείου διαστολής ελέγχετε ότι οι µόνιµες εισαγωγές αερισµού και εξαερισµού είναι σωστά τοποθετηµένες σε σχέση µε τις εγκατεστηµένες συσκευές και ότι πληρούν τα προβλεπόµενα από τις ισχύουσες διατάξεις ελέγχετε κατά περιόδους την καλή λειτουργία του συστήµατος απαγωγής καυσαερίων ελέγχετε ότι η ηλεκτρική τροφοδοσία πληροί τα όσα προβλέπονται από το εγχειρίδιο οδηγιών της συσκευής RK 50 - ΤΕΧΝΙΚΟΣ DIGITECH C MIAH400 55

60 Ο ΗΓΙΕΣ ΣΥΝΤΗΡΗΣΗΣ ελέγχετε τις ηλεκτρικές συνδέσεις στο εσωτερικό του πίνακα ελέγχου ελέγχετε το φορτίο και τη θερµοκρασία του ζεστού νερού χρήσης ελέγχετε τη σωστή λειτουργία του συστήµατος απαγωγής συµπυκνώµατος σε όλο το εύρος της διαδροµής του ελέγχετε ότι η ροή του υγρού δεν εµποδίζεται και ότι δεν υφίστανται παλινδροµήσεις των προϊόντων της καύσης στην εγκατάσταση 6.3 Πρόσβαση στο λέβητα Για εργασίες ελέγχου και συντήρησης είναι απαραίτητη η αφαίρεση του καλύµµατος του λέβητα. Tα πλαϊνά µέρη του καλύµµατος αφαιρούνται µόνο αφού προηγουµένως αφαιρεθεί το µπροστινό τµήµα. µπροστινό κάλυµµα: αφαιρείτε τη βίδα στερέωσης που βρίσκεται στη άνω πλευρά του µπροστινού καλύµµατος κρατώντας το κάλυµµα από κάτω το τραβάτε προς τα έξω (εικ. 1), και το αφαιρείτε µε ώθηση προς τα επάνω πλαϊνό κάλυµµα δεξί ή αριστερό: αφαιρείτε τις βίδες στερέωσης που βρίσκονται στο χείλος του πλαϊνού καλύµµατος κρατώντας τη βάση του καλύµµατος το µετακινείτε πλαγίως και το αφαιρείτε µε ώθηση προς τα επάνω Για να επέµβετε στις ηλεκτρολογικές συνδέσεις του πίνακα ελέγχου προχωρήστε ως εξής: κρατώντας ταυτόχρονα τις βάσεις στήριξης του πίνακα ελέγχου (εικ. 5) τραβάτε προς τα έξω και αναποδογυρίζετε τον πίνακα περιστρέφοντας τον προς τα κάτω Εικ. 1 αφαιρείτε τις βίδες στερέωσης και βγάζετε το carter RK 50 - ΤΕΧΝΙΚΟΣ DIGITECH C MIAH400 56

61 Ο ΗΓΙΕΣ ΣΥΝΤΗΡΗΣΗΣ 6.4 Άδειασµα του κυκλώµατος θέρµανσης Προτείνεται το άδειασµα της εγκατάστασης θέρµανσης διότι οι αλλαγές του νερού προκαλούν αύξηση των επικαθίσεων ασβεστίου στο εσωτερικό των εναλλακτών. Αν κρίνεται απαραίτητη η αντιπαγωτική προστασία του κυκλώµατος θέρµανσης προσθέτοντας αντιψυκτικά υγρά στο νερό της εγκατάστασης, αυτά θα πρέπει να είναι εγκεκριµένα από τον κατασκευαστή. Η αφαίρεση των επικαθίσεων ασβεστίου στα εξαρτήµατα της θερµικής µονάδας πρέπει να γίνεται µε προιόντα εγκεκριµένα από τον κατασκευαστή ακολουθώντας τις οδηγίες που αναγράφονται στο φυλλάδιο του προιόντος, αερίζοντας το χώρο, φορώντας προστατευτικά ρούχα, αποφεύγοντας τη µίξη διαφορετικών ουσιών, προστατεύοντας έτσι τη συσκευή και τα γύρω αντικείµενα. Κάθε φορά που πρέπει να αδειάσετε την εγκατάσταση κάνετε τα ακόλουθα: κλείνετε το γενικό διακόπτη ηλεκτρικής τροφοδοσίας περιµένετε να κρυώσει ο λέβητας συνδέετε την µία άκρη ενός εύκαµπτου σωλήνα στο σηµείο αδειάσµατος της εγκατάστασης και τοποθετείτε την άλλη στην αποχέτευση Εικ. 1 περιστρέφετε το διακόπτη αδειάσµατος της γεννήτριας (εικ. 1) καθώς επίσης, αν υπάρχουν, του υδραυλικού αντισταθµιστή και των συλλεκτών της εγκατάστασης ανοίγετε τις βαλβίδες εξαέρωσης των σωµάτων θέρµανσης αρχίζοντας από αυτές που βρίσκονται στο πάνω µέρος και κατόπιν εκείνες που βρίσκονται στο κάτω µέρος όταν έχει διαφύγει όλο το νερό κλείνετε τις βαλβίδες εξαέρωσης των σωµάτων θέρµανσης καθώς και το διακόπτη αδειάσµατος της εγκατάστασης στην περίπτωση που θέλετε να αδειάσετε µόνο το λέβητα κλείνετε τους διακόπτες αποµόνωσης αναχώρησης / επιστροφής του κυκλώµατος θέρµανσης και ανοίγετε µόνο το διακόπτη εκκένωσης που βρίσκεται στο κάτω µέρος του λέβητα στο συλλέκτη του κυκλοφορητή 6.5 Απενεργοποίηση της γεννήτριας Αν χρειαστεί να παραµείνει ο λέβητας απενεργοποιηµένος για µεγάλο χρονικό διάστηµα αναθέστε σε εξειδικευµένο τεχνικό τις σχετικές εργασίες και βεβαιωθείτε ότι έχετε διακόψει τις τροφοδοσίες ηλεκτρικού ρεύµατος, ύδρευσης & καυσίµου. RK 50 - ΤΕΧΝΙΚΟΣ DIGITECH C MIAH400 57

62 Ο ΗΓΙΕΣ ΣΥΝΤΗΡΗΣΗΣ 6.6 Eργασίες συντήρησης Πριν από οποιαδήποτε εργασία καθαρισµού ή αντικατάστασης εξαρτηµάτων πρέπει να διακόπτετε ΠANTA την τροφοδοσία HΛEKTPIKOY PEYMATOΣ, Y PEYΣHΣ & AEPIOY του λέβητα. H Radiant Bruciatori s.p.a. δεν φέρει καµµία ευθύνη για τυχόν ζηµιές στα εξαρτήµατα του λέβητα που προκαλούνται εξαιτίας της µη συµµόρφωσης µε την εν λόγω σύσταση. Θάλαµος σύνδεσης απαγωγής καυσαερίων Ανοξείδωτος εναλλάκτης Για εργασίες συντήρησης που απαιτούν την αφαίρεση του καλύµµατος συµβουλευτείτε την παράγραφο 6.3 Πρόσβαση στο λέβητα Kαθαριότητα της µονάδας συµπύκνωσης & καύσης (εικ. 1) αποσυνδέστε τις ηλεκτρικές επαφές του ανεµιστήρα ξεβιδώνετε το σύνδεσµο που ενώνει τη βαλβίδα αερίου στη κεφαλή αποσυνδέετε τα καλώδια των ηλεκτροδίων έναυσης & ιονισµού της φλόγας ξεβιδώστε τα παξιµάδια που στερεώνουν τη µονάδα καυστήρα (αποτελούµενη από ανεµιστήρα, συλλέκτη και καυστήρα) στον κύριο εναλλάκτη αφαιρέστε τη µονάδα του καυστήρα προσέχοντας ιδιαιτέρως να µην βγάλετε από τη θέση του το κεραµικό προστατευτικό από τον πάτο του εναλλάκτη βεβαιωθείτε ότι δεν υπάρχουν υπερβολικές επικαθίσεις ή επικαθίσεις στον καυστήρα καθώς και ότι όλες οι οπές του είναι ελεύθερες καθαρίστε τα ηλεκτρόδια µε ιδιαίτερη προσοχή αποφεύγοντας τη αλλαγή της θέσης των σε σχέση µε το καυστήρα καθαρίστε τον κύλινδρο του καυστήρα µε βούρτσα µη µεταλλική ώστε να µην προκληθούν αλλοιώσεις στο κεραµικό υλικό βεβαιωθείτε ότι η φλάντζα στο καπάκι του καυστήρα βρίσκεται σε καλή κατάσταση καθαρίστε τον εναλλάκτη (εικ. 1) µε απορρυπαντικό οικιακής χρήσης για ανοξείδωτο ατσάλι απλώνοντας µε πινέλο το προϊόν στις έλικες του εναλλάκτη χωρίς να βραχούν οι κεραµικές επικαλύψεις. Mετά από µερικά λεπτά αφαιρέστε µε µια µη µεταλλική βούρτσα τις επικαθίσεις και µετά διώχνετε τα κατάλοιπα µε τρεχούµενο νερό αφού βγάλετε το κολάρο στερέωσης αφαιρείτε το σωλήνα εξαγωγής του συµπυκνώµατος και τον καθαρίζετε µε τρεχούµενο νερό Μονάδα καυστήρα προναµίξεως Ηλεκτρόδιο ιονισµού venturi Εικ. 1 Ανεµιστήρας ξεβιδώστε το σύνδεσµο του σιφωνίου, αφαιρέστε το και καθαρίστε το µε τρεχούµενο νερό αφού τελειώσετε µε την καθαριότητα επανατοποθετείτε στη θέση τους τα εξαρτήµατα βεβαιωθείτε ότι δεν υπάρχουν διαρροές αερίου ή καύσης καυστήρας Ηλεκτρόδιο έναυσης Κύριος εναλλάκτης Φλάντζα από κεραµεικό υλικό RK 50 - ΤΕΧΝΙΚΟΣ DIGITECH C MIAH400 58

63 Ο ΗΓΙΕΣ ΣΥΝΤΗΡΗΣΗΣ Αντικατάσταση των εξαρτηµάτων: ηλεκτρόδιο σπινθήρα και/ή ιονισµού (εικ. 1) αποσυνδέστε τα καλώδια των ηλεκτροδίων ξεβιδώστε τις βίδες στερέωσης αφαιρέστε τα ηλεκτρόδια και κατά τη διάρκεια της αντικατάστασης ελέγξατε αν οι φλάντζες είναι σε καλή κατάσταση, αν όχι πρέπει να τις αντικαταστήσετε επανασυνδέστε τα καλώδια και συναρµολογείτε τη συσκευή επαναφέρετε την ηλεκτρική τροφοδοσία και ενεργοποιείτε τη συσκευή Βεβαιωθείτε ότι έχει τηρηθεί η ευθυγράµµιση και οι αποστάσεις των ηλεκτροδίων από το σώµα του καυστήρα αλλιώς θα υπάρξουν προβλήµατα έναυσης απόσταση 10 mm µεταξύ ηλεκτροδίων και καυστήρα). Ηλεκτρόδιο ιονισµού Ηλεκτρόδιο έναυσης Εικ. 1 ΤΟΠΟΘΕΤΗΣΗ ΗΛΕΚΤΡΟ ΙΩΝ ΕΝΑΥΣΗΣ & ΙΟΝΙΣΜΟΥ ΤΗΣ ΦΛΟΓΑΣ Εικ. 2 RK 50 - ΤΕΧΝΙΚΟΣ DIGITECH C MIAH400 59

64 Ο ΗΓΙΕΣ ΣΥΝΤΗΡΗΣΗΣ Hλεκτρικός ανεµιστήρας (εικ. 1) αφαιρείτε όλη τη µονάδα καυστήρα (βλέπε καθαριότητα µονάδας συµπύκνωσης & µονάδας καύσης ) ξεβιδώνετε τα τέσσερα παξιµάδια (µε κλειδί ν.8) στερέωσης του ηλεκτρικού ανεµιστήρα στο συλλέκτη αερίου και τον αφαιρείτε αφαιρείτε το σωλήνα εισαγωγής αέρα, ξεβιδώνετε τις δύο βίδες στερέωσης στο venturi και βγάζετε τον ανεµιστήρα φροντίζοντας να µην προκαλέσετε φθορές στην φλάντζα από φελλό αφού κάνετε την αντικατάσταση τοποθετείτε τα σχετικά εξαρτήµατα στη θέση τους επαναφέρετε τις τροφοδοσίες ηλεκτρικού ρεύµατος, ύδρευσης και αερίου και ελέγξτε την οµαλότητα της σύνδεσης µετρώντας το CO Θερµοστάτης ασφαλείας (εικ. 2) αποσυνδέστε το καλώδιο σύνδεσης ξεβιδώστε τις βίδες στερέωσης και αφαιρέστε το θερµοστάτη τον αντικαθιστάτε και επανατοποθετείτε τα σχετικά εξαρτήµατα στη θέση τους επαναφέρετε την τροφοδοσία ηλεκτρικού ρεύµατος, ύδρευσης και αερίου και ενεργοποιείτε τη συσκευή Εικ. 1 venturi Ανεµιστήρας Aισθητήρας θέρµανσης (εικ. 2) κλείνετε τους διακόπτες αποµόνωσης και αδειάζετε το κύκλωµα θέρµανσης του λέβητα αποσυνδέστε το καλώδιο σύνδεσης αφαιρείτε µε κλειδί ν.13, τον αισθητήρα θέρµανσης τον αντικαθιστάτε και επανατοποθετείτε τα σχετικά εξαρτήµατα στη θέση τους ripr επαναφέρετε την τροφοδοσία ηλεκτρικού ρεύµατος, ύδρευσης και αερίου, ανοίγετε τους διακόπτες αποµόνωσης, γεµίζετε το κύκλωµα θέρµανσης και εκκινείτε τη συσκευή φροντίζοντας να µην υπάρχει αέρας στην εγκατάσταση Bαλβίδα αερίου (εικ. 3) κλείνετε το διακόπτη αερίου αφαιρείτε το σύνδεσµο βαλβίδας αερίου; Ξεβιδώνετε και αφαιρείτε τις βίδες που συνδέουν τη βαλβίδα αερίου στο venturi ξεβιδώστε το σωλήνα τροφοδοσίας αερίου αφού κάνετε την αντικατάσταση τοποθετείτε τα σχετικά εξαρτήµατα στη θέση τους φροντίζοντας επίσης να: αντικαταστήσετε όλες τις φλάντζες αερίου να κλείσετε καλά όλους τους συνδέσµους αερίου επαναφέρετε τις τροφοδοσίες ηλεκτρικού ρεύµατος, ύδρευσης και αερίου και ελέγχετε για τυχόν διαρροές αερίου χρησιµοποιώντας απλό σαπουνόνερο ή κάτι παρόµοιο κάνετε τη ρύθµιση του offset (5.5 Ρύθµιση offset βαλβίδας αερίου ) Εικ. 1 Βαλβίδα αερίου Θερµοστάτης ασφαλείας Αισθητήρας θέρµανσης Εικ. 2 Εικ. 3 RK 50 - ΤΕΧΝΙΚΟΣ DIGITECH C MIAH400 60

65 Ο ΗΓΙΕΣ ΣΥΝΤΗΡΗΣΗΣ Κυκλοφορητής (σώµα κινητήρα) (εικ. 1) κλείνετε τους διακόπτες αποµόνωσης και αδειάζετε το κύκλωµα θέρµανσης του λέβητα ξεβιδώνετε τις τέσσερις βίδες Allen (µε κλειδί ν.5) που στερεώνουν το σώµα κινητήρα στο σώµα του στροφείου και ελέγξτε την κατάσταση της φλάντζας. Aν κρίνεται απαραίτητο την αντικαταστείτε αφού κάνετε την αντικατάσταση τοποθετείτε τα σχετικά εξαρτήµατα στη θέση τους επαναφέρετε τις τροφοδοσίες ηλεκτρικού ρεύµατος και ύδρευσης, γεµίζετε την εγκατάσταση και βεβαιώνεστε ότι δεν υπάρχουν διαρροές από τους συνδέσµους και ότι δεν υπάρχει αέρας στο κύκλωµα της θέρµανσης. Ενεργοποιείστε τη συσκευή Εικ. 1 κυκλοφορητής Kύριος εναλλάκτης (εικ. 2) κλείνετε τους διακόπτες αποµόνωσης και αδειάζετε το κύκλωµα θέρµανσης του λέβητα διακόπτετε την τροφοδοσία αερίου & ηλεκτρικού ρεύµατος του λέβητα αφαιρείτε όλη τη µονάδα καυστήρα (βλέπε καθαριότητα µονάδας συµπύκνωσης και µονάδας καύσης ) αφαιρείτε το ελατήριο και βγάζετε το σωλήνα εξαγωγής του συµπυκνώµατος αφαιρείτε τα ελατήρια στερέωσης και αφαιρείτε τις σωληνώσεις αναχώρησης & επιστροφής αφαιρείτε τους αναβολείς στήριξης και βγάζετε τον εναλλάκτη αφαιρείτε από τον παλιό εναλλάκτη τον αισθητήρα ρύθµισης και τους δύο σωλήνες εξαγωγής συµπυκνώµατος και τους τοποθετείτε στον καινούργιο αφού κάνετε την αντικατάσταση τοποθετείτε τα σχετικά εξαρτήµατα στη θέση τους Θάλαµος σύνδεσης απαγωγής καυσαερίων Εικ. 2 Φλάντζα από κεραµεικό υλικό Κύριος εναλλάκτης Ανοξείδωτη σερπεντίνα επαναφέρετε τις τροφοδοσίες ηλεκτρικού ρεύµατος, ύδρευσης & αερίου και γεµίζετε την εγκατάσταση εξακριβώνοντας ότι δεν υπάρχουν διαρροές από τους συνδέσµους και ότι δεν υπάρχει αέρας στο κύκλωµα θέρµανσης. Eπανεκκινείτε το λέβητα ελέγχοντας για τυχόν διαρροές αερίου RK 50 - ΤΕΧΝΙΚΟΣ DIGITECH C MIAH400 61

66 Ο ΗΓΙΕΣ ΣΥΝΤΗΡΗΣΗΣ Hλεκτρονική πλακέτα ρύθµισης (εικ. 1-2) Κλείνουµε τον γενικό διακόπτη τροφοδοσίας ηλεκτρικού ρεύµατος αφού φροντίσετε για τη πρόσβαση στο εσωτερικό του πίνακα ελέγχου (βλέπε 6.3. Πρόσβαση στο λέβητα ) Πλακέτα αναλογικής ρύθµισης αποσυνδέστε όλες τις ηλεκτρικές επαφές, βγάζετε τα κοµβία ρύθµισης, ξεβιδώνετε τις 4 βίδες στερέωσης και βγάζετε την ηλεκτρονική πλακέτα αναλογικής ρύθµισης αφού κάνετε την αντικατάσταση τοποθετείτε τα σχετικά εξαρτήµατα στη θέση τους επαναφέρετε τις τροφοδοσίες ηλεκτρικού ρεύµατος, αερίου και ύδρευσης και ρυθµίστε εκ νέου το λέβητα Όταν γίνεται αντικατάσταση της ηλεκτρονικής πλακέτας ρύθµισης είναι απαραίτητο να ορίσουµε την παράµετρο P00 ανάλογα µε το µοντέλο του λέβητα (βλέπε κεφάλαιο 5.3 Προγραµµατισµός παραµέτρων ). Εικ. 1 Πλακέτα αναλογικής ρύθµισης Εικ. 2 RK 50 - ΤΕΧΝΙΚΟΣ DIGITECH C MIAH400 62

67 Ο ΗΓΙΕΣ ΣΥΝΤΗΡΗΣΗΣ 6.7 Ηλεκτρολογικές συνδέσεις Ηλεκτρολογική σύνδεση µοντέλου R µόνο θέρµανση MP C L N Ta Ta e e ce ma ER ma ce ma ce M10 M M4 Tra EA VG M15 ma gi bi gr M M2 ce ma ce ma M12 M9 M7 M EV ma ce ar ar ce ma ma ce ne ne +24V H PWM GND TF Pacq T R Υπόµνηµα ER: Ηλεκτρόδιο ιονισµού EA: Ηλεκτρόδιο έναυσης C: Κυκλοφορητής VG: Βαλβίδα αερίου TRA: Μετασχηµατιστής έναυσης TF: Θερµοασφάλεια καυσαερίων (102 C) T: Θερµοστάτης ασφαλείας Pacq: Πρεσσοστάτης νερού R: Αισθητήρας θέρµανσης EV: Ανεµιστήρας MP: Κλεµοσειρά E: Εξωτερικός αισθητήρας TA: Αποµακρυσµένος έλεγχος - Θερµοστάτης χώρου L: Γραµµή N: Ουδέτερο ne: Μαύρο ce: Γαλάζιο ma: Καφέ ar: Πορτοκαλί gi: Κίτρινο bi: Λευκό gr: Γκρί RK 50 - ΤΕΧΝΙΚΟΣ DIGITECH C MIAH400 63

68 Ο ΗΓΙΕΣ ΣΥΝΤΗΡΗΣΗΣ Ηλεκτρολογική σύνδεση µοντέλου R µε σύστηµα αποµακρυσµένου µπόιλερ Βλέπε επίσης Σύστηµα αποµακρυσµένου µπόιλερ σύνδεση µε αισθητήρα µπόιλερ και βαλβίδα αποκοπής MP C VD ne ne e e Ta Ta ar ar ce ma ma ce ne ne L N ER Tra EA VG ce ma bi gi gr ma ce ma EV ma ce ce ma ce ne ma ma ce ma ce M10 M M4 M M M2 M M M M5 +24V H PWM GND TF Pacq T R Σύνδεση συστήµατος αποµακρυσµένου µπόιλερ κλέµα M9 αισθητήρας µπόιλερ: εισάγετε το καλώδιο του αισθητήρα µπόιλερ στο εσωτερικό του πίνακα τοποθετώντας τα τερµατικά 34 & 35. Η σειρά τοποθέτησης δεν έχει σηµασία. κλέµα M4 βαλβίδα αποκοπής: συνδέστε το καλώδιο του κινητήρα της βαλβίδας αποκοπής διαµέσου της κλέµας molex. Εισάγετε το καλώδιο στο εσωτερικό του πίνακα οργάνων και συνδέετε τα τερµατικά του καλωδίου στη κλέµα M4 προσέχοντας τους ακόλουθους συνδυασµούς: γαλάζιο κλέµα 9, µαύρο κλέµα 10 καφέ κλέµα 8. Υπόµνηµα ER: Ηλεκτρόδιο ιονισµού EA: Ηλεκτρόδιο έναυσης C: Κυκλοφορητής VD: Βαλβίδα αποκοπής (αποµακ. µπόιλερ) VG: Βαλβίδα αερίου TRA: Μετασχηµατιστής έναυσης TF: Θερµοασφάλεια καυσαερίων (102 C) T: Θερµοστάτης ασφαλείας Pacq: Πρεσσοστάτης νερού R: Αισθητήρας θέρµανσης : EV: Ανεµιστήρας MP: Κλεµοσειρά E: Εξωτερικός αισθητήρας TA: Αποµακρυσµένος έλεγχος - Θερµοστάτης χώρου Αισθητήρας Ζ.Ν.Χ.(αποµακ. µπόιλερ) L: Γραµµή N: Ουδέτερο ne: Μαύρο ce: Γαλάζιο ma: Καφέ ar: Πορτοκαλί gi: Κίτρινο bi: Λευκό gr: Γκρί RK 50 - ΤΕΧΝΙΚΟΣ DIGITECH C MIAH400 64

69 Ο ΗΓΙΕΣ ΣΥΝΤΗΡΗΣΗΣ 6.8 υσλειτουργίες Για τη προβολή των 5 τελευταίων δυσλειτουργιών πιέζετε για 5 δευτερόλεπτα το πλήκτρο INFO, από τη θέση λειτουργίας OFF. Προβάλλεται ο αριθµός της βλάβης σε χρονολογική σειρά και ο κωδικός της βλάβης. Για πλοήγηση στη λίστα των βλαβών χρησιµοποιείτε τα πλήκτρα & της θέρµανσης. Για να µηδενίσετε το ιστορικό των βλαβών πιέζετε το πλήκτρο REET. Για να εγκαταλείψετε αυτή τη ενότητα προβολής πιέστε το πλήκτρο INFO. KΩ. ΛAΘOYΣ E01 E02 E03 E04 E05 YΣΛEITOYPΓIA ΠIΘANH AITIA XEIPIΣMOΣ EMΠΛOKH ΦΛOΓAΣ ΕΠΕΜΒΑΣΗ ΘΕΡΜΟΣΤΑΤΗ ΑΣΦΑΛΕΙΑΣ (95 C) ΘΕΡΜΟΑΣΦΑΛΕΙΑ 102 C EΛΛEIΨH NEPOY ΣTHN EΓKATAΣTAΣH AIΣΘHTHPAΣ ΘEPMANΣHΣ XΩPIΣ ΦΛOΓA a. EΛΛEIΨH AEPIOY b. ΕΛΑΤΤΩΜΑΤΙΚΟ Ή ΒΡΑΧΥΚΥΚΛΩΜΕΝΟ ΗΛΕΚΤΡΟ ΙΟ ΣΠINΘHPA c. ΒΑΛΒΙ Α ΑΕΡΙΟΥ ΕΚΤΟΣ ΛΕΙΤΟΥΡΓΙΑΣ d. H APΓH ENAYΣH EINAI PYΘMIΣMENH ΠOΛY XAMHΛA e. ΠΙΕΣΗ ΕΙΣΟ ΟΥ ΒΑΛΒΙ ΑΣ ΠΟΛΥ ΥΨΗΛΗ (ΜΟΝΟ ΓΙΑ ΛΕΒΗΤΕΣ ΥΓΡΑΕΡΙΟΥ ) ME ΦΛOΓA f. ΑΝΤΙΣΤΡΟΦΗ ΗΛΕΚΤΡΙΚΗΣ ΤΡΟΦΟ ΟΣΙΑΣ ΦΑΣΗΣ - ΟΥ ΕΤΕΡΟΥ g. HΛEKTPO IO IONIΣMOY EKTOΣ ΛEITOYPΓIAΣ h. ΚΑΛΩ ΙΟ ΗΛΕΚΤΡΟ ΙΟΥ ΙΟΝΙΣΜΟΥ ΑΠΟΣΥΝ ΕΜΕΝΟ i. ΘΕΡΜΟΣΤΑΤΗΣ ΕΛΑΤΤΩΜΑΤΙΚΟΣ Ή ΑΠΟΡΥΘΜΙΣΜΕΝΟΣ j. ΑΠΟΣΥΝ ΕΜΕΝΗ ΗΛΕΚΤΡΙΚΗ ΣΥΝ ΕΣΗ (ΚΑΛΩ ΙΟ ΘΕΡΜΟΣΤΑΤΗ ΑΠΟΣΥΝ ΕΜΕΝΟ) k. ΘΕΡΜΟΑΣΦΑΛΕΙΑ ΕΚΤΟΣ ΛΕΙΤΟΥΡΓΙΑΣ l. ΑΠΟΣΥΝ ΕΜΕΝΗ ΗΛΕΚΤΡΙΚΗ ΣΥΝ ΕΣΗ (ΚΑΛΩ ΙΟ ΘΕΡΜΟΑΣΦΑΛΕΙΑΣ ΑΠΟΣΥΝ ΕΜΕΝΟ) m. ANEΠAPKHΣ ΠIEΣH NEPOY ΣTHN EΓKATAΣTAΣH (TOP ΣTA 0.3 BAR) n. KAΛΩ IO ΠPEΣΣOΣTATH NEPOY AΠOΣYN EMENO o. ΠPEΣΣOΣTATHΣ NEPOY EKTOΣ ΛEITOYPΓIAΣ p. ΑΙΣΘΗΤΗPAΣ ΕΛΑΤΤΩΜΑΤΙΚΟΣ Ή ΑΠΟΡΥΘΜΙΣΜΕΝΟΣ (ΤΙΜΗ ΑΝΤΙΣΤΑΣΗΣ 10KOHM ΣΤΟΥΣ 25 C) q. ΣΥΝ ΕΣΜΟΣ ΑΙΣΘΗΤΗΡΑ ΑΠΟΣΥΝ ΕΜΕΝΟΣ Ή ΒΡΕΓΜΕΝΟΣ a. EΠAΛHΘEYΣH TPOΦO OΣIAΣ AEPIOY b. ANTIKATAΣTAΣH c. ANTIKATAΣTAΣH d. ΡΥΘΜΙΣΗ THΣ ΕΛΑΧΙΣΤΗΣ Ή ΤΗΣ ΑΡΓΗΣ ΕΝΑΥΣΗΣ e. ΕΛΕΓΧΟΣ ΤΗΣ ΜΕΓΙΣΤΗΣ ΠΙΕΣΗΣ ΡΥΘΜΙΣΗΣ f. ΣΥΝ ΕΣΤΕ ΣΩΣΤΑ ΤΟ ΛΕΒΗΤΑ g. ANTIKATAΣTAΣH h. ΣΥΝ ΕΣΤΕ ΤΟ ΚΑΛΩ ΙΟ ΗΛΕΚΤΡΟ ΙΟΥ ΙΟΝΙΣΜΟΥ i. ΑΝΤΙΚΑΤΑΣΤΑΣΗ j. ΕΛΕΓΧΟΣ ΗΛΕΚΤΡΙΚΗΣ ΣΥΝ ΕΣΗΣ k. ΑΝΤΙΚΑΤΑΣΤΑΣΗ, ΚΛΕΙΝΕΤΕ ΚΑΙ ΑΝΟΙΓΕΤΕ ΤΗΝ ΗΛΕΚΤΡΙΚΗ ΤΡΟΦΟ ΟΣΙΑ l. ΕΛΕΓΧΟΣ ΗΛΕΚΤΡΙΚΗΣ ΣΥΝ ΕΣΗΣ m. ΠΛHPΩΣH EΓKATAΣTAΣHΣ n. ΕΛΕΓΧΟΣ ΗΛΕΚΤΡΙΚΗΣ ΣΥΝ ΕΣΗΣ o. ΑΝΤΙΚΑΤΑΣΤΑΣΗ p. ΑΝΤΙΚΑΤΑΣΤΑΣΗ q. ΕΛΕΓΧΟΣ ΗΛΕΚΤΡΙΚΗΣ ΣΥΝ ΕΣΗΣ ΕΠΑΝΑΦΟΡΑ Χειροκίνητη επαναφορά (πιέστε το πλήκτρο Reset ) Χειροκίνητη επαναφορά (πιέστε το πλήκτρο Reset ) Χειροκίνητη επαναφορά (πιέστε το πλήκτρο Reset ) Αυτόµατη Αυτόµατη RK 50 - ΤΕΧΝΙΚΟΣ DIGITECH C MIAH400 65

70 Ο ΗΓΙΕΣ ΣΥΝΤΗΡΗΣΗΣ KΩ. ΛAΘOYΣ YΣΛEITOYPΓIA ΠIΘANH AITIA XEIPIΣMOΣ ΕΠΑΝΑΦΟΡΑ E06 AIΣΘHTHPAΣ NEPOY XPHΣHΣ/ΜΠΟΙΛΕΡ (µόνο για το µοντέλο R µε σύστηµα τροφοδοσίας αποµακρυσµένου µπόιλερ) r. ΑΙΣΘΗΤΗPAΣ ΕΛΑΤΤΩΜΑΤΙΚΟΣ Ή ΑΠΟΡΥΘΜΙΣΜΕΝΟΣ (ΤΙΜΗ ΑΝΤΙΣΤΑΣΗΣ 10KOHM ΣΤΟΥΣ 25 C) s. ΣΥΝ ΕΣΜΟΣ ΑΙΣΘΗΤΗΡΑ ΑΠΟΣΥΝ ΕΜΕΝΟΣ Ή ΒΡΕΓΜΕΝΟΣ r. ΑΝΤΙΚΑΤΑΣΤΑΣΗ s. ΕΛΕΓΧΟΣ ΗΛΕΚΤΡΙΚΗΣ ΣΥΝ ΕΣΗΣ Αυτόµατη E15 ΑΙΣΘΗΤΗΡΑΣ ΕΠΙΣΤΡΟΦΗΣ (µόνο µε αισθητήρα επιστροφής) t. ΑΙΣΘΗΤΗPAΣ ΕΛΑΤΤΩΜΑΤΙΚΟΣ Ή ΑΠΟΡΥΘΜΙΣΜΕΝΟΣ (ΤΙΜΗ ΑΝΤΙΣΤΑΣΗΣ 10KOHM ΣΤΟΥΣ 25 C) u. ΣΥΝ ΕΣΜΟΣ ΑΙΣΘΗΤΗΡΑ ΑΠΟΣΥΝ ΕΜΕΝΟΣ Ή ΒΡΕΓΜΕΝΟΣ t. ΑΝΤΙΚΑΤΑΣΤΑΣΗ u. ΕΛΕΓΧΟΣ ΗΛΕΚΤΡΙΚΗΣ ΣΥΝ ΕΣΗΣ Αυτόµατη E16 HΛEKTPIKOΣ ANEMIΣTHPAΣ v. HΛEKTPIKOΣ ANEMIΣTHPAΣ KAMMENOΣ w. ΑΣΦΑΛΕΙΑ ΚΑΛΩ ΙΟΥ ΗΛΕΚΤΡΙΚΗΣ ΤΡΟΦΟ ΟΣΙΑΣ v. ΑΝΤΙΚΑΤΑΣΤΑΣΗ w. ΑΝΤΙΚΑΤΑΣΤΑΣΗ Αυτόµατη E18 ΑΝΕΠΑΡΚΗΣ ΚΥΚΛΟΦΟΡΙΑ x. ΚΥΡΙΟΣ Ή ΕΥΤΕΡΕΟΝ ΕΝΑΛΛΑΚΤΗΣ ΒΟΥΛΩΜΕΝΟΣ y. ΒΛΑΒΗ ΚΥΚΛΟΦΟΡΗΤΗ Ή ΤΟΥ ΑΞΟΝΑ ΤΟΥ x. ΚΑΘΑΡΙΣΜΟΣ ΚΥΚΛΟΦΟΡΗΤΗ Ή ΑΝΤΙΚΑΤΑΣΤΑΣΗ y. ΚΑΘΑΡΙΣΜΟΣ ΑΞΟΝΑ Ή ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΤΟΥ ΚΥΚΛΟΦΟΡΗΤΗ Αυτόµατη E21 ΒΛΑΒΗ ΠΛΑΚΕΤΑΣ z. ΠΡΟΒΛΗΜΑΤΙΚΗ ΑΝΑΓΝΩΡΙΣΗ ΣΗΜΑΤΟΣ ΑΠΟ ΤΟ ΜΙΚΡΟΕΠΕΞΕΡΓΑΣΤΗ ΤΗΣ ΠΛΑΚΕΤΑΣ z. Η ΠΛΑΚΕΤΑ ΜΗ ΕΝΙΖΕΙ ΑΥΤΟΜΑΤΑ ΤΟ ΛΑΘΟΣ Αυτόµατη E22 AITHΣH ΠPOΓPAMMATIΣMO Y ΠAPAMETPΩN aa. AΠΩΛEIA MNHMHΣ EΠEΞEPΓAΣTH aa. EΠANAΠPOΓPAMMATIΣM OΣ ΠAPAMETPΩN Χειροκίνητη επαναφορά (αποσυνδέστε τη τάση) E35 YΣΛEITOYPΓIA ΦΛOΓAΣ IONIΣMOY bb. KAKH ΛEITOYPΓIA HΛEKTPO IOY IONIΣMOY cc. KAKH ΛEITOYPΓIA KAΛΩ IOY HΛEKTPO IOY IONIΣMOY dd. KAKH ΛEITOYPΓIA ΠΛAKETAΣ PYΘMIΣHΣ bb. KAΘAPIΣMOΣ Ή ANTIKATAΣTAΣH cc. ΑΝΤΙΚΑΤΑΣΤΑΣΗ dd. ΑΝΤΙΚΑΤΑΣΤΑΣΗ Χειροκίνητη επαναφορά (πιέστε το πλήκτρο Reset ) E40 ΤΑΣΗ ΤΡΟΦΟ ΟΣΙΑΣ ee. ΤΑΣΗ ΤΡΟΦΟ ΟΣΙΑΣ ΕΚΤΟΣ ΚΛΙΜΑΚΑΣ ΛΕΙΤΟΥΡΓΙΑΣ ( 160 / 285 volts) ee. ΕΛΕΓΧΟΣ ΙΚΤΥΟΥ ΗΛΕΚΤΡΙΚΗΣ ΤΡΟΦΟ ΟΣΙΑΣ (Η ΒΛΑΒΗ ΑΠΕΝΕΡΓΟΠΟΙΕΙΤΑΙ ΑΥΤΟΜΑΤΑ ΜΟΛΙΣ Η ΤΑΣΗ ΕΠΑΝΕΛΘΕΙ ΣΕ ΕΠΙΠΕ Α ΛΕΙΤΟΥΡΓΙΑΣ Αυτόµατη RK 50 - ΤΕΧΝΙΚΟΣ DIGITECH C MIAH400 66

71 Ο ΗΓΙΕΣ ΣΥΝΤΗΡΗΣΗΣ 6.9 Αυτοδιάγνωση Κωδικοί ενδείξεων Κωδικός ένδειξης Τύπος ένδειξης Περιγραφή F07 F08 F09 Funzione spazzacamino attivata Λειτουργία αντιπαγωτικής προστασίας θέρµανσης Λειτουργία αντιπαγωτικής προστασίας Ζ.Ν.Χ. (µόνο για το µοντέλο R µε σύστηµα τροφοδοσίας αποµακρυσµένου µπόιλερ) Ενεργοποιείται πιέζοντας για 7 δευτερόλεπτα το µπουτόν και απενεργοποιείται κλείνοντας το λέβητα. Επιτυγχάνει την µέγιστη πίεση θέρµανσης για 15 λεπτά απενεργοποιώντας την λειτουργία ρύθµισης. Γενικότερα χρησιµοποιείται για προετοιµασία του λέβητα για δοκιµές καύσης. Τίθεται αυτόµατα σε λειτουργία όταν ο αισθητήρας θέρµανσης αντιλαµβάνεται θερµοκρασία 5 C. Ο λέβητας λειτουργεί στην ελάχιστη πίεση αερίου µε τη βαλβίδα αποκοπής στην θέση χειµώνας. Απενεργοποιείται µόλις αντιληφθεί θερµοκρασία ίση µε 30 C. Τίθεται αυτόµατα σε λειτουργία όταν ο αισθητήρας του νερού χρήσης αντιλαµβάνεται θερµοκρασία 4 C. Ο λέβητας λειτουργεί στην ελάχιστη πίεση αερίου µε τη βαλβίδα αποκοπής στην θέση καλοκαίρι. Απενεργοποιείται µόλις αντιληφθεί θερµοκρασία ίση µε 8 C στο κύκλωµα νερού χρήσης ή 30 C στο κύκλωµα θέρµανσης. F28 Λειτουργία κατά της νόσου του λεγεωνάριου (µόνο για το µοντέλο R µε σύστηµα τροφοδοσίας αποµακρυσµένου µπόιλερ ) Ενεργοποιήσιµη σε λέβητες συσσώρευσης, κάθε 7 ηµέρες ανεβάζει τη θερµοκρασία στο εσωτερικό του µπόιλερ στους 60 C. F33 Λειτουργία κύκλου εξαέρωσης εγκατάστασης Τίθεται αυτόµατα σε λειτουργία κατά την πρώτη έναυση του λέβητα εκτελώντας για 5 λεπτά µια σειρά διεργασιών κατά την οποία ο κυκλοφορητής ενεργοποιείται για 40 δευτερόλεπτα και κατόπιν απενεργοποιείται για 20 δευτερόλεπτα. Η κανονική λειτουργία του λέβητα επιτρέπεται να αρχίσει αφού ολοκληρωθεί η διαδικασία. Μπορεί να ενεργοποιηθεί και κατά τη διάρκεια κανονικής λειτουργίας του λέβητα στην περίπτωση που το υποδείξει ο πρεσσοστάτης νερού οπότε και εκτελείται ένας κύκλος λειτουργίας εξαέρωσης της εγκατάστασης για 2 λεπτά. RK 50 - ΤΕΧΝΙΚΟΣ DIGITECH C MIAH400 67

72 Ο ΗΓΙΕΣ ΣΥΝΤΗΡΗΣΗΣ 6.10 Λίστα βασικών εξαρτηµάτων Βασικά εξαρτήµατα ΚΩ ΙΚΟΣ ΠΕΡΙΓΡΑΦΗ 20053LA ΜΟΝΑ Α ΣΥΜΠΥΚΝΩΣΗΣ LA 27044LA 35031LA 35032LA ΚΥΚΛΟΦΟΡΗΤΗΣ RL 15/7-3 CLF6 ΣΙΦΩΝΙ ΣΥΛΛΟΓΗΣ ΣΥΜΠΥΚΝΩΜΑΤΟΣ ΗΛΕΚΤΡΟ ΙΟ ΕΝΑΥΣΗΣ ΗΛΕΚΤΡΟ ΙΟ ΙΟΝΙΣΜΟΥ 36067LA ΗΛΕΚΤΡΟΝΙΚΗ ΒΑΛΒΙ Α ΑΕΡΙΟΥ ΣΥΜΠ. 1/2"M LA 37032LA VENTURI ΗΛΕΚΤΡΙΚΟΣ ΑΝΕΜΙΣΤΗΡΑΣ ΗΛΕΚΤΡΟΝΙΚΗ ΠΛΑΚΕΤΑ MIAH LA 73516LA 73517LA ΠΡΕΣΣΟΣΤΑΤΗΣ ΝΕΡΟΥ ΑΙΣΘΗΤΗΡΑΣ ΜΕ ΚΛΙΠ ΓΙΑ TUBO 17/18mm. ΜΠΛΕ ΘΕΡΜΟΑΣΦΑΛΕΙΑ ΚΟΚΚΙΝΗ ITMQ 102 C 1/4" 4X LA ΘΕΡΜΟΣΤΑΤΗΣ ΑΣΦΑΛΕΙΑΣ 95 C 88023LA 96005LA ΜΕΤΑΣΧΗΜΑΤΙΣΤΗΣ ΒΑΛΒΙ Α ΑΣΦΑΛΕΙΑΣ 3bar RK 50 - ΤΕΧΝΙΚΟΣ DIGITECH C MIAH400 68

73 Τεχνολογία θέρµανσης από το 1959
