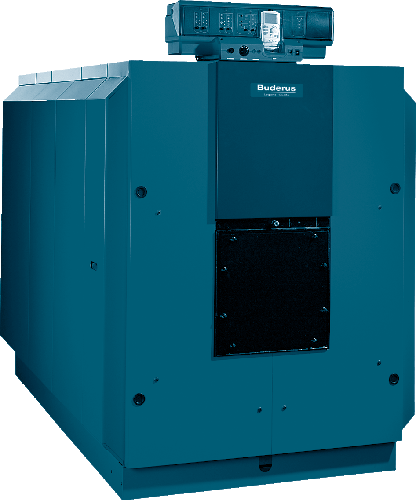

Κεφάλαιο 2. Logano. GE kw Σελ. 38. GE kw Σελ. 41. GE kw Σελ. 44. Logano GE615 με πίνακα ελέγχου Logamatic 4321

Transcript

1 GE615 με πίνακα ελέγχου Logamatic 4321 Κεφάλαιο 2 Επιδαπέδιοι χυτοσιδηροί λέβητες πετρελαίου / αερίου kw GE kw Σελ. 38 GE kw Σελ. 41 GE kw Σελ

2 36

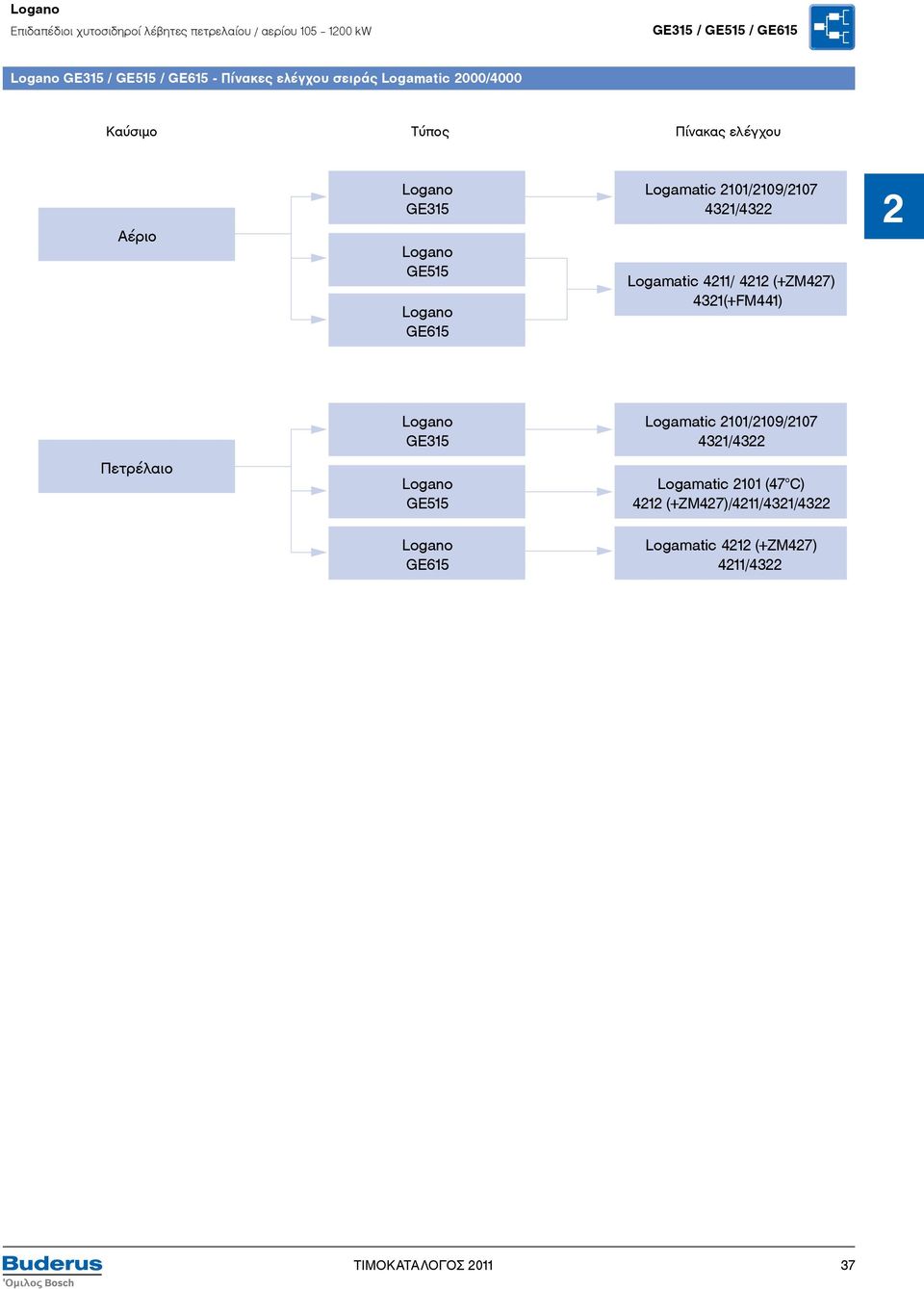

3 Επιδαπέδιοι χυτοσιδηροί λέβητες πετρελαίου / αερίου kw GE315 / GE515 / GE615 GE315 / GE515 / GE615 - Πίνακες ελέγχου σειράς Logamatic 2000/4000 Καύσιμο Τύπος Πίνακας ελέγχου Αέριο GE315 GE515 GE615 Logamatic 2101/2109/ /4322 Logamatic 4211/ 4212 (+ZM427) 4321(+FM441) Πετρέλαιο GE315 GE515 Logamatic 2101/2109/ /4322 Logamatic 2101 (47 C) 4212 (+ΖΜ427)/4211/4321/4322 GE615 Logamatic 4212 (+ΖΜ427) 4211/

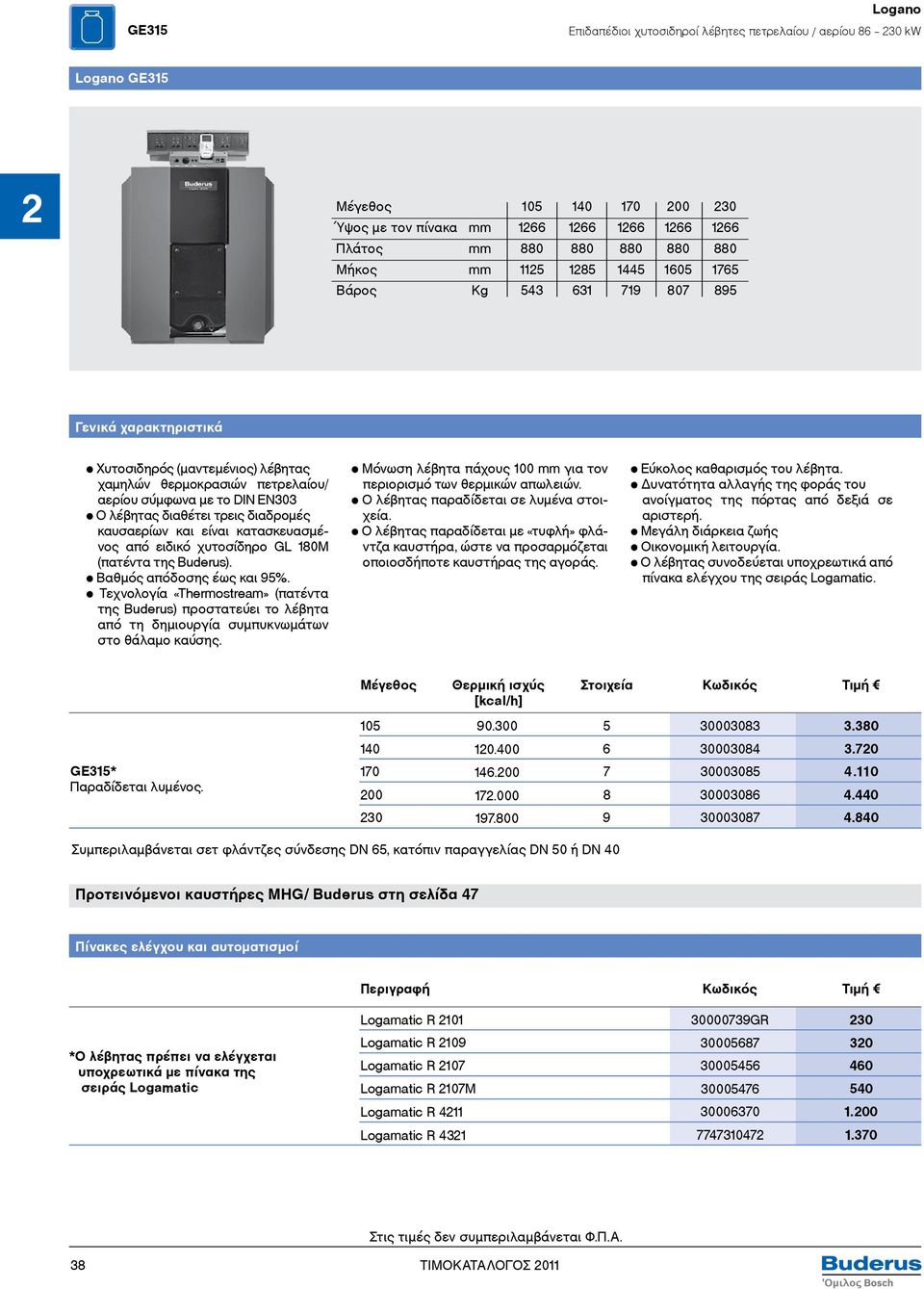

4 GE315 Επιδαπέδιοι χυτοσιδηροί λέβητες πετρελαίου / αερίου kw GE315 Μέγεθος Ύψος με τον πίνακα Πλάτος Μήκος Βάρος Kg Γενικά χαρακτηριστικά Χυτοσιδηρός (μαντεμένιος) λέβητας χαμηλών θερμοκρασιών πετρελαίου/ αερίου σύμφωνα με το DIN EN303 Ο λέβητας διαθέτει τρεις διαδρομές καυσαερίων και είναι κατασκευασμένος από ειδικό χυτοσίδηρο GL 180M (πατέντα της Buderus). Βαθμός απόδοσης έως και 95%. Τεχνολογία «Thermostream» (πατέντα της Buderus) προστατεύει το λέβητα από τη δημιουργία συμπυκνωμάτων στο θάλαμο καύσης. Μόνωση λέβητα πάχους 100 για τον περιορισμό των θερμικών απωλειών. Ο λέβητας παραδίδεται σε λυμένα στοιχεία. Ο λέβητας παραδίδεται με «τυφλή» φλάντζα καυστήρα, ώστε να προσαρμόζεται οποιοσδήποτε καυστήρας της αγοράς. Εύκολος καθαρισμός του λέβητα. Δυνατότητα αλλαγής της φοράς του ανοίγματος της πόρτας από δεξιά σε αριστερή. Μεγάλη διάρκεια ζωής Οικονομική λειτουργία. O λέβητας συνοδεύεται υποχρεωτικά από πίνακα ελέγχου της σειράς Logamatic. GE315* Παραδίδεται λυμένος. Μέγεθος Θερμική ισχύς [kcal/h] Στοιχεία Κωδικός Τιμή Συμπεριλαμβάνεται σετ φλάντζες σύνδεσης DN 65, κατόπιν παραγγελίας DN 50 ή DN 40 Προτεινόμενοι καυστήρες MHG/ Buderus στη σελίδα 47 Πίνακες ελέγχου και αυτοματισμοί Περιγραφή Κωδικός Τιμή *Ο λέβητας πρέπει να ελέγχεται υποχρεωτικά με πίνακα της σειράς Logamatic Logamatic R GR 230 Logamatic R 2109 Logamatic R 2107 Logamatic R 2107M Logamatic R Logamatic R Στις τιμές δεν συμπεριλαμβάνεται Φ.Π.Α. 38

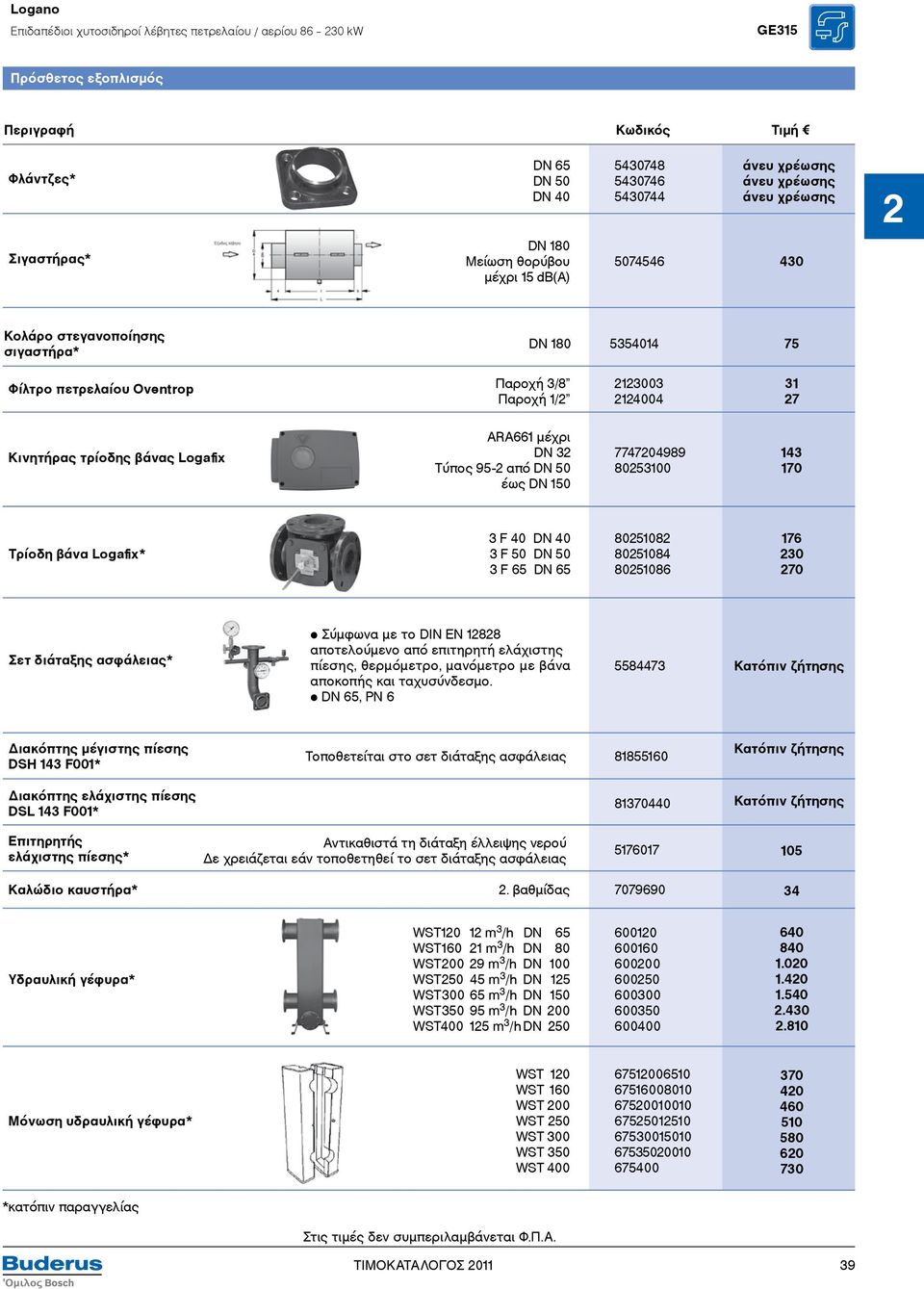

5 Επιδαπέδιοι χυτοσιδηροί λέβητες πετρελαίου / αερίου kw GE315 Πρόσθετος εξοπλισμός Περιγραφή Κωδικός Τιμή Φλάντζες* DN 65 DN 50 DN Σιγαστήρας* DN 180 Μείωση θορύβου μέχρι 15 db(a) Κολάρο στεγανοποίησης σιγαστήρα* DN Φίλτρο πετρελαίου Oventrop Παροχή 3/8 Παροχή 1/ Κινητήρας τρίοδης βάνας Logafix ARA661 μέχρι DN 32 Τύπος 95-2 από DN 50 έως DN Τρίοδη βάνα Logafix* 3 F 40 DN 40 3 F 50 DN 50 3 F 65 DN Σετ διάταξης ασφάλειας* Σύμφωνα με το DIN EN αποτελούμενο από επιτηρητή ελάχιστης πίεσης, θερμόμετρο, μανόμετρο με βάνα αποκοπής και ταχυσύνδεσμο. DN 65, PN Διακόπτης μέγιστης πίεσης DSH 143 F001* Τοποθετείται στο σετ διάταξης ασφάλειας Διακόπτης ελάχιστης πίεσης DSL 143 F001* Επιτηρητής ελάχιστης πίεσης* Αντικαθιστά τη διάταξη έλλειψης νερού Δε χρειάζεται εάν τοποθετηθεί το σετ διάταξης ασφάλειας Καλώδιο καυστήρα* 2. βαθμίδας Υδραυλική γέφυρα* WST m 3 /h DN 65 WST m 3 /h DN 80 WST m 3 /h DN 100 WST m 3 /h DN 125 WST m 3 /h DN 150 WST m 3 /h DN 200 WST m 3 /h DN Μόνωση υδραυλική γέφυρα* WST 120 WST 160 WST 200 WST 250 WST 300 WST 350 WST *κατόπιν παραγγελίας Στις τιμές δεν συμπεριλαμβάνεται Φ.Π.Α. 39

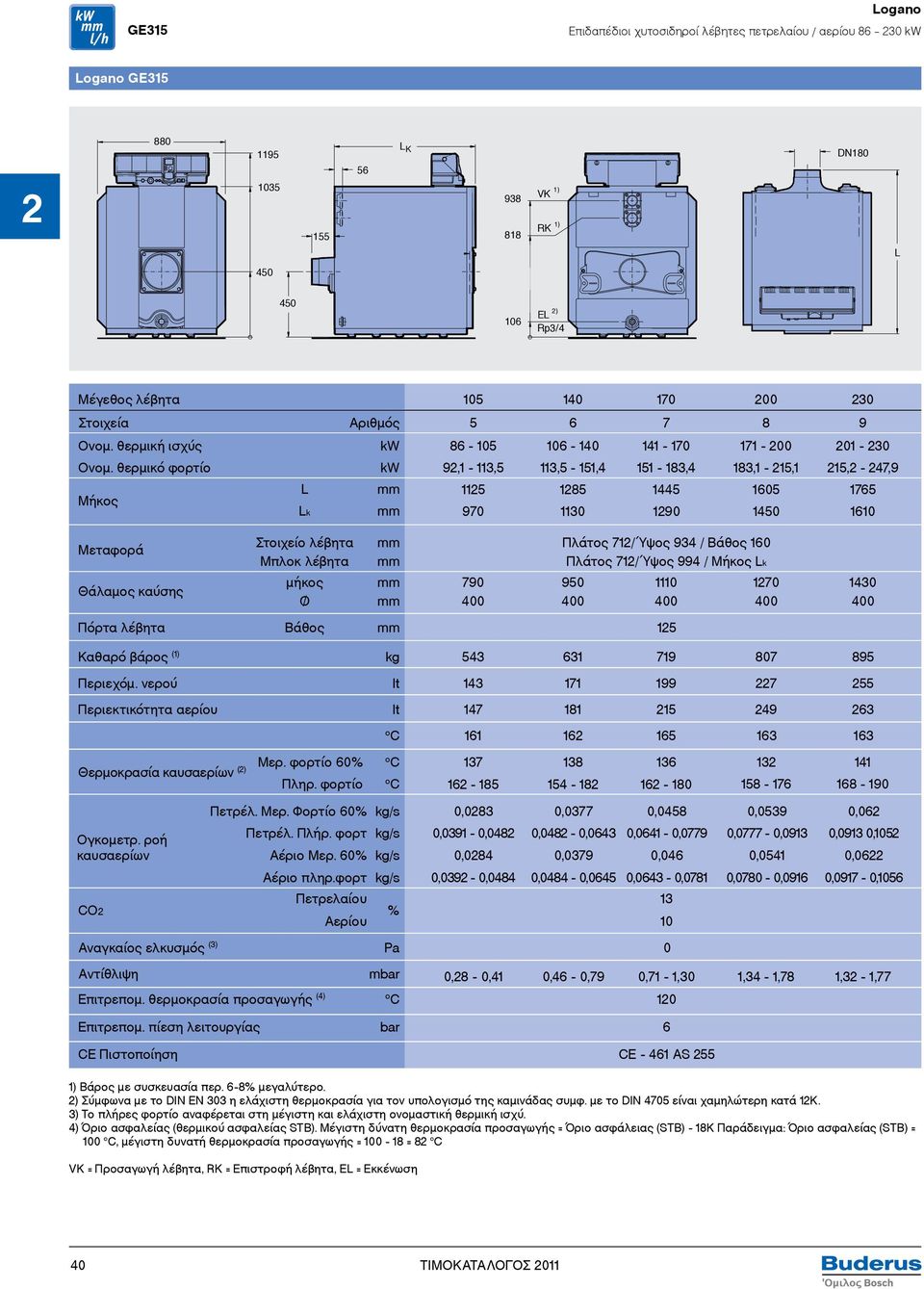

6 GE315 Επιδαπέδιοι χυτοσιδηροί λέβητες πετρελαίου / αερίου kw GΕ L K DN VK 1) RK 1) L EL 2) Rp3/4 Μέγεθος λέβητα Στοιχεία Αριθμός Ονομ. θερμική ισχύς Ονομ. θερμικό φορτίο Μήκος L Lk kw kw ,1-113,5 113,5-151, , ,1-215, ,2-247, Μεταφορά Θάλαμος καύσης Στοιχείο λέβητα Μπλοκ λέβητα μήκος Πλάτος 712/ Ύψος 934 / Βάθος 160 Πλάτος 712/ Ύψος 994 / Μήκος Lk Πόρτα λέβητα Βάθος 125 Καθαρό βάρος (1) kg Περιεχόμ. νερού lt Περιεκτικότητα αερίου lt ο C Θερμοκρασία καυσαερίων (2) Μερ. φορτίο 60% Πληρ. φορτίο ο C ο C Ογκομετρ. ροή καυσαερίων CO2 Πετρέλ. Μερ. Φορτίο 60% kg/s 0,0283 0,0377 0,0458 0,0539 0,062 Πετρέλ. Πλήρ. φορτ kg/s 0,0391-0,0482 0,0482-0,0643 0,0641-0,0779 0,0777-0,0913 0,0913 0,1052 Αέριο Μερ. 60% kg/s 0,0284 0,0379 0,046 0,0541 0,0622 Αέριο πληρ.φορτ kg/s 0,0392-0,0484 0,0484-0,0645 0,0643-0,0781 0,0780-0,0916 0,0917-0,1056 Πετρελαίου 13 % Αερίου 10 Αναγκαίος ελκυσμός (3) Αντίθλιψη Επιτρεπομ. θερμοκρασία προσαγωγής (4) Επιτρεπομ. πίεση λειτουργίας CE Πιστοποίηση Pa mbar ο C bar 0 0,28-0,41 0,46-0,79 0,71-1,30 1,34-1,78 1,32-1, CE AS 255 1) Βάρος με συσκευασία περ. 6-8% μεγαλύτερο. 2) Σύμφωνα με το DIN EN 303 η ελάχιστη θερμοκρασία για τον υπολογισμό της καμινάδας συμφ. με το DIN 4705 είναι χαμηλώτερη κατά 12Κ. 3) Το πλήρες φορτίο αναφέρεται στη μέγιστη και ελάχιστη ονομαστική θερμική ισχύ. 4) Όριο ασφαλείας (θερμικού ασφαλείας STB). Mέγιστη δύνατη θερμοκρασία προσαγωγής = Όριο ασφάλειας (STB) - 18K Παράδειγμα: Όριο ασφαλείας (STB) = 100 ο C, μέγιστη δυνατή θερμοκρασία προσαγωγής = = 82 ο C VK = Προσαγωγή λέβητα, RK = Eπιστροφή λέβητα, EL = Εκκένωση 40

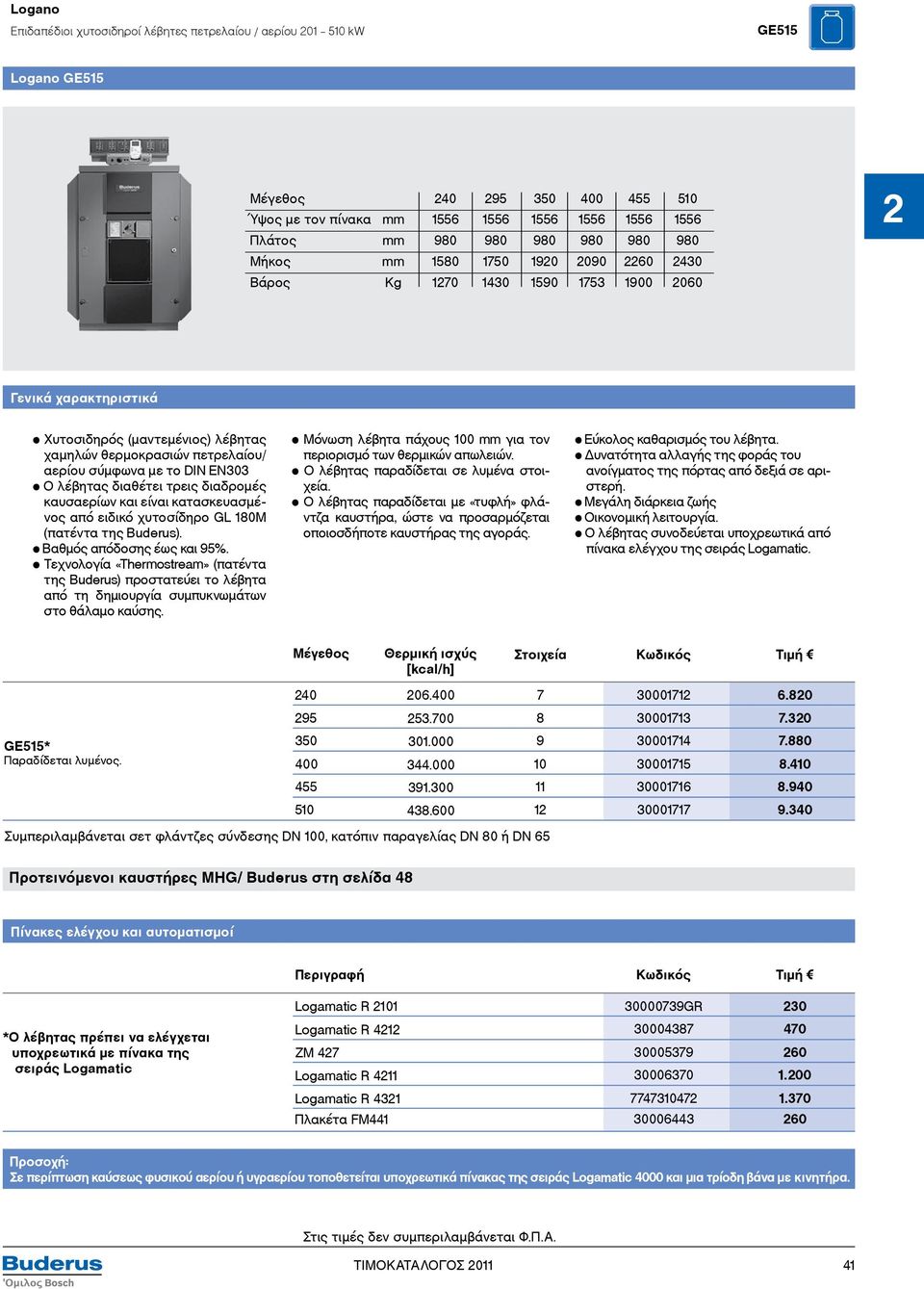

7 Επιδαπέδιοι χυτοσιδηροί λέβητες πετρελαίου / αερίου kw GE515 GE515 Μέγεθος Ύψος με τον πίνακα Πλάτος Μήκος Βάρος Kg Γενικά χαρακτηριστικά Χυτοσιδηρός (μαντεμένιος) λέβητας χαμηλών θερμοκρασιών πετρελαίου/ αερίου σύμφωνα με το DIN EN303 Ο λέβητας διαθέτει τρεις διαδρομές καυσαερίων και είναι κατασκευασμένος από ειδικό χυτοσίδηρο GL 180M (πατέντα της Buderus). Βαθμός απόδοσης έως και 95%. Τεχνολογία «Thermostream» (πατέντα της Buderus) προστατεύει το λέβητα από τη δημιουργία συμπυκνωμάτων στο θάλαμο καύσης. Μόνωση λέβητα πάχους 100 για τον περιορισμό των θερμικών απωλειών. Ο λέβητας παραδίδεται σε λυμένα στοιχεία. Ο λέβητας παραδίδεται με «τυφλή» φλάντζα καυστήρα, ώστε να προσαρμόζεται οποιοσδήποτε καυστήρας της αγοράς. Εύκολος καθαρισμός του λέβητα. Δυνατότητα αλλαγής της φοράς του ανοίγματος της πόρτας από δεξιά σε αριστερή. Μεγάλη διάρκεια ζωής Οικονομική λειτουργία. O λέβητας συνοδεύεται υποχρεωτικά από πίνακα ελέγχου της σειράς Logamatic. Μέγεθος Θερμική ισχύς [kcal/h] Στοιχεία Κωδικός Τιμή GE515* Παραδίδεται λυμένος Συμπεριλαμβάνεται σετ φλάντζες σύνδεσης DN 100, κατόπιν παραγελίας DN 80 ή DN 65 Προτεινόμενοι καυστήρες MHG/ Buderus στη σελίδα 48 Πίνακες ελέγχου και αυτοματισμοί Περιγραφή Κωδικός Τιμή *Ο λέβητας πρέπει να ελέγχεται υποχρεωτικά με πίνακα της σειράς Logamatic Logamatic R GR 230 Logamatic R ZM Logamatic R Logamatic R Πλακέτα FM Προσοχή: Σε περίπτωση καύσεως φυσικού αερίου ή υγραερίου τοποθετείται υποχρεωτικά πίνακας της σειράς Logamatic 4000 και μια τρίοδη βάνα με κινητήρα. Στις τιμές δεν συμπεριλαμβάνεται Φ.Π.Α. 41

8 GE515 Επιδαπέδιοι χυτοσιδηροί λέβητες πετρελαίου / αερίου kw Πρόσθετος εξοπλισμός Περιγραφή Τεχνικά Χαρακτηριστικά Κωδικός Τιμή Φλάντζες* DN 100 DN 80 DN Σιγαστήρας* DN 250 Μείωση θορύβου μέχρι 15 db(a) Κολάρο στεγανοποίησης σιγαστήρα* DN Φίλτρο πετρελαίου Oventrop Παροχή 3/8 Παροχή 1/ Κινητήρας τρίοδης βάνας Logafix Τύπος 95-2 από DN 50 έως DN Τρίοδη βάνα Logafix* 3 F 65 DN 65 3 F 80 DN 80 3 F 100 DN Σετ διάταξης ασφάλειας* Σύμφωνα με το DIN EN αποτελούμενο από διάταξη έλλειψης νερού, θερμόμετρο, μανόμετρο με βάνα αποκοπής και ταχυσύνδεσμος. DN 100, PN Σετ διάταξης ασφάλειας* Σύμφωνα με το DIN EN αποτελούμενο από επιτηρητή ελάχιστης πίεσης, θερμόμετρο, μανόμετρο με βάνα αποκοπής και ταχυσύνδεσμος. DN 100, PN 6 Για λέβητες έως 300 kw Διακόπτης μέγιστης πίεσης DSH 143 F001* Τοποθετείται στο σετ διάταξης ασφάλειας Διακόπτης ελάχιστης πίεσης DSL 143 F001* Σετ θερμικό ασφαλείας και πρεσσοστάτης μέγιστης πίεσης* Τοποθετείται στο σετ διάταξης ασφαλείας ως αντικατάσταση του δοχείου εκτόνωσης σύμφωνα με το ΕΝ > 350 kw Καλώδιο καυστήρα* 2. βαθμίδας Υδραυλική γέφυρα* WST120 12m 3 /h DN 65 WST160 21m 3 /h DN 80 WST200 29m 3 /h DN 100 WST250 45m 3 /h DN 125 WST300 65m 3 /h DN 150 WST350 95m 3 /h DN 200 WST m 3 /h DN Μόνωση υδραυλική γέφυρα* WST 120 WST 160 WST 200 WST 250 WST 300 WST 350 WST *κατόπιν παραγγελίας Στις τιμές δεν συμπεριλαμβάνεται Φ.Π.Α. 42

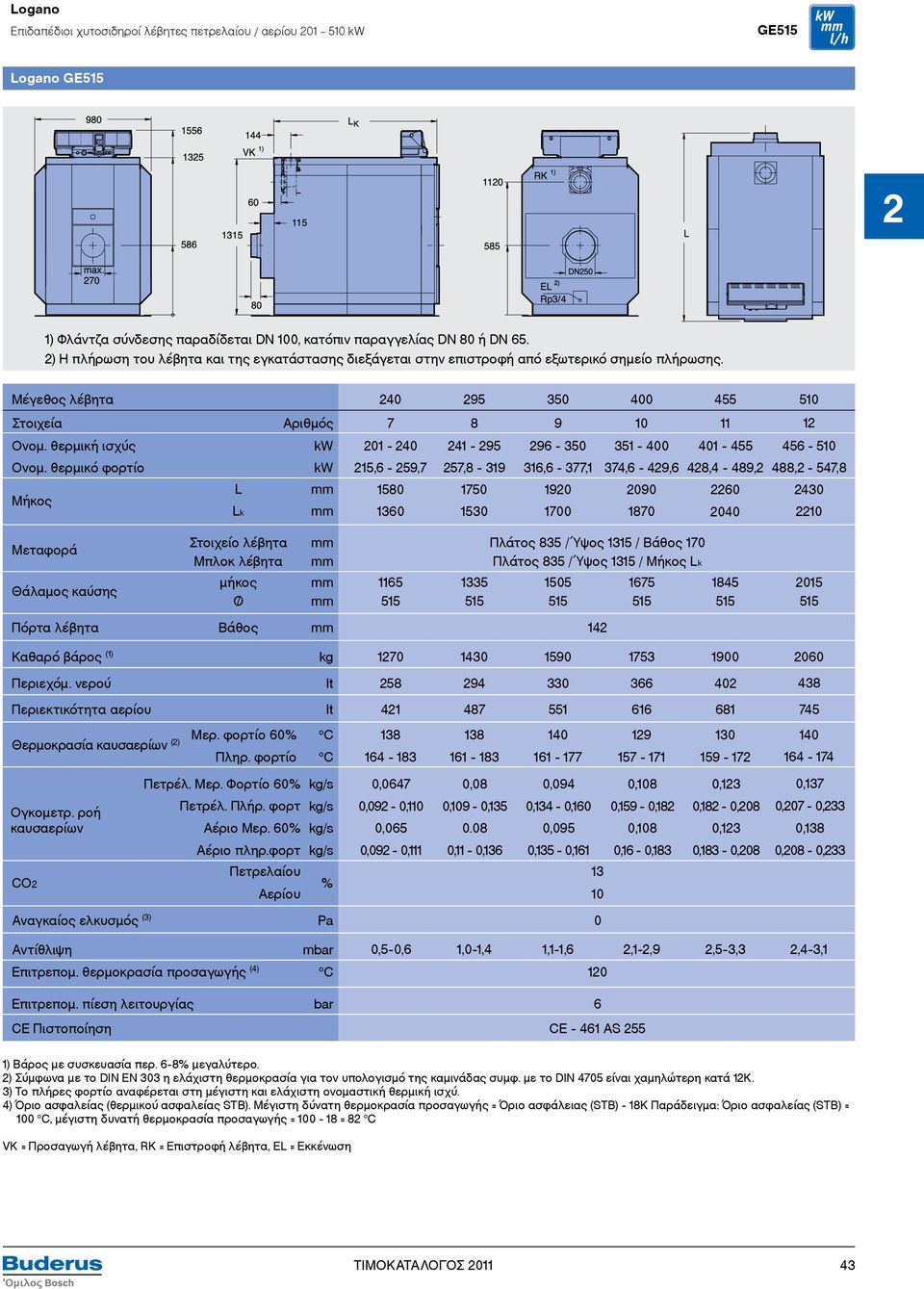

9 Επιδαπέδιοι χυτοσιδηροί λέβητες πετρελαίου / αερίου kw GE515 GE515 1) Φλάντζα σύνδεσης παραδίδεται DN 100, κατόπιν παραγγελίας DN 80 ή DN 65. 2) H πλήρωση του λέβητα και της εγκατάστασης διεξάγεται στην επιστροφή από εξωτερικό σημείο πλήρωσης. Μέγεθος λέβητα Στοιχεία Αριθμός Ονομ. θερμική ισχύς Ονομ. θερμικό φορτίο Μήκος L Lk kw kw ,6-259,7 257, ,6-377, ,6-429, ,4-489, ,2-547, Μεταφορά Θάλαμος καύσης Στοιχείο λέβητα Μπλοκ λέβητα μήκος Πλάτος 835 / Ύψος 1315 / Βάθος 170 Πλάτος 835 / Ύψος 1315 / Μήκος Lk Πόρτα λέβητα Βάθος 142 Καθαρό βάρος (1) kg Περιεχόμ. νερού lt Περιεκτικότητα αερίου lt Θερμοκρασία καυσαερίων (2) Μερ. φορτίο 60% Πληρ. φορτίο ο C ο C Ογκομετρ. ροή καυσαερίων CO2 Πετρέλ. Μερ. Φορτίο 60% kg/s 0,0647 0,08 0,094 0,108 0,123 Πετρέλ. Πλήρ. φορτ kg/s 0,092-0,110 0,109-0,135 0,134-0,160 0,159-0,182 0,182-0,208 Αέριο Μερ. 60% kg/s 0, ,095 0,108 0,123 Αέριο πληρ.φορτ kg/s 0,092-0,111 0,11-0,136 0,135-0,161 0,16-0,183 0,183-0,208 Πετρελαίου 13 % Αερίου 10 0,137 0,207-0,233 0,138 0,208-0,233 Αναγκαίος ελκυσμός (3) Pa 0 Αντίθλιψη mbar 0,5-0,6 1,0-1,4 1,1-1,6 2,1-2,9 2,5-3,3 2,4-3,1 Επιτρεπομ. θερμοκρασία προσαγωγής (4) ο C 120 Επιτρεπομ. πίεση λειτουργίας bar 6 CE Πιστοποίηση CE AS 255 1) Βάρος με συσκευασία περ. 6-8% μεγαλύτερο. 2) Σύμφωνα με το DIN EN 303 η ελάχιστη θερμοκρασία για τον υπολογισμό της καμινάδας συμφ. με το DIN 4705 είναι χαμηλώτερη κατά 12Κ. 3) Το πλήρες φορτίο αναφέρεται στη μέγιστη και ελάχιστη ονομαστική θερμική ισχύ. 4) Όριο ασφαλείας (θερμικού ασφαλείας STB). Mέγιστη δύνατη θερμοκρασία προσαγωγής = Όριο ασφάλειας (STB) - 18K Παράδειγμα: Όριο ασφαλείας (STB) = 100 ο C, μέγιστη δυνατή θερμοκρασία προσαγωγής = = 82 ο C VK = Προσαγωγή λέβητα, RK = Eπιστροφή λέβητα, EL = Εκκένωση 43

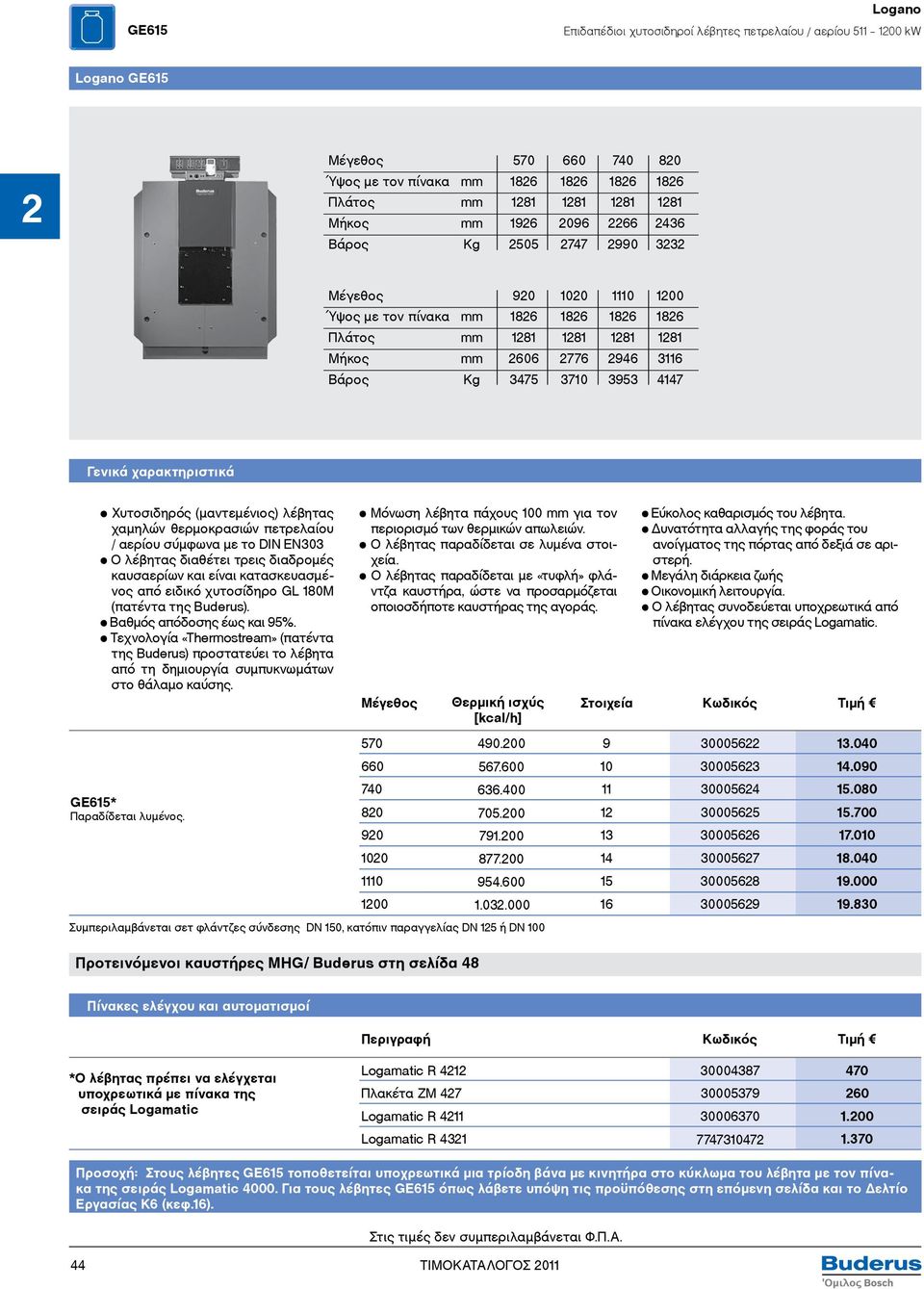

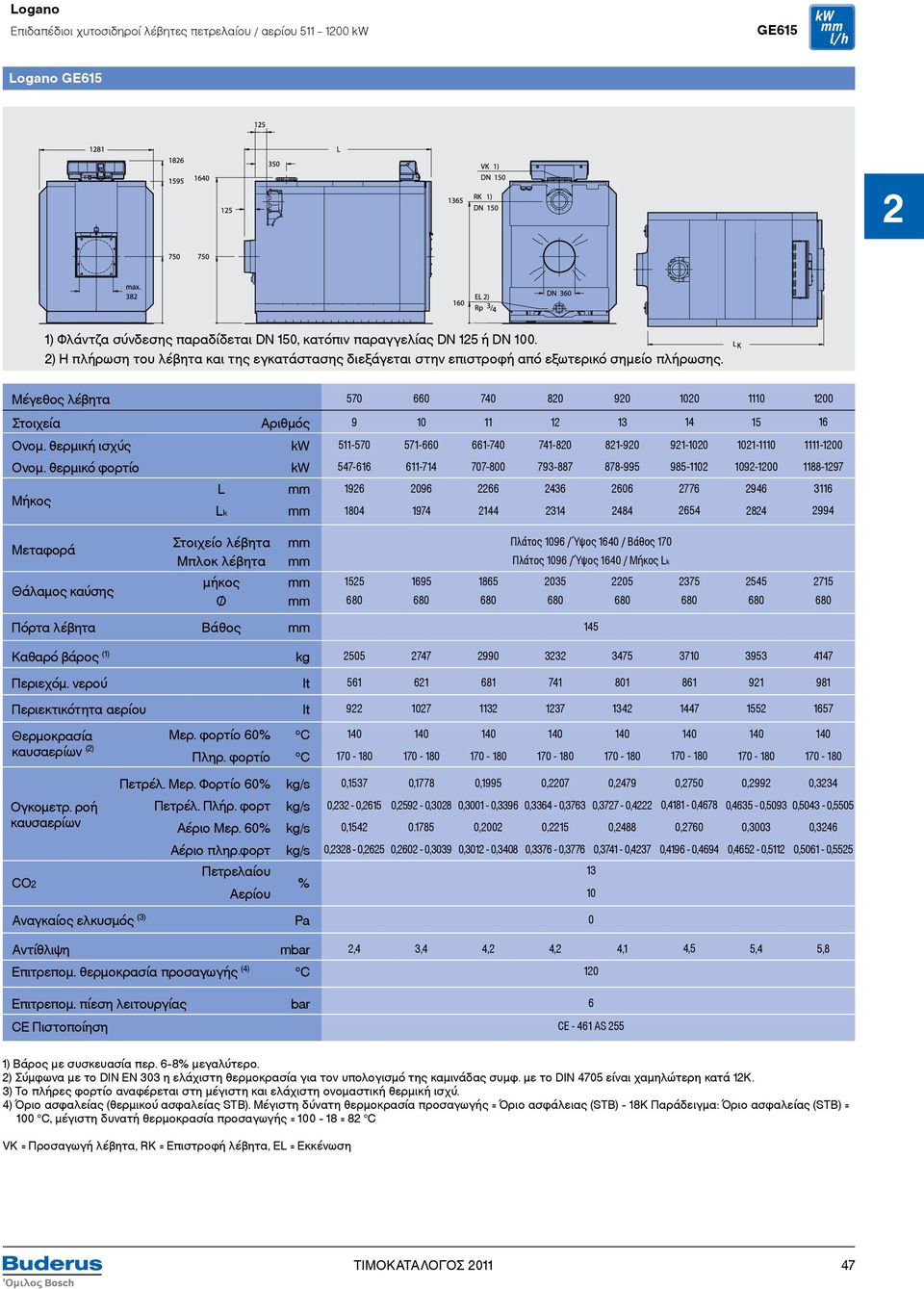

10 GE615 Επιδαπέδιοι χυτοσιδηροί λέβητες πετρελαίου / αερίου kw GΕ615 Μέγεθος Ύψος με τον πίνακα Πλάτος Μήκος Βάρος Kg Μέγεθος Ύψος με τον πίνακα Πλάτος Μήκος Βάρος Kg Γενικά χαρακτηριστικά Χυτοσιδηρός (μαντεμένιος) λέβητας χαμηλών θερμοκρασιών πετρελαίου / αερίου σύμφωνα με το DIN EN303 Ο λέβητας διαθέτει τρεις διαδρομές καυσαερίων και είναι κατασκευασμένος από ειδικό χυτοσίδηρο GL 180M (πατέντα της Buderus). Βαθμός απόδοσης έως και 95%. Τεχνολογία «Thermostream» (πατέντα της Buderus) προστατεύει το λέβητα από τη δημιουργία συμπυκνωμάτων στο θάλαμο καύσης. Μόνωση λέβητα πάχους 100 για τον περιορισμό των θερμικών απωλειών. Ο λέβητας παραδίδεται σε λυμένα στοιχεία. Ο λέβητας παραδίδεται με «τυφλή» φλάντζα καυστήρα, ώστε να προσαρμόζεται οποιοσδήποτε καυστήρας της αγοράς. Μέγεθος Θερμική ισχύς [kcal/h] Εύκολος καθαρισμός του λέβητα. Δυνατότητα αλλαγής της φοράς του ανοίγματος της πόρτας από δεξιά σε αριστερή. Μεγάλη διάρκεια ζωής Οικονομική λειτουργία. O λέβητας συνοδεύεται υποχρεωτικά από πίνακα ελέγχου της σειράς Logamatic. Στοιχεία Κωδικός Τιμή GE615* Παραδίδεται λυμένος Συμπεριλαμβάνεται σετ φλάντζες σύνδεσης DN 150, κατόπιν παραγγελίας DN 125 ή DN 100 Προτεινόμενοι καυστήρες MHG/ Buderus στη σελίδα 48 Πίνακες ελέγχου και αυτοματισμοί Περιγραφή Κωδικός Τιμή *Ο λέβητας πρέπει να ελέγχεται υποχρεωτικά με πίνακα της σειράς Logamatic Logamatic R Πλακέτα ΖΜ 427 Logamatic R 4211 Logamatic R Προσοχή: Στους λέβητες GE615 τοποθετείται υποχρεωτικά μια τρίοδη βάνα με κινητήρα στο κύκλωμα του λέβητα με τον πίνακα της σειράς Logamatic Για τους λέβητες GE615 όπως λάβετε υπόψη τις προϋπόθεσης στη επόμενη σελίδα και το Δελτίo Εργασίας Κ6 (κεφ.16). Στις τιμές δεν συμπεριλαμβάνεται Φ.Π.Α. 44

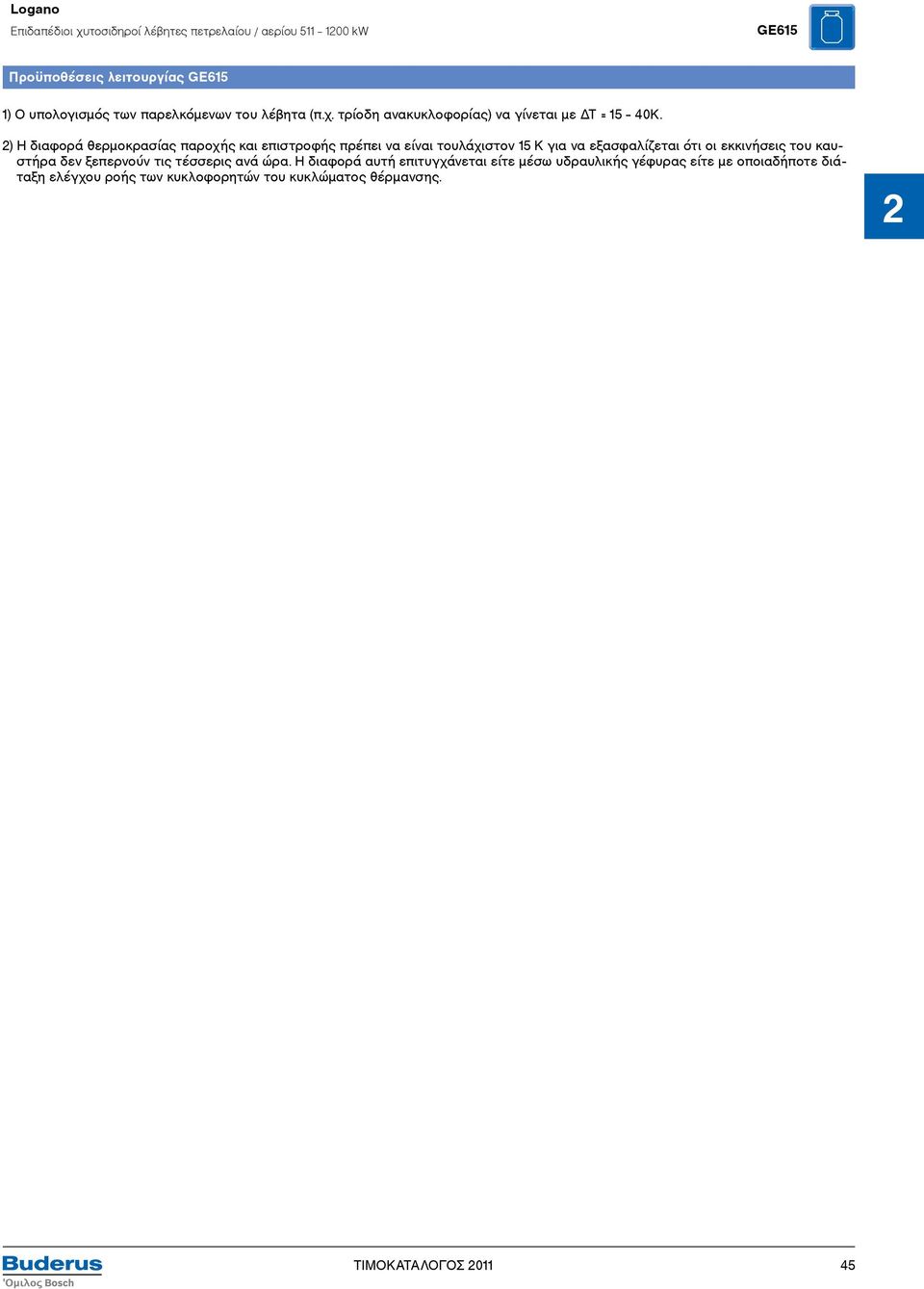

11 Επιδαπέδιοι χυτοσιδηροί λέβητες πετρελαίου / αερίου kw GE615 Προϋποθέσεις λειτουργίας GE615 1) Ο υπολογισμός των παρελκόμενων του λέβητα (π.χ. τρίοδη ανακυκλοφορίας) να γίνεται με ΔΤ = 15 40K. 2) Η διαφορά θερμοκρασίας παροχής και επιστροφής πρέπει να είναι τουλάχιστον 15 Κ για να εξασφαλίζεται ότι οι εκκινήσεις του καυστήρα δεν ξεπερνούν τις τέσσερις ανά ώρα. Η διαφορά αυτή επιτυγχάνεται είτε μέσω υδραυλικής γέφυρας είτε με οποιαδήποτε διάταξη ελέγχου ροής των κυκλοφορητών του κυκλώματος θέρμανσης. 45

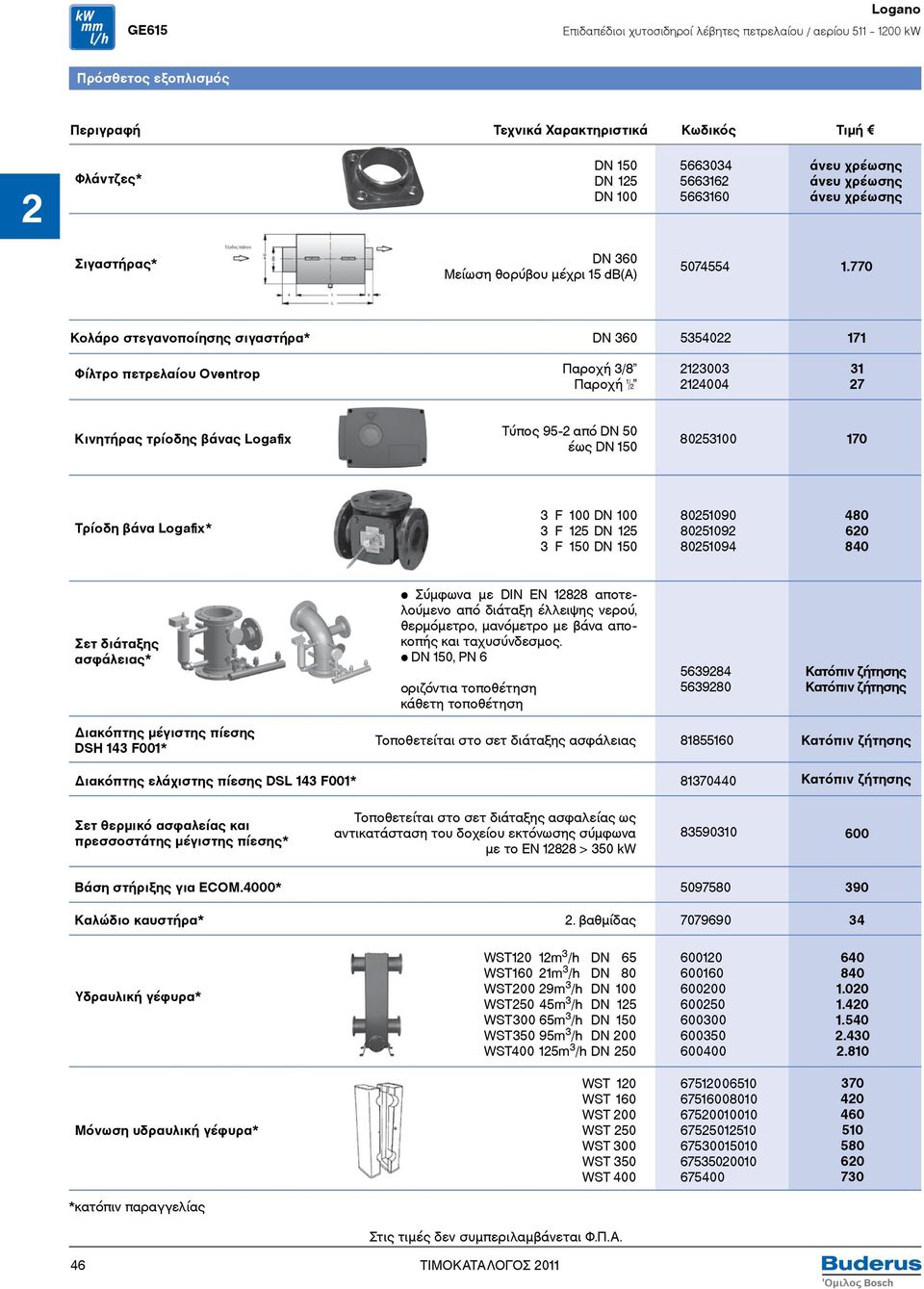

12 GE615 Επιδαπέδιοι χυτοσιδηροί λέβητες πετρελαίου / αερίου kw Πρόσθετος εξοπλισμός Περιγραφή Τεχνικά Χαρακτηριστικά Κωδικός Τιμή Φλάντζες* DN 150 DN 125 DN Σιγαστήρας* DN 360 Μείωση θορύβου μέχρι 15 db(a) Κολάρο στεγανοποίησης σιγαστήρα* DN Φίλτρο πετρελαίου Oventrop Παροχή 3/8 Παροχή ½ Κινητήρας τρίοδης βάνας Logafix Τύπος 95-2 από DN 50 έως DN Τρίοδη βάνα Logafix* 3 F 100 DN F 125 DN F 150 DN Σετ διάταξης ασφάλειας* Σύμφωνα με DIN EN αποτελούμενο από διάταξη έλλειψης νερού, θερμόμετρο, μανόμετρο με βάνα αποκοπής και ταχυσύνδεσμος. DN 150, PN 6 oριζόντια τοποθέτηση κάθετη τοποθέτηση Διακόπτης μέγιστης πίεσης DSH 143 F001* Τοποθετείται στο σετ διάταξης ασφάλειας Διακόπτης ελάχιστης πίεσης DSL 143 F001* Σετ θερμικό ασφαλείας και πρεσσοστάτης μέγιστης πίεσης* Τοποθετείται στο σετ διάταξης ασφαλείας ως αντικατάσταση του δοχείου εκτόνωσης σύμφωνα με το ΕΝ > 350 kw Βάση στήριξης για ECOM.4000* Καλώδιο καυστήρα* 2. βαθμίδας Υδραυλική γέφυρα* WST120 12m 3 /h DN 65 WST160 21m 3 /h DN 80 WST200 29m 3 /h DN 100 WST250 45m 3 /h DN 125 WST300 65m 3 /h DN 150 WST350 95m 3 /h DN 200 WST m 3 /h DN Μόνωση υδραυλική γέφυρα* WST 120 WST 160 WST 200 WST 250 WST 300 WST 350 WST *κατόπιν παραγγελίας Στις τιμές δεν συμπεριλαμβάνεται Φ.Π.Α. 46

13 Επιδαπέδιοι χυτοσιδηροί λέβητες πετρελαίου / αερίου kw GE615 GΕ615 1) Φλάντζα σύνδεσης παραδίδεται DN 150, κατόπιν παραγγελίας DN 125 ή DN ) H πλήρωση του λέβητα και της εγκατάστασης διεξάγεται στην επιστροφή από εξωτερικό σημείο πλήρωσης. Μέγεθος λέβητα Στοιχεία Αριθμός Ονομ. θερμική ισχύς Ονομ. θερμικό φορτίο Μήκος L Lk kw kw Μεταφορά Θάλαμος καύσης Στοιχείο λέβητα Μπλοκ λέβητα μήκος Πλάτος 1096 / Ύψος 1640 / Βάθος 170 Πλάτος 1096 / Ύψος 1640 / Μήκος Lk Πόρτα λέβητα Βάθος 145 Καθαρό βάρος (1) kg Περιεχόμ. νερού lt Περιεκτικότητα αερίου lt Θερμοκρασία καυσαερίων (2) Ογκομετρ. ροή καυσαερίων CO2 Αναγκαίος ελκυσμός (3) Μερ. φορτίο 60% Πληρ. φορτίο ο C ο C Πετρέλ. Μερ. Φορτίο 60% kg/s 0,1537 0,1778 0,1995 0,2207 0,2479 Πετρέλ. Πλήρ. φορτ kg/s 0,232-0,2615 0,2592-0,3028 0,3001-0,3396 0,3364-0,3763 0,3727-0,4222 Αέριο Μερ. 60% kg/s 0, ,2002 0,2215 0,2488 Αέριο πληρ.φορτ kg/s 0,2328-0,2625 0,2602-0,3039 0,3012-0,3408 0,3376-0,3776 0,3741-0,4237 Πετρελαίου 13 Αερίου % 10 Pa ,2750 0,4181-0,4678 0,2760 0,4196-0, ,2992 0,3234 0,4635-0,5093 0,5043-0,5505 0,3003 0,4652-0,5112 0,3246 0,5061-0,5525 Αντίθλιψη Επιτρεπομ. θερμοκρασία προσαγωγής (4) mbar ο C 2,4 3,4 4,2 4,2 4, ,5 5,4 5,8 Επιτρεπομ. πίεση λειτουργίας bar 6 CE Πιστοποίηση CE AS 255 1) Βάρος με συσκευασία περ. 6-8% μεγαλύτερο. 2) Σύμφωνα με το DIN EN 303 η ελάχιστη θερμοκρασία για τον υπολογισμό της καμινάδας συμφ. με το DIN 4705 είναι χαμηλώτερη κατά 12Κ. 3) Το πλήρες φορτίο αναφέρεται στη μέγιστη και ελάχιστη ονομαστική θερμική ισχύ. 4) Όριο ασφαλείας (θερμικού ασφαλείας STB). Mέγιστη δύνατη θερμοκρασία προσαγωγής = Όριο ασφάλειας (STB) - 18K Παράδειγμα: Όριο ασφαλείας (STB) = 100 ο C, μέγιστη δυνατή θερμοκρασία προσαγωγής = = 82 ο C VK = Προσαγωγή λέβητα, RK = Eπιστροφή λέβητα, EL = Εκκένωση 47

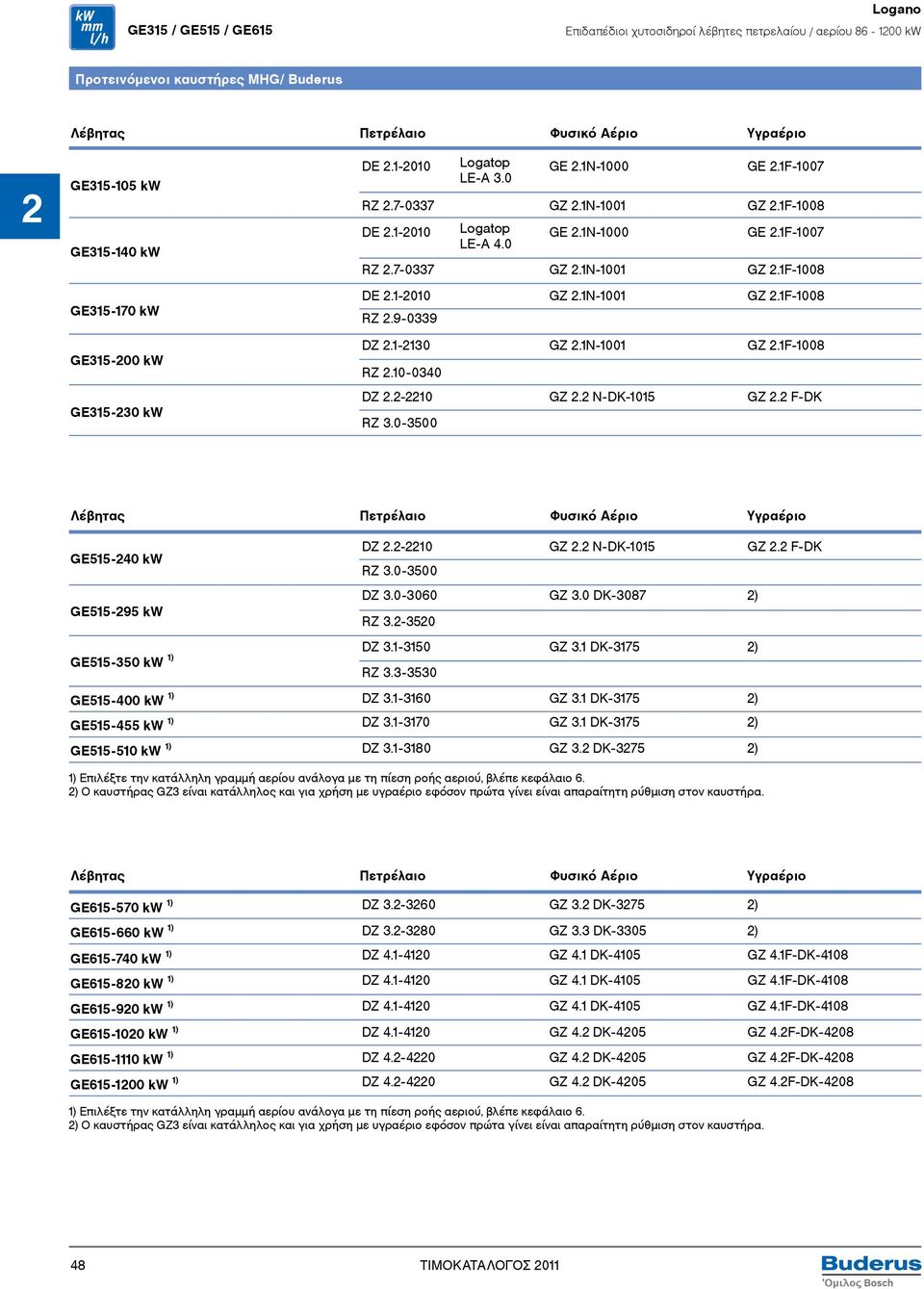

14 GE315 / GE515 / GE615 Επιδαπέδιοι χυτοσιδηροί λέβητες πετρελαίου / αερίου kw Προτεινόμενοι καυστήρες MHG/ Buderus Λέβητας Πετρέλαιο Φυσικό Αέριο Υγραέριο GE kw GE kw GE kw GE kw GE kw DE Logatop LE-A 3.0 GE 2.1N-1000 GE 2.1F-1007 RZ GZ 2.1N-1001 GZ 2.1F-1008 DE Logatop LE-A 4.0 GE 2.1N-1000 GE 2.1F-1007 RZ GZ 2.1N-1001 GZ 2.1F-1008 DE GZ 2.1N-1001 GZ 2.1F-1008 RZ DZ GZ 2.1N-1001 GZ 2.1F-1008 RZ DZ GZ 2.2 N-DK-1015 GZ 2.2 F-DK RZ Λέβητας Πετρέλαιο Φυσικό Αέριο Υγραέριο GE kw GE kw GE kw 1) GE kw 1) GE kw 1) GE kw 1) DZ GZ 2.2 N-DK-1015 GZ 2.2 F-DK RZ DZ GZ 3.0 DK ) RZ DZ GZ 3.1 DK ) RZ DZ GZ 3.1 DK ) DZ GZ 3.1 DK ) DZ GZ 3.2 DK ) 1) Επιλέξτε την κατάλληλη γραµµή αερίου ανάλογα µε τη πίεση ροής αεριού, βλέπε κεφάλαιο 6. 2) Ο καυστήρας GZ3 είναι κατάλληλος και για χρήση µε υγραέριο εφόσον πρώτα γίνει είναι απαραίτητη ρύθµιση στον καυστήρα. Λέβητας Πετρέλαιο Φυσικό Αέριο Υγραέριο GE kw 1) GE kw 1) GE kw 1) GE kw 1) GE kw 1) GE kw 1) GE kw 1) GE kw 1) DZ GZ 3.2 DK ) DZ GZ 3.3 DK ) DZ GZ 4.1 DK-4105 GZ 4.1F-DK-4108 DZ GZ 4.1 DK-4105 GZ 4.1F-DK-4108 DZ GZ 4.1 DK-4105 GZ 4.1F-DK-4108 DZ GZ 4.2 DK-4205 GZ 4.2F-DK-4208 DZ GZ 4.2 DK-4205 GZ 4.2F-DK-4208 DZ GZ 4.2 DK-4205 GZ 4.2F-DK ) Επιλέξτε την κατάλληλη γραµµή αερίου ανάλογα µε τη πίεση ροής αεριού, βλέπε κεφάλαιο 6. 2) Ο καυστήρας GZ3 είναι κατάλληλος και για χρήση µε υγραέριο εφόσον πρώτα γίνει είναι απαραίτητη ρύθµιση στον καυστήρα. 48
