1 ΑΔΑ:4 Α314691ΩΓ-Μ ΔΙΟΙΚΗΣΗ ΓΕΝΙΚΗ Δ/ΝΣΗ ΟΙΚΟΝ/ΚΩΝ ΥΠΗΡΕΣΙΩΝ Δ/ΝΣΗ ΤΕΧΝΙΚΗΣ & ΣΤΕΓΑΣΗΣ ΤΜΗΜΑ ΣΥΝΤΗΡΗΣΗΣ Η/Μ ΕΓΚΑΤΑΣΤΑΣΕΩΝ Ταχ. Δ/νση : Ιπποκράτους 19 & :Ραχούτης Απόστολος ( : Φαξ : , :http// Αθήνα: 14/06/2011 Αρ. Πρωτ: Λ42/2014/ ΠΡΟΚΗΡΥΞΗ Το ΙΚΑ-ΕΤΑΜ προκηρύσσει ανοικτό πρόχειρο μειοδοτικό διαγωνισμό για την ανάδειξη αναδόχου για το έργο: «Αντικατάσταση (προμήθεια και εργασίες) των πύργων ψύξης στις μονάδες κεντρικού κλιματισμού, των ιδιόκτητων κτιρίων του Ι.Κ.Α ΕΤΑΜ: επί της οδού Λένορμαν 200 (οφθαλμολογικό κέντρο) και Θηβών 49 (Τοπικό Υποκατάστημα & Τοπική Μονάδα Υγείας Καμινίων)». Κριτήριο Αξιολόγησης: Χρόνος Διενέργειας του Χαμηλότερη τιμή Ημερομηνία: 27/06/2011 Διαγωνισμού και ημερομηνία λήξης Ημέρα: Δεύτερα. κατάθεσης προσφορών: Τόπος Κατάθεσης Προσφορών: Ώρα: π.μ. Διεύθυνση Τεχνικής & Στέγασης Ι.Κ.Α ΕΤΑΜ, Τόπος Διενέργειας του Διαγωνισμού: Τμήμα Γραμματείας, 4ος όροφος, Διεύθυνση Τεχνικής & Στέγασης Ι.Κ.Α ΕΤΑΜ. Προϋπολογισμός Δαπάνης: Ιπποκράτους -19, Αθήνα Τ.Κ ,16 (Συμπεριλαμβανομένου του ΦΠΑ 23%) Δικαίωμα συμμετοχής στο διαγωνισμό κατοχυρώνουν όσοι, βάσει της ισχύουσας νομοθεσίας, έχουν την δυνατότητα επίβλεψης και εκτέλεσης αυτού του είδους εργασιών, έχουν εμπειρία στην επίβλεψη και εκτέλεση αντίστοιχων έργων, τουλάχιστον την τελευταία πενταετία. Η εμπειρία αυτή θα αποδεικνύετε, επί ποινή αποκλεισμού, με αντίστοιχα πιστοποιητικά, όπως, βεβαίωση από άλλη Δημόσια Υπηρεσία ή από ιδιωτικό

2 2 φορέα που να βεβαιώνει για αντίστοιχη εργασία. Στην βεβαίωση αυτή θα περιγράφετε το έργο και θα αναφέρετε ο προϋπολογισμός αυτού. Οι συμμετέχοντες στον διαγωνισμό είναι υποχρεωμένοι να επισκεφτούν τον χώρο και να τον αξιολογήσουν και να πάρουν βεβαίωση από την Δ/νση του εκεί Υποκαταστήματος για αυτό. Η βεβαίωση αυτή θα κατατεθεί μαζί με την προσφορά. Ο κάθε συμμετέχον στο διαγωνισμό υποχρεούται, επί ποινή αποκλεισμού, να υποβάλει στην προσφορά του επικυρωμένα αντίγραφα πτυχίων και αδειών άσκησης επαγγέλματος, τόσο δικά του, όσο και των συνεργατών του, καθώς και ασφαλιστική και φορολογική ενημερότητα. Επίσης. θα πρέπει να προσκομίσει, επί ποινή αποκλεισμού, εγγυητική επιστολή συμμετοχής ίση με το 5% της προϋπολογιζόμενης δαπάνης χωρίς ΦΠΑ. Ο ανάδοχος, που θα προκύψει από την διαδικασία του διαγωνισμού, για την υπογραφή της σύμβασης θα πρέπει να καταθέσει (προ ή κατά την υπογραφή της σύμβασης) εγγυητική επιστολή καλής εκτέλεσης της σύμβασης ίση με το 10% της συμβατικής αξίας, χωρίς ΦΠΑ. Οι συμμετέχοντες στο διαγωνισμό θα πρέπει να υποβάλουν συνολική οικονομική προσφορά για την προμήθεια των υλικών και την εκτέλεση των εργασιών. Στην οικονομική προσφορά του επίσης, θα αναφέρονται τα τεχνικά χαρακτηριστικά των υλικών τα οποία θα είναι σύμφωνα με τις προδιαγραφές της Υπηρεσίας. Τα παραπάνω, αποτελούν τις ελάχιστες απαιτήσεις για την συμμετοχή των υποψηφίων στην διαδικασία επιλογής του αναδόχου Ο φάκελος της προσφοράς θα είναι σφραγισμένος και θα περιέχει σε ξεχωριστούς φακέλους τα δικαιολογητικά συμμετοχής και την οικονομική προσφορά με τις προδιαγραφές των μηχανημάτων. Ο φάκελος της προσφοράς θα κατατεθεί στην Γραμματεία της Διεύθυνσης Τεχνικής & Στέγασης,, το αργότερο μέχρι την παραπάνω ημερομηνία και ώρα. Όλα τα Τεχνικά και Οικονομικά Στοιχεία του διαγωνισμού (Τεχνική Περιγραφή, Προϋπολογισμός, Όροι του Διαγωνισμού, Σχέδιο Ιδιωτικού Συμφωνητικού) βρίσκονται αναρτημένα στο δικτυακό τόπο του ΙΚΑ-ΕΤΑΜ: ( και συγκεκριμένα: Δ/νση Τεχνική και Στέγασης Διαγωνισμοί/Μισθώσεις τύπος Δημοσίευσης Διαγωνισμοί.

3 3 Πληροφορίες για τον διαγωνισμό του έργου, δίνονται από την ΔΙΕΥΘΥΝΣΗ ΤΕΧΝΙΚΗΣ & ΣΤΕΓΑΣΗΣ του ΙΚΑ-ΕΤΑΜ, και συγκεκριμένα από τον κ. Ραχούτη Απόστολο τηλ , από τις 8.30 π.μ. έως π.μ. Ο ΔΙΕΥΘΥΝΤΗΣ ΤΗΣ ΔΙΕΥΘΥΝΣΗΣ ΤΕΧΝΙΚΗΣ & ΣΤΕΓΑΣΗΣ ΣΤΟΥΜΠΗΣ ΒΑΣ. ΠΟΛ/ΚΟΣ ΜΗΧ/ΚΟΣ

4 4 ΕΝΙΑΙΟ ΤΑΜΕΙΟ ΑΣΦΑΛΙΣΗΣ ΜΙΣΘΩΤΩΝ 'Ίδρυμα Κοινωνικών Ασφαλίσεων Ενιαίο Ταμείο Ασφάλισης Μισθωτών Διεύθυνση Τεχνικής & Στέγασης ΕΡΓΟ ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΤΩΝ ΠΥΡΓΩΝ ΨΥΞΗΣ ΣΤΑ ΙΔΙΟΚΤΗΤΑ ΚΤΙΡΙΑ ΤΟΥ Ι.Κ.Α. - ΕΤΑΜ : 1ΟΝ ΟΦΘΑΛΜΟΛΟΓΙΚΟ ΚΕΝΤΡΟ (ΛΕΝΟΡΜΑΝ -200) 2ΟΝ Τ.Υ & Τ.Μ.Υ ΚΑΜΙΝΙΩΝ (ΘΗΒΩΝ 49) ΕΙΔΙΚΗ ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΗΛΕΚΤΡΙΚΩΝ/ ΜΗΧΑΝΟΛΟΓΙΚΩΝ ΕΡΓΑΣΙΩΝ

5 5 Α. ΓΕΝΙΚΟΙ ΚΑΙ ΕΙΔΙΚΟΙ ΟΡΟΙ ΔΙΑΓΩΝΙΣΜΟΥ 1. Ο διαγωνισμός, θα διενεργηθεί σύμφωνα με το Π.Δ. 118/2007 (ΦΕΚ:150 τεύχος Α της ) περί κανονισμού προμηθειών του Δημοσίου και με κριτήριο κατακύρωσης την οικονομικότερη προσφορά. 2. Δικαίωμα συμμετοχής στο διαγωνισμό κατοχυρώνουν όσοι βάσει της ισχύουσας νομοθεσίας έχουν την δυνατότητα επίβλεψης και εκτέλεσης αυτού του είδους εργασιών και έχουν εμπειρία στην επίβλεψη και εκτέλεση αντίστοιχων έργων τουλάχιστον την τελευταία πενταετία. Οι εμπειρία αυτή θα αποδεικνύετε επί ποινή αποκλεισμού, με αντίστοιχα πιστοποιητικά, όπως βεβαίωση από άλλη Δημόσια Υπηρεσία ή από ιδιωτικό φορέα που να βεβαιώνει για αντίστοιχη εργασία. Στην βεβαίωση αυτή θα περιγράφετε το έργο και θα αναφέρετε ο προϋπολογισμός αυτού. 3. Οι συμμετέχοντες στον διαγωνισμό είναι υποχρεωμένοι να επισκεφτούν τον χώρο και να τον αξιολογήσουν και να πάρουν βεβαίωση από την Δ/νση του εκεί Υποκαταστήματος για αυτό. Η βεβαίωση αυτή θα κατατεθεί μαζί με την προσφορά. 4. Ο κάθε συμμετέχον στο διαγωνισμό, υποχρεούται επί ποινή αποκλεισμού να υποβάλει στην προσφορά του, επικυρωμένα αντίγραφα πτυχίων και αδειών άσκησης επαγγέλματος, τόσο δικά του, όσο και των συνεργατών του, καθώς και ασφαλιστική και φορολογική ενημερότητα. 5. Οι συμμετέχοντες στο διαγωνισμό θα πρέπει να υποβάλουν συνολική προσφορά για την προμήθεια των υλικών και την εκτέλεση των εργασιών. 6. Ο κάθε συμμετέχον στο διαγωνισμό, θα πρέπει να προσκομίσει εγγυητική επιστολή συμμετοχής, ίση με το 5% του προϋπολογισμού δαπάνης χωρίς του Φ.Π.Α. 7. Οι εργασίες θα ξεκινήσουν άμεσα με την υπογραφή της σύμβασης. 8. Ο ανάδοχος που θα προκύψει από την διαδικασία του διαγωνισμού, για την υπογραφή της σύμβασης θα πρέπει να καταθέσει (προ ή κατά την υπογραφή της σύμβασης) εγγυητική επιστολή ίση με το 10% της συμβατικής αξίας, χωρίς το Φ.Π.Α. 9. Ο ανάδοχος υποχρεούται να τηρεί όλους τους σχετικούς νόμους για την εργασία (εργατική νομοθεσία). Να εκπληρώσει όλες τις υποχρεώσεις του απέναντι στο Δημόσιο, τους ασφαλιστικούς φορείς και σε κάθε τρίτο. 10. Να τηρεί τις κείμενες διατάξεις σχετικά με την ασφάλεια των εργαζομένων και να είναι αποκλειστικά και μόνος υπεύθυνος ποινικά και αστικά για κάθε ατύχημα που τυχόν προκύψει στο προσωπικό του. Να αποκαταστήσει κάθε είδους ζημιά ή βλάβη, που θα προκληθεί στο προσωπικό ή στις κτιριακές και άλλες εγκαταστάσεις, ή σε οιονδήποτε τρίτο, εφόσον αυτή οφείλεται σε υπαιτιότητα του προσωπικού του ή των εργασιών του. 11. Η πορεία των εργασιών θα γίνει σε άμεση συνεργασία με τον επιβλέποντα μηχανικό που θα ορίσει η Υπηρεσία. 12. Η πληρωμή του αναδόχου θα γίνει μετά την ολοκλήρωση των εργασιών, την κατάθεση των τιμολογίων και την συμπλήρωση και υπογραφή του πρακτικού παραλαβής από την επιτροπή παραλαβής του έργου. 13. Τα ανωτέρω αναφερόμενα στις παραγράφους 9 έως 12 θα αναφέρονται υποχρεωτικά και επί ποινή αποκλεισμού στην υπεύθυνη δήλωση που θα καταθέσει με την προσφορά του ο ανάδοχος. Η υπεύθυνη δήλωση θα έχει το γνήσιο της υπογραφής. Β. ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ ΕΡΓΟ: ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΤΩΝ ΠΥΡΓΩΝ ΨΥΞΗΣ, ΣΤΑ ΙΔΙΟΚΤΗΤΑ ΚΤΙΡΙΑ ΤΟΥ Ι.Κ.Α.-

6 6 ΕΤΑΜ, ΕΠΙ ΤΩΝ ΟΔΩΝ: ΛΕΝΟΡΜΑΝ 200 ΣΤΗΝ ΑΘΗΝΑ ΚΑΙ ΘΗΒΩΝ 49 ΣΤΑ ΚΑΜΙΝΙΑ ΠΕΙΡΑΙΑ. Η παρούσα τεχνική περιγραφή αναφέρετε στις εργασίες που πρέπει να γίνουν ώστε να αντικατασταθούν οι υπάρχοντες κατεστραμμένοι πύργοι ψύξης, που βρίσκονται στις ταράτσες των ιδιόκτητων κτιρίων του Ι.Κ.Α ΕΤΑΜ, επί των οδών Λένορμαν 200 στην Αθήνα και Θηβών 49 στα Καμίνια Πειραιά και υποστηρίζουν τις υδρόψυκτες μονάδες κλιματισμού των κτιρίων αυτών. Α. ΓΕΝΙΚΑ: Α1: ΚΤΙΡΙΟ ΛΕΝΟΡΜΑΝ 200. Στο συγκεκριμένο κτίριο είναι εγκατεστημένη μια υδρόψυκτη μονάδα αποτελούμενη από ζεύγος συμπιεστών της COPELAND συνολικής ψυκτικής απόδοσης 80 RT. Ο υπάρχον πύργος ψύξης (ΦΥΡΟΓΕΝΗΣ, τύπος: Π.Φ.Β 75, ονομαστικής απόδοσης 75RT), που υποστηρίζει την υδρόψυκτη μονάδα παρουσιάζει εκτεταμένες φθορές λόγω παλαιότητας και πρέπει να αντικατασταθεί. Συγκεκριμένα: όλα τα στοιχεία του πύργου παρουσιάζουν φθορά, (εκτεταμένη οξείδωση στις περσίδες εισόδου αέρα, στον εναλάκτη και στους σταγονοσυλλέκτες), με αποτέλεσμα την εναπόθεση σκουριάς στο κύκλωμα νερού και την μη λειτουργία της εγκατάστασης. Ο νέος πύργος ψύξης θα πρέπει να έχει ονομαστική απόδοση ίση ή έως 10% μεγαλύτερη του υπάρχοντος. Ο νέος Π.Ψ. θα τοποθετηθεί στην ίδια θέση και στην ίδια βάση του υπάρχοντος, με τις απαιτούμενες μετατροπές και ενισχύσεις σύμφωνα με τα όσα περιγράφονται στα κατωτέρω άρθρα των εργασιών. Α2: ΚΤΙΡΙΟ ΚΑΜΙΝΙΩΝ (ΘΗΒΩΝ 49) Στο συγκεκριμένο κτίριο είναι εγκατεστημένη μια υδρόψυκτη μονάδα της McQUAY αποτελούμενη από ζεύγος συμπιεστών της McQUAY συνολικής ψυκτικής απόδοσης 125 RT. Ο υπάρχον πύργος ψύξης (ΦΥΡΟΓΕΝΗΣ, τύπος: Π.Φ.Β 125, ονομαστικής απόδοσης 125RT), που υποστηρίζει την υδρόψυκτη μονάδα παρουσιάζει εκτεταμένες φθορές λόγω παλαιότητας και πρέπει να αντικατασταθεί. Συγκεκριμένα: όλα τα στοιχεία του πύργου παρουσιάζουν φθορά, (εκτεταμένη οξείδωση στις περσίδες εισόδου αέρα, στον εναλάκτη και στους σταγονοσυλλέκτες), με αποτέλεσμα την εναπόθεση σκουριάς στο κύκλωμα νερού και την μη λειτουργία της εγκατάστασης. Ο νέος πύργος ψύξης θα πρέπει να έχει ονομαστική απόδοση ίση ή έως 10% μεγαλύτερη του υπάρχοντος. Ο νέος Π.Ψ. θα τοποθετηθεί στην ίδια θέση και στην ίδια βάση του υπάρχοντος, με τις απαιτούμενες μετατροπές και ενισχύσεις σύμφωνα με τα όσα περιγράφονται στα κατωτέρω άρθρα των εργασιών. Β. ΕΡΓΑΣΙΕΣ Β1 ΚΤΙΡΙΟ: ΛΕΝΟΡΜΑΝ 200 ΑΡΘΡΟ 1 ΑΠΟΞΗΛΩΣΕΙΣ

7 7 Αφού αδειάσει ο παλαιός Π.Ψ. και το υδραυλικό δίκτυο από το νερό θα γίνει: Αποξήλωση του υπάρχοντος παλαιού Π.Ψ από το υδραυλικό και ηλεκτρικό δίκτυο, απομάκρυνση από τη βάση έδρασης και την οροφή του κτιρίου με την χρήση τηλεσκοπικού γερανού. Αποξήλωση των παλαιών σφαιρικών βανών στην προσαγωγή και επιστροφή, καθώς και στην πλήρωση του. Απομάκρυνση των αποκομμένων υλικών από την οροφή του κτιρίου. ΑΡΘΡΟ 2: ΤΟΠΟΘΕΤΗΣΗ ΤΟΥ ΝΕΟΥ ΠΥΡΓΟΥ ΨΥΞΗΣ: Οι εργασίες που απαιτούνται για την τοποθέτηση του νέου πύργου ψύξης είναι: Μεταφορά του Π.Ψ. στο τόπο τοποθέτησης. Τοποθέτηση του Π.Ψ. με την χρήση τηλεσκοπικού γερανού στην υπάρχουσα βάση έδρασης, η οποία θα ενισχυθεί σύμφωνα με όσα αναφέρονται στο επόμενο άρθρο. Σύνδεση του Π.Ψ. με το υδραυλικό δίκτυο προσαγωγής και επιστροφής διαμέσου των νέων σφαιρικών βανών διαμέτρου 3 καθώς και του δικτύου πλήρωσης διαμέσου βάνας διαμέτρου 1. Ηλεκτρική σύνδεση του Π.Ψ. με το ηλεκτρικό δίκτυο. Πλήρωση της εγκατάστασης και λειτουργία του πύργου σε συνδυασμό με την λειτουργία του όλου συγκροτήματος για την διαπίστωση της καλής λειτουργίας. ΑΡΘΡΟ 3 ΕΠΙΜΕΡΟΥΣ ΚΑΤΑΣΚΕΥΕΣ: 1. ΕΝΙΣΧΥΣΗ/ΔΙΑΜΟΡΦΩΣΗ ΤΗΣ ΒΑΣΗΣ ΕΔΡΑΣΗΣ. a. Η υπάρχουσα βάση έδρασης θα διαμορφωθεί, αν απαιτηθεί, σύμφωνα με τις διαστάσεις του νέου (Π.Ψ), έτσι ώστε αυτός να εδράζει τέλεια. b. Επίσης θα ενισχυθεί με σιδηροδοκούς του ιδίου τύπου (Π) και διαστάσεων, ώστε να αποτελέσει ενιαία εσχάρα για την καλύτερη κατανομή του φορτίου, όπως δείχνει και το συναπτόμενο σκαρίφημα. c. Για την αποφυγή συγκέντρωσης νερού εντός της βάσεως, θα γίνουν κατάλληλες οπές στους περιμετρικούς σιδηροδοκούς του πλαισίου. d. Μεταξύ των σιδηροδοκών και του Π.Ψ θα τοποθετηθούν ελαστικά παρεμβύσματα για την μείωση των κραδασμών λειτουργίας. e. Η όλη κατασκευή θα βαφτεί με αντισκωριακό μίνιο. a. 2. ΥΔΡΑΥΛΙΚΟ ΔΙΚΤΥΟ. Μονώσεις Οι σωληνώσεις του δικτύου προσαγωγής και απαγωγής, όπου δεν είναι μονωμένες θα βαφτούν με αντισκωριακό μίνιο και θα μονωθούν με μονωτικό μανδύα τύπου ARMAFLEX, πάχους 13mm και στις ενώσεις αυτού θα εφαρμοστή μονωτική ταινία ARMAFLEX, κατόπιν θα γίνει περιτύλιγμα με υαλοΰφασμα, το οποίο θα βαφτεί με ακριλικό χρώμα τριών στρώσεων.

8 8 Β2 ΚΤΙΡΙΟ: ΚΑΜΙΝΙΩΝ. ΑΡΘΡΟ 4 ΑΠΟΞΗΛΩΣΕΙΣ Αφού αδειάσει ο παλαιός Π.Ψ. και το υδραυλικό δίκτυο από το νερό θα γίνει: Αποξήλωση του υπάρχοντος παλαιού Π.Ψ από το υδραυλικό και ηλεκτρικό δίκτυο, απομάκρυνση από τη βάση έδρασης και την οροφή του κτιρίου με την χρήση τηλεσκοπικού γερανού. Αποξήλωση της παλαιάς σφαιρικής βάνας στην προσαγωγή στην πλήρωση του. Απομάκρυνση των αποκομμένων υλικών από την οροφή του κτιρίου. ΑΡΘΡΟ 5: ΤΟΠΟΘΕΤΗΣΗ ΤΟΥ ΝΕΟΥ ΠΥΡΓΟΥ ΨΥΞΗΣ: Οι εργασίες που απαιτούνται για την τοποθέτηση του νέου πύργου ψύξης είναι: Μεταφορά του Π.Ψ. στο τόπο τοποθέτησης. Τοποθέτηση του Π.Ψ. με την χρήση τηλεσκοπικού γερανού στην υπάρχουσα βάση έδρασης, η οποία θα ενισχυθεί σύμφωνα με όσα αναφέρονται στο επόμενο άρθρο. Σύνδεση του Π.Ψ. με το υδραυλικό δίκτυο προσαγωγής και επιστροφής διαμέσου των νέων σφαιρικών βανών διαμέτρου 5 καθώς και του δικτύου πλήρωσης διαμέσου βάνας διαμέτρου 1. Ηλεκτρική σύνδεση του Π.Ψ. με το ηλεκτρικό δίκτυο. Πλήρωση της εγκατάστασης και λειτουργία του πύργου σε συνδυασμό με την λειτουργία του όλου συγκροτήματος για την διαπίστωση της καλής λειτουργίας. ΑΡΘΡΟ 6 ΕΠΙΜΕΡΟΥΣ ΚΑΤΑΣΚΕΥΕΣ: 1. ΕΝΙΣΧΥΣΗ/ΔΙΑΜΟΡΦΩΣΗ ΤΗΣ ΒΑΣΗΣ ΕΔΡΑΣΗΣ. a. Η υπάρχουσα βάση έδρασης θα διαμορφωθεί, αν απαιτηθεί, σύμφωνα με τις διαστάσεις του νέου (Π.Ψ), έτσι ώστε αυτός να εδράζει τέλεια. b. Επίσης θα ενισχυθεί με σιδηροδοκούς του ιδίου τύπου (Π) και διαστάσεων, ώστε να αποτελέσει ενιαία εσχάρα για την καλύτερη κατανομή του φορτίου, όπως δείχνει και το συναπτόμενο σκαρίφημα. c. Για την αποφυγή συγκέντρωσης νερού εντός της βάσεως, θα γίνουν κατάλληλες οπές στους περιμετρικούς σιδηροδοκούς του πλαισίου. d. Μεταξύ των σιδηροδοκών και του Π.Ψ θα τοποθετηθούν ελαστικά παρεμβύσματα για την μείωση των κραδασμών λειτουργίας. e. Η όλη κατασκευή θα βαφτεί με αντισκωριακό μίνιο. a. 2. ΥΔΡΑΥΛΙΚΟ ΔΙΚΤΥΟ. Μονώσεις. Οι σωληνώσεις του δικτύου προσαγωγής και απαγωγής, όπου δεν είναι μονωμένες

9 9 θα βαφτούν με αντισκωριακό μίνιο και θα μονωθούν με μονωτικό μανδύα τύπου ARMAFLEX, πάχους 13mm και στις ενώσεις αυτού θα εφαρμοστή μονωτική ταινία ARMAFLEX, κατόπιν θα γίνει περιτύλιγμα με υαλοΰφασμα, το οποίο θα βαφτεί με ακριλικό χρώμα τριών στρώσεων. b. Διαμόρφωση υδραυλικού δικτύου. Στο υδραυλικό δίκτυο προσαγωγής και επιστροφής θα γίνουν οι κατάλληλες εργασίες ώστε να τοποθετηθούν οι σφαιρικές βάνες διαστάσεων 5 / Γ. ΠΡΟΔΙΑΓΡΑΦΕΣ : I. ΠΥΡΓΟΣ ΨΥΞΗΣ. Οι πύργοι θα είναι αναρροφήσεως, αντιθέτου ροής, με κατακόρυφη εκτόξευση του αέρα. Το περίβλημά τους θα αποτελείτε από γαλβανισμένα χαλυβδοέλασμα, πάχους τέτοιου ώστε η όλη κατασκευή να είναι στιβαρή. Θα φέρουν εσωτερικό φίλτρο από διάτρητο ανοξείδωτο χαλυβδοέλασμα, μεγάλης επιφάνειας για την συγκράτηση των στερεών καταλοίπων του νερού. Η πλήρωση νερού θα γίνετε μέσω οριχάλκινου πλωτήρα ρυθμιζόμενης στάθμης. Όλες οι αναμονές για τις υδραυλικές συνδέσεις (προσαγωγής επιστροφής του νερού, πλήρωσης, υπερχείλισης, εκκένωσης), καθώς και η θυρίδα ανθρωποθυρίδα για τον έλεγχο και την συντήρηση θα είναι στην μία πλευρά. Στις αναμονές προσαγωγής επιστροφής νερού θα φέρει αντικραδασμικούς συνδέσμους. Το συνολικό βάρος των Π.Ψ. σε κατάσταση λειτουργίας δεν θα πρέπει να ξεπερνά τα 1.800kg για το κτίριο επί της οδού Λένορμαν 200 και τα kg για το κτίριο επί της Θηβών Οι ανεμιστήρες τους θα είναι φυγοκεντρικοί διπλής αναρρόφησης κατασκευασμένοι από γαλβανισμένο χαλυβδοέλασμα, με φτερωτές φερόμενες σε κοινό άξονα και θα κινούνται μέσο τροχαλιών και ιμάντων από τριφασικό ηλεκτροκινητήρα με προστασία IP54. Το όλο σύστημα των ανεμιστήρων θα είναι στατικά και δυναμικά ζυγοσταθμισμένο και τα έδρανα θα είναι αυτοευθυγραμμιζόμενα και αυτολιπόμενα. Η επιφάνεια συναλλαγής θα είναι κατασκευασμένη από υλικό μεγάλης αντοχής, κυψελοειδούς μορφής για την διατήρηση συνεχούς σταυροειδούς και συγχρόνως κάθετης ροής μεταξύ αέρα και νερού. Η διάταξη διασκορπισμού ύδατος, θα αποτελείτε από το κεντρικό διανομέα κατασκευασμένο από γαλβανισμένο σωλήνα κατά μήκος του οποίου θα είναι τοποθετημένα τα μπέκ νεφοποίησης και ψεκασμού του νερού. Τα μπέκ θα είναι κατασκευασμένα από PVC με διάταξη αυτοκαθαρισμού. Ο σταγονοσυλέκτης για την συγκράτηση των σταγονιδίων νερού, θα είναι κατασκευασμένος από γαλβανισμένο χαλυβδοέλασμα ή από πλαστικό υψηλής αντοχής, τοποθετημένος στο πάνω μέρος του πύργου και θα είναι εύκολα αφαιρετός. ΠΑΡΑΤΗΡΗΣΕΙΣ a. b. Ότι υλικό αναφέρεται στην τεχνική περιγραφή θα είναι σύμφωνο με αναγνωρισμένες τεχνικές προδιαγραφές από αναγνωρισμένους οίκους της Ελλάδας ή του εξωτερικού. Θα έχουν πιστοποιηθεί σύμφωνα με το σύστημα διασφάλισης ISO 9001 ή μεταγενέστερο και φέρουν το σήμα CE.

10 10 c. d. e. f. Όλες οι εργασίες θα γίνουν σύμφωνα με τους ισχύοντες κανονισμούς και τους κανόνες της τέχνης και της τεχνικής, από αδειούχους εγκαταστάτες με την σχετική εμπειρία. Ο ανάδοχος θα παραδώσει τις εγγυήσεις των μηχανημάτων, καθώς και τα σχετικά prospectus αυτών. Το όχημα που θα φέρει τον τηλεσκοπικό γερανό θα σταθμεύσει για το μέν κτίριο στην Λένορμαν, επί της οδού Κάδμου και για το κτίριο των Καμινίων, επί της οδού Αγρινίου ή της Βουρβούλη, μετά από συνεννόηση με τις αρμόδιες Διευθύνσεις της τροχαίας. Δ. ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ (Α ) ΠΕΡΙΓΡΑΦΗ ΕΡΓΑΣΙΩΝ Προμήθεια πύργου ψύξης, σύμφωνα με τις προδιαγραφές. Προμήθεια σφαιρικής βάνας διαμέτρου 3" Προμήθεια σφαιρικής βάνας διαμέτρου 1" Εργασίες αποξηλώσεων και απομάκρυνσης των παλαιών υλικών, όπως περιγράφεται στο άρθρο:1 της τεχνικής έκθεσης. Μεταφορά και εργασίες για την τοποθέτηση του νέου πύργου ψύξης, όπως περιγράφεται στο άρθρο:2 της τεχνικής έκθεσης. Εργασίες για την ενίσχυση/ διαμόρφωση της βάσης έδρασης, όπως περιγράφεται στο άρθρο:3 1, της τεχνικής έκθεσης. Εργασίες μόνωσης του υδραυλικού δικτύου, όπως περιγράφεται στο άρθρο:3 2a, της τεχνικής έκθεσης. Προμήθεια μονωτικής πλάκας ρολό τύπου ARMAFLEX 13X1000mm Προμήθεια διάφορων υλικών (χρώματα, στηρίγματα, βίδες κ.τ.λ) (Β ) Προμήθεια πύργου ψύξης, σύμφωνα με τις προδιαγραφές. Προμήθεια σφαιρικής βάνας διαμέτρου 4" Προμήθεια σφαιρικής βάνας διαμέτρου 1" Εργασίες αποξηλώσεων και απομάκρυνσης των παλαιών υλικών, όπως περιγράφεται στο άρθρο:4της τεχνικής έκθεσης. Μεταφορά και εργασίες για την τοποθέτηση του νέου πύργου ψύξης, όπως περιγράφεται στο άρθρο:5της τεχνικής έκθεσης. Εργασίες για την ενίσχυση/ διαμόρφωση της βάσης έδρασης, όπως περιγράφεται στο άρθρο:6 1, της τεχνικής έκθεσης. Εργασίες μόνωσης και διαμόρφωσης του υδραυλικού δικτύου, όπως περιγράφεται στο άρθρο:6 2a&b, της τεχνικής έκθεσης. ΛΕΝΟΡΜΑΝ ΠΟΣΟΤΗΤΑ ΕΙΔΟΣ ΤΙΜΗ ΜΟΝΑΔΑΣ ( ) ΣΥΝΟΛΟ ( ) ΤΕΜ. ΤΕΜ. ΤΕΜ ,00 122,00 40, ,00 244,00 40,00 ΑΠΟΚΟΠΗ 700,00 700,00 ΑΠΟΚΟΠΗ 2.000, ,00 ΑΠΟΚΟΠΗ 200,00 200,00 ΑΠΟΚΟΠΗ 200,00 200,00 21,50 150,50 7 m² ΑΠΟΚΟΠΗ 100,00 100,00 ΣΥΝΟΛΟ (Α) , ,00 268,00 40, ,00 536,00 40,00 ΑΠΟΚΟΠΗ 700,00 700,00 ΑΠΟΚΟΠΗ 2.200, ,00 ΑΠΟΚΟΠΗ 200,00 200,00 ΚΑΜΙΝΙΩΝ ΑΠΟΚΟΠΗ ΤΕΜ. ΤΕΜ. ΤΕΜ. 300,00 ΣΥΝΟΛΟ (Β) ΣΥΝΟΛΟ (Α+Β) 300, , ,50

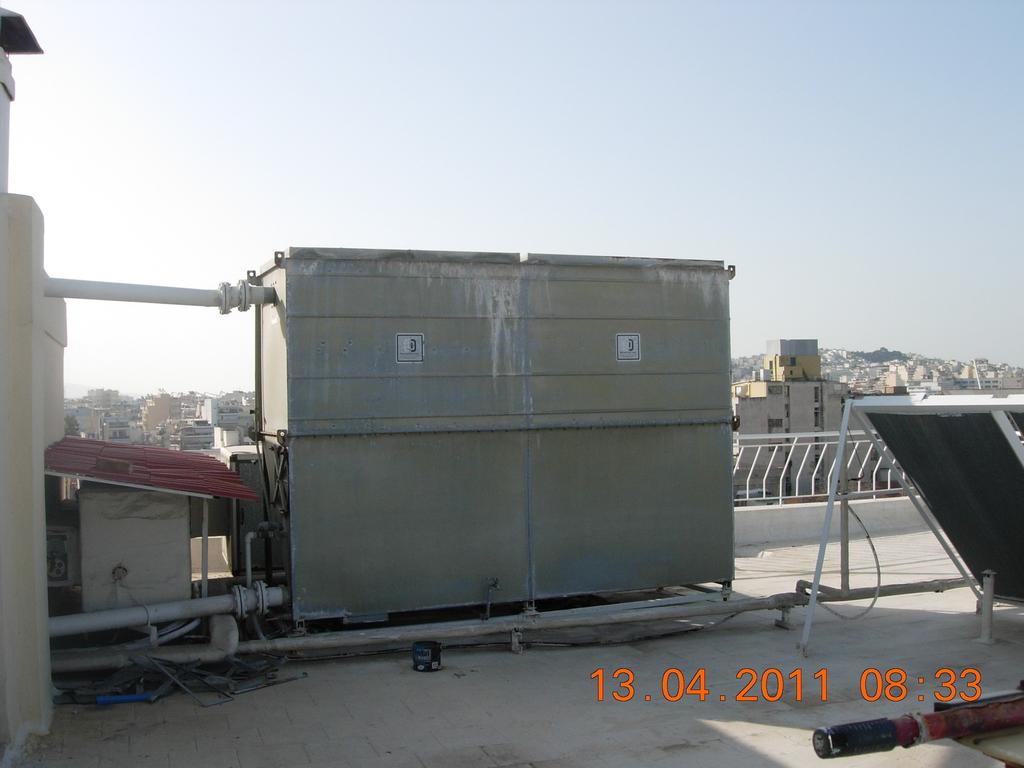

11 11 ΑΠΡΟΒΛΕΠΤΑ 5% ΣΥΝΟΛΟ Φ.Π.Α 23% ΓΕΝΙΚΟ ΣΥΝΟΛΟ Ο ΣΥΝΤΑΚΤΗΣ Ο ΠΡΟΪΣΤΑΜΕΝΟΣ ΥΠΟΔ/ΝΤΗΣ Ο Δ/ΝΤΗΣ ΡΑΧΟΥΤΗΣ ΑΠ. ΔΕΝΔΡΙΝΟΣ ΑΝΔ. ΚΡΙΚΩΝΗΣ ΘΕΟΔ. ΣΤΟΥΜΠΗΣ ΒΑΣ. ΗΛΕΚ/ΓΟΣ ΜΗΧ/ΚΟΣ Τ.Ε ΜΗΧ/ΓΟΣ ΠΟΛ/ΚΟΣ ΜΗΧ/ΚΟΣ ΜΗΧ/ΓΟΣ ΜΗΧ/ΚΟΣ ΠΟΛ/ΚΟΣ ΜΗΧ/ΚΟΣ ΠΑΡΑΡΤΗΜΑ1 Φωτογραφίες και σχεδιαγράμματα ΛΕΝΟΡΜΑΝ , , , ,16

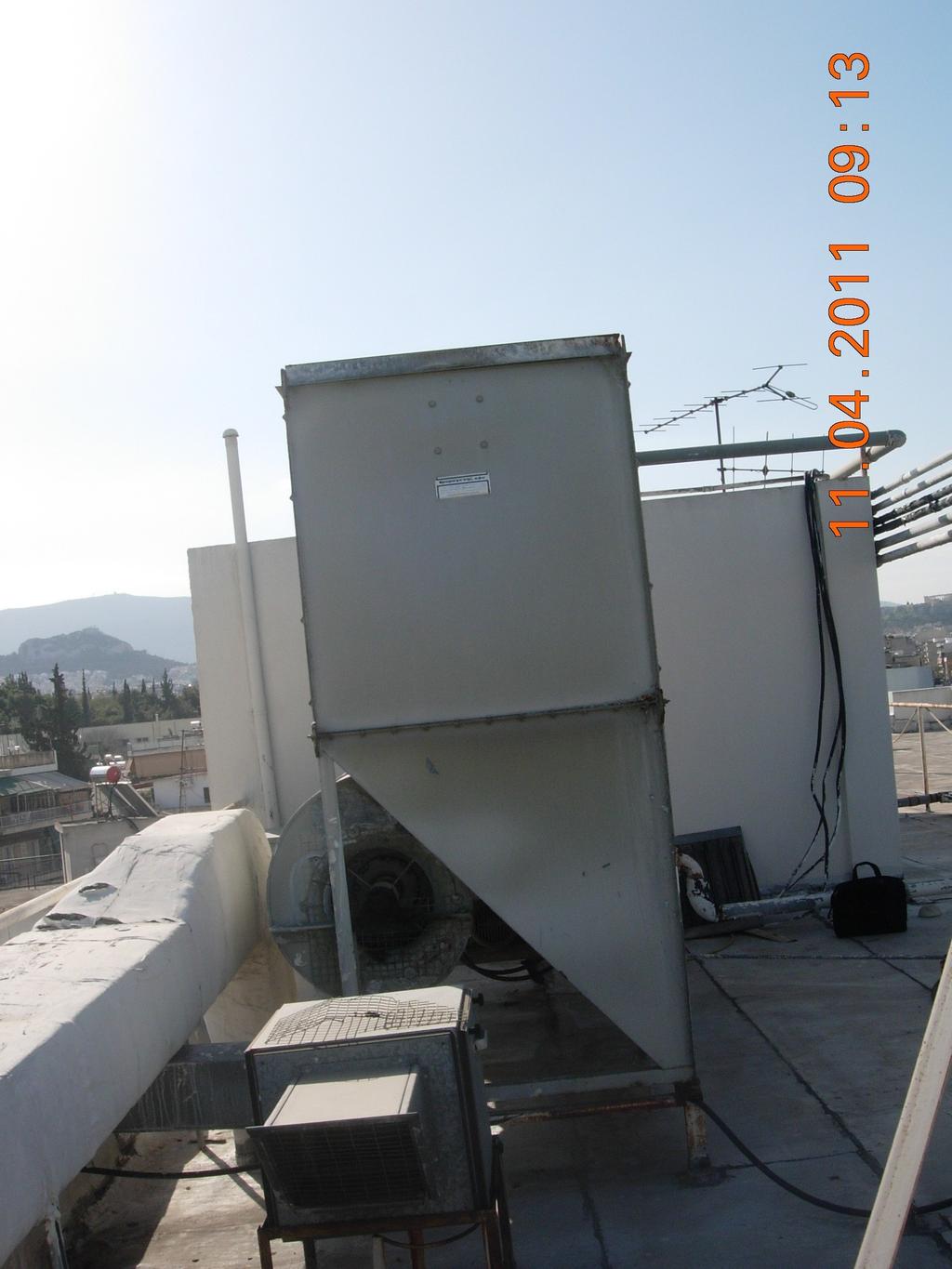

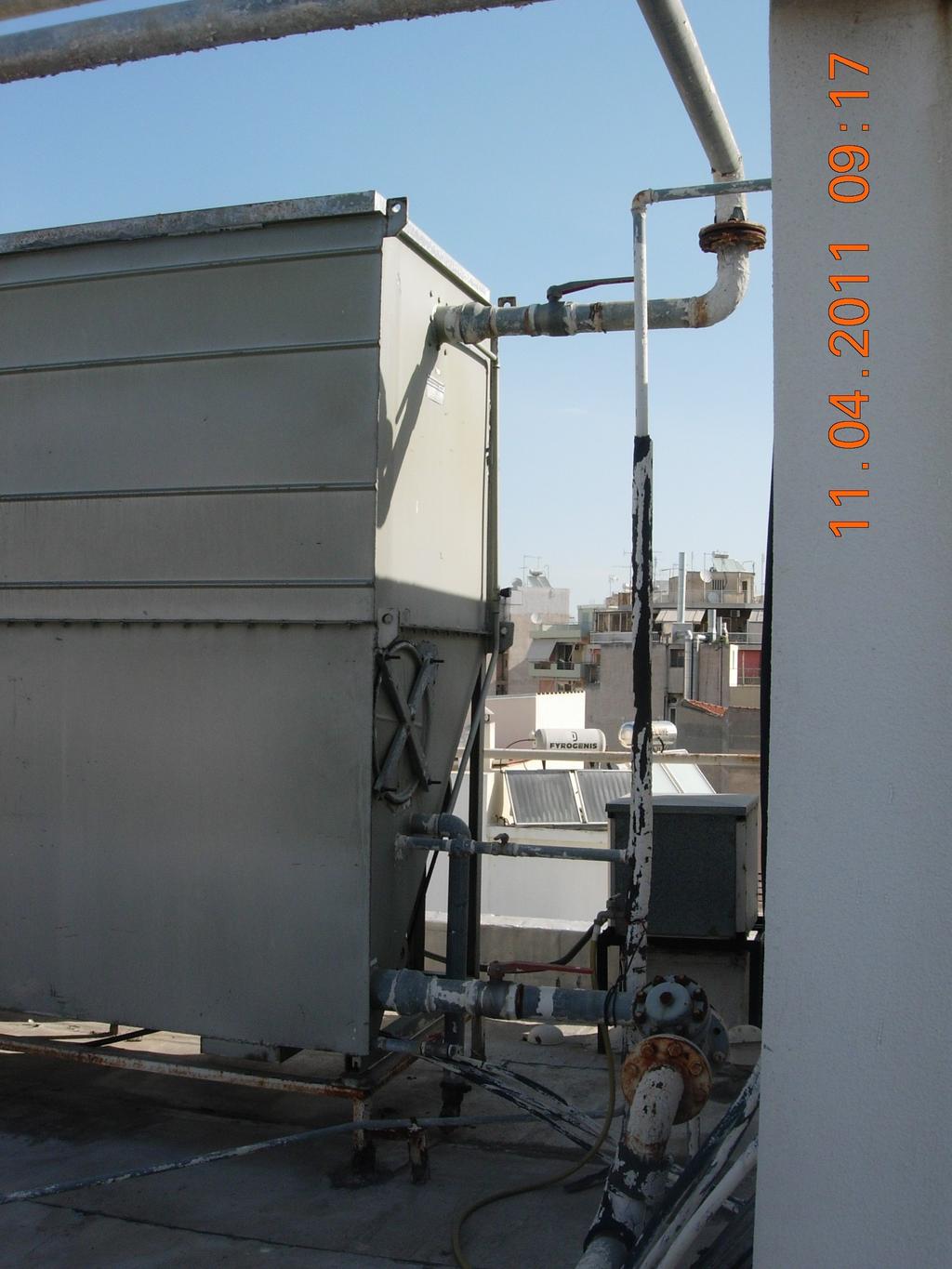

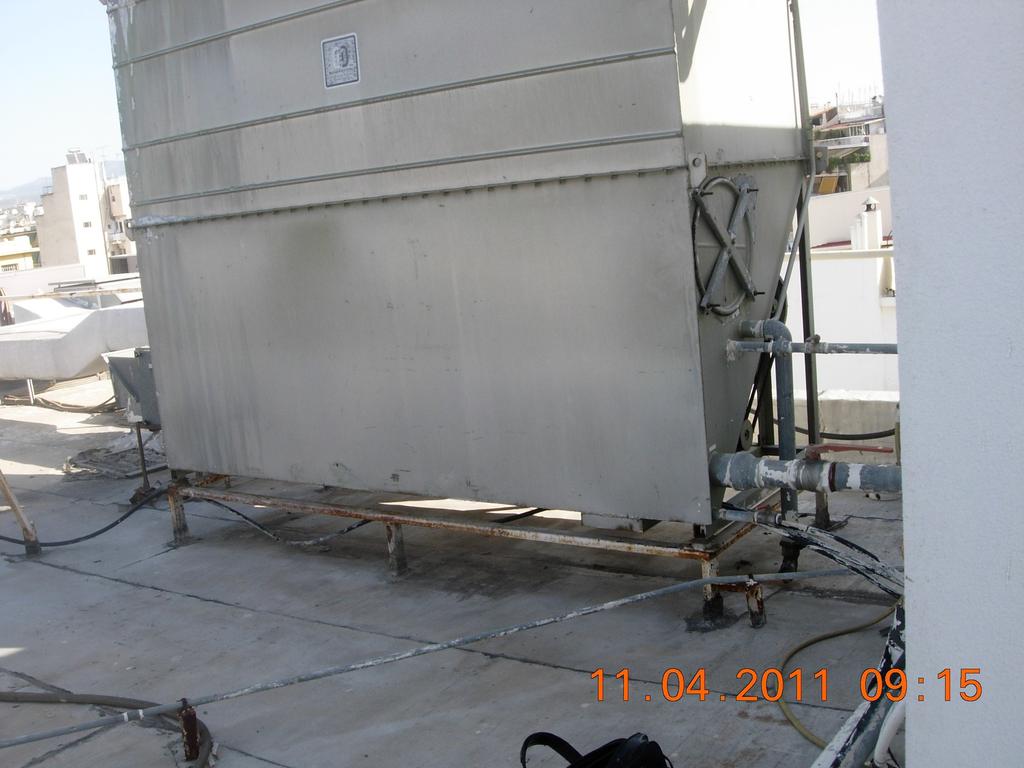

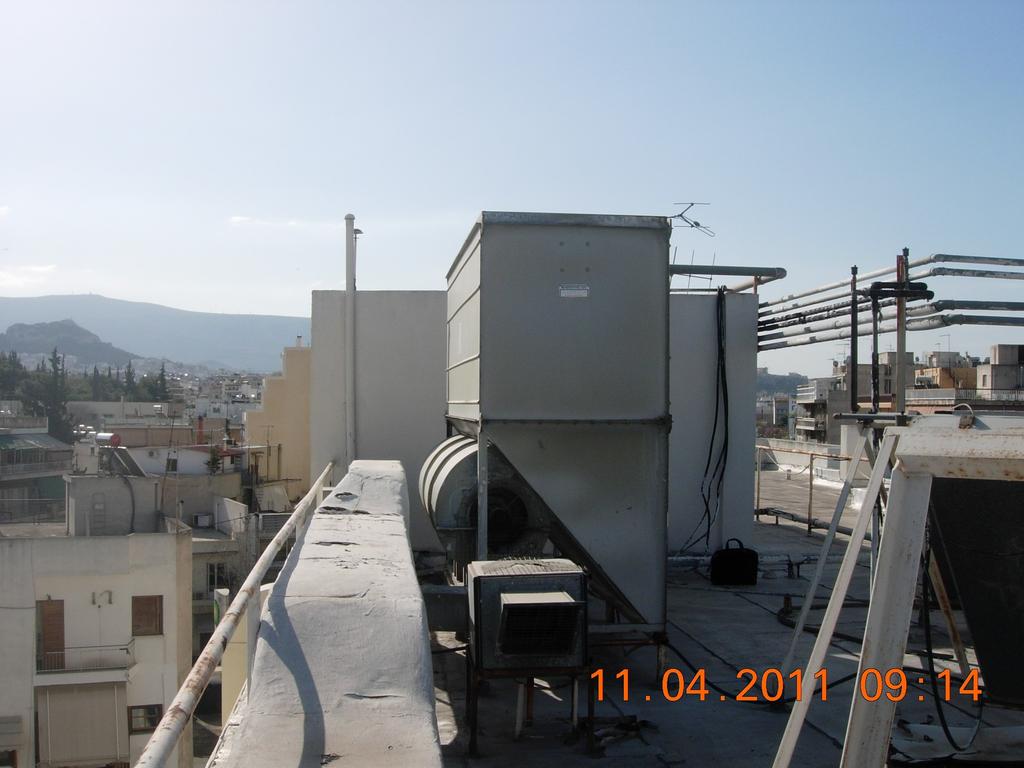

12 12 ΛΕΝΟΡΜΑΝ -200 ΛΕΝΟΡΜΑΝ -200

13 13 ΛΕΝΟΡΜΑΝ -200 ΘΗΒΩΝ - 49

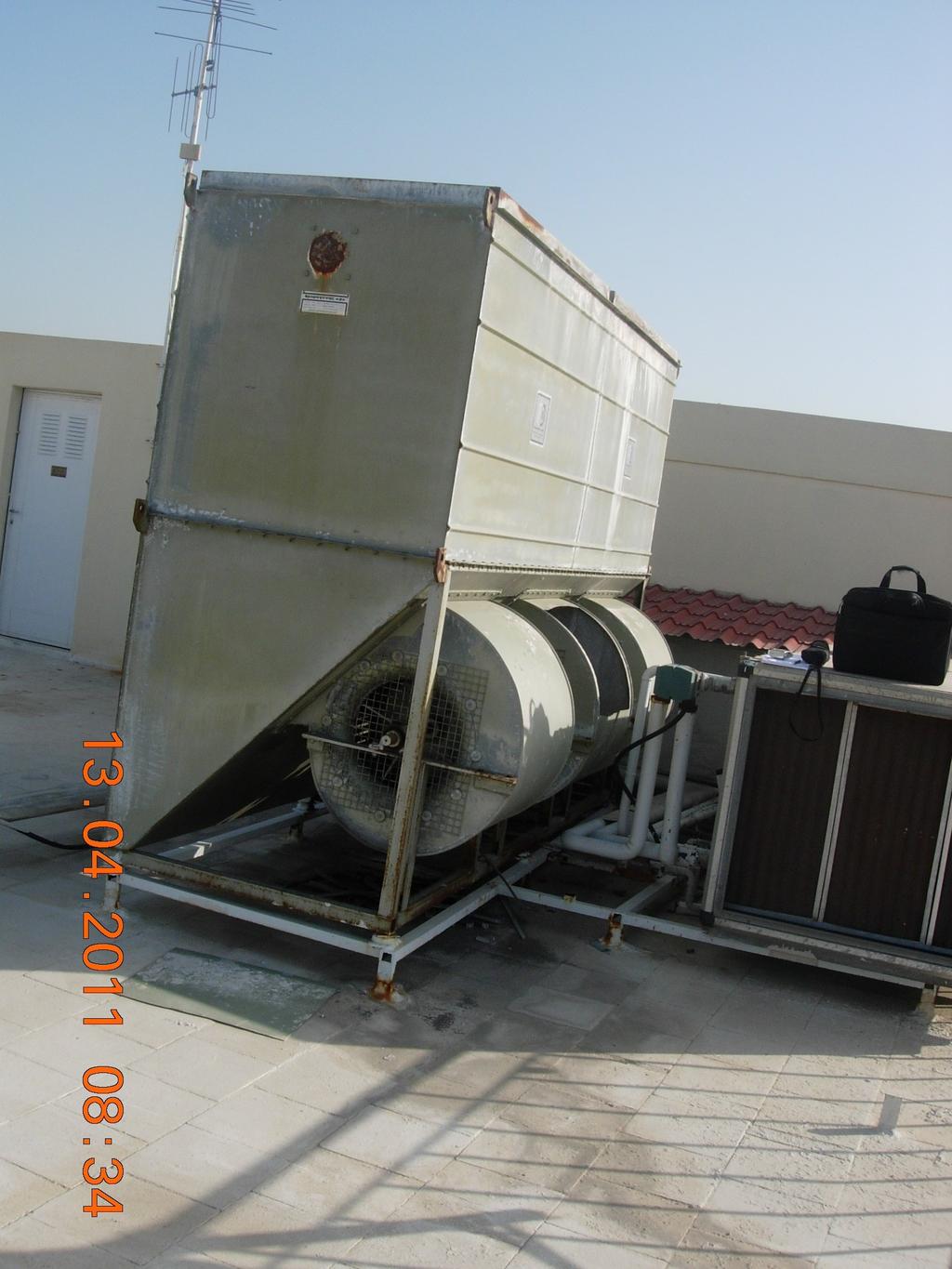

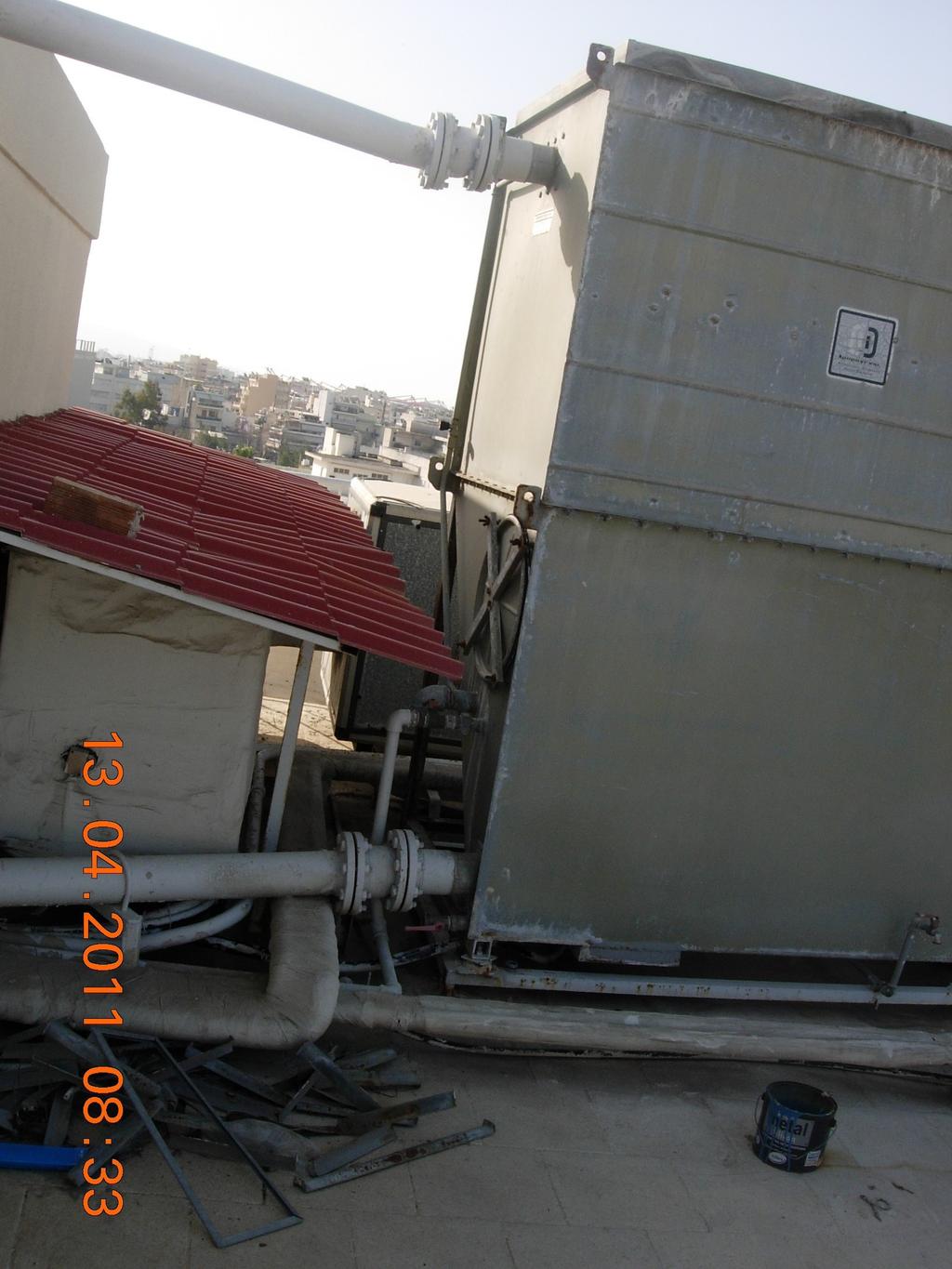

14 14 ΘΗΒΩΝ - 49 ΘΗΒΩΝ - 49

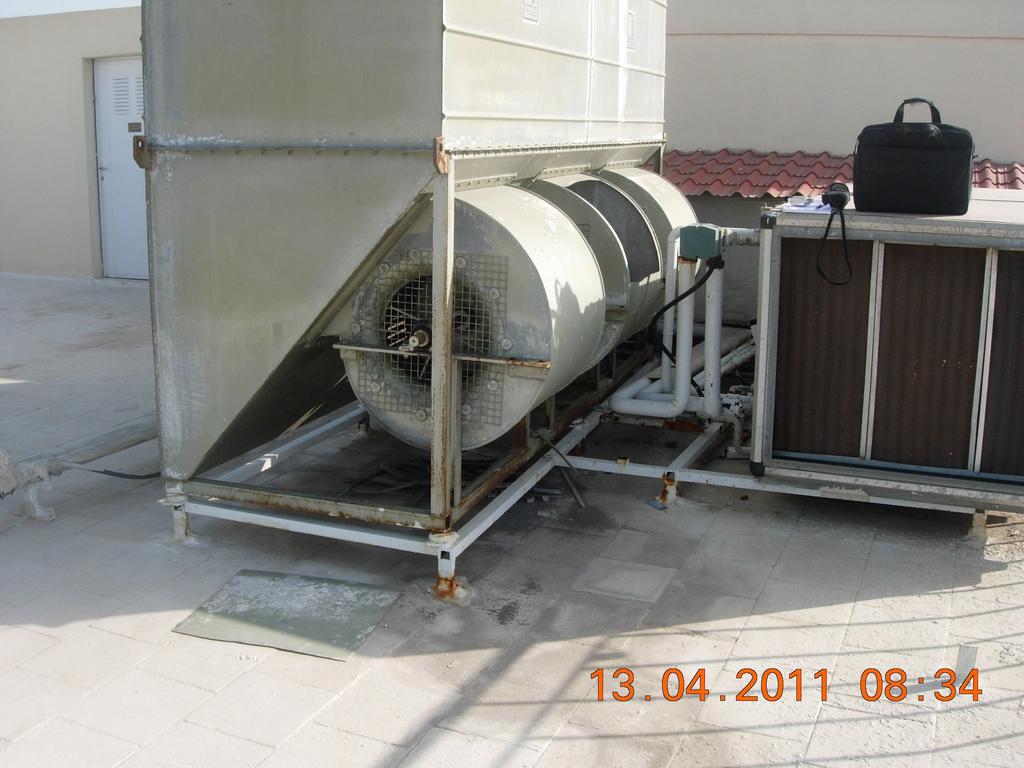

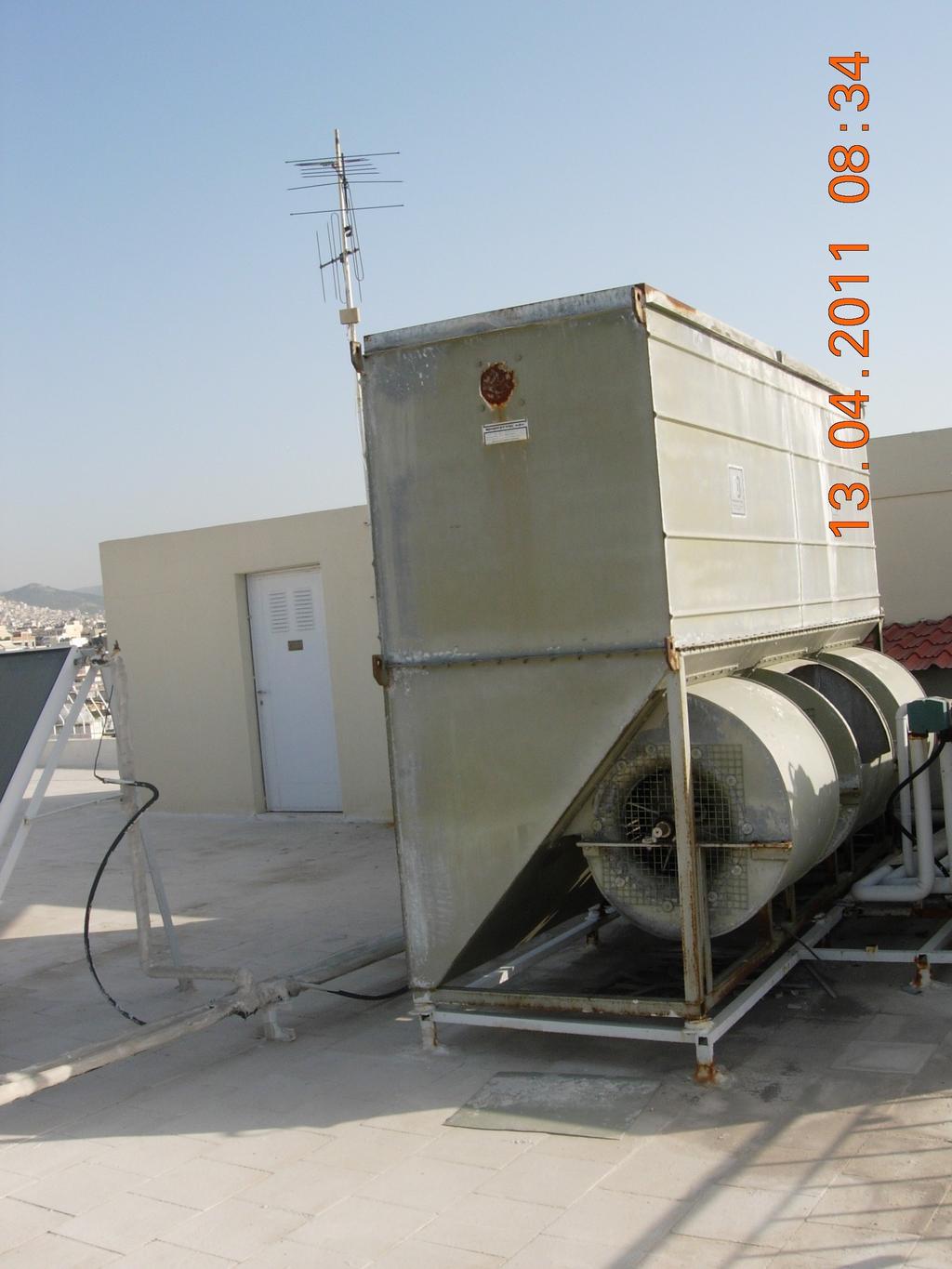

15 15 ΘΗΒΩΝ - 49 ΘΗΒΩΝ - 49

16 16 ΔΙΓΡΑΜΜΑ ΔΙΑΜΟΡΦΩΣΗΣ ΒΑΣΗΣ ΠΑΡΑΡΤΗΜΑ 2. ΣΧΕΔΙΟ ΙΔΙΩΤΙΚΟΥ ΣΥΜΦΩΝΗΤΙΚΟΥ ΘΕΜΑ: Αντικατάσταση των πύργων ΔΙΟΙΚΗΣΗ ΓΕΝΙΚΗ Δ/ΝΣΗ ΟΙΚΟΝ/ΚΩΝ ΥΠΗΡΕΣΙΩΝ Δ/ΝΣΗ ΤΕΧΝΙΚΗΣ & ΣΤΕΓΑΣΗΣ ΥΠΟΔ/ΝΣΗ ΣΥΝΤΗΡΗΣΗΣ ΤΜΗΜΑ ΣΥΝΤΗΡΗΣΗΣ Η/Μ ΕΓΚΑΤΑΣΤΑΣΕΩΝ Ταχ. Δ/νση : Ιπποκράτους 19 Πληροφορίες:. ψύξης στα ιδιόκτητα κτίρια του Ι.Κ.Α - ΕΤΑΜ : 1ΟΝ Οφθαλμολογικό Κέντρο, επί της οδού Λένορμαν ΟΝ Υποκατάστημα Καμινίων, επί της Θηβών 49.

17 17 Τηλ: FAX:.. ΙΔΙΩΤΙΚΟ ΣΥΜΦΩΝΗΤΙΚΟ Στην Αθήνα σήμερα την.. /. / 2011, ημέρα. μεταξύ: A. Του.. Διευθυντή της Διεύθυνσης Τεχνικής & Στέγασης του Ι.Κ.Α - ΕΤΑΜ, ενεργώντας ως νόμιμος εκπρόσωπος της Διοίκησης του Ι.Κ.Α ΕΤΑΜ, βάσει του Ν. 2286/95 και των Π..Δ. 170/87, Π.Δ. 118/07 που στο εξής θα καλείται εργοδότης και B. Του..νόμιμου εκπροσώπου της εταιρείας. που εδρεύει.. τηλ που στο εξής θα καλείται εργοδότης συμφωνήθηκαν και έγιναν αποδεκτά τα παρακάτω: 1. Ο ανάδοχος αναλαμβάνει το έργο για την αντικατάσταση (προμήθεια και εργασίες) των πύργων ψύξης στις μονάδες κεντρικού κλιματισμού, των ιδιόκτητων κτιρίων του Ι.Κ.Α ΕΤΑΜ: επί της οδού Λένορμαν 200 (οφθαλμολογικό κέντρο) και Θηβών 49 (Τοπικό Υποκατάστημα & Τοπική Μονάδα Υγείας Καμινίων). 2. Ο ανάδοχος θα διαθέτει συνεργείο εξειδικευμένο, με την απαιτούμενη τεχνογνωσία και υλικοτεχνική υποδομή για την αποπεράτωση του έργου. 3. Οι εργασίες θα γίνουν σύμφωνα με τα όσα περιγράφονται στην τεχνική έκθεση της υπηρεσίας και με τις υποδείξεις του επιβλέποντα μηχανικού. 4. Ο ανάδοχος δεν ευθύνεται για οποιαδήποτε καθυστέρηση που προέρχεται από ανωτέρα βία, απεργία ή άλλα γεγονότα εκτός ελέγχου του. 7. Ο ανάδοχος υποχρεούται να τηρεί όλους τους σχετικούς νόμους για την εργασία (εργατική νομοθεσία). Να εκπληρώσει όλες τις υποχρεώσεις του απέναντι στο Δημόσιο, τους ασφαλιστικούς φορείς και σε κάθε τρίτο. 8. Να τηρεί τις κείμενες διατάξεις σχετικά με την ασφάλεια των εργαζομένων και να είναι αποκλειστικά και μόνος υπεύθυνος ποινικά και αστικά για κάθε ατύχημα που τυχόν προκύψει στο προσωπικό του. Να αποκαταστήσει κάθε είδους ζημιά ή βλάβη, που θα προκληθεί στο προσωπικό ή στις κτιριακές και άλλες εγκαταστάσεις, ή σε οιονδήποτε τρίτο, εφόσον αυτή οφείλεται σε υπαιτιότητα του προσωπικού του ή των εργασιών του. 9. Η συνολική δαπάνη για την εκτέλεση του εν λόγω έργου ανέρχεται στο ποσό των ευρώ και λεπτών #...# συμπ/νου του ΦΠΑ 23%. Η πληρωμή του ανάδοχου θα γίνει μετά την ολοκλήρωση των εργασιών και την υπογραφή του πρακτικού παραλαβής από την αρμόδια επιτροπή. 10. Ο ανάδοχος μετά την υπογραφή του παρόντος συμφωνητικού υποχρεούται εντός 5 εργάσιμων ημερών να αποστείλει στην υπηρεσία μας χρονοδιάγραμμα για την εκτέλεση των εργασιών Για την υπογραφή του παρόντος συμφωνητικού παραδόθηκε η υπ αριθ.. εγγυητική επιστολή καλής εκτέλεσης της σύμβασης ποσού.. ευρώ και ογδόντα λεπτών #...# ίση με το 10% της συμβατικής αξίας, χωρίς ΦΠΑ.. Μετά το πέρας των εργασιών, την υπογραφή του πρακτικού παραλαβής και την λήξη του παρόντος συμφωνητικού, θα επιστραφεί στον ανάδοχο η παραπάνω εγγυητική επιστολή. 12. Σε περιπτώσεις που ο ανάδοχος δεν τηρεί τους όρους του παρόντος συμφωνητικού, κηρύσσεται έκπτωτος με απόφαση της Δ/νσης Τεχνικής και Στέγασης του ΙΚΑ, οπότε καταπίπτει η εγγυητική επιστολή του υπέρ Ιδρύματος, χωρίς να αποκλείεται η αναζήτηση από το ΙΚΑ και κάθε άλλης αποθετικής ζημίας που ήθελε προκύψει, όπως ο καταλογισμός σε βάρος του αναδόχου των δαπανών ολοκλήρου του έργου στην περίπτωση που αυτός ήθελε μείνει ημιτελής. 13. Πριν από την έκπτωση του συντηρητή γίνεται σχετική έγγραφη προειδοποίηση από το ΙΚΑ, εφ όσον δε αυτός δεν συμμορφωθεί και εξακολουθεί να αμελεί την εφαρμογή του παρόντος συμφωνητικού, τότε τίθεται σε εφαρμογή η διαδικασία της έκπτωσης.

18 18 ΟΙ ΣΥΜΒΑΛΛΟΜΕΝΟΙ ΓΙΑ ΤΟΝ ΑΝΑΔΟΧΟ ΓΙΑ ΤΟ ΙΚΑ
