ΠΕΡΙΕΧΟΜΕΝΑ. Χωνευτοί Πίνακες Διανομής. Εξωτερικοί Πίνακες Διανομής. Φωτιστικά & Εξαρτήματα Φωτιστικών 34 ΔΙΟΝ (DN) NEMEA (NM) ΠΕΛΛΑ (EL)

Transcript

1 ΠΕΡΙΕΧΟΜΕΝΑ 04 ΔΙΟΝ (DN) 11 NEMEA (NM) Χωνευτοί Πίνακες Διανομής 14 ΠΕΛΛΑ (EL) 20 ΠΕΛΛΑ (PEL & AEL) Εξωτερικοί Πίνακες Διανομής 25 ΟΛΥΝΘΟΣ (LΤ) Φωτιστικά & Εξαρτήματα Φωτιστικών 34 ΣΤΕΓΑΝΑ ΦΩΤΙΣΤΙΚΑ 29 ΣΙΝΔΟΣ (SND) 40 ΑΝΑΚΛΑΣΤΗΡΕΣ

2

3 Το όραμά μας Η διαχρονική υπεροχή σε καινοτόμες και αξιόπιστες λύσεις στη διαχείριση ηλεκτρικής ενέργειας Η αποστολή μας Παραγωγή και διακίνηση προϊόντων προστιθέμενης αξίας με ανάλογα ανταποδοτικά οφέλη για τον τελικό χρήστη Είμαστε νέοι με εμπειρία 81 ετών!

4 Χωνευτοί Πίνακες Διανομής ΔΙΟΝ (DN) IP30 ΕΝ Κωδικός Περιγραφή Τύπος Κλεμών Σειρές Θέσεις Συσκ/σία Τιμή ( ) Μεταλλικοί χωνευτοί πίνακες (Κλάση Ι) με λευκή πόρτα DN 12 [12 TBM 7 + 7] DN 24 [12 TBM 10+10] DN 36 [12 TBM 14+14] DN 48 [16 TBM 22+22] Μεταλλικοί χωνευτοί πίνακες (Κλάση Ι) με διάφανη πόρτα DN 12 TR [12 TBM 7 + 7] DN 24 TR [12 TBM 10+10] DN 36 TR [12 TBM 14+14] DN 48 TR [16 TBM 22+22] Μεταλλοπλαστικοί χωνευτοί πίνακες (Κλάση ΙΙ) με λευκή πόρτα DN 12 II [12 TBM 8 + 8] DN 24 II [12 TBM 10+10] DN 36 II [12 TBM 14+14] DN 48 II [16 TBM 22+22] Μεταλλοπλαστικοί χωνευτοί πίνακες (Κλάση ΙΙ) με διάφανη πόρτα DN 12 TR II [12 TBM 8 + 8] DN 24 TR II [12 TBM 10+10] DN 36 TR II [12 TBM 14+14] DN 48 TR II [16 TBM 22+22]

5 IP30 ΕΝ Χωνευτοί Πίνακες Διανομής ΔΙΟΝ (DN) Κωδικός Περιγραφή Τύπος Κλεμών Σειρές Θέσεις Συσκ/σία Τιμή ( ) Μεταλλοπλαστικοί χωνευτοί πίνακες (Κλάση ΙΙ) με λευκή πόρτα για ψευδότοιχους DN 12 HW II [12 TBM 8 + 8] DN 24 HW II [12 TBM 10+10] DN 36 HW II [12 TBM 14+14] DN 48 HW II [16 TBM 22+22] Μεταλλοπλαστικοί χωνευτοί πίνακες (Κλάση ΙΙ) με διάφανη πόρτα για ψευδότοιχους DN 12 TR HW II [12 TBM 8 + 8] DN 24 TR HW II [12 TBM 10+10] DN 36 TR HW II [12 TBM 14+14] DN 48 TR HW II [16 TBM 22+22] Μεταλλικοί χωνευτοί πίνακες (Κλάση Ι) σε απόχρωση ΙΝΟΧ DNΧ 12 [12 TBM 7 + 7] DNΧ 24 [12 TBM 10+10] DNΧ 36 [12 TBM 14+14] DNΧ 48 [16 TBM 22+22] Μεταλλικοί χωνευτοί πίνακες (Κλάση Ι) με διάφανη πόρτα και πλαίσιο σε απόχρωση ΙΝΟΧ DNΧ 12 TR [12 TBM 7 + 7] DNΧ 24 TR [12 TBM 10+10] DNΧ 36 TR [12 TBM 14+14] DNΧ 48 TR [16 TBM 22+22] Πλαστικά καλύμματα 6 κενών θέσεων 250 0,70 5

6 Χωνευτοί Πίνακες Διανομής ΔΙΟΝ (DN) IP30 ΕΝ Εξαρτήματα πινάκων διανομής DION Κωδικός Περιγραφή Συσκ/σία Τιμή ( ) Πλαίσιο και πόρτα λευκή 1 DN , Πλαίσιο και πόρτα λευκή 2 DN , Πλαίσιο και πόρτα λευκή 3 DN , Πλαίσιο και πόρτα λευκή 3 DN , Πλαίσιο και πόρτα διάφανη 1 DN 12 TR 1 10, Πλαίσιο και πόρτα διάφανη 2 DN 24 TR 1 14, Πλαίσιο και πόρτα διάφανη 3 DN 36 TR 1 18, Πλαίσιο και πόρτα διάφανη 3 DN 48 TR 1 23, Κιβώτια μεταλλικά 1 DN-EL-AEL , Κιβώτια μεταλλικά 2 DN-EL-AEL , Κιβώτια μεταλλικά 3 DN-EL-AEL , Κιβώτια μεταλλικά 3 DN-EL-AEL , Πόρτα λευκή πλήρης 1 DN , Πόρτα λευκή πλήρης 2 DN , Πόρτα λευκή πλήρης 3 DN , Πόρτα λευκή πλήρης 3 DN , Μετωπική πλήρης 1 DN , Μετωπική πλήρης 2 DN , Μετωπική πλήρης 3 DN , Μετωπική πλήρης 3 DN , Πλαίσιο σκέτο 1 DN , Πλαίσιο σκέτο 2 DN , Πλαίσιο σκέτο 3 DN , Πλαίσιο σκέτο 3 DN , Πόρτα διάφανη πλήρης 1 DN , Πόρτα διάφανη πλήρης 2 DN , Πόρτα διάφανη πλήρης 3 DN , Πόρτα διάφανη πλήρης 3 DN ,30 6

7 IP30 ΕΝ Χωνευτοί Πίνακες Διανομής ΔΙΟΝ (DN) Εξαρτήματα πινάκων διανομής DION Κωδικός Περιγραφή Συσκ/σία Τιμή ( ) Τζάμι σκέτο 1 DN , Τζάμι σκέτο 2 DN , Τζάμι σκέτο 3 DN , Τζάμι σκέτο 3 DN , Κιβώτια πλαστικά 1 DN-PEL , Κιβώτια πλαστικά 2 DN-PEL , Κιβώτια πλαστικά 3 DN-PEL , Κιβώτια πλαστικά 3 DN-PEL , Βάσεις (σχάρα) 1 DN-LT , Βάσεις (σχάρα) 2 DN-LT , Βάσεις (σχάρα) 3 DN-LT , Βάσεις (σχάρα) 3 DN , Βάση μεταλλική κλεμών 1 DN-AEL 12 με κλέμες [12 TBM 7 + 7] 1 5, Βάση μεταλλική κλεμών 2 DN-AEL 24 με κλέμες [12 TBM 10+10] 1 7, Βάση μεταλλική κλεμών 3 DN-EL 36 με κλέμες [12 TBM 14+14] 1 8, Βάση μεταλλική κλεμών 3 DN 48 με κλέμες [16 TBM 22+22] 1 14, Βάση πλαστική κλεμών 1 DN 12 με κλέμες [12 TBC 8 + 8] 1 6, Βάση πλαστική κλεμών 2 DN 24 με κλέμες [12 TBC 10+10] 1 7, Βάση πλαστική κλεμών 3 DN 36 με κλέμες [12 TBC 14+14] 1 8, Βάση πλαστική κλεμών 3 DN 48 με κλέμες [16 TBC 22+22] 1 14, Χερούλι πόρτας DN 1 0, Εξαρτήματα συγκράτησης χερουλιού DN 1 0, Πλαστικά καλύμματα κιβωτίων Κλάση Ι EL-DN 12 θέσεων 1 0, Μπράτσα γαλβανιζέ στήριξης μεταλικών κιβωτίων 1 0, Μπράτσα πλαστικά στήριξης πλαστικών κιβωτίων 1 0, Βίδες πλαστικές Φ6Χ31 για μετωπική 1 0, Κινητή πλευρά πλαστικού κιβωτίου DN-PEL 1 0, Παξιμάδια με βίδες Μ5 8Χ8Χ2,5 1 0, Ελατήρια Μ4, 5Χ18,5 για άξονες 1 0,10 7

8 Χωνευτοί Πίνακες Διανομής ΔΙΟΝ (DN) IP30 ΕΝ Εξαρτήματα πινάκων διανομής DION Κωδικός Περιγραφή Συσκ/σία Τιμή ( ) Κύλινδροι στήριξης πλαστικού κιβωτίου HW 1 0,40 σε κούφια τοιχώματα + βίδες Αυτοκόλλητο σήμανσης 12 θέσεων 1 0, Αυτοκόλλητο σήμανσης 16 θέσεων 1 0, Πλαίσιο και πόρτα απόχρωσης INOX 1 DNX Πλαίσιο και πόρτα απόχρωσης INOX 2 DNX Πλαίσιο και πόρτα απόχρωσης INOX 3 DNX Πλαίσιο και πόρτα απόχρωσης INOX 3 DNX Πλαίσιο και πόρτα διάφανη απόχρωσης INOX 1 DNX Πλαίσιο και πόρτα διάφανη απόχρωσης INOX 2 DNX Πλαίσιο και πόρτα διάφανη απόχρωσης INOX 3 DNX Πλαίσιο και πόρτα διάφανη απόχρωσης INOX 3 DNX Πόρτα απόχρωσης ΙΝΟΧ πλήρης 1 DNΧ Πόρτα απόχρωσης ΙΝΟΧ πλήρης 2 DNΧ Πόρτα απόχρωσης ΙΝΟΧ πλήρης 3 DNΧ Πόρτα απόχρωσης ΙΝΟΧ πλήρης 3 DNΧ Πόρτα απόχρωσης ΙΝΟΧ διάφανη πλήρης 1 DNΧ 12 TR Πόρτα απόχρωσης ΙΝΟΧ διάφανη πλήρης 2 DNΧ 24 TR Πόρτα απόχρωσης ΙΝΟΧ διάφανη πλήρης 3 DNΧ 36 TR Πόρτα απόχρωσης ΙΝΟΧ διάφανη πλήρης 3 DNΧ 48 TR Μετωπική πλήρης 1 DNΧ 12 γκρι Μετωπική πλήρης 2 DNΧ 24 γκρι Μετωπική πλήρης 3 DNΧ 36 γκρι Μετωπική πλήρης 3 DNΧ 48 γκρι Πλαίσιο σκέτο 1 DNΧ Πλαίσιο σκέτο 2 DNΧ Πλαίσιο σκέτο 3 DNΧ Πλαίσιο σκέτο 3 DNΧ Χερούλι πόρτας πίνακα DNX

9 IP30 ΕΝ Χωνευτοί Πίνακες Διανομής ΔΙΟΝ (DN) Τεχνικά στοιχεία μεταλλικών χωνευτών πινάκων διανομής θέσεων αυτομάτων ασφαλειών (πάχους 17,5mm) Μεταλλικό κιβώτιο εντοίχισης βαμμένο με ηλεκτροστατική βαφή. Σχάρα στήριξης αυτομάτων ασφαλειών που επιτρέπει την ελαφριά διόρθωση της θέσης της πρόσοψης του πίνακα σε περίπτωση στραβής τοποθέτησης του κιβωτίου στον τοίχο. Αφαιρείται από το κιβώτιο χωρίς να ξεβιδωθούν τελείως οι βίδες οι οποίες την συγκρατούν. Πλαστικό μετωπικό κάλυμμα με ανοίγματα 46mm για την υποδοχή των αυτομάτων ασφαλειών. Η πρόσοψη αποτελείται από μεταλλικό πλαίσιο και πόρτα βαμμένα με ηλεκτροστατική βαφή σε λευκό χρώμα απόχρωσης RAL9003. Δυνατότητα τέλειας εφαρμογής της πρόσοψης πάνω στον τοίχο ακόμα και σε περίπτωση βαθύτερης εντοίχισης μέχρι και 18mm. Η πόρτα διατίθεται και με πλαστικό τζάμι καφέ απόχρωσης και μπορεί να τοποθετηθεί με τέτοιο τρόπο ώστε να ανοίγει από δεξιά ή από αριστερά. Κλάση προστασίας Ι. Κατηγορία προστασίας IP30 σύμφωνα με το πρότυπο EN Ονομαστική τάση λειτουργίας 400VAC/50Hz. Δυνατότητα τοποθέτησης ασφαλειών με ύψος μέχρι 70mm. Ράγα στήριξης αυτομάτων ασφαλειών φάρδους 35mm σύμφωνα με το πρότυπο EN Απόσταση μεταξύ των ραγών στήριξης αυτομάτων ασφαλειών 125mm. Διαθέσιμος χώρος 13mm κάτω από τις ράγες στήριξης αυτομάτων ασφαλειών για το πέρασμα των καλωδίων. Κλέμες ουδετέρου και γείωσης (PE/N), κατάλληλες για σύνδεση καλωδίων από 1,5 μέχρι 25mm2. ΤΥΠΟΣ ΔΙΑΣΤΑΣΕΙΣ (mm) ΠΡΟΪΟΝΤΟΣ A B C D E H ΒΑΡΟΣ (Kg) 1 DN ,90 2 DN ,25 3 DN ,25 3 DN ,70 9

10 Χωνευτοί Πίνακες Διανομής ΔΙΟΝ (DN) IP30 ΕΝ Τεχνικά στοιχεία μεταλλοπλαστικών χωνευτών πινάκων διανομής θέσεων αυτομάτων ασφαλειών (πάχους 17,5mm) Πλαστικό κιβώτιο εντοίχισης με προχαραγμένες θέσεις εισόδου-εξόδου καλωδίων. Για εγκατάσταση σε ψευδότοιχο κατάλληλοι είναι οι πίνακες με κίτρινο πλαστικό κιβώτιο εντοίχισης, κατασκευασμένο από αυτοσβεννύμενη πλαστική ύλη. Αποσπώμενη πάνω και κάτω πλευρά για άνετο πέρασμα των καλωδίων μέσα στο κιβώτιο. Βοηθητικά μπράτσα στήριξης του κιβωτίου κατά την εντοίχισή του. Προεξοχές στο πάνω και στο κάτω μέρος του κιβωτίου για την πρόσδεση καλωδίων και σωλήνων. Κλέμες εγκατεστημένες σε προσθαφαιρούμενες βάσεις. Σχάρα στήριξης αυτομάτων ασφαλειών που επιτρέπει την διόρθωση της καθετότητας της πρόσοψης και μπορεί να αφαιρεθεί από την θέση της χωρίς να ξεβιδωθούν εντελώς οι βίδες που την συγκρατούν. Πλαστικό μετωπικό κάλυμμα με ανοίγματα 46mm για την υποδοχή των αυτομάτων ασφαλειών. Η πρόσοψη αποτελείται από μεταλλικό πλαίσιο και πόρτα βαμμένα με ηλεκτροστατική βαφή σε λευκό χρώμα απόχρωσης RAL9003. Δυνατότητα τέλειας εφαρμογής της πρόσοψης πάνω στον τοίχο ακόμα και σε περίπτωση βαθύτερης εντοίχισης μέχρι και 18mm. Η πόρτα διατίθεται και με πλαστικό τζάμι καφέ απόχρωσης και μπορεί να τοποθετηθεί με τέτοιο τρόπο ώστε να ανοίγει από δεξιά ή από αριστερά. Δυνατότητα ένωσης πινάκων μεταξύ τους, με την βοήθεια ειδικών αποστατών. Κλάση προστασίας ΙΙ. Κατηγορία προστασίας IP30 σύμφωνα με το πρότυπο EN Ονομαστική τάση λειτουργίας 400VAC/50Hz. Δυνατότητα τοποθέτησης ασφαλειών με ύψος μέχρι 70mm. Ράγα στήριξης αυτομάτων ασφαλειών φάρδους 35mm σύμφωνα με το πρότυπο EN Απόσταση μεταξύ των ραγών στήριξης αυτομάτων ασφαλειών 125mm. Διαθέσιμος χώρος 16mm κάτω από τις ράγες στήριξης αυτομάτων ασφαλειών για το πέρασμα των καλωδίων. Κλέμες ουδετέρου και γείωσης (PE/N), κατάλληλες για τοποθέτηση καλωδίων διατομής από 1,5 μέχρι 16mm 2. ΤΥΠΟΣ ΔΙΑΣΤΑΣΕΙΣ (mm) ΠΡΟΪΟΝΤΟΣ A B C D E H ΒΑΡΟΣ (Kg) 1 DN ,50 2 DN ,30 3 DN ,10 3 DN ,20 10

11 IP30 ΕΝ Χωνευτοί Πίνακες Διανομής NEMEA (NM) Κωδικός Περιγραφή Τύπος Κλεμών Σειρές Θέσεις Συσκ/σία Τιμή ( ) Μεταλλικοί με λευκή πόρτα ΝΜ 12 [ΒΡΝ4Ε+ΒΡΝ4Ε] , ΝΜ 24 [ΒΡΝ7Ε+ΒΡΝ7Ε] , ΝΜ 36 [ΒΡΝ10Ε+ΒΡΝ10Ε] ,00 Μεταλλικοί με διάφανη πόρτα ΝΜ 12 TR [ΒΡΝ4Ε+ΒΡΝ4Ε] , ΝΜ 24 TR [ΒΡΝ7Ε+ΒΡΝ7Ε] , ΝΜ 36 TR [ΒΡΝ10Ε+ΒΡΝ10Ε] , Πλαστικά καλύμματα 6 κενών θέσεων 250 0,70 11

12 Χωνευτοί Πίνακες Διανομής NEMEA (NM) IP30 ΕΝ Εξαρτήματα πινάκων διανομής NEMEA Κωδικός Περιγραφή Συσκ/σία Τιμή ( ) Μετωπική πλήρης 1 ΝΜ , Μετωπική πλήρης 2 ΝΜ , Μετωπική πλήρης 3 ΝΜ , Πόρτα λευκή σκέτη 1 ΝΜ , Πόρτα λευκή σκέτη 2 ΝΜ , Πόρτα λευκή σκέτη 3 ΝΜ , Πόρτα διάφανη σκέτη 1 ΝΜ 12 TR 1 2, Πόρτα διάφανη σκέτη 2 ΝΜ 24 TR 1 4, Πόρτα διάφανη σκέτη 3 ΝΜ 36 TR 1 6, Σχάρα σκέτη 1 ΝΜ , Σχάρα σκέτη 2 ΝΜ , Σχάρα σκέτη 3 ΝΜ , Κιβώτιο σκέτο 1 ΝΜ , Κιβώτιο σκέτο 2 ΝΜ , Κιβώτιο σκέτο 3 ΝΜ , Ορειχάλκινες κλέμες 4 επαφών με βίδες 1 0, Ορειχάλκινες κλέμες 7 επαφών με βίδες 1 1, Ορειχάλκινες κλέμες 10 επαφών με βίδες 1 1,20 12

13 IP30 ΕΝ Χωνευτοί Πίνακες Διανομής NEMEA (NM) Τεχνικά στοιχεία μεταλλικών χωνευτών πινάκων διανομής θέσεων αυτομάτων ασφαλειών (πάχους 17,5mm) Μεταλλικό κιβώτιο εντοίχισης από γαλβανισμένη σιδηρολαμαρίνα. Σχάρα στήριξης ραγοϋλικού κατασκευασμένη από γαλβανισμένη σιδηρολαμαρίνα. Η πρόσοψη αποτελείται από μεταλλικό πλαίσιο βαμμένο με ηλεκτροστατική βαφή και ενσωματωμένη πλαστική πόρτα. Οι κλέμες είναι τοποθετημένες μέσα στον πίνακα. Η πλαστική πόρτα μπορεί να είναι είτε διάφανη καφέ απόχρωσης ή λευκή. Κλάση προστασίας Ι. Κατηγορία προστασίας IP30 σύμφωνα με το πρότυπο EN Ονομαστική τάση λειτουργίας 400VAC/50Hz. Δυνατότητα τοποθέτησης ασφαλειών με ύψος μέχρι 83mm. Ράγα στήριξης αυτομάτων ασφαλειών φάρδους 35mm σύμφωνα με το πρότυπο EN Απόσταση μεταξύ των ραγών στήριξης αυτομάτων ασφαλειών 125mm. Διαθέσιμος χώρος 17mm για το πέρασμα των καλωδίων κάτω από τις ράγες στήριξης αυτομάτων ασφαλειών. Κλέμες ουδετέρου και γείωσης (PE/N), κατάλληλες για σύνδεση καλωδίων από 1,5 μέχρι 16mm 2. ΤΥΠΟΣ ΔΙΑΣΤΑΣΕΙΣ (mm) ΠΡΟΪΟΝΤΟΣ A B C D E H ΒΑΡΟΣ (Kg) 1 NM ,50 2 NM ,40 3 NM ,80 13

14 Χωνευτοί Πίνακες Διανομής ΠΕΛΛΑ (EL) IP30 ΕΝ Κωδικός Περιγραφή Τύπος Κλεμών Σειρές Θέσεις Συσκ/σία Τιμή ( ) Μεταλλοπλαστικοί με λευκή πόρτα από ABS EL 12 [12 TBM 8+8] , EL 24 [12 TBM 10+10] , EL 36 [12 TBM 14+14] , EL 48 [16 TBM 22+22] ,00 Μεταλλοπλαστικοί με διάφανη πολυκαρβονική πόρτα EL 12 TR [12 TBM 8+8] , EL 24 TR [12 TBM 10+10] , EL 36 TR [12 TBM 14+14] , EL 48 TR [16 TBM 22+22] ,00 Θερμοπλαστικοί για ψευδότοιχους με λευκή πόρτα από ABS EL 12 HW II [12 TBM 8+8] , EL 24 HW II [12 TBM 10+10] , EL 36 HW II [12 TBM 14+14] , EL 48 HW II [16 TBM 22+22] ,60 Θερμοπλαστικοί για ψευδότοιχους με διάφανη πολυκαρβονική πόρτα EL 12 TR HW II [12 TBM 8+8] , EL 24 TR HW II [12 TBM 10+10] , EL 36 TR HW II [12 TBM 14+14] , EL 48 TR HW II [16 TBM 22+22] ,60 Μεταλλοπλαστικοί με λευκή πόρτα από ABS, 72 θέσεων συνολικά EL 72 [2x(12 TBM 14+14)] ,00 14

15 IP30 ΕΝ Χωνευτοί Πίνακες Διανομής ΠΕΛΛΑ (EL) Κωδικός Περιγραφή Τύπος Κλεμών Σειρές Θέσεις Συσκ/σία Τιμή ( ) Μεταλλοπλαστικοί με διάφανη πολυκαρβονική πόρτα, 72 θέσεων συνολικά EL 72 TR [2x(12 TBM 14+14)] ,00 Μεταλλοπλαστικοί με λευκή πόρτα από ABS, 96 θέσεων συνολικά EL 96 [2x(16 TBM 22+22)] ,00 Μεταλλοπλαστικοί με διάφανη πολυκαρβονική πόρτα, 96 θέσεων συνολικά EL 96 TR [2x(16 TBM 22+22)] , Πλαστικά καλύμματα 6 κενών θέσεων 250 0,70 15

16 Χωνευτοί Πίνακες Διανομής ΠΕΛΛΑ (EL) IP30 ΕΝ Εξαρτήματα πινάκων διανομής EL Κωδικός Περιγραφή Συσκ/σία Τιμή ( ) Μετωπική πλήρης 1 EL , Μετωπική πλήρης 2 EL , Μετωπική πλήρης 3 EL , Μετωπική πλήρης 3 EL , Κιβώτια μεταλλικά 1 DN-EL-AEL , Κιβώτια μεταλλικά 2 DN-EL-AEL , Κιβώτια μεταλλικά 3 DN-EL-AEL , Κιβώτια μεταλλικά 3 DN-EL-AEL , Πόρτα διάφανη σκέτη 1 EL 12 TR 1 9, Πόρτα διάφανη σκέτη 2 EL 24 TR 1 14, Πόρτα διάφανη σκέτη 3 EL 36 TR 1 23, Πόρτα διάφανη σκέτη 3 EL 48 TR 1 26, Πόρτα λευκή σκέτη 1 EL , Πόρτα λευκή σκέτη 2 EL , Πόρτα λευκή σκέτη 3 EL , Πόρτα λευκή σκέτη 3 EL , Βάσεις (σχάρα) 1 EL-PEL-AEL , Βάσεις (σχάρα) 2 EL-PEL-AEL , Βάσεις (σχάρα) 3 EL-PEL-AEL , Βάσεις (σχάρα) 3 EL-PEL-AEL ,00 16

17 IP30 ΕΝ Χωνευτοί Πίνακες Διανομής ΠΕΛΛΑ (EL) Εξαρτήματα πινάκων διανομής EL Κωδικός Περιγραφή Συσκ/σία Τιμή ( ) Βάση κλεμών 1 EL 12 με κλέμες [12 TBM 8+8] 1 6, Βάση κλεμών 2 EL 24 με κλέμες [12 TBM 10+10] 1 7, Βάση κλεμών 3 DN-EL 36 με κλέμες [12 TBM 14+14] 1 8, Βάση κλεμών 3 EL 48 με κλέμες [16 TBM 22+22] 1 14, Μπράτσα γαλβανιζέ στήριξης μεταλικών κιβωτίων 1 0, Πλαστικά καλύμματα κιβωτίων Κλάση Ι EL-DN 12 θέσεων 1 0, Γωνίες για κούμπωμα πορτών EL-PEL-AEL 1 0, Τάπες ορθογωνίων ανοιγμάτων EL-PEL-AEL-LT 1 0, Αυτοκόλλητο σήμανσης 12 θέσεων 1 0, Αυτοκόλλητο σήμανσης 16 θέσεων 1 0,20 17

18 Χωνευτοί Πίνακες Διανομής ΠΕΛΛΑ (EL) IP30 ΕΝ Τεχνικά στοιχεία μεταλλοπλαστικών χωνευτών πινάκων διανομής θέσεων αυτομάτων ασφαλειών (πάχους 17,5mm) Μεταλλικό κιβώτιο εντοίχισης βαμμένο με ηλεκτροστατική βαφή. Σχάρα στήριξης αυτομάτων ασφαλειών που επιτρέπει την διόρθωση της καθετότητας της πρόσοψης και μπορεί να αφαιρεθεί από την θέση της χωρίς να ξεβιδωθούν οι βίδες που την συγκρατούν. Πλαστικό μετωπικό κάλυμμα με ανοίγματα 46mm για την υποδοχή των αυτομάτων ασφαλειών. Πλαστική πόρτα με δυνατότητα εύκολης τοποθέτησης από δεξιά ή αριστερά. Πλαστικά προχαραγμένα καλύμματα των ανοιγμάτων των κιβωτίων στην πάνω και κάτω πλευρά τους. Η πόρτα διατίθεται σε διάφανη καφέ απόχρωση ή σε λευκή έκδοση. Κλάση προστασίας Ι. Κατηγορία προστασίας IP30 σύμφωνα με το πρότυπο EN Ονομαστική τάση λειτουργίας 400V AC /50Hz. Δυνατότητα τοποθέτησης ασφαλειών με ύψος μέχρι 70mm. Ράγα στήριξης αυτομάτων ασφαλειών φάρδους 35mm σύμφωνα με το πρότυπο EN Απόσταση μεταξύ των ραγών στήριξης αυτομάτων ασφαλειών 125mm. Διαθέσιμος χώρος 17mm για το πέρασμα των καλωδίων κάτω από τις ράγες στήριξης αυτομάτων ασφαλειών. Κλέμες ουδετέρου και γείωσης (PE/N), κατάλληλες για σύνδεση καλωδίων από 1,5 μέχρι 25mm 2. ΤΥΠΟΣ ΔΙΑΣΤΑΣΕΙΣ (mm) ΠΡΟΪΟΝΤΟΣ A B C D E H ΒΑΡΟΣ (Kg) 1 EL ,15 2 EL ,50 3 EL ,20 3 EL ,30 18

19 IP30 ΕΝ Χωνευτοί Πίνακες Διανομής ΠΕΛΛΑ (EL) Τεχνικά στοιχεία μεταλλοπλαστικών χωνευτών πινάκων διανομής θέσεων αυτομάτων ασφαλειών (πάχους 17,5mm) Μεταλλικό κιβώτιο εντοίχισης βαμμένο με ηλεκτροστατική βαφή. Δύο ανεξάρτητες σχάρες στήριξης αυτομάτων ασφαλειών στο ίδιο κιβώτιο. Δύο πλαστικά μετωπικά καλύμματα συνδεδεμένα μεταξύ τους. Δύο πλαστικές πόρτες οι οποίες λειτουργούν ανεξάρτητα η μία από την άλλη. Μεταλλικά προχαραγμένα καλύμματα των ανοιγμάτων των κιβωτίων στην πάνω και κάτω πλευρά τους. Οι πόρτες διατίθενται σε διάφανη καφέ απόχρωση ή σε λευκή έκδοση. Κλάση προστασίας Ι. Κατηγορία προστασίας IP30 σύμφωνα με το πρότυπο EN Ονομαστική τάση λειτουργίας 400V AC /50Hz. Δυνατότητα τοποθέτησης ασφαλειών με ύψος μέχρι 70mm. Ράγα στήριξης αυτομάτων ασφαλειών φάρδους 35mm σύμφωνα με το πρότυπο EN Απόσταση μεταξύ των ραγών στήριξης αυτομάτων ασφαλειών 125mm. Διαθέσιμος χώρος 17mm για το πέρασμα των καλωδίων κάτω από τις ράγες στήριξης αυτομάτων ασφαλειών. Κλέμες ουδετέρου και γείωσης (PE/N), κατάλληλες για σύνδεση καλωδίων από 1,5 μέχρι 25mm 2. ΤΥΠΟΣ ΔΙΑΣΤΑΣΕΙΣ (mm) ΠΡΟΪΟΝΤΟΣ A B C D E H ΒΑΡΟΣ (Kg) 6 EL ,50 6 EL ,59 19

20 Χωνευτοί Πίνακες Διανομής ΠΕΛΛΑ (PEL) & ΠΕΛΛΑ (AEL) IP30 ΕΝ Κωδικός Περιγραφή Τύπος Κλεμών Σειρές Θέσεις Συσκ/σία Τιμή ( ) Θερμοπλαστικοί (Κλάση ΙΙ) με λευκή πόρτα από πολυστερίνη PEL 12 [12 TB 4+4] , PEL 24 [12 TB 7+7] , PEL 36 [12 TB 10+10] , PEL 48 [18 TB 14+14] ,00 Θερμοπλαστικοί (Κλάση ΙΙ) με διάφανη πόρτα από πολυστερίνη PEL 12 TR [12 TB 4+4] , PEL 24 TR [12 TB 7+7] , PEL 36 TR [12 TB 10+10] , PEL 48 TR [18 TB 14+14] ,00 Μεταλλοπλαστικοί με λευκή πόρτα από πολυστερίνη AEL TBM , AEL TBM , AEL TBM , AEL TBM ,20 Μεταλλοπλαστικοί με διάφανη πόρτα από πολυστερίνη AEL 12 TR 12 TBM , AEL 24 TR 12 TBM , AEL 36 TR 12 TBM , AEL 48 TR 16 TBM , Πλαστικά καλύμματα 6 κενών θέσεων 250 0,70 20

21 IP30 ΕΝ Χωνευτοί Πίνακες Διανομής ΠΕΛΛΑ (PEL) & ΠΕΛΛΑ (AEL) Εξαρτήματα πινάκων διανομής PEL-AEL Κωδικός Περιγραφή Συσκ/σία Τιμή ( ) Μετωπική πλήρης 1 AEL-PEL , Μετωπική πλήρης 2 AEL-PEL , Μετωπική πλήρης 3 AEL-PEL , Μετωπική πλήρης 4 AEL-PEL , Πόρτα λευκή σκέτη 1 AEL-PEL , Πόρτα λευκή σκέτη 2 AEL-PEL , Πόρτα λευκή σκέτη 3 AEL-PEL , Πόρτα λευκή σκέτη 3 AEL-PEL , Πόρτα διάφανη σκέτη 1 AEL-PEL 12 TR 1 3, Πόρτα διάφανη σκέτη 2 AEL-PEL 24 TR 1 4, Πόρτα διάφανη σκέτη 3 AEL-PEL 36 TR 1 7, Πόρτα διάφανη σκέτη 3 AEL-PEL 48 TR 1 11, Κιβώτια πλαστικά 1 DN-PEL-EL , Κιβώτια πλαστικά 2 DN-PEL-EL , Κιβώτια πλαστικά 3 DN-PEL-EL , Κιβώτια πλαστικά 3 DN-PEL-EL , Κιβώτια μεταλλικά 1 DN-EL-AEL , Κιβώτια μεταλλικά 2 DN-EL-AEL , Κιβώτια μεταλλικά 3 DN-EL-AEL , Κιβώτια μεταλλικά 3 DN-EL-AEL , Βάσεις (σχάρα) 1 EL-PEL-AEL , Βάσεις (σχάρα) 2 EL-PEL-AEL , Βάσεις (σχάρα) 3 EL-PEL-AEL , Βάσεις (σχάρα) 3 EL-PEL-AEL ,00 21

22 Χωνευτοί Πίνακες Διανομής ΠΕΛΛΑ (PEL) & ΠΕΛΛΑ (AEL) IP30 ΕΝ Εξαρτήματα πινάκων διανομής PEL-AEL Κωδικός Περιγραφή Συσκ/σία Τιμή ( ) Βάση κλεμών 1 PEL 12 με κλέμες [12 TB 4+4] 1 4, Βάση κλεμών 2 PEL 24 με κλέμες [12 TB 7+7] 1 5, Βάση κλεμών 3 PEL 36 με κλέμες [12 TB 10+10] 1 6, Βάση κλεμών 3 PEL 48 με κλέμες [18 TB 14+14] 1 8, Βάση κλεμών 1 AEL 12 με κλέμες [12 TBM 4+4] 1 5, Βάση κλεμών 2 AEL 24 με κλέμες [12 TBM 7+7] 1 5, Βάση κλεμών 3 AEL 36 με κλέμες [12 TBM 10+10] 1 7, Βάση κλεμών 3 AEL 48 με κλέμες [16 TBM 14+14] 1 8, Γωνίες για κούμπωμα πορτών EL-PEL-AEL 1 0, Τάπες ορθογωνίων ανοιγμάτων EL-PEL-AEL-LT 1 0, Μπράτσα γαλβανιζέ στήριξης μεταλλικών κιβωτίων 1 0, Πλαστικά μπράτσα στήριξης κιβωτίων DN-PEL Κλάση ΙΙ 1 0, Κινητή πλευρά DN-PEL Κλάση ΙΙ 1 0, Αυτοκόλλητο σήμανσης 12 θέσεων 1 0, Αυτοκόλλητο σήμανσης 16 θέσεων 1 0,20 22

23 IP30 ΕΝ Χωνευτοί Πίνακες Διανομής ΠΕΛΛΑ (PEL) & ΠΕΛΛΑ (AEL) Τεχνικά στοιχεία θερμοπλαστικών χωνευτών πινάκων διανομής θέσεων αυτομάτων ασφαλειών (πάχους 17,5mm) Πλαστικό κιβώτιο εντοίχισης με προχαραγμένες θέσεις εισόδου-εξόδου καλωδίων. Αποσπώμενη πάνω και κάτω πλευρά για άνετο πέρασμα των καλωδίων μέσα στο κιβώτιο. Προεξοχές στο πάνω και στο κάτω μέρος του κιβωτίου για την πρόσδεση καλωδίων και σωλήνων. Σχάρα στήριξης αυτομάτων ασφαλειών που επιτρέπει την διόρθωση της καθετότητας της πρόσοψης και μπορεί να αφαιρεθεί από την θέση της χωρίς να ξεβιδωθούν εντελώς οι βίδες που την συγκρατούν. Κλέμες εγκατεστημένες σε προσθαφαιρούμενες βάσεις. Πλαστικό μετωπικό κάλυμμα με ανοίγματα 46mm για την υποδοχή των αυτομάτων ασφαλειών. Η πλαστική πόρτα μπορεί να τοποθετηθεί έτσι ώστε να ανοίγει από δεξιά ή από αριστερά. Η πλαστική πόρτα μπορεί να είναι είτε διάφανη καφέ ή λευκή. Κλάση προστασίας ΙΙ. Κατηγορία προστασίας IP30 σύμφωνα με το πρότυπο EN Ονομαστική τάση λειτουργίας 400V AC /50Hz. Δυνατότητα τοποθέτησης ασφαλειών με ύψος μέχρι 70mm. Ράγα στήριξης αυτομάτων ασφαλειών φάρδους 35mm σύμφωνα με το πρότυπο EN Απόσταση μεταξύ των ραγών στήριξης αυτομάτων ασφαλειών 125mm. Απόσταση 20mm ανάμεσα στην σχάρα στήριξης αυτομάτων ασφαλειών και στον πυθμένα του κιβωτίου για το πέρασμα των καλωδίων κάτω από την σχάρα. Κλέμες ουδετέρου και γείωσης (PE/N), κατάλληλες για τοποθέτηση καλωδίων διατομής από 1,5 μέχρι 16mm 2. ΤΥΠΟΣ ΔΙΑΣΤΑΣΕΙΣ (mm) ΠΡΟΪΟΝΤΟΣ A B C D E H ΒΑΡΟΣ (Kg) 1 PEL ,09 2 PEL ,70 3 PEL ,27 3 PEL ,30 23

24 Χωνευτοί Πίνακες Διανομής ΠΕΛΛΑ (PEL) & ΠΕΛΛΑ (AEL) IP30 ΕΝ Τεχνικά στοιχεία μεταλλοπλαστικών χωνευτών πινάκων διανομής θέσεων αυτομάτων ασφαλειών (πάχους 17,5mm) Μεταλλικό κιβώτιο εντοίχισης βαμμένο με ηλεκτροστατική βαφή. Σχάρα στήριξης αυτομάτων ασφαλειών που επιτρέπει την διόρθωση της καθετότητας της πρόσοψης και μπορεί να αφαιρεθεί από την θέση της χωρίς να ξεβιδωθούν οι βίδες που την συγκρατούν. Κλέμες τοποθετημένες στην θέση τους εντός του πίνακα. Πλαστικό μετωπικό κάλυμμα με ανοίγματα 46mm για την υποδοχή των αυτομάτων ασφαλειών. Η πλαστική πόρτα μπορεί να τοποθετηθεί έτσι ώστε να ανοίγει από δεξιά ή από αριστερά. Η πόρτα διατίθεται σε διάφανη καφέ απόχρωση ή σε λευκή έκδοση. Κλάση προστασίας Ι. Κατηγορία προστασίας IP30 σύμφωνα με το πρότυπο EN Ονομαστική τάση λειτουργίας 400V AC /50Hz. Δυνατότητα τοποθέτησης ασφαλειών με ύψος μέχρι 70mm. Ράγα στήριξης αυτομάτων ασφαλειών φάρδους 35mm σύμφωνα με το πρότυπο EN Απόσταση μεταξύ των ραγών στήριξης αυτομάτων ασφαλειών 125mm. Απόσταση 17mm ανάμεσα στην σχάρα στήριξης αυτομάτων ασφαλειών και στον πυθμένα του κιβωτίου για το πέρασμα των καλωδίων κάτω από την σχάρα. Κλέμες ουδετέρου και γείωσης (PE/N), κατάλληλες για τοποθέτηση καλωδίων διατομής από 1,5 μέχρι 16mm 2. ΤΥΠΟΣ ΔΙΑΣΤΑΣΕΙΣ (mm) ΠΡΟΪΟΝΤΟΣ A B C D E H ΒΑΡΟΣ (Kg) 1 AEL ,08 2 AEL ,85 3 AEL ,46 3 AEL ,30 24

25 IP30 ΕΝ Εξωτερικοί Πίνακες Διανομής ΟΛΥΝΘΟΣ (LΤ) Κωδικός Περιγραφή Τύπος Κλεμών Σειρές Θέσεις Συσκ/σία Τιμή ( ) Θερμοπλαστικοί πολυστερίνης χωρίς πόρτα & χωρίς πλάτη LT 12 [12 TBC 8 + 8] , LT 24 [12 TBC 10+10] , LT 36 [12 TBC 14+14] ,00 Θερμοπλαστικοί πολυστερίνης με λευκή πόρτα & πλάτη LT 12 DP [12 TBC 8 + 8] , LT 24 DP [12 TBC 10+10] , LT 36 DP [12 TBC 14+14] ,00 Θερμοπλαστικοί πολυστερίνης με διάφανη πόρτα & πλάτη LT 12 DTRP [12 TBC 8 + 8] , LT 24 DTRP [12 TBC 10+10] , LT 36 DTRP [12 TBC 14+14] , Πλαστικά καλύμματα 6 κενών θέσεων 250 0,70 25

26 Εξωτερικοί Πίνακες Διανομής ΟΛΥΝΘΟΣ (LΤ) IP30 ΕΝ Εξαρτήματα πινάκων LT Κωδικός Περιγραφή Συσκ/σία Τιμή ( ) Πόρτα διάφανη 1 LT 12 TR 1 4, Πόρτα διάφανη 2 LT 24 TR 1 6, Πόρτα διάφανη 3 LT 36 TR 1 10, Πόρτα λευκή 1 LT , Πόρτα λευκή 2 LT , Πόρτα λευκή 3 LT , Πλάτη 1 LT , Πλάτη 2 LT , Πλάτη 3 LT , Βάσεις (σχάρα) 1 DN-LT , Βάσεις (σχάρα) 2 DN-LT , Βάσεις (σχάρα) 3 DN-LT , Βάση κλεμών 1 LT 12 με κλέμες [8 TBC 8 + 8] 1 6, Βάση κλεμών 2 LT 24 με κλέμες [12 TBC 10+10] 1 7, Βάση κλεμών 3 LT 36 με κλέμες [12 TBC 14+14] 1 8, Τάπες ορθογωνίων ανοιγμάτων EL-PEL-AEL-LT 1 0, Αυτοκόλλητα σήμανσης 12 θέσεων 1 0, Βίδες πλαστικές Φ647 για LT 1 0, Μπράτσα μακριά στήριξης βάσης κλεμών 1 0, Μπράτσα κοντά στήριξης βάσης κλεμών 1 0,20 26

27 IP30 ΕΝ Εξωτερικοί Πίνακες Διανομής ΟΛΥΝΘΟΣ (LΤ) Τεχνικά στοιχεία θερμοπλαστικών εξωτερικών πινάκων διανομής χωρίς πόρτα και πλάτη θέσεων αυτομάτων ασφαλειών (πάχους 17,5mm) Απευθείας στήριξη σχάρας αυτομάτων ασφαλειών στον τοίχο. Πλαστικά καλύμματα από αυτοσβεννύμενο θερμοπλαστικό υλικό με ανοίγματα 46mm για την υποδοχή αυτομάτων ασφαλειών και με προχαραγμένες εγκοπές περιμετρικά για την είσοδο αγωγών και σωλήνων. Χρώμα λευκό RAL9003. Κλέμες εγκατεστημένες σε προσθαφαιρούμενες βάσεις. Κλάση προστασίας Ι (χωρίς την πλάτη). Κατηγορία προστασίας IP30 σύμφωνα με το πρότυπο EN Ονομαστική τάση λειτουργίας 400V AC /50Hz. Κατάλληλοι για αυτόματες ασφάλειες ύψους μέχρι 92,50mm. Ράγα στήριξης αυτομάτων ασφαλειών φάρδους 35mm σύμφωνα με το πρότυπο EN Απόσταση μεταξύ των ραγών στήριξης αυτομάτων ασφαλειών 125mm. Διαθέσιμος χώρος 13mm κάτω από την σχάρα για το πέρασμα των καλωδίων. Κλέμες ουδετέρου και γείωσης (PE/N), κατάλληλες για τοποθέτηση καλωδίων διατομής από 1,5 μέχρι 25mm 2. ΤΥΠΟΣ ΔΙΑΣΤΑΣΕΙΣ (mm) ΠΡΟΪΟΝΤΟΣ A B C H ΒΑΡΟΣ (Kg) 1 LT ,86 2 LT ,40 3 LT ,86 27

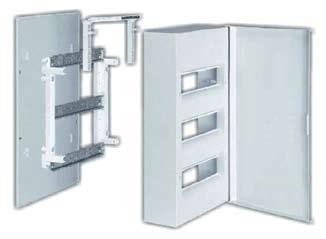

28 Εξωτερικοί Πίνακες Διανομής ΟΛΥΝΘΟΣ (LΤ) IP30 ΕΝ Τεχνικά στοιχεία θερμοπλαστικών εξωτερικών πινάκων διανομής με πόρτα και πλάτη θέσεων αυτομάτων ασφαλειών (πάχους 17,5mm) Πλαστική πλάτη μεταξύ τοίχου και σχάρας αυτομάτων ασφαλειών για περαιτέρω προστασία του εσωτερικού του πίνακα. Κατασκευή από αυτοσβεννύμενο υλικό. Πλαστικά καλύμματα από αυτοσβεννύμενο θερμοπλαστικό υλικό με ανοίγματα 46mm για την υποδοχή αυτομάτων ασφαλειών και με προχαραγμένες εγκοπές περιμετρικά για την είσοδο αγωγών και σωλήνων. Χρώμα λευκό RAL9003. Κλέμες εγκατεστημένες σε προσθαφαιρούμενες βάσεις. Πλαστική πόρτα που τοποθετείται πολύ εύκολα στα αριστερά ή δεξιά και προσφέρει μια ξεχωριστή σχεδίαση. Δυνατότητα επιλογής ανάμεσα σε διάφανη καφέ ή λευκή πόρτα. Προαιρετικό σύστημα κλειδώματος της πόρτας Κλάση προστασίας ΙΙ (με πλάτη). Κατηγορία προστασίας IP30 σύμφωνα με το πρότυπο EN Ονομαστική τάση λειτουργίας 400V AC /50Hz. Κατάλληλοι για αυτόματες ασφάλειες ύψους μέχρι 92,50mm. Ράγα στήριξης αυτομάτων ασφαλειών φάρδους 35mm σύμφωνα με το πρότυπο EN Απόσταση μεταξύ των ραγών στήριξης αυτομάτων ασφαλειών 125mm. Διαθέσιμος χώρος 13mm κάτω από την σχάρα για το πέρασμα των καλωδίων. Κλέμες ουδετέρου και γείωσης (PE/N), κατάλληλες για τοποθέτηση καλωδίων διατομής από 1,5 μέχρι 25mm 2. ΤΥΠΟΣ ΔΙΑΣΤΑΣΕΙΣ (mm) ΠΡΟΪΟΝΤΟΣ A B C H ΒΑΡΟΣ (Kg) 1 LT ,06 2 LT ,68 3 LT ,31 28

29 IP65, IP41 & IP30 ΕΝ Εξωτερικοί Πίνακες Διανομής ΣΙΝΔΟΣ (SND) Κωδικός Περιγραφή Τύπος Κλεμών Σειρές Θέσεις Συσκ/σία Τιμή ( ) Θερμοπλαστικοί από PC, IP65, 4-24 θέσεων, μέγιστο 12 θέσεις ανά σειρά SND 4 IP65 [4 TB 4] , SND 8 IP65 [8 TB 7+7] , SND 12 IP65 [8 TB 7+7] , SND 12M IP65 [12 TB 10+10] , SND 24 IP65 [12 TB 17+17] ,00 Θερμοπλαστικοί από PC, IP65, θέσεων, 18 θέσεις ανά σειρά SND 18 IP65 [18 TB 14+14] , SND 36 IP65 [18 TB 22+22] , SND 54 IP65 [18 TB 28+28] ,00 Θερμοπλαστικοί από πολυστερίνη & PC, IP41, 4-24 θέσεων, μέγιστο 12 θέσεις ανά σειρά SND 4 IP41 [4 TB 4] , SND 8 IP41 [8 TB 7+7] , SND 12 IP41 [8 TB 8+8] , SND 12M IP41 [8 TB 10+10] , SND 24 IP41 [12 TB 17+17] ,00 Θερμοπλαστικοί από πολυστερίνη & PC, IP41, θέσεων, 18 θέσεις ανά σειρά SND 18 IP41 [18 TB 14+14] , SND 36 IP41 [18 TB 22+22] , SND 54 IP41 [18 TB 28+28] ,00 Θερμοπλαστικοί από πολυστερίνη, IP30, 2-8 θέσεων, 1 σειράς SND 2 IP , SND 4 IP , SND 8 IP ,00 29

30 Εξωτερικοί Πίνακες Διανομής ΣΙΝΔΟΣ (SND) IP65, IP41 & IP30 ΕΝ Κωδικός Περιγραφή Συσκ/σία Τιμή ( ) Πλαστικά καλύμματα 6 κενών θέσεων 250 0,70 Εξαρτήματα πινάκων SND Κωδικός Περιγραφή Συσκ/σία Τιμή ( ) Πόρτα διάφανη 1 SND 4 1 3, Πόρτα διάφανη 1 SND 8 1 3, Πόρτα διάφανη 1 SND , Πόρτα διάφανη 2 SND , Πόρτα διάφανη 1 SND , Πόρτα διάφανη 2 SND , Πόρτα διάφανη 3 SND , Βάση κλεμών 1 SND 4 με κλέμες [4 TB 4] 1 2, Βάση κλεμών 1 SND 8 με κλέμες [8 TB 7+7] 1 5, Βάση κλεμών 1 SND 12 με κλέμες [8 TB 8+8] 1 5, Βάση κλεμών 2 SND 24 με κλέμες [12 TB 17+17] 1 9, Βάση κλεμών 1 SND 18 με κλέμες [18 TB 14+14] 1 8, Βάση κλεμών 2 SND 36 με κλέμες [18 TB 22+22] 1 13, Βάση κλεμών 3 SND 54 με κλέμες [18 TB 28+28] 1 16, Κλειδαριά πόρτας για SND 1 0, Τάπες στεγανοποίησης για SND 1 0, Μεντεσέδες για SND 1 0, Κλιπς κουμπώματος για SND IP41 1 0, Υποδοχή κουμπώματος για SND IP41 1 0, Βίδα μανδάλωσης για SND IP65 1 0, Μηχανισμός μανδάλωσης πόρτας SND-IP65 1 0, Αυτοκόλλητο σήμανσης 2 θέσεων 1 0, Αυτοκόλλητο σήμανσης 4 θέσεων 1 0, Αυτοκόλλητο σήμανσης 8 θέσεων 1 0, Αυτοκόλλητο σήμανσης 12 θέσεων 1 0, Αυτοκόλλητο σήμανσης 18 θέσεων 1 0,20 30

31 IP65, IP41 & IP30 ΕΝ Εξωτερικοί Πίνακες Διανομής ΣΙΝΔΟΣ (SND) Τεχνικά στοιχεία θερμοπλαστικών εξωτερικών πινάκων διανομής, IP65, Κλάσης ΙΙ 4-54 θέσεων αυτομάτων ασφαλειών (πάχους 17,5mm) Το κιβώτιο είναι κατασκευασμένο από πολυκαρμπονάτ (PC) υψηλής μηχανικής και θερμικής αντοχής. Σε όλες τις πλευρές υπάρχουν προχαραγμένες εγκοπές για να ανοιχτούν τρύπες για την είσοδo αγωγών, σωλήνων και στυπειοθλιπτών διαφόρων διαμέτρων. Οι διάμετροι και τα αντίστοιχα τυποποιημένα μεγέθη τους αναγράφονται ανάγλυφα πάνω στο κιβώτιο. Χρησιμοποιώντας τους κατάλληλους στυπειοθλίπτες και τα καλύμματα των βιδών στήριξης του πίνακα, επιτυγχάνεται η κλάση προστασίας ΙΙ και η αντίστοιχη επιθυμητή κατηγορία προστασίας IP. Κλέμες εγκατεστημένες σε προσθαφαιρούμενες βάσεις. Ράγες στήριξης αυτομάτων ασφαλειών εύκολα αποσπώμενες χωρίς την αφαίρεση βιδών. Κάτω από τις ράγες στήριξης αυτομάτων ασφαλειών υπάρχει χώρος 30mm για το πέρασμα καλωδίων (στους τύπους με χωρητικότητα 4, 8 και 12 θέσεων αυτομάτων ασφαλειών υπάρχει χώρος 10mm) Το μετωπικό κάλυμμα του πίνακα είναι κατασκευασμένο από πολυκαρμπονάτ (PC) υψηλής μηχανικής και θερμικής αντοχής και έχει ανοίγματα 46mm για την υποδοχή των αυτομάτων ασφαλειών. Ασφαλής μανδάλωση της πόρτας με βίδες στα μεγάλα μεγέθη εξασφαλίζει την στεγανοποίηση. Δυνατότητα επιλογής ανάμεσα σε διάφανη καφέ ή λευκή πόρτα. Προαιρετικό σύστημα κλειδώματος της πόρτας (από τον τύπο 1 SND 12M και στους μεγαλύτερους τύπους) Κλάση προστασίας ΙΙ Κατηγορία προστασίας IP65 σύμφωνα με το πρότυπο EN Ονομαστική τάση λειτουργίας 400V AC /50Hz. Κατάλληλοι για αυτόματες ασφάλειες ύψους μέχρι 83mm (για τους τύπους με χωρητικότηττα 4, 8 και 12 θέσεων αυτομάτων ασφαλειών, μέχρι 70mm). Ράγα στήριξης αυτομάτων ασφαλειών φάρδους 35mm σύμφωνα με το πρότυπο EN Απόσταση 150mm μεταξύ των ραγών στήριξης αυτομάτων ασφαλειών (125 mm για τον τύπο 2 SND 24). Κλέμες ουδετέρου και γειώσεως (PE/N) κατάλληλες για τοποθέτηση καλωδίων διατομής από 1,5mm 2 μέχρι 25mm 2 (για τους τύπους με χωρητικότητα 4 και 8 θέσεων αυτομάτων ασφαλειών υπάρχει δυνατότητα από 1,5mm 2 μέχρι 16mm 2 ). ΤΥΠΟΣ ΔΙΑΣΤΑΣΕΙΣ (mm) ΠΡΟΪΟΝΤΟΣ A B C ΒΑΡΟΣ (Kg) 1 SND ,50 1 SND ,75 1 SND ,00 1 SND 12M ,45 2 SND ,13 1 SND ,16 2 SND ,17 3 SND ,07 31

32 Εξωτερικοί Πίνακες Διανομής ΣΙΝΔΟΣ (SND) IP65, IP41 & IP30 ΕΝ Τεχνικά στοιχεία θερμοπλαστικών εξωτερικών πινάκων διανομής, IP41, Κλάσης ΙΙ 4-54 θέσεων αυτομάτων ασφαλειών (πάχους 17,5mm) Kιβώτιο κατασκευασμένο από θερμοπλαστικό υλικό, με προχαραγμένες εγκοπές για την είσοδο αγωγών, σωλήνων και στυπειοθλιπτών διαφόρων διαμέτρων. Οι διάμετροι και τα αντίστοιχα μεγέθη τους αναγράφονται ανάγλυφα πάνω στο κιβώτιο. Κλέμες εγκατεστημένες σε προσθαφαιρούμενες βάσεις. Ράγες στήριξης αυτομάτων ασφαλειών εύκολα αποσπώμενες χωρίς την αφαίρεση βιδών. Κάτω από τις ράγες στήριξης αυτομάτων ασφαλειών υπάρχει χώρος 30mm για το πέρασμα καλωδίων (στους τύπους με χωρητικότητα 4, 8 και 12 θέσεων αυτομάτων ασφαλειών υπάρχει χώρος 10mm) Το μετωπικό κάλυμμα του πίνακα είναι κατασκευασμένο από θερμοπλαστικό υλικό και έχει ανοίγματα 46mm για την υποδοχή των αυτομάτων ασφαλειών. Δυνατότητα επιλογής ανάμεσα σε διάφανη καφέ ή λευκή πόρτα. Η κλάση προστασίας ΙΙ επιτυγχάνεται χρησιμοποιώντας τα καλύμματα των βιδών στήριξης του πίνακα. Κλάση προστασίας ΙΙ. Κατηγορία προστασίας IP41 σύμφωνα με το πρότυπο EN Ονομαστική τάση λειτουργίας 400V AC /50Hz. Κατάλληλοι για αυτόματες ασφάλειες ύψους μέχρι 83mm (για τους τύπους με χωρητικότηττα 4, 8 και 12 θέσεων αυτομάτων ασφαλειών, μέχρι 70mm). Ράγα στήριξης αυτομάτων ασφαλειών φάρδους 35mm σύμφωνα με το πρότυπο EN Απόσταση 150mm μεταξύ των ραγών στήριξης αυτομάτων ασφαλειών (125 mm για τον τύπο 2 SND 24). Κλέμες ουδετέρου και γειώσεως (PE/N) κατάλληλες για τοποθέτηση καλωδίων διατομής από 1,5mm 2 μέχρι 25mm 2 (για τους τύπους με χωρητικότητα 4 και 8 θέσεων αυτομάτων ασφαλειών υπάρχει δυνατότητα από 1,5mm 2 μέχρι 16mm 2 ). ΤΥΠΟΣ ΔΙΑΣΤΑΣΕΙΣ (mm) ΠΡΟΪΟΝΤΟΣ A B C ΒΑΡΟΣ (Kg) 1 SND ,46 1 SND ,69 1 SND ,92 1 SND 12M ,32 2 SND ,94 1 SND ,97 2 SND ,90 3 SND ,72 32

33 IP65, IP41 & IP30 ΕΝ Εξωτερικοί Πίνακες Διανομής ΣΙΝΔΟΣ (SND) Τεχνικά στοιχεία θερμοπλαστικών εξωτερικών πινάκων διανομής, IP30, Κλάσης Ι 2-8 θέσεων αυτομάτων ασφαλειών (πάχους 17,5mm) Πλαστική βάση με προχαραγμένες εγκοπές για την δημιουργία ανοιγμάτων εισόδου και εξόδου των καλωδίων. Οι πίνακες 4 και 8 θέσεων αυτομάτων ασφαλειών διατίθενται επιπλέον και σε έκδοση με κλέμες. Πλαστικά καλύμματα με ανοίγματα 46mm για την υποδοχή των αυτομάτων ασφαλειών. Χωρίς πόρτα. Κατηγορία προστασίας IP30 σύμφωνα με το πρότυπο EN Ονομαστική τάση λειτουργίας 400V AC /50Hz. Κατάλληλοι για αυτόματες ασφάλειες ύψους μέχρι 83mm. ΤΥΠΟΣ ΔΙΑΣΤΑΣΕΙΣ (mm) ΠΡΟΪΟΝΤΟΣ A B C ΒΑΡΟΣ (Kg) 1 SND 2MR ,11 1 SND ,09 1 SND ,15 1 SND ,32 Εναλλάξιμοι μεντεσέδες επιτρέπουν το άνοιγμα της πόρτας είτε από δεξιά είτε από αριστερά Υλικό πόρτας από πολυκαρμπονάτ (PC) Δυνατότητα τοποθέτησης των κλεμών σε δύο διαφορετικές βάσεις Ισχυροί μηχανισμοί μανδάλωσης της πόρτας για σίγουρη στεγανοποίηση Προχαραγμένα ανοίγματα διαφόρων διαμέτρων για το πέρασμα των καλωδίων, με ανάγλυφα τυπωμένες διαμέτρους και αντίστοιχα Pg Κάθε βαθμός στεγανότητας απαιτεί και τους ανάλογους στυπιοθλίπτες Πλαϊνά προχαραγμένα ανοίγματα Αφαίρεση και τοποθέτηση των ραγών, δίχως απομάκρυνση των βιδών στήριξής τους Ράγα στήριξης φάρδους 35 χιλ. κατά ΕΝ Απόσταση μεταξύ των ραγών 150 χιλ. Ελαστικό παρέμβυσμα στεγανοποίησης υψηλής αντοχής Υλικό βάσης και καλύμματος -ΙP 65: Πολυκαρμπονάτ (PC) 750 o C GWT -IP 55: ASA 650 o C GWT Επαρκής χώρος κάτω από τις ράγες Τάπες στεγανοποίησης στα σημεία στήριξης του πίνακα 33

34 Στεγανά φωτιστικά ΠΟΣΕΙΔΩΝ (PS) (Πλαστική βάση από ABS ή Polycarbonate και διαχύτης από Polycarbonate) IP65 EN & EN Κωδικός Περιγραφή Τιμή ( ) Για λαμπτήρες LED T8 (Βάση ABS & καπάκι Polycarbonate)* PS 1X60cm LED T8 ABS/PC 23, PS 1X120cm LED T8 ABS/PC 30, PS 1X150cm LED T8 ABS/PC 36, PS 2X60cm LED T8 ABS/PC 28, PS 2X120cm LED T8 ABS/PC 39, PS 2X150cm LED T8 ABS/PC 44,00 Για λαμπτήρες LED T8 (Βάση & καπάκι Polycarbonate)* PS 1X60cm LED T8 PC/PC 23, PS 1X120cm LED T8 PC/PC 31, PS 1X150cm LED T8 PC/PC 37, PS 2X60cm LED T8 PC/PC 29, PS 2X120cm LED T8 PC/PC 40, PS 2X150cm LED T8 PC/PC 46,00 Για λαμπτήρες LED T5 (Βάση ABS & καπάκι Polycarbonate)* PS 1X60cm LED T5 ABS/PC 23, PS 1X120cm LED T5 ABS/PC 30, PS 1X150cm LED T5 ABS/PC 36, PS 2X60cm LED T5 ABS/PC SLIM 25, PS 2X120cm LED T5 ABS/PC SLIM 32, PS 2X150cm LED T5 ABS/PC SLIM 38,70 * Κατόπιν διαθεσιμότητας 34

35 IP65 EN & EN Στεγανά φωτιστικά ΠΟΣΕΙΔΩΝ (PS) (Πλαστική βάση από ABS ή Polycarbonate και διαχύτης από Polycarbonate) Κωδικός Περιγραφή Τιμή ( ) Για λαμπτήρες LED T5 (Βάση & καπάκι Polycarbonate)* PS 1X60cm LED T5 PC/PC 23, PS 1X120cm LED T5 PC/PC 31, PS 1X150cm LED T5 PC/PC 37, PS 2X60cm LED T5 PC/PC SLIM 26, PS 2X120cm LED T5 PC/PC SLIM 33, PS 2X150cm LED T5 PC/PC SLIM 40,20 * Κατόπιν διαθεσιμότητας 35

36 Στεγανά φωτιστικά ΠΟΣΕΙΔΩΝ (PS) (Πλαστική βάση από ABS ή Polycarbonate και διαχύτης από Polycarbonate) IP65 EN & EN Εξαρτήματα ΣΤΕΓΑΝΟΥ ΦΩΤΙΣΤΙΚΟΥ PS Κωδικός Περιγραφή Τιμή ( ) Διαχύτης από polycarbonate για PS 1X60cm 7, Διαχύτης από polycarbonate για PS 1X120cm 11, Διαχύτης από polycarbonate για PS 1X150cm 14, Διαχύτης από polycarbonate για PS 2X60cm 8, Διαχύτης από polycarbonate για PS 2X120cm 13, Διαχύτης από polycarbonate για PS 2X150cm 17, Βάση από ABS για PS 1X60cm 6, Βάση από ABS για PS 1X120cm 10, Βάση από ABS για PS 1X150cm 12, Βάση από ABS για PS 2X60cm 7, Βάση από ABS για PS 2X120cm 12, Βάση από ABS για PS 2X150cm 15, Βάση από PC για PS 1X60cm 8, Βάση από PC για PS 1X120cm 13, Βάση από PC για PS 1X150cm 16, Βάση από PC για PS 2X60cm 10, Βάση από PC για PS 2X120cm 16, Βάση από PC για PS 2X150cm 19, Ανακλαστήρας για PS 1X60cm 1, Ανακλαστήρας για PS 1X120cm 2, Ανακλαστήρας για PS 1X150cm 2, Ανακλαστήρας για PS 2X60cm 1, Ανακλαστήρας για PS 2X120cm 2, Ανακλαστήρας για PS 2X150cm 3, Βάση μεταλλική για PS 1X60cm 0, Βάση μεταλλική για PS 1X120cm 1, Βάση μεταλλική για PS 1X150cm 2, Βάση μεταλλική για PS 2X60cm 0, Βάση μεταλλική για PS 2X120cm 1, Βάση μεταλλική για PS 2X150cm 2,51 36

37 IP65 EN & EN Στεγανά φωτιστικά ΠΟΣΕΙΔΩΝ (PS) (Πλαστική βάση από ABS ή Polycarbonate και διαχύτης από Polycarbonate) Εξαρτήματα ΣΤΕΓΑΝΟΥ ΦΩΤΙΣΤΙΚΟΥ PS Κωδικός Περιγραφή Τιμή ( ) Γαλβανιζέ εξάρτημα στήριξης βάσης ST1 DKP 0, Ανοξείδωτο εξάρτημα στήριξης βάσης ST1 INOX 0, Γαλβανιζέ εξάρτημα ανάρτησης ST2 DKP 0, Ανοξείδωτο εξάρτημα ανάρτησης ST2 INOX 0, Ελατήριο ανάρτησης 0, Ανοξείδωτο κλιπ σύσφιξης διαχύτη-βάσης 0, Ανοξείδωτο κλιπ σύσφιξης διαχύτη-βάσης με άξονα 0, Πλευρικό πλαστικό εξάρτημα για στήριξη ντουί 0, Ελαστικό κωνικό εξάρτημα στεγανοποίησης 0, Στυπειοθλίπτης στεγανοποίησης 0, Εξάρτημα συγκράτησης ανακλαστήρα για διπλό φωτιστικό 0, Σετ 2 εξαρτ. συγκράτησης ανακλαστήρα για μονά φωτιστικά 0, Μεταλλικό εξάρτημα γείωσης 0,05 Ν42204 Ντουί για μονά φωτιστικά 0,41 Ν42205 Ντουί με βάση στάρτερ για διπλά φωτιστικά 1,76 Ν42220 Βάση στάρτερ για μονά φωτιστικά 0,29 Ν42222 Κλέμα τριπολική κουμπωτή 0, Γαλβανιζέ στήριγμα ανακλαστήρα 0,14 37

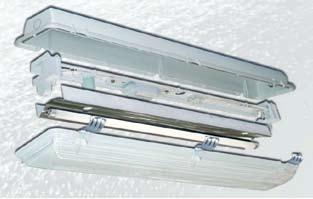

38 Στεγανά φωτιστικά ΠΟΣΕΙΔΩΝ (PS) (Πλαστική βάση από ABS ή Polycarbonate και διαχύτης από Polycarbonate) IP65 EN & EN Περιγραφή: Στεγανά φωτιστικά επίτοιχα ή οροφής, κατηγορίας προστασίας IP65, με πρόσθετο κατοπτρικό παραβολικό ανακλαστήρα πίσω από κάθε λαμπτήρα για αύξηση της φωτιστικής απόδοσης και εξοικονόμηση ενέργειας (ακόμη και με λαμπτήρες LED) και με ανοξείδωτα κλιπς συγκράτησης διαχύτη. Εφαρμογές: Κατάλληλα για χώρους με θερμοκρασία περιβάλλοντος έως 35 ο C, για χώρους καταστημάτων, χώρους στάθμευσης, βιομηχανίες, εργαστήρια, δίχως ιδιαίτερες απαιτήσεις αντοχής σε θραύση και θερμοκρασίες. Τεχνικά στοιχεία: ΠΕΡΙΓΡΑΦΗ ΔΙΑΣΤΑΣΕΙΣ (mm) ΠΡΟΪΟΝΤΟΣ ΣΥΣΚΕΥΑΣΙΑΣ A B C D E L W H Πλαστική βάση κατασκευασμένη από ABS ή Polycarbonate και διαχύτης από Polycarbonate. Δύο περιμετρικά κανάλια (το ένα γεμισμένο με ελαστική γόμωση πολυουρεθάνης) για προστασία και στεγανότητα σε ρύπανση από σκόνη και υγρασία. Χρήση εσωτερικού συνθετικού ανακλαστήρα με επίστρωση καθαρού 99,9% αλουμινίου που αυξάνει την φωτιστική απόδοση κατά 25% έναντι παρόμοιων φωτιστικών με λευκό ανακλαστήρα. Ανθεκτικότατο υλικό ανακλαστήρων σε μηχανικές παραμορφώσεις, διαβρώσεις και αποτυπώματα. Εύκολη σύνδεση-αποσύνδεση (συρμάτωση) του φωτιστικού μέσω της άμεσης πρόσβασης στα ηλεκτρολογικά εξαρτήματα λόγω στερέωσης της βάσης στον πυθμένα του φωτιστικού. Τα φωτιστικά παραδίδονται πλήρως συναρμολογημένα με τα εξαρτήματα ανάρτησης και στήριξης για ταχύτατη εγκατάσταση. Κλαση προστασίας ΙΙ. Βαθμός στεγανοποίησης IP65. Αντοχή σε κρούση ΙΚ08. Το φωτιστικό διατίθεται σε διαφορετικές τάσεις και συχνότητες λειτουργίας. Τα ντουί κατασκευάζονται από ισχυρό υλικό polycarbonate. Τα καλώδια του κυκλώματος του φωτιστικού είναι σταθερά προσδεδεμένα στο εσωτερικό της βάσης. Συρμάτωση με καλώδιο υψηλής θερμικής αντοχής (ΗΤ 105 ο /0,5mm 2 ). 1 x (α)** x (β)** x (γ)** x (α)** x (β)** x (γ)** ** LED: 60cm LED: 120cm LED: 150cm 38

39 IP65 EN & EN Στεγανά φωτιστικά ΠΟΣΕΙΔΩΝ (PS) (Πλαστική βάση από ABS ή Polycarbonate και διαχύτης από Polycarbonate) Κάθε φωτιστικό της σειράς ΠΟΣΕΙΔΩΝ παρέχεται πλήρες με τα εξαρτήματα στήριξής του και έναν ελαστικό στυπειοθλίπτη για είσοδο και έξοδο καλωδίων. Για την ευκολότερη είσοδο των καλωδίων επαρκείς knock-out τρύπες είναι διαθέσιμες σε κάθε στενή πλευρά, αλλά και στον πάτο της βάσης του φωτιστικού. Ο κατοπτρικός ανακλαστήρας με την παραβολική επιφάνεια, χρησιμοποιείται σαν standard εξάρτημα, τοποθετημένος στην βέλτιστη απόσταση κάτω από τον λαμπτήρα ή τους λαμπτήρες του φωτιστικού. Το συνθετικό πολυστρωματικό φιλμ ανακλαστήρα τον κάνει ελαφρύ και εύκολο στη χρήση, ενώ είναι ανθεκτικός έναντι μηχανικών πιέσεων, χωρίς να παθαίνει μόνιμη παραμόρφωση. Αύξηση συγκέντρωσης του φωτός προς τον επιθυμητό χώρο (κόκκινη καμπύλη), σε αντίθεση με τους επίπεδους ανακλαστήρες από λευκή σιδηρολαμαρίνα παρόμοιων φωτιστικών οι οποίοι απλώς διαχέουν το φως (μπλε καμπύλη). Καινοτομία αποτελεί η μεταλλική βάση στήριξης των ηλεκτρολογικών εξαρτημάτων. Αυτή στερεώνεται στον πάτο της πλαστικής βάσης του φωτιστικού και έτσι επιτρέπει στα ηλεκτρικά εξαρτήματα να είναι άμεσα ορατά και προσιτά στον εκγαταστάτη. Η κατηγορία προστασίας IP65 πέρα από το περιμετρικό κανάλι με το στεγανοποιητικό υλικό διασφαλίζεται ακόμα περισσότερο και από μία δεύτερη εξωτερική προσταυτευτική ασπίδα η οποία ανακόπτει την βίαιη εκτόξευση του νερού πάνω στο κυρίως κανάλι στεγανοποίησης με την ελαστική γόμωση πολυουρεθάνης. Η πιο σημαντική καινοτομία της σειράς ΠΟΣΕΙΔΩΝ είναι η standard και μόνιμη χρησιμοποίηση ανακλαστήρα κατοπτρικής επιφάνειας από λεπτό συνθετικό film που παρέχει αυξημένη φωτιστική απόδοση κατά τουλάχιστον 25% στο επίπεδο εργασίας σε σύγκριση με τους συνηθισμένους επίπεδους ανακλαστήρες. Ειδικές προεξοχές τοποθετημένες στις δύο στενές πλευρές χρησιμεύουν ως οδηγοί και διευκολύνουν την ευθυγράμμιση στην εν σειρά τοποθέτηση πολλών φωτιστικών σωμάτων. Κατά τη διαδικασία εγκατάστασης και συρμάτωσης του φωτιστικού, διαχύτης και ανακλαστήρας παραμένουν αναρτημένοι στο φωτιστικό. 39

40 Κατοπτρικοί ανακλαστήρες ρυθμιζόμενης φωτεινής δέσμης Κωδικός Περιγραφή Τιμή ( ) RSK στενής φωτεινής δέσμης, για μονά φωτιστικά. Κατάλληλοι για λαμπτήρες φθορίου Τ8 ή Τ5 & LED T8 ή T5 N41512 RSK 1Χ18 Τ8 4,96 N41513 RSK 1Χ30 Τ8 6,32 N41514 RSK 1Χ36 Τ8 6,32 N41515 RSK 1Χ58 Τ8 8,06 N41532 RSK 1X14W-1X24W T5 4,96 N41533 RSK 1X21W-1X39W T5 6,32 N41534 RSK 1X28W-1X54W T5 6,32 N41535 RSK 1X35W-1X49W T5 8,06 RSKE ευρείας φωτεινής δέσμης, για μονά ή διπλά φωτιστικά. Κατάλληλοι για λαμπτήρες φθορίου Τ8 ή Τ5 & LED T8 ή Τ5 N41522 RSKE 1x18W T8 3,98 N41523 RSKE 1x30W T8 5,02 N41524 RSKE 1x36W T8 5,02 N41525 RSKE 1x58W T8 6,40 N41542 RSKE 1x14W-1x24W T5 3,98 N41543 RSKE 1x21W-1x39W T5 5,02 N41544 RSKE 1x28W-1x54W T5 5,02 N41545 RSKE 1x35W-1x49W T5 6,40 40

41 Κατοπτρικοί ανακλαστήρες ρυθμιζόμενης φωτεινής δέσμης Κωδικός Περιγραφή Τιμή ( ) RSKΝ υπερευρείας φωτεινής δέσμης, για μονά ή διπλά φωτιστικά. Κατάλληλοι για λαμπτήρες φθορίου Τ8 ή Τ5 & LED T8 ή T5 N41822 RSKN 1x18W T8 3,86 N41823 RSKN 1x30W T8 4,87 N41824 RSKN 1x36W T8 4,87 N41825 RSKN 1x58W T8 6,21 N41832 RSKN 1x14W-1x24W T5 3,98 N41833 RSKN 1x21W-1x39W T5 5,02 N41834 RSKN 1x28W-1x54W T5 5,02 N41835 RSKN 1x35W-1x49W T5 6,40 G-LED στενής δέσμης για μονά φωτιστικά και ευρείας δέσμης για μονά ή διπλά φωτιστικά. Κατάλληλοι για λαμπτήρες φθορίου Τ8 & LED T8 Ν41334 G-LED 1,2m T8 στενής δέσμης 6,50 Ν41335 G-LED 1,5m T8 στενής δέσμης 8,10 Ν41336 G-LED 1,2m T8 ευρείας δέσμης 5,10 Ν41337 G-LED 1,5m T8 ευρείας δέσμης 6, Aποστάτης (adaptor) T8/T5 3,60 41

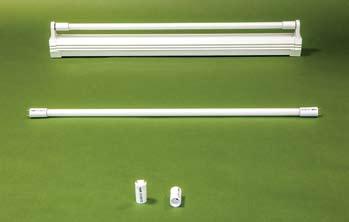

42 Κατοπτρικοί ανακλαστήρες Περιγραφή: Ανακλαστήρες κατοπτρικοί παραβολικοί που προσαρμόζονται στους λαμπτήρες φθορισμού Τ8 ή Τ5 καθώς και LED T8 ή T5 όλων των φωτιστικών σωμάτων (τύπου σκαφάκια) για αύξηση της φωτιστικής απόδοσης και εξοικονόμηση ενέργειας, με δυνατότητα για στενή, ευρεία ή υπερευρεία φωτεινή δέσμη, και ρυθμιζόμενη κατεύθυνση. Εφαρμογές: Για γενικό φωτισμό σε καταστήματα, δημόσια κτίρια, σουπερμάρκετ, διαδρόμους και εισόδους κτιρίων, πυλωτές και πολλές οικιακές εφαρμογές για αρχιτεκτονικό κρυφό φωτισμό. Τεχνικά στοιχεία: Κατασκευή από συνθετικό πολυστρωματικό υλικό με κατοπτρική επίστρωση αλουμινίου υψηλής καθαρότητας (99,9%) μέσω τεχνολογίας PVD (Physical Vapor Deposition-Εξάχνωση Αλουμινίου σε Κενό) για υψηλή φωτιστική απόδοση. Έλεγχος εστίασης της φωτεινής δέσμης στην επιθυμητή κατεύθυνση σε όλους τους τύπους ανακλαστήρων. Επιλογή συμμετρικής ή ασύμμετρης κατανομής της φωτεινής δέσμης σε ανακλαστήρες διπλών φωτιστικών. Ρύθμιση δέσμης σε στενή (για μεγάλα ύψη) ή ευρεία (για μικρά ύψη) στους ανακλαστήρες διπλών φωτιστικών. Εξωτερική αντιδιαβρωτική προστασία του αλουμινίου από διάφανο φιλμ για αντοχή σε ατμοσφαιρικούς ρύπους, υγρασία και χημικούς παράγοντες που παρέχει επιπλέον προστασία από γρατζουνιές. Υλικό εύκαμπτο που δεν καταστρέφεται από συνήθεις πιέσεις και άλλες μηχανικές καταπονήσεις και με τάση πλήρους επαναφοράς στην αρχική μορφή του ανακλαστήρα με κατάργηση της πίεσης. Απουσία του ενοχλητικού φαινομένου του ιριδισμού λόγω διάθλασης του φωτός που προκαλεί αλλοίωση της χρωματικής απόδοσης (Color Rendering Index-CRI) των λαμπτήρων. Δραστική μείωση βάρους πάνω από 50% σε σύγκριση με το αλουμίνιο και πάνω από 85% σε σχέση με τη σιδηρολαμαρίνα, υλικά από τα οποία κατασκευάζεται το σύνολο σχεδόν των ανακλαστήρων. Προσαρμόζεται εντός λίγων δευτερολέπτων σε γραμμικούς λαμπτήρες LED ή φθορισμού (φωτιστικά τύπου σκαφάκια) χωρίς να μετακινηθεί ή να ανοιχθεί το εγκατεστημένο φωτιστικό. Κατάλληλο για νέες αλλά και υπάρχουσες εγκαταστάσεις φωτιστικών σωμάτων όπου εκτός των άλλων βελτιώνεται και η αισθητική εμφάνιση των φωτιστικών. Προκαλεί εξοικονόμηση ενέργειας από 30% έως πάνω από 50% λόγω αυξημένης φωτιστικής απόδοσης του φωτιστικού στο επίπεδο εργασίας, με τυπική αύξηση από 50% έως 150% στις συνήθεις εφαρμογές. Σημειώσεις: Για διπλά φωτιστικά (2 λαμπτήρων Τ8 ή Τ5), εφαρμόζονται δύο ανακλαστήρες τύπου RSKE ή RSKN. Η φωτεινή δέσμη του φωτιστικού ρυθμίζεται τότε σε στενή, ευρεία συμμετρική ή ασύμμετρη κατά βούληση του χρήστη, με απλή περιστροφή των ανακλαστήρων στις επιθυμητές κατευθύνσεις. Να επισημανθεί ότι ανακλαστήρες με στενή δέσμη είναι κατάλληλοι για μεγάλα ύψη (πάνω από 3m), ενώ με ευρεία δέσμη είναι κατάλληλοι για μικρά ύψη (έως 3m). ΠΕΡΙΓΡΑΦΗ ΔΙΑΣΤΑΣΕΙΣ (mm) ΠΡΟΪΟΝΤΟΣ ΣΥΣΚΕΥΑΣΙΑΣ ΜΗΚΟΣ L W H 1 x 18W x 30W x 36W x 58W x 14W, 1 x 24W x 21W, 1 x 39W x 28W, 1 x 54W x 35W, 1 x 49W 1 x 80W

43 Κατοπτρικοί ανακλαστήρες Έως διπλάσια φωτιστική απόδοση, ιδανικοί για εξοικονόμηση ενέργειας Εύκολη και γρήγορη τοποθέτηση Δυνατότητα περιστροφής για αλλαγή κατεύθυνσης της φωτεινής δέσμης Κατάλληλοι για γραμμικούς λαμπτήρες LED ή φθορισμού Τ8 ή Τ5 Πληθώρα εφαρμογών σε εμπορικά κέντρα, αποθήκες και γενικά επαγγελματικούς χώρους Κατευθύνσεις δέσμης φωτός Για ένα λαμπτήρα Μονή κάθετη δέσμη Μονή δεξιά δέσμη Μονή αριστερή δέσμη Για δύο λαμπτήρες Διπλή συμμετρική κάθετη δέσμη Συμμετρική δεξιά δέσμη Συμμετρική αριστερή δέσμη Ασύμμετρη δεξιά δέσμη Ασύμμετρη αριστερή δέσμη Προτεινόμενος ανακλαστήρας ανά ύψος οροφής RSK Στενή δέσμη Υψηλές οροφές (>5 μέτρα) RSKΕ Ευρεία δέσμη RSKΝ Υπέρ-ευρεία δέσμη Συνήθεις οροφές (3-5 μέτρα) Χαμηλές οροφές (<3 μέτρα) 43

44 Κατοπτρικοί ανακλαστήρες RSK Στενή δέσμη RSKE Ευρεία δέσμη RSKN Υπερ-ευρεία δέσμη Συχνότερες ερωτήσεις σχετικά με τους ανακλαστήρες RSK Ποιος είναι ο τύπος και οι ιδιότητες του υλικού κατασκευής τους; Είναι ένα πολυστρωματικό συνθετικό υλικό με κατοπτρική επίστρωση αλουμινίου μέσω τεχνολογίας PVD (Physical Vapor Deposition - εξάχνωση αλουμινίου εν κενώ). Η κατοπτρική επιφάνεια αλουμινίου προστατεύεται από ένα λεπτό τελικό διάφανο φιλμ έναντι οξείδωσης και χαράξεων. Οι μηχανικές και θερμικές ιδιότητές του: Αντοχή σε θερμοκρασία από -196 o C έως 130 o C Αντίσταση στη φωτιά: UL94 VTM-2 Πιστοποίηση υλικού από UL (USA Laboratories) Ποιος είναι ο βαθμός ανακλασιμότητας και ποιος ο βαθμός φωτιστικής απόδοσης LOR του ανακλαστήρα; Ο βαθμός ανακλασιμότητας είναι 85%, ίδιος όπως και των πιο συχνά χρησιμοποιούμενων τύπων αλουμινίου. Πιο ενδιαφέρων ωστόσο είναι ο βαθμός φωτιστικής απόδοσης LOR (Light Output Ratio) ο οποίος κυμαίνεται από 85% έως 95% σύμφωνα με τις μετρήσεις του Ε.Μ. Πολυτεχνείου. Αυτό σημαίνει 50% έως 100% αύξηση της φωτιστικής έντασης στο επίπεδο εργασίας που οφείλεται στην ιδανική παραβολική μορφή του ανακλαστήρα και την θέση του ως προς τον λαμπτήρα. Η σημαντική αύξηση της φωτιστικής απόδοσης έχει σαν αποτέλεσμα την εγκατάσταση λιγότερων φωτιστικών σε έναν χώρο με αντίστοιχη εξοικονόμηση ενέργειας από 25% έως 50%. Ποια είναι τα πλεονεκτήματα των RSK σε σύγκριση με τους ανακλαστήρες αλουμινίου; Είναι πολύ πιο οικονομικοί! Έχουν ευρεία εφαρμογή σε όλους τους τύπους φωτιστικών εξαιτίας του τρόπου στήριξής τους. Παρέχουν μεγάλη ευκολία κατά την εγκατάσταση και τον χειρισμό τους λόγω του ελάχιστου βάρους και της ευλυγισίας τους, που αποτρέπει μόνιμες παραμορφώσεις από τυχαίες καταπονήσεις του υλικού. Η κατοπτρική επιφάνεια προστατεύεται από διάβρωση και δεν παρουσιάζει ιριδισμό με αποτέλεσμα να μην επηρεάζεται ο χρωματισμός των φωτιζόμενων αντικειμένων. Μπορούν να καθαριστούν εύκολα; Ναι! Αρχικά απομακρύνεται ο ανακλαστήρας από το φωτιστικό και τον λαμπτήρα φθορισμού. Μπορούν να καθαριστούν ακόμα και με ένα μαλακό πανί βαμβακερό ή ηλεκτροστατικών συνθετικών ινών. Είναι δυνατόν να πλυθούν ολόκληροι σε διάλυμα νερού - απορρυπαντικού και να ξεπλυθούν με νερό βρύσης. Η συμπεριφορά τους στην φωτιά; Οι ανακλαστήρες RSK δεν έρχονται σε επαφή με κανένα ηλεκτρολογικό εξάρτημα καθώς τοποθετούνται πάντα έξω από το σώμα του φωτιστικού. Ωστόσο το υλικό τους είναι αναγνωρισμένο από τα εργαστήρια στην κατηγορία UL94 VTM-2 και αντοχή στη θερμότητα έως 130 ο C. 44
