1 Πιστοποιημένες λύσεις πυροπροστασίας συστημάτων ξηράς δόμησης ΤECHNOGIPS Pro και FIBRAN ΑΕ

2 ΕΓΓΎΗΣΗ ΠΟΙΌΤΗΤΑΣ Διαχείριση ποιότητας, σύμφωνα με το πρότυπο ISO 9001: 2015 Περιβαλλοντική διαχείριση, σύμφωνα με το πρότυπο ISO 14001: 2015 Διαχείριση υγείας και ασφάλειας στο χώρο εργασίας, σύμφωνα με το πρότυπο BS OHSAS 18001:2007 Διαχείριση και παρακολούθηση της προέλευσης των εισροών ανεπεξέργαστου χαρτιού στην παραγωγή. Πιστοποίηση σύμφωνα με τα πρότυπα του Συμβουλίου Διαχείρισης Δασών (Forest Stewardship Council - FSC), ο κωδικός άδειας FSC του εργοστασίου μας είναι C Αναζητήστε τη σήμανση FSC στα προϊόντα μας. Διαχείριση της κοινωνικής δέσμευσης της εταιρείας. Όλα τα προϊόντα TECHNOGIPSpro πληρούν τις απαιτήσεις ασφάλειας και συμμόρφωσης του Ευρωπαϊκού κανονισμού για τα δομικά υλικά (ΕΕ) αριθ. 305/ Λύσεις Πυροπροστασίας

3 Η TECHNOGIPSpro είναι αναγνωρισμένος παραγωγός γυψοσανίδων και μιγμάτων ξηρού γύψου για χρήση σε κατασκευές ξηράς δόμησης. Χάρη στον σύγχρονο, υψηλής τεχνολογίας και φιλικό προς το περιβάλλον εξοπλισμό μας, καθώς και την άριστα καταρτισμένη ομάδα επαγγελματιών μας, έχουμε κατορθώσει να κερδίσουμε την εμπιστοσύνη των πελατών σε περισσότερες από 15 χώρες εδώ και 8 χρόνια. Εμείς, η ομάδα της TECHNOGIPSpro, συνεχίζουμε να εξελισσόμαστε με την ανάπτυξη και την πιστοποίηση των πυράντοχων συστημάτων TECHNOGIPSpro Fire με βάση τις μεθόδους που εφαρμόζονται στις κατασκευές ξηράς δόμησης, τα οποία εξασφαλίζουν ασφάλεια και πυραντίσταση σε περίπτωση πυρκαγιάς. Όλα τα στοιχεία των πυράντοχων συστημάτων TECHNOGIPSpro και η μόνωση με άκαυστο πετροβάμβακα FIBRANgeo κλάσης Α1, έχουν επιλεγεί με ιδιαίτερη προσοχή, έτσι ώστε να πληρούνται τα αυστηρά εναρμονισμένα πρότυπα για κάθε προϊόν. Απόδειξη της εγγυημένης ποιότητας των πυράντοχων συστημάτων TECHNOGIPSpro αποτελούν τα επιτυχή αποτελέσματα δοκιμών που έχουν διενεργηθεί σε κοινοποιημένα από την Ευρωπαϊκή Επιτροπή εργαστήρια. Σύστημα Διάταξη Κλάση Διαχωριστικές τοιχοποιίες Πάχος τοίχου TECHNOGIPSpro Γυψοσανίδα ΠΕΡΙΕΧΟΜΕΝΑ: FIBRANgeo Μόνωση Σελίδα 60.1 El 60 75, 100, 125 mm (1+1) x 12,5 mm 50 mm 40 kg/m El , 125, 150 mm τύπος A (2+2) x 12,5 mm 50 mm 40 kg/m El , 125, 150 mm (2+2) x 12,5 mm δεν απαιτείται 7-8 Τοιχοποιίες φρεατίων/κλιμακοστασίων Shaft/ Independent 45.1 El 45 87,5, 112,5, 137,5 mm (1+2) x 12,5 mm 50 mm 40 kg/m Shaft/ Independent 60.1 El 60 95, 120, 145 mm (1+2) x 15 mm 50 mm 40 kg/m Shaft/ Independent 90.1 El ,5, 127,5, 152,5 mm (1+2) x 12,5 + 1x15 mm 50 mm 40 kg/m Ψευδοροφή Fire Ceiling 60.1 El 60-2 x 15 mm δεν απαιτείται Λύσεις Πυροπροστασίας 02.

4 Διαχωριστικές τοιχοποιίες TECHNOGIPSpro FIRE WALL 60.1 H TECHNOGIPSpro 60.1 αποτελεί μια επαγγελματική λύση για την κατασκευή μη φερόντων διαχωριστικών τοίχων, καθώς και διαχωριστικών τοίχων σε διαδρόμους εκκένωσης, σε όλους τους τύπους κτηρίων κατοικιών, γραφείων, δημόσιων/διοικητικών χρήσεων, νοσοκομείων, μονάδων παραγωγής και αποθηκών με απαιτήσεις 60 λεπτών. Κλάση EI 60 Κλάση αντίδρασης στη φωτιά A2 Ηχομόνωση αερόφερτου ήχου Rw = db* Ελάχιστο πάχος τοίχου 75 mm Ίδιο βάρος τοίχου ~25 kg/m 2 * Η τιμή του σταθμισμένου συντελεστή ηχομείωσης Rw ποικίλει ανάλογα με την παρουσία, τον τύπο, το πάχος και την πυκνότητα του ηχομονωτικού υλικού. Για περισσότερες πληροφορίες, παρακαλούμε επικοινωνήστε με την TECHNOGIPSpro Σύστημα Διάταξη Κλάση Πάχος τοίχου TECHNOGIPSpro Γυψοσανίδα Μόνωση 60.1 EI 60 75, 100, 125 mm (1+1) x 12,5 mm 50 mm 40 kg/m Λύσεις Πυροπροστασίας

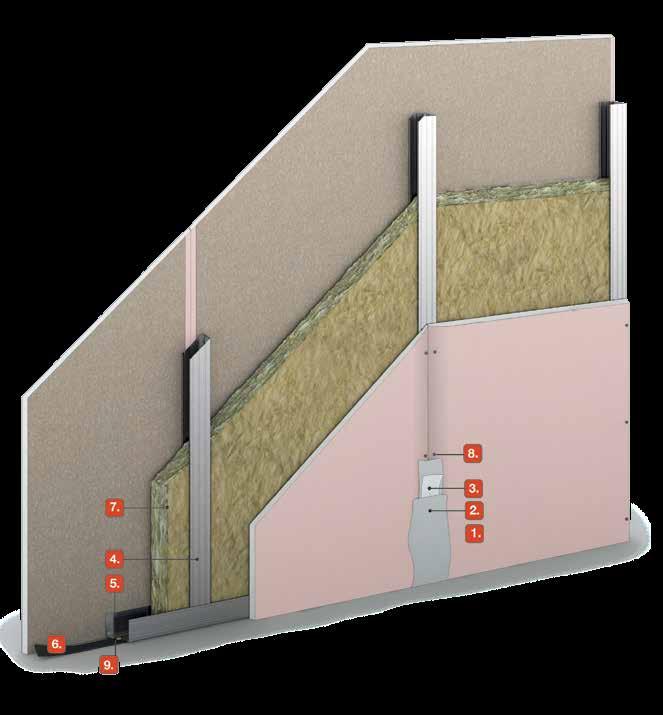

5 EI 60 TECHNOGIPSpro FIRE WALL 60.1 H TECHNOGIPSpro 60.1 είναι μη φέρουσα διαχωριστική τοιχοποιία, που αποτελείται από σκελετό από μεταλλικούς ορθοστάτες και στρωτήρες CW/UW της TECHNOGIPSpro με αμφίπλευρη μονή επένδυση πυράντοχης γυψοσανίδας TECHNOGIPSpro, τύπου F 12,5 mm. Το κενό μεταξύ των ορθοστατών CW πληρώνεται με μόνωση πλακών πετροβάμβακα FIBRANgeo. Η λύση αυτή συστήματος προσφέρει εγγυημένη πυραντίσταση τουλάχιστον 60 λεπτών, σύμφωνα με το πρότυπο EN ΠΛΕΟΝΕΚΤΗΜΑΤΑ: Πρότυπο ποιότητας όλα τα στοιχεία του συστήματος TECHNOGIPSpro υπερκαλύπτουν τις απαιτήσεις των εναρμονισμένων προτύπων δομικών υλικών, ενώ η ποιότητά τους παρακολουθείται διαρκώς από το εσωτερικό αυστηρό σύστημα ελέγχου παραγωγής της εταιρείας. Ασφάλεια το σύστημα είναι ελεγμένο και πιστοποιημένο από κοινοποιημένο από την Ευρωπαϊκή Επιτροπή εργαστήριο. Βέλτιστο ίδιο βάρος 8 έως 10 φορές ελαφρύτερο από τις συμβατικές οπτοπλινθοδομές. Το χαμηλό ίδιο βάρος μειώνει σημαντικά τις φορτίσεις στον φέροντα οργανισμό του κτιρίου. ΠΡΟΔΙΑΓΡΑΦΕΣ: Το πιστοποιητικό της TECHNOGIPSpro FIRE WALL 60.1 είναι έγκυρο μόνο εφόσον η τοιχοποιία κατασκευάζεται από την πλήρη σειρά των υψηλής ποιότητας στοιχείων του συστήματος TECHNOGIPSpro: Στοιχεία συστήματος TECHNOGIPSpro Κατανάλωση για 1м 2** Πρότυπο 1. Πυράντοχη γυψοσανίδα, 12,5 mm 2,00 m 2 EN 520:2004+A1: Στόκος αρμολόγησης γύψου FUGA 0,6 kg EN 13963: Ταινία αρμολόγησης 50 mm 2,00 m EN 13963:2015 Στόκος φινιρίσματος γύψου SATEN *** 1,70 kg EN : Μεταλλικά προφίλ (ορθοστάτες) CW 50, 75, 100/0,6 mm 2,00 m EN 14195: Μεταλλικά προφίλ (στρωτήρες) UW 50, 75, 100/0,6 mm 0,80 m EN 14195: Αφρώδης ηχομονωτική ταινία 3 mm 1,10 m EN ISO Μόνωση πετροβάμβακα σε πλάκες FIBRANgeo B-040 ελάχ. 50 mm 1,00 m 2 EN 13162: A1: Αιχμηρή βίδα 3,5 x 25 mm 20 τμχ. EN 14566: Καρφωτό βύσμα 6 х 40 mm 1,8 τμχ. EN 14566:2008 ** Οι παραπάνω ενδεικτικές ποσότητες κατανάλωσης υλικών αφορούν ευθύγραμμη τοιχοποία, χωρίς ανοίγματα και γωνίες, με εμβαδόν ~10,5 m 2, χωρίς φύρα. *** Για την πλήρη επίχριση του αποπερατωμένου διαχωριστικού τοίχου, χρησιμοποιήστε το προϊόν γυψόστοκου φινιρίσματος SATEN. ΠΙΣΤΟΠΟΙΗΤΙΚΑ: Όλα τα προϊόντα και οι λύσεις συστημάτων της TECHNOGIPSpro αναπτύσσονται σε συμμόρφωση με τα ισχύοντα εναρμονισμένα ευρωπαϊκά πρότυπα και έχουν ελεγχθεί και ταξινομηθεί από τα ακόλουθα διαπιστευμένα εργαστήρια: Ίδρυμα Κτιριακών Ερευνών (Building Research Institute) NISI, NB 2032 (Σόφια, Βουλγαρία) Κέντρο Δοκιμών και Ευρωπαϊκής Πιστοποίησης (Center for Testing and European Certification CTEC) της Βουλγαρίας, NB 1871 (Στάρα Ζαγόρα, Βουλγαρία) Γενική Διεύθυνση Πυρασφάλειας και Πολιτικής Προστασίας του Υπουργείου Εσωτερικών της Βουλγαρίας, NB 2628 (Σόφια, Βουλγαρία) Ίδρυμα IMS, διαπιστευμένο από τον Οργανισμό Διαπίστευσης της Σερβίας για την πιστοποίηση προϊόντων σύμφωνα με το πρότυπο SRPS ISO/IEC 17065:2016, αρ. απόφασης (Βελιγράδι, Σερβία) Εθνικό Σύστημα Διαπίστευσης (ΕΣΥΔ) στην Ελλάδα, ως προς τη διαπίστευση των εργαστηρίων του εξωτερικού όπου διενεργήθηκαν οι δοκιμές. Λύσεις Πυροπροστασίας 04.

6 Διαχωριστικές τοιχοποιίες TECHNOGIPSpro FIRE WALL 90.1 H TECHNOGIPSpro 90.1 αποτελεί επαγγελματική λύση για την κατασκευή μη φερόντων διαχωριστικών τοίχων, καθώς και διαχωριστικών τοίχων σε διαδρόμους εκκένωσης, σε όλους τους τύπους κτηρίων κατοικιών, γραφείων, δημόσιων/διοικητικών χρήσεων, νοσοκομείων, μονάδων παραγωγής και αποθηκών με απαιτήσεις 90 λεπτών. Κλάση EI 90 Κλάση αντίδρασης στη φωτιά A2 Ηχομόνωση αερόφερτου ήχου Rw = db* Ελάχιστο πάχος τοίχου 100 mm Ίδιο βάρος τοίχου ~40 kg/m 2 * Η τιμή του σταθμισμένου συντελεστή ηχομείωσης Rw ποικίλει ανάλογα με την παρουσία, τον τύπο, το πάχος και την πυκνότητα του ηχομονωτικού υλικού. Για περισσότερες πληροφορίες, παρακαλούμε επικοινωνήστε με την TECHNOGIPSpro Σύστημα Διάταξη Κλάση Πάχος τοίχου TECHNOGIPSpro Γυψοσανίδα Μόνωση 90.1 EI , 125, 150 mm τύπος А (2+2) x 12,5 mm 50 mm 40 kg/m Λύσεις Πυροπροστασίας

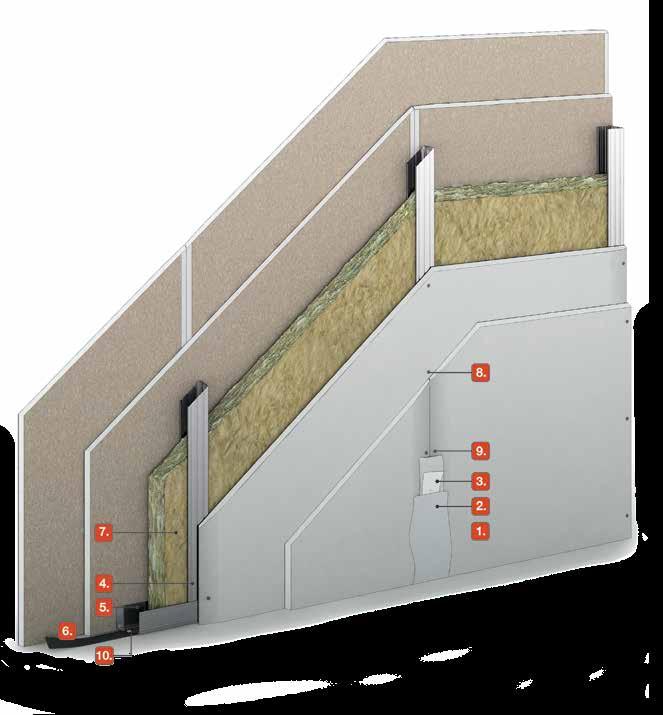

7 EI 90 TECHNOGIPSpro FIRE WALL 90.1 H TECHNOGIPSpro 90.1 είναι μη φέρουσα διαχωριστική τοιχοποιία, που αποτελείται από σκελετό από μεταλλικούς ορθοστάτες και στρωτήρες CW/UW της TECHNOGIPSpro με αμφίπλευρη διπλή επένδυση από απλή γυψοσανίδα TECHNOGIPSpro, τύπου A 12,5 mm. Το κενό μεταξύ των προφίλ CW πληρώνεται με μόνωση πλακών πετροβάμβακα FIBRANgeo. Αυτή η λύση συστήματος προσφέρει εγγυημένη πυραντίσταση τουλάχιστον 90 λεπτών, σύμφωνα με το πρότυπο EN ΠΛΕΟΝΕΚΤΗΜΑΤΑ: Πρότυπο ποιότητας όλα τα στοιχεία του συστήματος TECHNOGIPSpro υπερκαλύπτουν τις απαιτήσεις των εναρμονισμένων προτύπων δομικών υλικών, ενώ η ποιότητά τους παρακολουθείται διαρκώς από το εσωτερικό αυστηρό σύστημα ελέγχου παραγωγής της εταιρείας. Ασφάλεια το σύστημα είναι ελεγμένο και πιστοποιημένο από κοινοποιημένο από την Ευρωπαϊκή Επιτροπή εργαστήριο. Βέλτιστο ίδιο βάρος 8 έως 10 φορές ελαφρύτερο από τις συμβατικές οπτοπλινθοδομές. Το χαμηλό ίδιο βάρος μειώνει σημαντικά τις φορτίσεις στον φέροντα οργανισμό του κτιρίου. ΠΡΟΔΙΑΓΡΑΦΕΣ: Το πιστοποιητικό της TECHNOGIPSpro FIRE WALL 90.1 είναι έγκυρο μόνο εφόσον η τοιχοποιία κατασκευάζεται από την πλήρη σειρά των υψηλής ποιότητας στοιχείων του συστήματος TECHNOGIPSpro: Στοιχεία συστήματος TECHNOGIPSpro Κατανάλωση για 1м 2** Πρότυπο 1. Γυψοσανίδα απλή, τύπος А 12,5 mm 4,00 m 2 EN 520:2004+A1: Στόκος αρμολόγησης γύψου FUGA 1,20 kg EN 13963: Ταινία αρμολόγησης 50 mm 2,00 m EN 13963:2015 Στόκος φινιρίσματος γύψου SATEN *** 1,70 kg EN : Μεταλλικά προφίλ (ορθοστάτες) CW 50, 75, 100/0,6 mm 2,00 m EN 14195: Μεταλλικά προφίλ (στρωτήρες) UW 50, 75, 100/0,6 mm 0,80 m EN 14195: Αφρώδης ηχομονωτική ταινία 3 mm 1,10 m EN ISO Μόνωση πετροβάμβακα σε πλάκες FIBRANgeo B-040 ελάχ. 50 mm 1,00 m 2 EN 13162: A1: Αιχμηρή βίδα 3,5 х 25 mm 10 τμχ. EN 14566: Αιχμηρή βίδα 3,5 х 35 mm 20 τμχ. EN 14566: Καρφωτό βύσμα 6 х 40 mm 1,8 τμχ. EN 14566:2008 ** Οι παραπάνω ενδεικτικές ποσότητες κατανάλωσης υλικών αφορούν ευθύγραμμη τοιχοποία, χωρίς ανοίγματα και γωνίες, με εμβαδόν ~10,5 m 2, χωρίς φύρα. *** Για την πλήρη επίχριση του αποπερατωμένου διαχωριστικού τοίχου, χρησιμοποιήστε το προϊόν γυψόστοκου φινιρίσματος SATEN. ΠΙΣΤΟΠΟΙΗΤΙΚΑ: Όλα τα προϊόντα και οι λύσεις συστημάτων της TECHNOGIPSpro αναπτύσσονται σε συμμόρφωση με τα ισχύοντα εναρμονισμένα ευρωπαϊκά πρότυπα και έχουν ελεγχθεί και ταξινομηθεί από τα ακόλουθα διαπιστευμένα εργαστήρια: Ίδρυμα Κτιριακών Ερευνών (Building Research Institute) NISI, NB 2032 (Σόφια, Βουλγαρία) Κέντρο Δοκιμών και Ευρωπαϊκής Πιστοποίησης (Center for Testing and European Certification CTEC) της Βουλγαρίας, NB 1871 (Στάρα Ζαγόρα, Βουλγαρία) Γενική Διεύθυνση Πυρασφάλειας και Πολιτικής Προστασίας του Υπουργείου Εσωτερικών της Βουλγαρίας, NB 2628 (Σόφια, Βουλγαρία) Ίδρυμα IMS, διαπιστευμένο από τον Οργανισμό Διαπίστευσης της Σερβίας για την πιστοποίηση προϊόντων σύμφωνα με το πρότυπο SRPS ISO/IEC 17065:2016, αρ. απόφασης (Βελιγράδι, Σερβία) Εθνικό Σύστημα Διαπίστευσης (ΕΣΥΔ) στην Ελλάδα, ως προς τη διαπίστευση των εργαστηρίων του εξωτερικού όπου διενεργήθηκαν οι δοκιμές. Λύσεις Πυροπροστασίας 06.

8 Διαχωριστικές τοιχοποιίες TECHNOGIPSpro FIRE WALL H TECHNOGIPSpro αποτελεί επαγγελματική λύση για την κατασκευή μη φερόντων διαχωριστικών τοίχων, καθώς και διαχωριστικών τοίχων σε διαδρόμους εκκένωσης, σε όλους τους τύπους κτηρίων κατοικιών, γραφείων, δημόσιων/διοικητικών χρήσεων, νοσοκομείων, μονάδων παραγωγής και αποθηκών με απαιτήσεις 120 λεπτών. Κλάση EI 120 Κλάση αντίδρασης στη φωτιά A2 Ηχομόνωση αερόφερτου ήχου Rw = db* Ελάχιστο πάχος τοίχου 100 mm Ίδιο βάρος τοίχου ~45 kg/m 2 * Η τιμή του σταθμισμένου συντελεστή ηχομείωσης Rw ποικίλει ανάλογα με την παρουσία, τον τύπο, το πάχος και την πυκνότητα του ηχομονωτικού υλικού. Για περισσότερες πληροφορίες, παρακαλούμε επικοινωνήστε με την TECHNOGIPSpro Σύστημα Διάταξη Κλάση Πάχος τοίχου TECHNOGIPSpro Γυψοσανίδα Μόνωση EI , 125, 150 mm (2+2) x 12,5 mm δεν απαιτείται 07. Λύσεις Πυροπροστασίας

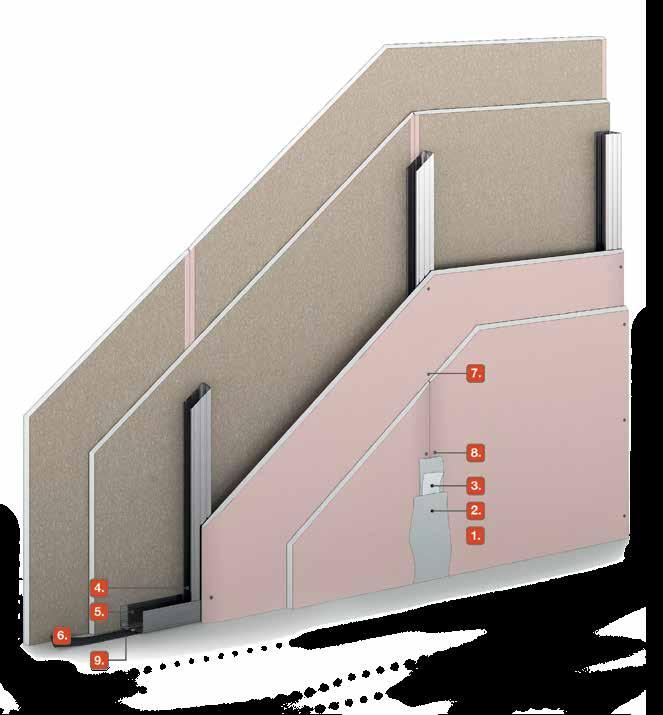

9 EI 120 TECHNOGIPSpro FIRE WALL H TECHNOGIPSpro είναι μη φέρουσα διαχωριστική τοιχοποιία, που αποτελείται από σκελετό από μεταλλικούς ορθοστάτες και στρωτήρες CW/UW της TECHNOGIPSpro με αμφίπλευρη διπλή επένδυση πυράντοχης γυψοσανίδας TECHNOGIPSpro, τύπου F 12,5 mm. Αυτή η λύση συστήματος προσφέρει εγγυημένη πυραντίσταση τουλάχιστον 120 λεπτών, σύμφωνα με το πρότυπο EN ΠΛΕΟΝΕΚΤΗΜΑΤΑ: Πρότυπο ποιότητας όλα τα στοιχεία του συστήματος TECHNOGIPSpro υπερκαλύπτουν τις απαιτήσεις των εναρμονισμένων προτύπων δομικών υλικών, ενώ η ποιότητά τους παρακολουθείται διαρκώς από το εσωτερικό αυστηρό σύστημα ελέγχου παραγωγής της εταιρείας. Ασφάλεια το σύστημα είναι ελεγμένο και πιστοποιημένο από κοινοποιημένο από την Ευρωπαϊκή Επιτροπή εργαστήριο. Βέλτιστο ίδιο βάρος 8 έως 10 φορές ελαφρύτερο από τις συμβατικές οπτοπλινθοδομές. Το χαμηλό ίδιο βάρος μειώνει σημαντικά τις φορτίσεις στον φέροντα οργανισμό του κτιρίου. ΠΡΟΔΙΑΓΡΑΦΕΣ: Το πιστοποιητικό της TECHNOGIPSpro FIRE WALL 90.1 είναι έγκυρο μόνο εφόσον η τοιχοποιία κατασκευάζεται από την πλήρη σειρά των υψηλής ποιότητας στοιχείων του συστήματος TECHNOGIPSpro: Στοιχεία συστήματος TECHNOGIPSpro Κατανάλωση για 1м 2** Πρότυπο 1. Πυραντοχη γυψοσανιδα, 12,5 mm 4,00 m 2 EN 520:2004+A1: Στόκος αρμολόγησης γύψου FUGA 1,20 kg EN 13963: Ταινία αρμολόγησης 50 mm 2,00 m EN 13963:2015 Στόκος φινιρίσματος γύψου SATEN *** 1,70 kg EN : Μεταλλικά προφίλ (ορθοστάτες) CW 50, 75, 100/0,6 mm 2,00 m EN 14195: Μεταλλικά προφίλ (στρωτήρες) UW 50, 75, 100/0,6 mm 0,80 m EN 14195: Αφρώδης ηχομονωτική ταινία 3 mm 1,10 m EN ISO Αιχμηρή βίδα 3,5 х 25 mm 10 τμχ. EN 14566: Αιχμηρή βίδα 3,5 х 35 mm 20 τμχ. EN 14566: Καρφωτό βύσμα 6 х 40 mm 1,8 τμχ. EN 14566:2008 ** Οι παραπάνω ενδεικτικές ποσότητες κατανάλωσης υλικών αφορούν ευθύγραμμη τοιχοποία, χωρίς ανοίγματα και γωνίες, με εμβαδόν ~10,5 m 2, χωρίς φύρα. *** Για την πλήρη επίχριση του αποπερατωμένου διαχωριστικού τοίχου, χρησιμοποιήστε το προϊόν γυψόστοκου φινιρίσματος SATEN. ΠΙΣΤΟΠΟΙΗΤΙΚΑ: Όλα τα προϊόντα και οι λύσεις συστημάτων της TECHNOGIPSpro αναπτύσσονται σε συμμόρφωση με τα ισχύοντα εναρμονισμένα ευρωπαϊκά πρότυπα και έχουν ελεγχθεί και ταξινομηθεί από τα ακόλουθα διαπιστευμένα εργαστήρια: Ίδρυμα Κτιριακών Ερευνών (Building Research Institute) NISI, NB 2032 (Σόφια, Βουλγαρία) Κέντρο Δοκιμών και Ευρωπαϊκής Πιστοποίησης (Center for Testing and European Certification CTEC) της Βουλγαρίας, NB 1871 (Στάρα Ζαγόρα, Βουλγαρία) Γενική Διεύθυνση Πυρασφάλειας και Πολιτικής Προστασίας του Υπουργείου Εσωτερικών της Βουλγαρίας, NB 2628 (Σόφια, Βουλγαρία) Ίδρυμα IMS, διαπιστευμένο από τον Οργανισμό Διαπίστευσης της Σερβίας για την πιστοποίηση προϊόντων σύμφωνα με το πρότυπο SRPS ISO/IEC 17065:2016, αρ. απόφασης (Βελιγράδι, Σερβία) Εθνικό Σύστημα Διαπίστευσης (ΕΣΥΔ) στην Ελλάδα, ως προς τη διαπίστευση των εργαστηρίων του εξωτερικού όπου διενεργήθηκαν οι δοκιμές. Λύσεις Πυροπροστασίας 08.

10 Τοιχοποιίες φρεατίων/κλιμακοστασίων TECHNOGIPSpro SHAFT/INDEPENDENT FIRE WALL 45.1 H TECHNOGIPSpro Shaft/Independent Wall 45.1 αποτελεί επαγγελματική λύση για την κατασκευή επενδύσεων σε υφιστάμενες τοιχοποιίες, καθώς και για την κατασκευή τοιχοποιίας ξηράς δόμησης σε φρεάτια (επένδυση μηχανολογικών εγκαταστάσεων) και κλιμακοστάσια,, σε όλους τους τύπους κτηρίων κατοικιών, γραφείων, δημόσιων/διοικητικών χρήσεων, νοσοκομείων, μονάδων παραγωγής και αποθηκών με απαιτήσεις 45 λεπτών. Κλάση EI 45 Κλάση αντίδρασης στη φωτιά A2 Ηχομόνωση αερόφερτου ήχου Rw = db* Ελάχιστο πάχος τοίχου 87,5 mm Ίδιο βάρος τοίχου ~25 kg/m 2 * Η τιμή του σταθμισμένου συντελεστή ηχομείωσης Rw ποικίλει ανάλογα με την παρουσία, τον τύπο, το πάχος και την πυκνότητα του ηχομονωτικού υλικού. Για περισσότερες πληροφορίες, παρακαλούμε επικοινωνήστε με την TECHNOGIPSpro Σύστημα Διάταξη Κλάση Πάχος τοίχου TECHNOGIPSpro Γυψοσανίδα Μόνωση Shaft/ Independent 45.1 EI 45 87,5, 112,5, 137,5 mm (1+2) x 12,5 mm 50 mm 40 kg/m Λύσεις Πυροπροστασίας

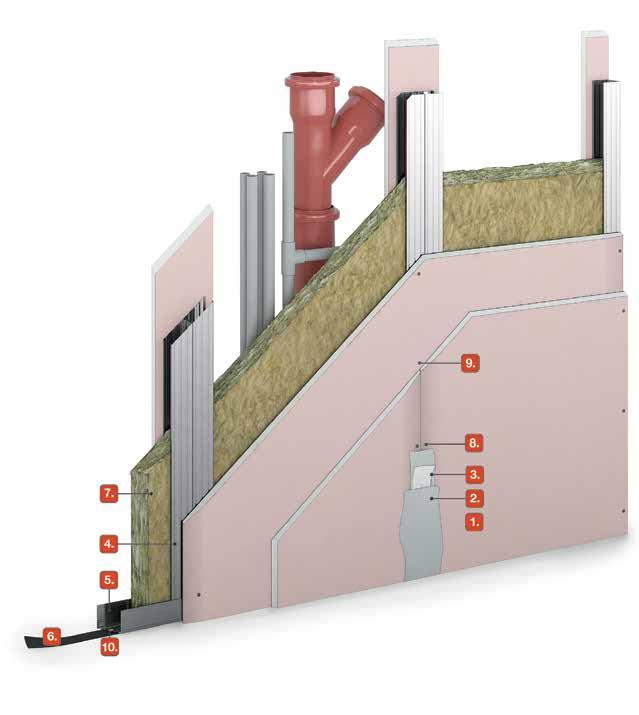

11 EI 45 TECHNOGIPSpro SHAFT/INDEPENDENT FIRE WALL 45.1 H TECHNOGIPSpro Shaft/Independent 45.1 αποτελείται από πλαίσιο από μεταλλικούς ορθοστάτες CW και στρωτήρες UW της TECHNOGIPSpro (οι ορθοστάτες CW είναι διατεταγμένοι σε ζεύγη) με μονόπλευρη επένδυση διπλής πυράντοχης γυψοσανίδας TECHNOGIPSpro, τύπου F 12,5 mm, κατακόρυφα στερεωμένη επάνω του. Το κενό μεταξύ των προφίλ CW πληρώνεται με μόνωση πλακών πετροβάμβακα FIBRANgeo. Αυτή η λύση συστήματος προσφέρει εγγυημένη πυραντίσταση τουλάχιστον 45 λεπτών, σύμφωνα με το πρότυπο EN ΠΛΕΟΝΕΚΤΗΜΑΤΑ: Πρότυπο ποιότητας όλα τα στοιχεία του συστήματος TECHNOGIPSpro υπερκαλύπτουν τις απαιτήσεις των εναρμονισμένων προτύπων δομικών υλικών, ενώ η ποιότητά τους παρακολουθείται διαρκώς από το εσωτερικό αυστηρό σύστημα ελέγχου παραγωγής της εταιρείας. Ασφάλεια το σύστημα είναι ελεγμένο και πιστοποιημένο από κοινοποιημένο από την Ευρωπαϊκή Επιτροπή εργαστήριο. Βέλτιστο ίδιο βάρος 8 έως 10 φορές ελαφρύτερο από τις συμβατικές οπτοπλινθοδομές. Το χαμηλό ίδιο βάρος μειώνει σημαντικά τις φορτίσεις στον φέροντα οργανισμό του κτιρίου. ΠΡΟΔΙΑΓΡΑΦΕΣ: Το πιστοποιητικό της TECHNOGIPSpro SHAFT/INDEPENDENT FIRE WALL 45.1 είναι έγκυρο μόνο εφόσον η τοιχοποιία κατασκευάζεται από την πλήρη σειρά των υψηλής ποιότητας στοιχείων του συστήματος TECHNOGIPSpro: Στοιχεία συστήματος TECHNOGIPSpro Κατανάλωση για 1м 2** Πρότυπο 1. Πυράντοχη γυψοσανίδα, 12,5 mm 2,20 m 2 EN 520:2004+A1: Στόκος αρμολόγησης γύψου FUGA 0,60 kg EN 13963: Ταινία αρμολόγησης 50 mm 1,00 m EN 13963:2015 Στόκος φινιρίσματος γύψου SATEN *** 0,85 kg EN : Μεταλλικά προφίλ (ορθοστάτες) CW 50, 75, 100/0,6 mm 4,00 m EN 14195: Μεταλλικά προφίλ (στρωτήρες) UW 50, 75, 100/0,6 mm 0,80 m EN 14195: Αφρώδης ηχομονωτική ταινία 3 mm 1,10 m EN ISO Μόνωση πετροβάμβακα σε πλάκες FIBRANgeo B-040 ελάχ. 50 mm 1,00 m 2 EN 13162: A1: Αιχμηρή βίδα 3,5 х 35 mm 10 τμχ. EN 14566: Αιχμηρή βίδα 3,5 х 45 mm 20 τμχ. EN 14566: Αιχμηρή λαμαρινόβιδα, TEX 4,2 x 13 mm 5 τμχ. EN 14566: Καρφωτό βύσμα 6 х 40 mm 1,8 τμχ. EN 14566:2008 ** Οι παραπάνω ενδεικτικές ποσότητες κατανάλωσης υλικών αφορούν ευθύγραμμη τοιχοποία, χωρίς ανοίγματα και γωνίες, με εμβαδόν ~10,5 m 2, χωρίς φύρα. *** Για την πλήρη επίχριση του αποπερατωμένου διαχωριστικού τοίχου, χρησιμοποιήστε το προϊόν γυψόστοκου φινιρίσματος SATEN. ΠΙΣΤΟΠΟΙΗΤΙΚΑ: Όλα τα προϊόντα και οι λύσεις συστημάτων της TECHNOGIPSpro αναπτύσσονται σε συμμόρφωση με τα ισχύοντα εναρμονισμένα ευρωπαϊκά πρότυπα και έχουν ελεγχθεί και ταξινομηθεί από τα ακόλουθα διαπιστευμένα εργαστήρια: Ίδρυμα Κτιριακών Ερευνών (Building Research Institute) NISI, NB 2032 (Σόφια, Βουλγαρία) Κέντρο Δοκιμών και Ευρωπαϊκής Πιστοποίησης (Center for Testing and European Certification CTEC) της Βουλγαρίας, NB 1871 (Στάρα Ζαγόρα, Βουλγαρία) Γενική Διεύθυνση Πυρασφάλειας και Πολιτικής Προστασίας του Υπουργείου Εσωτερικών της Βουλγαρίας, NB 2628 (Σόφια, Βουλγαρία) Ίδρυμα IMS, διαπιστευμένο από τον Οργανισμό Διαπίστευσης της Σερβίας για την πιστοποίηση προϊόντων σύμφωνα με το πρότυπο SRPS ISO/IEC 17065:2016, αρ. απόφασης (Βελιγράδι, Σερβία) Εθνικό Σύστημα Διαπίστευσης (ΕΣΥΔ) στην Ελλάδα, ως προς τη διαπίστευση των εργαστηρίων του εξωτερικού όπου διενεργήθηκαν οι δοκιμές. Λύσεις Πυροπροστασίας 10.

12 Τοιχοποιίες φρεατίων/κλιμακοστασίων TECHNOGIPSpro SHAFT/INDEPENDENT FIRE WALL 60.1 H TECHNOGIPSpro Shaft/Independent Wall 60.1 αποτελεί επαγγελματική λύση για την κατασκευή επενδύσεων σε υφιστάμενες τοιχοποιίες, καθώς και για την κατασκευή τοιχοποιίας ξηράς δόμησης μεγάλης επιφάνειας σε φρεάτια (επένδυση μηχανολογικών εγκαταστάσεων) και κλιμακοστάσια, σε όλους τους τύπους κτηρίων κατοικιών, γραφείων, δημόσιων/διοικητικών χρήσεων, νοσοκομείων, μονάδων παραγωγής και αποθηκών με απαιτήσεις 60 λεπτών. Κλάση EI 60 Κλάση αντίδρασης στη φωτιά A2 Ηχομόνωση αερόφερτου ήχου Rw = db* Ελάχιστο πάχος τοίχου 95 mm Ίδιο βάρος τοίχου ~30 kg/m 2 * Η τιμή του σταθμισμένου συντελεστή ηχομείωσης Rw ποικίλει ανάλογα με την παρουσία, τον τύπο, το πάχος και την πυκνότητα του ηχομονωτικού υλικού. Για περισσότερες πληροφορίες, παρακαλούμε επικοινωνήστε με την TECHNOGIPSpro Σύστημα Διάταξη Κλάση Πάχος τοίχου TECHNOGIPSpro Γυψοσανίδα Μόνωση Shaft/ Independent 60.1 EI 60 95, 120, 145 mm (1+2) x 15 mm 50 mm 40 kg/m Λύσεις Πυροπροστασίας

13 EI 60 TECHNOGIPSpro SHAFT/INDEPENDENT FIRE WALL 60.1 H TECHNOGIPSpro Shaft/Independent 60.1 αποτελείται από πλαίσιο από μεταλλικούς ορθοστάτες CW και στρωτήρες UW της TECHNOGIPSpro (οι ορθοστάτες CW είναι διατεταγμένοι σε ζεύγη) με μονόπλευρη επένδυση διπλής πυράντοχης γυψοσανίδας TECHNOGIPSpro, τύπου F 15 mm, κατακόρυφα στερεωμένη επάνω του. Το κενό μεταξύ των προφίλ CW πληρώνεται με μόνωση πλακών πετροβάμβακα FIBRANgeo. Αυτή η λύση συστήματος προσφέρει εγγυημένη πυραντίσταση τουλάχιστον 60 λεπτών, σύμφωνα με το πρότυπο EN ΠΛΕΟΝΕΚΤΗΜΑΤΑ: Πρότυπο ποιότητας όλα τα στοιχεία του συστήματος TECHNOGIPSpro υπερκαλύπτουν τις απαιτήσεις των εναρμονισμένων προτύπων δομικών υλικών, ενώ η ποιότητά τους παρακολουθείται διαρκώς από το εσωτερικό αυστηρό σύστημα ελέγχου παραγωγής της εταιρείας. Ασφάλεια το σύστημα είναι ελεγμένο και πιστοποιημένο από κοινοποιημένο από την Ευρωπαϊκή Επιτροπή εργαστήριο. Βέλτιστο ίδιο βάρος 8 έως 10 φορές ελαφρύτερο από τις συμβατικές οπτοπλινθοδομές. Το χαμηλό ίδιο βάρος μειώνει σημαντικά τις φορτίσεις στον φέροντα οργανισμό του κτιρίου. ΠΡΟΔΙΑΓΡΑΦΕΣ: Το πιστοποιητικό της TECHNOGIPSpro SHAFT/INDEPENDENT FIRE WALL 60.1 είναι έγκυρο μόνο εφόσον η τοιχοποιία κατασκευάζεται από την πλήρη σειρά των υψηλής ποιότητας στοιχείων του συστήματος TECHNOGIPSpro: Στοιχεία συστήματος TECHNOGIPSpro Κατανάλωση για 1м 2** Πρότυπο 1. Πυράντοχη γυψοσανίδα, 15 mm 2,20 m 2 EN 520:2004+A1: Στόκος αρμολόγησης γύψου FUGA 0,60 kg EN 13963: Ταινία αρμολόγησης 50 mm 1,00 m EN 13963:2015 Στόκος φινιρίσματος γύψου SATEN *** 0,85 kg EN : Μεταλλικά προφίλ (ορθοστάτες) CW 50, 75, 100/0,6 mm 4,00 m EN 14195: Μεταλλικά προφίλ (στρωτήρες) UW 50, 75, 100/0,6 mm 0,80 m EN 14195: Αφρώδης ηχομονωτική ταινία 3 mm 1,10 m EN ISO Μόνωση πετροβάμβακα σε πλάκες FIBRANgeo B-040 ελάχ. 50 mm 1,00 m 2 EN 13162: A1: Αιχμηρή βίδα 3,5 х 35 mm 10 τμχ. EN 14566: Αιχμηρή βίδα 3,5 х 45 mm 20 τμχ. EN 14566: Αιχμηρή λαμαρινόβιδα, TEX 4,2 x 13 mm 5 τμχ. EN 14566: Καρφωτό βύσμα 6 x 40 mm 1,8 τμχ. EN 14566:2008 ** Οι παραπάνω ενδεικτικές ποσότητες κατανάλωσης υλικών αφορούν ευθύγραμμη τοιχοποία, χωρίς ανοίγματα και γωνίες, με εμβαδόν ~10,5 m 2, χωρίς φύρα. *** Για την πλήρη επίχριση του αποπερατωμένου διαχωριστικού τοίχου, χρησιμοποιήστε το προϊόν γυψόστοκου φινιρίσματος SATEN. ΠΙΣΤΟΠΟΙΗΤΙΚΑ: Όλα τα προϊόντα και οι λύσεις συστημάτων της TECHNOGIPSpro αναπτύσσονται σε συμμόρφωση με τα ισχύοντα εναρμονισμένα ευρωπαϊκά πρότυπα και έχουν ελεγχθεί και ταξινομηθεί από τα ακόλουθα διαπιστευμένα εργαστήρια: Ίδρυμα Κτιριακών Ερευνών (Building Research Institute) NISI, NB 2032 (Σόφια, Βουλγαρία) Κέντρο Δοκιμών και Ευρωπαϊκής Πιστοποίησης (Center for Testing and European Certification CTEC) της Βουλγαρίας, NB 1871 (Στάρα Ζαγόρα, Βουλγαρία) Γενική Διεύθυνση Πυρασφάλειας και Πολιτικής Προστασίας του Υπουργείου Εσωτερικών της Βουλγαρίας, NB 2628 (Σόφια, Βουλγαρία) Ίδρυμα IMS, διαπιστευμένο από τον Οργανισμό Διαπίστευσης της Σερβίας για την πιστοποίηση προϊόντων σύμφωνα με το πρότυπο SRPS ISO/IEC 17065:2016, αρ. απόφασης (Βελιγράδι, Σερβία) Εθνικό Σύστημα Διαπίστευσης (ΕΣΥΔ) στην Ελλάδα, ως προς τη διαπίστευση των εργαστηρίων του εξωτερικού όπου διενεργήθηκαν οι δοκιμές. Λύσεις Πυροπροστασίας 12.

14 Τοιχοποιίες φρεατίων/κλιμακοστασίων TECHNOGIPSpro SHAFT/INDEPENDENT FIRE WALL 90.1 H TECHNOGIPSpro Shaft/Independent Wall 90.1αποτελεί επαγγελματική λύση για την κατασκευή επενδύσεων σε υφιστάμενες τοιχοποιίες, καθώς και για την κατασκευή τοιχοποιίας ξηράς δόμησης πολύ μεγάλης επιφάνειας σε φρεάτια (επένδυση μηχανολογικών εγκαταστάσεων) και κλιμακοστάσια, σε όλους τους τύπους κτηρίων κατοικιών, γραφείων, δημόσιων/διοικητικών χρήσεων, νοσοκομείων, μονάδων παραγωγής και αποθηκών με απαιτήσεις 90 λεπτών. Κλάση EI 90 Κλάση αντίδρασης στη φωτιά A2 Ηχομόνωση αερόφερτου ήχου Rw = db* Ελάχιστο πάχος τοίχου 102,5 mm Ίδιο βάρος τοίχου ~38 kg/m 2 * Η τιμή του σταθμισμένου συντελεστή ηχομείωσης Rw ποικίλει ανάλογα με την παρουσία, τον τύπο, το πάχος και την πυκνότητα του ηχομονωτικού υλικού. Για περισσότερες πληροφορίες, παρακαλούμε επικοινωνήστε με την TECHNOGIPSpro Σύστημα Διάταξη Κλάση Πάχος τοίχου TECHNOGIPSpro Γυψοσανίδα Μόνωση Shaft/ Independent 90.1 EI ,5, 127,5, 152,5 mm (1+2) x 12,5 + 1x15 mm 50 mm 40 kg/m Λύσεις Πυροπροστασίας

15 EI 90 TECHNOGIPSpro SHAFT/INDEPENDENT FIRE WALL 90.1 H TECHNOGIPSpro Shaft/Independent 90.1 αποτελείται από πλαίσιο από μεταλλικούς ορθοστάτες CW και στρωτήρες UW της TECHNOGIPSpro (οι ορθοστάτες CW είναι διατεταγμένοι σε ζεύγη) με μονόπλευρη επένδυση τριπλής πυράντοχης γυψοσανίδας TECHNOGIPSpro, τύπου F 2 x 12,5 mm + 1 х 15 mm, κατακόρυφα στερεωμένη επάνω του. Το κενό μεταξύ των προφίλ CW πληρώνεται με μόνωση πλακών πετροβάμβακα FIBRANgeo. Αυτή η λύση συστήματος προσφέρει εγγυημένη πυραντίσταση τουλάχιστον 90 λεπτών, σύμφωνα με το πρότυπο EN ΠΛΕΟΝΕΚΤΗΜΑΤΑ: Πρότυπο ποιότητας όλα τα στοιχεία του συστήματος TECHNOGIPSpro υπερκαλύπτουν τις απαιτήσεις των εναρμονισμένων προτύπων δομικών υλικών, ενώ η ποιότητά τους παρακολουθείται διαρκώς από το εσωτερικό αυστηρό σύστημα ελέγχου παραγωγής της εταιρείας. Ασφάλεια το σύστημα είναι ελεγμένο και πιστοποιημένο από κοινοποιημένο από την Ευρωπαϊκή Επιτροπή εργαστήριο. Βέλτιστο ίδιο βάρος 8 έως 10 φορές ελαφρύτερο από τις συμβατικές οπτοπλινθοδομές. Το χαμηλό ίδιο βάρος μειώνει σημαντικά τις φορτίσεις στον φέροντα οργανισμό του κτιρίου. ΠΡΟΔΙΑΓΡΑΦΕΣ: Το πιστοποιητικό της TECHNOGIPSpro SHAFT/INDEPENDENT FIRE WALL 90.1 είναι έγκυρο μόνο εφόσον η τοιχοποιία κατασκευάζεται από την πλήρη σειρά των υψηλής ποιότητας στοιχείων του συστήματος TECHNOGIPSpro: Στοιχεία συστήματος TECHNOGIPSpro Κατανάλωση για 1м 2** Πρότυπο 1. Πυράντοχη γυψοσανίδα, 12,5 mm 2,20 m 2 EN 520:2004+A1: Πυράντοχη γυψοσανίδα, 15 mm 1,00 m 2 EN 520:2004+A1: Στόκος αρμολόγησης γύψου FUGA 0,90 kg EN 13963: Ταινία αρμολόγησης 50 mm 1,00 m EN 13963:2015 Στόκος φινιρίσματος γύψου SATEN *** 0,85 kg EN : Μεταλλικά προφίλ (ορθοστάτες) CW 50, 75, 100/0,6 mm 4,00 m EN 14195: Μεταλλικά προφίλ (στρωτήρες) UW 50, 75, 100/0,6 mm 0,80 m EN 14195: Αφρώδης ηχομονωτική ταινία 3 mm 1,10 m EN ISO Μόνωση πετροβάμβακα σε πλάκες FIBRANgeo B-040 ελάχ. 50 mm 1,00 m 2 EN 13162: A1: Αιχμηρή βίδα 3,5 х 25 mm 5 τμχ. EN 14566: Αιχμηρή βίδα 3,5 х 35 mm 10 τμχ. EN 14566: Αιχμηρή βίδα 3,5 х 45 mm 20 τμχ. EN 14566: Αιχμηρή λαμαρινόβιδα, TEX 4,2 x 13 mm 5 τμχ. EN 14566: Καρφωτό βύσμα 6 х 40 mm 1,8 τμχ. EN 14566:2008 ** Οι παραπάνω ενδεικτικές ποσότητες κατανάλωσης υλικών αφορούν ευθύγραμμη τοιχοποία, χωρίς ανοίγματα και γωνίες, με εμβαδόν ~10,5 m 2, χωρίς φύρα. *** Για την πλήρη επίχριση του αποπερατωμένου διαχωριστικού τοίχου, χρησιμοποιήστε το προϊόν γυψόστοκου φινιρίσματος SATEN. ΠΙΣΤΟΠΟΙΗΤΙΚΑ: Όλα τα προϊόντα και οι λύσεις συστημάτων της TECHNOGIPSpro αναπτύσσονται σε συμμόρφωση με τα ισχύοντα εναρμονισμένα ευρωπαϊκά πρότυπα και έχουν ελεγχθεί και ταξινομηθεί από τα ακόλουθα διαπιστευμένα εργαστήρια: Ίδρυμα Κτιριακών Ερευνών (Building Research Institute) NISI, NB 2032 (Σόφια, Βουλγαρία) Κέντρο Δοκιμών και Ευρωπαϊκής Πιστοποίησης (Center for Testing and European Certification CTEC) της Βουλγαρίας, NB 1871 (Στάρα Ζαγόρα, Βουλγαρία) Γενική Διεύθυνση Πυρασφάλειας και Πολιτικής Προστασίας του Υπουργείου Εσωτερικών της Βουλγαρίας, NB 2628 (Σόφια, Βουλγαρία) Ίδρυμα IMS, διαπιστευμένο από τον Οργανισμό Διαπίστευσης της Σερβίας για την πιστοποίηση προϊόντων σύμφωνα με το πρότυπο SRPS ISO/IEC 17065:2016, αρ. απόφασης (Βελιγράδι, Σερβία) Εθνικό Σύστημα Διαπίστευσης (ΕΣΥΔ) στην Ελλάδα, ως προς τη διαπίστευση των εργαστηρίων του εξωτερικού όπου διενεργήθηκαν οι δοκιμές. Λύσεις Πυροπροστασίας 14.

16 Ψευδοροφή TECHNOGIPSpro FIRE CEILING 60.1 H TECHNOGIPSpro Fire Ceiling 60.1 αποτελεί επαγγελματική λύση για την κατασκευή πυράντοχων ψευδοροφών σε όλους τους κτηρίων τύπους συγκροτημάτων κατοικιών, γραφείων, δημόσιων/διοικητικών υπηρεσιών, μονάδων παραγωγής και αποθηκών με απαιτήσεις 60 λεπτών. Κλάση EI 60 Κλάση αντίδρασης στη φωτιά A2 Ίδιο βάρος τοίχου ~30 kg/m 2 Σύστημα Διάταξη Κλάση TECHNOGIPSpro Γυψοσανίδα Μόνωση Fire Ceiling 60.1 EI 60 2 x 15 mm δεν απαιτείται 15. Λύσεις Πυροπροστασίας

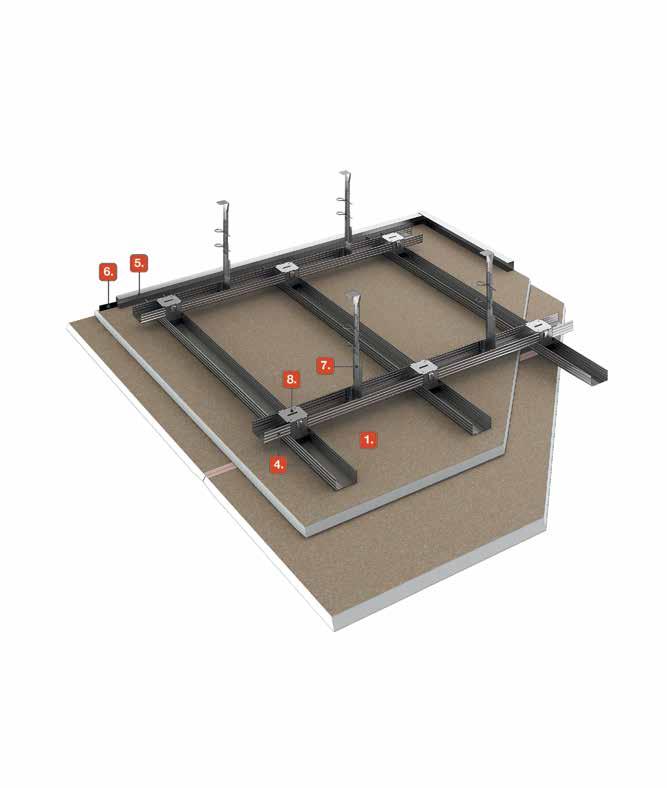

17 EI 60 TECHNOGIPSpro FIRE CEILING 60.1 Η πυράντοχη ψευδοροφή TECHNOGIPSpro Fire Ceiling 60.1 αποτελείται από πλαίσιο από μεταλλικούς οδηγούς οροφής CD 60 (κύριοι και φέροντες) και UD 28 (περιμετρικά προφίλ) με μονόπλευρη επένδυση διπλής πυράντοχης γυψοσανίδας TECHNOGIPSpro, τύπου F 15 mm, κατακόρυφα στερεωμένη επάνω του. Αυτή η λύση συστήματος προσφέρει εγγυημένη πυραντίσταση τουλάχιστον 60 λεπτών, σύμφωνα με το πρότυπο EN ΠΛΕΟΝΕΚΤΗΜΑΤΑ: Πρότυπο ποιότητας όλα τα στοιχεία του συστήματος TECHNOGIPSpro υπερκαλύπτουν τις απαιτήσεις των εναρμονισμένων προτύπων δομικών υλικών, ενώ η ποιότητά τους παρακολουθείται διαρκώς από το εσωτερικό αυστηρό σύστημα ελέγχου παραγωγής της εταιρείας. Ασφάλεια το σύστημα είναι ελεγμένο και πιστοποιημένο από κοινοποιημένο από την Ευρωπαϊκή Επιτροπή εργαστήριο. ΠΡΟΔΙΑΓΡΑΦΕΣ: Το πιστοποιητικό πυραντίσταση της TECHNOGIPSpro Fire Ceiling 60.1 είναι έγκυρο μόνο εφόσον η οροφή κατασκευάζεται από την πλήρη σειρά των υψηλής ποιότητας στοιχείων του συστήματος TECHNOGIPSpro: Στοιχεία συστήματος TECHNOGIPSpro Κατανάλωση για 1м 2** Πρότυπο 1. Πυράντοχη γυψοσανίδα, 15 mm 2,00 m 2 EN 520:2004+A1: Στόκος αρμολόγησης γύψου FUGA 0,60 kg EN 13963: Ταινία αρμολόγησης 50 mm 1,50 m EN 13963:2015 Στόκος φινιρίσματος γύψου SATEN *** 0,85 kg EN : Μεταλλικά προφίλ (οδηγοί οροφής) CD 60/0.6 mm 4,50 m EN 14195: Μεταλλικά προφίλ (περιμετρικά) UD 27/0.6 mm 0,90 m EN 14195: Αφρώδης ηχομονωτική ταινία 3 mm 0,90 m EN ISO Ανάρτηση Nonius κάτω τμήμα (αντικραδασμική) 2,5 τμχ. EN 13964:2014 Ανάρτηση Nonius επάνω τμήμα (αντικραδασμική) 2,5 τμχ. EN 13964:2014 Συνδετήρας Nonius 2,5 τμχ. EN 13964: Συνδετήρας Π 4,5 τμχ. EN 13964: Συνδετήρας Μ 0,3 τμχ. EN 13964: Αιχμηρή βίδα 3,5 х 35 mm 13 τμχ. EN 14566: Αιχμηρή βίδα 3,5 х 45 mm 26 τμχ. EN 14566: Καρφωτό βύσμα 6 х 40 mm 2,3 τμχ. EN 14566: Μεταλλικό αγκύριο ανάρτησης 6 х 40 mm 2,5 τμχ. EN 14566:2008 ** Οι παραπάνω ενδεικτικές ποσότητες κατανάλωσης υλικών αφορούν επίπεδη ψευδοροφή χωρίς ανοίγματα και φατνώματα, με εμβαδόν περίπου 20 m 2, χωρίς φύρα. *** Για την πλήρη επίχριση του αποπερατωμένου διαχωριστικού τοίχου, χρησιμοποιήστε το προϊόν γυψόστοκου φινιρίσματος SATEN. ΠΙΣΤΟΠΟΙΗΤΙΚΑ: Όλα τα προϊόντα και οι λύσεις συστημάτων της TECHNOGIPSpro αναπτύσσονται σε συμμόρφωση με τα ισχύοντα εναρμονισμένα ευρωπαϊκά πρότυπα και έχουν ελεγχθεί και ταξινομηθεί από τα ακόλουθα διαπιστευμένα εργαστήρια: Ίδρυμα Κτιριακών Ερευνών (Building Research Institute) NISI, NB 2032 (Σόφια, Βουλγαρία) Κέντρο Δοκιμών και Ευρωπαϊκής Πιστοποίησης (Center for Testing and European Certification CTEC) της Βουλγαρίας, NB 1871 (Στάρα Ζαγόρα, Βουλγαρία) Γενική Διεύθυνση Πυρασφάλειας και Πολιτικής Προστασίας του Υπουργείου Εσωτερικών της Βουλγαρίας, NB 2628 (Σόφια, Βουλγαρία) Ίδρυμα IMS, διαπιστευμένο από τον Οργανισμό Διαπίστευσης της Σερβίας για την πιστοποίηση προϊόντων σύμφωνα με το πρότυπο SRPS ISO/IEC 17065:2016, αρ. απόφασης (Βελιγράδι, Σερβία) Εθνικό Σύστημα Διαπίστευσης (ΕΣΥΔ) στην Ελλάδα, ως προς τη διαπίστευση των εργαστηρίων του εξωτερικού όπου διενεργήθηκαν οι δοκιμές. Λύσεις Πυροπροστασίας 16.

18 Κατανάλωση για 1 m 2 Στοιχεία συστήματος / Στοιχεία: Shaft/ Independent 45.1 Shaft/ Independent 60.1 Shaft/ Independent 90.1 Fire Ceiling 60.1 Γυψοσανίδα απλή, тύπος A, 12,5 mm Πυράντοχη γυψοσανίδα, тύπος F, 12,5 mm Πυράντοχη γυψοσανίδα, тύπος F, 15 mm Στόκος αρμολόγησης γύψου FUGA x 4,00 m 2 x x x x x 2,00 m 2 x 4,00 m 2 2,20 m 2 x 2,20 m 2 x x x x x 2,20 m 2 1,00 m 2 2,00 m 2 0,60 kg 1,20 kg 1,20 kg 0,60 kg 0,60 kg 0,90 kg 0,60 kg Ταινία αρμολόγησης, 50 mm 2,00 m 2,00 m 2,00 m 1,00 m 1,00 m 1,00 m 1,50 m Στόκος φινιρίσματος γύψου SATEN Μεταλλικά προφίλ (ορθοστάτες) CW 50, 75, 100/0,6 mm Μεταλλικά προφίλ (στρωτήρες) UW 50, 75, 100/0,6 mm Μεταλλικά προφίλ (οδηγοί οροφής) CD 60/0.6 mm Μεταλλικά προφίλ (περιμετρικά) UD 27/0.6 mm Μόνωση FIBRANgeo B-040, min 50 mm Αφρώδης ηχομονωτική ταινία 3 mm Ανάρτηση Nonius κάτω τμήμα (αντικραδασμική) Ανάρτηση Nonius επάνω τμήμα (αντικραδασμική) 1,70 kg 1,70 kg 1,70 kg 0,85 kg 0,85 kg 0,85 kg 0,85 kg 2,00 m 2,00 m 2,00 m 4,00 m 4,00 m 4,00 m x 0,80 m 0,80 m 0,80 m 0,80 m 0,80 m 0,80 m x x x x x x x 4,50 m x x x x x x 0,90 m 1,00 m 2 1,00 m 2 x 1,00 m 2 1,00 m 2 1,00 m 2 x 1,10 m 1,10 m 1,10 m 1,10 m 1,10 m 1,10 m 0,90 m x x x x x x 2,5 τμχ. x x x x x x 2,5 τμχ. Συνδετήρας Nonius x x x x x x 2,5 τμχ. Συνδετήρας Π x x x x x x 4,5 τμχ. Συνδετήρας Μ x x x x x x 0,3 τμχ. Αιχμηρή βίδα 3,5 x 25 mm Αιχμηρή βίδα 3,5 x 35 mm Αιχμηρή βίδα 3,5 x 45 mm Αιχμηρή βίδα 3,5 x 55 mm Αιχμηρή λαμαρινόβιδα, TEX 4,2 x 13 mm Καρφωτό βύσμα 6 x 40 mm Μεταλλικό αγκύριο ανάρτησης 6 x 40 mm 20 τμχ. 10 τμχ. 10 τμχ. 10 τμχ. x 5 τμχ. x x 20 τμχ. 20 τμχ. 20 τμχ. 10 τμχ. 10 τμχ. 13 τμχ. x x x x 20 τμχ. x 26 τμχ. x x x x x 20 τμχ. x x x x 5 τμχ. 5 τμχ. 5 τμχ. x 1,8 τμχ. 1,8 τμχ. 1,8 τμχ. 1,8 τμχ. 1,8 τμχ. 1,8 τμχ. 2,3 τμχ. x x x x x x 2,5 τμχ. 17. Λύσεις Πυροπροστασίας

19 Notes Λύσεις Πυροπροστασίας 18.
