1 «Συστήµατα εσωτερικής θερµοµόνωσης Κnauf» 1

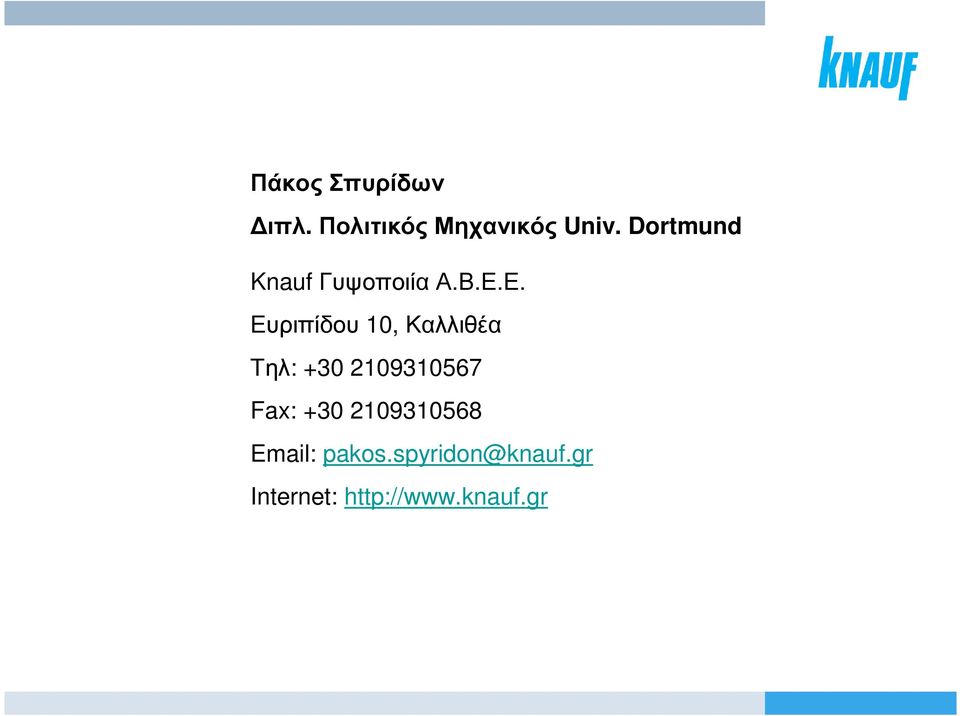

2 Πάκος Σπυρίδων ιπλ. ΠολιτικόςΜηχανικός Univ. Dortmund KnaufΓυψοποιίαΑ.Β.Ε.Ε. Ευριπίδου 10, Καλλιθέα Τηλ: Fax: Internet:

3 ΟΜΙΛΟΣ KNAUF 150 εργοστάσια περ χιλιάδες εργαζόµενοι περ τζίρος 2010

4 Θερµοµόνωση και ανακαίνιση Knauf Ενεργειακά αποδοτικά προϊόντα και συστήµατα Πιστοποιηµένα συστήµατα προϊόντων µε µοναδικά προτερήµατα Συστήµατα προϊόντων που δηµιουργούν αξία Υψηλήποιότητα Ασφάλεια-σιγουριά Εξειδίκευση

5 Πλήρη συστήµατα δόµησης Knauf

6 Τα ερωτήµατα που προκύπτουν Πώςθαµπορούσαναπετύχωένα βέλτιστο κλίµα χώρου χειµώνα καλοκαίρι ; Μεποιόντρόποθαµπορούσενα µειωθεί µόνιµα το κόστος θέρµανσης καιδροσισµού ; Τι θα ήταν αποτελεσµατικό να πράξω σε νέαήπαλαιάκτίριαγιανα εξασφαλίσω καλή κατηγορία στο ενεργειακόπιστοποιητικό ; Πως µπορώ να συµβάλω στην προστασίατουπεριβάλλοντος ;

7 Ενεργειακός σχεδιασµός Οδηγίες και τεχνικές λύσεις Λαµβάνοντας υπόψη τη θέση του περιβλήµατος του κτιρίου που µεταφέρει τη θερµότητα στο περιβάλλον προτείνονται λύσεις θερµοµόνωσης που αφορούν:

8 Ενεργειακός σχεδιασµός Οδηγίες και τεχνικές λύσεις Θερµοµόνωση της εξωτερικής τοιχοποιίας Εσωτερική θερµοµόνωση Εξωτερική θερµοµόνωση Θερµοµόνωση της πλάκας του υπογείου ή Pilotis µε πλάκες ξηρού δαπέδου Knauf ή µονωτικά πανέλα Knauf Betoboard

9 Ενεργειακός σχεδιασµός Οδηγίες και τεχνικές λύσεις Θερµοµόνωση της τελευταίας πλάκας ενός κτιρίου µε πλάκες ξηρού δαπέδου Knauf ήµονωτικάπανέλα Knauf Betoboard Θερµοµόνωση της στέγης µε συστήµατα οροφών ξηράς δόµησης Knauf

10 Λύσεις στο ζήτηµα των θερµογεφυρών Λόγω γεωµετρίας Λόγω υλικού Λόγω διάχυσης

11 Γιατί εσωτερική θερµοµόνωση Knauf; Θερµοµόνωση και ενεργειακή αναβάθµιση Εξοικονόµηση ενέργειας και µείωση κόστους λειτουργίας, σύµφωνα µε τις απαιτήσεις των νέων κανονισµών για την απόκτηση ενεργειακής ταυτότητας Ανακαίνιση και εκσυγχρονισµός Με οικολογική συνείδηση για αναβάθµιση της ποιότητας ζωής και παροχή άνεσης και λειτουργικότητας στην κατοικία Βέλτιστη επένδυση χρηµάτων Γρήγορες, εύκολες και οικονοµικές λύσεις, µε αντοχή στο χρόνο, για τον εκσυγχρονισµό του ακινήτου και την αύξηση της εµπορικής του αξίας

12 ΕΣΩΤΕΡΙΚΗΘΕΡΜΟΜΟΝΩΣΗ Πεδία εφαρµογής: Η πρόσοψη είναι διατηρητέα (παραδοσιακός οικισµός) ή αντίστοιχα όταν τα χαρακτηριστικά διαµόρφωσης πρέπει να διατηρηθούν (εµφανής οπτοπλινθοδοµή, ξύλινος φέρων σκελετός, ξύλινη πρόσοψη, αεριζόµενη πρόσοψη). Εξαιτίας του παρακείµενου κτίσµατος ή αντίστοιχα λόγωµικρήαπόστασηςαπόταόριαδενείναιπάντα εφικτή η εξωτερική µόνωση. Η εργασία µόνωσης µπορεί να πραγµατοποιηθεί µόνο σε ένα διαµέρισµα ή αντίστοιχα δωµάτιο (οροφοδιαµερίσµατα, κ.τ.λ.). Εκτελείται αλλαγή χρήσης υπογείων αποθηκευτικών χώρων σε χώρους κατοικίας και κύριας χρήσης. Όταν ένα κτίριο δεν χρησιµοποιείται όλο το 24-ώρο (π.χ. κτίρια γραφείων, εξοχικές κατοικίες) ή αντίστοιχα θερµαίνεται παροδικά. ωµάτια µε εσωτερική µόνωση θερµαίνονται ταχύτερα γιατί δεν χρειάζεται να ζεσταθούν πρώτα τα συµπαγή δοµικά στοιχεία της εξωτερικής τοιχοποιίας. Έτσι µπορούν να χρησιµοποιηθούν και να θερµανθούν παροδικά κτίρια ή µεµονωµένα δωµάτια χωρίς να απαιτείται µεγαλύτερος χρόνος προθέρµανσης.

13 ΕΣΩΤΕΡΙΚΗΘΕΡΜΟΜΟΝΩΣΗ Εσωτερική θερµοµόνωση Knauf Θερµοµονωτικά πανέλα Knauf InTherm Επενδύσεις Knauf AluTherm µε περιµετρική στερέωση σε ορθοστάτες Επενδύσεις KnaufΑluTherm µε άµεση στερέωση

14 ΕΣΩΤΕΡΙΚΗΘΕΡΜΟΜΟΝΩΣΗ KNAUF InTherm Σύστηµα εσωτερικής θερµοµόνωσης σε υφιστάµενη τοιχοποιία Υπόβαθρο: Οποιαδήποτε στατικά επαρκής υφιστάµενη τοιχοποιία από τούβλο, µπετόν κλπ Στήριξη: Επικόλληση µονωτικής πλάκας Knauf InTherm µε κατάλληλη κόλλα(knauf Perlfix) Μονωτικό υλικό: Πανέλο ανθυγρής γυψοσανίδας µε θερµοµονωτική πλάκα γραφιτούχου διογκωµένου πολυστηρένιου(eps80 λ=0,032w/mk) στηνπίσωόψη. Τελική επιφάνεια: Αρµολόγηση και φινίρισµα σύµφωνα µε τις τεχνικές προδιαγραφές της KNAUF

15 ΕΣΩΤΕΡΙΚΗΘΕΡΜΟΜΟΝΩΣΗ KNAUF InTherm Τρόπος επικόλλησης θερµοµονωτικών πανέλων Knauf InTherm Οµαλές επιφάνειες ανώµαλες επιφάνειες έως 20mm ανώµαλες επιφάνειες > 20mm

16 ΕΣΩΤΕΡΙΚΗΘΕΡΜΟΜΟΝΩΣΗ KNAUF InTherm Εφαρµογή κόλλας Επικόλληση InTherm Αλφάδιασµα Πλεονεκτήµατα Knauf InTherm Ενδεδειγµένος τρόπος θερµοµόνωσης όταν η εξωτερική θερµοµόνωση δεν είναι εφικτή Ελάχιστο χάσιµο ωφέλιµου χώρου Παράλληλη εσωτερική ανακαίνιση Υψηλή δυνατότητα διαπνοής επιτρέποντας την αποβολή υδρατµών από το εσωτερικό του κτηρίου Εξαιρετικές θερµοµονωτικές ιδιότητες και παράλληλη εξοικονόµηση χώρου µε τη χρήσης γραφιτούχου EPS80 λόγω εφαρµογής µικρότερου πάχους σε σύγκριση µε τα υπόλοιπα µονωτικά υλικά

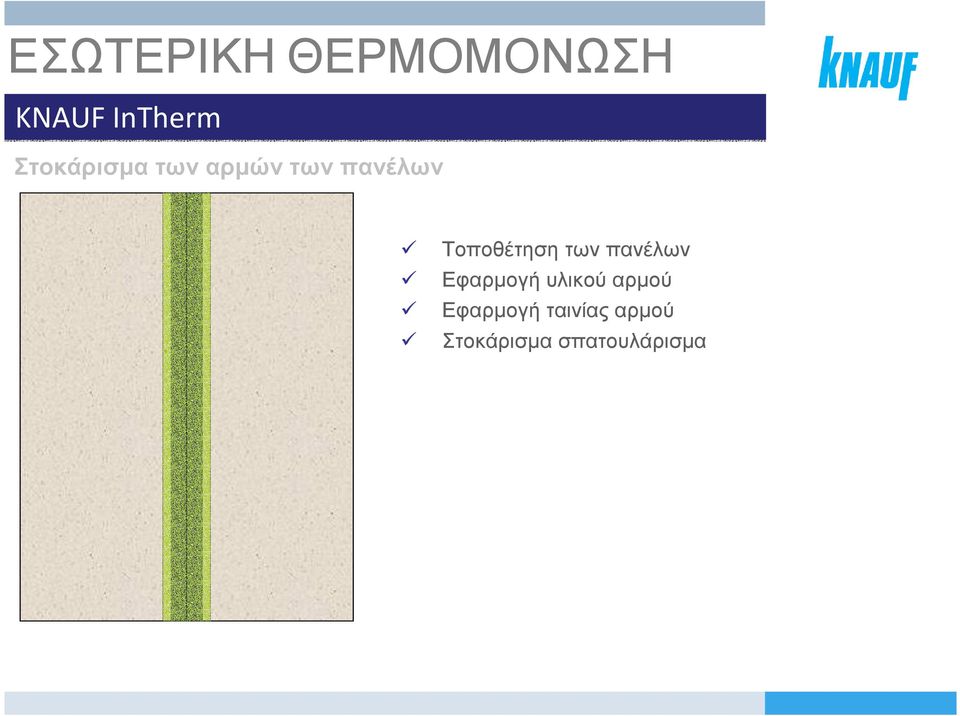

17 ΕΣΩΤΕΡΙΚΗΘΕΡΜΟΜΟΝΩΣΗ KNAUF InTherm Στοκάρισµα των αρµών των πανέλων Τοποθέτηση των πανέλων Εφαρµογή υλικού αρµού Εφαρµογή ταινίας αρµού Στοκάρισµα σπατουλάρισµα

18 ΕΣΩΤΕΡΙΚΗΘΕΡΜΟΜΟΝΩΣΗ KNAUF AluTherm Σύστηµα εσωτερικής θερµοµόνωσης σε υφιστάµενη τοιχοποιία Υπόβαθρο: Οποιαδήποτε στατικά επαρκής υφιστάµενη τοιχοποιία από τούβλο, µπετόν κλπ Στήριξη: Μεταλλικός σκελετός από γαλβανισµένο χάλυβα στερεωµένος σε δάπεδο και οροφή µε κατάλληλα βύσµατα Μονωτικό υλικό: Ορυκτοβάµβακας KNAUF Ecose για εξαιρετικά αποτελέσµατα θερµοµόνωσης, ηχοµόνωσης κια πυροπροστασίας Επένδυση: Στερέωση γυψοσανίδας KNAUF AluTherm µε επικολληµένο φύλλο αλουµινίου που λειτουργεί σαν φράγµα υδρτατµών και προστατεύει τον αµόνωτο τοίχο από την υγρασία εσωτερικής συµπύκνωσης Τελική επιφάνεια: Αρµολόγηση και φινίρισµα σύµφωνα µε τις τεχνικές προδιαγραφές της KNAUF

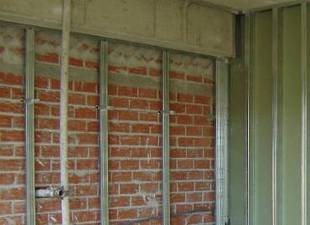

19 ΕΣΩΤΕΡΙΚΗΘΕΡΜΟΜΟΝΩΣΗ KNAUF AluTherm Τρόπος εφαρµογής επενδύσεων γυψοσανίδας σε µεταλλικό σκελετό 19

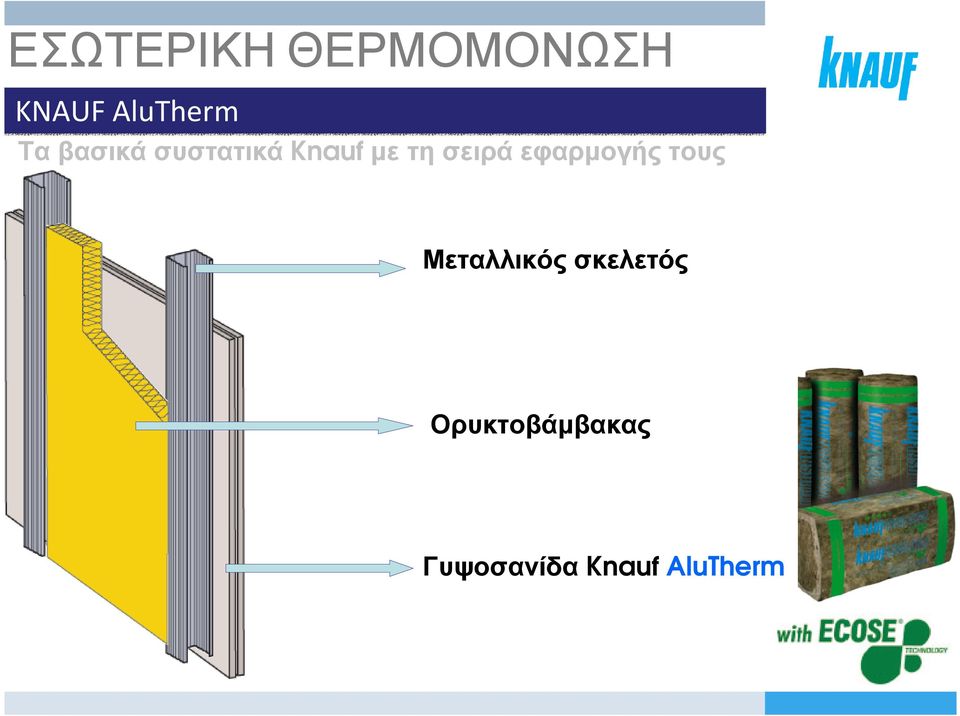

20 ΕΣΩΤΕΡΙΚΗΘΕΡΜΟΜΟΝΩΣΗ KNAUF AluTherm Τα βασικά συστατικά Knauf µε τη σειρά εφαρµογής τους Μεταλλικός σκελετός Ορυκτοβάµβακας Γυψοσανίδα Knauf AluTherm

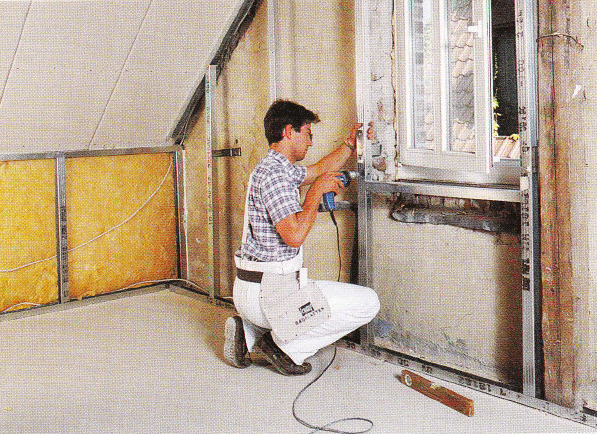

21 ΕΣΩΤΕΡΙΚΗΘΕΡΜΟΜΟΝΩΣΗ KNAUF AluTherm Στάδιαεφαρµογής: ιαµόρφωση σκελετού σε άνοιγµα παραθύρου Τοποθέτηση στρωτήρα ή περιµετρικού οδηγού σε δάπεδο και οροφή

22 ΕΣΩΤΕΡΙΚΗΘΕΡΜΟΜΟΝΩΣΗ KNAUF AluTherm Στάδιαεφαρµογής: Τοποθέτηση του ορυκτοβάµβακα Σε περίπτωση τοποθέτησης ρολού ορυκτοβάµβακα επιβάλλεται η στερέωσή του στον τοίχο µε ειδικά στηρίγµατα

23 ΕΣΩΤΕΡΙΚΗΘΕΡΜΟΜΟΝΩΣΗ KNAUF AluTherm Στάδιαεφαρµογής: Τοποθέτηση της γυψοσανίδας Η στερέωση της γυψοσανίδας γίνεται µε βίδες τύπουτνσε αποστάσεις των 20 εκατοστών

24 ΕΣΩΤΕΡΙΚΗΘΕΡΜΟΜΟΝΩΣΗ KNAUF AluTherm Εφαρµογή γυψοσανίδων Τοποθέτηση γυψοσανίδας Βίδωµα στον σκελετό Εφαρµογή υλικού αρµού Εφαρµογή ταινίας αρµού Στοκάρισµα σπατουλάρισµα

25 ΕΣΩΤΕΡΙΚΗΘΕΡΜΟΜΟΝΩΣΗ Εφαρµογή εσωτερικής µόνωσης σε οροφή Τα στάδια εφαρµογής είναι αντίστοιχα µε αυτά της επένδυσης τοίχου σε µεταλλικό σκελετό από οδηγούς

26 Αρµολόγηση& Φινίρισµα

27 Αστάρωµα- Βαφή

28 Οφέλη εσωτερικής θερµοµόνωσης Knauf Θερµική άνεση Αντισεισµικότητα Ηχοµόνωση-ακουστική Πυροπροστασία Υψηλή αισθητική Περισσότερος χώρος Οικολογικά υλικά Οικονοµικά οφέλη = Ποιότηταζωής

29 Τεχνική υποστήριξη στην µελέτη και εφαρµογή Τεκµηριωµένη συµβουλή Συνεργασία στην µελέτη Επισκέψεις επί τόπου του έργου Προδιαγραφές, κοστολόγηση Άψογη παράδοση των υλικών Εξεύρεση κορυφαίων συνεργείων

30 ΣΑΣ ΕΥΧΑΡΙΣΤΩ
