Χαρακτηριστικά των Ελαφρών Χωρισμάτων

Transcript

1

2 ΤΕΧΝΟΛΟΓΙΑ ΤΗΣ ΚΑΤΑΣΚΕΥΗΣ 2Τ1 31 ΕΛΑΦΡΑ ΧΩΡΙΣΜΑΤΑ ΨΕΥΔΟΡΟΦΕΣ ΛΕΙΤΟΥΡΓΙΑ ΥΛΙΚΑ ΚΑΤΑΣΚΕΥΗ Χαρακτηριστικά των Ελαφρών Χωρισμάτων Είναι μη φέροντα χωρίσματα Εντάσσονται στην κατηγορία της ξηράς δόμησης Εχουν μεταλλικό σκελετό και εναλλακτικά Ξύλινο σκελετό Εχουν μικρό βάρος, κάτω από 100 Kg/m 2

3 ΤΕΧΝΟΛΟΓΙΑ ΤΗΣ ΚΑΤΑΣΚΕΥΗΣ 2Τ1 31 ΕΛΑΦΡΑ ΧΩΡΙΣΜΑΤΑ ΨΕΥΔΟΡΟΦΕΣ ΛΕΙΤΟΥΡΓΙΑ ΥΛΙΚΑ ΚΑΤΑΣΚΕΥΗ Λόγοι Επιλογής των Ελαφρών Χωρισμάτων Μικρό βάρος (πολλαπλός λόγος) Ταχύτητα (συναρμολόγηση, ξηρά δόμηση) Καθαριότητα κατασκευής (σε έτοιμους χώρους) Ηχομόνωση, Θερμομόνωση Ενσωμάτωση εγκαταστάσεων Πυροπροστασία, υγροπροστασία

4

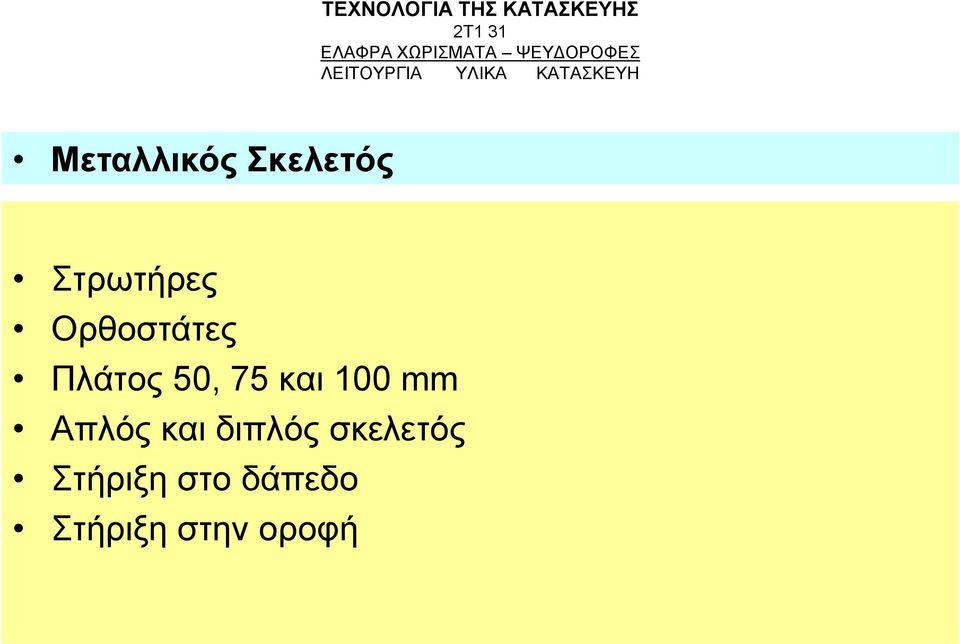

5 ΤΕΧΝΟΛΟΓΙΑ ΤΗΣ ΚΑΤΑΣΚΕΥΗΣ 2Τ1 31 ΕΛΑΦΡΑ ΧΩΡΙΣΜΑΤΑ ΨΕΥΔΟΡΟΦΕΣ ΛΕΙΤΟΥΡΓΙΑ ΥΛΙΚΑ ΚΑΤΑΣΚΕΥΗ Μεταλλικός Σκελετός Στρωτήρες Ορθοστάτες Πλάτος 50, 75 και 100 mm Απλός και διπλός σκελετός Στήριξη στο δάπεδο Στήριξη στην οροφή

6

7

8

9

10

11 ΤΕΧΝΟΛΟΓΙΑ ΤΗΣ ΚΑΤΑΣΚΕΥΗΣ 2Τ1 31 ΕΛΑΦΡΑ ΧΩΡΙΣΜΑΤΑ ΨΕΥΔΟΡΟΦΕΣ ΛΕΙΤΟΥΡΓΙΑ ΥΛΙΚΑ ΚΑΤΑΣΚΕΥΗ Επένδυση από Γυψοσανίδες Διαστάσεις 1220 mm επί 3050 mm (σύνηθες) Πάχος 12,5 mm, αλλά και 9, mm Τυπικό ίδιον βάρος = 1 Kg/m 2 /mm Μονή, διπλή ή τριπλή επένδυση σε κάθε πλευρά Δομημένη τοποθέτηση και τυποποιημένο βίδωμα Ενίσχυση ραφής και σπατουλάρισμα με γύψο Έτοιμη επιφάνεια για βαφή

12 ΤΕΧΝΟΛΟΓΙΑ ΤΗΣ ΚΑΤΑΣΚΕΥΗΣ 2Τ1 31 ΕΛΑΦΡΑ ΧΩΡΙΣΜΑΤΑ ΨΕΥΔΟΡΟΦΕΣ ΛΕΙΤΟΥΡΓΙΑ ΥΛΙΚΑ ΚΑΤΑΣΚΕΥΗ Στοιχεία Ελαφρών Χωρισμάτων Aγκύρωση (στο φέρον στοιχείο) Υποδομή (σκελετός) Επένδυση (ορατό τμήμα) Βοηθητικά στοιχεία (ηχοαπορροφητικά) Διακοσμητικά στοιχεία

13

14 ΤΕΧΝΟΛΟΓΙΑ ΤΗΣ ΚΑΤΑΣΚΕΥΗΣ 2Τ1 31 ΕΛΑΦΡΑ ΧΩΡΙΣΜΑΤΑ ΨΕΥΔΟΡΟΦΕΣ ΛΕΙΤΟΥΡΓΙΑ ΥΛΙΚΑ ΚΑΤΑΣΚΕΥΗ Ασφάλεια Ελαφρών Χωρισμάτων Περιορισμένες αντοχές σε κτυπήματα! Ειδικά στηρίγματα επίπλων Ειδικά στηρίγματα ειδών μπάνιου Ειδικά εξαρτήματα εγκαταστάσεων Αυξημένη ασφάλεια έναντι σεισμών Εύκολη επιδιόρθωση

15

16

17

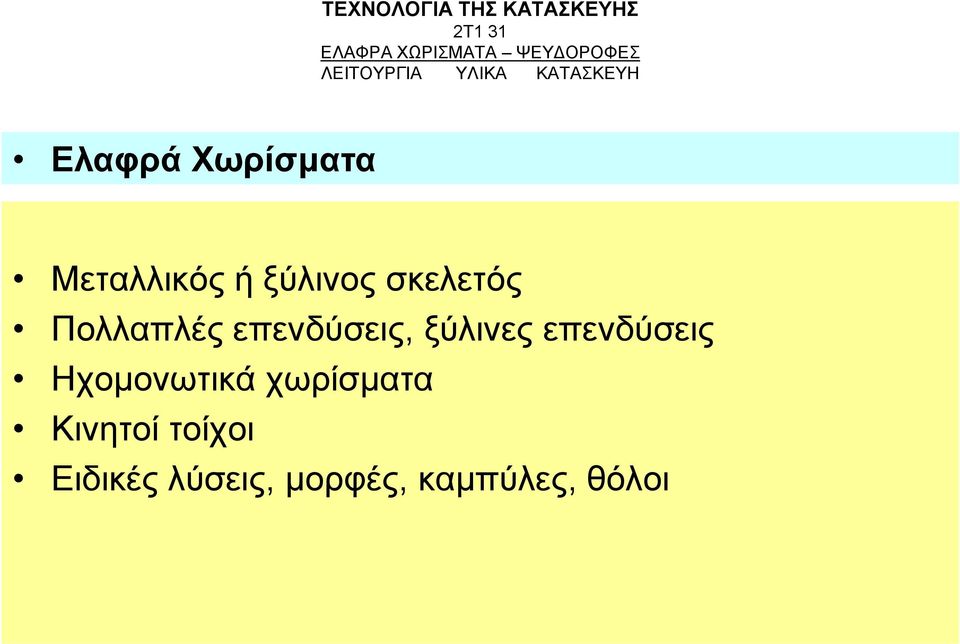

18 ΤΕΧΝΟΛΟΓΙΑ ΤΗΣ ΚΑΤΑΣΚΕΥΗΣ 2Τ1 31 ΕΛΑΦΡΑ ΧΩΡΙΣΜΑΤΑ ΨΕΥΔΟΡΟΦΕΣ ΛΕΙΤΟΥΡΓΙΑ ΥΛΙΚΑ ΚΑΤΑΣΚΕΥΗ Ελαφρά Χωρίσματα Μεταλλικός ή ξύλινος σκελετός Πολλαπλές επενδύσεις, ξύλινες επενδύσεις Ηχομονωτικά χωρίσματα Κινητοί τοίχοι Ειδικές λύσεις, μορφές, καμπύλες, θόλοι

19

20

21

22

23 ΤΕΧΝΟΛΟΓΙΑ ΤΗΣ ΚΑΤΑΣΚΕΥΗΣ 2Τ1 31 ΕΛΑΦΡΑ ΧΩΡΙΣΜΑΤΑ ΨΕΥΔΟΡΟΦΕΣ ΛΕΙΤΟΥΡΓΙΑ ΥΛΙΚΑ ΚΑΤΑΣΚΕΥΗ Τύποι Ψευδοροφών Ελαφρές επενδύσεις οροφών Απόκρυψη εγκαταστάσεων Περιορισμός ύψους Διακόσμηση Ανηρτημένες ψευδοροφές Τυποποιημένες διαστάσεις Ηχοαπορροφητικές

24

25

26 ΤΕΧΝΟΛΟΓΙΑ ΤΗΣ ΚΑΤΑΣΚΕΥΗΣ 2Τ1 31 ΕΛΑΦΡΑ ΧΩΡΙΣΜΑΤΑ ΨΕΥΔΟΡΟΦΕΣ ΛΕΙΤΟΥΡΓΙΑ ΥΛΙΚΑ ΚΑΤΑΣΚΕΥΗ Στοιχεία Ψευδοροφών Σύστημα ανάρτησης (του σκελετού) Υποδομή (σκελετός) Επένδυση (ορατό τμήμα) Στοιχεία σύνδεσης (των επιμέρους στοιχείων) Βοηθητικά στοιχεία (ηχοαπορροφητικά) Διακοσμητικά στοιχεία

27

28

29 ΤΕΧΝΟΛΟΓΙΑ ΤΗΣ ΚΑΤΑΣΚΕΥΗΣ 2Τ1 31 ΕΛΑΦΡΑ ΧΩΡΙΣΜΑΤΑ ΨΕΥΔΟΡΟΦΕΣ ΛΕΙΤΟΥΡΓΙΑ ΥΛΙΚΑ ΚΑΤΑΣΚΕΥΗ Λόγοι Εγκατάστασης Ψευδοροφών Διαμόρφωση επιφανείας οροφής Απόκρυψη φερόντων στοιχείων ή εγκαταστάσεων Διαφοροποίηση από τον κάναβο του φέροντος Πυροπροστασία στοιχείων της οροφής Δημιουργία plenum αερισμού Ηχομόνωση, ηχοαπορρόφηση, ανάκλαση ήχου Ενσωμάτωση φωτιστικών και στομίων αερισμού

30 ΤΕΧΝΟΛΟΓΙΑ ΤΗΣ ΚΑΤΑΣΚΕΥΗΣ 2Τ1 31 ΕΛΑΦΡΑ ΧΩΡΙΣΜΑΤΑ ΨΕΥΔΟΡΟΦΕΣ ΛΕΙΤΟΥΡΓΙΑ ΥΛΙΚΑ ΚΑΤΑΣΚΕΥΗ Σύστημα Ανάρτησης και Σκελετός Διάτρητες μεταλλικές λωρίδες (γενική χρήση) Ρυθμιζόμενες μεταλλικές λάμες (ειδική χρήση) Ξύλινες δοκίδες (επαρκής διατομή) Μεταλλικές ράγες (ειδικής διατομής)

31

32

33 ΤΕΧΝΟΛΟΓΙΑ ΤΗΣ ΚΑΤΑΣΚΕΥΗΣ 2Τ1 31 ΕΛΑΦΡΑ ΧΩΡΙΣΜΑΤΑ ΨΕΥΔΟΡΟΦΕΣ ΛΕΙΤΟΥΡΓΙΑ ΥΛΙΚΑ ΚΑΤΑΣΚΕΥΗ Ίδιον Βάρος Ψευδοροφών Ανάρτηση, σκελετός, επένδυση, συνδετικά υλικά Τυπικό ίδιον βάρος = 50 Kg/m 2 Επιπλέον μονώσεις (στην άνω παρειά) Επιπλέον μη αυτοφερόμενες εγκαταστάσεις Επιπλέον ανηρτημένα στοιχεία (κουρτίνες, πανώ)

34 ΤΕΧΝΟΛΟΓΙΑ ΤΗΣ ΚΑΤΑΣΚΕΥΗΣ 2Τ1 31 ΕΛΑΦΡΑ ΧΩΡΙΣΜΑΤΑ ΨΕΥΔΟΡΟΦΕΣ ΛΕΙΤΟΥΡΓΙΑ ΥΛΙΚΑ ΚΑΤΑΣΚΕΥΗ Ασφάλεια Ψευδοροφών Μη βατή επιφάνεια Από 0,7 ως 3 στηρίγματα ανά τετραγωνικό μέτρο Να μην καταρρεύσει αν αστοχήσει ένα σημείο Ασφάλεια έναντι ανεμοπίεσης (παράθυρο) Ασφάλεια έναντι υπερπίεσης (plenum) Ασφάλεια έναντι χτυπημάτων Για βάρος > 50 Kg/m 2 απαιτούνται υπολογισμοί

35 ΤΕΧΝΟΛΟΓΙΑ ΤΗΣ ΚΑΤΑΣΚΕΥΗΣ 2Τ1 31 ΕΛΑΦΡΑ ΧΩΡΙΣΜΑΤΑ ΨΕΥΔΟΡΟΦΕΣ ΛΕΙΤΟΥΡΓΙΑ ΥΛΙΚΑ ΚΑΤΑΣΚΕΥΗ Ηχοαπορροφητικές, Ηχομονωτικές Ψευδοροφές Στοιχεία με διάτρηση 10 40%, ηχοαπορροφητικό Εναλλακτικά, πλακίδια με ηχοαπορρόφηση Αεροστεγής κατασκευή Μεγάλη απόσταση από την φέρουσα κατασκευή Εύκαμπτη επένδυση (γυψοσανίδα, ινοσανίδα)

36

37 ΤΕΧΝΟΛΟΓΙΑ ΤΗΣ ΚΑΤΑΣΚΕΥΗΣ 2Τ1 31 ΕΛΑΦΡΑ ΧΩΡΙΣΜΑΤΑ ΨΕΥΔΟΡΟΦΕΣ ΛΕΙΤΟΥΡΓΙΑ ΥΛΙΚΑ ΚΑΤΑΣΚΕΥΗ Σχέδια Ψευδοροφών Μορφή ψευδοροφής Απολήξεις, περιθώρια Αρμοί Ειδικές διατομές, ειδικά σχέδια

38

39

40

41
